Vill dela med mig av mina erfarenheter inom DIY byggen genom ett axblock av sköna bilder på några av mina projekt, allt från slutsteg till högtalare. Förhoppningsvis kanske jag kan ge lite inspiration till andra fantaster inom området. Byggena är utav den högre skolan och inget lämnas åt slumpen. Skall det vara så skall det vara ordentligt gjort, så lyder min filosofi. |
Produkter i albumet:
|
Bilder i detta album
Växla till minatyrbilder
OB SUBWOOFER, Abyss Ref.

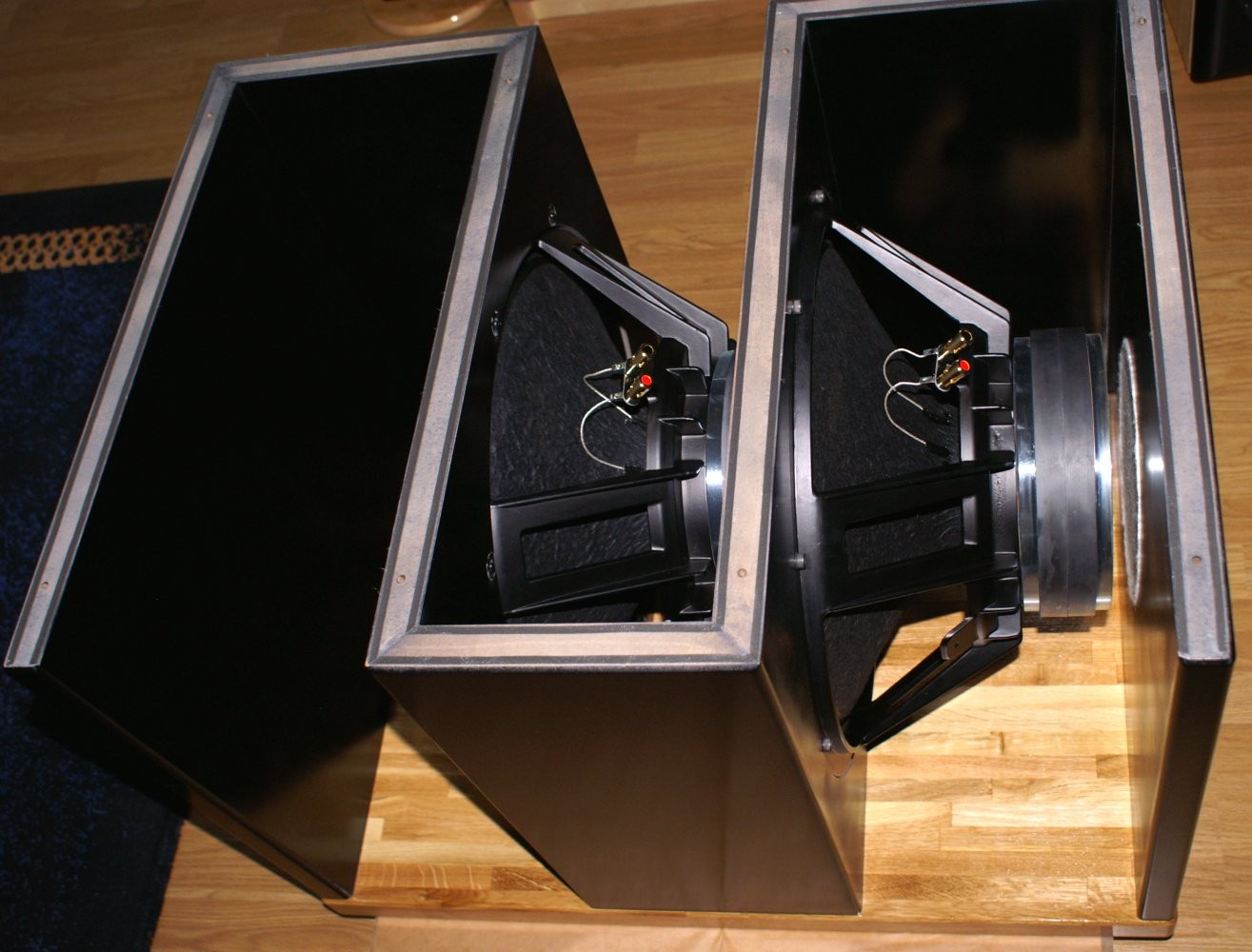

En subwoofer byggd efter samma princip som open baffle (OB) högtalarna "Monolith Ref." Målet är att få en kompromisslös precis, snabb och ren basåtergivning ned till 20Hz utan minsta tendens till "sunkig gummibas". Alltså en bas som låter som bas egentligen skall låta något man alltför sällan får uppleva med sedvanliga konstruktioner, enligt mitt tycke vart fall! Detta skall upplevas för att fullt förstå skillnaden.
Läs mer i tillhörande album. (2009-09-01 23:14:25)
Bilden är högupplöst. Klicka i bilden för att zooma.
En subwoofer byggd efter samma princip som open baffle (OB) högtalarna "Monolith Ref." Målet är att få en kompromisslös precis, snabb och ren basåtergivning ned till 20Hz utan minsta tendens till "sunkig gummibas". Alltså en bas som låter som bas egentligen skall låta något man alltför sällan får uppleva med sedvanliga konstruktioner, enligt mitt tycke vart fall! Detta skall upplevas för att fullt förstå skillnaden.
Läs mer i tillhörande album. (2009-09-01 23:14:25)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
BIG CD-Pro2LF Transport (byggsats)

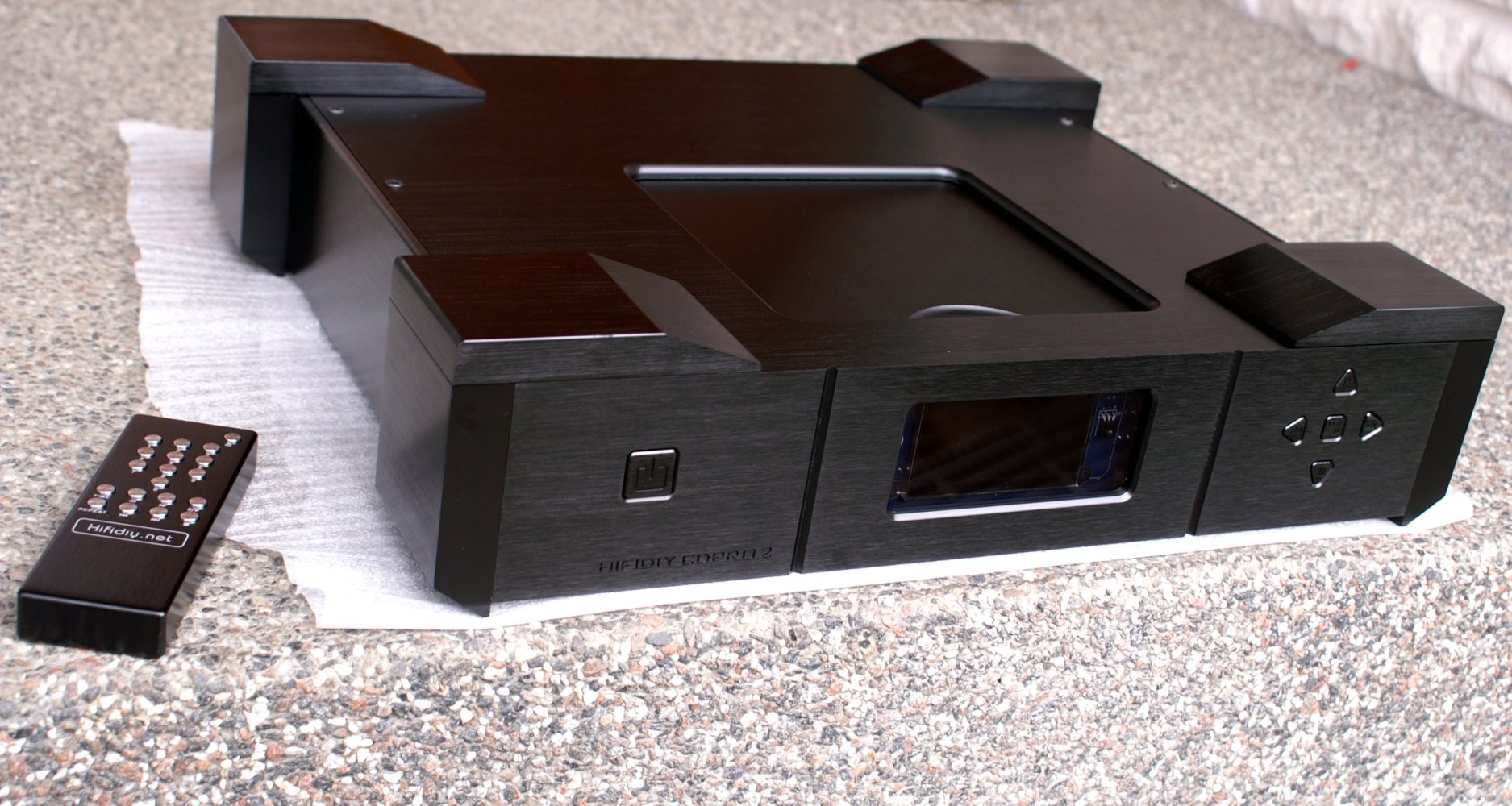

En riktigt seriös 12kg CD transport baserad på den välkända CDPRO2LF mekaniken som bl.a. återfinns i toppmodeller från Mark Levison och Gryphon. Den mindre transporten som byggdes tidigare gav ett såpass bra lyft i ljudkvaliteten att jag blev sugen på att testa en ännu mer seriös utgåva. (2009-09-01 23:12:44)Bilden är högupplöst. Klicka i bilden för att zooma.
En riktigt seriös 12kg CD transport baserad på den välkända CDPRO2LF mekaniken som bl.a. återfinns i toppmodeller från Mark Levison och Gryphon. Den mindre transporten som byggdes tidigare gav ett såpass bra lyft i ljudkvaliteten att jag blev sugen på att testa en ännu mer seriös utgåva. (2009-09-01 23:12:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
OB Högtalare, Monolith Ref.

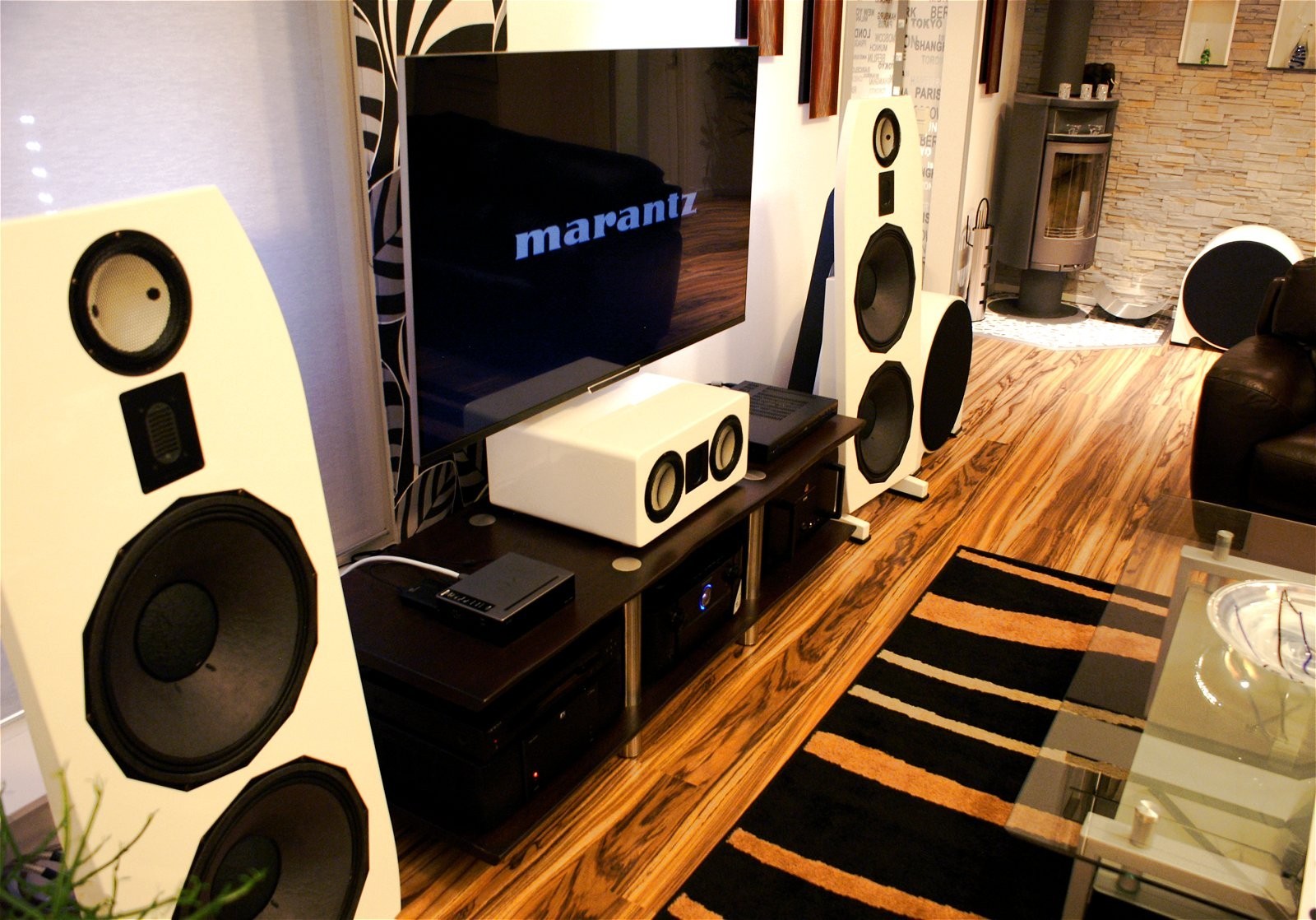

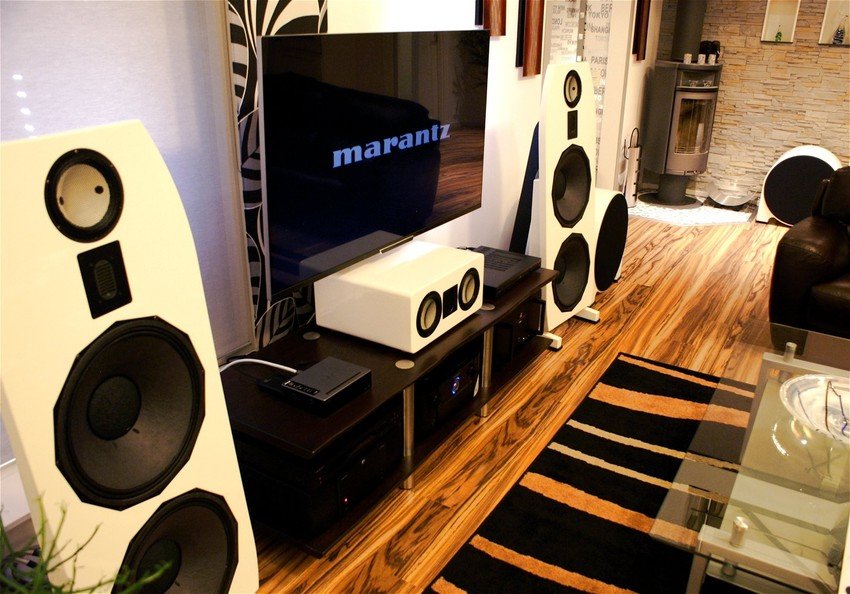

Mitt "grande finale" projekt. En trevägs OB (open baffle) högtalare eller också kända som dipol högtalare. Designen har inspererats från Jamo R909. Högtalaren är byggd av solid 40mm stavlimmad ekskiva, i mitten finns ett inlägg av björk för att skapa kontrast och en knutta design. Elementen är följande:
Diskant: Mundorf AMT 2340 (banddiskant).
Mellanreg: Thiel & Partner (Accuton) C173N-T6-90 med neodymiun motor.
Bas: Peerless SLS400 (830867) 15 tum i parallell koppling.
Läs mer i tillhörande album. (2008-07-13 00:53:29)Bilden är högupplöst. Klicka i bilden för att zooma.
Mitt "grande finale" projekt. En trevägs OB (open baffle) högtalare eller också kända som dipol högtalare. Designen har inspererats från Jamo R909. Högtalaren är byggd av solid 40mm stavlimmad ekskiva, i mitten finns ett inlägg av björk för att skapa kontrast och en knutta design. Elementen är följande:
Diskant: Mundorf AMT 2340 (banddiskant).
Mellanreg: Thiel & Partner (Accuton) C173N-T6-90 med neodymiun motor.
Bas: Peerless SLS400 (830867) 15 tum i parallell koppling.
Läs mer i tillhörande album. (2008-07-13 00:53:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
DAC multibit 24bit/96kHz

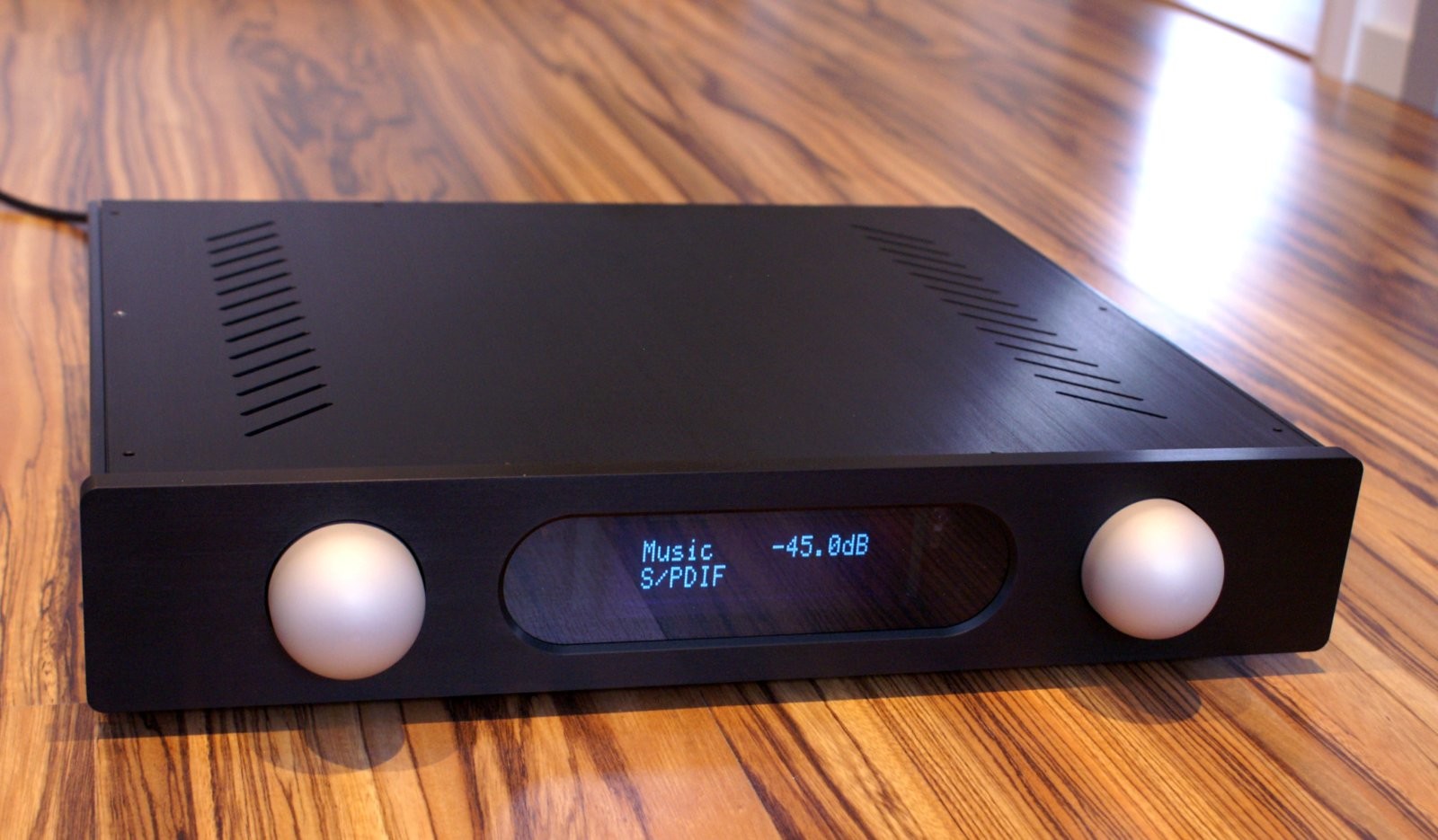

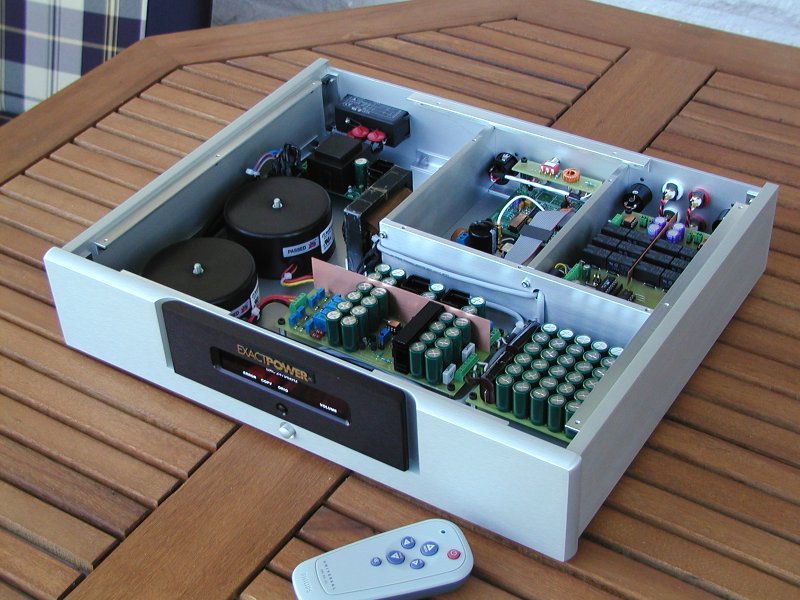

En liten goding baserad på Burr Browns PCM1704 multibit DACar, med uppsampling till 24bit/96kHz. Tre separata strömförsörjningar och en fjärrstyrd reläbaserad attenuator i 64 steg. Frontplattan tillhör ursprungligen en Exact Power strömstabb. (2007-04-27 22:12:55)
En liten goding baserad på Burr Browns PCM1704 multibit DACar, med uppsampling till 24bit/96kHz. Tre separata strömförsörjningar och en fjärrstyrd reläbaserad attenuator i 64 steg. Frontplattan tillhör ursprungligen en Exact Power strömstabb. (2007-04-27 22:12:55)
Produkter på bilden:
Nexus, tvåkanal slutsteg.

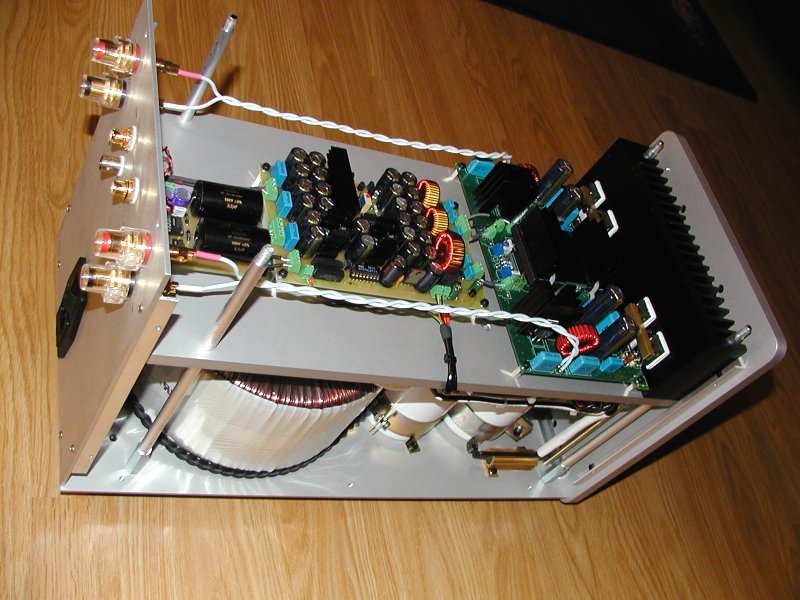

En av mina senaste skappelser. Baserad på Tripath TDA2500 chipset och ingångsteg med OPA627BP. Ger mysiga 2x400Wrms i 8 ohm, med peakeffekt på 1200Wrms per kanal innan överströmskyddet slår till. Vikt per block 36kg. (2007-04-27 22:18:06)
En av mina senaste skappelser. Baserad på Tripath TDA2500 chipset och ingångsteg med OPA627BP. Ger mysiga 2x400Wrms i 8 ohm, med peakeffekt på 1200Wrms per kanal innan överströmskyddet slår till. Vikt per block 36kg. (2007-04-27 22:18:06)
Produkter på bilden:
Titanium DPA-1, fyrkanal slutsteg.

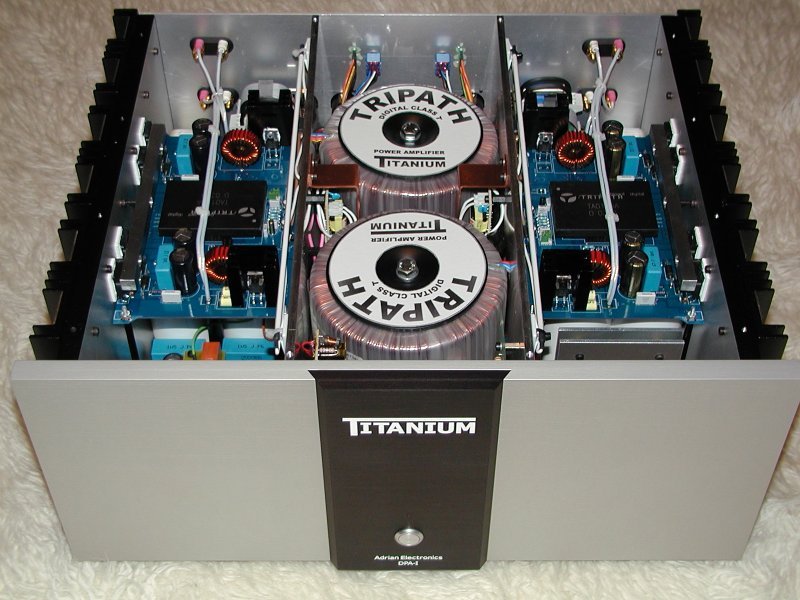

En gammal skappelse som varit mig trogen i 5 år. Baserad på Tripath TA0105 chipset. Lyser upp en mörk vinterkväll med 4 x 350Wrms i 8 ohm. Tillräckligt för att väcka grannen på andra sidan gatan. Vikt uppgår till 47kg, japp ont i ryggen får man på köpet. (2007-04-27 22:22:29)
En gammal skappelse som varit mig trogen i 5 år. Baserad på Tripath TA0105 chipset. Lyser upp en mörk vinterkväll med 4 x 350Wrms i 8 ohm. Tillräckligt för att väcka grannen på andra sidan gatan. Vikt uppgår till 47kg, japp ont i ryggen får man på köpet. (2007-04-27 22:22:29)
Produkter på bilden:
Tritium, trekanal slutsteg.

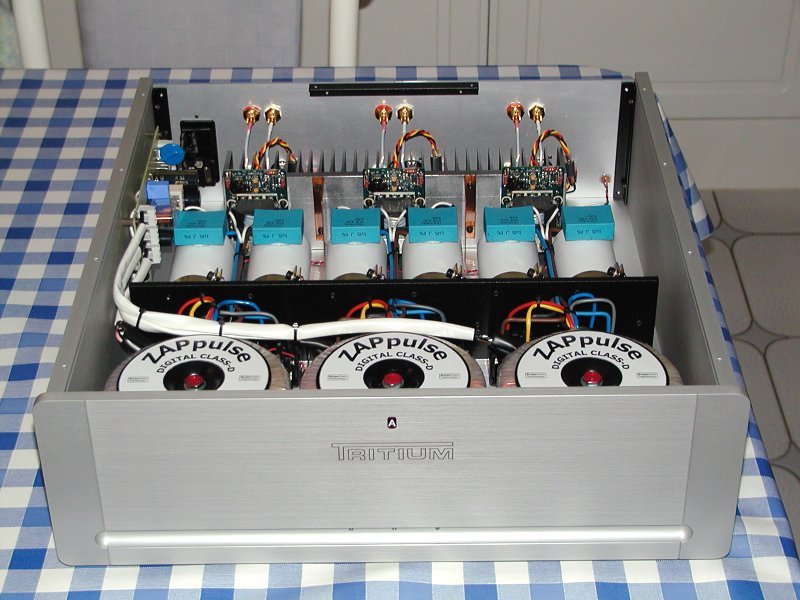

En nätt liten pjäs baserad på LCaudio ZAPulse 2.1SE, tre stycken givetvis i trimono konfig. Orkar pumpa ut 3 x 290Wrms i 8 ohm. Typ, lagom till center och bakkanaler i hemmabion. (2007-04-27 22:27:51)
En nätt liten pjäs baserad på LCaudio ZAPulse 2.1SE, tre stycken givetvis i trimono konfig. Orkar pumpa ut 3 x 290Wrms i 8 ohm. Typ, lagom till center och bakkanaler i hemmabion. (2007-04-27 22:27:51)
Produkter på bilden:
SUBWOOFER, Avalanche Ref.

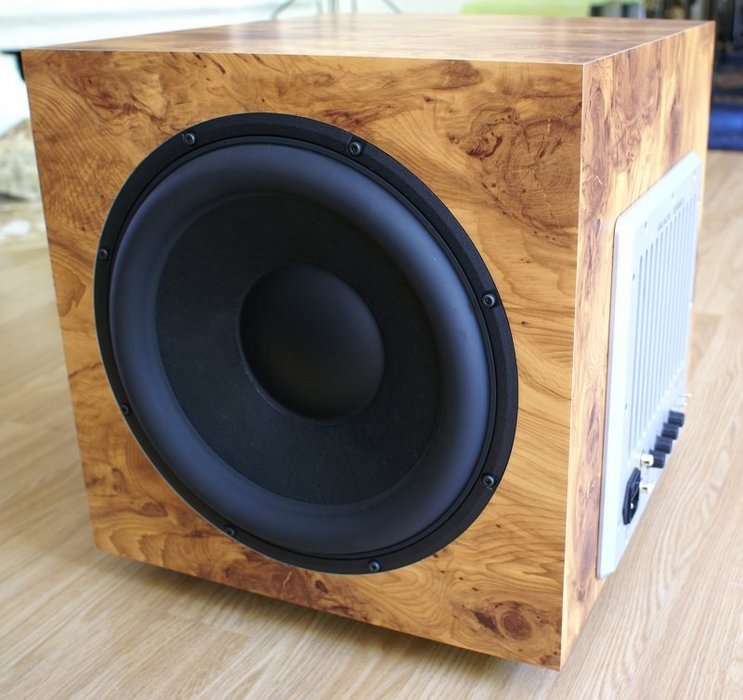

En aktiv subwoofer som jag knåpat ihop. Bygger på en uppsättning av Peerless XLS12 plus XLS12 passiv radiator (slavbas) som sitter på motsatt sida. Lådan tillverkad av 40mm MDF plus 4mm blymatta på innerväggarna. Även förstärkaren är hembygge innehållande en ICEpower modul plus ett aktivt filter. (2007-04-29 19:50:45)
En aktiv subwoofer som jag knåpat ihop. Bygger på en uppsättning av Peerless XLS12 plus XLS12 passiv radiator (slavbas) som sitter på motsatt sida. Lådan tillverkad av 40mm MDF plus 4mm blymatta på innerväggarna. Även förstärkaren är hembygge innehållande en ICEpower modul plus ett aktivt filter. (2007-04-29 19:50:45)
Produkter på bilden:
CD-Pro 2LF Transport

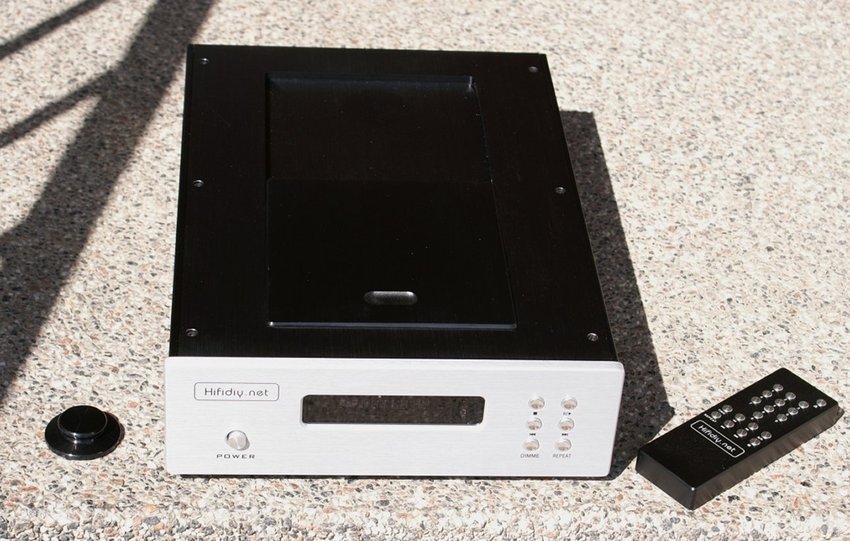

En ren CD-transport baserad på Philips senaste toppmatade mekanism CD Pro2LF, denna kan bl.a. återfinnas bland de dyraste toppmodellerna från flera kända fabrikat t.ex. Gryphon.
NOTERA: Detta är en byggsats, läs vidare i det aktuella albumet. (2008-07-12 23:52:39)Bilden är högupplöst. Klicka i bilden för att zooma.
En ren CD-transport baserad på Philips senaste toppmatade mekanism CD Pro2LF, denna kan bl.a. återfinnas bland de dyraste toppmodellerna från flera kända fabrikat t.ex. Gryphon.
NOTERA: Detta är en byggsats, läs vidare i det aktuella albumet. (2008-07-12 23:52:39)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
