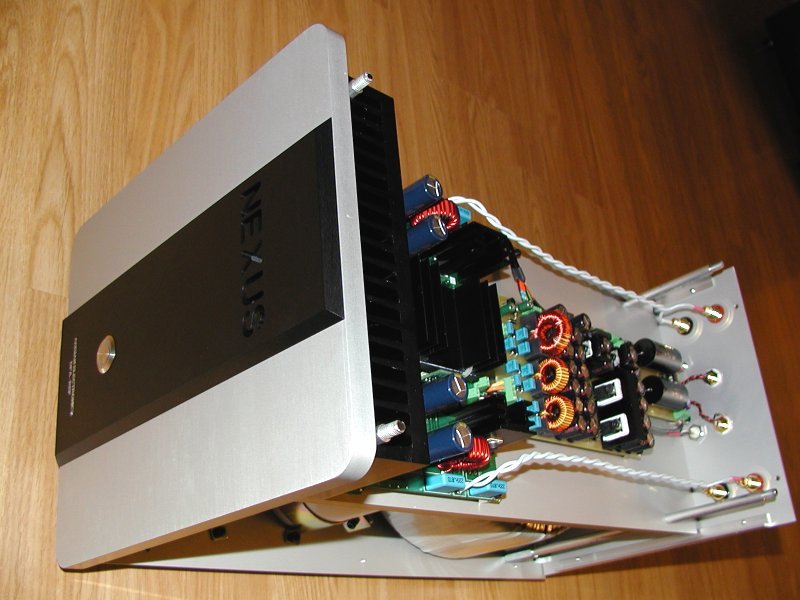

En närmare titt av skapelsen. Är baserad på Tripath TDA2500 chipset och ingångsteg med OPA627BP. Ger mysiga 2x400Wrms i 8 ohm, med peakeffekt på 1200Wrms per kanal innan överströmskyddet slår till. Kan med en switch enkelt bryggas, men är främst tänkt att användas som monoblock för biamp. Vikt per block 36kg.

Med LCaudio´s ZAPsolute 118W klass A monoblock som en av referenserna. Övervinner Nexus ZAParna med lätthet i flera områden enligt mitt tycke. Speciellt basen, vilken är... Läs hela

Växla till minatyrbilder

Produkter i albumet:

Detaljer

Bild 1
Allt har en början. Om någon undrar så puttrar en 2,5 kVA audiograde toroid i baksättet, understödd av några 22000uF RIFA lytar via symmetriska likriktare. Självklart måste man ha Mundorf Mcap som avkoppling i strömförsörjningen.

För den intresserade kan stora ringkärnor fås från ett flertal tillverkare. Mina var specialbeställda från Svenska Toroid, som för övrigt är mycket prisvärda. Andra källor av intresse:

http://www.farnell.se
http://www.plitron.com
http://www.airlinktransformers.com/toroids.htm
http://www.trafoshop24.de
(2007-04-27 23:07:39)

Produkter på bilden:

Bild 2

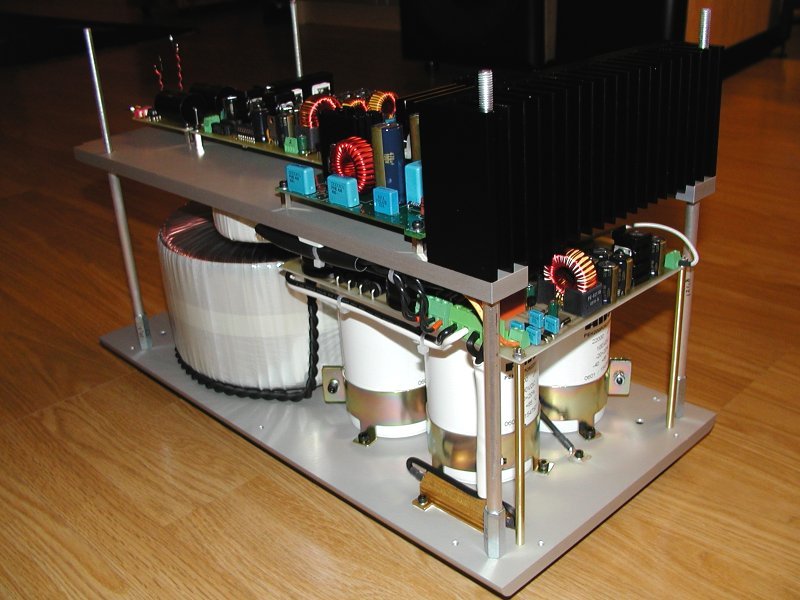

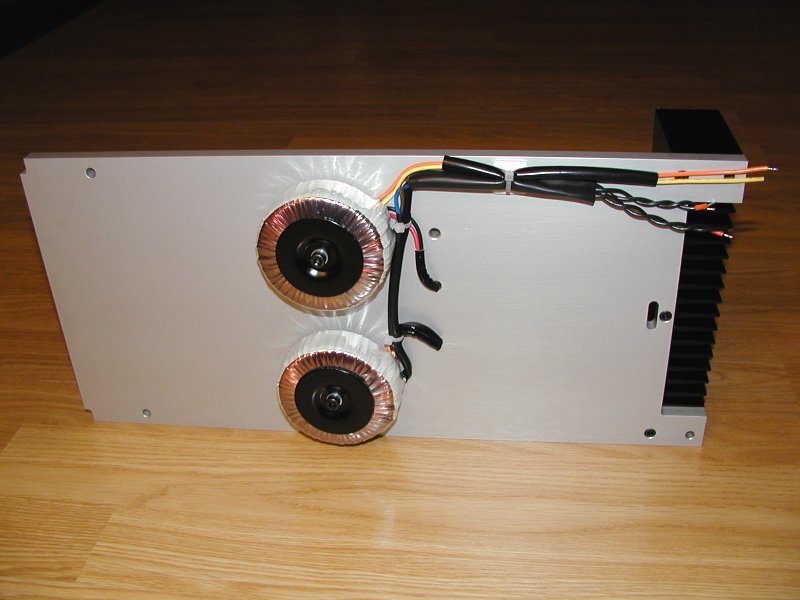

Plan 2 i bygget, dess undersida. Två 50VA toroider för hjälpkretsar och ingångssteget. (2007-04-27 23:11:23)

Produkter på bilden:

Bild 3
Plan 2, nu monterad, plus lite annat kraffs. (2007-04-27 23:12:46)

Produkter på bilden:

Bild 4

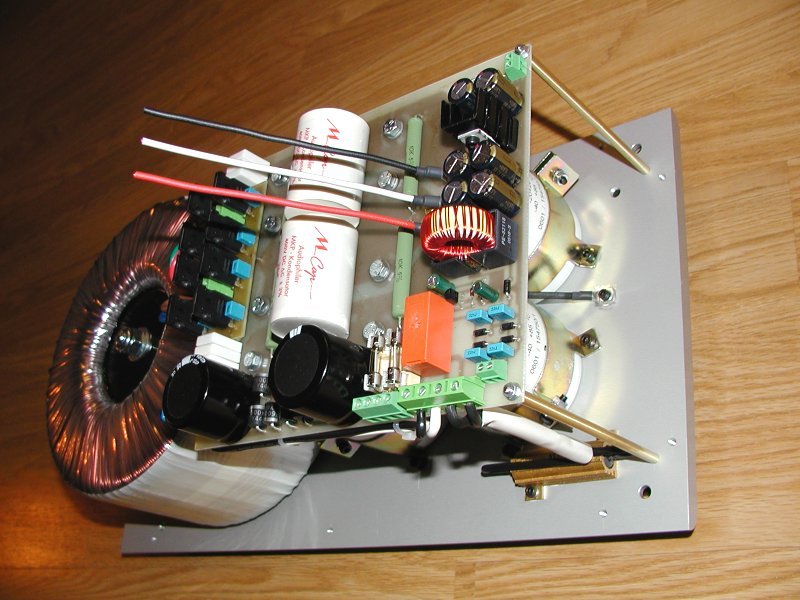

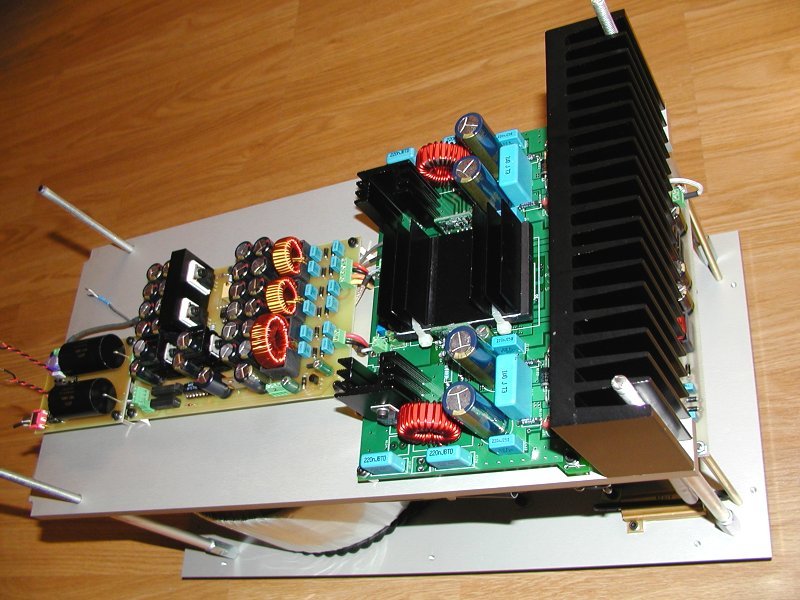

Toppen av plan 2. Här syns Tripathkortet, ingångssteget och en liten nätt strömförsörjning till denna, med "soft start" etc. Man vill ju ge OPA627BP kretsarna bästa möjliga förutsättningar annars vore det ju inte ekonomiskt... Spolarna på strömförsörjningen är endast till för att filtrera orenheter på de annars helt linjärt uppbyggda försörjningarna (ej switchade). (2007-04-27 23:13:46)

Produkter på bilden:

Bild 5
Front och bakplatta har hittat hem, plus lite silverplätterad tråd. (2007-04-27 23:17:05)

Produkter på bilden:

Bild 6

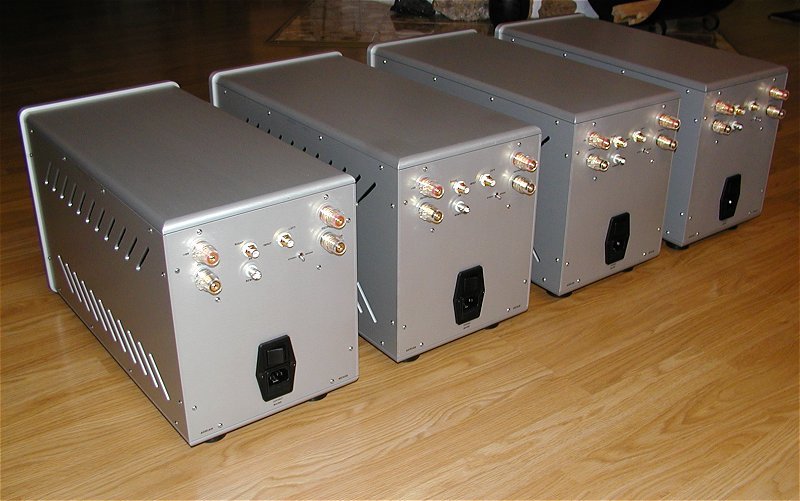

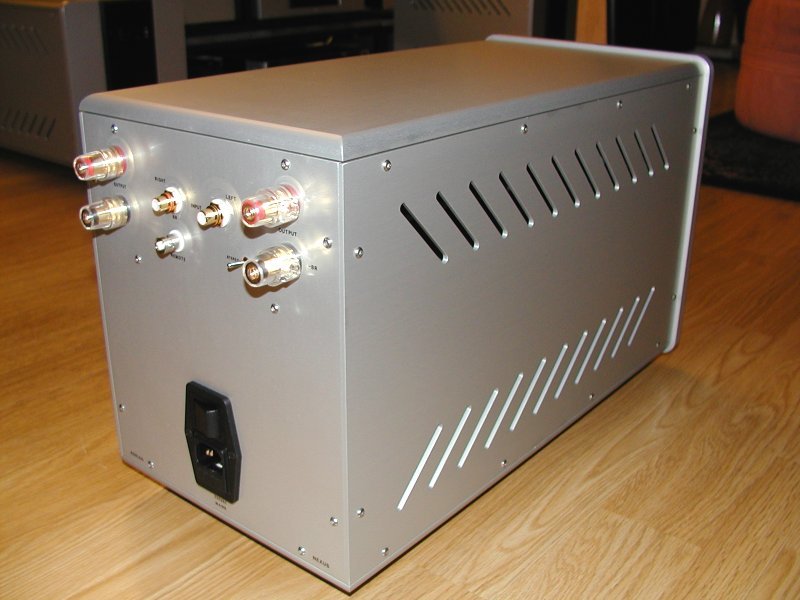

En liten titt på bakstycket, med topp- och sidostycke monterat. Japp det tog många timmar och dagar att nå fram, men skam den som ger sig. (2007-04-27 23:18:03)

Produkter på bilden:

Bild 7

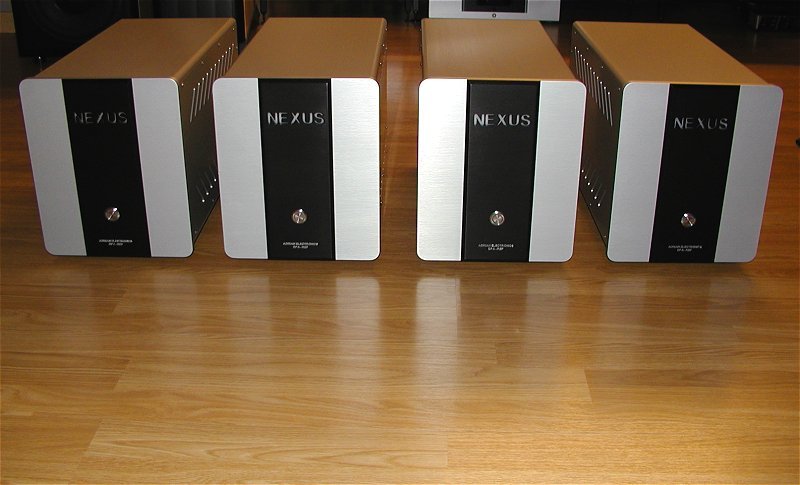

Soldaterna står uppradade. Vem sade att en var nog, när man istället kan jobba ihjäl sig med fyra, för fyra gånger pengarna. Japp, det sved i plånboken vill jag lova. (2007-04-27 23:19:56)

Produkter på bilden:

Bild 8
Totalt 144kg på golvet, gratis gym på köpet. Lite valuta för pengarna skall man ju ha... (2007-05-26 00:04:53)

Produkter på bilden:

Bild 9

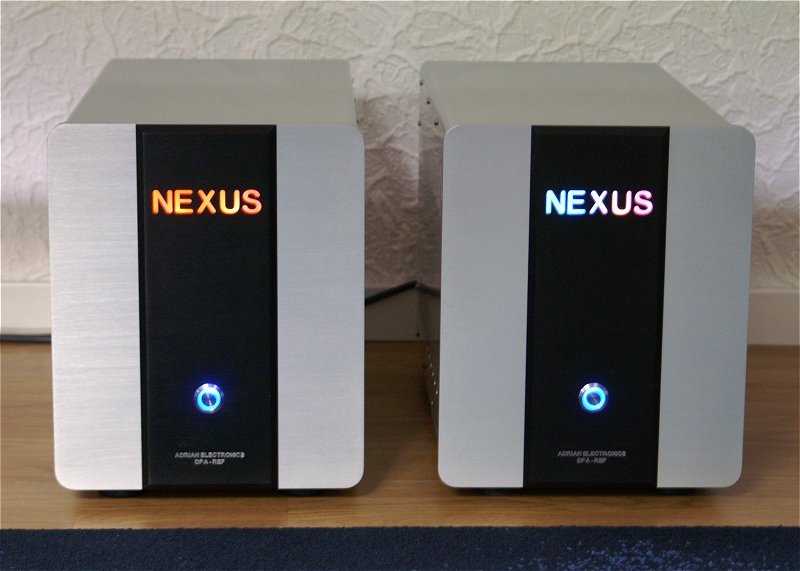

Lite myspysbelysning. Powerknappen lysser blått och dimmar ned i standby. Notera att NEXUS texten långsamt skiftar färg (alla regnbågens färger), därav olika färger på exemplaren.

För hemmapularen fås dessa special LEDar från (www.conrad.de) art# 150700-07. (2007-04-30 19:19:15)
