Bygge av HTPC - Omaura TF5  Övriga byggbilder
Medelbetyg:  (10.00) (2 st)      1336 besökare      Kommentarer     Anmäl detta album

Bilder på mitt bygge av HTPC.

Har länge funderat på en HTPC men inte gjort slag i saken eftersom jag inte vill ha en klump som ser ut som en dator i vardagsrummet. När jag hittade chassi från Omaura så blev begäret för stort till sist. Valet föll på TF5 chassit efter mycket funderande mellan det och TF8. Den största anledningen till valet är att det harmoniserar bäst tillsammans med TFHDD chassit och TF TFT-skärmen som jag ämnar införskaffa.

Största problemet jag hittills...   Läs hela

Växla till minatyrbilder
Kartongen
Delarna börjar "trilla" in (2008-07-20 12:38:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

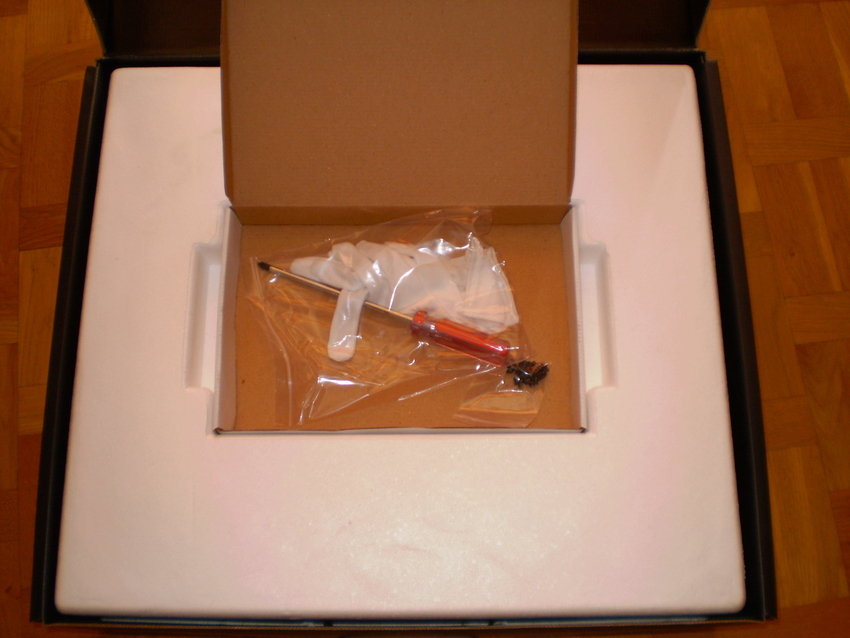

Innehåll
Handskar, skruvar och en skruvmejsel medföljer chassit (2008-07-20 12:40:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

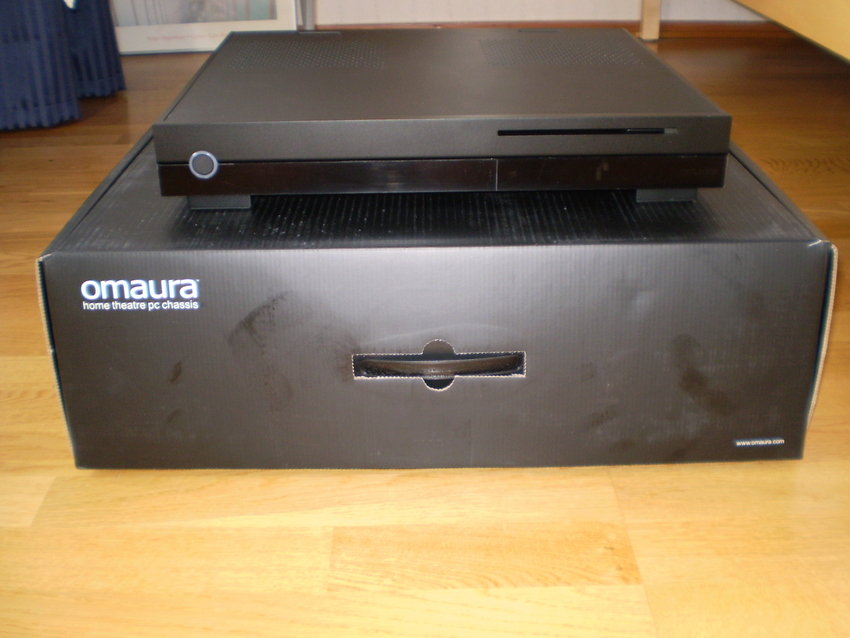

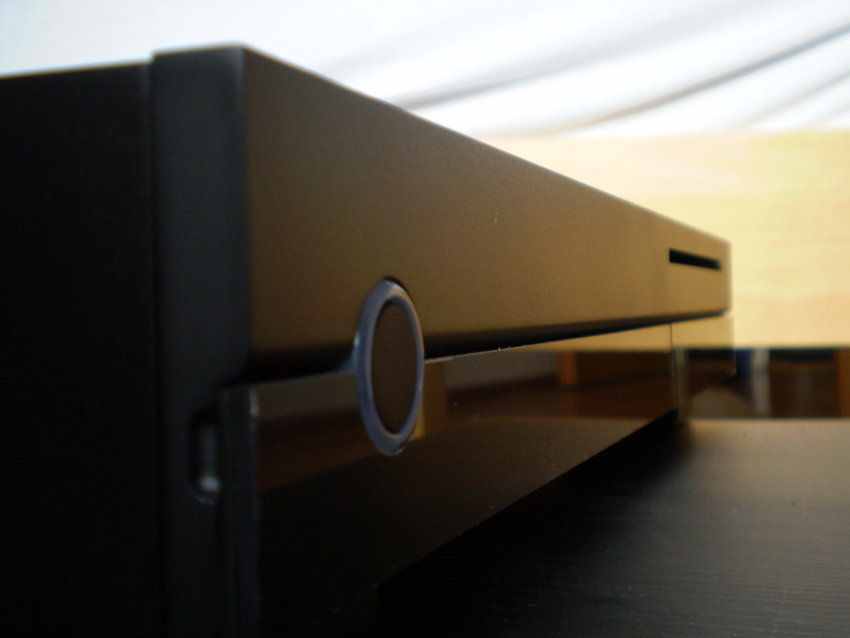

Chassi (front)
(2008-07-20 12:45:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Omaura TF5 (Svart)

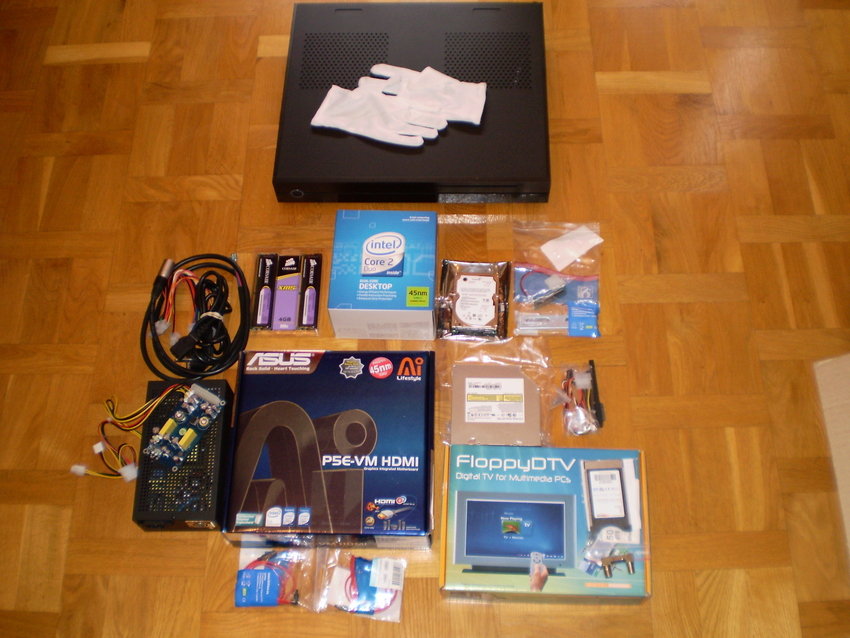

Alla delar samlade
Här är (så gott som) alla delar som monterats. Det saknas en förlängningskabel för ATX 20-pin kontakten, Y-kabel för ström till hårddisk och processorfläkt. (2008-07-20 12:42:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Asus P5E-VM HDMI,  Corsair XMS2 Xtreme DDR2 PC6400/800MHz CL5 2GB,  digital-everywhere FloppyDTV C/CI,  Intel Core 2 Duo E8400 3,0GHz Box,  mCubed HFX Mini EF28 280W,  Omaura TF5 (Svart),  SCM Conax CA-modul,  Seagate Momentus 5400.3 ST9160821AS 8MB 160GB

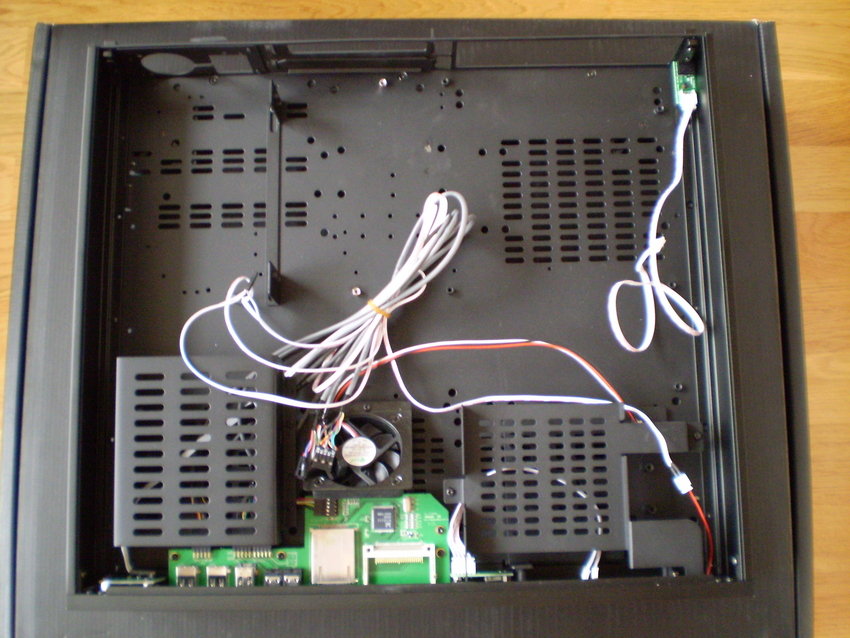

Innuti chassit
Så här ser det ut i chassit (2008-07-20 12:46:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Omaura TF5 (Svart)

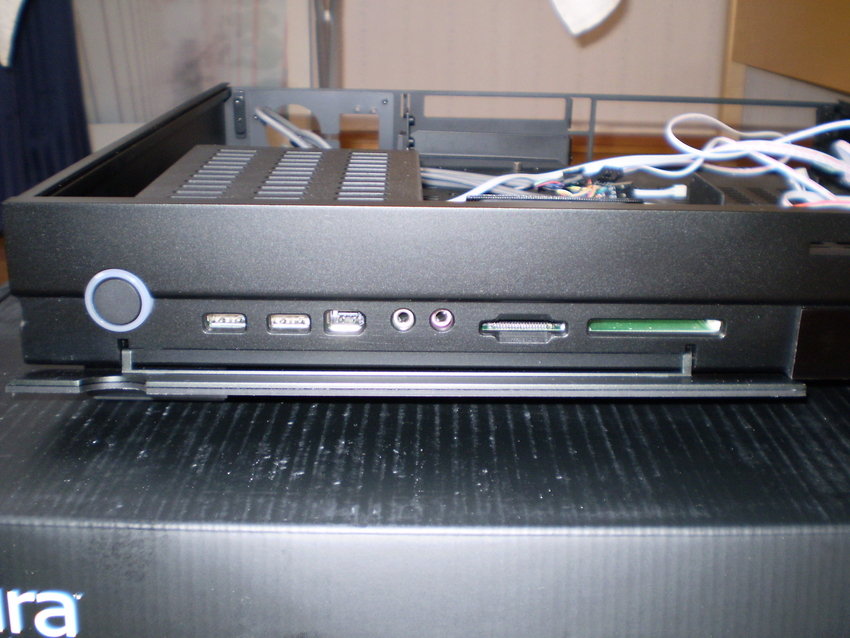

Frontanslutningar
Bakom en liten lucka i chassits front finns anslutningar för USB, Firewire, ljud och minneskort. (2008-07-20 12:47:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Omaura TF5 (Svart)

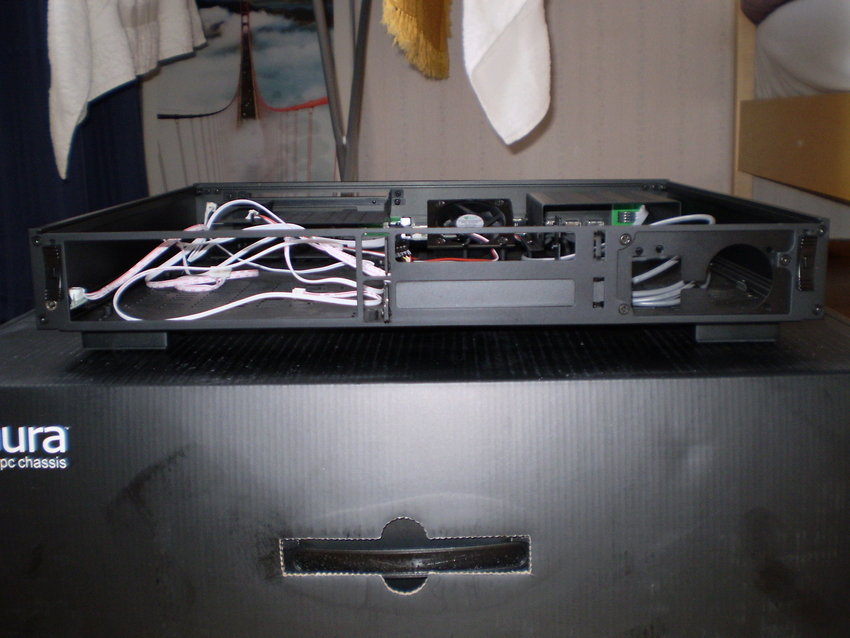

Chassi, bakstycke
Baksidan på chassit. Använder man ett externt nätaggretar så ska man kunna få en utbytesdel från Omaura så man slipper hålen för ett internt nätaggregat. (2008-07-20 12:50:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Omaura TF5 (Svart)

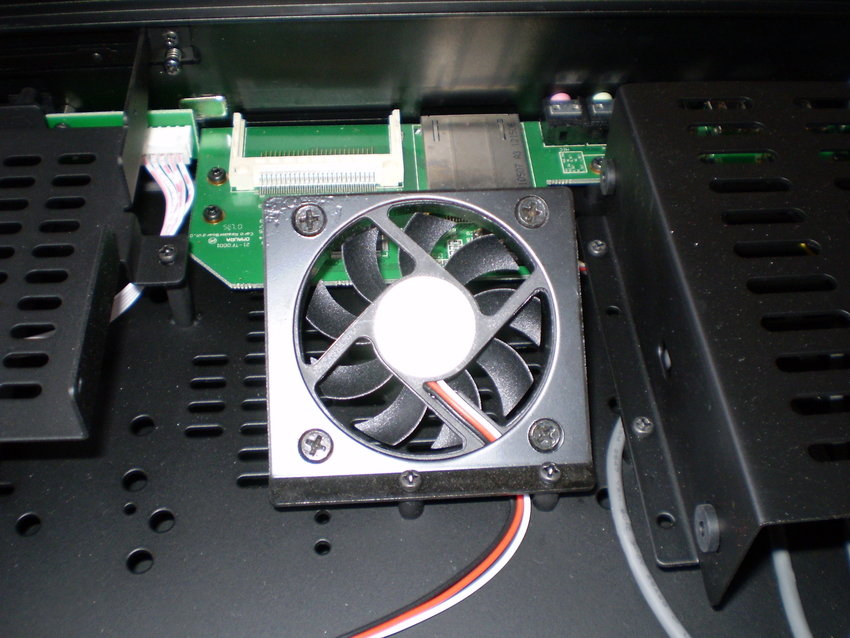

Chassifläkt
En liten chassifläkt. För att sladden ska nå till kontakten på moderkortet utan att sträckas till det yttersta så vred jag den ett kvarts varv. (2008-07-20 12:53:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Omaura TF5 (Svart)

Omaura TF5 Chassi
(2008-07-20 12:56:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Omaura TF5 (Svart)

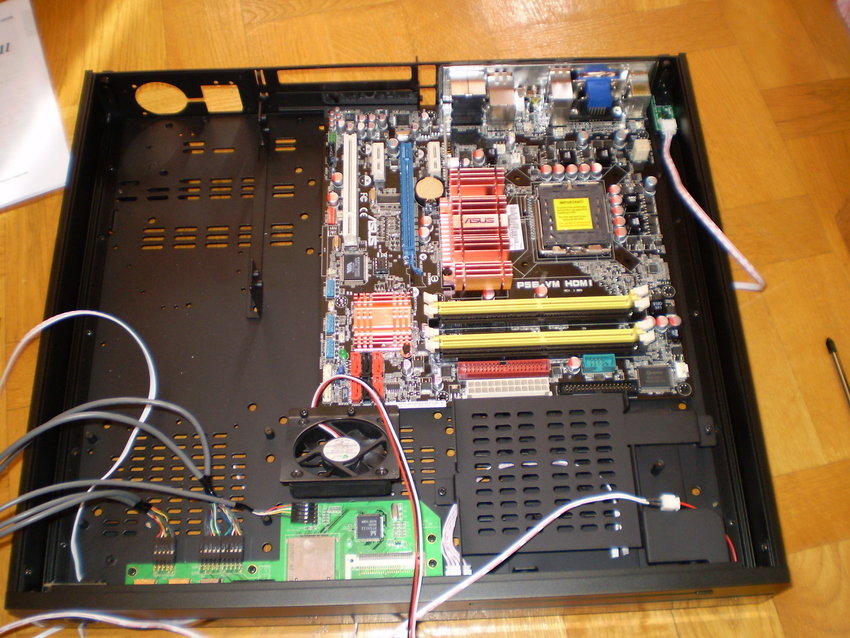

Monteringen startad
Hårddiskhållaren urtagen och moderkortet monterat (2008-07-20 12:57:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Asus P5E-VM HDMI,  Omaura TF5 (Svart)

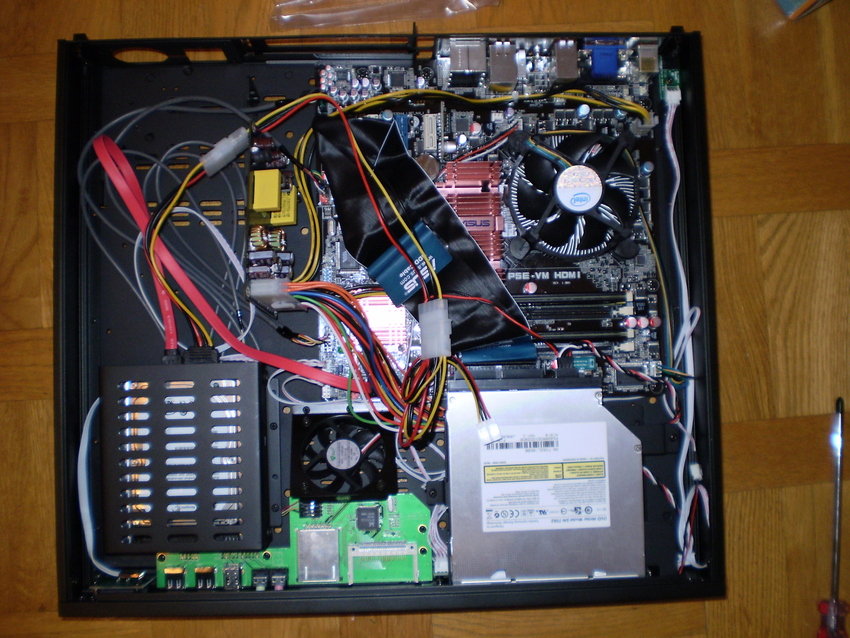

Det mesta monterat
Någon timma senare sitter det mesta på plats. Det är jäkligt tight mellan DVD och strömanslutningen på moderkortet. Man får verkligen pressa kablarna för att kunna skruva fast DVDn i chassit (2008-07-20 21:43:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Asus P5E-VM HDMI,  Corsair XMS2 Xtreme DDR2 PC6400/800MHz CL5 2GB,  Intel Core 2 Duo E8400 3,0GHz Box,  Omaura TF5 (Svart),  Seagate Momentus 5400.3 ST9160821AS 8MB 160GB

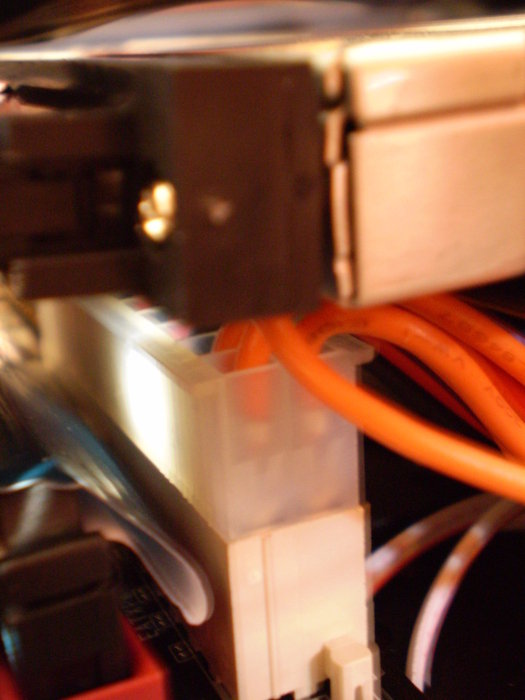

Tight
Det är väldigt tight mellan strömanslutningen på moderkortet och DVD-läsaren. Man får böja till kablarna så mycket man bara kan. (Ursäkta den dåliga skärpan) (2008-07-22 18:50:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Asus P5E-VM HDMI

Originalfläkten
Tyvärr är fläkten som följer med processorn ca 5mm för hög för att det ska gå att stänga locket. (2008-07-22 18:48:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Intel Core 2 Duo E8400 3,0GHz Box,  Omaura TF5 (Svart)

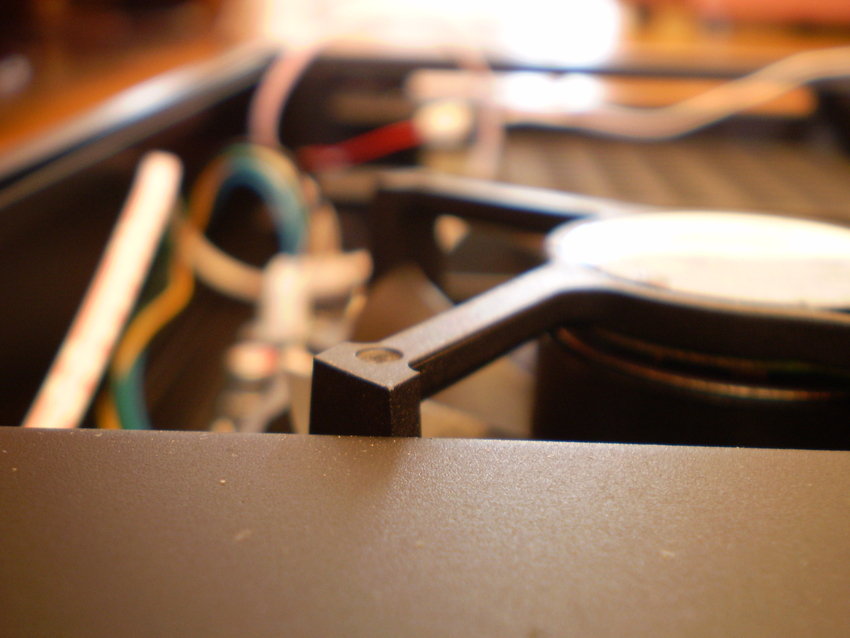

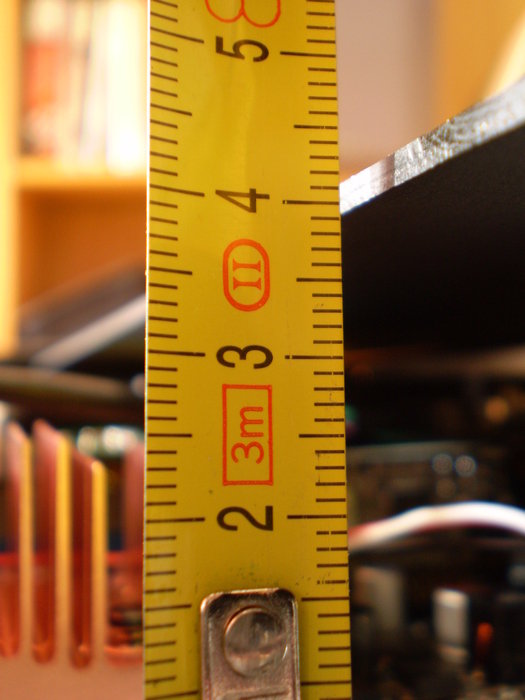

Höjden från CPU till lock
Det är bara ca 40mm att spela på. Inte så lätt att hitta en fläkt med den höjden. (2008-07-20 15:16:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

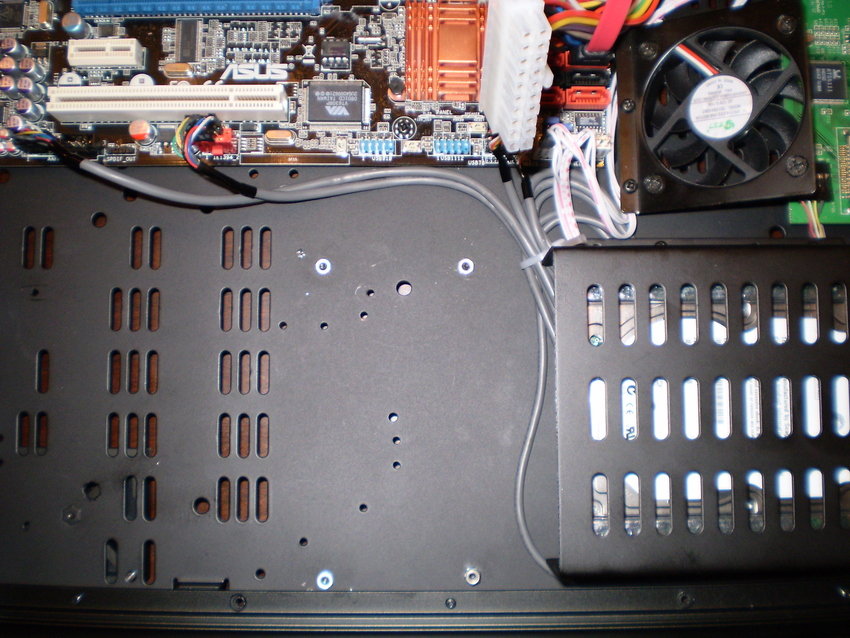

Chassimodifiering
Tagit bort fästplåten för ett internt nätaggretag och borrat tre hål i bottenplåten för att kunna fästa DC-DC kortet som följer med hfx nätaggregatet. (2008-07-20 13:08:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

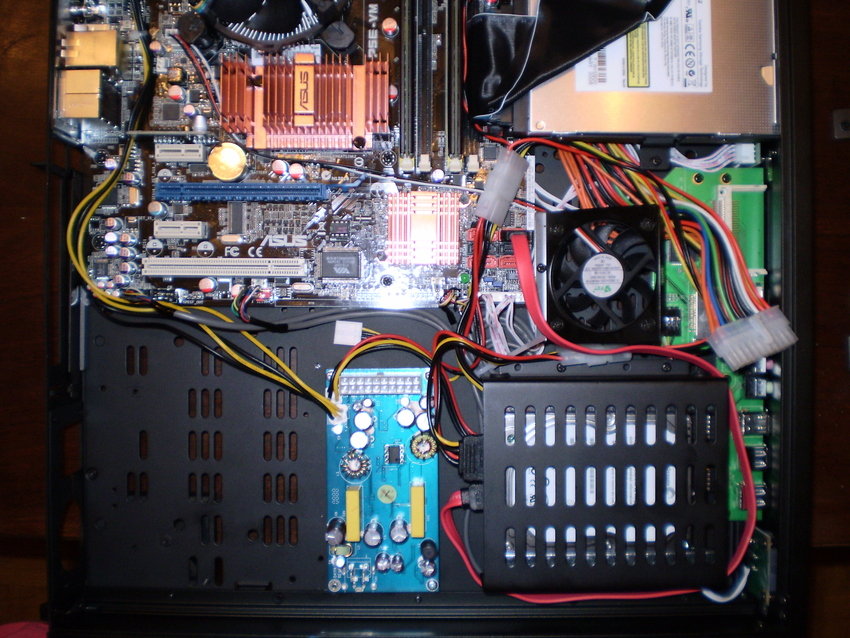

DC-DC kort
Så här sitter DC-DC kortet fast. För att kunna ansluta ATX kontakten behövde jag köpa en förlängning. (2008-07-20 13:11:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Asus P5E-VM HDMI,  Omaura TF5 (Svart),  Seagate Momentus 5400.3 ST9160821AS 8MB 160GB

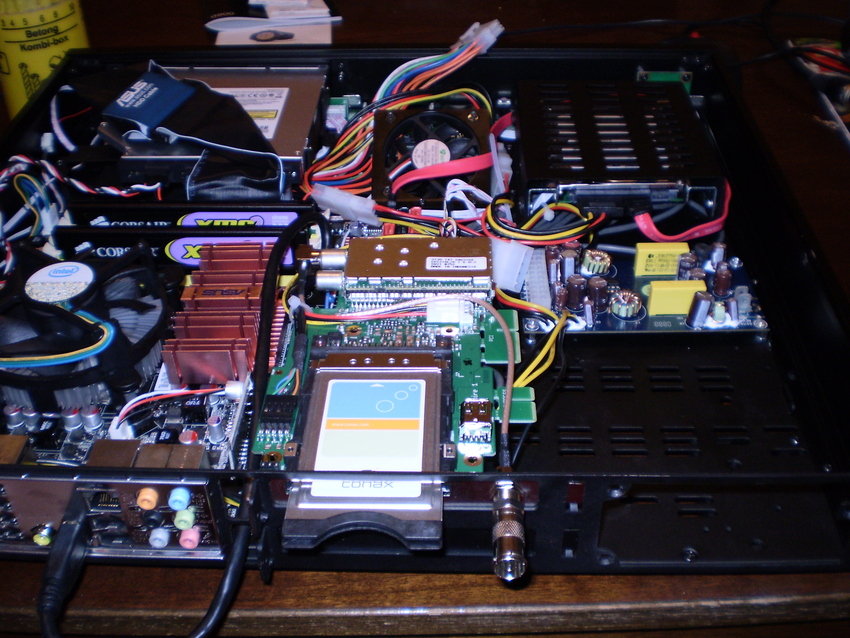

TV-kort monterat
Här sitter TV-kortet monterat på sin plats. Tanken är att jag ska göra en egen hållare och montera det andra TV-kortet till höger, där det interna nätaggregatet skulle suttit. (2008-07-20 13:13:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Asus P5E-VM HDMI,  Corsair XMS2 Xtreme DDR2 PC6400/800MHz CL5 2GB,  digital-everywhere FloppyDTV C/CI,  Intel Core 2 Duo E8400 3,0GHz Box,  Omaura TF5 (Svart),  SCM Conax CA-modul,  Seagate Momentus 5400.3 ST9160821AS 8MB 160GB

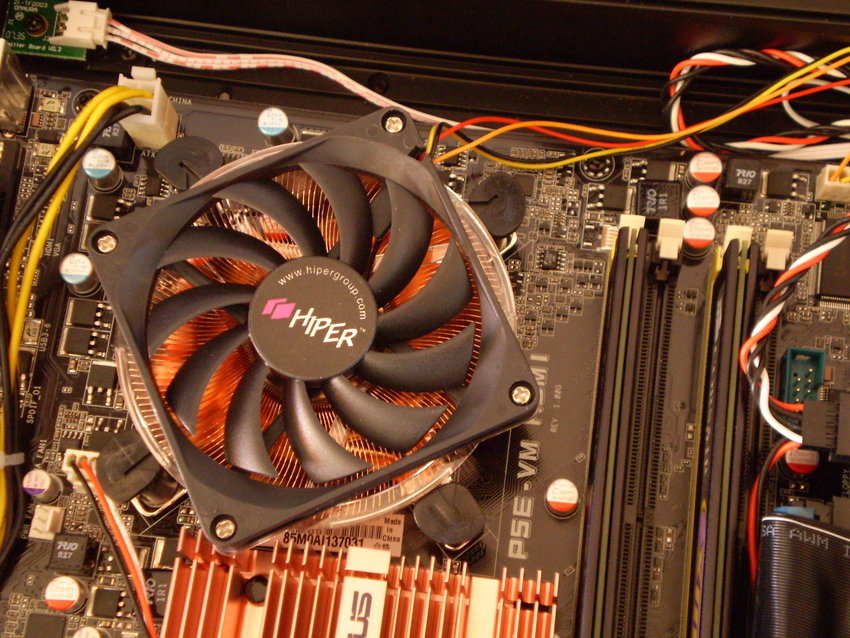

Passande fläkt
Efter mycket letande och hjälp från forumet (tack ZCHLOi) så hittade jag en fläkt som passar på höjden. Nu gäller det att den levererar tillräckligt med kyla också. (2008-07-22 18:52:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hiper HFC-10828-C2

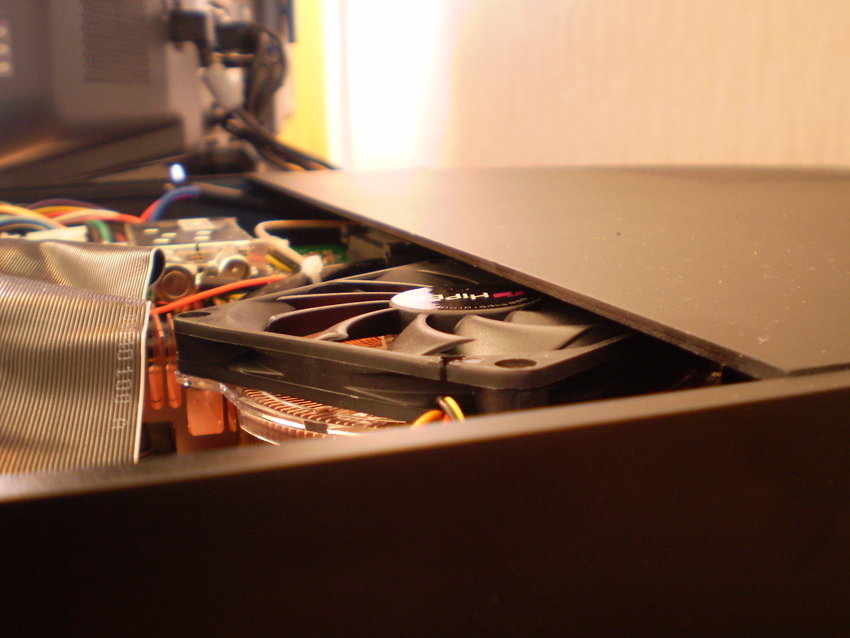

Ingen stor mariginal
Det är med nöd och näppe som locket går att skjuta på. Men nu är det i alla fall möjligt. (2008-07-22 18:55:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hiper HFC-10828-C2,  Omaura TF5 (Svart)
