Minhembio.com - Hemma hos Globe

Dämpning av framvägg
100mm isolering på befintliga betongväggen och sidor.
Baffelväggen är avskild från golv/tak och väggar med en gummimatta (2025-01-10 08:52:35)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Testning av akustiska gardiner
Måste testa att min ide om hur jag skall hänga upp dem och att det faktiskt fungerar och att skivan som isoleringen är fäst vid håller för "gardinens vikt".
här hänger de i 4,5mm breda buntband av bättre kvalitet (Metallåsning).
Provade att försöka dra av en skiva/buntband som var igenom skivan med det lyckades jag inte med (2025-01-10 08:57:30)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Testning av avstånd mellan Akustiska gardiner
Provade olika avstånd mellan "hängarna" för att se att de hänger frit från varandra och bakväggen.
Hängarna är 50+12+50mm tjocka (2025-01-10 09:05:28)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fram baffelvägg
Fram baffel väggen är inte i kontakt med vägg/golv eller tak finns gummimatta emellan.
Blev 23 st akustiska hängare, blev lite mera än vad som var tänkt (18 st) men rymdes bra och ingen tar i varan eller bakväggen.
Om man ser noga på bilden så har jag satt armeringstråd mellan stom virket för att isoleringen inte skall falla bak/hållas på plats (2024-12-18 14:50:09)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Baffelvägg skiv lager
GreenGlue Compaound var betydligt lösare/rinnigare än vad jag trodde, blev att använda en bred plast spackel för att applicera den på skivorna (liggandes).
Väggen består av 13mm gips+13mm gips + 25mm MDF och det känns stumt. (2025-01-10 09:10:34)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Front baffelväg
Frontväg med gisp x 2 + 25mm MDF + Green Glue Noiceproofing Compound
Med 23 st hängande akustika gardiner (50+12+50mm)
Plats för 2 st subar + Ascendo The 12 Passive (som de heter nuförtiden) (2024-12-18 14:56:56)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ascendo The12 Passive Onwall
Högtalare för L + C + R (2024-12-18 18:51:52)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ascendo CCRM12-P

Ascendo högtalare last
Nåja nu kom dom äntligen alla 11 st
The 12 Passive x 3 (det gamla namnet på dom var CCRM12-P)
The 6 Passive x 4
The 6 Wedge Passive x 4 (2024-12-18 18:53:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ascendo The 6 Passive Wedge 30

Upphämtning av Svanå AD40
Var på genom resa och hade ordnat det så jag hämtade upp mina Svanå AD40 från fabriken och så sparade men lite på frakten i alla fall, men fanns inte mycket över i bilen (2024-12-18 20:13:59)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Svanå Miljöteknik AD40

Svanå AD40
Lyfte in dem i väntan på att de skall få komma upp, blir att måla dem svart på ändan innan de åker up.
22 st á 1200x200x100 (2024-12-18 20:18:08)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Svanå Miljöteknik AD40

Hål i väggen
Det gick inte riktigt som jag hade tänkt från början.
Hade tänkt ha projektorn i biorummet men då jag beställde duken så tog jag i ordentligt (rymms inte större) och duken som var redan beställd gick inte att ändra på 405x1689i 2.40:1, hade ingen projektor och tänkte att det kan man köpa senare, men... projektorn rymms inte i rummet, kastavståndet räcker inte till så det blev till Plan B (Som jag gillar) att ta hål i bakväggen och flytta projektorn i hjälpköket istället. Men finns en betongvägg på 180mm som hål skall tas i (2024-12-18 20:23:13)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Hål i betongväggen 180mm
Detta tog ganska många timmar att få hål i, tog väl ca 4 timmar + att kapa armeringen och snygga till det.
Kall och varmvatten rören har blivit flyttade neråt för att få hållet att rymmas (2025-01-08 10:09:54)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Test av projektor hylla och "hållet"
På grund av för stor duk på 172" 2.40:1 så blir projektorn nu monterade i rummet "bakom".
Men inte det lätaste, 180mm betong vägg + påskålad vägg.
Hålet är ca 80mm offset från centrum på grund av diverse rör, har redan hamnat att flytta om varm/kall vatten rör för att få dem lägre ner så att det finns plats för hålet och projektorn, den är även så högt det bara går i biorummet.

Här testar jag nu att min egen tillverkade hylla och att hållet (250x170mm) i väggen passar ihop, tog hållet lite större än vad det borde vara för att vara på den säkra sidan (2024-12-19 08:11:07)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Nedskålning av tak
Eftersom taket i bion är betong så har jag rörat allt för att kunna ändra om i framtiden (om det behövs) och då även dragit mycket mera än vad som verkligen behövs, det har gått mycket 25mm rör.
Har nu skållat ner det 32+40=72mm för att få alla rör bakom akustiken som kommer i taket.
Har även dragit om ventilationsrören vid framväggen, dit for det mycket tid för att få det symetriskt från Vä/Hö och tillräckligt högt up. (2025-01-08 09:57:39)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Screen Research Supreme FSD ClearPix 4K 2.35:1 174" (406x173)

Screen Research FSD 2.40:1 406 x169 cm ClearPix Ultimate White 0.75
Detta är ett långt paket.
Valde att gå på så STOR duk som möjligt för att inte behöva uppdatera senare.
I bild förhållandet 2.40:1 (Var samma pris om det var 2.35 eller 2.40)
Ligger nu i garaget och väntar på att får komma in till bion.
Var lång leverans på den tog ca 9 veckor men ingen panik ännu. (2025-01-08 10:14:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Utan rör i väggen
Fast man försöker att planera så lyckas det ändå inte, hade sidohögtalarna utan rör för högtalarkabeln och att sedan få dragit in kabel var inte det lätaste.
Provade många olika versioner på hur jag skulle få detta dragit och det bästa sättet var att använda ett bredare måttband som jag stack in nerifrån och som jag sedan fiskade efter där uppe, detta fungerade mycket bra!! (2025-01-08 10:21:55)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Marantz AV10 Fram och baksida
Detta kommer att vara en av hjärtat i anläggningen.
Passade på att köpa under Black week DIRAC Bundel då det var till rabatterat pris.
Dirac Live Room Correction Full Bandwidth + Bass Control (2025-01-08 10:29:52)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Skivor i taket
Håller på att montera 9mm plywood (Svart målad) för att sedan kunna montera Vicoustic DC3 på dessa. Lägger in isolerings rester i tomrummet för att minska/dämpa lådljud. (2025-01-16 08:29:33)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Taket del 1
Första delen av taket färdigt (2025-01-20 10:35:50)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

GreenGlue
Dessa är betydligt rinnigare/lösare än vad jag önskade, gick helt bra med en plast spackel att applicera"Compund" det mellan/på skivor men Noiseproofing Sealant var oxå allt för lös, ville rinna ut ur hålen där man applicerade det, inte riktigt nöjd med denna alls.
Man ser oxå skillnad mellan Europeisk och US tuber. (2025-01-20 10:21:10)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Hylla för högtalare
Blev 25mm MDF för Ascendo The 12 att stå på, den blåa pilen pekar på en leaxan skiv bit som jag monterade så att man inte trycker högtalaren i misstag för långt back/in, finns nu ca 7-8mm utrymme mellan hyllan och gardinerna. Hyllan är dock 220 mm djup så borde inte vara ett problem. (2025-01-20 10:27:50)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Supra Ply 3.4 1m,

Ascendo The 6 Passive Narrow
Kunde inte hålla mig då jag håller på så jag beställde 2 st till för att få Front Wide.
Beställde dem denna gång från Nederländerna, bra service och pris från butiken där. tog ca 1,5 vecka.
Dom är väldigt bra packade med dubbla lådor och skyddade med skum (2025-01-22 15:26:22)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ascendo The 6 Passive Narrow 2
Tycker dom är snygga och dom känns mycket solida och har bra vikt i sig.
Dom svarta hålen ovanför/under högtalaren är så att man kan skruva fast dem, kommer med en lång bits för detta också. (2025-01-22 15:29:25)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Vy bakifrån Ascendo The 6 Passive Narrow
Kan fästas med skruv rakt igenom eller via VESA fästen (2025-01-22 15:32:12)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Hela Ascendo Setupen
Måste plock fram alla och kolla på alla de olika Ascendo högtalarna och ha dem bredvid varandra för att kolla på dem, det är stabilt kabinett med bra vikt i sig.
Blir nu 9.2.4 till att börja med (2025-01-22 15:34:17)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Sidovy på Ascendo
Från vänster till höger --->
The 6 Passive Wedge 30, The 6 Passive Narrow, The 6 Passive onwall, The 12 Passive onwall (2025-01-22 15:38:25)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Baksidan av Ascendo
Från vänster ---> höger.
The 6 Passive Wedge 30, The 6 Passive Narrow, The 6 Passive onwall, The 12 Passive onwall (2025-01-22 15:41:43)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Home made taklist
Då man inte hittar vad man söker så måste man tillverka det själv, skall ha en 8mm led band infälld i taklisten som lyser nedåt, LEDEN kommer att vara infälld ca 20mm, LEDEN är ganska svag på 4,8 W/m och 2700K, blir ca 15 meter totalt i sidoväggarna och bakväggen (2025-03-03 21:13:56)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Sido och bakvägg
Har nu målat färdigt bakväggen (Grön) och tapetserat sidoväggarna i en strukturerad tapet 70cm bredd (grå/svart:ish) passade då även på att montera in alla uttag oxå, ljuset och bilden ljuger lite om den verkliga färgnyanser på väggarna. (2025-03-03 21:20:36)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fram och tak nästan på plats
Har nu limat och lite skruv i Vicoustic multifuser DC3 i taktet (20 st) även limmat 1 st Akustikmiljös Eco-Sound 120x180 i taket och har skurit till Akustikmiljös Eco-Sound till framväggen, till dem krävs det en rätt sorts kniv, mattkniv funkar inte alls, skall vara med tänder på.
Har även provmonterat (Vänster i bild) en spot i taket.
Lyfte även in en Ascendo The 12 för att prova (2025-03-03 21:24:44)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Front Left Ascendo the 12 Passive
Provmontering av The 12 Passive och ser att det ryms som jag har tänkt, skall ännu passa in med mera Akustikmiljös Eco-Sound runt högtalaren. (2025-03-03 21:34:53)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ascendo CCRM12-P

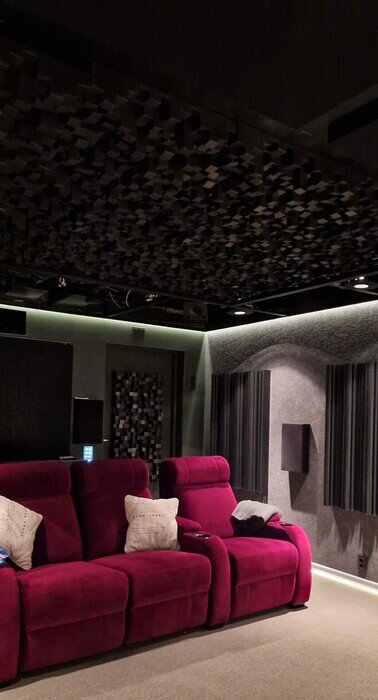

Akustik i taket
Nu är alla akustikpaneler blivit monterat uppe i taket.
Vicoustic med lim och lite skruv och Eco-Sound 50mm med lim.
Det på sidorna skall täckas in som ventilationsrör och annat med hjälp av ett nedsänkt tak som sedan täcks med Camira Sprint tyg (2025-03-18 21:11:35)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ramverk för nedsänkt tak
Håller på att montera/konstruera/hitt på hur jag skall montera tyget i taket och har nu monterat upp den bakre delen av detta ramverk.
Har varit mycket funderande på hur jag skall göra detta på bästa sätt men det är nu en lösning som jag nu tror på. (2025-03-18 21:04:18)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Supra Classic 2.5 1m

Fin justering av höjd
Kom inte på någon bättre ide för att stödda/hålla upp ramverket i taket, men måste kunna justera in höjden så att det är rakt och inte hänger som en banan.
Har här en M6 men insex skalle och sedan en slagmutter i 12mm plywood som sedan är vikt in, känns helt ok (2025-03-18 21:05:58)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Supra Classic 2.5 1m

Tyg till biosoffan
Beställde hem ett tyg prov från en Polsk möbeltillverkare, vilket var mycket bra, blev nu en helt annan färg än vad jag först tänkte (Grå elle svart) på, väldigt fint tyg. Blev nu en plommonröd färg, finns en Guld rund Trend lap på den.
Golvet (den gråa) är dessutom bakom som referens. (2025-03-18 21:14:27)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Atmos högtalarplacering
Kunde inte riktigt bestämma mig angående riktningen för ATMOS om det skall vara Toe-In/Out och gjorde så att man kan justera riktningen, därför de 3 ovala hålen, där det finns 3st M6 så man kan spänn åt, samt en M8 Center bult för primära fastsättningen. (2025-03-27 14:00:21)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Det kom ett paket på posten :-)
(2025-04-26 20:50:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Äntligen en MadVr Core
Tror att detta är endGame för bild sidan nu just, om några år i framtidenblir det väl projektor (2025-04-26 20:53:32)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

MadVR Core videoprocessor
Skall bli så intressant att få sätta in denna och sedan se vad den kan göra, har nu själv barata set demos i butik av den men NU en egen!!Blit nog bra ihop med Sony XW7000:an (2025-04-26 20:58:03)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Baffelväggen
Allt inkopplat och skivorna fastskruvade, man kan även skymta Atmos uppe till höger/vänster (2025-04-28 19:31:57)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Supra Classic 2.5 1m,

Supra Ply 3.4 1m,

GreenGlue Compound,

Ascendo The 6 Passive Wedge 30

The12 Passive
Monterade en kabel avlastning för att inte få all last på Phoneix kontakten, med krympslang samt märkning av +- (2025-04-28 19:33:57)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Supra Ply 3.4 1m,

Ascendo CCRM12-P

Front Atmos
Monterat upp The 6 Passive Wedge samt dragit högtalarkabeln i skyddsslang och plats för framtida omriktning av dem om man så önskar.
har även målat allt bakom svart för att få mindre störande bakgrund då det i vissa vinklar kan synas (2025-04-28 19:35:47)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Front Wide
Äntligen har jag nu fått upp front wide högtalarna, en justerbar vinkel mot MPL som jag tillverkade själv i 3mm plåt, kanske kom det lite längre ut från väggen än vad jag först hade tänkt, ca 10 mm. (2025-05-08 06:23:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Front Wide backvy
Egen gjord ställning i 3mm plåt, använde några gamla fönster gångjärn som jag hade liggandes samt en länk arm i M8 med kulled i ändan så att man kan justera vinkeln, kanske lite overkill att ha det i A4-80 Syrefast material men man tager vad man haver. Högtalaren fast skruvad i plåten med 2st M5 (A4-80) (2025-05-08 06:25:36)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Vänster sida med Paneler monterade
Svanå AD40 färdigt uppe på vägen och nu även alla högtalare på plats. Dämpskivor längst till vänster är 100mm men fattas i mitten ännu 50mm, blev utan karborband. Golvlist och golv (grå bit) syns även för att se hur det kommer att bli (2025-05-08 07:35:28)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Svanå Miljöteknik AD40,

Framvägg och vänster sida
Båda subarna på plats i baffel väggen och det närmar sig, skall ännu döljas med tyg på baffel väggen men kommer lite senare (2025-05-08 07:38:43)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Svanå Miljöteknik AD40,

GreenGlue Compound,

Ascendo The 6 Passive Narrow,

Screen Research Supreme FSD ClearPix 4K 2.35:1 174" (406x173)

Montering av ram
Äntligen har duken fått komma in i Bio:n detta är nu en FSD ram som har bara ca 10mm blackbord på kanterna runt duken. Tog sin tid att montera, inte svårt men man vill att det skall bli rätt, men blev nog att justera den några gånger innan jag var nöjd, den vill inte riktigt sträcka ut duken rätt då man klämde på kantlisterna så då blev det osträckt i 2 hörn, dock mycket lite, gjorde om det 3 gånger och blev bättre och bättre.

Ja även golvet har jag monterat, det är i 50x50cm bitar som man limmar med 2 sidigt tejp på golvet, kan säga att inte blir jag någon golvläggare, ser bättre ut på bild eller så är jag alldeles för noga själv och e inte riktigt 100% nöjd (2025-05-22 08:14:32)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Screen Research FSD ram
Denna skylt ser man endast då man monterar ihop ramen för sedan är det bakåt.
dukmaterialet är ClearPix Ultimate White 0,75
Storleken är egentligen 406 x 169 cm i 2.40:1 bildförhålande (2025-05-22 08:19:07)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Screen Research Supreme FSD ClearPix 4K 2.35:1 174" (406x173)

Screen Research FSD på väggen
Provmonterar att ramen passar och att jag har monterat fästen för duken på rätt ställe, kollar också att linjeringen är rätt, blev att tillverka några egen special skruvar som gick igenom 50mm dämpning men med stora bricker in och ut (Svetsade) (2025-05-22 08:22:42)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Screen Research Supreme FSD ClearPix 4K 2.35:1 174" (406x173)

Bio front med duk på plats
Har nu hängt upp duken (kom 5mm högre upp än vad den skulle vara och inte så lätt att höja den med endast 5mm, hmmm får se vad jag gör) och prova lite med projektor/MadVr Core. Ojjj vad mycket det finns att justera, har inte allt riktigt rätt ännu, bilden är lite trapetsformad då jag ställer in den med ca 10-15mm, skall justera projektor, kanske duk samt att jag borde få hålet för projektorn färdigt för att få in mindre ljud. Men vilken maffig bild det är :-) Fattas ännu ram med tyg i mitten uner duken samt ovanför duken, syns inte i denna bild

Provar här även med belysning på full i golv och taklist, dessa är dimbara. Taket 4,8 W/M och golvet 9,8 W/M COB LED. Golvet är en färdig aluminiumlist som man limmar LED bandet i och sedan "klickar en lite ram på det. Men måste få KNX delen rätt programmerad för bio rummet, långt ifrån färdigt ännu. (2025-05-22 08:43:45)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Screen Research Supreme FSD ClearPix 4K 2.35:1 174" (406x173),

Ram för baffelvägg
testar att ramen för tyget som skall dölja baffel vägens nedre delar faktiskt passar, gjort den i 9 och 6 mm plywood. mina äldre subbar syns där bakom inne i bafflen, Velodyne DD15 (2st) för hänga med tills vidare (2025-06-09 12:04:59)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Supra Ply 3.4 1m

Ram för baffelvägg
Denna för mittendelen av baffelväggens front, lite smalare och lägre så att man kan ta enklare bort den fast duken är på plats. Har däe en del extra kablar där CAT6, USB, Video från subbar + en extra HDMI "Just incase"
Tyget är Camira Sprint som känns bra, helt ok stretch i den oxå (2025-06-09 12:08:50)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Supra Classic 2.5 1m

Magnetar UDP800
Efter mååånga funderingar på vad man skulle köpa för UHD spelare så blev valet tillsut en Magnetar UDP800 Regionsfri (2025-06-09 12:15:10)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Magnetar UDP800 backsida
Så ser det ut på baksidan av Magnetar UDP800, denna är regions fri och har testat och de spelade enkelt upp gamla Region 1 och R3 DVD:s (2025-06-09 12:18:03)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Projektor hylla för SONY
Har nu fått allt detta ca 95% klart, hyllan går förståss att justeras på höjd/sido om så behövs, kör matningen via en mindre SUPRA filter och här är alla kablar SUPRA, ja förutom CAT6 kablen. Allt rätt Fas kopplat.
Blev så bra att ha projektorn utanför rummet, är egentligen glad att det blev så!! (2025-06-09 12:20:25)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

MadVr Core och SONY
Justerar in bilden till duken, men duken var första gången inte på rätt plats, den "hängde" lite fel men räckte med att lyfta ner den och kontrollmätte allt men det var OK, så det var "BARA" att lyfta upp den igen och nu kom den bättre upp. Har ännu lite justering på projektor hyllan att få den parallel mot duken, blir en del springande av och an då man gör det själv. (2025-06-09 12:26:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Screen Research Supreme FSD ClearPix 4K 2.35:1 174" (406x173)

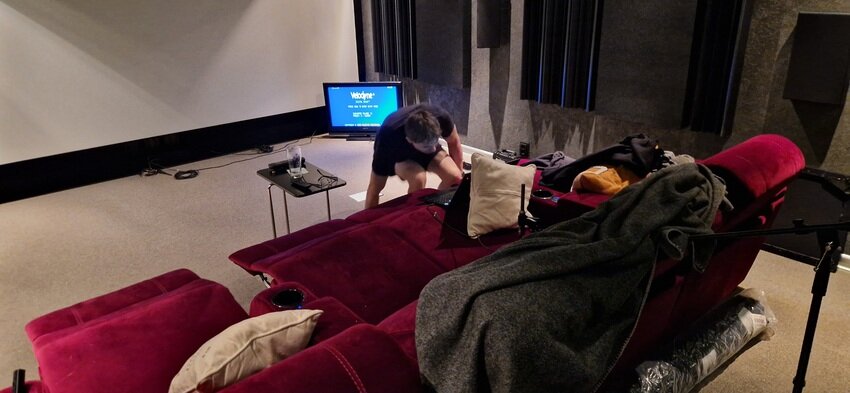

Justering av Velodyne DD15
Blev att gräva fram en TV som hade lite äldre bildingångar, Velodyne har ju endast rca/bild ut, har nu någorlunda nollställt subbarna till Memory No5, trevliga ändå om man tänker på att det är +20 år gamla subar. (2025-06-09 12:30:15)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Bild på duken
Denna är fotot är inte riktigt bra syns lite ljus genom dörren som jag hade uppe samt från den indirekta belysning i taket. Men det en en bild av hur det ser ut iallafall (2025-06-15 12:14:23)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Screen Research Supreme FSD ClearPix 4K 2.35:1 174" (406x173)

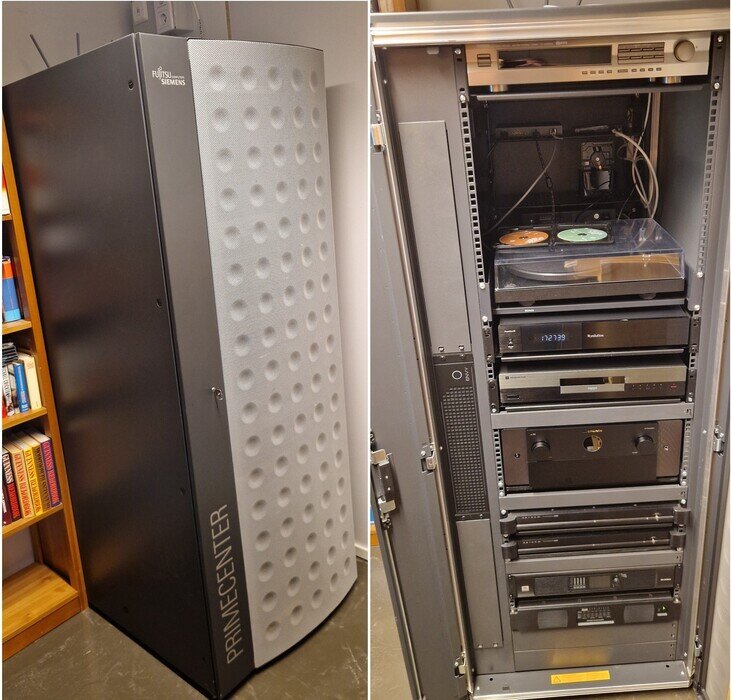

Rack med elektronik
Nåja äntligen har jag flyttat över allt från den tillfälliga racken till en riktigt Serverrack som jag hittade begagnad. Det var en hel del arbete med att fundera, anpassa och skruva ihop allt, har madVR Core på stående på vänster i racken. Blev helt nöjd, racken är 97cm djup, 70cm bred och 185cm hög. Bra med djup så man kan ha annat i racken länge bak sådan som man inte behöver till så ofta, ja och den står på hjul så bara att rull fram om så behövs. (2025-08-18 09:12:32)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Anthem Statement M1,

JBL Synthesis SDA8300,

nVidia Shield TV Pro 16GB (2019),

JBL Synthesis SA4-D,

Marantz AV 10,

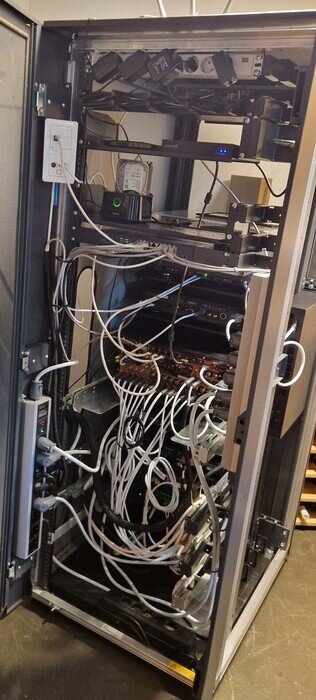

Rack back vy
Bra med stort och djupt rack, ryms mycket, har tagit ett oval hål i vänster sida var man får in alla kablar. Har dragit in dubbla CAT6 + anten (Vit kopplingslåda till vänster), här syns switch, NVIDA, Control4, HDD station, Dubbla Supra 16A block med egen 16A säkring rakt från elcentralen, finns ännu 1 till fas/matning (16) om så behövs + att det finns plats för framtiden. (2025-08-18 09:17:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Supra Classic 2.5 1m,

JBL Synthesis SDA8300,

nVidia Shield TV Pro 16GB (2019),

JBL Synthesis SA4-D,

Screen Research Supreme FSD ClearPix 4K 2.35:1 174" (406x173)

Bild & Ljud kalibrering
Enda bilden som jag har av Marcus under bild och ljud kalibreringen som blev gjort i mitten av Juli 2025.
Han skapade en helt ny färggamut baserad på DCI P3 och även vitbalansen blev korrekt justerad med hjälp av Calmans funktioner som kommunicerar med videoprocessorn direkt.
Även DIRAC blev fullt ut kalibrerad och justerad efter en del provlysningar. Mycket intressant och trevloigt att ha över Marcus från the Rock (2025-08-18 09:23:51)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Svanå Miljöteknik AD40,

GreenGlue Compound,

Bak vy av biorummet
Nåja börjar vara nästan klart, skall ha tyg i taket längst bak men svårt att se på denna bild, skall ha det för att dölja ventilation/elkablar....
Soffan även på Plats (2025-08-18 09:33:04)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ascendo The 6 Passive Narrow,

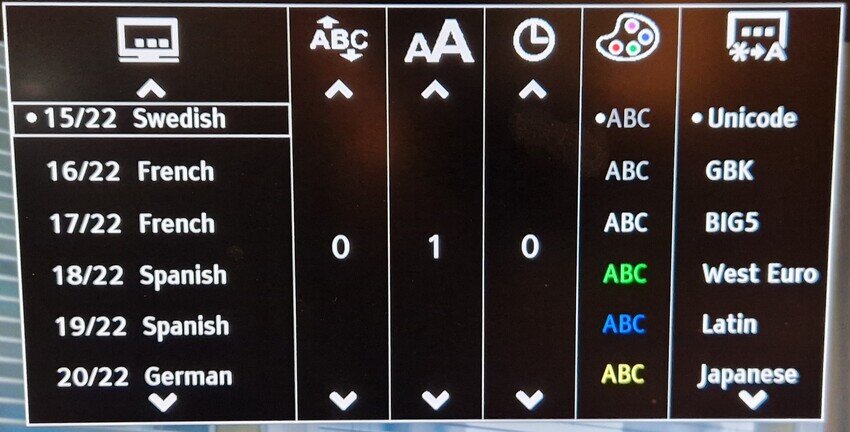

Magnetar UDP800 Text menu
Här kan man ställa in en del för textningen för BR/4K
Kolumn 1: vilket textspår
Kolumn 2: Var texten finns i höjdled på bilden, kan flytta texten helt in på 16:9 material, och funkar helt ok på 2:35-2:40: material, kanske kunde man ha olika inställningar för olika bildformat men.
Kolumn 3: Storleken på texten, kunde för min del att göra ännu mindre, duken jag har är 173"
Kolumn 4: Är osäker på denna om det är en tidfördjöning på texten eller...
Kolumn 5: Färgen på texten, finns bara dessa och man kan inte mixa själv.
Kolumn 6: Textkodning (2025-08-28 14:43:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Mätning av Höger SUB
Den blåa linjen är hur mät resultatet såg ut den oranga som det blev först justerats till med DIRAC, detta är ju mätning av 1 st Velodyne DD15 subwoofer, subarna är ju som sagt inne i baffelväggen. Ändå otroligt imponerande hur bra +20år gammal sub presterar, spelade ända ner till otroliga 12,6 Hz. Efter detta så lyssnade vi in basen och den blev höjd en del del i nivå för att "låta bra" (2025-09-22 13:41:56)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

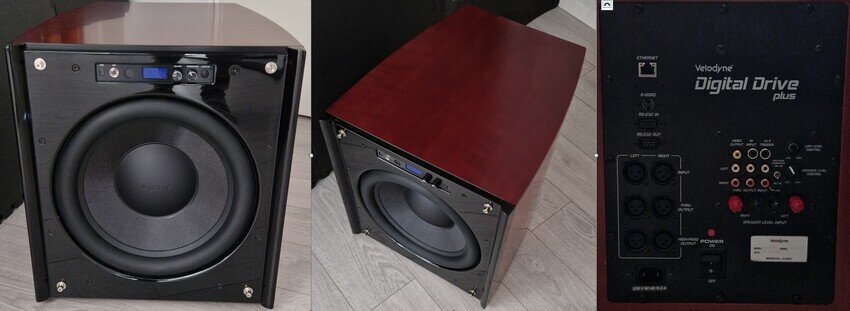

Sub Nr 3 Velodyne DD 15+
Det kom till salu en Velodyne DD15+ som var för bra pris att inte köpa, skall "bara" koppla in den och ställa in den i deras egen menu och sedan i DIRAC.
Denna kommer höger back i bion, nu är det bara 1 st till så kanske det räcker.... (2025-10-20 18:19:29)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Velodyne DD-15 Plus

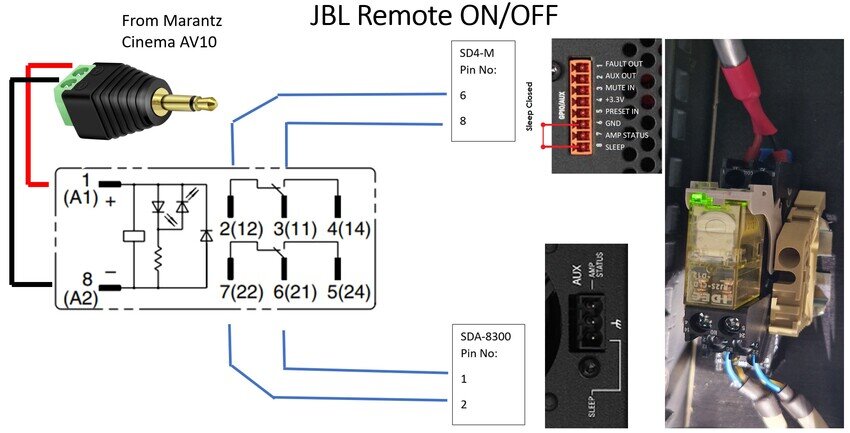

Trigger för JBL Slutsteg
Ett enkelt schema så att man kommer ihåg. Eftersom JBL Synthesis SA4-D och SDA8300 inte har en vanlig 12Vdc trig för ON/OFF, dom skall ha en NC kontakt för Standby så blev det att styra det via ett externt relä, gällde också hitta ett relä som inte drar för mycket ström heller och detta drar 45mA @12Vdc.
Fungerar perfekt!! (2025-10-24 11:08:21)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

JBL Synthesis SDA8300,

JBL Synthesis SA4-D,

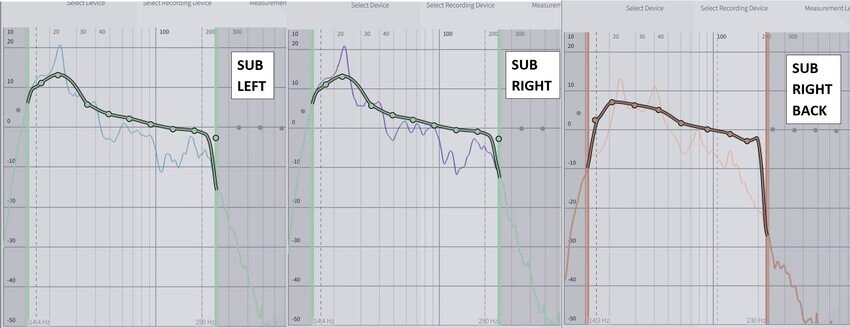

Början av ny Sub kalibrering
Nåja äntligen efter har jag börjat med att kalibrera in den 3:e (Höger bak) sub. Noterade/kom ihåg först efter all mätning att jag/vi hade höjt subnivån (lyssningsnivå) en del efter den tidigare kalibreringen och att jag ny glömde att ta ner L och R Sub till den rätt volumen, övning ger färdighet. Passade dock på att lyft gardinen för subbarnas övre frekvens (2025-11-24 13:07:33)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Velodyne DD-15 Plus

Viktat medelbetyg:

(9.12) (baserat på 7 st)

Visa lista

erpan85		2025-09-12 23:53:06
hkforever		2025-08-19 12:43:29
johan b-lund		2025-04-29 18:21:25
Erik_N		2025-03-27 22:49:39
DPC		2025-01-20 12:39:09
Thomas_S		2025-01-18 23:04:34
Kurben		2024-12-22 19:39:59

Ge betyg

Du måste vara inloggad för att kunna sätta betyg.

Kommentarer (62 st)

Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.

Globe 2025-11-27 12:07:42

Jag vill Verkligen se vad ART kan göra i basen hos dig.
Om ens subs når 20hz eller lägre så brukar infra optionen fungera bra.

Spring o handla för det är billigt nu !!

Nåja nu har DIARC ART blivit köpt men skall vänta lite ännu innan jag "laddar" upp det i AV10:an.

har just nu kalibrerat om allt med 3:e subben och vill testa och lyssna hur det nu låter/känns.

johan b-lund 2025-11-25 12:59:01

Jag vill Verkligen se vad ART kan göra i basen hos dig.
Om ens subs når 20hz eller lägre så brukar infra optionen fungera bra.

Spring o handla för det är billigt nu !!

Marcus_TheRock 2025-10-28 14:29:24

Tack! Det ser ju ut att fungera oerhört väl även med högre delningar. Jag var skeptisk till ART i sådan situation men är nu 100% övertygad :)

/Marcus

johan b-lund 2025-10-28 14:16:08

Kunde inte hålla mig, gjorde en fokuserad mätning.
Obs på att fokuserad mätning gör allt lättare för Dirac o högre frekvenserna blir extremt raka (20cm mellan var mätpunkt)
REW Left ch och LFE 1/6 smoothing
1 support på LCR 80hz / -5db + subs
2 support enbart subs

Typ noll skillnad förutom att jag glömde att flytta gardinen på nr 2
(bild)

Lila, support CR
Gul noll support övht

(bild)

Decay med CR + subs support

(bild)

Decay enbart subs som support

(bild)

johan b-lund 2025-10-28 13:05:03

Hej,

Jag tycks inte ha min senaste mlp placering sparad så jag kan inte göra några justeringar på befintlig fil.
Men jag är nyfiken o kommer mäta om det till helgen senast.
Kommer lägga support ner till 80hz / -5dB så där blir inte mycket support o dom flesta högtalare bör klara det.

Betvivlar att det kommer göra något för mig för support sker vid 90hz.
Bara därför kommer jag också testa att enbart låta subs vara support :)

Fortsättning följer :)

Marcus_TheRock 2025-10-28 12:43:24

Hej igen,

Om du har eller Globe har REW mätning på LFE och LCR utan sub så kan jag ev tyda hur support blir.
Som i mitt ex på länken ovan så ser man ART jämnar ut det upp till 150hz.
Från ~100hz o ner så ser frekvensgången mer eller mindre identisk ut.
Art lägger på support för att korta ner efterklangen, inte att jämna ut frekvensgången.

Ok, tack för all din input, den är värdefull. Jag har inga mätningar sparade men det låter helt klart som att ART skulle kunna tillföra en hel del även med sådana förutsättningar!

MVH
Marcus, The Rock Hemmabio

johan b-lund 2025-10-28 09:13:06

Det är jag som har kalibrerat systemet hos Globe med Dirac+BC. LCR består av Ascendo The 12 passive och de är konstruerade så att de rullar av ganska kraftigt strax under 80Hz och detsamma gäller surround med The 6:or.

Jag har inte haft möjlighet att testa eller kalibrera ART ännu. Nästan alla dedikerade biosystem som jag har varit med och designat bygger på högtalare som inte är tänkta att spela någon djupbas och rent tekniskt borde därför vinsten med ART vara väldigt liten(eller obefintlig?)

Tar gärna feedback ifall någon har testat ART i liknande system eller hört om någon som har.

MVH
Marcus, The Rock Hemmabio

Hej igen,

Om du har eller Globe har REW mätning på LFE och LCR utan sub så kan jag ev tyda hur support blir.
Som i mitt ex på länken ovan så ser man ART jämnar ut det upp till 150hz.
Från ~100hz o ner så ser frekvensgången mer eller mindre identisk ut.
Art lägger på support för att korta ner efterklangen, inte att jämna ut frekvensgången.

johan b-lund 2025-10-27 16:15:05

Där har du en nackdel Marcus, man vet inte hur support kommer se ut.
Dirac borde Verkligen ha ART på trial.

Pm skickat med.

Marcus_TheRock 2025-10-27 13:43:55

Det är jag som har kalibrerat systemet hos Globe med Dirac+BC. LCR består av Ascendo The 12 passive och de är konstruerade så att de rullar av ganska kraftigt strax under 80Hz och detsamma gäller surround med The 6:or.

Jag har inte haft möjlighet att testa eller kalibrera ART ännu. Nästan alla dedikerade biosystem som jag har varit med och designat bygger på högtalare som inte är tänkta att spela någon djupbas och rent tekniskt borde därför vinsten med ART vara väldigt liten(eller obefintlig?)

Tar gärna feedback ifall någon har testat ART i liknande system eller hört om någon som har.

MVH
Marcus, The Rock Hemmabio

johan b-lund 2025-10-26 18:14:53
