Resultatet efter 1½ månads byggande.
För en rundtur i Bio'n så kan du kolla under fliken "Rundtur i Bion".
Har där satt ihop en liten film bestående av 18 st stillbilder.
Detta har jag varit tvungen att göra då jag inte lyckats filma i denna mörka lokal. Har därför tagit dessa stillbilder och använt både stativ plus självutlösare för att kunna hålla tillräckligt långa exponeringstider.
Satte sedan samman dessa stillbilder till en film för att få en lite roligare rundtur i Bio'n. (2005-12-04 20:29:27)

Produkter på bilden:  Yamaha NS-555,  Yamaha NS-C444,  IKEA Fixhult,  Projecta HomeScreen Matte White 16:9 81" (180x102)

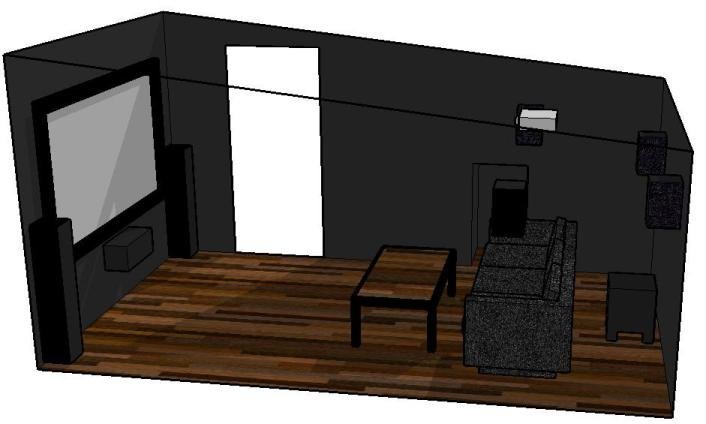

Planerad Bio innan byggstart.
Målsättningen fån början till slut har varit att göra ett så optimalt rum som möjligt för film & musik.
Därför är det genomgående svart inredning & inga blanka föremål som kan reflektera ljus förutom de som måste finnas där.
Rummet är vidare byggt ljuddämpat (för att ej spela för hela kvarteret) samt ljudabsorberat för att få en bra akustik inne i rummet.
Storleken på rummet är ca 5 x 3 m, dvs ca 15 m2.

Samtliga väggar tak har försetts med dubbel gips. Nytt golv är uppbyggt från grunden med nya reglar, isolering och golvspån. Därpå har jag lagt ett Alloc laminatgolv. Detta golv är ljuddämpat från fabrik genom att ha en ca 3 mm tjock ljuddämpande gummimatta pålimmad direkt på undersidan. För att ytterligare dämpa ljudet la jag en extra 5 mm ljudabsorberande matta mellan golvspånskivan och laminatgolvet. Detta gör att golvet känns mycket behagligt att gå på samt att rummet redan när det är oinrett kändes betydligt mer ljudabsorberat än utan laminatgolv.
Hela front och bak vägg fungerar som ljudabsorbenter. (Se bild längre ned i galleriet).
På alla väggar samt tak har jag limmat upp svart nålfiltsmatta (heltäckningsmatta) för att få en snygg och lättskött yta. Detta gör även att jag inte behöver oroa mig för oönskade ljusreflektioner.
Anledningen till att jag valt att ha ett laminatgolv istället för liknande matta även på golvet är helt enkelt för att jag är hundägare och det därmed skulle vara mycket opraktiskt med heltäckningsmatta på golvet.
Provade först med ett svart golv, men då det då blev så små färg/kontrast skillnader så blev det lite obehagligt att gå i rummet. Svårt att orientera sig och lätt att snubbla.
Så därför valde jag istället det nuvarande golvet som är mörk ek.

Bygget tog inte så lång tid som jag trodde, allt som allt med samtliga moment så var det klart på ca 1½ månad & då var det endast kvällar & helger som jag jobbade på det. (2005-12-19 18:21:53)

Produkter på bilden:  Yamaha YST-SW315,  Yamaha NS-555,  Yamaha NS-333,  Yamaha NS-C444,  Sharp XV-Z2000,  Projecta HomeScreen Matte White 16:9 81" (180x102)

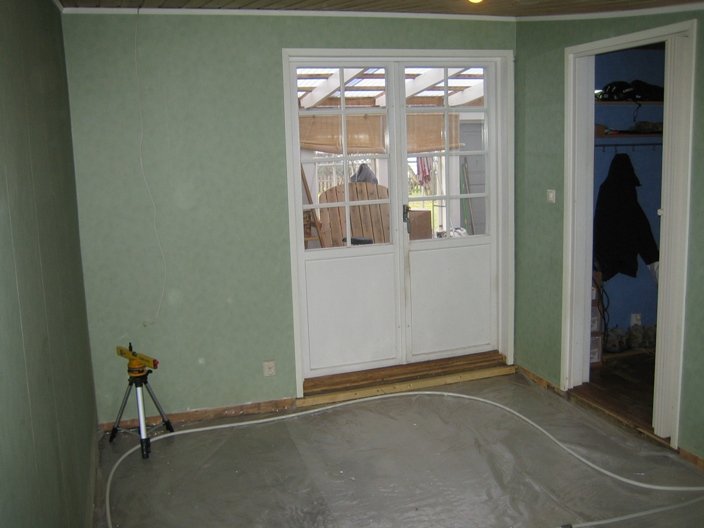

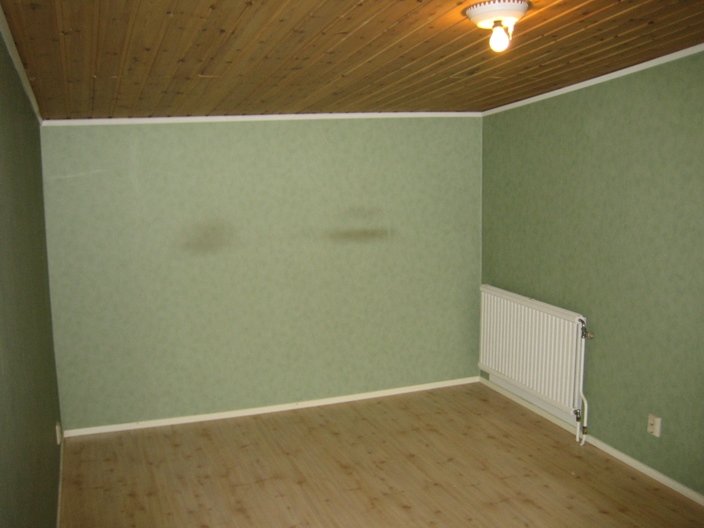

Rummet innan bygget startade.
(2005-12-11 21:03:26)

Produkter på bilden:

Golvet är nu utrivet & dörrpartiet som ska bort syns här.
(2005-12-11 21:05:07)

Produkter på bilden:

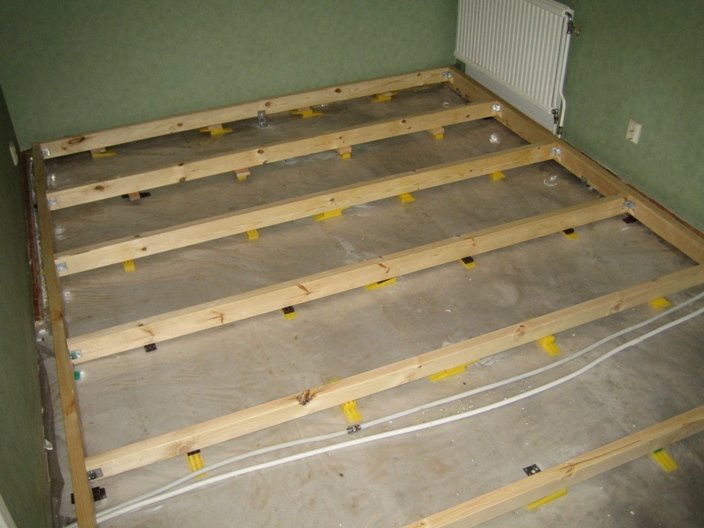

Uppreglingen för det nya golvet är klar & väntar bara på isolering & golvspån.
(2005-12-11 21:06:36)

Produkter på bilden:

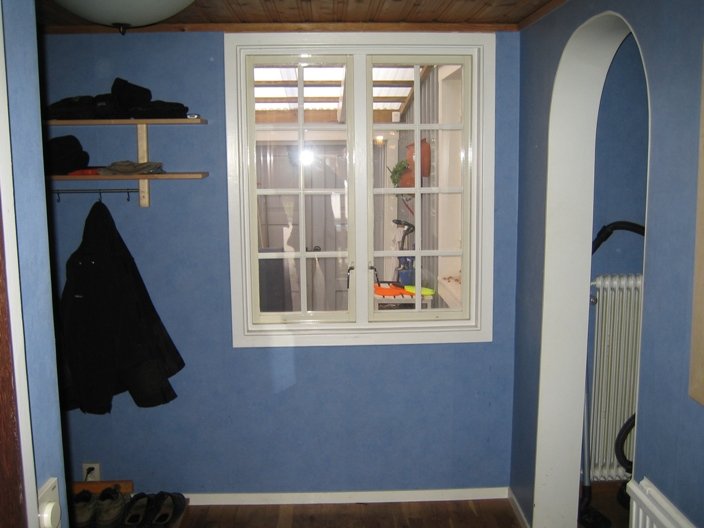

Fönster i den angränsande hallen ska ersättas av ny dörr.
(2005-12-11 21:08:02)

Produkter på bilden:

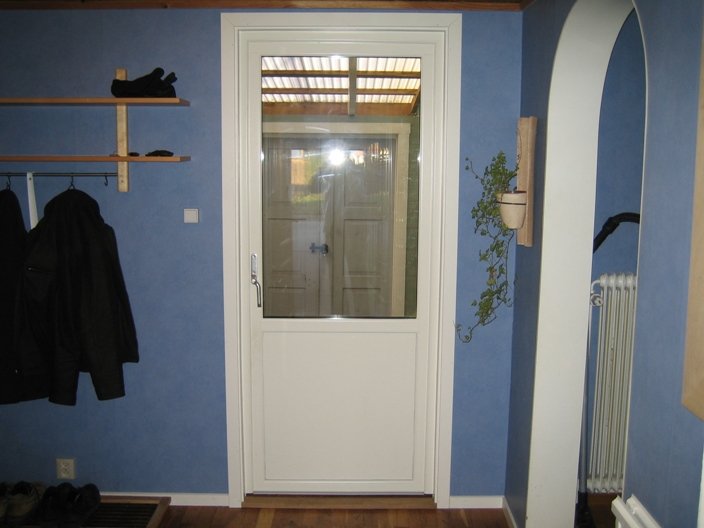

Nya dörren på plats så att dörrpartiet i blivande bion kan rivas bort.
(2005-12-16 22:05:18)

Produkter på bilden:

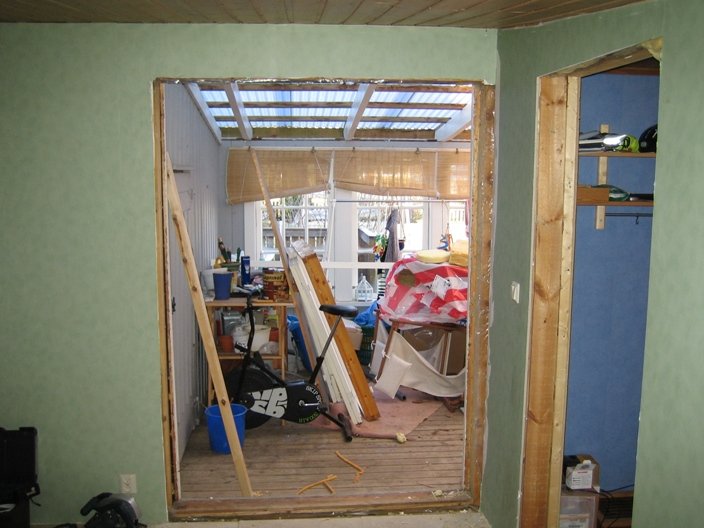

Dörrpartiet i bion är nu borta & även dörrkarmen in mot hallen har åkt ut.
(2005-12-11 21:10:12)

Produkter på bilden:

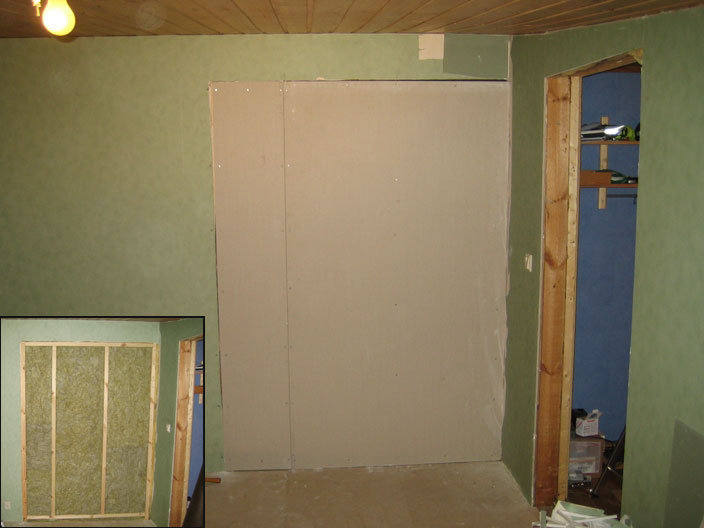

Inte ett spår av dörrpartiet längre.
Hålet efter dörren är här uppreglat och isolerat.
Även hydrerpapp & första lagret gips har nu kommit på plats. (2005-12-11 22:18:36)

Produkter på bilden:

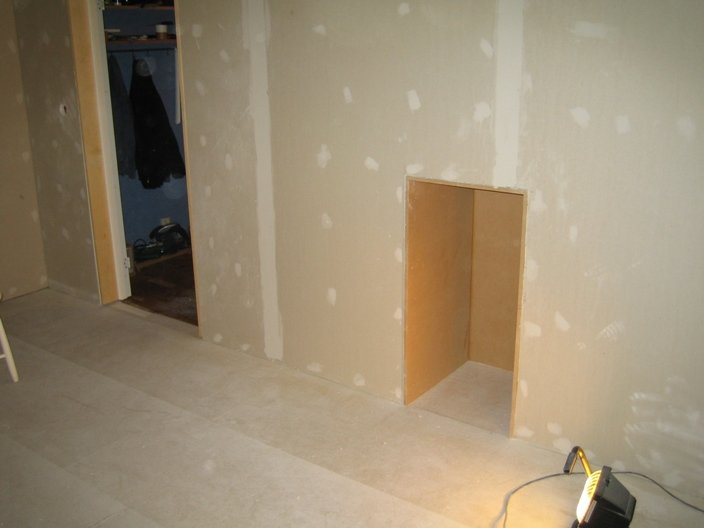

Dubbla lager gips uppe.
Här syns även hålet för elektroniken. dit leder 2 st 32 mm kabelrör samt en ventilationskanal ut ur rummet via en ljudfälla och en frånluftsfläkt.
Dörrkarmen för nya innerdörren är monterad samt tillhörande dörrfoder. (2005-12-11 21:16:25)

Produkter på bilden:

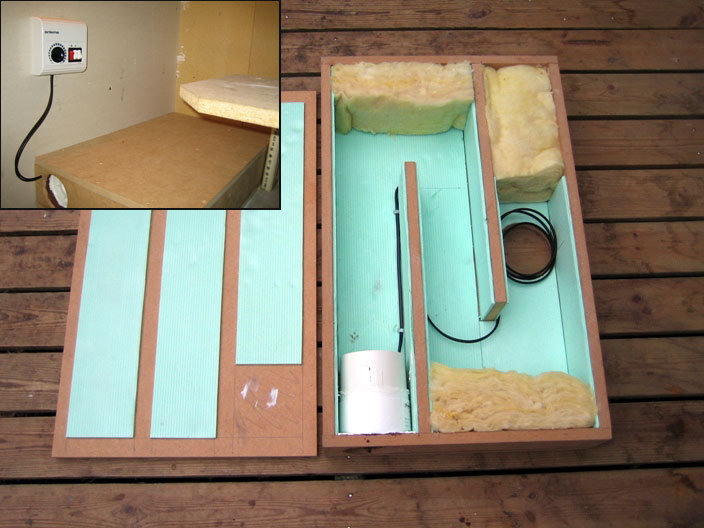

Ljudfällan för frånluftsventilationen.
Frånluftsventilationen är placerad i rummet bakom bion och tar effektivt bort varmluften som alstras av elektroniken.
Fläkten är givetvis varvtalsreglerad för att fungera så optimalt som möjligt. (2005-12-11 21:49:03)

Produkter på bilden:

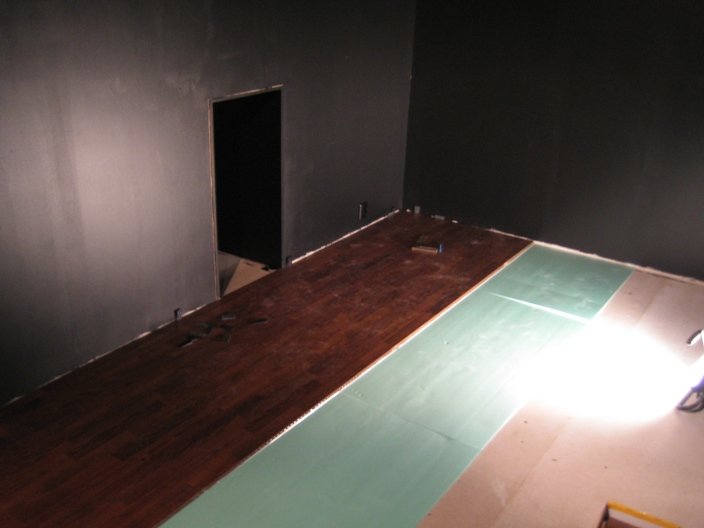

Laminatgolvet börjar falla på plats.
(2005-12-11 21:24:22)

Produkter på bilden:

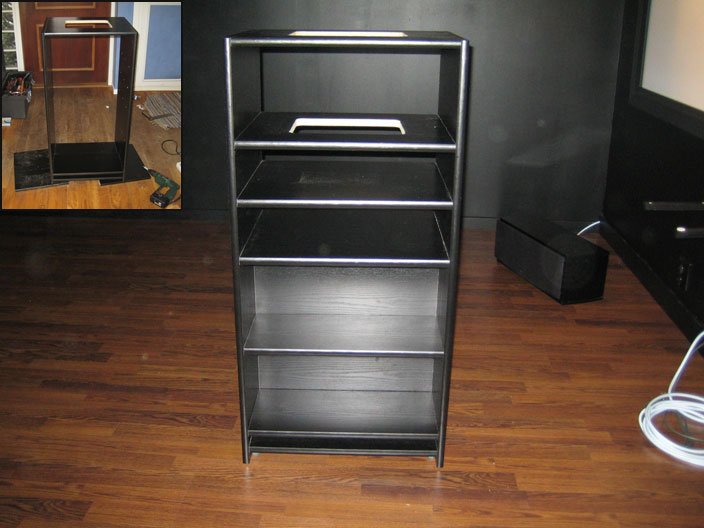

Stereorack får byggas själv för att passa önskade mått.
Flera av hyllplanen har hål i mitten för att elektroniken ska få ordentligt med luftcirkulation. (2005-12-11 22:13:15)

Produkter på bilden:  Yamaha NS-C444

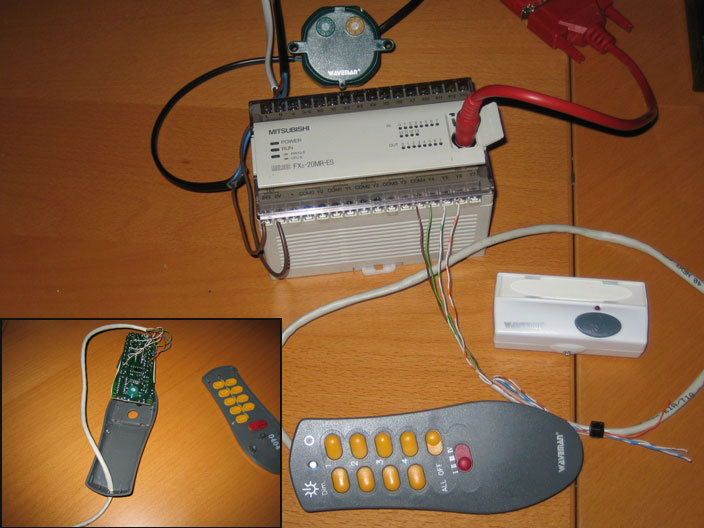

El och belysning styrs trådlöst via PLC (styrdator).
Allt i rummet kan fjärrstyras bekvämt från soffan.
Såsom att dimma ner belysning styra ventilation mm.
En PLC satte jag in för att enklare kunna automatisera allt i rummet. Det som idag styrs av denna är ventilationen som automatiskt startar då elektroniken slås på. Denna fortsätter sedan att ventilera i 10 minuter efter det att sista enheten slagits av.
Även dörrklockan utanför ytterdörren är kopplad till systemet & ger vid ett tryck signal till de i bion genom att sakta dimma belysningen upp och ned 5 gånger. (2005-12-11 21:59:04)

Produkter på bilden:

Äntligen är allt klart, bara popcornen som fattas...
(2005-12-22 17:09:18)

Produkter på bilden:  Yamaha NS-555,  Yamaha NS-C444,  Projecta HomeScreen Matte White 16:9 81" (180x102)

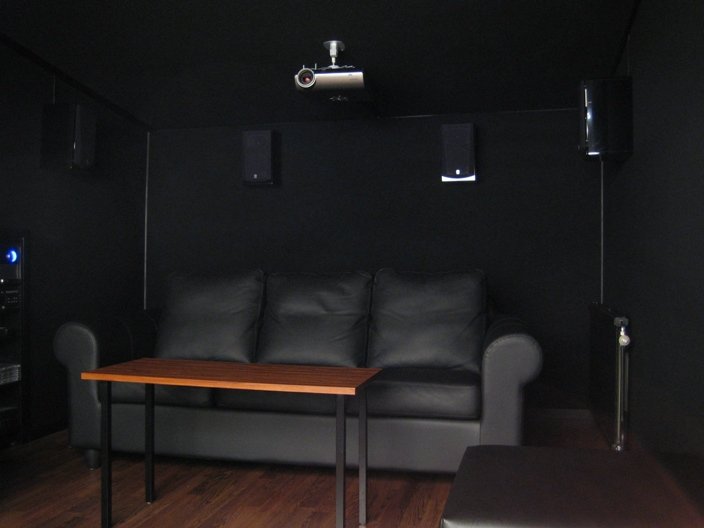

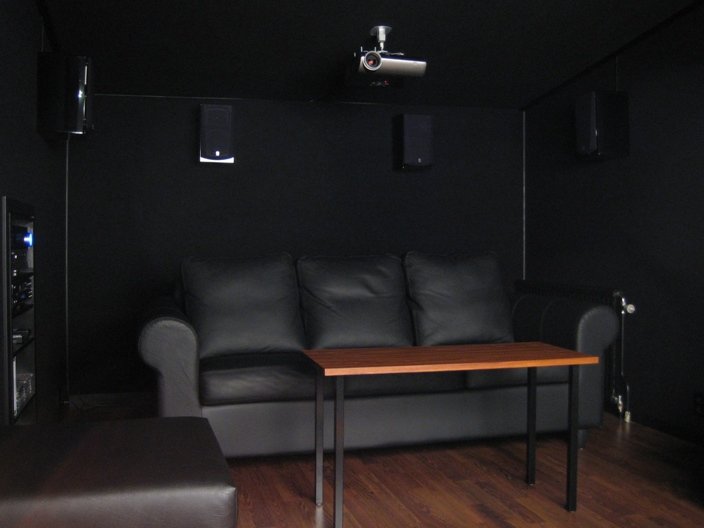

Baksystem och soffa...
(2005-12-04 20:18:43)

Produkter på bilden:  Yamaha NS-333,  Sharp XV-Z2000,  IKEA Fixhult

Baksystem och soffa igen fast från en annan vinkel.
(2005-12-04 20:20:57)

Produkter på bilden:  Yamaha NS-333,  Sharp XV-Z2000,  IKEA Fixhult

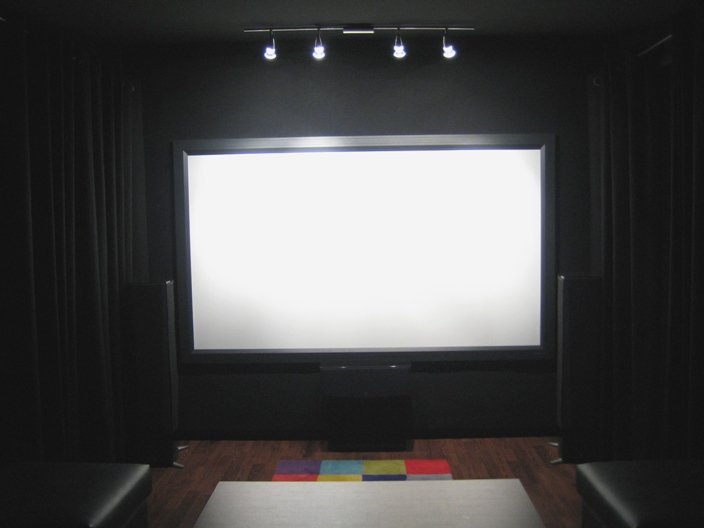

Fronten sedd strax bakifrån soffan...
Den enda ljuskälla jag använder för tillfället är den 200 W starka halogen belysning (4 x 50 w) som är riktade mot duken. Detta ger vid full effekt en behaglig mys belysning. Det svarta rummet formligen absorberar allt ljus. Väggarna är så svarta att till och med HomeScreen dukens svarta ram är ljusare och ser vid en närmare titt nästan grå ut.
Är dock supernöjd med denna duk som för övrigt har måtten 200 x 112 cm (90").
Tunga svarta draperier har hängts upp längs sidorna. (2005-12-04 20:26:01)

Produkter på bilden:  Yamaha NS-555,  Yamaha NS-C444,  IKEA Fixhult,  Projecta HomeScreen Matte White 16:9 81" (180x102)

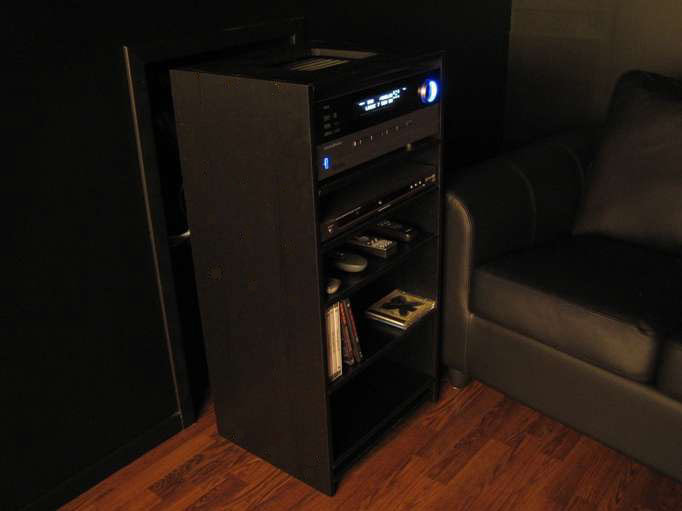

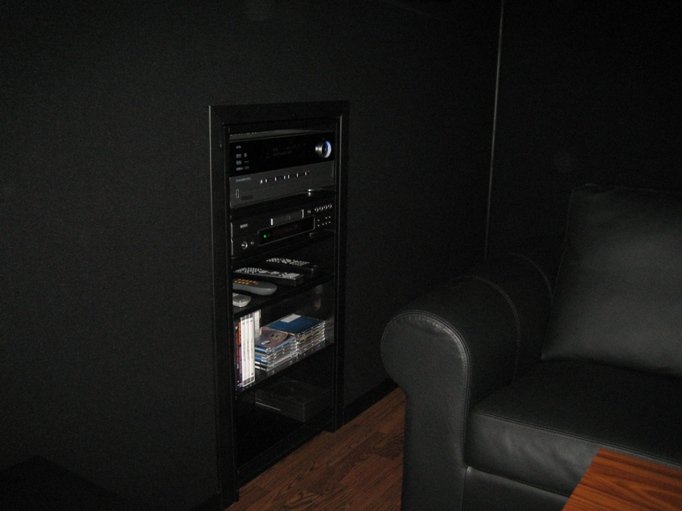

Närbild på den egentillverkade stereoracken...
Placerade stereoracken på sidan då jag gillar att kunna manövrera denna direkt från soffan.
Skönt att ex. kunna byta film mm. utan att behöva anstränga sig mer än nödvändigt.

Detta foto är taget med blixt & här syns även tydligt att heltäckningsmattan på väggen inte ger några oönskade reflexer. Den absorberar istället det mesta av ljuset. (2005-12-04 20:06:29)

Produkter på bilden:  Harman Kardon AVR 630,  Denon DVD-2910,  IKEA Fixhult

Racken går självklart på hjul för att lätt kunna dras fram...
(2005-12-11 22:39:59)

Produkter på bilden:  Harman Kardon AVR 630,  Denon DVD-2910,  IKEA Fixhult

Pianolack är inget för mig.
Dessa högtalare hade en mycket bra finish med svart pianolack.
Tyvärr passade det inte så bra ihop med mitt biorum då den projicerade bilden reflekterade sig allt för mycket i sidan på högtalarna och var mycket irriterande.
Jag gjorde därför ett skydd av överbliven nålfiltsmatta som sitter spänd med resår runt högtalarna. Detta fungerar helt perfekt och nu är allt blänk borta. (2005-12-04 21:00:33)

Produkter på bilden:  Yamaha NS-555,  Projecta HomeScreen Matte White 16:9 81" (180x102)

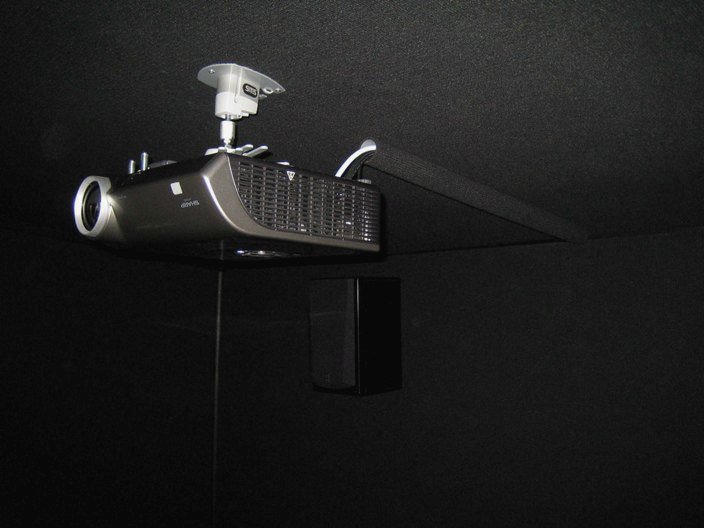

Maskering av kablar
Efter byte av projektor så blev jag tvungen att flytta fram denna ca 1 meter.
Då jag ej hade möjlighet att dra kablarna uppe på taket så här i efterhand så gjorde jag en enkel lösning.
Tog ett 40 mm avloppsrör och rullade/limmade på samma sorts nålfiltsmatta som sitter i taket. Så nu smälter de in rätt ok ändå. (2005-12-04 21:33:13)

Produkter på bilden:  Sharp XV-Z2000,  Supra HD 18Gbps HDMI - HDMI High Speed with Ethernet 1m

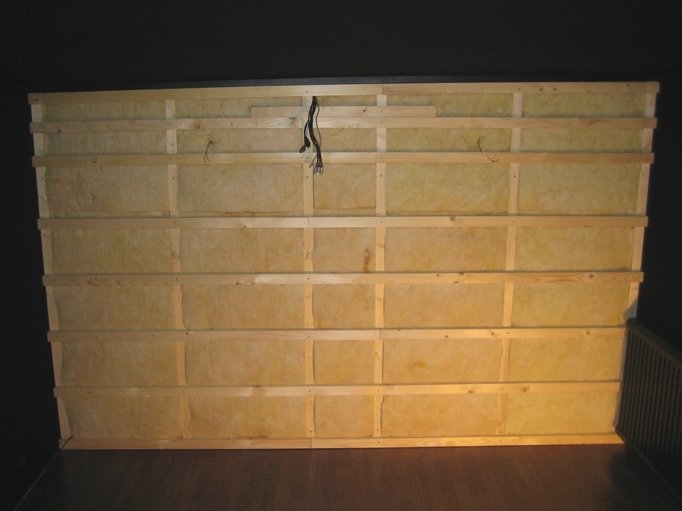

Front och bakvägg fungerar som absorbenter.
Här är en bild på hur jag avsevärt förbättrat akustiken i rummet genom att på insidan av fram och bakvägg regla upp och isolera med 70 mm isolering. Utanpå detta har jag sedan bara spänt upp svart nålfiltsmatta så att hela väggarna kan fungera som ljudabsorbenter.
Resultatet är mycket lyckat och ger ett rejält lyft åt ljudet.

Ex. så framträder nu röster mycket tydligare & jag kunde därför till och med sänka nivån på min centerhögtalare med ca 6 dB. Trotts detta så framträder nu dialogerna i film knivskarpt. (2005-12-04 21:14:32)

Produkter på bilden:  Supra HD 18Gbps HDMI - HDMI High Speed with Ethernet 1m

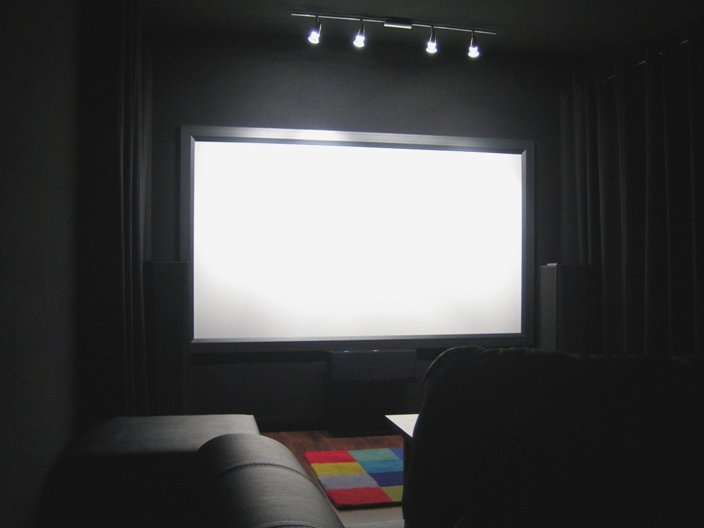

Grymt med svart rum....
En liten obligatorisk bild på duken som givetvis inte kommer till sin fulla rätt.
Men bilden ger ändå en liten smak av hur effektfullt ett svart rum verkligen är för filmtittande. Du ser ingenting annat än filmduken, hela frontväggen är totalt osynlig under filmen.
Detta gör att du dras med in i handlingen på helt annat sätt än när du får ströljus och reflexer som drar uppmärksamhet från själva filmen. (2005-12-12 22:31:13)

Produkter på bilden:  Projecta HomeScreen Matte White 16:9 81" (180x102)

Det för forumet klassiska ögat från Resident Evil....
(2006-01-04 15:37:35)

Produkter på bilden:  Projecta HomeScreen Matte White 16:9 81" (180x102)

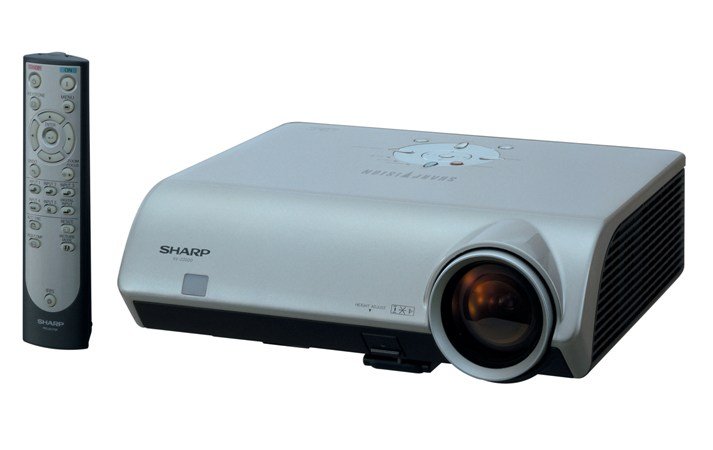

Projektorn
Sharp projektorn levererar en grym bild med otrolig skärpa. Färgåtergivningen blir helt sagolikt bra tycker jag. I och med detta plus en hyfsad kontrast så ger den ett grymt djup i bilden som jag sällan skådat på andra projektorer.
Enda nackdelen med den är att den kunde varit något tystare. (fläkt samt färghjul). (2005-12-06 06:34:38)

Produkter på bilden:  Sharp XV-Z2000

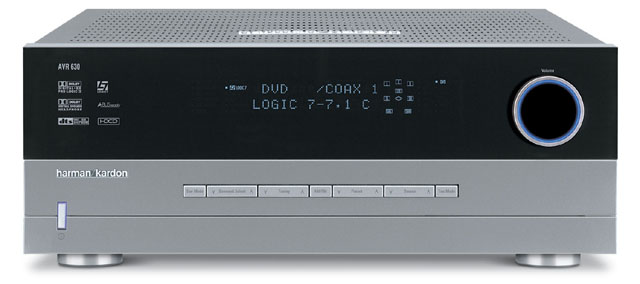

Den råstarka receiver'n från H/K
(2005-04-08 21:42:32)

Produkter på bilden:  Harman Kardon AVR 630

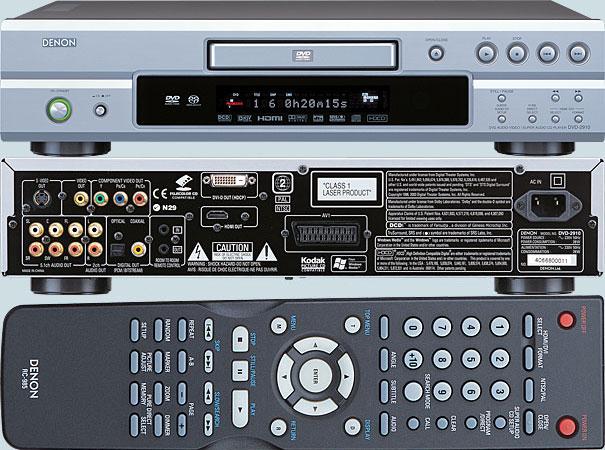

3:e gången gillt för DVD-spelare med digital bildutgång.
Grym DVD-spelare, klarar det jag behöver och lite till.
Här finns inställningar för det mesta & resultatet blir suveränt både vad det gäller bild & ljud. (2005-07-25 23:00:24)

Produkter på bilden:  Denon DVD-2910

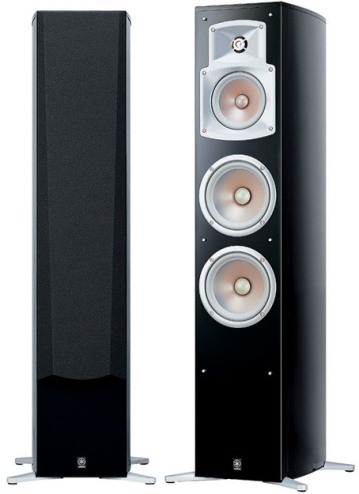

Fronthögtalarna
Ljudmässigt är dessa högtalare helt OK.
Den största nackdelen med dem är att de har allt för hög finish med sin svarta pianolack.
Detta gör att de till viss del reflekterar ljuset från duken. (2005-03-05 19:26:04)

Produkter på bilden:  Yamaha NS-555

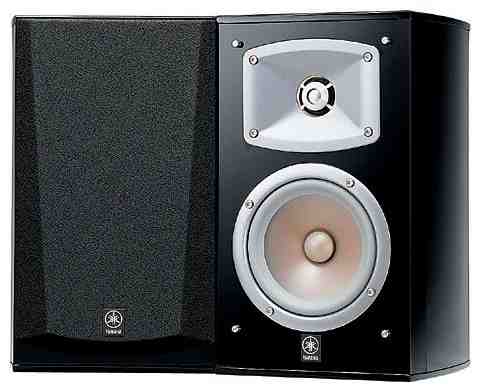

2 st som surround samt ytterligare 2 st som bakre surround...
(2005-01-15 19:00:59)

Produkter på bilden:  Yamaha NS-333

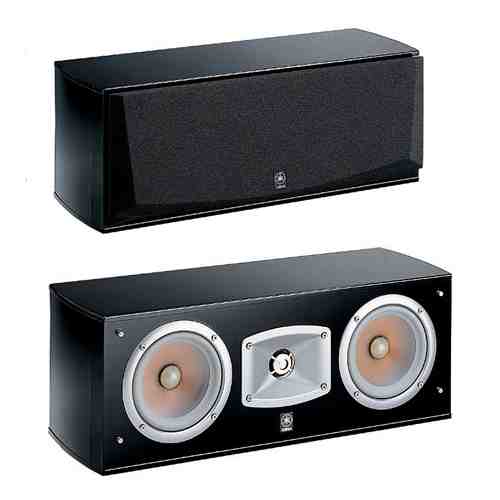

Center högtalaren med samma elemet som i satteliterna.
(2005-01-15 19:04:00)

Produkter på bilden:  Yamaha NS-C444

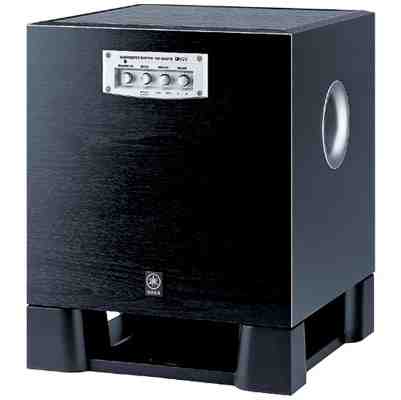

Subben som basar över resten...
(2005-01-19 20:46:11)

Produkter på bilden:  Yamaha YST-SW315

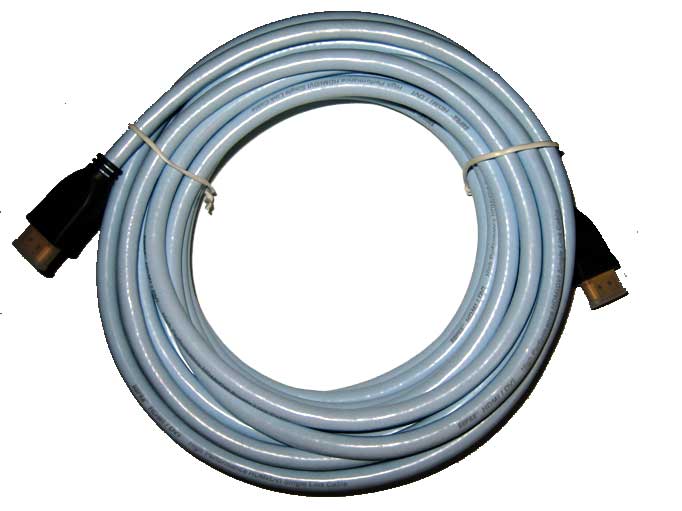

SUPRA HDMI, 8 meter lång.
Detta är den nya SUPRA HDMI kabeln som nu är certifierad.
De tidigare som sålts har varit av undermålig kvalité, fast nu i och med att de fått den certifierad så är det en helt annan kabel.
Kan bara konstatera att denna fungerar helt perfekt. (2005-07-21 22:46:38)

Produkter på bilden:  Supra HD 18Gbps HDMI - HDMI High Speed with Ethernet 1m

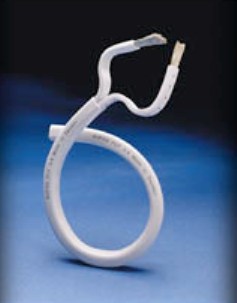

Använder SUPRA Ply 3.4 till front samt center högtalare
(2005-04-15 06:42:11)

Produkter på bilden:  Supra Ply 3.4 2x3,4mm

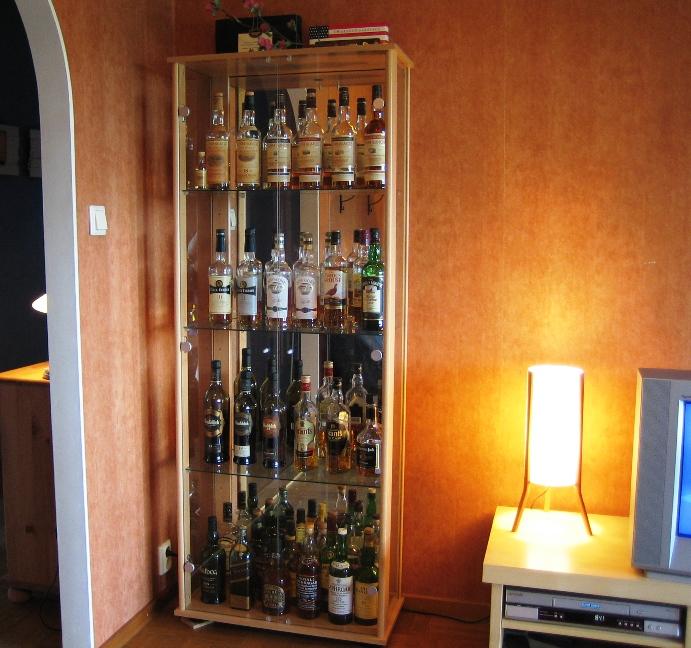

Whisky & Whiskey......
Whisky och film är 2 ingredienser som är som skapta för varandra.
Jag är absolut ingen samlare, utan snarare än njutare av denna ädla dryck.
Ingen flaska är för fin för att öppnas eller tömmas.
Ps. Detta är alltså inget barskåp utan här finns enbart whisky, baren finns på annan plats... (2005-06-12 19:22:43)

Produkter på bilden:  Panasonic TX-28DK1
