American Audio V3000 PLUS

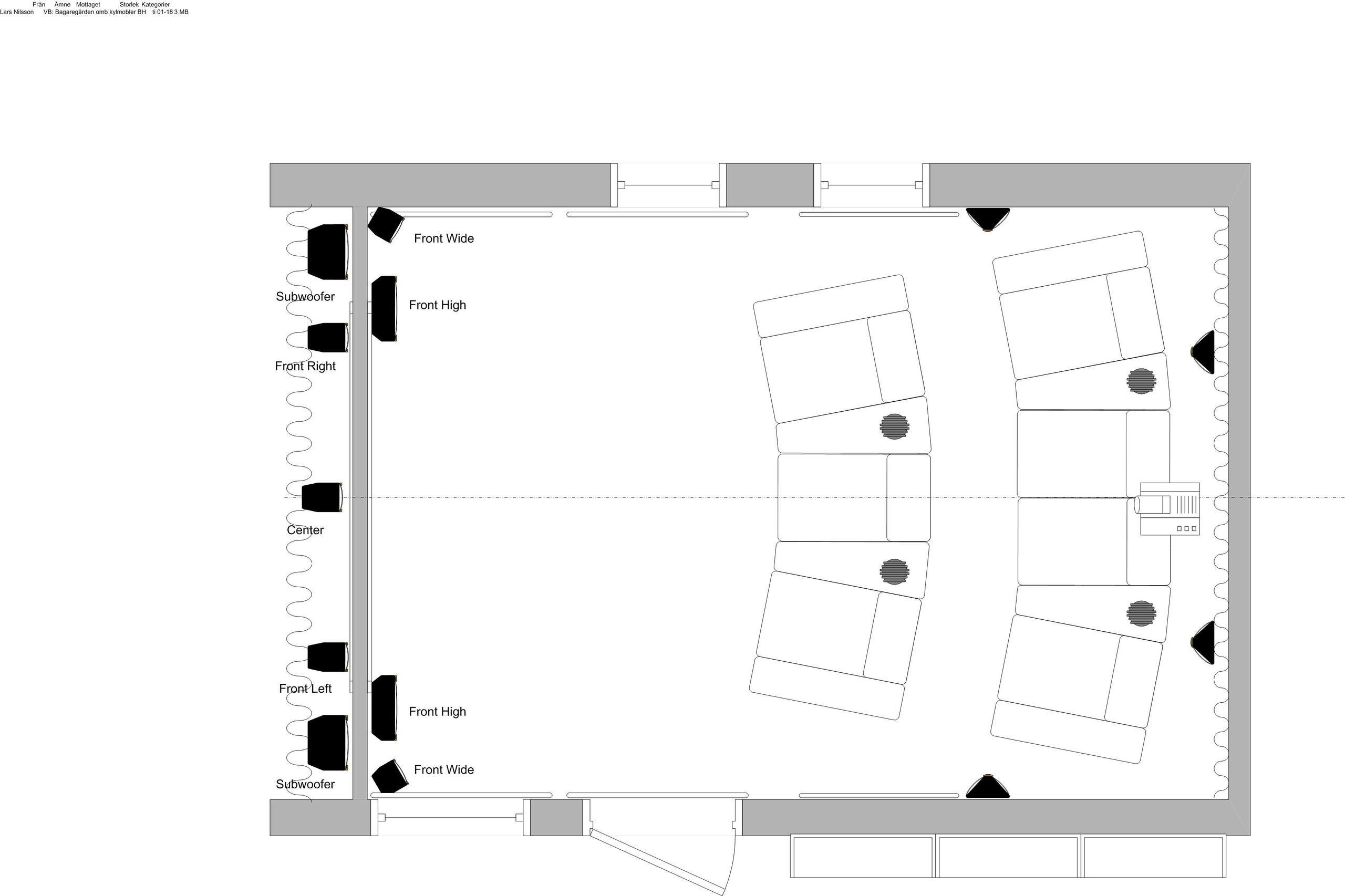

Grundplanen som jag utgått ifrån.
Anväder inte Front wide i nuläget och det blev en bänk bakom sofforna som huserar en del elektronik.
Och så blev det andra soffor... (2011-02-02 11:33:10)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

En högtalare av trefärdigbyggd.
(2010-08-07 20:02:55)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

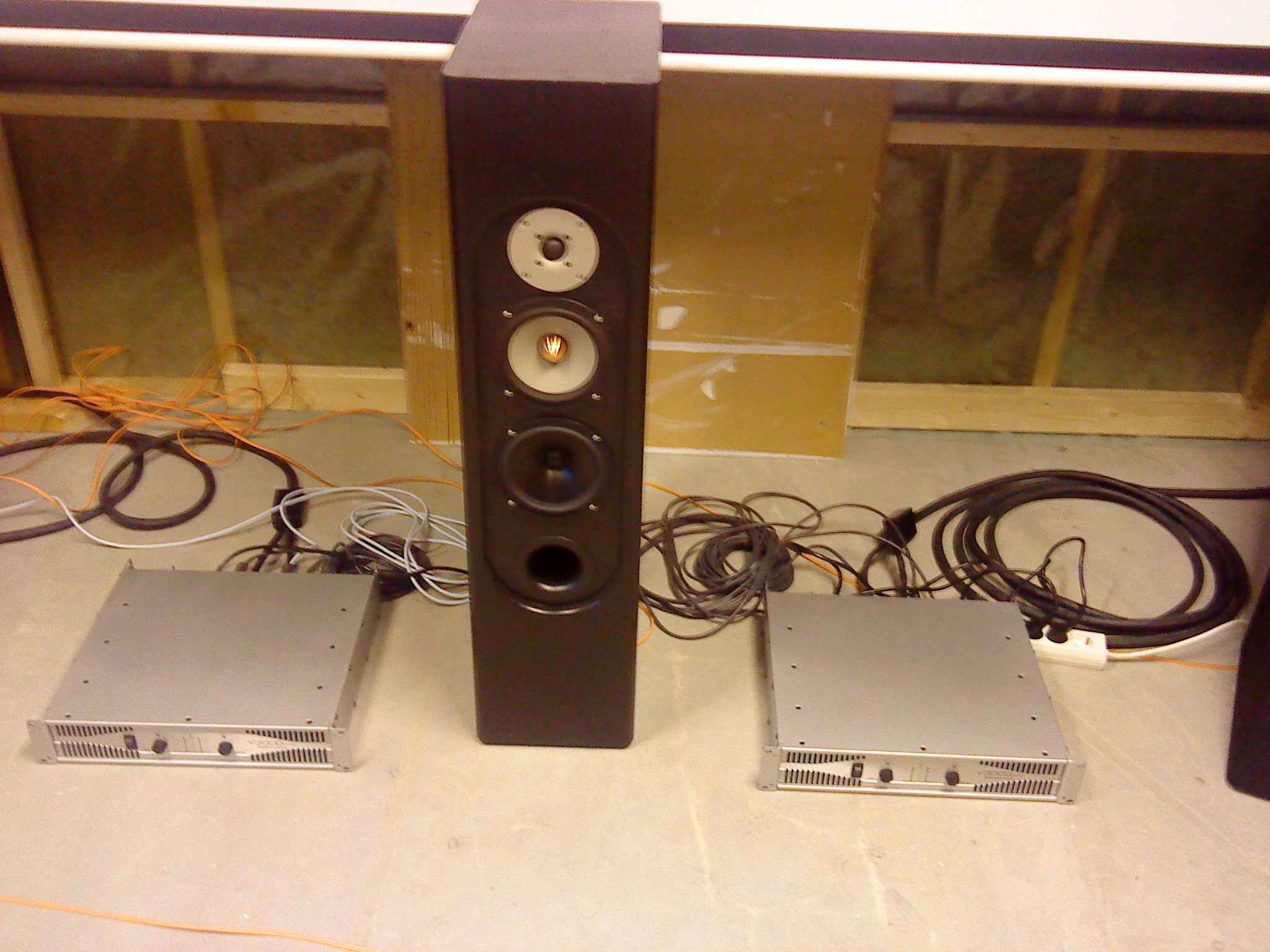

Provisorisk rigg i blivande rum, för placering av högtalare och även lite för sugen på å kolla film på riktigt.
(2010-08-07 20:05:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Jamo D 870,

Onkyo DV-BD606,

Onkyo PR-SC886

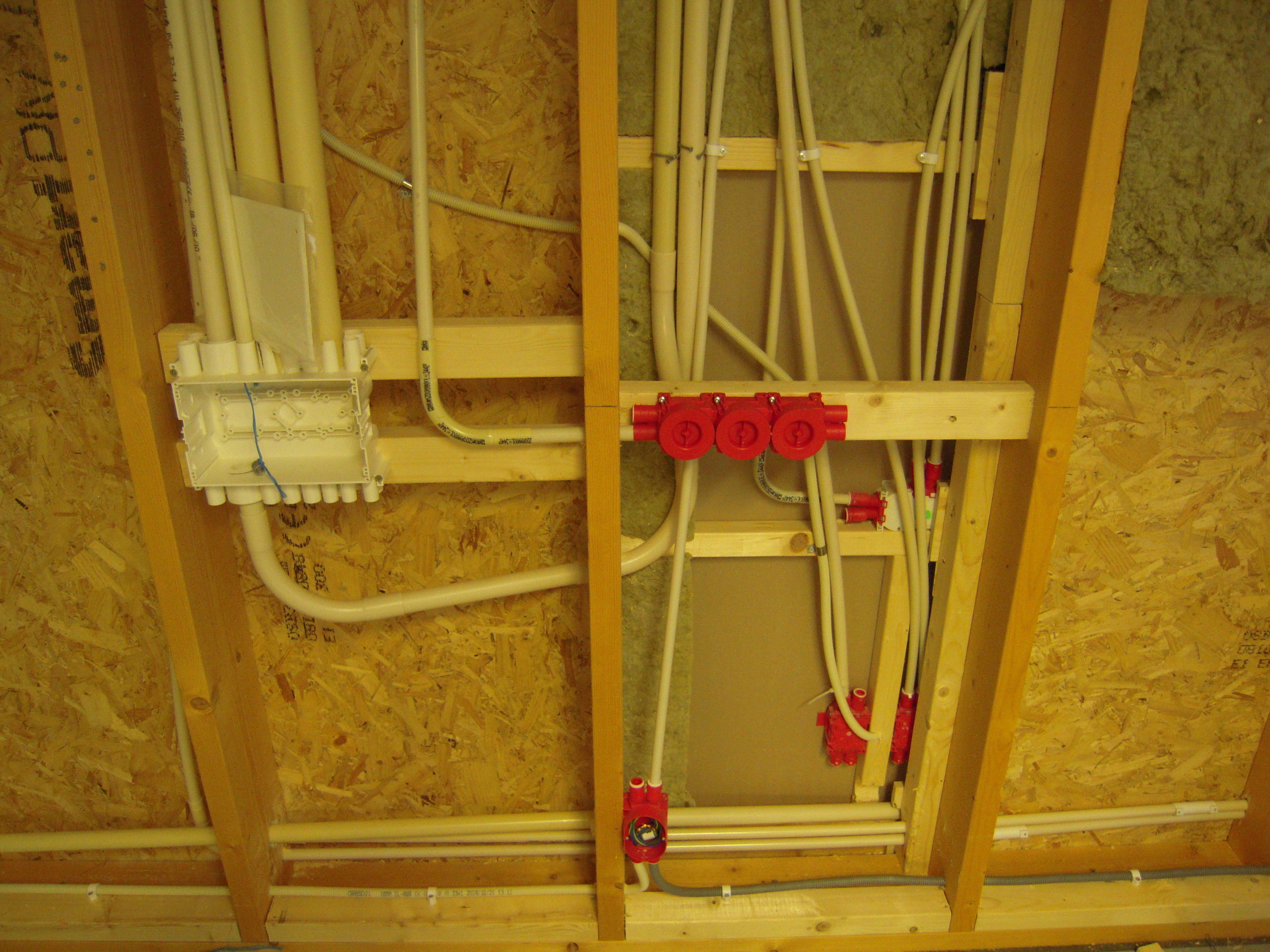

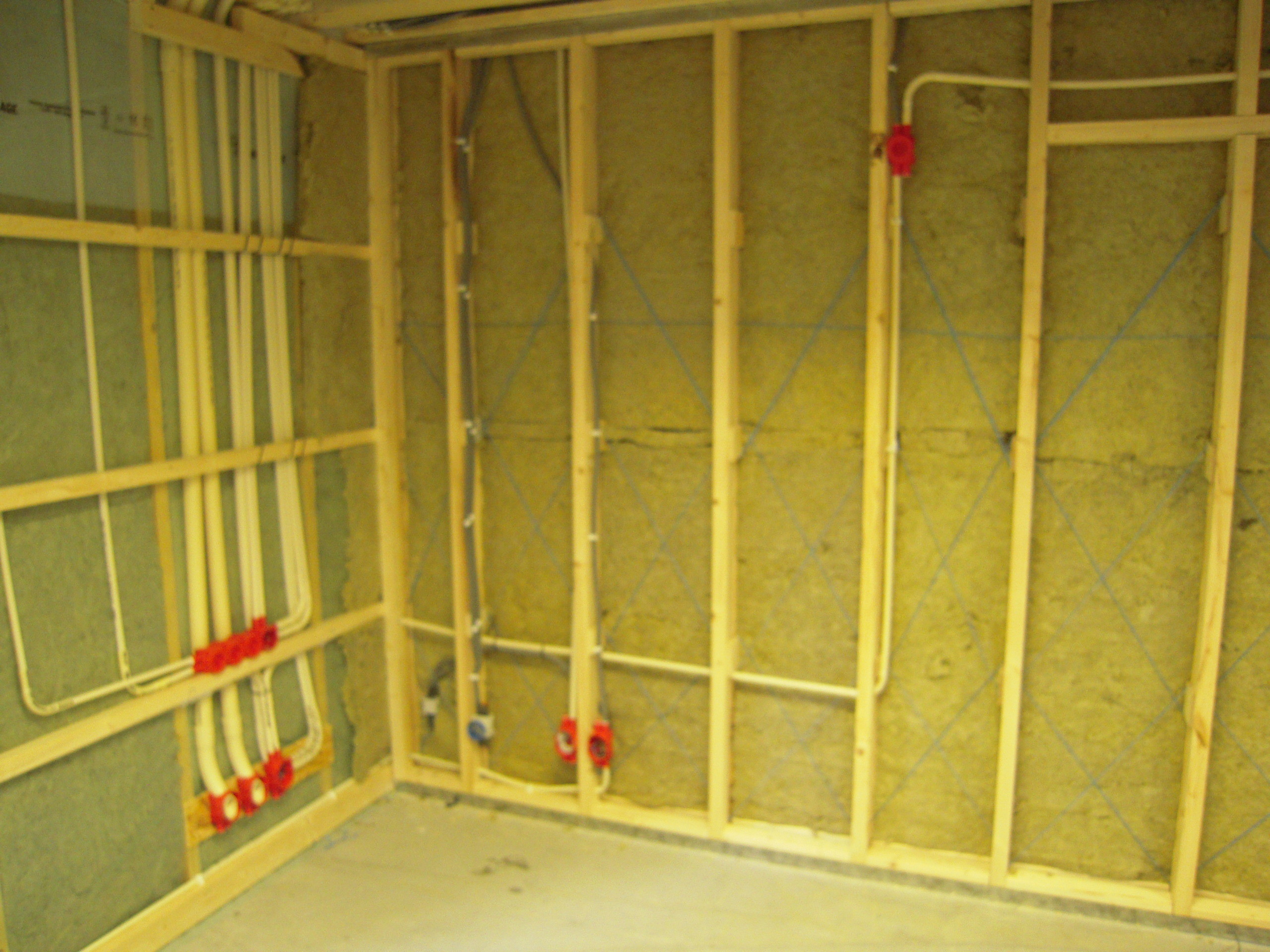

Då börjar elen ta form.
Lite rör allt från 16 till 50mm. (2010-10-22 20:27:03)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

ännu mera el
(2010-10-22 20:29:47)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Övriga diverse

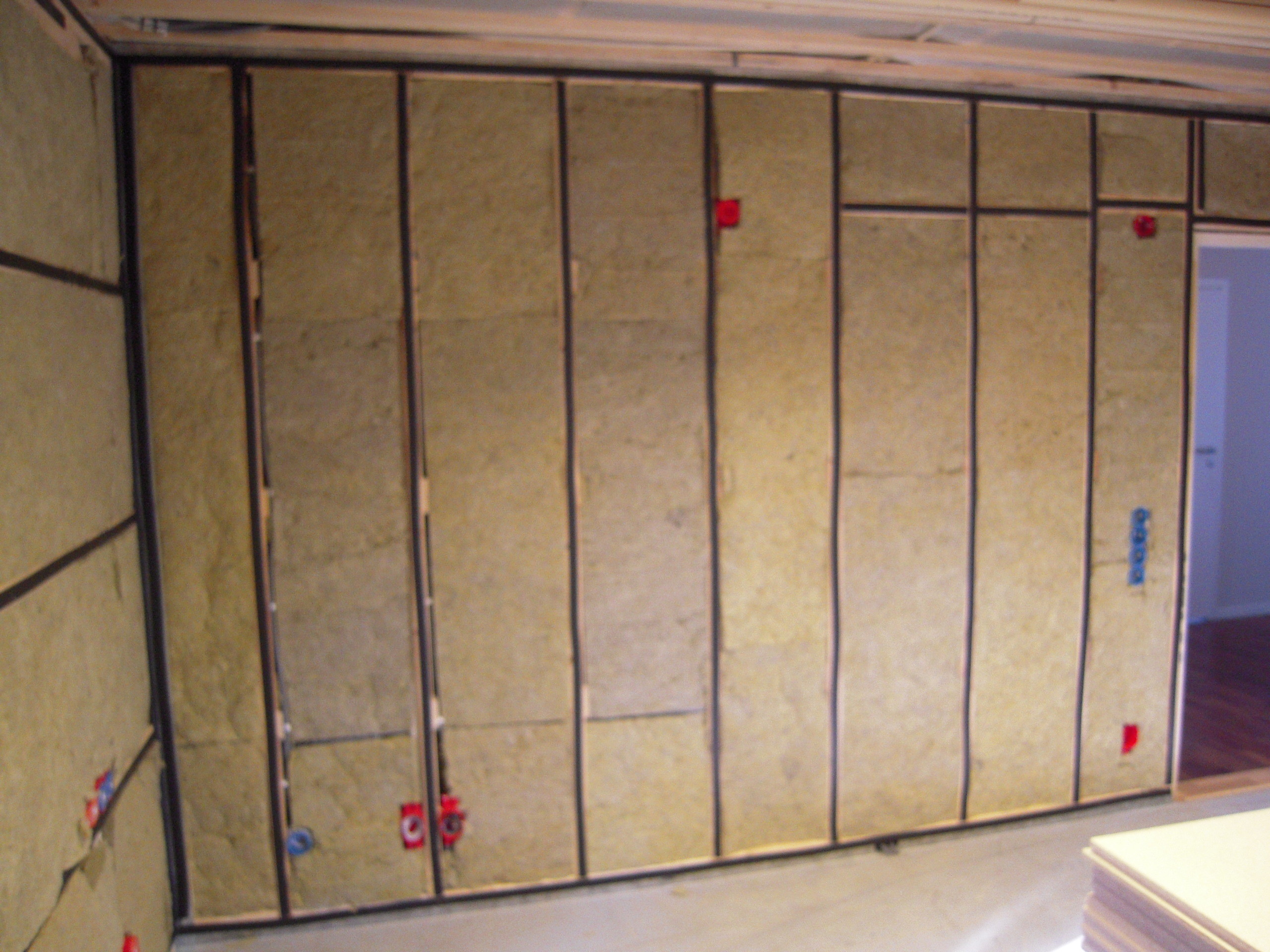

Nu e det färdig isolerat och reglar tejpade. Dags för spånet.
Väggar är dubbelreglade men luftspalt emellan (total tjocklek inneväggar 230mm och ytterväggar 340mm).
Sen har jag tejpat på en skumgummitejp 5mm tjock För att inte få stomvibrationer mellan spån och regel.
Efter detta ett lager spån och sedan ett lager gips som limmas på spånet. Detta för att få en massiv ytan. (2010-10-22 20:32:08)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

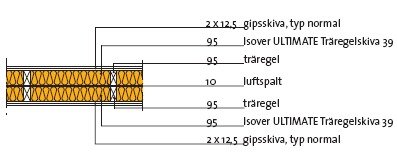

Väggar gjorda enl denna lösning
Fast innerväggar med 70mm regel istället, en spån och en gips som limmats ihop. och en skumgummitejp mellan regel och spån enl bild ovan. (2012-07-11 18:53:26)

Produkter på bilden:

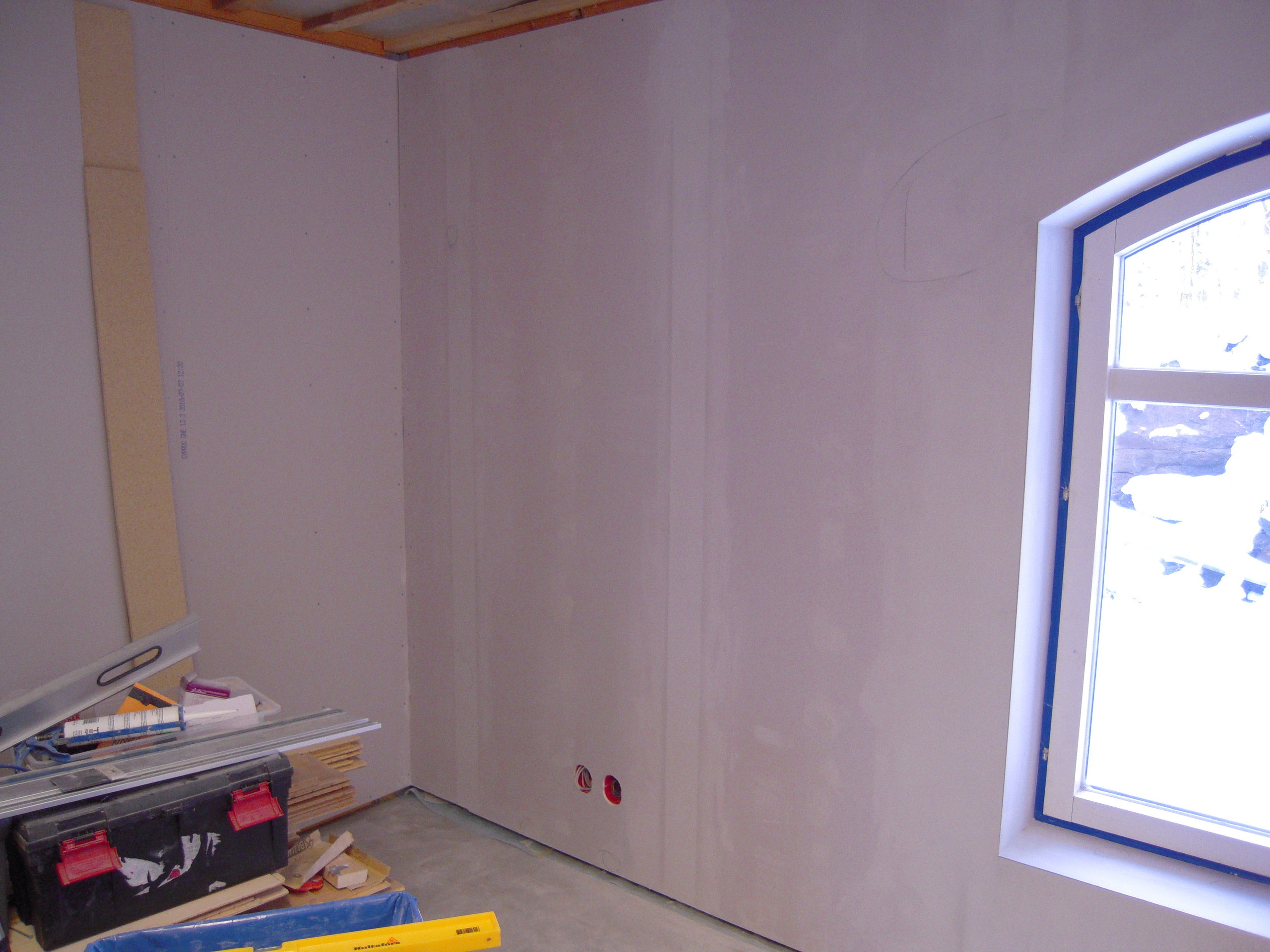

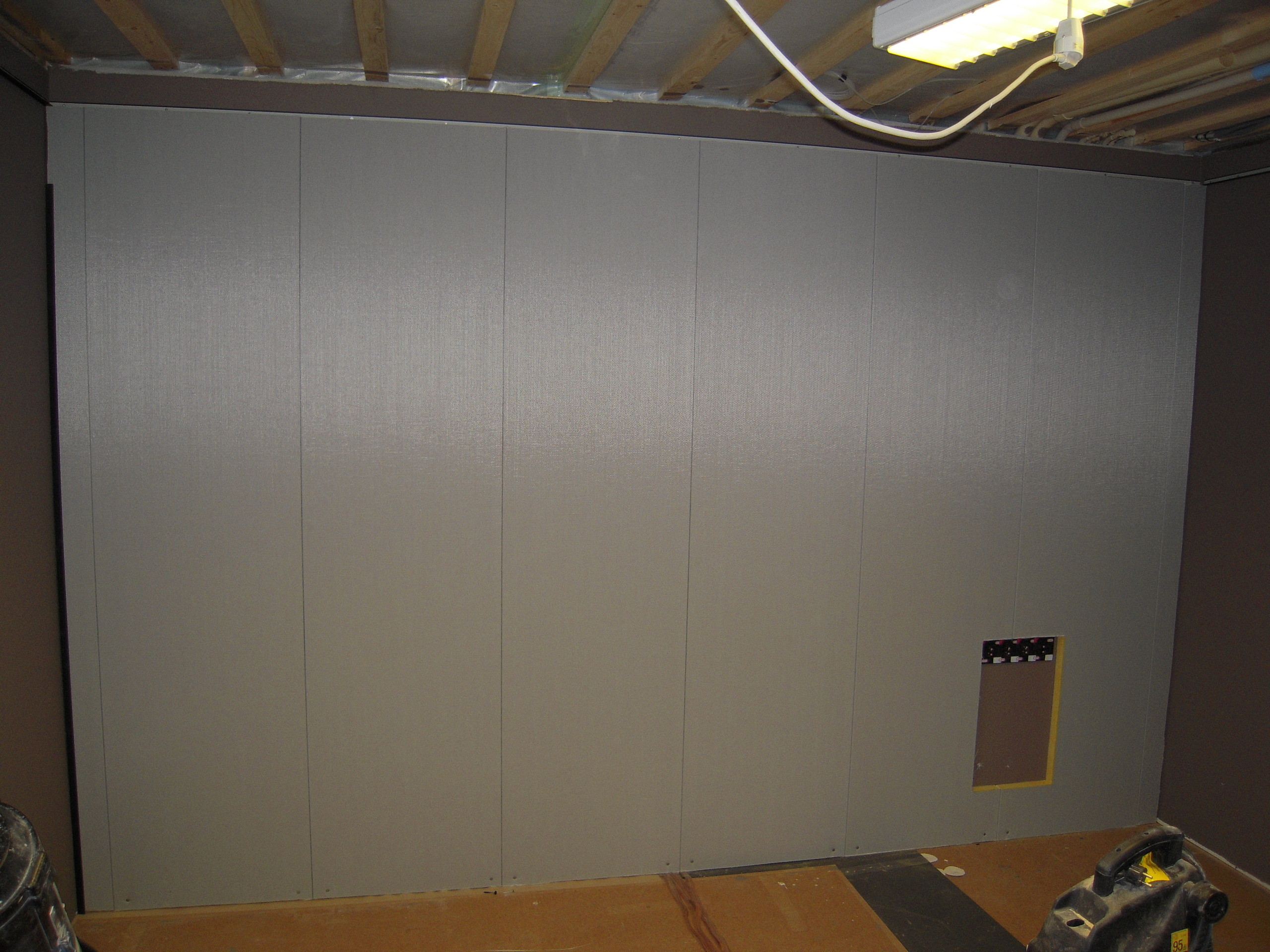

Spackla är inte skoj, men här e de iaf klart.
(2011-01-03 21:35:01)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Övriga diverse

Akustikskivor. Hela bakväggen är dämpad. lite lister å sånt kvar.
(2011-01-03 21:37:57)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Stommen till frontväggen klar, även denna vägg dämpad med akustikplattor.
(2011-01-03 21:39:51)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

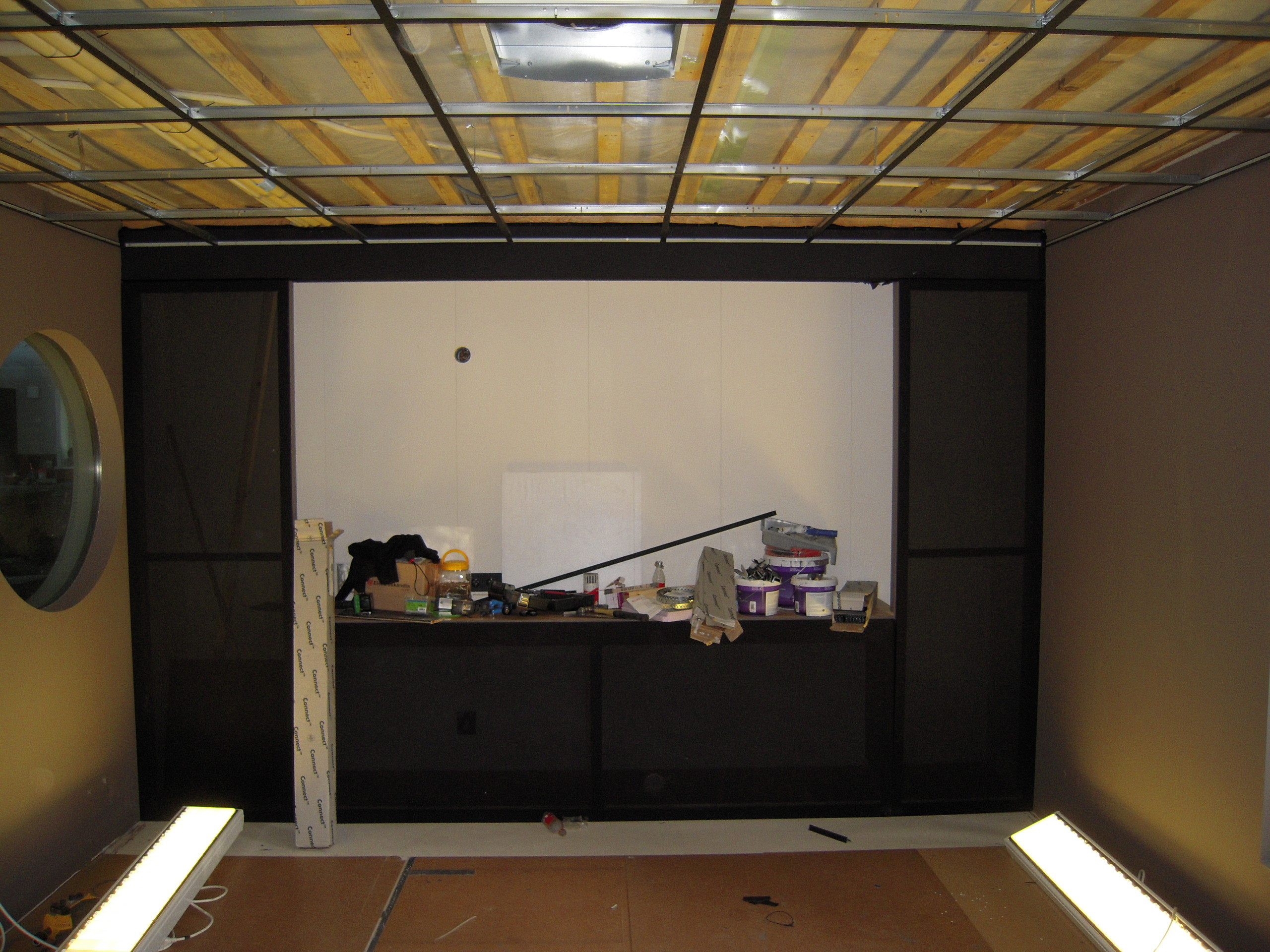

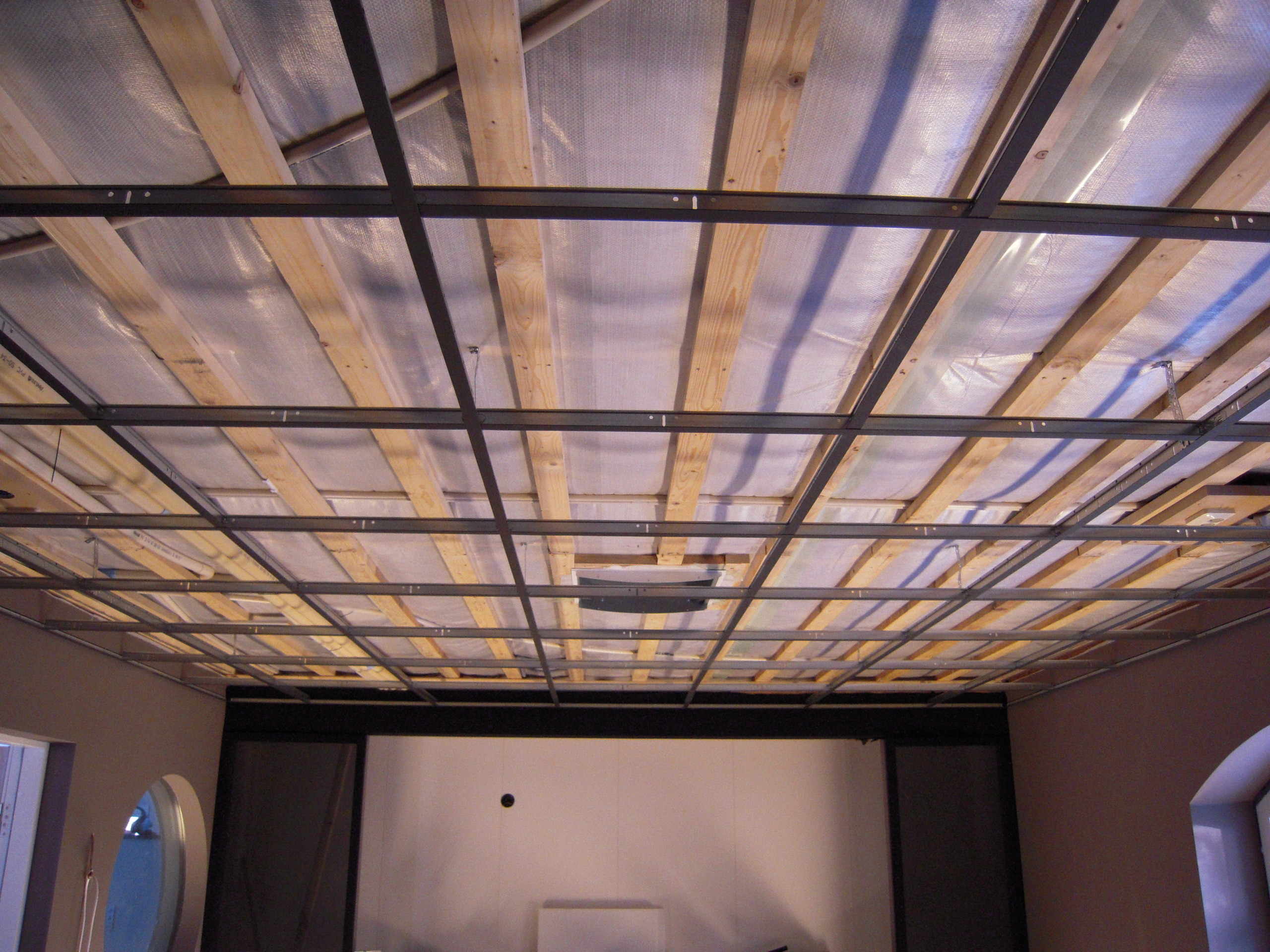

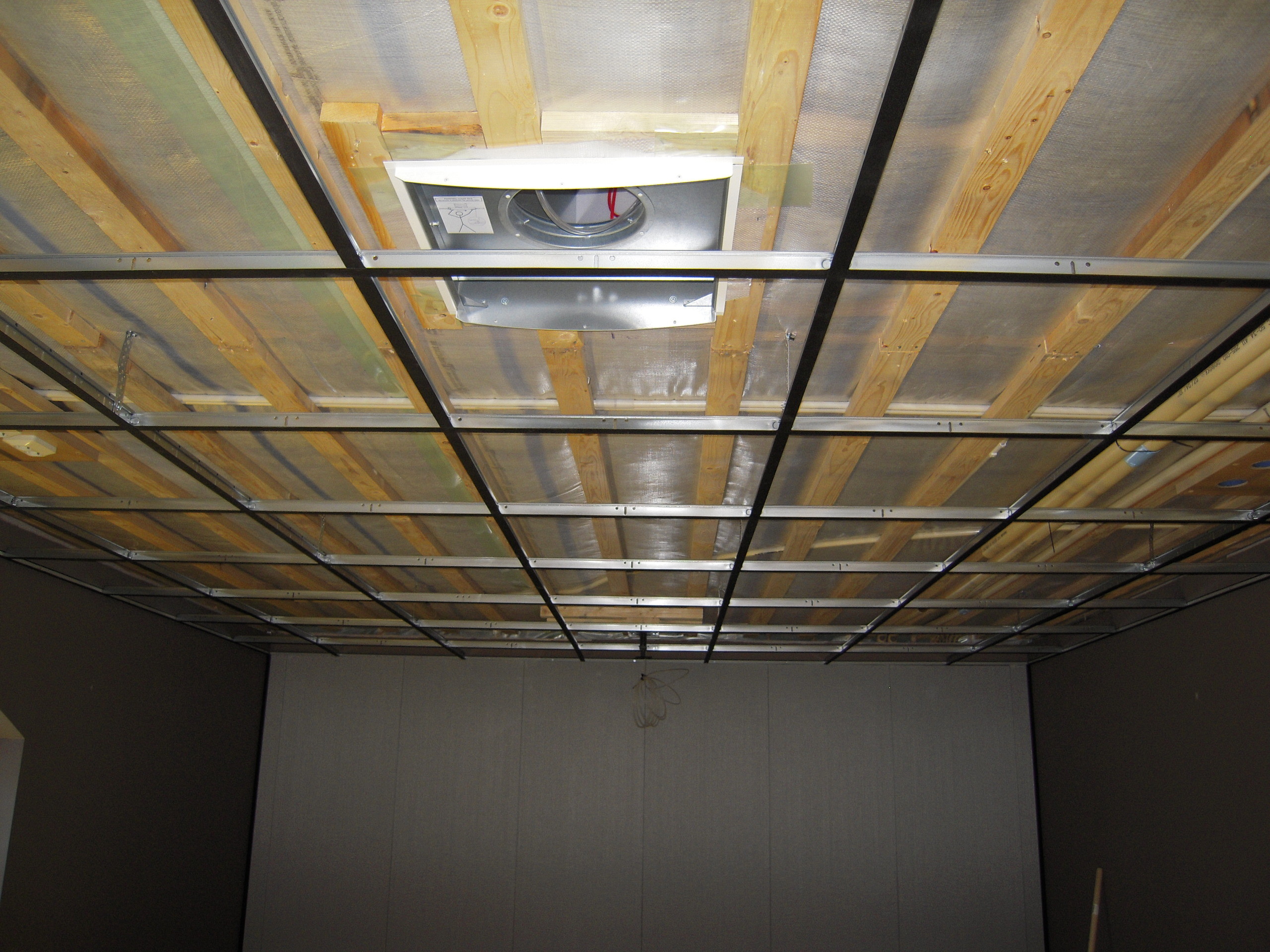

En sömnlös natt och bärverket till undertaket kommit på plats.
Aven frikylans inblås syns under bärverket.
Har kopplat in ett kylbatteri på bergvärmens slangar, detta batteri kyler luften i en cirkulationsluftkylare.
Mycket skönt men sval luft vid långa filmer. (2011-02-02 10:23:06)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Bärverket igen spegelvänd
(2011-02-02 10:24:37)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

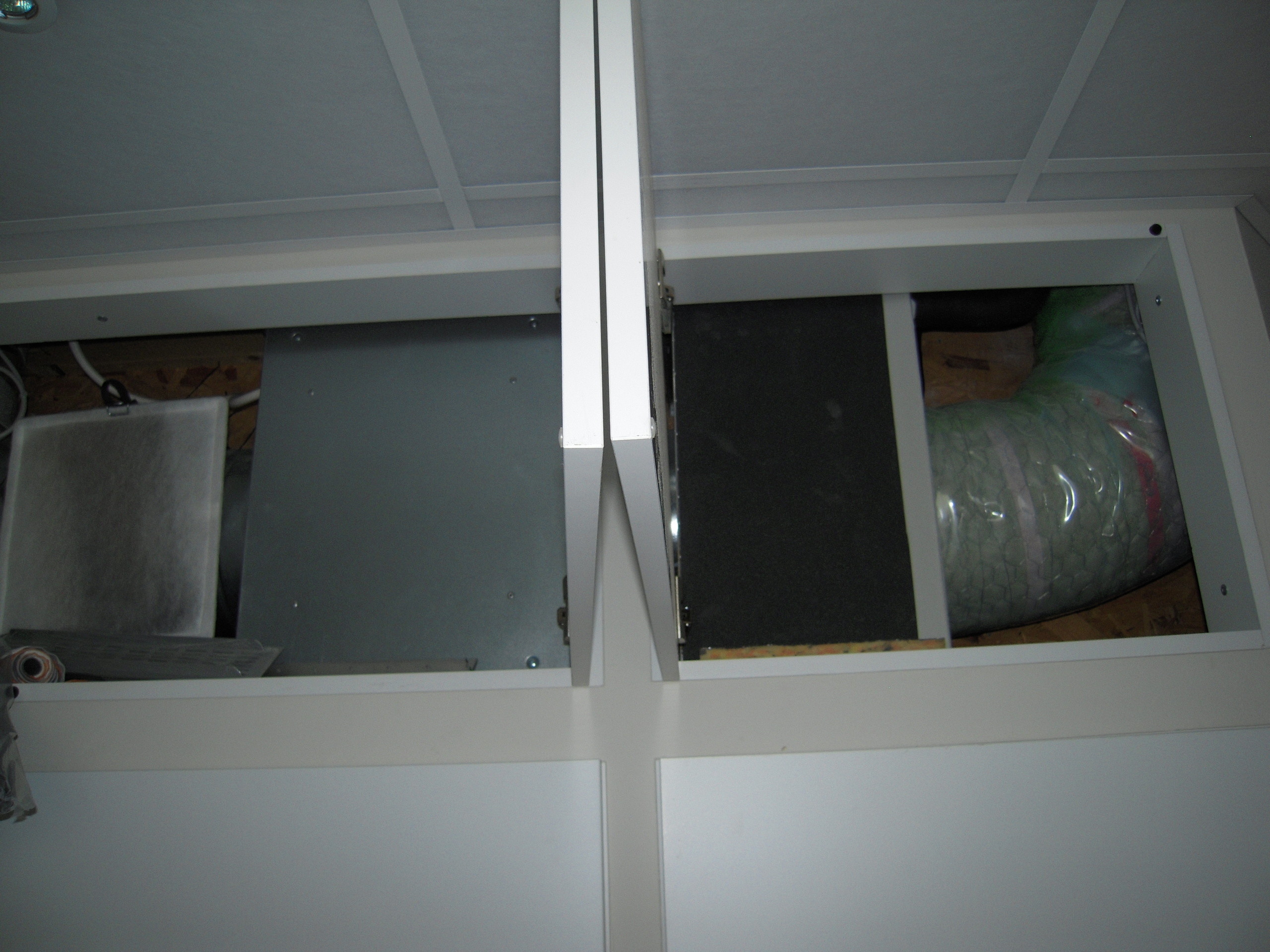

Kylanläggning
En tystgående fläkt och ett kylbatteri som hämtar kallt vatten ifrån bergvärmeslangarna.
Detta gör att bergvärmehålet värms och höjer verkningsgraden på värmepumpen. Istort får jag gratiskyla eftersom fläkt och pumpeffekt tas upp av verkningsgradsökningen. (2012-03-11 14:56:23)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Frontväggens ramar runt duken. Verkar som jag nog får mörka ner akustikplattorna bakom...
(2011-02-02 10:25:48)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Infinity Kappa KAPPA120.9W

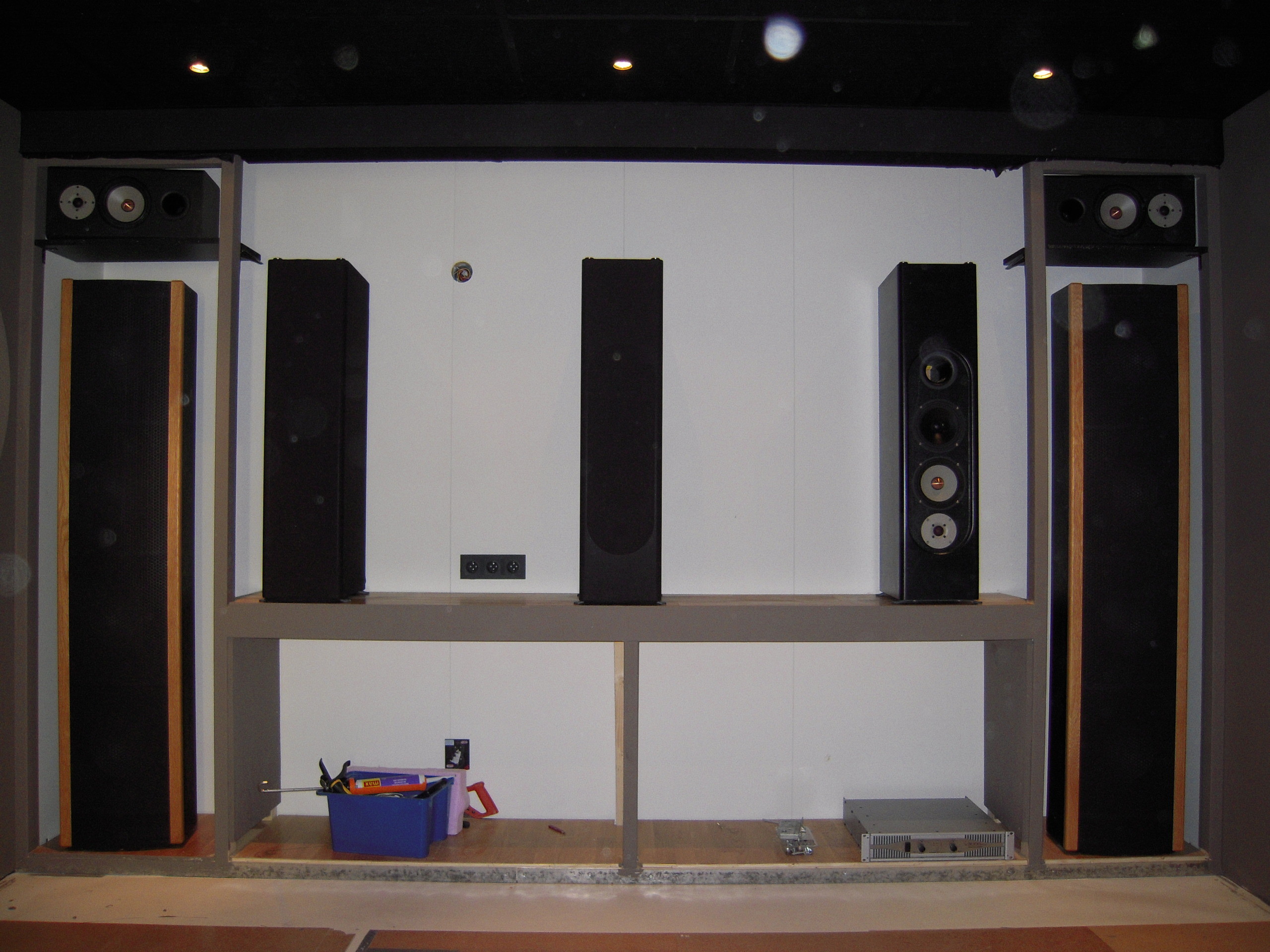

Fronten uppställd, kabel slutsteg sedan frontar och duk.
(2011-02-11 16:43:59)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

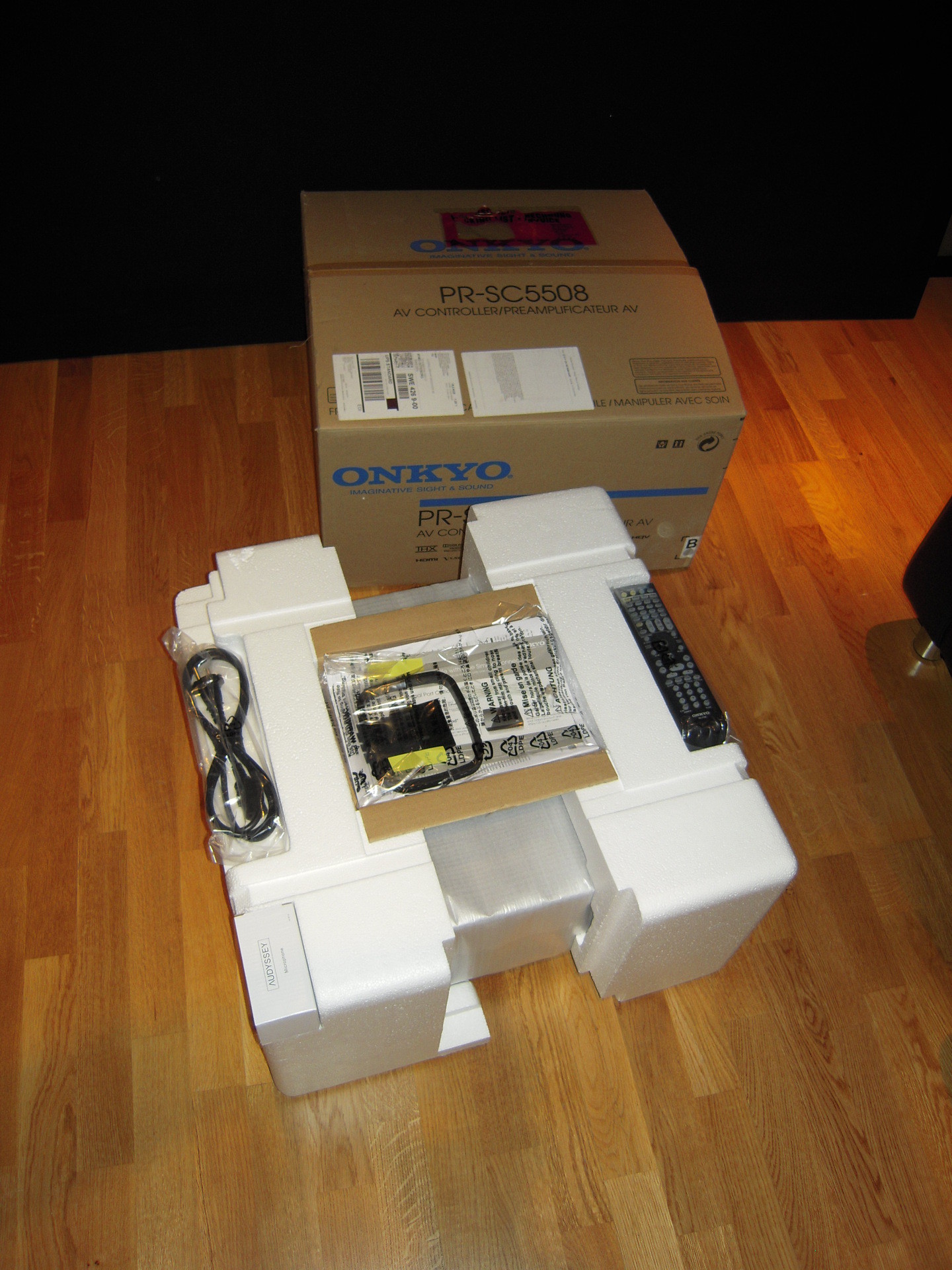

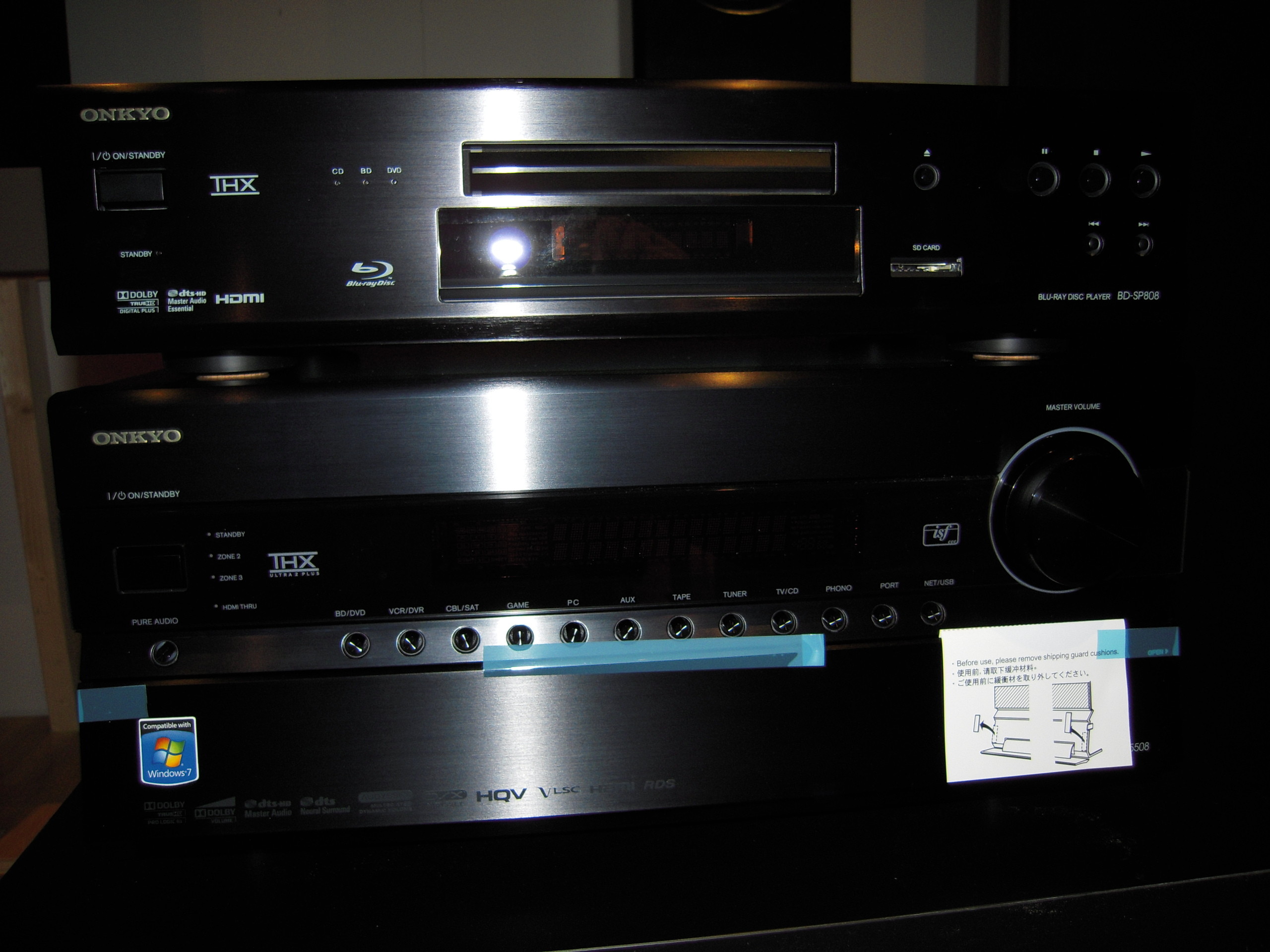

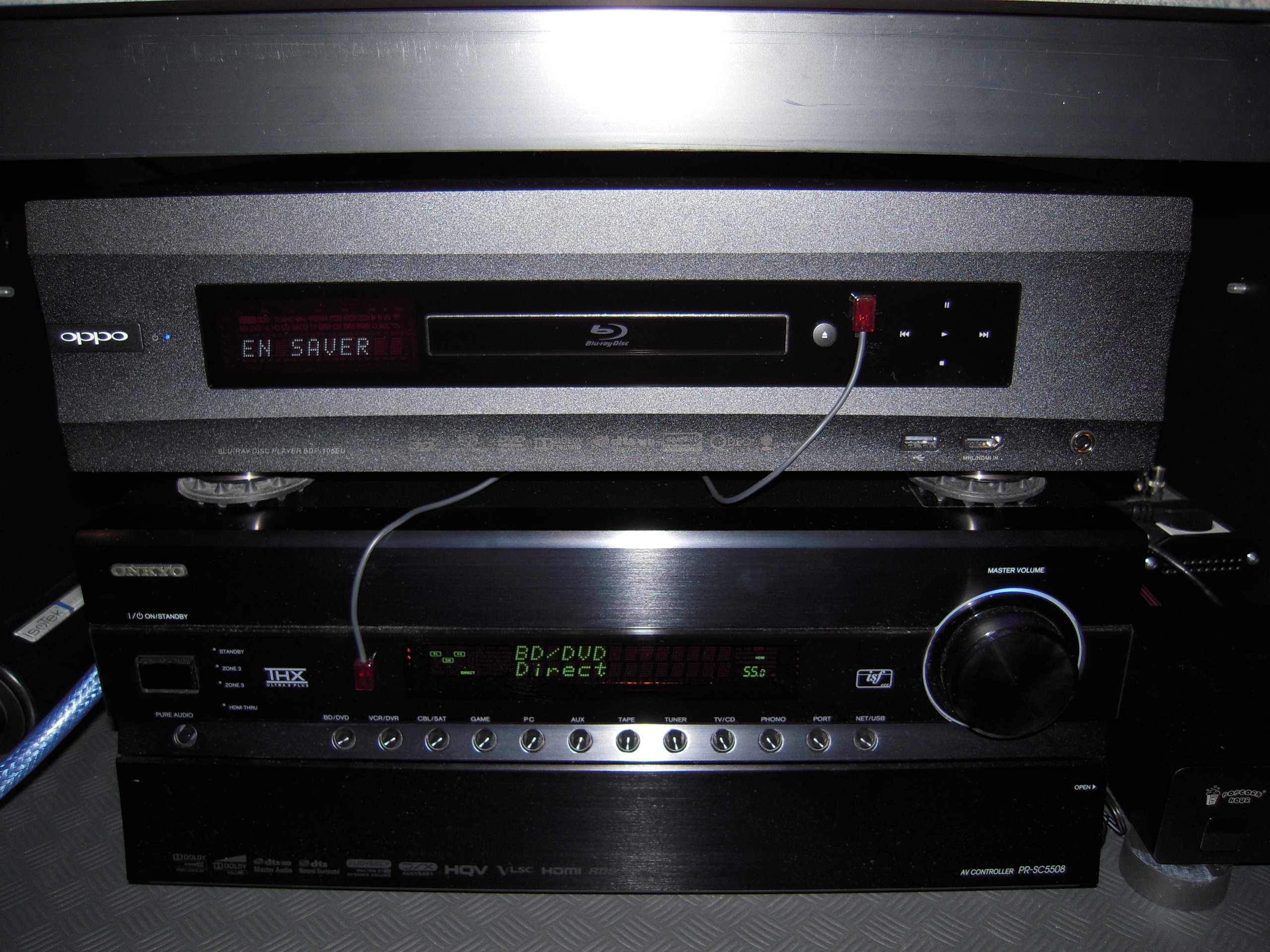

Alltid skoj med ny elektronik...
(2011-02-21 18:41:58)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Onkyo PR-SC5508

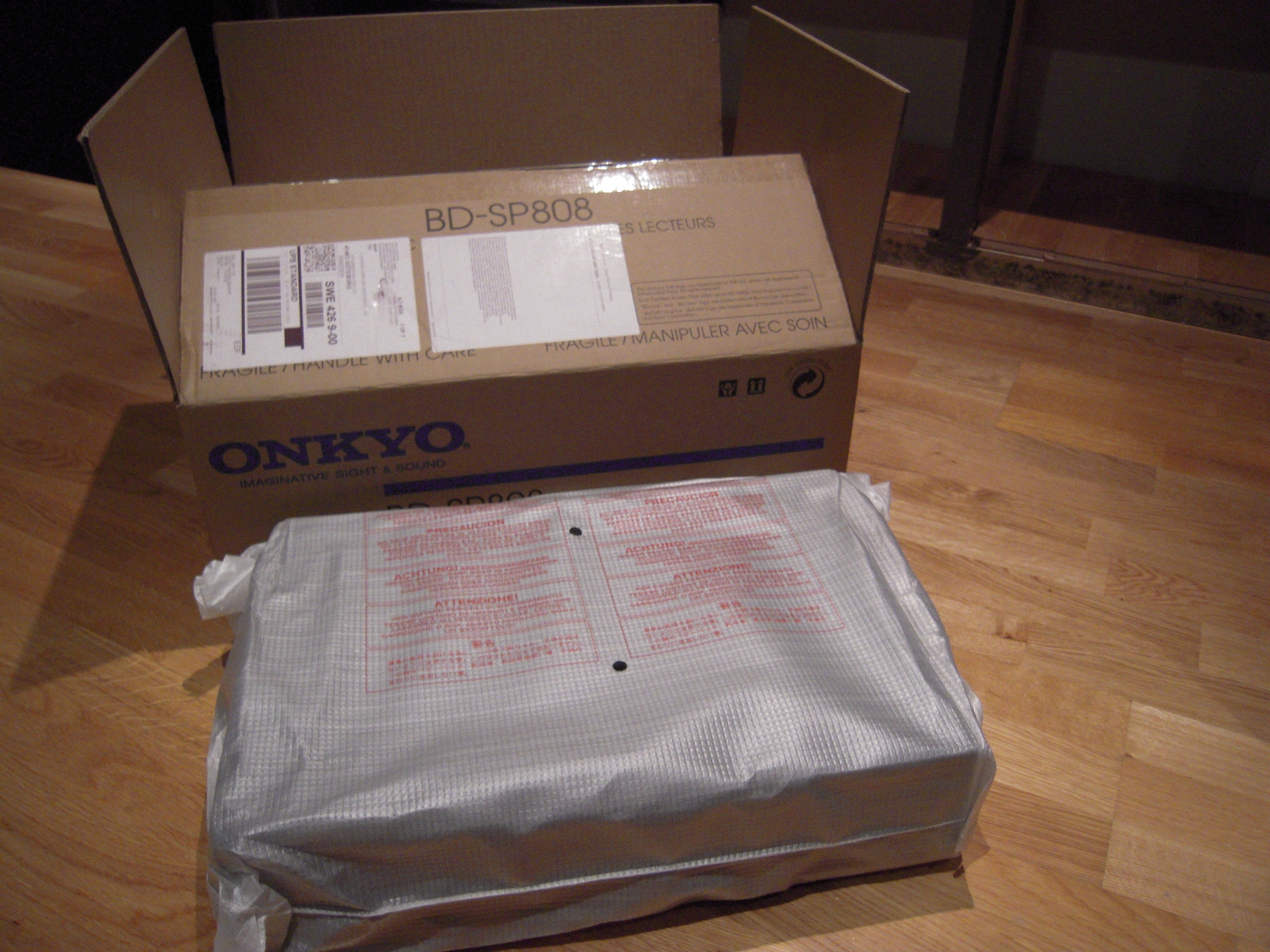

Som sagt.
(2011-02-21 18:43:02)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Onkyo BD-SP808

Aluminiumfrontar, vad det gör i känsla!
(2011-02-21 18:44:04)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Onkyo PR-SC5508

Provisorisk uppställning, Kolla avstånd till soffa och om det behövs göras förändringar.Dags å lära sig kameran tror jag.
(2011-02-21 18:39:51)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Velodyne HGS-18

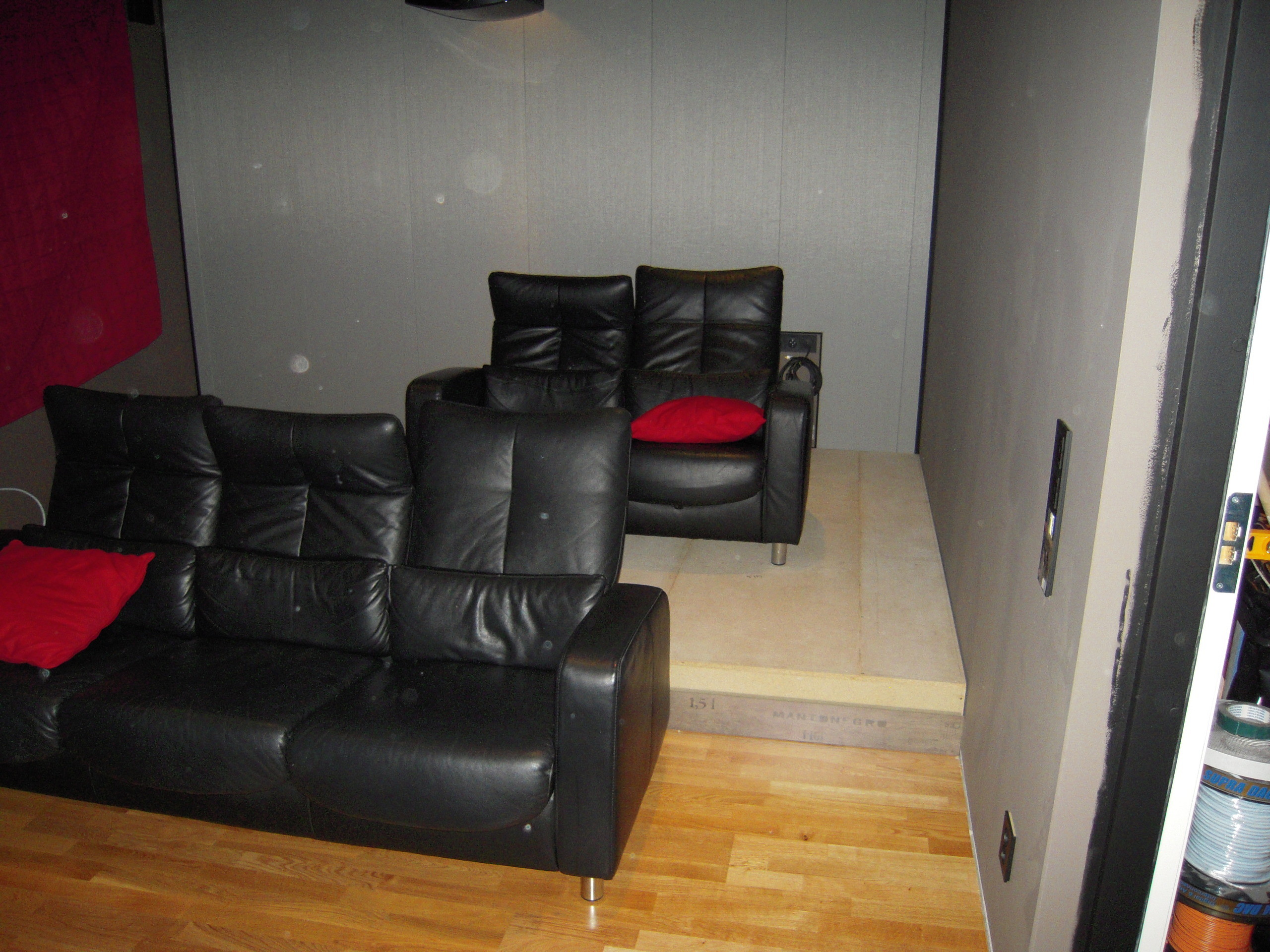

Podiebygge, Halva klart. Sedan ska de in matta och golvlist.
(2011-03-05 19:37:51)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

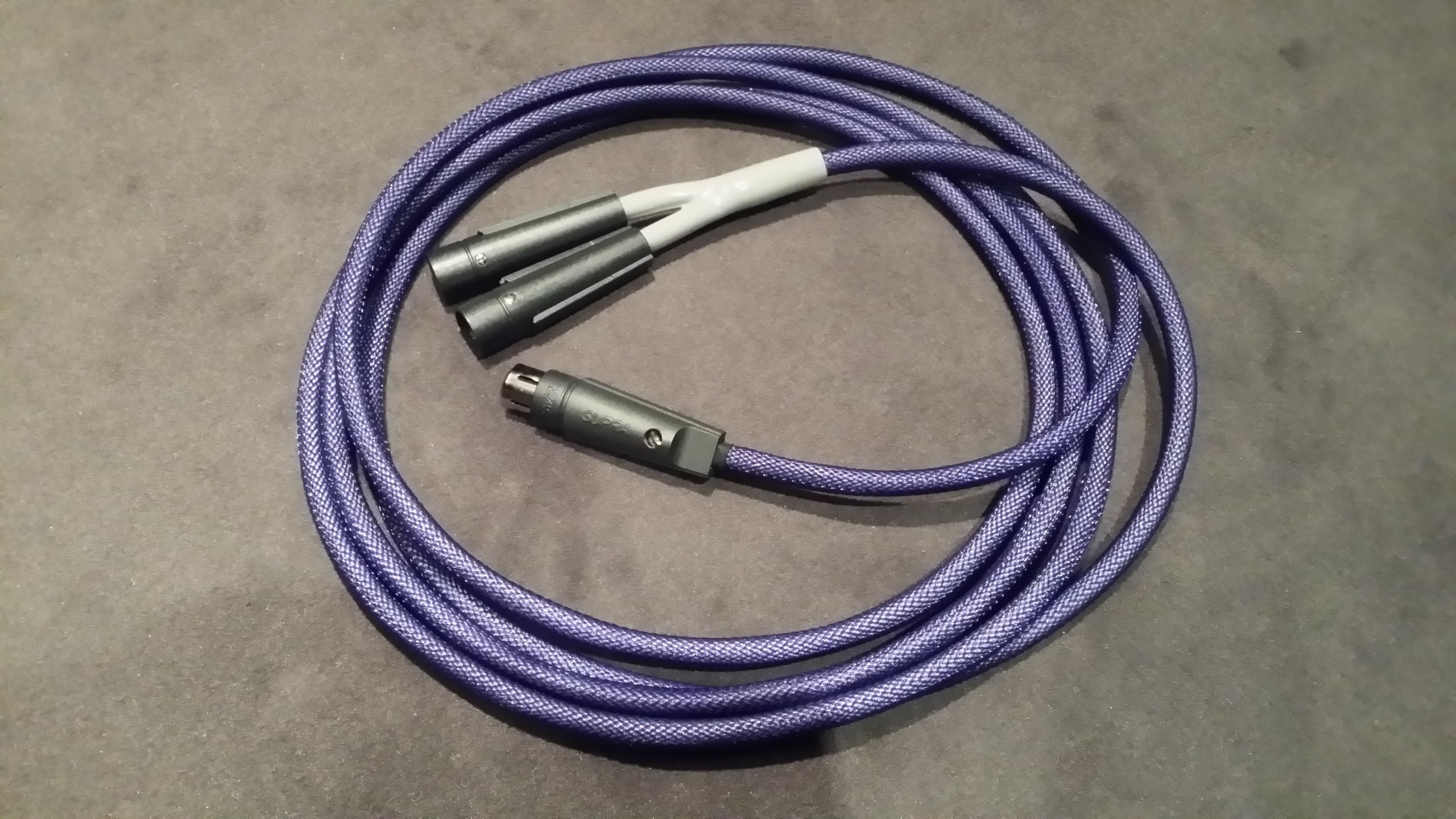

Supra DAC-XLR 2XLR - 2XLR M-F 8m

114 m SupraDAC som skall in i väggarna
(2011-03-20 17:25:49)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

en hemmabyggd sekvensstyrning för komponenter som ej har 12v manöver.
(2011-03-20 17:30:49)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

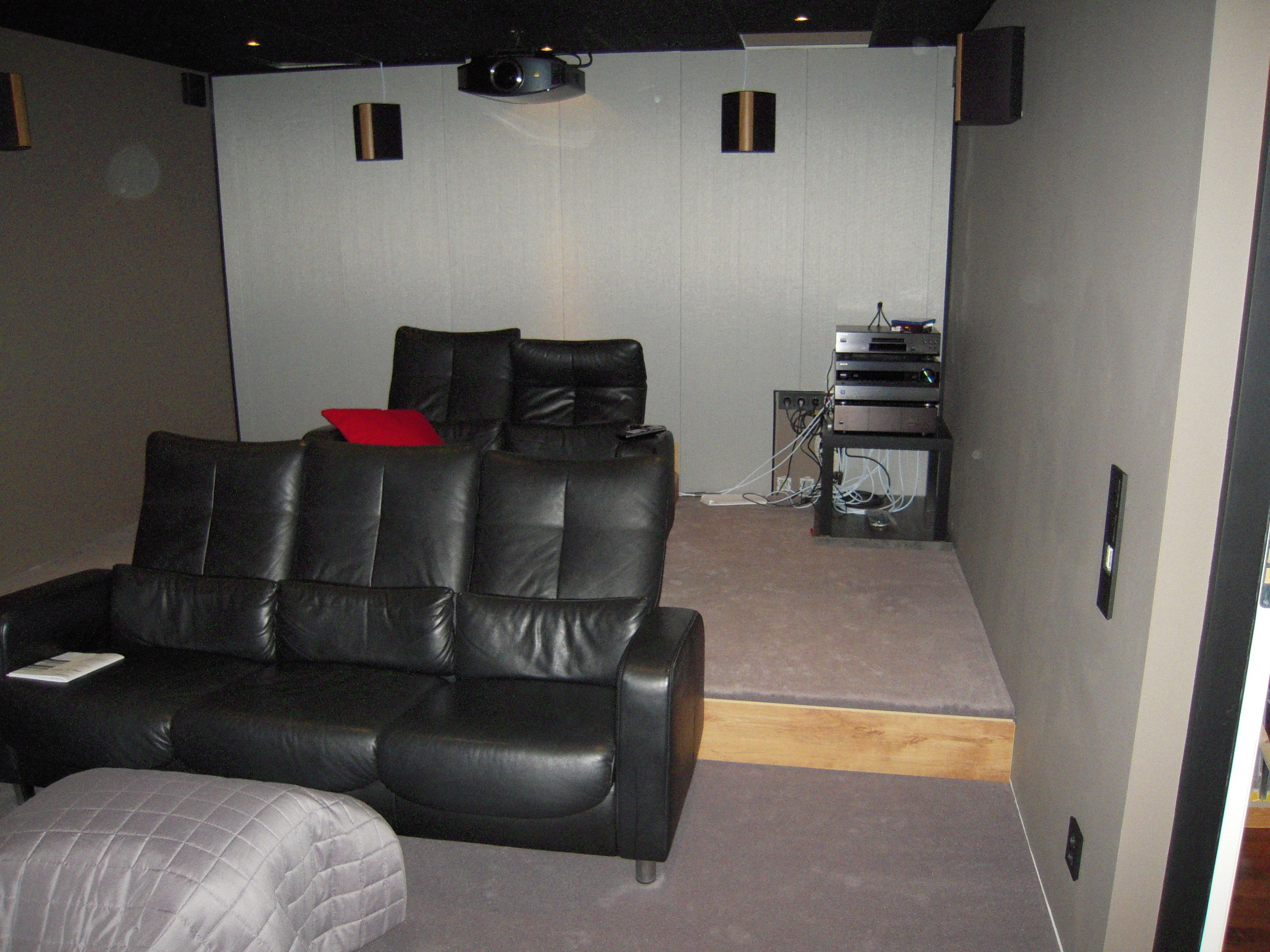

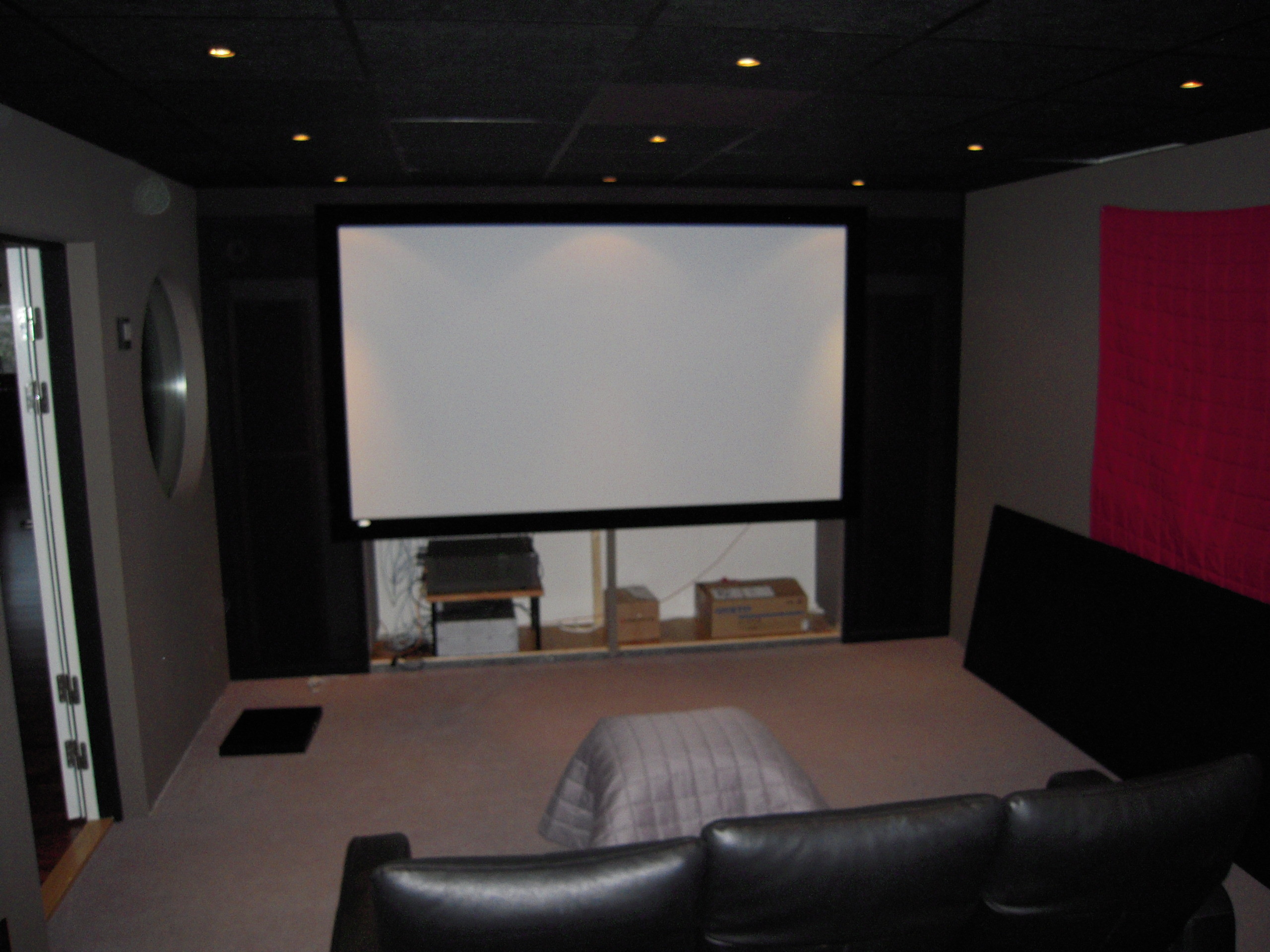

matta inlagd och anläggning stående på sin plats, skall dock bygga en ny stereobänk.
(2011-03-20 17:32:34)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ecophon Wall Panel C,

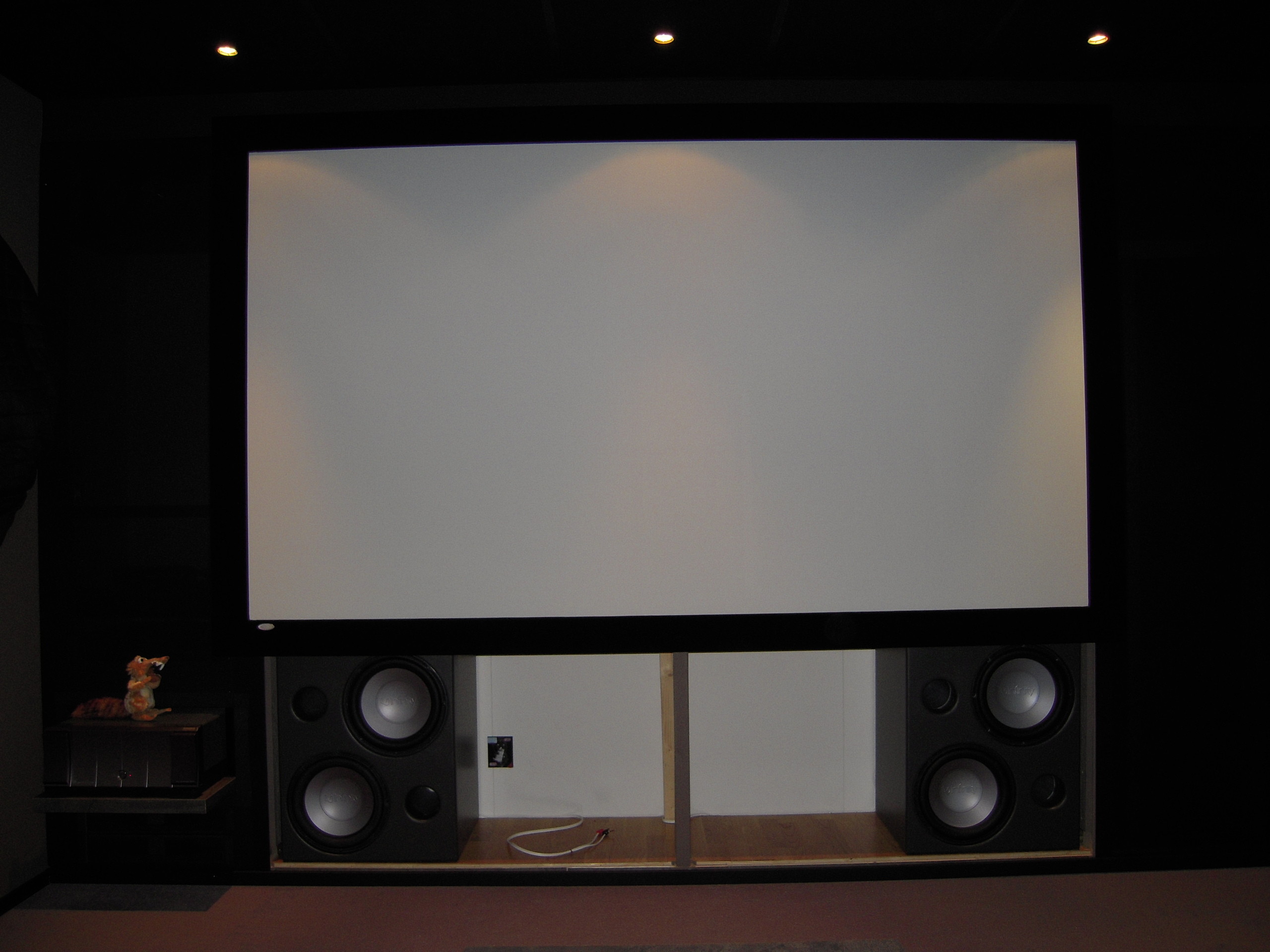

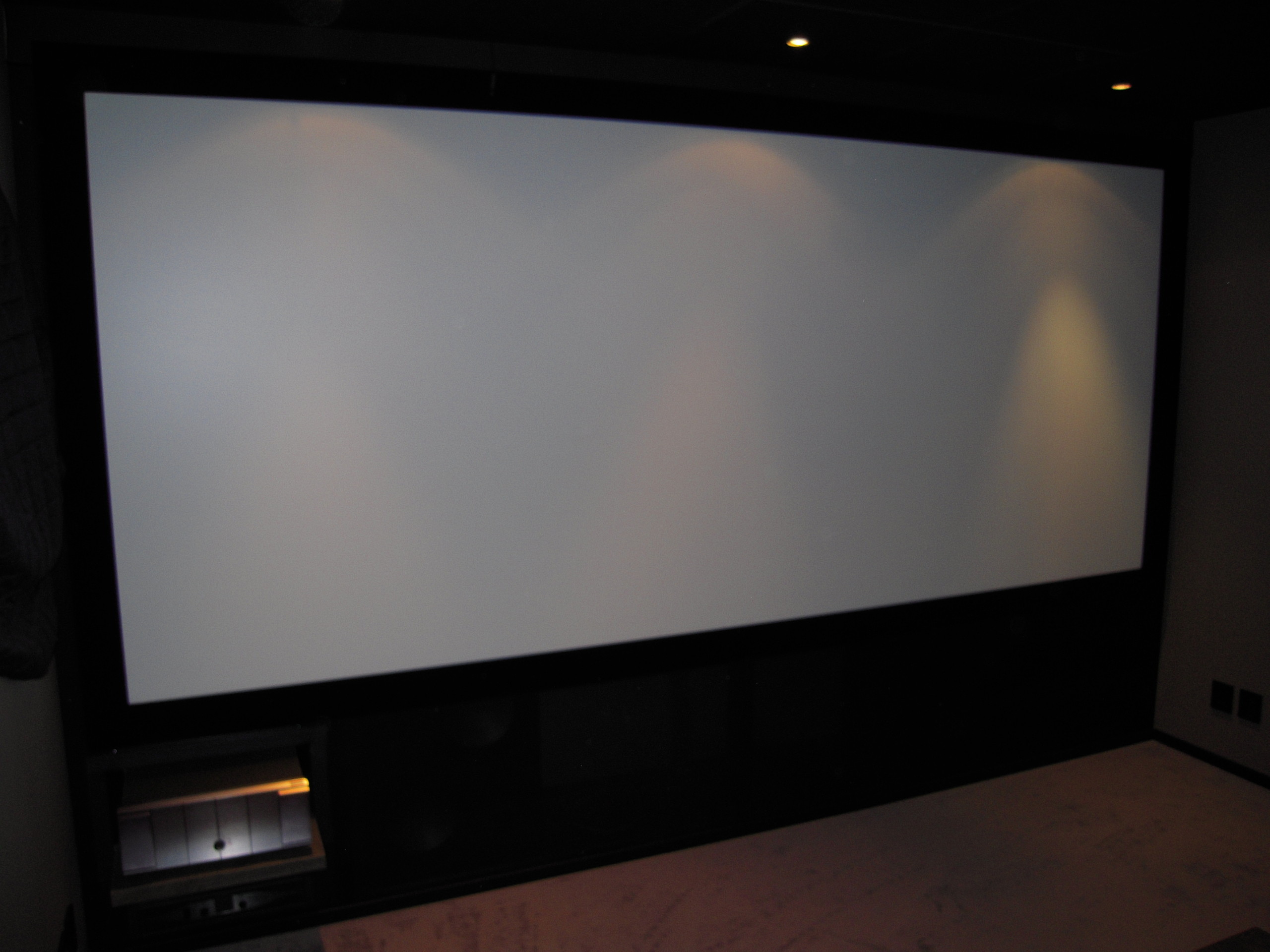

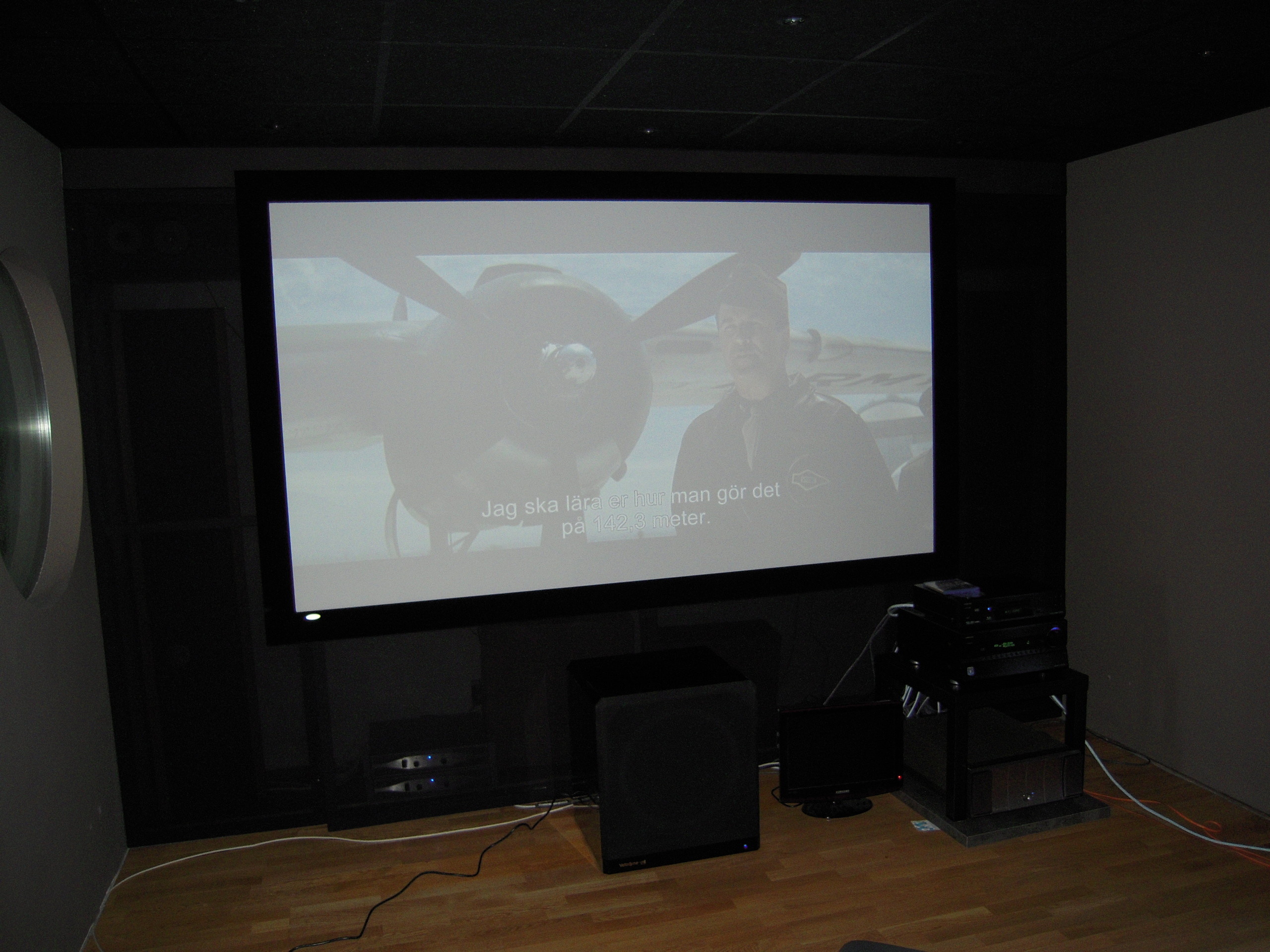

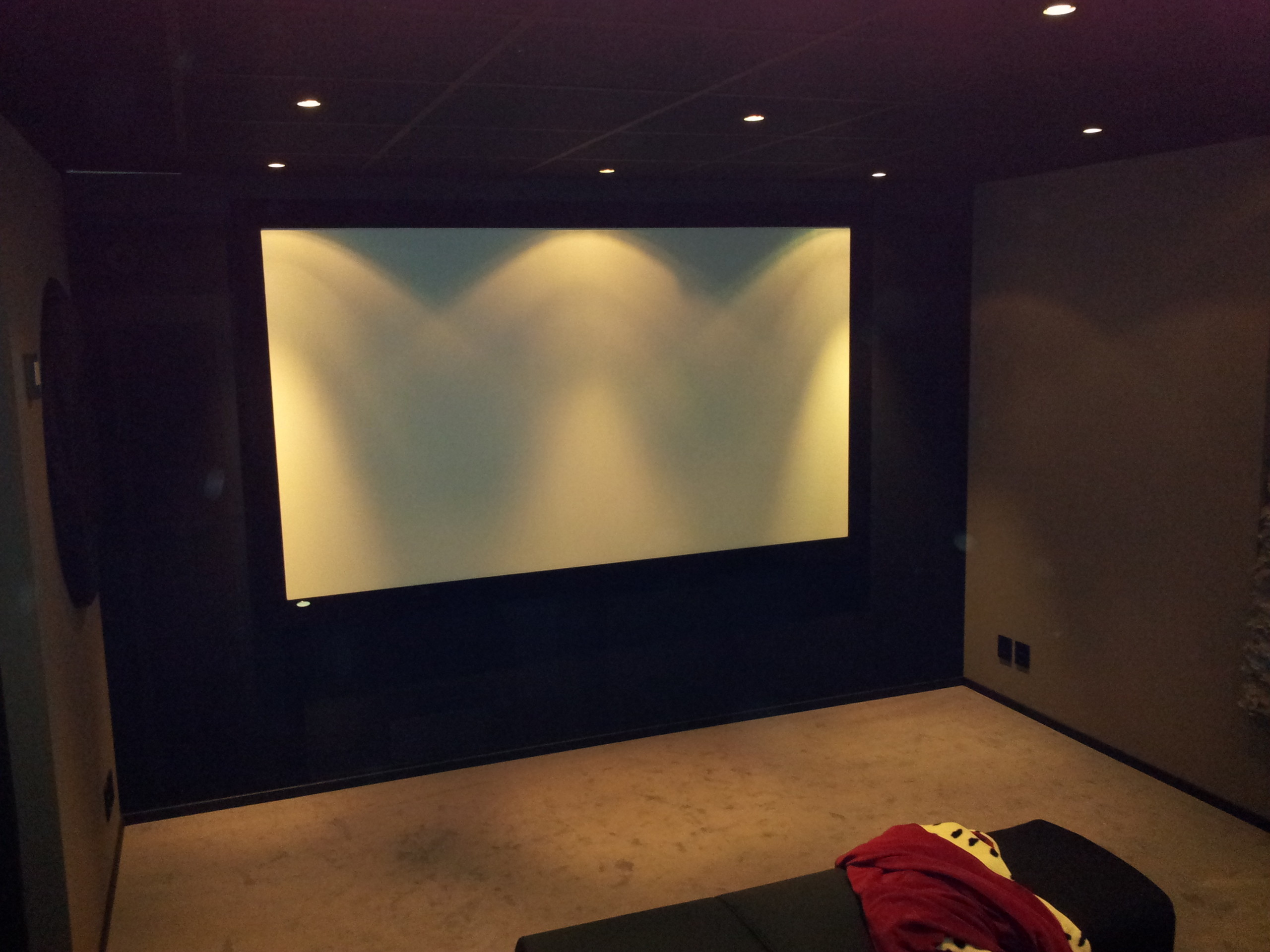

Frontväggen börjar ta form lite lister och lite kabel så ska det nog bli bra
(2011-03-23 10:22:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Euroscreen Frame Vision Acoustic VA250-W 16:9 113" (250x140,5),

Euroscreen Frame Vision Acoustic VA250-W 16:9 113" (250x140,5)

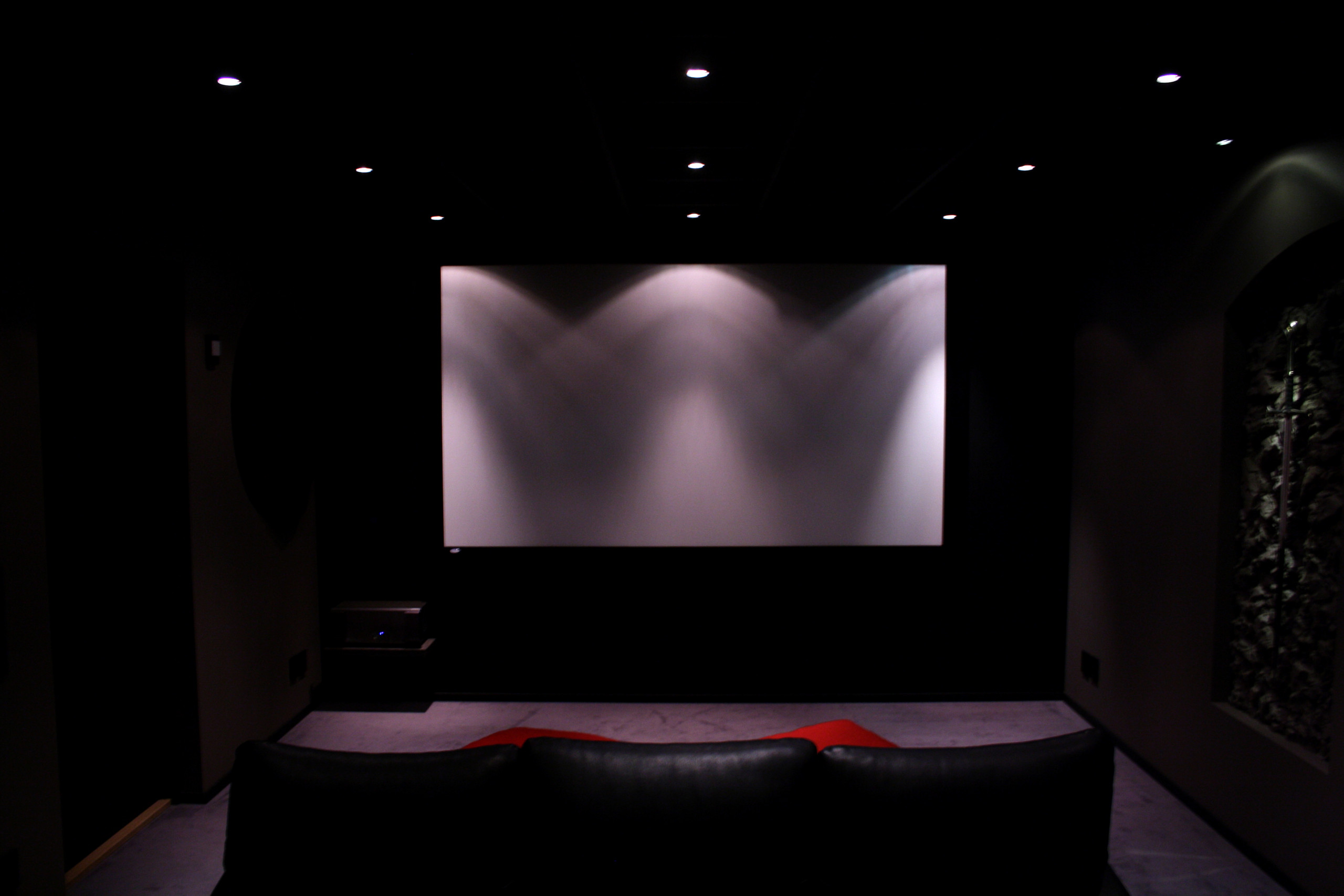

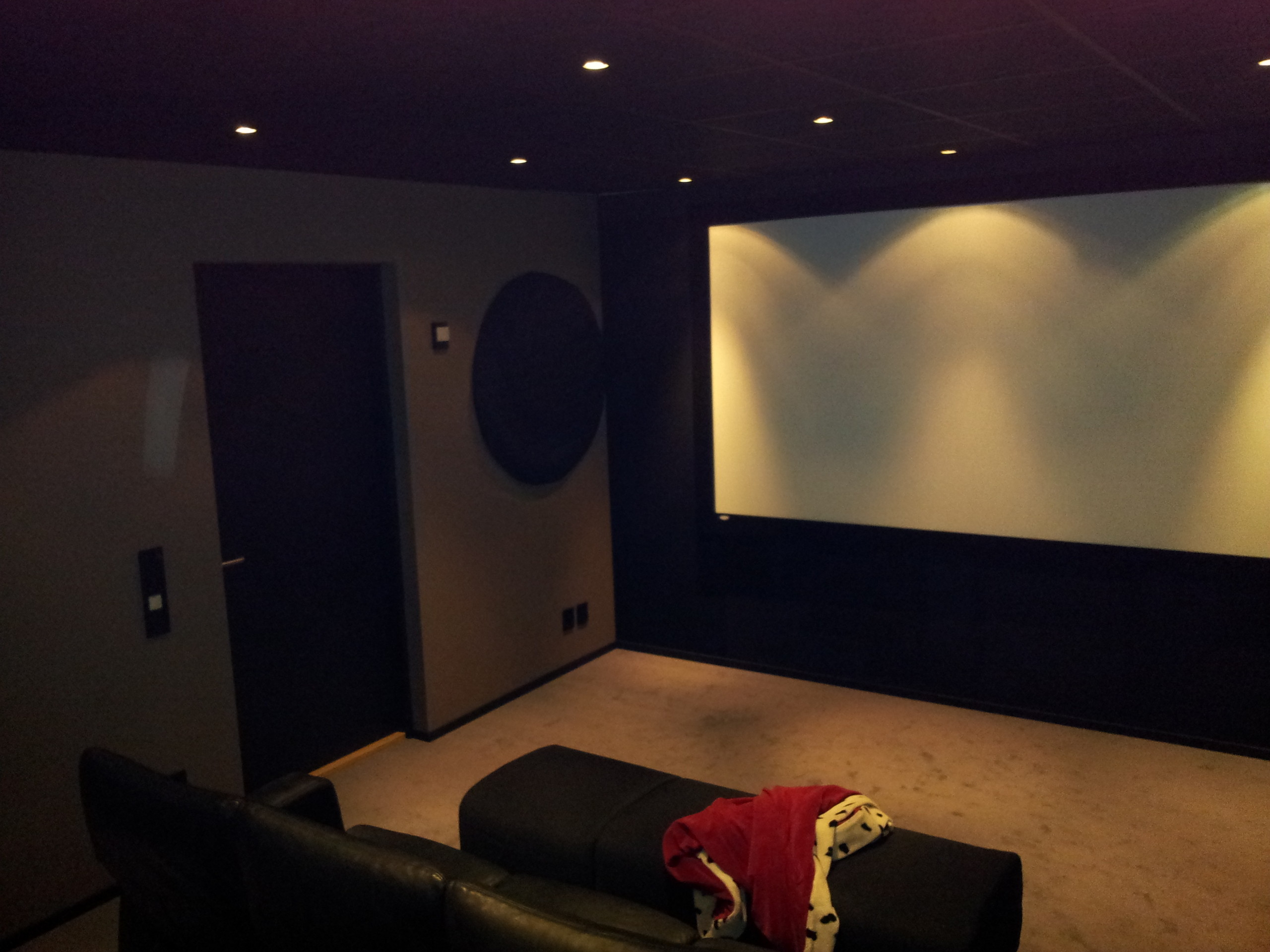

(2012-02-19 12:04:21)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-02-19 12:03:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Euroscreen Frame Vision Acoustic VA250-W 16:9 113" (250x140,5),

Stereobänk bakom soffor
(2012-02-19 12:19:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

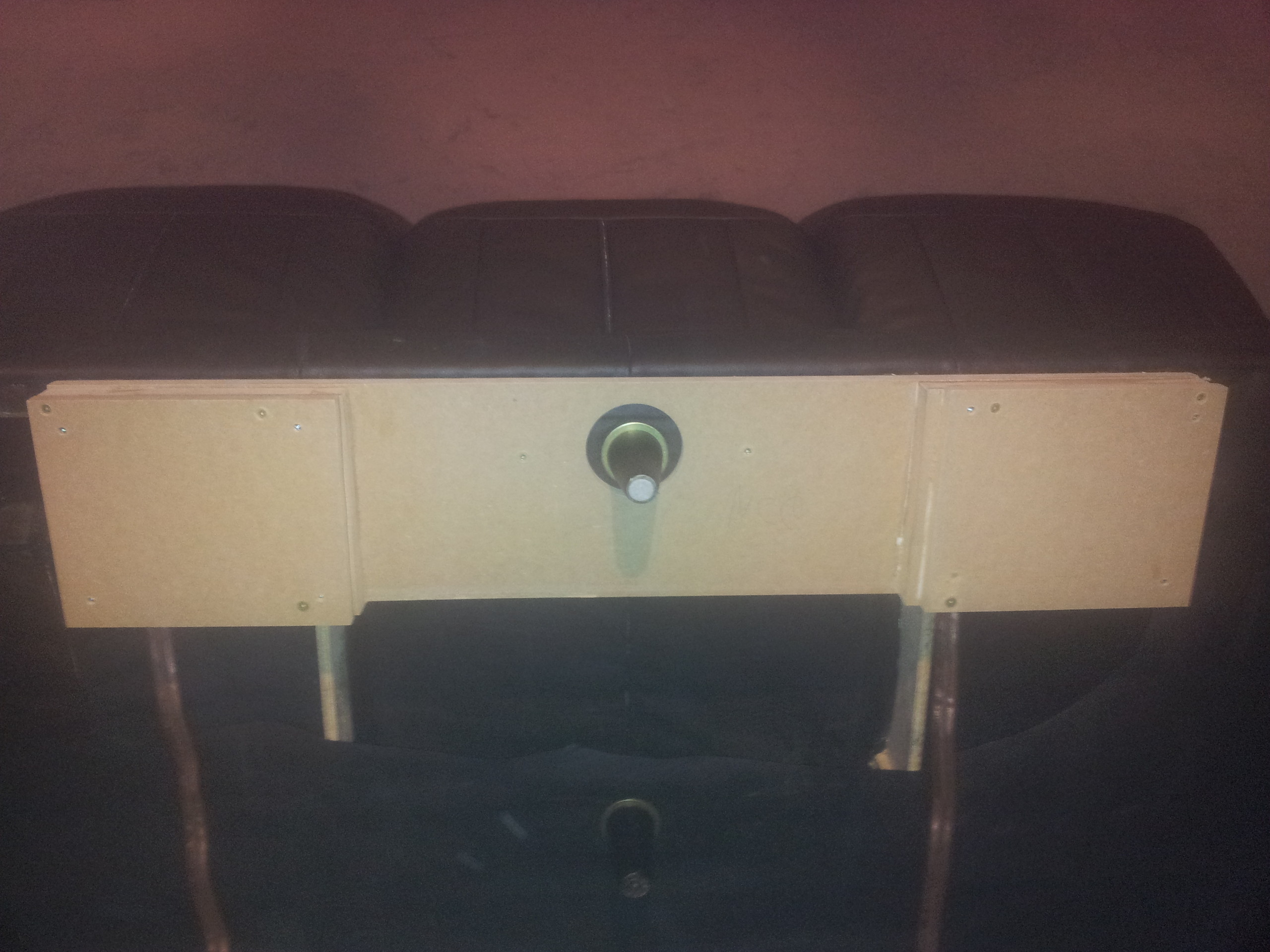

Buttkicker LFE,

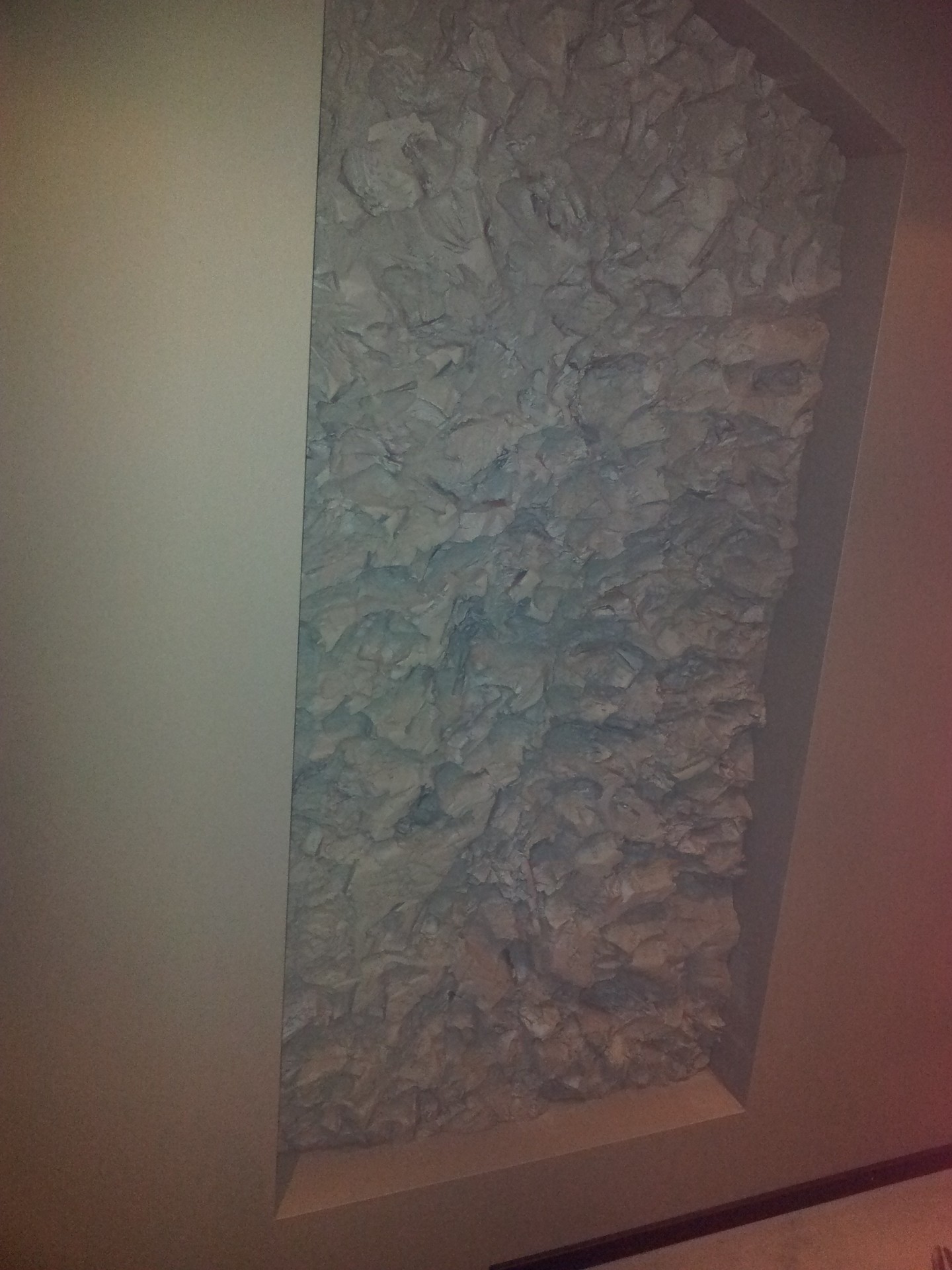

en egentillverkad akustikpanel som tätning i fönster.
Friggolit trälim och en yxa. Sedan måla/stöppla i flera omgångar. (2012-03-03 16:55:59)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

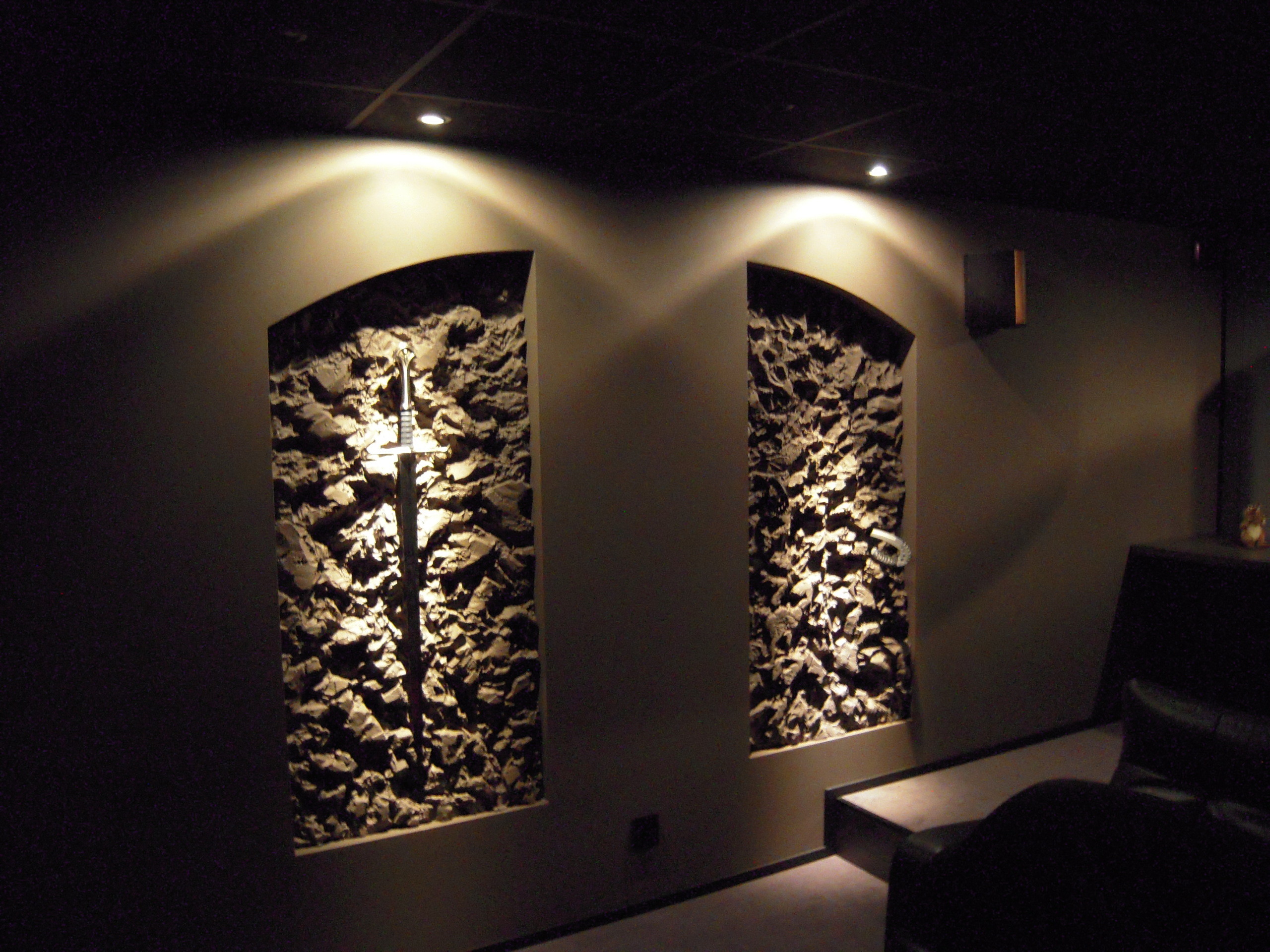

Hängt upp Anduril framför en av diffusorerna
Fick en dum skarv som syntes, Svärdet döljer denna riktigt bra. (2012-03-11 14:16:53)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

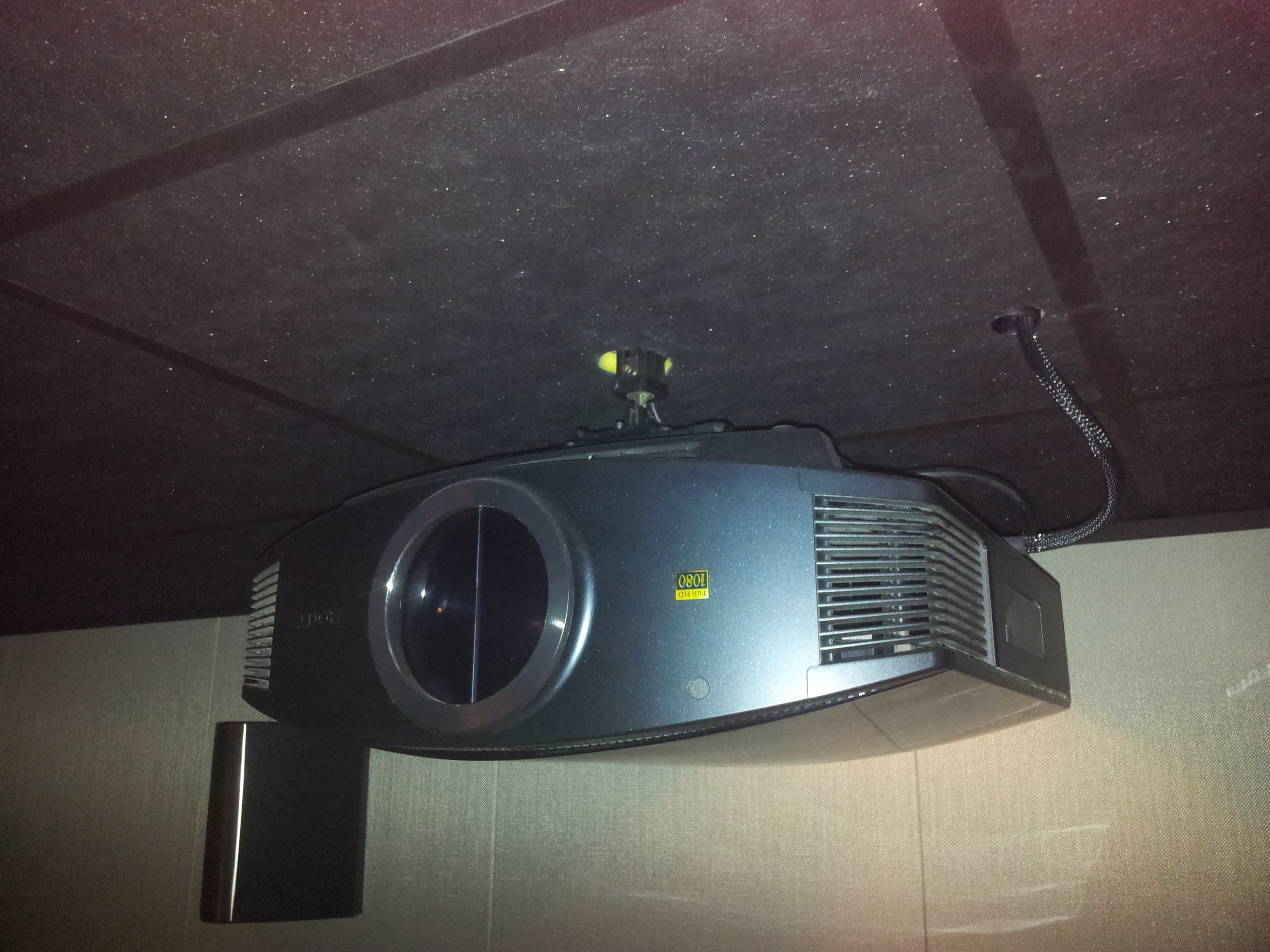

Närblid på projen.
Sjukt go bild. Synd att den saknar linsminne...
Funderar på 2:35 till 1 duk och då e de inte fel med linsminne. (2012-07-11 17:56:57)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

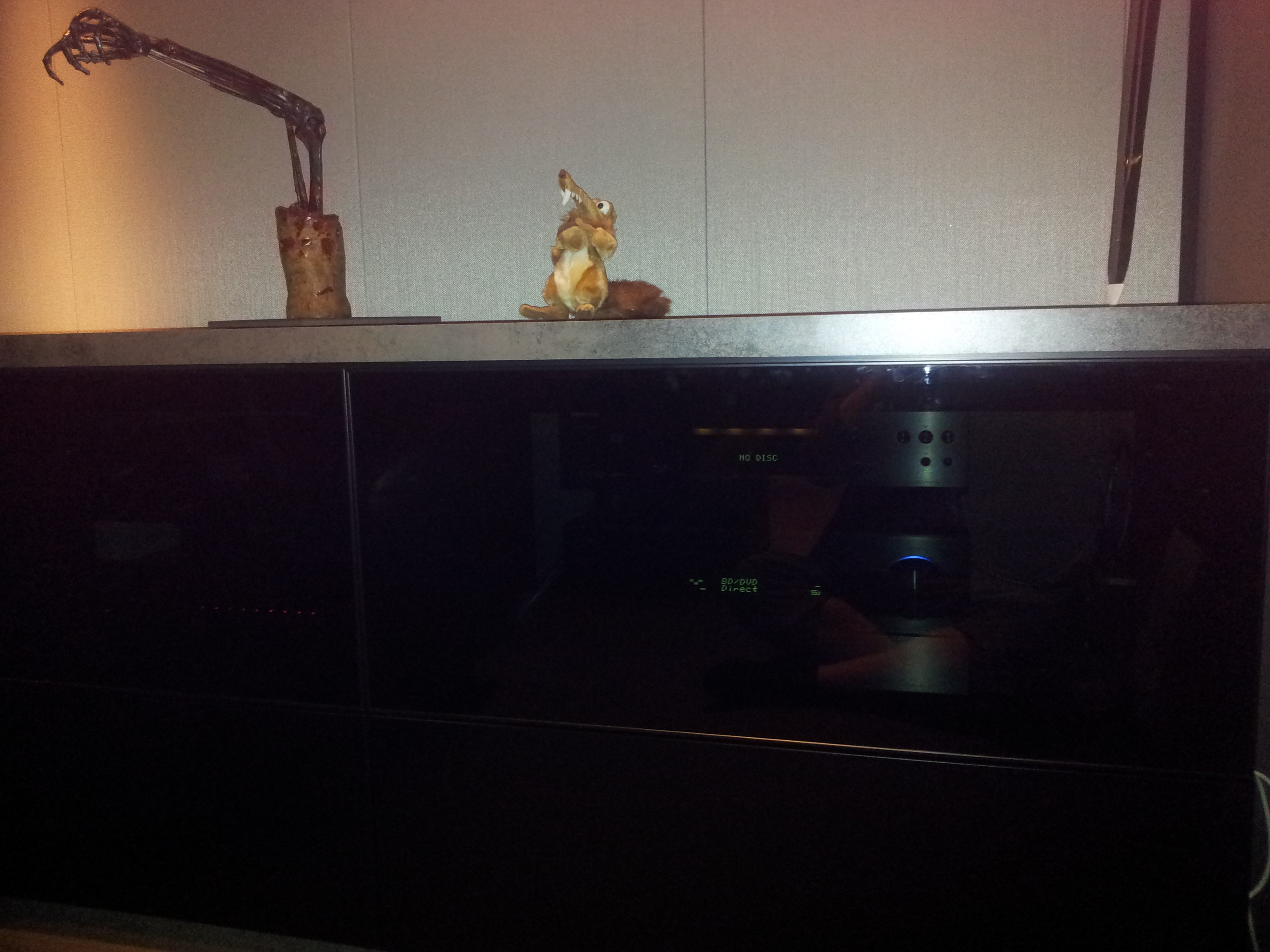

stereobönk bakom sofforna

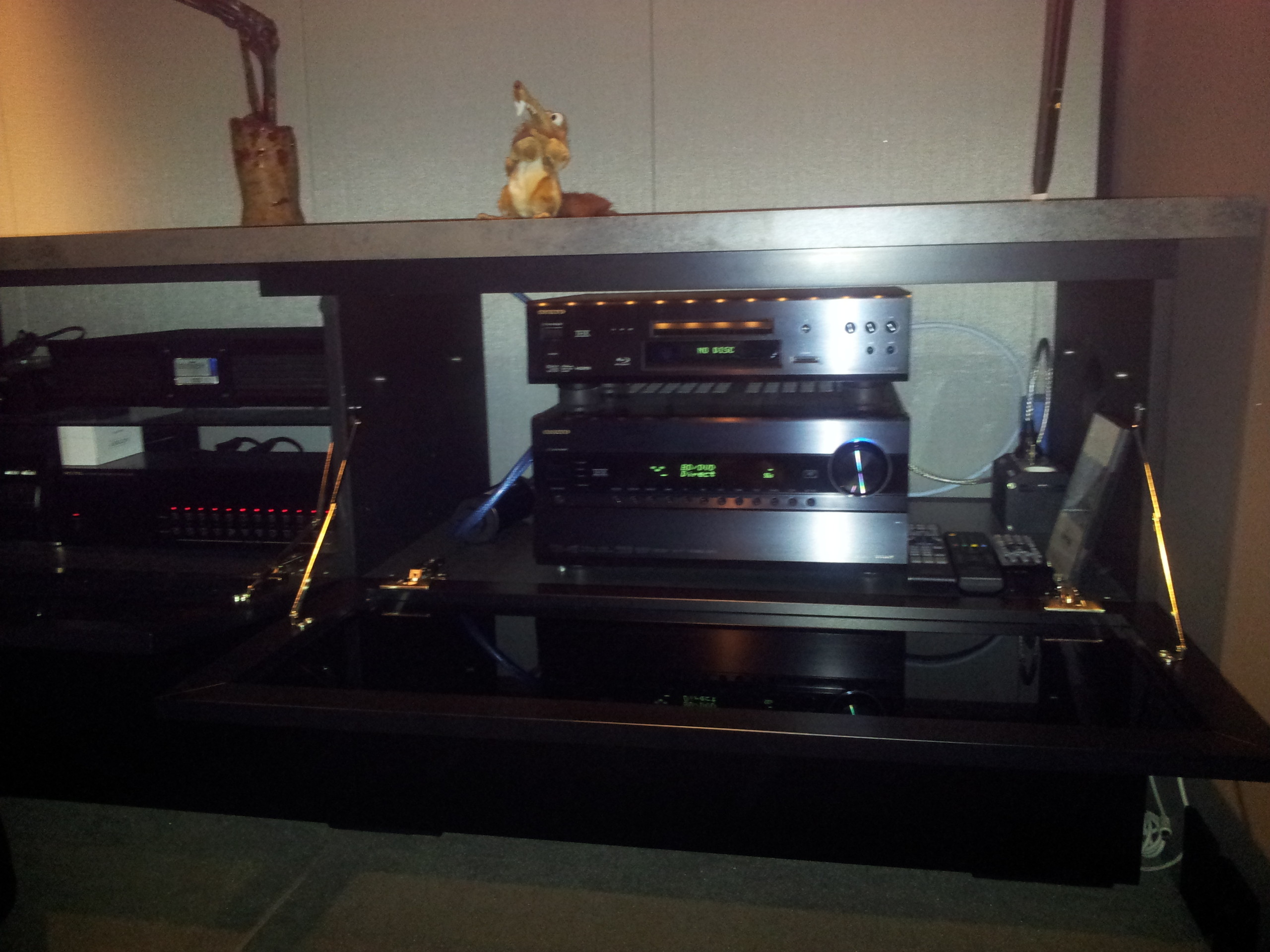

Egenbyggd stereobänk.
Luckor och bänkskiva ifrån IKEA. Egenbyggd stomme i 19 och 25mm MDF.
Byggt in fläktkylning och belysning. (2012-02-19 12:28:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-02-19 12:29:54)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ecophon Wall Panel C,

Isotek Evo3 Aquarius,

Isotek Evo3 Mira,

Isotek Syncro CEE 7/7 - IEC C15 2m,

Rotel RLC-1050

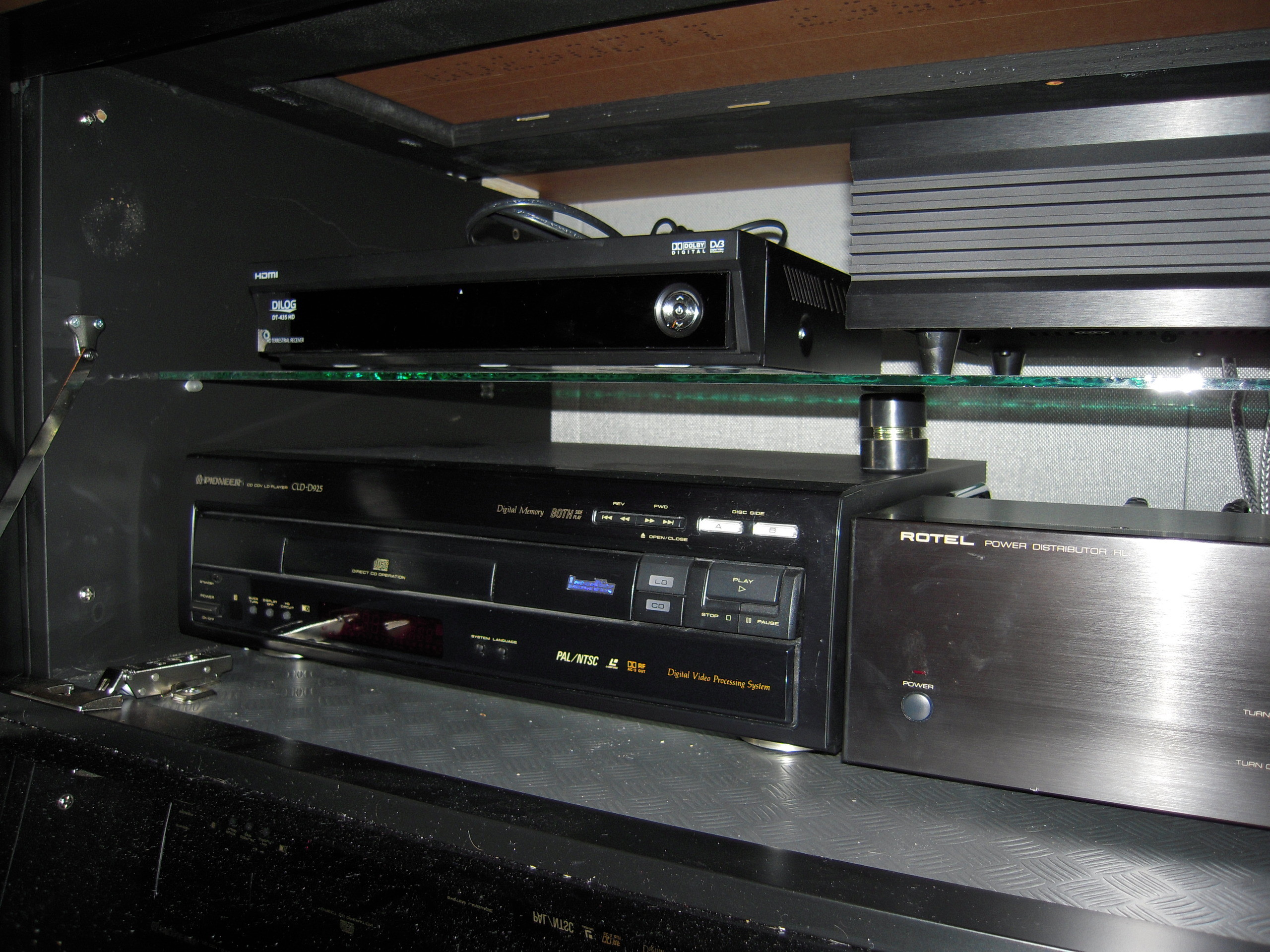

Laserdisc från den gamla goda tiden.
Den kommer att stå kvar länge, det är en känsla å lägga i en 12" disc i spelaren och höra när den snurrar igång. (2012-03-11 14:32:47)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Isotek Evo3 Aquarius,

Pioneer CLD-D925,

Rotel RLC-1050

(2012-02-19 12:31:13)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Buttkicker Amplifier BKA1000

Behringer ULTRABASS PRO EX1200,

Integra DTA-70.1,

Kramer VM-1110XL

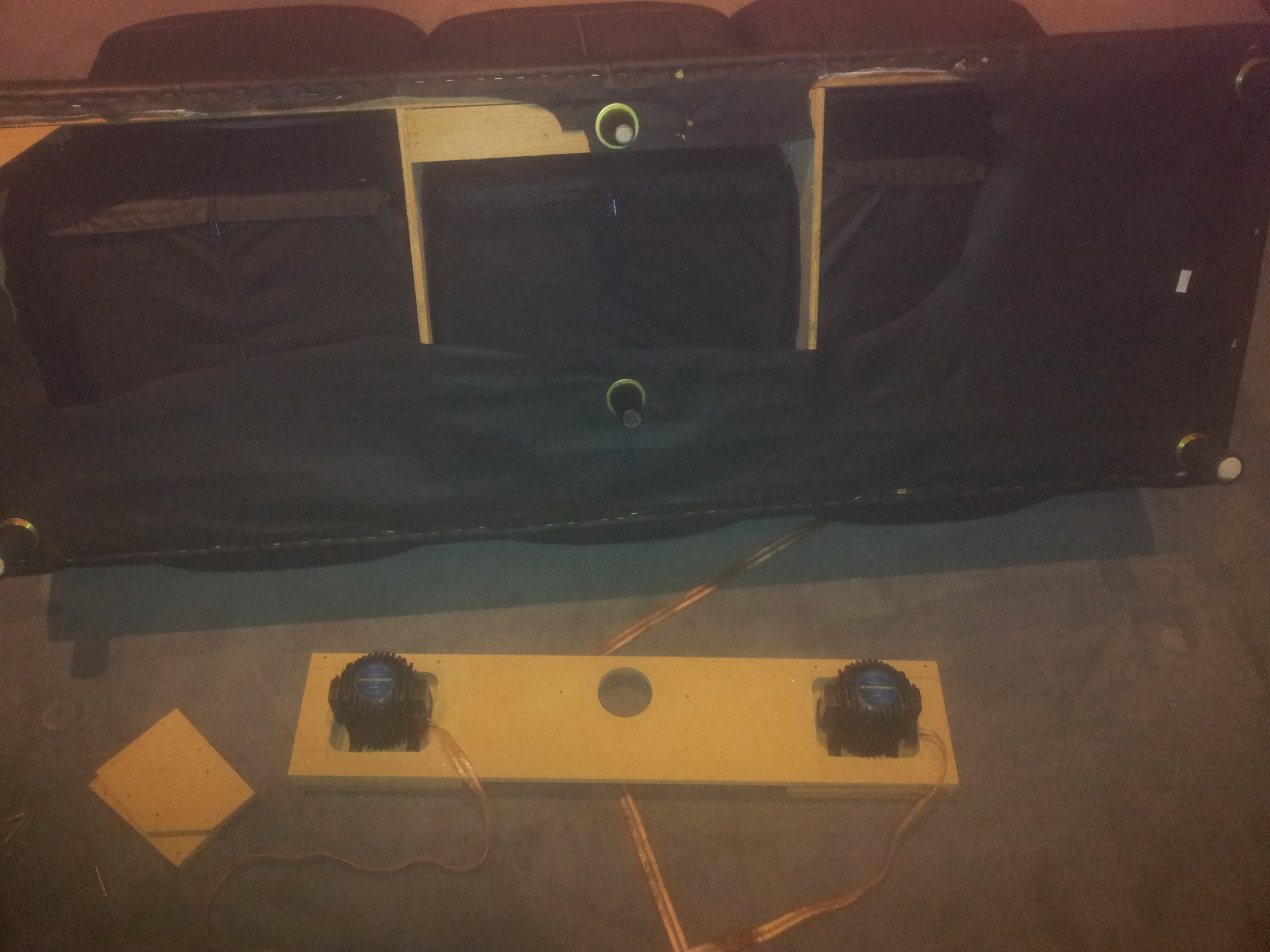

Buttkickersteg som vardera driver två st buttkickers.
(2012-03-11 14:28:55)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

En invigningpresent.
Kompis som suttit i källaren och fabriserat denna.
Verkligen shitnice.
Tar man på "armen" känns det lite som riktig hud. (2012-02-19 19:58:09)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Isotek Syncro CEE 7/7 - IEC C15 2m

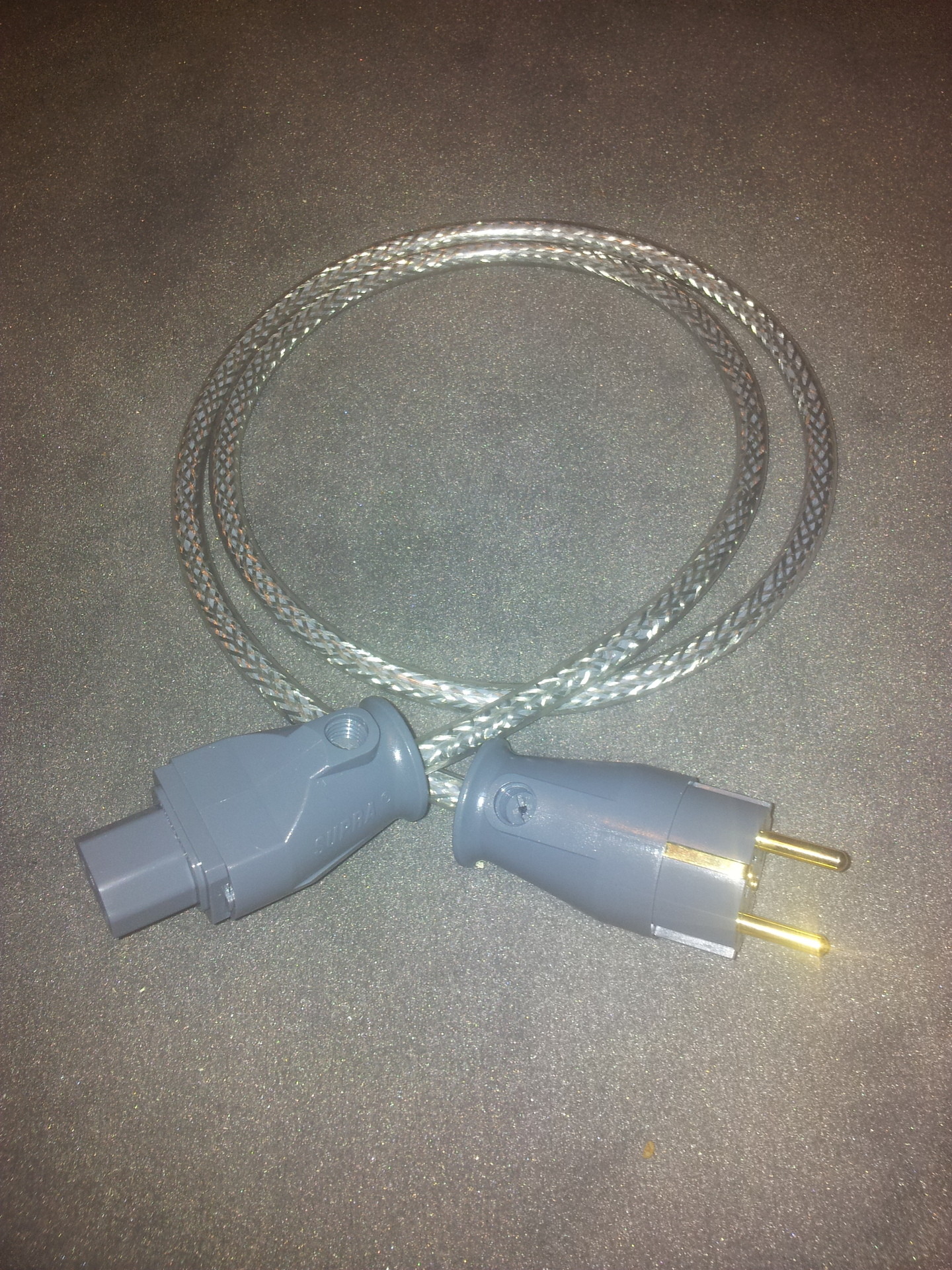

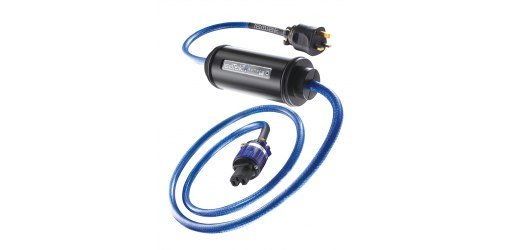

Ny strömkabel med DC filter.
Och så har man hamnat i kabelträsket....
Jobbigt att det gör sån skillnad som det gör, men kul. (2012-02-20 20:43:28)

Produkter på bilden:

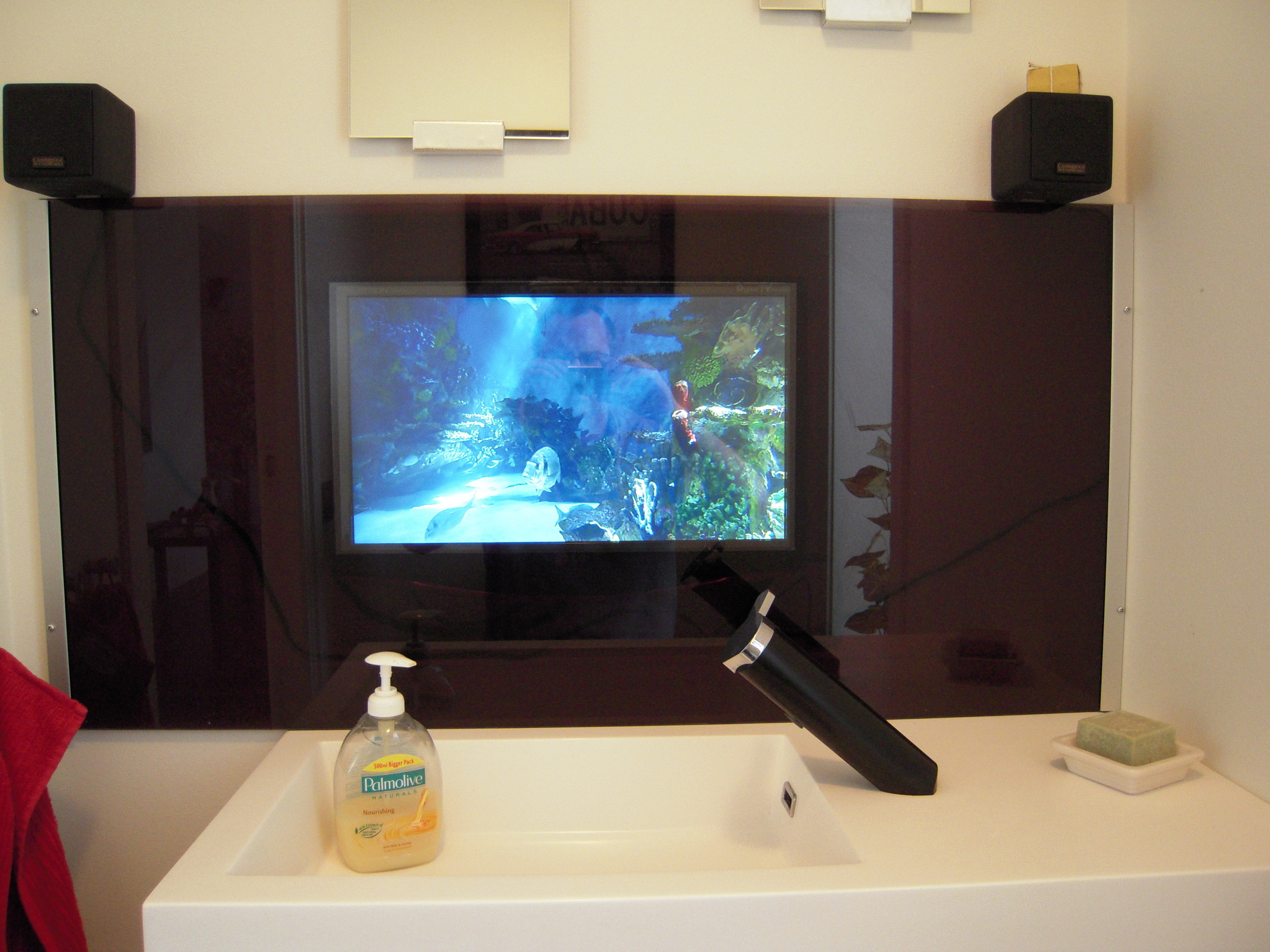

Toa utanför bion, Fällt in en tv ovan handfat.
(2012-02-26 14:18:33)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Samsung LE19A656

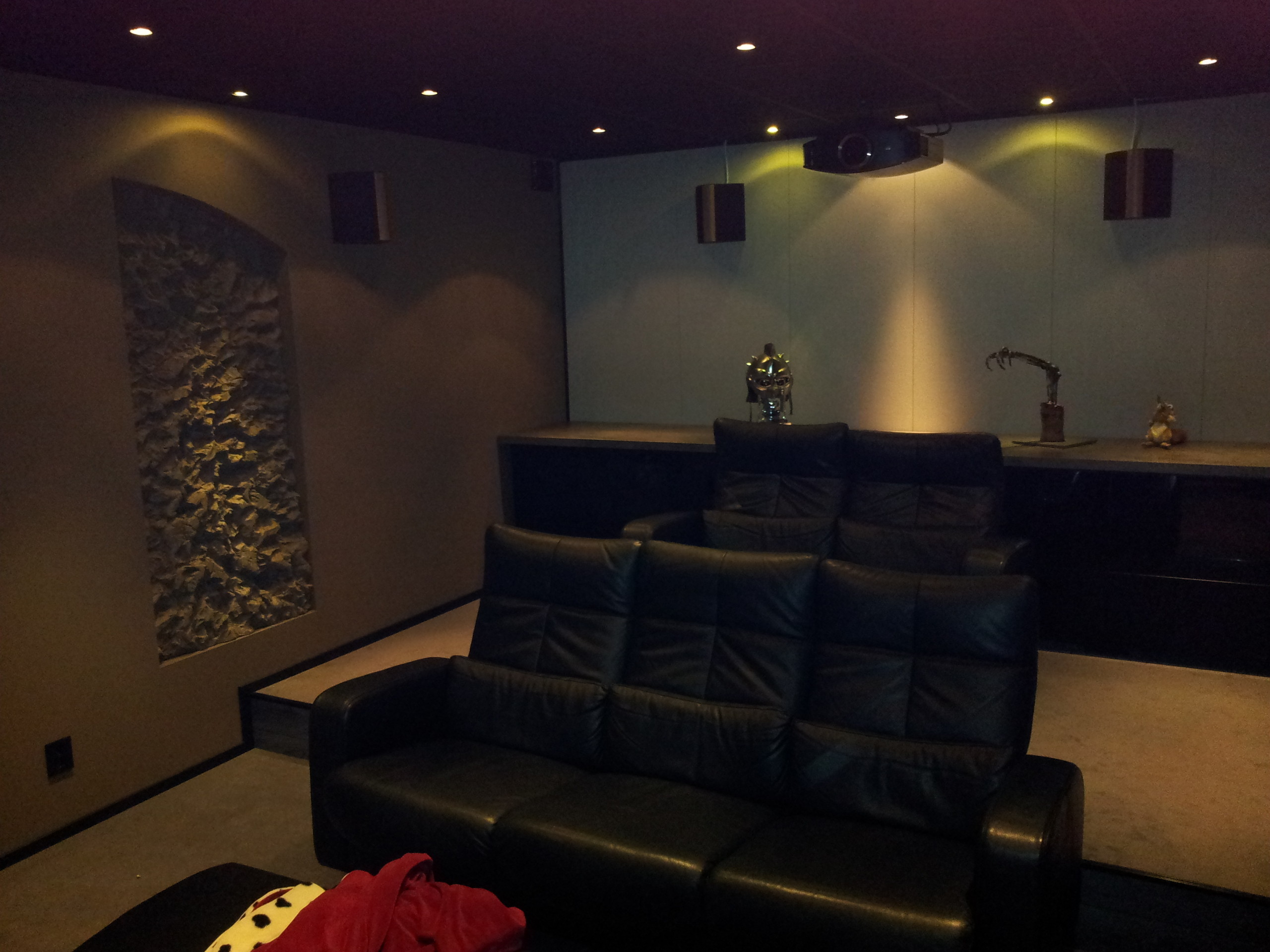

Vy från sittandes ställning.
Tv:n visar samma som i biorummet.
Så e man fler och någon behöver ..... då behöver man inte pausa el skynda sig för å inte missa något. (2012-02-26 14:22:28)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

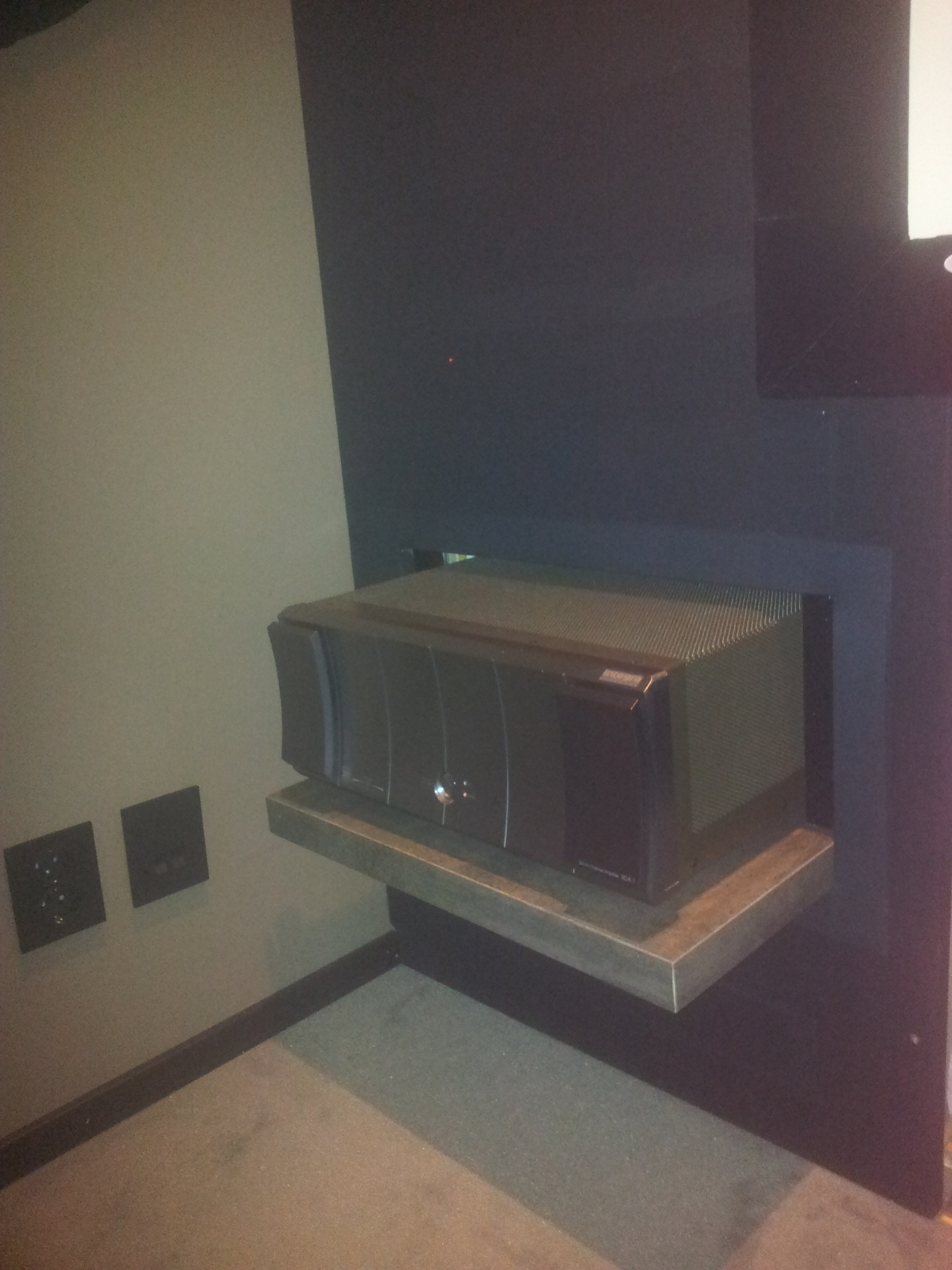

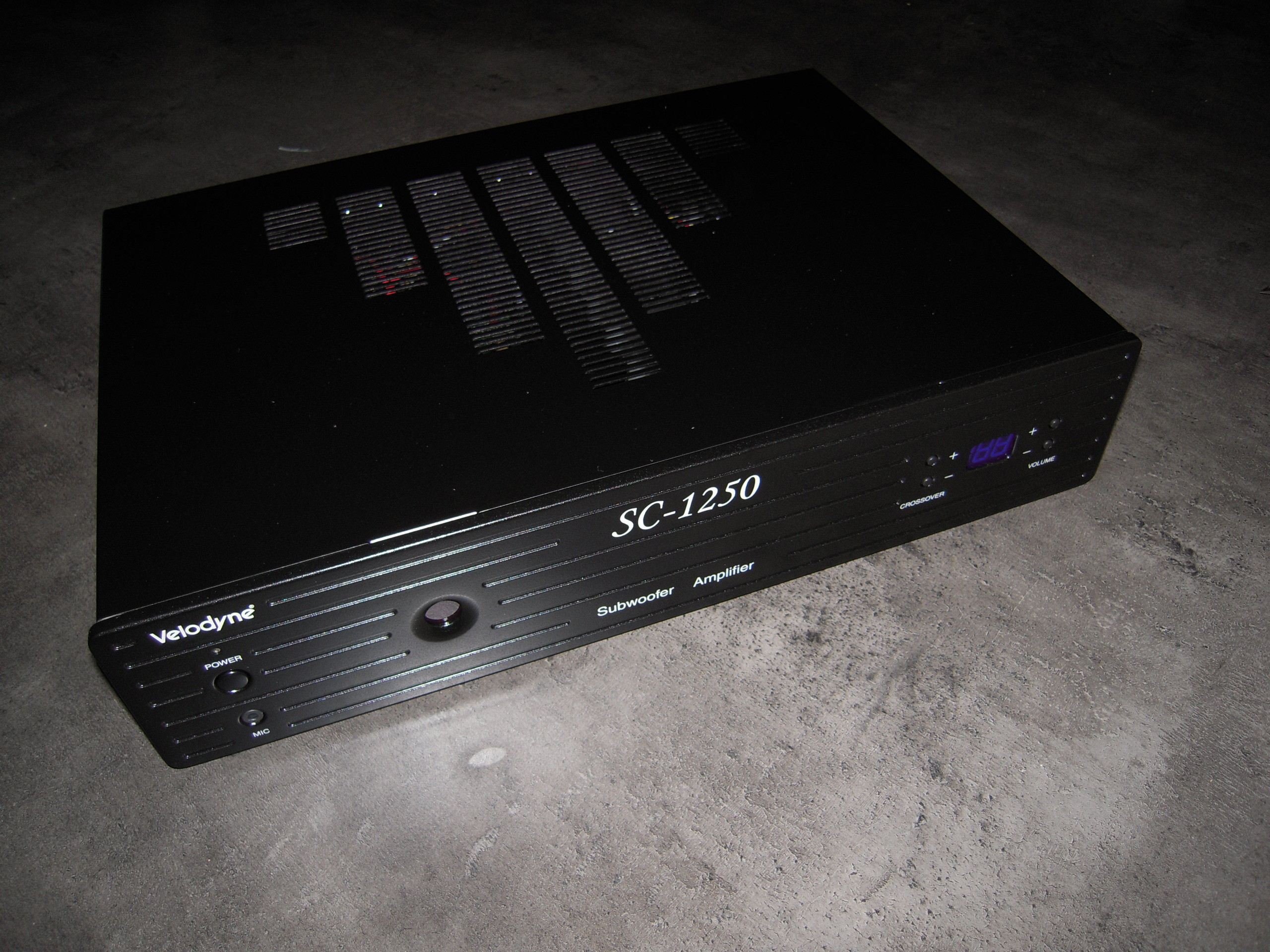

Substeg

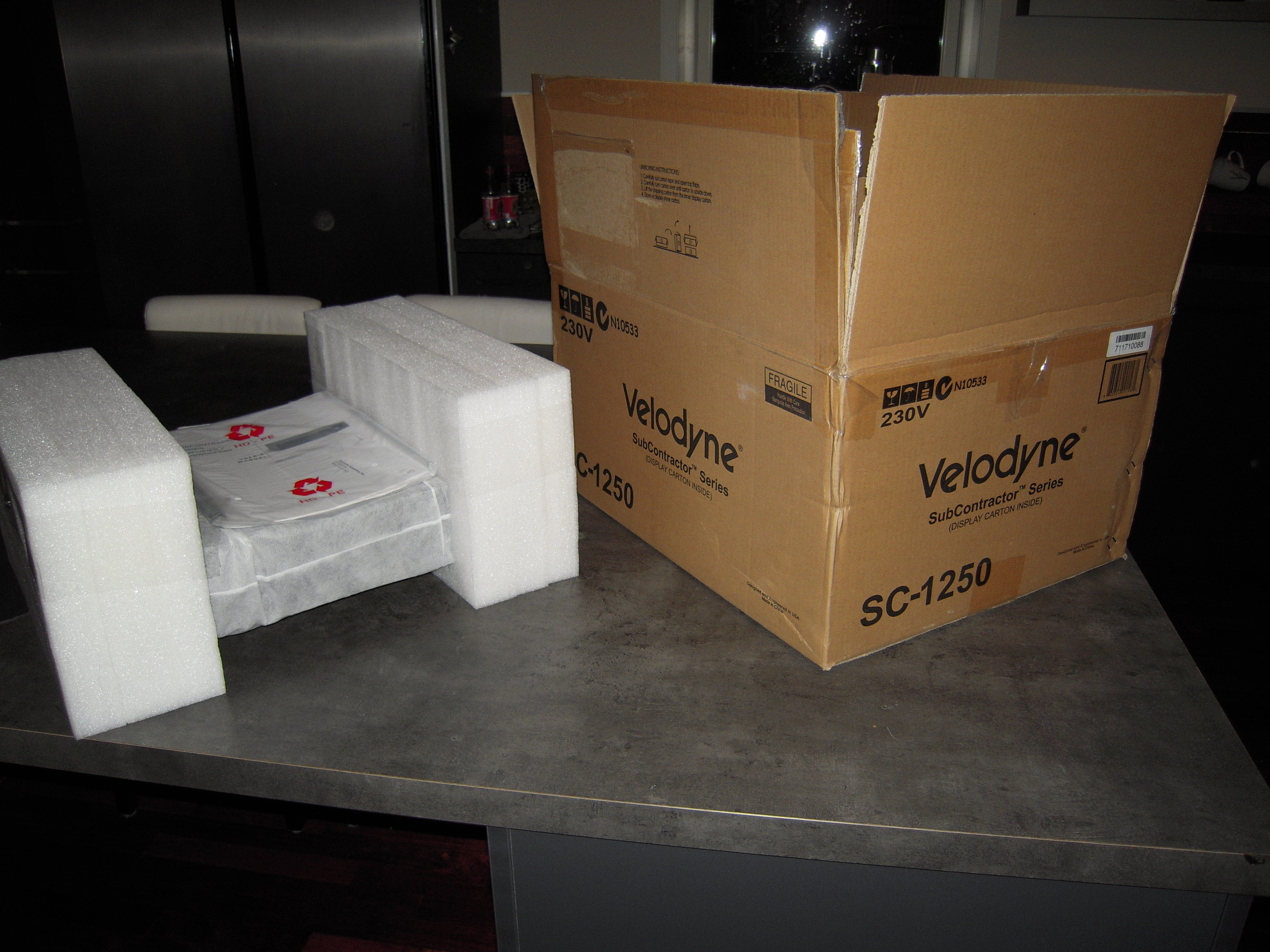

Nytt steg på prov till basarna. Dags å gå ifrån pa stegen, fläkt som brusar trots att jag byggt om dem med tystgående fläktar.

Fungerar det bra blir det ett till, för att driva varsitt bastorn.

Ganska mycket frigge för det steget, mycke amerikansk luft å packa upp.... (2012-03-21 19:03:36)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Velodyne SC1250
Hoppas detta räcker för å få kontroll på konerna.
(2012-03-21 19:09:00)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Syncro nr två.
Ska mata RDA-7.1 som driver frontarna. Hoppas det blir samma lyft som den första efter den blivit inkörd. (2012-07-08 14:56:22)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Isotek Syncro CEE 7/7 - IEC C15 2m,

Supra LoRad SWF-10 IEC C13 Female

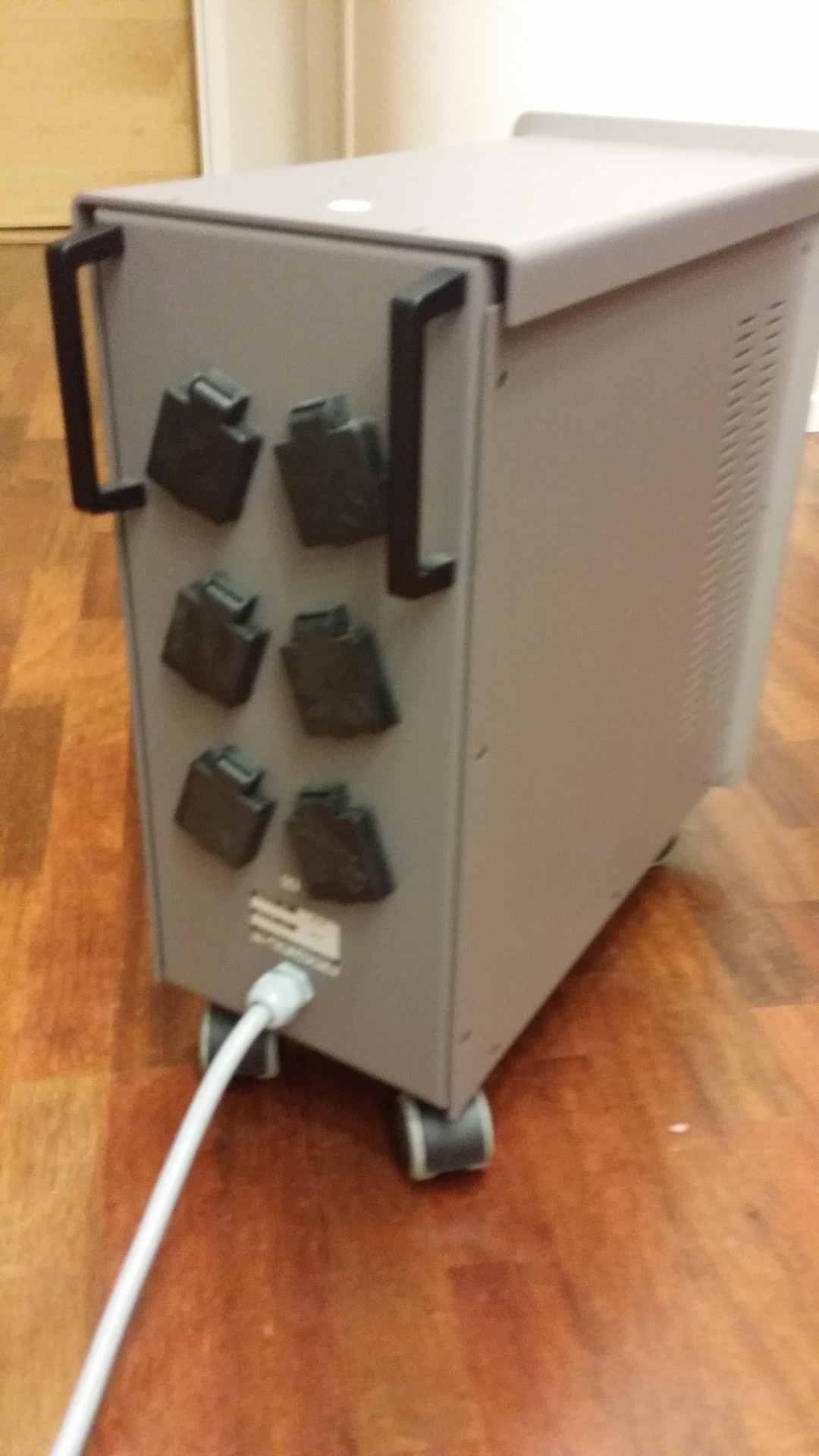

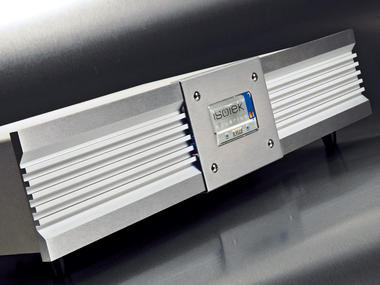

Störfilter som kopplas via en Syncro.
Ren ström gör nått grymt när det gäller ljud. Sticker ut hakan å säger att dett gör mer för ljudet än högtalarkabel, lågnivå och HDMI. Bättre å lägga pengarna på dessa produkter... (2012-10-08 16:53:45)

Produkter på bilden:

Isotek Evo3 Aquarius

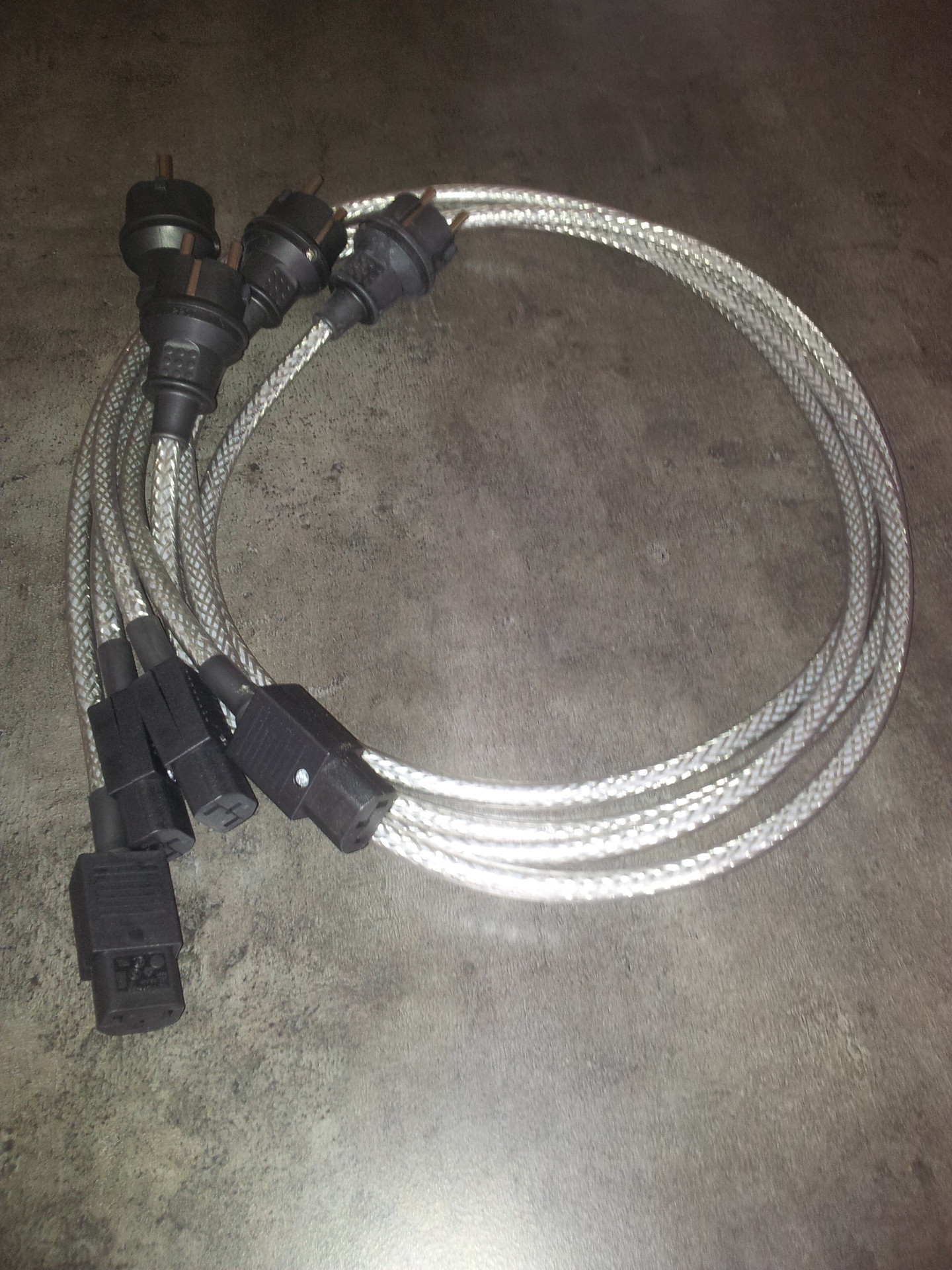

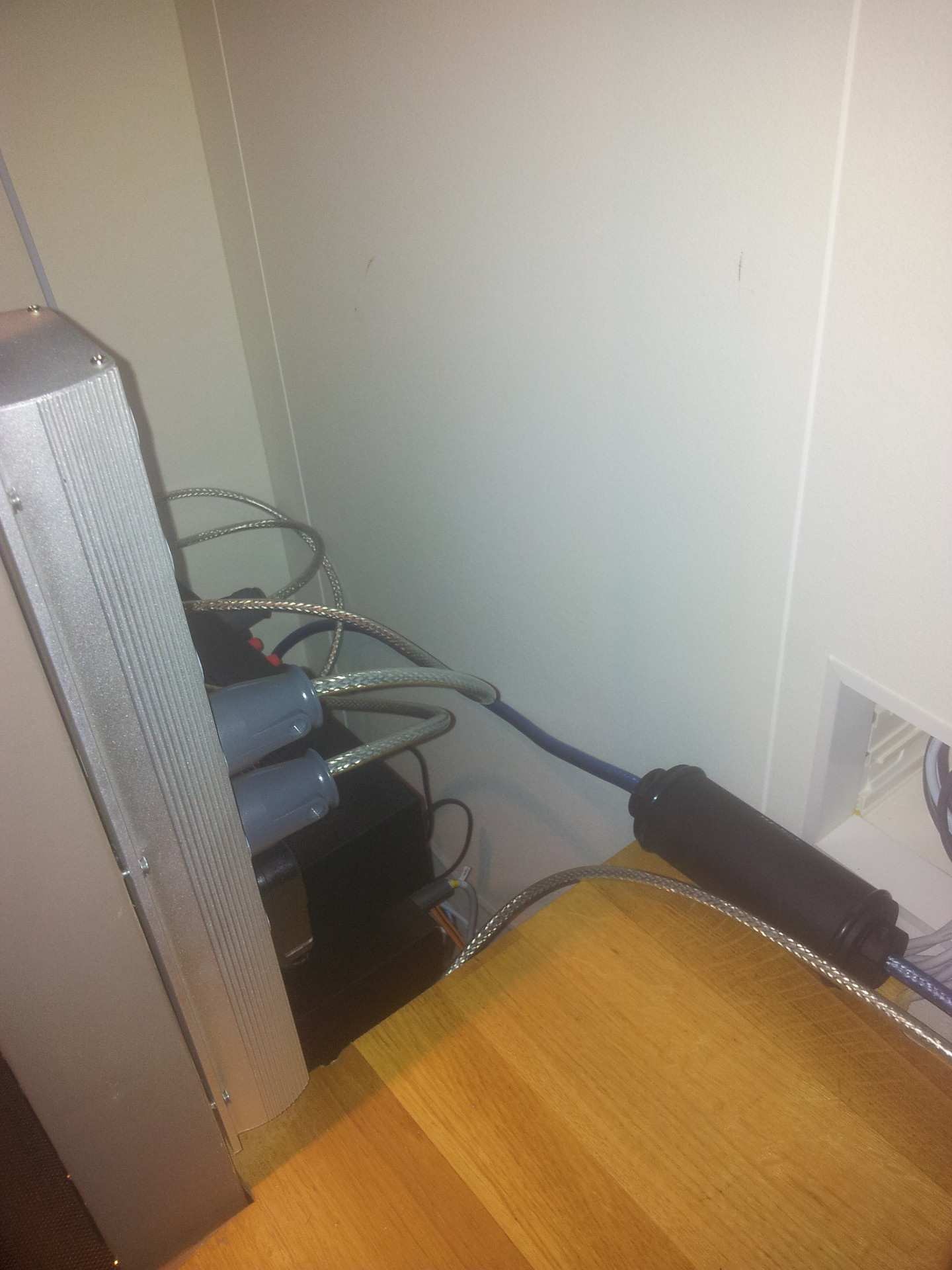

Tillverkat lite skärmat nätkablage. Semester å regn = greja.
Så att alla maskiner har skärmat kablage efter störfilter.
Både för att inte släppa in och ut störningar/magnetfält. (2012-07-12 10:43:15)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Köpt nya kontakter, blir å kontaktera om alla.
Undra varför basen försvann under en film, visade sig att kontakten inte klämde åt tillräckligt utan gled ut när det brummades lite. (2012-09-22 22:27:42)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Supra LoRad SW-EU CEE 7/7 Male,

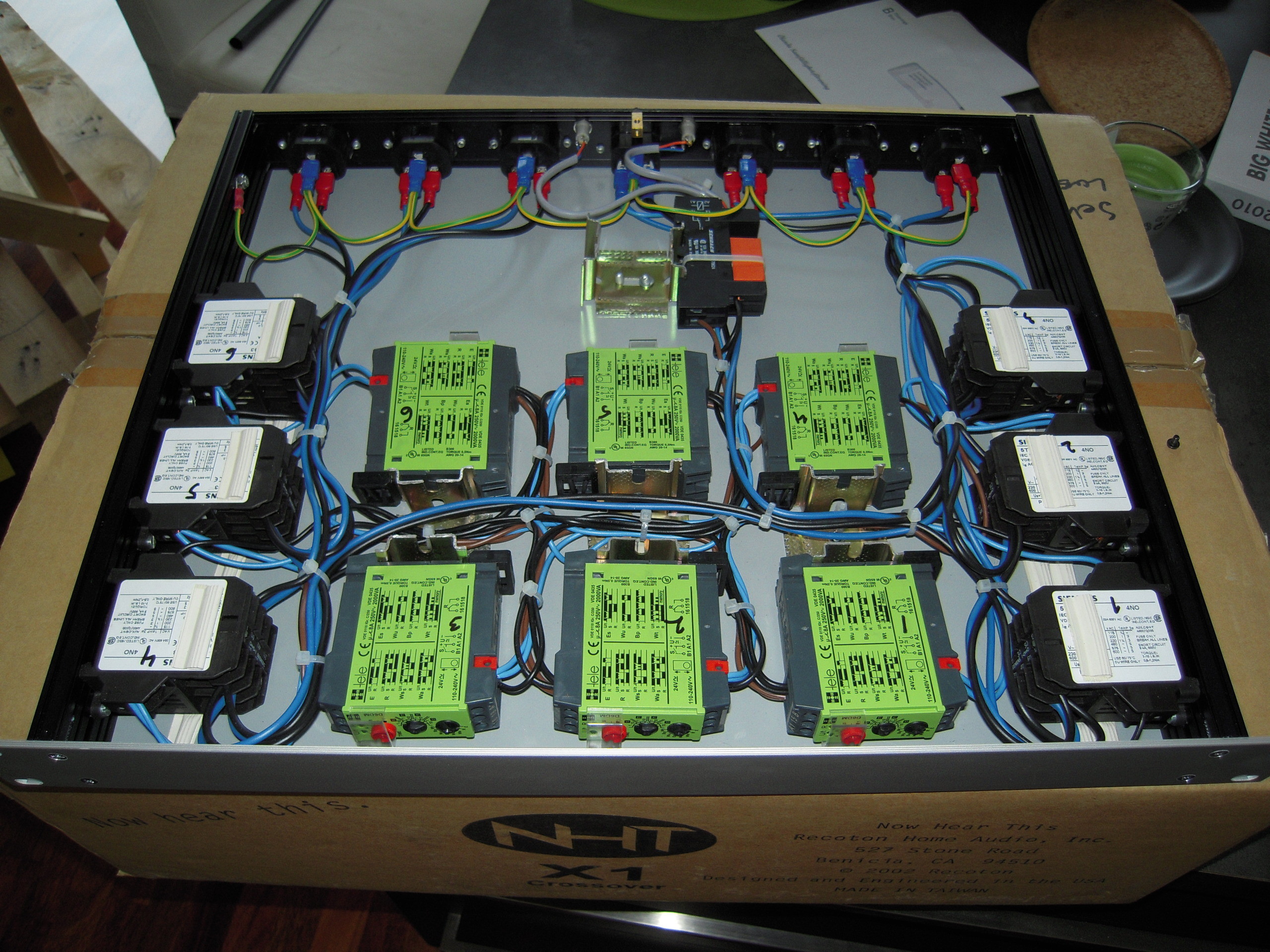

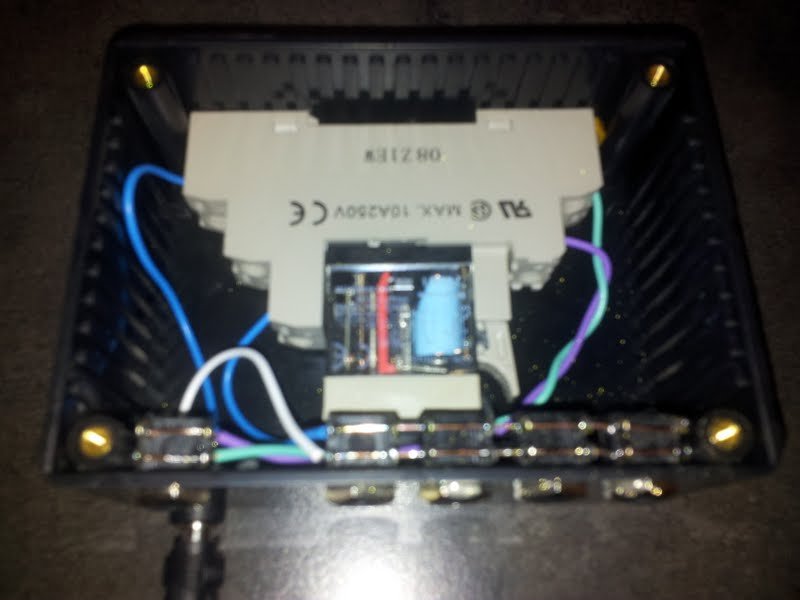

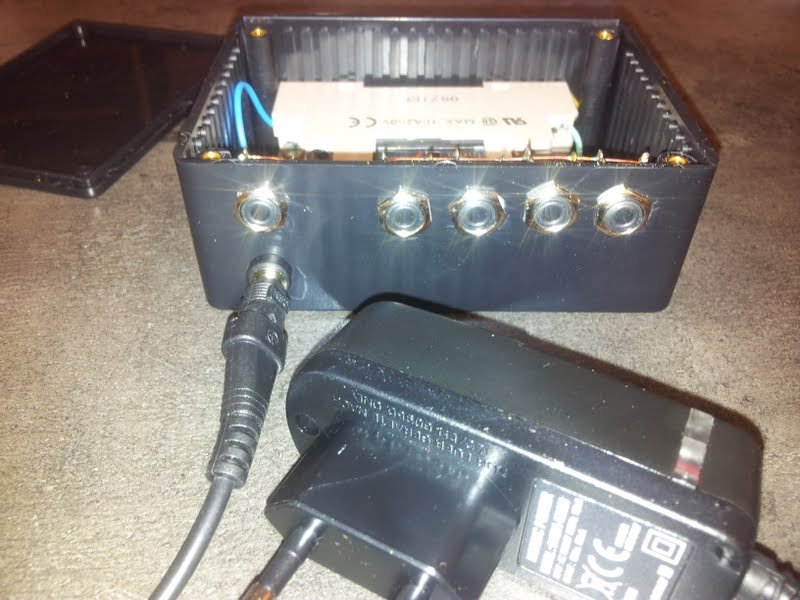

Byggt mig en box
som hjälper 12Vdc remote från försteget att starta fler produkter än vad den klarar att driva.
Behöver denna till stegen i frontväggen låg väg (15m) och i nuläget tre st steg. (2012-07-13 21:54:41)

Produkter på bilden:

Ett kort till på boxen
(2012-07-13 21:48:04)

Produkter på bilden:

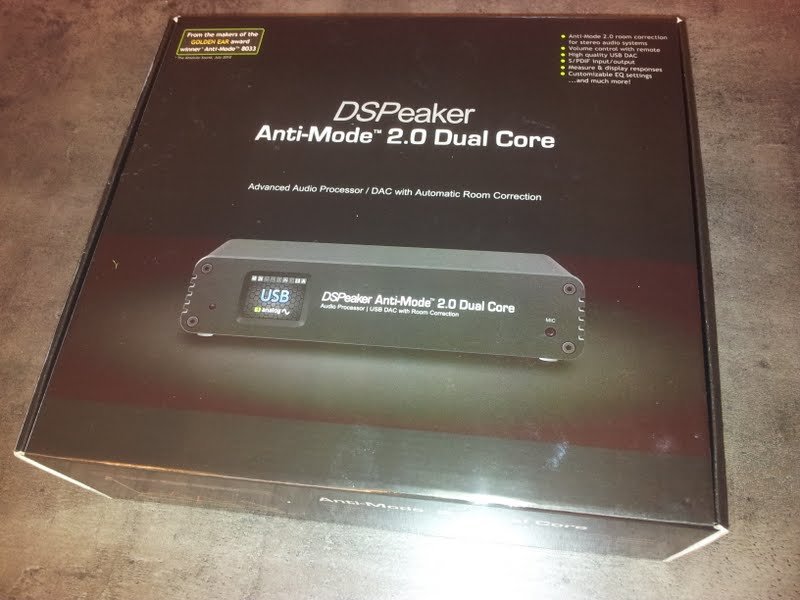

Hoppas man kan få ordning på basen med denna.
(2012-07-18 14:46:56)

Produkter på bilden:

DSPeaker Anti-Mode 2.0 Dual Core

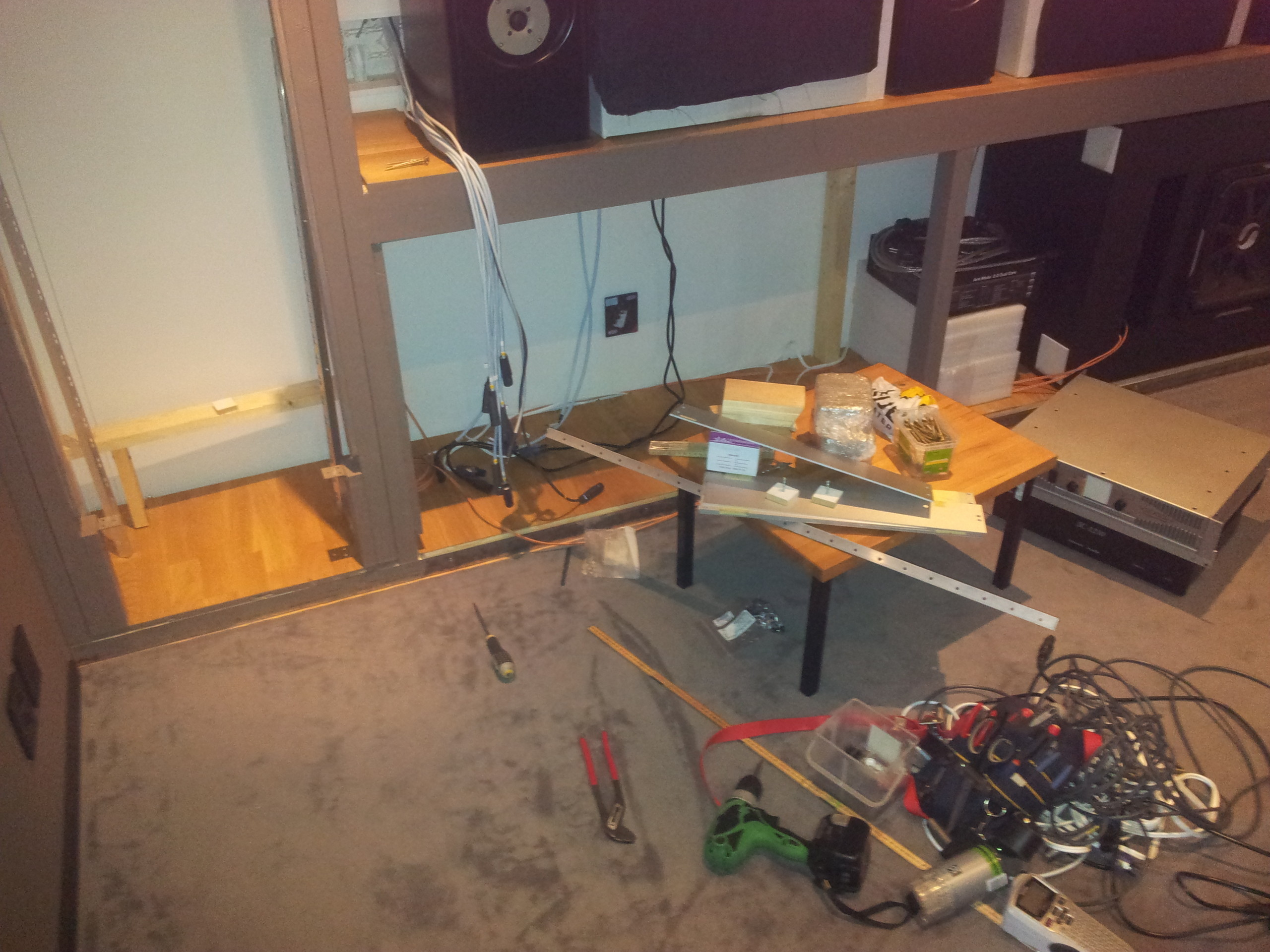

Ombyggnation

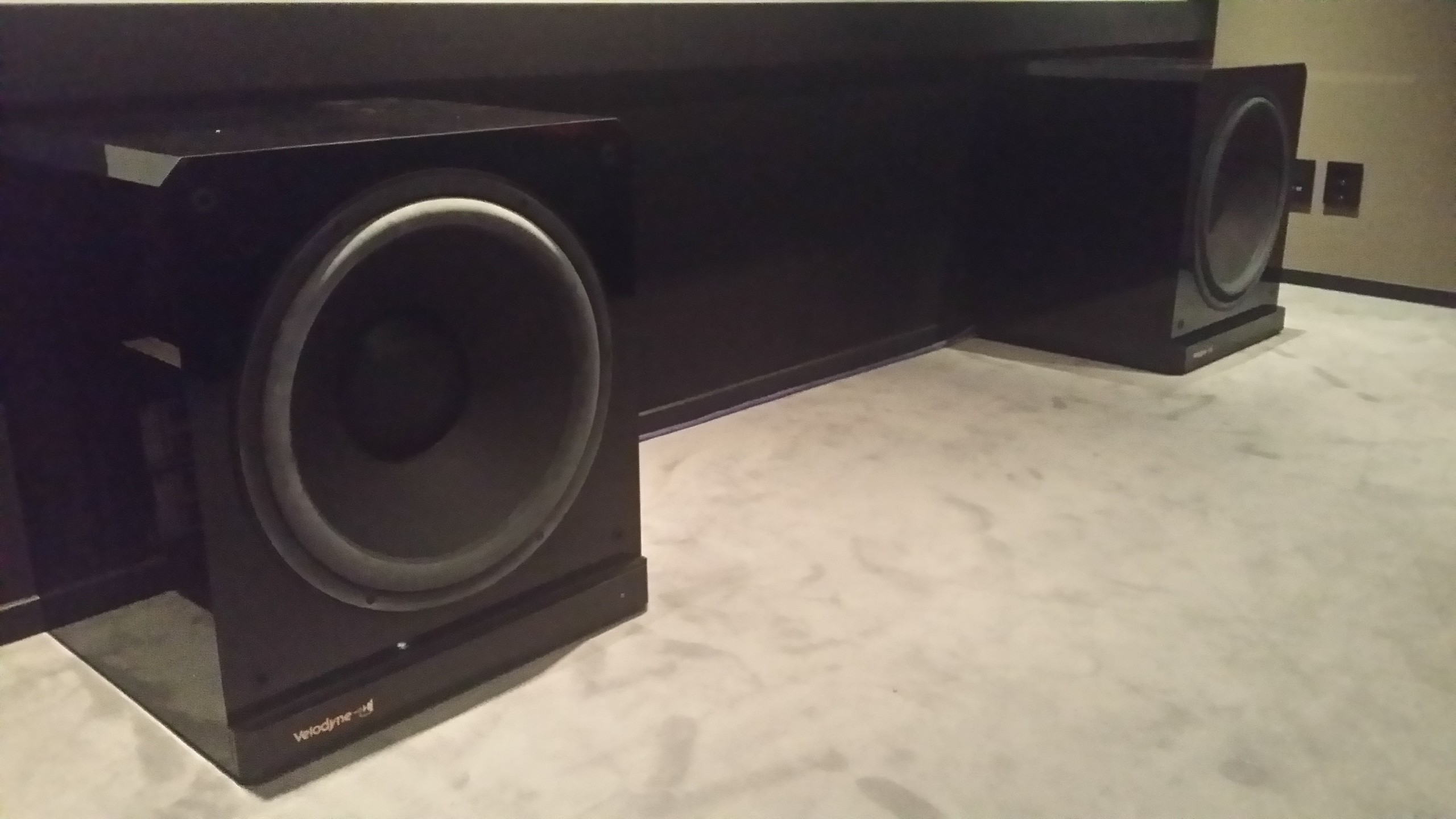

Nu ska bastornen ut och ersättas med nya basar under duk. Detta innebär att slutsteg måste flyttas och placeras där bastorn tidigare stått. (2012-07-29 20:15:53)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Passa på å byta ut kablage när det är nedkopplat.
(2012-07-29 20:18:50)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Supra DAC-XLR 2XLR - 2XLR M-F 8m,

Supra Ply 3.4 2x3,4mm

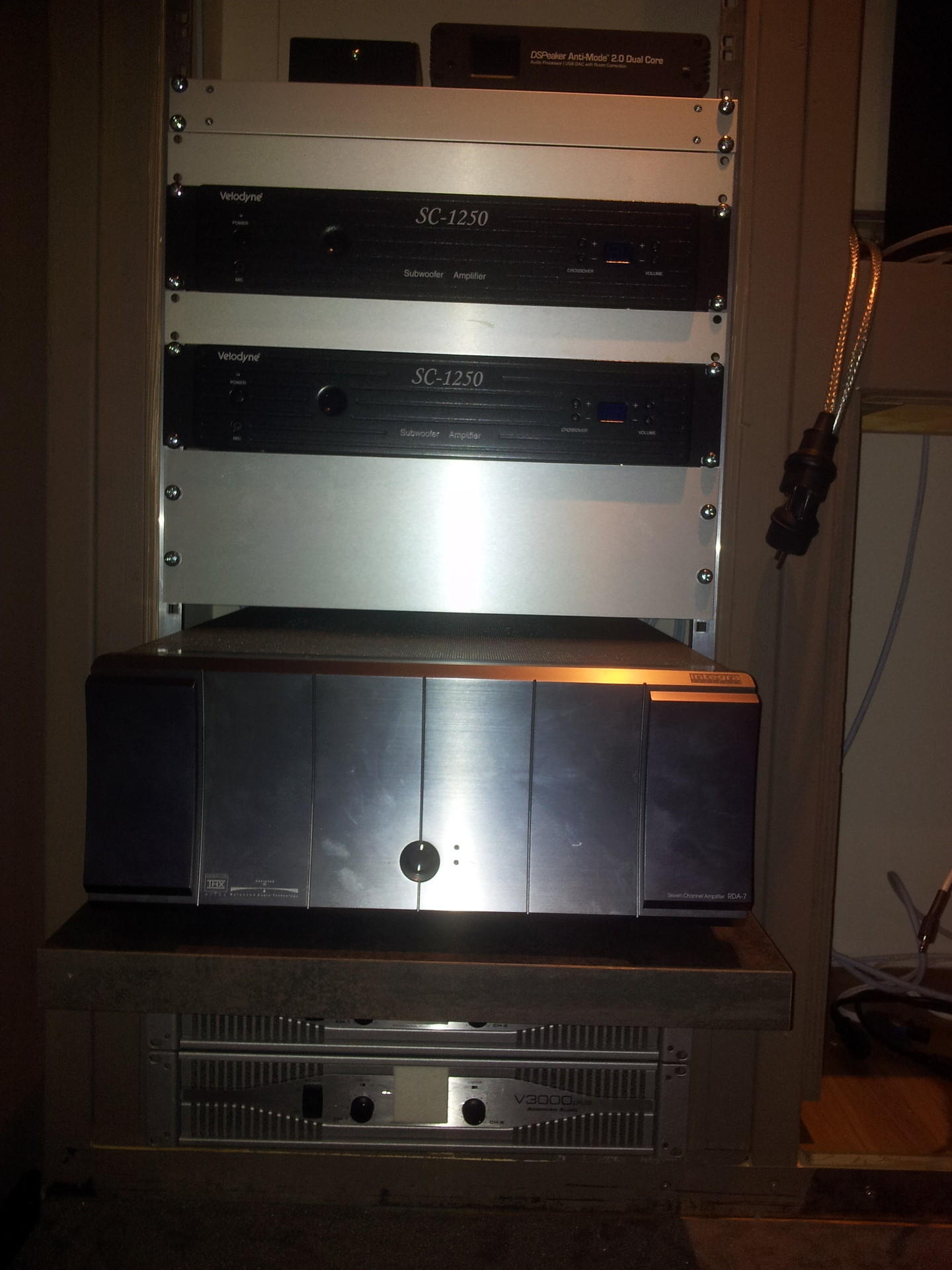

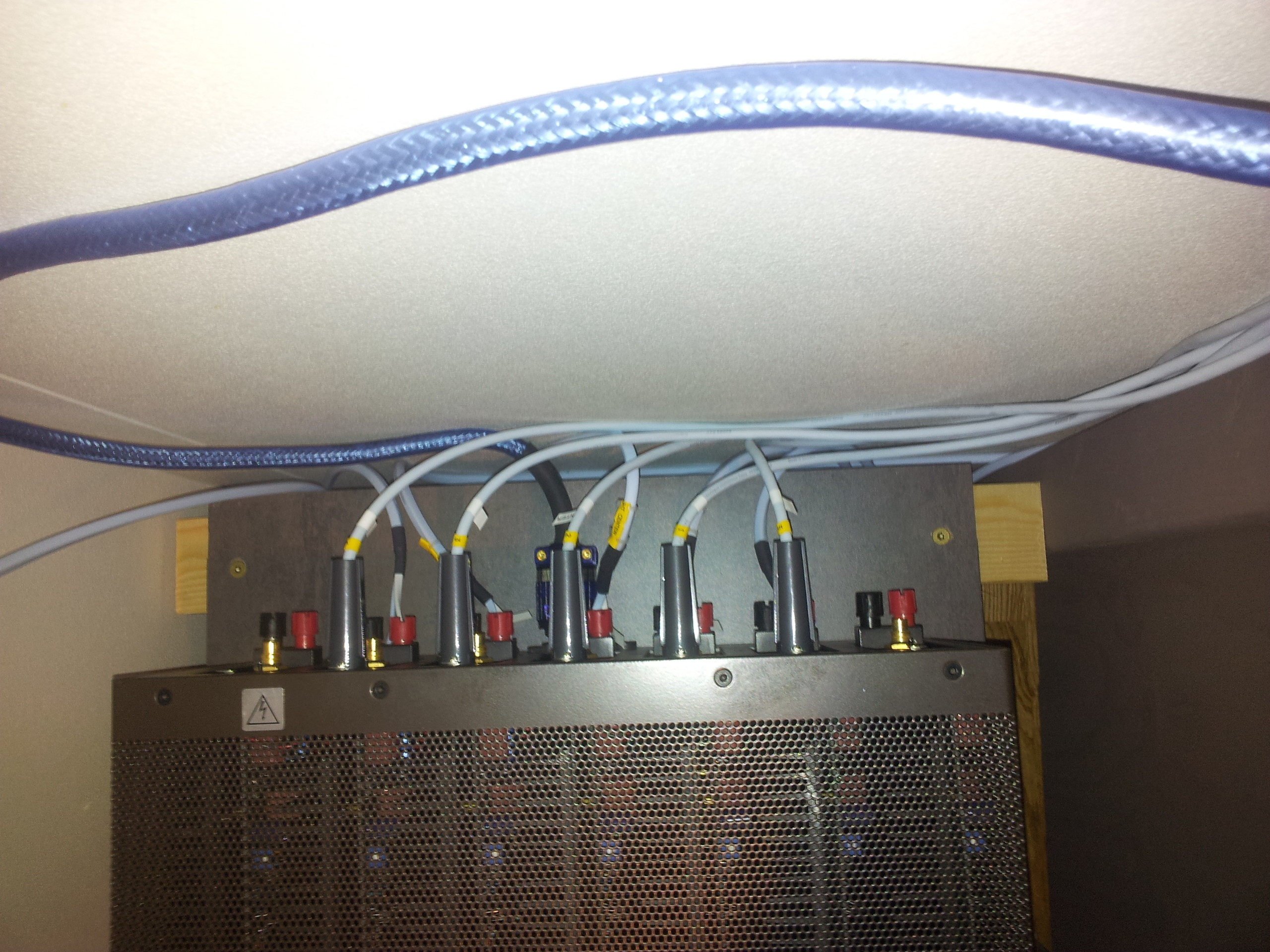

Nya placeringen av frontstegen.
Det kommer att bli en svart ram som täcker allt förutom Integrat, som kommer att sticka ut ur väggen.
Stegen under Integrat är reserv för tillfället. (2012-07-29 20:24:13)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

DSPeaker Anti-Mode 2.0 Dual Core,

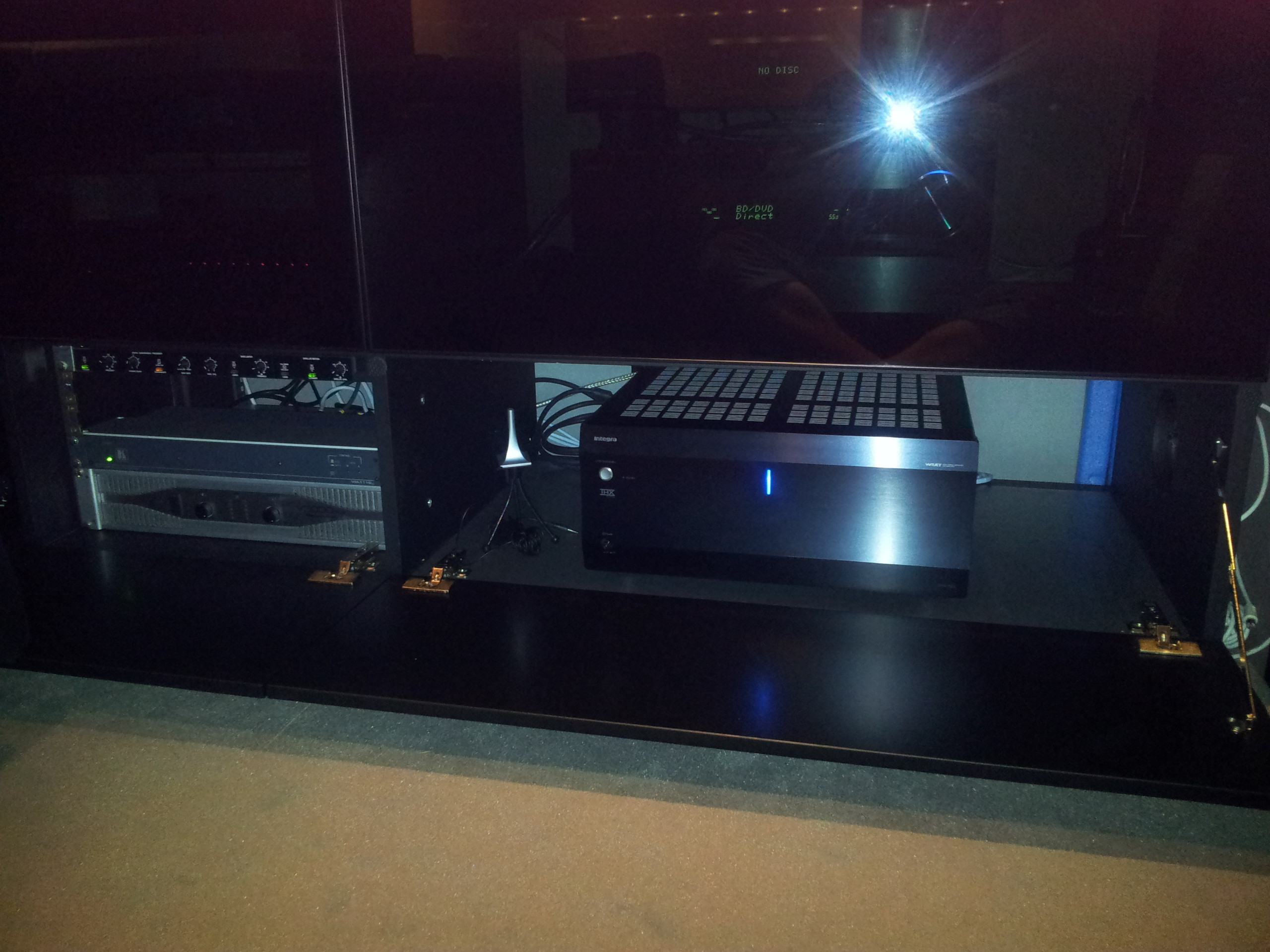

Tygstycke framför stegen och elektroniken.
Endast Integrat sticker ut. Kanske blev lite för lågt ut men fanns inte mer plats bakom duken... (2012-09-21 19:17:59)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Supra LoRad SWF-10 IEC C13 Female

Ett filter till subbsteg och nya kontakter te strömkablarna.
(2012-09-22 22:10:19)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Isotek Syncro CEE 7/7 - IEC C15 2m,

Supra LoRad MD06-EU/SP,

Supra LoRad SW-EU CEE 7/7 Male,

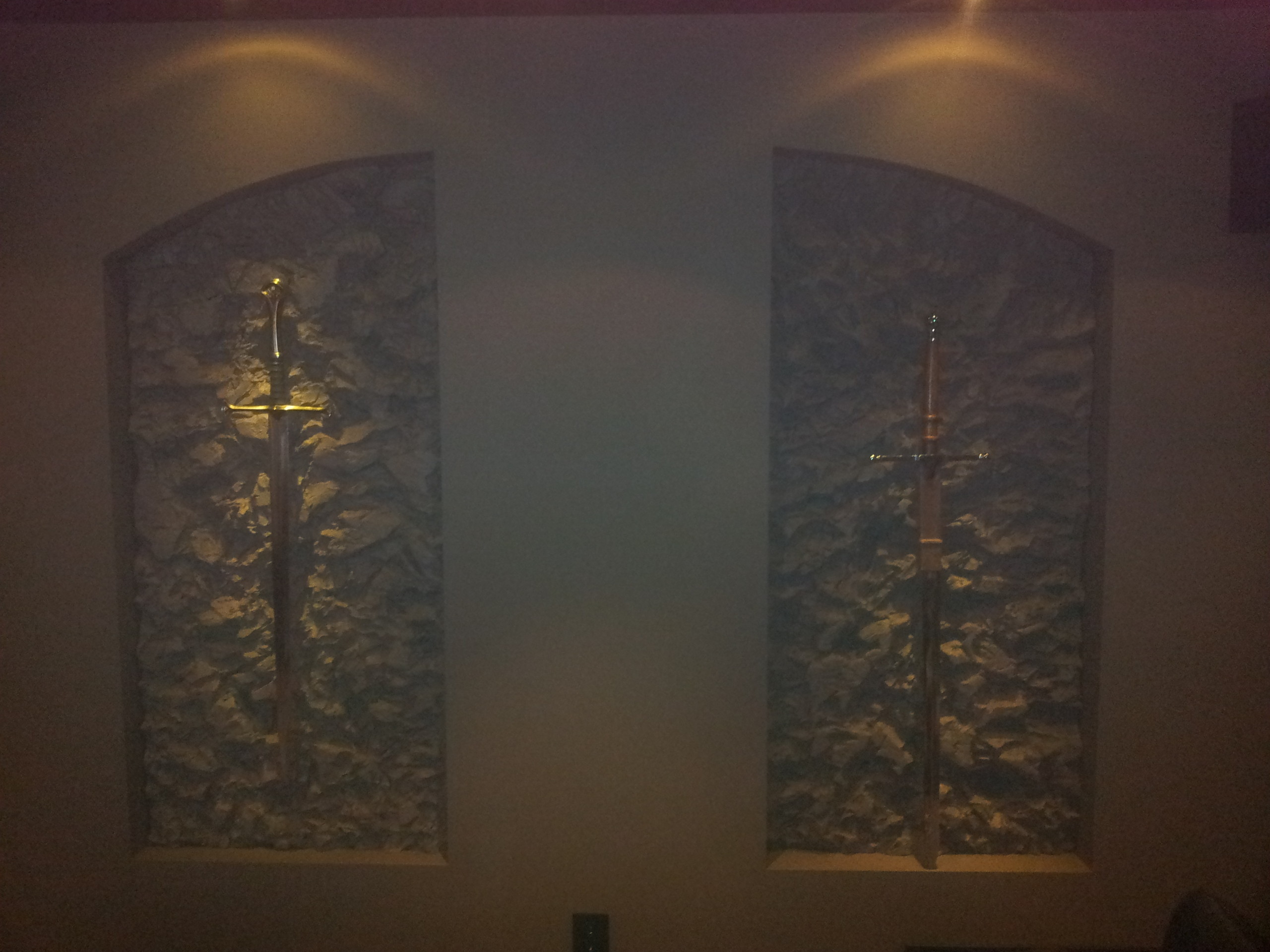

Anduril har fått sällskap.
(2012-09-22 22:17:00)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dataracket i grovköket
Här huserar NASen som Boxeen streamar ifrån.
Samt den gamla förstärkaren från sovrummet som nu driver 12 st inbyggnadburkar runt om i huset.

Den mörkgrå panelen i 19" racket är en liten burk som gör om antennsignal till RJ45. På detta vis kan jag "patcha" om och byta uttag till dit jag vill flytta tvn. Jag har inga vanliga antennuttag i huset utan satt upp minst 4 st nätverksuttag i varje rum( data, tv, telefon och framtida) (2012-09-22 23:07:09)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Audio Pro TX100,

Onkyo TX-SR507,

Pro-Ject Amp Box S

Infällnadsburkarna i vardagsrummet. Sitter tre på vardera sida.
Sen sitter det två i kontor/läshörna, två i badrum, två i grovköket. (2012-12-09 13:37:55)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Sonance Original Medium 624R (st)

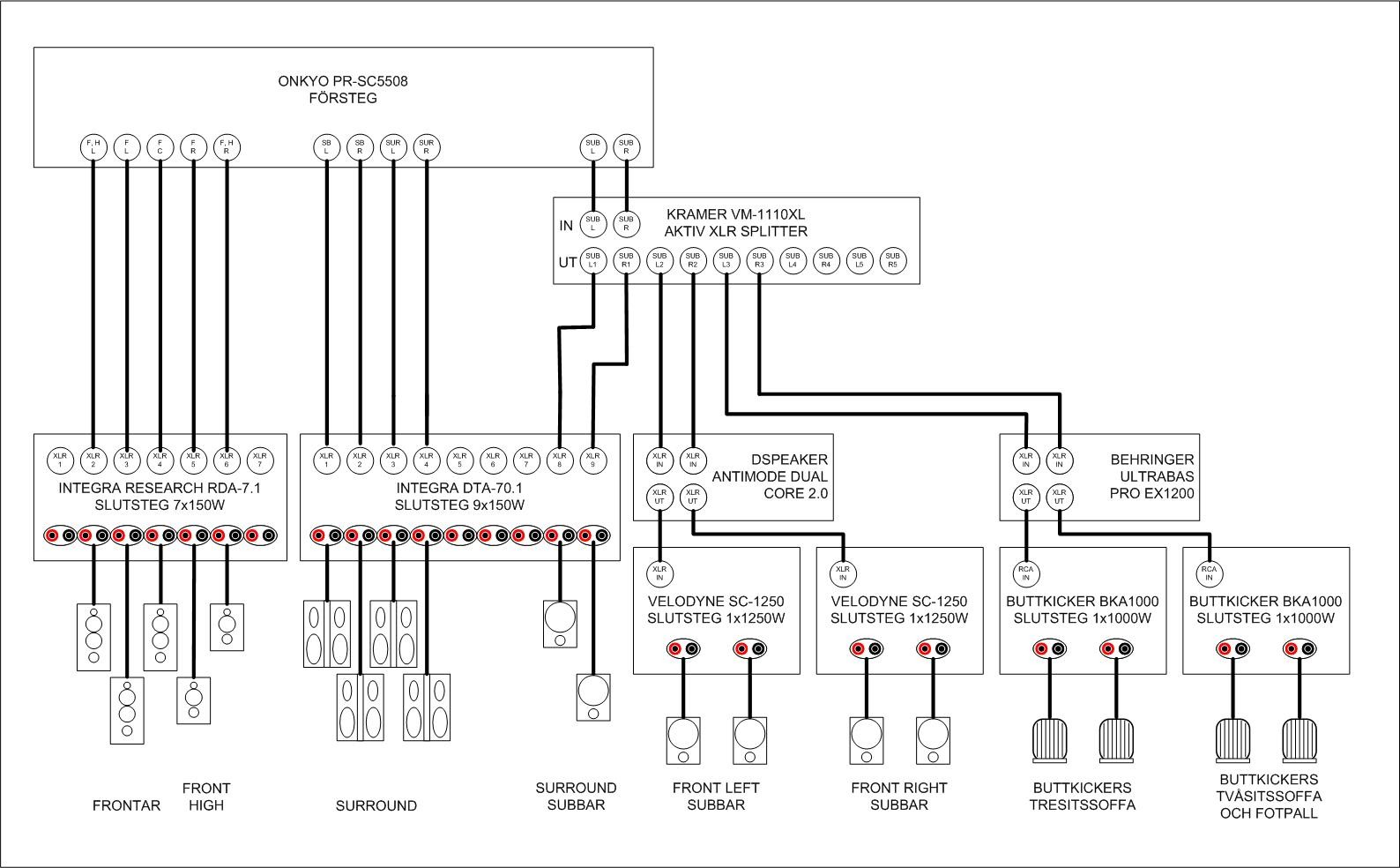

Schematisk bild över inkoppling av högtalardelen i rummet.
(2012-10-02 20:16:20)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Buttkicker Amplifier BKA1000,

Buttkicker LFE,

DSPeaker Anti-Mode 2.0 Dual Core,

Integra DTA-70.1,

Kramer VM-1110XL,

Supra DAC-XLR 2XLR - 2XLR M-F 8m,

Testbygge i tresitsen.
De satt först monterade liggandes. Och tycker att den ena skrapa lite då. Så nu gör jag ett testbygge för att få dem mer ståendes. (2012-11-05 20:24:22)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Buttkicker LFE

Ditmonterad ock klart för testkörning.
Om detta funka bra kommer den att plockas ner slipas och målas. Soffan står dock mot podiet så den kommer inte att synas men snyggt e roligare. (2012-11-05 20:26:54)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Buttkicker LFE

(2012-11-11 18:18:58)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Inställda och halvt inspelade.
Börjar låta bättre nu.
Tweekat med Antimoden lite oxå. Och den lådan fixade till en hel del dumma frekvenser, inte alla men helt klart gör den skillnad. (2012-12-08 14:34:15)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Infinity Kappa KAPPA120.9W,

Expriment med dubbla sidoburkar.
Jamo concert surround sitter ca 60 cm ovan örat och slår ut i rummet. Jamo Concert slår rätt ner i golvet. Blev lite roligare helt klart, lite mer botten framkom. Ska nog dock flytta bak dem lite till.
Sen om det faller väl ut så kommer de att byggas om och fällas in i undertaket. På så sätt kommer de inte att synas.

Även fixat till borstat stål på dipolerna, helt klart snyggare än körsbär i detta rum. (2012-12-09 13:25:36)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Jamo Concert Surround (aka D 8SUR),

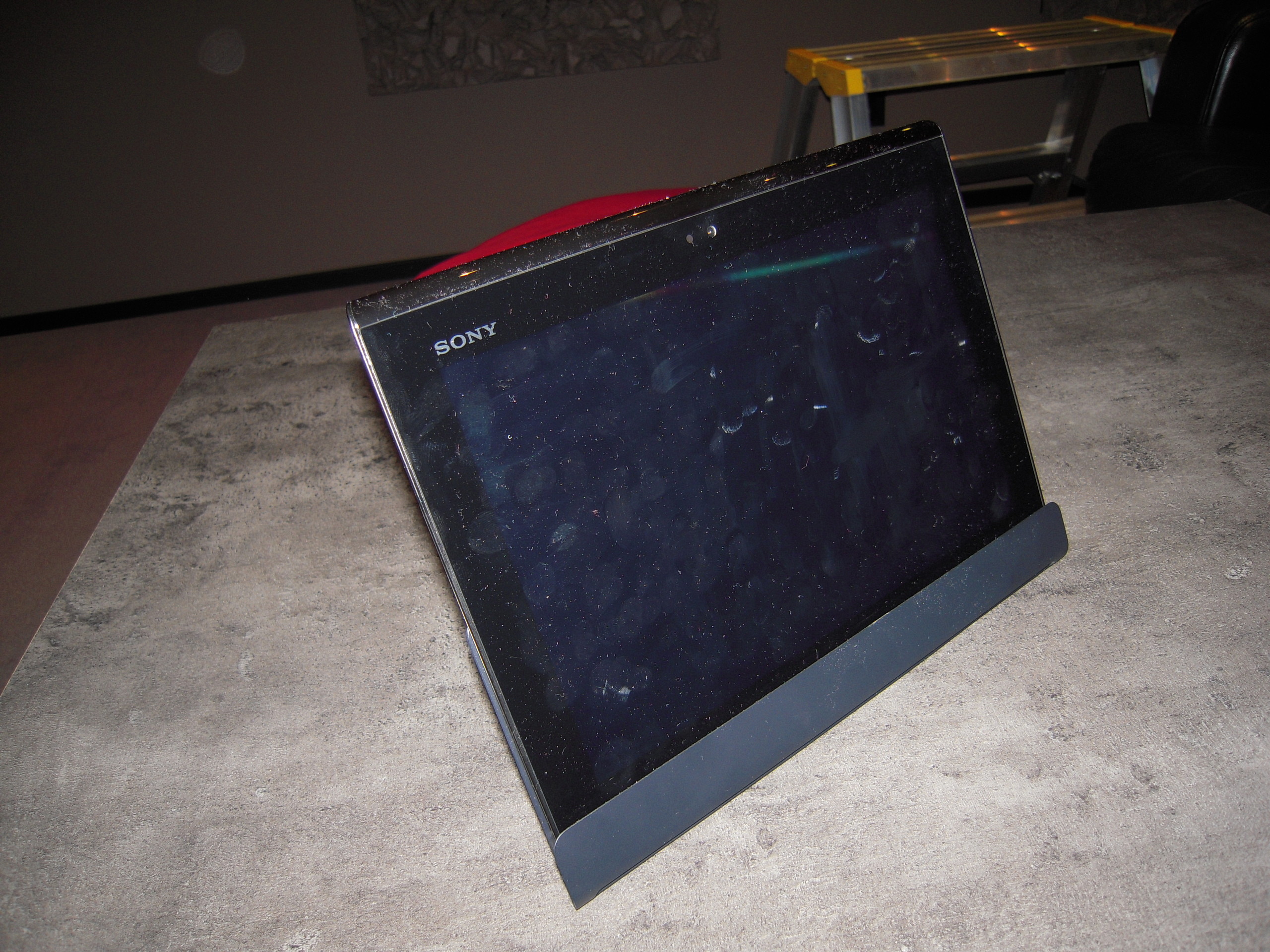

Sony Xperia Tablet S SGPT121

Multifjärr och platta i ett.
Sony platta som har inbyggt IR öga.
Detta innebär att jag använder den som multifjärr och den funkar faktiskt riktigt bra. Enkelt å lägga till komponenter och snyggt gränssnitt. Både Boxee boxen och Popcornen styr jag via varsin app.
Styr även belysning och temperatur i rummet via den. Helt klockers, äntligen en fjärr till allt. (2013-01-22 15:38:20)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Nu fick Boxeen strycka på foten.
Både ljud och bild hackade med Boxeen.
Inte haft denna så länge än så jag kan säga att alla filmer funkar men de sju som visats har iaf funkat klockers. Lite problem med surfplattan och NMJ, men de ska nog ordna sig. När dock plattan funkar är det gtymt smidigt att välja film och läsa handling. Skoj oxå att att man kan hämta eget filmomslag ch välja det svenska, om man föredrar det.
Helt klart ett lyft iaf. (2013-02-03 14:35:54)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Popcorn Hour A-400

Viktat medelbetyg:

(9.67) (baserat på 46 st)

Visa lista

cristisabo_28		2013-06-16 12:55:49
Lassepasse		2012-12-09 13:54:31
ssoep		2012-12-08 20:52:56
Ahla77		2012-12-05 18:46:49
lococo		2012-10-16 02:48:18
kal084g		2012-10-03 07:10:41
Niccon		2012-10-02 20:45:32
Arvin		2012-09-23 11:57:04
Marcus_Jansson		2012-09-21 20:52:28
Dasp		2012-09-21 19:31:30
RobNB		2012-08-05 17:33:21
TheMann		2012-07-29 21:52:15
ville_vonka		2012-07-20 10:52:57
Asprarn		2012-07-18 17:56:16
Ljudligt		2012-07-14 09:24:45
doglas2009		2012-07-11 20:14:14
Gubbas83		2012-07-11 20:04:06
Rossifumi		2012-07-11 18:13:35
Chris_tian		2012-07-08 22:58:43
qwerty1983		2012-07-08 20:00:01
kongo_fw		2012-06-05 21:49:28
loedman		2012-03-22 10:08:18
bengzor		2012-03-21 19:13:07
Vikotnik		2012-03-12 08:51:17
yamahakungen		2012-03-11 19:32:30
AndreWerdenskrieg		2012-03-11 18:13:08
Mixon1		2012-03-11 17:59:56
Icon		2012-03-06 15:23:37
_Lucifer_		2012-03-06 10:57:20
Hays		2012-03-06 08:31:36
Spinegrinder		2012-03-05 20:57:35
film-fanatiker		2012-03-03 20:16:31
PERSSA		2012-03-03 19:56:40
Sohlio		2012-03-02 09:44:18
TLA		2012-02-27 14:41:00
Gillrim		2012-02-27 14:37:42
lapbeg		2012-02-26 18:34:29
djulle		2012-02-26 18:01:55
jordgubbsapan		2012-02-26 14:45:00
softishman		2012-02-22 09:34:25
Biobygget		2012-02-21 22:55:43
Bioboden		2012-02-21 20:03:40
MartinFloda		2012-02-19 16:42:15
forslamosh		2012-02-19 14:24:36
Schonning		2012-02-19 12:22:01
b00jea		2010-11-11 13:29:33

Ge betyg

Du måste vara inloggad för att kunna sätta betyg.

Kommentarer (72 st)

Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.

Larsografen 2013-02-13 09:12:36

Man tackar.
Helt rätt centern har inte samma karaktär i ljudet. Det är orsaken till att jag kör tre st D8 fram. För att få tre st helt identiska burkar.
Helt klart nyfiken på element. Men det låter som det är en stativare du har liggandes, saknar basen. Du får gärna lägga mig ett mail.

Det borstade stålet har en granne till mig fixat till. Lite tjänster & gentjänster :o).
//

softishman 2013-02-12 17:54:49

Du som kör D8 serien kan inte vara intresserad av lite extra element? Har nämligen en midbas Seas Excell och en diskant Seas Excell samt filter till de liggandes... Blir en kanoncenter då D8 Center inte låter riktigt som frontarna med en annorlunda element bestyckning....!

Snygg bio annars!!!

Vart fick du tag på det borstade stålet till D8 surround?

Med vänlig hälsning Fredrik

Larsografen 2013-02-06 21:36:41

Rummet är på ca 4x6 m med en takhöjd på 2,6m innan undertak.

erikhuldt 2013-02-03 09:55:53

Mycket tjusigt biorum!
Är lite nyfiken på vad du har för mått på rummet?

Mvh Erik

mettlica 2013-01-04 09:22:13

bravo! njuut av film tittandet!

Larsografen 2012-12-11 16:54:14

bubbleboy76:
Isotek Mira: Ajamen helt klart blev det en förbättring. Jag bor på landet med halvkassa ledningar till huset och grannar som kör tunga maskiner emellanåt.
Upplever att bilden blir lugnare och skarpare. Inget flimmer eller störningar. Det va med denna burk som jag kom in i kabelträsket :o). Tänkte om det gör så stor skillnad på bilden vad kan det då göra på ljudet...

bubbleboy76 2012-12-10 22:45:13

Fint!
Upplever du någon bildförbättring med Isotek Mira?

MikaelJ 2012-12-08 16:01:39

Det tar sig, båda på plats och börja låta bättre är trevligt, jag är övertygad om det kommer bli riktigt bra det där oxå. Tummenupp

Ahla77 2012-12-05 18:46:41

Trevligt biorum!! Schysst anläggning

Larsografen 2012-11-05 20:32:13
