Dynaudio 2-vägare Diy. Hembiobyggbilder
Viktat medelbetyg:  (9.84) (baserat på 31 st)  Kommentarer      Anmäl detta album

För att matcha den nya mediamöbeln så blir det till att bygga nya lådor till en gammal kombination: 24W100 + D28.

En kombination som jag har använt i många år och är mer än nöjd med!

Produkter i albumet:
Bilder i detta album Växla till minatyrbilder

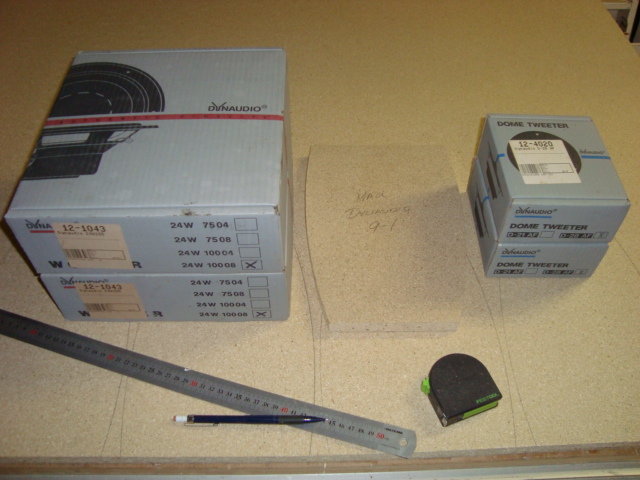

Fina element som börjar bli riktigt besvärliga att få tag på.
Det blir spånlådor som kläs med Mdf,som vanligt.
Jag tycker att spån låter bättre och Mdf är ju lättare att få finish på. (2009-10-18 21:44:37)
24w100
D28
Produkter på bilden:

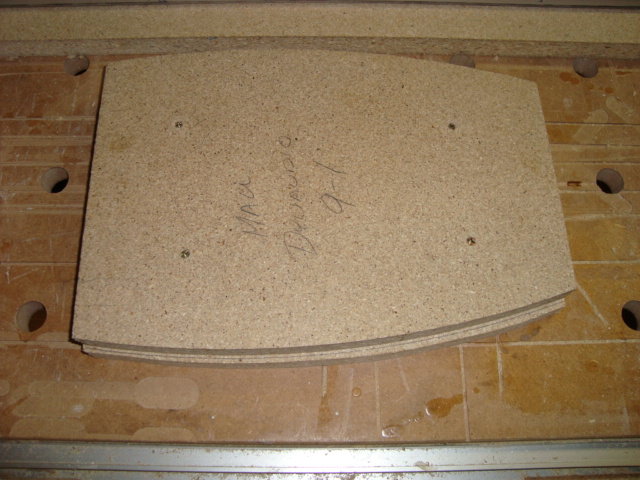

En fräsmall till topp,botten och förstärkningar.

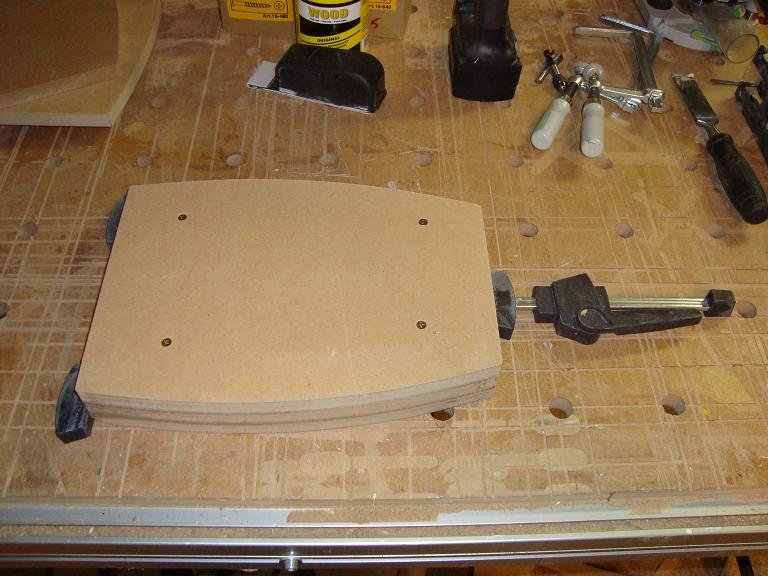

Sen är det bara att skruva fast en grovt tillsågad skiva och.....

(2009-10-20 20:40:42)
Produkter på bilden:

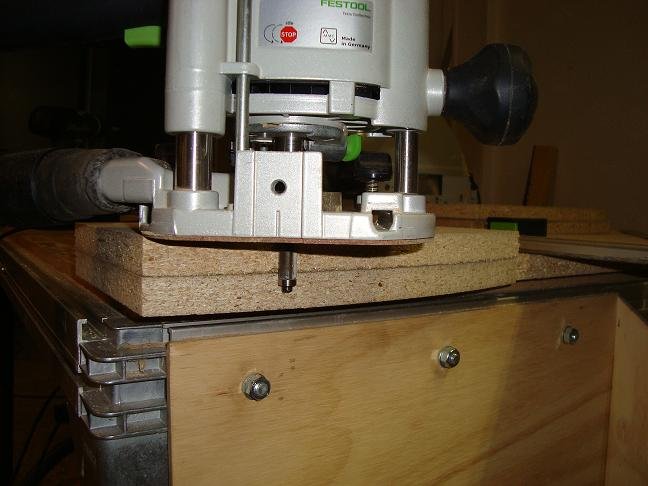

...fräsa med kopierstålet!
Han(eller hon)som uppfann kopierstålet borde få något erkännande,typ Nobelpriset eller nå.... (2009-10-20 20:46:42)
Produkter på bilden:

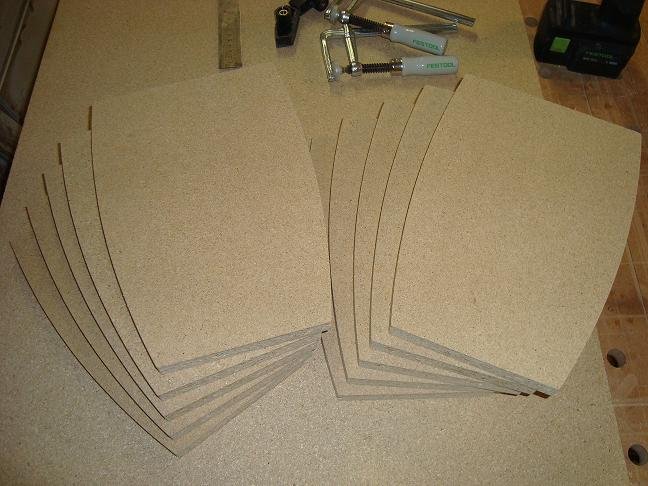

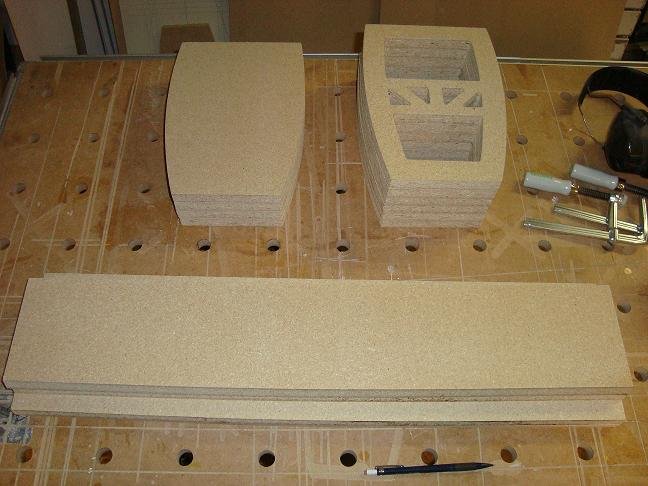

Tio identiska bitar.
Topp,botten och tre förstärkningar per låda. (2009-10-20 20:48:36)
Produkter på bilden:


En ny fräsmall i masonit,till förstärkningarna.
(2009-10-20 20:50:37)
Produkter på bilden:

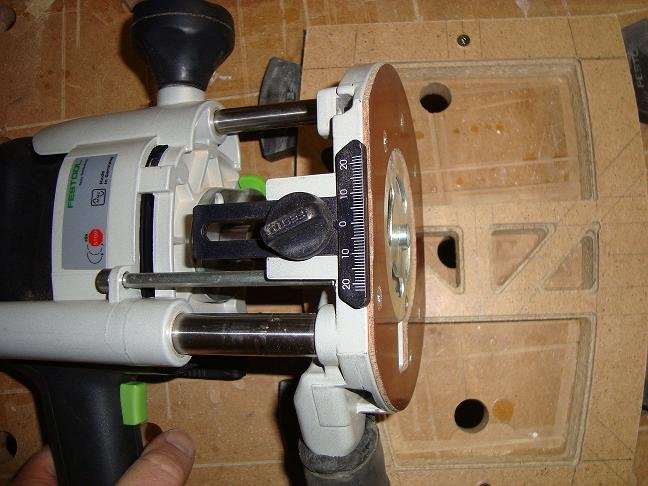

Kopierhylsa denna gång!
Nobelpriset igen..... (2009-10-20 20:52:41)
Produkter på bilden:

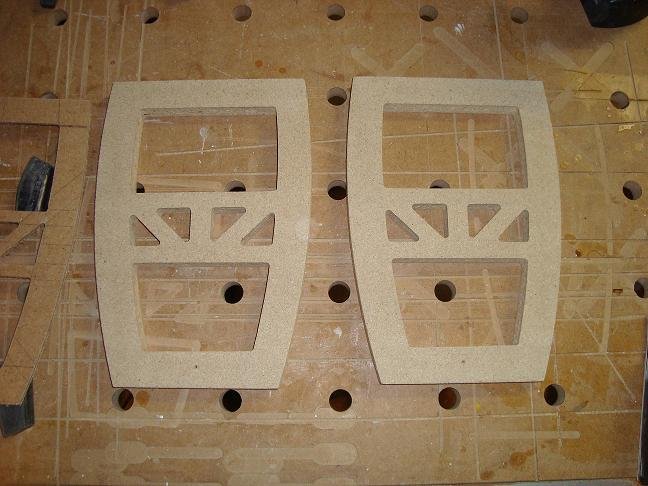

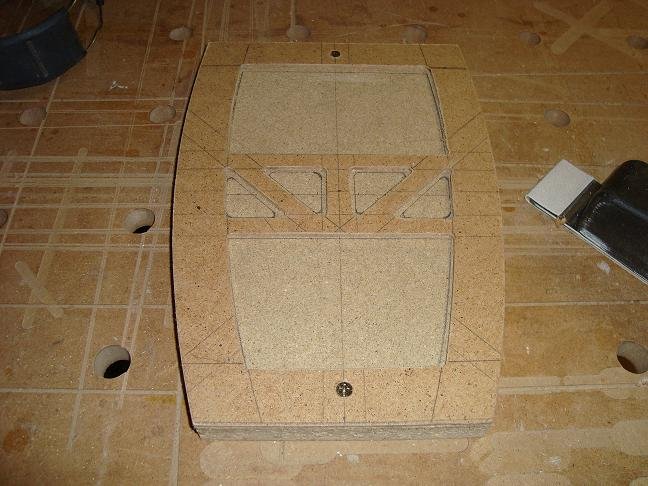

Två förstärkningar klara,fyra kvar.
Formen är lite XTZ,men dom ska luta lite bakåt och ha en välvd topp,det senare mest för att förhindra stearinspill...... (2009-10-20 20:54:07)
Produkter på bilden:

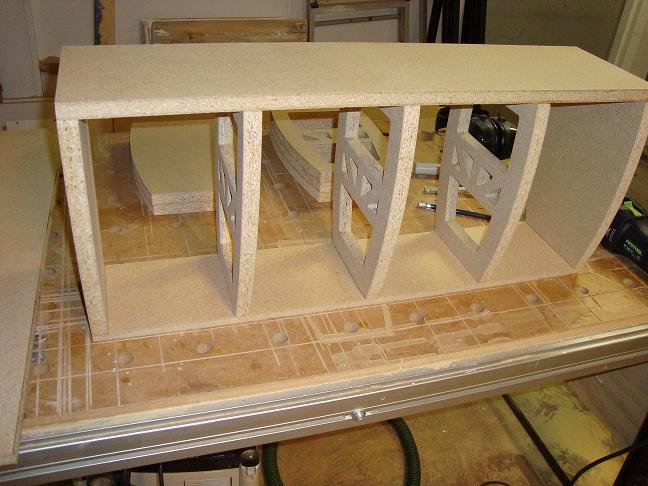

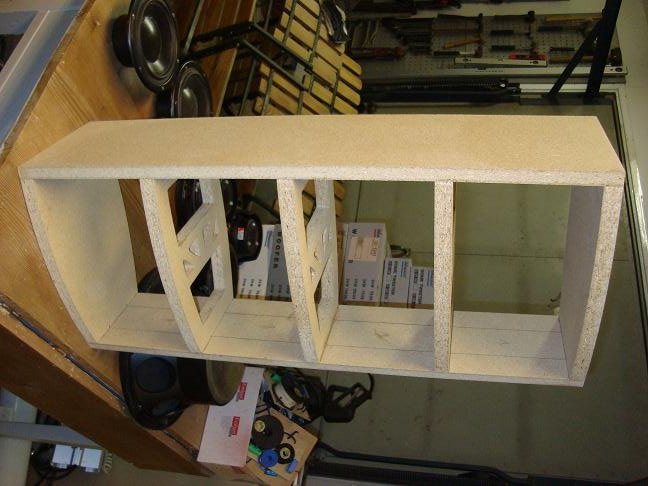

Stommen är färdig. (2009-10-22 21:44:33)
Produkter på bilden:

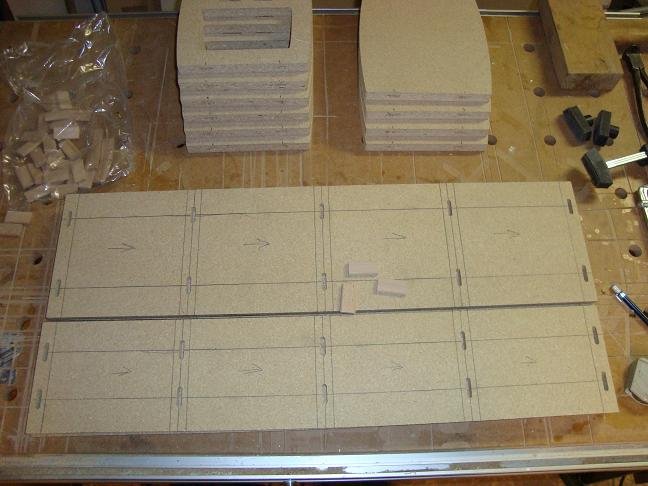

Den klassiska torrmonteringen..... (2009-10-22 21:46:04)
Produkter på bilden:


Alla bitar är frästa för Domino-kex.
Jag tänker inte skruva ihop lådan,bara kexa och limma. (2009-10-22 21:47:01)
Produkter på bilden:

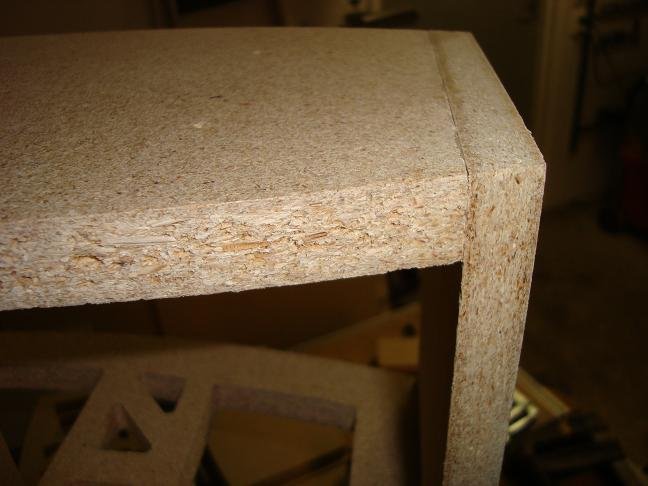

Det går att få skaplig passform fast det är sketen spånplatta! (2009-10-24 01:12:05)
Produkter på bilden:


Första stommen limmad och klar.
Sen var det detdär med roterade bilder..... (2009-10-24 01:13:32)
Produkter på bilden:

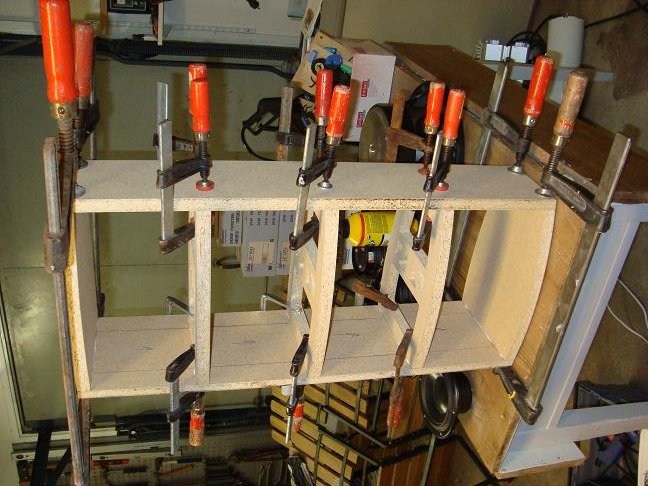

Andra stommen på limning.
Smidigt att det går att tvinga med småtvingar i förstärkningarna! (2009-10-24 01:14:59)
Produkter på bilden:


Jag har sågat spånplatta..... (2009-10-24 01:41:57)
Produkter på bilden:


Jag har limmat spånplatta.... (2009-10-24 01:43:03)
Produkter på bilden:

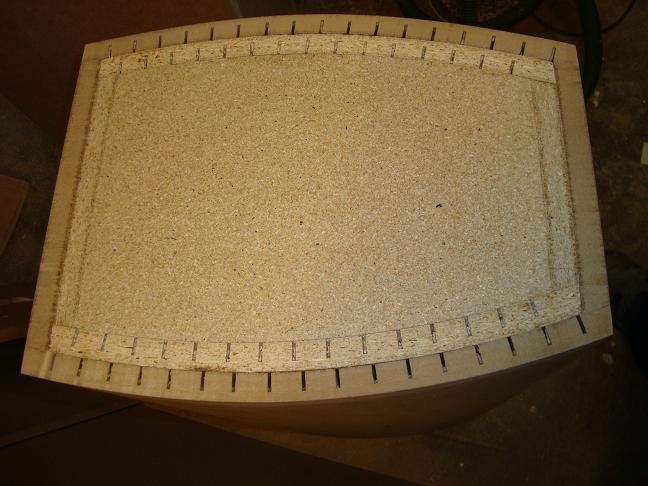

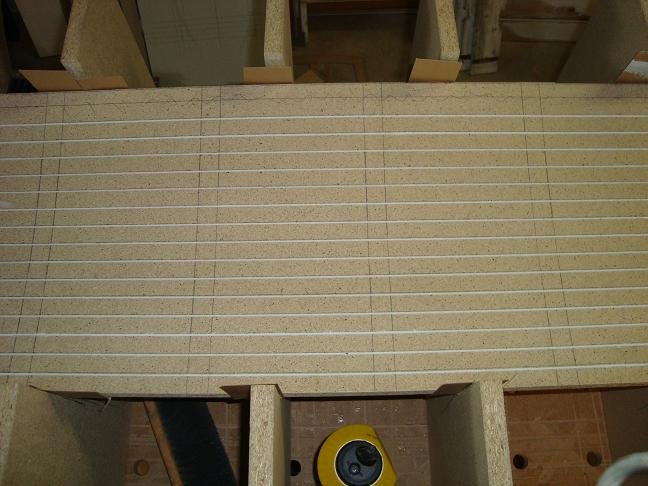

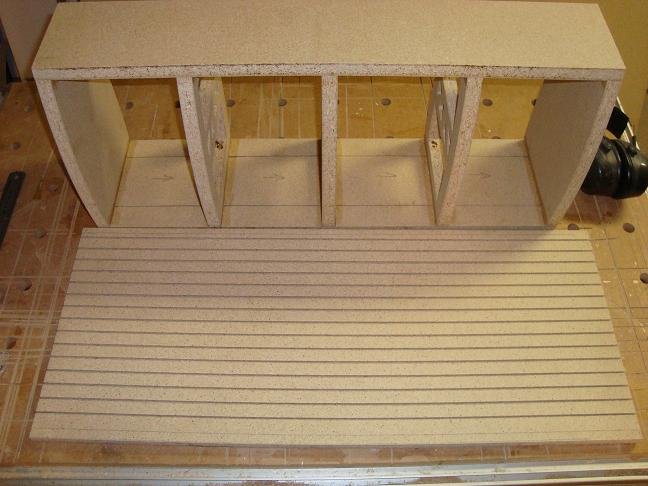

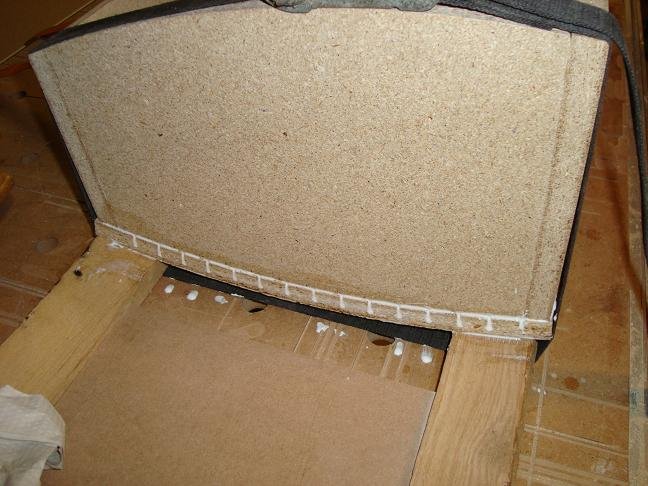

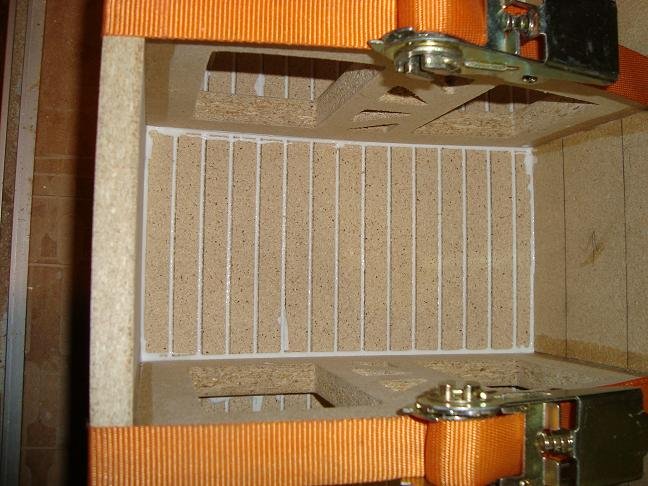

Spåren har jag fyllt med vanligt vitlim,det har fungerat bra på några högtalare som jag byggt.Det kan behöva toppas lite när spånplattan suger åt sig limmet. (2009-10-24 01:44:16)
Produkter på bilden:


Limningen ser bra ut.
Det kan bli riktigt halkigt och besvärligt att få grejerna att hålla sig på plats.
Om man inte har lister längs med kanten så blir den lätt vågig för att spännbanden sitter en bit isär. (2009-10-24 01:47:34)
Produkter på bilden:

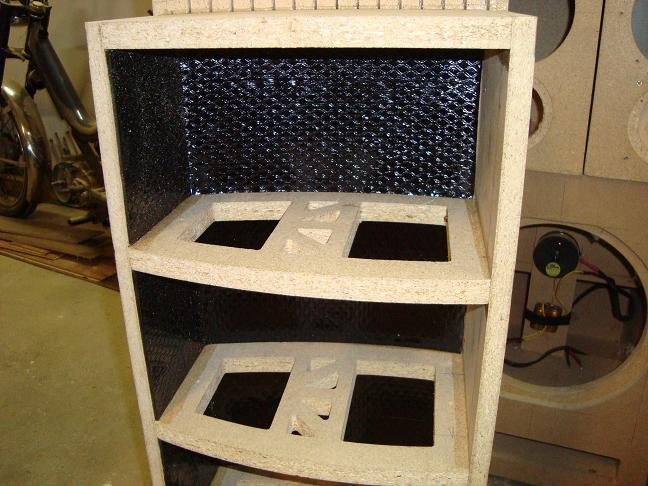

Jag har klätt lådorna invändigt med bitumen.
Har gjort några lådor med dom här elementen förut och dom låter bättre(!?) med bitumen,men dom allra flesta andra lådor så har jag inte upplevt någon större skillnad(placebo)!?
Problemet är bara att få dit bitumen på sista sidan,den är ju välvd och jag vill inte riskera att det släpper om jag sätter dit bitumenplattorna innan jag böjer sidorna. (2009-10-31 12:20:37)
Produkter på bilden:

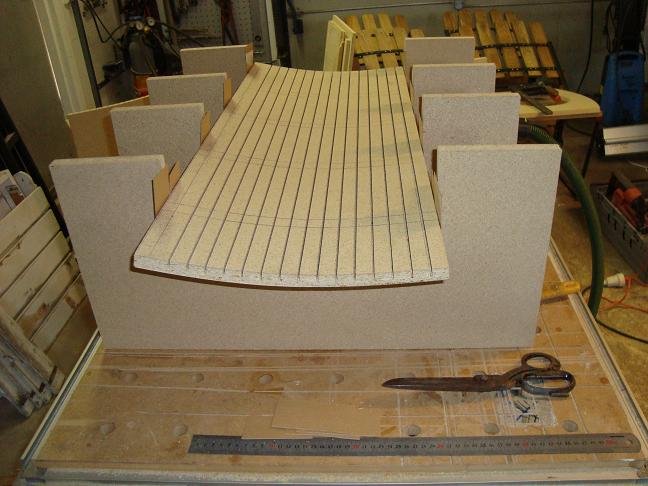

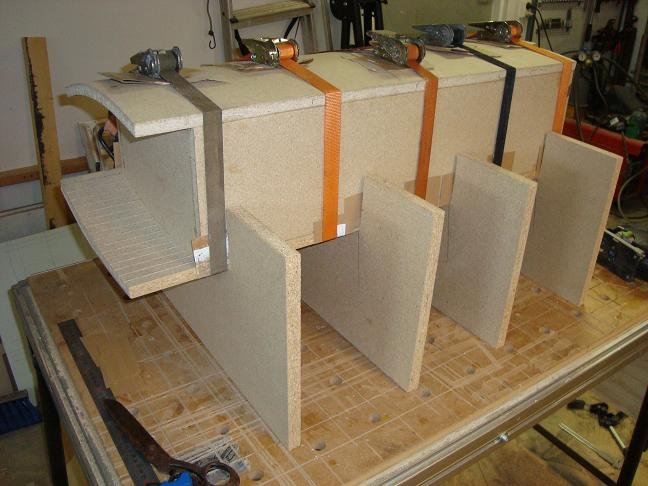

En fixtur får det bli,4 stycken 19 spån. (2009-10-31 12:25:20)
Produkter på bilden:

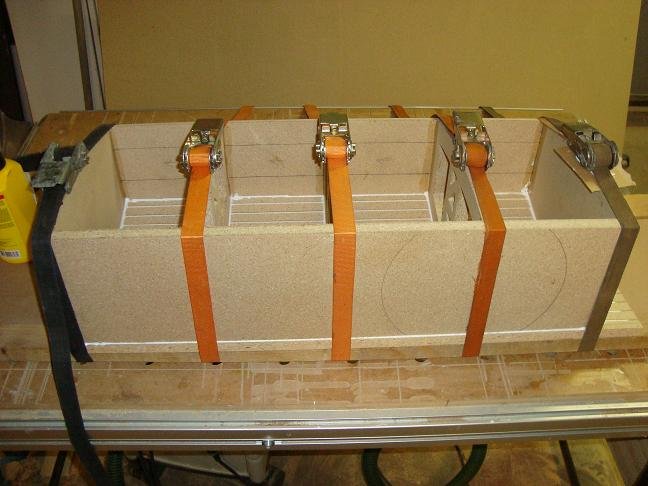

Dra ihop lådan med spännband och grov papp som skyddar hörnen.
Lägg ned lådan i fixturen och ta bort spännbanden,lyft bort lådan och sidan ligger kvar i rätt radie. (2009-10-31 12:26:44)
Produkter på bilden:


Voila´.... (2009-10-31 12:29:58)
Produkter på bilden:

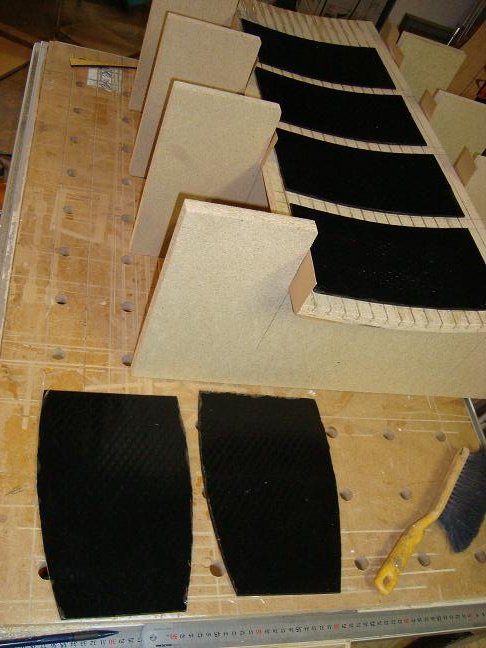

Limma och mäta in var bitumenplattorna ska vara. (2009-10-31 12:30:55)
Produkter på bilden:


Bitumen,bitumen,bitumen.... (2009-11-04 20:04:09)
Produkter på bilden:

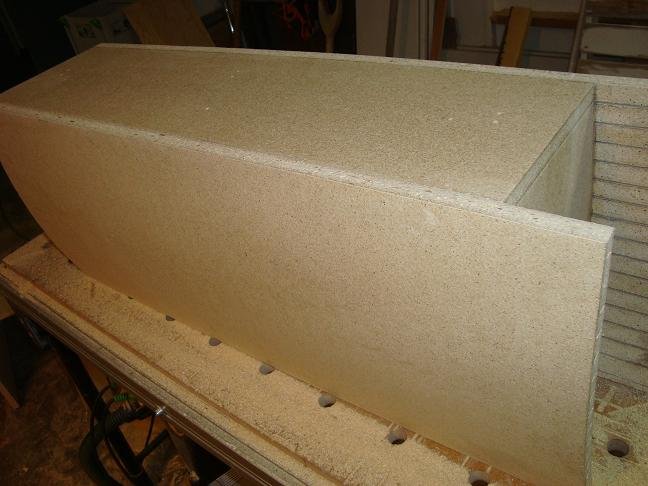

En låda är ihop limmad.

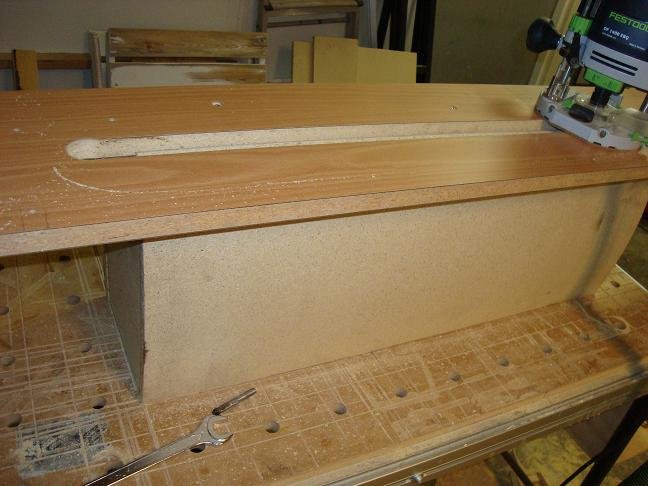

Jag har gjort en fixtur som jag skruvar mot lådan,och fräser sidorna så att dom är i perfekt höjd med fram och baksida. (2009-11-04 20:05:36)
Produkter på bilden:


Sen är det bara att klä in dom med 16 Mdf,så totalt blir det 32 mm.
Alla skarvar kommer att överlappa varandra så att det blir stadigt och tätt.
Jag har iofs aldrig varit med om att en låda har varit otät,och jag använder ALDRIG silikon och liknande.
Fogen är viktigare än limmet..... (2009-11-04 20:08:40)
Produkter på bilden:


H******s,j***a,f*n!!!!
Efter fräsningen så ser jag att limmet inte har fyllt upp hela spåret i mdfn.
Jag blir lite midevil och slår sönder lådan för att se hur långt ner det saknas lim.
Det visar sig att det bara var problem en cm ner,resten var perfekt!
Efter det så beslutar jag mig för att inte slå sönder den andra lådan oxå...... (2009-11-20 14:33:20)
Produkter på bilden:

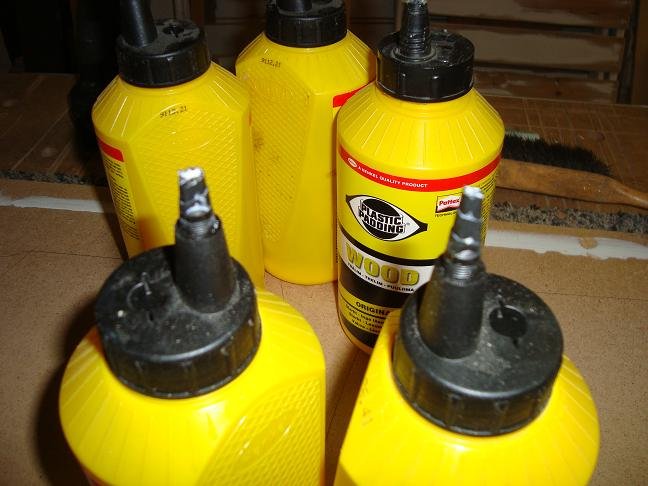

Efter limfiaskot(??) så använder jag två limflaskor.En med stor öppning för limmnig på stora ytor,och en med mindre öppning för att komma ner ordentligt i spåren.
Som kuriosa kan jag berätta att det har gått åt fyra flaskor lim hittills....... (2009-11-20 14:43:26)
Produkter på bilden:


Så här ser dom ut nu(toppen är inte kantfräst).
Dom ska luta någon grad bakåt,18mm skall fräsas av på toppen i framkant.
Tejpen är en markering där jag ska såga,och under det så ska det sticka fram en fot till en bottenplatta(dom ska alltså inte luta lika mkt som tejpen visar). (2009-11-20 14:48:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

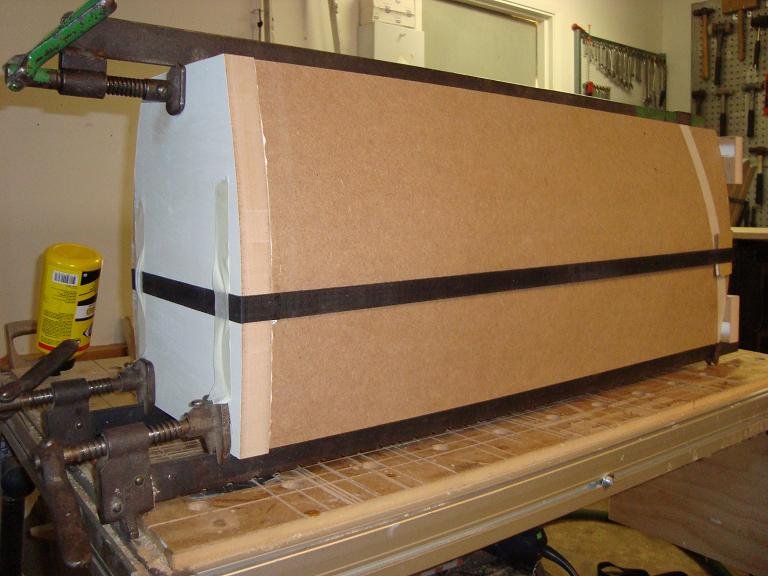

Limmning av toppen(30mm mdf)som sen ska fräsas välvd med lutning!?
Riktigt hur det ska lösas i verkligheten har jag inte riktigt klurat ut än.... (2009-11-21 12:03:36)
Produkter på bilden:

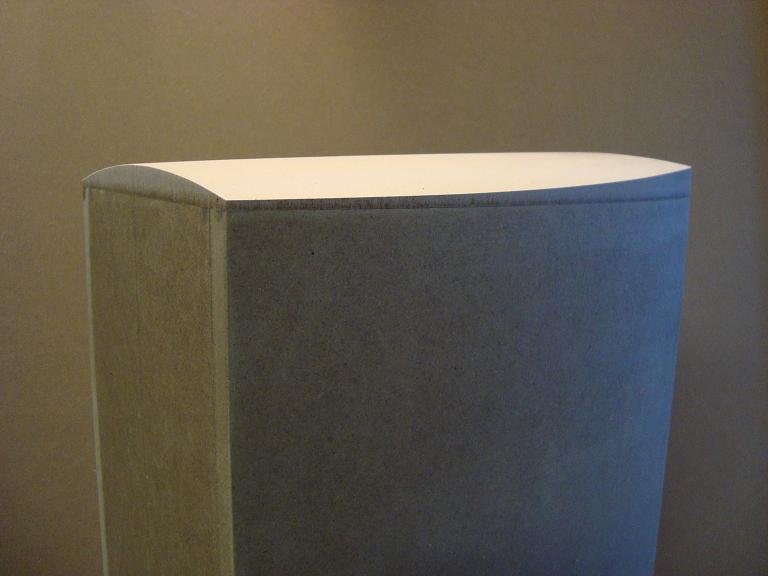

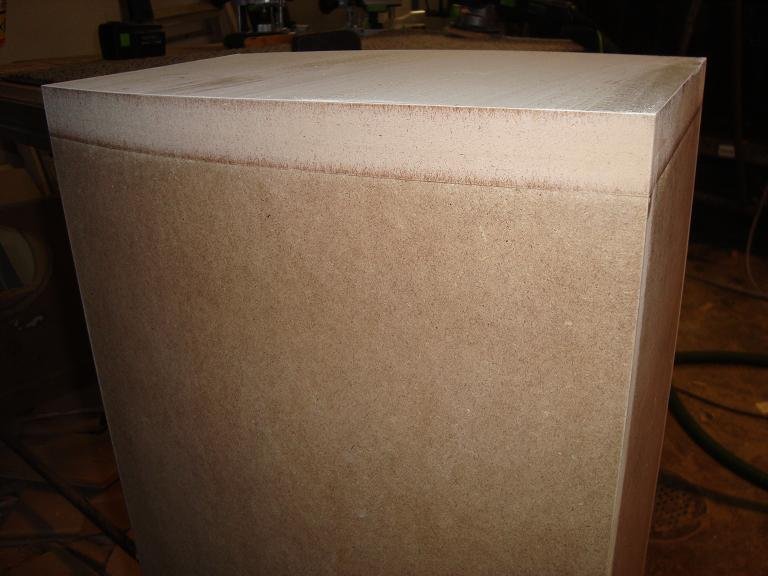

Toppen efter kantfräsning. (2009-11-21 12:06:09)
Produkter på bilden:

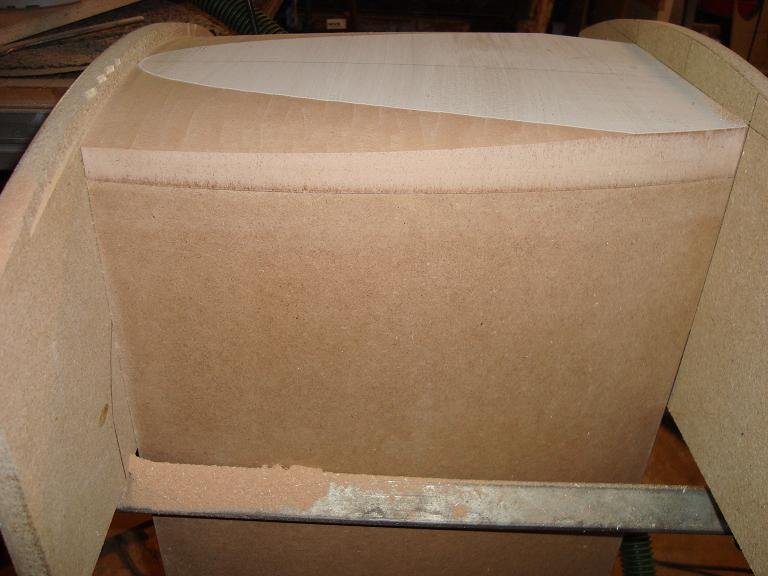

Känns lite som jag är ute på tunn is?!

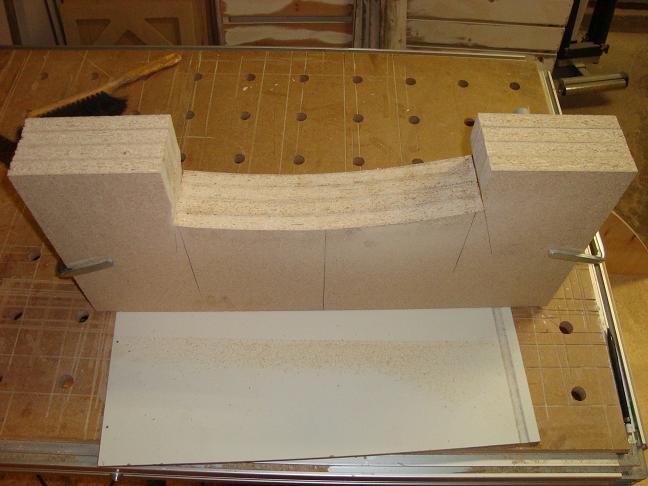

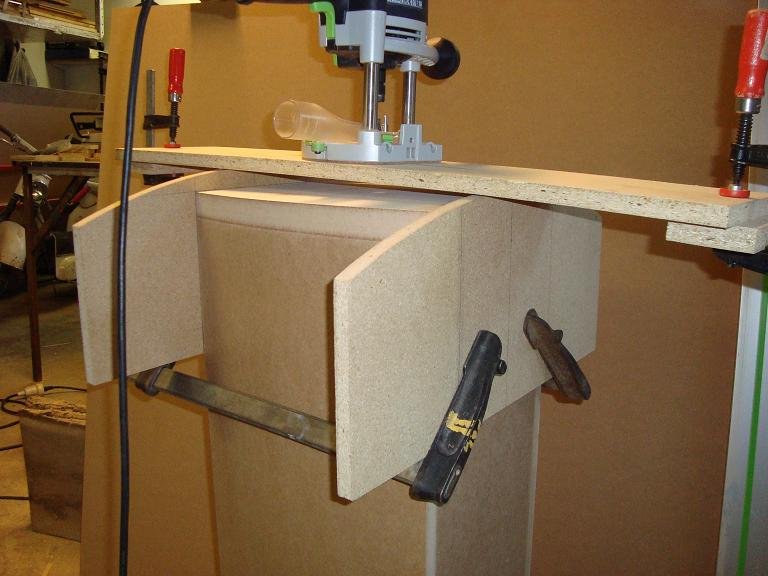

Fixturen består av två spånbitar med samma radie,fasttvingade med 18mm höjdskillnad.
En 800mm spånbit med stoppar i var ände monterad på fräsen. (2009-11-21 12:07:17)
Produkter på bilden:

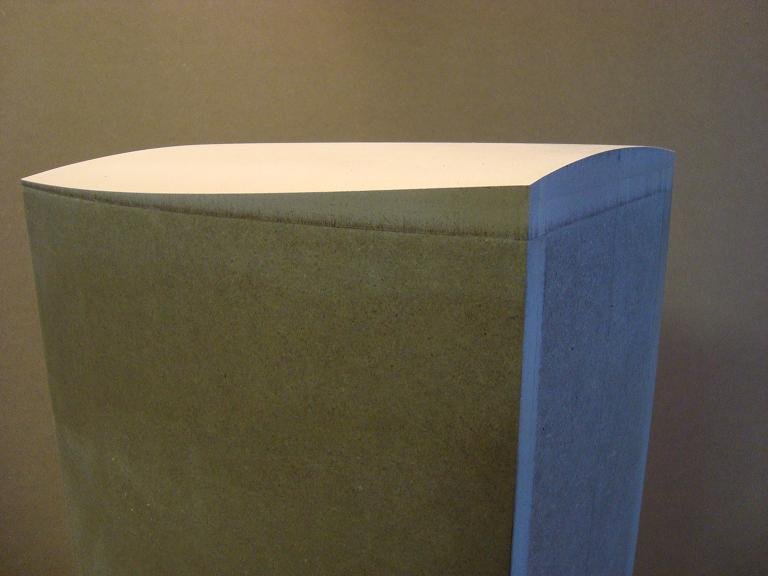

Looking good so far!!
Jag har målat toppen vit och gjort en centerlinje för att hålla lite koll så att inte det blir för snett. (2009-11-21 12:12:10)
Produkter på bilden:


Det moment som jag hade mest oro för fungerade klockrent,allt flöt på och resultatet blev över förväntan!! (2009-11-21 13:20:32)
Produkter på bilden:


Vy snett framifrån. (2009-11-21 13:23:32)
Produkter på bilden:

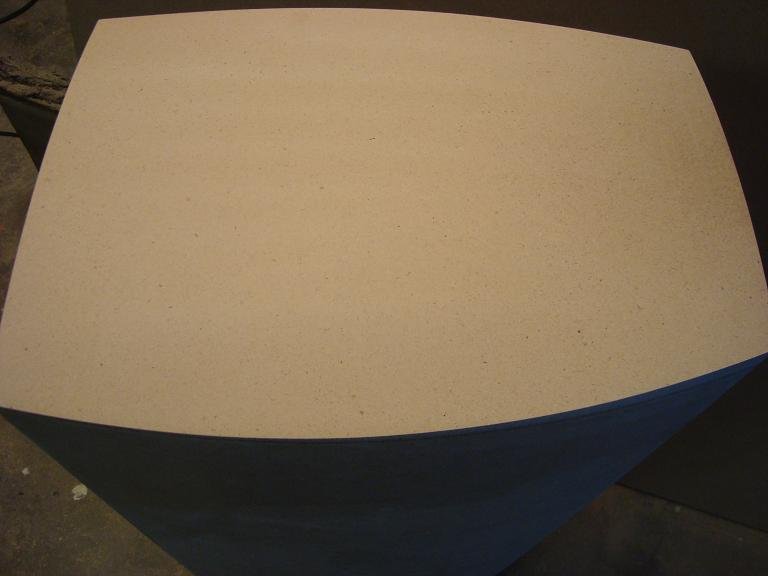

Sista svepen tog jag någon tiondel per svep,och ytan blev riktigt bra. (2009-11-21 13:24:37)
Produkter på bilden:

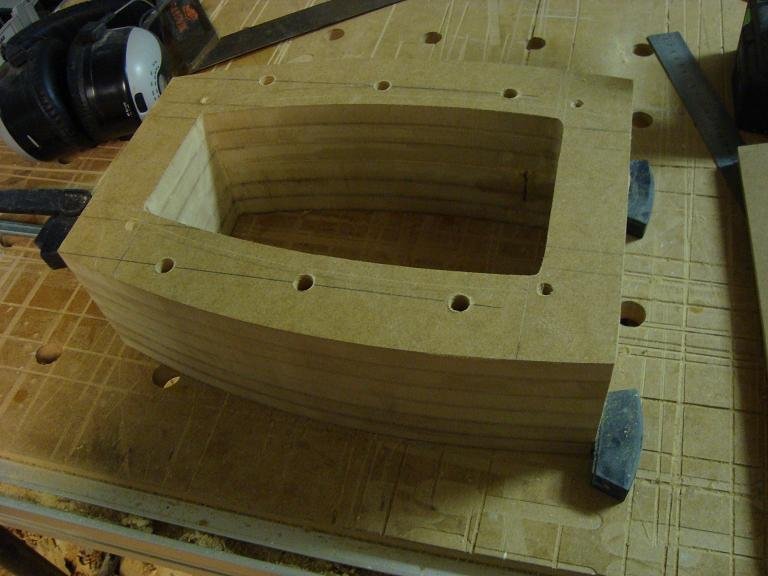

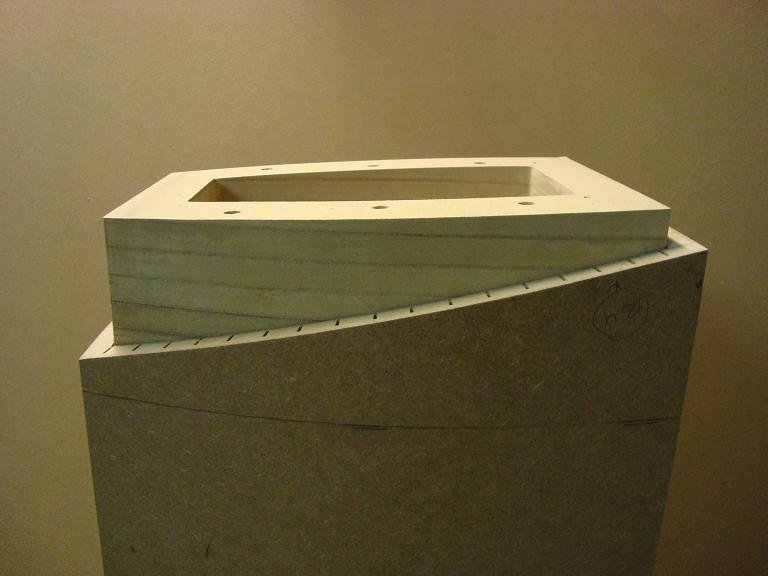

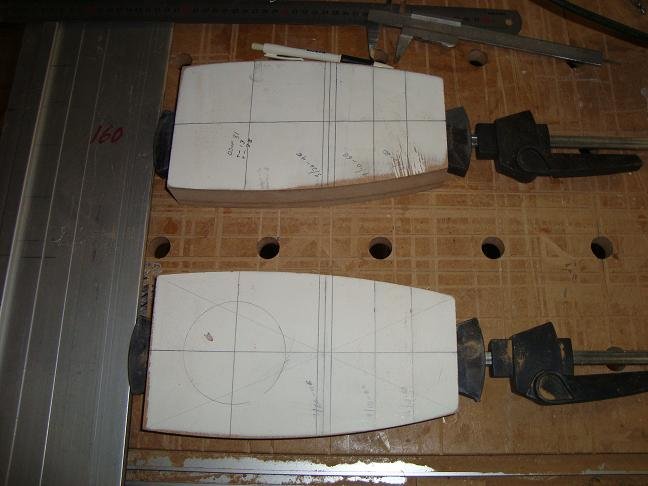

Limmar ihop fästet till foten.
6st 16mm+1st 19 mdf=115mm mdf.
Känns nästan som att fuska när man använder skruv,men ibland är det praktiskt! (2009-11-25 11:16:07)
Produkter på bilden:


Jag har kapat av ena lådan i en lite skarpare vinkel för att.....??
Ingen aning faktiskt,tyckte bara att det såg bra ut!
(2009-11-25 11:19:31)
Produkter på bilden:

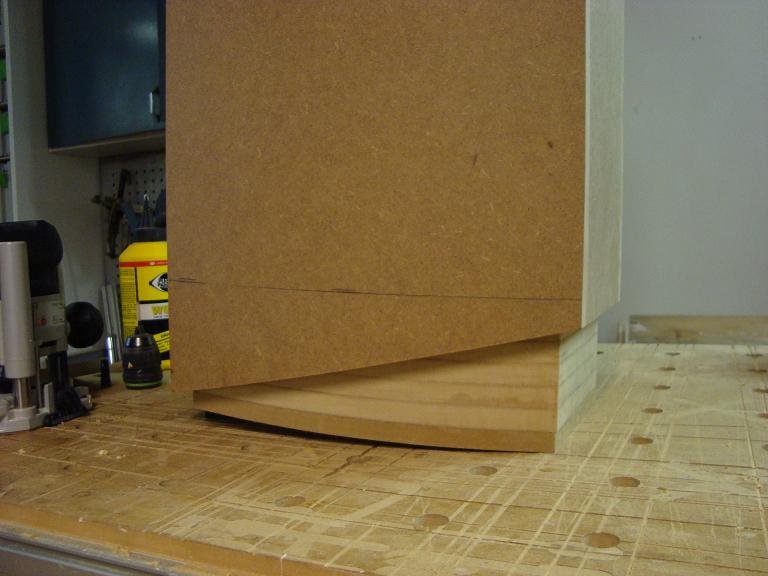

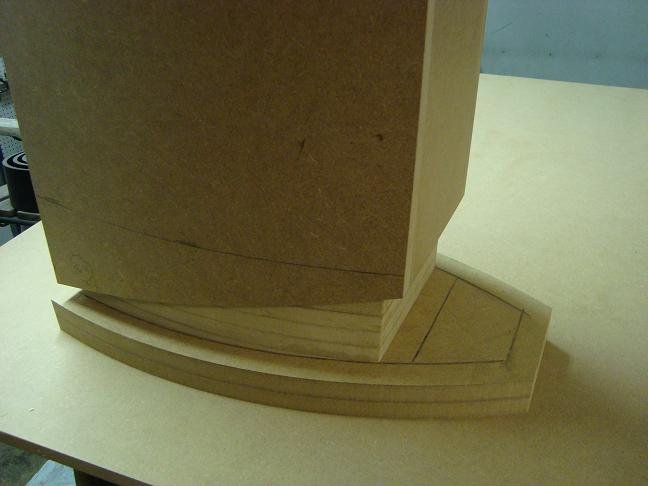

Lutningen ska lösas genom att jag fräser bort 16mm i bakkant.
Sen ska det dit en lite större fot i 38mm mdf.
Jag hade tänkt att gjuta den i betong men tiden räcker inte riktigt till.
(2009-11-25 11:22:09)
Produkter på bilden:


Fräste ur för att få plats med filtret.
Hade tänkt att fräsa det innan limmning,men trodde att det skulle gå lättare efter.
Tyvärr blev det inte speciellt snyggt,så blir det när man ska ta genvägar. (2009-11-28 22:08:03)
Produkter på bilden:

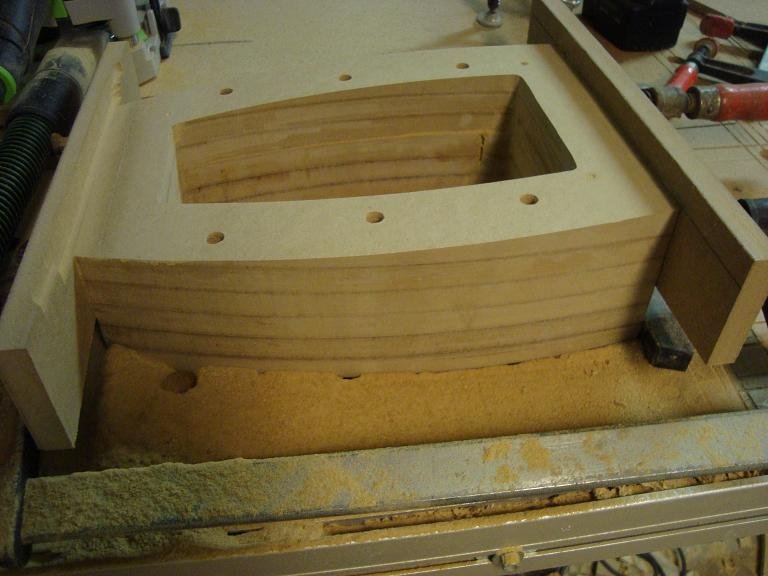

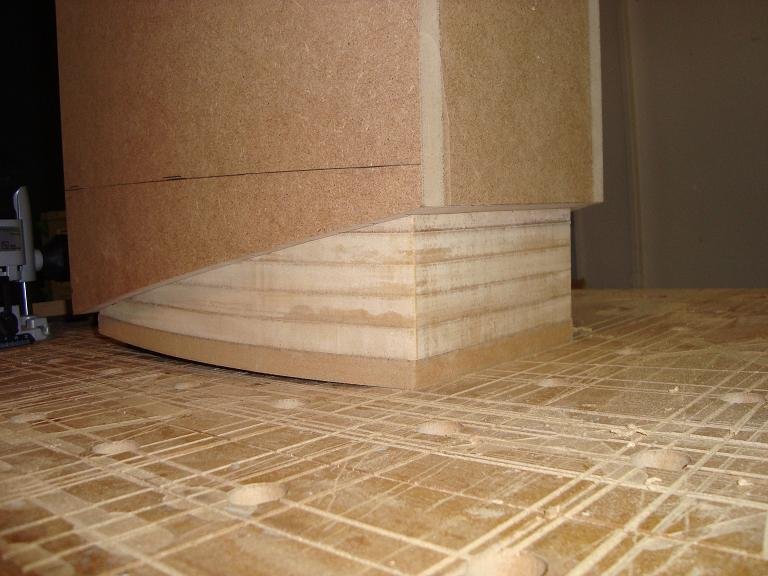

Fräste av den med samma lutning och teknik som toppen.
Hålen är 10mm och går inte rakt genom,dom funkar som en försänkning.
Hålen borrade jag för att skruva fast den i högtalaren,vill inte limma fast den.
Ska tillverka nya när tid finnes...... (2009-11-28 22:12:03)
Produkter på bilden:


Lutningen stämde iaf,jag la på vattpasset och det var dead on....
Skulle ha fått panelerna till högtalarterminalerna idag,men dom skulle tydligen inte hinna tilverka dom före jul!?
Får försöka att smida lite själv.
Ska önska mig tid i julklapp..... (2009-11-28 22:21:35)
Produkter på bilden:

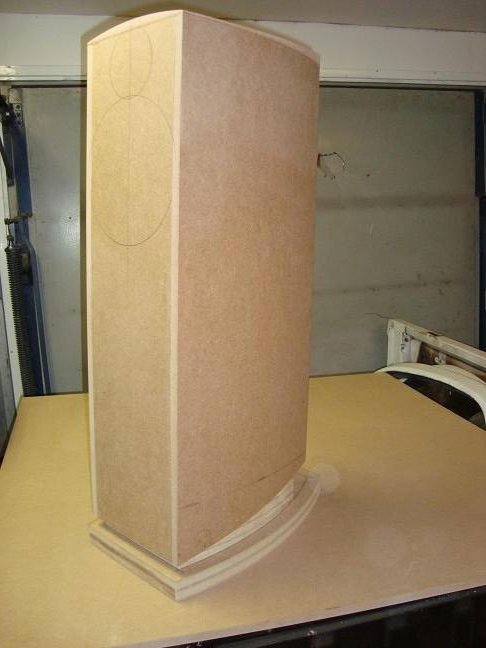

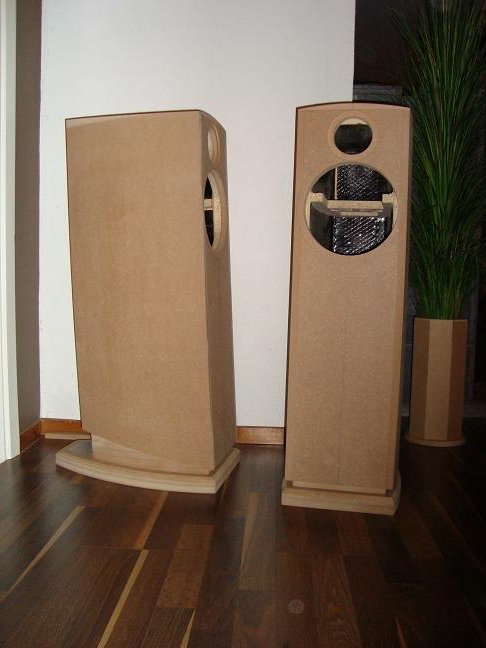

Så där ser dom ut nu.
Någon sa att dom börjar påminna om Audiovector......nä!! (2009-12-01 22:45:55)
Produkter på bilden:

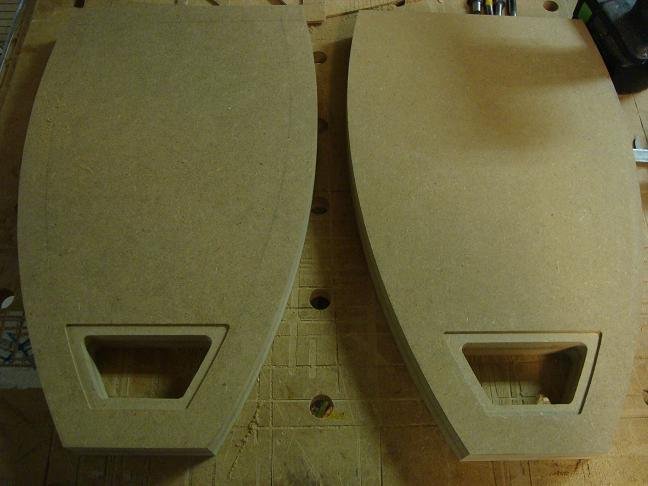

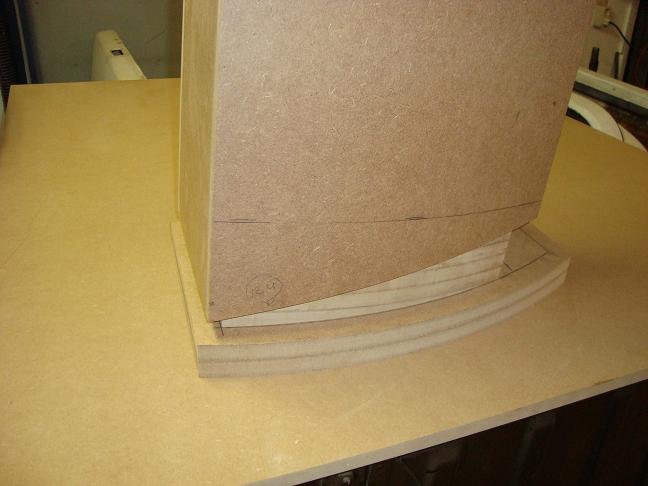

Så ser foten ut innan fasning,försänkning av terminal,uttag för dämpfötter osv.... (2009-12-01 22:48:48)
Produkter på bilden:


I fältet ska det försänkas en terminal,fast den är inte riktigt tillverkad än.
Lite drygt när man har kommit så här långt och det känns som om högtalarna börjar bli klara,då är det ca två tredjedelar kvar att göra.
Och mest spackla,slipa,måla.
Jag hatar att spackla,slipa och måla........ (2009-12-01 22:51:25)
Produkter på bilden:

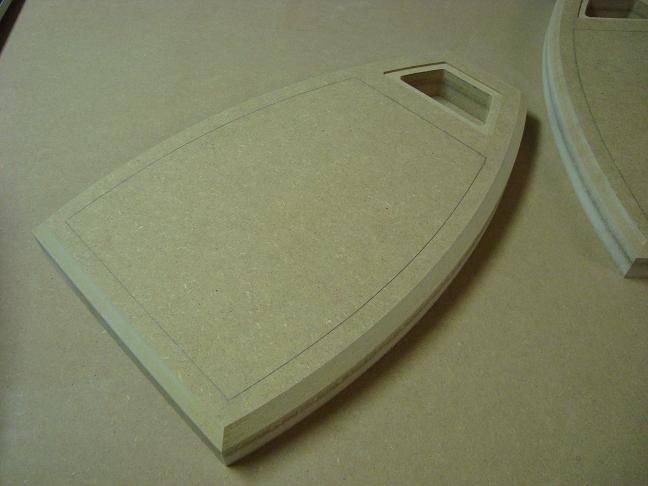

Fötterna med uttag för terminalerna. (2009-12-04 23:08:50)
Produkter på bilden:


Skulle egentligen ha fasat mer,men frässtålet som jag hade kollat på kostade 1400kr så det blev så här istället! (2009-12-04 23:09:59)
Produkter på bilden:


Någon smed lär man aldrig bli!!

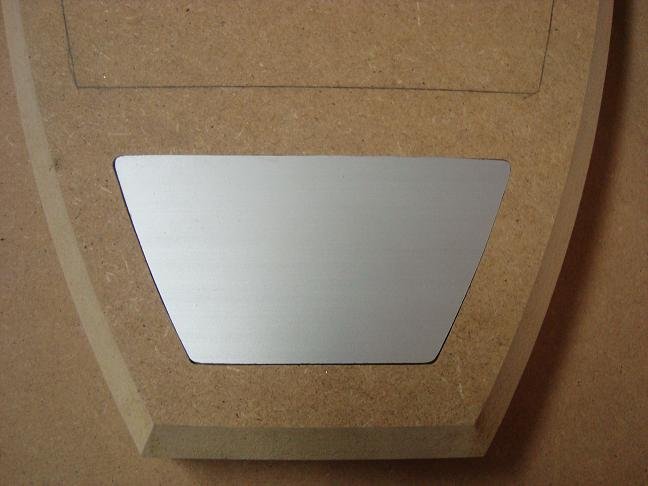

Jag vill ha ca en milimeter glipa runt terminalplåten(2,5mm aluminium) för att färgen ska få plats.
Ska försöka få till den lite bättre i morgon! (2009-12-04 23:11:37)
Produkter på bilden:

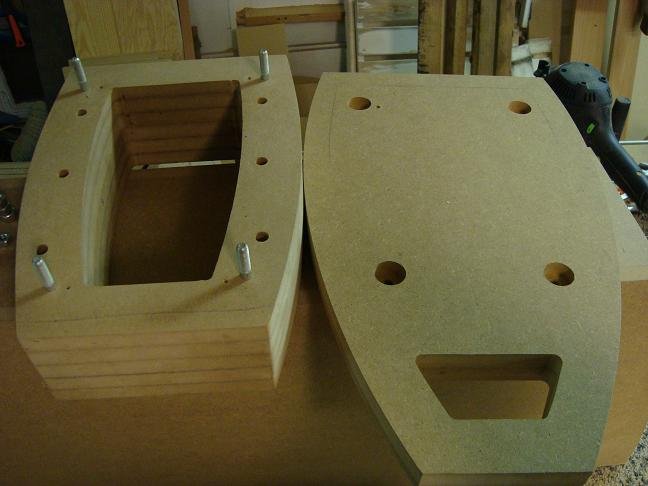

Fästet skruvar jag fast med träskruv tills jag har gjort nya som ska limmas.
Foten klämsfast med pinnbult och mutter,delningsfiltren ska ju ligga i foten och då kan det vara bra att kunna få isär det lätt. (2009-12-08 21:34:36)
Produkter på bilden:

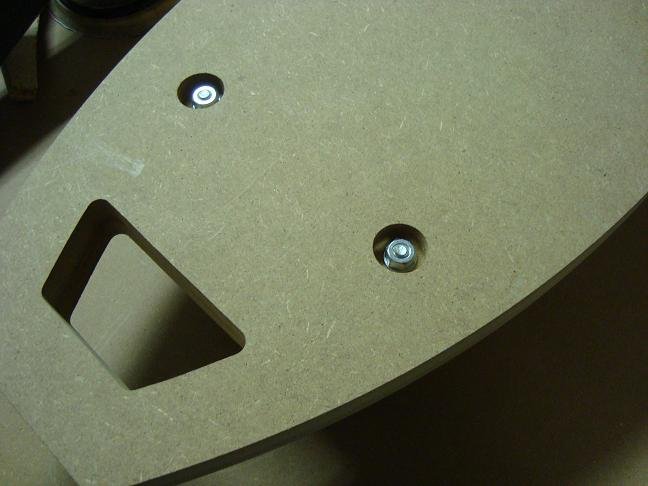

Så ser det ut underifrån.
Pinnbultarna är limmade med epoxi. (2009-12-08 21:40:50)
Produkter på bilden:


Själva lådorna är klara!
Det saknas portar,som är beställda.
Jag har inte hittat några snygga polskruvar till terminalerna,så det får bli några enkla tills vidare.
Filterkomponenter är beställda och filterplattor är under tillverkning.
Lådorna ska bli blankvita,fötterna sidenmatt svart och fästet blir nog silver....eller?
Det blev en vas/urna till det gröna av spillbitar,den syns i bakgrunden.
Ska lackas tillsammans med lådorna. (2009-12-08 21:42:04)
Produkter på bilden:

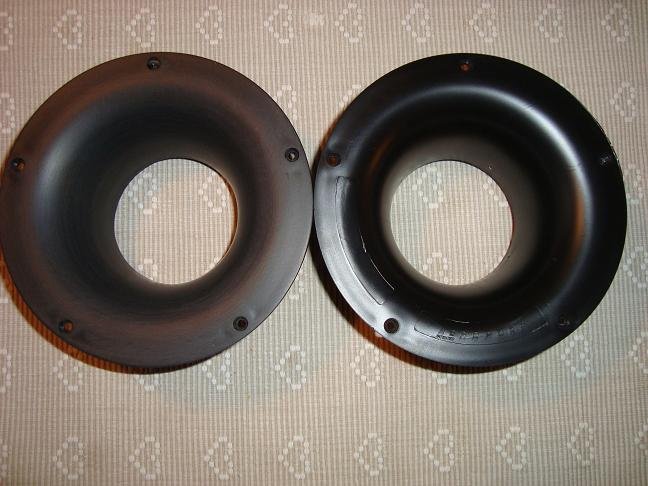

Har haft ett litet"lager"på Aeroportar sen en konkursutförsäljning.
Nu var dom slut och jag köpte två nya 3".
Något säger mej att dom har bytt ägare!
Vilken ökenkvalite!!!!! (2009-12-27 20:20:26)
Produkter på bilden:

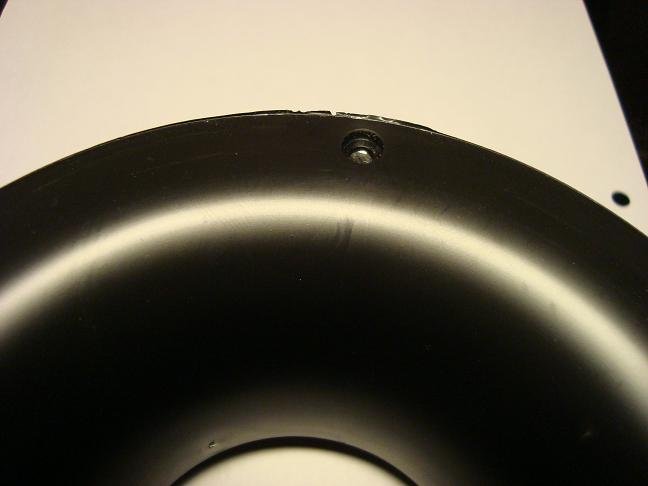

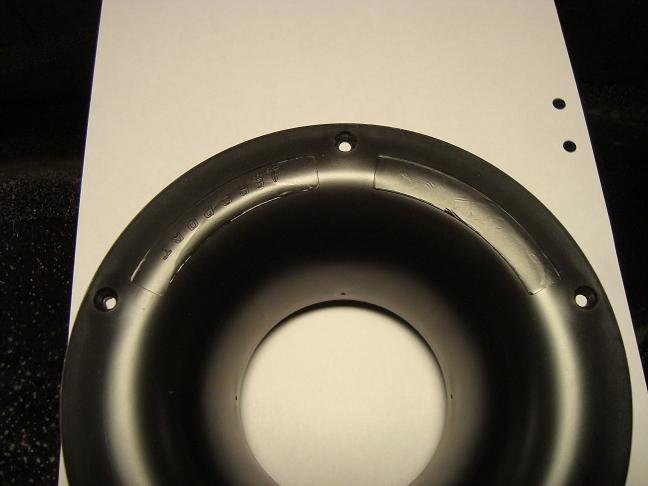

Är det möjligt....?? (2009-12-27 20:25:02)
Produkter på bilden:


Jag hade iofs tänkt att lacka dom,men jag trodde att det skulle räcka med att matta ner dom.
Nu fick jag slipa rejält för att få fason på dom! (2009-12-27 20:26:07)
Produkter på bilden:


Julledig och några 30mm mdf spillbitar.
Det måste man kunna göra något meningslöst av......!? (2009-12-28 20:32:44)
Produkter på bilden:

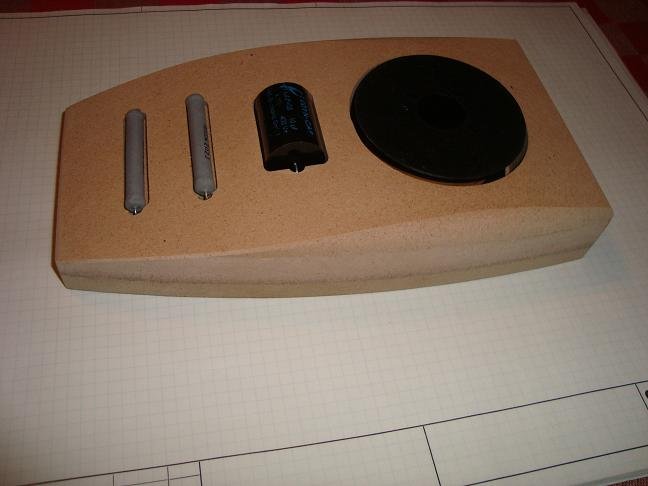

En hållare/platta för mitt nedbantade minimalistiska delningsfilter,som passar i fästet till foten!
(2009-12-28 20:48:03)
Produkter på bilden:
