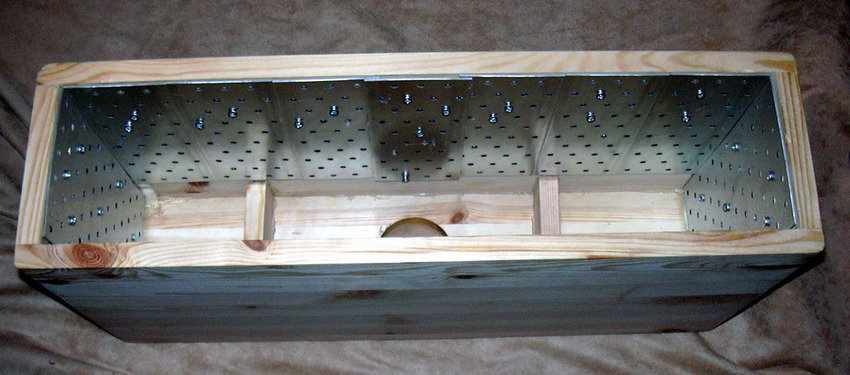

Avskärmning?

Eftersom diskanterna saknade avskärmning köpte jag lite plåtbitar som ska länka bort magnetfältet. (2005-10-23 02:37:41)

Produkter på bilden:

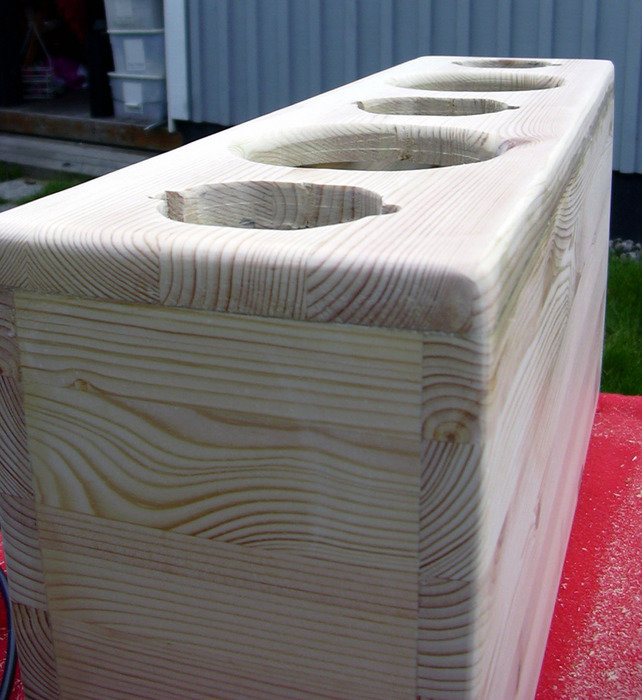

Limmat på baffeln

Sen är det bara lite sliperi kvar innan det är dags för målning. (2005-10-23 02:39:07)

Produkter på bilden:

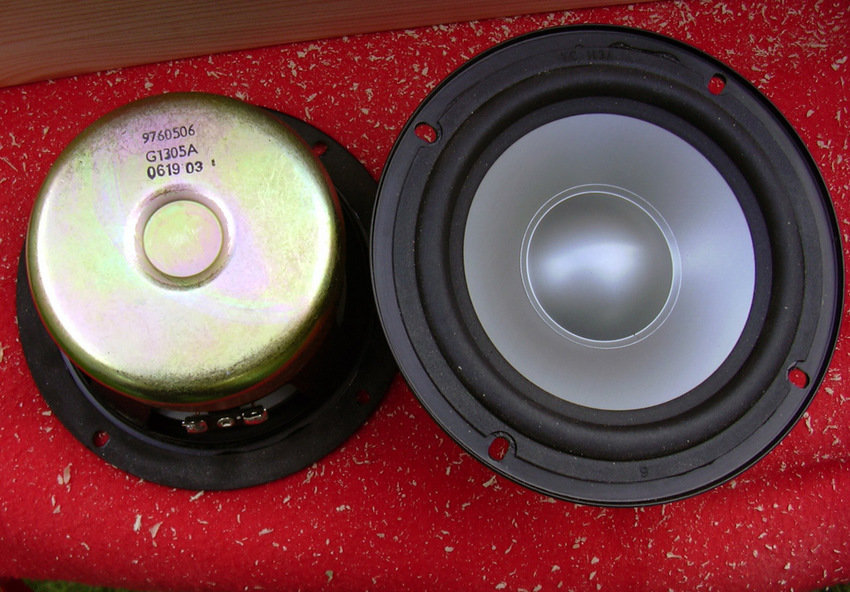

Bas/Mid-element - Infinity Kappa

Detta är likadana element som sitter i Infinity Kappa Surround-högtalarna.

G 1305 A : 5" - 12 ohm - frekvensomfång 55-7.500 Hz - 100W - magnetiskt avskärmade. (2005-10-23 02:40:38)

Produkter på bilden:

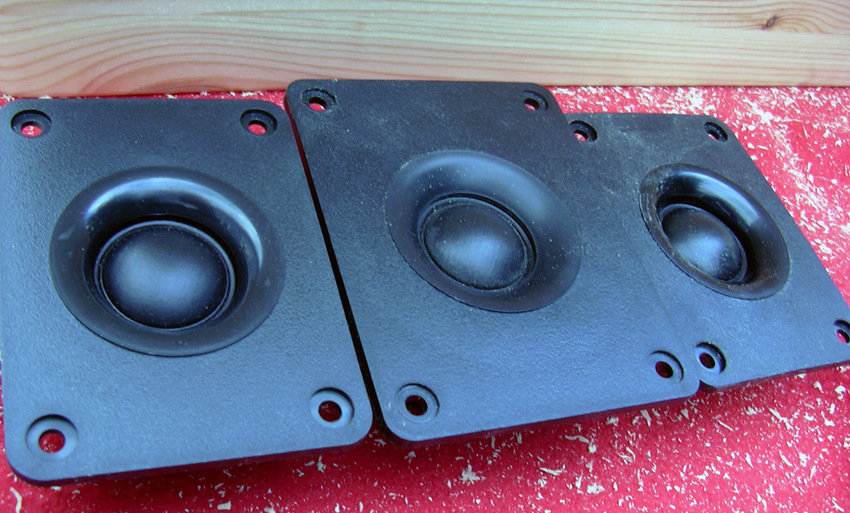

Diskanterna från Monacor

Efter långt och mycket utprovande av diskantelement jag hade på hyllan föll valet på dessa tre dome-diskanter från Monacor (1 x DT-106 2 x DT-75/8) De matchade Infinity-elementen riktigt bra.

Det är den större av dem som ska sitta i mitten och den delas vid 4 kHz.
De två mindre seriekopplades med varandra och delades vid 8 kHz. Meningen är att dessa sido-diskanter mest ska bredda ljudbilden, men de bidrar med mer än så.

Eftersom ljudvolymen från dessa diskanter är något för hög har jag lagt dem över en vridpotentiometer så att jag kan justera totalvolymen från dem. Något som är otroligt vettigt med tanke på hur olika ljudet är på olika TV-kanaler och program. Borde vara standard på centerhögtalare. (2005-10-23 02:41:46)

Produkter på bilden:

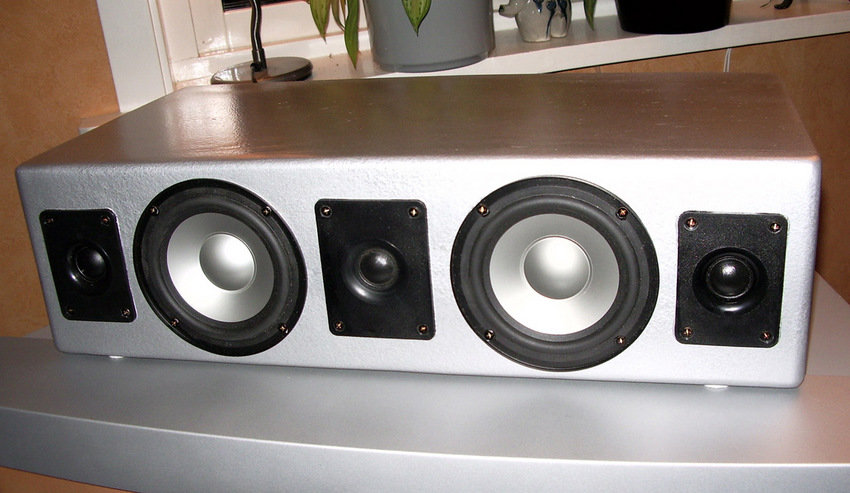

Målad och klar

Nu står den på plats och den låter som väntat lite bättre än under framprovningen av element och dämpning när den väl blev ordentligt tätad. (2005-10-23 02:42:49)

Produkter på bilden:  Hemmabygge Center

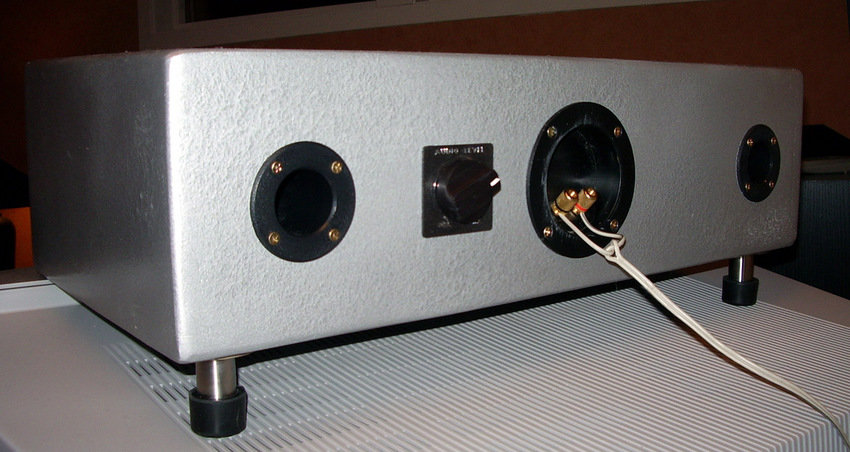

Baksidan

Två mindre basreflexrör och vridpotentiometern till diskanterna sitter här.

Bakfötterna hittade jag på Silvan och är egentligen dörrstopp.

Som synes är jag ingen kabel-freak. (2005-10-23 02:44:12)

Produkter på bilden:  Hemmabygge Center

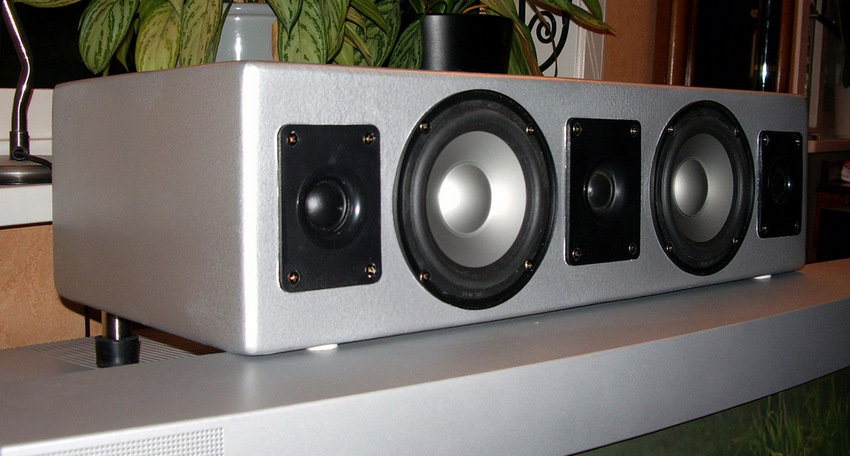

Framifrån

Hade inga svarta skruvar hemma så jag har lite hjälpligt målat mässingsskruvarna med en svart spritpenna. Men de ska bytas ut mot snyggare svarta sådana.
(2005-10-23 02:45:20)

Produkter på bilden:  Hemmabygge Center

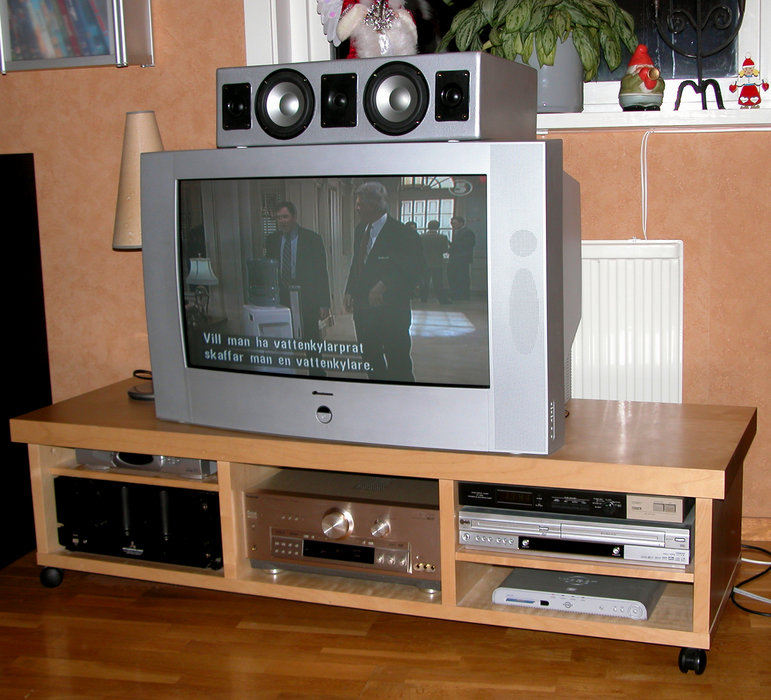

Helhetsbild

Skymmer fortfarande fönstret tycker gumman, så det blev ingen hög WAF denna gång heller. Yttermåtten (B x H x D) är 582 x 162 x 293 mm

Den gråa färgen (hammarlack) valdes för att matcha TV:n och Infinity-elementen. Jag är nämligen lite ombytlig när det gäller frontarna.

Avskärmningen med plåtbitar i lådan fungerar som synes. Har lagt ner ungefär 2000:- på den här centern och är fullt nöjd med hur den låter. (2005-12-13 03:11:59)

Produkter på bilden:  Centrum Zeno 310,  Hemmabygge Center,  LG V8716,  Mitsubishi DA-A10DC,  Pioneer DT-530,  Technics SA-DA10

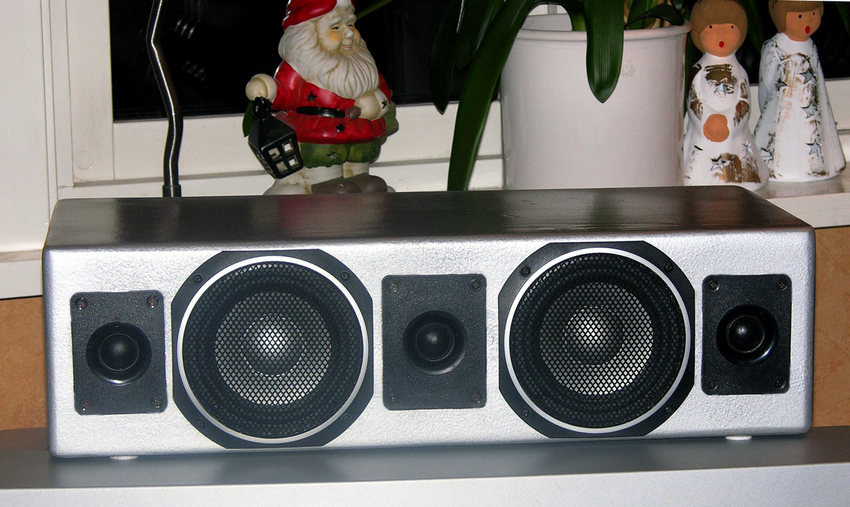

Satte elementen bakom galler till slut

Blev lite "renare" look, även om jag påminns lite om bil-/PA-högtalare när jag ser den. (2006-12-19 15:09:18)

Produkter på bilden:  Hemmabygge Center
