Här har jag lagt bilderna på innandömen och baksidor av några apparater i en separat mapp.

Framsidorna ligger i de första två mapparna eller så är det bara att klicka på produktbenämningen under bilderna.

Har försökt att lägga dem i kronologisk ordning.

OBS! Bara för inbitna nördar... Alla tycker ju inte att även HiFi kan vara riktigt sexigt ibland...
Produkter i albumet:
Technics SH-9010 (Equalizers )
Yamaha CX-1000 (Stereoförsteg )
Yamaha M-2 (Slutsteg )
Pioneer A-9 (Stereoförstärkare )
Pioneer F-9 (Tuners )
Proton D1200 (Slutsteg )
Visa alla 30 produkter Detaljer
Bilder i detta album Växla till minatyrbilder

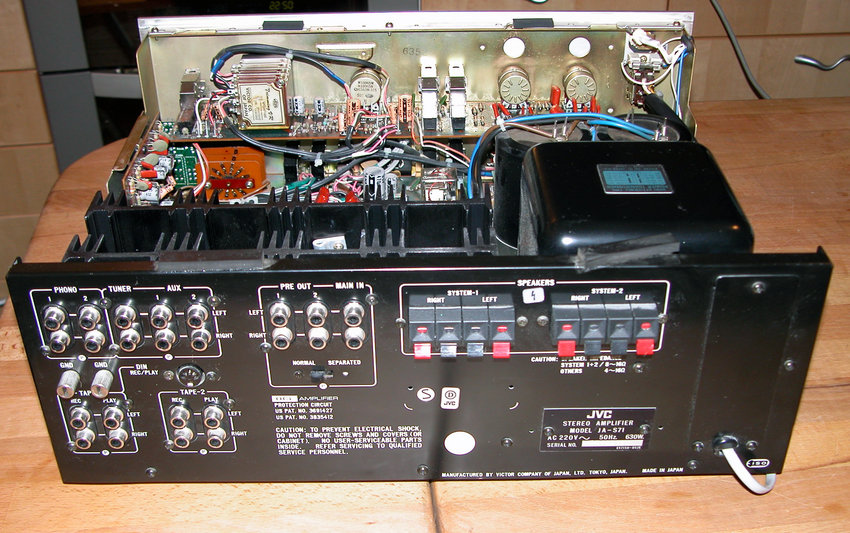

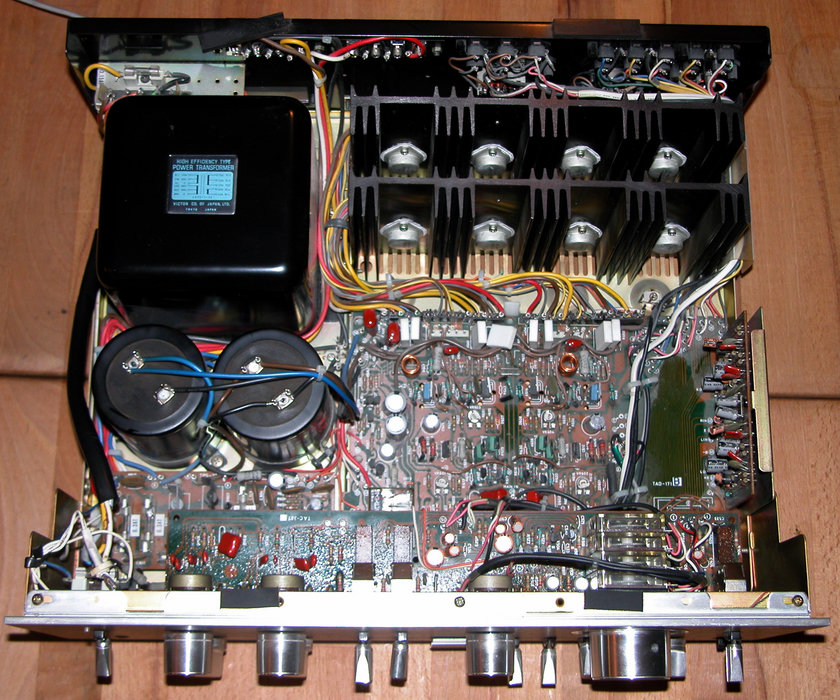

Naken JVC JA-S71 - 1976

Tung och gediget byggd med saftig trafo, drar 630 W nominellt.

Kapslade transistorer (4 st/kanal) på riktiga kylflänsar och två (till storleken) feta kondingar om 15.000 µF/styck.

Väger dryga 15 kg och har ordentligt med kraft. Uppmätt till 2 x106 W/ 8 ohm och 2 x 149 W/4 ohm av Svenska HiFi Institutet 1978. (2006-05-05 01:25:58)
Produkter på bilden:  JVC JA-S71

Baken på JVC JA-S71 - 1976

Gott om anslutningar (plus en tape-igång på fronten) för att vara från denna era.
Bl a dubbla phono-, AUX och Pre out.

En switch i stället för en bygel mellan för- och slutsteg - smart!

Lite klena högtalaranslutningar, men man använde inte grova högtalarkablar på den tiden.. (2006-05-05 01:47:36)
Produkter på bilden:  JVC JA-S71

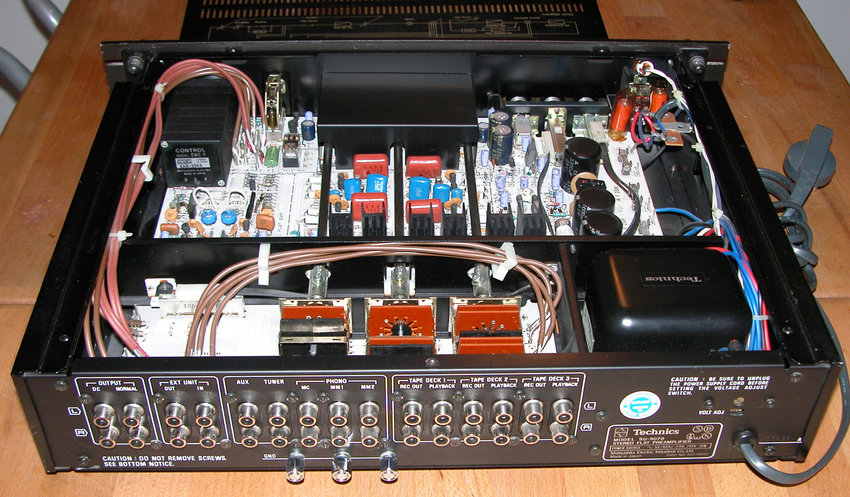

Naken Technics SU-9070 - 1977

Stilrent, genomtänkt och avskärmat försteg (2006-01-15 22:26:57)
Produkter på bilden:  Technics SU-9070

Baken på Technics SU-9070 - 1977

Gott om in- och utgångar. (2006-01-15 22:33:32)
Produkter på bilden:  Technics SU-9070

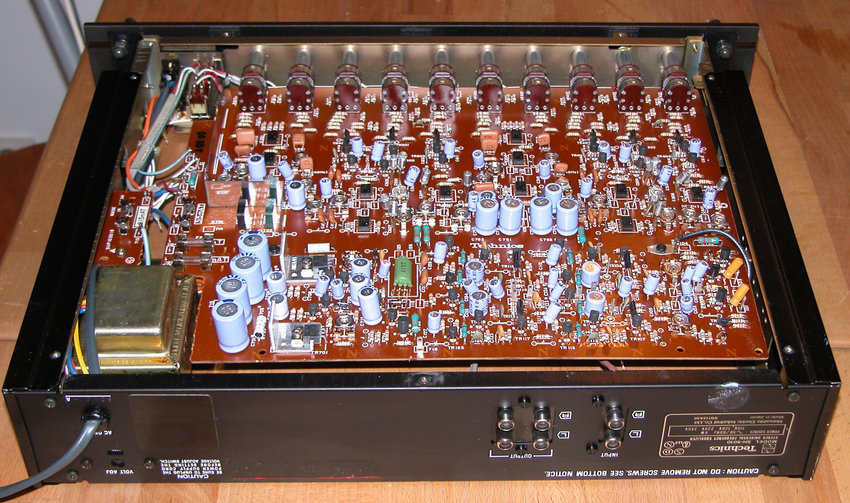

Naken Technics SH-9010 - 1977

Inte så mycket att se på uppifrån i den här EQ:n... (2006-02-20 18:05:39)
Produkter på bilden:  Technics SH-9010

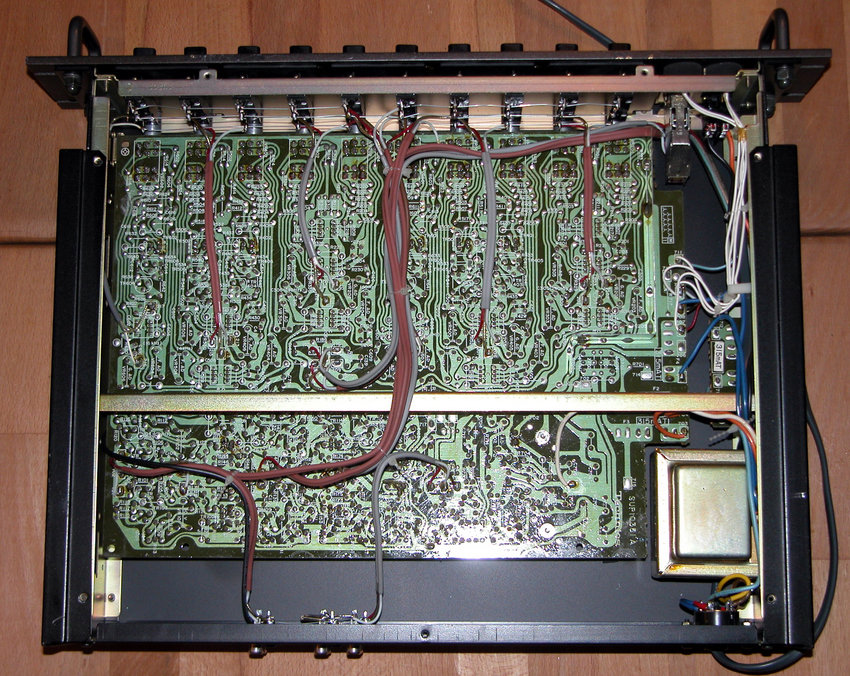

Naken Technics SH-9010 - 1977

Här är istället bottenplattan lyft på equalisern. Bra potentiometrar. (2006-02-20 03:13:44)
Produkter på bilden:  Technics SH-9010

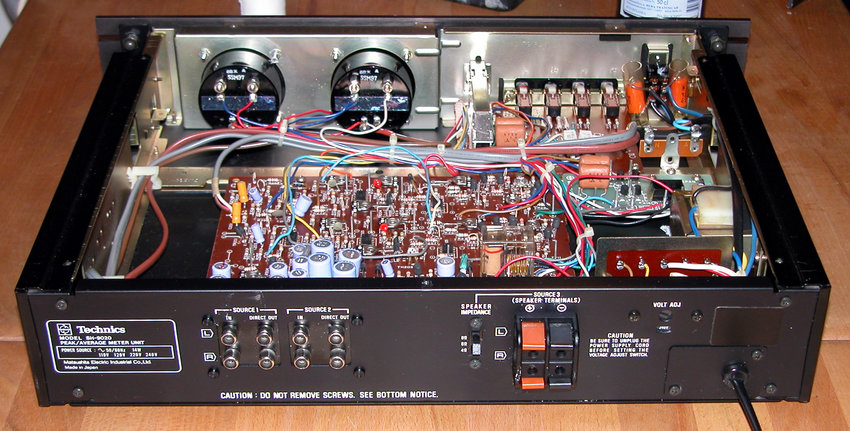

Baken på Technics SH-9020 - 1977

De tre olika ingångarna till denna VU-meter kan väljas från fronten. (2006-02-20 02:55:24)
Produkter på bilden:  Technics SH-9020

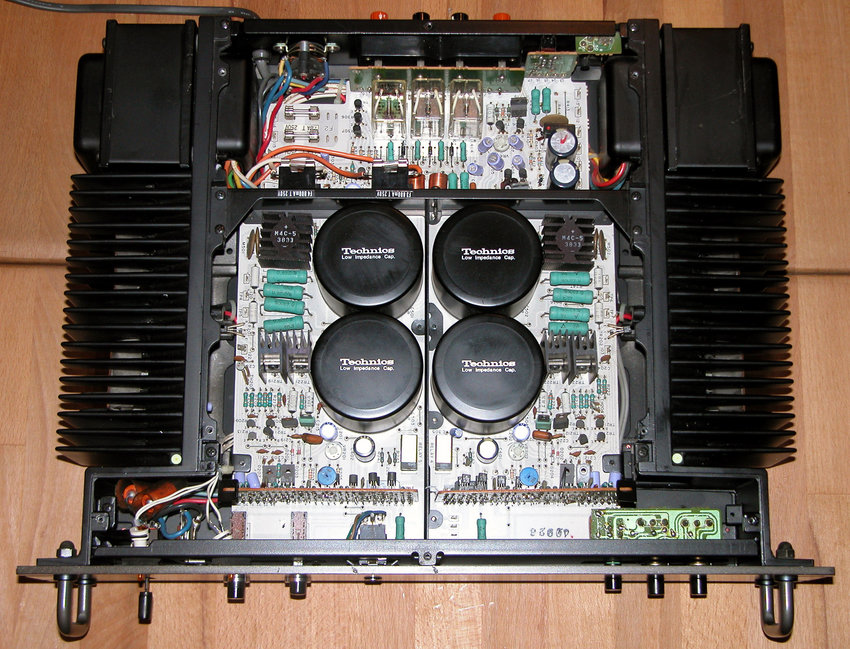

Naken Technics SE-9060 - 1977

Välbyggt dualt DC monsteg med 4 x 18.000 µF kondingar och två trafos. Bryggbart.

Tar kylning från sidorna vilket är perfekt för rackmontage. Kapslade transistorer i små genomskinliga plastlådor i flänsarna.

Hög kvalitet på ingående komponenter. (2006-02-20 02:10:05)
Produkter på bilden:  Technics SE-9060

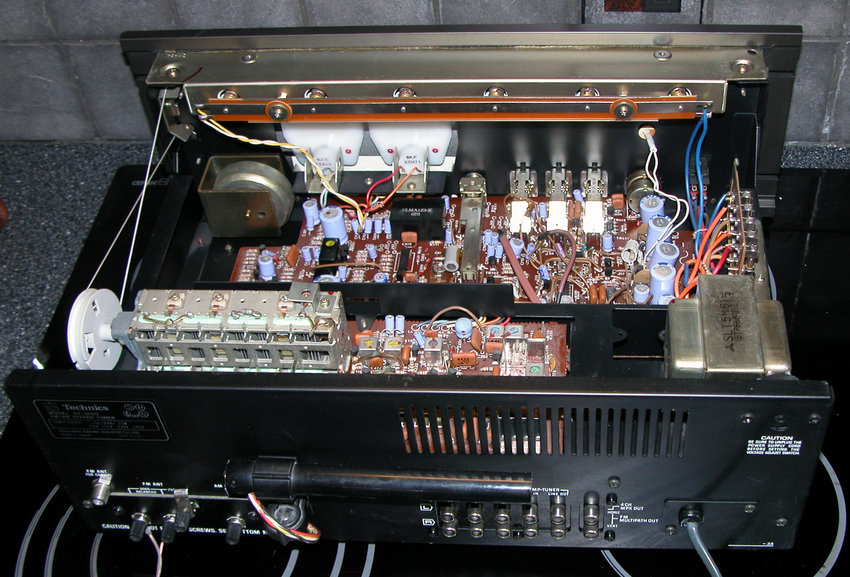

Naken Technics ST-9600 - 1977

Ganska välfylld och med många anslutningar. (2006-05-01 01:20:28)
Produkter på bilden:  Technics ST-9600

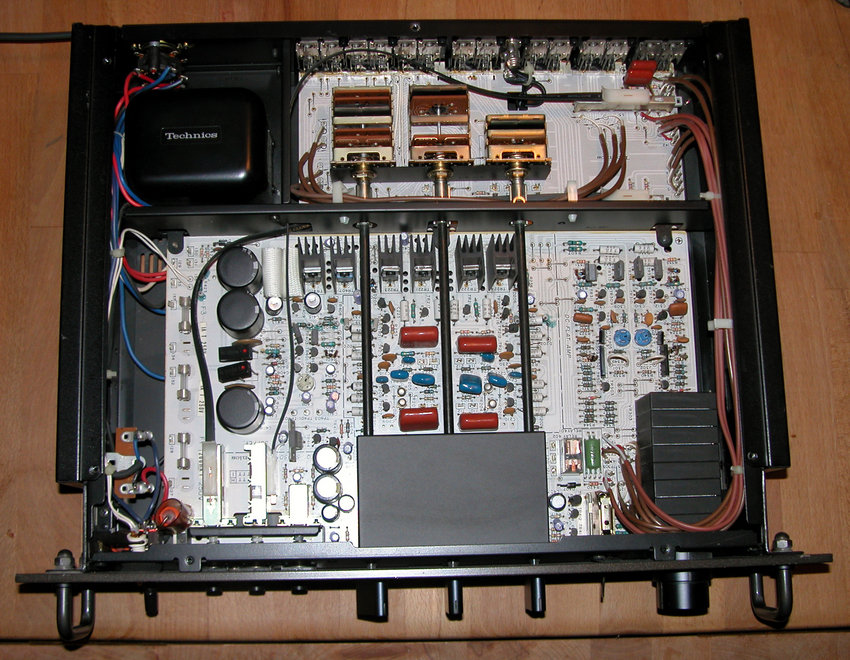

Naken Technics SU-7300K - 1977

Här ser man tydligt att man föredrog saftigare nätdel än stora kondingar som var dyra på den tiden.

Drar nominellt 400 W och 2 x 8.800 µF kondingar. Inte så illa för 2 x 41 W märkeffekt...

Riktiga, gjutna profilkylflänsar. Mer kraft i denna än man förväntar sig. Rockar! (2006-03-11 04:03:37)
Produkter på bilden:  Technics SU-7300K

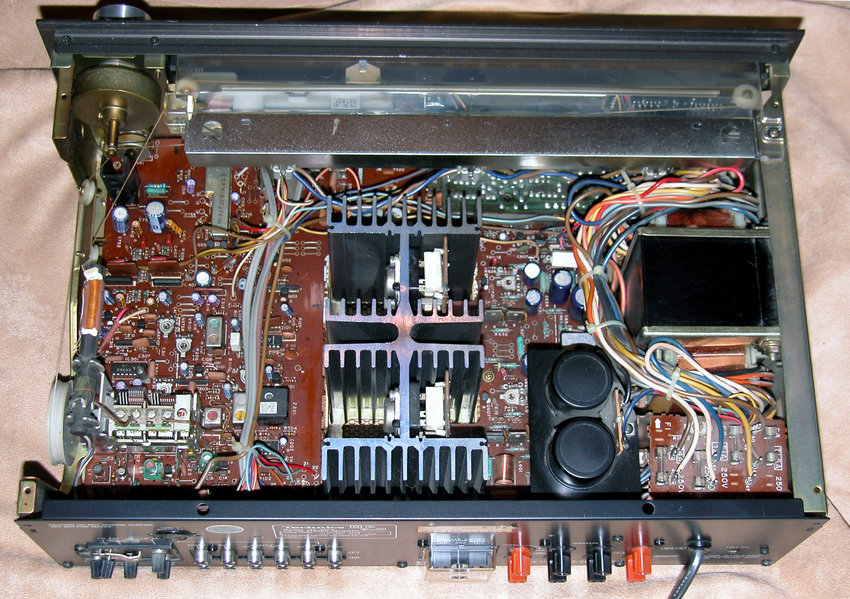

Naken Technics SA-500 - 1978

Inte så märkvärdigt idag, men 1978 var 2 x 10.000 µF kondingar rätt mycket i en receiver av den här storleken...

Man satsade mer på nätdelen då i stället, vilket totalt sett blir lite dyrare. Kapslade transistorer. Drar nominellt 550 W. (2005-12-28 01:08:37)
Produkter på bilden:  Technics SA-500K

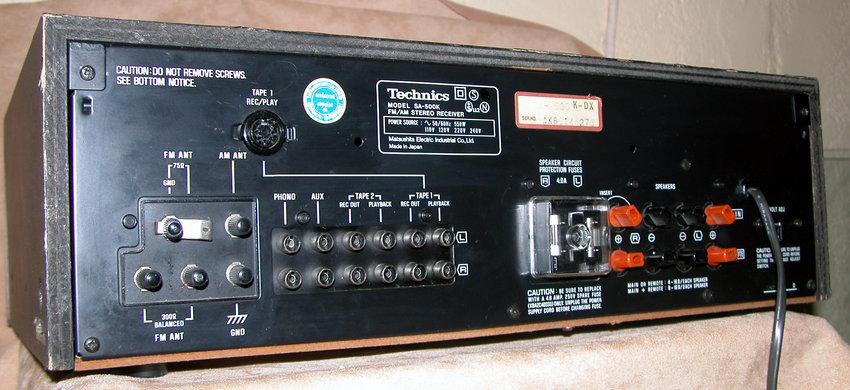

Baken på Technics SA-500 - 1978

Bottenplatta av masonit och trähölje, utanpåliggande säkringar för högtalarutgången och DIN-kontakt för bandare (2006-01-19 18:21:24)
Produkter på bilden:  Technics SA-500K

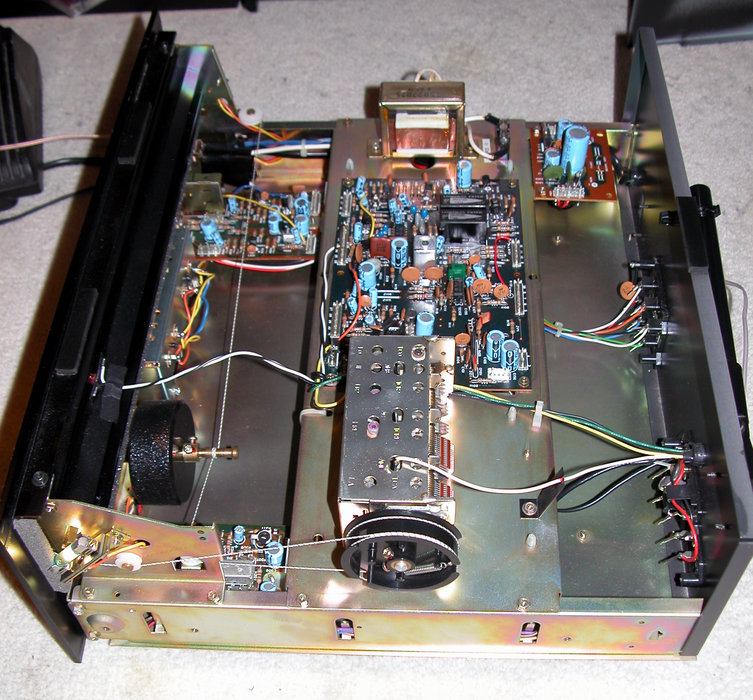

Naken NEC AUT-8000E - 1979

Härligt med en hederlig vridkondensator i en tuner...
(2006-01-17 13:42:59)
Produkter på bilden:  NEC AUT-8000E

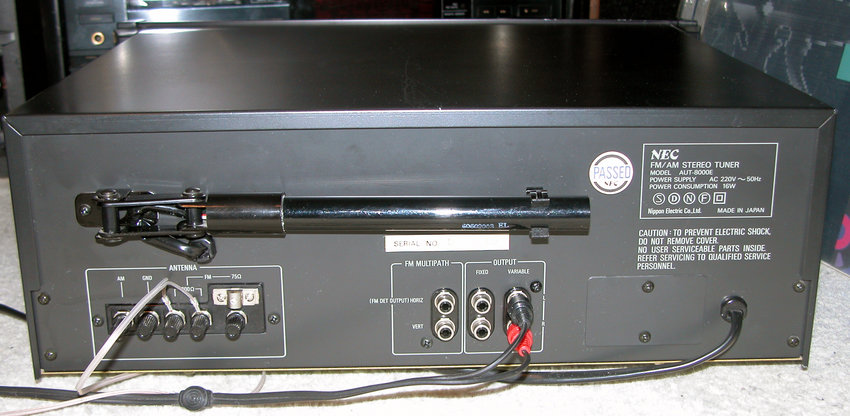

Baken på NEC AUT-8000E - 1979

Ferritantenn för AM (2006-01-18 15:25:28)
Produkter på bilden:  NEC AUT-8000E

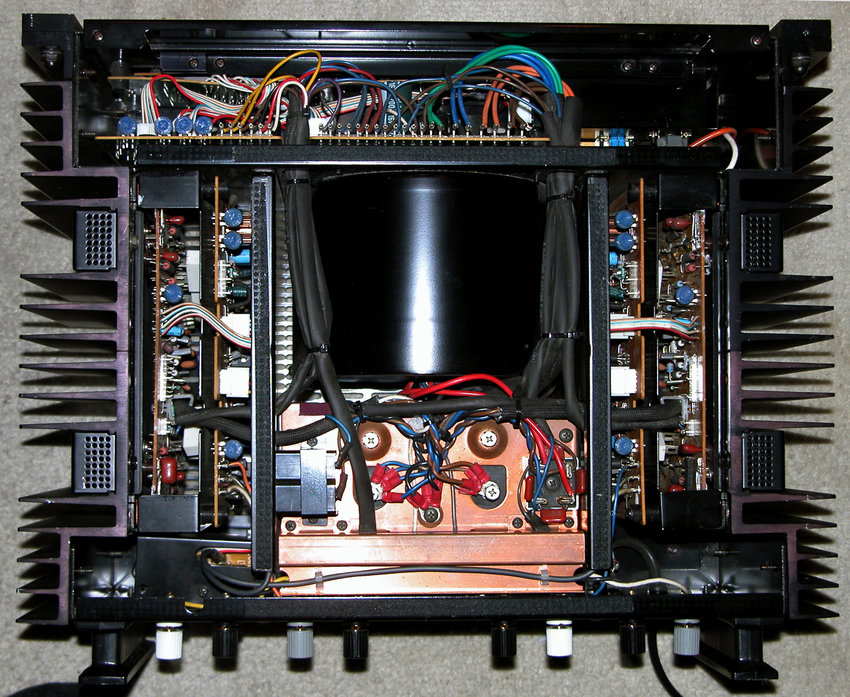

Naken Yamaha M-2- 1980

Så här är den uppbyggd...

Kopparplåt, maffig ringkärnetrafo och utanpåliggande, kapslade transistorer för sidokylning i 23 kilos-pjäsen. Riktigt hög klass! Enda nackdelen är lite klena högtalaranslutningar.

Har läst att det bara tillverkades 7000-8000 exemplar totalt under 1980-1983 av denna pjäs. Inte undra på att utbudet är så lågt... (2006-01-23 00:37:51)
Produkter på bilden:  Yamaha M-2

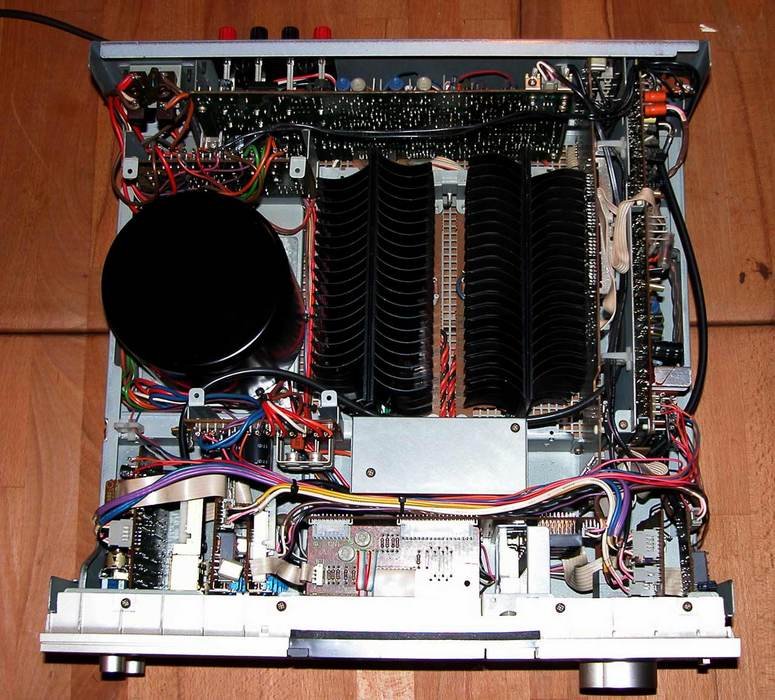

Naken Pioneer A-9 - 1981

Saftig Ringkärnetrafo - Nominell effektförbrukning 820 W.
(2006-10-08 23:51:37)
Produkter på bilden:  Pioneer A-9

Naken Pioneer F-9 - 1981

Dubbla trafos (2006-10-08 23:58:25)
Produkter på bilden:  Pioneer F-9

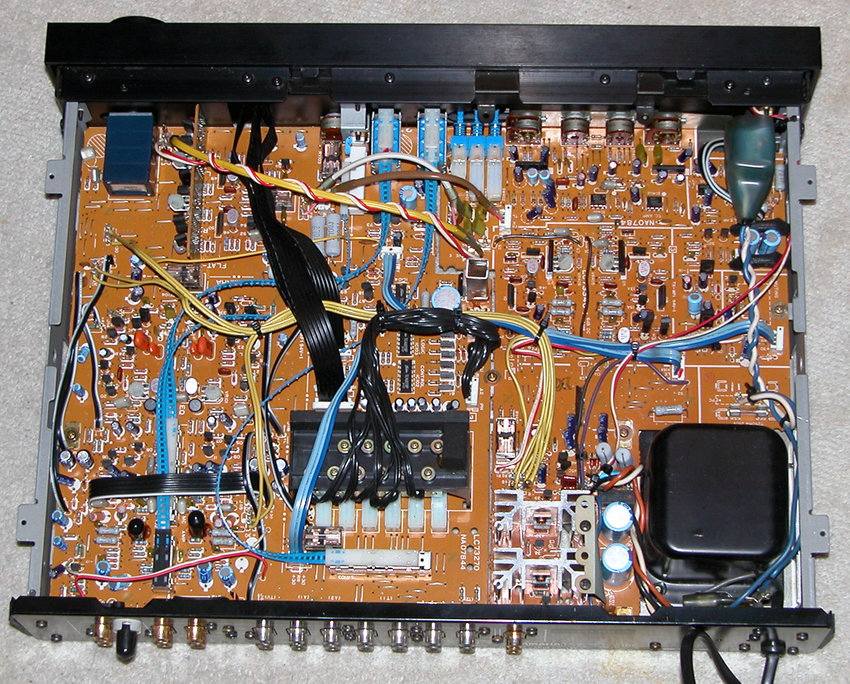

Naken Yamaha C-50 - 1982

Lite väl mycket spagetti kanske... men ljudet förlåter mycket. (2006-01-16 02:41:13)
Produkter på bilden:  Yamaha C-50

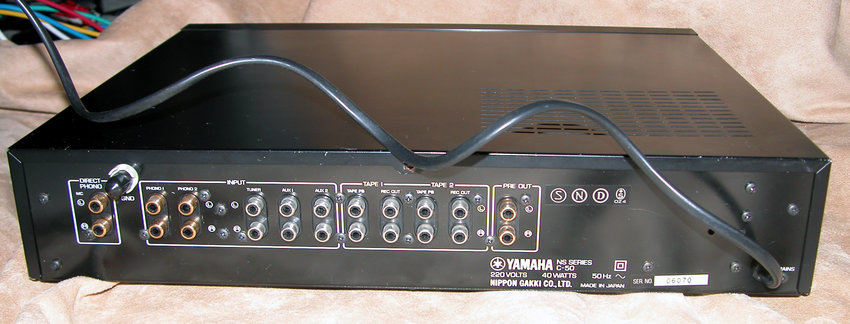

Baken på Yamaha C-50 - 1982

Phono direct för MC-pickuper är inte så vanligt, men det var före CD:ns intåg... (2006-01-19 14:28:09)
Produkter på bilden:  Yamaha C-50

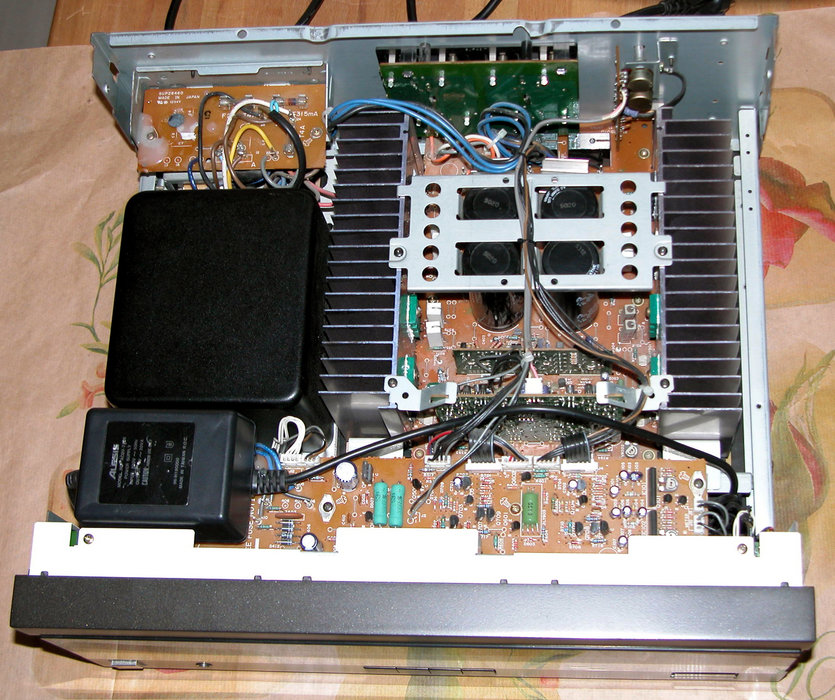

Naken Technics SE-A 5 Mk II - 1984

Kraftig nätdel - drar 980 W nominellt och har 2 x 17.000 µF kondingar

Lite moddad med separat trafo för belysningen av mätarna. (2006-06-25 06:18:19)
Produkter på bilden:  Technics SE-A5 Mk II

Naken Technics SU-V10X - 1985

Ganska kraftig nätdel, drar 690 W nominellt. 2 x 20.000 µF kondingsbank. Bra tonkontroller. (2006-01-15 21:45:50)
Produkter på bilden:  Technics SU-V10X

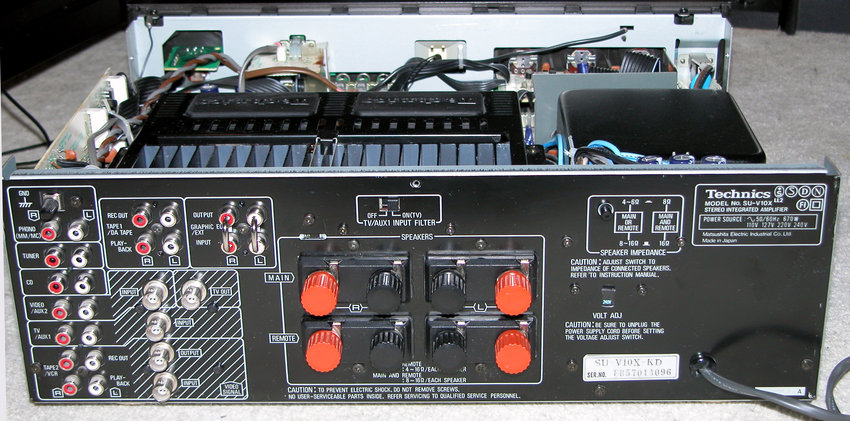

Baken på Technics SU-V10X - 1985

Ganska kraftiga högtalaranslutningar för att vara Technics... (2006-01-18 16:09:10)
Produkter på bilden:  Technics SU-V10X

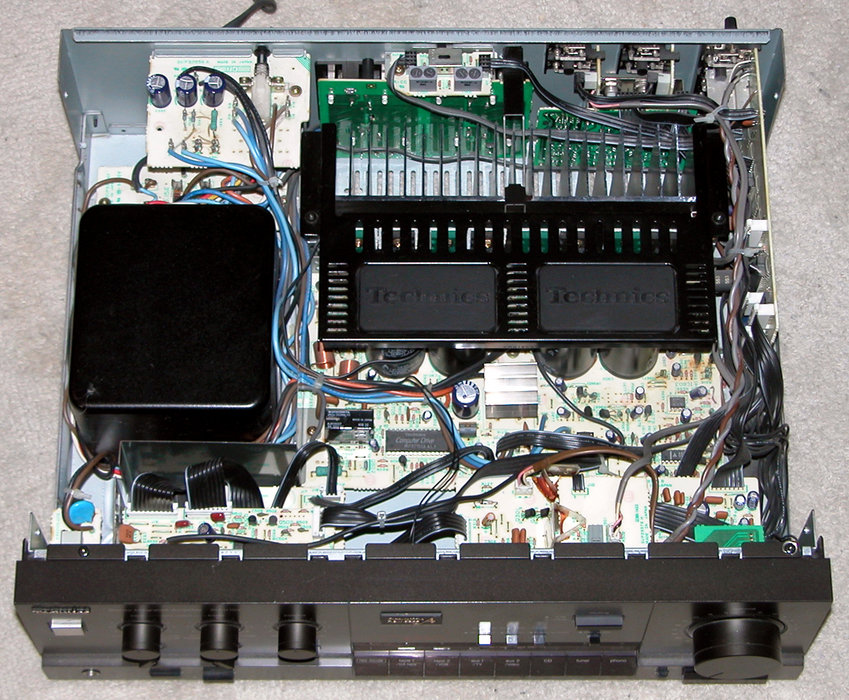

Naken Technics SU-V60 - 1986

Den här förstärkaren använder sig av "VC-4 Amplifier system"-teknik och har "Heat pipe"-kylning av transistorerna.

Ligger på 2 x 90 W och drar 560 W nominellt. (2006-03-12 00:48:33)
Produkter på bilden:  Technics SU-V60

Naken Yamaha C-45 - 1986

Ett i raden av små, smidiga och välljudande försteg från Yamaha (2006-11-29 22:53:44)
Produkter på bilden:  Yamaha C-45

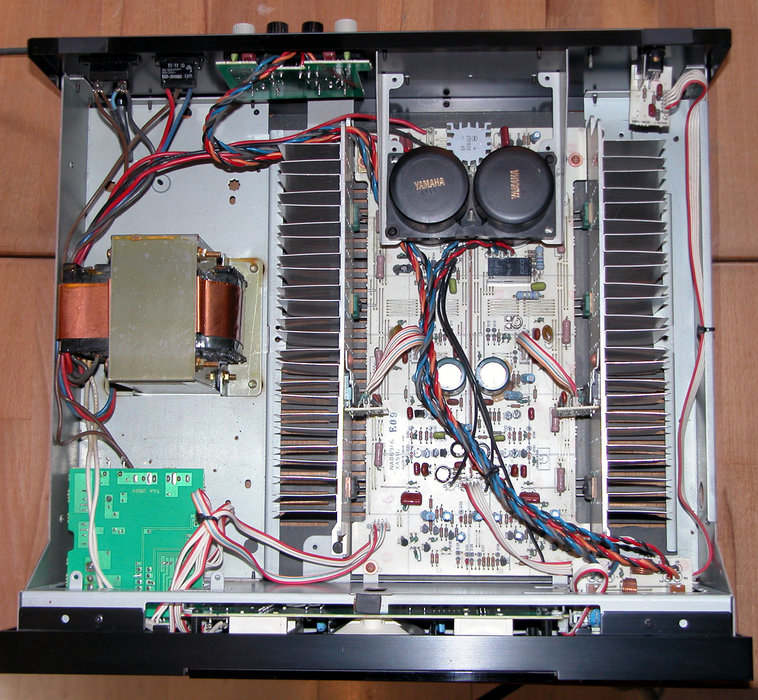

Naken Yamaha M-45 - 1986

Slutsteg som har auto klass A (upp till 2 x 10 W). Blir riktigt varm i klass A-läge.

2 x 22.000 µF kondingar, nominell effektförbrukning på 650 W (2006-03-24 13:08:00)
Produkter på bilden:  Yamaha M-45

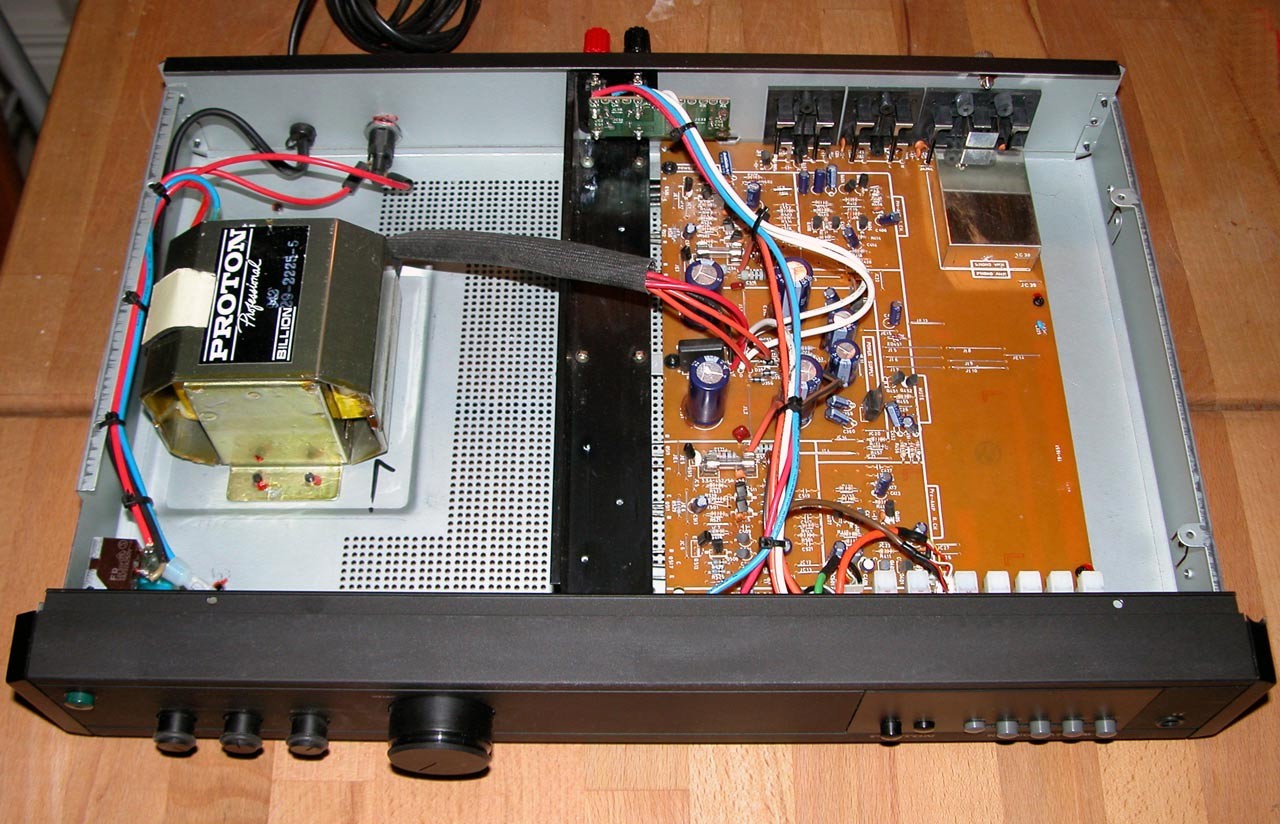

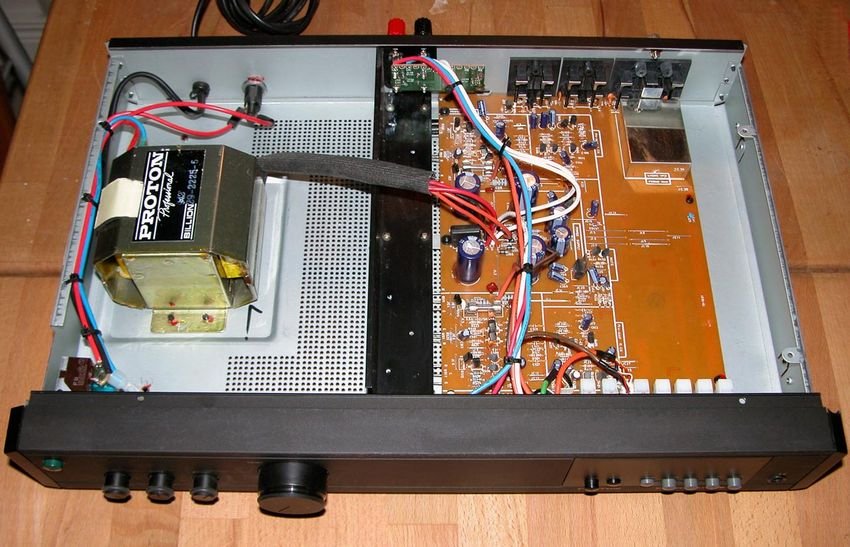

Proton AM-542 - okänt årtal

Ser rätt tomt av avskalat ut under skalet och ungefär så låter den också. Inte mycket som tillför eller färgar. Enkel och bra - passar perfekt till datorn eller liknande. (2008-01-14 22:51:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Proton AM-452

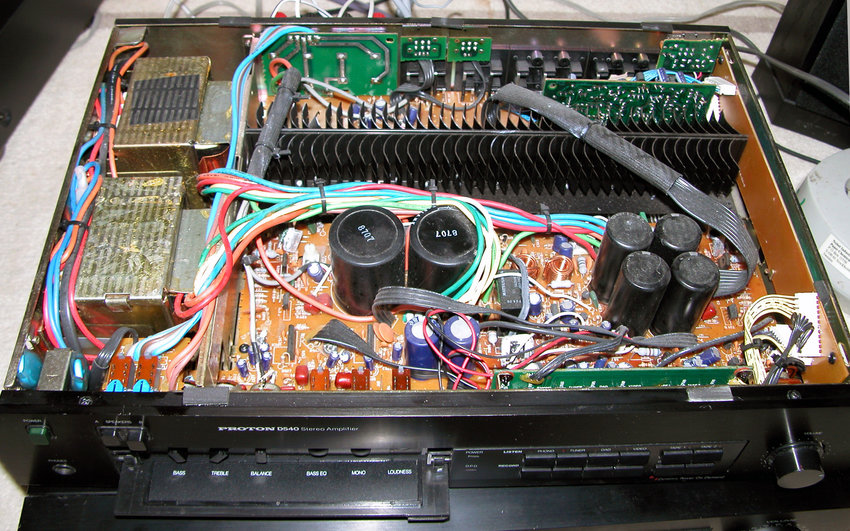

Naken Proton D540 - 1987

2 x 10.000 µF kondingar plus nästan lika mycket till för DPD (Dynamic Power on Demand) och dubbla trafos möjliggör kraften.

Rätt stökig kabeldragning.. (2005-12-31 02:40:10)
Produkter på bilden:  Proton D 540

Naken Proton D1200 - 1987

Dubbla trafos, 104.000 µF kondingbankar (varav 44.000 µF är till DPD), dual mono-uppbyggd

Min modell är ej bryggkopplingsbar, men det ska finnas de som är det.

Bara anslutning för ett högtalarpar är väldigt knepigt när de skryter i manualen om att den är konstruerad för att kunna belastas ner till 2 ohm kontinuerligt. (2006-05-11 11:45:00)
Produkter på bilden:  Proton D1200

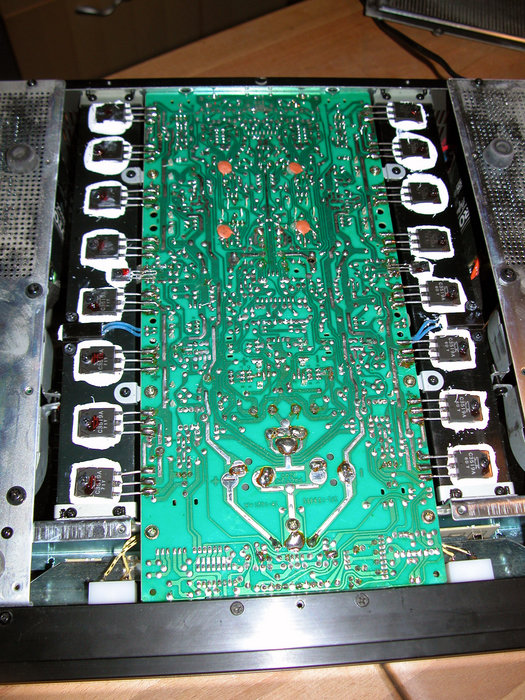

Undersidan på Proton D1200 - 1987

8 transistorer per kanal (2006-05-11 11:48:23)
Produkter på bilden:  Proton D1200

Naken Technics SU-V670 PXS cap - 1987

Välbyggd integrerad förstärkare. Drar 690 W och har 2 x 10.000 µF skärmade PXS-kondingar, kallade för X-Pro. (2006-06-04 18:26:07)
Produkter på bilden:  Technics SU-V670

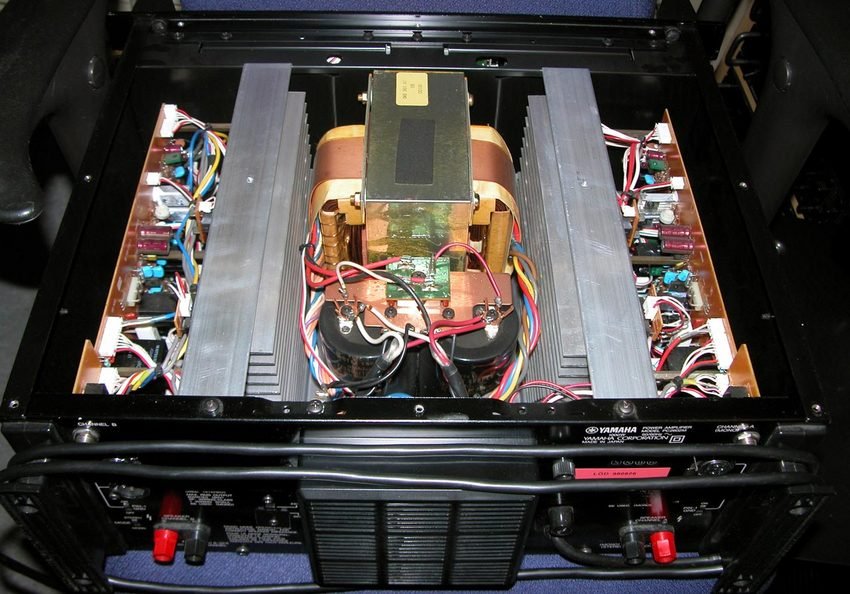

Naken Yamaha PC2602M - 1987

Ett studiosteg med kylfläkt. Går dock inte igång förrän man pressar steget ordentligt. Kylflänsarna ska enligt manualen uppnå 60°C innan den slår på.

Har en rätt saftig nätdel, kondingsbank om 2 x 22.000 µF och riktiga kylflänsar med 10 transistorer för varje kanal. Drar 1 kW nominellt och väger 26 kg.

Har arbetat på kungl. Dramaten en gång i tiden och har där tagits väl om hand. (2006-09-19 22:50:48)
Produkter på bilden:  Yamaha PC2602M

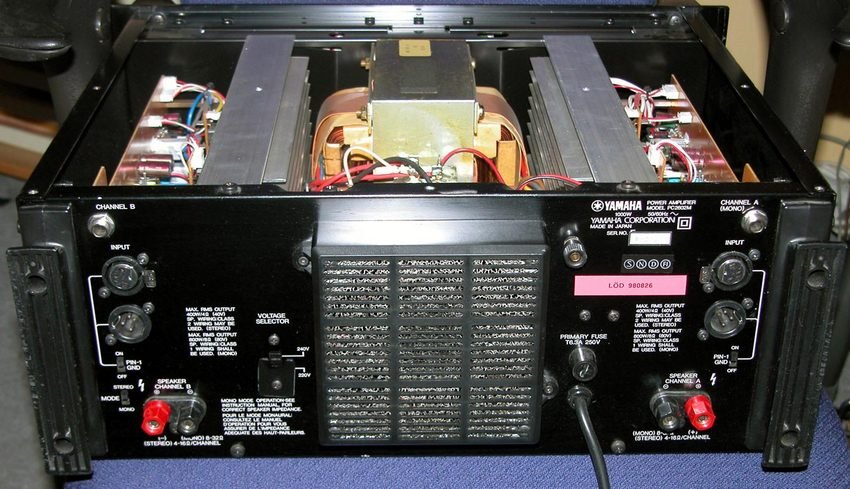

Baken på Yamaha PC2602M - 1987

Balanserade ingångar via XLR eller stereoteljack. Klena högtalaranslutningar som kräver bananer. Vidarekoppling av insignal till nästa slutsteg via balanserad XLR.

Insugsfiltret till fläkten kan tas loss och göras rent.

(2006-09-19 22:58:50)
Produkter på bilden:  Yamaha PC2602M

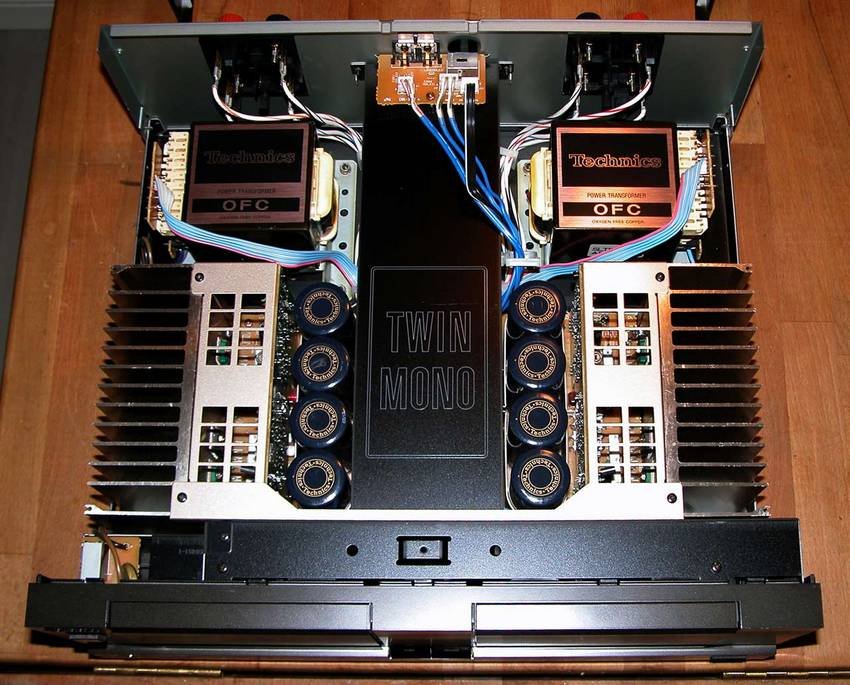

Naken Technics SE-A50 - 1988

Dual mono uppbyggd. Drar 950 W nominellt, 2 x 18.800 µF kondingsbank. Bryggbart

Saknar dock de vackra VU-mätarna som Technics oftast har på sina slutsteg. (2006-11-20 14:09:38)
Produkter på bilden:  Technics SE-A50

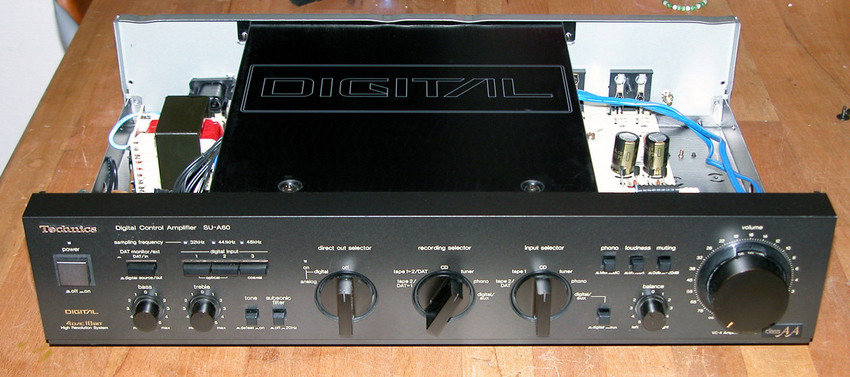

Technics SU-A60 med underkläder - 1988

Ett bra försteg med digitala ingångar. Klarar 32, 44,1 och 48 kHz samplingsfrekvens.

Gedigna reglage av bra kvalitet.

(2006-11-20 23:24:12)
Produkter på bilden:  Technics SU-A60

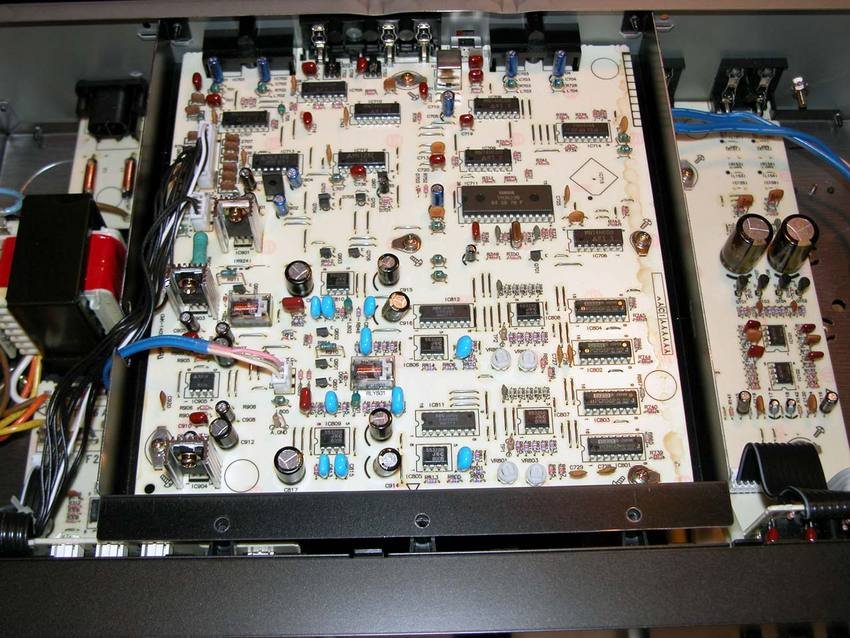

Technics SU-A60 utan underkläder - 1988

Här rök trosorna...

Under locket till den avskärmade digitala delen hittar man 2 st. 16 bit Burr Brown PCM56P-chip/kanal i DAC:en. De lär vara konfigurerade på Yamaha-manér så att de jobbar i 18-bitars teknik.
(2006-11-20 23:30:54)
Produkter på bilden:  Technics SU-A60

Naken Technics SL-P990 - 1988

Var TOTL-modell med resonansdämpande chassi. Gick lös på ca. 6000:- då

Har dubbla nätdelar, men saknar avskärmning. Har två st. Burr Brown PCM56P-chip/kanal i DAC:en.

Gott om bra finesser i den, men jag kan sakna utnivåkontroll. (2006-11-23 00:25:54)
Produkter på bilden:  Technics SL-P990

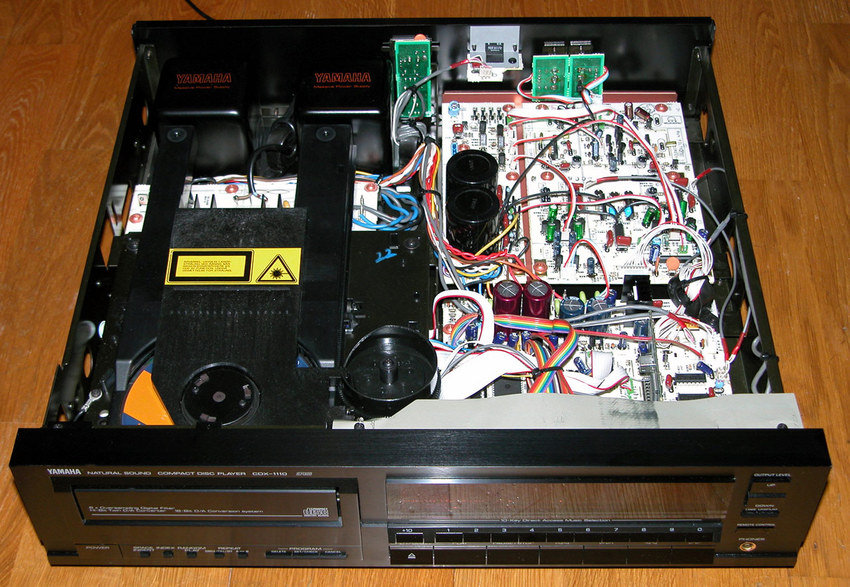

Naken Yamaha CDX-1110 - 1988

Stor och välbyggd bjässe på 14,2 kg. Har lika stora kondingar som en mindre förstärkare. Den har dubbla trafos och en härlig analog del.

En DAC som har 18 år på nacken och låter så här gott gör mig tveksam till om allt prat om den rasande snabba DAC-utvecklingen... Eller så beror det på helheten i den här maskinen. Har två st. Burr Brown PCM56-chip/kanal i DAC:en.
(2006-10-20 16:44:46)
Produkter på bilden:  Yamaha CDX-1110

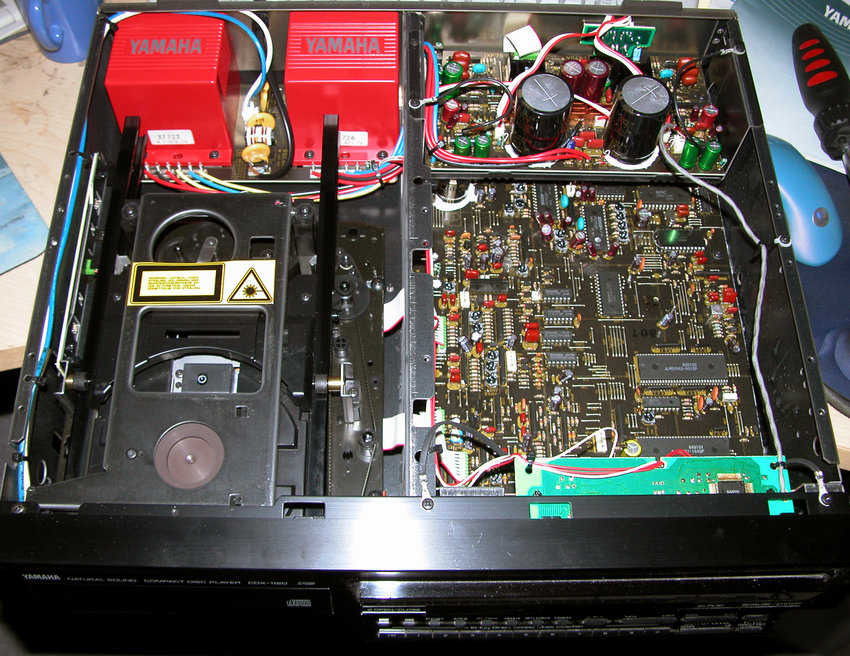

Naken Yamaha CDX-1120 - 1989

Dubbla trafos (en för analaog och en för digital del) och tjock plåt gör att den här pjäsen landar på 12 kg.

Riktigt bra analog del jämfört med många av dagens rationaliserade konstruktioner. Har två st. Burr Brown PCM58-chip/kanal i DAC:en. (2006-02-01 23:12:25)
Produkter på bilden:  Yamaha CDX-1120

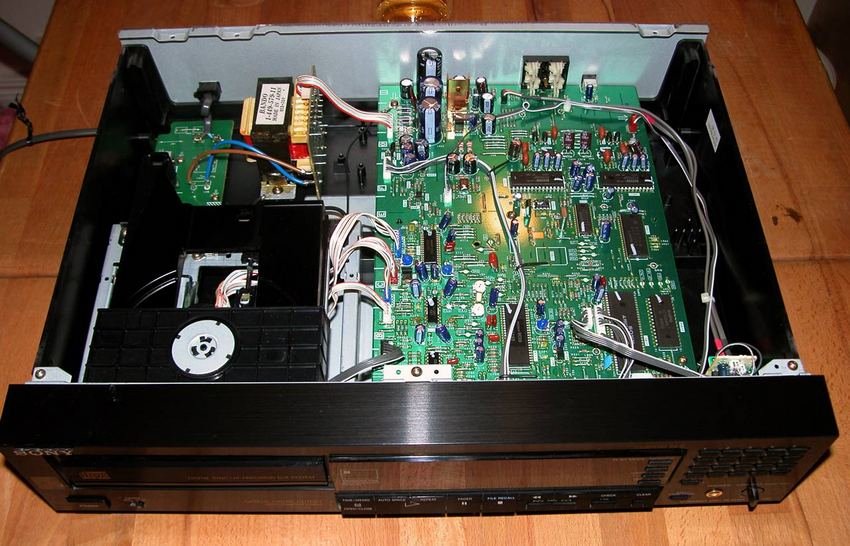

Naken Sony CDP-970 - 1989

En av de högre Sony-spelarna när den kom. Kostade strax under 5000:- då.

En hel del finesser och aluminiumsläde, men inte lika välbyggd som Yamahan ovanför.

Ett Burr Brown PCM58P-chip/kanal i DAC:en. Välljudande tack vare en bra analogdel. (2006-10-11 01:10:31)
Produkter på bilden:  Sony CDP-970

Naken Yamaha CX-1000 - 1989

Här blir jag imponerad...

Chassit avdelat i 6 separata sektioner: Trafo, Tonkontroller, AVD-processor, RIAA-steg, Analog del och under den svarta luckan till sist Digital del. (2006-01-23 00:51:49)
RIAA
RIAA
Produkter:  Yamaha CX-1000
AVD-processor
Produkter:  Yamaha CX-1000
Ton/reglerkontroller
Produkter:  Yamaha CX-1000
Nätdel
en för analog och en för digital del
Produkter:  Yamaha CX-1000
Digital del
Produkter:  Yamaha CX-1000
Produkter på bilden:  Yamaha CX-1000

Naken Yamaha CX-1000 - 1989

Här har jag skruvat bort plåtlocket till den digitala delen.
Under denna sektion ligger sedan den analoga delen.

En egen trafo för den digitala och en för den analoga delen.

Gediget gjort. (2006-01-23 01:00:11)
Produkter på bilden:  Yamaha CX-1000

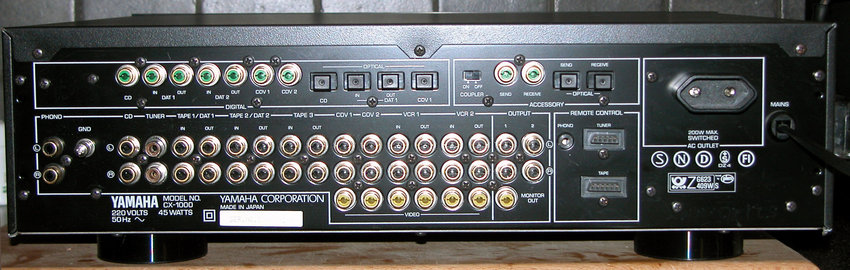

Baken på Yamaha CX-1000 - 1989

Här finns det verkligen gott om både analoga och digitala ingångar för att vara en 2-kanalare... Fungerar mer eller mindre som en kontrollcentral för mig. (2005-12-26 05:41:23)
Produkter på bilden:  Yamaha CX-1000

Naken Yamaha CDX-930 - 1990

Inte lika påkostad som mina andra Yammor, men den har åtminstonde en släde av metall. (2006-11-30 00:09:17)
Produkter på bilden:  Yamaha CDX-930

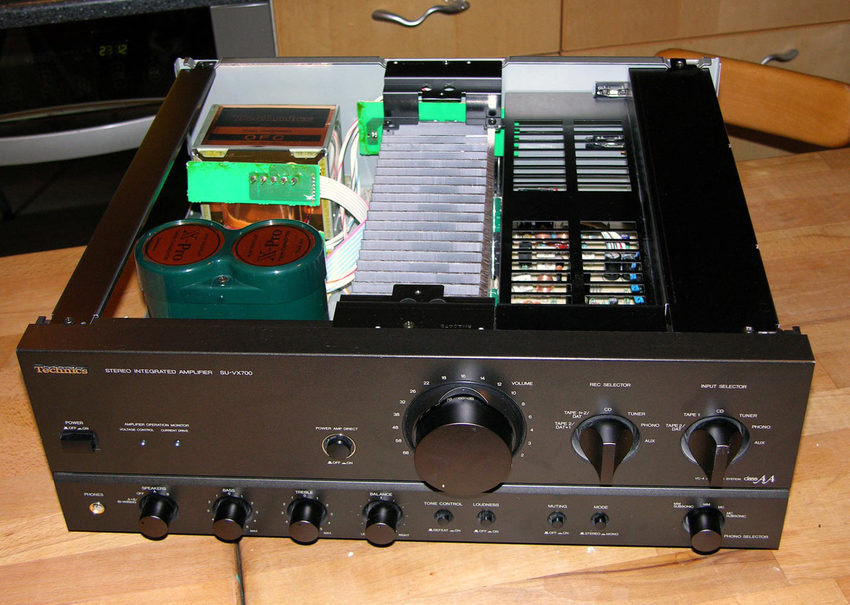

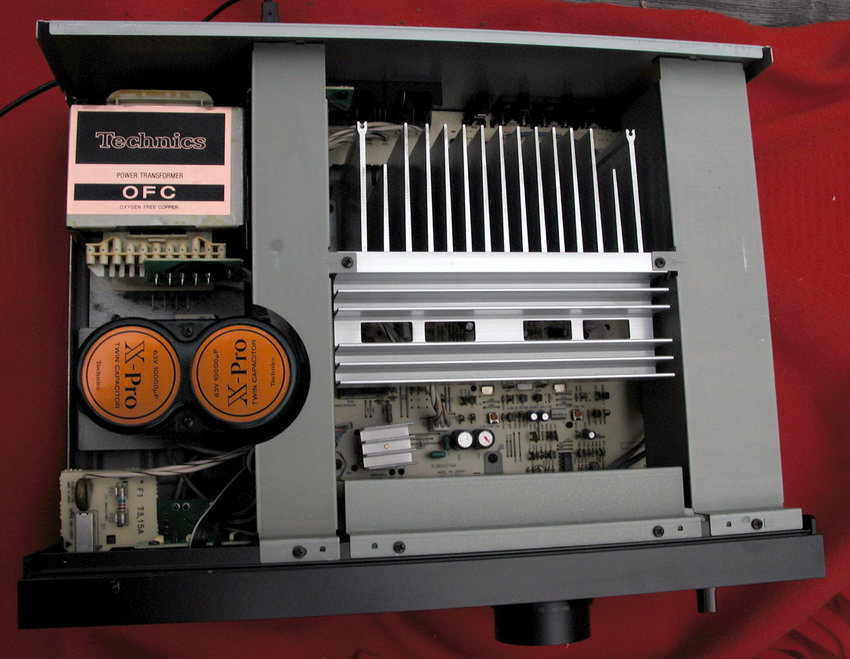

Topless Technics SU-VX700 - 1991

Rätt stadig bit på 14-15 kg.

2 x 10.000 µF X-Pro kondingar. Nominell effektförbrukning om 690 W.
Uteffekt 2 x 90 W (2007-06-11 14:37:53)
Produkter på bilden:  Technics SU-VX700

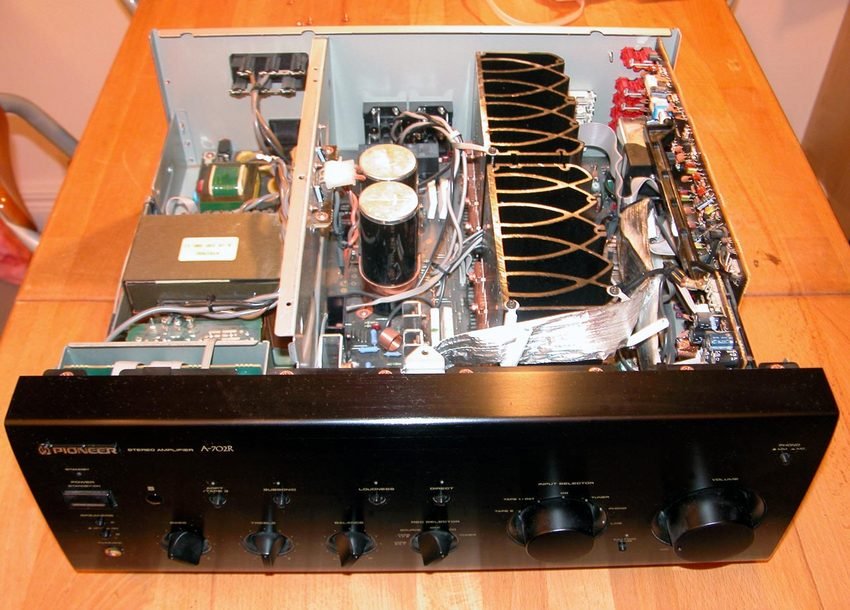

Naken Pioneer A-702R - 1994

Två nätdelar som är avskärmade, drar 720 W nominellt, ordentliga kylflänsar med 4 sluttrissor för varje kanal, 2 x 18.000 µF kondingbank, en hel del koppar i den. (2006-10-09 01:03:00)
Produkter på bilden:  Pioneer A-702R

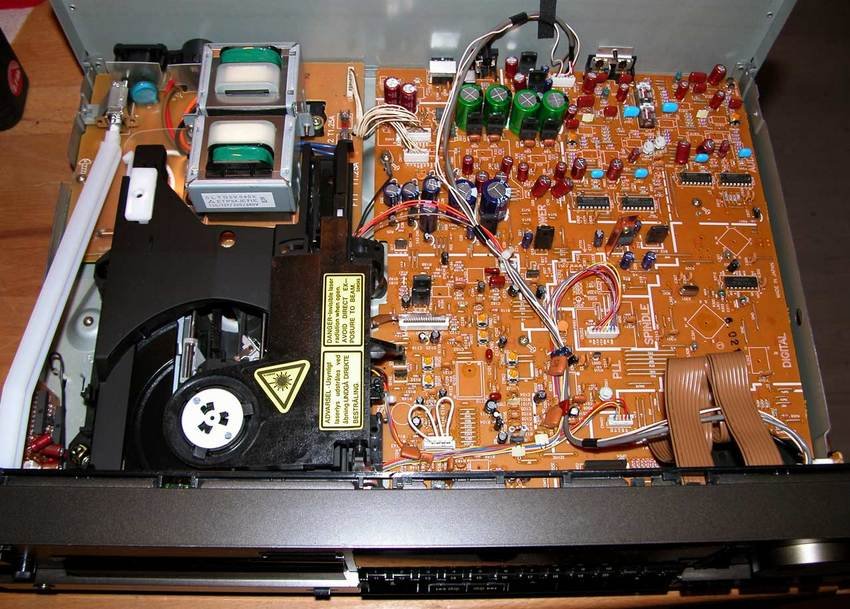

Naken Denon DCD-755AR - 2000

Känns rätt OK, men plastsläden drar ner kvalitetskänslan och så är den rätt stötkänslig.

Det sitter två Burr Brown PCM1702-chip i den.

Detaljerat, men lite för skirt ljud för min smak. (2006-12-01 02:26:28)
Produkter på bilden:  Denon DCD-755AR

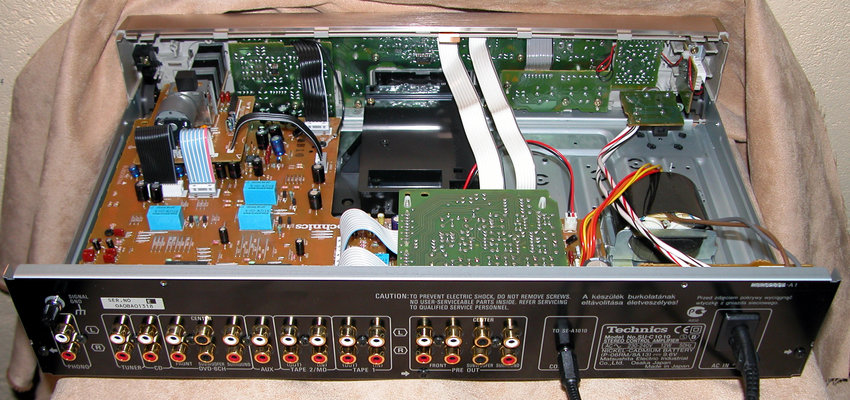

Naken Technics SU-C1010 - 2001

Ganska tomt...

Den svarta klossen i mitten är batteriacken som den kan köras på för att eliminera 50 Hz strömmen. (2006-01-20 15:39:55)
Produkter på bilden:  Technics SU-C1010

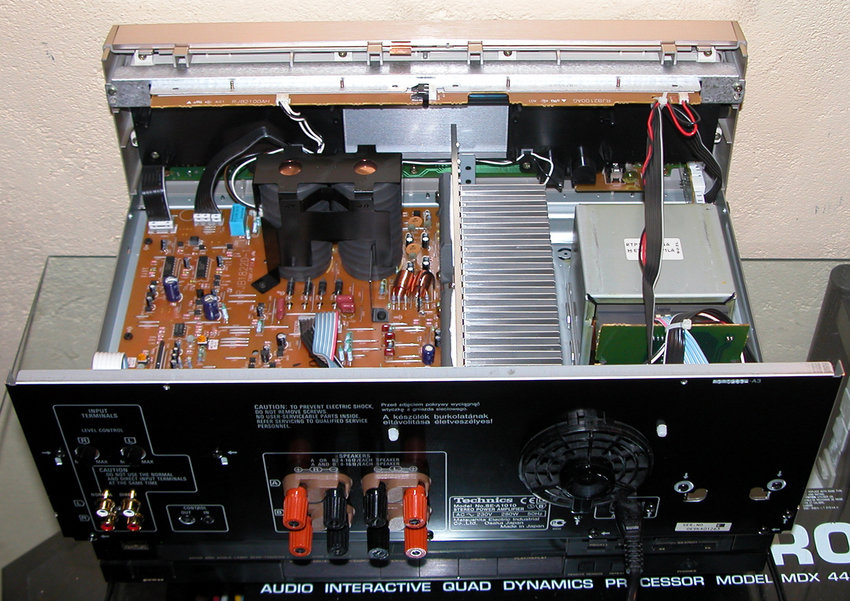

Naken Technics SE-A1010 - 2001

Inte så välfyllt här heller...

30.000 µF TA-KEH II (baserat på bambufiber) kondingar som bidrar till ett väldigt rent ljud. (2006-01-23 00:41:57)
Produkter på bilden:  Technics SE-A1010E



Viktat medelbetyg:  (8.90) (baserat på 30 st)  Visa lista
Glen Benton    2014-11-24 00:19:17
Ar@b    2007-06-11 17:05:51
radiuz    2007-05-21 05:13:03
Marbu_89    2007-05-19 12:21:12
larsahl    2007-05-03 23:24:44
_Lindgren_82    2007-02-22 23:34:31
mr-välljud    2007-02-17 08:22:01
dahlman    2007-01-06 16:40:32
Jojje_    2006-12-01 08:06:07
InSane    2006-11-23 09:57:20
Kurben    2006-11-23 07:56:07
Mr_Sound_Freak    2006-11-23 00:52:19
kalle_hbg    2006-10-13 23:31:47
Martins    2006-10-11 21:07:35
luka788    2006-10-11 01:30:23
MarkSix    2006-09-19 23:58:03
Kalashnikov    2006-06-06 12:22:34
Destroyer2000    2006-05-11 17:26:06
SonySamppa79    2006-05-11 13:01:35
padda    2006-03-24 19:25:10
fam.puh    2006-03-24 14:46:06
mrZed    2006-03-24 13:23:31
teposen    2006-03-12 02:18:52
Mig    2006-03-11 12:03:44
Hämähäkki    2006-02-21 19:24:29
IronDavid    2006-02-21 16:43:14
Aspberger    2006-02-20 18:59:27
Daniel T    2006-02-20 09:45:40
Wiz    2006-02-13 19:17:19
labouroflove    2006-01-19 16:40:42
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Glen Benton   2014-11-24 00:19:26 Anmäl
Helt underbart galleri!
eric__87   2008-12-26 21:25:36 Anmäl
Riktigt snuskigt snyggt alltså!!Sälger du saker eller samlar du bara?
DVD-ai   2008-01-14 23:43:38 Anmäl
Elektronik porr =P
Du måste vara inloggad för att kunna ge kommentarer.
Vilka bilder visas här?
 Fler
Prisjakt © 2000 - 2014 Prisjakt   Denna sajt använder cookies.   Våra regler.
