Motoriserad Tupplur
Ir-styrd Motoriserad Tupplur, helt automatisk mikroprocessorstyrd, med flashminne för utrullingslängd och läge, vid strömavbrott. Används dock inte mer pga tuppluren har blivit ersatt med en Aview filmduk istället, dock ska Aview duken också motoriseras med samma lösning senare, dock behövs en starkare motor. (2005-12-15 17:06:08)

Produkter på bilden:

Radiostyrd Motoriserad Tupplur mörkläggning
Radiostyrd Motoriserad Tupplur mörkläggning, helt automatisk mikroprocessorstyrd, med flashminne för utrullingslängd och läge, vid strömavbrott. Hur långt gardinen ska rullas ner bestäms med en knapp på sidan, vilket gör att man kan ha olika stora fönster. (2005-12-15 17:06:59)

Produkter på bilden:

Kopplingsschema
Några undrade hur jag drev stegmotorn i den motoriserade Tuppluren, så jag har ritat upp kopplingsschemat till drivningen. PIC-Processorn som jag använder är en 16F84A. Denna måste programmeras med hjälp av en PIC-programmerare (Kan man bygga billigt själv). Styrprogrammet till PIC-processorn kan man skriva i C, Basic eller Pascal och är inte så komplicerat. Perfektionisten väljer så klart att skriva styrprogrammet i Assembler för han blir ändå aldrig klar. (2006-01-05 23:53:50)

Produkter på bilden:

Basshaker
Basshaker av en 10" Pyramid bas, resonans 20Hz. Den mest prisvärda uppgraderingen man kan göra till sin hemmabio, ingen subbas i värden kan ge samma känsla som en basshaker. (2006-02-11 16:54:15)

Produkter på bilden:

Komponent switch och digital audio switch
Fjärrstyrd komponentvideo switch med 2 ingångar 2 utgångar. För att snabbt växla mellan DVD/Xbox och TV/Projektor, samt 4 ingångar för digitalt ljud. Inga knappar på fronten såklart allt styrs via fjärrkontroll. (2007-05-03 14:53:30)

Produkter på bilden:

Komponent switch, insida
Så här ser det ut på insidan, dock kommer jag nog göra ett nytt kretskort ganska snart med stöd för 2 in/utgångar för HDMI också. (2007-03-06 15:49:52)

Produkter på bilden:

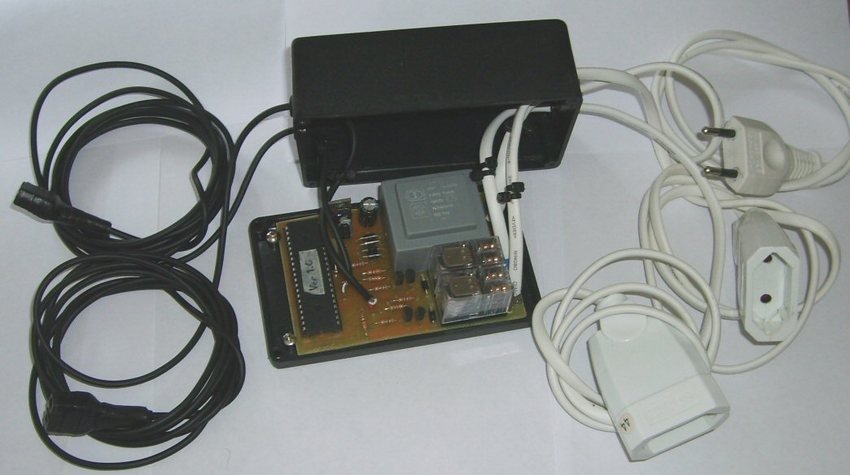

Sensor styrd lampströmbrytare
Sluta leta efter strömbrytaren i mörkret, med den här sensorswitchen är det bara att närma sig med någon kroppsdel så tänder eller släcker man lampan. Känsel avståndet är inställbart med en enkel handrörelse. Fick dock inte tag i de komponenter som jag ville ha, så det fick bli en Sensorswitch i dubbelt utförande, två sensorer, två lampor uttag. Den här sensorswitchen går att göra så liten att den får plats i sladdsamlaren till en taklampa, höj näven mot taklampan så tänds den !

Det här är ingen skruttig rörelsevakt med passiv ir. Med den här får man ett mycket exakt känselområde vilket gör att man inte kan aktivera den av misstag. (2007-04-04 18:11:39)

Produkter på bilden:

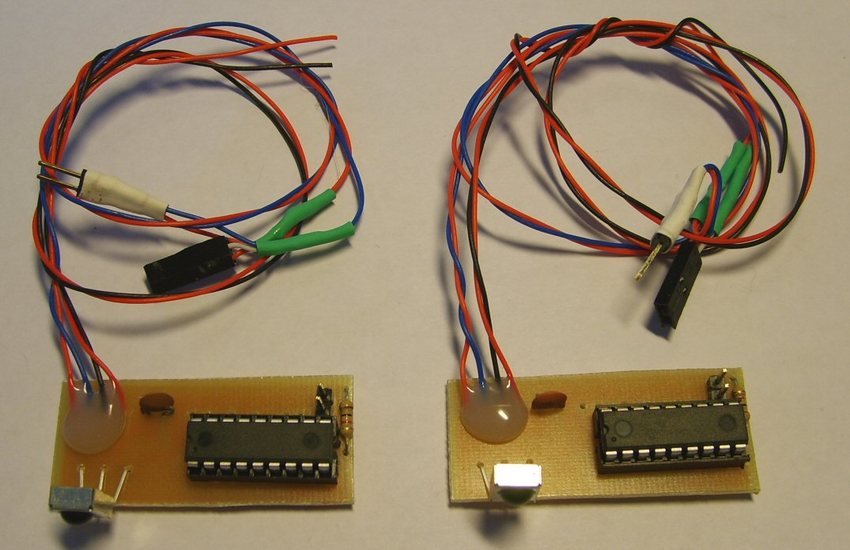

Fjärrkontroll styrd power-on till Datorn
Byggde en liten fjärrstyrd power-on mottagare till HTPC-Datorn, om man nu kan styra allt annat med fjärrkontrollen så varför inte startknappen till datorn också ? Modulen är inlärningsbar så vilken fjärrkontroll som helst kan fungera, med en ledig knapp. Gjorde två stycken när jag ändå var igång, ska se om jag inte kan få in en i Xboxen också. (2007-04-08 16:26:40)

Produkter på bilden:

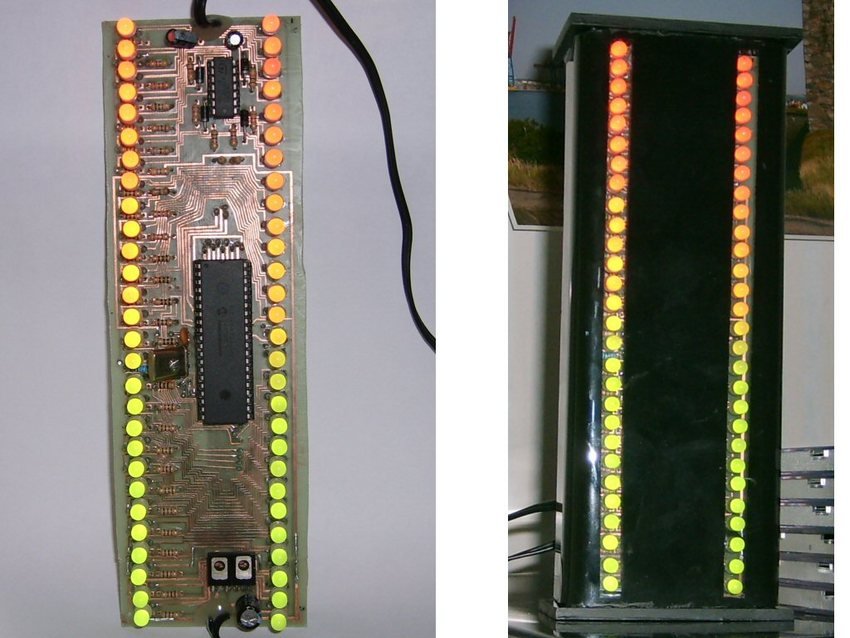

PPM (Peak Program meter) till musik
En riktig professionel PPM mätare måste man ju ha, i kampen mot loudness mixarna på dagens cd-skivor , så jag tillverkade en sådan, fast i lite lyxigare utförande än de som finns i studior mm. Färgskalan på lysdioderna, från grönt till mjukt övergående till rött, är hämtat från tiden då Amiga-datorn fanns och man gjorde musik med program som noisetracker och soundtracker, som använde denna snygga färgskala. Tack vare att jag använder en mikroprocessor så kan jag välja vad den ska visa, som toppvärde eller medelvärde (VU-meter) mm, dessutom analyserar den signalen och visar om signalen är klippt. 28 lysioder per kanal med 1dB upplösning. Många nya cd-skivor är producerade med klippta signaler och är tok komprimerade dynamiskt, nu ser man det direkt.... Ja den är såklart snygg att titta på också......bara man kunde sluta titta.... (2007-06-03 20:20:27)

Produkter på bilden:
