DIY - 2st cylindersubbar 15tum Övriga byggbilder
Viktat medelbetyg:  (9.50) (baserat på 11 st)  Kommentarer      Anmäl detta album

Bitarna börjar falla på plats efter mycket planering och efterforskning.

Dessa slutna sonosubbar kommer att utrustas med Dayton Audio DVC 15" element i en volym på ca. 85liter -3dB@38Hz och Qtc 0,711

Rören är 401mm invändigt och färdig höjd kommer vara som tv-bänken 87,5cm.

/ Mattias Vendel & Albin Lyckestam



Produkter i albumet:
Mitsubishi HC6000 (Projektorer )
Onkyo TX-SR876 (Surroundförstärkare )
MK Sound M4T (Surroundhögtalare )
MK Sound MP-7 (Surroundhögtalare )
Behringer iNUKE NU6000DSP (Slutsteg )
Detaljer
Bilder i detta album Växla till minatyrbilder

Inte skalenligt men på ett ungefär hur det kommer se ut iaf lite pill men det gick att få till i paint ganska smidigt. (2012-11-14 08:54:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

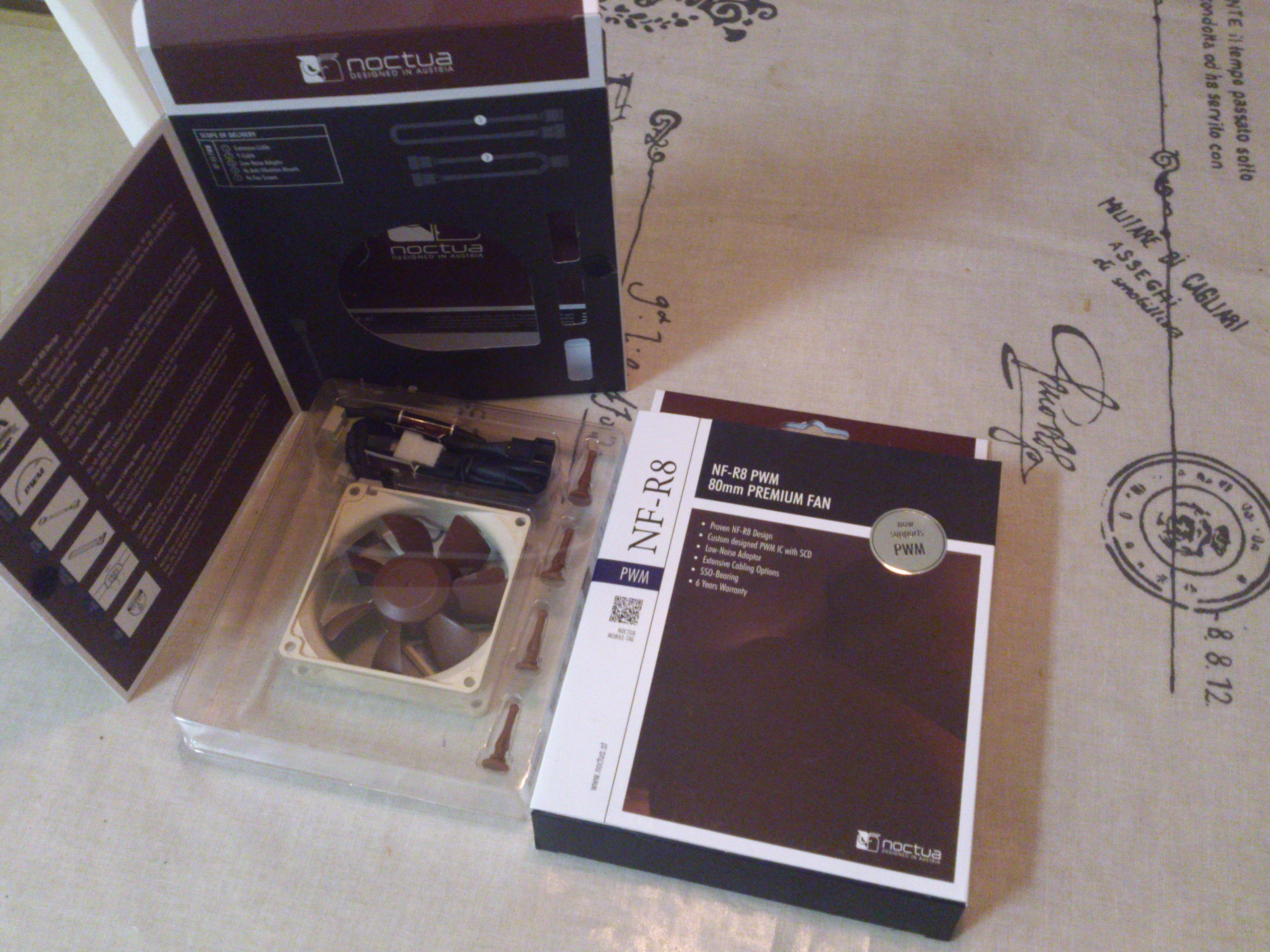

2st Noctua NF-R8 PWM fläktar kom i paket idag snabb leverans beställde i söndags fick dom idag tisdag :)
Tyvärr tar de tid innan jag får iNuke 6000dsp steget dom ska sitta i.

Delarna till subbygget är på gång imorgon eller på torsdag får jag gjutrören. (2012-11-06 19:14:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

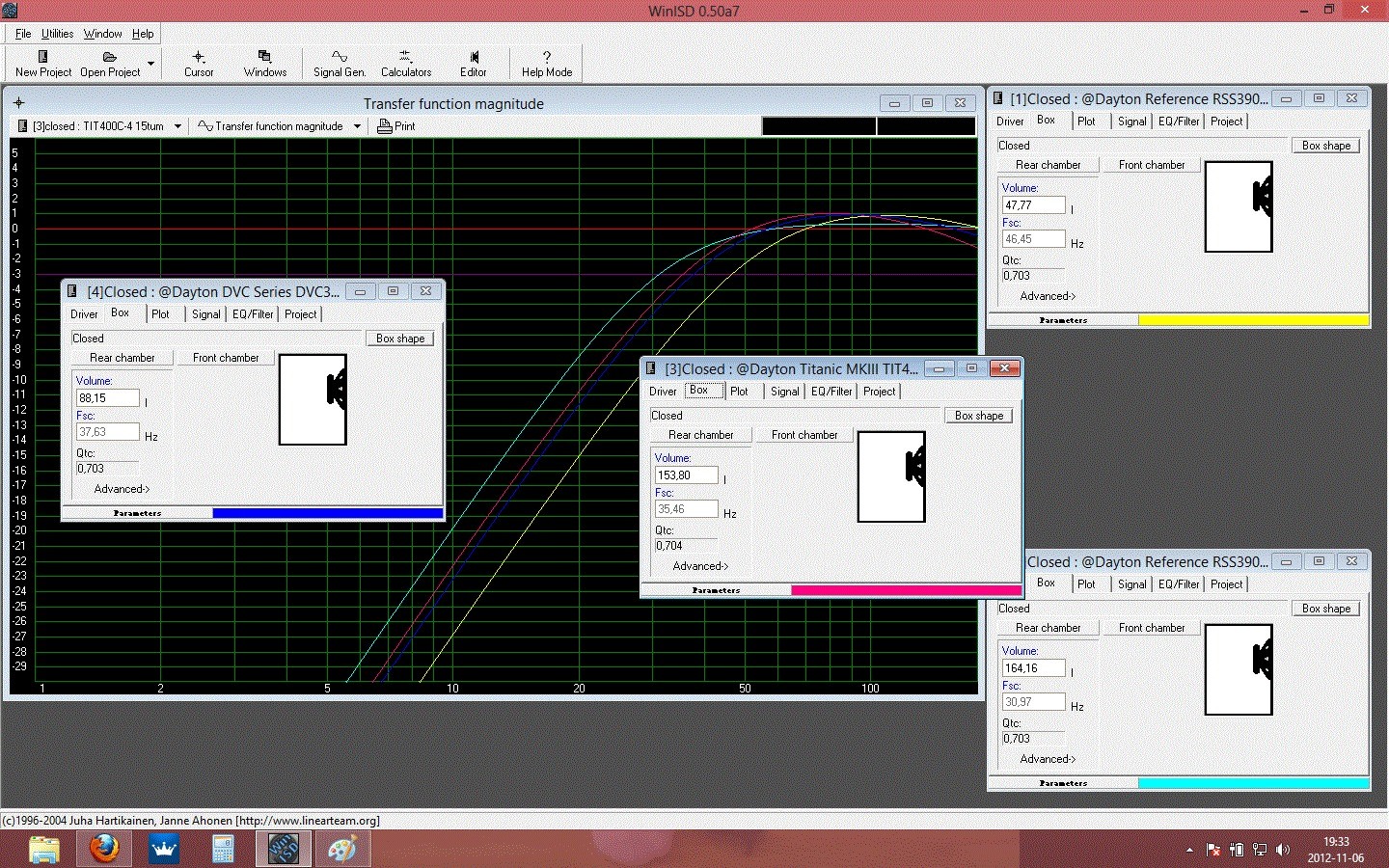

Ett gäng av Daytons finare 15tummare.

Blå är DVC 15" som jag ska använda tyvärr lite svårt att se linjen men lagom volym för min del. 350rms

Rosa är Titanic 15" den ger mest SPL över hela registret med 800rms

Gul är Reference HO 15tum (high output) väldigt liten lådvolym 800rms

Ljusblå Reference HF 15tum (high fidelity) 500rms

När vi skaffat hus och jag har mitt biorum kommer jag uppgradera till Reference HF eller Titanic kom på att jag ganska enkelt kan öka cylindervolym genom att ta bort locket och höja innerringen som är 5cm och använder den som skarv.
Ni förstår nog hur jag menar när jag kommit igång med bygget och får upp lite bilder.

(2012-11-06 19:40:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

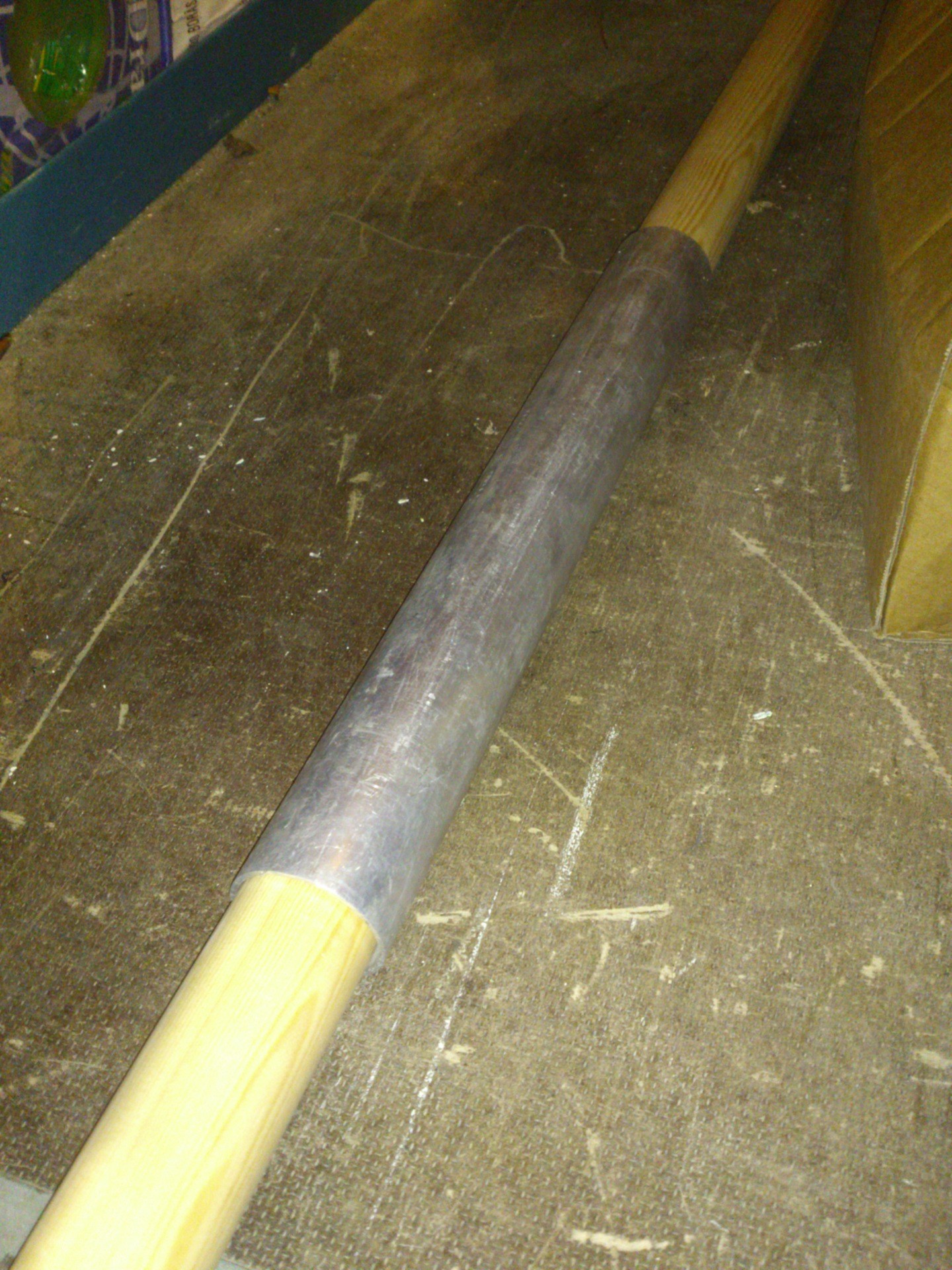

1.2meter 44mm rundstav gör susen när jag ska skruva fast benen i cylindern. (2012-11-09 19:42:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

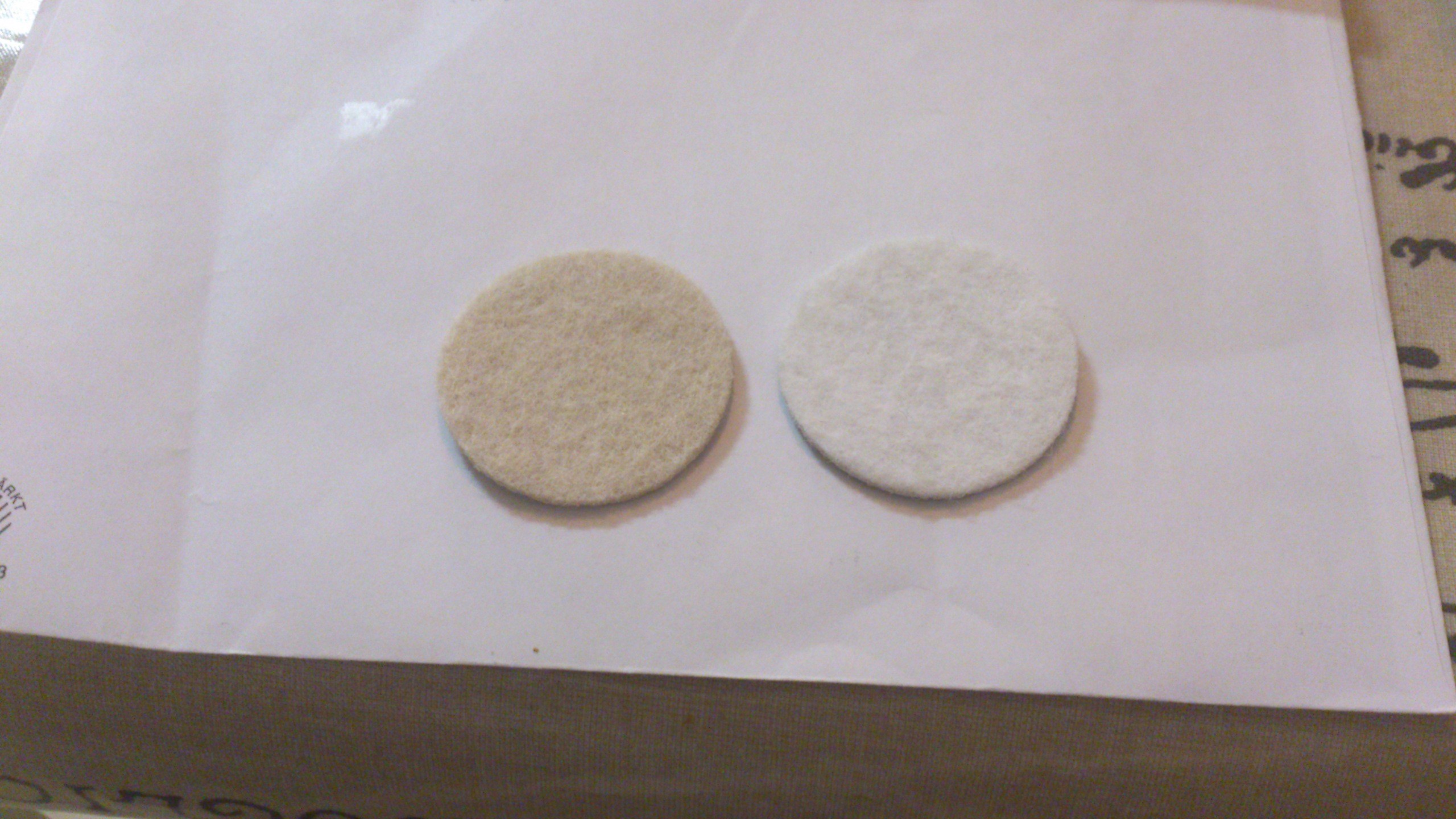

2st färgprover på nålfiltsmatta off-white 02 och white 01 den högra blir bäst. (2012-11-21 17:26:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

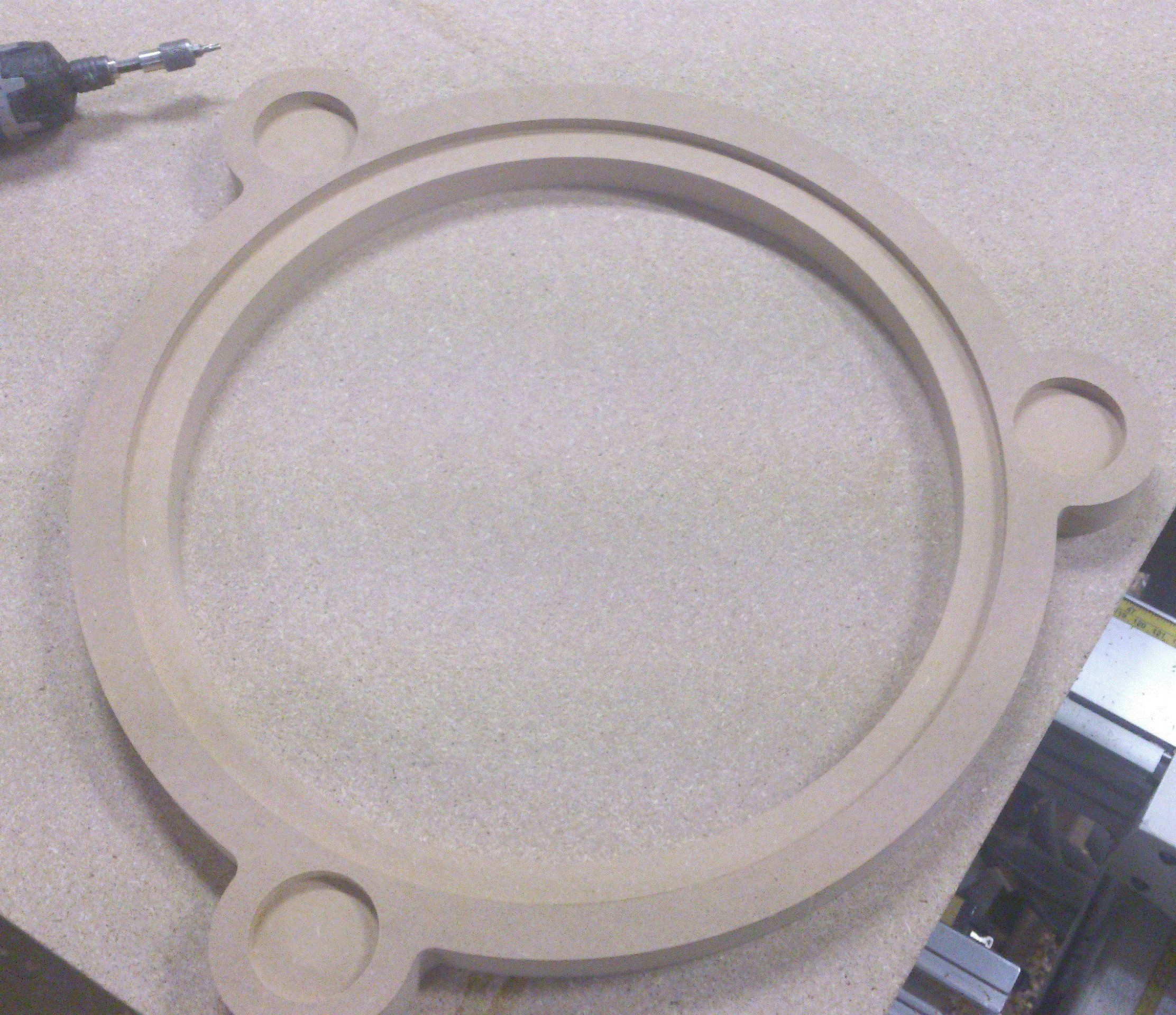

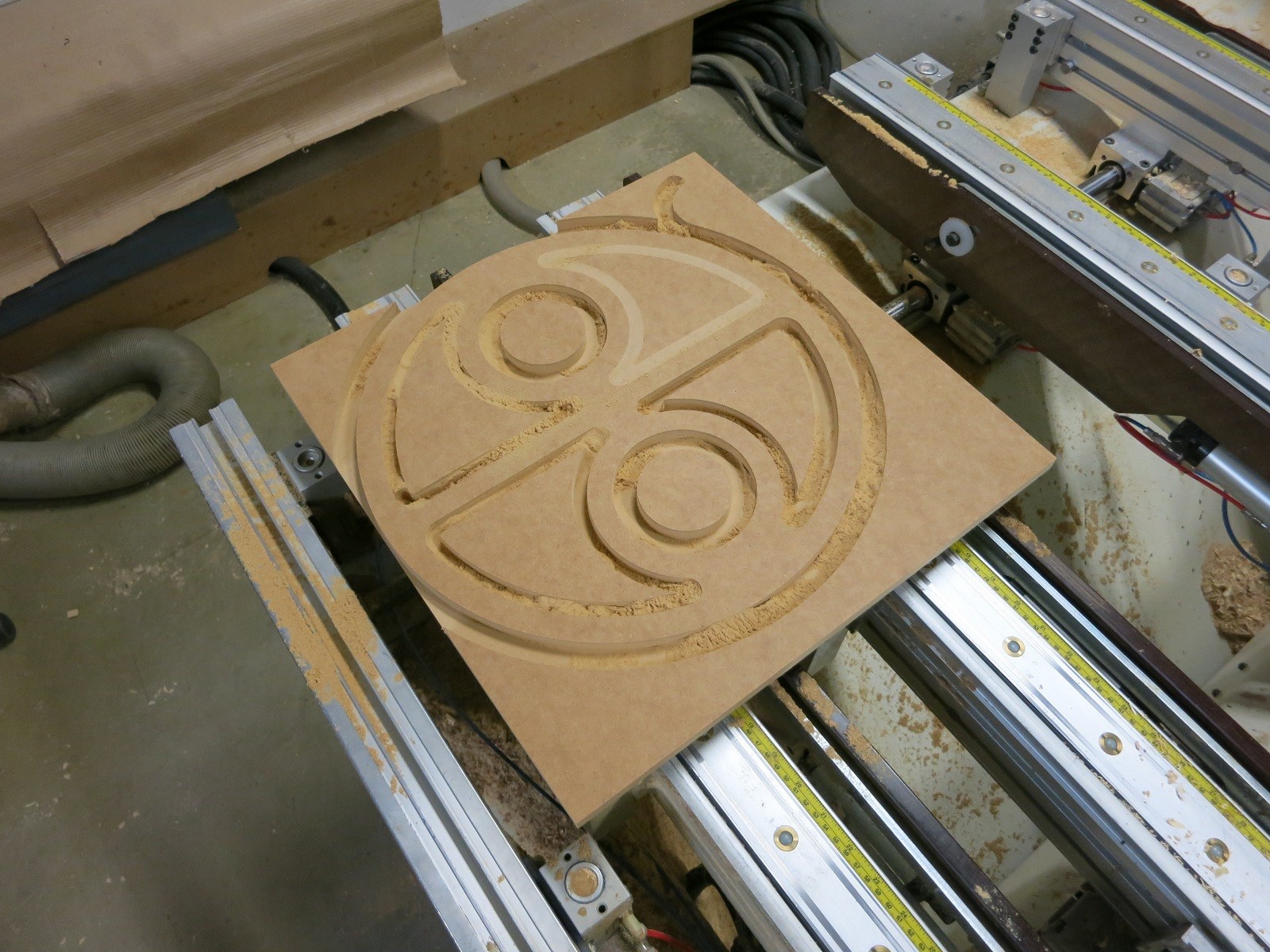

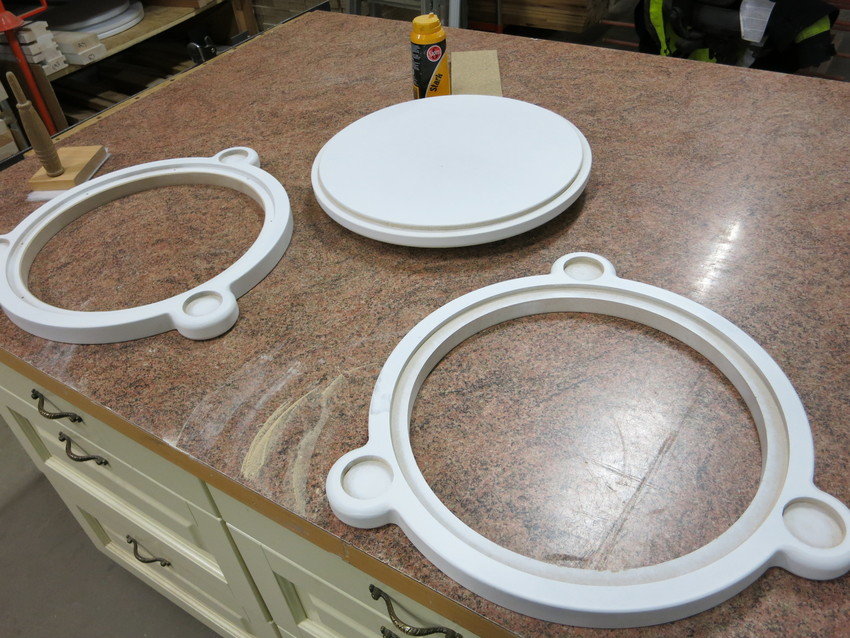

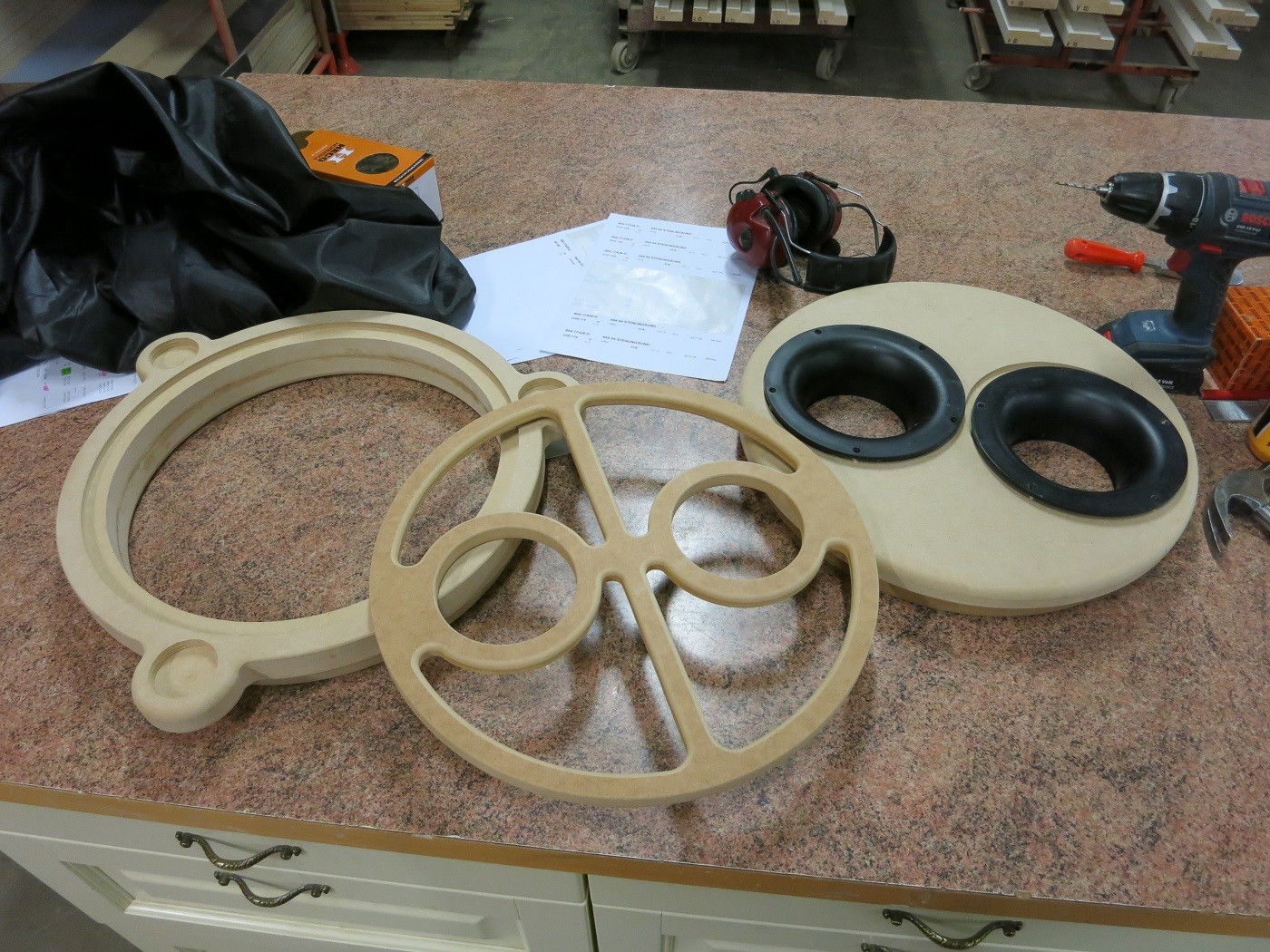

2st Bafflar
2st Topplock
2st Fotplatta

Alla färdig frästa nu ska bara kanterna rundas av men det får bli onsdagens projekt :) (2012-11-26 21:47:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Baffel och topplock kommer bli vitmålade och cylindern ska kläs i vit nålfiltsmatta eller möjligtvis något annat tyg. Funderar på om jag ska måla foten svart va tror ni om de?

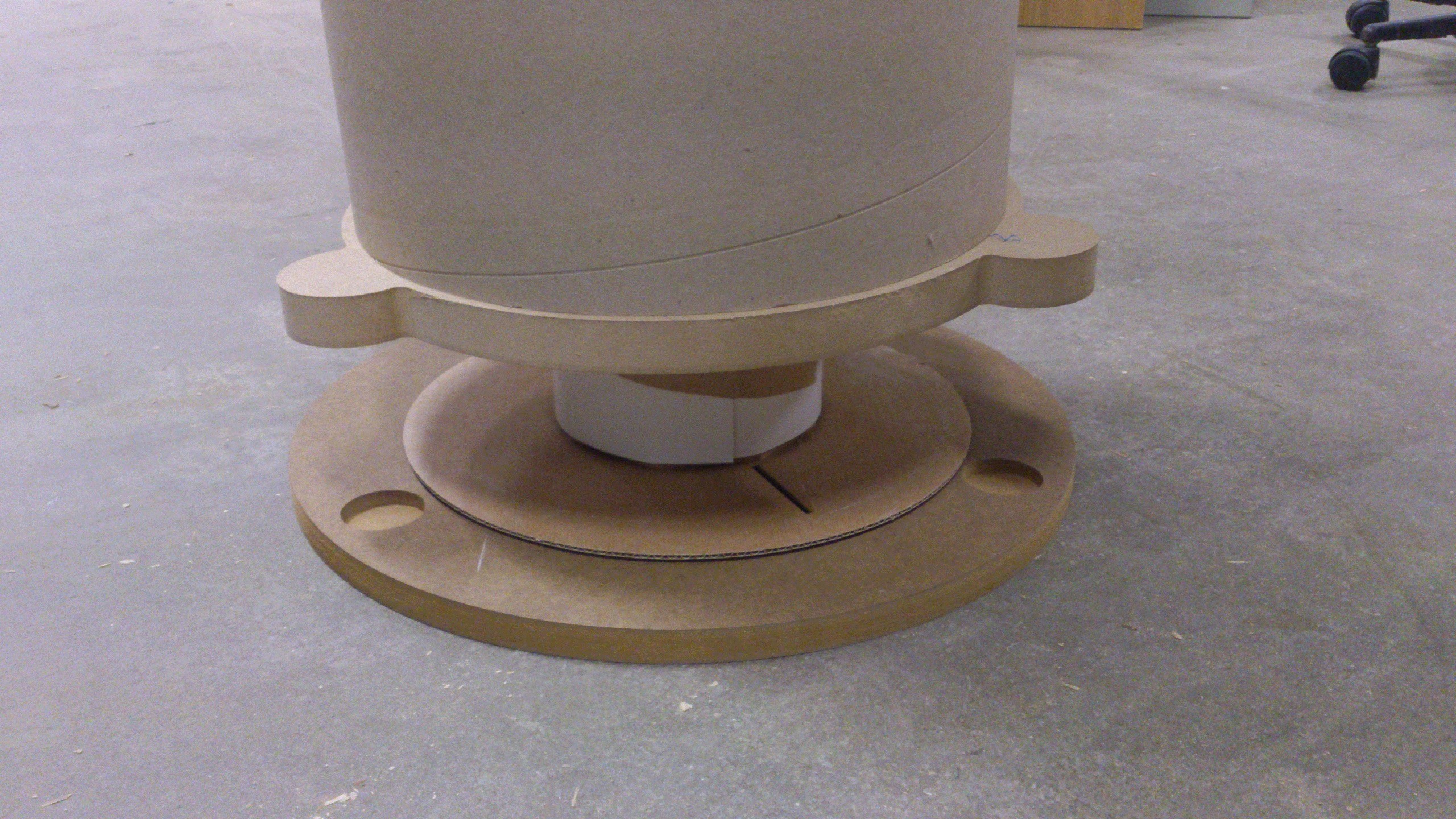

Mellanrummet mellan baffel och fot kommer vara mindre på bilden är det ca. 15cm sen kommer det vara 11cm. (2012-11-26 21:49:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

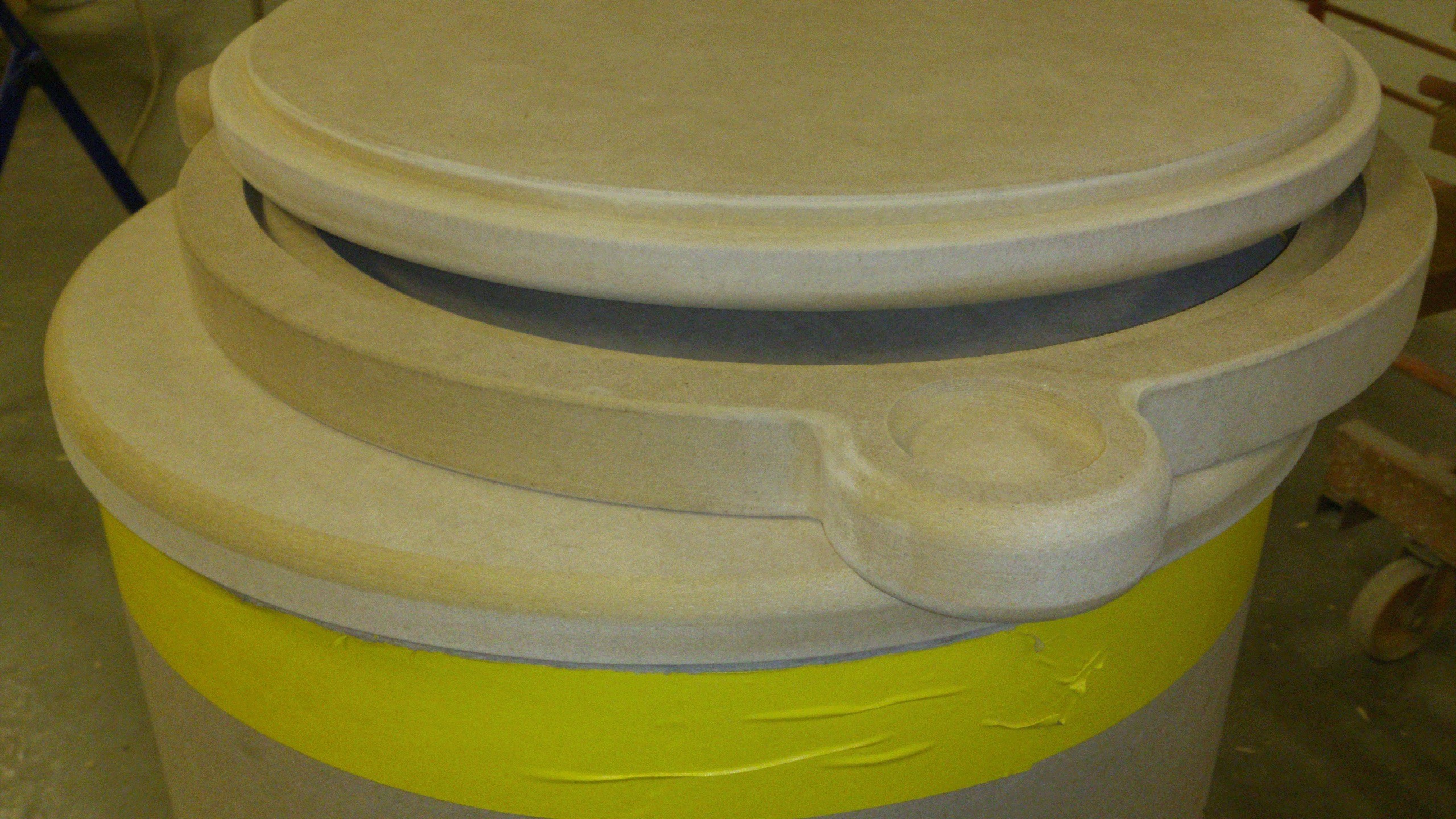

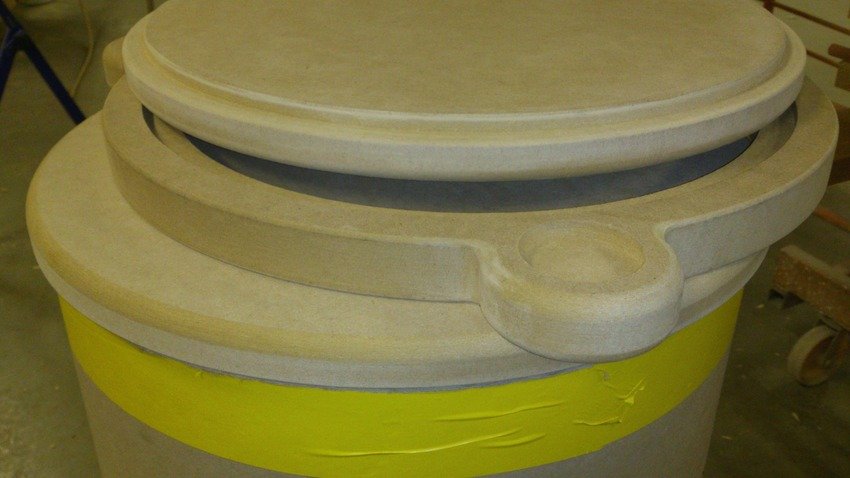

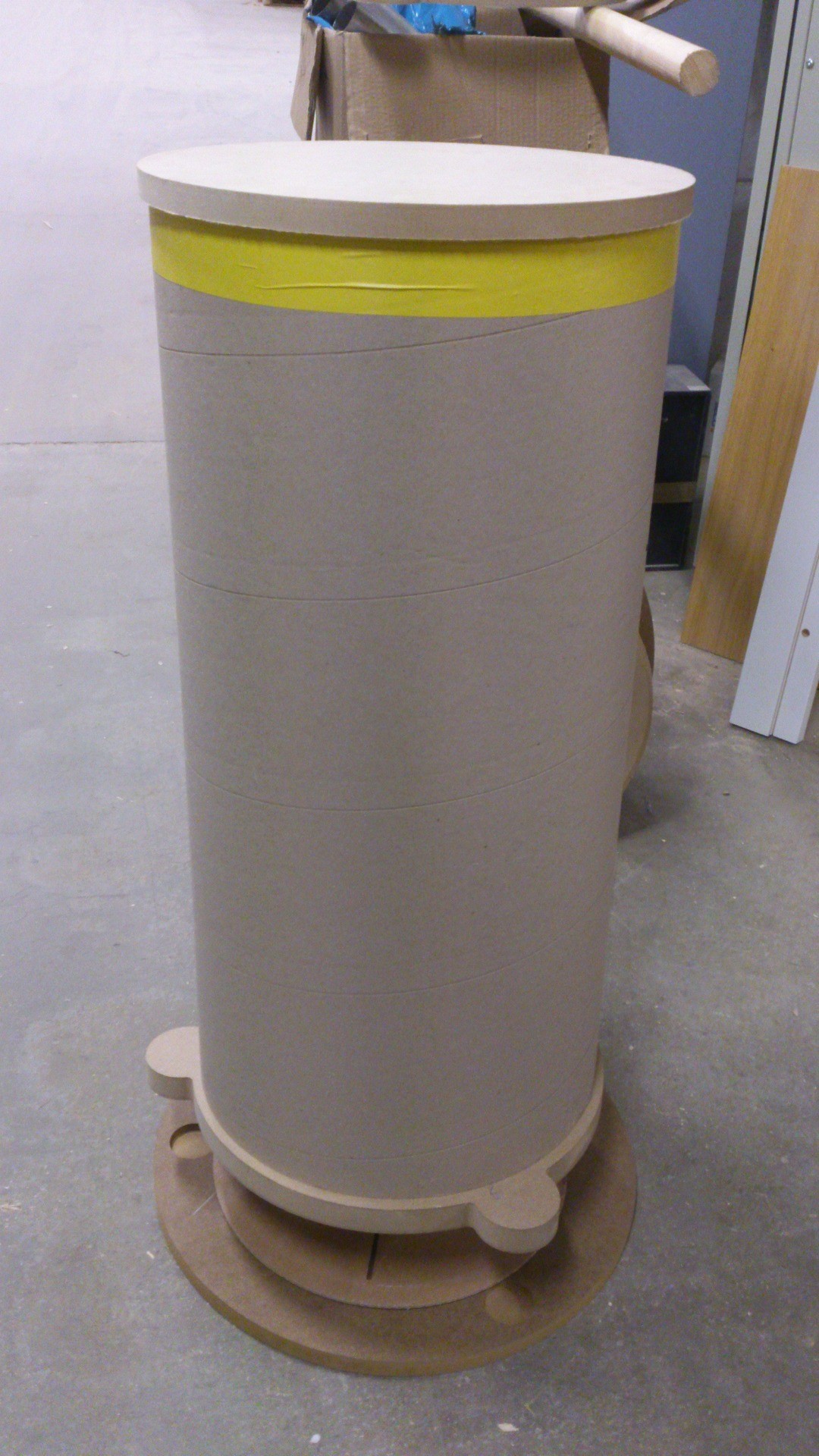

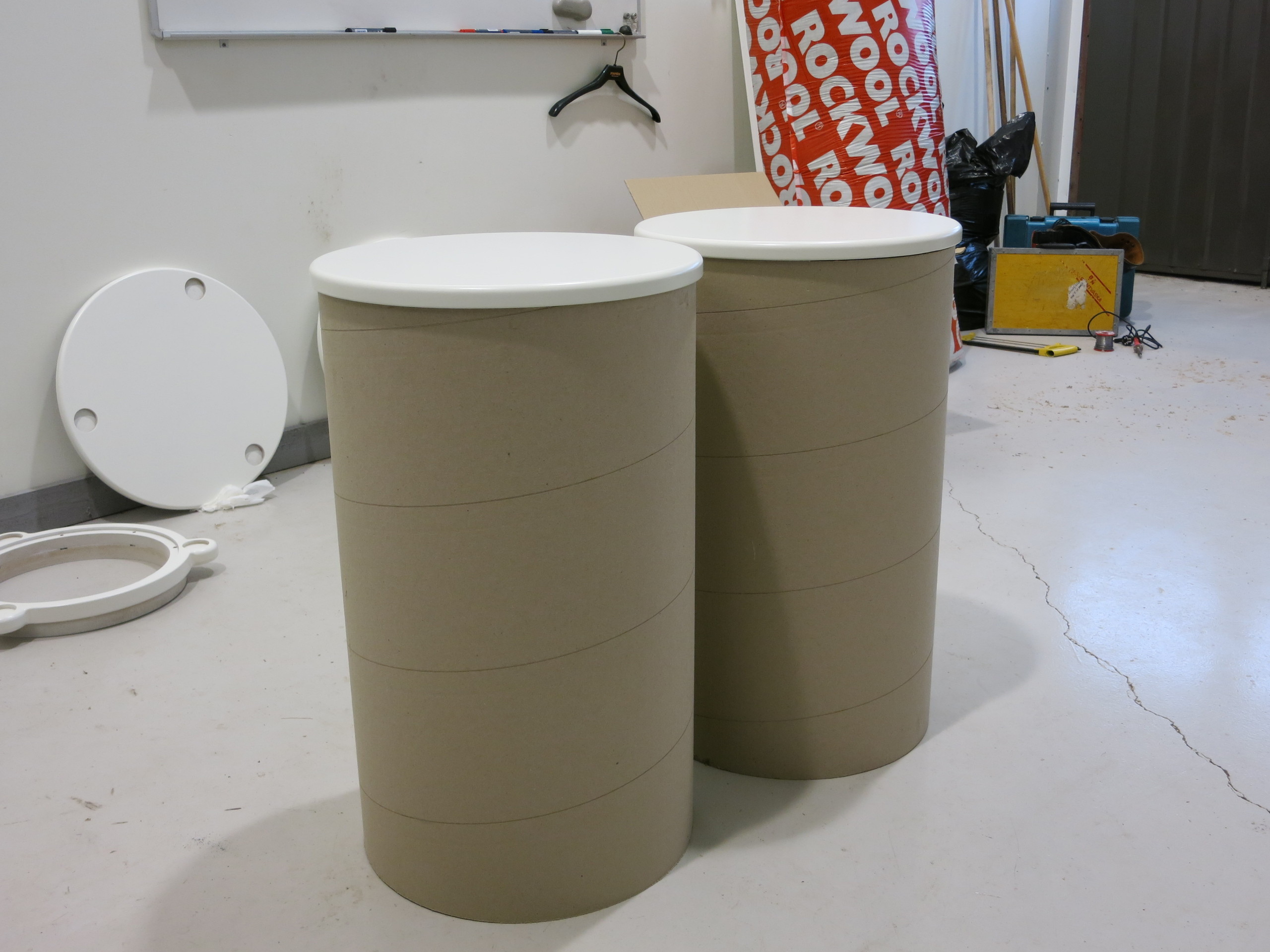

I sin helhet cylindern är ca. 10cm högre för jag visste inte hur rakt det blev när jag handsågade röret men det verkade bli rakt så jag kan nog handsåga det riktiga måttet sen. (2012-11-26 21:54:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Klart för målning :) (2012-11-28 20:38:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

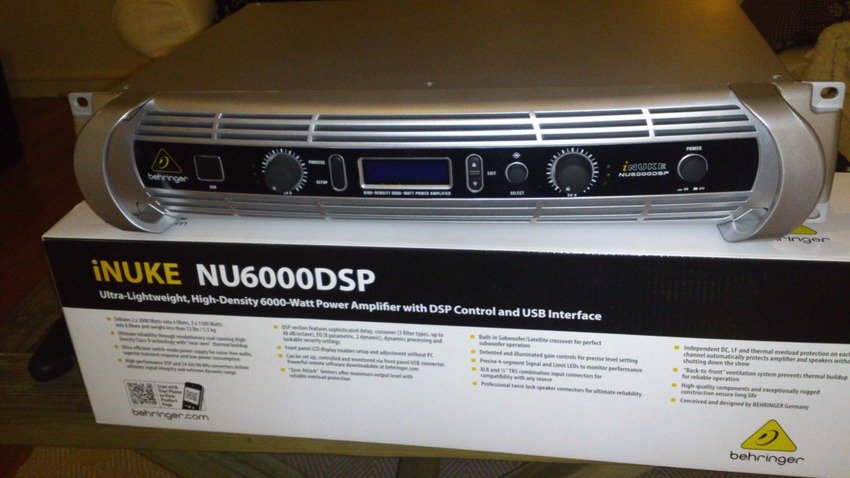

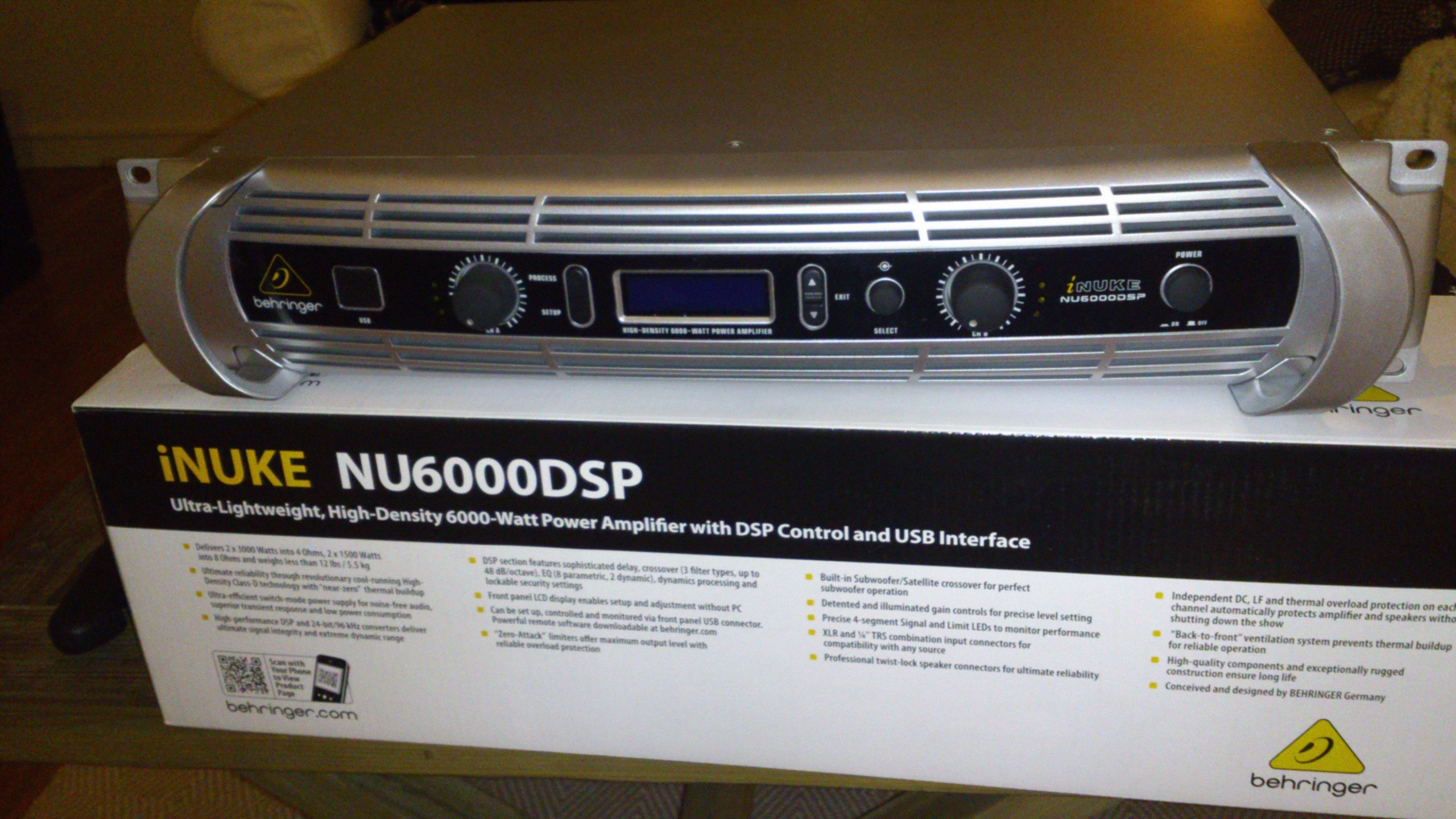

Detta paket dök upp idag orkar inte skruva isär och fläktmodda idag får bli en annan kväll. (2012-11-27 19:23:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

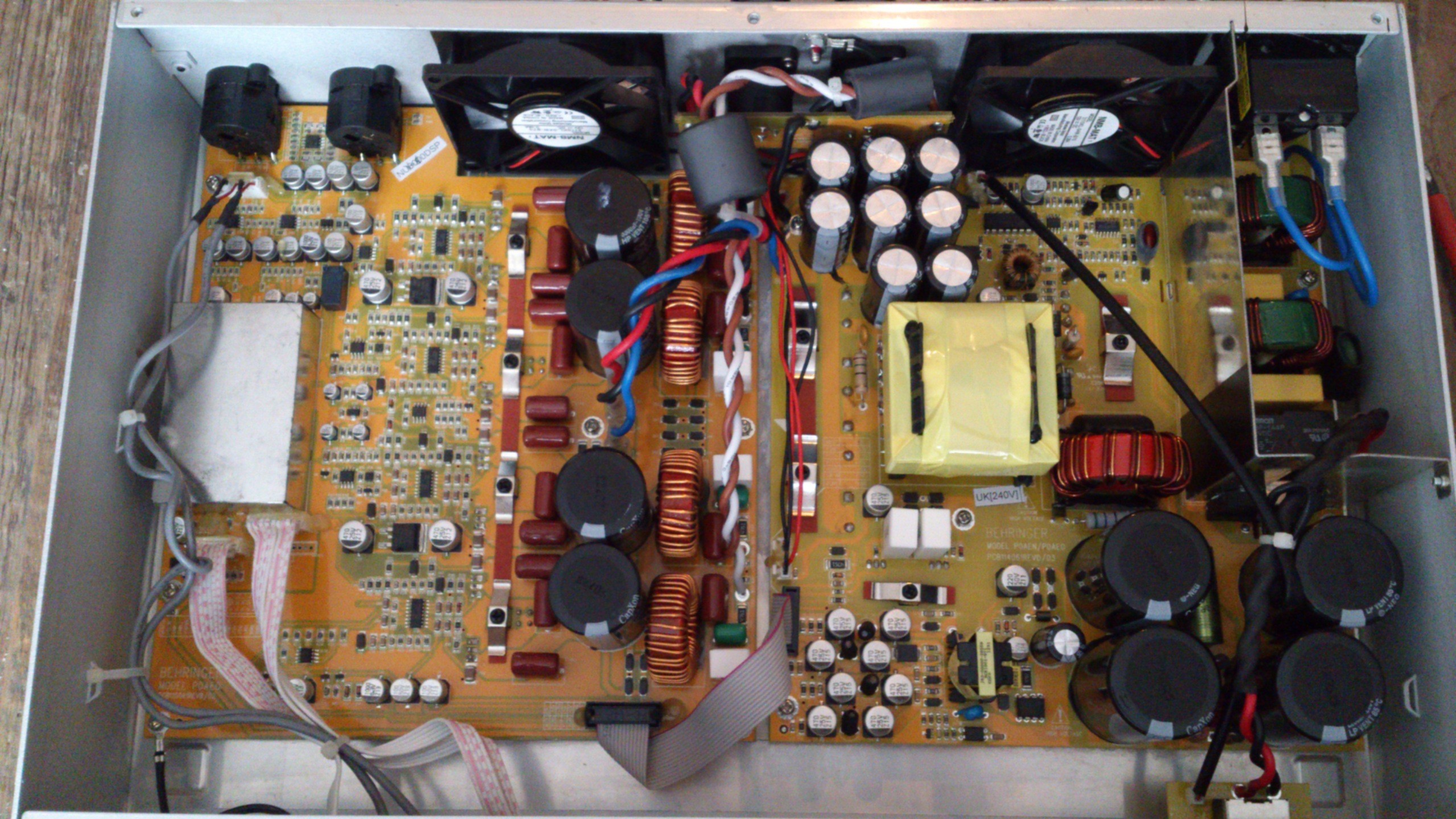

Insidan på Behringer iNuke 6000dsp dags för fläktmoddning. (2012-12-02 20:08:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

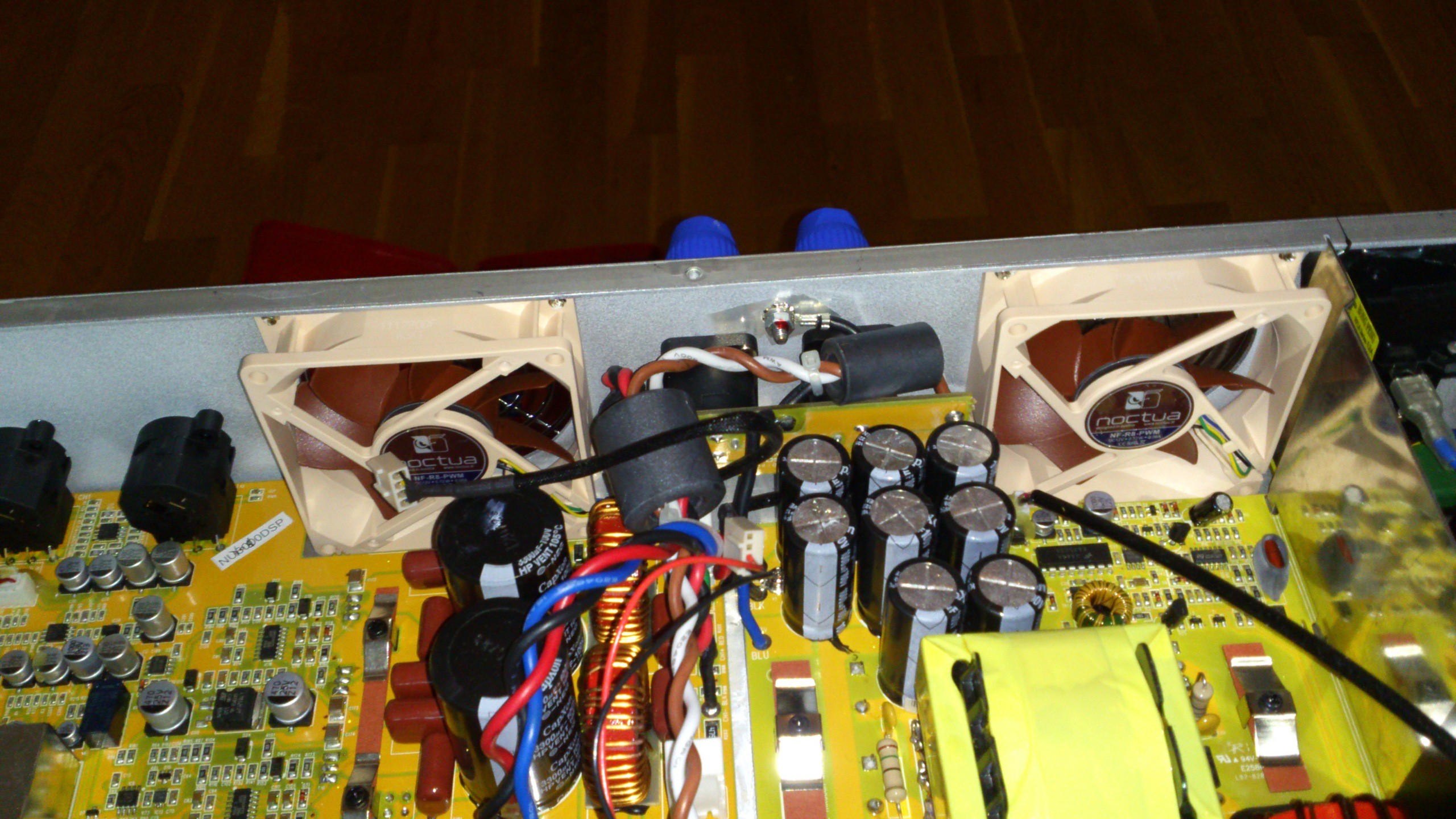

Fläktarna på plats glömde ta ett kort när det var färdigkopplat och fastbuntade kablar. Men det kommer en ny bild för jag kommer förmodligen hänga på adapterkabeln som gör att max rpm sjunker från 1800 till 1300rpm.
Går tyst och fint på 1800rpm låter som min Hc6000 projektor så 1300rpm blir nog knäpptyst. (2012-12-02 20:10:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

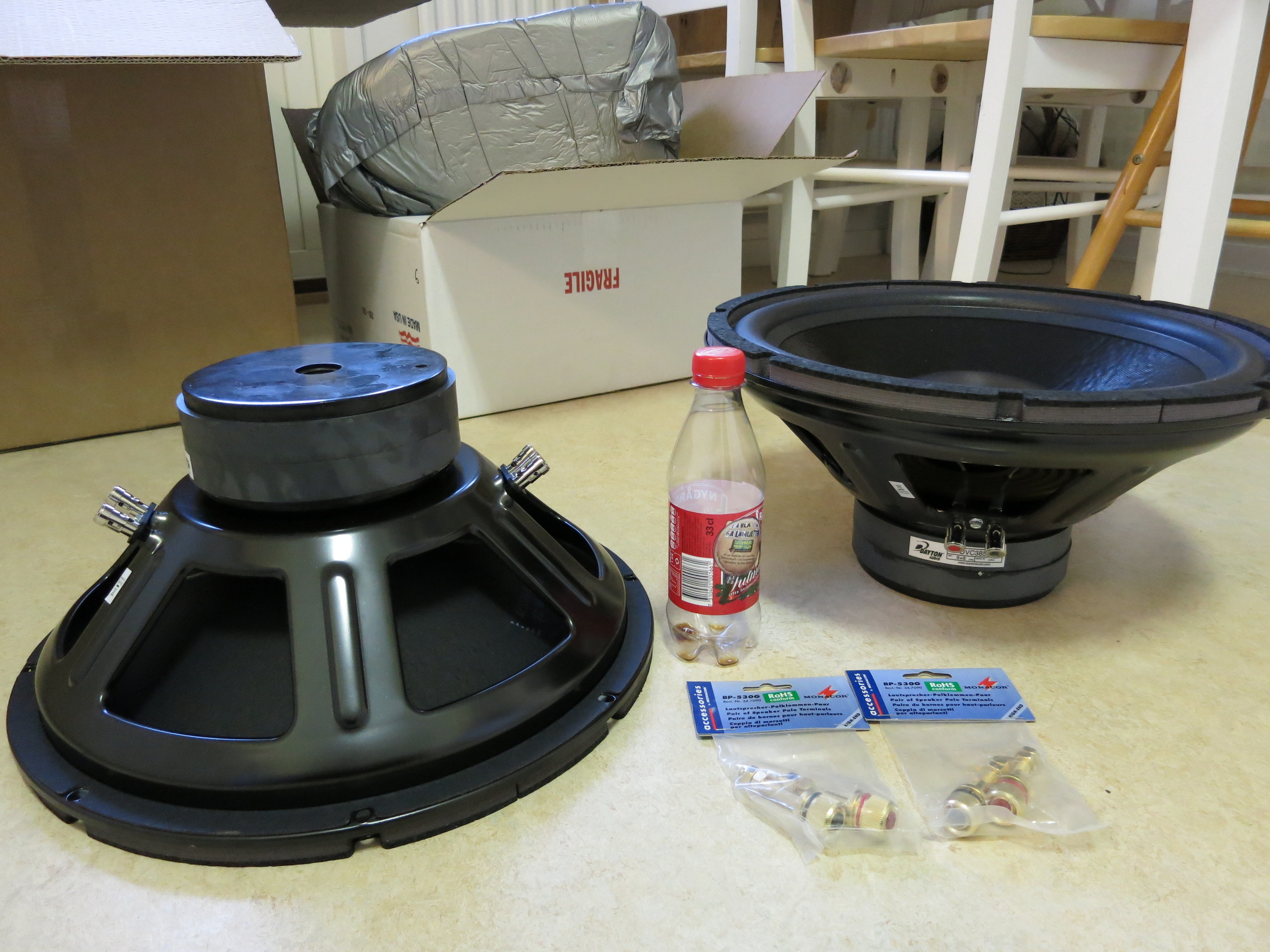

Äntligen kom mitt paket! kabelanslutningarna som ska monteras var rejälare än jag trodde :)
Posten i Sverige måste nästan gå back på så billig frakt som jag betalat 122kr för ett paket 50*50*50cm och nästan 20kg levererat till dörren. (2012-12-28 16:42:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Grundat med första lagret färg. (2013-01-05 12:38:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

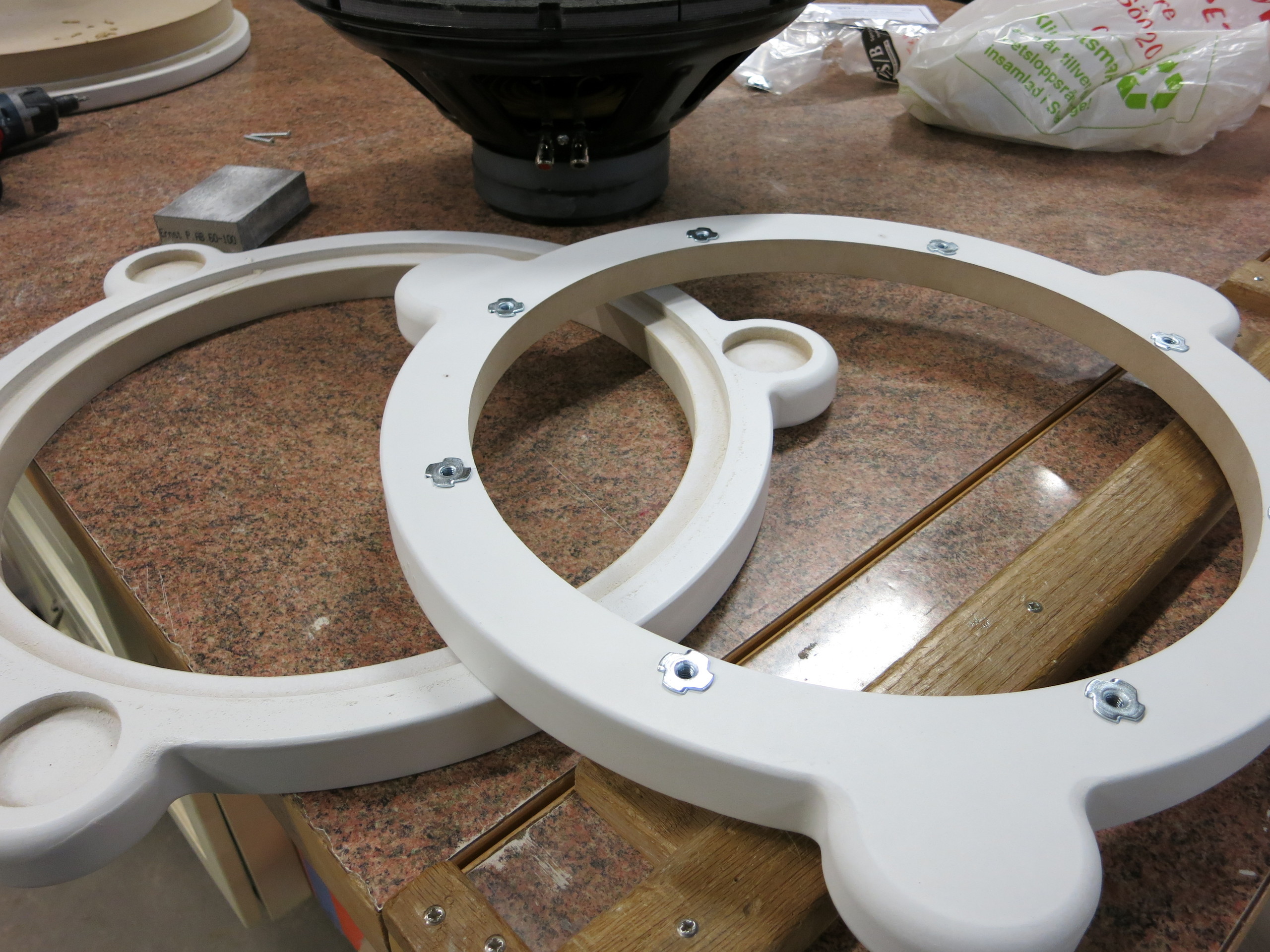

Islagsmuttrar M6 på plats blir inte mycket marginaler. (2013-01-05 12:40:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

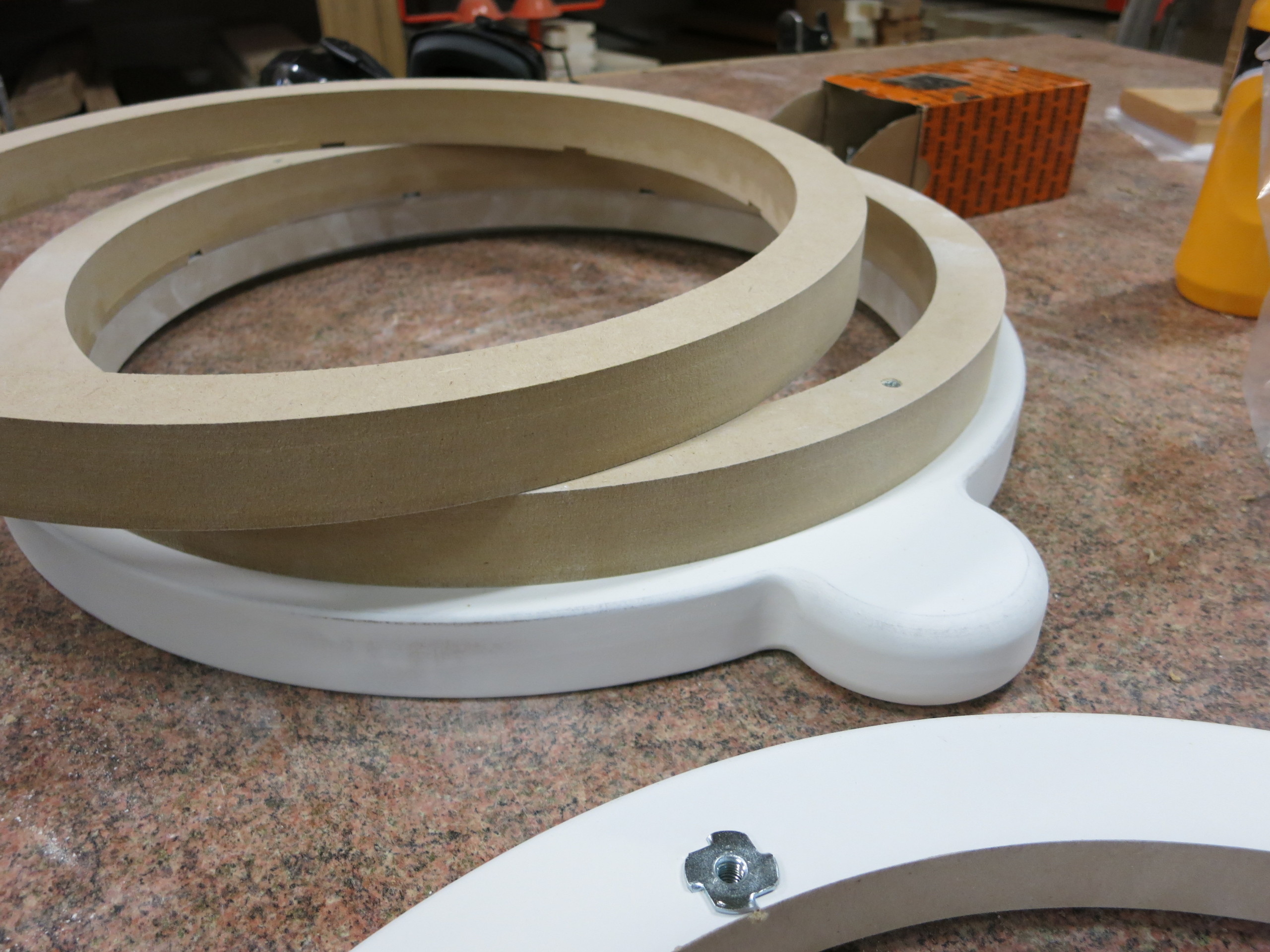

Plastringarna slopades av flera anledningar mest för att spara voylm på cylindern. (2013-01-05 12:41:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

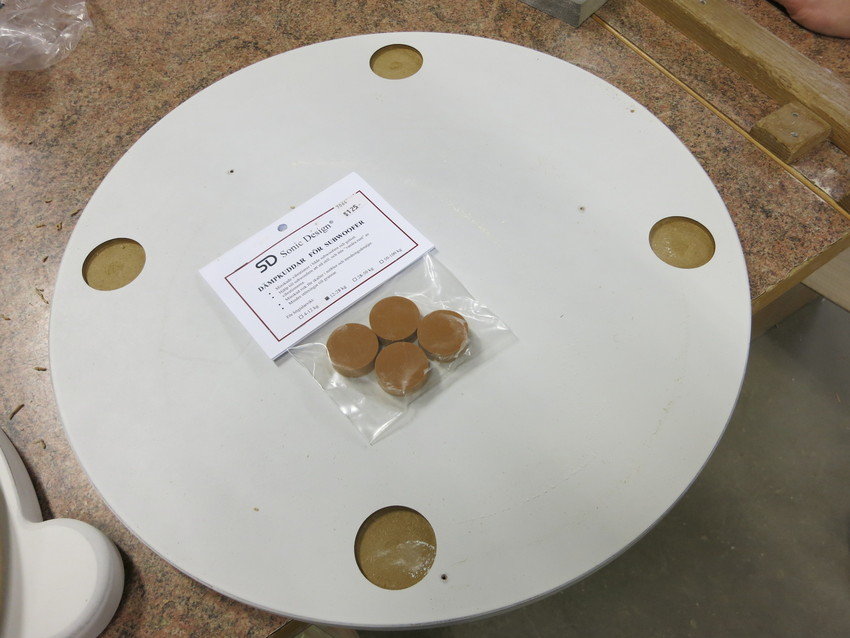

En liten försänkning på fötterna också så blir de snyggare. (2013-01-05 12:47:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

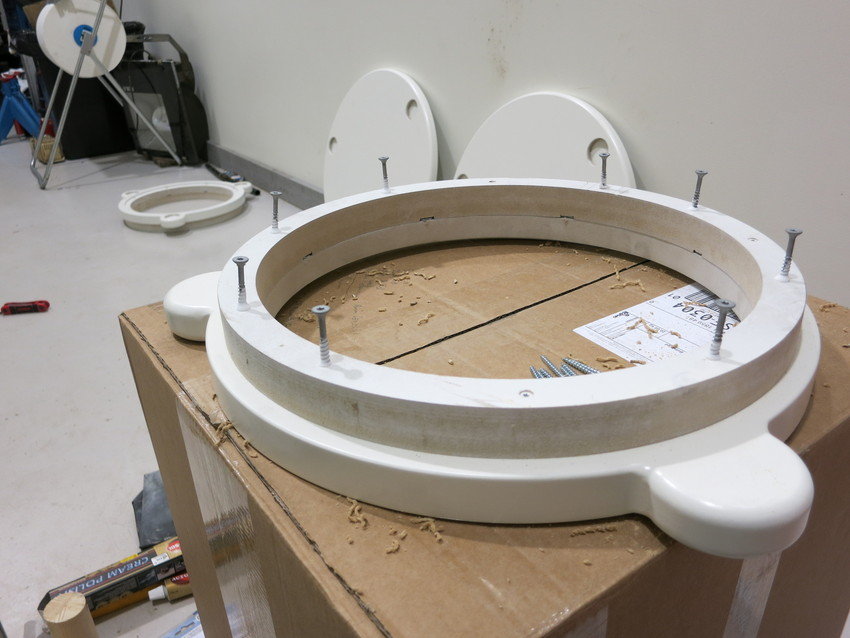

Tjockt med dubbla 30mm mdf. (2013-01-05 12:50:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

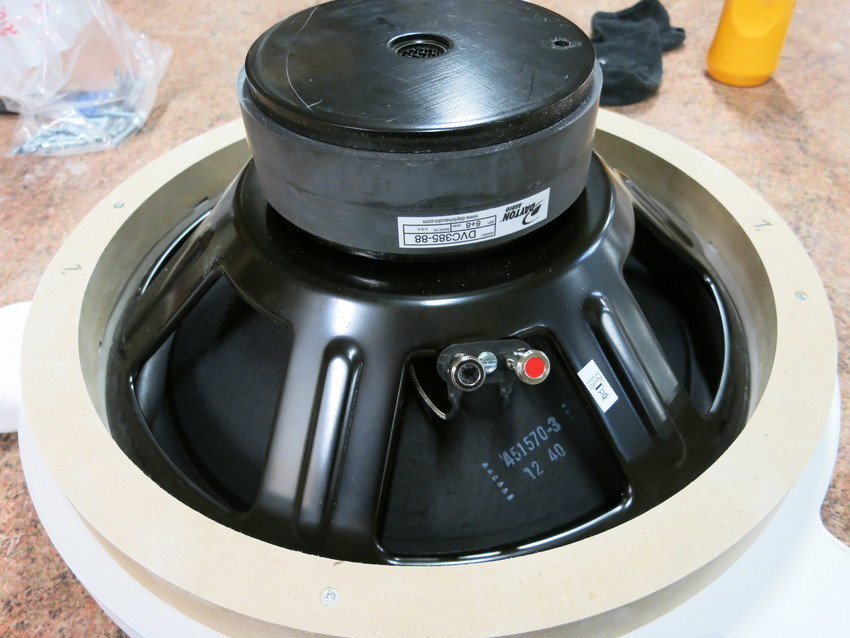

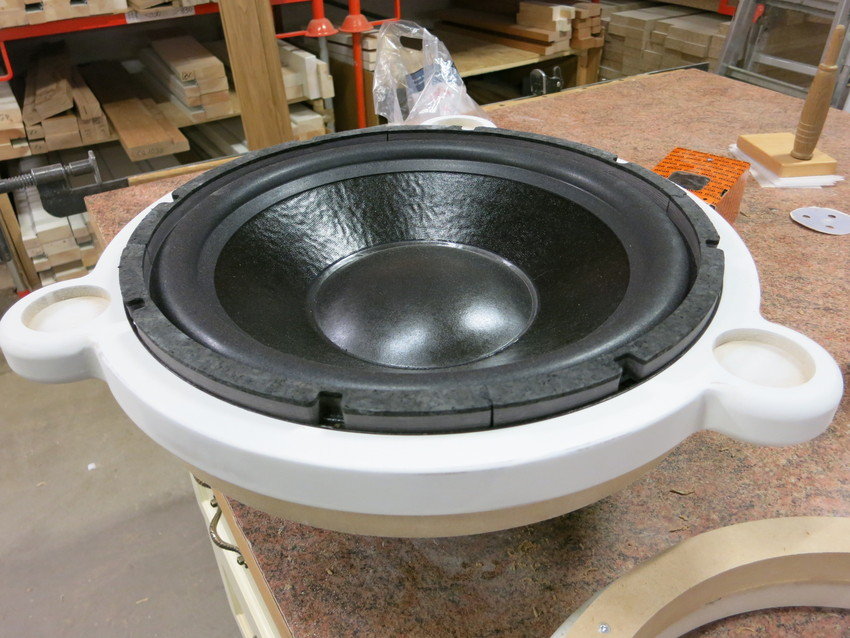

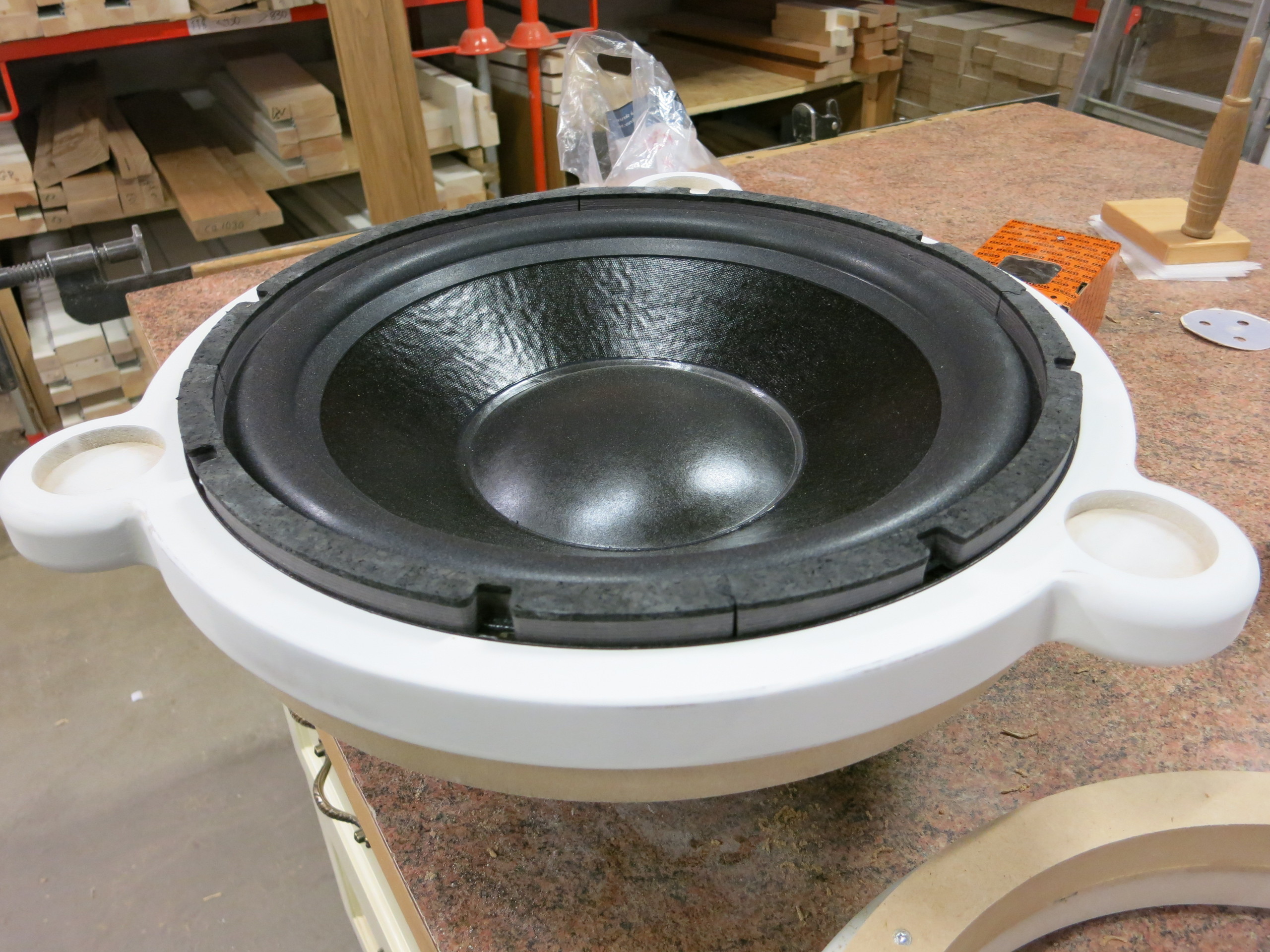

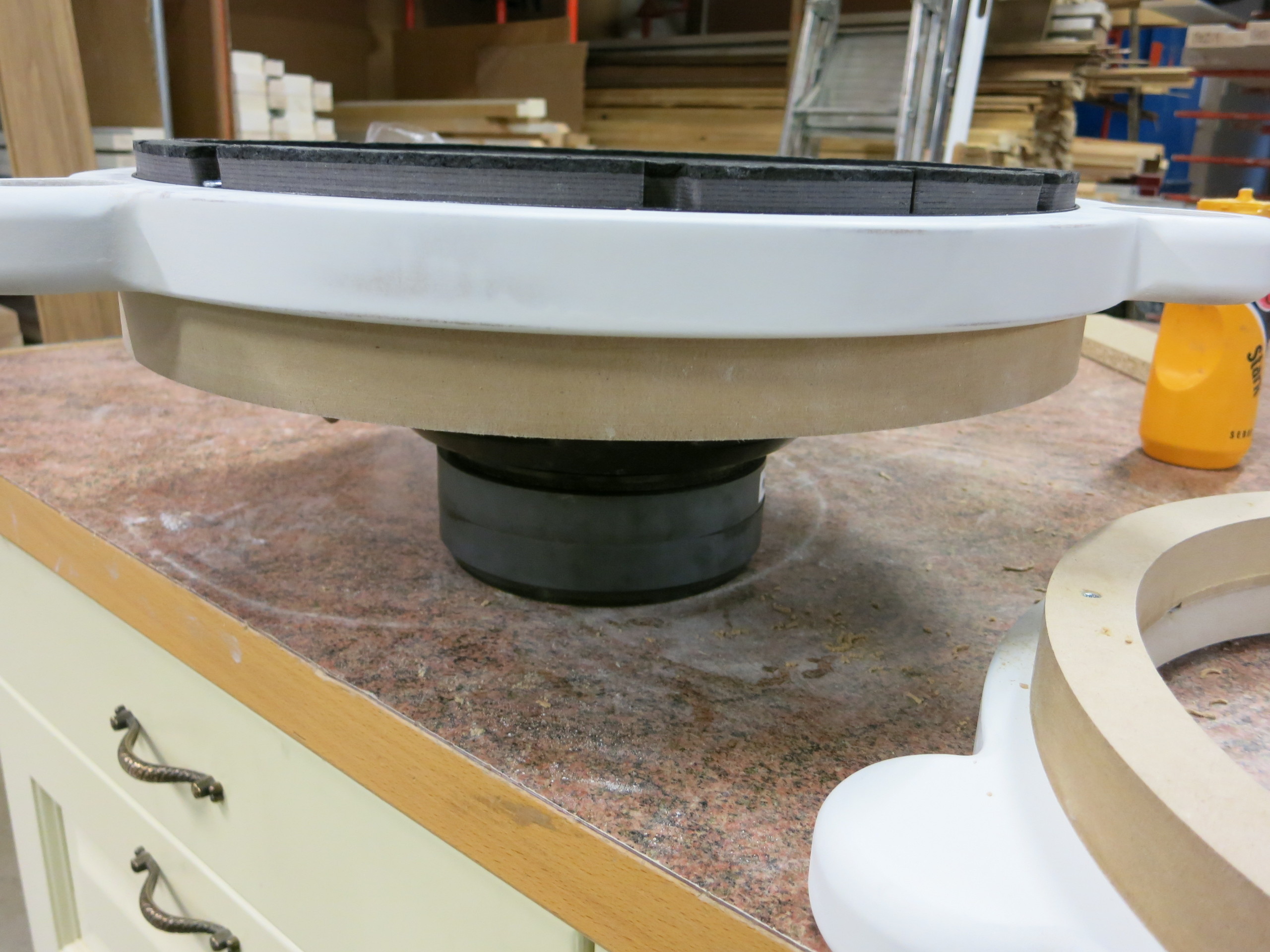

Inte många millimetrar tillgodo så fundera inte på större element i ett 400mm rör :) (2013-01-05 12:51:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Insidan! just nu baksidan. (2013-01-05 12:53:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

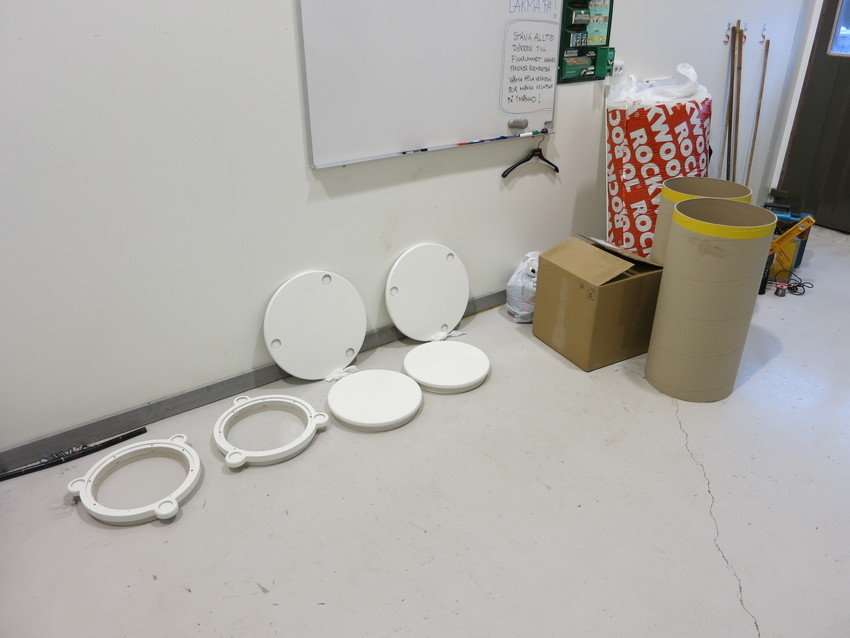

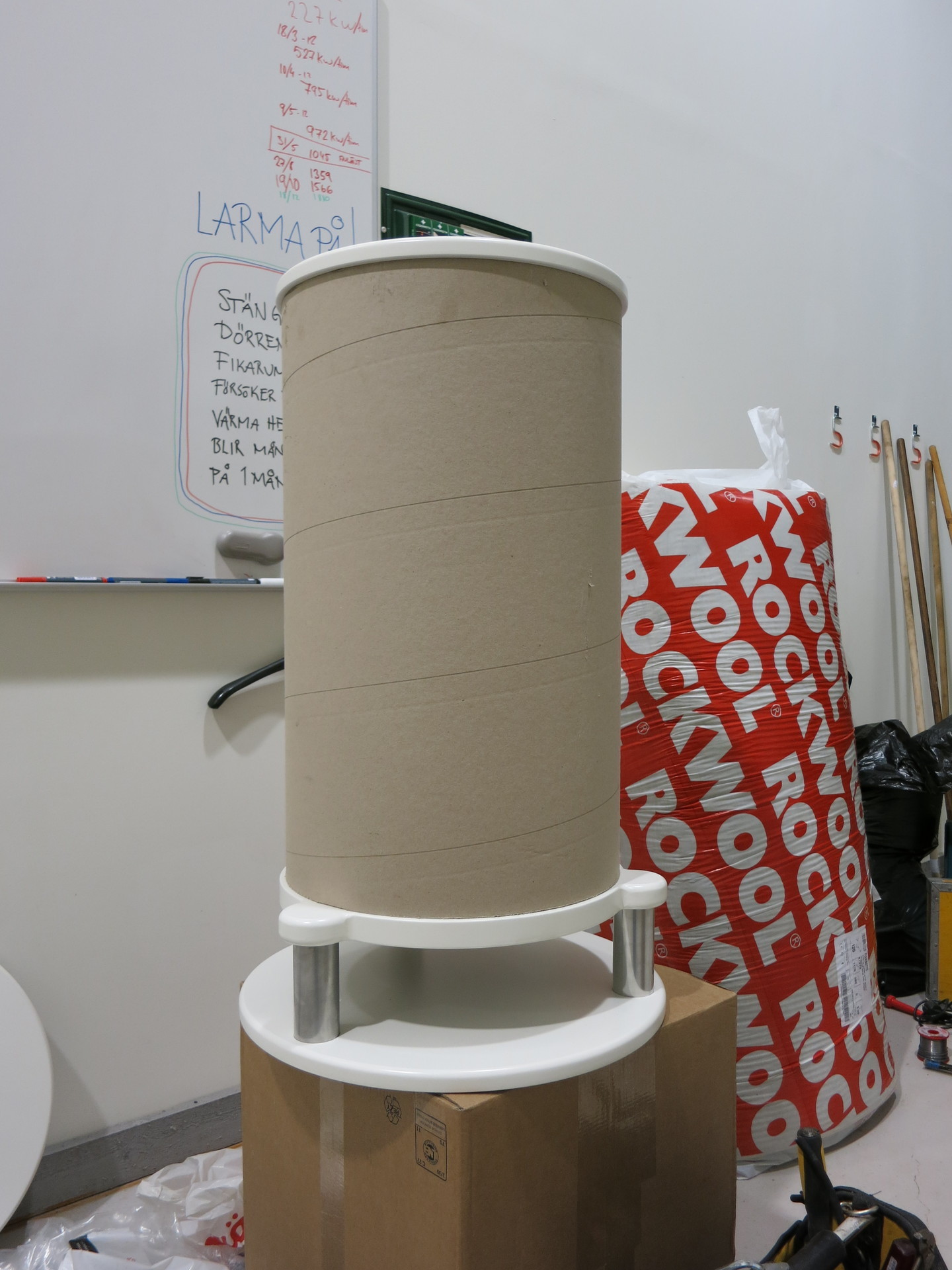

Uppställning (2013-01-06 23:30:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Kapade i rätt höjd. (2013-01-06 23:32:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

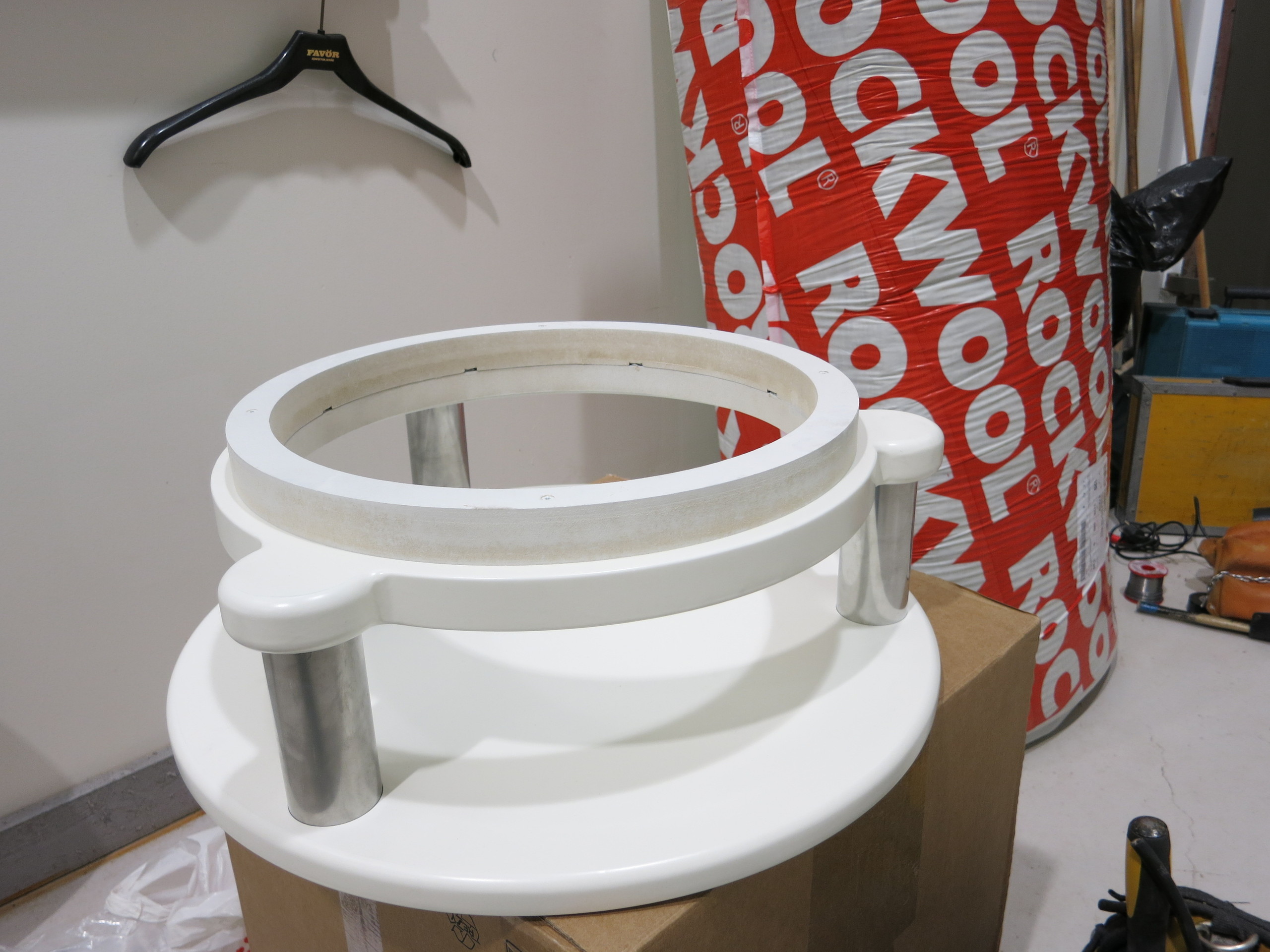

Mellanrummet ska vara 10.66cm (2013-01-06 23:33:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

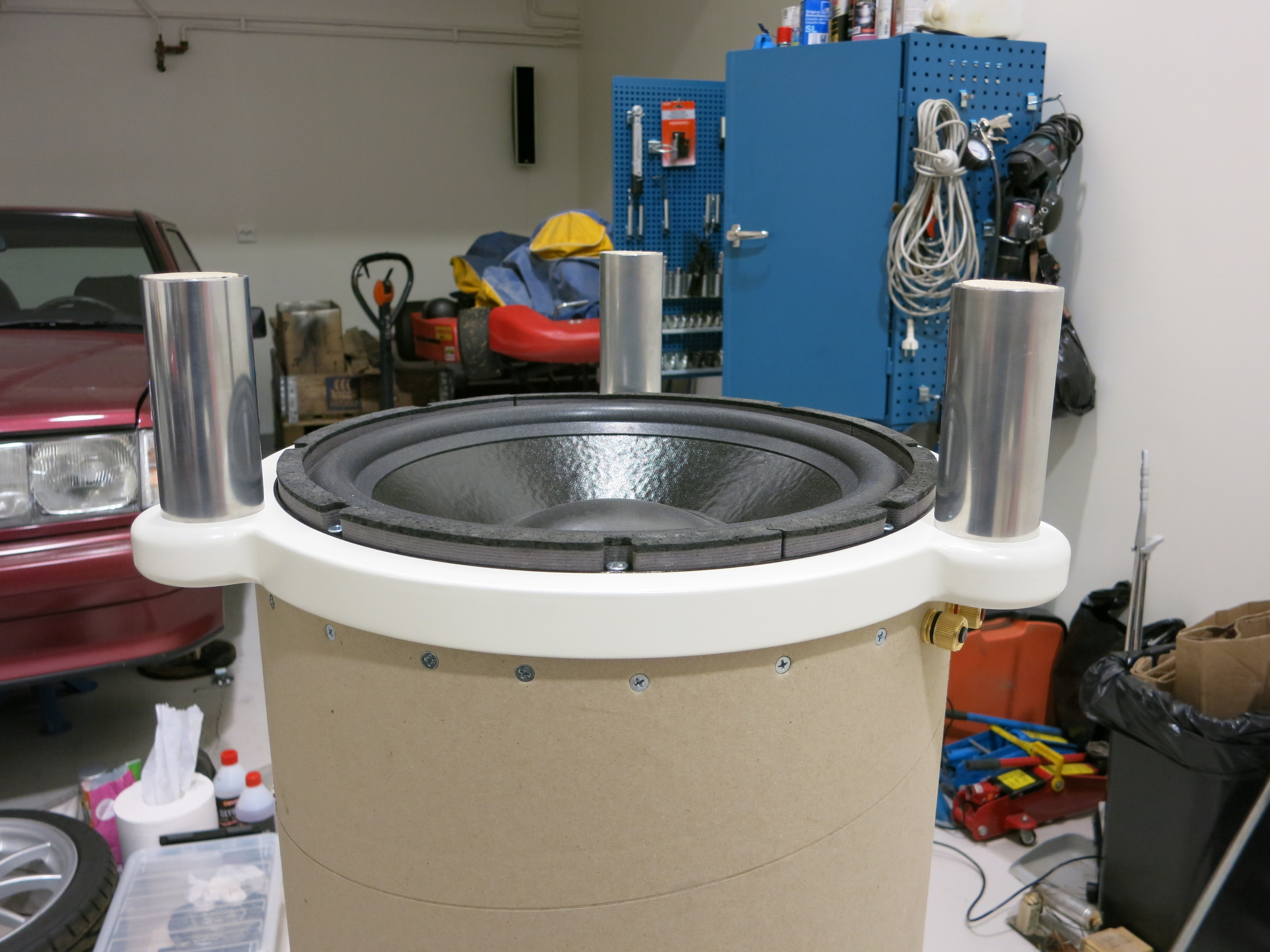

Bra passform :) (2013-01-06 23:34:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Blev snyggt tycker jag själv :) Lite liten men jag kommer inte limma toppen så sen när vi flyttar till hus ska de skarvas på 50% till. (2013-01-06 23:41:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Drog i lite extra skruv anade en glipa (2013-01-06 23:44:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

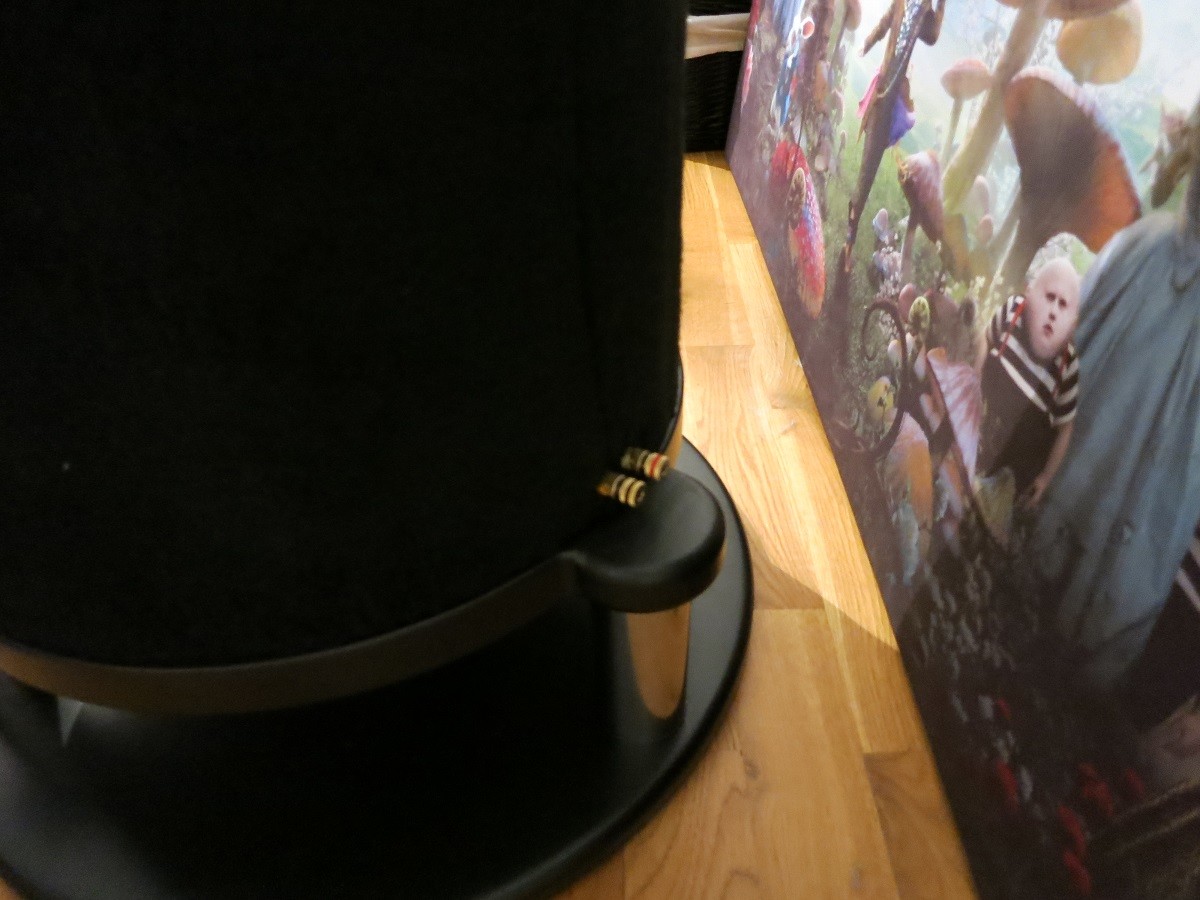

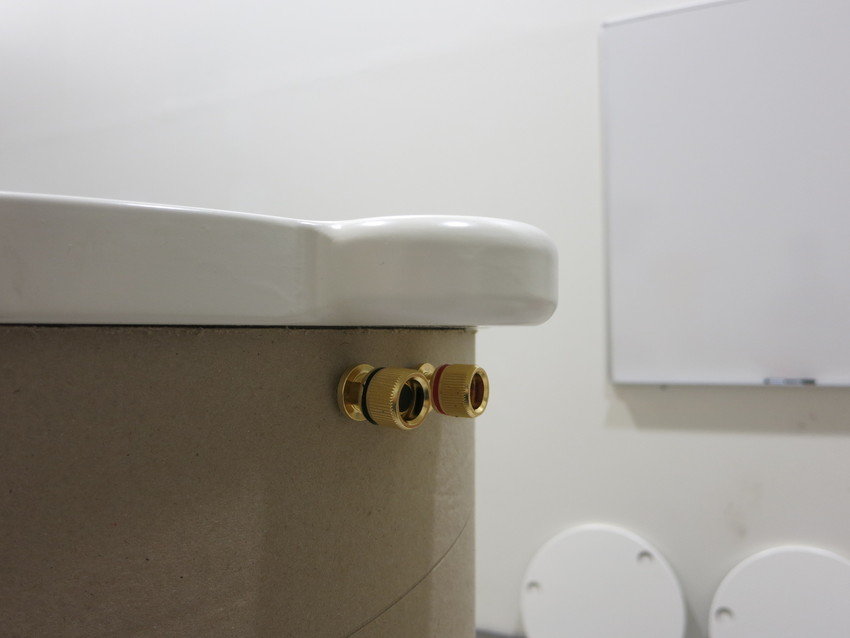

Terminaler borras på plats. (2013-01-06 23:47:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

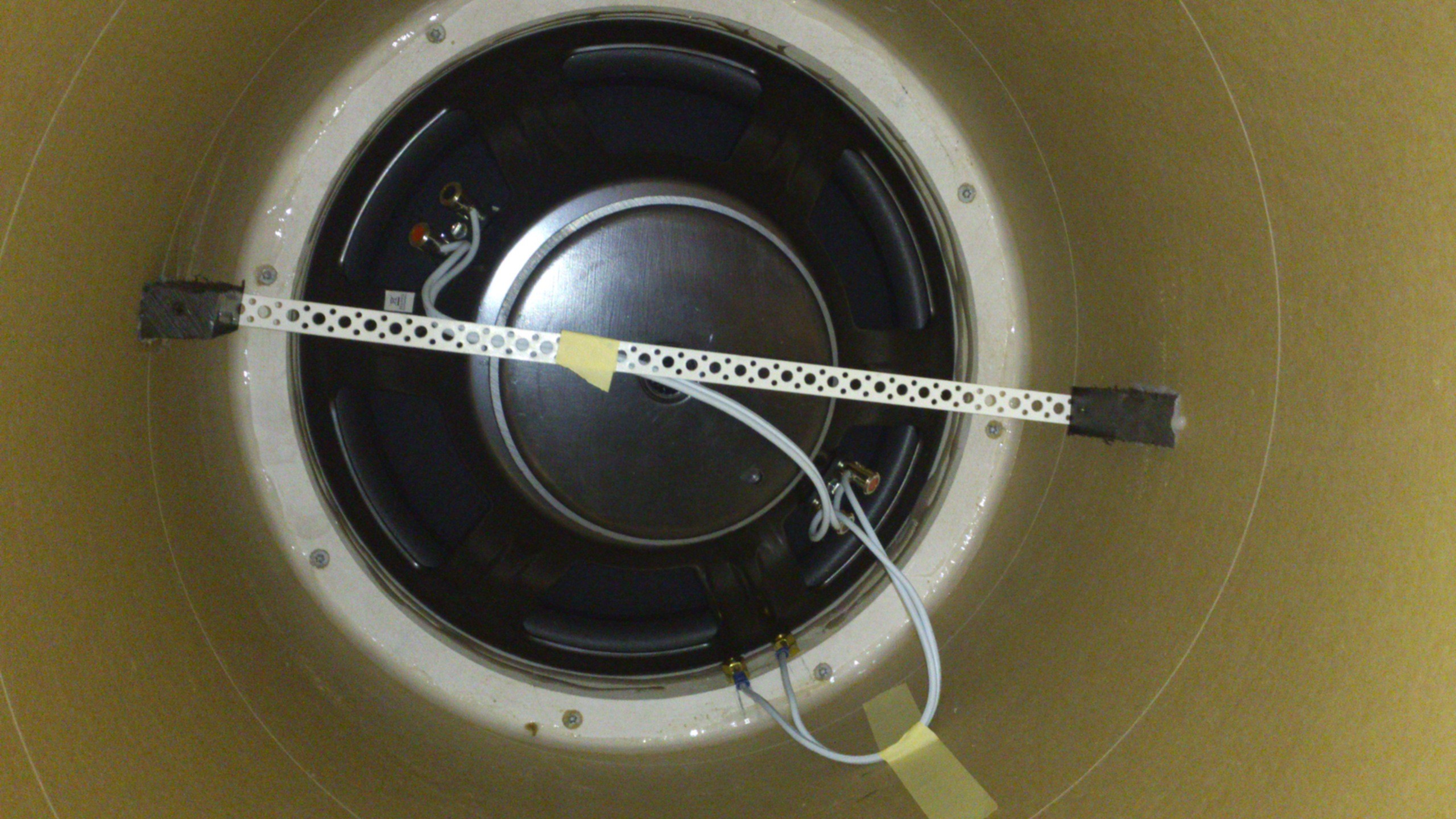

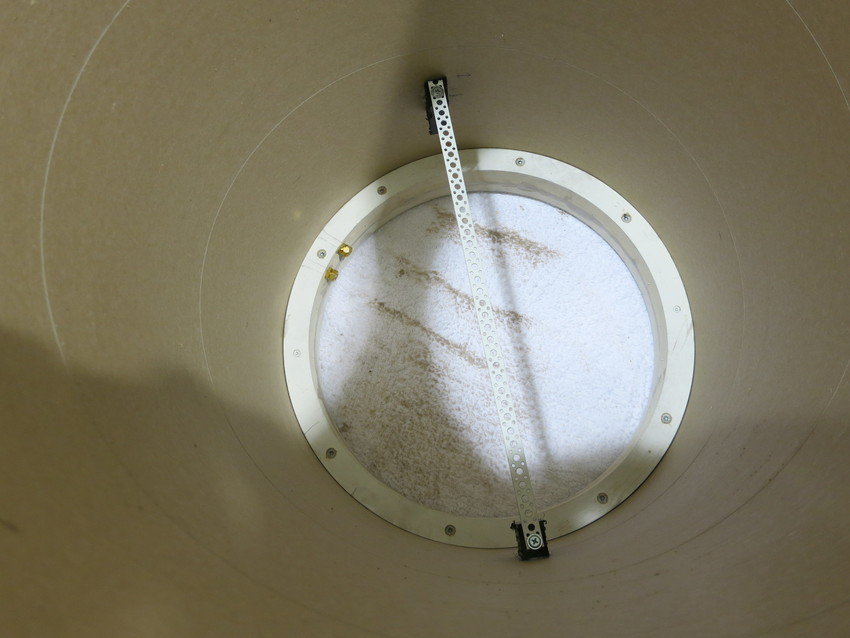

Mothåll för isolering på plats också luftspalt på 1.5-2cm från magneten. (2013-01-07 00:01:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

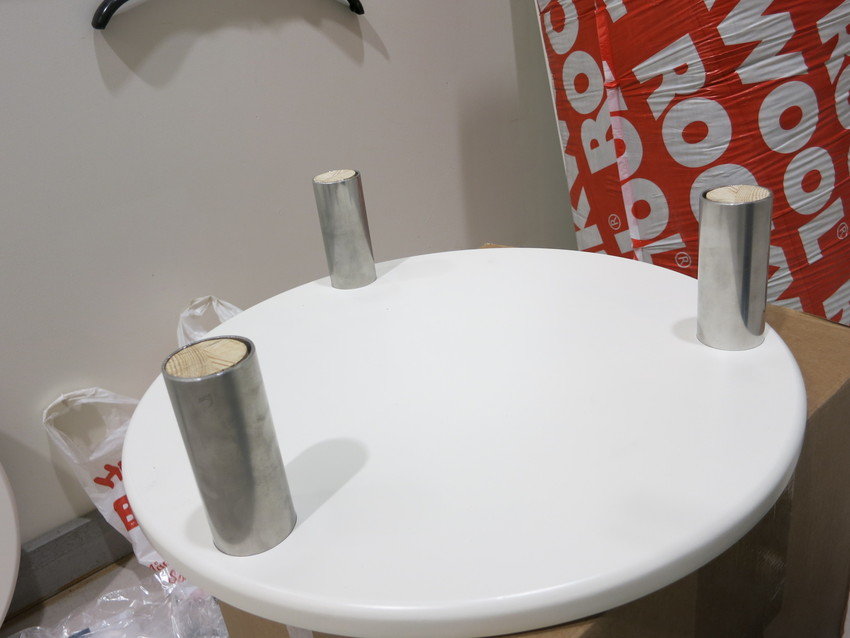

Benen ska poleras mer. (2013-01-06 23:56:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

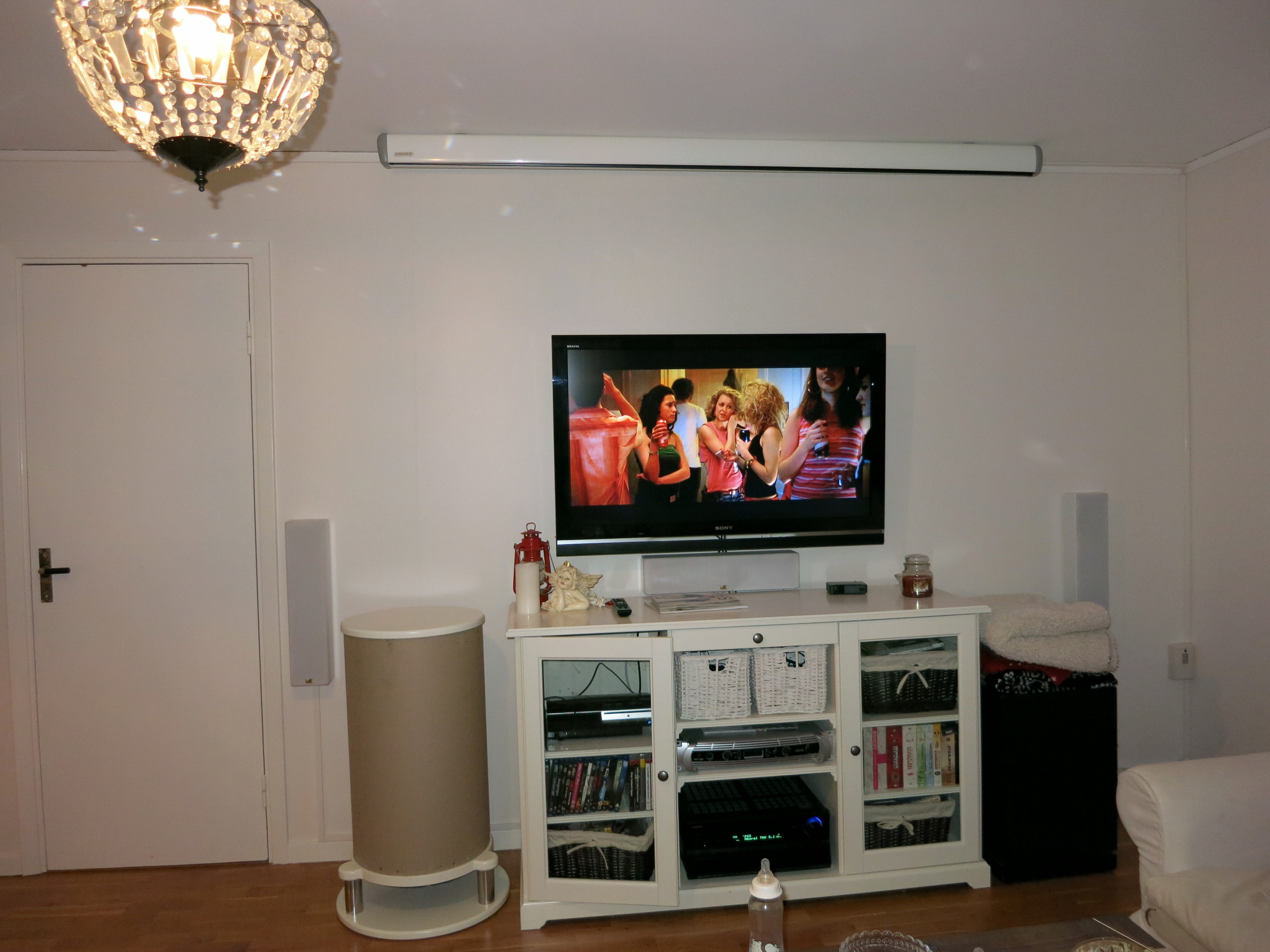

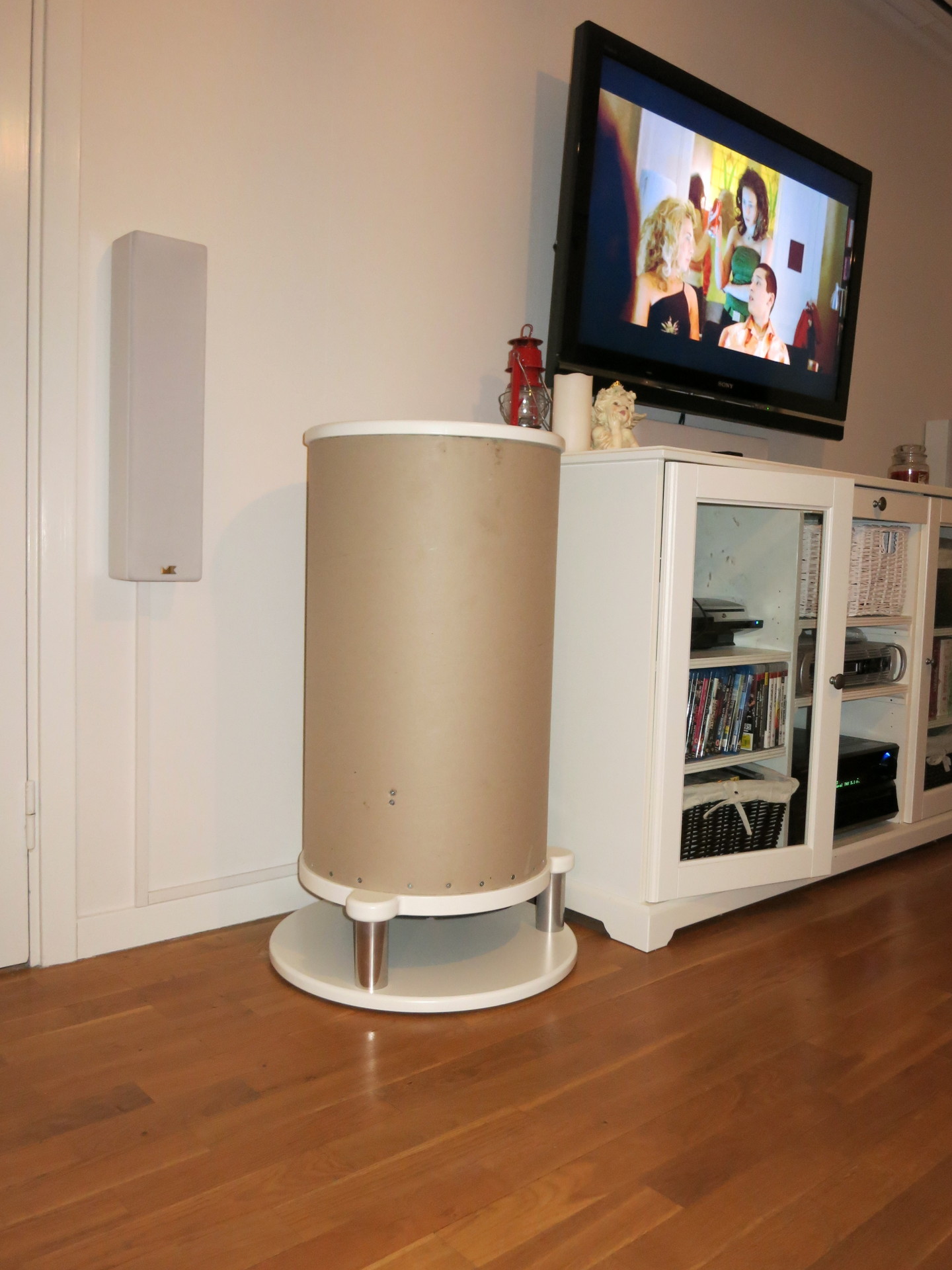

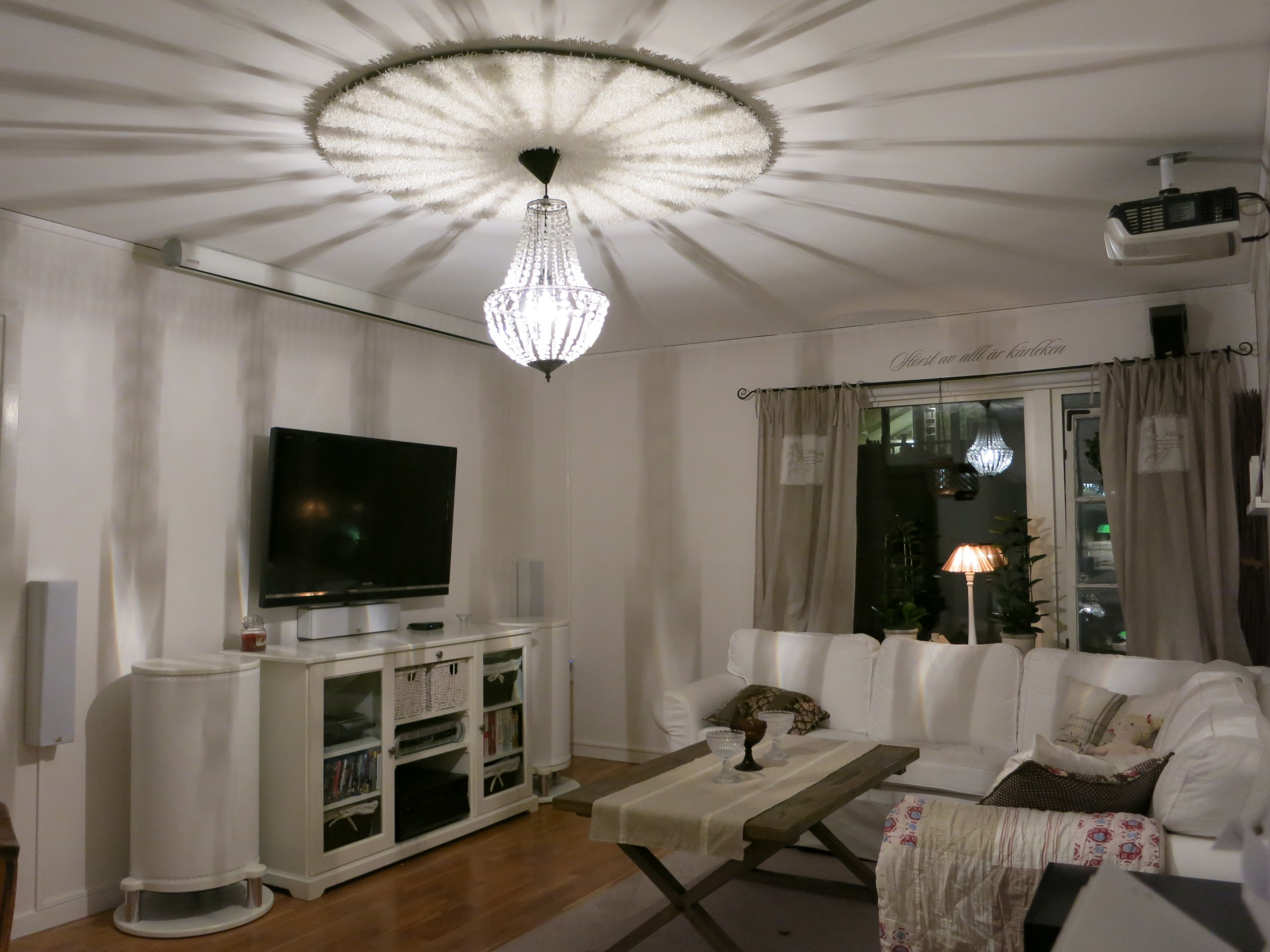

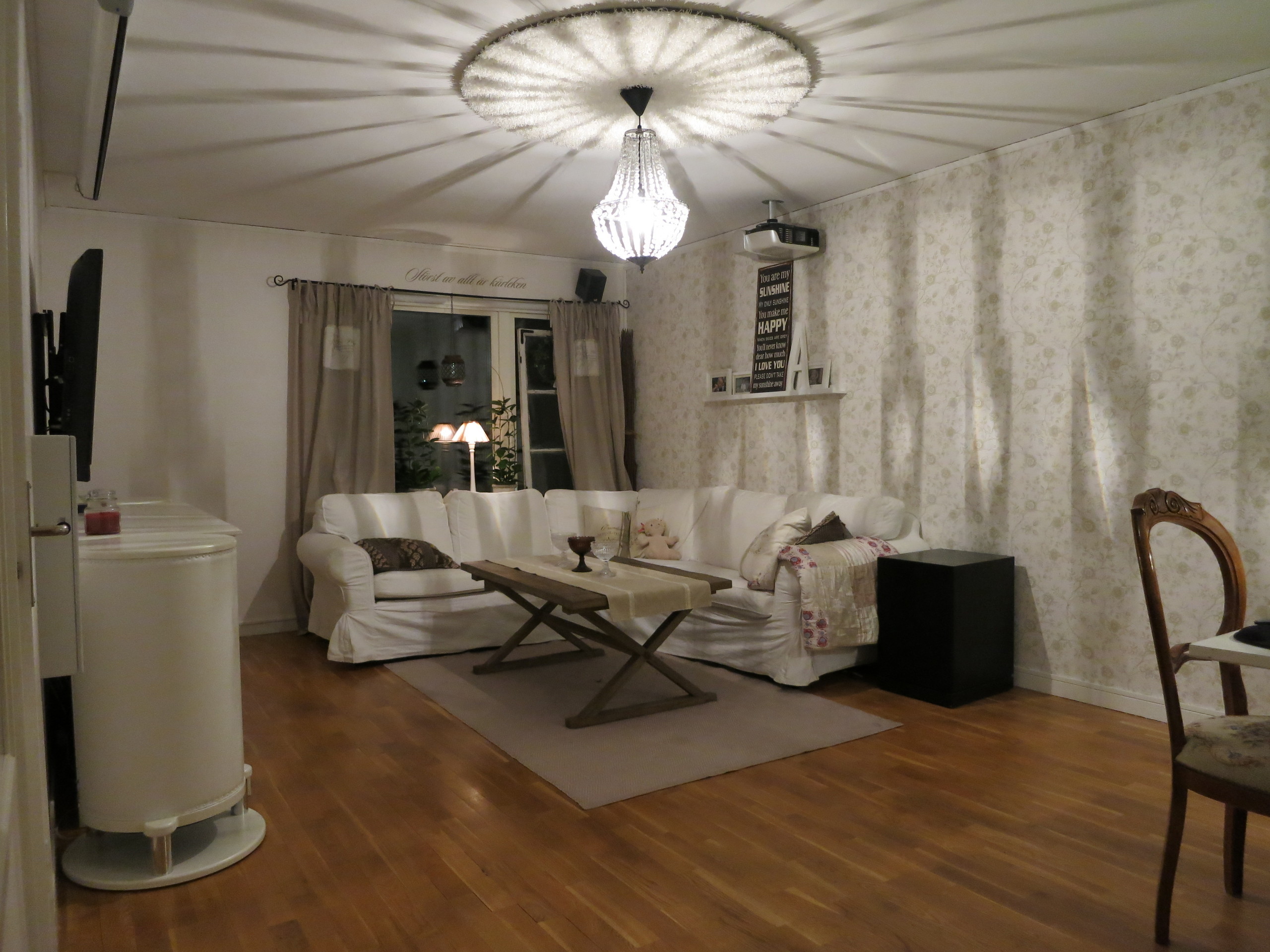

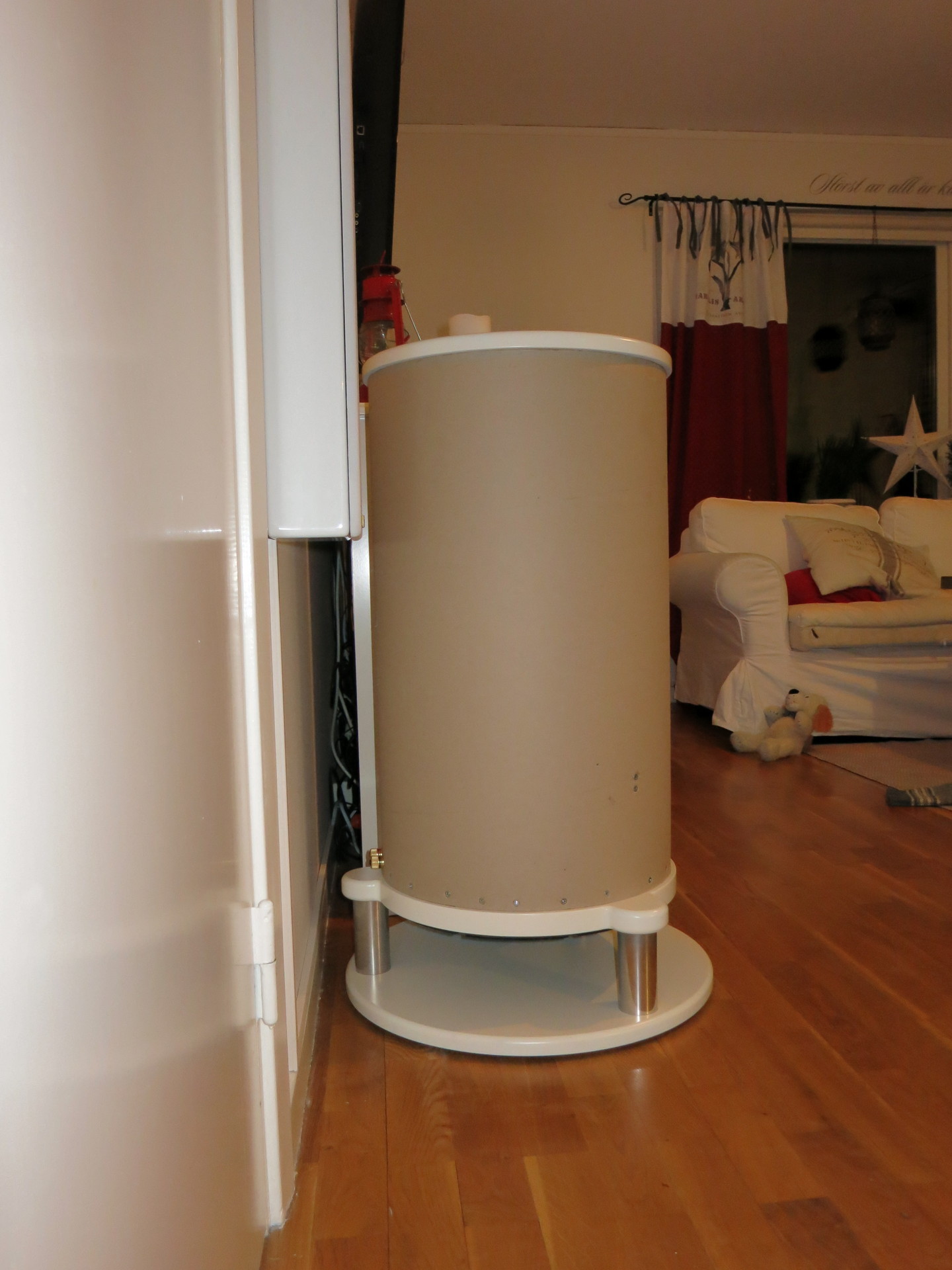

Uppställning av första i vardagsrummet fick även på Sonic Design föttern gött gung blev det när man puttade till den efteråt. (2013-01-06 23:58:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Inte klar ännu ska koppla elementet internt och fylla med isolering men kunde inte hålla mig var tvungen att släpa hem den. (2013-01-06 23:59:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2013-01-07 00:00:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

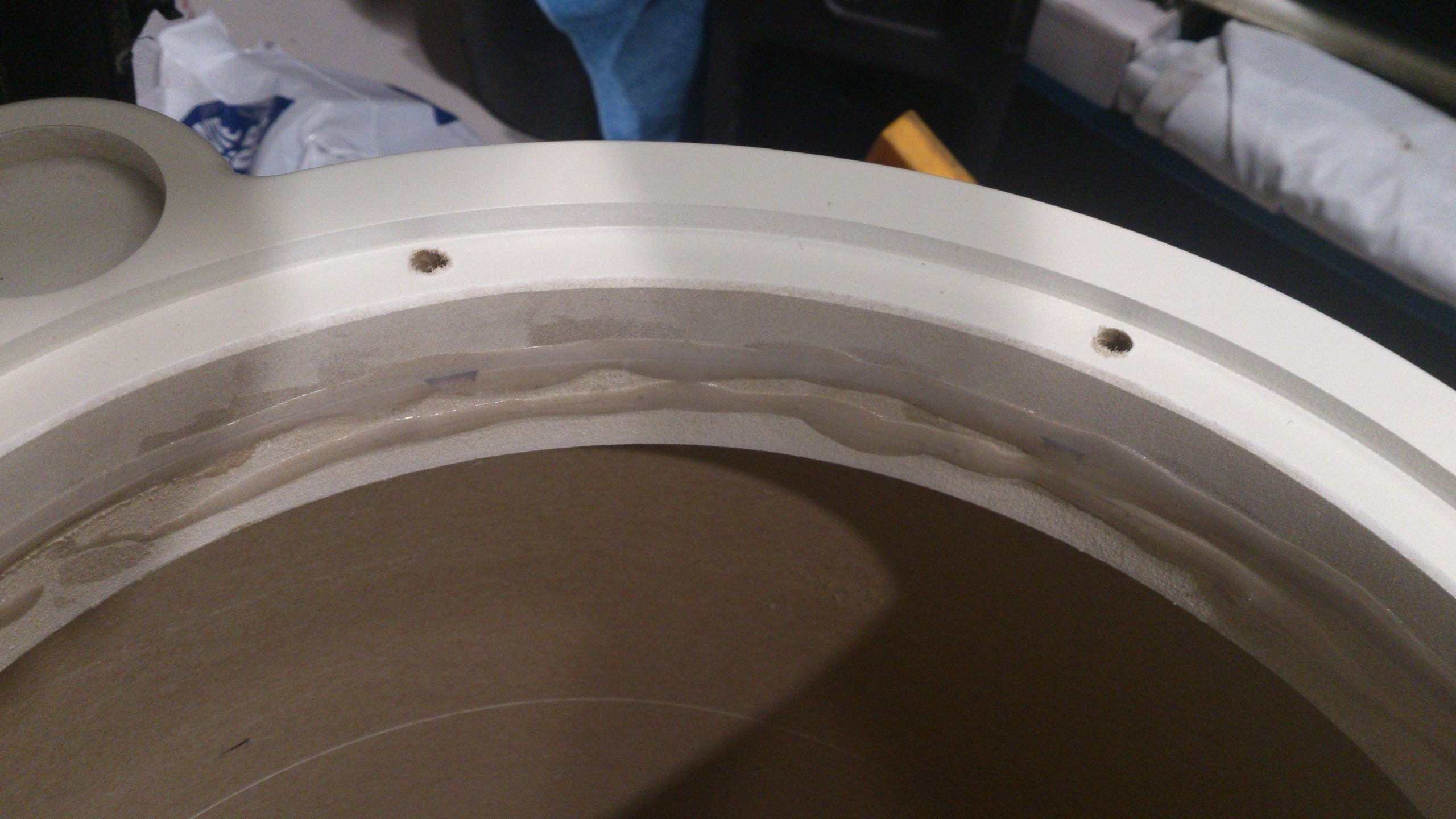

Tätt ska de va fyllde även i lite trälim i hålen där elementet skruvas fast. (2013-01-07 23:46:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Inget kabelskrammel rejält med silikon i alla skarvar. (2013-01-07 23:48:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

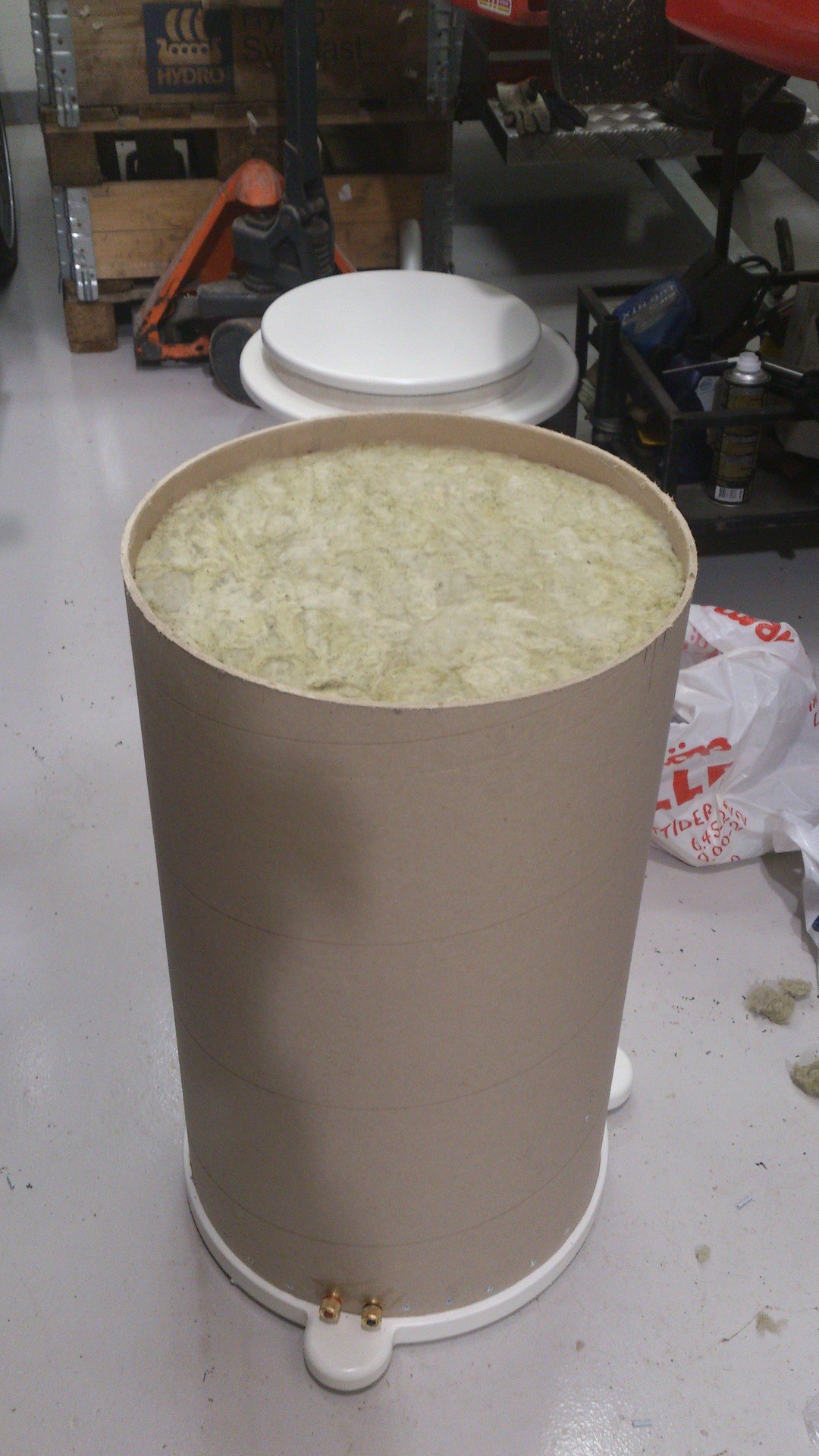

Fylld till bredden. (2013-01-07 23:51:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

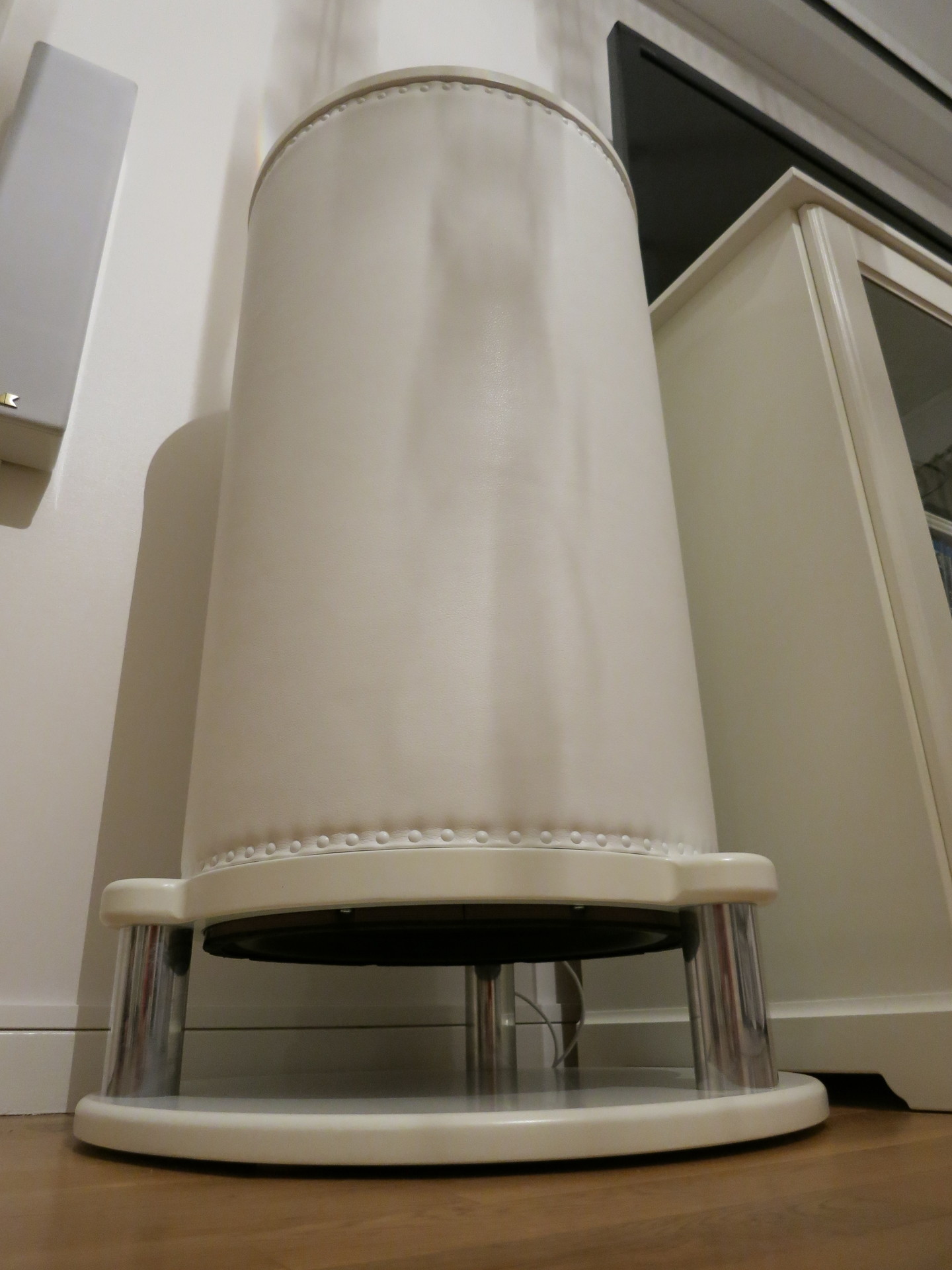

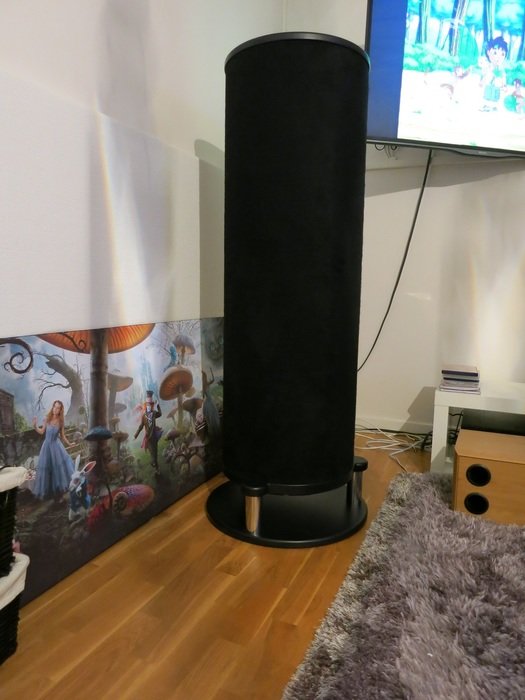

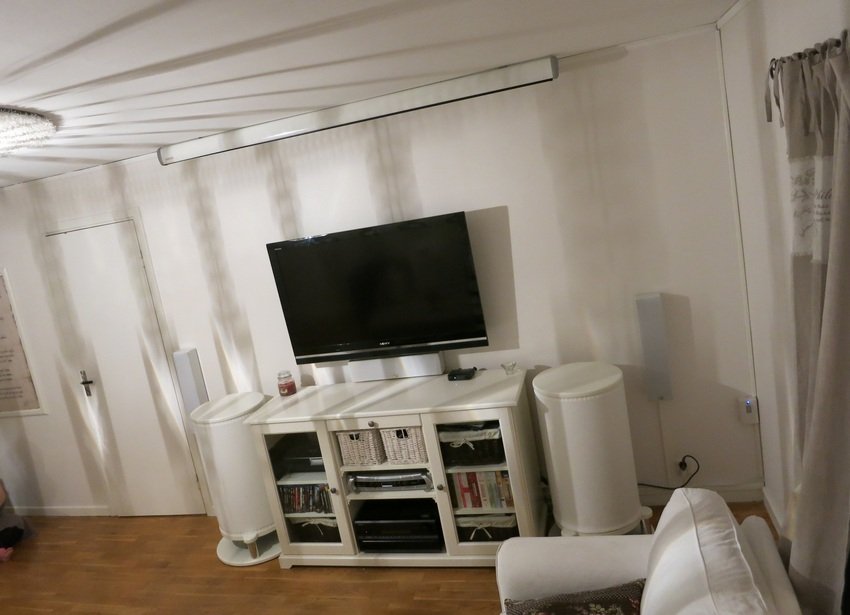

Ståtlig :) (2013-01-26 19:40:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Så blev de lite justeringar kvar för akustiken är inte vad den borde vara tyvärr.
(2013-01-26 19:44:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Miller & Kreisel MX-100 får pusta ut jämte soffan innan den hittar en ny ägare. (2013-01-26 19:47:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Mitsubishi HC6000
Produkter på bilden:


(2013-01-26 19:50:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Onkyo TX-SR876
Behringer iNuke 6000dsp
MK Sound MP-7
Produkter på bilden:

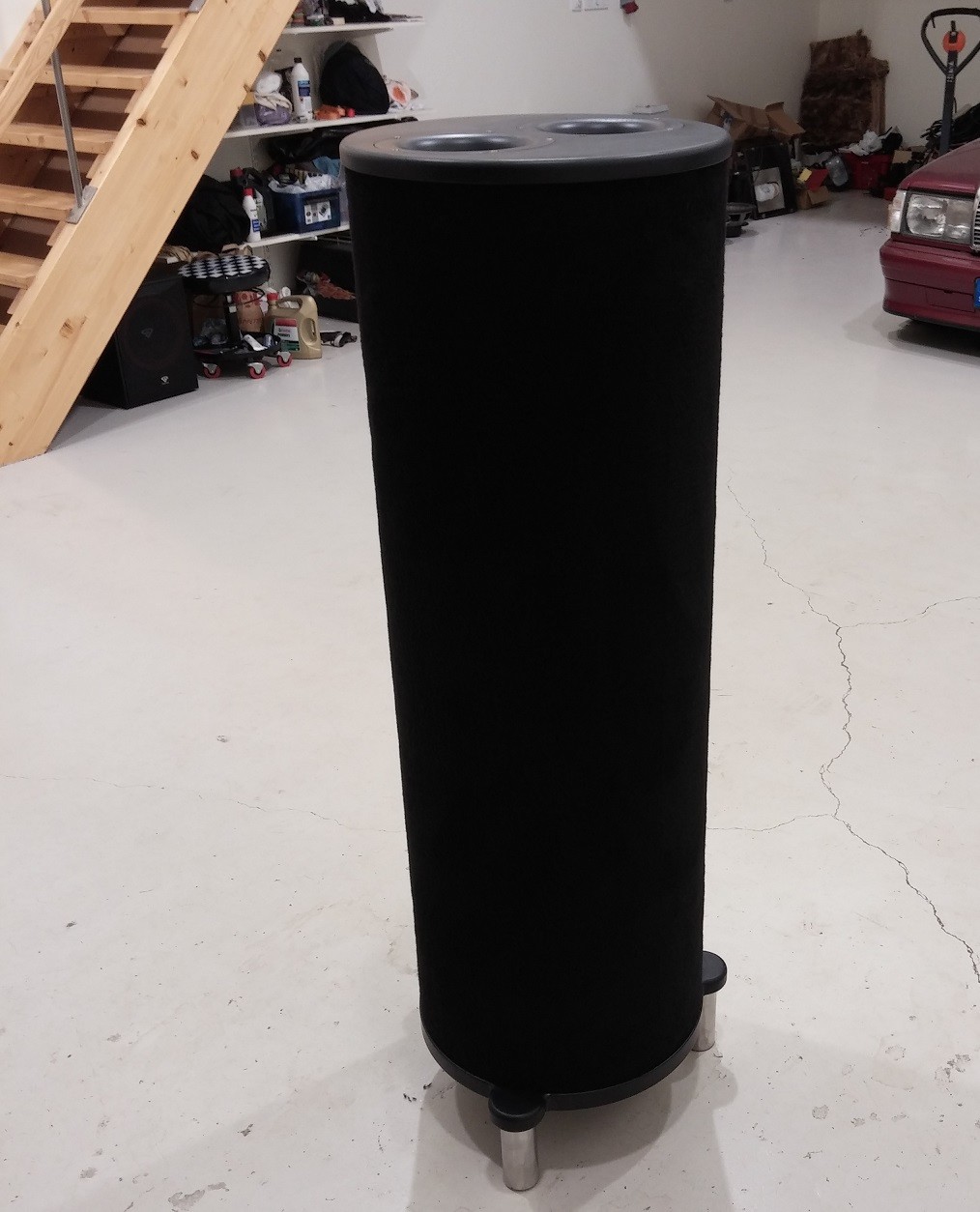

(2014-08-22 16:19:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-08-22 16:19:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-09-18 18:34:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-09-18 18:35:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-09-30 21:41:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-11-13 20:21:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (9.50) (baserat på 11 st)  Visa lista
RobNB    2014-10-03 19:03:41
Explorer45    2014-08-23 16:10:22
Ala_95    2014-07-20 10:58:17
oscarehrler    2014-05-02 11:58:02
Unregistered04bbd7b5    2014-03-25 19:44:26
timmyboi    2013-07-09 08:12:25
Unregisteredd27f924d    2013-04-01 07:38:18
pjotor    2013-01-25 21:12:40
gillann    2013-01-25 12:33:03
Unregistered45f3f4a3    2013-01-24 22:05:49
Ahla77    2012-12-28 20:56:53
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
MattiasBGD   2014-10-05 14:06:52 Anmäl
Allt går väl men jag har inte själv planera på att skaffa konformade.
Unregistered13813fd3   2014-09-20 12:39:33 Anmäl
Grymt snygga, kan du göra dem som koner...
mattiask   2014-07-20 10:20:09 Anmäl
Jag vill beställa två såna där av dig, pris?? :)
MattiasBGD   2013-04-09 17:34:04 Anmäl
Tack! "Biobygget" följer din byggtråd och kan bara säga detsamma hade iof inte tackat nej till ett byte mot dina subbar :)
Unregisteredd27f924d   2013-04-01 07:38:09 Anmäl
Wow vilket bygge, väldigt snyggt och välgjort. Imponerande.
Unregistered45f3f4a3   2013-01-24 22:05:41 Anmäl
riktigt snygga!:) full pott
MattiasBGD   2013-01-07 23:59:13 Anmäl
Tackar för dom värmande kommentarerna :) kör på så mycket jag orkar för att få klart dom kanske kanske provspelning imorgon men när jag är klar är nog klockan för mycket för grannarnas skull.
Unregisteredf6ab7914   2013-01-07 18:09:13 Anmäl
riktigt snygga blev dom ska bli kul o se när mattan kommer på
MrLelle   2013-01-04 15:28:01 Anmäl
Aha nu har det hänt lite igen, KUL.. Rekomenderar med regulatorn på 1300rpm så blir INUKEn kanon tyst!
Gött att elementen har landat då fortskrider bygget väl med lite mera bilder snart!
Lisa91   2012-12-29 15:55:06 Anmäl
Kul och genomtänkt bygge!
Har själv byggt några lådor med elementet nedåt,funkar kanon med riktigt bra spridning!
