Ett exempel på 5.1 uppställning!?
Jaså, inte? Nåja, lite får jag väl skoja, hoppas jag:-)
En kul bild iaf!
Men för förtydligande! - Detta är en ren provlyssning av de viktigaste parametrarna och ingen finlyssnings uppställning!!

Forts. följer.. (2010-02-07 18:47:23) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

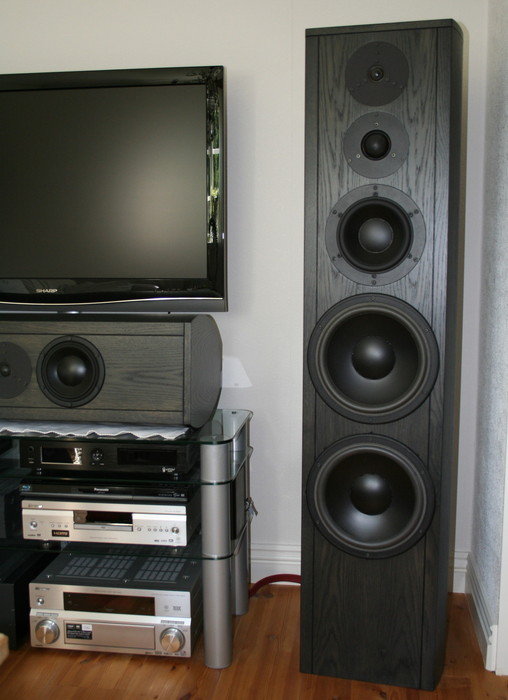

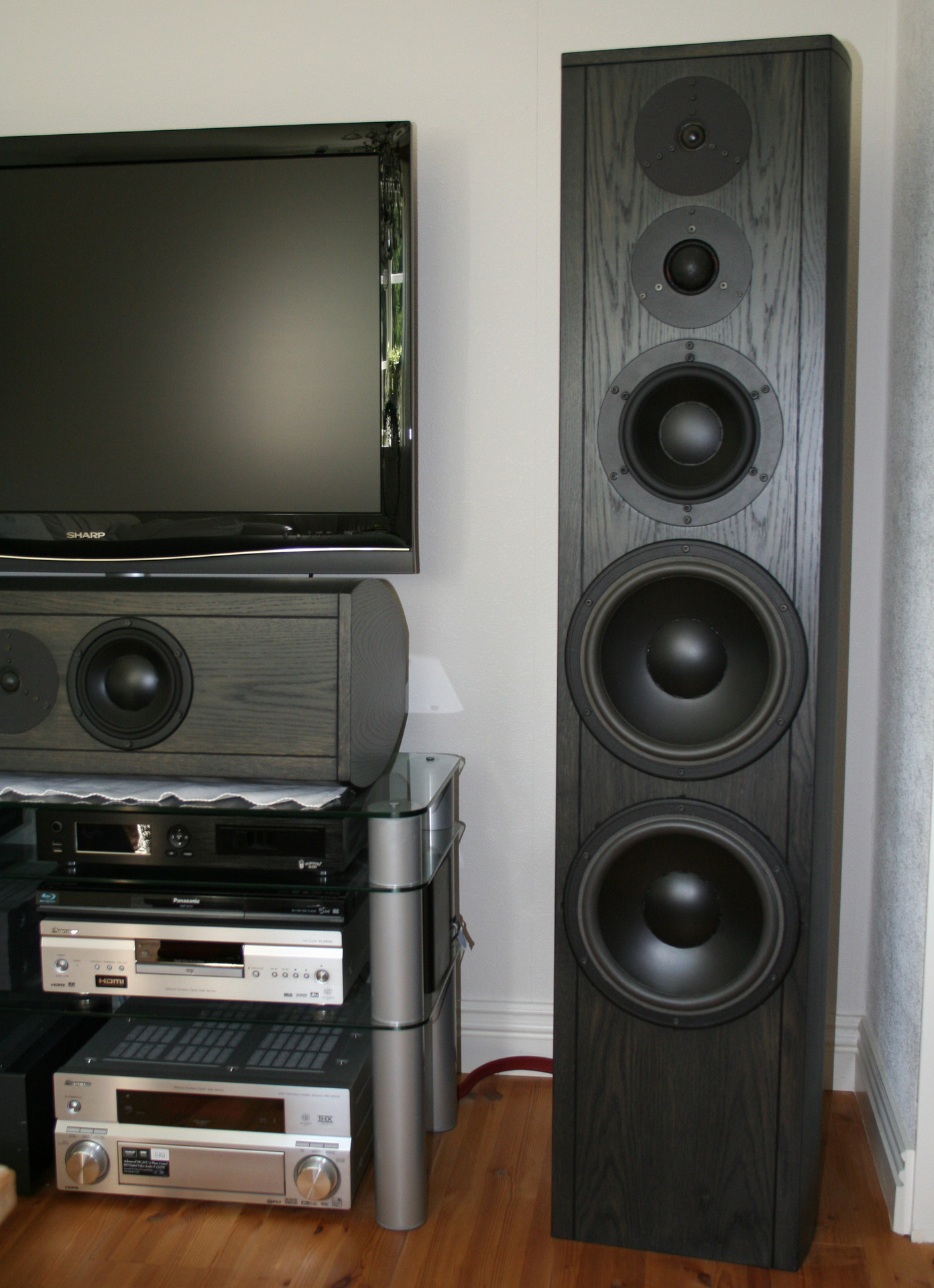

Finalen på Finale!
Suck!! Det var denna påsken, det! Nu är det nära! Inkoppling av delningsfilter och provkörning!! (Jag bygger in delningsfiltren efter att jag är nöjd med resultatet).
Även någon typ av fot skall till innan de är i "mitt" nirvana.
Och efter att jag justerat delningsfiltren och lyssnat igenom dom, kommer jag att låta några audiofiler ge sitt utlåtande som jag kommer att skriva om framöver.
Efter att alla högtalare är klara återstår en liten detalj.. tillbyggnad av ett dedikerat biorum! Tyvärr dock inte aktuellt förrens nästa år.
Det finns några fler bilder på Finale, längre ner på sidan.

(2009-04-13 10:53:46) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

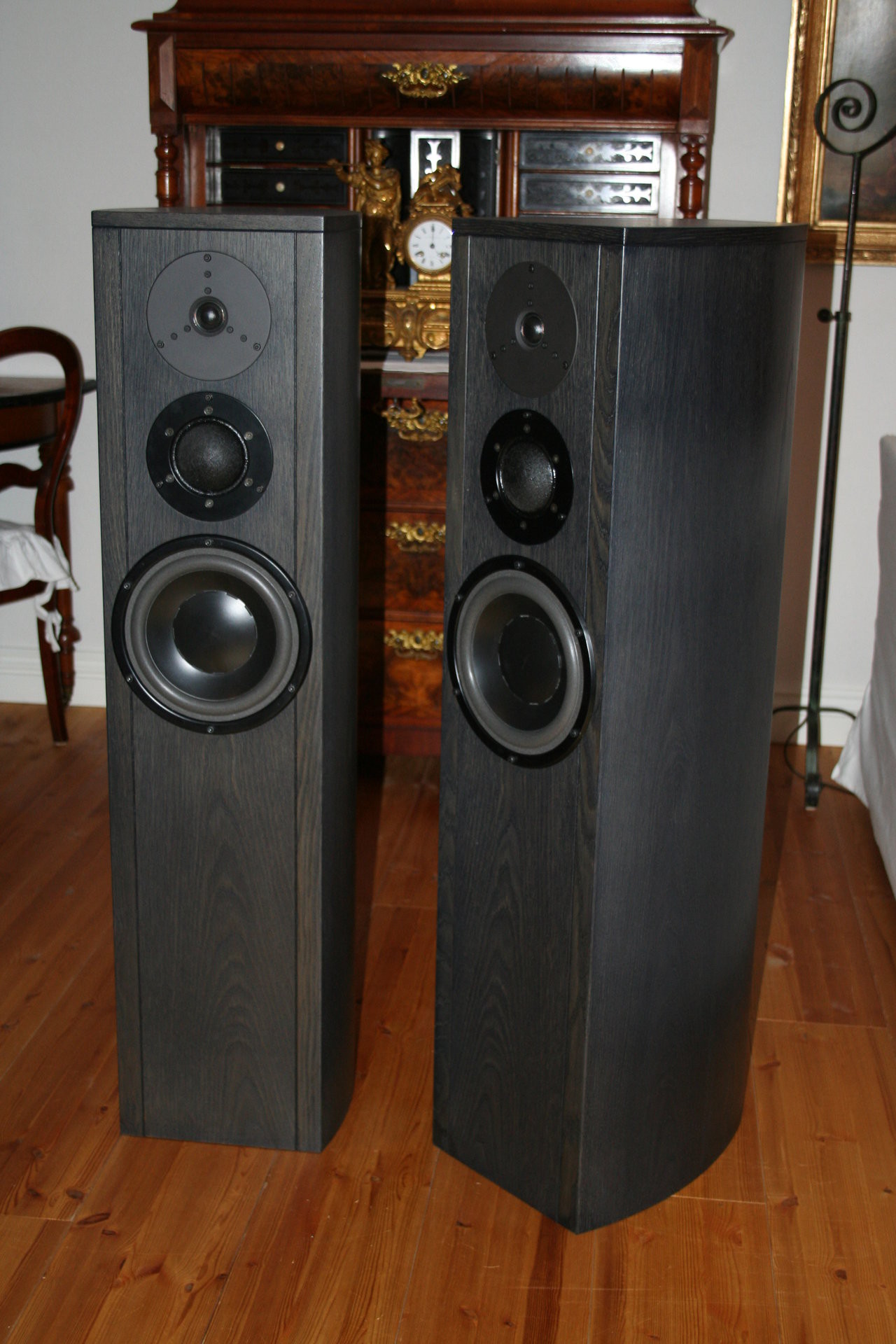

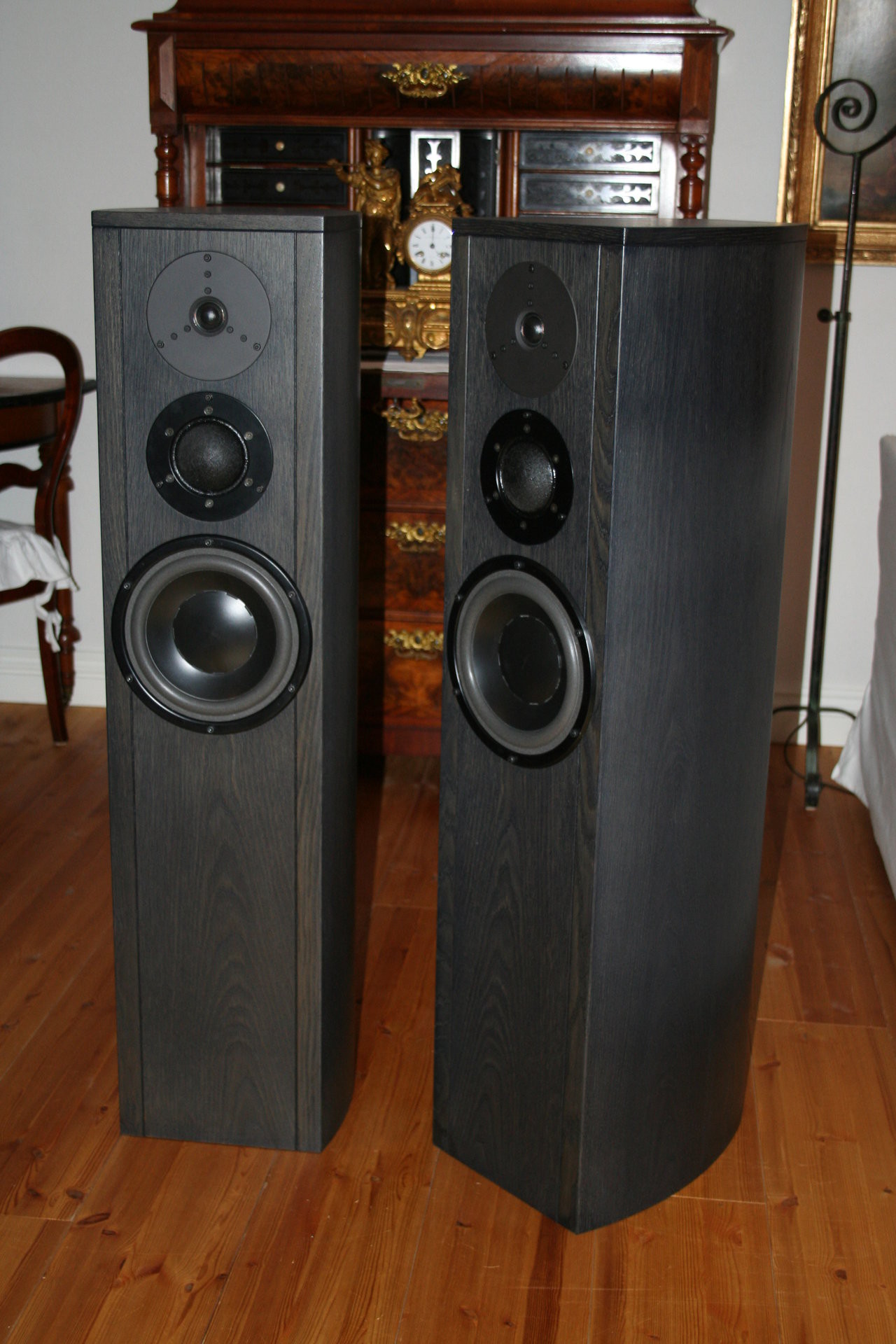

Xennon3
Äntligen färdiga!

Ett år från att kabinetten färdigställdes, tills att de sista högtalarna är spelklara.

Mer bilder och info. finns längre ner på sidan, allteftersom jag hinner uppdatera! (2010-02-07 18:06:22) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

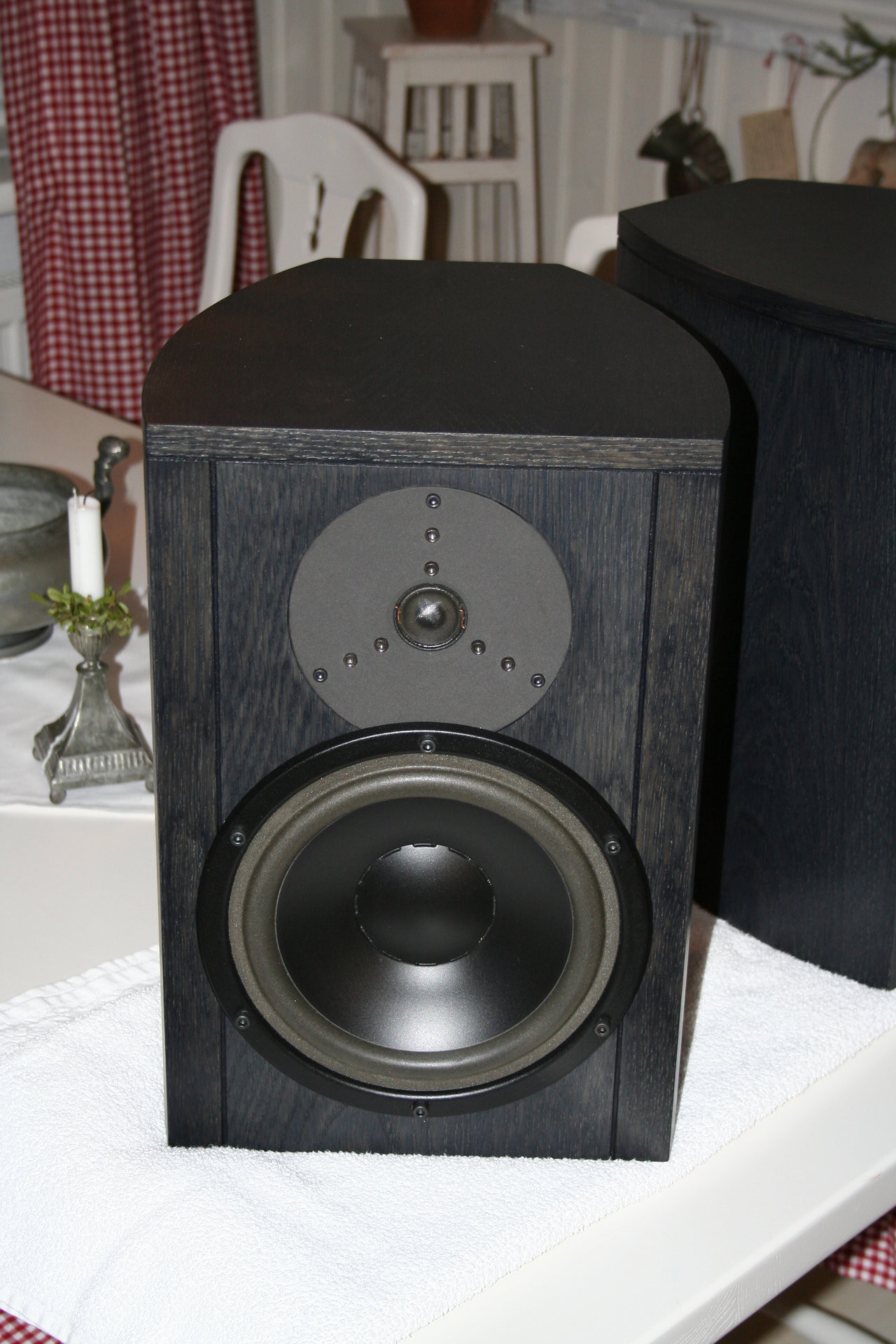

Xennon2
Sakta men säkert har jag pysslat med byggena, tyvärr tar ju allt annat upp den lilla tid man har till förfogande....
Nu är dessa småttingar äntligen klara, endast stativ med fot ska tillverkas... -Jag är fortfarande inte klar över vilket material som ska användas för ändamålet.
Tips/förslag emottages tacksamt!

Det finns några fler bilder längre ner på sidan på Xennon2. (2009-12-05 21:36:52) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

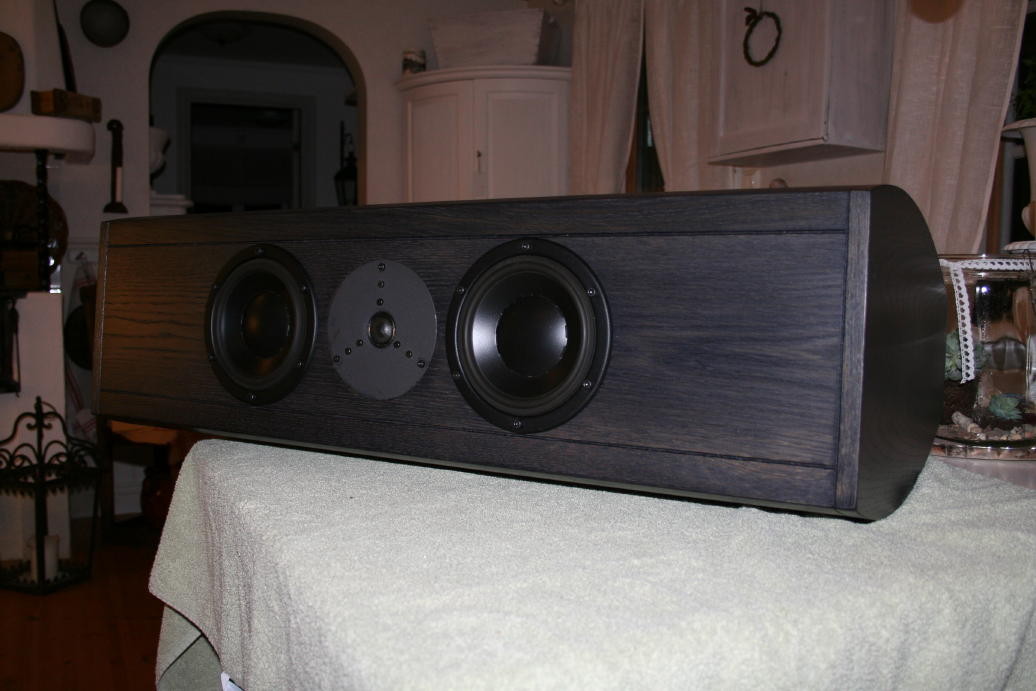

Centerhögtalaren klar?
Provlyssning samt en fot eller stativ återstår att göra.
Foten får bli rejäl, då bara centern väger närmare 35kg.
Sofia tyckte jag var snäll, som tänkte på att lägga ut en handduk för att skydda BORDET!!... -Bara att vara tyst och hålla med.. (2009-02-24 20:44:26) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Finaly!
Eller ja, halvvägs åtminstone!
Äntligen lackade, och hemkommna igen efter många om och men..
Jag har lagt ned all fritid på dessa i ca. 1½ månad! Och då menar jag ALL fritid!
För att blidka Sofia, min käresta sen 19 år tillbaks, sätter jag på en CD med Lasse Stefanz, så mjuknar hon direkt! För att själv slippa gnissla tänder smiter jag mer än gärna till garaget en stund, med endast korta avbrott för att byta till en ny Lasse Stefanz platta...osv.. (2009-02-14 19:38:39) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Stagningar
Kommer att bli frontar liknande Dynaudio Finale till elementbestyckning:
Esotar T330D diskant, AF 54 övre mellanregister, Audio Technology 6.5" nedre mellanregister och 30w100XL bas samt 30w100 slavbas eller Peerless 308 slav. (2008-03-09 19:16:09) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Lite 30mm's MDF
Front och bakstycken samt sidoväggarna som ska slitsas för att kunna böjas...
Jag fick hjälp med uppsågningen av alla formatbitar samt snedklyvning, och eftersom MDF skivorna är 30mm tjocka väger de en hel del. Jag har aldrig sett Åke så blodröd i ansiktet, när han med yttersta ansträngning själv lyckades hasa upp skivorna på sågbordet, medans jag höll lite försiktigt i ett hörn, för att hjälpa.
Efter att Åke med längre armar, knäckt rygg och "menande" blick, delat alla skivor efter mina önskemål så låg där en helt "gudomelig" hög med bitar i så perfekta mått, att det är svårt att inte bli tårögd! --Tack Åke!!!-- (2008-03-09 19:31:04) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Närbild på frontarnas stagningar.
Jag har använt ett Cad program för att kunna konstruera dom och har enbart använt en överhandsfräs till utformningen, med en del hemmagjorda verktyg, förstås. Överhandsfräsen är människans bästa vän... (Metabo OF E 1229) (2008-03-09 19:36:52) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Förberedelser..
Jaha, Då är det dags att sätta igång på allvar igen...
Släpat upp alltsammans till svärfars garage.
Tack Tommy (svärfar) för att jag får husera fritt i garaget!!! (2009-01-08 18:44:42) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Billig kex-fräs gör jobbet!
Fantastiskt vad lätt det går, när man har rätt grejor.
Håller här på att göra spår för spanten/stagningar i frontstycket till Finale. (2009-01-08 18:49:45) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Bättre än med runda pluggar.
Ek faneringen gör att det fnasar lite när man fräser spåren, och det är väl säkrast att putsa ur lite innan man limmar kexen. (2009-01-08 18:54:00) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fästen för fötter.
Här använder jag M8 islagsmutter som jag försänkt och cyanolimmade därefter rörstumpar på diameter 22mm som mothåll/distans.
Detta är insidan av bottendelen som syns. (2009-01-08 18:57:34) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fästen för fötter forts.
Utsidan, här sitter muttern ca. 1mm djupare än träytan för att inte repa golven om man nu inte skulle använda fötter. (2009-01-08 19:02:38) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

DIY verktyg för att kunna fräsa cirklar med överhandsfräsen
Är det för dyrt att köpa, tillverkar man själv. (2009-01-08 19:08:11) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Finale börjar ta form.
Här ser man "mellanväggen" som bildar en egen låda för nedre mellanregistret, samt alla stagningar.

Det blir ett litet uppehåll i träarbetet till förmån av delningsfiltertillverkning. (2009-01-08 19:14:11) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Delningsfiltren för Xennon 2
Jag har tillverkat dessa från Dynaudio's shema, men modifierat dom för 4 ohm's bas-element.
De små spolarna har jag lindat med ett hemgjort litet verktyg i plast, och mätt upp med ett inlånat LCR-instrument. -Tack Sören! (2009-01-08 19:22:41) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Delningsfilter för Twynn.
Även dessa är av Dynaudio's konstruktion. (2009-01-08 19:37:00) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Diskantfiltret till Finale.
Ett av totalt 4 st. filter till var högtalare!
Återigen av Dynaudio's konstruktion fast modifierade för Esotar T330D diskanten. (2009-01-08 19:41:31) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Övre mellanregisterfiltret.
Kopparfoliespolar gör sig bra till Dynaudio's D54AF'or. (2009-01-08 19:44:26) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Nedre mellanregisterfilter.
Puh! Tog en stund att göra... De behövde modifieras rätt rejält för att passa elementen från Audio Technology på 2.4ohm. Original sitter där 15W75 på 4ohm. (2009-01-08 19:51:57) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Basfiltren.
De sista av de 4. Kanske väl lyxiga kondingar till basarna, men när man ändå har hammaren framme...

Alla komponenter är limmade med limpistol, dels för att inga oönskade vibrationer ska "vicka av" några ben, och dels för att det är lite elastiskt och smidigt.
Spolarna är skruvade med omagnetiskt material för att inte ändra induktansen. (2009-01-08 19:57:10) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

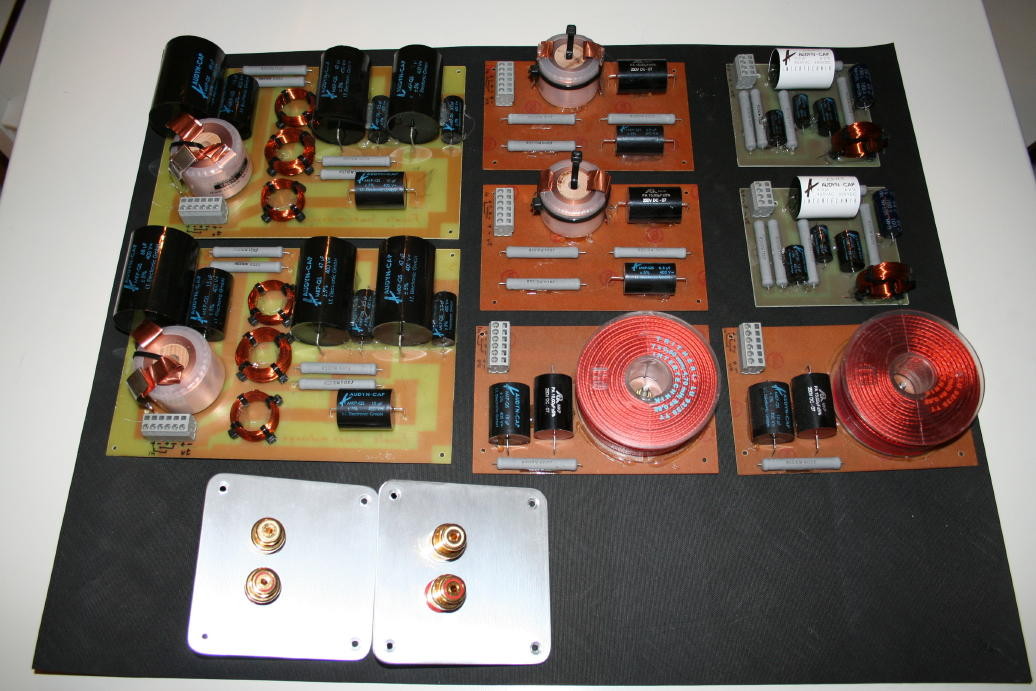

Finale'ns samlade kort.
Finalen är ju en 4-vägs högtalare med slavbaselement och inte helt okomplicerad att bygga delningsfilter till och det ska bli mycket intressant vid första spelningen, och se (höra) om man kommit nära "nirvana", men jag försöker vara realist och inser att det förmodligen kräver en justering,. eller tre...

En tändsticksask blev storleksreferens.

Tillbaks till träarbetet! (2009-01-08 20:05:26) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Original Dynaudio delningsfilter
Till Xennon 3, dock har jag gjort en krets ytterligare till diskanten, som jag lödde direkt på kabeln. En L-pad, och lite mer dämpning, som tonar ned Esotar T330D diskanten lite. (ej med på bild tyvärr..)

Nu skall nya kablar lödas dit, sen ska de ner i de väntande kabinetten! (2010-01-16 18:40:05) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fräsning av sidor
Ja, då var det dags igen.
Tyvärr har jag inga bilder på "bordläggningen" men efter att alla sidor slitsas med cirkelsåg limmade jag ihop sidorna med kex och band spännband runt hela högtalaren, vilket inte var helt lätt. Men med svärfars hjälp, (han har händer kraftiga som tvingar!) så fick vi ihop dem.
Om någon tycker att jag slitsat väl djupt, så stämmer det! -Men det var omöjligt att böja skivorna innan. -Jag har provat ut djupet noga, för att inte ta mer än absolut nödvändigt. Slitsarna kommer att fyllas innifrån med en blandning av vitlim och MDF spån. Det blir säkert lätt...
På bilden har jag grovhyvlat sidorna på samtliga ändar. (2009-01-25 10:10:38) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Slutlig fräsning av ändar.
Här fick jag fundera en stund innan jag kom på hur jag skulle få till ändarna utan risk för att fräsen skulle slinta och göra ved av högtalaren.
Lösningen blev inte så komplicerad, utan med hjälp av lite skräpbitar byggde jag enkelt mallen som helt enkelt skruvas fast på fronten resp. bakstycket (smala sidan av mallen) i de blivande "hålen" för elementen. På så sätt slapp jag få synliga skruvhål i faneret. (2009-01-25 10:18:54) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fräsning.
Här håller jag på och långsamt fräser ned till planet mot faneret. Mallen får lossas och flyttas med längs högtalaren.
En dyr maskin, men väl värd pengarna då den används en hel del!
Jag köpte en billigare modell innan denna, men här behövs det kvalité. (2009-01-25 10:26:30) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Resultatet.
Blev inte så pjåkigt. (2009-01-25 10:33:53) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Metabo Skruvdragare.
En annan kär medlem av mina verktyg.
Har haft ett antal skruvdragare genom åren, både dyrare och billigare, men använder man grejorna mycket så får man till slut insikt vilka verktyg man behöver. (2009-01-25 10:36:35) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Strykjärnsfanéring på bakstycket.
Jag har fanérat lite grann innan med blandat resultat, men tycker det är kul att prova nya grepp, så efter lite snurrande på nätet hittade jag lite info att man kan stryka vanligt vitlim på ytorna, låta det torka såpass att limmets "vita" färg går över till genomskinligt i torkprocessen och därefter med hjälp av ett strykjärn, inställt på högsta värmen, pressa på fanéret. Man får se upp med att värma för länge, annars kan fanéret spricka av värmen. -Egen erfarenhet...
(2009-01-25 10:40:37) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fanéret pålagt.
Då börjar det roliga, att renskära och putsa. (2009-01-25 10:55:16) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Pust!
Till och med Åke skulle få en tår i ögat.. (2009-01-25 10:57:03) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ett hål?
Ja, dags att ta upp porten som limmades innan bordläggningen. (2009-01-25 11:02:24) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Oumbärlig!
32mm skär räcker precis. (2009-01-25 11:04:26) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Större hål!
Kullagret följer fint.
Röret ser repigt ut, men är bara dammigt. (2009-01-25 11:05:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Färdig port.
En radiefräs användes till avrundningen, också med kullager.
Porten kommer ev. att svartmålas framöver, men är inte bestämt i detta skede.
Kanske med "Body" som användes till trösklar på bilar eftersom den ju är lite ojämn i strukturen, Kan med lite fantasi påminna om ex. BoW's högtalare. (2009-01-25 11:08:09) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Hålupptagning för elementen börjar...
Har precis fräst ned ytterradien, och börjat med nästa skär.
För att slippa ställa om fräsen 1000 gånger kör jag alla lika mått på samtliga högtalare där det är samma element.
För den som undrar hur "plåten" fungerar, kan jag tala om att det sitter en 6mm centrumpinne (från verktygsindustrin) som styrtapp, monterad i plåtens undersida, som placeras i ett förborrat hål i centrum av cirkeln.
För att ändra diameter flyttas fräsen på axlarna. (2009-01-25 11:13:43) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Försänkning av diskant klar.
Nu ska själva hålet fräsas ur, men det görs efter att alla försänkningar gjorts.
Nä, nu blir det uppehåll med bilder för dagen, måste upp till garaget och fortsätta!
På återséende! (2009-01-25 11:24:23) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

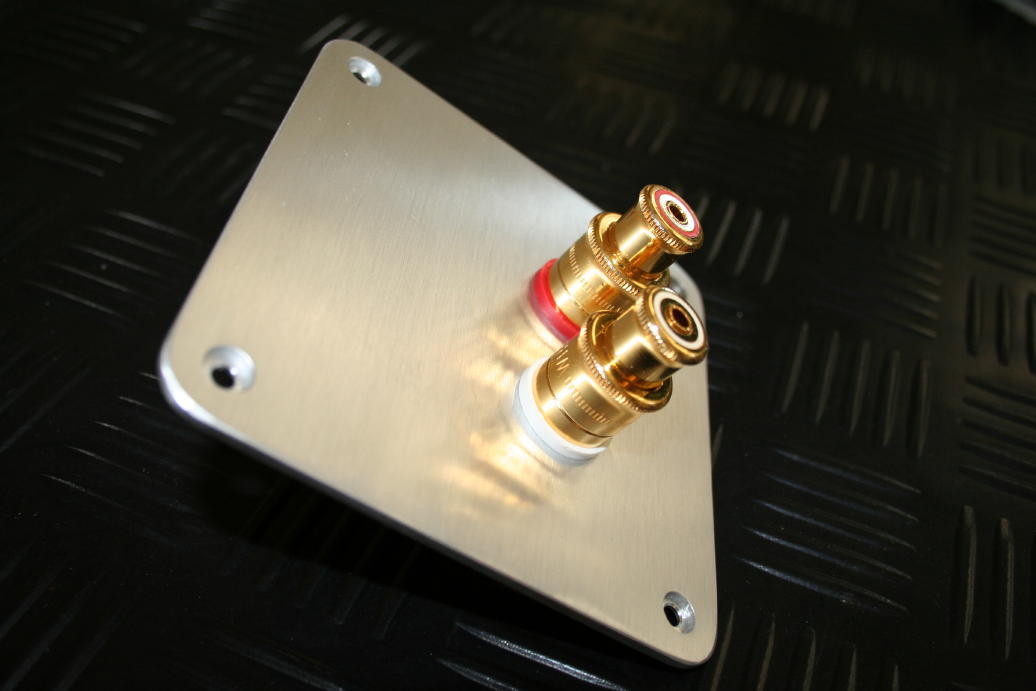

Nedfräsning av Monteringsplatta från Svalander
För att kunna göra försänkningen av alu-plattan, blev det till att tillverka ytterligare en mall. (2009-01-30 20:17:29) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Och borra några hål..
Undrar om alu-plattan passar?
Använde här en lånad fräs, (Tack Sören!) med kullagret monterat på skaft-fästet. (2009-01-30 20:22:21) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Tänk! Den passade!
Monteringsplatta från Svalander. (2009-01-30 20:27:36) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Parad!
Många hål blev det..
Nu ser man lite bättre vad som komma skall!
Imorgon ska toppskivorna på plats, och lite spår ska fräsas på fronterna, sen är det dags för lite slipning, betsning samt lack. (2009-01-30 20:40:58) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fräsning av spår.
Syns lite dåligt på bilden, men det ska bli ett par mm smalt spår i fanéret, där "sidan" möter fronstycket. (2009-02-07 11:23:00) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Spåret.
Här syns det lite tydligare. (2009-02-07 11:25:40) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Linjalen.
Linjalen samt den speciella styrningen på fräsen, gör att det går lätt att få till raka spår el. dyl. utan att spänna fast linjal mot arbetsstycket. -Det är bara att lägga på den och fräsa! På bilden syns de två "skum" remsorna som har ohyggligt grepp på underlaget. = Oumbärlig! (2009-02-07 11:26:44) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Slipad.
Nu äntligen börjar det bli någorlunda färdigt..
Sidorna är pålimmade, när resterande lådor är slipade ska de vattenstrykas och därefter betsas med en salig blandning ( vi kan kalla det:Åkes saliga hopkok! ), och kommer att bli nästintill svarta.

Nästa bild som presenteras kommer att visa när de är lackade och klara för montering!! Förhoppningsvis redan på Måndag 9/2.


EDIT: Får göra om betsjobbet... Jag får slipa ned betsen och börja om..
I skrivande stund är snart slipningen klar, och beräknas vara klar med lacken senast Fredag 13/2!!!! Anledning till denna roliga sysselsättning beror på för dåligt slipat innan betsen lades! Ett bra ordspråk min chef (Tom Wiberg) myntade: "Är huvudet dumt, får kroppen lida" -Tyvärr alltför sant... (2009-02-07 11:31:29) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

"Xennon 3"
Här syns färgen bättre, en blandning av flera kulörer som Sören själv tagit fram.
Själva klarlacken har jag blandat ihop till ca. 30 glans, av olika vattenbaserade klarlacker som jag sedan sprutat på i tre lager med mellanslipning. (2009-02-14 19:43:11) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Centern, bl.a
Den mycket vackra hemsnickrade "grinden" i bakgrunden är till för att hålla våra 5 (!) katter ute från rummet, så de inte får för sig att använda högtalarna som rejäla klösbrädor...
Grinden är tillfällig, då min kära Sofia har hittat en gammal par-dörr som ska renoveras innan den sätts upp. (tyvärr inte bara högtalartillverkning..) (2009-02-14 19:52:06) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Örongodis! En del av "Finale'ns" element.
Jag var helt enkelt tvungen att plocka fram godbitarna och "torrköra" lite!
Esotar T330D diskanter, splitt nya!!!
Audio Technology 6.5" (eller igentligen 7" då de är större än 17W75)
Bas 30W100XL, även de nya.
För mig är "dregelfaktorn" hög vill jag lova!!! -Dock dröjer montering av element ett tag då lådorna ska förses med ca. 40kg (!) dämpmaterial, totalt. (2009-02-14 20:07:01) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Esotar T330D
En sällsynt syn idag, när de tyvärr inte säljs som lösa element längre.
Fick tag på dessa efter mycket "köpes" annonser på nätet, och de var inte gratis..
Jag har lyckats skrapa ihop 7st. av dessa, men de övriga är bättre beg. (2009-02-14 20:19:10) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Audio Technology 6.5" (7"?)
Mina nedre mellanregisterelement till Finale.
De väger 9kg st. -Det är inte så vanligt med magneter större än konen!
Finale'ns ordinarie motsvarande element är: 15W75, men dessa duger nog som ersättning..
Jag åkte 80 mil enkom för dessa! Tog en hel dag i anspråk, men säljaren, Vidac, var en mkt. trevlig herre! Hela resan var ett rent nöje! En del undrar nog om de inte gick att skicka istället, men en "olycka" i transporten hade varit en total katastrof!
Man får väl lov att vara lite galen iallafall? (2009-02-14 20:25:43) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Montering av Centern
Centern har invändigt försetts med 4mm blyfolie/asfaltsmattor som sedan klätts med ljuddämpande ullmatta.
Esotar T330D diskant samt dubbla 17W75XL som bas/mellanregister.
Modifierat Twynn delningsfilter, Supras Classic 2.5, och 2st Flowresistens/Varioventer.
Det fick bli en liten billig terminal, men låter den inte bra får jag byta mot WBT...
Låter det fortfarande inte bra får jag stryka på kontaktolja..
Ja, ja, jag vet,den är väl kanske lite klen, men får duga i lågkonjunkturens tecken!
Jag lovar att byta den vad det lider, skruvarna är förresten i härdat 12.9 stål, så inte elementen trillar ur.
(2009-02-24 19:50:21) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Metabo Powermaxx
En liten smidig rackare som drar nåt enormt, till storleken sett.
Den är tillräckligt liten att få ner i hålen för elementen, så jag kunde skruva fast delningsfiltret. -Skruva för hand??? -Nja, mina handleder är redan rätt skavda efter monteringen av ljuddämpningen.. (Och så måste man ju visa sin fru, att man faktiskt använder sina verktyg, som "ligger och dräller" överallt...) (2009-02-24 20:31:08) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Äntligen dags för Finale'n
Efter att center'n blev färdig, har jag nu hunnit provlyssna på den, och efter en liten justering av diskanten låter den riktigt bra!

På bilden håller jag på att dra i inslagsmuttrar med skruv. Det blir svårt att slå in dom, men detta funkar utmärkt också!
Muttern under bultskallen fungerar som distans och tryckutjämnare. (2009-03-29 21:22:07) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dämpning.
De flesta ytorna ska dämpas med 4mm bitumenmattor, och spraylim var inte dumt för att få bättre fäste. (2009-03-29 21:31:30) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fokusering?
Bra att veta vad man vill få fokus på när man plåtar..
Men bilden ger en fingervisning iallafall.
(2009-03-29 21:34:09) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dubbla mattor.
På de stora ytorna la jag dubbla lager, och det gjorde nytta minsann!
Häftade fast mattorna för säkerhets skull, eftersom jag ska använda värmepistolen och ljumma upp dom så limmet greppar bättre samt att de blir mer följsamma att trycka fast ordentligt så det inte blir luft kvar imellan som bildar ovälkommna membran. (2009-03-29 21:39:07) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ytterligare dämpning.
Lådan för nedre mellanregister-elementet dämpas här med fårull, för bästa dämpning. (2009-04-11 11:05:17) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Skönt med lite påskledighet så man hinner pyssla lite...
Borstade aluminiumplattor från Svalander, WBT högtalarterminaler samt WBT's banankontakter. (2009-04-11 11:07:35) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

WBT
Ahh! Andas kvalité!
WBT-0702 samt WBT-0600 (2009-04-11 11:16:23) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Högtalarterminal.
Dessa kommer att sitta i Finale´ns kabinett.
Synd att de knappt kommer synas på baksidan av kabinetten:(
De kommer säkert ge enormt lyft åt ljudet:) (2009-04-11 11:35:44) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Finale
Tyvärr lyckades jag aldrig få tag på Dynaudios egna 30W100 slavbasar, utan använder Peerless 625grams istället.
Edit/: Jag har lyckats fixa ett par Dynaudio 30w100SL (slavbas) som kanterna ska bytas på först.
Överst: Dynaudio T330D diskant, övre mellanregister Dynaudio D54AF, nedre mellanregister: Audio Technology 6.5" (7"), bas: Dynaudio 30W100XL, slavbas: Peerless 12" 625g.
Mått: H 1520mm, B 357mm, D 450mm, ca. 80kg/st. (2009-04-13 11:08:55) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Högst tillfällig uppställning...
Håller för närvarande på och justerar in filter och provlyssnar för fullt.
Det ser nästan komiskt ut med de något stora frontarna, lite trångt kanske?
Självklart skall de inte stå så i framtiden, och fram till jag byggt ut huset så får de stå undanställda, och ersättas med de mer normala Xennon 3.

Hittills så bjuder Finalen på stor dynamik, och resurserna finns där.
Tyvärr måste de justeras lite, för de kan prestera bättre.
Men delningsfiltren är 6dB/Oktav's branthet, med konjugatlänkar, dämpningar och ytterligare impendansutjämning som inte gör saken så enkel, och jag har rådfrågat proffs som ska hjälpa mig med det sista finliret. -Man får se sina begränsningar:)

Högtalarnas nuvarande placering försvårar provlyssningen, och jag ska flytta ut dem i rummet så de kan få "sträcka på sig" lite bättre.

Är det bara jag som tycker att 42" ser liten ut???

Håll ut, så kommer mer lyssningsintryck framöver.

Väl mött! (2009-05-13 22:01:58) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Äntligen är delningsfiltren klara!
Oj, vilka turer som varit! Lyssnade länge och väl men tyckte att det är något som inte stämmer... Ändrade komponenter, räknade, fördjupade mig i filterberäkningar, ändrade komponter igen, men det borde stämma...
Började misstänka att det inte hade med filtren att göra... Kollade min Nad 208 som ljudet passerade, (har ingen manual till den...!...) och fann att jag lyckats koppla mono!!! Jag var ju inställd från början, på att filtren förmodligen kunde vara fel på, och kollade inte upp andra möjliga orsaker! -Och har man väl snöat in sig på fel spår... -Och börjat tappa sugen...

Som tur var kom min gode vän Sören, några dagar innan felet upptäcktes, och gav inspiration till nya felsökningar som resulterade i att felet uppdagades.

Otroligt att man inte HÖRT att de spelade i mono! Får skylla på att jag befann mig i den mörkaste delen av tunneln...

När sen slutsteget tvingades spela i sterio, blev det fart på grejorna! Herregud, att man kan bli så tårögd, mitt på blanka dagen! Vilket ljud! Inspirationen återvänder!

Nu ska filtren monteras i kabinetten, och så kan man fortsätta med resten!
En fot ska tillverkas till varje högtalare, och det finns visst ett material som heter "konstgranit" som man kan gjuta med! Det är intressant! Nån som vet var det finns att anskaffa, eller firma som kan utföra?

Själva filtren har fått lite nya värden och komponenter, efter att ha lyssnat och mätt av dom.
Alla filter är av 1'a ordningen och alla element har konjugatlänkar, de tre översta elementen har dämpningar, och nedre mellanregistret har även fas-kompensering.
Ett notchfilter är monterat på kortet för diskanten.

Lyssningsintryck från vänner och bekanta kommer att presenteras, så fort de varit på besök med kaffe och tilltugg! (muta).


2009 11 13
Ett par seriösa lyssnare har varit på besök, och gett sitt utlåtande hittills:
Bra, ingen "stixig" diskant, bra mellanregister, kanske minska på dämpningen i lådan för basen.

Min respons: Håller med! De låter bra ända ned till basen tar vid, beroende på var i rummet man lyssnar, ändrar sig basen markant. Kanske väl dämpad låda? Kanske borde slavbasarna mjukas upp lite genom tuffare inspelning? -De har ju rätt styv upphängning/kant...
Kanske det beror på det lilla rummet de står och spelar i? En kombination?
Innan jag gör något drastiskt, så är jag ändå nöjd till 90%, och väntar med några ändringar tills jag byggt mitt biorum, där de får andas! Sen får vi se.

Edit/ 2009 12 21, Jag har lättat på dämpningen i lådorna, och, faktiskt! -Det blev betydligt djupare bas... -Nästan väl bra, till viss musik.
Men som sagt, i ett större rum kan de nog behöva dämpas något mer./

Mina Xennon 2 och Xennon 3 är just nu på gång, och uppföljning med bilder kommer inom kort! Tyvärr tar jobbet en del tid och kraft just nu så det segar ned arbetshastigheten lite..
(2009-08-28 20:45:50) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fortskrider...
Hoppsan! Glömde tydligen torka av högra basen! -Ja,ja, Ni ser säkert ändå vad de föreställer;-)

Dynaudio Esotar T330D diskant och 24W75XL bas.
Yttre mått: H 42cm, B 30cm och D 31cm. Vikt 15kg.
Delningsfiltret är av Dynaudios konstruktion, dock justerat för diskanten, eftersom Xennon2 original använder sig av 28/2 diskanter. (2009-12-05 21:45:48) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Xennon2 bakifrån.
Ingen basport, utan Variovent eller flow resistor, som jämnar till basens impendanstopp, och ger distinktare bas. (samma som på centerhögtalaren)
Den billiga högtalaranslutningen ska bytas ut snarast möjligt, men tweakar som dessa, är ju det som gör detta så kul, eller hur!?

2009-12-06
Jag kunde ju inte hålla mig, så det blev självklart uppkoppling och provlyssning i eftermiddags, och det lät riktigt bra! Gôtt och slippa riva delningsfilter igen.. (2009-12-05 21:55:14) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Info. Xennon3
Dynaudio Esotar T330D diskant, D76 mellanregister och 24W100 bas.
Yttre mått: H 112cm, B 29cm och D 37cm. Vikt 38kg.
Delningsfiltret är original Dynaudios, dock justerat för diskanten, eftersom Xennon3 original använder sig av 28/2 diskanter.

De är dessa basar jag bytte kanter på i mitt album: http://www.minhembio.com/Mixon1/254014/

Så de behöver lite "spelas in på nytt", och får motion genom att spela Dire Straits: Brother in arms... (2010-02-07 18:12:47) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Esotar T330D
En close up på diskanten som återfinns i alla mina högtalare: Låter underbart, bara man dämpar dom rätt... De utstrålar kvalité rakt igenom och är väl "inte för inte" en av världens bästa soft dome diskanter. De används i Dynaudios finaste modeller. (2010-02-07 18:23:24) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Provlyssning av Xennon3
De behöver nog komma lite närmre bakväggen, så de får lite bas-stöd, men först ska de spelas in.
Detta är ju en högst preliminär uppställning, och är väl mest inkopplade så man får en bekräftelse att allt är rättkopplat via delningsfiltren.
Och låter gör det!

En fot till vardera högtalare är närmast på "att göra" listan, och de ska tillverkas i gjutjärn. -Bara jag hittar ett företag som kan sandgjuta? Hjälp önskas!
Mellan golv och gjutjärnssockel ska det bli proffsmodellen av SD foten (Sonic Design). (2010-02-07 18:34:20) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:
