Thorens Concrete Turntable!  HiFi-anläggning
Viktat medelbetyg:  (9.74) (baserat på 22 st)      13446 besökare       Kommentarer      Anmäl detta album

Thorens Concrete Turntable!
Have done a Google translation into English. Follow rebuilding below!

Bytte bort min 316 mkII till polaren som köpte min gamla 166 mkV och tog tillbaka 166an!!! Kanske anses dumt men vill ha 166 mk V att bygga vidare på! Tanken är att skapa en ny plint, och denna funderar jag på att göra i betong pga att det skall vara bra om plinten är stabil och tung. En ny tonarm skall givetvis på oxå.. här blir det nog en Rega RB300 arm med en PU Goldring 1022 på.




  Läs hela
Produkter i albumet:
Thorens TD 166 MKV (Skivspelare )
Rega P3 (Skivspelare )
Detaljer
Bilder i detta album Växla till minatyrbilder

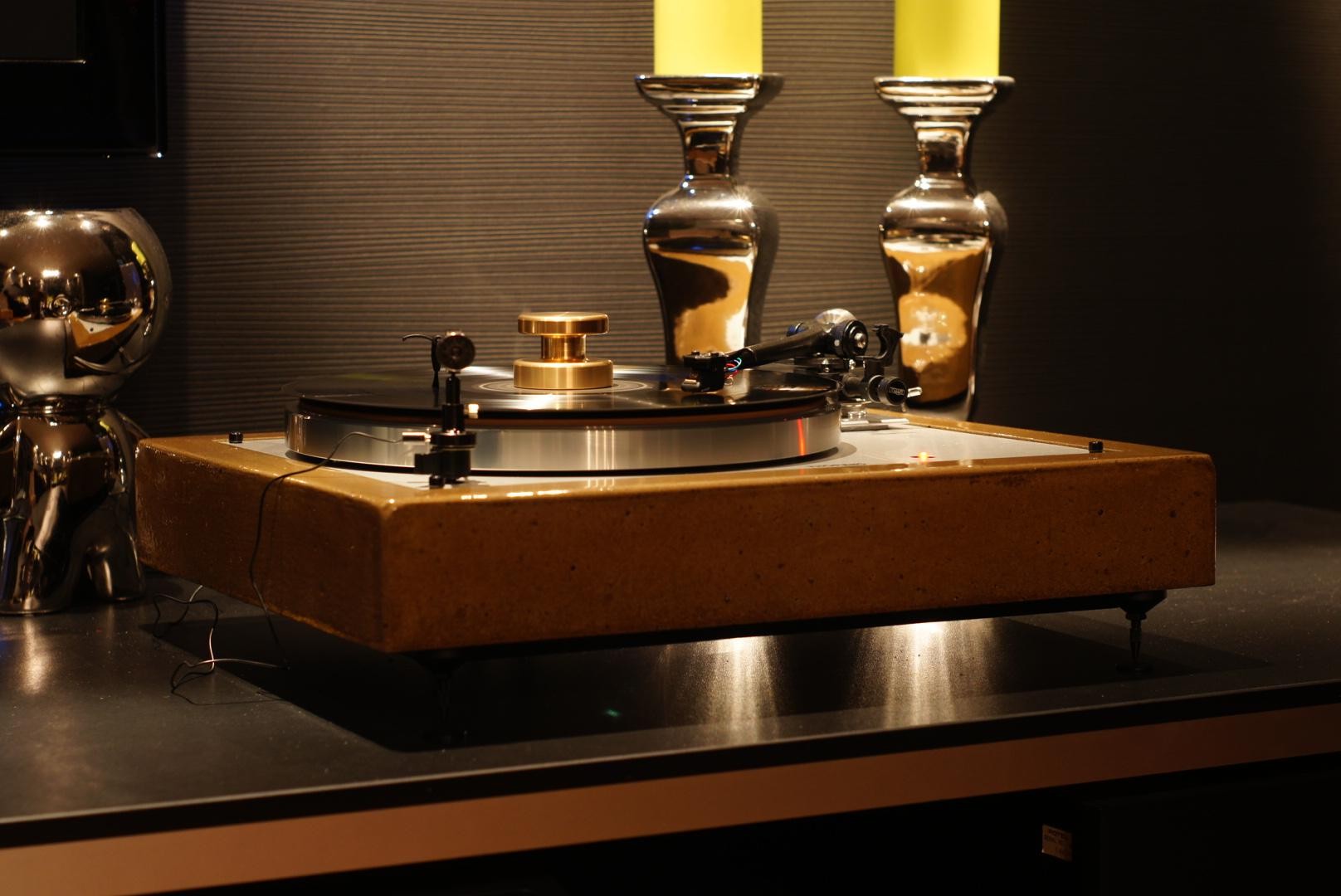

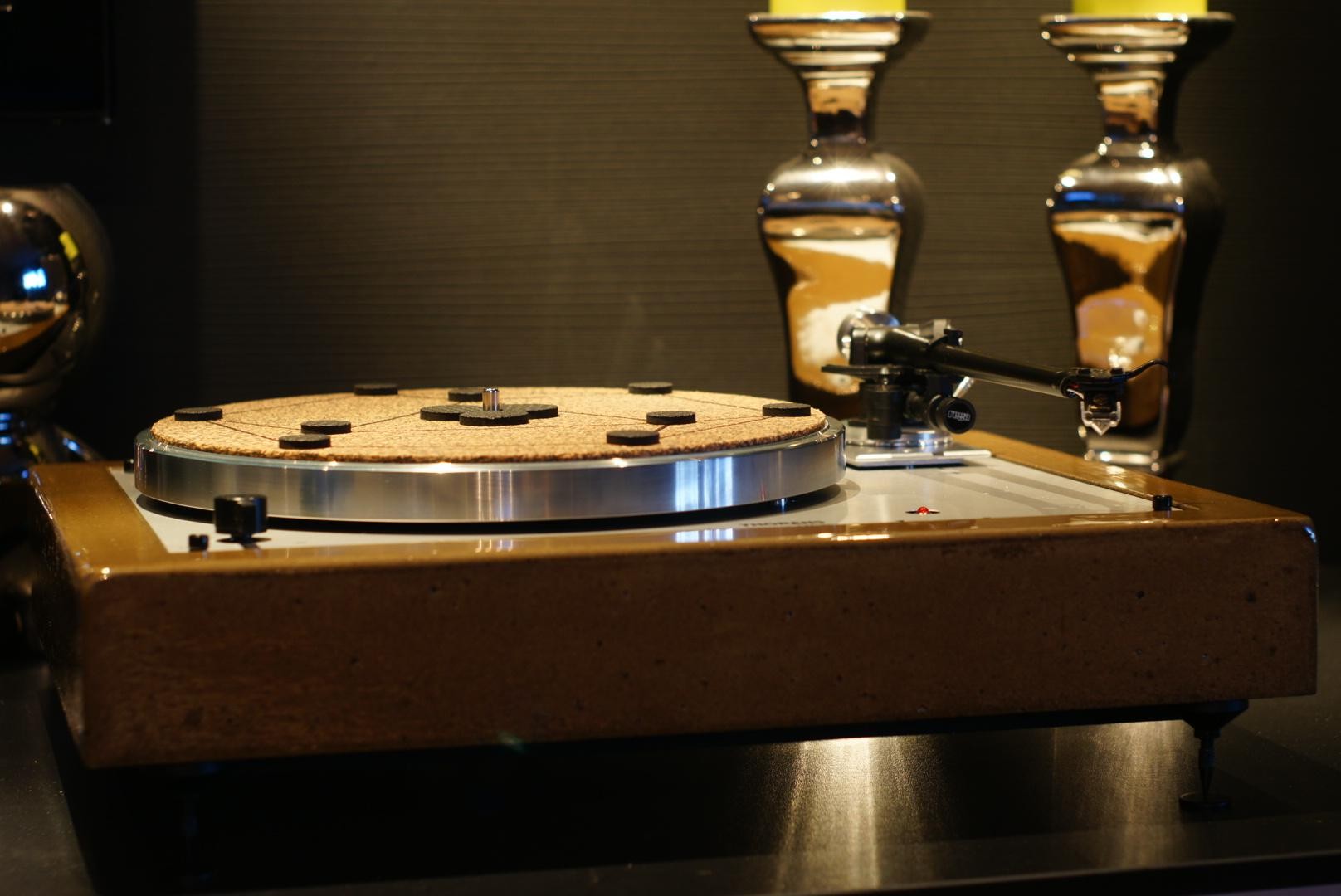

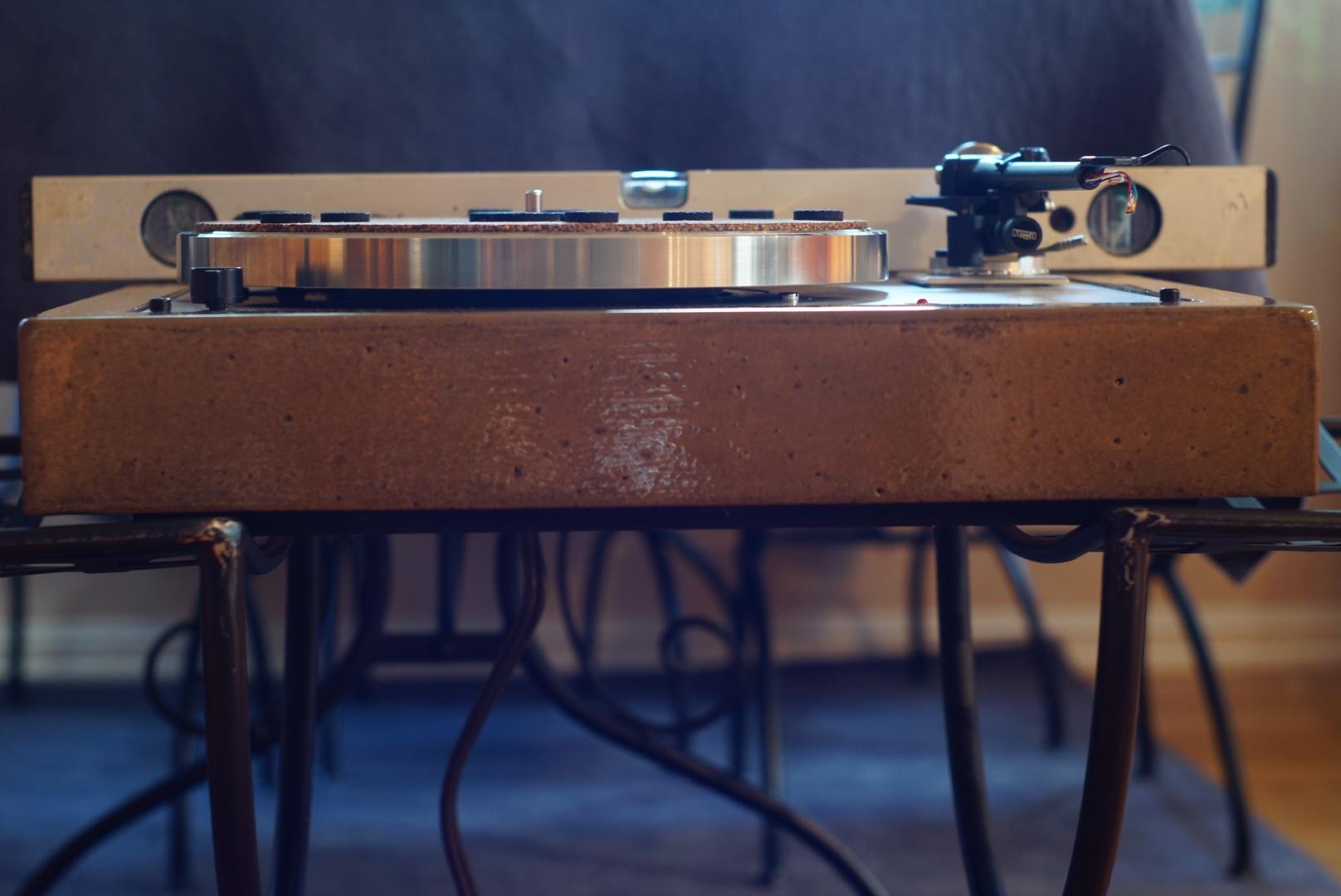

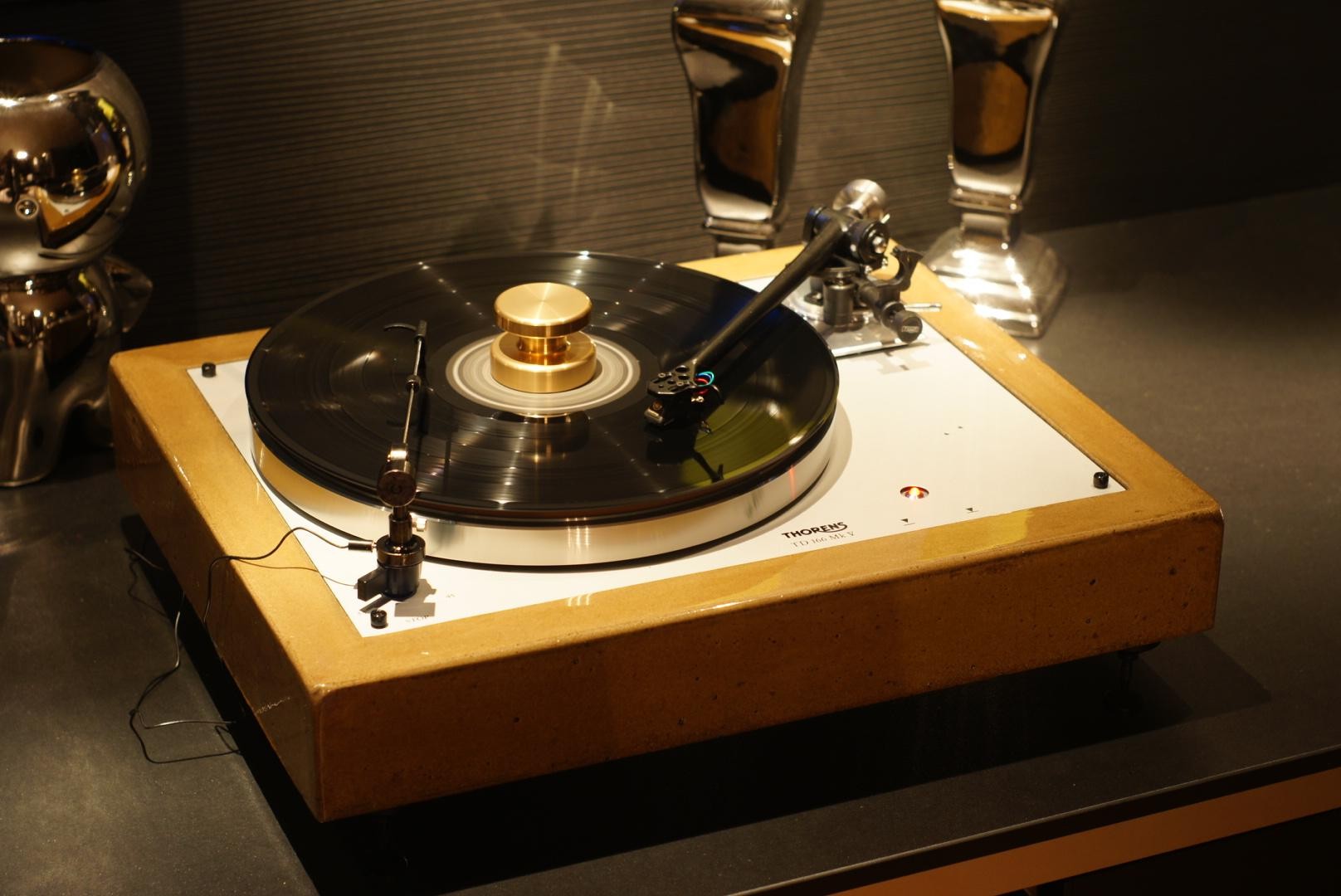

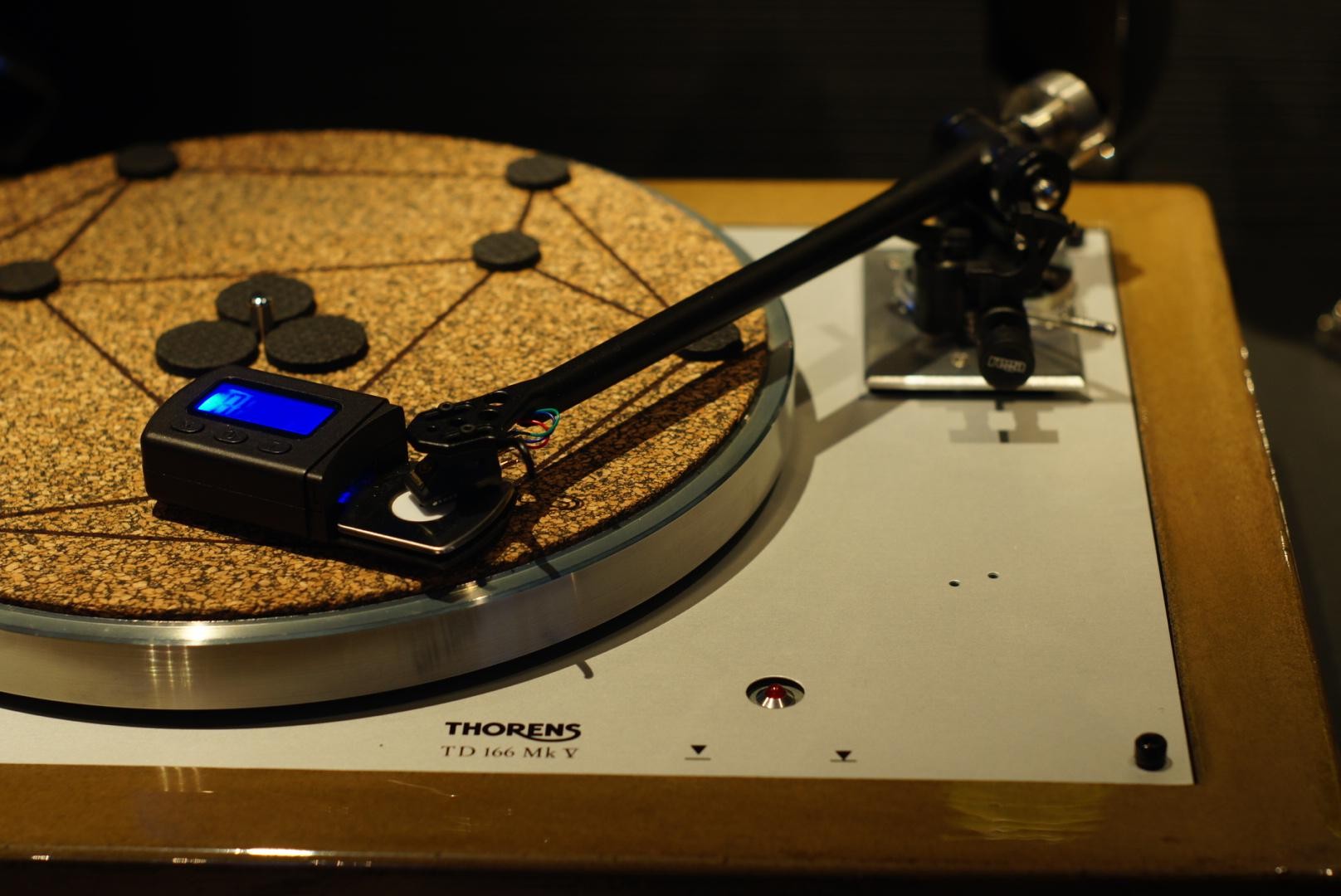

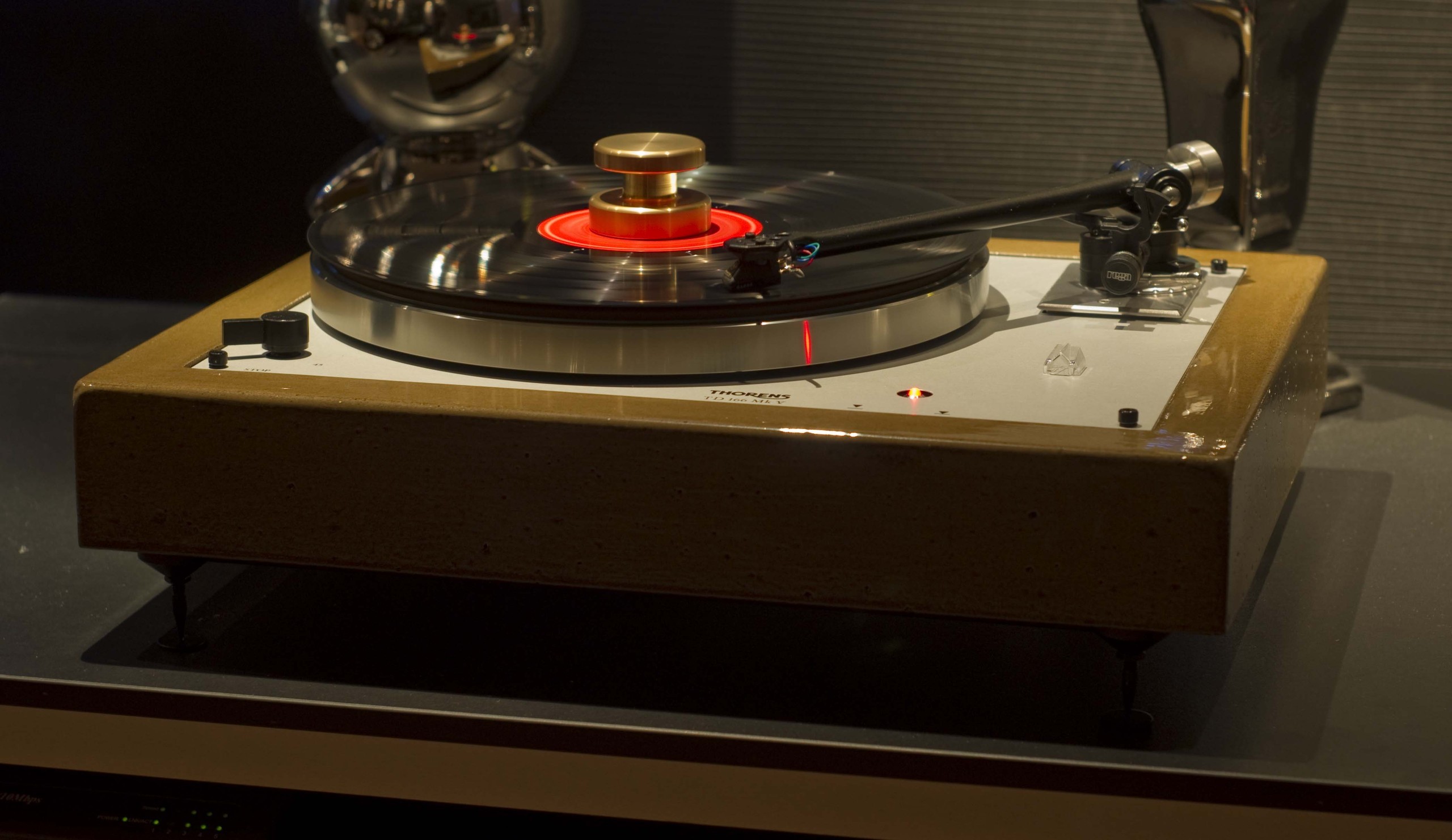

Totalvikt:16,8 Kg blev resultatet...
Färdigbyggd. Ställde betong spelaren på vågen, nu när den inte kommer att öka i vikt något mera, och det blev stabilt. Gjort lite mera justeringar i dag. (fininställningar)

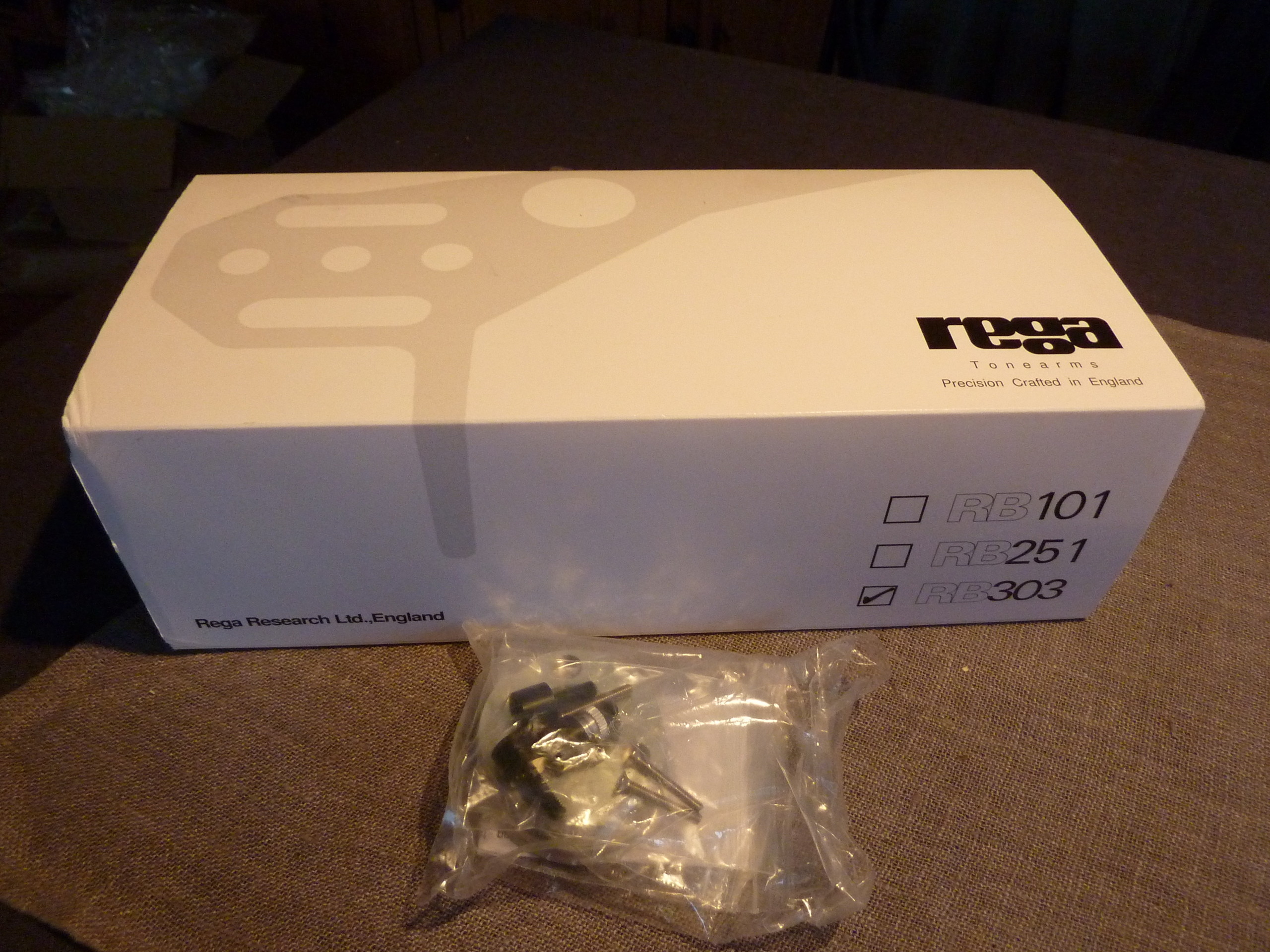

Mycket nöjd med rega RB303..och plinten.
Hela ombyggnationen av orginal Thorens 166 ses här i albumet.
Om någon annan skulle få för sig att göra nått liknade, så kan jag meddela att det är klart värt varje timme... så roligt projekt detta har vart.

Då jag har haft en hel del kontakt med vännerna på http://hifi-punkten.se/ som säljer Hifi och har stort kunnade, så fick jag ett fint utlåtande från Lennart Niklasson : "Den bör gå en jämn match mot 20-30 000kr spelare i detta ombyggda skick !"
Skönt för Lennart bekräftar att målet jag hade tänkt mig blev bättre...

Men funderar redan lite på om man skulle göra lite nya tweakningar på....................... :)

Google translation:
Total weight: 16.8 Kg was the result ...
Ready-Built. Put myhand-made Thorens concrete turntabel on the scale, now that it will not gain weight any more, and it became stable. Made some more adjustments today. (fine tuning)

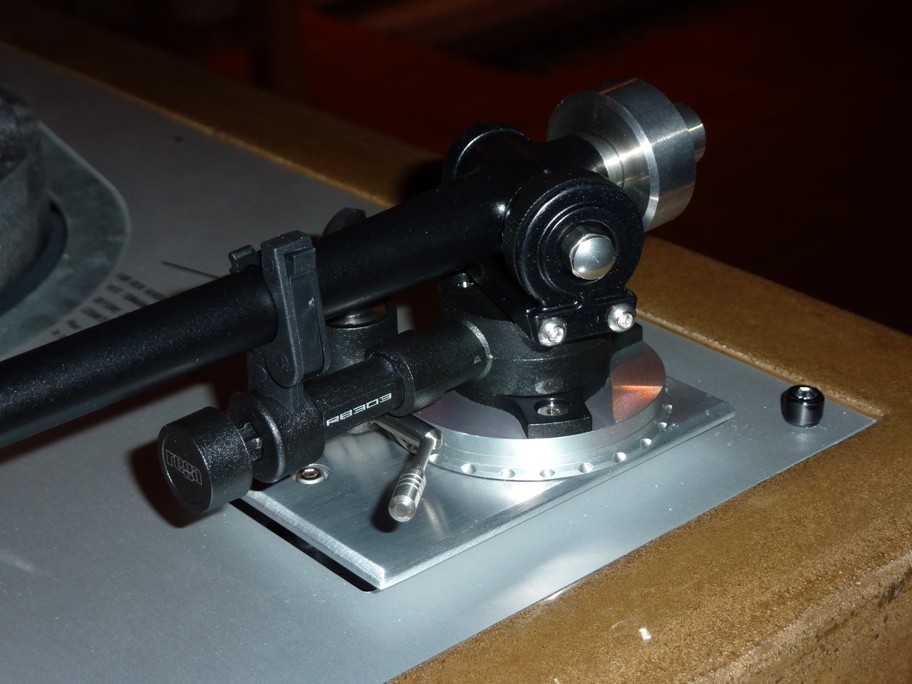

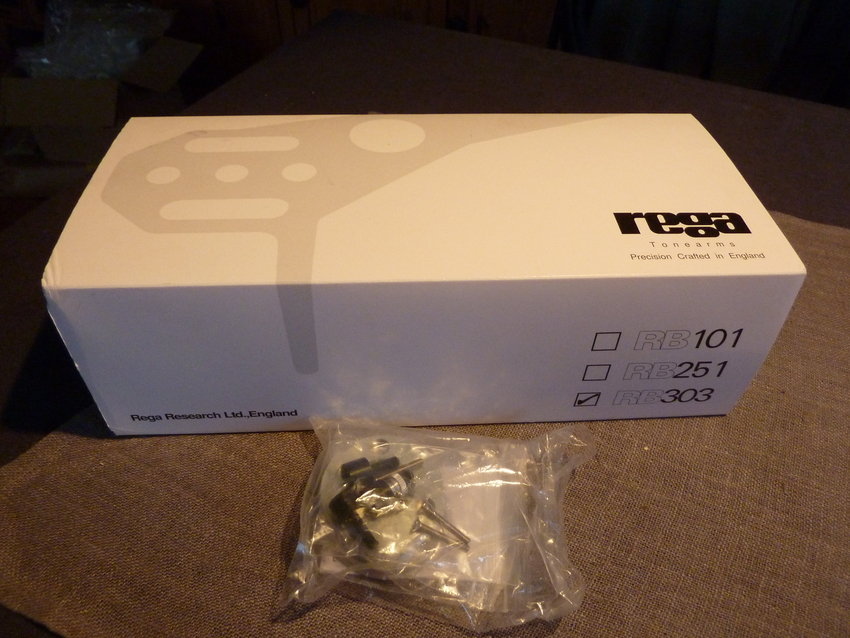

Very happy with Rega RB303 .. and the plint.

The entire rebuilding of the original Thorens 166 is seen here in the album.
If someone else would get the idea to do something similar, so I can say that it is clearly worth every hour ... fun projects that each have.

Since I've had a lot of contact with friends at http://hifi-punkten.se/ selling Hifi and has great knowledge, so I got a nice statement from Lennart Niklasson: "It should go a tight game against 3000-4400 USD player in this rebuilt condition! "
Nice for Lennart confirms that the goal I had in mind was better ...
But already thinking a bit on whether to do a little tweaking on ....................... (2012-04-17 23:24:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Start: Thorens 166 MKV
Har nu bestämt mig! Denna skall byggas om..med en klart bättre plint, då måste man demonterar spelaren. Ta först bort tallriken (tänk på att oljan kan rinna ut, proppa Axel hålet), fixera tonarmen vänd sedan kalaset. Skruva bort fötterna från masonitbotten.

Google translation:
starts with Thorens 166 MKV.
I have now made up my mind! This must be rebuilt .. with a much better block, then you have to disassemble the player. First, remove the plate, fix the tone arm then turn everything upside down (keep in mind that the oil can flow out, plug the shaft hole or let the center plate to be left!). Remove the player feet from the masonite base. (2012-01-30 23:12:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

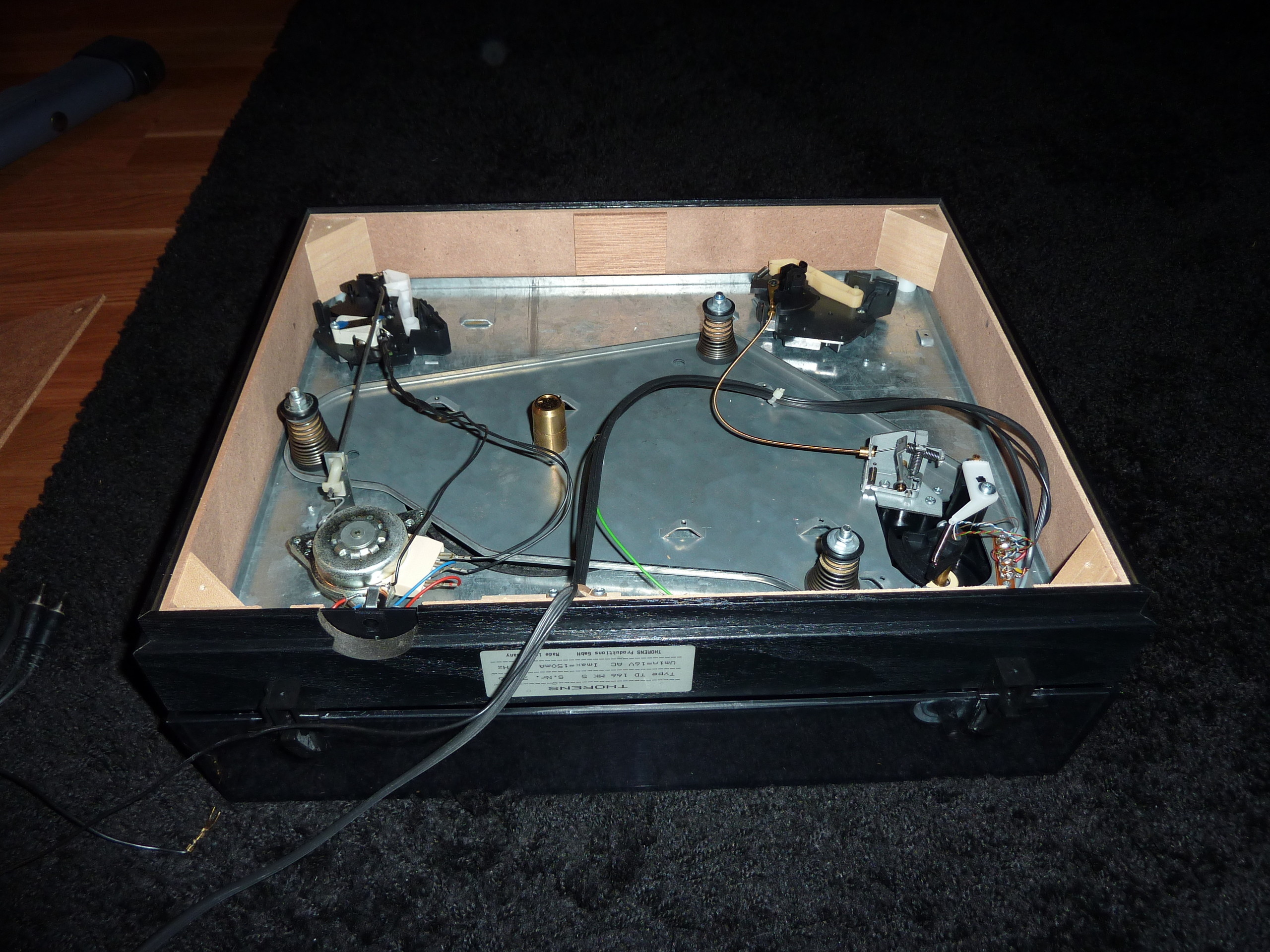

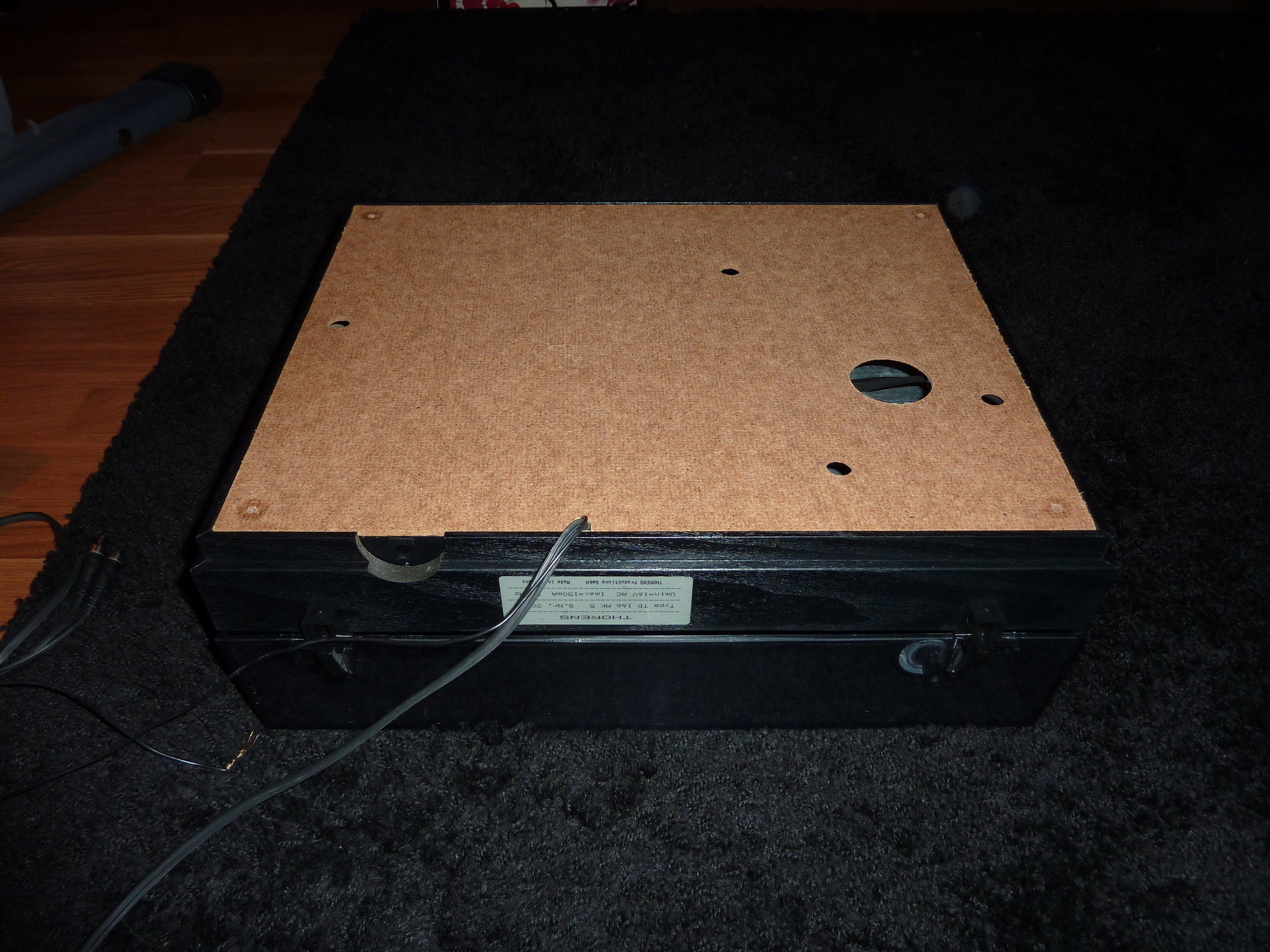

Botten bortskruvad
Detta är ett måste för att komma åt att ta bort strömförsörnings anslutningen samt dragavlastarna för lågnivåkablaget.

Bottom remove
This is a must to access to remove power connection and unlocking the audio cable (2012-01-30 23:17:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

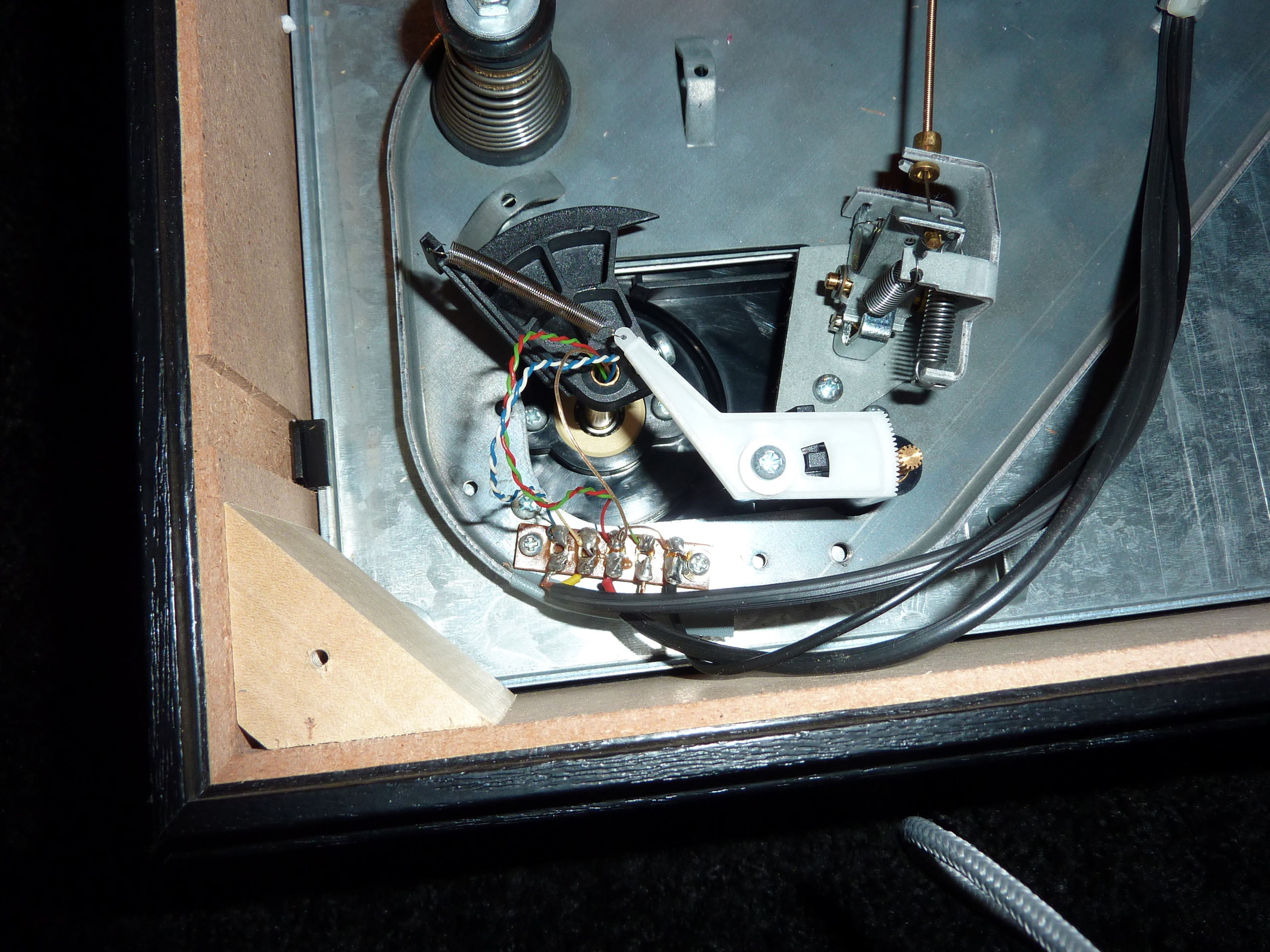

Plinten för lågnivåanslutningen
Att byta lågnivå kablar på en Thorens ur 16X serien är lätt om du kan löda lite!

Low level cable:
Changing low level wires on a Thorens from 16X series is easy if you can solder a bit! (2012-01-30 23:20:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

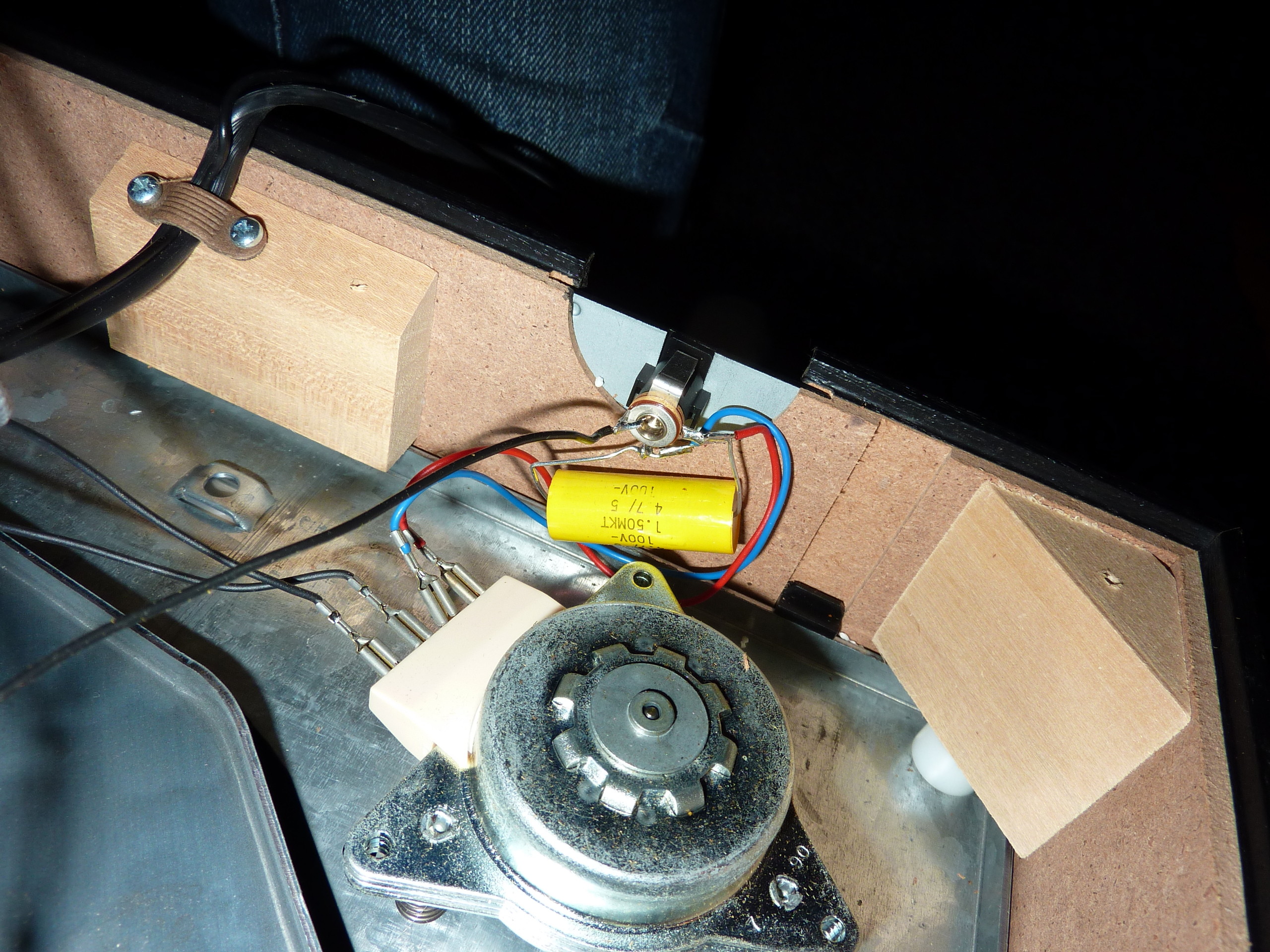

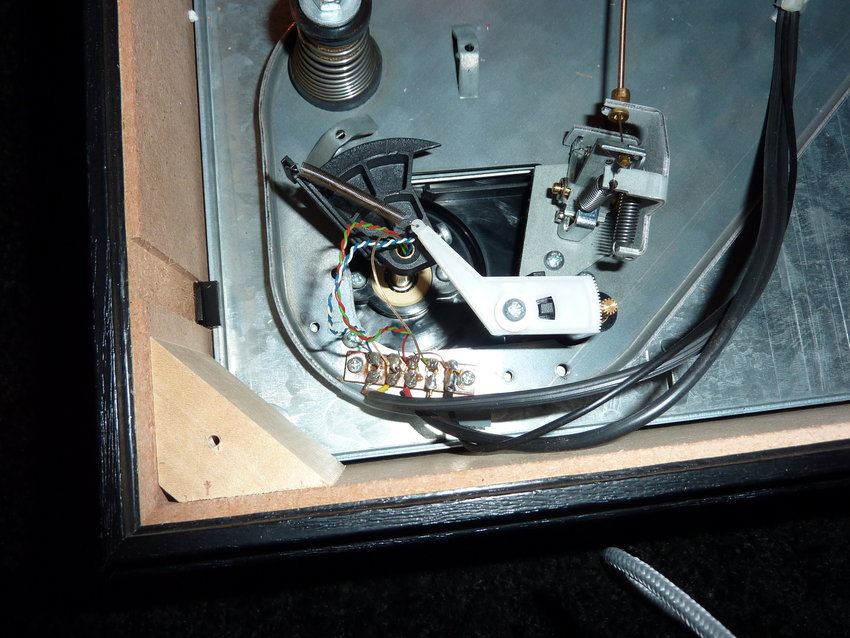

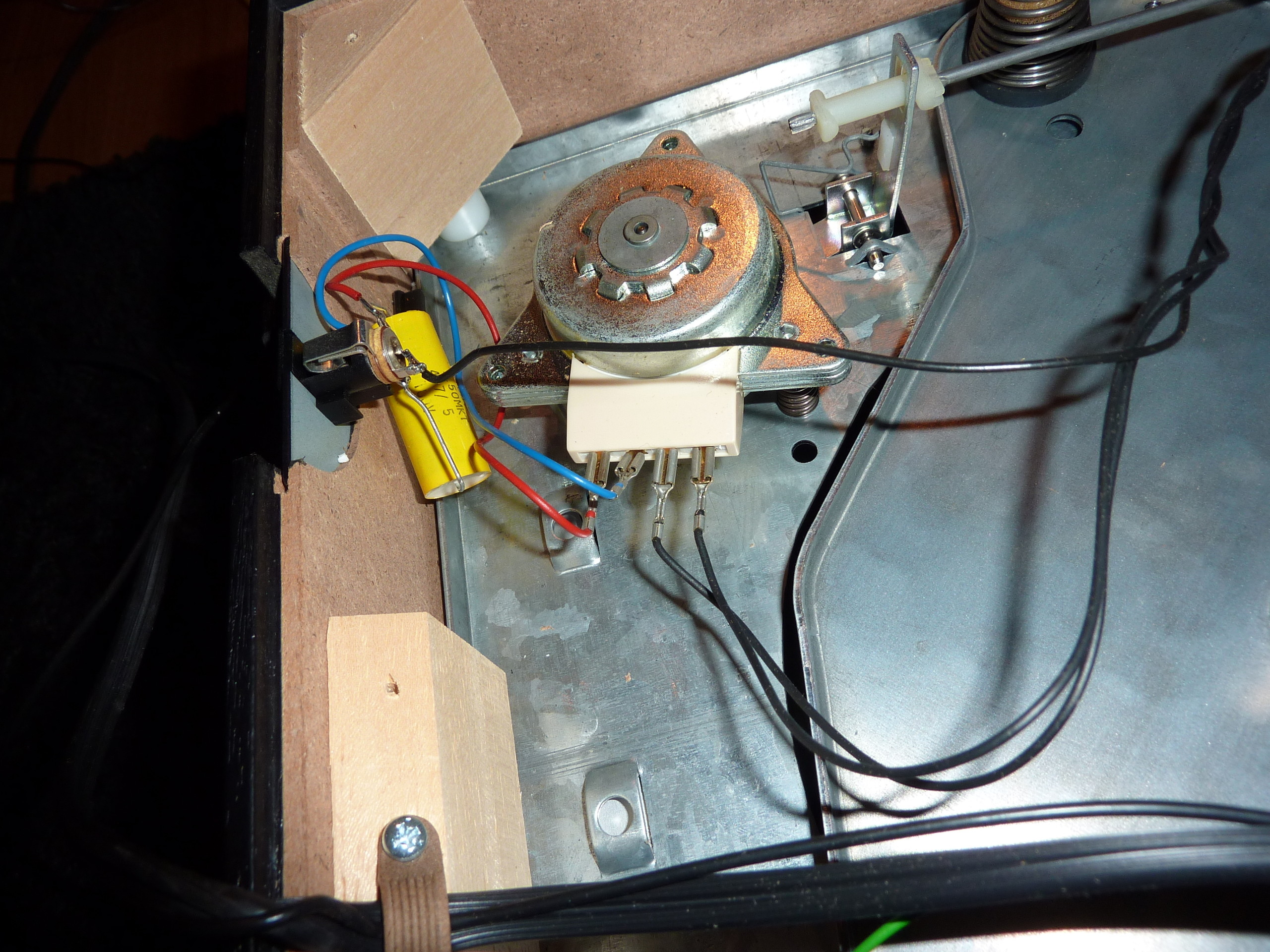

Motor och strömanslutningen!
Nu kan man demontera dragavlastarningen för lågnivåkabeln som synes i nederkanten å bilden. Skruva bort!

Engine and power connection!
Now you can remove the lock for the cable itself, which appears at the bottom of the picture. Screw off! (2012-01-30 23:23:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

ström anslutningen
Denna halvmånen går att dra rakt upp nu och då är all elektronink samt de mekaniska bordet näst helt frigjort från plinten!

Power connection
The crescent can be pulled straight up now and then is all elektronink and the mechanical table next totally freed from the chassi! (2012-01-30 23:27:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Plinten frigjord!
Nu tas de fyra svarta hattarn bort i hörnen på ovansidan och skruva ur de skruvarna. Sen kan du lyfta hela spelaren från plinten.

The chassis released!
Now is the four black plastic cover from the screw in the corners on the top and unscrew the screws. Then you can lift the entire player from the chassis. (2012-01-30 23:30:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

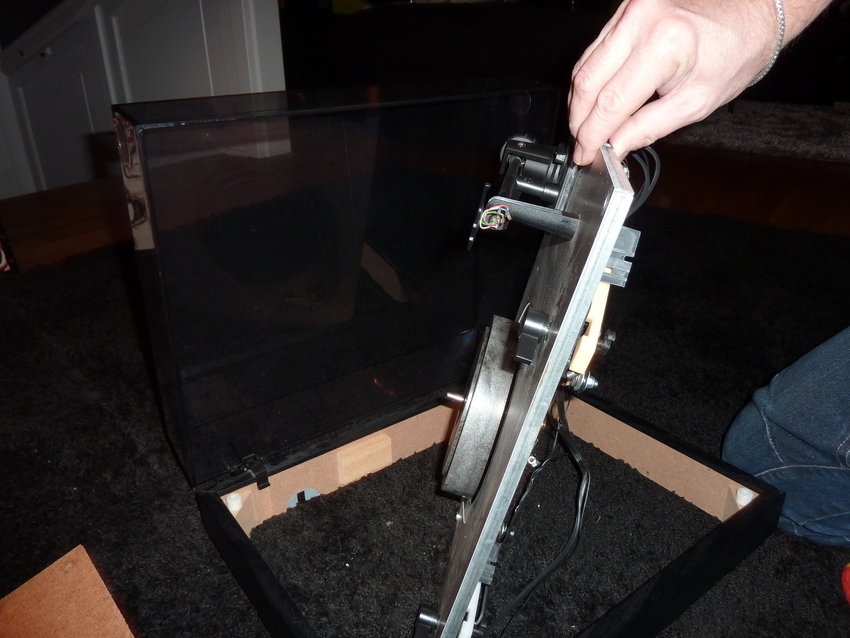

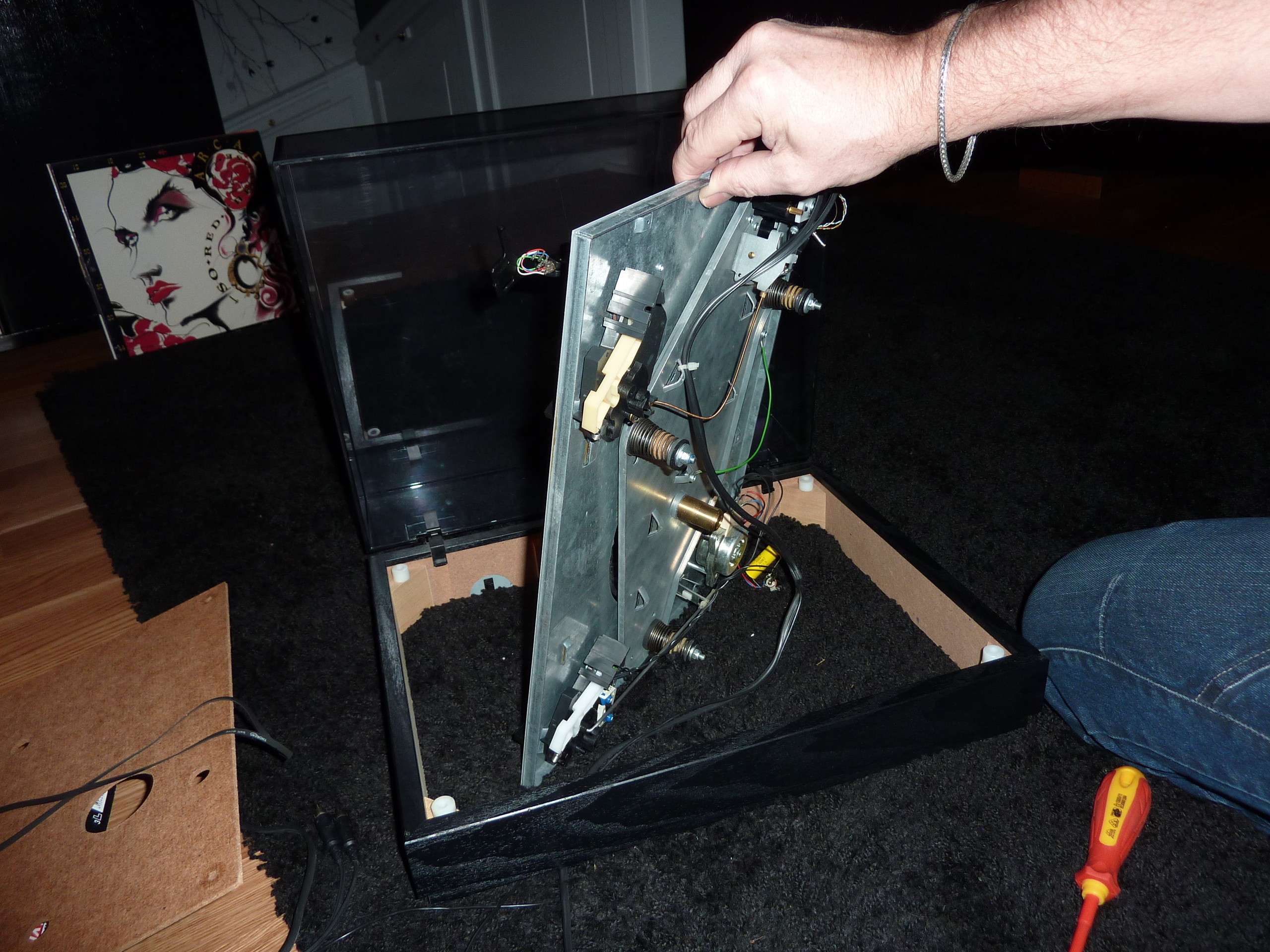

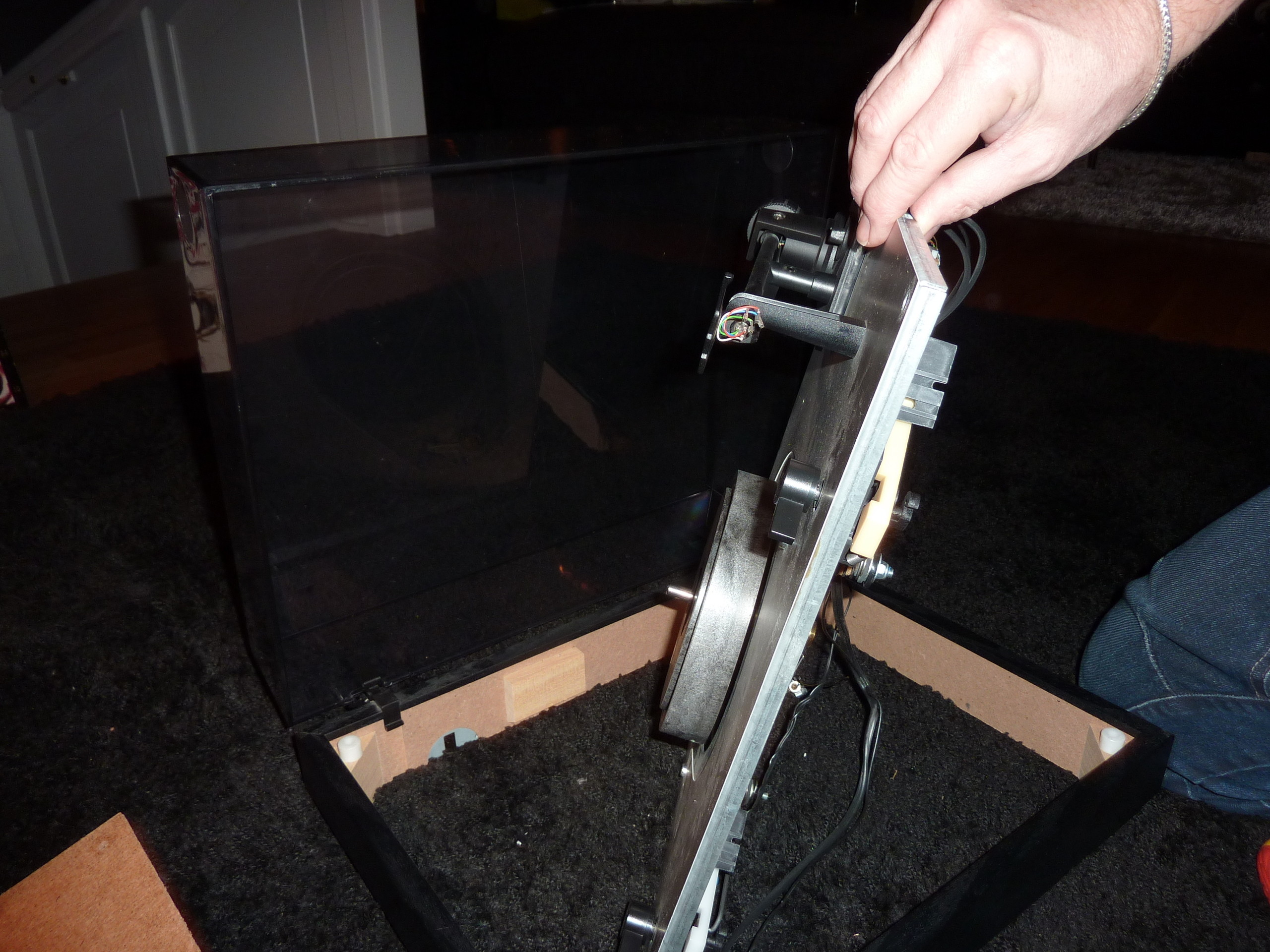

Lyft bort!
Var försiktig med hela kalaset, passa även på att ta tillvara på de plast mellan läggen som är i mellan spelarenschassi och plinten "vita"

Lift off!
Be careful with all Thorens plate, fit also to take advantage of the plastic spacers that are in between the player and the chassis, "white" (2012-01-30 23:33:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Ställ bort..
Nu kan du ställa bort spelarchassit försiktigt, det går faktiskt att ställa de på fjäderupphängingens 3 skruvar pga de är längst.

Set out ..
Now you can place the player chassis carefully, reached a safe place from children, wife and animals! Th Board "player" can be put on the 3 springs screws because they are the longest. (2012-01-30 23:37:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

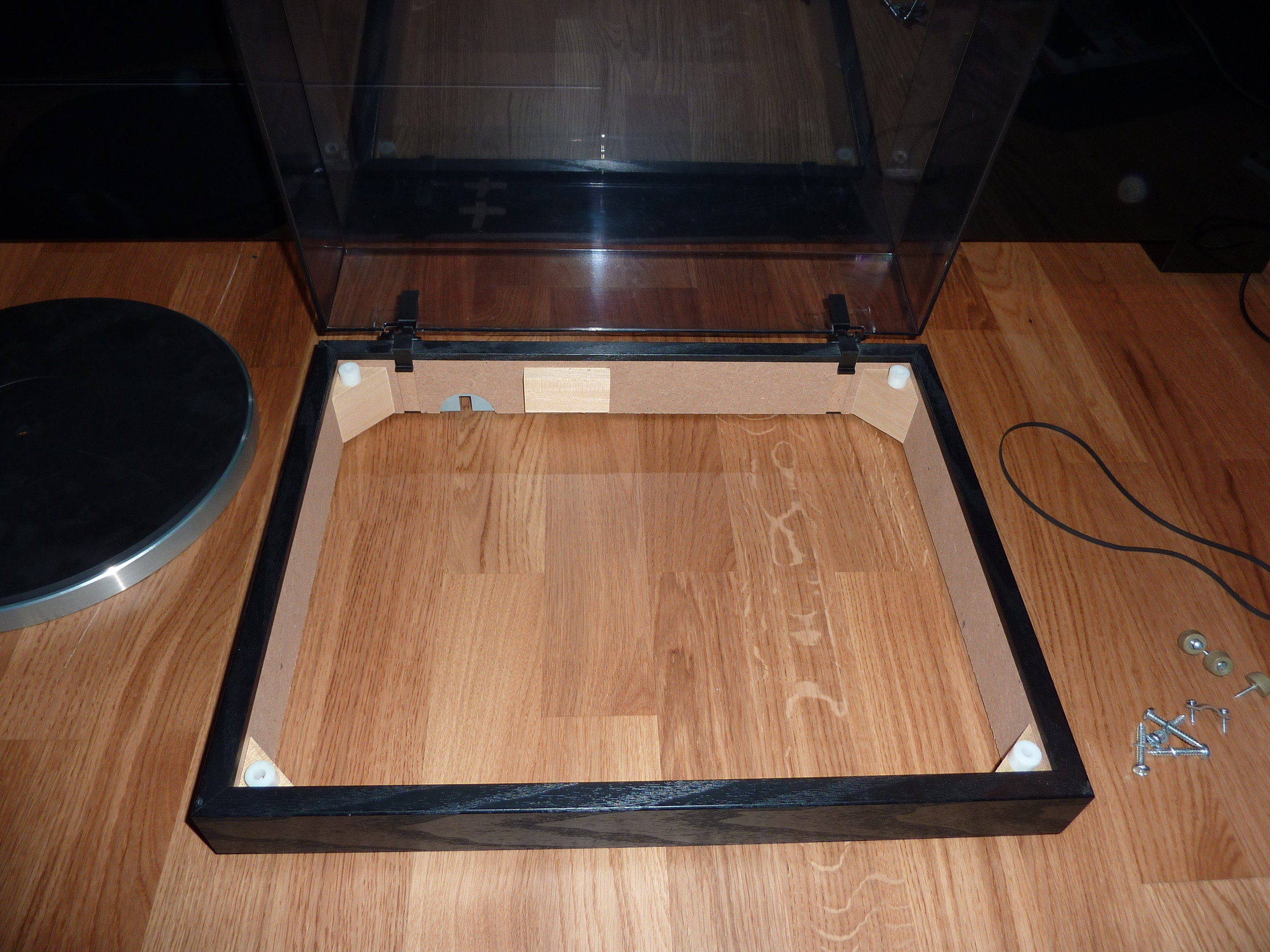

Orginal plinten!
Nu är det bara att lyfta bort gångjärns klämmorna för locket, rakt upp. Nu har jag en lös plint att använda som mall för kommande tillverkning av den nya i betong..... fortsättning följer!

Original Chassis
Now, just to lift off hinge clamps for the cover, straight up. Now I have a loose chassis to use as a template for future production of the new in concrete ..... To be continued! (2012-01-30 23:39:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

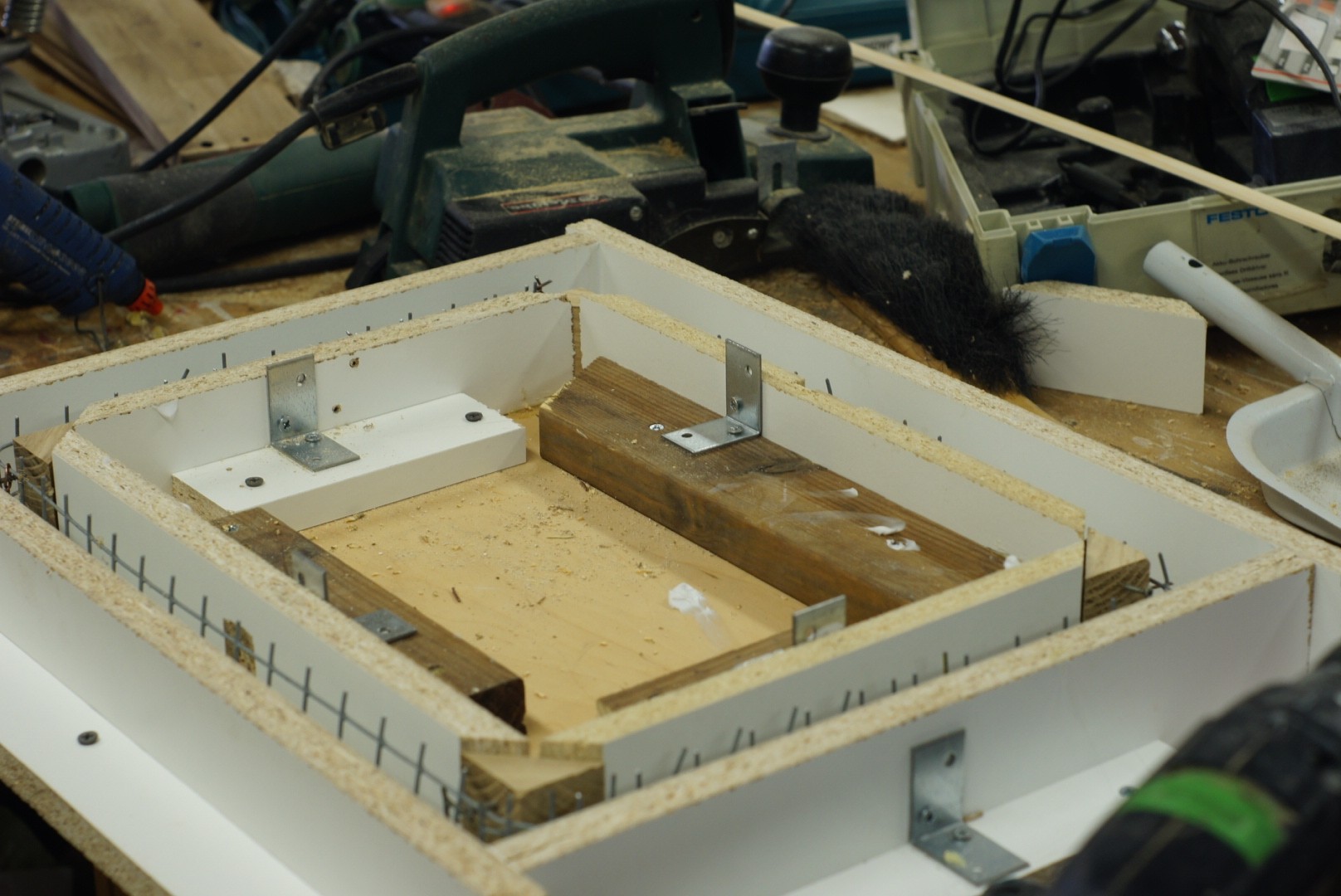

Form till plintlådan
Nu har man börjat att skapa en form för plintgjutningen. 3,5 cm tjock och 7 cm hög blir chassit när det är klart!

I have now begun to create a mold for casting. 3.5 cm thick and 7 cm high, the chassis when it is finished! (2012-02-19 16:07:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

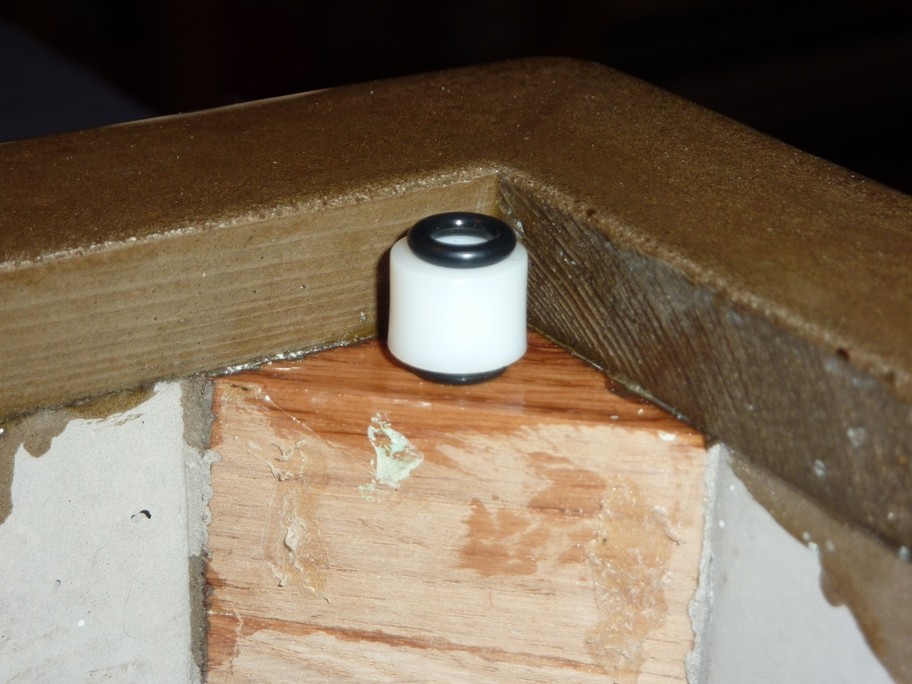

Ekhörnen..
Dessa hörnen i massiv ek blir samma som orginal lådans asp hörne. De är där för hela verket skall kunnas monteras fast i dessa! I dessa ekhörn skruvades skurvar fast som gör att de sen kommer sitta fast i den färdiga gjutningen!

Oak corners ..
The corners of the solid oak will be the same as the original box corners. They are there so Thorens player to be fitted out in these! In these oak corner, you screw the small screws that make them late will be stuck in the finished casting! (2012-02-19 16:10:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

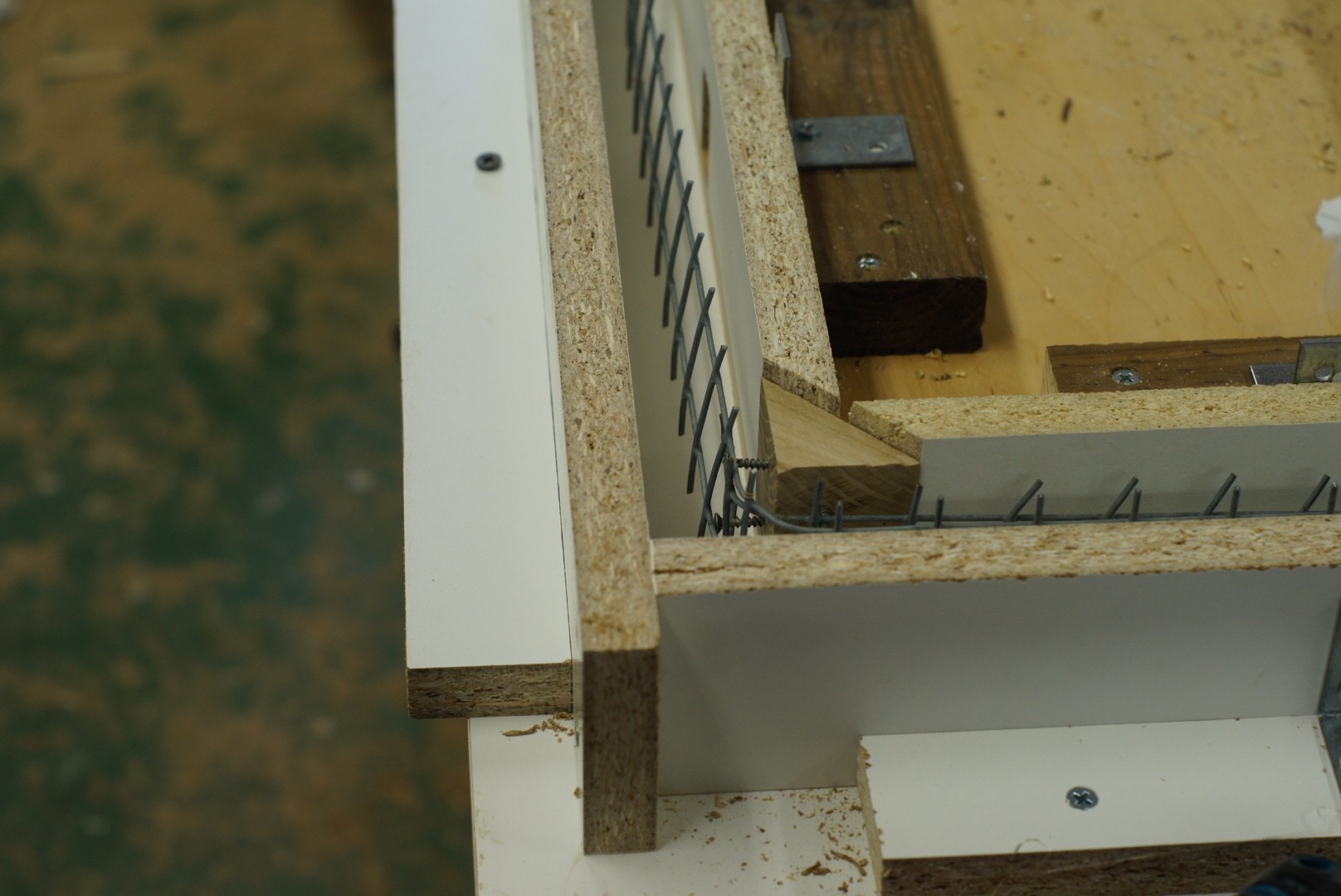

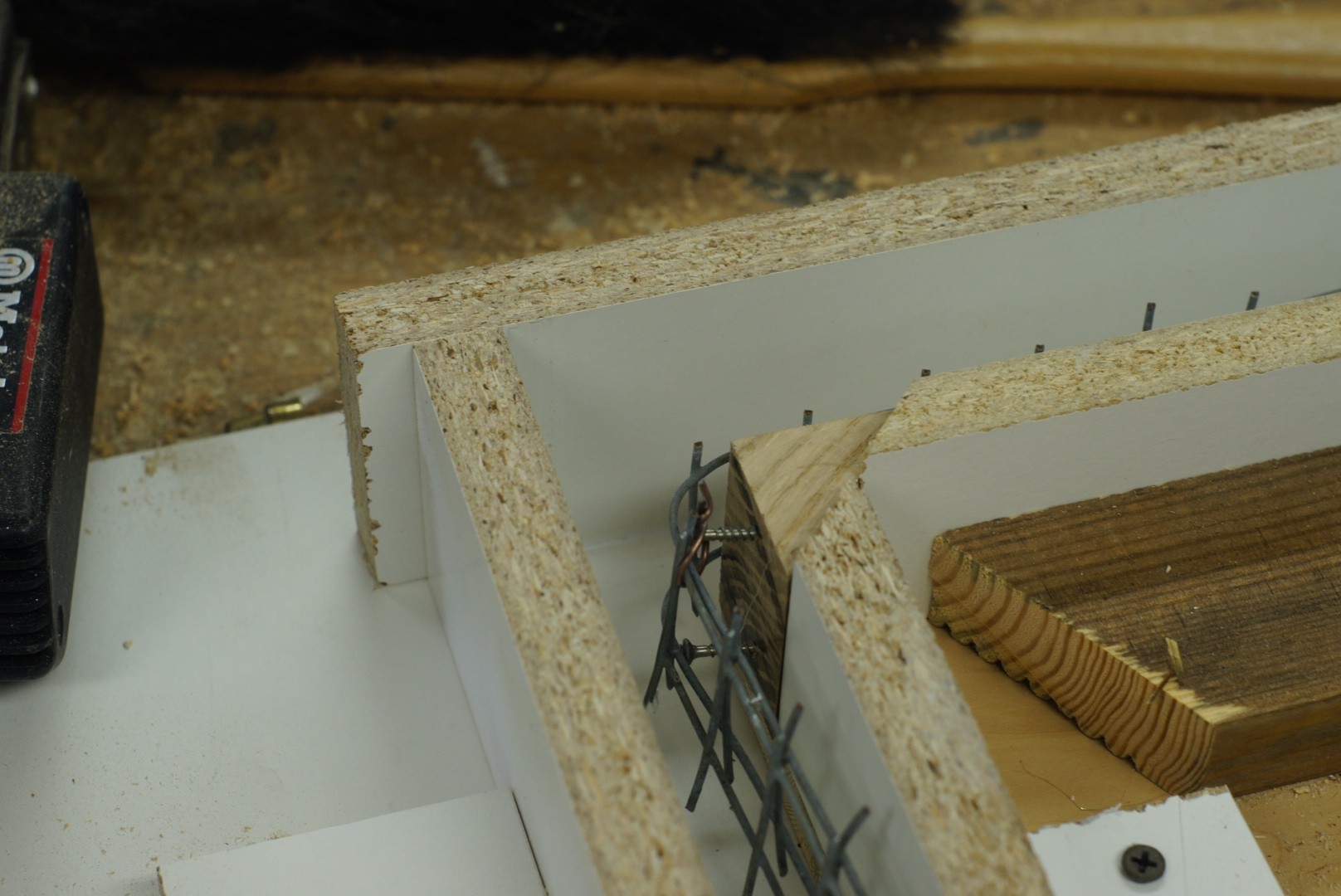

Armering
Då det troligen blir för vekt med endast glasfiberförstärkt golvspackel så armerars det i formen. Ekhörnen drog jag ner 5mm under färdig form pga skall gjuta en hel botten senare som då skruvas i på sama sätt som org masoniten, har tänkt mig att botten skall bli ca 1,5 cm tjock.. spelaren blir troligen riktigt stabil!

Reinforcement
Then it probably is too weak with only glass fiber reinforced concrete, therefore, reinforce it in shape. Oak corner I pulled down 5mm in finished form due to mold an entire floor later that when screwed in the sama manner as the original masoniten, have imagined that the bottom should be about 1.5 cm thick .. the player will probably be really stable! (2012-02-19 16:13:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Gjutning av plinten1
Nu när allt är klart för gjutning så blandades det glasfiberförstärkta govlflytspacklet till i hink men en bruksvisp och hälldes i formen! upptäckte att bordet ej var riktigt rakt så det blev att palla upp formen i våg så det blev lika tjockt överallt.

Casting of the chassis
Now that everything is ready for casting so mixed the fiberglass reinforced floor floating putty to the bucket but a mechanical stirrer and poured into the mold! discovered that the table was not quite right so we had to block up the form right so it was flat. (2012-02-19 16:53:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

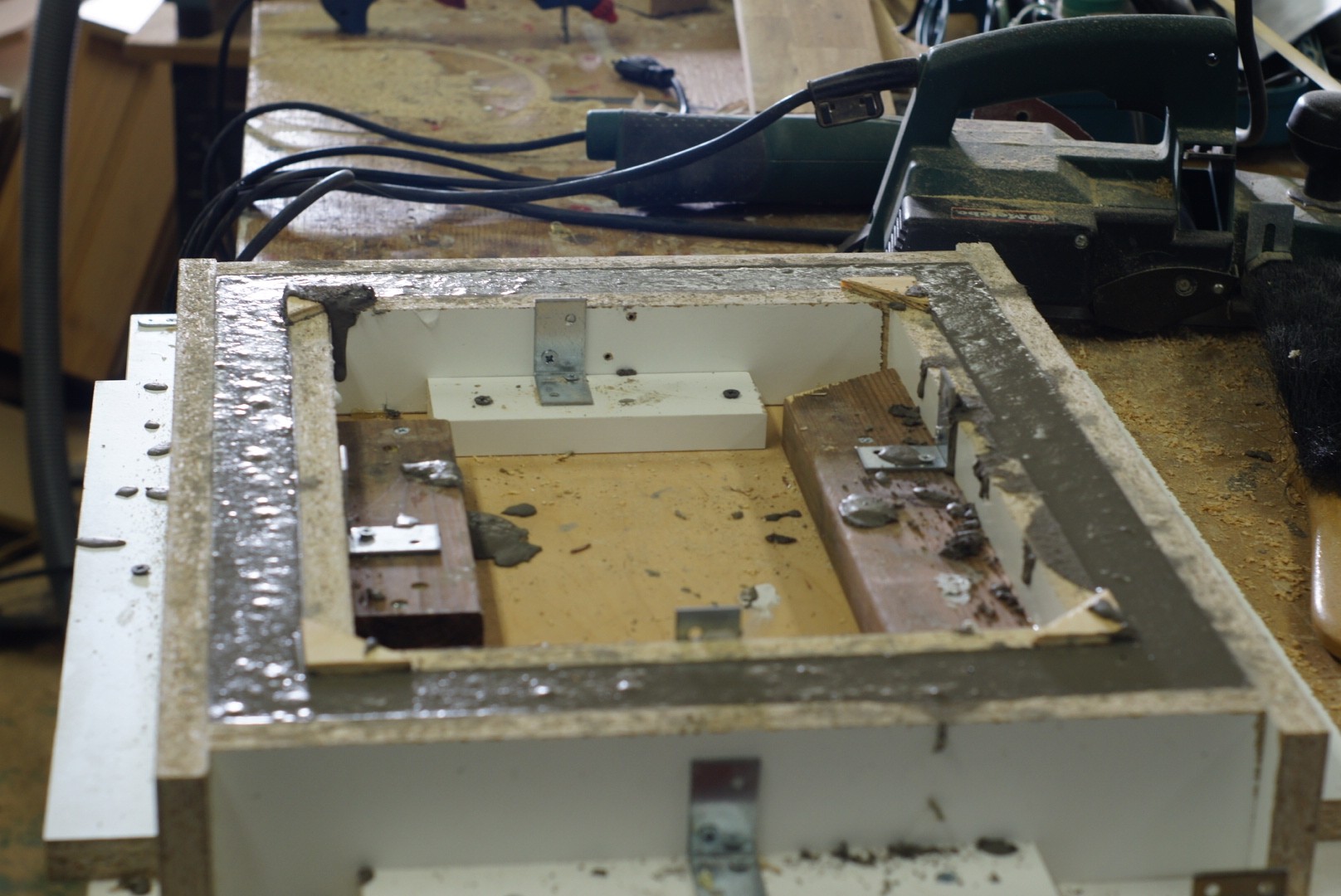

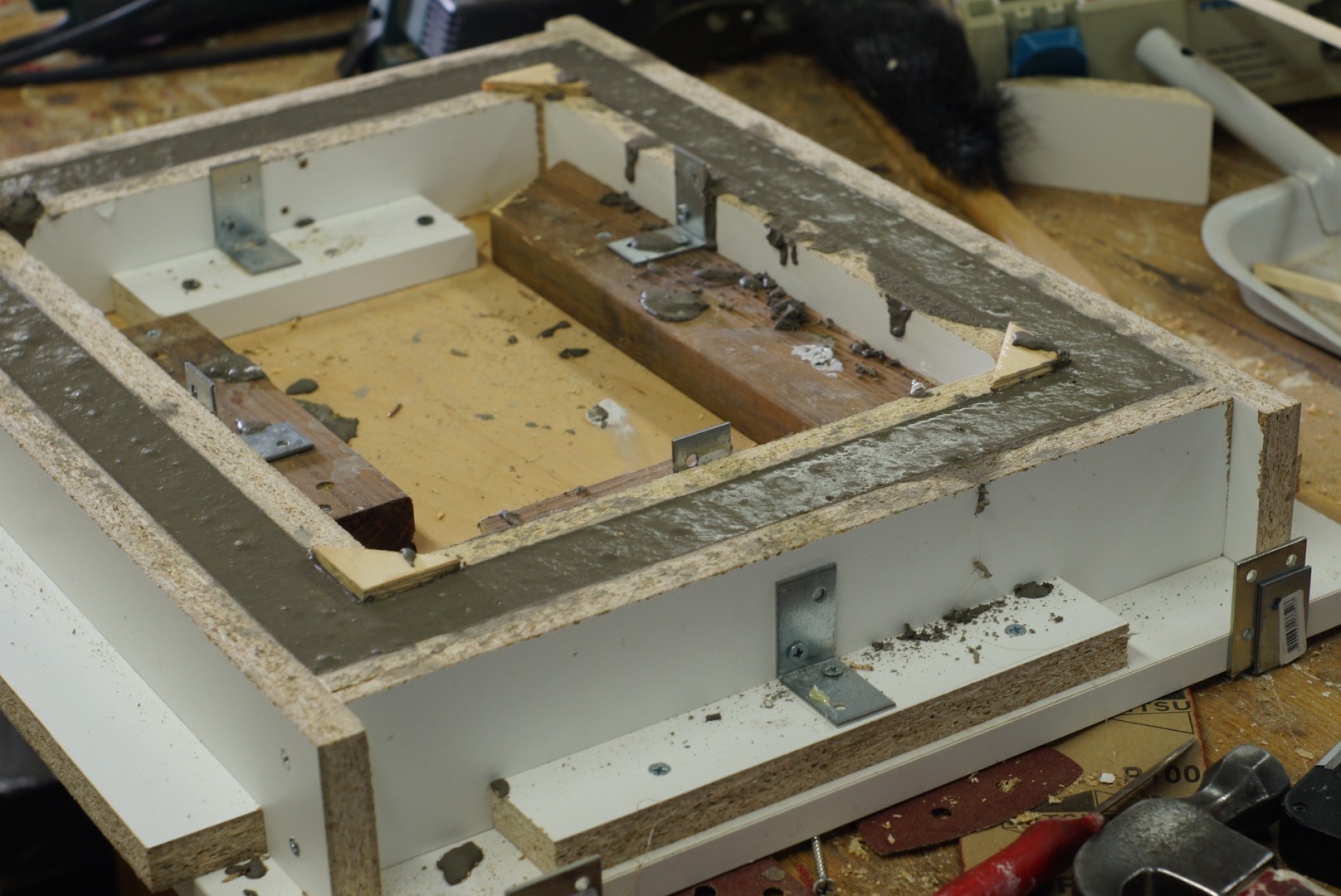

Gjutningen är klar!
Vibrera allt gjordes med handkraft, man knakar försiktigt på formen med en hammare tills luften flyter upp! Sn väntar man med spänning på riva det hela i morgon tidigast!

The casting is done!
Vibrate all concret , by hand, it creaks gently shape with a hammer until the air flowing up! So now waiting excitedly to tear it all tomorrow at the earliest! (2012-02-19 16:58:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

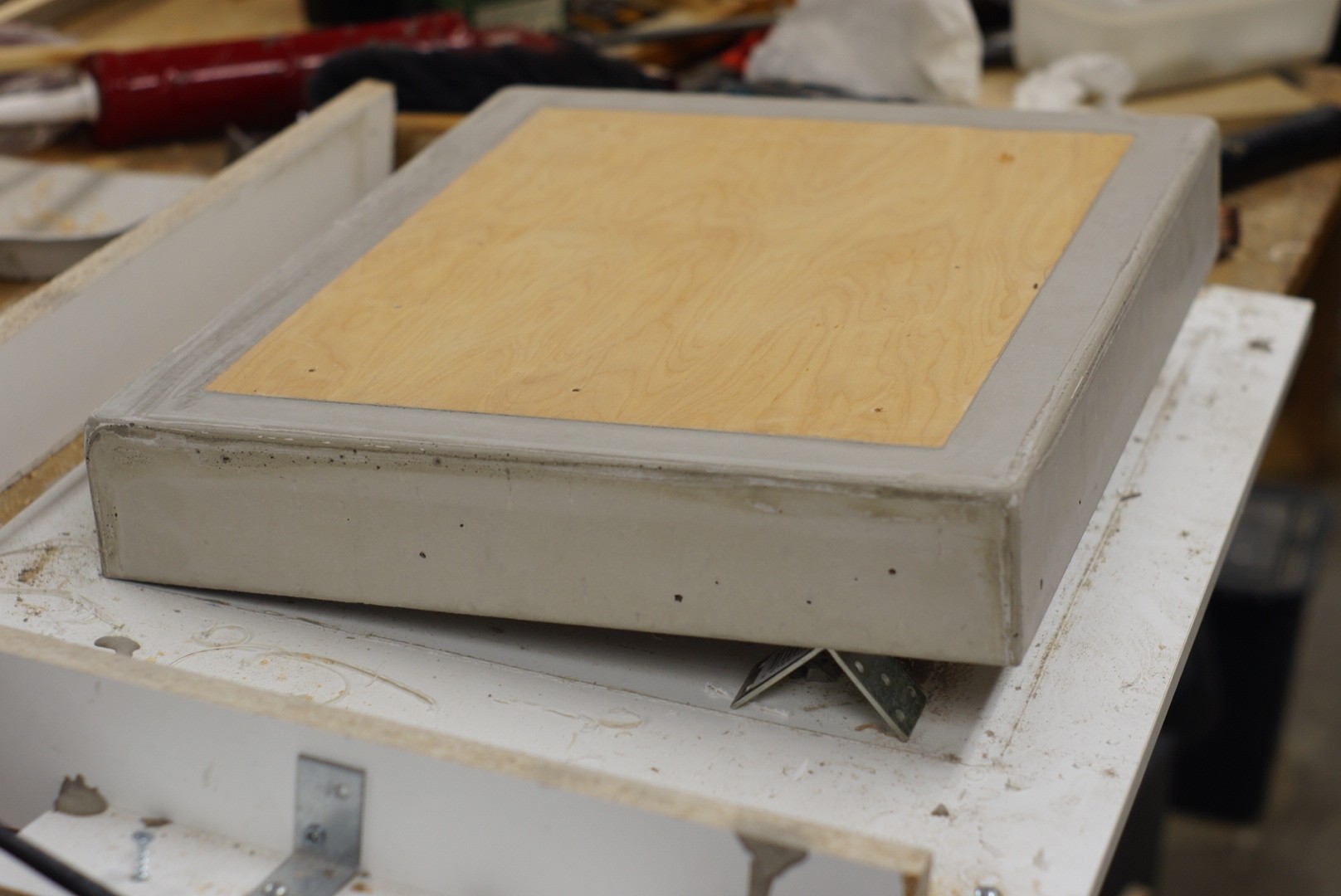

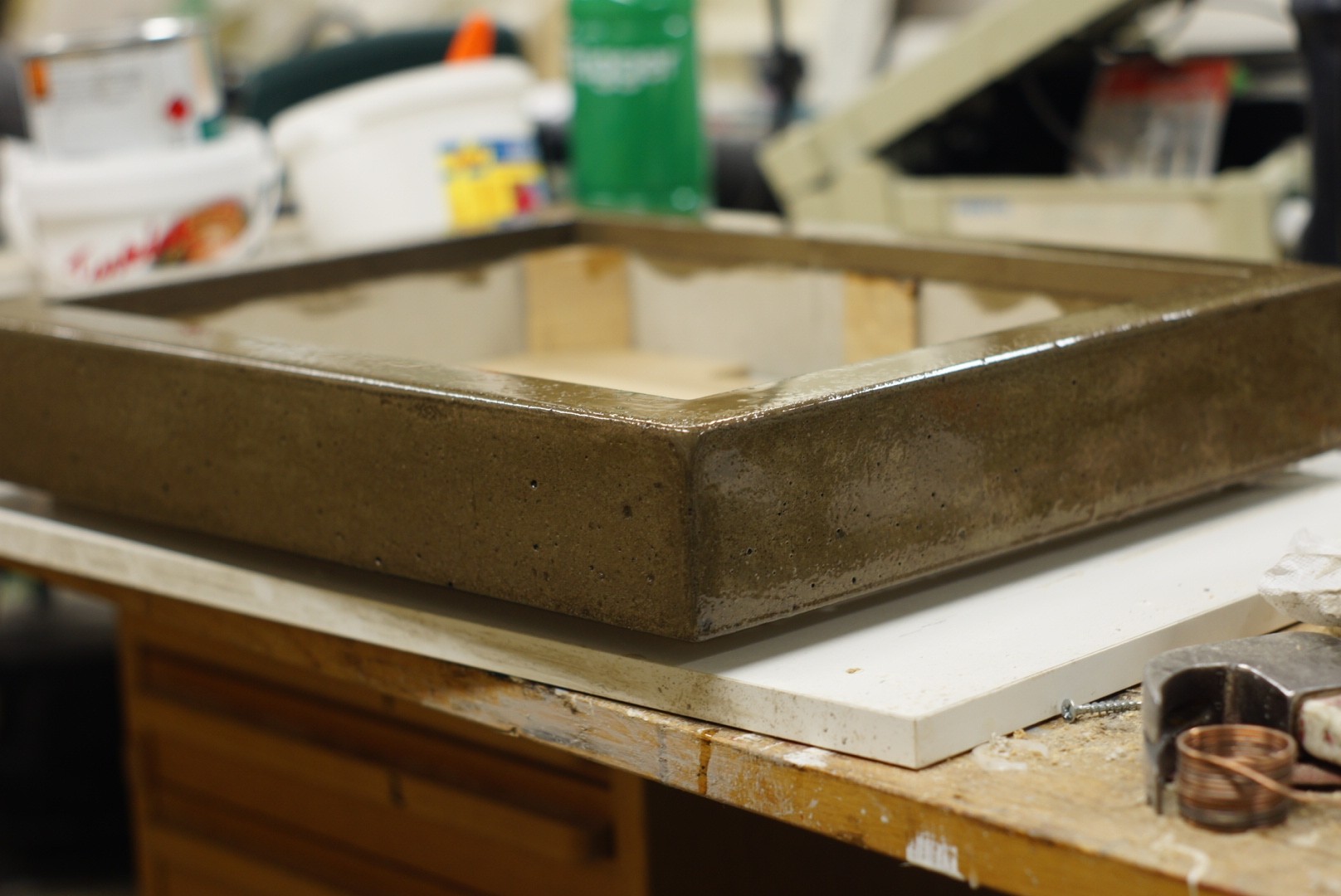

Rivning av gjutform!
Då det torkar riktigt bra så vågade jag mig på att försiktigt riva 3 sidor (nyfiken ju)
Det blev riktigt najs.. några luftporer blev det men resultatet ser ut att bli bra, Får ta resten i morgon eller sent ikväll ;-)

Demolition of the mold!
When it dries really well so I ventured to gently tear three pages (I'm curious)
It was quite surely nice .. no air pores, it became, but the result looks to be good, Will take the rest of the morning or late evening ;-) (2012-02-19 18:01:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

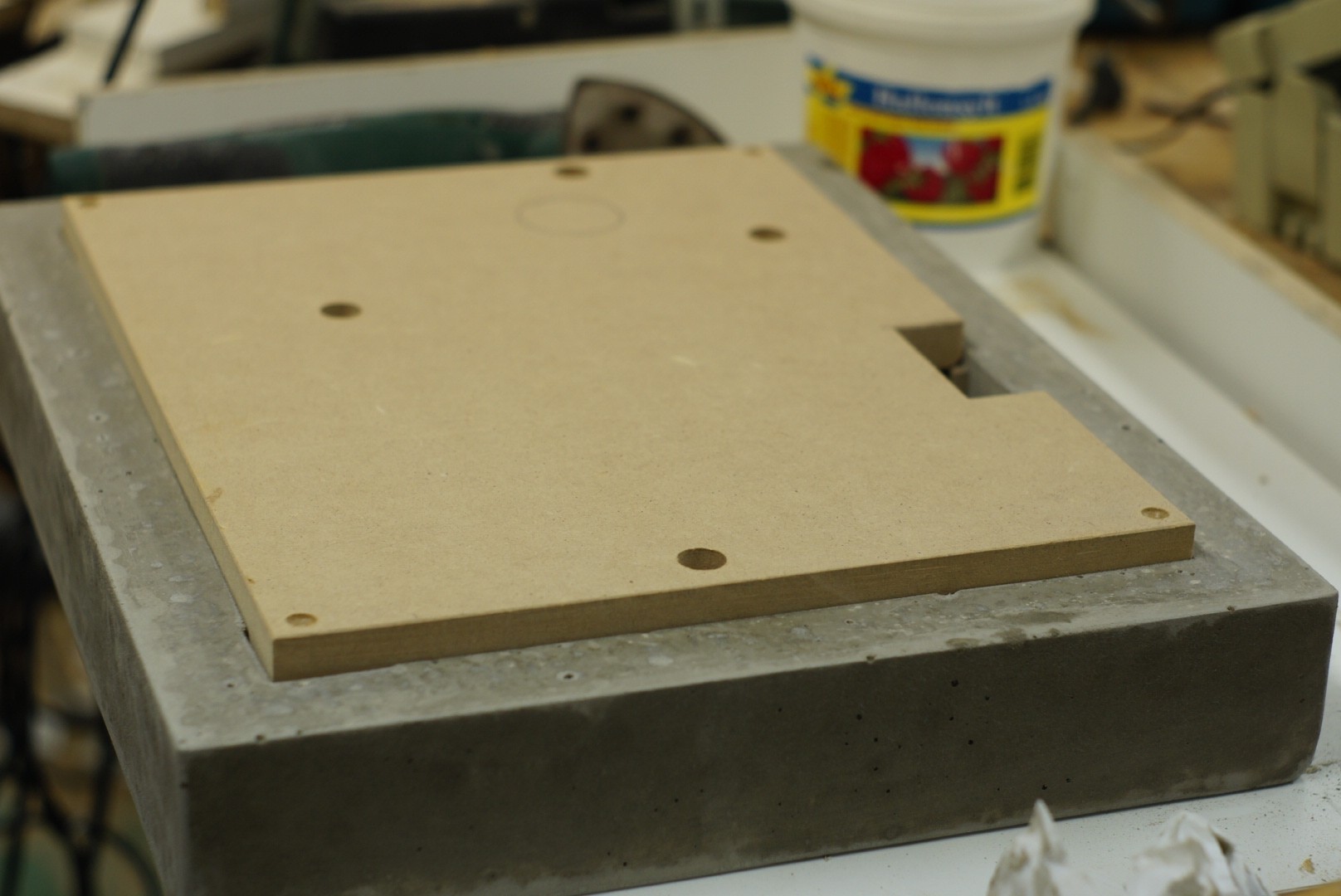

Resultatet..!
Blev riktigt nöjd..visserligen lite porer här och där, men mycket tung och fräch, precis som jag tänkt mig!
Inner skivan får nog tas i morgon pga den bör sågas bort för att inte skada plinten. Misstänker att det kommer bli en super uppgradering på denna 166..
Nu börjar nästa fundering på hur jag bäst fixar på rega RB300 tonarmen!

The results ..?
Was really happy .. although some pores here and there, but very heavy and nice, just as I expected!
The inner disc will probably be tomorrow because it should be cut off to prevent damage to the chassis. Suspect that it will be a super upgrade to this 166 ..
Now begins the next reflection on how I can best fix the Rega RB300 tonearm! (2012-02-19 19:15:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

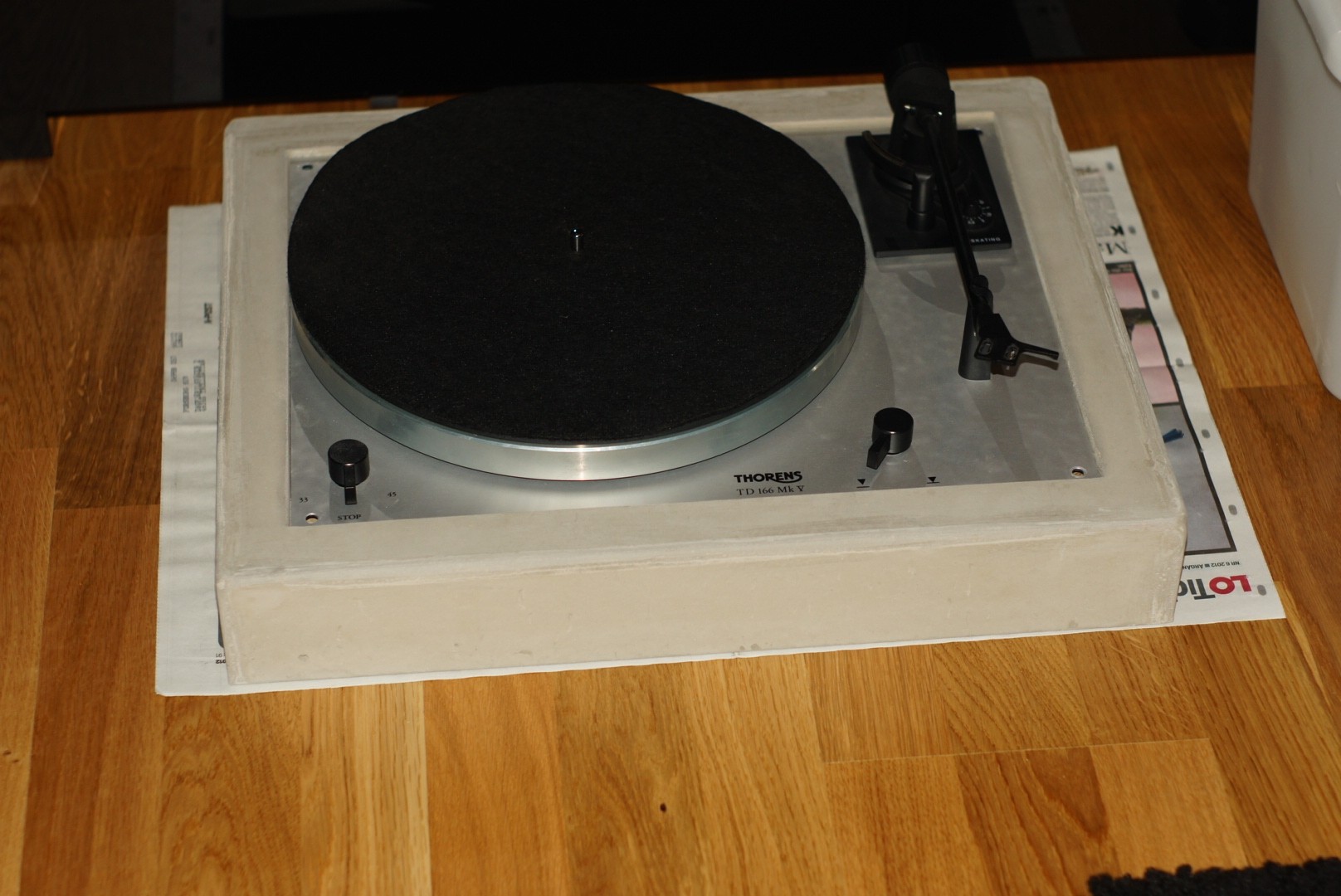

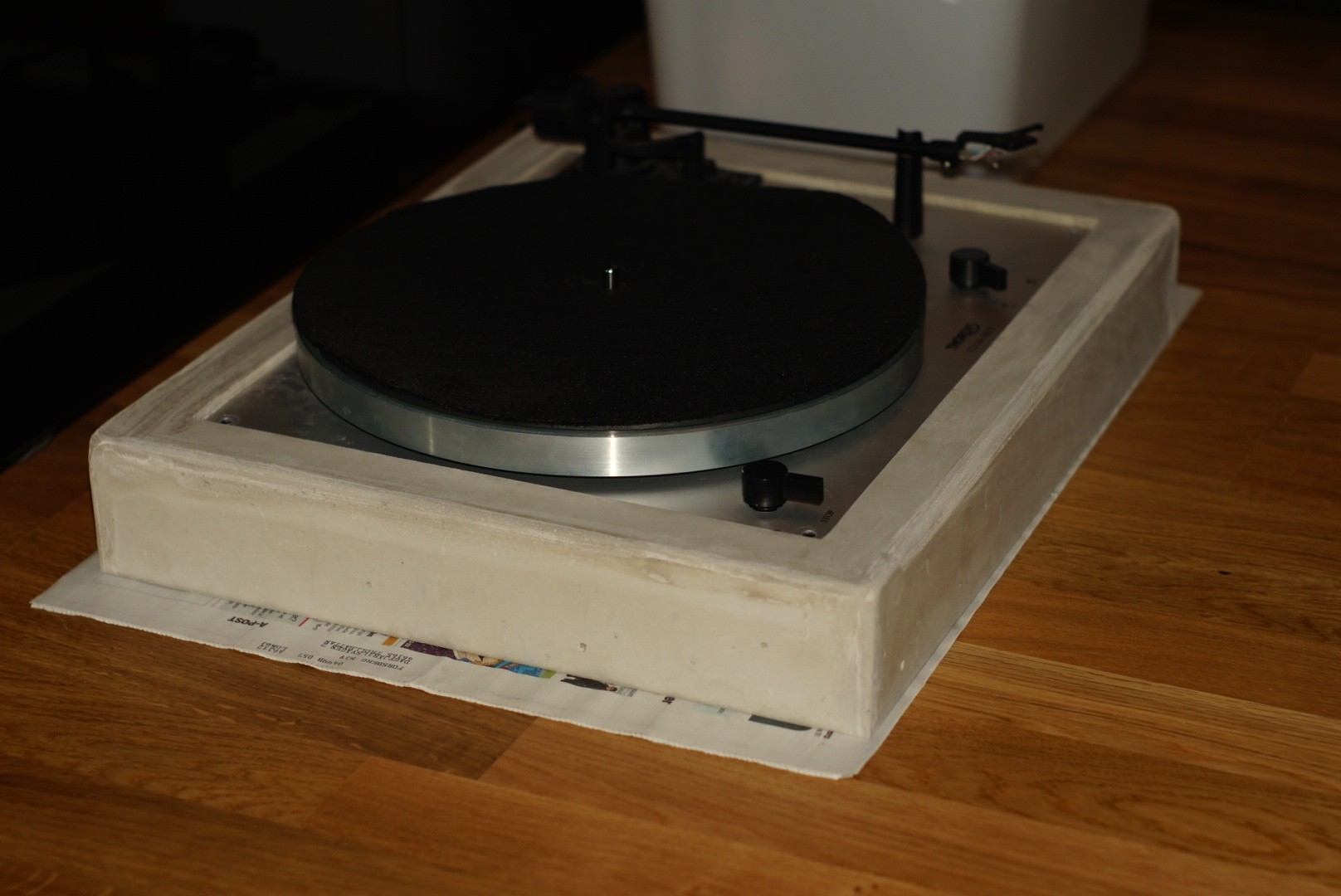

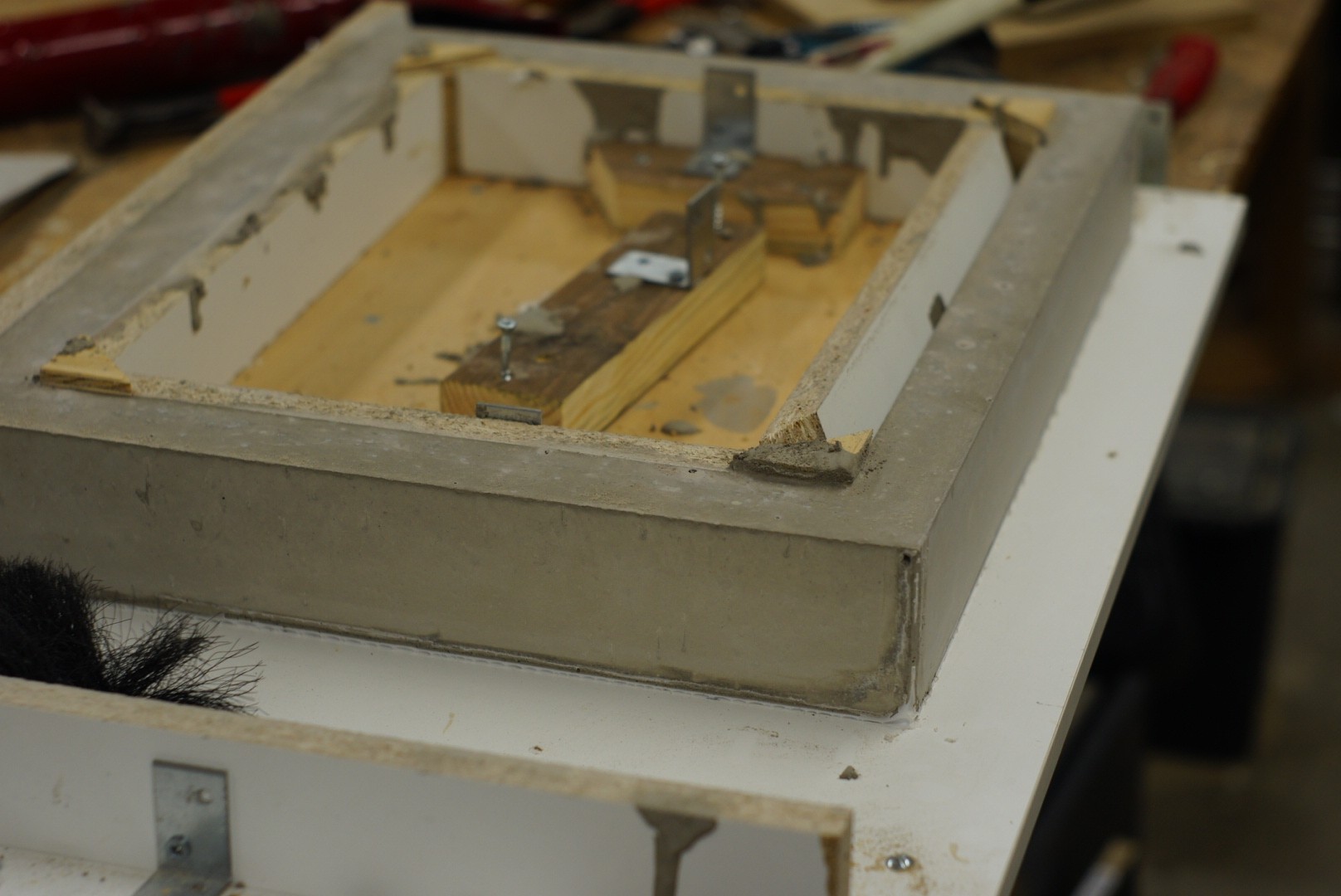

Betongskivspelare..
Kunde inte hålla mig utan var nere och tog ur sista skivan då plinten hade torkat riktigt bra! Testar här med verket på plinten och visst blir det snyggt!

Concrete Turntable ..
Could not keep me, but was down and took the last slice on which the block had dried really well! Tests here with playerboard on the block and it makes it look good! (2012-02-19 20:16:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

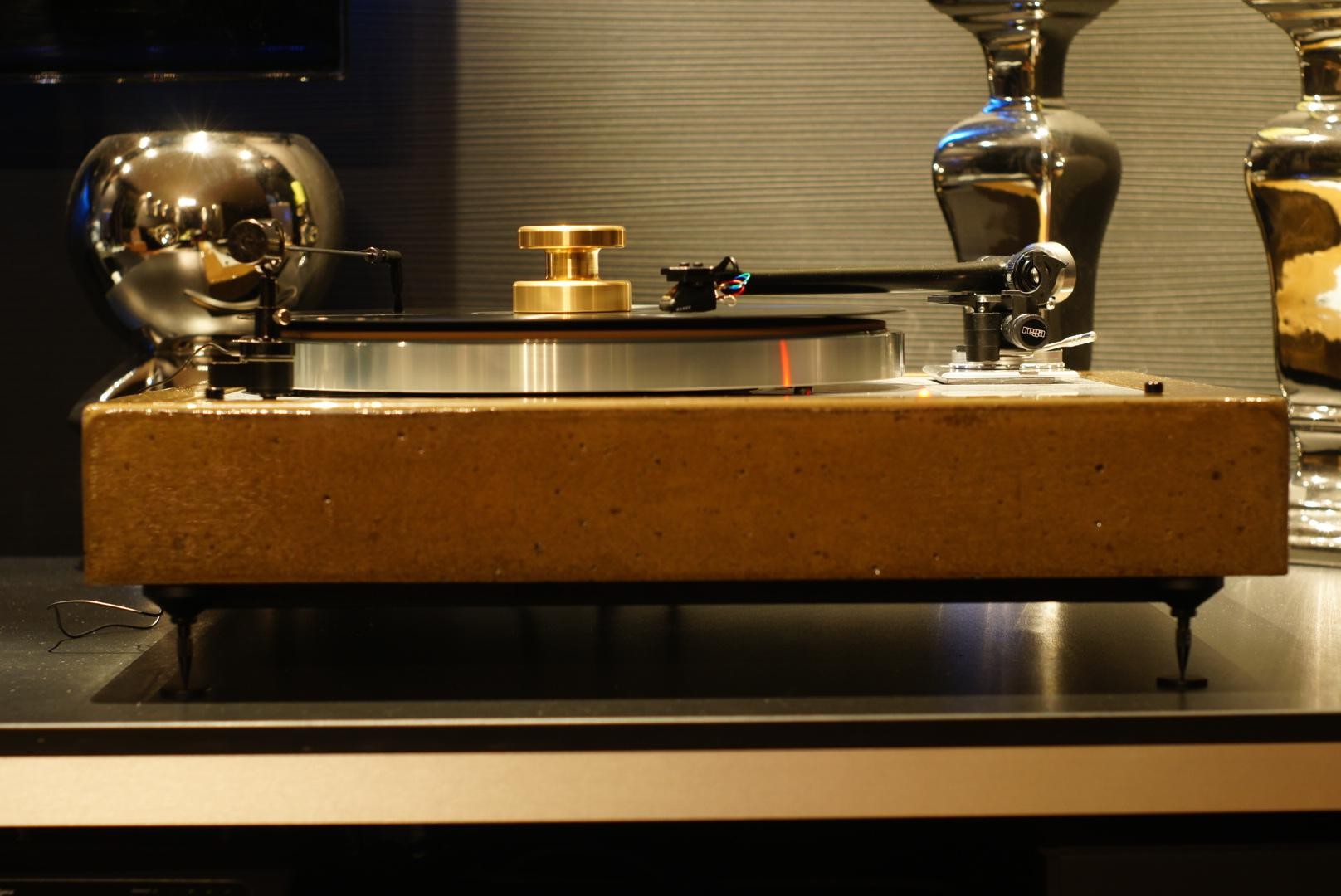

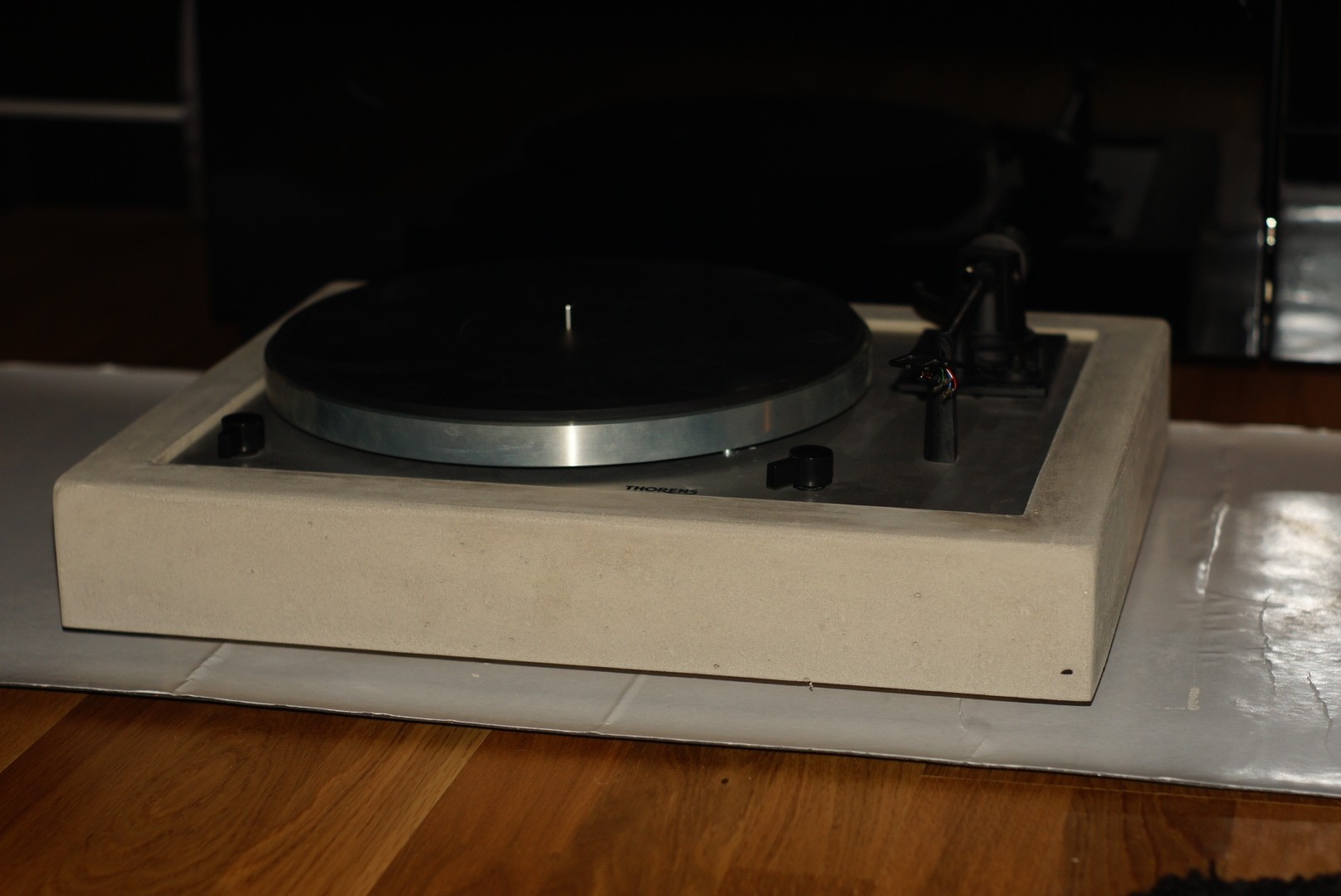

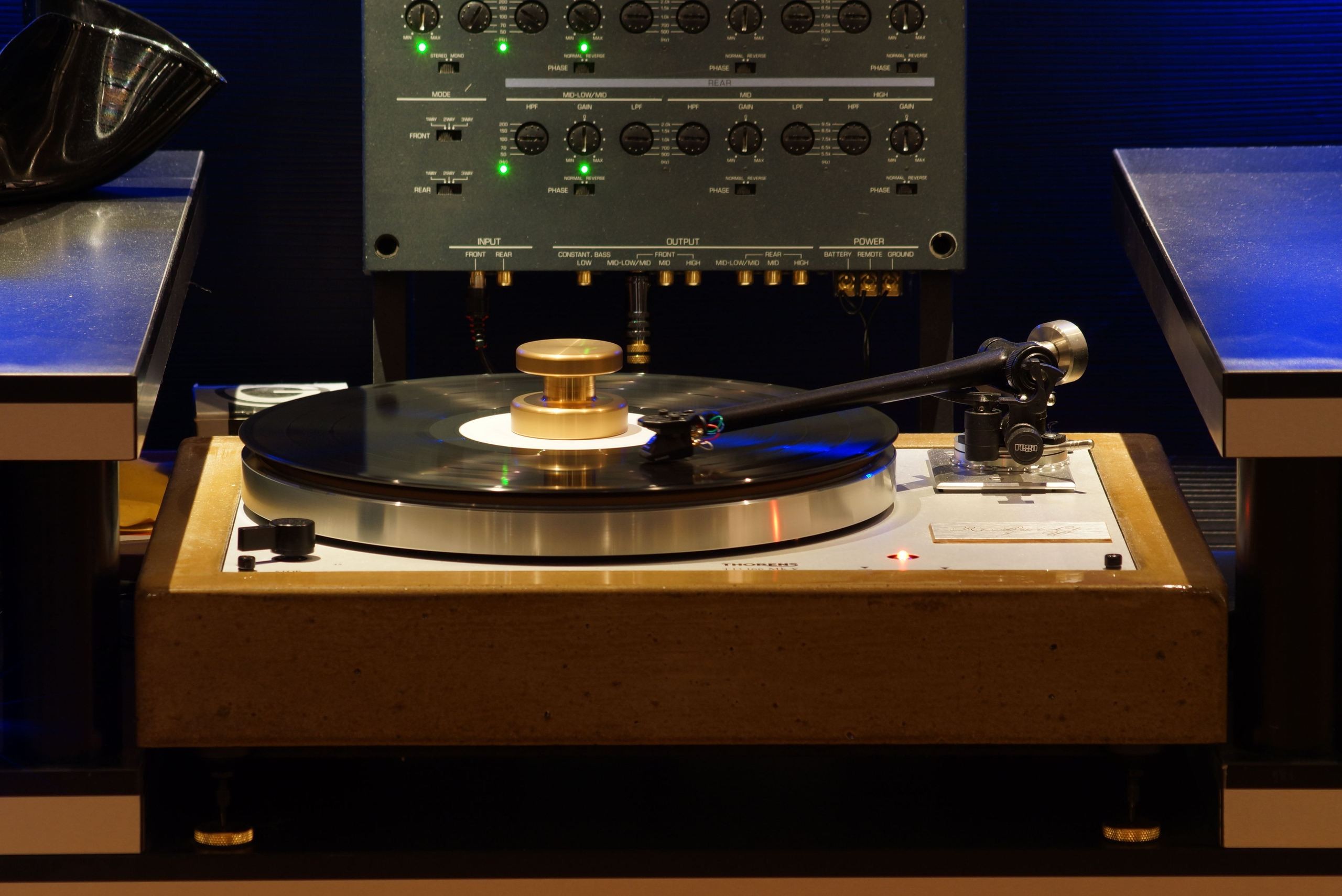

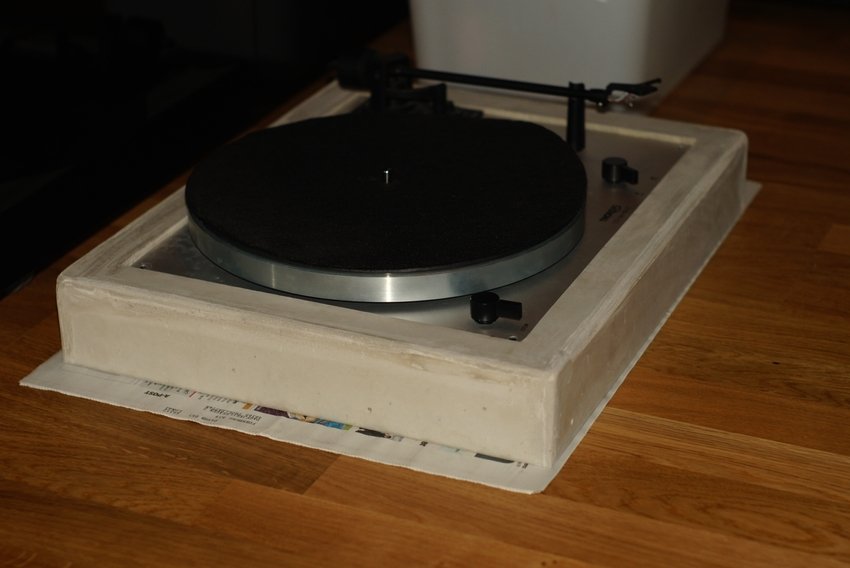

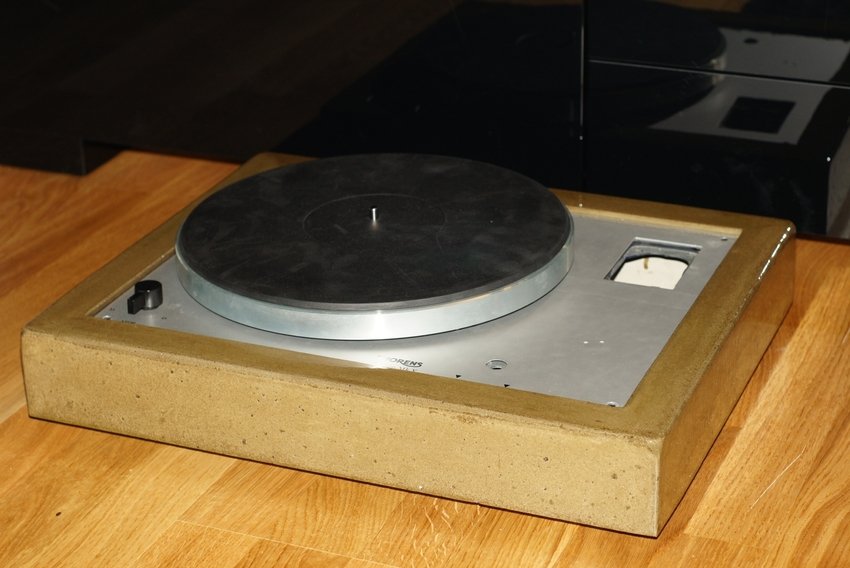

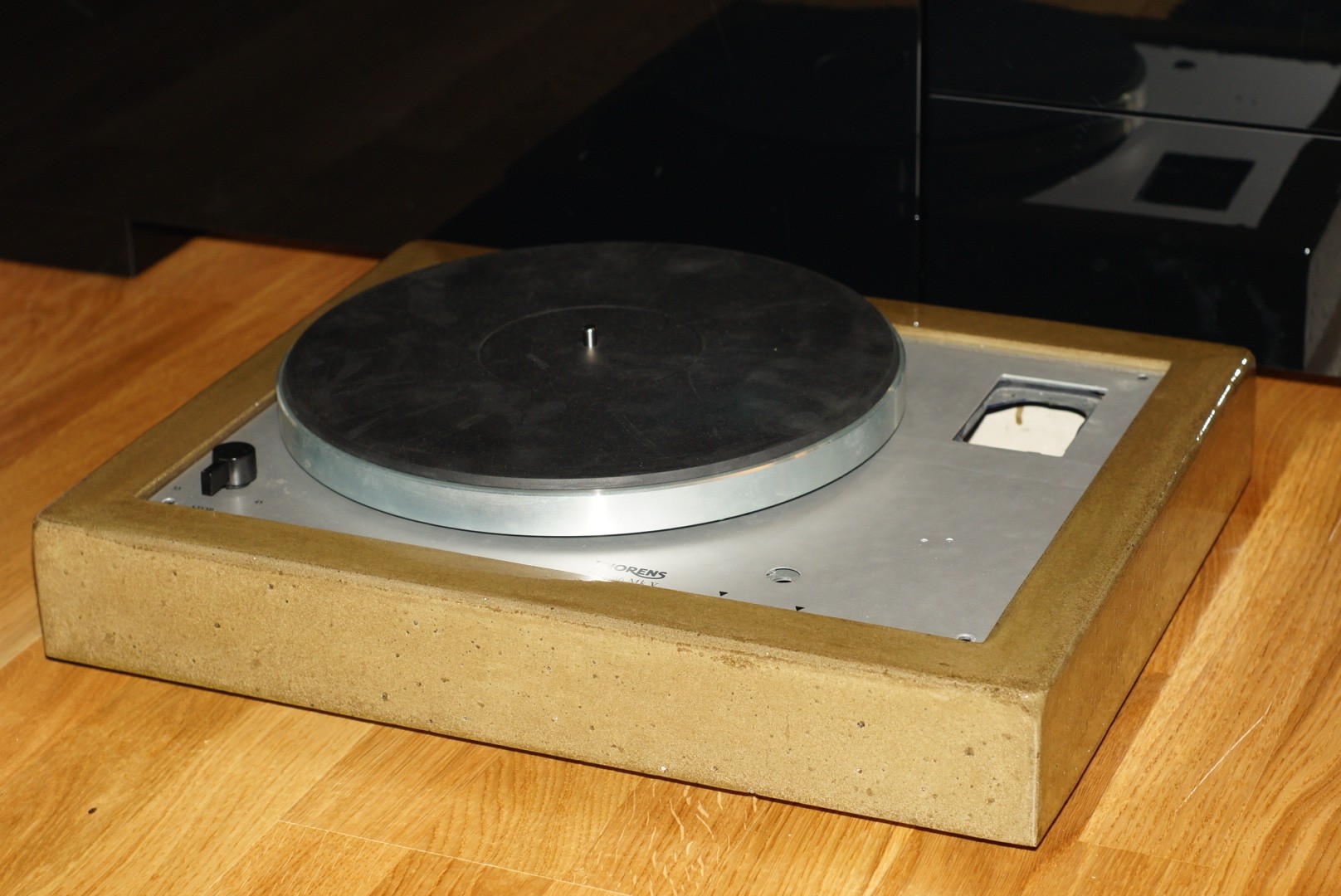

Betongvinylsvarven..Framifrån!
Ahhaaaa jag e super nöjd..än så länge, mycket jobb kvar men det lutar åt ett bra projekt! Vägde spelaren och den väger nu 14 kg jämt...;)

Concrete player .. From the front!
Ahhaaaa i am super happy .. so far, much work remains, but it is leaning a good project! Weighed player and now weighs 14 kg still ... ;) (2012-02-19 20:19:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

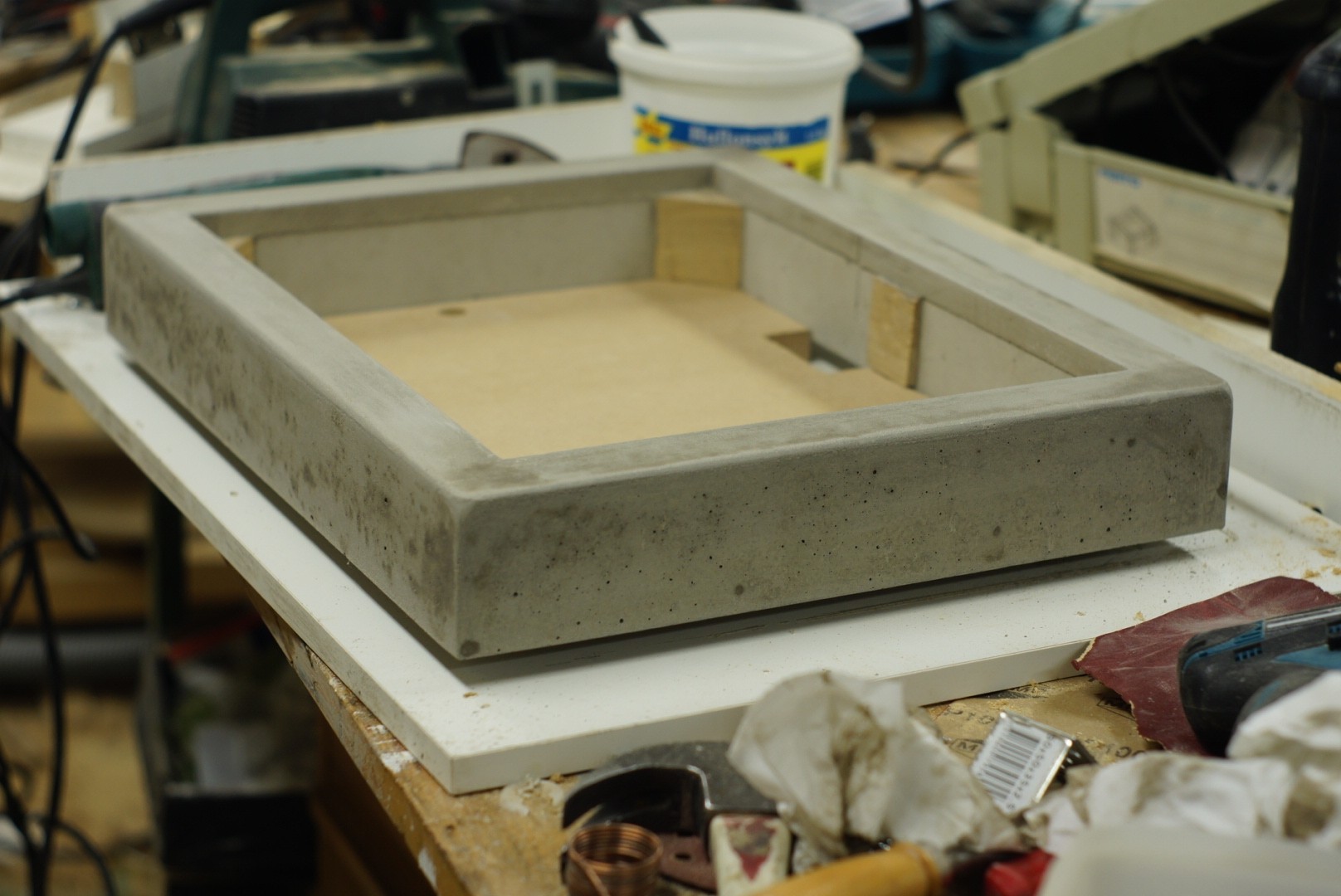

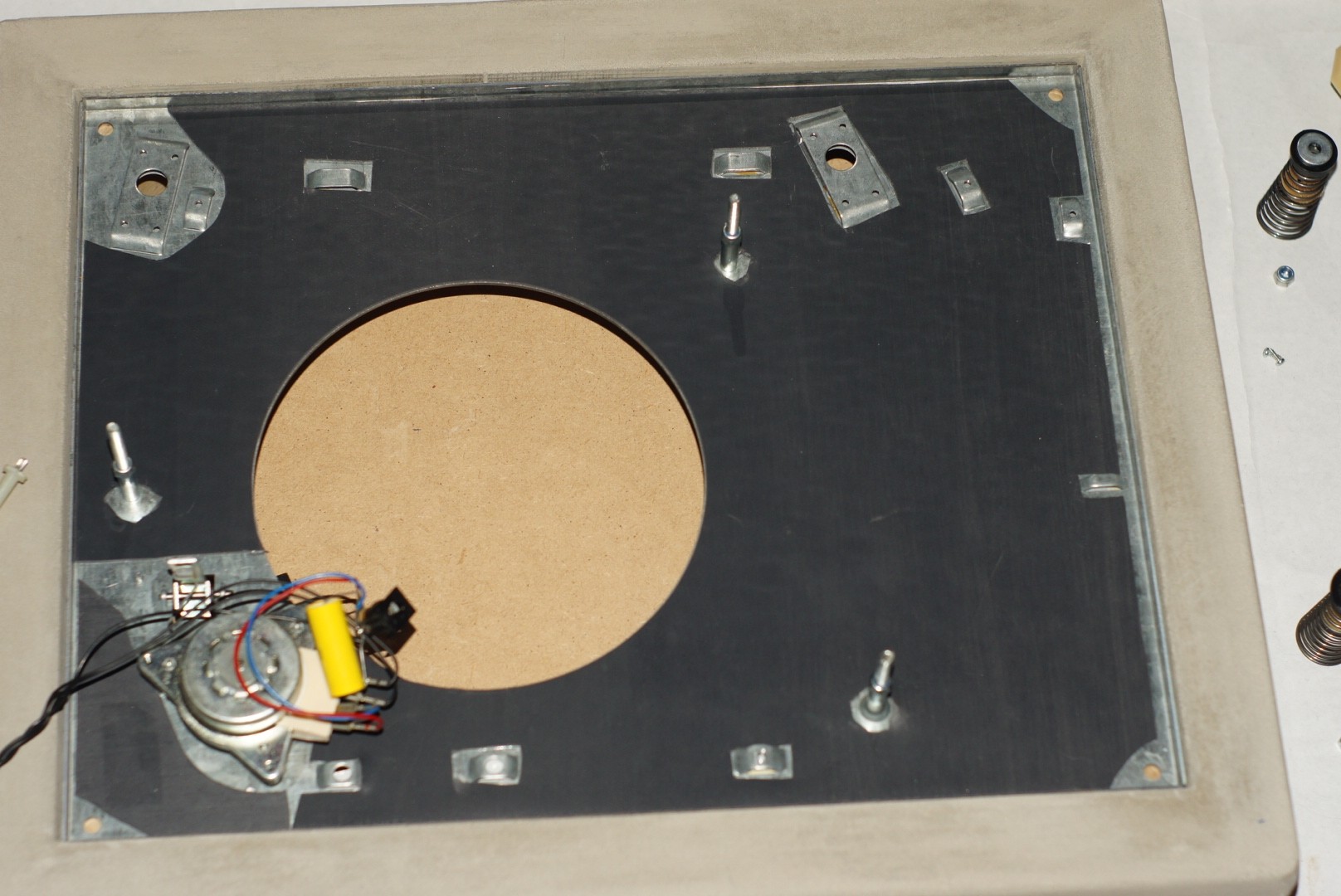

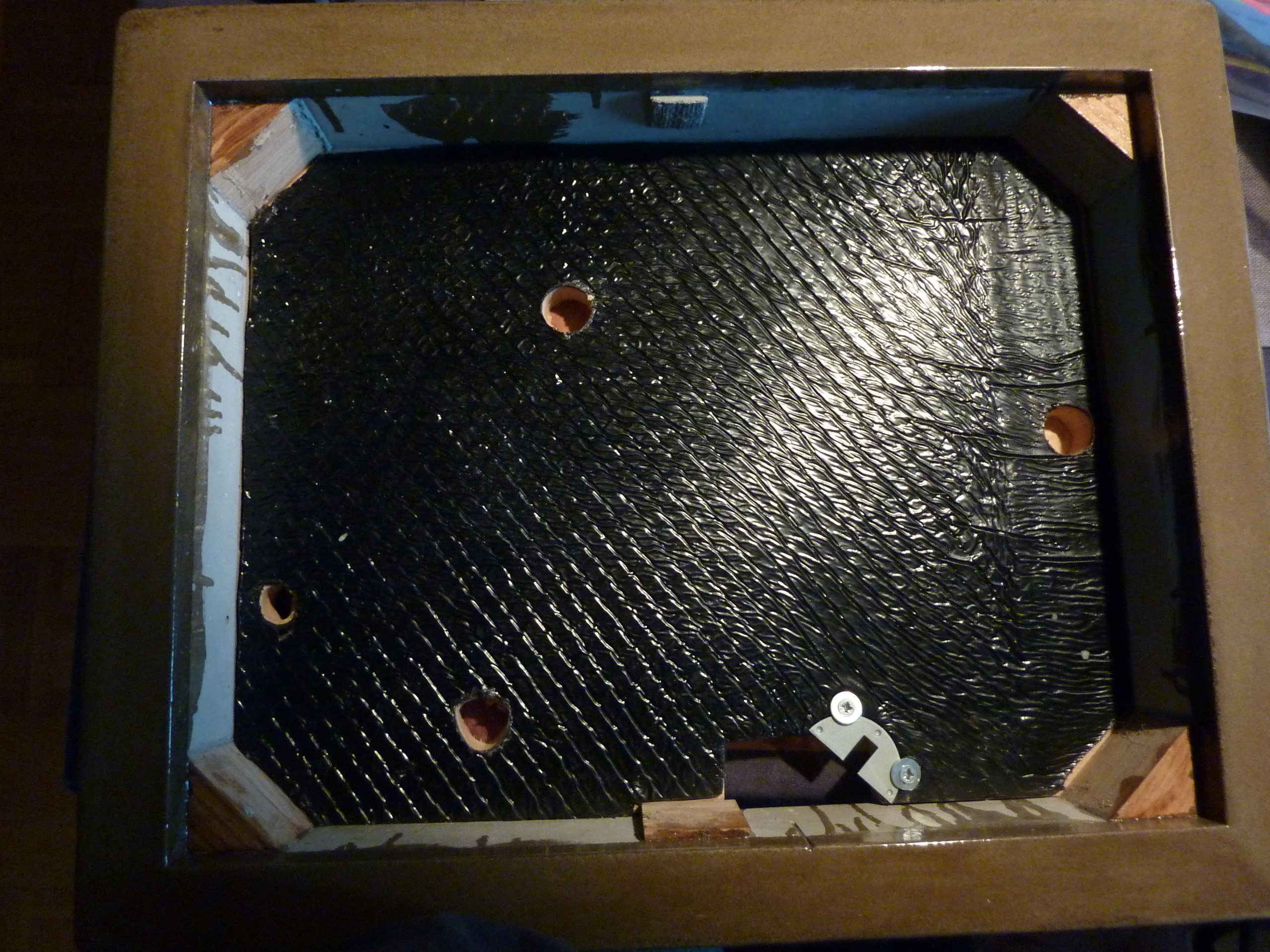

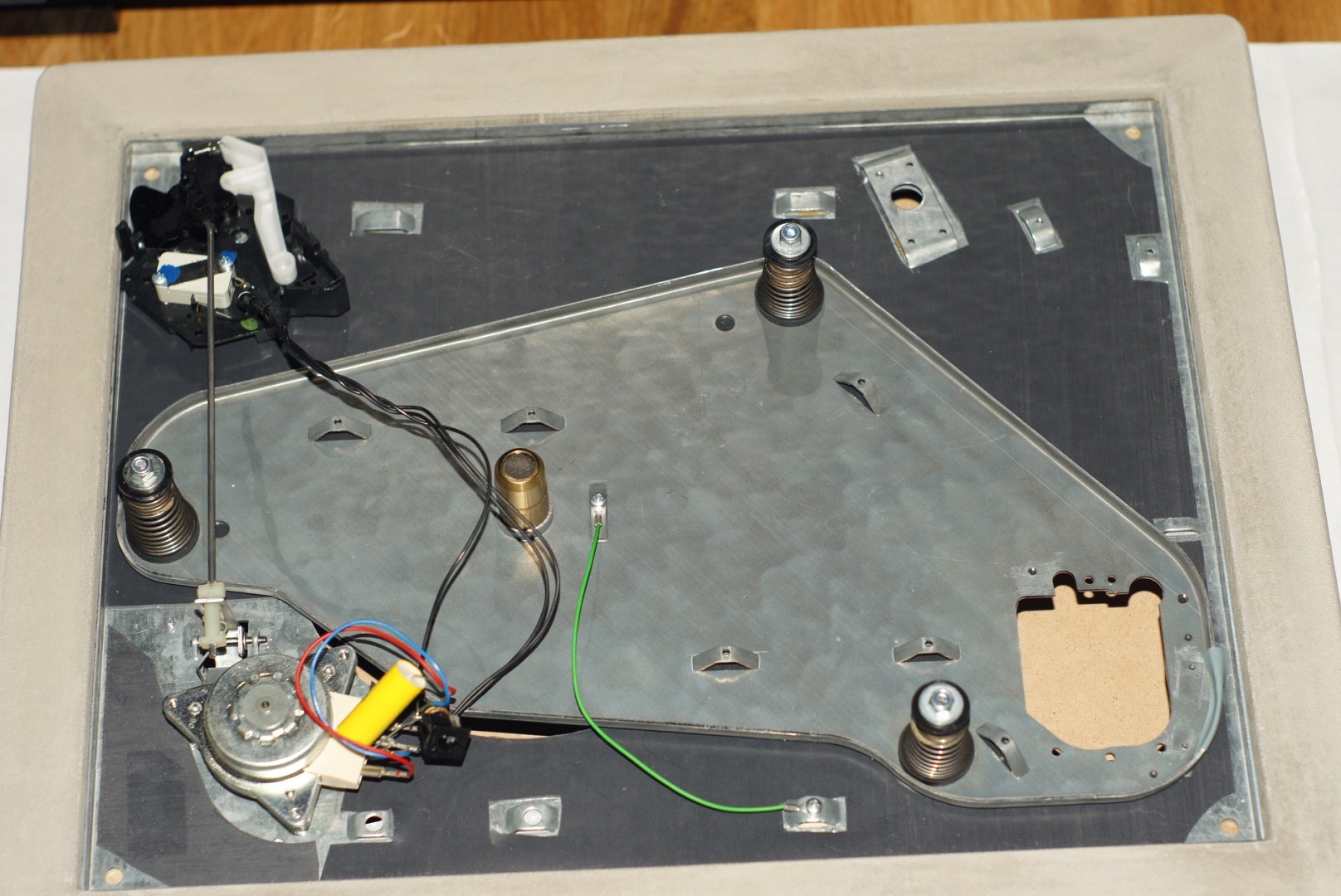

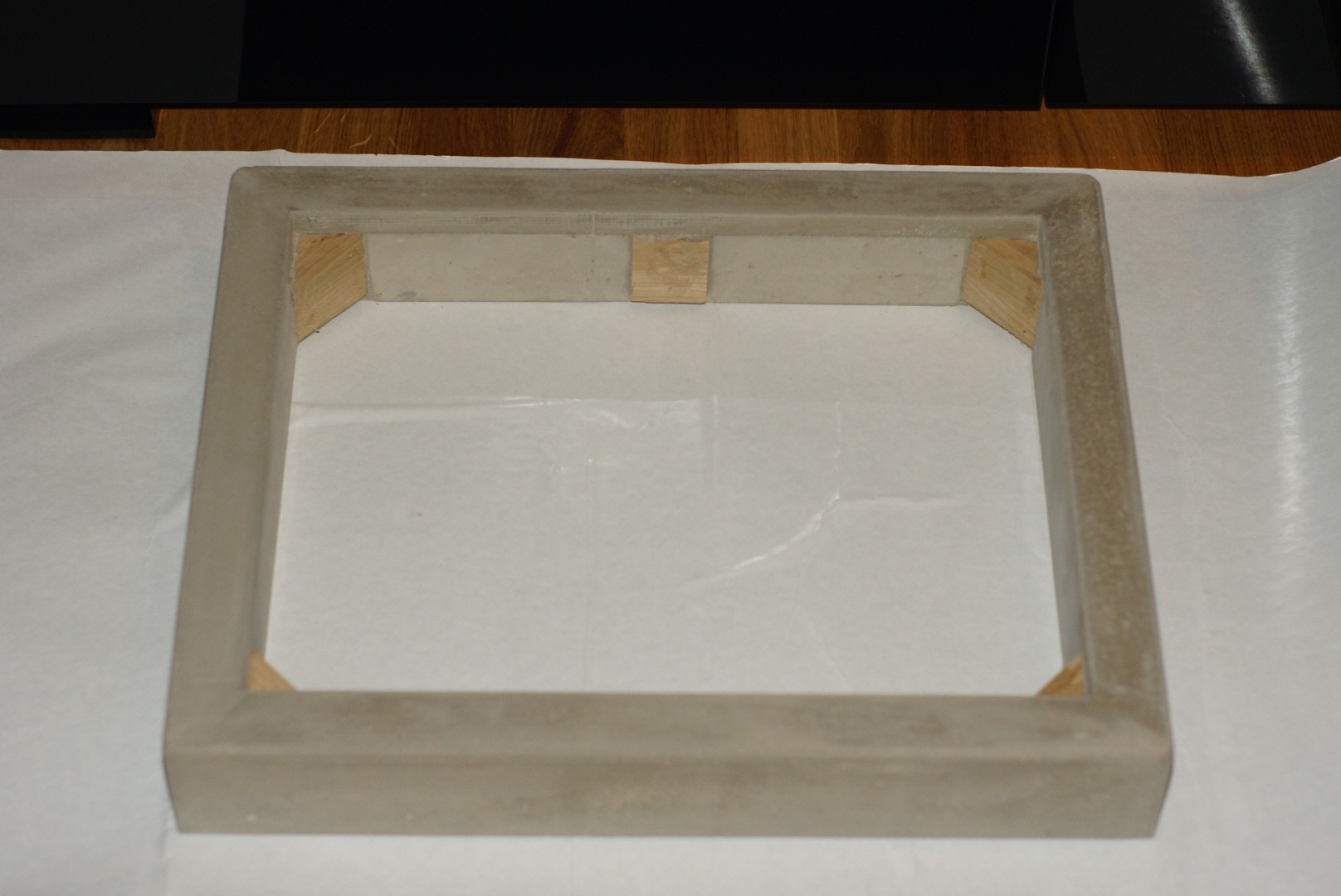

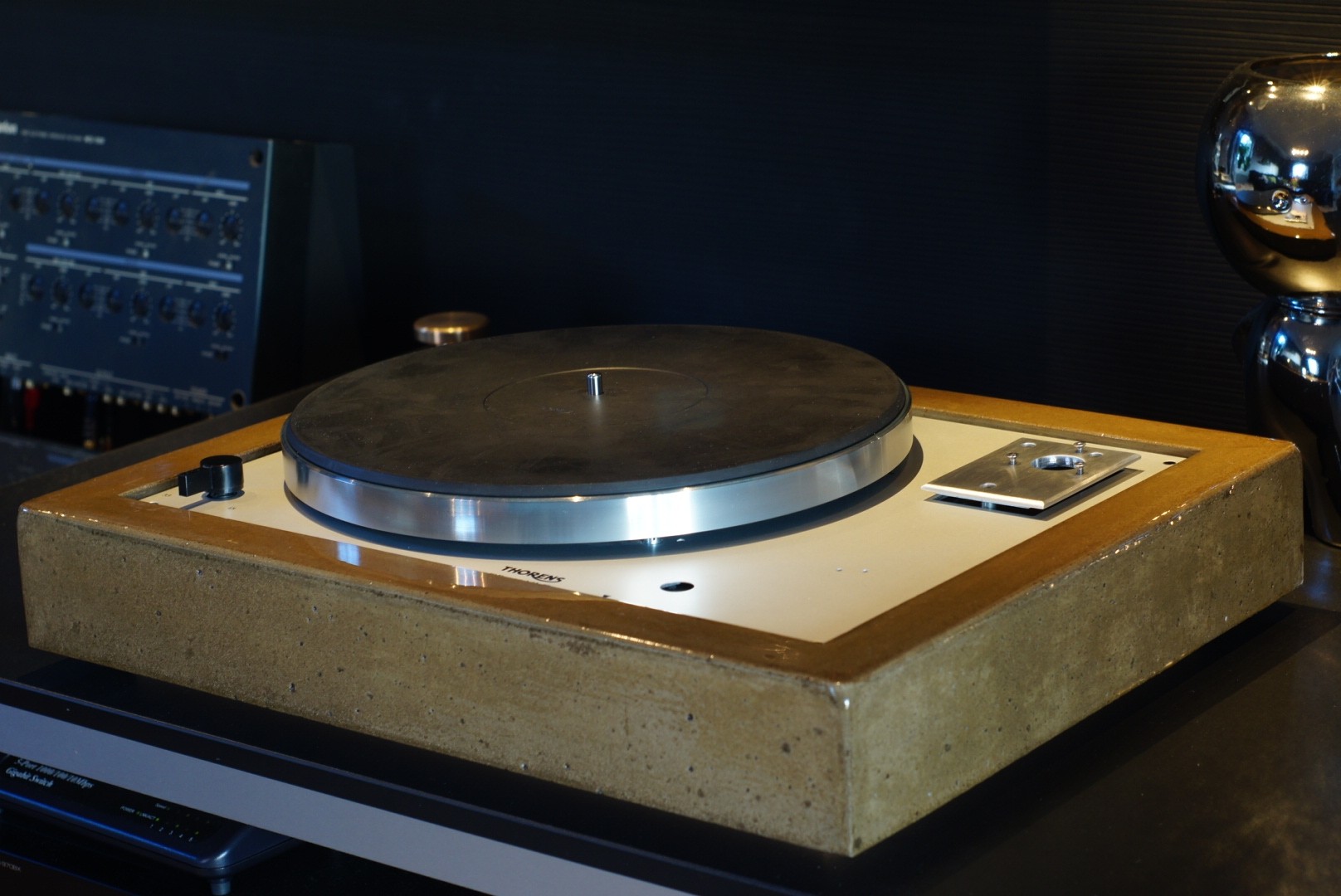

Betong plinten !
Plinten utan Thorensverket! Det återstår en del slipning för jag tror den endast skall lackas så den rena betong ytan kommer till sin rätt.
Har nu tittat på tweakningen av Thorensverket som blir att "stabilisera" upp det med bitumen matta och ev fjäder moddning. Tonarmen blir ett kapitel för sig själv

Concrete chassis!
The chassis without Thorens player. There is some sanding because I think it should only be painted as the clean concrete surface comes into its own.
I have now looked at the tweak of Thorens player who gets to "stabilize" it up with bituminous carpet and possibly spring modding. Tonearm is a chapter for itself (2012-02-20 22:24:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

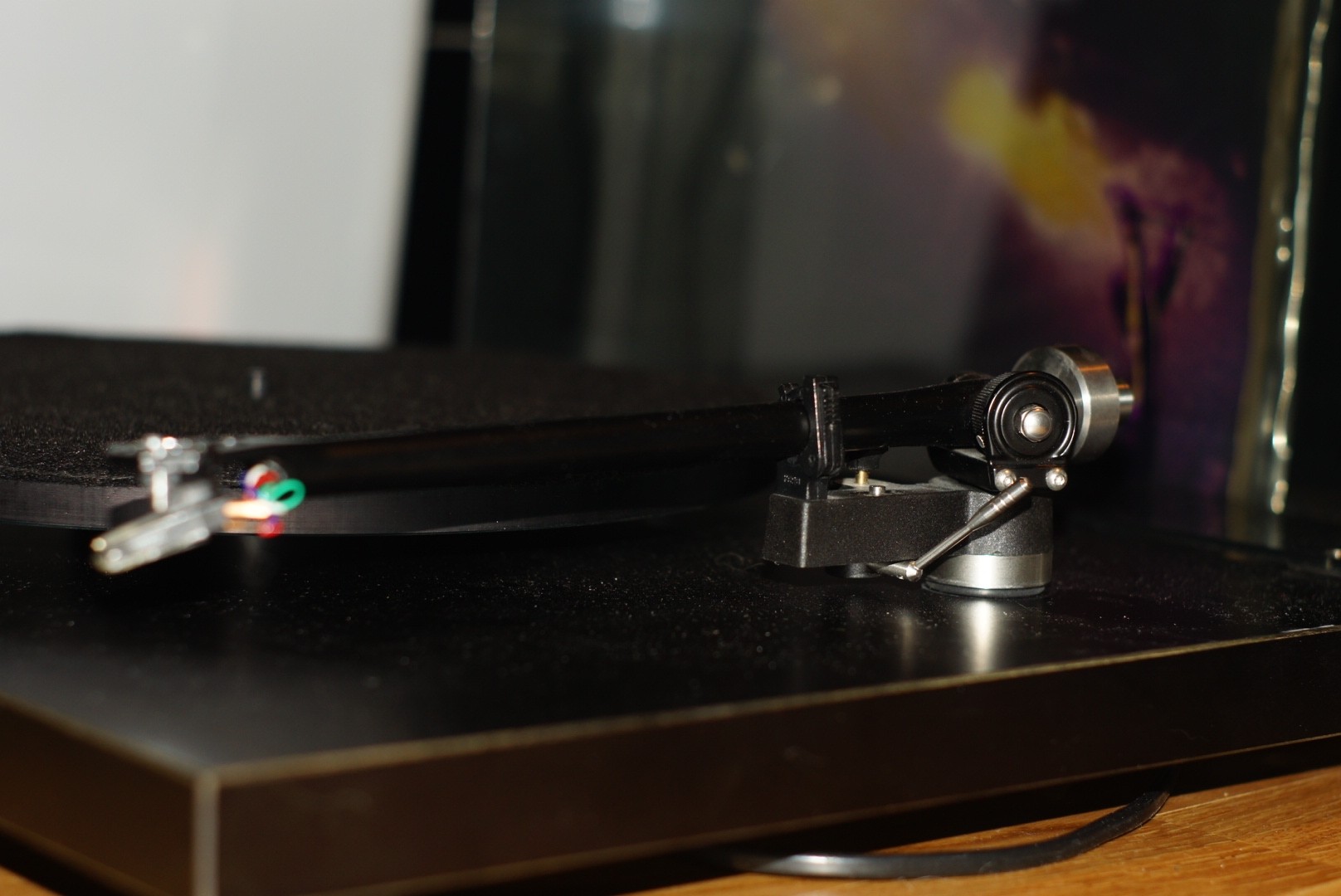

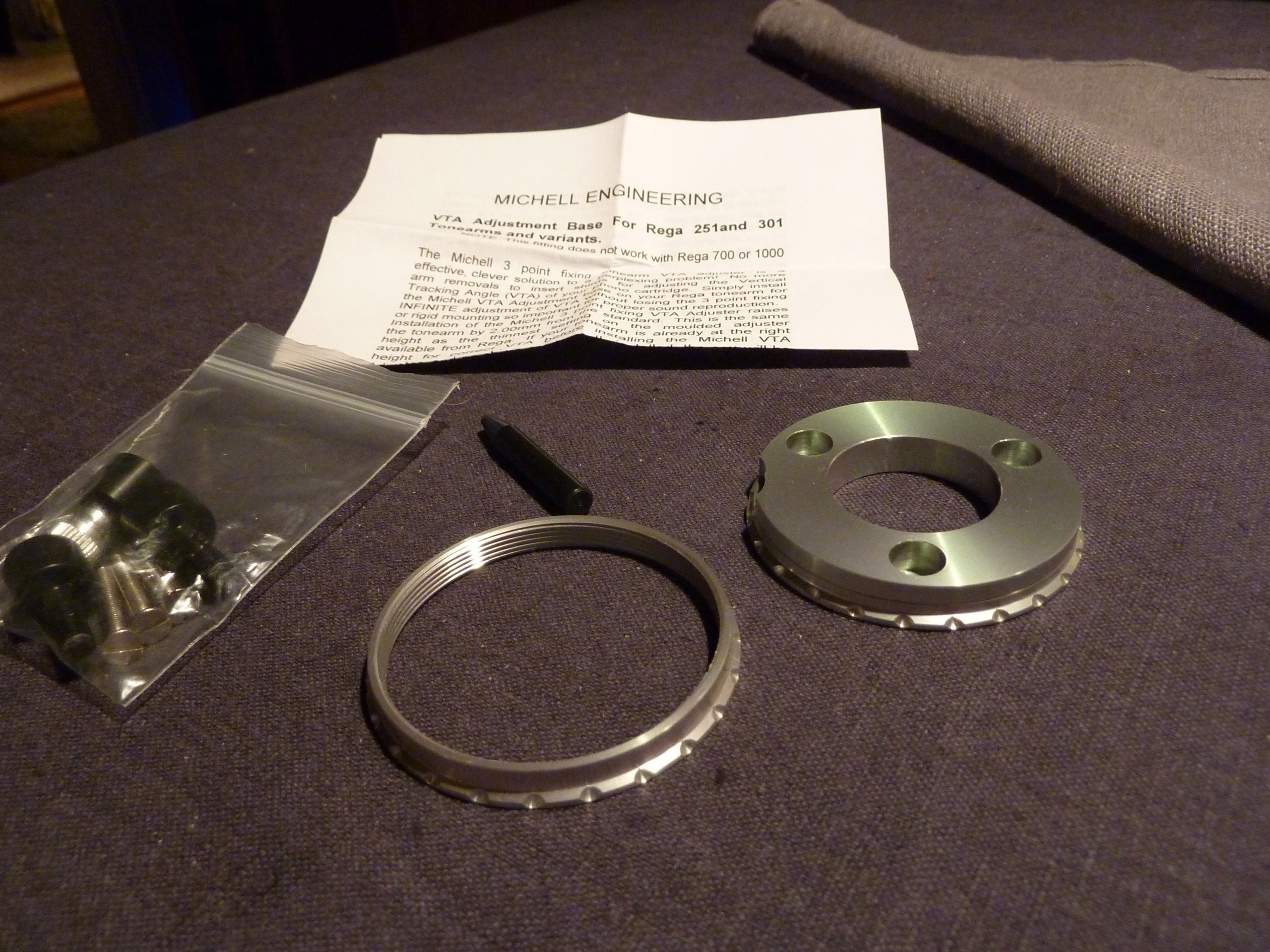

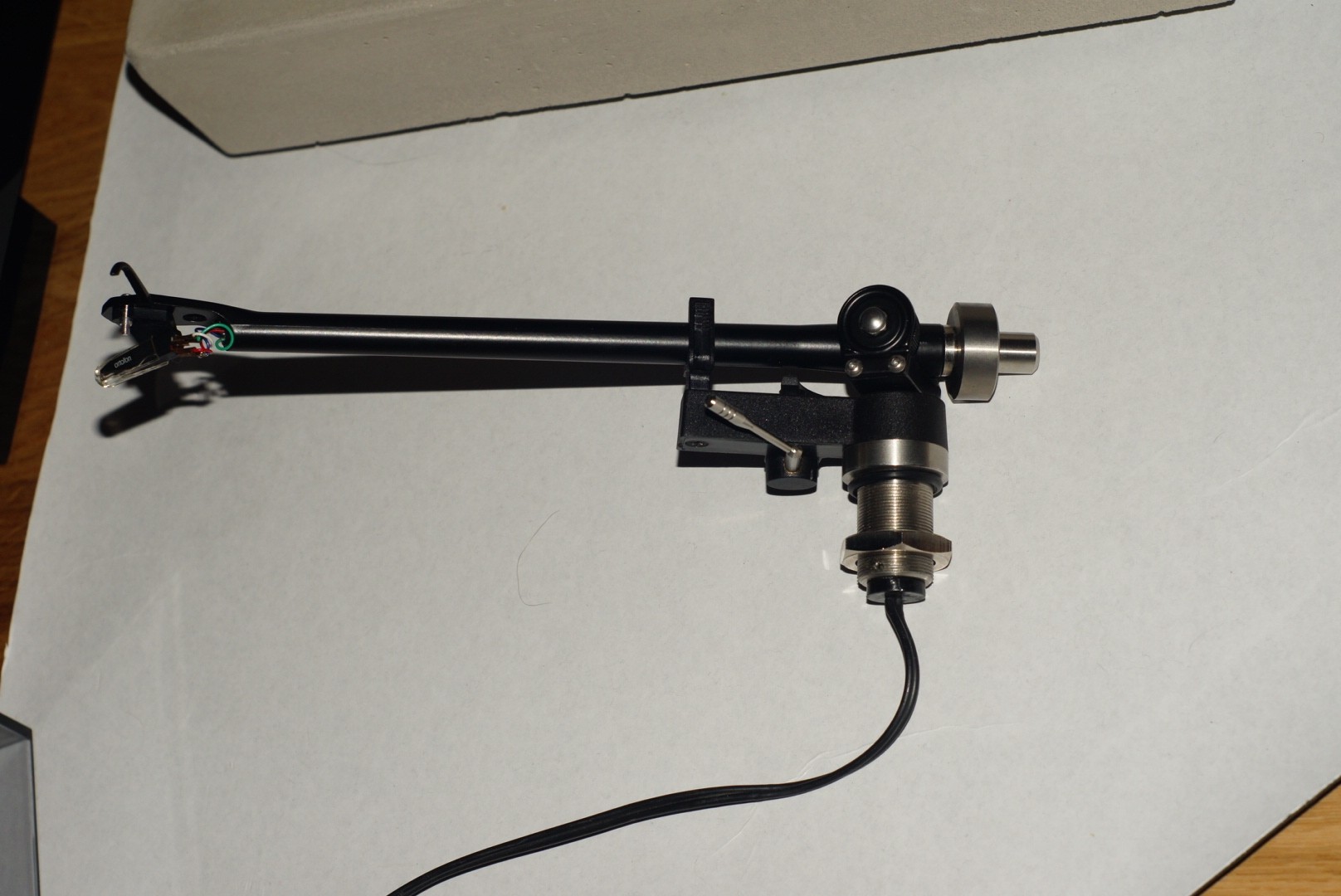

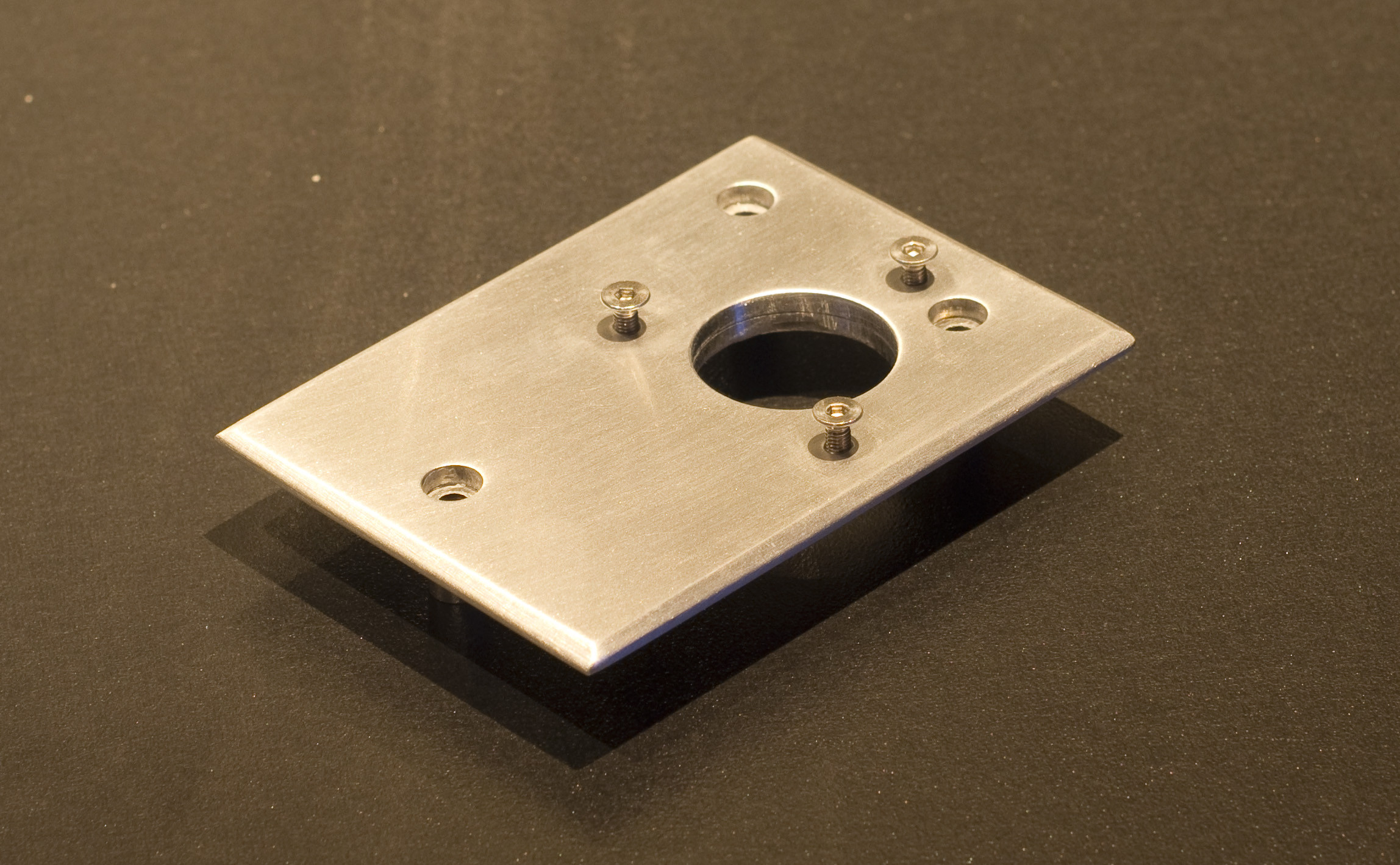

Rega RB300 tonarm.
Denna är tänkt att sitta på Thorensverket. Då höjden (VTA) ej stämmer för montering på Thorens 166 så blir det till att använda shims, så armen kommer ligga rätt i förhållande mot tallriken.
Målet är att komma så nära somThorens TD-160 HD prestanda med enkla medel!

Rega RB300 tone arm.
This is supposed to sit on the concrete drive. As the height (VTA) is not true for mounting on the Thorens 166 so it will be to use shims, so the arm will be right over the plate.
The goal is to get as close somThorens TD-160 HD performance with simple means!

(2012-02-20 23:22:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Rega P3

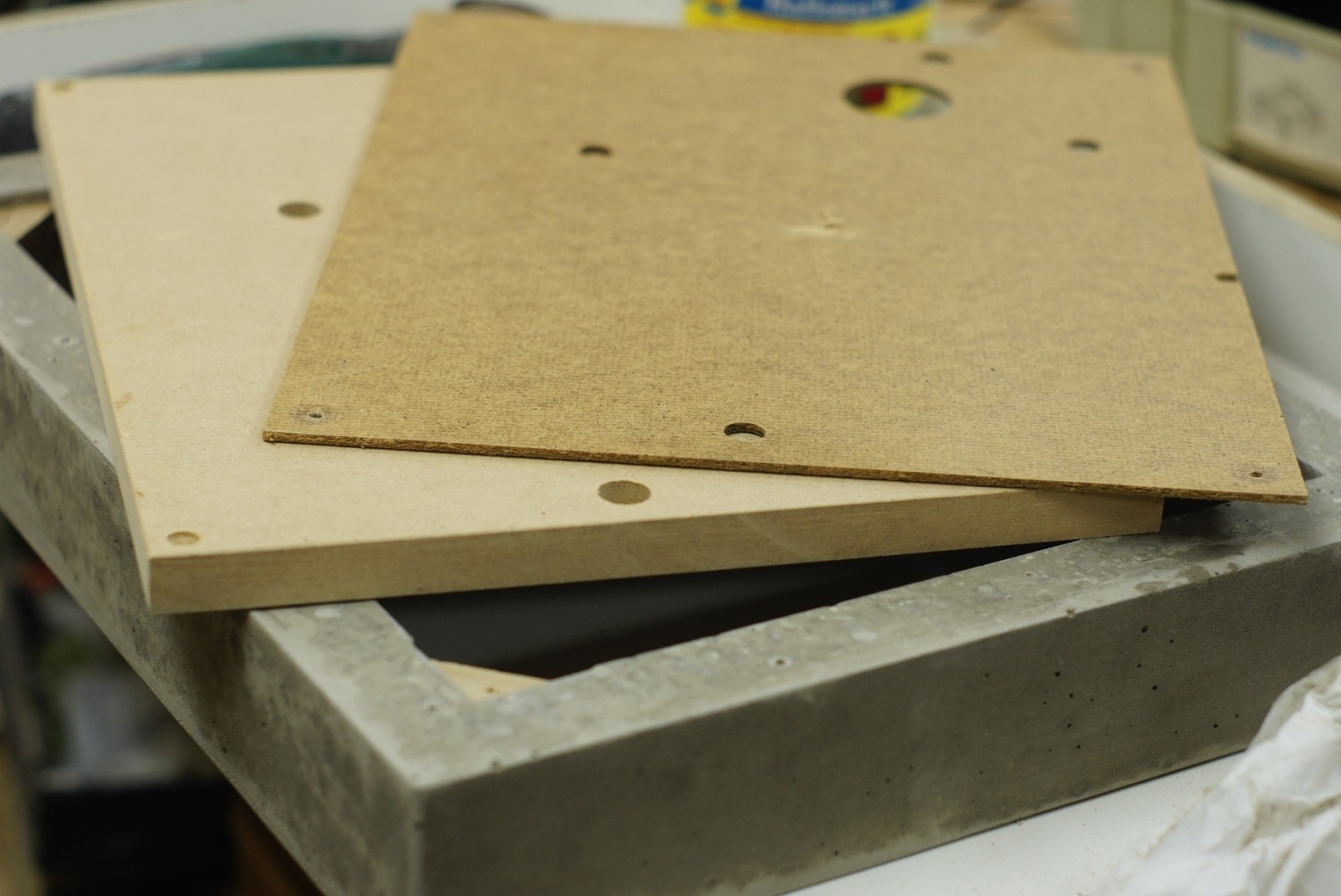

Ny bottenplatta!
Hade funderingar på en bottenplatta i betong men bestämde att det räcker med en i grövre MDF, då vikten på 14kg och plintens stabilitet troligen räcker gott. Nya botenplattan är 18 mm vilket är stor skillnad från org plattan som synes..

New surface!
Was thinking of a base plate in concrete, but decided it is sufficient with a thicker MDF, then the weight of 14kg and the terminal stability probably is good enough. The new base is 18 mm, which is a big difference from orginal plate as seen .. (2012-02-21 21:28:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

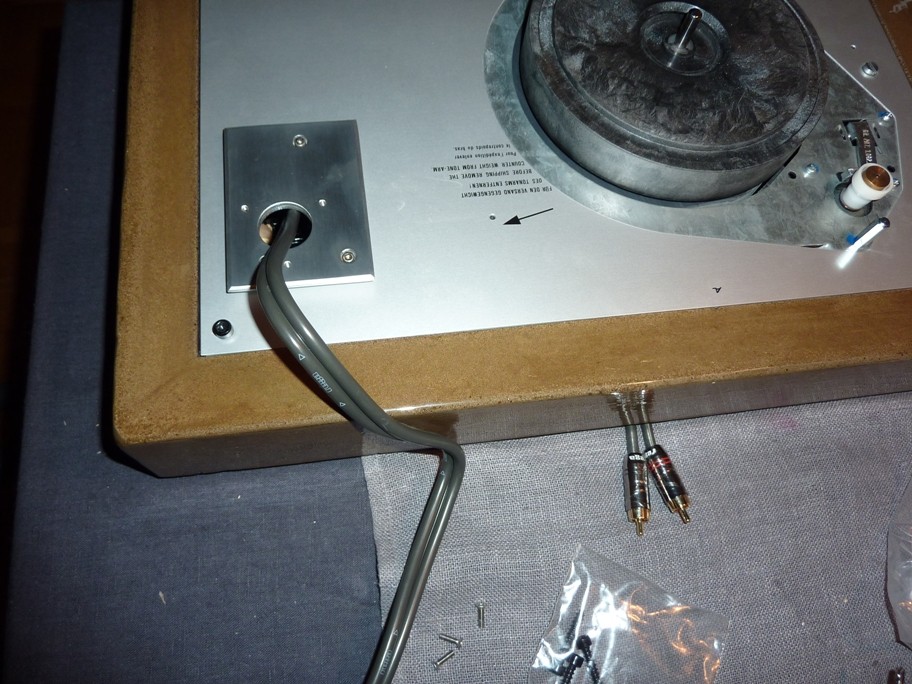

Monterar bottenplattan.
Monterad i test syfte. Har kapat ur för kabelgenomföring av audio samt spänningen. Gjorde hålen för att justera den flytande upphängingen av bordet likt orginalbotten.

Mounting base plate.
Mounted for test purposes. Has cut out for cable entry of the audio and power. Did the holes for aligning the liquid table, similar to the original bottom. (2012-02-21 21:38:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

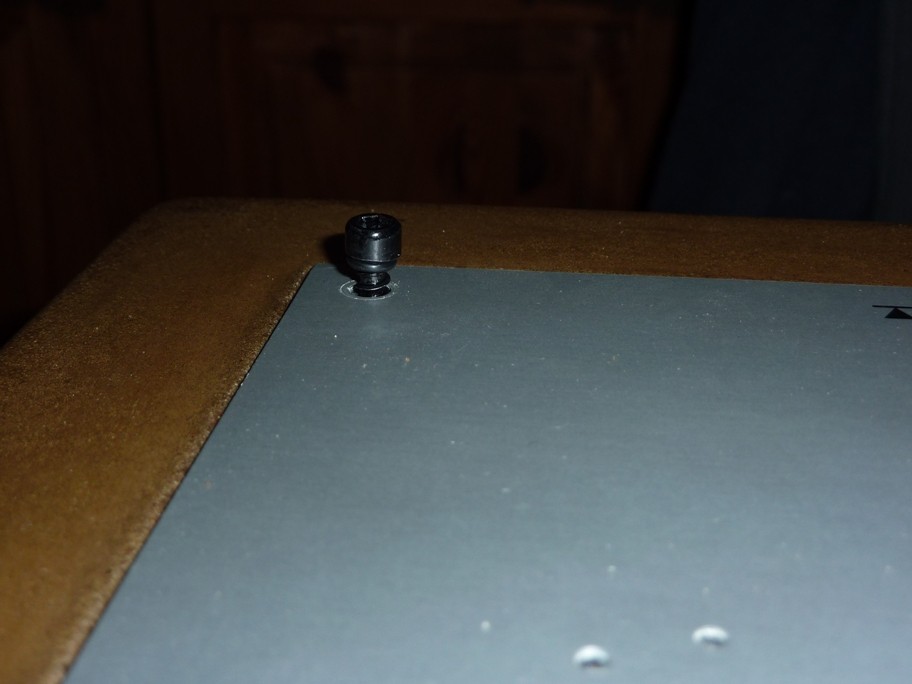

Botten testad!
Blir stabilt och gör att plinten kommer upp i lagom höjd. Har även nu fyllt och slipat plinten på de värsta porerna. La även en stund denna kväll åt att rengöra ett par LP skivor på min skivtvätt, se mera på: http://www.minhembio.com/forum/index.php?showtopic=295215

Bottom tested
Becomes stable and allows the terminal coming up in just the right height. Have also now filled and sanded the chassis of the worst pores. took a while this evening for cleaning a couple of LP records on my plate washing, see more at: http://www.minhembio.com/forum/index.php?showtopic=295215

(2012-02-21 21:34:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

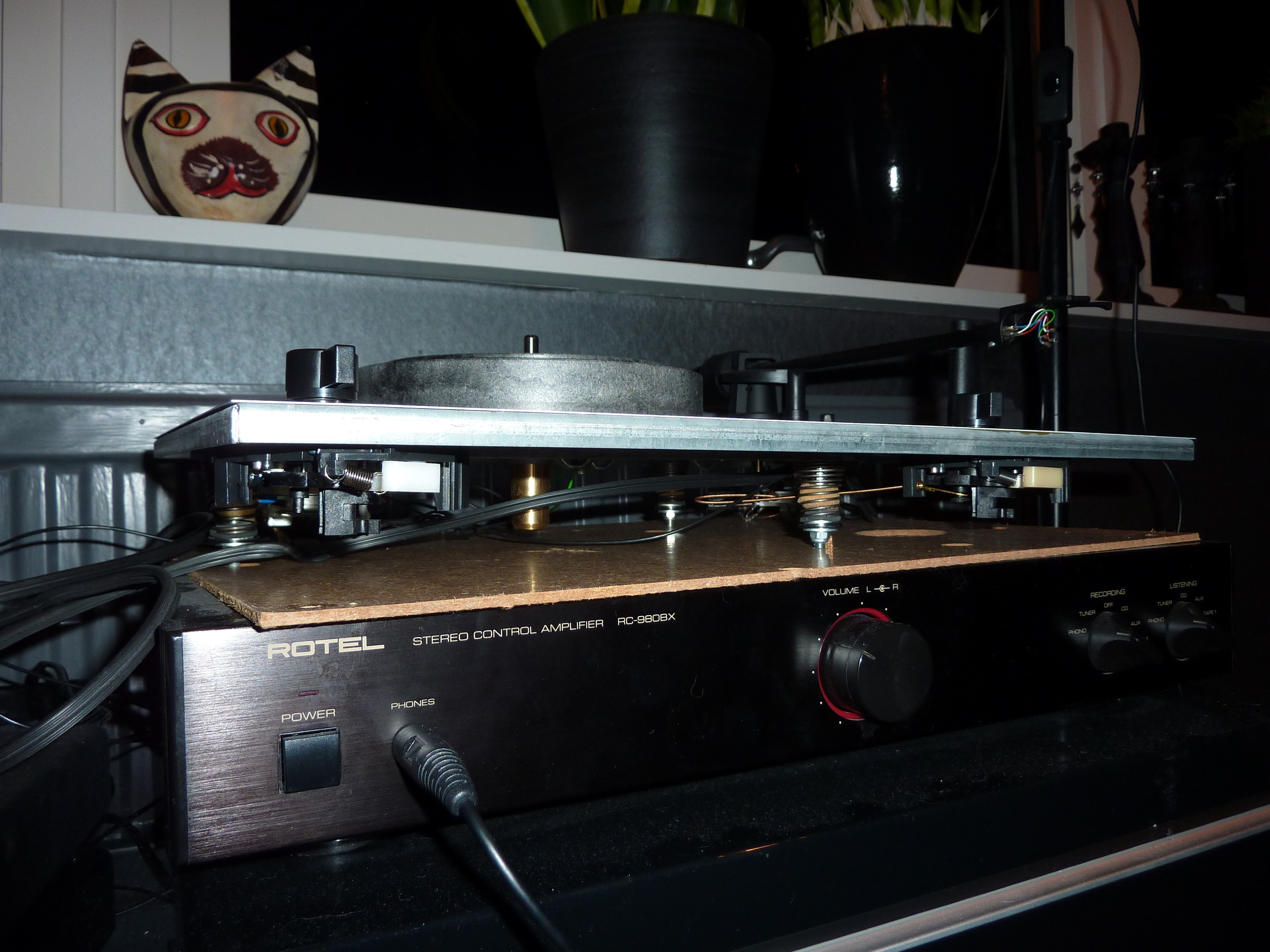

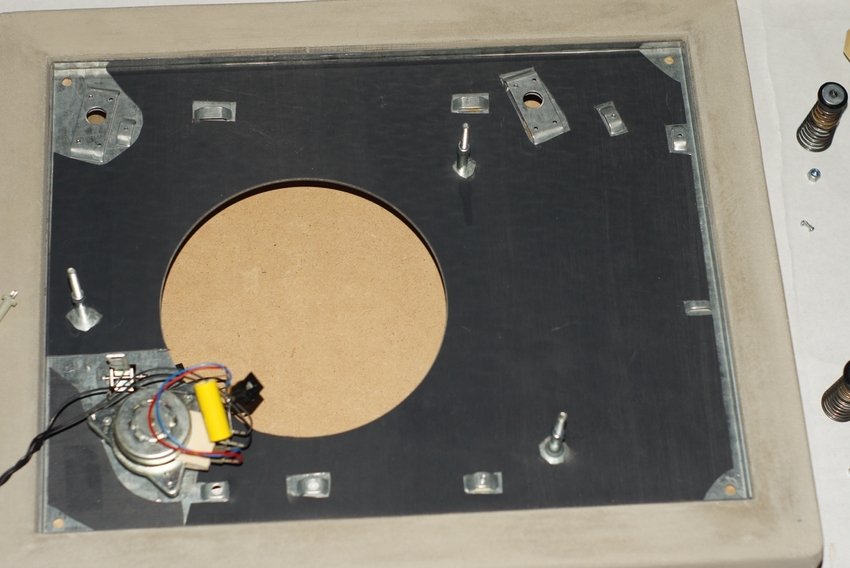

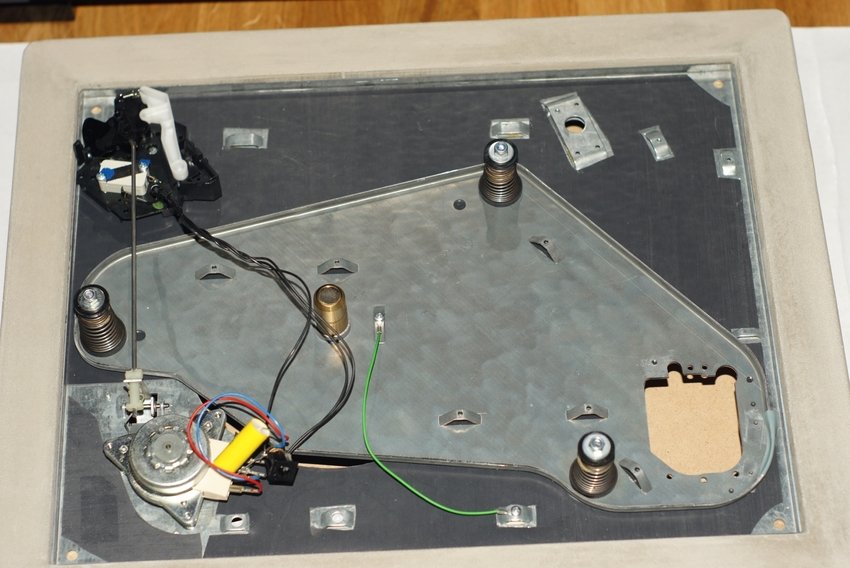

Plint och botten test!
Var tvungen att se hur det kunde bli. Nu flyter plinten i luften pga botten är monterad, har även testat med vatten strykning av plinten så man kan se det ev resultatet som blir om man bara lackar hela plinten. Det lutar nu åt att endast lacka den. Börjar även överväga att köpa färdig tonarms platta som tomano58 föreslog pga jobbet som blir med egentillverkad tonarms platta.

Chassis and bottom plate test!
Had to see how it could be. Now we're moving the chassis into the air because the base is mounted, have also tested the water on the chassis so you can see it possibly as the result will be if you just clear coat the entire chassis. It is inclined now to only coat it. Starts also consider buying ready tonarms plate "tomano58" suggested because of the job that becomes self-made tonarms plate.

(2012-02-21 21:42:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

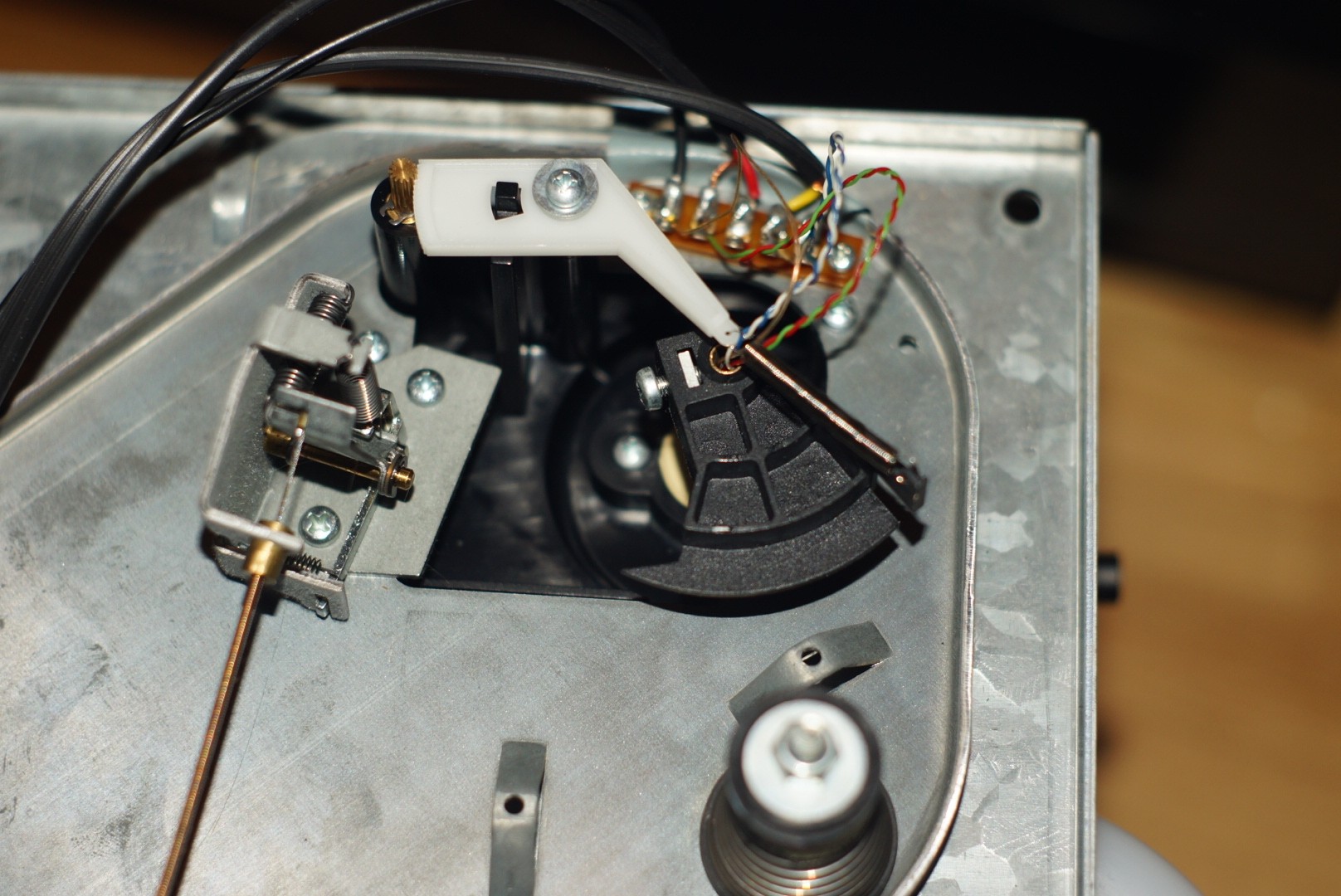

Tp28 tonarm demontering.
Dax att riva bort befintlig tonarm, Här ses befintilg TP28 arm samt tonarmslyften. allt måste bort för den nya tonarmen. (2012-02-22 22:25:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Ta bort...
Tonarmslyften med de 2 skruvar som håller fast plastmekaniken i bordet. 2 st spax skruv! Du behöver sänka och lyfta ,"vrida" med reglaget för att kunna komma åt skruvarna.

Remove ...
Tonarms lift with the two screws holding the plastic mechanics of the table. 2 pc SPAX screws! You need to lower and lift, "turn" with the slider to be able to access the screws. (2012-02-22 22:28:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

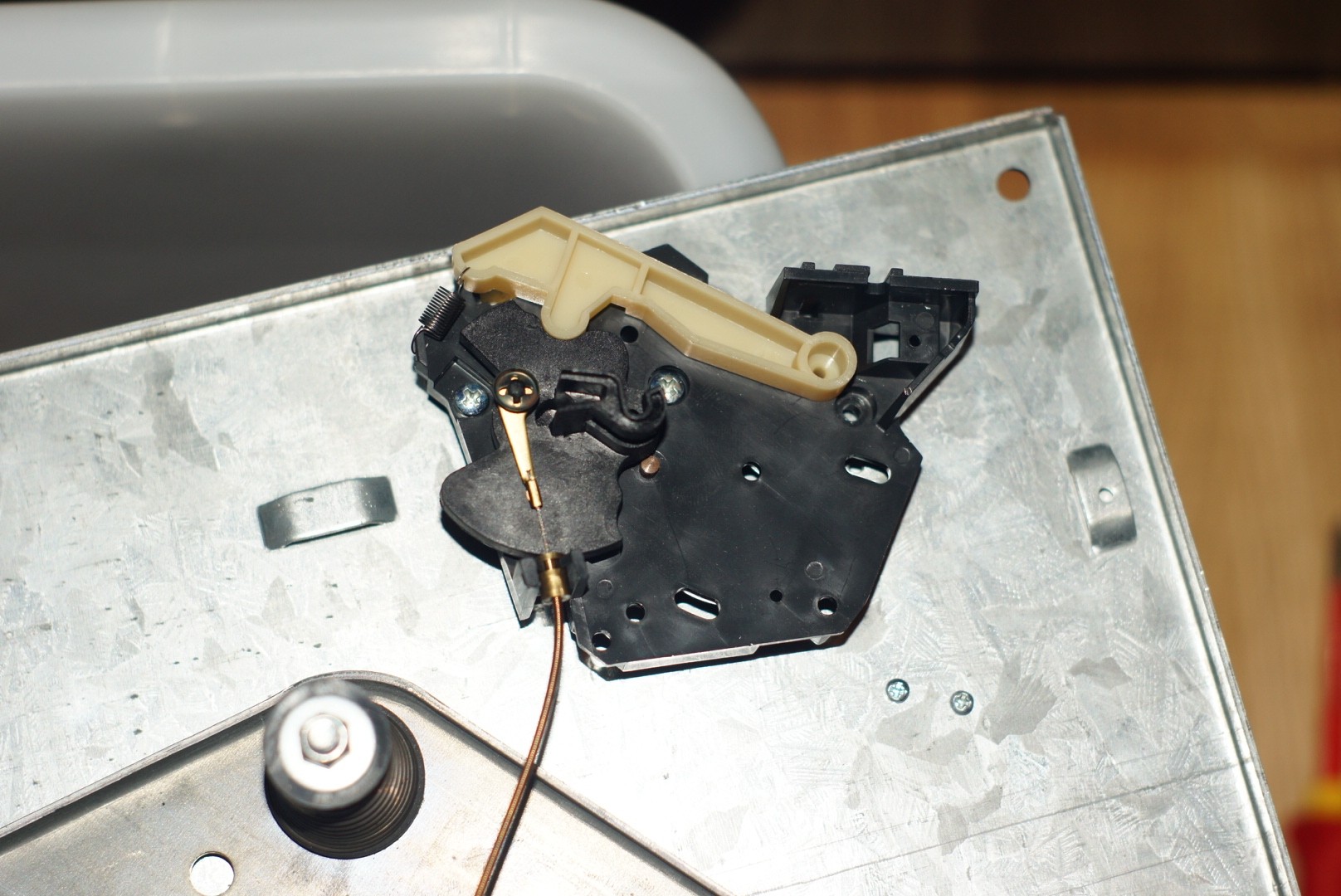

Demontera tonarmslyften!
Denna går ej att demontera utan att du skruvar bort "lås skruven" som låser axeln med lyftanordningen. När väl denna är borta, för man ut lyftaxeln rakt ur lyftmekaniken, men försiktigt pga övriga fjädrar kan släppa!

Remove tonarms lift!
This is not possible to remove without having to unscrew the "lock screw" which locks the shaft with the hoist. Once this is gone, because one out of the lift shaft straight out of the lift mechanics, but carefully, because the other springs can release! (2012-02-22 22:33:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Tp28 borta...
Tonarmalyften borta, så fortsätter vi med de 3 st skruver som håller tonarmen i den flytande upphängingen. Här är allt borta!

Tp28 gone ...
Tonarma lift away, so we continue with the 3 screws that holds the tone arm in the floating plate. Here are all gone! (2012-02-22 22:37:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

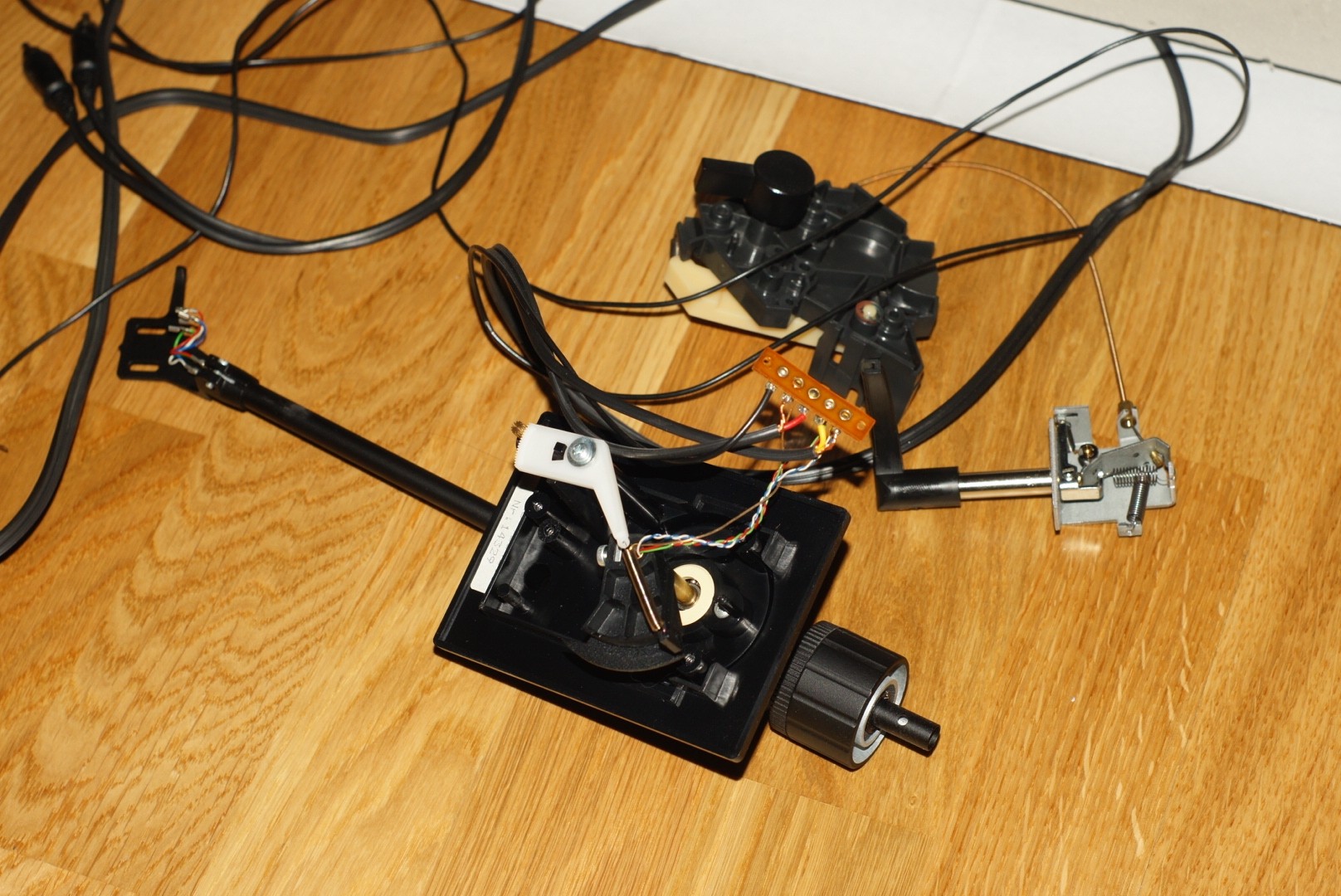

Tp 28 tonarm och tonarmslyften!
Om du inte som jag här, har lött bor kablaget tidigare,så får man ta det försiktigt men hela tonarmen. Här är det som monterades bort för att kunna staga upp verkets platta med bitumen matta. Jag skall ej återmotera detta pga ersättning med en nya tonarm.

Tp tone arm 28 and lift tonarms!
If you do not like me here, not have soldered the wiring earlier, one must be careful with the tone arm. Here is what is mounted away to prop up the player's plate with bitumen carpet. I will not reinstall it due to replacement with a new tonearm. (2012-02-22 22:40:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

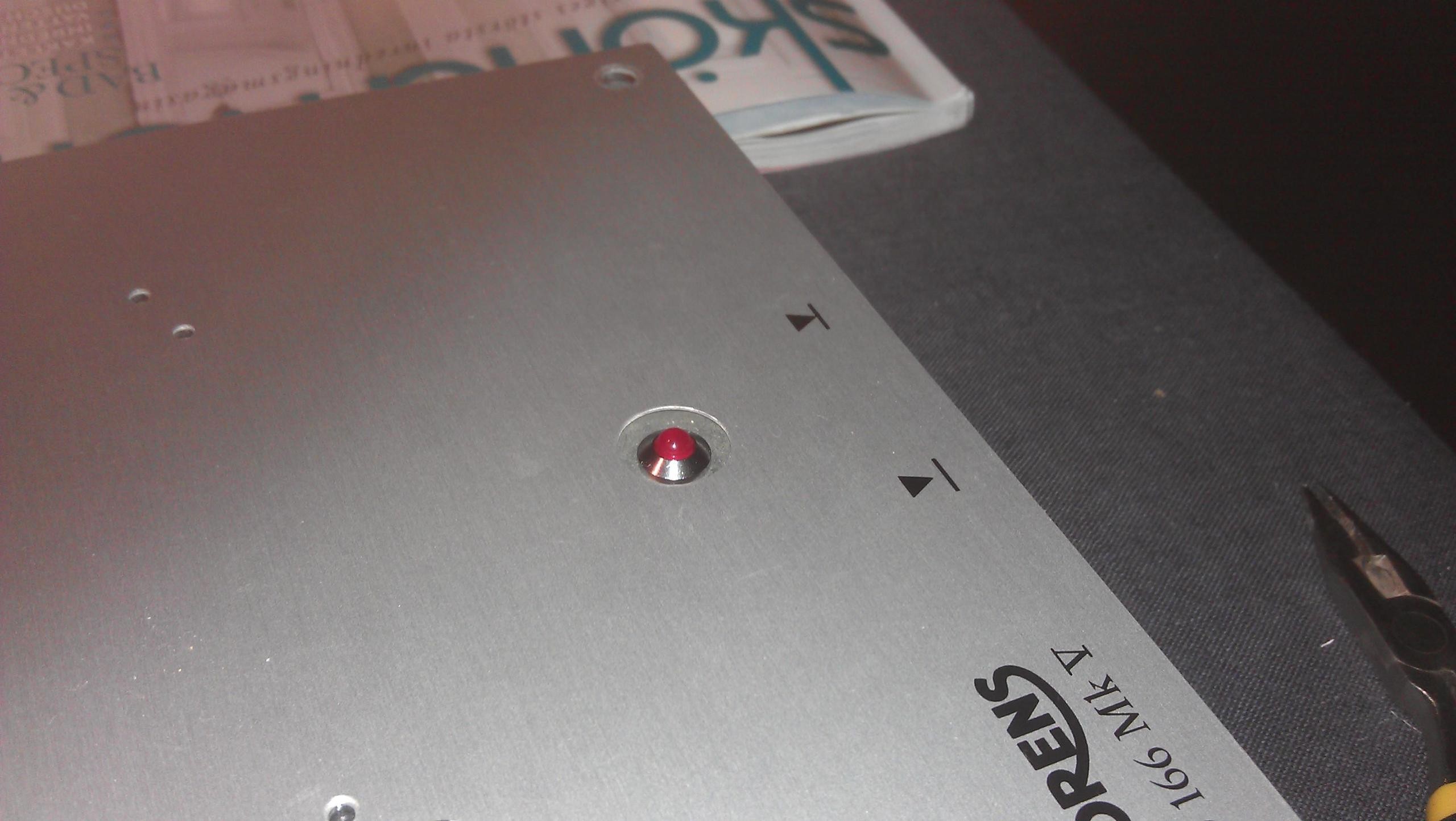

Rensat thorens verk!
Här har jag nu tagit bort även reglaget för 33 och 45 rpm som är tvunget för att kunna lyfta bort den flytande upphängingen.För att koma åt all 3 skruvar i 33-45 reglaget så måste du vrida till de olika lägena 33-45. Sen när väl reglaget väl är borta så kan du släppa på det 3 st låsmuttrar som håller fjädrarna för den flytande upphängingen.

Adjusted Thorens players!
Here I have taken away also the slider 33 and 45 rpm, which is forced to lift off the floating plate. To access all three screws in the 33-45 lever you have to turn to the different modes 33-45. Then once the slider is gone so you can drop on the 3 nuts that hold the springs of the floating plate. (2012-02-22 22:45:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

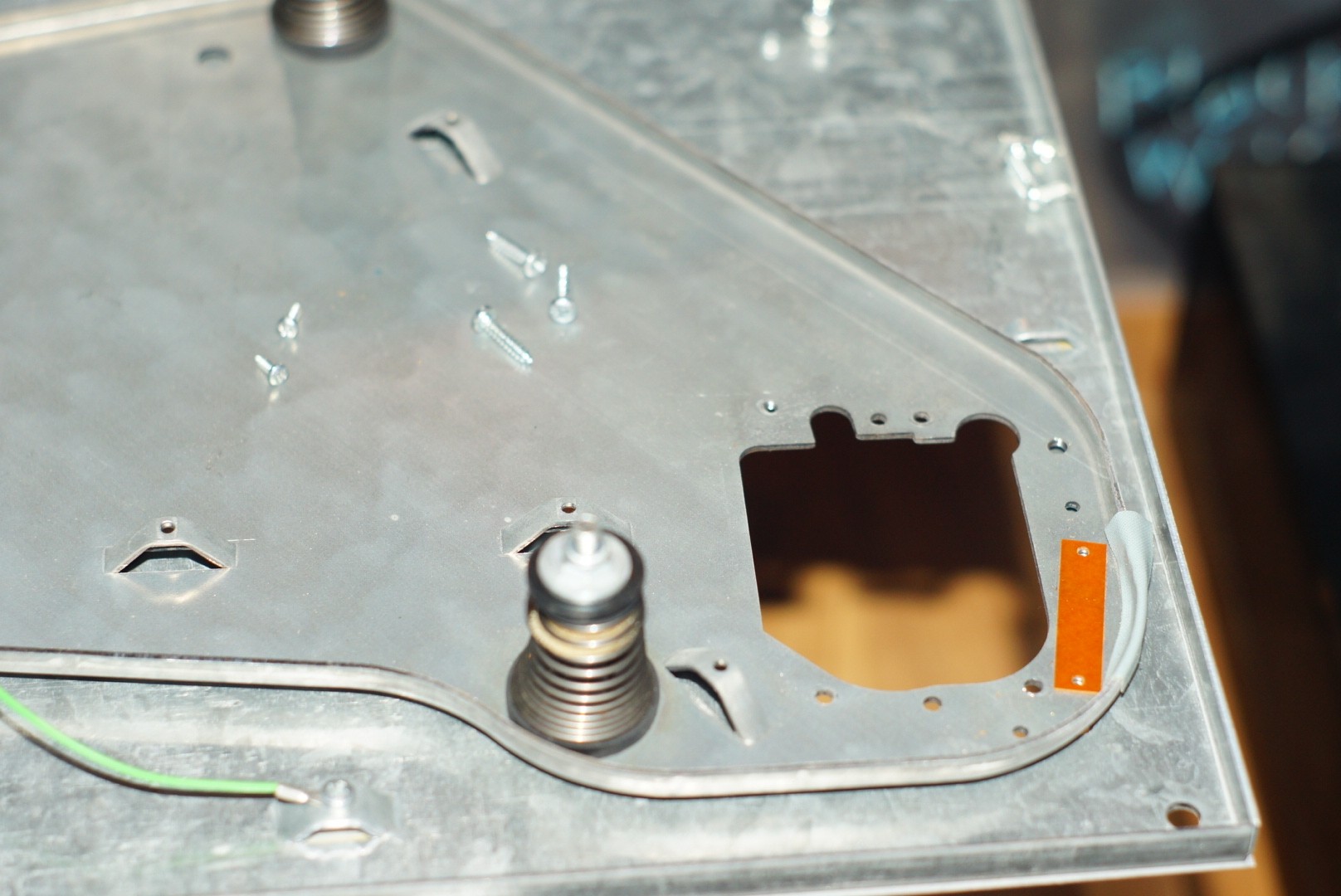

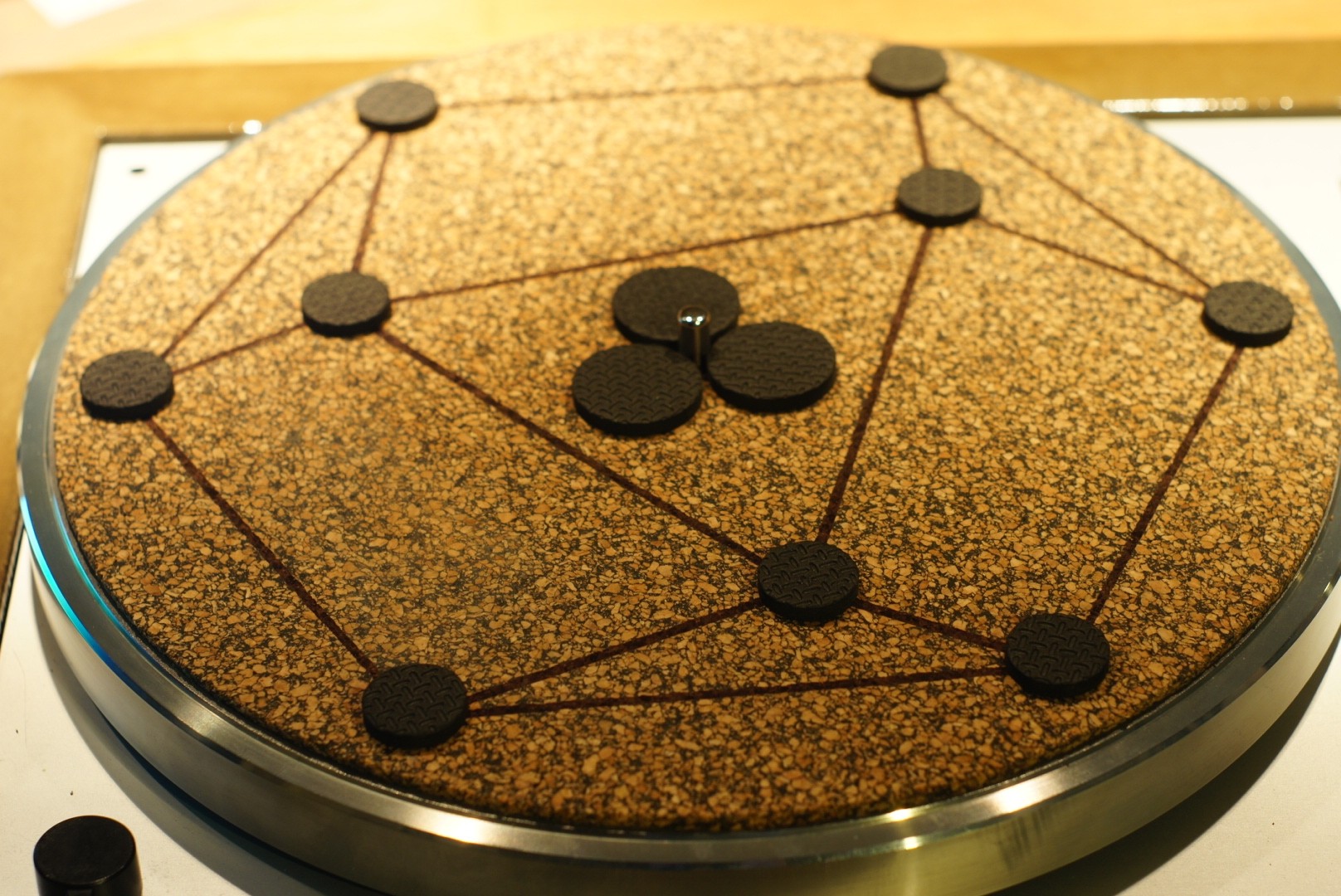

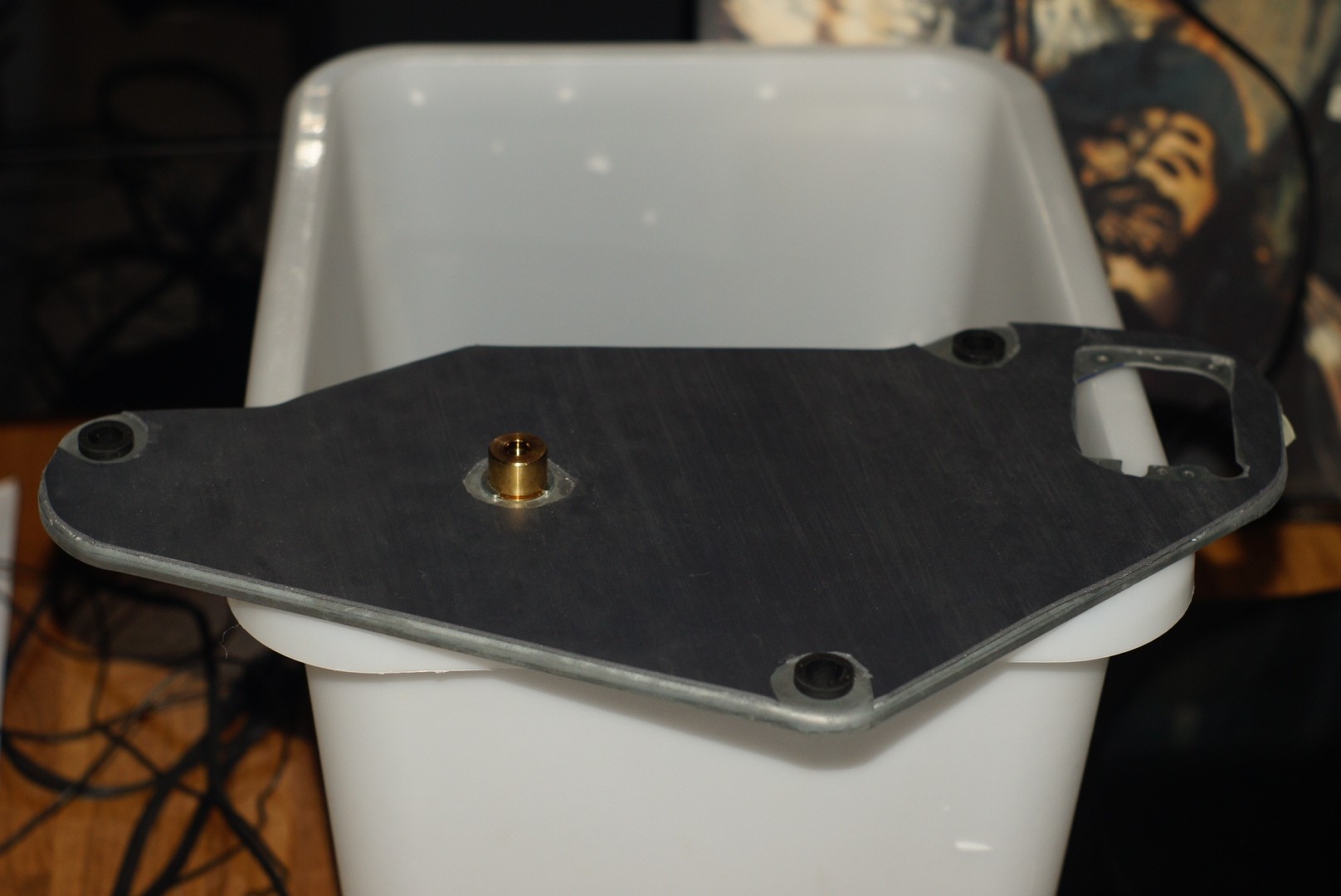

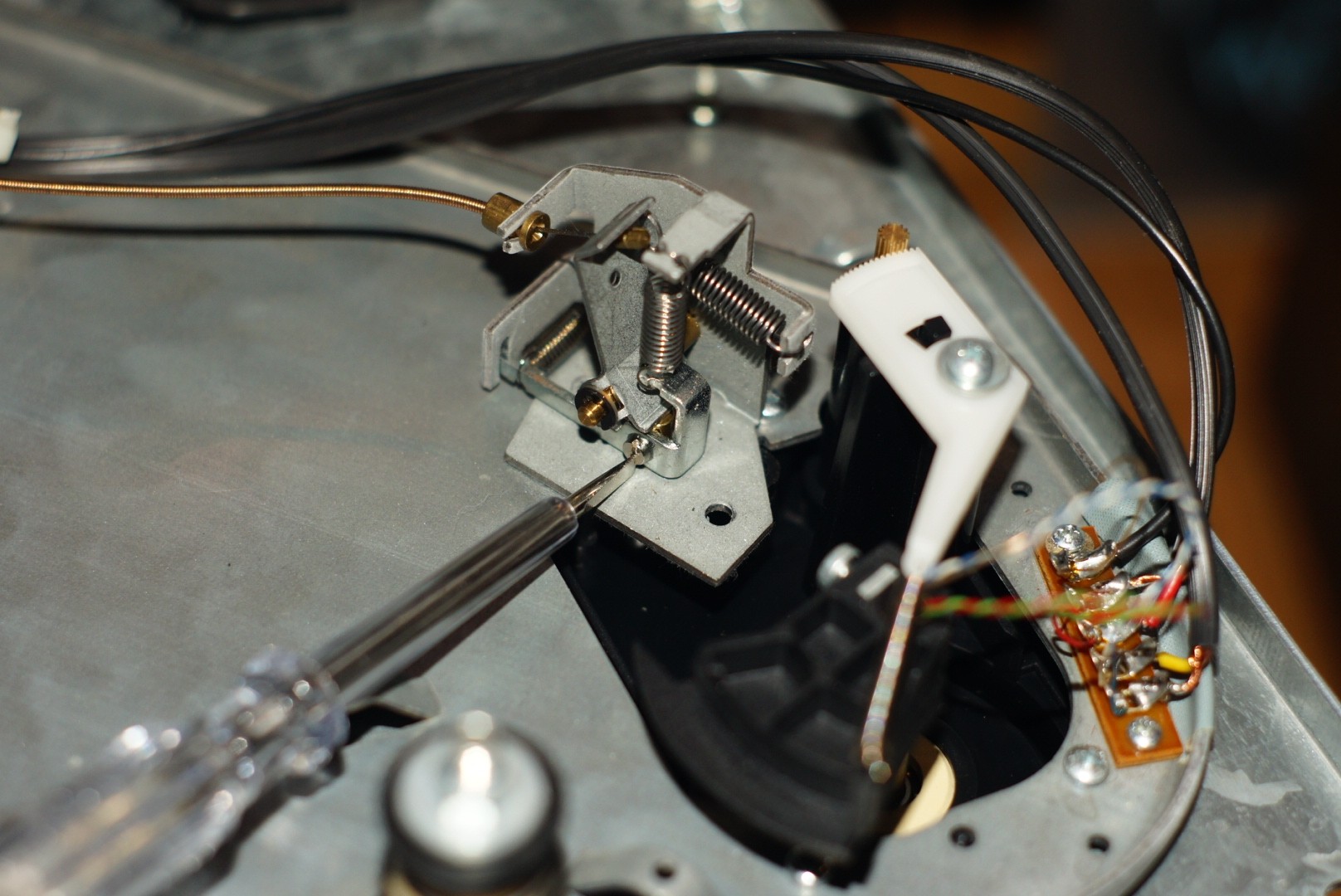

Bitumen stabilisering!
Nu när den flytande upphängingen är frisläppt så kan man stabilisera den med bitumenmatta.. eller kork som vissa föredrar.Jag har använt bitumenmatta här! Detta för att minska verkets viberations resonanser och återkopplingsljud. Vikten ökar oxå på hela verkets flytande upphänging vilket gör att lågresonans ljud får svårare att fortplanta sig! Om fjädrarna är sämmre bör dessa bytas ut..pga den ökande vikten!


Bitumen stabilization!
Now that the floating plate is released, you can stabilize it with bitumen carpet .. or cork that some people want. I have used the bitumen carpet here! This is to reduce the plate and viberations resonances and feedback noise. The weight increases throughout the player's floating slab, which means that low resonant sound more difficult to reproduce! If the springs are worse, they should be replaced .. because of the increasing importance! (2012-02-22 22:52:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Stabilisering av verket!
Då den flytande upphäningen nu är klar så fortsätter vi med att stabilisera upp själva bordet som har samma verkan som ovan. Allt för att få ett så stabilt och resonasfritt chassi som möjligt! Här bör utrymmet utökas i bitumenmattan för fjädrarnas gummipackningar som kan gå upp i "bordet" (inte gjort på fotot).
Tvätta även av själva bordet noggrant med nått rengöringsmedel.Jag har rengjort med acton på bordet för att säkerhetställa att bitumen mattan ej skall släppa och ofrivilligt ligga mot den flytande upphängingen i framtiden.Tonarmsuttaget är ej uttaget på bilden heller, men det skär man lätt bort i detta läget!


Stabilization of the player!
Then the floating plate is now complete, we continue to stabilize the table itself, which has the same effect as above. Anything to get as stable and resonas free chassis as possible! This space should be expanded in the bitumen mat for springs rubber gaskets that can go up in the "table" (not done in the photo).
Wash even the table itself thoroughly with the cleaning agent. I have cleaned with acetone on the table, for bituminous carpet is not to be let go and involuntary lie against the floating plate in the future. Tonarms jack is not jacked in the picture either, but it cuts easily removed in this position!
(2012-02-22 22:59:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Återmontage!
Sen kan man återmontera allt i omvänd ordning. Vid fjädermontering bör man tänka på att allt kommer i "centrum" och dämpningen "skumgummit" kommer i rätt läge annars kan missljud fortplanta sig via fjädrarna. Nu har jag ett maximalt stabiliserat chassi verk för en fortsatt montering av tonarmen.

Re-Montage!
Then you can reassemble everything in reverse order. The spring assembly should be remembered that all the "center" and damping "foam" in right position otherwise the noise propagated through the springs. Now I have a maximum stabilized chassis players for continued assembly of the tone arm. (2012-02-22 23:08:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

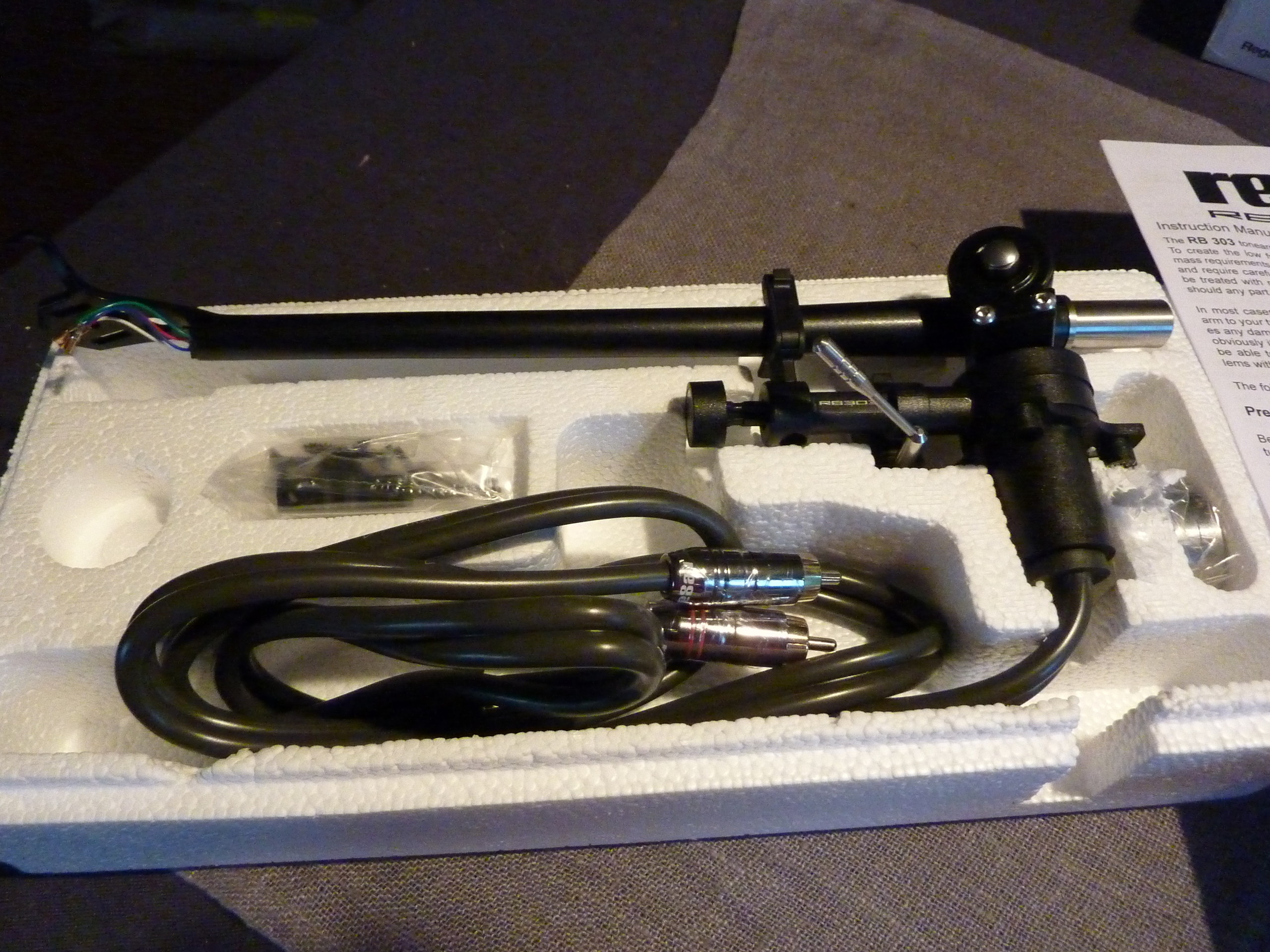

RB300
Passade även på att demontera Rega tonarmen från "rega P3an" som skall bli den framtida tonarmen på denna "betongvinyl";)
Detta tog ca 4 min så var dem frisläppt...pga det är som synes endast en stor mutter!

RB300
Also took the opportunity to dismantle the Rega tonearm from "Rega P3an" which will be the future of the tone arm on the "concrete vinyl";)
This took about 4 minutes so it was released ... because it is apparently only a big nut! (2012-02-22 23:14:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Rega P3

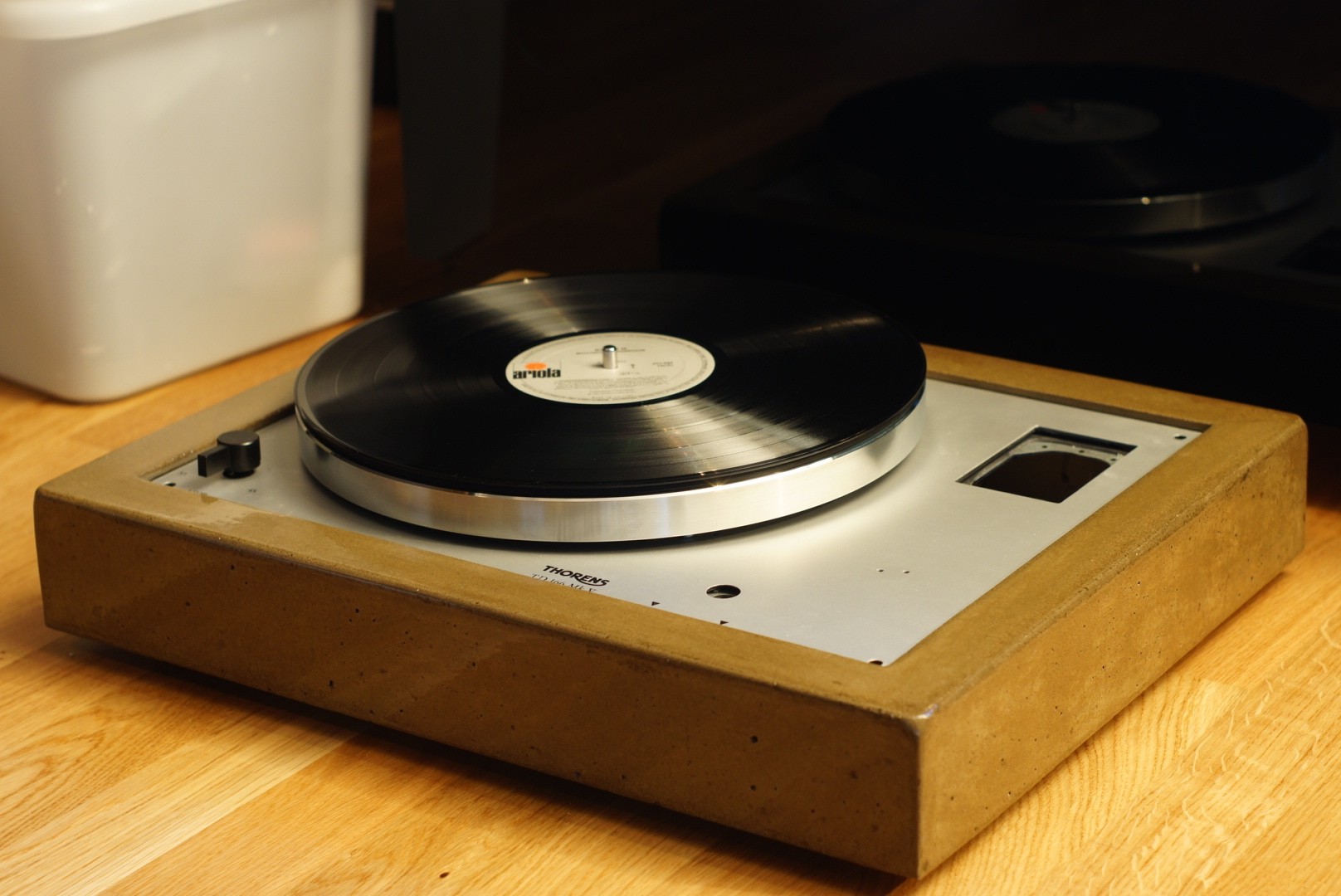

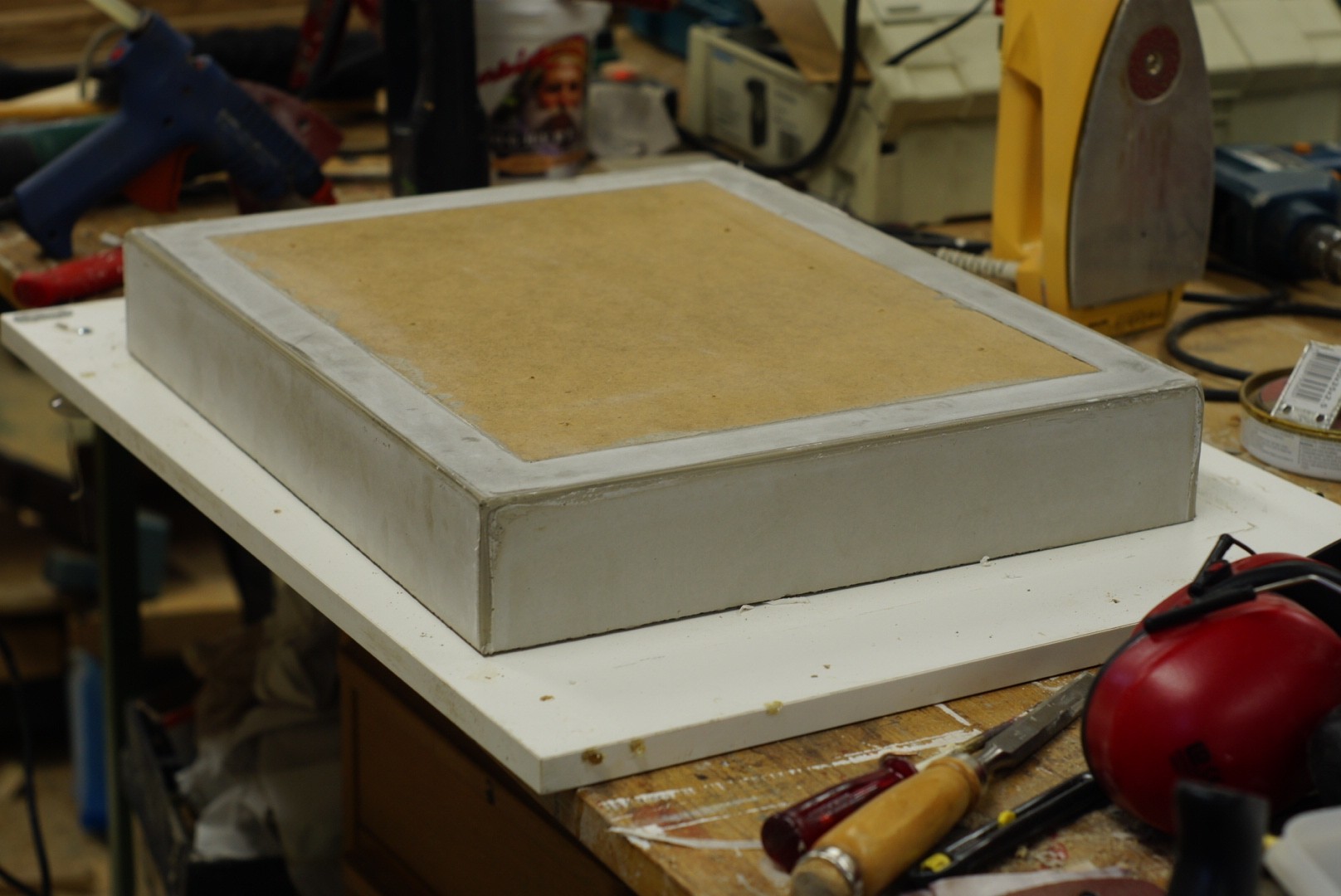

Lackat plinten!
Idag har det tyvärr ej hänt så mycket på "projektet" . Har bestämt att den endast skall lackas så den fina betong ytan kommer till sin rätt (tycker jag). Fick inhandlat lack för betongplinten och gjort första stryckningen! sen skall det slipas och strykas ytterligare ett antal gånger. jag vill ha upp det härlig djupet som kan fås med lack.

Painted chassis!
Today, it has unfortunately not happened as much on the "project". Have decided that it is to paint as the fine concrete surface comes into its own (I think). Was purchased paint for concrete block and made the first painting! Then it must be sanded and painted, a number of times. I want to up the great depth which is available in lacquer. (2012-02-23 21:46:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Färdigt..
Najja, inte riktigt men all slipning och lackning är nu klar!
Har nu dessutom bestämt mig att Rega RB300 armen skall återgå till Regan, för jag beställde en NY RB 303 tonarm och en färdig "Mounting Plate" ( http://www.soundsupports.com/page4.htm ) . slog på stort och beställde även en "Michell Engineering Rega 3-Point VTA Adjuster" i helgen.. Misstänker detta kommer bli en kanon spelare med den utrustningen! Nu väntar jag bara på godsakerna skall landa :-)

Finished ..
No, not really but all the sanding and painting is now complete!
I have now also decided that Rega RB300 arm should return to Regan, because I ordered a NEW RB 303 tonearm and a completed "Mounting Plate" from Shaun Smith ( http://www.soundsupports.com/page4.htm ). beat on high and also ordered a "Michell Engineering Rega 3-Point VTA Adjuster" this weekend .. Suspect this will be a great player with the equipment! Now I'm only waiting for the goodies to land :-)

(2012-02-26 18:02:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Polerad tallrik!
I väntan på den nya tonarmen och tonarmsplattan så fick det bli polering av skivtallriken.
Pga bitumen moddning så var det även dax för en ny vägning av allt, vikten på spelverket är nu hela 15,8 Kg!
Alltså en stabil plint. Har även studerat Thorens orginal infästning och kommit fram till att själva verket kommer monteras med gummi O-ringar på distanserna just för att minska viberationerna.. (dessa finns ej på org infästningen)

Många bäckar små, Lär ge bättre å bättre resultat!

Polished plate!
In anticipation of the new tone arm and tonarms plate so it had to be polishing the disc tray.
Because bitumen modding so it was also time for a re-weighting of all, the weight of the player is now the entire 15.8 kg!
Thus, a stable block. He has also studied Thorens original attachment and found that indeed will be fitted with rubber O-rings at distances just to reduce the vibe rations .. (these are not on the org attachment)

Every little helps, Learn to be better on better results! (2012-02-28 19:28:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Concrete Turntable nr2!
Då kompisen blev så impad över min nya plint, så ville han oxå förbättra sin Thorens TD165. Det blev till att skruva ihop plintformen en gång till denna helgen! Blanda bruk, såga, armera och sen gjuta igen. (var lite till jobb igentligen)
Han har ju fördelen att de små misstagen jag gjorde på min gjutning ej gjordes om på hans.
Detta resulterade i en plint som är i det närmaste "porfri", Han vart mycket nöjd!
Jag väntar fortfarande på min nya beställda tonarm RB303....

Concrete Turntable No.2!
When my friend was so impressive he over my new terminal, he wanted to improve their Thorens TD165. I had to screw the footing form again this weekend! Mix the service, saw, armor, and then cast again. (was a bit more work in the real world)
He has the advantage that the small mistakes I made on my casting was not on his.
This resulted in a block that is almost "porosity," He got very happy!
I'm still waiting for my new custom RB303 tonearm .... (2012-03-04 17:48:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Tonarmsplattan!
Idag landade "Mounting Plate" till rega RB303 tonarman. Tonarmen lyser dock ännu med sin frånvaro :(
Tonarms plate!
Today landed the Shaun Smiths "Mounting Plate" to Rega RB303 tonarman. Tonearm shines still by their absence :(

(2012-03-05 18:18:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Skönhet eller Odjur!
Jaha, det kanske finns delade meningar om detta, men jag tycker det börjar bli en skönhet !

Beauty or the Beast!
Well, there might be differences of opinion on this, but I think it's getting a beauty! (2012-03-05 19:14:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

TAD spotmat-skivspelar matta.
I väntan på att Rega tonarmen skall anlända så tillverkades "TAD spotmat" skivmatta, men med stöd för att köra skivpuck.

TAD spotmat-turntable mat.
While waiting for the Rega tonearm will arrive, as manufactured 'TAD spotmat "disc carpet, but with support to run the disc puck. (2012-03-12 19:22:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Tonarmslyftens hål!
Pga att hålet som lyftanordningen satt i var fult att ha kvar!
Så kom jag på att det är bra att se om Thorensspelaren är på..
Det blir en diod som indikerar på håll, att den är på och fortfarande "snurrar" För hur ofta har man inte glömt att stänga av den :-)

Tonarms lift holes!
Due to the hole that the hoist was in was ugly to have to go!
So I realized that it's good to see if Thorens player is on ..
It will be an LED indicates the direction that it is on and still "spinning" For how often have you not forgot to turn it off :-) (2012-03-15 08:37:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Rega 303 tonarmen har landat!
Nu kan bygget fortsätta!
Michell Engineering Rega 3-Point VTA Adjuster som ochså beställdes ser riktigt fin ut..

Rega 303 tonearm has landed!
Now I can continue!
Michell Engineering Rega 3-Point VTA Adjuster that Ochs was ordered looks really good .. (2012-04-11 20:26:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Michell Engineering Rega 3-Point VTA Adjuster
För Rega 251 och RB301 men eftersom RB 303 har samma infästning så passar denna!

Michell Engineering Rega 3-Point VTA Adjuster
For Rega 251 and RB301 but as RB 303 has the same attachment so it fits even this! (2012-04-11 23:09:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Rega P3

Rega 303
Pkt öppnas.....Kablaget är riktigt bra på RB303an

Rega 303
Pkt opened ..... The wiring is really good at RB303an

(2012-04-11 23:13:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Bottenplattan Bitumen!
Bottenplattan som jag gjode i 18mm MDF dämpas ytterligare med 4 mm Bitumen..Monterade även stömfästet.

The base bitumen!
The base I made in 18mm MDF slow down further by 4 mm Bitumen .. Mounted later power bracket. (2012-04-12 20:52:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Förbättring,O-rings dämpning av bordet.
En twekning som jag inte förstår att man inte gjorde direkt från fabruk. Nämligen att skärma av verket från chassit med enkla O-ringar i fästpunkterna. Nu kommer ytterligare viberationer att dö ut!

Improvement, O-ring attenuation of the table.
A twekning not clear to me that was not done directly from the factory. Namely, to shield the board from the chassis with simple O-rings in the points of attachment. Now comes further viberationer dying out! (2012-04-12 20:56:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

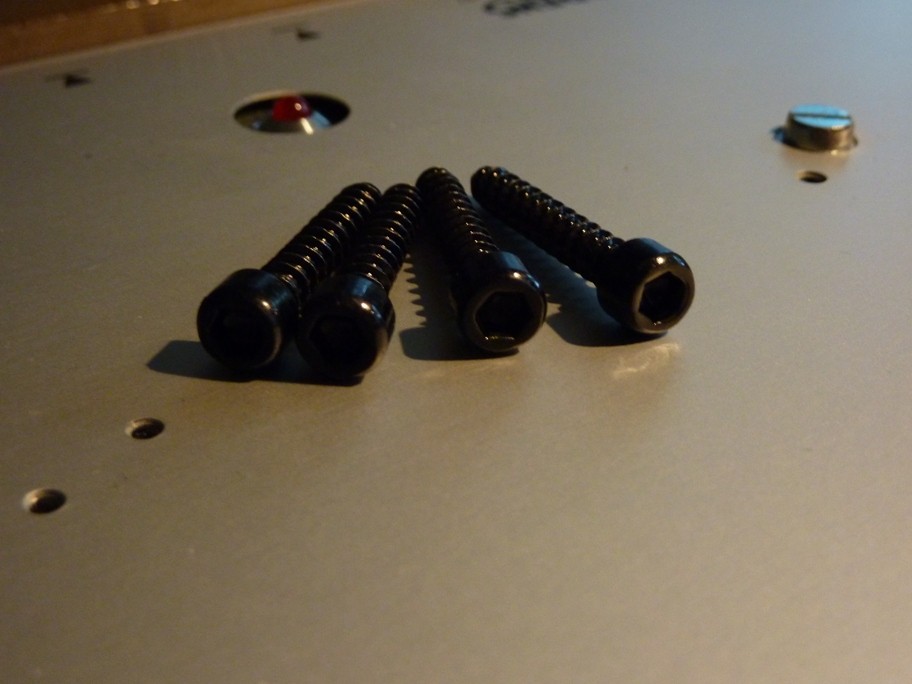

Chassiskruv
Då de gamla vart jävligt fula och de fula plasthattarna var skräp så byttes dessa till passande insex skruv!

Chassis screw
Then the old was damn ugly and the ugly plastic caps were junk, so changed them to the appropriate allen! (2012-04-12 21:01:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

O-ring på skruvar så klart..
Självklart behövs det även på ovansidan när man monterar verket i betongchassit oxå!

O-ring bolts course ..
Of course, we also need the upper side when mounting the table in the concrete frame! (2012-04-12 21:07:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Äntligen....
Dax att montera Rega 303 tonarmen. lite pill med att få igenom kabeln.

At last ....
Time to mount the Rega 303 tonearm. some tweaking to get it through cable. (2012-04-12 21:10:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Tonarmsmontaget
På plats med Michell Engineering Rega 3-Point VTA Adjuster i mellan. Detta blev kanon prylar på denna spelare. skall bli kul när man kan "tuna" in allt sen.
Tyvärr så är det byggstopp för idag!

Tonarms assembly
In place of "Michell Engineering Rega 3-Point VTA Adjuster" in between. This was great stuff on this player. will be fun when I can adjust everything later.
Unfortunately, the construction stops for today! tired (2012-04-12 21:16:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Injustering!
Nu skall den justeras i upphängingen, för jag vill provspela! Ställde den mellan 2 stolar och vägde av så allt stod rakt. sen justerade med hylsnyckel i de hålen som är i botten tills tallriken ligger i våg med Thorens bordet.

Now, the floating table portion is adjusted, because I want to play! Put it between two chairs and weighed by the so everything was right. Then adjusted with wrench in the holes that are at the bottom until the plate is horizontal with Thorens table. (2012-04-16 23:06:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Monterat Goldring 1022!
Monterade först de justerbara spikesen, 3 st, ett bak och 2 fram. En hel del pillande innan PU kom på plats ochså.

Assembled first the adjustable spikes, A rear and 2 front. A lot of work before the PU was mounted on Regarm. (2012-04-16 23:16:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Närmar mig provspelning!
Nu skall nåltryck,antiskating och den effektiva längden injusteras! ser att VTA troligen inte stämmer riktigt men det håller för en provspelning. Den effektiva längden fixar jag direkt. Snart...dax för test!

Approaching a test!
Now the needle pressure and anti-skating is adjusted! Seeing that VTA probably not really true but it works for an audition. The effective length adjusted, I put in now instantly. Coming soon ... time for testing! (2012-04-16 23:25:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Första testen!
Wowww.. Det låter !!Och riktigt bra faktiskt, fast VTA ej är riktigt justerat.
Phil Collins skivan låter klart renare i basområdet, liksom stabilare och renare bas än tidigare, klart renare i hela registret faktiskt, Är det Rega tonarmen eller plinten och alla små förbättringar som gör detta? Troligen en kombination av allt...

The first test!
Wowww .. That sounds! And really good actually, but VTA is not really adjusted.
Phil Collins disc sounds clear cleaner in the bass, as well as more stable and cleaner bass than before, clear cleaner in the entire registry in fact, Is the Rega tonearm or plinth and all the little improvements that make this? Probably a combination of everything ... (2012-04-16 23:32:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Riktigt nöjd nu..
Blir till att spela lite under kvällen för jag har blitt som barn igen! Rega armen RB303 sitter som en klocka på denna spelaren. Tror denna kommer ge mig många timmars god spelglädje, visst är den snygg ochså...

Really happy now ..
Does that play a bit during the evening because I've gotten as a child again! Rega RB303 arm is perfect on this player. I think this will give me many hours of good listening pleasure, is not it neat? (2012-04-16 23:46:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Locket får bli nästa steg..
Jaha då vart premiären avklarad och det var över förväntan.
Min egen tillverkade betong skivspelare låter bra! Ett stabilt ljud som är klart och renare än de andra skivspelarna jag har! Min Thorens 321 med Linn Basik arm tycker jag då den slår..
Fast det skall twekas lite till med VTA och skall väl testa PU Goldringen 1042 på denna med.

The cover must be the next step ..
Well then premiere finished and it was beyond our expectations.
My home-made concrete turntable sounds great! A solid sound that is clear and cleaner than the other turntables I have! My Thorens 321 with Linn Basik arm to I think it sounds better than .. it
Though it is twekas to the VTA and try PU Gold Ring 1042 on the concrete player ..
(2012-04-16 23:56:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

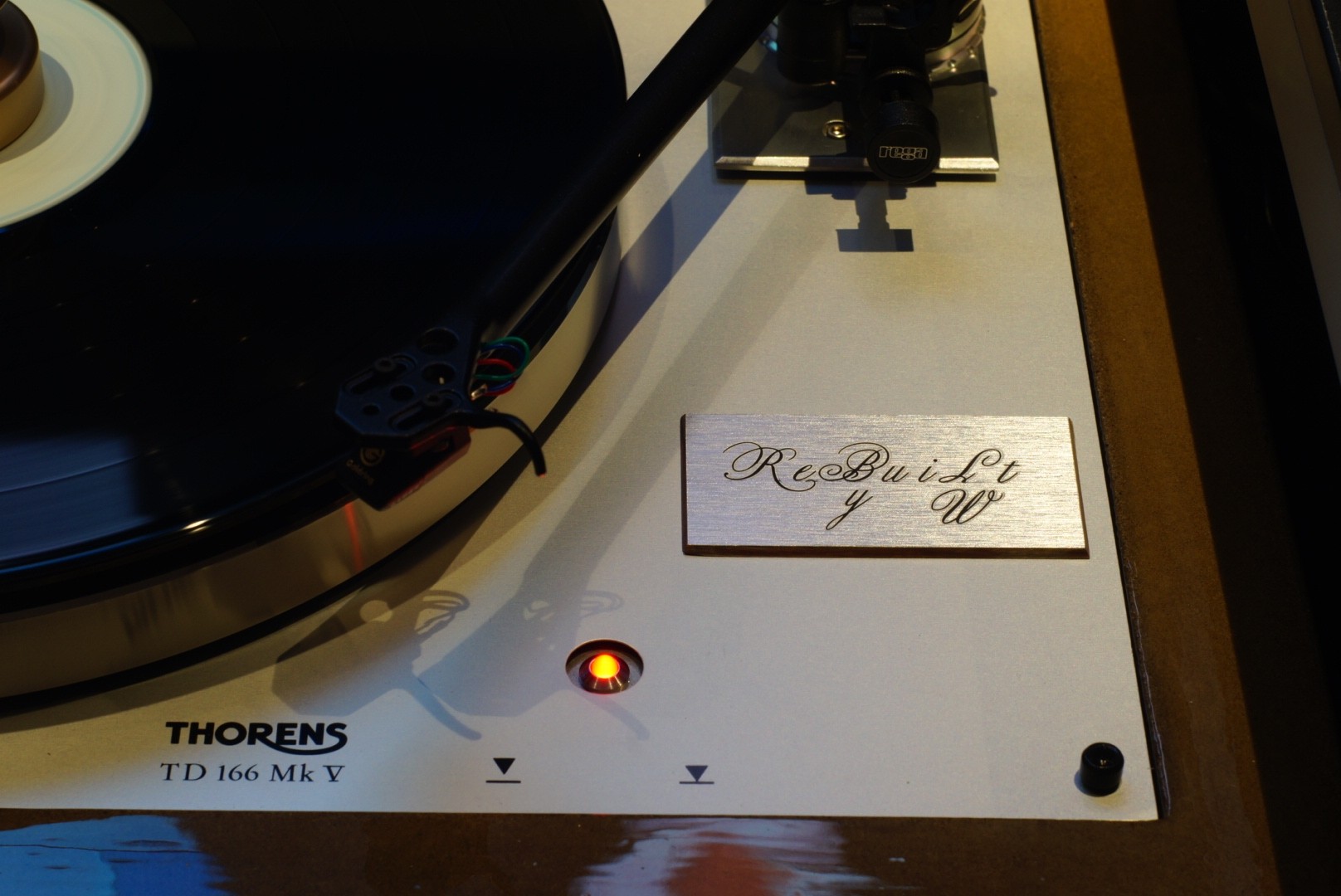

Design skylt
Måste ju sätta en egen logga på betong-skivspelaren. Nu när den är spelklar!

Design plate
Must bring my own logo on the concrete turntable. Now that it is ready for play! (2012-04-26 22:27:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV

Moddad Thorens 16,5 kg..
Svarvar minst ett par gånger i veckan på härligheten och är fortfarande grymtimpad av ljudet.. LP skivorna fick ett nytt liv!

Lathes at least a couple times a week on the glory and still is cruel how impressive the sound is .. all my LP discs were given a new life! (2013-11-03 19:46:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thorens TD 166 MKV



Viktat medelbetyg:  (9.74) (baserat på 22 st)  Visa lista
QuietPonderer    2013-11-30 07:40:16
ville_vonka    2013-11-03 21:42:29
Kcource    2013-06-20 07:13:27
ZH666    2013-05-01 17:14:52
Rolfen    2013-04-14 23:28:29
pekingsoppa    2013-03-29 16:20:36
Draj    2012-09-06 22:09:02
Oceanmaster    2012-05-08 23:41:58
TLA    2012-04-18 13:54:39
Falcy    2012-04-18 08:56:47
shifts    2012-04-17 12:54:39
MatsE    2012-04-17 08:02:16
n_sandstrom    2012-04-17 07:46:35
TheMann    2012-04-15 01:38:10
livinalife    2012-04-12 02:01:31
Schonning    2012-03-18 21:12:44
Thompe M    2012-03-12 20:17:41
calle_jr    2012-03-06 15:20:05
Glen Benton    2012-03-06 00:58:48
Sikkfisk    2012-02-21 23:36:50
Glidtassen    2012-02-21 23:08:16
tomano58    2012-02-21 15:43:26
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Carl68   2014-08-21 14:32:47 Anmäl
Snyggt jobbat
Eliminator   2014-07-18 23:28:58 Anmäl
Kul läsning det här med snyggt slutresultat. Jag blev inspirerad av detta och gjorde en enkel betongplint till min svarv =)
Kronkan   2014-04-12 22:31:03 Anmäl
Imponerande
QuietPonderer   2013-11-30 07:40:10 Anmäl
Hur snyggt som helst!
ville_vonka   2013-11-03 21:42:24 Anmäl
Grymt jobb!
nerd81   2013-03-29 12:02:17 Anmäl
Otroligt vacker!
Draj   2012-09-06 22:08:57 Anmäl
Helt galet, dreglar lite..
GlaZe   2012-05-11 01:59:29 Anmäl
Finner inga ord.
Fått en hel del inspiration från ditt projekt :-D

Riktigt läckert bygge och bra förklarat.
BIG UP...
Oceanmaster   2012-05-08 23:45:48 Anmäl
Bra jobbat! Härlig Thorens och Lennart vet vad han talar om. Han har justerat min McIntosh MT 10 när jag köpte en Sumiko. Ett stort grattis!
livinalife   2012-04-28 00:38:10 Anmäl
snittsigt värre!!
där har du en spelare du kan leva länge med!
Gillar också Regas armar över lag men är inte speciellt förtjust i deras spelare.
Har själv funderat på att slänga på en rb303 på min technics 1210 men får se hur det blir. Nu lutar det lite mer åt en jelco eller sme.
Hur som helst mycket snyggt bygge! 10 poäng!!
Du måste vara inloggad för att kunna ge kommentarer.
Vilka bilder visas här?
 Fler
Prisjakt © 2000 - 2014 Prisjakt   Denna sajt använder cookies.   Våra regler.
