Fredrik bygger tv-bänk  Övriga byggbilder
Medelbetyg:  (9.00) (2 st)      606 besökare      Kommentarer     Anmäl detta album
Album från Peacer:
 Fredrik bygger tv-bänk (46)

För några år sedan gjorde jag mig ett soffbord i alm. Planen var sedan att fortsätta och bygga mig en tv-bänk i samma stil. Dock kunde jag inte komma på hur jag ville att tv-bänken skulle se ut, se bygget blev aldrig av. Men så för några månader sedan köpte jag mig en PS3:a och då fick jag änna köpa mig en ny tv också så jag kan få ut max av den schyssta grafiken på PS3:an... och vips fick jag inspiration och motivation till en ny tv-bänk. Även denna är i alm och här är lite bilder från...   Läs hela

Växla till minatyrbilder
Produkter i albumet:
  Black & Decker XTA 80EK ( Slipmaskiner )
  Tannoy Mercury MX3 ( Golvhögtalare )
  Tannoy Mercury MXC ( Centerhögtalare )
  Tannoy Mercury MXR ( Surround-/ stativhögtalare )
  Harman Kardon AVR 4000 ( Surroundförstärkare )
  Logitech Harmony One ( Fjärrkontroller )
Visa alla 9 produkterDetaljer

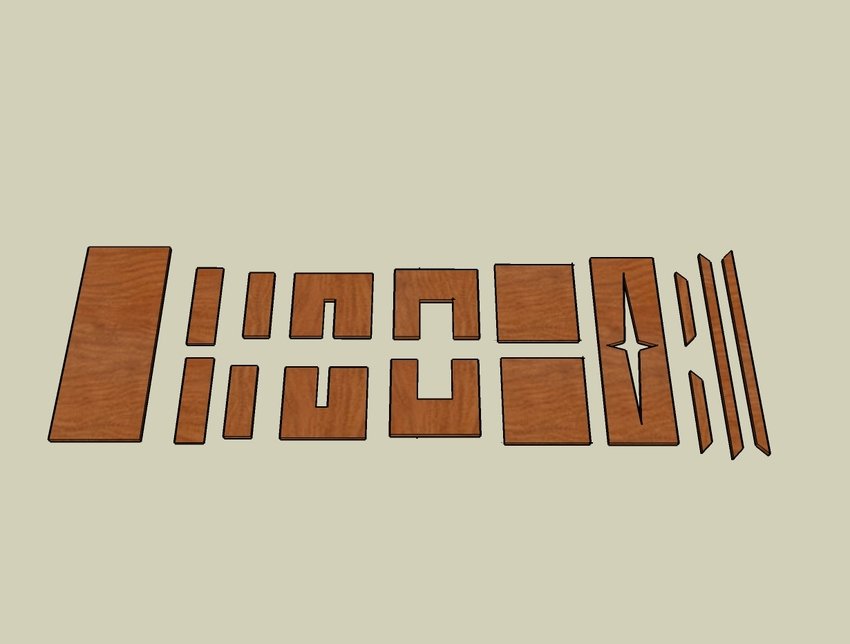

Bänkdelar
En bra ritning är alltid en bra början. Började med att rita upp bänken i SketchUp och sedan skriva ut ritningar på samtliga delar. Här en samlingsbild på alla delar som ska tillverkas. (2008-06-27 23:39:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Material

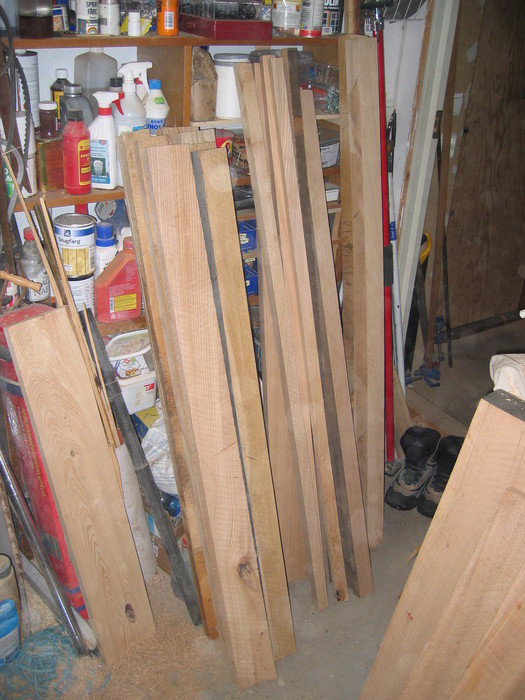

Här har jag sågat till lite material för de långa skivorna. Nu ska de bara riktas innan de kan limmas. (2008-06-27 23:44:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Toppskiva

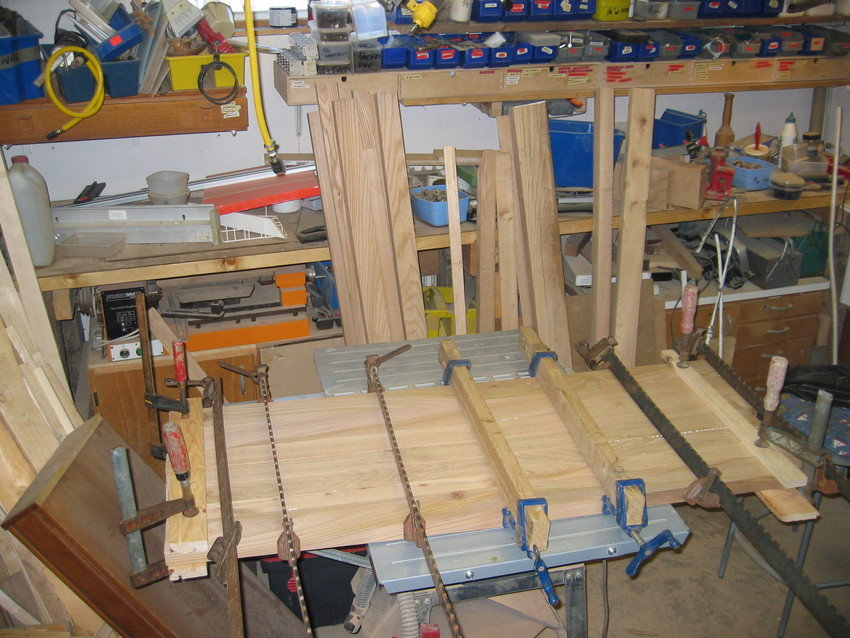

Nu börjar limmandet, här är det toppskivan som limmas. (2008-06-27 23:47:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Bottenskiva

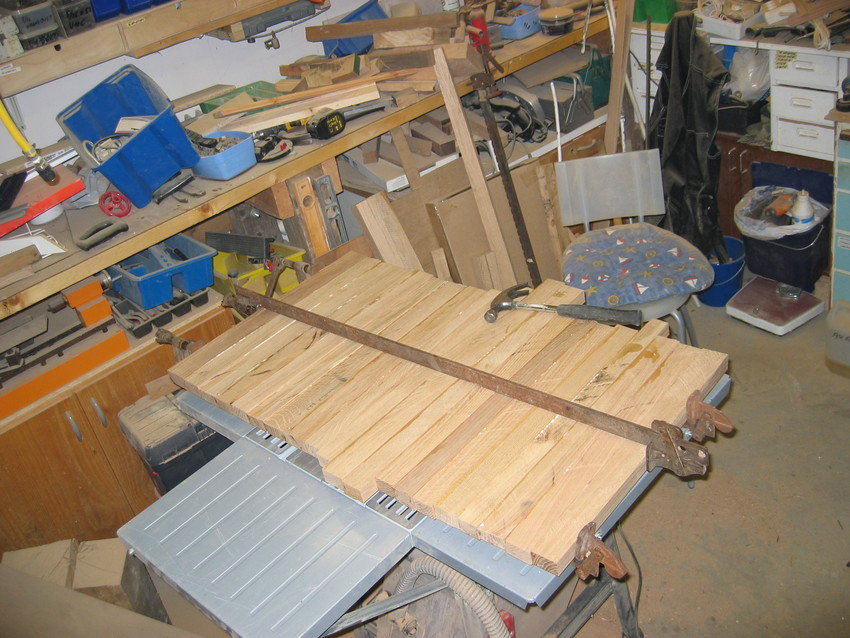

Å här limmas bottenskivan. (2008-06-27 23:48:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Toppskivan bearbetad.

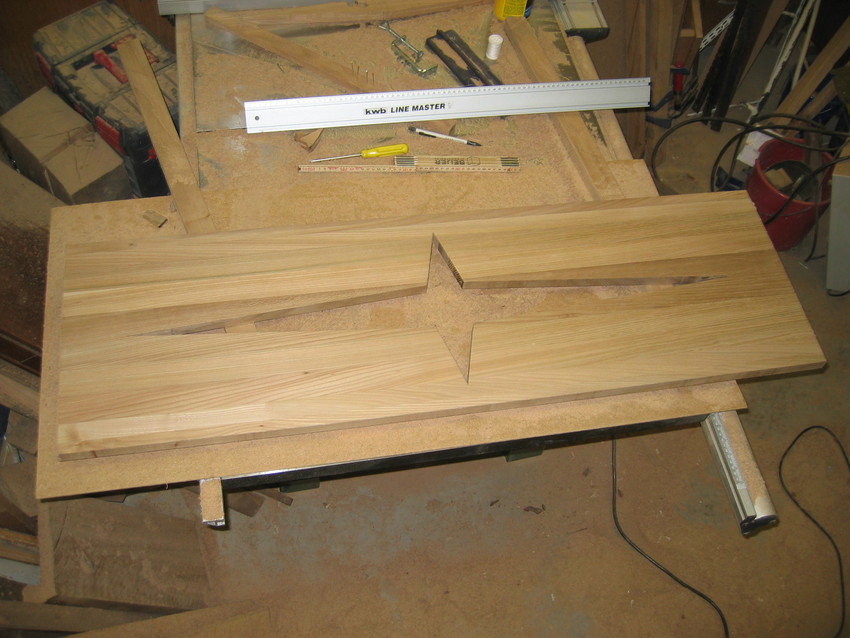

I avlastningsytan på mitt soffbord har jag gjort en stjärna så för att få samma stil på tv-bänken fräste jag ut en stjärna i toppskivan. Här är den tillkapad och urfräst. (2008-06-27 23:47:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Innerväggar
En hel del å limma är det som sagt, här limmas innerväggarna. (2008-06-27 23:49:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Hyllplan

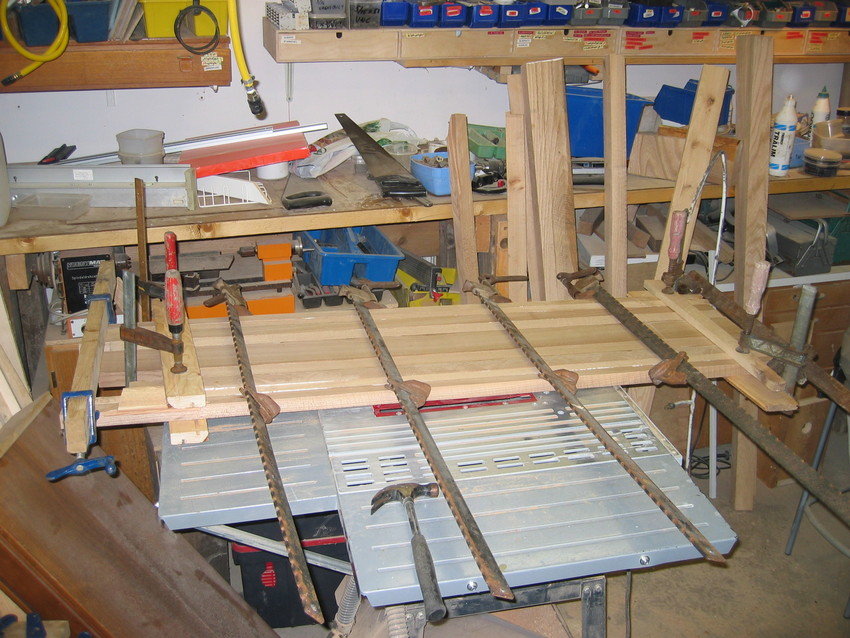

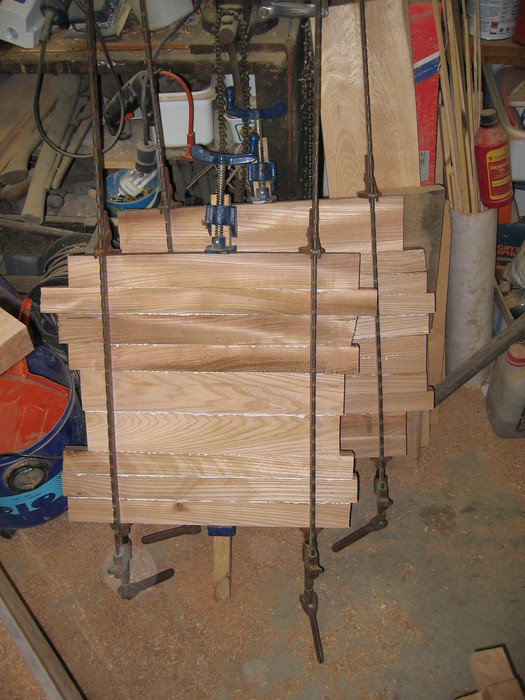

Och här limmas hyllplanen (två hyllplan, limmar bägge på en gång). (2008-06-27 23:50:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Innervägg

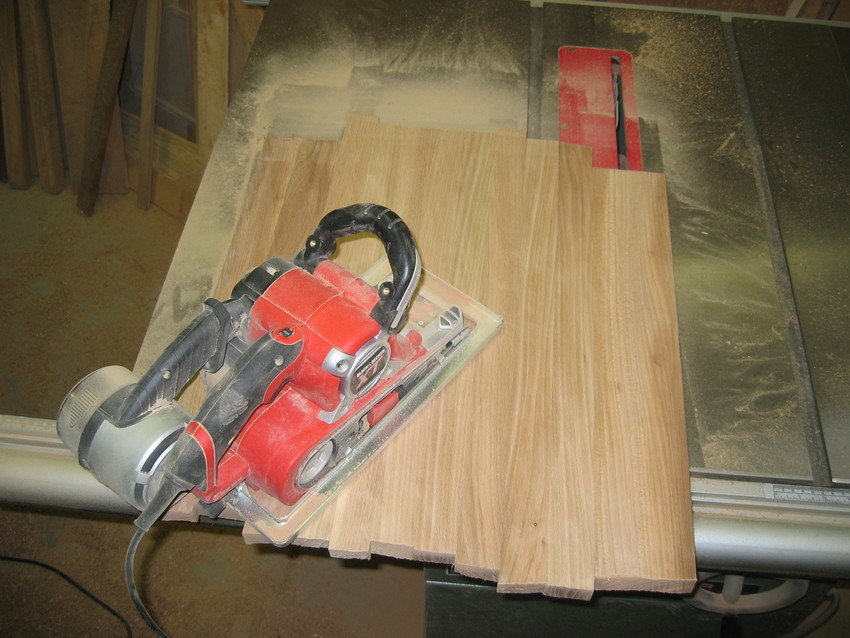

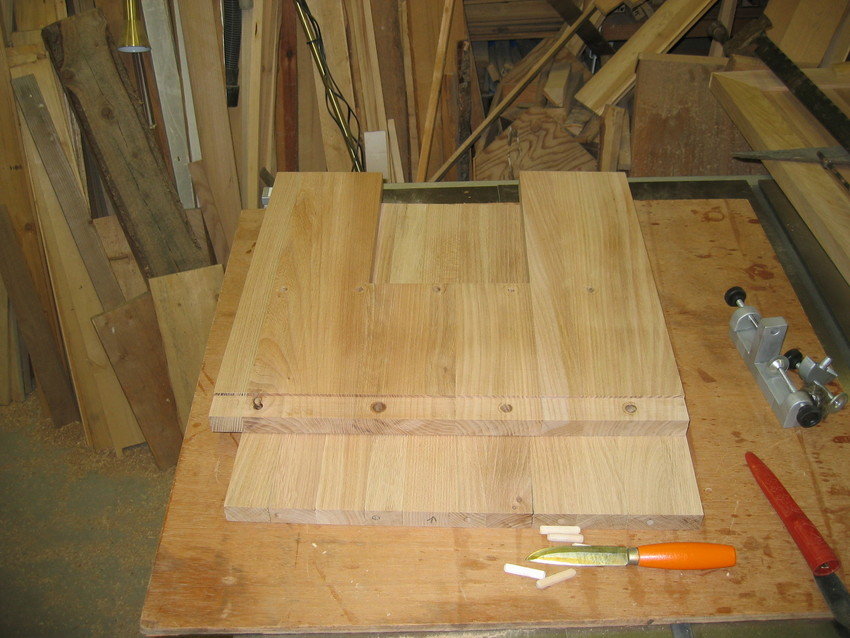

Efter limning och planhyvling till rätt tjocklek är det grovslipning av skivorna som gäller. (2008-06-27 23:52:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Black & Decker XTA 80EK

Innervägg

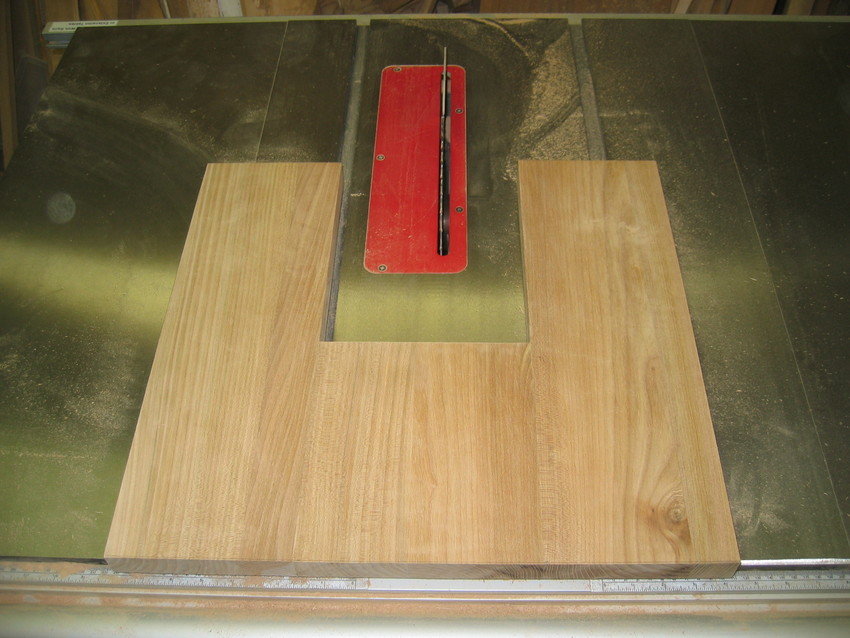

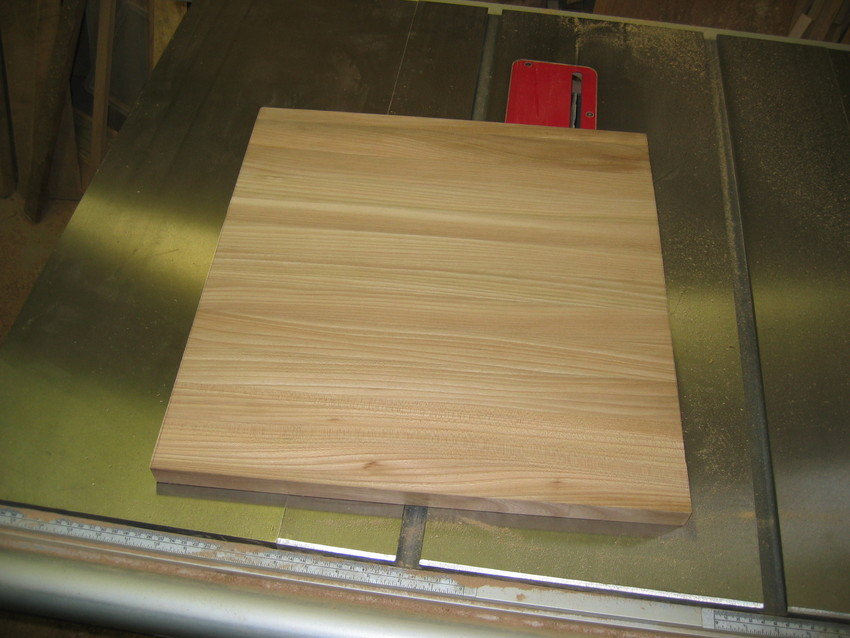

Och såhär ser innerväggen ut när den är färdigslipad och tillkapad. (2008-06-27 23:53:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Gavel
Då det har en tendens att bli väl varmt i min lägenhet på sommaren och jag vill att mina prylar ska få gott om luft så de inte blir fööör varma har jag valt en öppen design av tv-bänken. Här är ena gaveln grovslipad och tillkapad. (2008-06-27 23:54:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Hyllplan

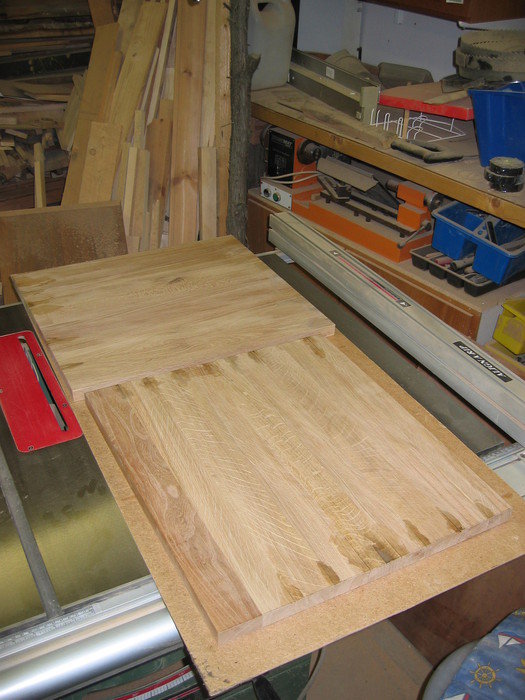

Å här är hyllplanen limmade, grovslipade och tillkapade. (2008-06-27 23:54:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Toppskiva

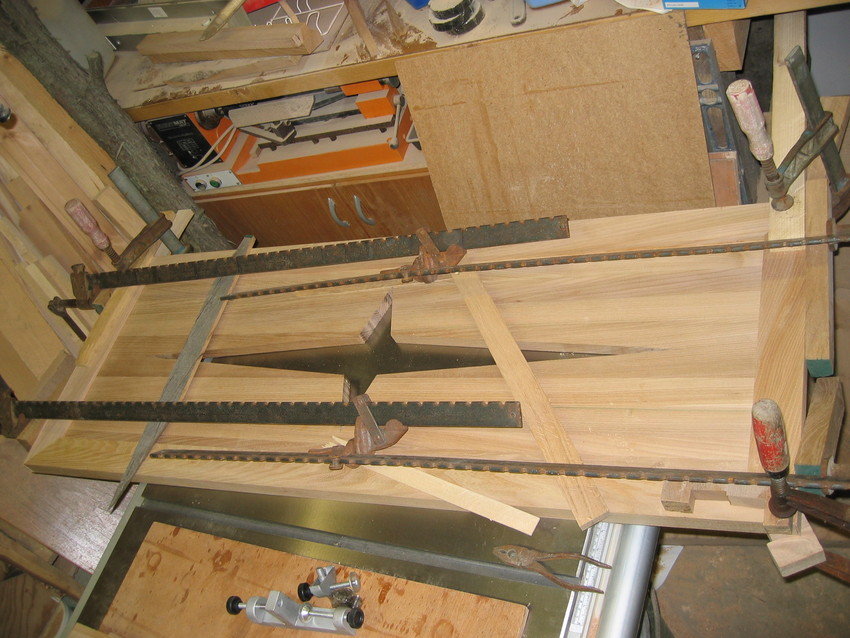

Då mitt soffbord har en ram i alm med en glasskiva som bordsyta, gör jag här en ram runt toppskivan. Tanken är att det ska ligga en glasskiva på skivan, i ramen, så att man får samma ytkänsla som från soffbordet. (2008-06-27 23:55:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Gavel
Dags att börja hopmonteringen av alla skivor och delar. Blir ju en del hål och plugg för att få ihop det hela... (2008-06-27 23:56:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Gavel, bakstycke och hyllplan

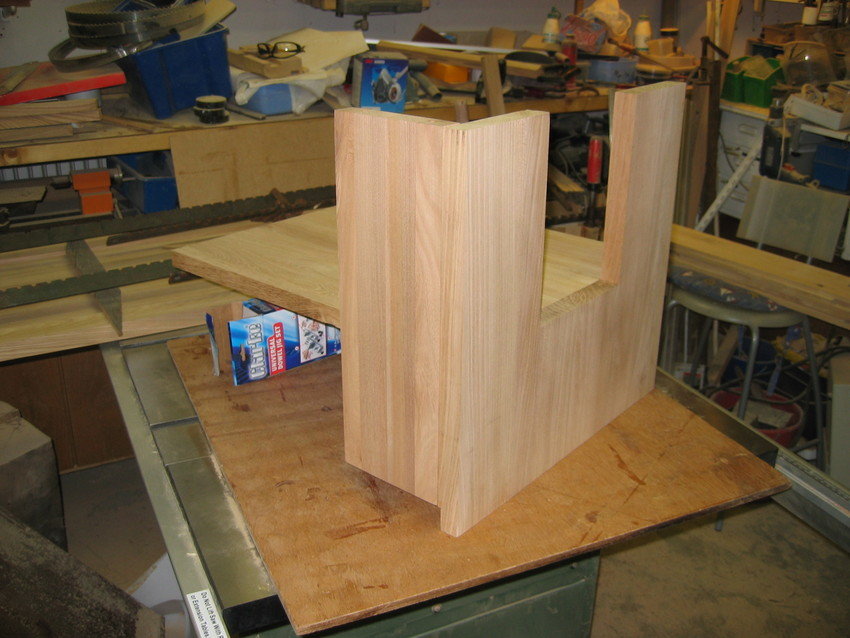

Här är det provmontering av gavel ihop med bakstycke och hyllplan. Det är i bakstycket som alla kontakter förutom eluttagen ska sitta. (2008-06-27 23:56:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Kontakter

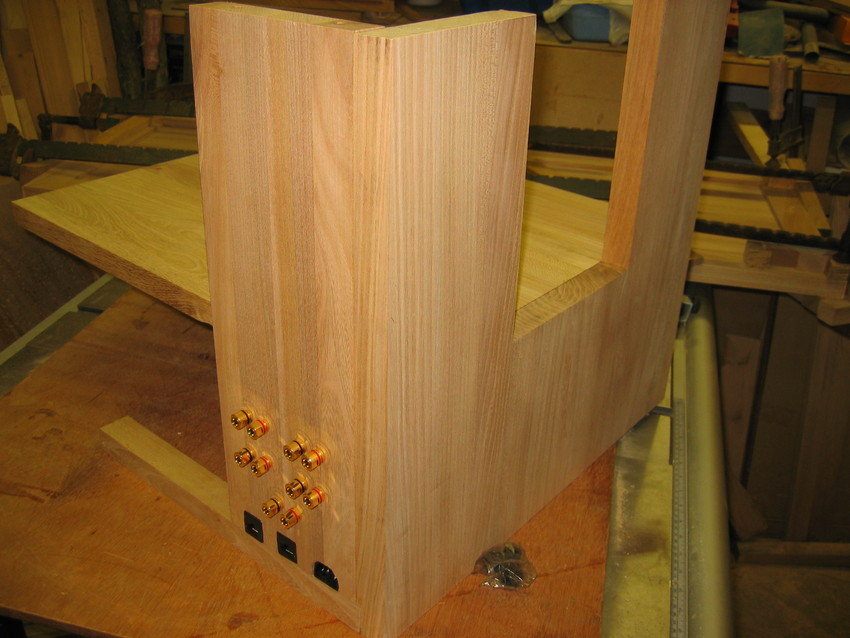

Provmontering av nästan alla kontakter. Det är fem högtalarkontakter (2xfront, 2xsatellit & 1xsub), två nätverkskontakter samt kontakt för strömkabel in till bänken. Efter bilden togs monterade jag även en antennkontakt (för video, PVR eller motsvarande) samt RCA-kontakter då min H/K har stöd för högtalare i flera rum. Även andra gaveln/hörnet får samma bestyckning, så jag kan dra sladdarna kortast väg även om jag möblerar om eller flyttar eller nått. (2008-06-27 23:57:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Toppskiva

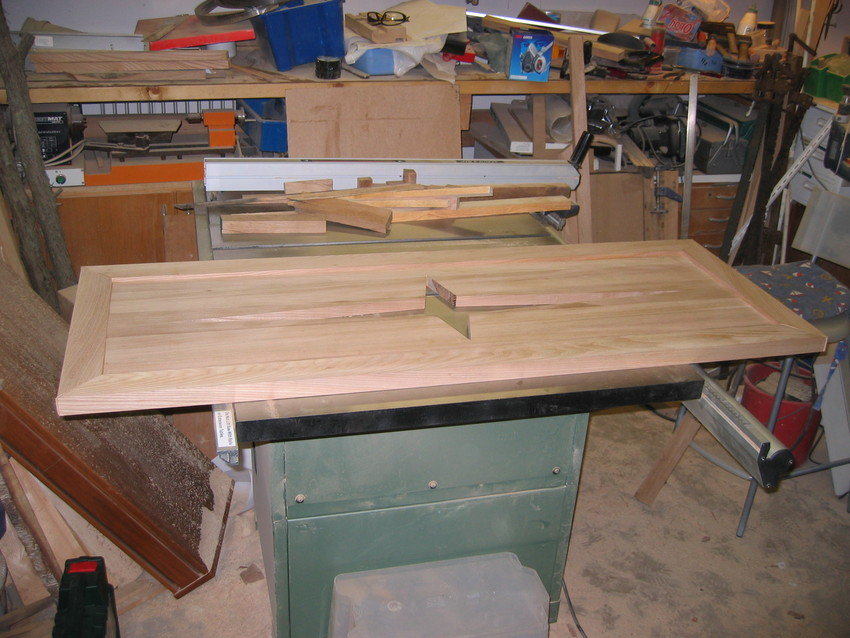

Såhär blev toppskivan när ramen kommit på plats. (2008-06-27 23:58:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Slipdamm

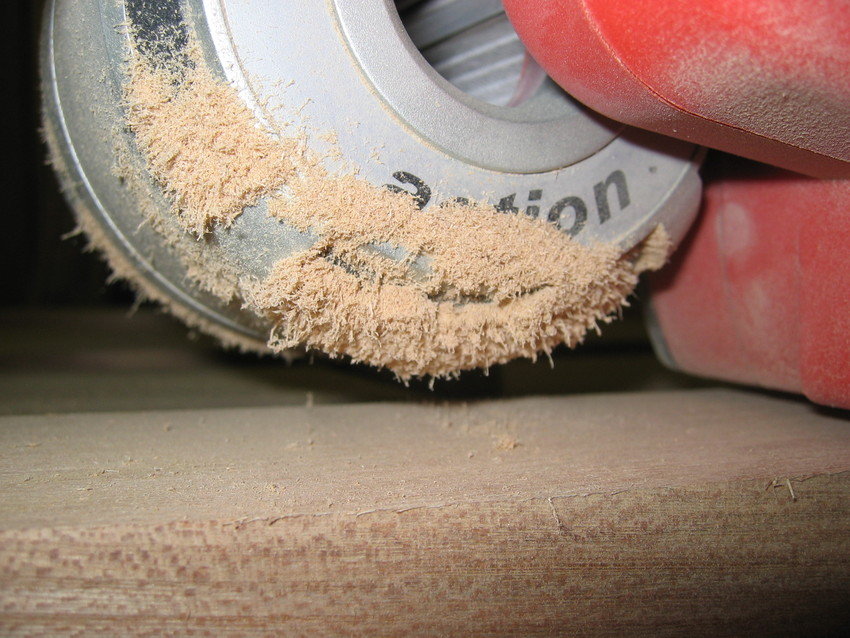

Dammuppsamlaren på bandslipen laddas rätt ordentligt av allt damm som snurrar runt i den. Det medför att man antingen får lätta stötar när man kommer när den eller att man får schyssta dammönster på uppsamlaren. :) (2008-06-27 23:58:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Black & Decker XTA 80EK

Expansionsbeslag

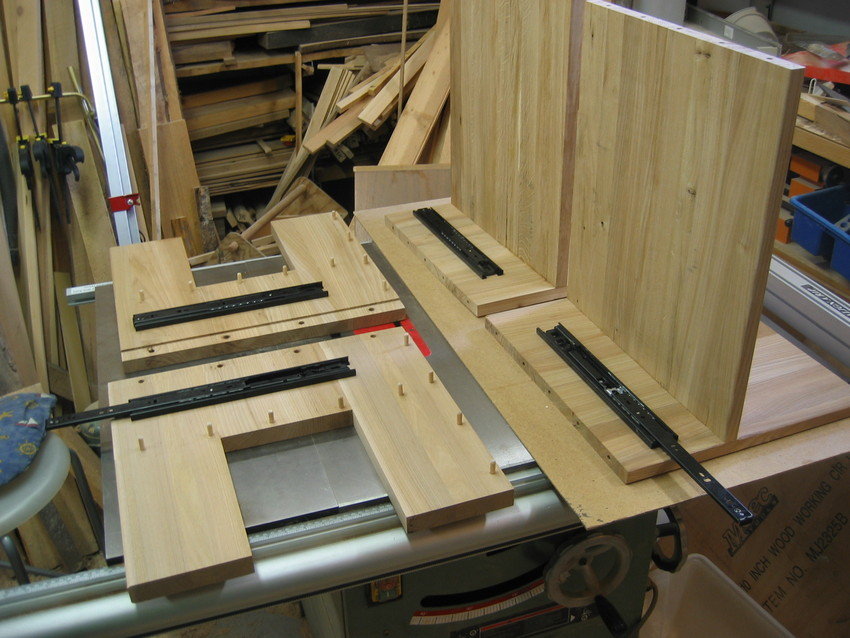

Eftersom jag vill ha en så ren design som möjligt på min bänk så vill jag inte ha några handtag på mina lådor. Efter en del letande på nätet så hittade jag dessa hos Theofils Beslag, de är riktigt schyssta. Genom att trycka in lådan lätt så släpps låsningen av lådan och en fjäder putter ut lådan några centimeter så man kan komma åt att dra ut den. När man sedan stänger lådan är det bara att trycka in den ända in så går låset i ingrepp igen och lådan hålls på plats. Här monteras beslagen på gavlarna/innerväggarna. (2008-06-27 23:59:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Lådor

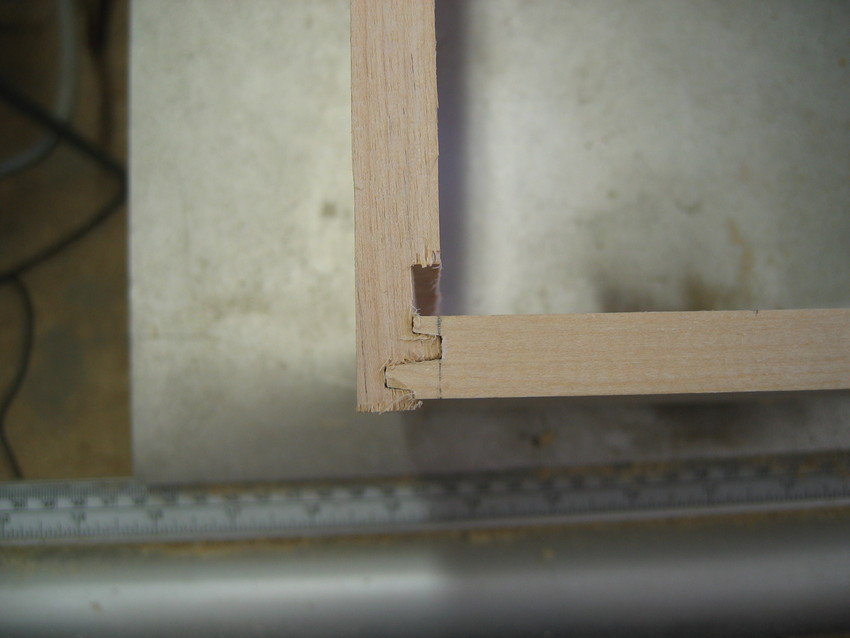

Lådorna ja, de gör jag (ramen) i björk. Samma procedur som för allt annat, såga stavar i lämpliga dimensioner, rikthyvla dem, limma dem, hyvla dem till rätt dimension, grovslipa dem och sedan kapa till dem. Köpte en fogfräs till överhandsfräsen för att bland annat få en stark och snygg fog i hörnen av lådorna. Närstudie av hörnfog på lådan här. (2008-06-28 00:00:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Lådor

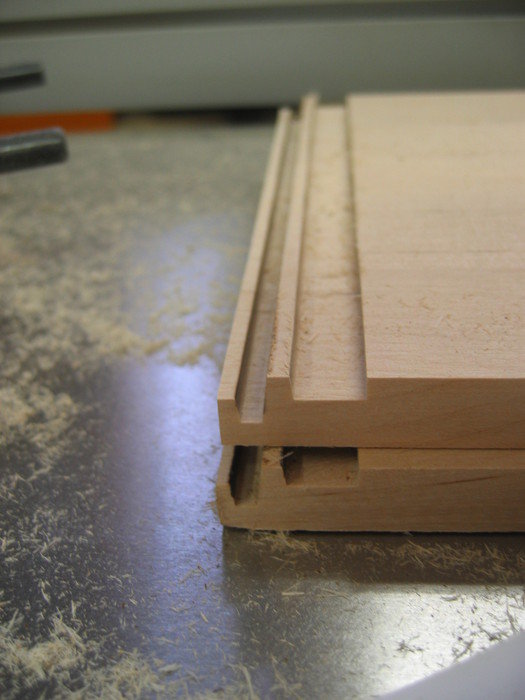

Stilstudie två av frästa fogar i lådhörn. (2008-06-28 00:00:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Montering

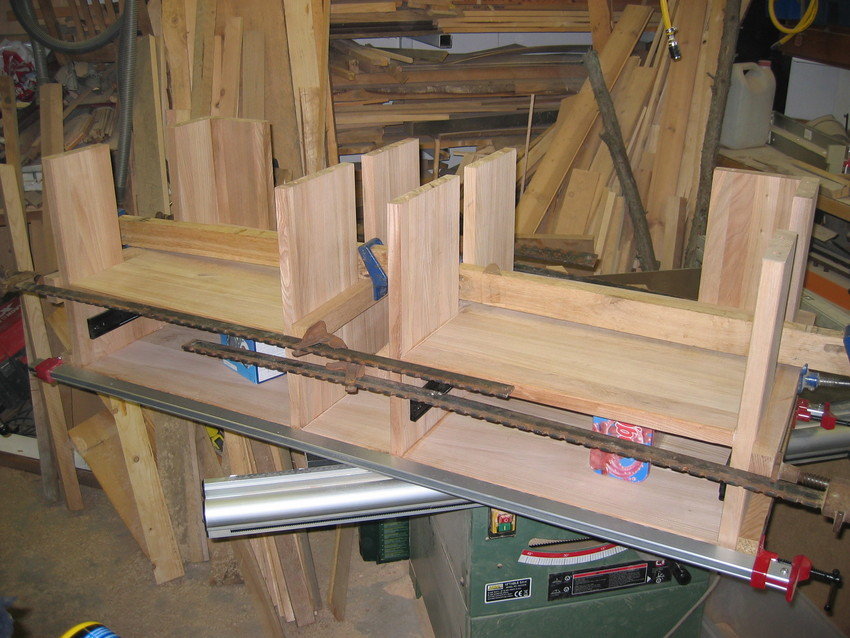

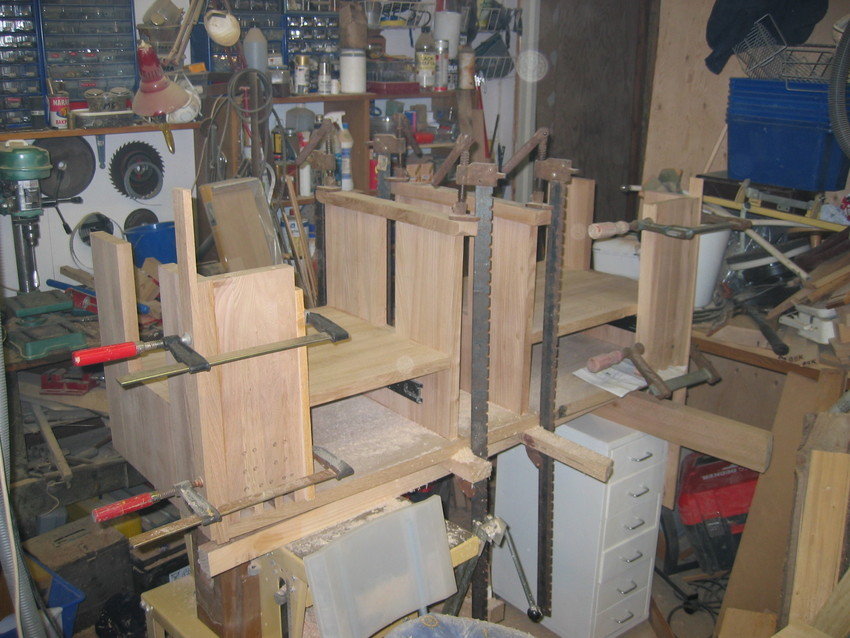

Här är det limning av innerväggar och bakstycken. Vill till att limma grejerna i rätt ordning, annars blir det änna svårt att få ihop det. :) (2008-06-28 00:01:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Försmak

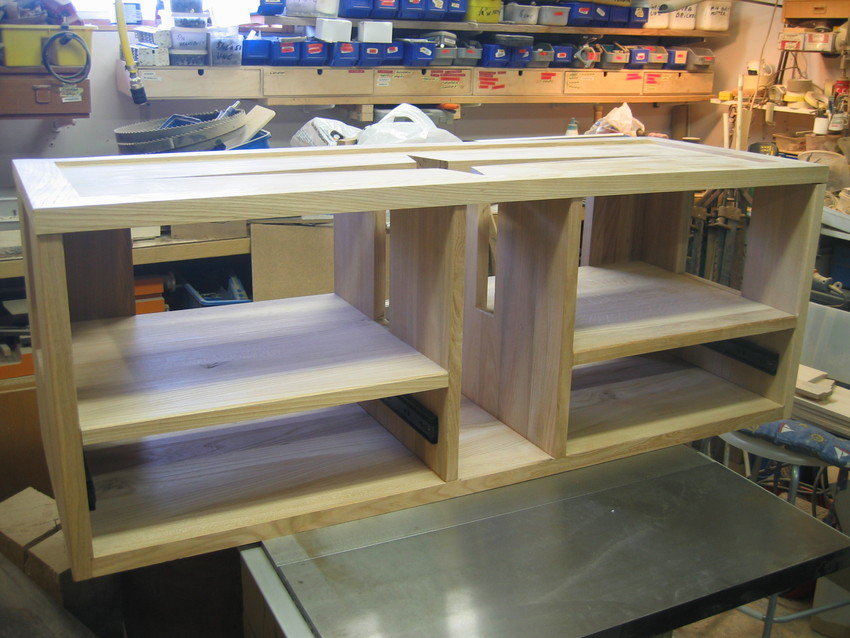

Här är en försmak av hur bänken kommer att se ut när den blir färdig. Skivorna verkar passa ihop... :) (2008-06-28 00:01:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Montering

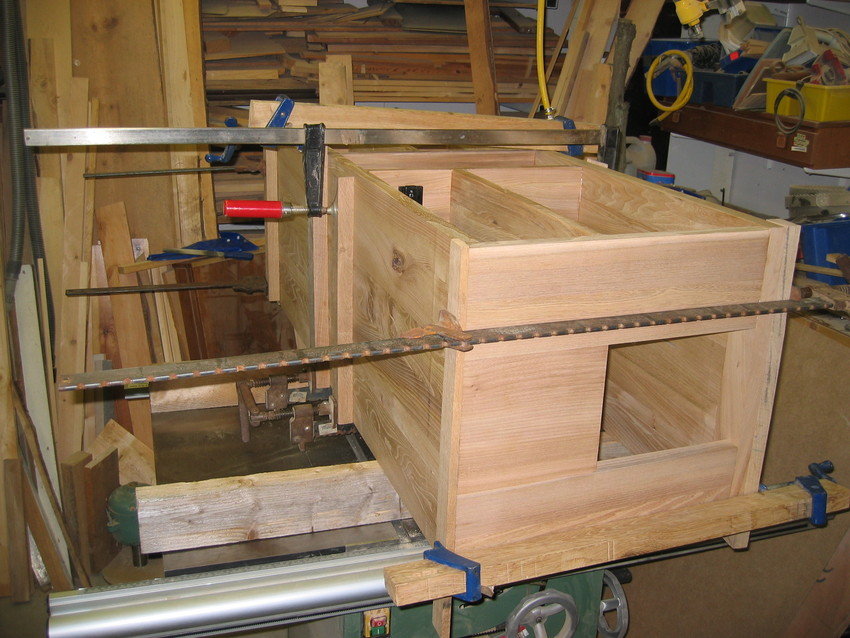

Här limmas hyllplan och gavlar på bänken. (2008-06-28 00:02:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Montering
Och slutligen limmas toppskivan fast på bänken. Det börjar närma sig en bänk nu! :) (2008-06-28 00:03:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Kabelkanal

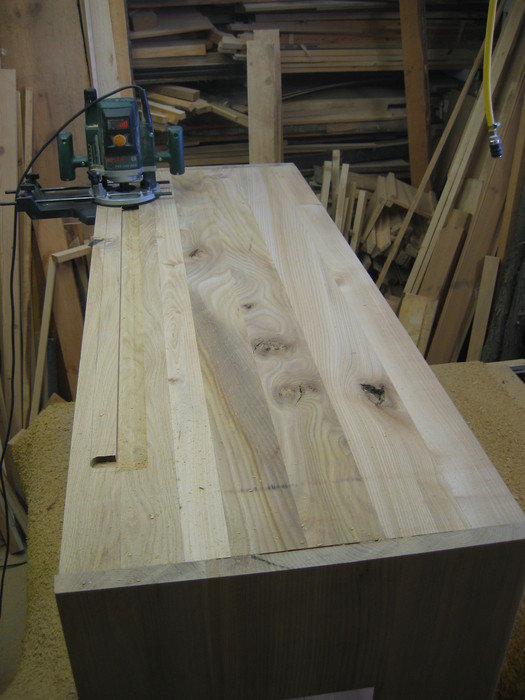

Såklart vill jag inte ha några kabeldragningar synliga mellan apparater som står på olika sidor i bänken/högtalare/nätverk och annat. Därför fräser jag ur en kabelkanal på undersidan bänken, sedan är det bara att borra hål på lämpliga ställen för kabelgenomföring. (2008-06-28 00:04:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Kabelkanal
Och såhär ser det ut när jag fräst färdigt och satt i en kabelkanal jag köpt på Clas Ohlson. (2008-06-28 00:05:04) Bilden är högupplöst. Klicka i bilden för att zooma.
