"TFT-upplyftare"
Arrangerad bild med lösa delar så som dom mest troligt kommer att sitta.Vyn man ser är alltså under mitt bord som står framför den bakre soffraden.Det man ser är en elhissmotor med tillhörande mekanism från en Peugot 406(tror ja de va) en egensvetsad ställning till denna.Fästet under skärmen finns säkert att köpa klart men vad är det för utmaning med det? :)
Ingen eldragning påbörjad och allt är väldigt experimentellt vid detta skede.Uppdateringar kommer vartefter de händer nåt intressant. (2005-10-23 13:01:24)

Produkter på bilden:

Projekt "skärm-upptippare"

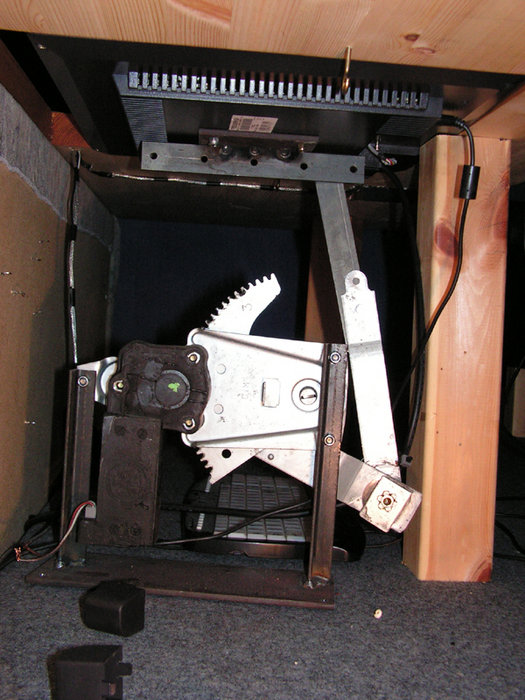

Efter en hård dags arbete med projektet satt slutligen dom viktigaste bitarna på plats.När denna bild är tagen så vet jag inte ens om elhissen från Peugeot:n ska orka lyfta skärmen eller hur långt den kommer att tippas upp.Så gissa om spänningen var hög?
Prylar som använts:17" TFT-skärm, hissmekanism motor=fönsterhiss fråm Peugeot , strömförsörjning=nätagg från PC 200 watt , ändlägen=kontakter som sköter om att släcka lampan i kylskåp , nuvarande styrning=knapp från volvo 745(ska bytas) en hel del egensvetsade järnkonstruktioner och träbearbetning. (2005-10-28 22:37:04)

Produkter på bilden:

Projekt "skärm-upptippare"

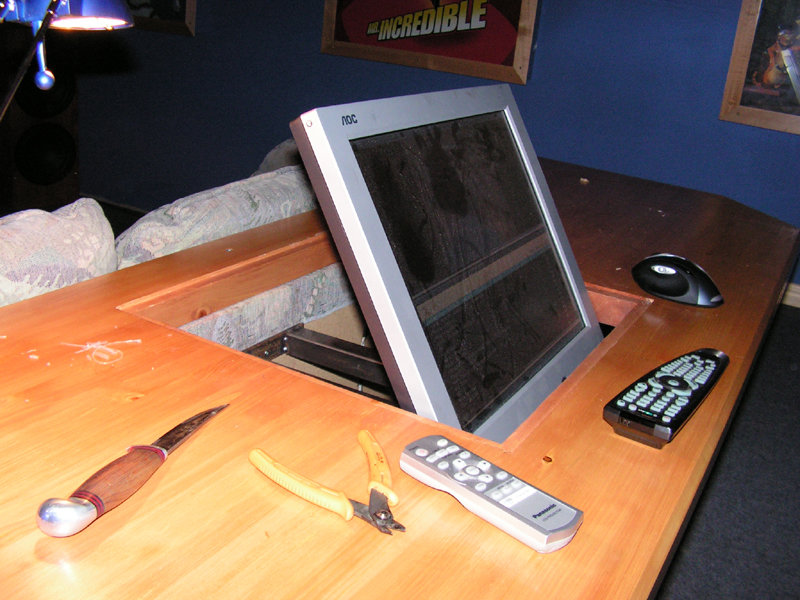

YES!! Skärmen vinklades snällt upp och dessutom tillräckligt högt! *G.L.A.D*
Nu återstår "bara" koppla in ett relä och två "ändlägen",fräsa en ram som ska ligga på ovansidan runt skärmen och bygga en typ av "hush-box" under bordet runt motorn... (2005-10-28 22:45:11)

Produkter på bilden:

Fronten i bion

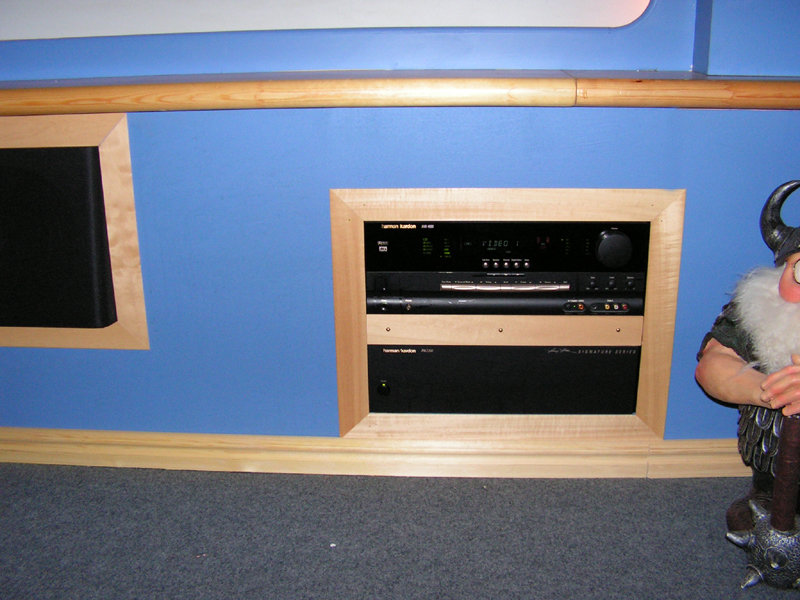

Förstärkaren och slutsteget (till Cervin-basen) infällda framtill i biografen,duken skymtar i övre hörnet av bilden och till vänster skymtar en Jamocenter.Listerna runt stereoprylarna och centern är egentligen 40 mm trälameller till persienner som en kompis skaffat till mig.Har även dessa lister runt dörren in och runt mina hemsnickrade ljuslådor till bioaffischer.Tack "Retal" för listerna! (2005-10-23 21:19:03)

Produkter på bilden:

Projekt "lik-kista"...

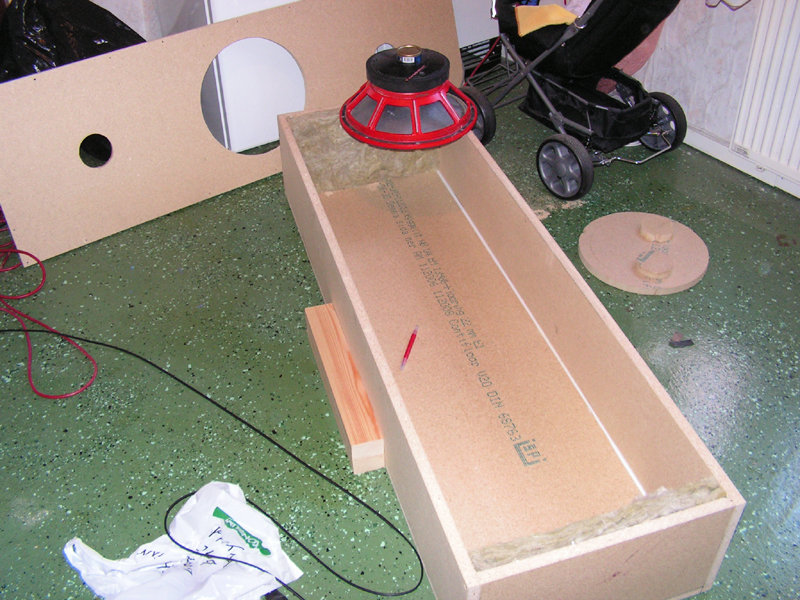

Här ser man den nybyggda men ostagade lådan som ska innehålla en stycke 15" Cervin Vega Stroker.Lådan blev väldigt avlång eftersom den inte fick va högre än 25,5 cm.Det slutade med att den blev ganska prick 160 cm lång(!) men de gör ju inte så mycket eftersom detta projekt ska sänkas ner i golvet i biorummets bakre del.Mest som en test för att se om de funkar.Man är ju nyfiken av sig... (2005-10-18 11:38:30)

Produkter på bilden:

Lik-kista del 2...

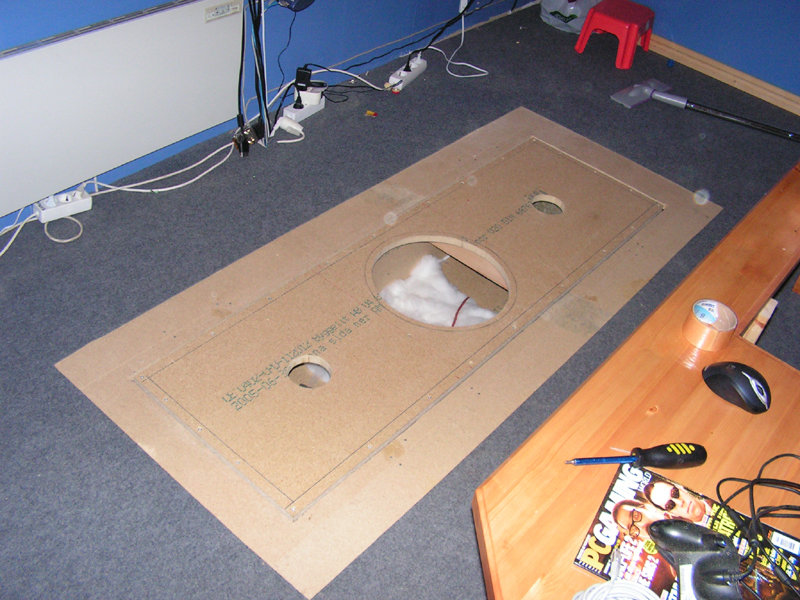

Här har jag skärt upp en bit ur heltäckningsmattan och kapat upp ett hål mellan reglarna i golvet och sänkt ner den färdiga lådan. I högra delen av bilden skymtar mitt nästa projekt, mitt bord som ska få en motordriven 17" tft-skärm. Mer om detta vid senare tillfälle. (2005-10-18 11:44:26)

Produkter på bilden:

Lik-kista del 3...

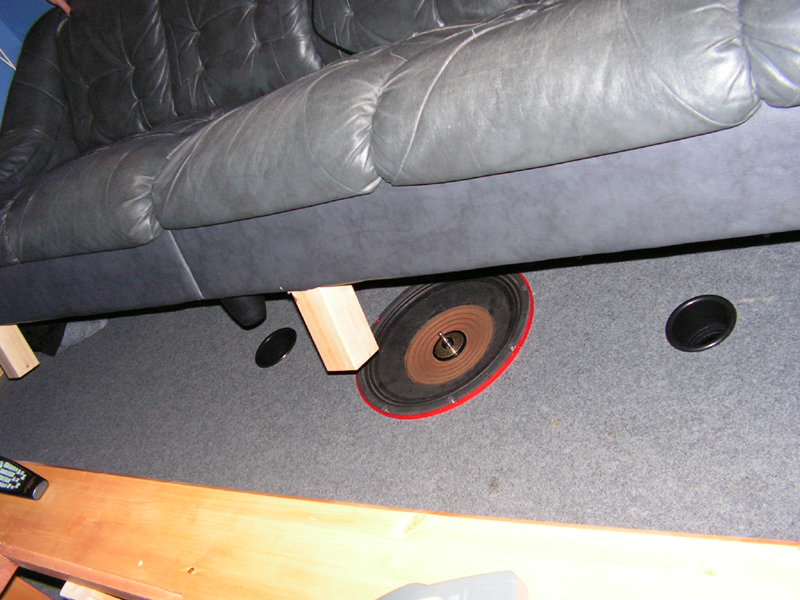

Lådan på plats...mattan limmad...basen fastskruvad...basportarna på plats...bara att ställa ner soffan och provspela.
Blev faktiskt positivt överraskad.Trodde basen skulle bli "för mycket" men när man justerat lite så fick jag den effekt av basen som jag ville...nämligen att den inte skulle "höras" så mycket utan mest kännas ;)
Är dock ute efter ett enkelt aktivt delningsfilter för att kunna dela basen djupare.Det är som sagt alltid roligt att exprimentera lite.
Själva lådan vilar på en mycket mjuk typ av gummilist för att inte resten av golvet ska spela med.Det enda som egentligen håller den på plats i sidled är den limmade mattan ovanpå... (2005-10-18 11:49:58)

Produkter på bilden:

Infälld dvd till HTPC

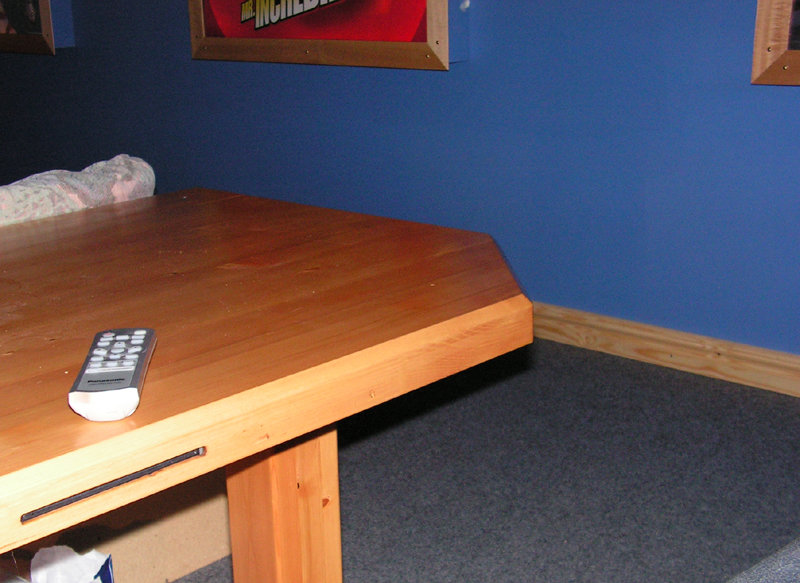

Var ju bara tvungen att hitta på en annorlunda lösning på dvd-spelare till HTPC:n.Fick via blocket tag på en slim-line-dvd som endast mätte 13mm i höjd med USB-anslutning i samma veva som jag skulle göra nytt bord till biografen.Då slog mig iden om att fräsa ur undersidan på bordet så att man kunde sätta fast DVD:n där och bara ha en fräst springa på framsidan av bordet där man stoppar in skivan.Funkar klockrent.Kör programmet CD/DVD drive acoustic silencer så att den ska vara tyst. PS. jo det är en "slot-in" dvd D.S (2005-10-18 22:09:52)

Produkter på bilden:

Undersidan

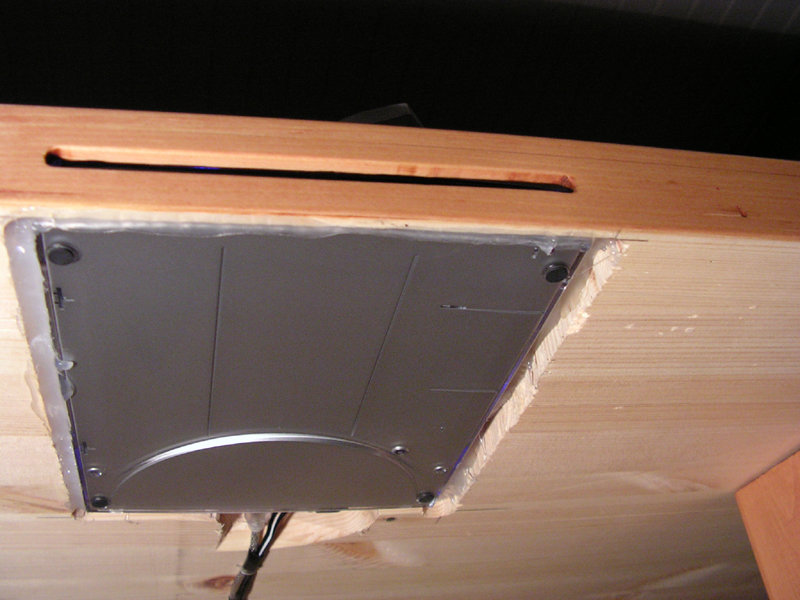

Här ser man undersidan av Slim-line-DVD:n.Man ser oxå en hel del smält-lim (McYvers bäste vän) ;) (2005-10-18 22:18:03)

Produkter på bilden:

Dvd-hyllan
Inte mycke att orda om denna...annat än att jag blev lite besviken på 007-skyltens kvalitet.När jag först packade upp den var ena fästöglan trasig , sen när jag tände den märker jag att den är maxat skitig...tråkigt (2005-10-24 20:54:46)
