Virtual Pinball - Hemmabygge Övriga byggbilder
Viktat medelbetyg:  (9.85) (baserat på 33 st)  Kommentarer      Anmäl detta album

Arkadbygget gav blodad tand. Dags att ge sig in i ett nytt tokprojekt!

VisualPinball är en flippersimulator och är (vad jag vet) är den enda som emulerar roms från riktiga flipperspel. PinMAME heter programmet som har hand om roms-filerna. Den styr allt från när lamporna skall blinka och styrningen av poängtavlan. Nästan alla flipper sen 90-talet har grafisk poängtavla sk. DMD.

Spelplanen får man tillverka själv. Som tur är såfinns det duktiga lirare som lägger upp sina spelplaner…

  Läs hela
Produkter i albumet:
Bilder i detta album Växla till minatyrbilder

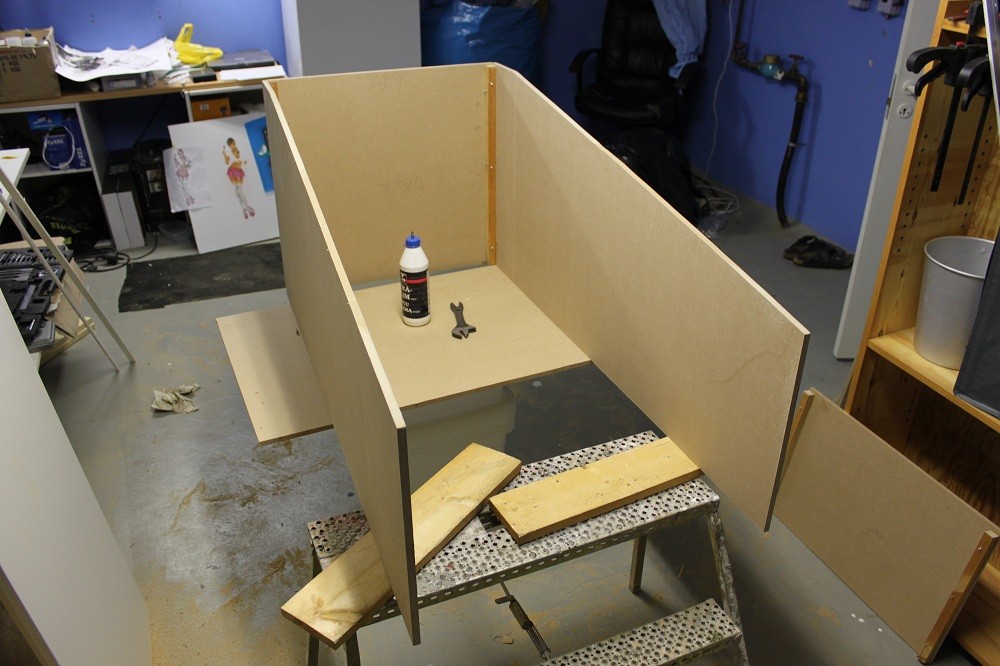

Bygget börjar.
MDF-skivor. (2011-01-23 18:12:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

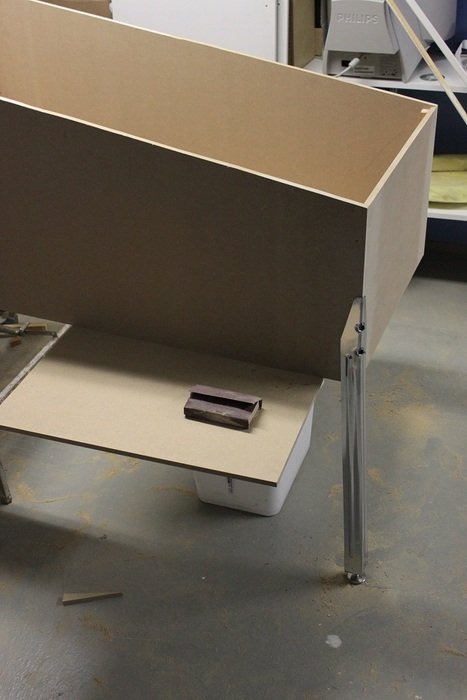

Äkta "pinball-ben". (2011-01-23 18:12:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

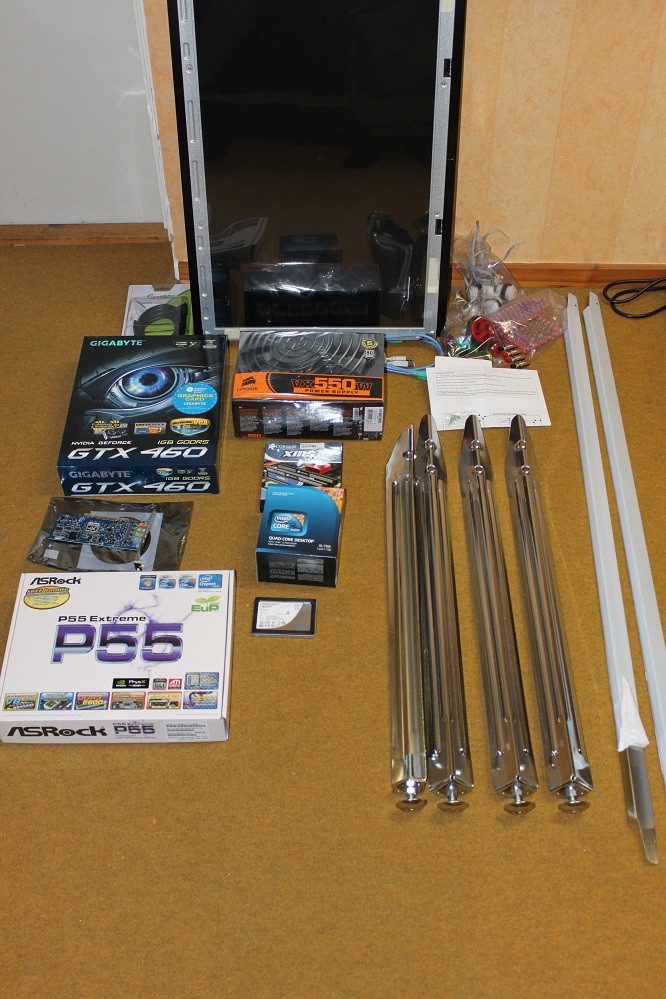

Posten gav mig lite delar. Snäll post. (2011-01-23 18:11:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

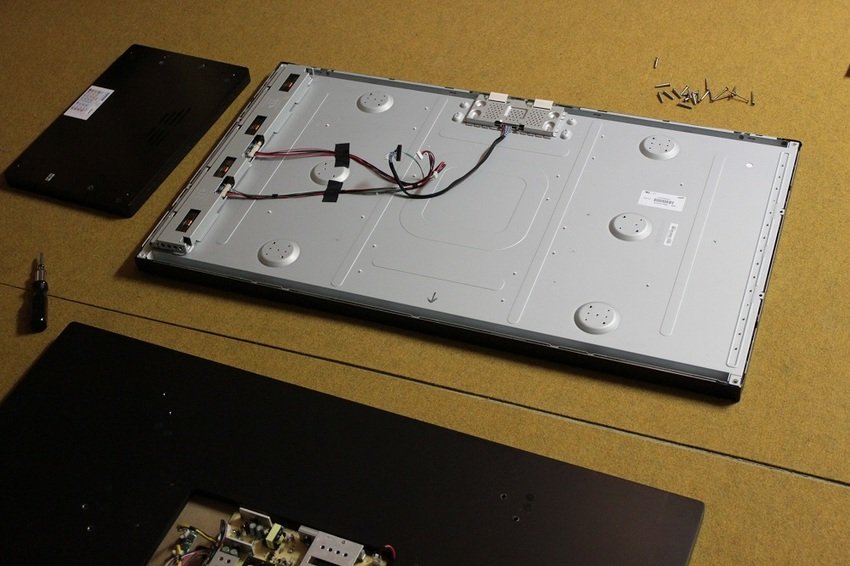

Slaktad LCD. Bort med allt onödigt runt omkring.
Bra med Swedx som kan leverera tv utan krimskrams som
högtalare, stativ och nån fancy ram. (2011-01-23 18:14:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Eftersom det är exakta mått från ett riktigt widebody, så får inte tvn plats inne i lådan. Måste såga ut på sidorna. (2011-01-23 18:10:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Blir en lucka på baksidan, så att man lätt kan komma åt innehållet. (2011-01-23 18:22:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

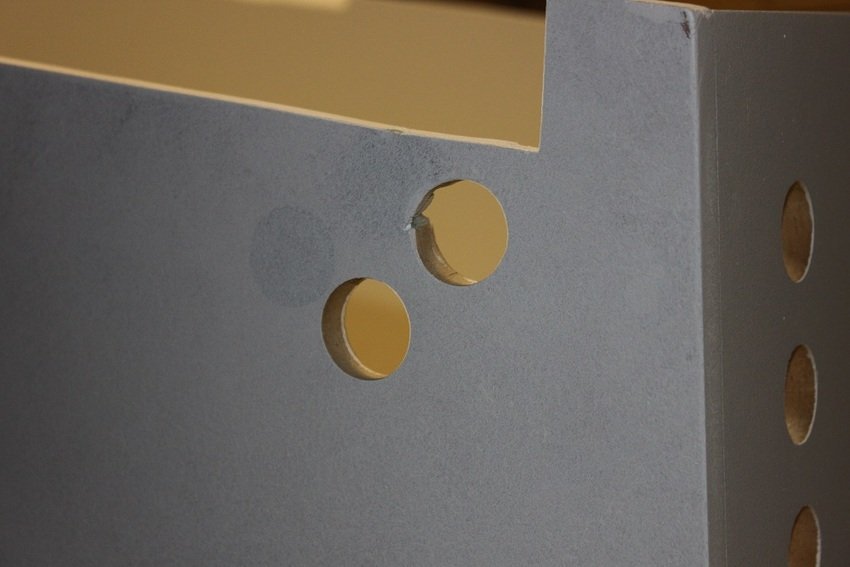

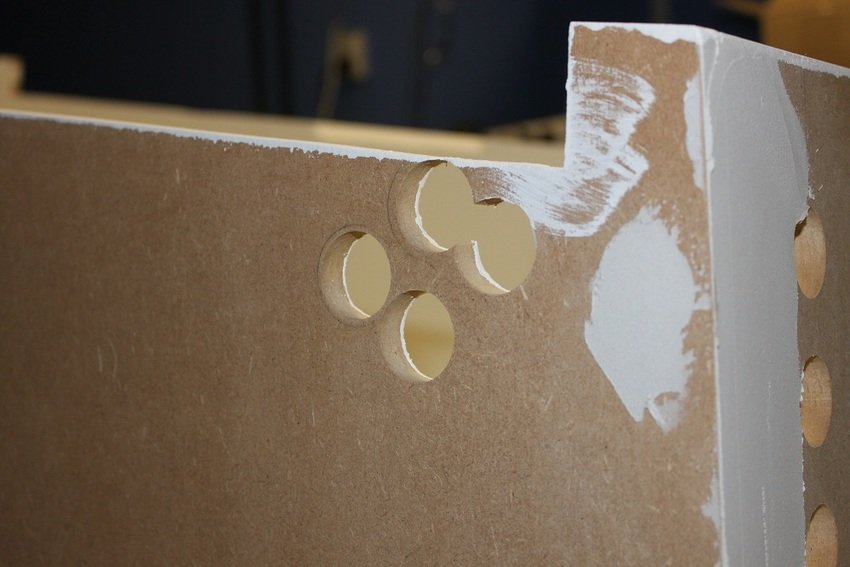

Gaaah! Testmonterade knapparna och såg att dom satt för högt och tog i delar av tvn. Bara att göra om, göra rätt. (2011-01-23 18:20:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

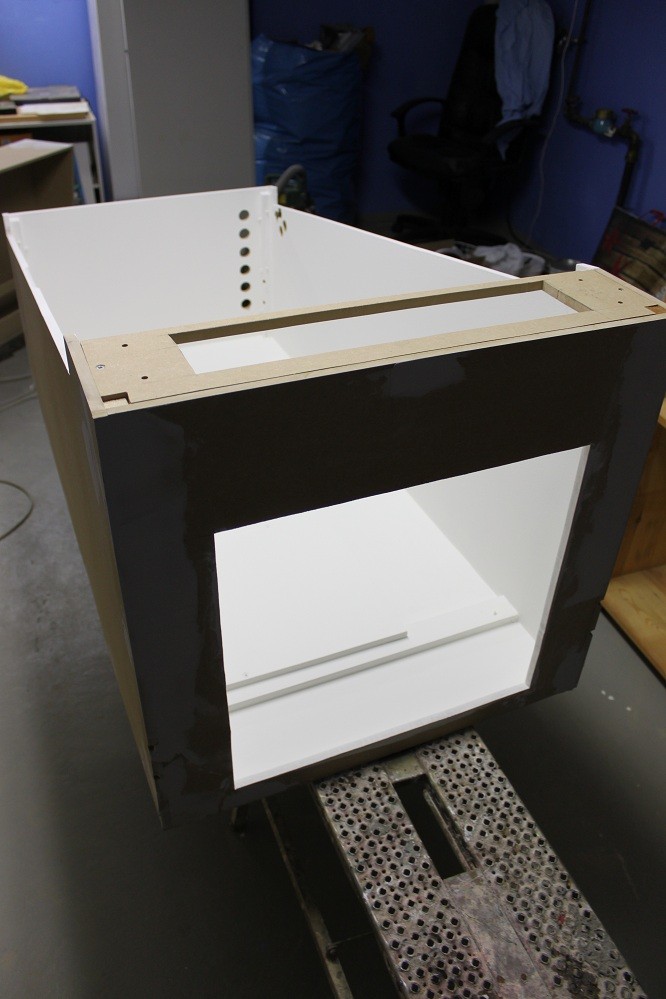

Hade lite Plastic padding som fixade mina misstag. (2011-01-23 18:20:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Slipat och grundmålat. (2011-01-23 18:21:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

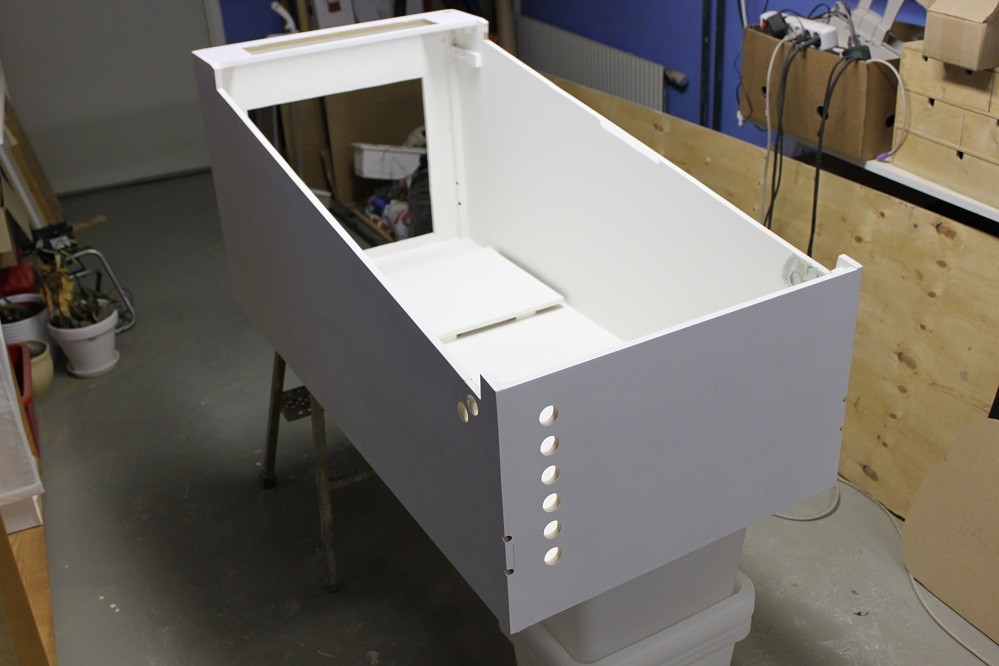

Grundmålat. Ganska snyggt med vitt. Ska nog behålla det på insidan.
Utsidan blir något motiv. Gillar Indiana Jones-temat skarpt!
http://www.ipdb.org/images/5306/image-9.jpg
Eller mitt favoritspel. Attack from Mars
http://mirror1.ipdb.org/images/3781/image-5.jpg (2011-01-23 18:23:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

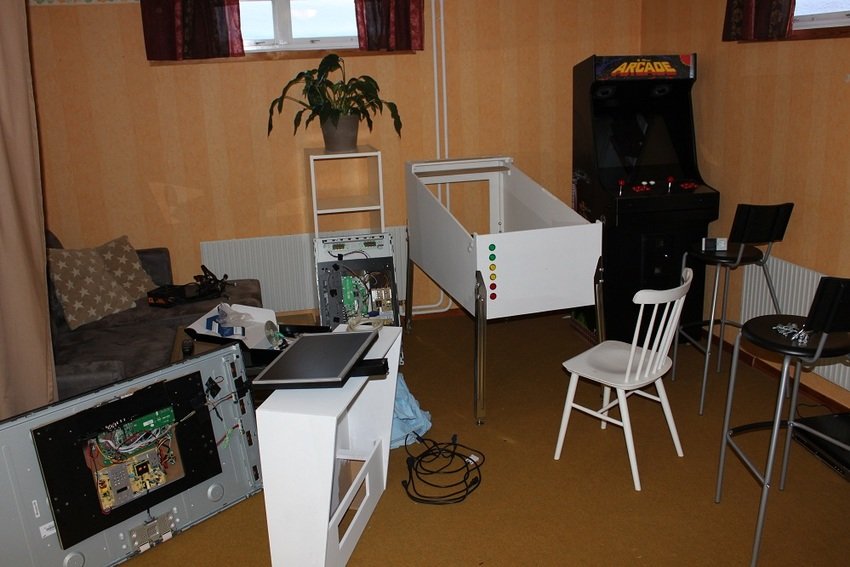

Testmontering. Tror tillskottet kommer att trivas bredvid pärlan till höger. (2011-01-23 18:23:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Knappar på framsidan.
Start, Extraball, Flyer, Instructions, Exit.
Plunger och Launchknapp ska monteras till höger. (2011-01-23 18:24:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

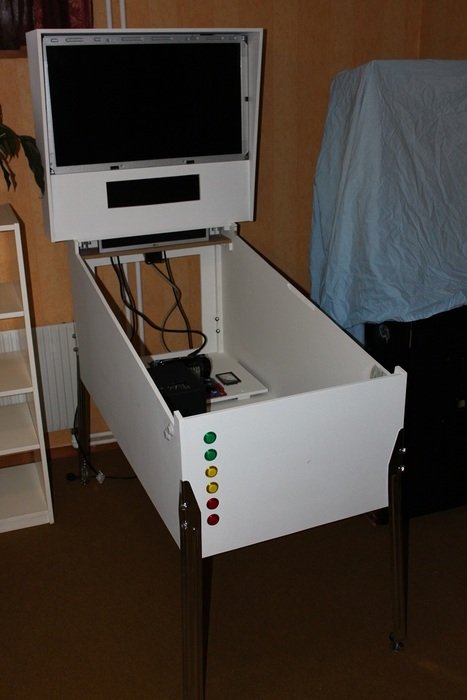

Lösning för den 3e skärmen. DMD (Dot Matrix display).
Hela skärmen vilar på den träfärgade delen. Bara att lyfta uppåt om man vill ta ur. (2011-01-23 18:25:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

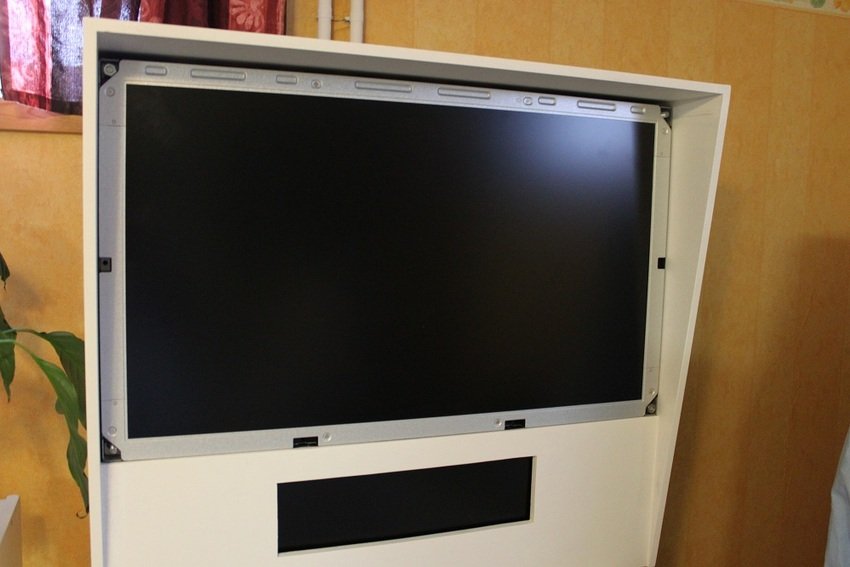

Tight fit. 32" vilar på delen under och är säkrad med 4 bultar. Ramen på tv blir svart och allt täcks med en glasskiva.
Högtalare (4" eller 5.25" ska vara på sidan om den lilla skärmen. (2011-01-23 18:25:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

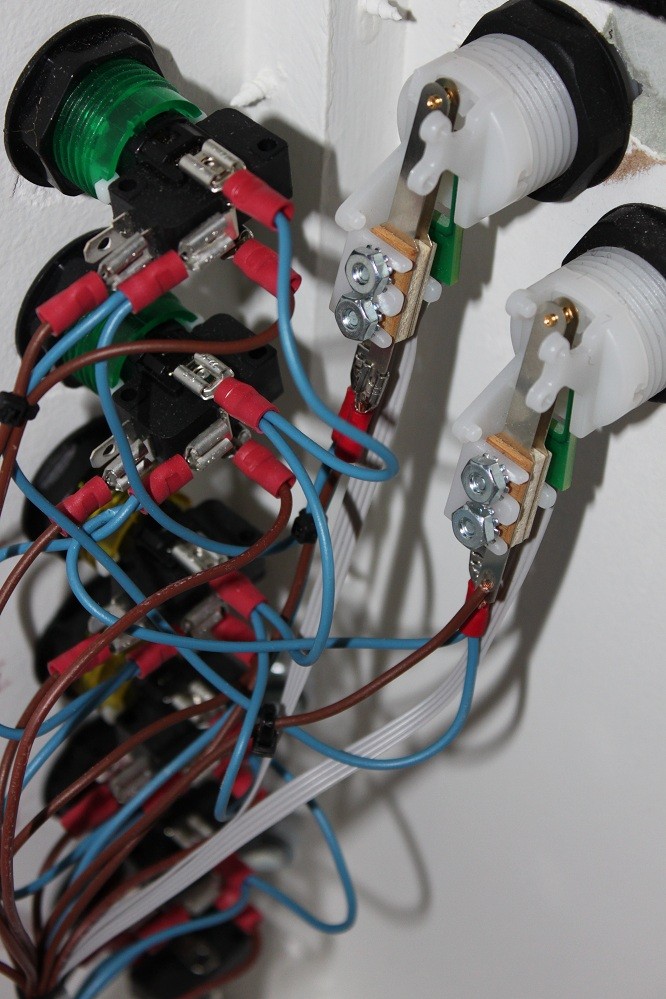

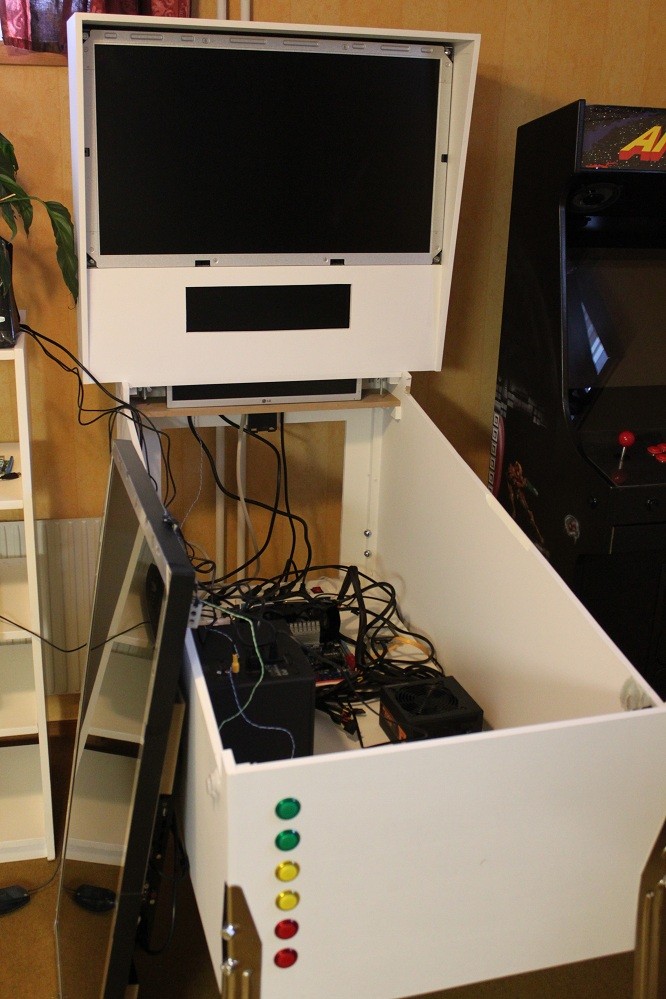

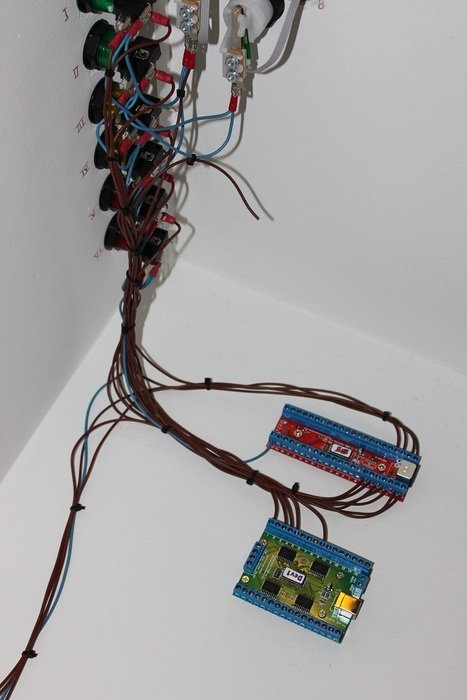

Lite kabeldragning.
Kretskorten är styrningen till knappar och ljus. (2011-01-23 18:26:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

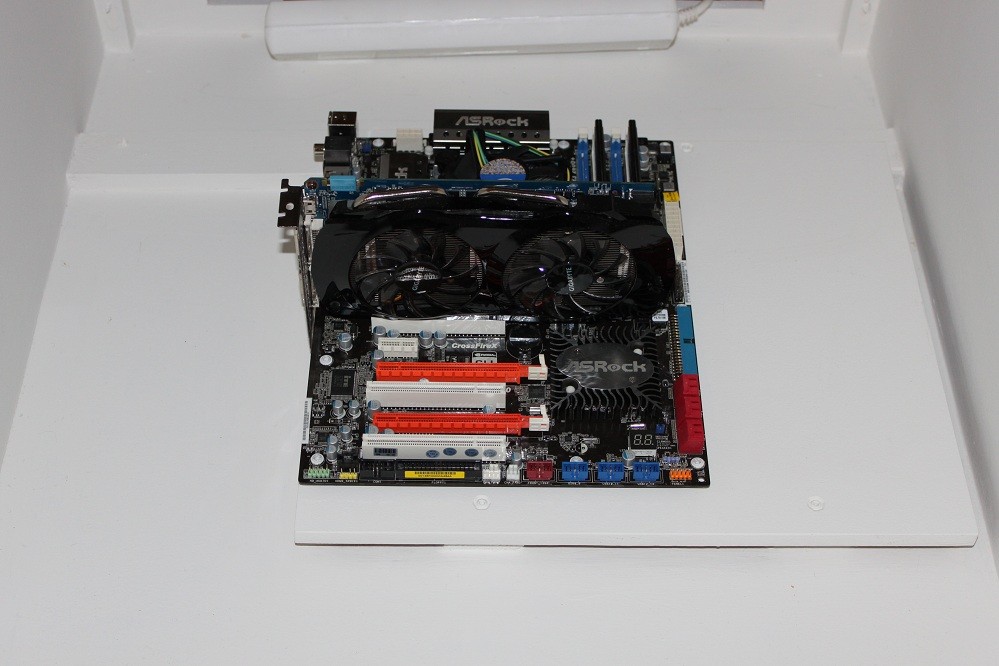

Moderkaka. (2011-01-23 18:26:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Råttbo! Ska fixas så snart jag vet att allt fungerar... (2011-01-23 18:27:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

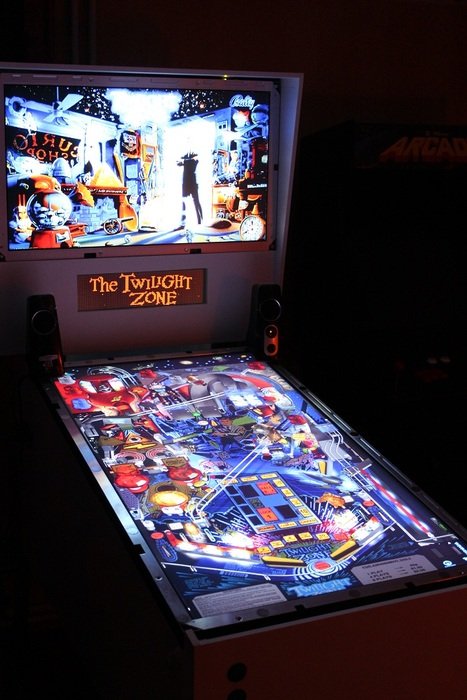

Testkörning. Whooohooo!
Twilight Zone (Bally 1993) (2011-01-23 18:27:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

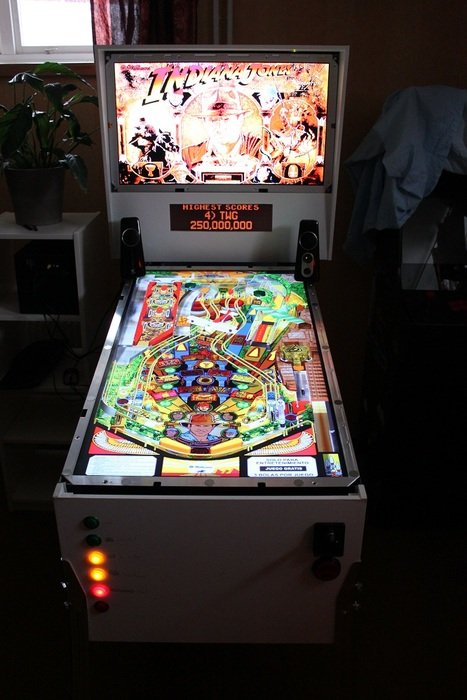

Testkörning. Indiana Jones (Williams 1993)
Tv:ns ram skall målas svart. Sen ska allt täckas med en glasskiva.
Lockdown bar och side rails ska också dit. (2011-01-23 18:28:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

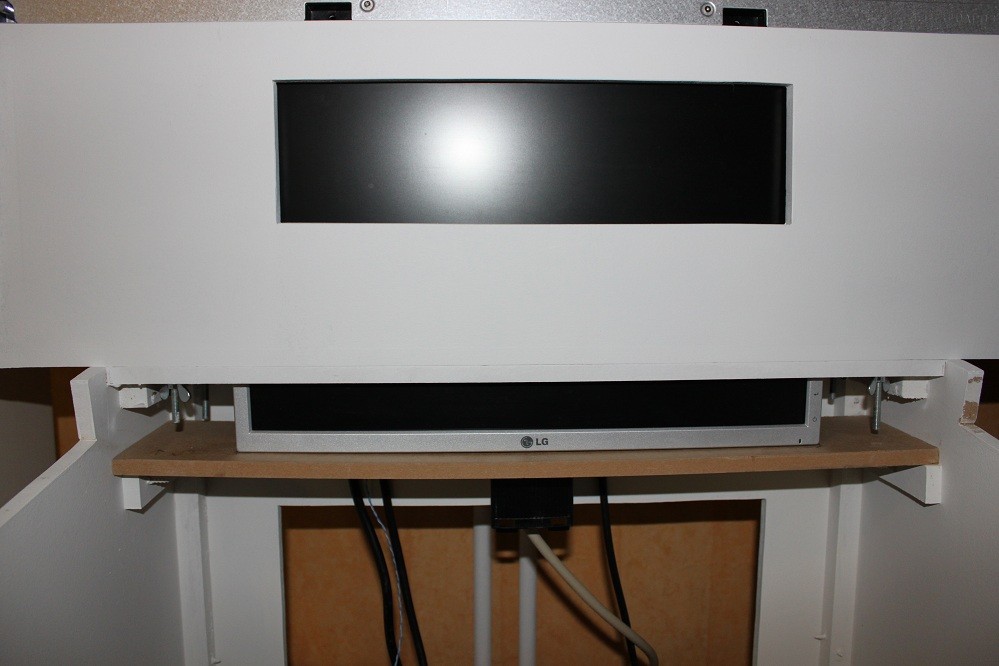

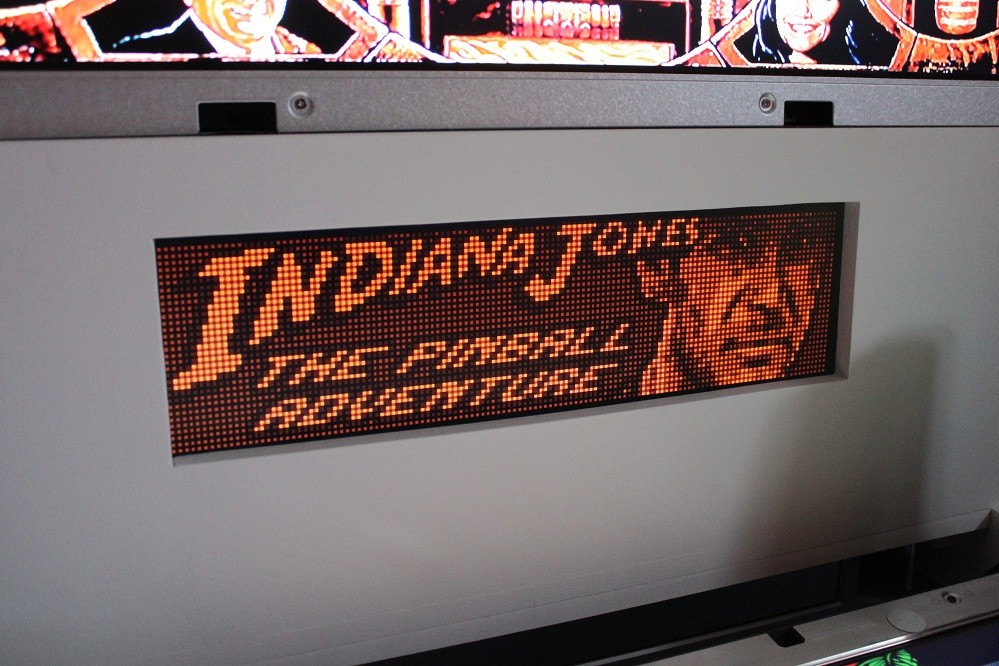

DMD-simulering med en vanlig LG 19". (2011-01-23 18:29:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

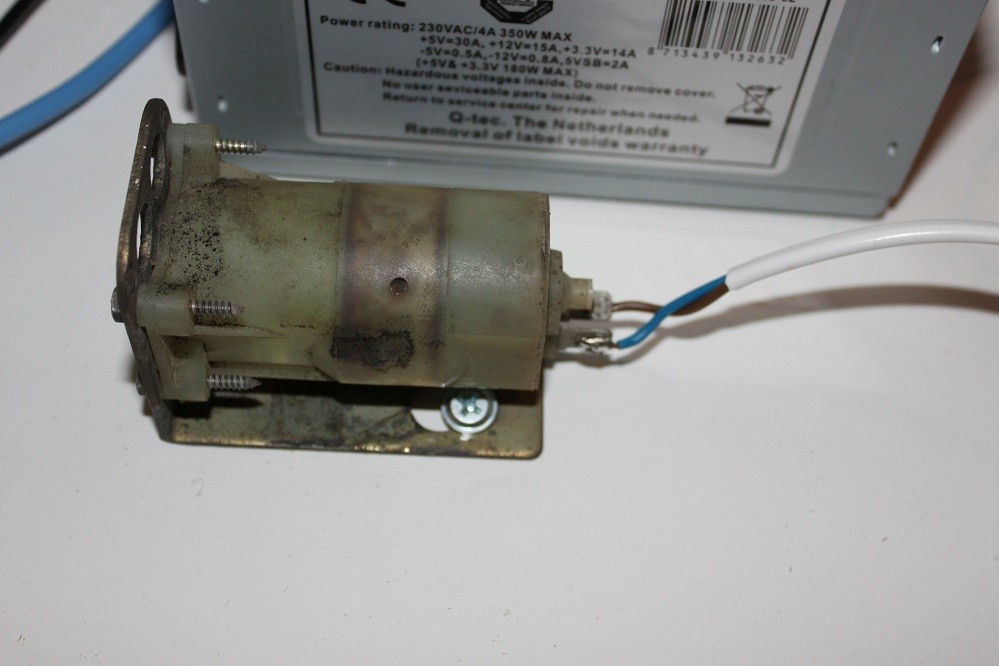

Spolarpumpsmotorn som ger ett surr-ljud ifrån sig när diverse hissar och armar rör sig.
(sunkigare motor får man leta efter) (2011-01-24 20:47:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

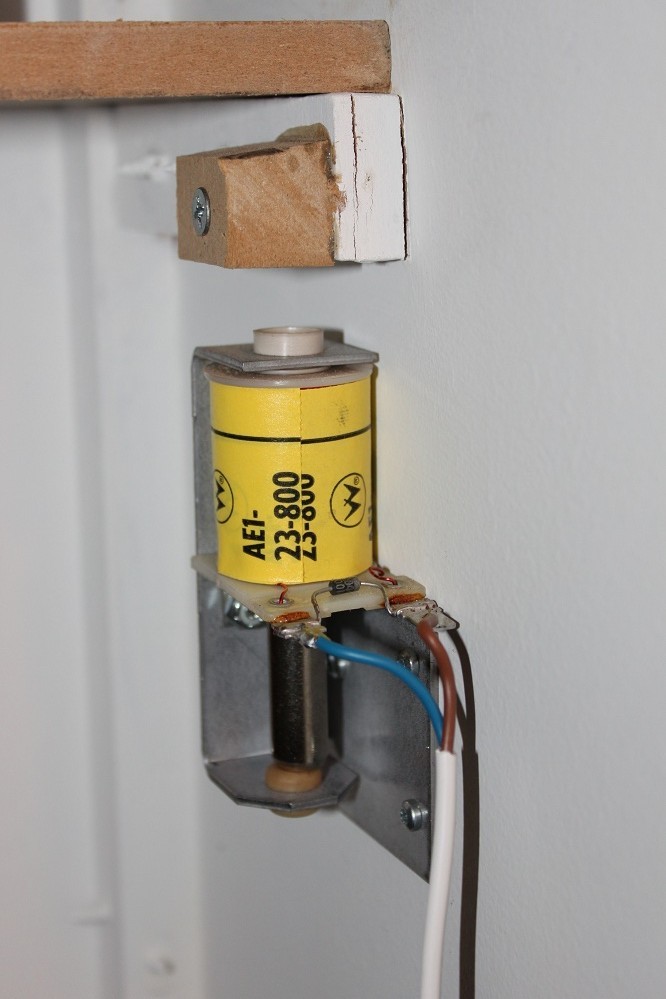

Klart man ska ha en äkta replay-knocker! Frispel - PANG! (2011-01-24 20:48:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

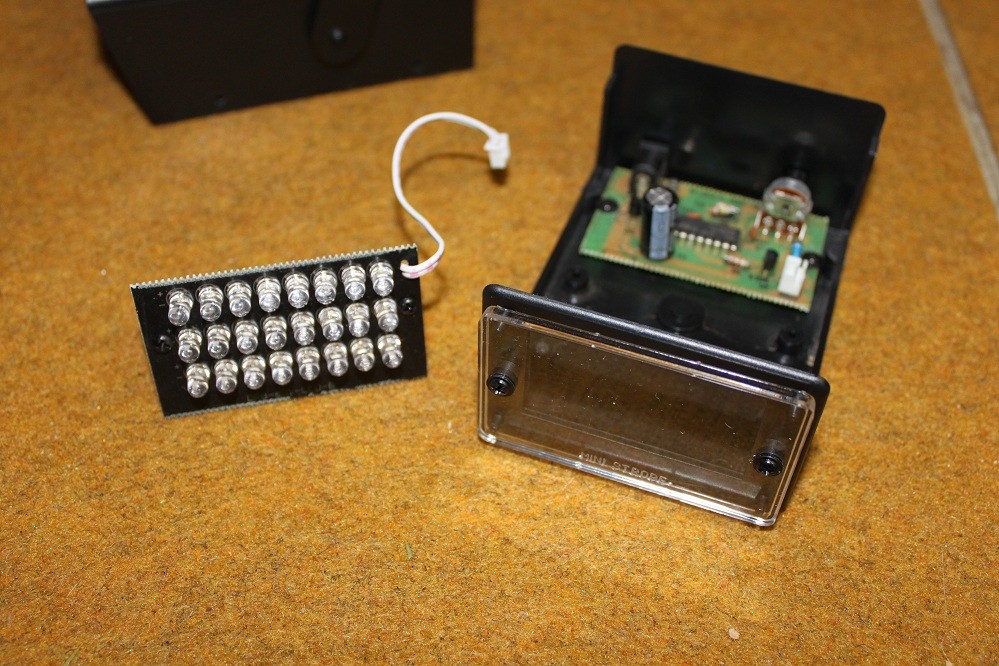

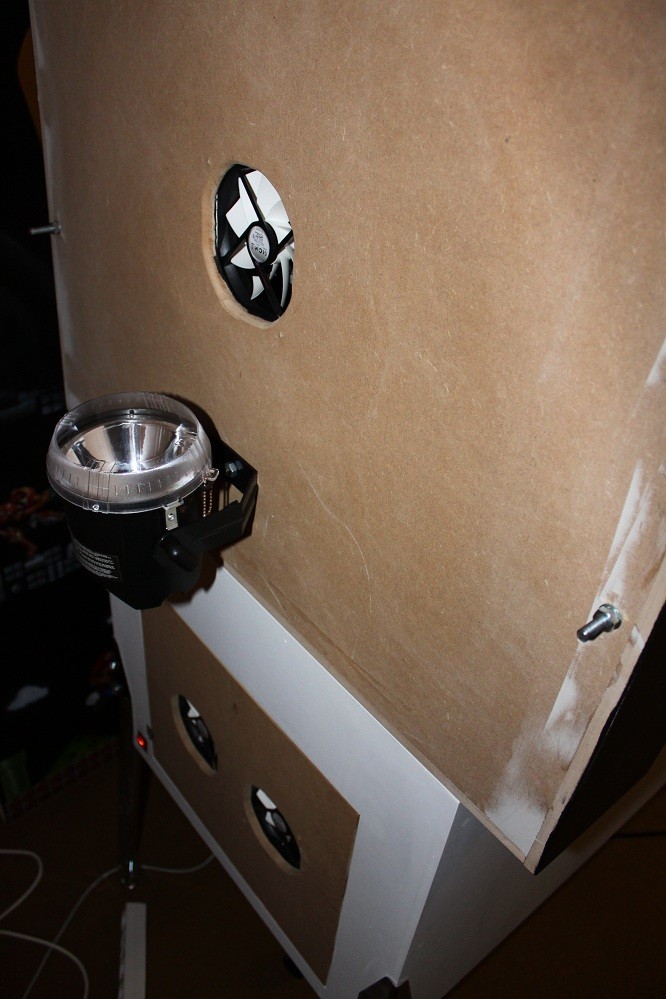

Slaktat LED-stroboskop från Kjell & CO (2011-02-03 19:12:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

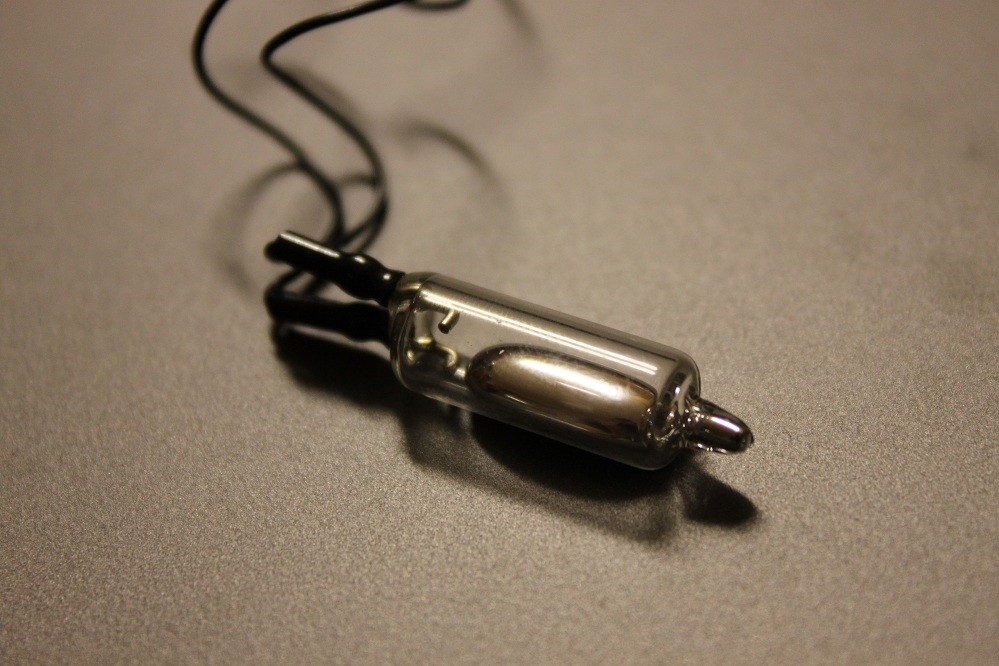

Kvicksilverbrytare. Fantastisk snygg och miljöfarlig :)
Skall användas till Tilt / Nudge. (2011-02-03 19:12:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Lite kabelskor (2011-02-13 17:47:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

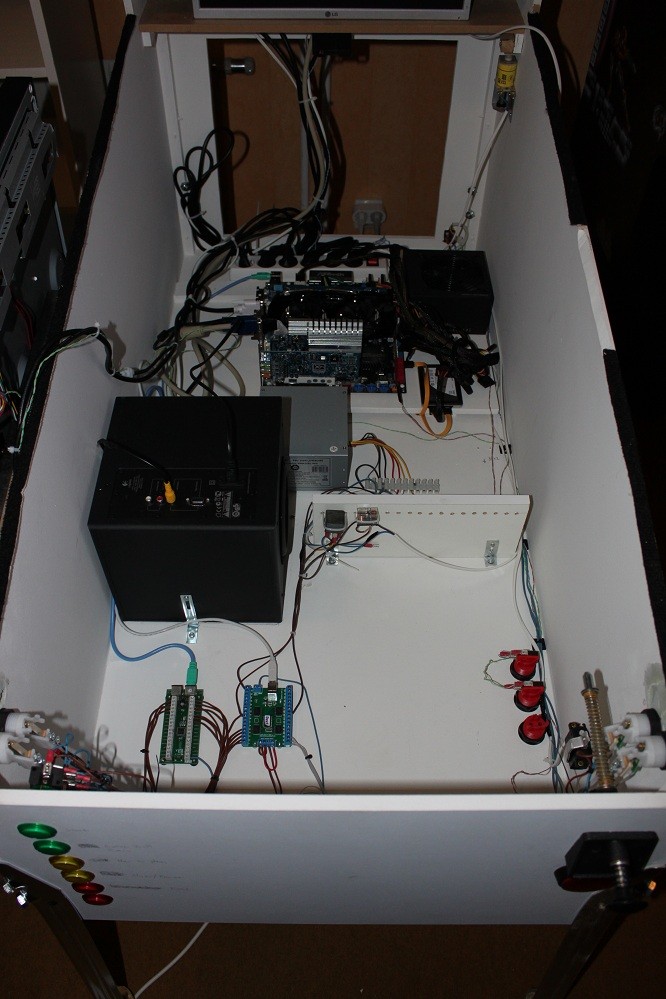

Innanmätet.
Datorn, extra psu, sub, kontrollerkort, lite knappar och servot. (2011-02-13 17:48:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

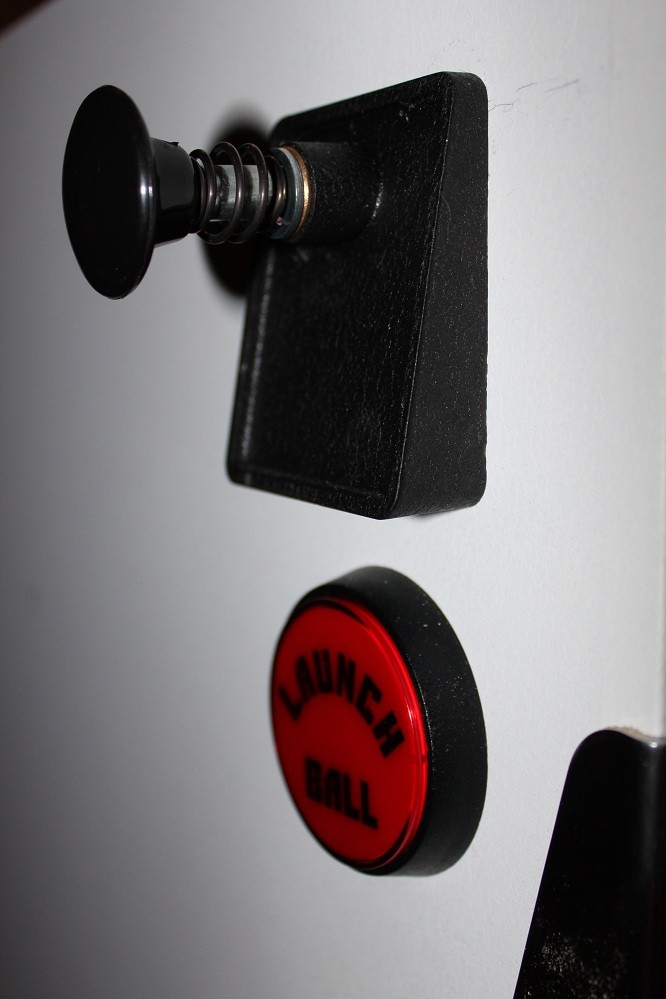

Plunger och Launch-knapp.
Plungern ur funktion just nu, men jag ska fixa ihop nåt.
Kanske modda om en analog joystick? (2011-02-13 17:49:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

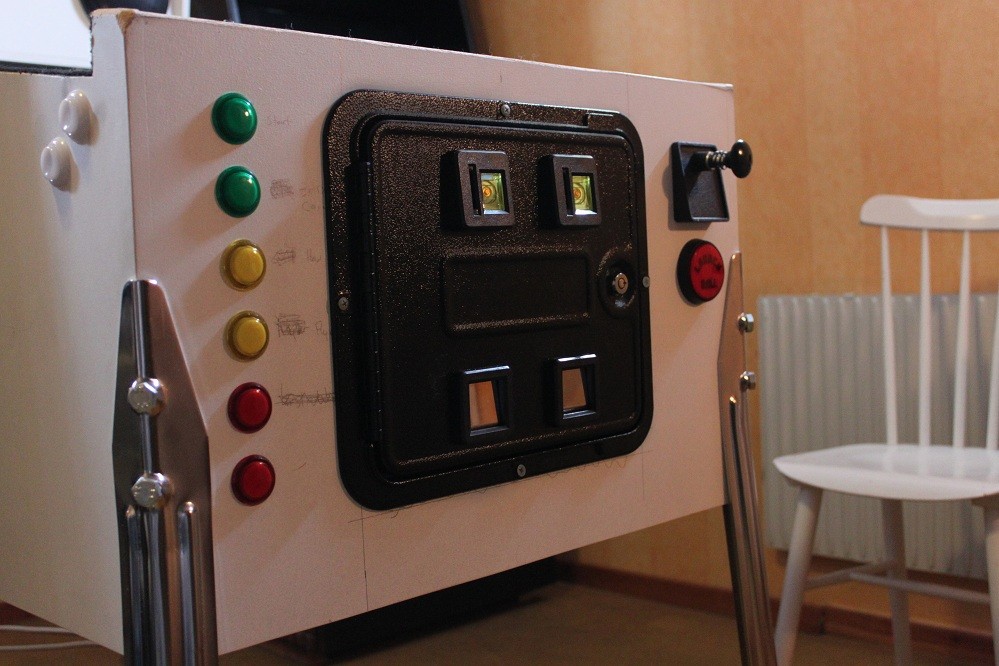

Myntlucka med fungerande inkast. Just nu tar den 5kr. (2011-02-13 17:50:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

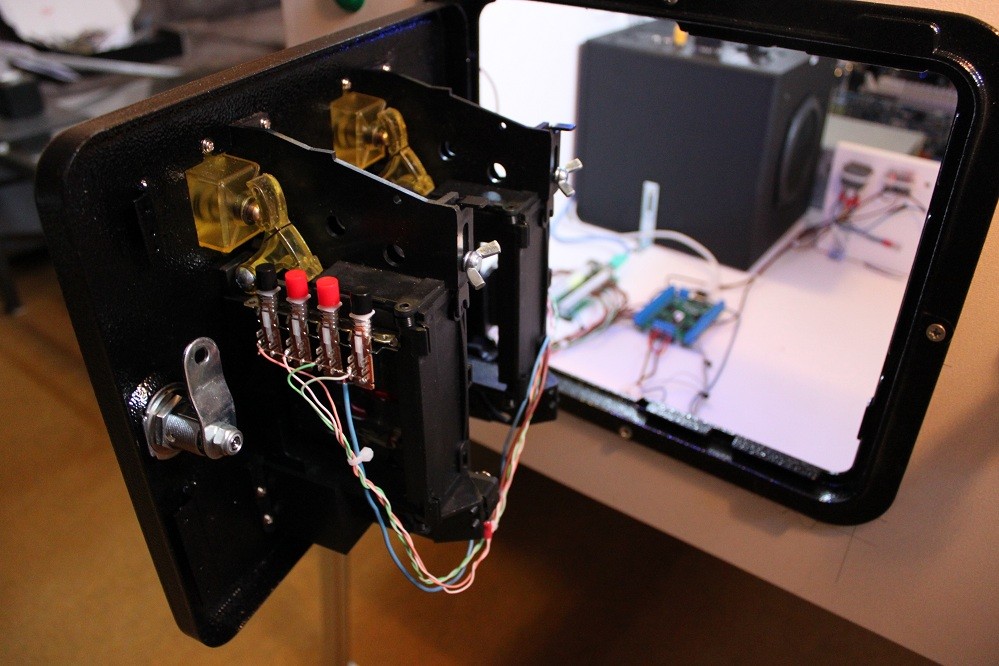

Bakom dörren. Fungerande serviceknappar som på ett riktigt flipper. (2011-02-13 17:50:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

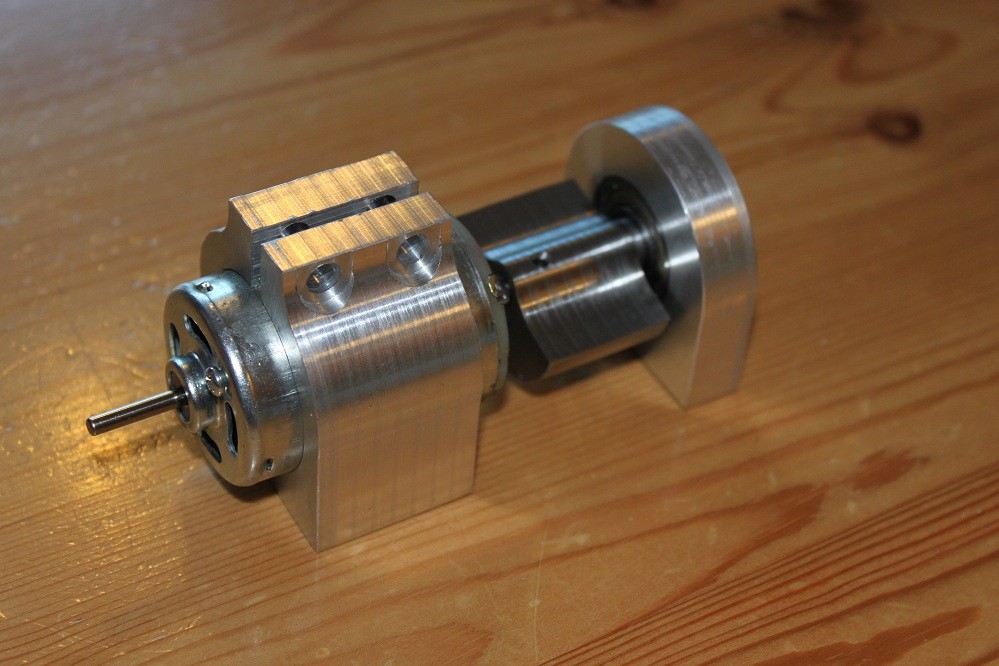

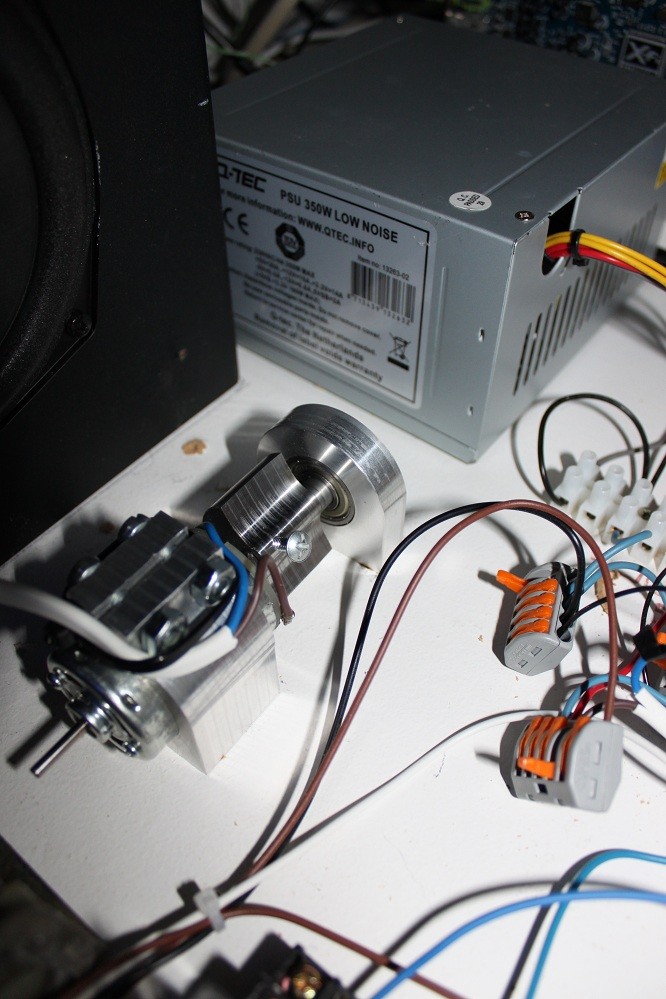

Elmotor från en bordsfläkt och en timme på jobbet efter arbetstid, så vips! En shaker!
Skruvas fast och vikten som snurrar får hela flipperspelet att vibrera. (2011-04-03 16:11:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

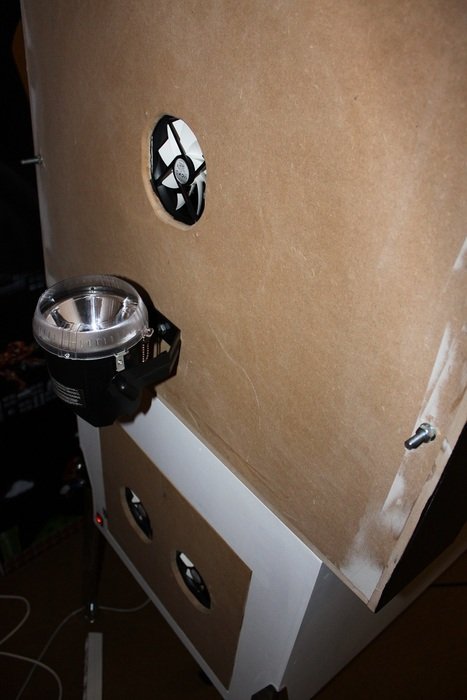

Köpte ett lite fetare stoboskop. (2011-04-03 16:11:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


HAHA! Kul. Lite orolig för moderkortet när det skakar så... Lär upptäcka dåliga lödningar nu iallafall. (2011-04-03 16:12:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

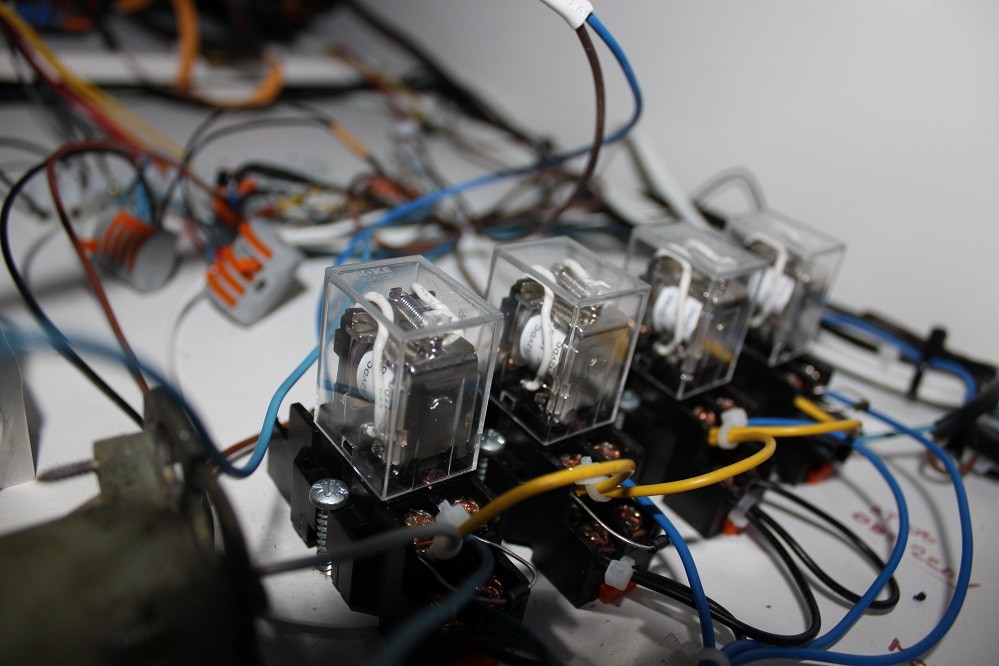

Ett gäng reläer. Styr dom lite högre strömmarna för stroboskopet, knockern, spolarmotorn och shakern. (2011-04-03 16:13:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

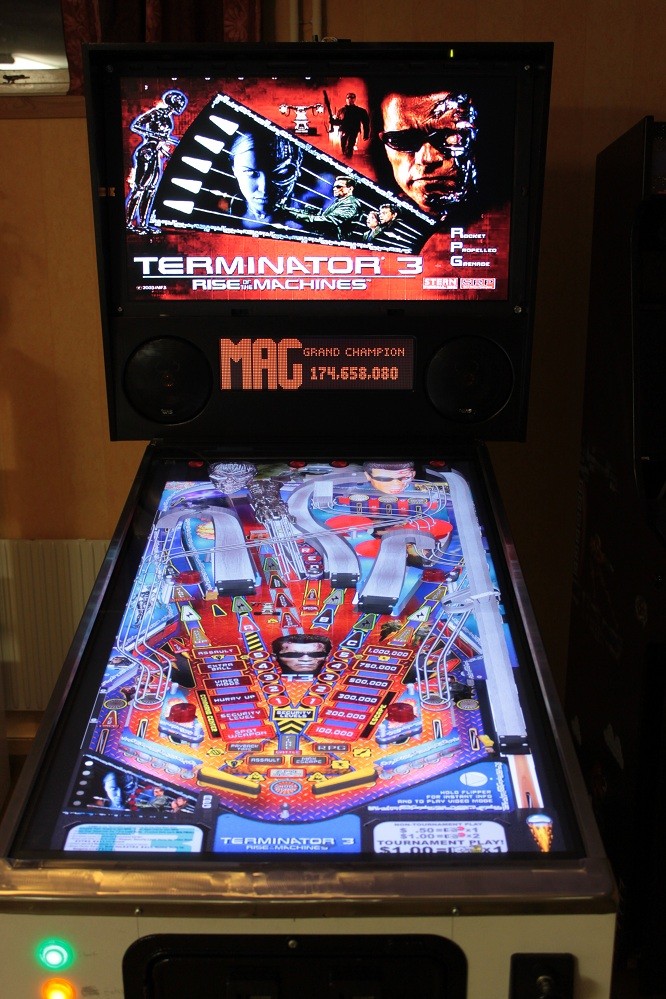

Såhär ser det ut just nu. Backboxen uppdaterad med infällda högtalare och frästa kanter. Metallister och en glasskiva på spelplanen. (2011-04-03 16:13:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

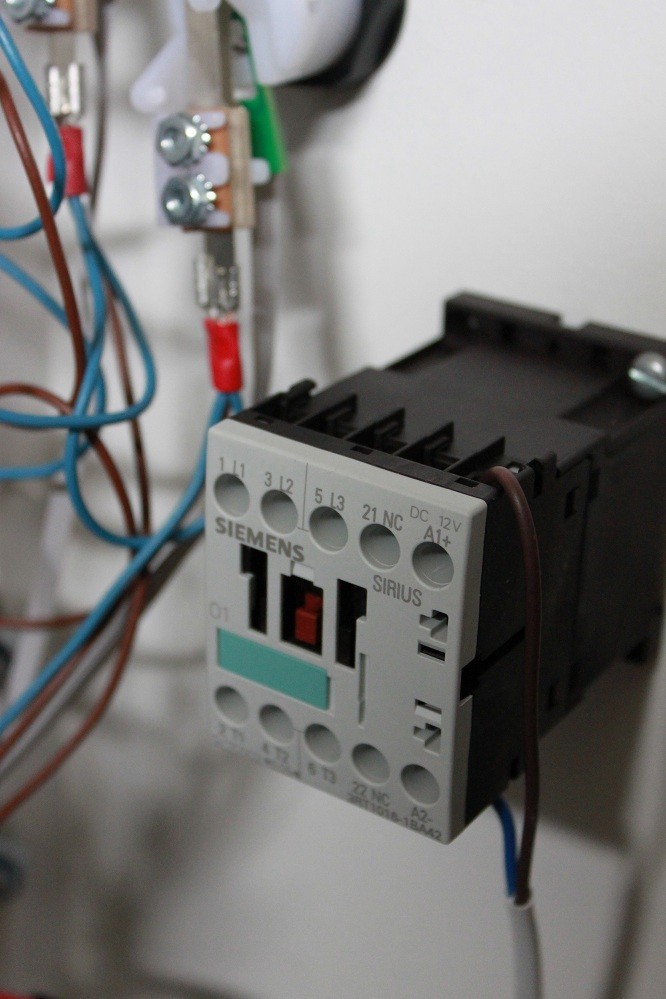

5st kontaktorer installerade på olika ställen i lådan för känslan och ljudet av lite mekanik. Ska nog beställa 3st till... (2011-05-11 17:03:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Fick mina utskrifter idag!
Egenhändigt modifierad variant av Attack From Mars. Blev faktiskt
ganska bra med tanke på att jag är helt nybörjare på Photoshop :) (2011-07-02 22:19:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Närbild. Fin kvalité. (2011-07-02 22:20:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

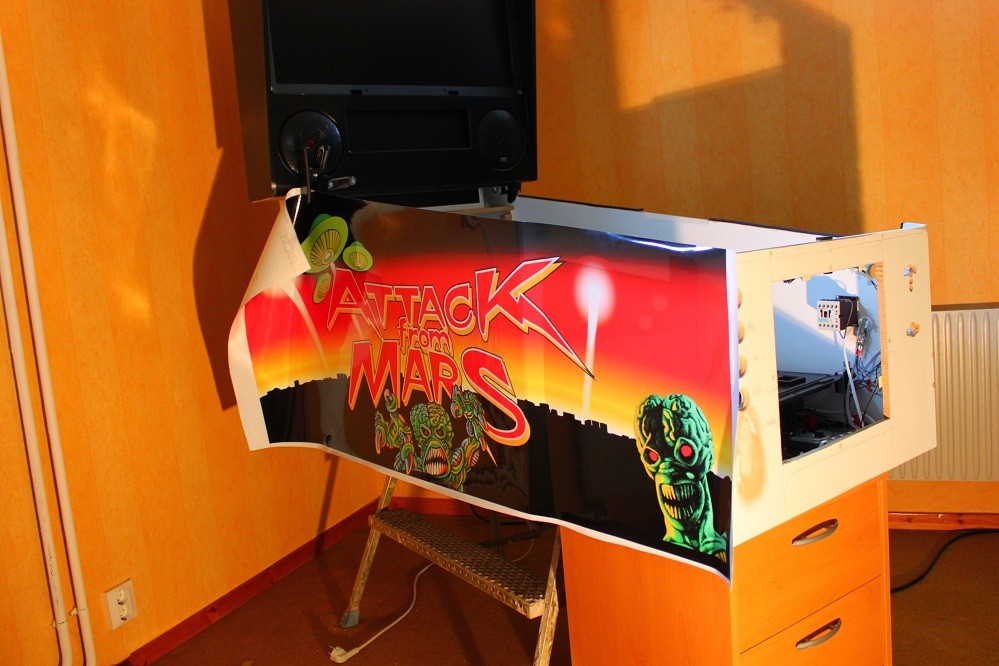

Nu gäller det bara att få upp den rakt och utan veck. Man skulle haft några extra armar. (2011-07-02 22:20:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Infällda knappar så att dom inte sticker ut så mycket. Inläggen inuti knapparna är gjorda med en vanlig skrivare och overhead-film. (2011-07-07 16:45:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

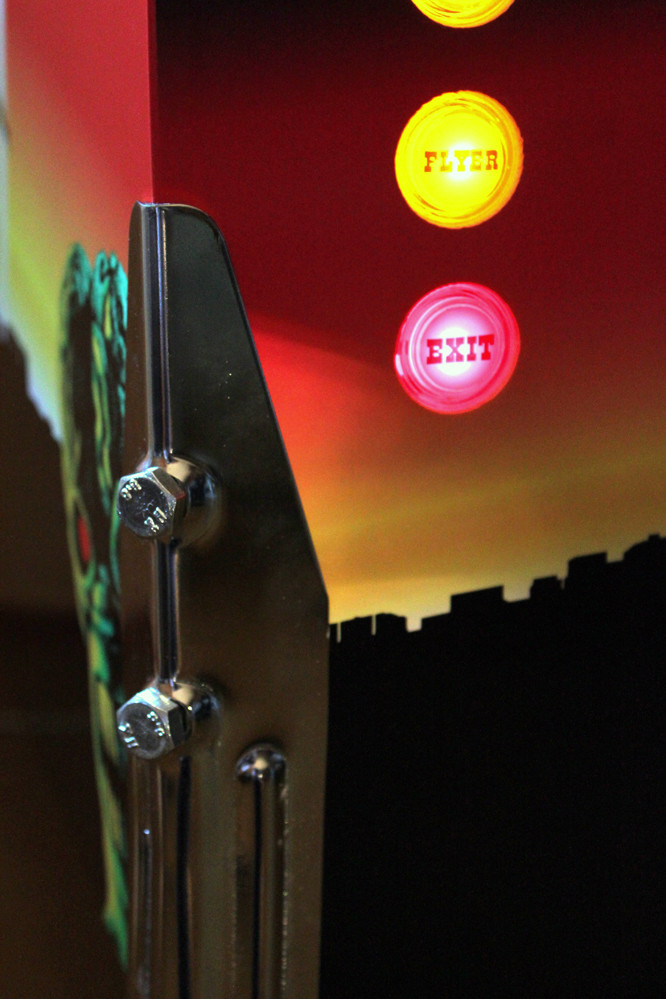

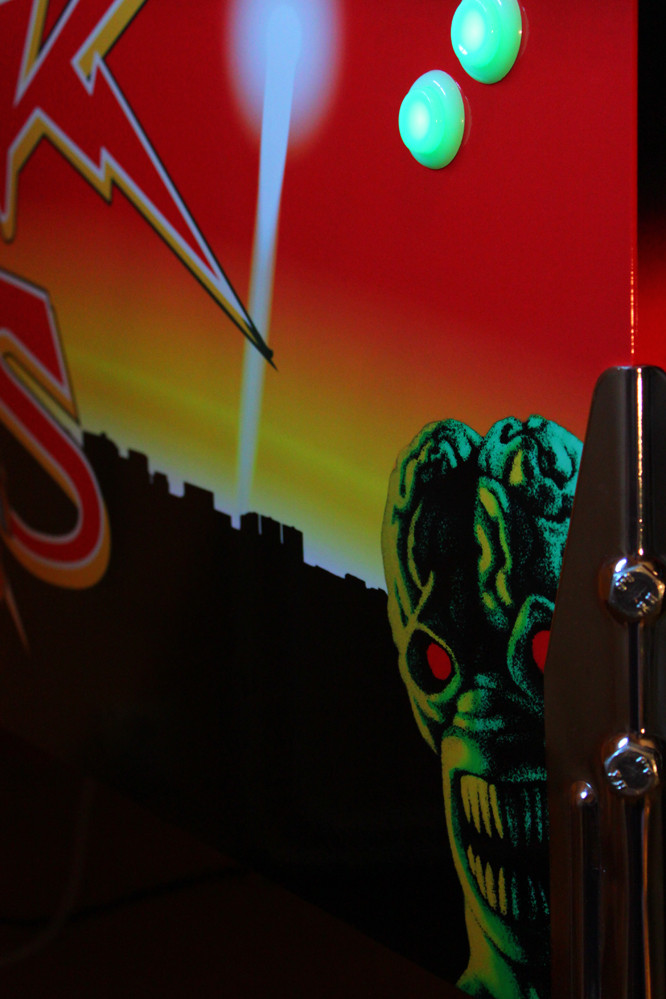

Närmare bild på hörnet. (2011-07-07 16:46:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

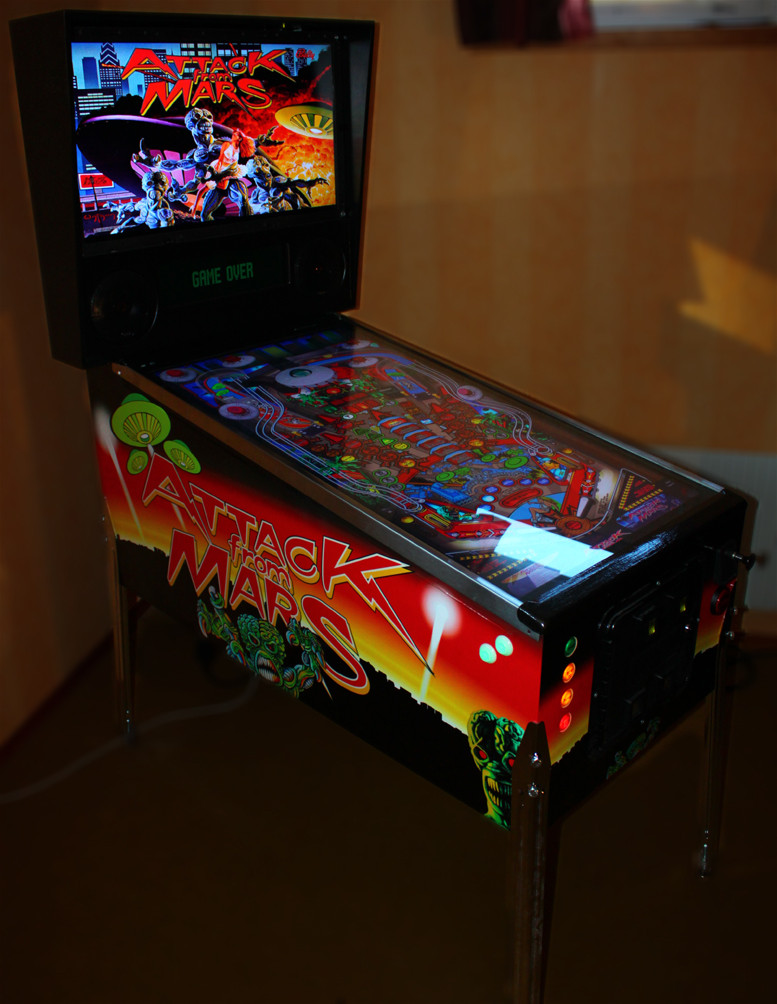

Översiktsbild. (2011-07-07 16:47:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
