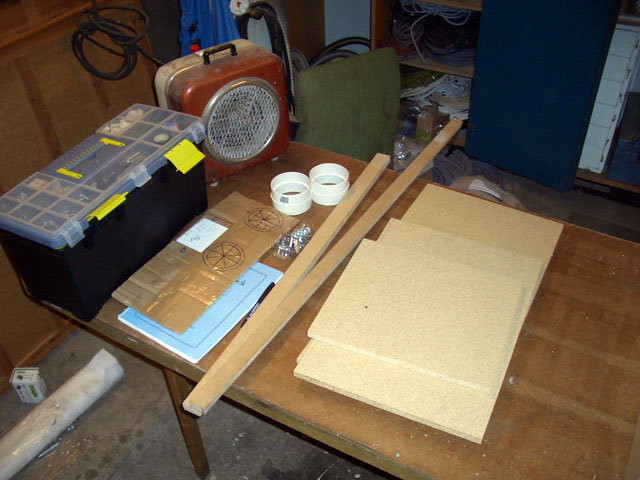

Material och verktyg.
Man måste först få en överblick av vad man har och vad som fattas. Som tur är glömde jag inget. Jag åkte nämligen hem till föräldrarna för att bygga, och det är 10 mil bort, vilket är lite långt att åka om man glömmer något viktigt. :) (2006-01-16 16:22:40)

Produkter på bilden:

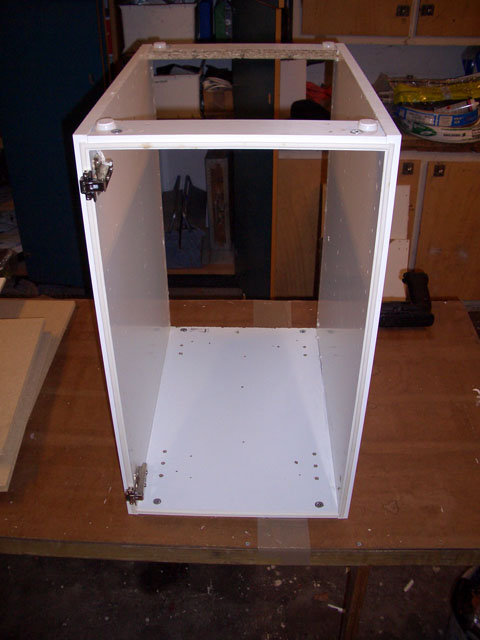

IKEA Faktum köksskåpstomme 40x60cm
Här är stommen upp och ner. Jag har vänt på konstruktionen för att få en snygg vit topp på skåpet, den sidan är annars nedåt när man använder skåpet till det som det är till för :)
På underreglarna har jag även spikat fast filttassar. (2006-01-16 16:22:48)

Produkter på bilden:

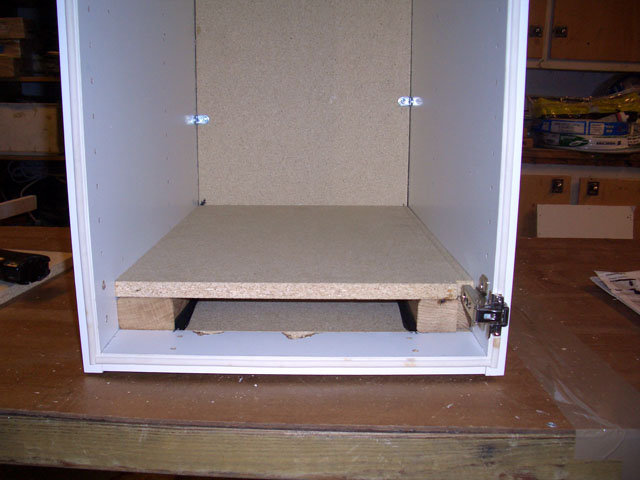

Luftspalten för insug
Här har jag satt två reglar och lagt spånskiva ovanpå. Det ger en spalt under datorn, så att den kan suga in luft med en chassifläkt fram och så drar den ut luften i rör där bak sedan. Detta ger alltså luftcirkulation. I teorin åtminstonde. (2006-01-16 16:22:56)

Produkter på bilden:

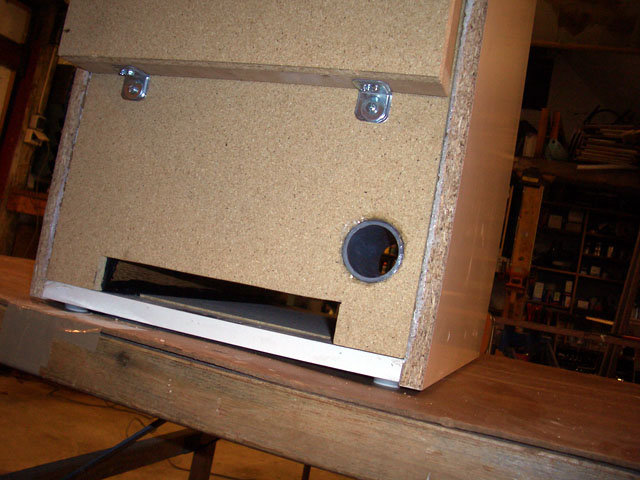

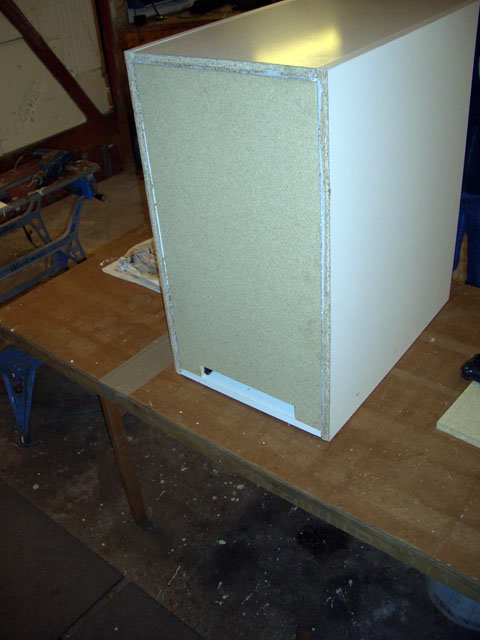

Spalten bakifrån
Jag har sågat ut så man inte ser reglarna utifrån. Detta är i och för sig på baksidan, och där tittar man inte så ofta. Men VET man att där är snyggt så känns det bättre. :) (2006-01-16 16:23:05)

Produkter på bilden:

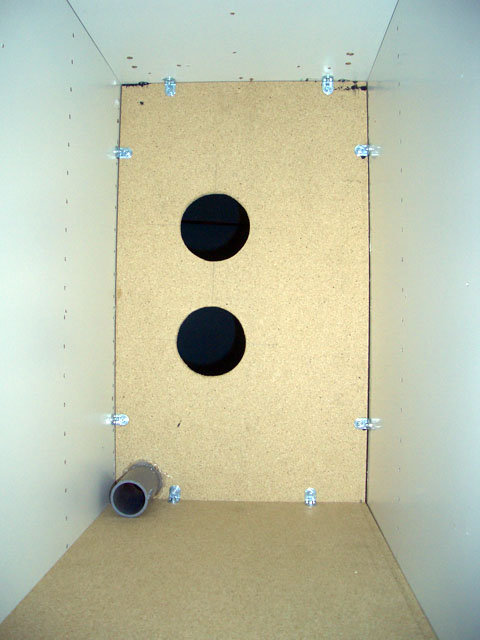

Utblås och kabelrör
I de två stora hålen sätts fläktrören till utblåset från nätdelen och chassifläkten bak. I det lilla röret drar man kablar. Där sitter ett rör just för att det ska vara möjligt att stoppa skumgummi i röret när man har dragit kablarna, så att det inte smyger ut några surr-ljud därifrån. (2006-01-16 16:23:13)

Produkter på bilden:

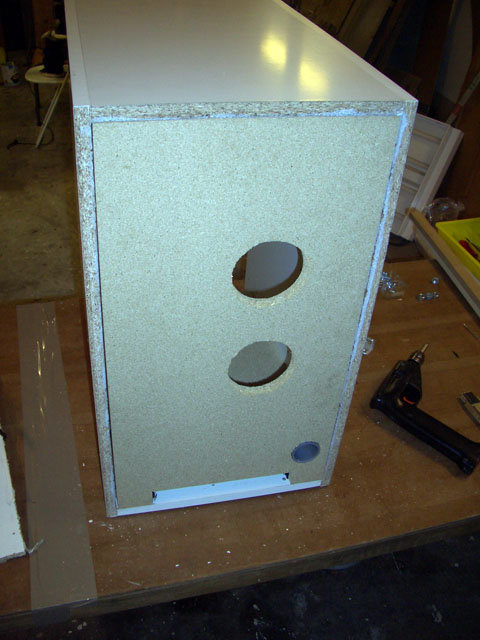

Baksidan med hålen utsågade.
Ja, bilden talar för sig själv antar jag. :P (2006-01-16 16:23:19)

Produkter på bilden:

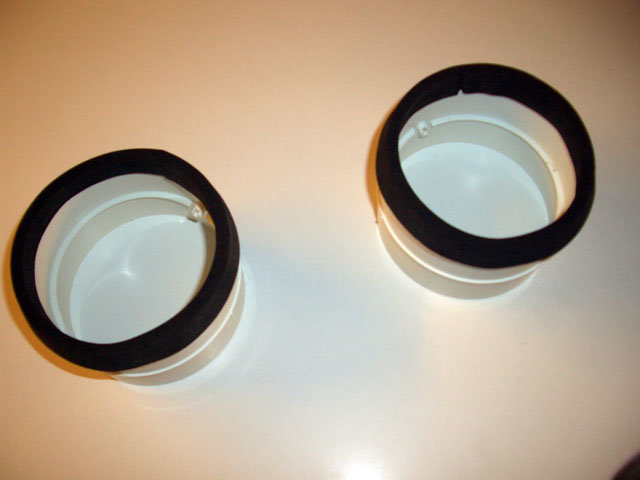

Ventilationsrören
Här har jag monterat på en tjock tätningslist på rören. Denna ska sitta mot datorns fläktar så att det blir ett mer stabilt "drag". Listen är 5x20 mm och så har jag skurit en skåra i mitten så att den gick att limma på röret. (2006-01-16 16:23:31)

Produkter på bilden:

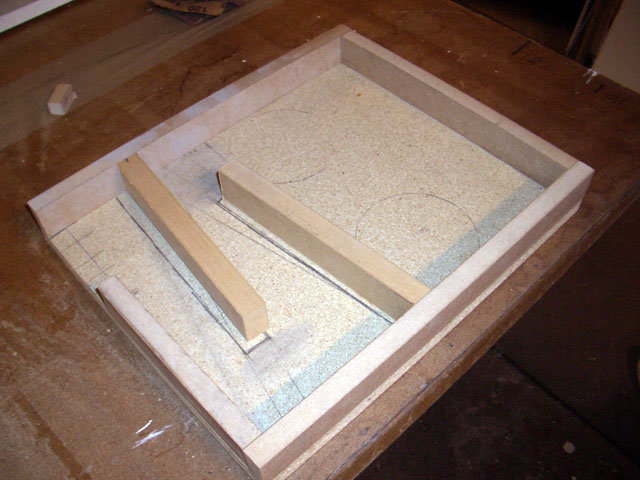

Surrfällan
Här är surrfällan provosoriskt ihopsatt för att se så allt passar. Surrfällan leder ut luften från utblåsningsrören och ser till att sedan dämpa surrljudet från fläktarna i datorn. Man kan väl säga att det fungerar som ett omvänt Voighthorn kanske? (2006-01-16 16:24:03)

Produkter på bilden:

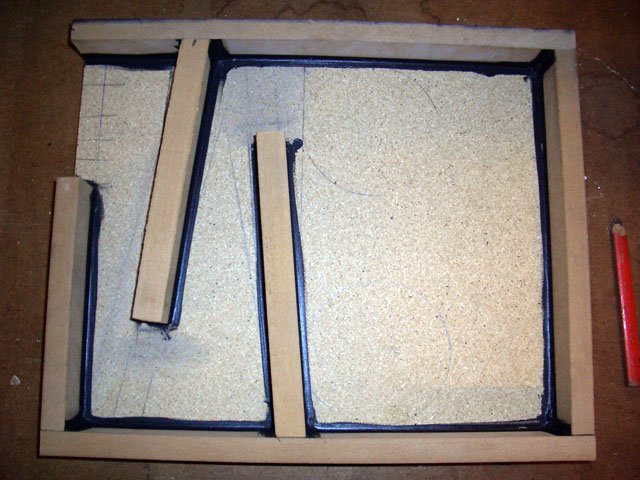

Tätning av surrfällan
Svart latex draget i alla fogar så att det blir en tät konstruktion. (2006-01-16 16:24:11)

Produkter på bilden:

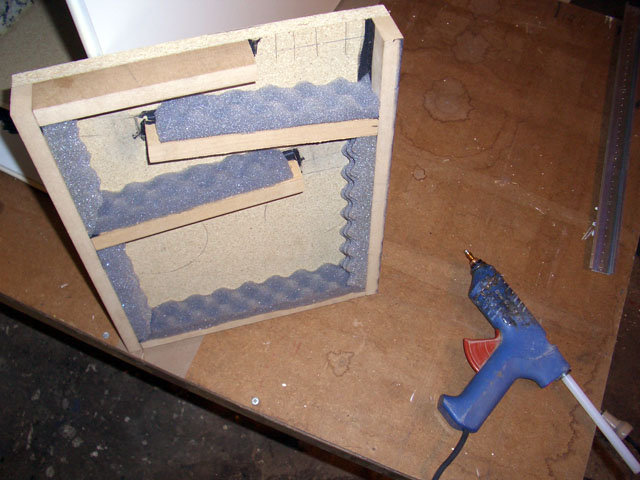

Ljuddämpning av surrfällan
Och så till sist sätts ljudisolationen in i surrfällan. Snyggt om inte annat. :) Smältlim är grymt både till att limma ihop mdf och spån med även till skumgummi. (2006-01-16 16:24:23)

Produkter på bilden:

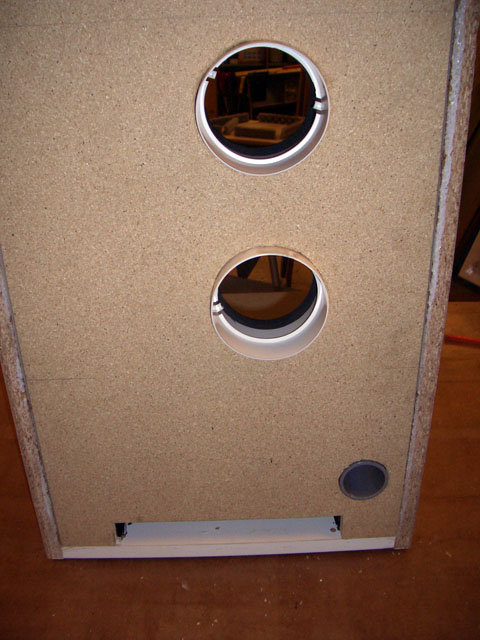

Rören monterade
Utblåsrören är monterade, numera sitter dom dock i jämnkant med baksidan för att få så mycket längd på dem inuti lådan. Monterade med smältlim de också. (2006-01-16 16:24:33)

Produkter på bilden:

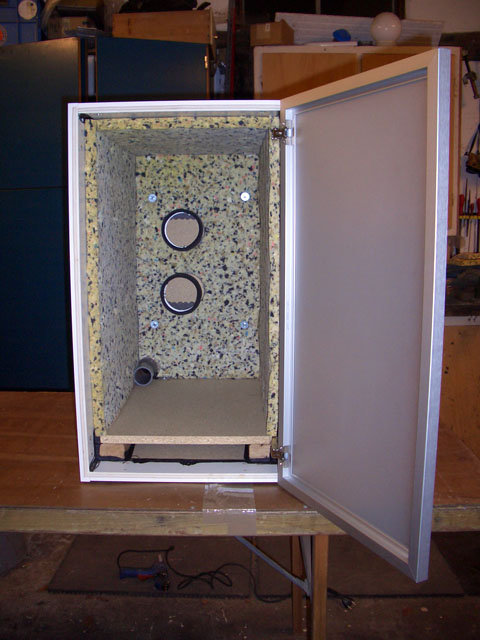

Färdigt skåp!
Så ser det ut när det är klart. Dämpmaterialet är av den typen man sätter i bilar, inte så dyrt på mekonomen, men väldigt effektivt. Stoppar man in huvudet i lådan och pratar slår det nästan lock för öronen. Observera att hela lådan är isolerad inifrån med latex, lådan måste vara lufttät för att få den tyst. (2006-01-16 16:24:42)

Produkter på bilden:

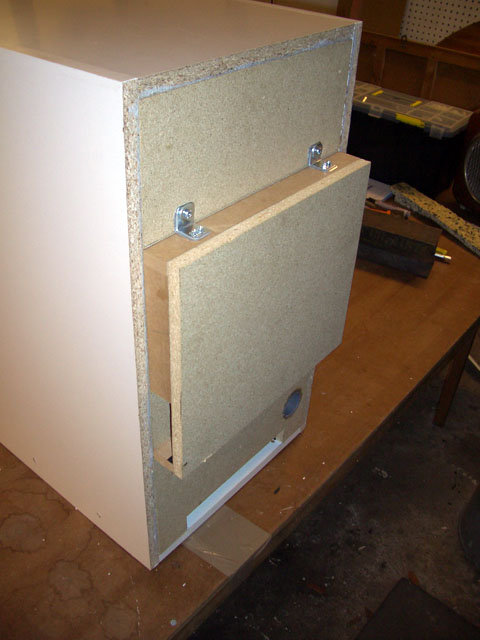

Surrfällan monterad
Surrfällan sitter med fyra skruvar med mutter så att den är avtagbar. Alla väggar i surrfällan har tätningslist så att det sluter tätt mellan surrfällan och skåpet. (2006-01-16 16:24:53)

Produkter på bilden:

Spalten i närbild
Ännu en bild på det färdiga skåpet. (2006-01-16 16:25:04)

Produkter på bilden:

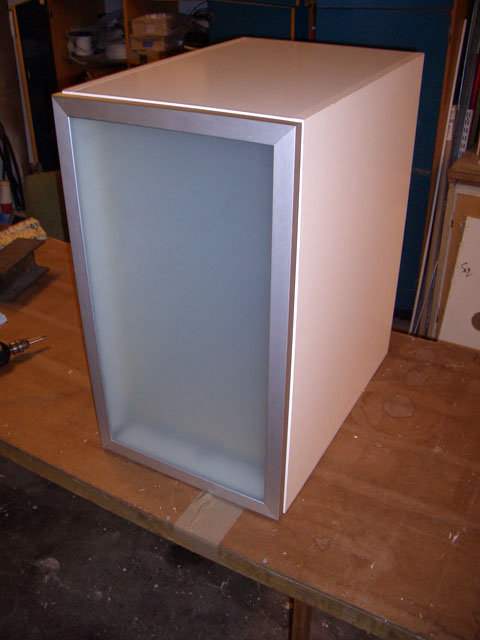

Färdigt framifrån
Och så den eleganta framsidan. Mycket snyggare än att ha en dator stående på golvet. Och såklart mycket mycket tystare. Nu när jag har den i bruk så märker jag att jag mer eller mindre lugnt kan sova med datorn igång. Och jag har datorn en meter från sängen. Normalt låter det mycket när CD-romen spinner igång, men med lådan är det knappt märkbart. Det är väldigt skönt att slippa en surrande dator! (2006-01-16 16:25:13)
