Ja texten som stod här försvann i cyberspace av oklar anledning. Jag skriver några ord igen. Det här är alltså en dokumentation om hur mitt garage blev en liten hembio. Målen var: 1. Bra ljud och bild. 2. Så avskalat och rent som möjligt vid filmtittande. Bara filmen skall synas. Inga dioder, ingen elektronik inget annat än filmen. 3. Ljudisolerat till resten av huset så man kan köra med bra volym när som helst på dygnet. Lyckades jag? Jo det tycker jag. Det enda jag skulle vilja… Läs hela |
Produkter i albumet:
|
Oj, oj. Skall det här bli en hembio? Det här kommer att kräva en del jobb. Utrensningen av skräp har redan börjat. Om en dryg vecka kommer rumsakustikexperten och då vore det bra om jag fått boer det mesta så att han kan jobba bra. (2009-01-23 17:29:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Steg 1 är klart. Allt skräp är borta. Om någon timme kommer Ingvar Öhman (rumsakustikexperten) och gör sin bedömning samt utformar en plan för akustikreglering mm. (2009-02-01 11:51:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Hembiorummet planeras i detalj av en riktig expert på smårumsakustik.
Så har Ingvar varit här och vi har jobbat hårt med planeringen i flera timmar. Jag känner mig ganska matt av den intensiva koncentrationen, men det var riktigt trevligt.
Som tur var fick I.Ö. även snacka med byggkillen och de kom bra överens, så förhoppningsvis blir allt byggt enligt planen.
Högtalarmässigt blev det cc-pc2 x 3 bakom ljudgenomsläpplig duk från Screen Research (109" 2:35-1). På basfronten blir det Porfundus Y-4. Jag ville inte riskera att jag får för klena grejor och detta kommer att räcka mer än väl.
Som surr blir det mina 6 A2:or så klart.
Rummet blir ganska avancerat och framväggen blir en anpassad konstruktion för inbyggnadshögtalarna och duken. På sidorna längst fram blir det lite absorbenter (stenull plus skum) men sen lite längre bak blir det filmhyllor bakom draperi.

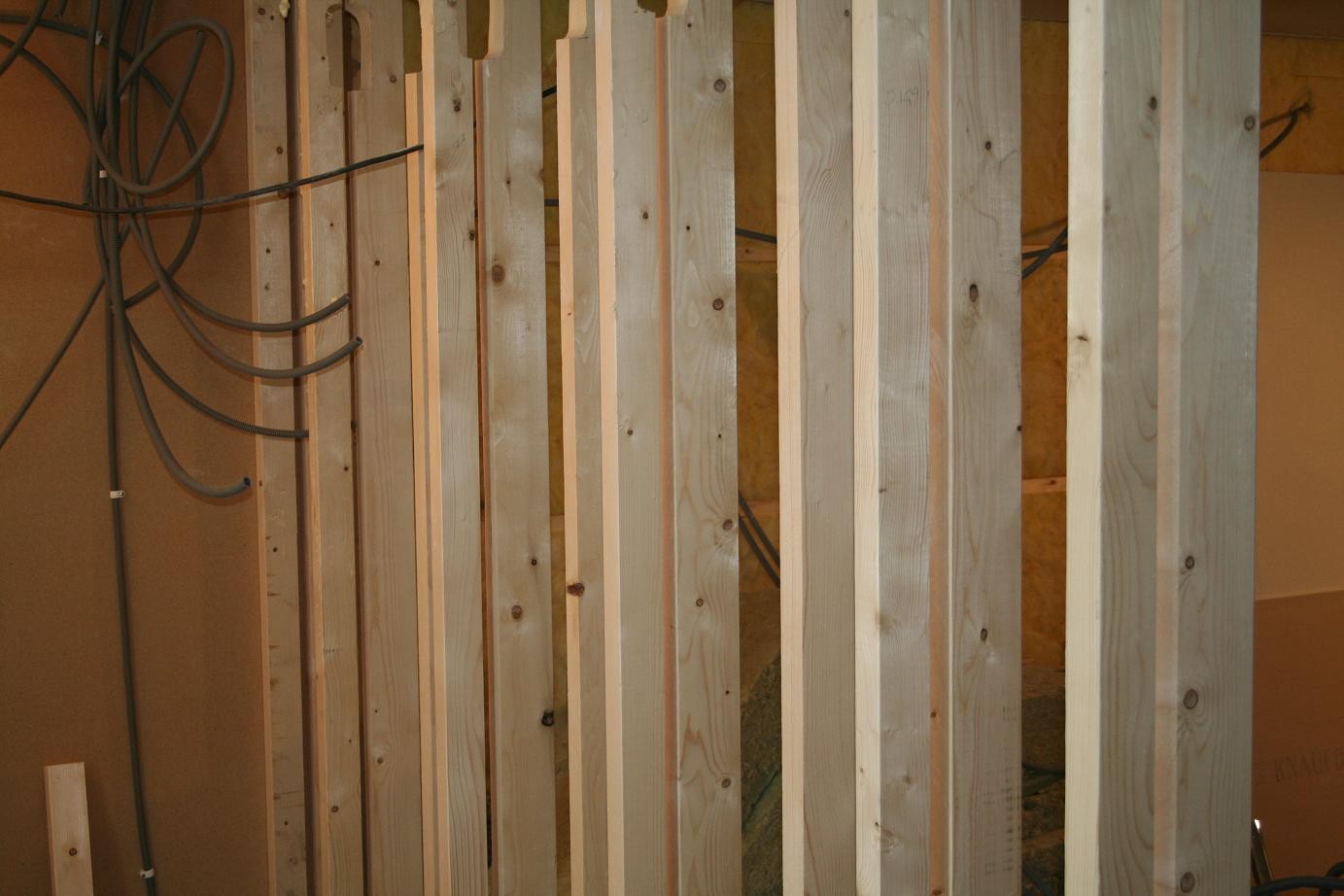

Taket sänks med en basabsorberande luftspalt mellan nya innertaket (som är räfflat) och gamla innertaket. Längst bak vid taket blir det en spalt mot en basabsorberande låda som ligger i utrymmet ovan innertaket. Längst bak på golvet blir det en basabsorberande upphöjd sockel med spalt längst in vid väggen. De två väggarna in mot resten av huset blir dubbla väggar med luftspalt emellan för god ljudisolering. Därför blir det också två dörrar (dubbeldörr) in i rummet.

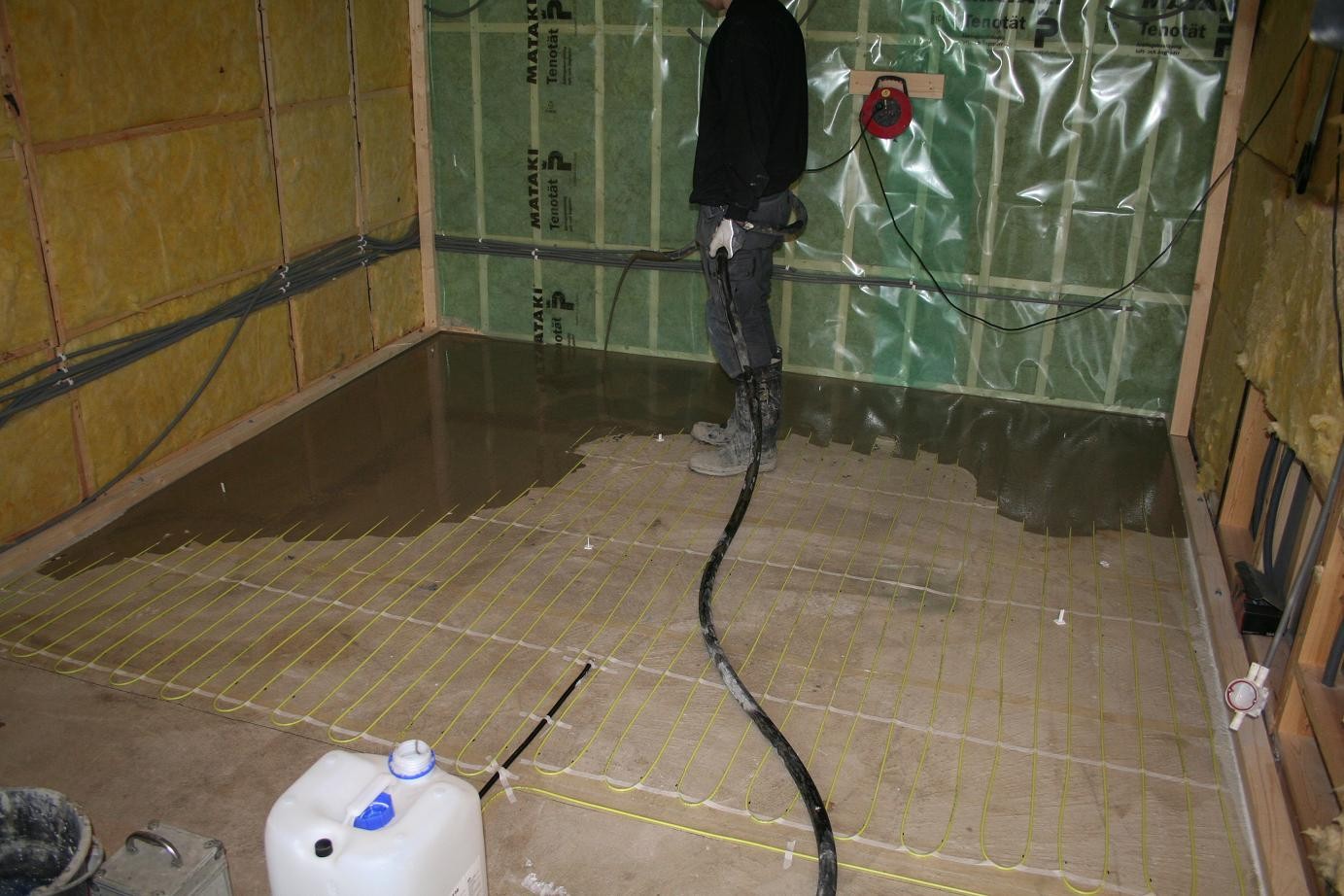

Steg ett blir att sätta upp innerväggarna och att flytspackla golvet. Sen blir det golvvärmen och så vidare...
Mycket proffigt jobbat av I.Ö måste jag säga.
(2009-02-05 18:40:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Jag har gjort detaljerade ritningar efter Ingvars orginal. Jag satt fast dem på en frigolitskiva så att det är lätt för byggaren att få en överblick. Varje mått och vinkel är inskrivet. (2009-02-07 15:45:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Väggen där duken och inbyggnadshögtalarna har börjat byggas om. Lite extra isolering och reglar till att börja med. (2009-02-13 17:06:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Ljudisolering mm... (2009-02-16 21:13:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Dessa hål ligger invid vad som kommer att bli bakväggen till biorummet. Bakväggen är ej byggd än. Hålen kommunicerar med en ca 1000 liter stor basabsorbent som håller på att byggas ovanför innertaket. Hålen kommer att döljas sedan i och med att ett inre innertak kkommer att byggas... (2009-02-17 16:41:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Denna låda på ca 1000 liter ligger ovan taket och är fylld med dämpmaterial och kommunicerar med rummet under. Den måste bli helt tät. Den är nästan lika bred som rummet. (2009-02-18 17:01:09) Bilden är högupplöst. Klicka i bilden för att zooma.
(2009-02-18 17:04:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Sju rejäla kabelkanaler till frontar och basar. Sen tillkommer sex till surroundhögtalarna. (2009-02-19 17:09:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Fyra går där nere till de fyra stora basmodulerna (Ino Audio Profundus Y-4) som tillsammans kommer kunna pumpa ca 36 liter luft vid basporten vid 20 Hz. Detta enligt kontruktören Ingvar Öhman som ju också ritat rummet.
Tre går högre upp till där frontarna och centern skall sitta. (2009-02-19 18:32:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Man ser hålen ned mot rummet. (2009-03-01 12:02:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Och det har varit ett litet helvete att bygga den på den trånga krypvinden. Den har ju byggts kring takstolar mm och allt skall tätas. (2009-03-01 12:02:58) Bilden är högupplöst. Klicka i bilden för att zooma.
(2009-03-01 12:07:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Vilket slit. (2009-03-01 12:04:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Svart sammetsliknande tyg med bra akustiska egenskaper. Det skall bli draperier av detta framöver. (2009-03-03 18:33:54) Bilden är högupplöst. Klicka i bilden för att zooma.

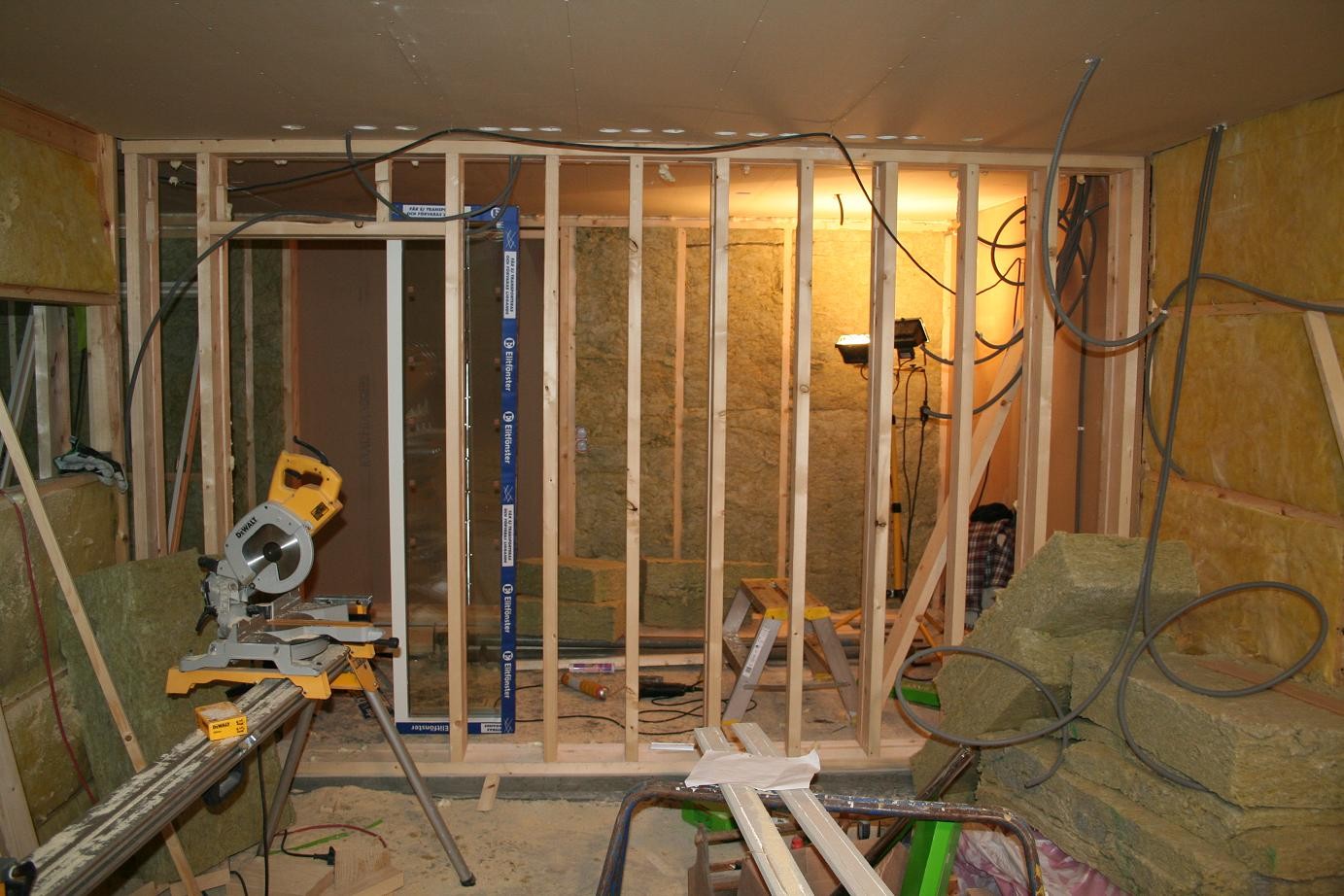

Bakväggen blir dubbel med luftspalt emellan för maximal ljudisolering. (2009-03-11 15:09:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Hålen där uppe i reglarna är för rördragning. Förberedelse för framtida berrgvärmeledningar. (2009-03-11 15:10:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Golvsockeln under konstruktion. Denna kommer även att hjälpa till lite med basabsorbtionen. (2009-03-12 18:28:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Fönstret har byggts igen. Vem behöver ett fönster i ett biorum? Ny panel sätts upp.
Det känns lite surt att man målade om den här väggen i somras. Liite onödigt så här i efterhand. (2009-03-12 18:30:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Invid bakväggen finns en luftspalt så att den isoleringsfyllda plattformen kan fungera som basabsorbent. (2009-03-13 16:22:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Den grova kanalen kommer att rymma allt man vill dra till projektorn och den kommer att döljas av innerväggen och det nya innertaket som senare skall byggas. (2009-03-13 16:24:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Nu har jag hittat en matta som är mycket tätare och skönare än den jag tidigare kollat in. Den heter Ege Soft Dreams och är dessvärre ganska dyr, men oj vad fin. (2009-03-16 13:56:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Grym matta. Botten är tunn för att släppa igenom golvvärmen. (2009-03-16 15:41:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Jag lämnar en spalt längst bak eftersom jag funderar på att skruva fast biostolar i golvet. (2009-03-20 11:58:15) Bilden är högupplöst. Klicka i bilden för att zooma.

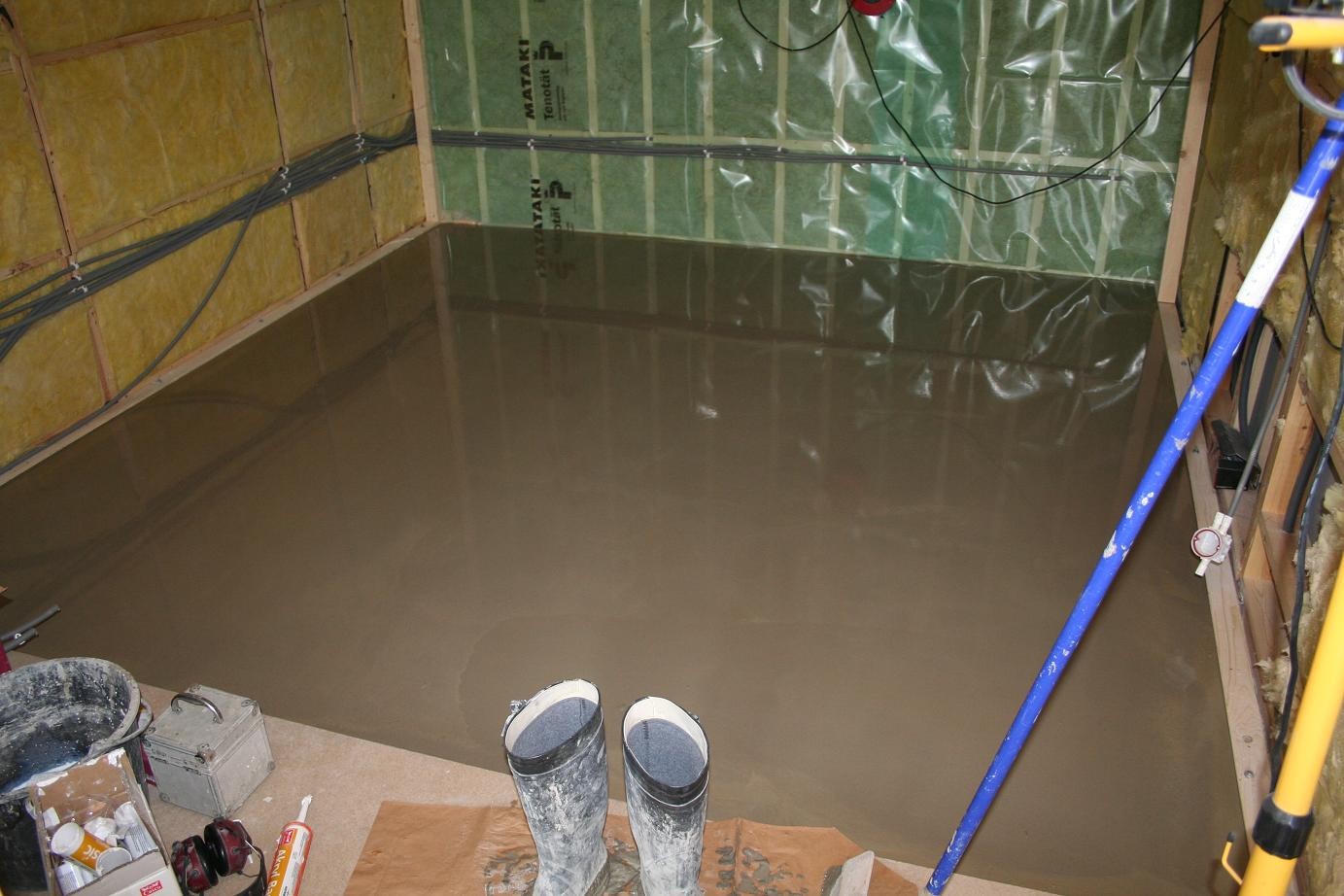

Det ser slätt och fint ut (2009-03-20 12:51:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Fem meter räcker gott. (2009-03-20 14:45:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Efter ett litet uppehåll i arbetet så blir det lite gjort. Innerväggarna håller på att ta form. Nu är det byggt dubbel vägg mot huset. Notera kabelkanalerna till två av de sex surroundhögtalarna. (2009-03-25 18:45:56) Bilden är högupplöst. Klicka i bilden för att zooma.
(2009-03-26 19:03:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Notera eluttaget för projektorn uppe vid taket. Kabelkanalerna för bakre surroundhögtalarna skall snart tas ut. Väggen är inte gipsad på andra sidan så det är ingen fara. (2009-03-27 17:17:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Det blir ett helt gäng eluttag vid platsen för elektroniken. 13 högtalare behöver 12 kabelkanaler. Dessutom en grov kabelkanal till projektorn. (2009-03-31 09:15:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Många eluttag och högtalarkabelkanaler. Den gula är till projektorn. (2009-04-02 19:15:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Under den här hyllan skall de fyra basarna stå. (2009-04-07 17:17:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Man börjar ana var den ramspända duken skall fällas in. (2009-04-08 16:23:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Den här boxen har ju en del problem men ger riktigt bra bild och har en hyfsat stor HDD. (2009-04-11 14:05:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Frontväggen är klar! Bara lite ytfix och sen skall förstås högtalare och duk sättas fast. Innertaket har börjat ta form. Reglar är uppsatta och i morgon börjar vi sätta upp lockpanel... (2009-04-16 15:39:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Notera hål för spotlights. (2009-04-17 15:13:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Det är linullsisolering som inte fäller några irriterande fibrer. Den isolerade spalten mellan innertaken kommer att fungera som en ljudabsorbent. (2009-04-17 15:14:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Notera spalten kring innertaket. Den behövs för att få ljudabsorbentfunktionen. Takhöjden är exakt uträknad för att rummet skall få akustiskt gynnsamma proportioner. Taket skall vara så där räfflat för att minska resonanser och för viss diffusion. Den fula brädan längst in funkar som "spacer" för luftspalten och skall så klart bort. (2009-04-17 15:16:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Jag har börjat måla taket i en svart helmatt färg. (2009-04-20 20:33:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Filtret i en vanlig reciever duger inte. Här skall det delas med precision!
(2009-04-28 19:30:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Rent och fint. (2009-04-28 19:32:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Lite okonventionellt ligger många av kontrollerna inne i filtret. Det kan tyckas vara lite bökigt men å andra sidan ställer man inte in systemet så ofta. (2009-04-28 19:34:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Jag håller på att klä väggarna med svart scenmoltontyg. Nästan klart. Det blir grymst snyggt. Jag är också nästan klar med förstareflexabsorbenterna i främre hörnen. Draperiskenor är uppsatta i taket (det vita). De kommer att döljas av det svarta draperiet. De två vita snörena går till en ventilationslucka som kan öppnas och stängas (den har också en motordriven fläkt som man kan sätta på vid akut ventilationsbehov).
(2009-05-22 21:47:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Dessutom är elen indragen med dimbara spottar. Jag kanske skall måla surrarna svarta sen men de är snygga vita. Vi får se hur mycket de sabbar svärtan...
Härnäst skall duken och all elektronik sättas utt. Soffor heltäckningsmatta, högtalare och dörrar saknas än... (2009-05-25 21:28:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Sjukt nice med 2.35:1. Ett par KEF-ägg får agera nödhögtalare tills de "riktiga" högtalarna kommer... (2009-05-26 13:22:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Jag är riktigt nöjd med den. Snygg, skön och bra för akustiken. (2009-06-07 20:02:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Garanterar att man kan se actionfilm på hög volym utan att resten av familjen störs. (2009-06-19 12:22:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Jag längtar efter att få slänga ut de i sammanhanget undermåliga KEF-äggen. Jag kanske får högtalarna nästa vecka. (2009-06-19 12:24:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Det är film som är grejen (2009-06-19 12:26:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Det återsår jobb med målning och montering av basarna. Alla högtalarna kommer att döljas helt, frontarna bakom duken och basarna bakom högtalartyg under hyllan under duken. (2009-06-29 08:45:04) Bilden är högupplöst. Klicka i bilden för att zooma.
De här är utvecklade specifikt för Öhmanritade rum och för att jobba med Ino Audios basmoduler. (2009-06-29 09:47:07) Bilden är högupplöst. Klicka i bilden för att zooma.
En helt clean look. Alla högtalare är helt dolda. (2009-07-02 22:05:16) Bilden är högupplöst. Klicka i bilden för att zooma.
... av högtalartyg ... ser man basarna från helvetet. Ino Audio profundusY-4!
BOOOM!!!
Tack för visat intresse. (2009-07-02 22:06:26) Bilden är högupplöst. Klicka i bilden för att zooma.
De gamla sofforna skall bytas ut och har täckts med svart tyg. Svart tyg framför projektorn minskar ljudet från den en aning. Elektroniken intryckt i hörnet.
Lås på dörren är bra att ha...
Man kan se 3 av de 6 A2:surrarna. (2009-07-03 19:50:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Fyra 12"-element i stora lådor.
Jag håller på att täta väggen bakom dem. (2009-07-05 13:50:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Öhman har varit här och ställt in. Riktigt bra utom ett par smala dippar som inte stör nämnvärt. Jag har sänkt basen en smula nu för det var lite för basdominant för mig. (2009-07-22 14:52:34) Bilden är högupplöst. Klicka i bilden för att zooma.
En clean look (2009-09-20 11:27:54) Bilden är högupplöst. Klicka i bilden för att zooma.
En stilig bild på innerdörren har satts upp. Målningen av innertaket har förbättrats. De fula möblerna har kastats ut. Nästa vecka skall förhoppningsvis de härliga biofåtöljerna levereras. (2010-09-19 10:10:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Ekornes Stressless.
Nu fattas bara ett bra soffbord. (2010-09-22 20:25:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Jag tänkte testa front high i framtiden och har därför köpt ett par begagnade Ino Audio A1.
Nu fattas bara en reciever eller ett försteg som klarar detta....
Ingen brådska med det dock. (2011-02-14 16:33:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Tyst, kraftfullt och gediget. Ut med Behringer och in med Rotel.
Uppmätt att ge 2x600W i 8 Ohm. (2011-03-25 18:05:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Jag har satt front high där uppe... (2011-03-25 18:22:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Det är tur man kan dra för draperierna så man slipper se hyllorna... (2011-03-25 18:23:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Jag hittade ingen möbel som passade så jag måttbeställde den perfekta möbeln för mina behov. Det är hjul under så att man lätt kan dra den ut från väggen för pysslande med kablar och sånt. Nu får jag plats med allt och lite till. (2011-03-31 18:56:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Ca 36 kg. 5 x 200W 8 Ohm, 5 x 300W 4 Ohm alla kanaler drivna samtidigt.
Den här besten driver nu frontar, center och front high.
Recievern behöver bara driva surr och surr back nu. (2011-04-19 10:15:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Inga toppar eller dalar i basåtergivningen. (2011-10-05 19:24:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Härligt frisk och sval luft med en luftvärmepump från Panasonic. Otroligt mycket tystare och diskretare än en portabel AC. Diskret placerad på sidoväggen i ett bakhörn så stör inte den vita färgen nämnvärt.
Nu kommer jag kunna se på Fotbolls-EM i sommarhettan (?) utan att svettas.
På bilden ses även en Boxee som jag fick av polarna när jag fyllde år. (2012-06-05 22:00:30) Bilden är högupplöst. Klicka i bilden för att zooma.
En riktigt bra handkontroll till PS4 (2013-12-08 10:28:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Den gamla PS3-an har äntligen pensionerats. (2013-12-08 10:32:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Har uppgraderat duken till Screen Research ClearPix 4k. Kanske den bästa ljudtransparenta väven på marknaden. Den är 109" i 2.35:1. (2009-03-02 19:28:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Närbild på väven som är tillräckligt bra för att projicera en 4K-bild utan att denna skall bli suddig. (2014-05-04 16:57:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Liten och plastig, men gör jobbet (2019-01-29 14:04:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Bilden på frekvenskurvan ser lite mystisk ut!
Funderar på om subben är ur fas eftersom du fått en så djup dip i delningsfrekvensen.
Har du testat att skiftat plus och minus till subben?
Själv har jag byggt två av dess som står på högkant och som jag flyttar runt i min biograf. Funderar på att bygga två till eftersom det bara är tiotums element i lådorna.
Länk till lådan.
Grattis till uppdateringen blir det atmos oxå nu när du är i gång?
Jepp jag har satt in ett par Atmoshögtalare. Funkar kanon.
Hur tycker du Denonen är kontra Onkyon? Sitter idag på en 818 och de lutar åt Denon eller Marantz.
Jag har bättre erfarenheter av Denon än Onkyo sammantaget. Den nya funkar riktigt bra.
