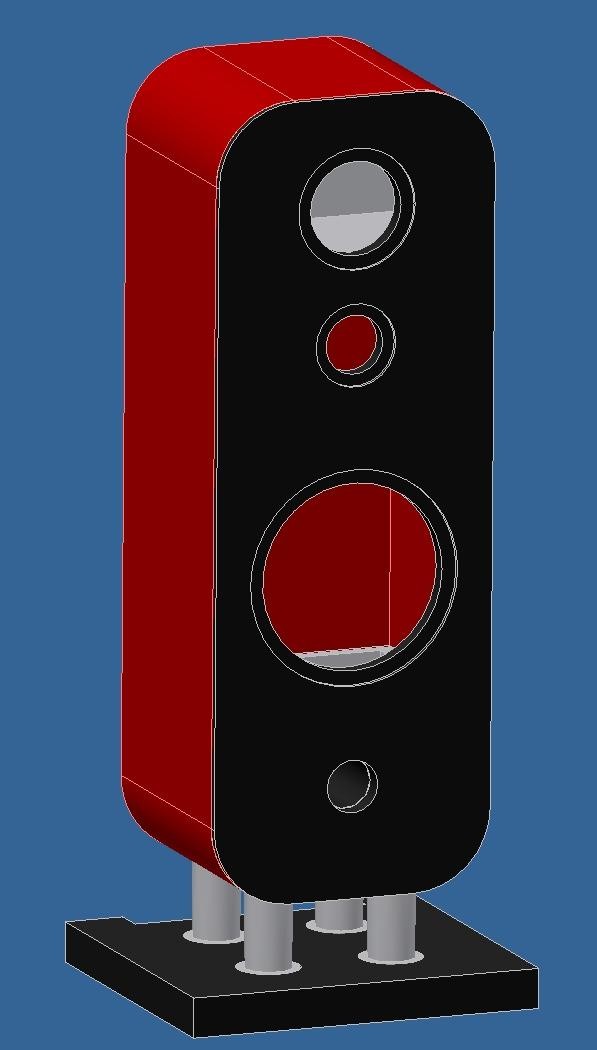

Cadbild över hur jag tänkt....
att högtalarna skall se ut.
Färger är dock inte bestämt. (2010-03-28 20:49:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ett roligt paket!
15 kg högtalardelar (2010-03-28 20:45:53) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

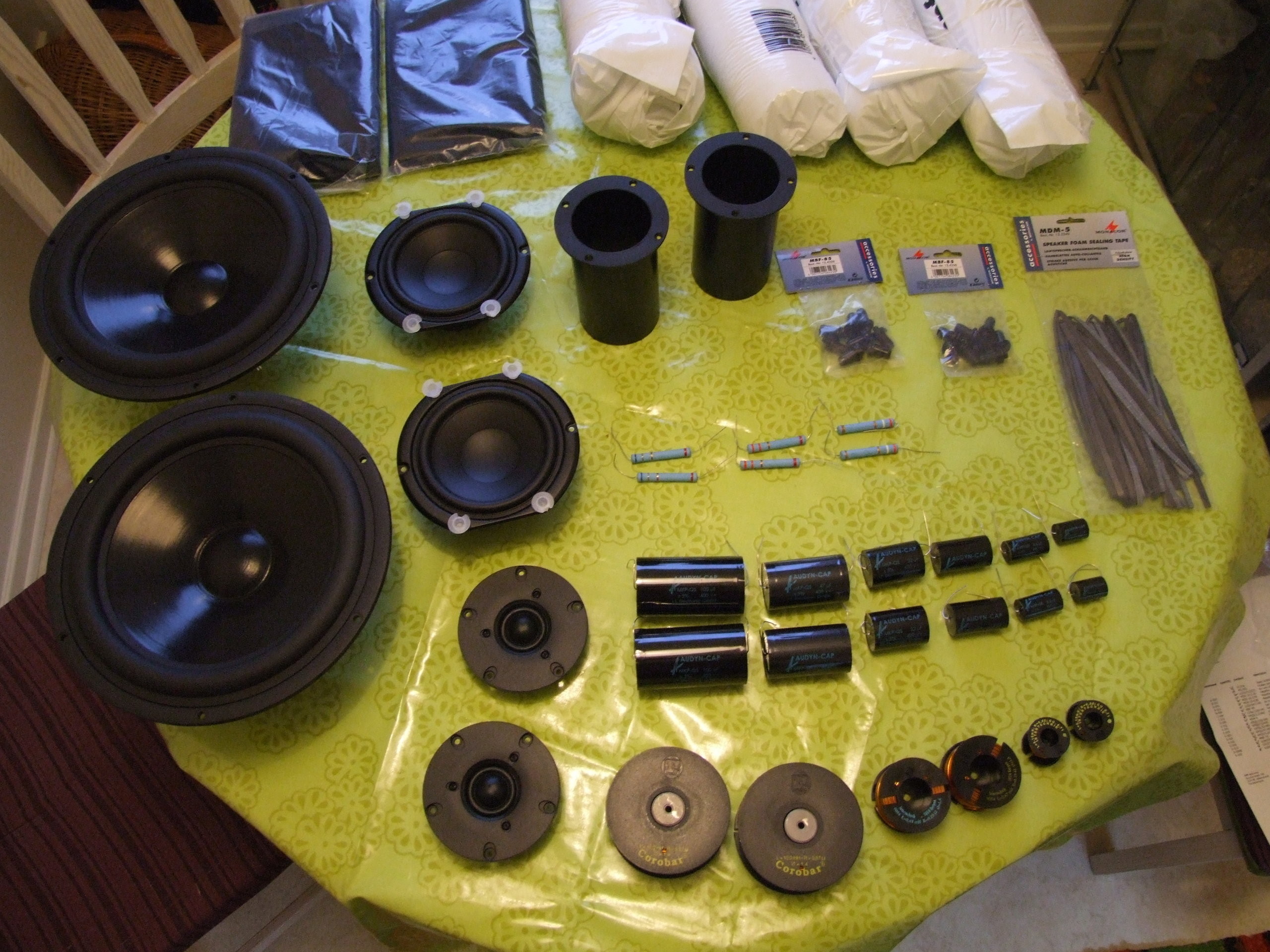

Komponenter
Mycket roligt att leka med (2010-03-28 20:52:53) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

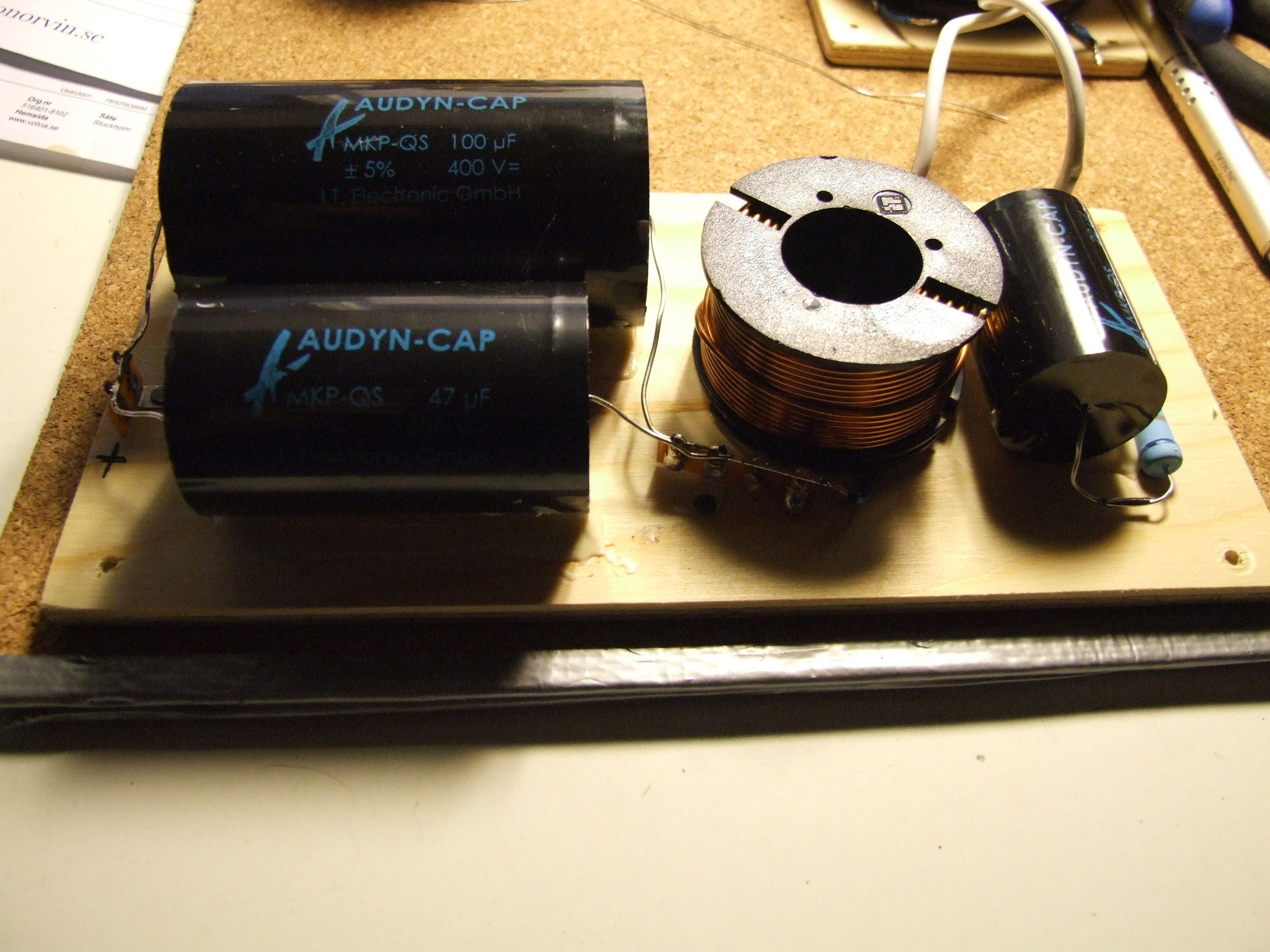

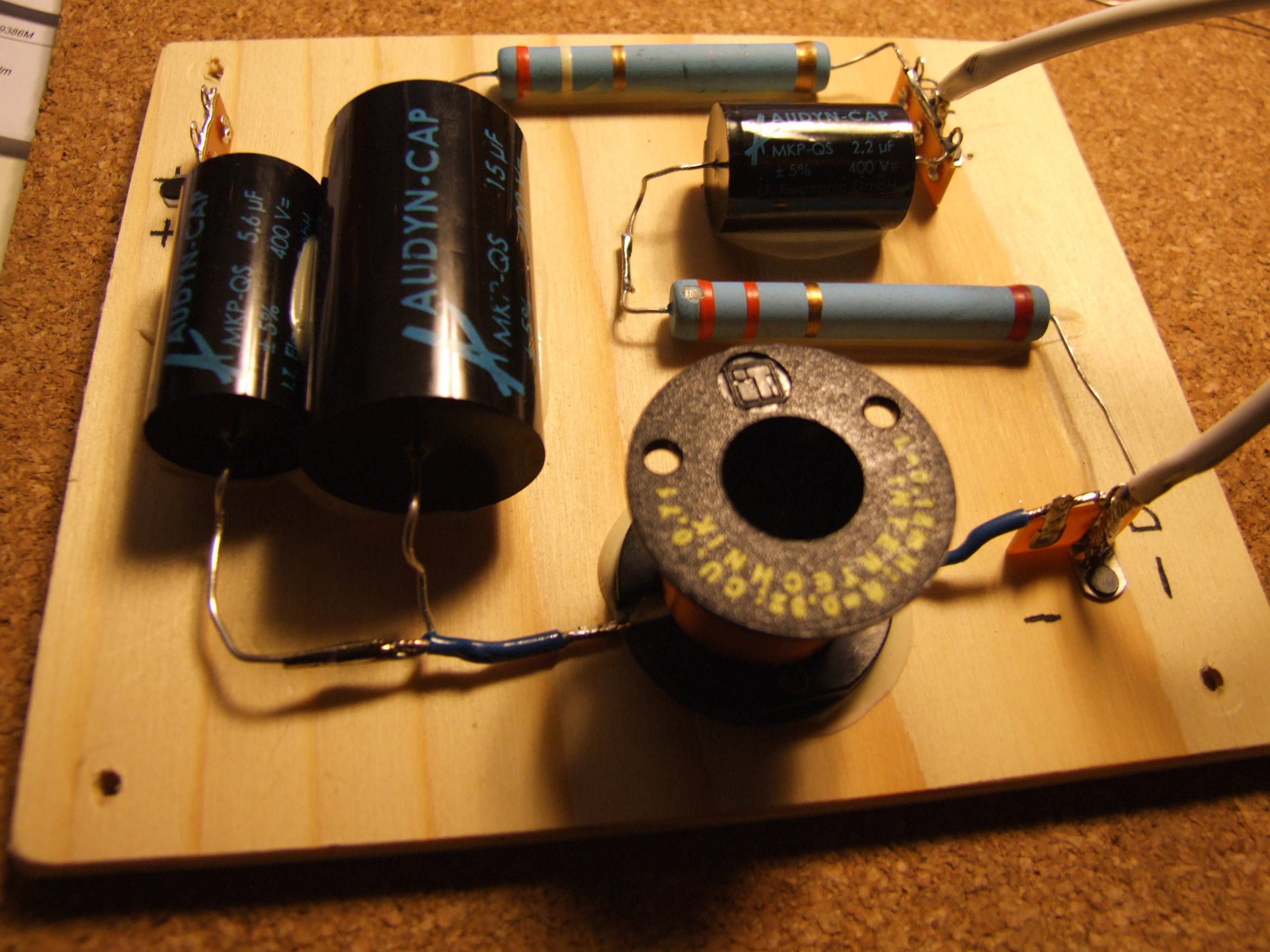

Färdigt delningsfilter diskant
(2010-03-28 21:03:13) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Färdigt delningsfilter mellanregister
(2010-03-28 21:05:08) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Rundade hörn
Äntligen färdigt med första steget. Alla hörn är avfrästa till rätt radie. (2010-03-28 21:10:17) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

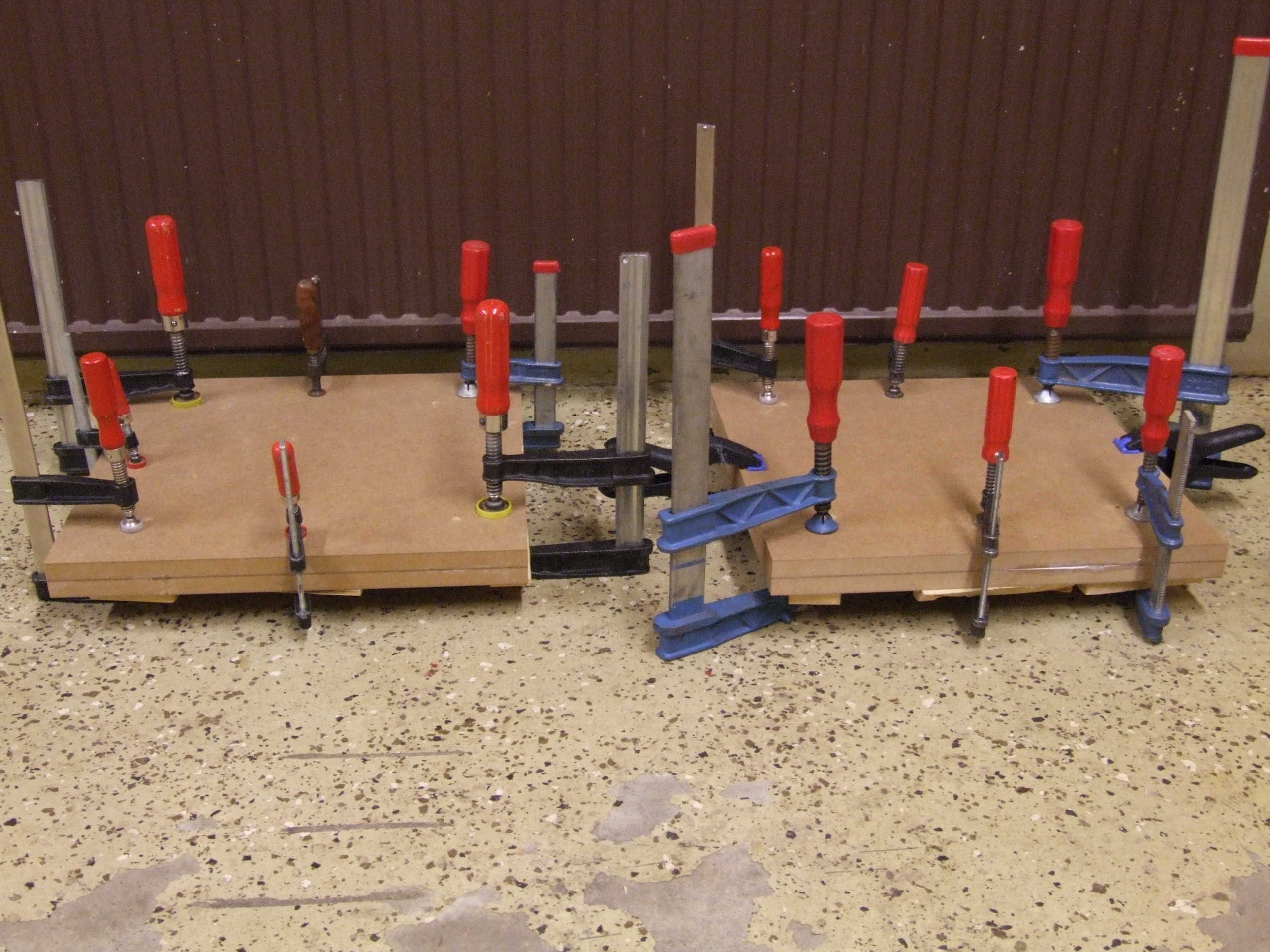

Frontbaffel under limning
Ett lager 16 mm samt ett lager 12 mm MDF (2010-03-28 21:07:38) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Frontbaffel nr 2 under limning
Vad gör man när alla tvingar är slut?
Svar:
Man lägger allt resterande material på som tyngd. (2010-03-28 21:14:02) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ny fräs inhandlad
Svindyr men värd varenda krona.
Gjorde dagens jobb till en barnlek. Skär genom MDF som om det var smör, i motsats till min gamla budgetfräs som skar genom MDF som om det var ja just MDF.
Skall ni fräsa något nångång satsa några hundralappar på riktiga frässtål. Det går mycket lättare och blir mycket snyggare. (2010-03-29 20:10:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

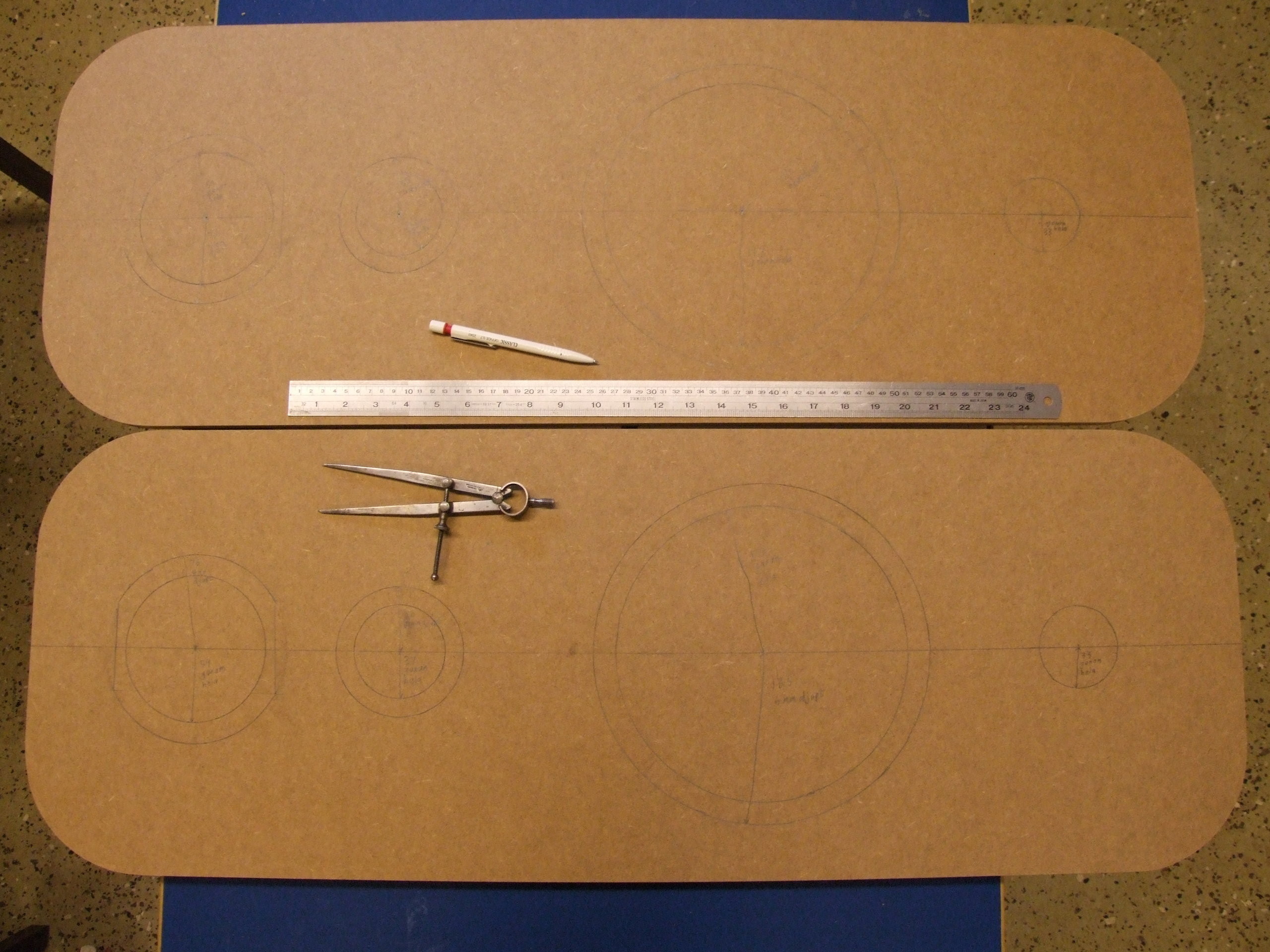

Allt som skall fräsas uppritat
Mycket jobb framför mig. (2010-03-29 20:17:01) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

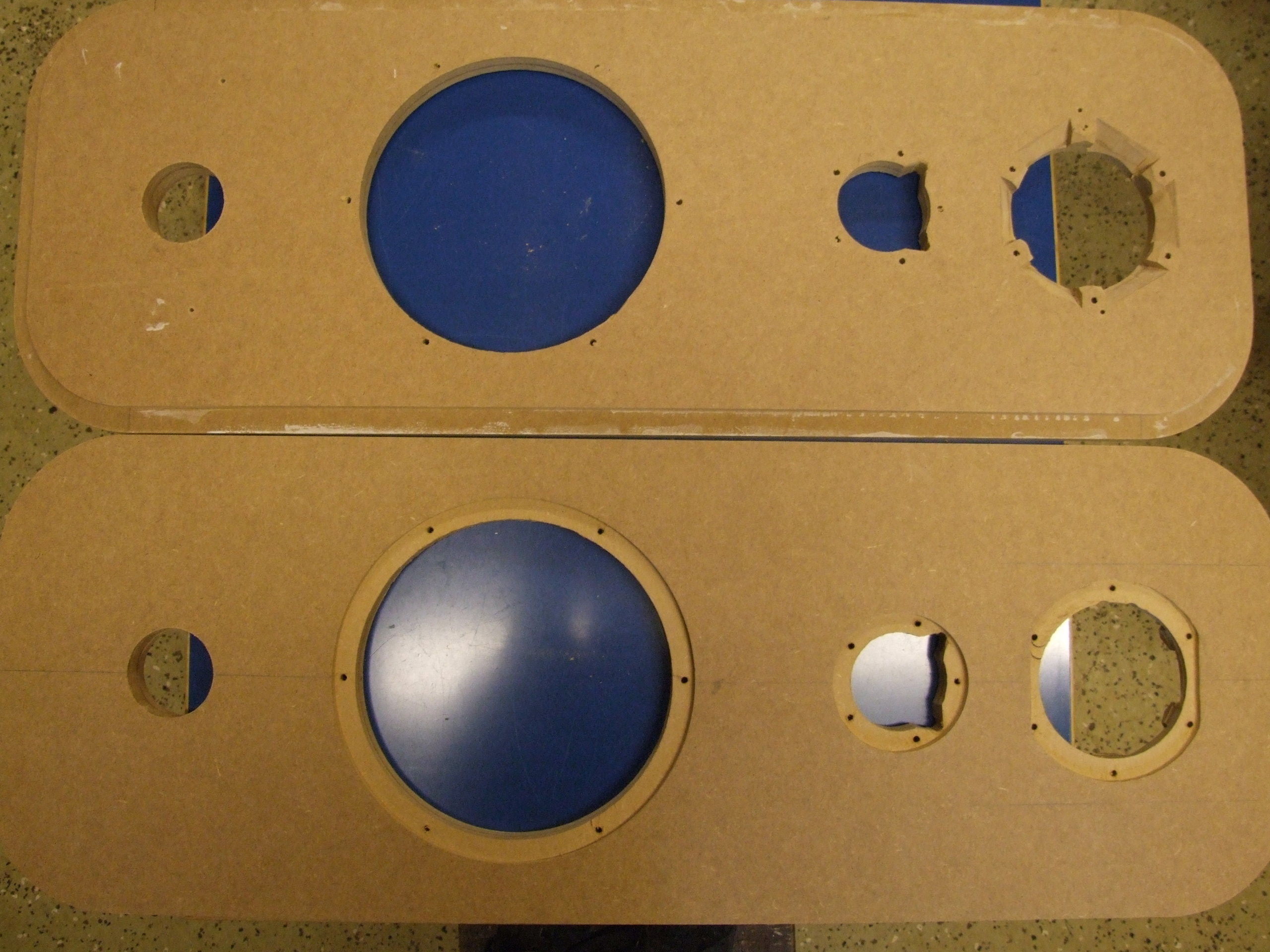

7 timmar och 20 min senare .....
Färdiga frontbafflar (2010-03-29 20:19:09) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Bottenplattor...
för limning 2x19 mm MDF. (2010-03-29 20:21:36) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Stag
innan bearbetning. (2010-03-30 20:22:54) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Stag
efter bearbetning. Inte så hög finish men jag tycker inte det spelar så stor roll inne i lådorna. (2010-03-30 20:24:41) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

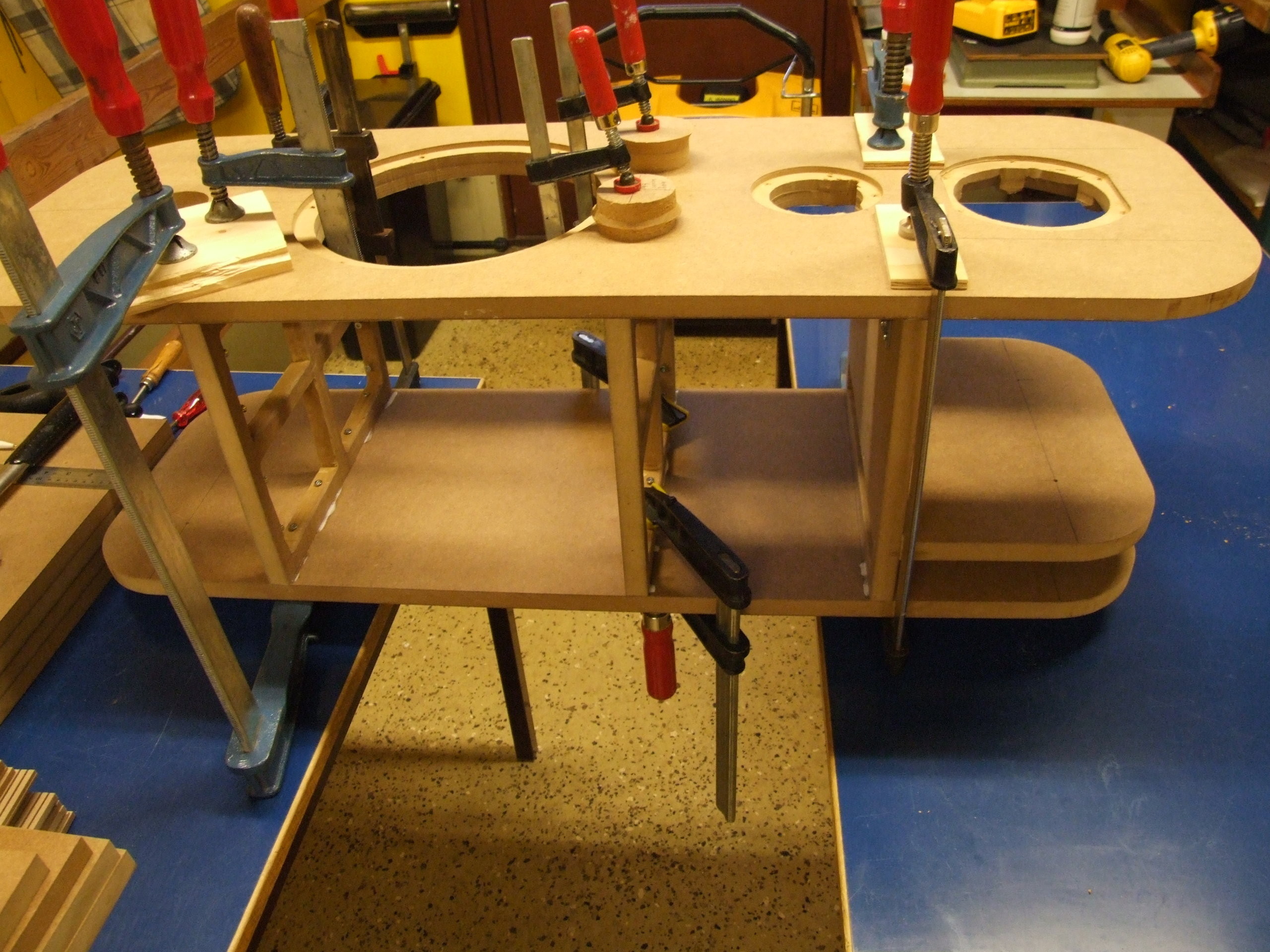

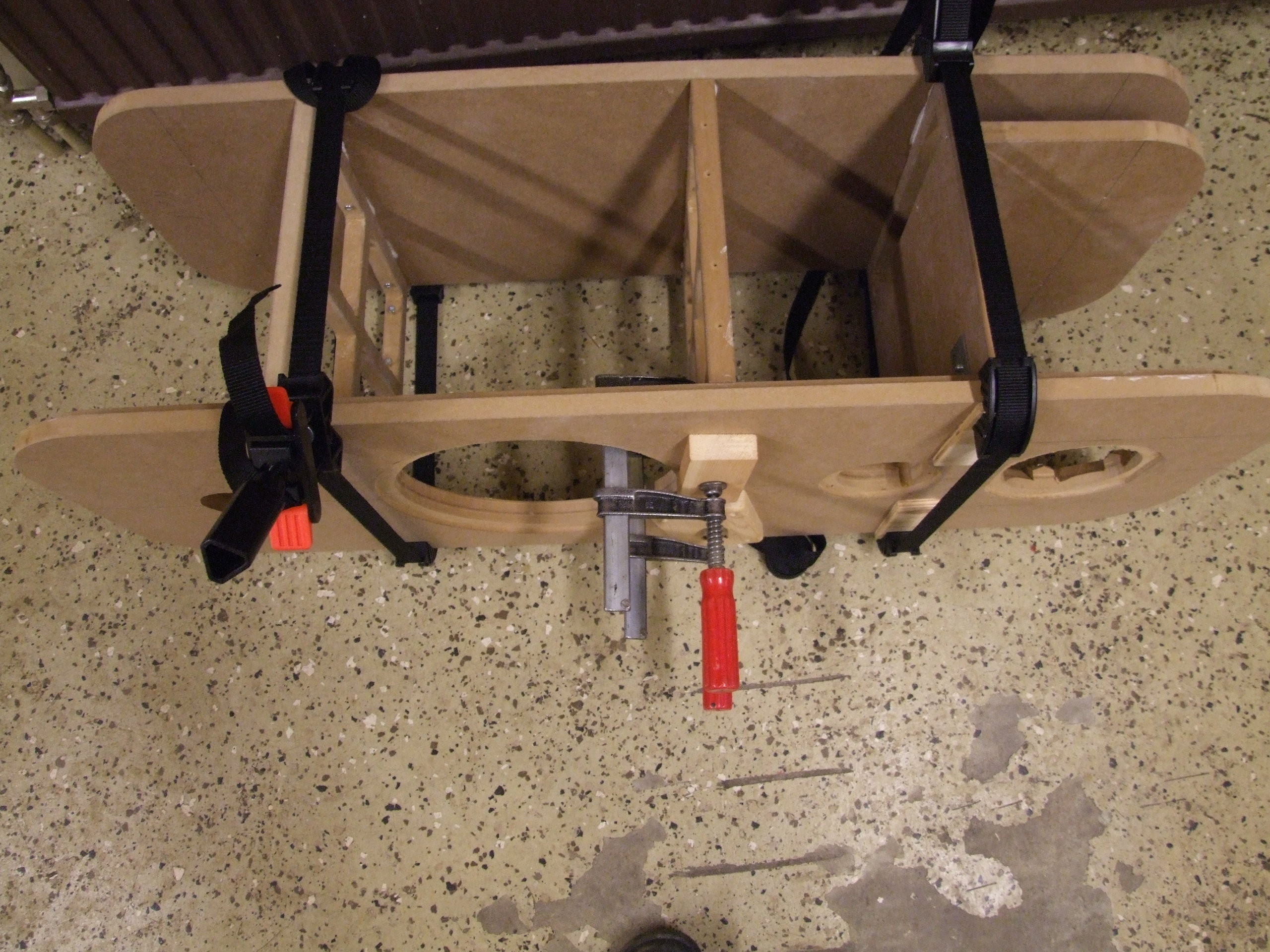

Ihopsättning.....
påbörjad. Många skruv blir det. (2010-03-30 20:27:05) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Halvfärdig låda nr 1
(2010-03-30 20:32:37) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Halvfärdig låda nr 2
(2010-03-30 20:37:35) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

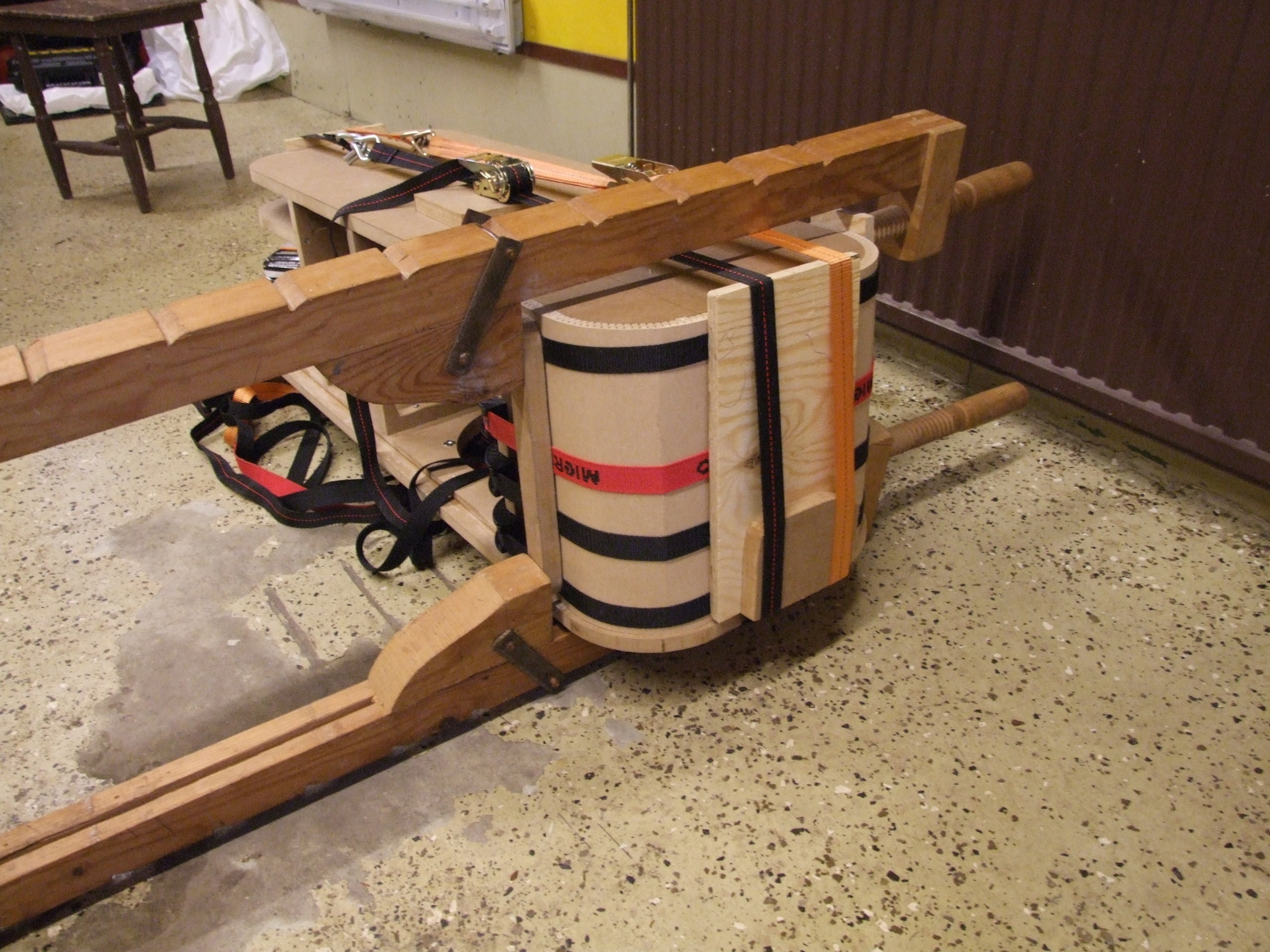

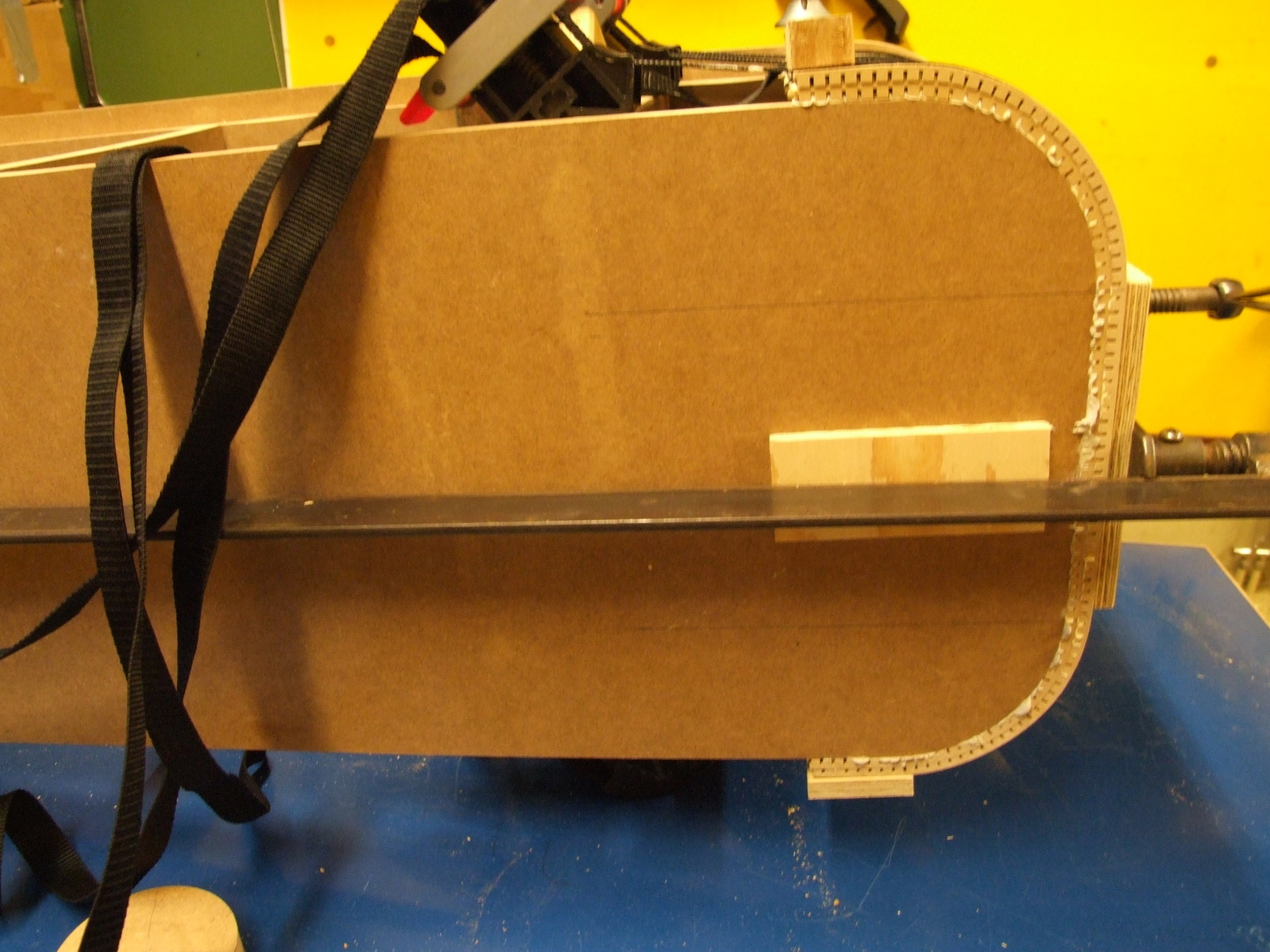

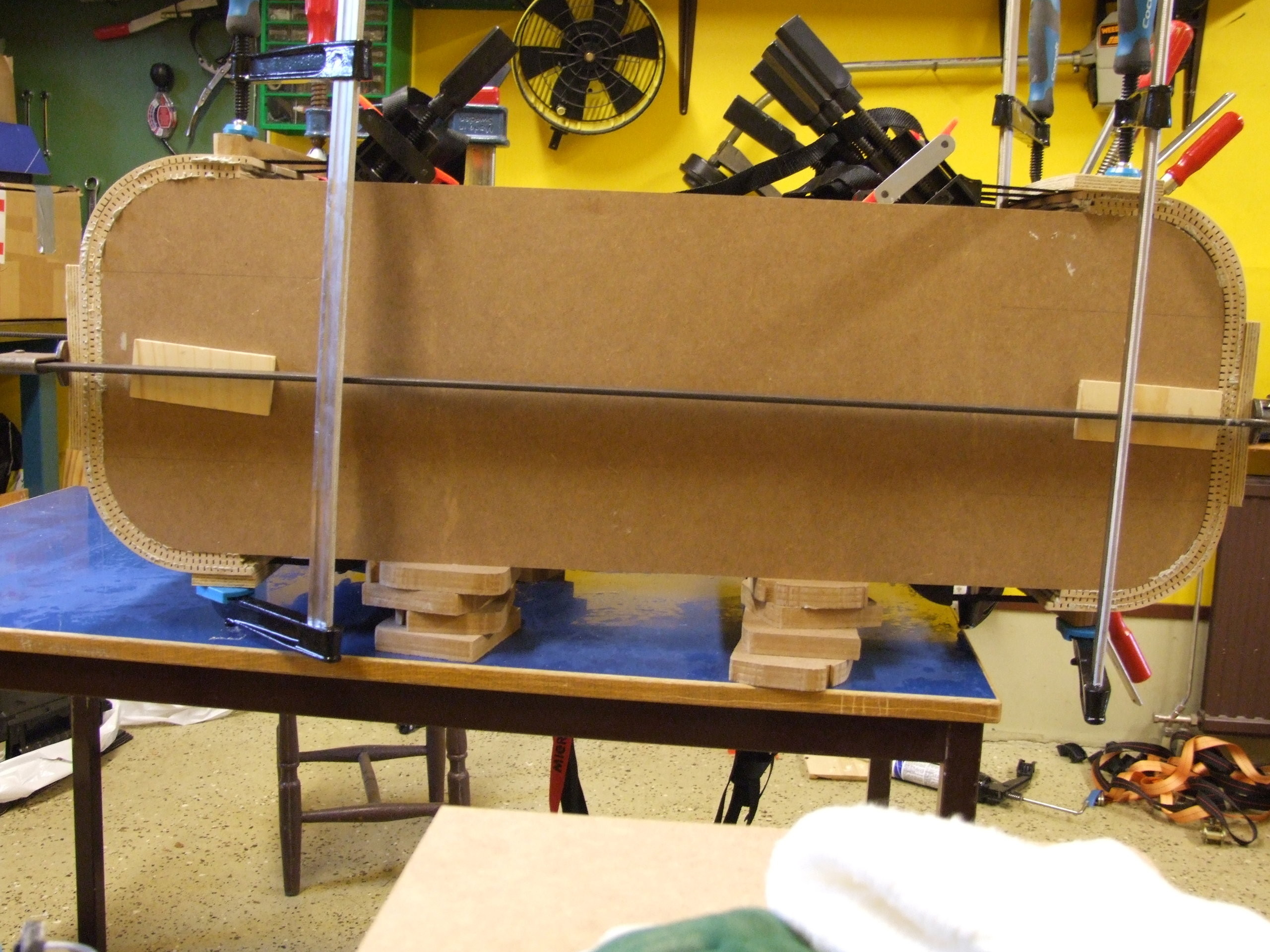

Det svåra momentet påbörjat
3 lager med 6 mm spårad MDF skall täcka topp och botten. Väldigt knepigt att böja såpass tight (81 mm i innerradie). (2010-03-31 20:37:57) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

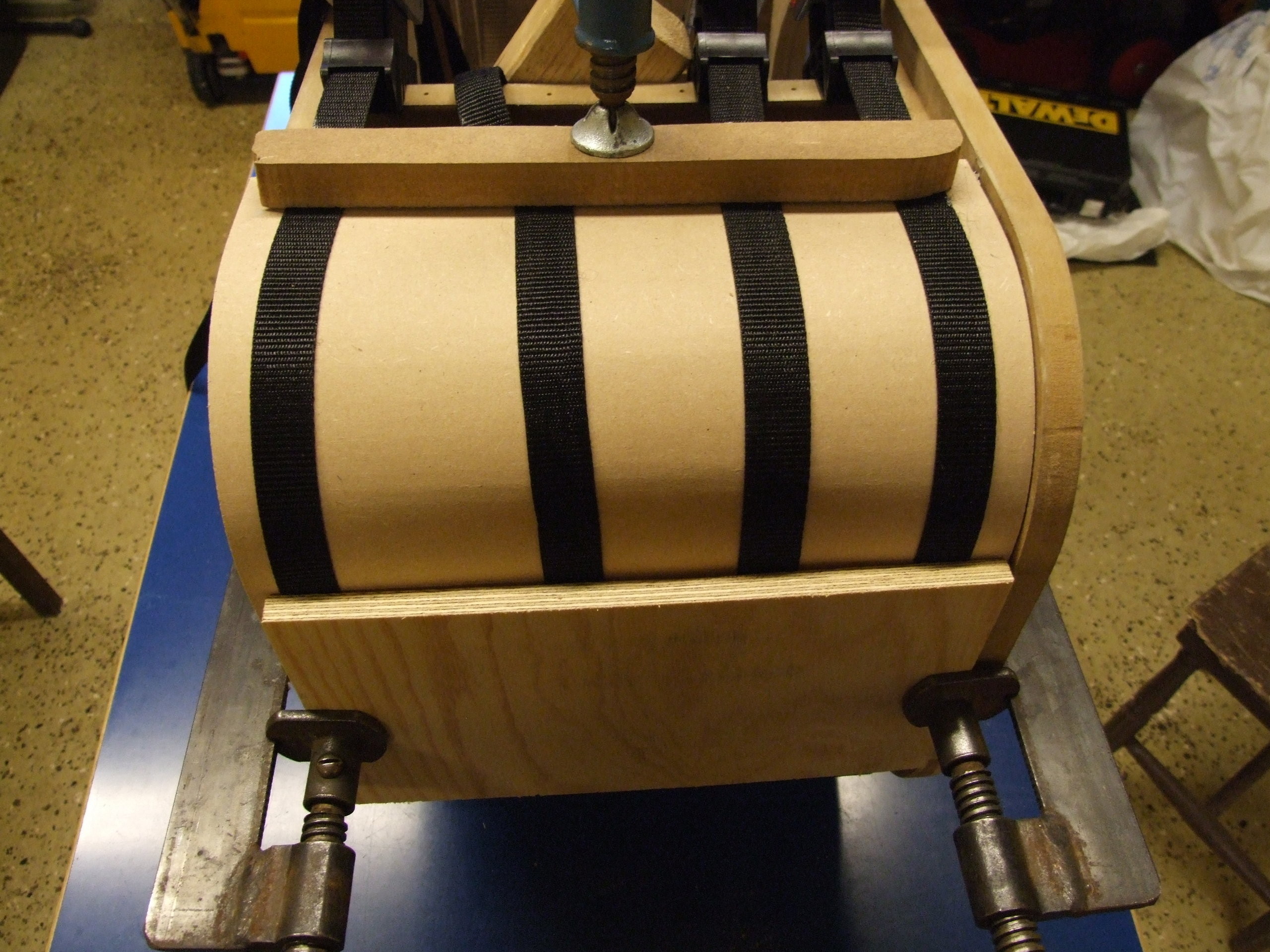

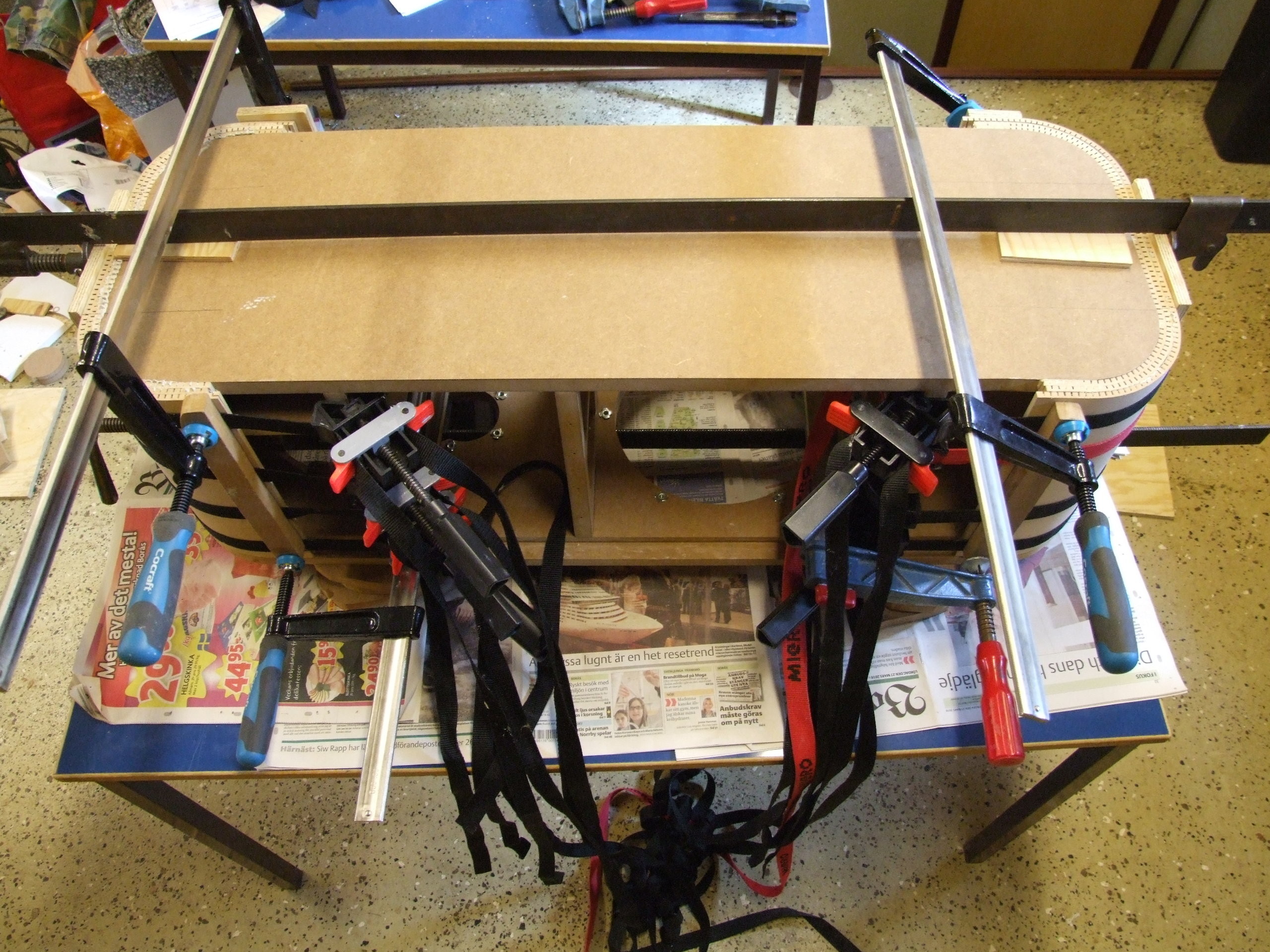

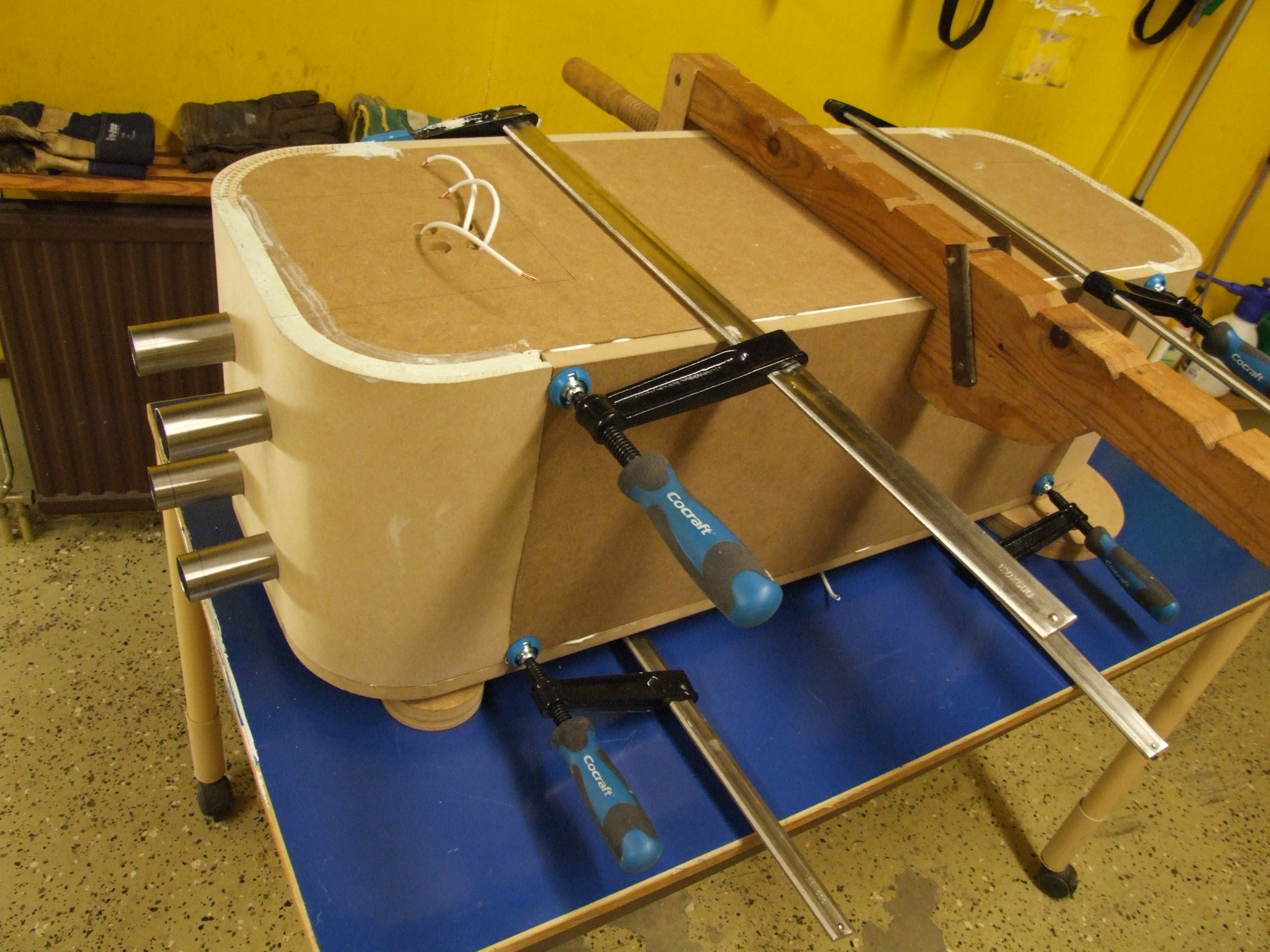

Högtalare nr 2...
får sig ett böjt lager i botten.
Ett måste att ha spännband (helst ramtvingar (finns på Harald Nyborg)) som fördelar trycket. Annars spricker MDF:en med en gång vid så snäva radier. Man ser en tendens till sprickbildning på föregående bild. (2010-03-31 20:42:10) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

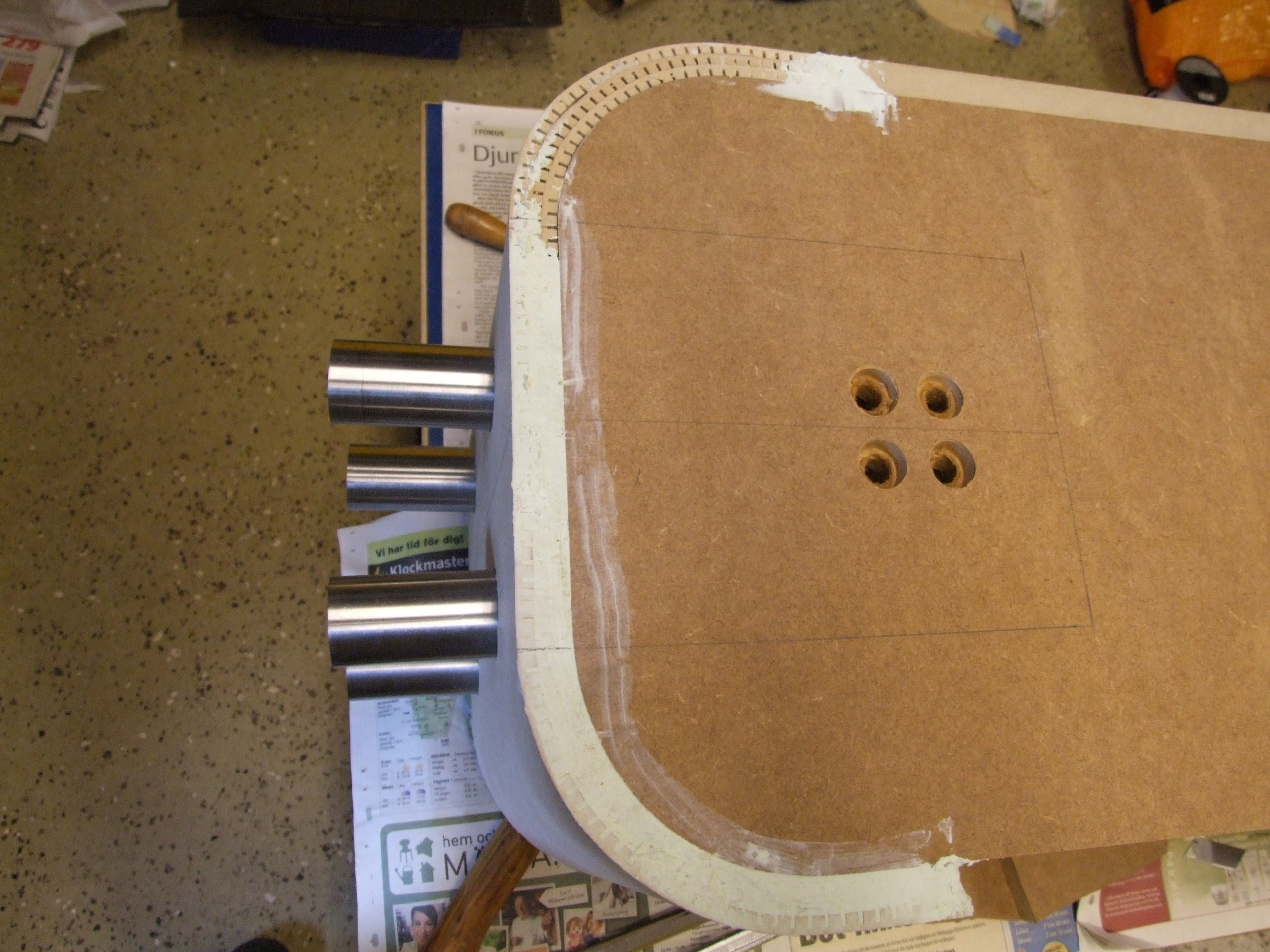

Bakifrån
Så här ser kortänden på spårad MDF ut. (2010-03-31 20:50:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

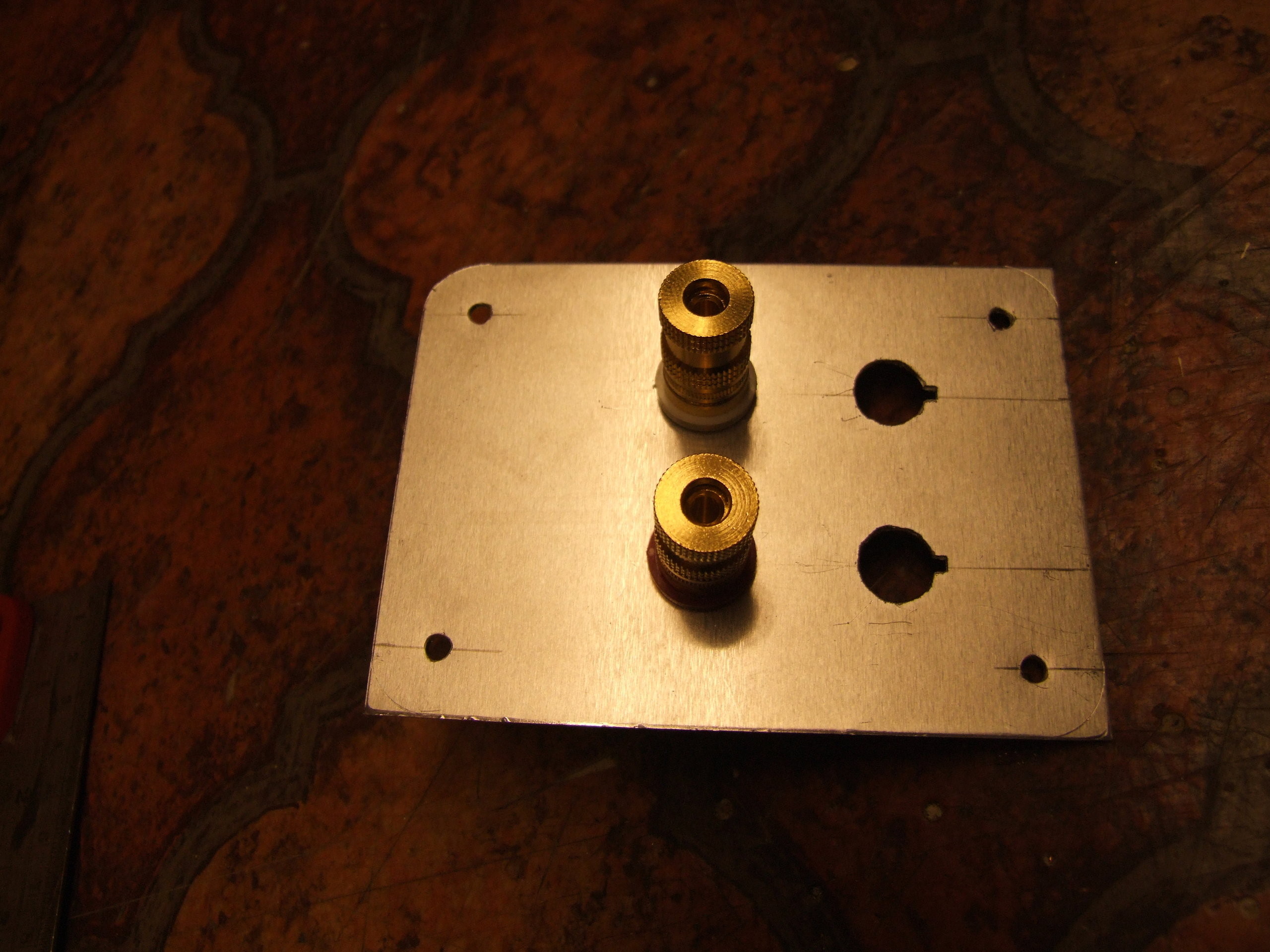

Terminal påbörjad...
(2010-03-31 20:54:36) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Bottenplatta
Hål för IKEA Sultan sängben borrade och tillfixade. Kanterna på bottenplattan slipade så nu är det bara väntan på målning för dem. (2010-04-01 20:08:51) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ena högtalarn "färdig" ....
med topp och botten.
Tar ruskig tid och mycket planerande när man skall böja den där MDF:en.
Hade jag vetat det så är frågan om jag valt att göra mina högtalare såhär. (2010-04-01 20:12:18) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

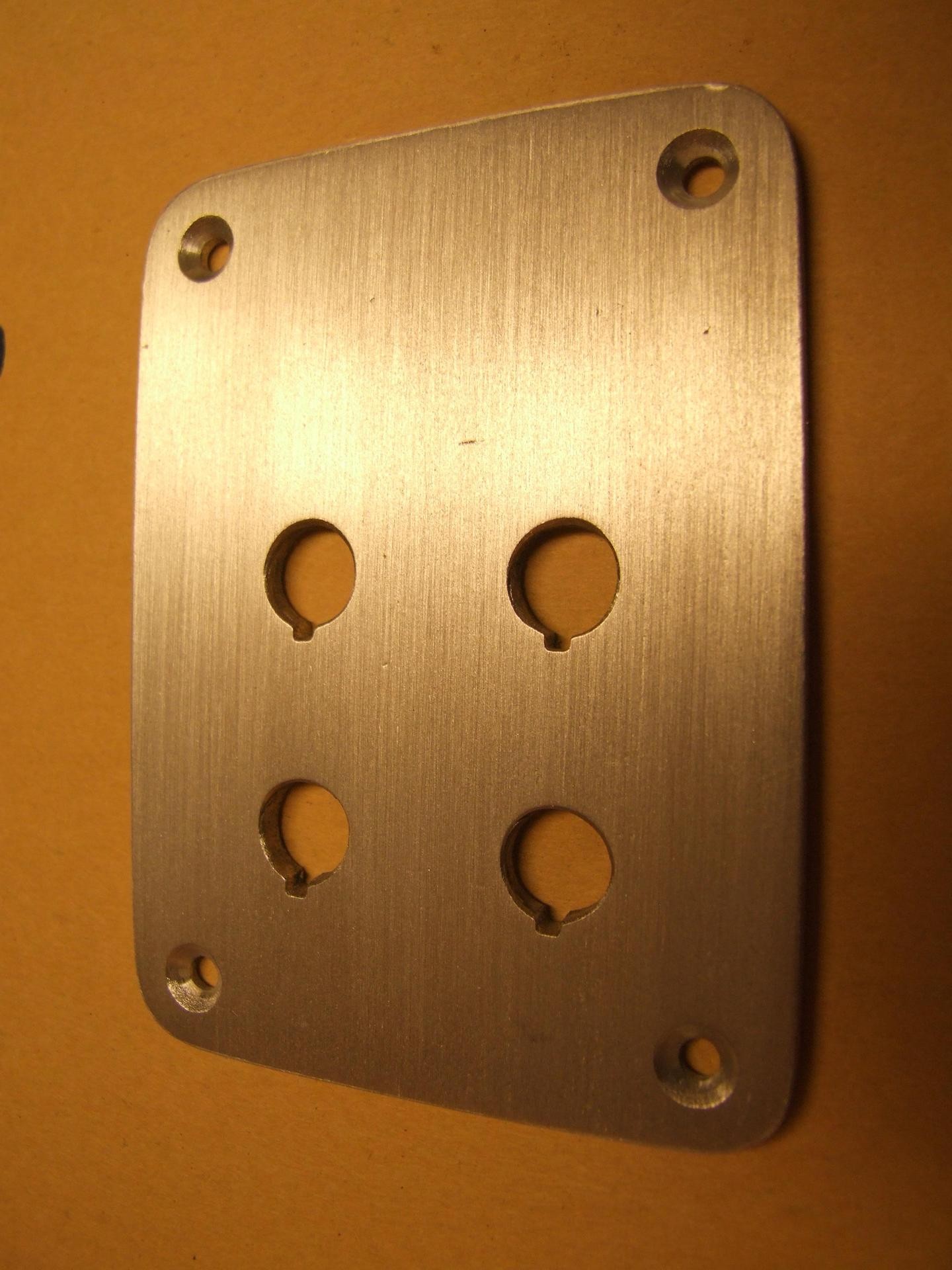

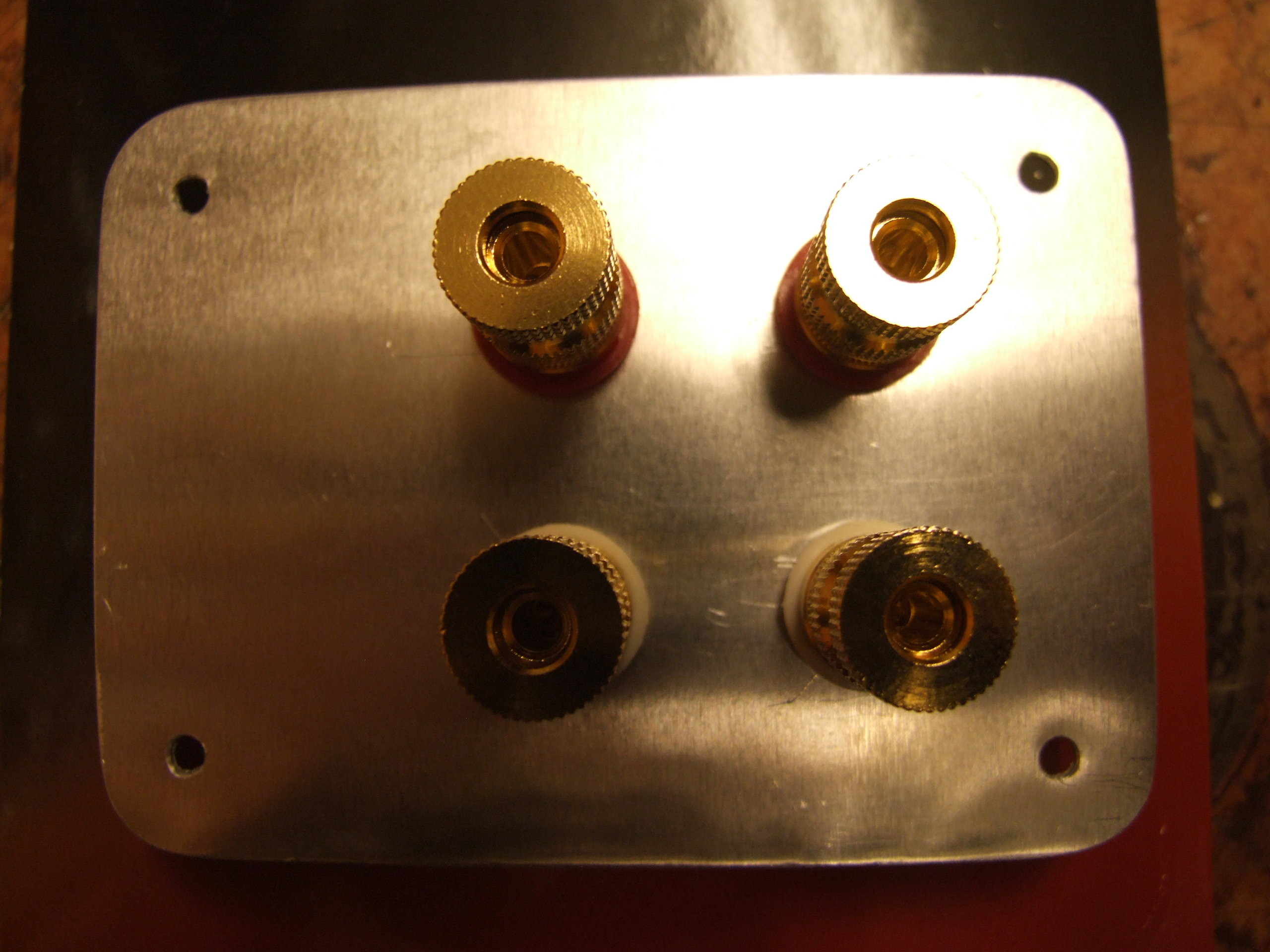

En terminal färdig
Förutom möjligtvis lite putsning.
Allt jag orkade med idag.
Nya tag i morgon. Skall väl förhoppningsvis hända en del med den ena högtalarn. Den andra lär ju få ligga och vänta på att limmet skall torka när jag har fått dit topp och botten. (2010-04-01 20:17:37) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Låda 2 "färdig"....
med böjningen.
Gick ganska smidigt nu när man gjort det några ggr. (2010-04-02 20:32:07) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Sidostycke monterat....
samt hål borrat för benen. (2010-04-02 20:34:58) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Vass kniv...
och dålig arbetsställning, då skär man sig nästan alltid.
Bara att ta till universalplåstret, hushållspapper och eltejp :) (2010-04-02 20:37:52) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

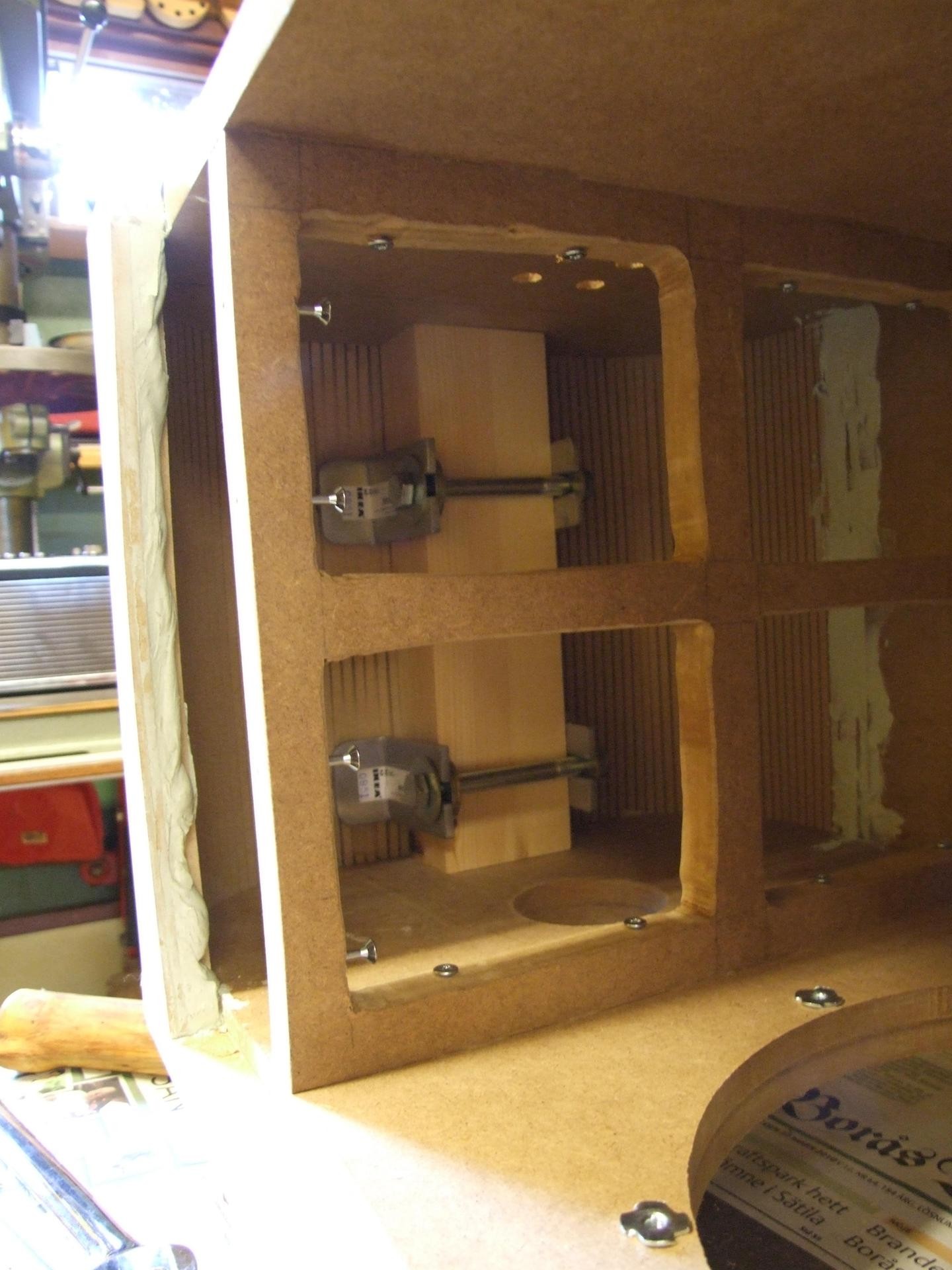

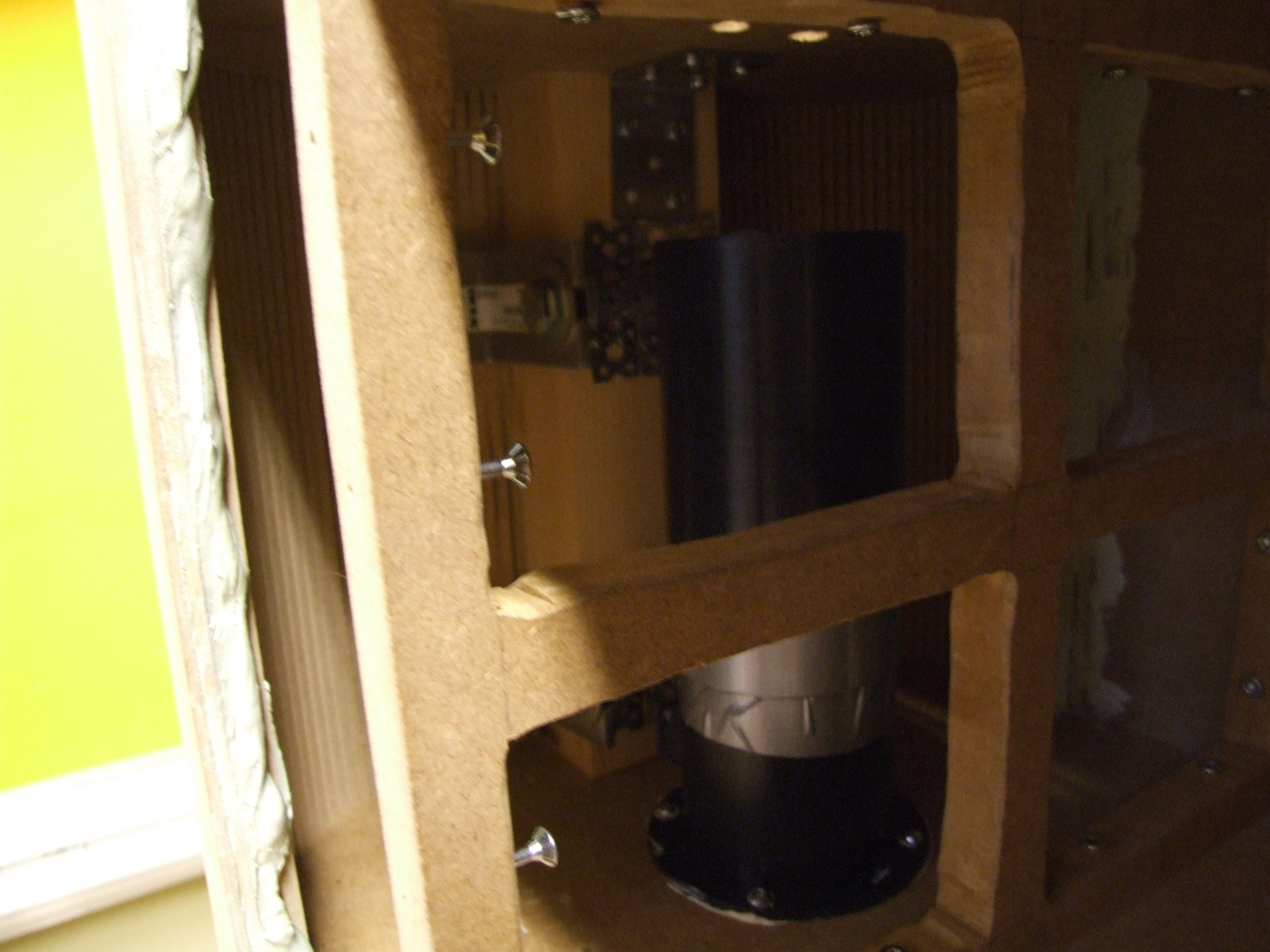

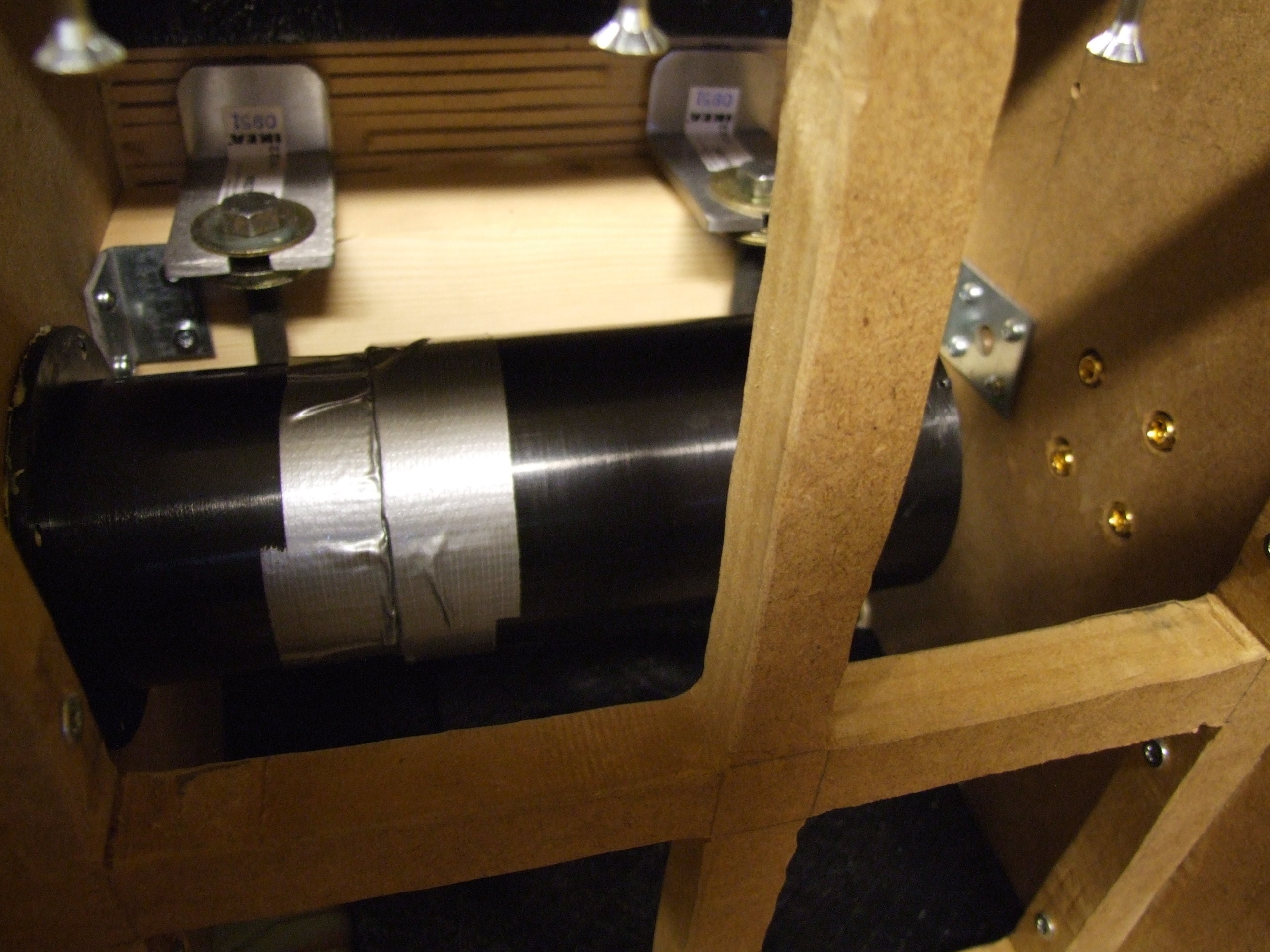

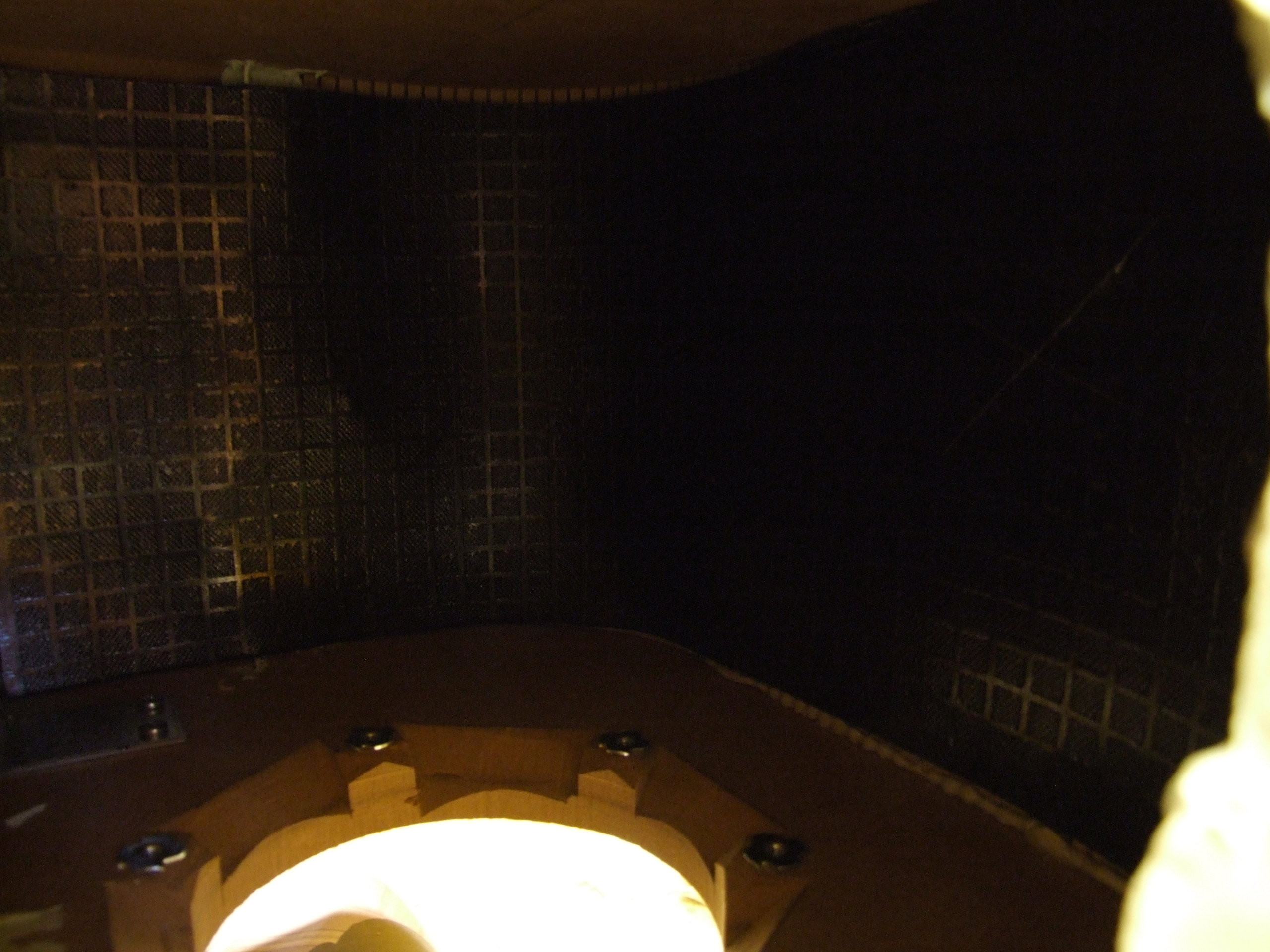

Innandömet..
Infästningen till benen, basporten och så skymtar man terminalerna till höger. (2010-04-02 20:42:17) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

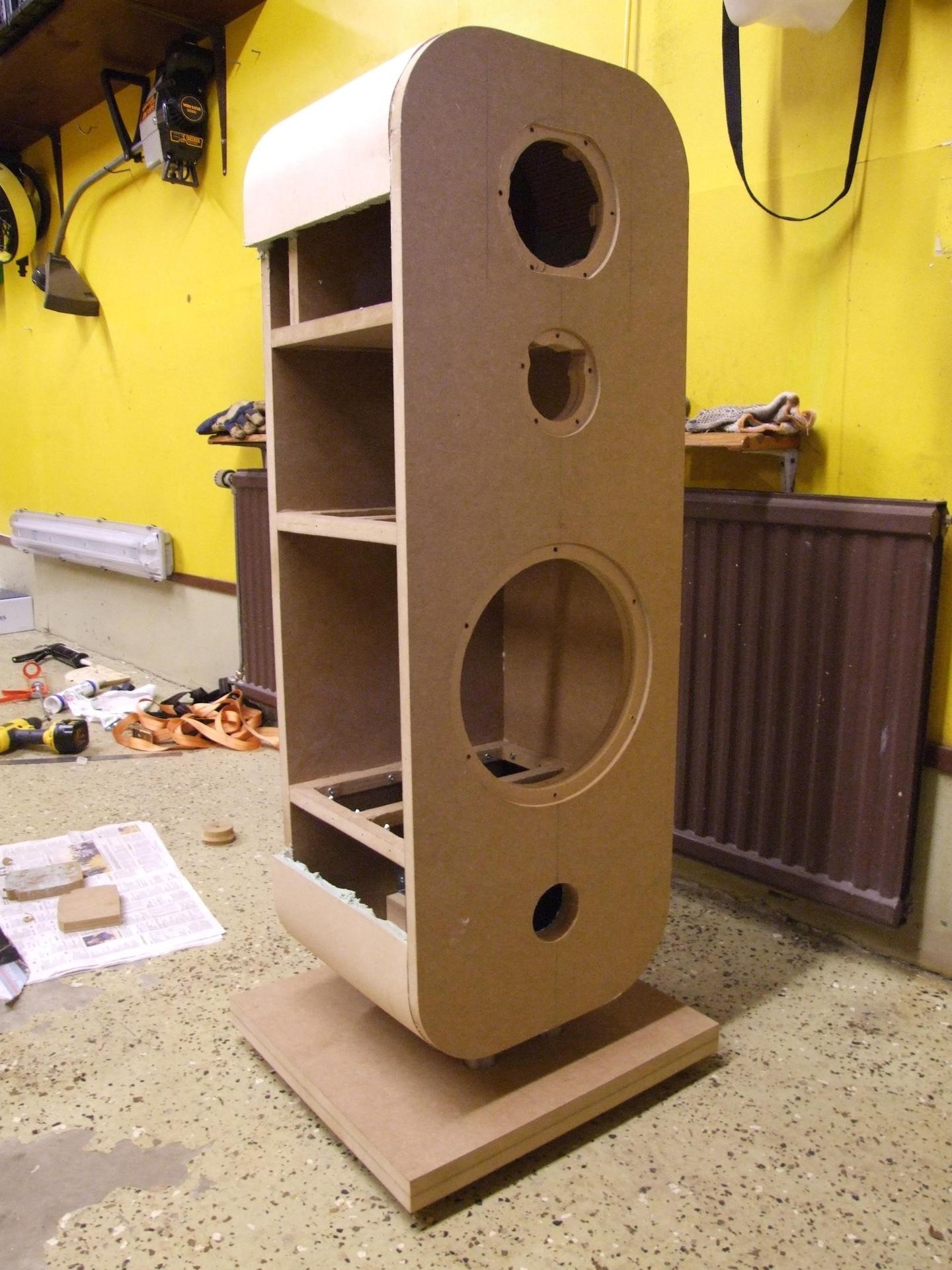

Upprätt tillstånd
Nu börjar man ana hur de skall bli.
Känns rätt bra faktiskt. (2010-04-02 20:47:36) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

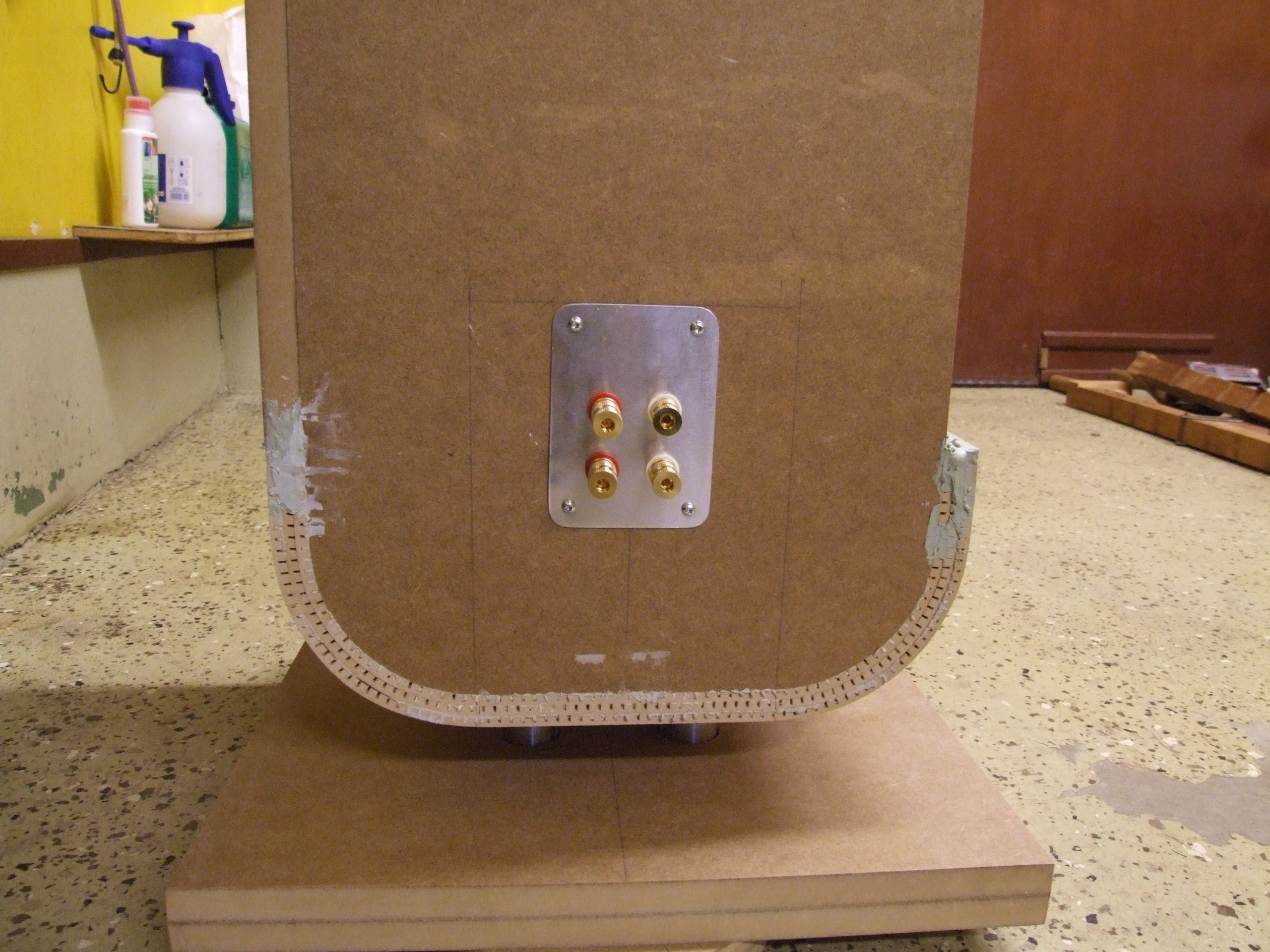

Baksidan..
med terminaler monterade. (2010-04-02 20:58:52) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Delningsfilter
utplacerade där jag tänkt ha dem. (2010-04-02 21:31:17) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Låda nr får sidostycke
(2010-04-03 20:26:36) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

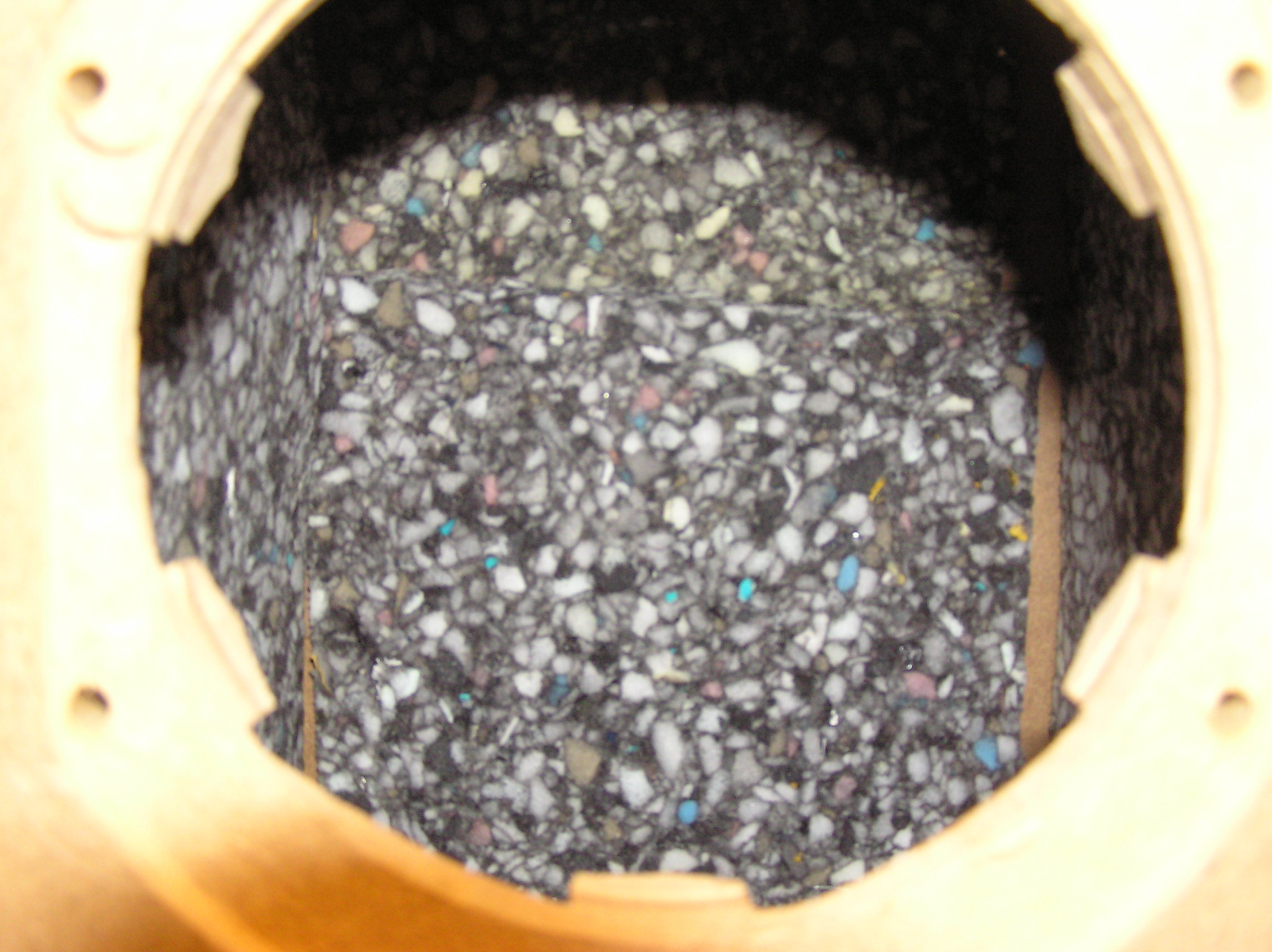

Dämpad...
mellanregisterlåda.
Kommer bli en del dämpull också, men det läggs i det sista. (2010-04-03 20:27:40) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Låda 1 färdig för....
påsättning att sista sidostycket.
Ser rätt ok ut tycker jag. (2010-04-03 20:29:38) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

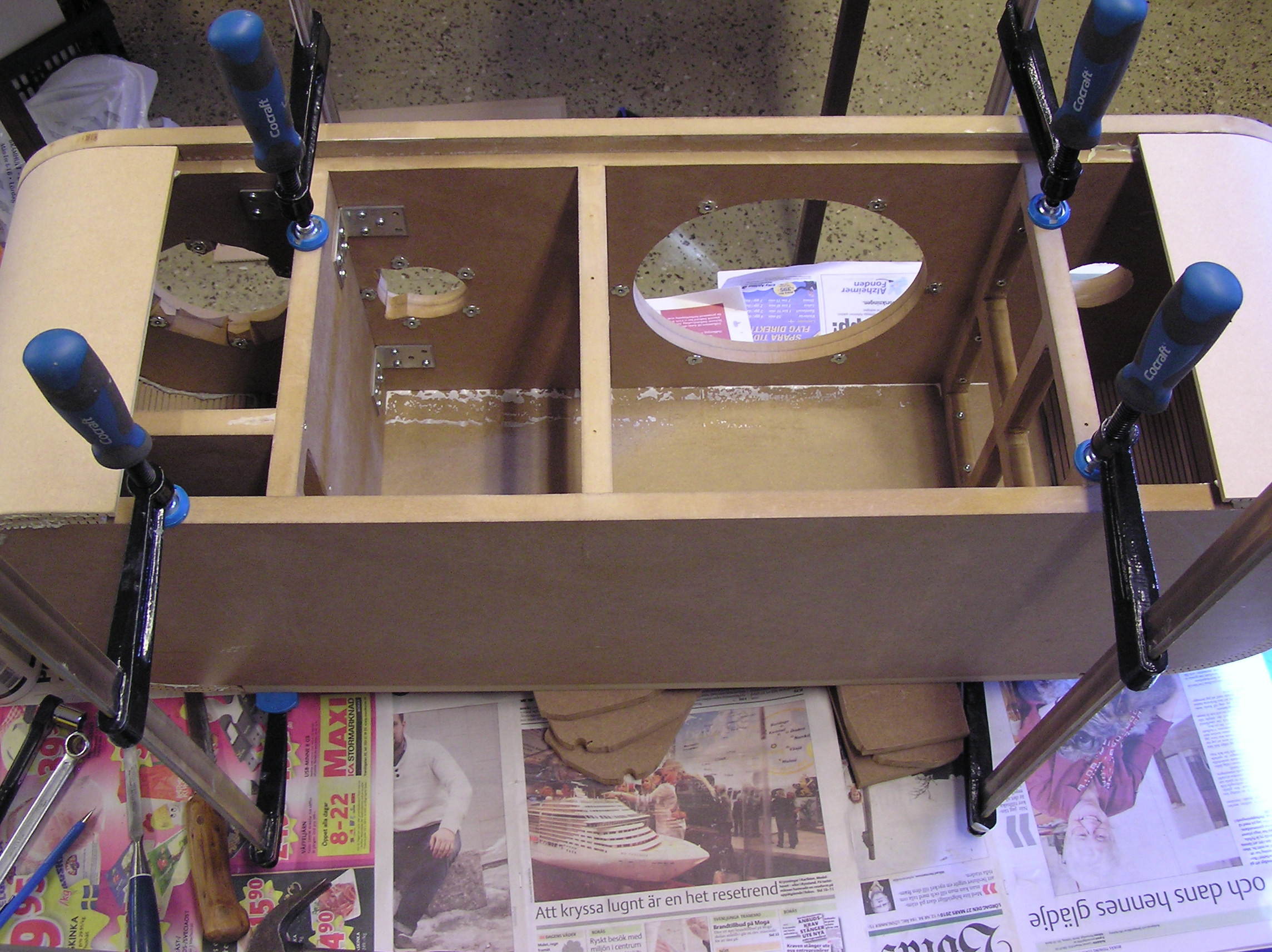

Låda 1 ihoplimmad.
Nu är det "bara" finishen kvar. Spackel och färg.... (2010-04-03 20:32:13) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Lite mer ....
dämpmaterial på plats. (2010-04-04 16:31:33) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

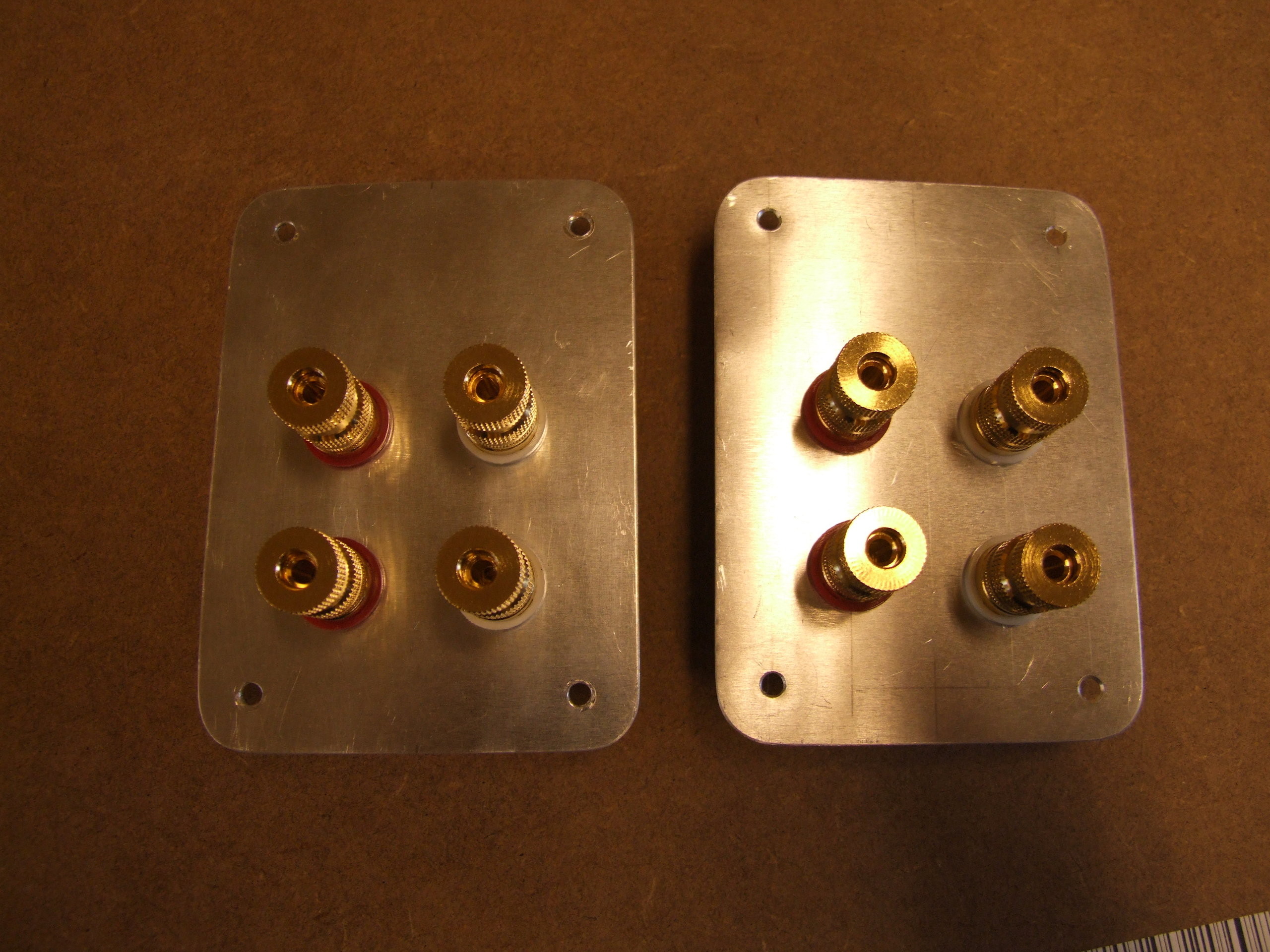

Båda...
terminalplattorna färdiga.
Är inte helt nöjd med finishen. Får se om jag gör nya.
Mer aluminiumplåt finns i alla fall. (2010-04-04 16:33:40) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Låda nr 2....
har fått ben att stå på. (2010-04-04 16:38:04) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ben utifrån...
samt hål för terminalerna.
Mer hanns inte med idag. Röjde upp ganska rejält, då det blivit lite för stökigt.... (2010-04-04 16:40:15) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Högtalare nr 2...
har fått ben och basport idag. (2010-04-06 20:45:45) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Bitumen...
matta i mellanregisterlådan. (2010-04-06 20:48:54) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

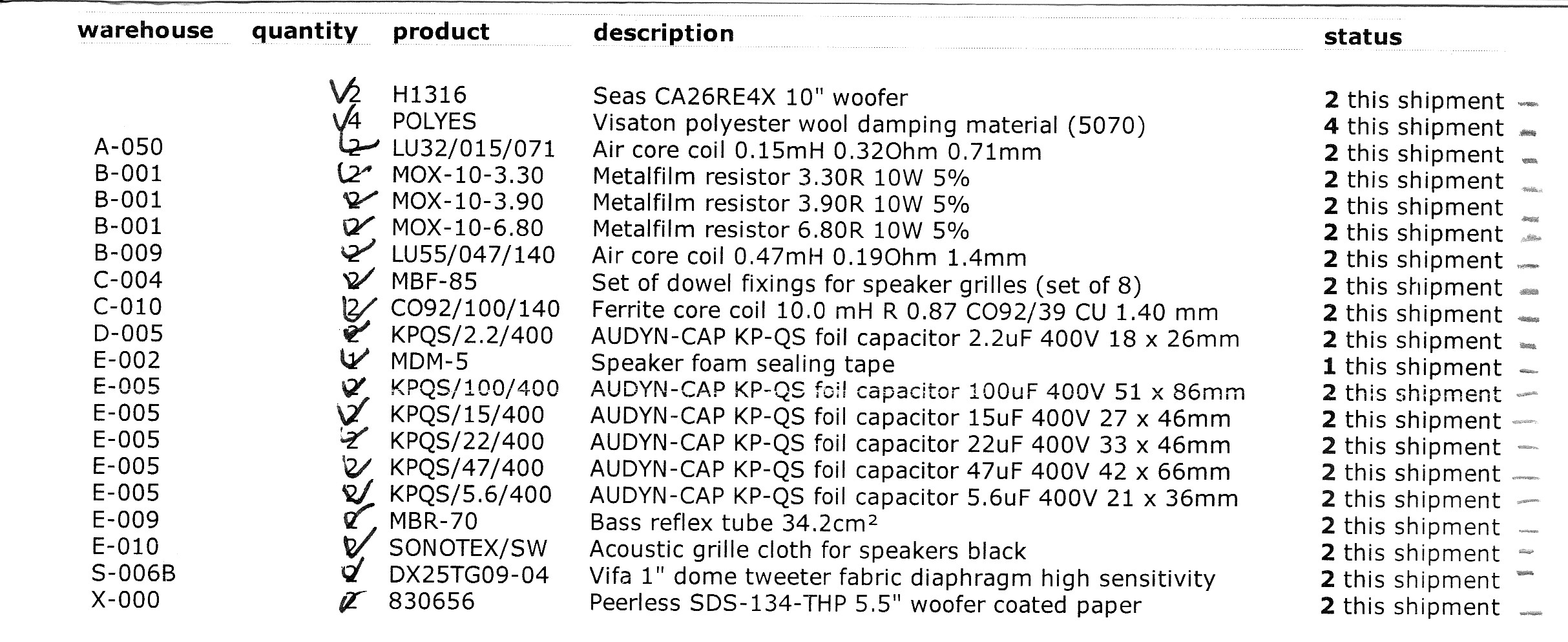

Inköpslista....
Detta är vad jag har köpt för innandömme till lådorna. (2010-04-06 20:53:14) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Delningsfilter låda 2
Sorry att det har varit lite dåligt med uppdateringen. Denna och de 3 nästkommande bilderna är sen i onsdags. Sedan dess har jag inte gjort något.
I morgon börjar spackling. Då kommer mer bilder. (2010-04-09 22:57:21) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

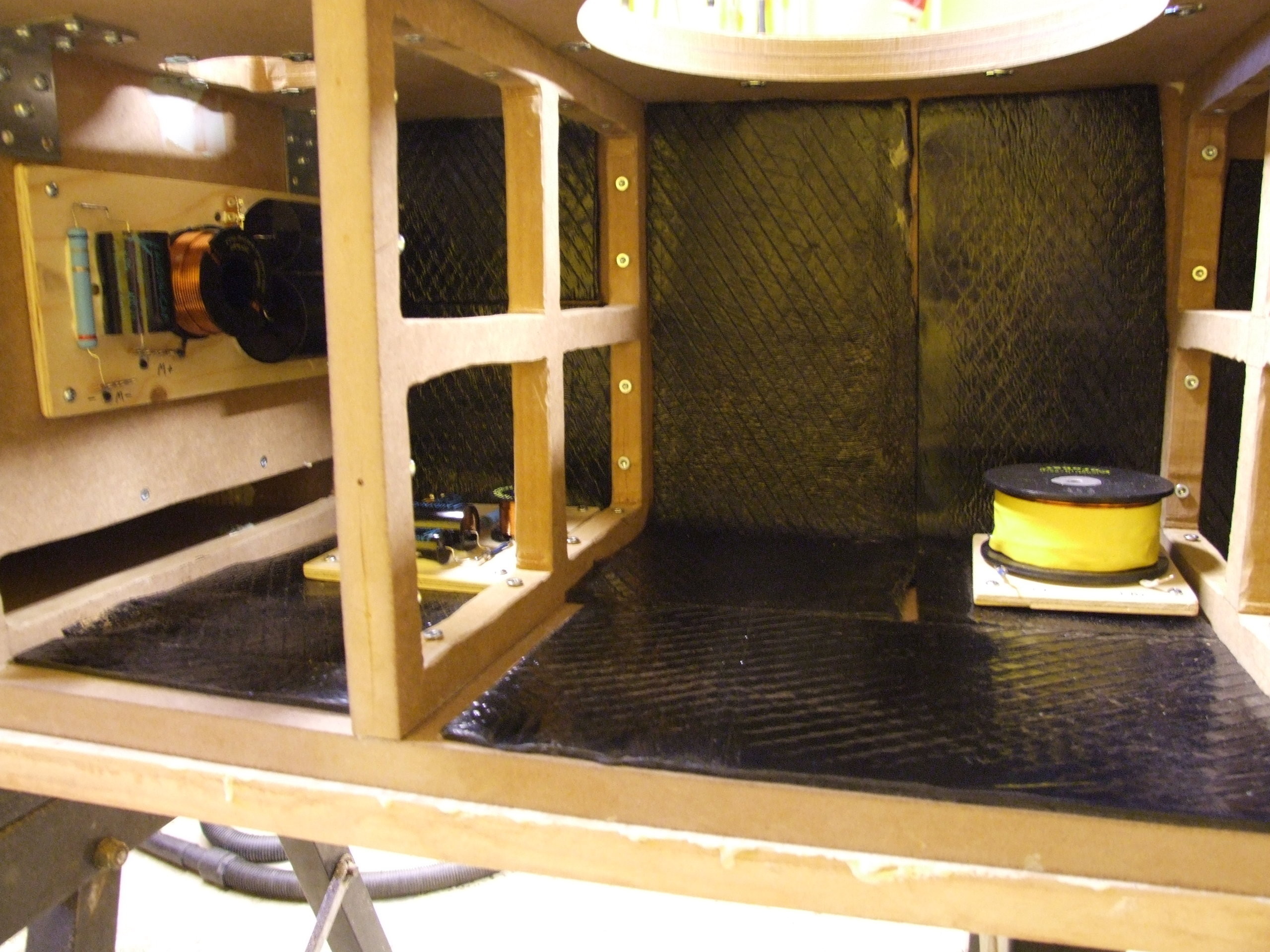

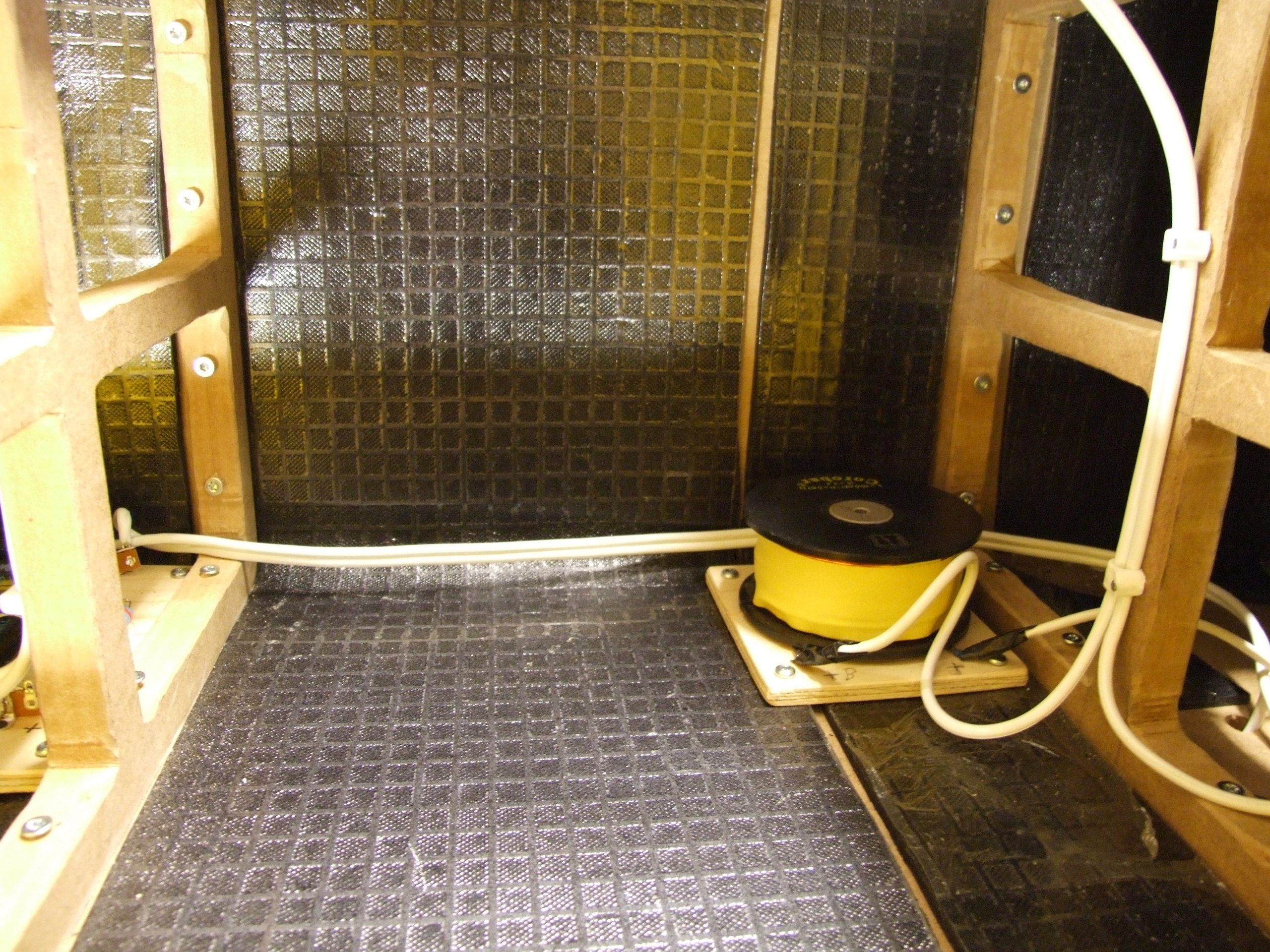

Basspole
+ lite bitumenmatta på plats (2010-04-09 23:01:20) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dämpmatta...
på plats. (2010-04-09 23:04:29) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

ihoplimmad
Som sagt.
Nu är det dax för spackling och slipning. Jippie!
(2010-04-09 23:06:34) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Första slipningen
Slipat bord de värsta skavankerna. (2010-04-11 09:11:06) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Spackling....
(2010-04-11 09:20:09) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

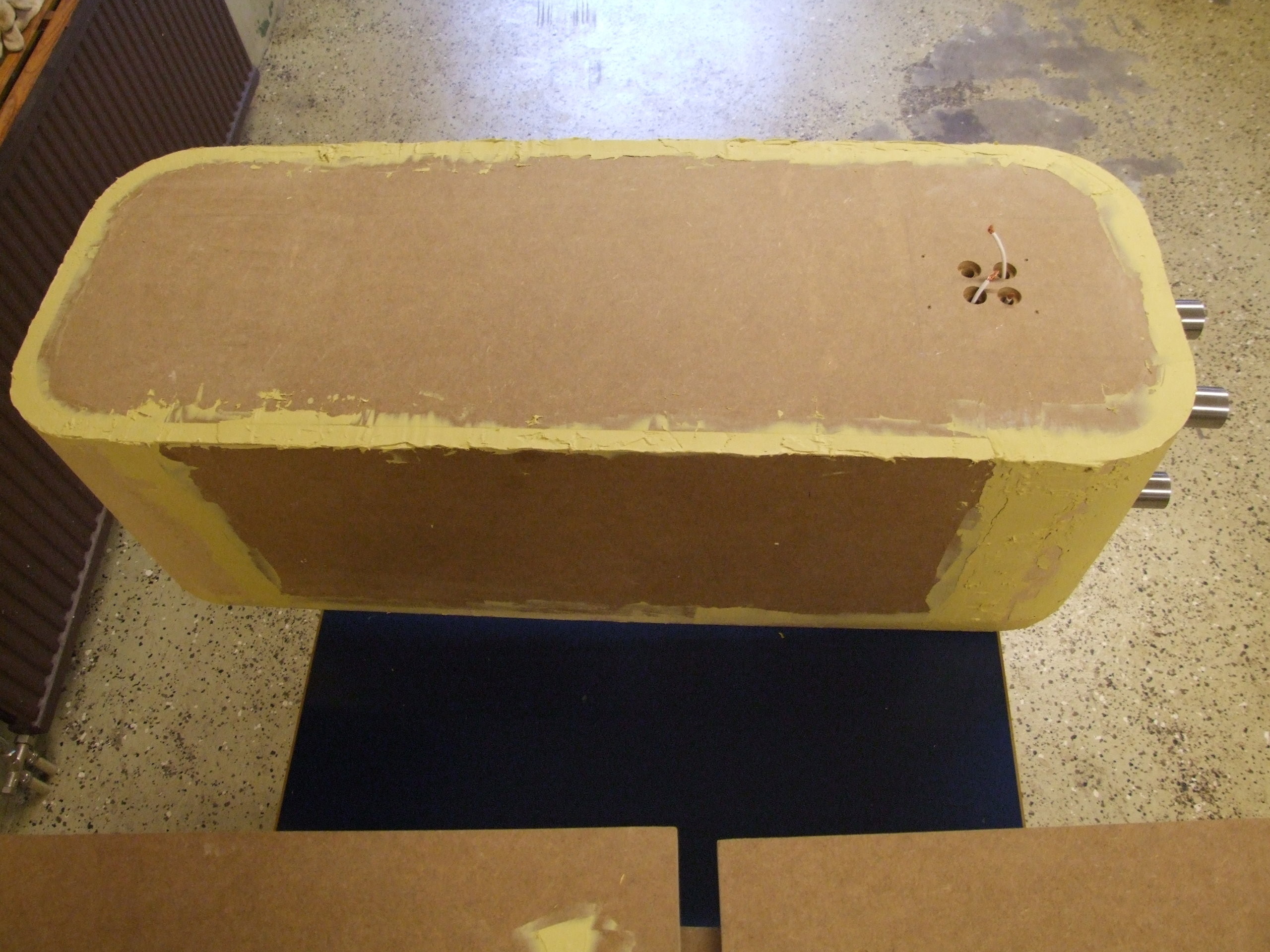

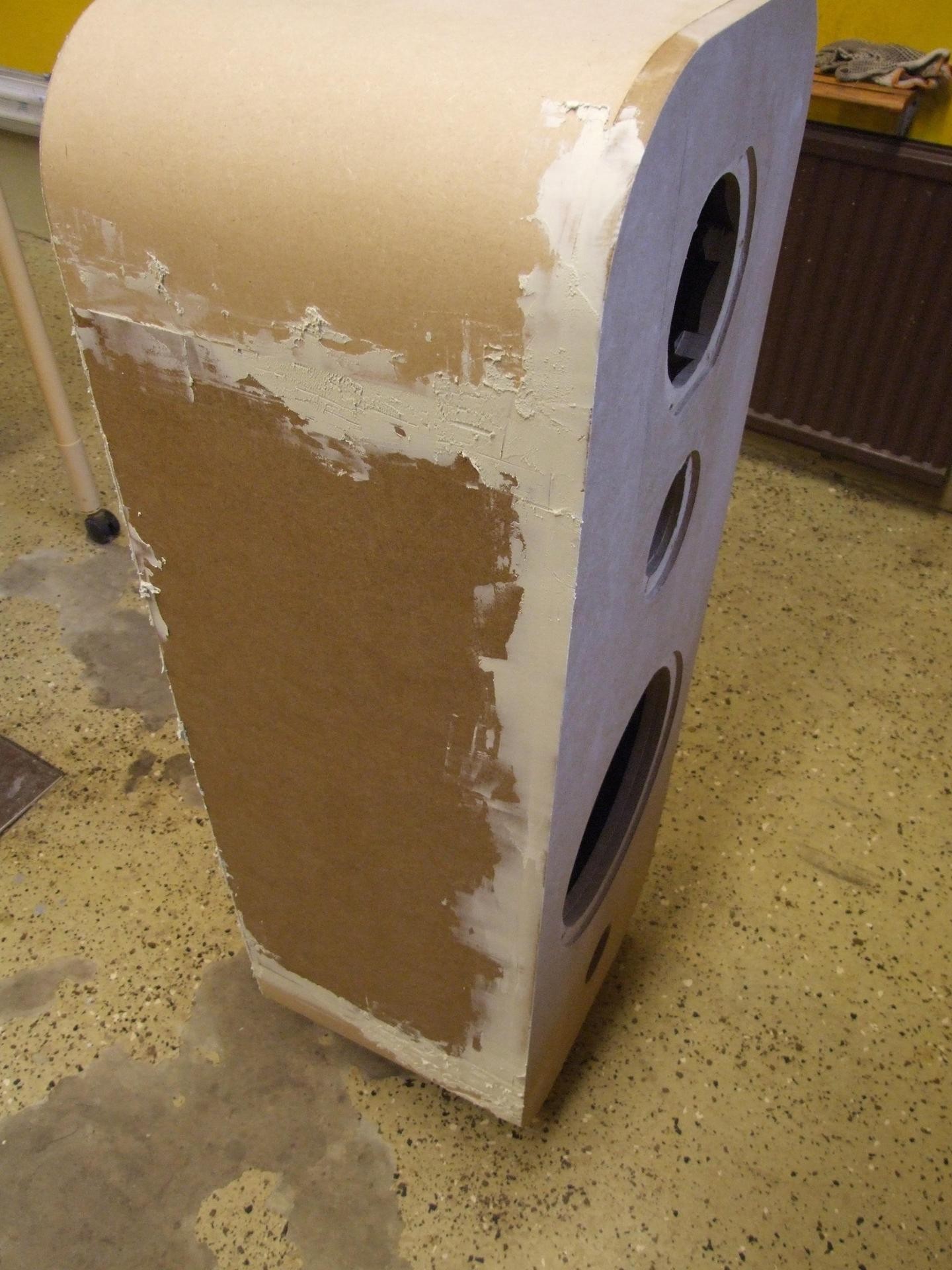

Mera spackel...
första omgången spackel färdigt.
Nu blir det slipning, möjligtvis mer spackel, grundmålning, spackel slipning......
(2010-04-11 09:21:48) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

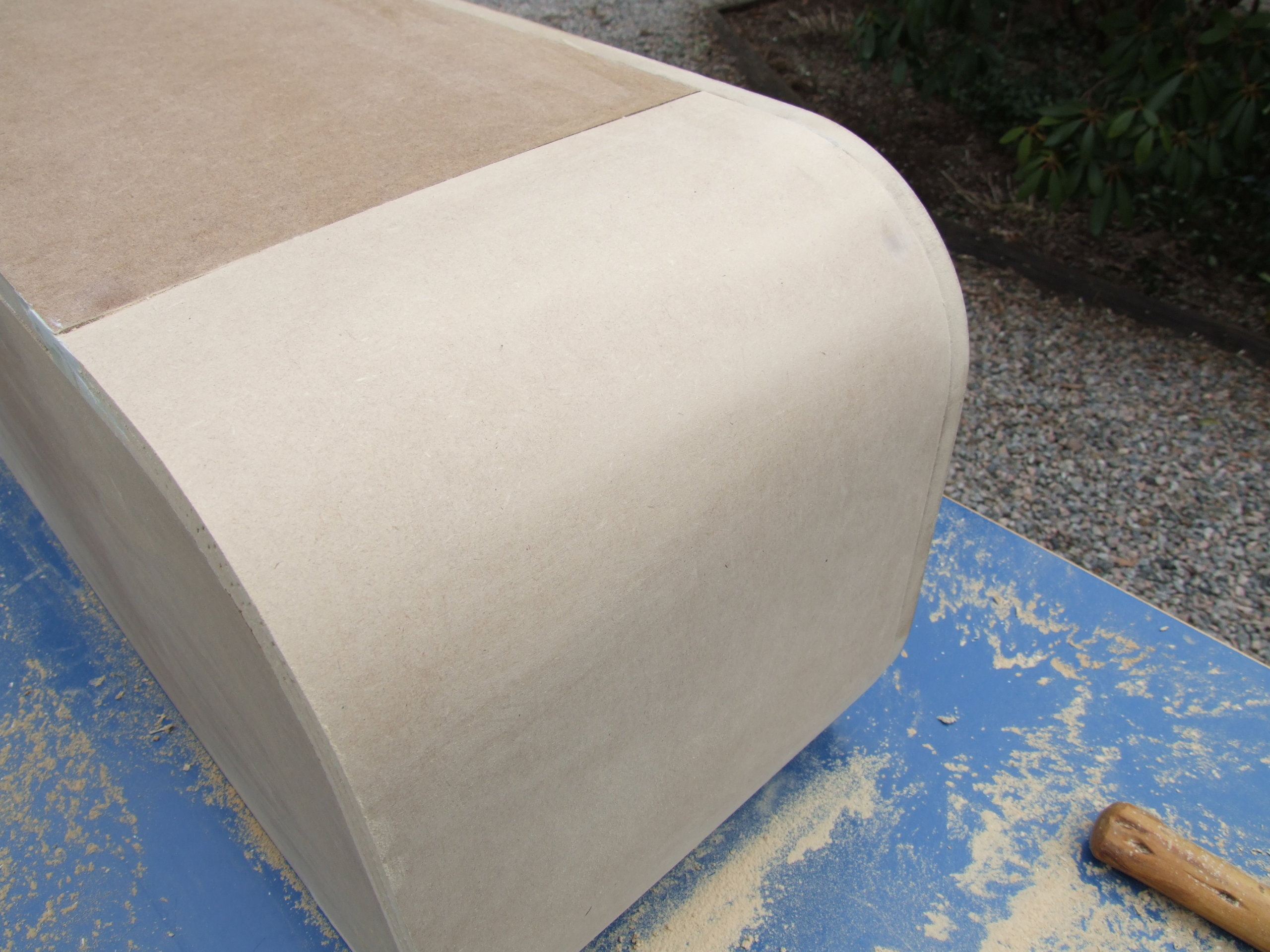

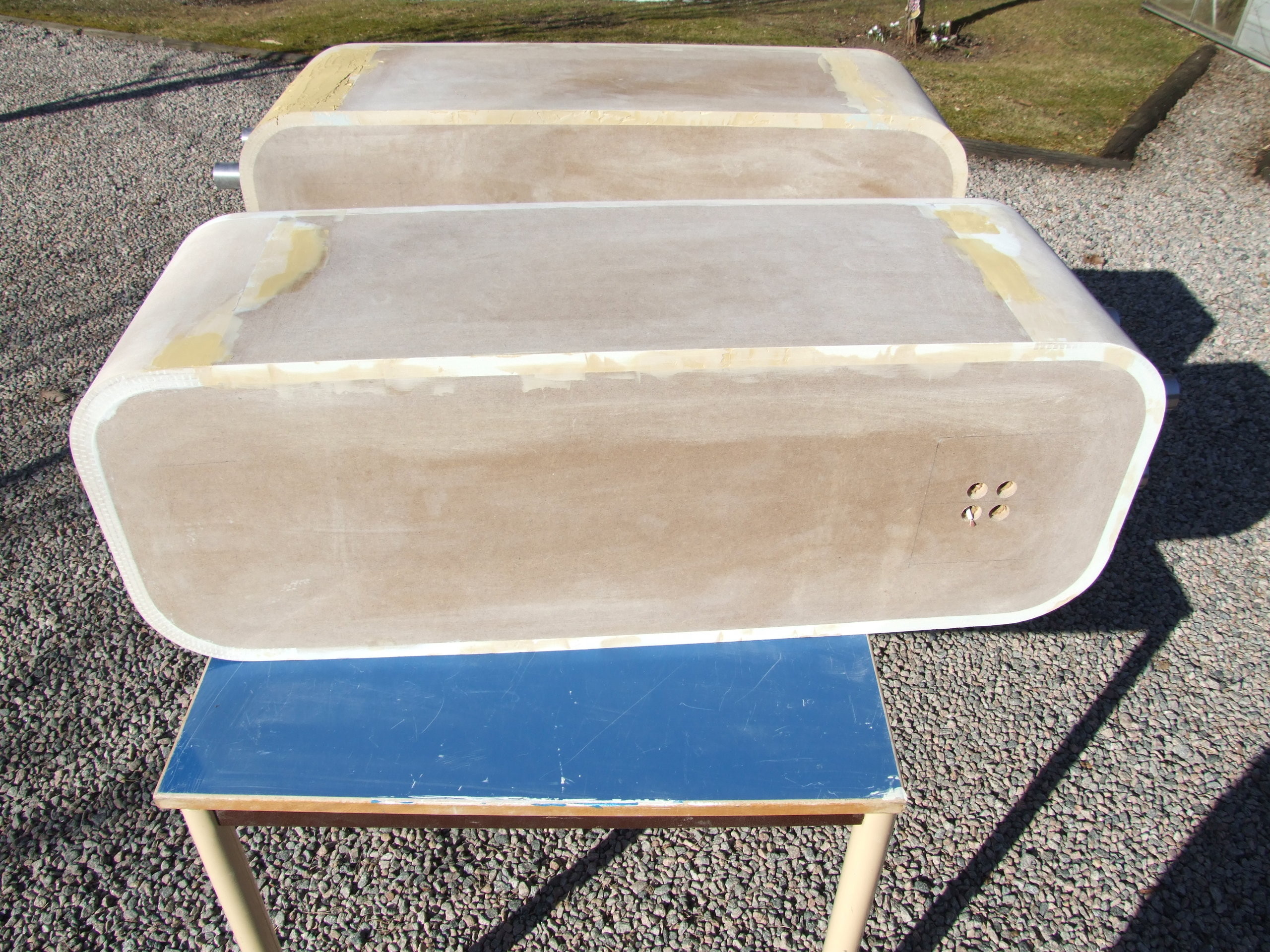

En högtalare färdigslipad..
den andra på gång.
Allt jag hann med idag. Tar grymt lång tid att slipa ned allt spackel jag lagt på.
Tur att det var strålande sol i alla fall. (2010-04-11 21:37:53) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ännu mer slipat.
(2010-04-14 20:45:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

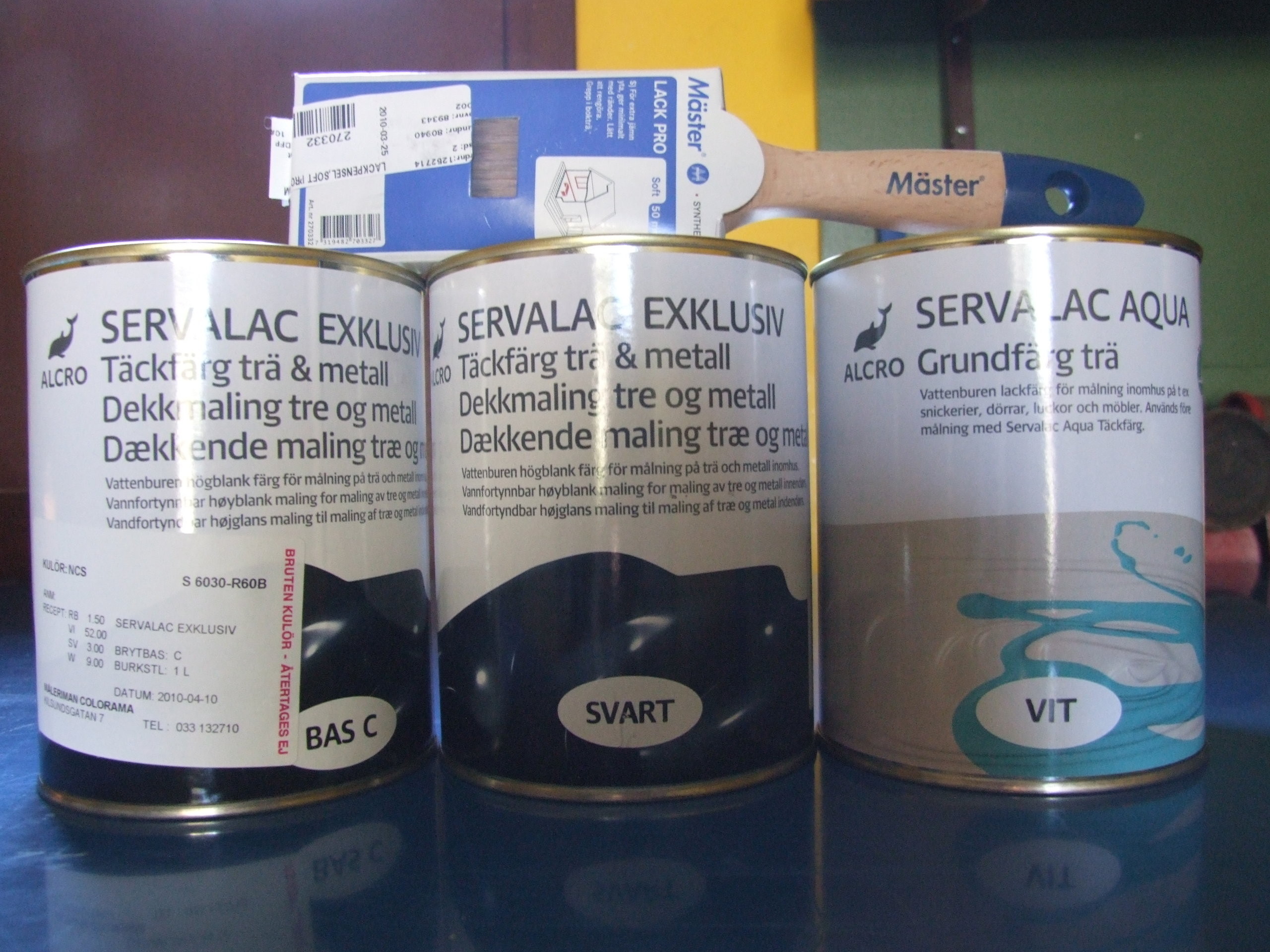

Färgen jag skall använda...
Det blir svart på bottenplattorna och resten blir riktigt mörklila. (2010-04-14 20:49:06) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

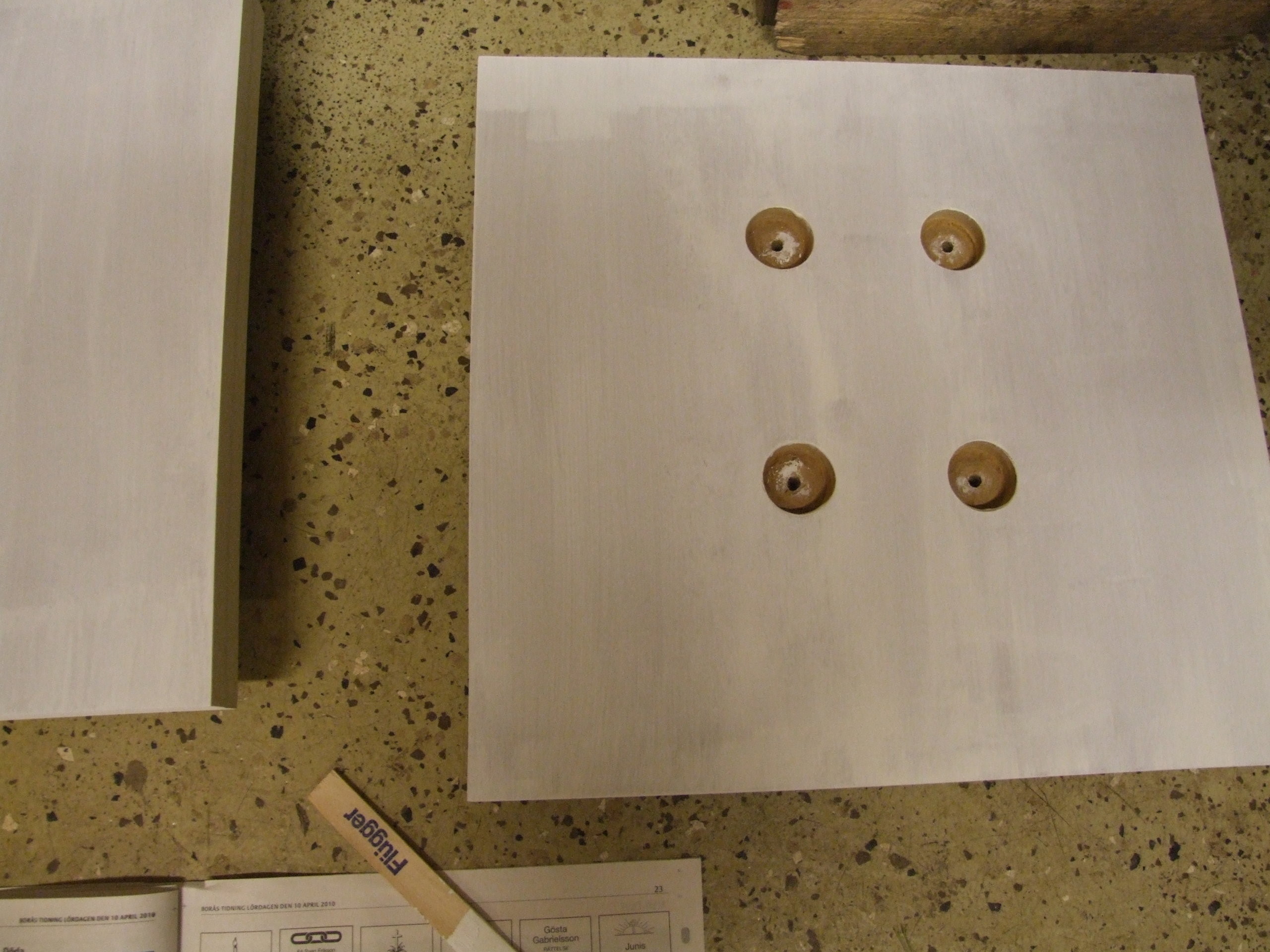

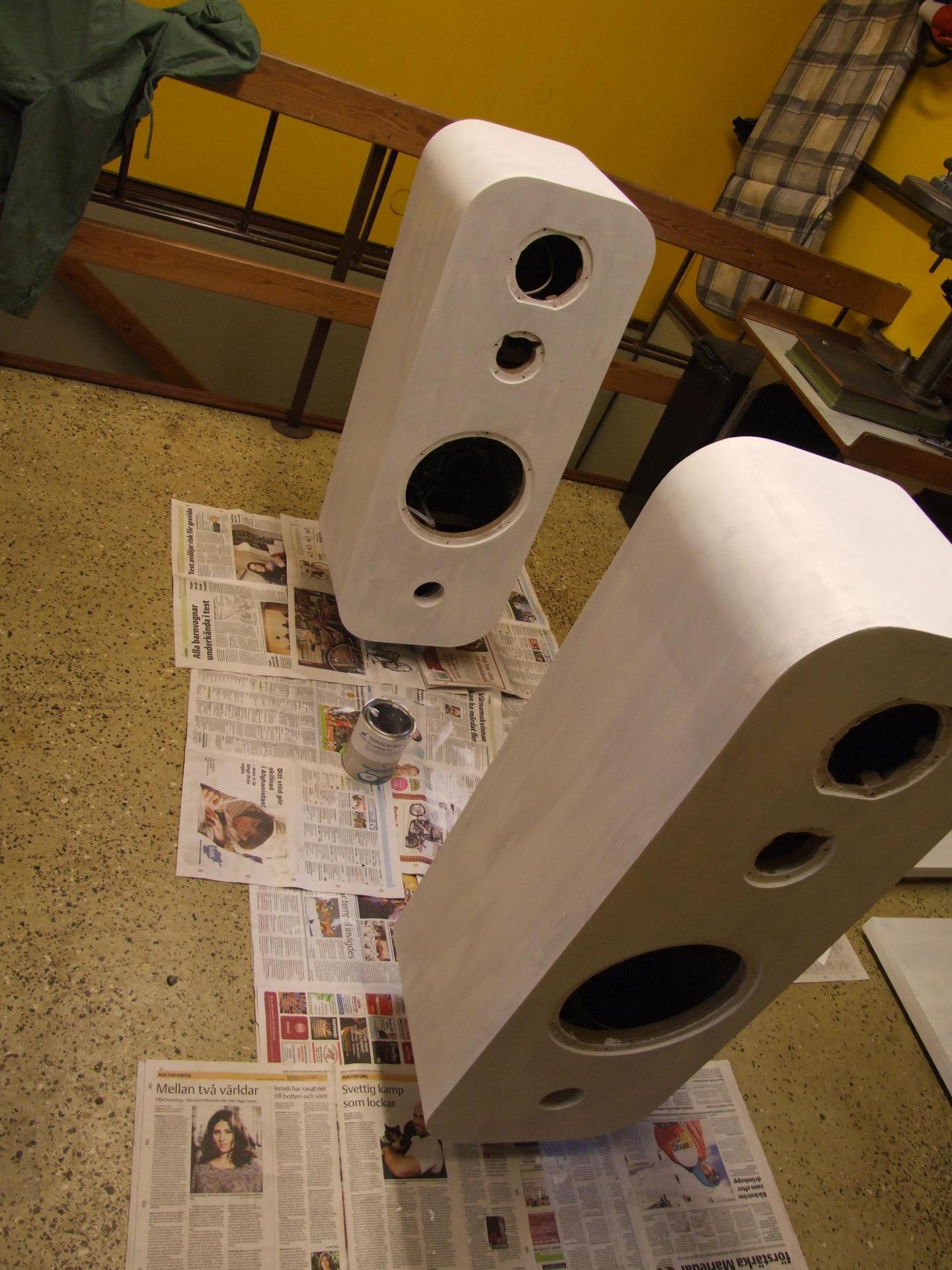

Bottenplattorna...
målade med grundfärg. (2010-04-18 18:07:18) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Likaså...
högtalarlådorna. (2010-04-18 18:08:24) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Tyvärr...
så syns minsta lilla skada och ofullkomlighet.
Får försöka fixa till det med lite mera spackel. (2010-04-18 18:10:04) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

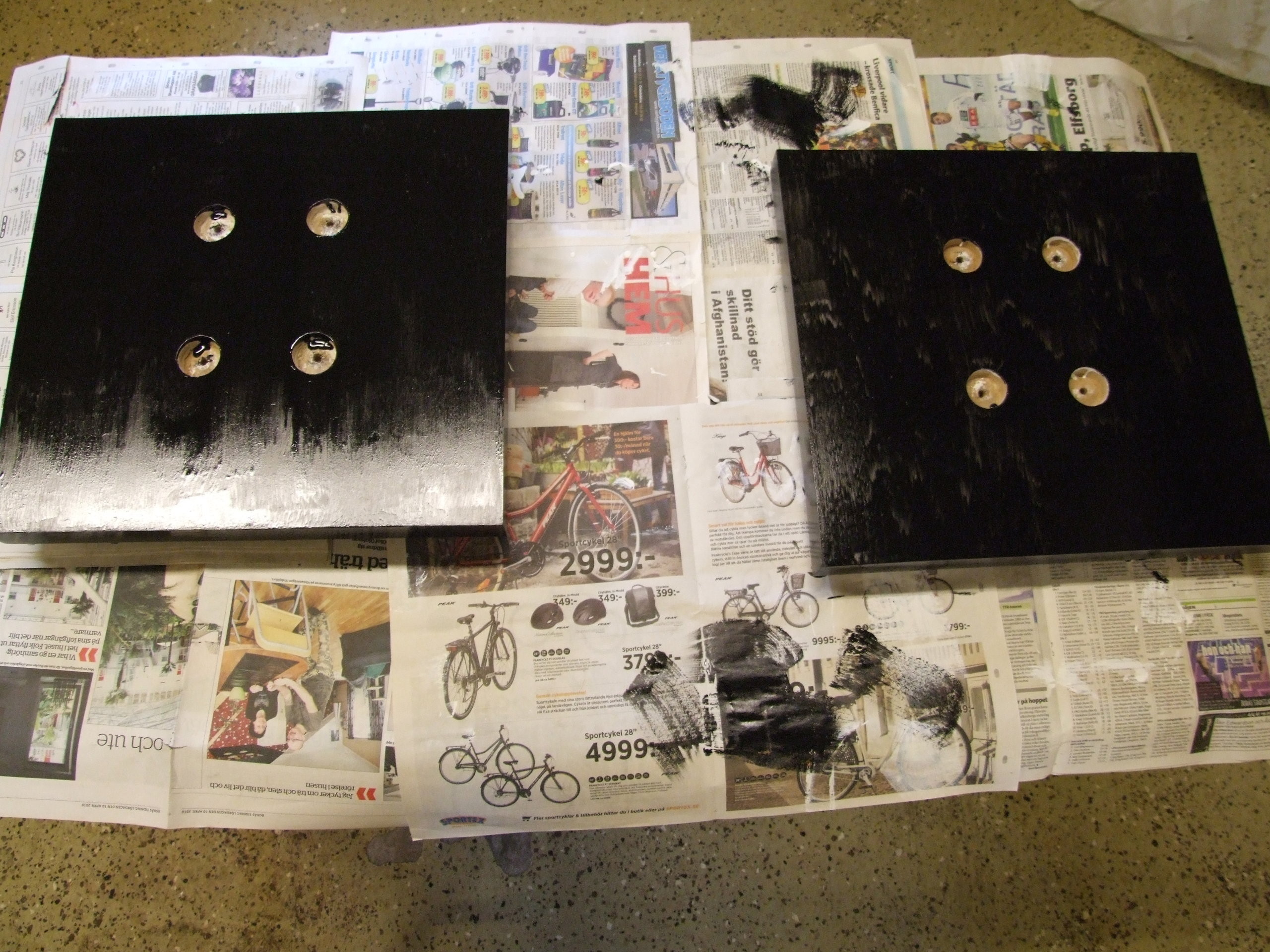

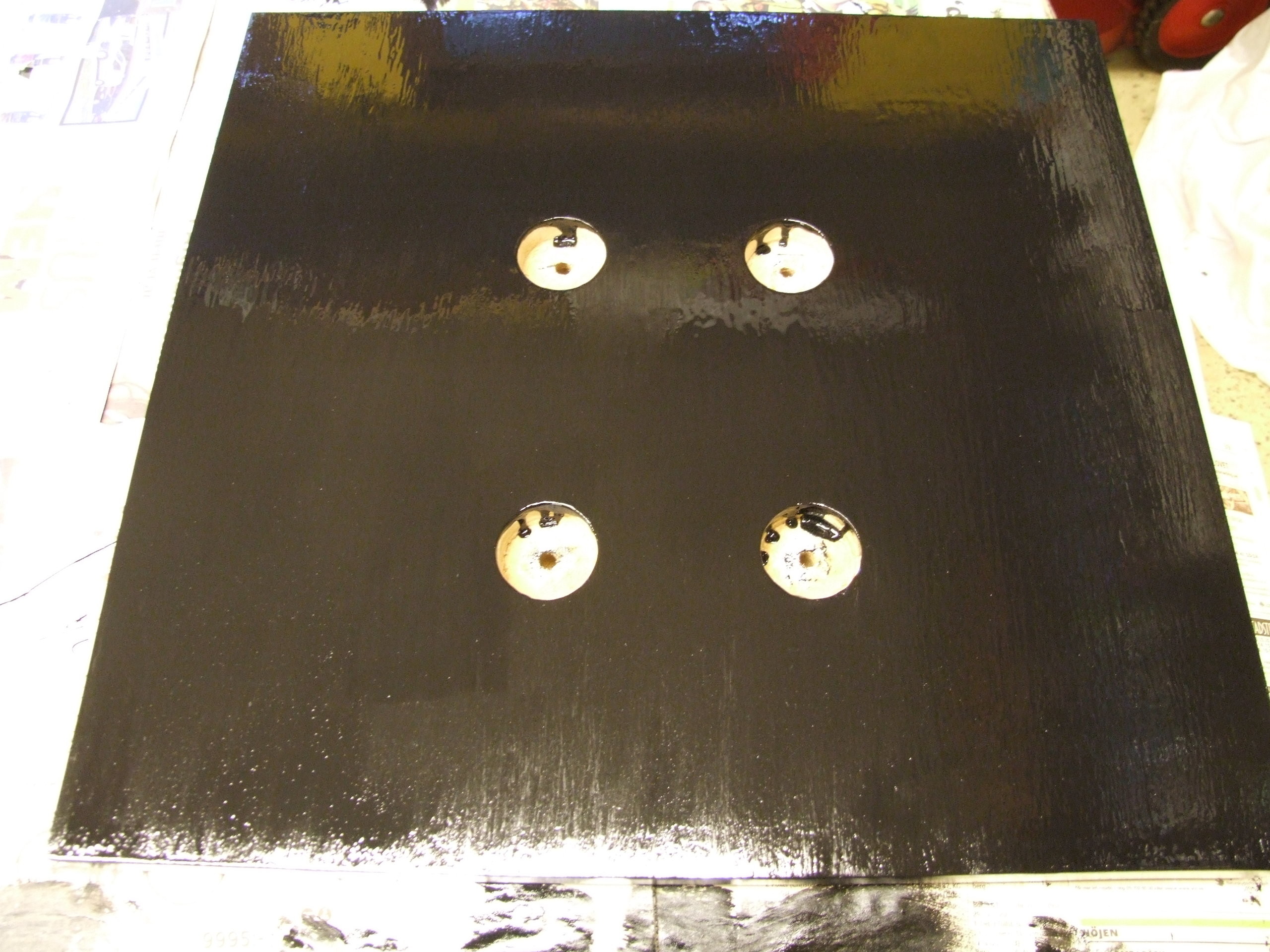

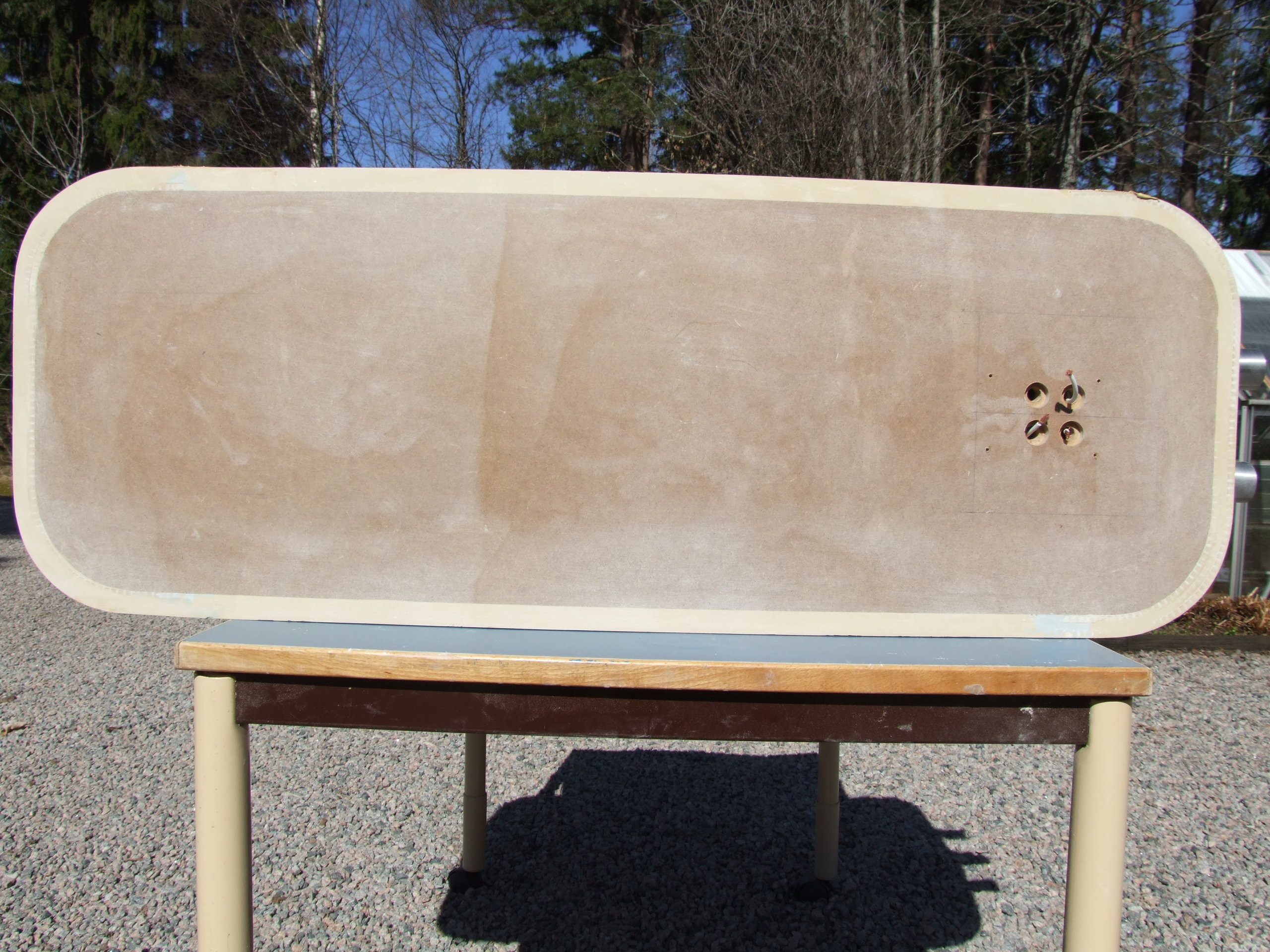

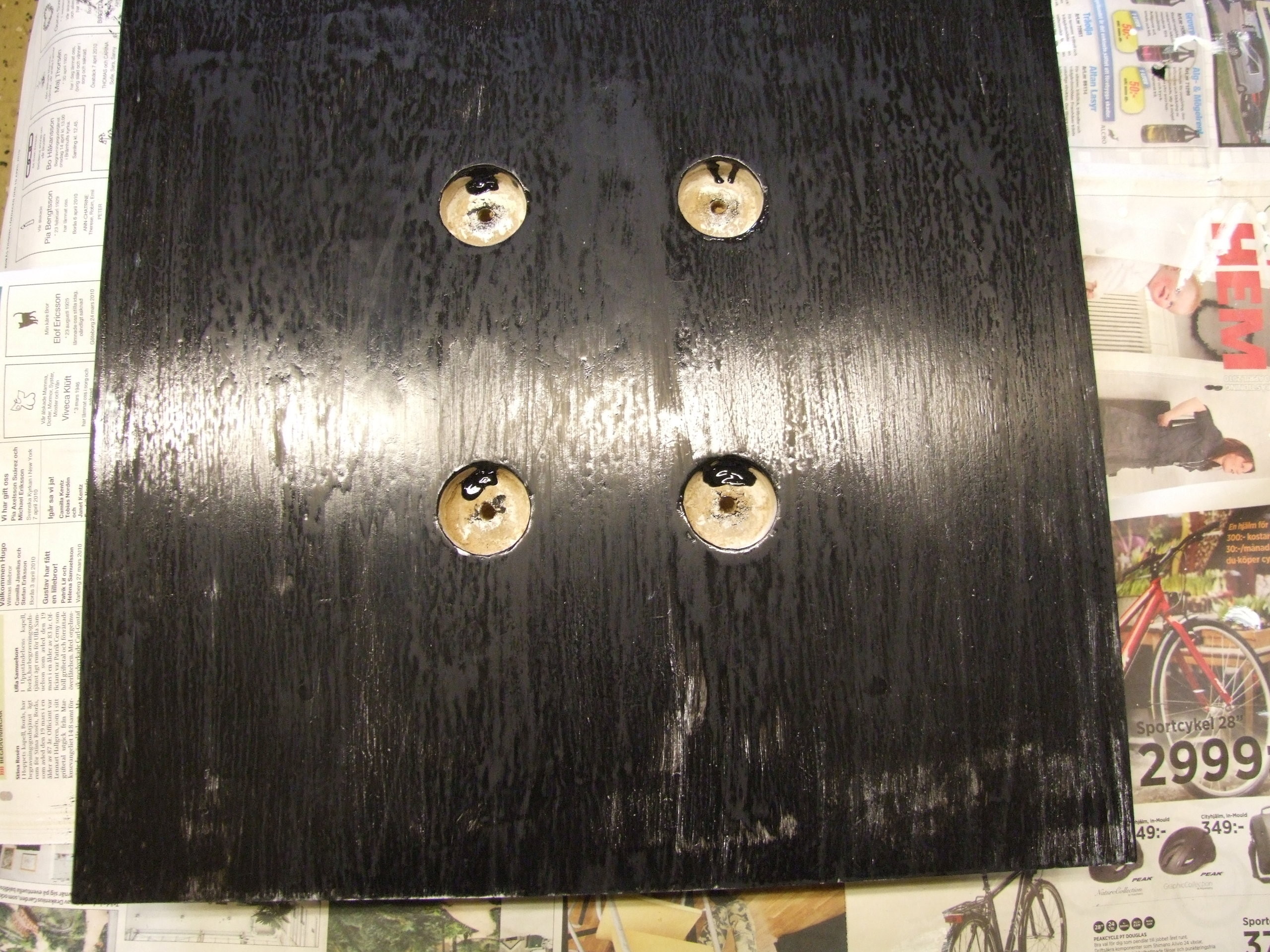

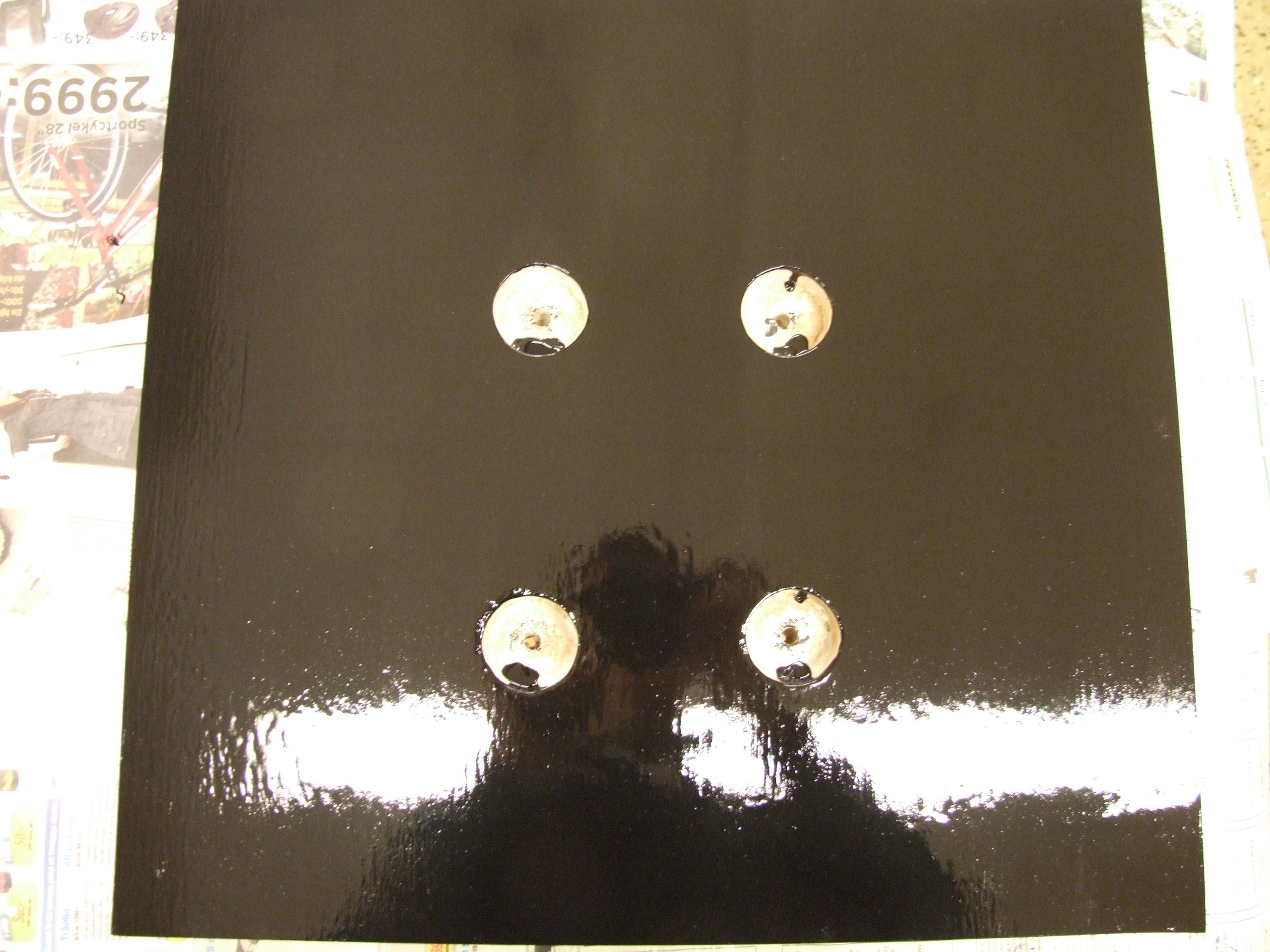

Bottenplattor redo....
för målning med svart lackfärg. (2010-04-28 13:36:03) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Mera spackel...
Spackel slipa spackel slipa spackel......... (2010-04-28 13:39:34) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Första lagret....
Nu är det bara minst ett dygns väntan sedan blir det lätt slipning med 600 papper och ett nytt lager färg. (2010-04-28 13:43:43) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ser för djävligt ut....
men lugn det ska det göra.
Har precis mattat ytan med 600 korns slippapper. (2010-05-01 00:10:20) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Lite bättre...
efter andra lagret med färg. (2010-05-01 00:14:05) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Färdigslipat....
tror jag :)
Andra lagret med grundfärg applicerat. (2010-05-01 00:16:13) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Nästa gång ni...
ser denna högtalarlåda är den lila. (2010-05-01 00:19:00) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

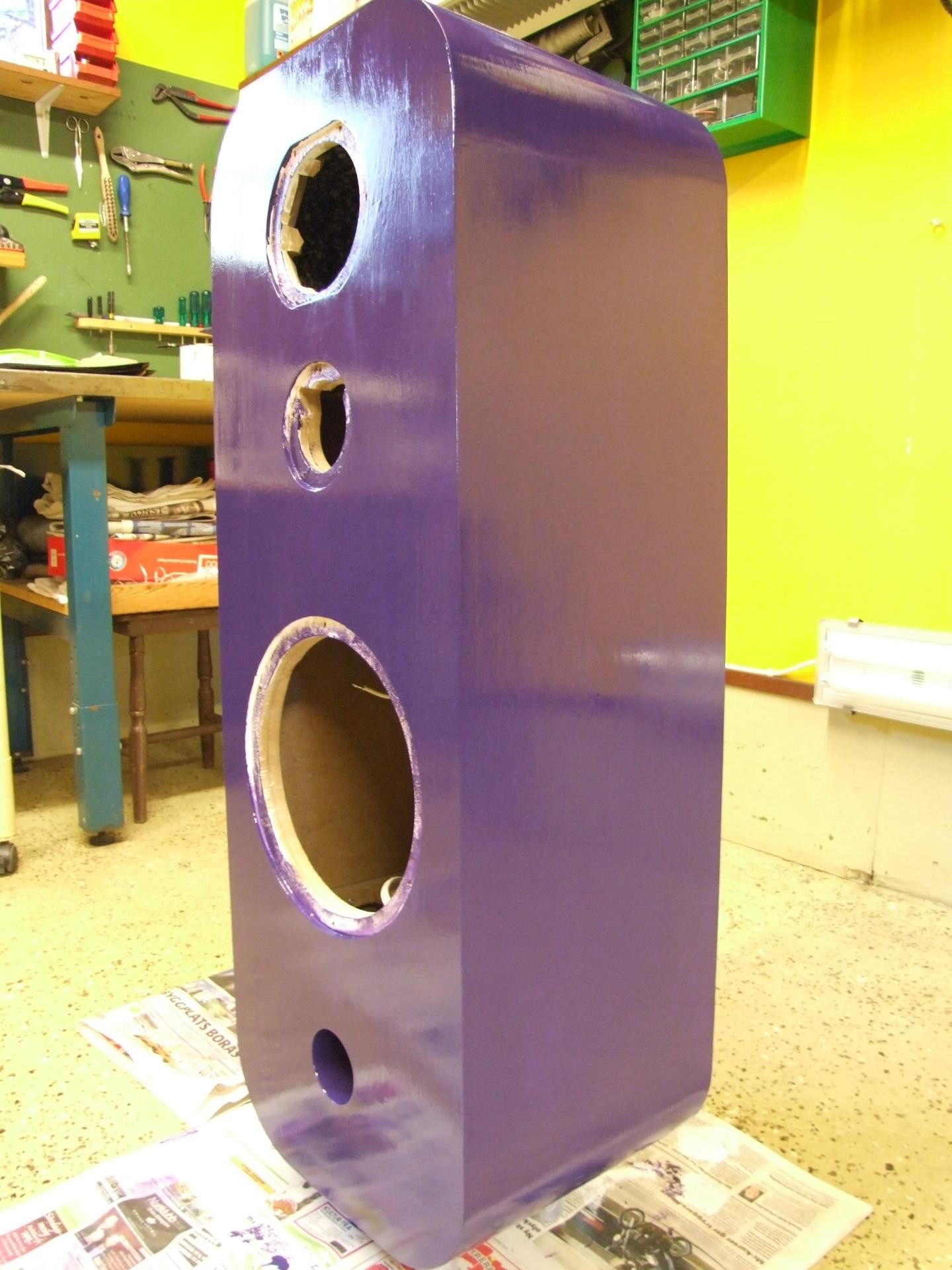

Ännu ett lager färg...
kanske det sista.
Och Nej!!!
Jag har inte råd med 2500-3000 för att få dem lackade av en lackerare.
Så snälla sluta att ge mig det rådet.
De kommer se tillräckligt bra ut för mig i alla fall. (2010-05-02 21:34:13) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

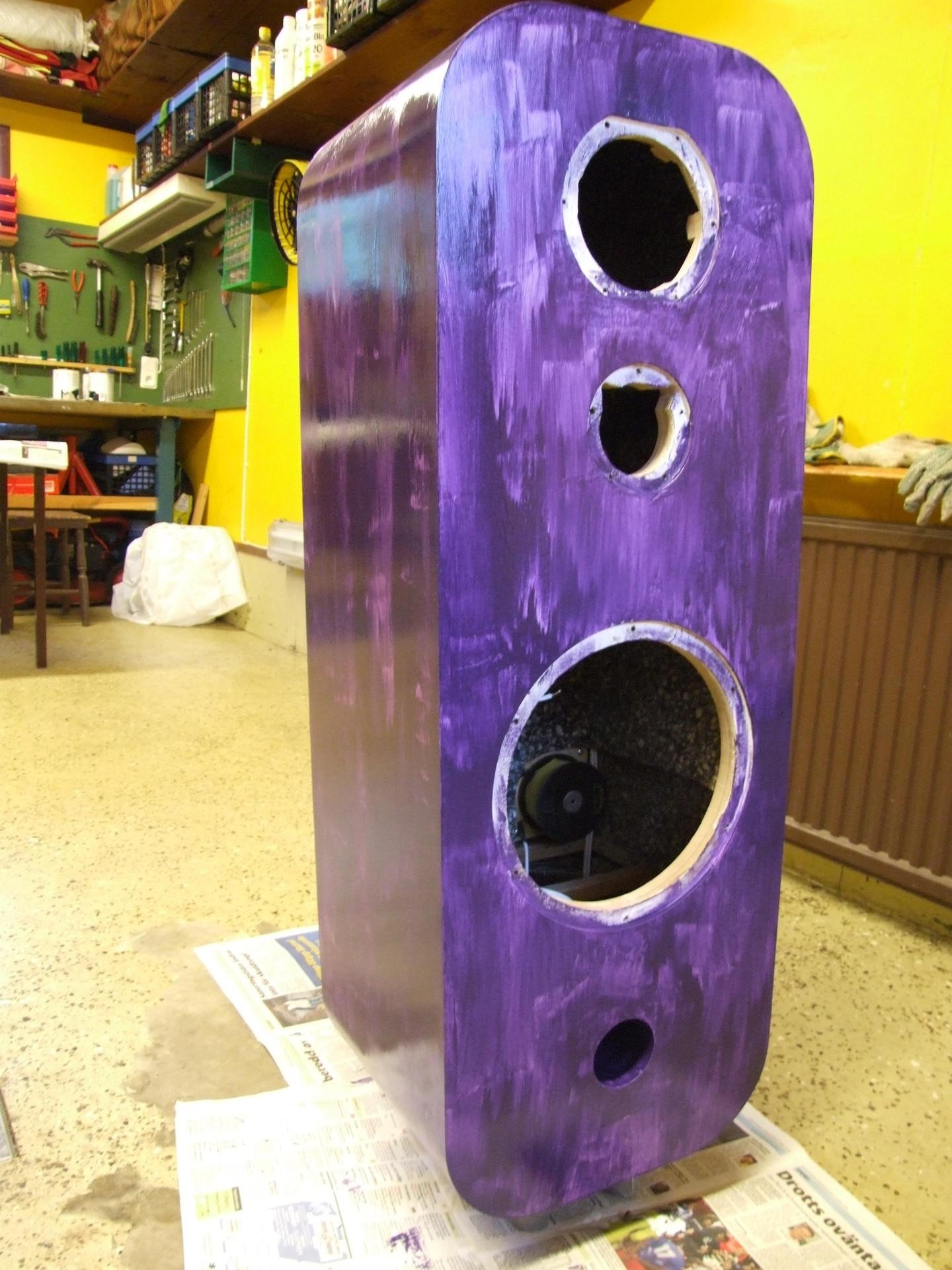

Första omgången....
färg påstrucken.
Har med mening kört väldigt tunt så att det skall bli så bra som möjligt i slutändan. (2010-05-02 21:36:19) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ännu ett...
lager med färg.
Får se om det räcker med ett till eller om det blir 4 lager. (2010-05-03 21:19:40) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Tredje lagret.....
med färg applicerat.
Blir ett lager till om några dagar, sedan skall det vara färdigt:) (2010-05-05 22:04:37) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

"Nya" anslutningsplattor
(2010-05-09 15:00:09) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

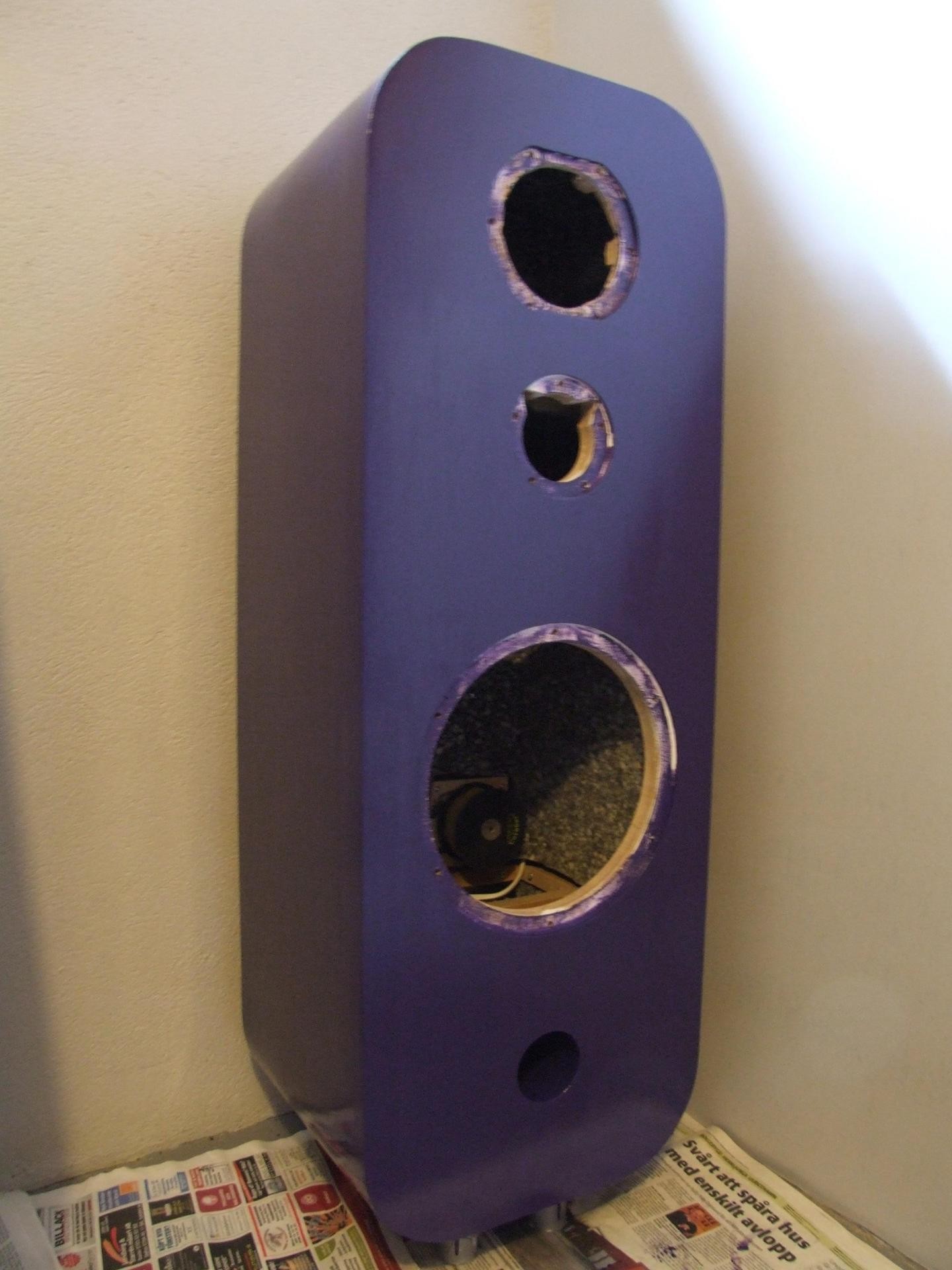

4:de och sista....
lagret med färg.
Nu får de stå och härda några dagar. (2010-05-09 15:01:32) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Lite mer...
dämpmaterial och tätningslist för baselementet (2010-05-14 19:33:37) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

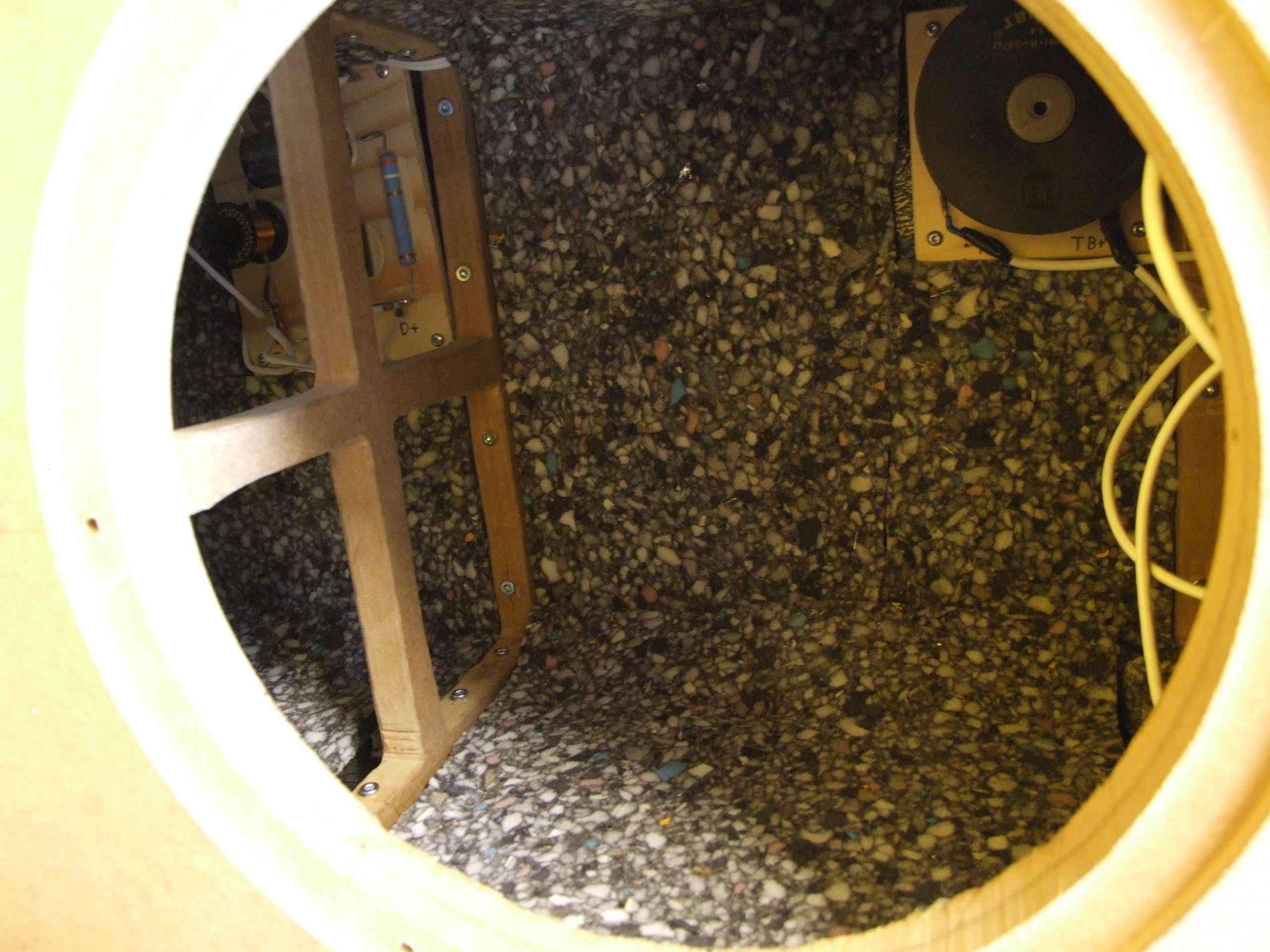

Färdigdämpat....
i mellanregisterlådan. Tätningslist här också. (2010-05-14 19:36:00) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Provmontering....
av elementen.
Ja, jag har målat runt mellanregistret och diskanten så att MDF:en inte lyser igenom. (2010-05-14 19:37:15) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

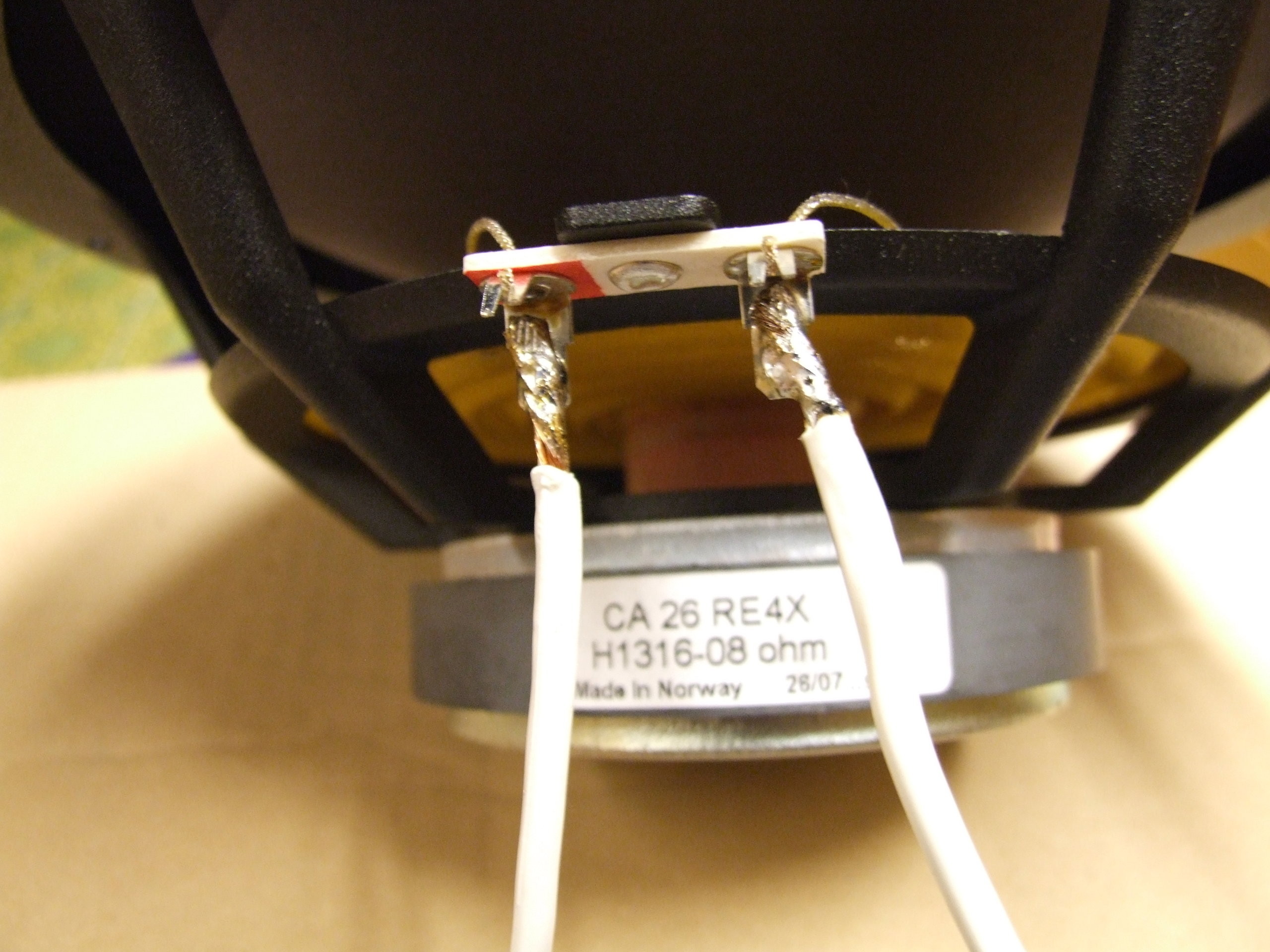

Alla element....
fastlödda i förhoppningsvis rätt kablar. (2010-05-15 18:50:22) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Färdiga.....
Sista slutmonteringen av bottenplattorna blir hemma.
Kommer bilder på det också.
Ursäkta den dåliga skärpan på bilden. (2010-05-15 18:54:01) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

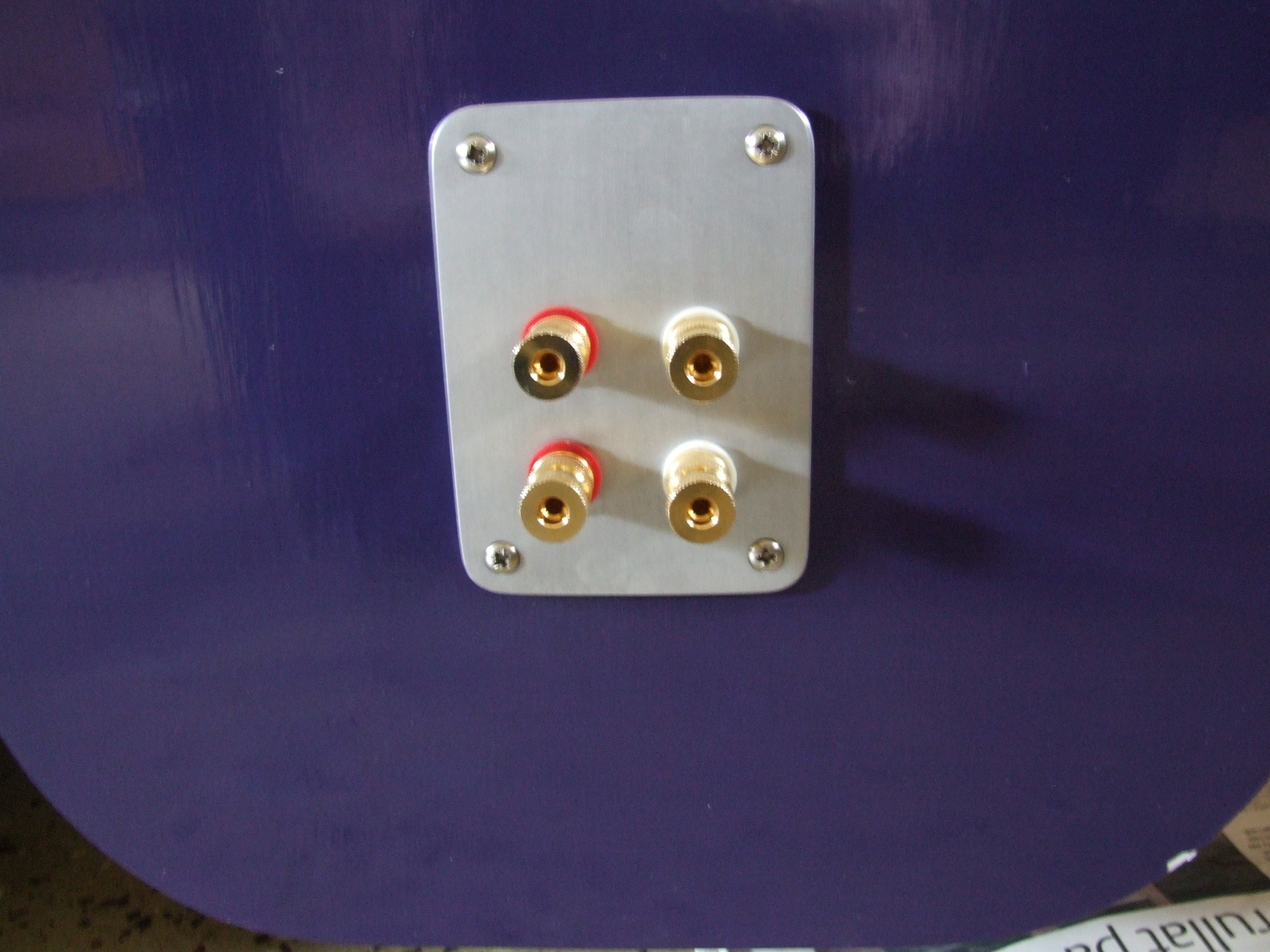

Så här blev....
terminalerna till slut. :)

En sista bild på allt placerat som det skall kommer snart...... (2010-05-15 18:56:39) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

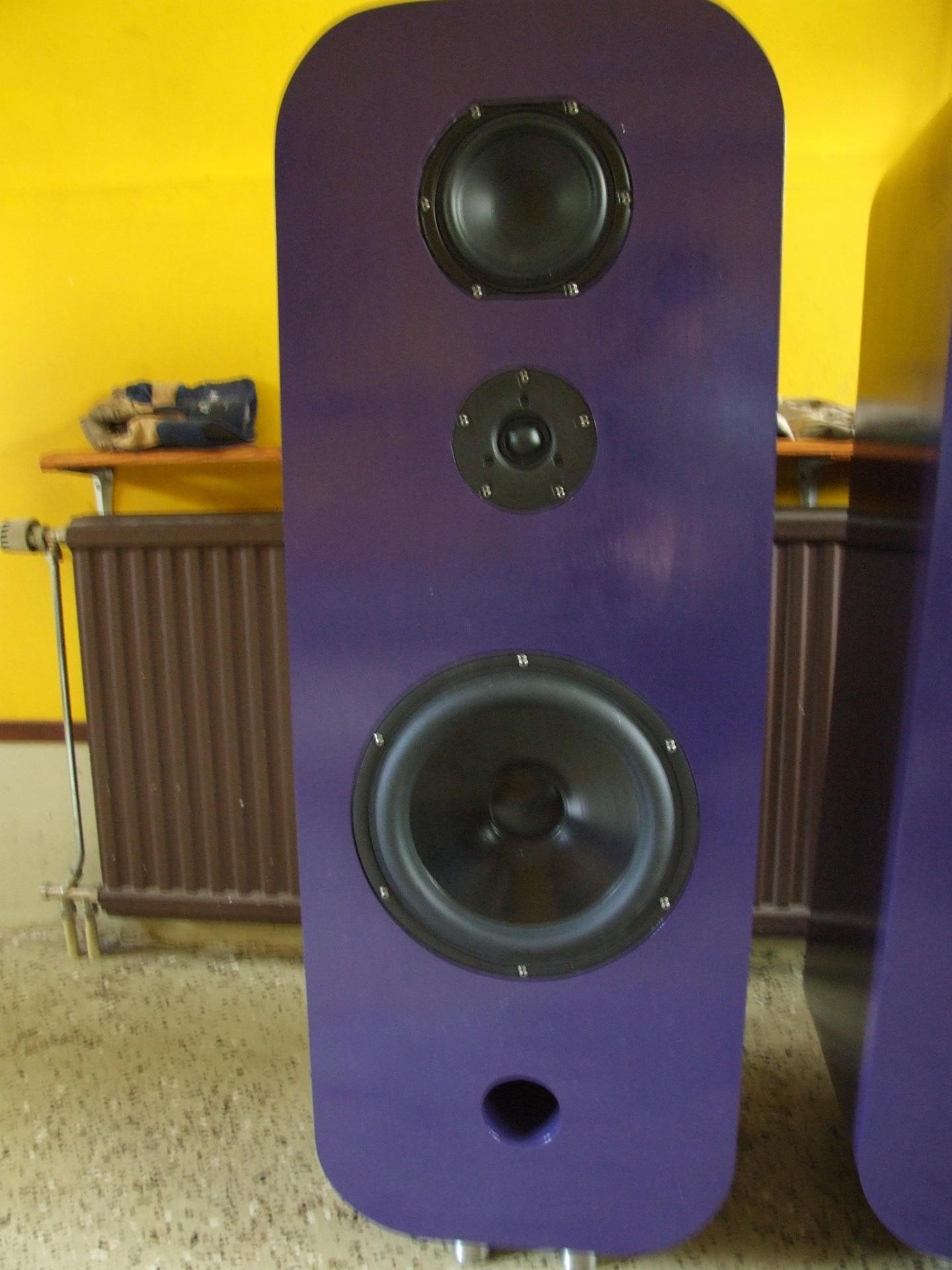

Färdig!!
Äntligen färdiga.
Efter en första kort lyssning så låter de bra också.
En samlingsbild på hela anläggningen samt mer reflektioner över ljudet kommer under dagarna som följer.
Jag är helnöjd än så länge i alla fall.:)) (2010-05-15 20:13:30) Bilden är högupplöst. Klicka i bilden för att zooma.
