OrigenAE X10 bygge (Numera såld) Övriga byggbilder
Viktat medelbetyg:  (0.00) (baserat på 0 st)  Kommentarer      Anmäl detta album

Bygge av en tyst HTPC men ett OrigenAE X10 chassie.

Velade länge om chassie men blev till slut biten av snålvargen, samt att jag tyckte min andra alternativ OrigenAe x11, S16V samt Omaura TF-11 var i största laget. Kraven var att det skulle ta ATX komponenter eftersom HTPC:n var och kommer bli sista anhalt för gamla komponenter från spelriggen. Tyvärr är ju dessa oftast rätt heta och eftersom kravet även är att den ska vara helt tyst så blir det ju lite moddande... Plus då att…

  Läs hela
Bilder i detta album Växla till minatyrbilder

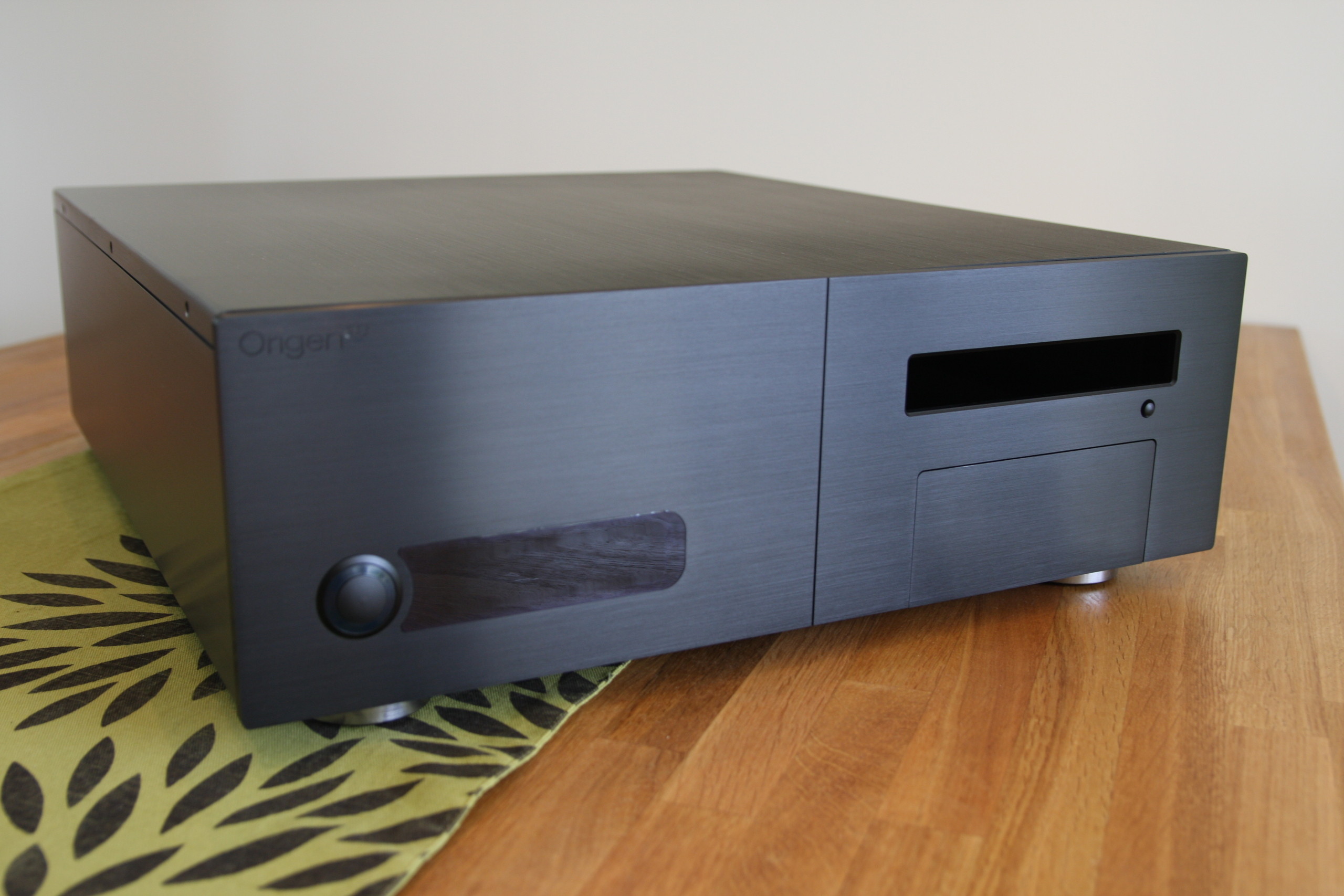

Utsidan
rakt ur kartong, man blir förvånad över den låga vikten (2008-07-08 11:51:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  OrigenAE X10 (Svart)

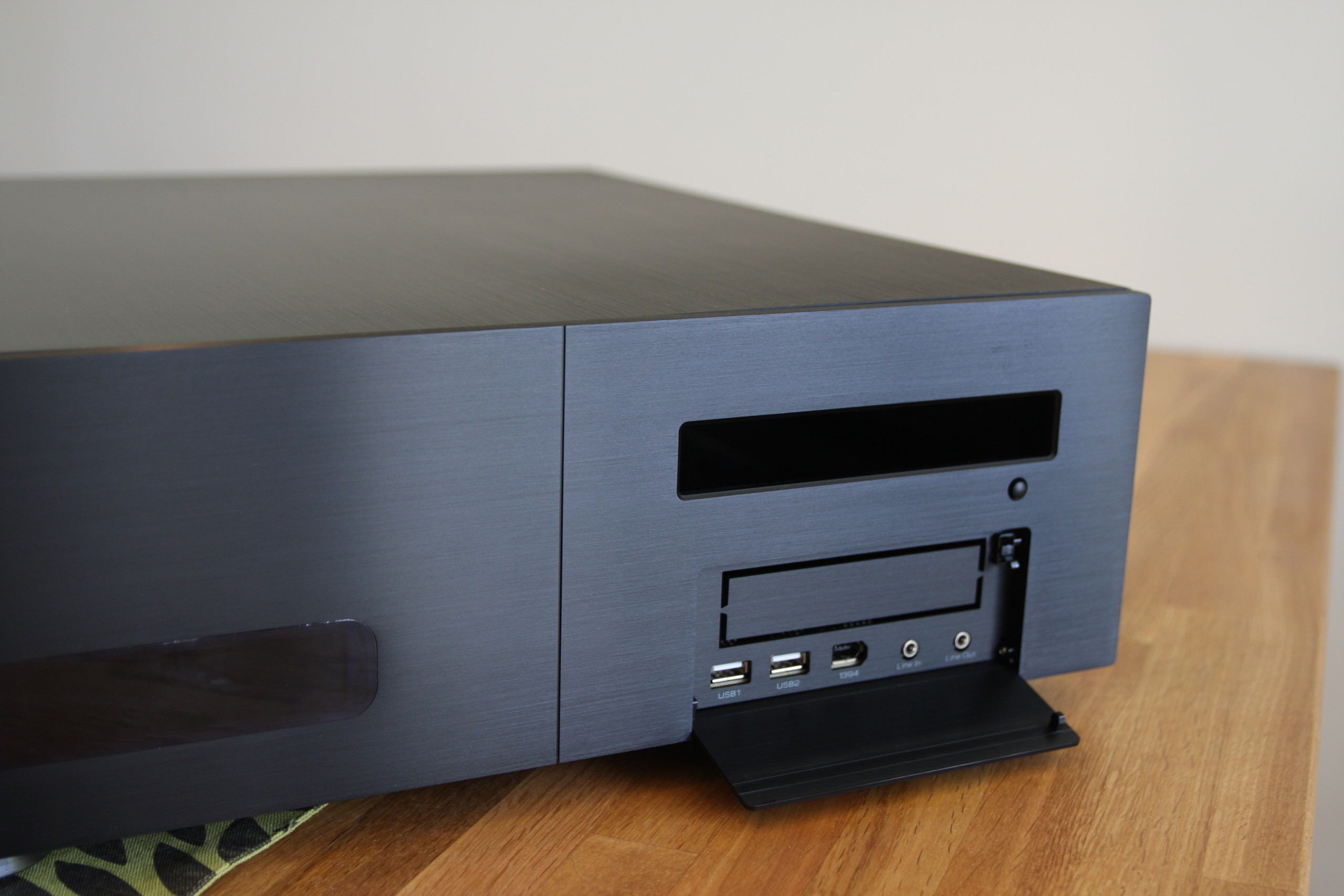

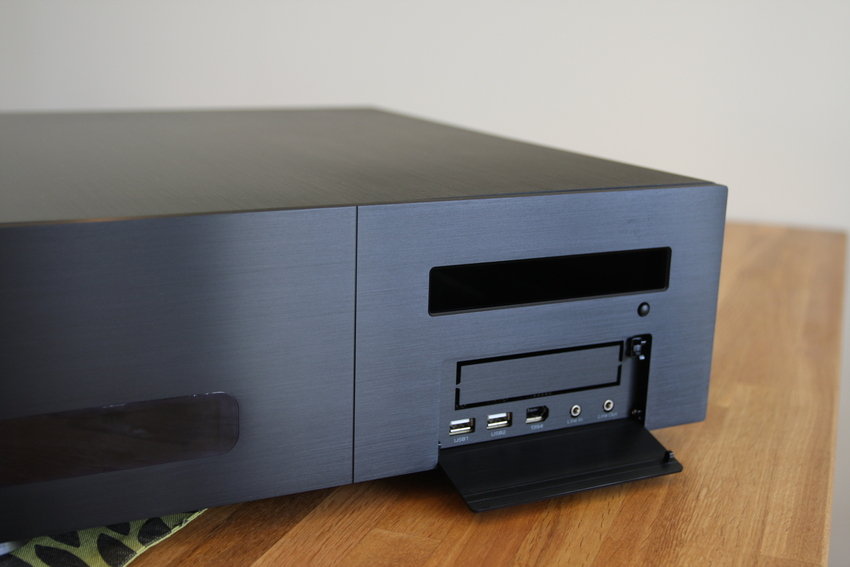

Lucka för I/O
funkar klockrent, bra passning. Här ser man bättre finishen (2008-07-08 11:53:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  OrigenAE X10 (Svart)

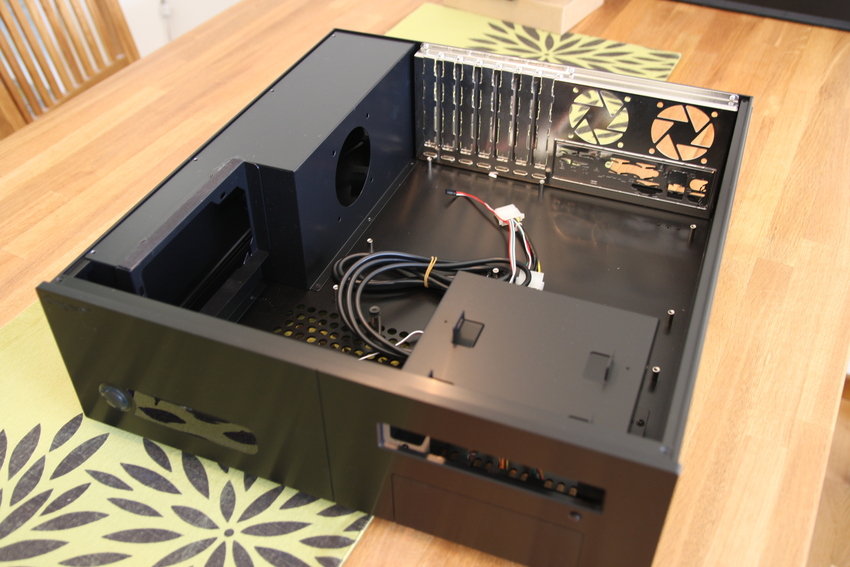

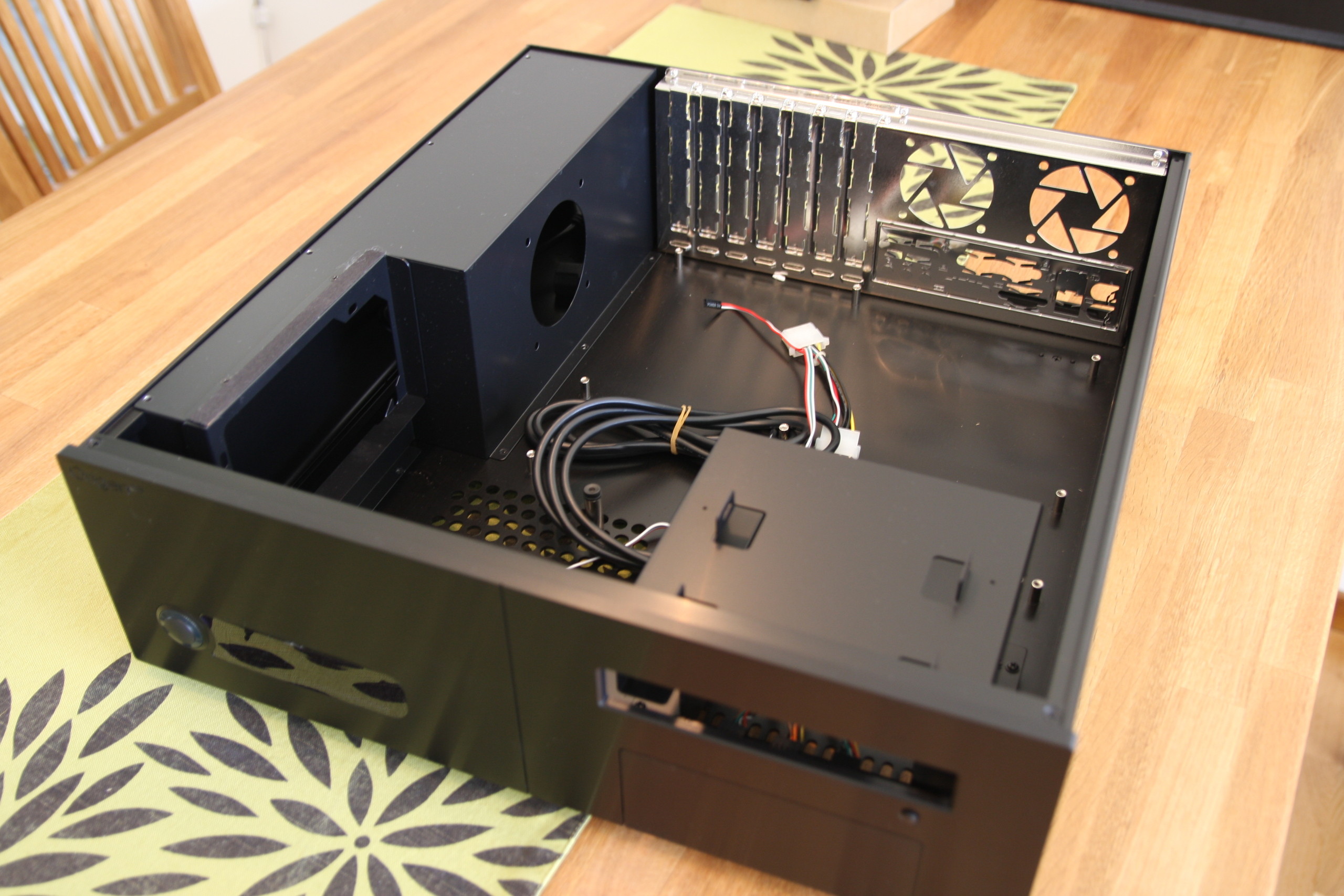

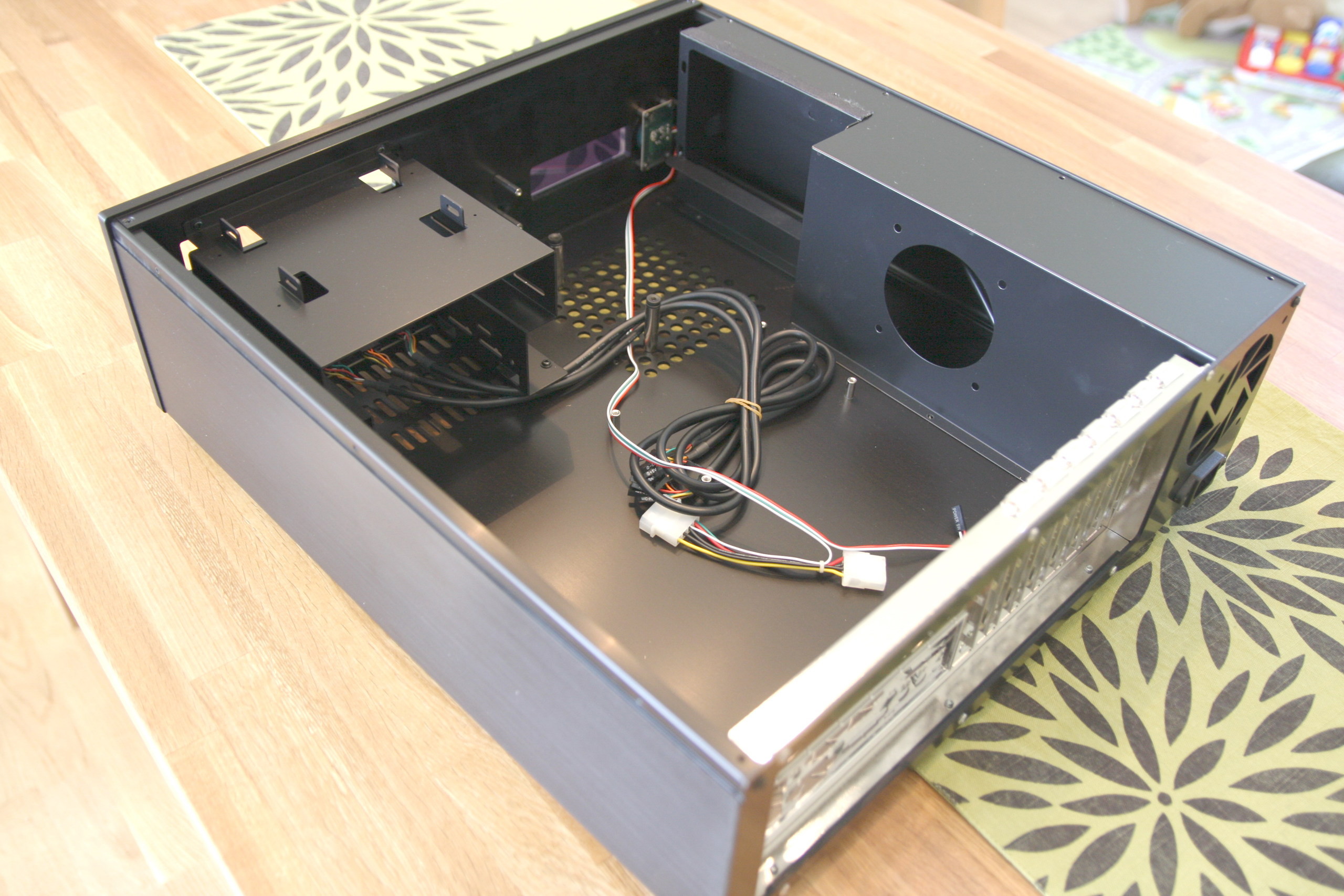

Insidan
(2008-07-08 11:54:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  OrigenAE X10 (Svart)


(2008-07-08 11:54:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Baksidan
Fläktarna rök givetvis direkt (2008-07-08 11:55:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  OrigenAE X10 (Svart)

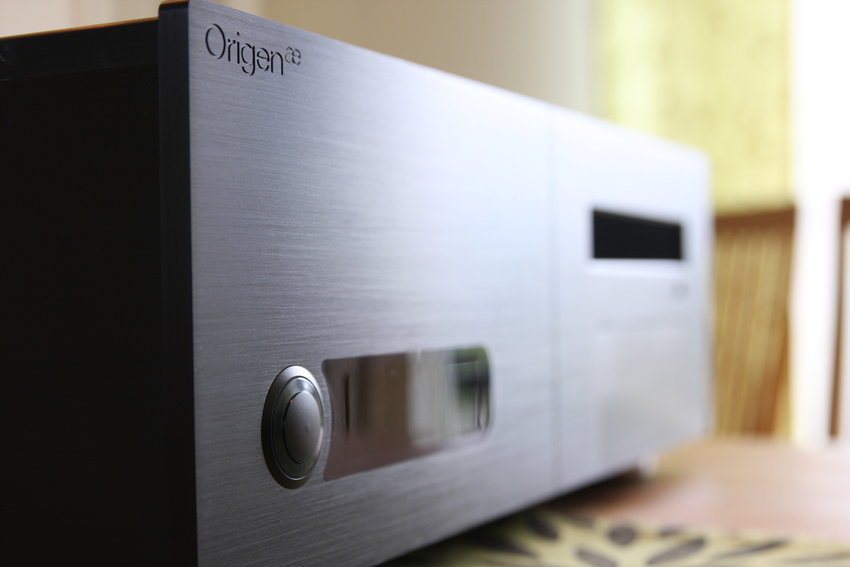

Finish
Tror det är svårt att hitta ett snyggare chassie för 800:- som det är nere i nu. Riktigt bra (2008-07-08 11:55:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  OrigenAE X10 (Svart)

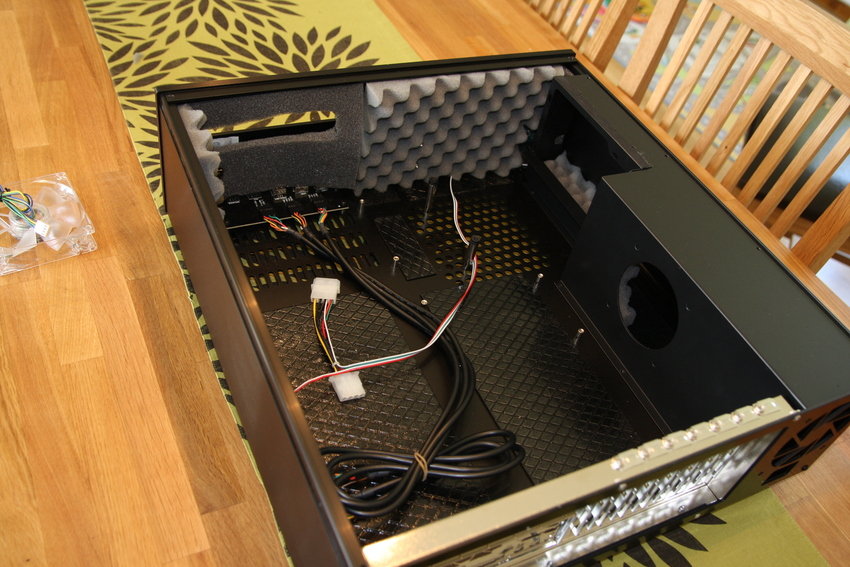

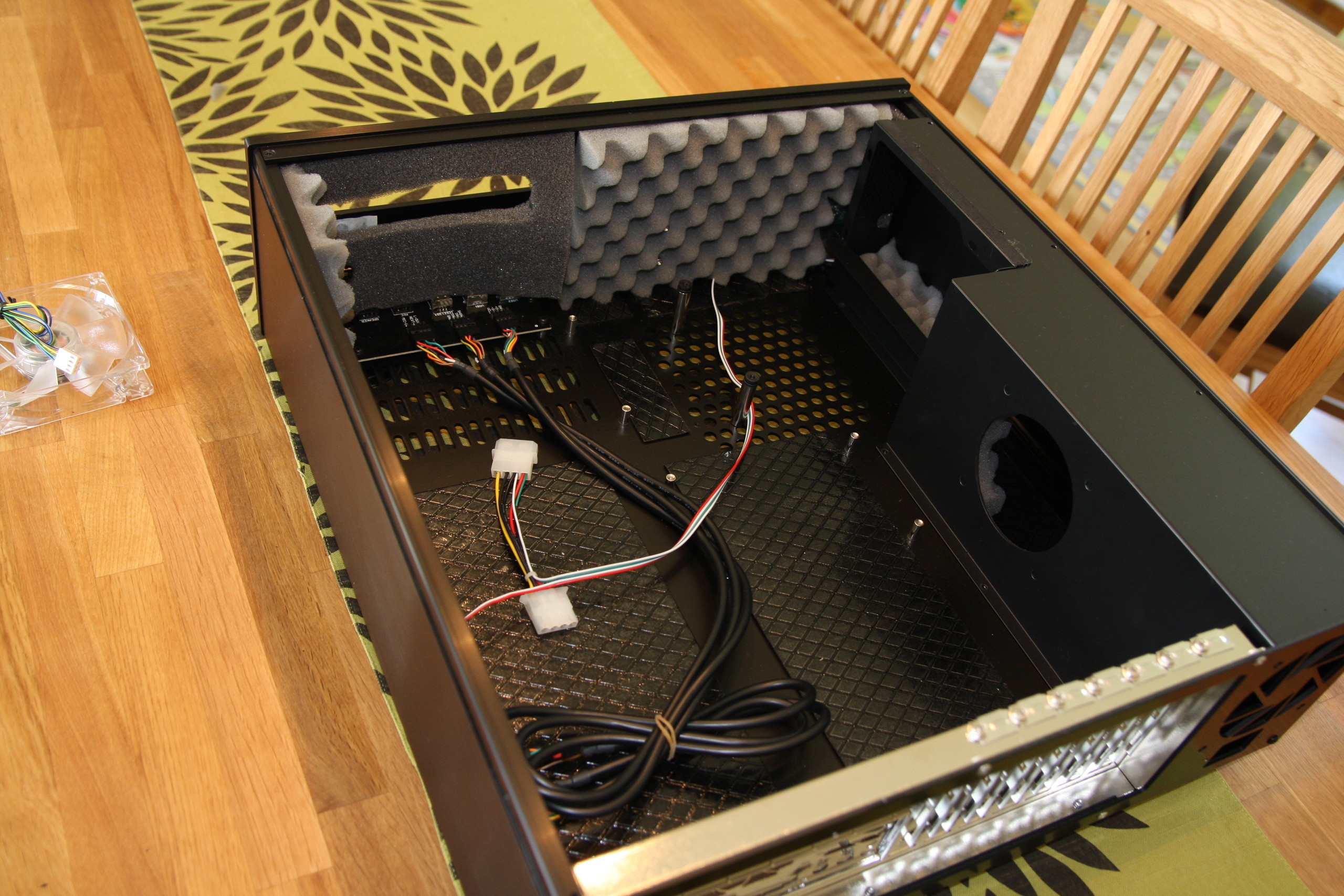

Lite dämpmattor på plats
lade nog tyvärr i lite för mycket matta, var korkat och det är ju ett helvete att få bort den, undrar vad temperaturerna blivit utan matta nämligen... (2008-07-08 11:56:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  OrigenAE X10 (Svart)

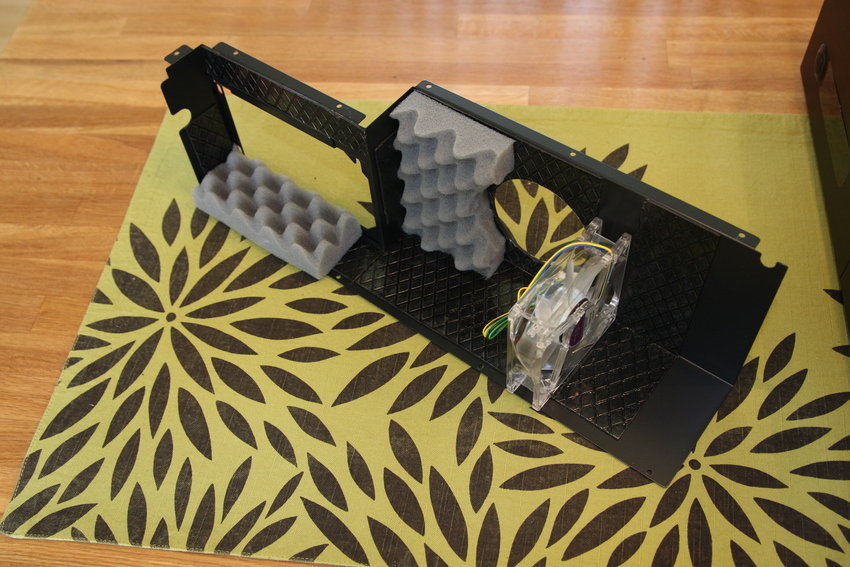

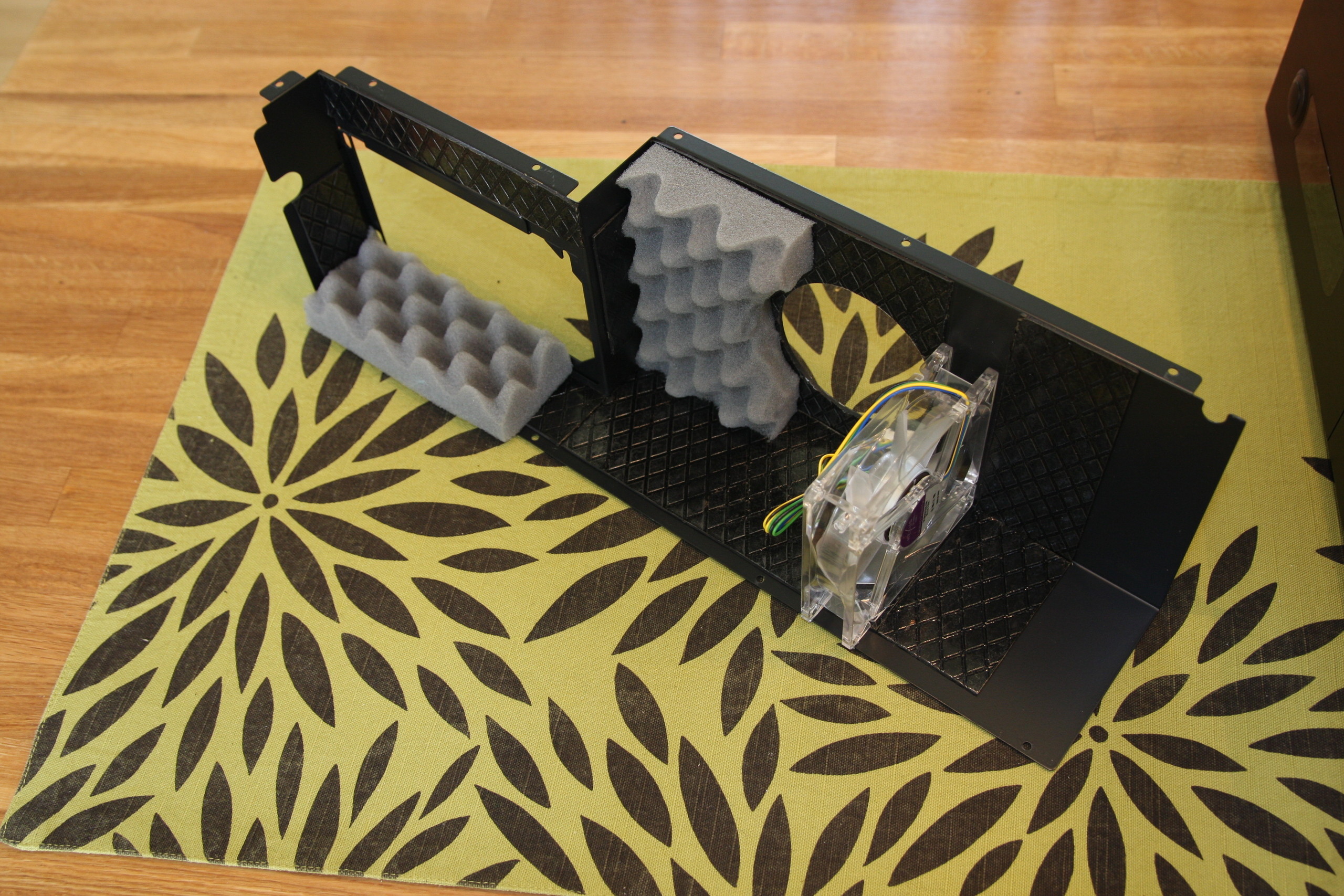

Tunneln
Ploppade in en 92mm fläkt i tunneln för att få lite bättre fart på luften ut, denna togs senare bort, satte en 120mm bak istället med adapter (2008-07-08 11:59:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  OrigenAE X10 (Svart)

Lite grejjer på plats
(2008-07-08 11:59:47) Bilden är högupplöst. Klicka i bilden för att zooma.

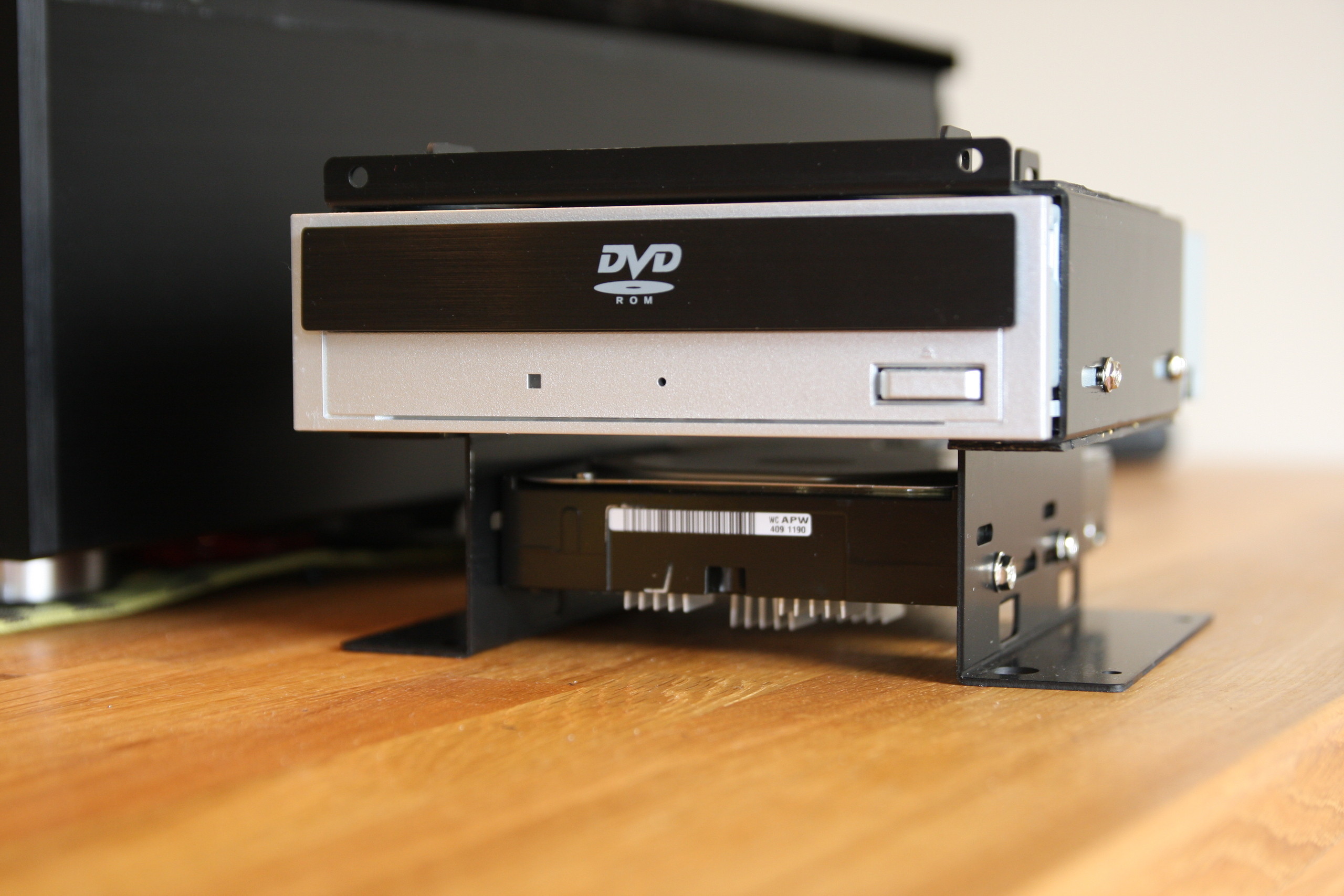

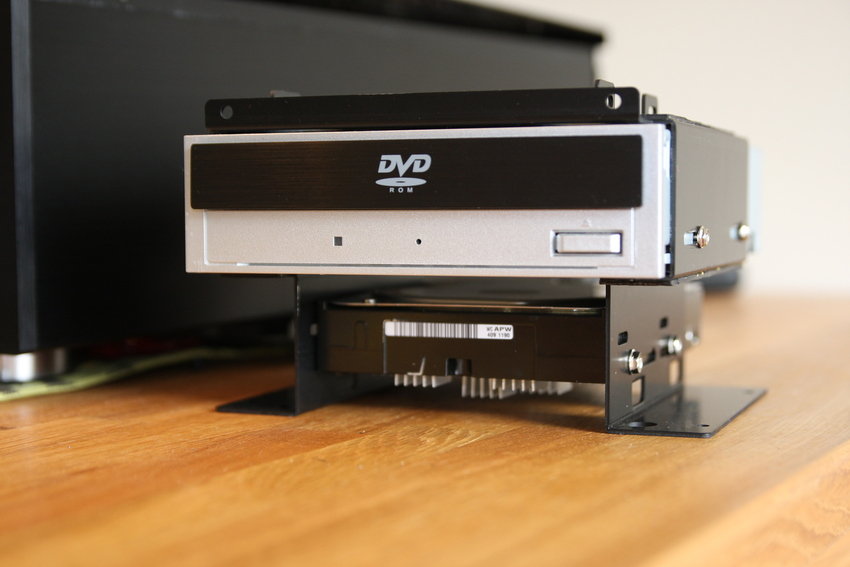

DVD och HD monterat
Har tagit flänsarna från en Arctic Cooling Accelero S2 och satt på hårddisken, det gjorde fyra grader.... En stor svaghet är att denna korg skapar vibrationer i hela chassiet, hade önska att denna vilade på silikon istället (2008-07-08 12:00:20) Bilden är högupplöst. Klicka i bilden för att zooma.

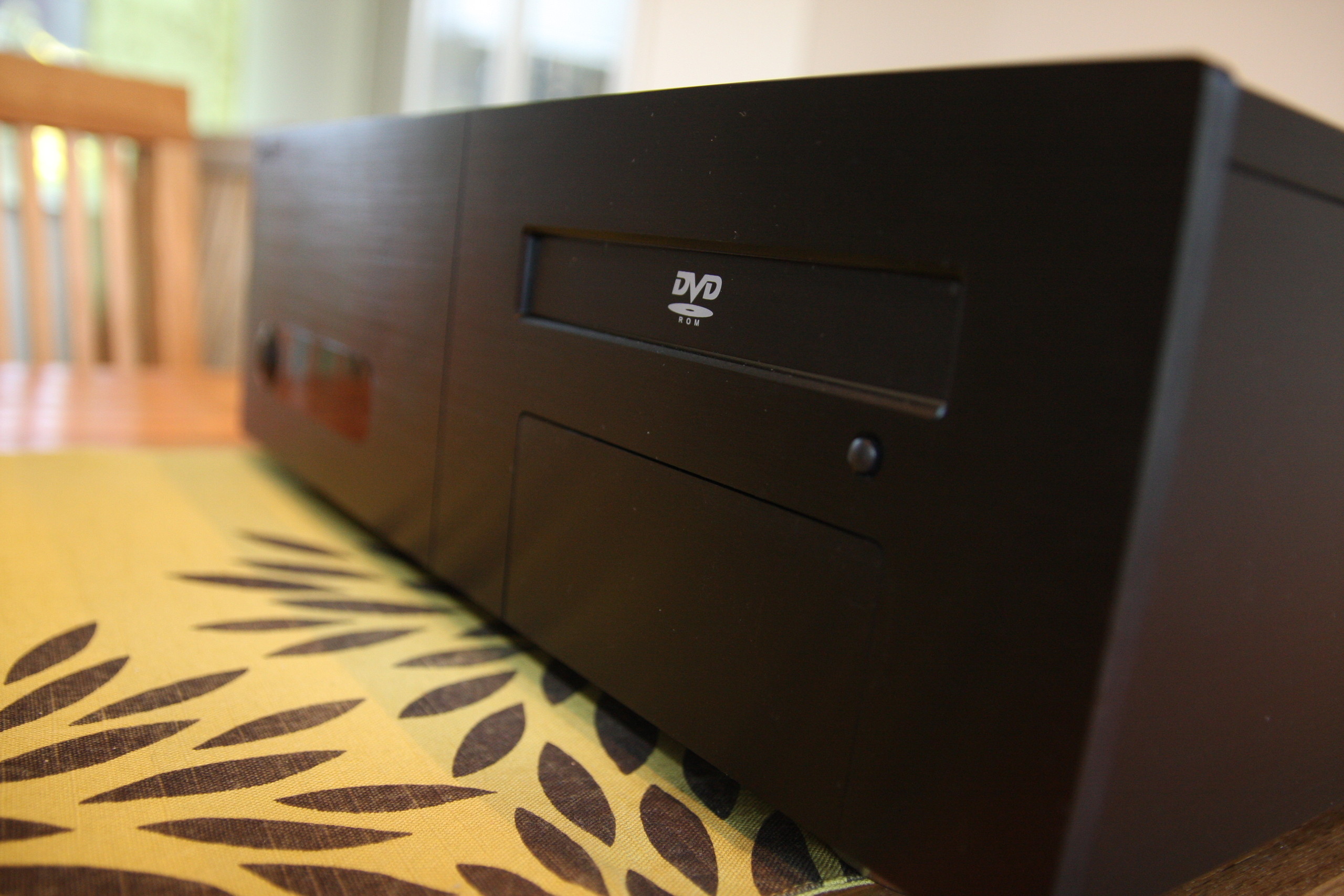

DVD täckningen på
Blev lite insjunken men helt ok ändå (2008-07-08 12:01:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  OrigenAE X10 (Svart)

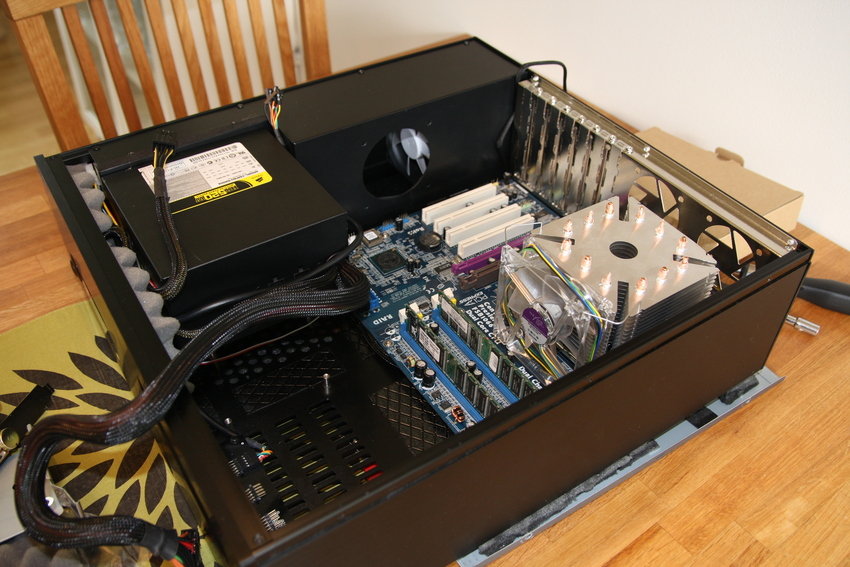

Första monteringen, omoddat
Fläkten på ninjan är en Nexux PWM 92mm. I tunneln satt en Cooltek 92mm. Blev på tok för varmt.... Misstänkte detta så då får man börja modda (2008-07-08 12:00:48) Bilden är högupplöst. Klicka i bilden för att zooma.

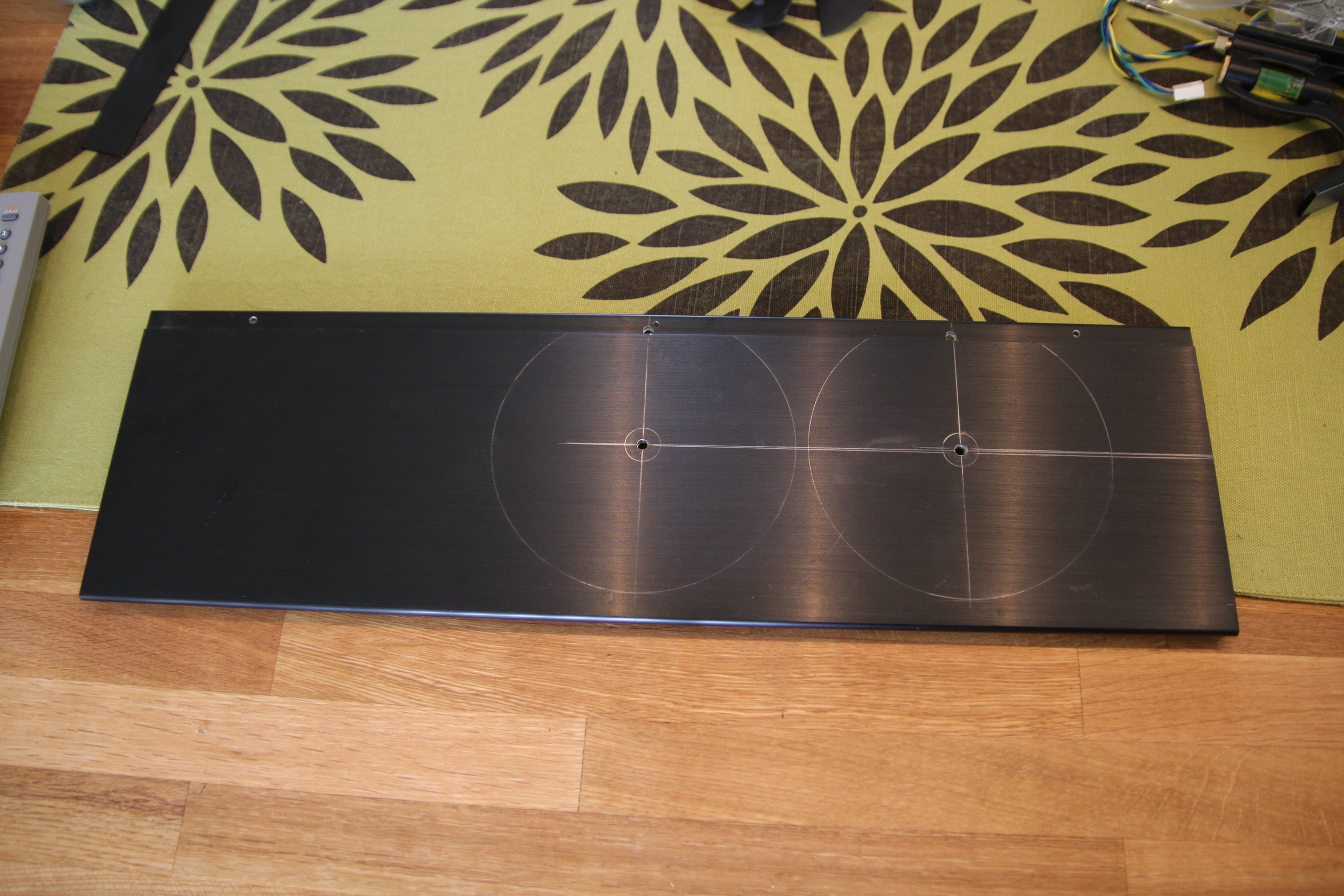

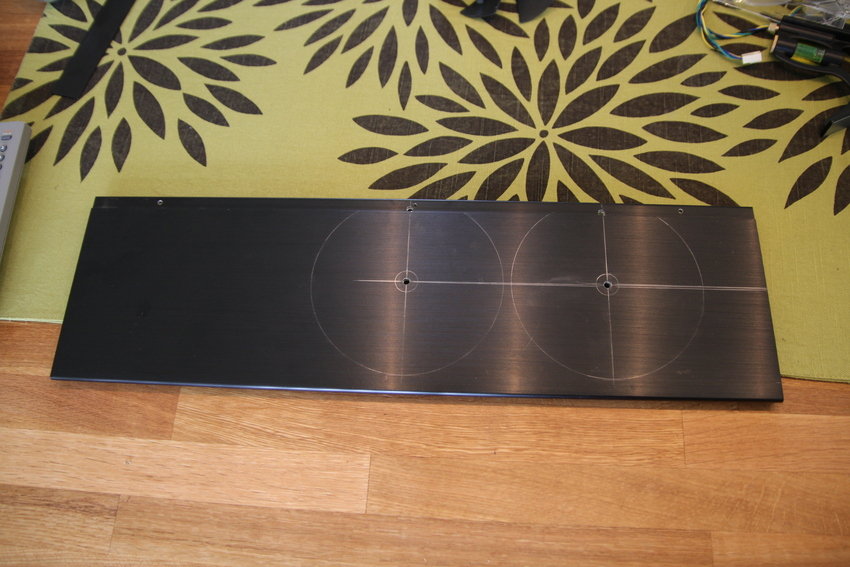

Hålbild
Tänkte montera två 120mm pss som Antec Fusion. Tänkte först fräsa med en dremel, gick inte.... Till slut blev det sticksågen med ett fint metallblad, gick hur bra som helst. (2008-07-08 12:01:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  OrigenAE X10 (Svart)

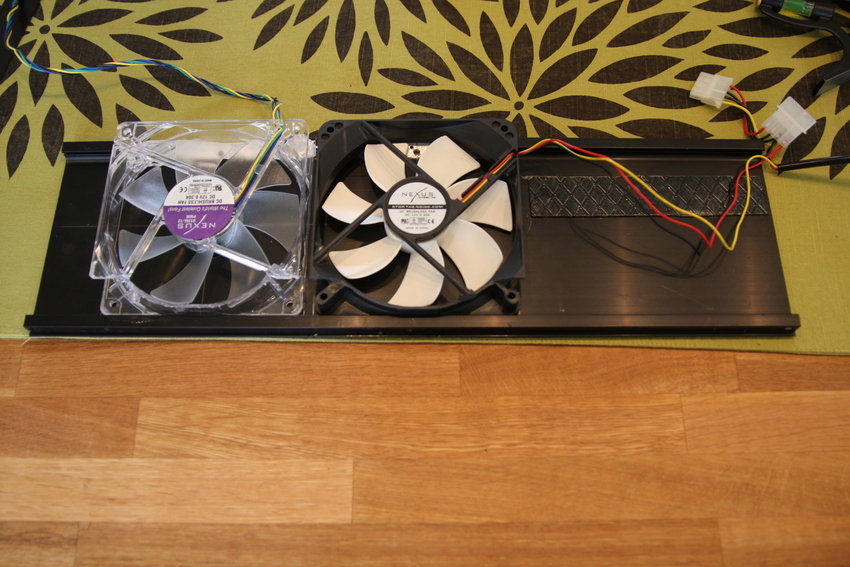

Såhär ska fläktarna ligga
Borrade bort så mycket material man kunde från den övre profilen och fräste sedan rent till nivå med resten av insidan. Fläktarna frästes också något tunnare. Nedre delen av fläktarna motinsidan fick fräsas ner ca 1cm eftersom de annars tog emot moderkortet. (2008-07-08 12:02:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

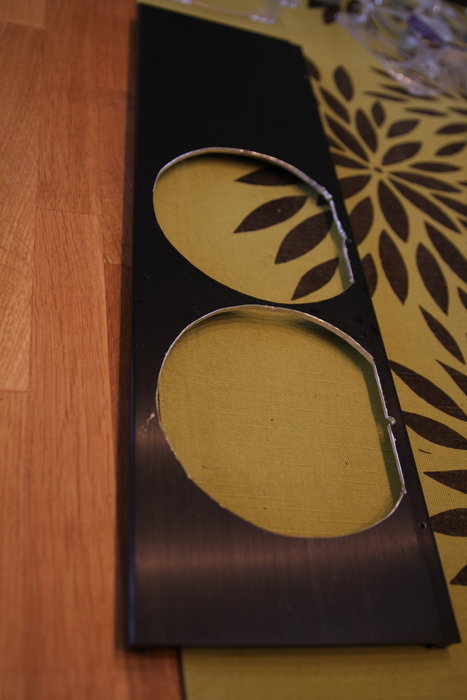

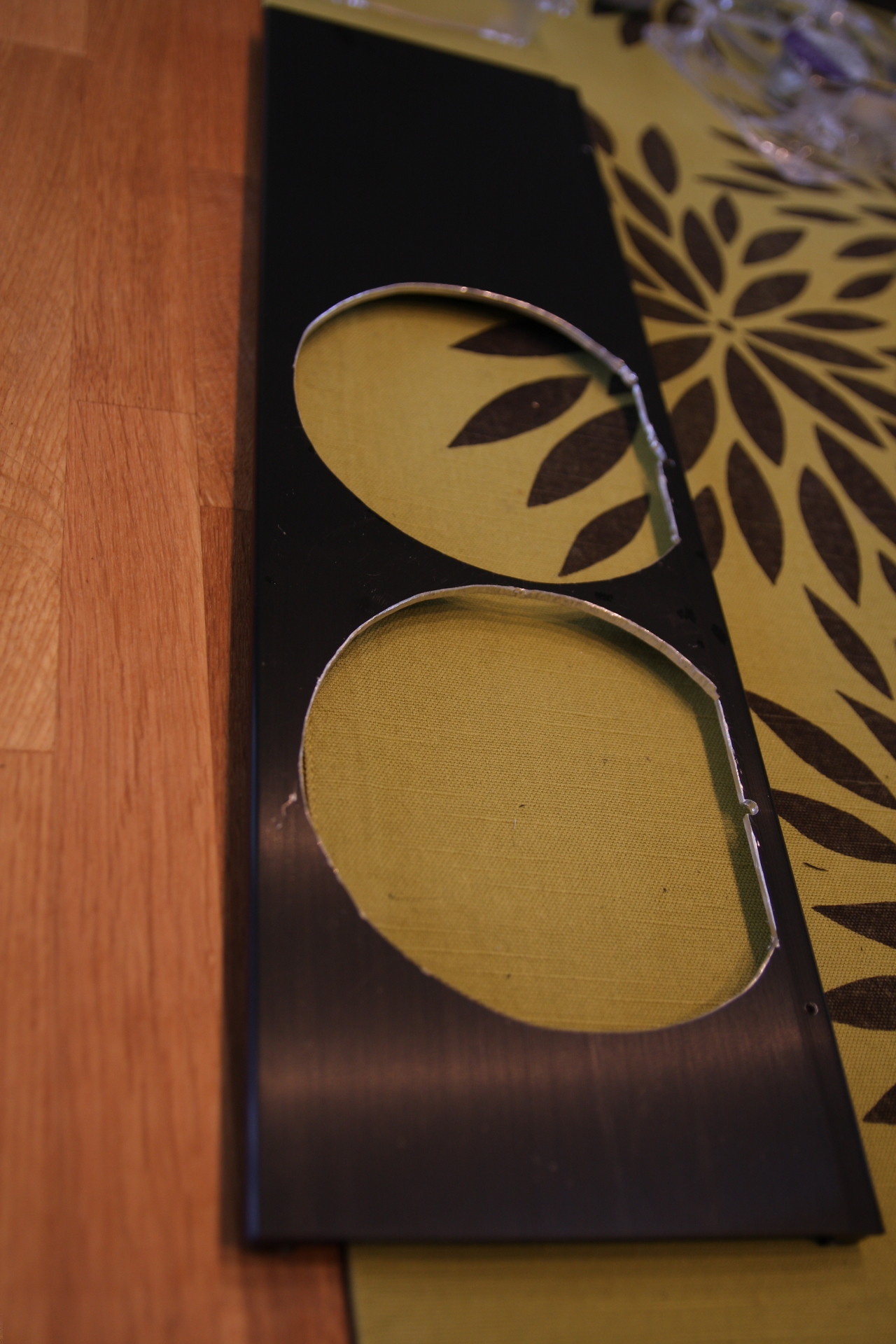

Hålen utsågade och gradade
(2008-07-08 12:03:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  OrigenAE X10 (Svart)

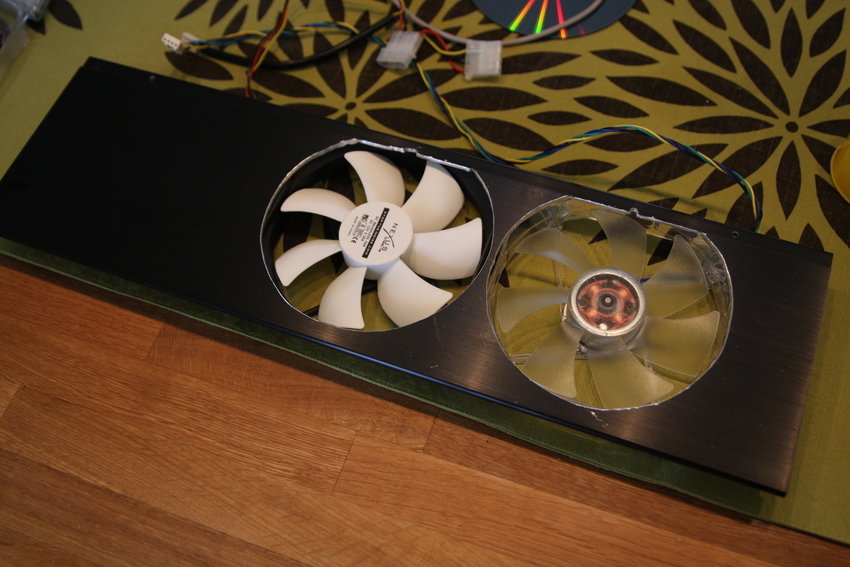

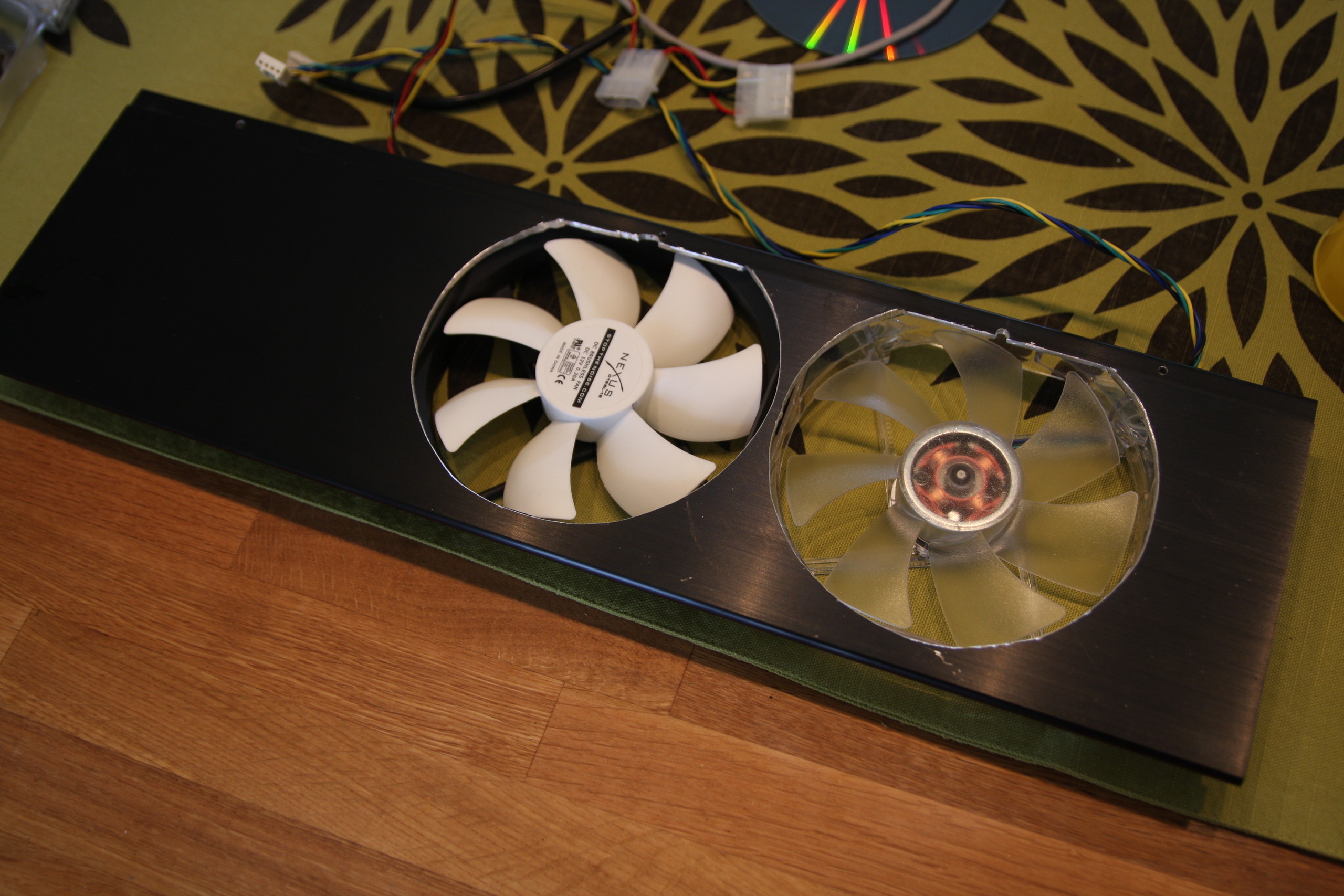

Fläktar på plats
Dessa kommer täckas med fläktgaller, kommer nog bli ok... (2008-07-08 12:03:38) Bilden är högupplöst. Klicka i bilden för att zooma.

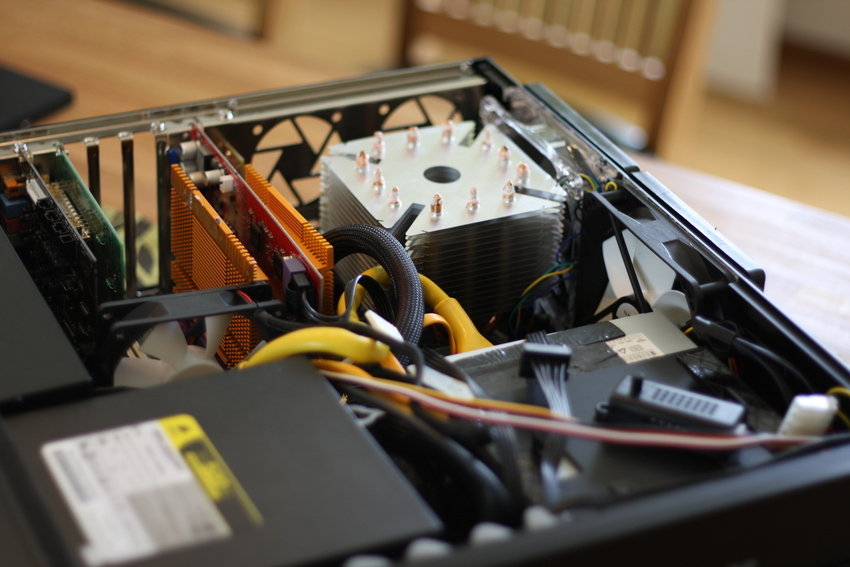

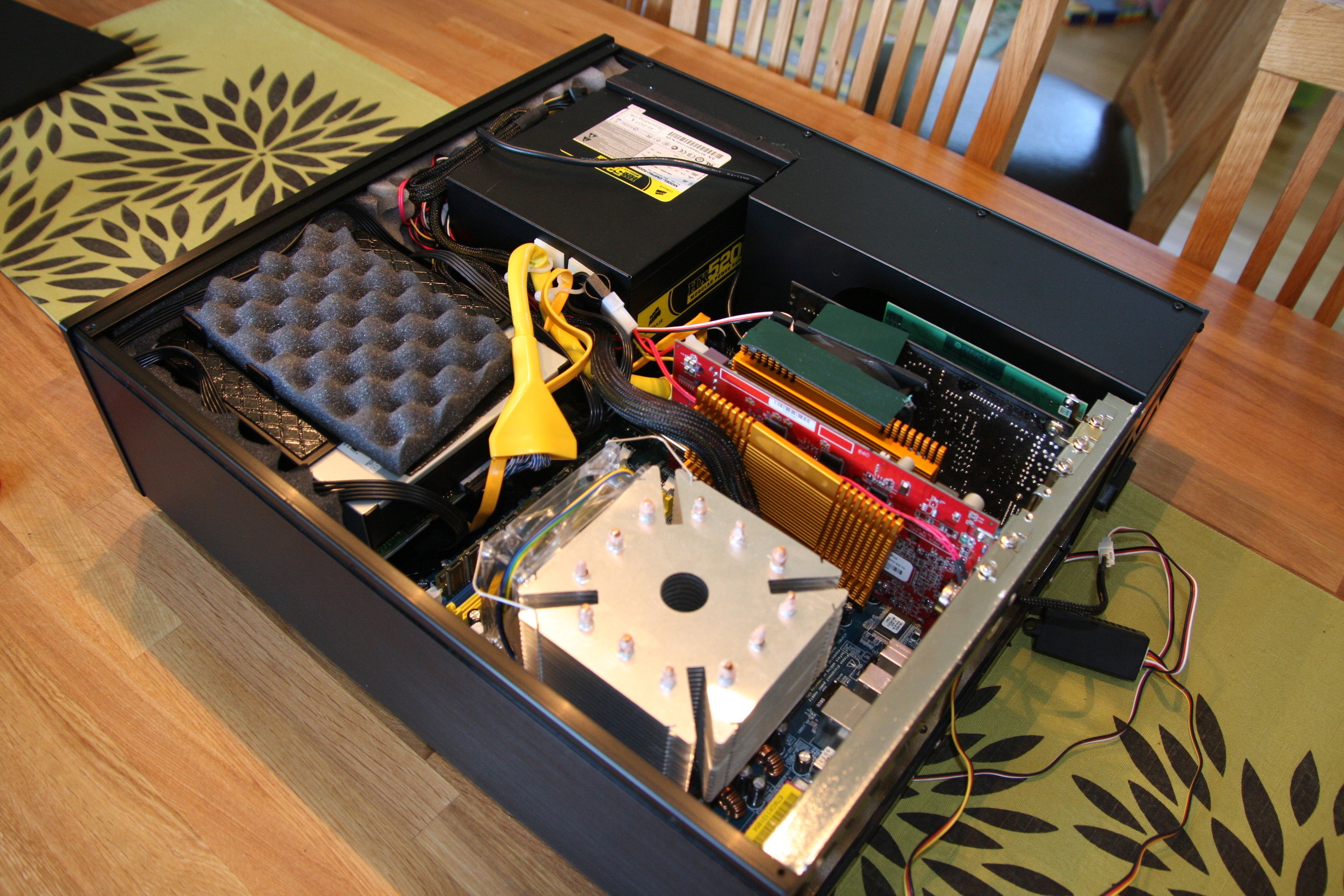

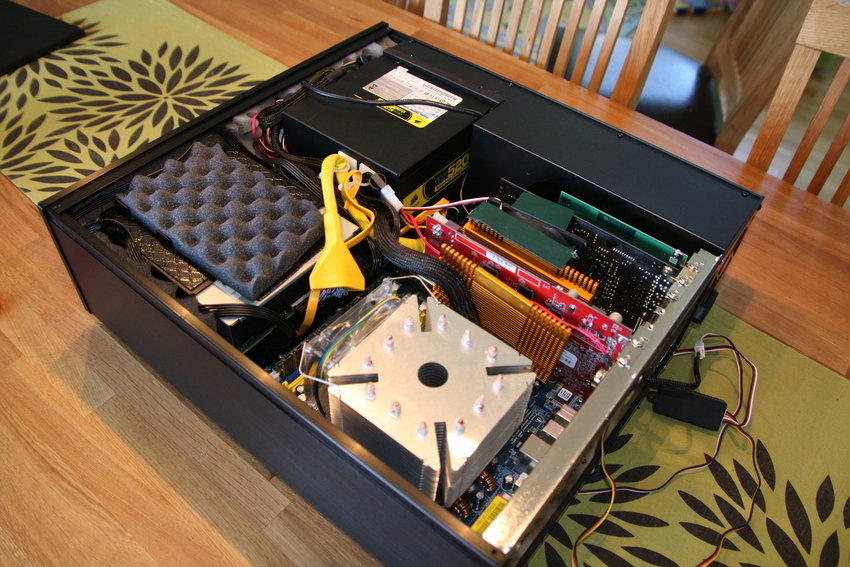

Insidan
(2008-07-09 11:37:52) Bilden är högupplöst. Klicka i bilden för att zooma.

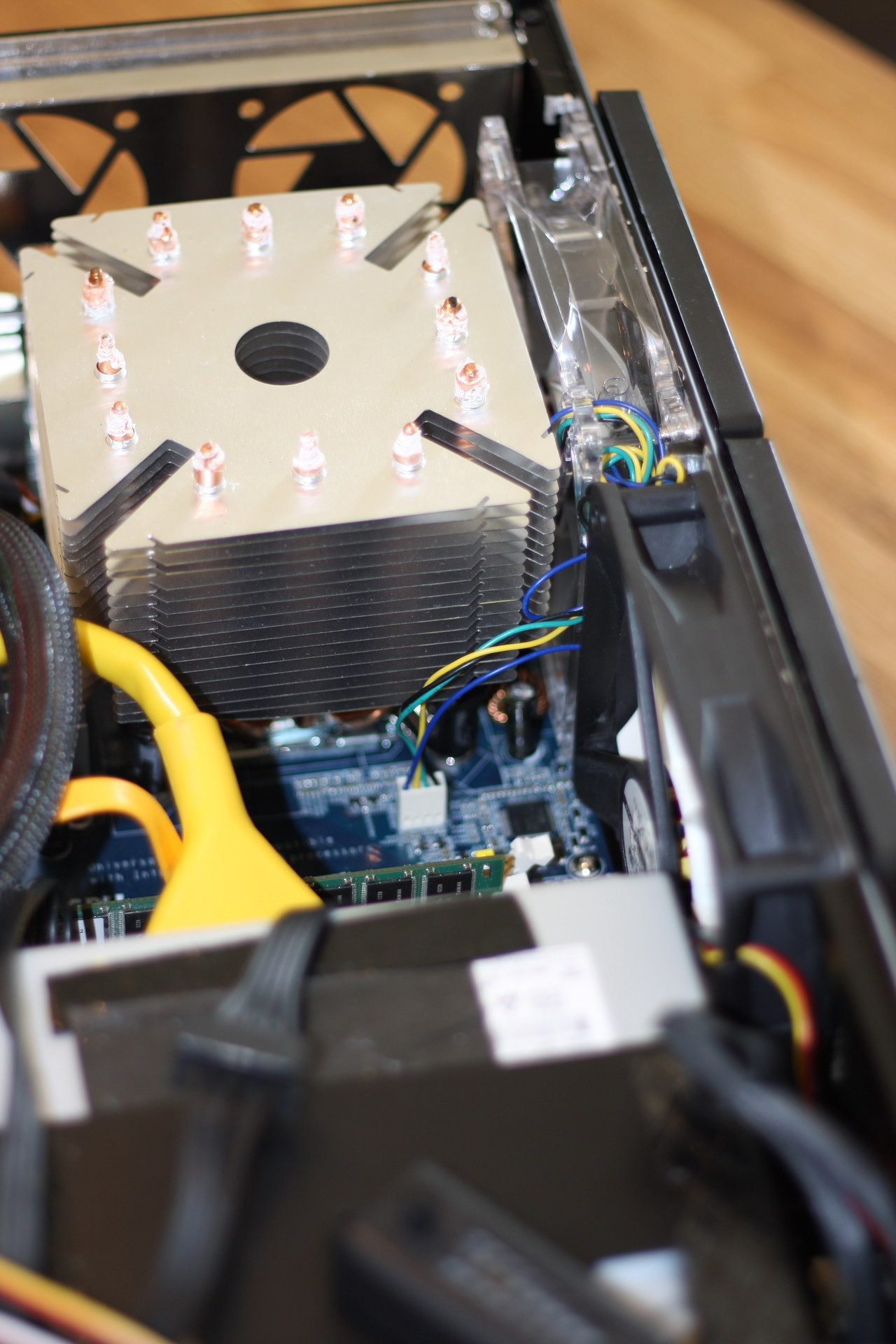

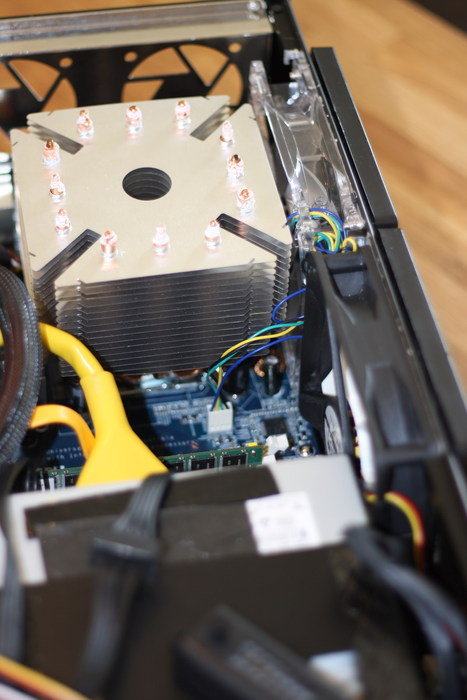

Rätt tight, fläktbladen går fritt med ca 1mm från moderkortet
(2008-07-09 11:38:58) Bilden är högupplöst. Klicka i bilden för att zooma.

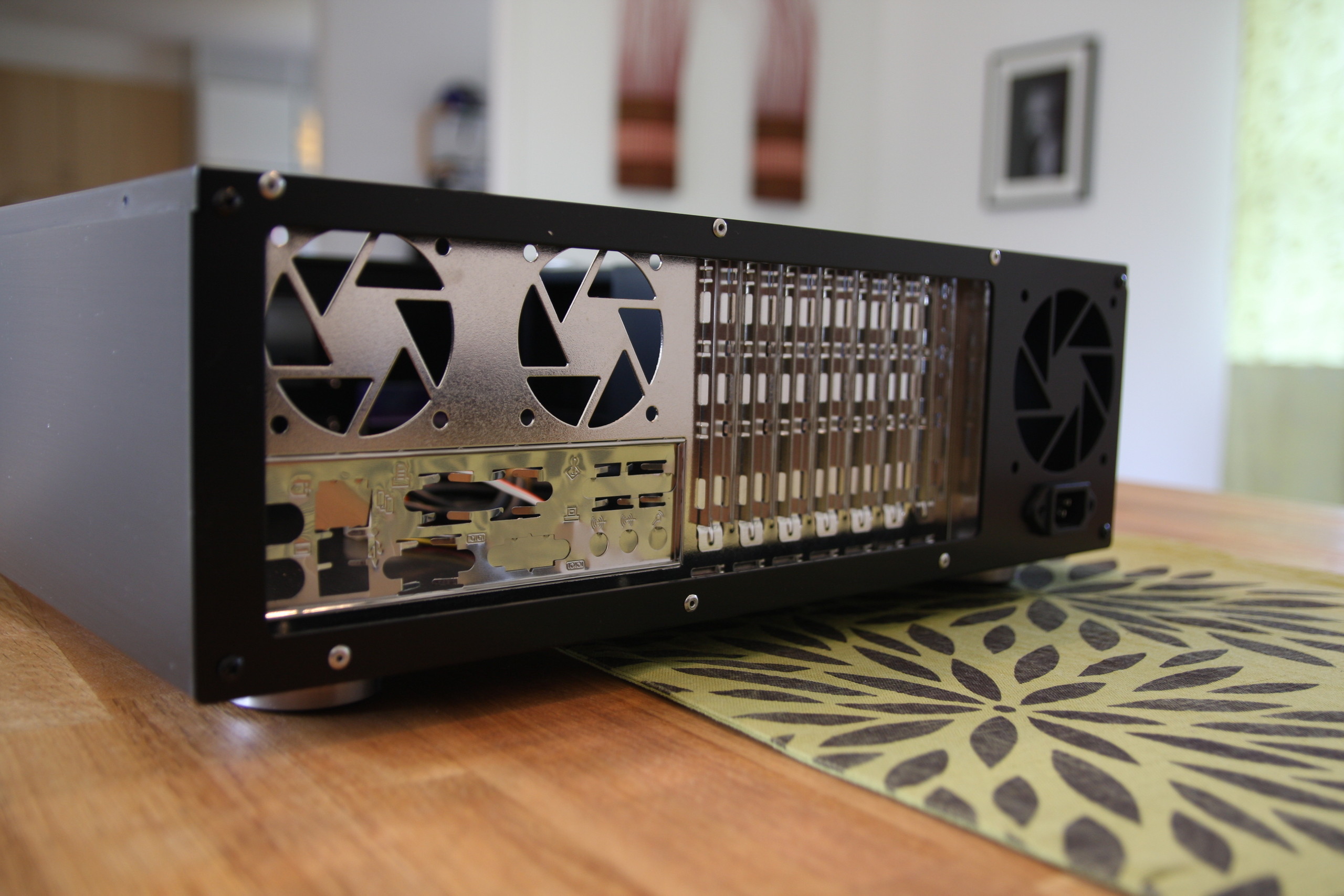

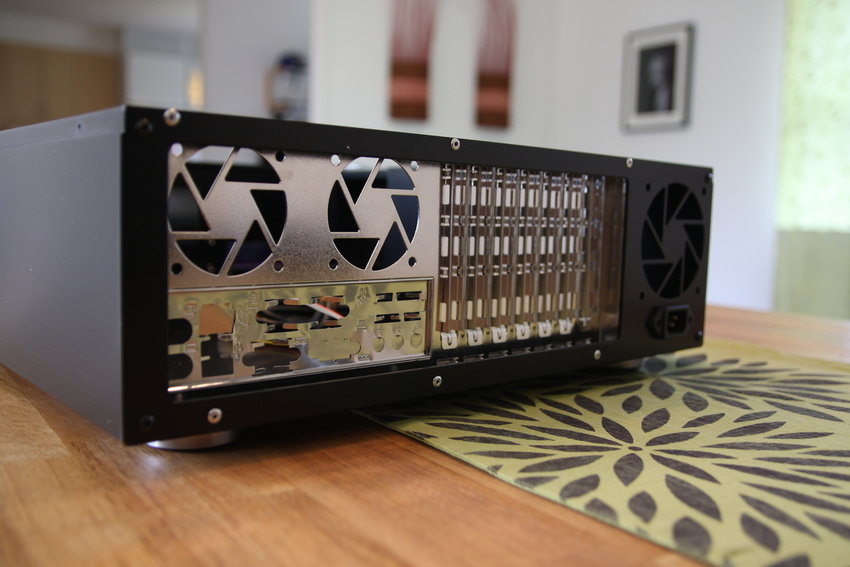

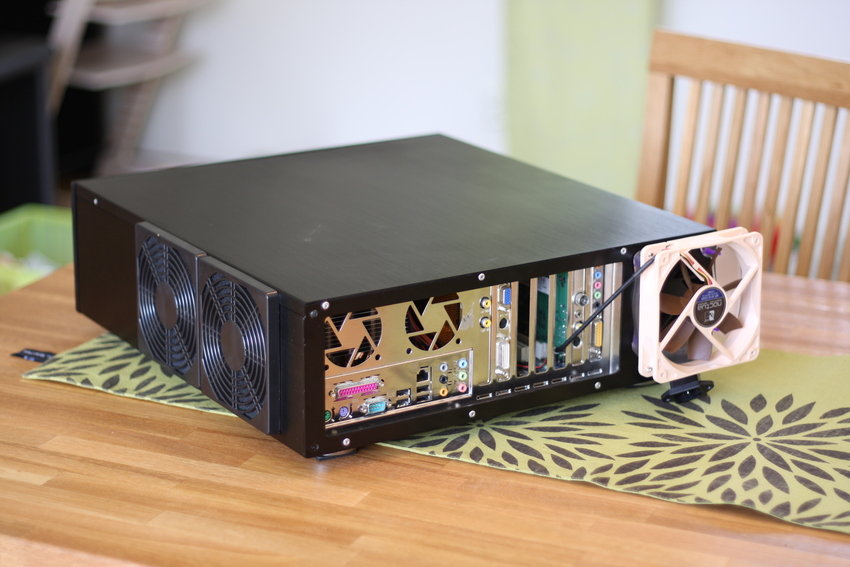

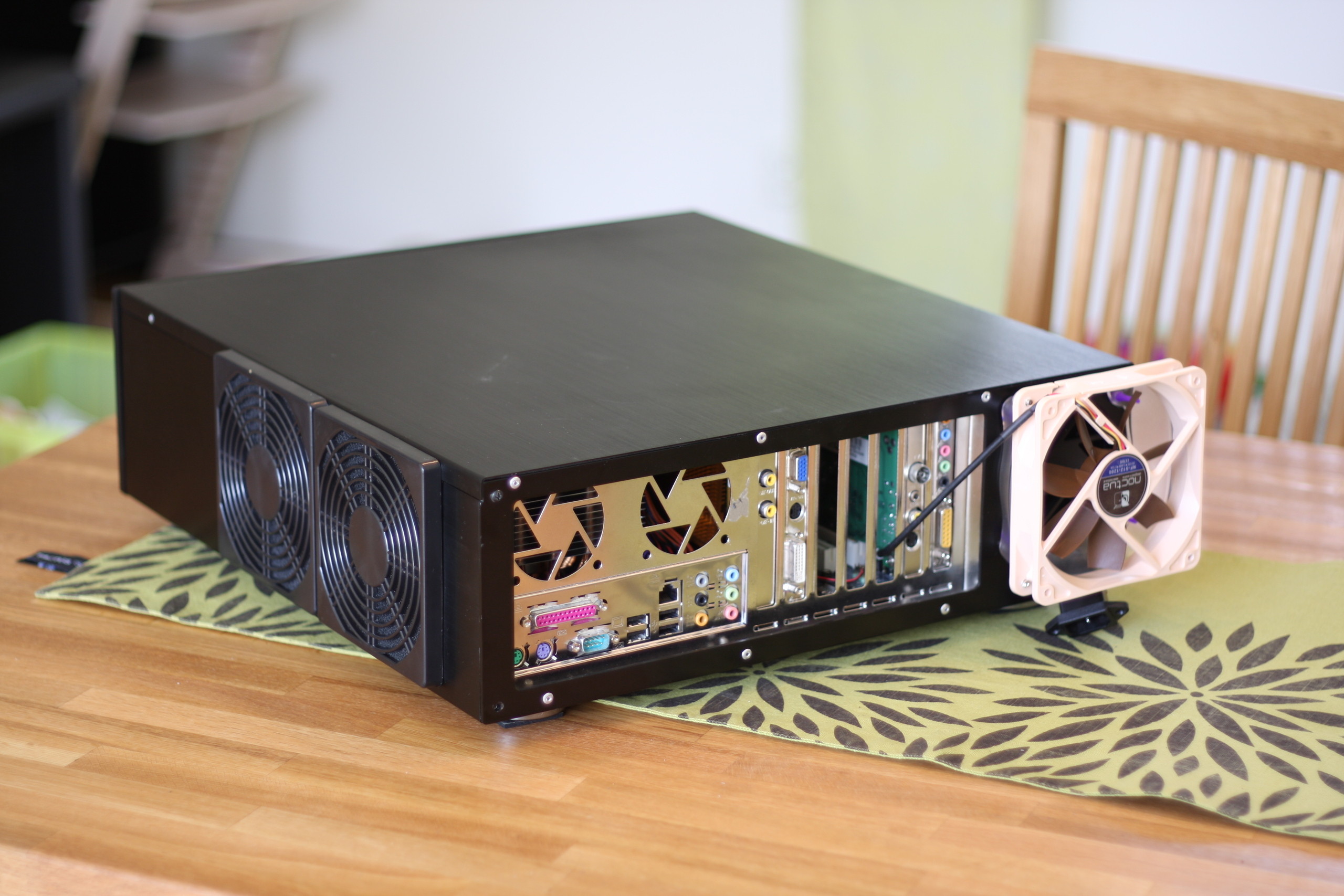

Slutresultat bakifrån
(2008-07-09 11:40:16) Bilden är högupplöst. Klicka i bilden för att zooma.

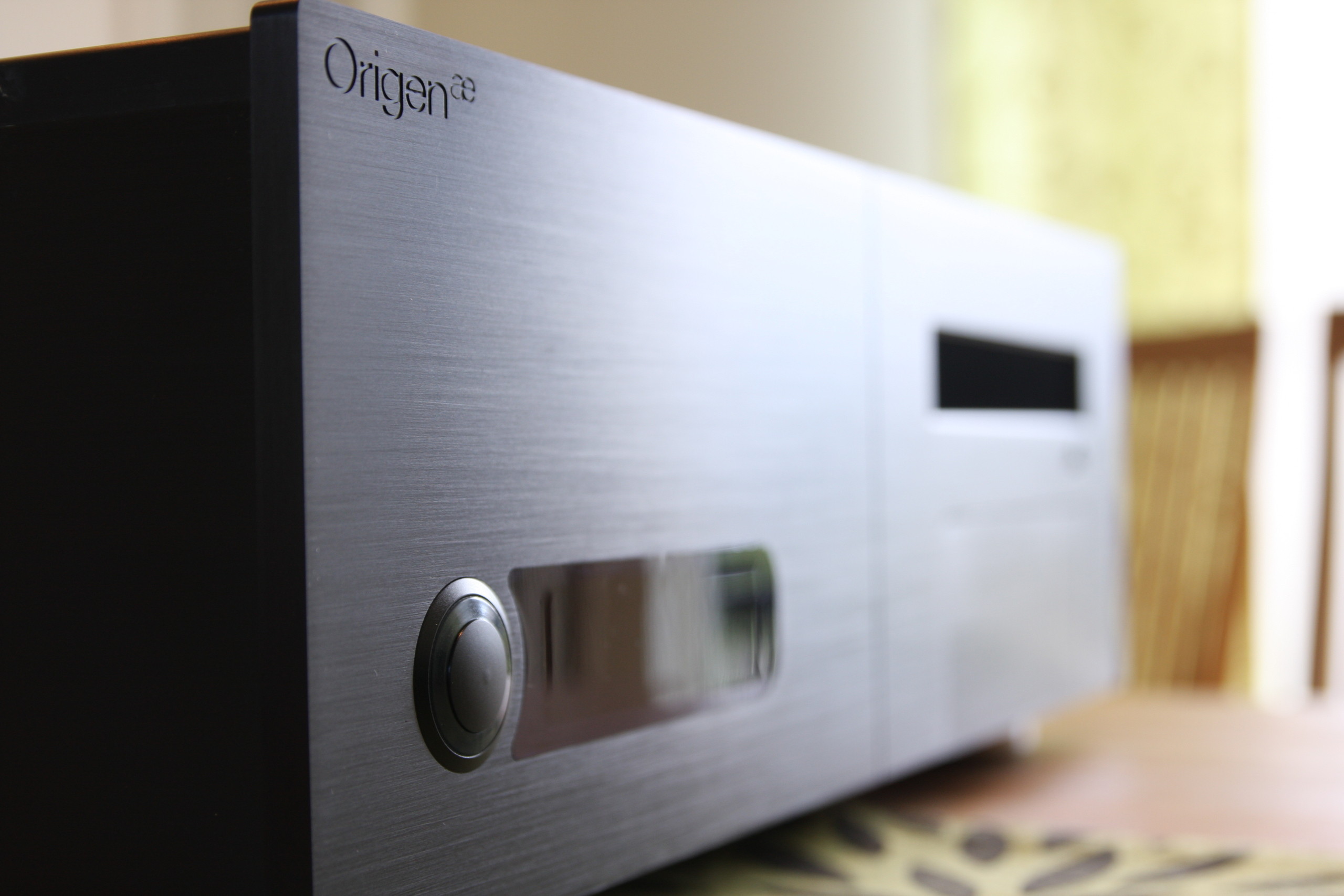

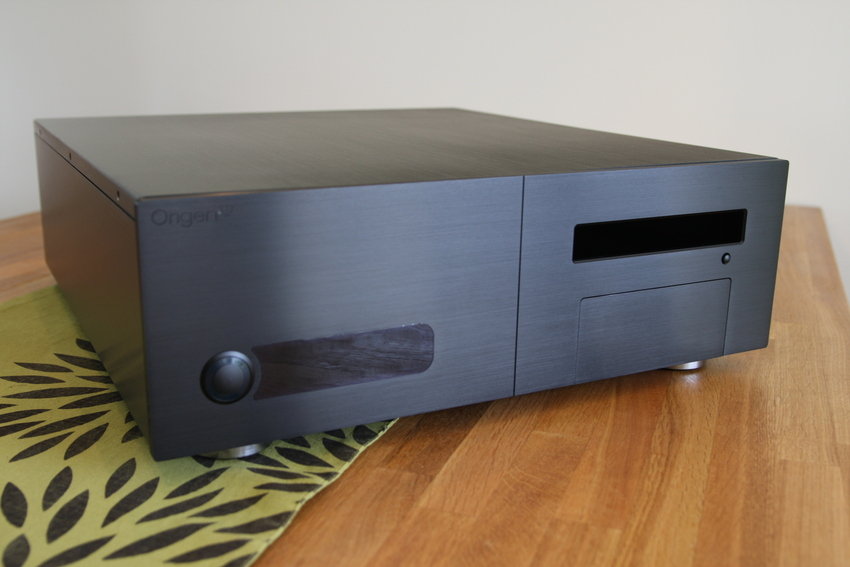

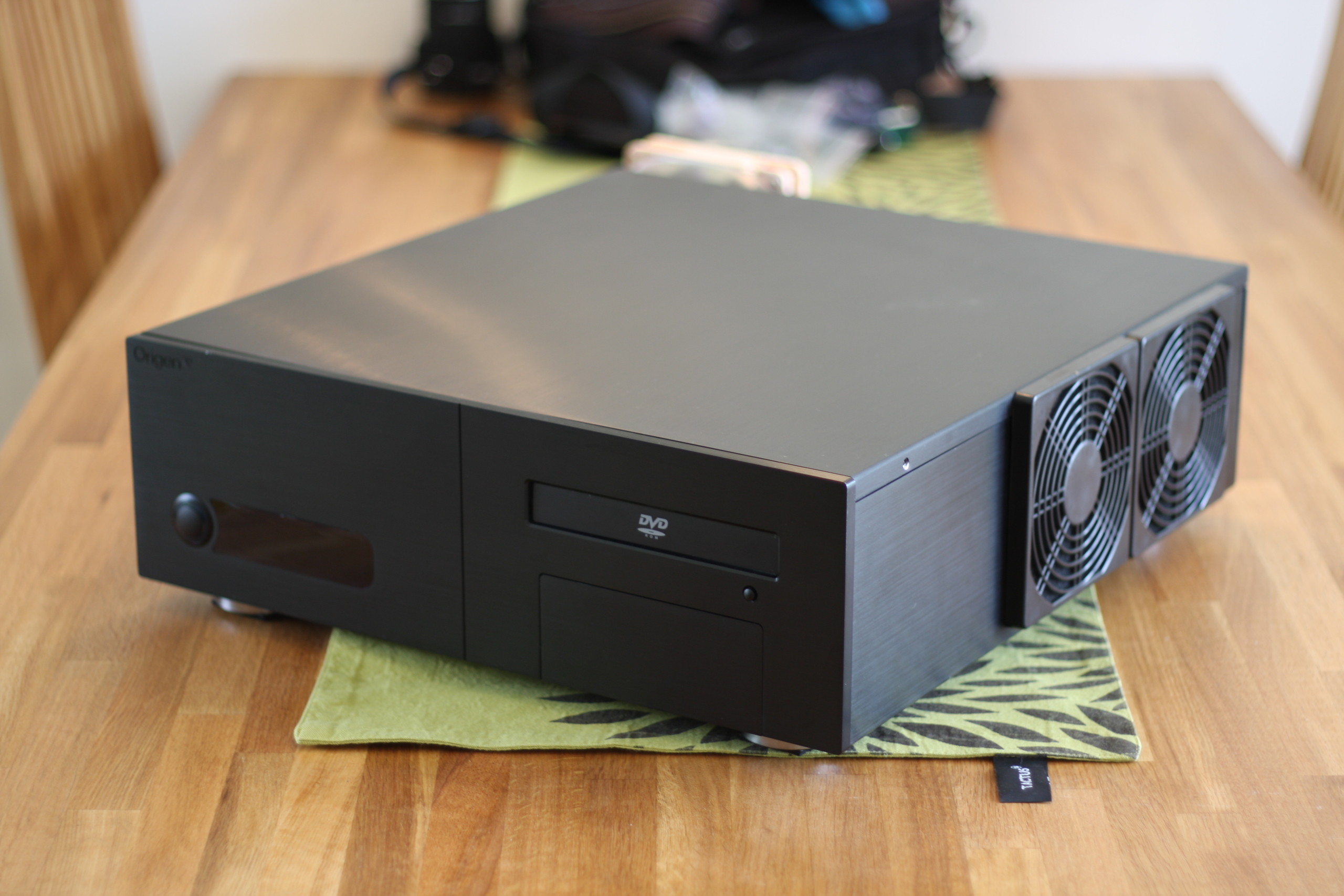

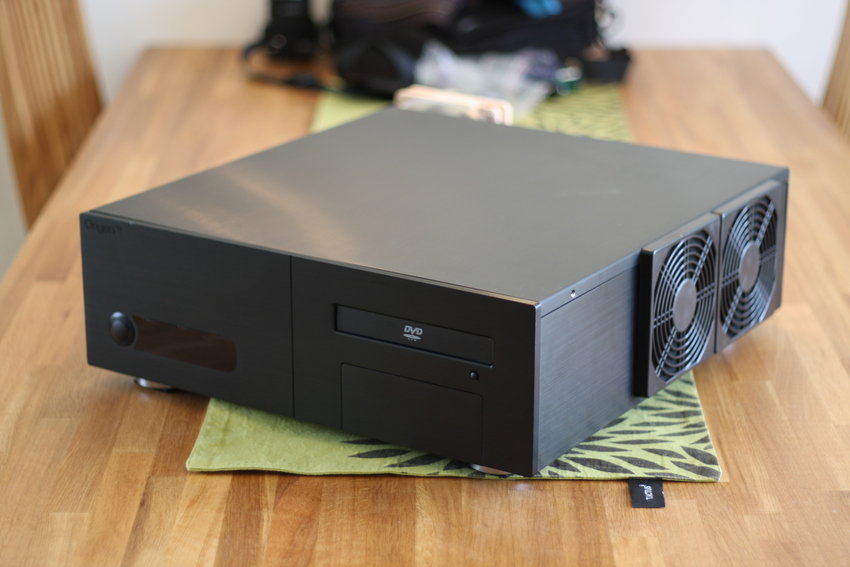

Och framifrån
Tycker det blev rätt ok. Den är nu väldigt tyst, nätagget och HD är det som hörs. Vid idle och rumstemp på ca 25 grader visar TAT ca 48-50 efter ett par timmar, vid filmtittande etc (ca 25% load) ligger det på ca 55. Den klarar inte 100% load i TAT utan att fläkten varvar upp, vid spel varvar den upp ibland men lägger av rätt snabbt. Brukar dock inte höras eftersom det överröstas. (2008-07-09 11:41:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  OrigenAE X10 (Svart)



Viktat medelbetyg:  (0.00) (baserat på 0 st)  Visa lista
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
twallsten   2008-12-18 18:46:21 Anmäl
Fläktgallren är från webhallen, de består av två delar med ett filter emellan, jag använder bara den inre delen pga luftflödet blev för dåligt annars.

Nej det blev inte bättre att täcka över, nätagget suger rätt mycket + den i tunneln + grafikkortet så det blir faktiskt undertyck där bak också, dvs faktiskt mer luft över processorn.

såg nu att frågan var från aug... ajdå.
danielsaffady   2008-08-27 16:16:52 Anmäl
Snyggt moddat, funderar på samma chassi själv men tvekar just pga lufttunneln och för få fläktar. Det är två saker jag undrar över på ditt bygge. Dom stilrena fläktgallren du har på sidan, kan inte hitt dom. Är det webhallens fläktfiler du har använt? Sen undrar om du testat täcka över alla öppningar baktill på chassit, borde ge bättre luftflöde (utgår ifrån att sidofläktarna blåser in luft som sedan sugs ut via lufttunneln på motsatt sida)? Som det ser ut nu borde det "läcka" en hel del baktill, eller?
twallsten   2008-07-08 20:30:27 Anmäl
ok, inte helt hundra på vad du menar men chansar att du menar mattor osv eller?

Chassiet kostade mig 1000, men såg att det var nere i 800 nu. Sedan har jag bara satt på lite (för mycket...) 1,5mm bitumenmattor från mekonomen, kanske 100:- spänn, ett bra sågblad från classe för ca 40:- och ljudisolering hade jag sen tidigare, biltema. Kommer komma dit ett par fläktgaller också för 39:- styck från webhallen och en adapter 80-120mm för 29:- på pc-city. Så en 300 kanske?
Jungblom   2008-07-08 19:52:28 Anmäl
Snyggt... Vad hade man fått ge för ett chassi som redan har allt det du moddat...??
Är nämligen sugen på ett litet bygge själv....!!
