Ska försöka lägga upp en kortfattad beskrivning över hur man själv kan laga sina högtalare där skumkanterna vittrat sönder. Det här exemplet visar baselementen till ett par OM 3-28:or jag fixade åt en kompis. Har kompletterat med bilder på omkantning av ett par 11"-basar också. Angående leverantörer av kanter så finns det en uppsjö av dom, men tyvärr inte i Sverige. Av de jag handlat av kan jag rekommendera "looneytune2001" och "geoaliwil" på ebay.com men det finns även bra handlare i Europa jag… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder

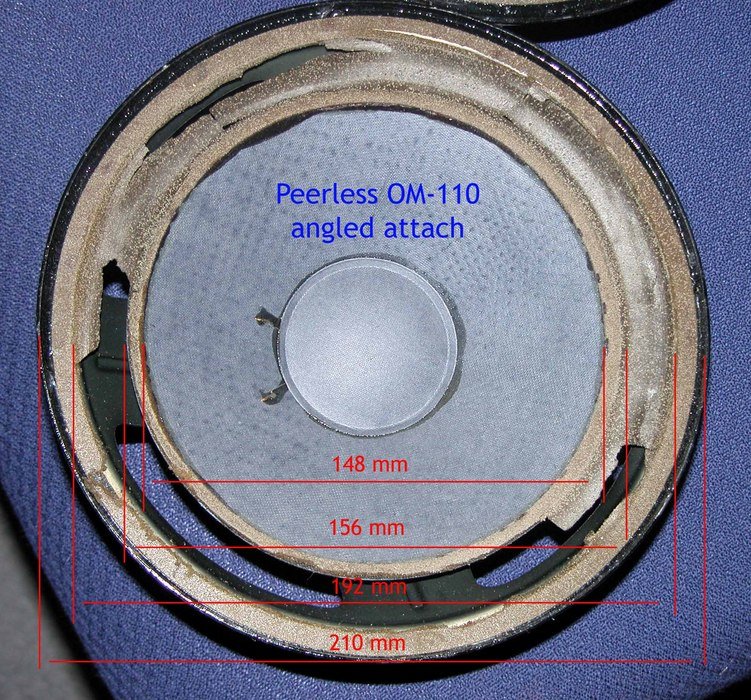

Viktigast av allt är att mäta upp högtalarelementet...
...så att man får tag i rätt storlek på kanterna. Märke och beteckning kan räcka om det är ett vanligt element. (på denna bild anges att elementet är av märket Peerless, men så är inte fallet. Det ska enligt uppgift från Olle Mirsch himself vara tillverkat av Albeka, en numera nedlagd firma i Eskilstuna)
När du gjort dessa mätningar och även kollat om kantfästningen på membranet är vinklat eller flat så är det bara att kontakta säljare av kanter och höra sig för om de har passande kanter. En mejlad bild som den här kan inte missförstås (?).
Nöj dig inte bara med ett "ja", utan begär även måtten på kanterna för en egen koll. Det finns alltför många oseriösa aktörer som verkar tycka det är viktigare att sälja än att sälja något som verkligen passar... (2006-12-06 19:43:04)
...så att man får tag i rätt storlek på kanterna. Märke och beteckning kan räcka om det är ett vanligt element. (på denna bild anges att elementet är av märket Peerless, men så är inte fallet. Det ska enligt uppgift från Olle Mirsch himself vara tillverkat av Albeka, en numera nedlagd firma i Eskilstuna)
När du gjort dessa mätningar och även kollat om kantfästningen på membranet är vinklat eller flat så är det bara att kontakta säljare av kanter och höra sig för om de har passande kanter. En mejlad bild som den här kan inte missförstås (?).
Nöj dig inte bara med ett "ja", utan begär även måtten på kanterna för en egen koll. Det finns alltför många oseriösa aktörer som verkar tycka det är viktigare att sälja än att sälja något som verkligen passar... (2006-12-06 19:43:04)
Produkter på bilden:
Olle Mirsch OM 3-28
Olle Mirsch OM 3-28

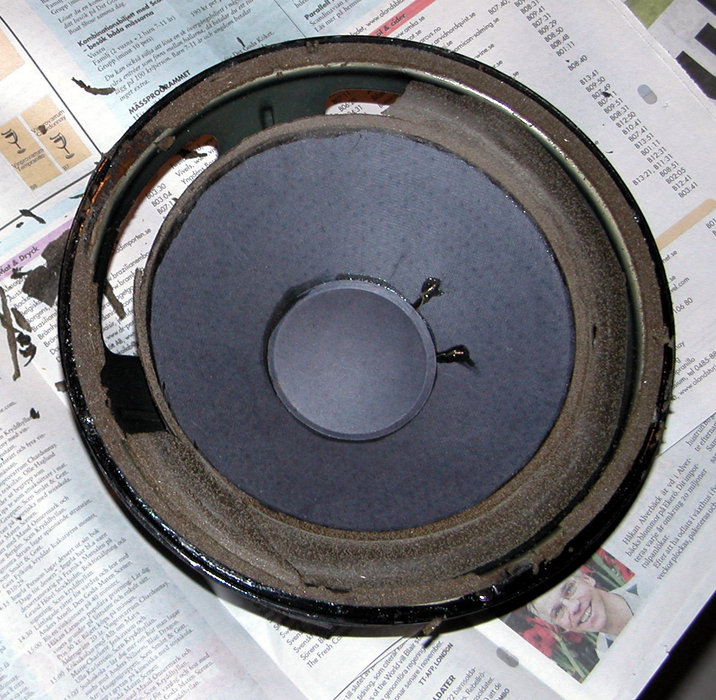

Först ska den gamla kanten bort
Så mycket som möjligt ska bort. Det är lätt när kanten är så pas söndervittrad som den här.
Börja med att bara använda händerna. För att få bort det som är limmat på chassit kan man även använda sig av en skruvmesel och skrapa med. Det som är limmat på membranet ska man vara försiktig med så att det inte skadas. Här ska man bara använda händerna och försiktigt "rulla" bort den gamla kanten med fingrarna.
Själva limfogen lämnas kvar på membranet för att inte riskera att skada det. Är membranet av polypropylen är det enklare, då går det att ta bort limfogen också.
De sista resterna tas bort med hjälp av lösningsmedel som IPA (IsoPropylAlkohol) eller kemiskt ren bensin. Då fäster även limmet bättre.
(2006-12-06 19:58:09)
Så mycket som möjligt ska bort. Det är lätt när kanten är så pas söndervittrad som den här.
Börja med att bara använda händerna. För att få bort det som är limmat på chassit kan man även använda sig av en skruvmesel och skrapa med. Det som är limmat på membranet ska man vara försiktig med så att det inte skadas. Här ska man bara använda händerna och försiktigt "rulla" bort den gamla kanten med fingrarna.
Själva limfogen lämnas kvar på membranet för att inte riskera att skada det. Är membranet av polypropylen är det enklare, då går det att ta bort limfogen också.
De sista resterna tas bort med hjälp av lösningsmedel som IPA (IsoPropylAlkohol) eller kemiskt ren bensin. Då fäster även limmet bättre.
(2006-12-06 19:58:09)
Produkter på bilden: Olle Mirsch OM 3-28
Olle Mirsch OM 3-28

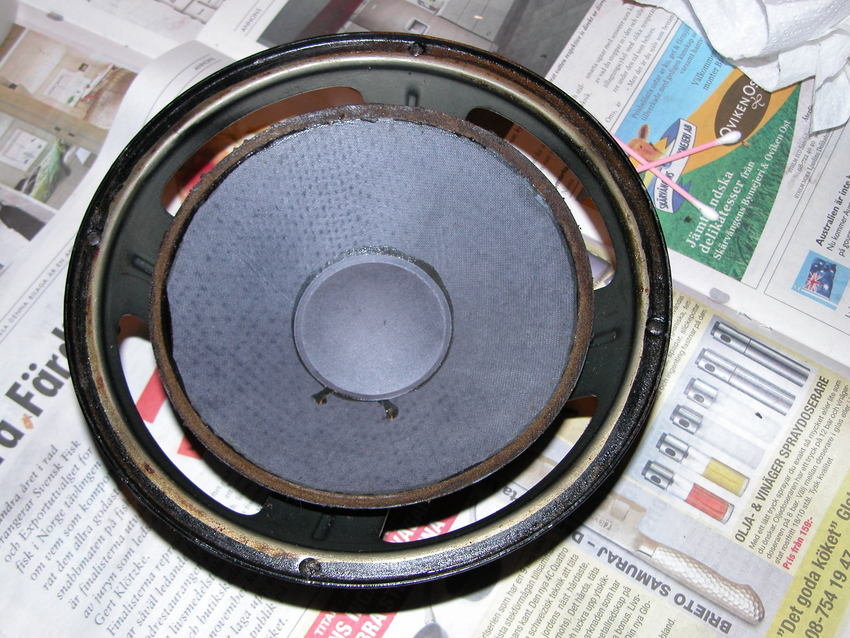

Så, nu är det tråkiga avklarat
Så här kan elementet alltså se ut innan det är klart för att limma dit den nya kanten. (2006-12-06 20:08:44)
Så här kan elementet alltså se ut innan det är klart för att limma dit den nya kanten. (2006-12-06 20:08:44)
Produkter på bilden: Olle Mirsch OM 3-28
Olle Mirsch OM 3-28

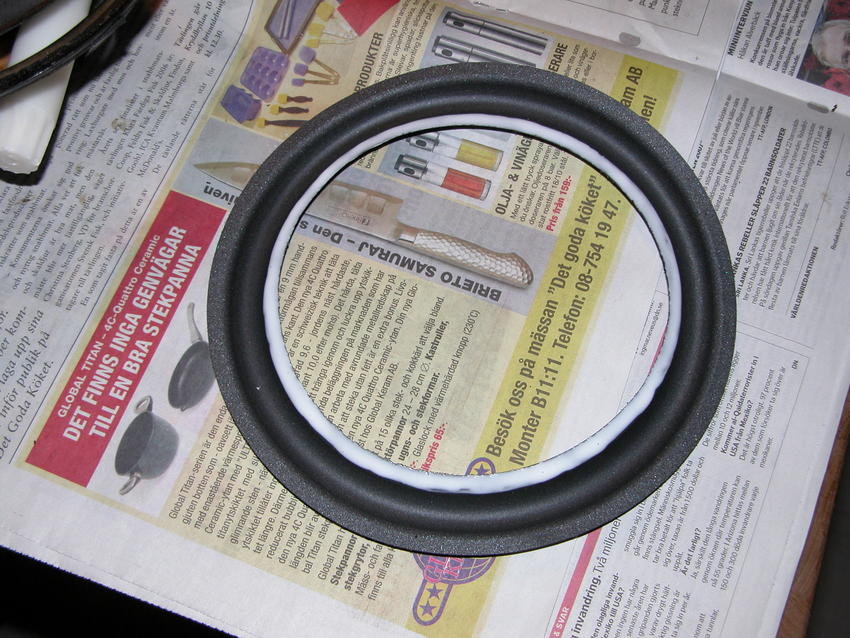

Den nya kanten
Prova först med att lägga dit kanten och se hur den kommer att sitta då den är centrerad på membranet. Är det exakt samma storlek på den nya kanten som den gamla är det bara att följa limfogen på membranet.
Applicera sedan lim på innerdelen av kanten och även på membranet. Topz är bra för det.
Vänta några minuter innan kanten placeras rätt på membranet och gå runt hela membrankanten och tryck med fingrarna tills limmet börjar fästa.
Ha lite koll på att kanten verkligen sitter centrerad på membranet som det är tänkt innan limmet biter ordentligt. Det tar ca. 10 min.
(2006-12-06 20:12:28)
Prova först med att lägga dit kanten och se hur den kommer att sitta då den är centrerad på membranet. Är det exakt samma storlek på den nya kanten som den gamla är det bara att följa limfogen på membranet.
Applicera sedan lim på innerdelen av kanten och även på membranet. Topz är bra för det.
Vänta några minuter innan kanten placeras rätt på membranet och gå runt hela membrankanten och tryck med fingrarna tills limmet börjar fästa.
Ha lite koll på att kanten verkligen sitter centrerad på membranet som det är tänkt innan limmet biter ordentligt. Det tar ca. 10 min.
(2006-12-06 20:12:28)
Produkter på bilden: Olle Mirsch OM 3-28
Olle Mirsch OM 3-28

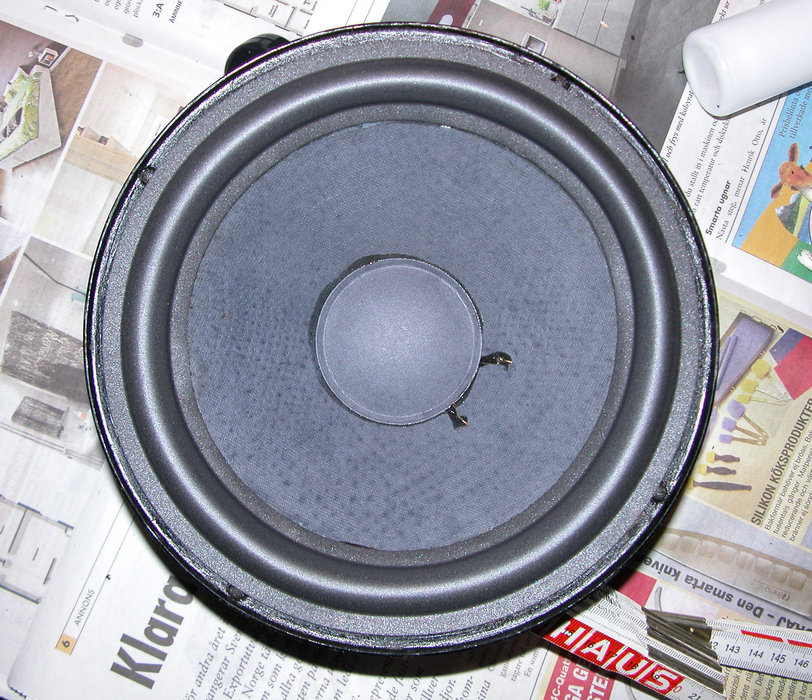

Kanten limmad på membranet
Jag har i detta fall använt mig av en tumstock och något annat på andra sidan för att lyfta upp membranet så att kanten inte ska ta i för mycket i chassit under torkningen. Det var lite speciellt på just det här elementet.
Nu får man lägga det här elementet åt sidan i några timmar för att torka och då passar det bra att upprepa det som gjorts hittills med det andra elementet under tiden. (2006-12-06 20:23:54)
Jag har i detta fall använt mig av en tumstock och något annat på andra sidan för att lyfta upp membranet så att kanten inte ska ta i för mycket i chassit under torkningen. Det var lite speciellt på just det här elementet.
Nu får man lägga det här elementet åt sidan i några timmar för att torka och då passar det bra att upprepa det som gjorts hittills med det andra elementet under tiden. (2006-12-06 20:23:54)
Produkter på bilden: Olle Mirsch OM 3-28
Olle Mirsch OM 3-28

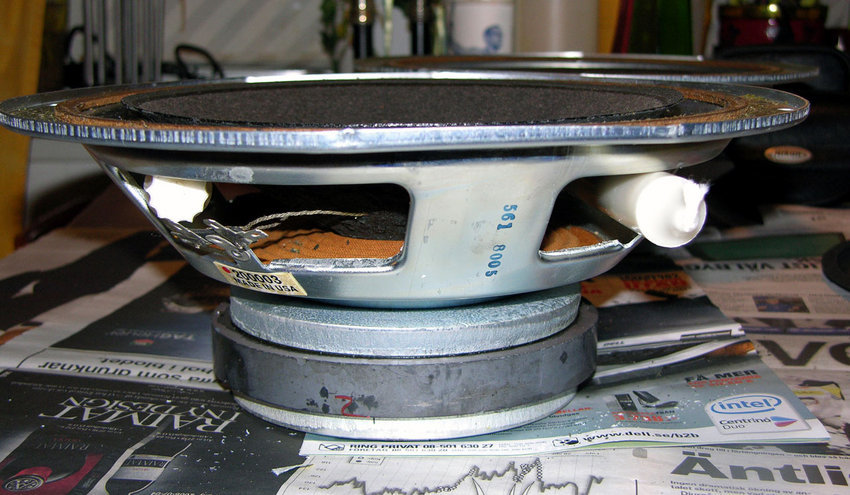

Så här kan man "höja upp" membranet ...
... för att underlätta limningen av kanten till det.
2 st Liljeholmens...
(Det är ett AR-element på denna bild) (2006-12-13 01:02:29)
... för att underlätta limningen av kanten till det.
2 st Liljeholmens...
(Det är ett AR-element på denna bild) (2006-12-13 01:02:29)
Produkter på bilden: Acoustic Research AR9
Acoustic Research AR9

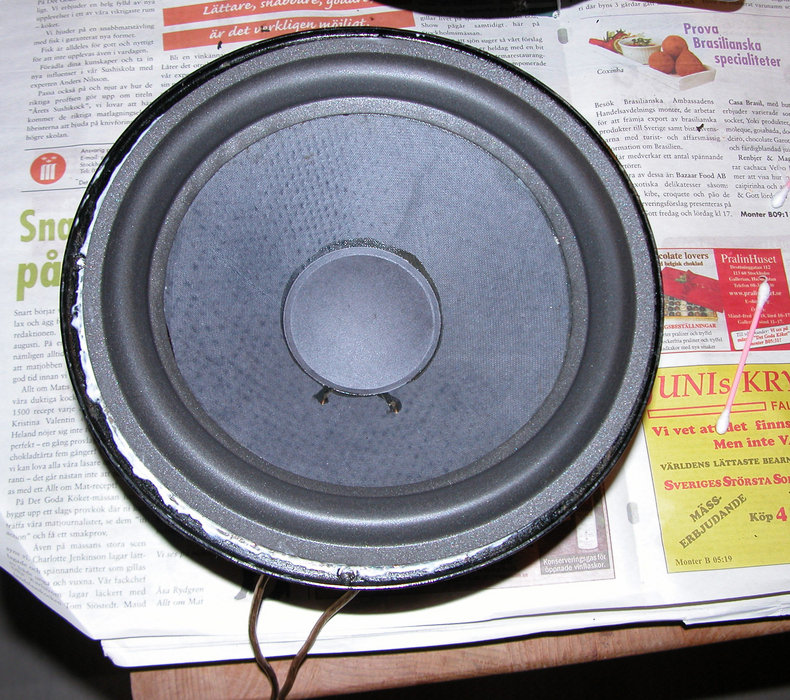

Nu limmas ytterdelen av kanten fast i chassit
Nu ska man koppla elementet till en förstärkare. Till förstärkaren en CD-spelare som jag matar med en skiva som består av en 30 Hz ton. Fick med den vid ett köp av ett par kanter. Har man ingen sådan skiva är det bara att ta en vanlig skiva med mycket bas på och ratta in tonkontrollerna. Det funkar det med.
Man drar upp volymen lite lagom så att membranet börjar att vibrera ordentligt. Nu centreras talspolen i magneten och man kollar hur kanten kommer att hamna på korgen.
Stäng av CD:n och applicera lim mellan kanten och chassit. Man lyfter på kanten och får lättast dit limmet med en topz. Här bör man inte vara sparsam med lim. Men inte heller sprida ut det på ställen där det inte ska vara. (Det går att torka bort med blöt trasa innan det torkat)
När allt är på plats läggs 30 Hz-ton på igen för att vara säker på att talspolen blir centrerad. När man märkt att så är fallet kan man gå runt kanten och trycka fast den mot chassit med fingrarna. Låt tonen ligga på elementet hela tiden, men inte för högt. Ytterkanten ska inte börjar fladdra.
Man ser i det här exemplet att kvaliteten på elementet inte är så värst hög då magneten inte är helt centrerad mot korgen. Men det viktigaste är att talspolen är centrerad i magnetgapet.
När man märker att limmet har fäst ordentligt kan man koppla loss elementet och lägga det åt sidan för att torka. Och då är det bara att fortsätta med nästa element.
(2006-12-06 20:49:10)
Nu ska man koppla elementet till en förstärkare. Till förstärkaren en CD-spelare som jag matar med en skiva som består av en 30 Hz ton. Fick med den vid ett köp av ett par kanter. Har man ingen sådan skiva är det bara att ta en vanlig skiva med mycket bas på och ratta in tonkontrollerna. Det funkar det med.
Man drar upp volymen lite lagom så att membranet börjar att vibrera ordentligt. Nu centreras talspolen i magneten och man kollar hur kanten kommer att hamna på korgen.
Stäng av CD:n och applicera lim mellan kanten och chassit. Man lyfter på kanten och får lättast dit limmet med en topz. Här bör man inte vara sparsam med lim. Men inte heller sprida ut det på ställen där det inte ska vara. (Det går att torka bort med blöt trasa innan det torkat)
När allt är på plats läggs 30 Hz-ton på igen för att vara säker på att talspolen blir centrerad. När man märkt att så är fallet kan man gå runt kanten och trycka fast den mot chassit med fingrarna. Låt tonen ligga på elementet hela tiden, men inte för högt. Ytterkanten ska inte börjar fladdra.
Man ser i det här exemplet att kvaliteten på elementet inte är så värst hög då magneten inte är helt centrerad mot korgen. Men det viktigaste är att talspolen är centrerad i magnetgapet.
När man märker att limmet har fäst ordentligt kan man koppla loss elementet och lägga det åt sidan för att torka. Och då är det bara att fortsätta med nästa element.
(2006-12-06 20:49:10)
Produkter på bilden: Olle Mirsch OM 3-28
Olle Mirsch OM 3-28
Självcentrering innan limmet torkar...
... av det närmaste elementet med påförd 30 Hz-signal.
(2006-12-13 01:06:58)
... av det närmaste elementet med påförd 30 Hz-signal.
(2006-12-13 01:06:58)
Produkter på bilden: Acoustic Research AR9
Acoustic Research AR9

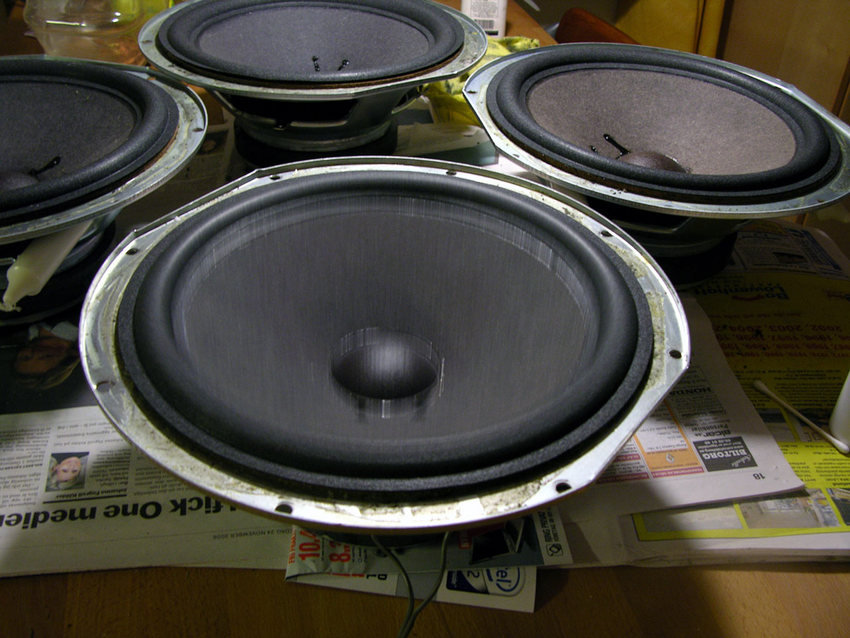

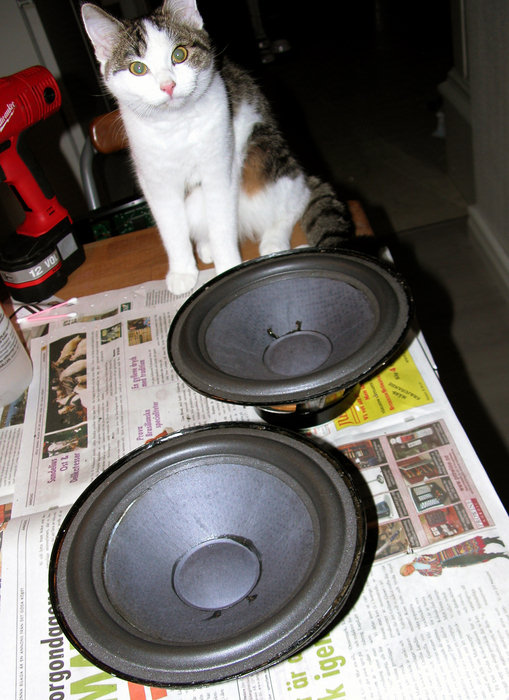

Båda element limmade...
...och lagda för torkning över natt under specialtränad bevakning..."Don't you mess with these..." (2006-12-06 21:23:59)
...och lagda för torkning över natt under specialtränad bevakning..."Don't you mess with these..." (2006-12-06 21:23:59)
Produkter på bilden: Olle Mirsch OM 3-28
Olle Mirsch OM 3-28

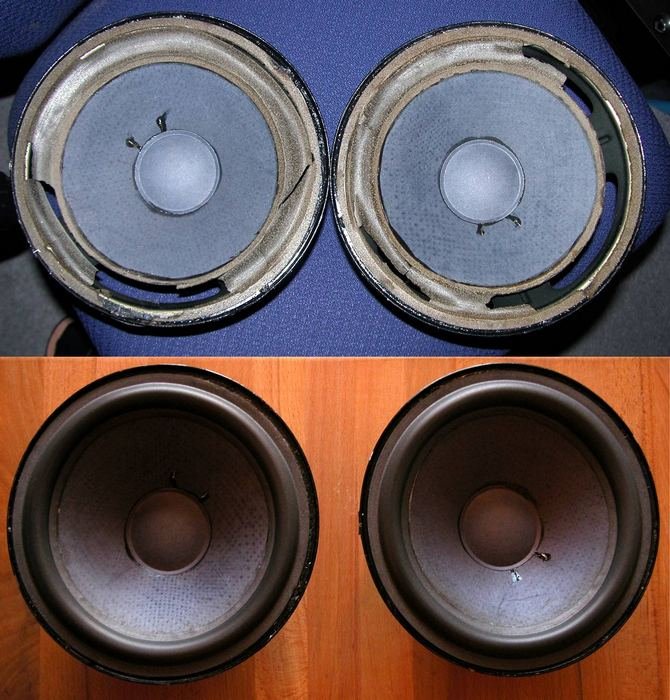

Före och efter
Blev en viss skillnad...
Det tar sin tid att göra även om den aktiva tiden som åtgår bara är 1-2 timmar. Men med lite lugn och ro i huset och en whisky därtill kan det vara riktigt trevligt och avkopplande.
Kostnaden varierar med elementstorlek, frakt och eventuell tull, men räkna med 300-400 kr för att få hem materialet till två element.
Lämnar man in dom för omkantning bör man räkna med minst en tusenlapp plus eventuell frakt för motsvarande. (2006-12-06 21:08:03)
Blev en viss skillnad...
Det tar sin tid att göra även om den aktiva tiden som åtgår bara är 1-2 timmar. Men med lite lugn och ro i huset och en whisky därtill kan det vara riktigt trevligt och avkopplande.
Kostnaden varierar med elementstorlek, frakt och eventuell tull, men räkna med 300-400 kr för att få hem materialet till två element.
Lämnar man in dom för omkantning bör man räkna med minst en tusenlapp plus eventuell frakt för motsvarande. (2006-12-06 21:08:03)
Produkter på bilden: Olle Mirsch OM 3-28
Olle Mirsch OM 3-28

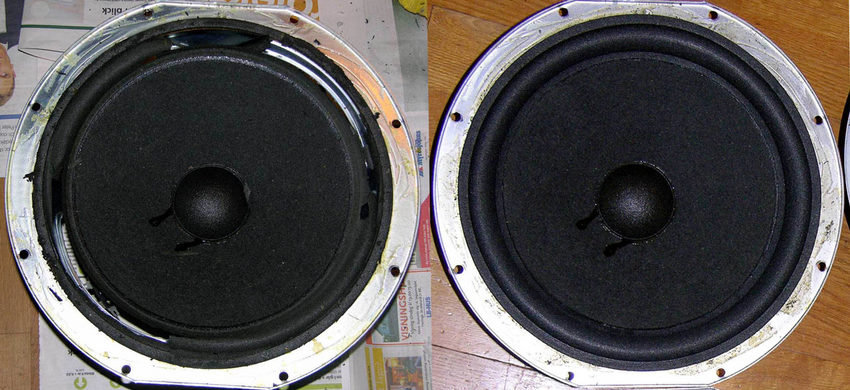

En till före och efter-bild
Sätter man sedan dit skumgummit runt om på korgkanten igen så ser de nästan ut som nya. (2006-12-13 01:19:54)
Sätter man sedan dit skumgummit runt om på korgkanten igen så ser de nästan ut som nya. (2006-12-13 01:19:54)
Produkter på bilden: Acoustic Research AR9
Acoustic Research AR9
