Hornprojekt  Övriga byggbilder
Viktat medelbetyg:  (9.77) (baserat på 21 st)      19260 besökare       Kommentarer      Anmäl detta album

Ända sedan jag gick gymnasiet har jag velat bygga ett hornsystem även om utformningen inte riktigt varit klar. Mitt intresse för ljud går lite i vågor och nu är den på en topp och då är det bara börja på nåt nytt projekt. Eftersom biosystemet är klart så får det bli tvåkanalssystem som är på tur. Surfade runt lite på olika "hornsidor" och hamnade till sist på www.volvotreter.de där jag hittade mängder av bra information om horn mm. Då det endast är mellanregisterhornet…

  Läs hela
Produkter i albumet:
Bilder i detta album Växla till minatyrbilder
Projektet igång!

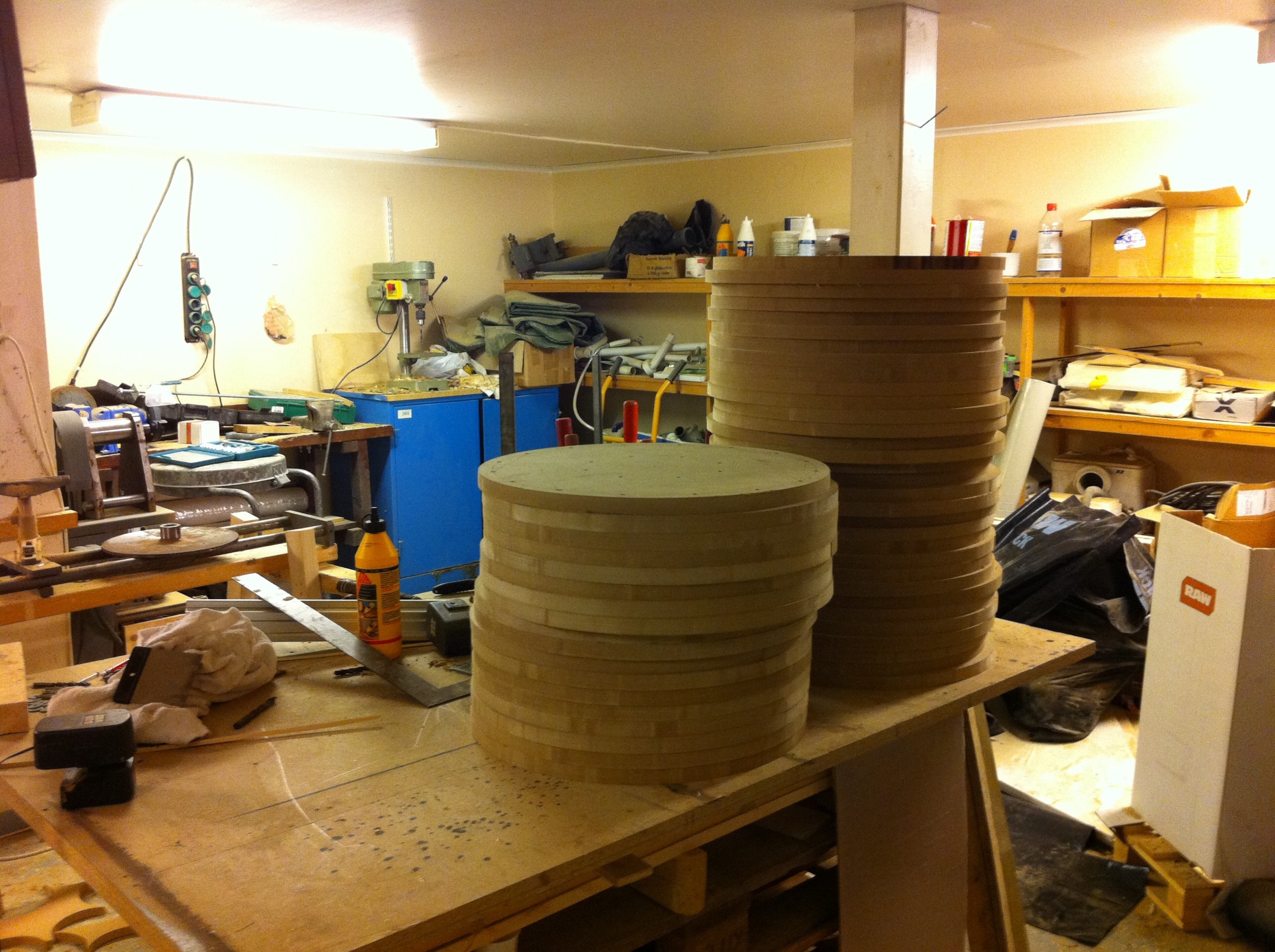

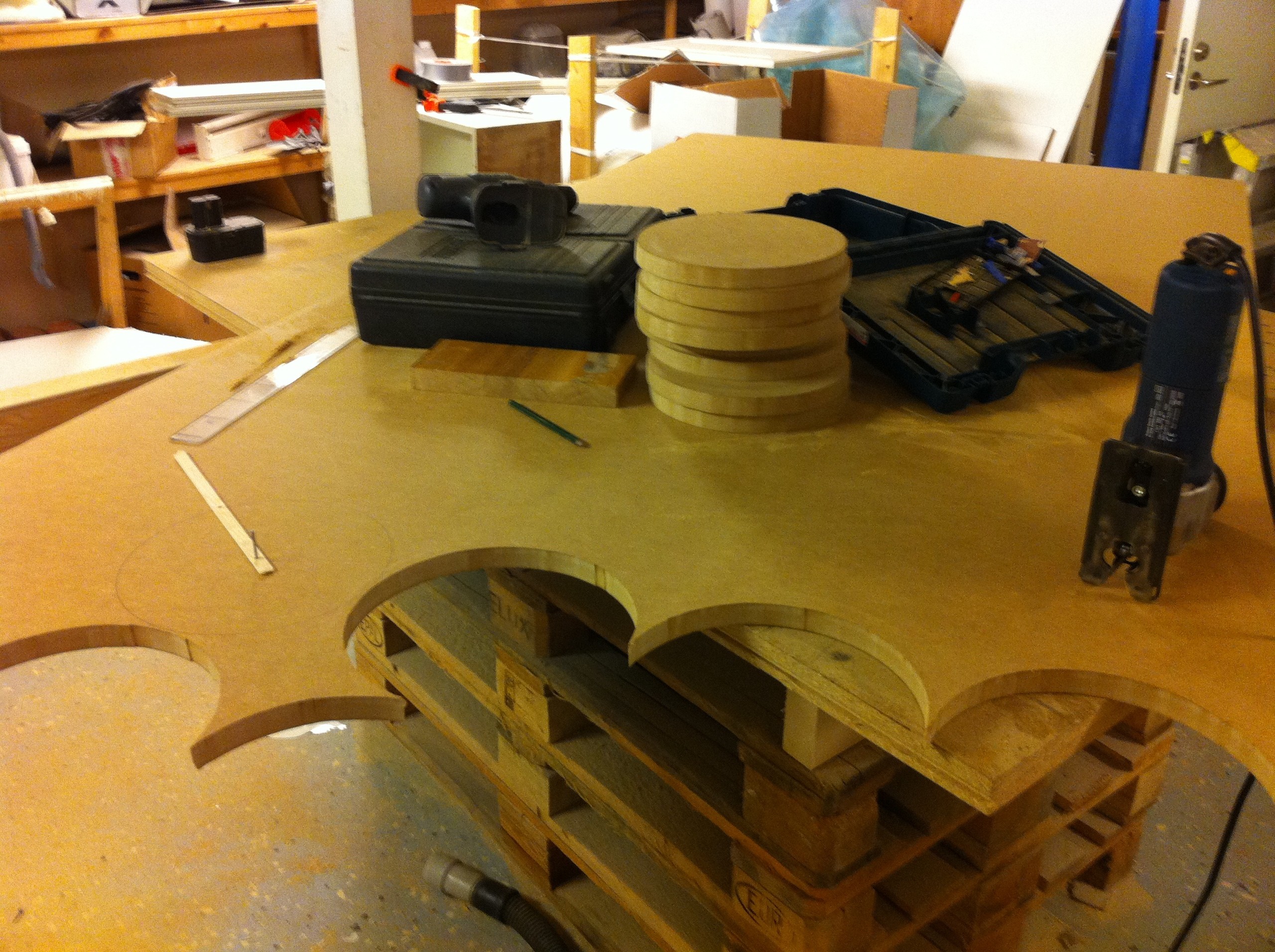

Sågar runda diskar som ska limmas ihop i omgångar. (2011-10-19 21:25:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Så här blev ursågningarna. Ytterligare två skivor kommer att sågas ut men det visste jag inte vid detta tillfälle. Räknat lite fel. Hade även lite otur när jag tänkte när jag köpte material. Köpte två mdf-skivor när det räckte med en. Nåja, den som blev över går nog åt till efterföljande grejer. (2011-10-19 21:34:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

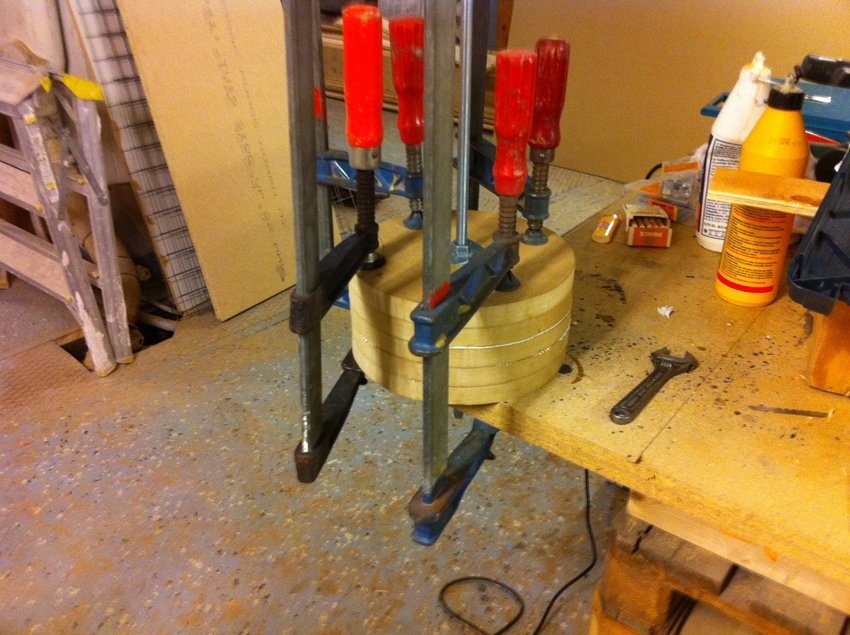

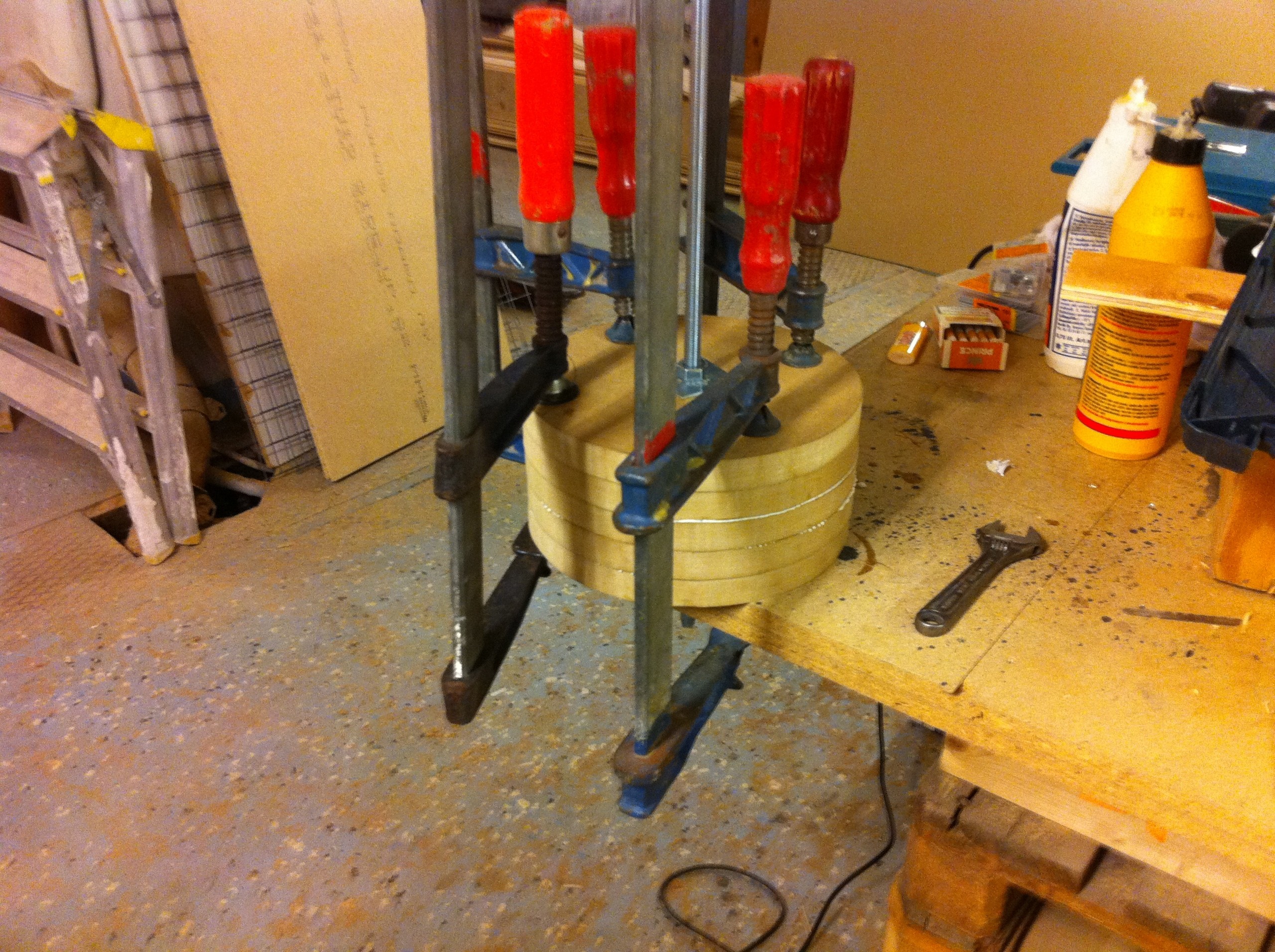

Limmar ihop 4 st plattor första omgången. Kommer att gå lite i omgångar för att man ska komma åt med stålet i svarven sedan. (2011-10-19 21:36:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

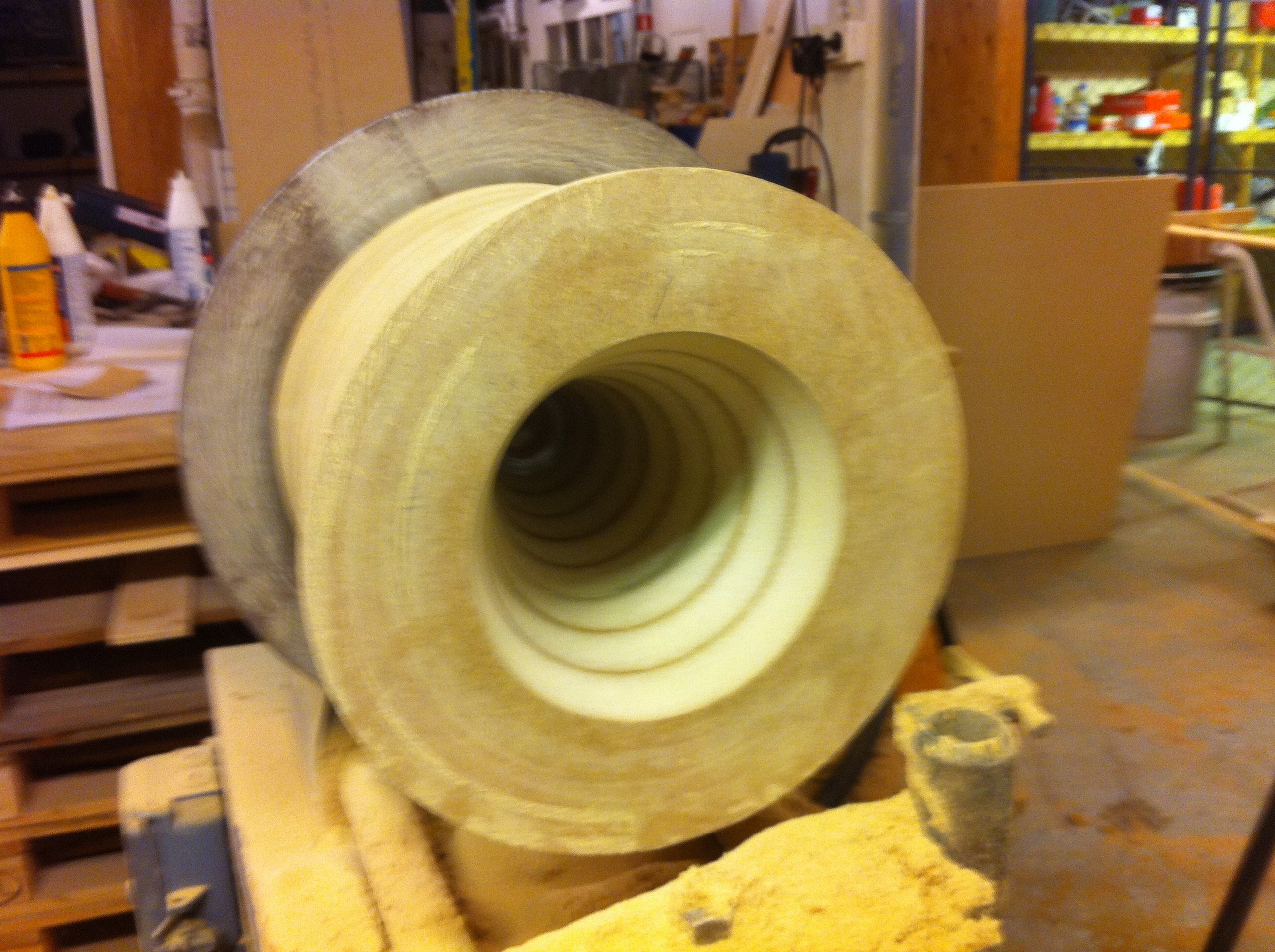

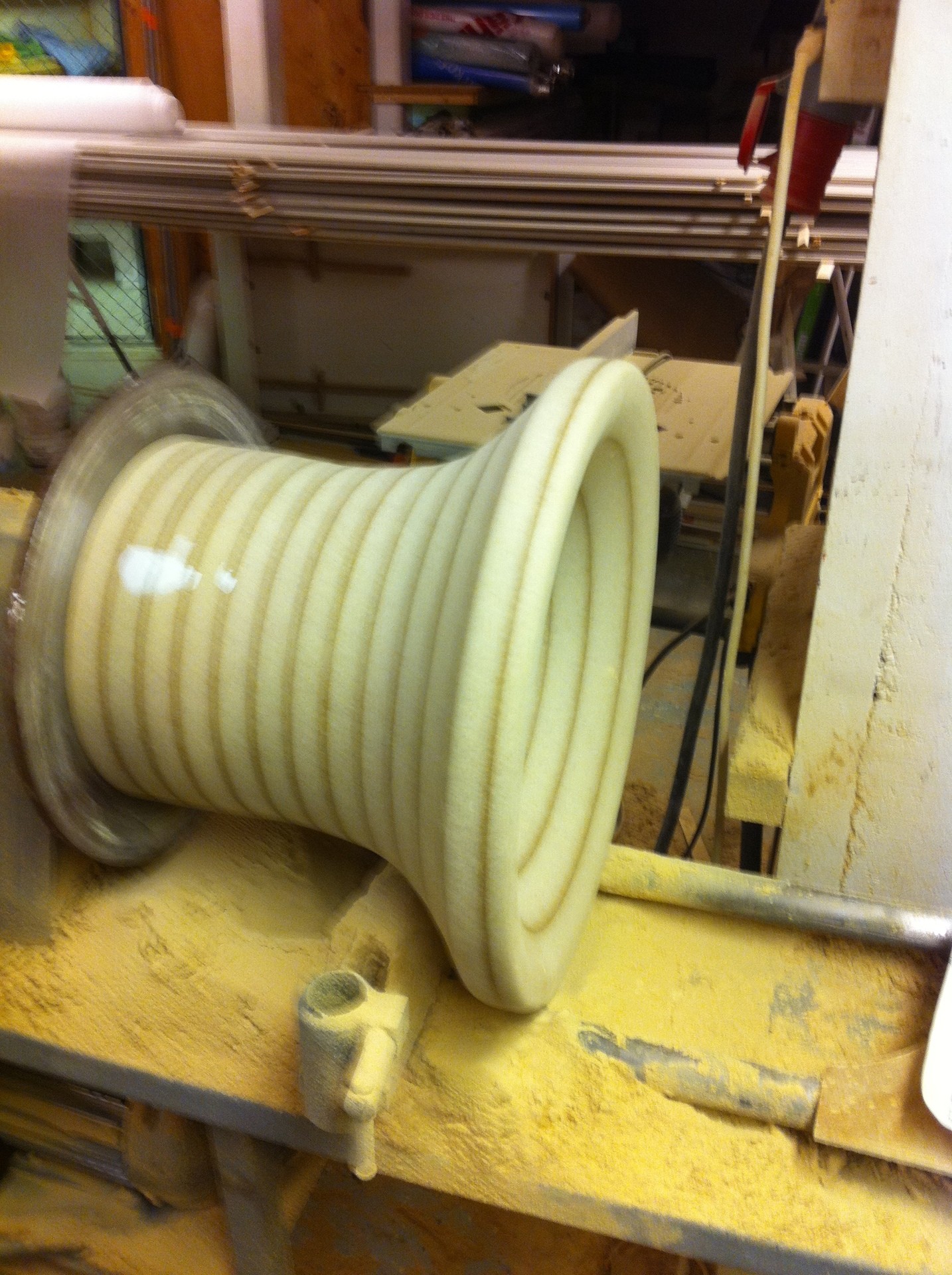

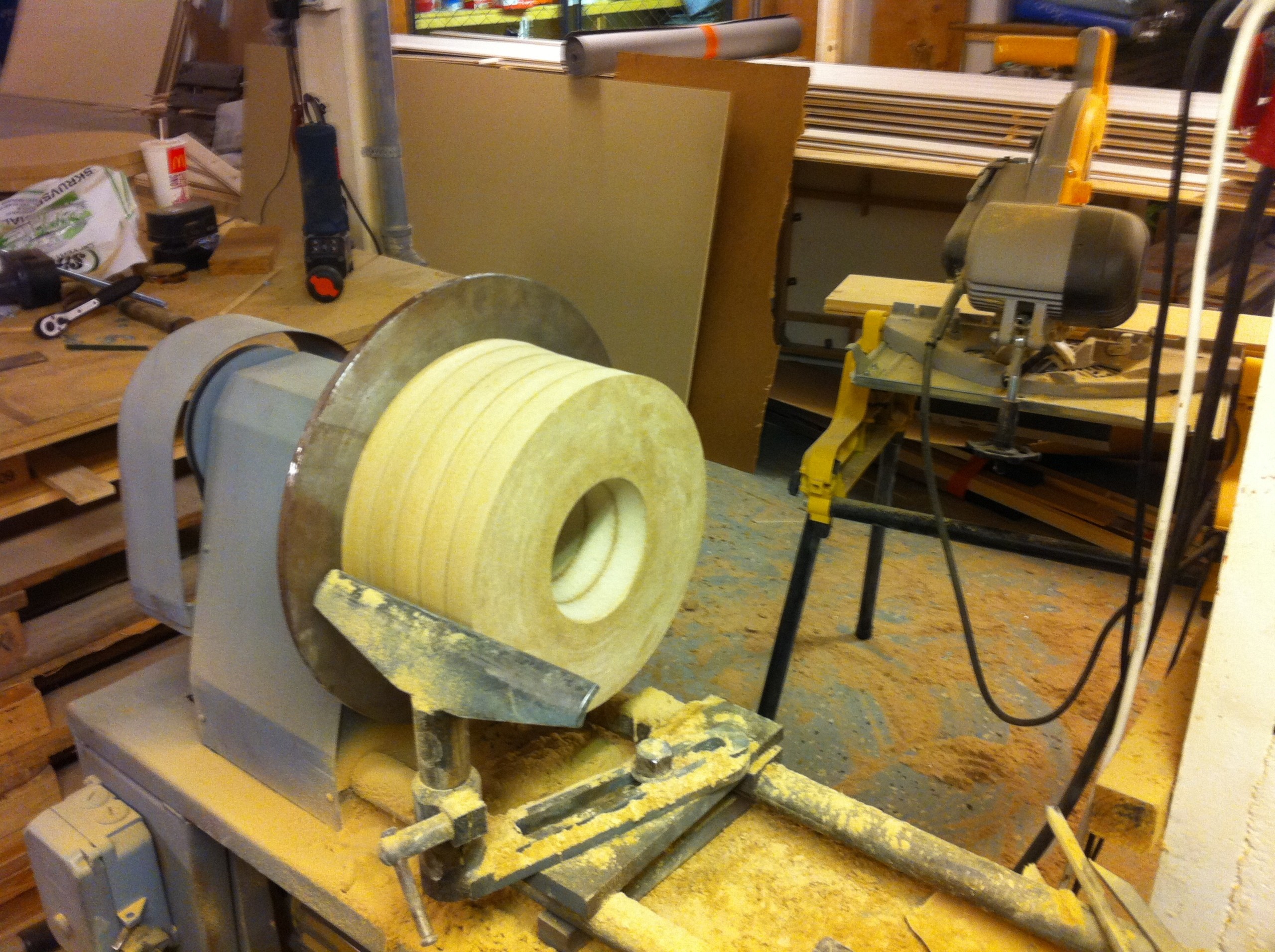

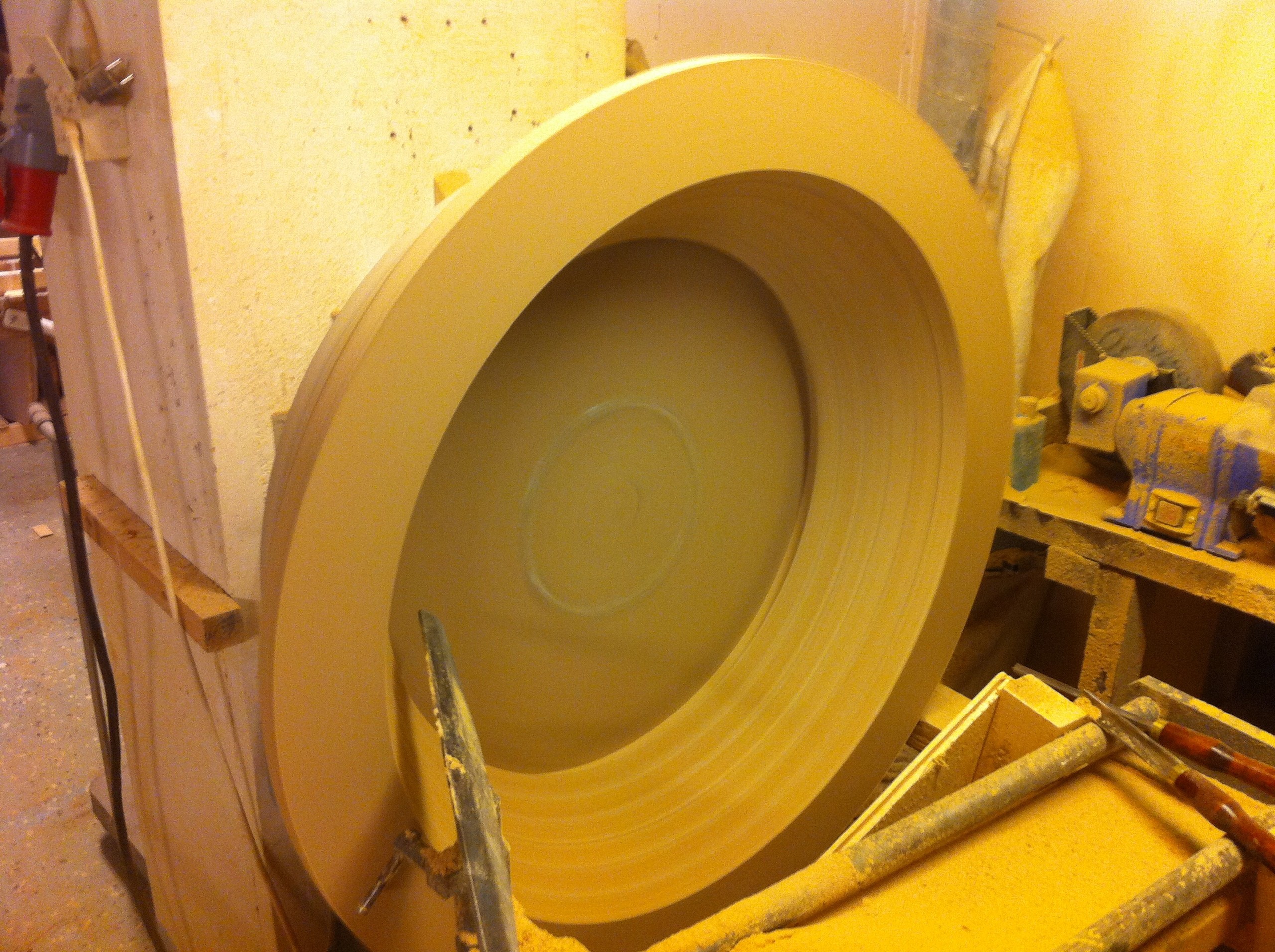

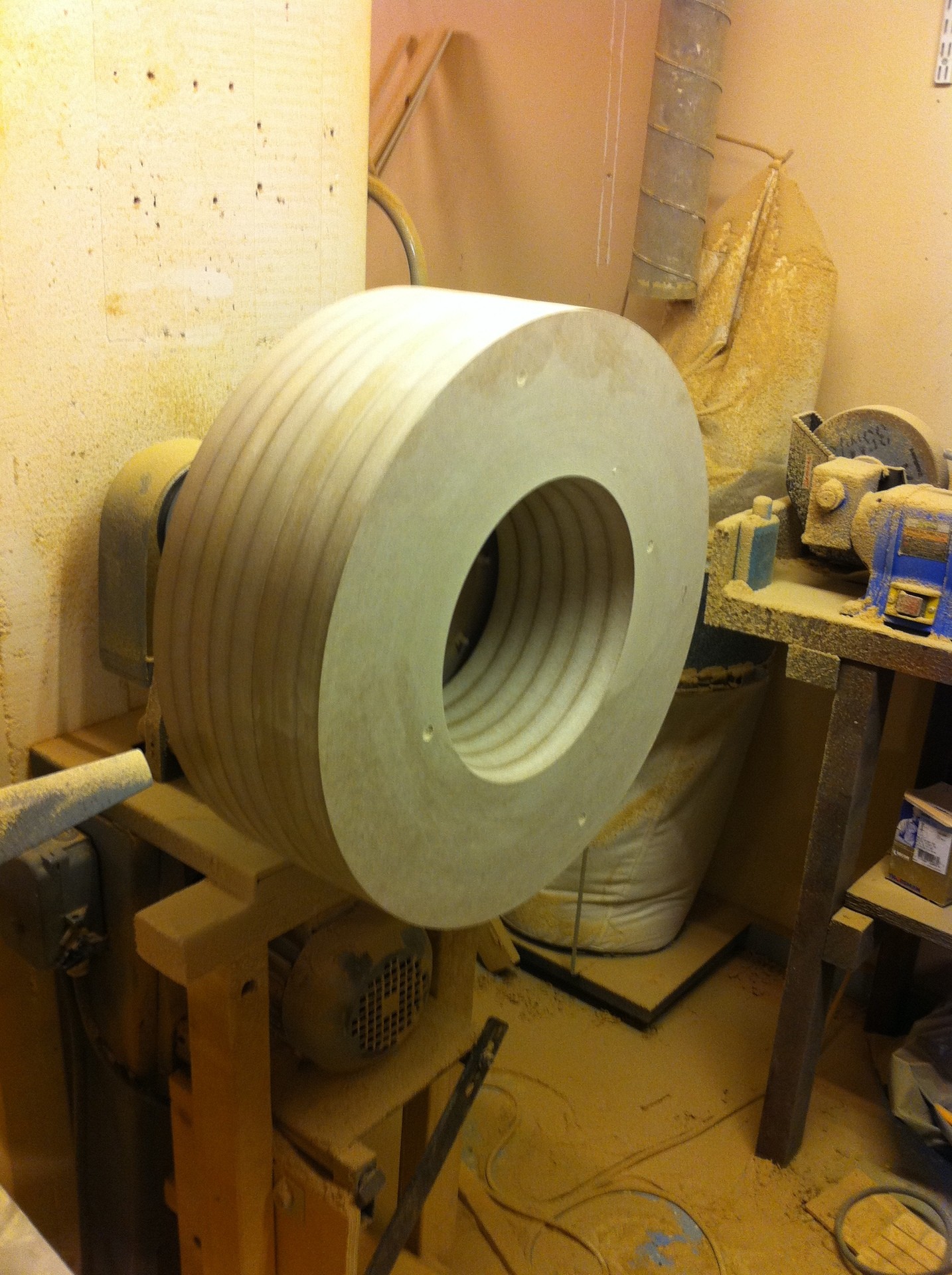

Första delen på svarven. Första delen sitter även på här, därför ser man 5 skivor. Infästningen av drivern kommer att göras på den sista skivan, därför kommer inte den att limmas utan skruvas fast i slutet. (2011-10-19 21:38:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

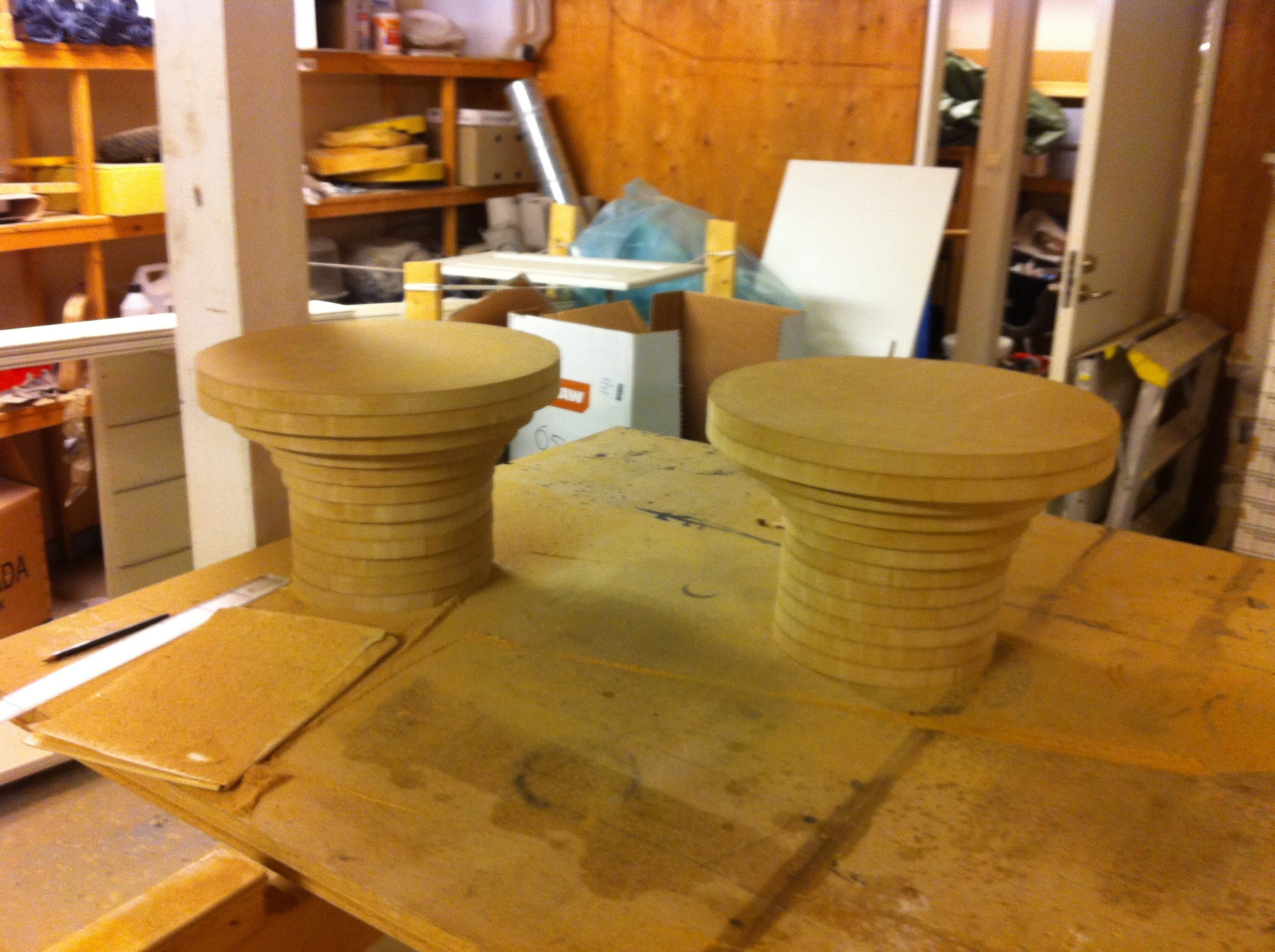

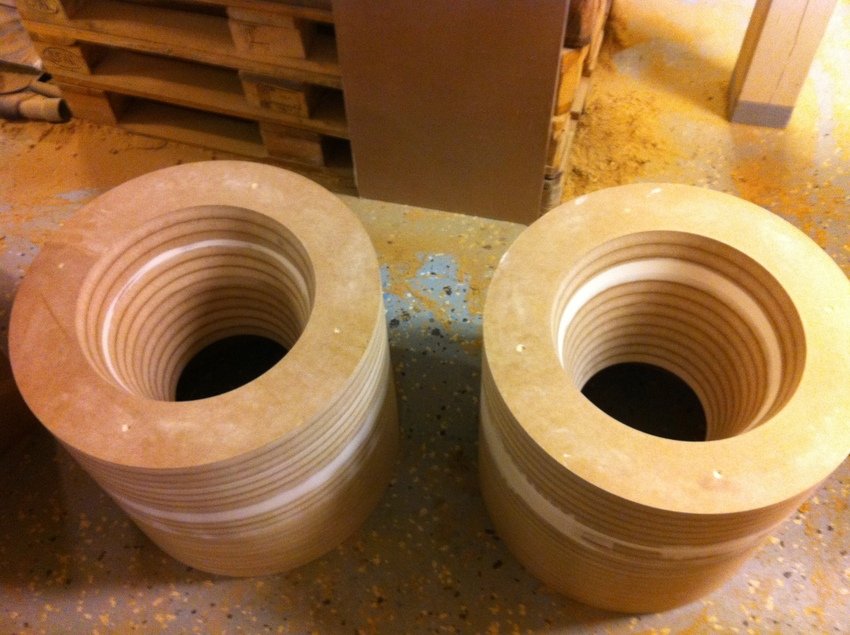

Ytterligare 3 skivor är fastlimamde och man börjar se hornkonturen. (2011-10-19 21:40:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Projektet fortsätter. (2011-10-19 21:42:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

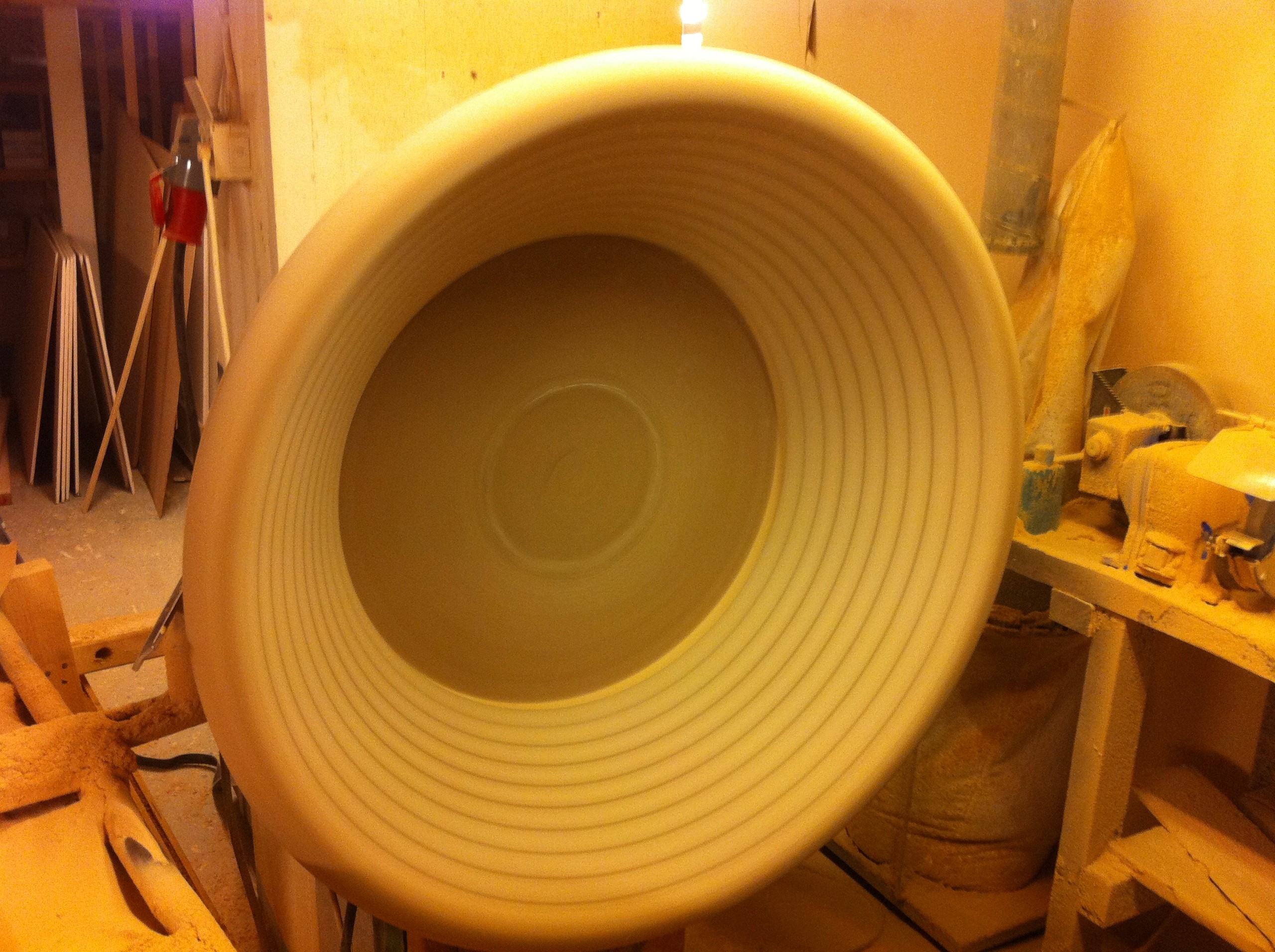

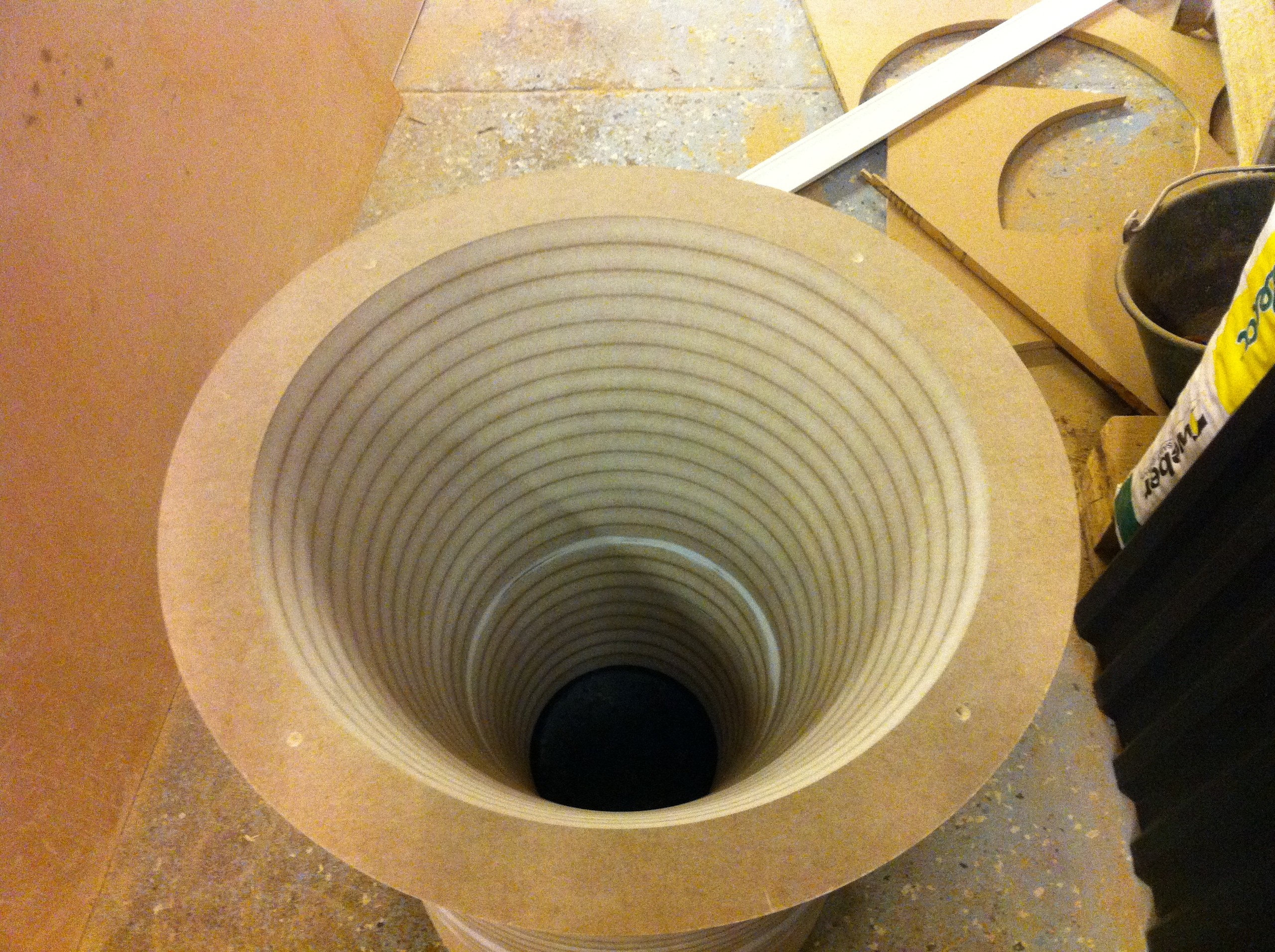

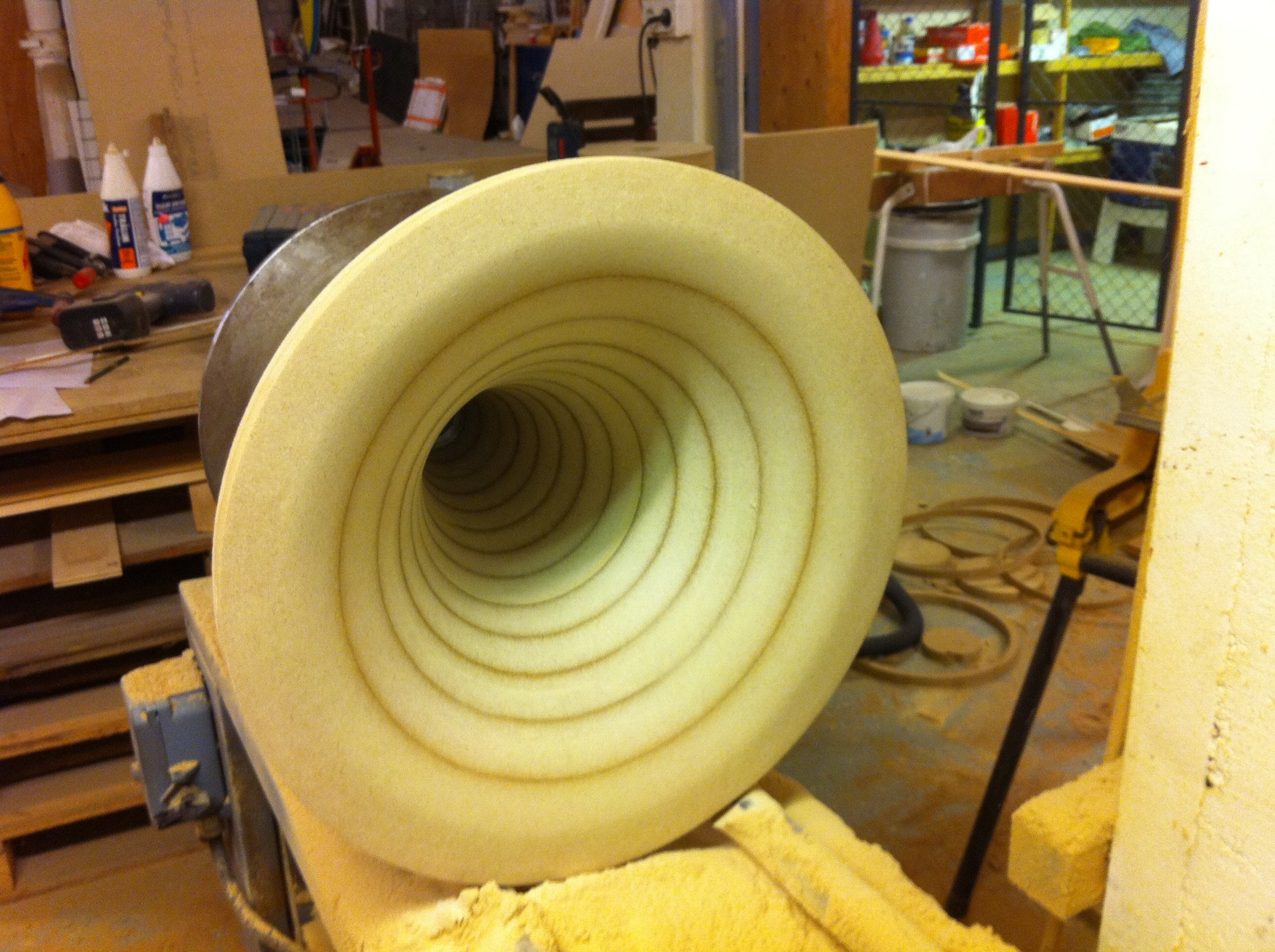

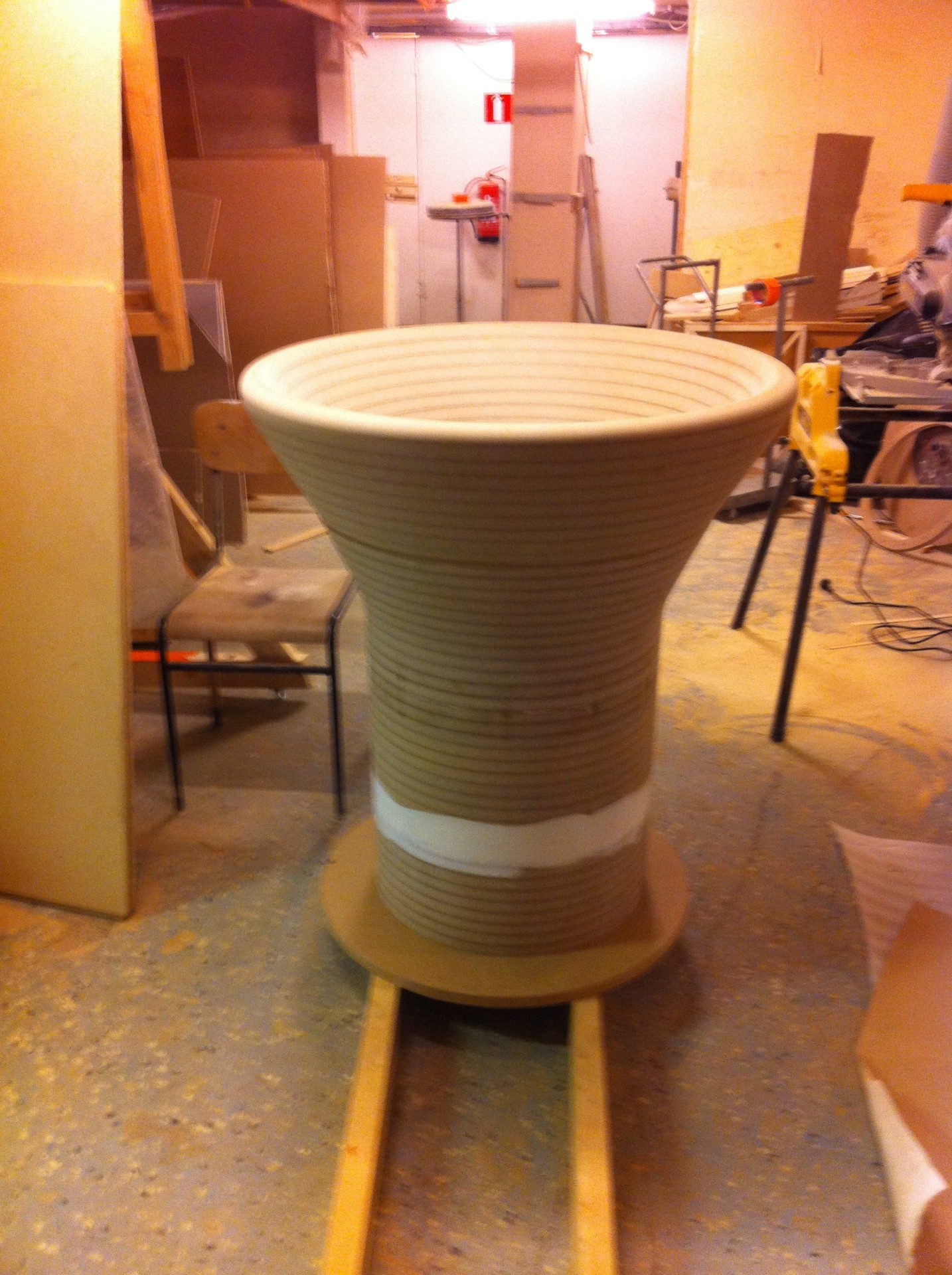

Nu sitter alla plattor ihop och hornet har fått fullängd. Nu återstår finputsning av konturen samt färdigslipande inför lackering. (2011-10-19 21:43:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

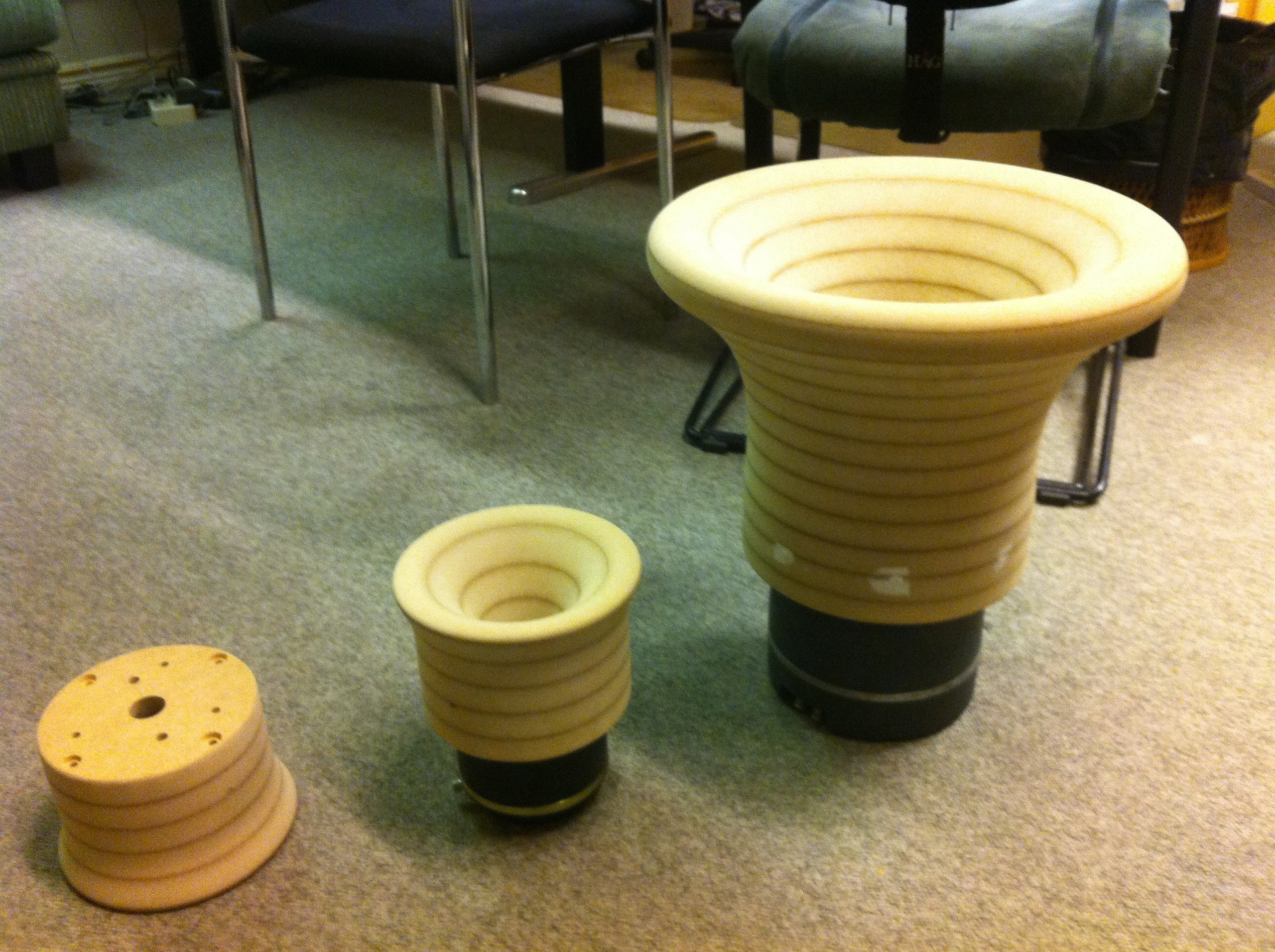

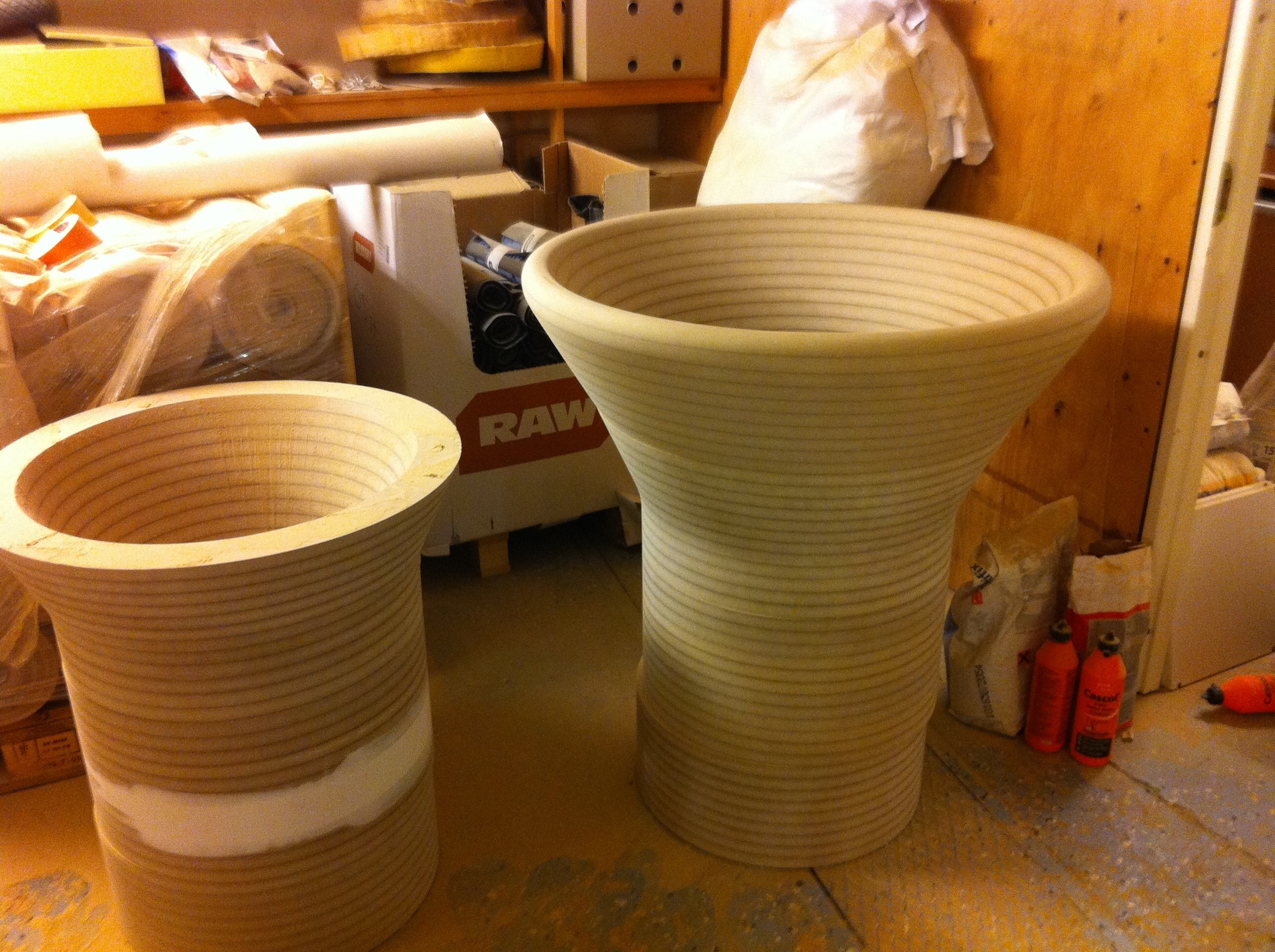

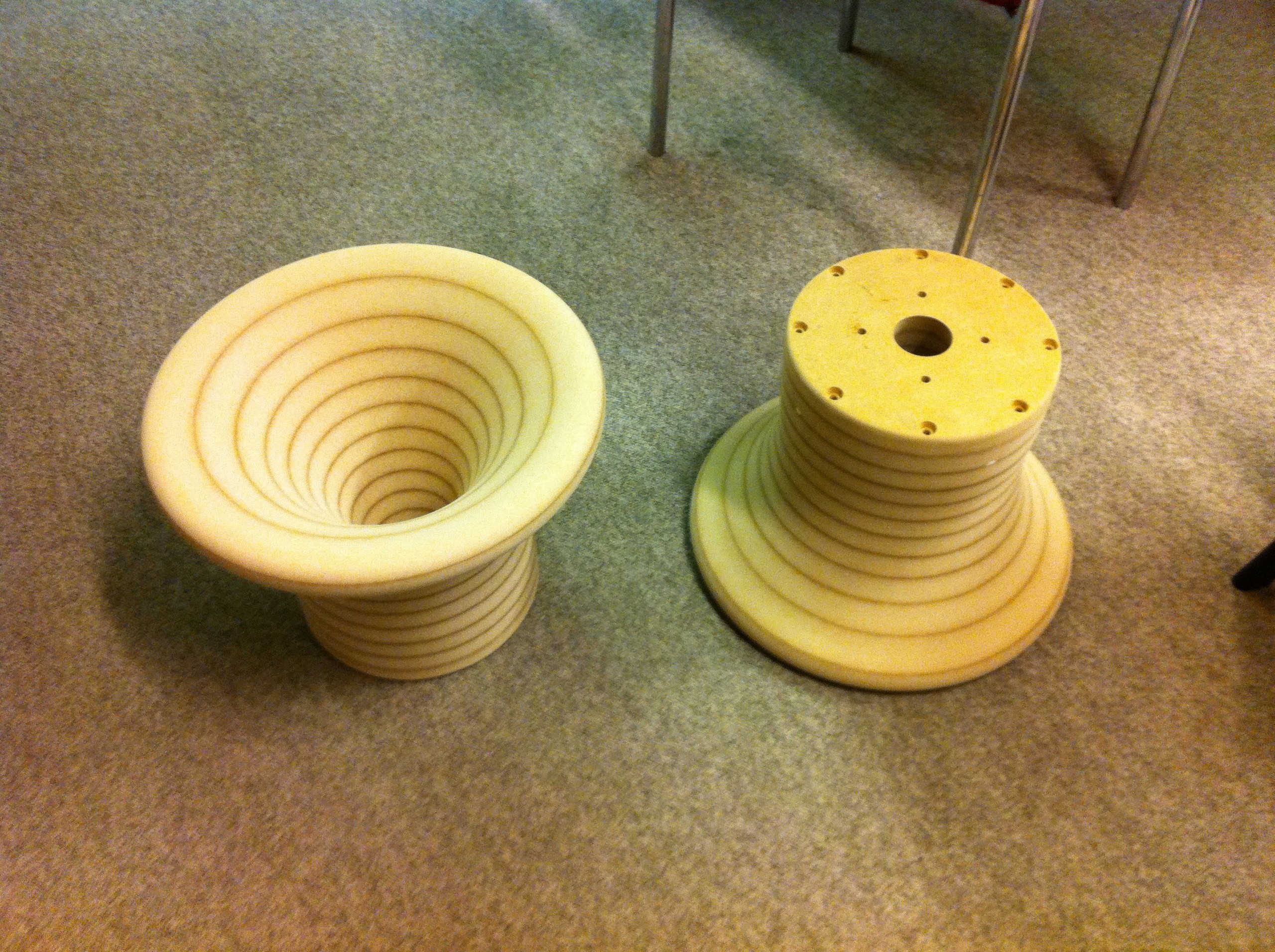

Såhär blev dom tillslut. Ganska blaffiga och tunga. Tyvärr blir det så när man måste ha infästningen på JBLdriversarna. De är stora och tunga de också. Hade man haft en annan driver som hade annan infästning hade den smalare delen på hornen kunna göras mindre men man kommer mestadels se dem frammifrån så det gör inte så mkt. De kommer att lackeras svarta som mina biohögtalare så jag tror det kommer att göra att de uppfattas som lite "mindre". Här ser ni även skruvhålen i bakplattan. (2011-10-19 21:44:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

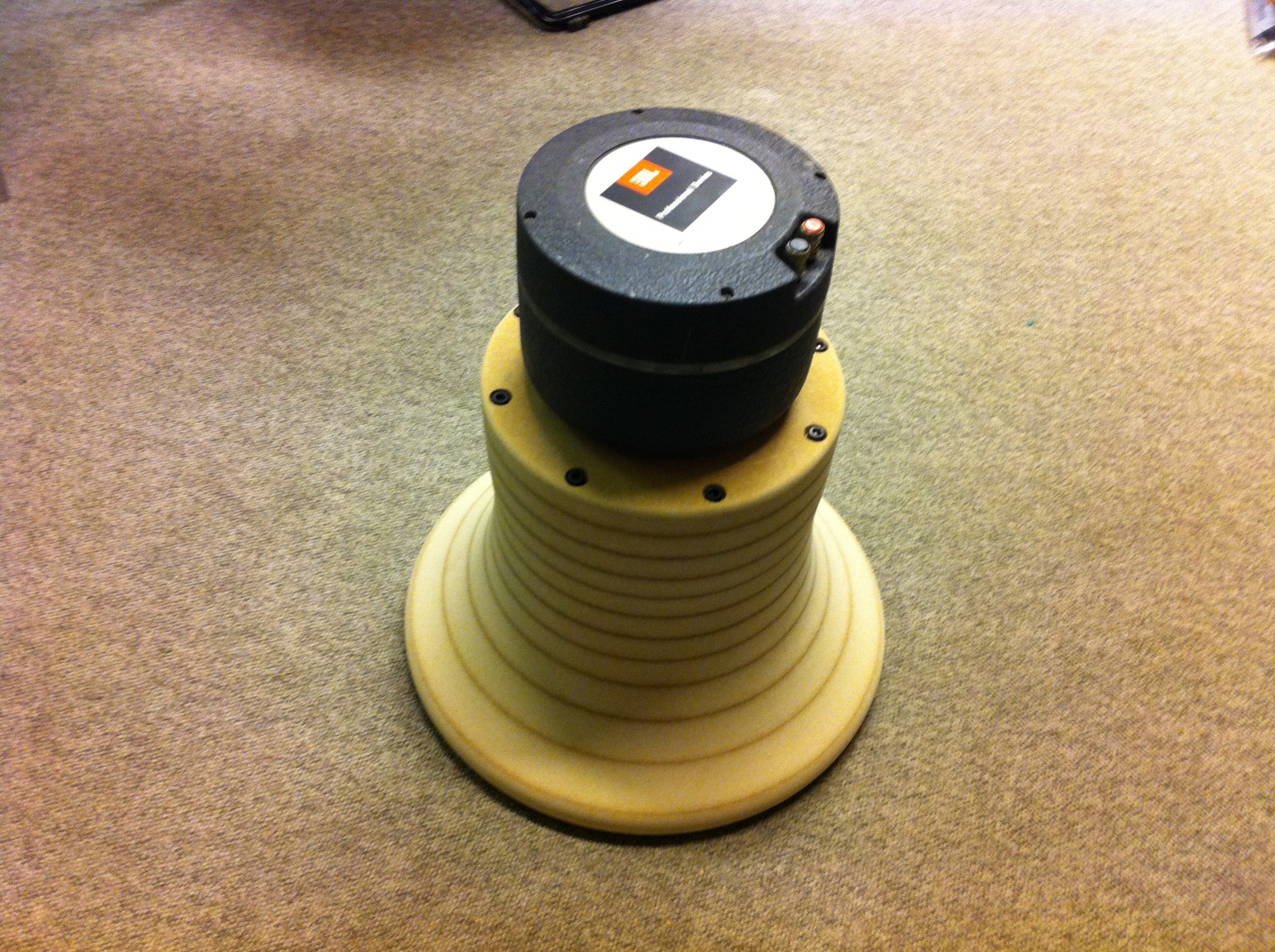

Hornen med drivern monterad. Som sagt den är stor och tung. över 10 kg för bara drivern tror jag. Ska väga dom nån dag när jag har lust. (2011-10-19 21:47:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Annan profil (2011-10-19 22:04:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

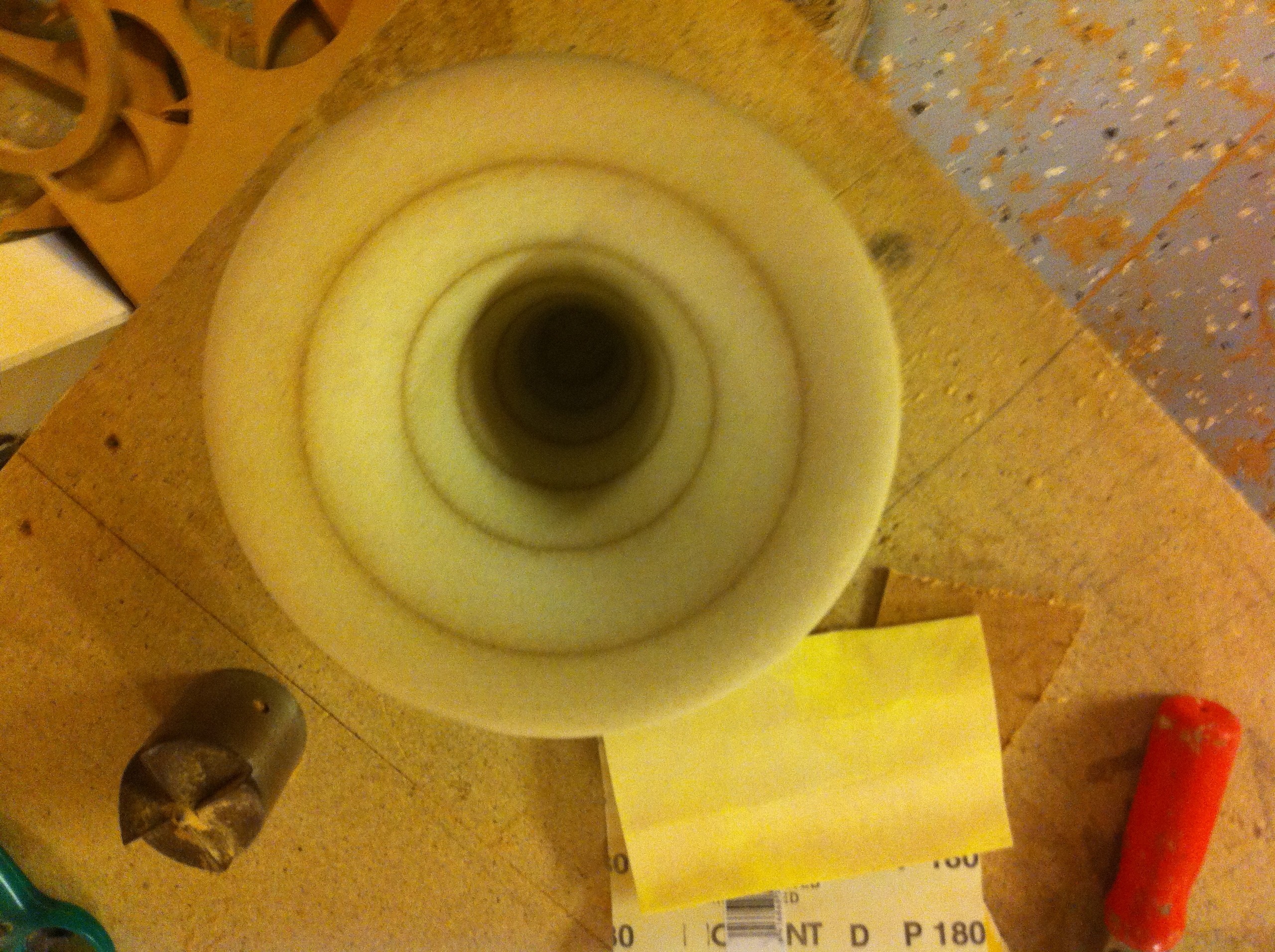

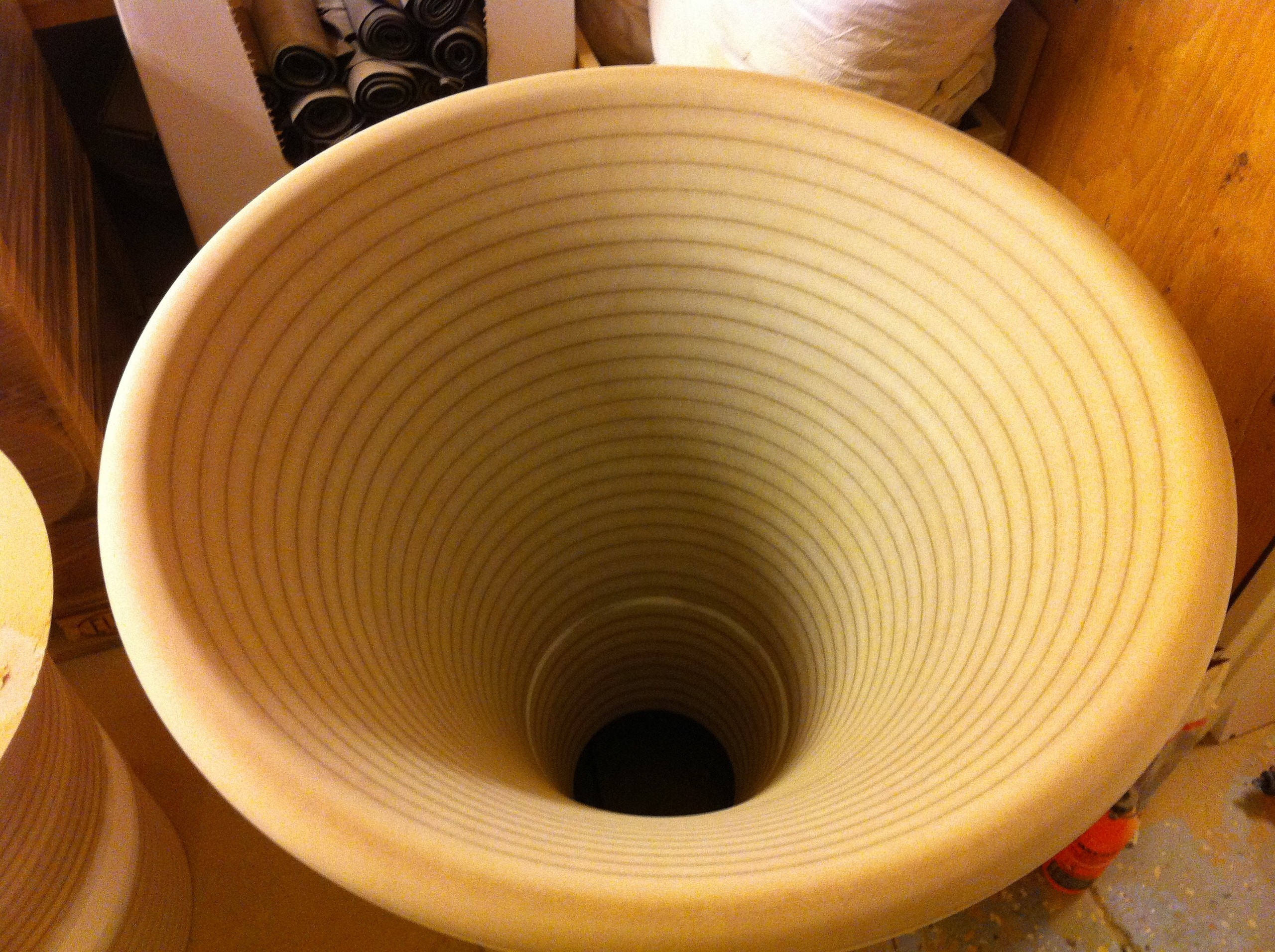

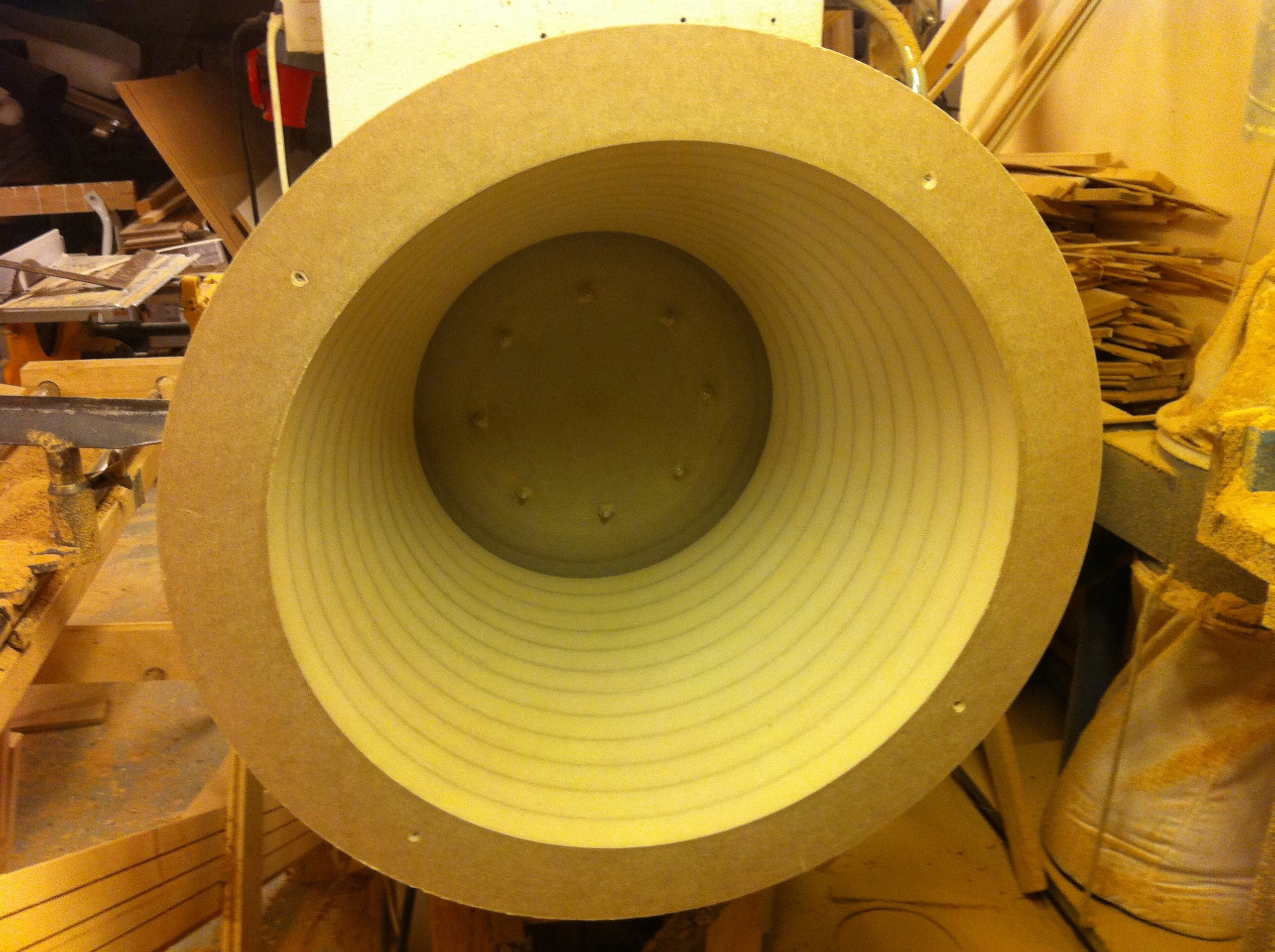

Uppifrån. Nu har jag förvarnat lackeraren om att det kommer ett par horn om ett tag. Så snart är en del av 3 eller 4 klar. Midbashornet blir nästa del men har inte bestämt mig för hur det ska utformas ännu så det kommer att ta lite tid innan det projektet startar. Tror att det kommer innefatta ett par vintage JBL element det också. Två st 15" E130,K130 eller allra helst D130. De är lite svåra att få tag på i bra skick. Omkoning kan nu för tiden endast göras till E130 konen/talspolen även på K130 och D130. Har fått tag i ett par k130 men en av basarna är skadad så sitter lite i båten nu. Vet inte hur jag ska göra om jag ska omkona båda till E130 eller försöka skaffa en till k130 som är fungerande i orginal. Lite fråga om hur mkt pengar man vill lägga ner också. En omkoning om man lämnar in kostar multum. Eftersom jag förmodligen ska köra rörförstärkare till dessa tror jag att D130skulle passa bättre. Om någon har ett par fina D130 på hyllan får ni gärna höra av er ;) (2011-10-19 22:05:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

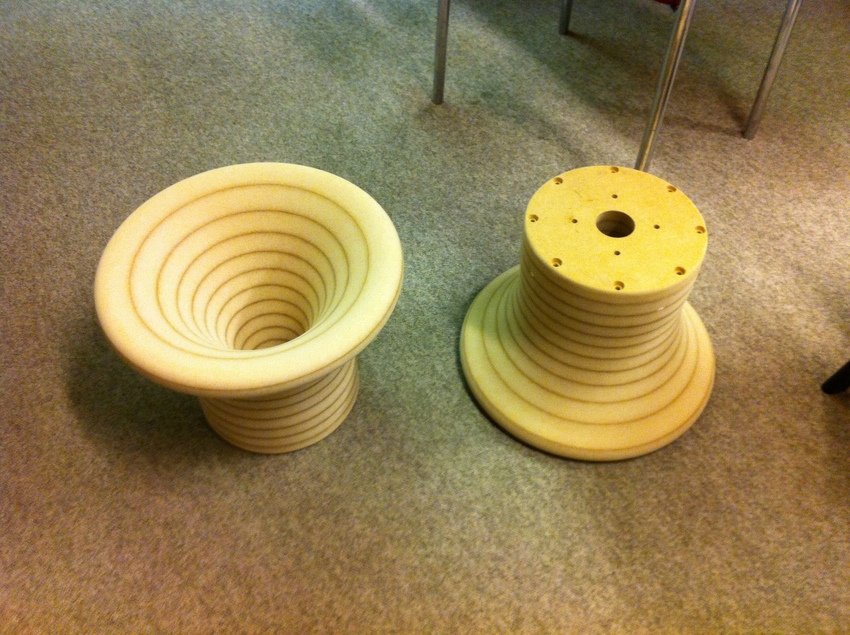

Diskanthorn

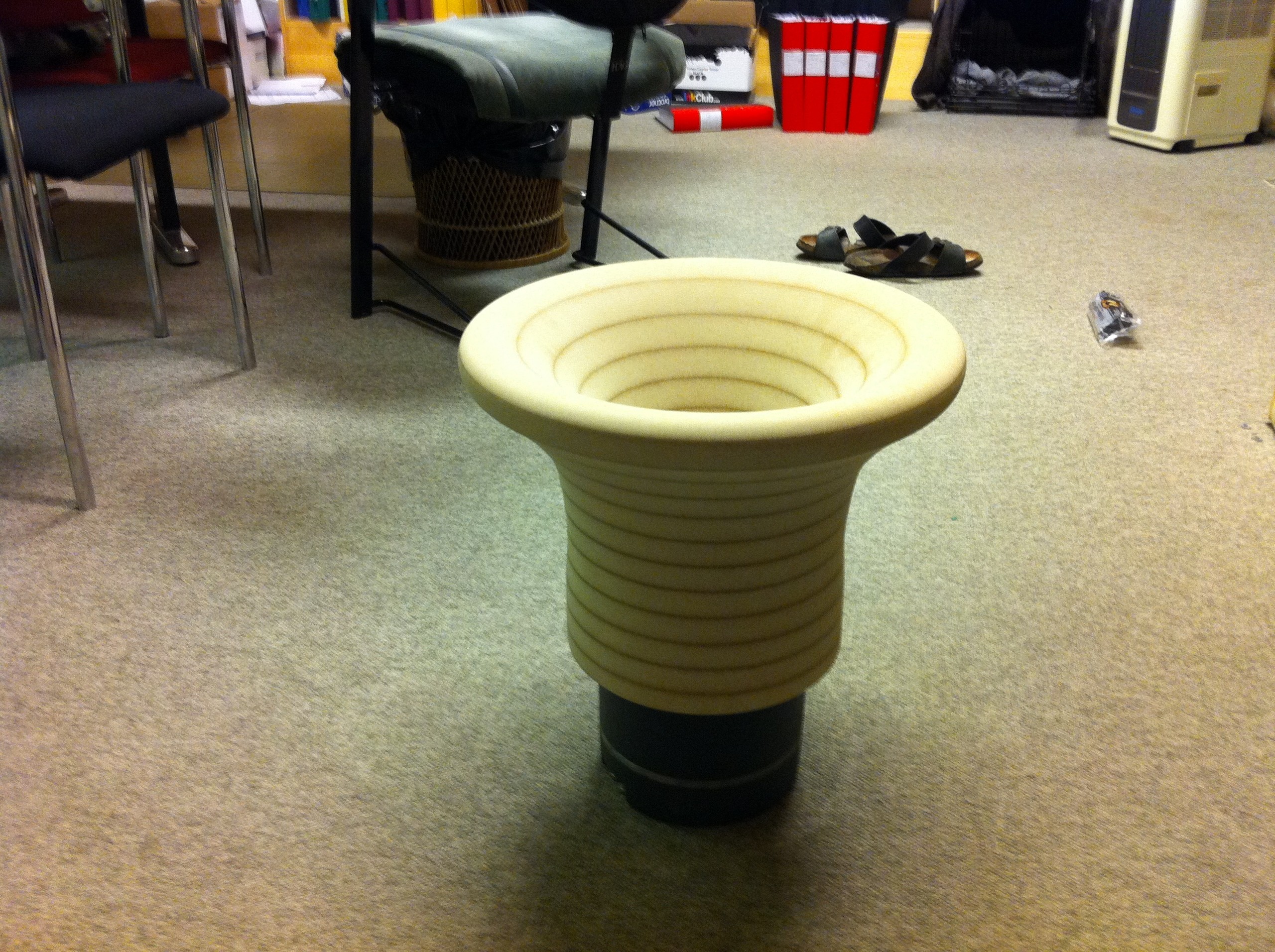

Jbl 2441 kommer inte så högt i frekvensen utan behöver kompletteras med en diskant. Var på jakt efter ett par basar till projektet och köpte ett par högtalare där diskant/mellanregister var en 1" driver som går högre än Jblen så jag tänkte att den skulle kunna spela på toppen. Byggde därför ett horn även till den. (2011-11-04 17:26:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

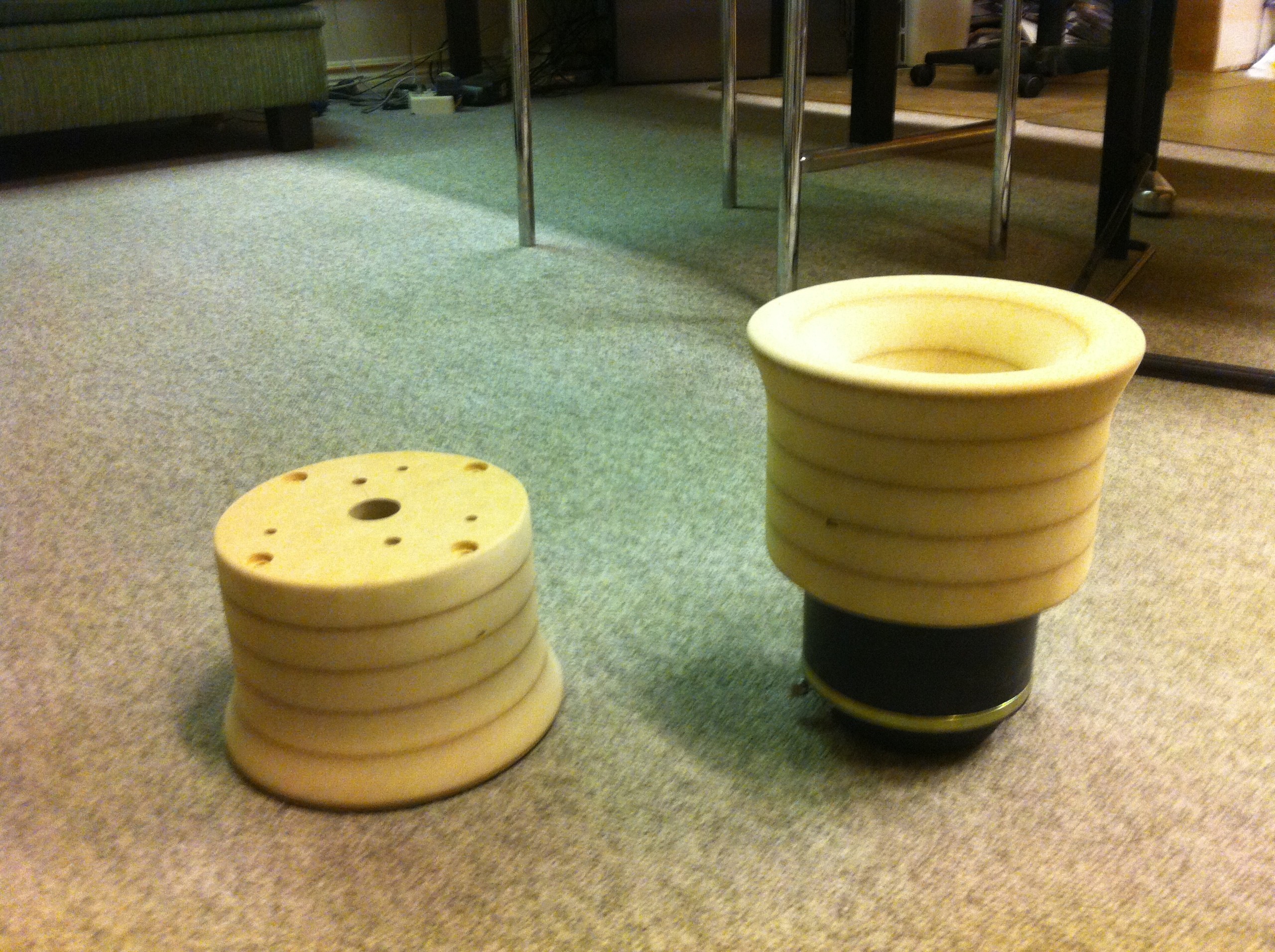

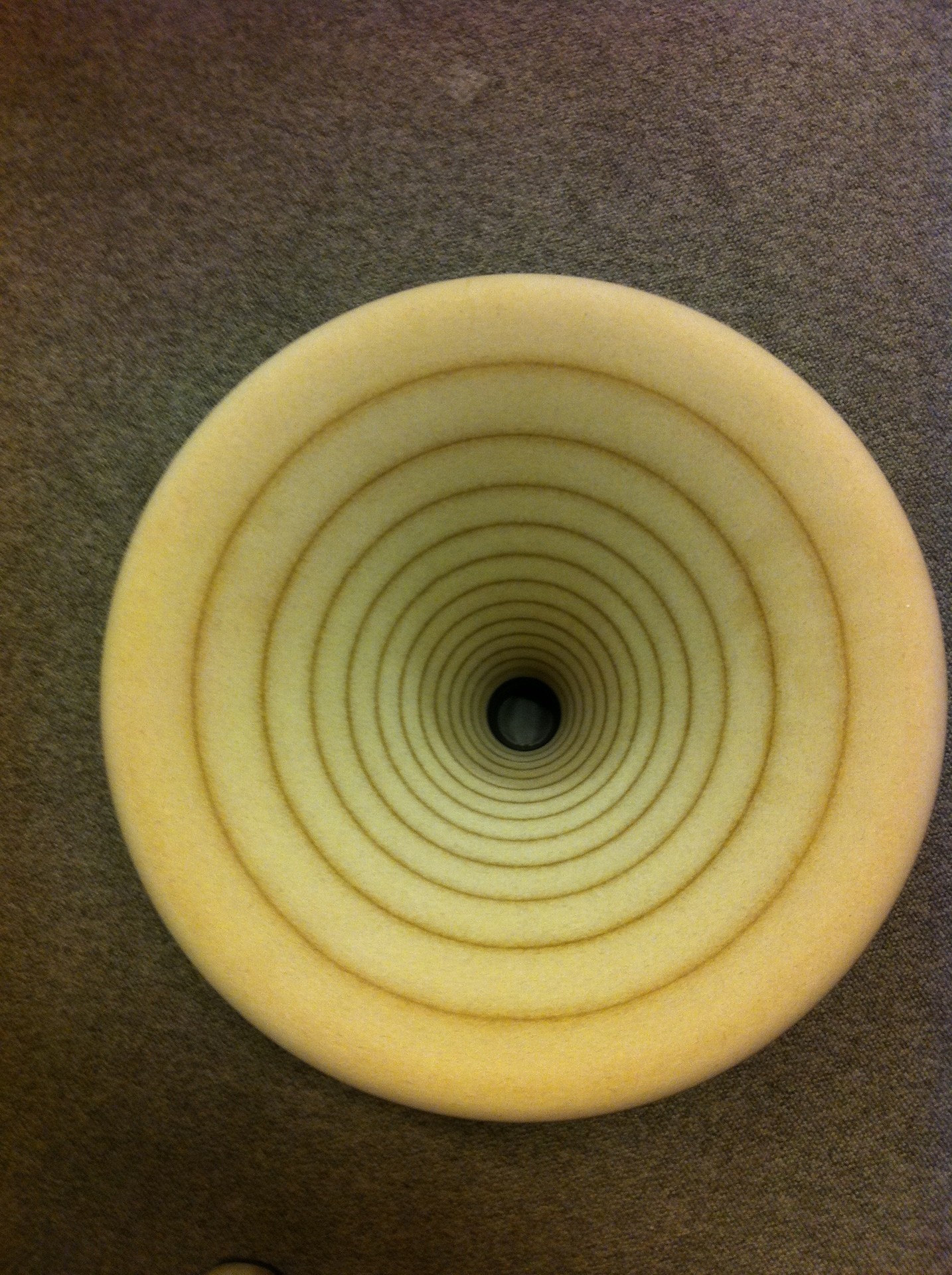

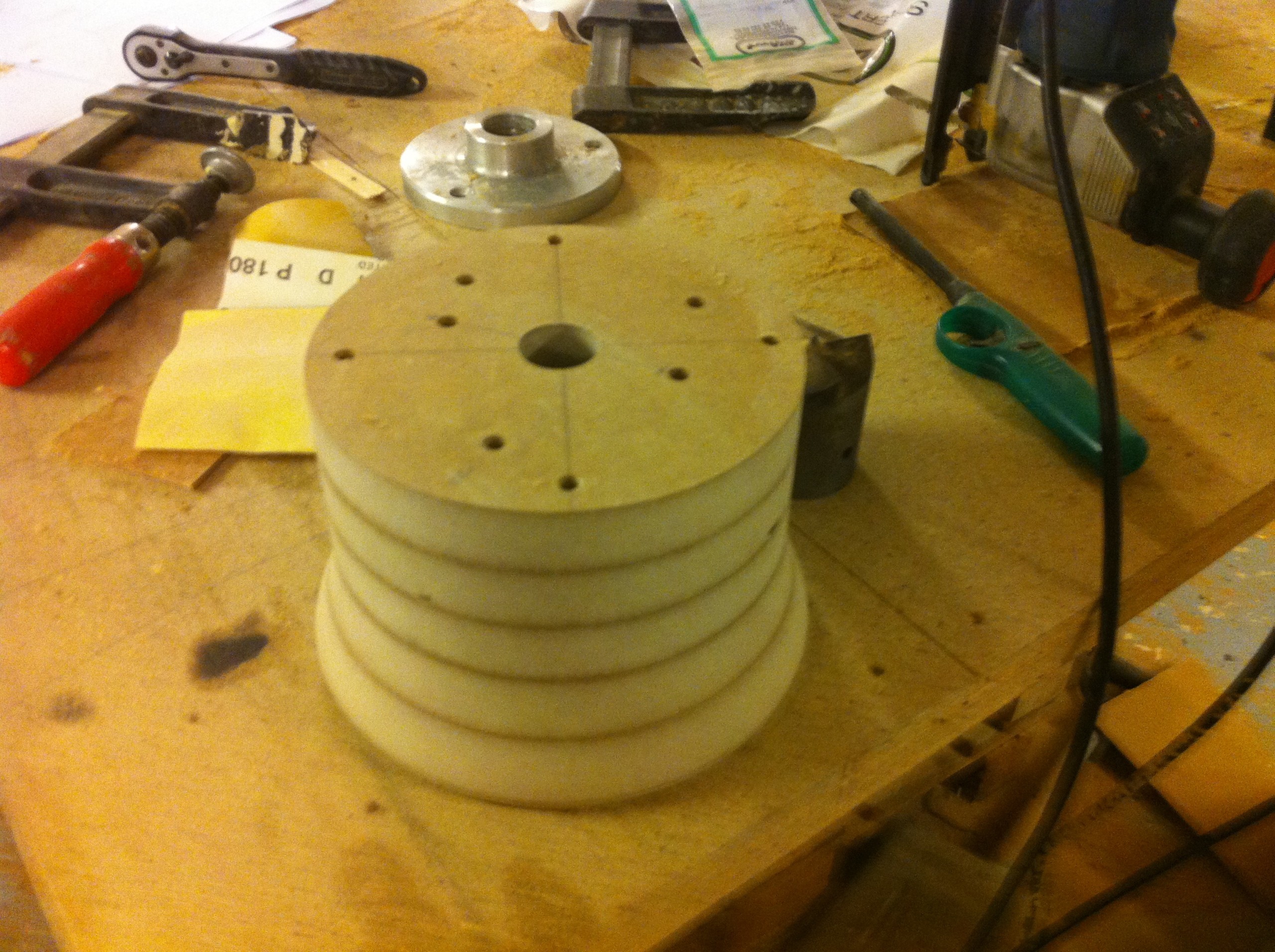

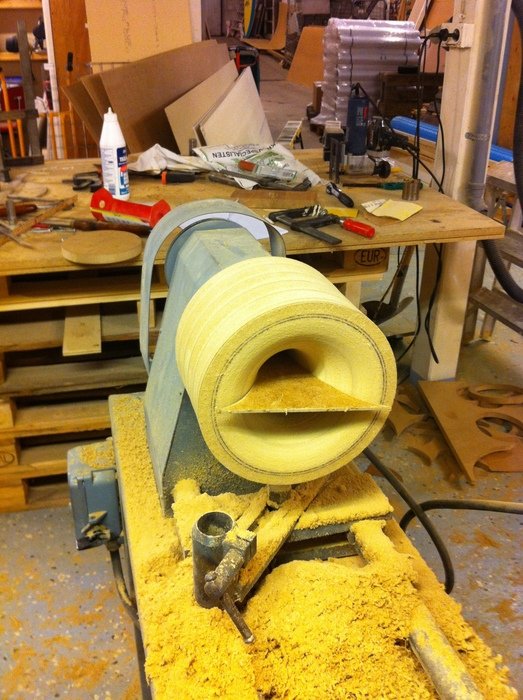

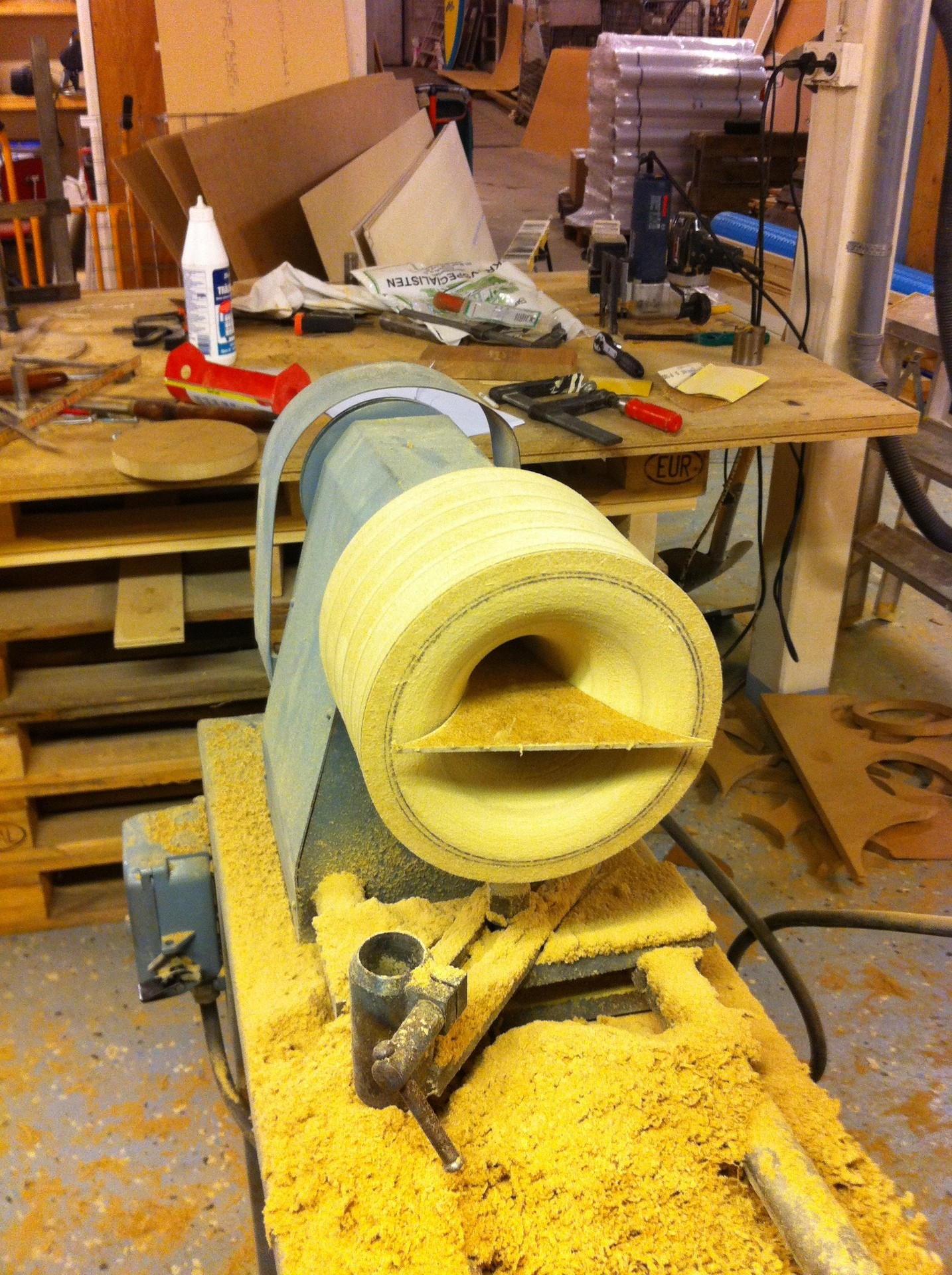

"Svarvplattan" hade redan hål så jag kör med dom och spacklar igen dom sen. Många hål blir det. (2011-11-04 17:29:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2011-11-04 17:31:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2011-11-04 17:32:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


De större hornen har inte kommit iväg på lackering ännu. Nu får lackeraren lite mer att bita i :)

Nästa steg är midbashornet som också kommer att bli det mest gedigna. Behöver projektera lite mer där så kommer nog inte uppdatera än på ett tag. (2011-11-04 17:33:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

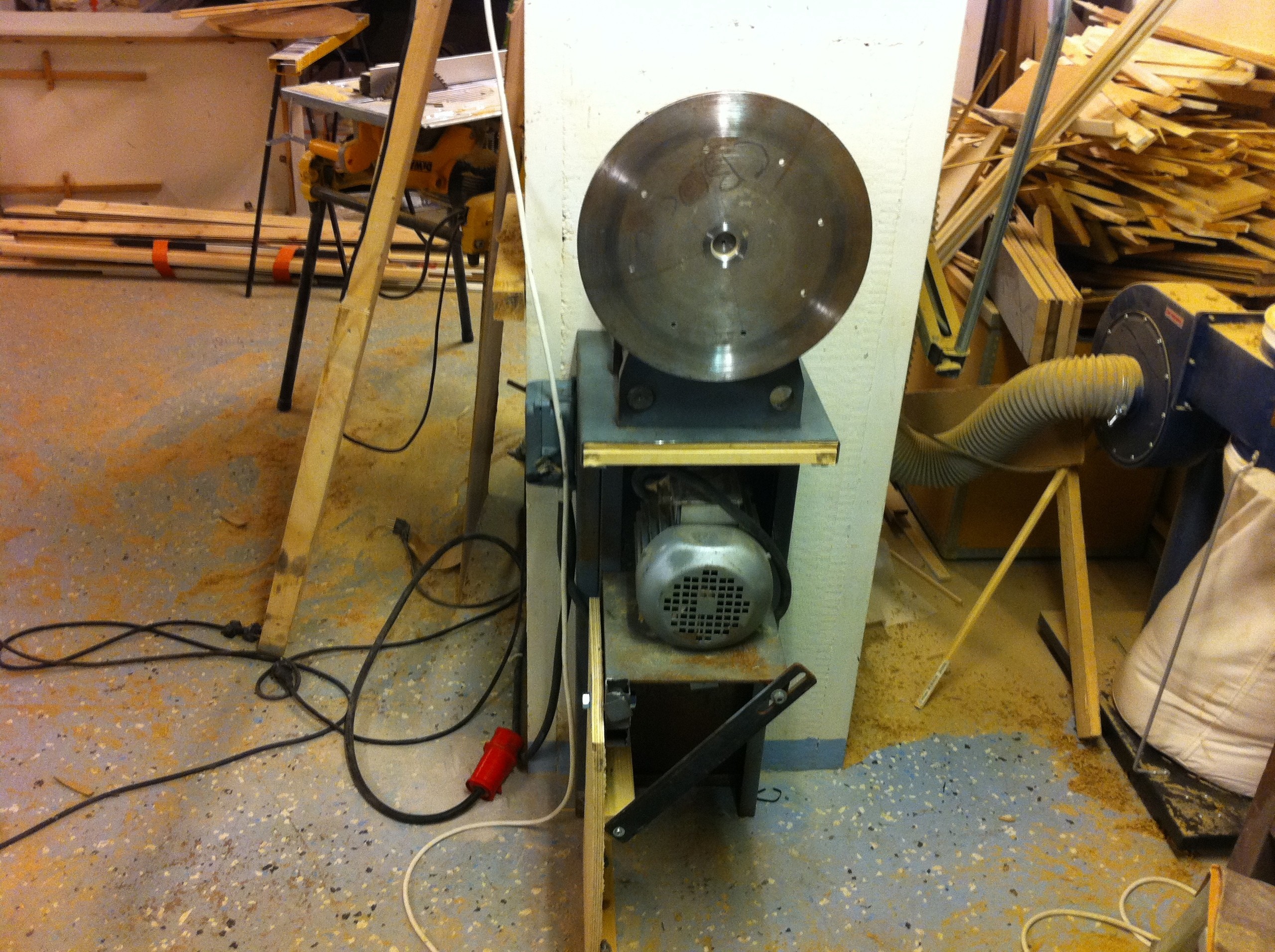

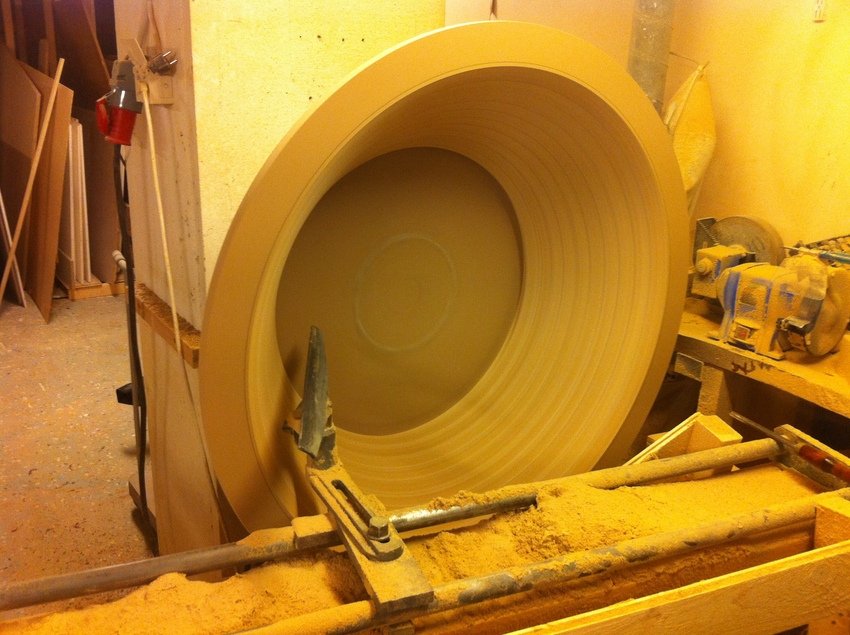

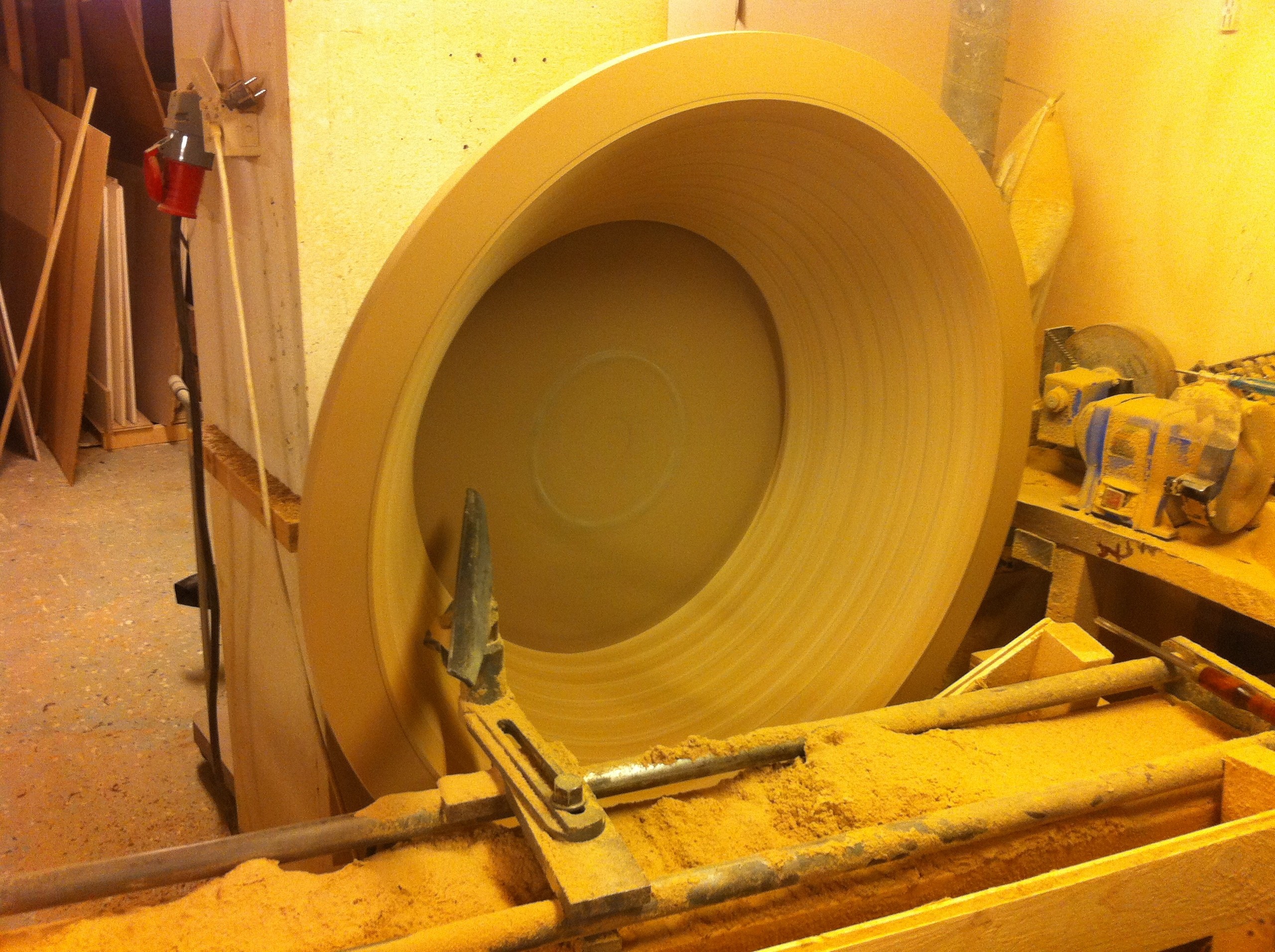

Kapat svarven och bultat upp den på en pelare så den håller sig skapligt stilla när jag ska svarva midbashornen (2011-11-17 21:01:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Mycket ringar blir det. Midbashornen kommer att bli ca en meter långa om man räknar in lådan till basen så det blir en sisådär 90 ringar på två horn. Inte det roligaste arbetet. (2011-11-17 21:02:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

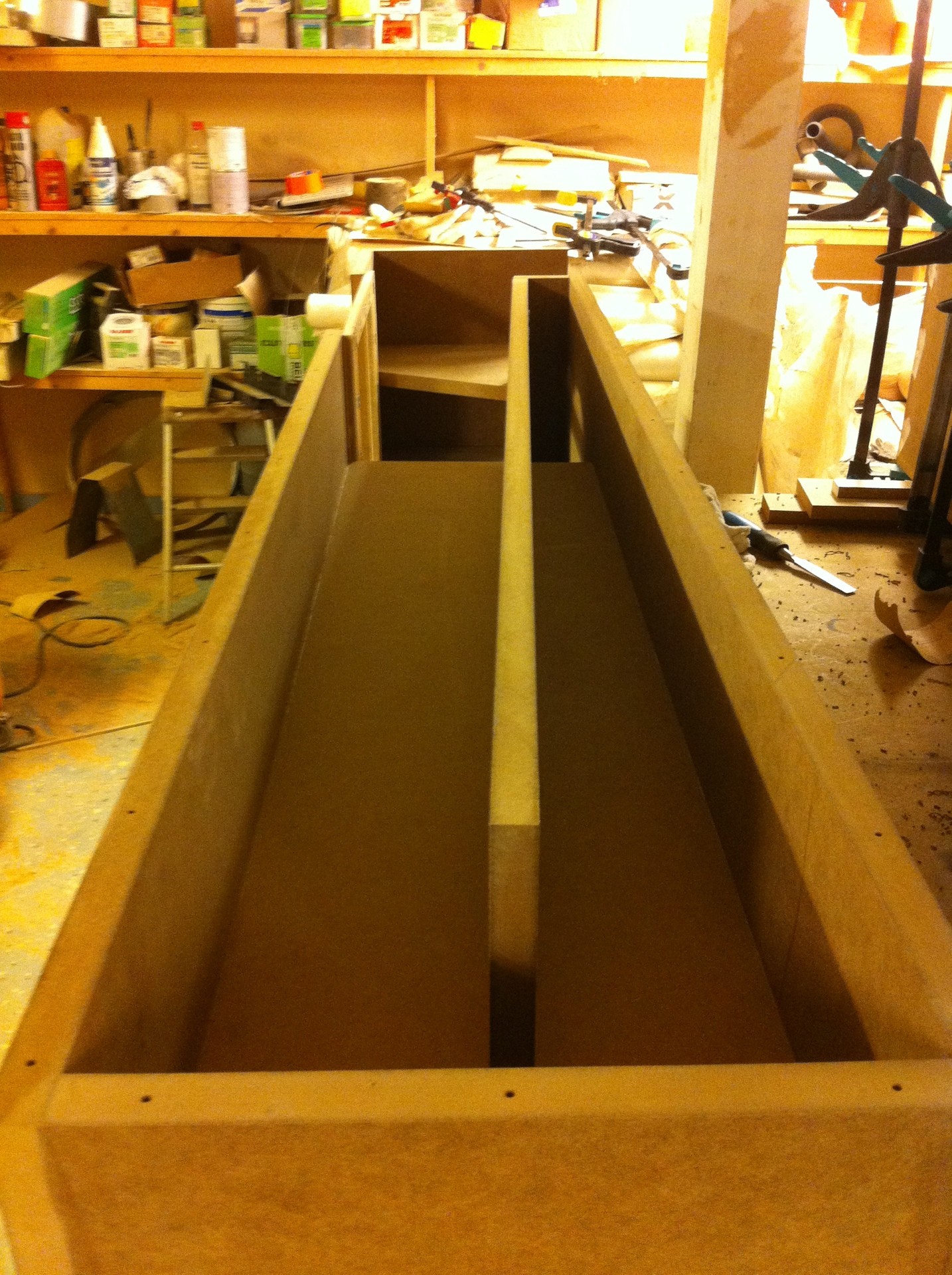

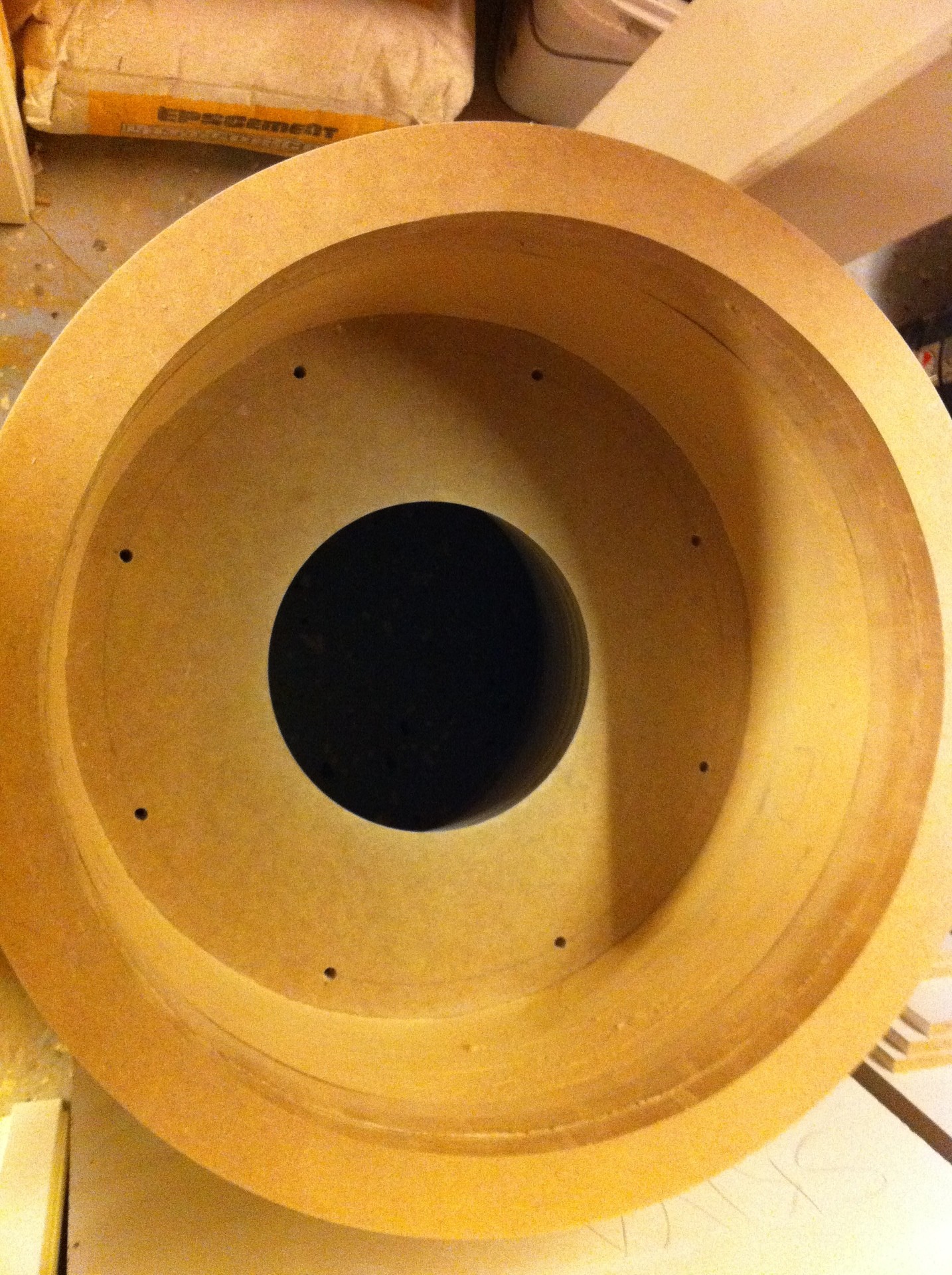

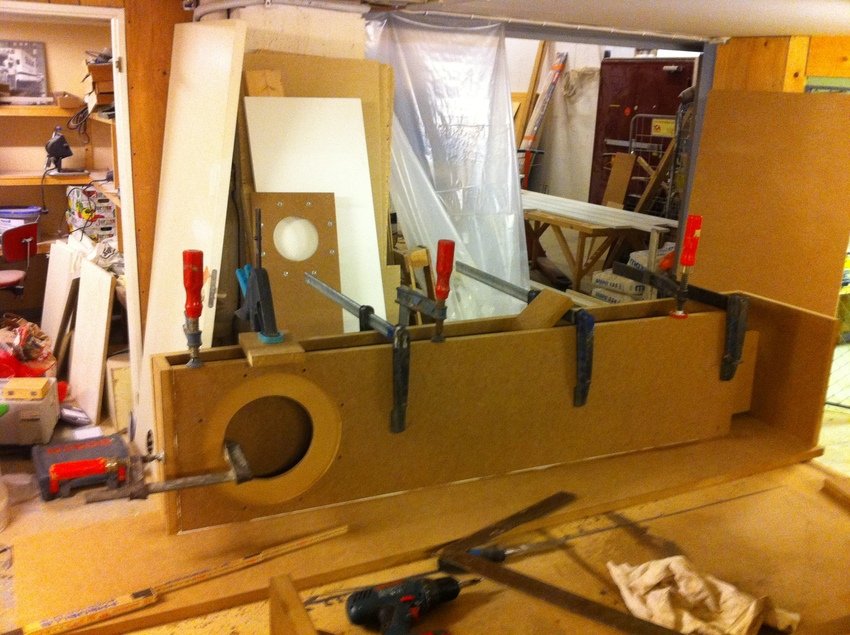

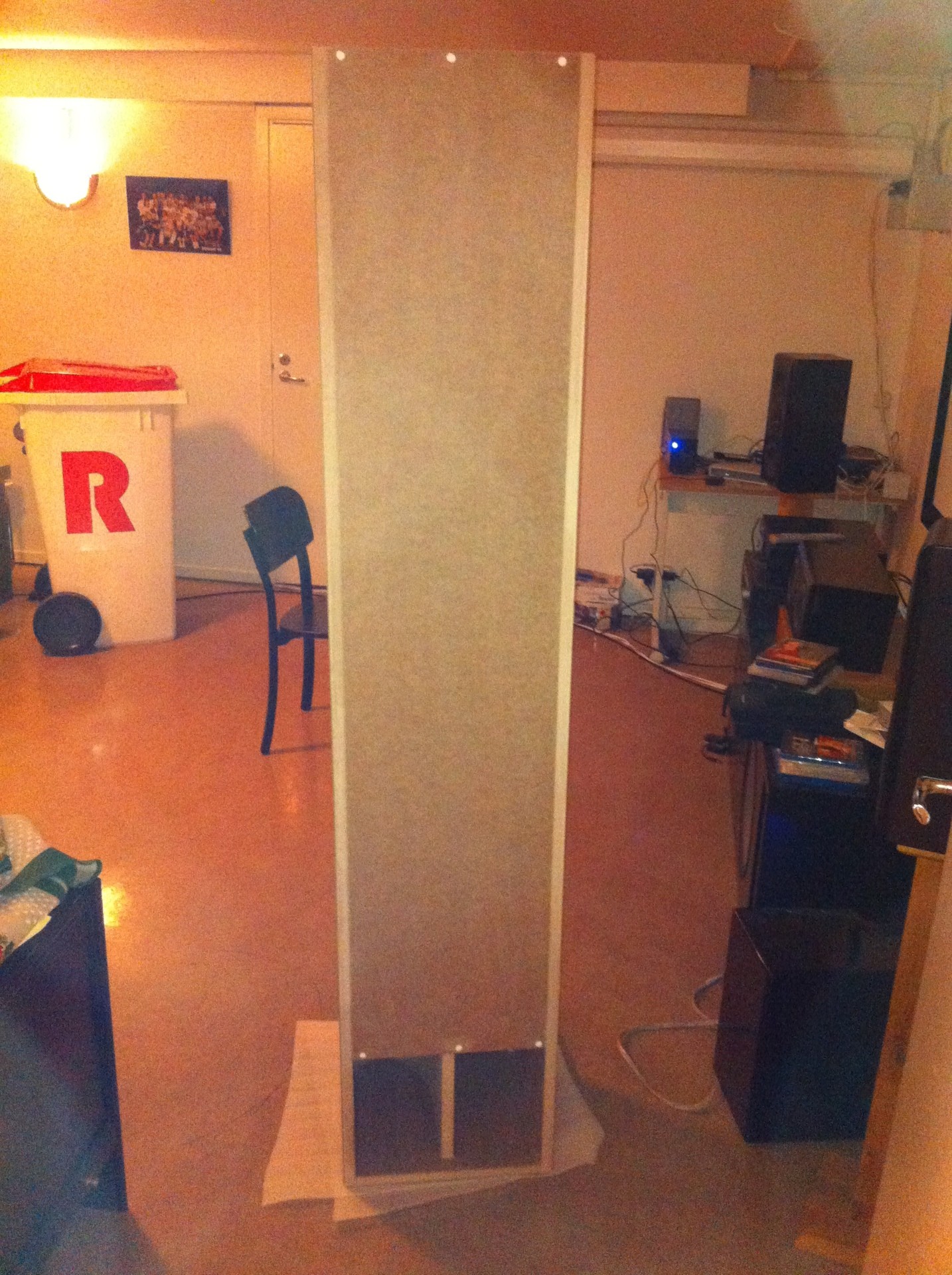

Första "baslådan" klar. Inne i lådan är det inte speciellt jämna väggar. Inte så noga känner jag. Viktigare att det ser skapligt ut på utsidan. Det var inte helt enkelt att få ordning på svarvandet men har fått ordning på det nu. Har stämpat upp svarven och förstärkt bordet en del så det är stumt. (2011-11-17 21:05:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Varit stiltje i verkstan på sistone. Väntat över 3 veckor på den laserskurna profilen jag ska använda för att få ordning på den invändiga formen. Varit lite trial and error också tyvärr. Gör om gör rätt. Blir lätt så när det är första gången man gör någonting. Men slutresultatet ska nog bli bra ändå även om det tar tid. Får bjuda tjejen på något riktigt maffigt när det är klart för all tid man har varit bort :) (2011-12-15 20:49:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

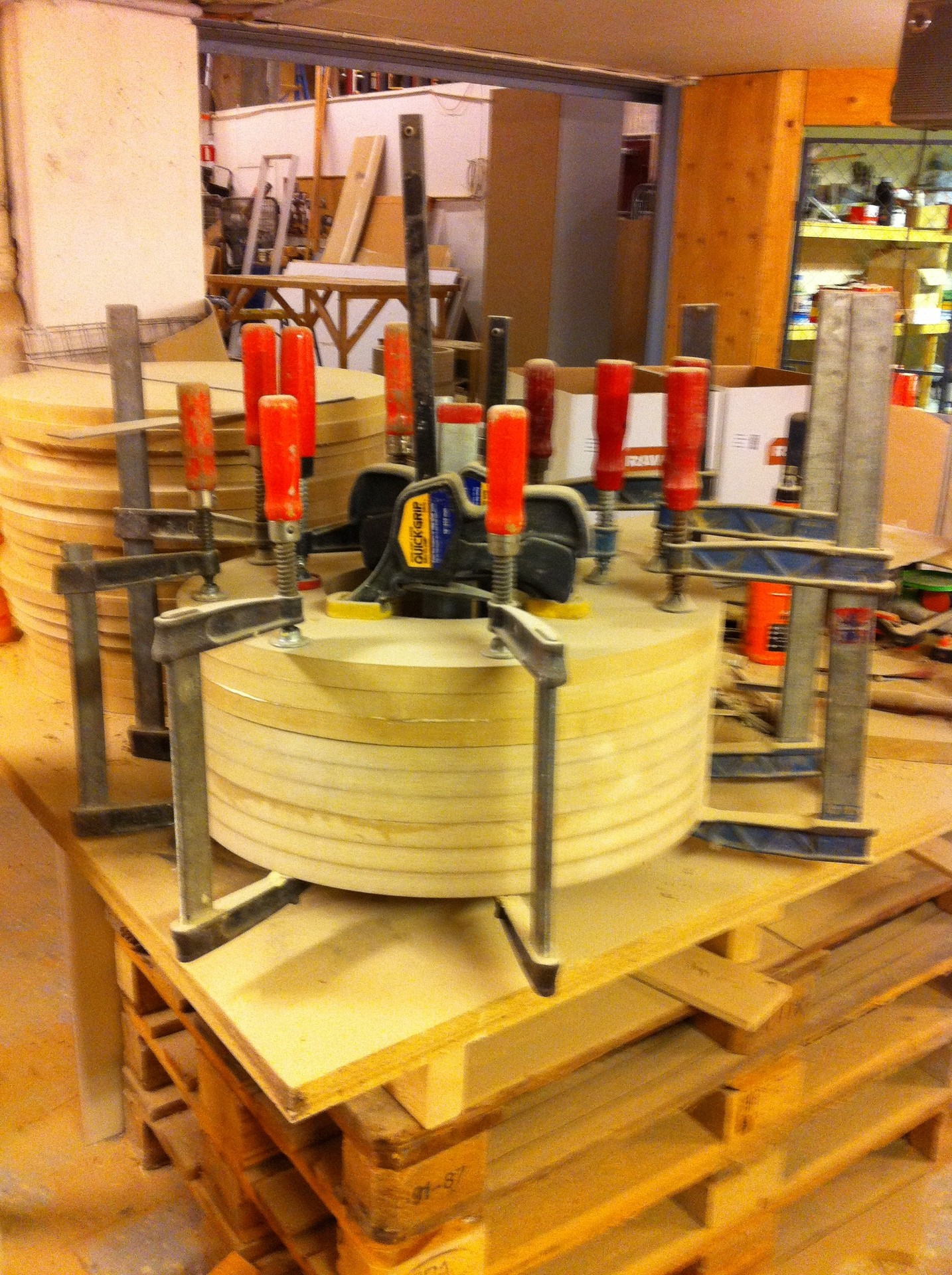

Limprocess. En av många! (2011-12-15 20:54:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Tre lager till på plats. Som synes har jag börjat procenta med några skruva i varje lager. Blev lite skraj när folk sa till mig att de eventuellt kunde spricka mellan lagren. Hoppas skruvarna kan förhindra det. Tre lager till sen är det dags att börja på nästa del. Det här tror jag blir den tyngsta delen av alla även om de senare kommer att ha en större diameter. Får knappt upp den på svarven. Var tvungen att förankra svarven i pelaren lite mer för att få den att snurra utan att vibrera. (2011-12-15 20:55:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Här ska elementet sitta sedan. Har fixat ett par Altec 416-8A från 70-talet. Sitter förnärvarande i en annan högtalare och de låter grymt bra. (2011-12-29 21:18:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

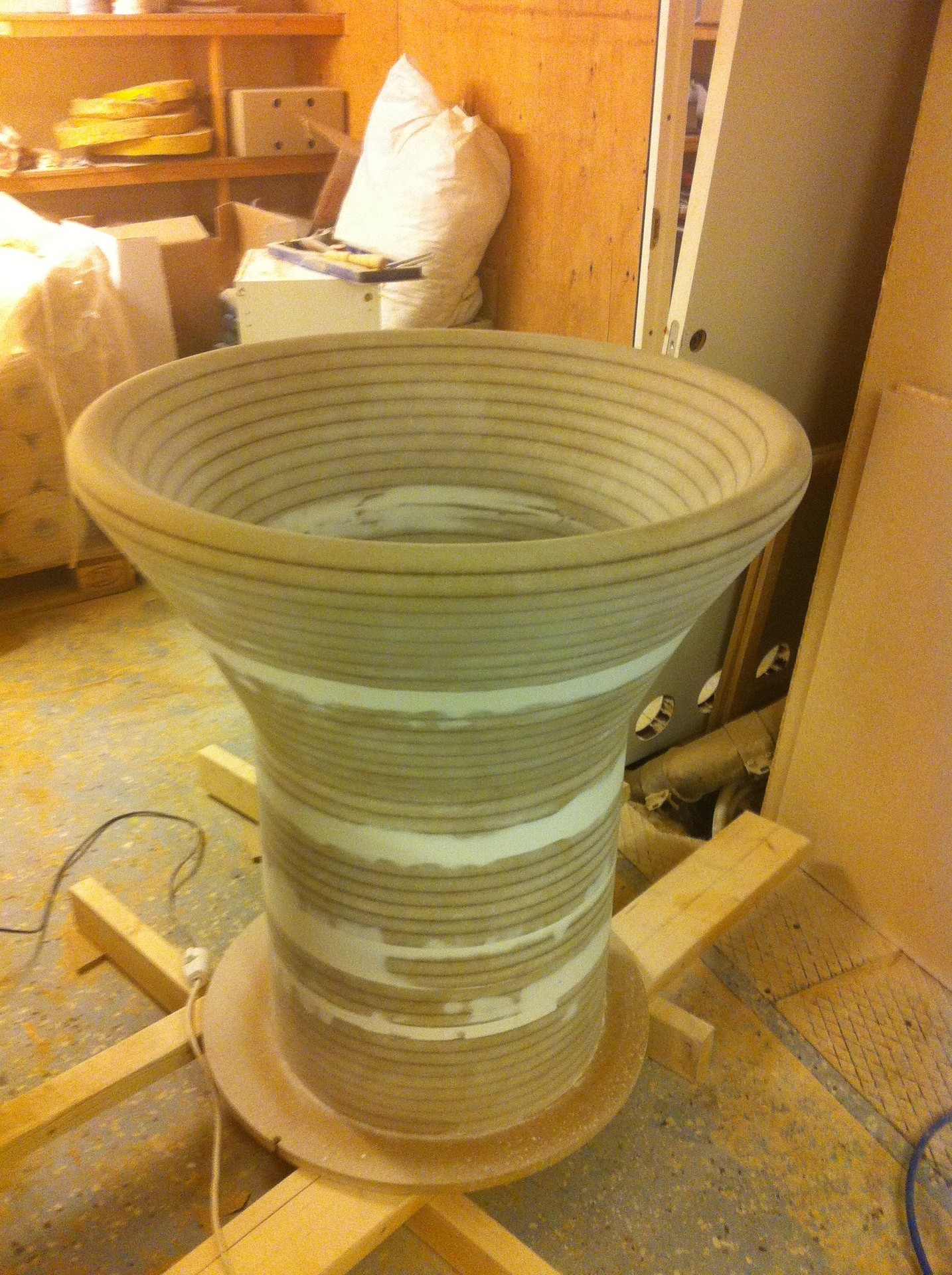

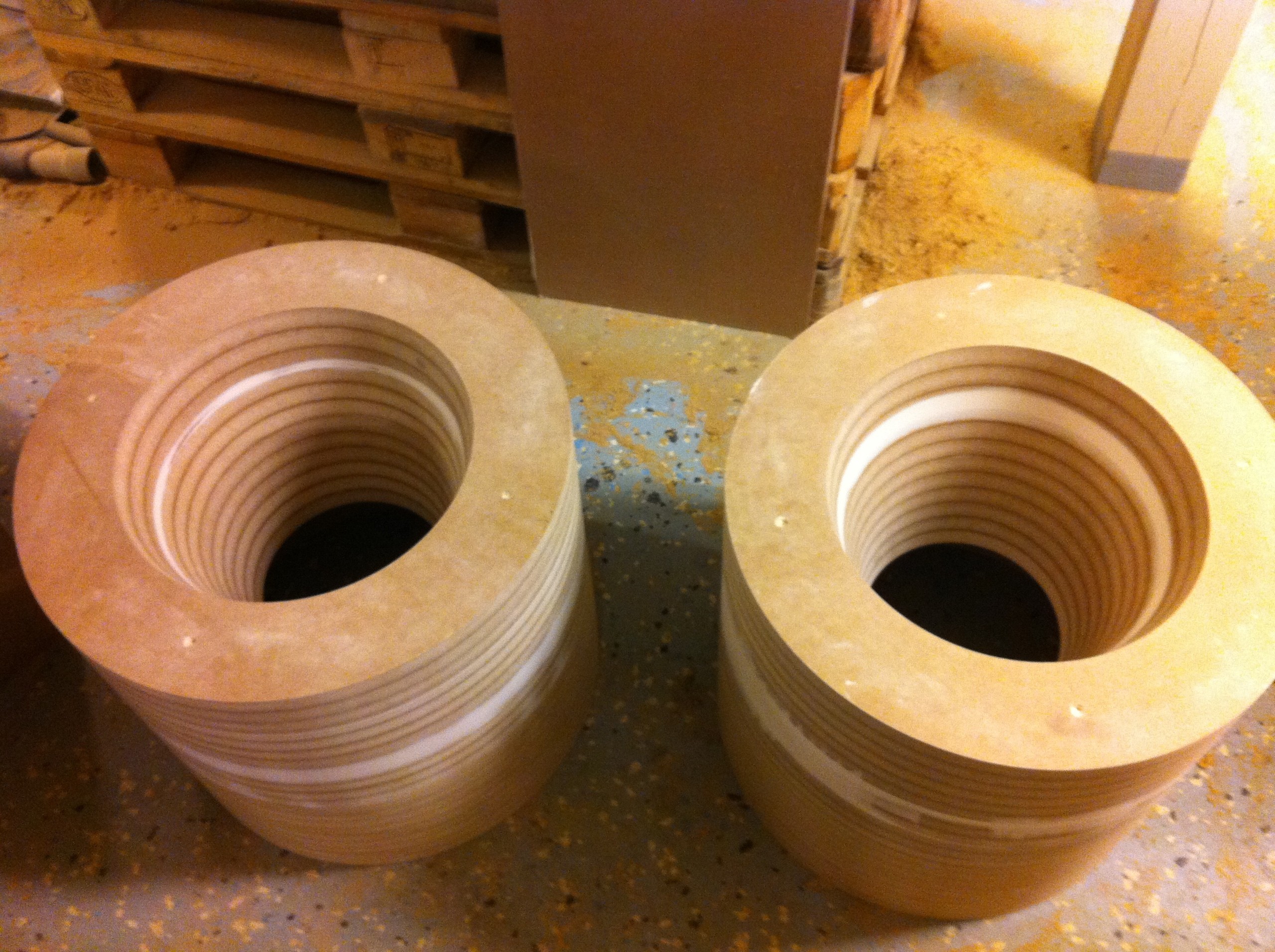

Sakta och osäkert framåt. En tredjedel klara. Blir en del spacklande. Det är väldigt svårt att få samma centrum på delarna efter att man har limmat. Kommer inte synas när de är lackade så det spelar inte så stor roll. (2011-12-29 21:19:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

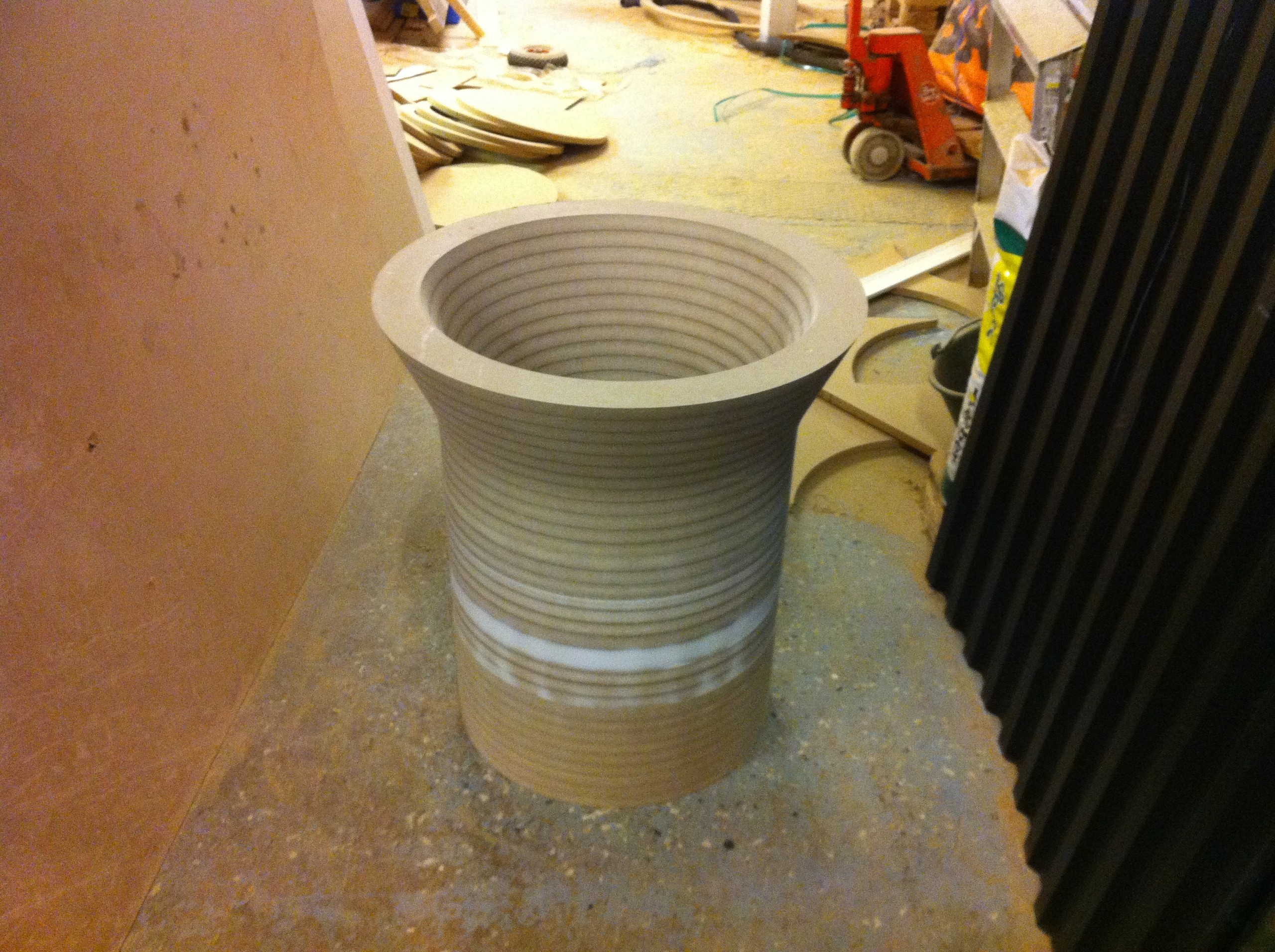

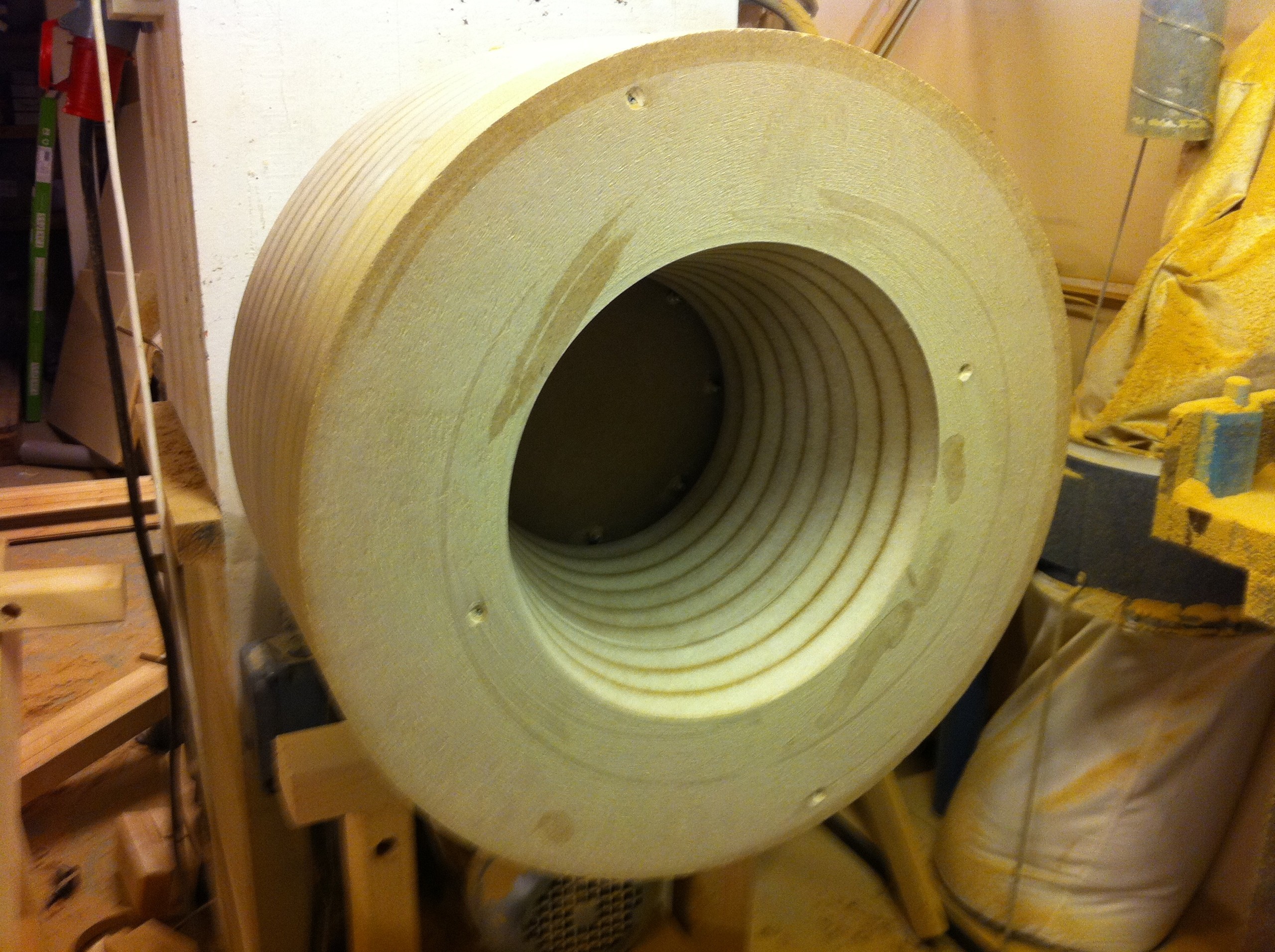

Snart är 2/3 klart. Det här är mittersta delen av hornen. Börjar kunna se konturern nu även utvändigt. Sa jag att de kommer att bli stora? (2012-01-15 17:40:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Nu blir det lite meck med dessa tillsammans med de tidigare bitarna som ska limmas ihop. Ska se till att de är i bra passform innan jag börjar på nästa del. (2012-01-15 17:42:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

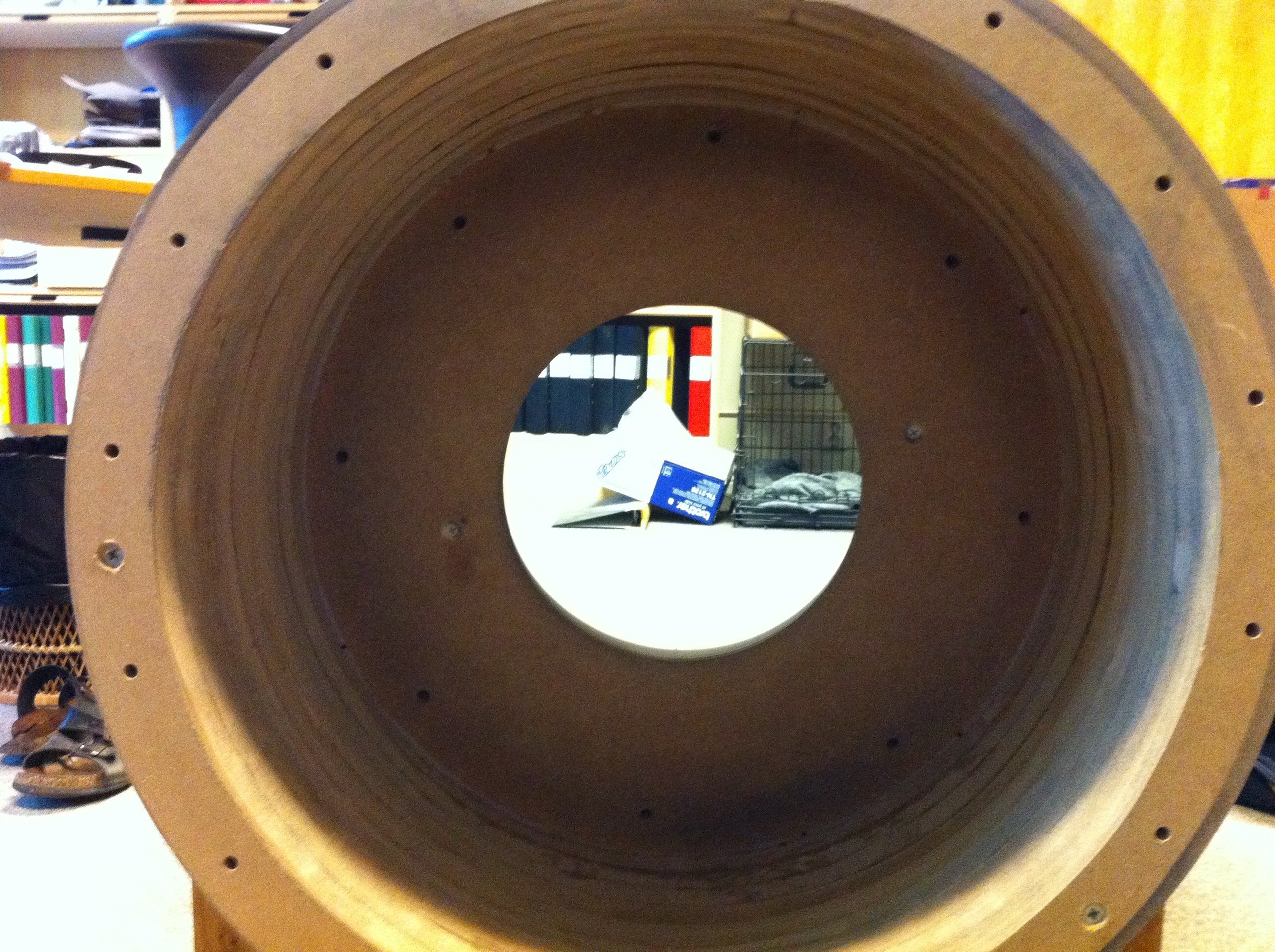

Bara ca 20 cm kvar i hornets längdriktning kvar. Står man med tumstocken och mäter hur stora de blir så är det ingenting som när man har dom i faktisk storlek. Tror iof att de kommer att kännas mindre när man har de lackerade och monterade på plats. (2012-01-26 18:57:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-01-26 18:59:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

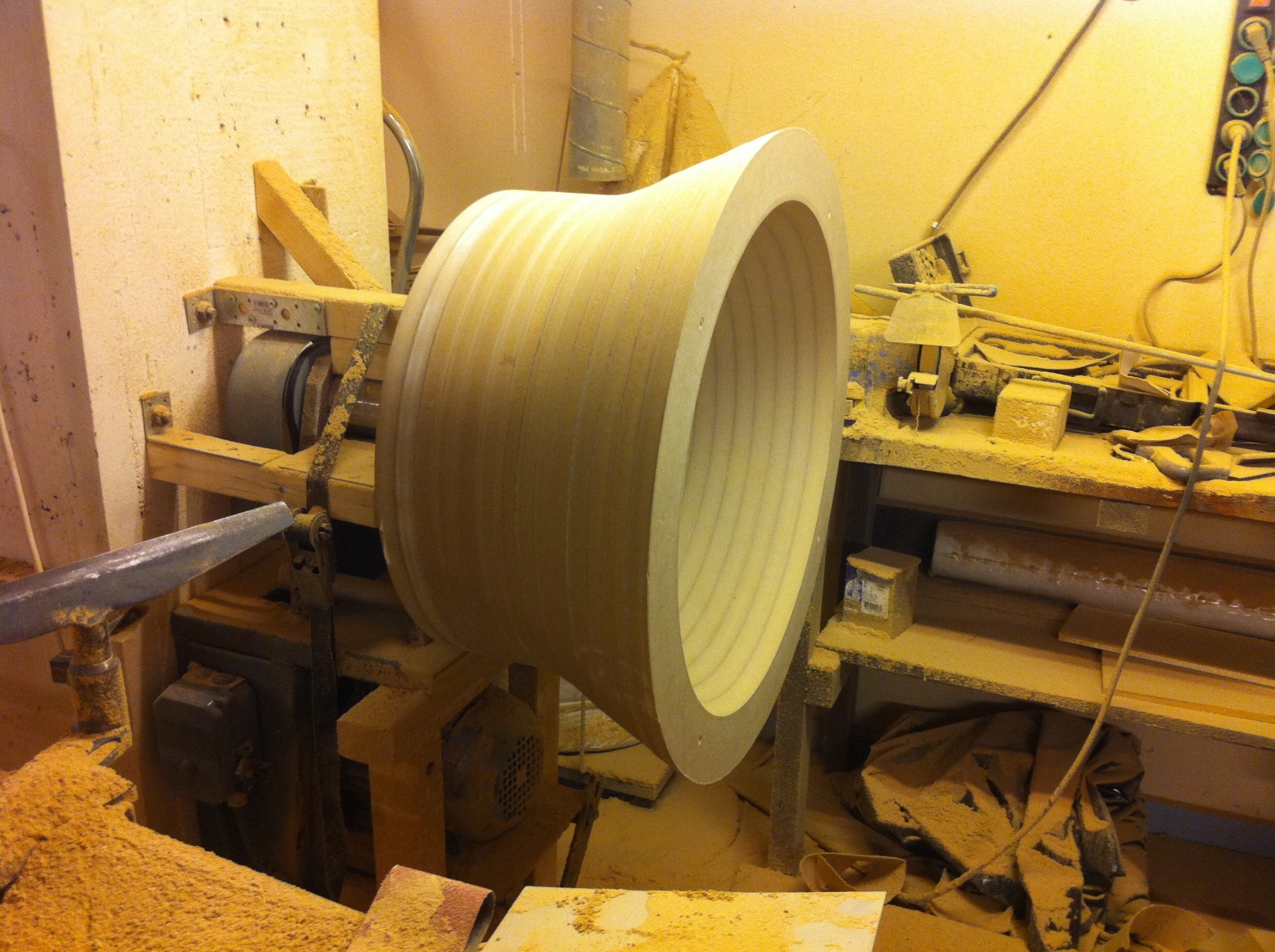

Nu börjar bitarna bli ganska stora. (2012-02-25 19:26:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-02-25 19:27:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

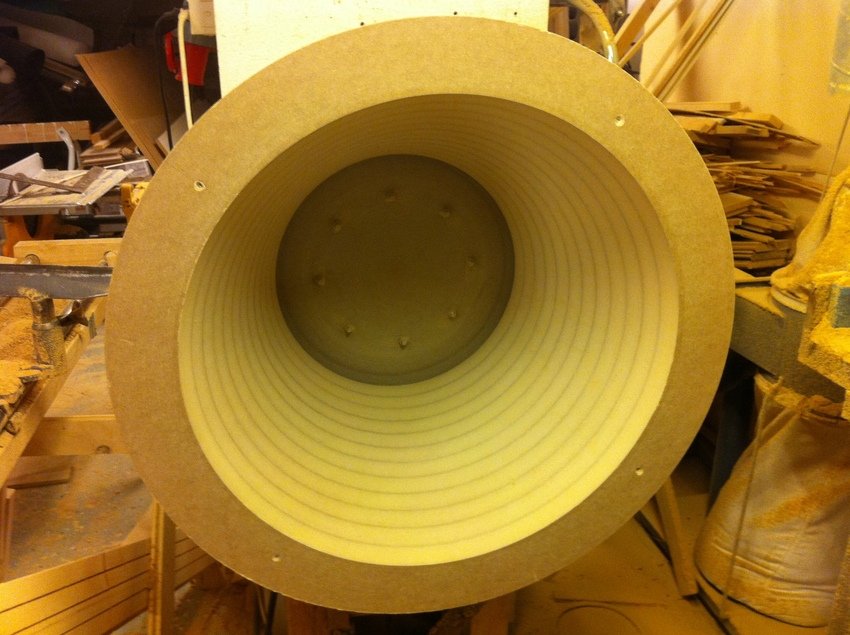

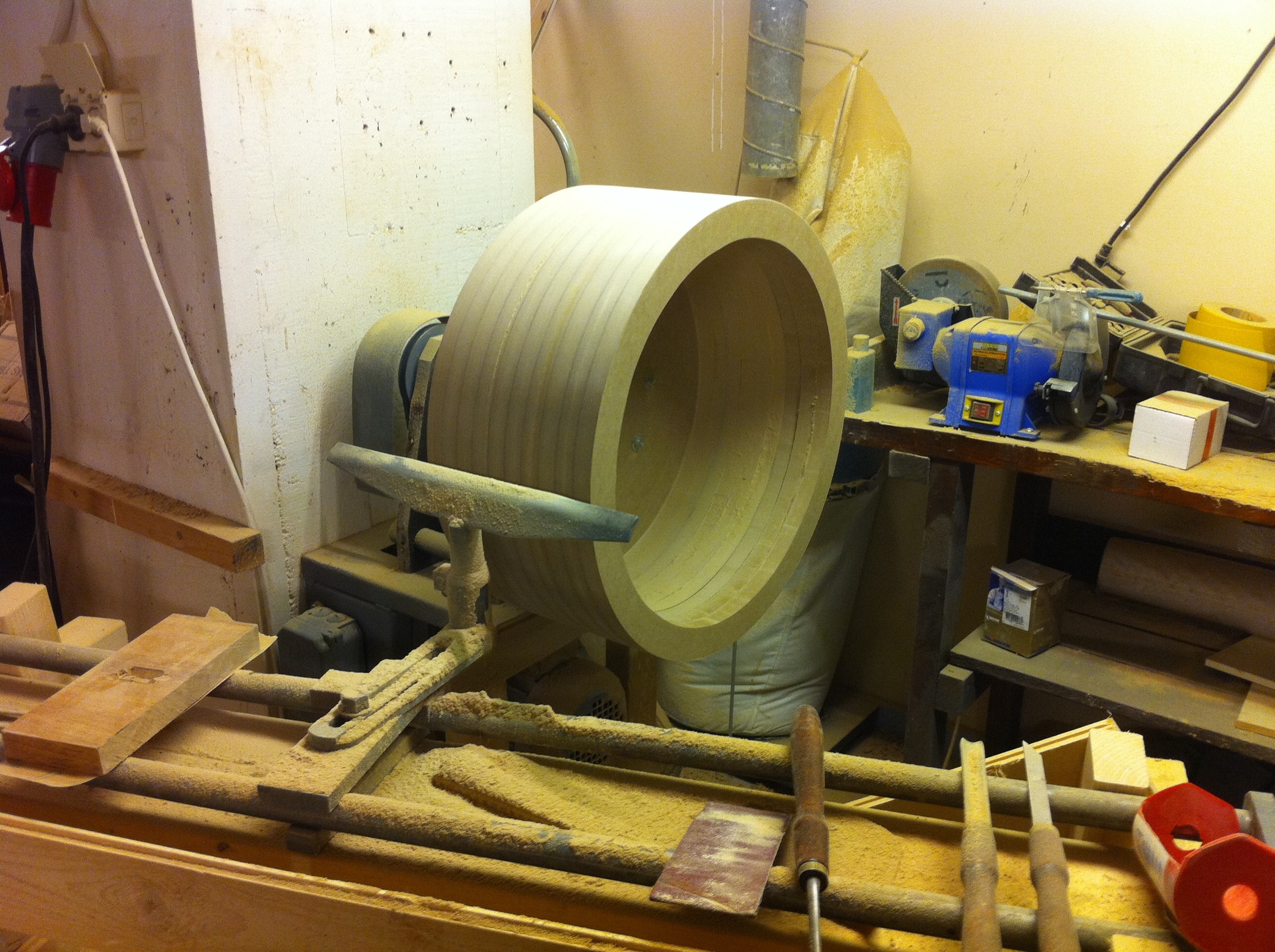

Snyggat till den yttre kanten lite (2012-02-25 19:28:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Snart dags att börja limma ihop bitarna. Känns som det är ett kritiskt moment. Inte kul om de av någon anledning hamnar ocentrerat. (2012-02-25 19:29:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Stora som sagt, hoppas det inte ser helt oproportionerat ut när hela systemet är klart. Jag tror att det kommer att bli bra men det är mer än sällan folk undrar vad tusan jag håller på med :) Framför allt undrar de vart jag ska ha dom (bor i en tvåa nu, får ha dem på jobbet tills jag skaffar mig något större, hus förhoppningsvis)
(2012-02-25 19:31:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

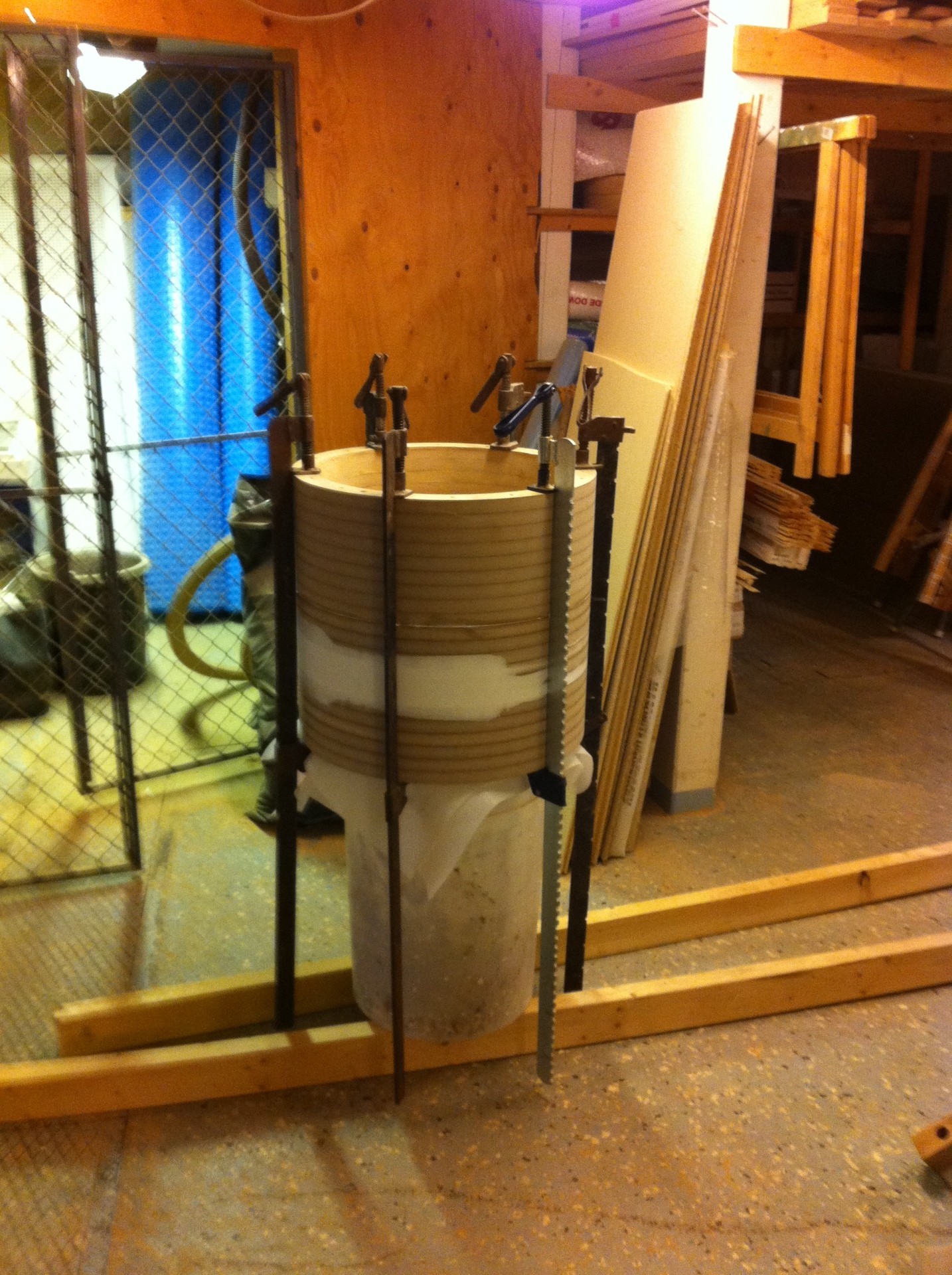

Dags att börja limma ihop bitarna, viktigt att få de centrerade. Har spikat i kanterna på insidan för att centrera, men det syns inte. (2012-03-10 13:45:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

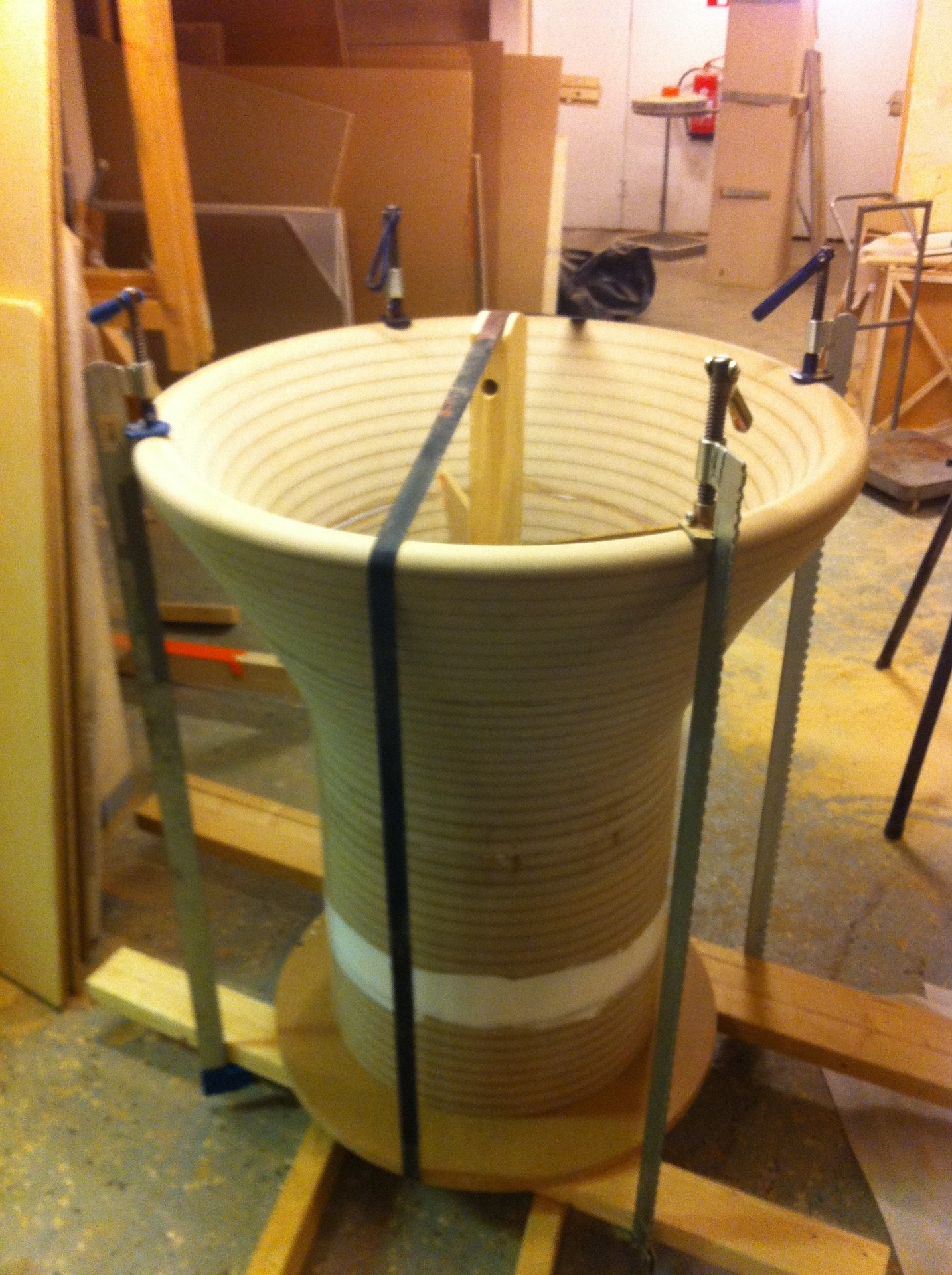

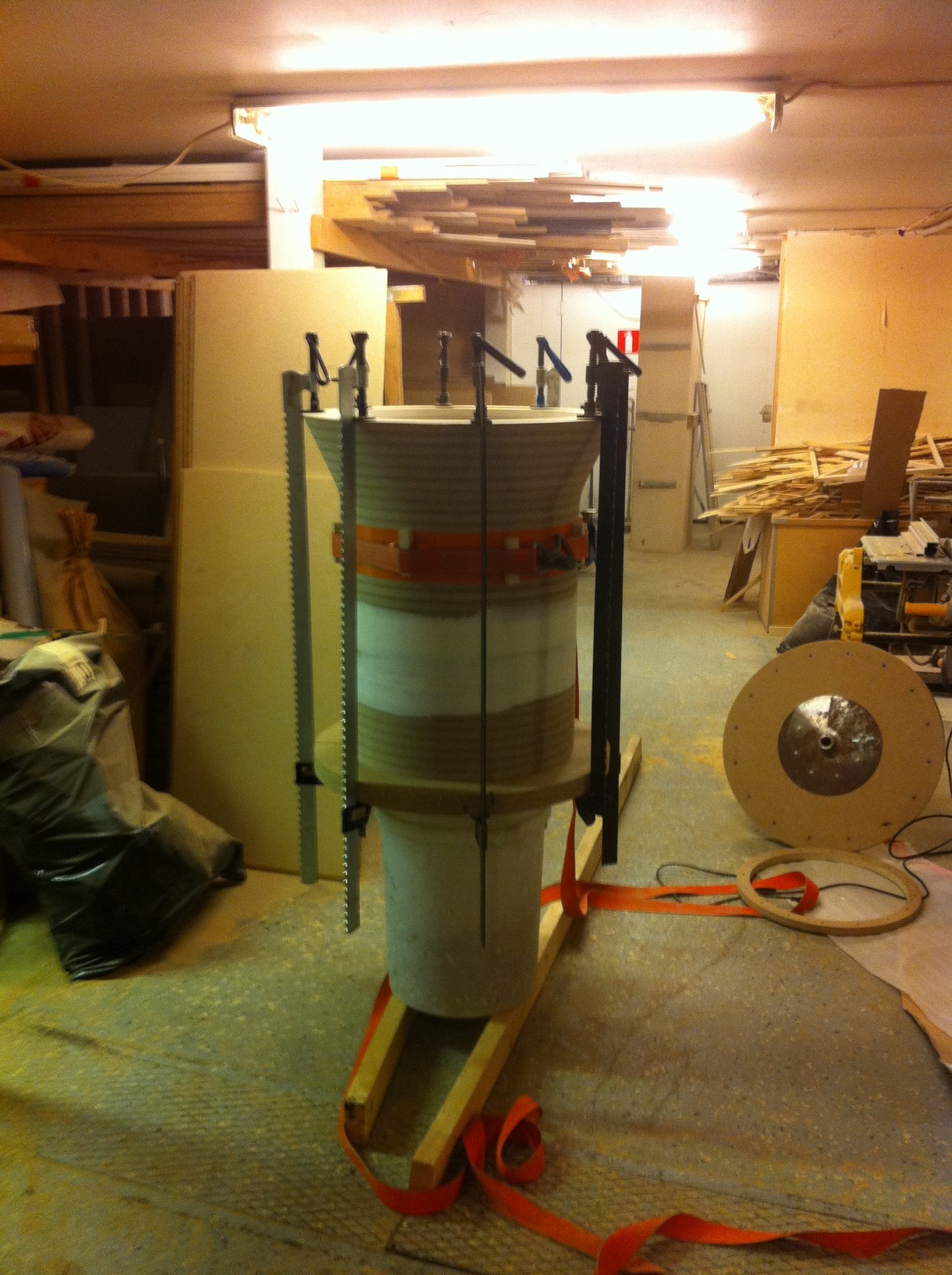

Nästa bit i ordningen. Kör med spännband på utsidan för att centrera och det funkar bra. (2012-03-10 13:47:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Sista biten på ena hornet. Ska bli skönt att slippa limma. Har varit en helt del sånt (2012-03-10 13:48:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

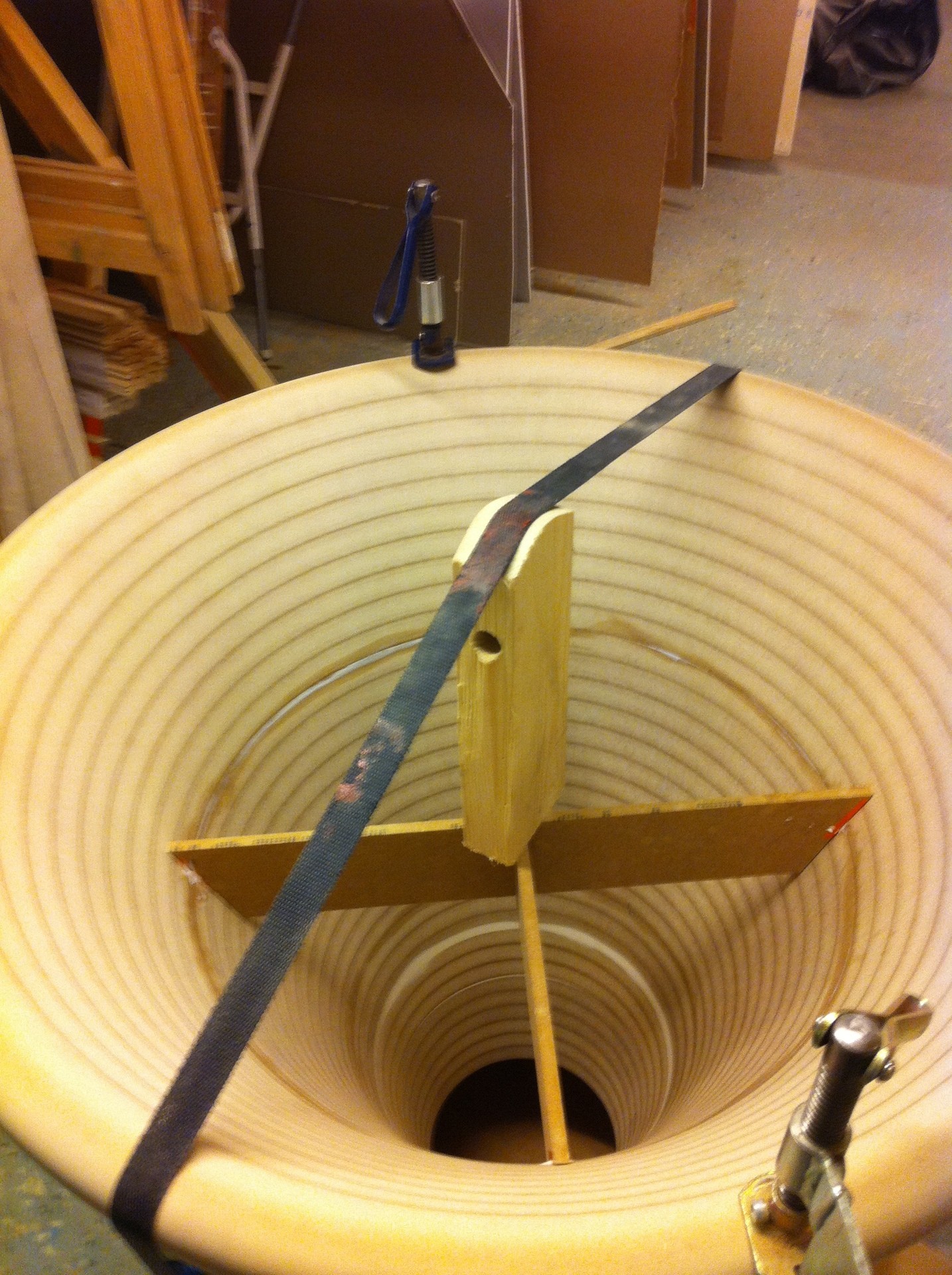

Gjort en liten mall som centrerar sista biten (2012-03-10 13:51:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

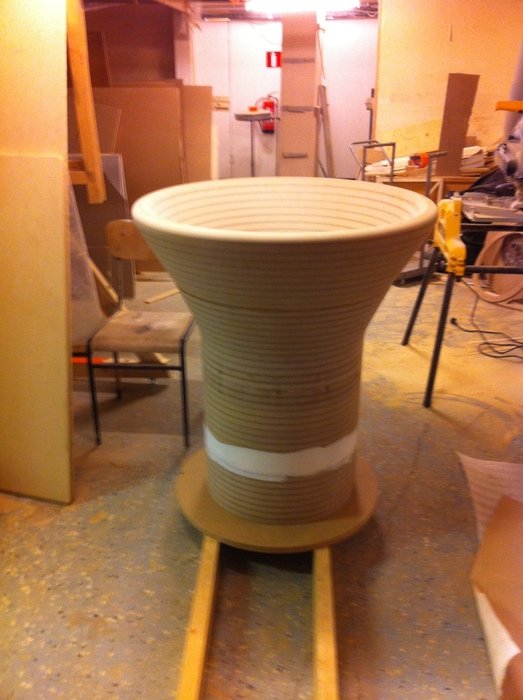

Ena hornet i sin helhet. Nu har de blivit så tunga så jag inte kan baxa runt dom själv. Får göra spackling och slipning på plats där de står. Som tur är så är lackeraren i samma hus så man kan ta dem med en pallyft när de ska lackas. Förhoppningsvis redan nästa vecka. Sen är det dags att börja på stativen. Har beställt diskanter(äntrat mig ang minsta hornet) och basar till det veckade hornet som ska spela under 100Hz från USA, kommer nog i slutet av nästa vecka. (2012-03-10 13:52:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Sista bilden innan lackering. Kommer att lämnas in imorn. Tänkte eventuellt börja på det veckade hornet nu direkt så det också kan lackas inom kort. Eminence Definimax 4012HO (till tapped horn) och diskanterna Aurus Cantum G1 kommer förmodligen på torsdag. Höll upp mellanregisterhornet över midbashornen precis. De såg pyttesmå ut :) hoppas de inte ser helt oproportionerliga ut när de är klara... (2012-03-13 20:36:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

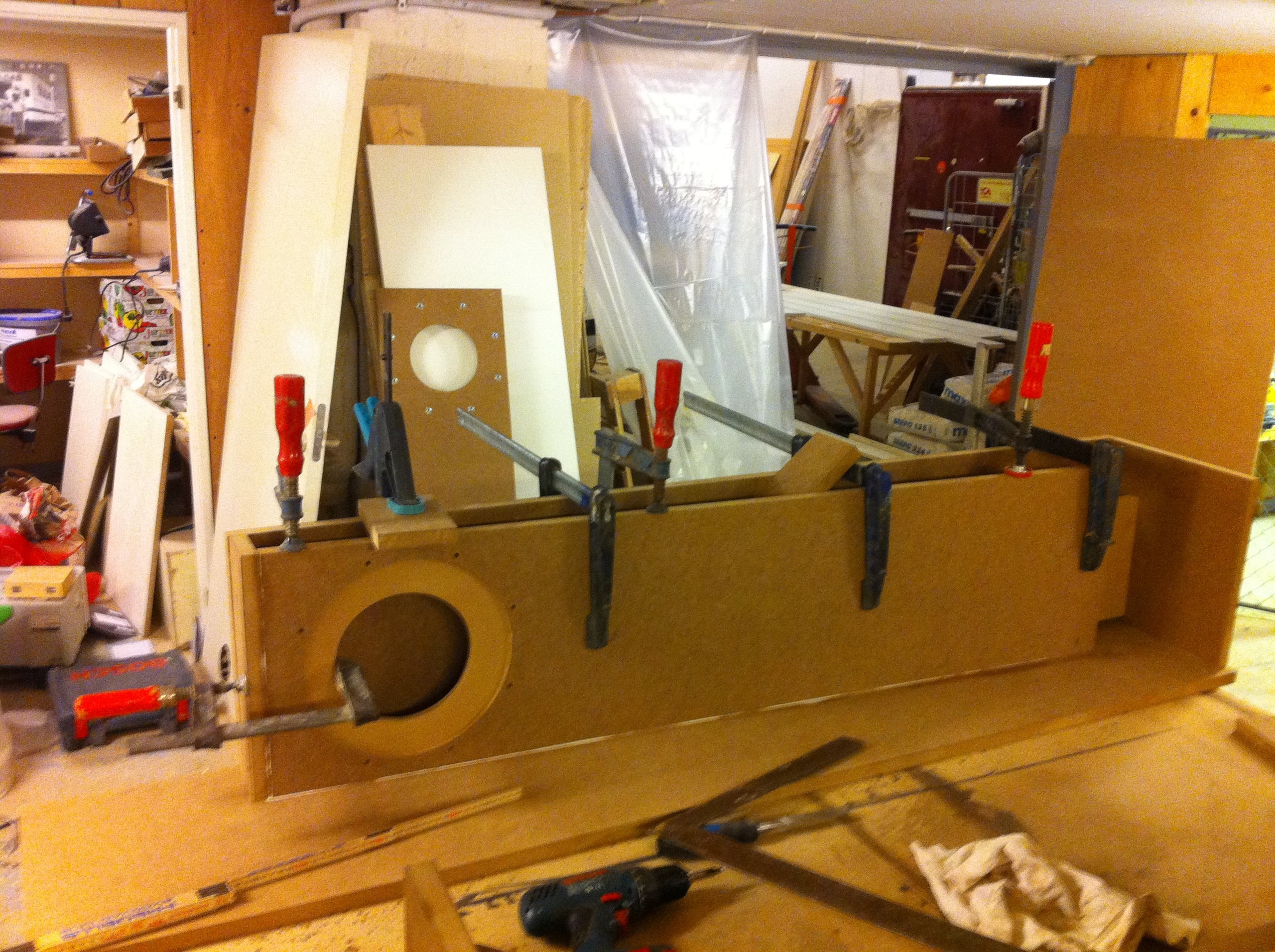

Kommit en bit på vägen med bashornen nu. Går bra mkt snabbare att limma ihop en låda än att limma runda ringar och svarva. Fick leveransen från USA idag så nu har jag alla delar iaf. Bara arbetet kvar. (2012-03-16 20:50:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-03-19 07:22:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Klar för lack! (2012-03-19 07:23:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

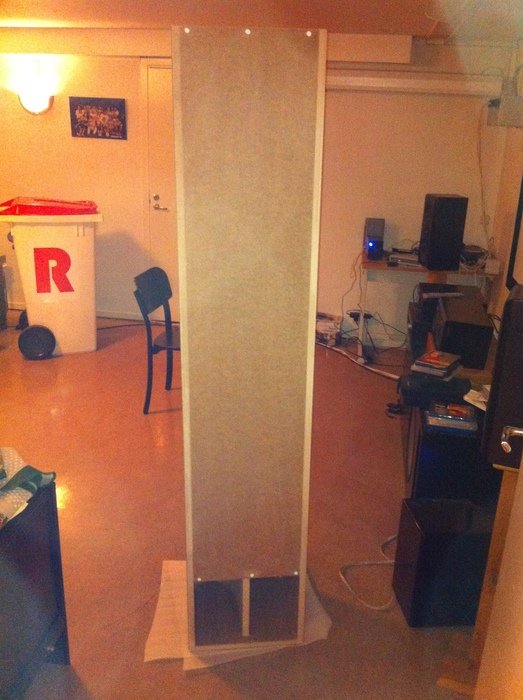

Lite taskig bild men ville lägga upp den ändå. Får byta ut den till en bättre om några dagar. Lackningen blev bra och man ser inte skarvarna alls om man inte tittar väldigt nära. Bashornen kommer förmodligen lackeras i slutet av veckan. (2012-03-19 12:44:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

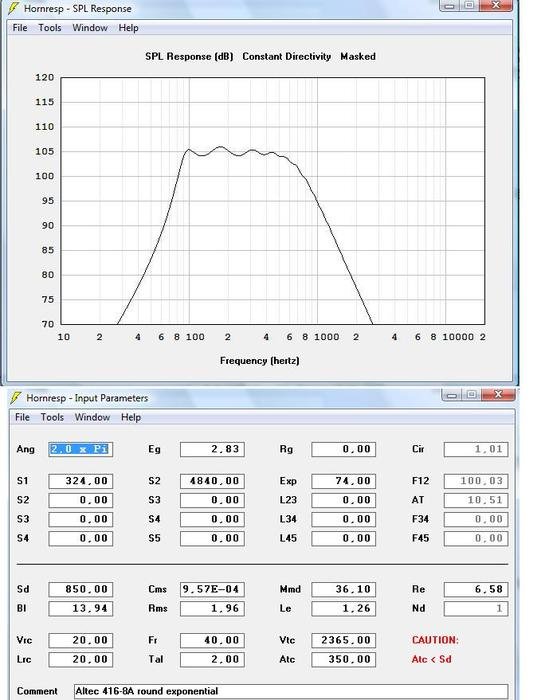

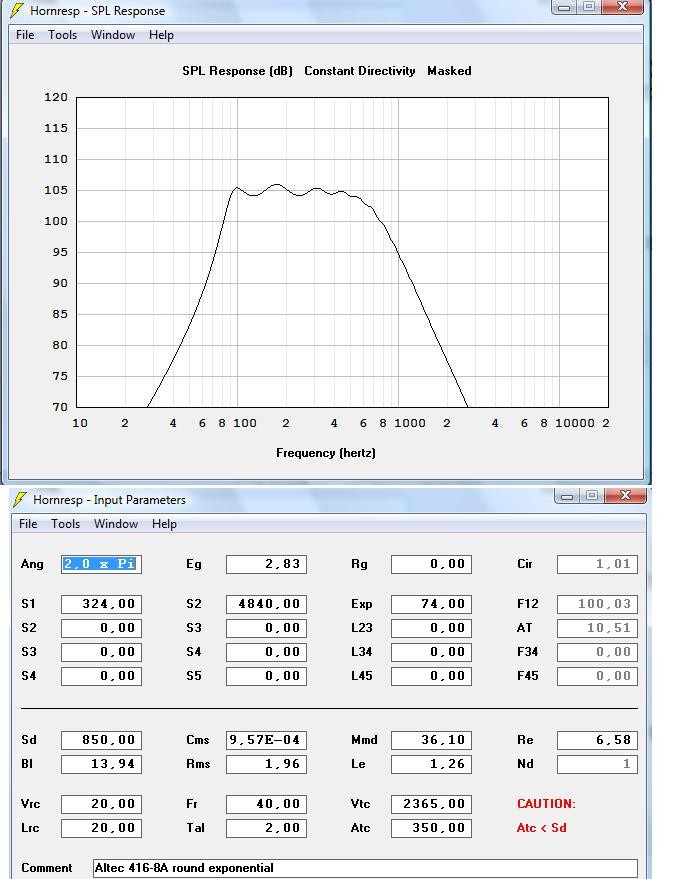

På allmän begäran kommer lite simuleringar som ligger till grund för hornen. Den här bilden är för det stora runda midbashornet. Det kommer att spela mellan 100 och 500 Hz. (lite osäker på delningen nedåt, får se hur det artar sig med det veckade hornet) (2012-03-26 07:43:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

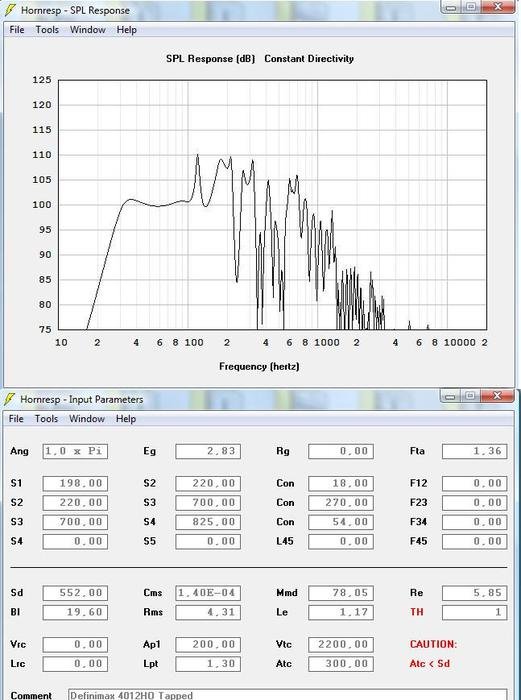

Den här simuleringen är för det veckade hornet. -3db ligger på ca 30Hz. Förhoppningsvis kommer det gå bra att dela på 100Hz mot midbashornet. Jag har gjort några sweeps och lyssnat(inte uppmätt) och det verkar vara en ganska rak rekvenskurva bortsett från en topp på 60-65Hz, men det måste vara rummet eftersom att det är ca 5,5 x 5,5 meter. Det är även en topp på 120Hz som man även kan se på simuleringen. Med ett brant delningsfilter kommer nog denna topp knappt att bli hörbar. (2012-03-26 07:46:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

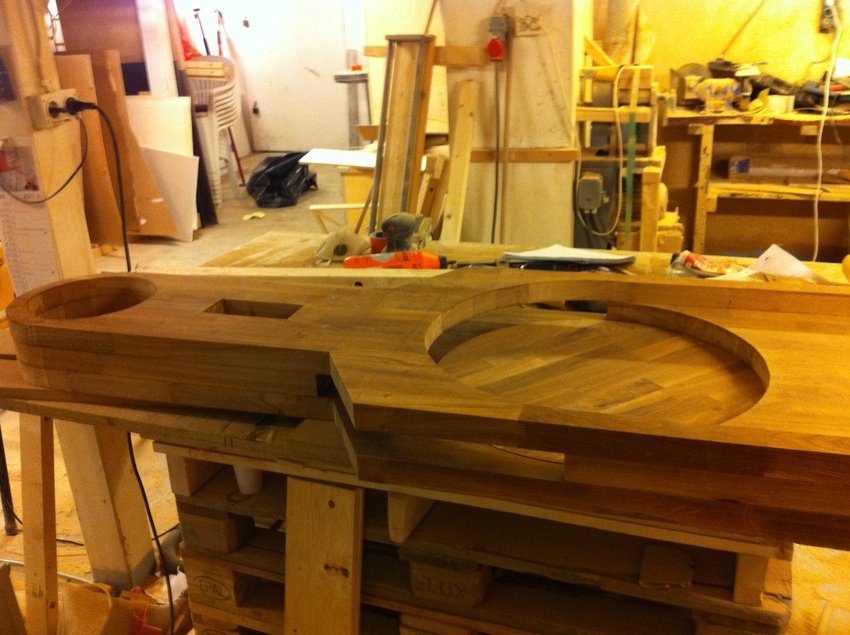

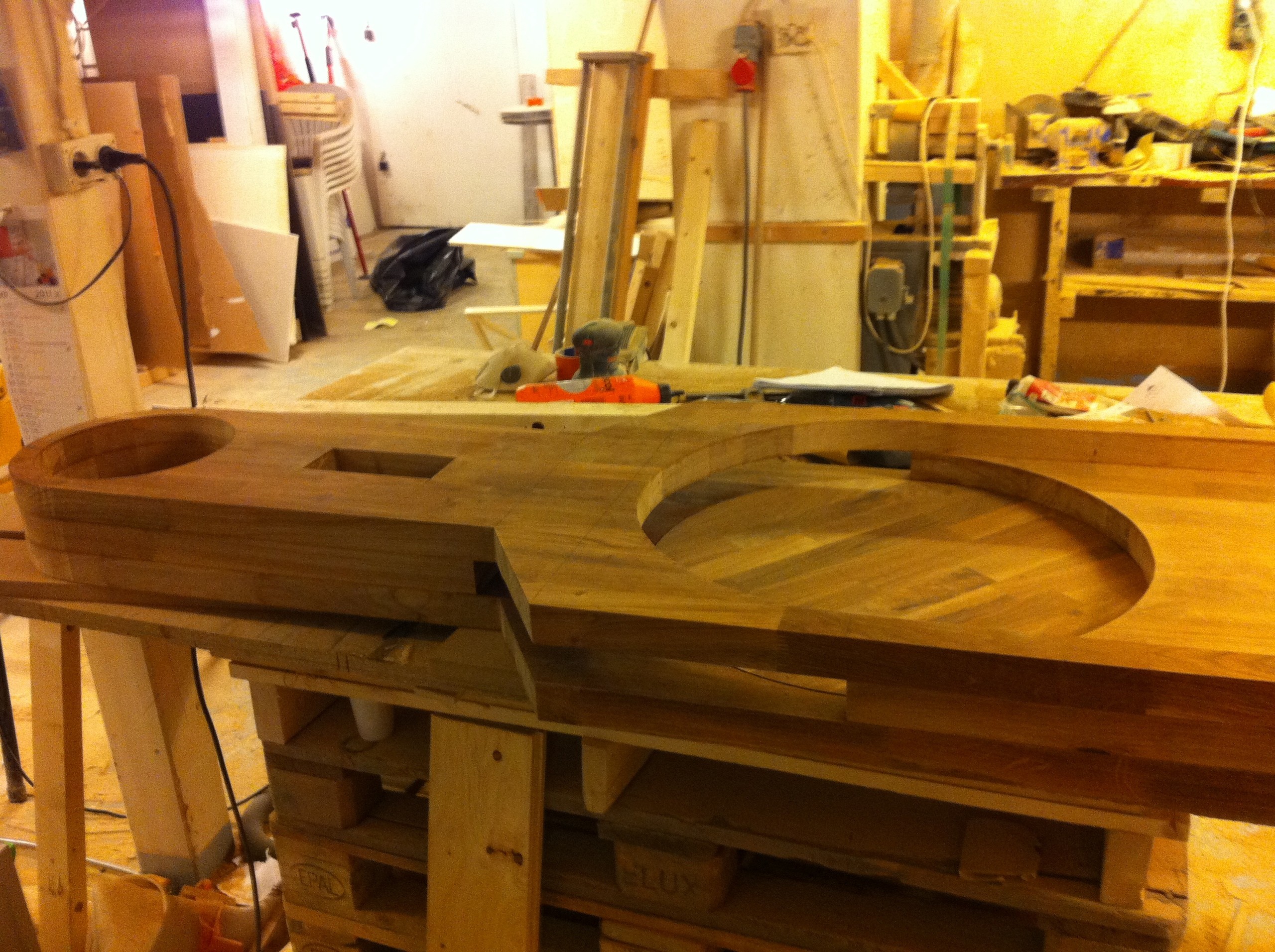

Slaktat lite ekbänkskivor för att få ordning på stativen. En hel del kvar att göra här men det tar sig. (2012-03-29 15:31:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

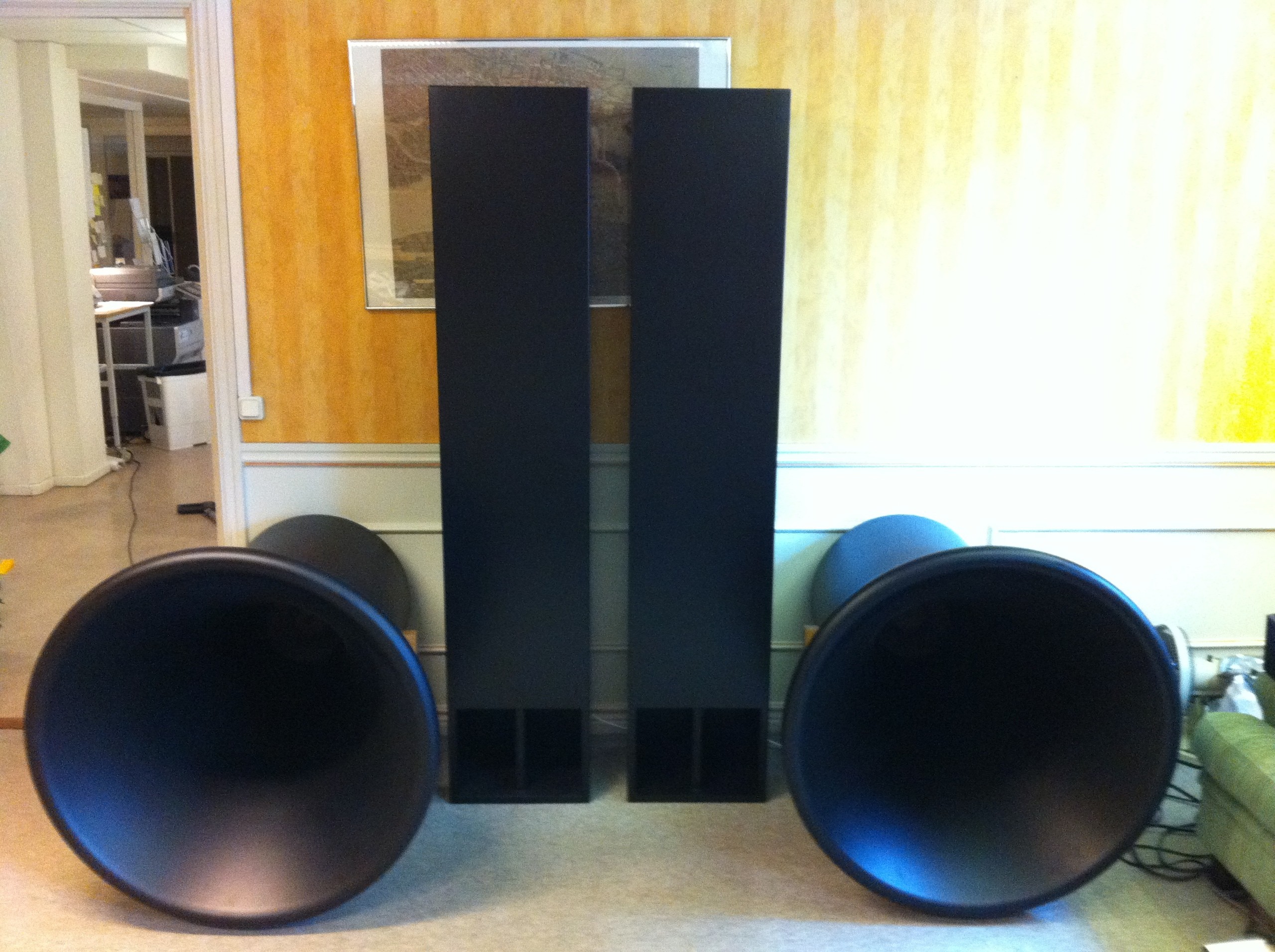

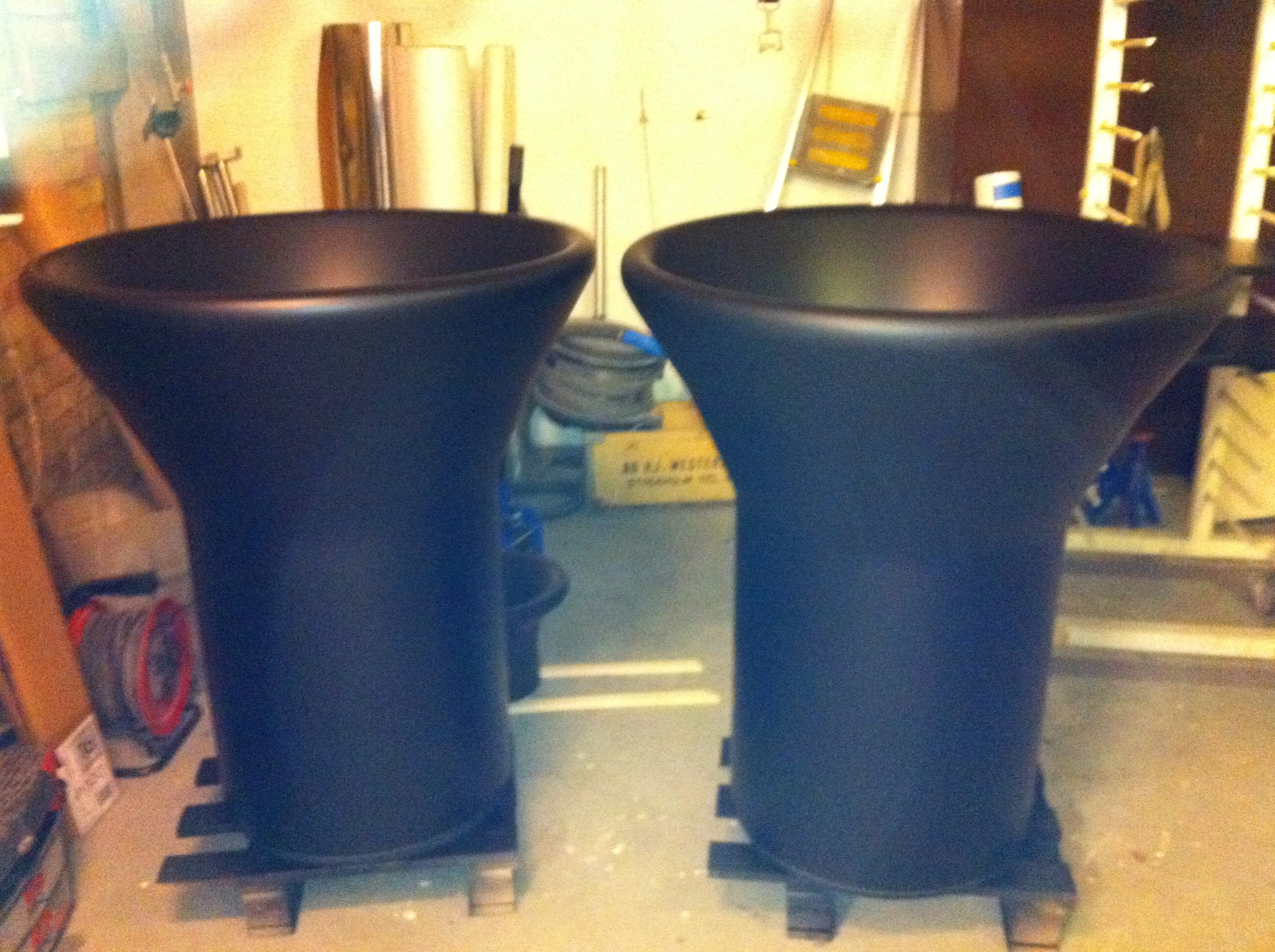

De tappade hornen är up n´ running. (2012-03-29 15:32:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

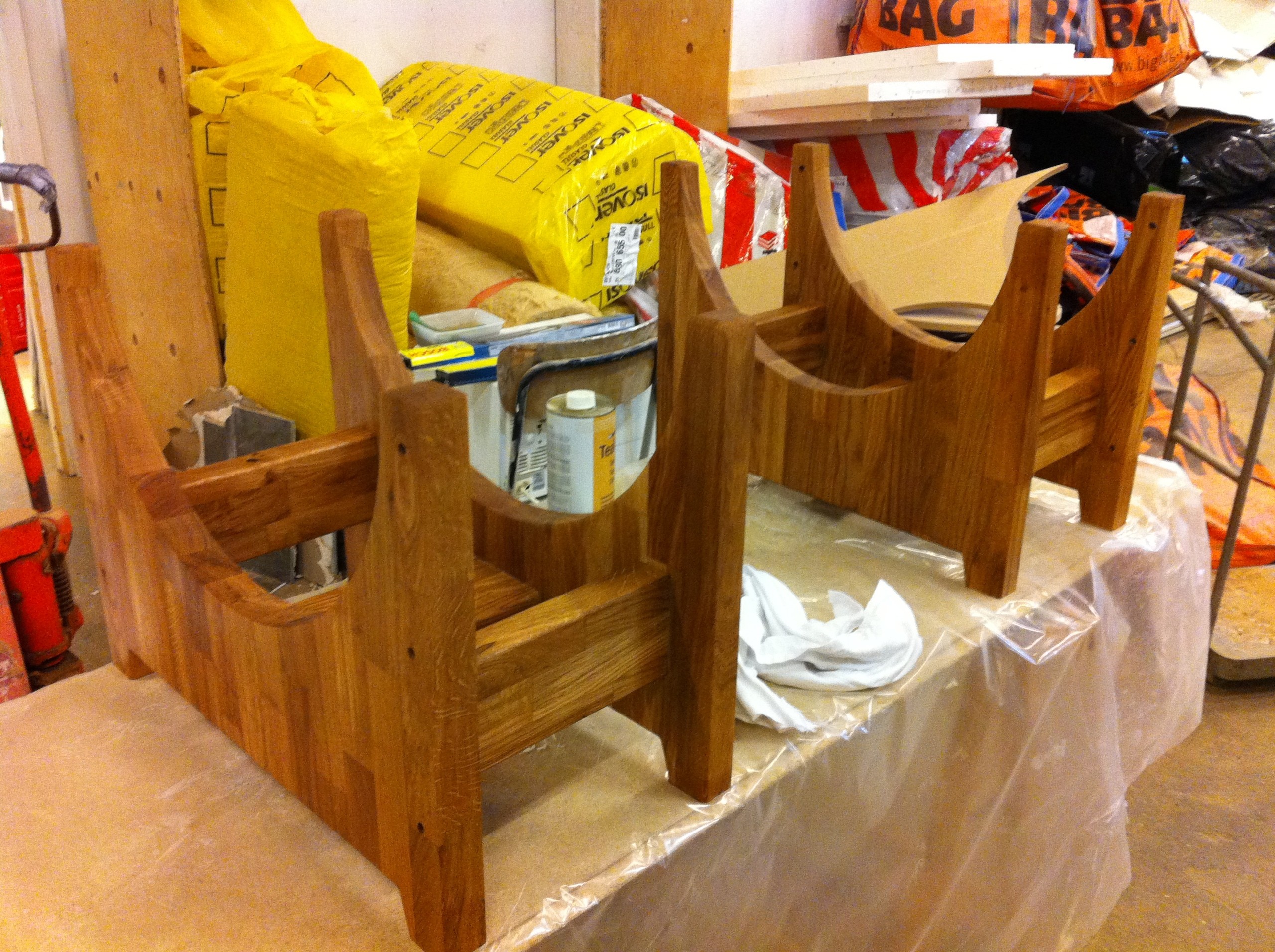

"Vaggorna" som midbasarna kommer att vila på efter första oljningen. (2012-04-09 19:19:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Här sitter basarna om ett tag. (2012-04-09 19:20:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

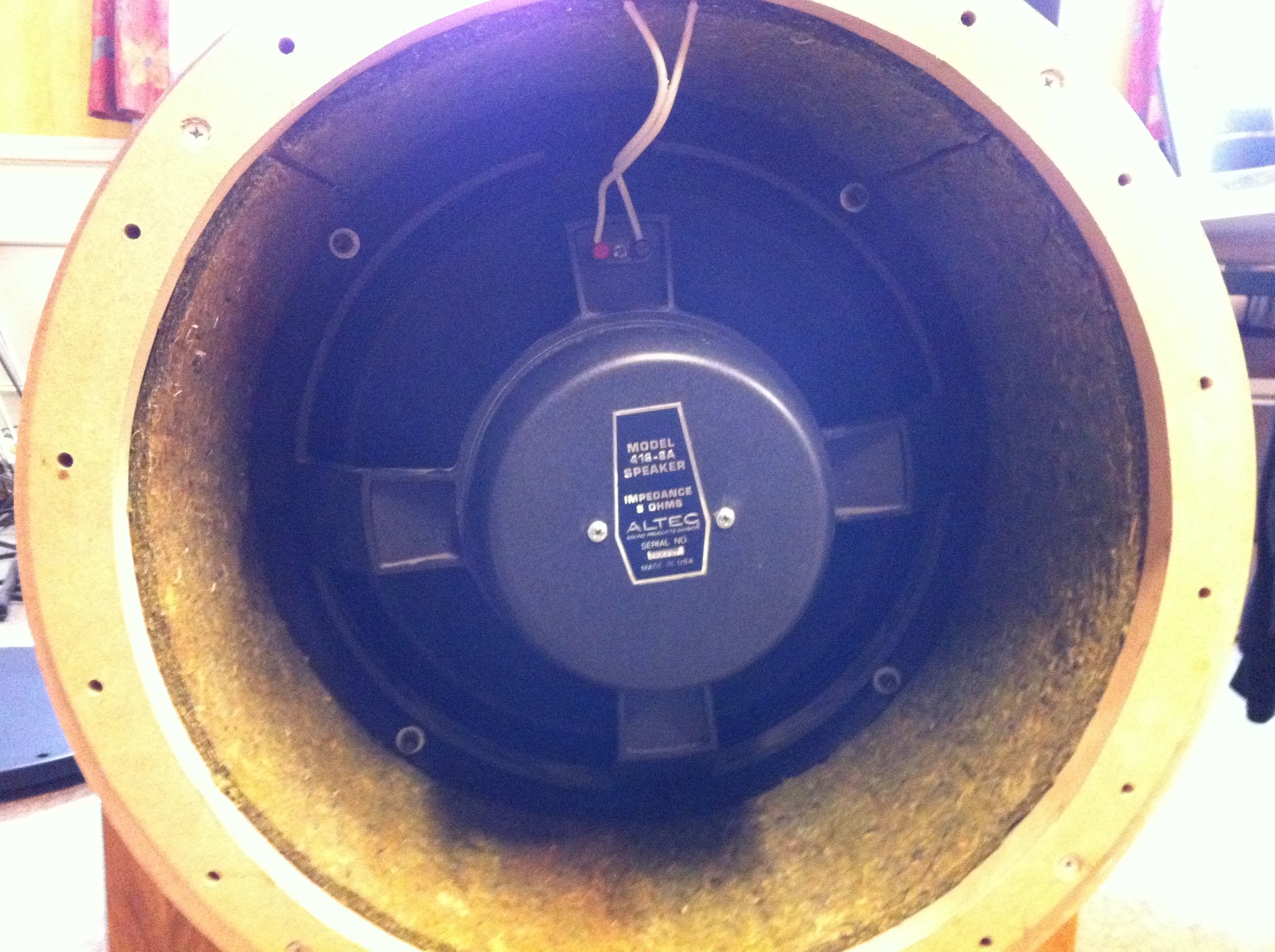

Basen monterad, sista gången man ser baksidan på den på ett tag.

OBS! If you by any chance are persuing this project, be advised that the Altec 416 is not a very good horn driver. I initially tried this driver with poor results. Its a very good driver for ported enclosures though. I have tried some different JBL 15" drivers that are better suited. D130F, 2220A, 2135. Im going to try E130 also. So far 2135 has been the best in my opinion. (2012-04-09 19:21:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Basarna i "vaggorna", inget övre stativ ännu. (2012-04-09 19:22:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Stativet är monterat och även så mellanregistret. (2012-04-09 19:24:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

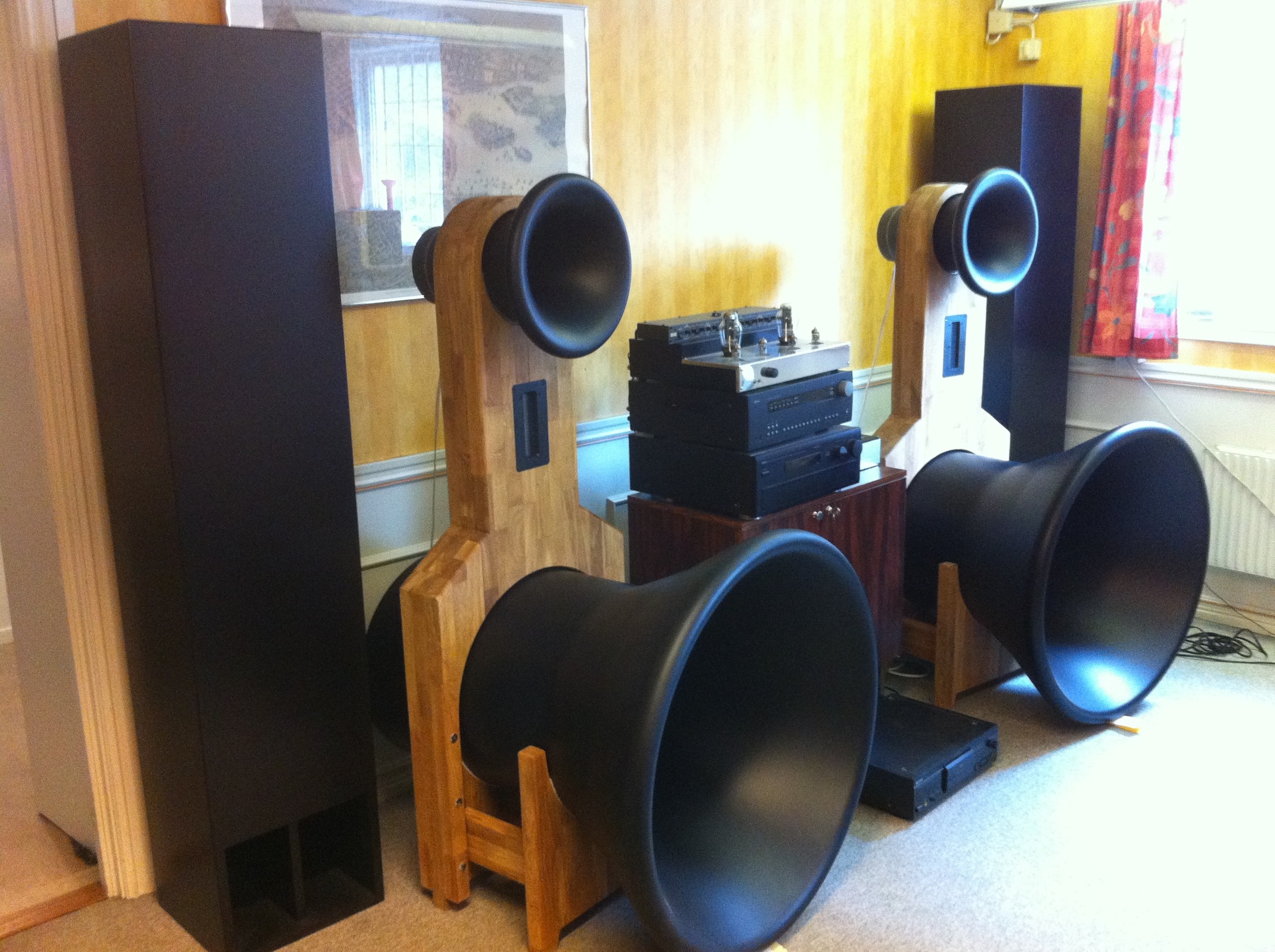

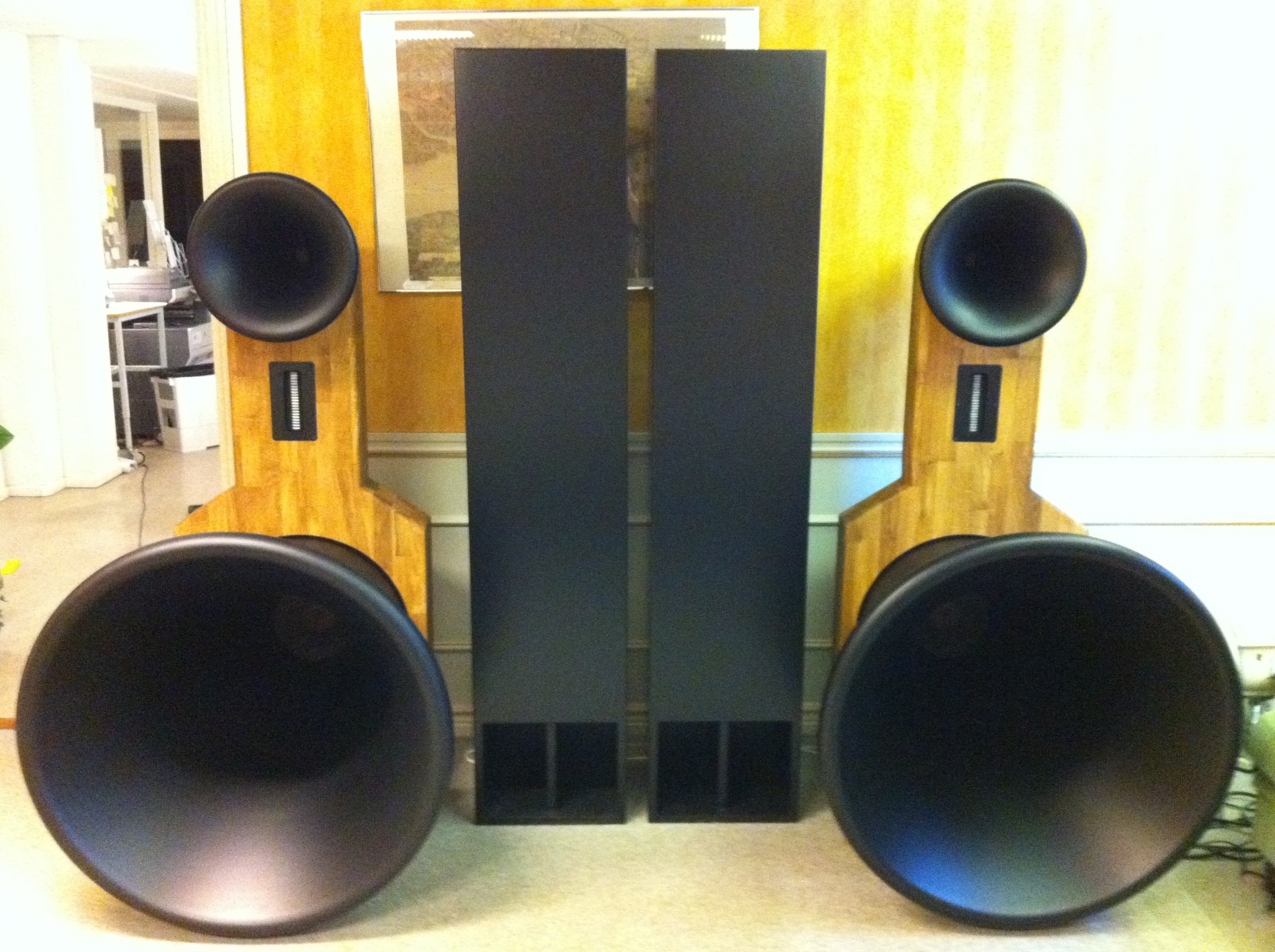

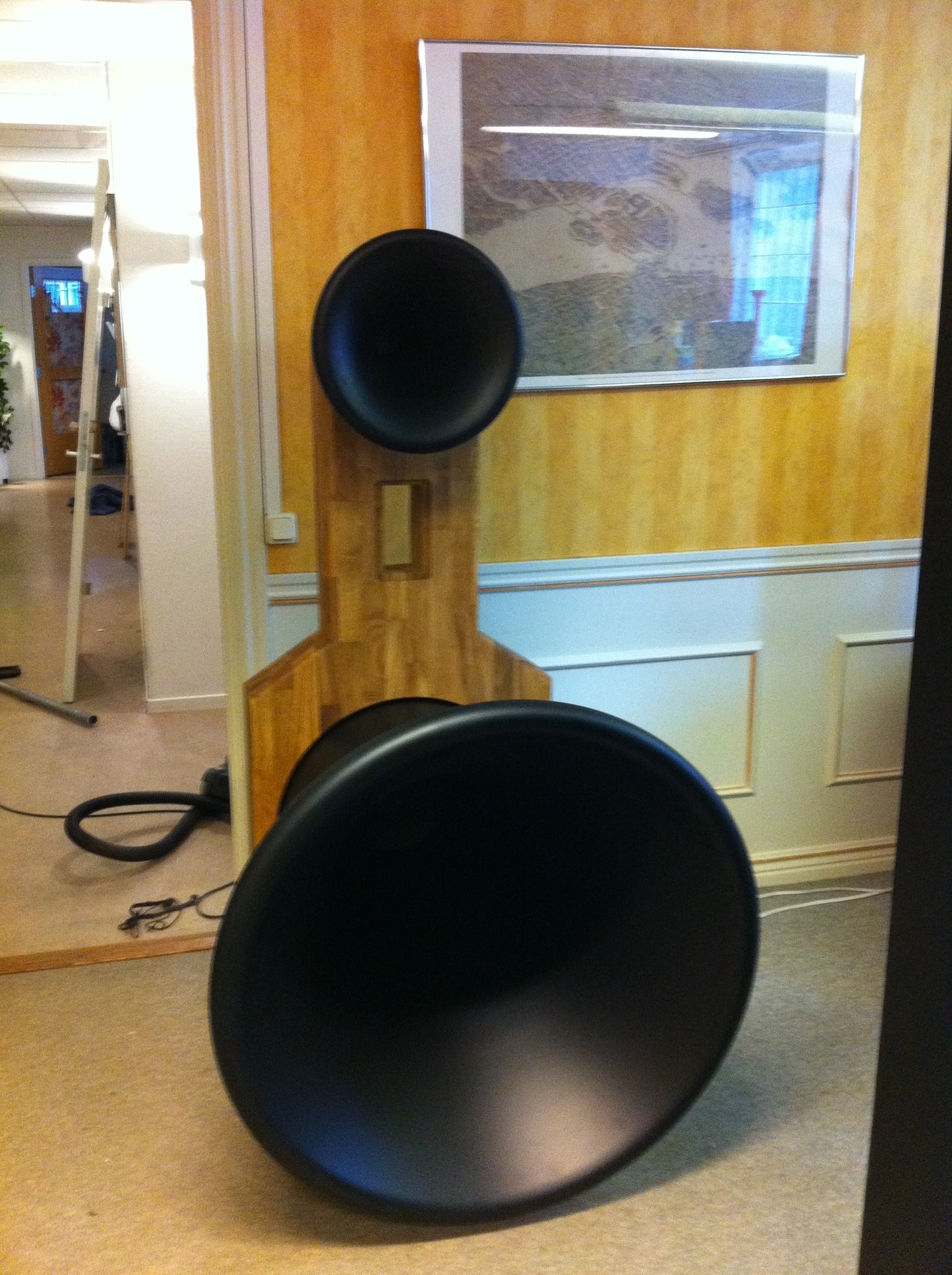

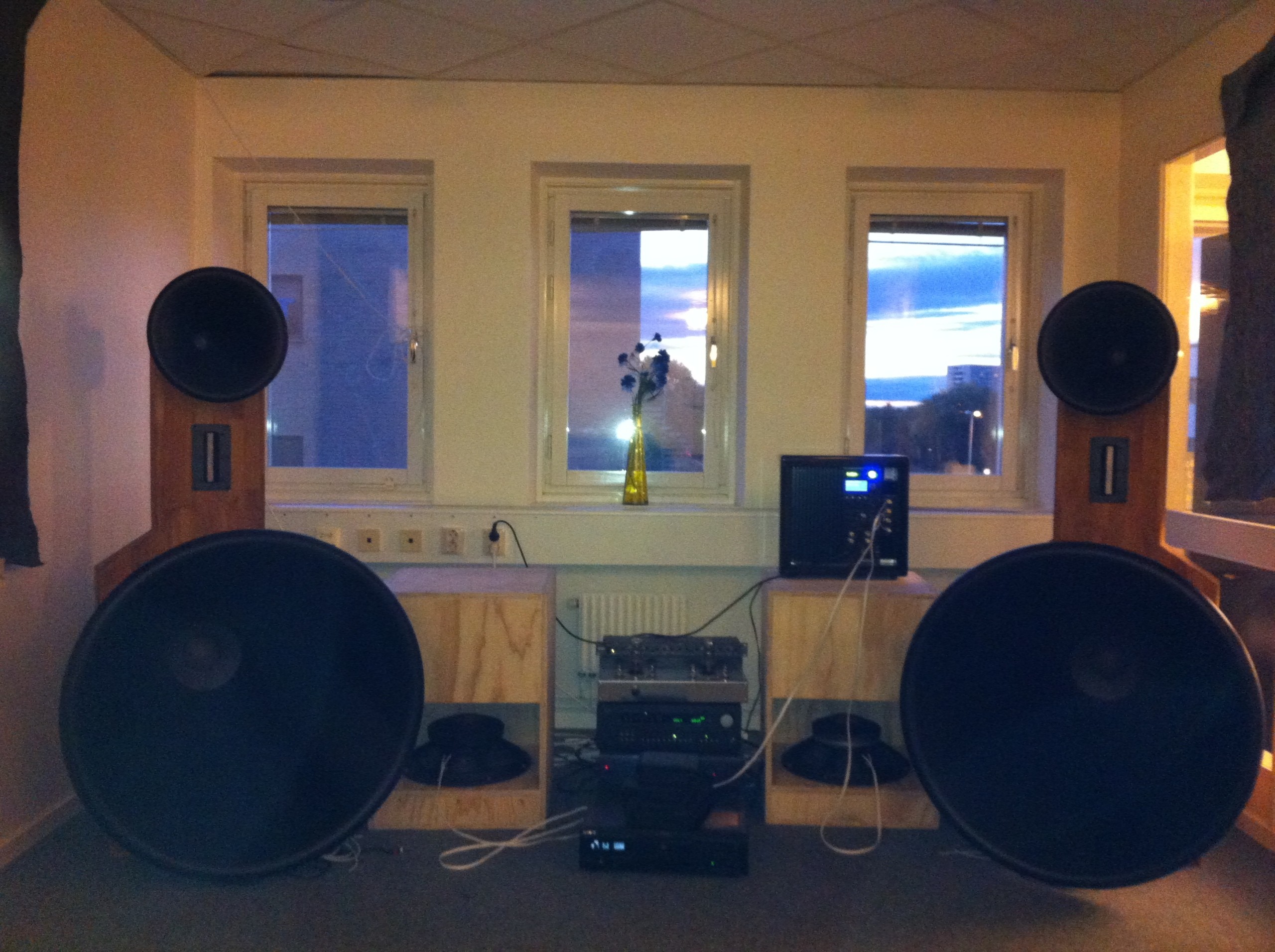

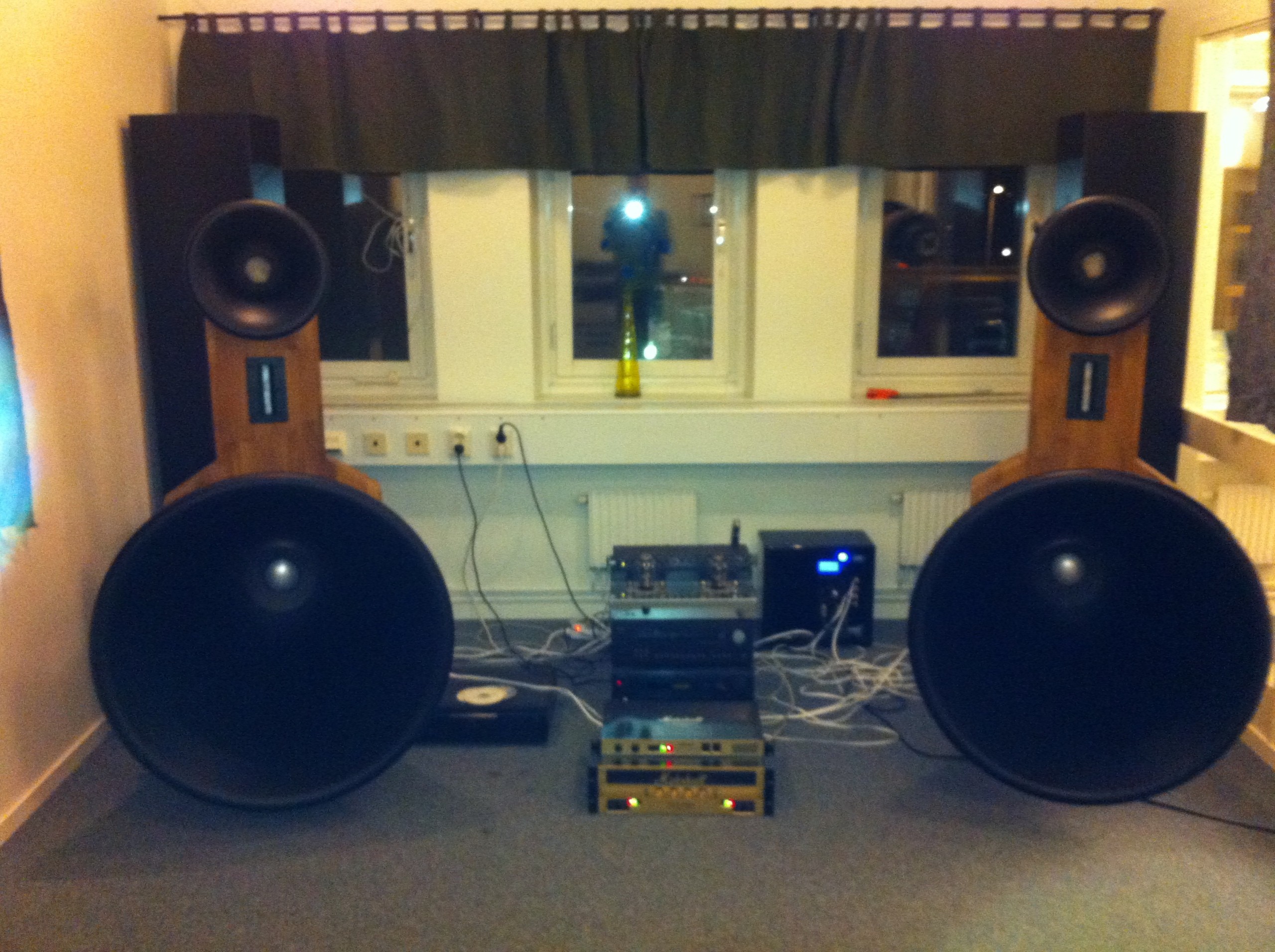

Så här blev det till slut. Ännu inte kopplat in det så vet inte hur det låter men alla delar är bra så det borde ha potential att låta bra när man fått ordning på elektroniken, vilket blir nästa steg. (2012-04-09 19:25:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Det som hänt sista tiden...
Jag har inte gjort mkt mer än att lyssnat, förundrats över hur det låter, varför det låter så och hur det ska justeras. Första upptäckten jag gjorde var att jag hade dubbla högpassfilter på de tappade hornen. När det kopplades om så blev det bra mycket mer tryck i basen. Jag har en basförstärkare med DSP så det ska gå att ställa in när lyssningsrummet blir permanent. (prosisoriskt rum ännu). Altecbasarna som jag tänkte skulle funka bra i midbashornen har jag lagt åt sidan och hittat ett par JBL 2220A som är mer eller mindre gjorda för att användas i horn. Det blev bra mkt skillnad kan jag säga. Nu finns kicken där även om det även här inte är riktigt färdigjusterat. Jag håller för närvarande på att försöka hitta en bra volym på den bakre kammaren i midbashornen. Jag har skaffat mig RTA, mic mm som ska hjälpa mig med detta. Ska också lyssna mkt mer förstås, det är viktigast förstås.

Diskanterna pajade jag för ett tag sen, men nya membran finns nog i luften från USA nu så det ska fixas till snart. Kunde sträcka ut de membranen som finns så det funkar hyffsat nu också. Igår kväll satt jag och kollade splkurvan på jbl 2441 som jag har som mid, och såg att de har varit fasvända. Har tyckt att de låtit lite klent, nu när de är fasvända så är det bra mkt bättre. Man gör lite små framsteg hela tiden. Man får lära sig den hårda vägen med trial & error. Resonanserna i midbashornen som jag upplever kommer förmodligen från resonanstoppar i splkurvan. Detta ska gå att få bort med det passiva filtret som jag nu ska försöka ge mig på. Jag tror att det kommer att låta som jag vill inom sin tid... (2012-05-08 08:16:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dags för lite uppdatering

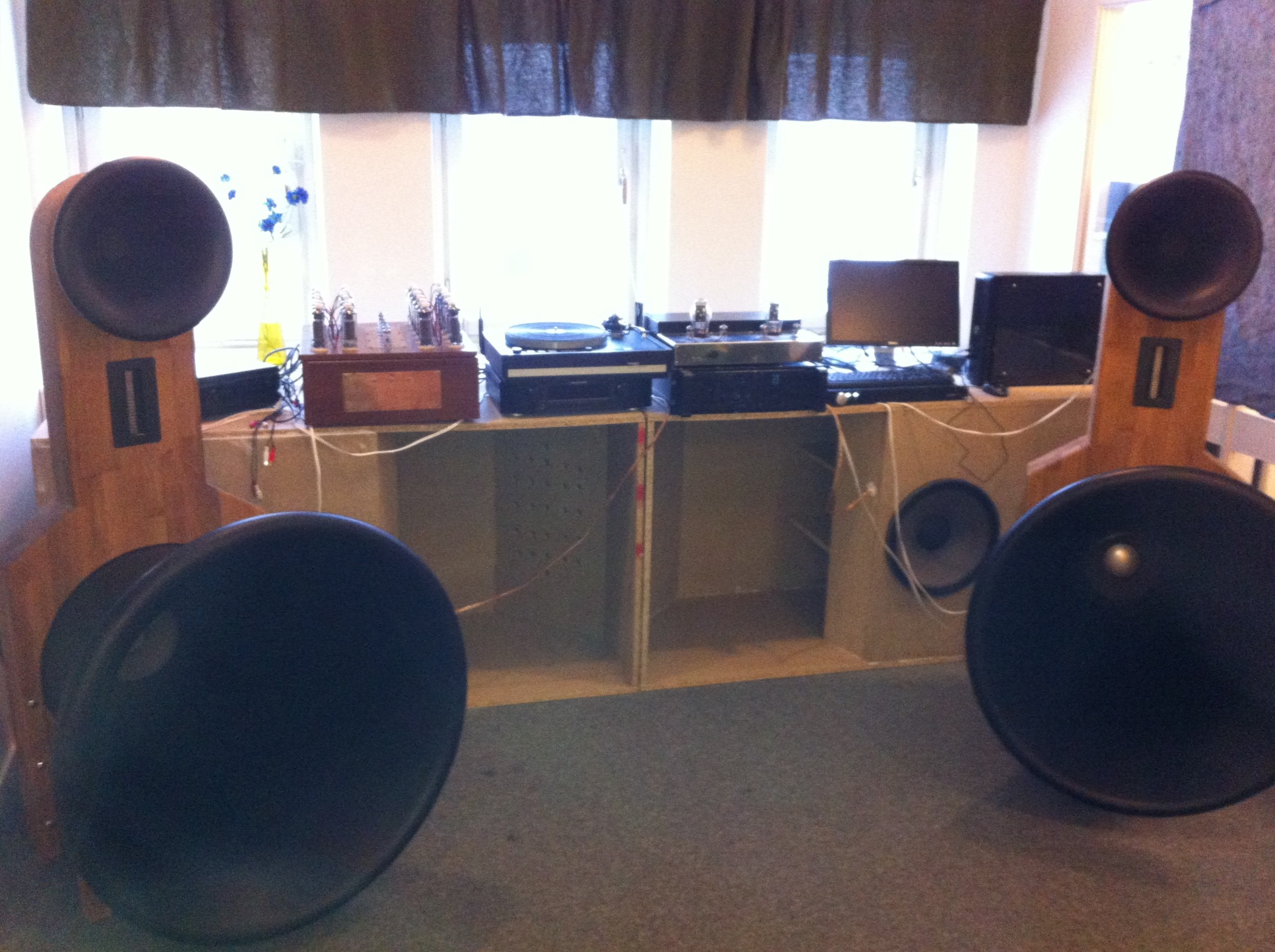

Flyttade till nya lokaler för ett gäng månader sedan och har därmed fått ett nytt lyssningsrum. Det här rummet är inte alls speciellt bra för hifi direkt. Basen har väldiga problem, i lyssningsposition är det en rejäl svacka i basområdet vilket sabbar en del. I övrig inga ändringar i den här uppsättningen. (2013-08-11 12:08:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Fick låna ett par Tham15 av en polare med 2226 i. När jag lyssnade hemma hos honom var det ett jäkla slam i dom och de gick väl ner till lite dryga 40hz skulle jag tro. I det här rummet hände ingenting under 60Hz ? (uppmätt med xtz) Lite skumt men det är som sagt rummet som spökar antagligen. (2013-08-11 12:11:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

marshall
Fick låna ett marshall 9100 och ett 20/20. Kändes nästan som midbasarna hade sovit ända tills nu. De vaknade till liv ordentligt och jag blev lite såld på kralliga rör till midbasarna. Här har jag även bytt element till middarna från 2220A till 2135 och det lirar på bra måste jag säga. (2013-08-11 12:14:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Av en tillfällighet dök det upp en möjlighet att förvärva ett OTL steg som levererar ungefär samma krut som marshall 9100. Det är det steget med många rör på på bilden. Jag kom även över ett par Hill TSA1602 som jag ska ha o driva basar med. De väger runt 40kg st och levererar 2x600 i 8 ohm. Räcker gott och väl för mina ändamål. Här har vi kopplat in allt vi har för en lite lyssningskväll. (2013-08-11 12:19:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

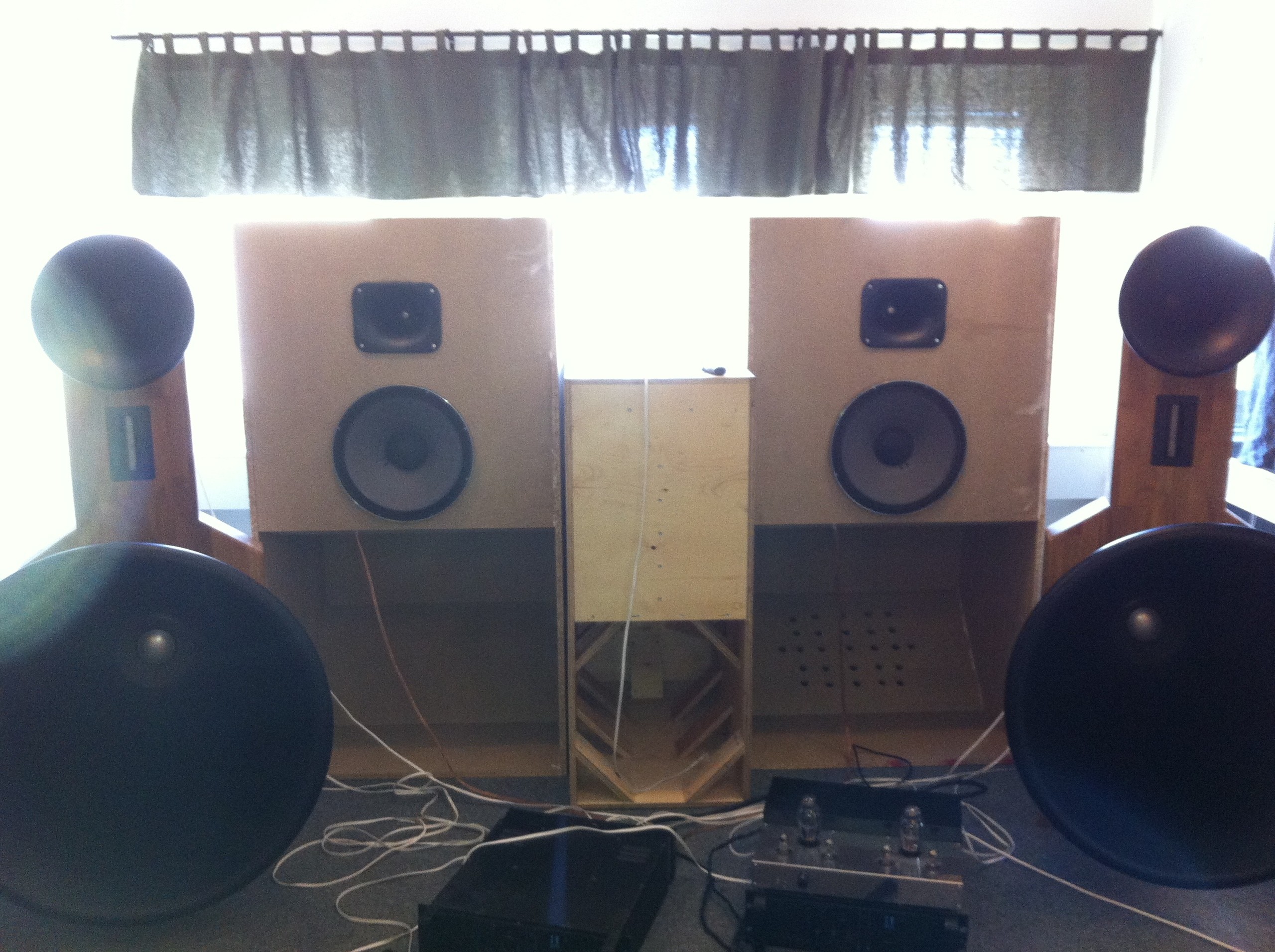

Fick låna över ett par stora bakladdade horn att testa och monterade in 2226 i dom. De lät inte alls illa, mycket output må jag säga. Inget som kommer att stanna kvar iof speciellt länge. Gillar inte utsläckningen som bakladdade horn har. Här har jag även bytt delningsfilter till en minidsp och det funkar mycket bra. Har även bytt uppspelningsdevice till datorn till höger på bilden. Ljudkortet är en musiland och den levererar med toslink till minidspn. (2013-08-11 12:24:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


En polare kom över med sitt nytillverkade 30Hz frontladdade paraboliska horn. (i mitten på bilden) Det slammade på bra. Det var som att få en slägga i bröstet men jag tyckte det skulle behövas ett par tre st till för att få den output som jag eftersträvar. (2013-08-11 12:27:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

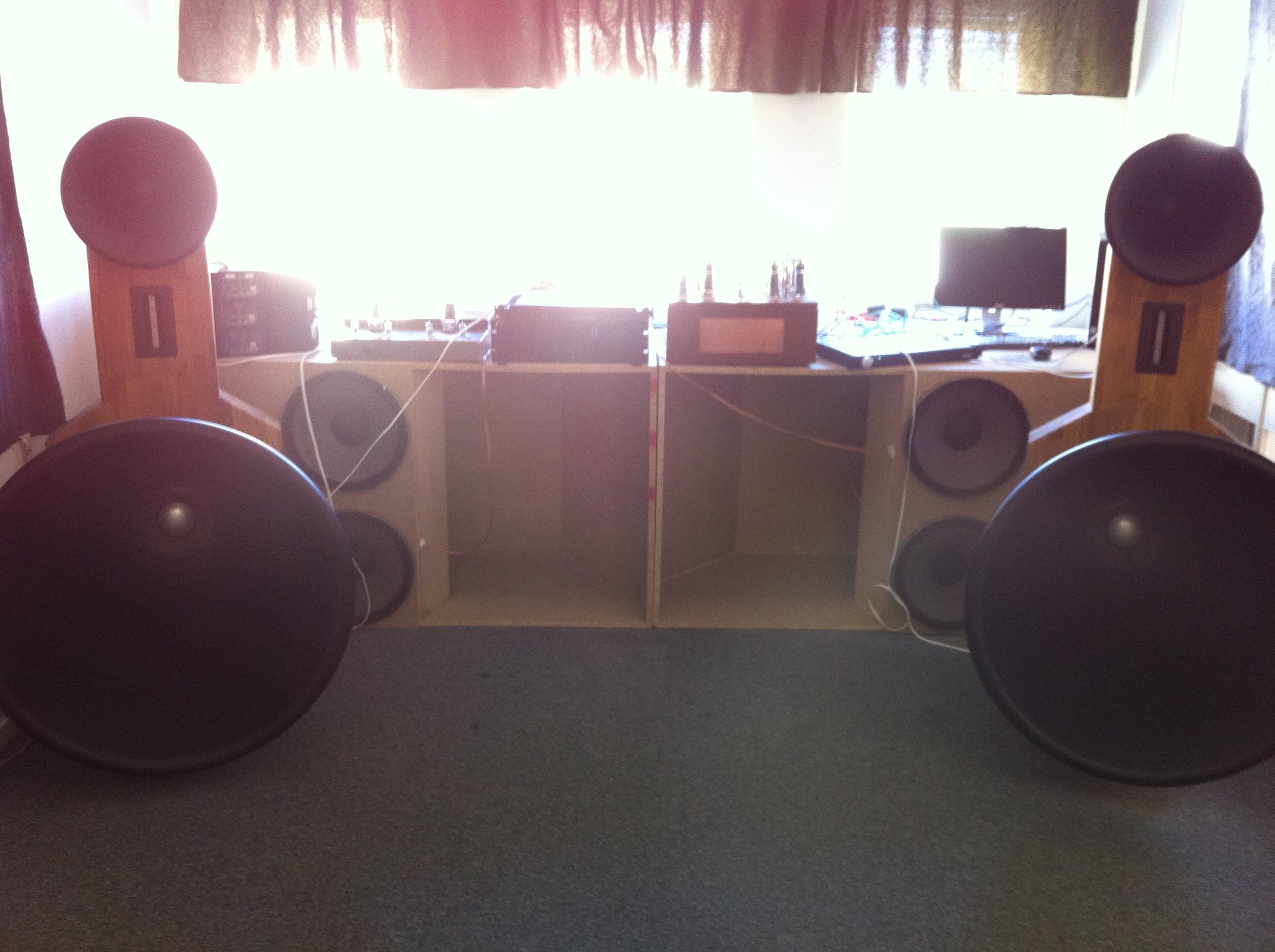

Byggde om de stora bakladdade hornen och slängde in en 15" till. Fick en ordentlig peak vid 60 ungefär som man var tvungen att eqa ner men när man fick ordning på det så levererade de helt ok. Men inte heller de kommer att vara speciellt långlivade. (2013-08-11 12:30:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

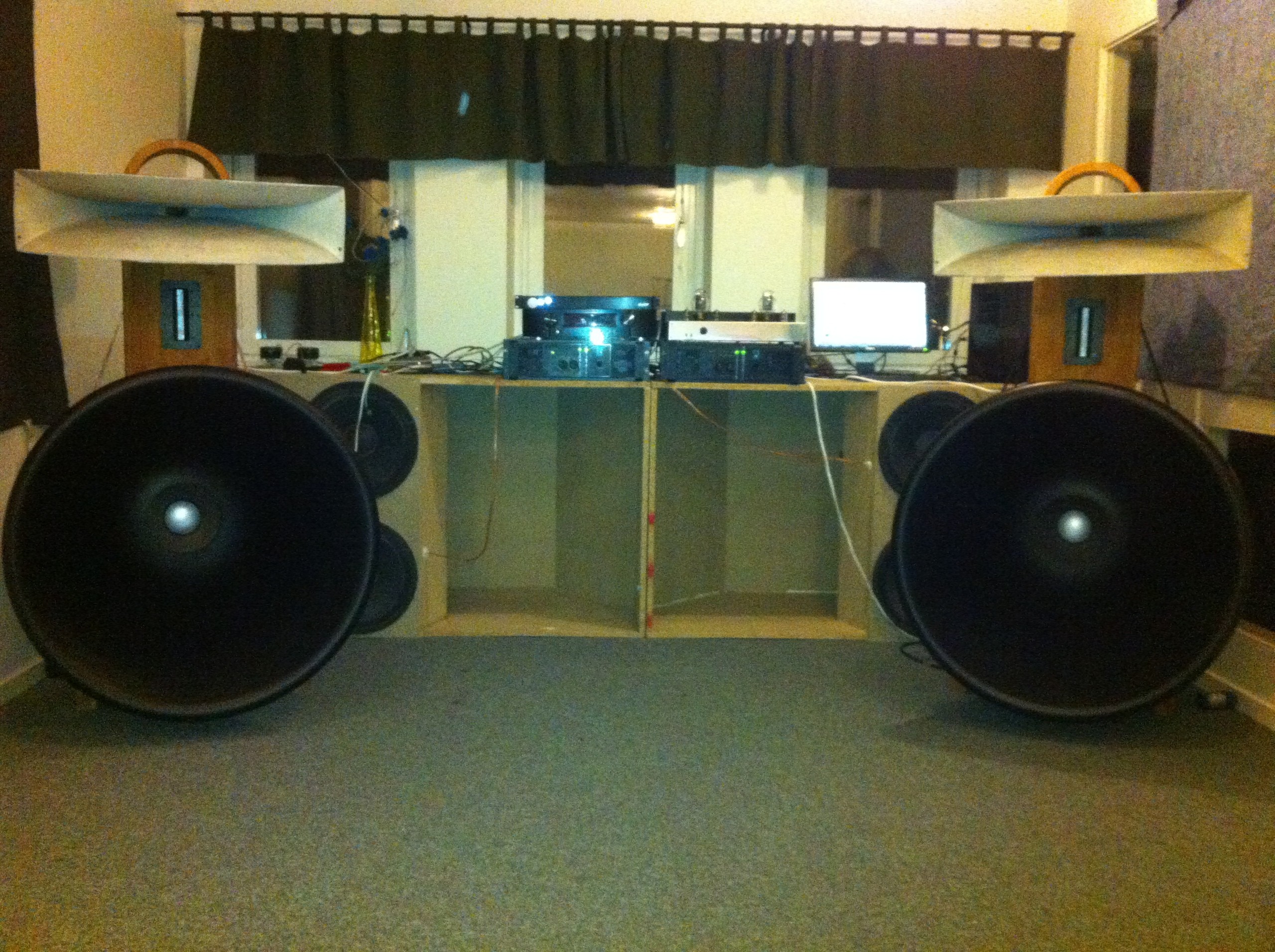

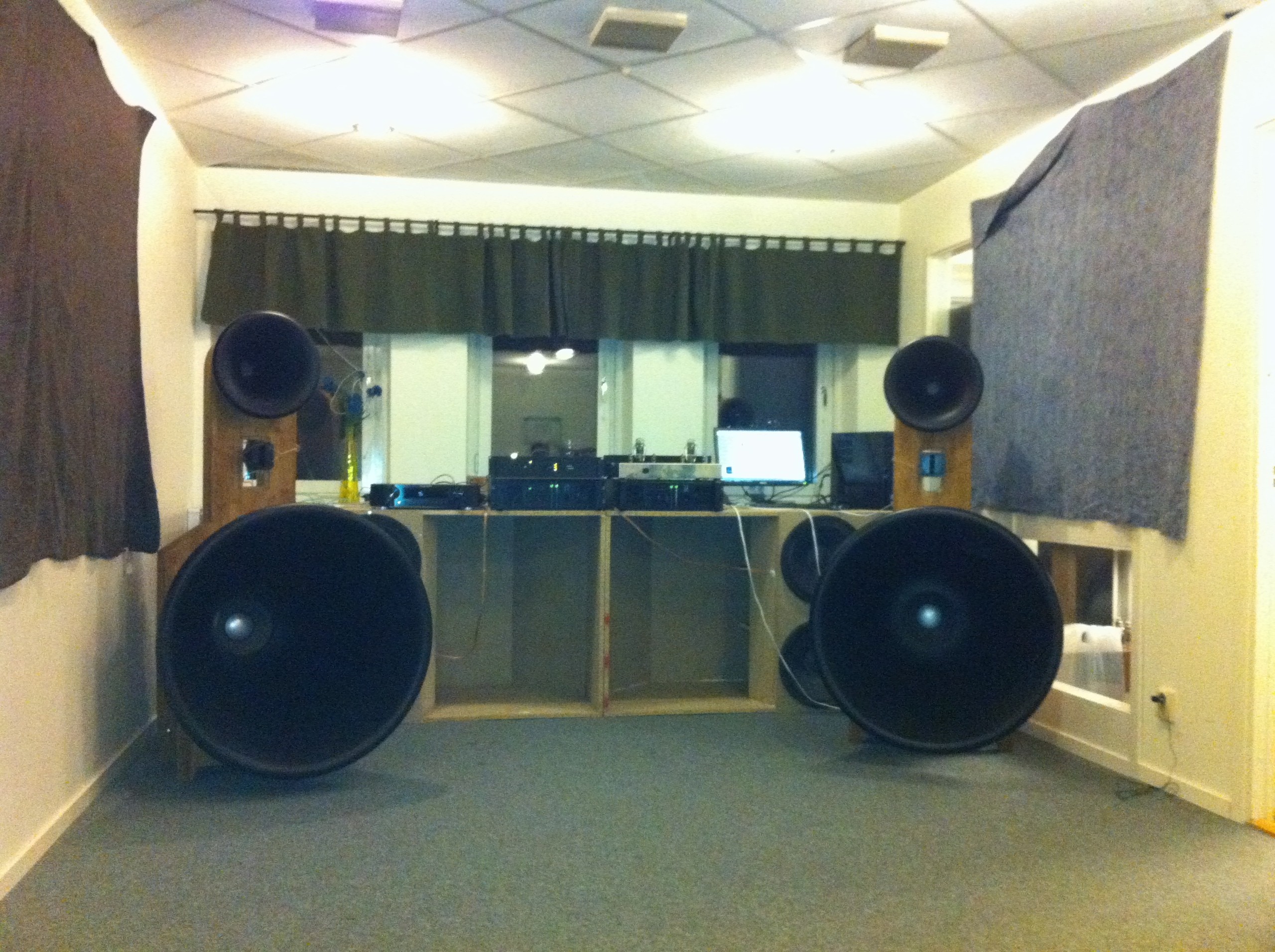

Så här ser det ut i dagsläget. Fick låna 4st martin 115 av en polare som jag stoppade in 2226 i (man tar vad man har :) ). Hade förhoppningen att de skulle stompa på bra men det var lite som med Tham15 här också, inget händer under 60 Hz. Här har jag även provat JBL 077 som diskanter och de låter väldigt trevligt. Även provat med E130 i middarna och de låter bra men inte bättre än de tidigare 2135. Märkligt nog så var jag tvungen att öka på gainen på middarna med över 10db för att få dem att lira med resten av systemet. Jag trodde e130 skulle ha mkt mer verkningsgrad. Det är nå visst med alnico ändå känns det som...

Ska nu prova att bygga 8st slutna lådor med JBL W1500H och förhoppningsvis blir jag nöjd med basen efter det. Om jag inte blir det bygger jag om de stora bakladdade hornen till frontladdade med JBL 2227, det borde räcka i så fall.

Ska även prova D130, 2227 och altec 515 i middarna. Kanske också Vitavox 15/40. Tror klassiska D130 kommer att funka bäst men det blir inte alltid som man tänkt sig iof.

077 får sitta kvar ett tag tror jag. Har ett gäng olika mellanregisterhorn jag ska prova också med ett gäng olika drivers som kommer levereras i höst nångång. Då blir det tidig julafton :)
(2013-08-11 12:32:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

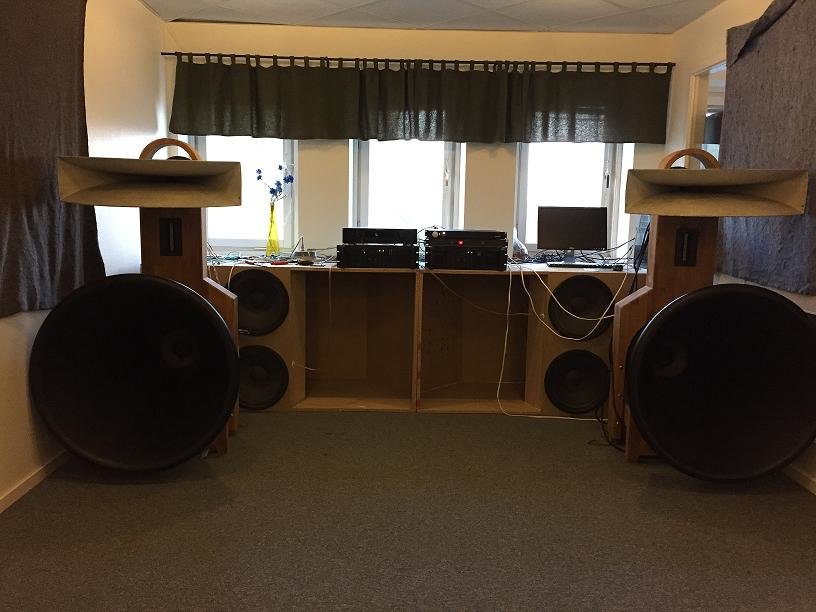

Nuvarande uppsättning

Bashorn RCF L15p801
Midbas jbl 2135 (vill prova ett par RCF L15p/03 men de hade inte rätt bultdiameter så det blir ett senare projekt)
Mid B&C DE75
Diskant jbl 077
& sist och absolut inte minst en polares egenkomponerade firfilter

Vi hade en sittning igår kväll och det lät väldigt bra med det nya filtret. På något sätt så fixas fas och delay i det filtret och det gör väldigt stor skillnad i en hornanläggning då hornen fasvrider i sig själv. Väldigt snabb och distinkt bas. Han måste bygga ett till mig också, nu vill jag inte koppla in min minidsp längre :) (2013-10-27 15:24:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

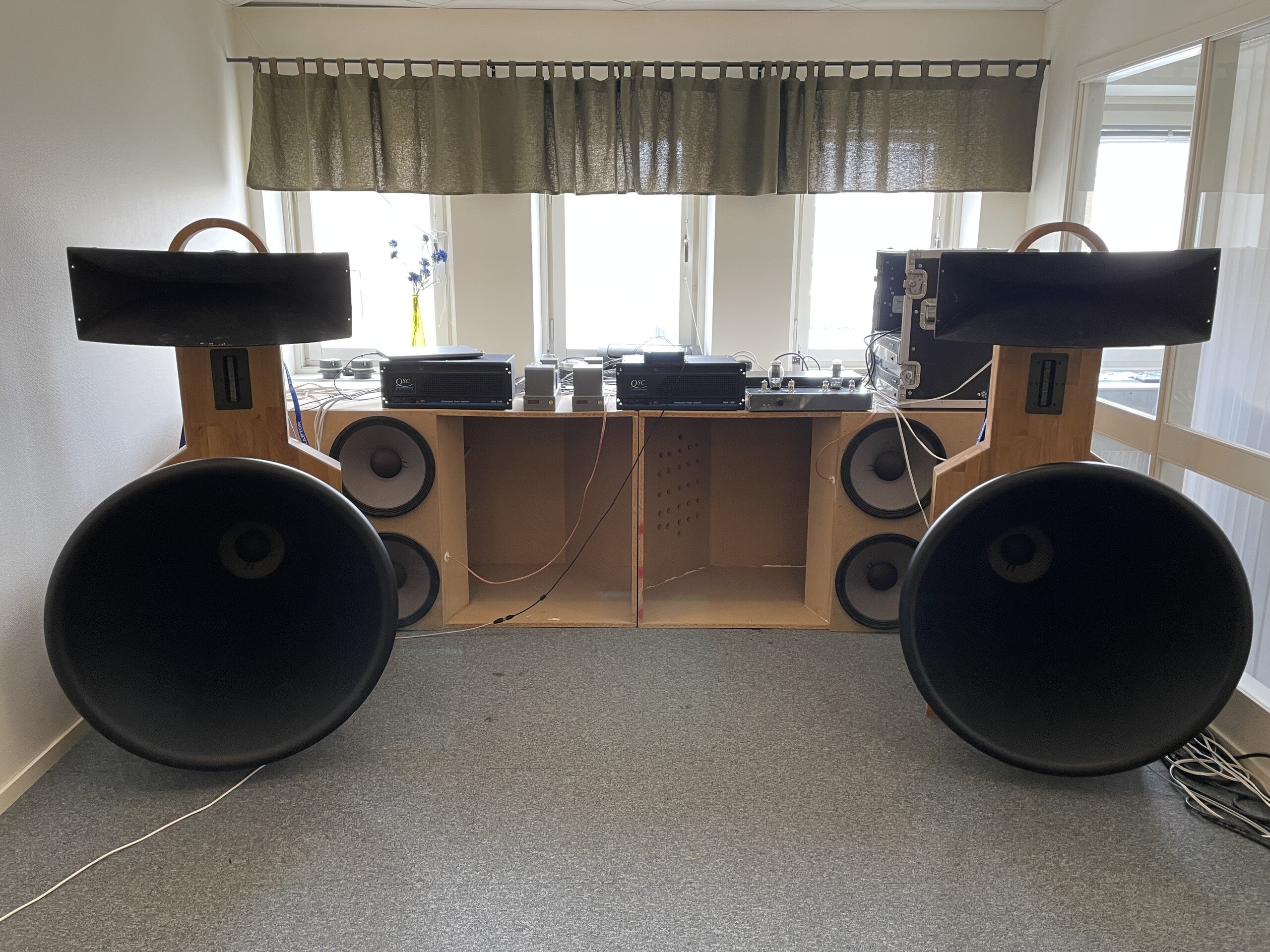

Current Setup

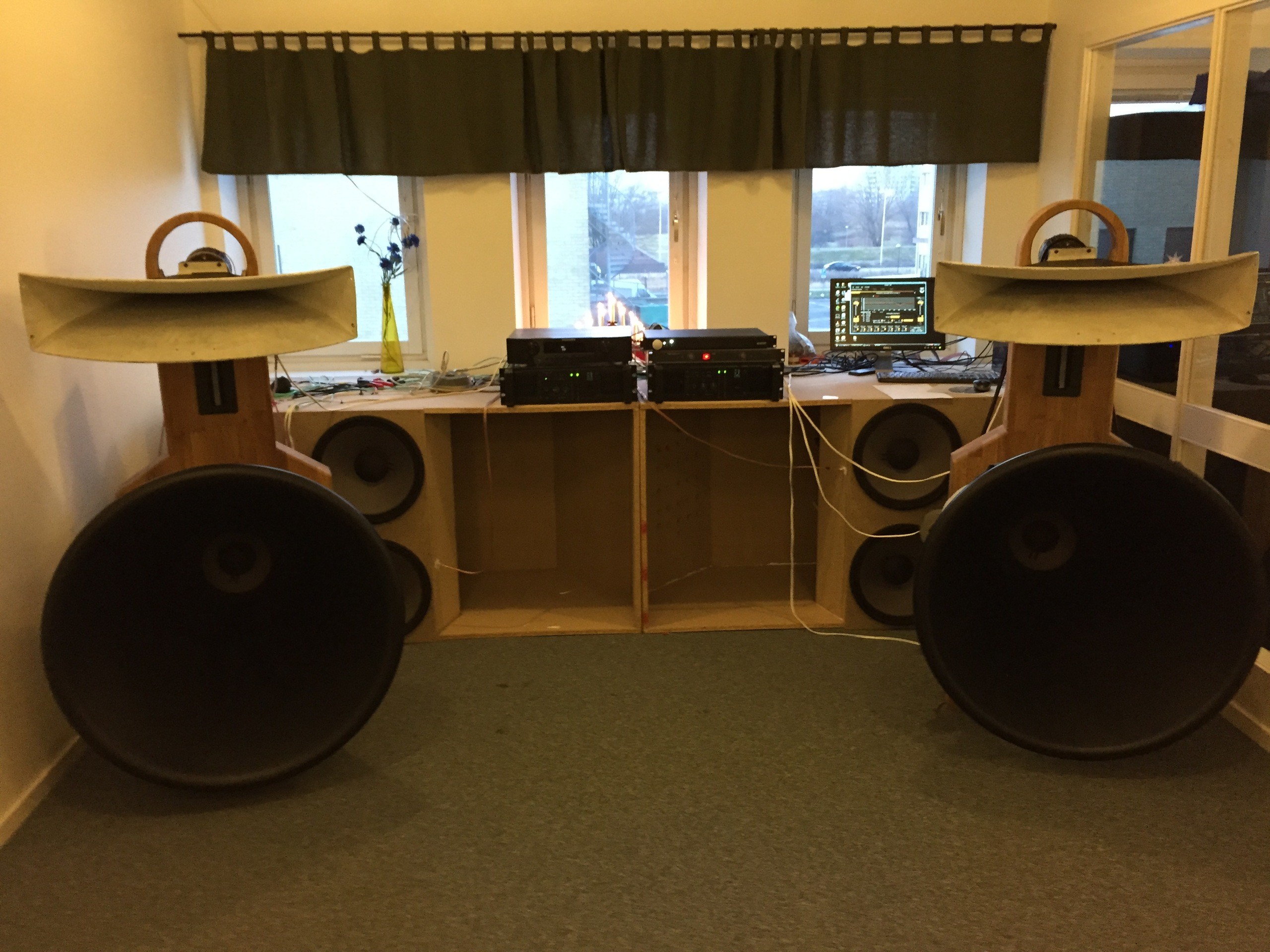

Monterat banddiskanterna igen för jag behöver dela de nya hornen lägre än vad 077 klarar.

De "nya" hornen är ett par JBL 2350 med JBL 2482 drivers. Dessa drivers har phenolmembran och kan lastas ganska lågt. Ska utvärdera en stund och så får vi se vad det dyker upp för något nytt att prova :)
(2014-01-25 23:07:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Testar lite nya prylar
Har bytt ut basarna i midbashornen till JBL 2227 och bytt ut driver till 2350 till JBL 2446 med titanmembran. Titanmembranen gör att jag kan dela högre än med 2482 som satt däri tidigare. Eftersom den lirar högre i registret sätter den förmodligen fart på hornen som inte är dämpade så att det blir lite vasst vid högre volymer. Ska köpa lite asfaltsmatta o klistra på och se om det gör nån skillnad. 300B steget behöver lite handpåläggning så nu är det PA steg i nästan hela kedjan men trots det låter det trevligt. 2227 passade väldigt bra i midbashornen och smackar på bättre än de tidigare 2135. Mätte lite på det och fick fasvända diskanterna för det var världens dipp vid ca 8000 (delar vid 7000 just nu). Nu kan jag stoppa in 077 igen om jag vill, tycker den fungerade väldigt fint och har bättre spridning än banddiskanterna. Har även lagt lite överlapp mellan midbasarna och bashornen på 30hz ungefär där jag hade en liten dipp också, får se om jag har det kvar eller om jag tänker om där. Det får tiden utvisa. Nästa steg blir att stoppa in 2227 även i de stora bashornen. Kan tänka mig att de levererar bra där. (2014-11-03 15:21:50)
Produkter på bilden:

...
Ingen större skillnad vad man kan se men nu sitter det även JBL 2227 i basarna och så är horndriversarna utbytta till BMS 4592 som är en "coaxial" driver, dvs den har två membran. Nu kör jag iof bara på den större och använder bandarna till diskanter. 2227 i basarna passar väldigt bra, i min mening de sista och bästa 15" hornbasarna som JBL har gjort. Den sista basen i 130A legacyn med låg Q och hög BL. Vad jag förstår är BMS-drivern en ringradiator vilket minskar membranets yta. Det är möjligt att den är mer "korrekt" än JBLs 4" spolar men jag saknar energin de senare levererar. 2446 som jag körde med en period tidigare var inte långvariga, de var svåra att få ordning på och blev otroligt vassa när man lirade högt (vilket händer oftare än när jag spelar lågt :) ) så det blir nog att jag sätter tillbaka 2482 som jag hade tidigare. Den drivern passade väldigt bra ihop med 2350 hornen som fortfarande är en del av setupen som man kan se. Drog man upp volymen då så blev det bara högre utan att det blev "vasst" någonstans. Möjligt att en annan driver skulle passa bättre med mina svarta tractrixhorn iof men det återstår att se. (2014-12-13 14:50:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
