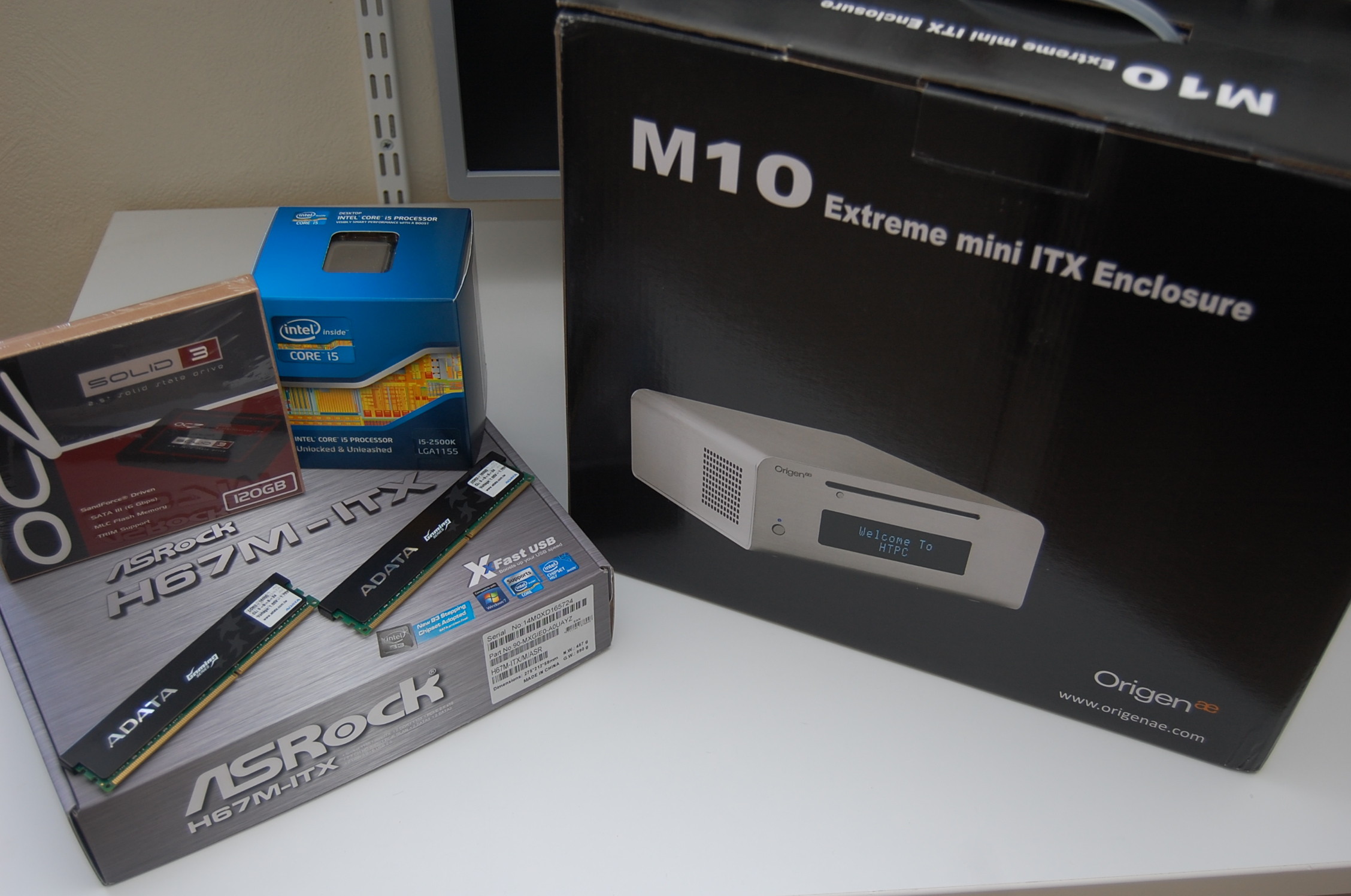

Minhembio.com - Hemma hos Addeus - HTPC - Origen M10 + Corei5 + SSD

Adata XPG Plus Series DDR3 1600MHz 2x2GB (AX3U1600GB2G9-AG),

ASRock H67M-ITX,

Origen M10 Black - uppackad
(2011-08-29 22:57:30)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

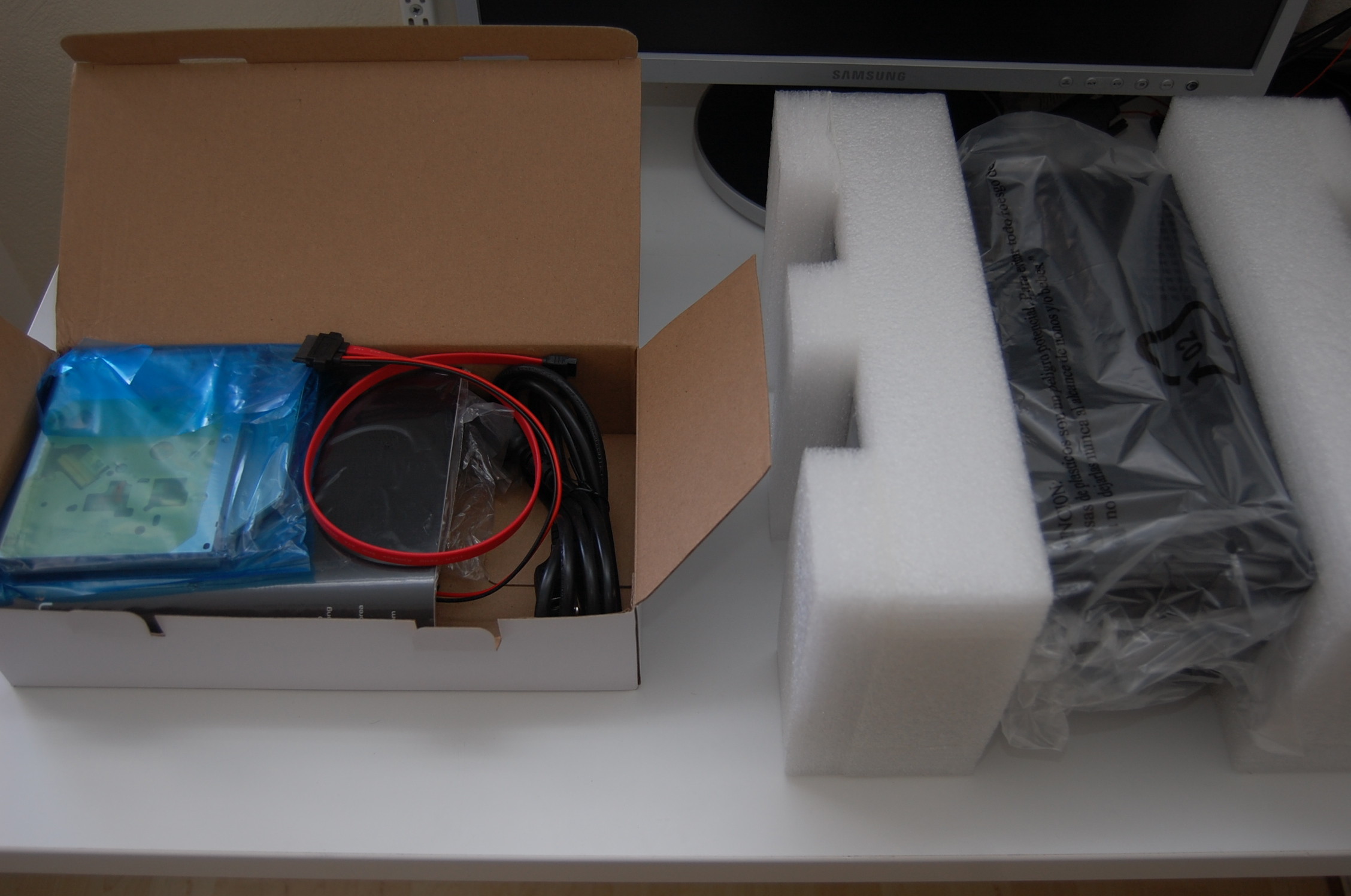

Slot in DVD
medföljer Origen M10 lådan (2011-08-29 22:58:28)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

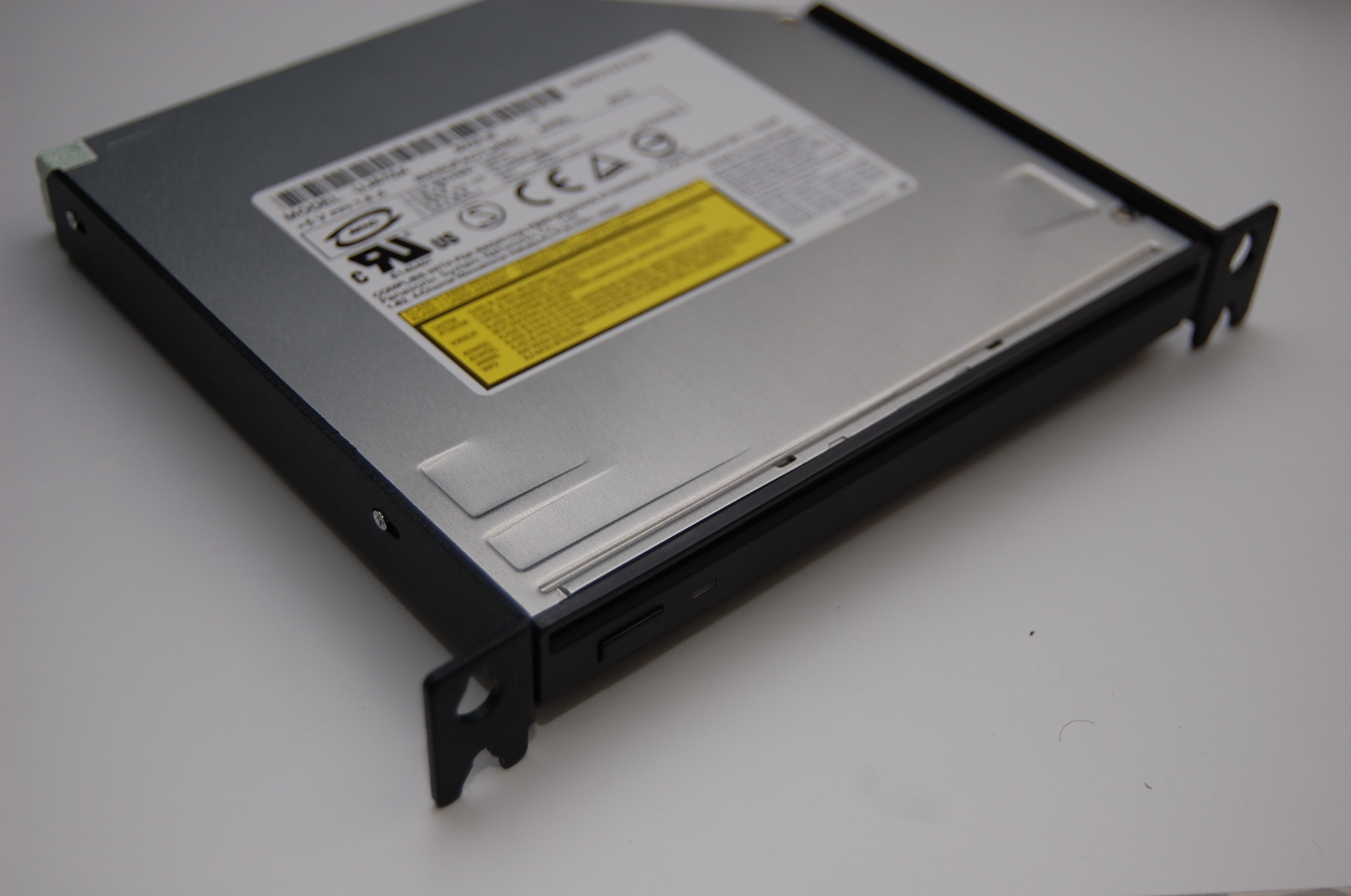

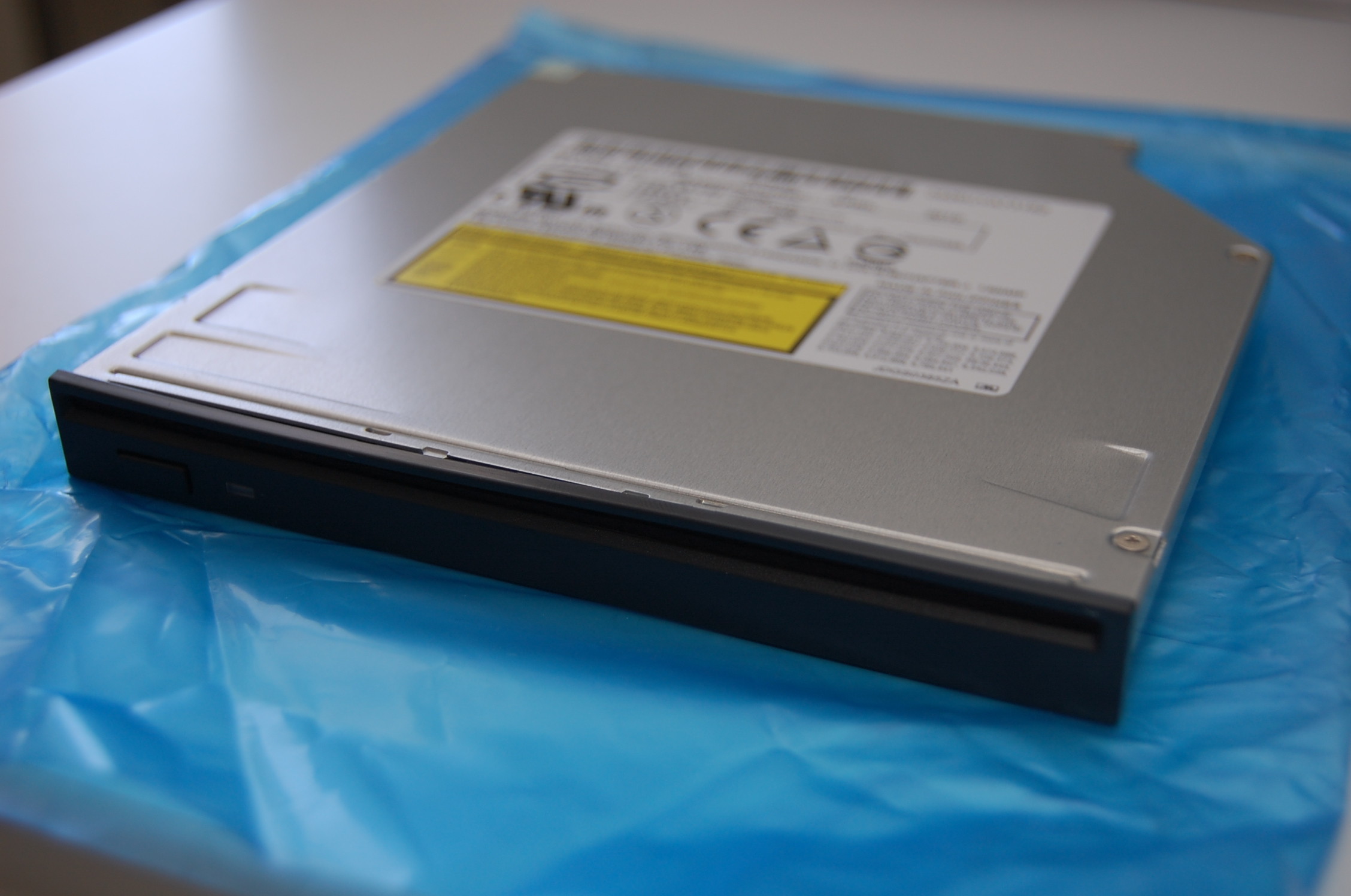

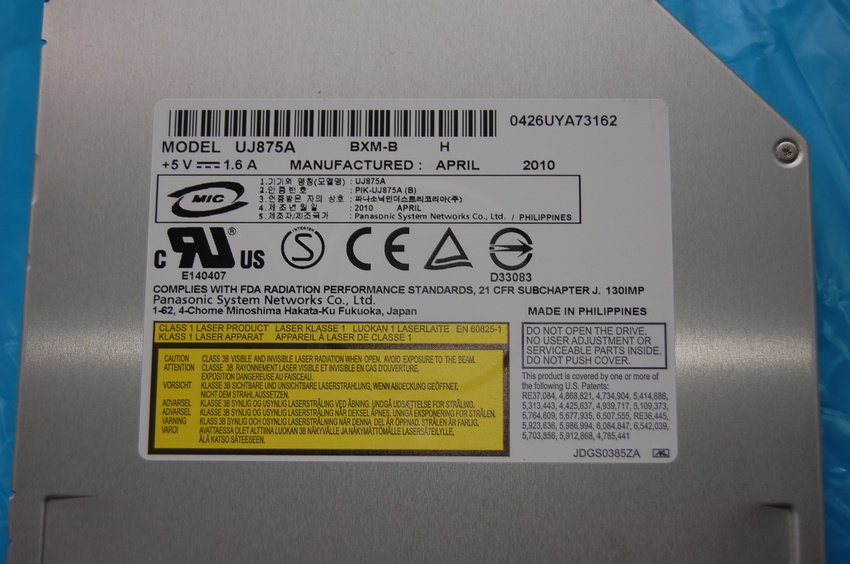

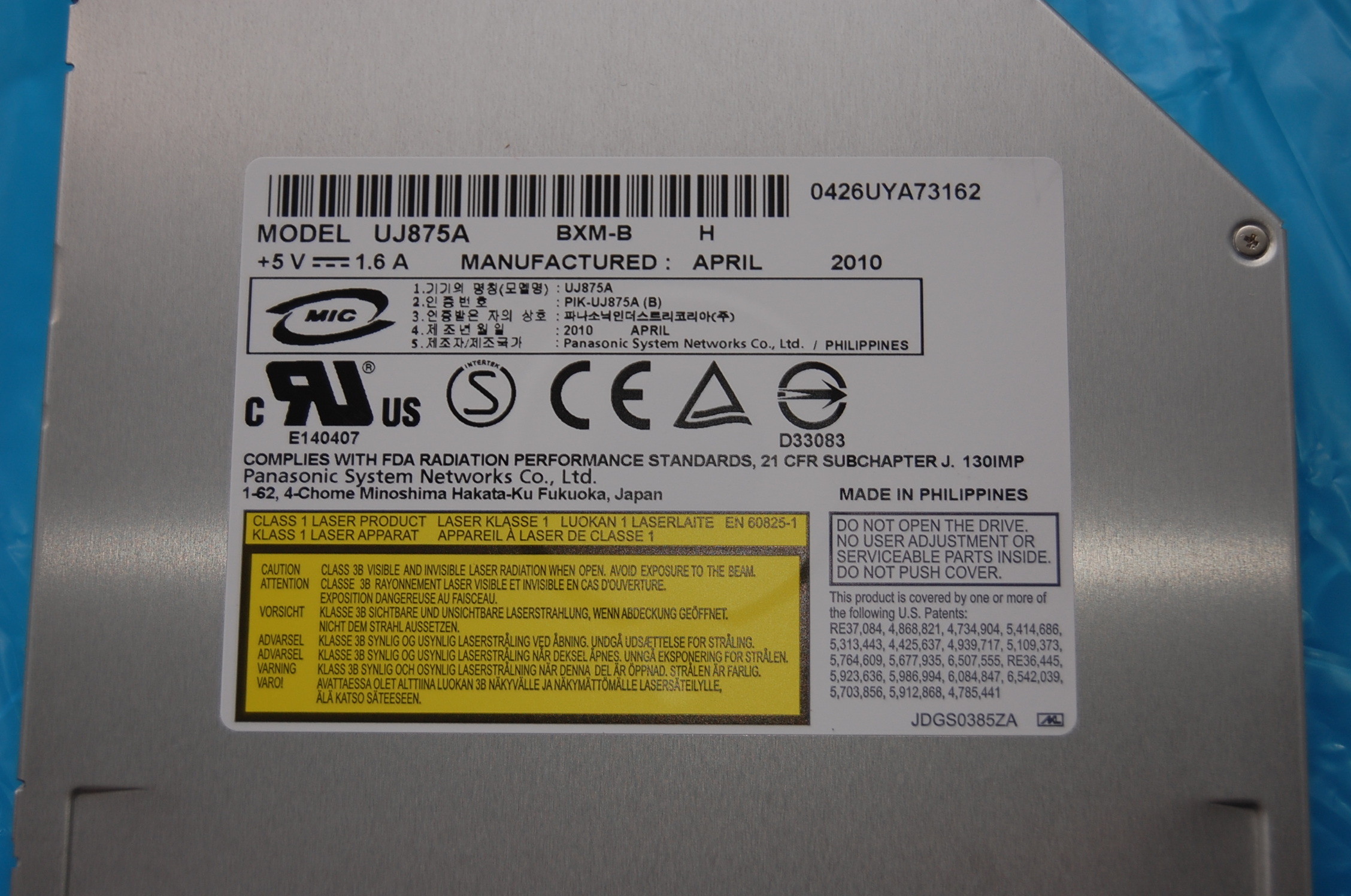

Panasonic UJ-875-A
Slot in DVD brännaren som medföljer (2011-08-29 22:59:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

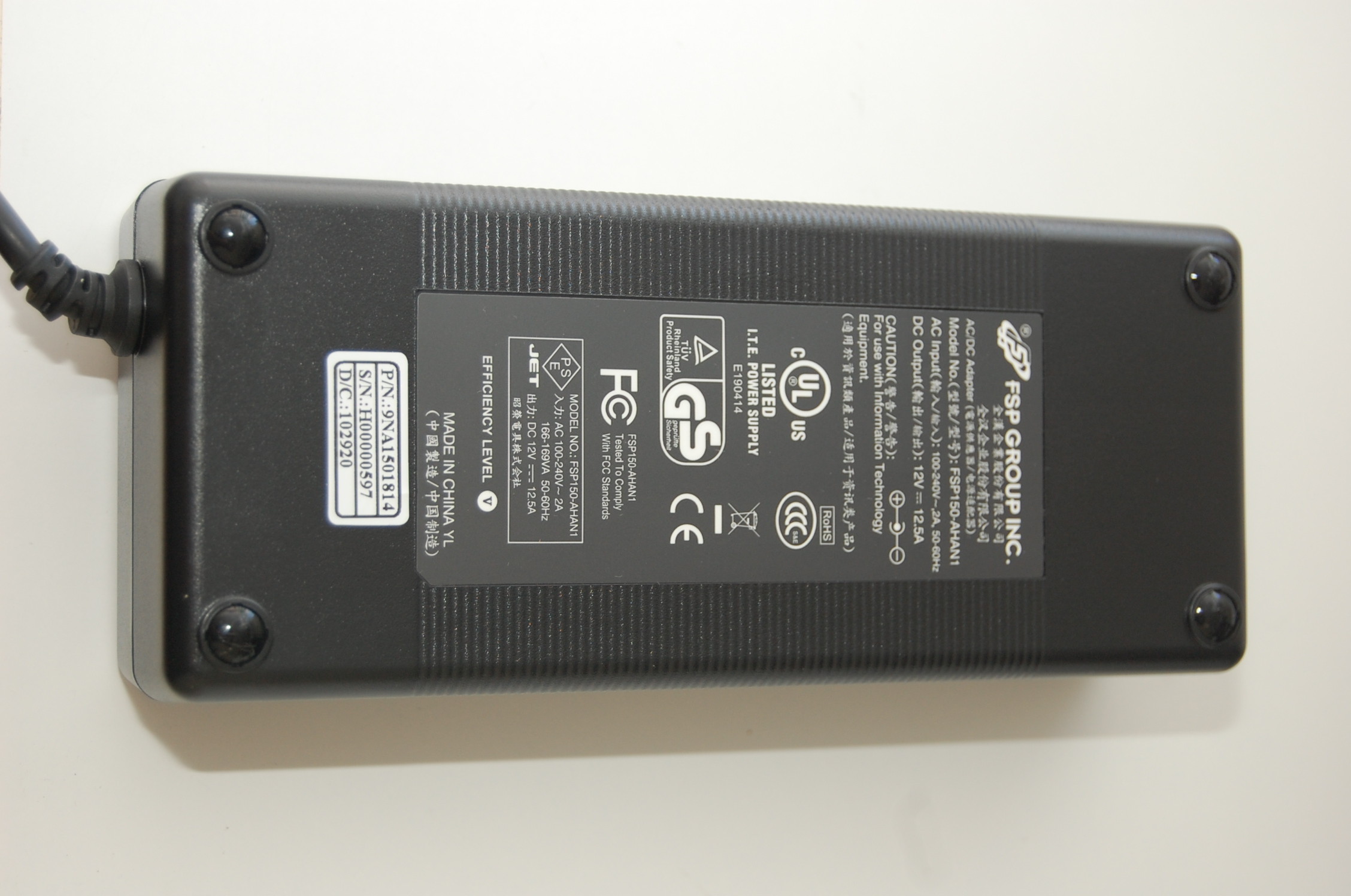

150W nätadapter - Origen M10
Nätadaptern medföljer Origen lådan och den driver en "picoPSU" som finns i chassit. Tyvärr så led den första exemplaret av "buzzing" vilket gjorde att jag fick byta ut den till kunden. Kan mycket väl vara ett måndags exemplar då det andra fungerade "buzz-fritt"! (2011-08-29 23:00:18)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

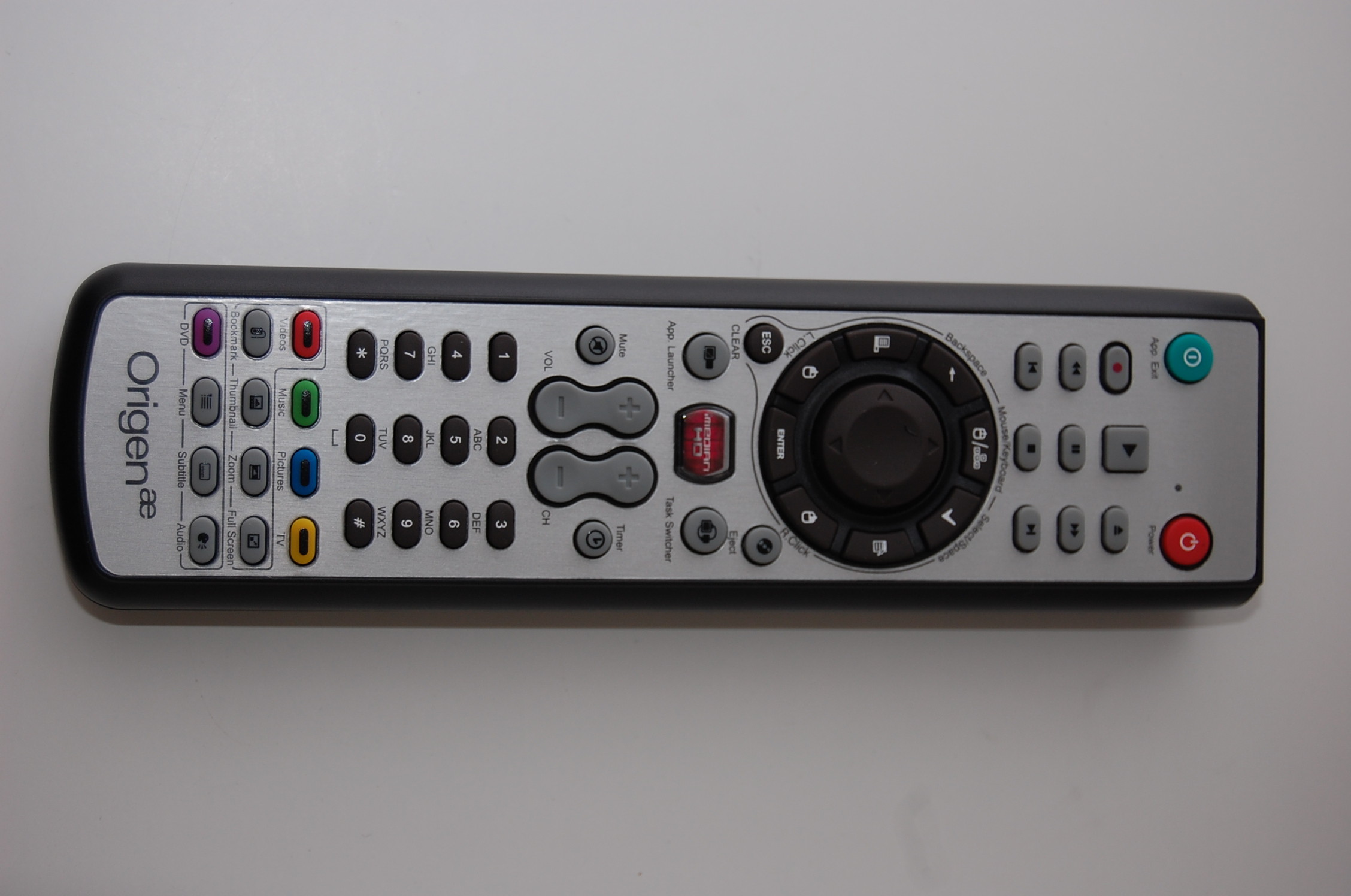

Fjärr - Origen M10
I chassit sitter det ett stort LCD display med inbyggd IR reciver som kommer ifrån IMON/Soundgraph. Värt att nämna att displayen är TYDLIG och lider inte utav kontrast problem från skillnad till Antec Fusion lådorna. (2011-08-29 23:06:09)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

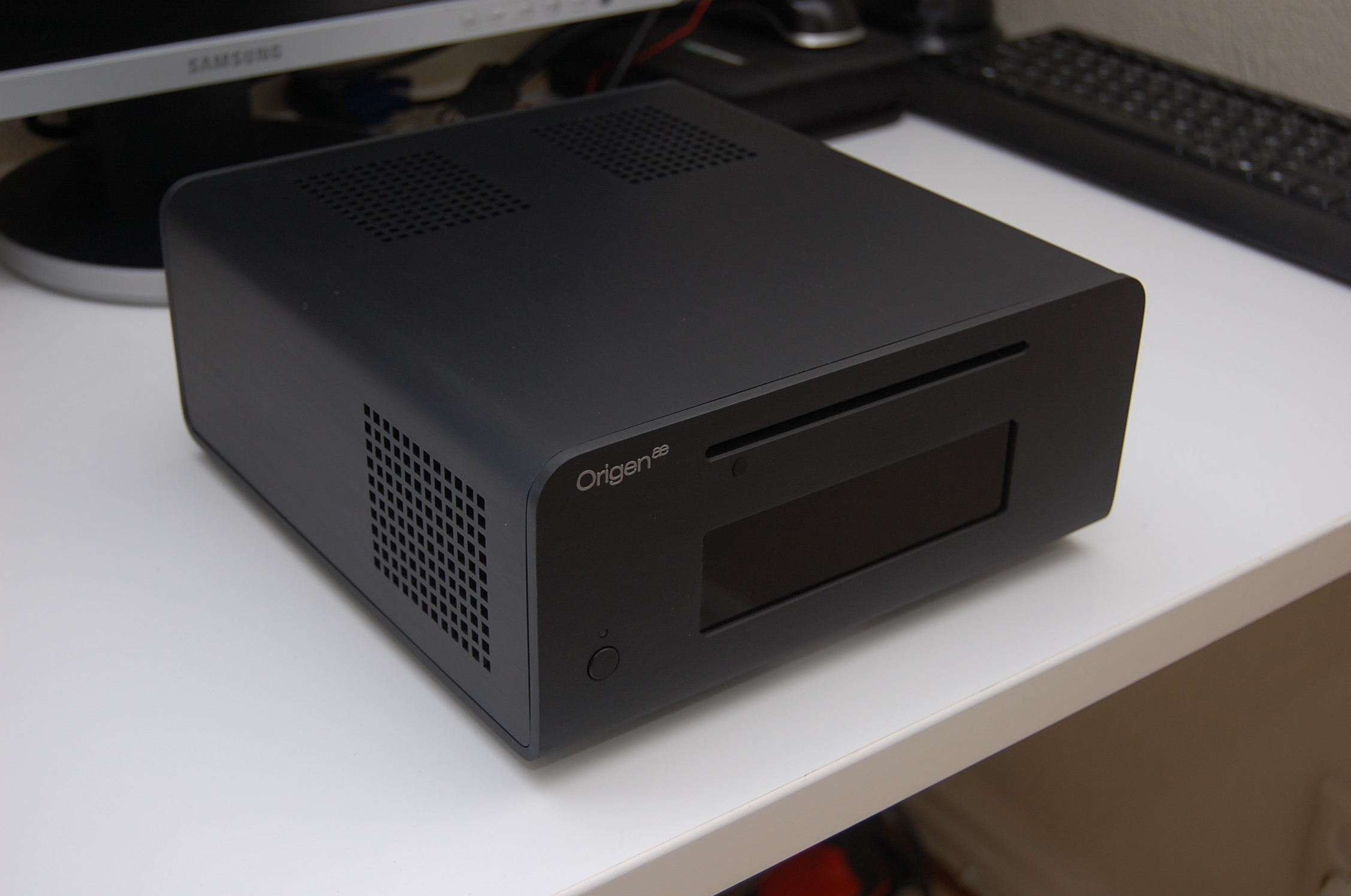

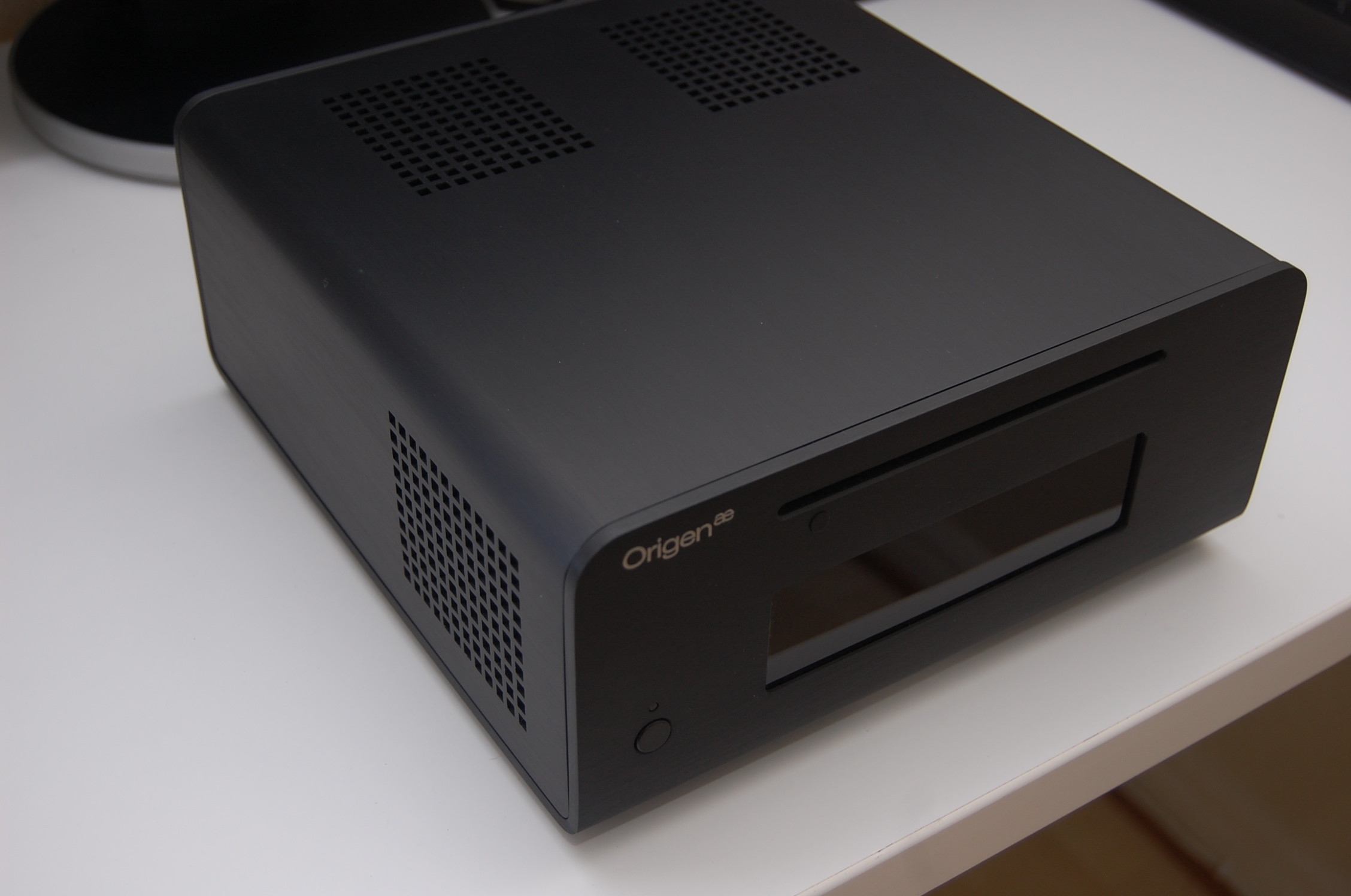

Origen M10 Black
Dax att montera... (2011-08-29 23:08:53)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

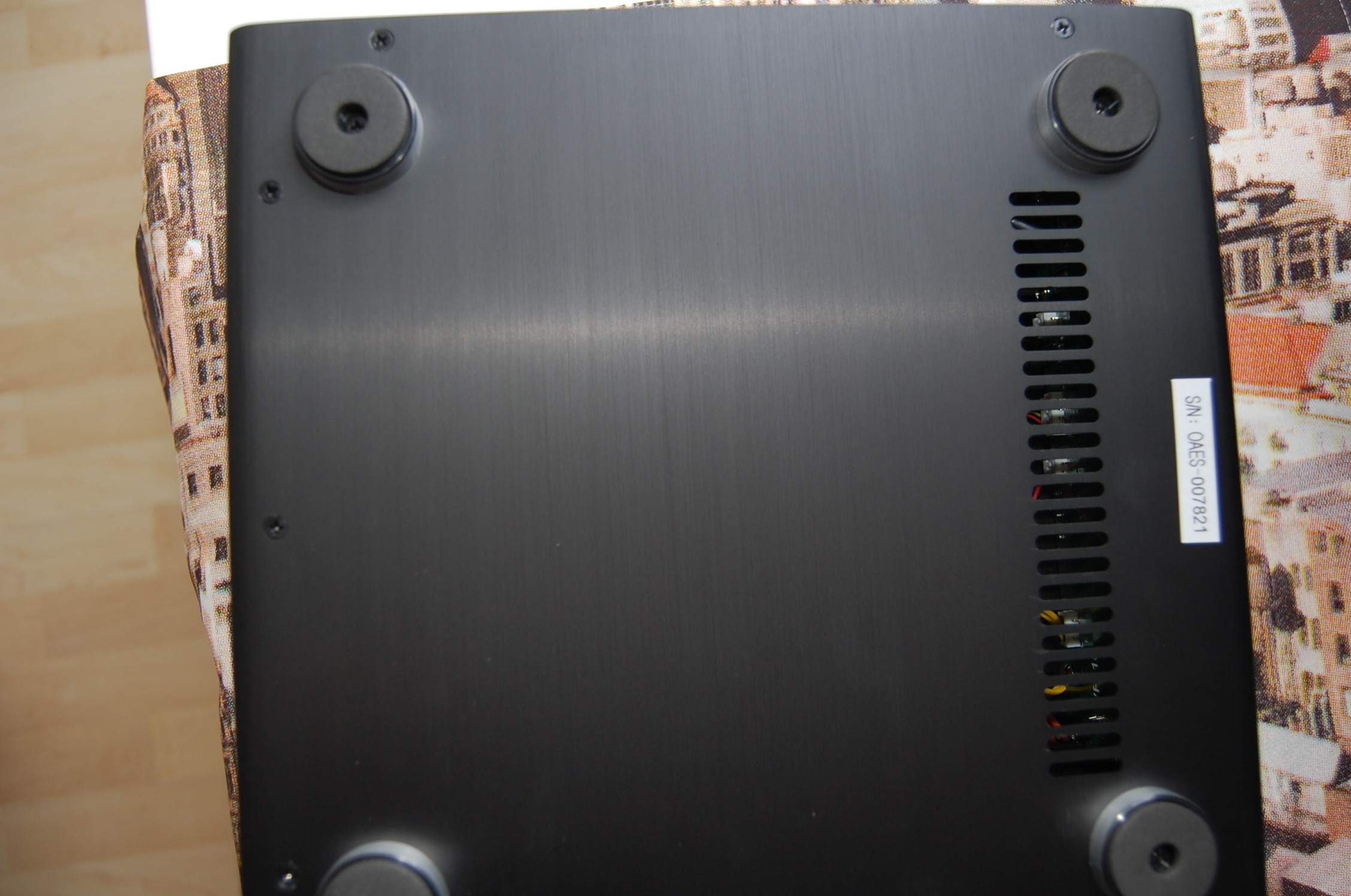

Undersidan
Skruvarna som håller chassit på plats sitter på undersidan (4 stycken) (2011-08-29 23:09:36)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

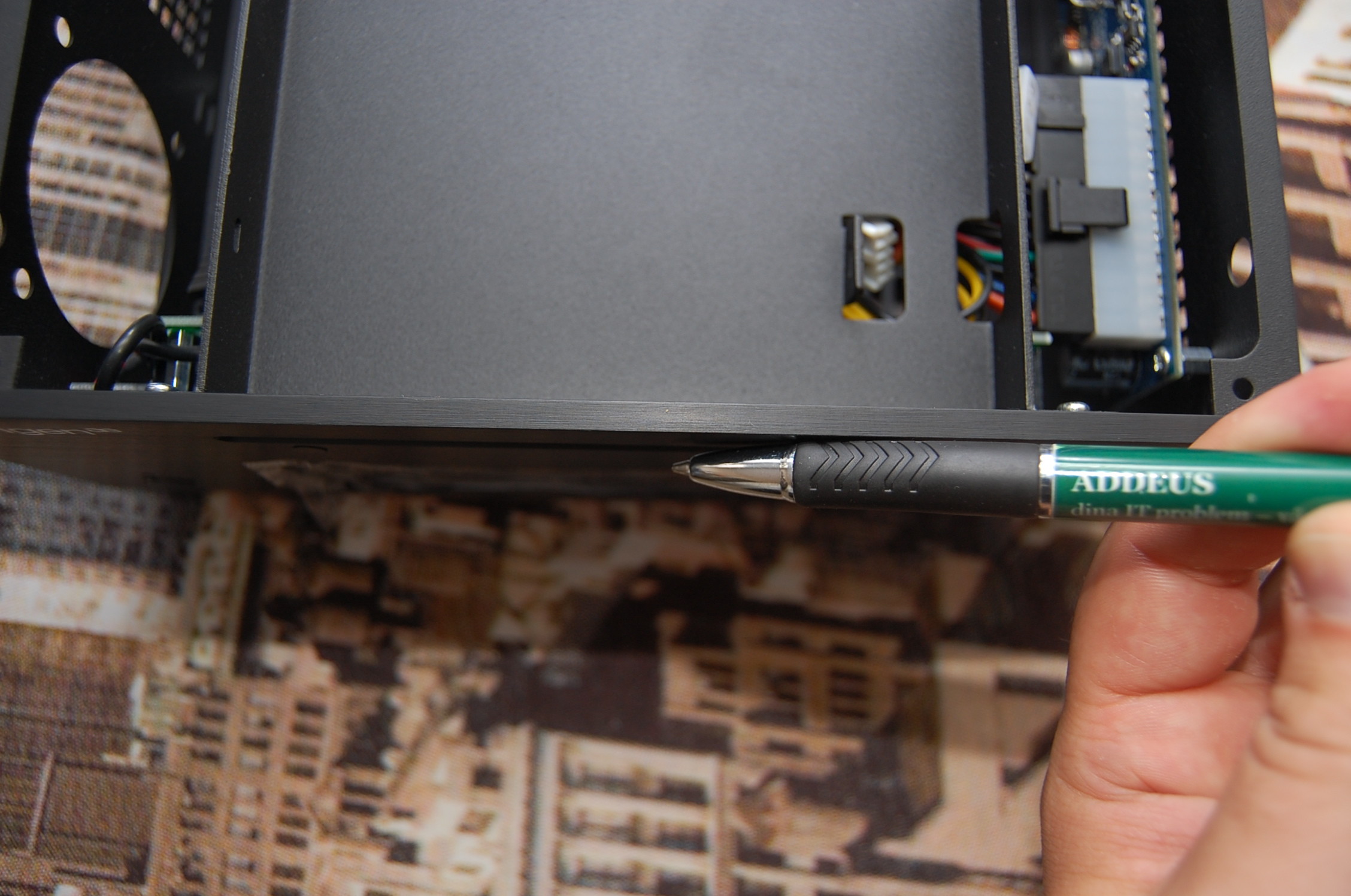

Origen M10 Black
Både" finish" och kvalitetskänslan är på topp! Här ser man tjockleken på aluminiumet som används. Lådan har inga vassa kanter vilket bör vara underförstått med tanke på priset. (2011-08-29 23:10:47)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

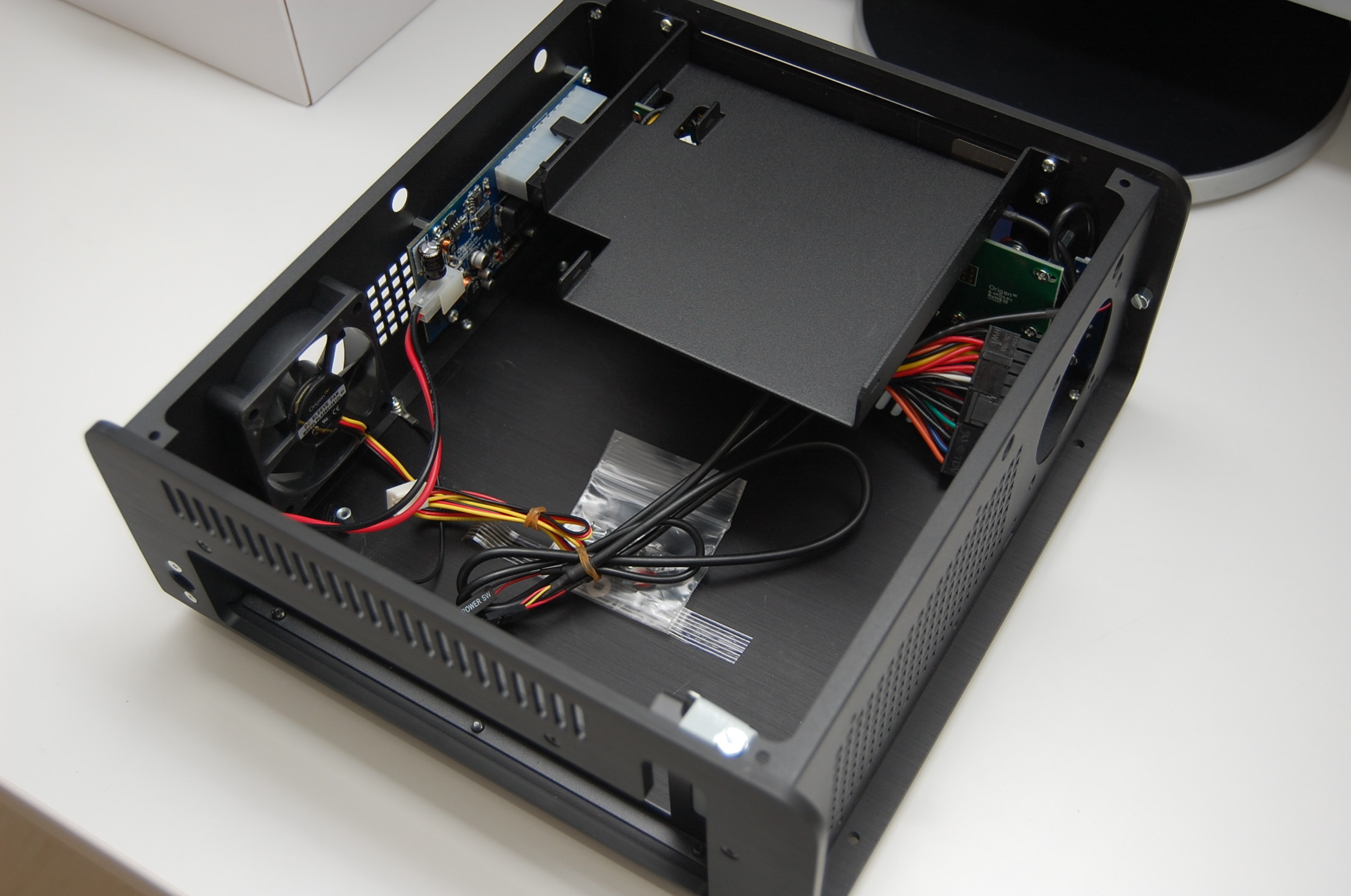

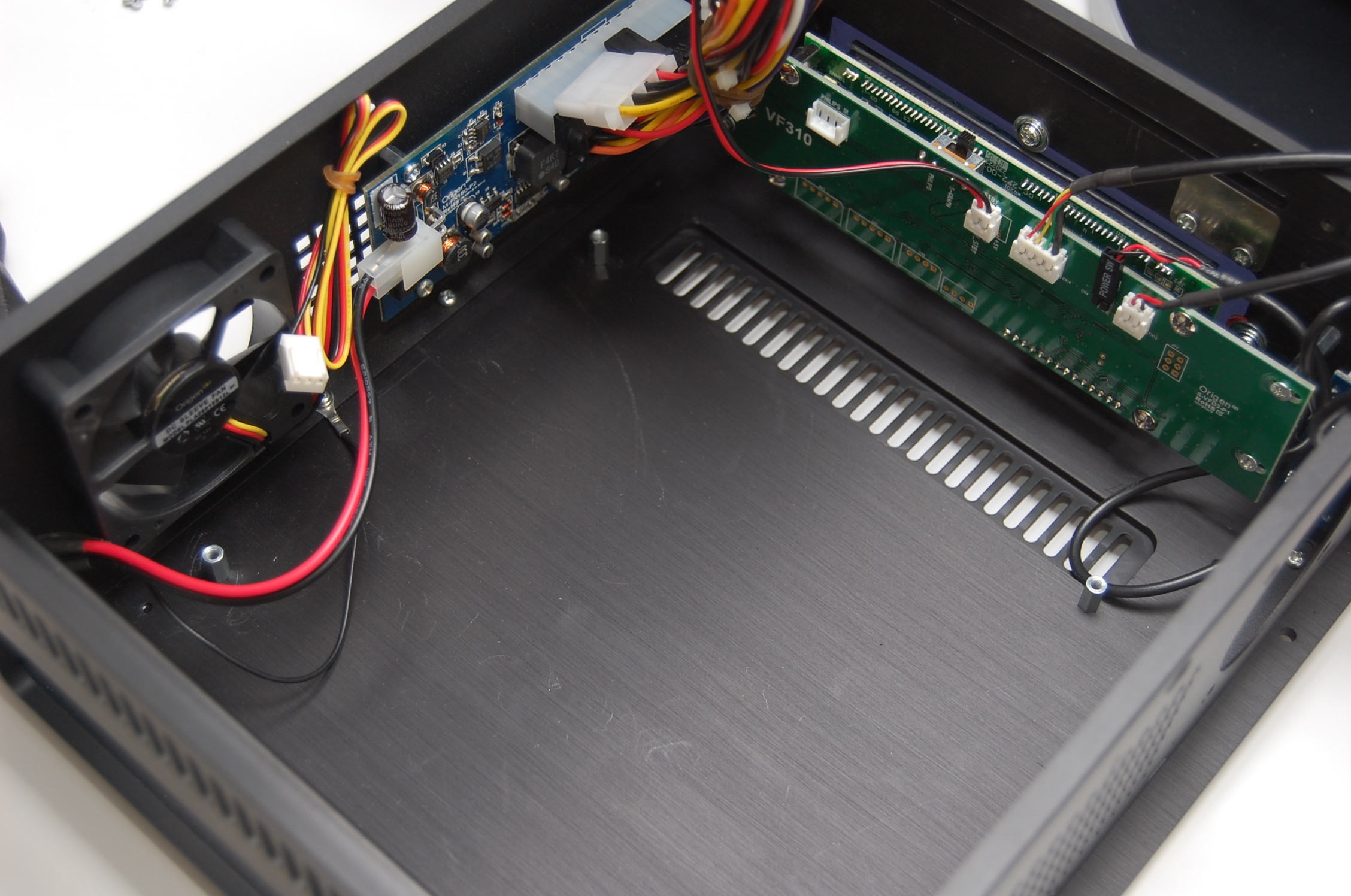

Insidan
Här ser man "picoPSUn". 2 chassifläktar kan monteras för bättre kylning (60mm) I övrigt är det trångt som alla andra ITX lådor... (2011-08-29 23:16:17)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

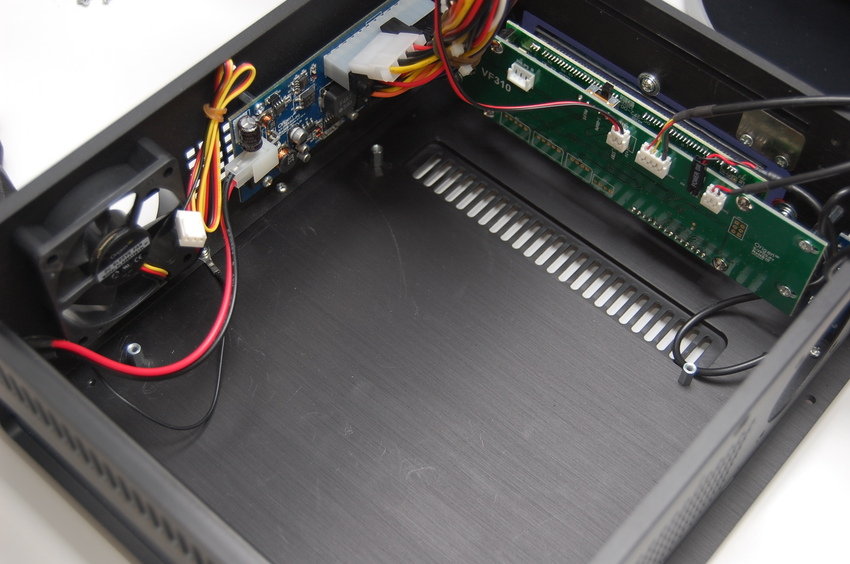

Insidan
"picoPSU" och VFD display (2011-08-29 23:18:03)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

DVDn
DVDn monteras i dess "bay". Det är dock enkelt att börja slita av sig håret när man väl ska få den på plats då lösningen inte är så genomtänkt. Problemet är att få själva metallknappen (från chassit) att trycka vidare på knappen som syns till vänster på bilden. 0,5mm fel så är den antingen helt intryckt eller EJ fungerade... (2011-08-29 23:18:37)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

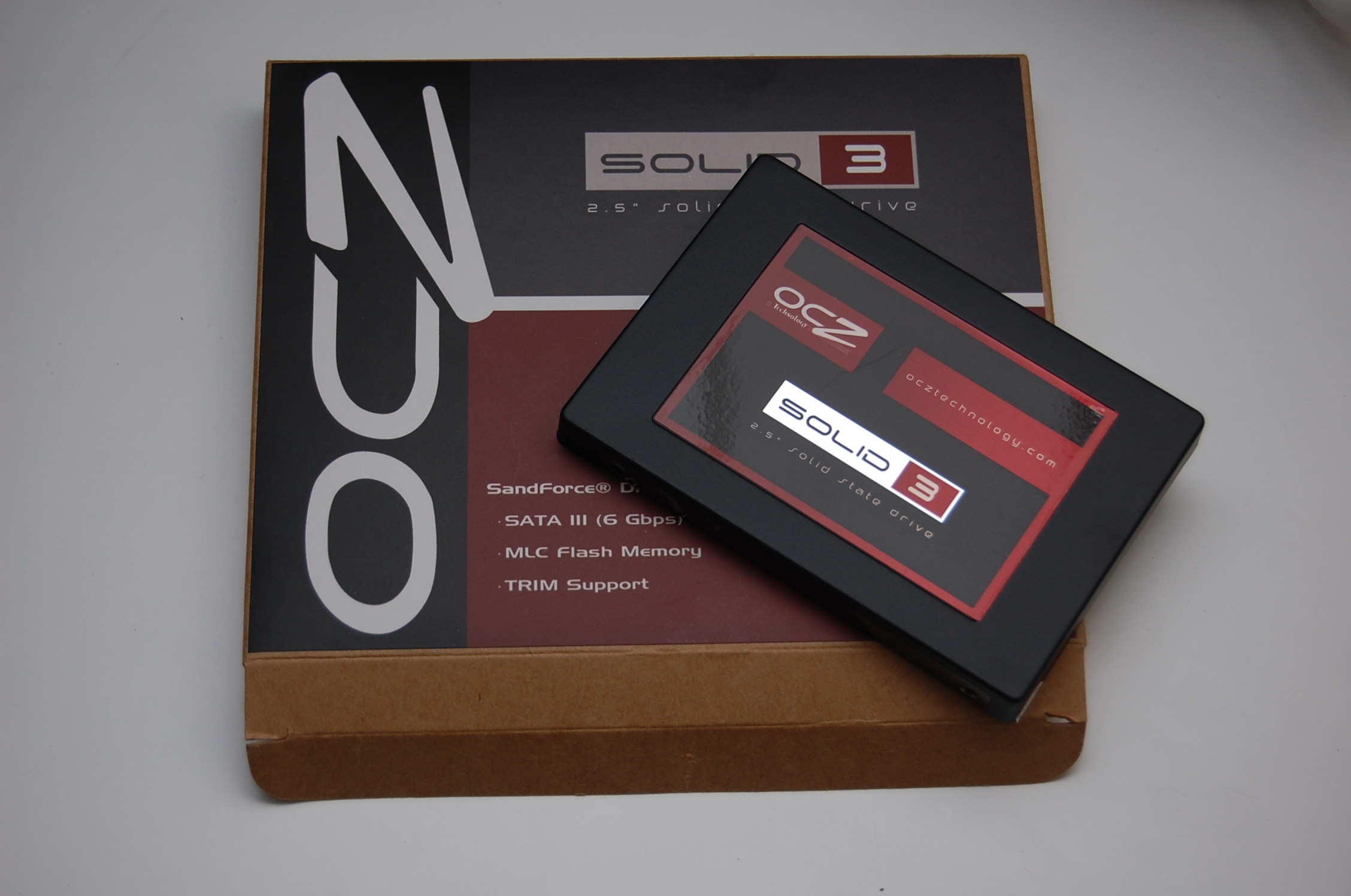

OCZ disken
(2011-08-29 23:24:34)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

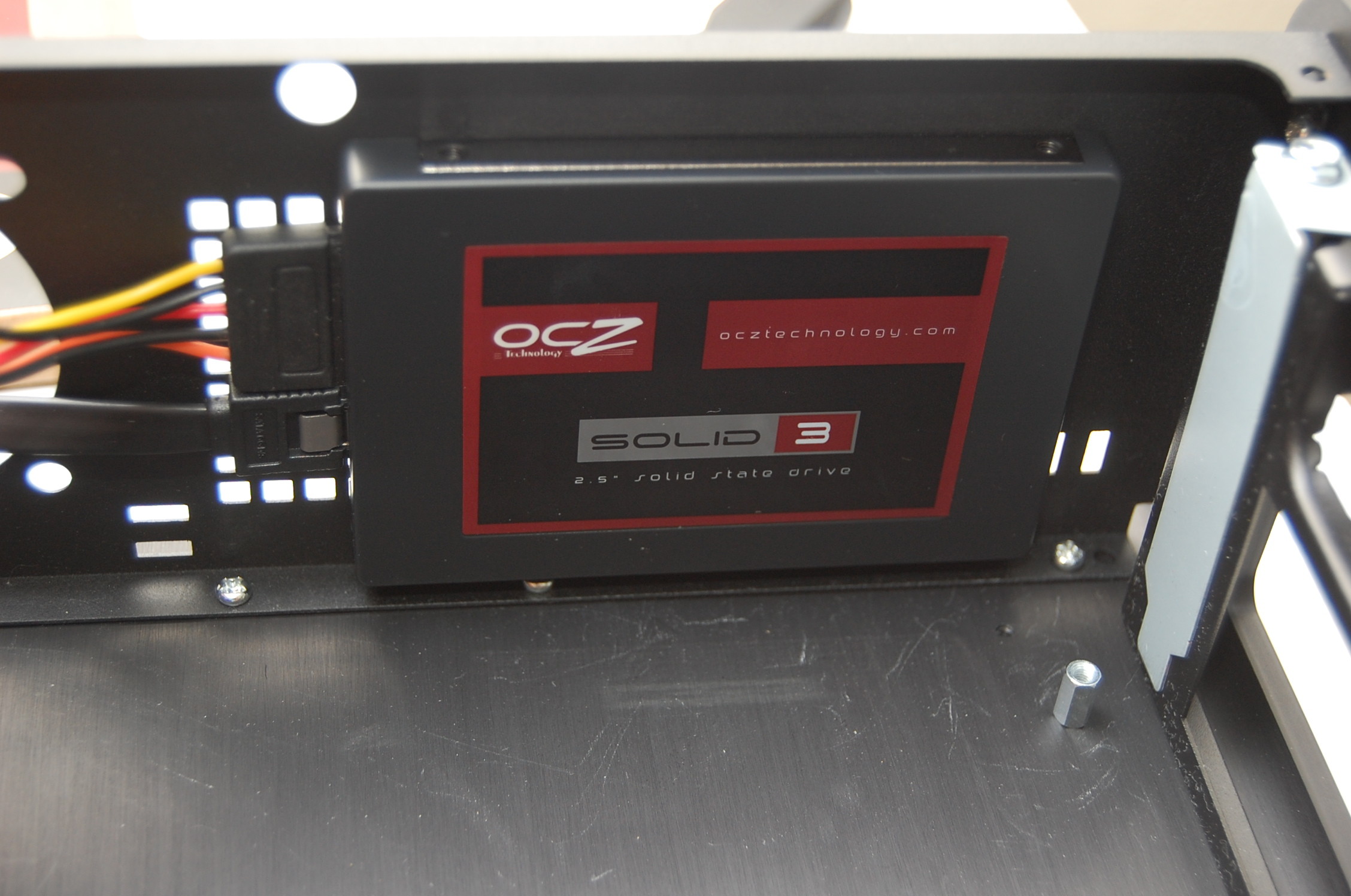

OCZ Solid 3 - Sandforce 1200
SSD disken skruvas fast på vänstersidan av chassit. Smärtfritt. (2011-08-29 23:25:08)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

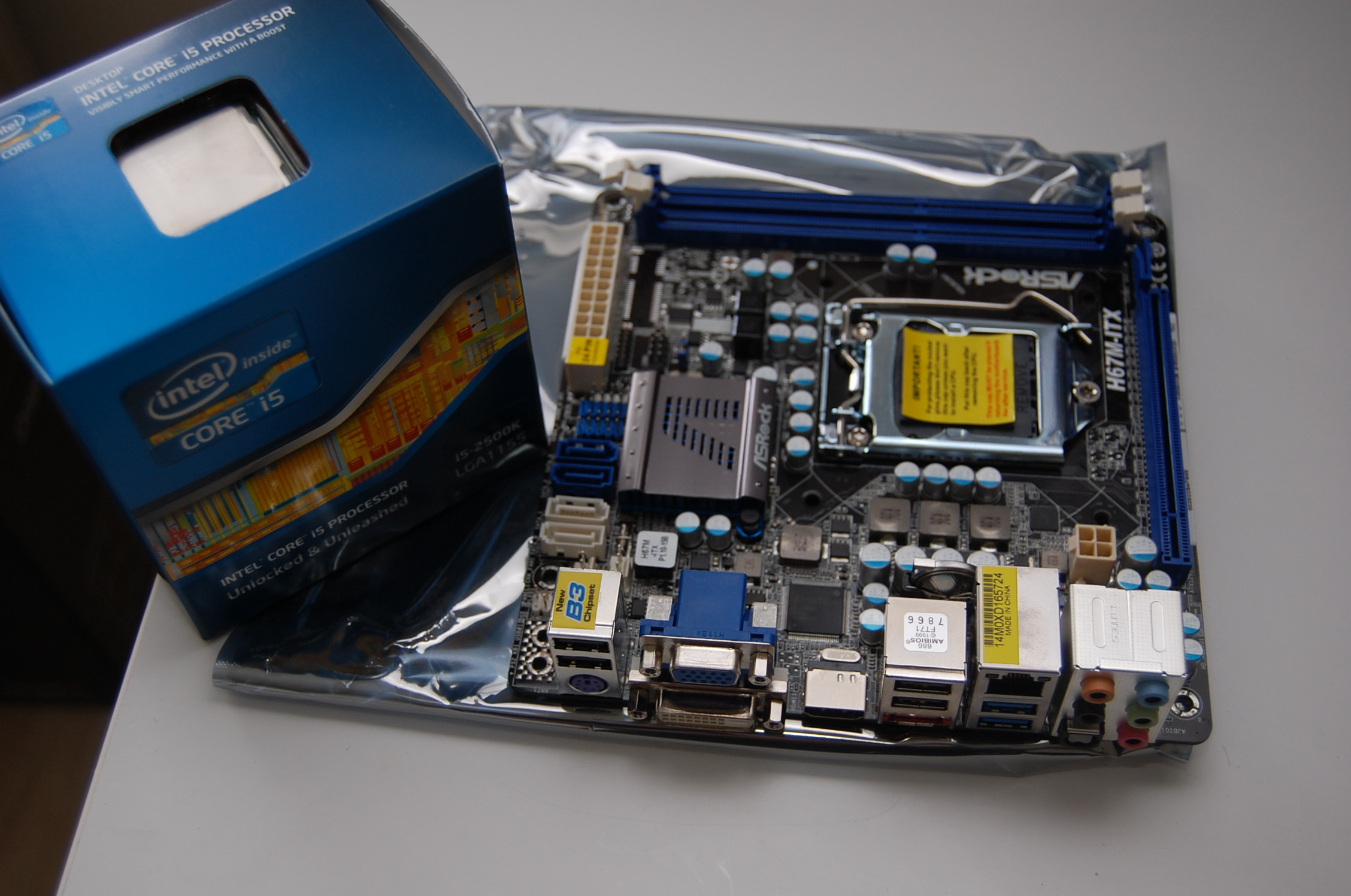

ASRock H67M-ITX + Core i5 2500K
Dax att montera moderkortet... (2011-08-29 23:26:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

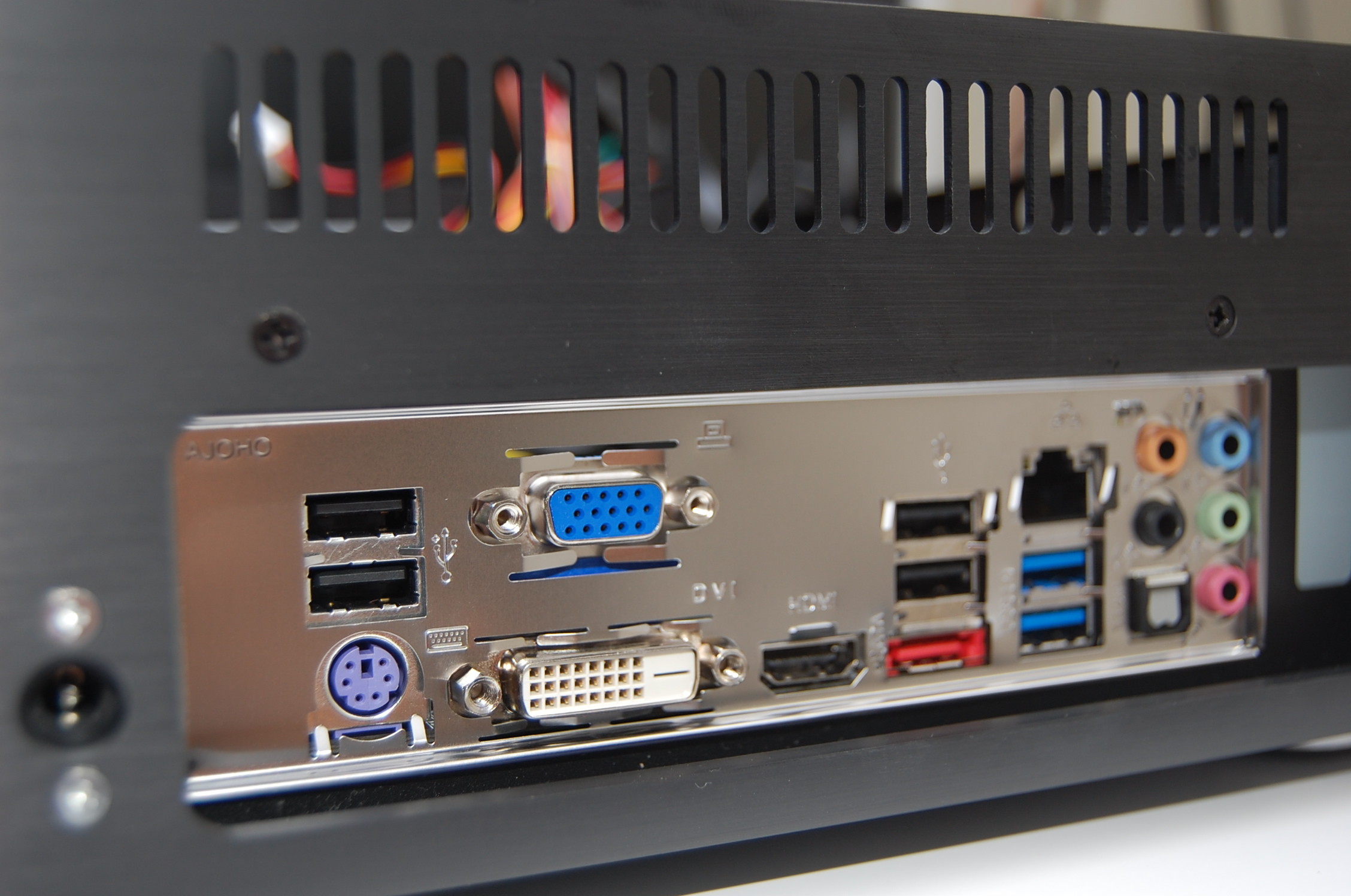

ASRock H67M-ITX

Baksidan/Anslutningar
(2011-08-29 23:28:49)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

ASRock H67M-ITX

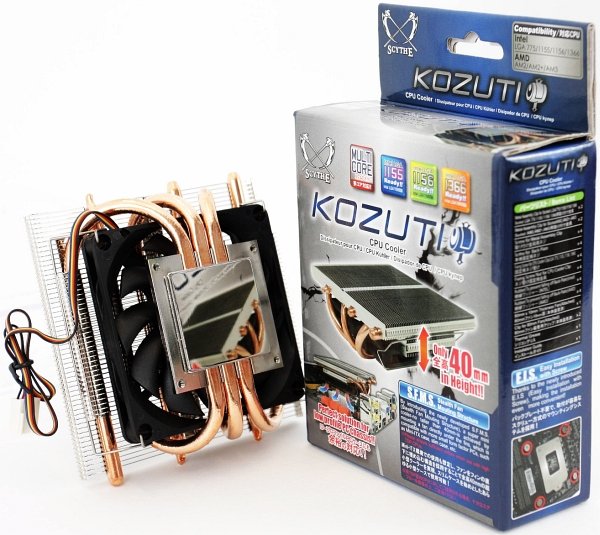

Scythe KOZUTI
Utrymmet i chassit är minst sagt begränsat och den enda chansen man har till bättre kylning än Intels originalkylare är en Scythe Kozuti kylare. Den passar "bra" i lådan med ca. 1mm tillgodo :) (2011-08-29 23:30:11)

Produkter på bilden:

Scythe Kozuti

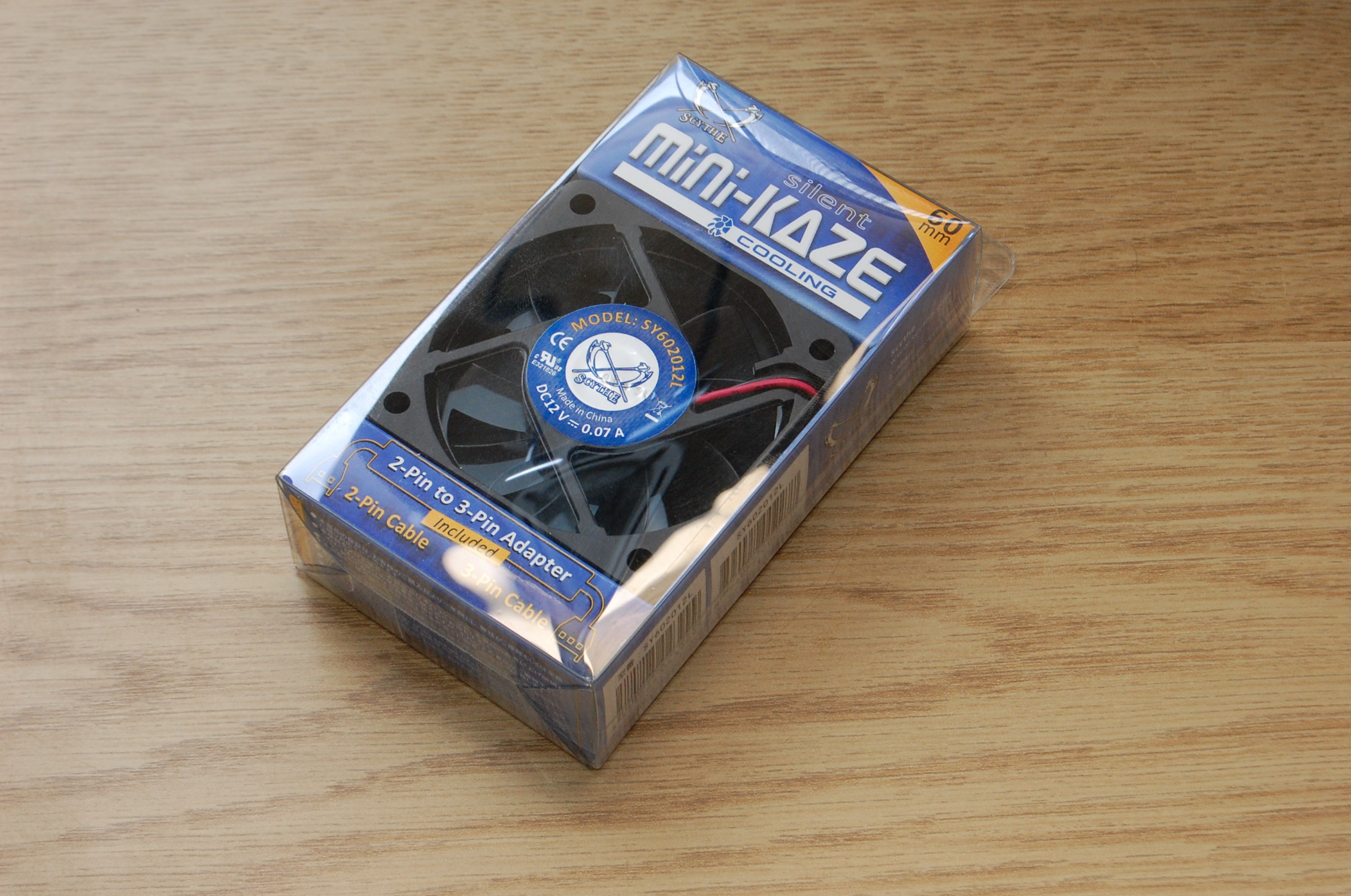

Chassifläktar
Origens originalfläkt är tyvärr ganska högljud så den fick bytas ut. Istället ska 2st Scythe Mini Kaze fläktar monteras som sänks till ca. 1000 rpm via temperaturstyrning. (2011-08-29 23:34:00)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Scythe Mini Kaze 60mm

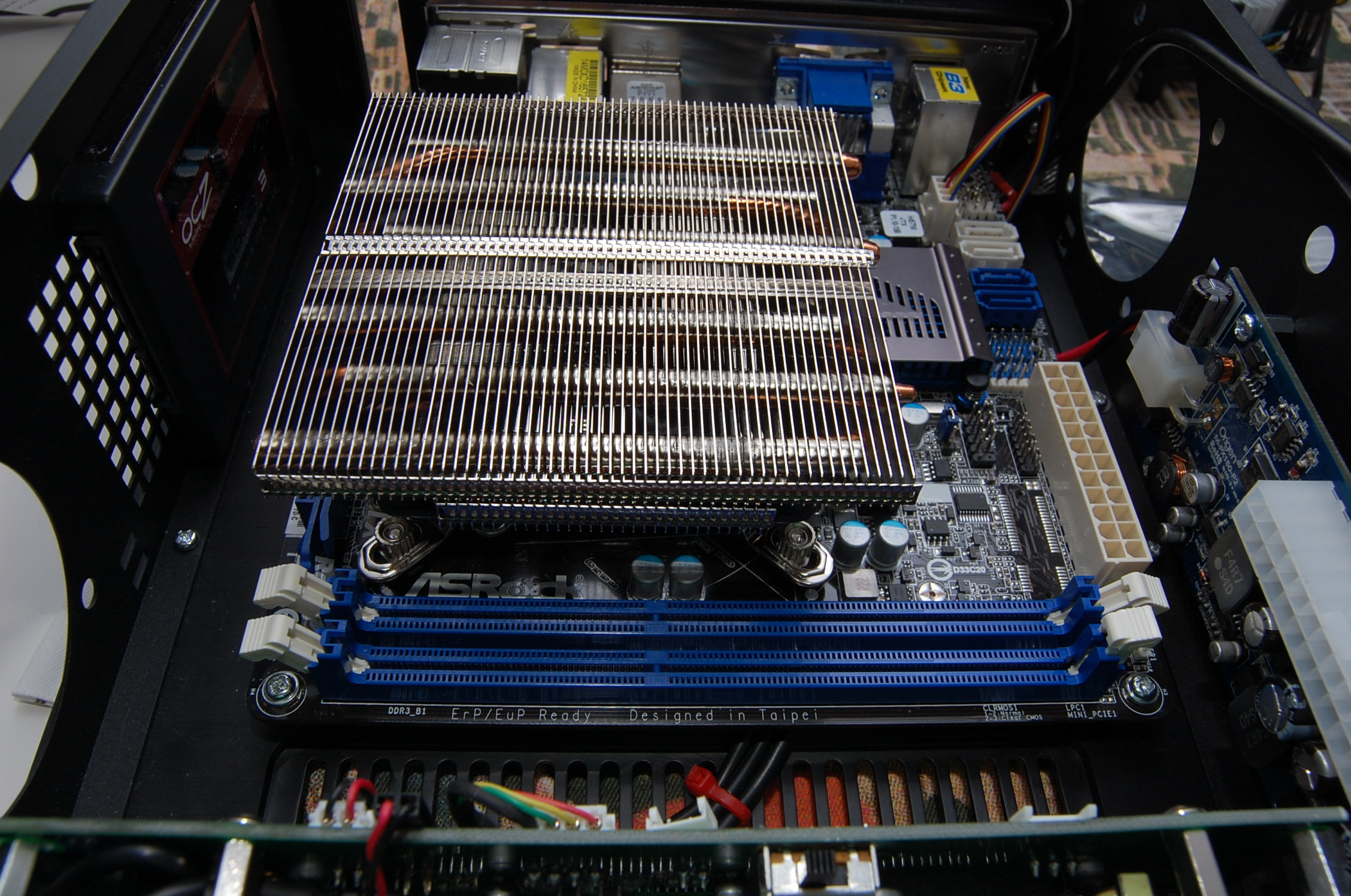

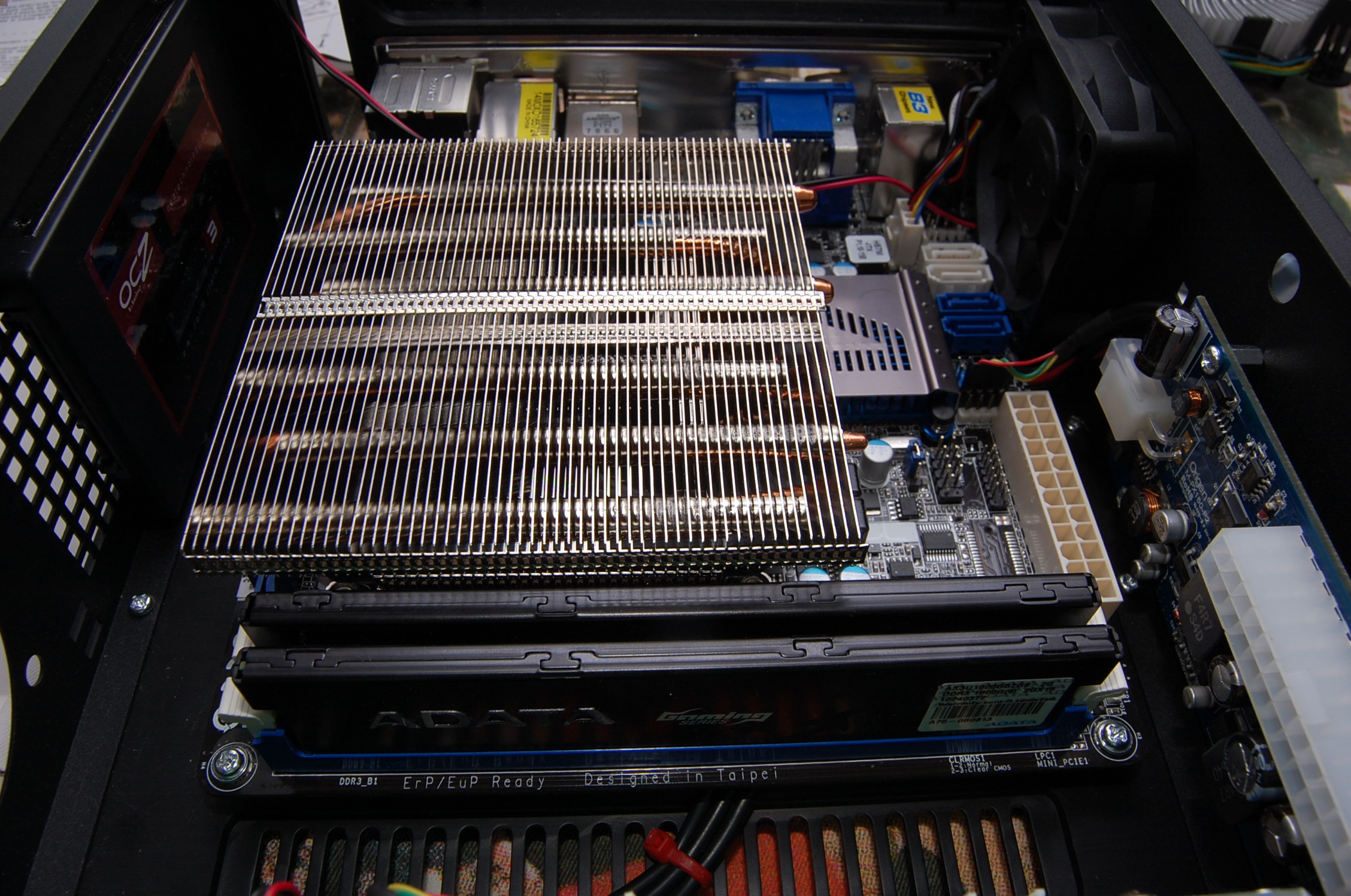

Kylaren på plats!
Kylpasta (Artic Silver MX-4) + Scythe Kozuti gjorde ca. 10 grader i skillnad i jämförelse med Intels referenskylare. Ljudnivån sänktes dessutom också vilket alltid är ett stort plus! (2011-08-29 23:37:34)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

ASRock H67M-ITX,

Scythe Kozuti,

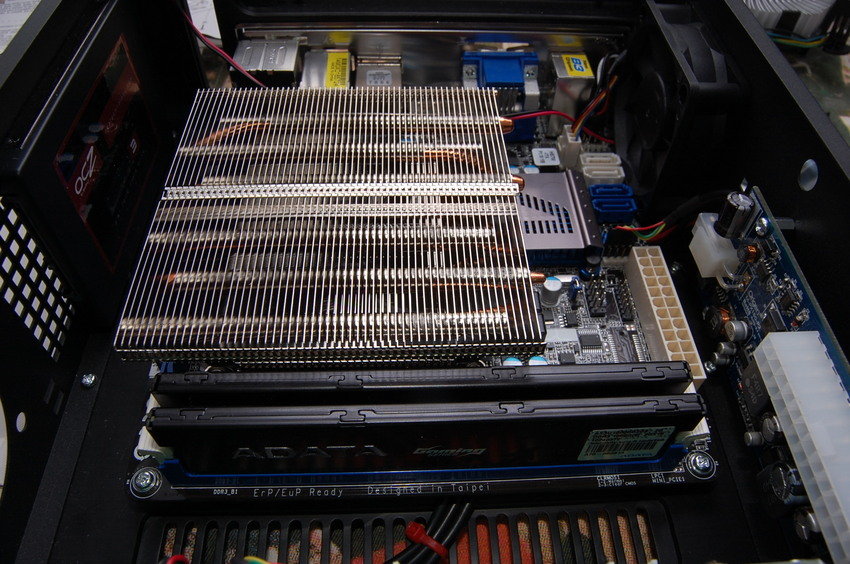

Det mesta på plats
Det enda som kvarstår att montera är fläkten på väster sida samt DVDn som kommer över kylaren. Värt att notera är att mellanrummet mellan DVD och kylare är ca 5-8mm medans mellanrummet mellan kylare och RAM minnen är runt 2mm....Inga jätte marginaler här inte! (2011-08-30 15:00:09)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Scythe Mini Kaze 60mm,

Adata XPG Plus Series DDR3 1600MHz 2x2GB (AX3U1600GB2G9-AG),

ASRock H67M-ITX,

Scythe Kozuti,

Origen M10

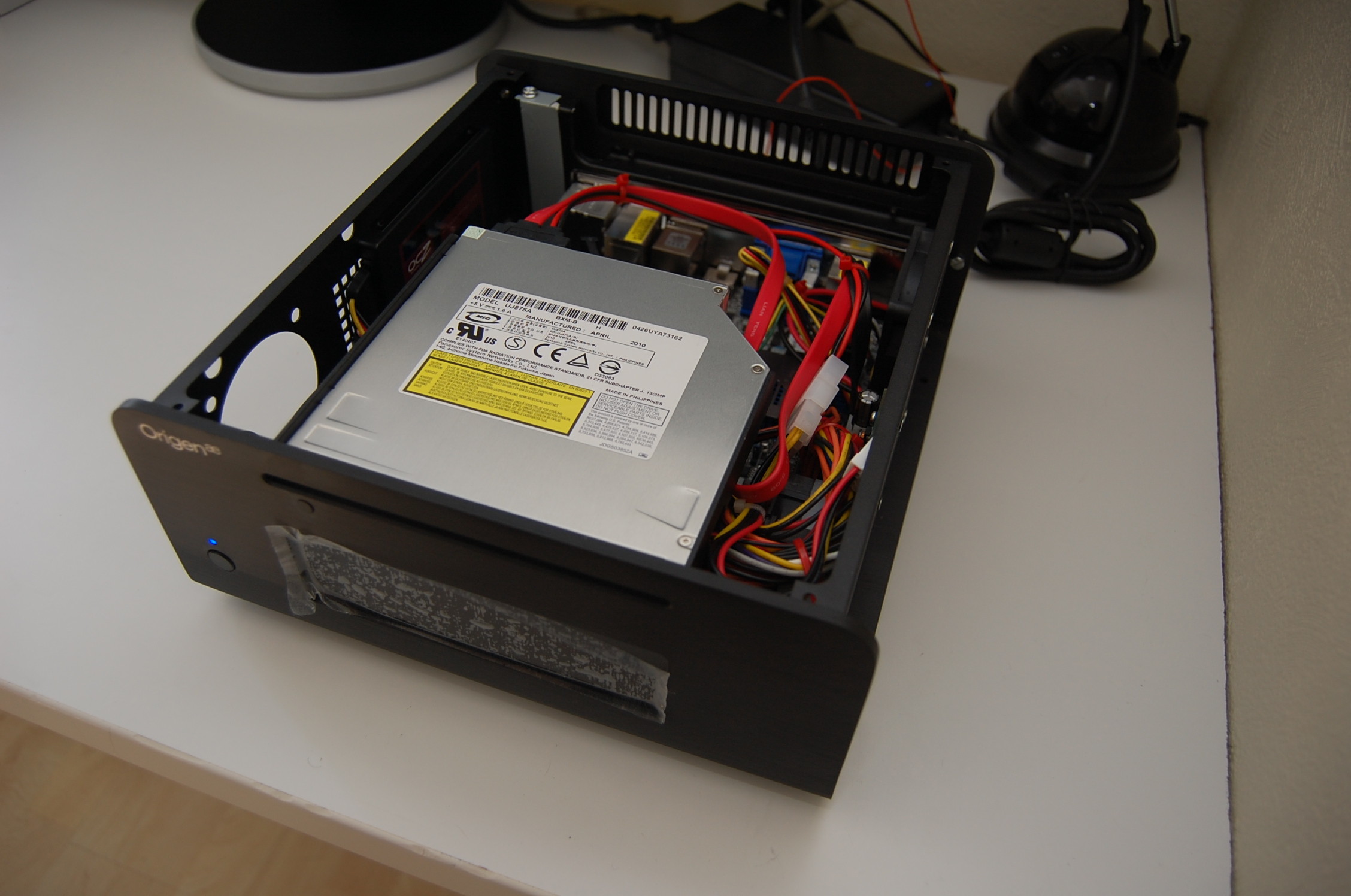

DVDn på plats och första testkörningen (2011-08-30 15:07:28)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

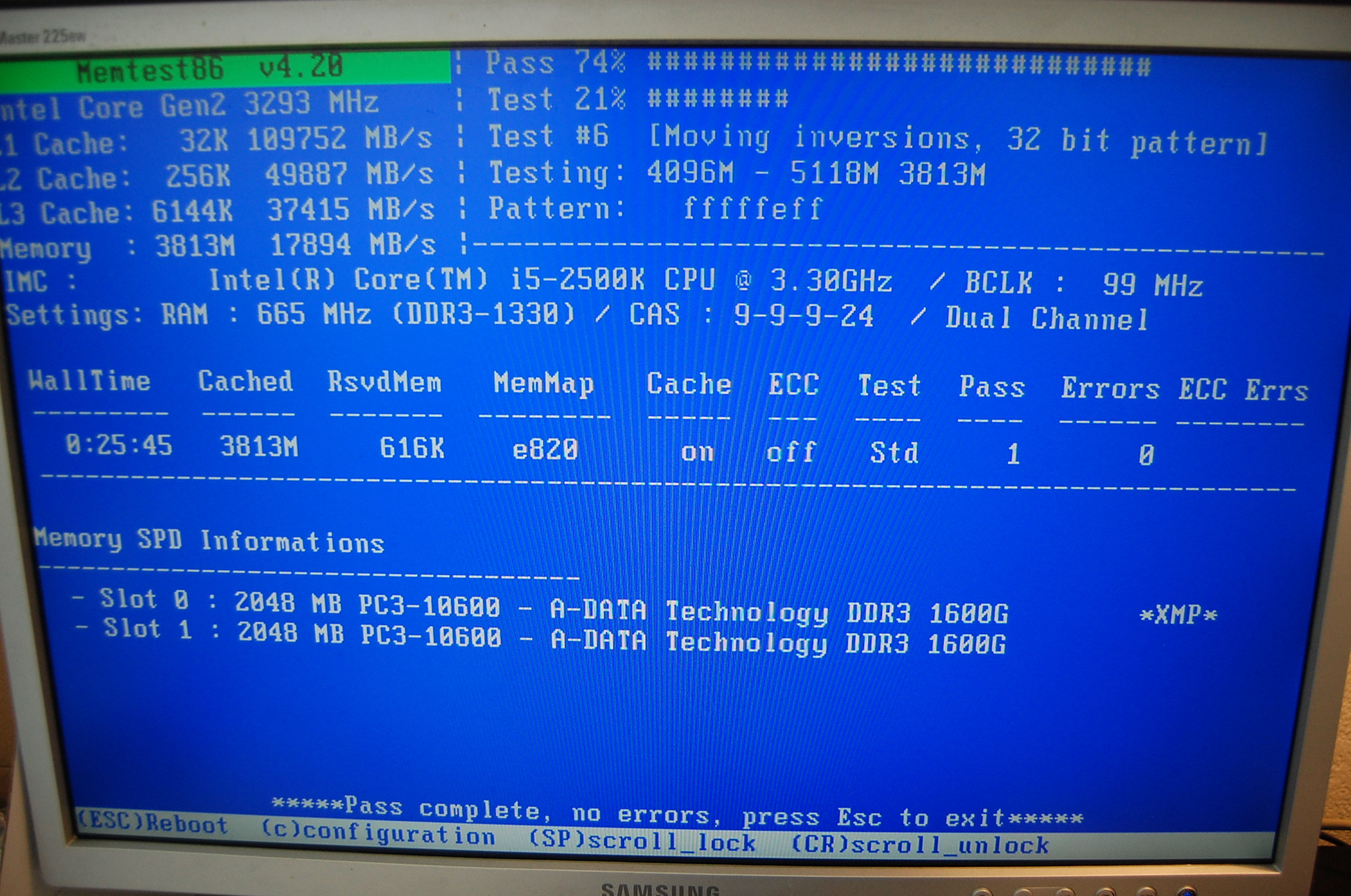

Memtest
Eftersom datorn ska vidare till kund så testas den grundligt först (memtest86 på bilden) (2011-08-30 15:08:39)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Done and done!
En hel del muskler i den fina lådan :) (2011-08-30 15:11:44)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

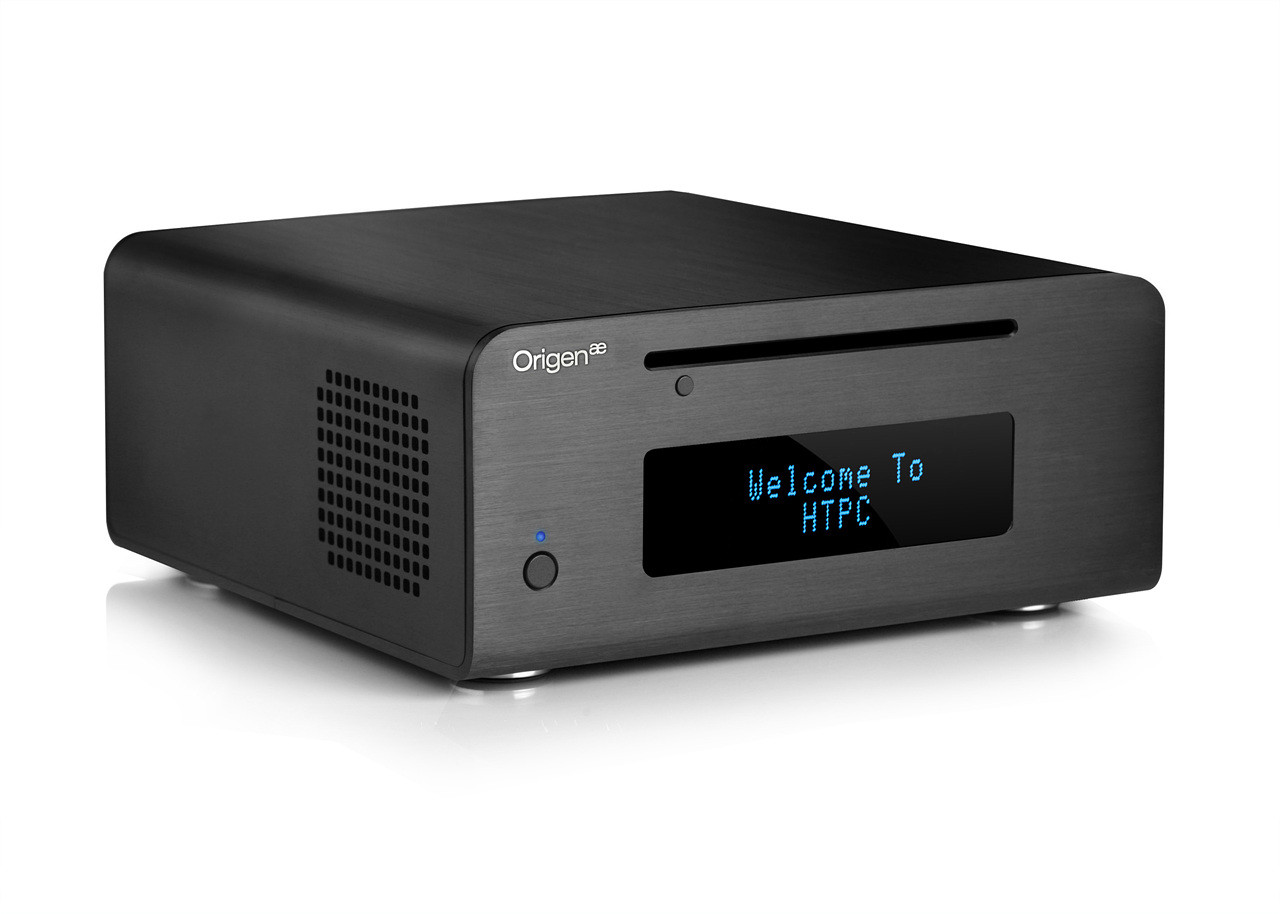

Origen M10
Glömde fota displayen så här är en bild från tillverkaren så att man ser vad jag menar med tydlig display.

Sammanfattningsvis så har "bygget" varit ganska utmanande då en Core i5 producerar en hel del värme och att kombinera detta med ett litet chassi är inte altför enkelt.

En sista sak att påpeka är att PWON kabeln behöver förlängas. Ett annat alternativ är att man använder ett annat moderkort med bättre placering av JFP1 anslutningen men med tanke på priset så bör Origen ha tänkt på detta redan och leverat chassit med en längre kabel från start.

Trots lite småsaker som "stör" så kan man inte låta bli att tycka om chassit då utseendet, kvaliten och designen är långt utöver det vanliga!

(2011-08-30 15:13:57)
