DIY - HFLS-1 (KLARA!!!)
Hembiobyggbilder
Anmäl detta album
Album från Affroman:
DIY - HFLS-1 (KLARA!!!)
(29)
Marantz SR6300
Dölj
|
Tänkte göra min andra högtalare. Har sett många HFLS-1:or här och kanske lite tråkigt att följa ytterligare ett sånt här projekt men kan kanske vara bra för någon?
Alla har ju givit bra referenser för högtalaren så jag hoppas den kommer spela bra ihop med min anläggning och andra högtalarna i systemet.
Ursäkta kvalitén på dom första bilderna då jag glömde kameran första dagen men kommer använda en bättre kamera senare i projektet!
Lets get started!!! Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder
MDF 19mm
Dessa bitarna ska användas i bygget! Fick dem tillsågade på plats inne hos Bauhaus. Har ingen bra såg att såga rakt och fint med för tillfället. Alla bitarna utom 1 eller 2 var exakta på millimetermått. Får fixas senare! (2008-08-10 22:37:07)
Bilden är högupplöst. Klicka i bilden för att zooma.
Dessa bitarna ska användas i bygget! Fick dem tillsågade på plats inne hos Bauhaus. Har ingen bra såg att såga rakt och fint med för tillfället. Alla bitarna utom 1 eller 2 var exakta på millimetermått. Får fixas senare! (2008-08-10 22:37:07)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Förborrning & Försänkning
Måttade och förborrade. Försänkte sedan för skruvskallarna. Var inne på att plugga ett tag eller köra med "kex" men man behöver inte göra det för svårt för sig på första seriösa högtalarbygget. Blir att spackla över senare. Försänkte lite extra för att spacklet ska fästa ordentligt! (2008-08-10 22:40:43)Bilden är högupplöst. Klicka i bilden för att zooma.
Måttade och förborrade. Försänkte sedan för skruvskallarna. Var inne på att plugga ett tag eller köra med "kex" men man behöver inte göra det för svårt för sig på första seriösa högtalarbygget. Blir att spackla över senare. Försänkte lite extra för att spacklet ska fästa ordentligt! (2008-08-10 22:40:43)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

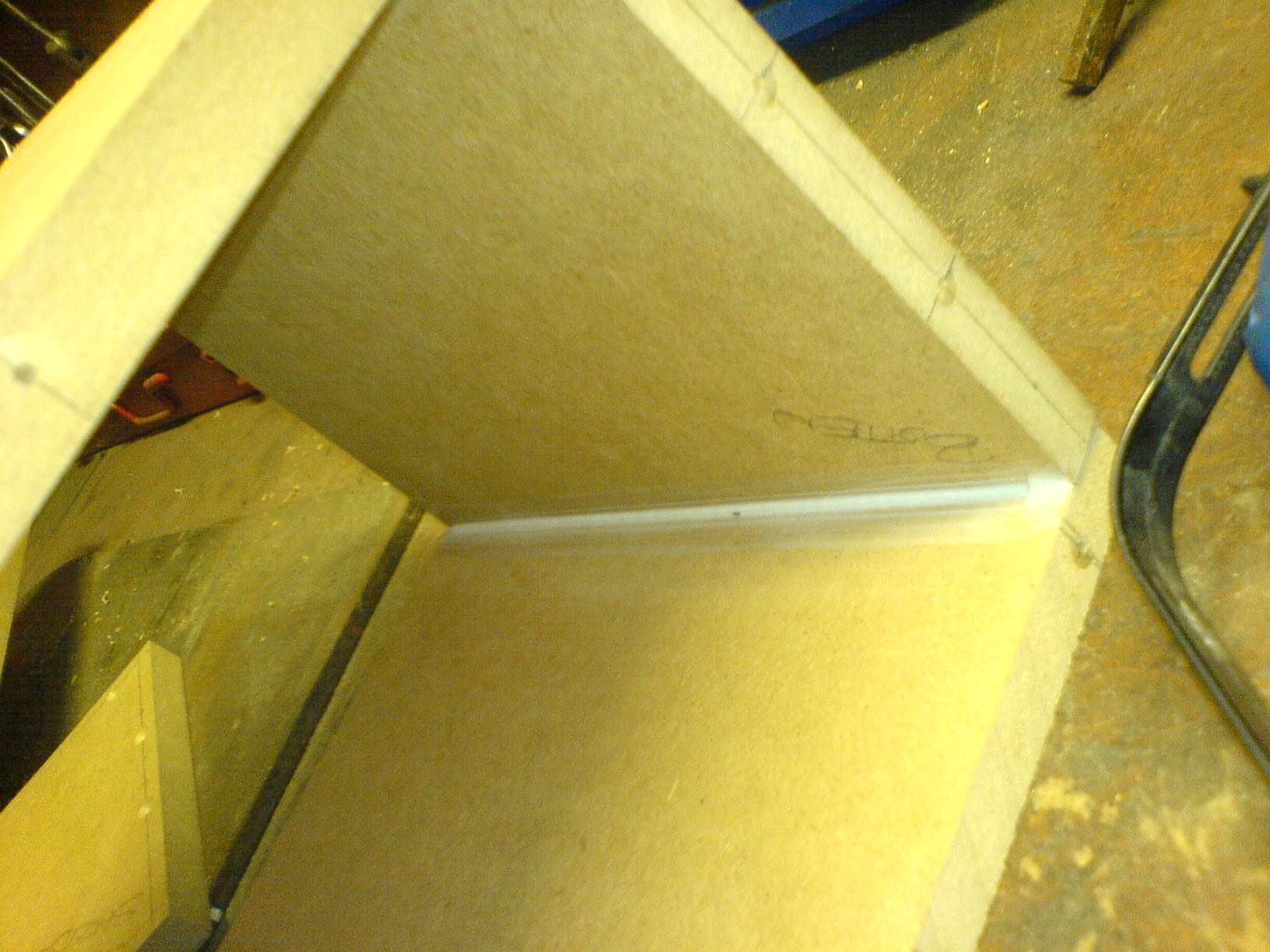

Överspillet lim
Överspillet som av lim som kommer på utsidan kan man ta en handduk och fånga upp och sedan dra längs innersidan av högtalaren. Bombtätt är rätt!!! =) (2008-08-10 22:43:05)Bilden är högupplöst. Klicka i bilden för att zooma.
Överspillet som av lim som kommer på utsidan kan man ta en handduk och fånga upp och sedan dra längs innersidan av högtalaren. Bombtätt är rätt!!! =) (2008-08-10 22:43:05)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

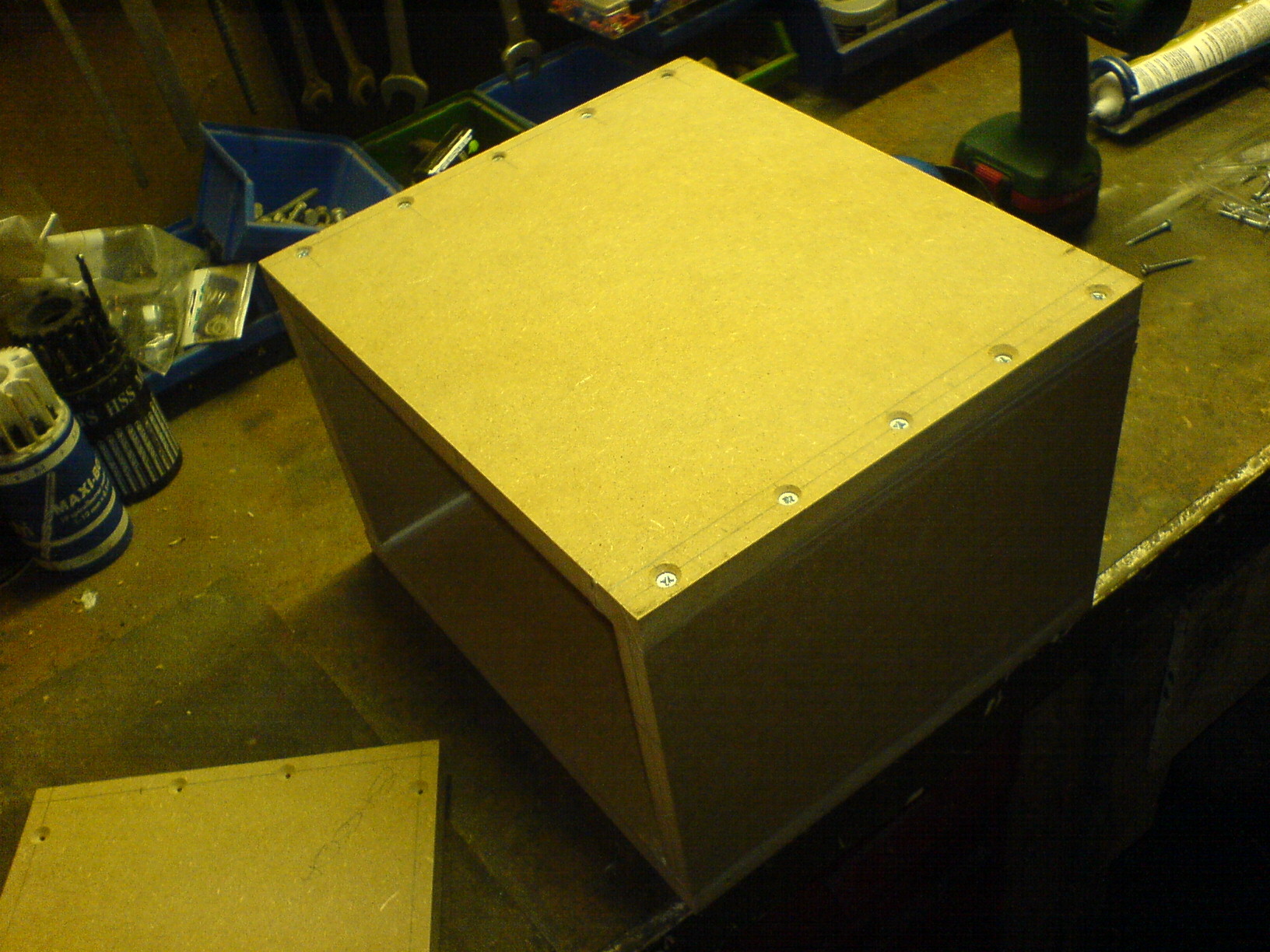

Halvt ihopskruvat
Har borrat och limmat nu. Blev någon millimeter utanför på någon kant och då blir det extrajobb med slipning sedan. Fan också! (2008-08-10 22:44:39)Bilden är högupplöst. Klicka i bilden för att zooma.
Har borrat och limmat nu. Blev någon millimeter utanför på någon kant och då blir det extrajobb med slipning sedan. Fan också! (2008-08-10 22:44:39)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

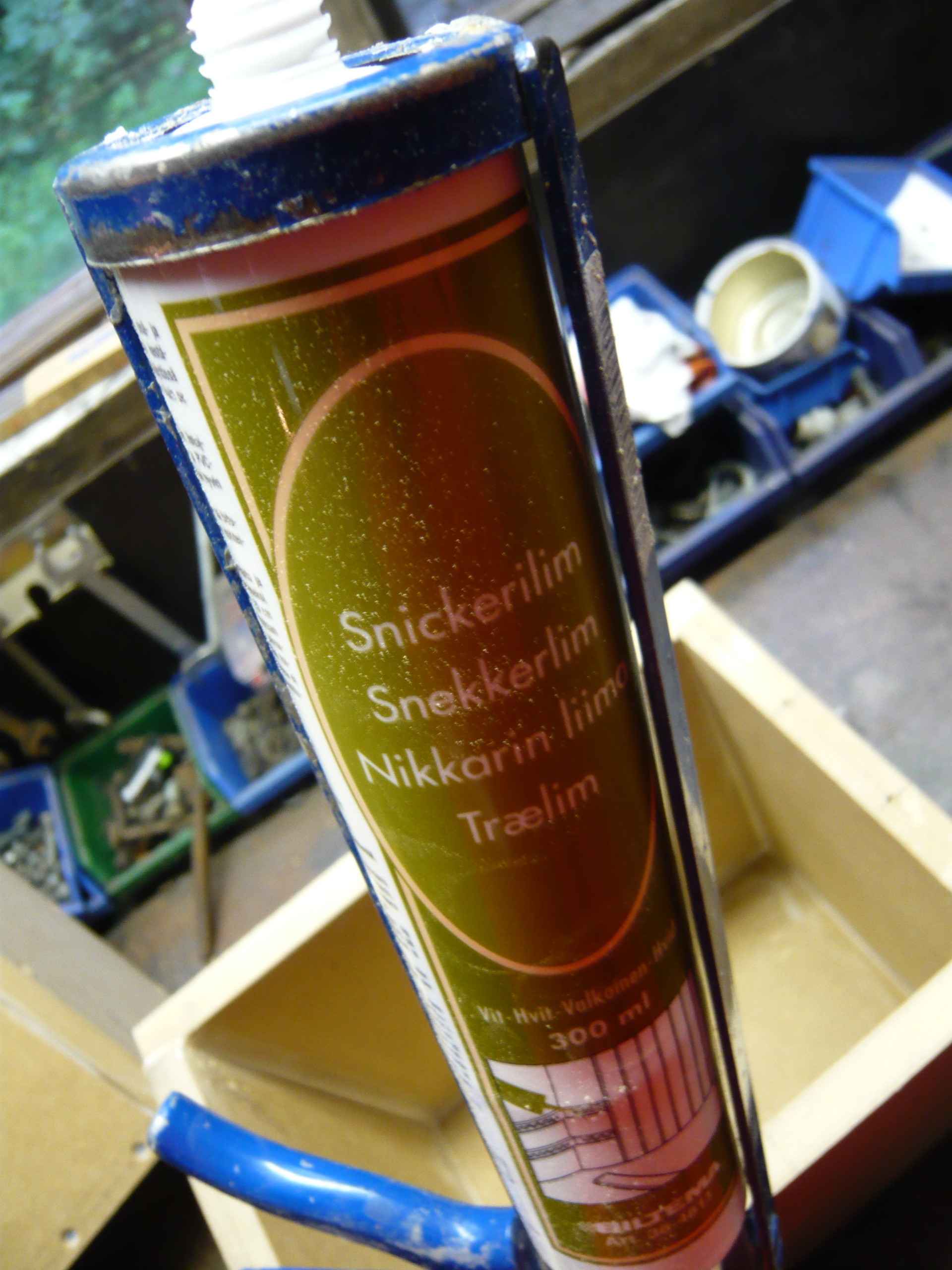

Biltema snickerilim
Användes limma lådan... vet inte om detta är bättre än "vanligt trälim"? (2008-08-11 18:45:57)Bilden är högupplöst. Klicka i bilden för att zooma.
Användes limma lådan... vet inte om detta är bättre än "vanligt trälim"? (2008-08-11 18:45:57)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

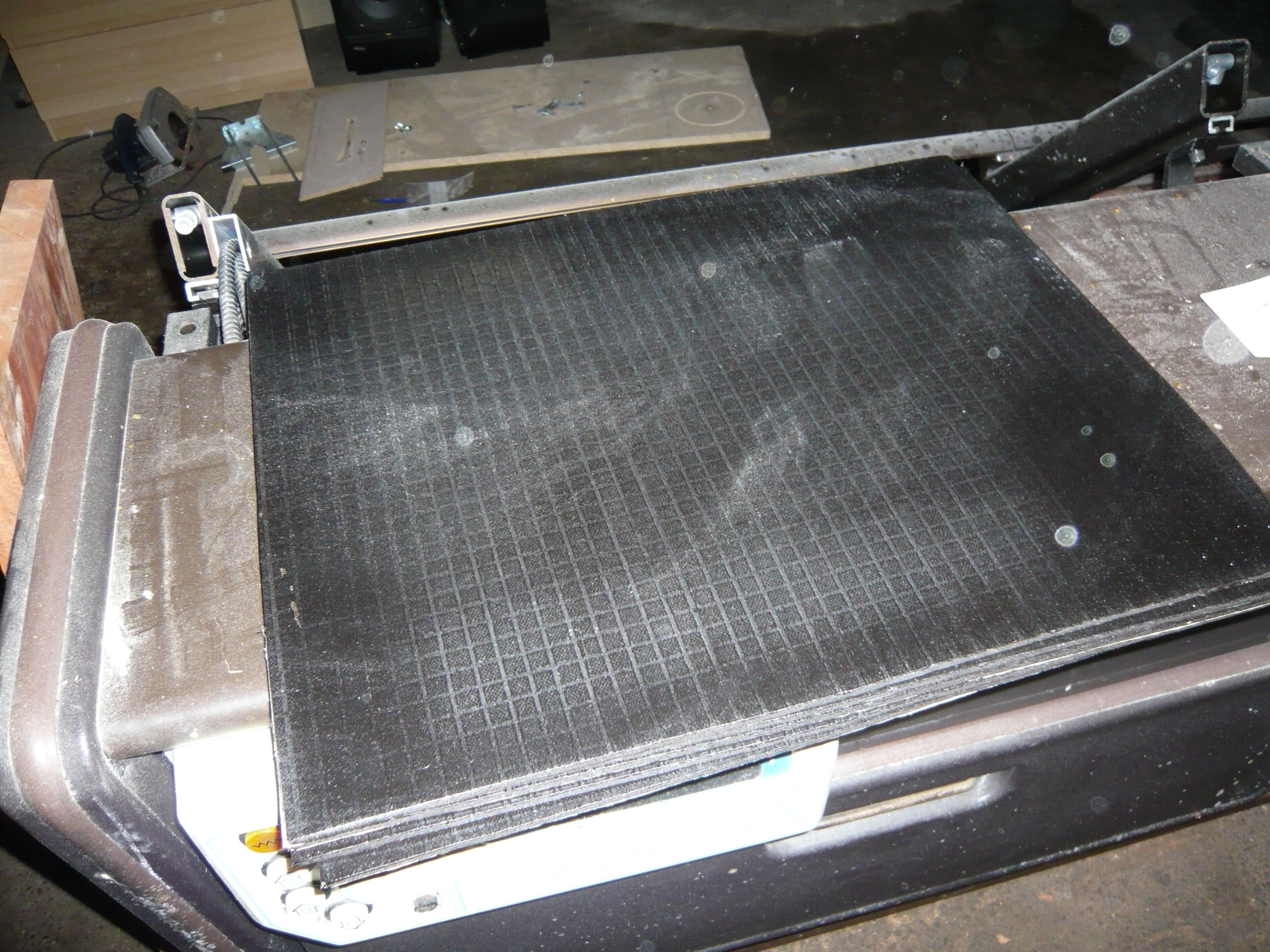

Bitumen asfaltsmatta
Köpte 5st men hade räckt med 4st. Smetigt och kletigt att skära! Skulle haft någon bra sax i en perfekt värld! =) (2008-08-11 18:47:19)Bilden är högupplöst. Klicka i bilden för att zooma.
Köpte 5st men hade räckt med 4st. Smetigt och kletigt att skära! Skulle haft någon bra sax i en perfekt värld! =) (2008-08-11 18:47:19)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
2st skruvdragare
Så sjukt gött att ha 2st skruvdragare! Ett jävla meck att hålla på byta från borr till mejsel fastän det är snabbchuck! Rekomenderas! =) (2008-08-11 18:49:08)Bilden är högupplöst. Klicka i bilden för att zooma.
Så sjukt gött att ha 2st skruvdragare! Ett jävla meck att hålla på byta från borr till mejsel fastän det är snabbchuck! Rekomenderas! =) (2008-08-11 18:49:08)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Skära, klistra!
Första biten asfaltsmatta på plats! (2008-08-11 18:51:13)Bilden är högupplöst. Klicka i bilden för att zooma.
Första biten asfaltsmatta på plats! (2008-08-11 18:51:13)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Skära bort överflödigt
Som ni ser är det en sjukt vass morakniv i sina bästa dagar! (2008-08-11 18:52:50)Bilden är högupplöst. Klicka i bilden för att zooma.
Som ni ser är det en sjukt vass morakniv i sina bästa dagar! (2008-08-11 18:52:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

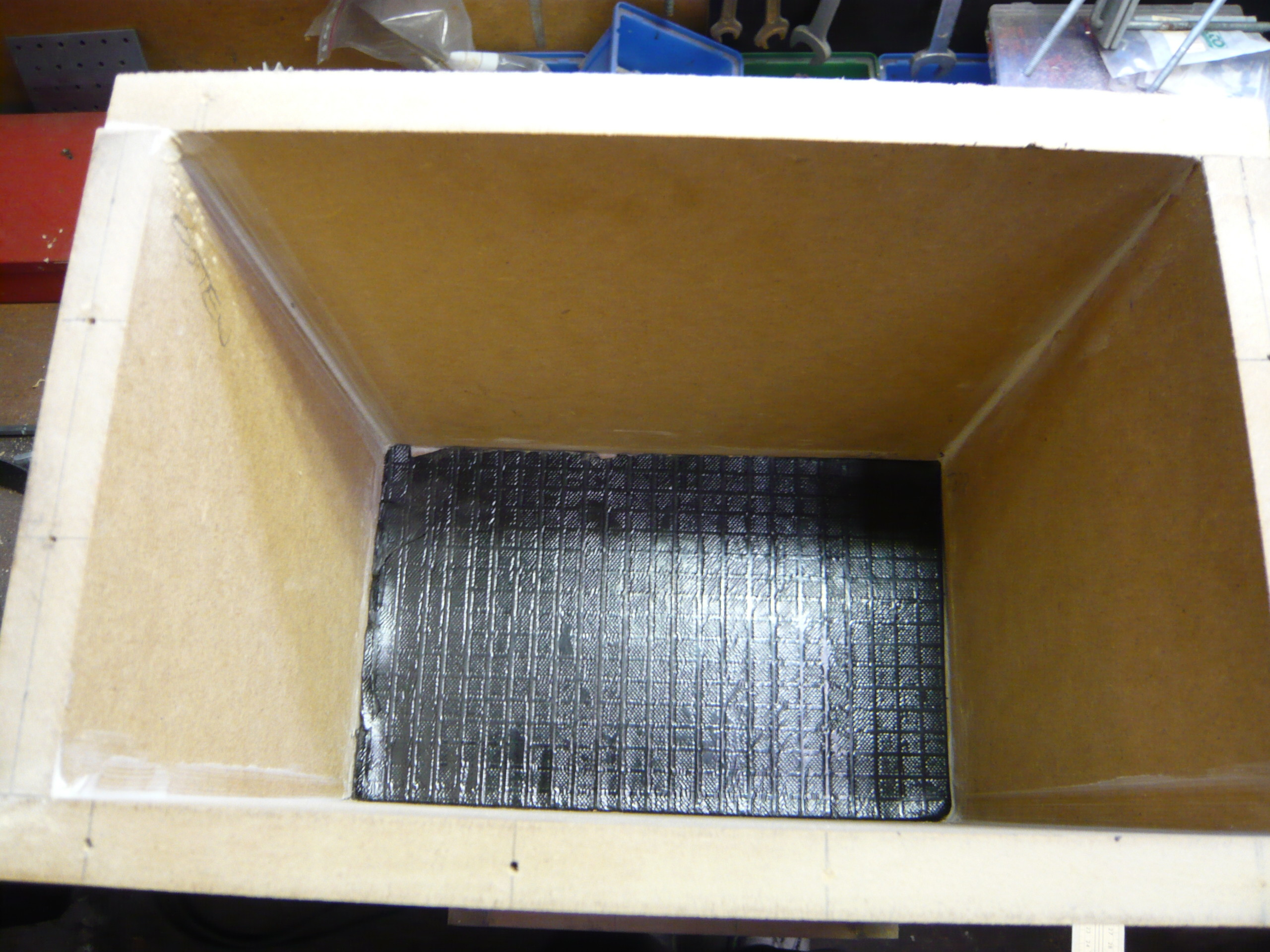

Första högtalaren asfalterad!
Får väl duga! Börjar bli gött tunga nu fastän det inte sitter några filter, element eller framsida på dem! Vådar gött! =) (2008-08-11 18:54:44)Bilden är högupplöst. Klicka i bilden för att zooma.
Får väl duga! Börjar bli gött tunga nu fastän det inte sitter några filter, element eller framsida på dem! Vådar gött! =) (2008-08-11 18:54:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Båda högtalarna färdigasfalterade
Kom på att jag måste slipa ner kanterna för att fronten ska ligga jämnt och nu ligger det en smetig asfaltsmatta där... kommer bli kletigt på sandpappret. Härligt när man märker det efter man är klar! Damn it!
Allt som inte dödar, det härdar som man brukar säga... (2008-08-11 18:56:29)Bilden är högupplöst. Klicka i bilden för att zooma.
Kom på att jag måste slipa ner kanterna för att fronten ska ligga jämnt och nu ligger det en smetig asfaltsmatta där... kommer bli kletigt på sandpappret. Härligt när man märker det efter man är klar! Damn it!
Allt som inte dödar, det härdar som man brukar säga... (2008-08-11 18:56:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Ojämt!
Måttade för dåligt tydligen
Ojämnhet
Blir att slipa ner här med!
Produkter på bilden:

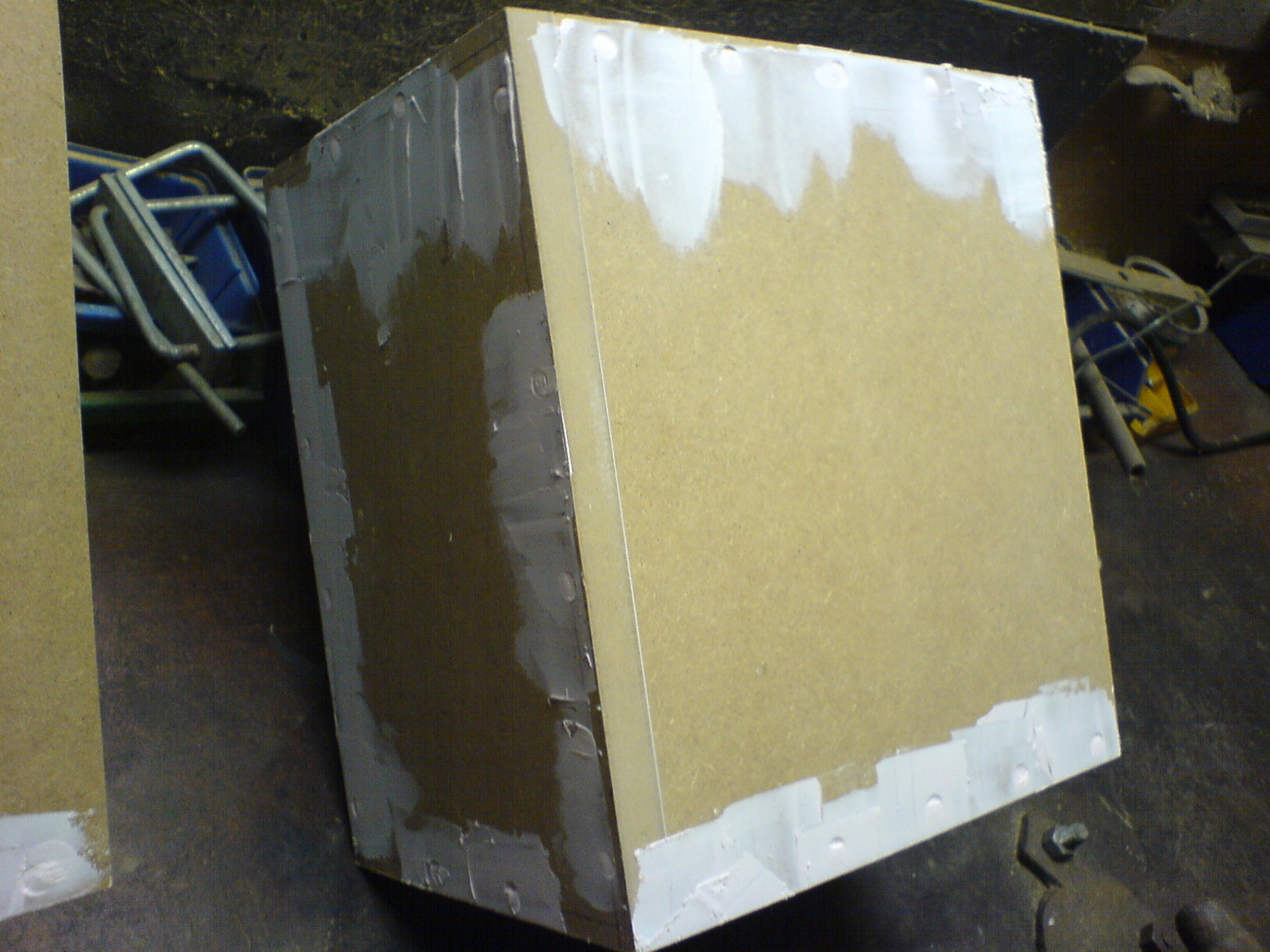

Första lager med spackel
Slipa först ner ojämna kanter med en Bosh Excenterslip. Använde mig sedan av Biltemas finspackel. Standardspackel hade väl varit bättre iofs men jag hade en massa finspackel över hemma och då får man använda det man har! =) (2008-08-14 17:06:28)Bilden är högupplöst. Klicka i bilden för att zooma.
Slipa först ner ojämna kanter med en Bosh Excenterslip. Använde mig sedan av Biltemas finspackel. Standardspackel hade väl varit bättre iofs men jag hade en massa finspackel över hemma och då får man använda det man har! =) (2008-08-14 17:06:28)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

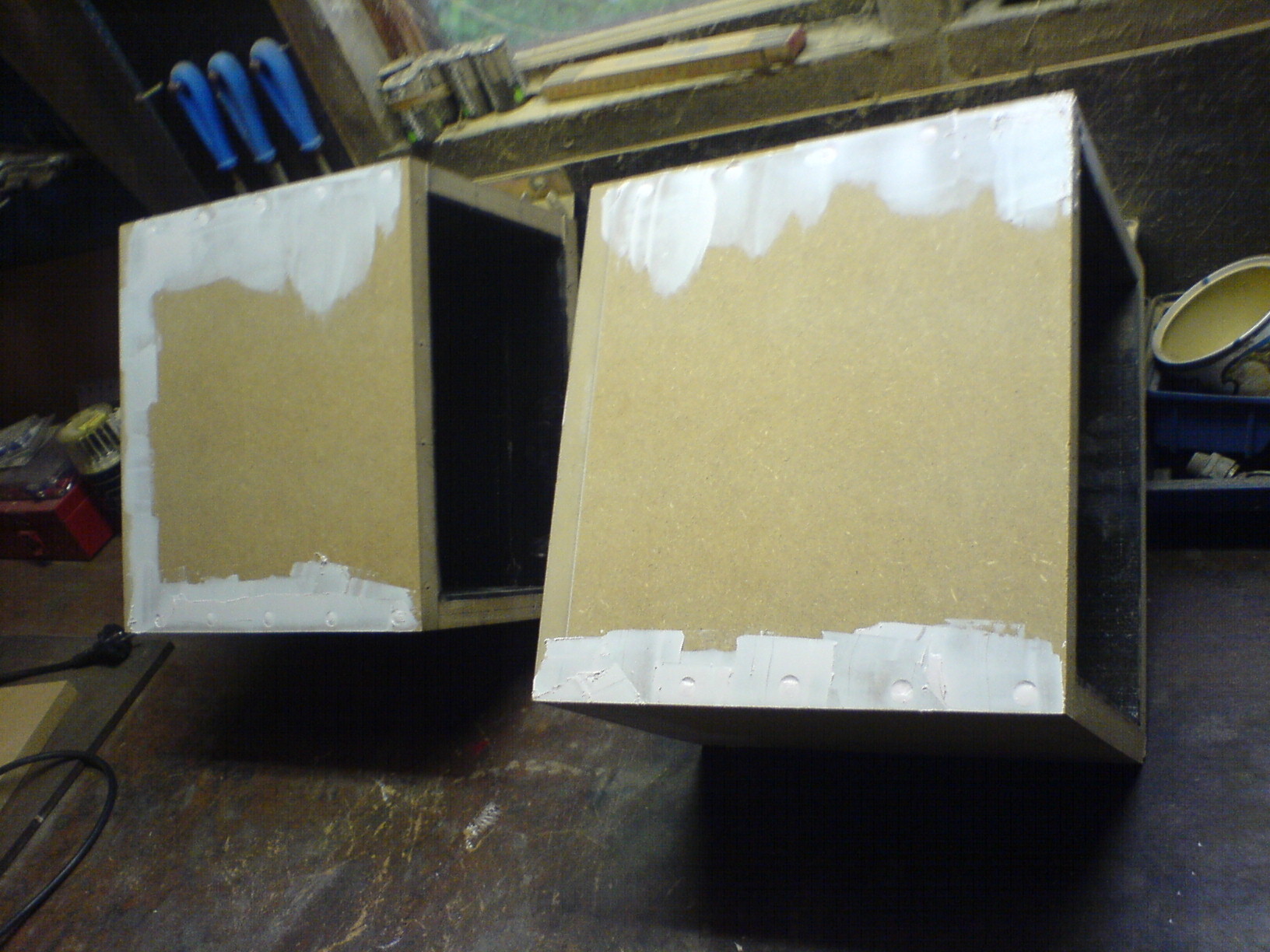

Båda lådorna spacklade med ett lager!
Skulle väl igentligen kunna smecka på mer spackel men jag föredrar att lägga minst 2 lager och låta spackled fästa ordentligt över en dag innan man lägger på nästa lager. Och föresten så använde jag mig av elhyvel först för att jämna till kanterna och det är INGET JAG REKOMMENDERAR!!! =) Fick spackla lite mer efter den vändan! Hhahaa! (2008-08-14 17:08:52)Bilden är högupplöst. Klicka i bilden för att zooma.
Skulle väl igentligen kunna smecka på mer spackel men jag föredrar att lägga minst 2 lager och låta spackled fästa ordentligt över en dag innan man lägger på nästa lager. Och föresten så använde jag mig av elhyvel först för att jämna till kanterna och det är INGET JAG REKOMMENDERAR!!! =) Fick spackla lite mer efter den vändan! Hhahaa! (2008-08-14 17:08:52)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Första slipningen
Resultatet efter första vändan med exenterslipen sen lager 1 med spackel (2008-08-14 21:34:35)Bilden är högupplöst. Klicka i bilden för att zooma.
Resultatet efter första vändan med exenterslipen sen lager 1 med spackel (2008-08-14 21:34:35)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Lager 2 med spackel
Upptäckte även att jag glömt att spackla igen skruvhålen på baksidan av en högtalaren. Röv! Men jag drog en fulis och kletade på en massa spackel där så jag slipper att spackla en gång till! Imorgon blir det att slipa ner och sen kommer mina grejer från HIFI-KIT också! Stay tuned! (2008-08-14 21:35:52)Bilden är högupplöst. Klicka i bilden för att zooma.
Upptäckte även att jag glömt att spackla igen skruvhålen på baksidan av en högtalaren. Röv! Men jag drog en fulis och kletade på en massa spackel där så jag slipper att spackla en gång till! Imorgon blir det att slipa ner och sen kommer mina grejer från HIFI-KIT också! Stay tuned! (2008-08-14 21:35:52)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Inget projekt utan problem
Såg vid uppackning av elementen att gummilisten runt konan lossat lite... hmmm blev lite konfunderad och slog en signal till HIFI-KIT som var trevliga (som vanligt) och sa att lite kontaktlim skulle fixa biffen och det gjorde det! Smetade på lite med hjälp av örontopps och det fungerade som sagt! (2008-08-20 19:27:21)Bilden är högupplöst. Klicka i bilden för att zooma.
Såg vid uppackning av elementen att gummilisten runt konan lossat lite... hmmm blev lite konfunderad och slog en signal till HIFI-KIT som var trevliga (som vanligt) och sa att lite kontaktlim skulle fixa biffen och det gjorde det! Smetade på lite med hjälp av örontopps och det fungerade som sagt! (2008-08-20 19:27:21)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

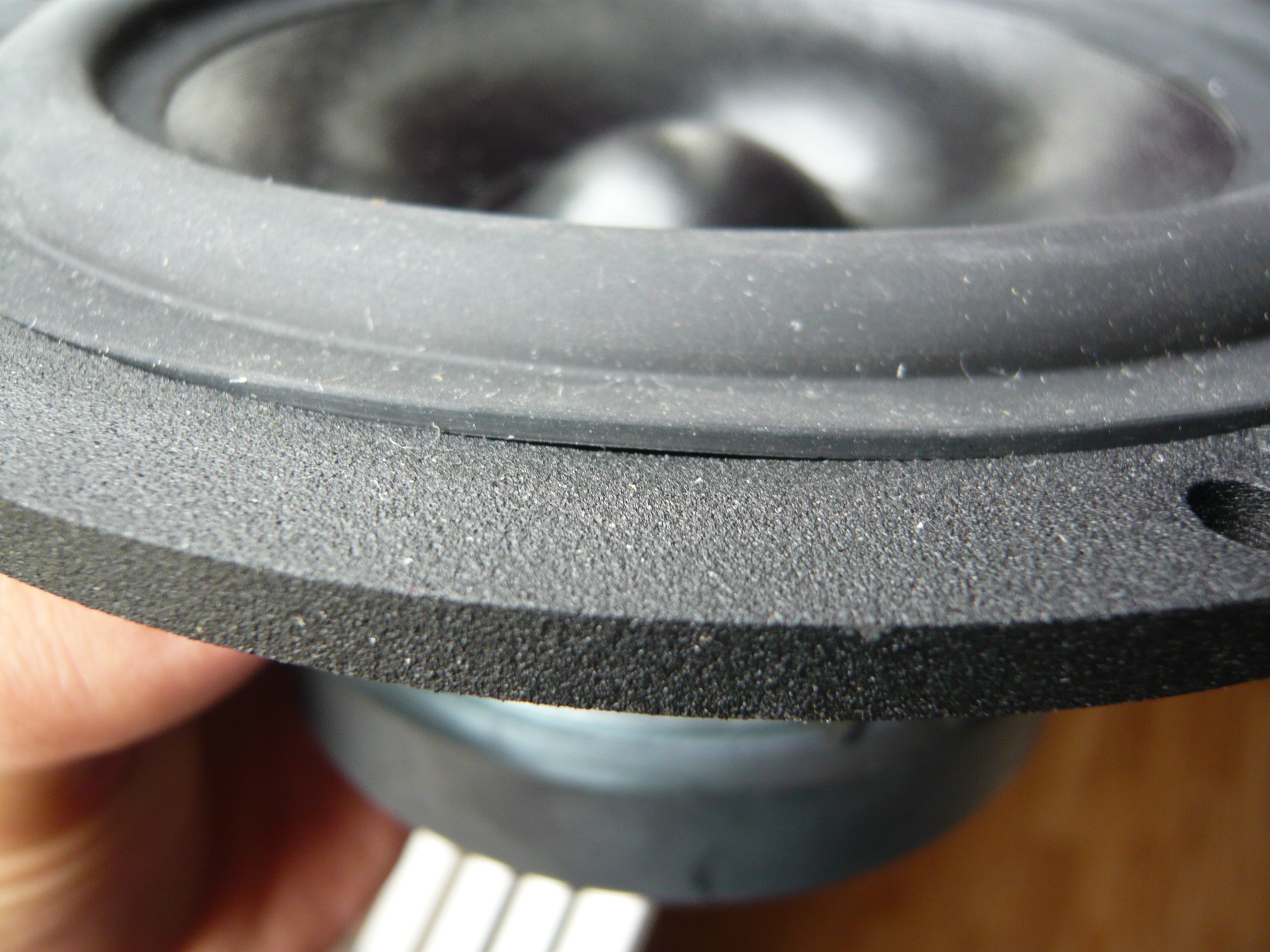

Closeup på släppet
Blev som nya med lite kontaktlim! (2008-08-20 19:29:31)Bilden är högupplöst. Klicka i bilden för att zooma.
Blev som nya med lite kontaktlim! (2008-08-20 19:29:31)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Färdigt filter!
Har ingen aning ifall jag har lödat rätt men jag tror det.... Är inget proffs på att läsa kopplingsscheman (än iaf) =) (2008-08-20 19:31:28)Bilden är högupplöst. Klicka i bilden för att zooma.
Har ingen aning ifall jag har lödat rätt men jag tror det.... Är inget proffs på att läsa kopplingsscheman (än iaf) =) (2008-08-20 19:31:28)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

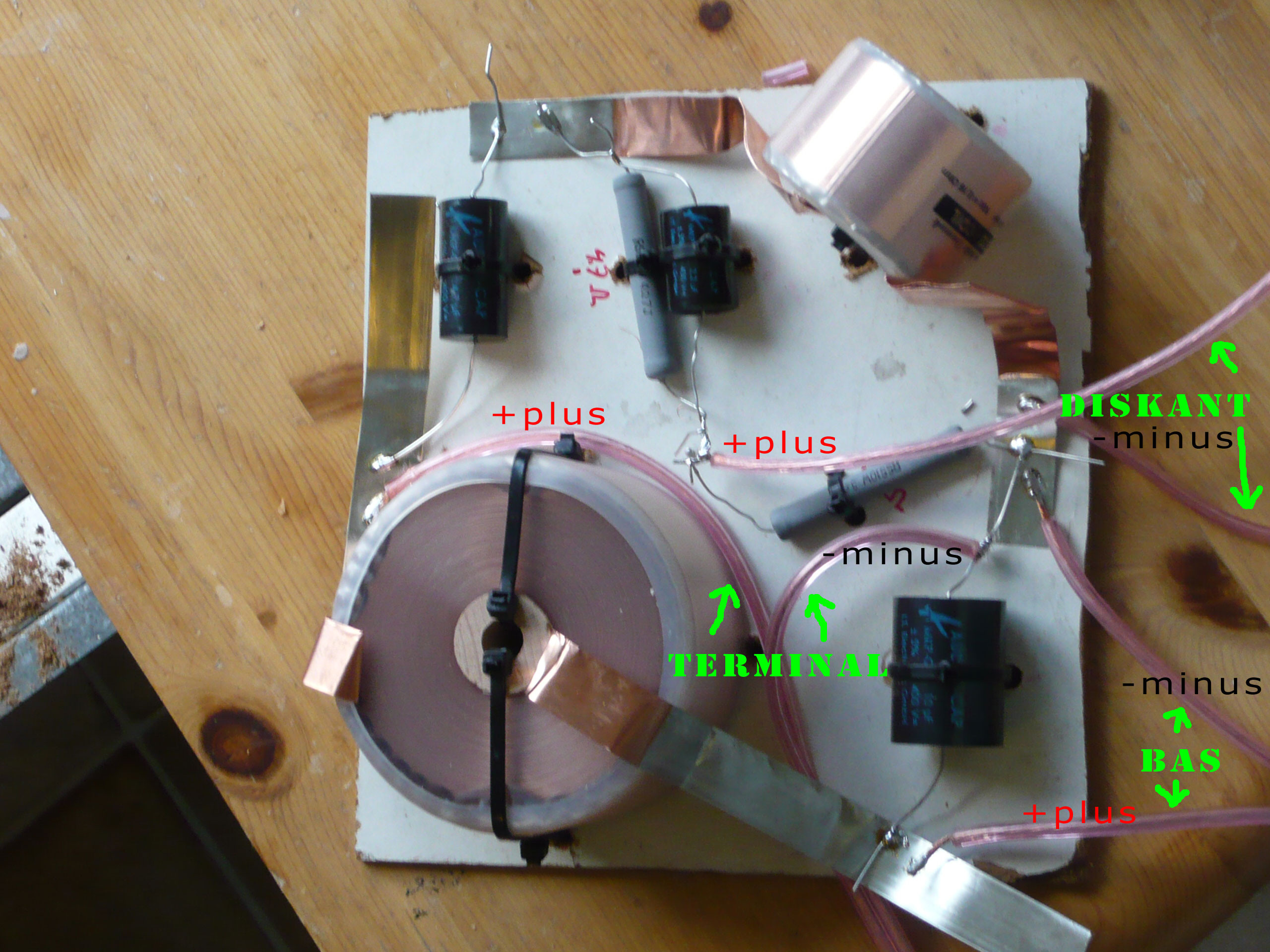

Har jag gjort rätt?
Om det är någon som är lite insatt så snälla skriv om det ser korrekt eller felaktigt ut! (2008-08-20 19:45:14)Bilden är högupplöst. Klicka i bilden för att zooma.
Om det är någon som är lite insatt så snälla skriv om det ser korrekt eller felaktigt ut! (2008-08-20 19:45:14)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

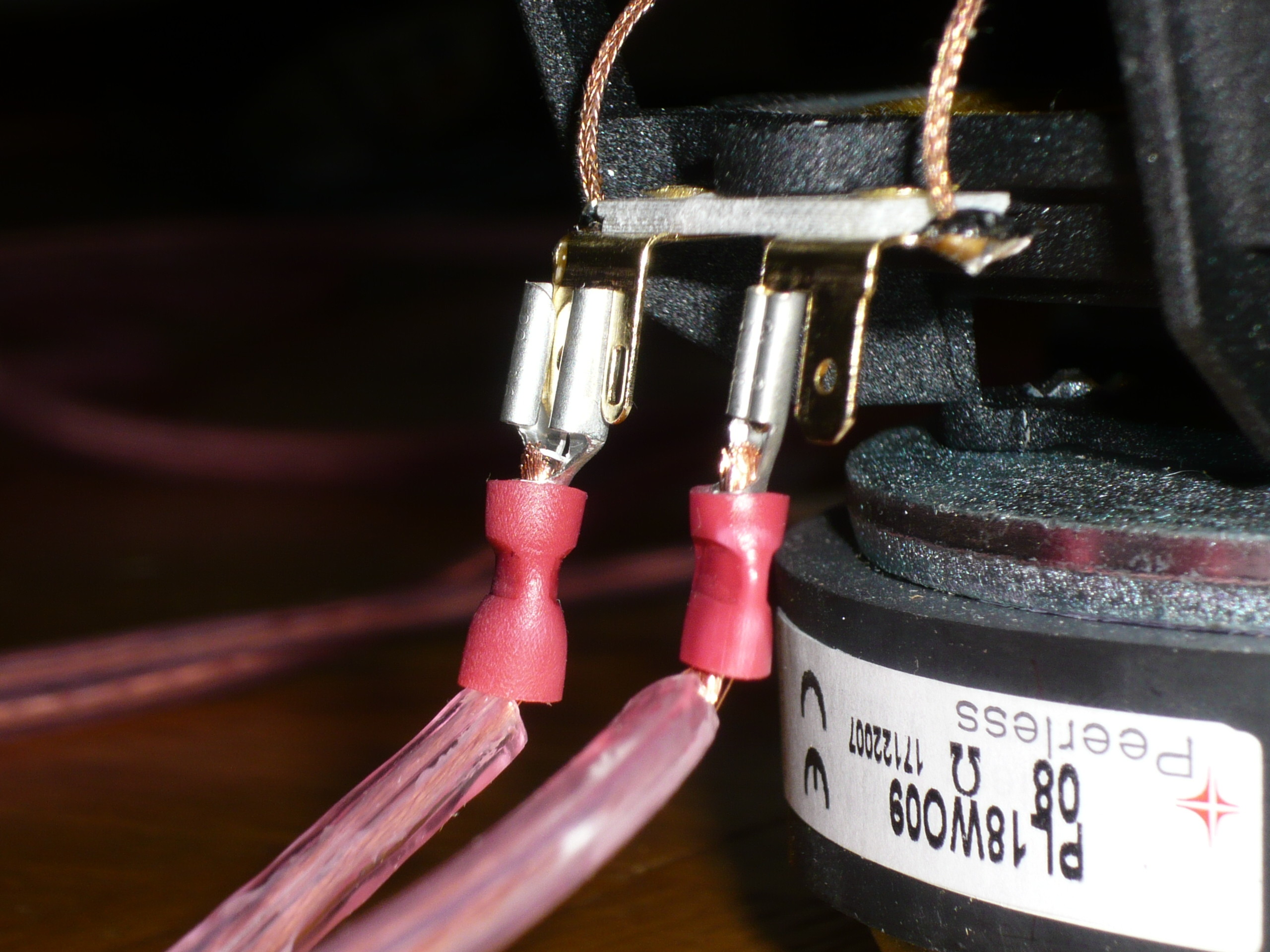

Tillfällig fastsättning
För enkel ur och inpluggning. Står på inspelning när frugan är på jobbet. När hon kommer hem åker dem bort från vardagsrumsgolvet fort som fan! Hahahah! =) Enkel ur och inpluggning. Skall lödas när dom flyttar in i lådan! (2008-08-22 12:00:17)Bilden är högupplöst. Klicka i bilden för att zooma.
För enkel ur och inpluggning. Står på inspelning när frugan är på jobbet. När hon kommer hem åker dem bort från vardagsrumsgolvet fort som fan! Hahahah! =) Enkel ur och inpluggning. Skall lödas när dom flyttar in i lådan! (2008-08-22 12:00:17)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

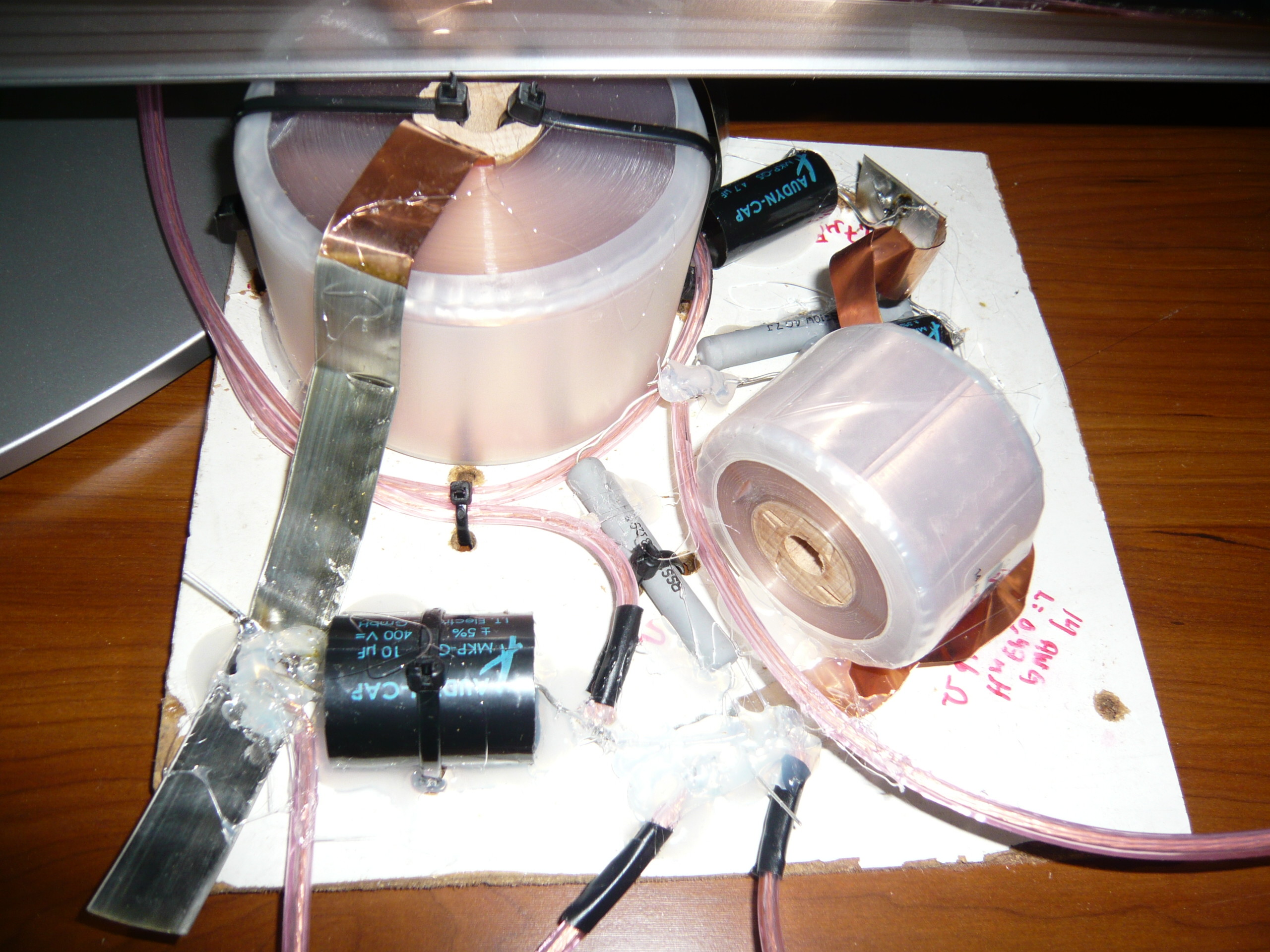

Ny filterlayout!
Gjort en ny filterlayout. Fick lite tips av "DVD-ai" om att vända spolen! Och när jag kollar runt på nätet så har han ju helt rätt vad det gäller den lilla spolens placering! Dessutom så var filterplattan för bred. Hade inte tagti med Bitumen-mattan i beräkning så den var ca 1cm för bred. Blir att kapa och flytta in komponenterna lite. Har även lagt smältlim ala "pro-style" (not!) Men nu sitter det iaf! =) (2008-08-22 12:02:06)Bilden är högupplöst. Klicka i bilden för att zooma.
Gjort en ny filterlayout. Fick lite tips av "DVD-ai" om att vända spolen! Och när jag kollar runt på nätet så har han ju helt rätt vad det gäller den lilla spolens placering! Dessutom så var filterplattan för bred. Hade inte tagti med Bitumen-mattan i beräkning så den var ca 1cm för bred. Blir att kapa och flytta in komponenterna lite. Har även lagt smältlim ala "pro-style" (not!) Men nu sitter det iaf! =) (2008-08-22 12:02:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

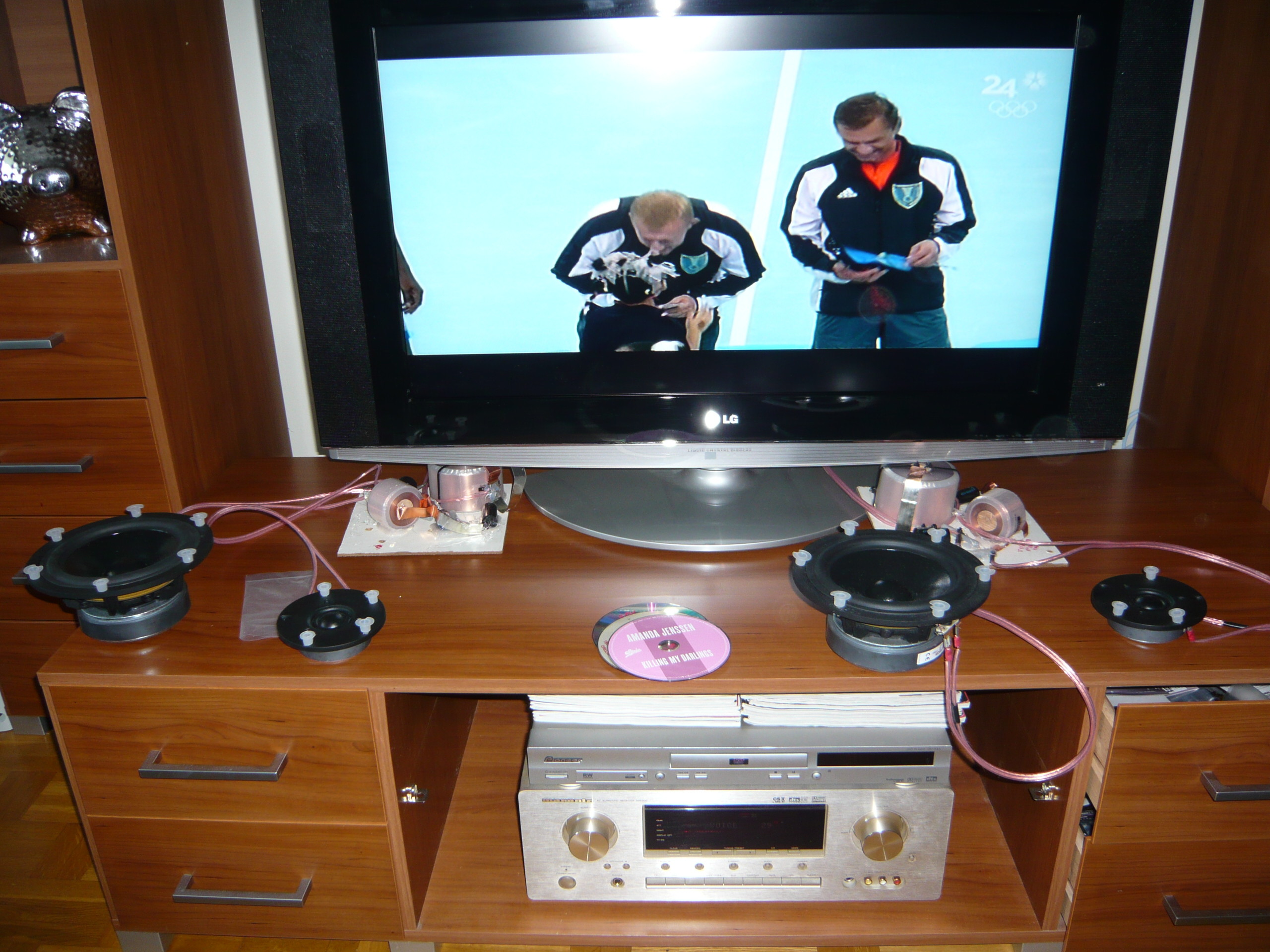

Inspelning!
Nu är dom på inspelning!
Alla tidningar som är ovanför DVD spelaren är ett litet TWEAK som faktiskt fungerade för mig. Den hade svårt att läsa slutet på alla DVD skivor men efter lite tyngd så går detta galant just nu. Väger ju ingenting annars och då blir den väldigt ostabil! Fick tipset på www.svalanderaudio.se! Tack! (2008-08-22 12:04:31)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu är dom på inspelning!
Alla tidningar som är ovanför DVD spelaren är ett litet TWEAK som faktiskt fungerade för mig. Den hade svårt att läsa slutet på alla DVD skivor men efter lite tyngd så går detta galant just nu. Väger ju ingenting annars och då blir den väldigt ostabil! Fick tipset på www.svalanderaudio.se! Tack! (2008-08-22 12:04:31)
Bilden är högupplöst. Klicka i bilden för att zooma.
Marantz SR6300
Grym reciever!
LG 32LX2
Lite gammal nu men då var 8ms uppdateringsfrekvens sjukt grymt när jag köpte den! =)
Produkter på bilden:
Nytt projekt!!!
När jag skulle fräsa hålen för mina element så fräste jag dom i varandra. Märkte då att killen på Bauhaus sågat alla bitarna för korta på höjden! 3cm fattades! Tror ni jag blev lack? Jag brände iväg med bilen och krävde nya bitar. Fick nya uppsågade av en vänlig kille för 100kr! Detta är dom nya bitarna! Fan va segt! (2008-10-03 21:45:32)Bilden är högupplöst. Klicka i bilden för att zooma.
När jag skulle fräsa hålen för mina element så fräste jag dom i varandra. Märkte då att killen på Bauhaus sågat alla bitarna för korta på höjden! 3cm fattades! Tror ni jag blev lack? Jag brände iväg med bilen och krävde nya bitar. Fick nya uppsågade av en vänlig kille för 100kr! Detta är dom nya bitarna! Fan va segt! (2008-10-03 21:45:32)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Fräsning! (suboptimering)
Använde mig av Cleas Ohlsson:s fräststål set. Där fanns bara 9,5mm runda stål men igentligen ska man ha 10,5mm. Tror det blir bra ändå. (2008-10-03 21:49:51)Bilden är högupplöst. Klicka i bilden för att zooma.
Använde mig av Cleas Ohlsson:s fräststål set. Där fanns bara 9,5mm runda stål men igentligen ska man ha 10,5mm. Tror det blir bra ändå. (2008-10-03 21:49:51)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

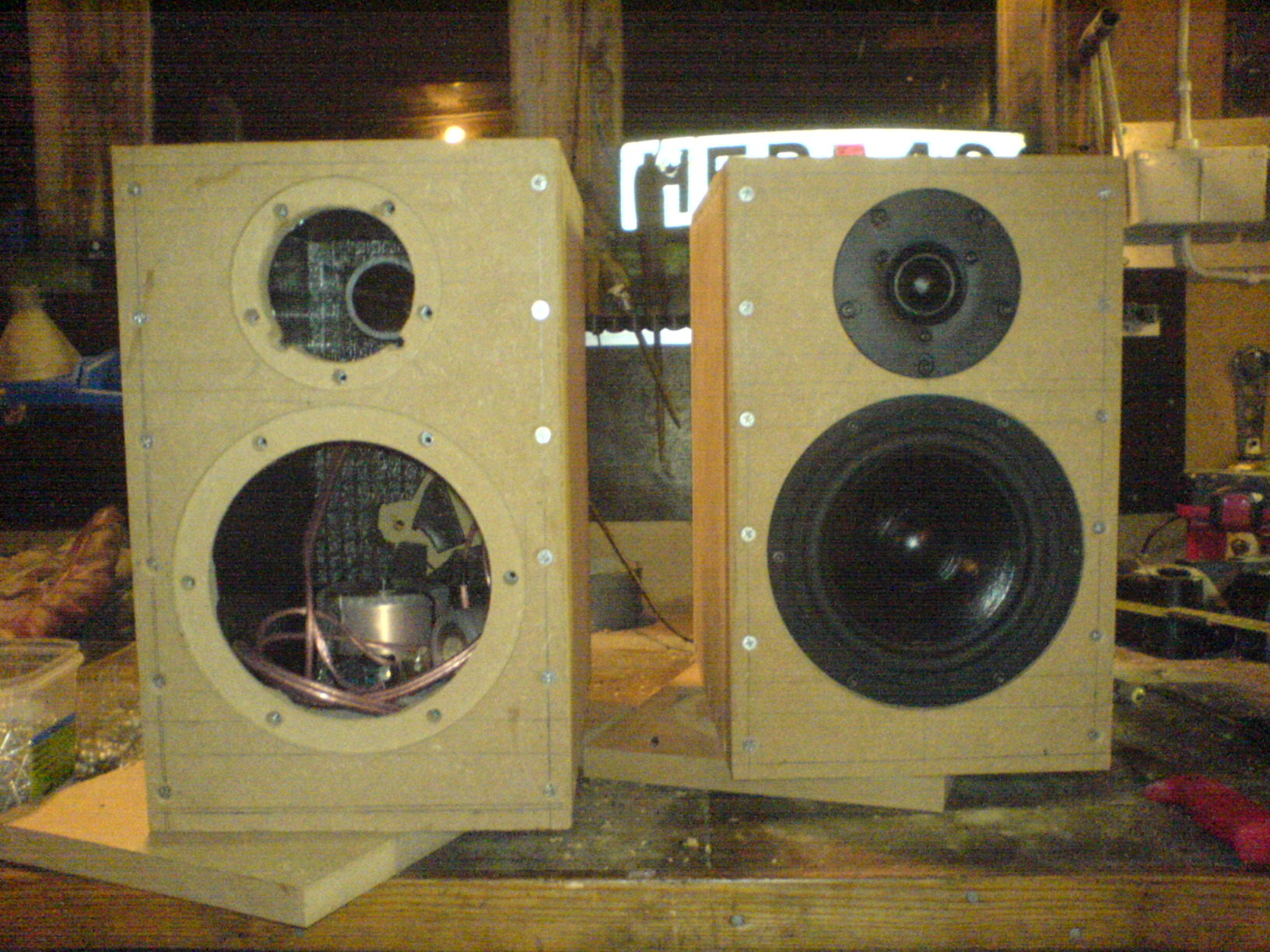

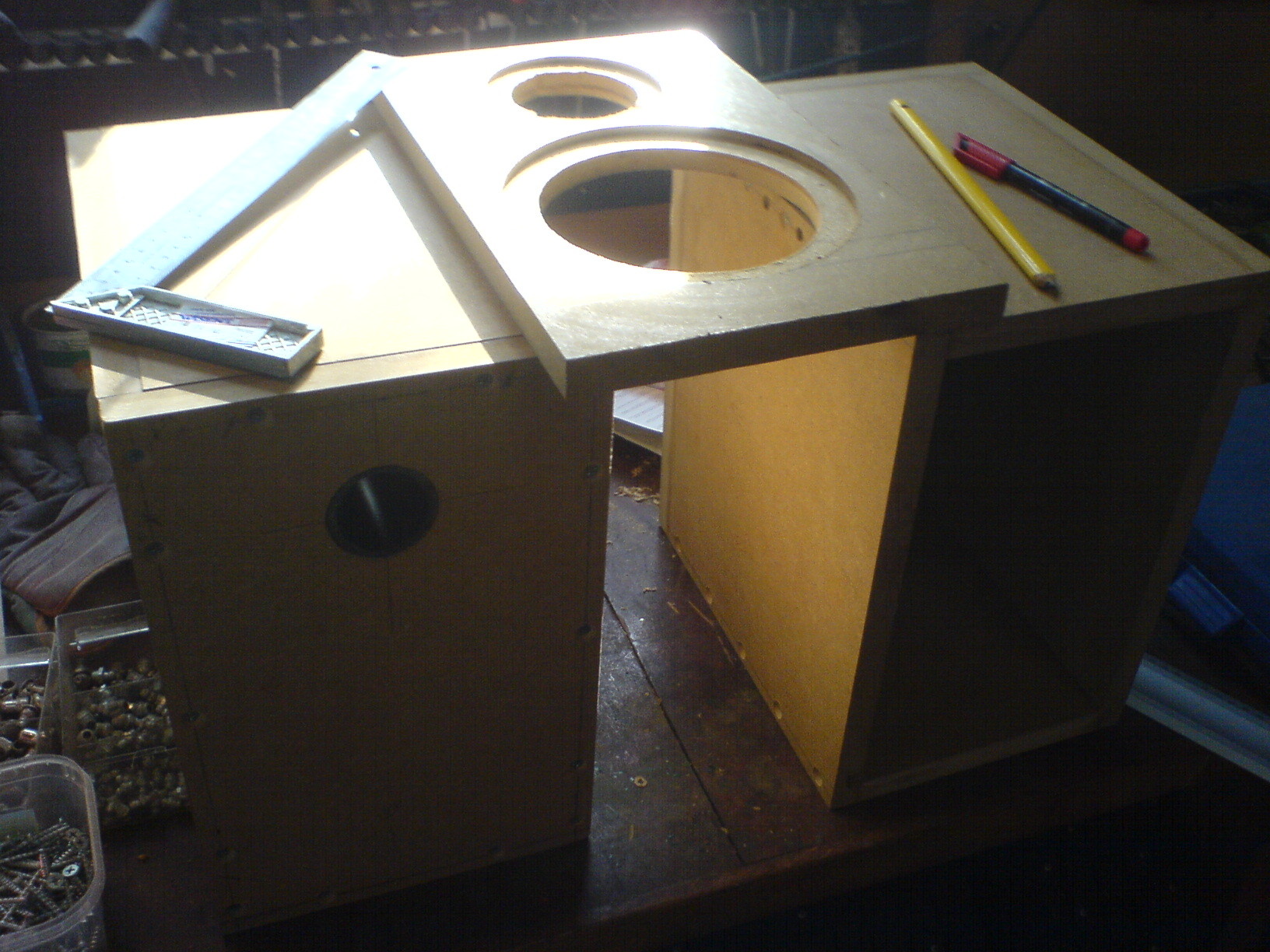

Kollar så allt passar innan spackling!
(2008-10-03 21:51:37)Bilden är högupplöst. Klicka i bilden för att zooma.
(2008-10-03 21:51:37)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

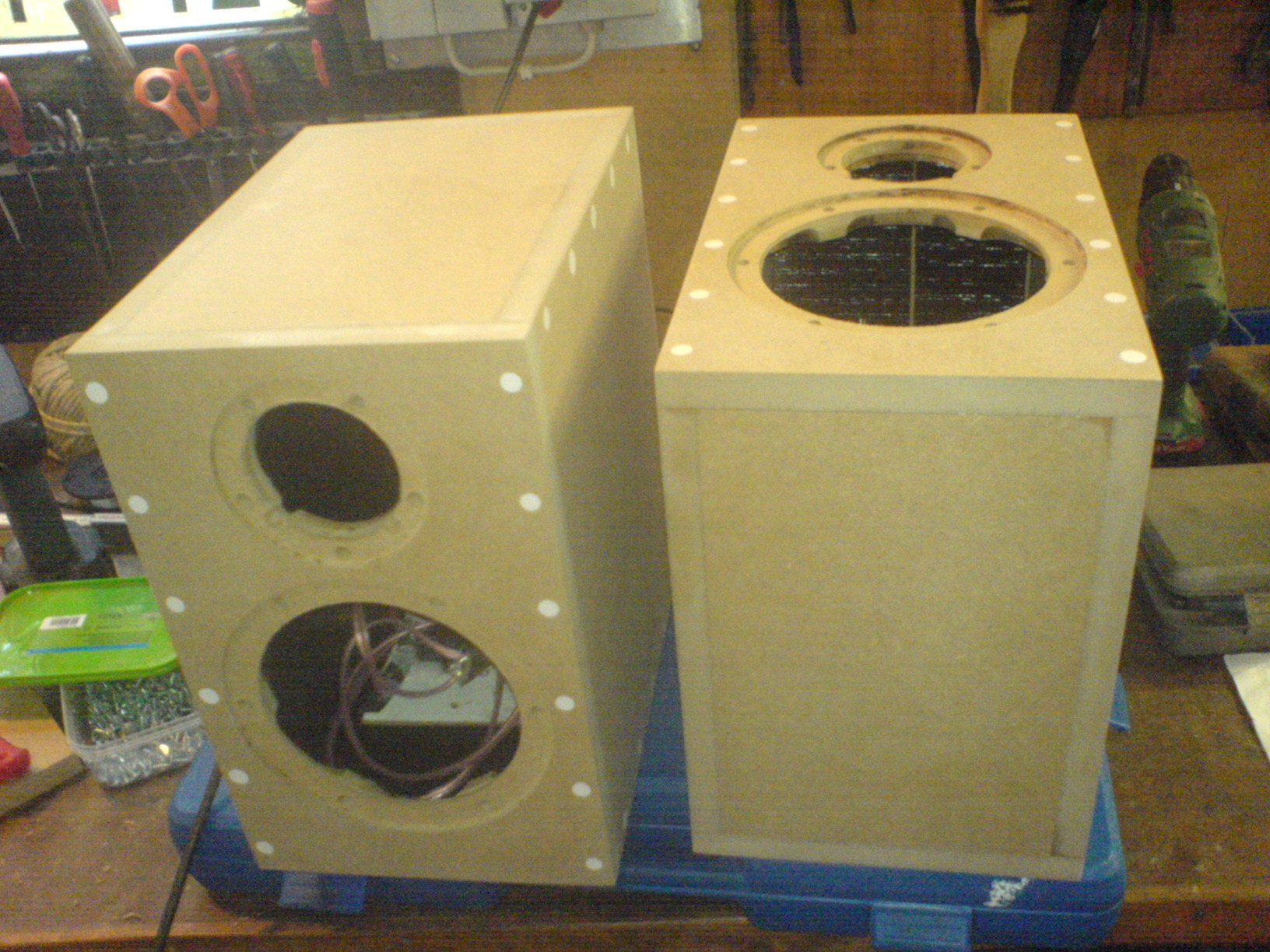

Spacklat och slipat kanter!
Som ni ser så har ojämnheterna slipats bort med en excenterslip från bosch! Grym maskin för övrigt! (2008-10-03 21:52:10)Bilden är högupplöst. Klicka i bilden för att zooma.
Som ni ser så har ojämnheterna slipats bort med en excenterslip från bosch! Grym maskin för övrigt! (2008-10-03 21:52:10)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Målning!
Eftersom jag kommer använda plastfilm som "faner" och att hålen blev lite större än väntat så målade jag utfräsningarna svarta så ser man inte det lika mycket! Slipa efteråt bara så det inte blir bucklor i fanern!!!! Jag gjorde inte det på första högtalaren och fick ta bort allt och slipa om igen nämligen! (2008-10-03 21:53:50)Bilden är högupplöst. Klicka i bilden för att zooma.
Eftersom jag kommer använda plastfilm som "faner" och att hålen blev lite större än väntat så målade jag utfräsningarna svarta så ser man inte det lika mycket! Slipa efteråt bara så det inte blir bucklor i fanern!!!! Jag gjorde inte det på första högtalaren och fick ta bort allt och slipa om igen nämligen! (2008-10-03 21:53:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Visa lista
Unregisteredb27a28b7
|
|
2010-04-03 15:02:38 |
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Jag är skitnöjd med ljudet, ska fixa lite med akustiken i rummet också, spelar riktigt fint nu men det kan bli bättre. Ska bla dämpa bakom högtalarna.
Ang bitumen så har jag fått det tipset redan =) dock precis efter att jag hade misshandlat mina händer med mattkniven =).
Dina hfls blev riktigt snygga de med!
Ang bitumen så har jag fått det tipset redan =) dock precis efter att jag hade misshandlat mina händer med mattkniven =).
Dina hfls blev riktigt snygga de med!
Angående absubanterna, jag har inte lyssnat någe pga moddning av stärkaren. Det kommer nog att bli bra hoss dig!
Jag har än så länge bara min Pioneer frontar men mitt bygge på nya är i full gång (bild)
Jag har än så länge bara min Pioneer frontar men mitt bygge på nya är i full gång (bild)
Det ser bra ut på filtret, synd bara att du vänt spolarna fel i förhållande till varandra, det ska alltid vara "smala sidan" vänd mot varandra, så lilla spolen skulle behöva vridas 90* åt något håll för att det ska blir bra. som du har nu så blir det bara värre störningar mellan spolarna =(
Lödningrna ser ok ut, men se till så att allting sitter ordentligt och så att inte någonting kan vibrera och detta gäller även lödytor på t.ex. spolarna och kondingar m.m.
Limma fast allting ordentligt och se till så att kondingana inte kan vibrera.
//David
Lödningrna ser ok ut, men se till så att allting sitter ordentligt och så att inte någonting kan vibrera och detta gäller även lödytor på t.ex. spolarna och kondingar m.m.
Limma fast allting ordentligt och se till så att kondingana inte kan vibrera.
//David
[quote name='Timpolanen' post='2022845' date='Aug 11 2008, 19:09 ']Grymt kul bygge! Följer med nöje! Hur blir det på utsidan? Faner?[/quote]
Tack!
Det kommer bli fanéer! Vilka har jag inte bestämt än faktiskt. Har en liten tanke på att kanske bryta med något mönster av annat träslag på fronten som följer med till toppen av högtalaren men som sagt så är denna högtalaren till för välljud och då kan man inte ta ut svängarna lika mycket som jag gjorde med min förra högtalare. Vi får se hur prjektet följer!
Tack!
Det kommer bli fanéer! Vilka har jag inte bestämt än faktiskt. Har en liten tanke på att kanske bryta med något mönster av annat träslag på fronten som följer med till toppen av högtalaren men som sagt så är denna högtalaren till för välljud och då kan man inte ta ut svängarna lika mycket som jag gjorde med min förra högtalare. Vi får se hur prjektet följer!
Grymt kul bygge! Följer med nöje! Hur blir det på utsidan? Faner?
