Cadmodell
(Detta är ingen säng, -det är en hembiomöbel som man kan ligga och titta på TV i !)

Egendesignad sängram med idéer från diverse andra sängar.
Ritad i Catia V5. (2007-01-27 20:54:31)

Produkter på bilden:

Detaljvy på höger bakben
Även sidosarg och baksarg syns på bilden. Även denna från Catia V5. (2007-01-27 20:56:25)

Produkter på bilden:

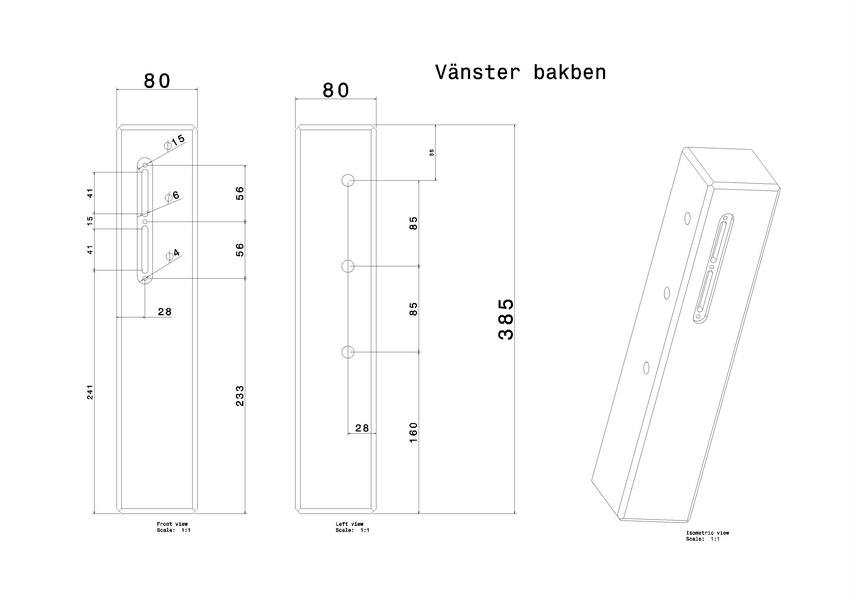

Ritning
Gjorde ritning till alla detaljer för att det skulle gå så smidigt som möjligt under byggnationen. Hade även stor glädje av ritningarna för att få ut så mycket material som möjligt på varje skiva. (2007-01-27 21:12:36)

Produkter på bilden:

Kapning
Dax att kapa ner skivorna efter utskrivna ritningar.
Har man möjlighet att låna en möbelverkstad så blir allt så mycket enklare. Borde nästan kallas för doping på en "Gör det själv"-sida. (2007-01-27 21:10:18)

Produkter på bilden:

Limning
Då jag vill ha riktigt feta ben på sängen (80 x 80) så måste jag limma ihop dom. Då bänkskivan är grundoljad så måste man först hyvla för att limmet ska fästa. (2007-01-27 21:19:39)

Produkter på bilden:

Hyvling
När limmet har torkat är det dax att hylva benen så att sidorna blir jämna. (2007-01-27 21:24:04)

Produkter på bilden:

Mera hyvling
När sidorna är släta är det dax att göra dem lika tjocka (80 x 80) (2007-01-27 21:26:14)

Produkter på bilden:

Justersågning
När hyvlingen är klar justersågas benen så att man får jämna kanter samt rätt längd. (2007-01-27 21:29:48)

Produkter på bilden:

Ändträ
Så här blev resultatet efter justersågningen. Denna ytan putsade och fasade jag givetvis sen. (2007-01-27 21:32:05)

Produkter på bilden:

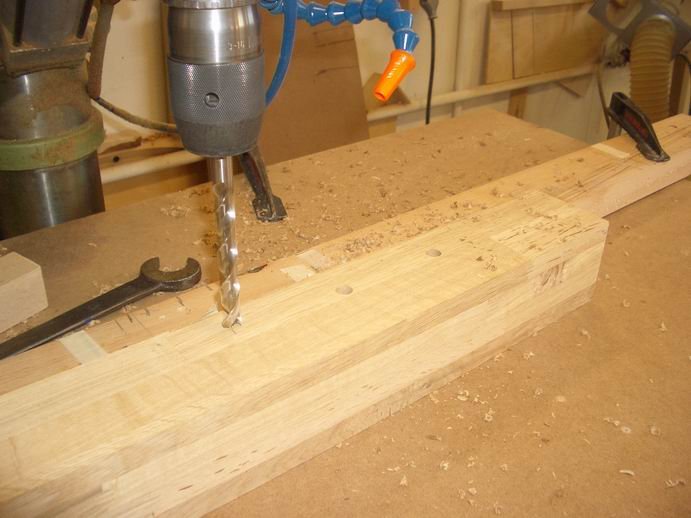

Borrning
Borrning för pluggning av kortsidor (2007-01-27 21:34:02)

Produkter på bilden:

Fräsning
Borrar en massa hål för att sängbeslaget ska kunna haka fast sidosargen i bakbenet. (2007-01-27 21:37:41)

Produkter på bilden:

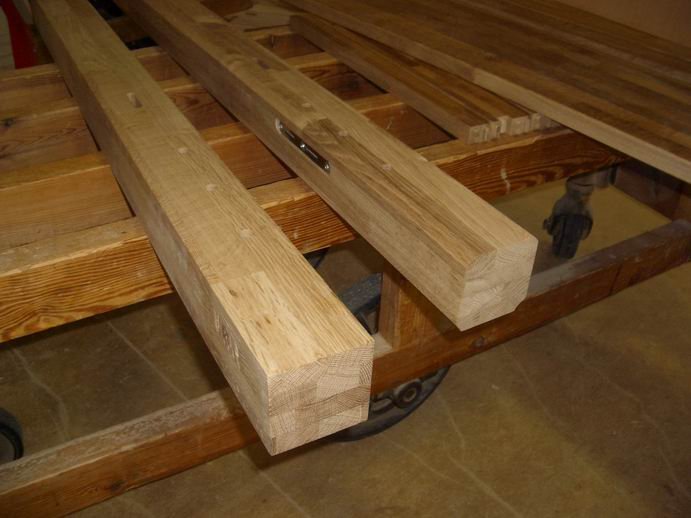

Sängbeslag "hona"
Alla hålen borrade och sängbeslaget på plats. (2007-01-27 21:40:31)

Produkter på bilden:

Sängbeslag "hane"
För att försänka beslaget i ändträt på sidosargerna är det nödvändigt med en fräs. (2007-01-27 21:44:53)

Produkter på bilden:

Fasning
Slipar först kanterna på sargerna, -därefter fräser jag bort den vassa kanten med en tryckluftsdriven kantfräs. (2007-01-27 21:49:13)

Produkter på bilden:

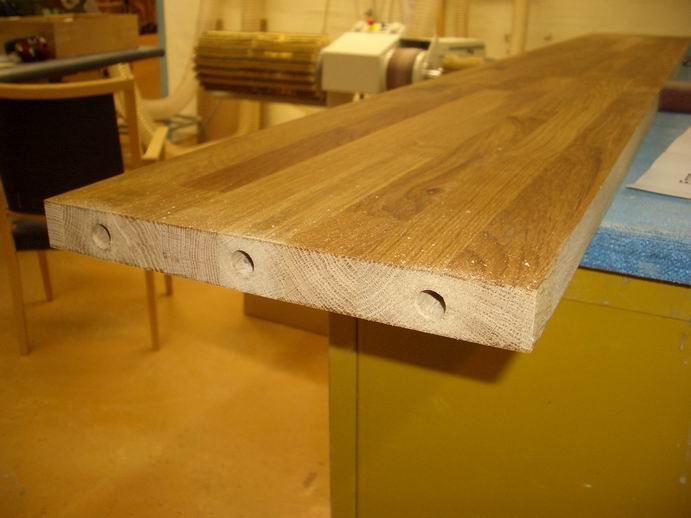

Borrning
Borrning för 12mm pluggar för att hålla sargerna (huvud-, och fotända) på plats. (2007-01-27 21:51:46)

Produkter på bilden:

Huvudgavel
Provmontering och mätning för att få rätt längd på ribborna. (2007-01-27 21:55:21)

Produkter på bilden:

Tappning
Tappar på ribborna är klara. Har man ingen tillgång tappmaskin kan man plugga istället.
(2007-01-27 21:57:28)

Produkter på bilden:

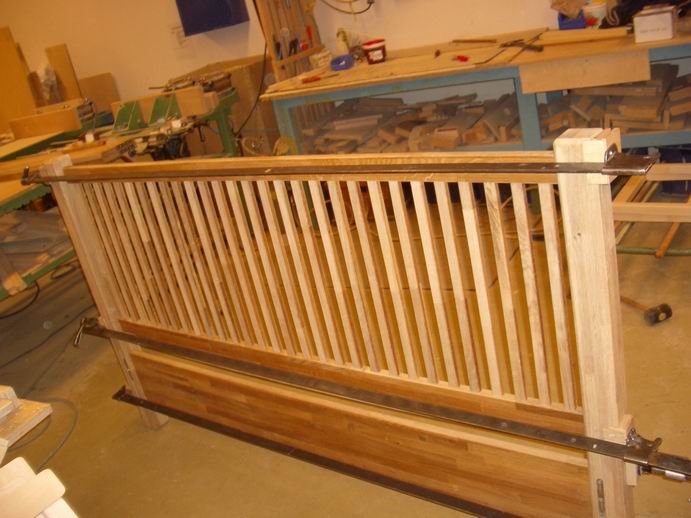

Limning av ribbor
Ribborna (29st) limmas fast mellan över-, och underliggare. Det var inte lätta att pricka in alla ribbor, -vi var tre pers som fick hjälpas åt. Ett gäng med limknäcktar drogs åt för att få det tätt. (2007-01-27 22:01:33)

Produkter på bilden:

Huvudgavel.
Frontsarg och över-, och underliggare limmas fast mellan frambenen.
Har man inte limknäcktar som är över 2m kan det bli jobbigt. (2007-01-27 22:05:22)

Produkter på bilden:

Fotändan
Limmas och pluggas. Drog även i tre skruvar från insidan, -då pluggar har en tendens att ge sig med tiden. (2007-01-27 22:09:11)

Produkter på bilden:

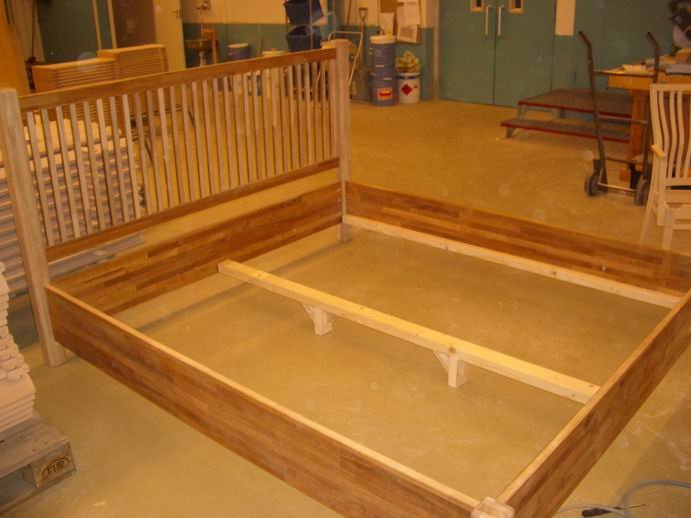

Nästan färdig
Provmonterar delarna. Ser ut att funka bra. 16 timmars helgjobb är över.
Hade aldrig kommit så här långt på en helg utan diverse specialmaskiner samt hjälp av en vän.
Detta kanske är lite overkill för att göra själv egentligen. Men har man bra grejer och tålamod så går det även utan specialmaskiner, -fast det tar ju givetvis lite längre tid.

Nu återstår det att skruva fast ribbor som madrasserna kan ligga på. Kommer även bli en mittribba och ett extra mittben som madrasserna får dela på.

Återkommer med fler bilder då sängen är oljad och klar. (2007-01-27 22:12:30)

Produkter på bilden:

Mittbeslag
Specialbeslag i Göteborg har allt som man önskar :o). (2007-02-16 21:17:19)

Produkter på bilden:

Reglar
En 2" x 3" regel användes för att tillverka "bärare" för madrasserna. Mittribban är fasthakad med ovanstående beslag. (2007-02-16 21:18:37)

Produkter på bilden:

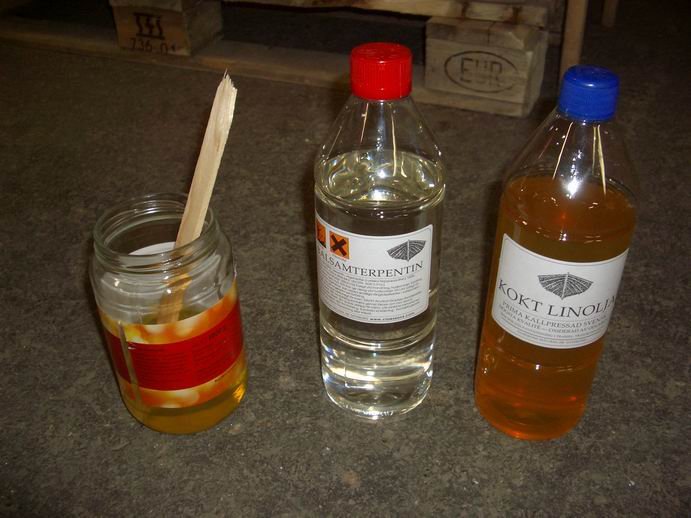

Ytbehandling
3 delar kokt linolja och 1 del balsamterpentin. (2007-02-16 21:20:56)

Produkter på bilden:

Första strykningen
Blir en enorm skillnad. (2007-02-16 21:23:00)

Produkter på bilden:

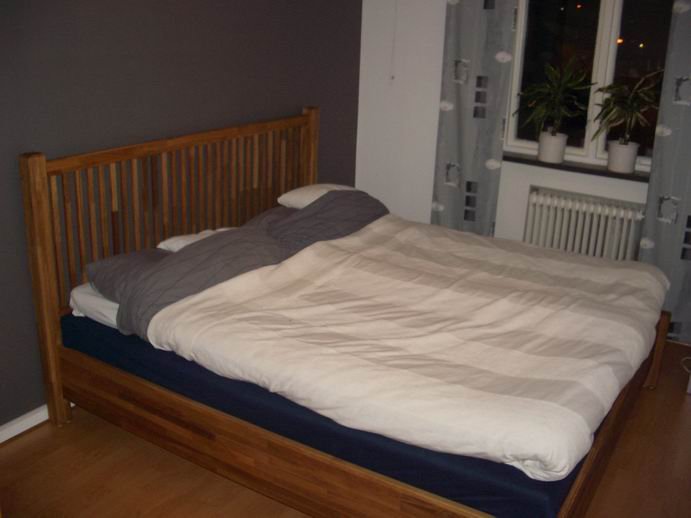

Mission Complete!
(2007-02-21 18:27:44)

Produkter på bilden:

Bara nattduksborden kvar...
(2007-02-21 18:29:06)
