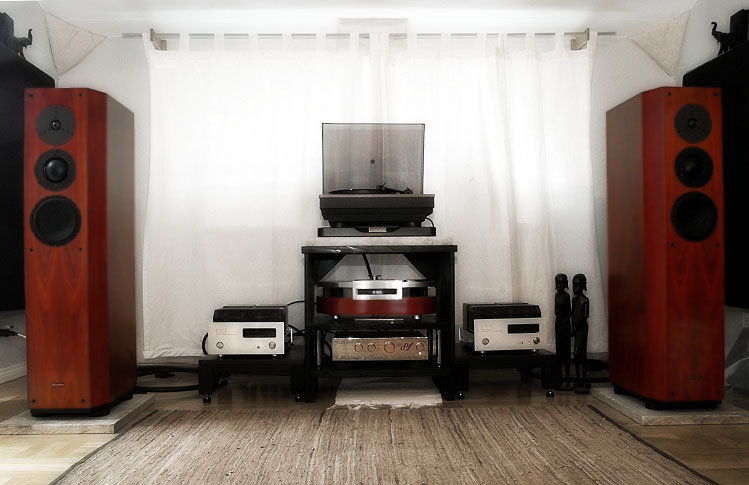

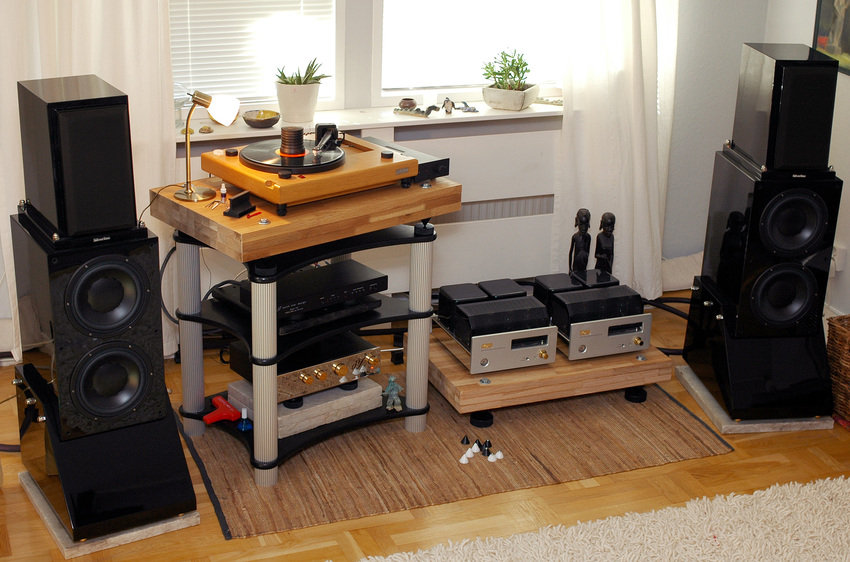

Minhembio.com - Hemma hos calle_jr - Tidigare system & bänkprojekt

(2007-03-22 20:32:22)

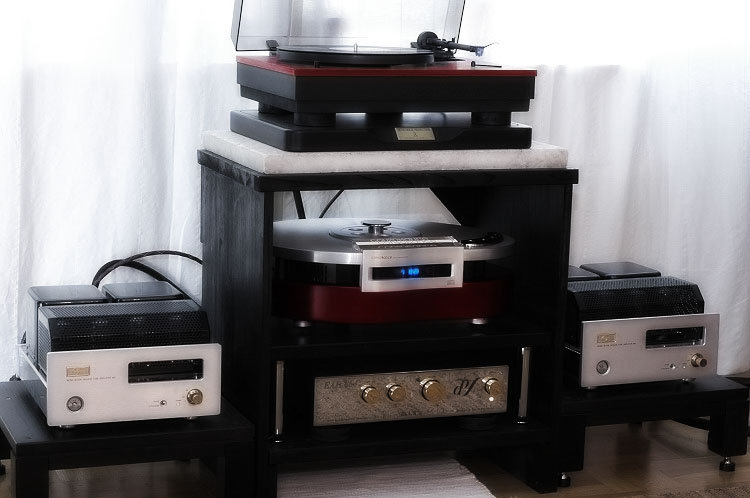

Produkter på bilden:

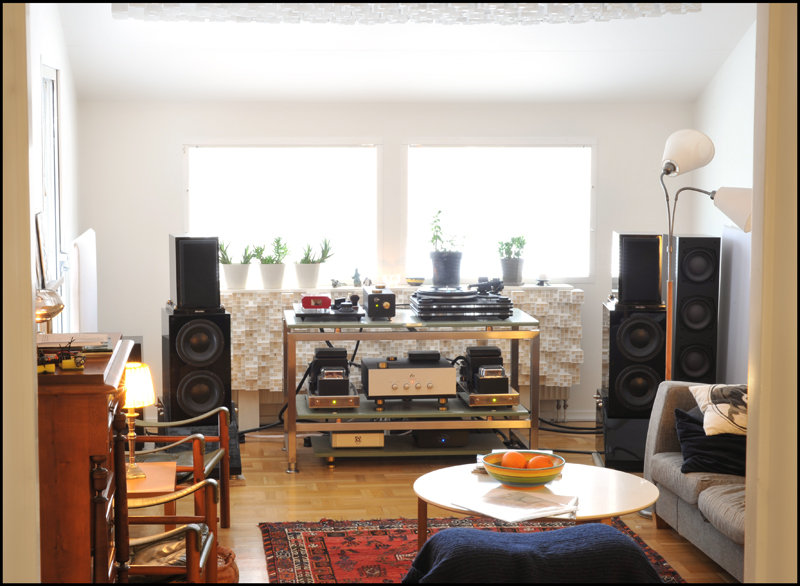

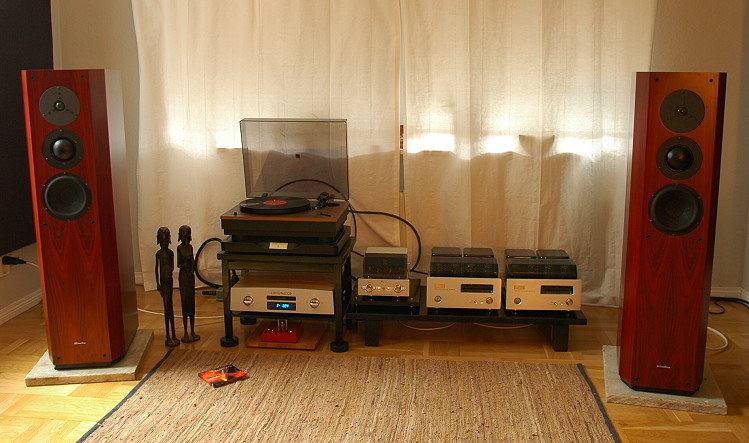

HIFI
Elektronik och högtalare för 2-kanal.
Används även till hembio med en separat ingång till försteget från dvd-spelare (se hembioalbum).

OBS!!
Hembio visas i albumet bredvid - "Cinema"

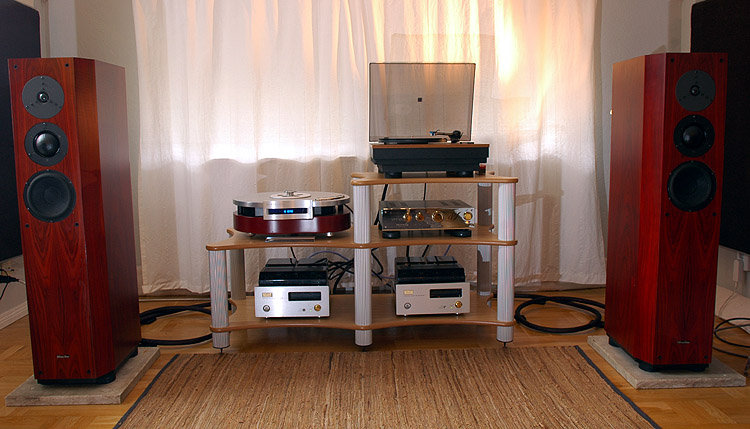

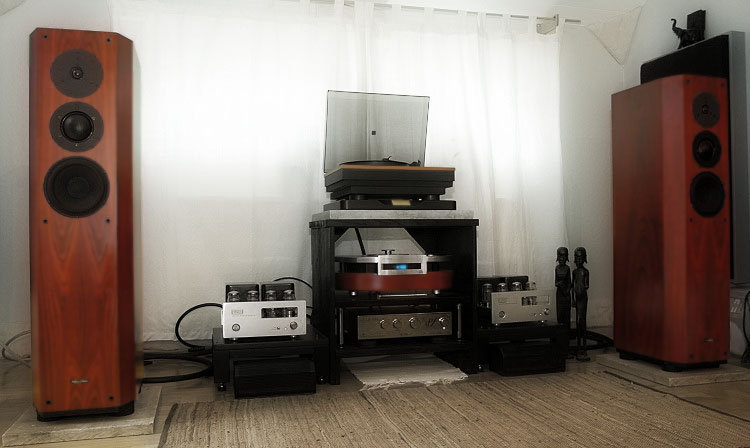

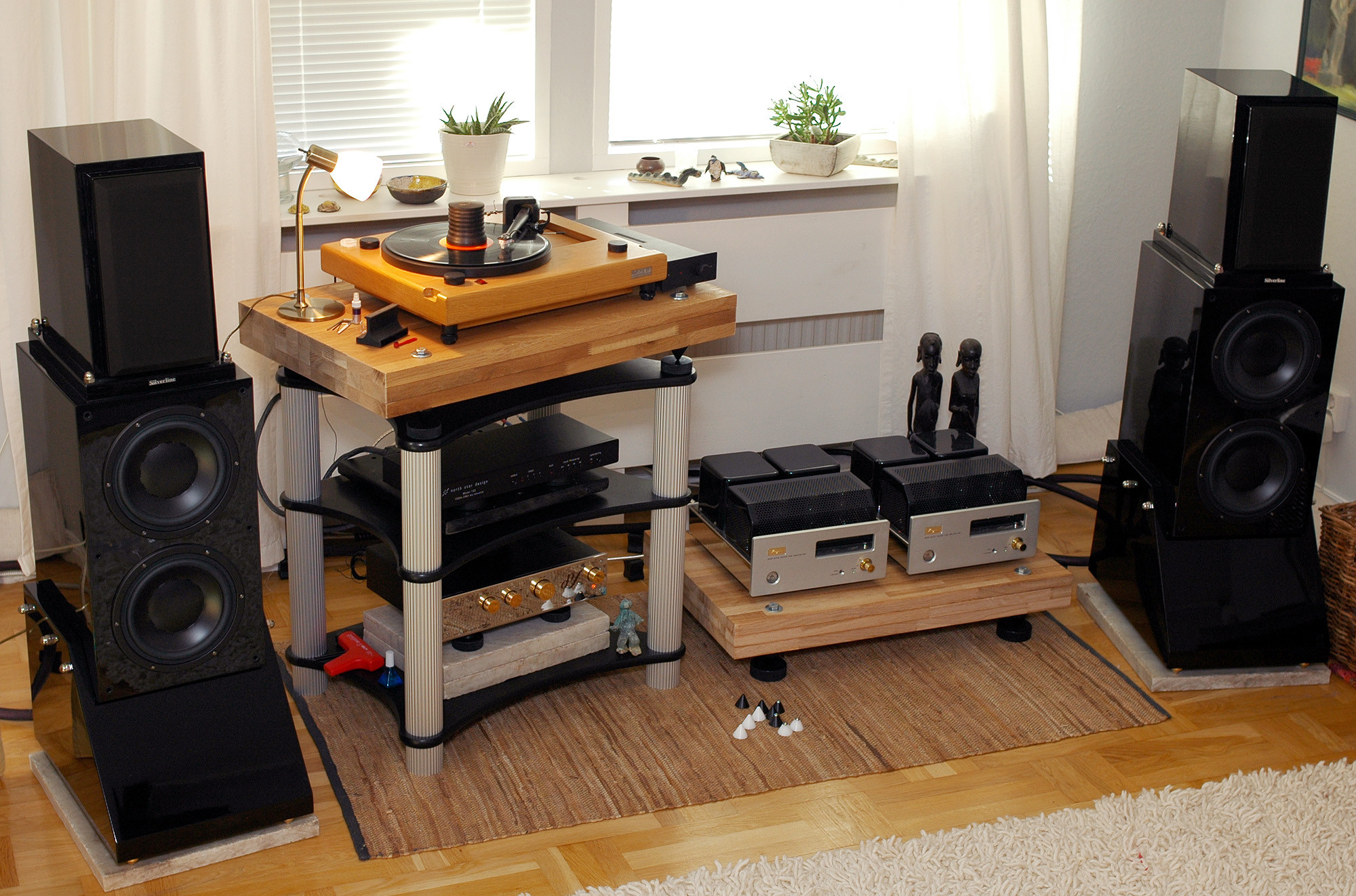

Från källan och utåt består systemet av:
Vinylspelare: Walker CJ/TA58 med Linn Akito tonarm och Lyra Argo i PU
Signalkablar tonarm: Audioquest LeoPard
CD: Opera Consonance Droplet CDP 5.0
Signalkablar: Audioquest Amazon
Försteg: EAR 864B
Signalkablar: Audioquest Amazon
Monoblock: Cayin 860
Högtalarkablar: Audioquest Volcano
Högtalare: Silverline La Folia
Nätkablar: Signal Cable Silver Resolution till CD, Magic Power Digital Reference till försteg och Magic Power till monoblock.
Nätlist: Audio Agile Line I
Bänk: Solid Tech Radius Duo+Solo
(2006-09-28 16:39:43)

Produkter på bilden:

Silverline Audio La Folia,

Silverline Audio Grandeur MK II

Zoombar systembild
(2007-11-02 16:25:13)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

HIFI

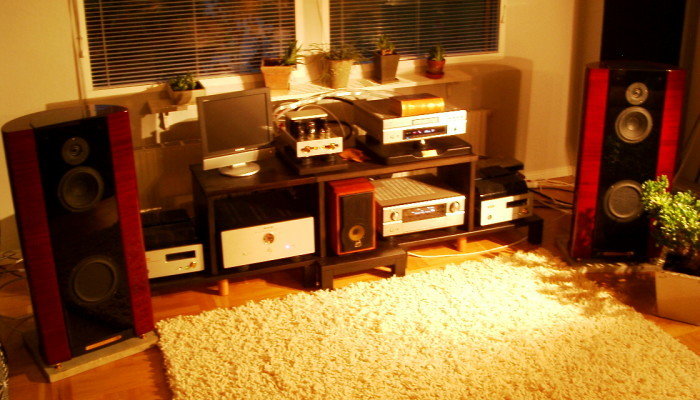

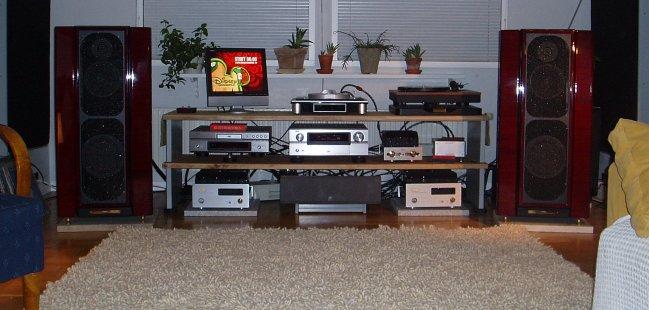

Tidigare setup (2006-04-14 04:39:26)

Produkter på bilden:

För mycket prylar
Detta var en besvärlig period. Det var fint ljud även för hembio, men alldeles för mycket grejer och svårt för övriga familjen att starta upp, hehe. (2005-10-18 00:04:59)

Produkter på bilden:

Denon DVD-3910,

ShengYa SP-T300,

HIFI
(2006-01-28 16:23:04)

Produkter på bilden:

Opera Consonance Reference CD 2.2,

North Star Design Model 192 D/A Converter,

Testing...
Radford försteg som snart ska få nya ecc83 och ecc82 i form av TAD 7025s Mullard style. (2010-06-13 10:50:45)

Produkter på bilden:

Jadis JA80,

Audio Note M5 Phono,

Audiodata Soutien 2,

Audiodata Soutien 4,

Nordost Quantum Base QB8 8-Way,

Nordost Quantum QX4

Motljus är i 99 fall av 100 ett elände
(2010-06-19 14:55:13)

Produkter på bilden:

Jadis JA80,

Audiodata Soutien 2,

Audiodata Soutien 4,

Lyra Erodion

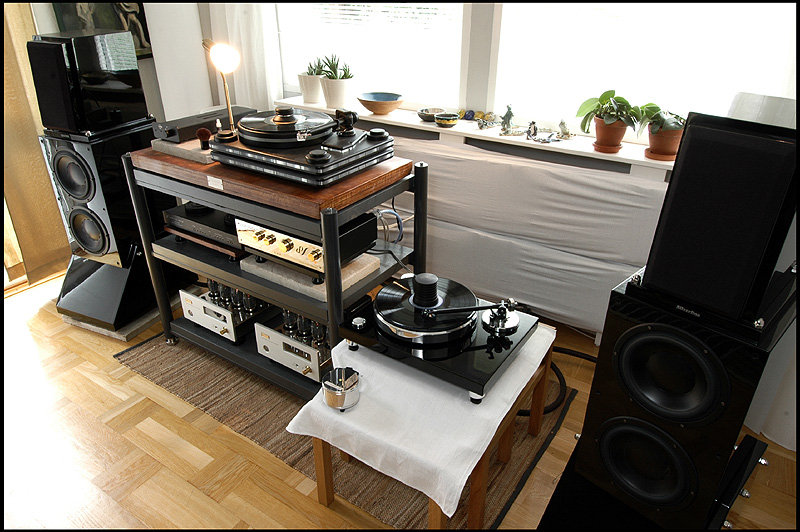

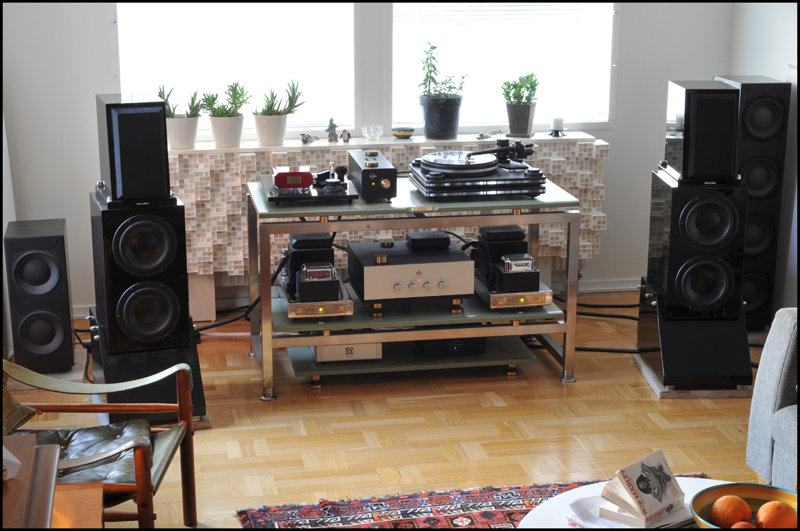

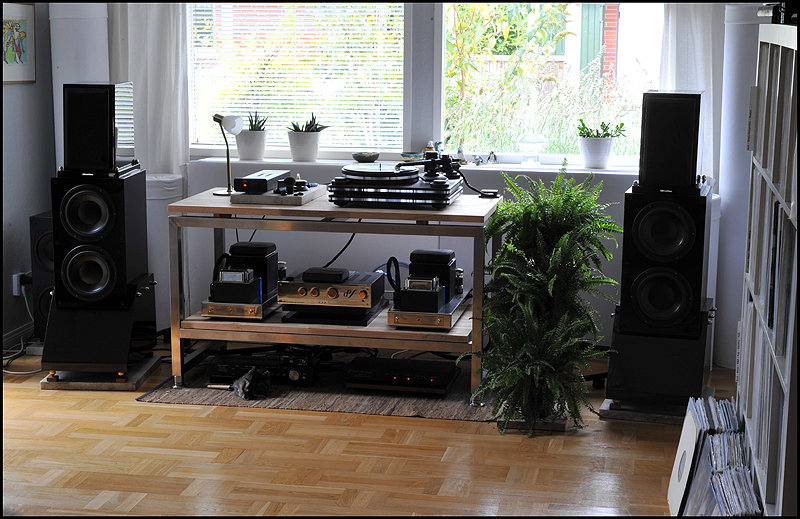

Hifi
(2012-02-12 13:08:37)

Produkter på bilden:

Finite Elemente Cerabase,

Audience Adept Response aR-6

Shakti Innovations Stone,

Finite Elemente Cerabase Slimline,

Hifi
(2012-02-05 10:05:47)

Produkter på bilden:

Finite Elemente Cerabase,

Svanå Miljöteknik Golden Horn

Jadis JA80,

BDR Shelf,

Audio Note M5 Phono,

Audiodata Soutien 2,

Audiodata Soutien 4,

Lyra Erodion,

Finite Elemente Cerabase Slimline,

Audience Adept Response aR-6,

Kuzma Stogi Reference med VTA adjustment kit
(2007-07-09 16:42:26)

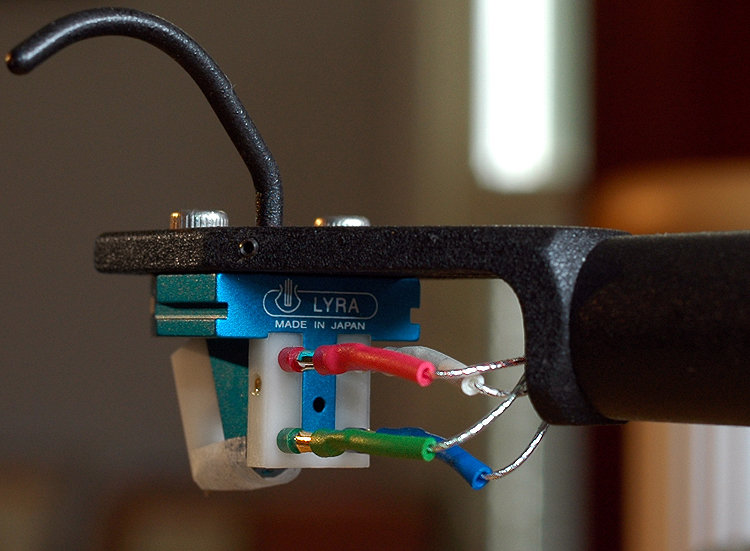

Produkter på bilden:

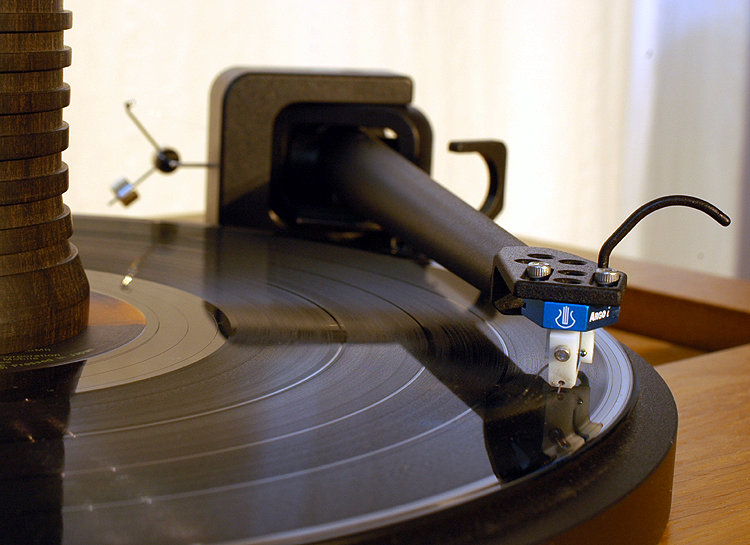

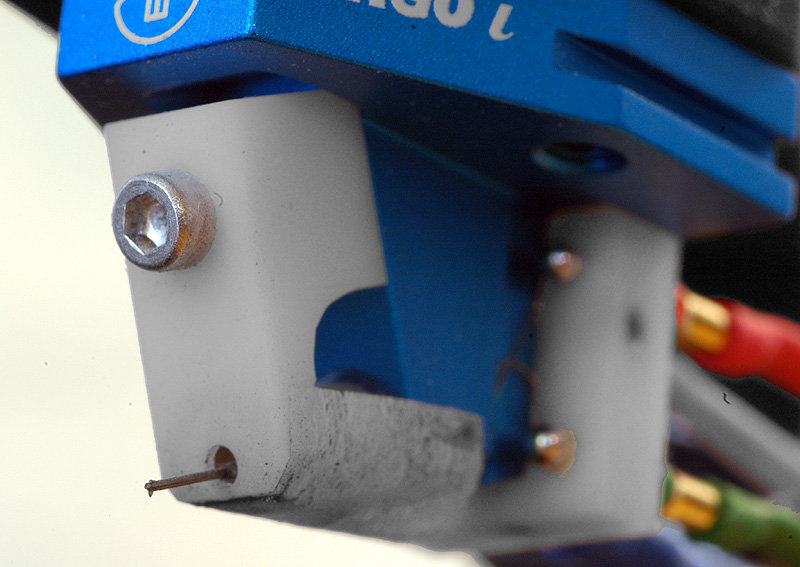

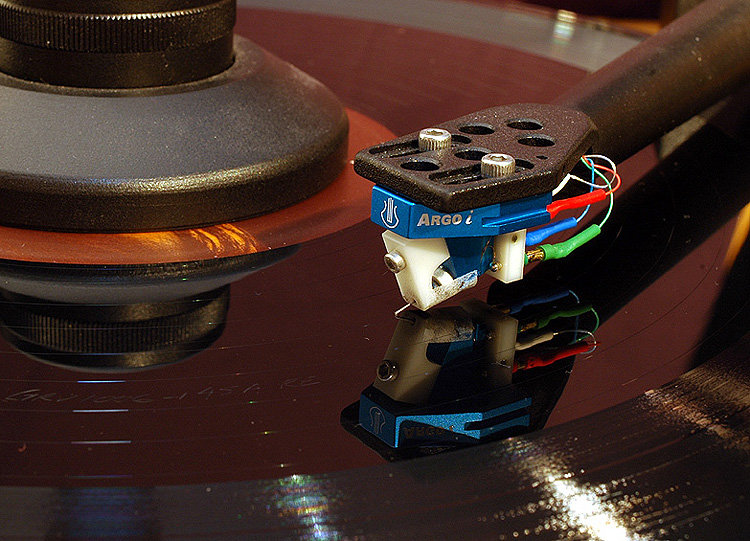

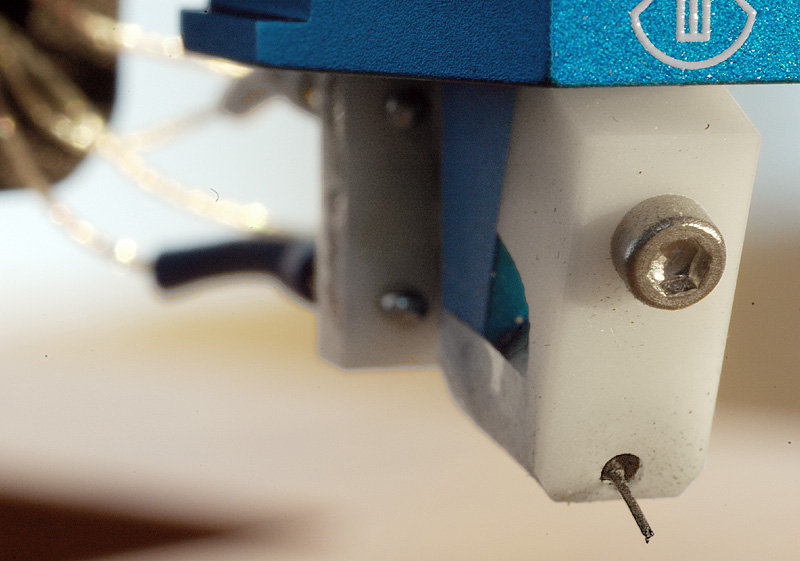

Lyra Argo i
Ett grundkoncept hos Lyras pickuper är att så mycket som möjligt undvika användning av metall i området runt spolarna. Systemet med två skivmagneter (en framför och en bakom) på samma axel som själva spolen är uppfunnet av Jonathan Carr. Det vita på framsidan är en magnetbärare, som är tillverkad i ett icke elektriskt ledande plastmaterial.

Argos låga vikt underlättar för många tonarmar eftersom det ger lägre vridmoment, vilket också förbättrar spårnings-egenskaperna.

Det tunna pappret som sitter på undersidan är för att skydda spole och nålarms-infästning från smuts.
(2007-02-06 14:58:00)

Produkter på bilden:

Kuzma och Lyra
(2006-12-25 20:52:40)

Produkter på bilden:

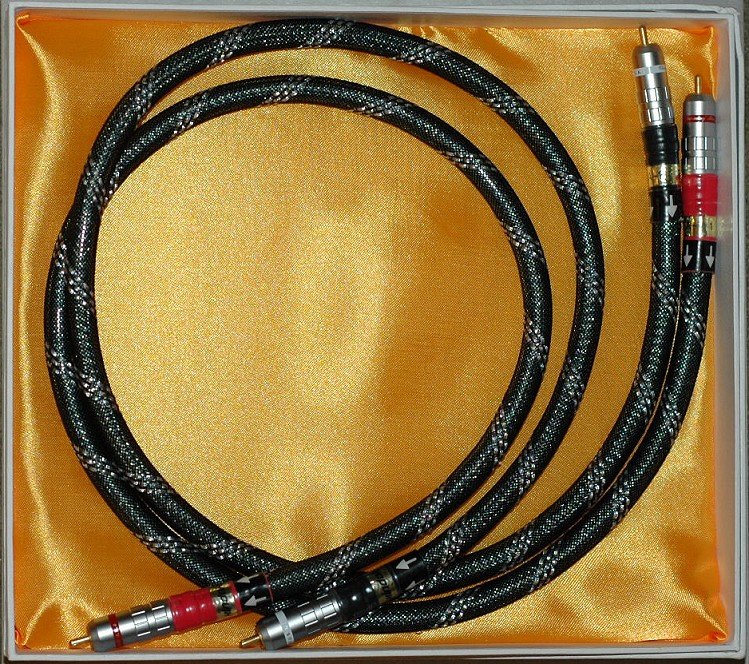

Xindak FA-1 2RCA - 2RCA 1m

(2005-12-21 20:10:45)

Produkter på bilden:

FRONT
Här med besök av Original Leonardo (2005-08-07 03:55:35)

Produkter på bilden:

Denon DVD-3910,

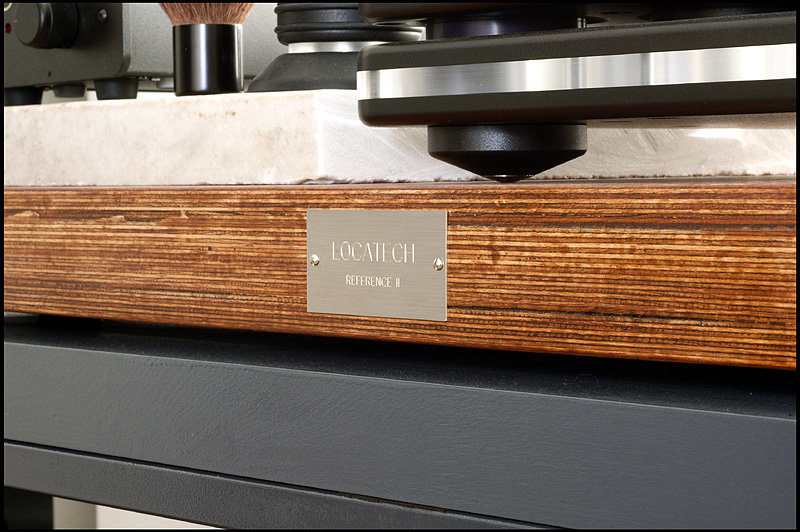

LOCAtech

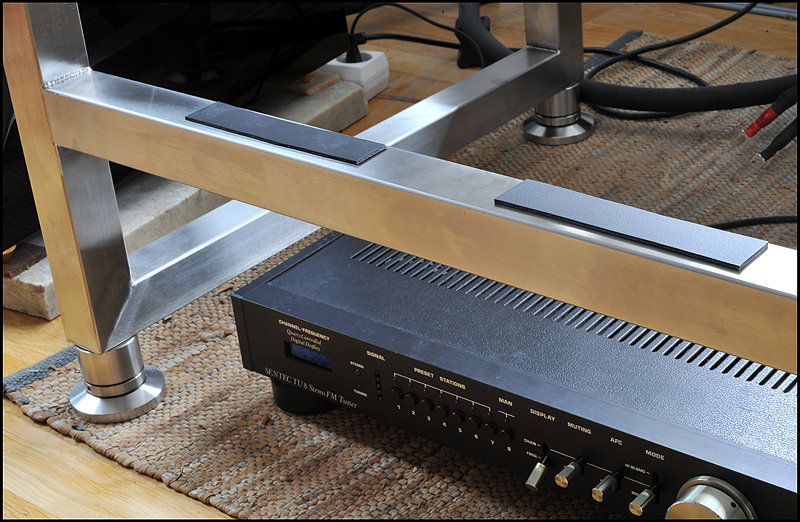

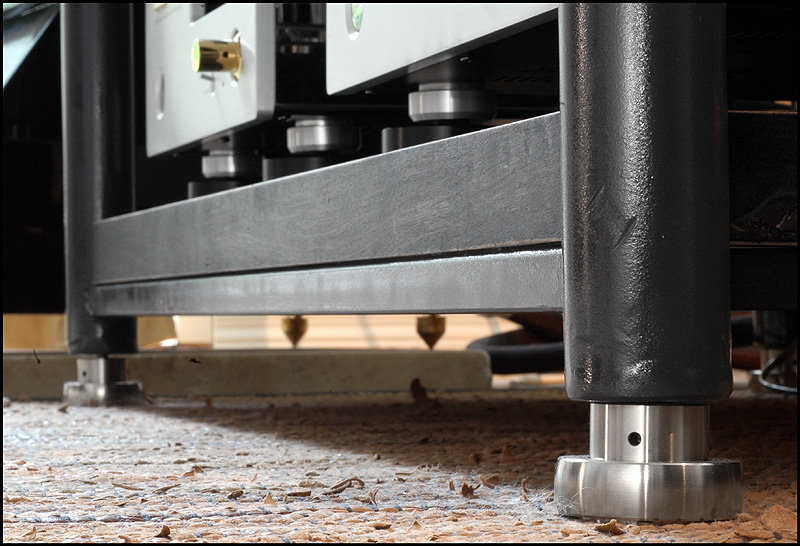

DIY hifirack i stål och trä (2008-08-16 16:50:54)

Produkter på bilden:

LOCAtech
DIY-rack i stål och stavlimmad bok samt plywood. Fötter Finite Elemente Cerapuc. (2008-08-26 23:17:40)

Produkter på bilden:

Finite Elemente Cerapuc

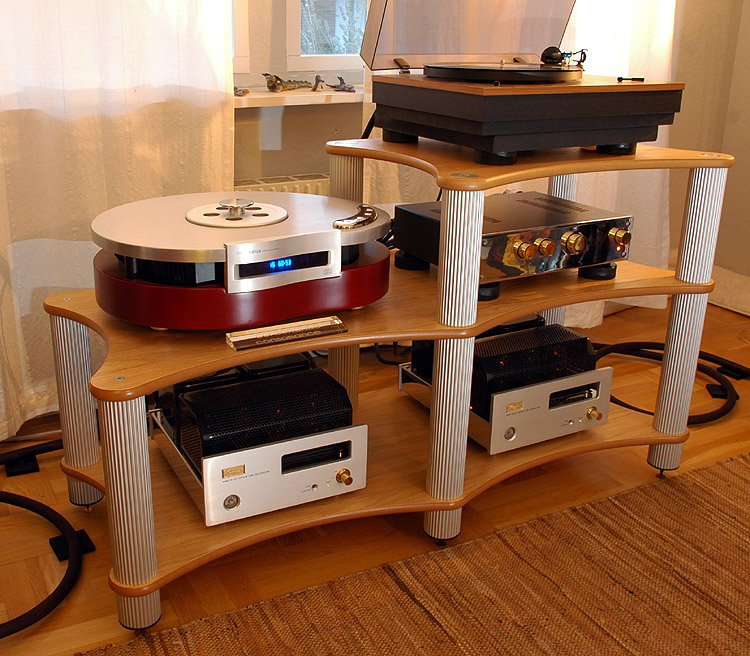

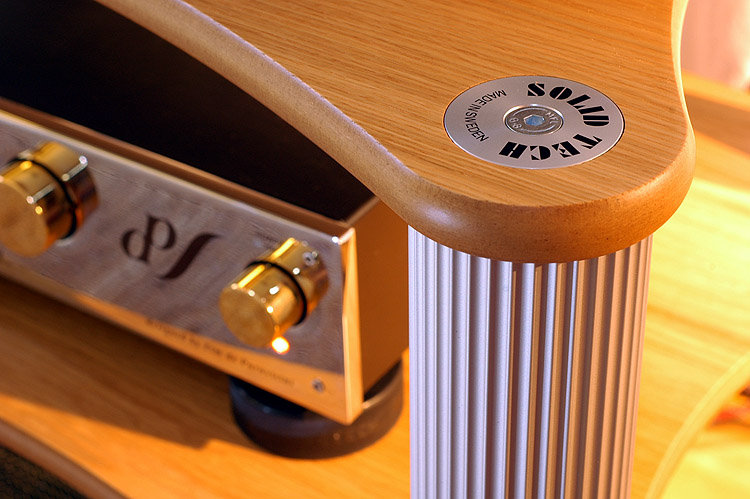

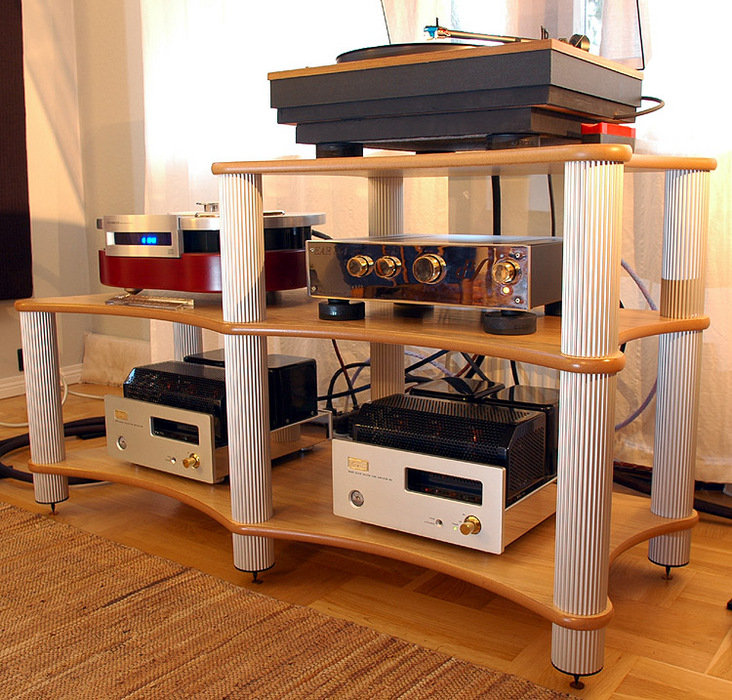

Solid Tech Radius Duo+Solo
Solid Tech Radius Duo+Solo heter denna modell, utförande ek. Måste berömma konstruktören till denna, ett mycket fint hantverk. Träffade Björn och ställde extra många frågor innan jag fick hem den, vis av erfarenhet att saker inte brukar passa med en gång. Det var lättare att montera den än att steka ett ägg. Allt satt som en smäck. (2006-09-26 21:59:28)

Produkter på bilden:

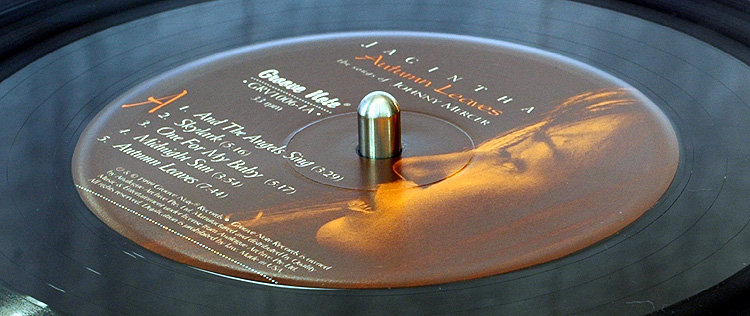

Jacintha
(2006-10-30 23:36:01)

Produkter på bilden:

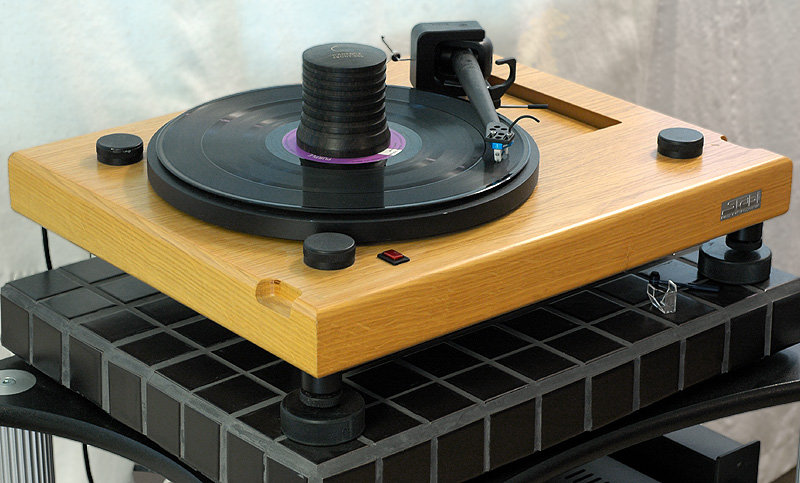

Walker CJ58 Walker CJ58

Hjälp! XZ-5 försvinner
Plötsligt en dag börjar mina älskade Compact XZ-5 tona bort.

CD:n är här för att stanna (farligt att låna hem och testa nya saker).
Nu är försteget tillbaka (lödning till porslinssockeln för likriktarröret som släppt).
Den svarta kabeln som skymtas mellan högtalaren och monoblocket är hemma på prov. Det är en Jean Marie Reynaud silverpläterad kopparkabel som heter HP216A. (2005-11-19 16:27:32)

Produkter på bilden:

Opera Consonance Reference CD 2.2,

ShengYa SP-T300,

Solid Tech Radius Duo+Solo
I mitt forskande har jag sett att det går att bygga om och bygga till denna bänk i en uppsjö av konfigurationer. Ett slag var jag inne på att bygga den svängd i plan. Ben och hyllor har inte fått de mått de har av en slump, allt är utformat som ett mekano.

Det finns färdiga konfigurationer som Solo3, Duo2 osv, men det beror enbart på att folk inte ska bli förvirrade. Den som tar sig tid kan bygga det mesta. (2006-09-26 22:01:19)

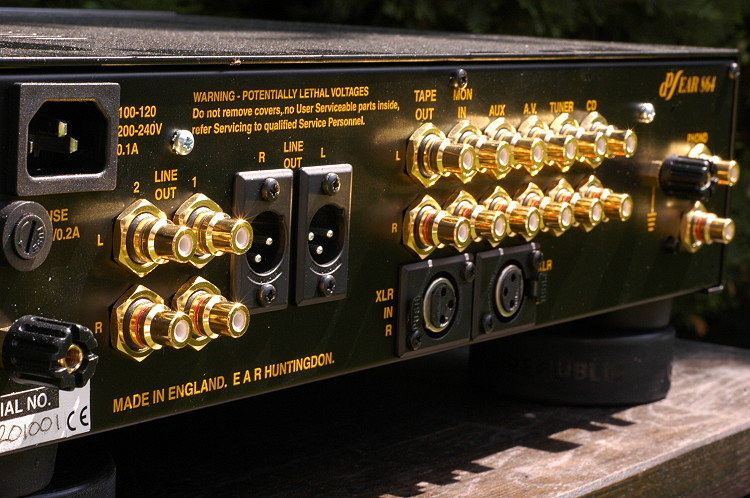

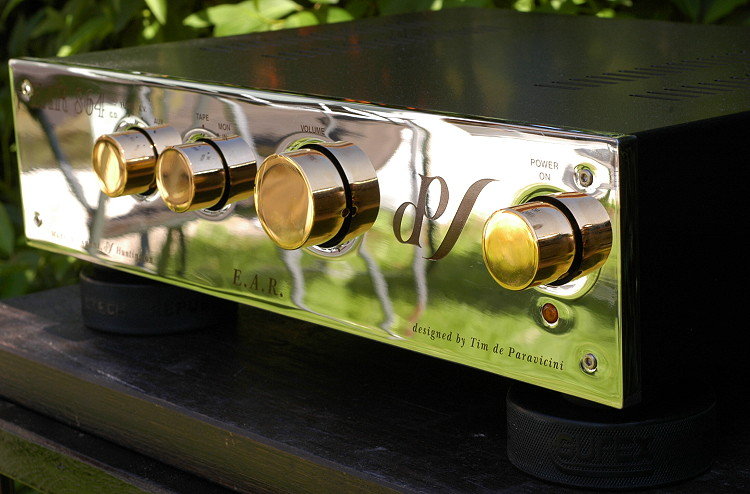

Produkter på bilden:

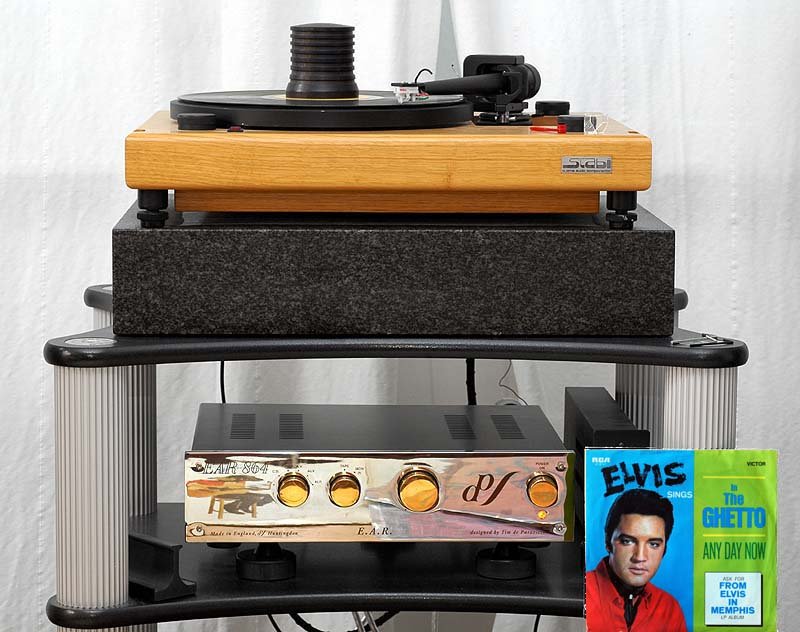

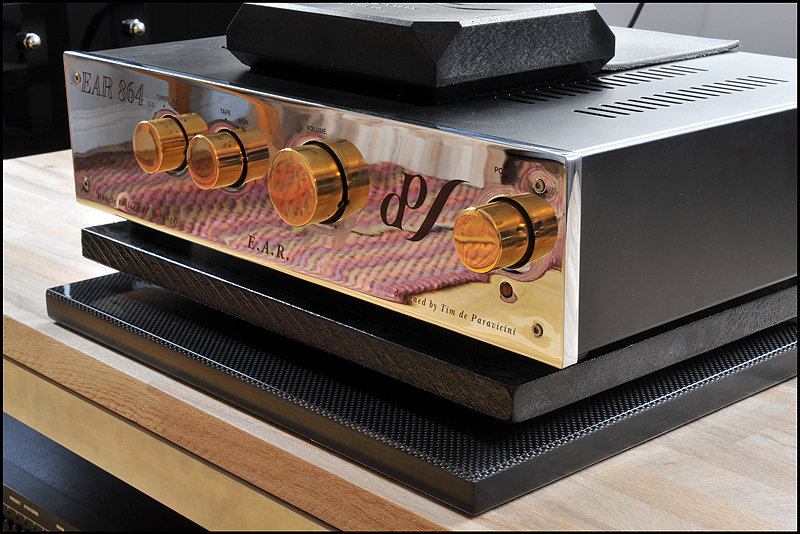

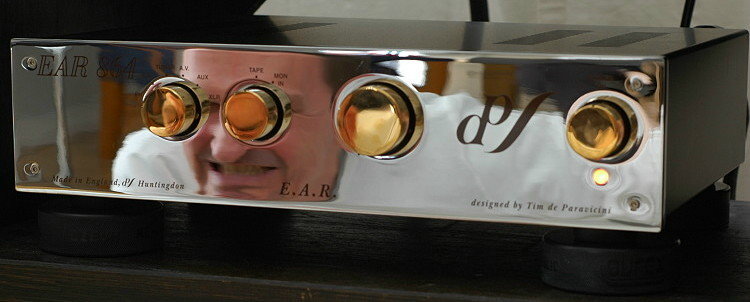

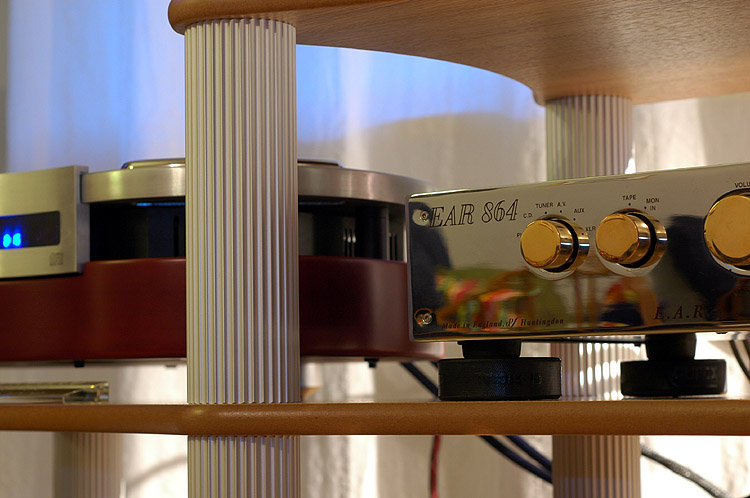

E.A.R 864B
"One Hour Photo" enligt omdömena :-)

Förförstärkaren 834L och RIAA:t 834P har byggts samman i en låda, utrustats med balanserade in- och utgångar, och fått namnet EAR 864B i denna DeLuxe-version. RIAA-delen (MM 2.2mV - MC 0.22mV) har en RCA-ingång och förstegsdelen har 5 obalanserade linjeingångar och en balanserad samt tape out. Två obalanserade utgångar avpassade för bi-amping (8V) och en obalanserad. Det sitter 5 triodrör, 3st ECC83 i RIAA-delen, samt 1st ECC82 och 1st ECC83 i förstegsdelen.
(2006-06-10 16:04:01)

Produkter på bilden:

EAR Yoshino 864

Ädel frukost
Godzilla gillar både silver och koppar. (2006-09-18 22:11:09)

Produkter på bilden:

Pickupen med det stora ljudet
(2008-03-12 21:01:44)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Jäkla jobb det här med bias-inställning
Jag föredrar rör-elektronik pga möjligheten att få mer musikalisk återgivning. Tycker man bättre tar fram känslan och närvaron i röster och instrument. Att man dessutom hyfsat enkelt kan ändra karaktär och prova sig fram genom att byta rör gör det extra spännande. Man behöver inte alls färga ljudet för det tröttnar man på, men man har möjlighet att matcha sin setup på ett annat sätt. Det gäller att ha tungan rätt i mun bara... (2006-09-17 19:03:12)

Produkter på bilden:

Dinosaur Jr
Sonens konst får pryda min bänk. Han var 8år när han gjorde denna. (2007-05-20 09:39:02)

Produkter på bilden:

Nordost Brahma CEE 7/7 - IEC C15 1m,

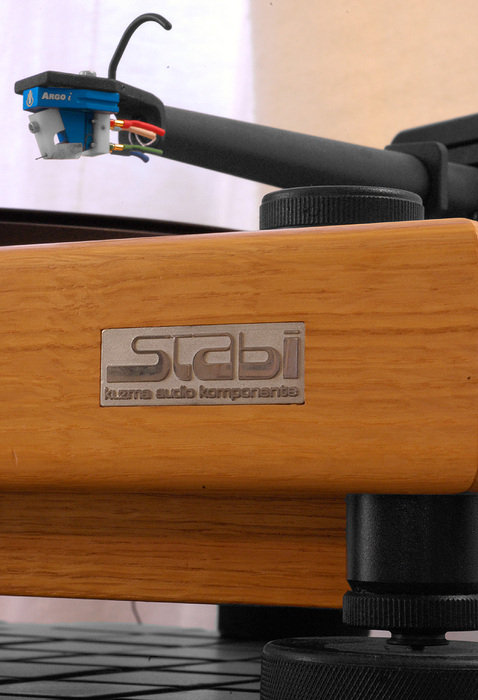

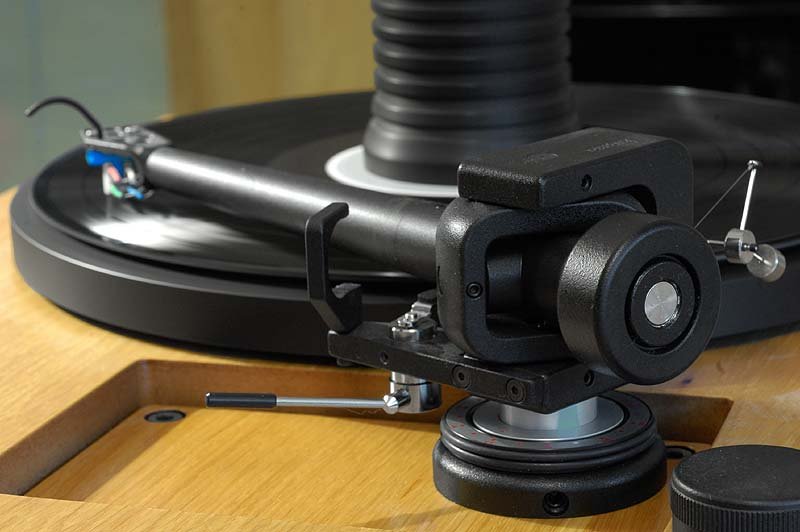

Kuzma Stabi med Stogi Reference
Kuzma Stabi är en mycket bastant 4-punktsupphängd spelare med cylinderfjädrar som ligger lagrade i silikonolja. Underrede och upphängning ställs i våg var för sig med tre resp fyra skruvar.

Vikt: 21 Kg
Yttermått: (Stängt lock) 510 mm x 411 mm x 200 mm. (Öppet lock) 510 mm x 500 mm x 500 mm
Skivtallrikens vikt: 4 Kg
Subchassiets resonansfrekvens: 3.5 Hz
Hastigheter: 33, 45 rpm
Matta: gummi&textil
Motor: 24 polig synkron 110 v, 50 Hz
Strömförsörjning : 110 V - 240 V, 50/60 Hz

Fundamentet under spelaren är egentillverkat i betong, beläggningen är glasmosaik. Vikt 40kg. (2006-12-25 20:22:49)

Produkter på bilden:

HIGHWAY STAR!
(2007-06-17 21:36:53)

Produkter på bilden:

Kuzma Audio Komponente
(2007-06-18 20:52:26)

Produkter på bilden:

(2007-10-13 18:16:16)

Produkter på bilden:

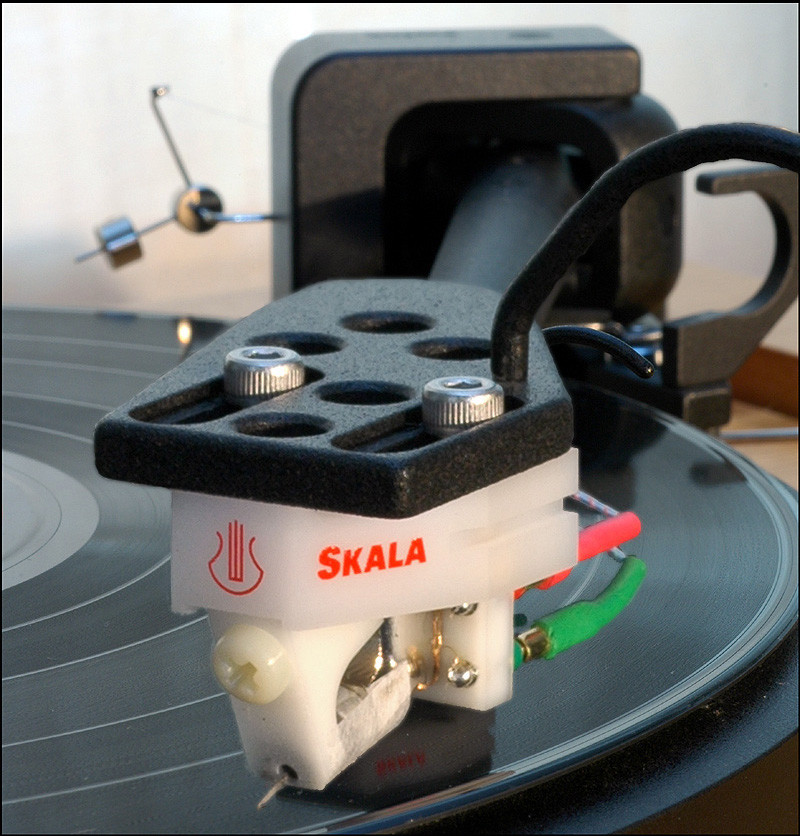

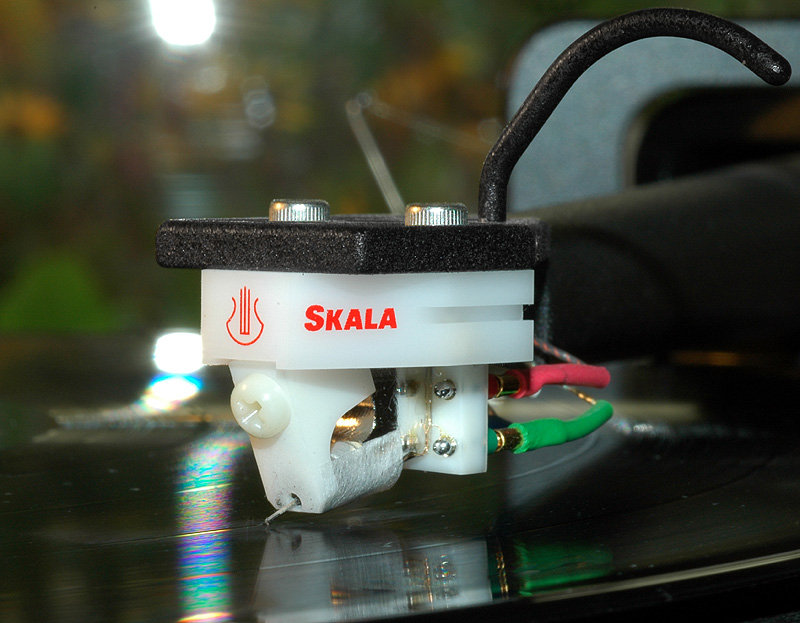

Kuzma Stogi Reference,

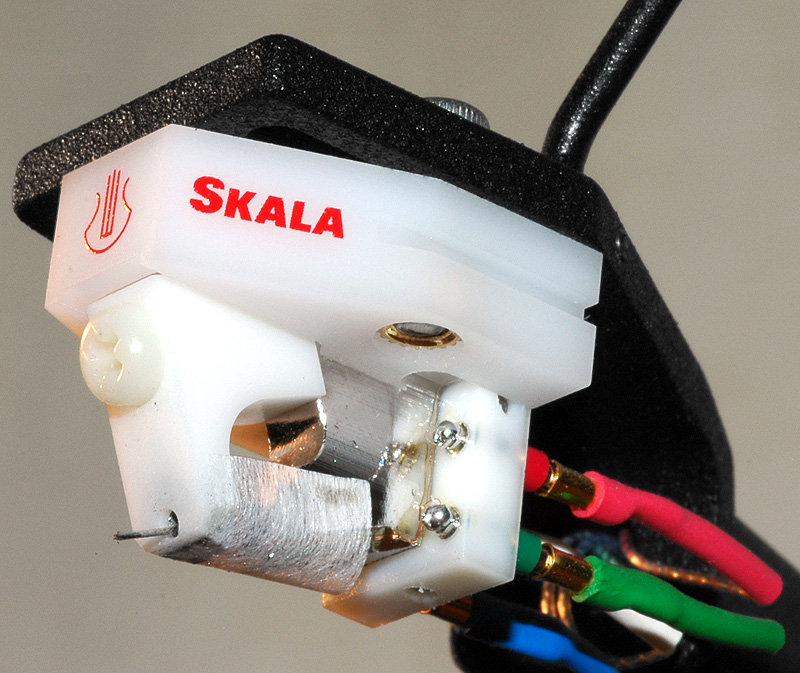

Lyra Skala
(2007-10-13 18:03:04)

Produkter på bilden:

(2007-10-13 18:13:16)

Produkter på bilden:

Kuzma Stogi Reference,

DIY-rack med Finite Elemente Cerabase
Mellanlägg till hylla avsedd för förstärkare är fo.Q SH-22 (2010-05-08 16:53:46)

Produkter på bilden:

Finite Elemente Cerabase

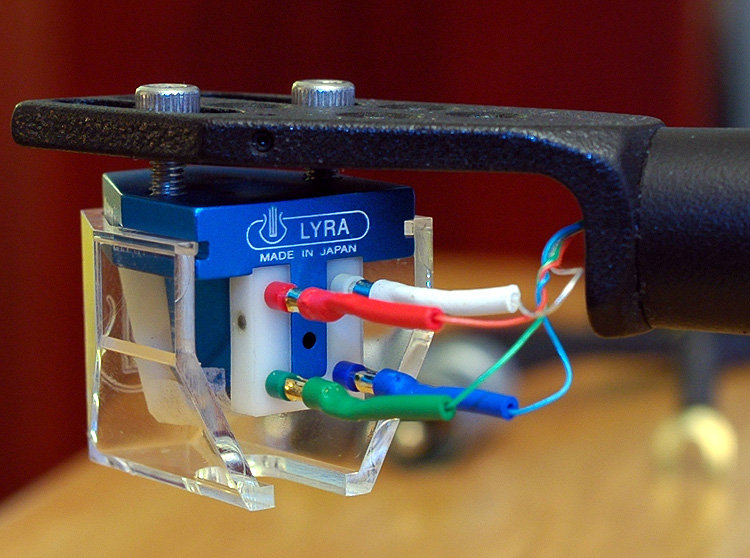

Lyra Argo i
Type: Moving Coil, low-impedance, low-output, medium compliance

Frequency range: 10Hz ~ 50kHz
Channel separation: 30dB or better at 1kHz
Cantilever system: Solid boron rod with line-contact stylus (3 x 70 micrometers profile)
Internal impedance: 4ohms
Output voltage: 0.45mV (5.0cm/sec., zero to peak, 45 degrees at 1kHz)
Cartridge weight (without stylus cover): 6.5g
Compliance: Approx. 12 x 10-6 cm/dyne at 100Hz
Recommended tracking force: 1.7 ~ 1.8g
Recommended load:
- Into non-inverting RIAA equalizer amplifier or head-amplifier: 10ohms ~ 47kohms
- Into step-up transformer: 3 ~ 6ohms (not exceeding 10ohms)
(2006-09-05 22:32:48)

Produkter på bilden:

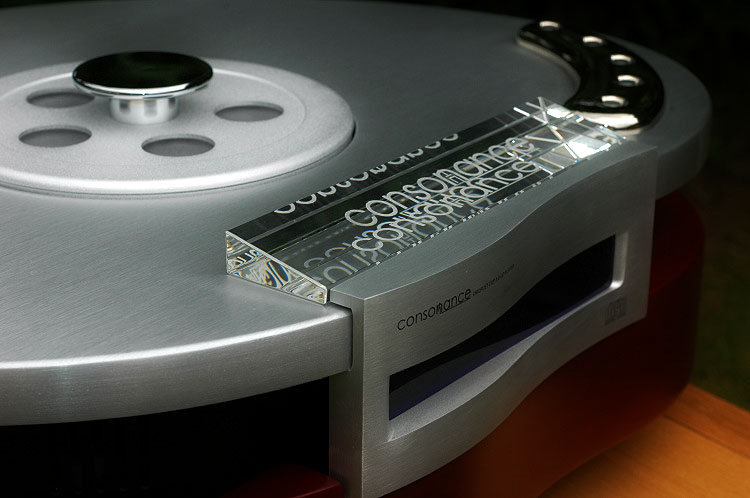

Droplet CDP 5.0
(2006-07-10 15:47:26)

Produkter på bilden:

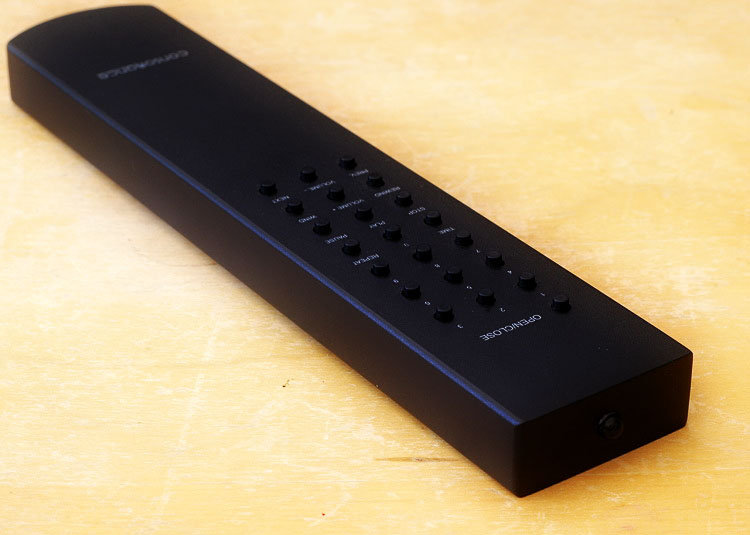

Fjärr till Droplet
(2006-08-27 14:12:06)

Produkter på bilden:

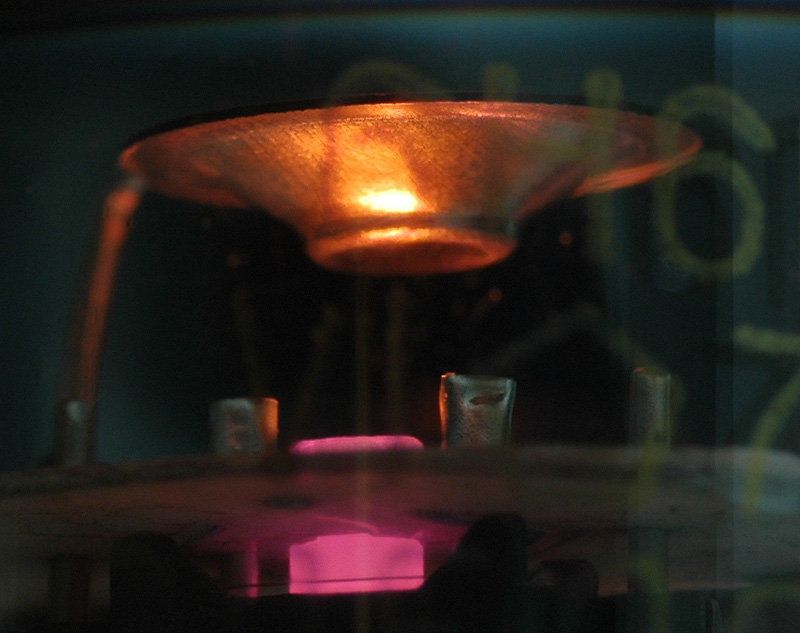

6N6P
(2007-06-06 21:26:06)

Produkter på bilden:

(2006-07-02 12:21:44)

Produkter på bilden:

EAR Yoshino 864

HIFI
Jag skiftar uppställning lite allt som oftast. Ser därför lite konstigt ut ibland eftersom bilderna är tagna vid lite olika tillfällen. Man kan hitta elektroniken på olika ställen från en bild till en annan. (2006-01-28 16:39:59)

Produkter på bilden:

Opera Consonance Reference CD 2.2,

Walker CJ58 Walker CJ58

(2006-07-02 12:18:38)

Produkter på bilden:

EAR Yoshino 864

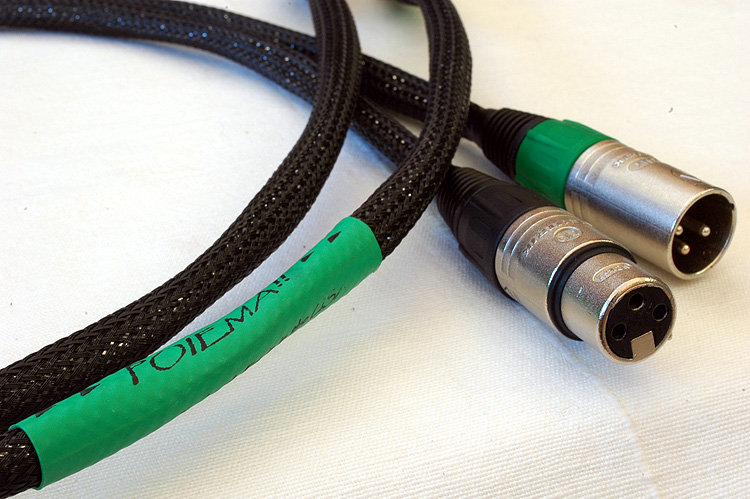

Ridge Street Audio Poiema !!

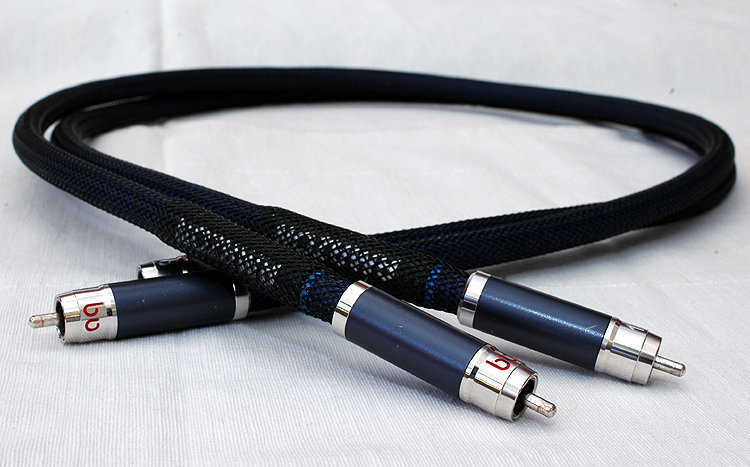

Signalkablar cd --> försteg (2006-12-15 22:34:01)

Produkter på bilden:

Audioquest Amazon
AQ Amazon är en toppkabel i ren silver som är luftisolerad i teflontub. Amazon ger en skrämmande ren signal som är svårt beroendeframkallande.

Kabeln är riktad och två små pilarna på hylsorna visar "utgångssidan".
(2006-12-27 16:25:54)

Produkter på bilden:

(2007-03-07 16:51:51)

Produkter på bilden:

VINYL
...i dunkel belysning och en clementin!
Kan det bli bättre? (2006-01-04 22:54:56)

Produkter på bilden:

Nikon D70

HIFI
(2006-09-03 20:49:50)

Produkter på bilden:

Elektronik
(2006-07-10 15:48:56)

Produkter på bilden:

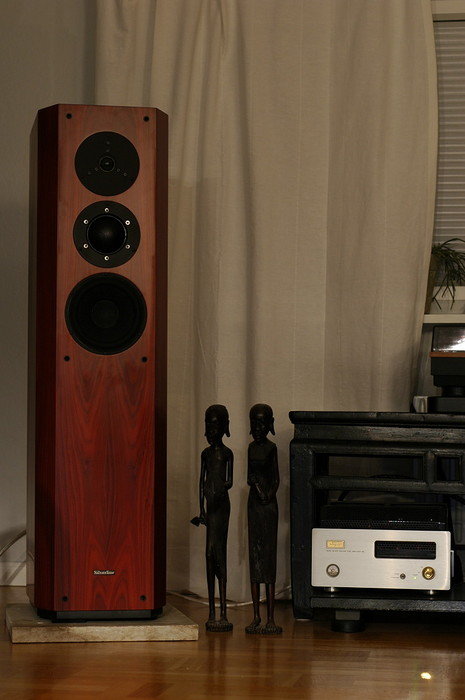

Silverline LaFolia
Recension här:
http://www.minhembio.com/forum/index.php?showtopic=120714&hl=silverline
(2006-07-02 22:16:06)

Produkter på bilden:

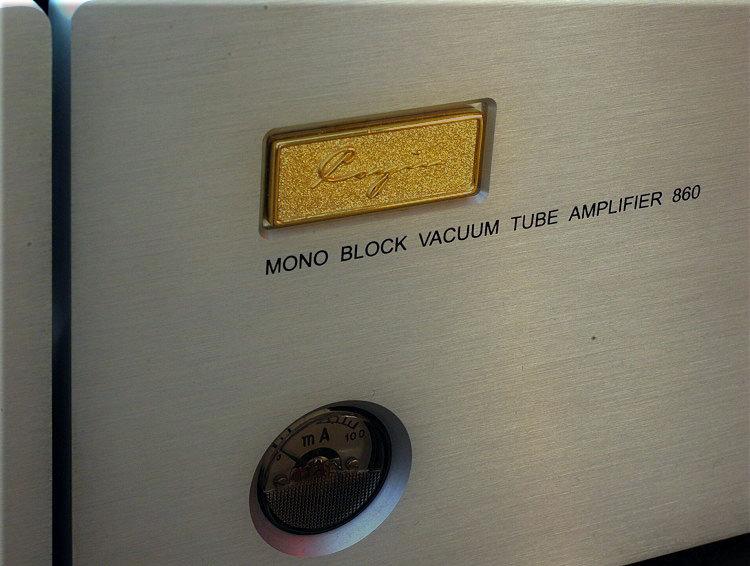

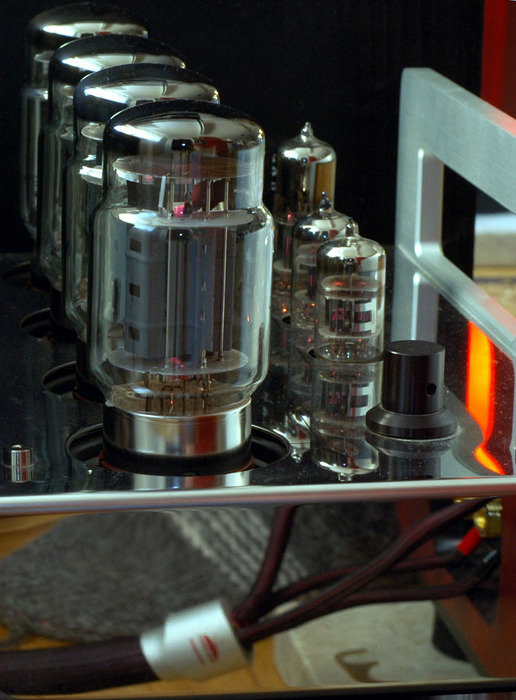

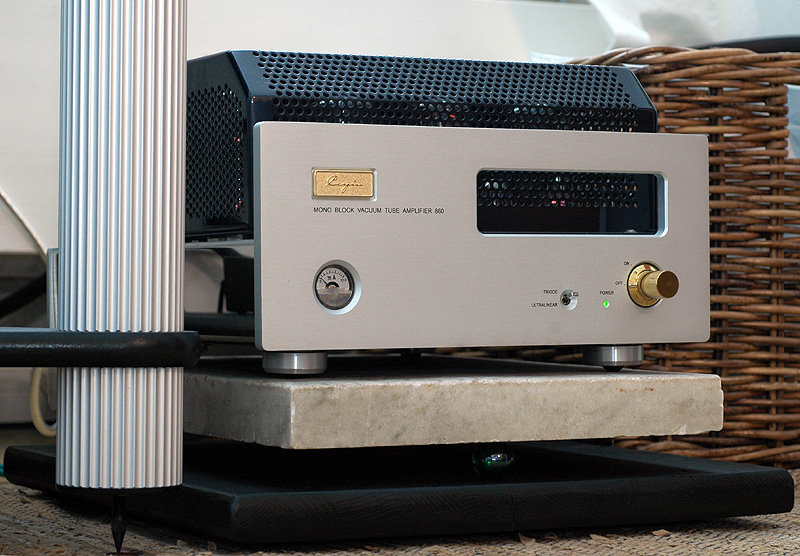

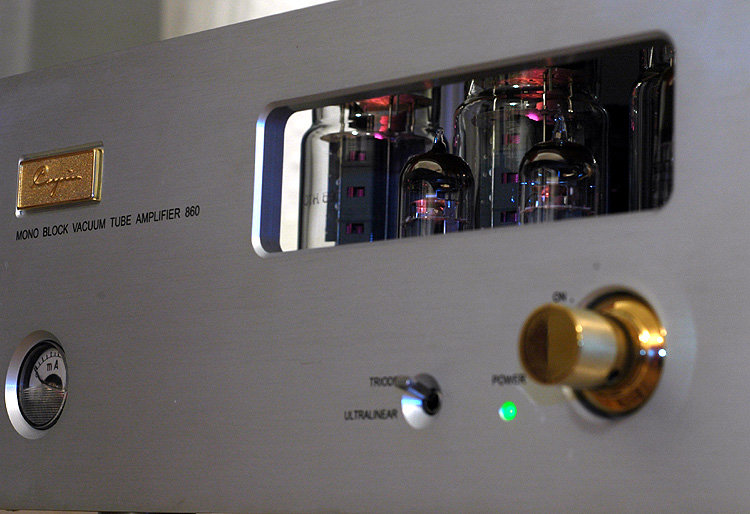

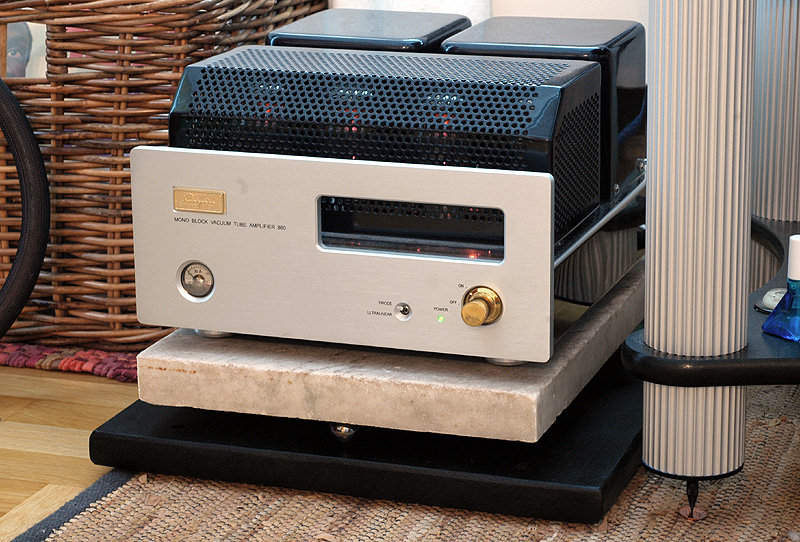

Cayin 860
Heavy-duty rörmonoblock, med ljudkaraktären från den klassiska Marantz 9-förstärkaren som utgångspunkt i designen. P2P-kabeldragning.

Rörbestyckning: 4 x 6550, 1 x 12AX7, 1 x AU7, 1 x 6N6
Uteffekt: 70 Watt RMS ultralinjärt/38 Watt RMS Triod
Frekvensomfång: 20 Hz ~ 35 kHz
Distorsionsfaktor: 0,8 %
Ingångskänslighet: 600 mV
S/N ratio: 90 dB
Ingångsimpedans: 100 kohm
Utgångsimpedans: 4 / 8 /16 ohm
Vikt: 22 kg

6550 originalrör är bytta till Svetlana Winged "C" KT88, 6N6 är bytta till Sovtek 6H30P-EB, 12AU7 är bytta till JJ ECC802S och 12AX7 till JJ ECC803. (2007-05-20 09:33:16)

Produkter på bilden:

Cayin 860
Vänster kanal

Blocken står på en marmorskiva, 3st glaskulor och underst en ekskiva med tre hål som kulorna vilar i.
(2007-05-20 09:41:58)

Produkter på bilden:

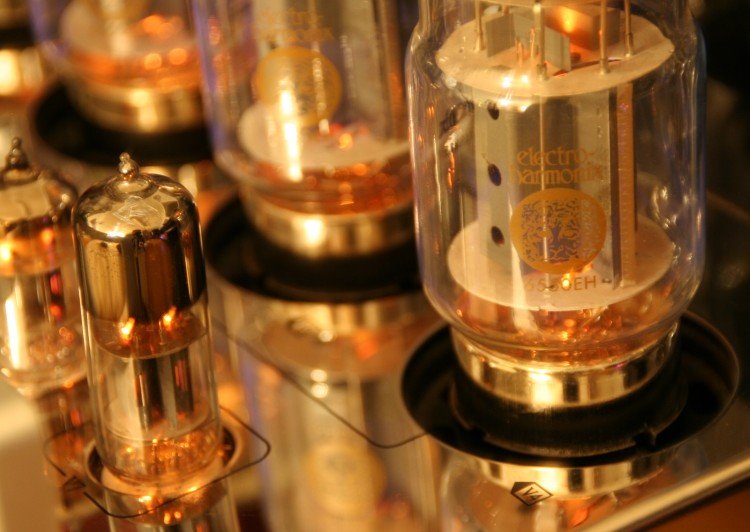

Electro Harmonix

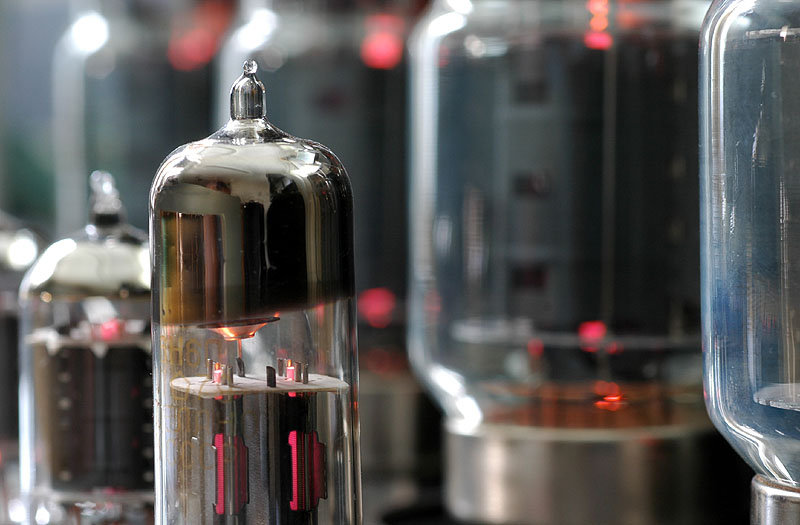

Det sitter 4st 6550-rör i resp monoblock (2005-11-22 23:05:07)

Produkter på bilden:

(2007-03-07 16:53:07)

Produkter på bilden:

(2005-11-22 23:05:54)

Produkter på bilden:

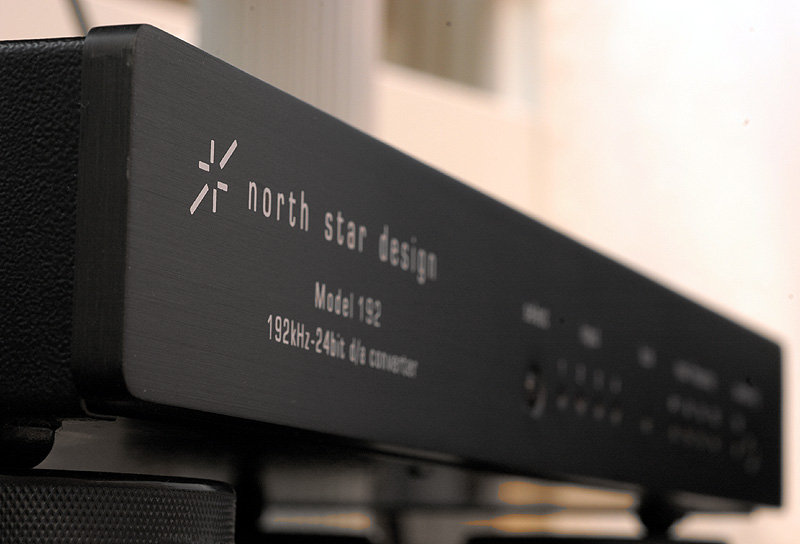

North Star Design Model 192 D/A Converter

North Star Design Model 192
192kHz-24bit D/A Converter (2007-06-10 20:23:06)

Produkter på bilden:

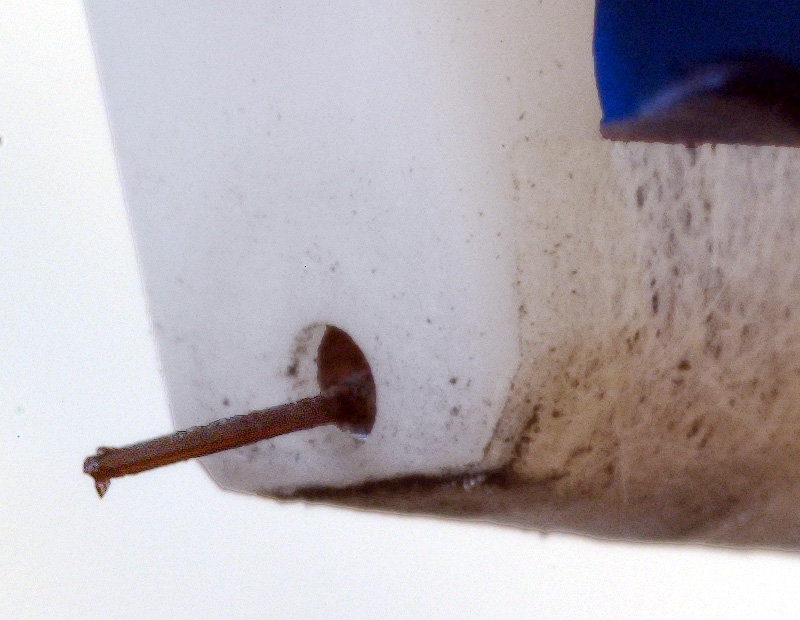

Ganska nära
(2007-04-14 13:57:17)

Produkter på bilden:

Jättenära !
(2007-04-14 13:59:45)

Produkter på bilden:

Nya rör
2 matchade quadar Svetlana SED Winged C KT88.
Dessa ersätter originalrören 6550EH.
(2006-09-16 19:02:51)

Produkter på bilden:

En massa nya rör
Sovtek 6H30P-EB, JJ ECC802S och JJ ECC803 och 4st utgångsrör Svetlana Winged C KT88 per monoblock. (2006-10-30 23:20:44)

Produkter på bilden:

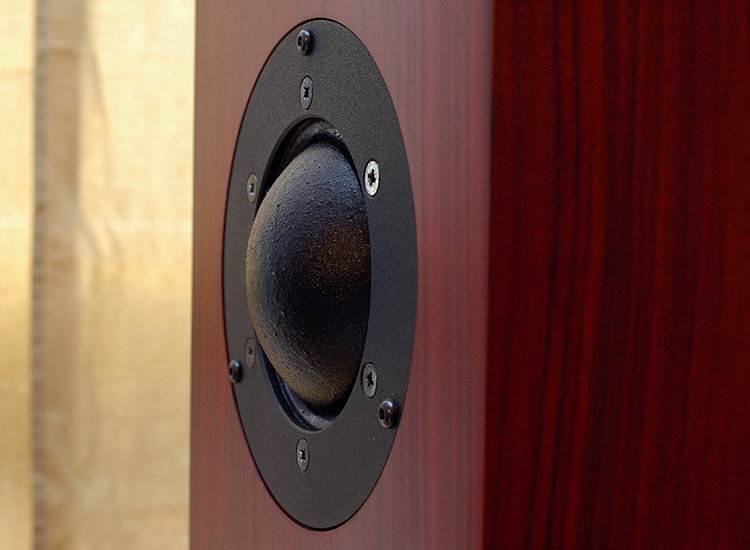

Silverline La Folia
(2006-03-25 00:04:42)

Produkter på bilden:

(2006-09-27 21:37:45)

Produkter på bilden:

(2006-09-27 21:38:57)

Produkter på bilden:

Audioquest Volcano 2Banana - 2Banana (par) 1,5m

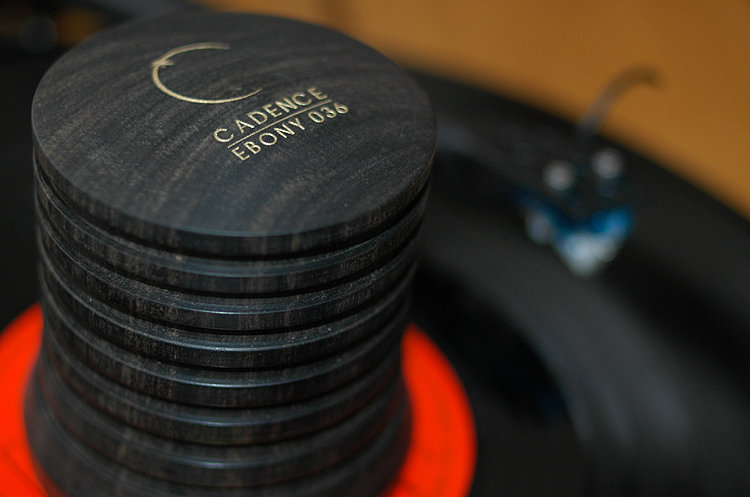

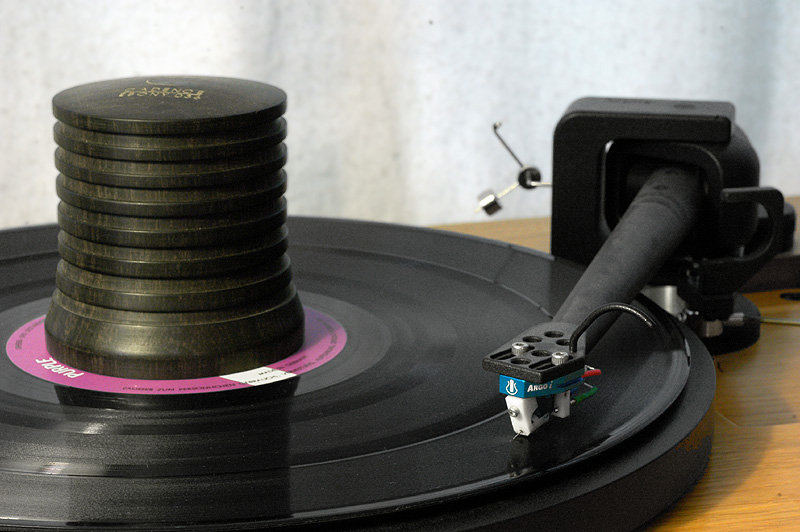

Cadence Ebony centrumvikt
(2007-03-11 07:25:00)

Produkter på bilden:

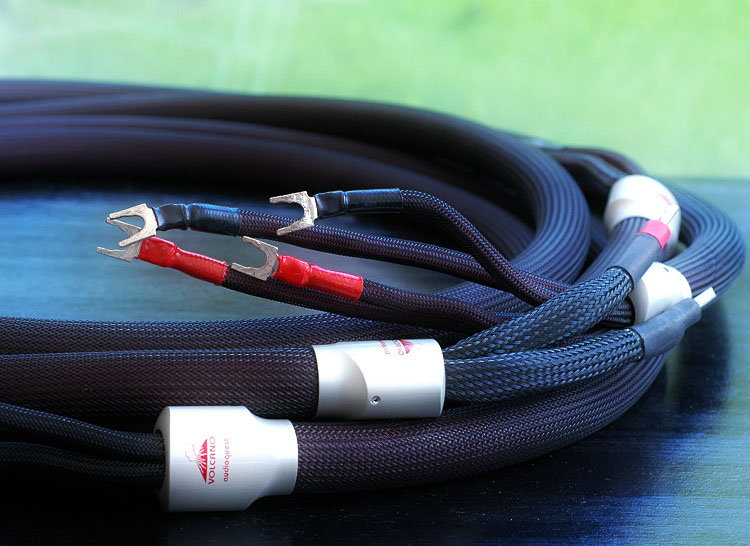

Audioquest Volcano i Single-Biwireutförande
Audioquests finaste kopparkabel. 3m långa, utan DBS och terminerade med bananer i förstärkaränden och spadar till högtalarna. (2006-05-29 22:27:10)

Produkter på bilden:

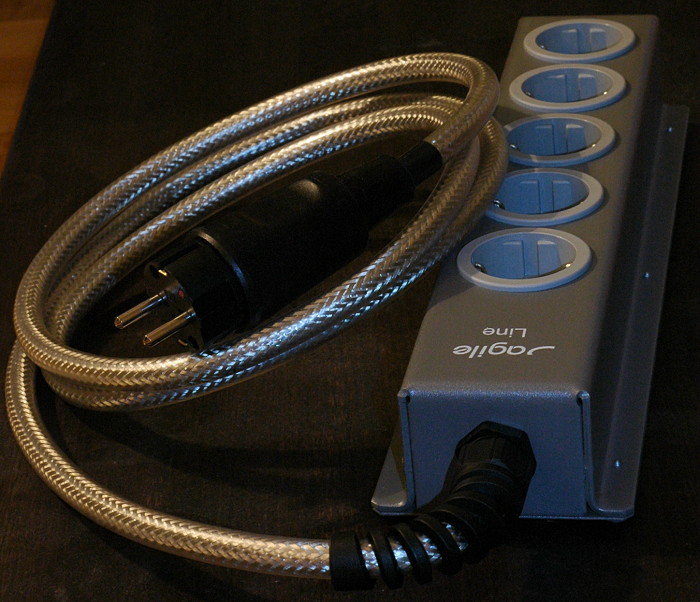

Audio Agile Line nätlist
Mycket gedigen. Både nätlist och kabel är skärmad. Överspänningsskydd. Den har inga problem att hålla sig upprätt trots bångstyriga Signal Cables nätisar.Den finns även med 8 uttag, men jag ska klara mig med 5. Man ska ju inte koppla in TV och annan smutsig elektronik som skräpar ner på samma list. (2006-01-26 22:44:16)

Produkter på bilden:

Audio Agile Line nätlist

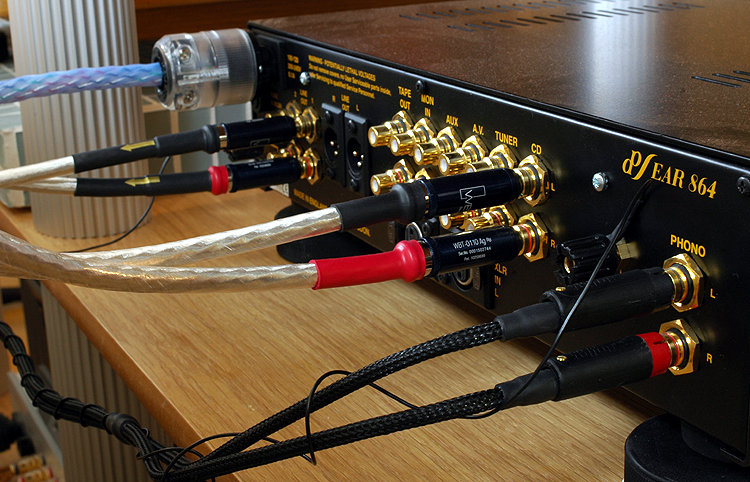

Nordost Valhalla och Nordost Brahma
Kontakterna är WBT Nextgen AG på signalkablarna och Eichmann Silver Bullet Plug på tonarmskablarna. Litz-kontakterna är Cardas tror jag.

Detta har gått stegvis nu under en kortare period. När jag satte i det första paret (försteg-monoblock):
- Äh, lägg av!

Andra paret (cd-försteg):
- Äh, lägg av!!

Tredje paret (pickup-försteg):
- Äh, lägg av!!!

Jag kan ta som exempel "One silver dollar" med Vaya con Dios. Detta är ju ingen direkt audiofilutgåva, även om den är väldigt fint inspelad. Men jag har aldrig hört den på detta vis. Både röst och gitarr har flera dimensioner. Kan inte förklara riktigt. En makalös separation, snabbhet och öppenhet. Samma sak på skiva efter skiva. Jag spelade Cat Stevens "Tea for the tillerman", där trummor, elbas och stråkar fick mig att trilla baklänges.

Den plats som gjorde störst skillnad var helt klart först i kedjan. Det märkte jag både på CD och skivspelare. När jag bytt kablar till CD lät den bättre än skivspelaren innan jag hade bytt tonarmskablar. Så var det definitivt inte tidigare. Det är en del överdriven essighet i röster, men det tror jag kommer "slipas" bort.

Jag får nog påstå att näst efter pick-up är tonarmskablar det som ger mest (inom rimliga jämförelser).
(2007-03-07 16:49:02)

Produkter på bilden:

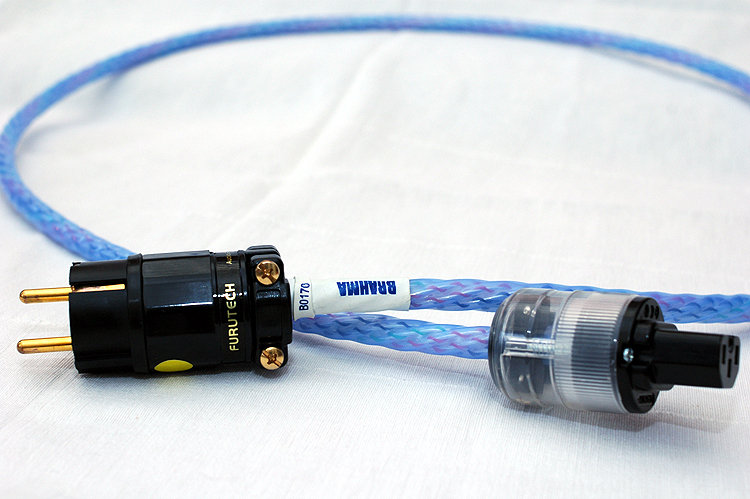

Nordost Brahma CEE 7/7 - IEC C15 1m

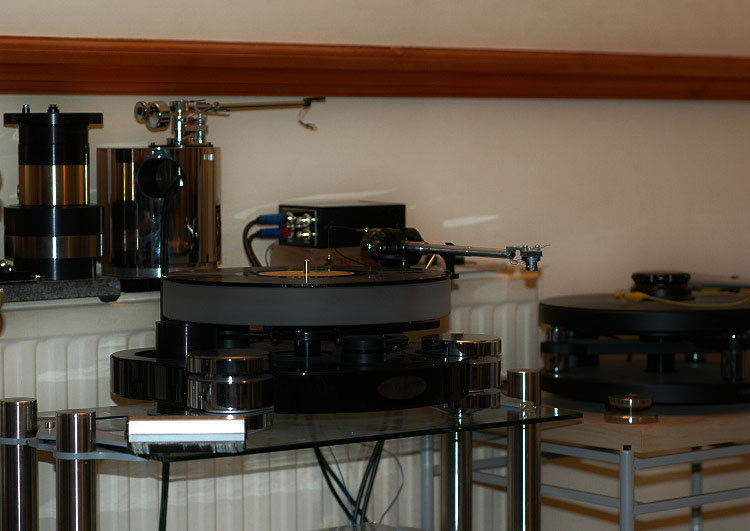

Tre vinylsvarvar på Walrus Systems i London
www.walrus.co.uk (2006-06-03 17:26:03)

Produkter på bilden:

6N6P
(2007-06-06 21:27:08)

Produkter på bilden:

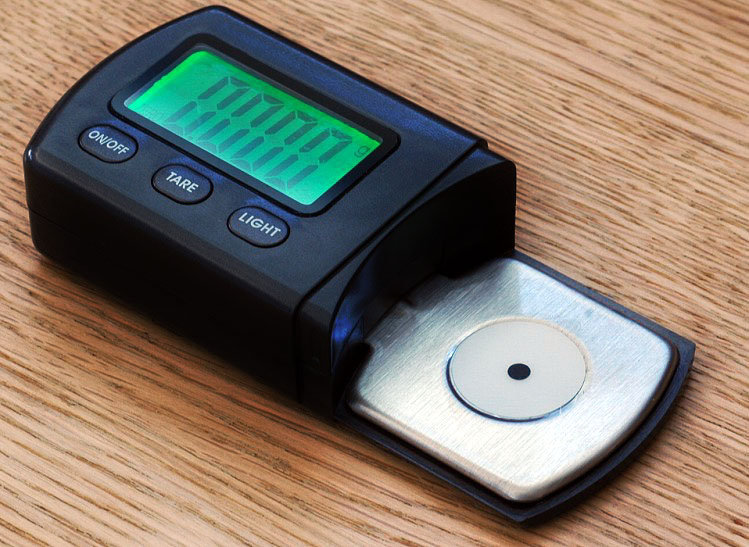

CanRong PB-5g
Kalibreringsbar nålvåg som väger allt upp till 5g med en precision på 0.002g.

Lyra Argo har ställts in med ett nåltryck på 1.714 gram:-)
(2006-09-05 22:40:54)

Produkter på bilden:

Försteg med riaa
(2009-10-01 22:33:40)

Produkter på bilden:

Nordost Brahma CEE 7/7 - IEC C15 1m

BDR Shelf,

Shakti Innovations Stone

Nordost Brahma
- Isolering: FEP
- Ledare: 5 x 16 AWG silverpläterade 99.99999 OFC
- Konstruktion: Precision Micro Mono-Filament.
- Strömsäkrad för max: 25 Amp
- Kapacitans: 8.8pF/fot
- Likströmsresistans: 2.0 Ohms per 304M (terminerad).
(2006-12-27 16:29:32)

Produkter på bilden:

Stereoplay !
Systematisk test och modd av två likadana "Droppar"
(2006-10-15 16:52:21)

Produkter på bilden:
