Maelstrom-X2 DIY Hembiobyggbilder
Viktat medelbetyg:  (9.00) (baserat på 4 st)  Kommentarer      Anmäl detta album

Lådkonstruktion: http://www.avsforum.com/avs-vb/showthread.php?t=1093893

 Runt 220 liter avstämd till ~12Hz med hjälp av 3 portar.

Slutsteg: Behringer EP2500

Subsonicfilter: Reckhorn B-1 @ 12Hz

Samson S-converter (injeförstärkare RCA > XLR)

DCX2496 som lågpassfilter (LR 48dB/oktav vid 55Hz)



Hela paketet väger 96 kilo totalt!
Produkter i albumet:
Behringer Europower EP2500 (Slutsteg )
Behringer Ultradrive Pro DCX2496 (Rackutrustning )
Samson S-Convert (Rackutrustning )
Exodus Audio Maelstrom-X2 (Högtalarelement )
Detaljer
Bilder i detta album Växla till minatyrbilder

(2010-06-30 15:08:59)
Produkter på bilden:  Exodus Audio Maelstrom-X2

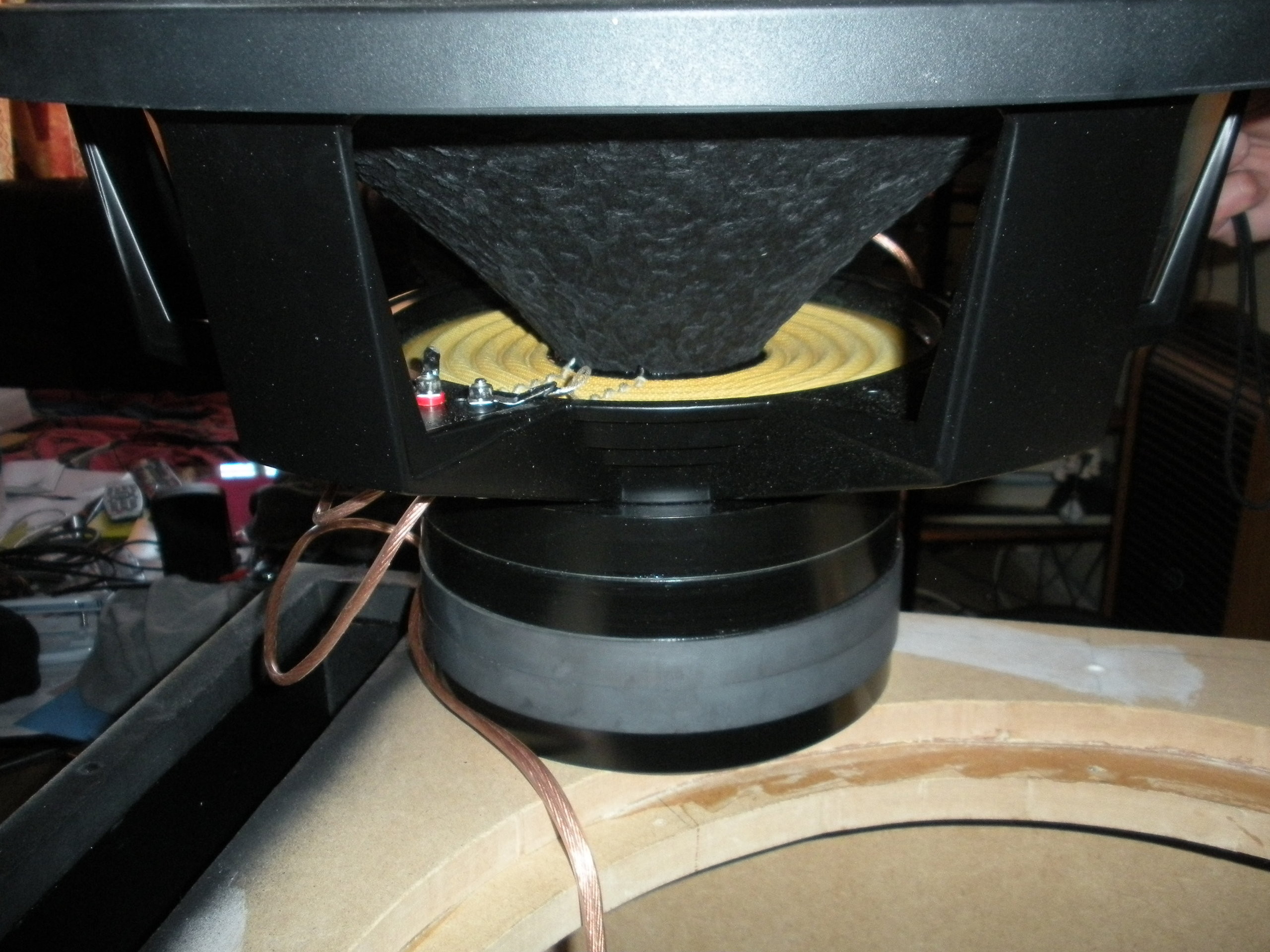

Tjockis
Talspolar seriekopplade. Här ser man att trådarna som går till talspolarna är insydda i spidern, för att unvdika att slå emot konen och skapa oljud vid stora konutslag. (2010-06-30 18:44:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Exodus Audio Maelstrom-X2

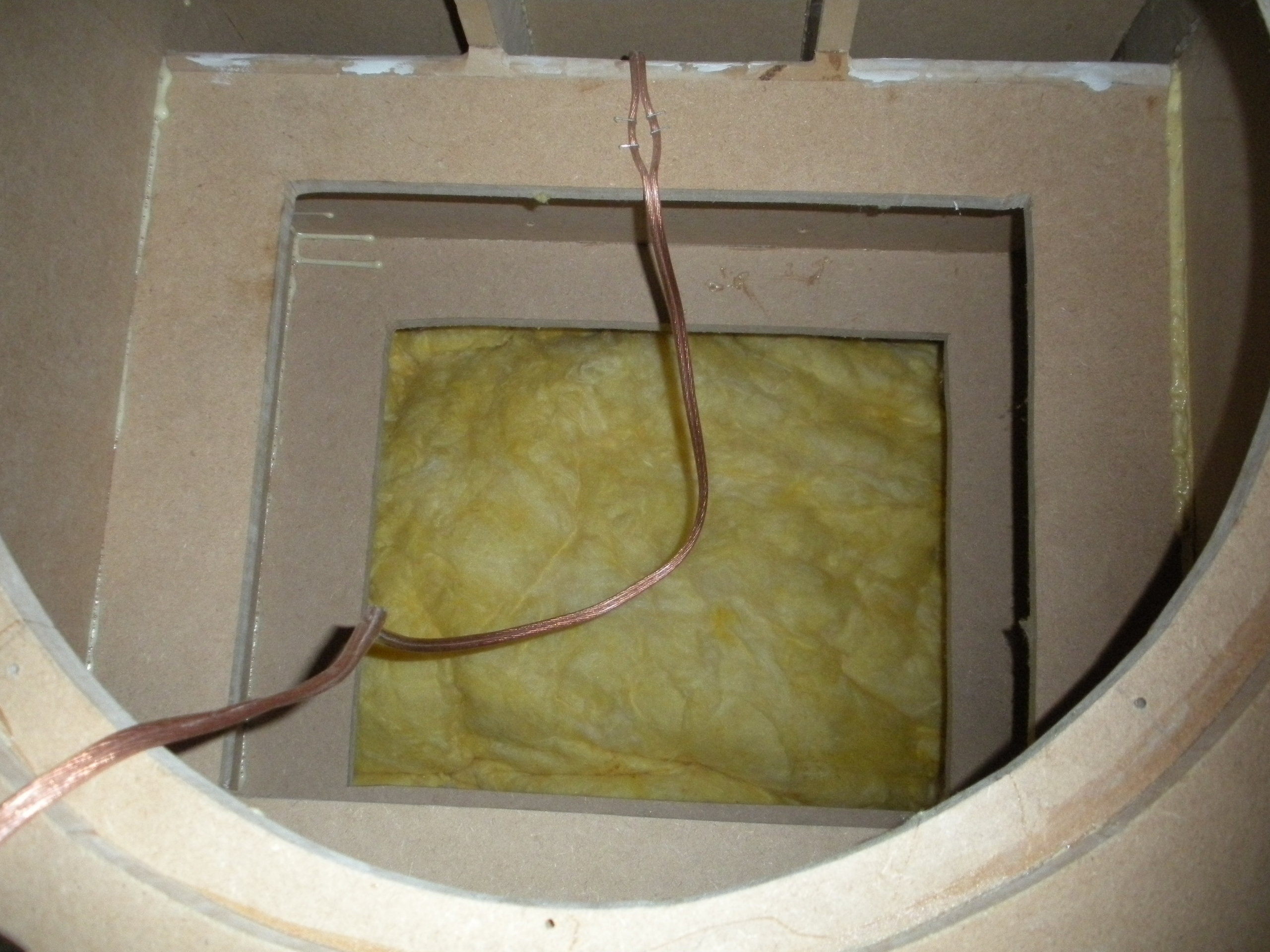

Isolering
Här syns isoleringen i bakkant på lådan, samt kabeln som går upp i mittenporten, ner längs med baksidan och sedan till en terminal på baksidan. (2010-06-30 18:59:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Front
Fronten pålimmad och skruvad. Blir ju jävligt fult, men det är inget som lite spackel kan råda bot på. (2010-06-30 19:01:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2010-06-30 19:03:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2010-06-30 19:04:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

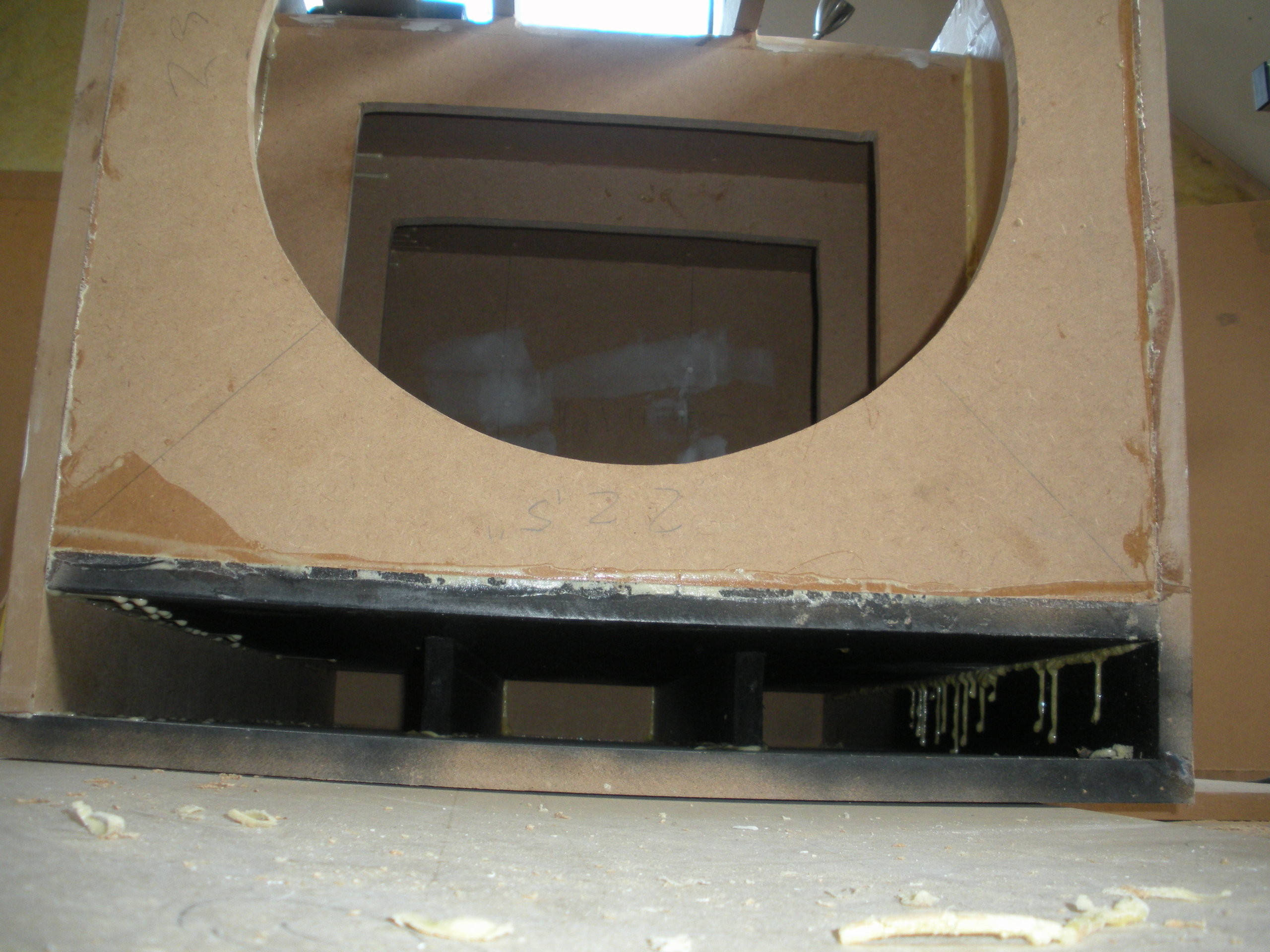

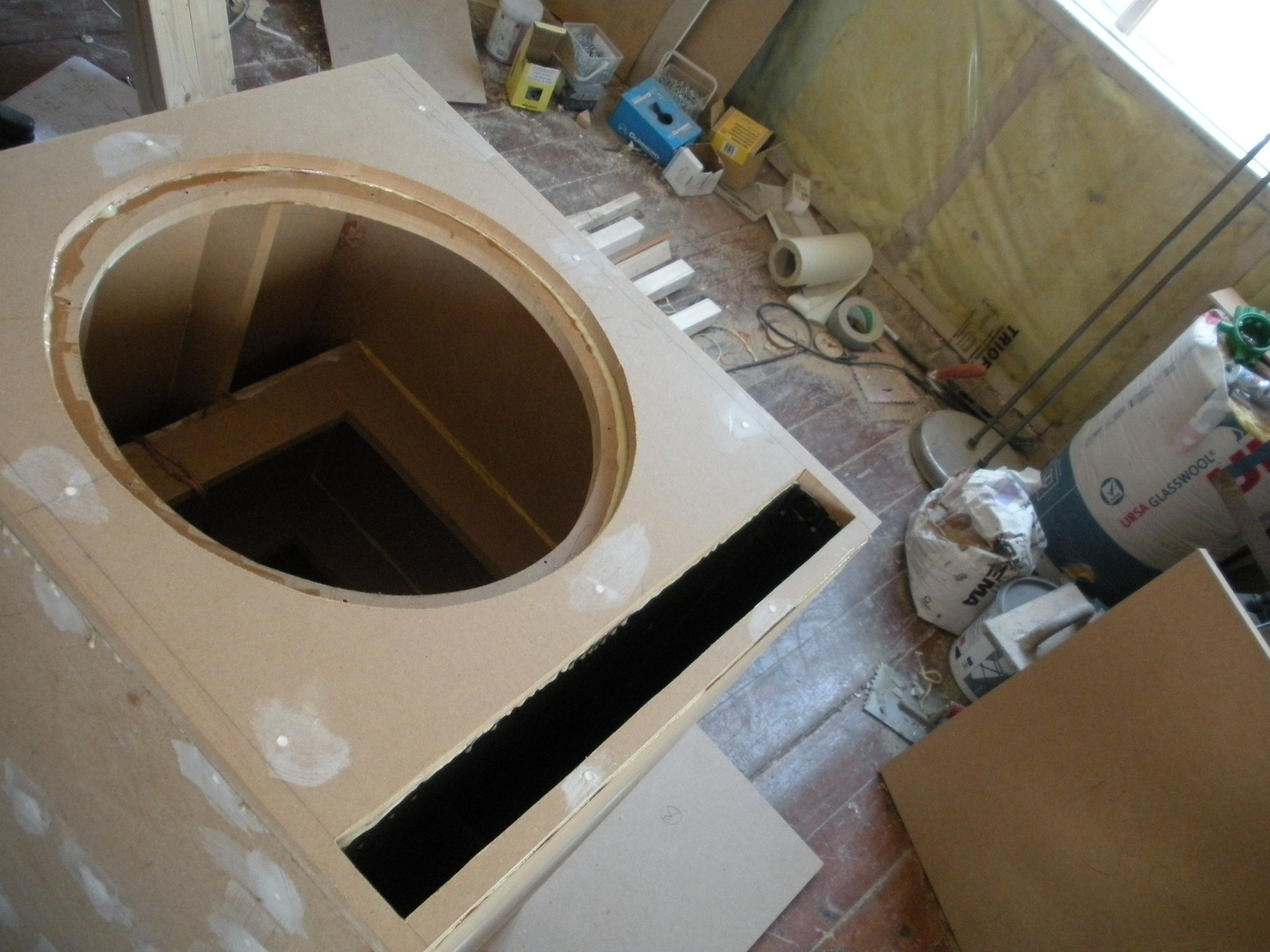

Port
Här är inte fronten på. Efter fronten satts dit så skall portöppningen fräsas för få fina rundade kanter. Limmet i porten skrapas såklart också bort. (2010-06-30 19:05:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

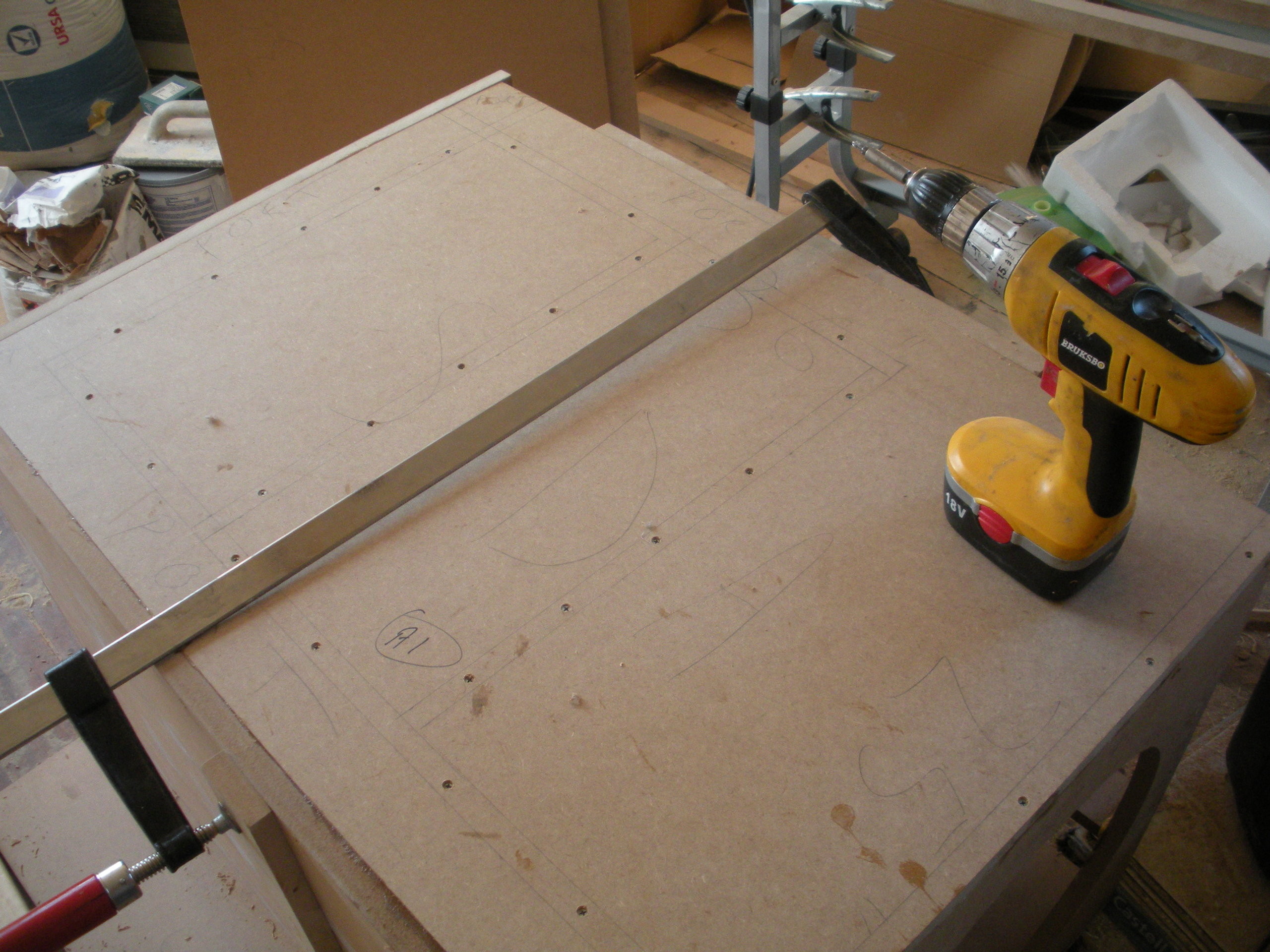

Toppen skall på
Här har jag lagt på lim och ska börja klamra fast högtalarkabeln. Det blir mycket att skruva senare! (2010-06-30 19:09:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

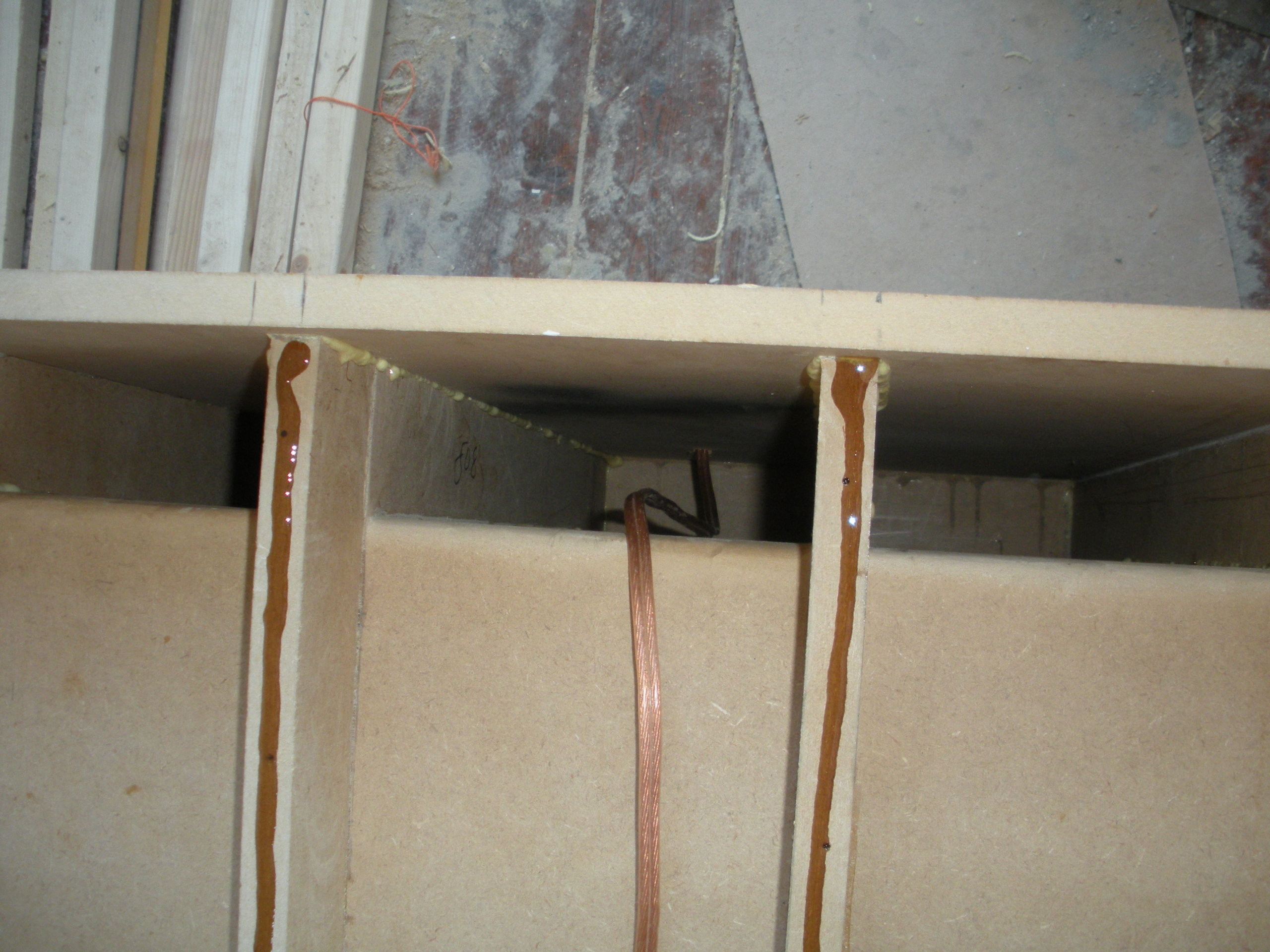

Högtalarterminal
Vy från ovan ner i portarna på baksidan, här syns det hur kabeln skall ligga. (2010-06-30 19:11:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

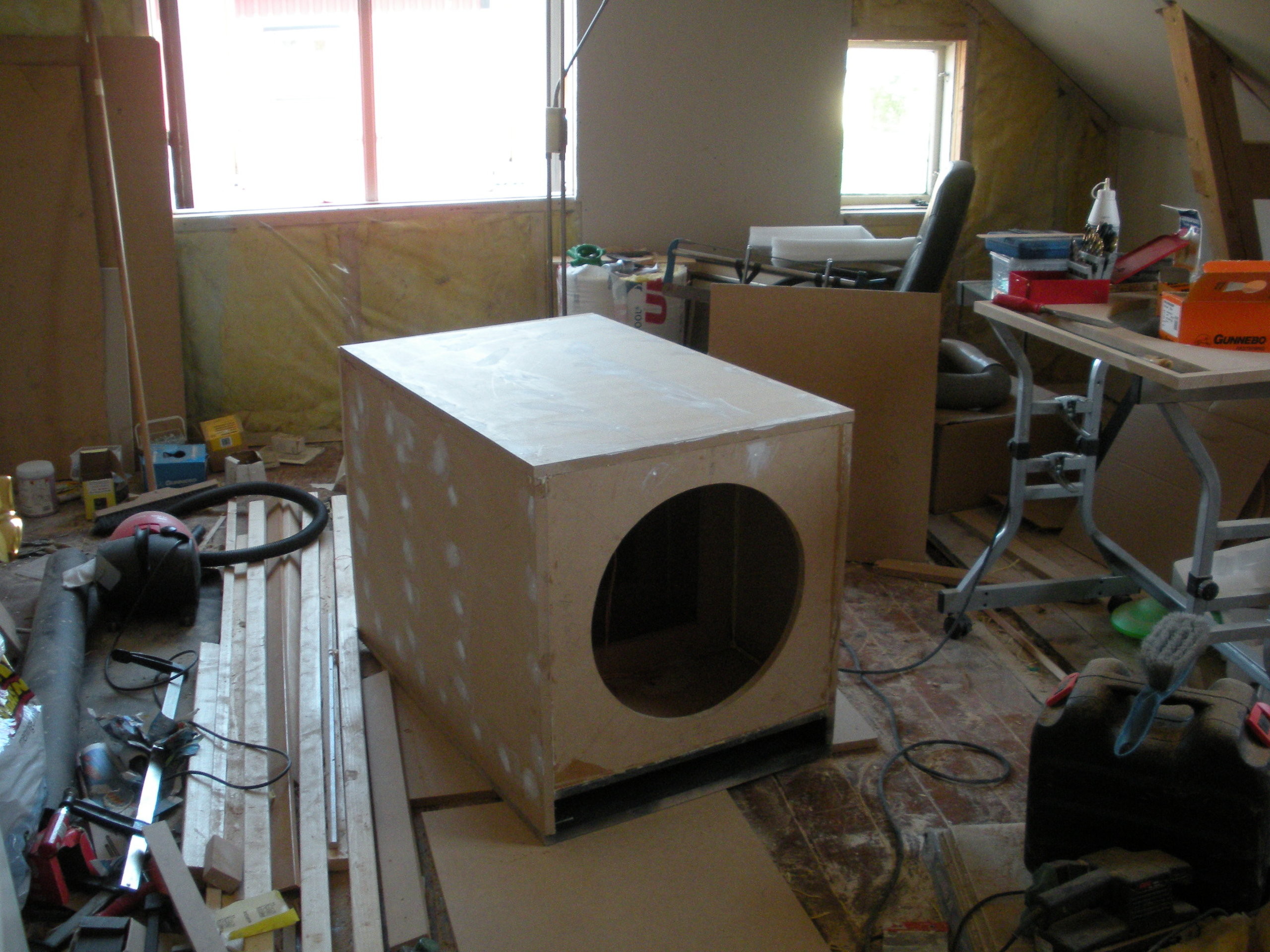

Ihoplimmad, endast fronten kvar
Nu kan den provspelas! (2010-06-30 19:12:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

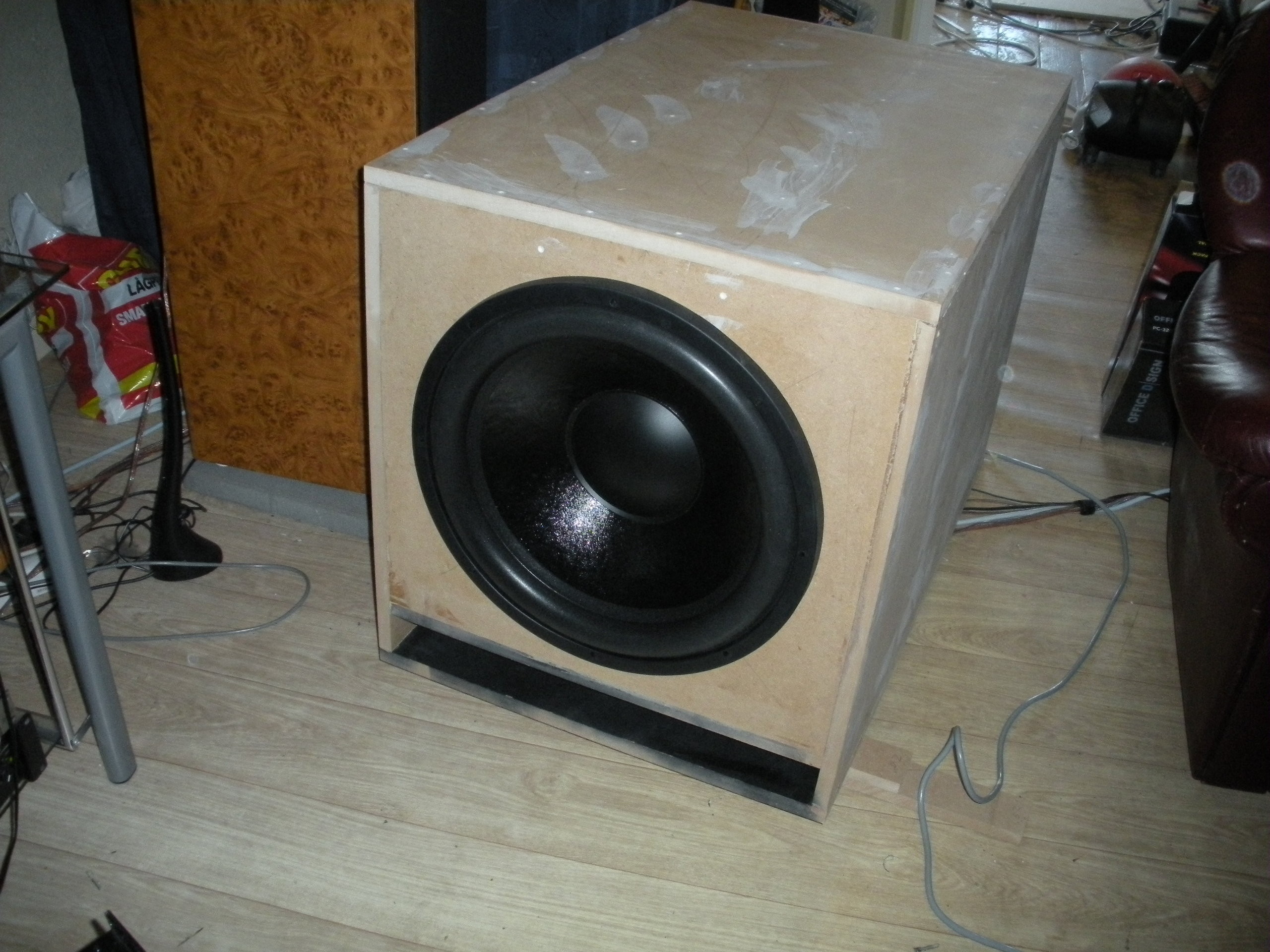

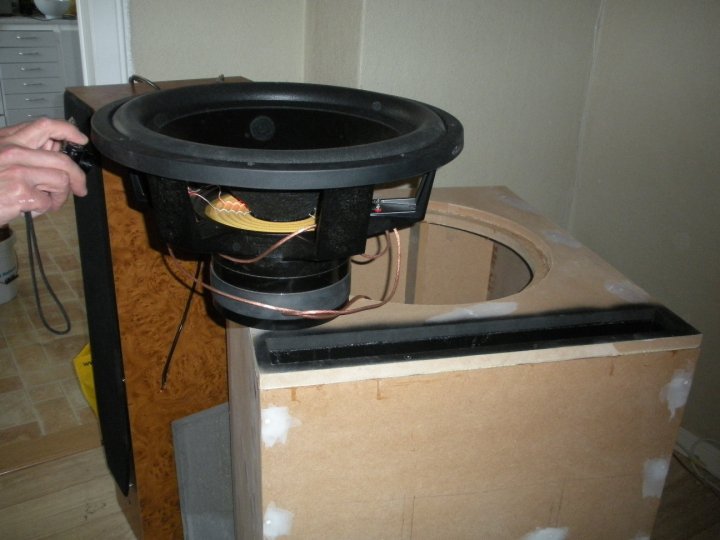

Provspelning
mums! (2010-06-30 19:12:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Exodus Audio Maelstrom-X2

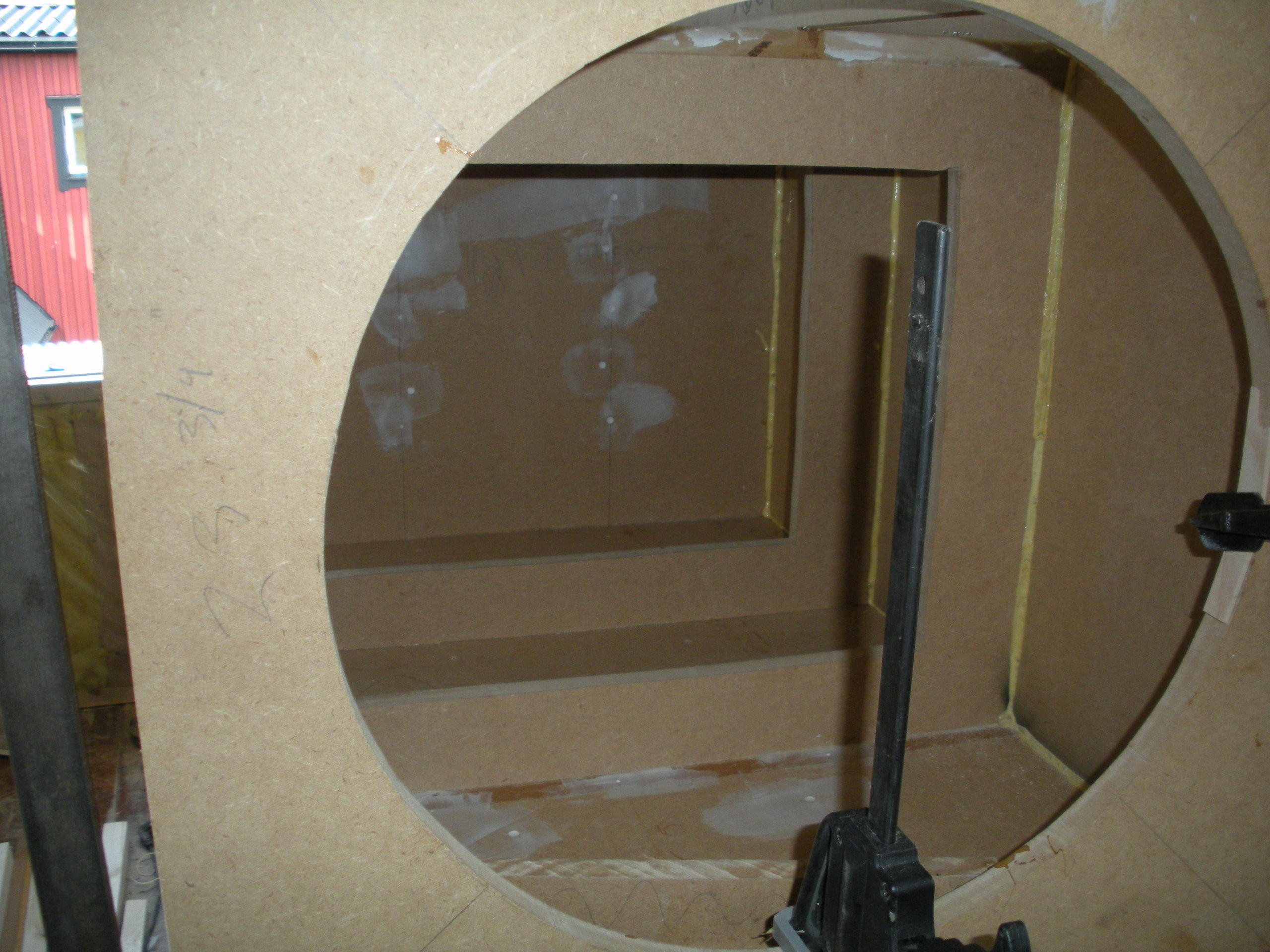

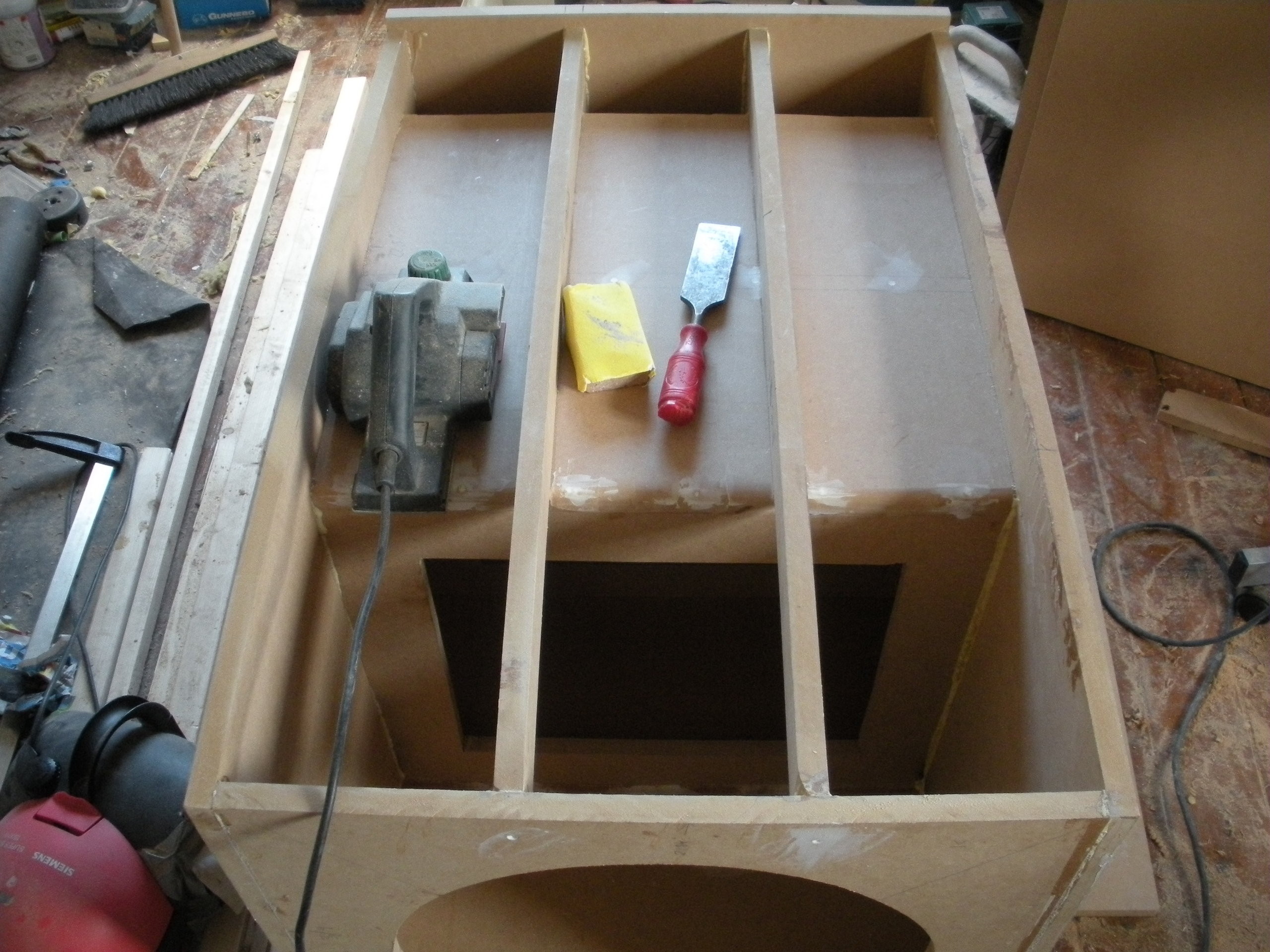

Interna baffeln limmad och skruvad
(2010-06-30 19:15:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

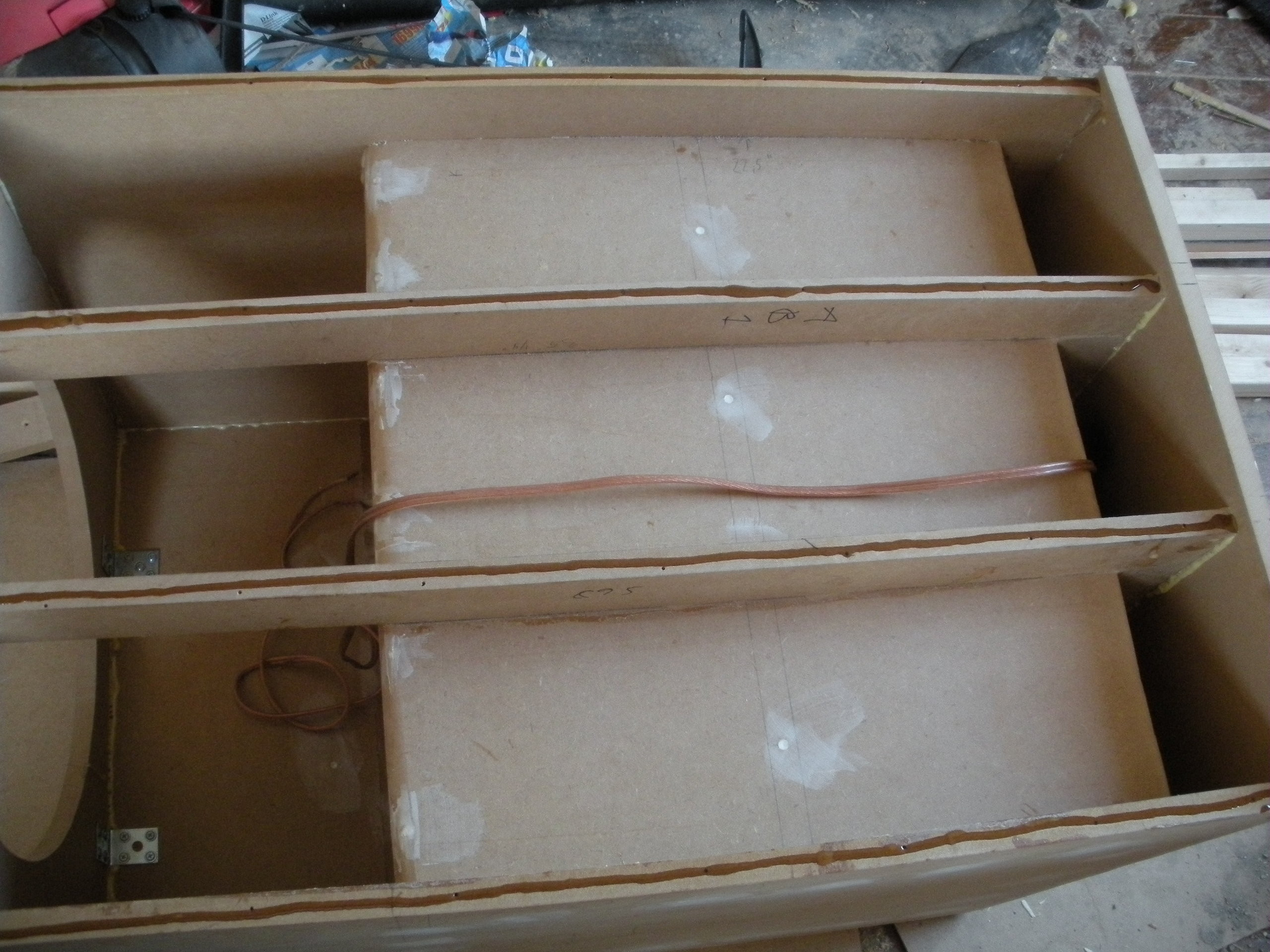

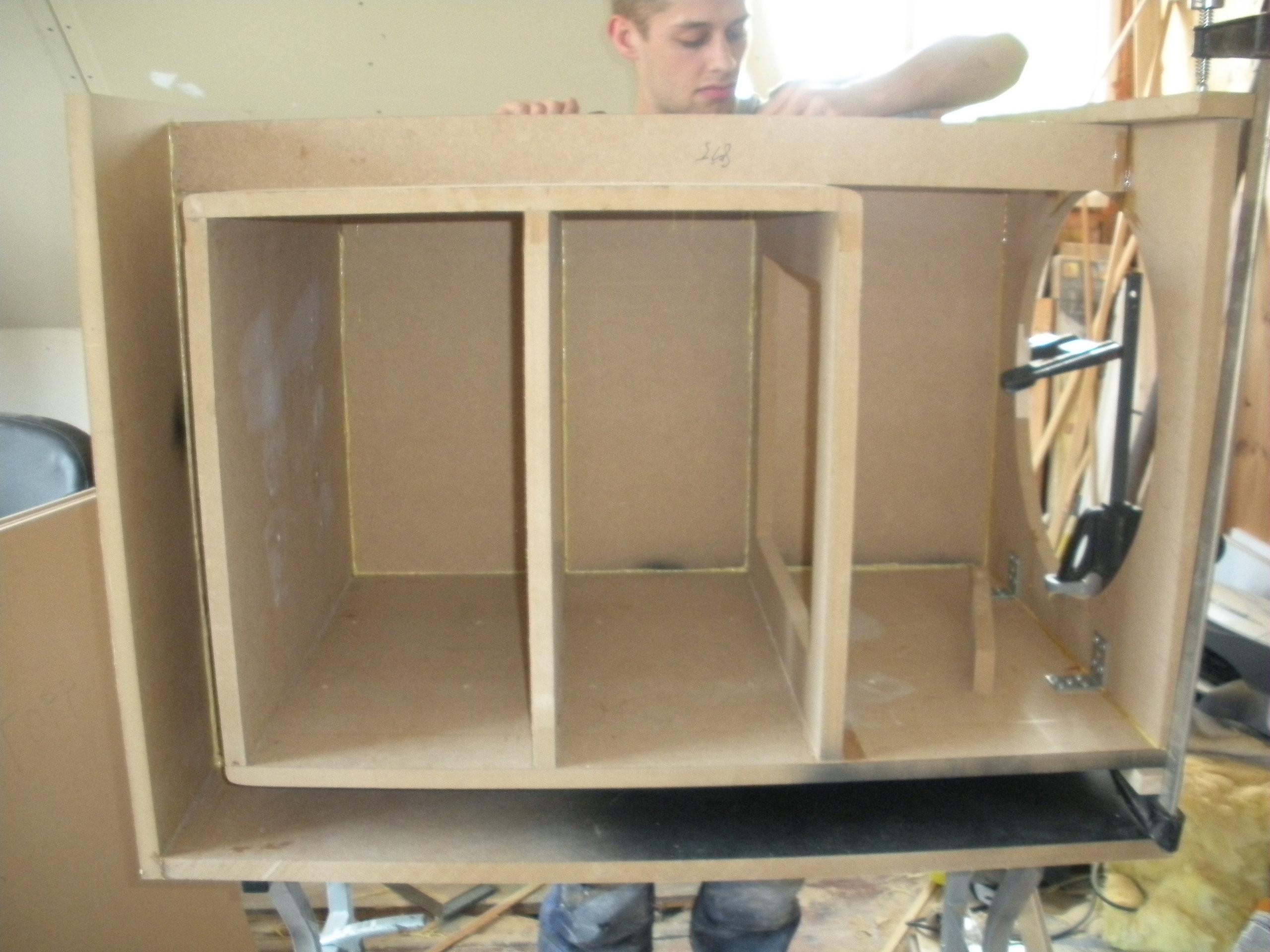

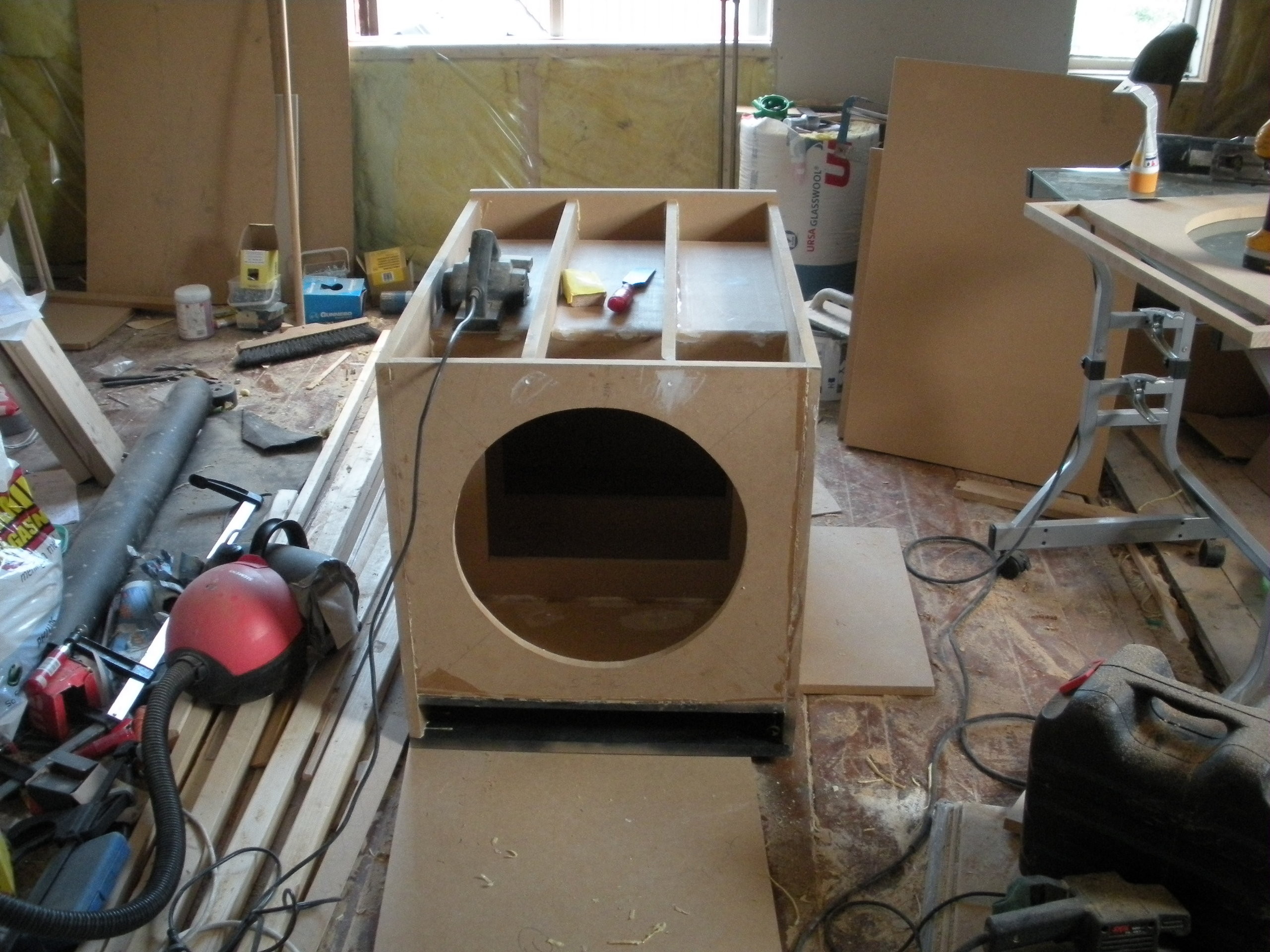

Överblick
Här får man en hyfsat bra överblick över hur lådan ser ut inuti. (2010-06-30 19:16:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2010-06-30 19:17:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

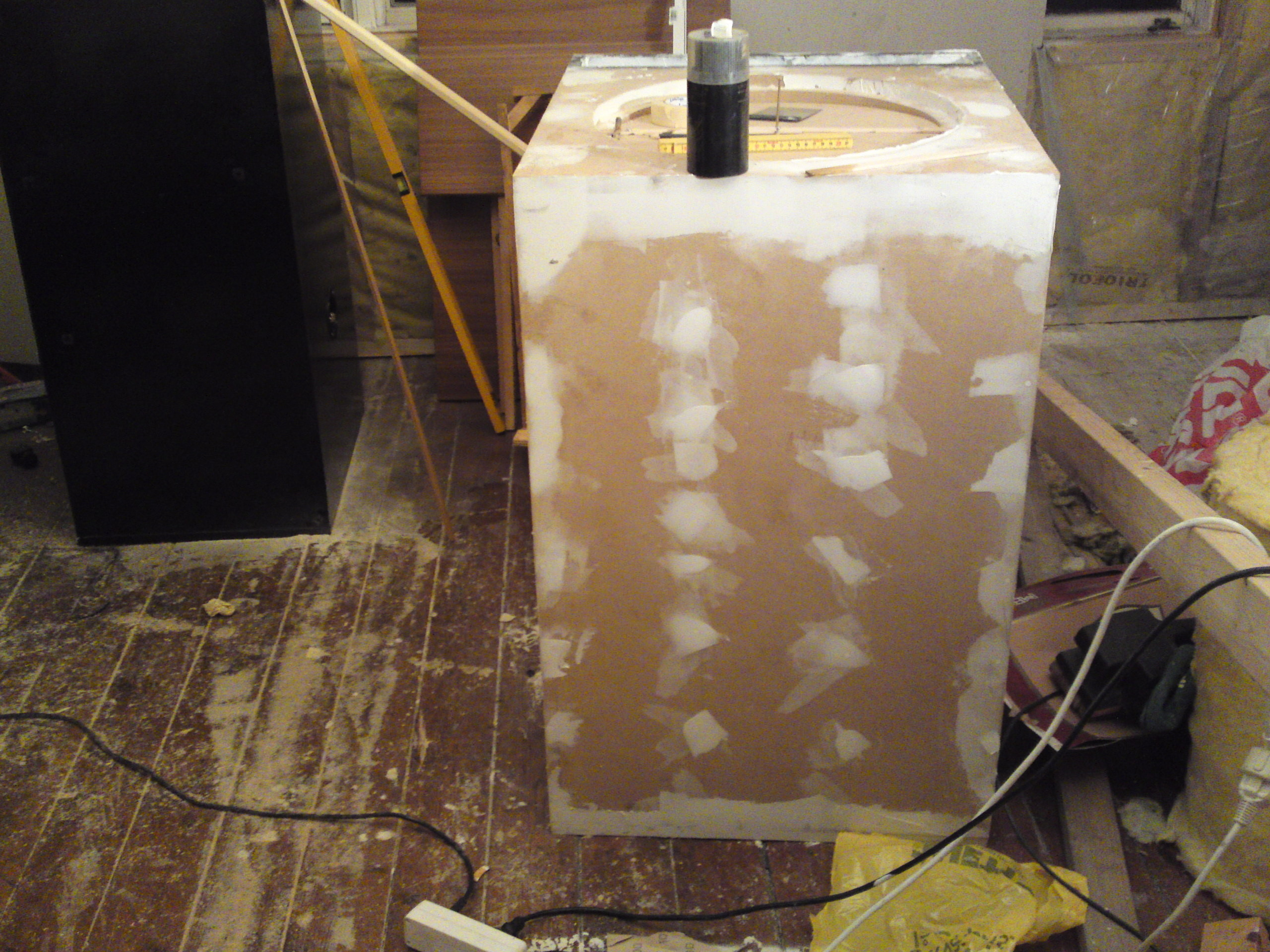

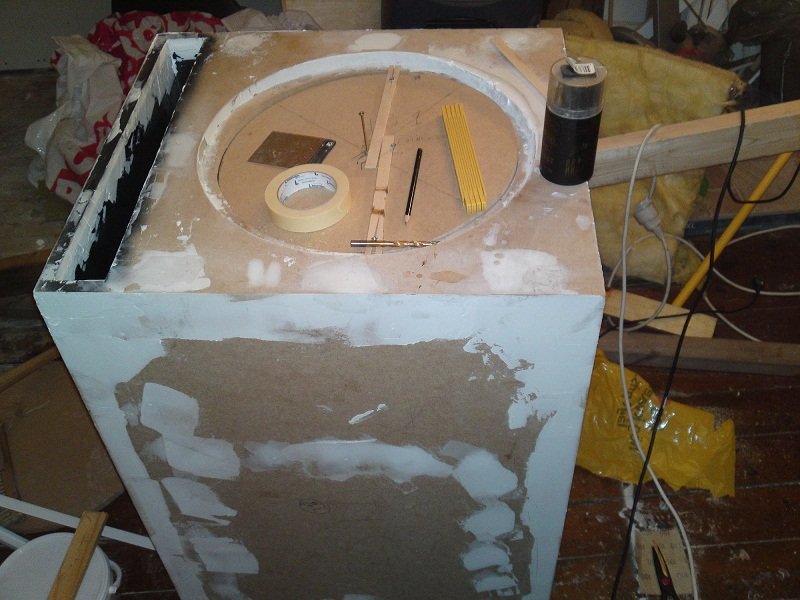

Låda
Brorsan fortsätter att spackla och slipa. (2010-08-29 23:29:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Brorsan fortsätter att spackla och slipa.
(2010-08-29 23:30:46)
Produkter på bilden:



Viktat medelbetyg:  (9.00) (baserat på 4 st)  Visa lista
Evil Homer    2010-08-30 16:09:00
hi-fi    2010-06-30 23:31:46
Ala_95    2010-06-30 22:06:58
nickeskbg    2010-06-30 19:42:28
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
 Kommentarer (12 st)
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Evil Homer   2010-08-30 16:08:55 Anmäl
Sådära ja, mera galna subbar!! Sånt här gillar jag.
Unregistered1272   2010-07-03 14:57:14 Anmäl
Me like
DVD-ai   2010-07-01 00:51:21 Anmäl
Ser bra ut, lovande bygge ! =)
fackamato   2010-06-30 23:58:00 Anmäl
@ hi-fi: Terminal sitter redan, det blev en vanlig skruvterminal. Speakon var ingen dålig idé, när man ändå kör PA-steg. Får tänka på det tills nästa gång. Det är ej bestämt än om det skall målas eller hur det blir... men det lutas åt målning. Gäller att spackla och slipa rejält först "bara" (bild)
hi-fi   2010-06-30 23:31:35 Anmäl
Mycket trevligt!!!
Ska den filt kläs eller målas?
Om du inte har satt terminal än så rekommenderar jag starkt speakon.
Kolla gärna in mina bjässar dem ligger under PA bygge (bild)
Kan se slut resultatet redan nu, klar 10:a
fackamato   2010-06-30 22:26:32 Anmäl
@ nickeskbg: Jadå, mycket nöjd med ljudet! Jag är som är basnarkoman är nästan nöjd. 2st hade inte varit helt fel. Jag har inte hunnit prova den med en film ännu dock...
Ala_95   2010-06-30 22:06:53 Anmäl
Gal1
Vobbe   2010-06-30 21:47:39 Anmäl
Haha härlig film, fy fan för att bo granne med dig =)
Ljungby   2010-06-30 20:34:38 Anmäl
riktigt kul med bygge =)
Unregistered1e15fe30   2010-06-30 20:28:26 Anmäl
hahahaha!

din videosnutt "16Hz testton" fick jag mig ett rejält gott skratt utav.

gillar när bladen fladdar på växten. (bild)

mer sånna här galenskaper, tack! (bild)
