Bygge av 4 st Lms-r 15 basar Övriga byggbilder
Viktat medelbetyg:  (9.58) (baserat på 11 st)  Kommentarer      Anmäl detta album

Här kommer det komma upp bilder på basbygget.

Är i startgropen, men har beställt basarna. De basar som ska han användas är 4st TC SOUNDS LMS-R 15". Till slutsteg kommer jag antagligen att använda 2st the t.amp TA 2400. Sen behövs även en miniDsp 2x4 balanced. Lägger upp lite produktbilder så länge innan allting tar fart.

Jag har fått och får mycket hjälp av MattiasBGD här på forumet med lådorna. Det är förövrigt han som har ritat skisserna dom nedan. Det är också han som…



  Läs hela
Produkter i albumet:
the t.amp TA2400 MK-X (Slutsteg )
Detaljer
Bilder i detta album Växla till minatyrbilder

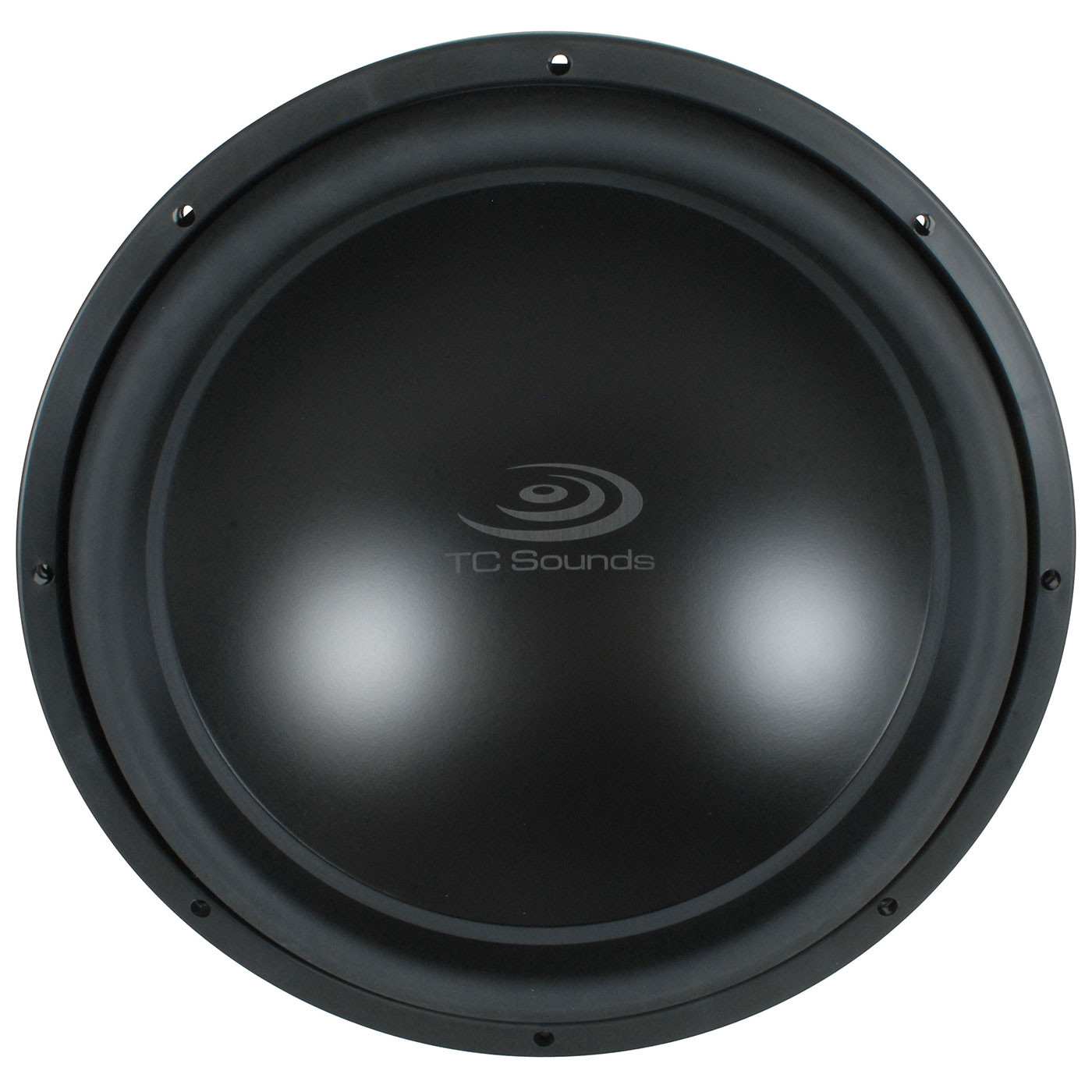

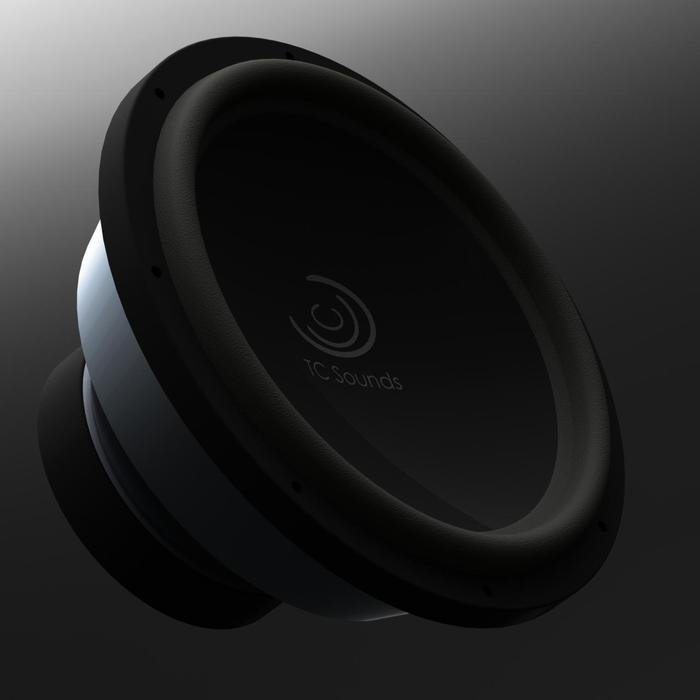

LMS-R 15" frammifrån
(2014-01-25 10:01:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

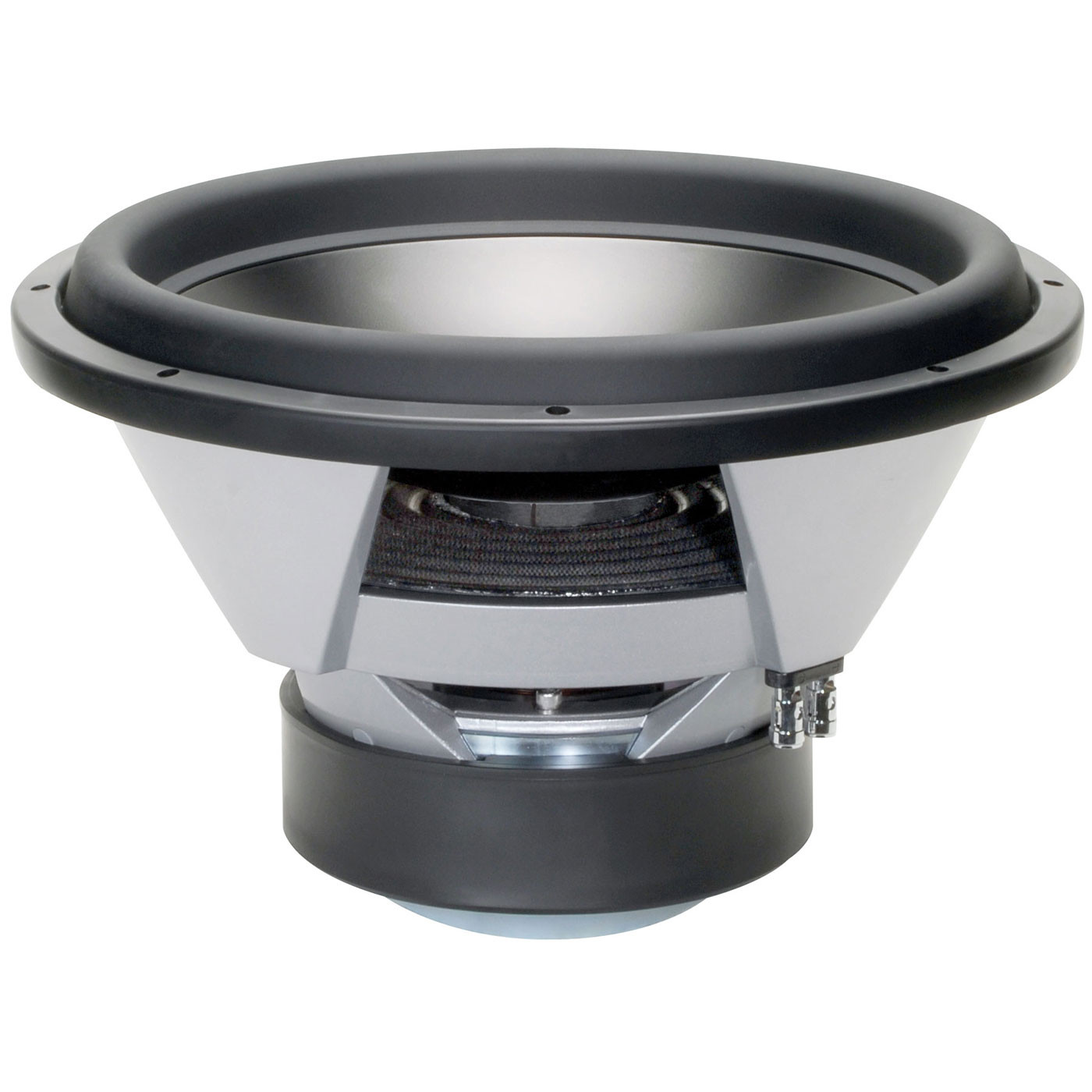

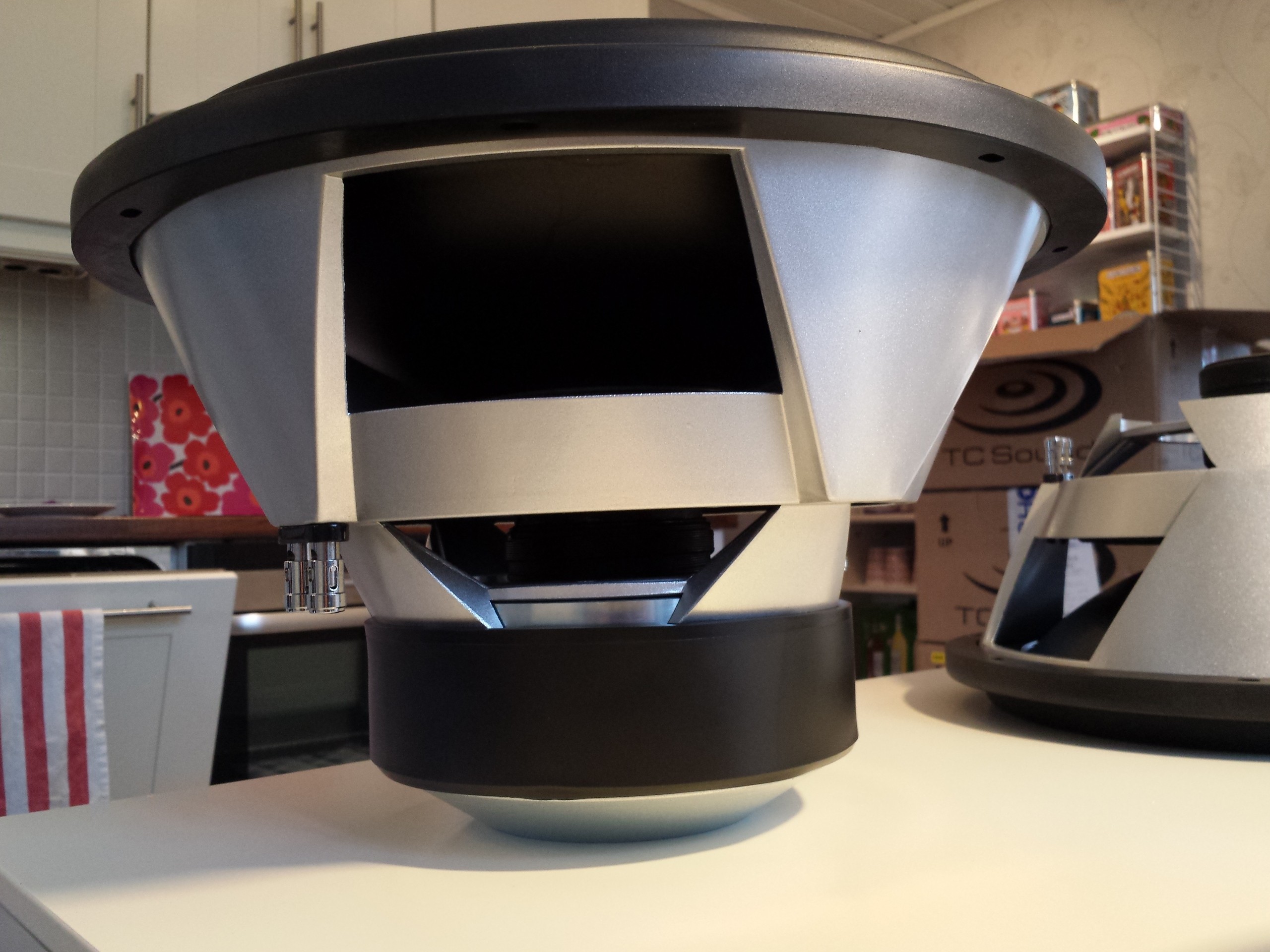

LMS-R 15" sida
(2014-01-25 10:02:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

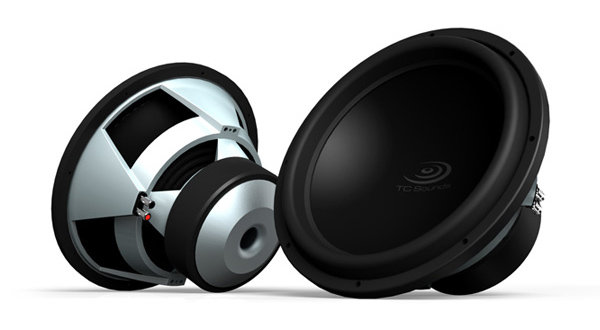

LMS-R 15"
(2014-01-25 10:02:39)
Produkter på bilden:

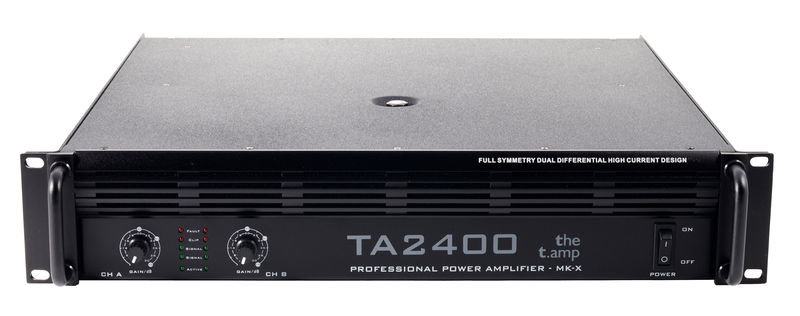

t.amp 2400 fram
(2014-01-25 10:12:42)
Produkter på bilden:

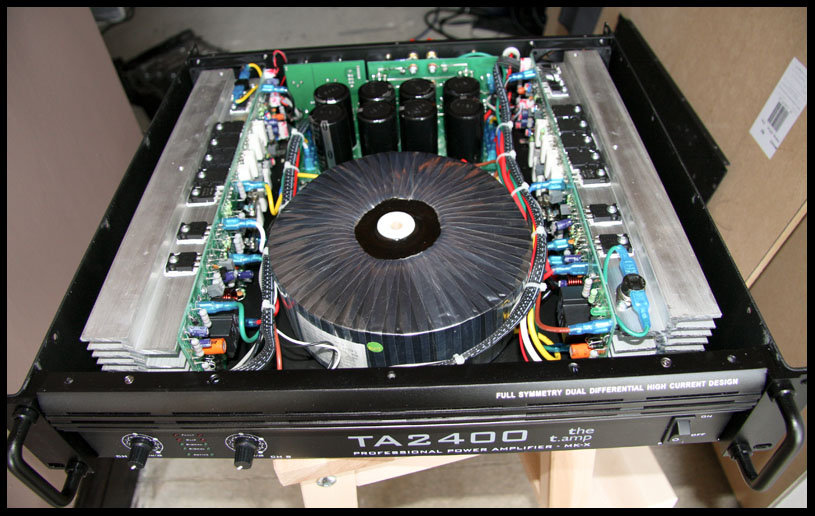

t.amp 2400 inuti
(2014-01-25 10:13:16)
Produkter på bilden:

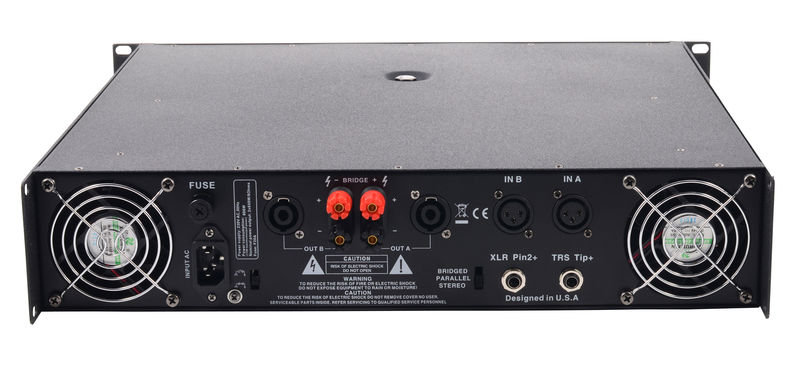

t.amp 2400 bak
(2014-01-25 10:13:56)
Produkter på bilden:

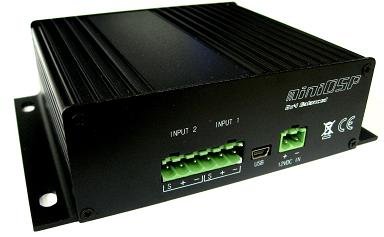

miniDSP 2x4 balanced
(2014-01-25 10:14:22)
Produkter på bilden:

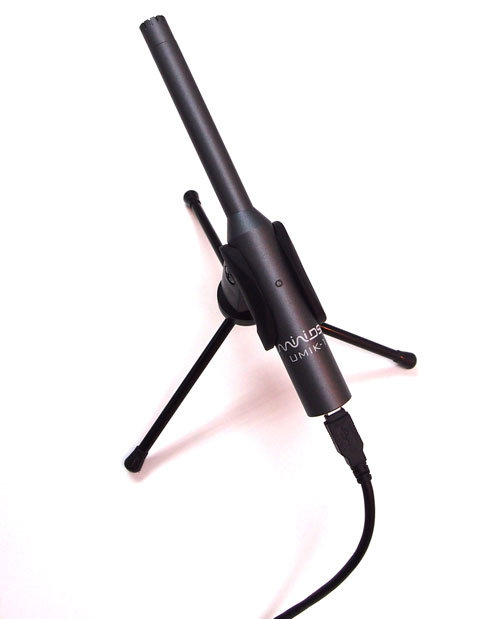

UMIC-1 till miniDSP
(2014-01-25 10:15:22)
Produkter på bilden:

Lådförslag 2st torn
Det är 4st moduler som man kan stapla på varandra. Lådvolymen är med tom låda 150 liter per bas.

Höjd 599mm bredd 524mm djup 630mm
Fotplattan är 22mm
Totalhöjd 1 modul 1220mm sonicdesign dämpfötter bygger cirka 10mm.
Byggda med 22mm mdf.

Det är MattiasBGD här på forumet som gjort bilderna. Han kommer som det ser ut nu också bygga dom :D
Stort tack till MattiasBGD för all hjälp jag fått också. (2014-01-25 10:16:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

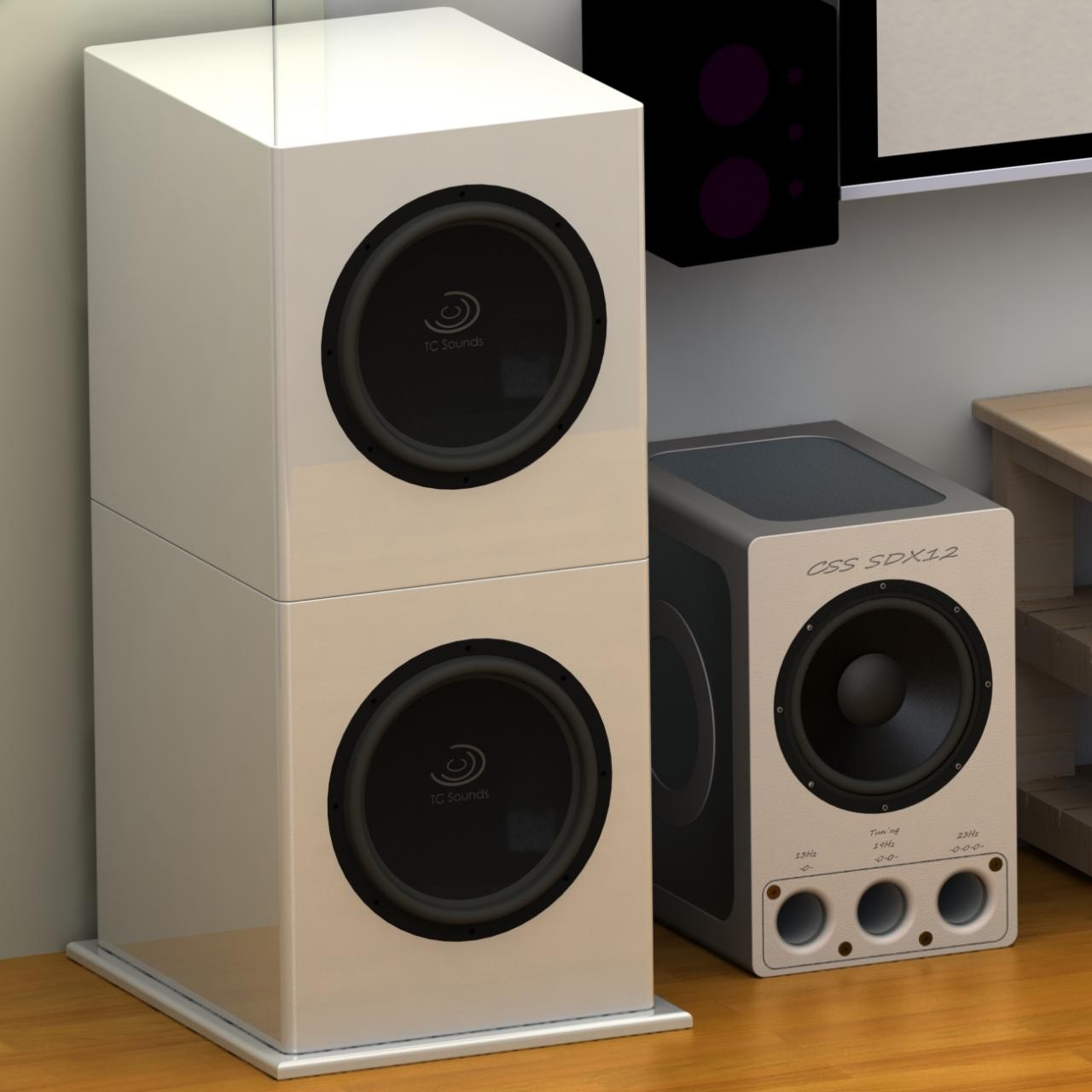

Närbild torn
Av MattiasBGD (2014-01-25 10:18:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Denna bilden har MattiasBGD gjort :)
Riktigt snygg! (2014-01-27 23:04:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

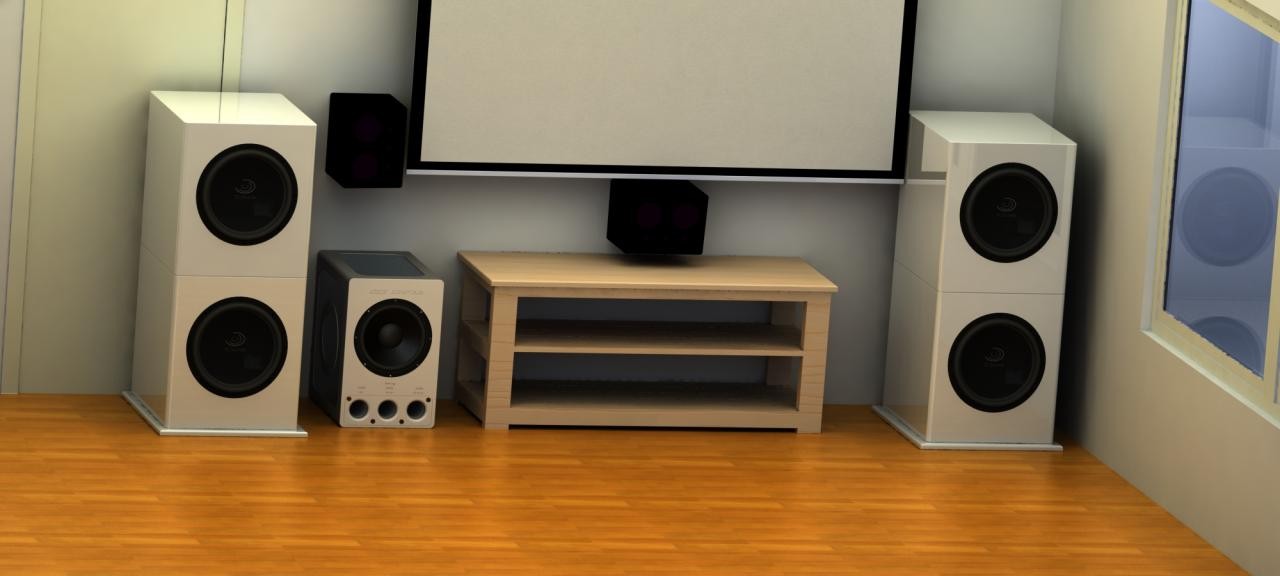

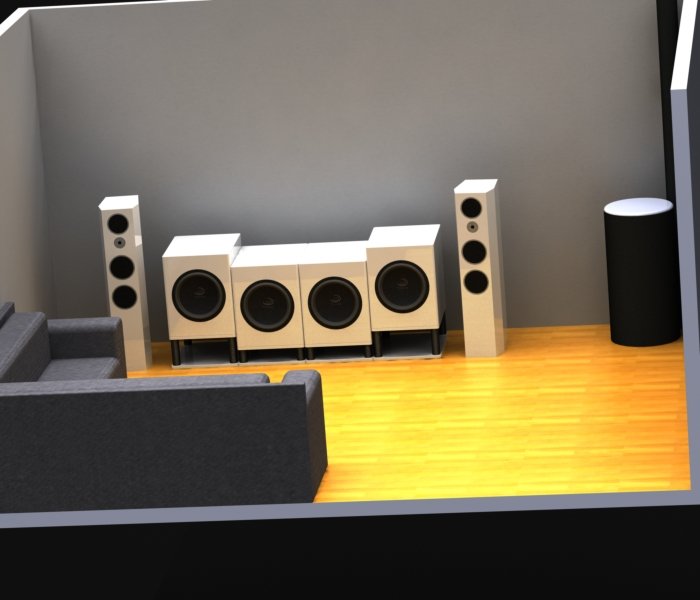

På ben
Så här kommer det nog antagligen se ut när det blir färdigt. Men inte med så många ben. Under kan en del av elektroniken få plats.
Bilden har MattiasBGD gjort. (2014-02-22 13:45:14)
Produkter på bilden:

Här är dom :)
Nu har äntligen basarna kommit :)
Även slutstegen, några av kablarna och de nya fläktarna syns också (2014-02-28 16:13:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

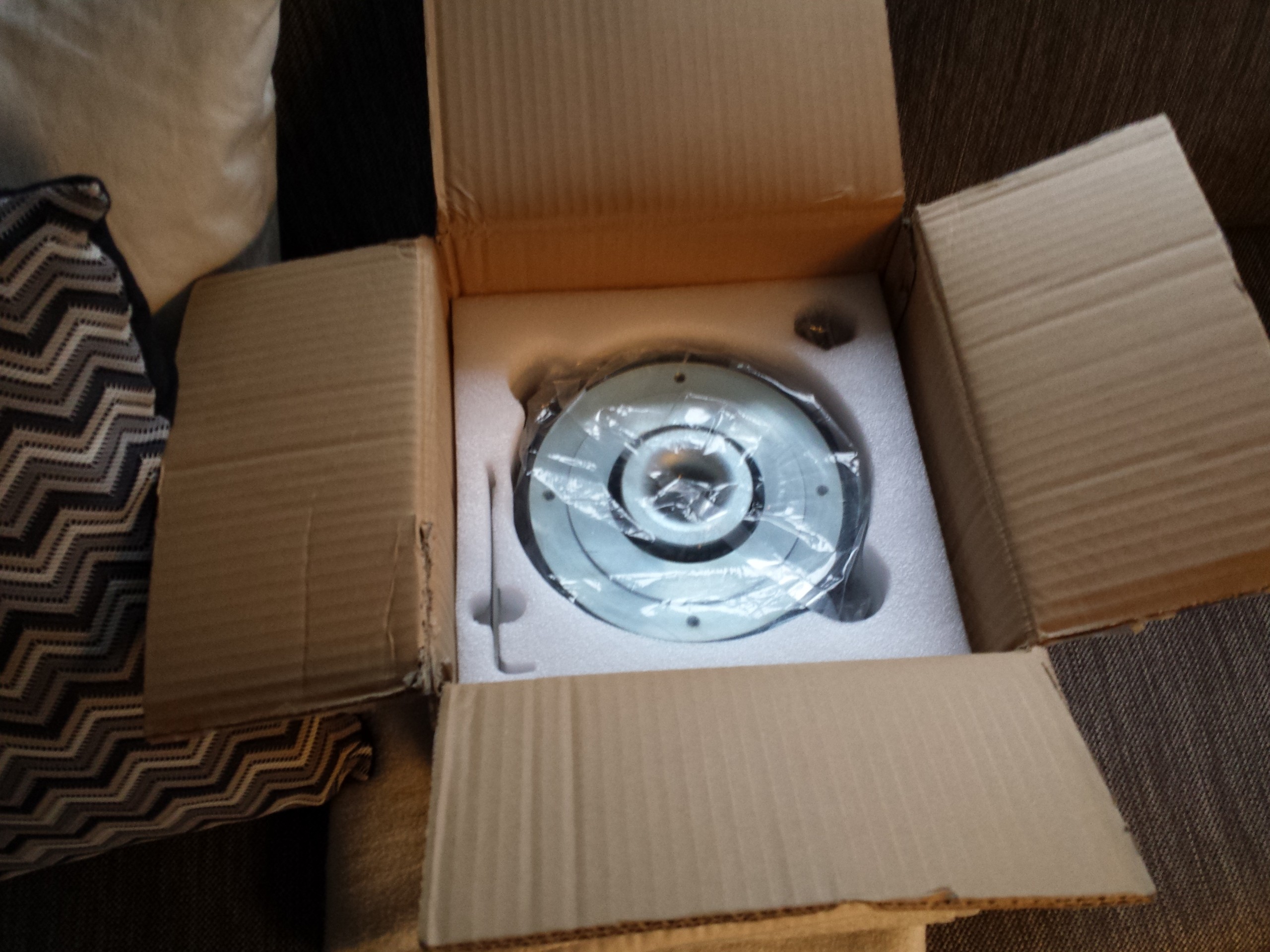

Magneterna
Magneterna kommer löst. Väl emballerade (2014-02-28 16:15:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

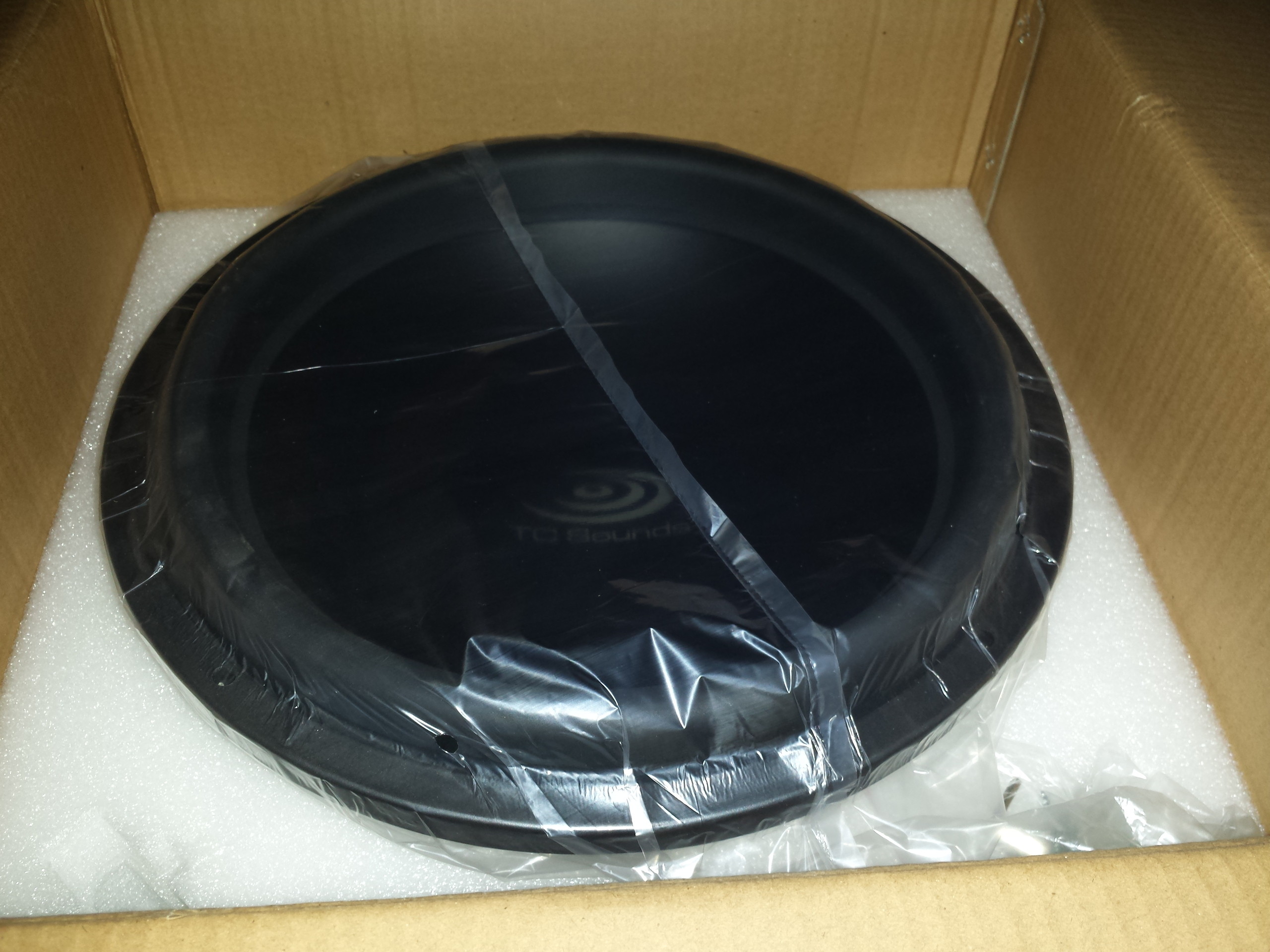

Basen!
Även korgen och konen kommer väl emballerat.
Blev förvånad hur lite de egentligen väger. (2014-02-28 16:16:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

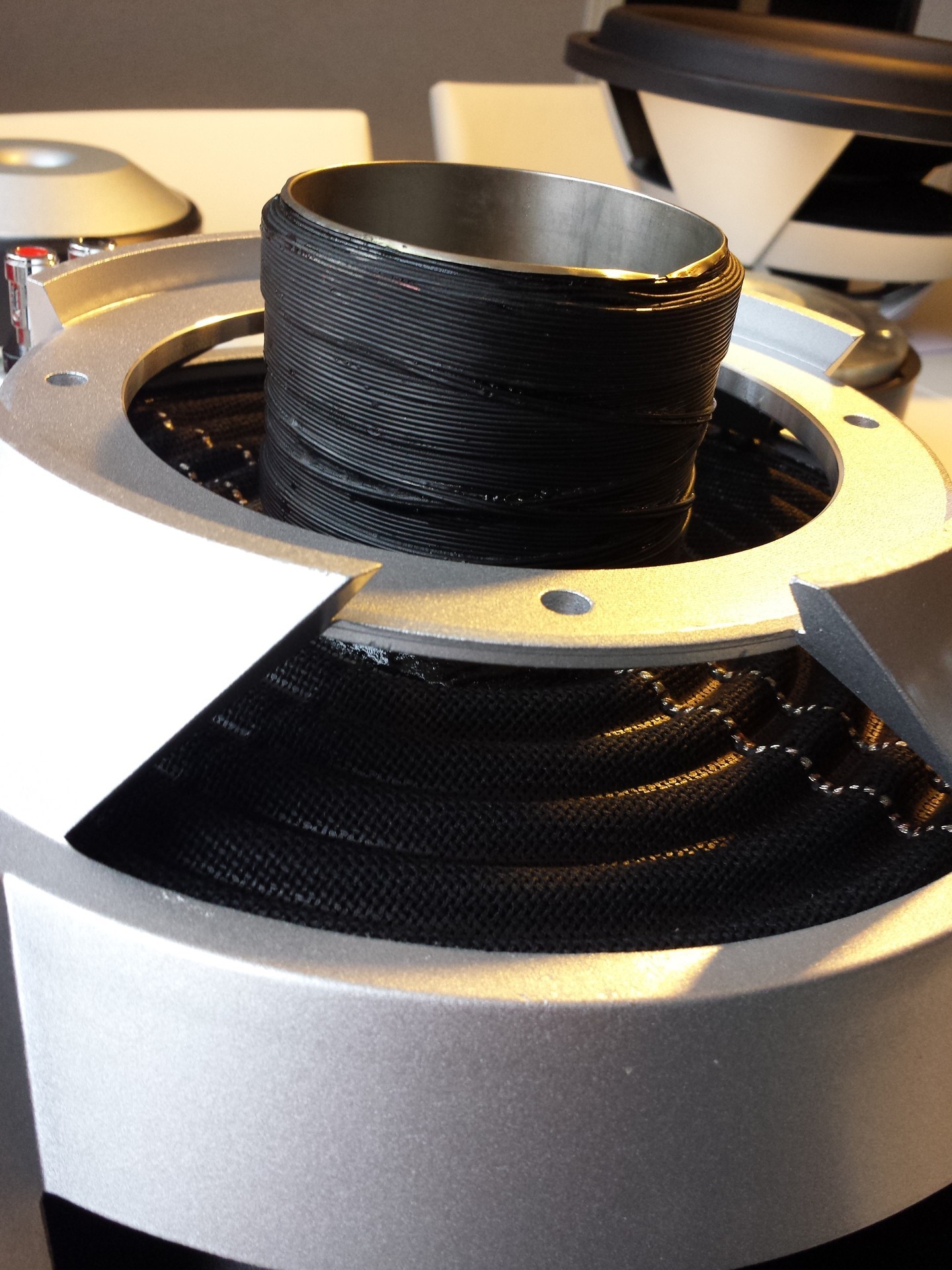

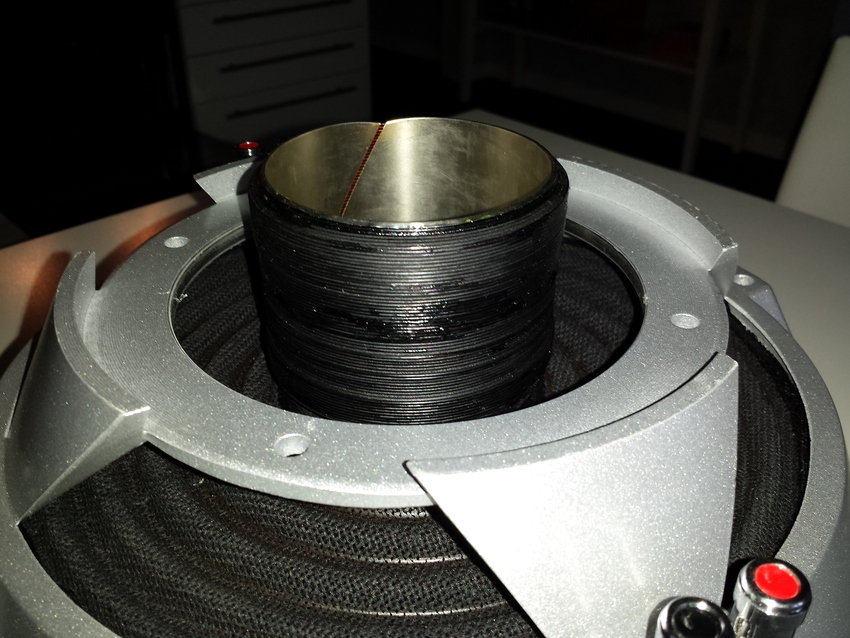

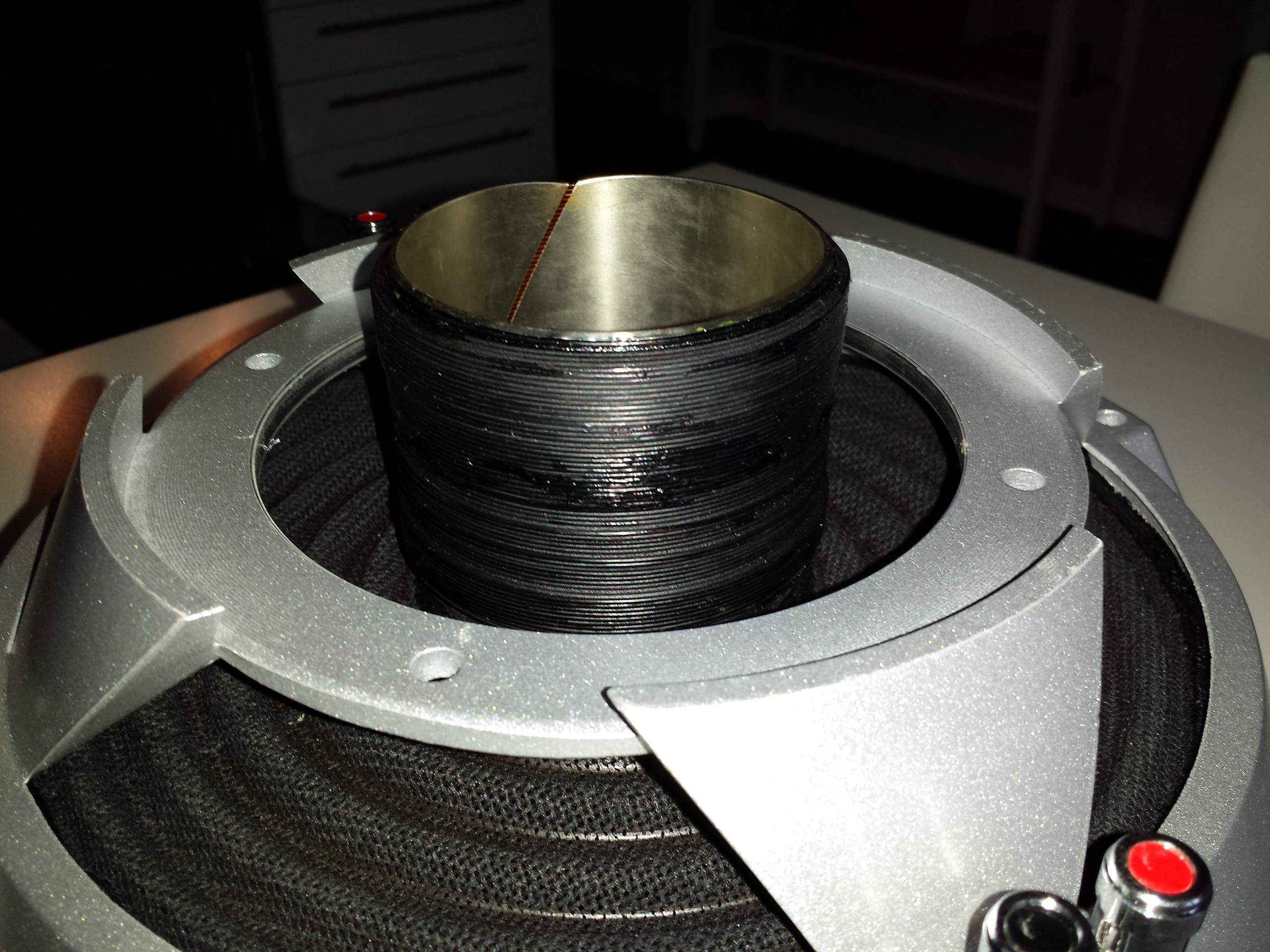

Närbild på talspolen
(2014-02-28 16:18:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

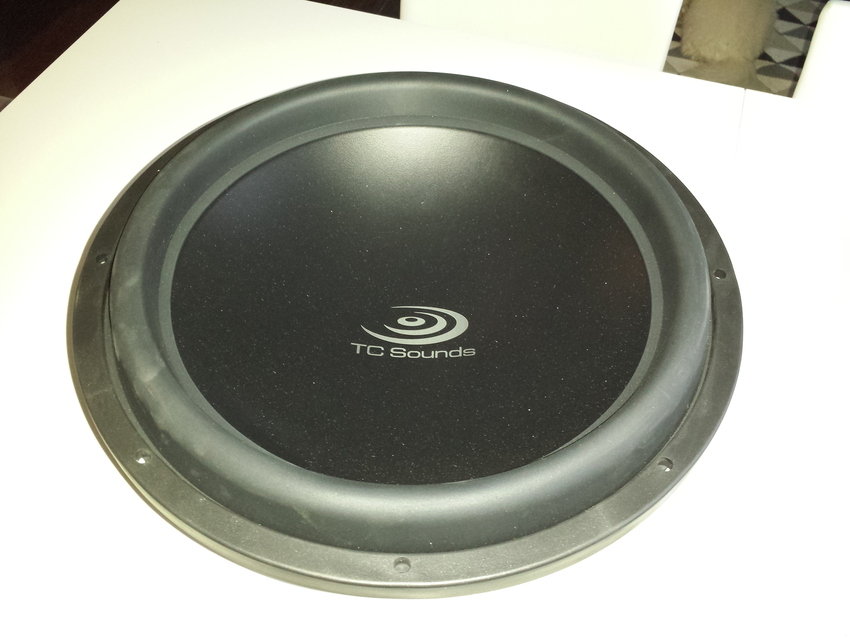

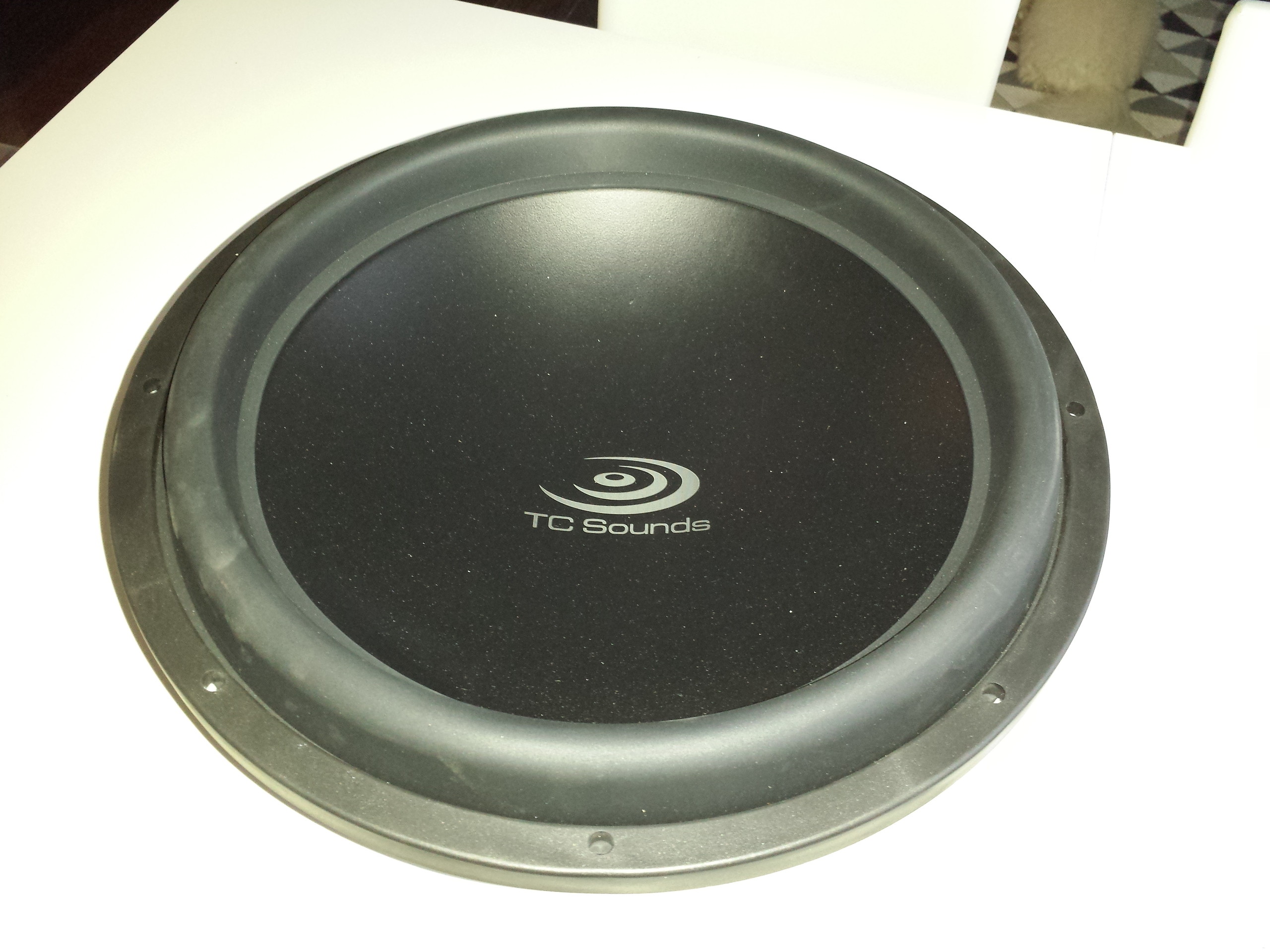

Konen
Mycket fina :)
Men lite dammiga :P (2014-02-28 16:19:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

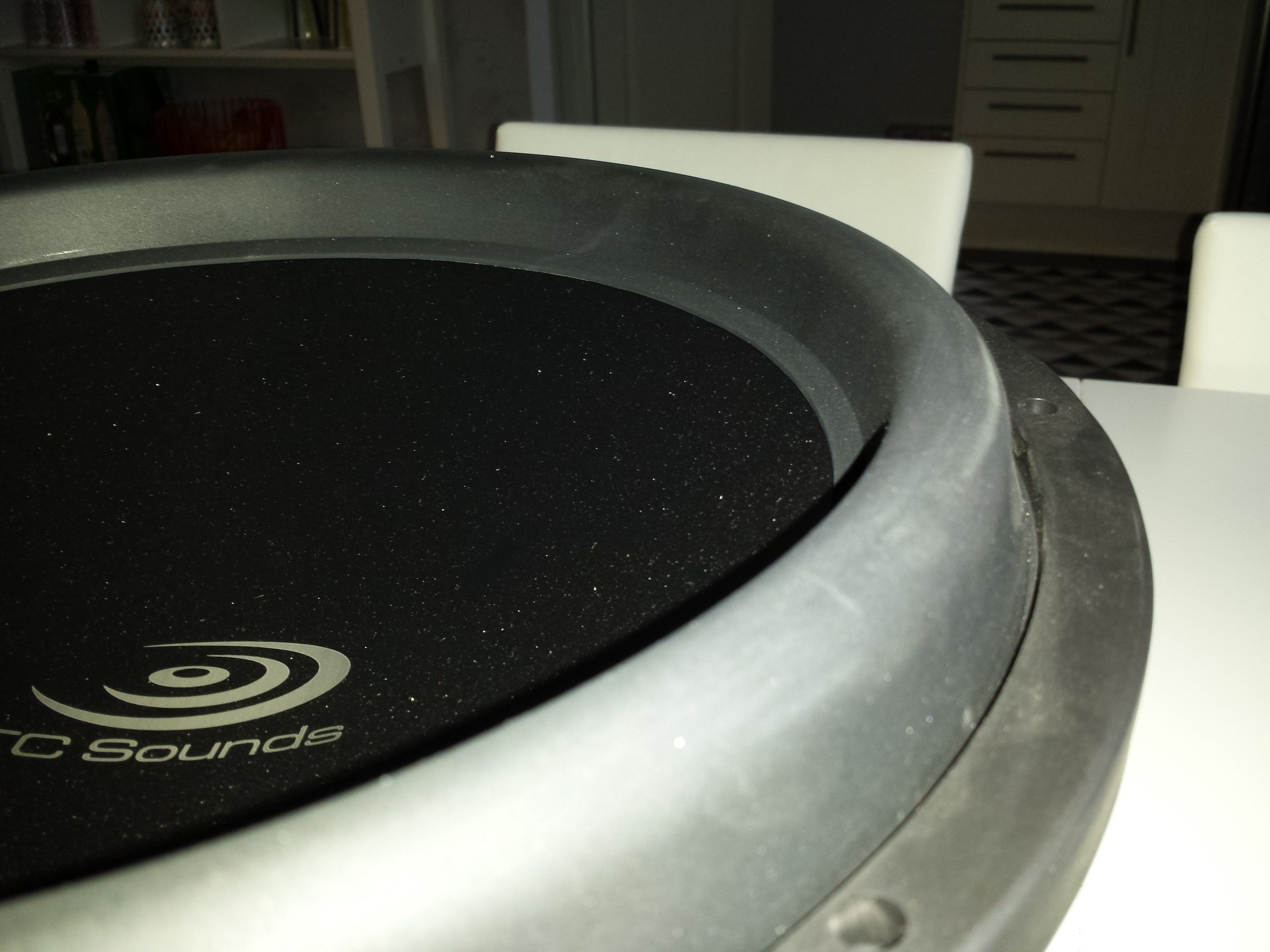

Närbild på upphängningen
(2014-02-28 16:20:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

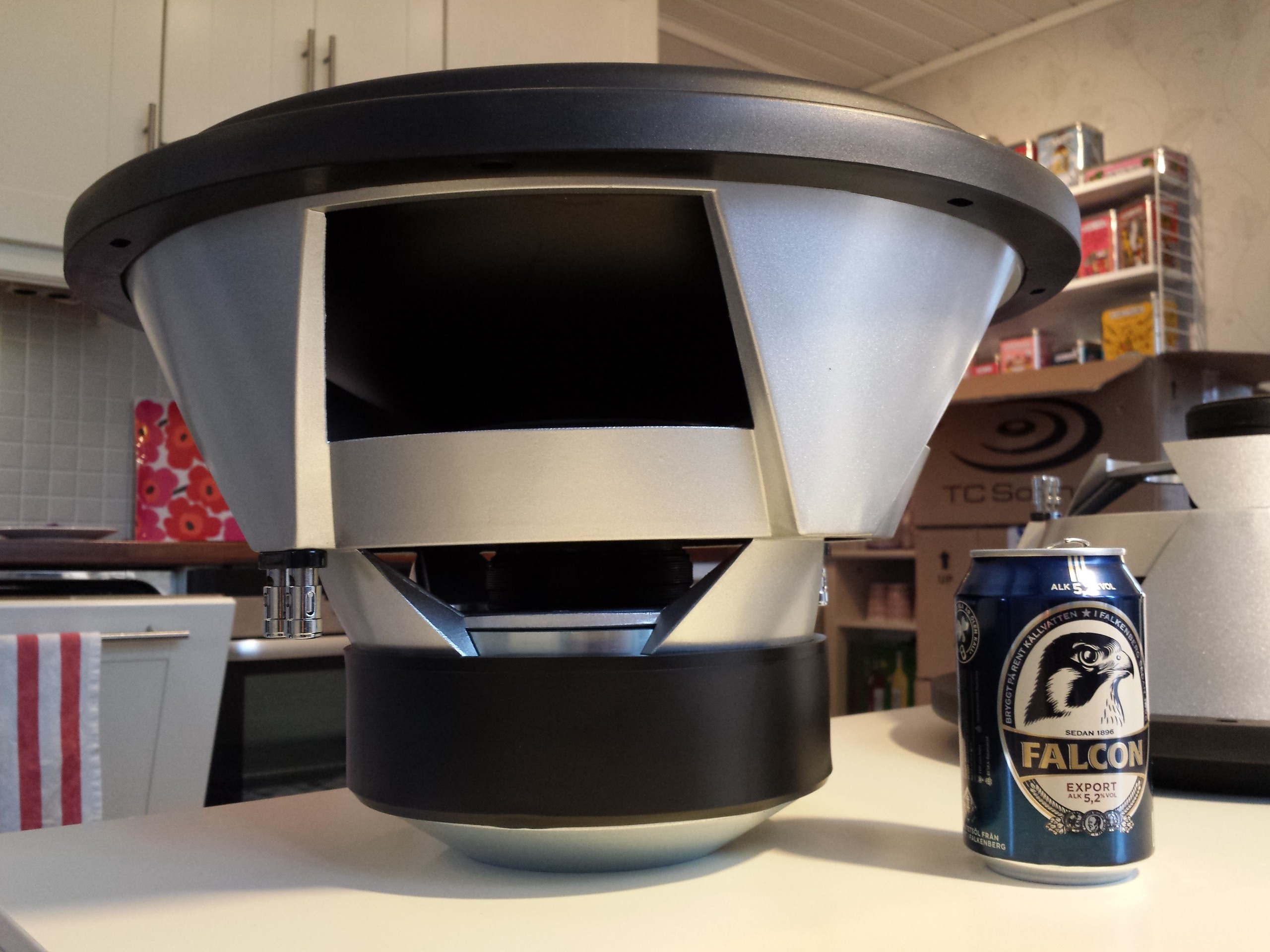

Bas
(2014-03-01 15:49:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-03-01 15:49:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-03-01 15:51:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

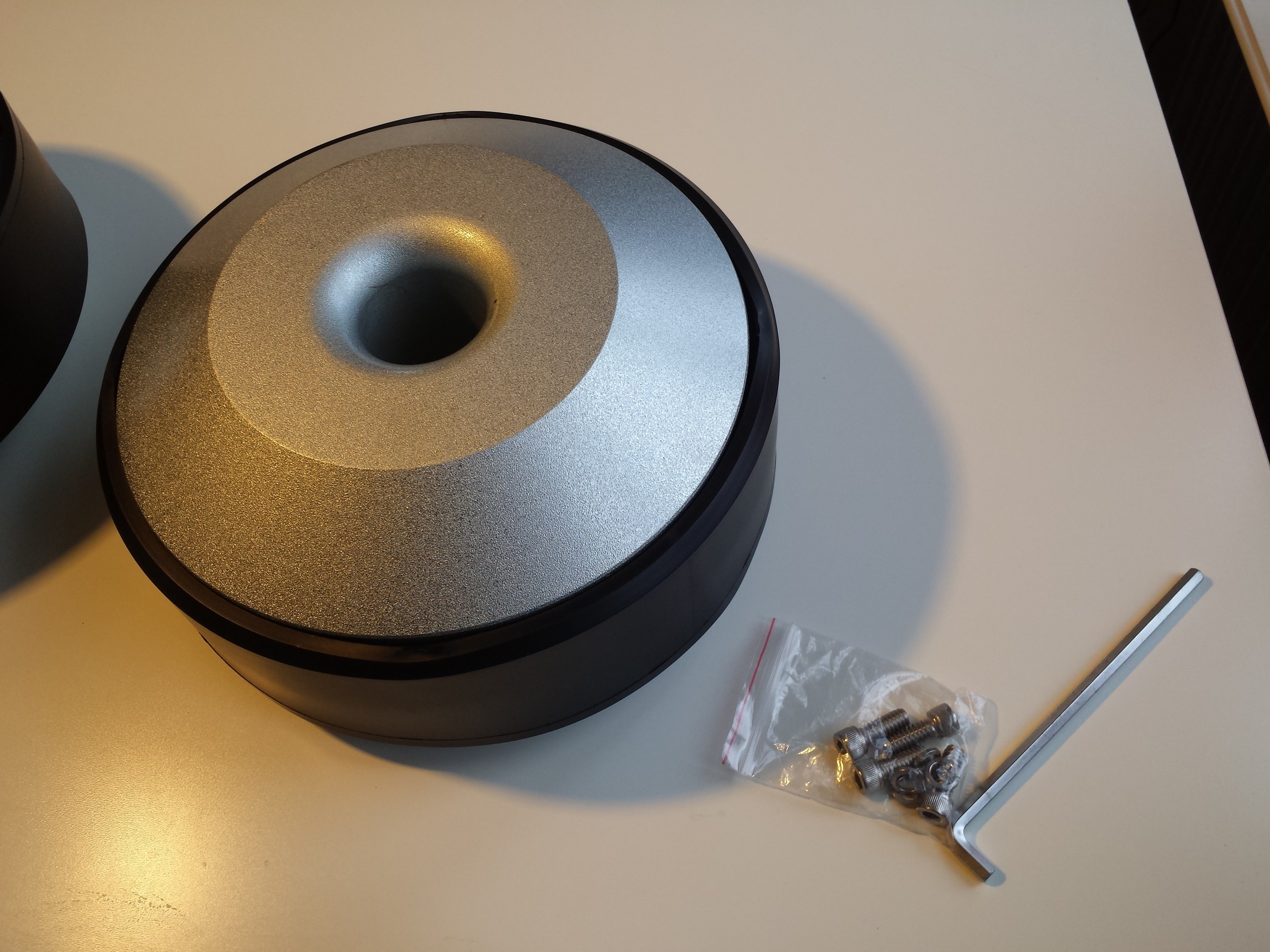

Magneten
Med monteringsskruvar och nyckel. (2014-03-01 15:52:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

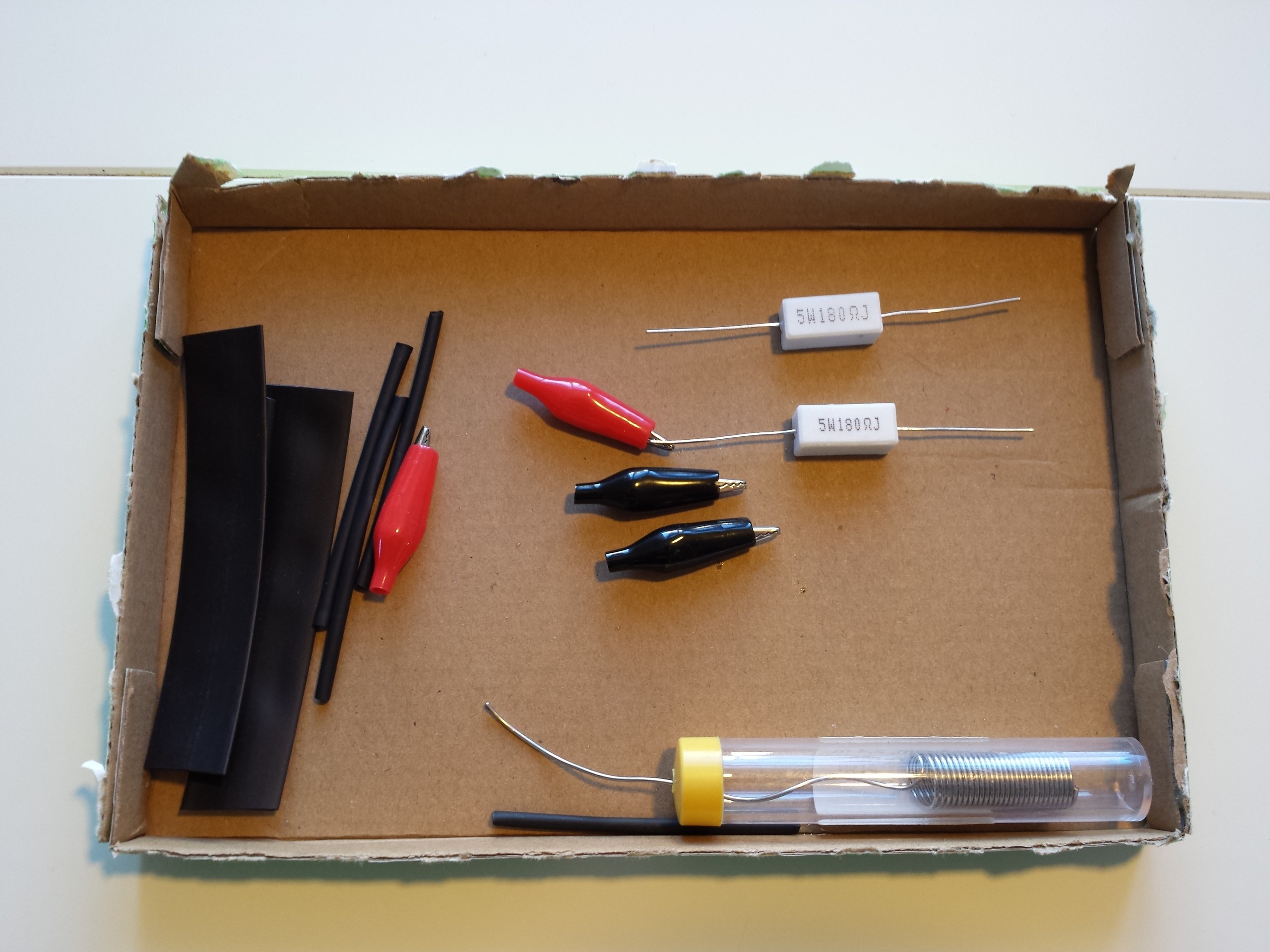

Dags för fläktmodd
180Ohms motstånd, lite krympslang, lödtenn, krokodilklämmar, en 14:s nyckel och en lödtång är allt som behövs. En tång kan vara bra att ha också, så man kan klippa och skala kablarna :) (2014-03-18 13:21:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

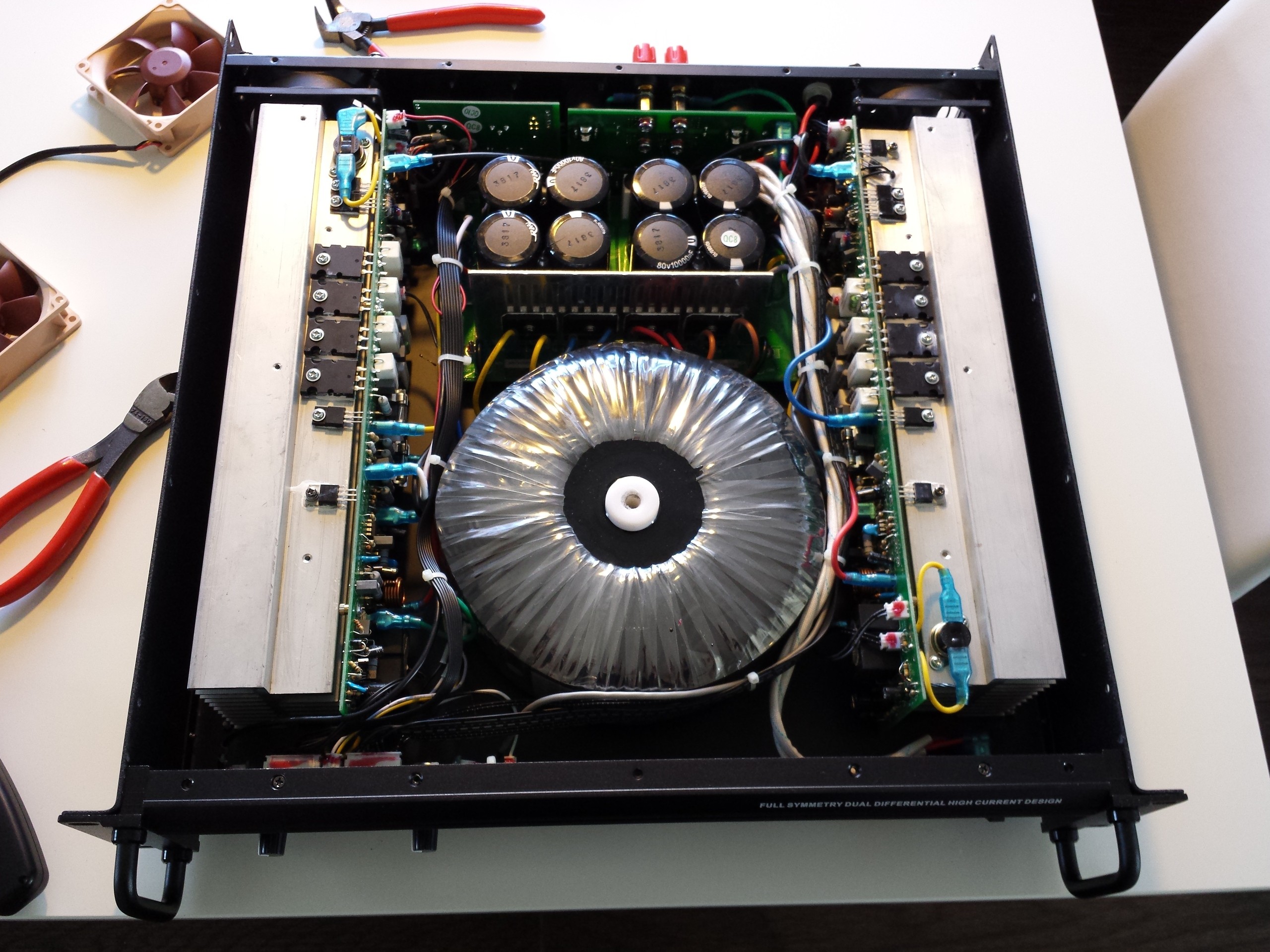

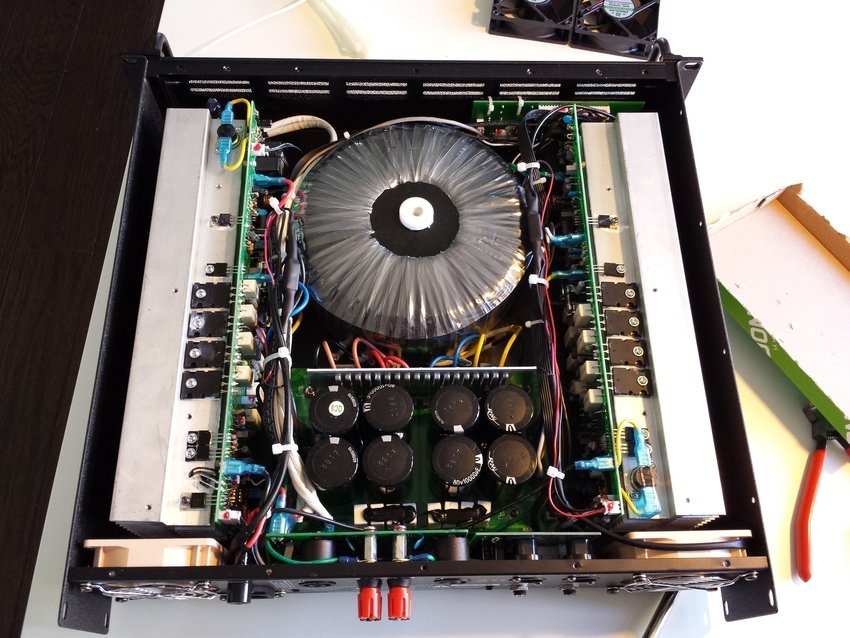

Så här ser det ut när man öppnar locket :)
(2014-03-18 13:24:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

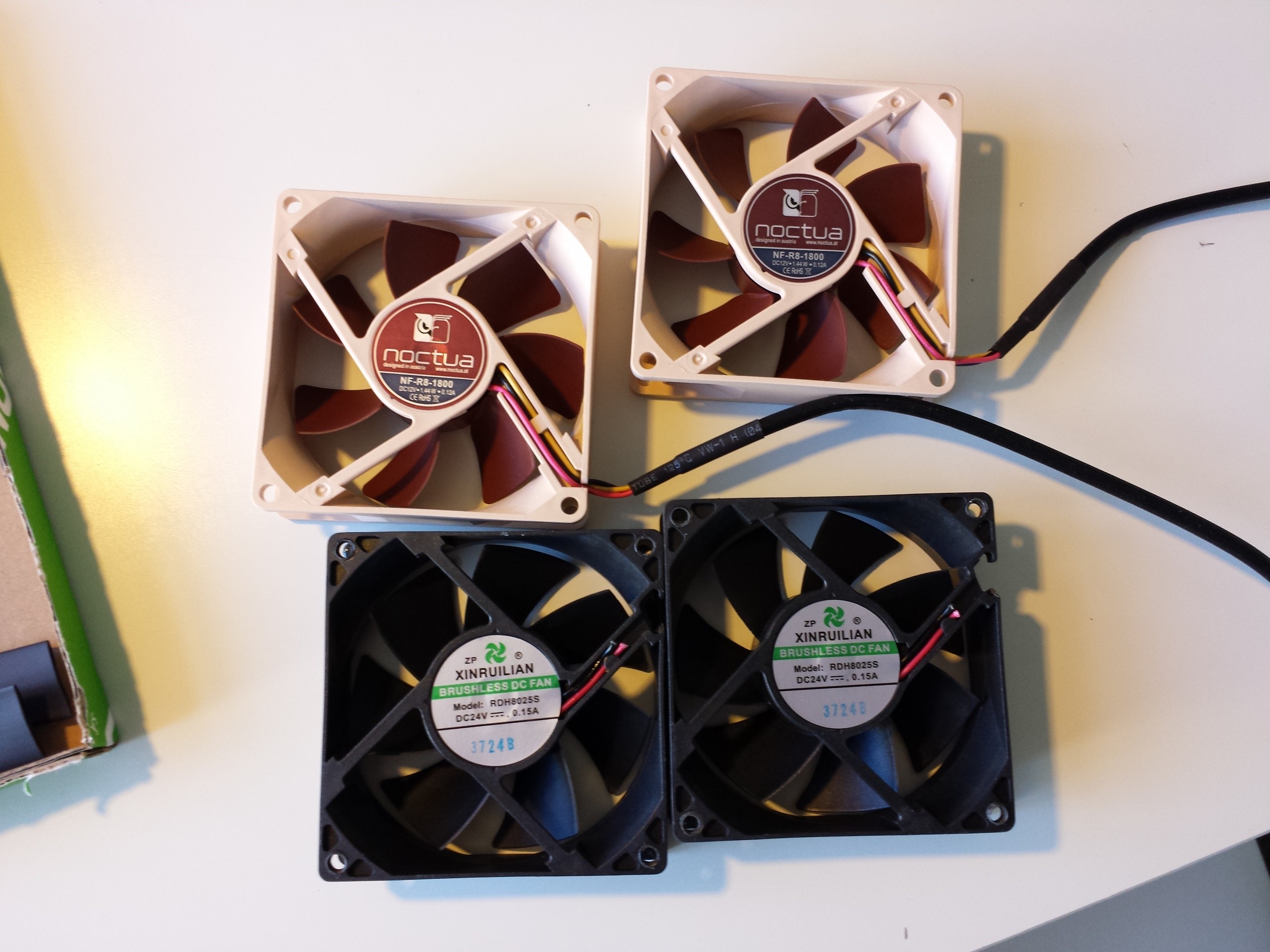

Nya vs gamla fläktar
(2014-03-18 13:25:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

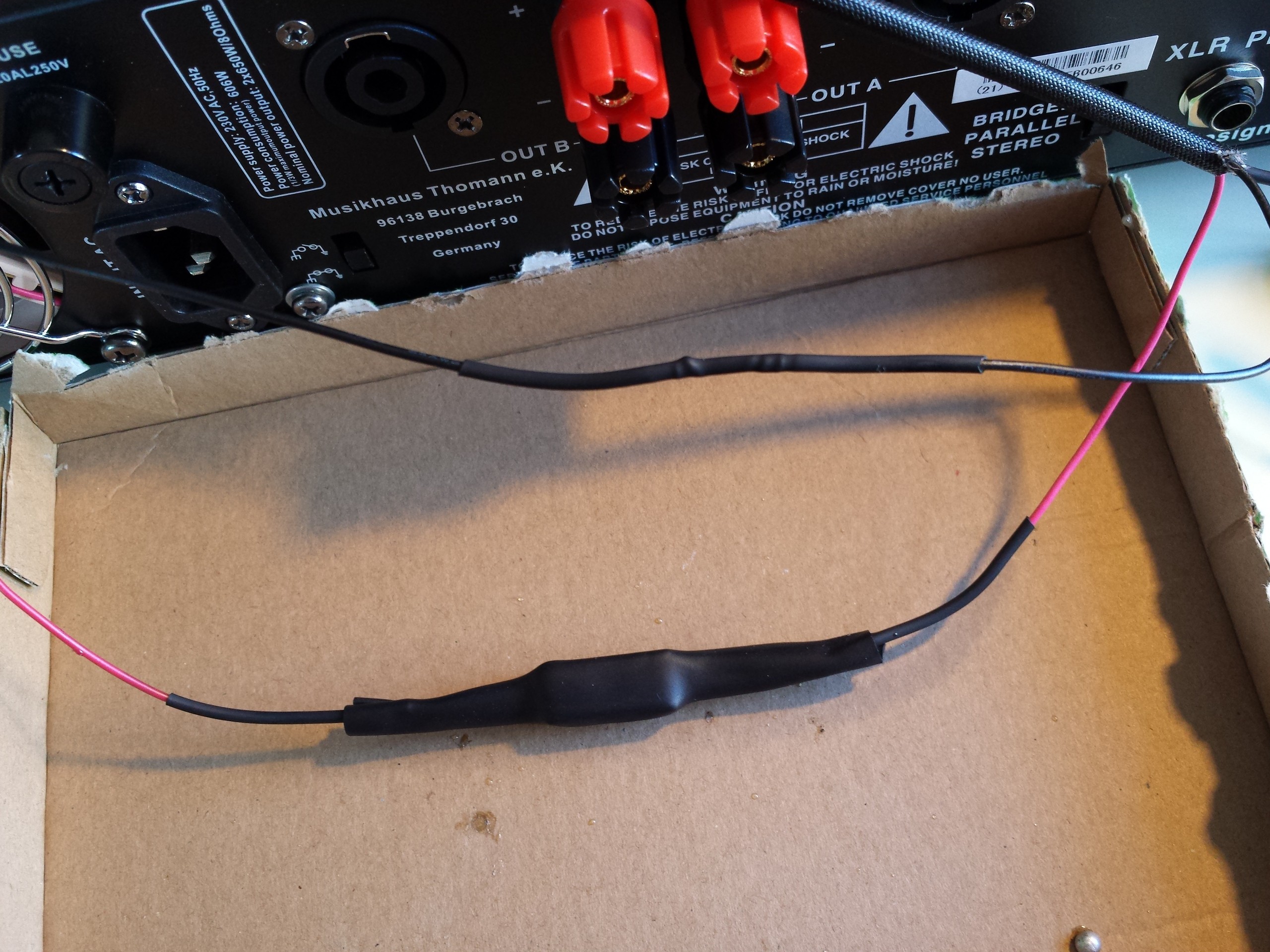

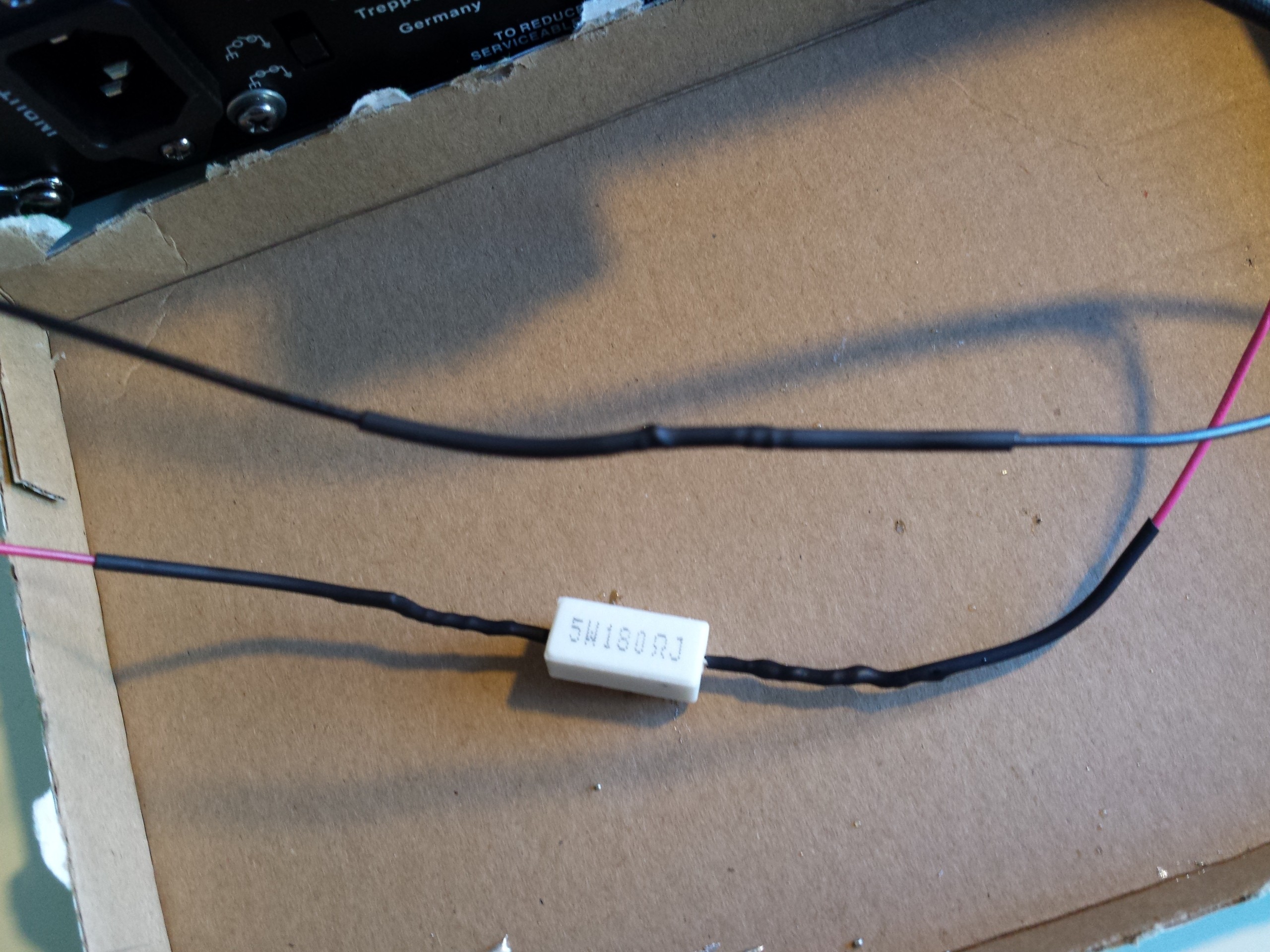

Ihoplött
Nu sitter ena motståndet på plats med krympslang över, samt - kabeln är ihoplödd och krympslanagd också. (2014-03-18 13:26:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Extra krympslang över motståndet, så det blir helt säkert
(2014-03-18 13:28:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Allt tillbaka på sin plats
Lite längre kablar blev det, men det gör inget. Vill man kan man ju bara klippa dom kortare. (2014-03-18 13:29:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

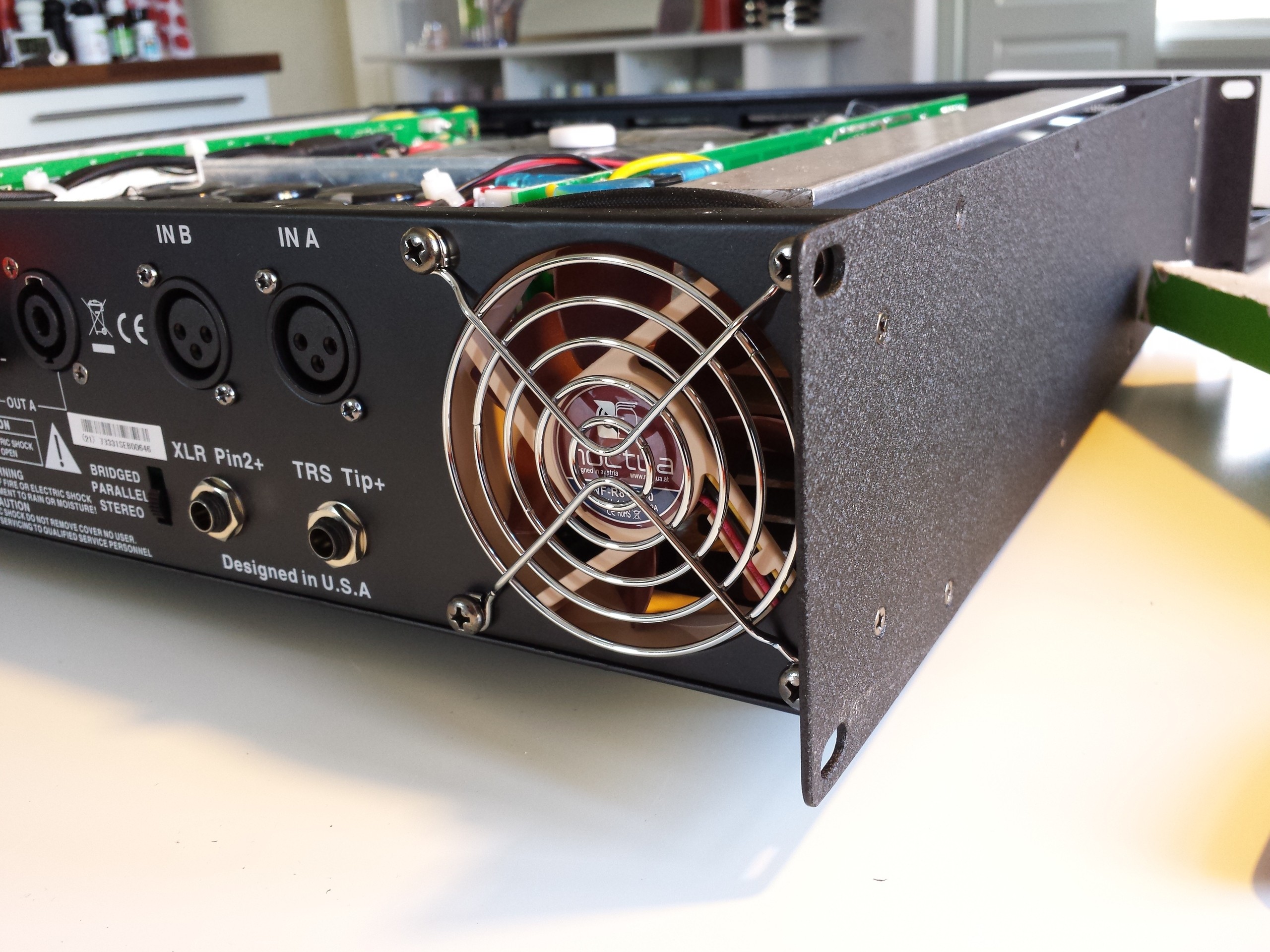

Så här blev det!
Kan bara säga att det blev väldigt tyst. Står man framför slutsteget så är det precis så att man hör att det är på. Innan va det typ som att sätta en köksfläkt på högsta läget :P (2014-03-18 13:31:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

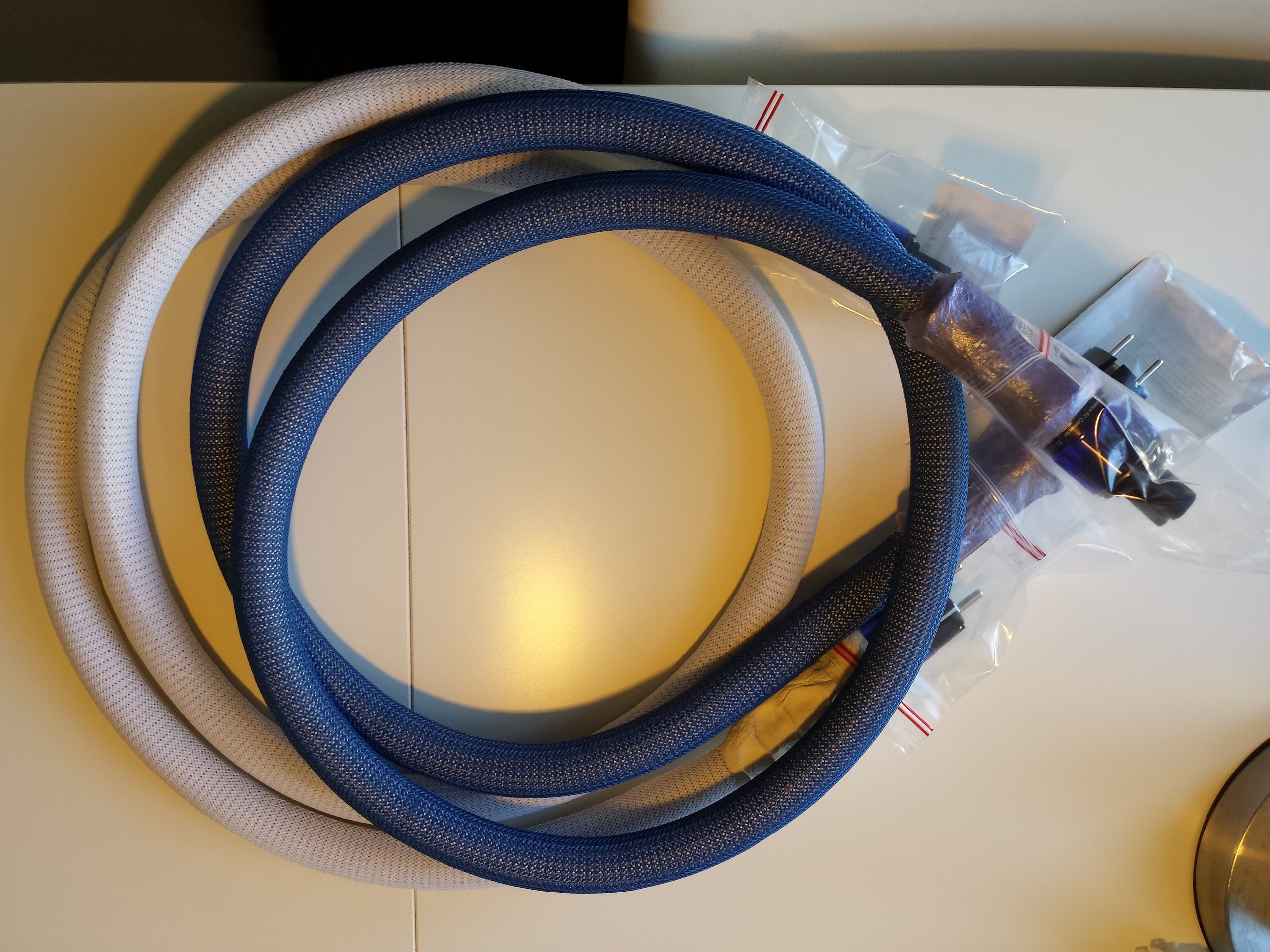

Strömkablar
Dessa strömkablarna från Coconut Audio kommer jag att använda :) Jag fick dom av Patrick och som tack skänkte jag istället pengar till Barncancerfonden. (2014-03-18 13:33:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

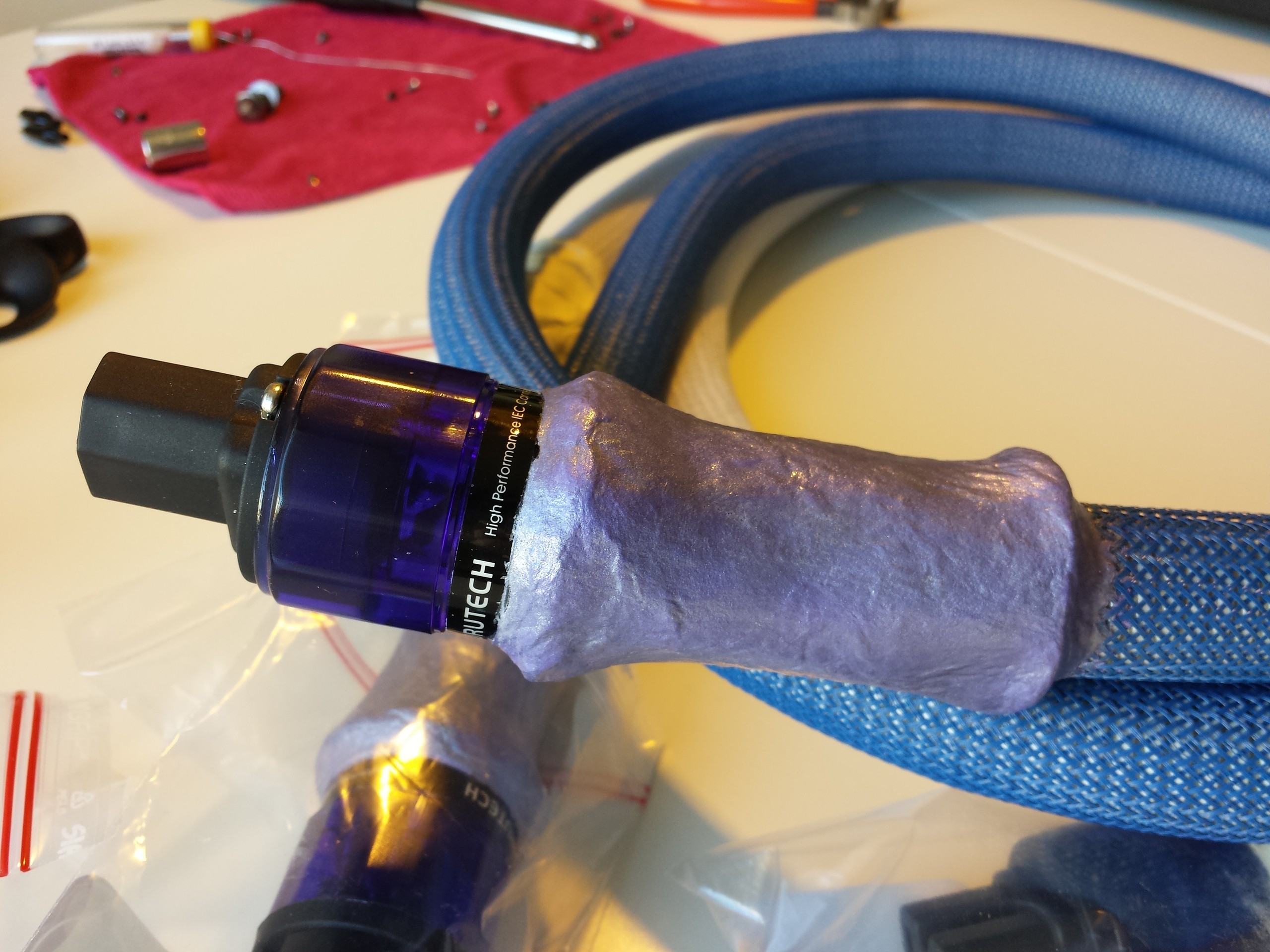

Närbild kontakt
(2014-03-18 13:35:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

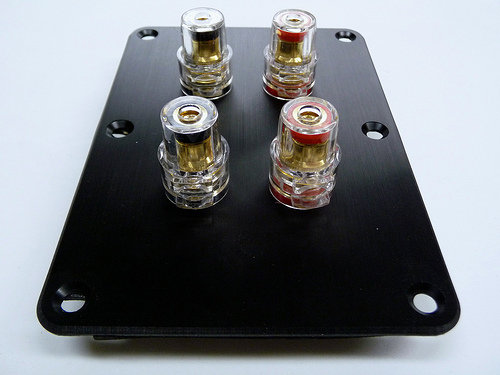

Panelen
Denna panel kommer jag att använda mig utav.
Den köpes genom CSS. Jag passar på att beställa med 4st när Mattias ändå beställer ifrån dom :)

Tyvärr så var den borstade modellen restad, så därför fick det bli svarta. (2014-03-18 18:20:48)
Produkter på bilden:

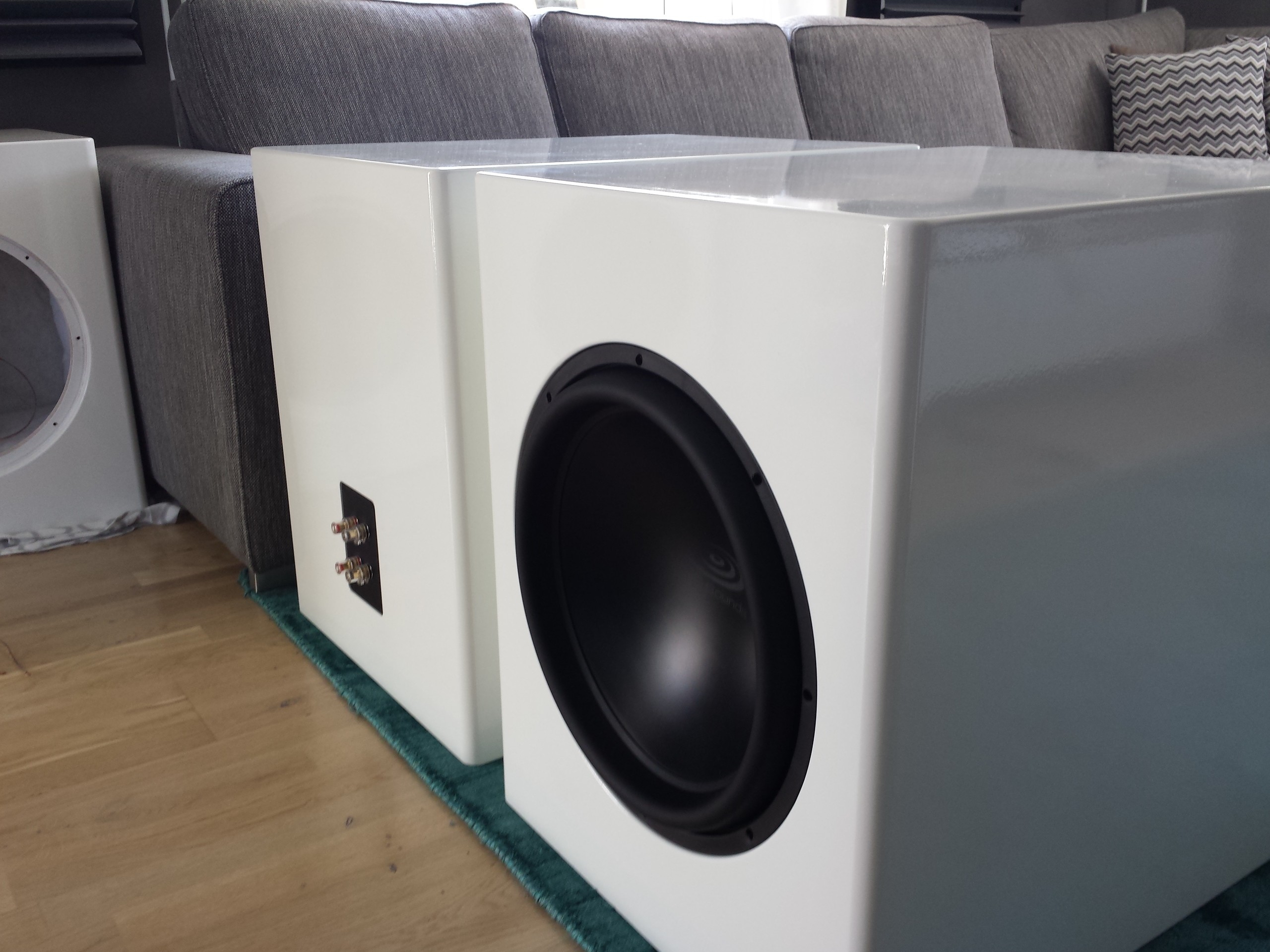

Två lådor hemma :)
Dom andra 2 hämtar jag nästa helg. (2014-05-03 23:57:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

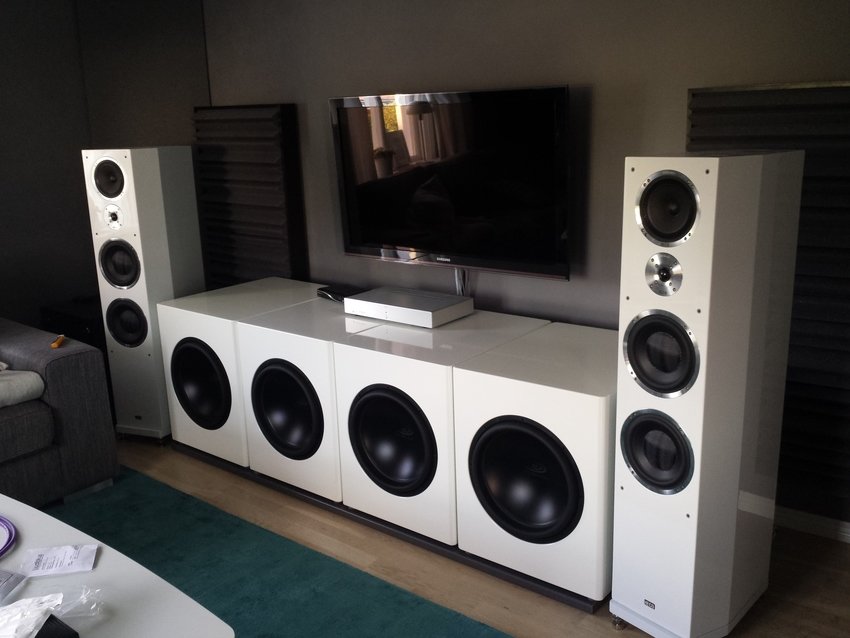

Allt på plats!
Slutsteget står inte som på bilden om det är någon som undrar. Kablarna var för korta, så det fick bli en snabblösning. (2014-09-19 15:24:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-09-19 15:27:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-09-19 15:27:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-09-19 15:29:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
