Mitt första högtalarbygge från scratch. Målet var att ersätta baslådorna i mina Acoustat Spectra 11 elektrostathögtalare med nåt bättre. Eftersom elektrostatpanelerna är dipoler och linjekällor så passar det bäst att använda bashögtalare med liknande konstruktion. Pga placeringsmässiga och estetiska skäl valde jag att bygga öppna U-bafflar. Inspiration och värdefulla tips fick jag av Calvin på diyAudio (http://calvins-audio-page.jimdo.com/projekte-projects/lautsprecher…
Läs hela
|
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder

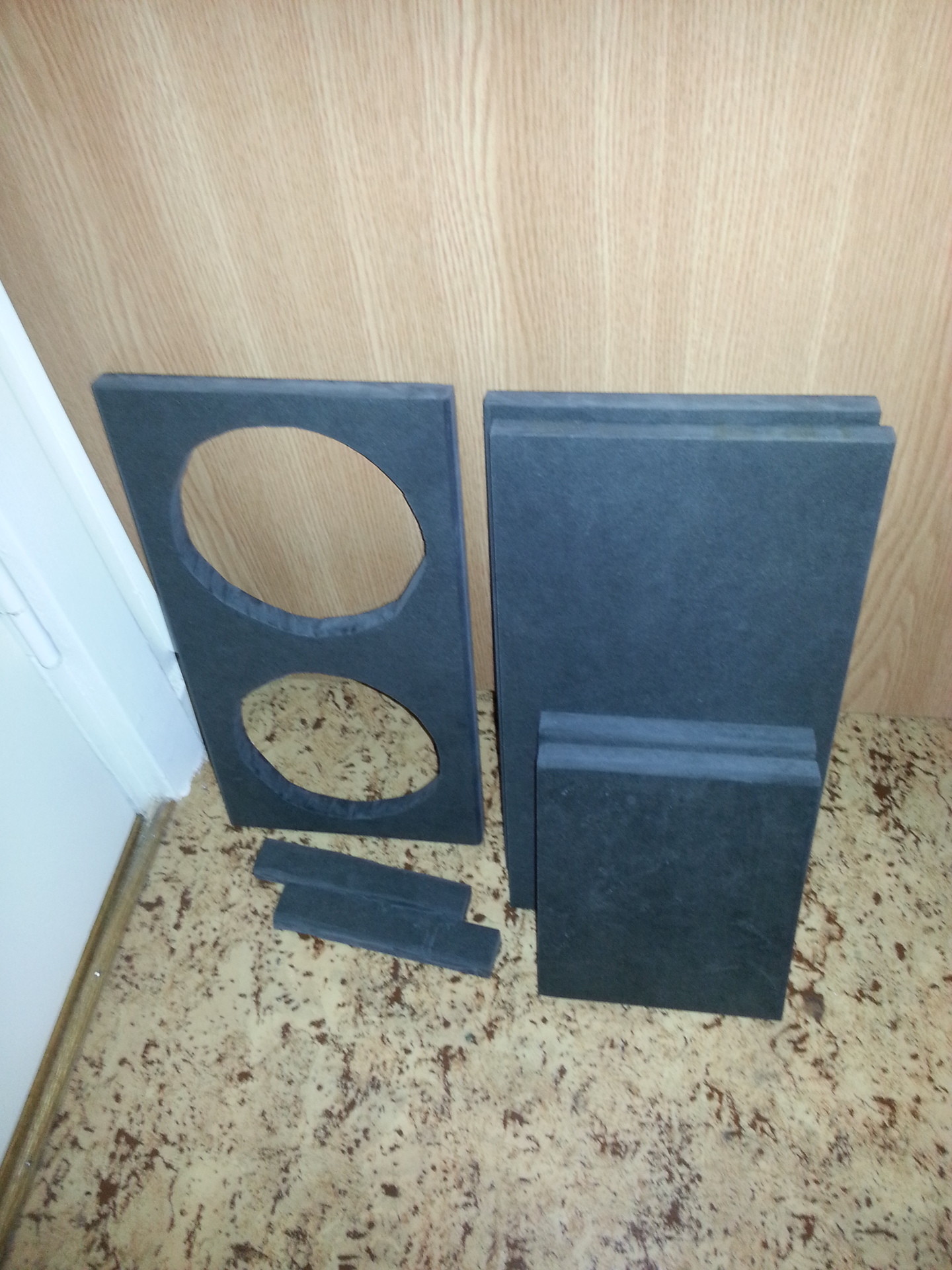

MDF-bitar
Bitarna för en låda klara för limning. Eftersom jag inte har nåt sågbord var det en del strul med att få exakt rätt längd på bitarna, men det fixade sig mha handfräsen. (2013-11-16 18:31:01)
Bilden är högupplöst. Klicka i bilden för att zooma.
Bitarna för en låda klara för limning. Eftersom jag inte har nåt sågbord var det en del strul med att få exakt rätt längd på bitarna, men det fixade sig mha handfräsen. (2013-11-16 18:31:01)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

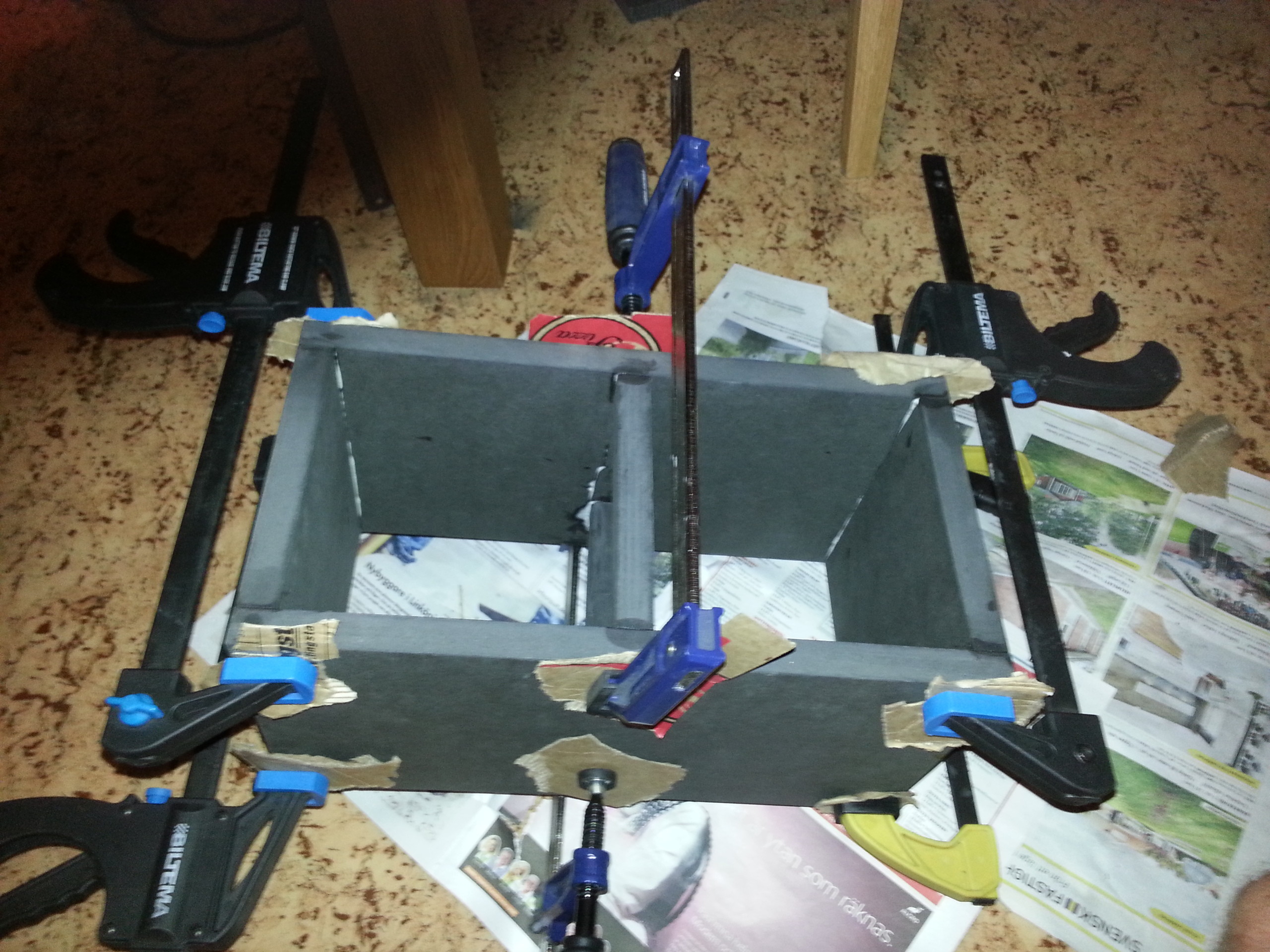

Limning

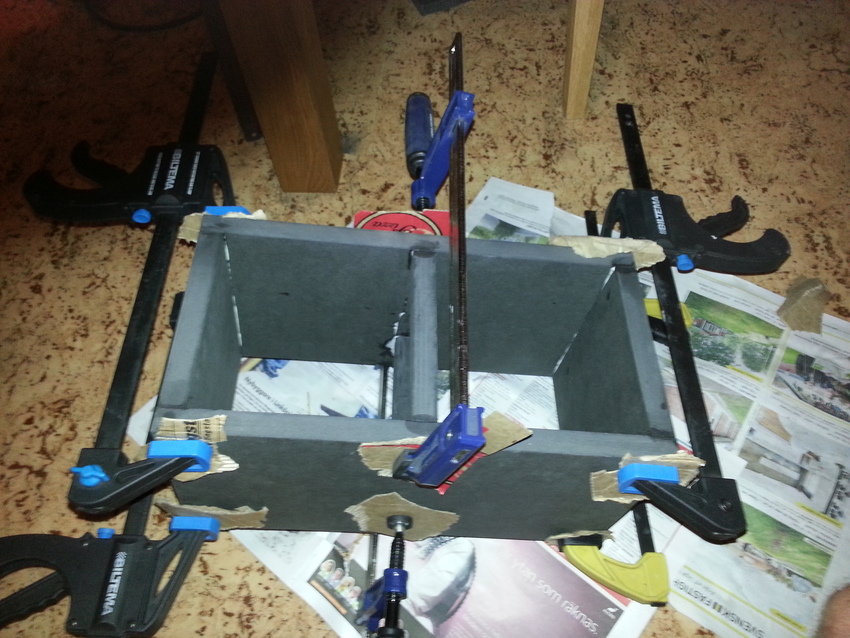

Lite trixigt att passa ihop bitarna med sub-mm precision. Tvingarna gav små märken i MDF'en (därav kartongbitarna). (2013-11-16 18:38:28)Bilden är högupplöst. Klicka i bilden för att zooma.
Lite trixigt att passa ihop bitarna med sub-mm precision. Tvingarna gav små märken i MDF'en (därav kartongbitarna). (2013-11-16 18:38:28)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

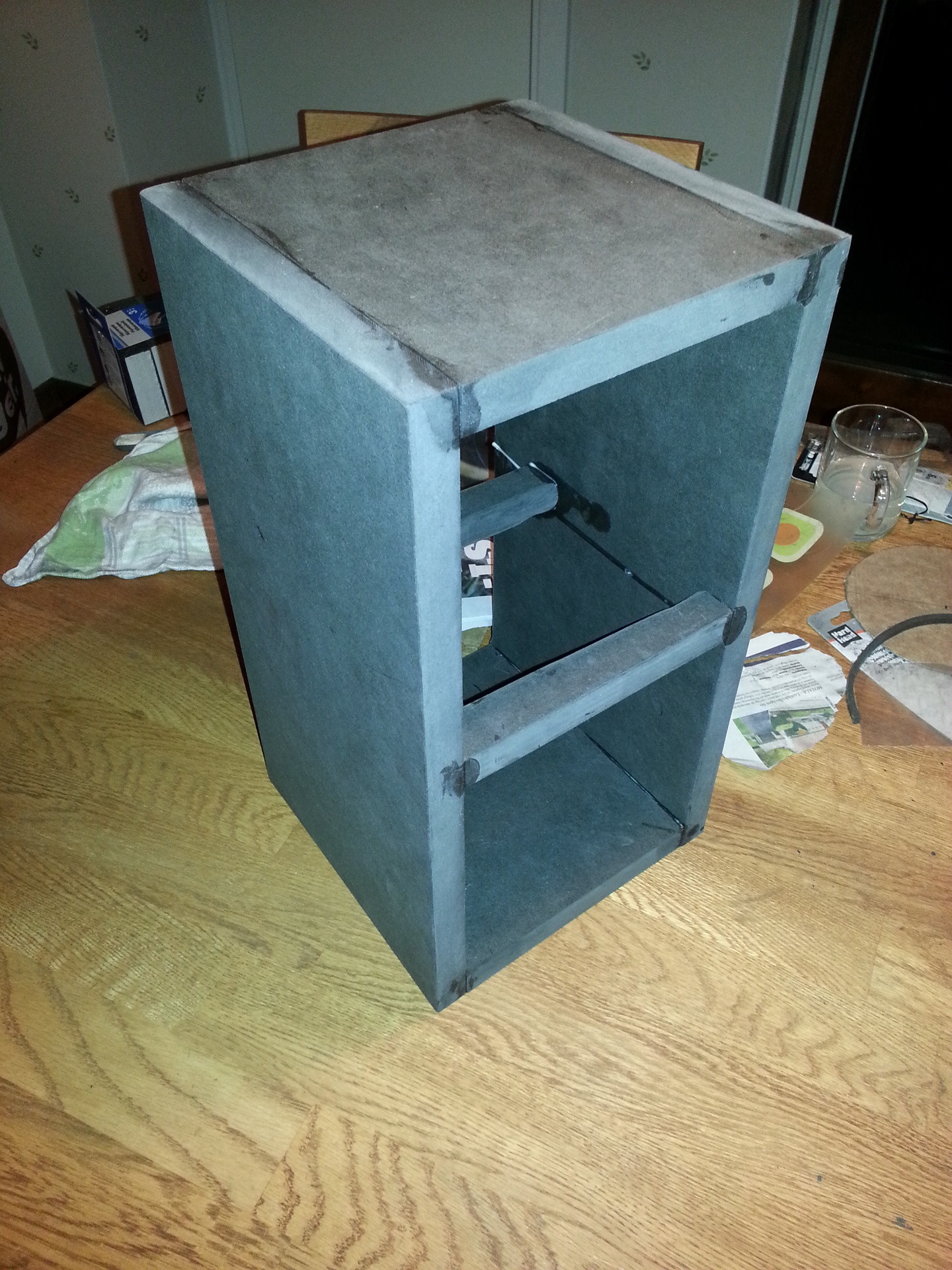

Färdiglimmad låda utan front
(2013-11-16 18:45:34)Bilden är högupplöst. Klicka i bilden för att zooma.
(2013-11-16 18:45:34)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

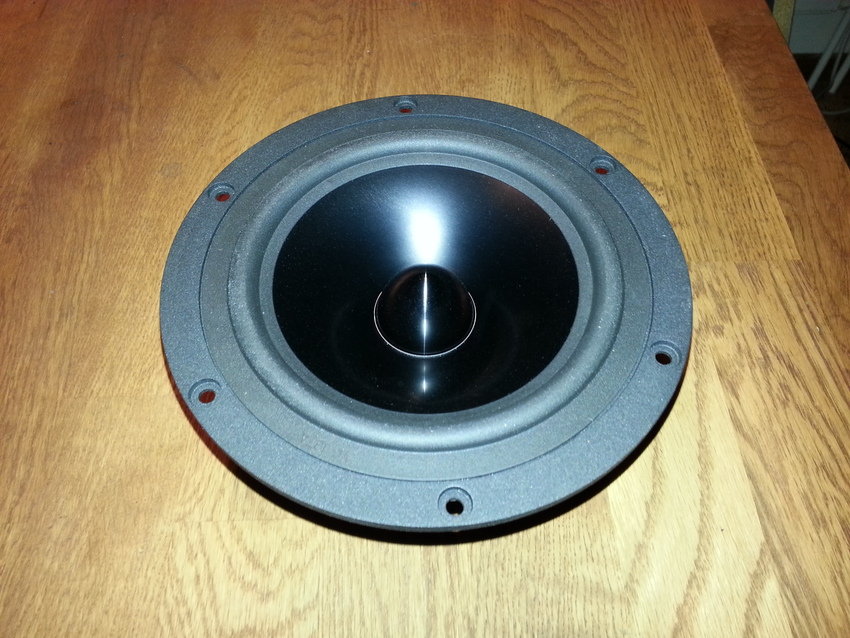

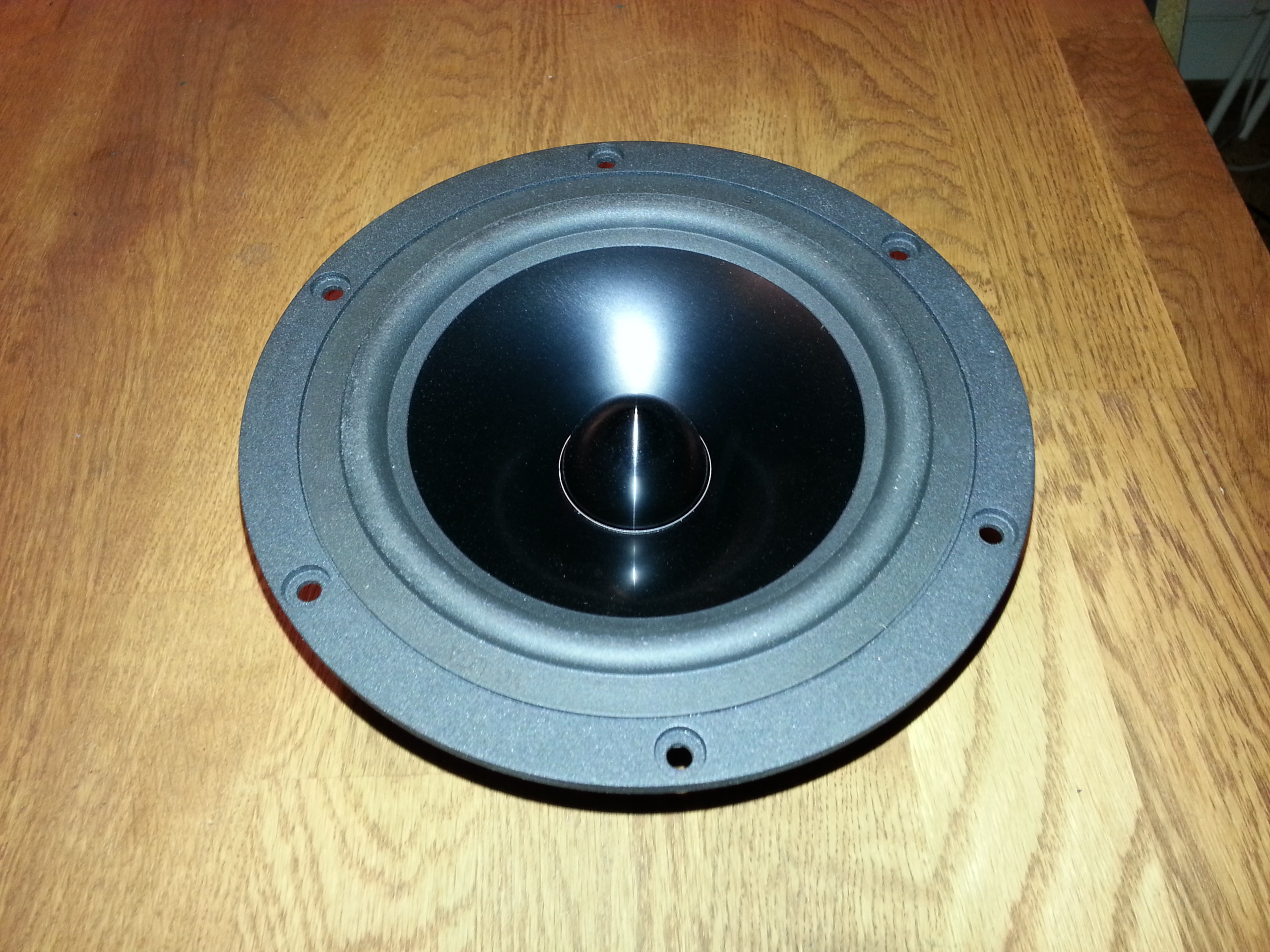

Dayton Audio RS180-4
Mycket välbyggd och snygg 7-tummare med aluminiumkon. (2013-11-16 18:44:00)Bilden är högupplöst. Klicka i bilden för att zooma.
Mycket välbyggd och snygg 7-tummare med aluminiumkon. (2013-11-16 18:44:00)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

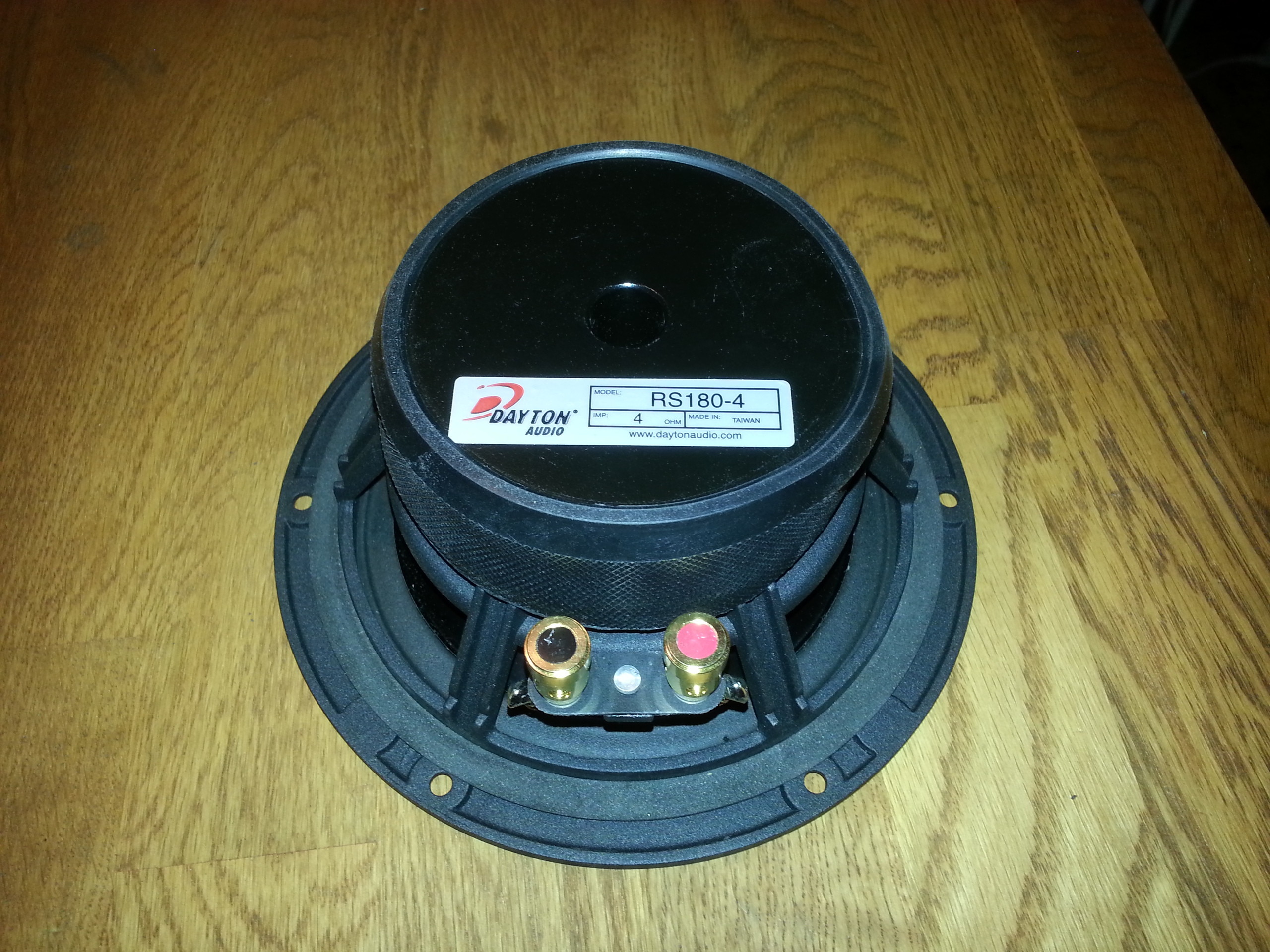

Dayton Audio RS180-4 bak

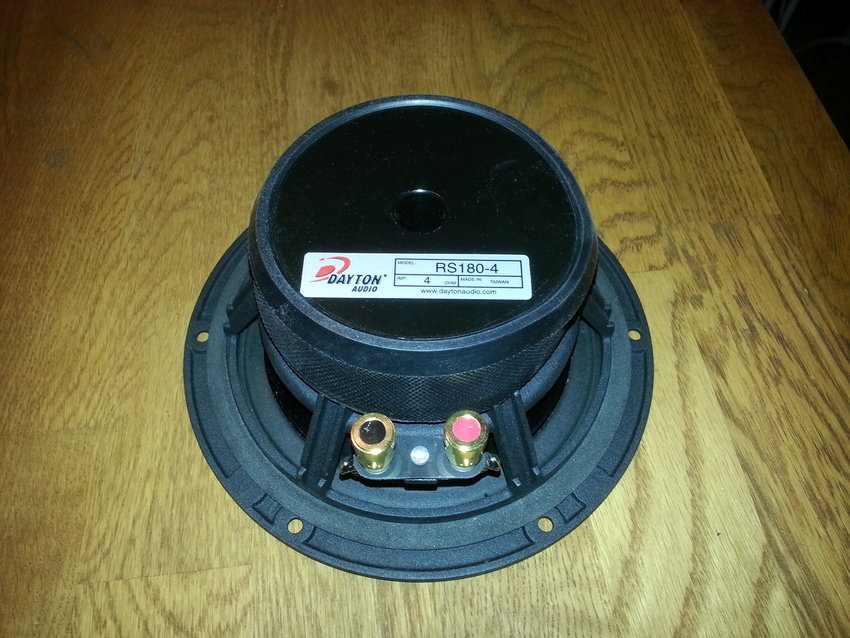

Rejält tilltagen magnet samt klämanslutning för högtalarkabel (2013-11-16 18:46:36)Bilden är högupplöst. Klicka i bilden för att zooma.
Rejält tilltagen magnet samt klämanslutning för högtalarkabel (2013-11-16 18:46:36)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

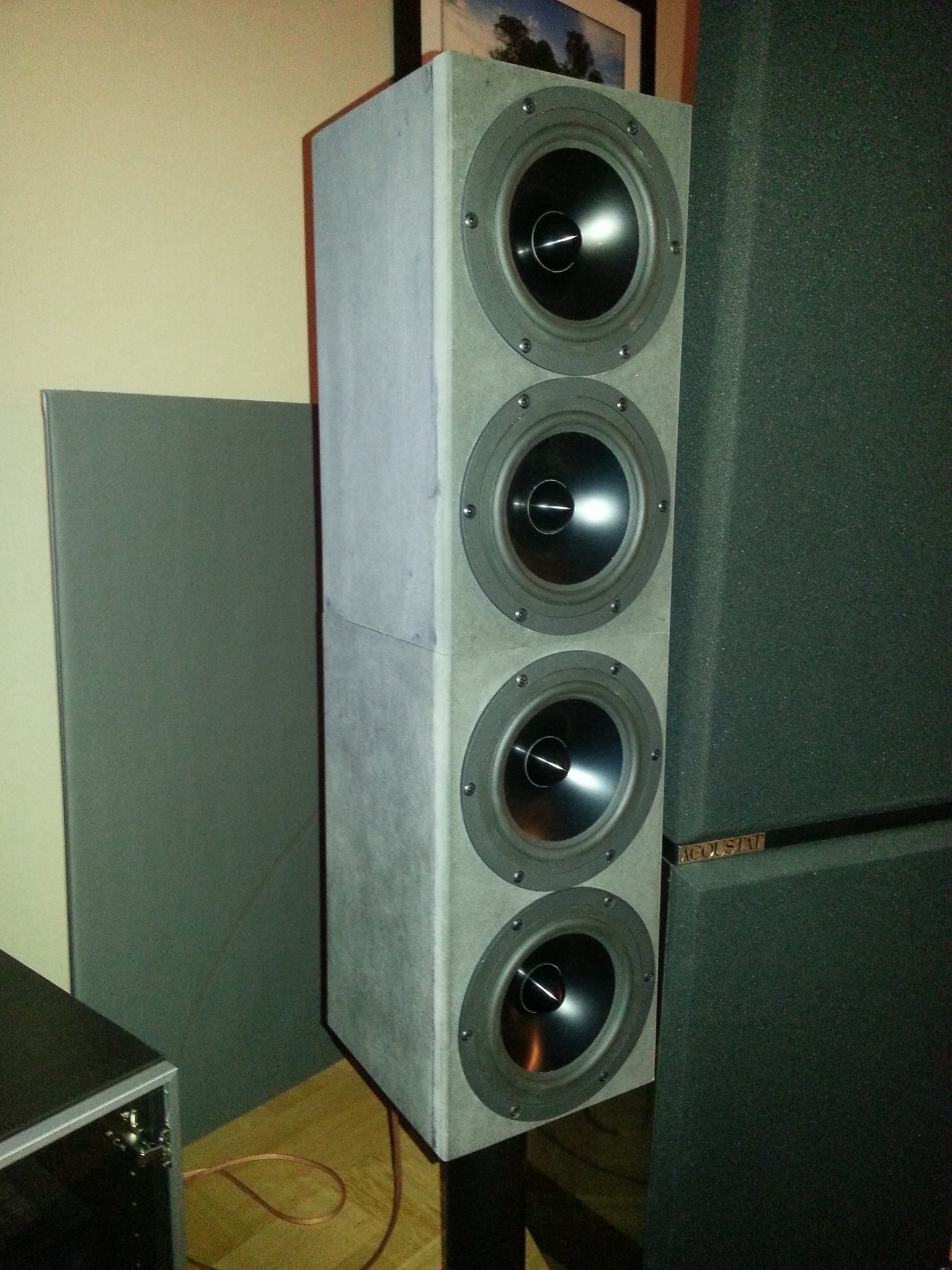

Färdigt bastorn

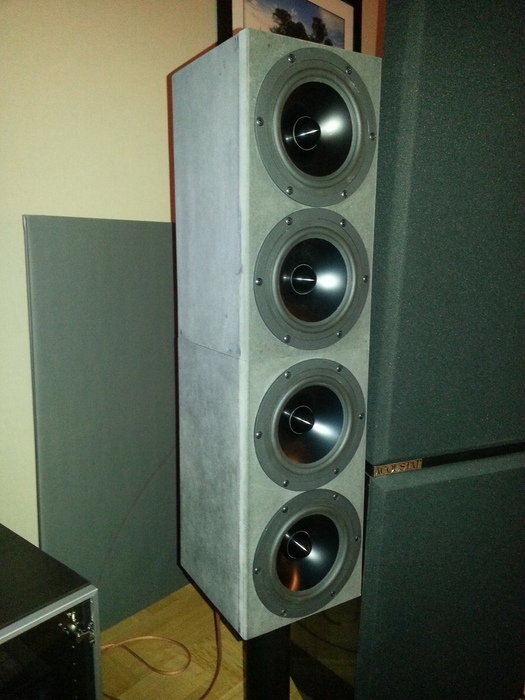

Två ihopsatta lådor på stativ. Enda arbetet gjort på finishen är lätt sandpappring av MDF'en vilket gav en fin, men något ojämn, mörkgrå nyans. Det är tillräckligt snyggt för mig tills jag ev. målar dom svarta senare. (2013-11-16 18:58:43)Bilden är högupplöst. Klicka i bilden för att zooma.
Två ihopsatta lådor på stativ. Enda arbetet gjort på finishen är lätt sandpappring av MDF'en vilket gav en fin, men något ojämn, mörkgrå nyans. Det är tillräckligt snyggt för mig tills jag ev. målar dom svarta senare. (2013-11-16 18:58:43)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Acoustat Spectra 11
Acoustat Spectra 11

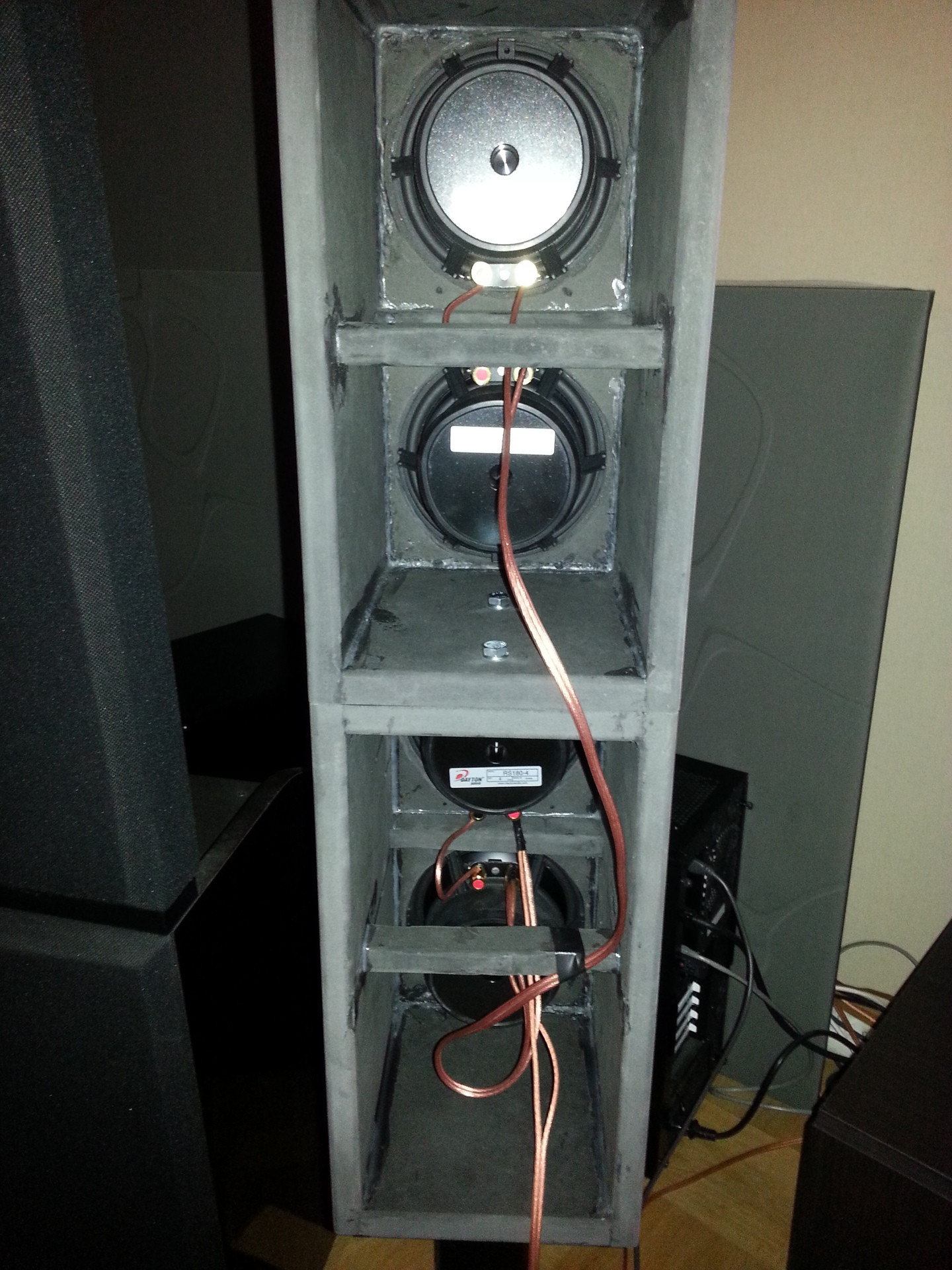

Baksida på bastorn

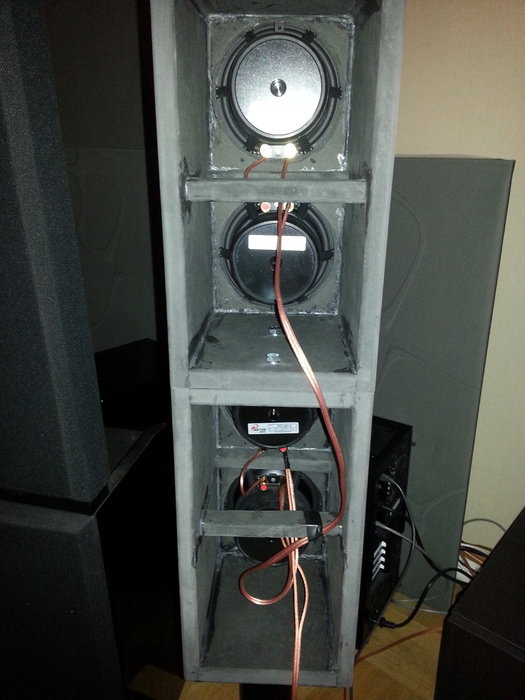

Lite extratätning med silikon. Lådorna ihopskruvade med två bultar. Elementen är seriekopplade två och två och sedan parallelkopplade vilket ger en impedans på ca 4 ohm. Ingen möda lagd på att snygga upp insidan som ändå ingen ser :) (2013-11-16 18:59:44)Bilden är högupplöst. Klicka i bilden för att zooma.
Lite extratätning med silikon. Lådorna ihopskruvade med två bultar. Elementen är seriekopplade två och två och sedan parallelkopplade vilket ger en impedans på ca 4 ohm. Ingen möda lagd på att snygga upp insidan som ändå ingen ser :) (2013-11-16 18:59:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

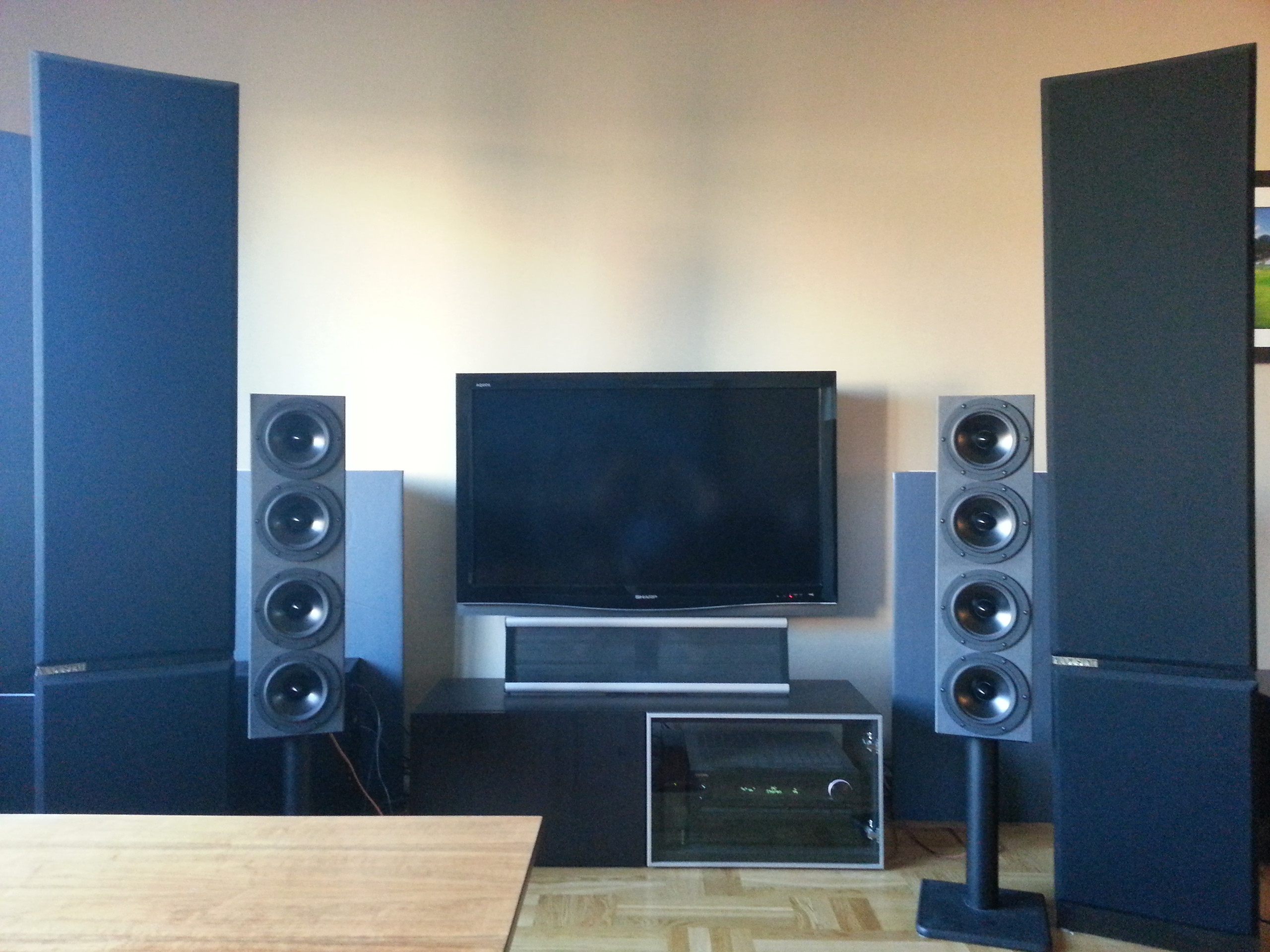

Vy från lyssningspositionen
Nöjd med både utseende och ljud. Bastornen integrerar mycket bra med elektrostatelementen. (2013-11-16 19:02:13)Bilden är högupplöst. Klicka i bilden för att zooma.
Nöjd med både utseende och ljud. Bastornen integrerar mycket bra med elektrostatelementen. (2013-11-16 19:02:13)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Acoustat Spectra 11
Acoustat Spectra 11

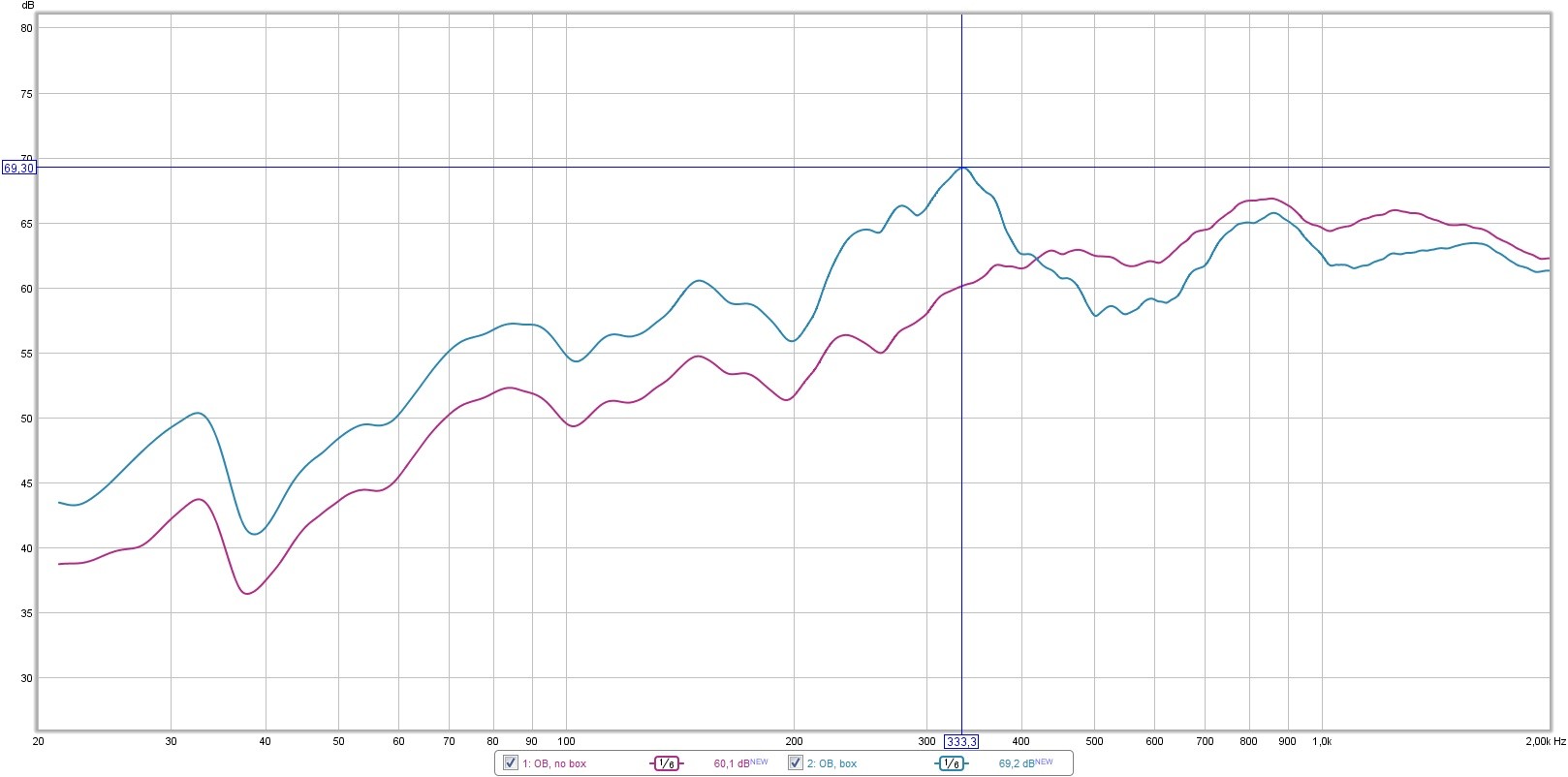

Mätning: frontbaffel vs låda
Denna mätning visar skillnanden i ljudtryck för två element i bara en frontbaffel (lila kurva) jämfört med i en låda med 20 cm väggar (turkos kurva). Det ger generellt 5-7 dB mer SPL med låda. Nackdelen är en otrevlig resonans runt 333 Hz, så delningsfrekvensen bör ligga en bit under denna. (2013-11-16 19:37:11)Bilden är högupplöst. Klicka i bilden för att zooma.
Denna mätning visar skillnanden i ljudtryck för två element i bara en frontbaffel (lila kurva) jämfört med i en låda med 20 cm väggar (turkos kurva). Det ger generellt 5-7 dB mer SPL med låda. Nackdelen är en otrevlig resonans runt 333 Hz, så delningsfrekvensen bör ligga en bit under denna. (2013-11-16 19:37:11)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

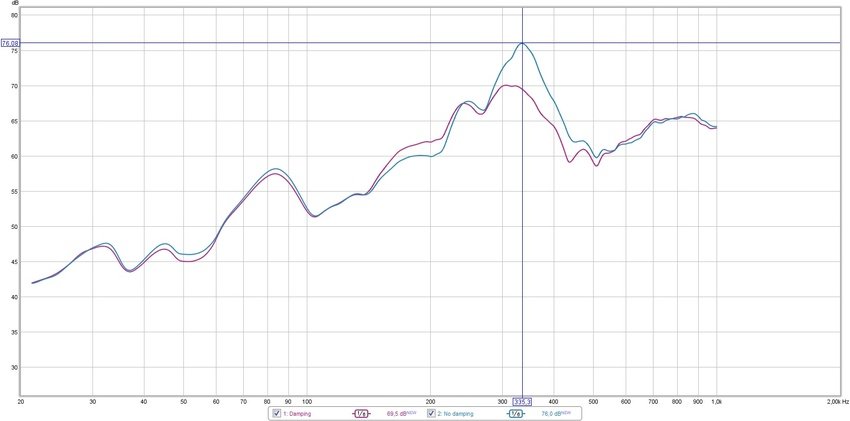

Mätning: dämpning

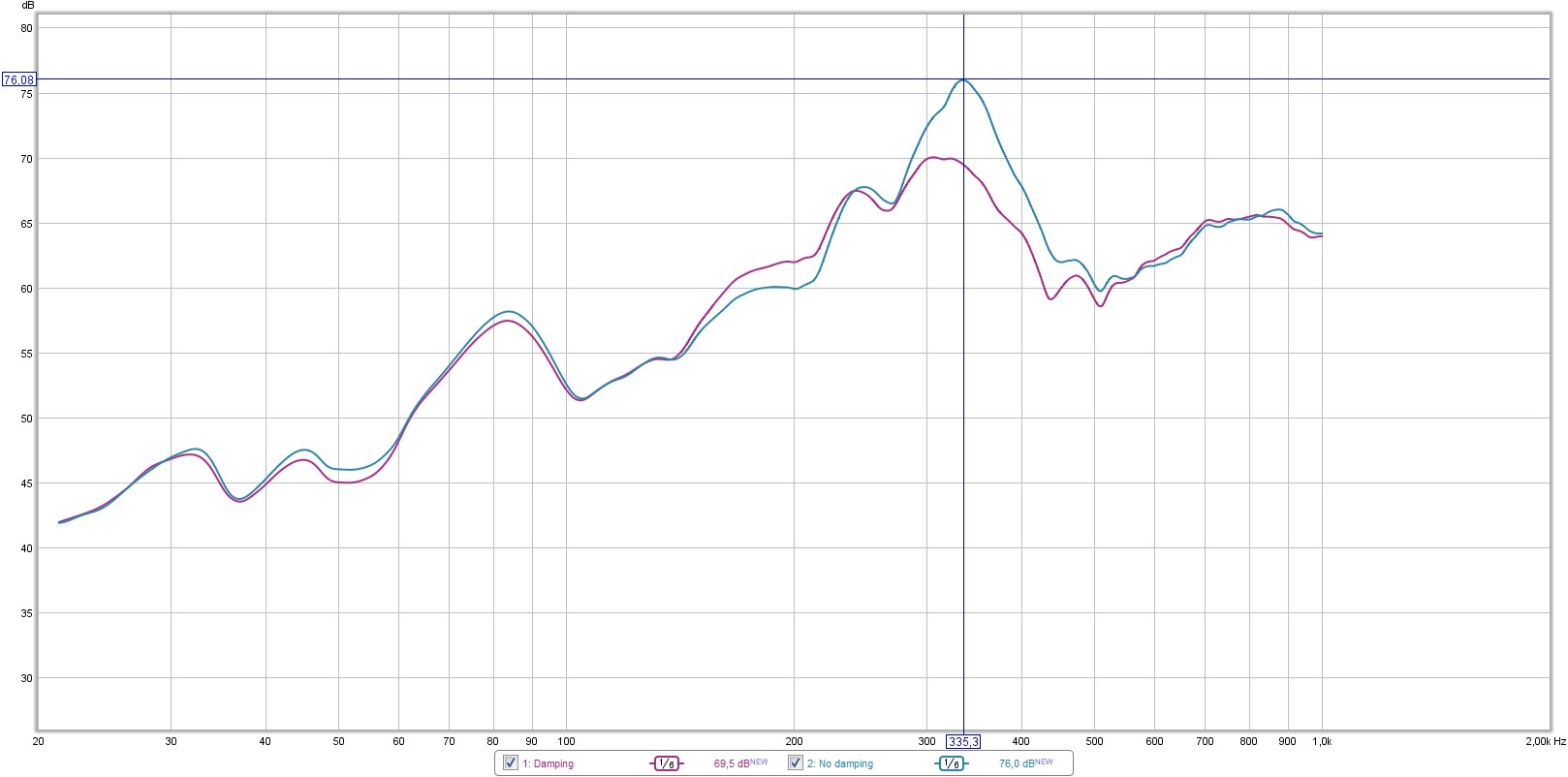

Man kan fundera på om det värt att ha dämpmaterial i en öppen baffellåda. Mätningen visar skillnaden mellan inget dämpmaterial (turkos kurva) och dämpning med ett lågdensitetsmaterial (fårull) (lila kurva). Det blir en rejäl dämpning av resonansen runt 335 Hz (ca 6 dB), men under det är effekten av dämpningen liten. (2013-11-16 19:42:11)Bilden är högupplöst. Klicka i bilden för att zooma.
Man kan fundera på om det värt att ha dämpmaterial i en öppen baffellåda. Mätningen visar skillnaden mellan inget dämpmaterial (turkos kurva) och dämpning med ett lågdensitetsmaterial (fårull) (lila kurva). Det blir en rejäl dämpning av resonansen runt 335 Hz (ca 6 dB), men under det är effekten av dämpningen liten. (2013-11-16 19:42:11)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

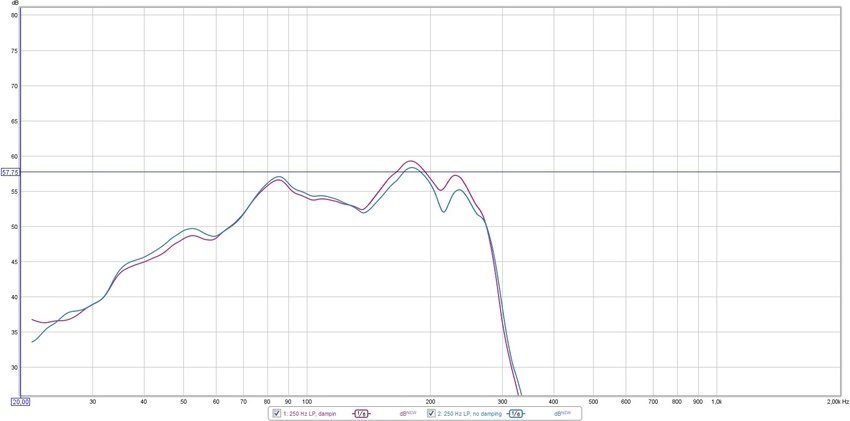

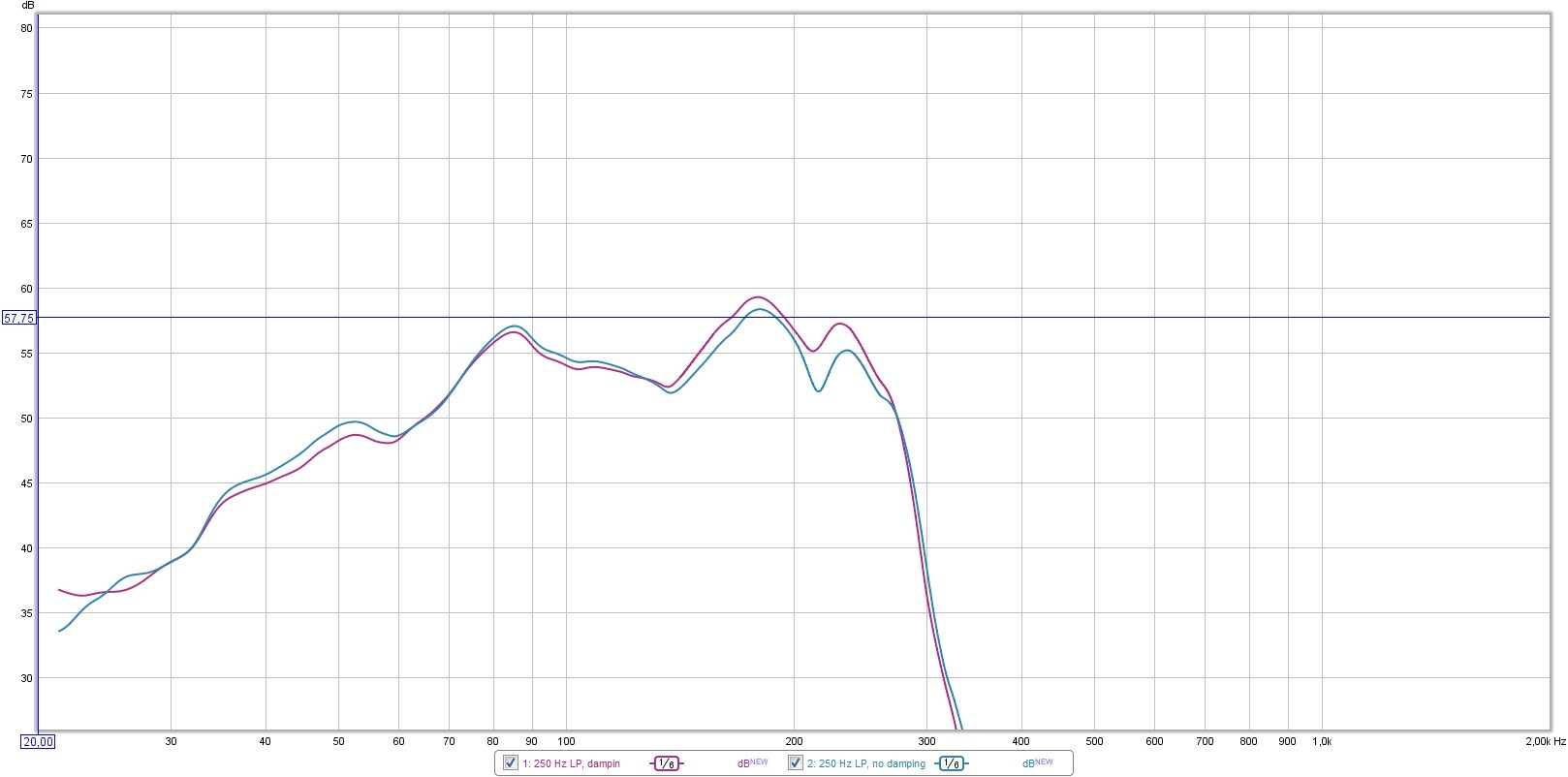

Mätning: dämpning och lågpassfilter 250 Hz
Denna mätning visar effekten av dämpmaterial (fårull) när man kör ett brant lågpassfilter på 250 Hz. Eftersom lådresonansern ligger på ca 335 Hz ger dämpmaterialet ger ingen förbättring här. Jag delar på 250 Hz mot elektrostatpanelerna så därför använder jag inget dämpmaterial i mina lådor. (2013-11-16 19:47:02)Bilden är högupplöst. Klicka i bilden för att zooma.
Denna mätning visar effekten av dämpmaterial (fårull) när man kör ett brant lågpassfilter på 250 Hz. Eftersom lådresonansern ligger på ca 335 Hz ger dämpmaterialet ger ingen förbättring här. Jag delar på 250 Hz mot elektrostatpanelerna så därför använder jag inget dämpmaterial i mina lådor. (2013-11-16 19:47:02)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Mätning: harmonisk distorsion

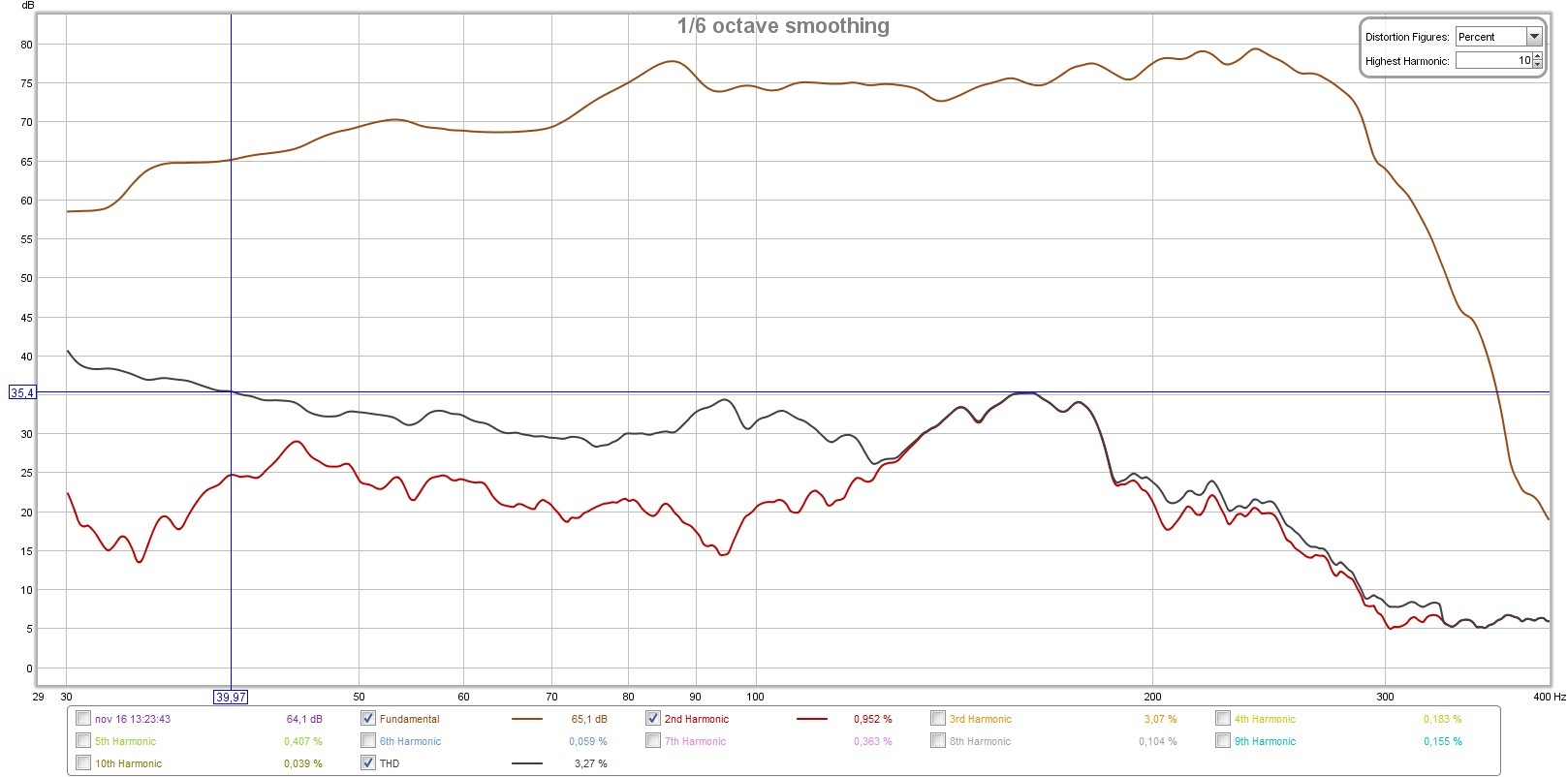

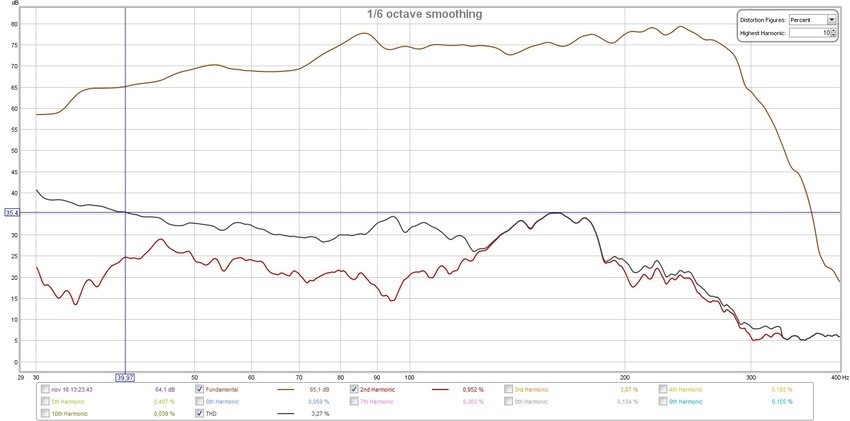

Mätningen är gjord på två lådor med 4 element och visar lite drygt 3% dist på 40 Hz. Över 70 Hz ligger disten under 1%. Jag delar mot subbarna på 40 Hz (det är lägsta delning man kan ställa in i receivern). (2013-11-16 19:50:48)Bilden är högupplöst. Klicka i bilden för att zooma.
Mätningen är gjord på två lådor med 4 element och visar lite drygt 3% dist på 40 Hz. Över 70 Hz ligger disten under 1%. Jag delar mot subbarna på 40 Hz (det är lägsta delning man kan ställa in i receivern). (2013-11-16 19:50:48)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
