Jag har länge gått och tänk på att bygga en fil/media-server. Den skulle ha:
* så många diskar som möjligt (SATA) * enklast möjliga grafikkort (gärna inbyggt) * bra nätkort (gärna gigabit) * firewire ingång * dra så lite ström som möjligt då den skall stå på hela tiden * så enkel som möjligt att koppla och greja i. Tower helt ok pga den skall stå i en garderob. Jag har 2x FireDTV som jag gärna skulle koppla till servern. Vet ännu inte vilken mjukvara som funkar bäst, kanske DVBViewer eller… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder
Dags att packa upp
Äntligen fick jag hem alla delar. Delarna var 3 veckor försenade så men jag fick ett extra minne samt en 120 fläkt som kompensation. (2007-10-11 20:40:52)
Äntligen fick jag hem alla delar. Delarna var 3 veckor försenade så men jag fick ett extra minne samt en 120 fläkt som kompensation. (2007-10-11 20:40:52)
Produkter på bilden:
Chieftec Uni BH-02B-B-B 400W (Svart)
Chieftec Uni BH-02B-B-B 400W (Svart)

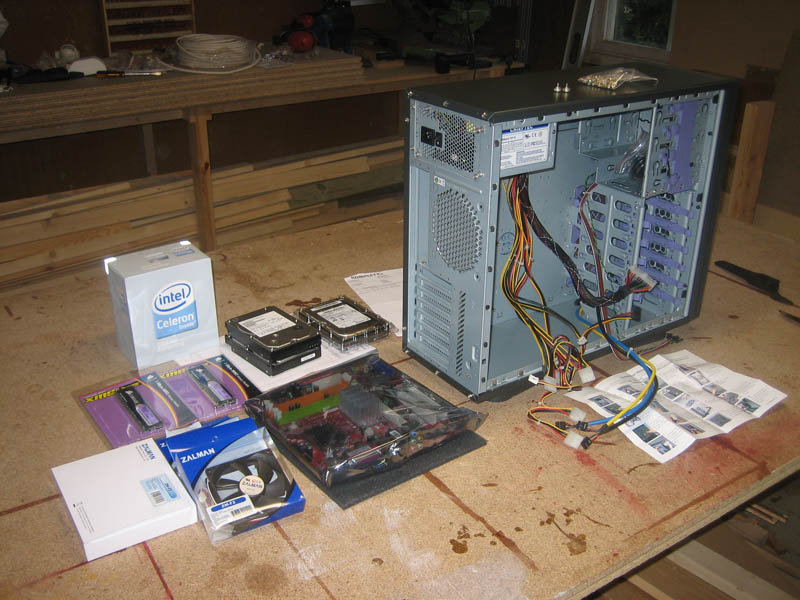

Det här kan väl inte vara så svårt...?
Alla delar uppackade. Detta är mitt andra PC bygge (började med HTPC:n fast där bytte jag egentligen bara ut lådan mot en HTPC-låda. Denna har jag själv specat,vilket jag är mycket stolt över. Bara jag nu får den att fungera. (2007-10-11 20:42:59)
Alla delar uppackade. Detta är mitt andra PC bygge (började med HTPC:n fast där bytte jag egentligen bara ut lådan mot en HTPC-låda. Denna har jag själv specat,vilket jag är mycket stolt över. Bara jag nu får den att fungera. (2007-10-11 20:42:59)
Produkter på bilden: Chieftec Uni BH-02B-B-B 400W (Svart)
Chieftec Uni BH-02B-B-B 400W (Svart)

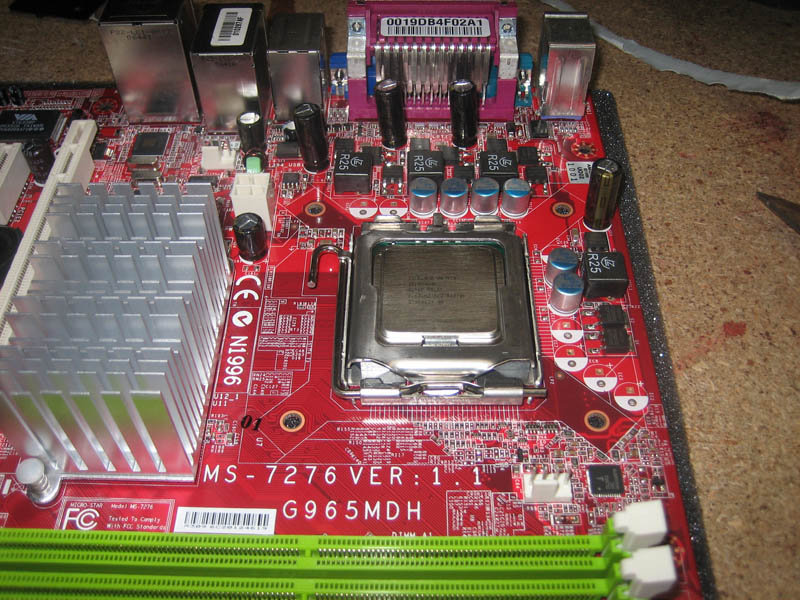

Processorn
Här är processorn på plats. En Intel Celeron 420 1,6Ghz . En billig, långsam och strömsnål processor. Den borde räcka, med det återstår att se. Moderkortet klara dual core och quad core så det går att trycka i en starkare cpu i framtiden. (2007-10-11 20:44:27)
Här är processorn på plats. En Intel Celeron 420 1,6Ghz . En billig, långsam och strömsnål processor. Den borde räcka, med det återstår att se. Moderkortet klara dual core och quad core så det går att trycka i en starkare cpu i framtiden. (2007-10-11 20:44:27)
Produkter på bilden: Intel Celeron 420 1,6GHz Socket 775 Box
Intel Celeron 420 1,6GHz Socket 775 Box

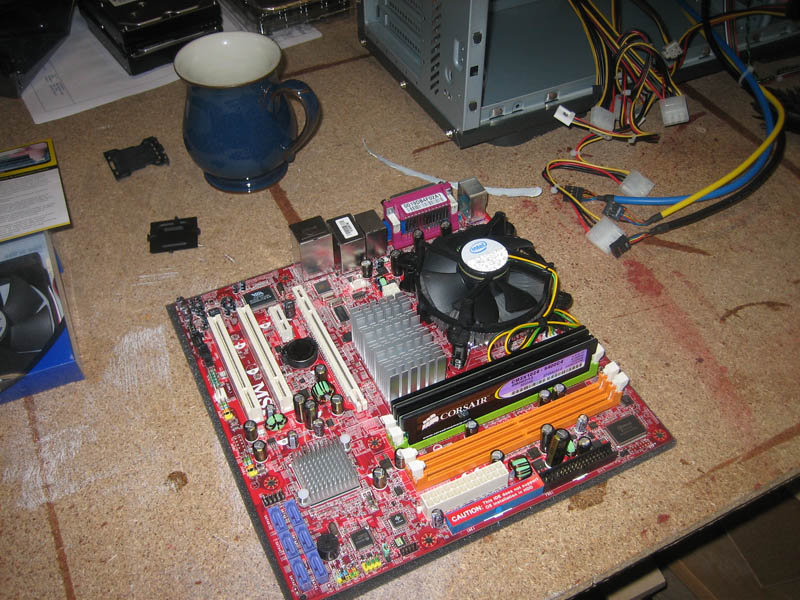

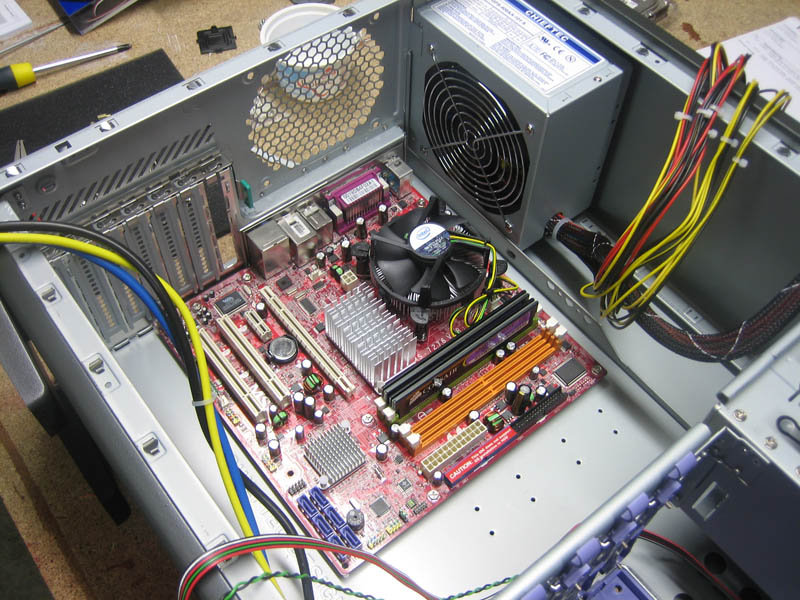

Kaffe behövs
Det skulle ju bara ta någon timme fast det tog bra mycket längre än så.
Originalfläkten på plats. Ljudet är inga problem så den får duga. Dubbla 1GB minne på plats.
(2007-10-11 20:45:52)
Det skulle ju bara ta någon timme fast det tog bra mycket längre än så.
Originalfläkten på plats. Ljudet är inga problem så den får duga. Dubbla 1GB minne på plats.
(2007-10-11 20:45:52)
Produkter på bilden: Corsair XMS2 Xtreme DDR2 675MHz 1GB (CM2X1024-5400C4)
Corsair XMS2 Xtreme DDR2 675MHz 1GB (CM2X1024-5400C4)

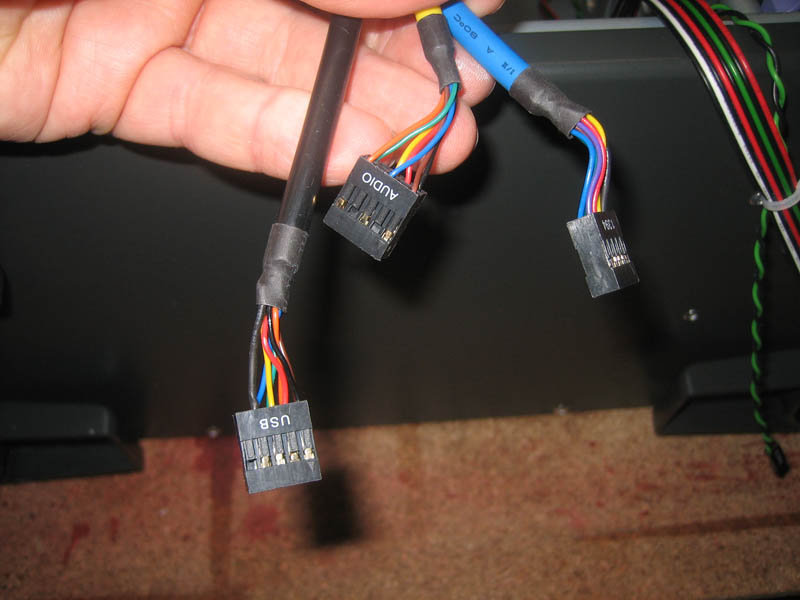

Bra märkning av kablar.
Detta gillar jag. Nästan idiotsäkert. Moderkortet var också bra uppmärkt. Det enda jag hade problem med var hur jag skulle vända powerdioden och HDD-dioden. Men jag har tur. Rätt direkt. (2007-10-11 20:47:56)
Detta gillar jag. Nästan idiotsäkert. Moderkortet var också bra uppmärkt. Det enda jag hade problem med var hur jag skulle vända powerdioden och HDD-dioden. Men jag har tur. Rätt direkt. (2007-10-11 20:47:56)
Produkter på bilden: Chieftec Uni BH-02B-B-B 400W (Svart)
Chieftec Uni BH-02B-B-B 400W (Svart)

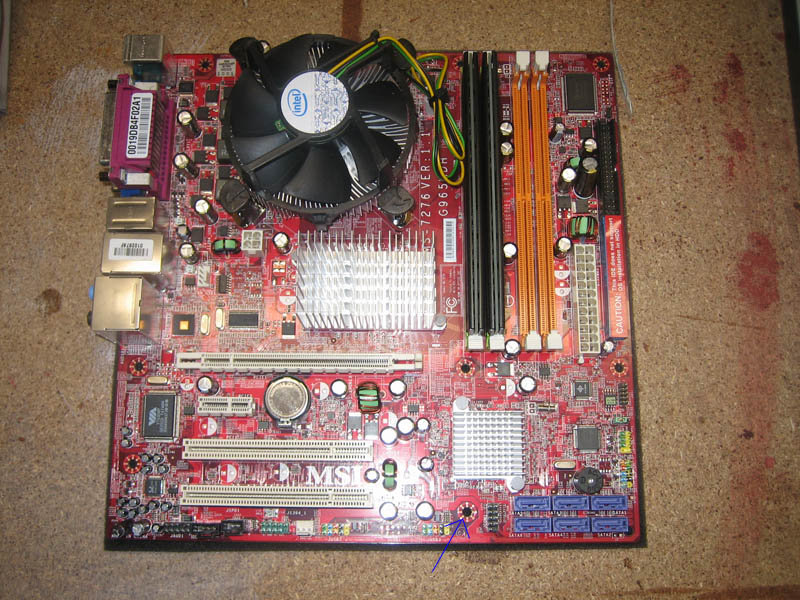

Chassit fixar inte mATX.
Moderkortet hade ett monteringshål som inte passade ihop med chassit (se blå pil). Lite synd pga SATA kontakterna skulle behöva lite stöd. Men får väl ta det piano när jag trycker i diskarna. (2007-10-11 20:50:10)
Moderkortet hade ett monteringshål som inte passade ihop med chassit (se blå pil). Lite synd pga SATA kontakterna skulle behöva lite stöd. Men får väl ta det piano när jag trycker i diskarna. (2007-10-11 20:50:10)
Produkter på bilden: MSI G965MDH-FI
MSI G965MDH-FI
Moderkortet på plats
Så var moderkortet monterat i lådan. Betydlig mer plats än i HTPC:n. Nästa steg är att ansluta alla kablar. (2007-10-11 20:51:23)
Så var moderkortet monterat i lådan. Betydlig mer plats än i HTPC:n. Nästa steg är att ansluta alla kablar. (2007-10-11 20:51:23)
Produkter på bilden: MSI G965MDH-FI
MSI G965MDH-FI

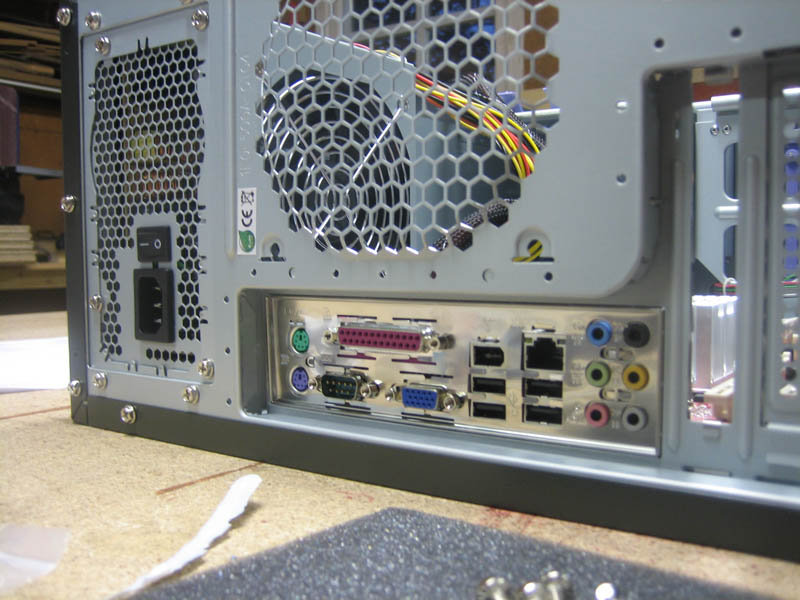

IO
Med moderkortet kom en tunn plåt som omger alla kontakter. Kolla! RS232! Det är minst 10 år sedan jag använde den porten. Printerport också. Kanske har jag någon gammal matrisskrivare i källare%u2026 (2007-10-11 20:53:40)
Med moderkortet kom en tunn plåt som omger alla kontakter. Kolla! RS232! Det är minst 10 år sedan jag använde den porten. Printerport också. Kanske har jag någon gammal matrisskrivare i källare%u2026 (2007-10-11 20:53:40)
Produkter på bilden: MSI G965MDH-FI
MSI G965MDH-FI

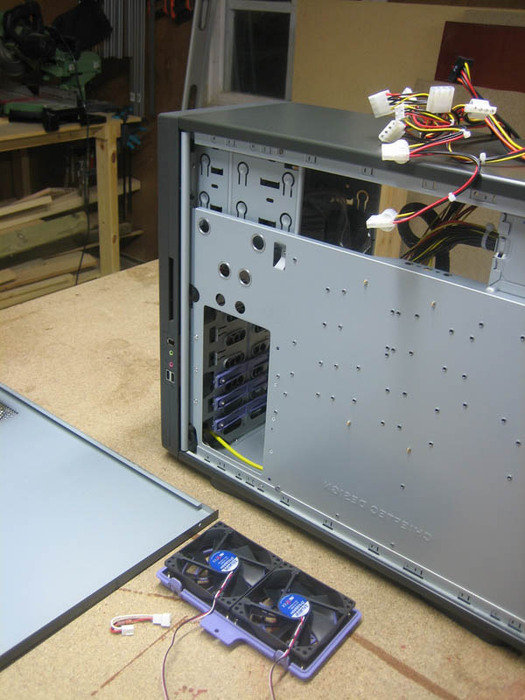

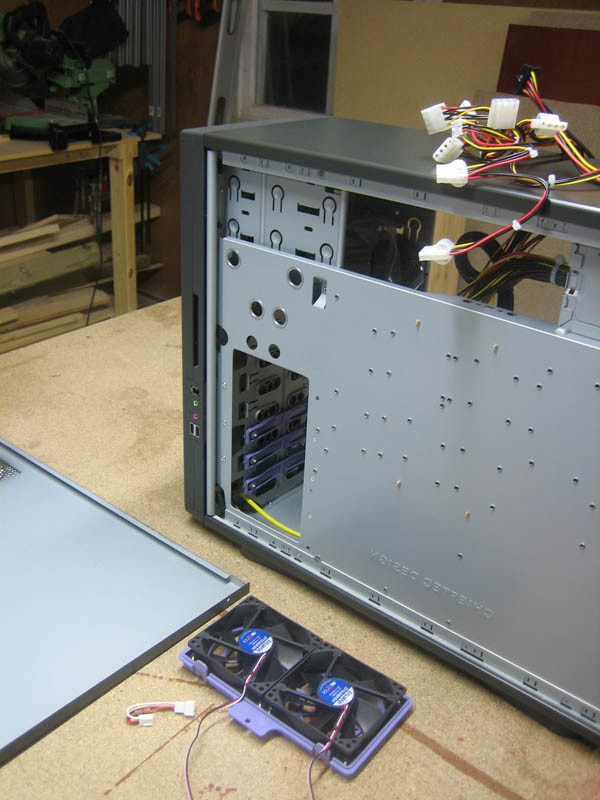

Kylning av diskarna.
Diskarna kan kylas med 2x 92mm flätar. Jag hittade 2x Zalman till bra pris. (2007-10-11 20:54:58)
Bilden är högupplöst. Klicka i bilden för att zooma.
Diskarna kan kylas med 2x 92mm flätar. Jag hittade 2x Zalman till bra pris. (2007-10-11 20:54:58)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Allt monterat
Tänkte först inte ha någon CD/DVD men kom på att det nog var lättare att få allt installerat med en diskdrive. Så jag plockade ut en från en gammal hemPC (IBM 300MHz P2). Det var min första hemPC. Min första PC, eller dator, var en VIC20 i början på 80-talet. Den hade bandstation men jag uppdaterade med en diskettspelare. Min andra dator var en Commodore Plus 4. Nästa var en riktig PC med 386SX processor. Och på den vägen är det.
120 fläkten kom med gummiskruvar. (2007-10-11 20:55:47)
Tänkte först inte ha någon CD/DVD men kom på att det nog var lättare att få allt installerat med en diskdrive. Så jag plockade ut en från en gammal hemPC (IBM 300MHz P2). Det var min första hemPC. Min första PC, eller dator, var en VIC20 i början på 80-talet. Den hade bandstation men jag uppdaterade med en diskettspelare. Min andra dator var en Commodore Plus 4. Nästa var en riktig PC med 386SX processor. Och på den vägen är det.
120 fläkten kom med gummiskruvar. (2007-10-11 20:55:47)
Produkter på bilden: Chieftec Uni BH-02B-B-B 400W (Svart)
Chieftec Uni BH-02B-B-B 400W (Svart)

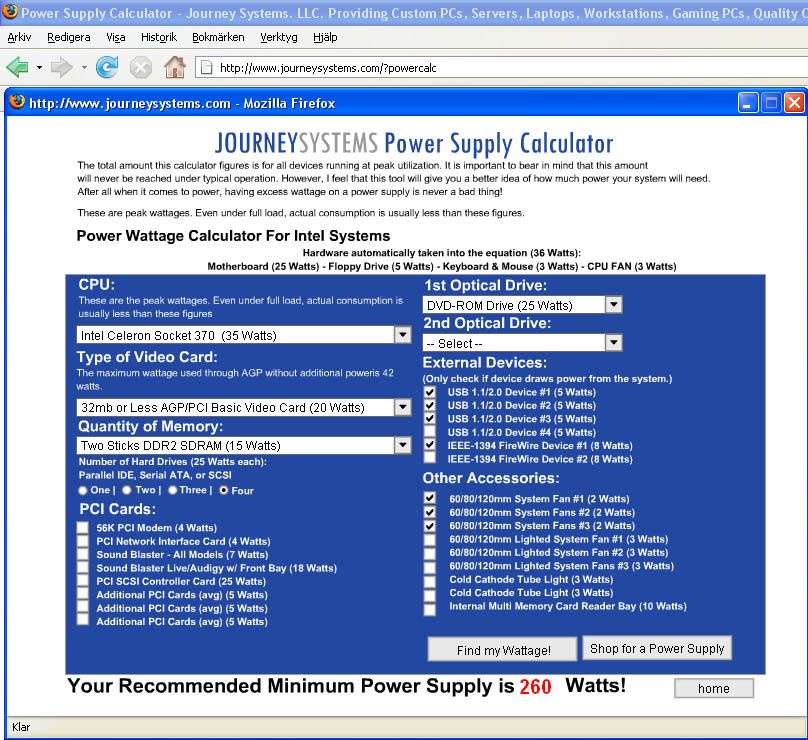

PSU calc
Jag hittade denna PSU räknare på nätet. Om den nu stämmer så skall min servern dra ca 300W. Chassit levereras med ett PSU på 400W så jag hoppas det skall räcka. (2007-10-11 20:58:10)Bilden är högupplöst. Klicka i bilden för att zooma.
Jag hittade denna PSU räknare på nätet. Om den nu stämmer så skall min servern dra ca 300W. Chassit levereras med ett PSU på 400W så jag hoppas det skall räcka. (2007-10-11 20:58:10)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Chieftec Uni BH-02B-B-B 400W (Svart)
Chieftec Uni BH-02B-B-B 400W (Svart)

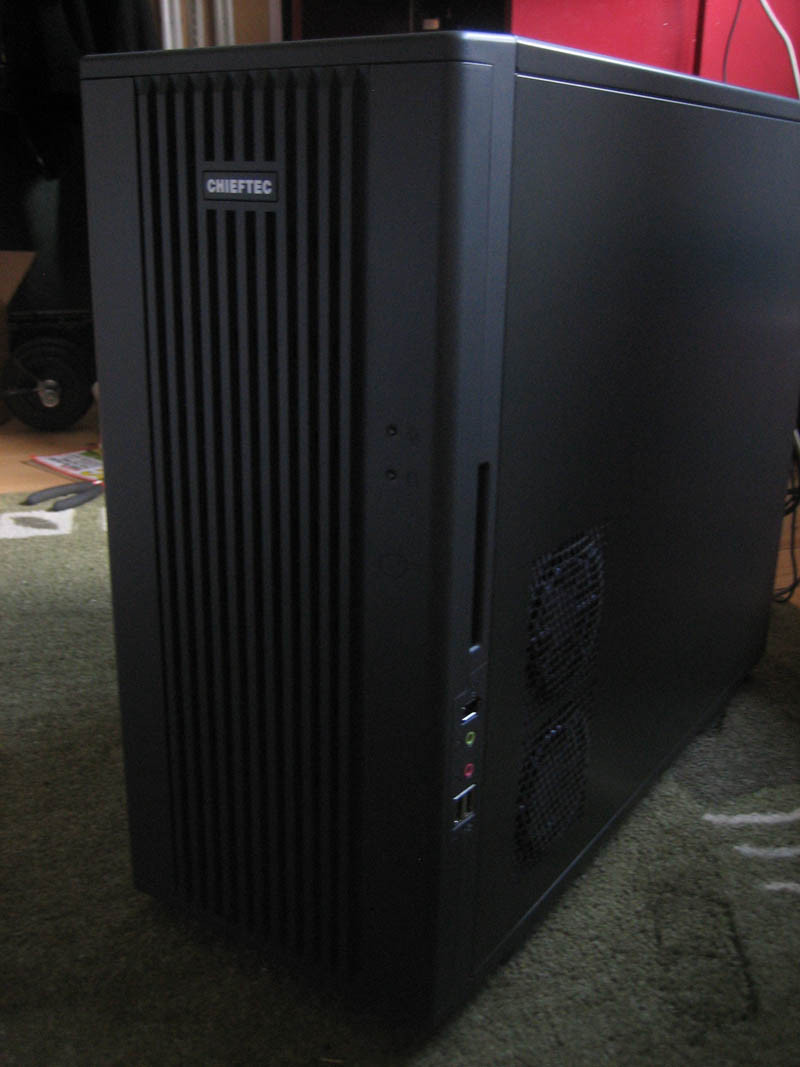

Storleken har betydelse.
Mycket nöjd med lådan. Bra kvalitet. Till höger ser ni de 2 92mm fläktarna som kyler SATA diskarna. (2007-10-28 20:48:14)Bilden är högupplöst. Klicka i bilden för att zooma.
Mycket nöjd med lådan. Bra kvalitet. Till höger ser ni de 2 92mm fläktarna som kyler SATA diskarna. (2007-10-28 20:48:14)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Chieftec Uni BH-02B-B-B 400W (Svart)
Chieftec Uni BH-02B-B-B 400W (Svart)

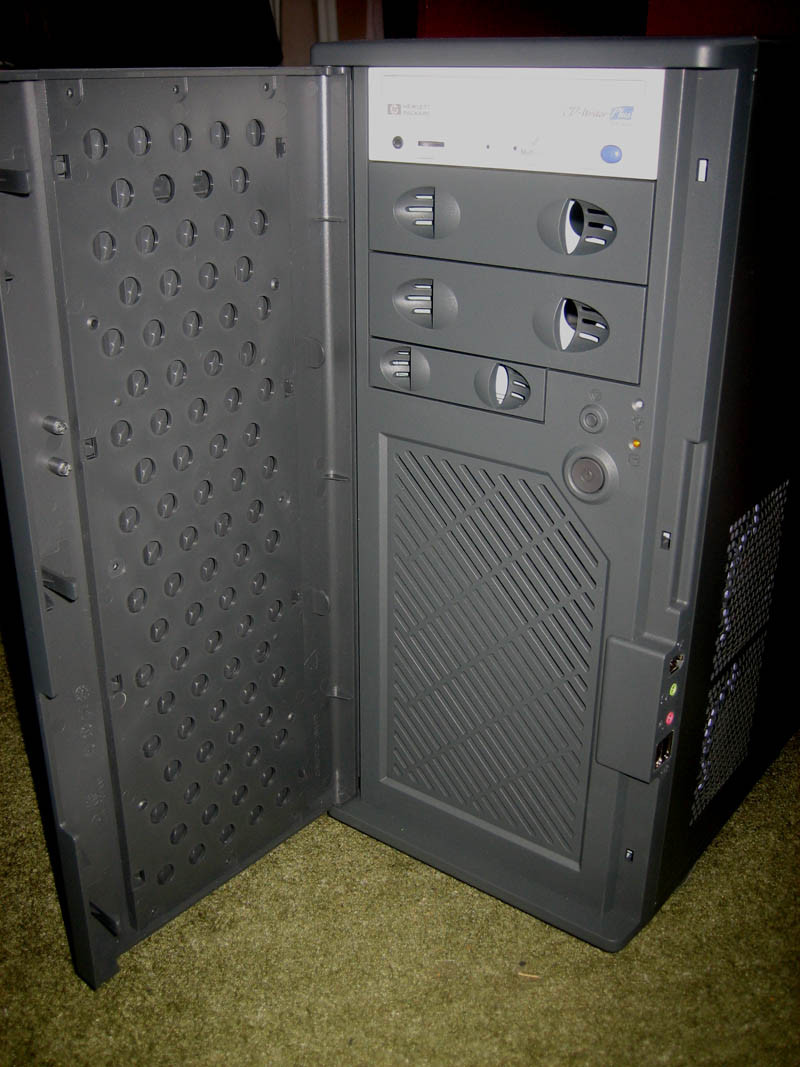

Bakom fronten
Man får öppna fronten för att komma åt startknappen och CD/DVD-läsaren.
Under läsaren sitter 2 st PATA diskar som tyvärr inte har någon kylning. Får se hur tempen blir i dessa. (2007-10-28 20:52:25)Bilden är högupplöst. Klicka i bilden för att zooma.
Man får öppna fronten för att komma åt startknappen och CD/DVD-läsaren.
Under läsaren sitter 2 st PATA diskar som tyvärr inte har någon kylning. Får se hur tempen blir i dessa. (2007-10-28 20:52:25)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Chieftec Uni BH-02B-B-B 400W (Svart)
Chieftec Uni BH-02B-B-B 400W (Svart)

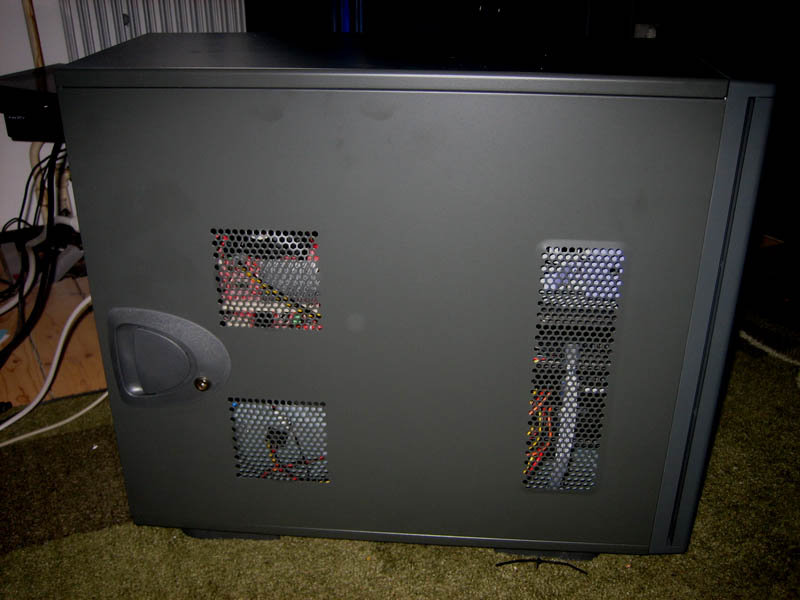

Huvudsidan
Baktill finns 2 tumskruvar och sedan är det bara att öppna hela sidan. Riktigt bra löst, tycker jag. Till höger sitter utblåset från diskarna och till väster kan man tydligen sätta 2 fläktar till. har inte jag gjort. (2007-10-28 20:57:32)
Baktill finns 2 tumskruvar och sedan är det bara att öppna hela sidan. Riktigt bra löst, tycker jag. Till höger sitter utblåset från diskarna och till väster kan man tydligen sätta 2 fläktar till. har inte jag gjort. (2007-10-28 20:57:32)
Produkter på bilden: Chieftec Uni BH-02B-B-B 400W (Svart)
Chieftec Uni BH-02B-B-B 400W (Svart)

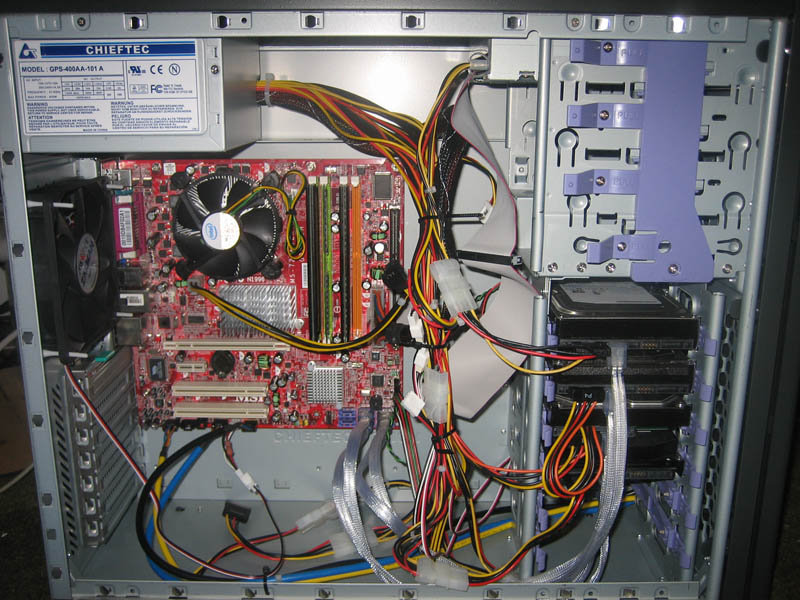

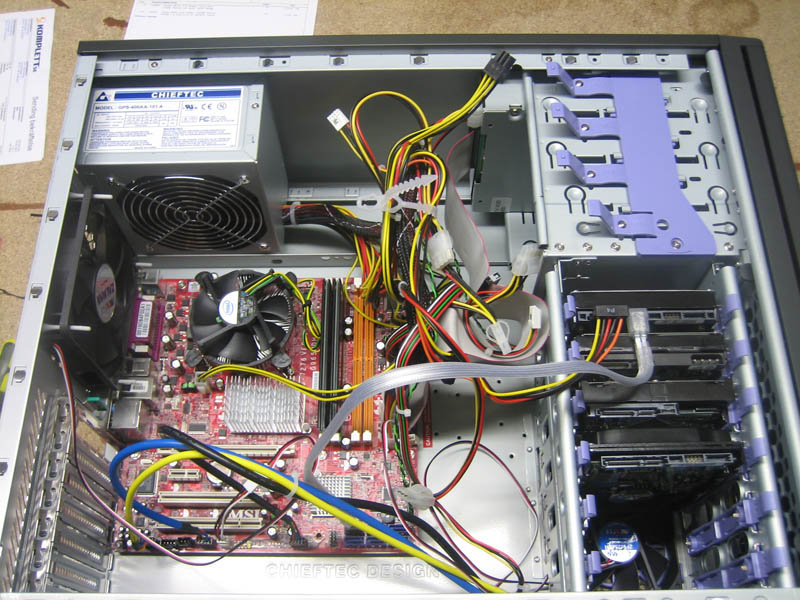

Öppen låda
Så ser det ut inuti. Finns plats för 2 SATA diskar till. Bilden är gammal för nu har jag 2 PATA diskar också under CD/DVD:n. Jag har plockat ur läsaren pga det bara finns en IDE port på moderkortet. Läsaren behövs inte nu pga jag kan använda andra läsare vi mitt nätverk. 3 GB RAM minne blev det. (2007-10-28 21:08:30)
Så ser det ut inuti. Finns plats för 2 SATA diskar till. Bilden är gammal för nu har jag 2 PATA diskar också under CD/DVD:n. Jag har plockat ur läsaren pga det bara finns en IDE port på moderkortet. Läsaren behövs inte nu pga jag kan använda andra läsare vi mitt nätverk. 3 GB RAM minne blev det. (2007-10-28 21:08:30)

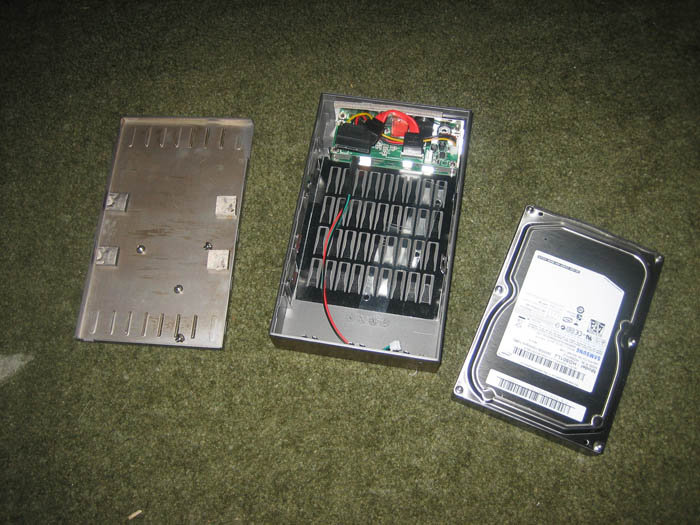

Skall bara kolla lite...
Jag hade en Lacie 500GB disk som jag inte var nöjd med så jag öppnade lådan, plockade ur disken och sate in den i servern. (2007-10-28 21:13:07)
Jag hade en Lacie 500GB disk som jag inte var nöjd med så jag öppnade lådan, plockade ur disken och sate in den i servern. (2007-10-28 21:13:07)
Produkter på bilden: Chieftec Uni BH-02B-B-B 400W (Svart)
Chieftec Uni BH-02B-B-B 400W (Svart)

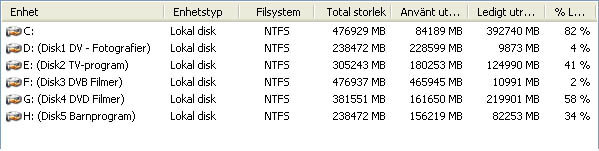

Diskarna
Har flytta filer i flera dagar nu och börjar få lite ordning. Men det finns mer att göra. (2007-10-28 21:41:02)
Har flytta filer i flera dagar nu och börjar få lite ordning. Men det finns mer att göra. (2007-10-28 21:41:02)
Produkter på bilden: Chieftec Uni BH-02B-B-B 400W (Svart)
Chieftec Uni BH-02B-B-B 400W (Svart)

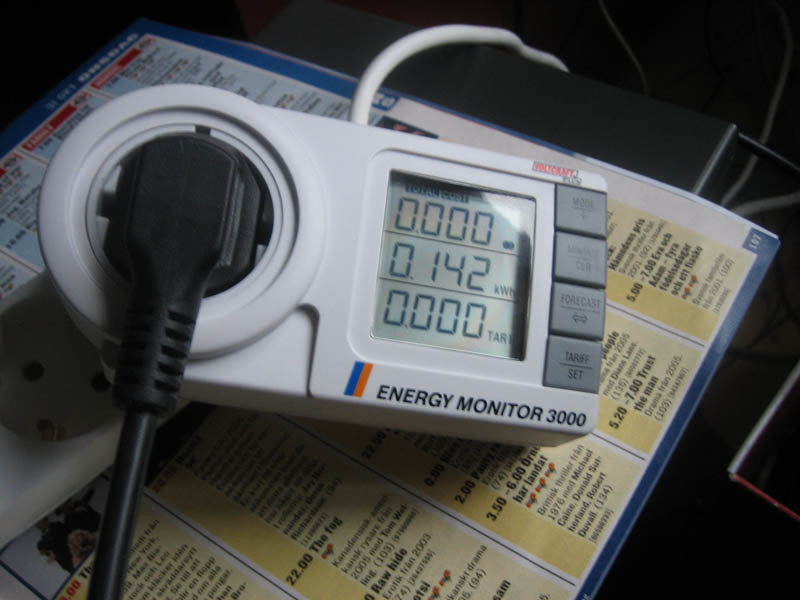

Strömmätning
Jag fick låna en effektmätare och mätte effekten under en timme.
Den drar (som bilden visar) 0.142 kW/h. (2007-11-07 20:10:07)
Jag fick låna en effektmätare och mätte effekten under en timme.
Den drar (som bilden visar) 0.142 kW/h. (2007-11-07 20:10:07)
Produkter på bilden: MSI G965MDH-FI
MSI G965MDH-FI
Enegisparläge för HDD
Genom att sätta HDD i standby efter 5 min gick effekten ned till 0.121 kW/h.
Det innebär (om jag nu räknar rätt) att om datorn står på hela tiden så blir det:
2,90 /dag och 1060 kWh /år.
Jag mätte också på min "framtidsdator":
AMD Athlon 64 x2 4200+
NVIDIA 7800GTX
Creative SB X-Fi
0,164 kWh = 3,94 kWh/dag = 1436 kWh/år
(2007-11-07 20:14:49)
Genom att sätta HDD i standby efter 5 min gick effekten ned till 0.121 kW/h.
Det innebär (om jag nu räknar rätt) att om datorn står på hela tiden så blir det:
2,90 /dag och 1060 kWh /år.
Jag mätte också på min "framtidsdator":
AMD Athlon 64 x2 4200+
NVIDIA 7800GTX
Creative SB X-Fi
0,164 kWh = 3,94 kWh/dag = 1436 kWh/år
(2007-11-07 20:14:49)
