Minhembio.com - Hemma hos Addeus - HTPC - AMD Fusion E350 Gigabyte/MSI

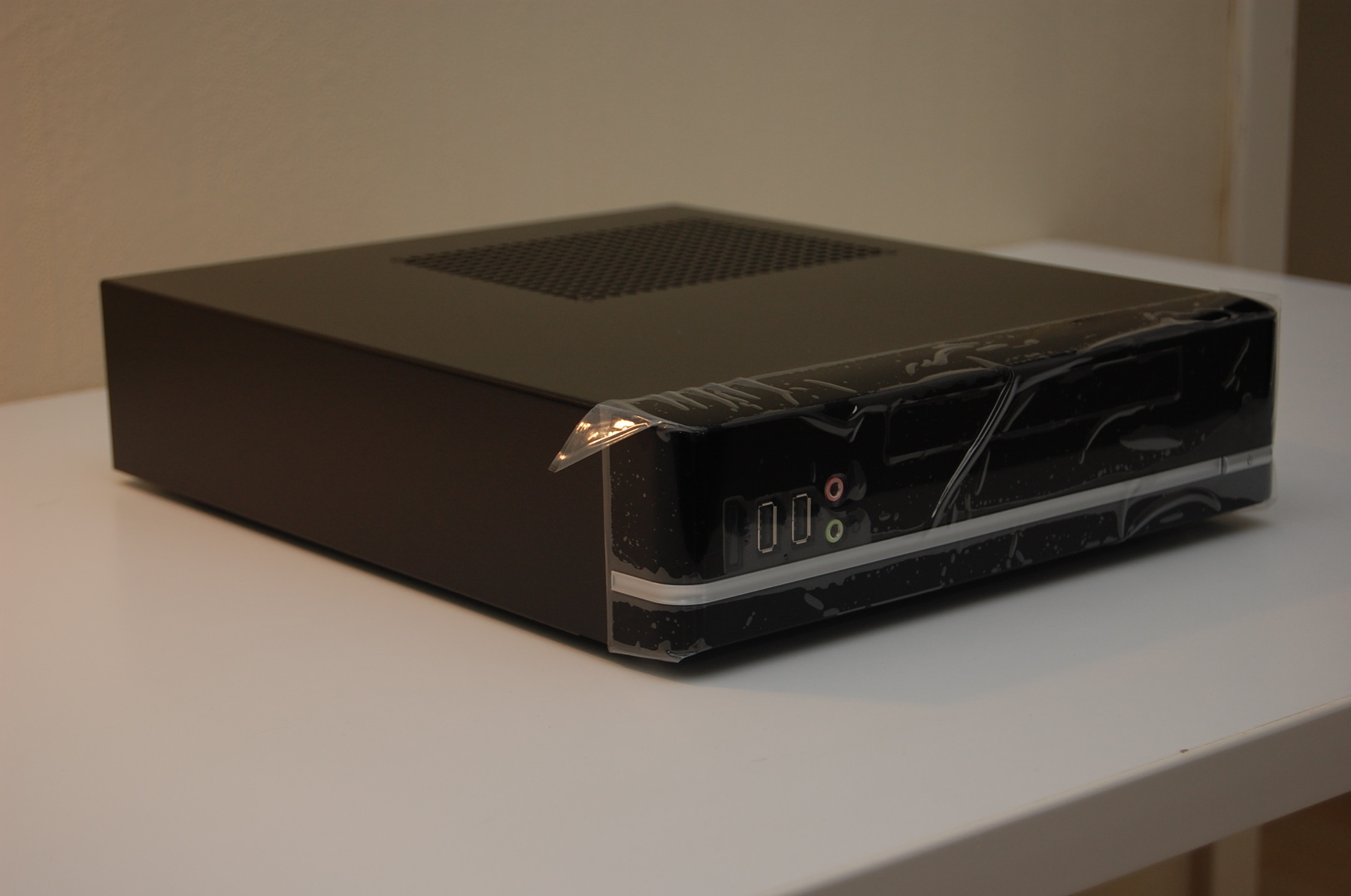

Compucase ITX 120W
(2011-03-24 11:11:47)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

AMD Fusion E350 (Gigabyte)

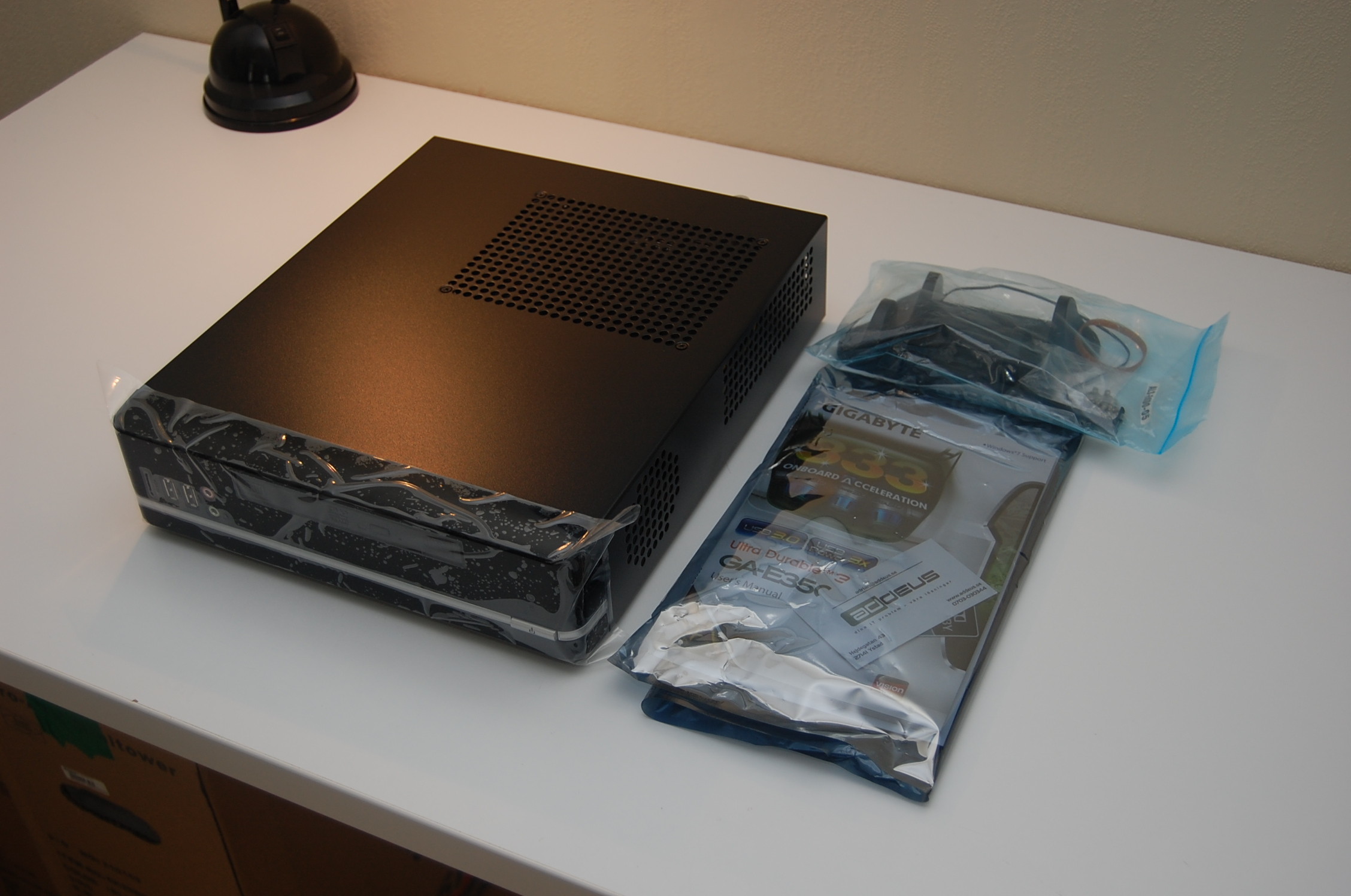

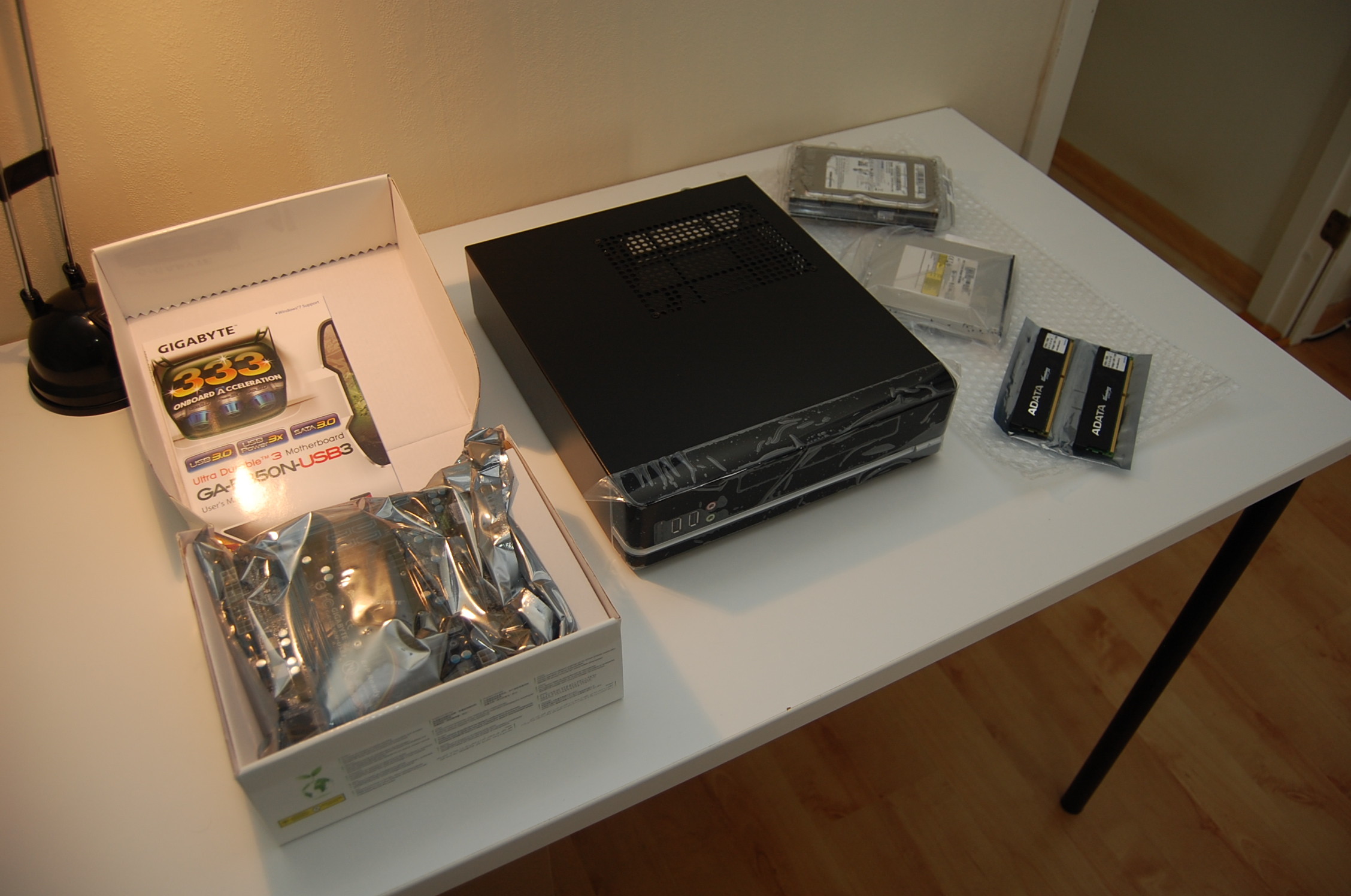

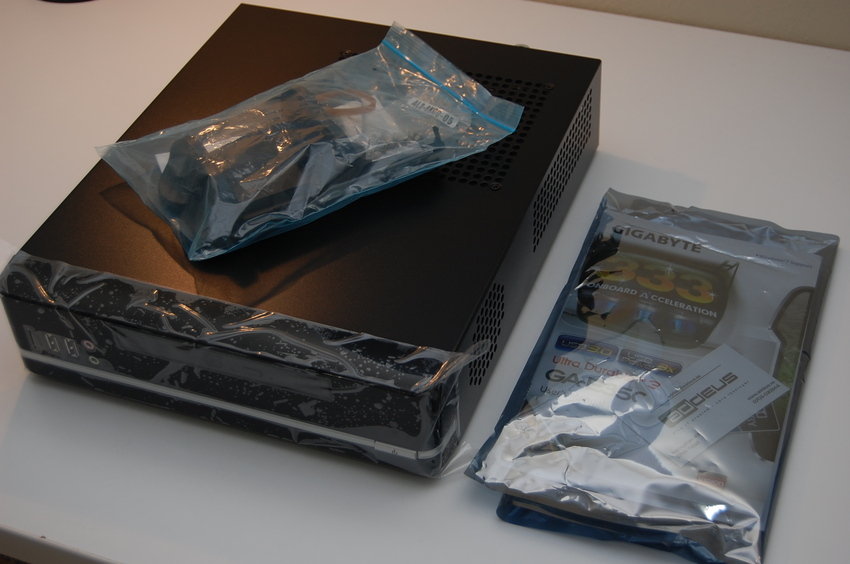

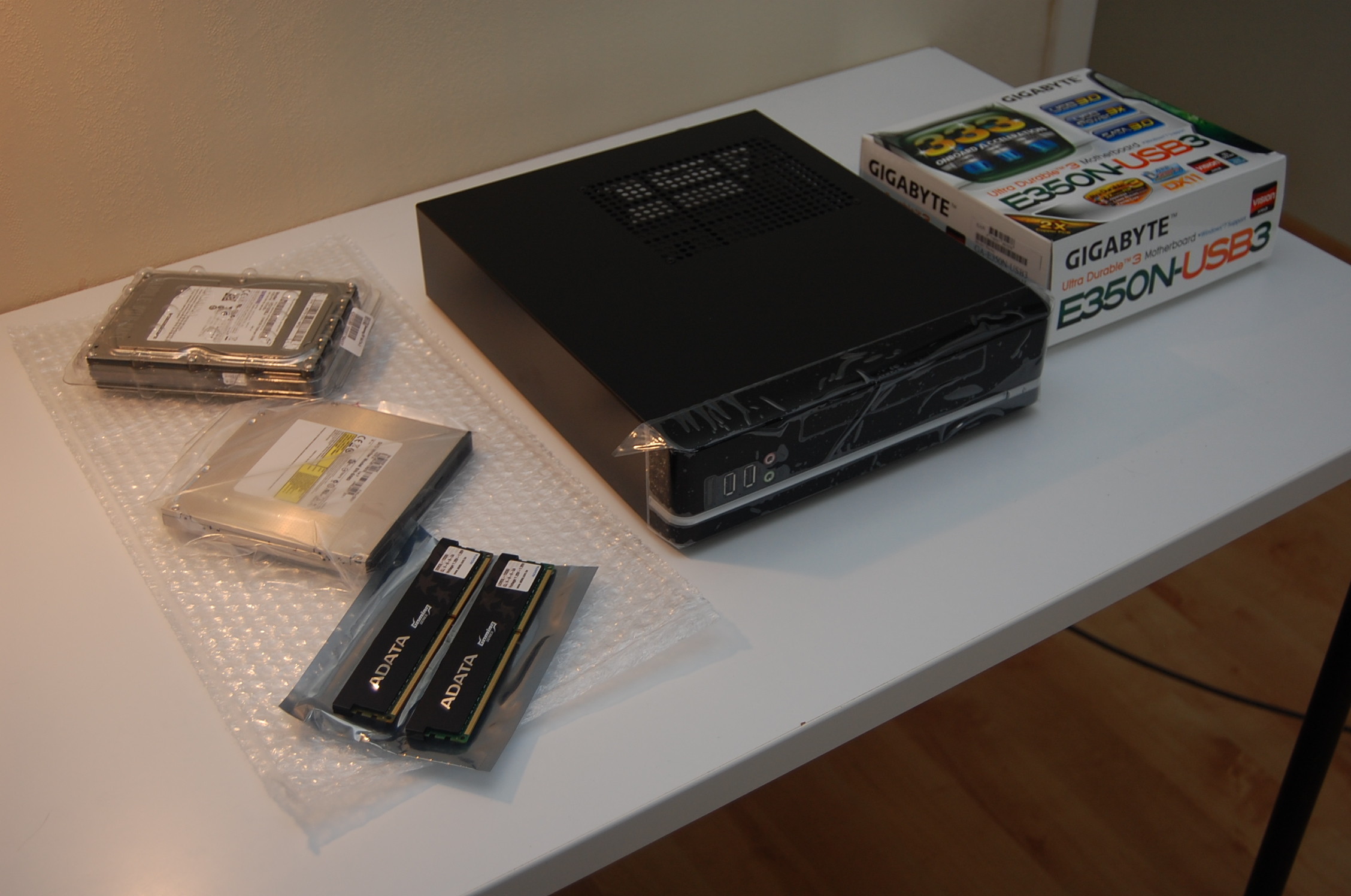

Här är allting som ska monteras! Nytt och fint. (2011-03-23 17:20:42)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Gigabyte GA-E350N-USB3,

HTPC dator - AMD Fusion (Gigabyte)
Dax för montering! (2011-03-22 (2011-03-22 23:04:12)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Gigabyte GA-E350N-USB3,

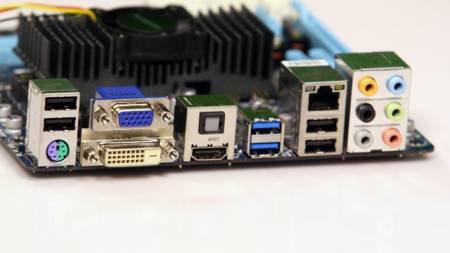

GA-E350N-USB3
Anslutningar: 1xVGA, 1xDVI, 1xHDMI, 2xUSB3, 4xUSB2, 1xPS/2, 1xNätverk (RJ45), 3.5mm ljud (2011-03-28 12:56:31)

Produkter på bilden:

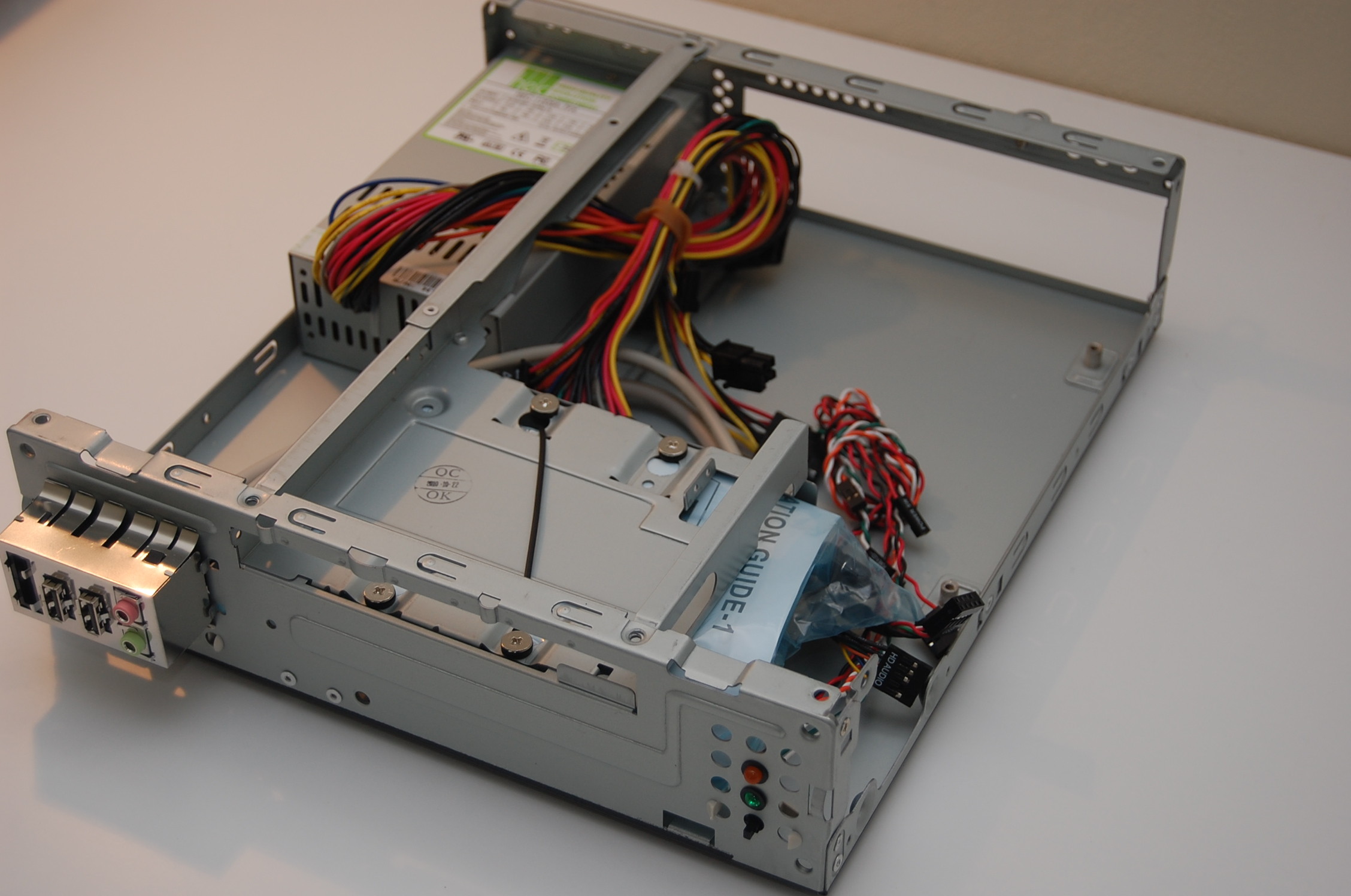

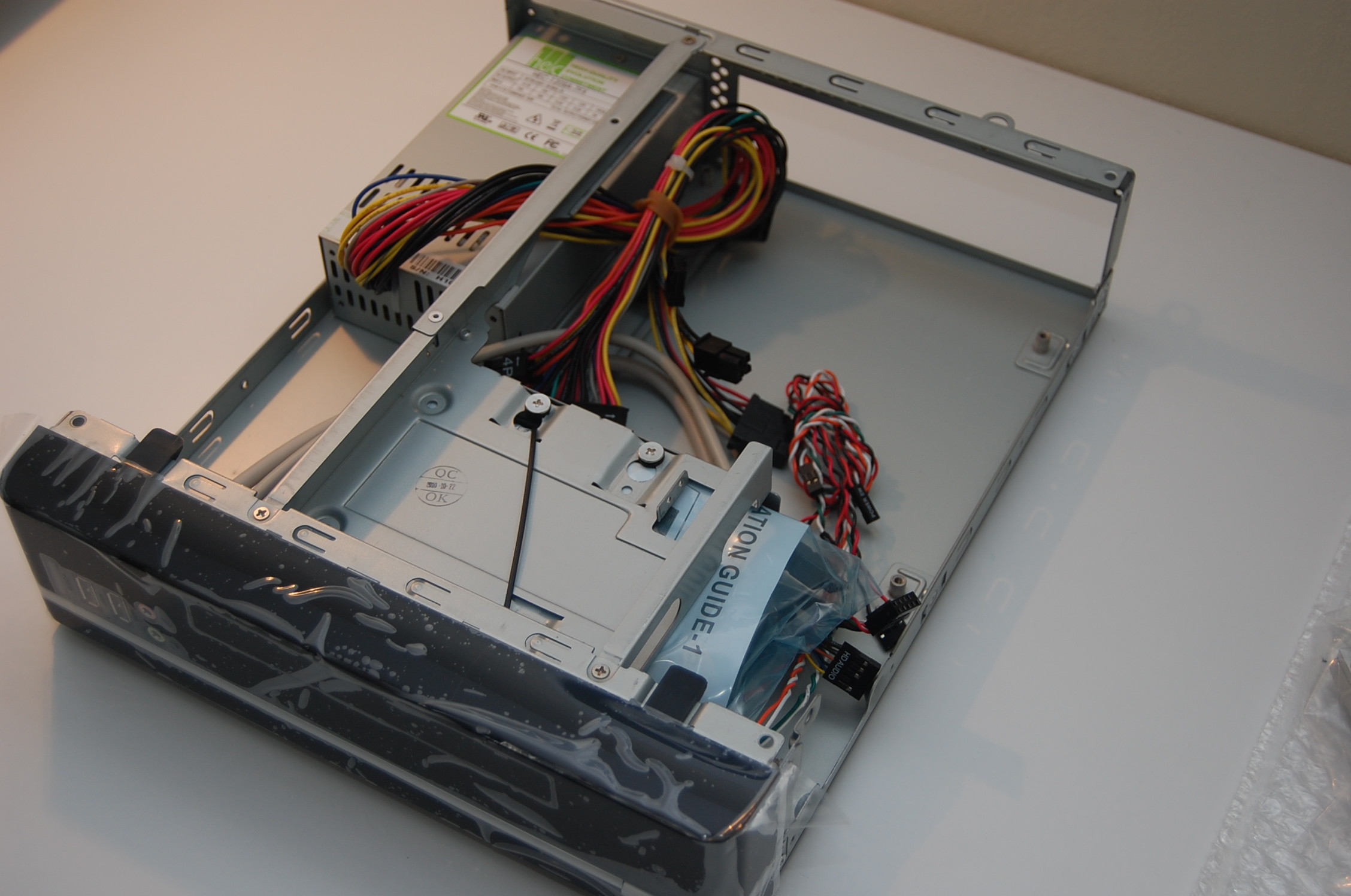

Insidan
Lådan med locket av (2011-03-22 19:13:22)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

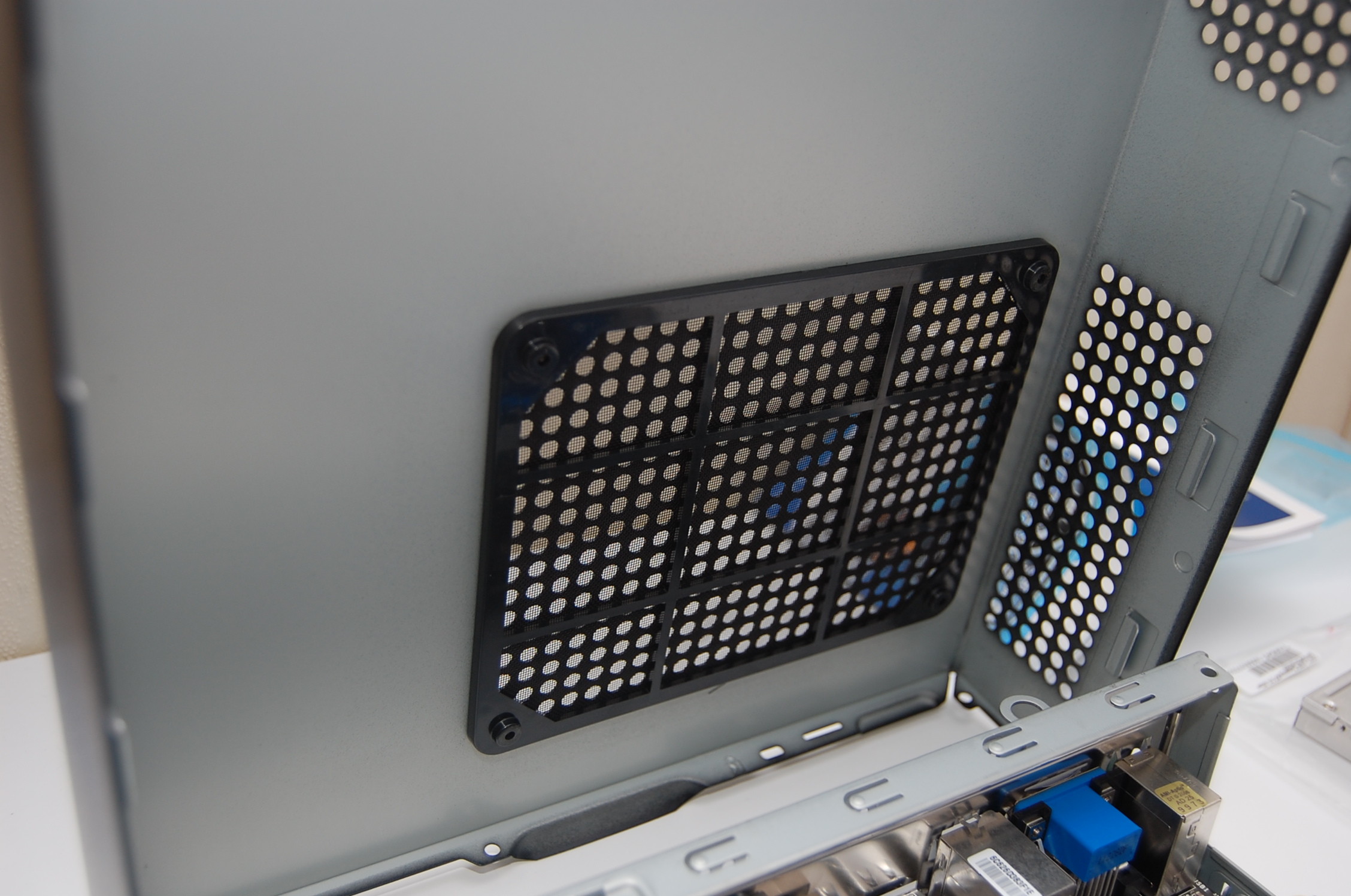

Dammfilter
Lådan kommer med ett förmonterat dammfilter. Här skulle man även kunna montera en 120mm fläkt (slim) för extra kylning. (2011-04-05 13:51:08)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fronten av
Eftersom jag säljer dessa datorer brukar jag även skruva av fronten. Det gör det lättare att jobba med och man riskerar inte heller att få några fula märken på lådan! (2011-03-22 19:15:55)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

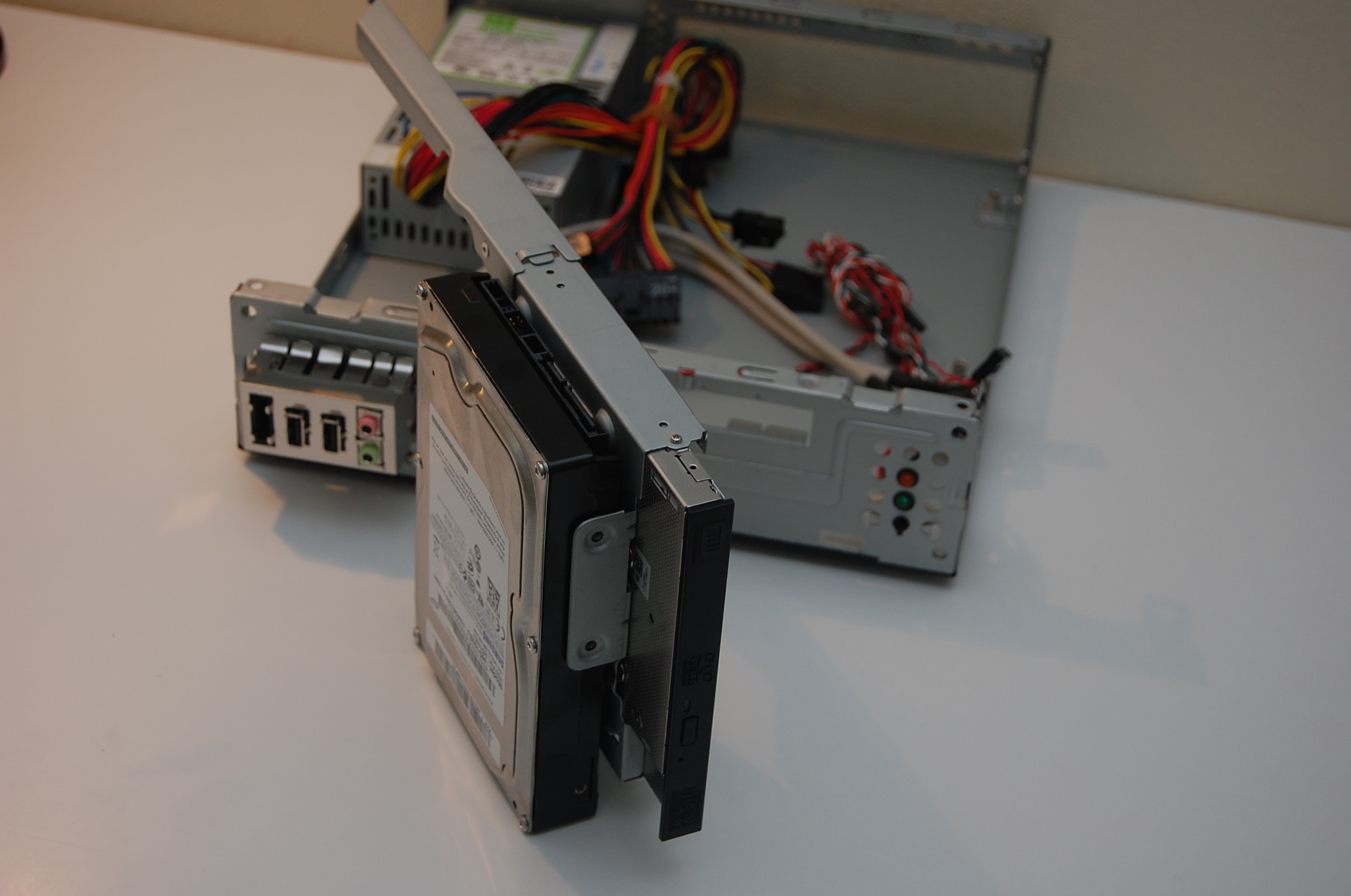

Hårddisken och DVDn fastmonterad i buren
Tänk på att du behöver bocka två små plåtbitar för att kunna montera hårddisken. (2011-03-22 19:22:06)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Samsung SN-S083F

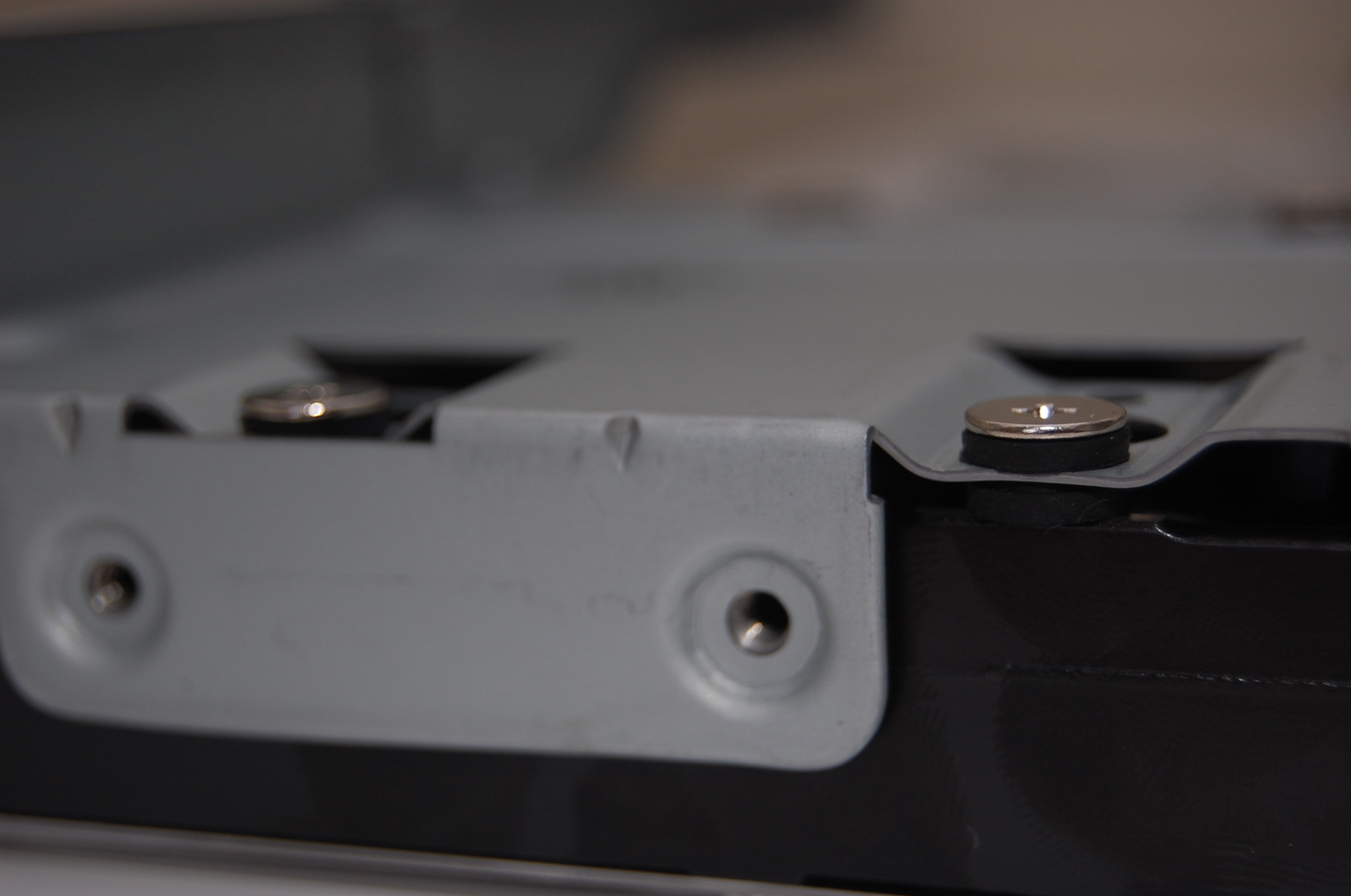

Gummiupphängning för hårddisken
Lådan har gummiupphängning för hårddisken för att minska buller och oljud. Man kan antingen montera 1x3,5" hårddisk (som på bilden) eller 1x2,5" SSD. (2011-04-04 19:00:26)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

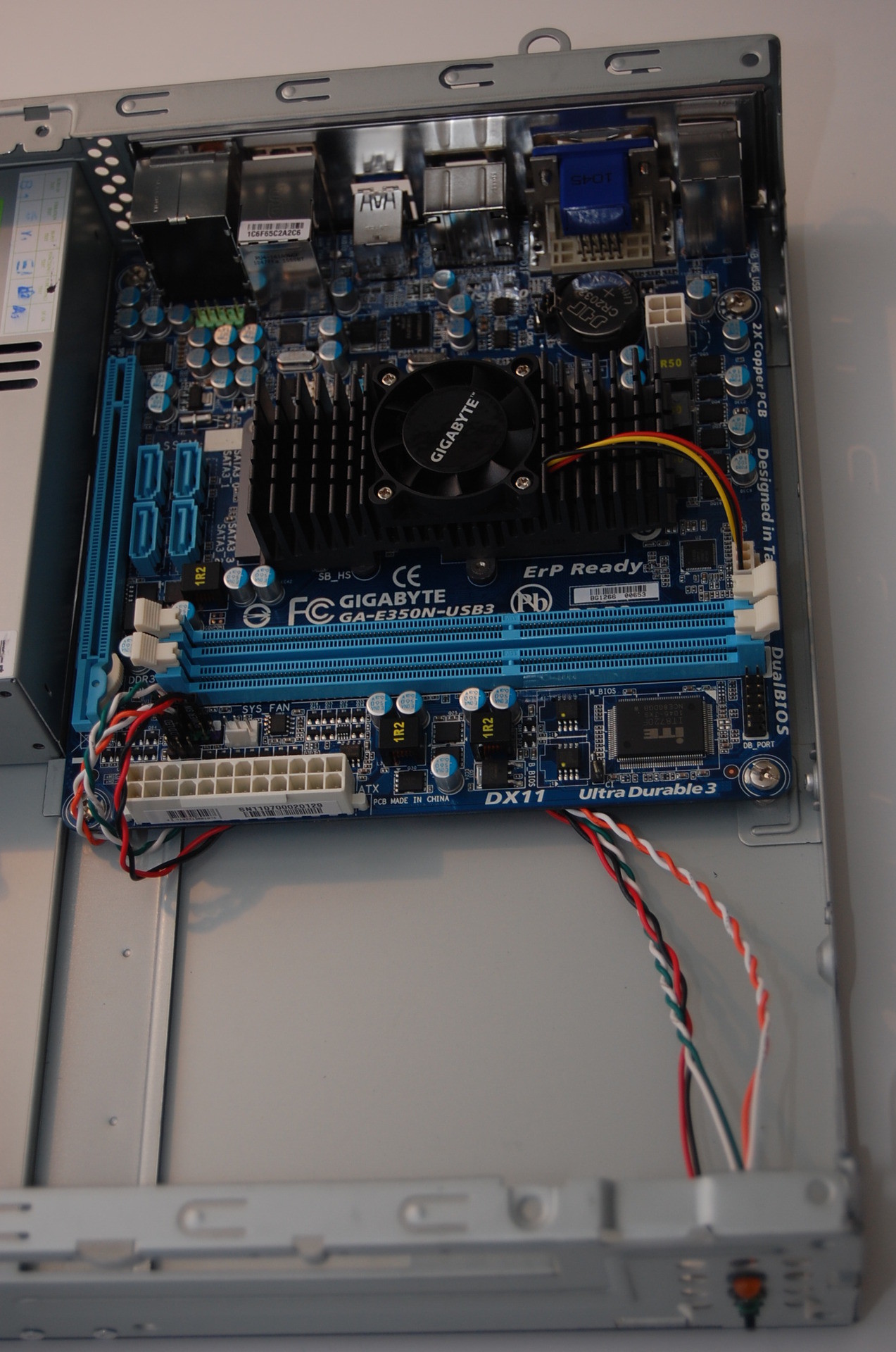

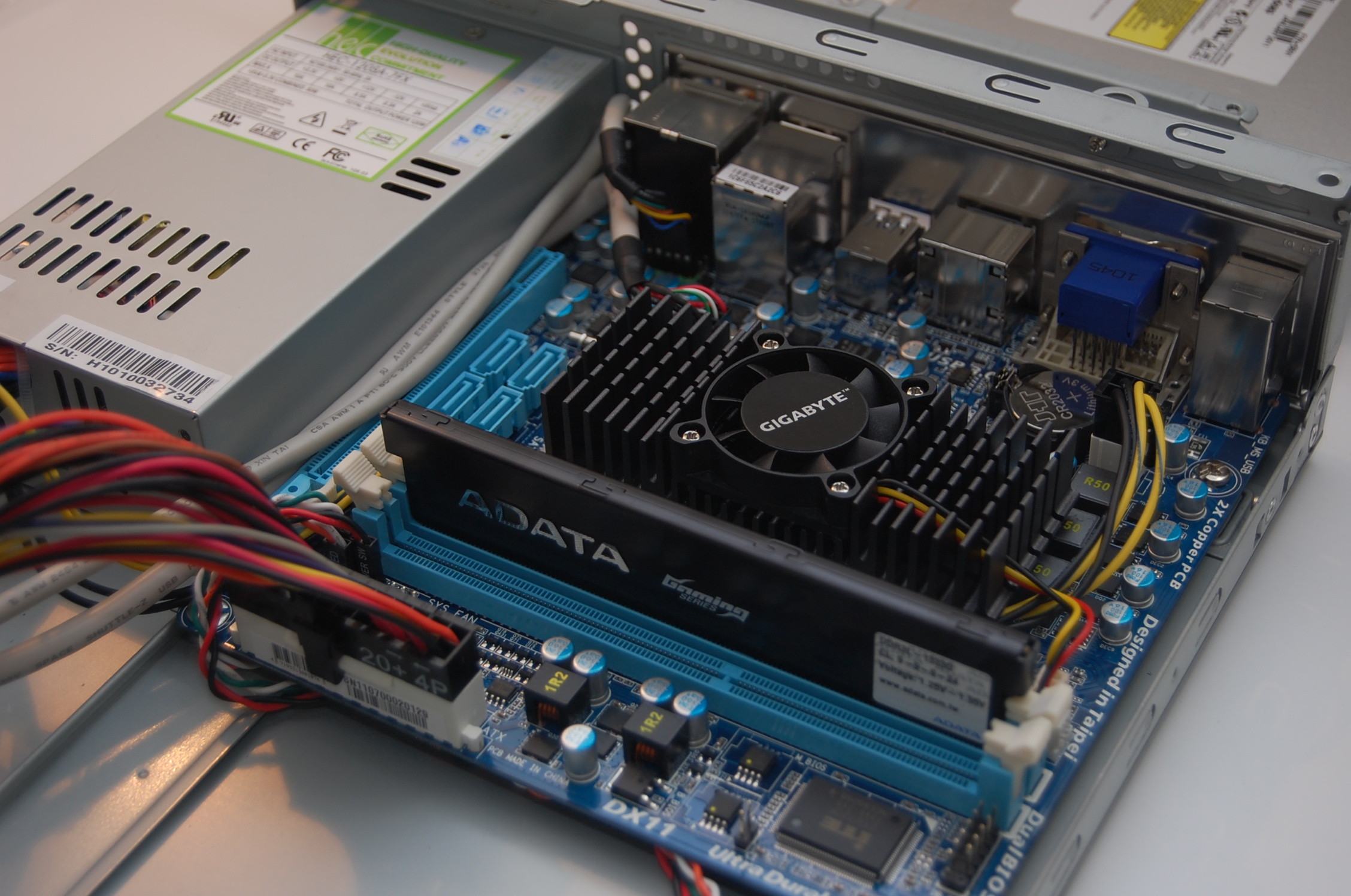

Moderkortet på plats
Bara till att montera moderkortet. Sitter med 4 skruvar. Glöm ej att sätta dit moderkortsplåten baktill på lådan först! (2011-03-22 19:25:15)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Gigabyte GA-E350N-USB3

Sladdar
Kablarna är nu anslutna på moderkortet. En 4PIN strömkabel, en 24 PIN strömkabel, en ljud och en USB kabel (för framsidan) (2011-03-22 19:29:12)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Gigabyte GA-E350N-USB3

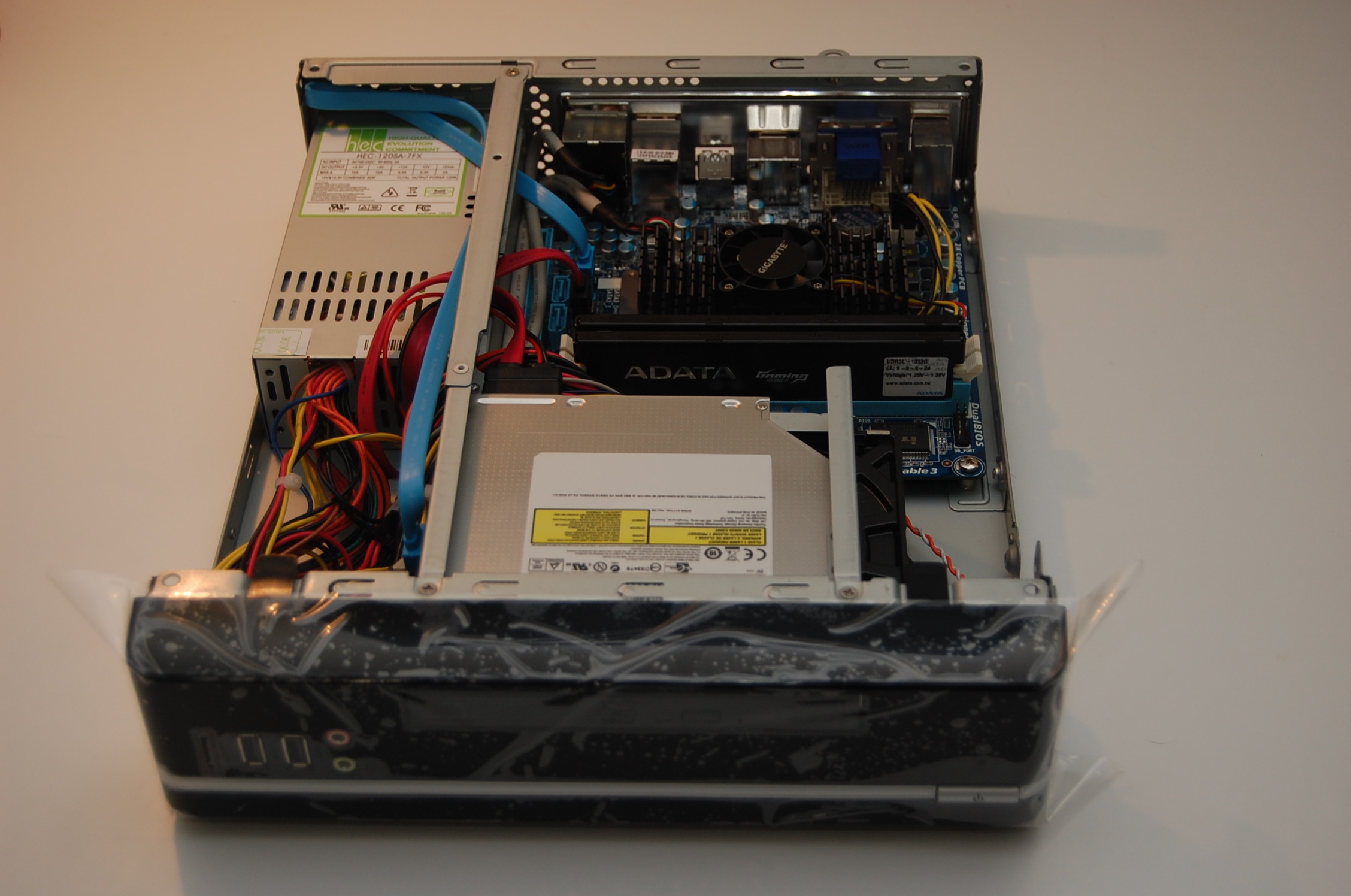

Det mesta på plats
Här är fronten tillbaka och hårddisk/DVD monterad. (2011-03-22 19:31:21)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Gigabyte GA-E350N-USB3,

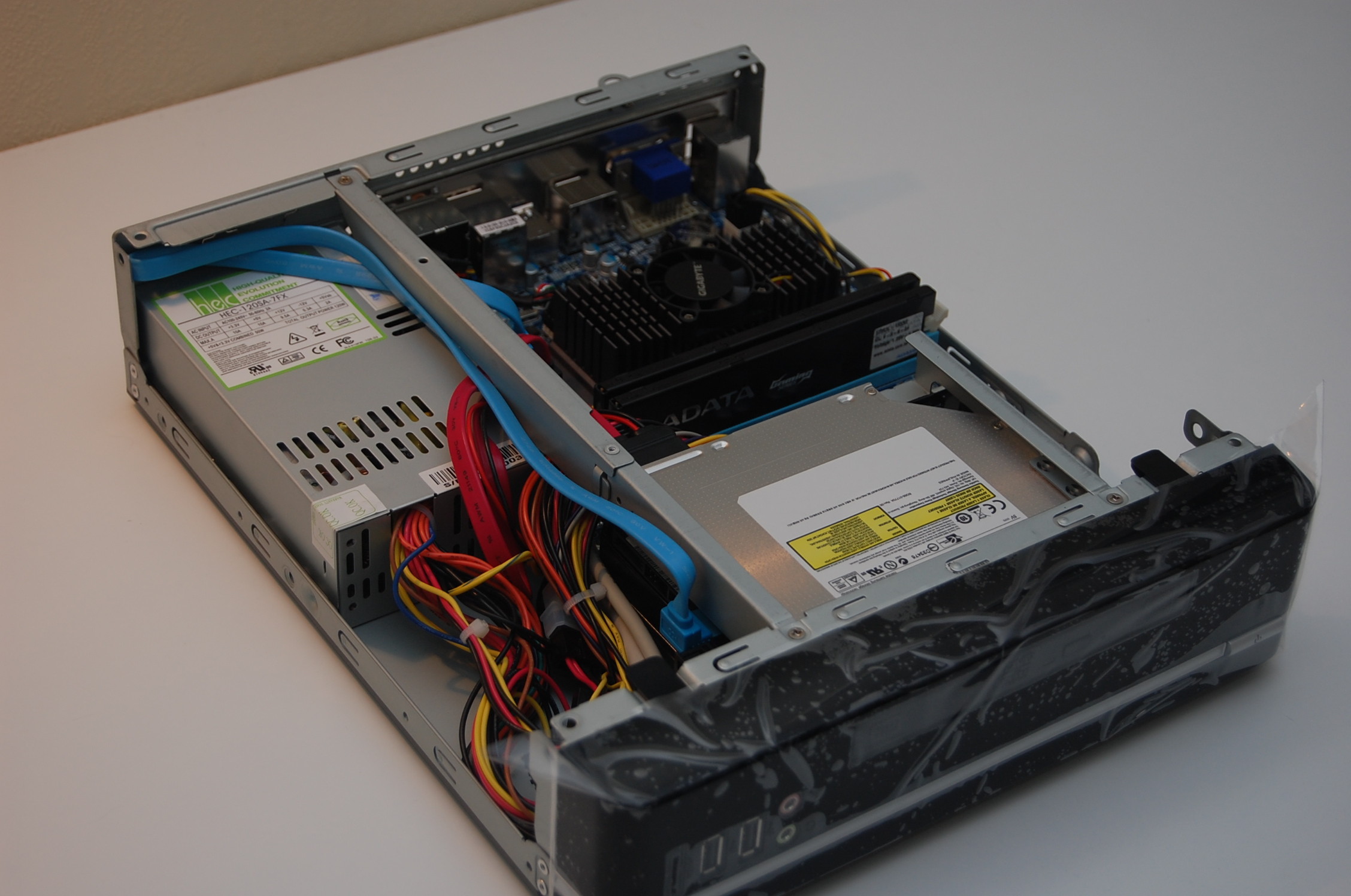

Snygga till kablarna
Man försöker alltid snygga till kabeldragningarna. Lådan blir lättare att jobba i och luftflödet/kylningen blir bättre! (2011-03-22 19:33:46)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Gigabyte GA-E350N-USB3

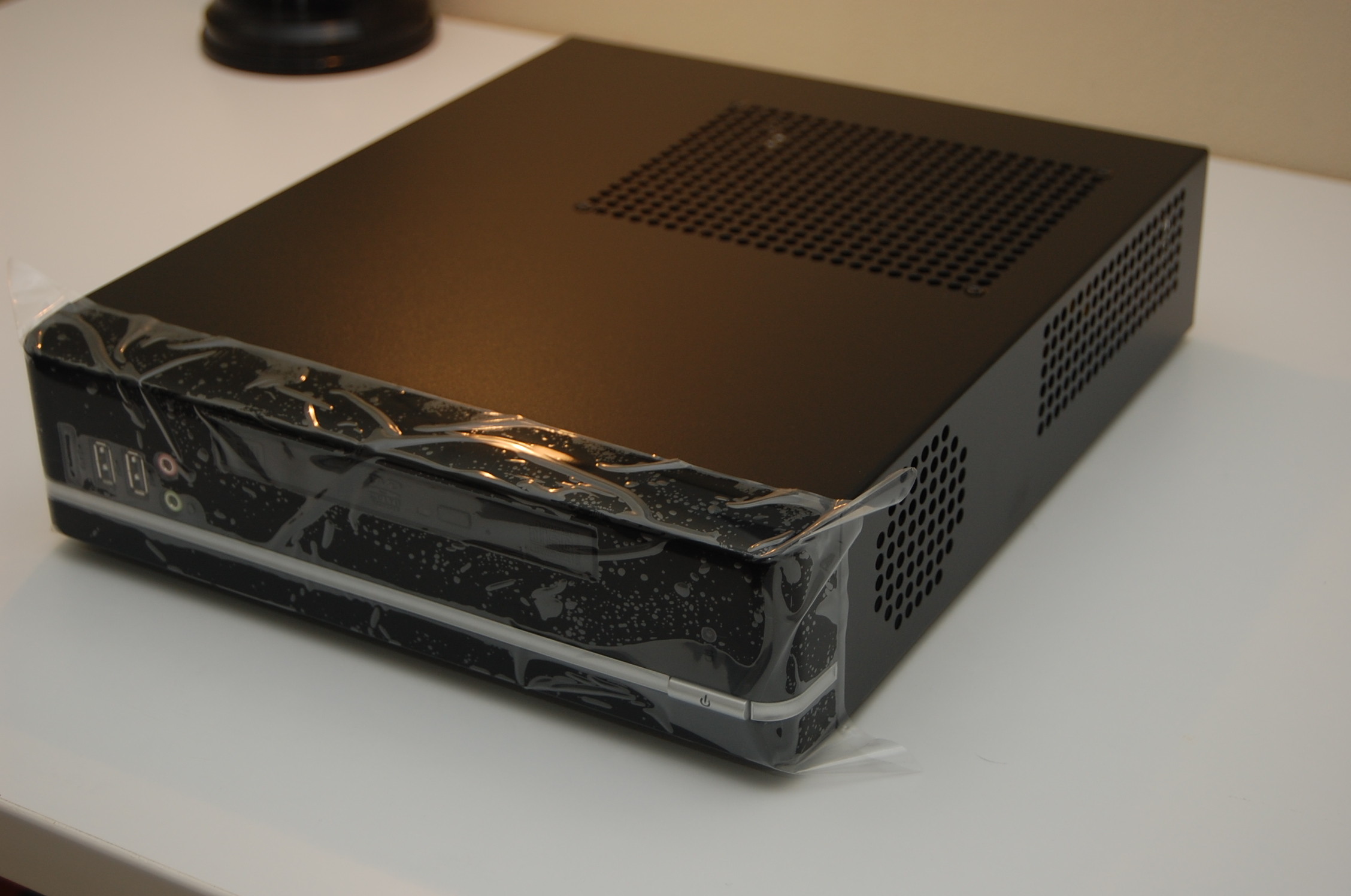

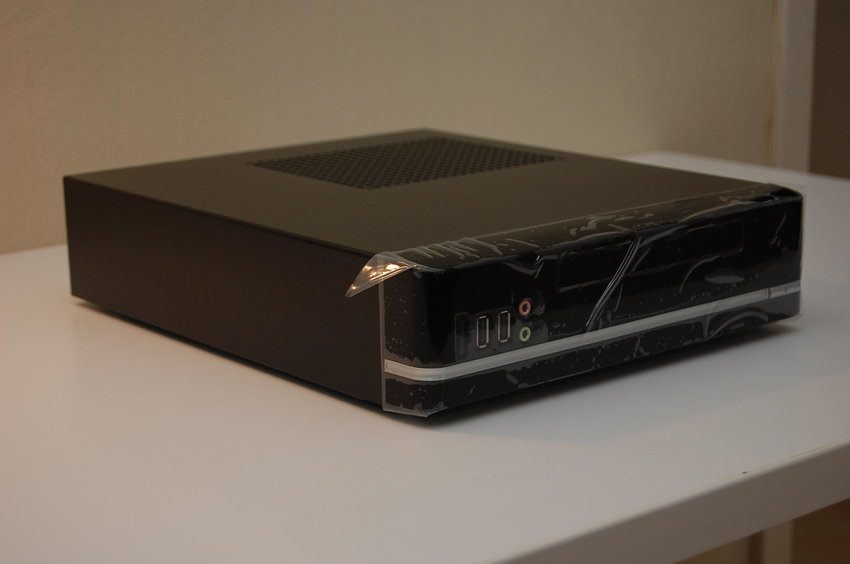

HTPCn klar
(2011-03-27 11:29:44)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Addeus HTPC - 1,6GHz DC 4GB DVD±RW

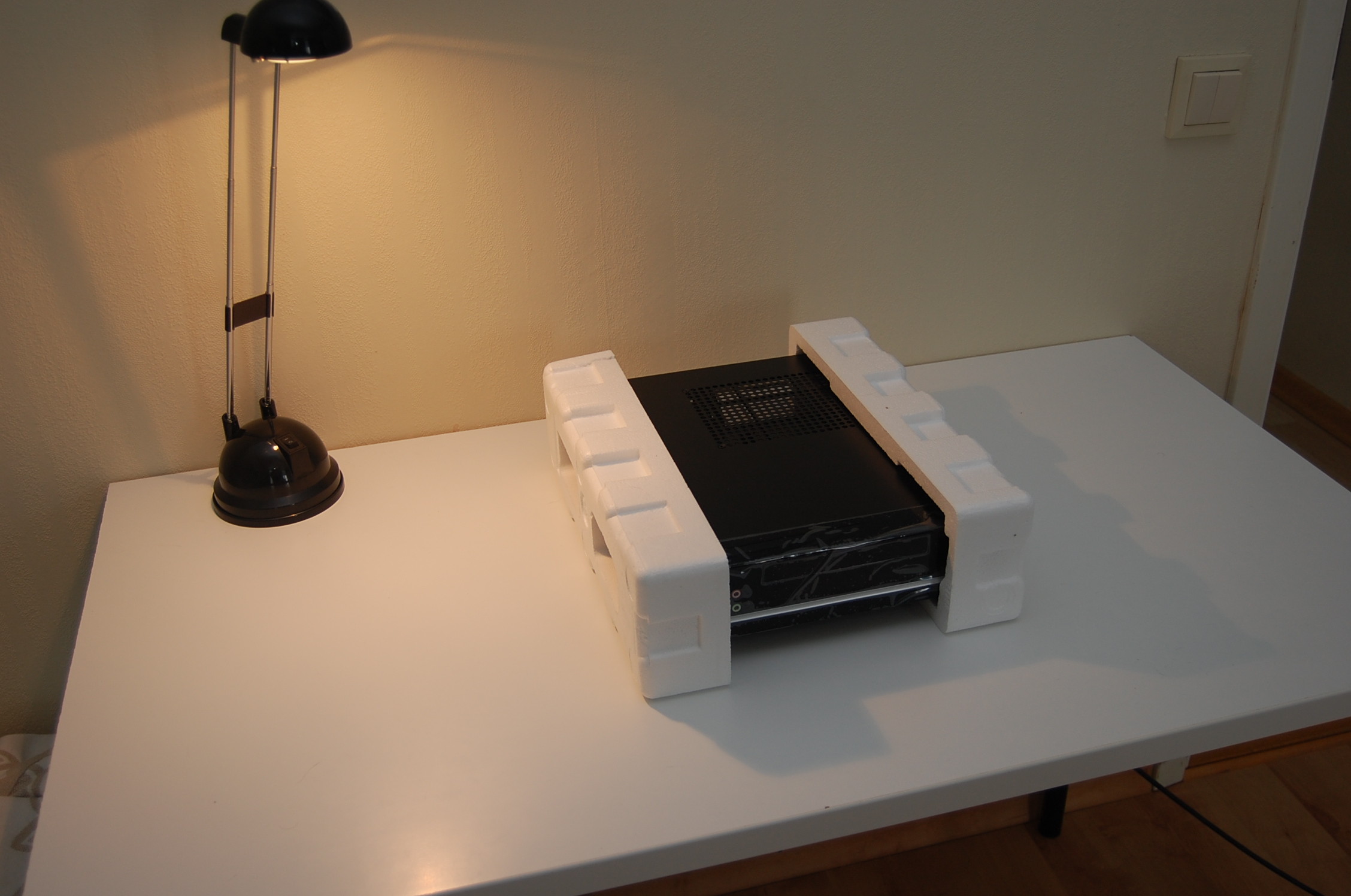

Klar för leverans
(2011-03-22 19:38:21)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Done and done!
(2011-03-22 19:38:56)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Addeus HTPC - 1,6GHz DC 4GB DVD±RW

(2011-04-05 14:34:43)

Produkter på bilden:

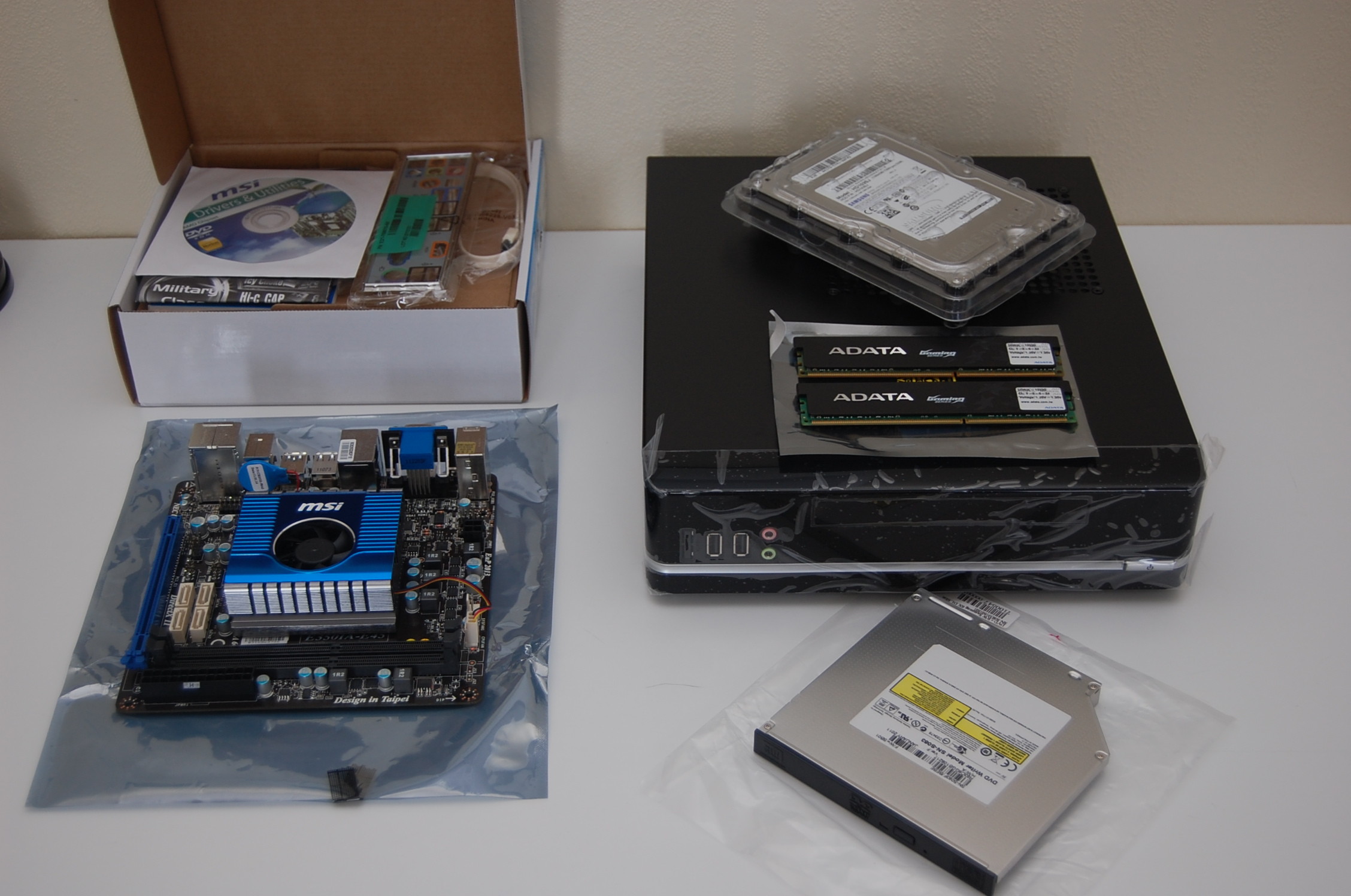

MSI E350IA-E45 AMD Fusion, mini-ITX

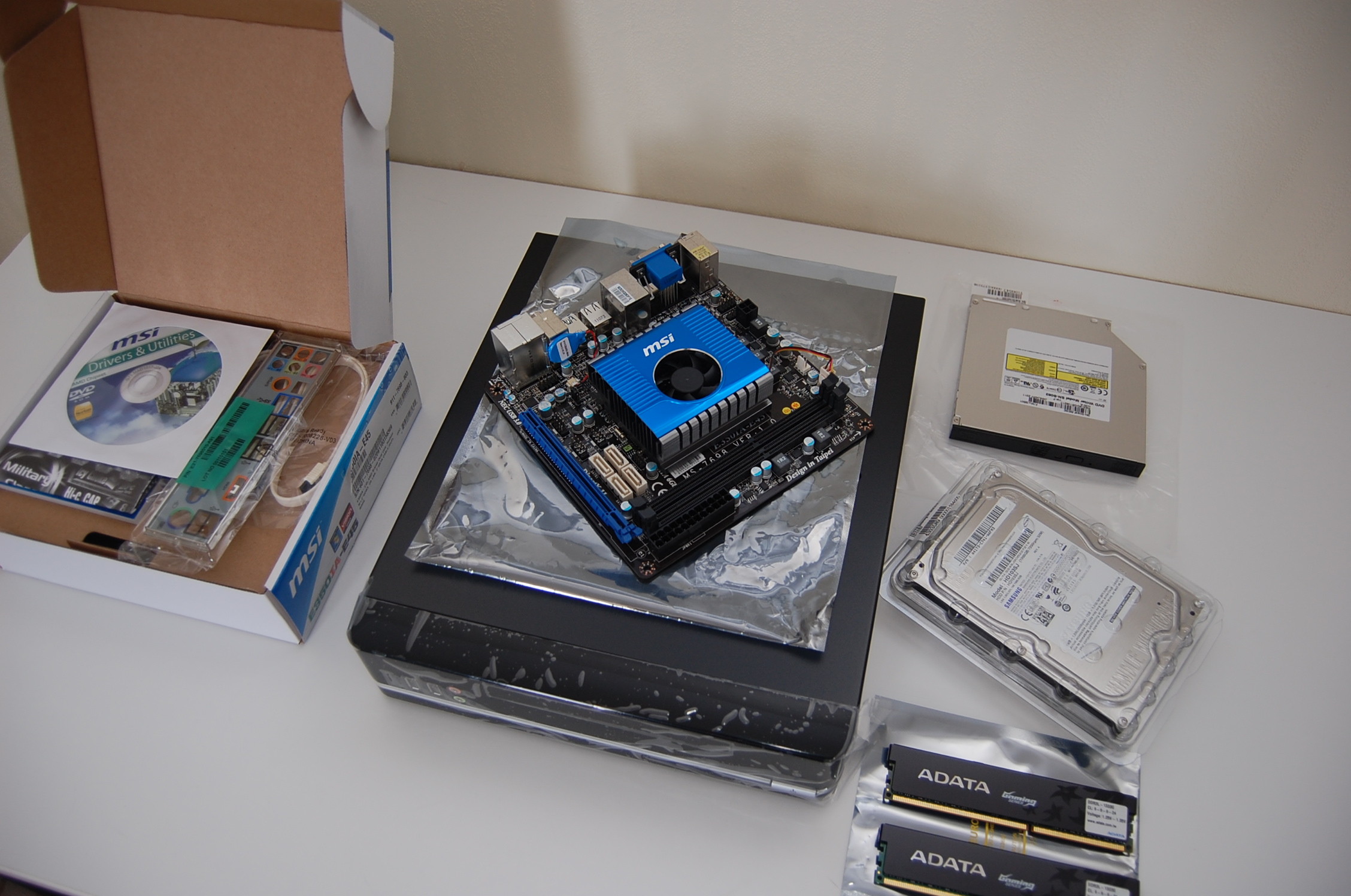

Nu har det nya kortet anlänt. Samma specifikationer som Gigabyte med några små förändringar på anslutningarna. Extra plus för USB3/SATA6 och för utseendet på kylaren. (2011-04-04 19:24:22)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

MSI E350IA-E45,

(2011-04-04 19:26:12)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

MSI E350IA-E45,

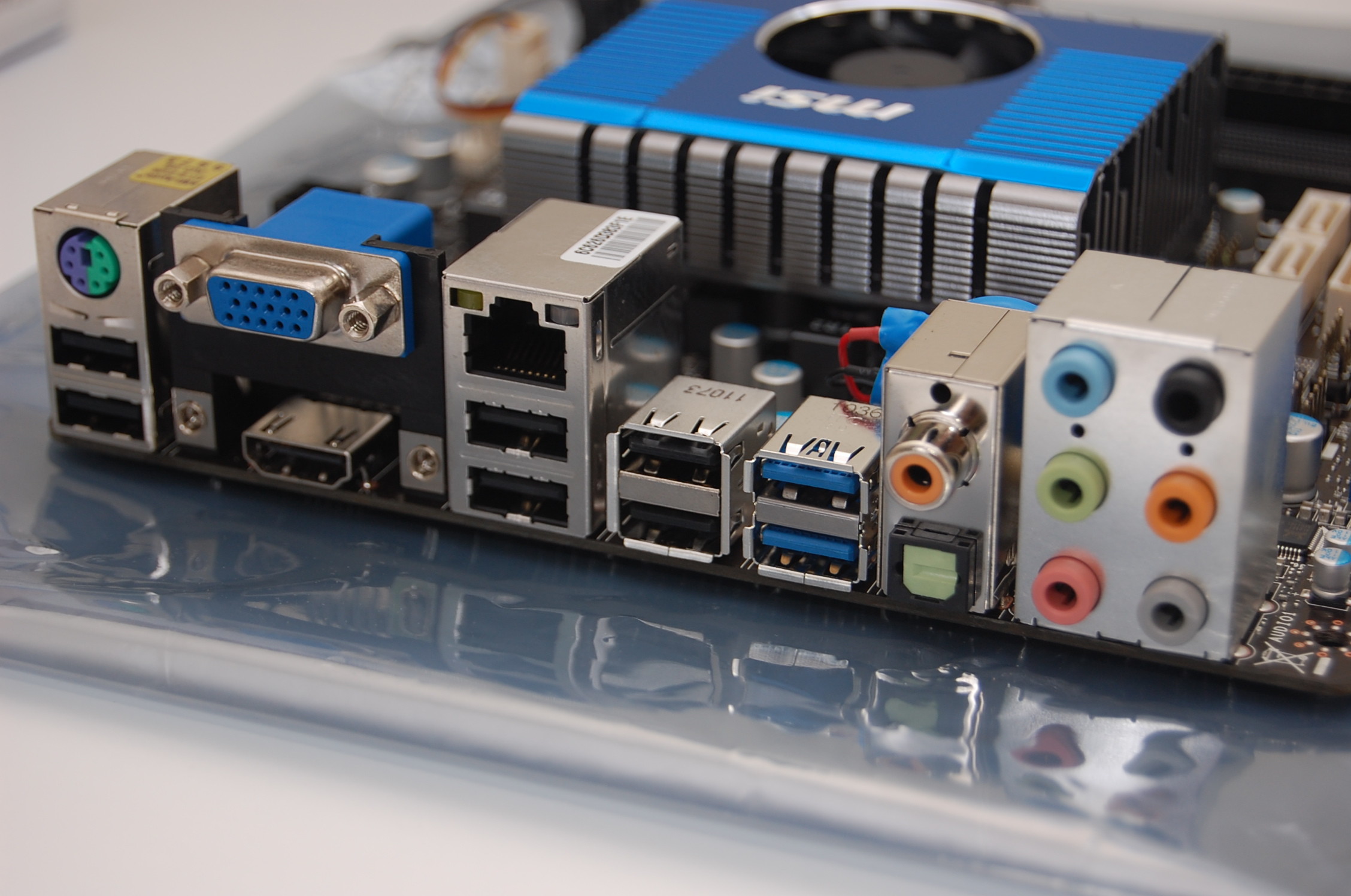

MSI E350IA-E45 anslutningar
Här ser kan man se de anslutningar som finns på MSI kortet. Jämfört med Gigabyte saknar kortet DVI kontakt men har en extra koaxial ljudutgång. I övrigt har de exakt samma specifikationer. (2011-04-04 19:27:23)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

MSI E350IA-E45

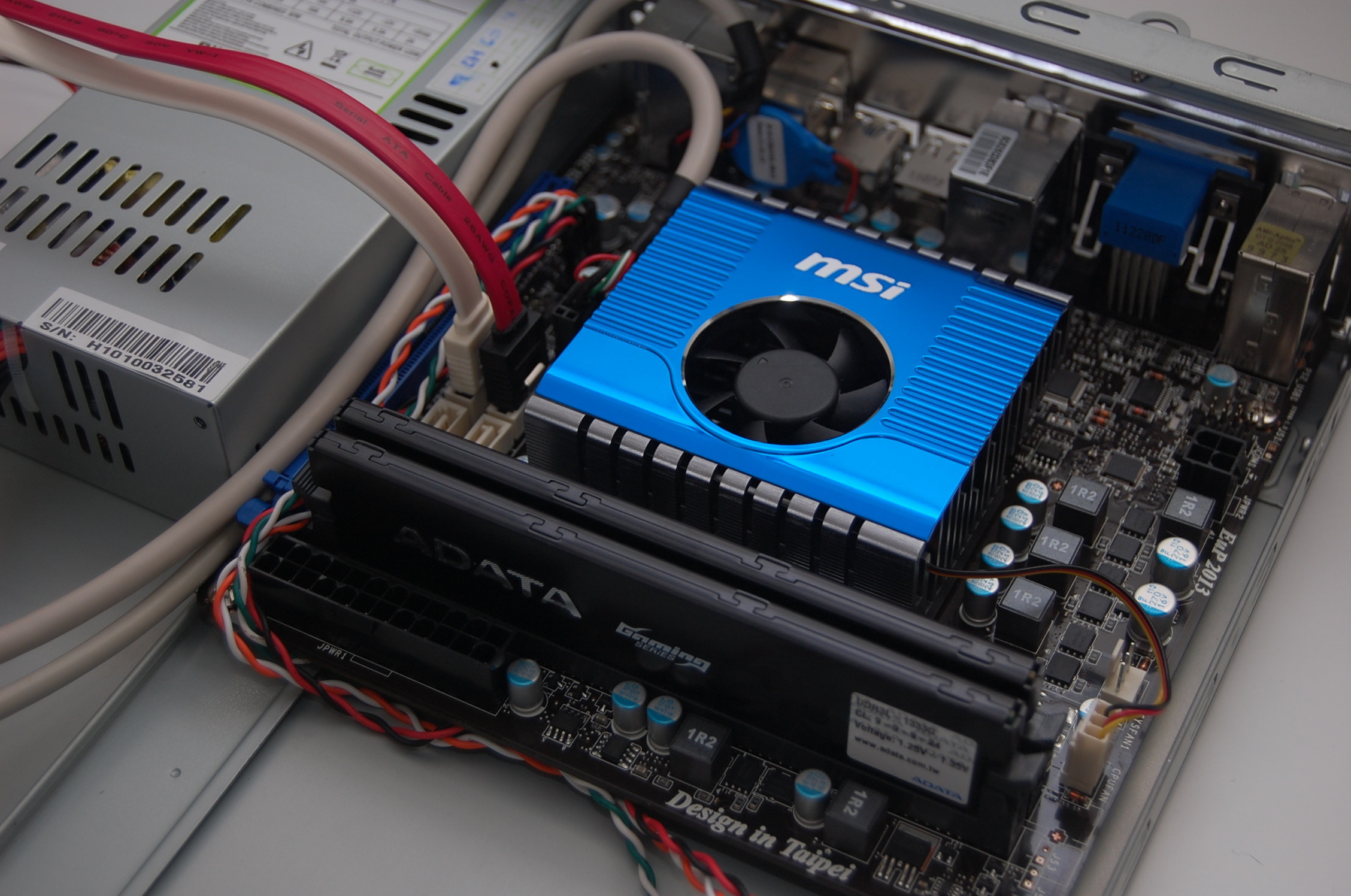

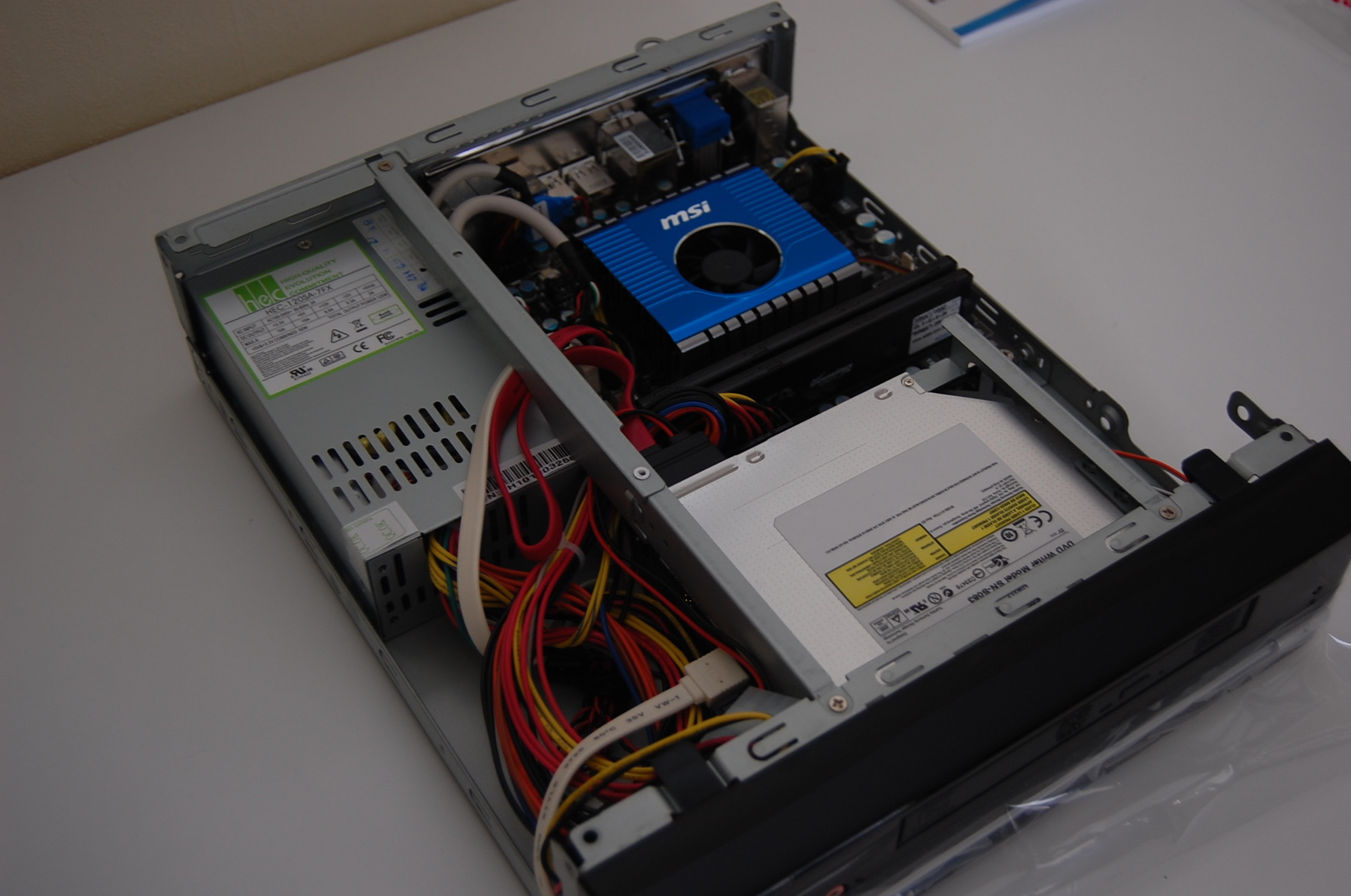

Montering av MSI kortet
(2011-04-04 23:16:13)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

MSI E350IA-E45,

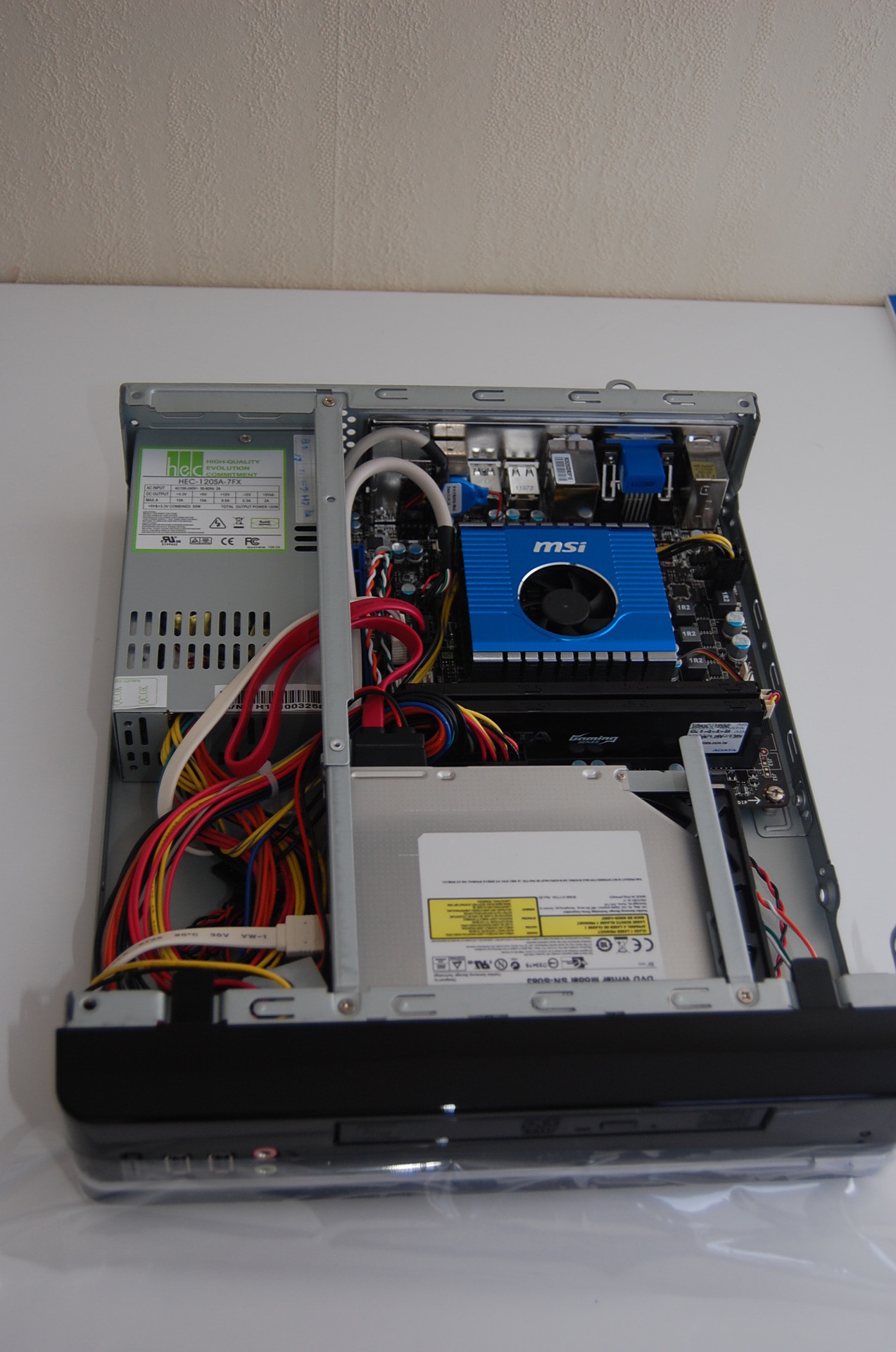

Färdigmonterad
(2011-04-05 18:28:00)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Addeus HTPC i delar - 1,6GHz DC 4GB 500GB DVD±RW

HTPCn färdigmonterad med MSI kortet
(2011-04-06 11:47:55)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Nedan kan du hitta några benchmarks
Eftersom jag har blivit tillfrågad om tester tänkte jag posta några här. Det finns gott om material på nätet om man nu vill läsa mer som t.ex: http://www.sweclockers.com/recension/13423-amd-fusion-asus-e35m1-i-deluxe-gigabyte-e350n-usb3-msi-e350ia-e45/9#pagehead (2011-04-06 11:53:56)

Produkter på bilden:

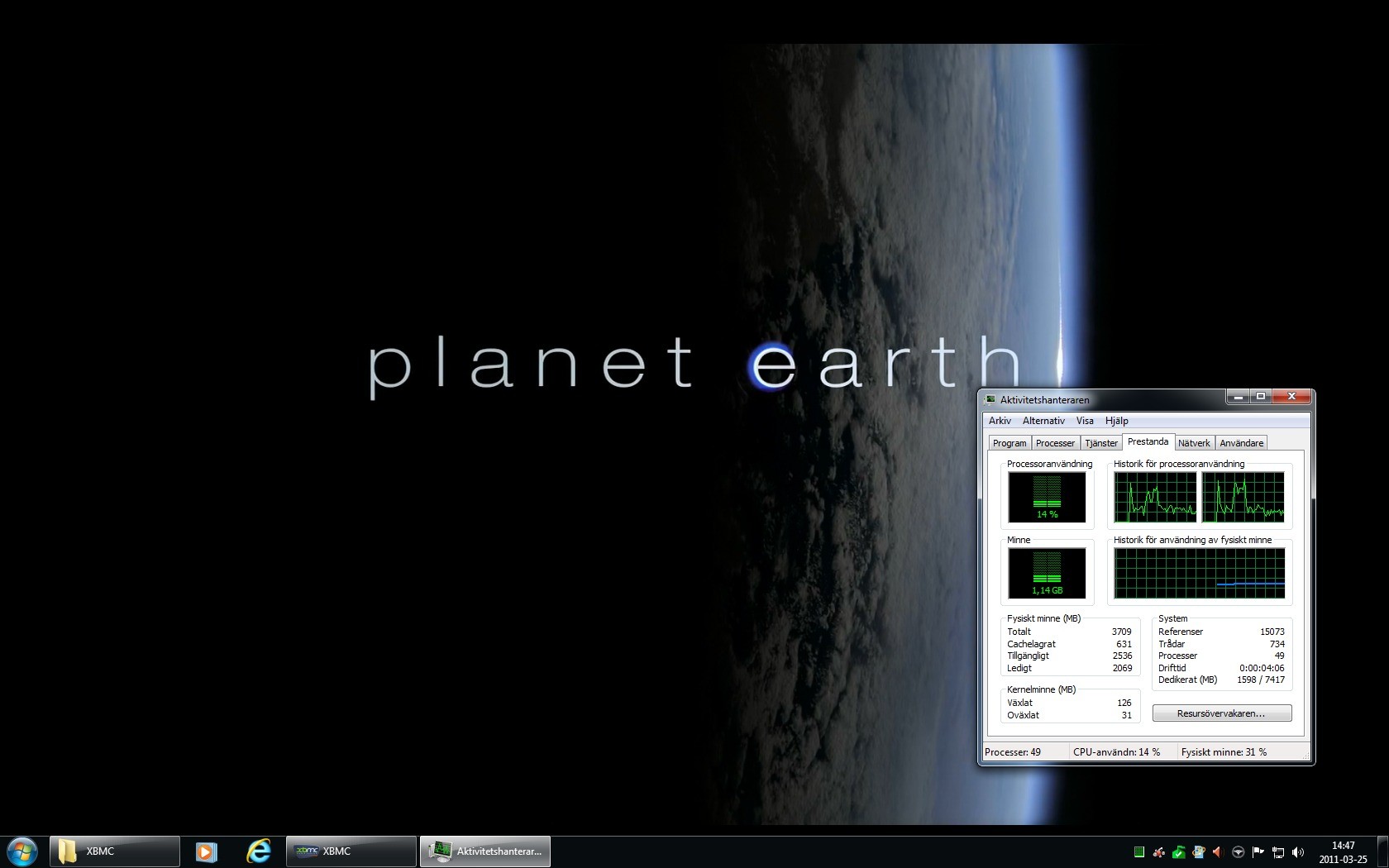

1080p XBMC på Fusion E350
Här kan man se belastningen på CPUn i XBMC. Det är en 1080p fil som spelas direkt från .rar format via nätverket. (2011-03-25 16:16:17)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Addeus HTPC - 1,6GHz DC 2GB 40GB DVD±RW

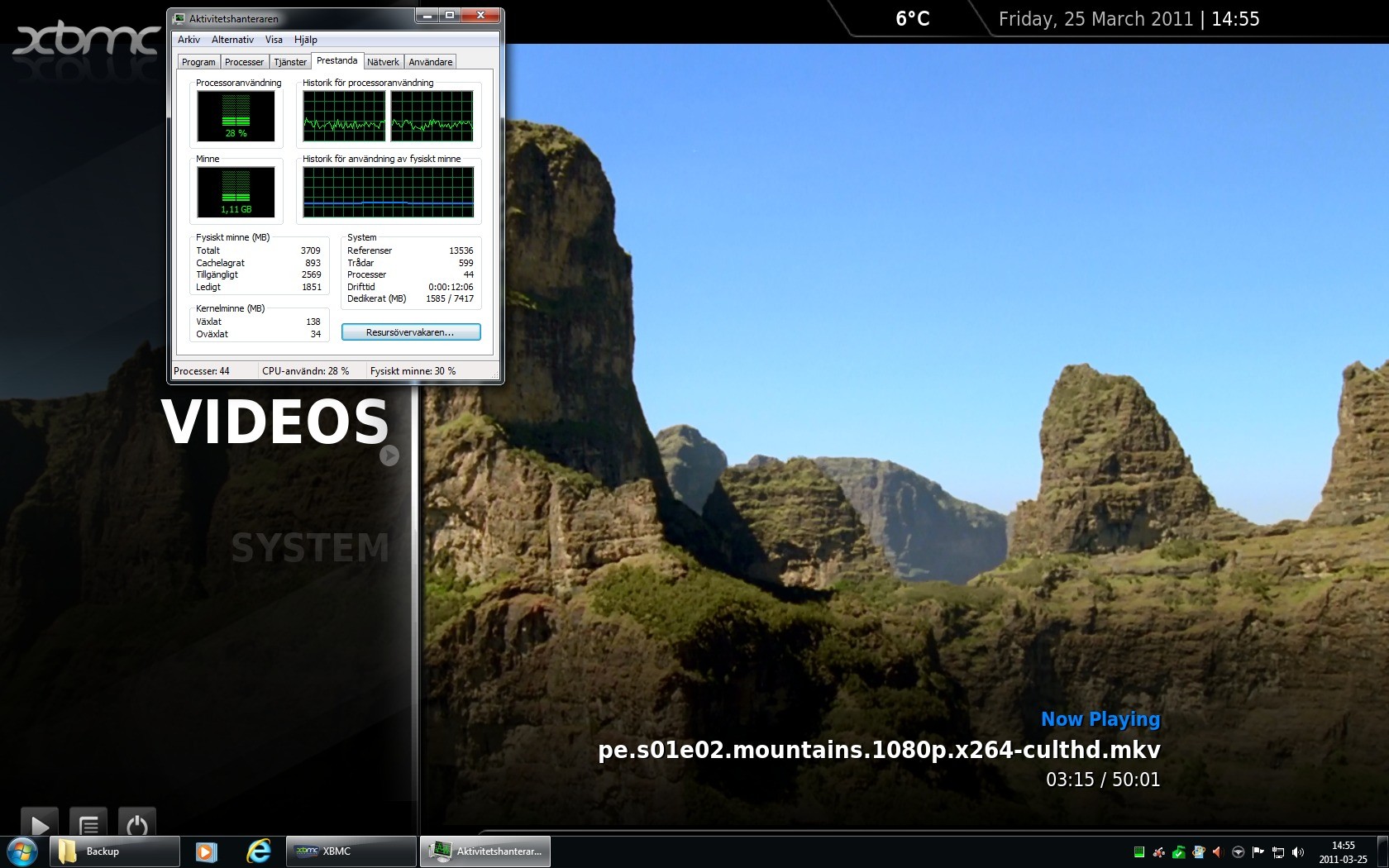

XBMC 1080p
Mer tester. Här har den fått gå någon minut också. CPU belastningen ligger på ca. 30% i snitt och bilden flyter på fint! (2011-03-25 20:20:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Addeus HTPC - 1,6GHz DC 2GB 40GB DVD±RW

Viktat medelbetyg:

(8.33) (baserat på 2 st)

Visa lista

Unregistered8798d94d		2011-04-10 12:01:14
twebbas		2011-03-23 00:12:10

Ge betyg

Du måste vara inloggad för att kunna sätta betyg.

Kommentarer (28 st)

Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.

zooea 2013-09-22 16:22:49

Hur fungerar Gigabyte uppsättningen med att streama tv och film på? Från SVT och netflix och liknade med silverlight osv??

Tacksam för svar!

Addeus 2011-04-10 16:02:10

Hej Snake,

Ljudnivån uppfattar jag som låg till mycket låg. Den är dock inte helt ljudlös men absolut inget som stör, iaf inte mig personligen.

Och ja, det går faktiskt att spela på den också. Visserligen i låga upplösningar men ändå... Se t.ex.: http://www.sweclockers.com/recension/13423-amd-fusion-asus-e35m1-i-deluxe-gigabyte-e350n-usb3-msi-e350ia-e45/8#pagehead

Du kan ta en titt på företagets hemsida (www.addeus.se) för att se mina priser och om det är så att du är intresserad av en så är det bara att PMa eller Skypa. Eventuellt finns det andra ÅF som säljer samma delar...det är ju därför vi har prisjakt (bild)

Unregistered8798d94d 2011-04-10 11:59:11

Hej!
Den ser ju riktigt fin ut!

Har dock en fråga om ljudnivån...
Hur är den?
Jag tänkte isf även passa på att byta disken mot en 120GB SSD disk (och ev byta DVD mot Bluray)

Går det kanske att spela lite på den?
Typ Lego Star Wars The clone wars? (sonen)

Isf kan den få ersätta mitt PS3 då det enda jag har den till är när sonen ska spela sitt spel (bild)

Tack för fina bilder och mycket bra tips!

/snakedvd

Taggis 2011-04-05 21:39:57

köpte en i delar av addeus och har byggt ihop min nu (gigabyte kortet) och SSD disk, funkar helt perfekt, kör win7+xbmc.

Addeus 2011-04-05 16:13:56

Det går att ordna ja, men man behöver veta mer än så... Är det DVB-T eller DVB-C du är ute efter? Eller kanske analogt? Hursomhelst finns det gott om TV kort man kan köpa separat med USB anslutning.

Här är ett exempel på ett kort man skulle kunna erbjuda till datorn:
https://www.prisjakt.nu/produkt.php?p=830131

Den tar de flesta format dvs. DVB-C, DVB-T, DVB-T2

m00nlander 2011-04-05 16:03:13

Säg att man skulle vilja ha ett tv-kort? Går det ordna tro?

Addeus 2011-04-05 15:31:18

Väldigt små skillnader egentligen...
1. Pris
2. Anslutningar

Om du tittar på anslutningarna saknar MSI kortet DVI utgång. MSI kortet har däremot en extra koaxial utgång för digital ljud.

I övrigt är det mer eller mindre samma kort med samma prestanda. Personligen, ser jag ingen anledning att inte rekommendera MSI kortet så länge man inte behöver två stycken digitala video utgångar förstås.

carlcamper 2011-04-05 14:22:35

vad är skillnaden på den modellen som du kommer och bygga och den som du har byggt?

Addeus 2011-03-30 00:19:56

Har ett nytt projekt med ett MSI E350IA-E45 AMD Fusion kort istället. Bilder kommer senare. Specifikationerna är de samma, dock aningen lägre pris.

Addeus 2011-03-28 14:15:12
