Allting i delar

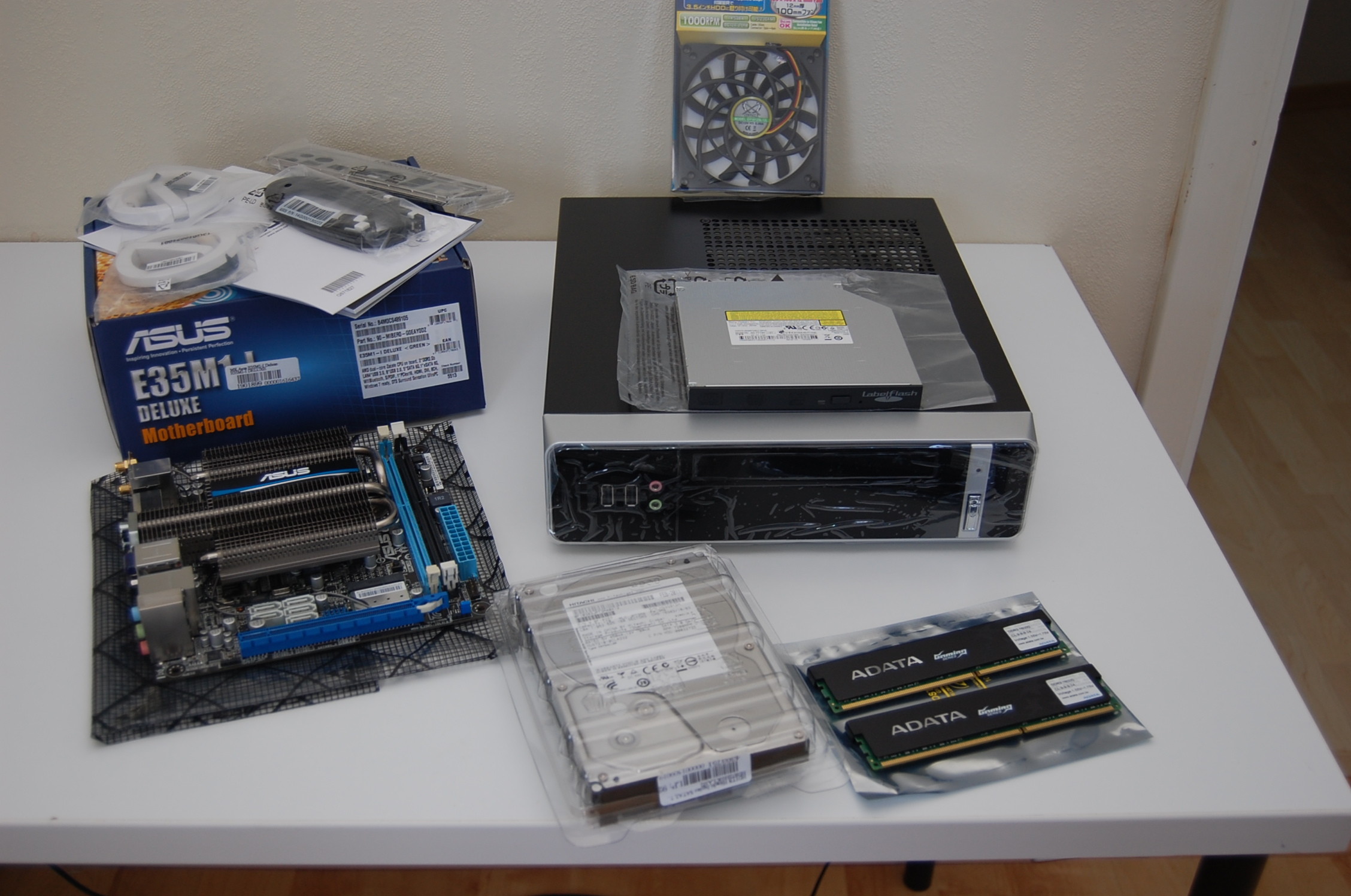

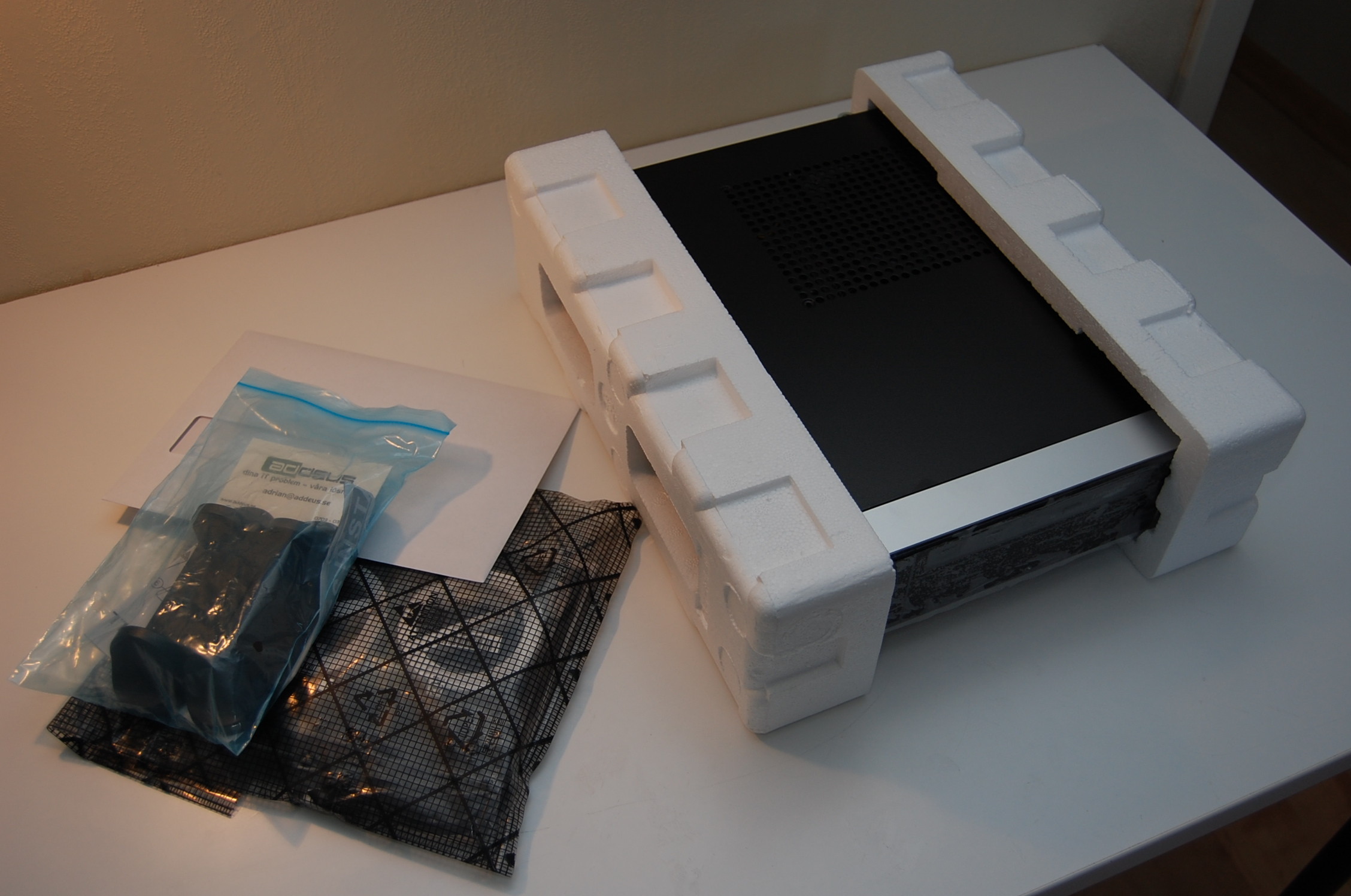

Innan monteringen... (2011-05-30 22:25:09)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

HGST Deskstar 7K1000.C HDS721010CLA332 32MB 1TB,

Adata Gaming Edition DDR3 1333MHz 2x2GB (AXDU1333GB2G9-2G),

Asus E35M1-I Deluxe,

Sony Optiarc AD-7713H

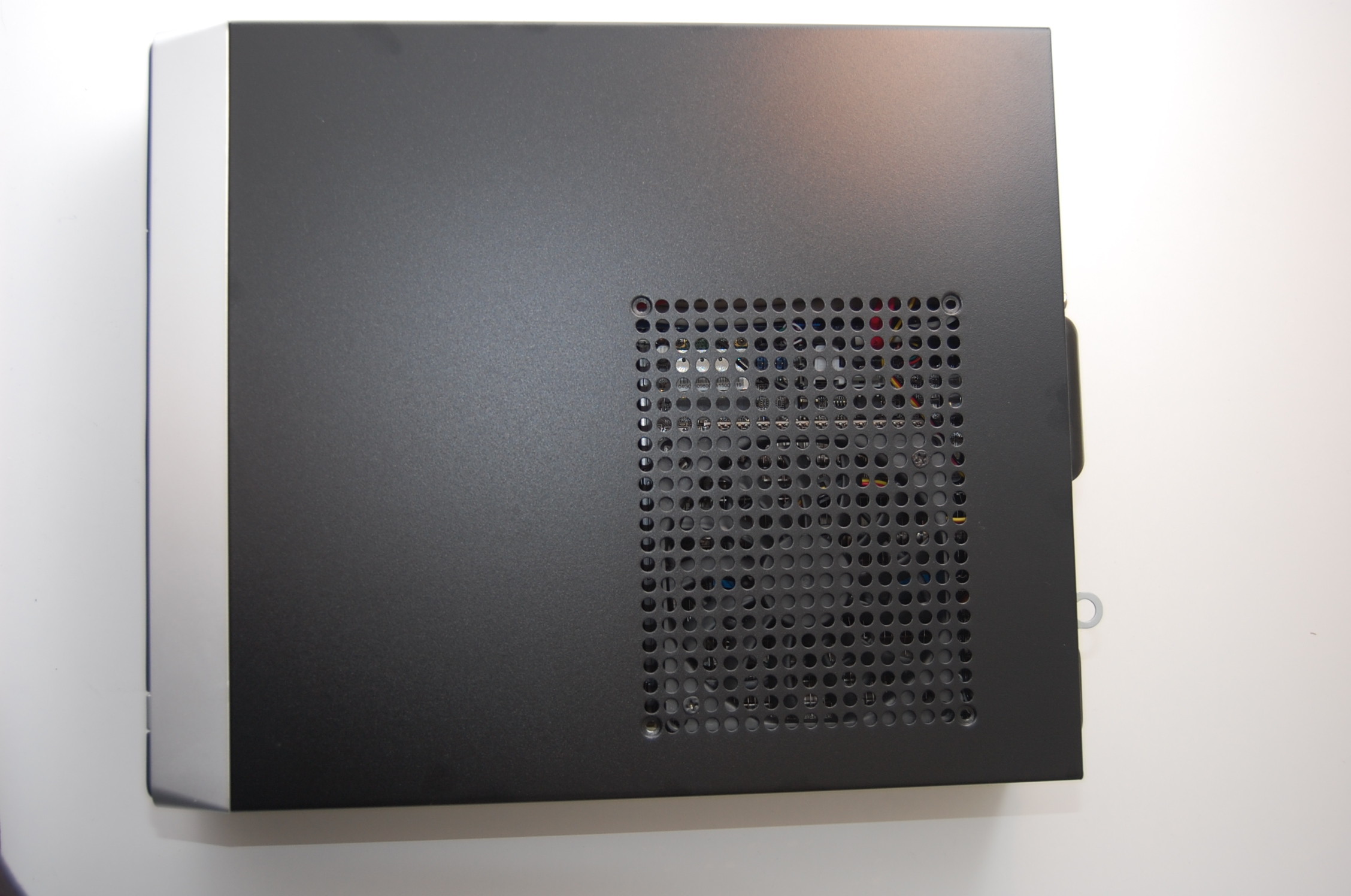

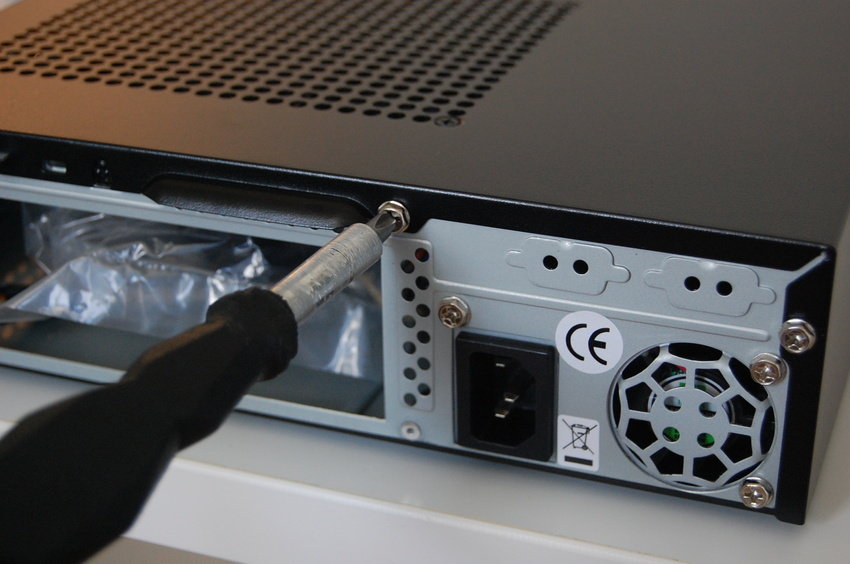

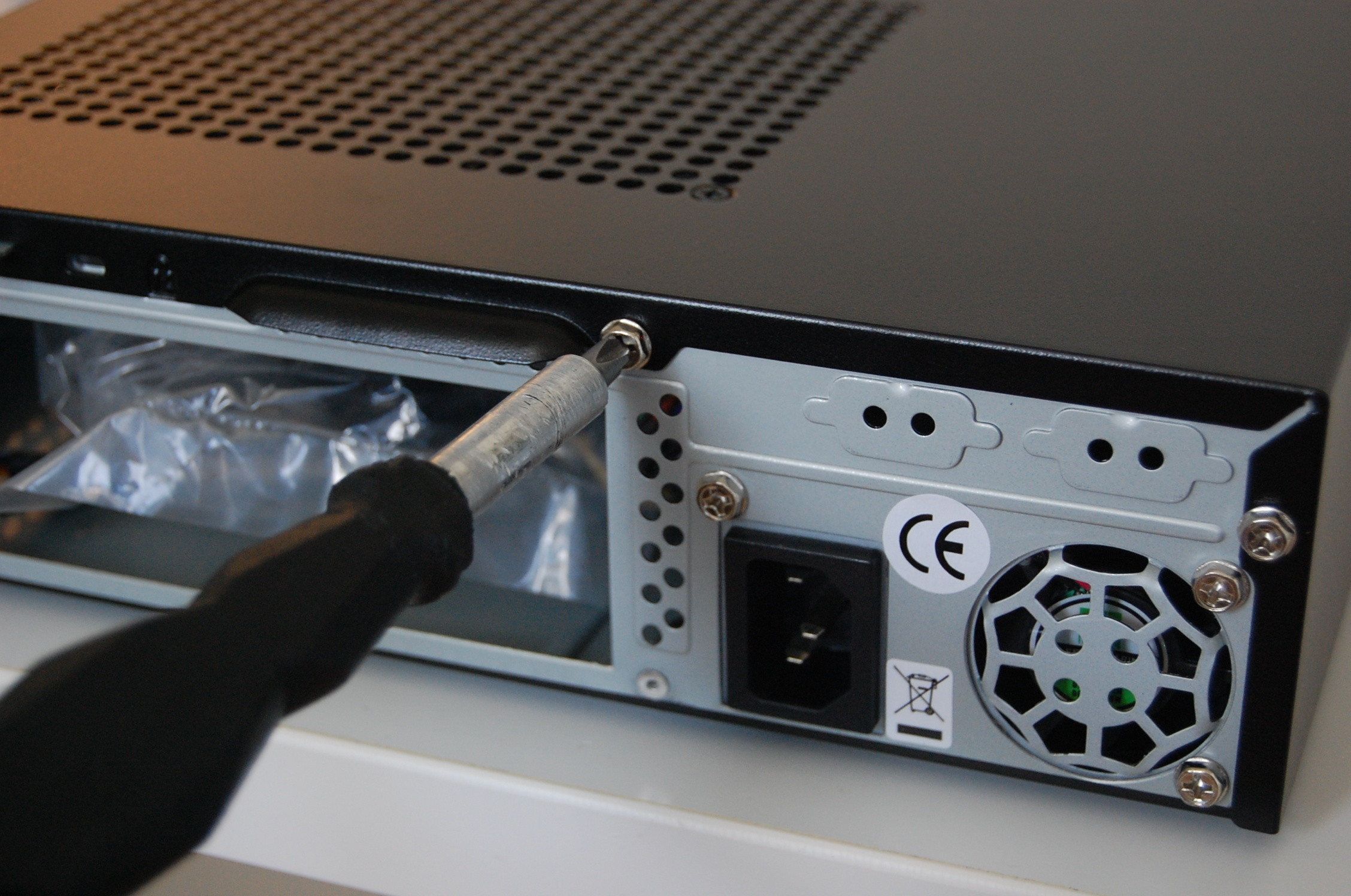

Dax att öppna
(2011-05-30 22:25:45)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

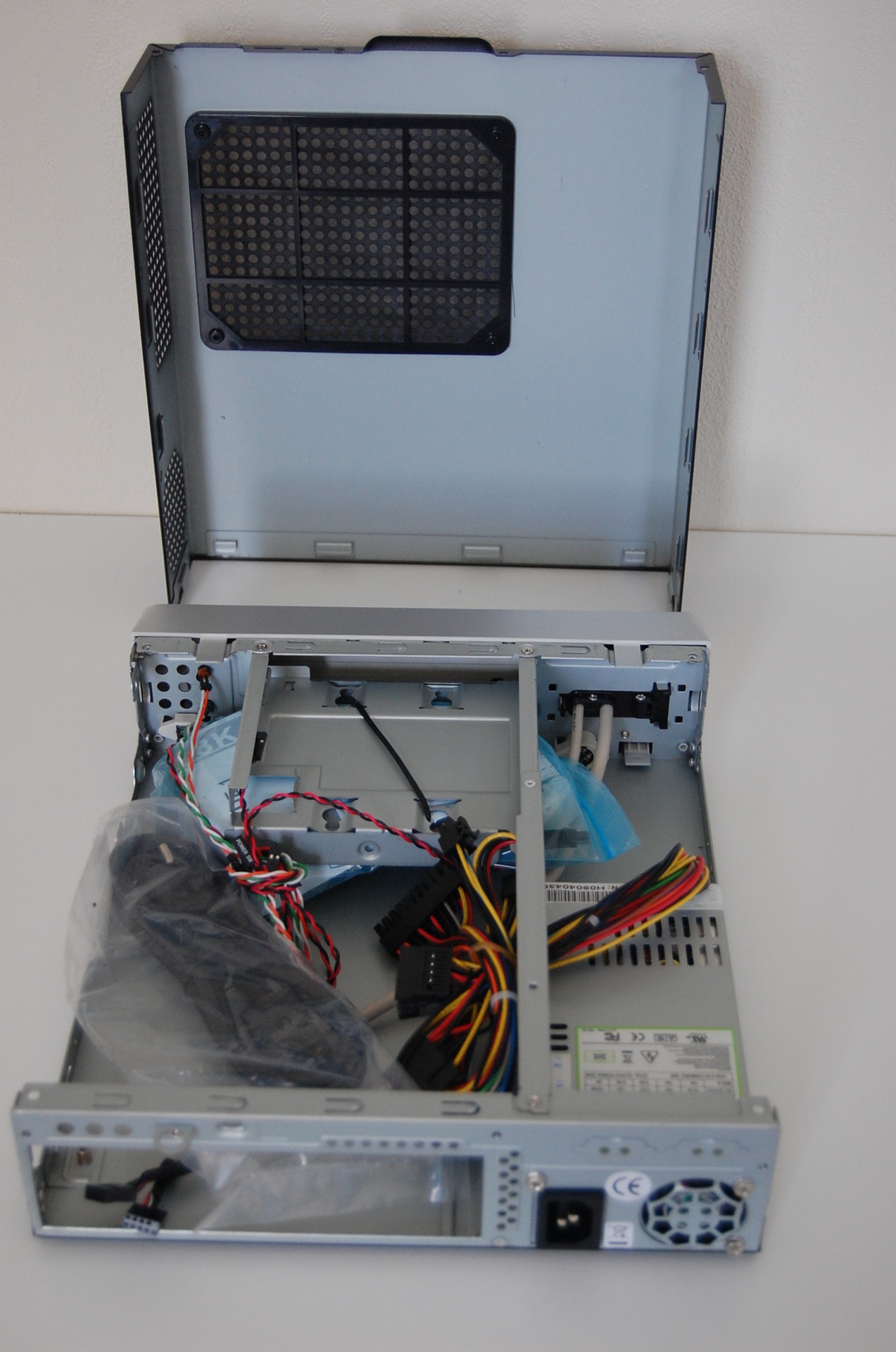

Insidan
(2011-05-30 22:26:19)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

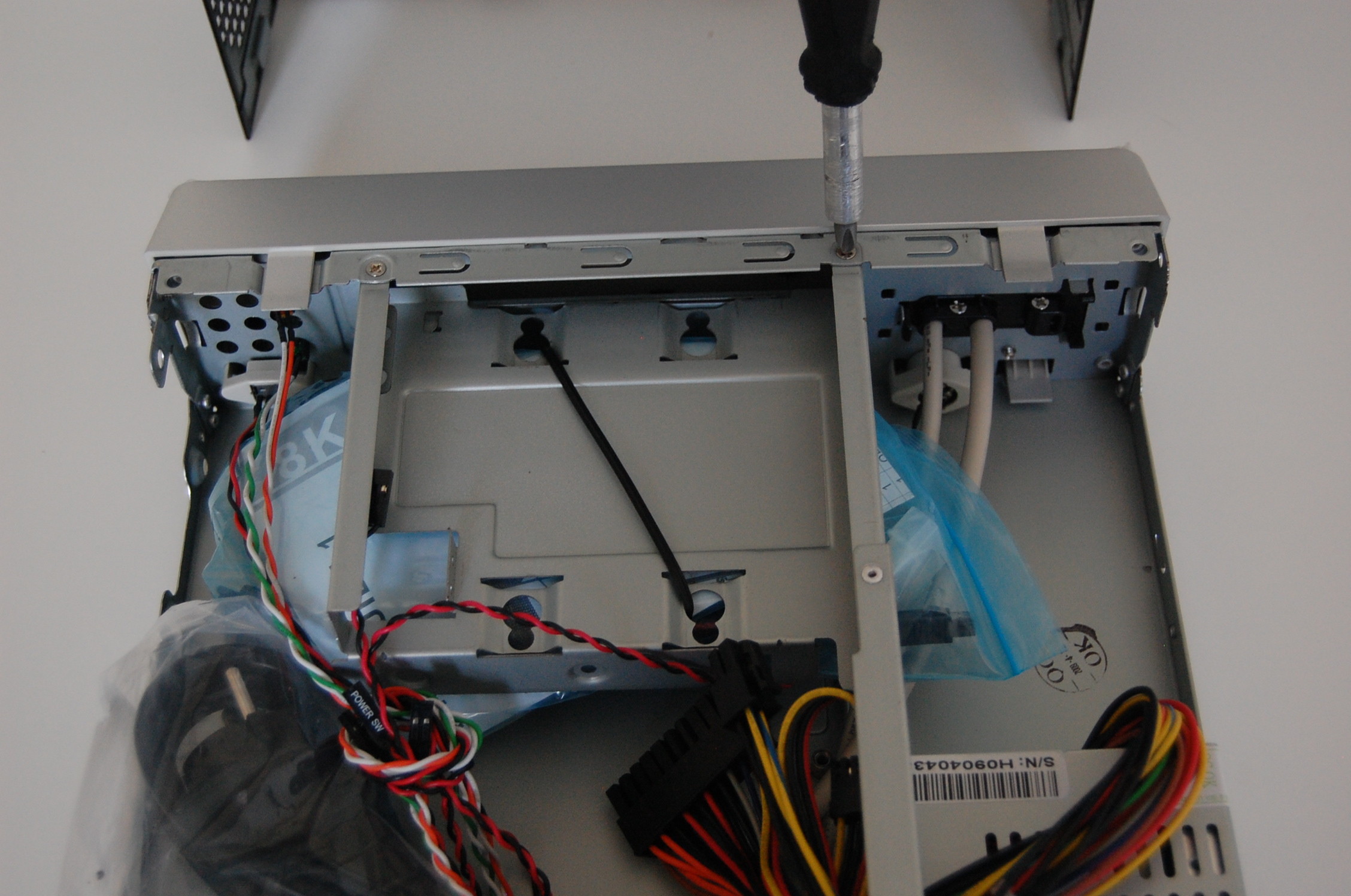

Skruva bort hårddisks-buren, sitter med 3 skruvar (2011-05-30 22:33:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

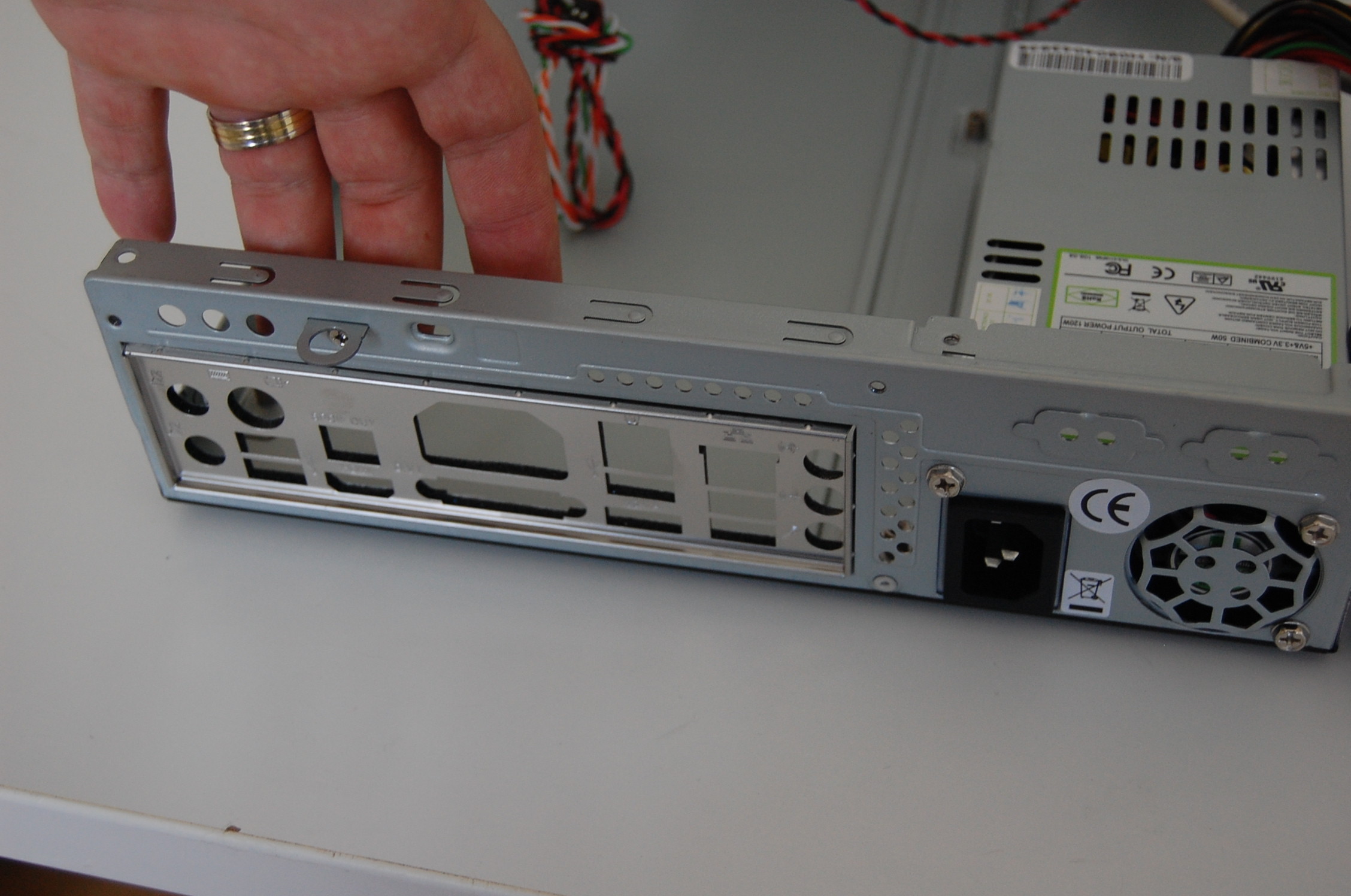

Sätta dit bakplåten (2011-05-30 22:30:22)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

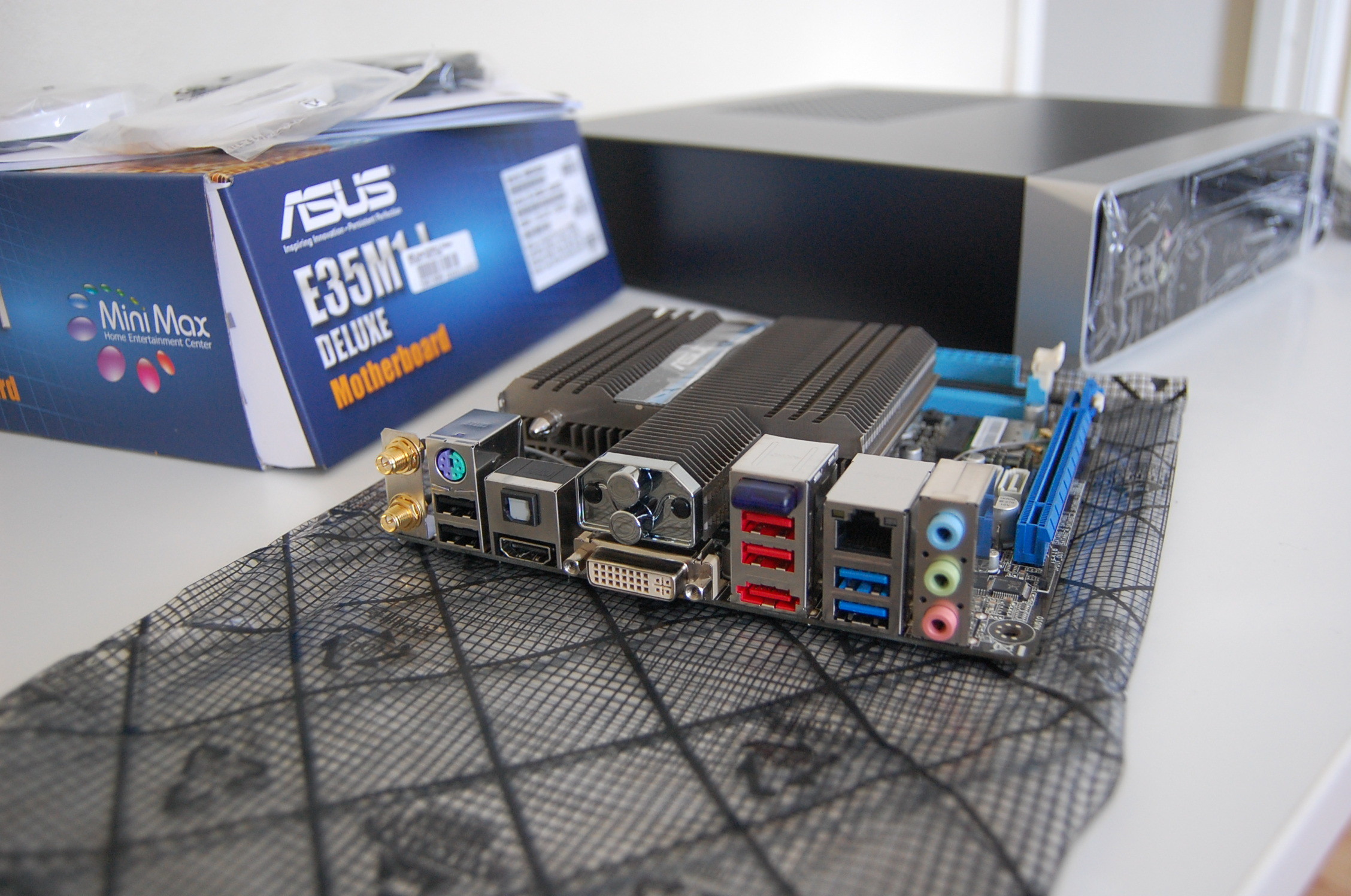

Anslutningar
Gott om anslutningar på det här kortet. Inbyggd WiFi med externa antenner är också ett plus! (2011-05-30 22:34:10)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

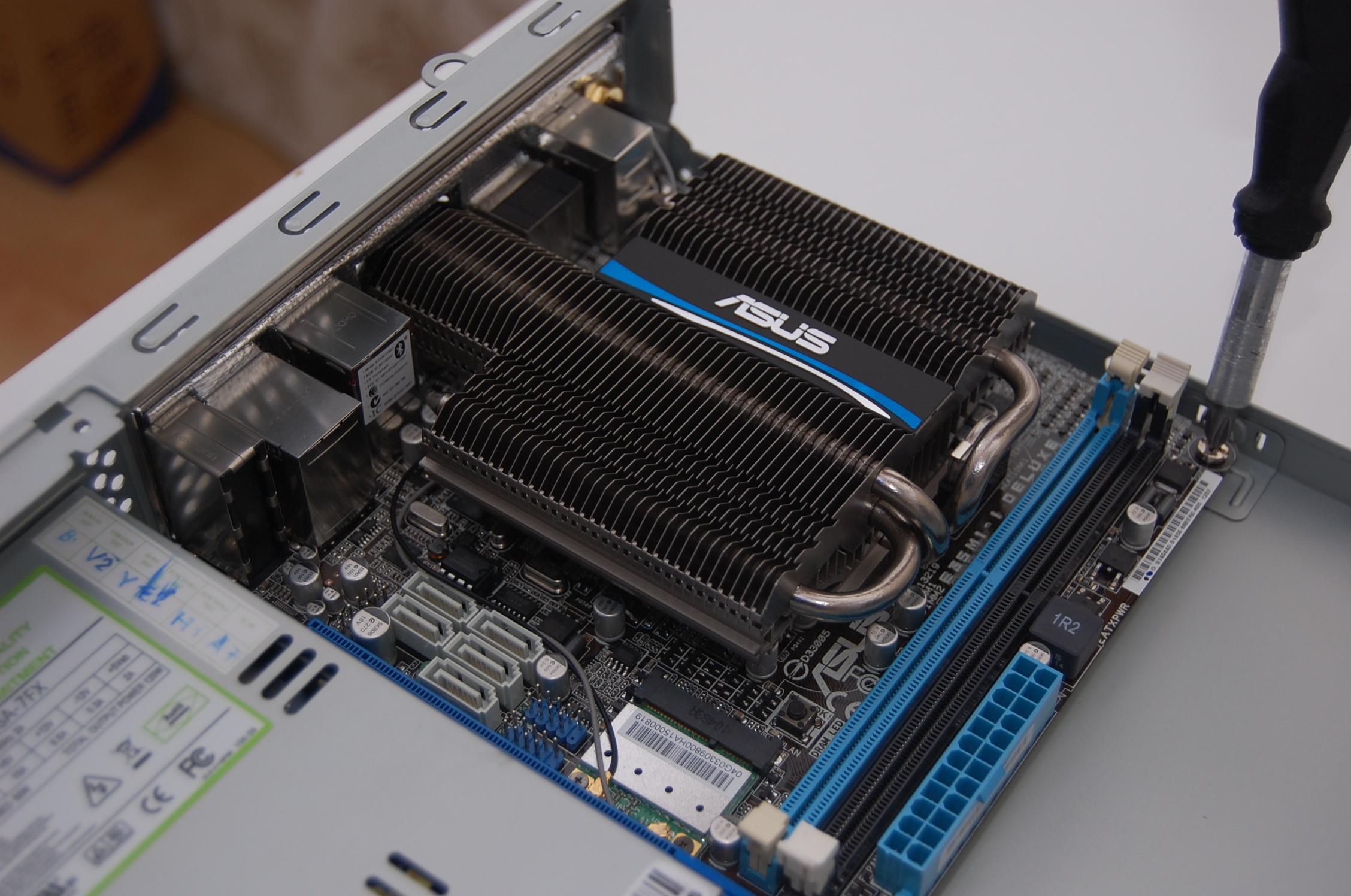

Skruva fast moderkortet (4 skruvar) (2011-05-30 22:34:56)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

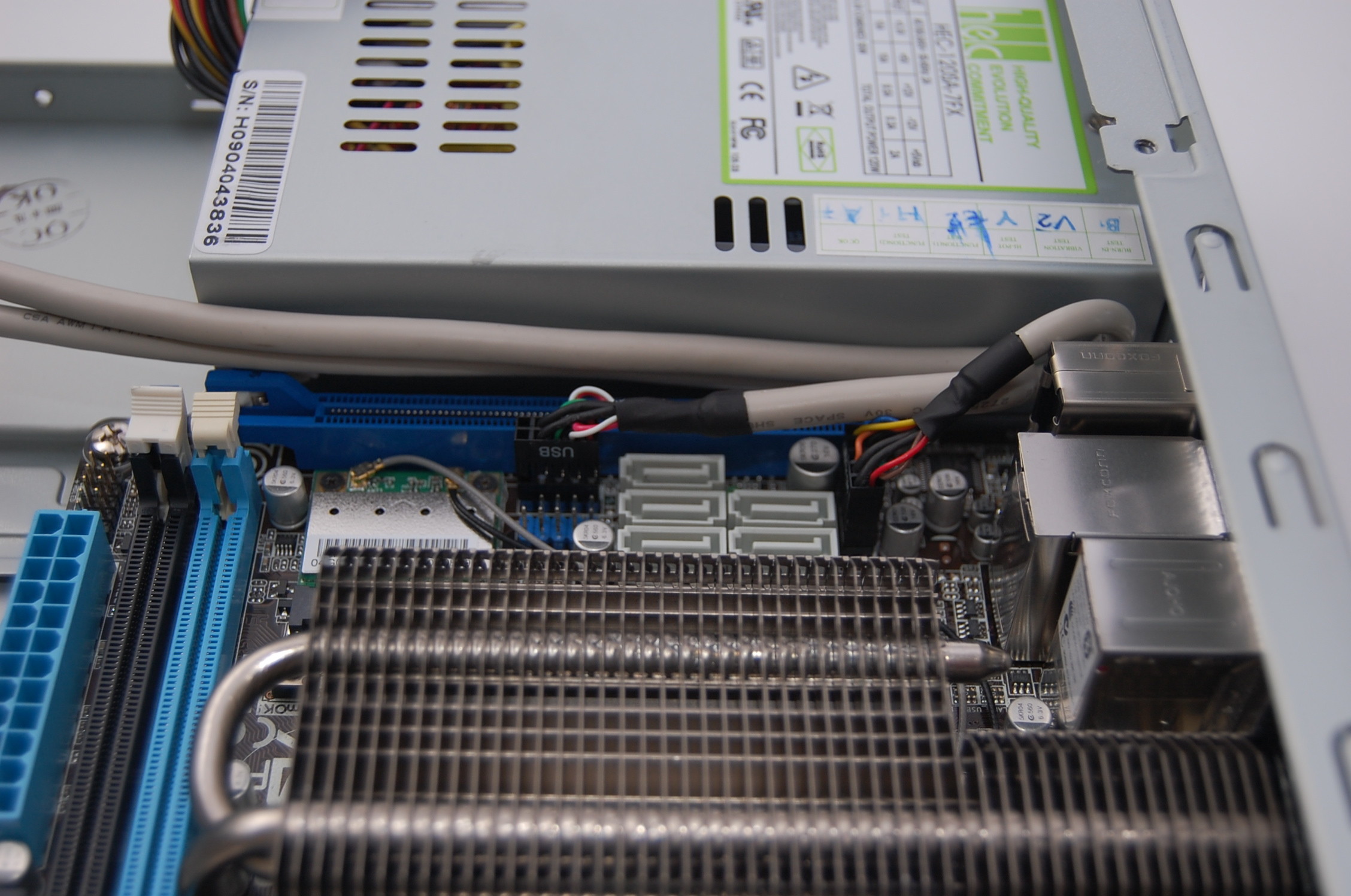

USB och HD AUDIO kopplade (uttagen på framsidan av datorn) (2011-05-30 22:35:31)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

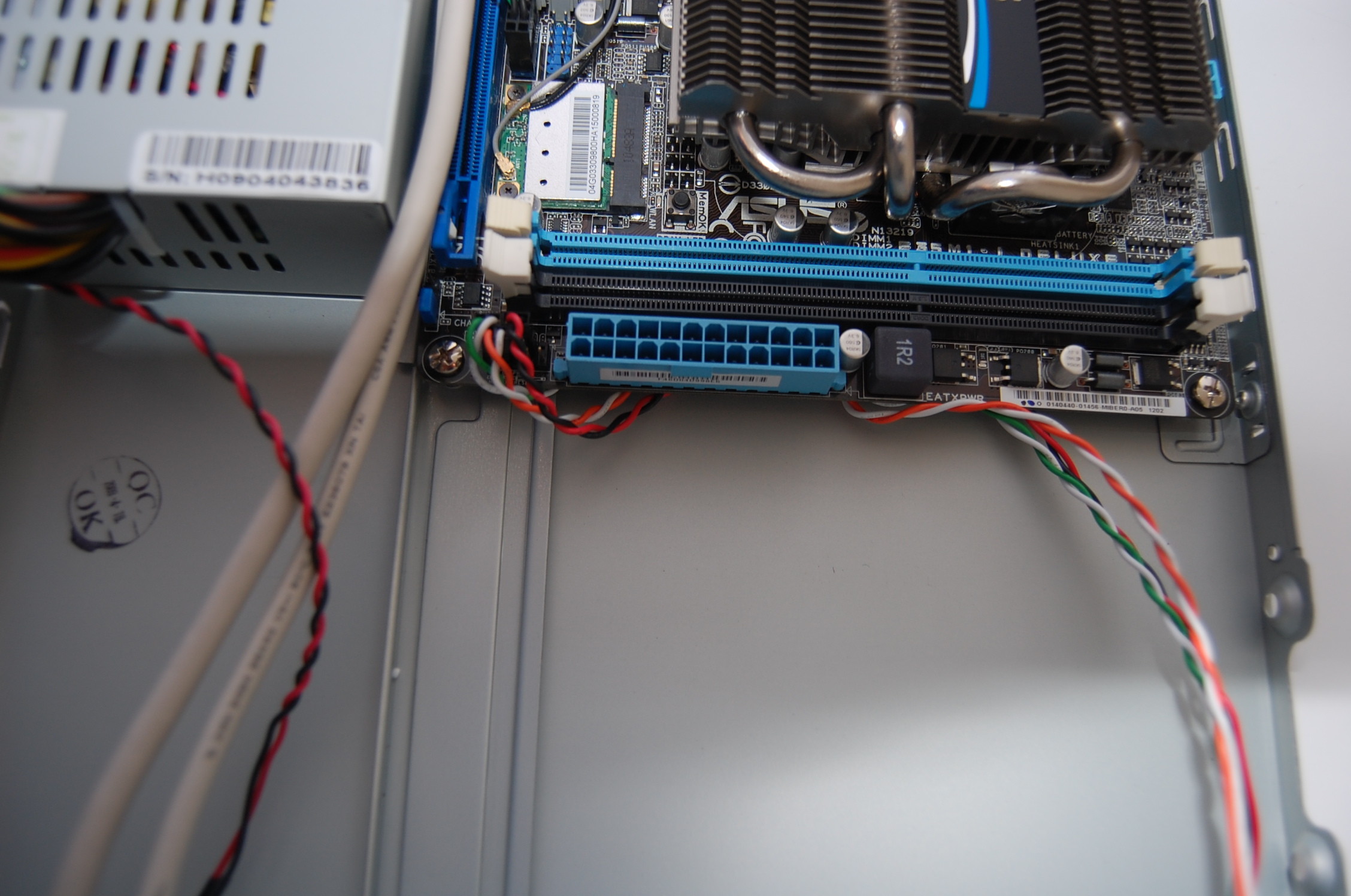

Power led, HD led och PWR switch kopplade (lampor på framsidan samt powerknappen) (2011-05-30 22:36:45)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

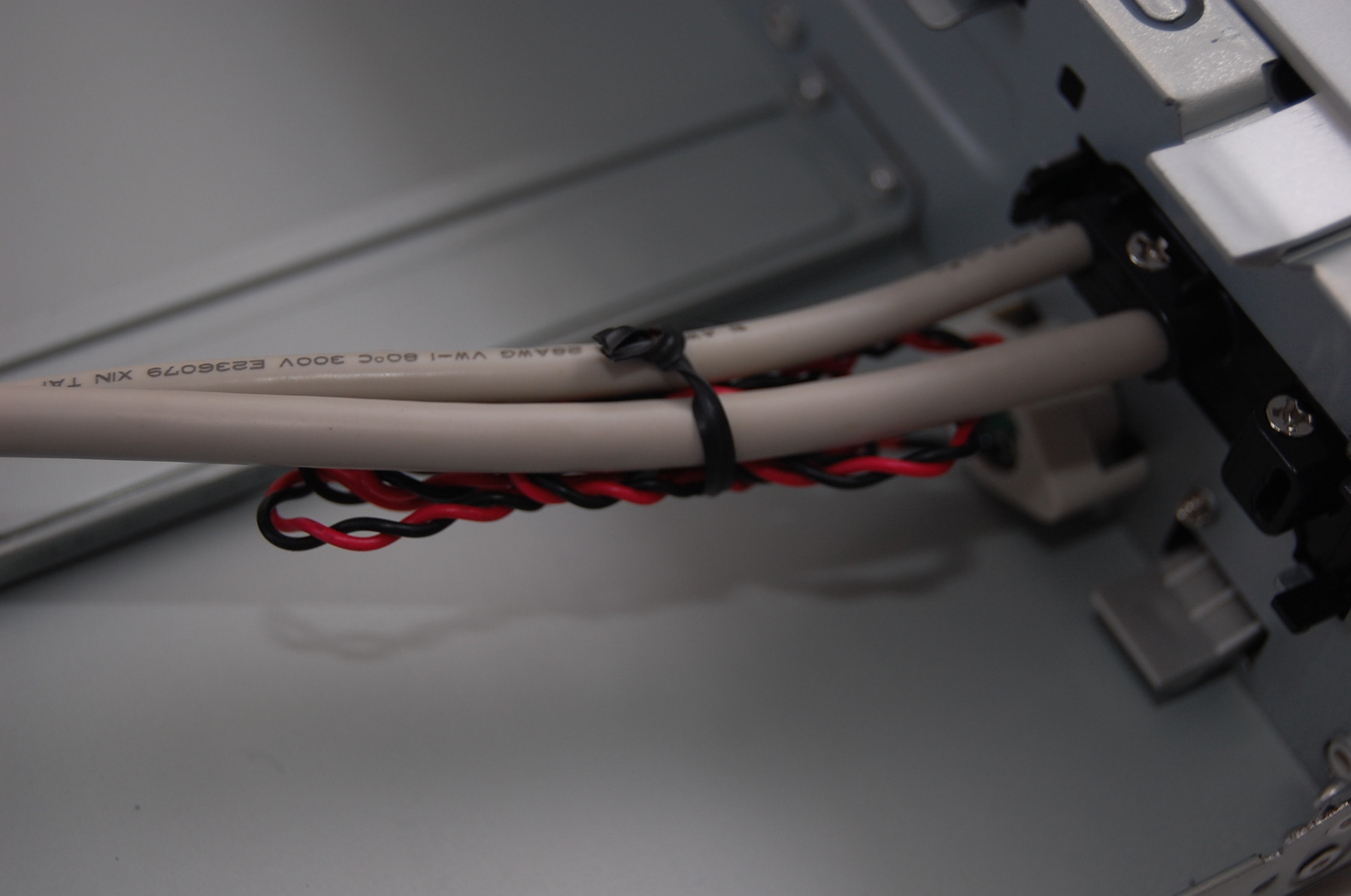

Snygga till överblivna kablar hjälper till med plats och luftflöde! (2011-05-30 22:38:19)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

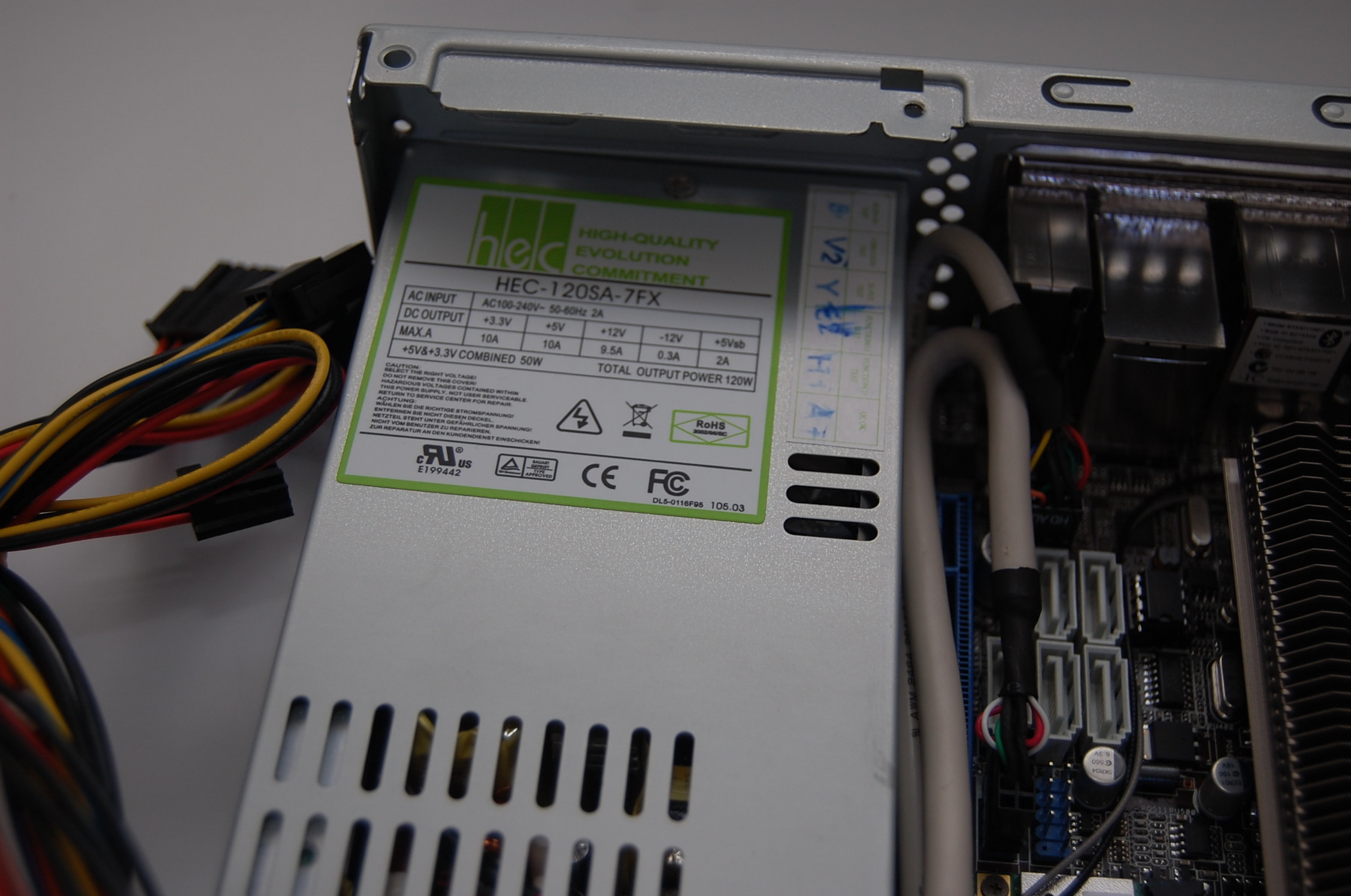

PSUn
Nätaggregat på 120W är mer än nog för den här datorn (2011-05-30 22:39:15)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fler kablar på plats, 20 pinnars strömkontakt / 4 pinnars strömkontakt / SATA (2011-05-30 22:40:17)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Hårddisks-buren på plats också... (2011-05-30 22:41:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

HGST Deskstar 7K1000.C HDS721010CLA332 32MB 1TB,

Asus E35M1-I Deluxe,

Sony Optiarc AD-7713H

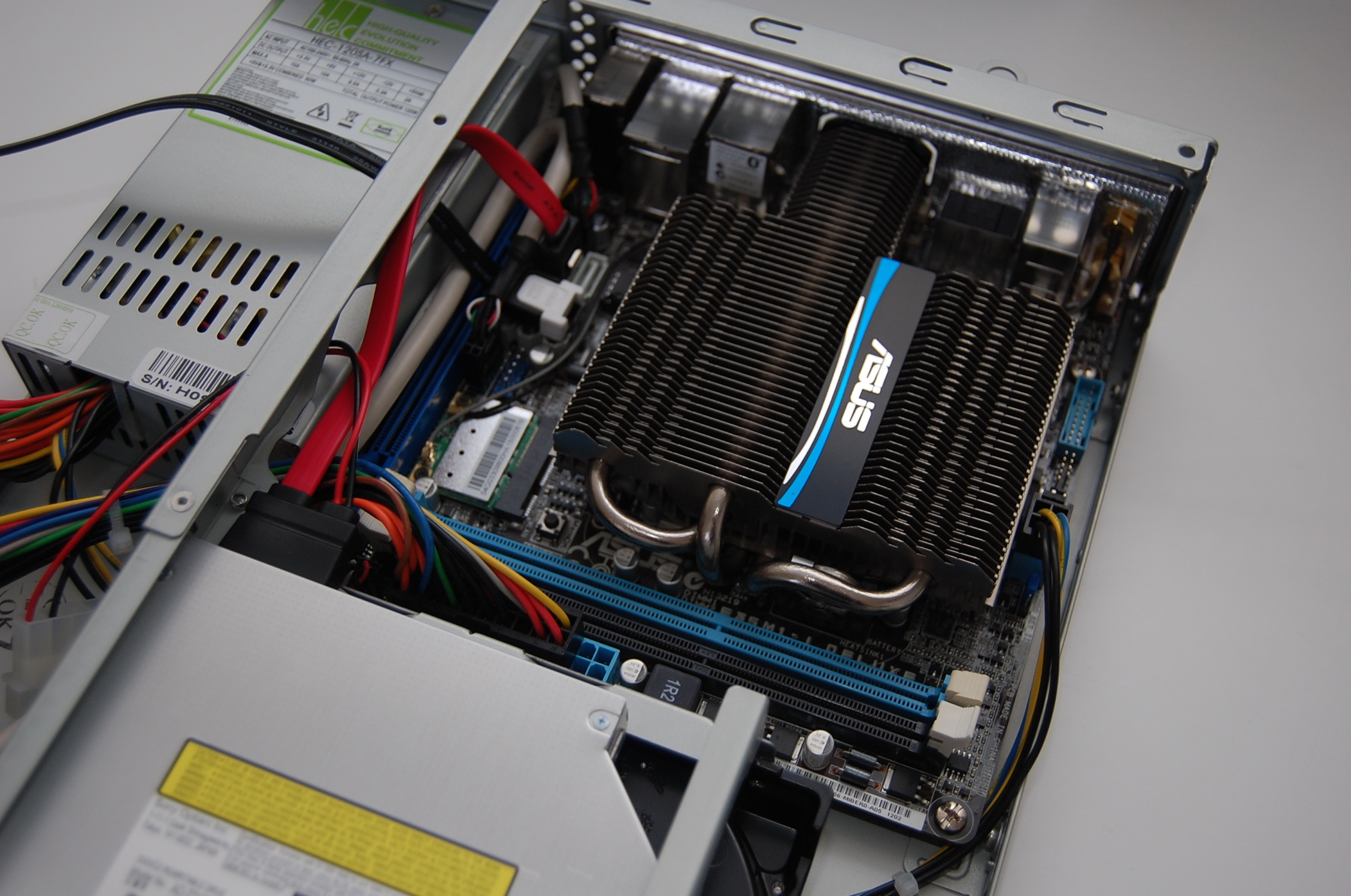

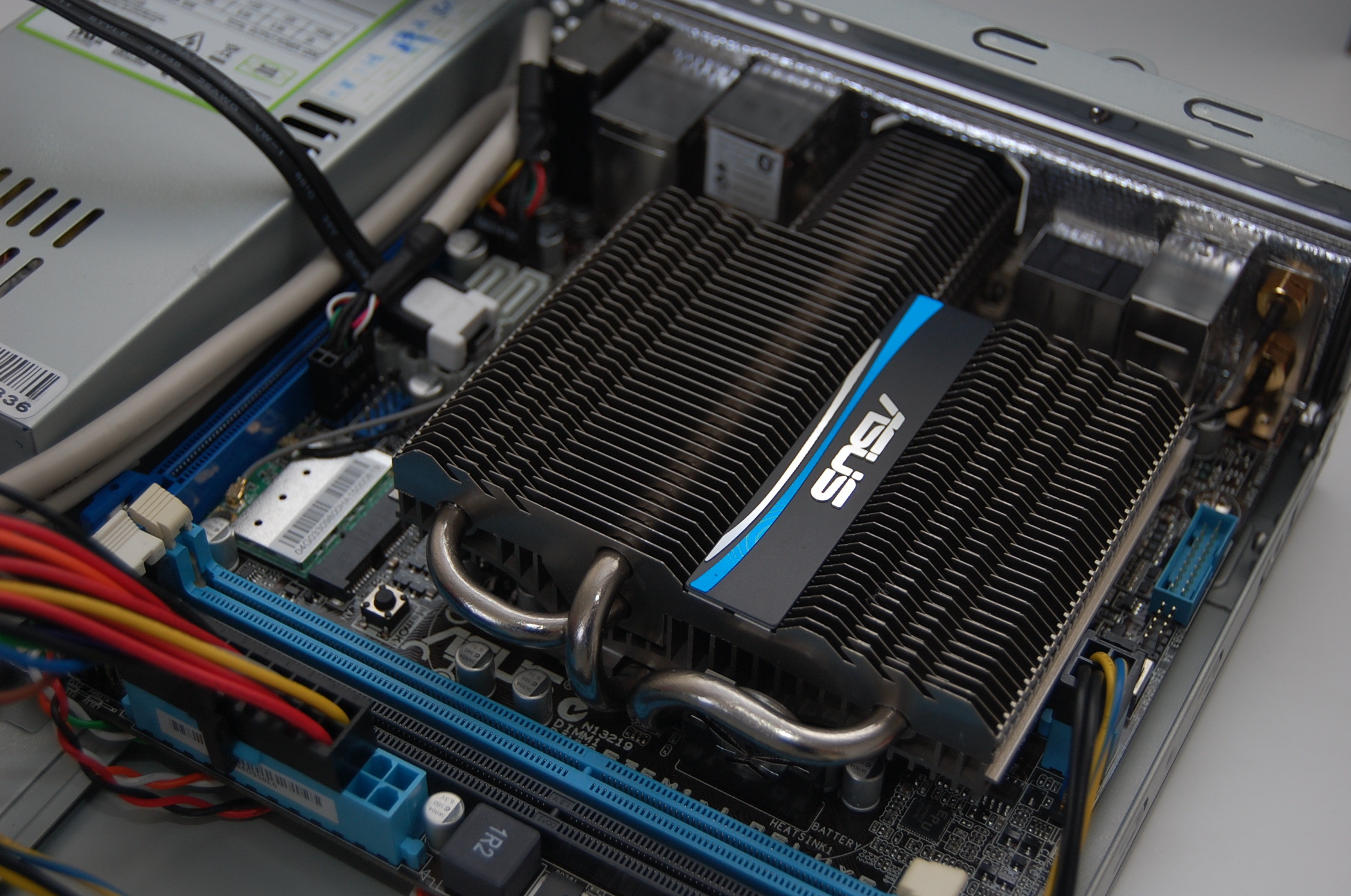

Allting på plats och kablarna dragna. RAM minnet kom i sist... (2011-05-30 22:42:25)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Extra kylning

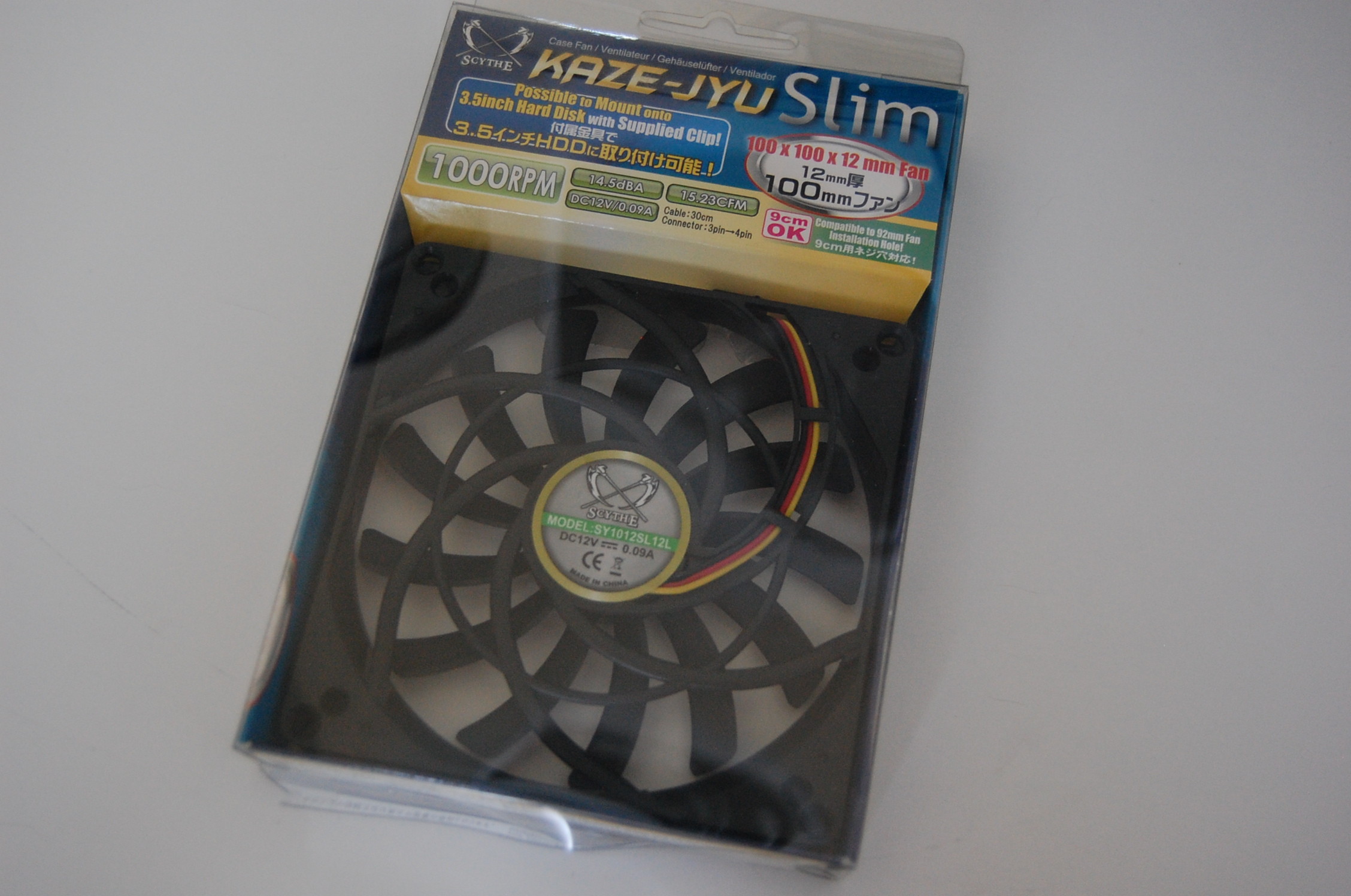

Tänkte montera extra kylning i burken. Passiv kylning är alltid bra men man måste ändå tänka på luftflödet. Därför valde jag en 100mm chassiefläkt (slim) som snurrar i 1000rpm. Med andra ord låter den väldigt lite men flyttar ändå en del luft vilket kan behövas! (2011-05-30 22:43:23)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

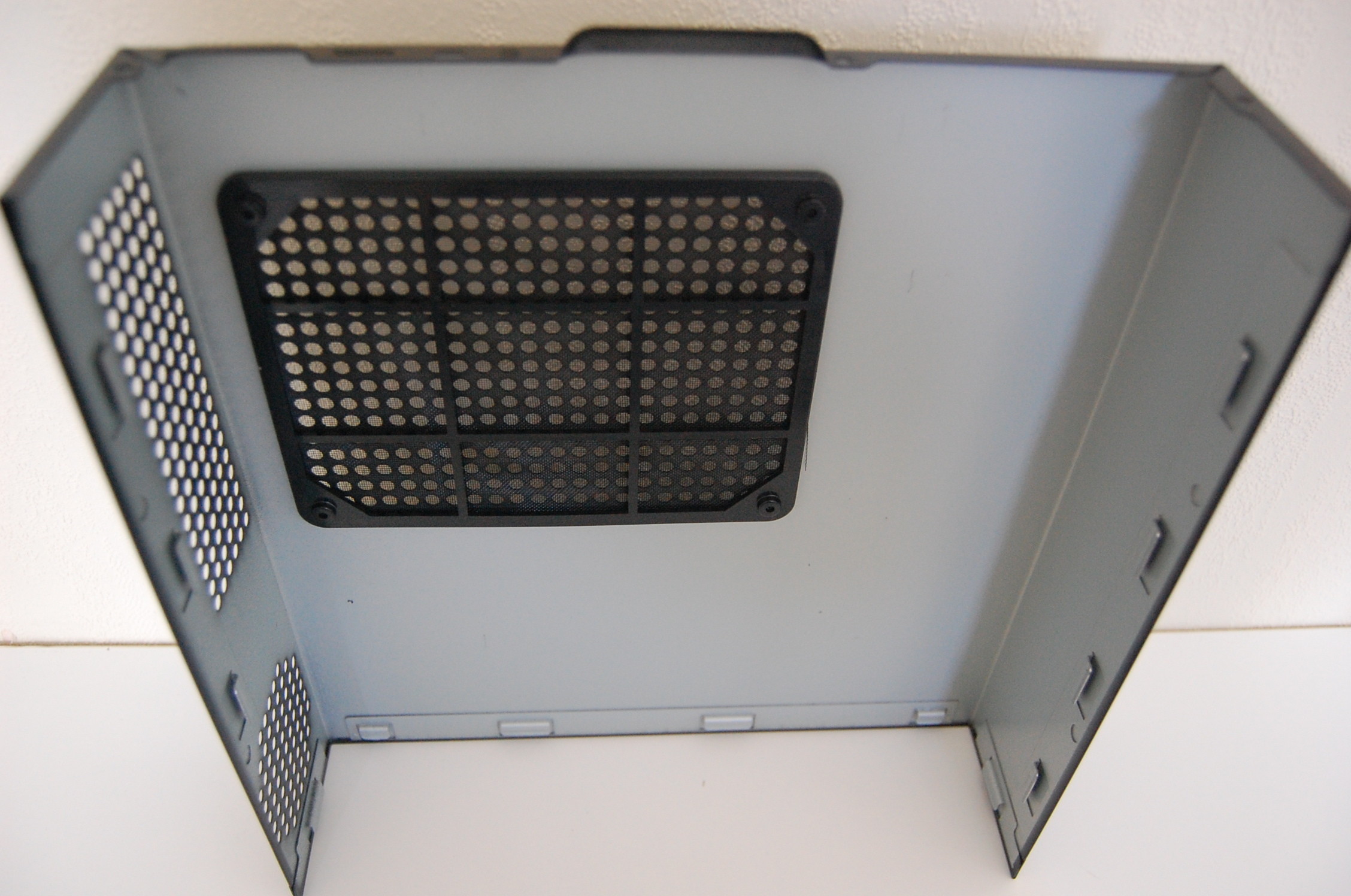

Här ska fläkten monteras, vilket innebär att dammfiltret måste skruvas bort. (2011-05-30 22:46:41)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

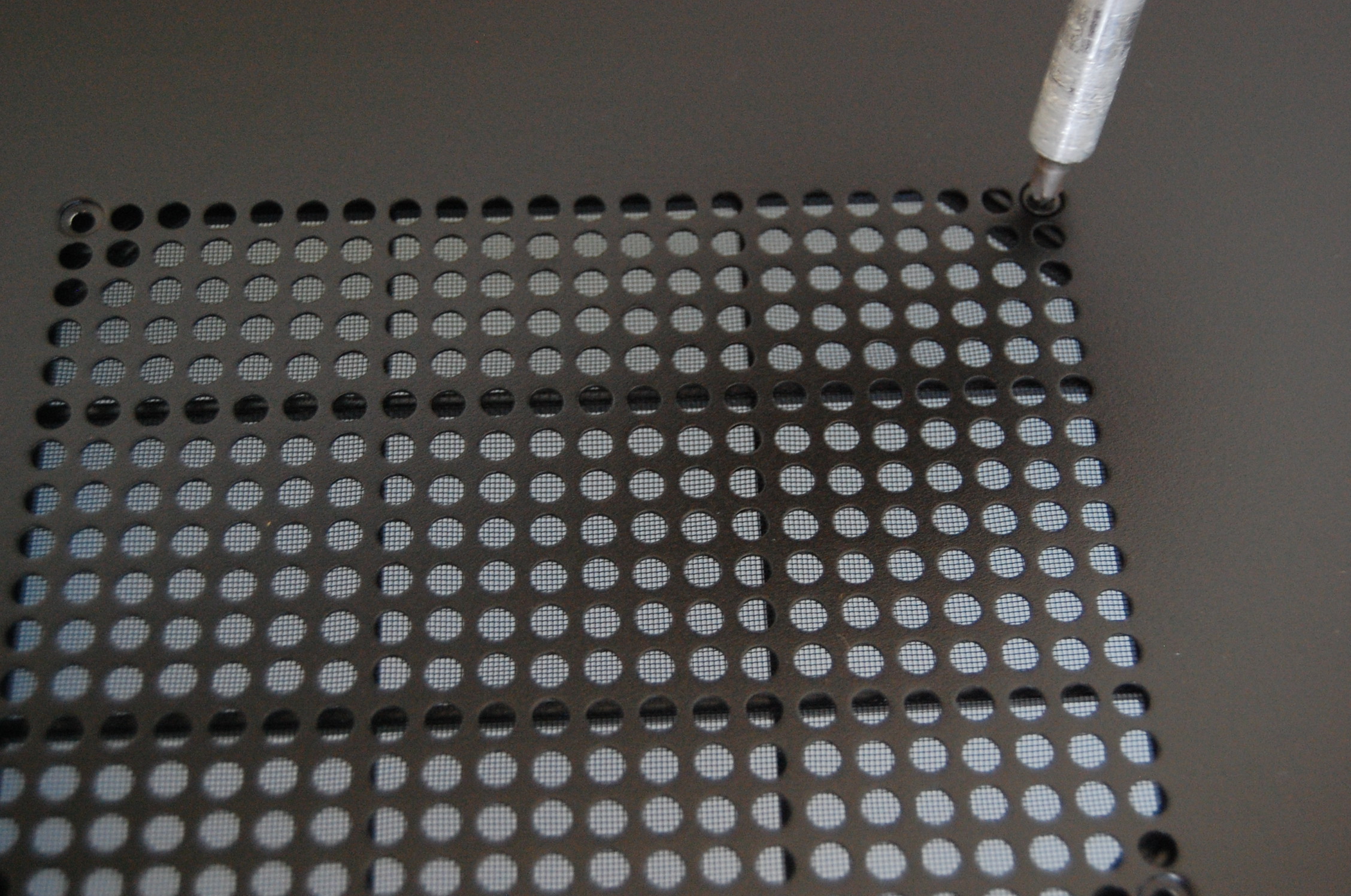

Dammfiltret sitter med 4 skruvar från ovansidan (2011-05-30 22:48:03)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

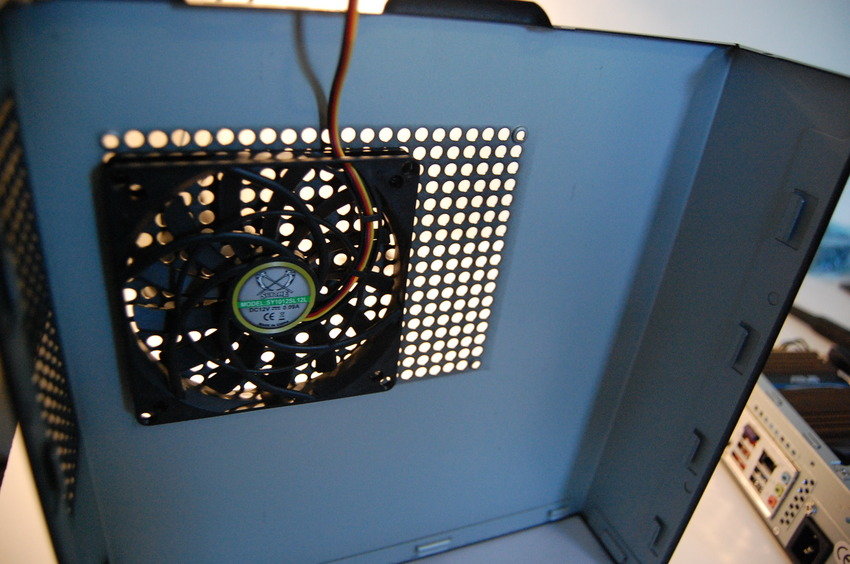

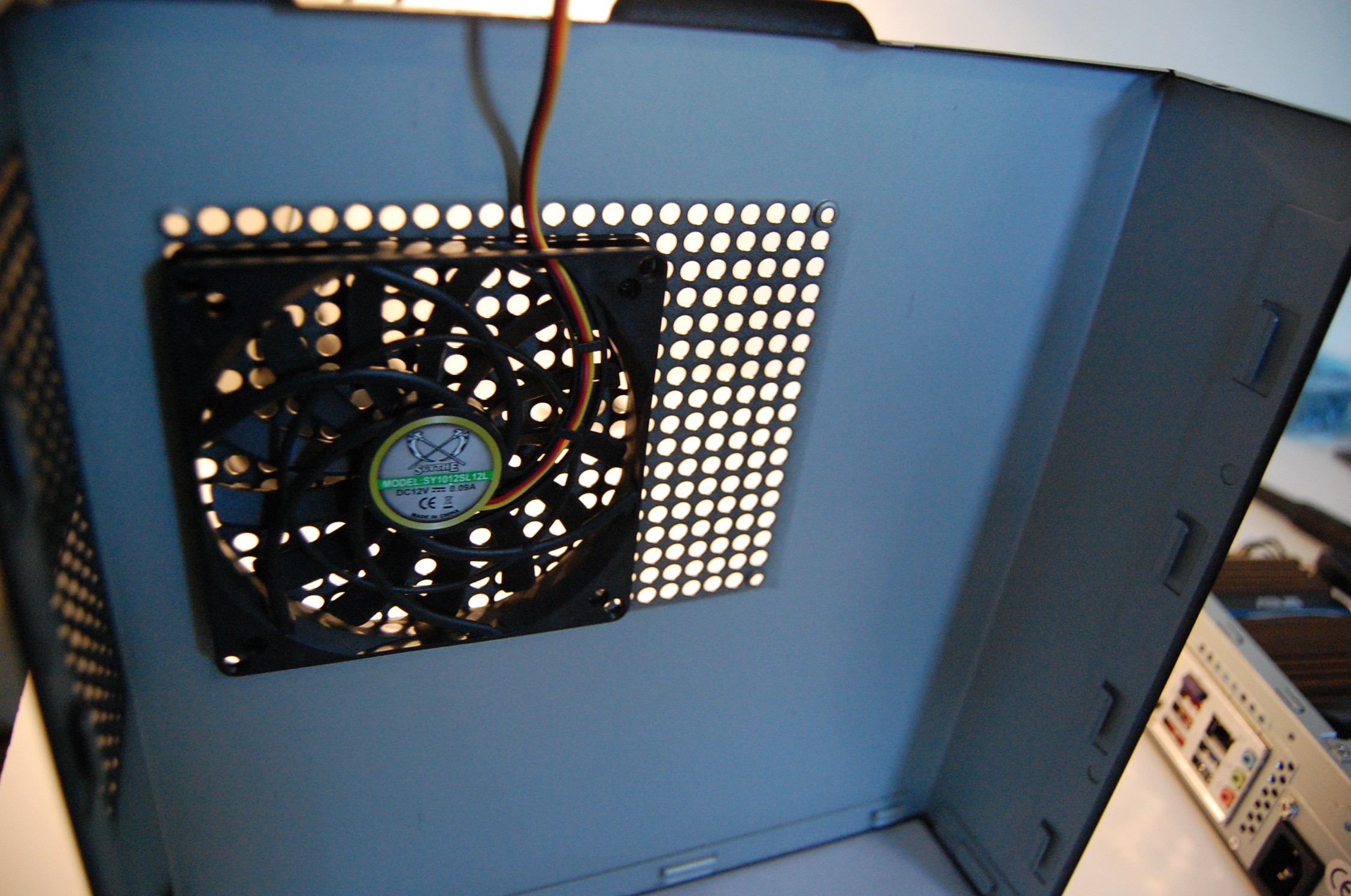

Fläkten på plats... (2011-05-30 22:49:05)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Chassiefläkt
Extra fläkten från ovansidan, ansluten till CPU FAN uttaget på moderkortet. (2011-05-30 22:49:43)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

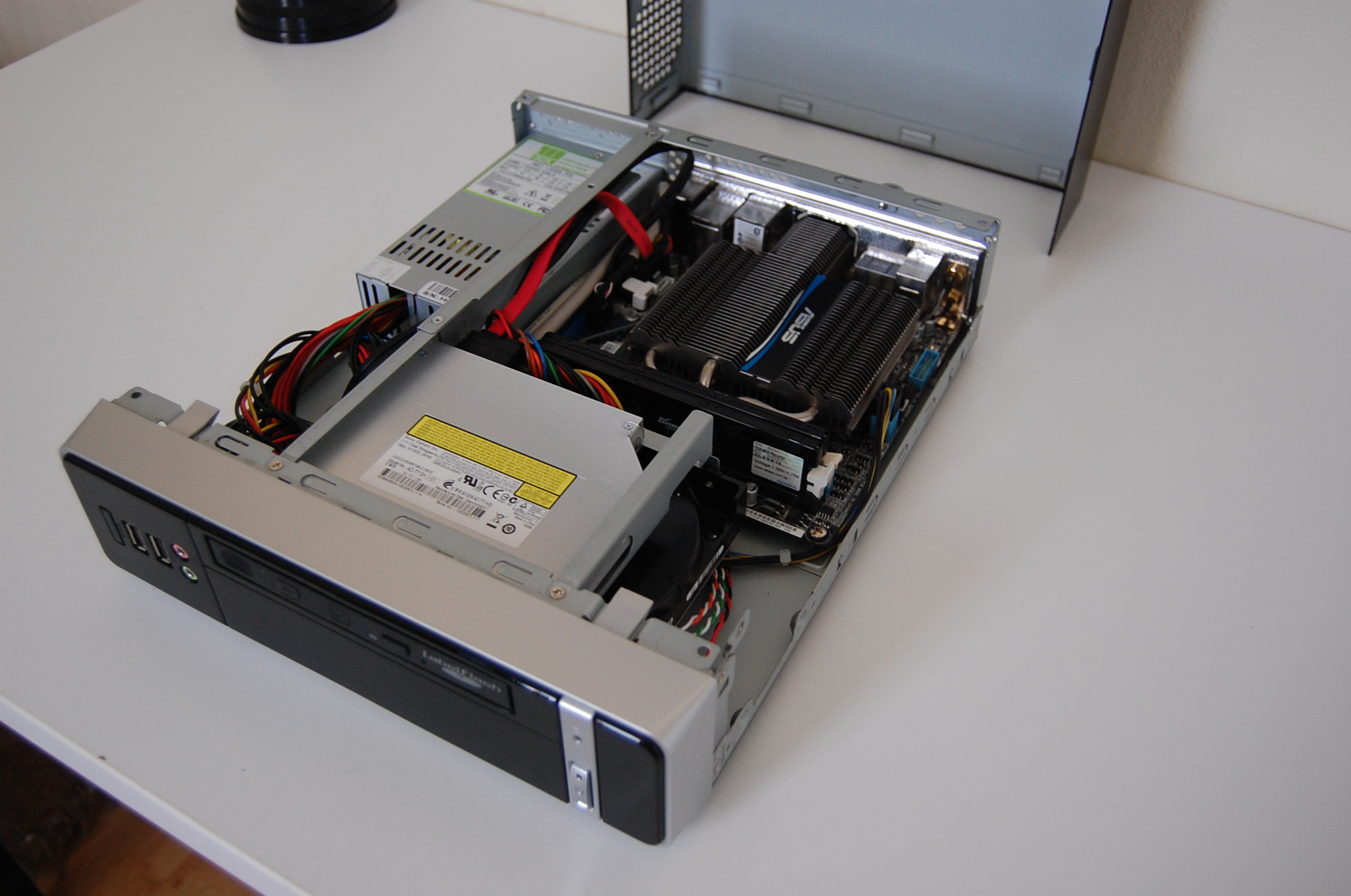

Monterat och klart!
(2011-05-30 22:53:46)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

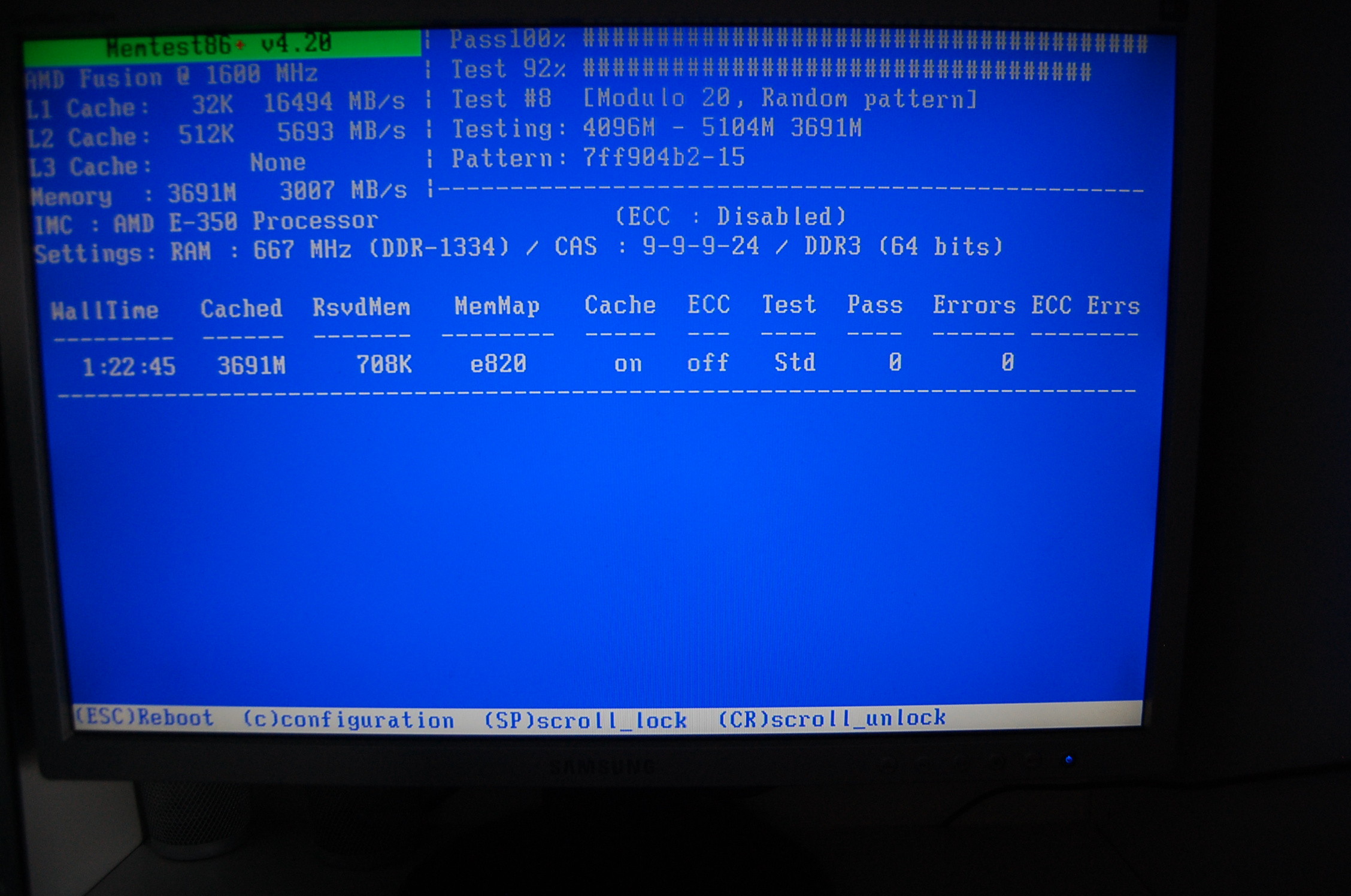

Memtest
100% PASS, dax att packa ner datorn för leverans (2011-05-30 22:54:29)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

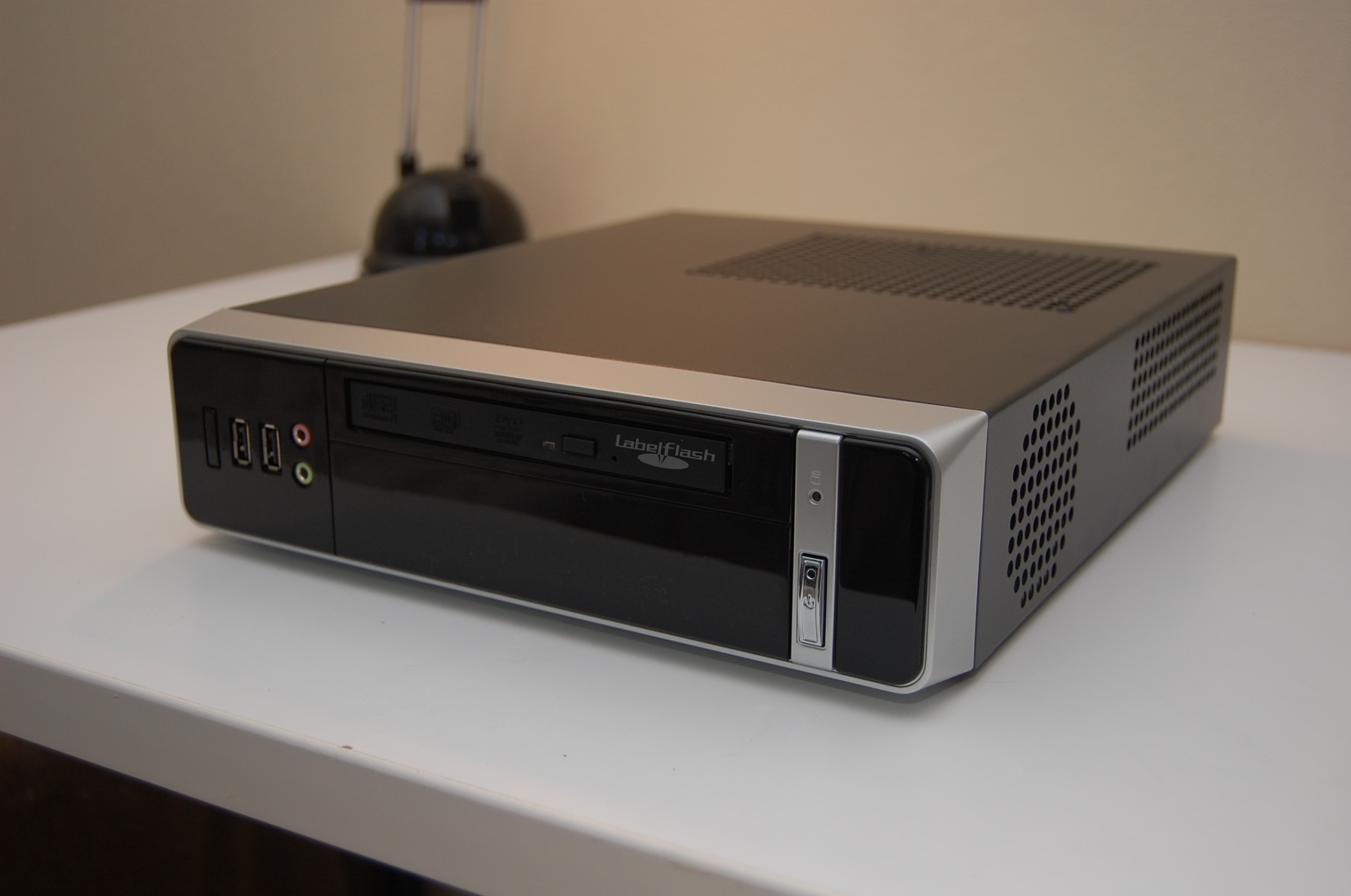

Leveransklar
Done and done! (2011-05-30 22:56:23)
