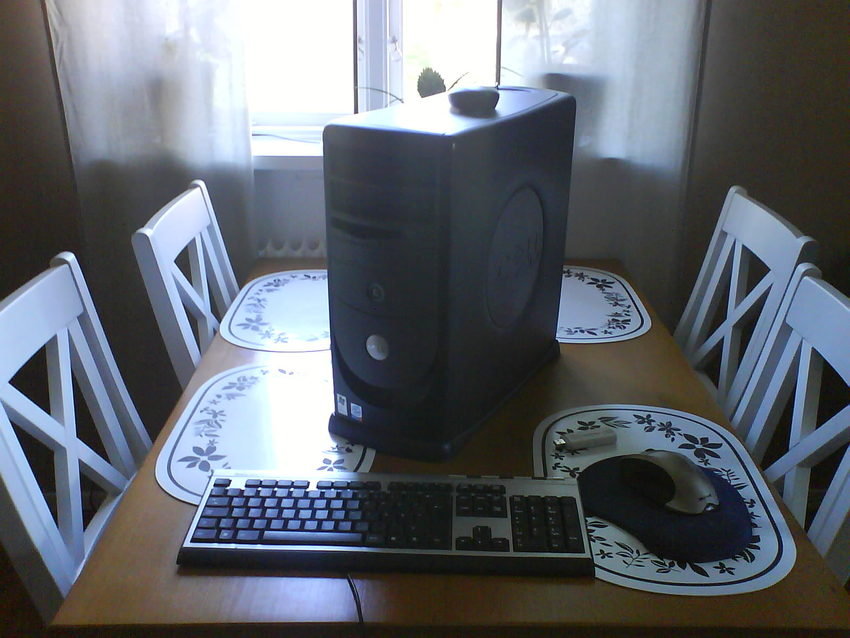

Före-bild
Den gamla stationära datorn skall slaktas. Hittade inte digitalkameran så denna bild är tagen med mobilen, därav den kassa kvallisorten. (2007-08-22 08:11:11)

Produkter på bilden:  Dell Dimension 4500,  USRobotics 802.11g Wireless USB Adapter 5422,  NEC ND-3520,  Albatron GeForce 6200A 128MB

Burken är nerplockad i molekyler..
Övre raden f.v: 2st WD 200Gb ATA 8Mb, Floppy, DVD-läsare/CD-rw-brännare, NEC ND-3520.
Mellersta raden f.v: Frontpanelkort med 2x USB och ljud, Moderkort ala Dell-special, PSU,
Främmre raden f.v: Albatron GeForce 6200A 128Mb, FireWire-kort, SoundBlaster Live! Value, Cooltek 92mm chassifläkt.

Jag ser att det kan bli knepigt att få in moderkortet i ett annat chassi. Skyddsplåten med märkning för alla kontakter sitter fast i orginalchassit, men det är det minsta problemet. Jag hittar inga pinnar för powerswitch et.c. Allt sådant går via en flatkabel till kortet med uttag på frontpanelen, sedan går ytterligare en flatkabel vidare till ett annat kort med HDD-led och powerswitch mm. Det kortet får jag inte loss utan att förstöra orginalchassit och det har jag ingen lust med..
Grafikkortet kanske inte är bäst i världen men det ger bra bild via S-VHS och det har passiv kylning.
Fläkten bytte jag till denna då den förra lät som ett jetplan, Cooltek-fläkten däremot går tyst och fint.. (2007-08-22 08:15:44)

Produkter på bilden:  Dell Dimension 4500,  NEC ND-3520,  Albatron GeForce 6200A 128MB

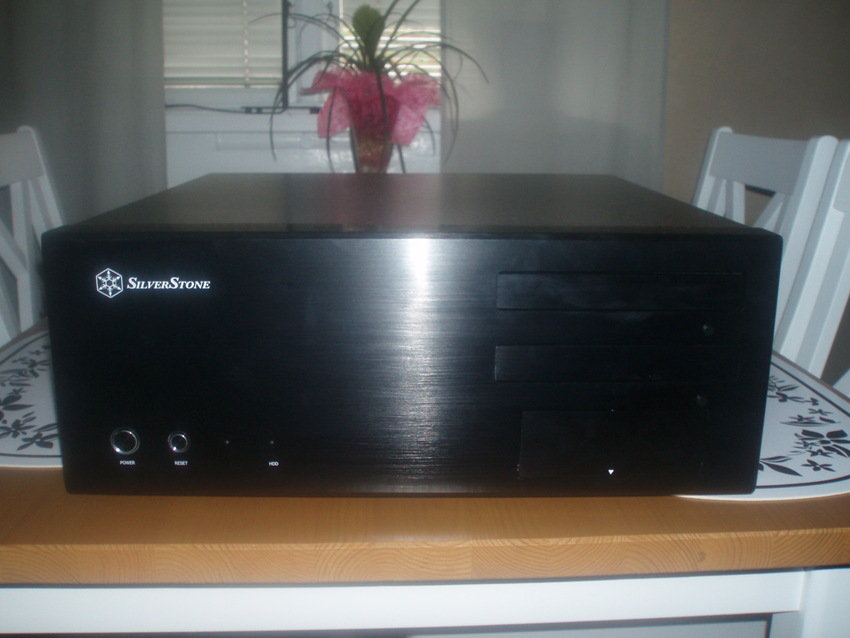

Nya burken har kommit
Nu äntligen ska komponenterna monteras i nya chassit. Jag har gjort lite mätningar på "modermodemet" Andreas Hedlund-style för att hitta några punkter där jag kan koppla in knappar och leds. Så installationen skall nog fungera. Nu har jag även hittat digitalkameran, så bilderna blir lite bättre hädanefter. (2007-08-23 08:33:09)

Produkter på bilden:  SilverStone Lascala LC17 (Svart)

Dells frontanslutning
Här är det lilla kortet som sitter på orginalfrontpanelen. Det är anslutet via en flatkabel till moderkortet och från detta lilla kort skall ytterligare en flatkabel gå till ett annat kort med power switch. Jag har istället kopplat direkt på flatkabelanslutningen. Den lila blå kabeln är jord till den nya on/off-knappen. Nu har jag även fått en intern USB-anslutning som jag kopplar mottagaren till fjärkontrollen på. (2007-08-23 08:40:22)

Produkter på bilden:  Dell Dimension 4500,  SilverStone Lascala LC17 (Svart)

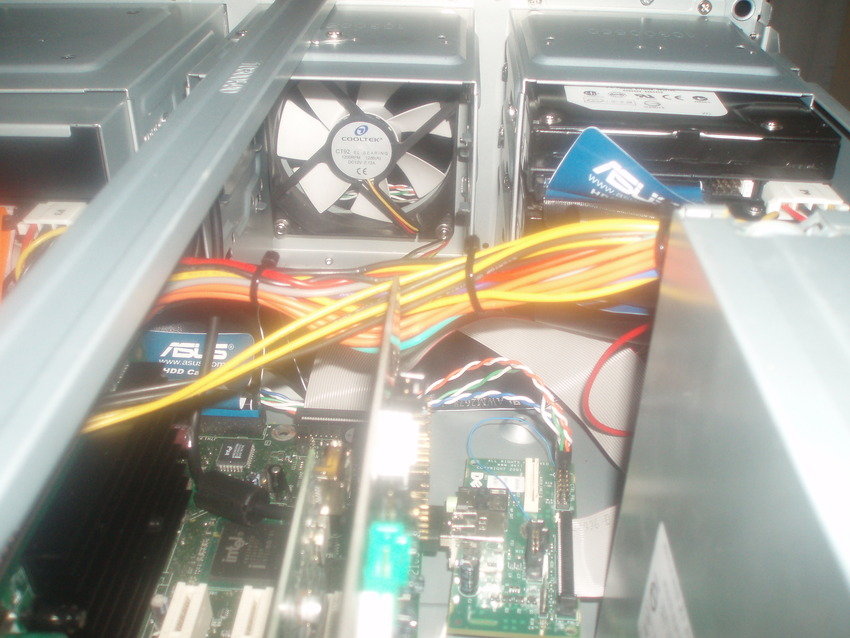

Smart PSU-placering?
Silverstone har tänkt till, de har gjort plats för nätaggregatet på högra sidan om moderkortet (bakifrån sett). Det gör att det kommer kall luft som kyler istället för luft som passerat all övrig utrustning i datorn. Men återigen börjar Dells påhitt göra sig påminda, givetvis har de anpasat kabellängderna så de skall räcka precis när komponenterna är monterade i orginalchassit. Därav är moderkortets strömförsörjning sträckt som en tvättlina.
Jag har valt att placera HDDs till höger (bakifrån sett) för att lämna mittre drivebayn ledig för kommande TV-kort, nu har jag endast placerat min tysta Cooltek-fläkt där för att hjälpa till att dra in mer kyld luft. (2007-08-23 20:01:52)

Produkter på bilden:  Dell Dimension 4500,  SilverStone Lascala LC17 (Svart),  NEC ND-3520,  Albatron GeForce 6200A 128MB

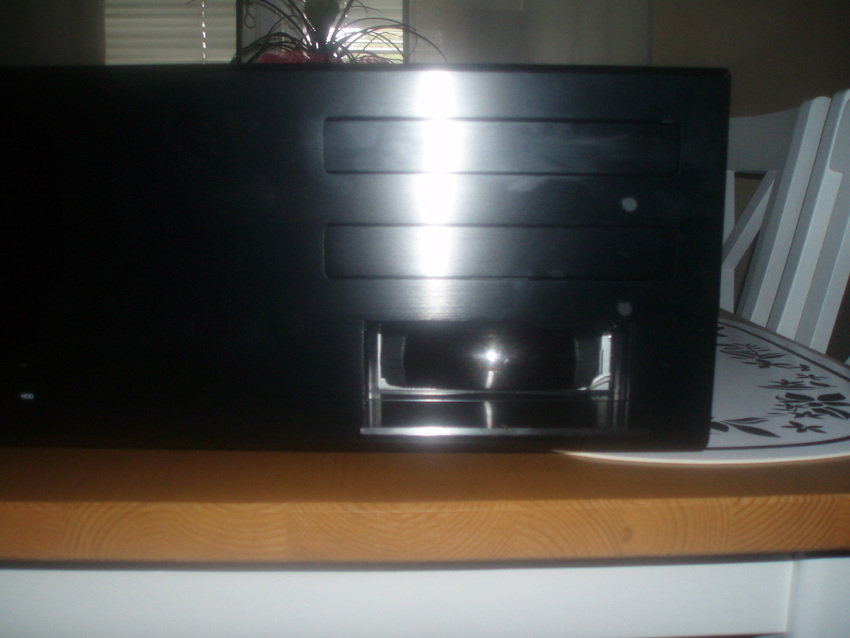

Integrering av fjärrmottagare
Då jag inte hittade något bra ställe att koppla in chassits medföljande frontanslutningar tänkte jag försöka pula in MS MCE remote reciver här som ni ser nu måste luckan vara öppen för att kunna ta emot några signaler men utrymmet här passar som handsken. Det problemet skall bli mitt nästa projekt, det lutar mycket åt att skära till en bit plexi eller liknande. Har någon bättre ideer?
Jag läste någonstans om detta chassi att det var krångligt att montera fronten till DVD-släden, jag håller inte med. Kunde knappast vara simplare, snyggt och stilrent blev det med.. (2007-08-23 21:04:23)

Produkter på bilden:  SilverStone Lascala LC17 (Svart),  NEC ND-3520,  Microsoft Remote Control and Receiver for Windows XP MCE
