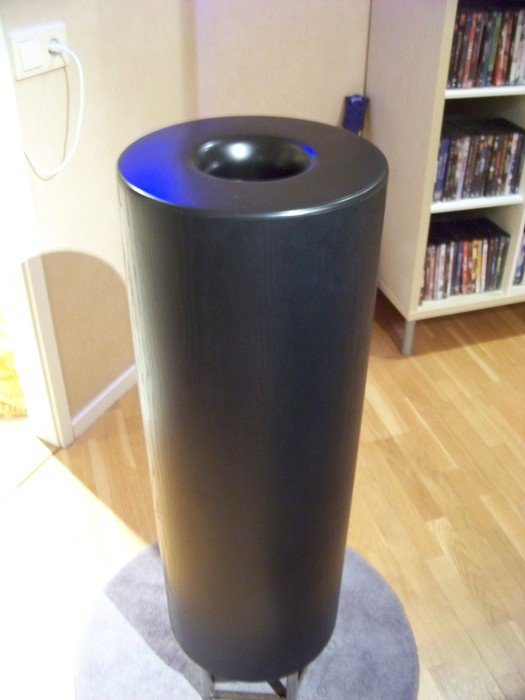

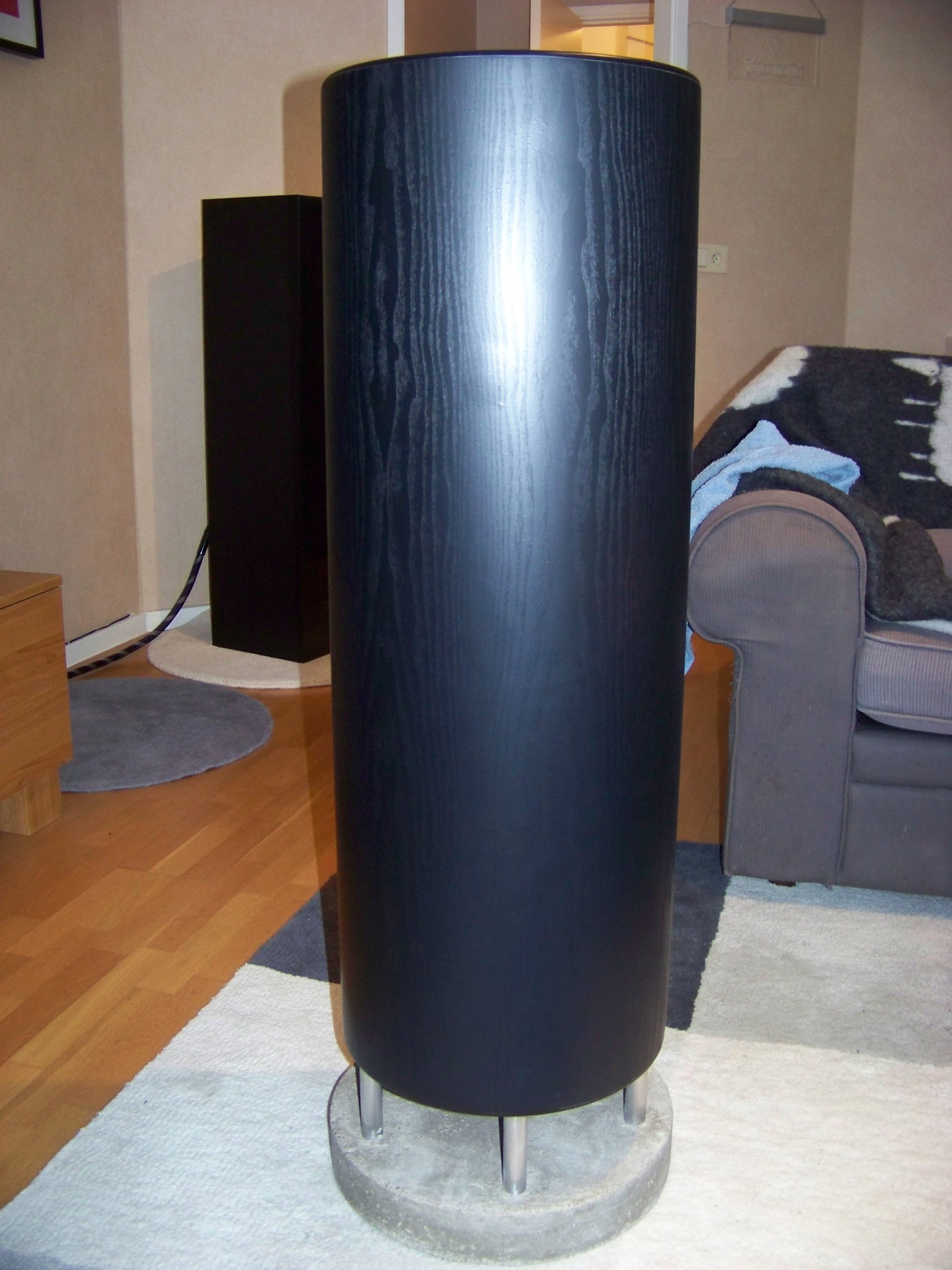

Helheten
Så här blev slut resultatet..
Kommer mer bilder på andra albumet med allt i helhet =) (2009-02-08 13:01:51) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

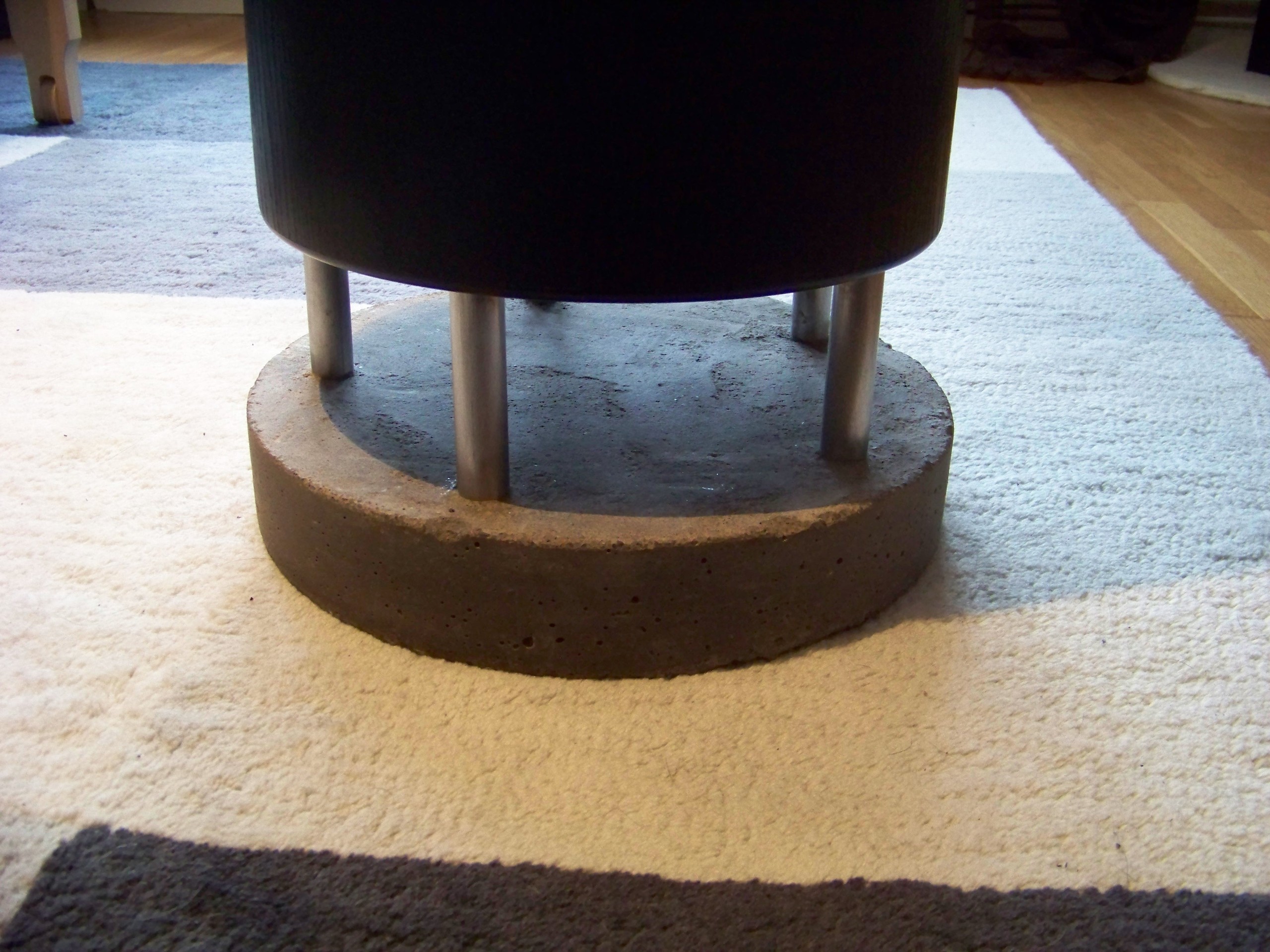

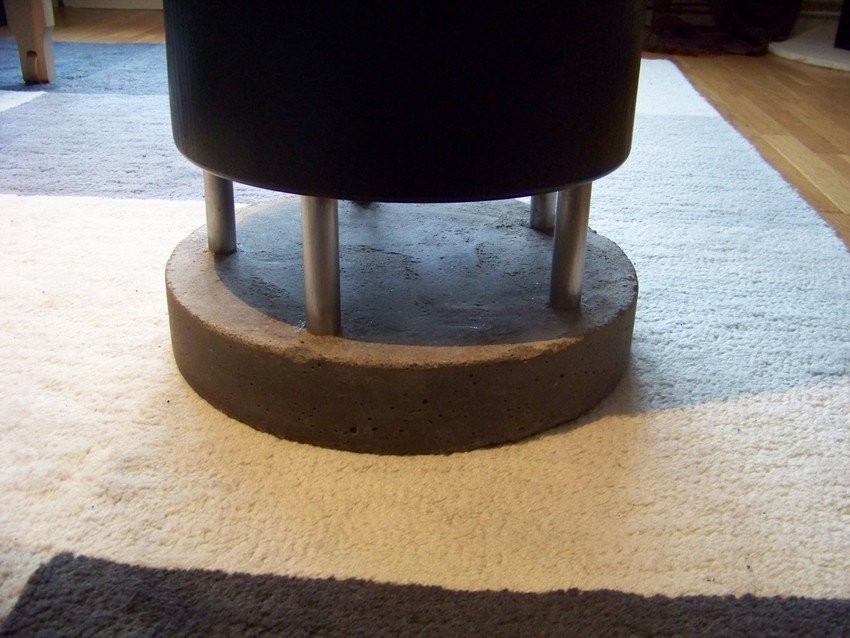

Fast bultad..
Blev riktigt nöjd. Rätt så bra kontrast med den svarta mot den lite grova betongen (2009-02-08 12:55:30) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

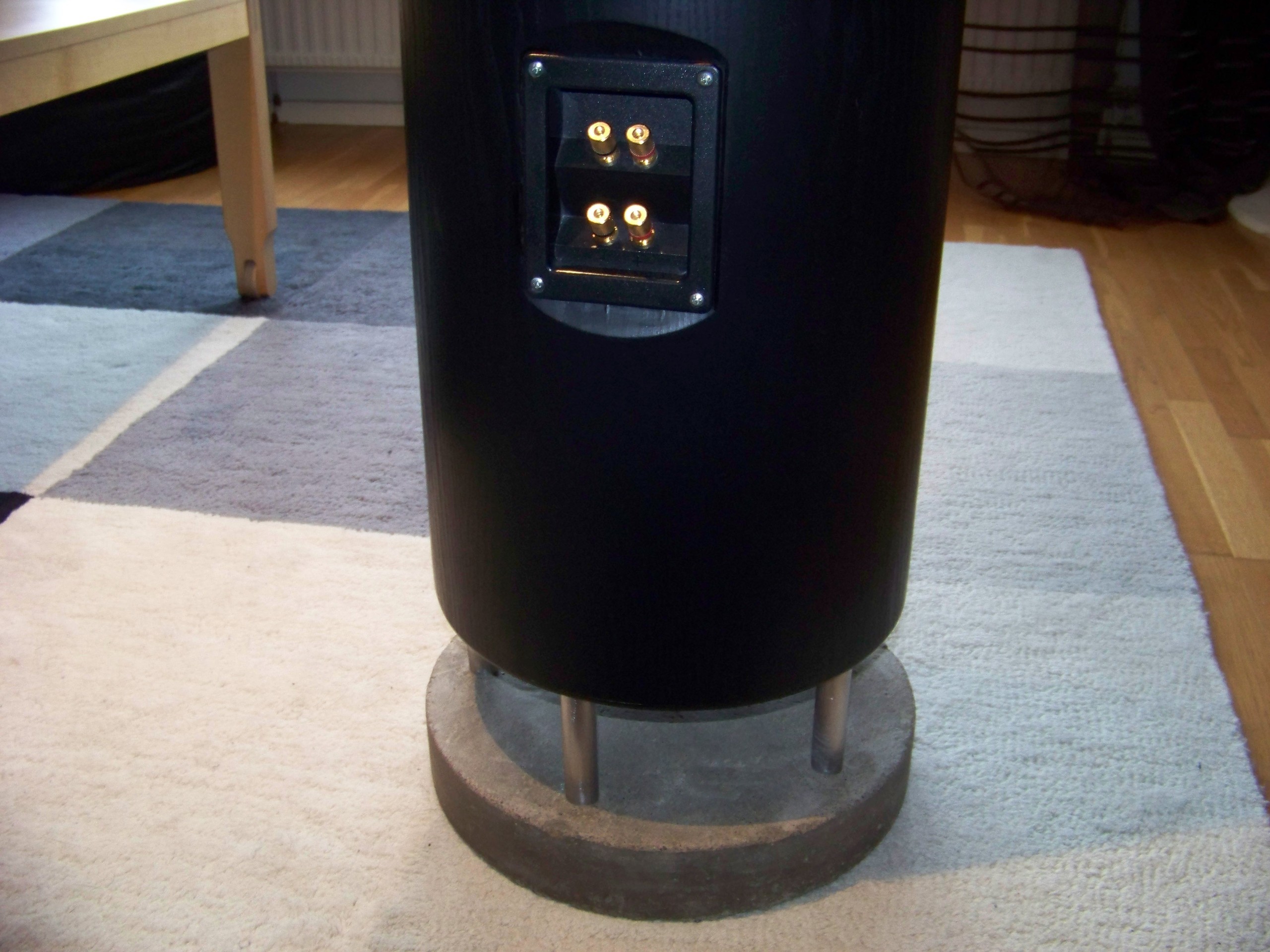

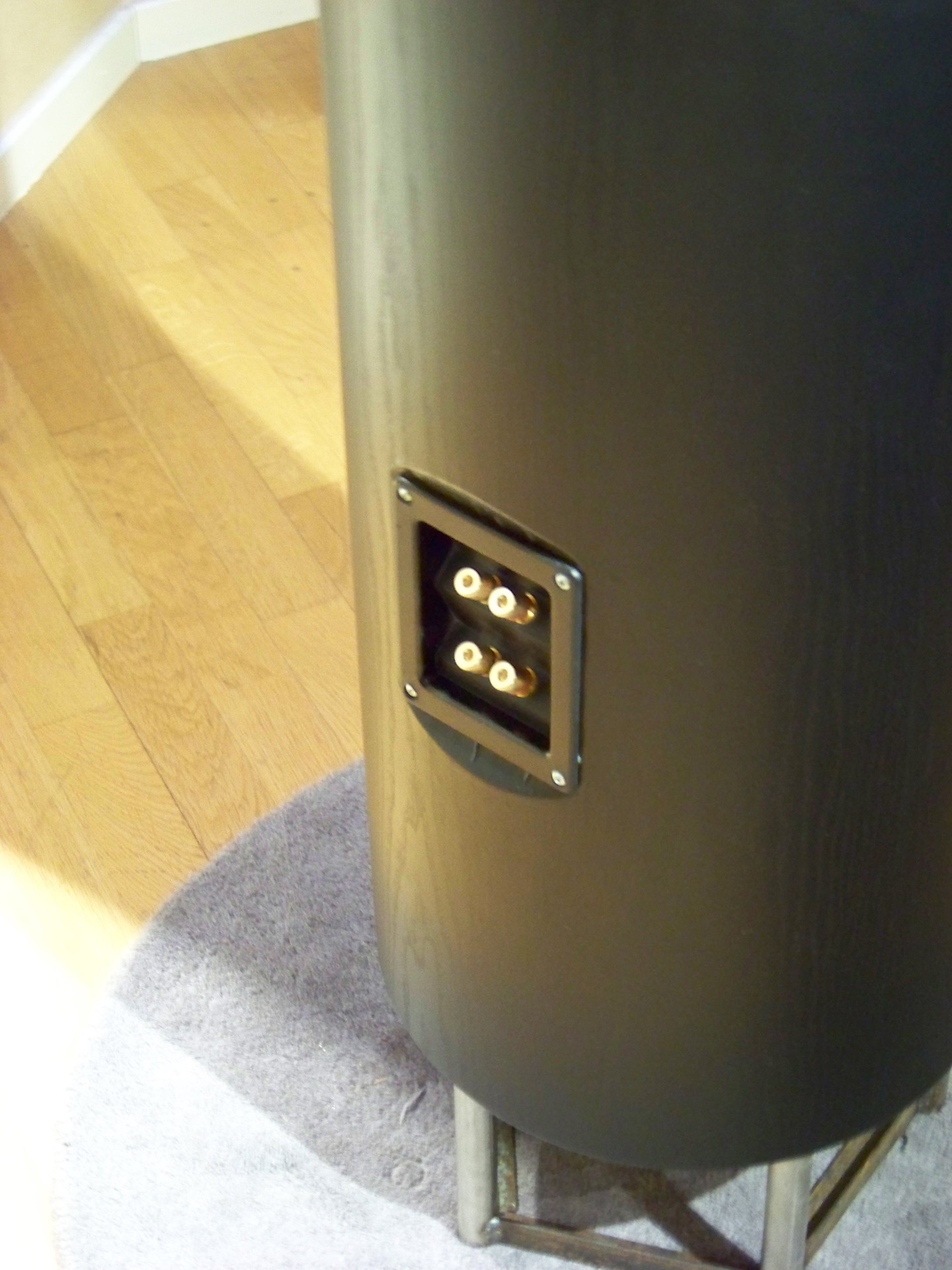

Terminalen
Blev lite väck i folien vid terminalen... men allt kan ju inte bli perfekt. (2008-01-29 20:14:46) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

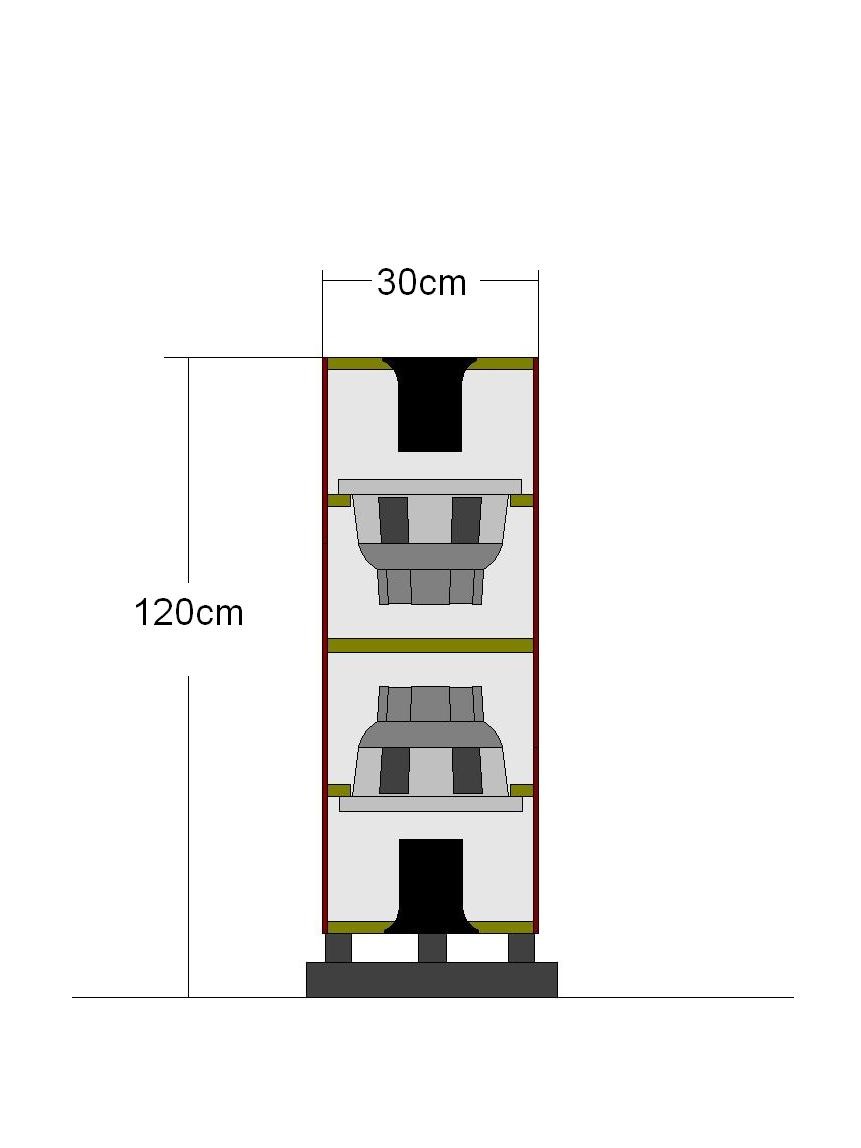

Har gjort en liten skiss i Paint på bygget
Röret kommer byggas i 30cm:ers pvc rör.
Foten vet ja inte riktigt vad jag ska bygga den i men funderade på att gjuta en platta i betong. Sen ha distans rör mellan "lådan" å plattan. Tänkte dämpa först med bly/gummi mattor som man har till karosser på bilar sen dämp ull. (2007-11-11 17:49:46) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

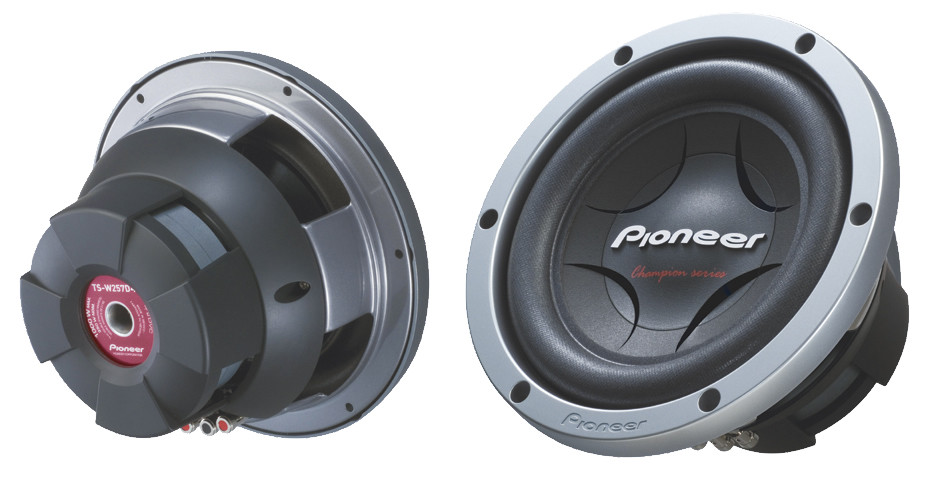

Basarna
Det är elementena som tänkte husera i "röret".
Dom blev över efter nytt bygge i bilen så varför inte ha dom inne ist
Det är 2st Pionees TS-W257D4
Alltså 2st 10" basar med dubbla talspolar på 4ohm (2007-11-11 17:56:37) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

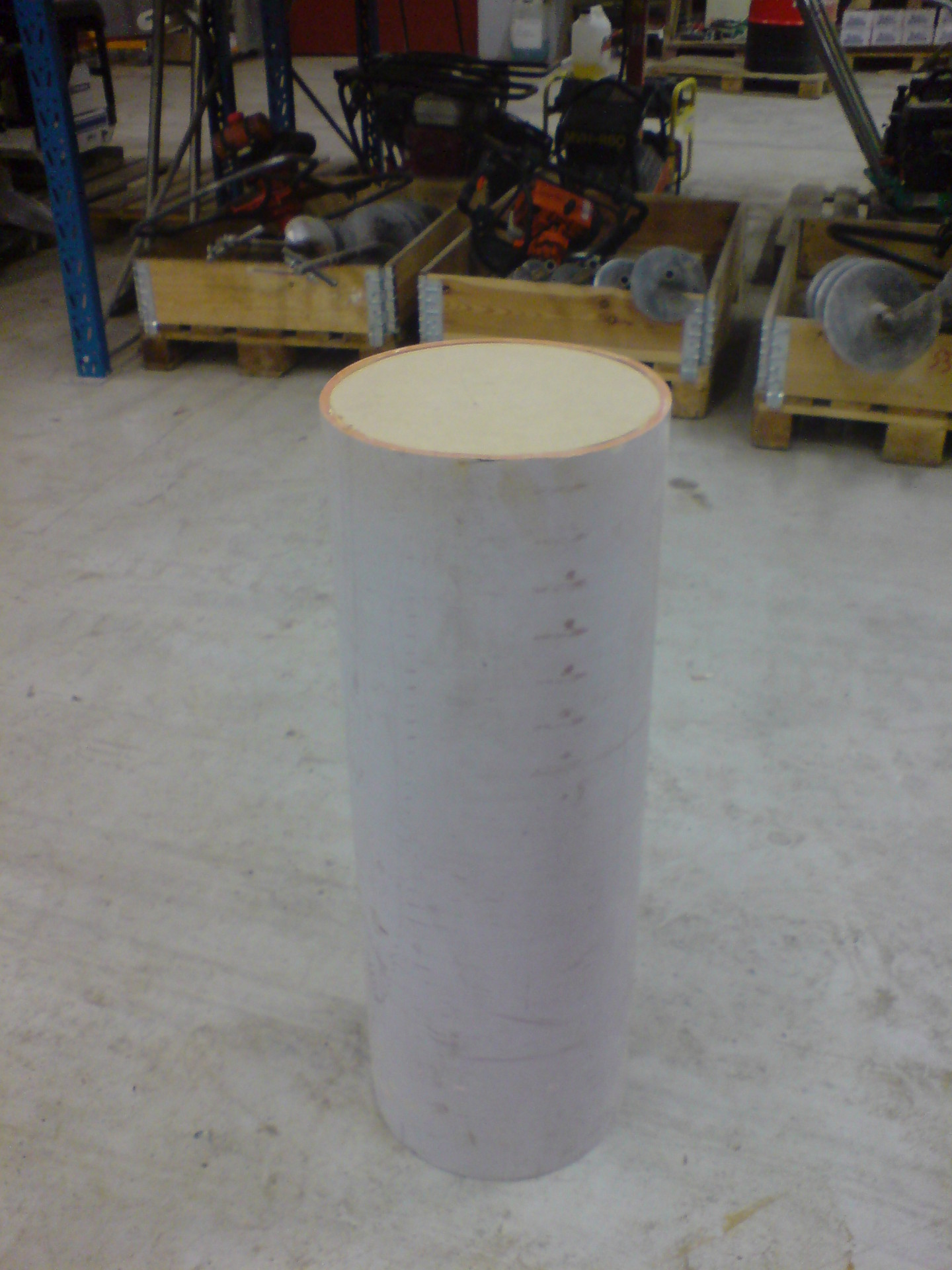

Då vad det påbörjat =)
Börjat lite lätt med projektet. Grovsågat längden på röret och fräst en skiva. Taget med mobilen.. (2007-11-15 18:51:34) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

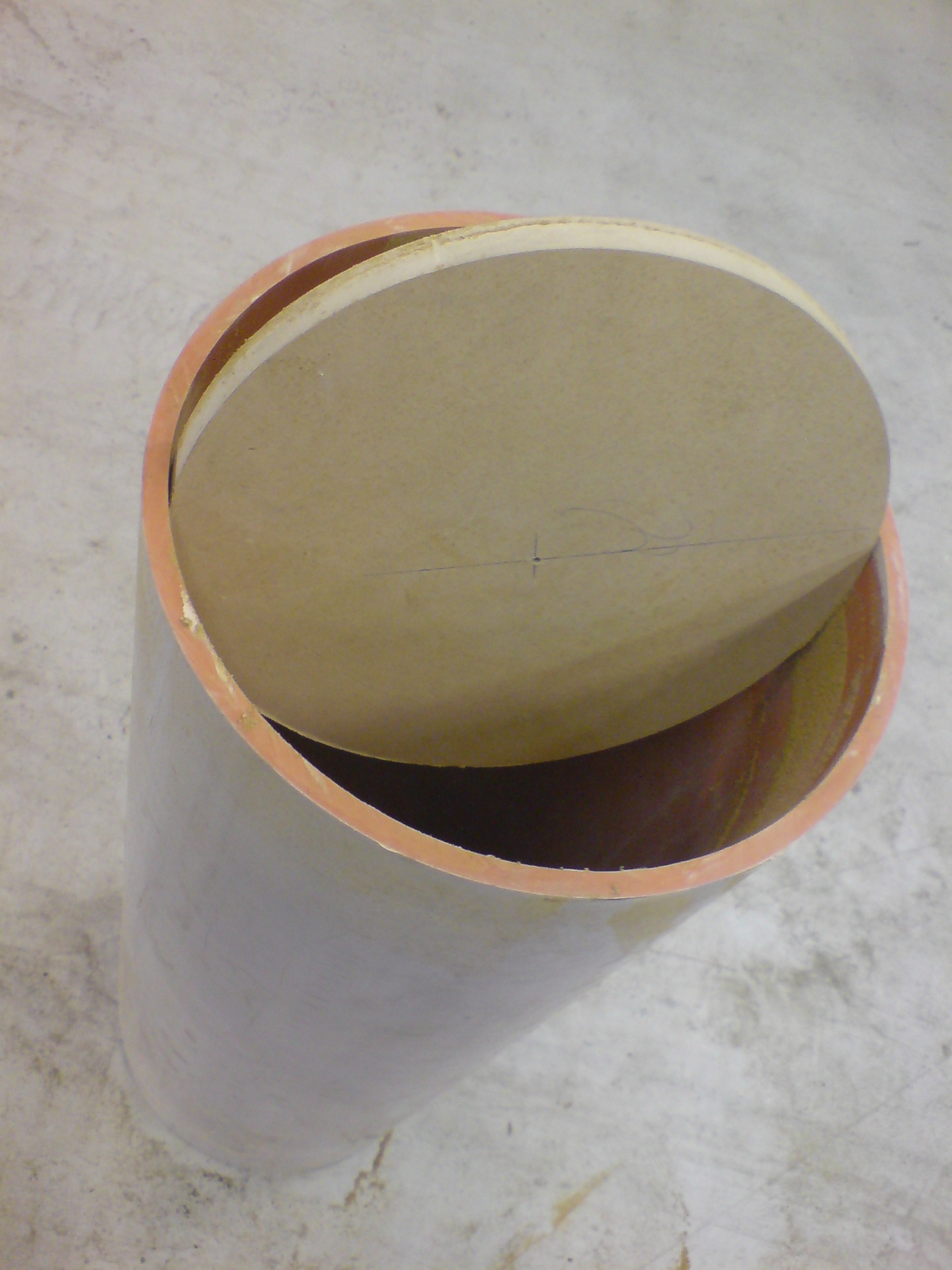

Röret...
Första skivan ut fräst. Gjorde ett test om det skulle funka och det kommer det nog göra bra =) Det var visst väldigt tjockt material i väggarna på röret. Kommer bli mer gjort imorrn =P (2007-11-15 18:54:15) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

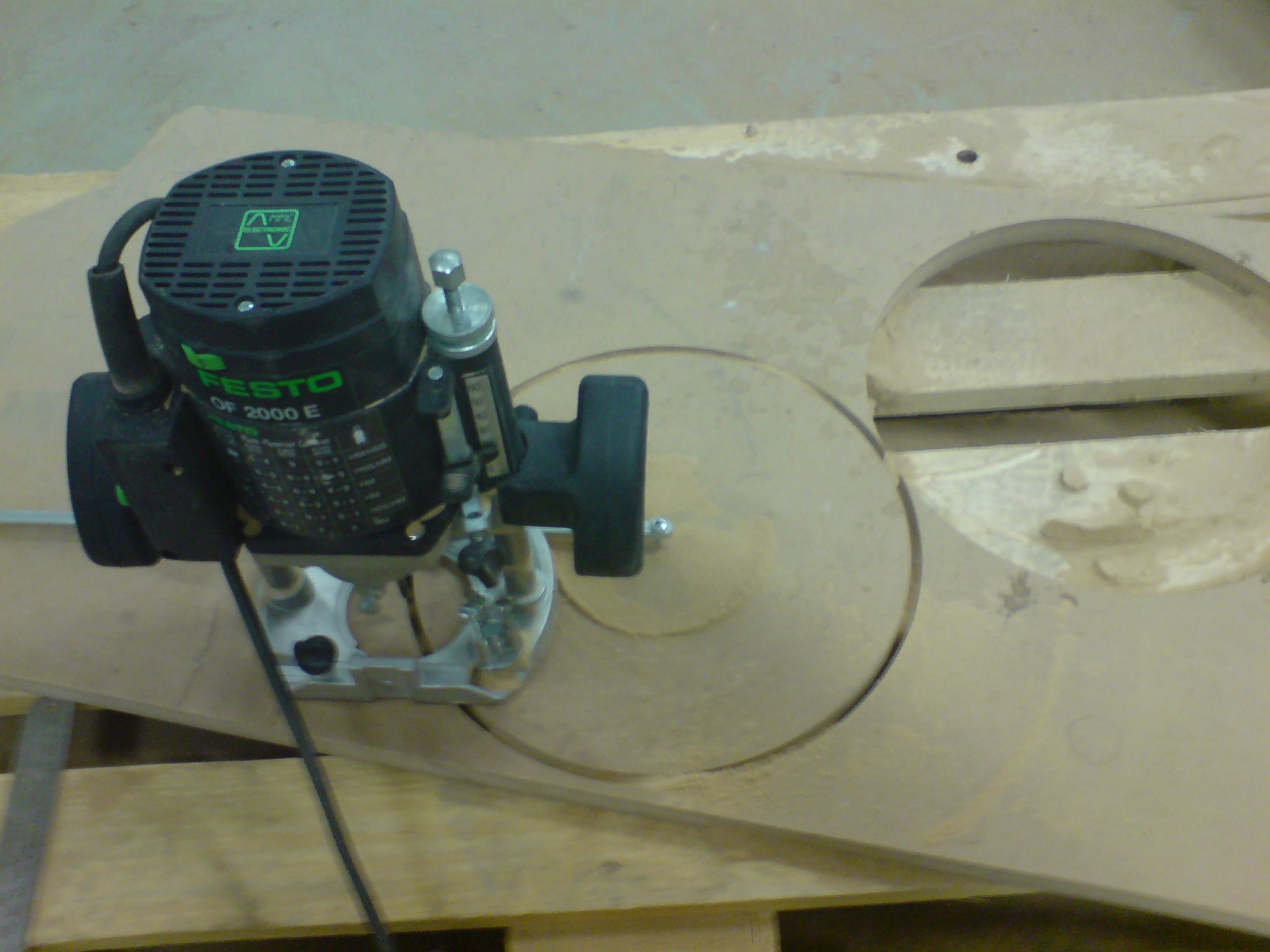

Fräsning
Fick improvesera lite så jag kunde fräsa cirklar, det funka bra. Sen är Festo underbara verktyg. (2007-11-17 21:27:08) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

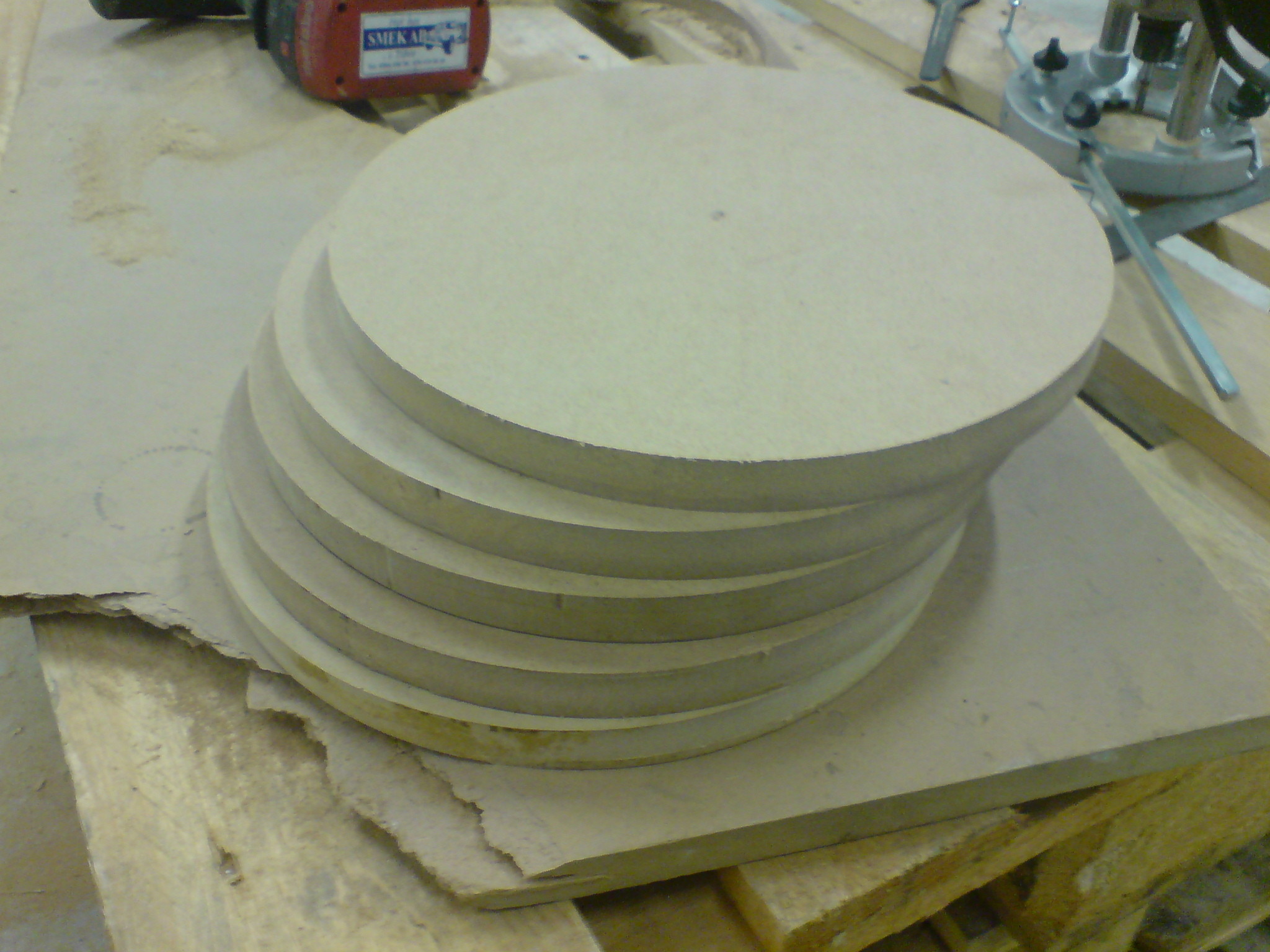

Skivorna
Så där va alla utfrästa. Bara att fräsa ut för basarna i 2st. Blir nog 2 skivor till som är lite tunnare som ska va uppe och under på röret sen fräsa lite rundade kanter. (2007-11-17 21:30:22) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

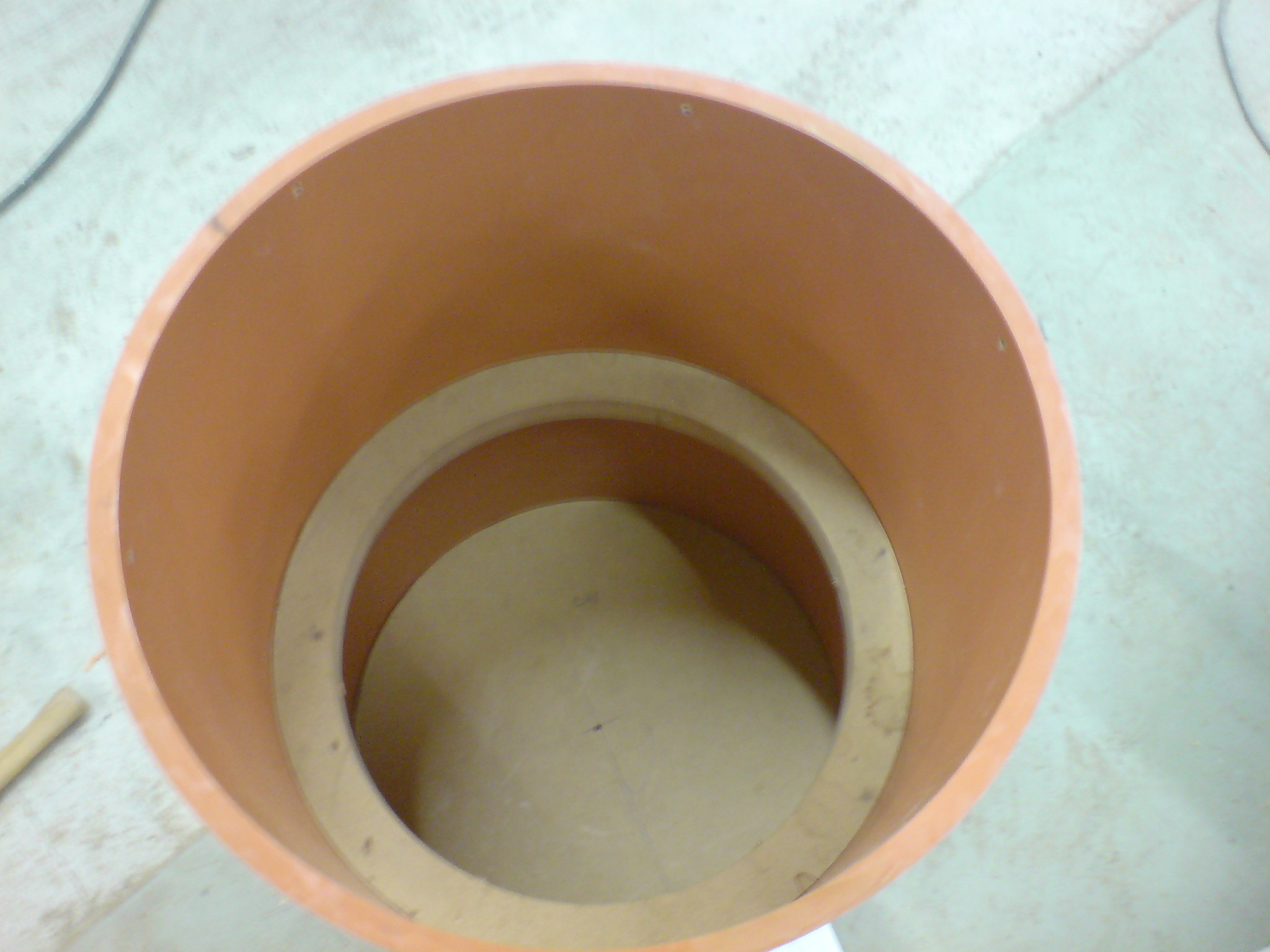

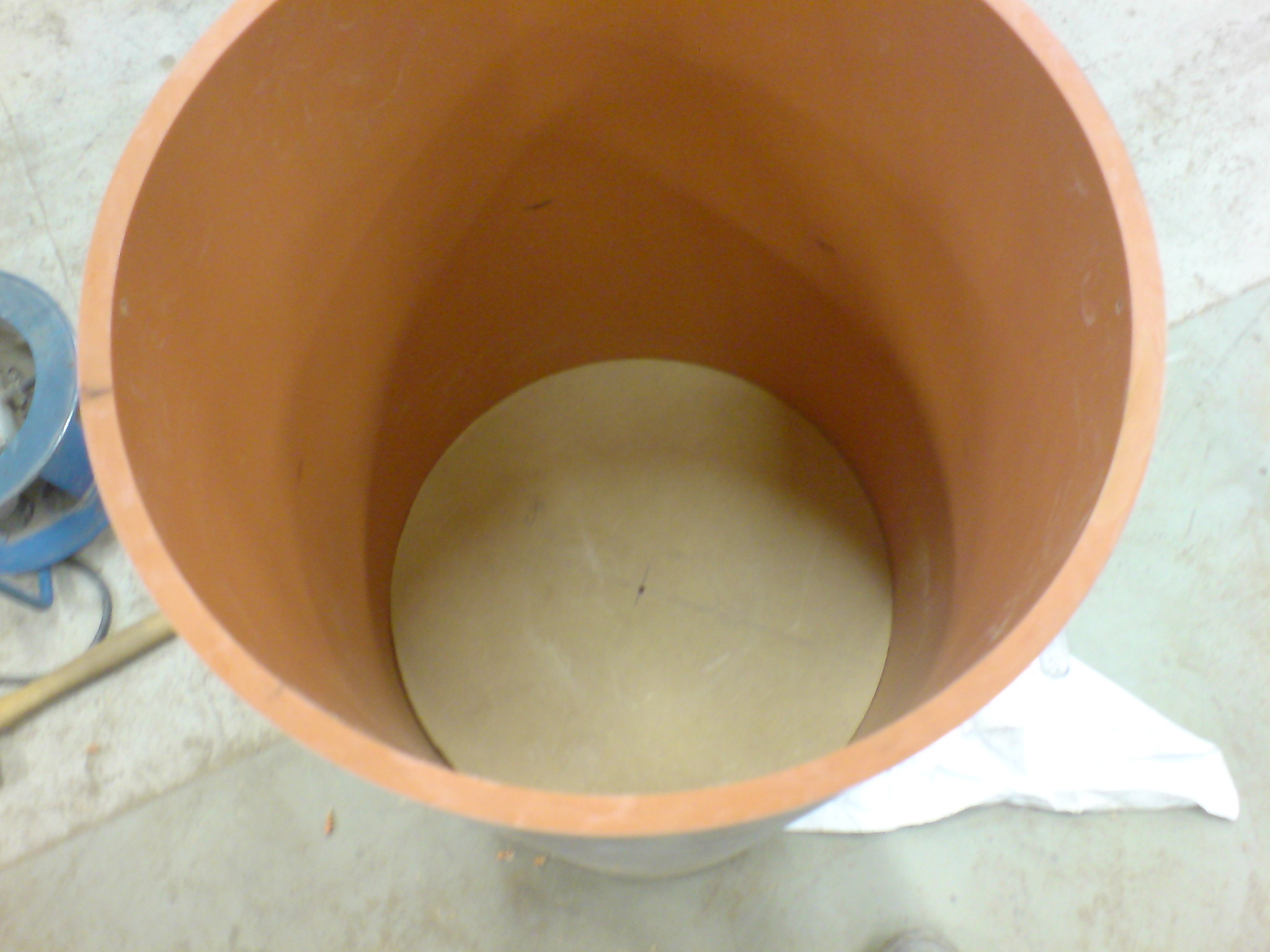

Mitt skivan
Första skivan på plats. (2007-11-17 21:33:29) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Bas skivan
Utfräst å fast skruvad. Blir att täta med sättlimm sen. (2007-11-17 21:36:00) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

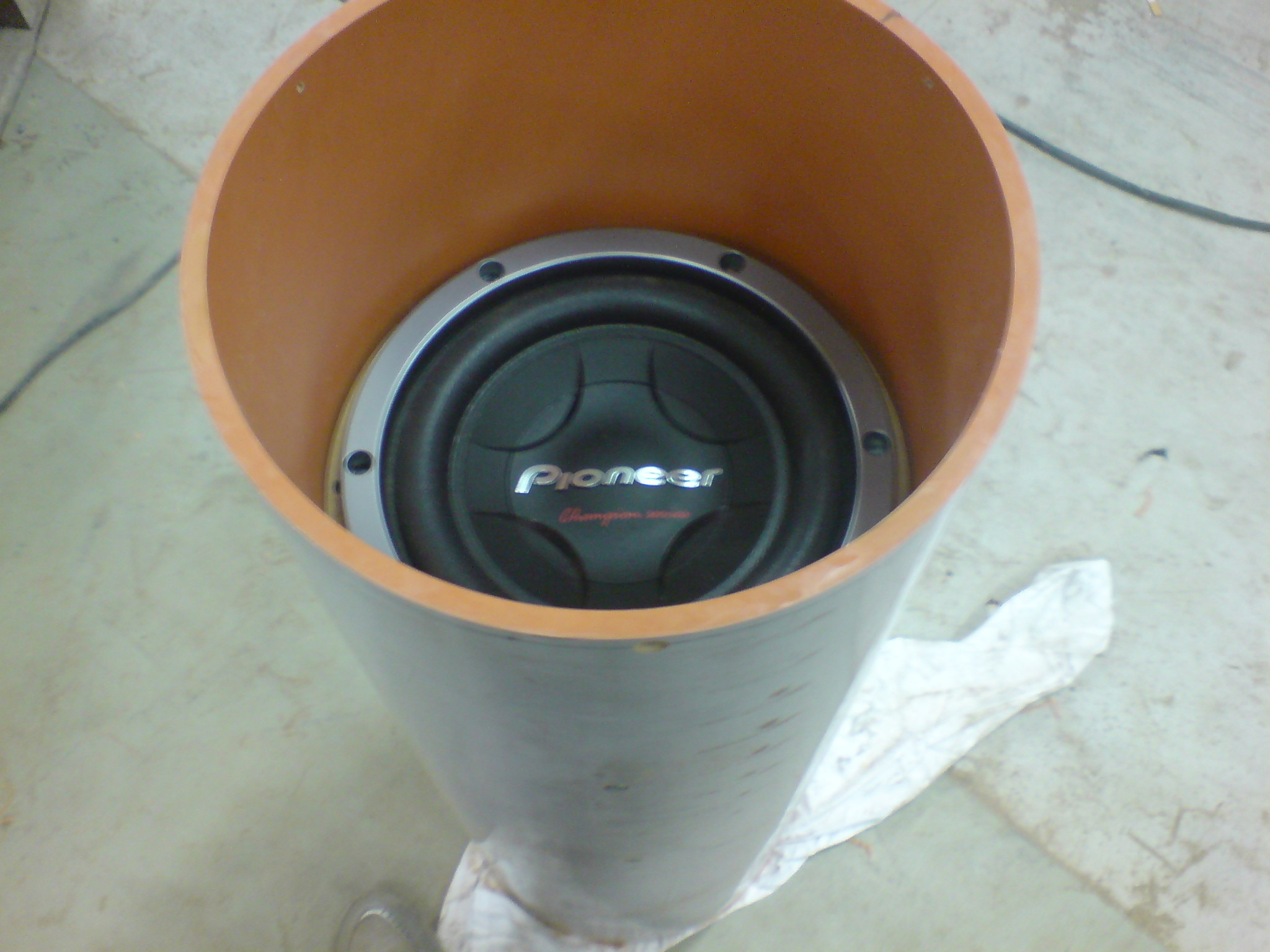

Basen
Prov montera den här. Allt passar bra men det va inte enkelt att lyfta upp den hehe (2007-11-17 21:38:21) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

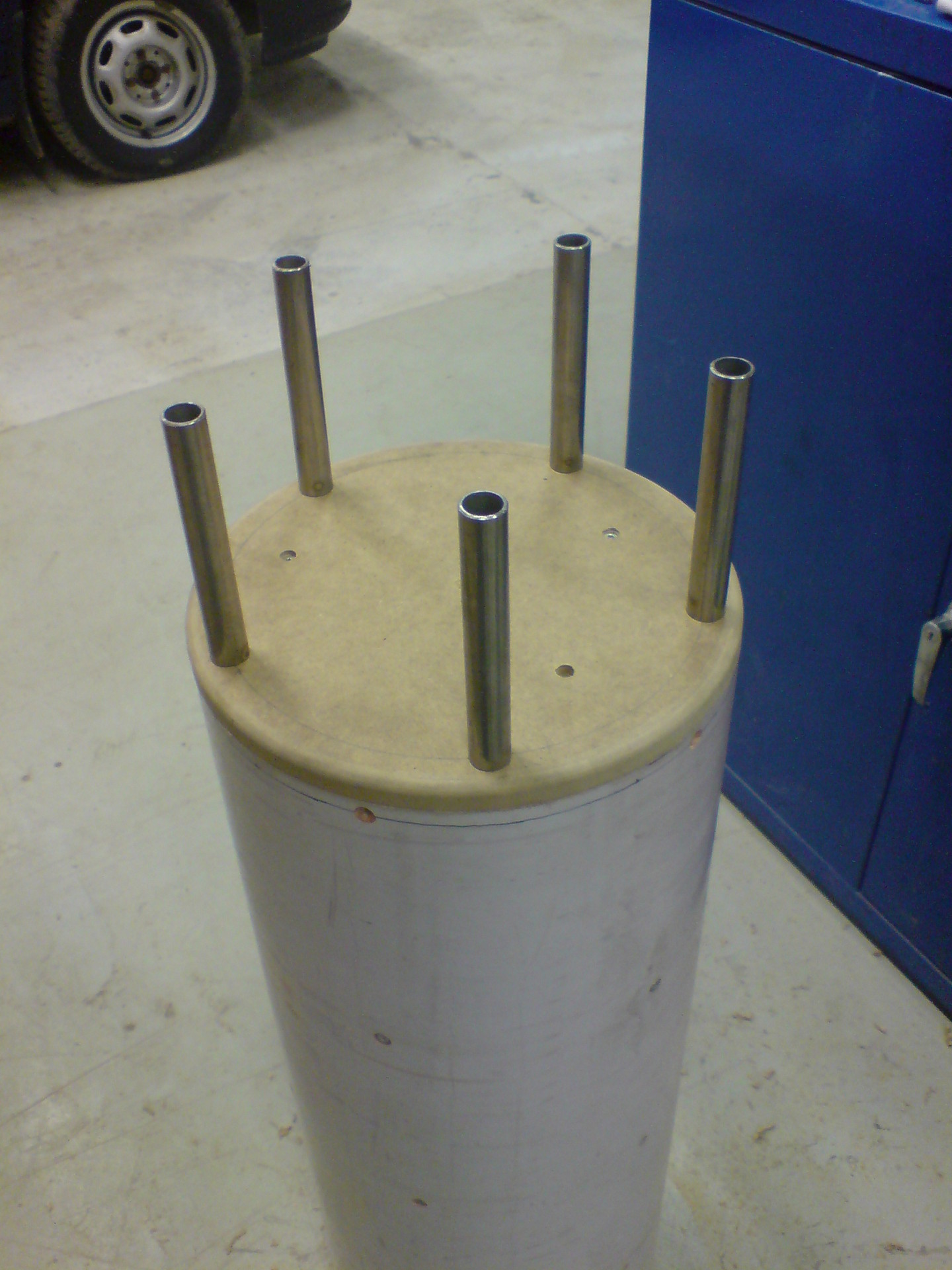

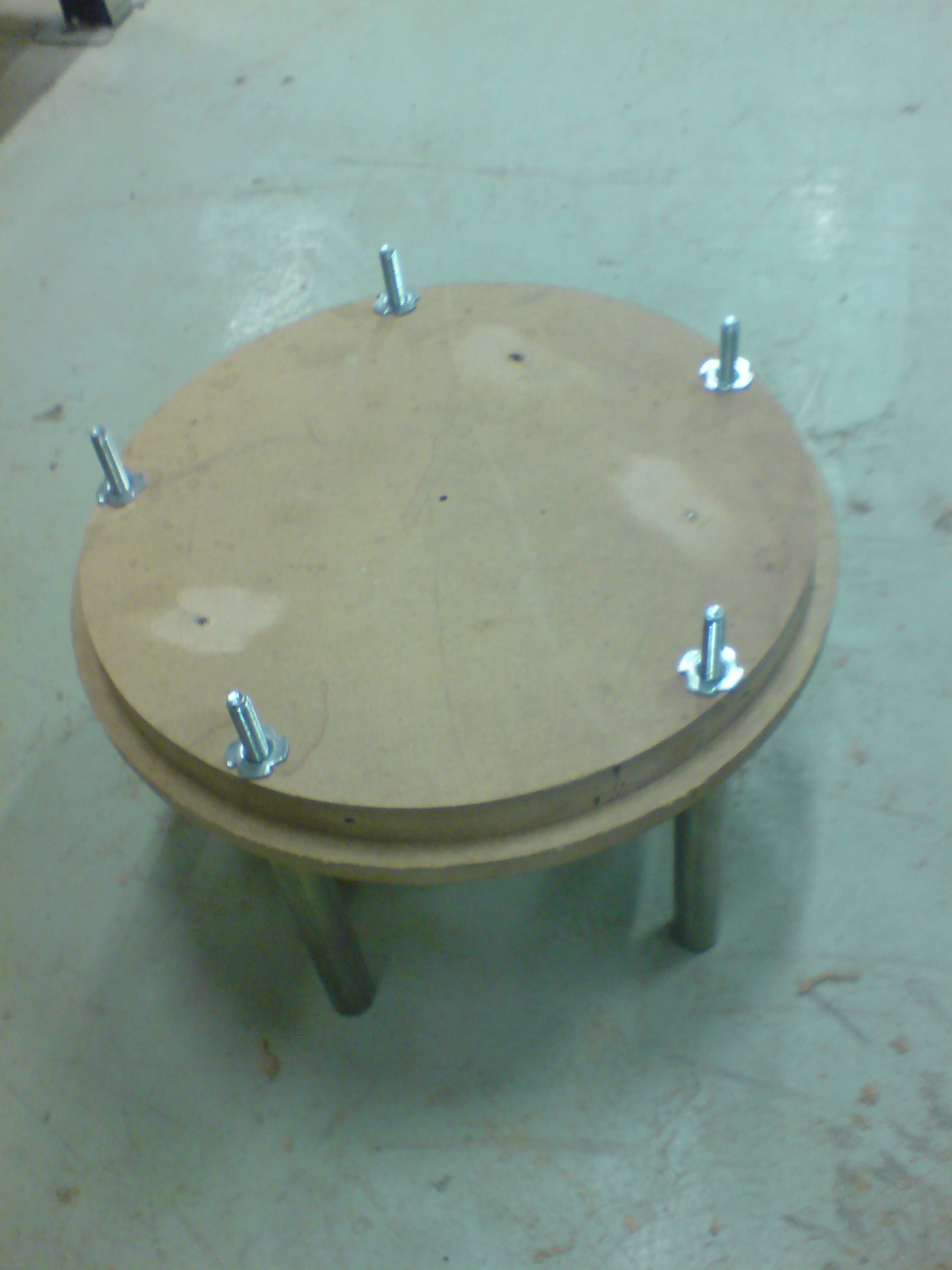

Botten
Islagsmuttar M8 på plats och rostfria rör som ben som ska gjutas in i botten plattan. Är bara en provmontering detta, därför dom långa bultena. (2007-11-21 20:11:52) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Botten plattan
Ska svetsa fast stag mellan benen, som kommer funka som armering i betongplattan. Alltså så kommer rören gå rakt igenom betongen så man kan skruva dit den från undersidan. Rören är rostfira så det blir borstad finish på dom. Ska fräsa hål i mdf:en till basröret med. (2007-11-21 20:16:06) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

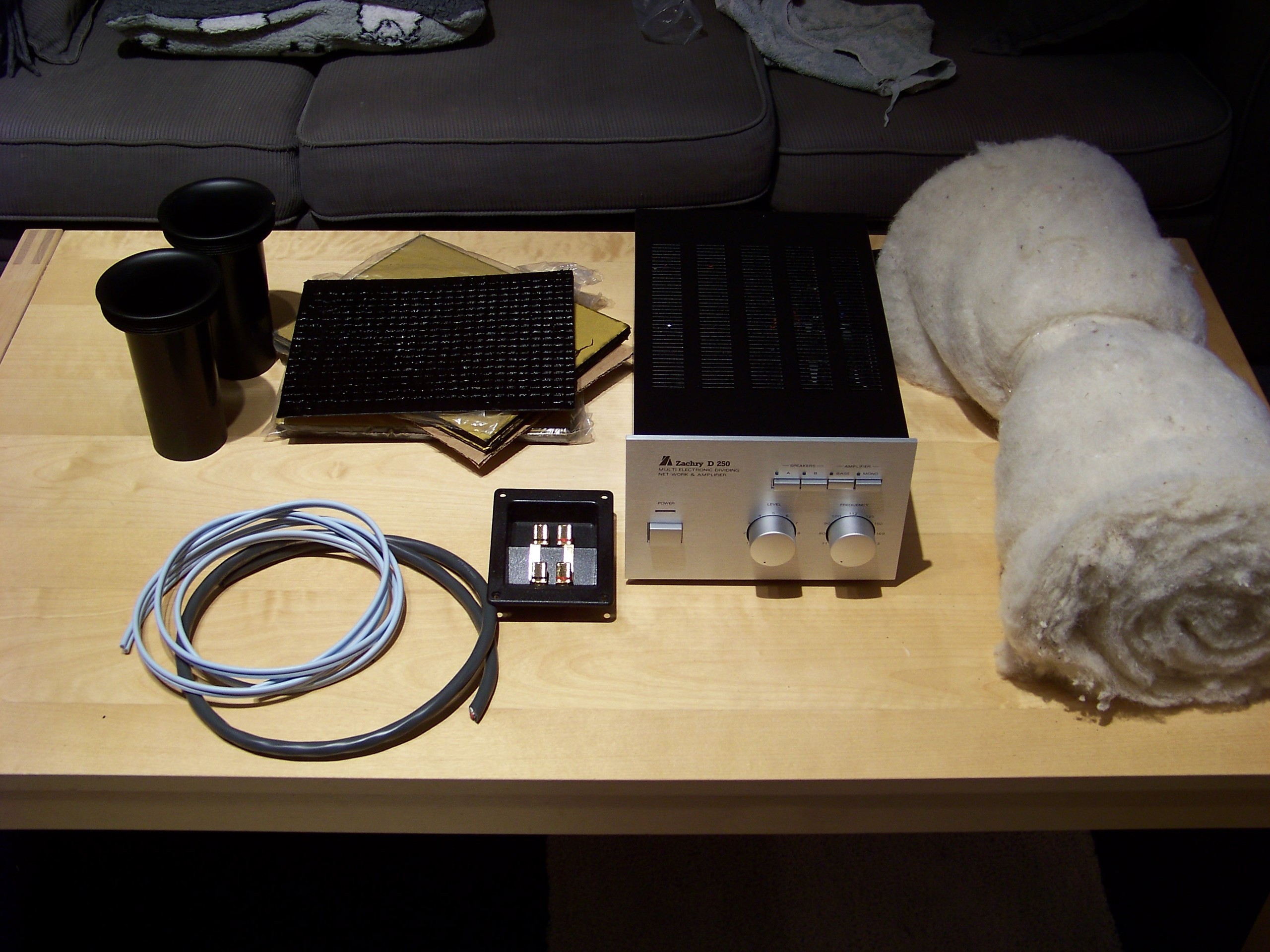

Packet...
Då har grejerna kommit, trevligt som faan=)
Har man lite att pyssla med i helgen. (2007-11-22 15:15:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Zachry D-250,  Supra Classic 4.0 2x4mm,  Supra Rondo 4.0 4x4mm

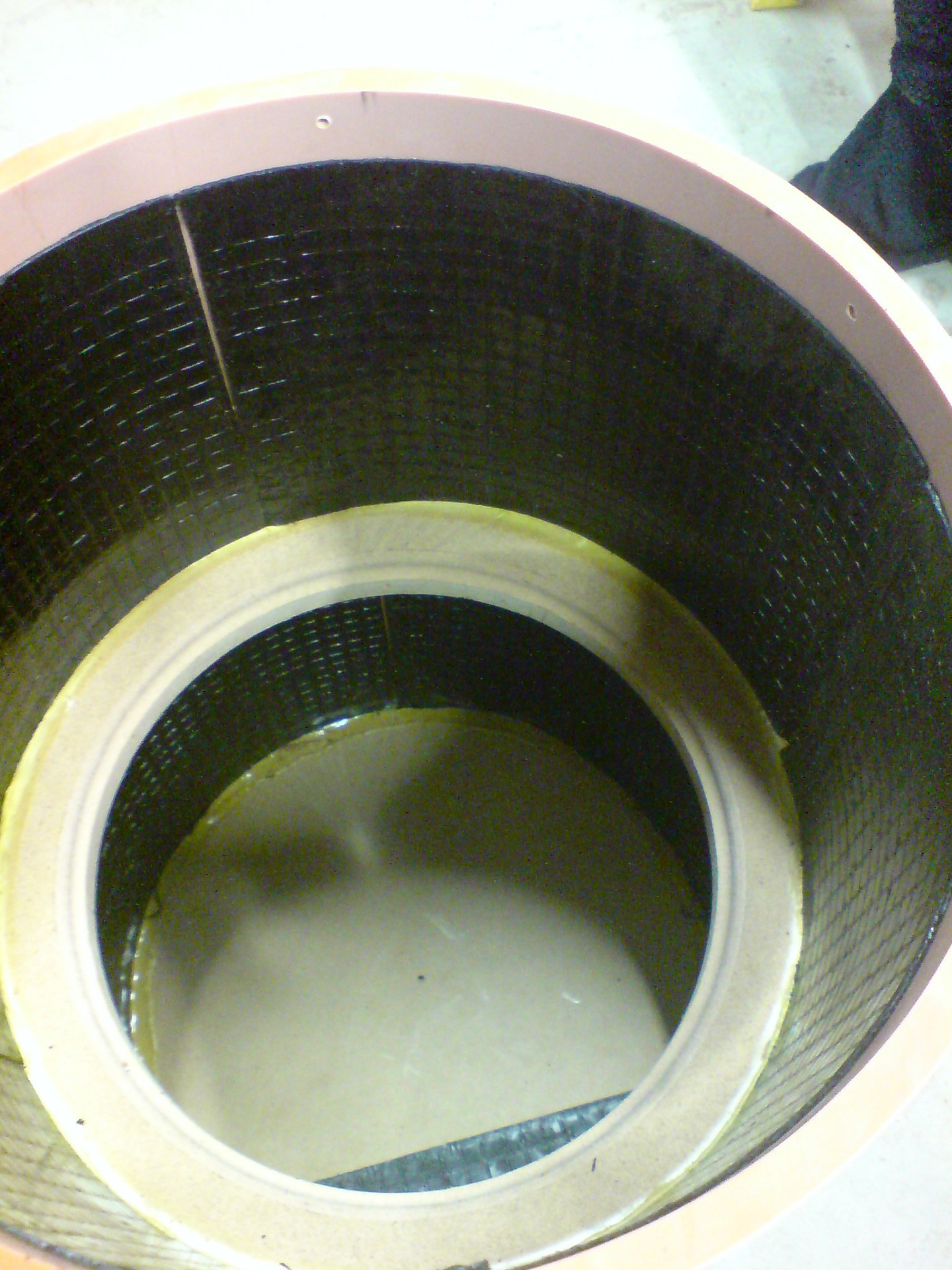

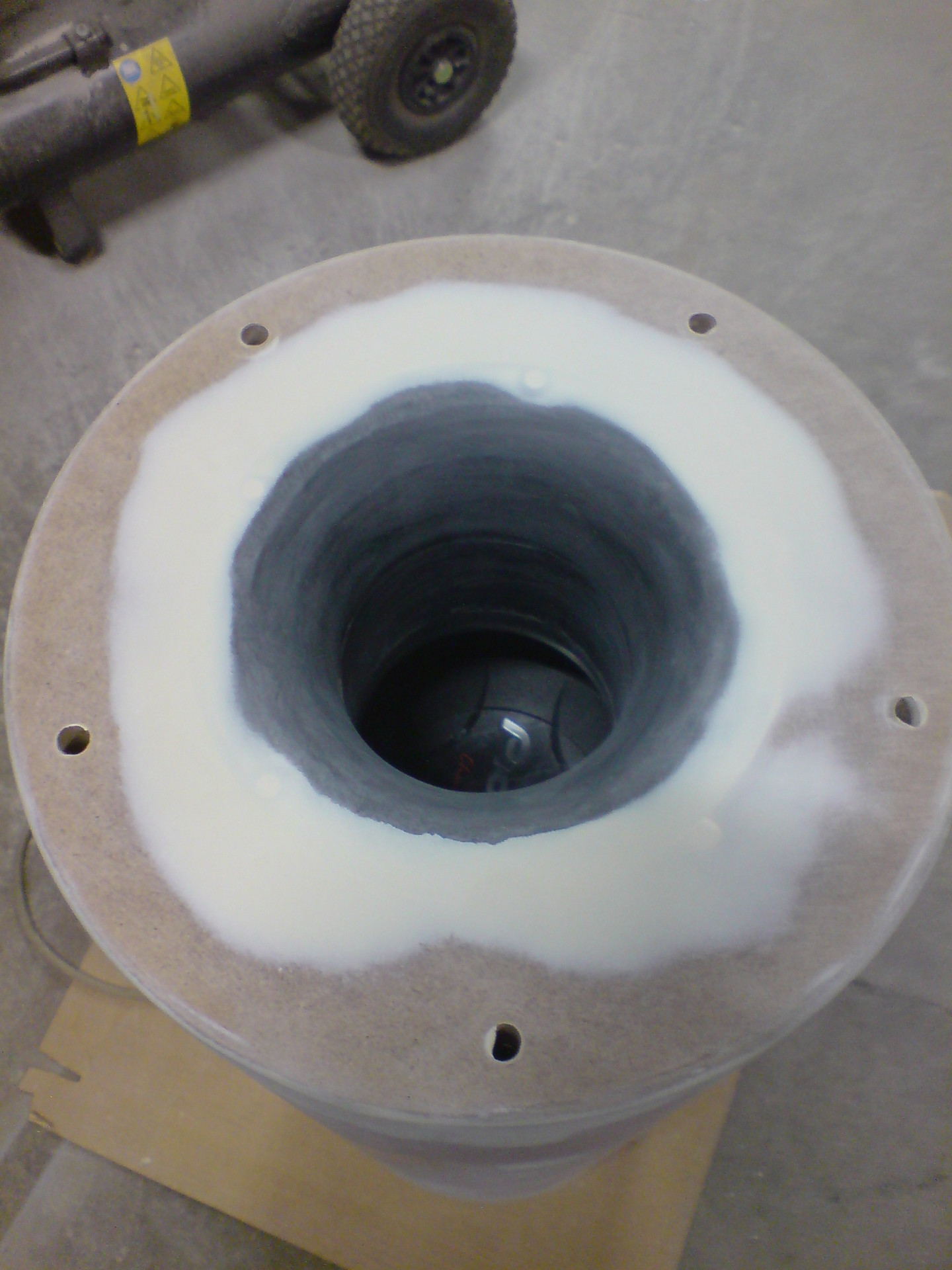

Dämpning
Då börjar bitumin gummit komma på plats. Tätade med sättlimm i alla skarvar.
Bara botten skivan kvar sen in med fårull. (2007-11-22 21:48:14) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

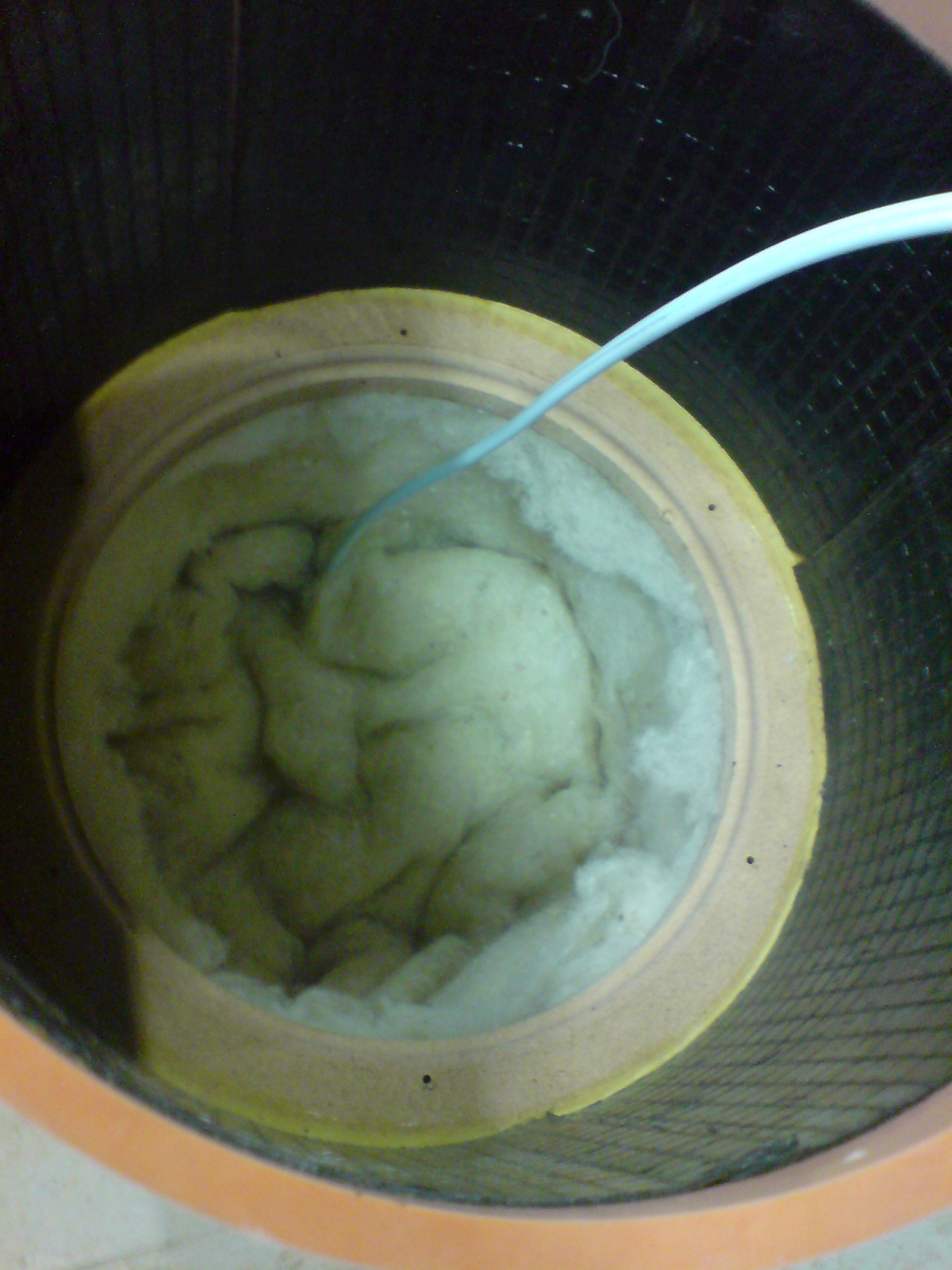

Dämpning nr2
Dår är även fårullen på plats.
Även dragit in kabeln, bara att skruva in basen.
Hoppas den kommer trivas där nere =) (2007-11-22 21:52:17) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Supra Classic 4.0 2x4mm

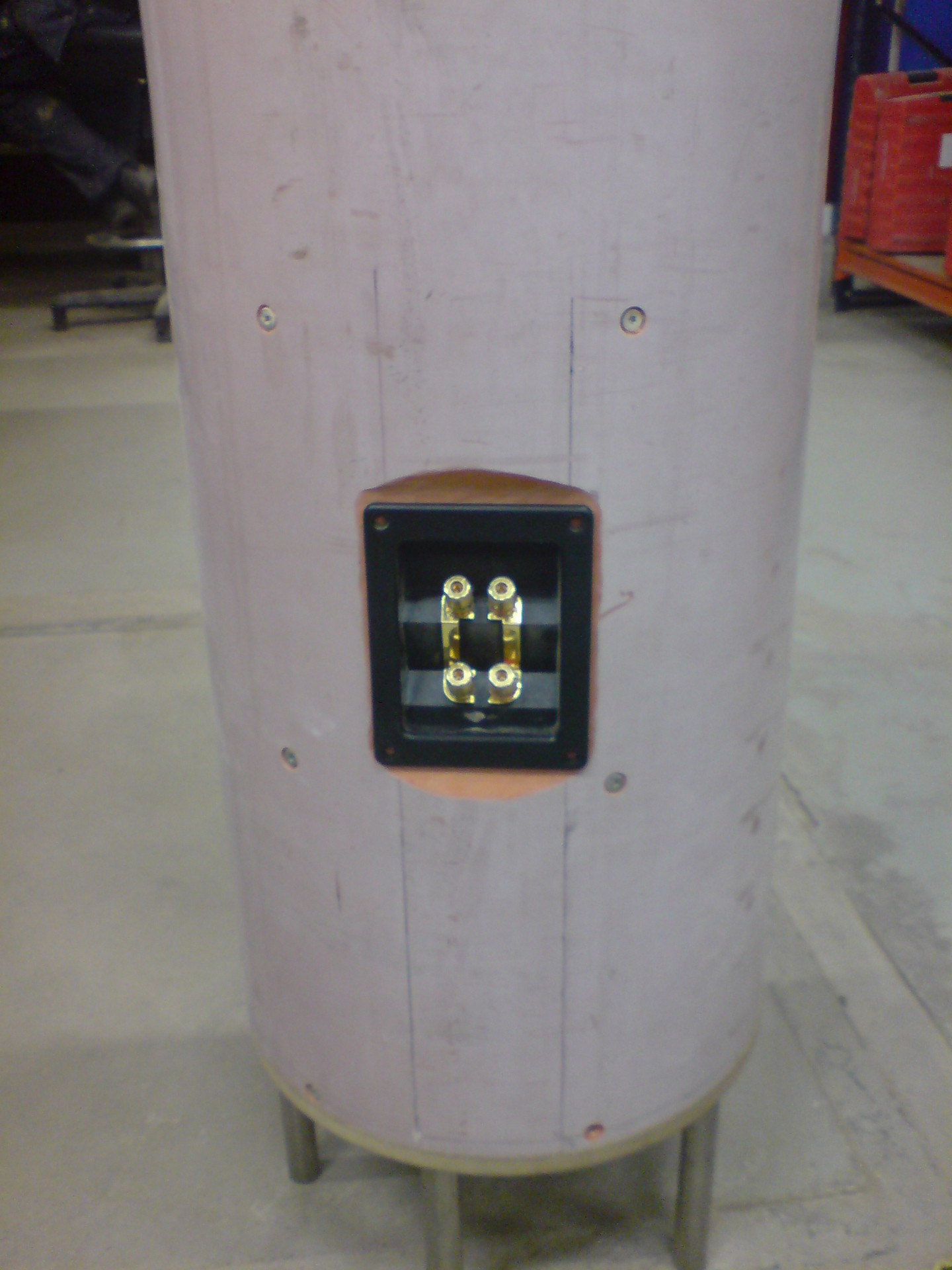

Terminal
Fick slipa in den med vinkelslip.
Blev lite tunt just in i kanten men kom inte på nån bättre lösning på det.
Testade på ett annat rör med värmepistol, för de första så tog det kanske 30min.
Sen när man skulle forma in det så fjonga det upp igen som gummi.
Men detta kommer nog funka bra =) (2007-11-22 21:56:05) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

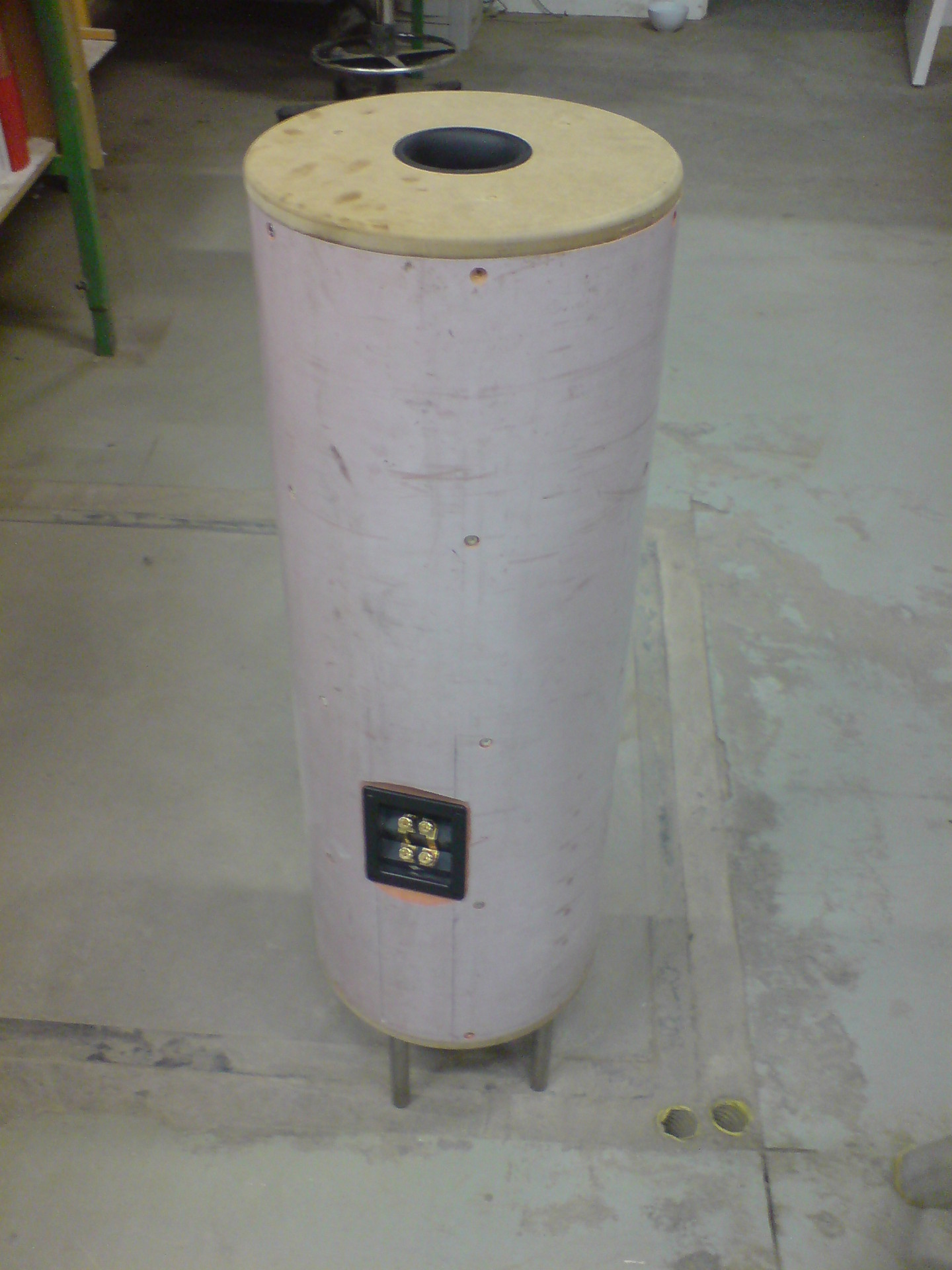

Helhets bild
Nu är det inte långt kvar =) klockan var 22:00 så var tvungen å bryta för ska iväg till jobbet. Är lite skeptisk till basrören, var inte alls som ja förväntade.
Men ska göra ett prov spelande med den först. (2007-11-22 22:02:06) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Annat basreflexrör..
Projektet har legat lite på is sen senast. Va lite mycket annat runt jul sen har det blivit ett nytt ljudbygge i bilen men nu har det kommit igång igen.
Fick byta rör. Dom andra blev det extrema blåsljud i....
Sitter 4" tums nu ist med aeroportar i varje ände.
Har fräst ner det i skivan och börjat spackla lite här.
Ni ser ju det gamla hålet i den andra som står bredvid... blev lite skillnad =) (2008-01-27 18:48:44) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

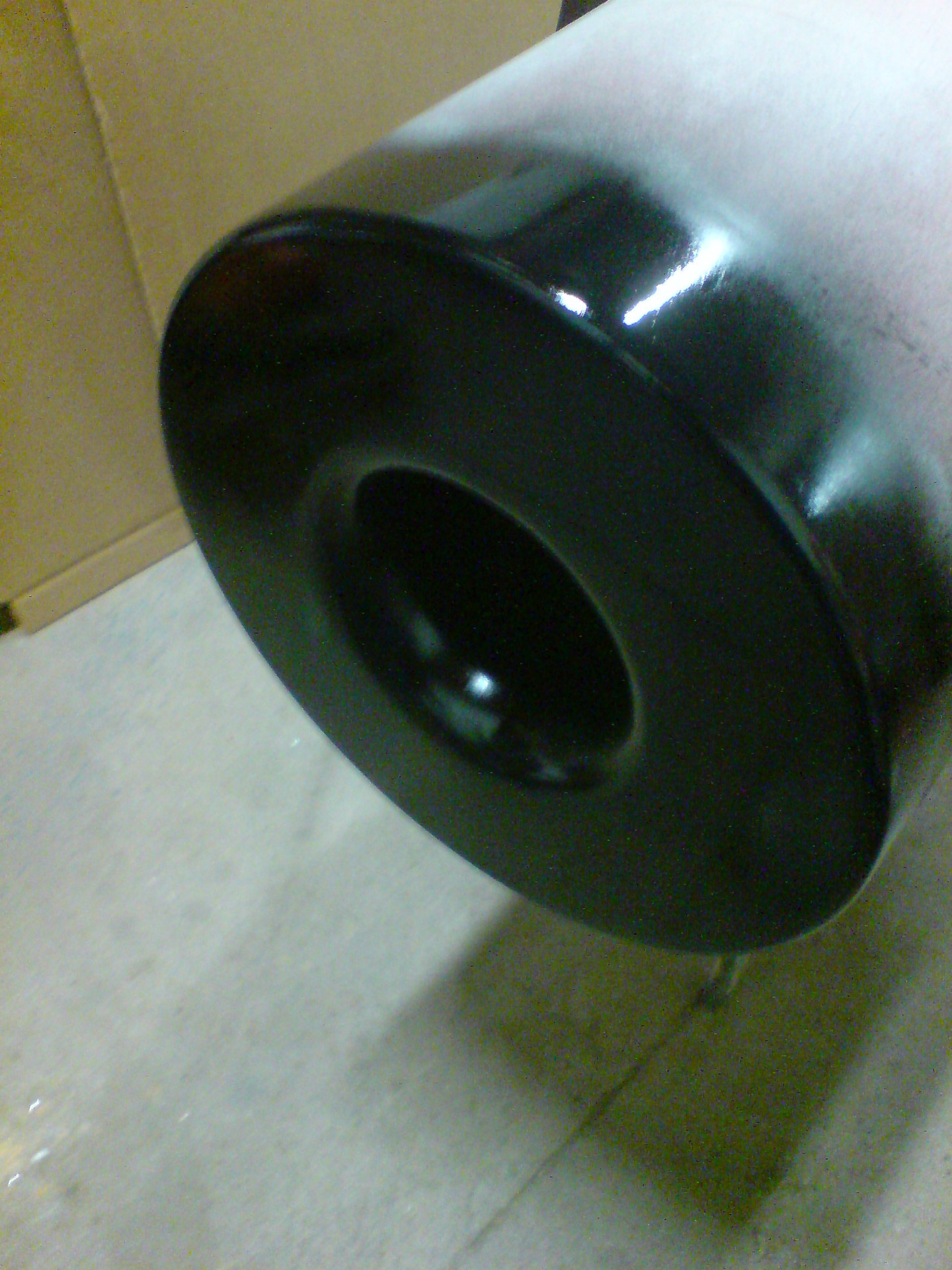

Aeroport
Lite närbild på porten. Kom inte på nån bra lösning på att få det snyggt å enkelt att fåså man kan skruva isär den när allt är klart.
Så det blev att spackla igen alltihopa, hoppas det inte blir nåt fel på basen bara =)
Men ja har haft allt hemma i 2månader och spelat å härjat så det funkar.
Spela på rätt så friskt... blev mycket bra till film när det går lägre ner i Hz (2008-01-27 18:55:02) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

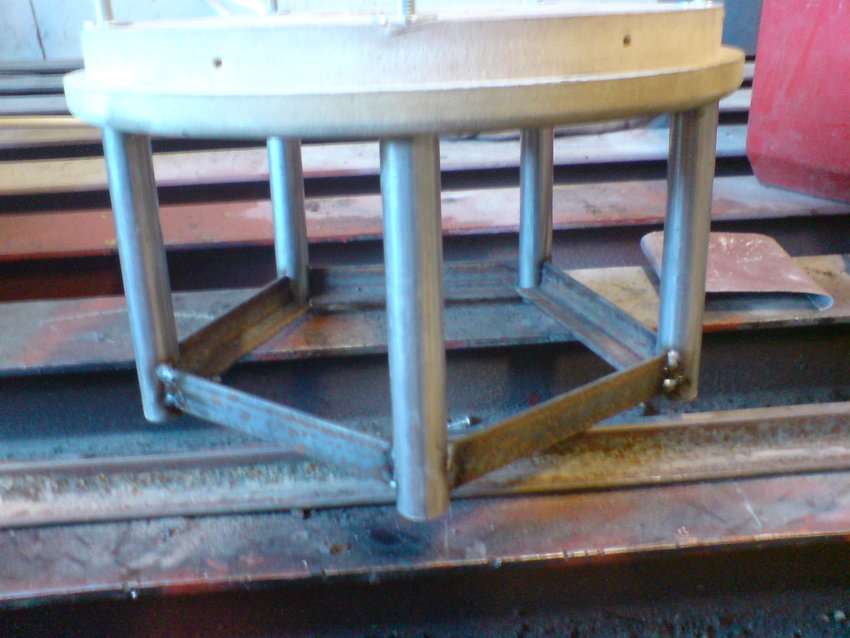

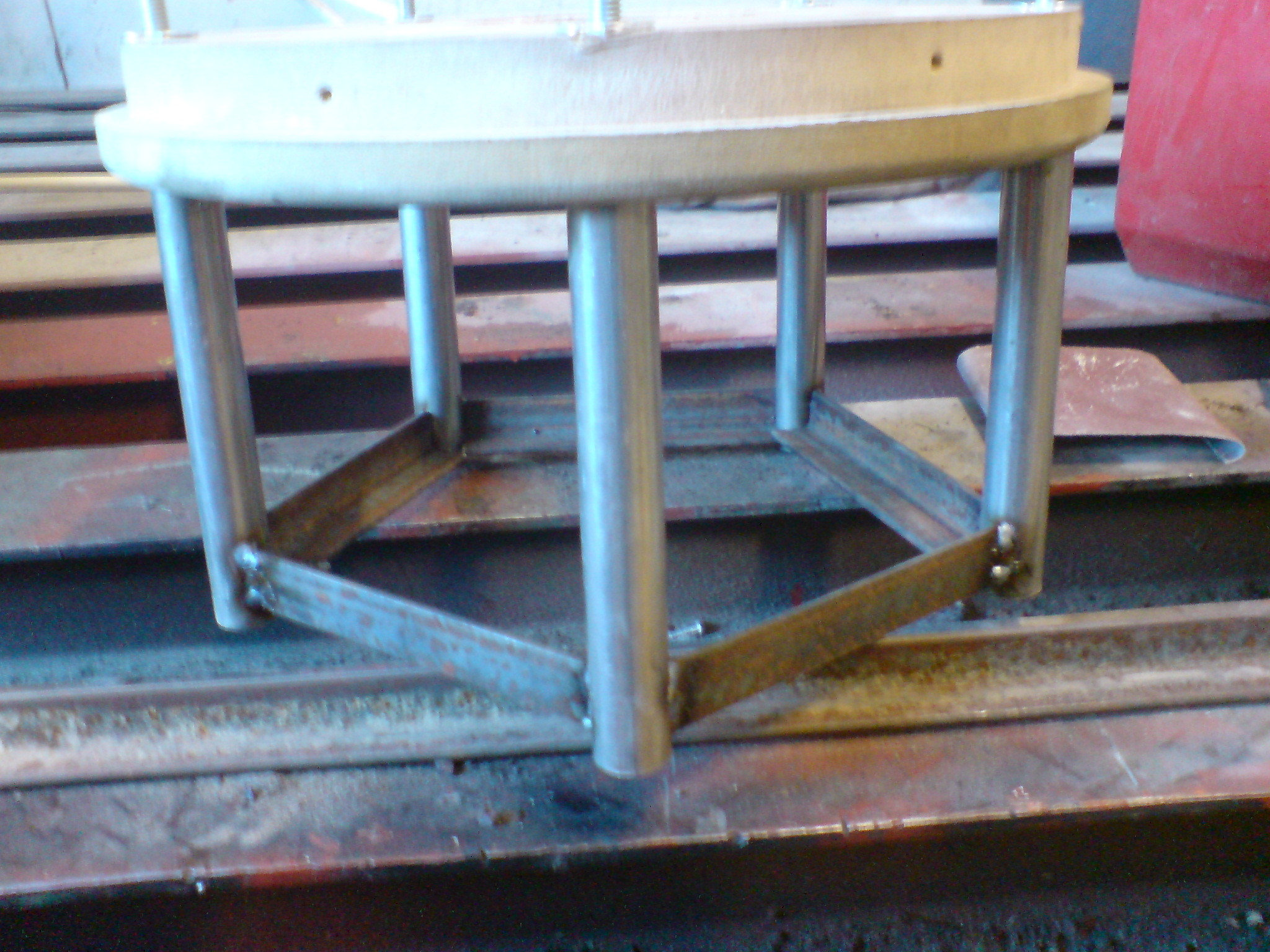

Foten
Har "kastat" dit lite vinkel järn mellan benen som armering.
Kommer inte synas sen ändå när dom gjuts in i betong. (2008-01-27 19:00:04) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

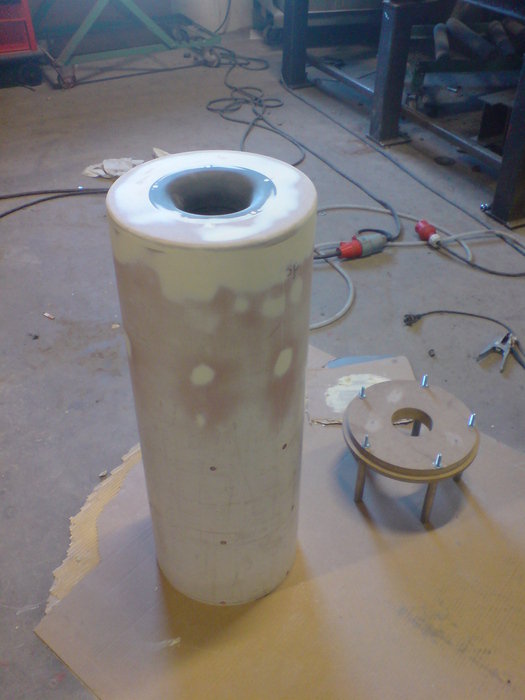

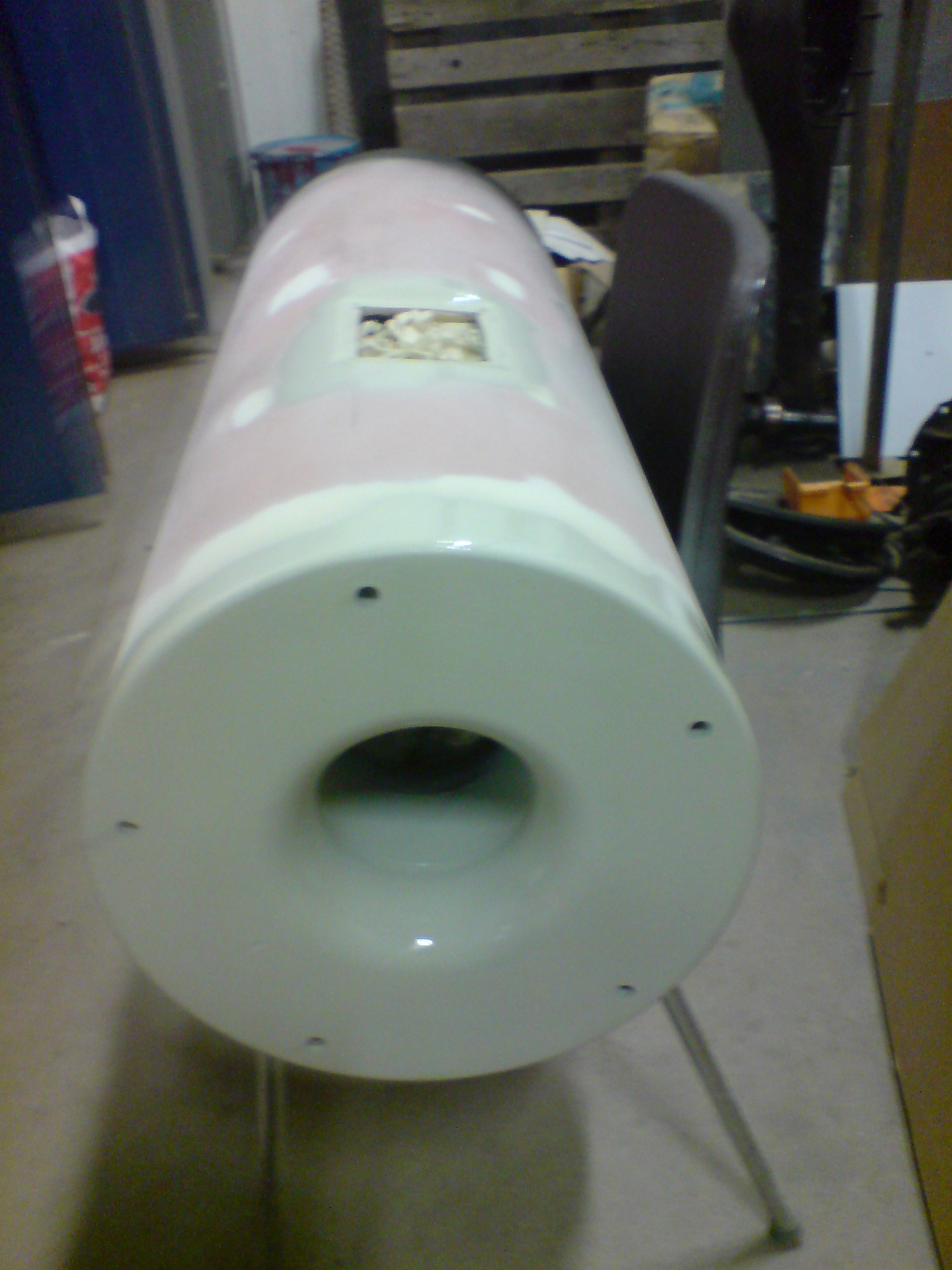

Botten
Nya basröret på plats. Allt färdig spacklat, bara på med sprutspackel sen fin slipa å lacka. (2008-01-28 20:21:15) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

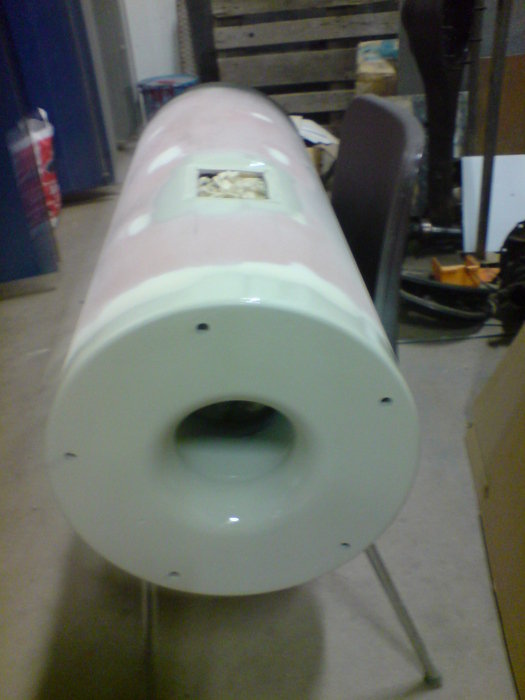

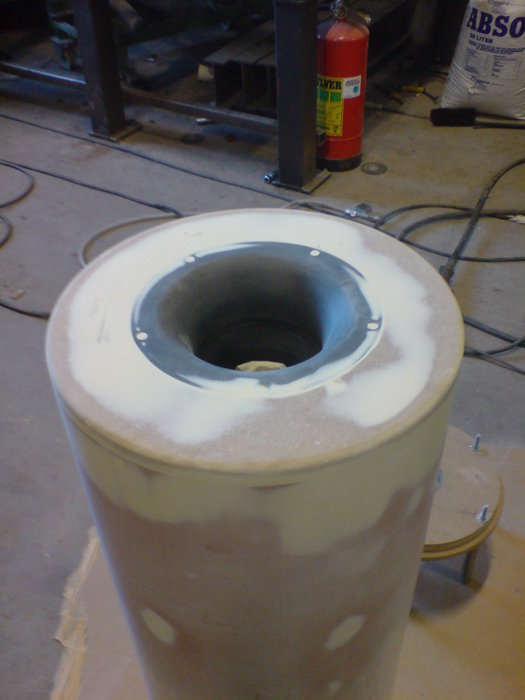

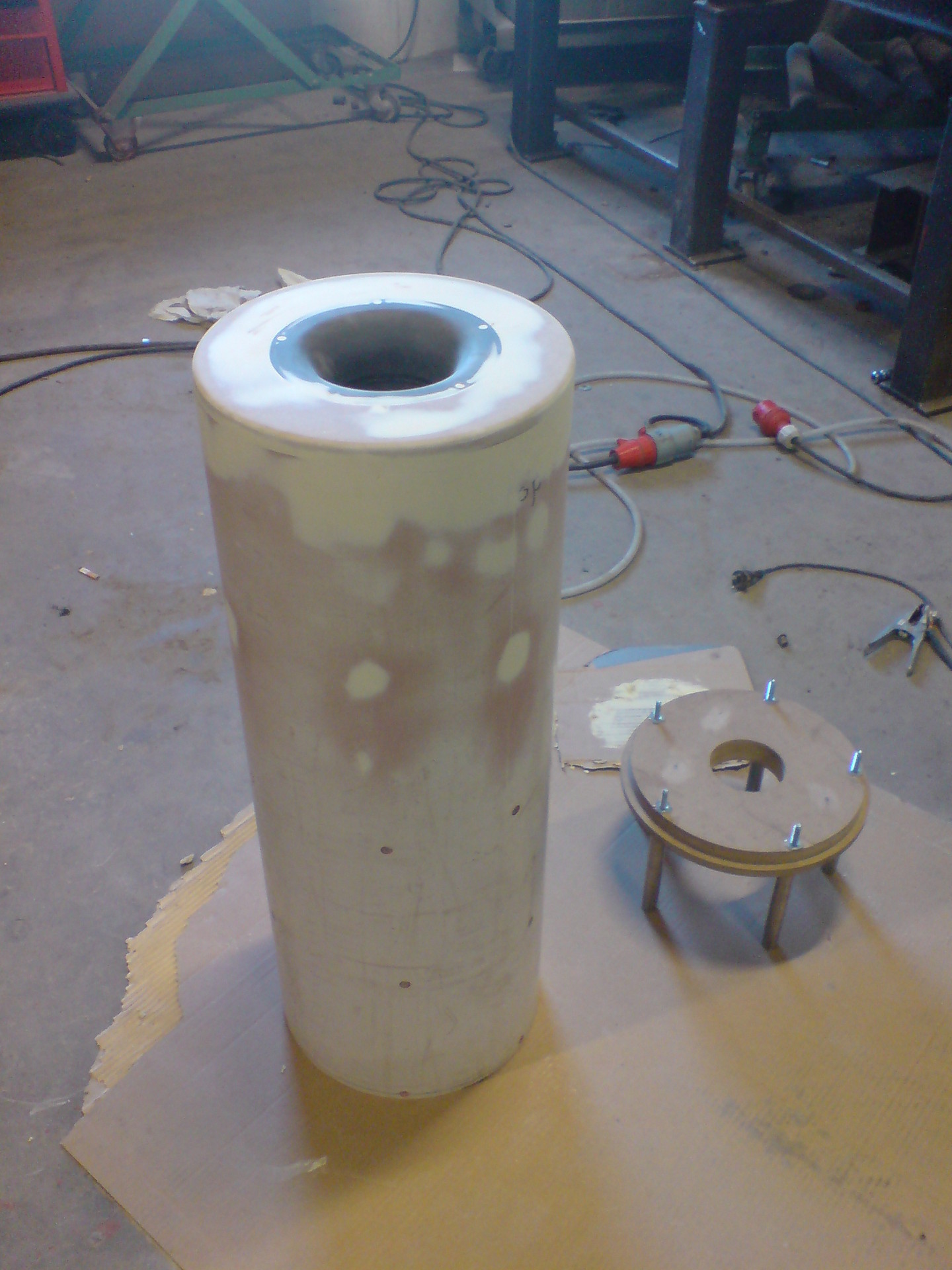

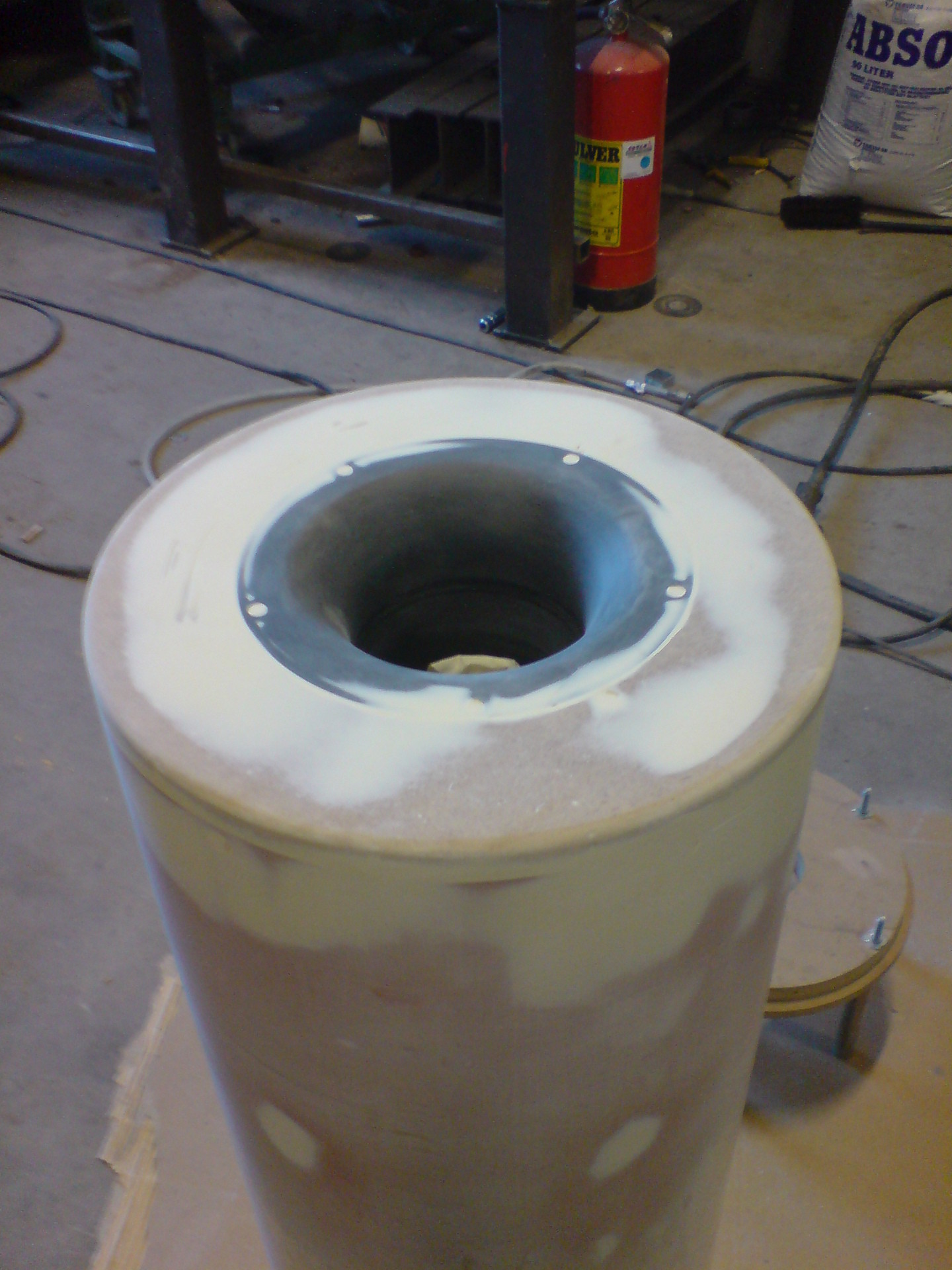

Grund...
Sprutspcklat här. Blev bra.. ser inte skarven på porten.
Bara lite färg kvar (2008-01-28 20:27:11) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

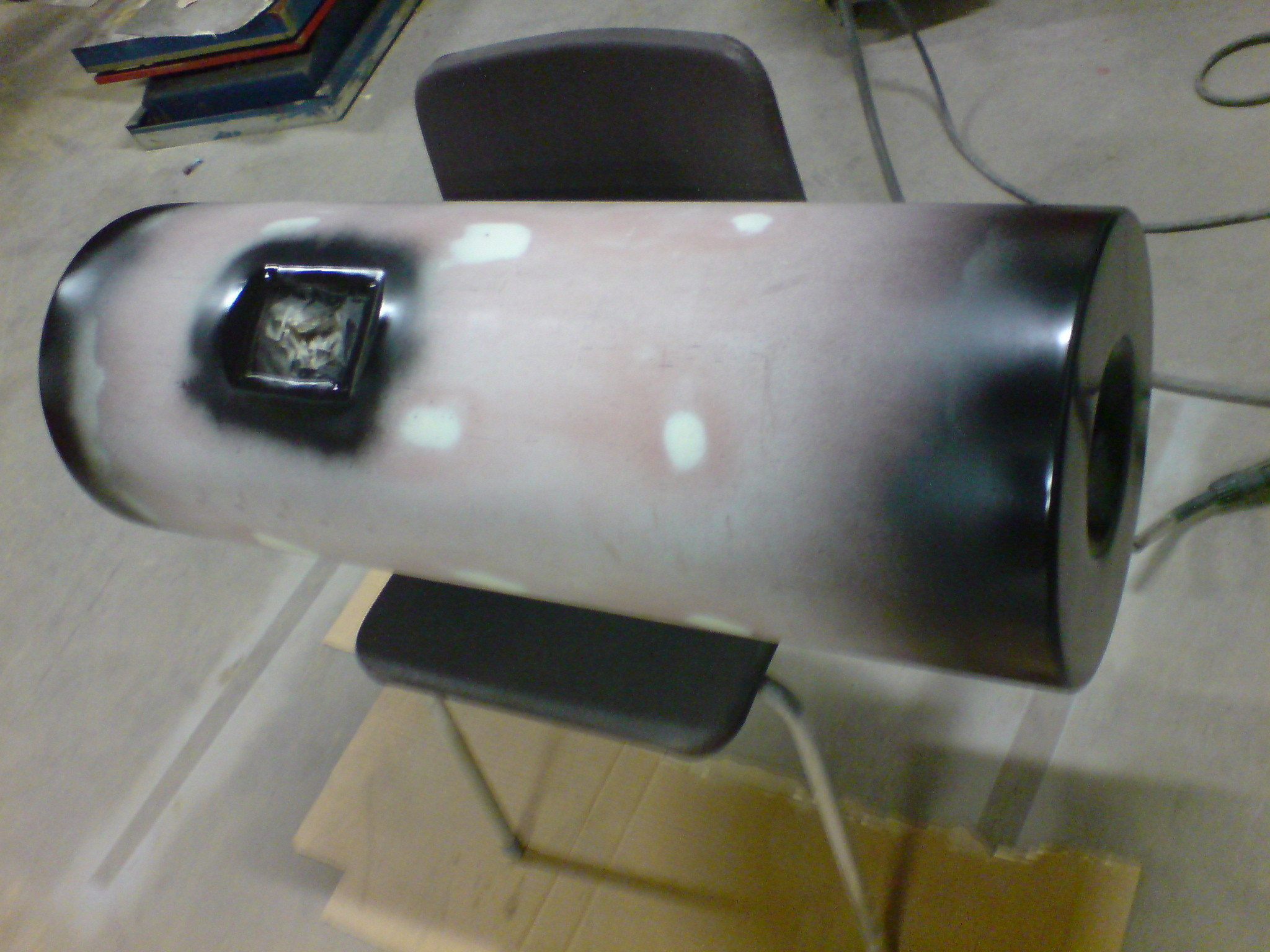

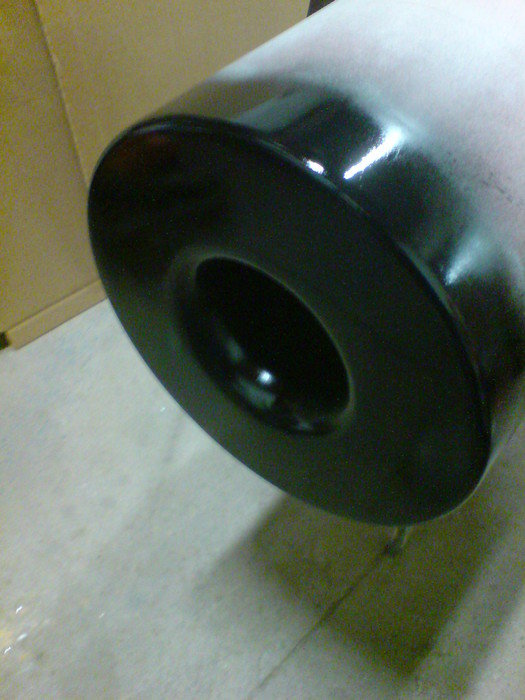

Topp...
Så nu har det kommit på lite färg på toppen... kommer bli mattsvart när det torkar sen.
Lite kassa kort med mobilen... (2008-01-28 20:31:16) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

måla måla...
Färdig lackat, bara vänta på att det ska torka (2008-01-29 20:04:30) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Folie..
Har fått på plast folien nu.. blev lite "pluttar" under... men det blev över förväntan.
(2008-01-29 20:06:52) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

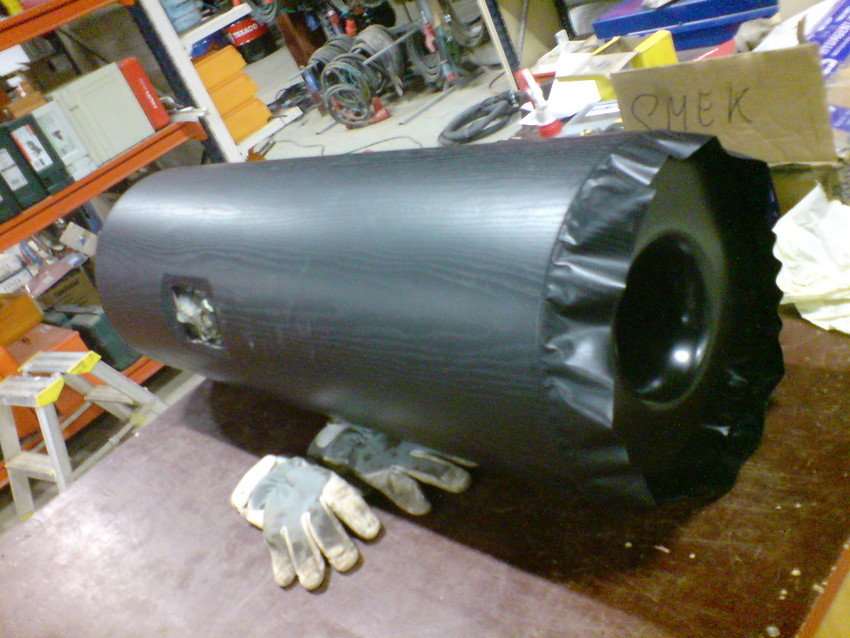

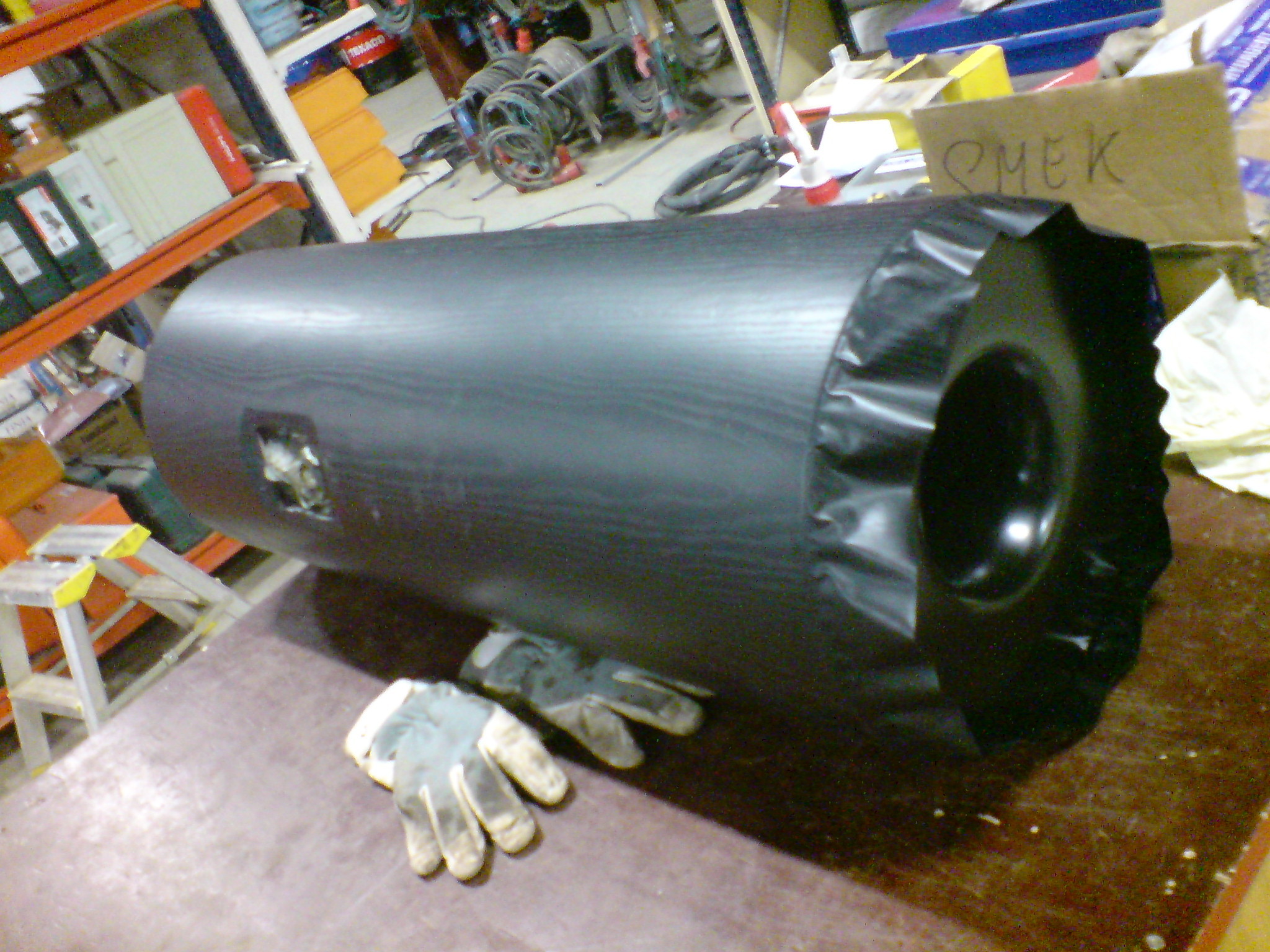

Inte mycket kvar...
Har skurit bort överflödig folie.. (2008-01-29 20:09:05) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

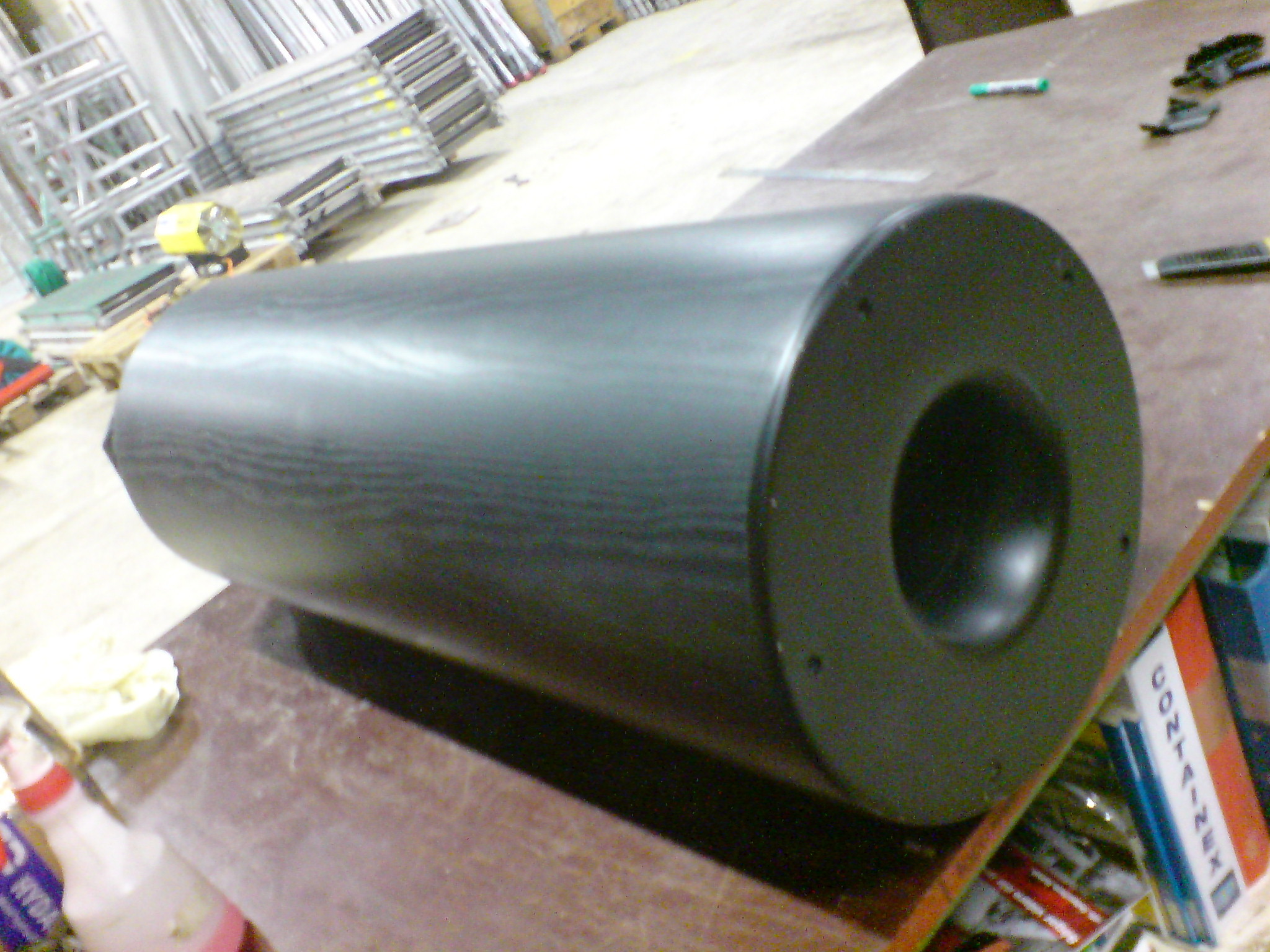

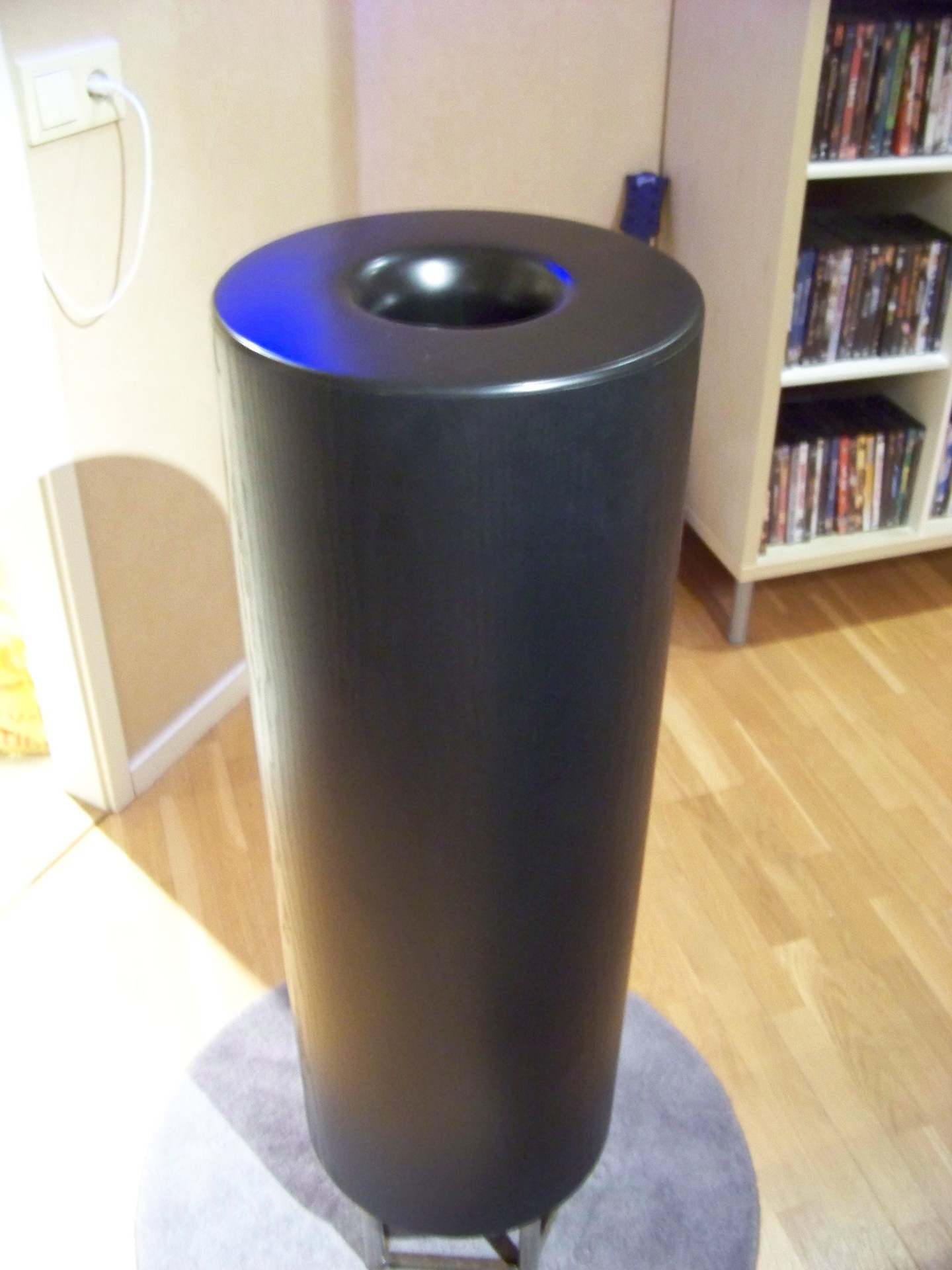

Nu är den hemma...
Så där... nu va röret klart. Blev mycket nöjd med resultatet.
Bara gjuta foten kvar. (2008-01-29 20:11:54) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

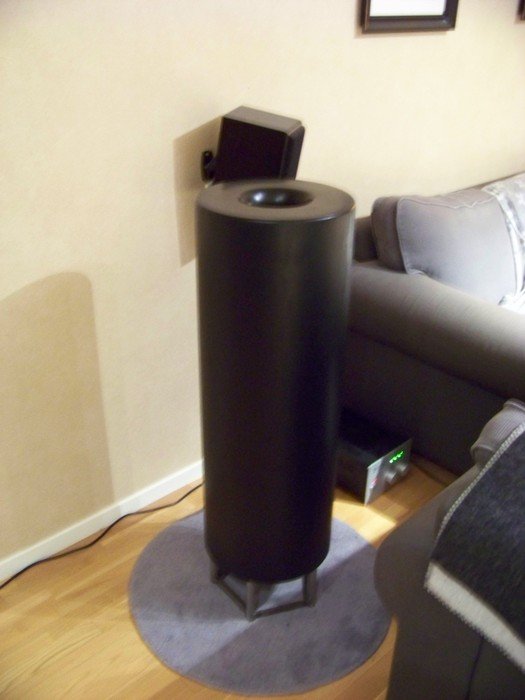

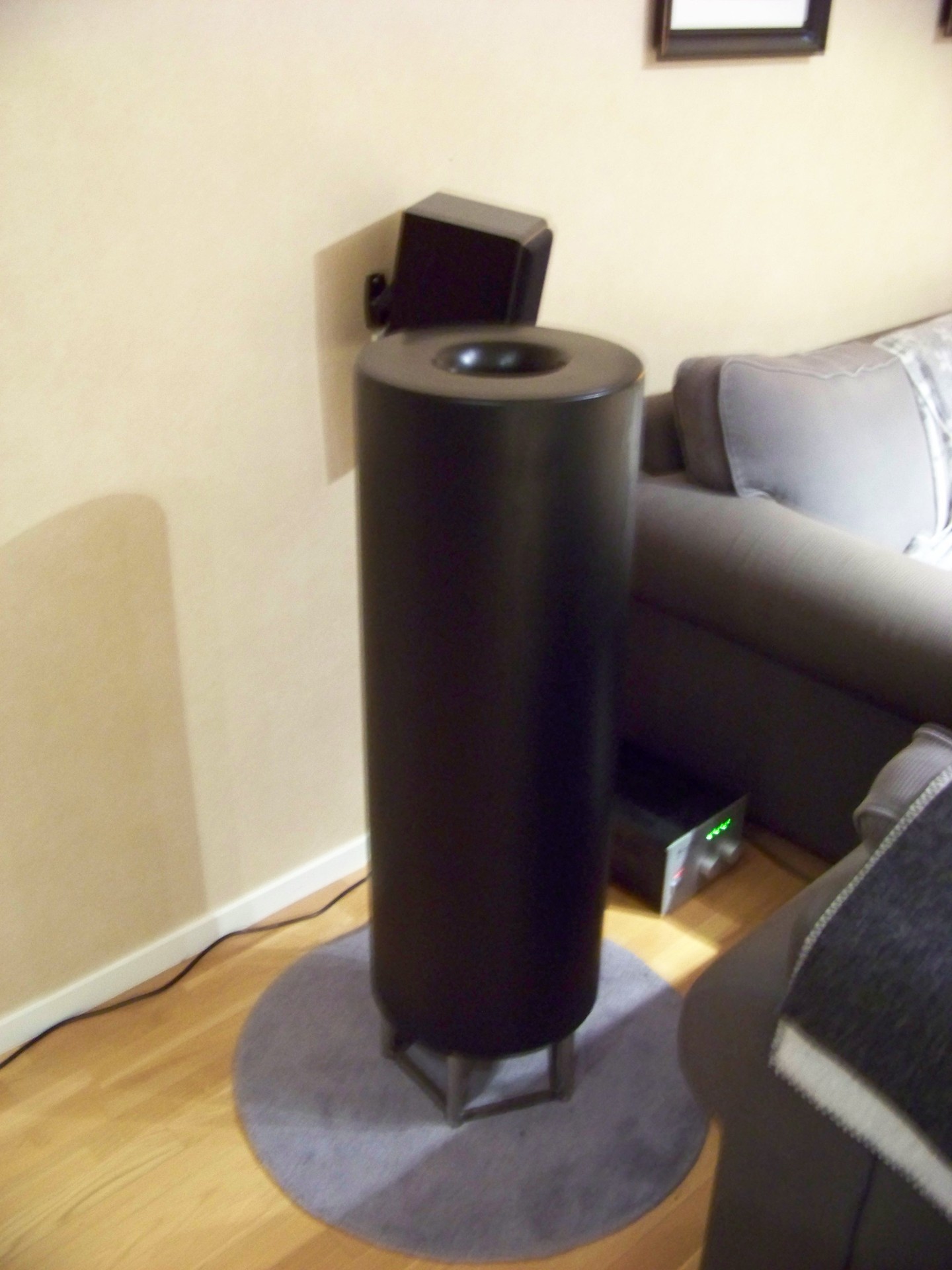

På sin rätta plats
Passa bra mellan sofforna... 250:t i bakgrunden... Ska man bara få tummen ur och gjuta foten så allt blir klart. Väger satan redan nu, kommer inte bli lättare med foten sen men den kommer stå stadigt =) (2008-01-29 20:17:15) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

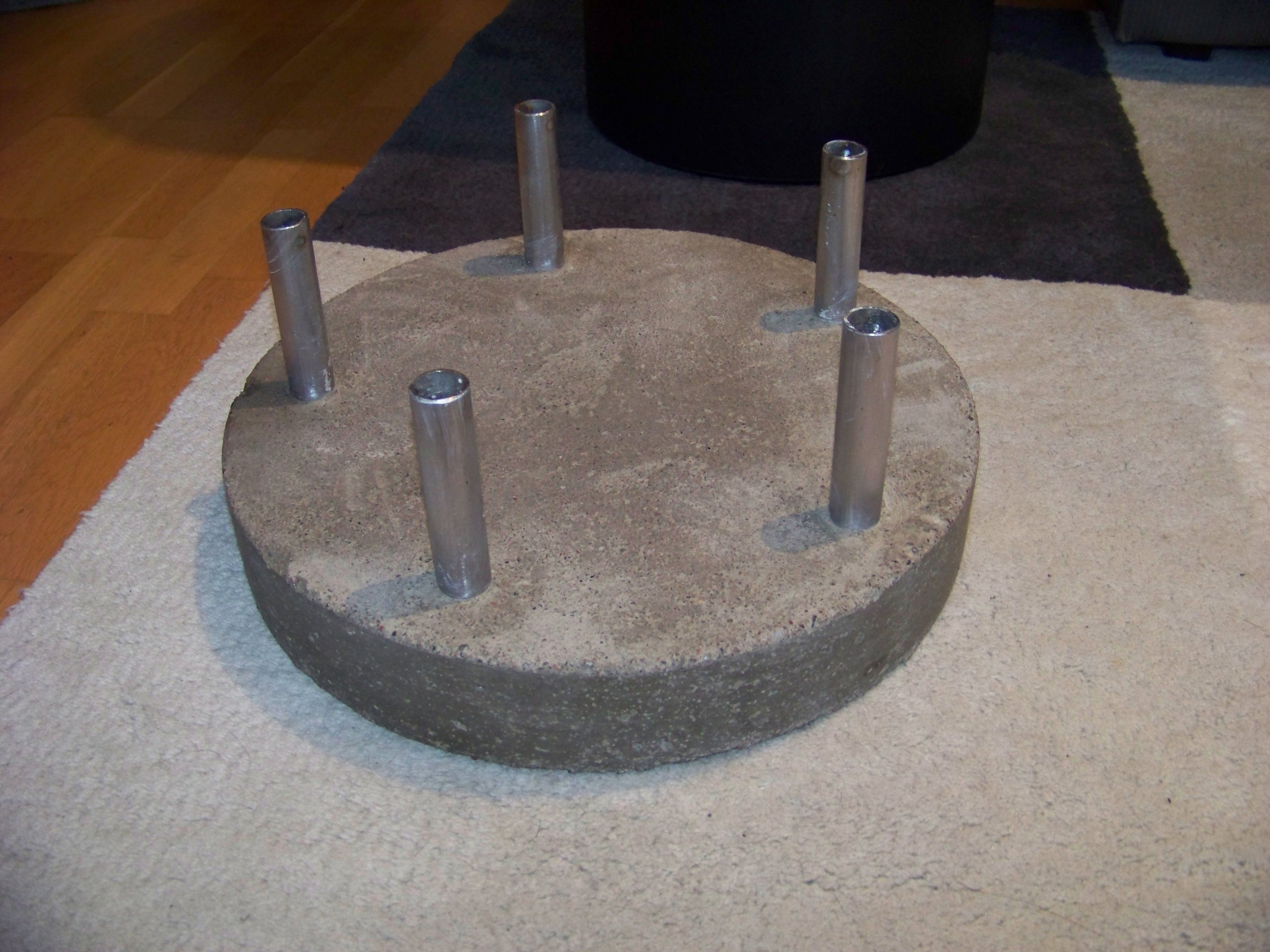

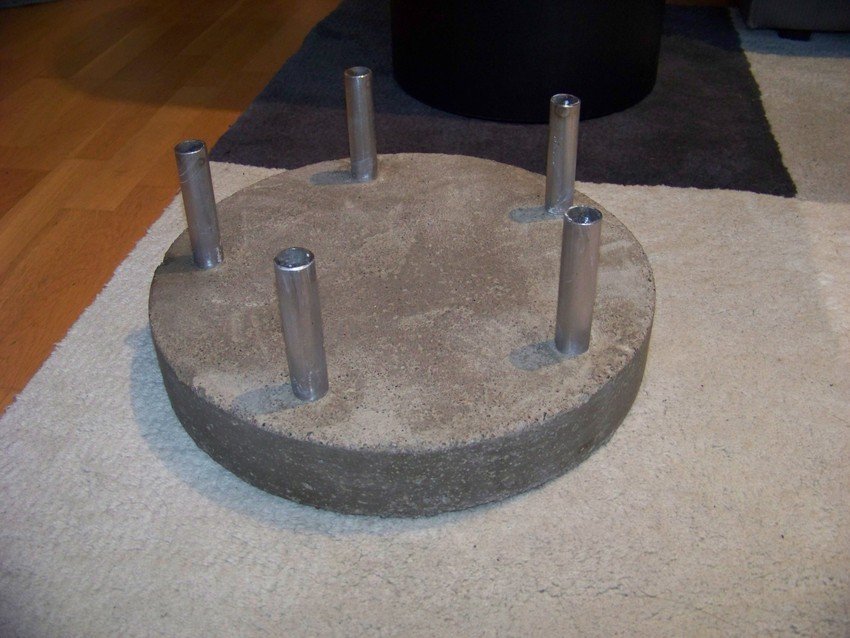

Foten
Efter ett år så blev det tillslut gjutning.. har inte riktigt torkat än (2009-02-08 12:51:28) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

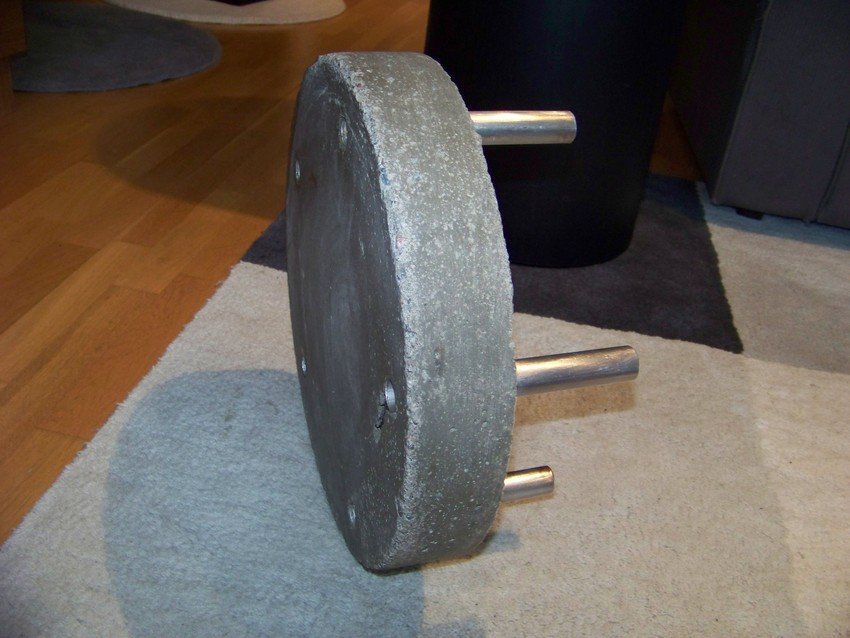

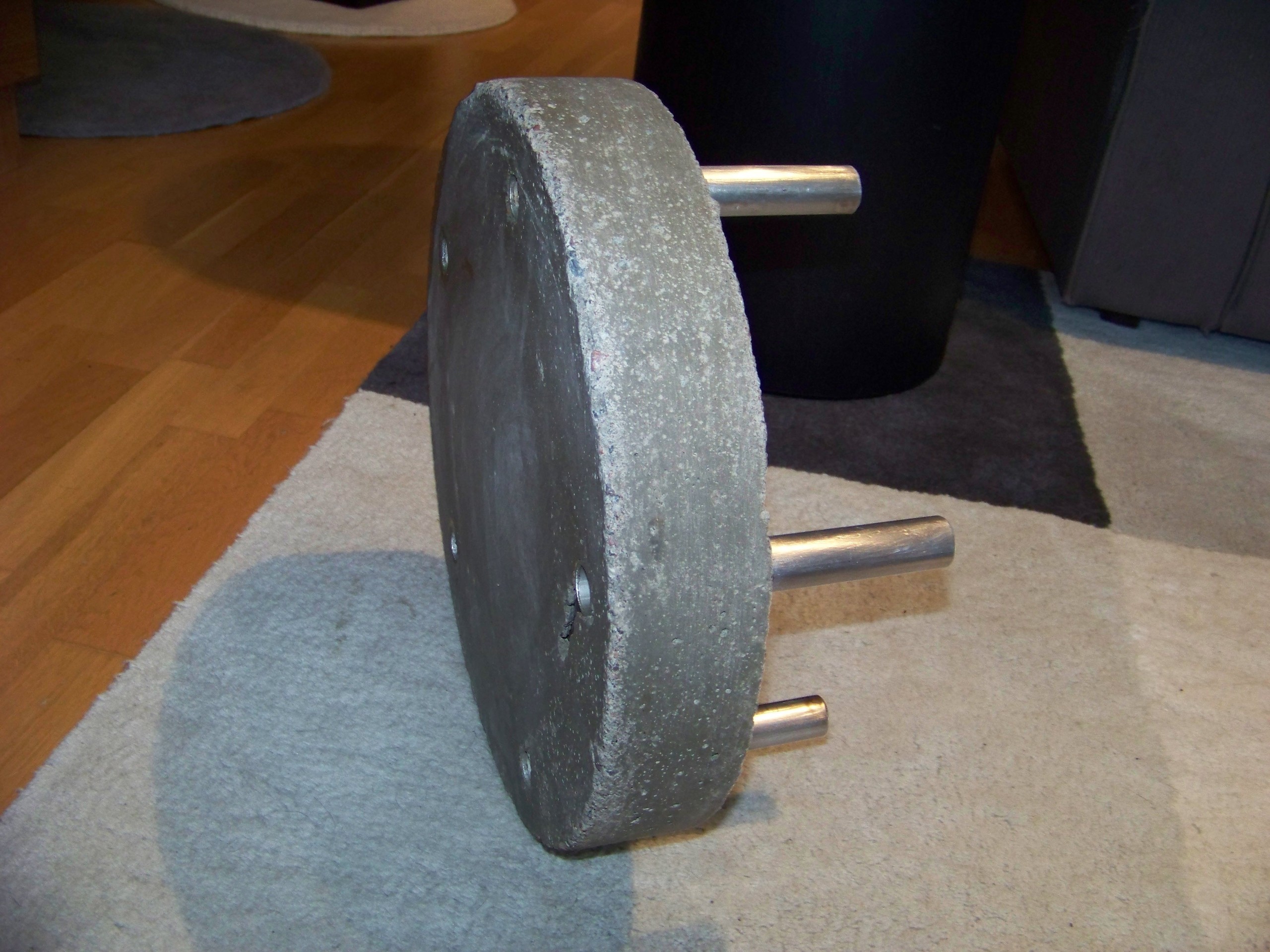

Foten..
Så här ser den ut på undersidan..skruvas med m8 insex skruv genom rören (2009-02-08 12:53:01) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Baksidan
Japp... så blev det =) (2009-02-08 12:58:37) Bilden är högupplöst. Klicka i bilden för att zooma.
