Detta DIY projekt är ett av det mest lärorika projekt jag har gjort. Det testas ett antal olika saker för tillfället, men jag lägger ut lite kuriosa för er som kan tänkas vara intresserade av ett projekt som redan nu är över förväntan och bara kommer bli bättre med tiden. Jag kommer inte lägga ut all info pga min respekt för mannen bakom denna underbara maskin som jobbat under fem år med att komma fram till hur en riktigt bra maskin skall byggas. Så för er som vill investera i… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder

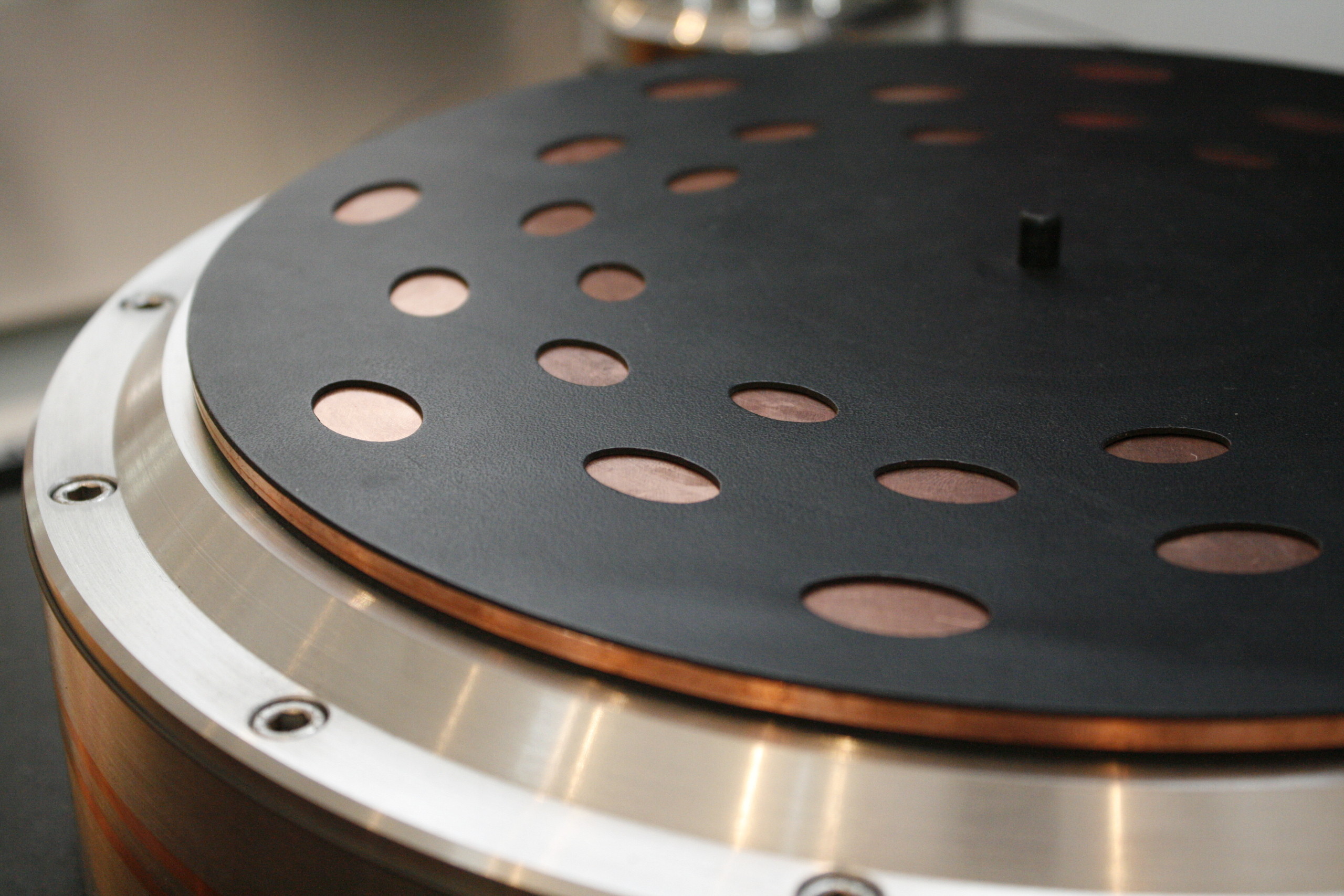

Naken skivtallrik
Så här ser den ut uppifrån och ungefär likadant underifrån. (2012-05-04 10:02:14)
Bilden är högupplöst. Klicka i bilden för att zooma.
Så här ser den ut uppifrån och ungefär likadant underifrån. (2012-05-04 10:02:14)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
En lite närbild
FoQ skivmatta är en riktigt bra matta som behåller drivet i musiken.
(2012-05-04 09:57:03)Bilden är högupplöst. Klicka i bilden för att zooma.
FoQ skivmatta är en riktigt bra matta som behåller drivet i musiken.
(2012-05-04 09:57:03)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
De olika lagren i tallriken.
Om vi börjar uppifrån så är det ett lager med FoQ gummi sedan en 4mm kopparplåt sedan en FoQ till som sedan är det delar av den gamla tallriken som är av dural aluminium sedan kommer en kopparplåt till. Nu till det bästa av allt så är det inte aluminium utan det är en 5mm magnesium mellan kopparplåtarna.
Innanför den nedre kopparplåten ligger det en 5mm kork matta som pressas samman när jag skruvar ihop allt med den undre tallriken som också är dural aluminium.
(2012-05-04 10:06:30)Bilden är högupplöst. Klicka i bilden för att zooma.
Om vi börjar uppifrån så är det ett lager med FoQ gummi sedan en 4mm kopparplåt sedan en FoQ till som sedan är det delar av den gamla tallriken som är av dural aluminium sedan kommer en kopparplåt till. Nu till det bästa av allt så är det inte aluminium utan det är en 5mm magnesium mellan kopparplåtarna.
Innanför den nedre kopparplåten ligger det en 5mm kork matta som pressas samman när jag skruvar ihop allt med den undre tallriken som också är dural aluminium.
(2012-05-04 10:06:30)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

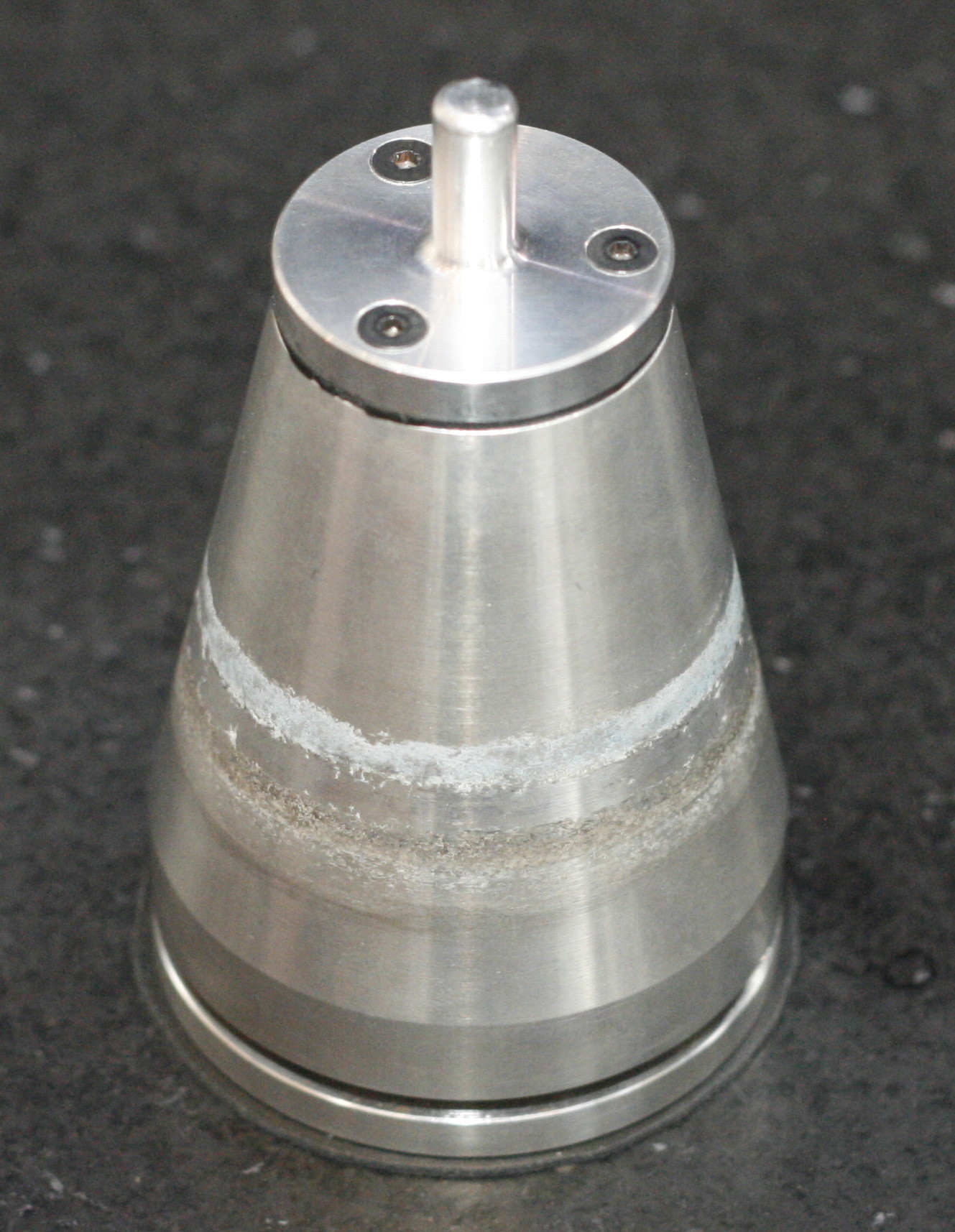

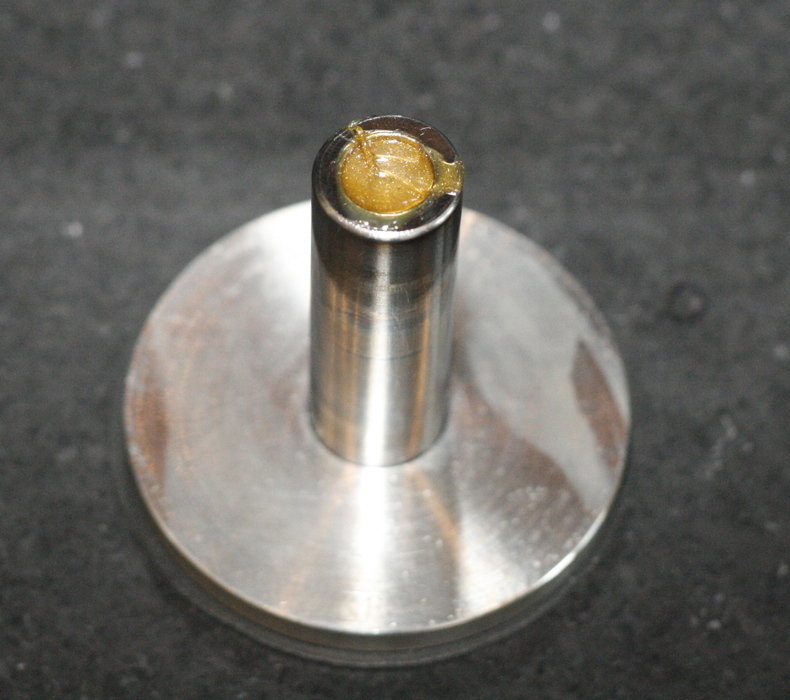

Lageraxel med nedsänkt lagerbrons
Testar med lite nya material i lagerdelen i axeln. (2013-03-24 21:40:30)Bilden är högupplöst. Klicka i bilden för att zooma.
Testar med lite nya material i lagerdelen i axeln. (2013-03-24 21:40:30)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

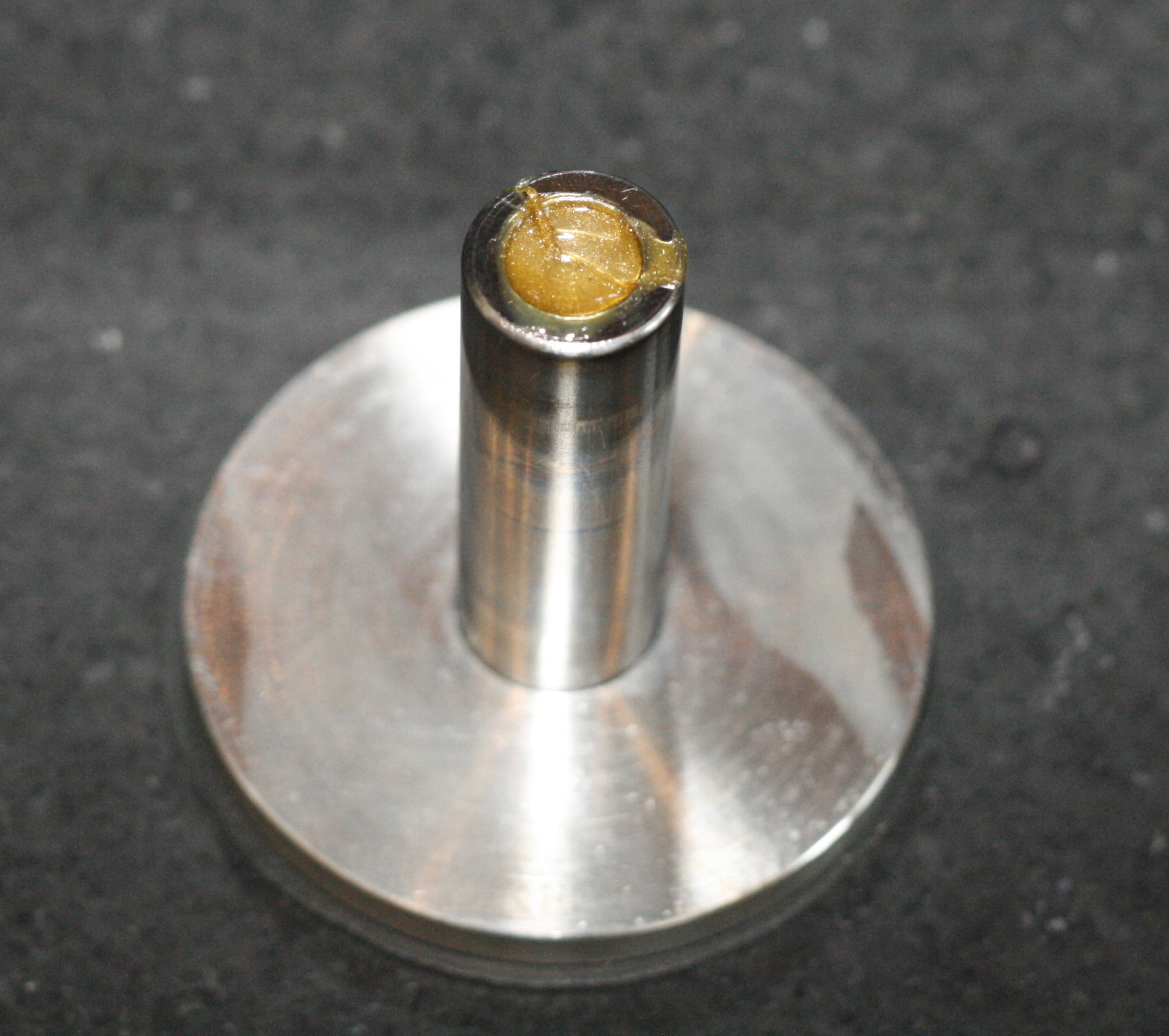

Nya lagret
Test av nytt lagerhus i magnesium och löstagbar skivtapp. (2013-03-24 21:38:28)Bilden är högupplöst. Klicka i bilden för att zooma.
Test av nytt lagerhus i magnesium och löstagbar skivtapp. (2013-03-24 21:38:28)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

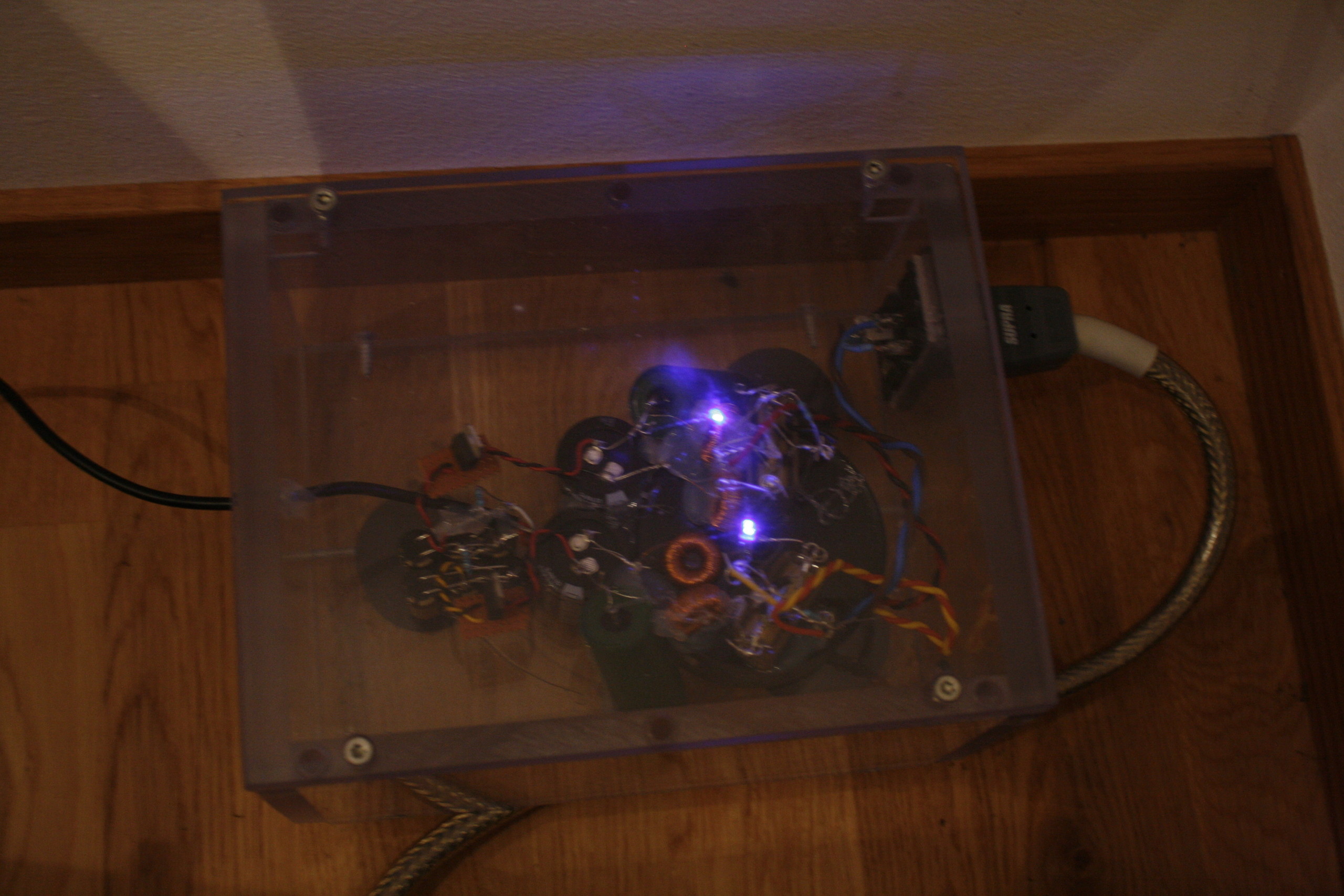

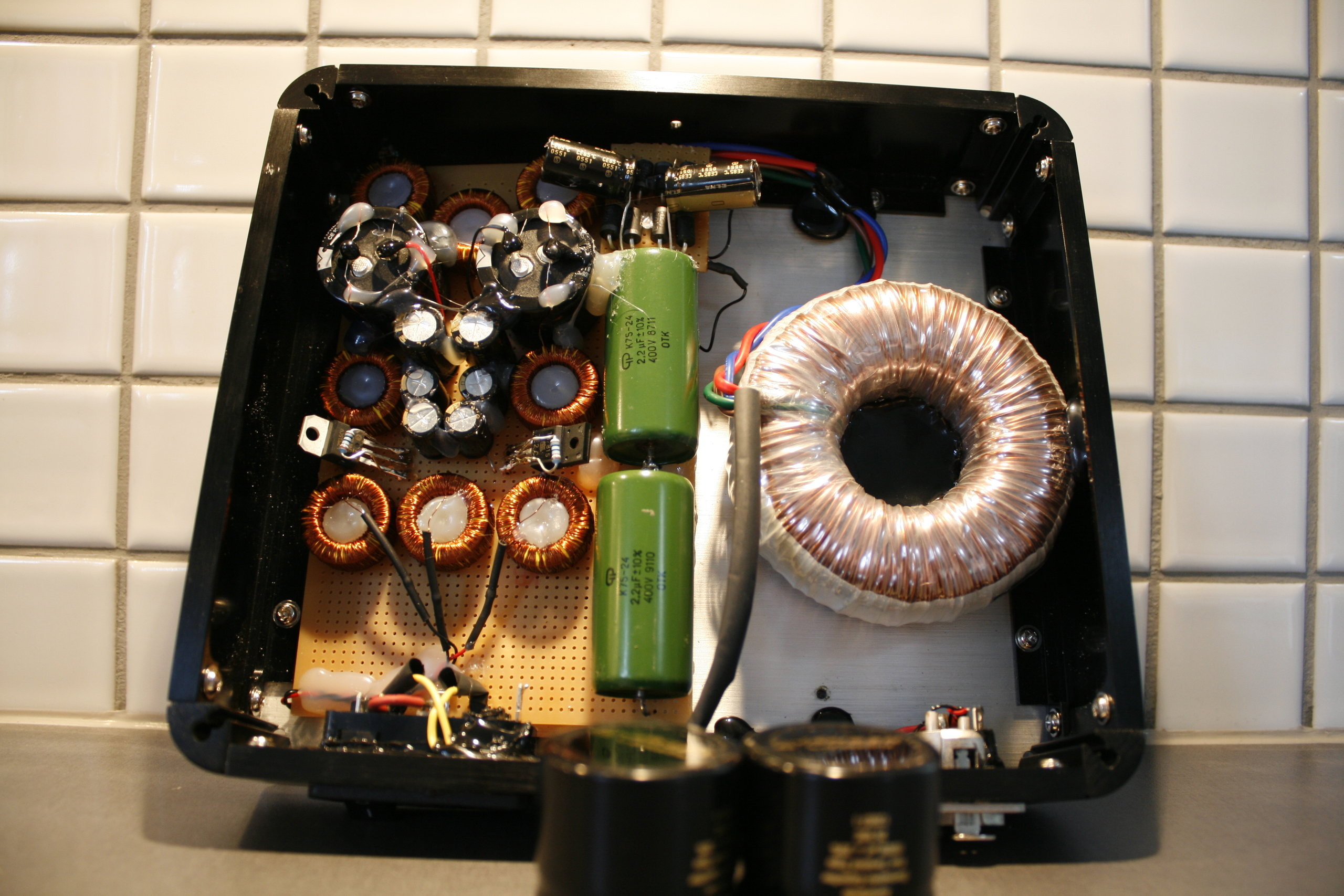

Nätdel till riaa
Nej det är inte någon elfirma som spytt i en plastbox, det är en nätdel med kortast möjliga väg till varje del utan kretskort.
Mycket bra för övrigt men inget som står framme :-) (2013-03-24 21:56:33)Bilden är högupplöst. Klicka i bilden för att zooma.
Nej det är inte någon elfirma som spytt i en plastbox, det är en nätdel med kortast möjliga väg till varje del utan kretskort.
Mycket bra för övrigt men inget som står framme :-) (2013-03-24 21:56:33)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

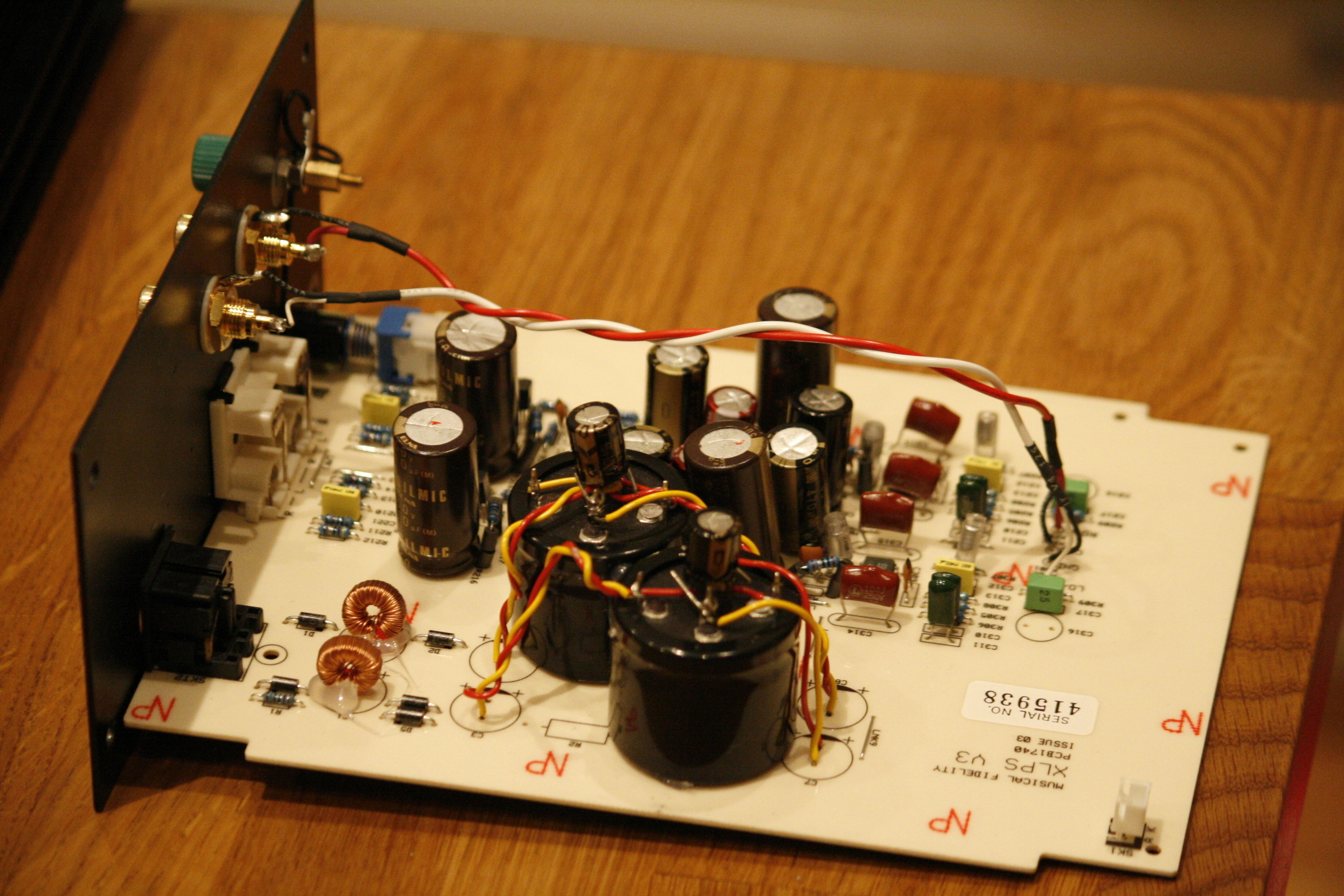

Moddat MF riaa
Ja här sitter det kondingar som inte är standard men det brukar löna sig att byta ut och så även här..... (2013-03-24 22:00:23)Bilden är högupplöst. Klicka i bilden för att zooma.
Ja här sitter det kondingar som inte är standard men det brukar löna sig att byta ut och så även här..... (2013-03-24 22:00:23)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

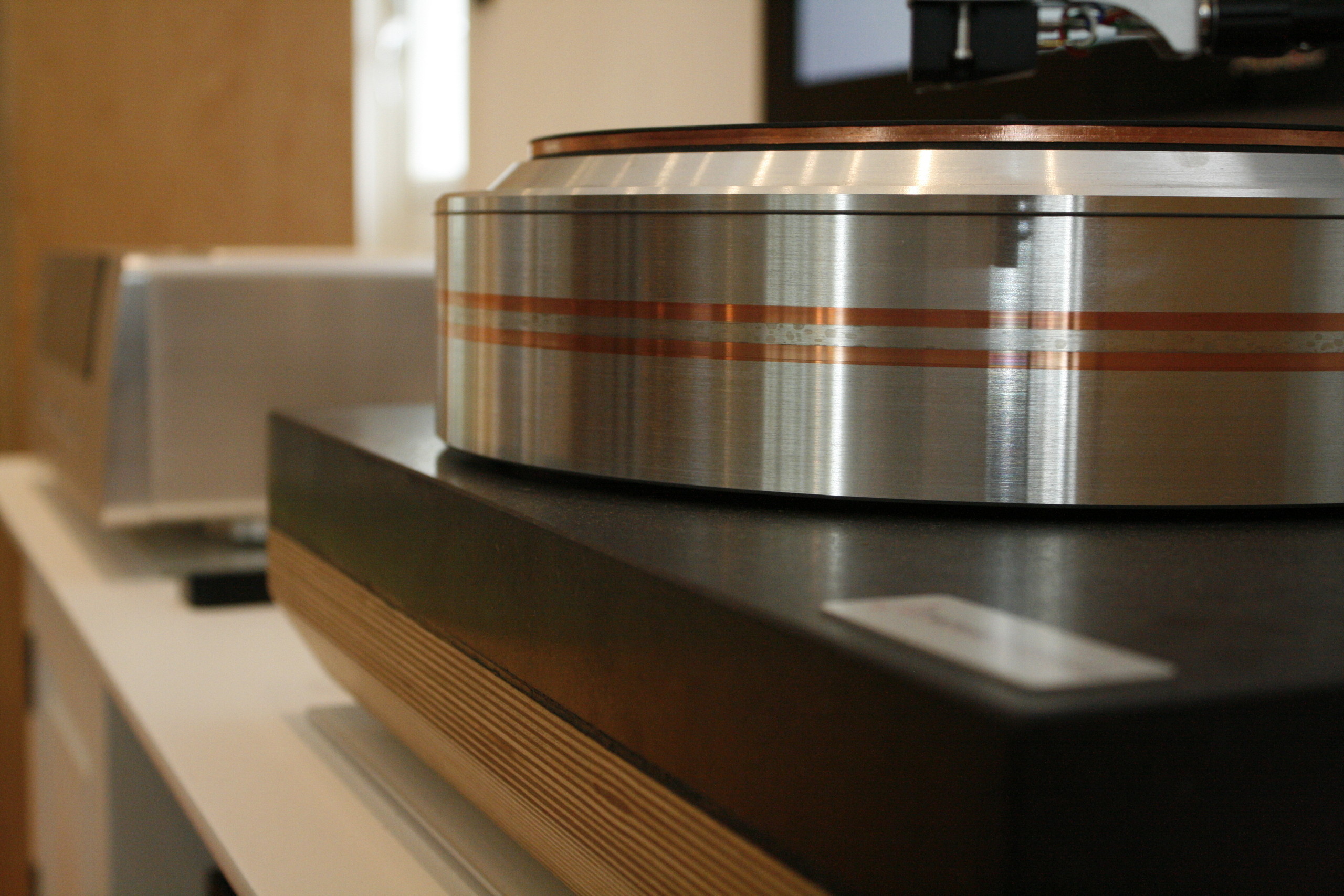

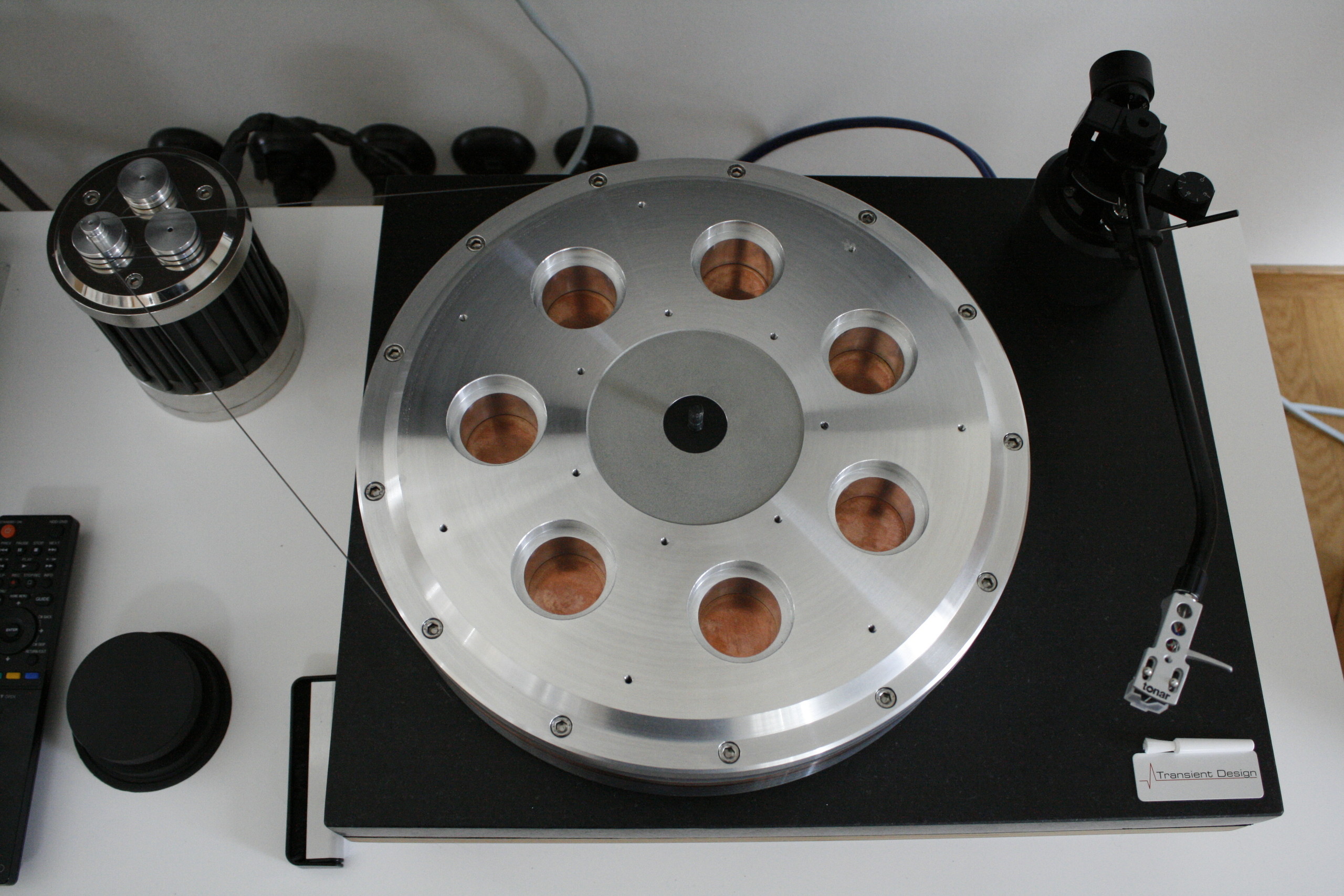

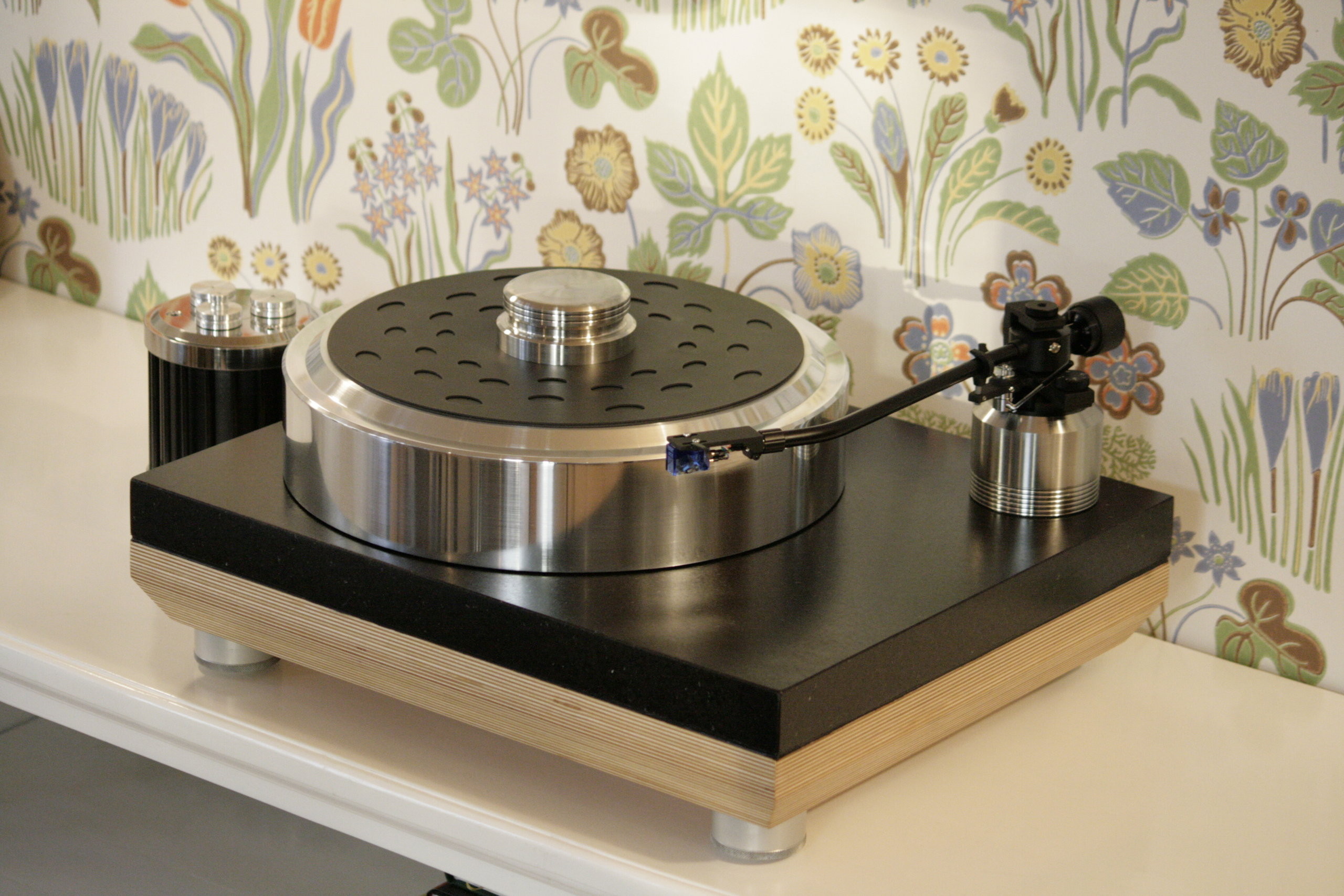

Skivspelaren i första status.
Skivspelaren består av uppifrån en skivpuck med en vikt på 1345g och sedan två FoQ mattor för att minimera kling i tallriken som är 350mm i diameter och 80mm hög och har en ursvarvning i botten där det är fastlimmat en 5mm korkskiva också detta för att minimera kling. Denna tallrik väger 19,8kg och allt detta styrs upp av ett mycket bra lager med keramkula(ingen mer info)
Själva basfundamentet är en 40mm svensk diabas sten som under tryck limmas ihop med finsk möbelplywood och mitt imellam finns FoQ för att ta upp vibbrationer som uppstår. sedan ner till tre justerbara fötter. (2009-10-16 23:49:03)Bilden är högupplöst. Klicka i bilden för att zooma.
Skivspelaren består av uppifrån en skivpuck med en vikt på 1345g och sedan två FoQ mattor för att minimera kling i tallriken som är 350mm i diameter och 80mm hög och har en ursvarvning i botten där det är fastlimmat en 5mm korkskiva också detta för att minimera kling. Denna tallrik väger 19,8kg och allt detta styrs upp av ett mycket bra lager med keramkula(ingen mer info)
Själva basfundamentet är en 40mm svensk diabas sten som under tryck limmas ihop med finsk möbelplywood och mitt imellam finns FoQ för att ta upp vibbrationer som uppstår. sedan ner till tre justerbara fötter. (2009-10-16 23:49:03)
Bilden är högupplöst. Klicka i bilden för att zooma.

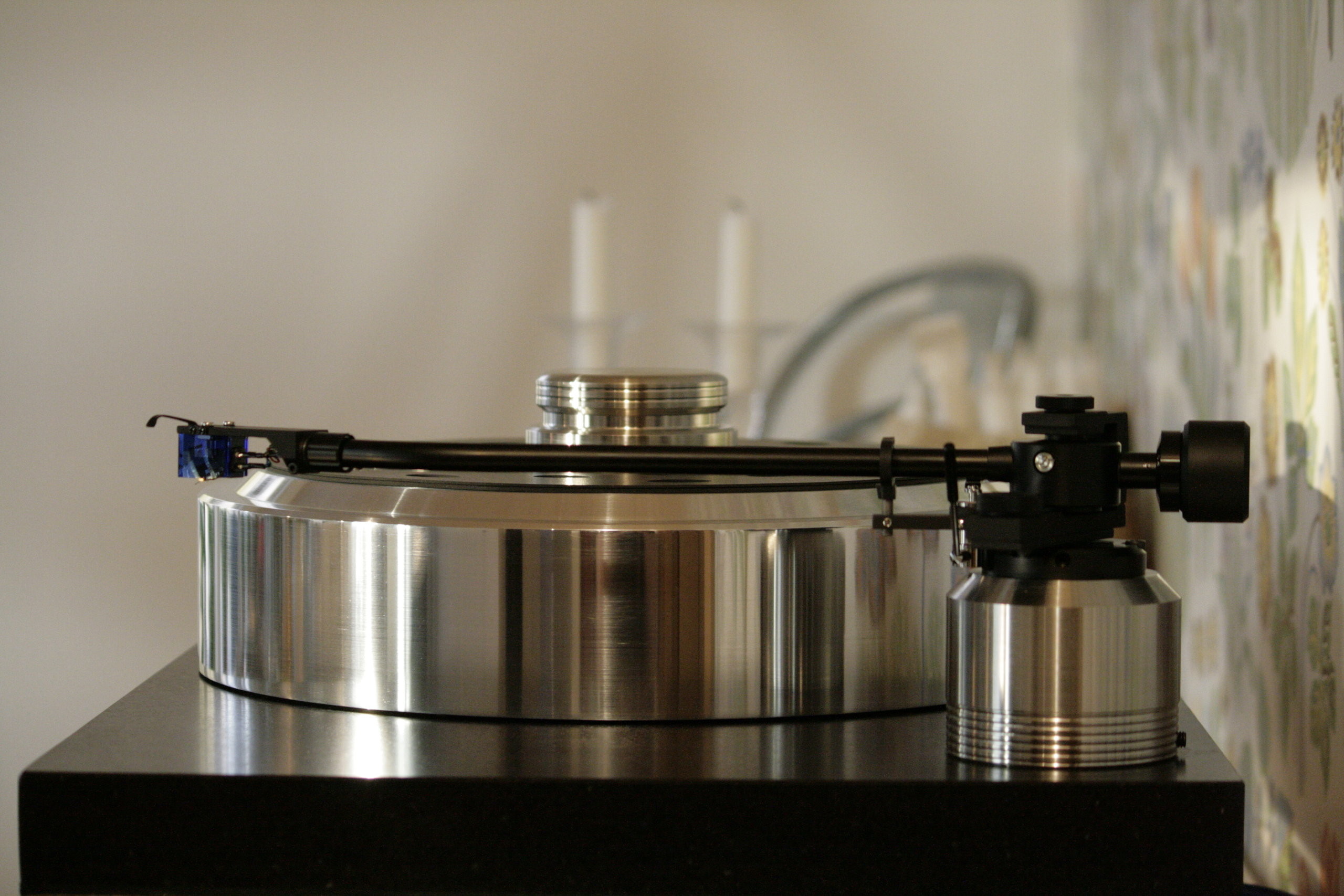

Tonarm.
Denna tonarm från Jelco tycker jag är fantastisk och mycket prisvärd. En 12" arm för 10 papp med en sådan spelglädje får man leta utanför denna jordglob för att finna :-)

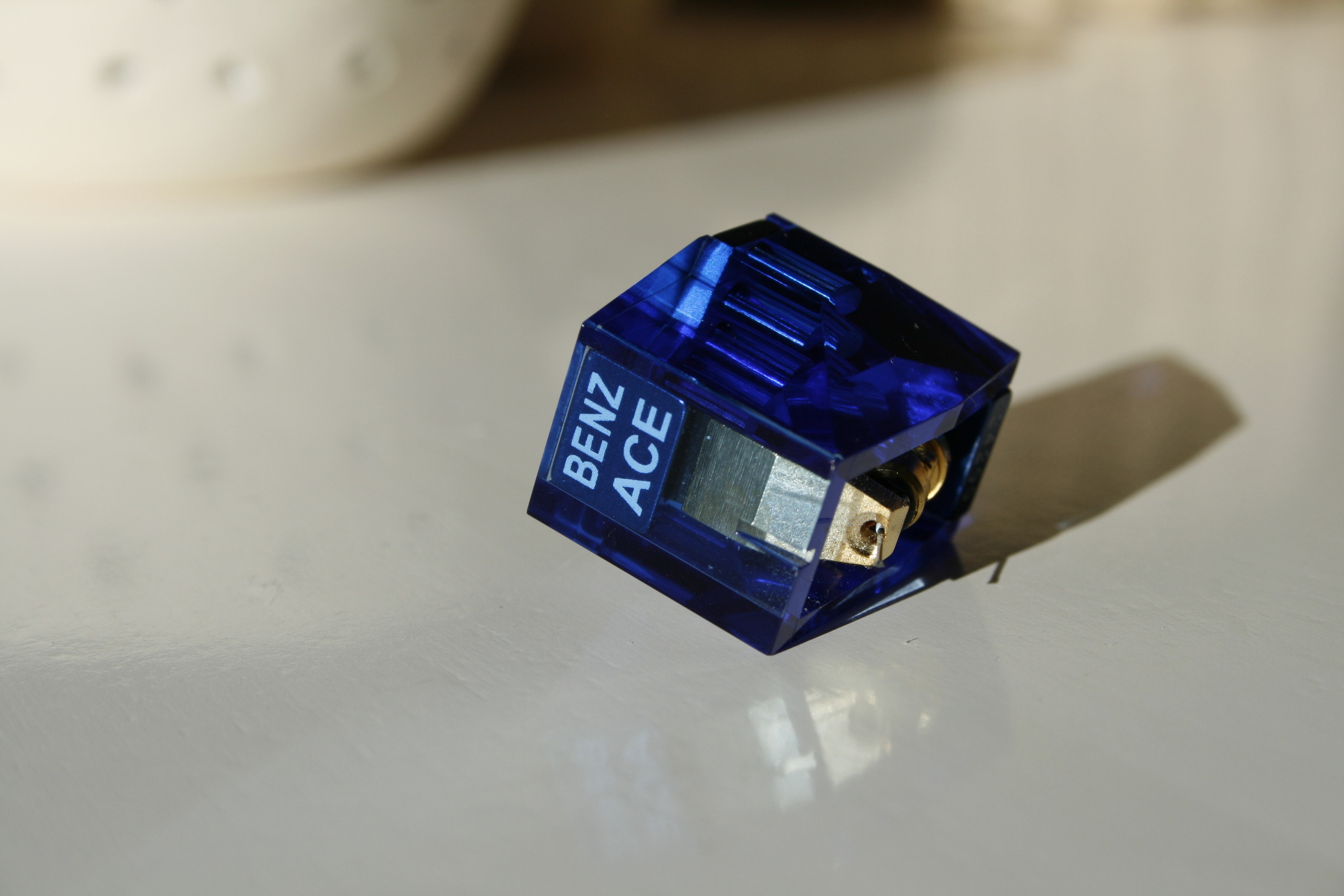

Pickupen heter Benz micro Ace H och är en högnivå mc pickup som sitter som handsken på denna kombo.
(2009-10-21 21:59:27)Bilden är högupplöst. Klicka i bilden för att zooma.
Denna tonarm från Jelco tycker jag är fantastisk och mycket prisvärd. En 12" arm för 10 papp med en sådan spelglädje får man leta utanför denna jordglob för att finna :-)
Pickupen heter Benz micro Ace H och är en högnivå mc pickup som sitter som handsken på denna kombo.
(2009-10-21 21:59:27)
Bilden är högupplöst. Klicka i bilden för att zooma.
Min före detta pickup.
Detta är en bra början på kedjan.
(2009-03-23 18:46:32)Bilden är högupplöst. Klicka i bilden för att zooma.
Detta är en bra början på kedjan.
(2009-03-23 18:46:32)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Benz Micro Ace H Pickup
Benz Micro Ace H Pickup

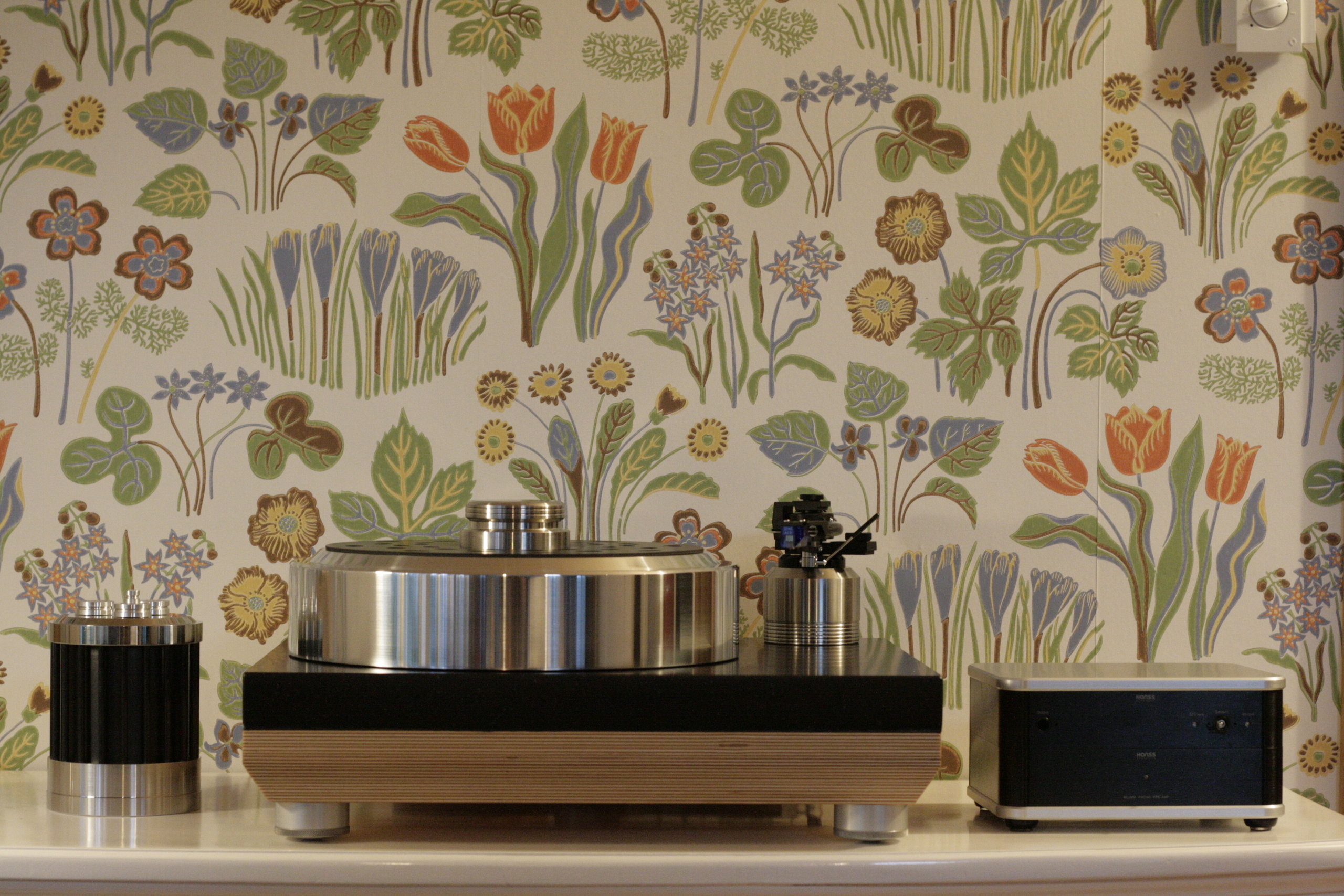

The Diabas mk1
Nu är den klar för att finjusteras. (2009-10-21 20:41:57)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu är den klar för att finjusteras. (2009-10-21 20:41:57)
Bilden är högupplöst. Klicka i bilden för att zooma.
Nätdel till MF riaa
Goa kondingar är att föredra men det funkar bra med andra också. Skulle vilja prova utan stabbar men är för mesig för att prova. (2010-07-25 19:54:11)Bilden är högupplöst. Klicka i bilden för att zooma.
Goa kondingar är att föredra men det funkar bra med andra också. Skulle vilja prova utan stabbar men är för mesig för att prova. (2010-07-25 19:54:11)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Hanss Acoustics PA-23
Hanss Acoustics PA-23

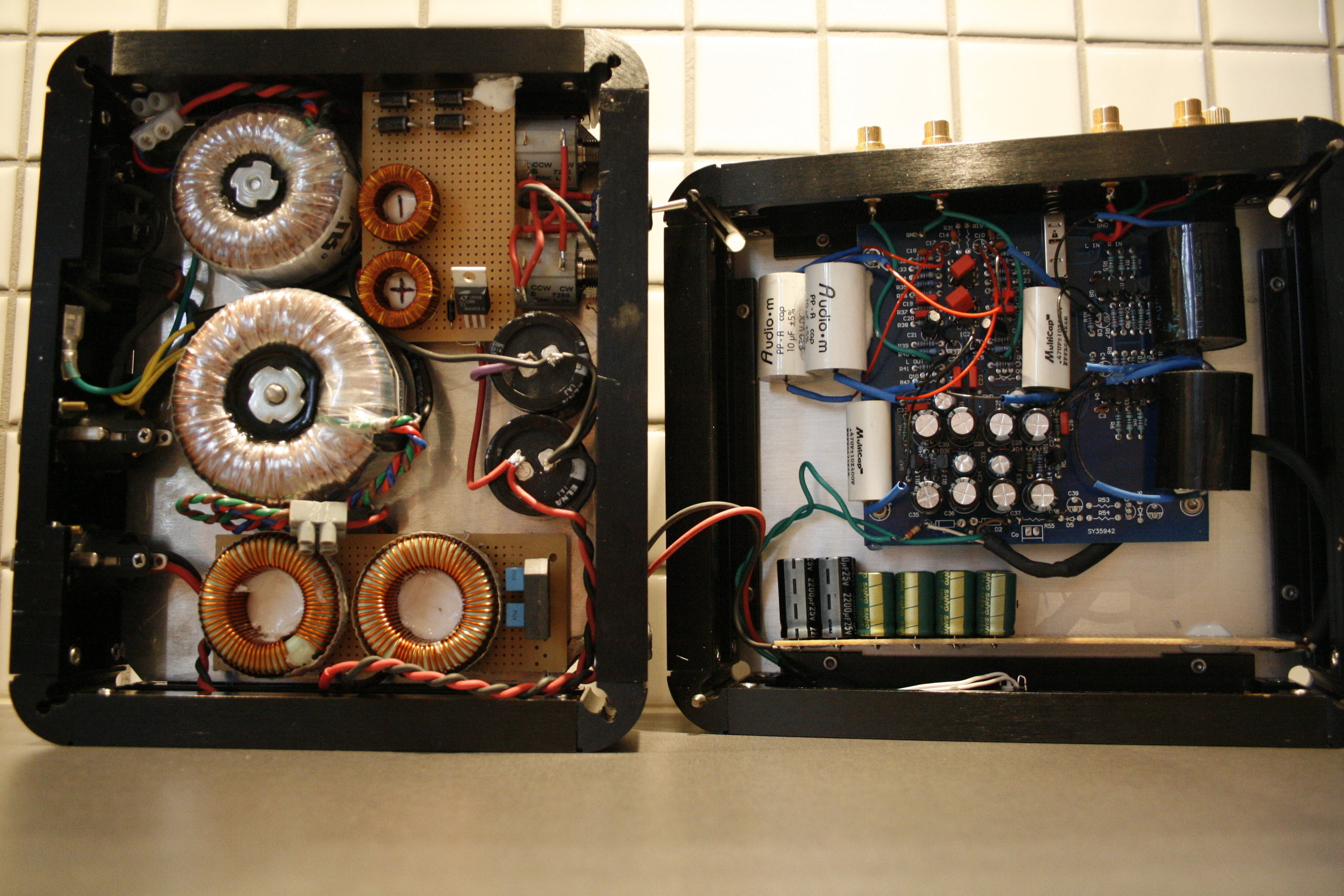

Riaa och motorstyrning.
Jag har delat på strömdelen och riaa delen. Riaat är gött moddat med en del kondingar mm.
Motorstyrningen har läckra komponenter för att fixa rätt hastighet på skivspelaren tex 20 varvs pottar guldpläterade kontakt mm. Synd att jag inte lyckades löda kablarna från trafon med jag skall försöka lösa detta. (2009-09-26 20:44:51)Bilden är högupplöst. Klicka i bilden för att zooma.
Jag har delat på strömdelen och riaa delen. Riaat är gött moddat med en del kondingar mm.
Motorstyrningen har läckra komponenter för att fixa rätt hastighet på skivspelaren tex 20 varvs pottar guldpläterade kontakt mm. Synd att jag inte lyckades löda kablarna från trafon med jag skall försöka lösa detta. (2009-09-26 20:44:51)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Hanss Acoustics PA-23
Hanss Acoustics PA-23
Visa lista
mr richards
|
|
2015-05-09 15:28:17 |
|
Unregistereddf71a8d0
|
|
2013-06-20 07:10:30 |
|
Vikotnik
|
|
2013-03-26 07:59:10 |
|
Unregisterede0dfd508
|
|
2012-10-10 17:57:42 |
|
Glen Benton
|
|
2012-09-08 07:19:05 |
|
Sidelakebob
|
|
2012-08-17 08:27:15 |
|
MrLelle
|
|
2012-05-04 11:50:28 |
|
Unregisteredb27a28b7
|
|
2010-12-10 15:40:09 |
|
Gubbas83
|
|
2010-07-26 18:54:04 |
|
Glidtassen
|
|
2010-01-13 22:34:58 |
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Hej Jas.
Kommer skivspelaren visas på mässa eller dyligt någon mer gång?
Kommer skivspelaren visas på mässa eller dyligt någon mer gång?
Imponerande!
Jag får väl kommentera här o säga att jag har tillverkat hela min maskin själv och därmed varit med att ta fram en maskin som idag finns som beställningsprodukt på akkelis.
Från grunden är det en maskin som Transient design utvecklat under ett par år och vi kom överens om att göra en topp modell av hans maskin. efter många ändringar är den nu färdig att köpa och förhoppningsvis kommer det en tangential tonarm i framtiden också.
Så det är mitt svar på varför jag nämner det som ett diy projekt för det finns bara denna maskin än så länge och det var otroligt lärorikt att få jobba med Transient design o ta del av den enorma kunskap han har ang skivspelare och matrialval.
Jag hoppas du blev lite klokare av detta svar, om inte får du gärna ställa fler frågor så svarar jag så gott jag kan.
mvh Jas
