Kylning av TV-bänk Övriga byggbilder
Viktat medelbetyg:  (8.60) (baserat på 4 st)  Kommentarer      Anmäl detta album

Efter uppgradering till Onkyo 875 och Playstation 3 blev det väldigt varmt i  vänstra delen av min Azzaro Voice tv-möbel. Jag föredrar att ha dörren stängd så jag började fundera på fläktkylning. Bestämde mig för att ta in luft under receivern och blåsa ut upptill.



Innan låg temperaturen på ca 46-48 grader med tempgivaren placerad ovanpå receivern. Med fläktarna på halvfart (500rpm) ligger temperaturen nu på ca 38-40 grader och med Playstation 3 igång på ca 43 grader.

…

  Läs hela
Produkter i albumet:
Onkyo TX-SR875 (Surroundförstärkare )
Detaljer
Bilder i detta album Växla till minatyrbilder

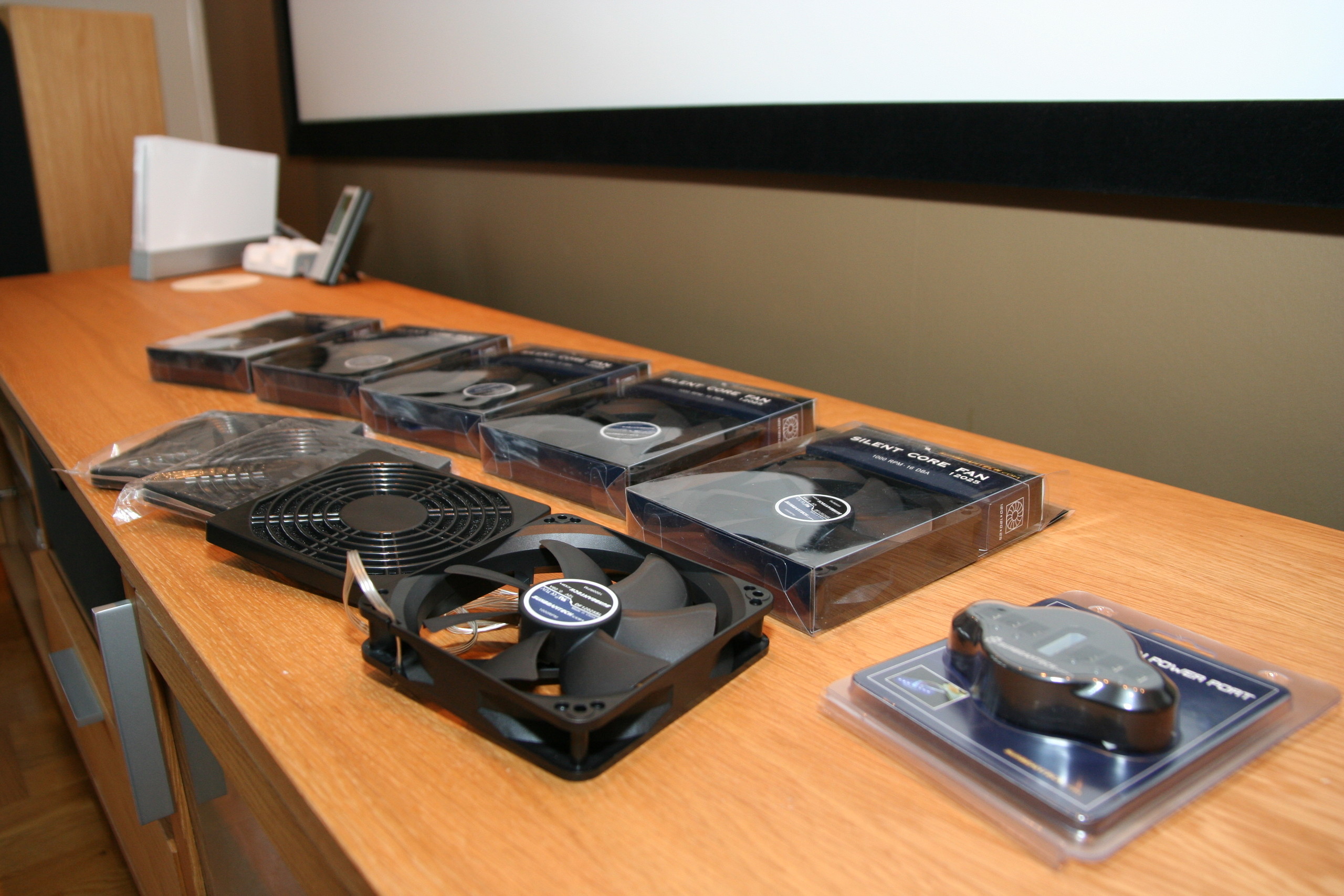

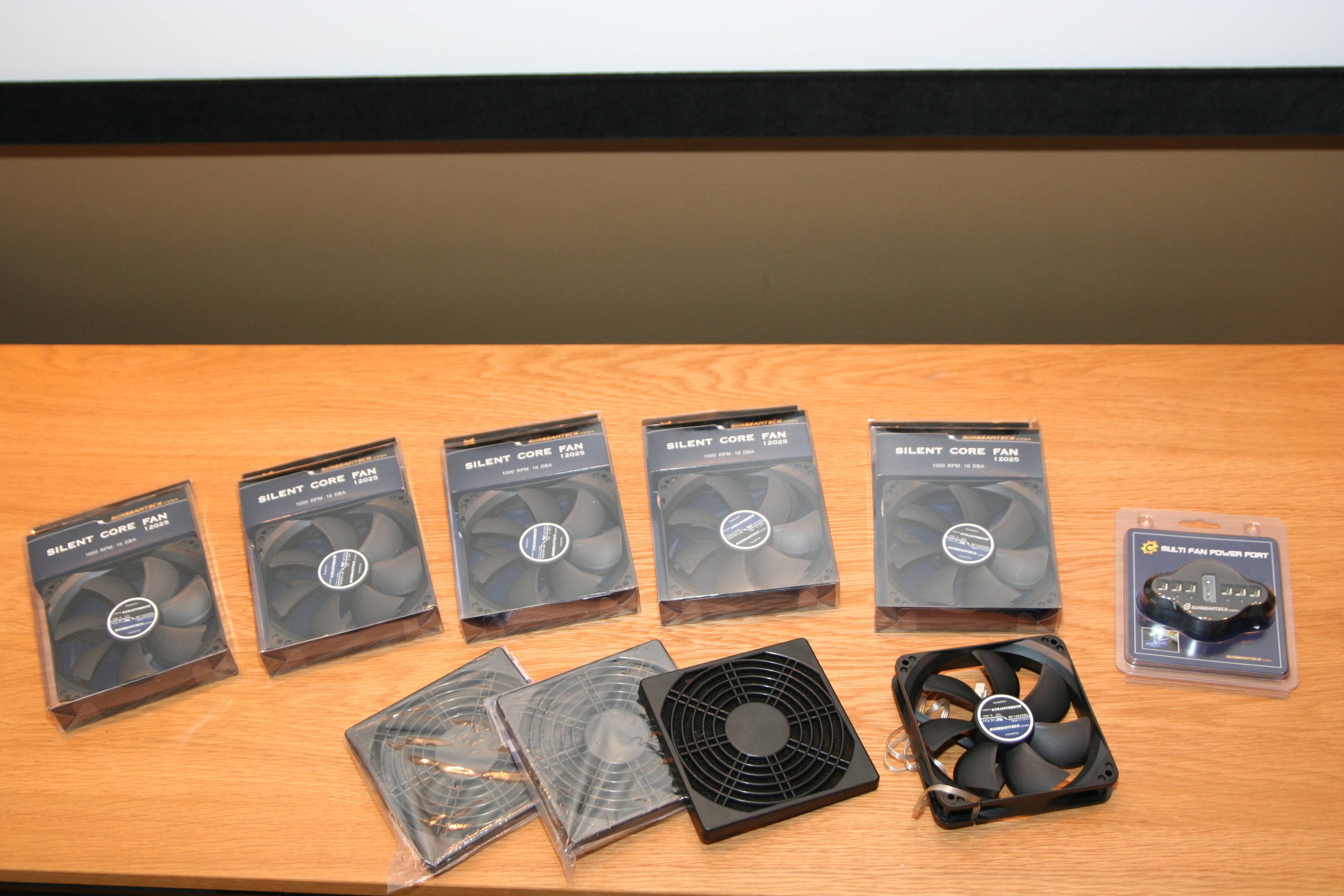

Fläktar, filter och power port
3st Akasa 120mm fläktfilter och 6 st Sunbeam-fläktar samt power port med 6 kontakter för smidigare in och urkoppling av fläktar. (2007-11-20 08:56:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Fläktar, filter och power port
3 fläktar skall monteras under receivern med fläktfilter och 3 fläktar baktill. Fläktarna går i max 1.000rpm och 16db. Kommer dock köra dem på lägre varvtal. (2007-11-20 08:58:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

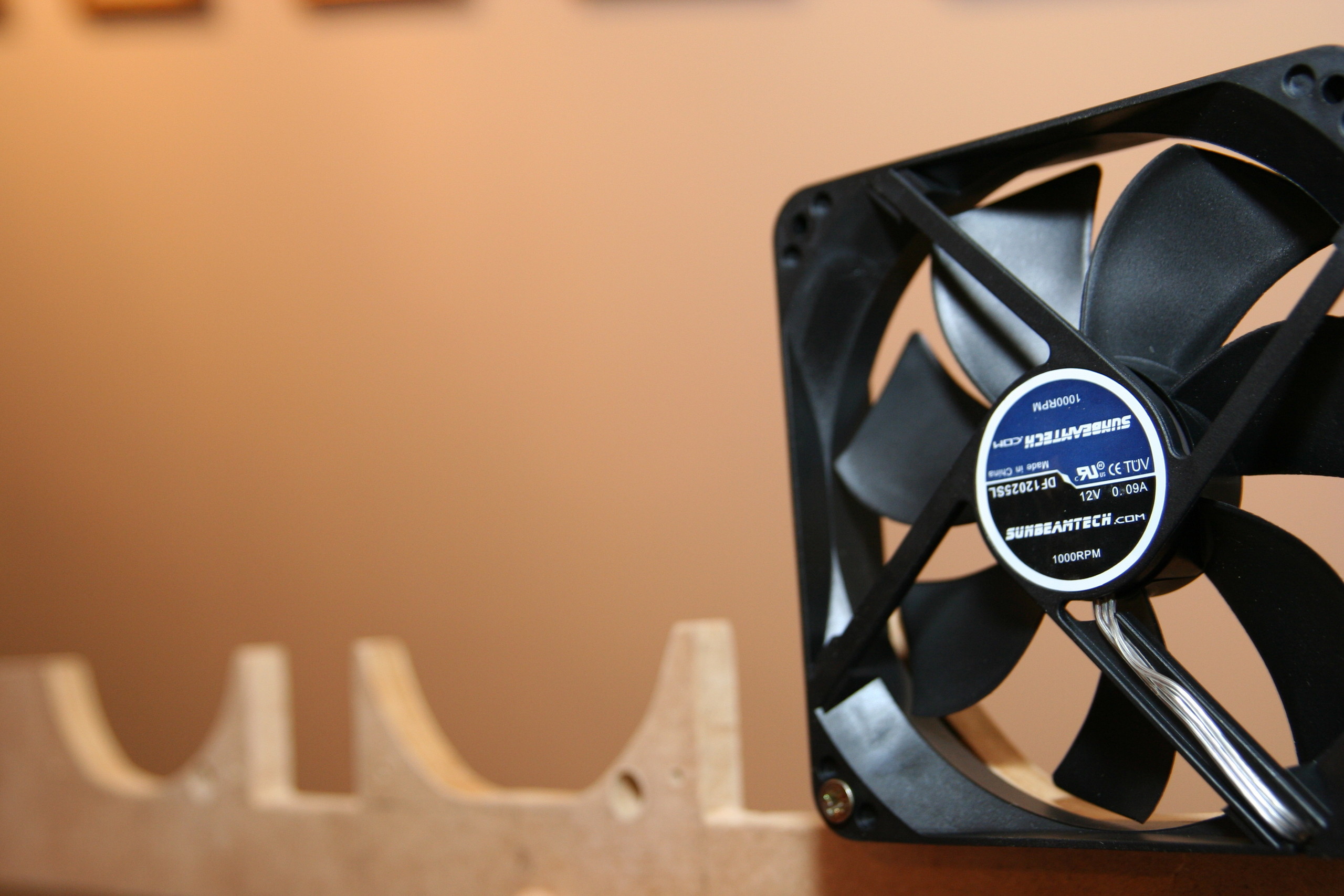

Fläktstag för utblås av varmluft
Stag tillverkat i MDF för montering av 3st fläktar. Kommer att placeras i övre bakkant av tv-bänken. Kommer att kompletteras upp med bussningar och vibrationsbämpare för att få bort vibrationer som fortplantas i bänken även vid låga varvtal. (2007-11-20 08:59:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

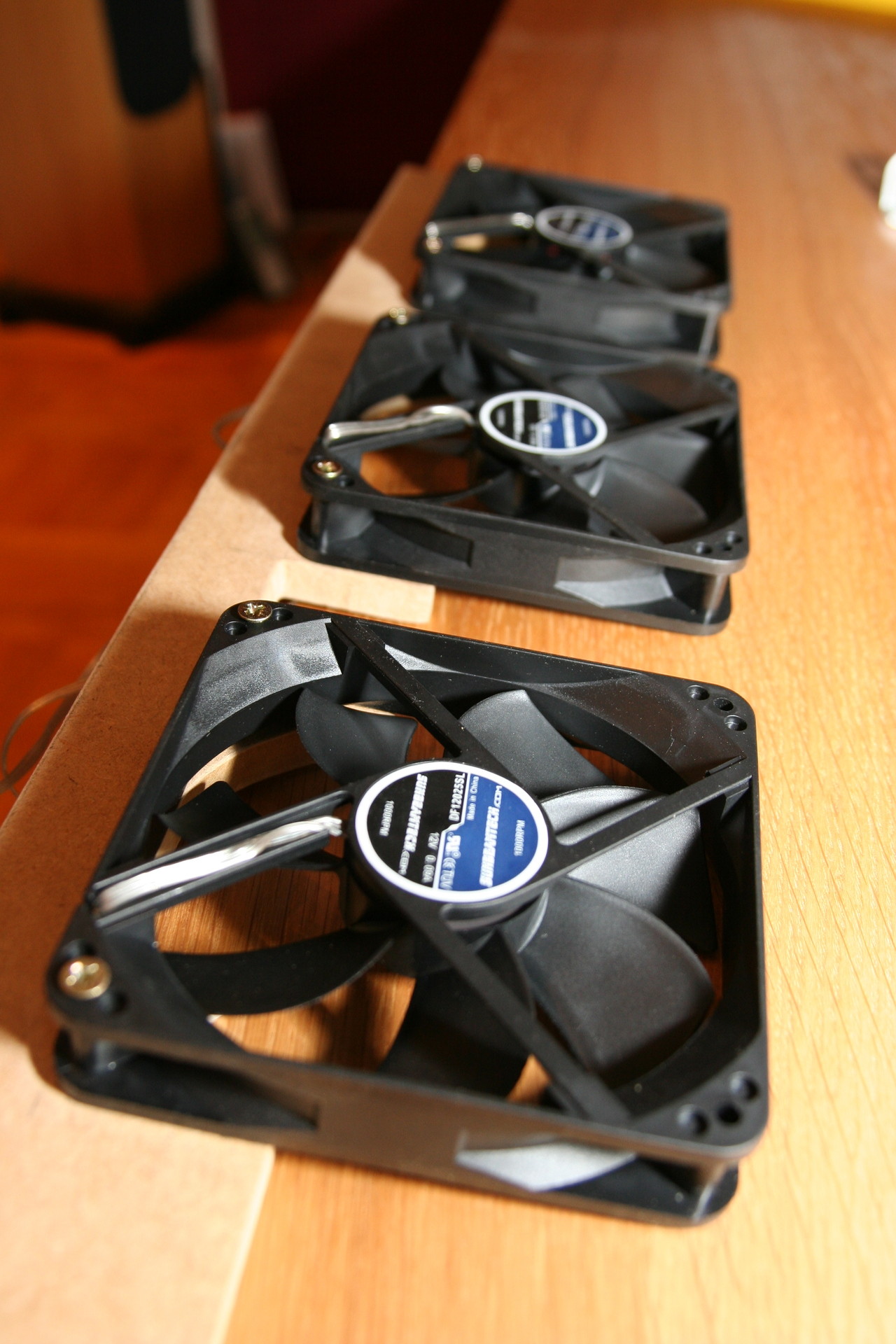

Bakre fläktstag
Fläktarna monterade och klara på det bakre staget. (2007-11-20 08:59:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

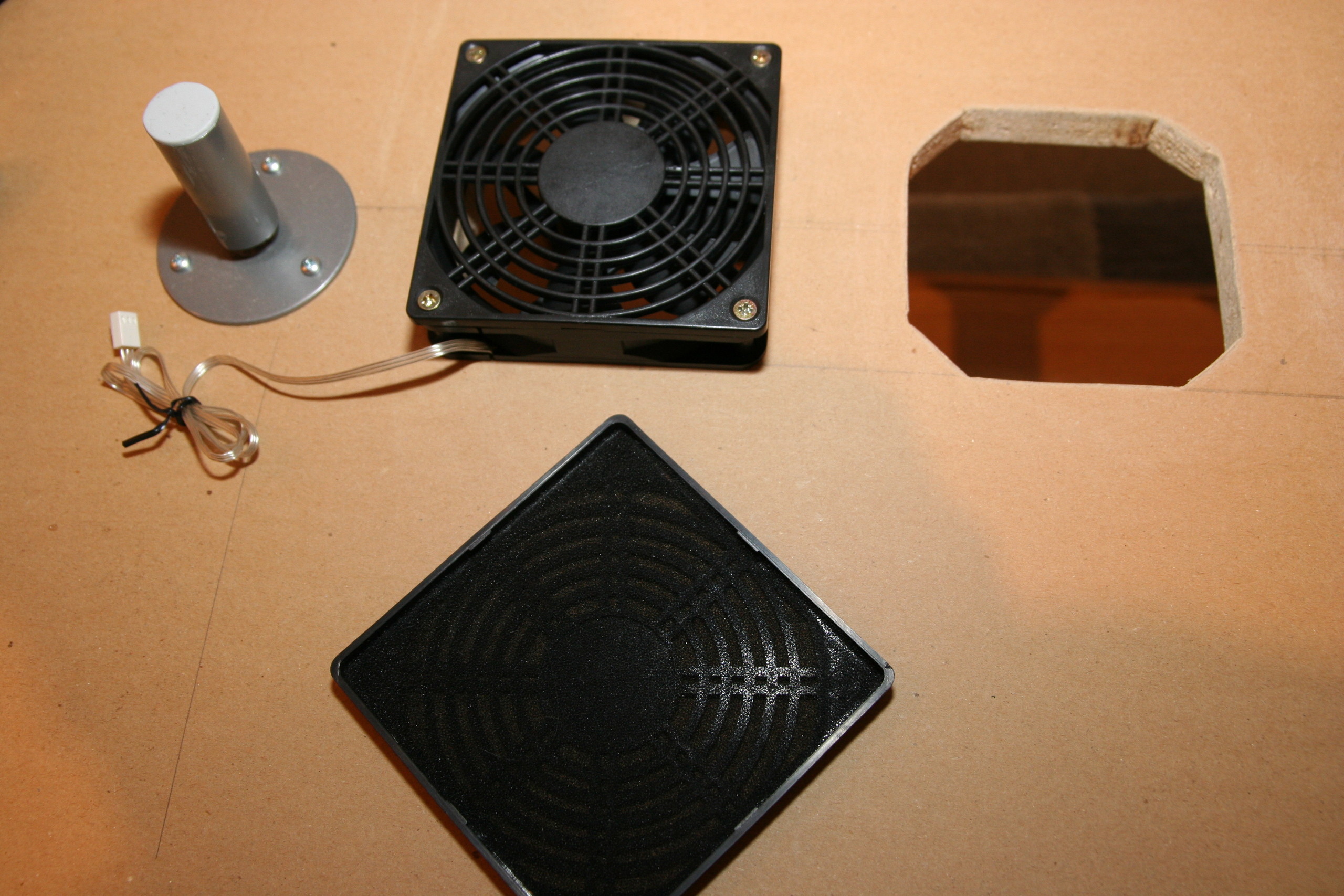

Undre fläktar
Första fläkten provmonterad. Nedan syns filtret som skall förhindra att damm sugs in i bänk och elektronik. Filtret tas bort med enkel snap off funktion. (2007-11-20 09:00:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

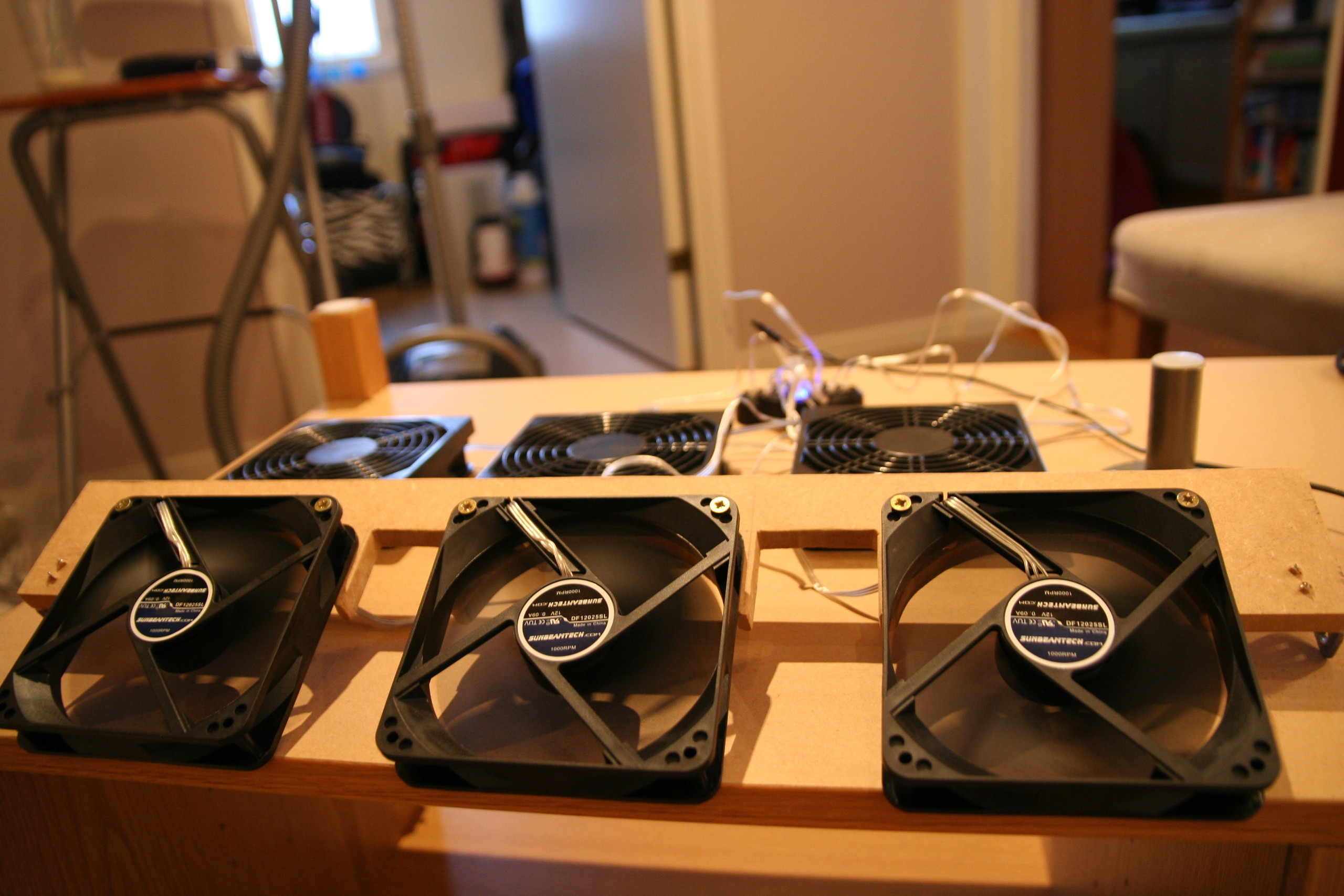

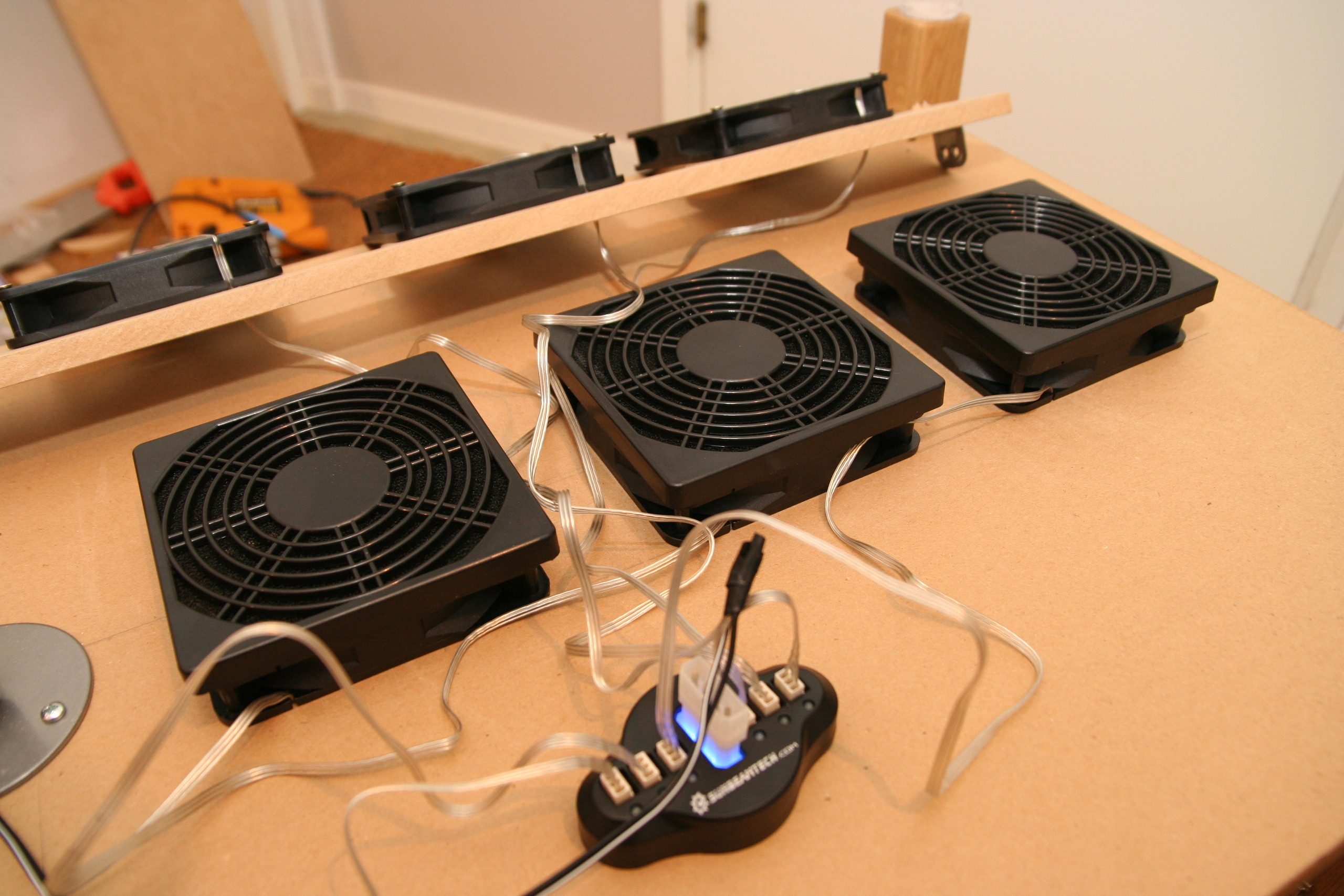

Testkörning av fläktarna
Alla fläktar inkopplade och provmonterade för testkörning. 12-3,5v trafo kopplad via automatswitch ser till att fläktarna startas och stängs av med receivern. Fläktarna pumpar på bra i maxvarv, 1.000rpm. (2007-11-20 09:01:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Mer testkörning
Testkörningen från en annan vinkel. (2007-11-20 09:01:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

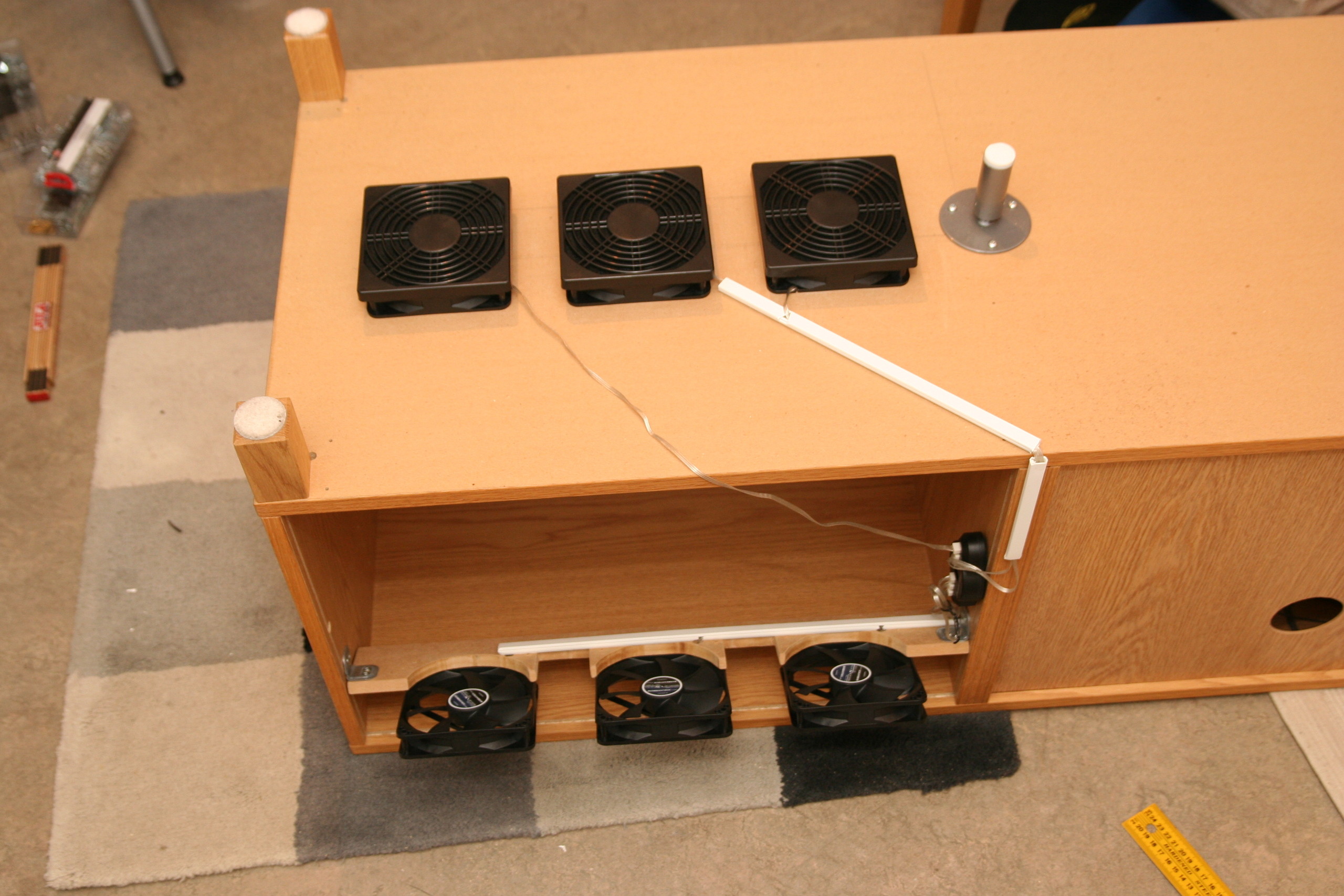

Kylningen nästan klar
En av fläktarnas kablar fick senare förlängas då den inte räckte hela vägen till power porten. Kabellister monterade så man slipper trassel och fula kablar som ligger och skräpar och är i vägen. (2007-11-20 09:02:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

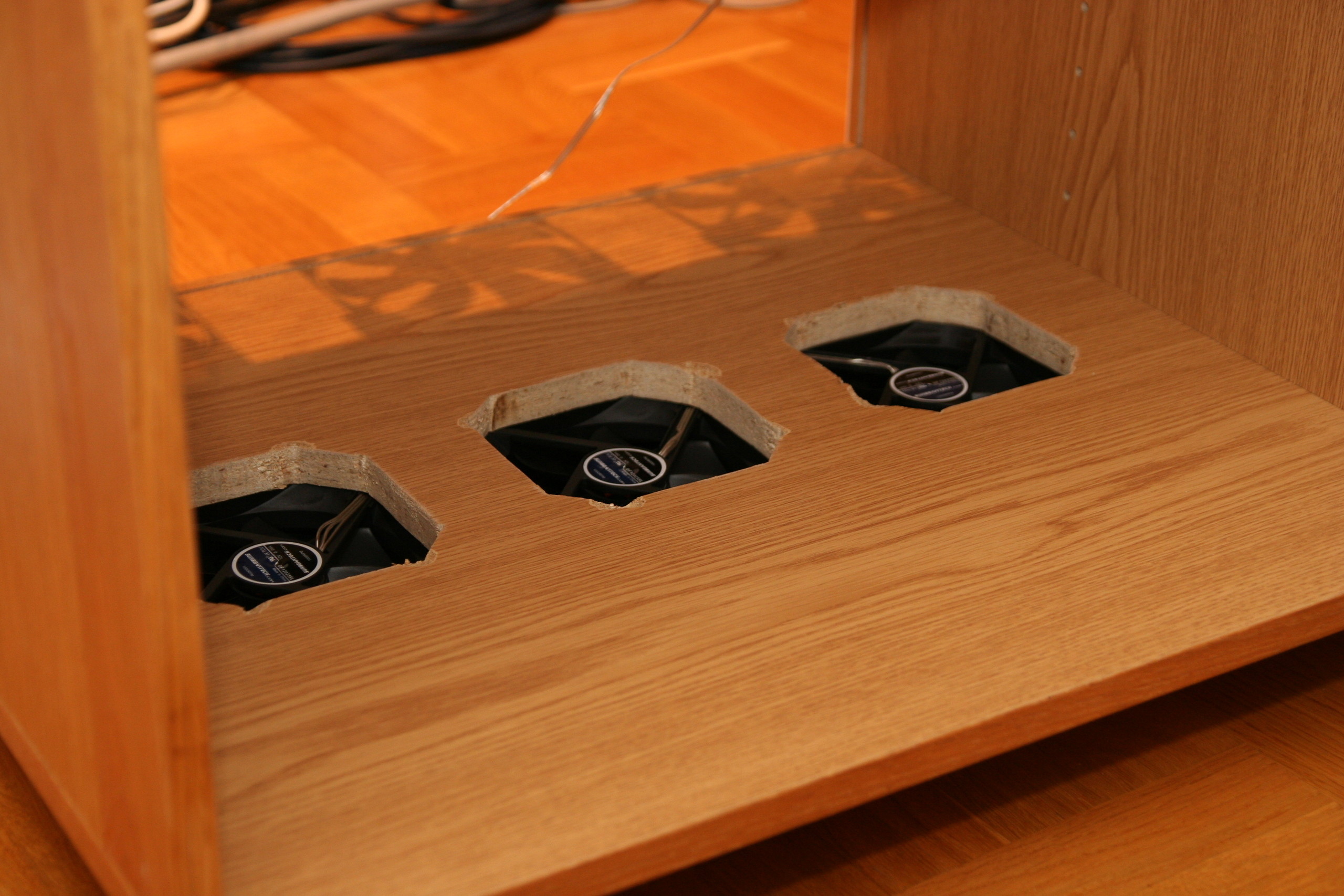

TV-bänken på plats
Allt är monterat och klart (förutom en kabel som fick förlängas i efterhand). Receivern kommer att dölja hålen. Blir ev. montering av fläktgaller på ovansidan för att skydda fläktarna. Nu är det bara att lyfta tillbaka all elektronik. (2007-11-20 09:29:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

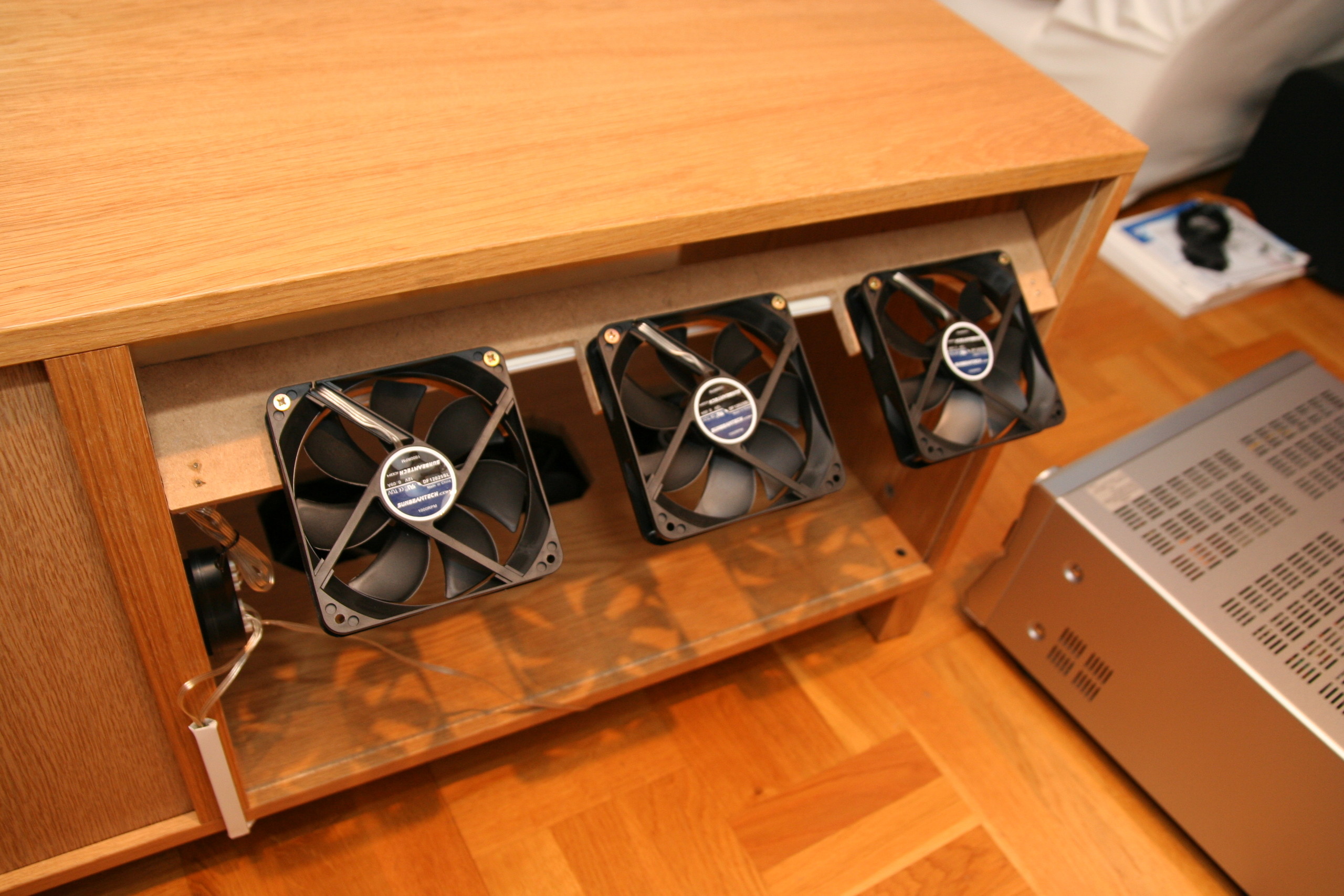

Vy bakifrån
Så här ser det ut bakifrån. Snart dags att testa allt live. Skall bli intressant att se hur temperaturen förhåller sig mot innan. (2007-11-20 09:30:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

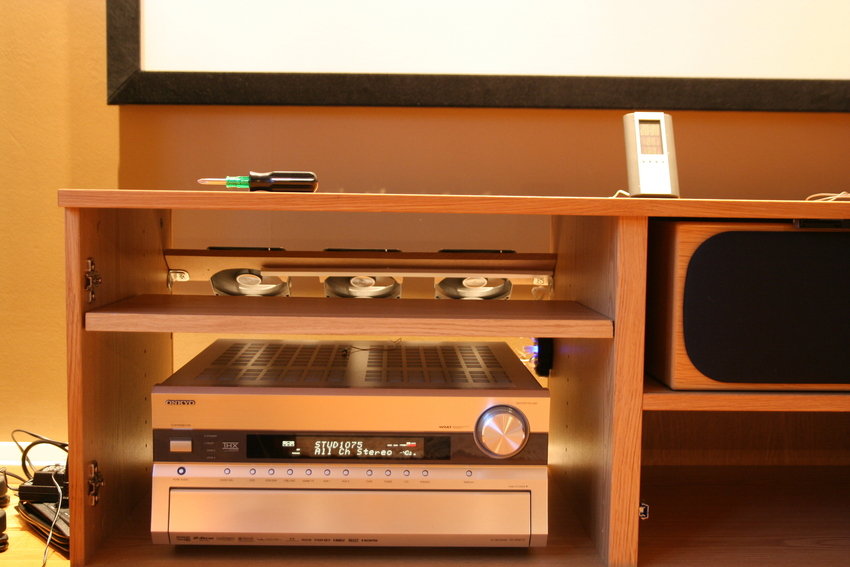

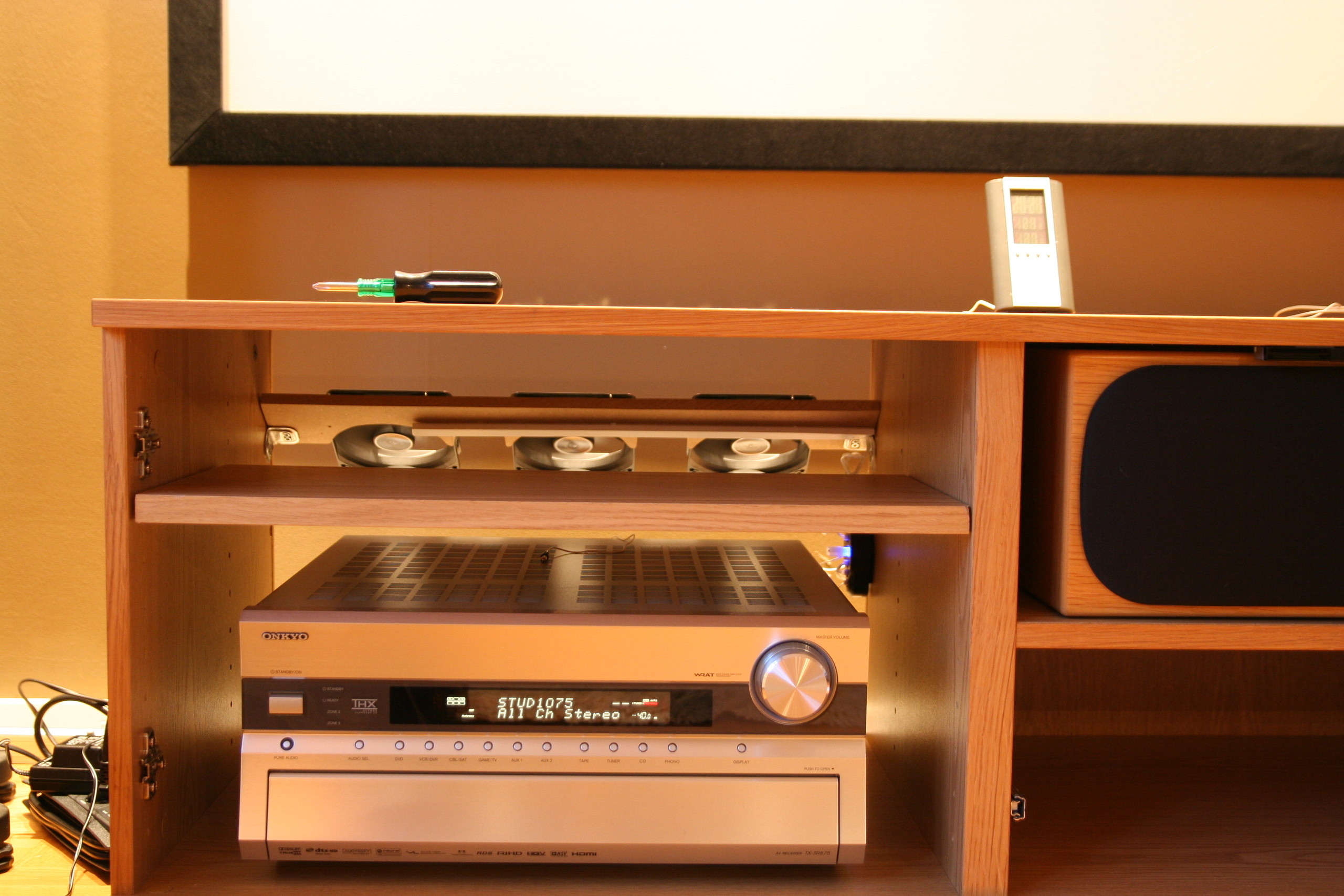

Slutresultatet
Nya receivern Onkyo 875 och kylning monterad och klar. Bara att hänga tillbaka dörren och köra.
Före: Öppen dörr, ca 46-48 grader med endast receivern.
Efter: 1. Stängd dörr, ca 38-40 grader med endast receivern (varvtal 500rpm) alla fläktar igång. 2. Stängd dörr, (varvtal 500rpm) endast nedre fläktar igång, ca 43-44 grader. (2007-11-20 09:31:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (8.60) (baserat på 4 st)  Visa lista
Unregistered46132bae    2015-12-26 12:57:19
Unregistereda20f1f07    2008-06-30 16:10:04
alce    2008-01-09 15:51:33
Cedric    2007-11-20 10:15:38
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
 Kommentarer (11 st)
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Zhendo   2009-07-13 11:41:58 Anmäl
Hur drivs power porten?? 220V?
Yopap   2008-11-09 18:04:20 Anmäl
Smart idé, ser väldigt bra ut.
Unregisteredd7a46a96   2008-08-28 11:26:46 Anmäl
Det hade nog blivit bättre resultat om du satt en skiva mellan fläktarna och hyllplanet över recivern. Så att fläktarna bara suger från recivern
Wortex   2008-08-28 10:21:54 Anmäl
[quote name='Raxx' post='2047083' date='Aug 27 2008, 23:44 ']Hur har du löst det med elen till multi porten?[/quote]

Även jag undrar detta. Tänkte sätta en 120mm på min 606a, men jag vet inte hur jag ska lösa det med strömmen.
Raxx   2008-08-27 23:44:46 Anmäl
Hur har du löst det med elen till multi porten?
Unregistereda20f1f07   2008-06-30 16:10:03 Anmäl
Jag har också en TV-bänk i vilken det blev väldigt varmt tidigare. Harde tätt bakstycke och tänkte sätta fläktar för att suga ut luft. Hade tidigare cirka 45g med PS3 igång. Dock så upptäckte jag att temperaturen gick ned betydligt enbart genom att ta bort bakstycket. Så nu ligger det på max 35 g utan fläktar. Tror inte att jag kommer få ner det mer.

Snyggt bygge dock!
Johan-A   2007-11-20 20:32:20 Anmäl
Jo jag vet att det hade blivit bättre att ha ett bakstycke. Men möbeln är inte tillräckligt djup för att det skall få plats. Därav är bakstycket bottaget. Lite kompromiss med andra ord. Man får göra det bästa av läget =)
Unregisteredb1b428d9   2007-11-20 19:02:02 Anmäl
Synd att du va så snabb. Borrade hål under receiver och en utsugsfläkt i ett tätt bakstycke hade garanterat gett bättre resultat . Utsugsfläktarna som sitter där nu gör ju ingen större skillnad.En 120 fläkt pumpar C:a 1200liter/min vid fullvarv. Alltså 600liter/min vid 500rpm, det skulle ganska snabbt omsätta luften om du hade ett tätt bakstycke mao.
Johan-A   2007-11-20 13:18:46 Anmäl
Tack, inspiration har jag som med så mycket annat hittat här på minhembio.com
Fläktarna i sig låter inte mycket och 99% av tiden lyssnar man ju på musik, ser på film, spelar eller gör nåt annat som överröstar allt fläktljud. Det enda som är störigt nu är att små vibrationer från fläktarna fortplantas i tv-bänken som fungerar som en stor förstärkare. Men jag har beställt vibrationsbämpare som förhoppningsvis kommer att råda bot på detta.
Sandelin   2007-11-20 13:02:51 Anmäl
Grymt bra idé! Låter dessa fläktar mycket?
