Dags att dra nätverk! Vi bor i ett hus från 1954. I samband med att tvättstugan renoverades för ett par år sedan, blev jag tvungen att riva en uppreglad innervägg i källaren. Detta för att man skulle kunna komma åt att byta elcentral och lite rör. Denna vägg hade jag då bestämt för att täcka över igen. Kom dock på att det skulle kunna utgöra ett utmärkt ställe för nätverkscentral. Nära elcentralen, 15 grader varmt året runt, förhållandevis lätt att komma ut i övriga… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder
Drive-by

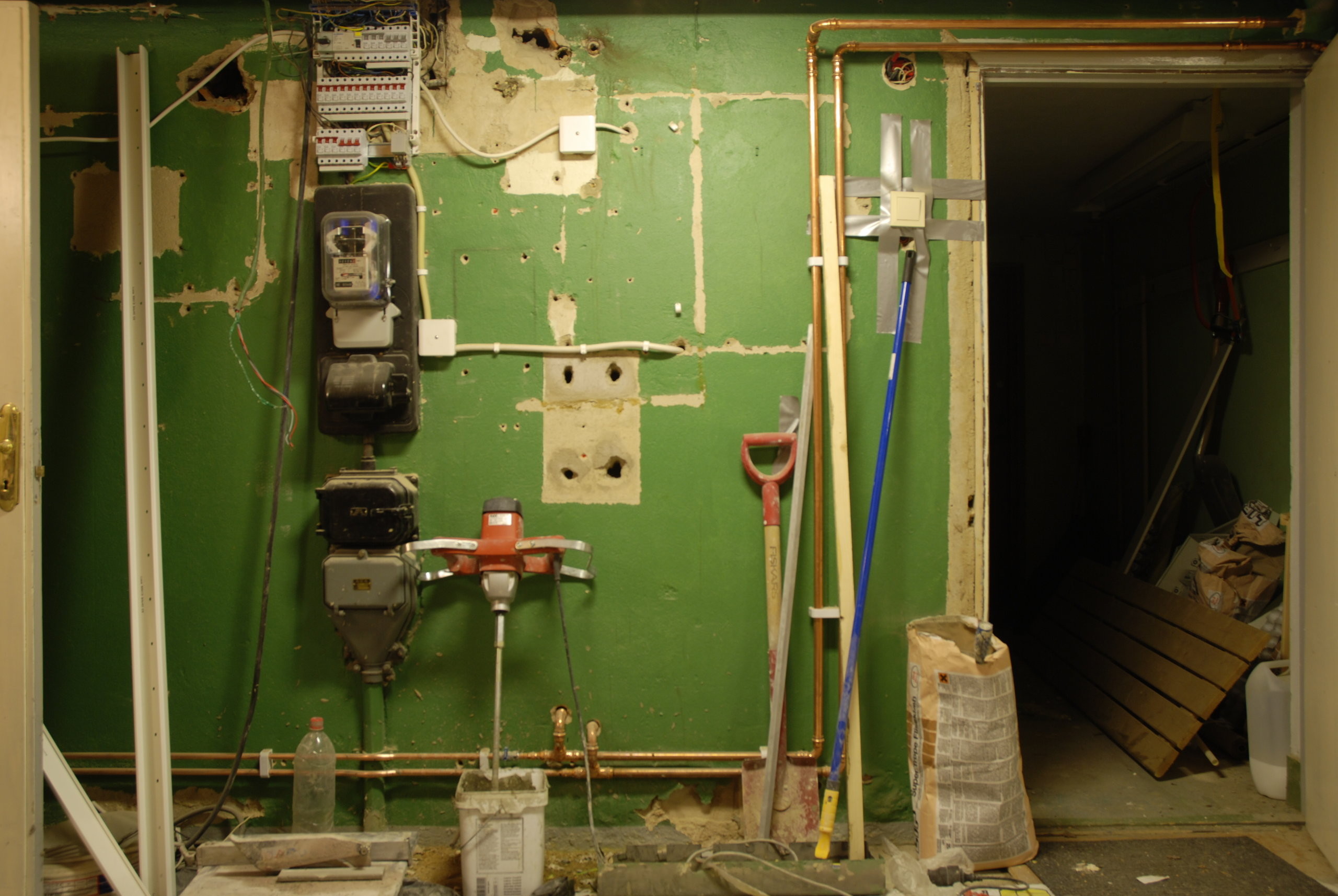

Bild från vintern 2007/2008. Nya elcentralen på plats. Den skarpögde anar ett och annat hål i väggen från förra elcentralen. Ser ut ungefär som efter en drive-by med ett gäng Uzis. (2009-11-30 14:16:56)
Bilden är högupplöst. Klicka i bilden för att zooma.
Bild från vintern 2007/2008. Nya elcentralen på plats. Den skarpögde anar ett och annat hål i väggen från förra elcentralen. Ser ut ungefär som efter en drive-by med ett gäng Uzis. (2009-11-30 14:16:56)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

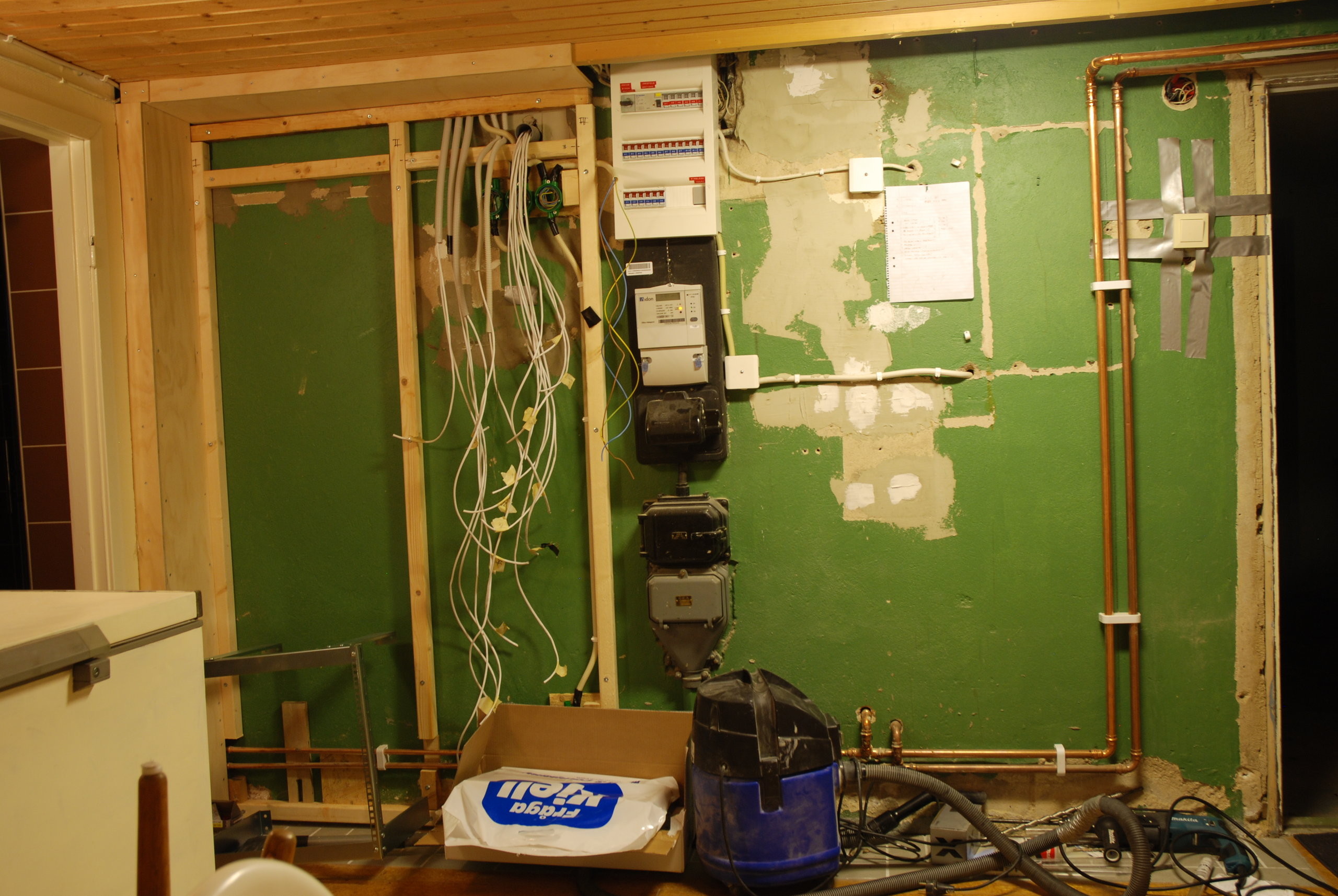

En start
Har påbörjat uppregling av vägg, täckt vänstra sidan med plyfa. Sedan har tiden gått till att dra kablar. Målet är att täcka all grön vägg med plyfa, som ska klarlackas. Blir då lätt att demontera vid behov; kommer ju att dölja en del rör- och kabelskarvar. Nere till vänster ser man 19" rackstativet som ska husera alla nätverksprylar. (2009-11-30 14:23:47)Bilden är högupplöst. Klicka i bilden för att zooma.
Har påbörjat uppregling av vägg, täckt vänstra sidan med plyfa. Sedan har tiden gått till att dra kablar. Målet är att täcka all grön vägg med plyfa, som ska klarlackas. Blir då lätt att demontera vid behov; kommer ju att dölja en del rör- och kabelskarvar. Nere till vänster ser man 19" rackstativet som ska husera alla nätverksprylar. (2009-11-30 14:23:47)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

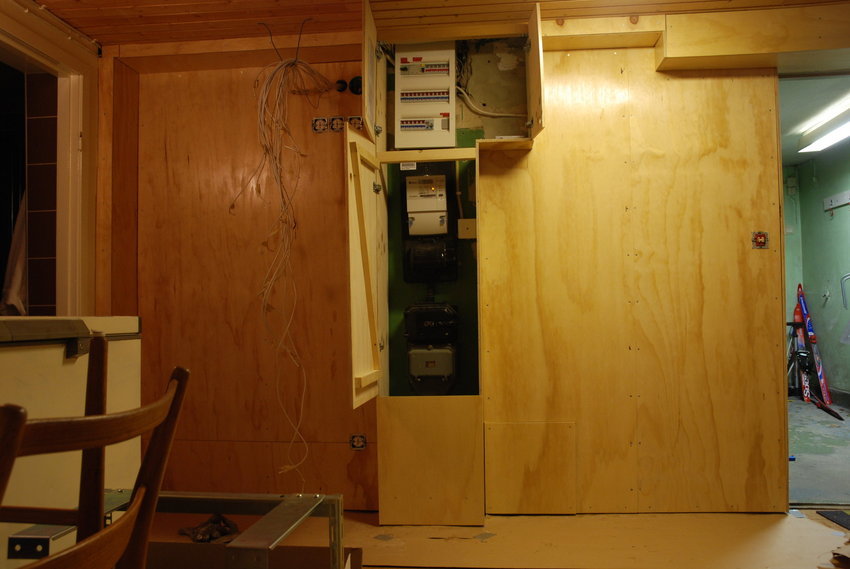

Hjärtat

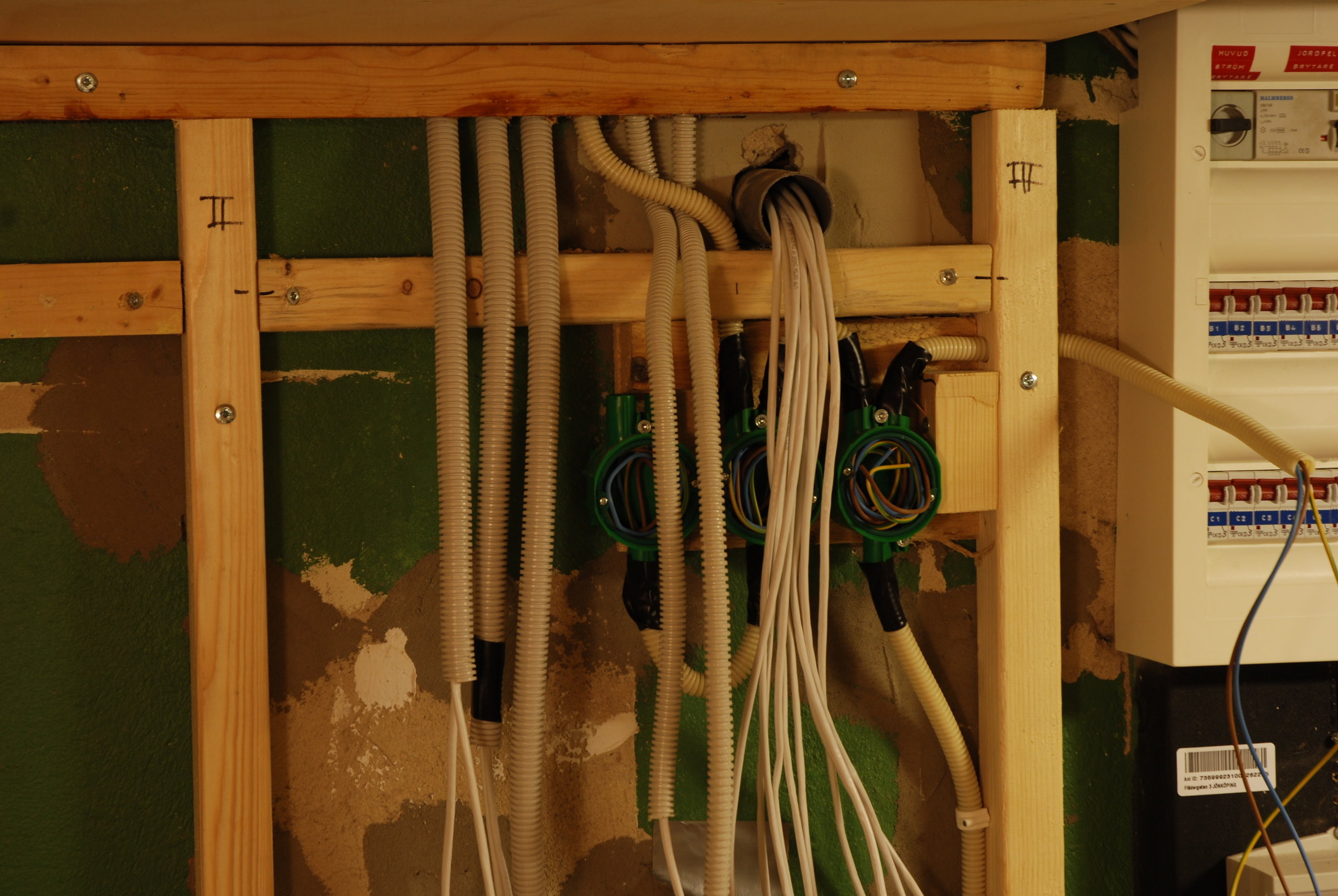

Ovanpå denna kabelsamling kommer hjärtat, själva nätverkscentralen, att sitta. Ska husera modem, trådlös router, 8-portars switch, NAS. Dragit 18 Cat5e-kablar, totalt nära 300 meter. De som går i flexrör har jag dragit under källarens innertak, de som försvinner genom avloppsröret går upp i skorstenen till vinden (se nästa bild). Även förberett för lite nya eluttag, måste hitta en elektriker som kan koppla in dem i elcentralen. (2009-11-30 14:30:35)Bilden är högupplöst. Klicka i bilden för att zooma.
Ovanpå denna kabelsamling kommer hjärtat, själva nätverkscentralen, att sitta. Ska husera modem, trådlös router, 8-portars switch, NAS. Dragit 18 Cat5e-kablar, totalt nära 300 meter. De som går i flexrör har jag dragit under källarens innertak, de som försvinner genom avloppsröret går upp i skorstenen till vinden (se nästa bild). Även förberett för lite nya eluttag, måste hitta en elektriker som kan koppla in dem i elcentralen. (2009-11-30 14:30:35)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

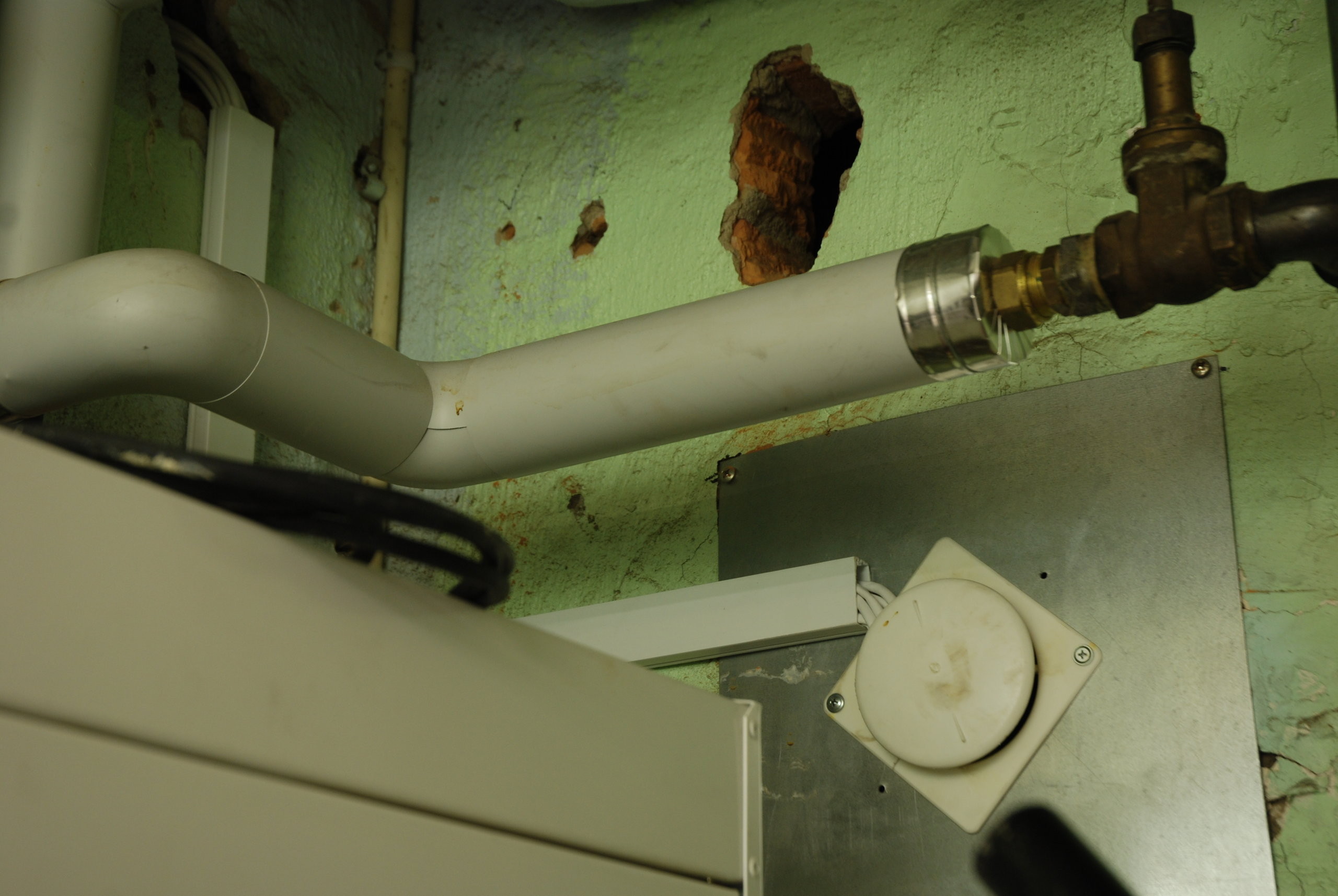

...genom panrummet och upp i skorstenen...
Här går 10 nätverkskablar ut genom avloppsröret, genom kabelskydd, in i en ventil i skorstenen. Där ventilen sitter gick gamla oljepannan ut. Har borrat/bilat ett hål i skorstenen från vinden 7 meter högre upp. Sågade mig igenom en värmekanal av plåt, lirkade sedan in ett 50 mm kabelskyddsrör som kablarna löper i. Dragit upp dem två och två. Det var varken lätt eller roligt, men det gick i alla fall till slut. (2009-11-30 14:35:04)Bilden är högupplöst. Klicka i bilden för att zooma.
Här går 10 nätverkskablar ut genom avloppsröret, genom kabelskydd, in i en ventil i skorstenen. Där ventilen sitter gick gamla oljepannan ut. Har borrat/bilat ett hål i skorstenen från vinden 7 meter högre upp. Sågade mig igenom en värmekanal av plåt, lirkade sedan in ett 50 mm kabelskyddsrör som kablarna löper i. Dragit upp dem två och två. Det var varken lätt eller roligt, men det gick i alla fall till slut. (2009-11-30 14:35:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

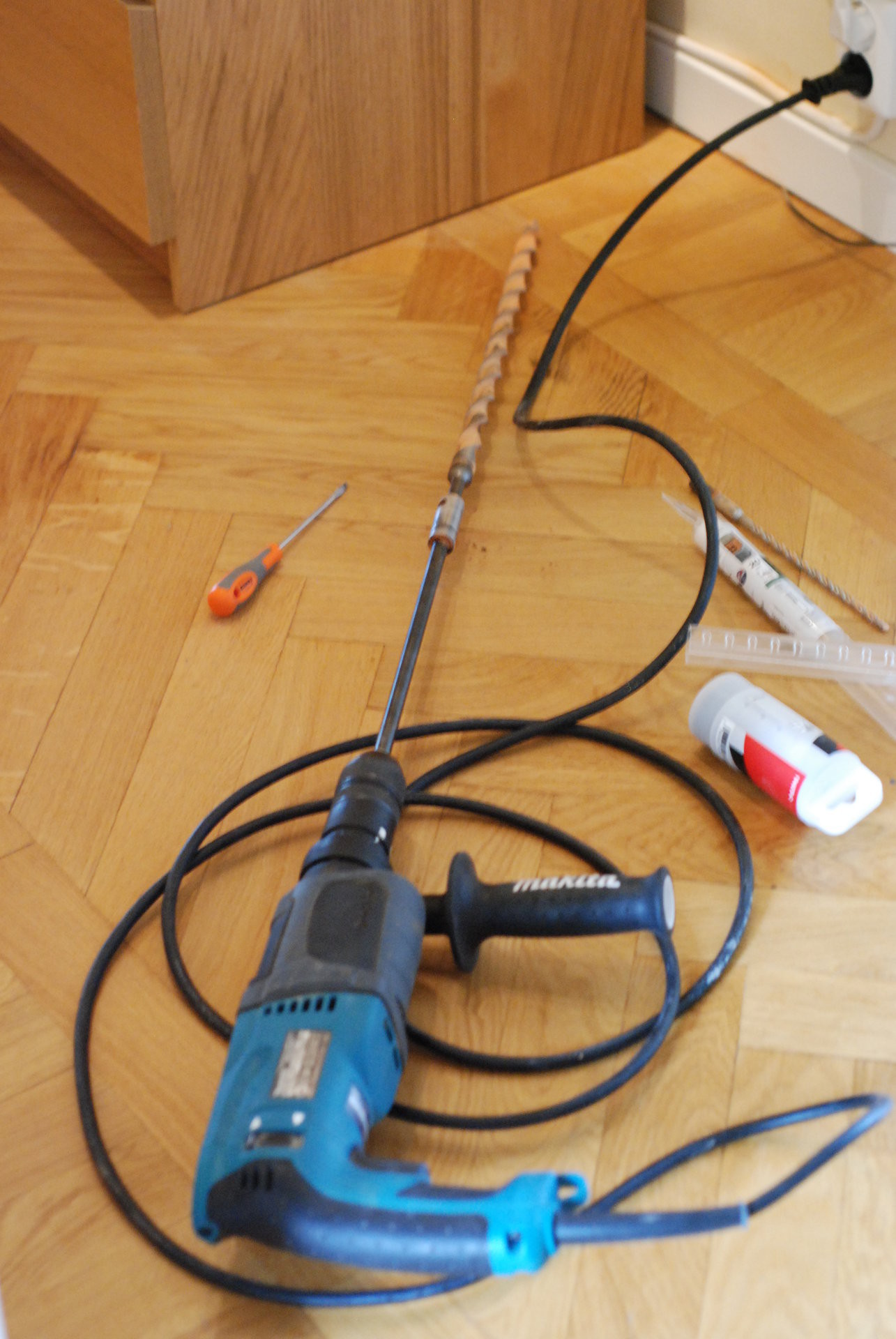

Installationsborr
Det krävs långa borr när man ska dra kablar i gamla kåkar. Här min kära Makita borrhammare med 400 mm 20 mm-borr, med 400 mm förlängare. Räckte ändå inte för att komma tvärs igenom murstocken. (2009-11-30 14:28:05)Bilden är högupplöst. Klicka i bilden för att zooma.
Det krävs långa borr när man ska dra kablar i gamla kåkar. Här min kära Makita borrhammare med 400 mm 20 mm-borr, med 400 mm förlängare. Räckte ändå inte för att komma tvärs igenom murstocken. (2009-11-30 14:28:05)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Ena kattvinden

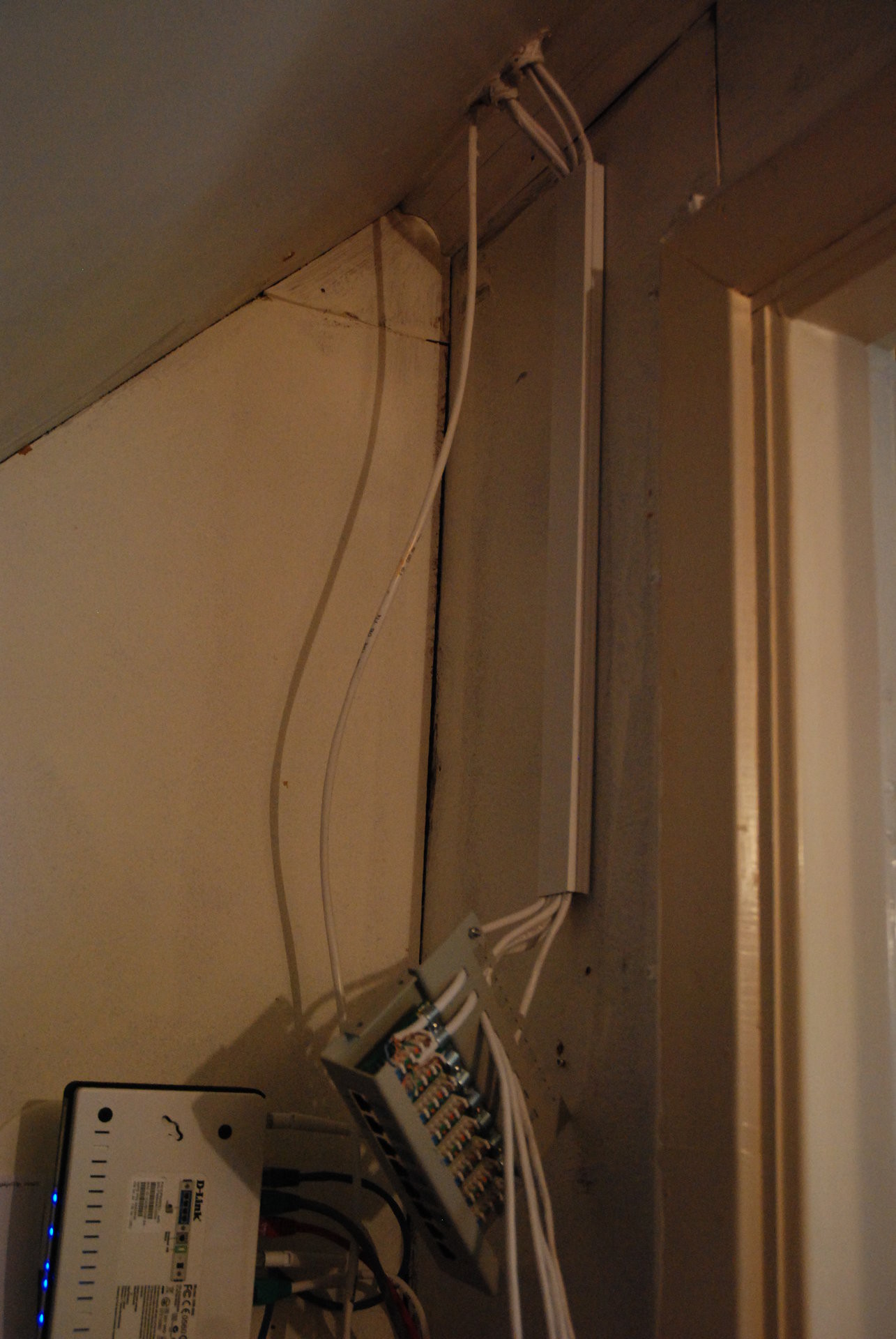

Här löper sex kablar ut från vinden ner i ena kattvinden. Sätter en åttaportars mini-patchpanel här, men använder alltså bara sex portar. Hamnar invid arbetsplatsen bredvid själva pc:n (se galleriet "Arbetsplats") och ska gå till huvud-pc:n, extra uttag vid datorn, nätverksskrivaren, en tänkt Squeezebox, samt två framtida uttag till det intilliggande ena barnrummet. (2009-11-30 14:40:25)Bilden är högupplöst. Klicka i bilden för att zooma.
Här löper sex kablar ut från vinden ner i ena kattvinden. Sätter en åttaportars mini-patchpanel här, men använder alltså bara sex portar. Hamnar invid arbetsplatsen bredvid själva pc:n (se galleriet "Arbetsplats") och ska gå till huvud-pc:n, extra uttag vid datorn, nätverksskrivaren, en tänkt Squeezebox, samt två framtida uttag till det intilliggande ena barnrummet. (2009-11-30 14:40:25)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

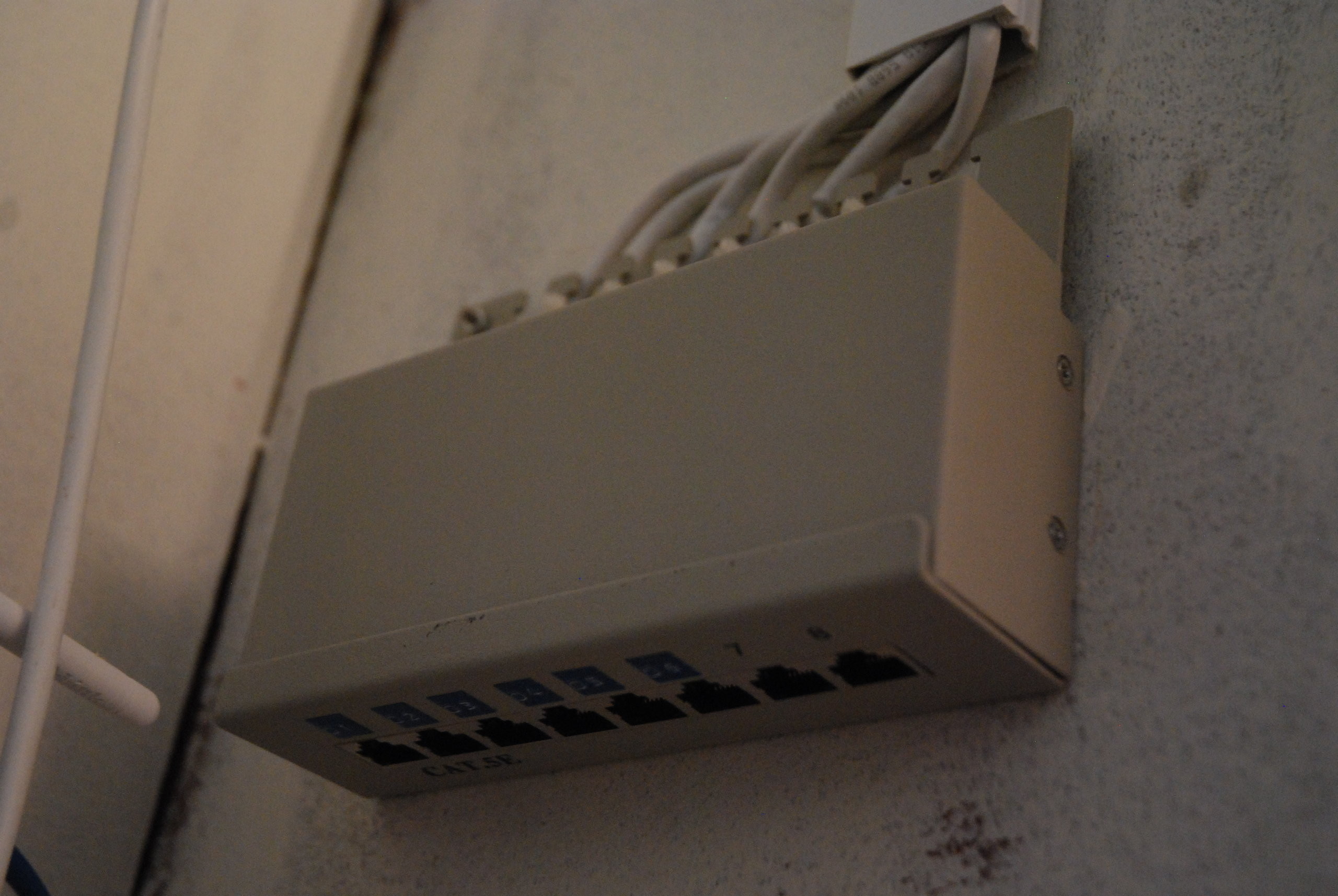

8-portars patchpanel
Så här blev den. (2009-11-30 14:56:03)Bilden är högupplöst. Klicka i bilden för att zooma.
Så här blev den. (2009-11-30 14:56:03)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
I tv-rummet

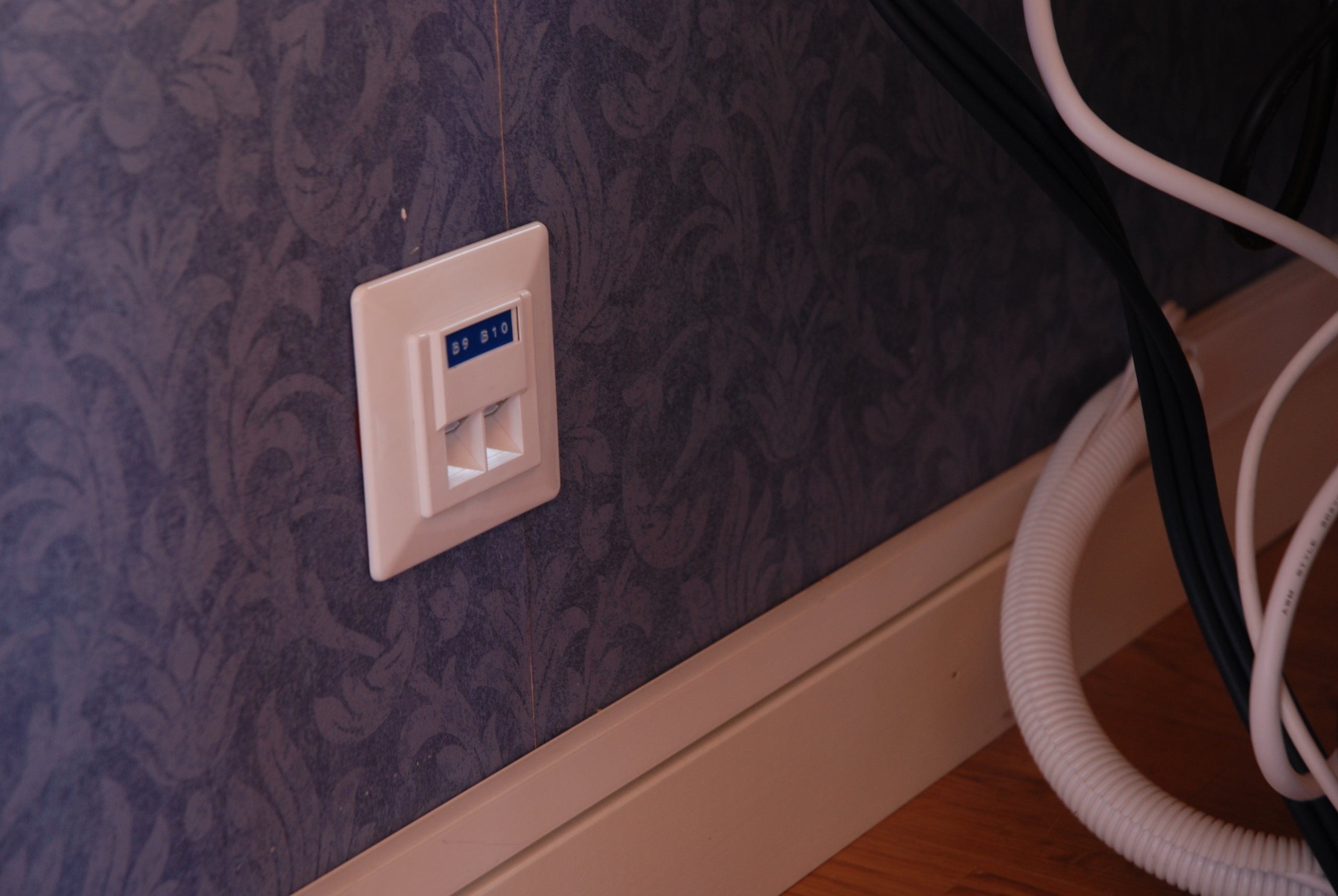

Nätverksuttag i tv-rummet. Detta var det krångligaste att få till, eftersom rummet ligger där det ligger- som en tillbyggnad. Drog kablar från vinden, ner genom ena kattvinden, ut genom yttervägg över altanen, tog bort ett par brädor från trädäcket, och borrade mig sedan ner genom altangolvet/taket till tillbyggnaden. Sedan var det bara att fiska ut kablarna. Totalt 2 x 25 m kabel till detta uttag, och åtskilliga timmars tänkande/dragande. Hoppas nu bara att jag inte skadat kablarna under arbetet. Vad gör man inte för att få till en snygg installation... (2009-11-30 14:58:04)Bilden är högupplöst. Klicka i bilden för att zooma.
Nätverksuttag i tv-rummet. Detta var det krångligaste att få till, eftersom rummet ligger där det ligger- som en tillbyggnad. Drog kablar från vinden, ner genom ena kattvinden, ut genom yttervägg över altanen, tog bort ett par brädor från trädäcket, och borrade mig sedan ner genom altangolvet/taket till tillbyggnaden. Sedan var det bara att fiska ut kablarna. Totalt 2 x 25 m kabel till detta uttag, och åtskilliga timmars tänkande/dragande. Hoppas nu bara att jag inte skadat kablarna under arbetet. Vad gör man inte för att få till en snygg installation... (2009-11-30 14:58:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

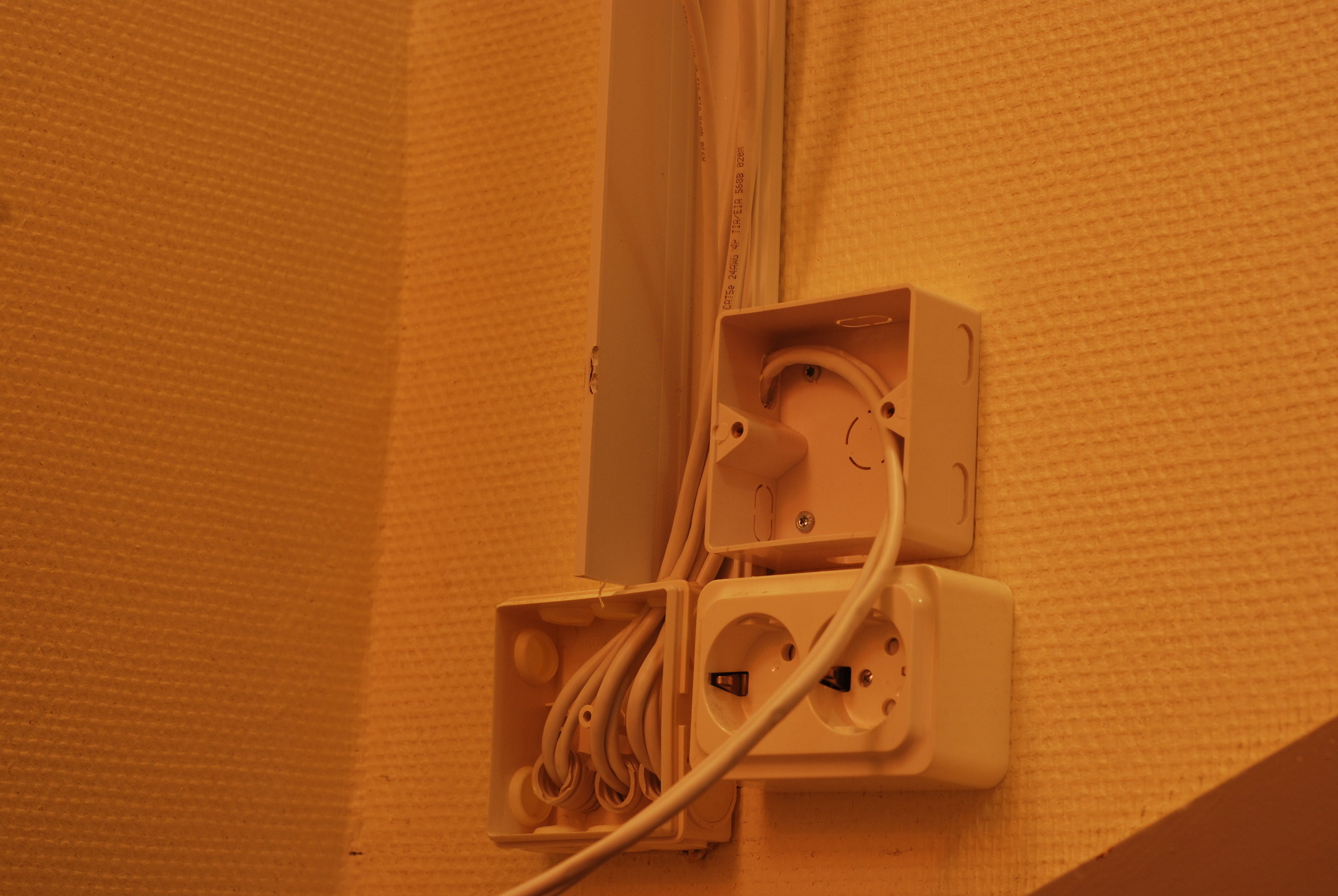

I trapphuset
Passade på att sätta ett par uttag i trapphuset från källartrappan. Kablarna som går upp genom kabelkanalen går genom väggarna till två andra rum. Har här borrat mig in till innertaket under källaren (hålen för flexrören). Även satt upp ett nytt uttag. (2009-11-30 15:02:42)Bilden är högupplöst. Klicka i bilden för att zooma.
Passade på att sätta ett par uttag i trapphuset från källartrappan. Kablarna som går upp genom kabelkanalen går genom väggarna till två andra rum. Har här borrat mig in till innertaket under källaren (hålen för flexrören). Även satt upp ett nytt uttag. (2009-11-30 15:02:42)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Färdigt i trapphuset

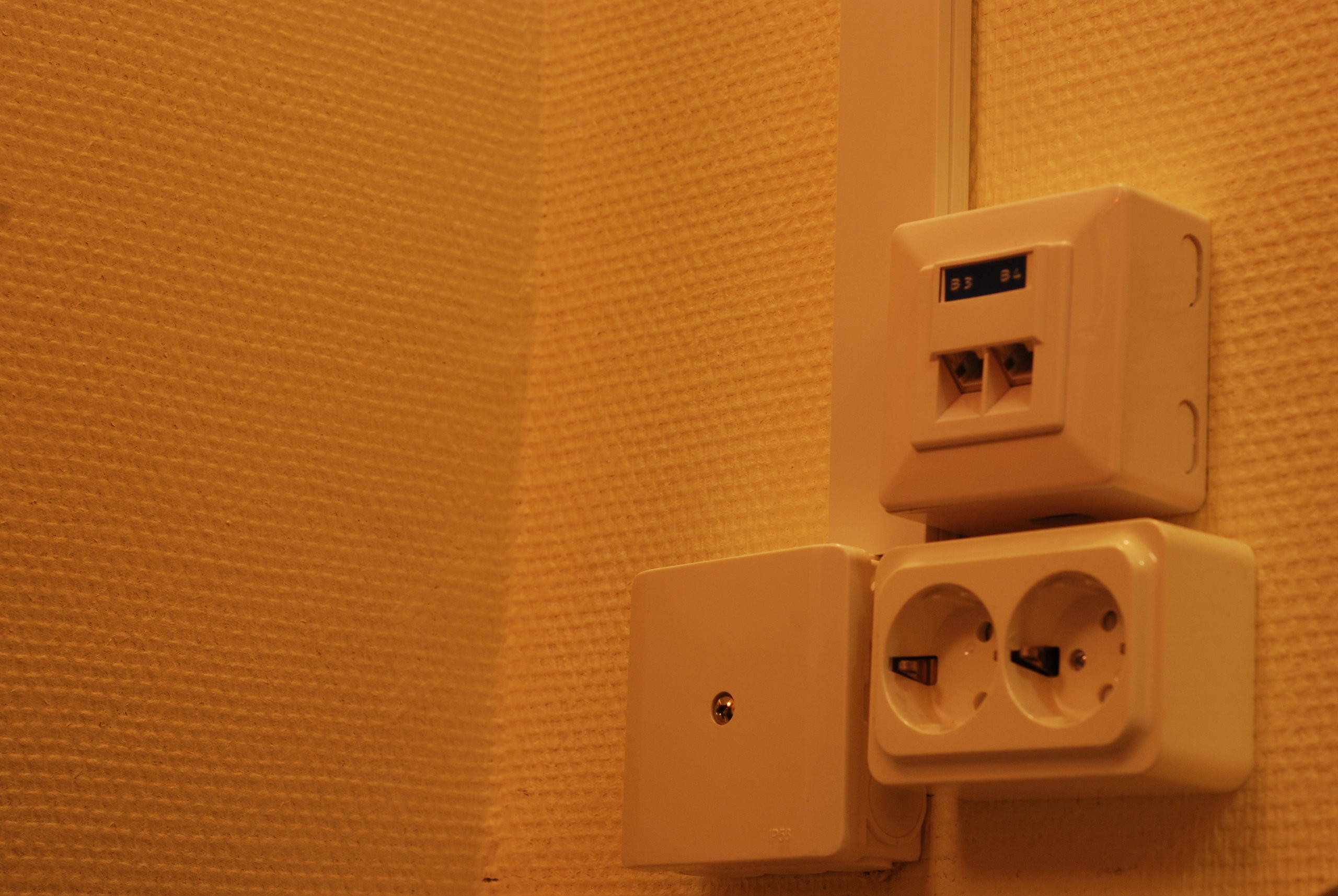

Slutresultat. Använt mig av Kjell & Co:s "Cat 6-uttag utanpåliggande för proffsbruk". Rekommenderas starkt framför deras Cat 5e-uttag för infällnad, vilka håller alltför dålig kvalitet. Cat 6-uttagen kan också fällas in, om man bara skippar förhöjningsramen.
Kommer använda ett av dessa uttag till telefon-basstation, och eventuellt ett till Range extender för WLAN. (2009-11-30 15:06:43)Bilden är högupplöst. Klicka i bilden för att zooma.
Slutresultat. Använt mig av Kjell & Co:s "Cat 6-uttag utanpåliggande för proffsbruk". Rekommenderas starkt framför deras Cat 5e-uttag för infällnad, vilka håller alltför dålig kvalitet. Cat 6-uttagen kan också fällas in, om man bara skippar förhöjningsramen.
Kommer använda ett av dessa uttag till telefon-basstation, och eventuellt ett till Range extender för WLAN. (2009-11-30 15:06:43)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

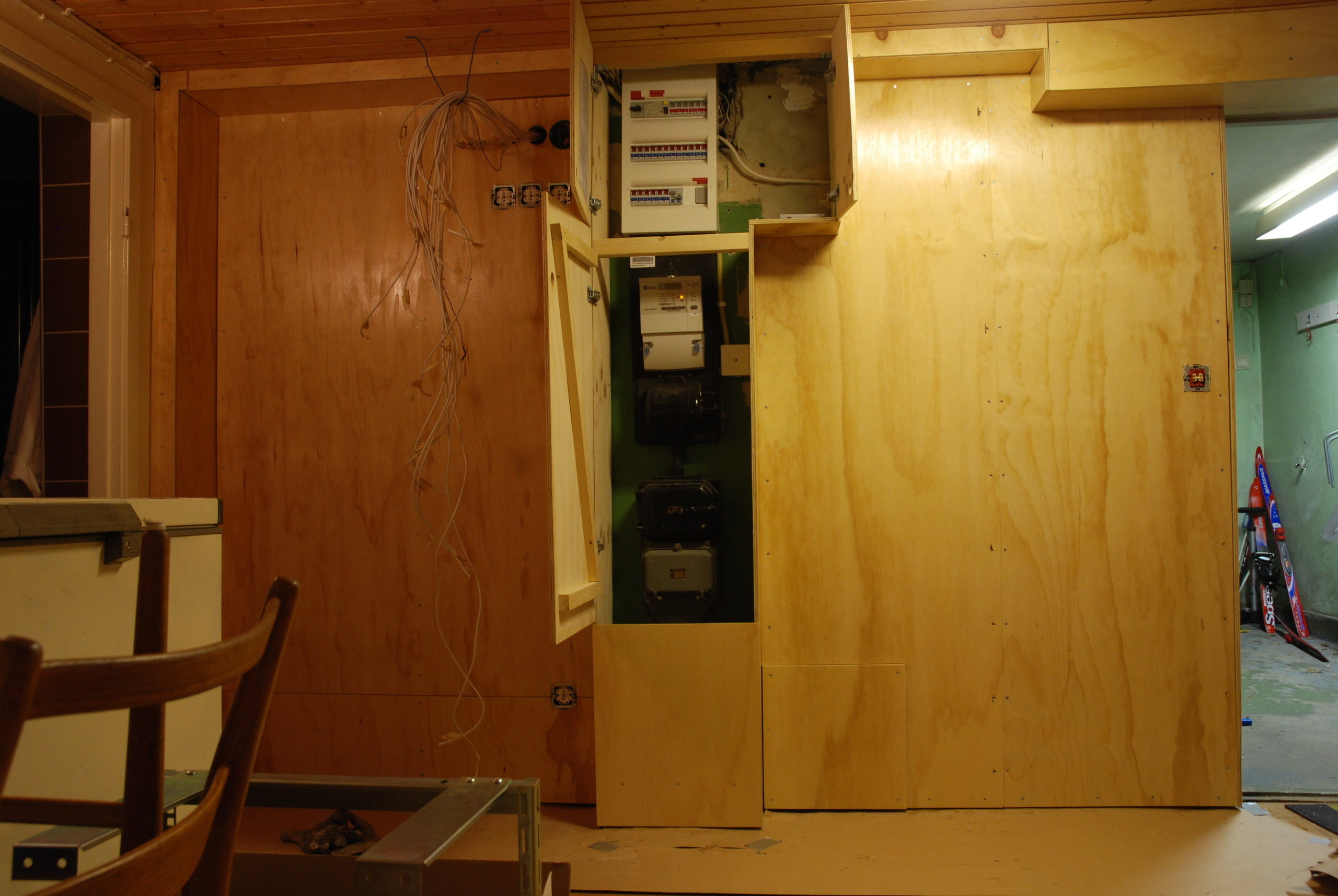

Ordning i källaren
Efter flera månaders korta arbetsinsatser à någon timme (det blir så när man är föräldraledig) är jag äntligen färdig med väggen. Hittade en elektriker som drog in kablarna till mina nya uttag i elcentralen. Tydligen får man inte blanda jordade och ojordade uttag, och eftersom huset och dess befintliga kablar är 56 år, rekommenderade han att byta allt. Det är nu ändå något vi funderat över. Men så dömde han också ut vår två år gamla elcentral av märket "Malmbergs". Tydligen något franskt lågbudgetskräp. Vägrar arbeta med den, och en annan elektriker sade samma sak. Så det blir till att skaffa ännu en ny elcentral. Därför breddat skåpet för att denna ska få plats. (2010-01-26 11:51:40)Bilden är högupplöst. Klicka i bilden för att zooma.
Efter flera månaders korta arbetsinsatser à någon timme (det blir så när man är föräldraledig) är jag äntligen färdig med väggen. Hittade en elektriker som drog in kablarna till mina nya uttag i elcentralen. Tydligen får man inte blanda jordade och ojordade uttag, och eftersom huset och dess befintliga kablar är 56 år, rekommenderade han att byta allt. Det är nu ändå något vi funderat över. Men så dömde han också ut vår två år gamla elcentral av märket "Malmbergs". Tydligen något franskt lågbudgetskräp. Vägrar arbeta med den, och en annan elektriker sade samma sak. Så det blir till att skaffa ännu en ny elcentral. Därför breddat skåpet för att denna ska få plats. (2010-01-26 11:51:40)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

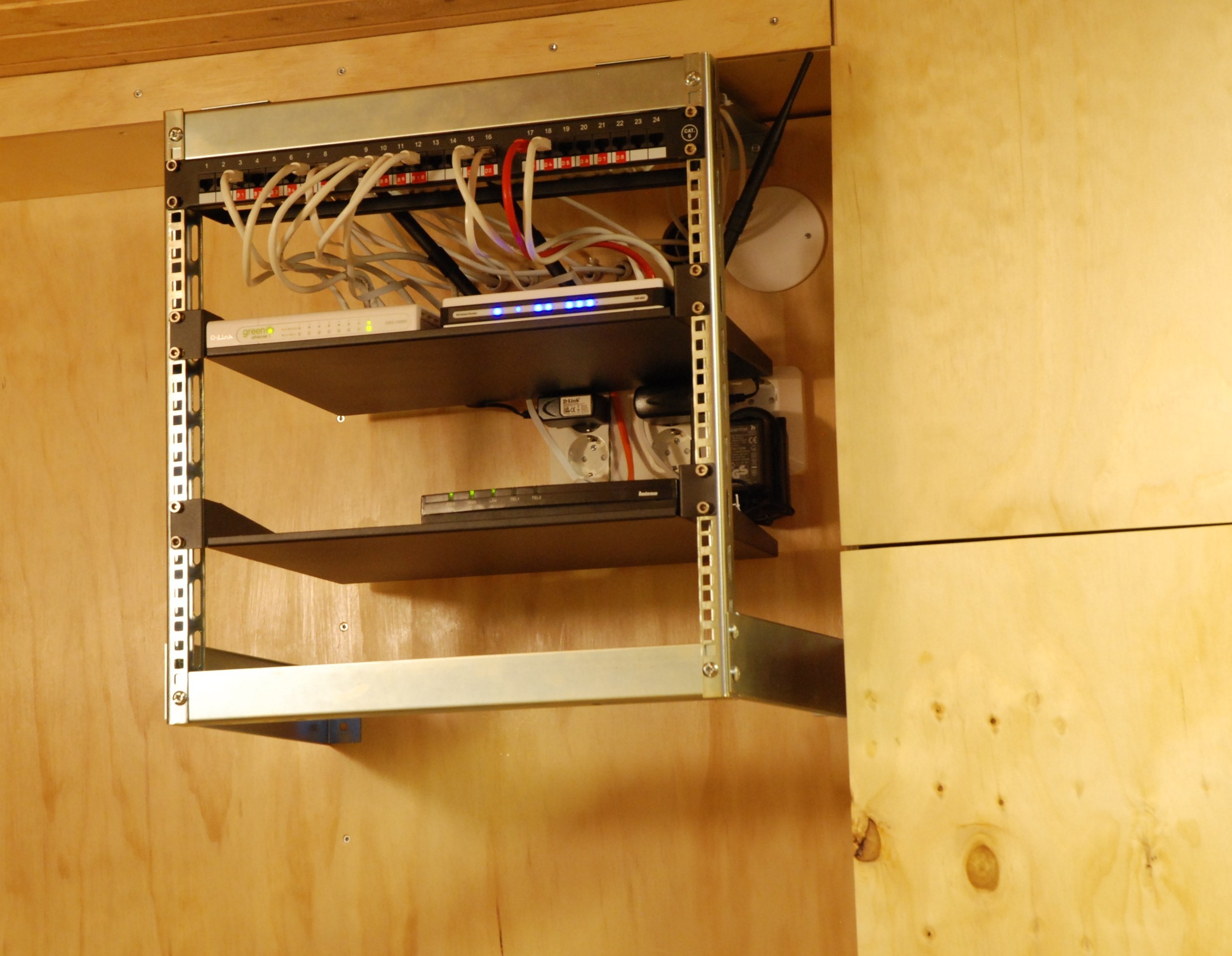

Racket på plats

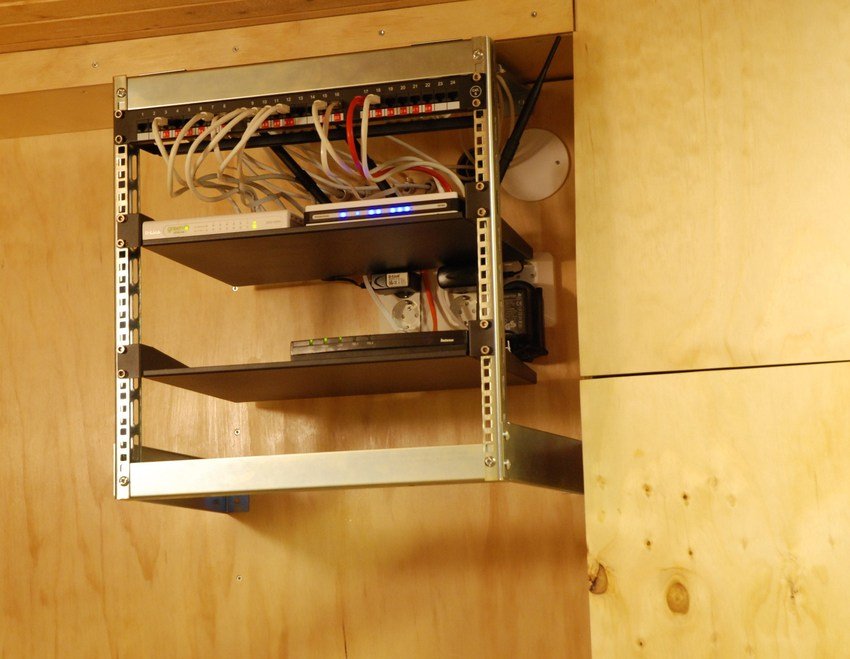

Äntligen färdig! 19"-racket på plats, alla uttag i patchpanelen kopplade, inkommande telekabel omkopplad. Överst: 24-portars Cat6-patchpanel (Webhallen). På översta hyllan: 8-portars gigabitswitch, trådlös gigabitrouter. På nedersta hyllan: ADSL-modem från bredbandsbolaget. Finns även plats för NAS, men dock ej ekonomi. Ännu. (2010-02-02 14:57:52)Bilden är högupplöst. Klicka i bilden för att zooma.
Äntligen färdig! 19"-racket på plats, alla uttag i patchpanelen kopplade, inkommande telekabel omkopplad. Överst: 24-portars Cat6-patchpanel (Webhallen). På översta hyllan: 8-portars gigabitswitch, trådlös gigabitrouter. På nedersta hyllan: ADSL-modem från bredbandsbolaget. Finns även plats för NAS, men dock ej ekonomi. Ännu. (2010-02-02 14:57:52)
Bilden är högupplöst. Klicka i bilden för att zooma.
Från sidan

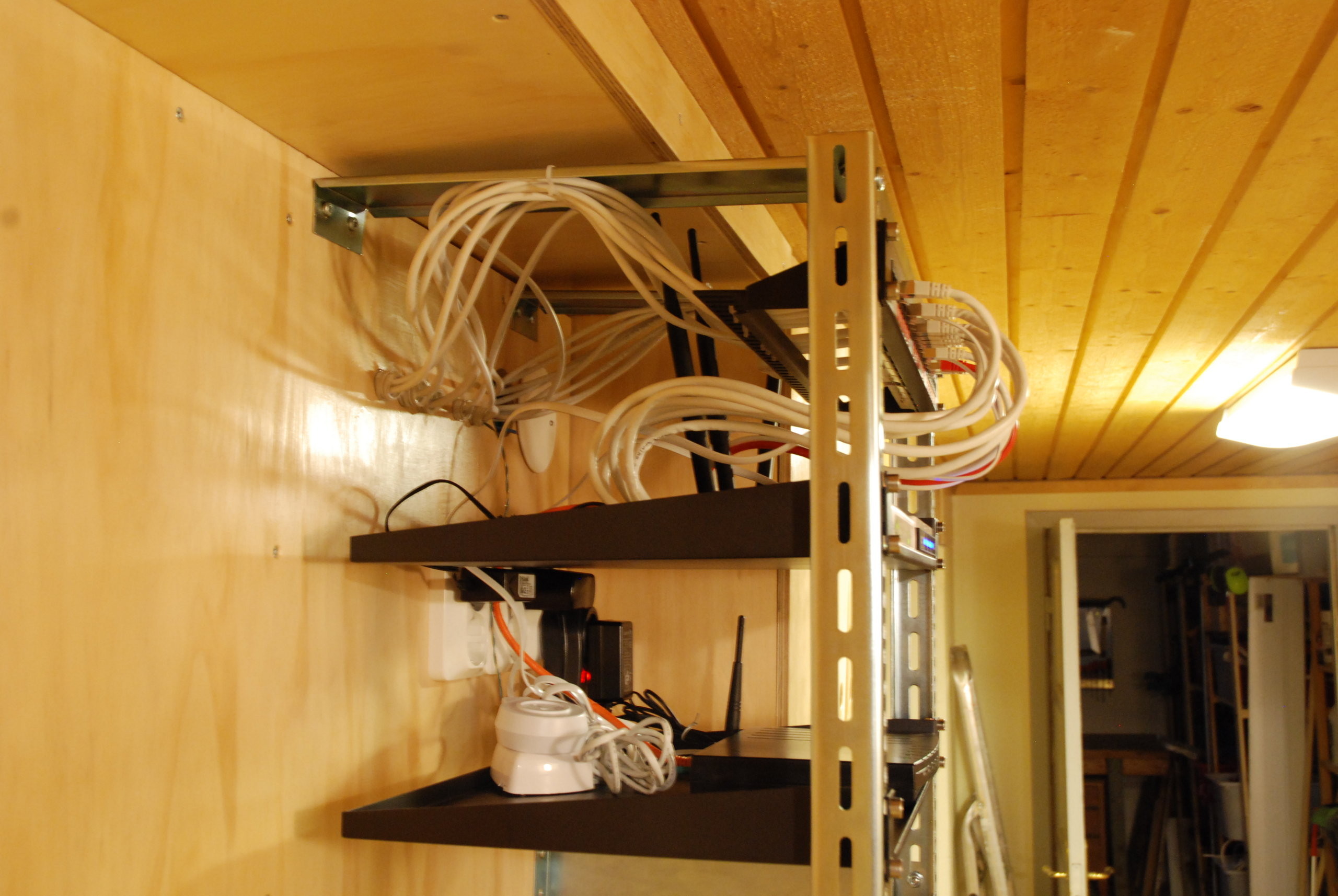

Totalt 18 inkommande kablar. Med 4 parledare i varje, och anslutningar i bägge ändar, innebär det att jag terminerat 288 kablar. Och allt fungerar! Var lite orolig eftersom jag dragit lite hårt i kablarna ibland, och kanske gjort en del snäva böjar.
Nu väntar jag bara på att få råd med en 4-diskars NAS för lagring. Och på att Jönköping Energi ska koppla in optokabel för 100 Mbps full duplex. Ska enligt uppgift ske under hösten. Lär bli ett ordentligt lyft jämfört med de 2 Mbps jag nu maximalt kan kräma ur ADSL-anslutningen (4,8 km till telestationen). (2010-02-02 15:08:19)Bilden är högupplöst. Klicka i bilden för att zooma.
Totalt 18 inkommande kablar. Med 4 parledare i varje, och anslutningar i bägge ändar, innebär det att jag terminerat 288 kablar. Och allt fungerar! Var lite orolig eftersom jag dragit lite hårt i kablarna ibland, och kanske gjort en del snäva böjar.
Nu väntar jag bara på att få råd med en 4-diskars NAS för lagring. Och på att Jönköping Energi ska koppla in optokabel för 100 Mbps full duplex. Ska enligt uppgift ske under hösten. Lär bli ett ordentligt lyft jämfört med de 2 Mbps jag nu maximalt kan kräma ur ADSL-anslutningen (4,8 km till telestationen). (2010-02-02 15:08:19)
Bilden är högupplöst. Klicka i bilden för att zooma.
Server!

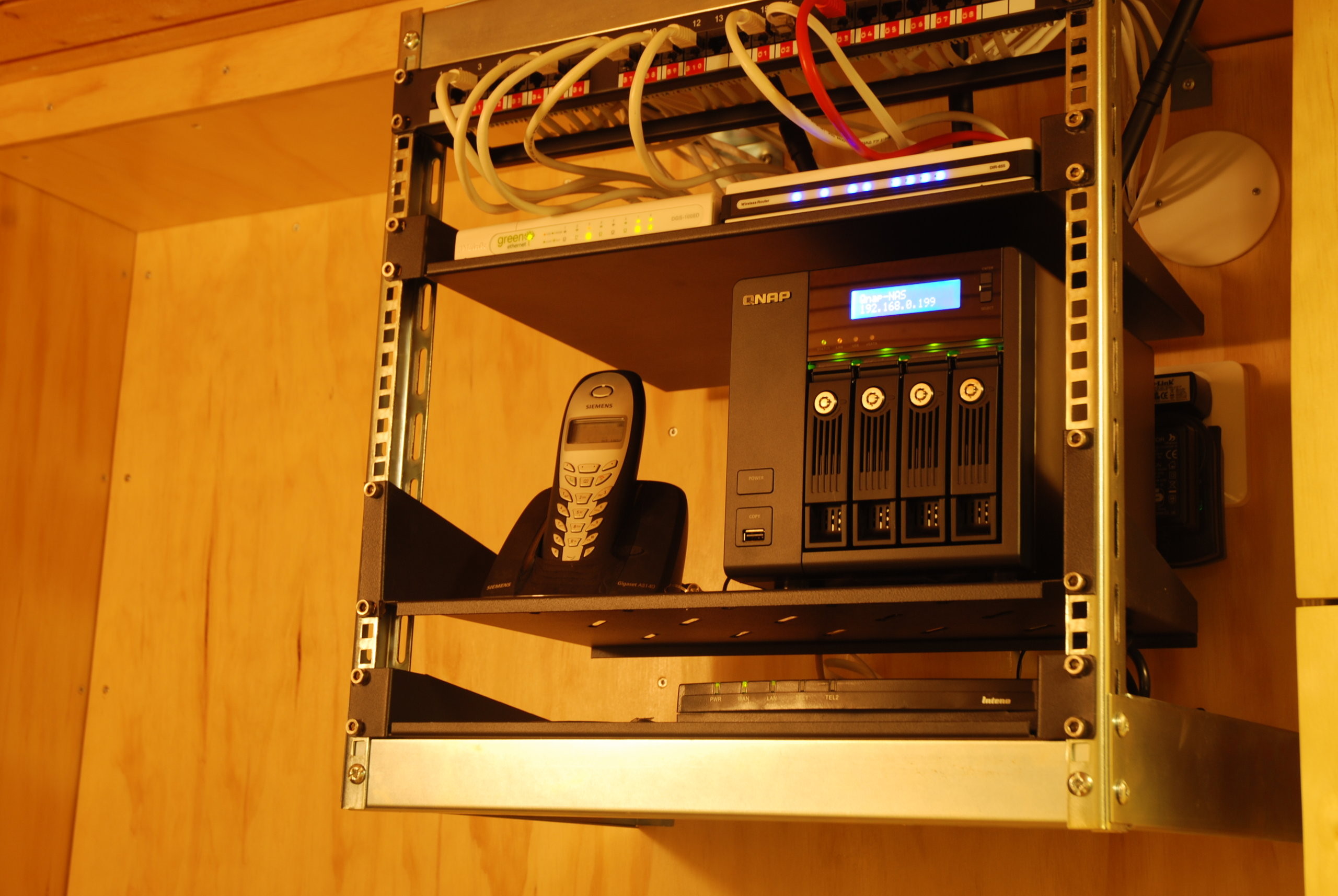

Har nu äntligen köpt min server. Valet föll på Qnap:en ovan, en ny och snabb modell, av en erkänt stabil tillverkare. Köpte 4 st 2 TB-diskar och kör i RAID5, dvs kan använda 6 TB med ganska god redundans. Funderade på att köpa Raidklassade diskar, men då skulle jag bara ha råd med halva utrymmet. Är väldigt nöjd med servern so far, den gör precis det jag vill. Håller nu som bäst på att FLAC:ca hela min skivsamling. Och efter det väntar DVD:erna på att Handbrake:as... (2010-06-08 13:05:57)Bilden är högupplöst. Klicka i bilden för att zooma.
Har nu äntligen köpt min server. Valet föll på Qnap:en ovan, en ny och snabb modell, av en erkänt stabil tillverkare. Köpte 4 st 2 TB-diskar och kör i RAID5, dvs kan använda 6 TB med ganska god redundans. Funderade på att köpa Raidklassade diskar, men då skulle jag bara ha råd med halva utrymmet. Är väldigt nöjd med servern so far, den gör precis det jag vill. Håller nu som bäst på att FLAC:ca hela min skivsamling. Och efter det väntar DVD:erna på att Handbrake:as... (2010-06-08 13:05:57)
Bilden är högupplöst. Klicka i bilden för att zooma.
Visa listaGe betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Stilig! Länge leve nätverkskabel!
[quote name='daho' post='2680556' date='Nov 30 2009, 16:04 ']Ser bra ut, men när behöver man ett nätverksuttag i trapphuset? (bild)[/quote]
Se texten till bilden. Om man vill dölja saker som behöver placeras centralt i huset för maximal räckvidd, så är trapphuset hos oss ett bra alternativ. Här placeras inga uttag slumpmässigt...
Se texten till bilden. Om man vill dölja saker som behöver placeras centralt i huset för maximal räckvidd, så är trapphuset hos oss ett bra alternativ. Här placeras inga uttag slumpmässigt...
Ser bra ut, men när behöver man ett nätverksuttag i trapphuset? (bild)
