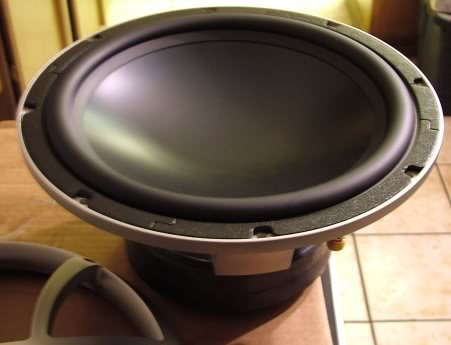

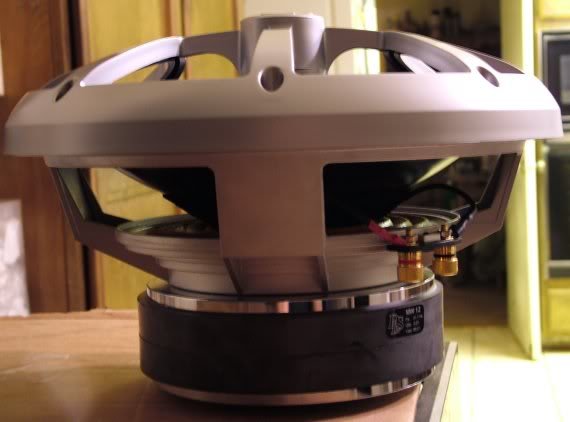

DLS MW12
Ohm: 4ohm
Nom. power: 400W RMS
Magnet weight 140oz (3,97kg)
Weight: 8,9kg

(2012-04-03 14:25:17)

Produkter på bilden:

(2012-04-03 14:25:30)

Produkter på bilden:

(2012-04-03 14:25:42)

Produkter på bilden:

Jag skicka till DLS och frågade hurdan låda jag skall bygga när jag skall använda den till hemmabruk.

Dom sa att en 45 liters låda med en 4" port med längden 26cm eller sen med 2st 3" rör med längden 26cm.

Eftersom jag råkade ha 4" rör hemma valde jag att laga med dem.

Första gången jag bygger baffeln och baksidan med dubbla skivor, hoppas det blir stabilt, också första gången jag använder aeroportar, får se om man märkar någon skillnad.

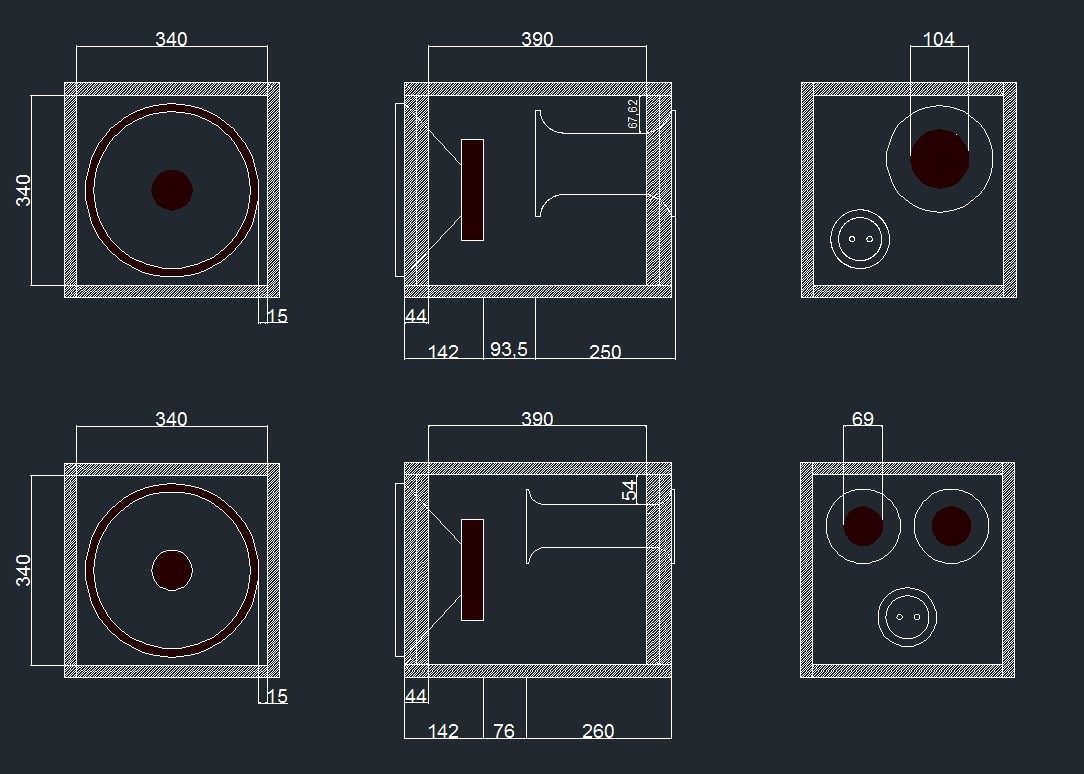

Har använt AutoCad när jag ritat lådorna.

(2012-04-03 14:21:53) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

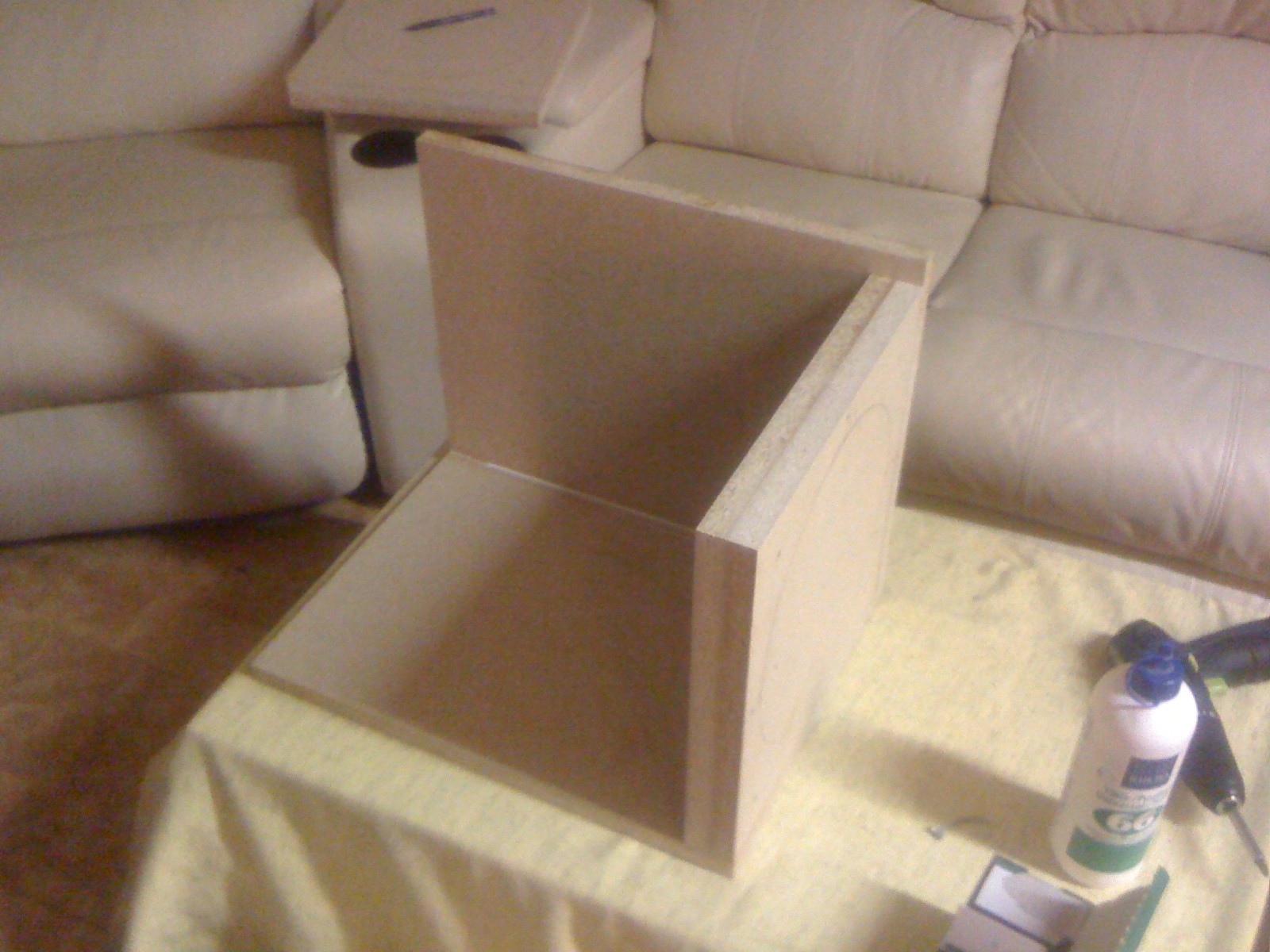

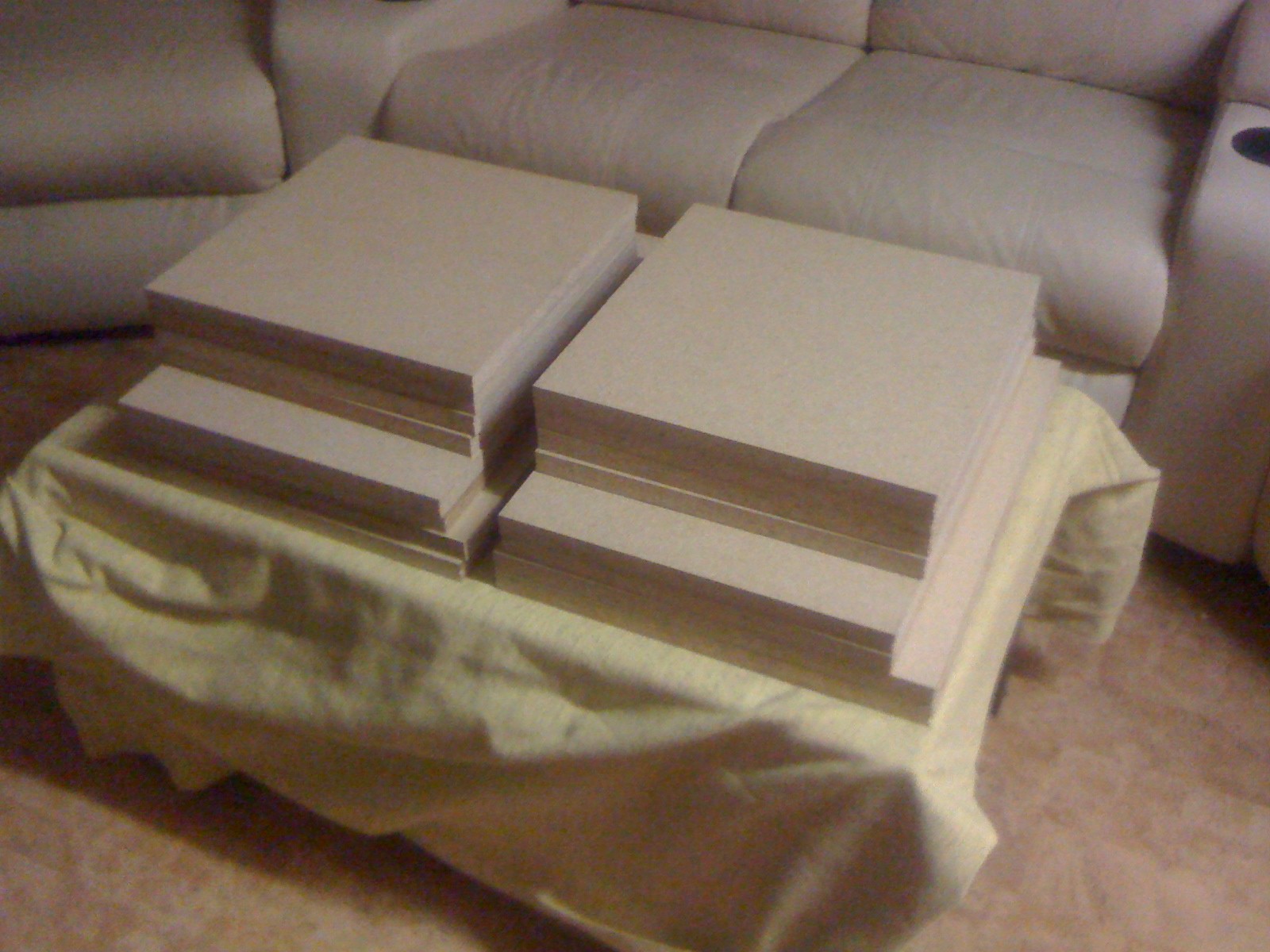

Var och beställde så att de sågade färdigt ut bitarna åt mej, hade tur och fick det på köpet så betalade endast för virket :)

Var ocksån för lat att jobba i mitt mörka garage, så jobbade istället inne på vardagsrums bordet :)

(2012-04-03 10:45:27) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

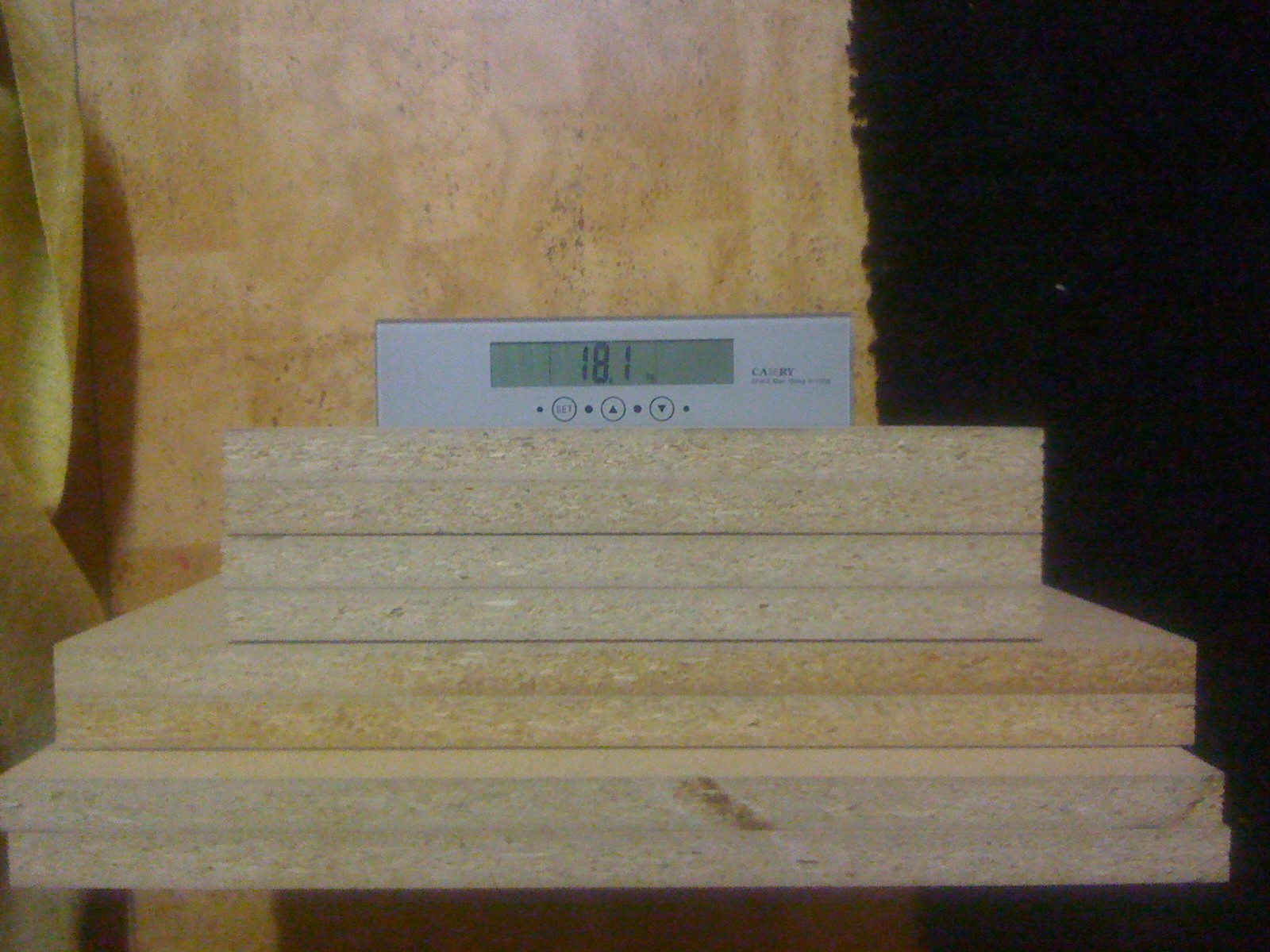

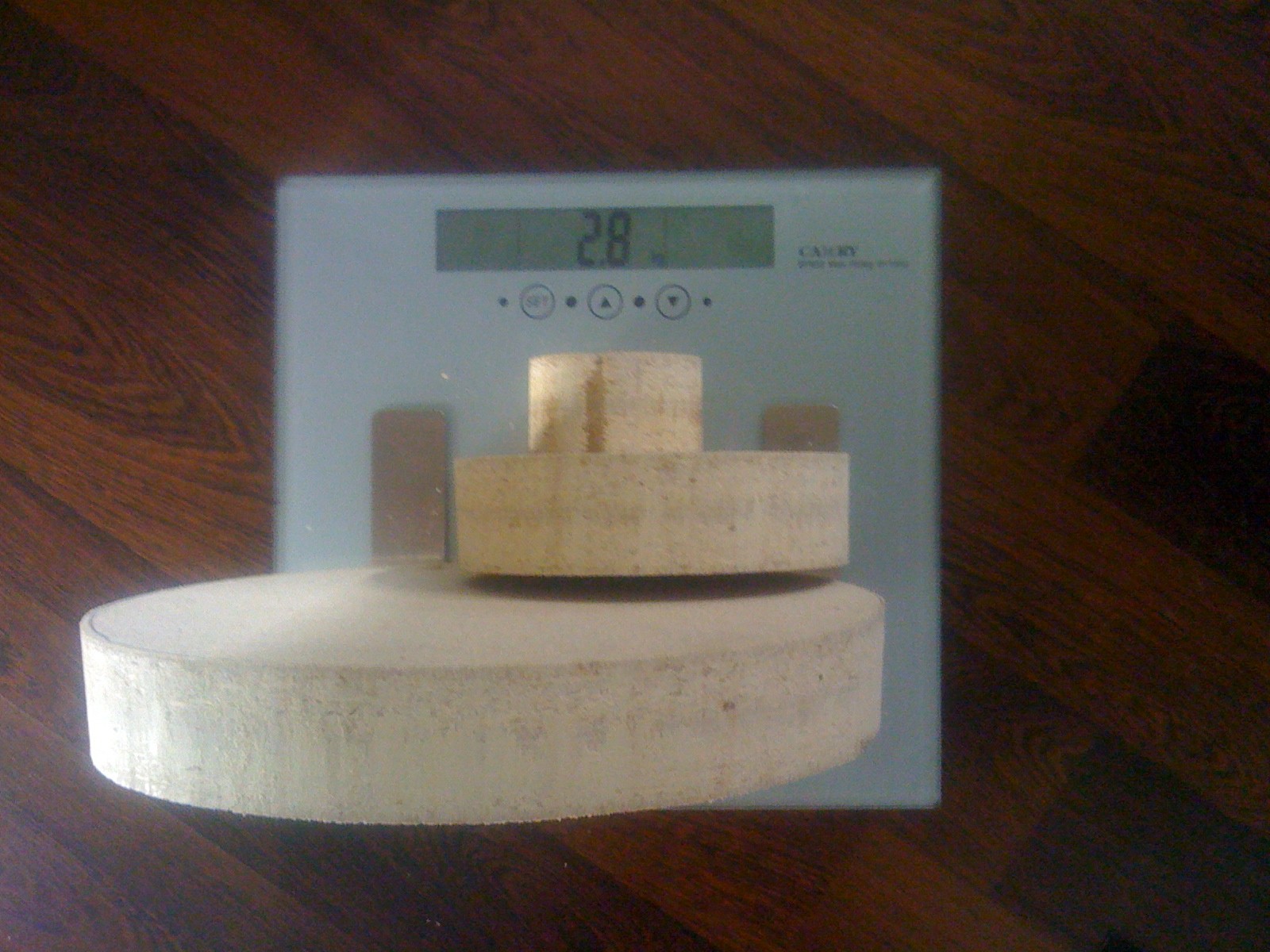

Totala vikten för en låda, men sen räknas ännu element-, bas- och terminalhålet bort som vägde 2,8kg. Så vikten blev 15.3kg/låda + elemente 8.9kg så tillsammans blir det cirka 24.2kg/låda.

(2012-04-03 14:46:14) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-04-03 10:50:15) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

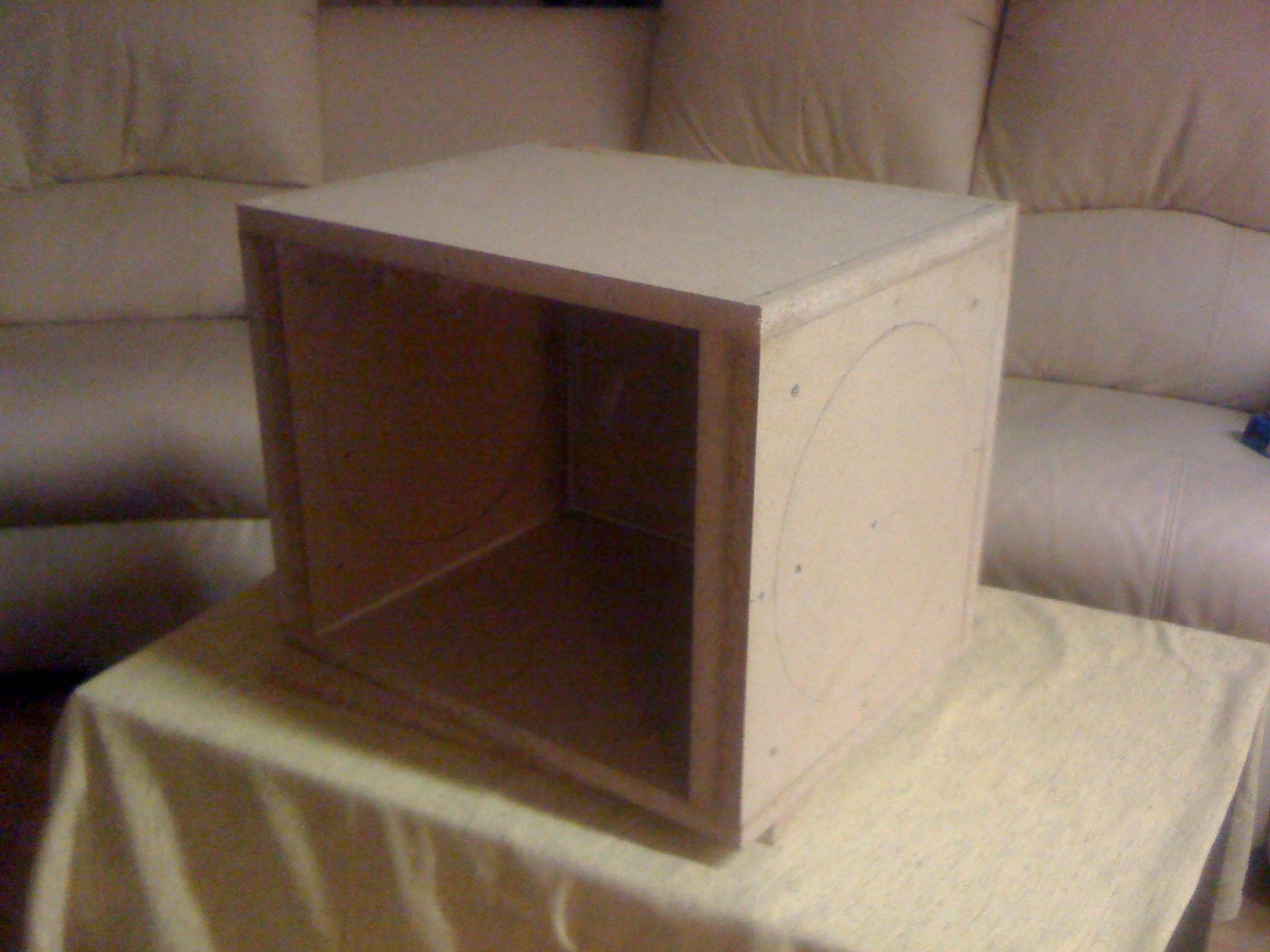

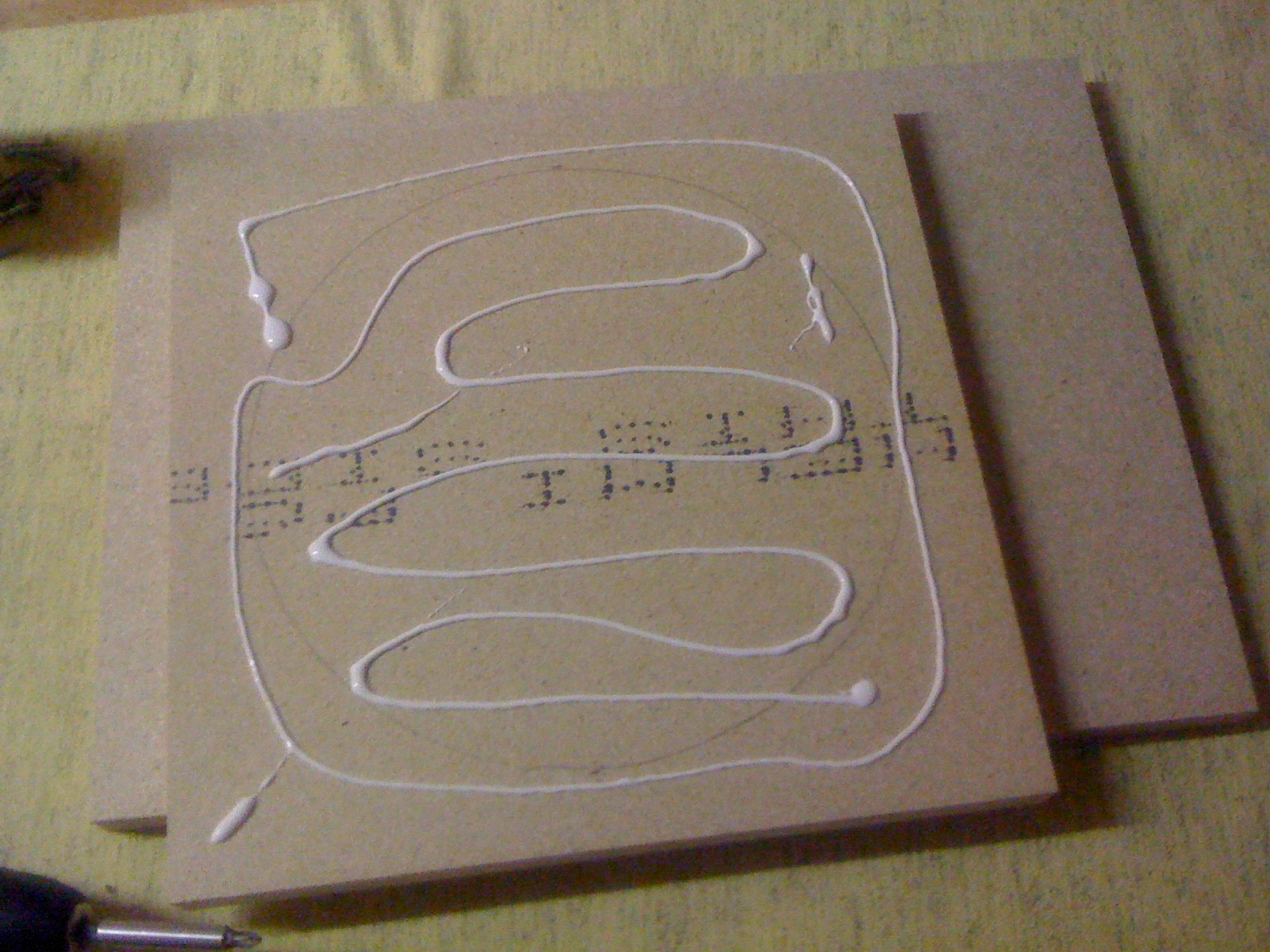

Såhär limmade jag både fram och baksidorna ihop, så att det blev totalt 44mm tjockt. Lade ocksån än 5-6 skruvar.

(2012-04-03 10:48:00) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-04-03 10:48:22) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-04-03 10:49:06) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-04-03 10:49:47) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

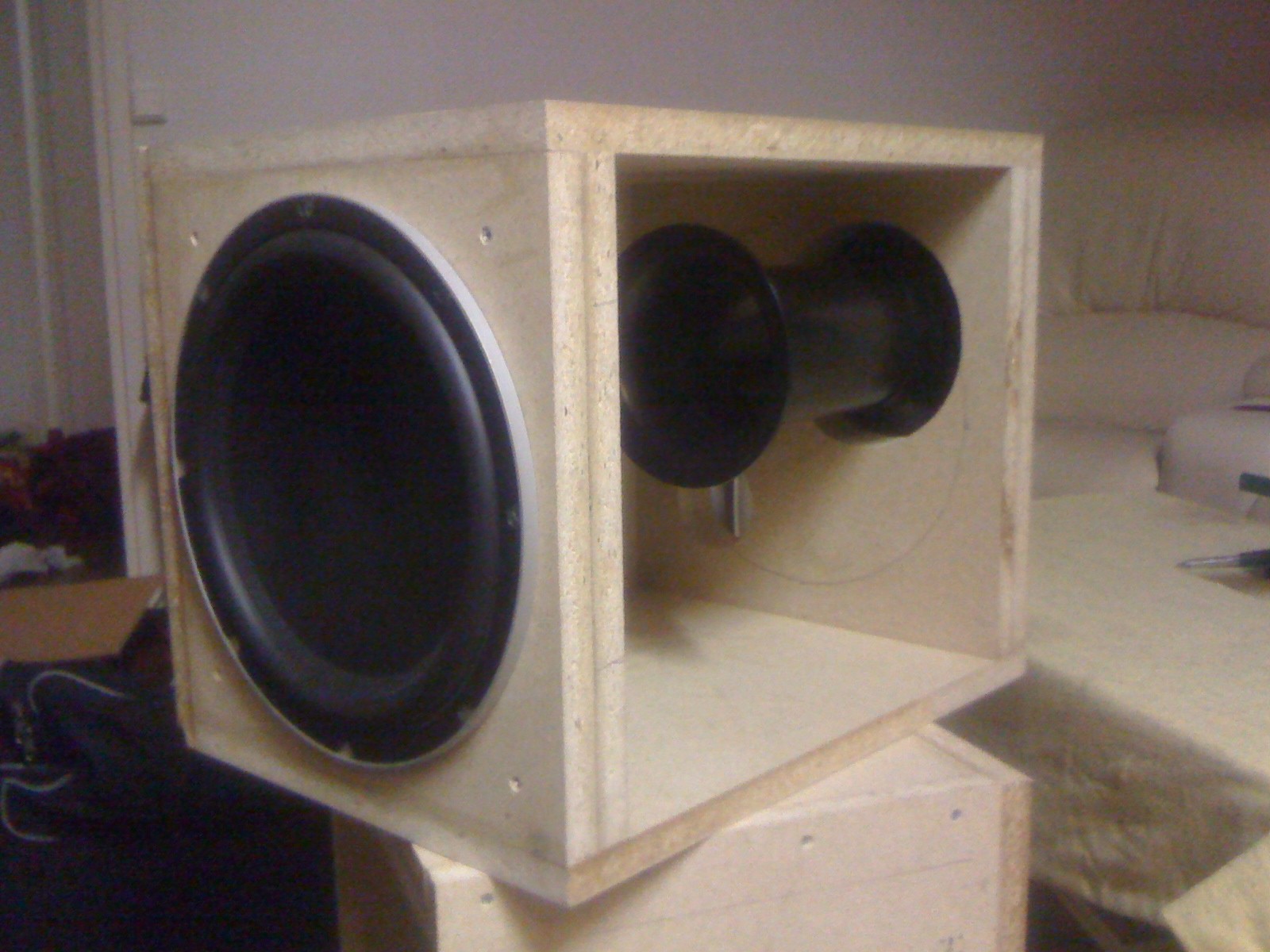

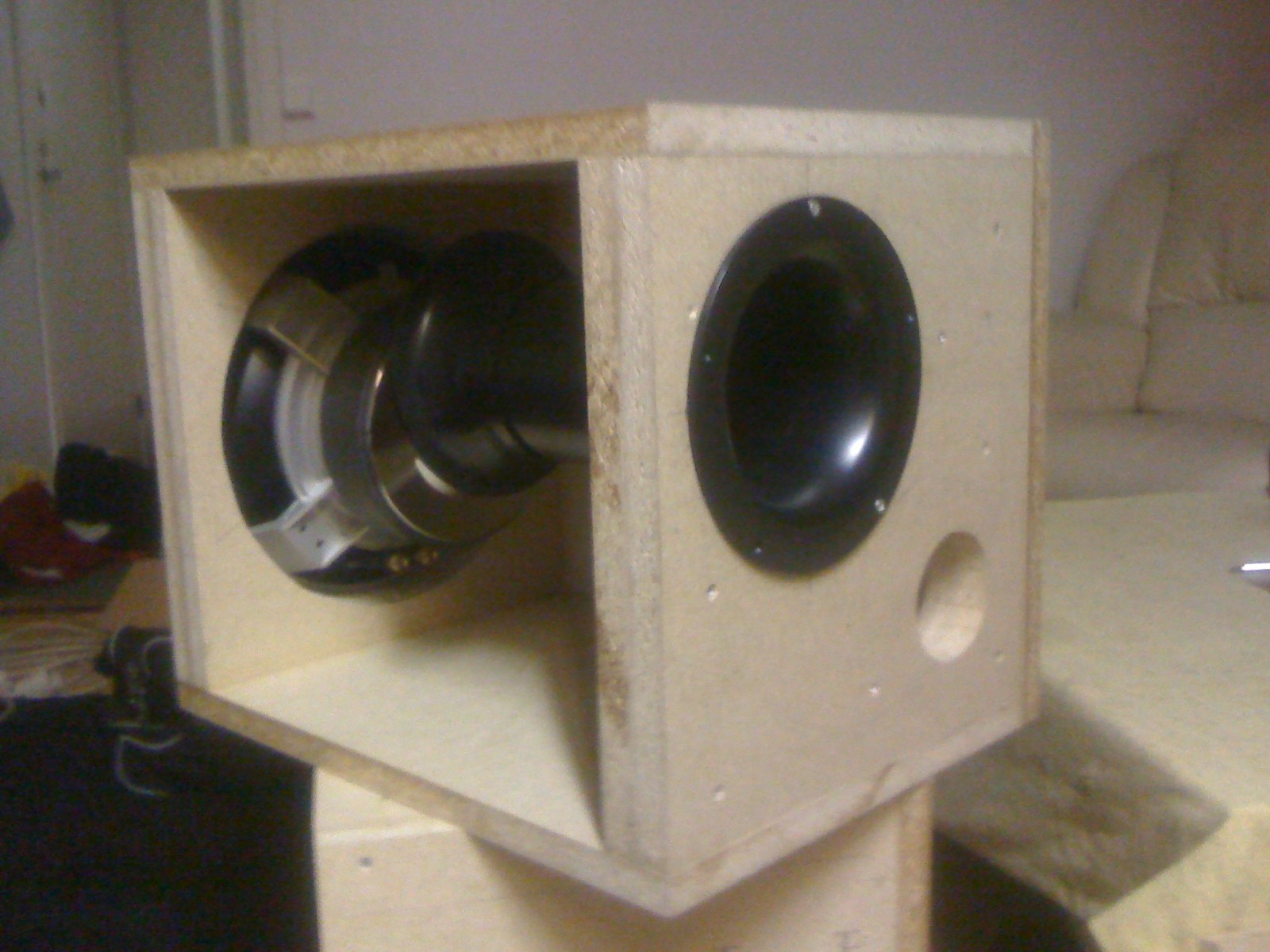

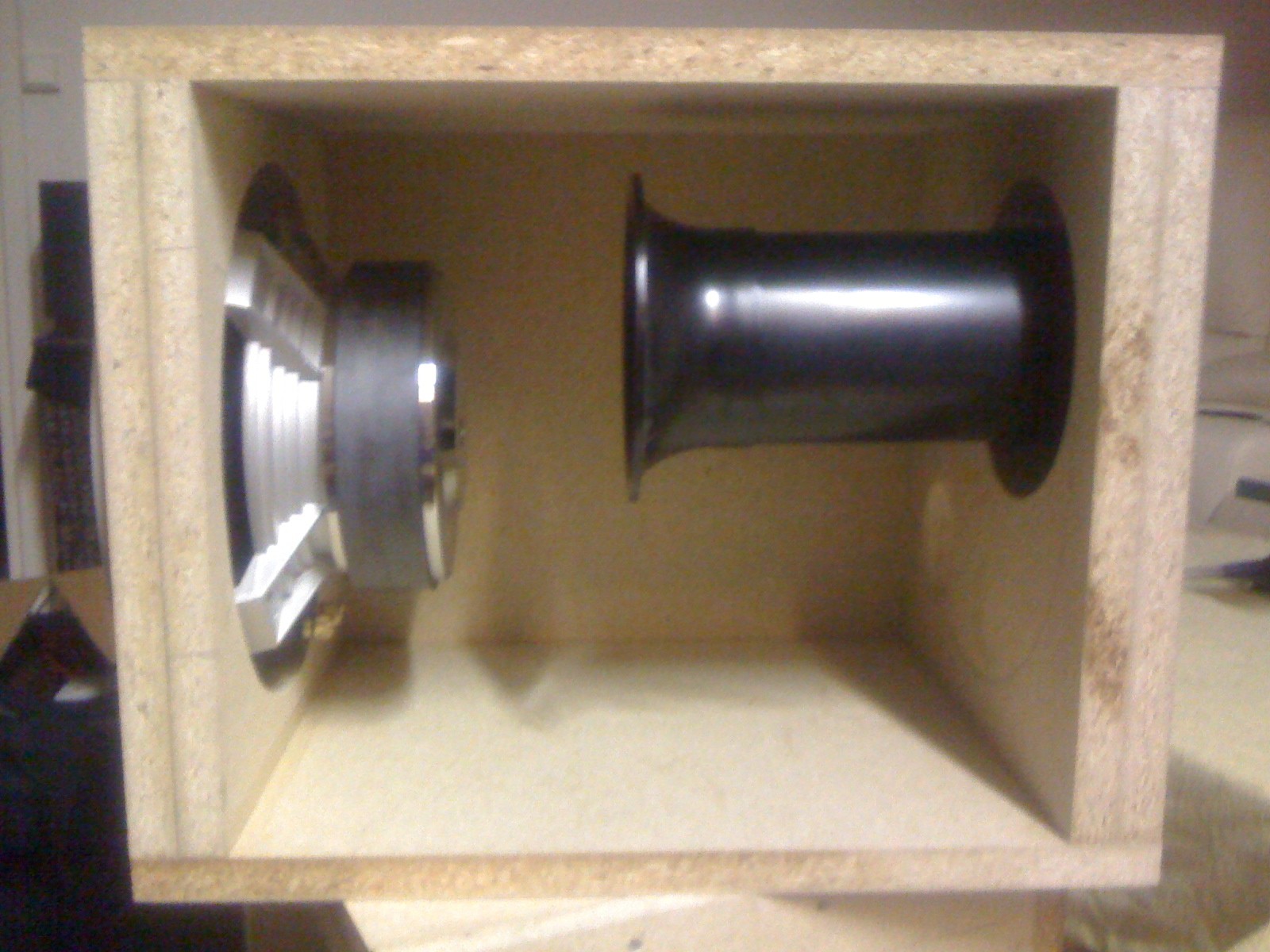

Test montering, hade tyvär inte terminalen hemma så kunde inte pröva den.

(2012-04-03 10:51:18) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

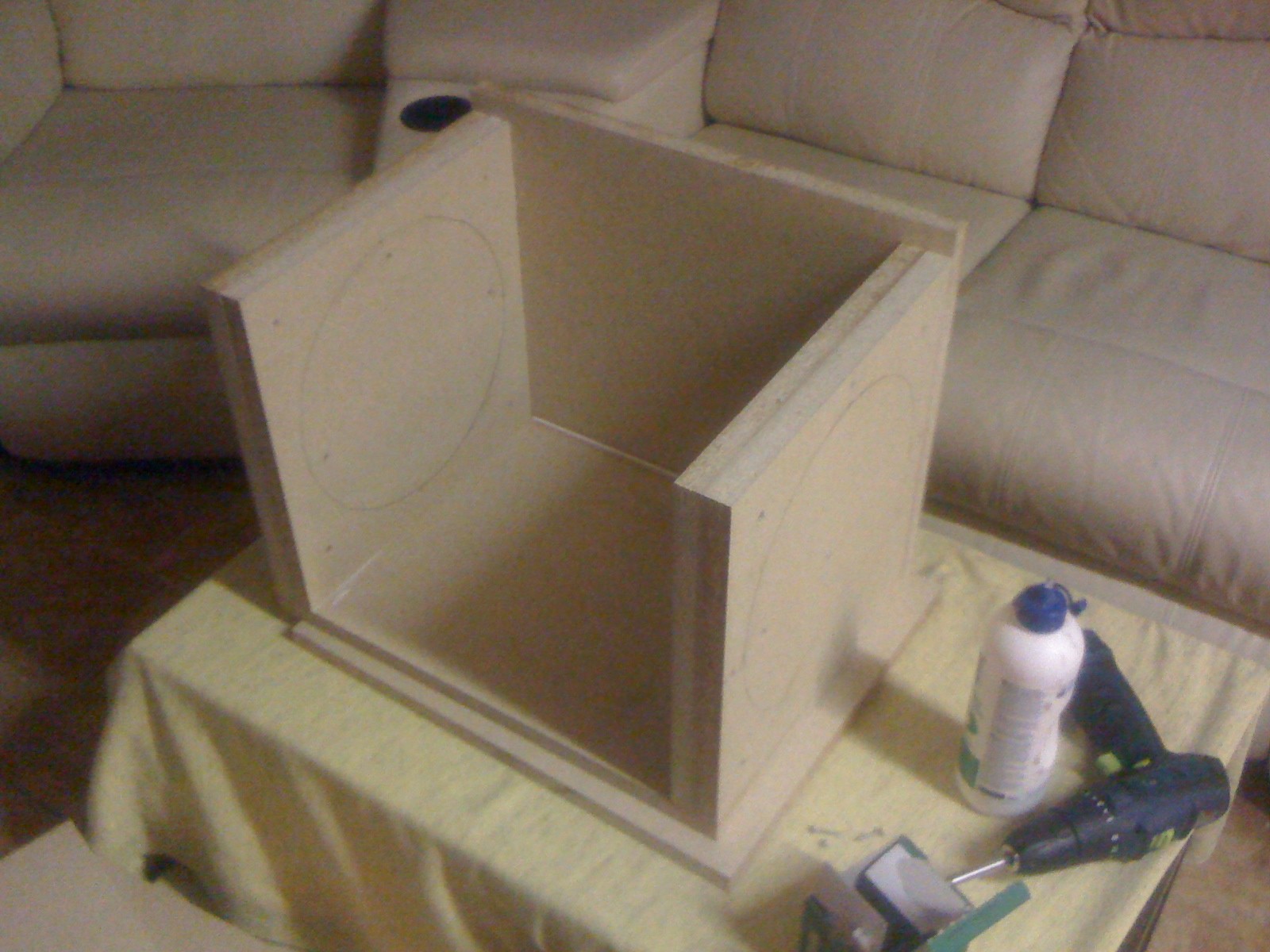

2 orsaker varför jag valde att bygga fram och baksidan med dubbla skivor. Första orsaken är att få en stabilare låda eftersom det är ett ganska så kraftigt element.

Andra orsaken var så att jag skulle få mera utrymme mellan elemente och basröret.

Har nu ocksån funderat på att lägga en till skiva i mitten av lådan, så att det skulle hjälpa sidorna och taket att bli stabilare.


(2012-04-03 10:51:46) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-04-03 10:52:32) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

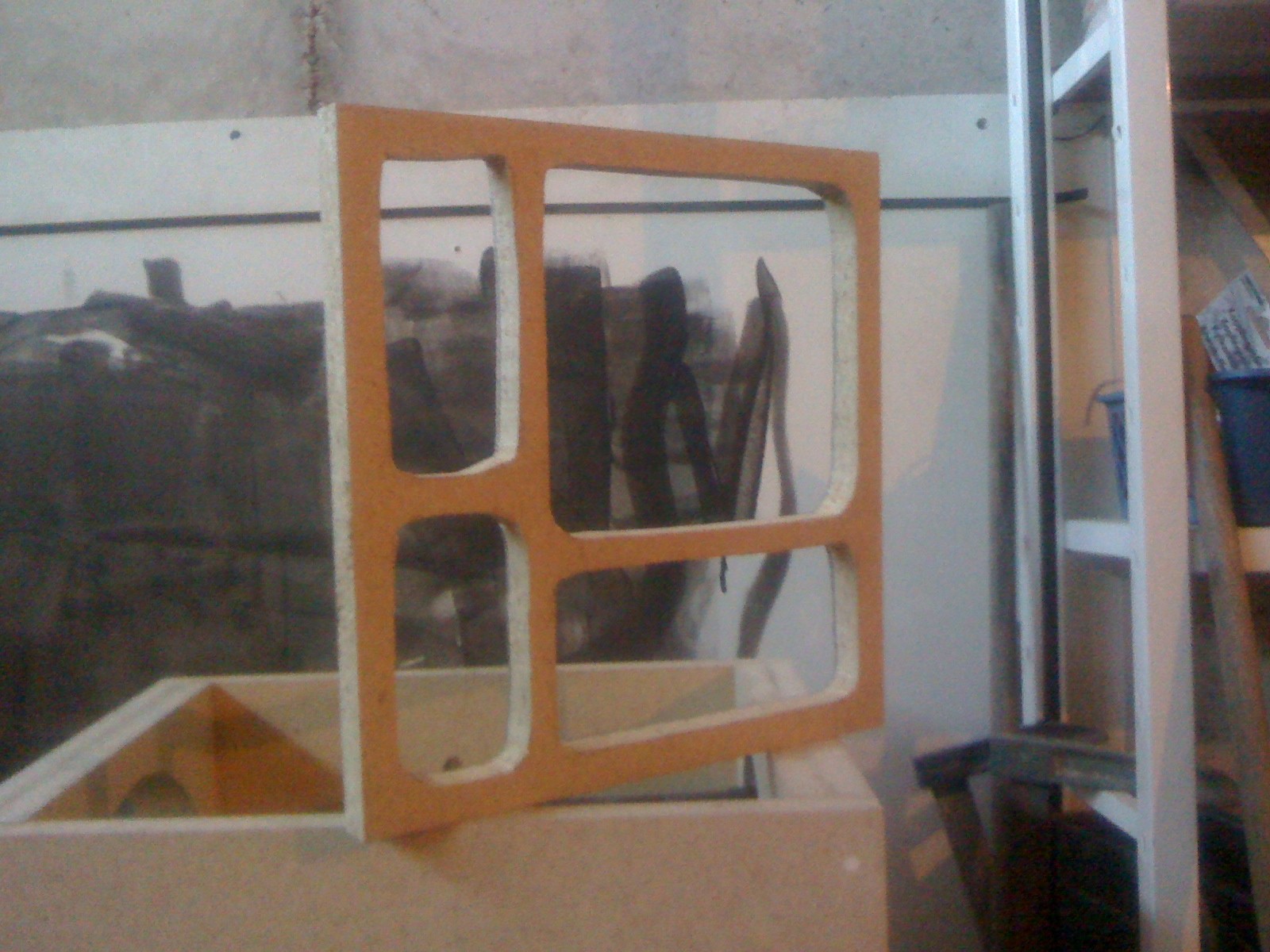

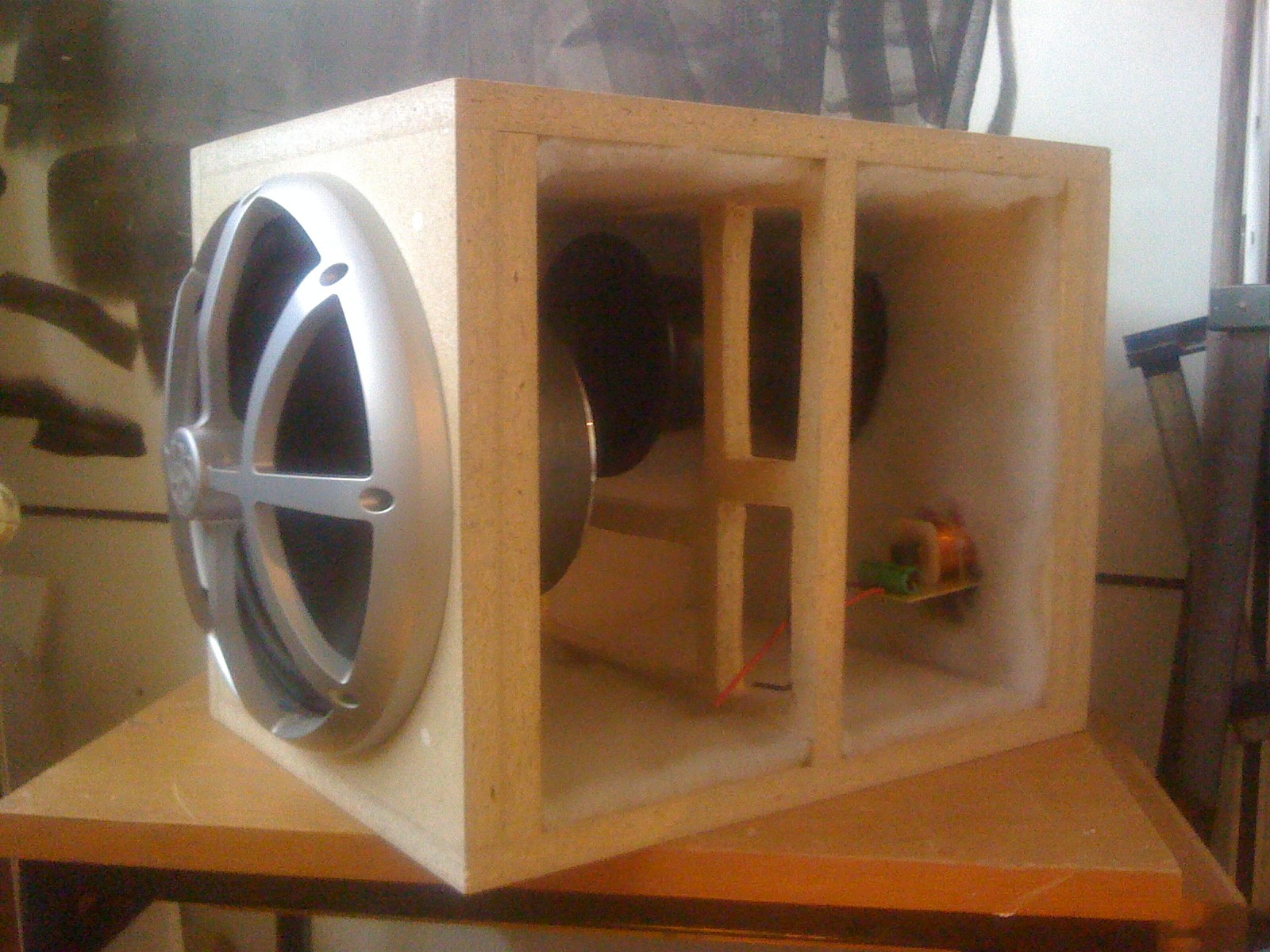

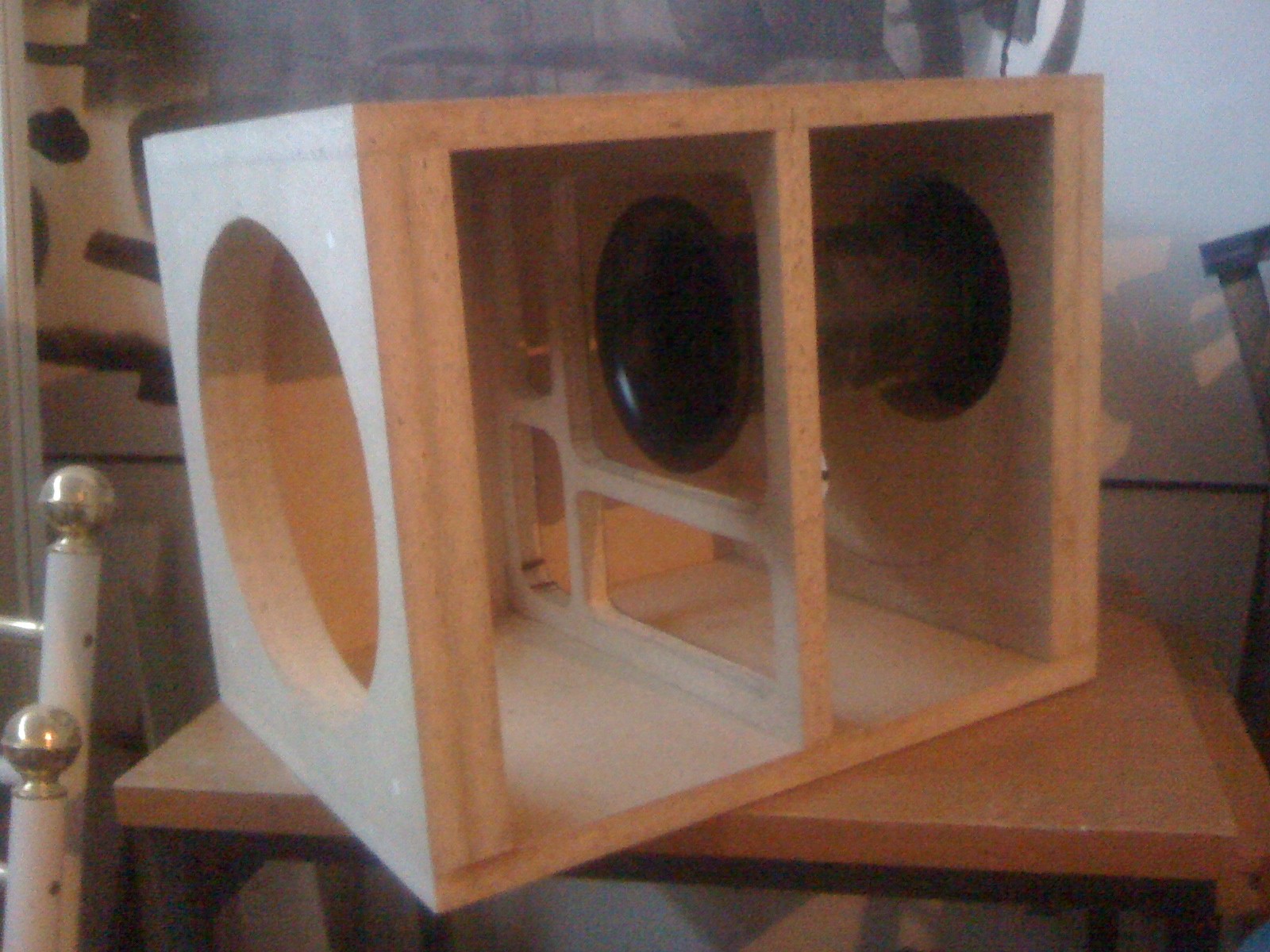

Med den här stadga jag upp lådan, min första jag gjort så ingen aning ifall den är bra, äger igen fräsmaskin så gjorde allt med sticksågen bara.

(2012-04-12 20:33:35) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

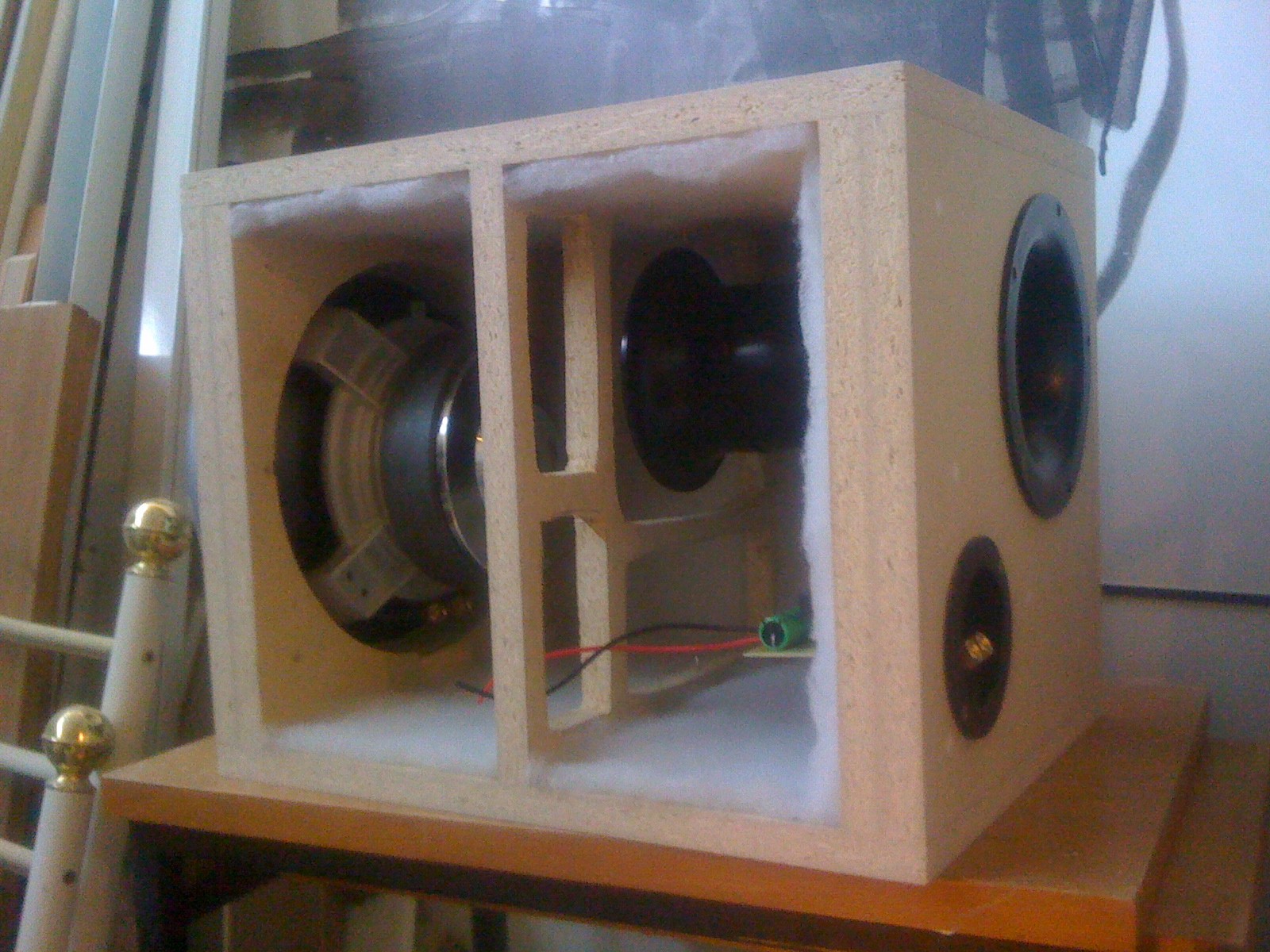

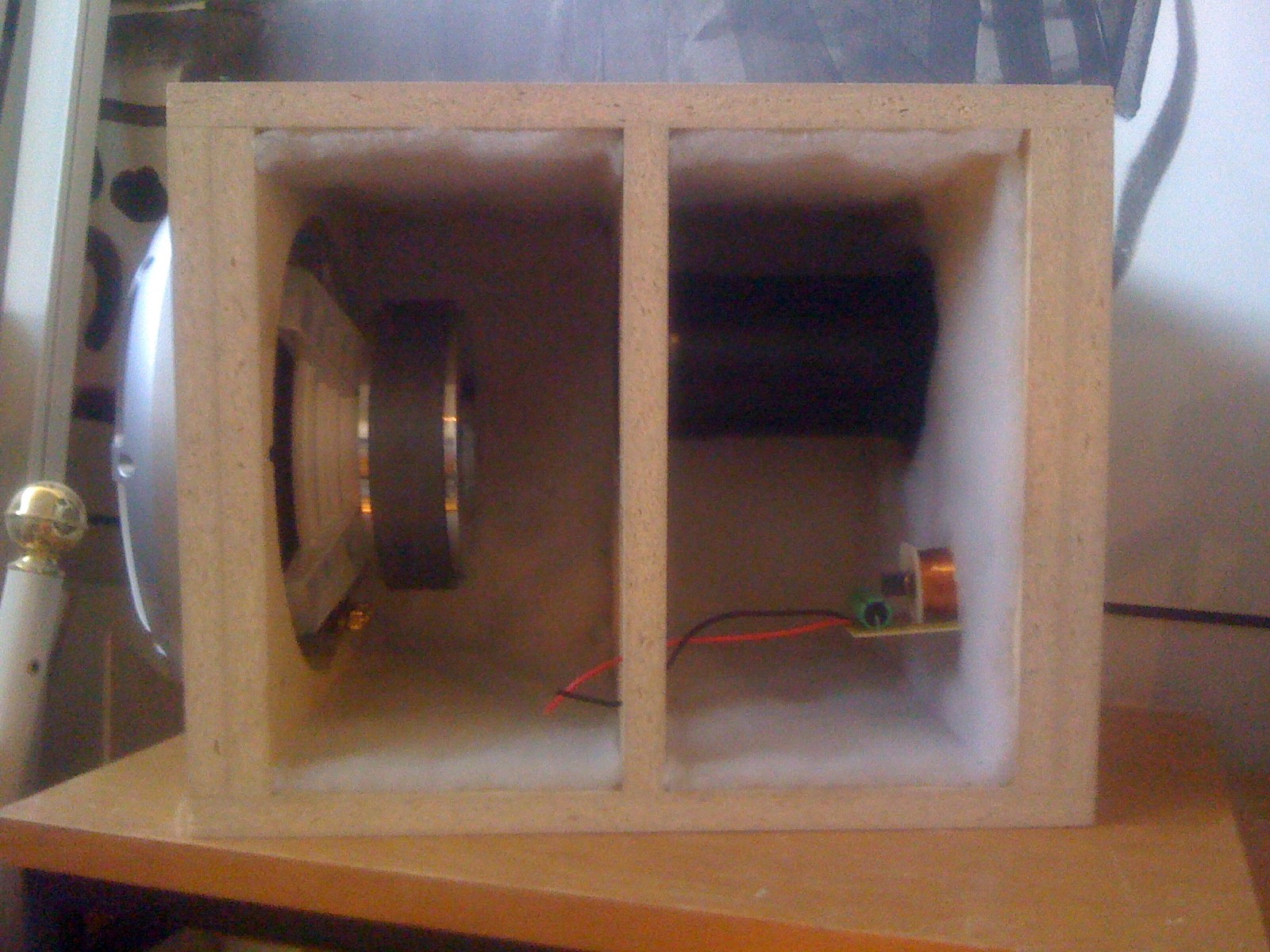

Jag placerade den i mitten av lådan, hoppas det inte stör på någotvis...

(2012-04-12 20:35:43) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-04-12 22:16:24) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-04-12 20:43:09) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-04-12 20:46:24) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

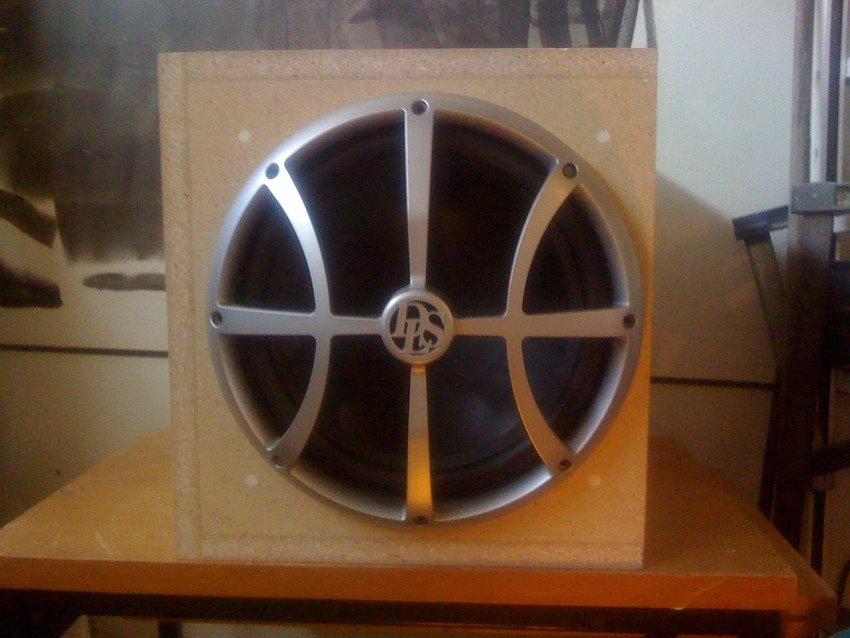

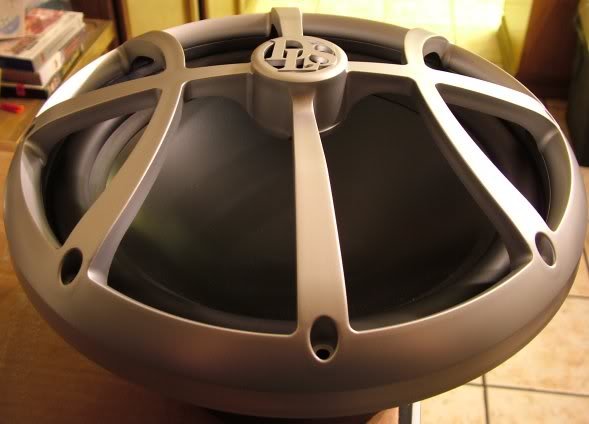

Gallret som följde med elementet.

(2012-04-12 20:47:47) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

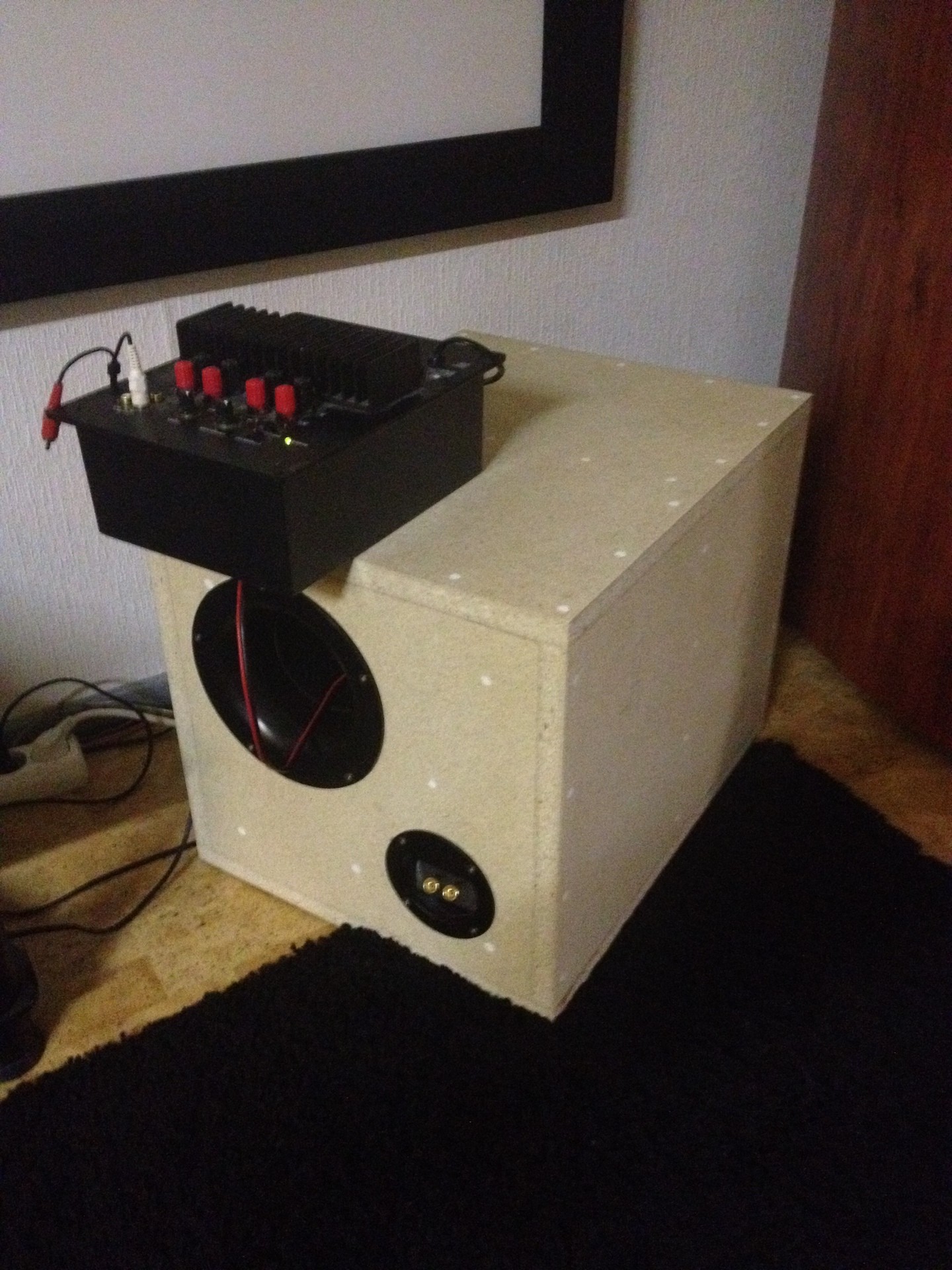

Blev så kallat "ryss koppling". När terminalen har inbyggt filter så orka jag inte koppla via den när jag prövade med min lilla basförstärkare, så drog kabeln via basröret.

(2012-04-12 20:51:06) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

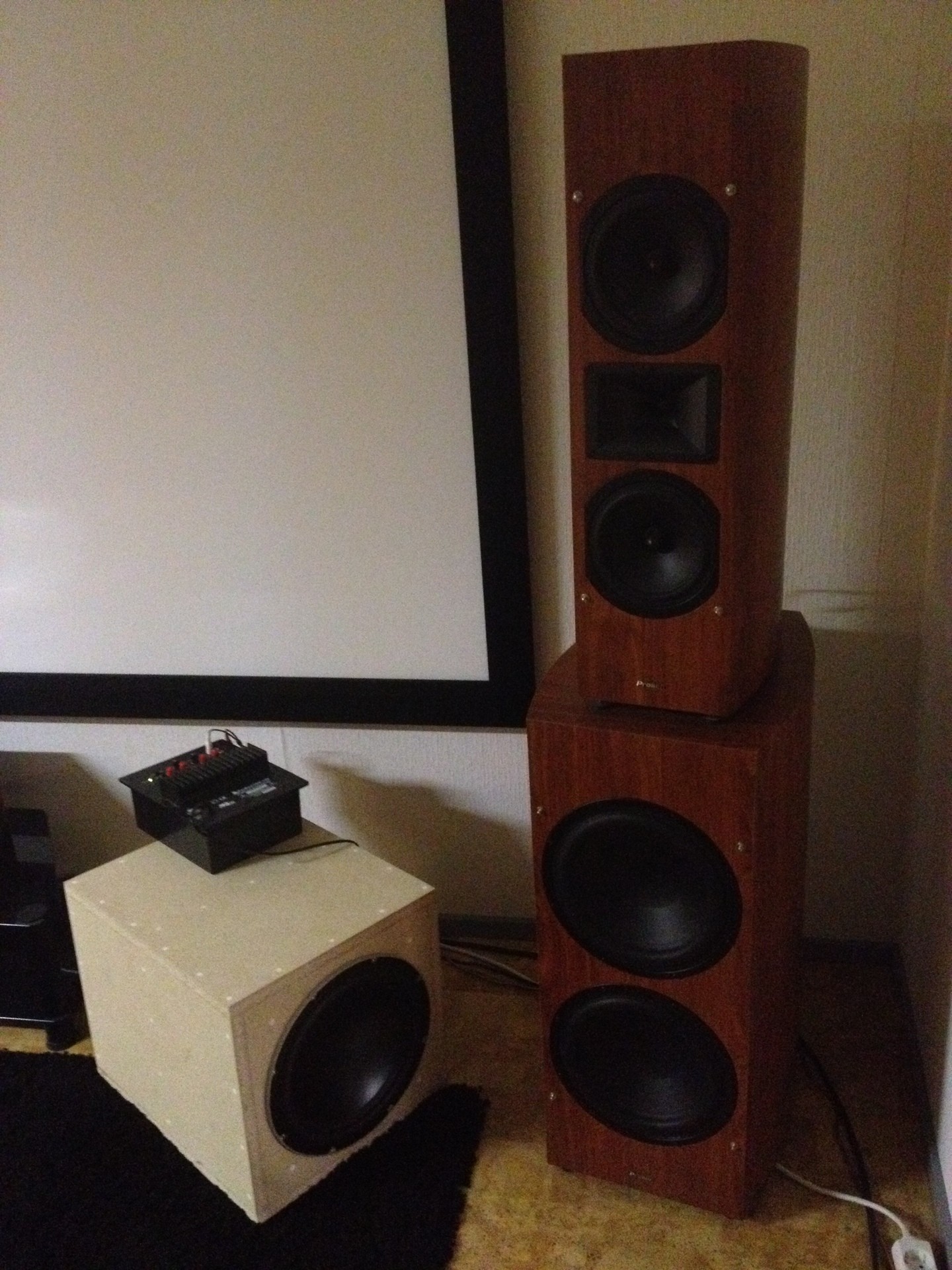

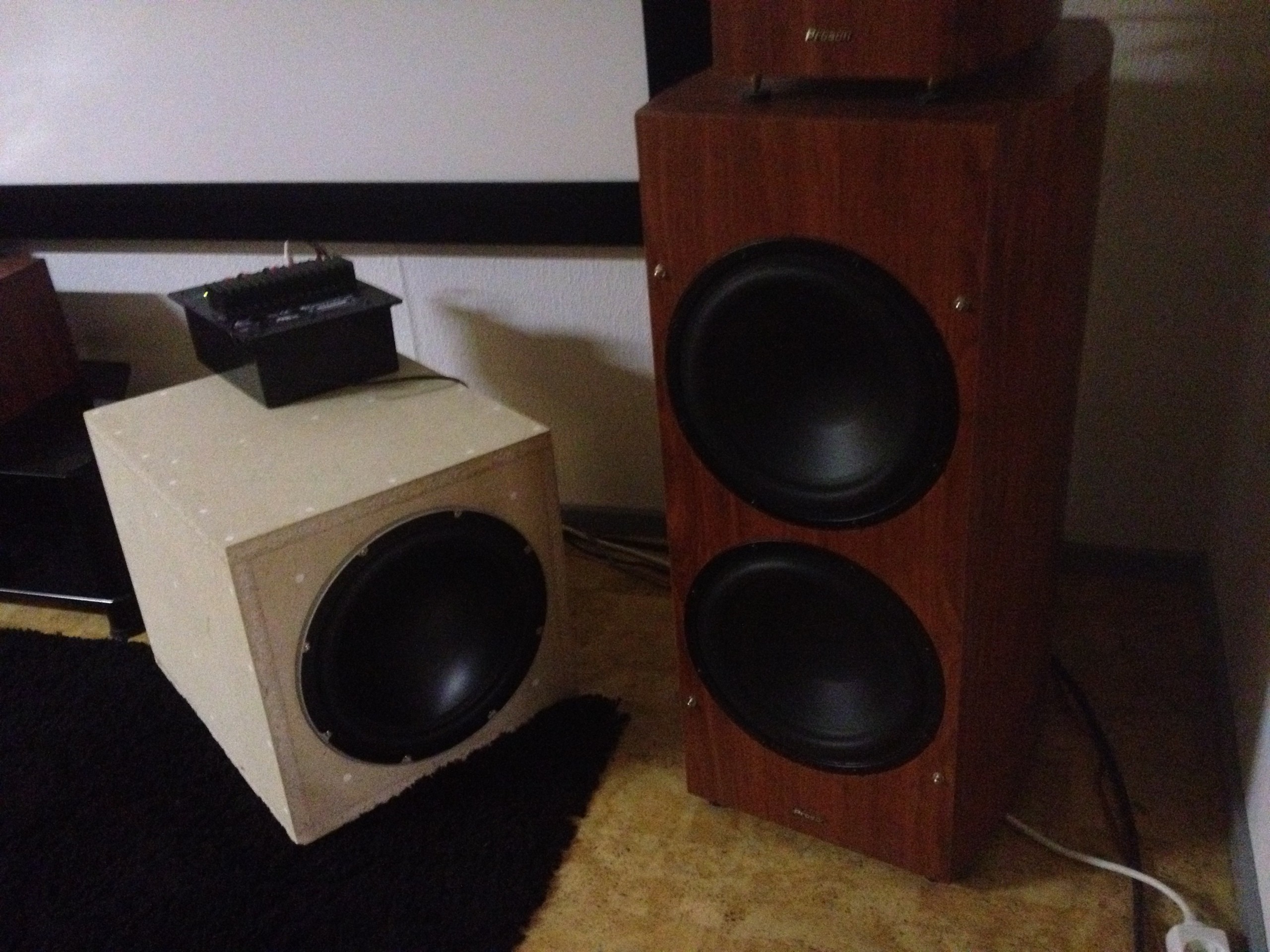

Min nya DLS 12" tillsammans med min äldre Proson Stratego Sub 210

(2012-04-12 20:52:48) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Var riktigt nöjd med ljudet, basförstärkaren är bara en tillfällig förstärkare så att jag skulle få provköra elemente och lådan. Basförstärkaren är endast 120W RMS och elemente är 400W RMS så det är ju knappt 1/3 av effekten, men riktigt bra lät det. Vet int ännu med vad jag skall klä själva lådorna med, ifall det blir en grå matta som resten av mina party lådor eller om jag skall lägga någonting liknande som mina Proson högtalaren...
