Tänkte att jag skulle dela med mig av mitt senaste dator bygga. Detta är ett projet som tagit flera månader att genomföra men resultatet blev en riktigt unik dator. När jag surfat runt i jakten på inspiration har jag inte hittat något liknande. Några av de viktigaste aspekterna med denna har varit:
-Så tyst som bara möjligt. Jag har behövt ta hjälp av ett par olika firmor runt om i… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder

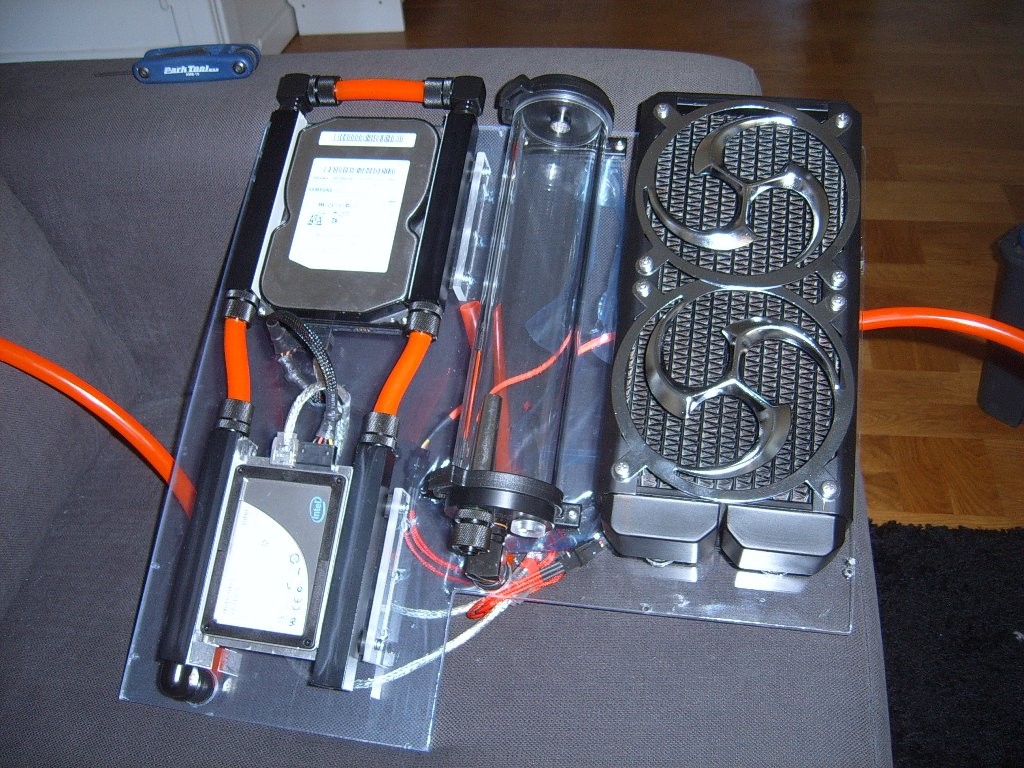

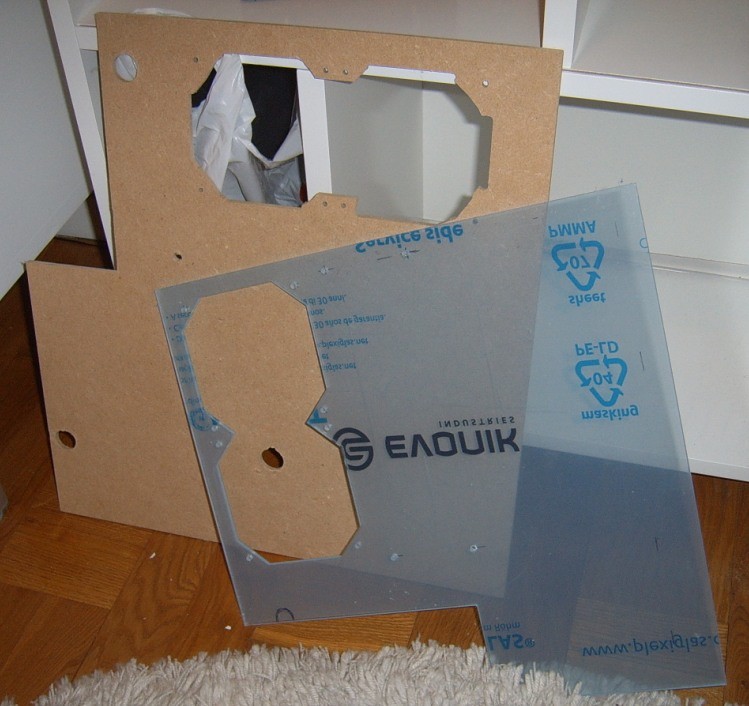

Prototyp och Mk1
Innan jag började beställa delar till bygget så tillverkade jag hela datorn i MDF.
Jag tog bort allt onödigt material och gjorde sedan ritningar utifrån det.
Resultatet blev att jag kunde minska ytan med nästan 20% på det färdiga chassit gentemot min MDF-modell. (2011-03-31 12:43:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Innan jag började beställa delar till bygget så tillverkade jag hela datorn i MDF.
Jag tog bort allt onödigt material och gjorde sedan ritningar utifrån det.
Resultatet blev att jag kunde minska ytan med nästan 20% på det färdiga chassit gentemot min MDF-modell. (2011-03-31 12:43:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

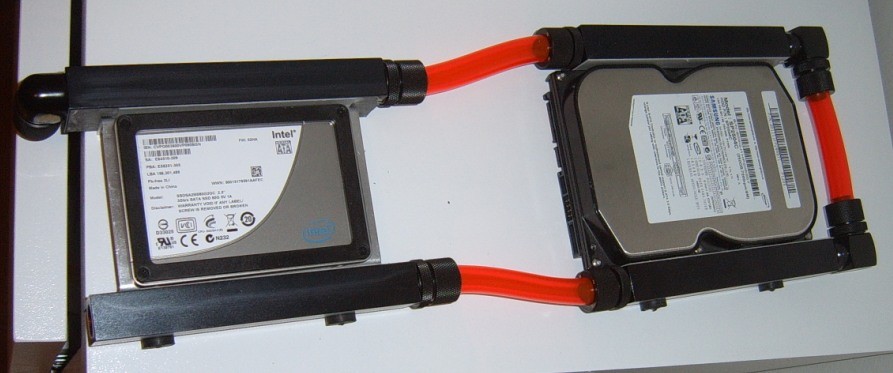

Hårddiskar
Så här blev uppsättningen med hårddiskar. Jag blev tvungen att korta slangarna mella diskarna för att spara plats. (2011-03-31 12:53:15)Bilden är högupplöst. Klicka i bilden för att zooma.
Så här blev uppsättningen med hårddiskar. Jag blev tvungen att korta slangarna mella diskarna för att spara plats. (2011-03-31 12:53:15)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

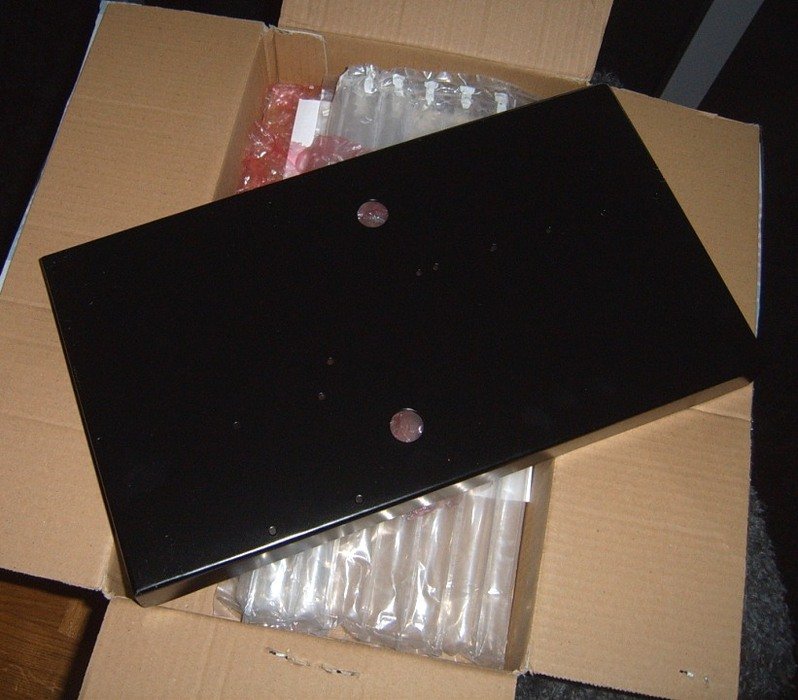

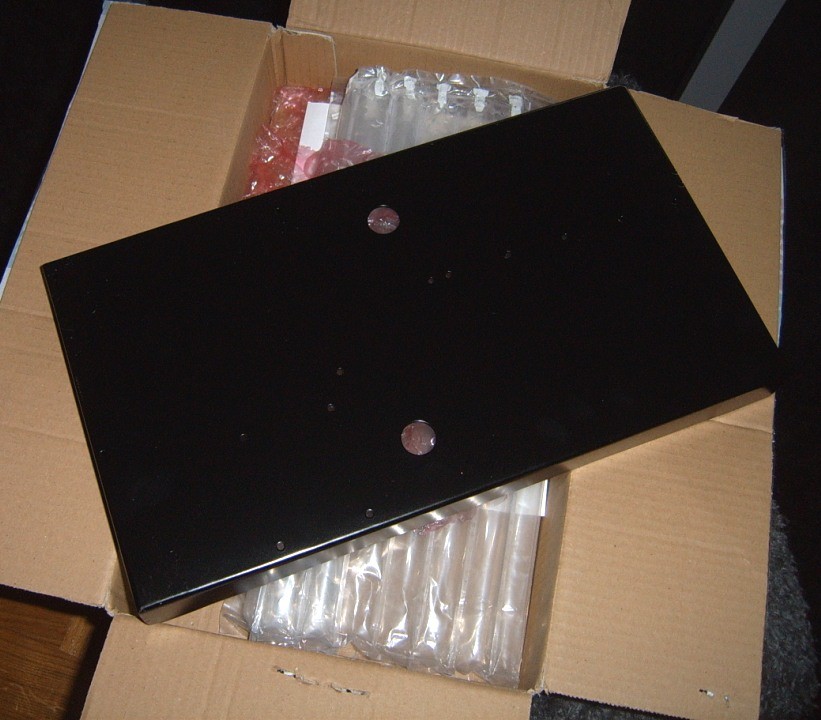

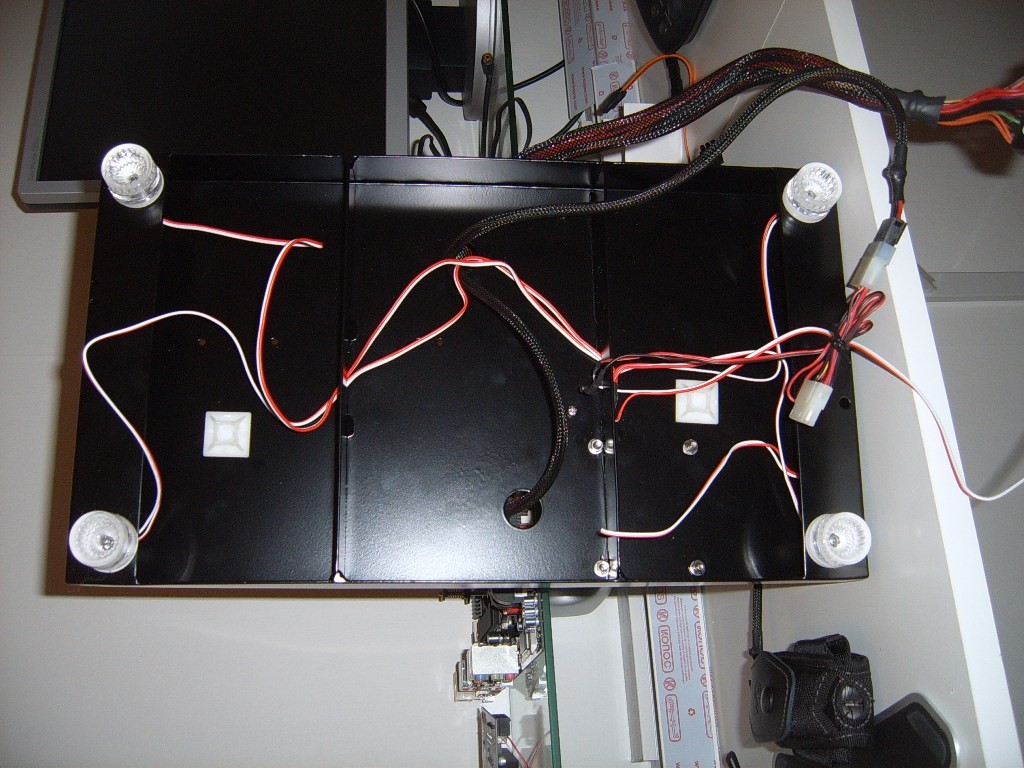

Basplattan pulverlackad
För att få rätt finnish på basplattan lät jag få den pulverlackad. Resultatet blev riktigt bra! (2011-03-31 13:26:42)Bilden är högupplöst. Klicka i bilden för att zooma.
För att få rätt finnish på basplattan lät jag få den pulverlackad. Resultatet blev riktigt bra! (2011-03-31 13:26:42)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

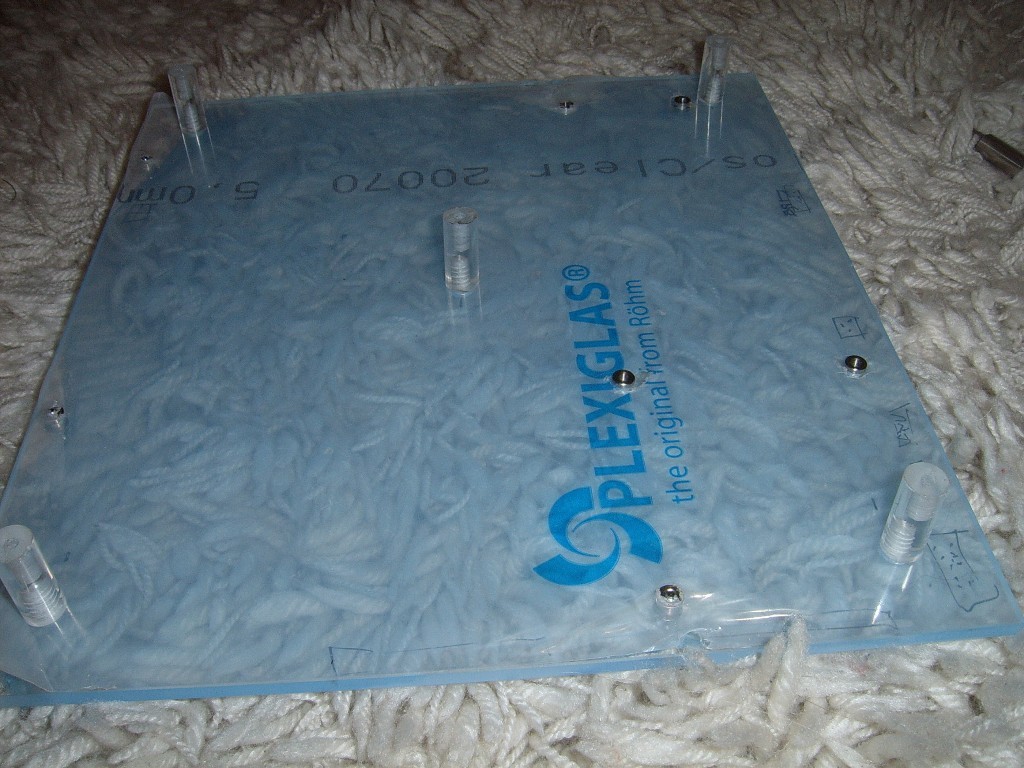

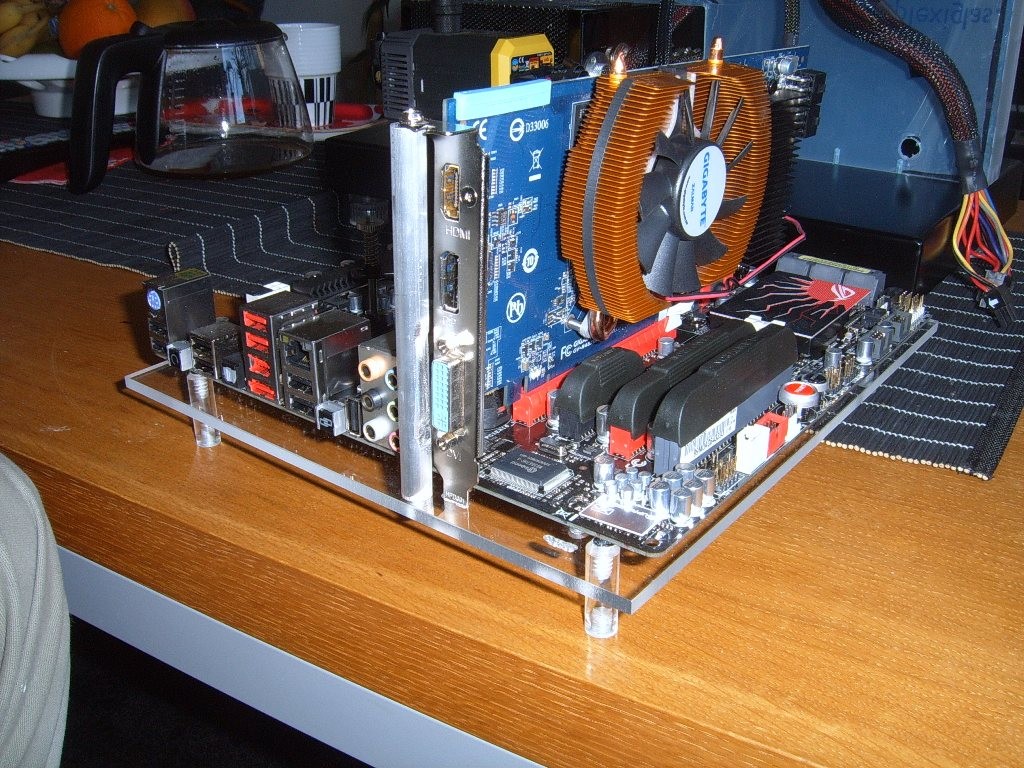

Plattan som skall hålla moderkortet
(2011-03-31 13:27:44)Bilden är högupplöst. Klicka i bilden för att zooma.
(2011-03-31 13:27:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

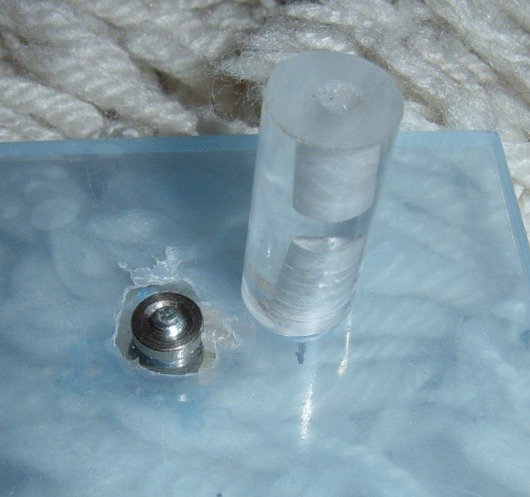

Pressmutter och plåtskruv
Distanserna till moderkortet är fästa med pressmutter för att de skall hålla lite extra vikt. Plexi-distanserna är förborrade och sedan har jag använt plåtskruv. Sitter som berget. (2011-03-31 13:28:23)
Distanserna till moderkortet är fästa med pressmutter för att de skall hålla lite extra vikt. Plexi-distanserna är förborrade och sedan har jag använt plåtskruv. Sitter som berget. (2011-03-31 13:28:23)
Produkter på bilden:

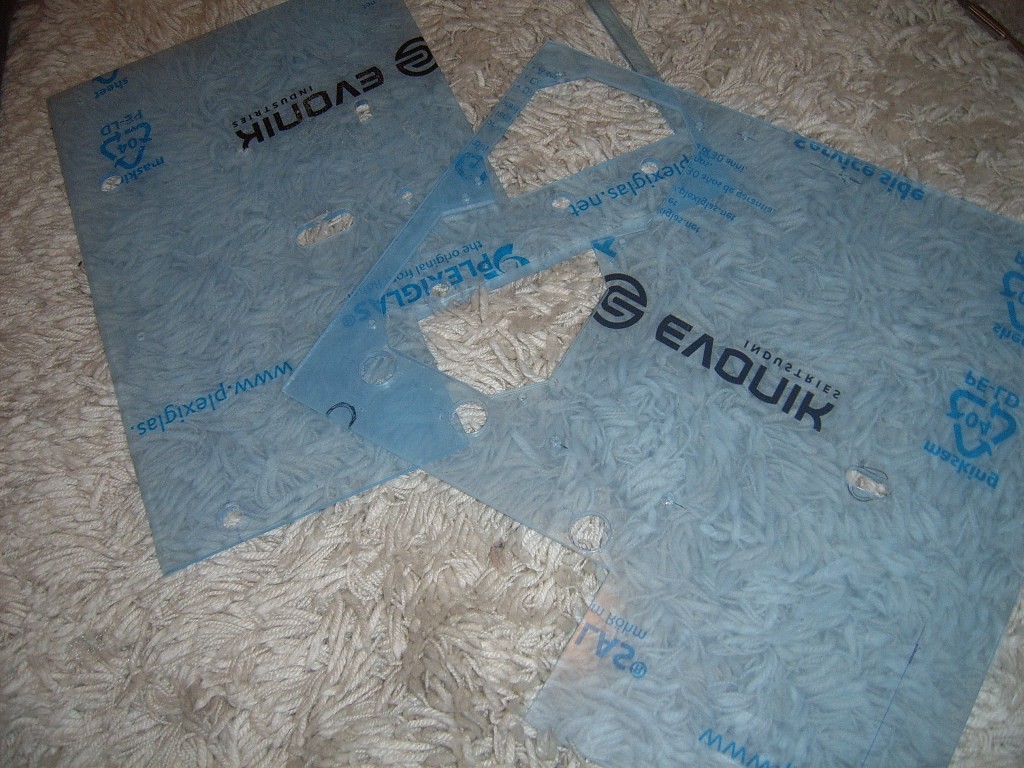

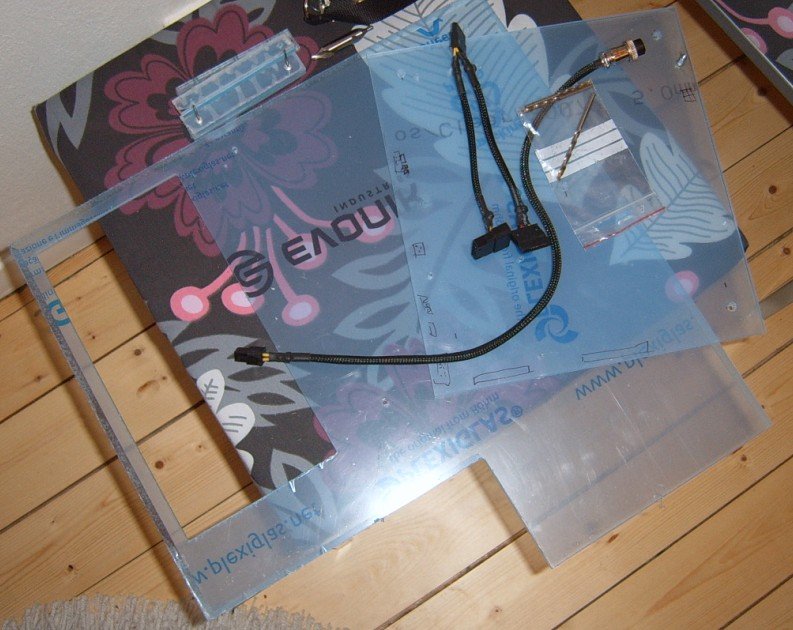

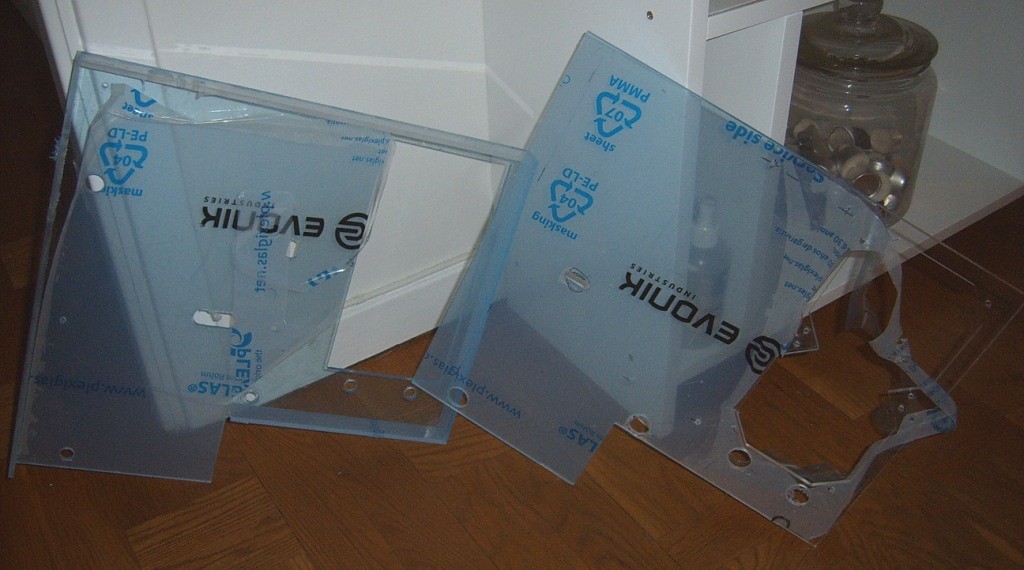

Front och baksida på chassit
Nu är alla hålen utborrade och frästa. Plexiglaset ville gärna flisa sig och spricka. Fick borra långsamt, långsamt i en bra pelarborr. (2011-03-31 13:30:00)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu är alla hålen utborrade och frästa. Plexiglaset ville gärna flisa sig och spricka. Fick borra långsamt, långsamt i en bra pelarborr. (2011-03-31 13:30:00)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Såhär ser de ovala hålen ut.
Genom detta hålet går satrömkablage samt kablage till hårddiskarna. (2011-03-31 13:31:20)
Genom detta hålet går satrömkablage samt kablage till hårddiskarna. (2011-03-31 13:31:20)
Produkter på bilden:

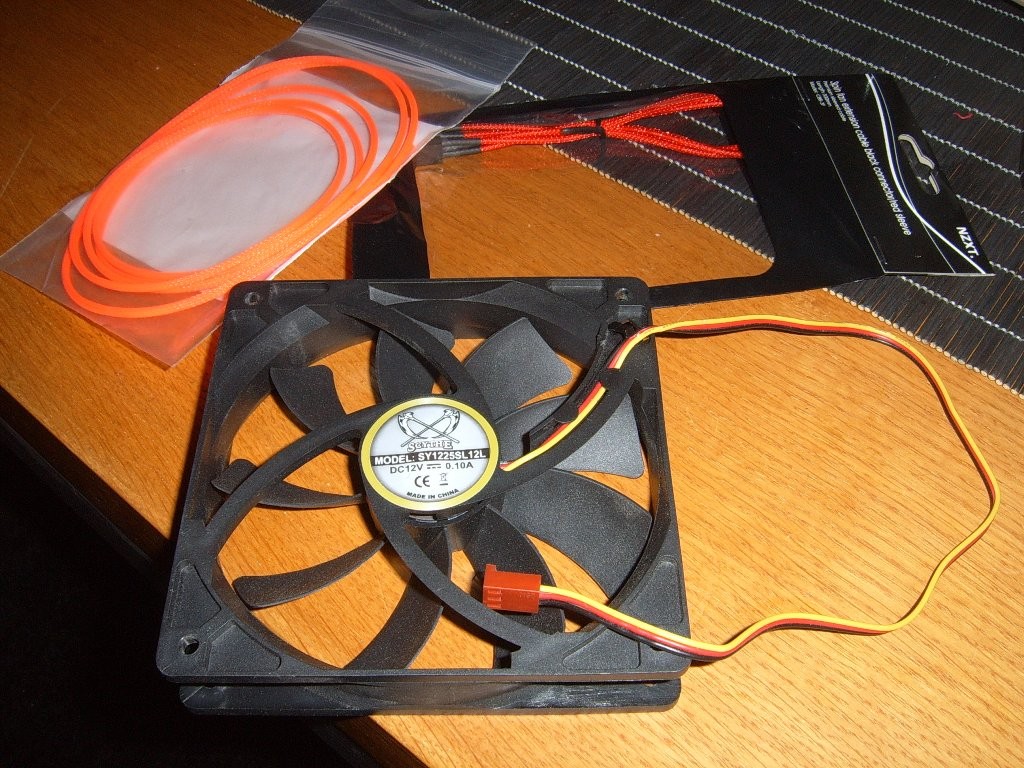

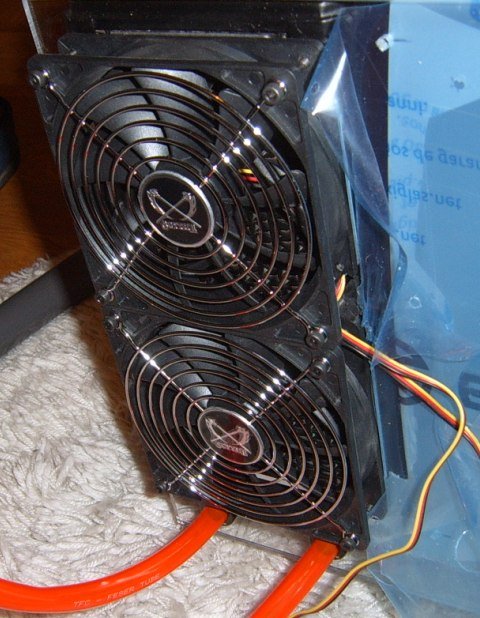

Kularen monterad och fläktgaller
Detta var den första radiatorn jag köpte till detta projektet. Det Jag blev tvungen att vända på det så att slangarna skulle gå rakt igenom chassit iställt för som jag först tänkt. Nämligen i en snygg båge.
Det skulle visa sig att jag glömde korta den skruv som fäste radiatorn i plexiglasskivan när jag vände på radiatorn.
Ett kostsamt misstag :( (2011-03-31 13:39:12)Bilden är högupplöst. Klicka i bilden för att zooma.
Detta var den första radiatorn jag köpte till detta projektet. Det Jag blev tvungen att vända på det så att slangarna skulle gå rakt igenom chassit iställt för som jag först tänkt. Nämligen i en snygg båge.
Det skulle visa sig att jag glömde korta den skruv som fäste radiatorn i plexiglasskivan när jag vände på radiatorn.
Ett kostsamt misstag :( (2011-03-31 13:39:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Gavlarna pålimmade
Nu örjar det att ta form på allvar. (2011-03-31 13:44:14)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu örjar det att ta form på allvar. (2011-03-31 13:44:14)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

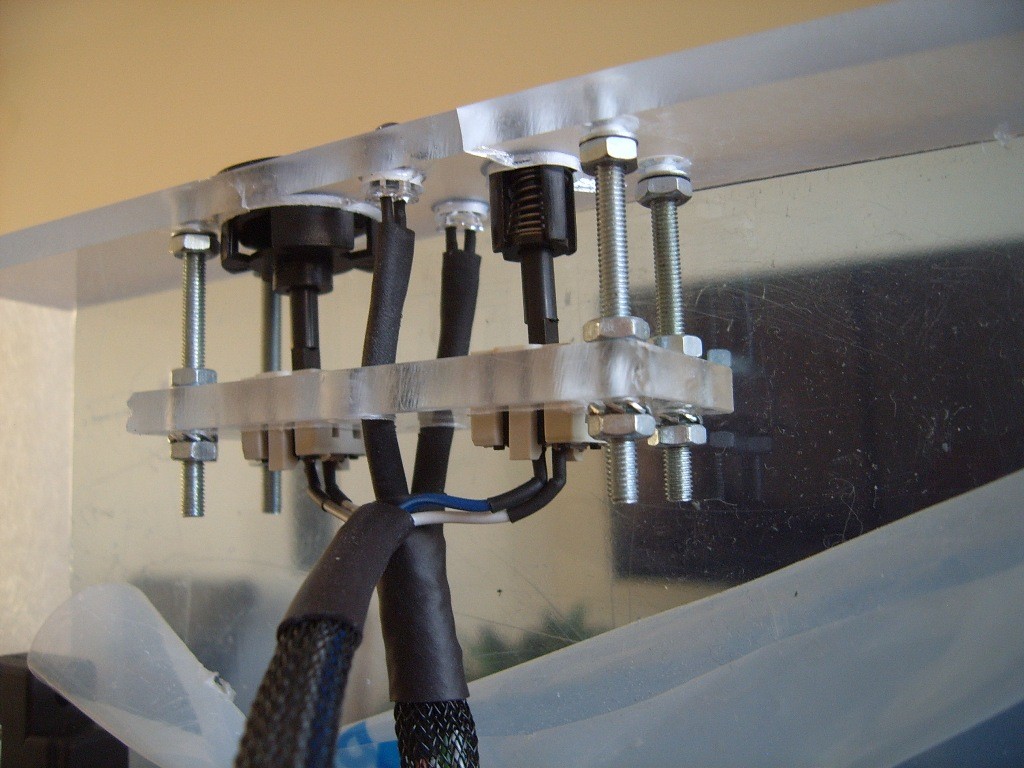

Hålen för Strömknapp och USB
(2011-03-31 13:45:26)Bilden är högupplöst. Klicka i bilden för att zooma.
(2011-03-31 13:45:26)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

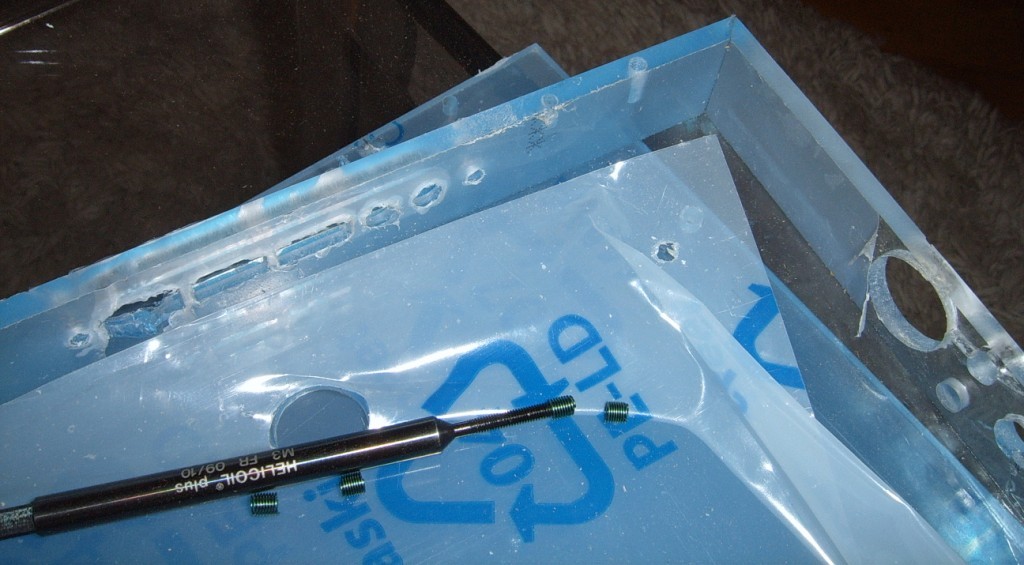

Helicoil.
I alla skruvhål med vanlig M-gäng har jag först satt i en helicoil-gänga. Detta för att förbättra motståndskraften, i plexiglaset, mot slitage. (2011-03-31 13:46:11)Bilden är högupplöst. Klicka i bilden för att zooma.
I alla skruvhål med vanlig M-gäng har jag först satt i en helicoil-gänga. Detta för att förbättra motståndskraften, i plexiglaset, mot slitage. (2011-03-31 13:46:11)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

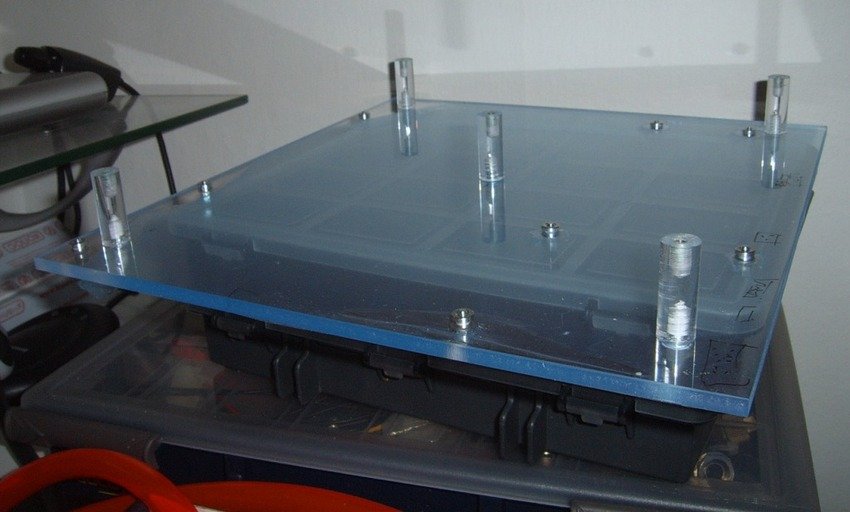

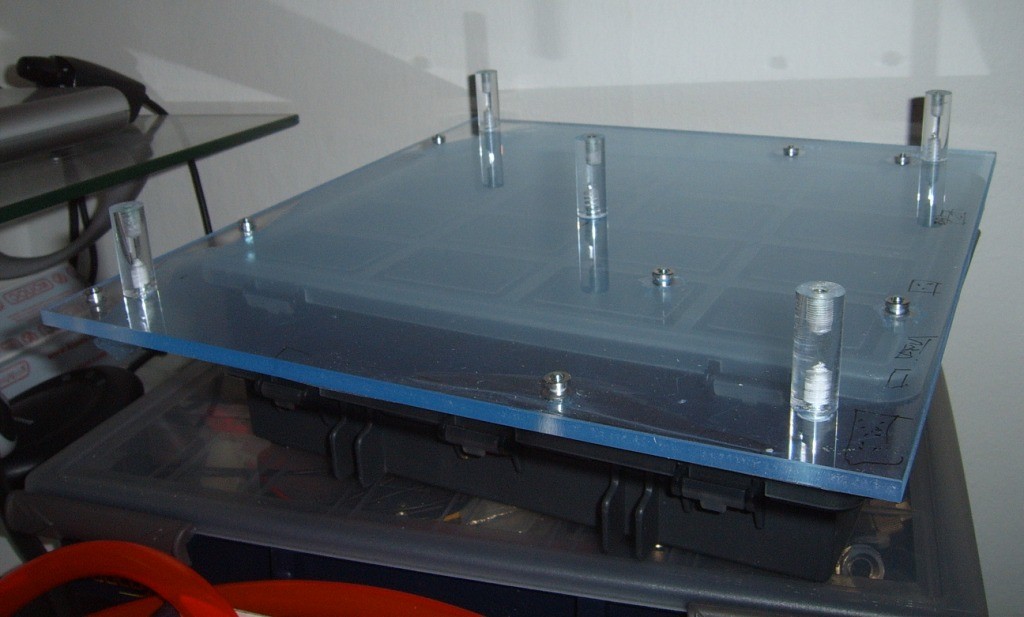

Chassit ihopsatt
Såhär ser chassit ut ihopsatt. Passformen är viktig och den blev riktigt bra!
(2011-03-31 13:58:10)Bilden är högupplöst. Klicka i bilden för att zooma.
Såhär ser chassit ut ihopsatt. Passformen är viktig och den blev riktigt bra!
(2011-03-31 13:58:10)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

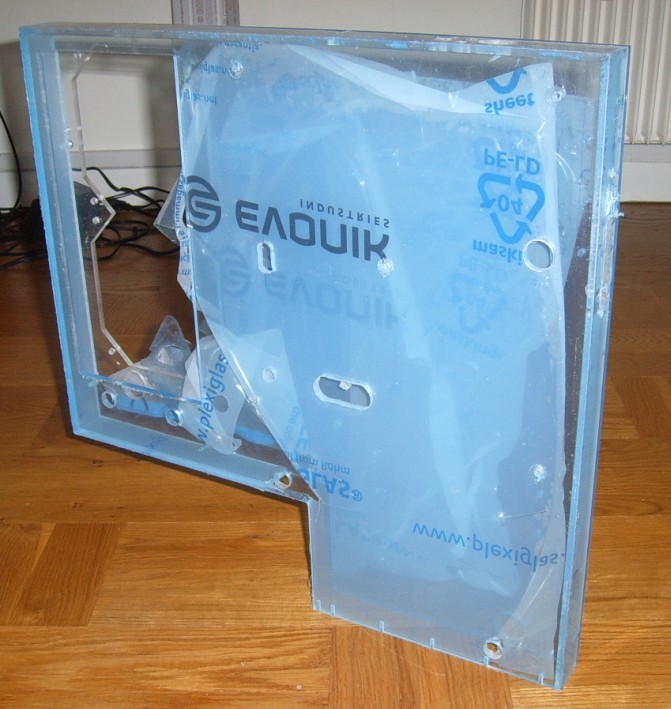

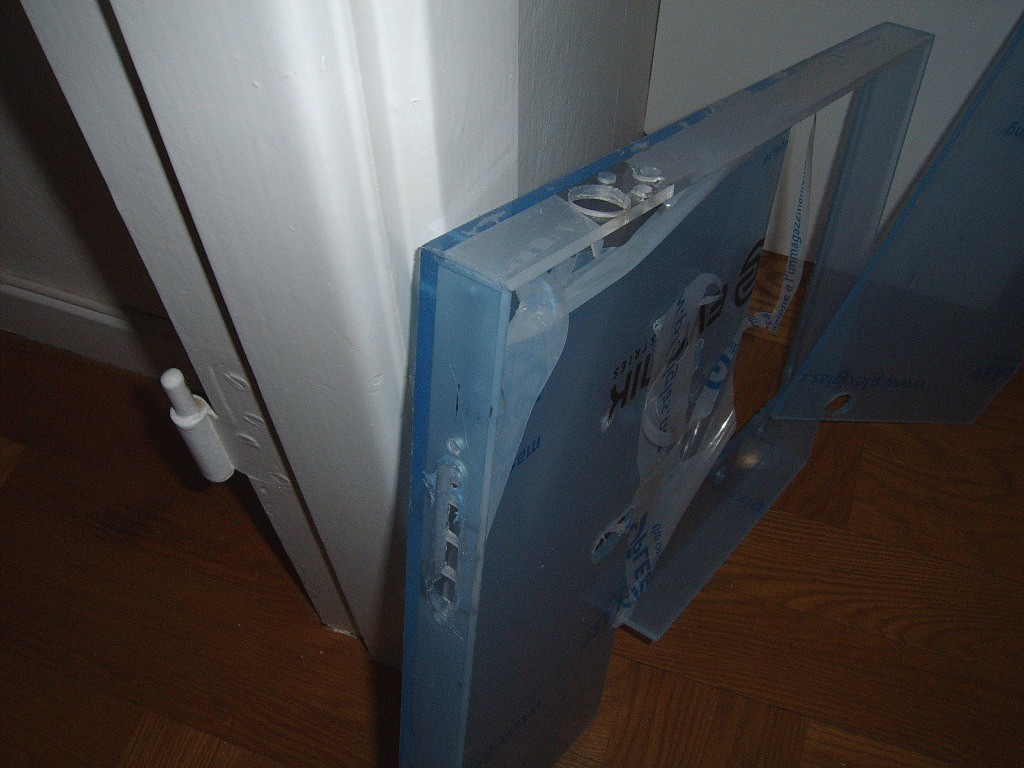

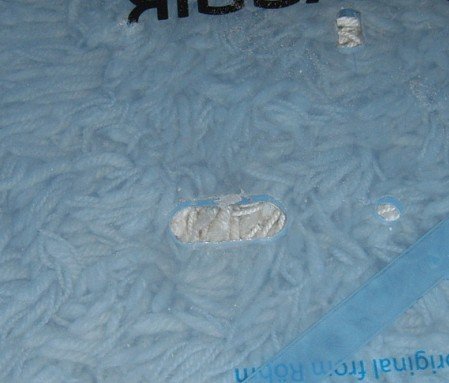

Spricka vid ström-knappen
Medans jag borrade hålen vid strömknappen råkade jag ut för en lite olycka. Ett djupt jack i fingret då borret högg tag i plexiglaset samt att plexiglaset sprack.
Som tur var gick det att laga. Ett tipps för er som lagar plexi:
Kapillärverkande plexiglaslim! En riktig super-produkt!
(2011-03-31 13:59:05)
Medans jag borrade hålen vid strömknappen råkade jag ut för en lite olycka. Ett djupt jack i fingret då borret högg tag i plexiglaset samt att plexiglaset sprack.
Som tur var gick det att laga. Ett tipps för er som lagar plexi:
Kapillärverkande plexiglaslim! En riktig super-produkt!
(2011-03-31 13:59:05)
Produkter på bilden:

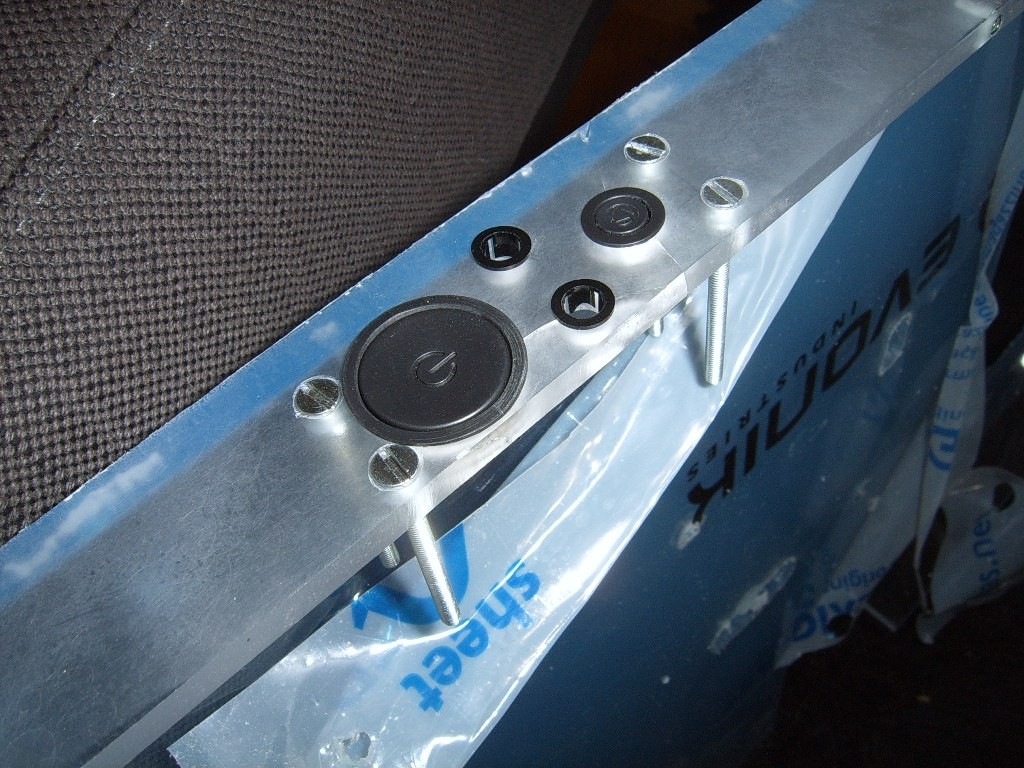

Gavlarna frostade och strömknappen på plats
Som ni ser på bilden så är vid detta steget gavlarna frostade. Det ger ett lite mer gediget utseénde enligt mig.
(2011-03-31 14:02:52)Bilden är högupplöst. Klicka i bilden för att zooma.
Som ni ser på bilden så är vid detta steget gavlarna frostade. Det ger ett lite mer gediget utseénde enligt mig.
(2011-03-31 14:02:52)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

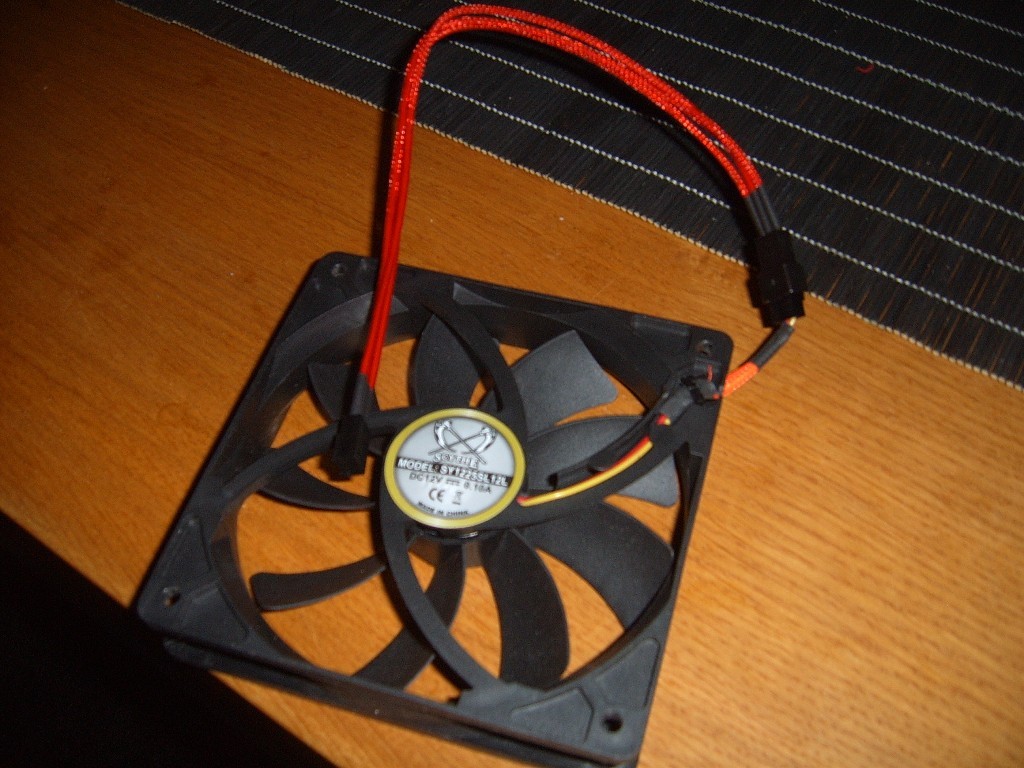

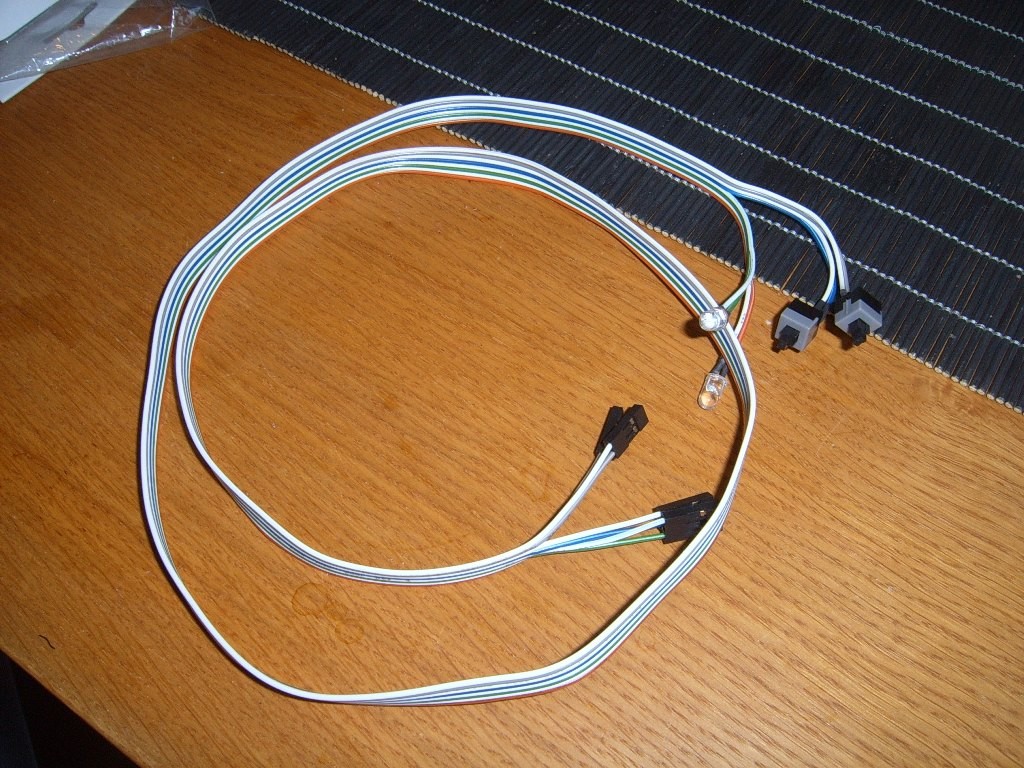

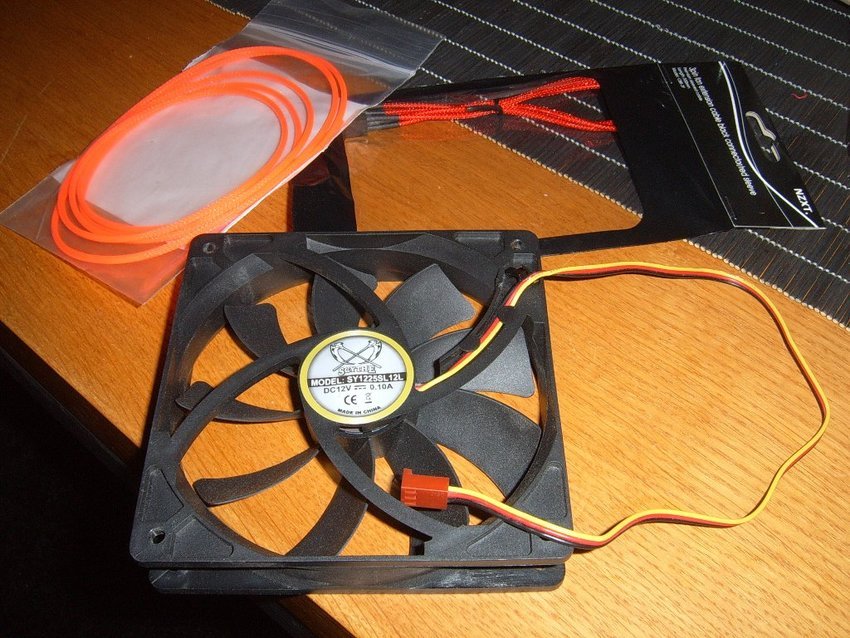

En ful sladd...

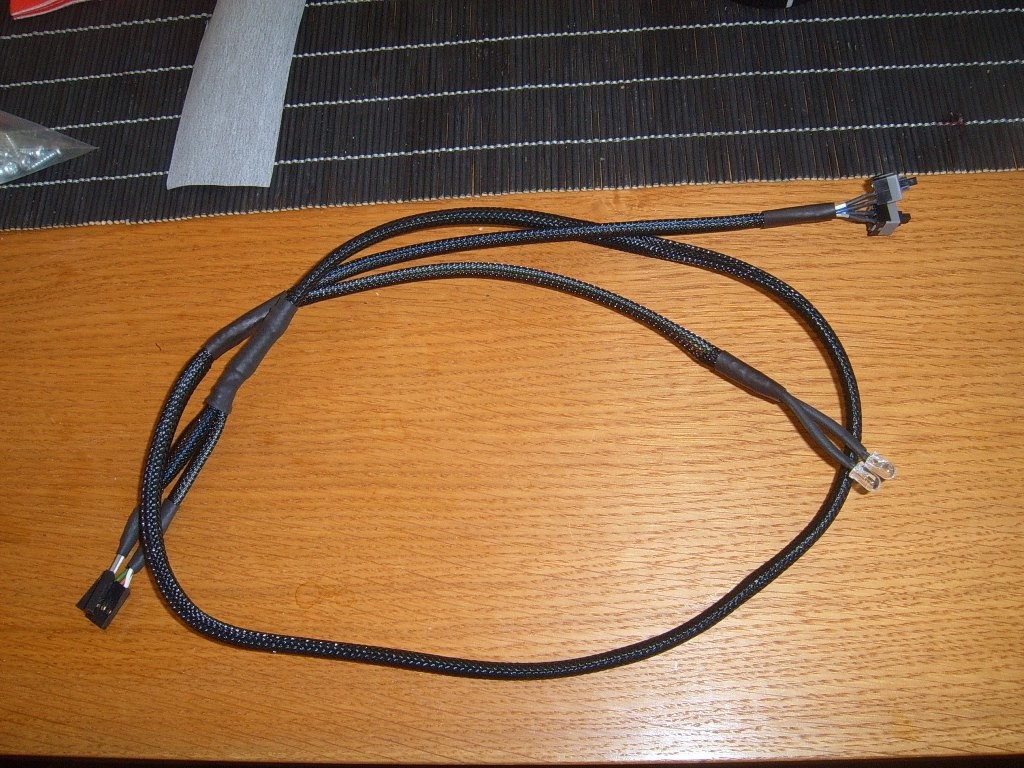

Som ni förstår så kan jag inte använda en sladd som ser ut på detta sättet.
Bara fram med sin kabel-låda
(2011-03-31 14:04:27)Bilden är högupplöst. Klicka i bilden för att zooma.
Som ni förstår så kan jag inte använda en sladd som ser ut på detta sättet.
Bara fram med sin kabel-låda
(2011-03-31 14:04:27)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
... och en slygg sladd
Såhär skall det se ut!
(2011-03-31 14:05:20)Bilden är högupplöst. Klicka i bilden för att zooma.
Såhär skall det se ut!
(2011-03-31 14:05:20)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

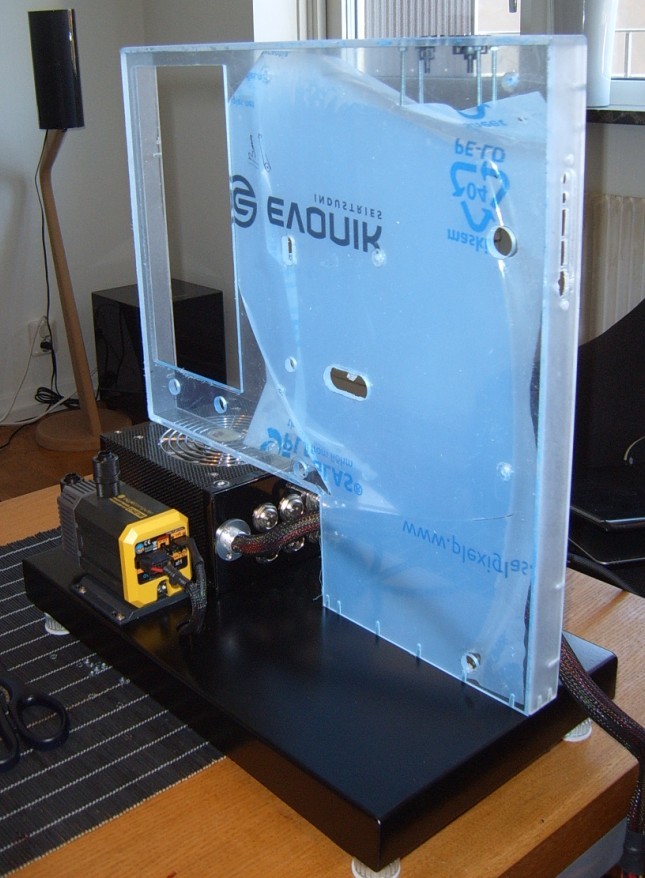

De första delarna monterade
Såhär ser chassit ut naket.
(2011-03-31 14:05:50)Bilden är högupplöst. Klicka i bilden för att zooma.
Såhär ser chassit ut naket.
(2011-03-31 14:05:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

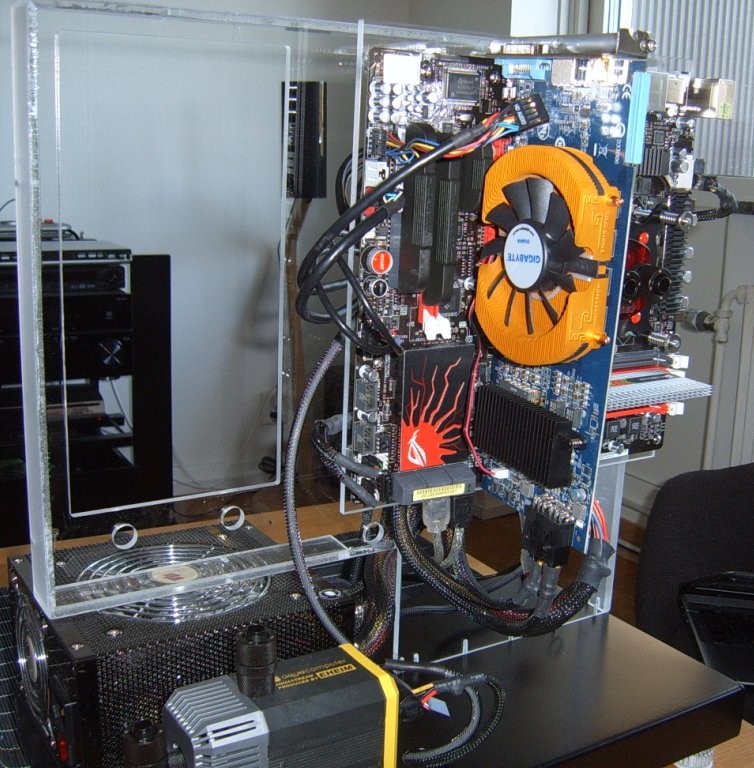

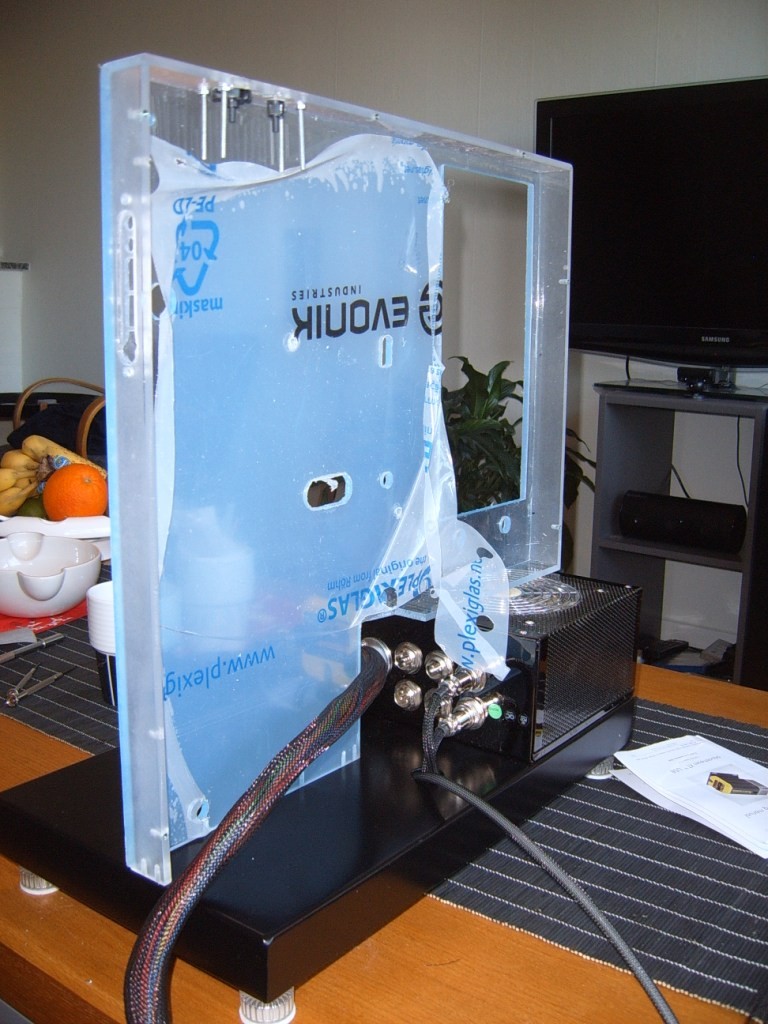

Andra sidan
Lägg märket till min fina Hyper PSU R-580W.
Saknar det nu. Men det är lätt att vara efterklok.
(2011-03-31 14:06:32)Bilden är högupplöst. Klicka i bilden för att zooma.
Lägg märket till min fina Hyper PSU R-580W.
Saknar det nu. Men det är lätt att vara efterklok.
(2011-03-31 14:06:32)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

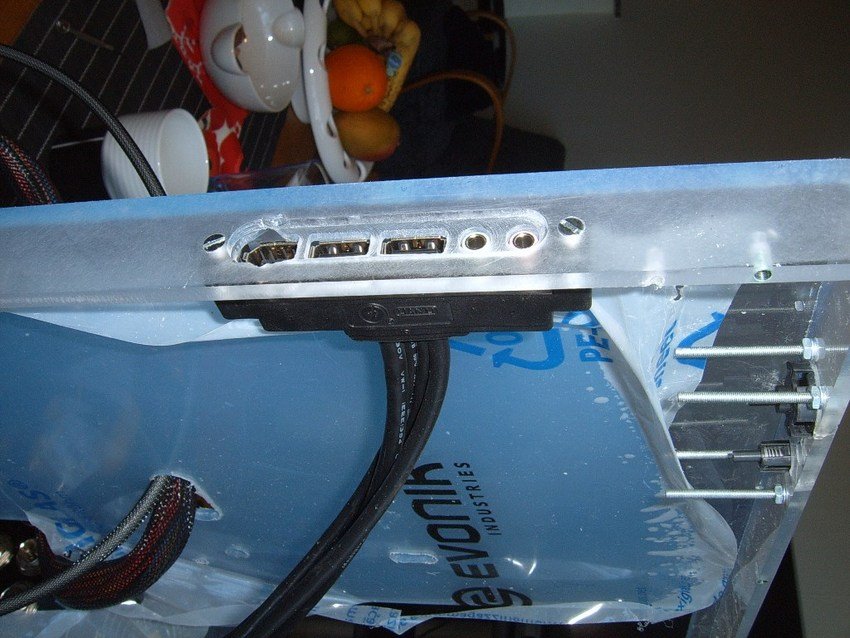

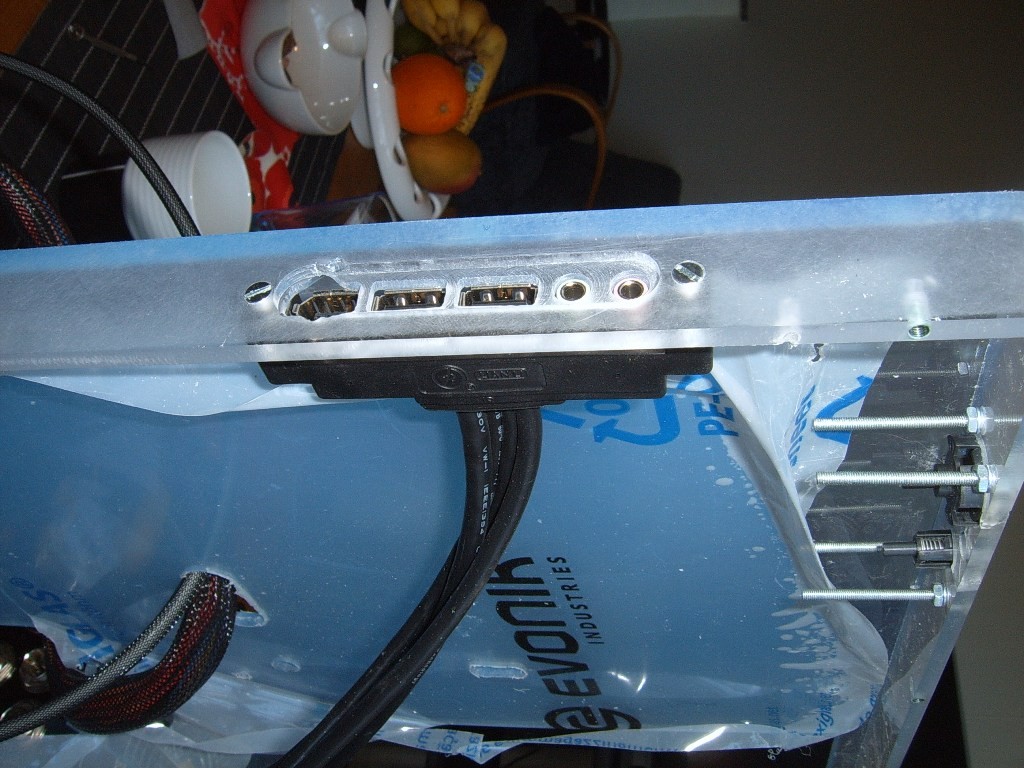

USB i fronten
Blev en liten skada av borret som inte gick att laga.
(2011-03-31 14:08:00)Bilden är högupplöst. Klicka i bilden för att zooma.
Blev en liten skada av borret som inte gick att laga.
(2011-03-31 14:08:00)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:
Produkter på bilden:
Produkter på bilden:

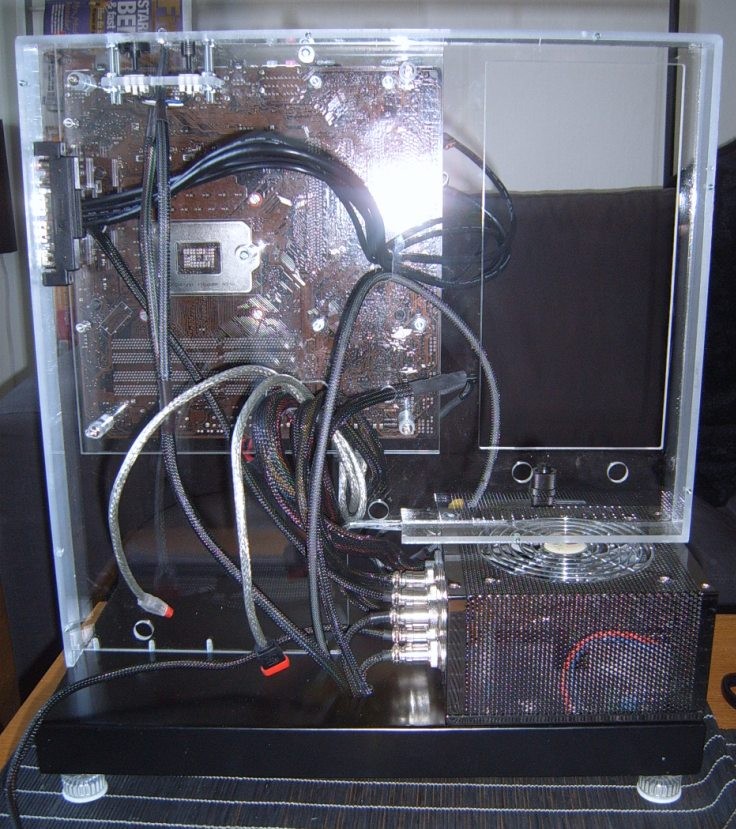

Chassits baksida med vattentank
(2011-03-31 14:10:44)Bilden är högupplöst. Klicka i bilden för att zooma.
(2011-03-31 14:10:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:

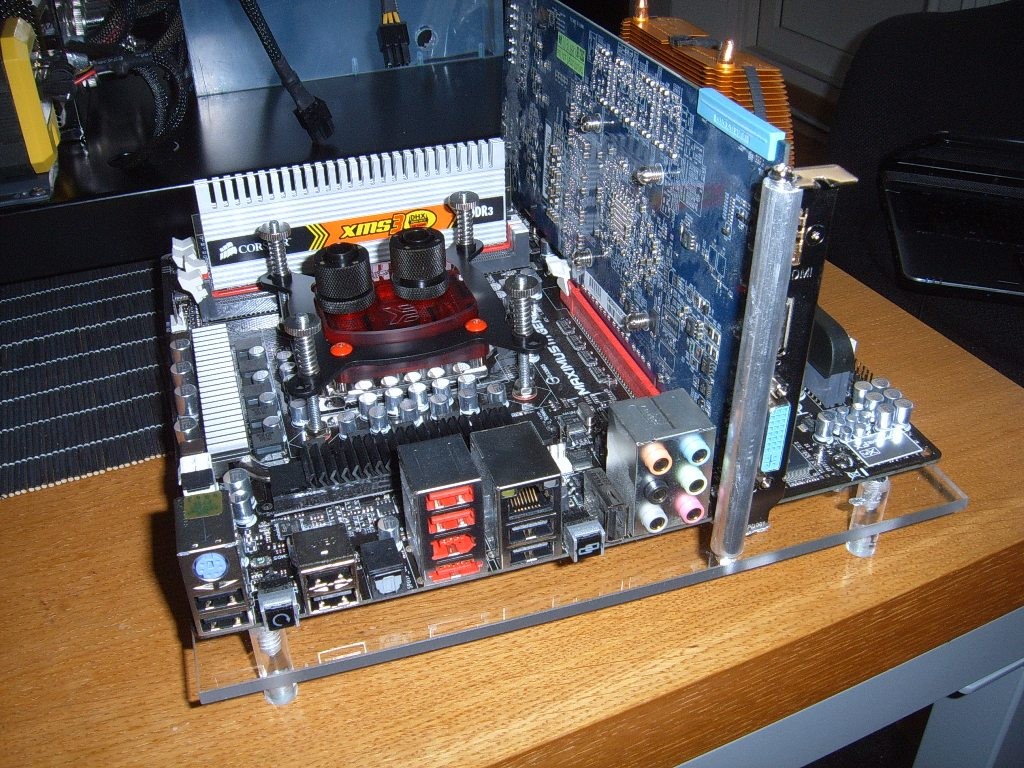

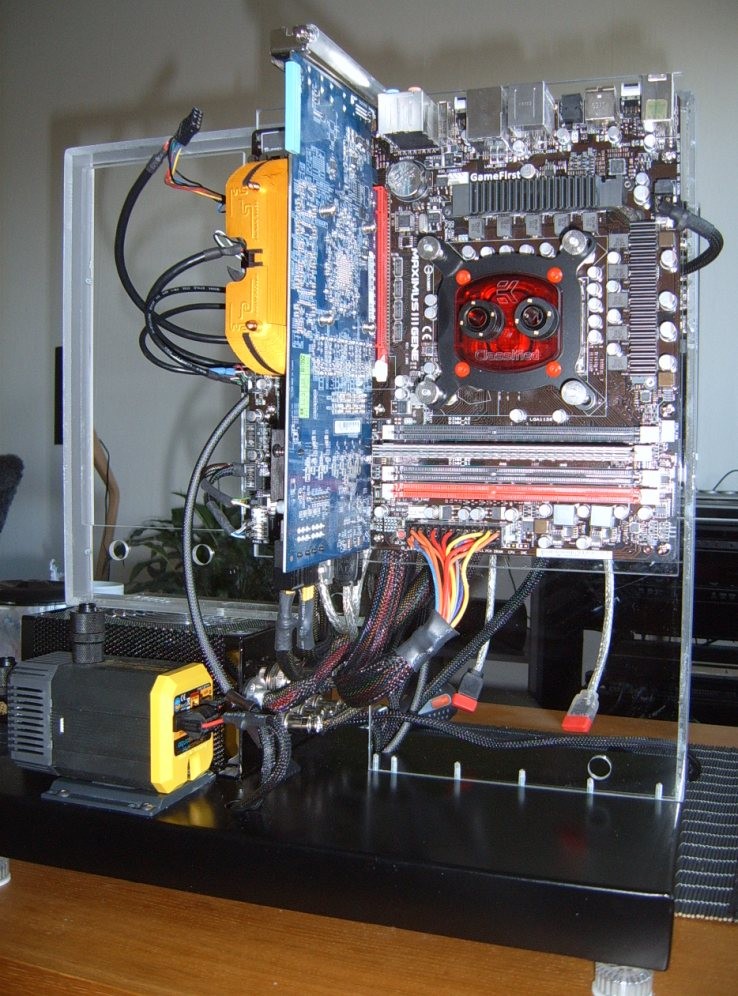

Processor-blocket måste vara det snyggaste som går att få tag i.
Denna typ av vattenblock till processorn har dessutom riktigt bra prestanda.
(2011-03-31 14:11:55)Bilden är högupplöst. Klicka i bilden för att zooma.
Denna typ av vattenblock till processorn har dessutom riktigt bra prestanda.
(2011-03-31 14:11:55)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

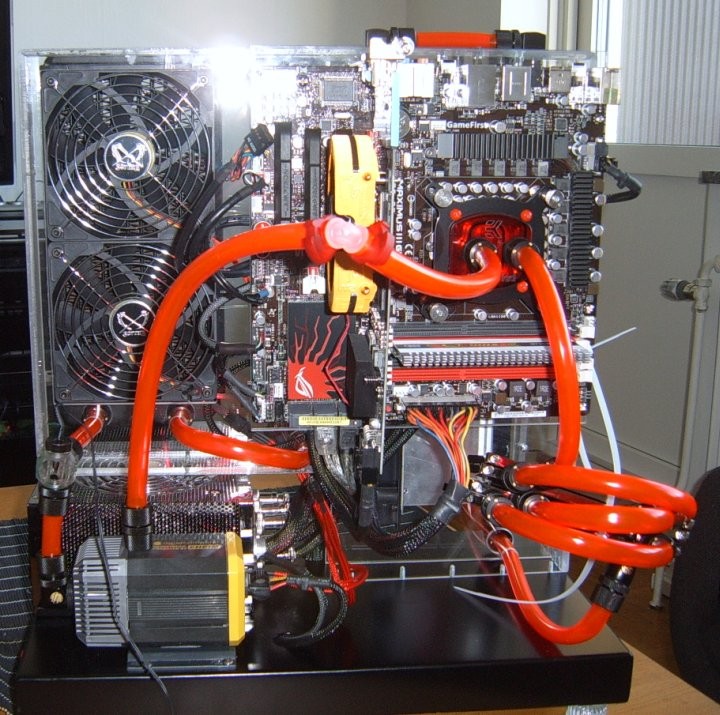

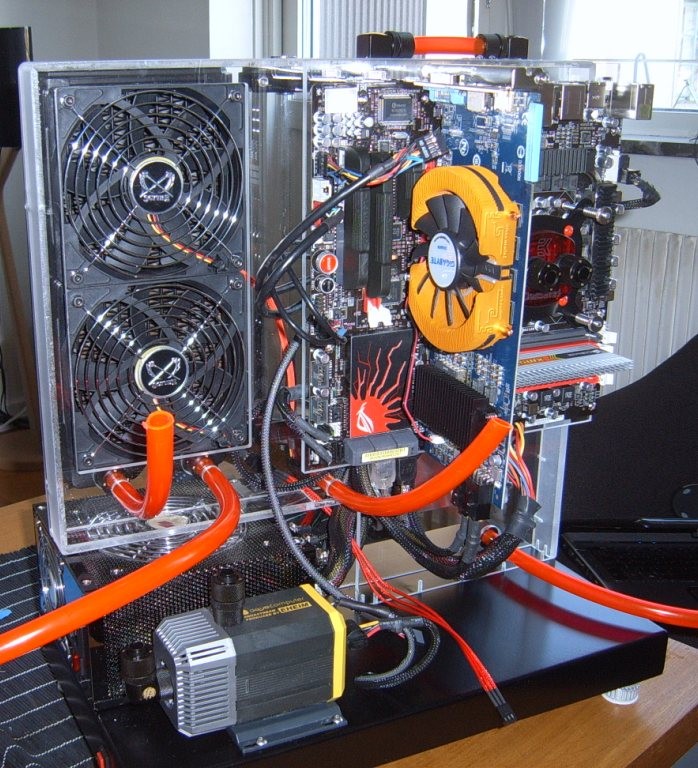

Samtliga slangar på framsidan dragna
Till denna bilden har jag ännu inte hunnit få mina Kingston HyperX Grey RAM-minnen. Därför hänger bara RAM-minnesblocken i en bunt.
Jag har ännu inte heller något block till grafikkortet. Håller i skrivande stund på att kolla ut vad som skall ersätta det jag har idag.
(2011-03-31 14:14:36)Bilden är högupplöst. Klicka i bilden för att zooma.
Till denna bilden har jag ännu inte hunnit få mina Kingston HyperX Grey RAM-minnen. Därför hänger bara RAM-minnesblocken i en bunt.
Jag har ännu inte heller något block till grafikkortet. Håller i skrivande stund på att kolla ut vad som skall ersätta det jag har idag.
(2011-03-31 14:14:36)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Bara en slang kvar.
Kan du se vilken slang som saknas?
Jag gör en liten paus här. After detta steget så går det lite åt skogen. Och jag blir tvungen att byta en del delar på denna datorn. Jag kan ju som plåster på såren säga att jag lärde mig en hel del av det som komma skall.
Jag har två videor av den första uppstarten. Ska bara försöka föra över dem så jag kan ladda upp dem.
Titta in här snart igen. (2011-03-31 14:32:27)Bilden är högupplöst. Klicka i bilden för att zooma.
Kan du se vilken slang som saknas?
Jag gör en liten paus här. After detta steget så går det lite åt skogen. Och jag blir tvungen att byta en del delar på denna datorn. Jag kan ju som plåster på såren säga att jag lärde mig en hel del av det som komma skall.
Jag har två videor av den första uppstarten. Ska bara försöka föra över dem så jag kan ladda upp dem.
Titta in här snart igen. (2011-03-31 14:32:27)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

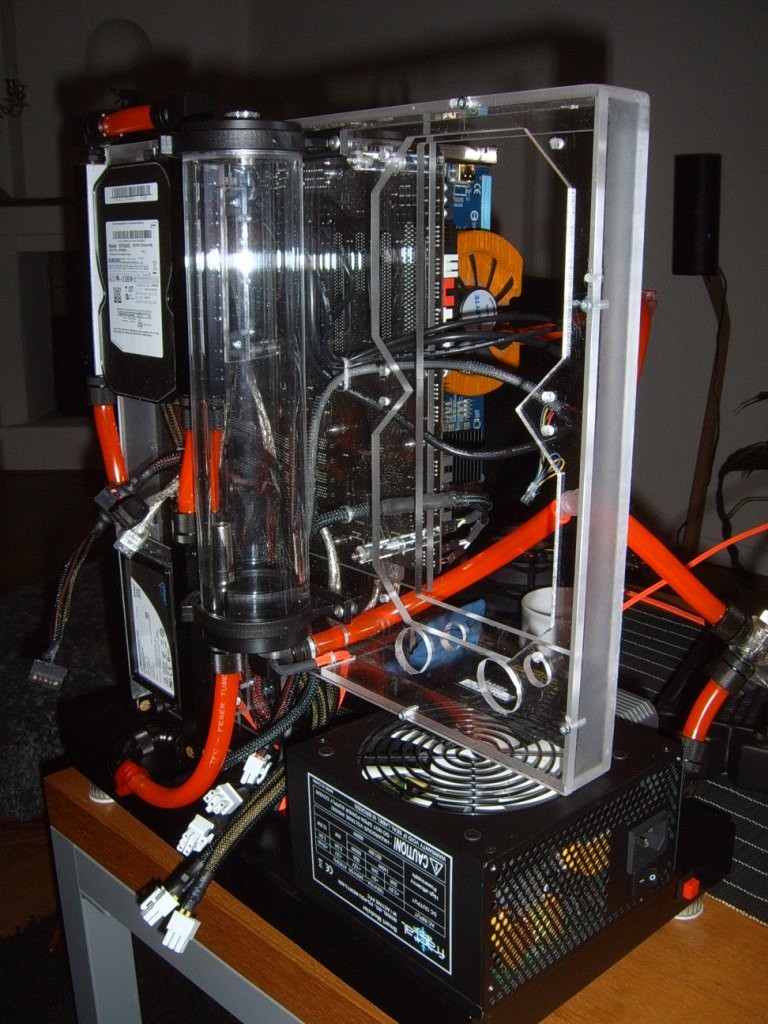

Ny budget PSU
Efter den lilla explosionen blev jag tvungen att köpa en ny PSU och en ny radiator.
Gillar inte utseendet på detta nätaggregat, men det fungerar bra.
(2011-04-05 08:14:41)Bilden är högupplöst. Klicka i bilden för att zooma.
Efter den lilla explosionen blev jag tvungen att köpa en ny PSU och en ny radiator.
Gillar inte utseendet på detta nätaggregat, men det fungerar bra.
(2011-04-05 08:14:41)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

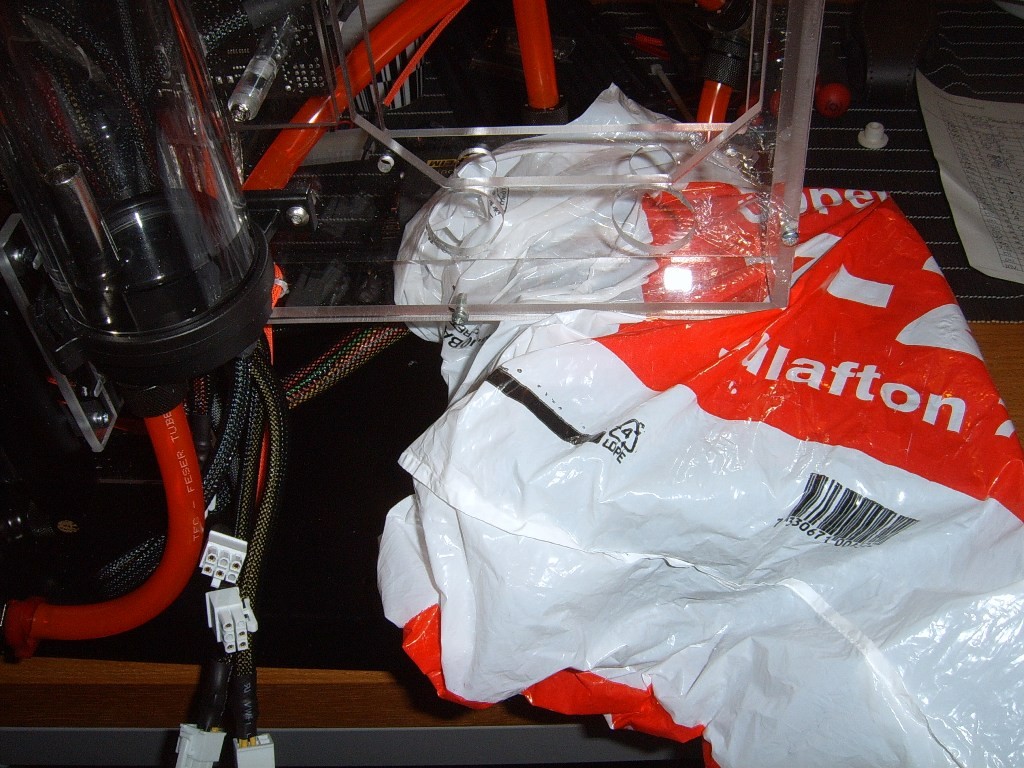

Inget utrymme för fel :)
Eftersom jag inte ville riskera ännu ett bakslag, så använde jag både livrem och hängslen. Kan rekommendera detta för framtida byggen av vattenkylda datorer. (2011-04-05 08:21:21)Bilden är högupplöst. Klicka i bilden för att zooma.
Eftersom jag inte ville riskera ännu ett bakslag, så använde jag både livrem och hängslen. Kan rekommendera detta för framtida byggen av vattenkylda datorer. (2011-04-05 08:21:21)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

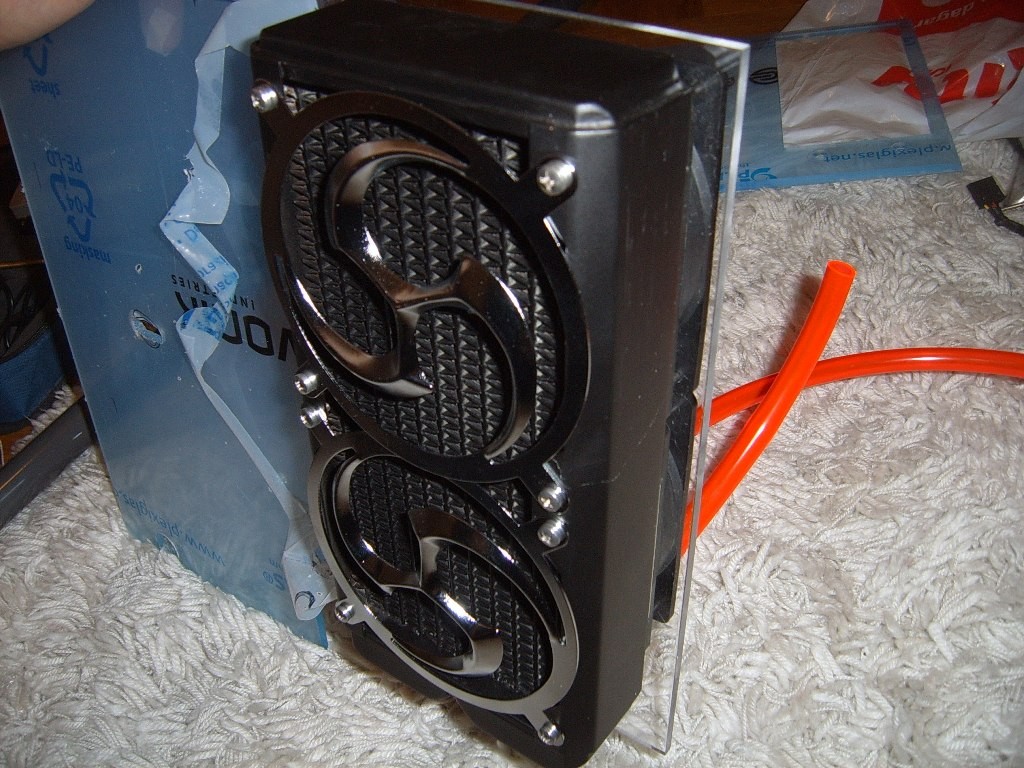

Ny radiator
Precis som med det nya nätagget, känns denna radiator som lite av en budgetmodell, men även denna fungerqar mycket bra. Snyggt med loggan på sidan om radiatorn.
(2011-04-05 08:24:43)Bilden är högupplöst. Klicka i bilden för att zooma.
Precis som med det nya nätagget, känns denna radiator som lite av en budgetmodell, men även denna fungerqar mycket bra. Snyggt med loggan på sidan om radiatorn.
(2011-04-05 08:24:43)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

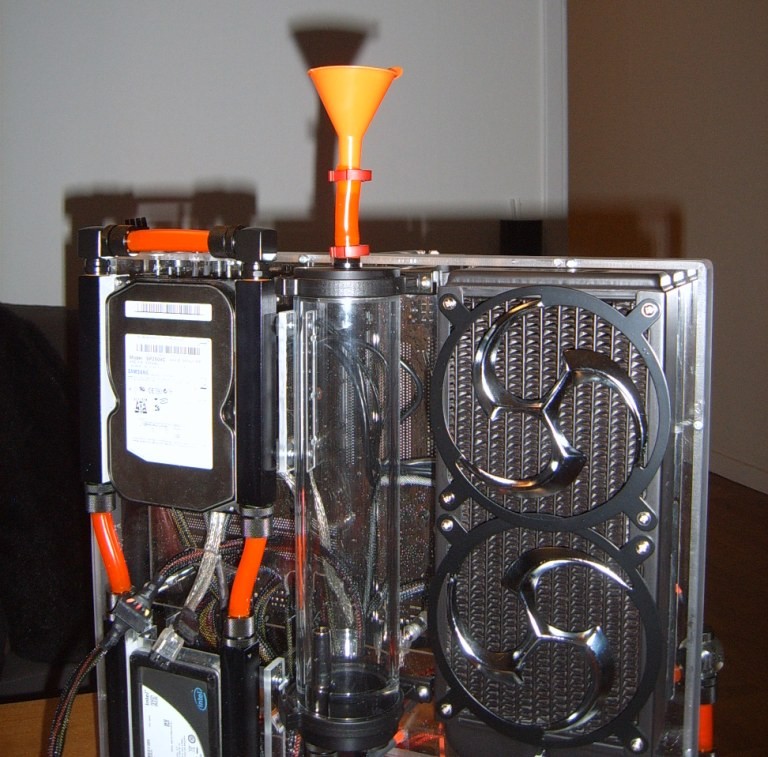

Ny påfyllningstratt
En sådan här är ett måste. Risken för läckage är på så sätt minimerad. (2011-04-05 08:29:41)Bilden är högupplöst. Klicka i bilden för att zooma.
En sådan här är ett måste. Risken för läckage är på så sätt minimerad. (2011-04-05 08:29:41)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Lackade fläktgaller
Nu är ramen till fläktgallren lackade svarta. Det gör att lie-mönstret står ut lite mer.
(2011-04-05 08:31:02)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu är ramen till fläktgallren lackade svarta. Det gör att lie-mönstret står ut lite mer.
(2011-04-05 08:31:02)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

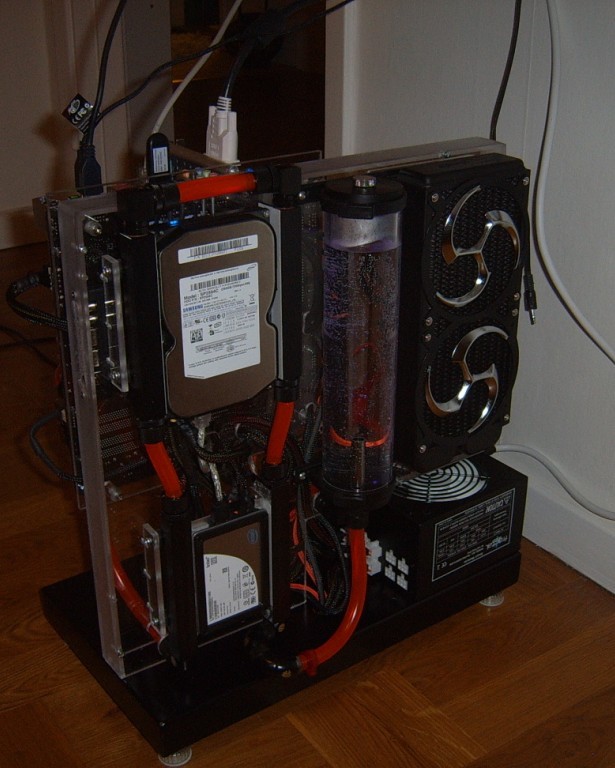

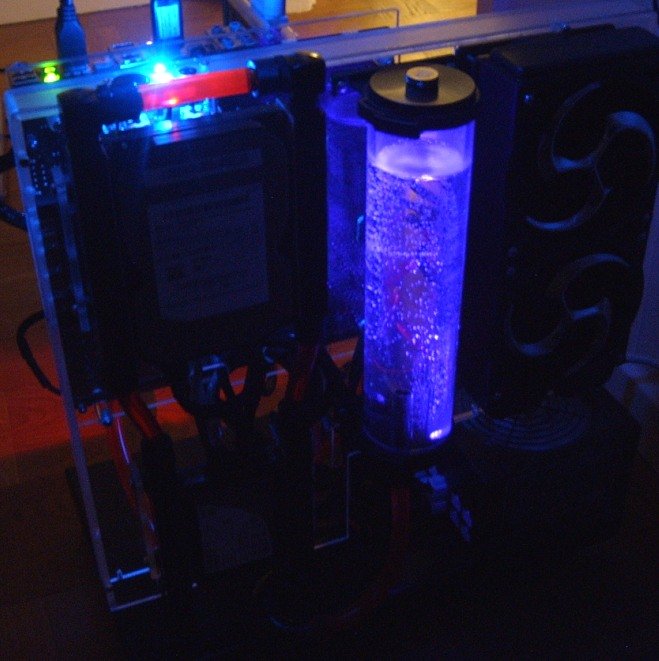

Vatten i tanken
Datorn är på sin plats och allting fungerer bra.
(2011-04-05 08:33:12)Bilden är högupplöst. Klicka i bilden för att zooma.
Datorn är på sin plats och allting fungerer bra.
(2011-04-05 08:33:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
UV-belysning
Lite dålig bild men man ser hur vattentanken lyser upp av UV-dioden i tanken.
(2011-04-05 08:34:53)
Lite dålig bild men man ser hur vattentanken lyser upp av UV-dioden i tanken.
(2011-04-05 08:34:53)
Produkter på bilden:

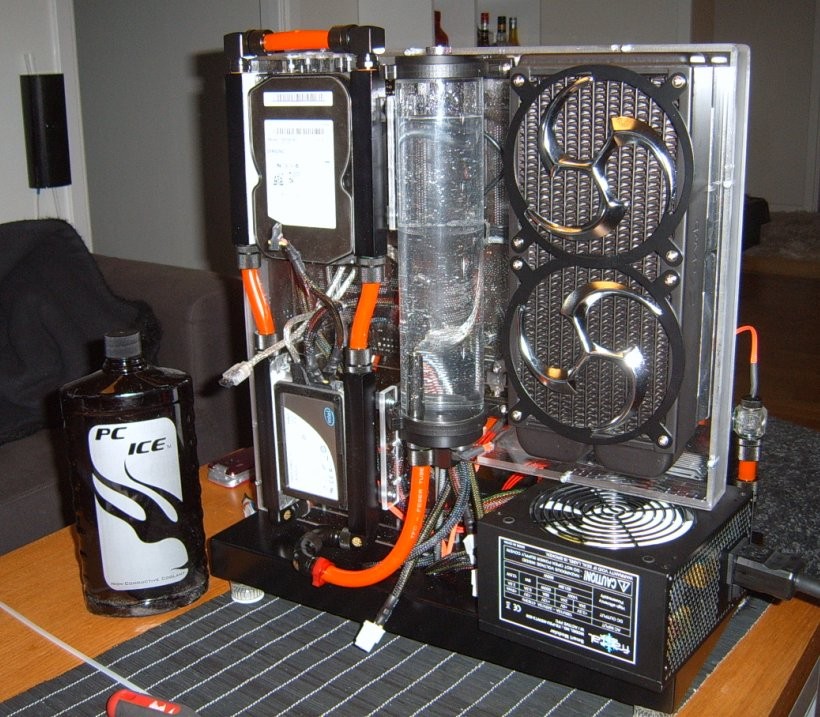

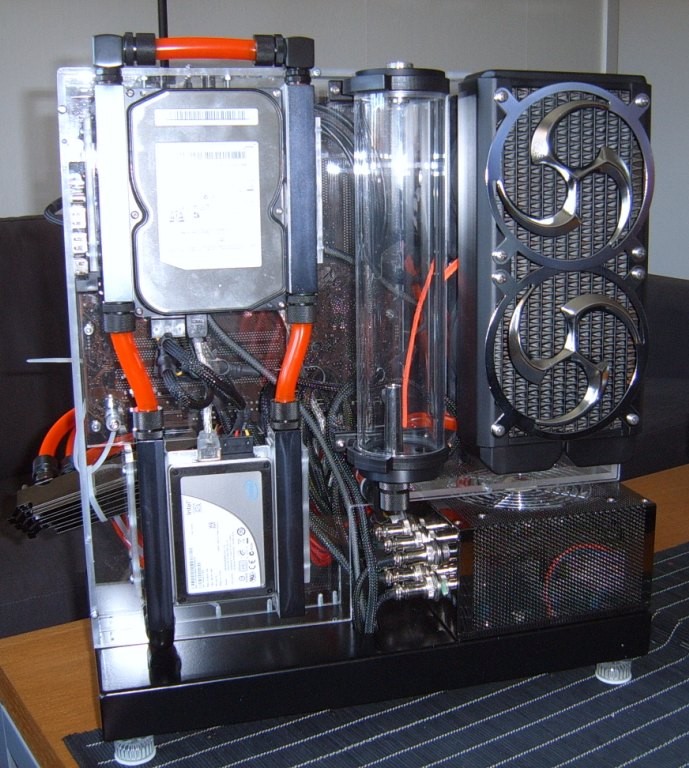

Nu är det bara lite kvar

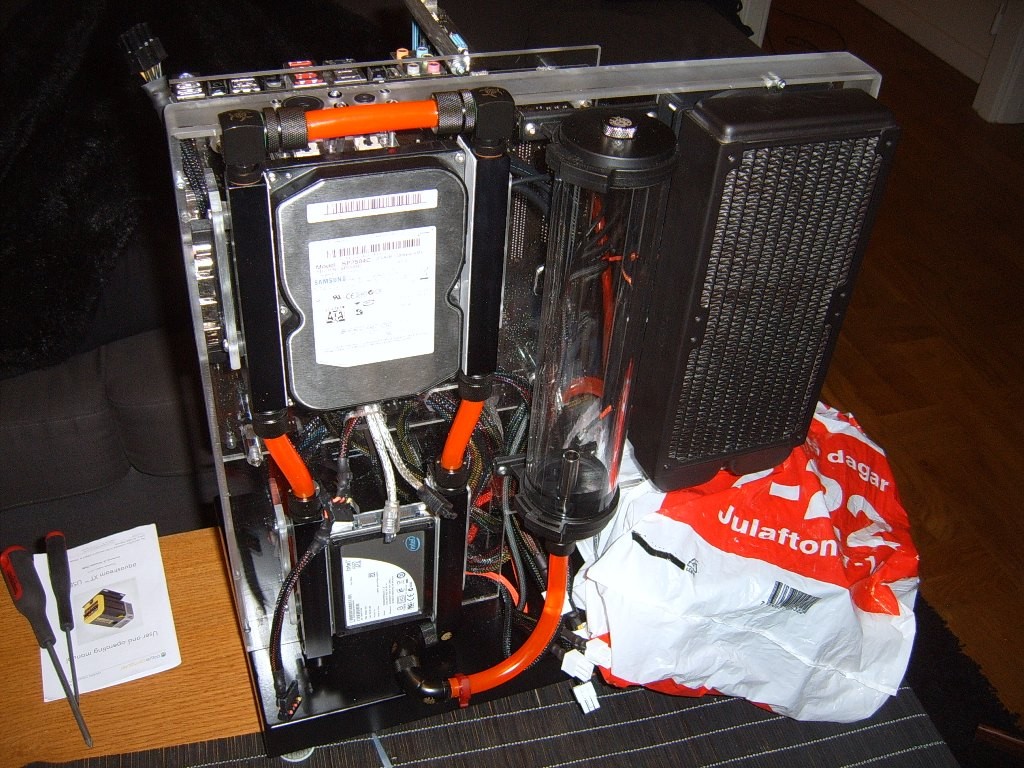

I skrivande stund är det såhär datorn ser ut.
Det är ett par saker kvar att fixa till:
-Vattenkylning på grafikkortet
-Montera flödesmätare och en termometer till
-På ett ställe är slangen för snävt böjd. Det måste fixas till så flödet i systemet blir optimalt.
-Snygga till ett par kablar
Jag återkommer med nya bilder när det är fixat.
Tack för att ni tog er tid att kolla igenom detta projet! (2011-04-05 08:36:07)
I skrivande stund är det såhär datorn ser ut.
Det är ett par saker kvar att fixa till:
-Vattenkylning på grafikkortet
-Montera flödesmätare och en termometer till
-På ett ställe är slangen för snävt böjd. Det måste fixas till så flödet i systemet blir optimalt.
-Snygga till ett par kablar
Jag återkommer med nya bilder när det är fixat.
Tack för att ni tog er tid att kolla igenom detta projet! (2011-04-05 08:36:07)
Produkter på bilden:

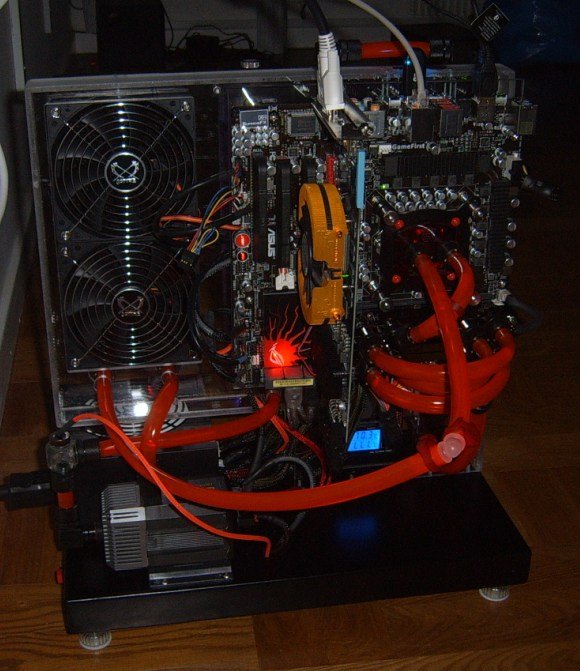

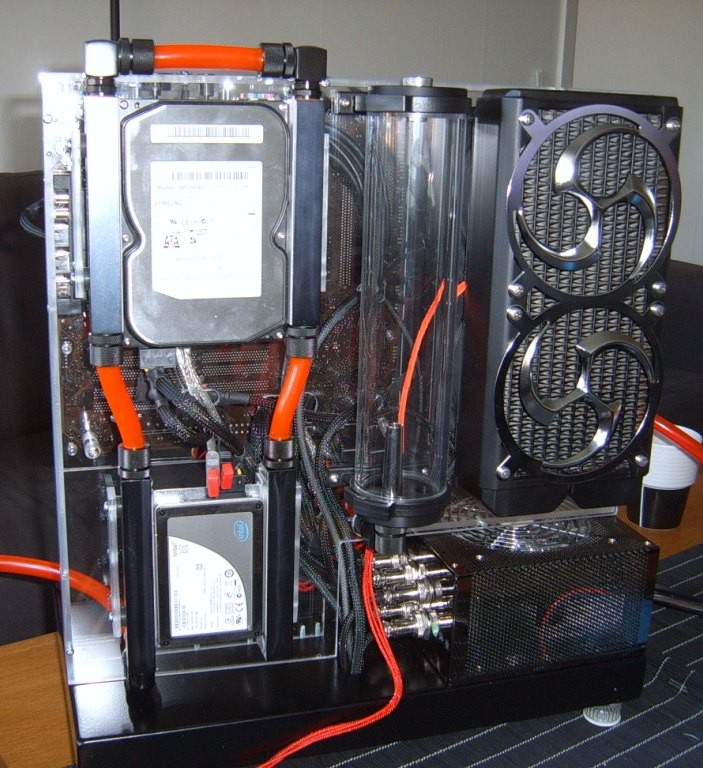

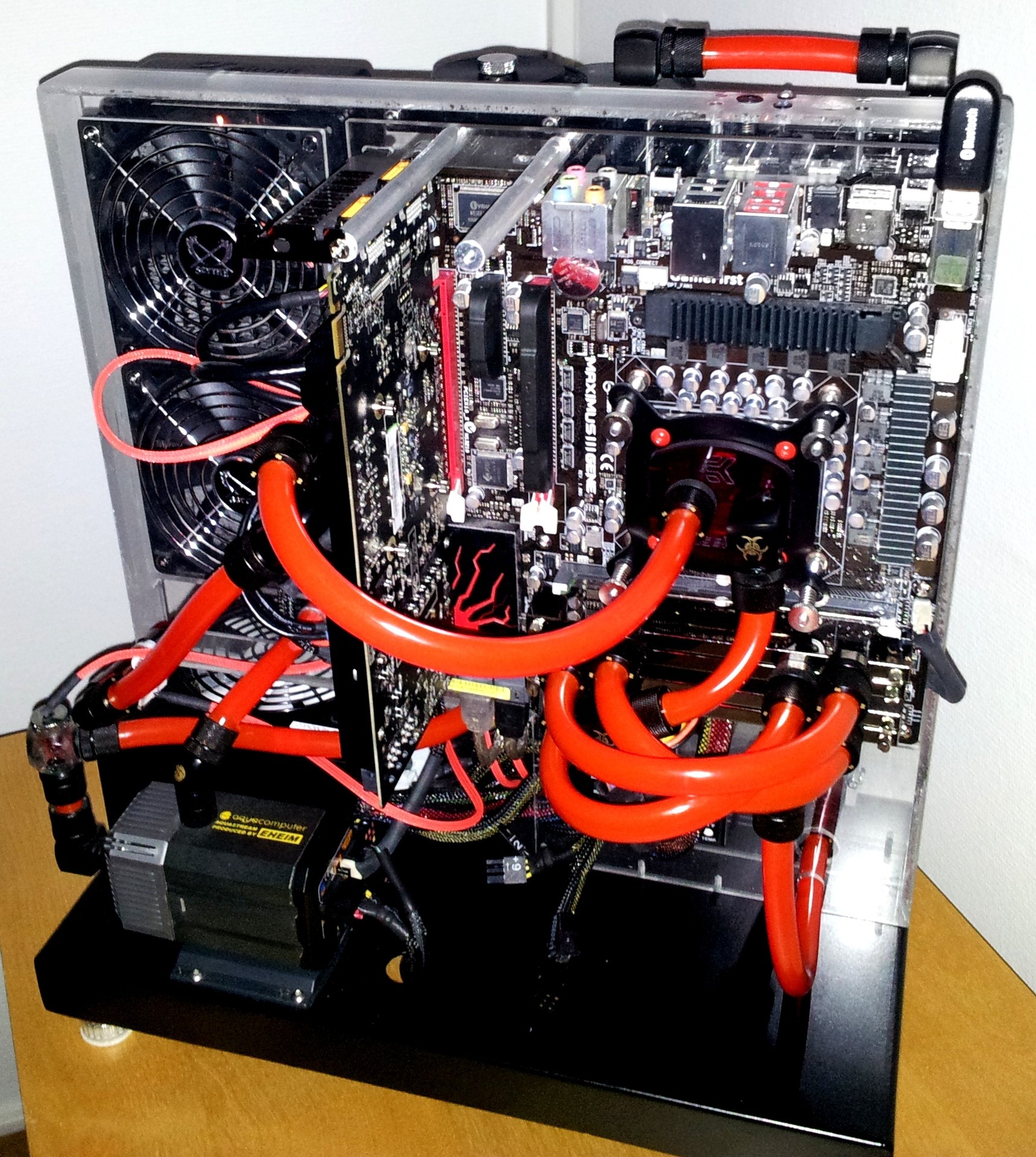

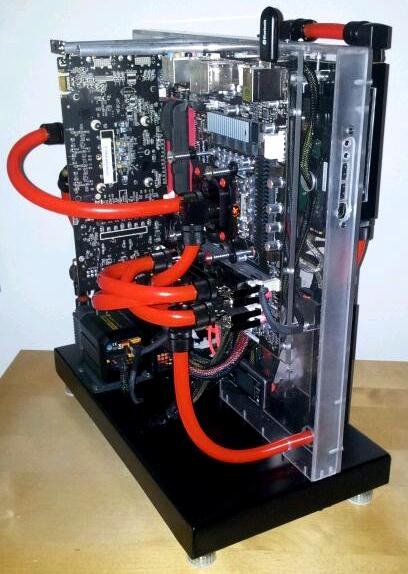

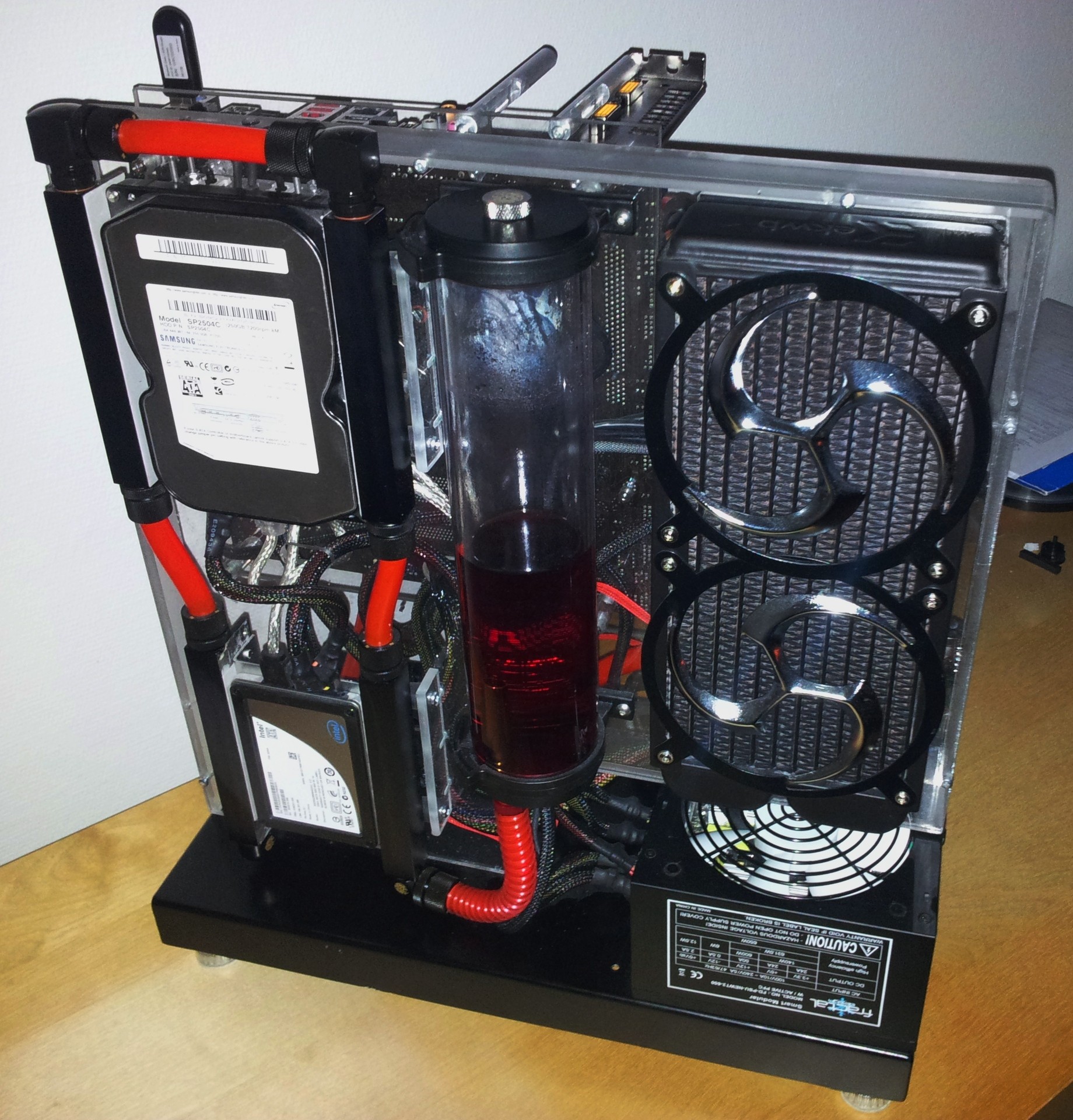

Då var datorn helt klar!
Då kommer de sista bilderna. På dessa har grafikkortkylaren satts på plats, flödesmätaren installerats och slangarna dragits om vid RAM-minnena.
Återigen tack för att ni följt detta projekt.
Och kom ihåg vart ni såg denna dator först :) (2012-06-13 20:31:44)
Då kommer de sista bilderna. På dessa har grafikkortkylaren satts på plats, flödesmätaren installerats och slangarna dragits om vid RAM-minnena.
Återigen tack för att ni följt detta projekt.
Och kom ihåg vart ni såg denna dator först :) (2012-06-13 20:31:44)
Produkter på bilden:
Visa lista
qwerty1983
|
|
2012-06-14 21:43:14 |
|
film-fanatiker
|
|
2012-06-13 22:07:46 |
|
RobNB
|
|
2012-06-13 20:40:51 |
|
Dyk
|
|
2011-04-05 09:28:56 |
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
coolt, å snyggt, å välbyggt, MEN, vattenkyla en SSD? är det inte LITE overkill? men går man all in så gör man ju!! klar 10a!!
Riktigt kul o snyggt data bygge :) Full pott från mig :)
[quote name='Dyk' post='3255524' date='Apr 5 2011, 08:28 ']... har du någe bra tips på nått bra grafik kort som e vattenkylt. "[/quote]
Nästan alla grafikkort med förmonterat vattenblock är sjysta. Mest av den enkla anledningen att de bara sätts på de fetaste korten. Nackdelen blir då att de är onödigt dyra. räkna med 5000kr+.
Jag skall satsa på ett kort i 3000kr-klassen och köpa ett vattenblock för ca. 800kr.
Det viktiga att tänka på är att men köper ett kort med referensuppsättning på mönsterkortet. Annars blir det svårt att välja rätt block. Vattenblock görs oftast för referenskort.
Hoppas detta är till hjälp.
Nästan alla grafikkort med förmonterat vattenblock är sjysta. Mest av den enkla anledningen att de bara sätts på de fetaste korten. Nackdelen blir då att de är onödigt dyra. räkna med 5000kr+.
Jag skall satsa på ett kort i 3000kr-klassen och köpa ett vattenblock för ca. 800kr.
Det viktiga att tänka på är att men köper ett kort med referensuppsättning på mönsterkortet. Annars blir det svårt att välja rätt block. Vattenblock görs oftast för referenskort.
Hoppas detta är till hjälp.
Riktigt nice funderar själv på att konvertera min data till vattenkyld enda som måste göras då e att köpa vatten kylt grafikkort allt annat är färdigt bara att sätta in vatten så att säga, har du någe bra tips på nått bra grafik kort som e vattenkylt.
Blir nog en 10:a av mig iaf =)
Blir nog en 10:a av mig iaf =)
Jag skall inte innesluta datorn i något. Däremot så har jag planer på att skydda moderkortet med en huv av något slag i plexiglas.
Polycarbonat verkar tufft. Kanske till nästa projekt.
Polycarbonat verkar tufft. Kanske till nästa projekt.
| Du måste vara inloggad för att kunna ge kommentarer. |
Senaste bilderna-
Front Atmos
Globe
1 dag sedan -
The12 Passive
Globe
1 dag sedan -
Baffelväggen
Globe
1 dag sedan -
2st Slutsteg till...
Anton
2 dagar sedan -
MadVR Core videoprocessor
Globe
3 dagar sedan
Vilka bilder visas här?
FlerTrendande produkter
