Sido och bakhögtalare Hembioanläggning
Viktat medelbetyg:  (9.00) (baserat på 9 st)  Kommentarer      Anmäl detta album
När bygget startade var det meningen att jag skulle använda mina nyinskaffade Sonance symphony SRS1 som inbyggnadshögtalare. Eftersom byggandet fortskred så blev det inte som jag tänkt. Då kom jag på idén att bygga lådor till de istället. Min far inkallades till projektet som så många gånger förr. Tack pappa för all hjälp.
Produkter i albumet:
IXOS XHS606 2x1,6mm (Högtalarkablar )
Detaljer
Bilder i detta album Växla till minatyrbilder

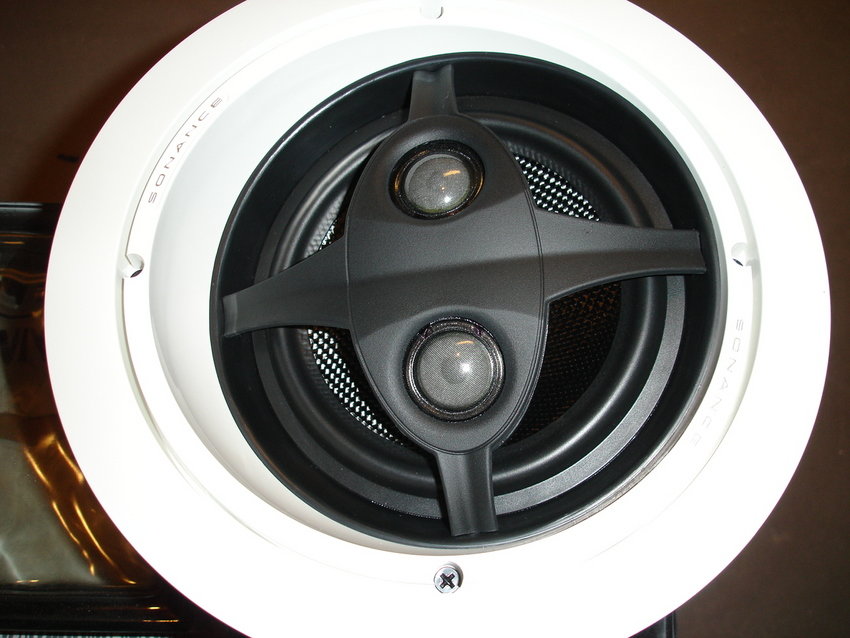

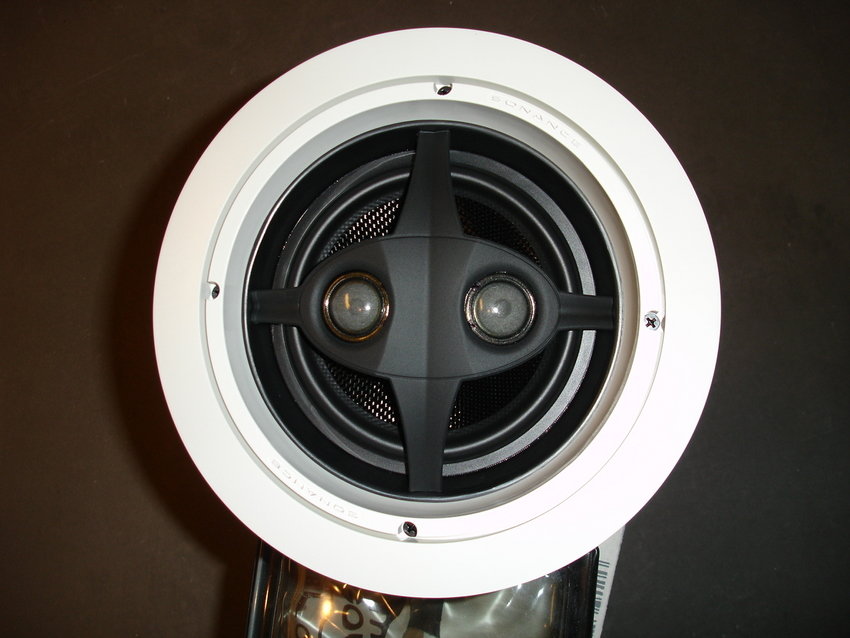

Symphony SRS1 framsida
Inbyggnadshögtalare från Sonance. Denna högtalare är framtagen för att fungera som surruondhögtalare.
Sonance Symphony SRS1: Högtalaren har en bas/mellan registerhögtalare på 6,5" av carbon och två stycken silk 1" diskanter.
De kommer att fungera som sido och bakhögtalare i systemet.
(2006-02-04 19:23:11)
Produkter på bilden:

Symphony SRS1 framsida vinklad
Högtalaren är vinklingsbar. Detta för att bättre kunna rikta ljudet mot lyssningspunkten. (2006-02-04 19:26:56)
Produkter på bilden:

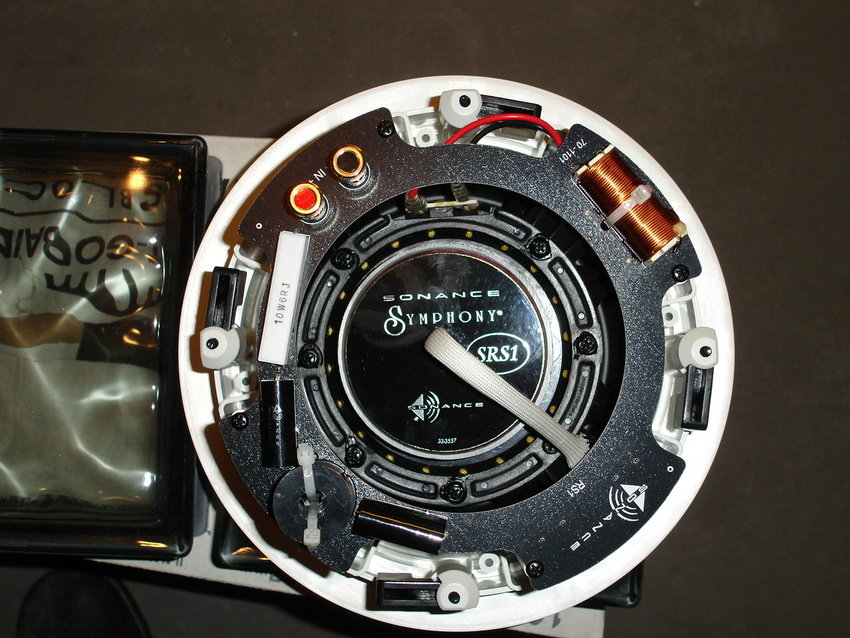

Symphony SRS1 baksida
Bakifrån på Symphony SRS1. (2006-02-04 19:30:31)
Produkter på bilden:

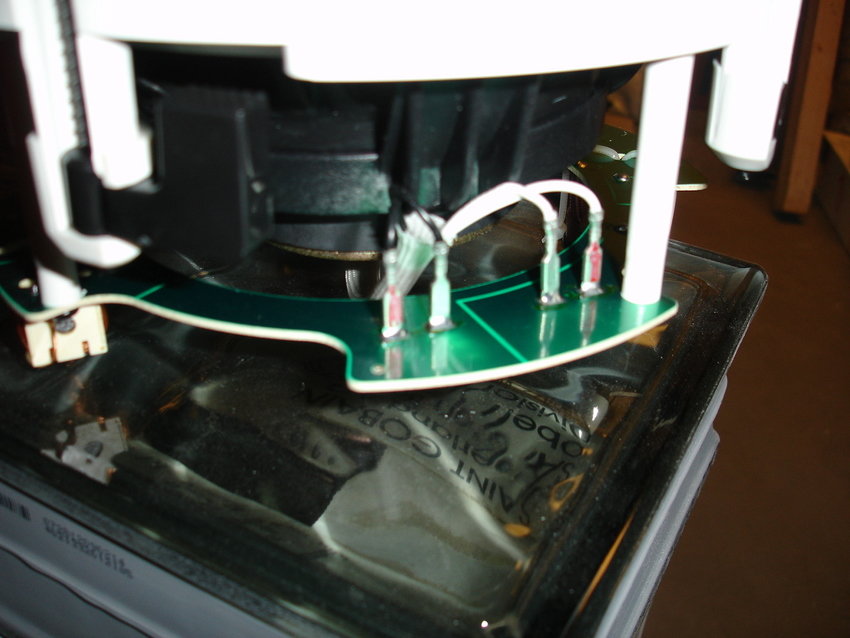

Kabelanslutningar på Symphony SRS1
Här går man och köper dyra högtalarkablar! Till vilken nytta, när det sitter sytrådar till kopplingsplintarna och högtalaren? (2006-02-04 19:32:54)
Produkter på bilden:  Sonance Symphony 623SSTR (st)

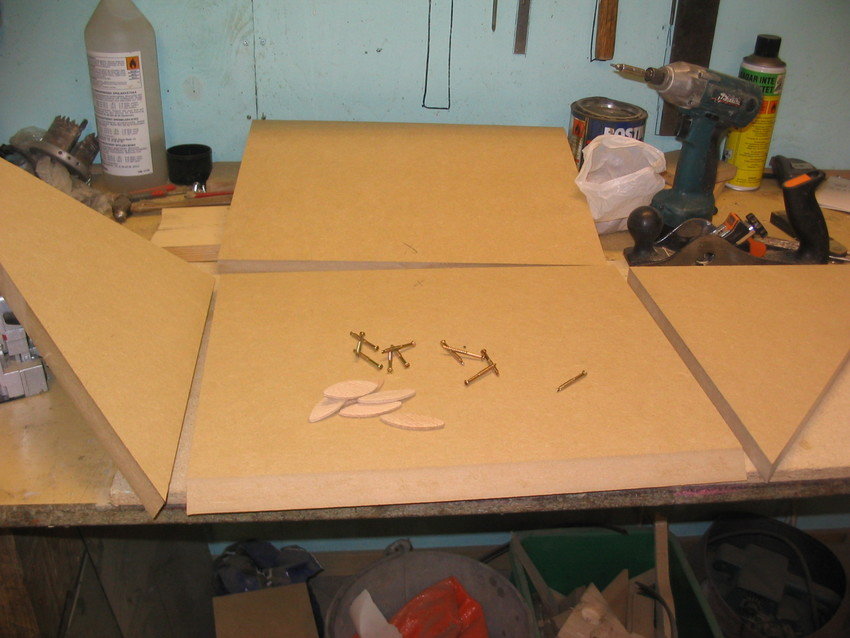

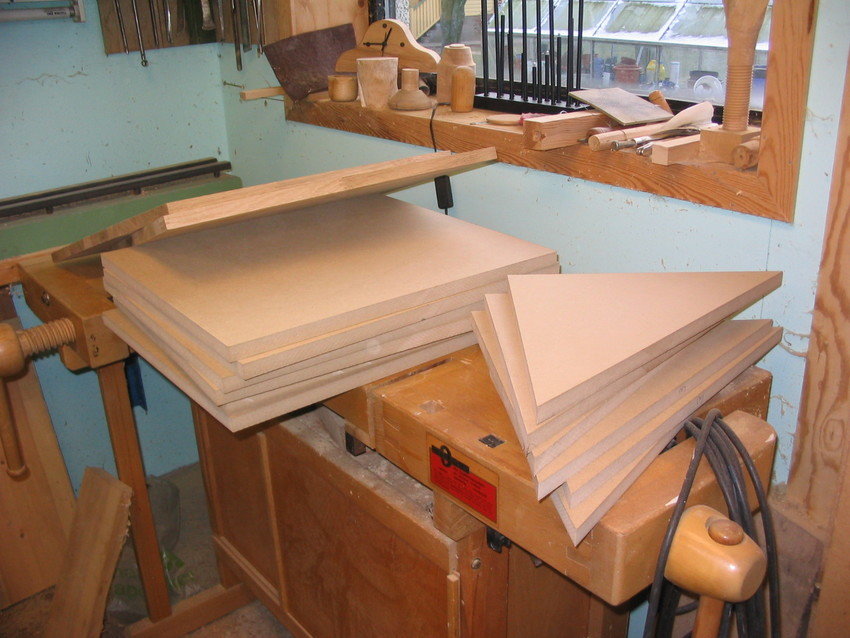

Tillverkning av Sido och bakhögtalare
Alla delar tillsågade och klara för ihopmontering. Jag använde mig av 19mm mdf till baksidor och sidorna. Högtalaren vill ha en volym på ca 28 liter. Byggde den på ca 31 liter minus själva högtalaren. (2006-02-04 17:59:01)
Produkter på bilden:

Inpassning
Här passas delarna ihop. Lådan är både "kexad" och skruvad ihop. (2006-02-04 18:10:13)
Produkter på bilden:

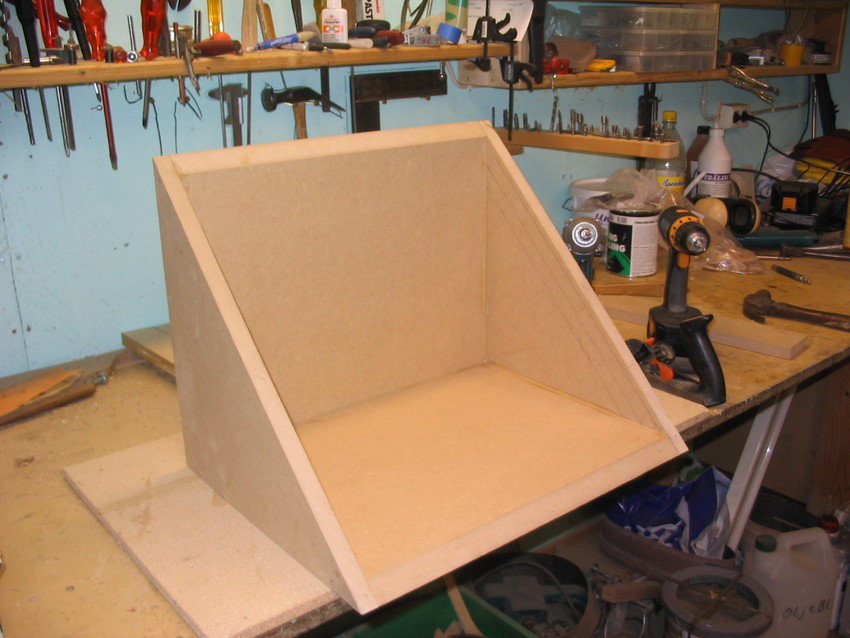

Högtalarlåda
Lådan ihopmonterad. Lådan har ej stagats någonting, men jag tyckte inte det behövdes. Lådan är så kompakt i sig och dels för att den bara skall fungera som bakre och sidohögtalare. (2006-02-04 19:05:47)
Produkter på bilden:

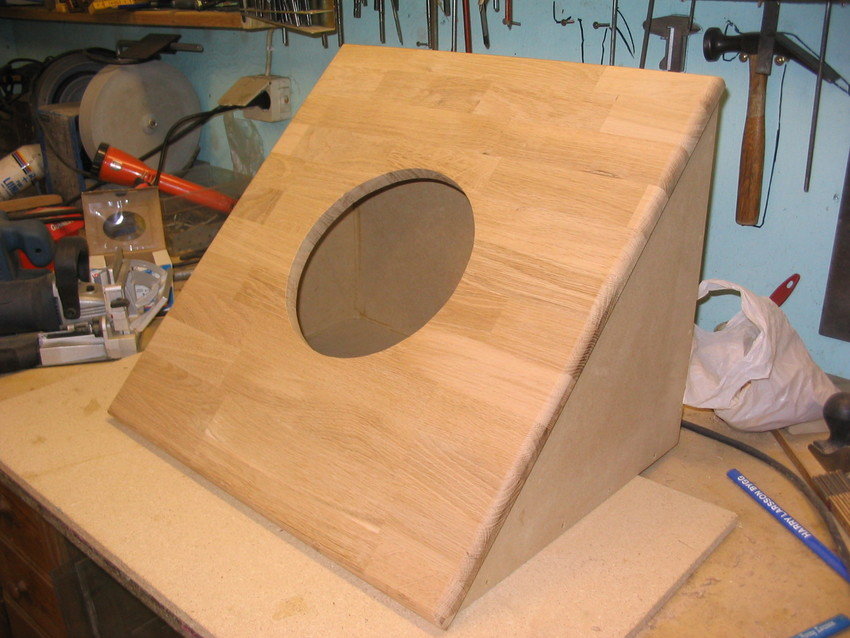

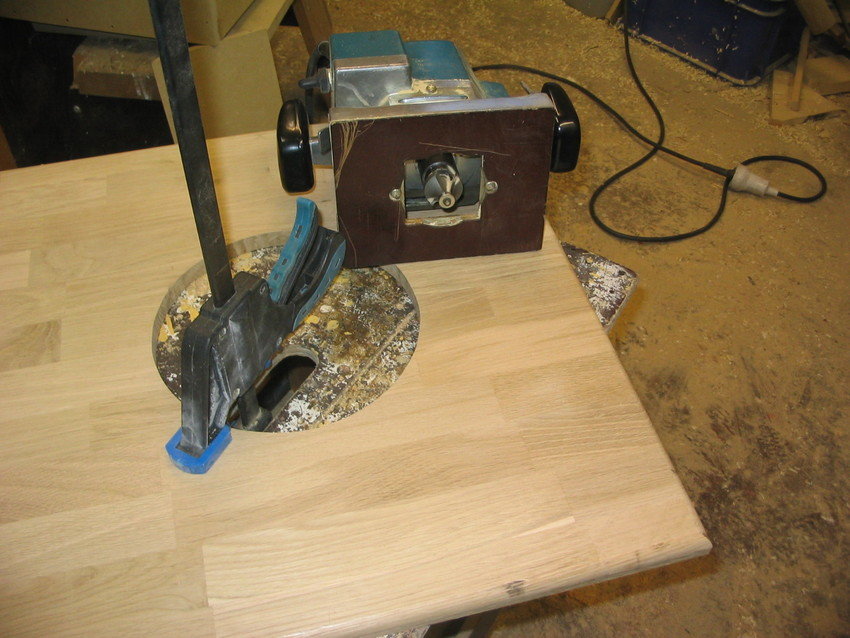

Front
Här är hålet färdigfräst för själva högtalaren. Fronten är gjord i 22mm ekskiva. (2006-02-04 19:15:27)
Produkter på bilden:

Lådan klar
Nu är lådan färdig. Nu fattas bara kabelterminaler och själva högtalaren. (2006-02-04 19:18:47)
Produkter på bilden:

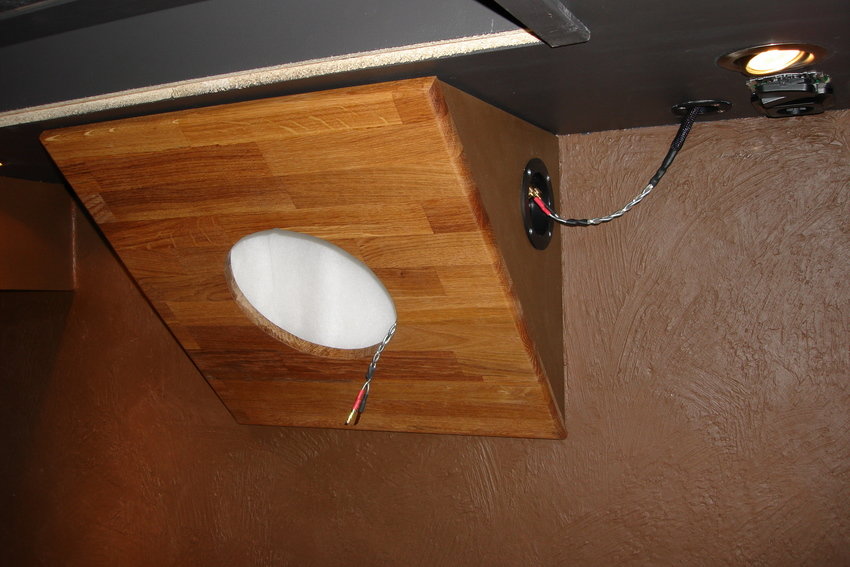

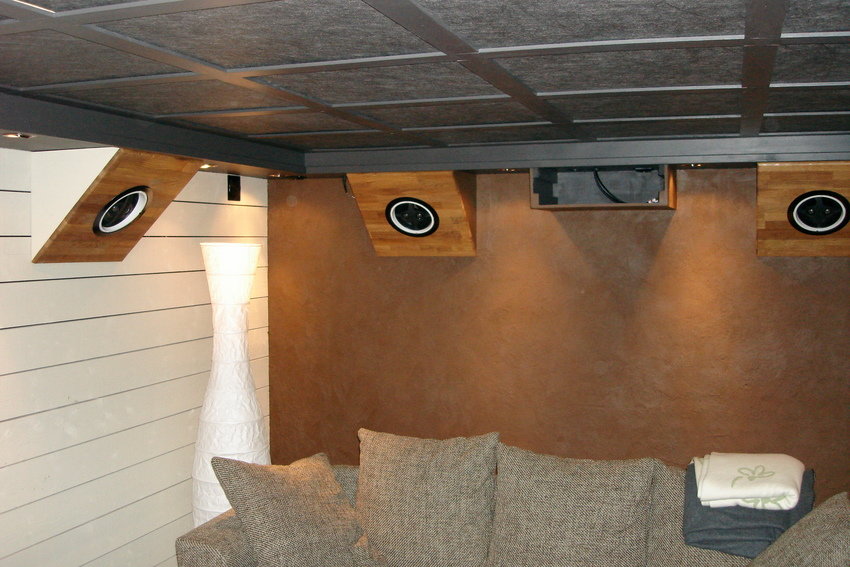

Bakre högtalare monterad
Äntligen på plats. Trodde aldrig att det skulle hända ;). Fronten är oljad med Kinesisk linolja av bättre kvalité.
Alla anslutningar har lödade 4mm stifthylsor. Kablarna är 2mm Ixos XHS 606. (2006-02-04 19:52:46)
Produkter på bilden:  IXOS XHS606 2x1,6mm

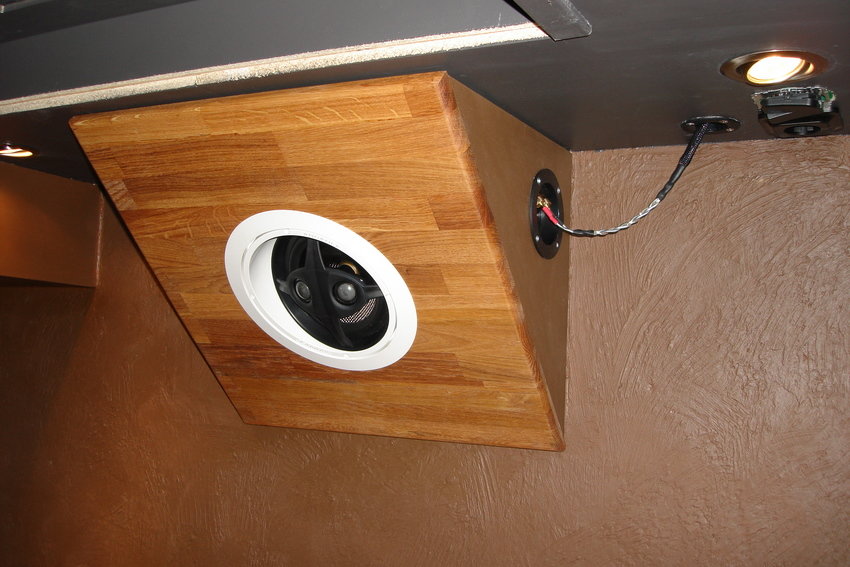

Symphony SRS1
Nu var även på plats för första ljudprovet :) (2006-02-04 20:03:37)
Produkter på bilden:  IXOS XHS606 2x1,6mm

Klart för soffläge.
Inga komentarer :) (2006-02-04 20:22:15)
Produkter på bilden:



Viktat medelbetyg:  (9.00) (baserat på 9 st)  Visa lista
jockeee_övik    2011-06-04 08:38:09
Unregistered8e461241    2007-09-18 08:37:06
Mercakombi    2006-11-15 21:44:00
Unregistered32256e7e    2006-11-15 07:28:07
Skitspel    2006-04-21 09:22:28
Sohlio    2006-03-05 14:24:05
Unregistereda7036bb0    2006-02-06 20:33:22
Aztecface    2006-02-04 23:01:03
Redfaction    2006-02-04 20:53:23
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
 Kommentarer (1 st)
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
jockeee_övik   2011-06-04 08:37:47 Anmäl
Snyggt!! Men hur har du satt fast lådan? Skruvat från insidan?
Jag håller själv på att bygga ett par högtalare gjorda för hörnplacering (mitt galleri) så det var lite kul att se att fler testat det (bild)
