ICEPower ver 1 Övrig elektronik
Viktat medelbetyg:  (8.75) (baserat på 3 st)  Kommentarer      Anmäl detta album

För tillfället pågår ett slutstegsbygge, förstärkarmodulerna som används är klass-D slusteg från ICEPower. Så bygget består av att snickra ihop en kabinett, bygga elektronik till drivningen och styrningen av modulerna. Tanken är att använda 5 st 250W moduler och en 1kW modul.
Produkter i albumet:
Detaljer
Bilder i detta album Växla till minatyrbilder

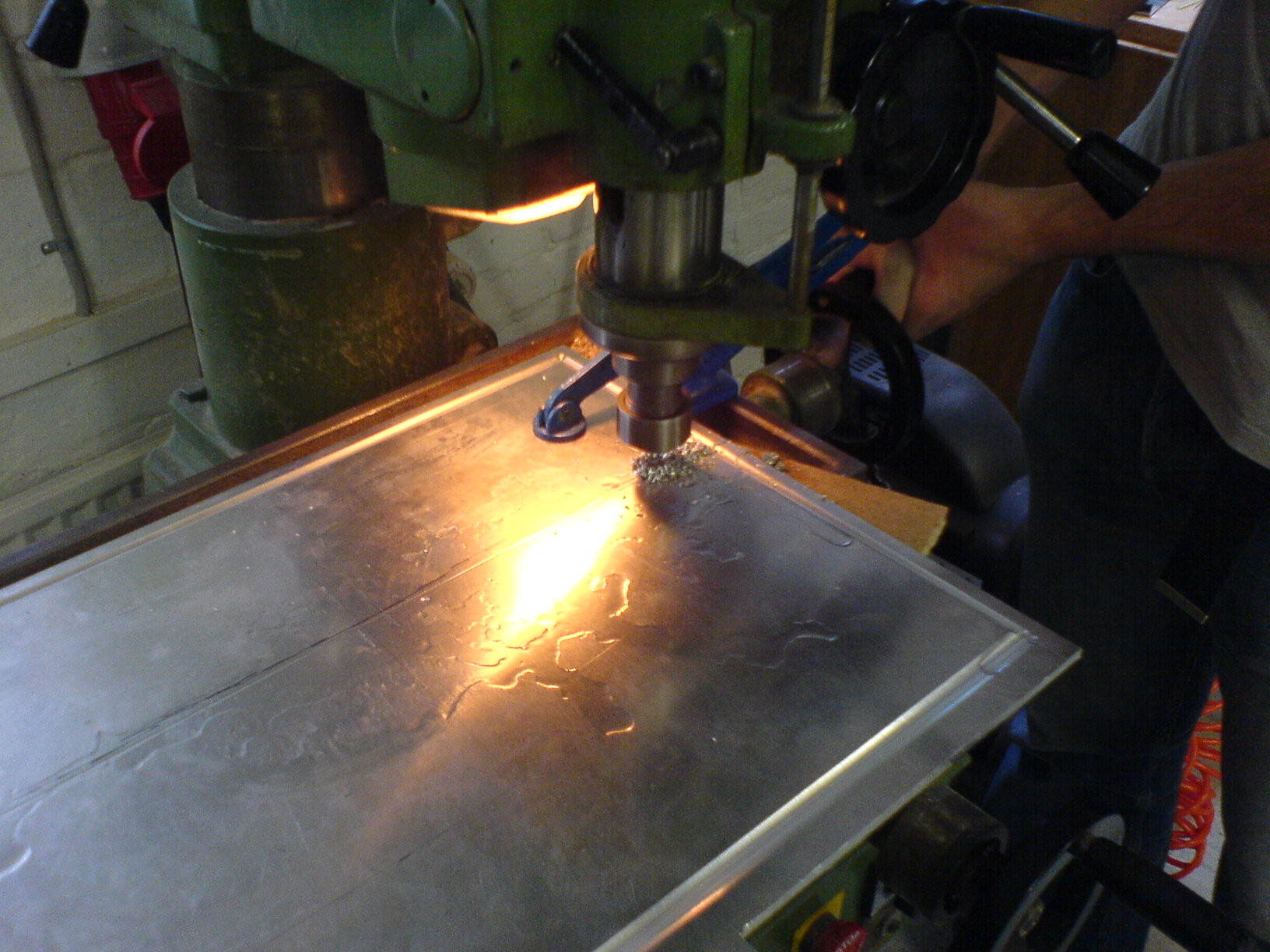

Utfräsning av frontplatta
Min danska kollega sköter vevandet med en stadig hand (2008-01-26 09:35:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

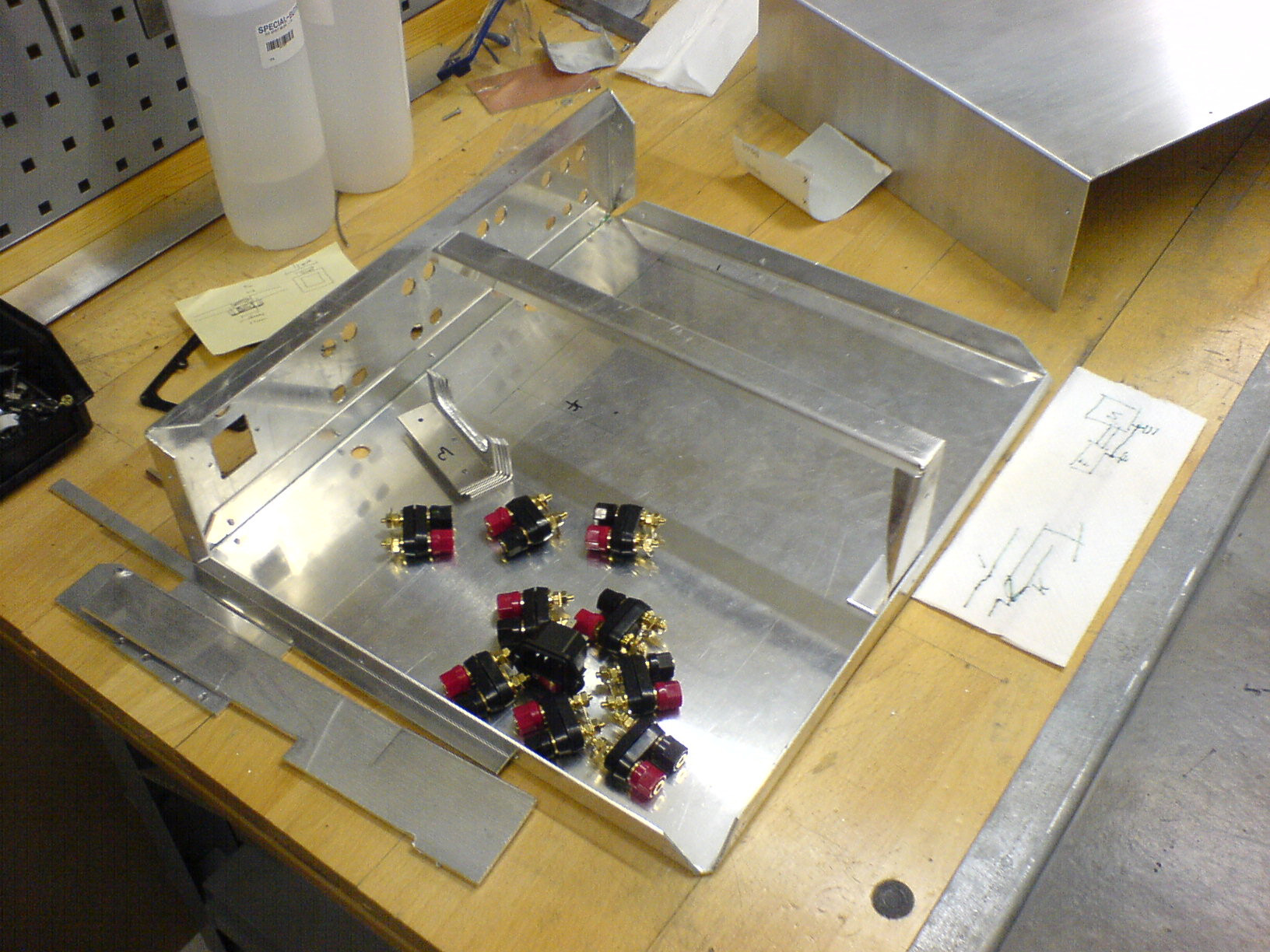

En bit på vägen
Alla plåtdetaljer är klara... (2008-01-26 09:40:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

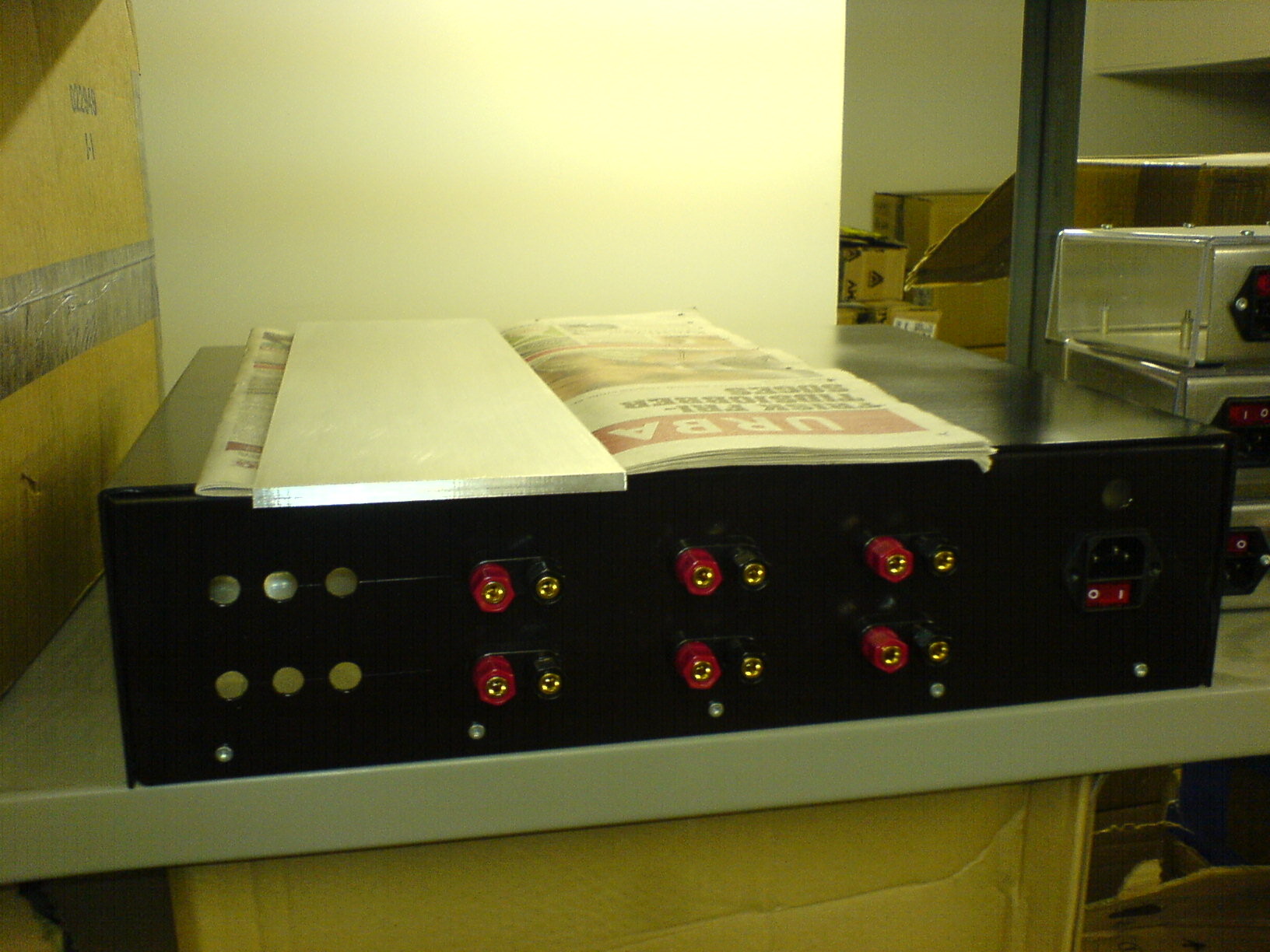

Målad
Blev halvbra, när det precis var målad kom ett kålhuvud och lade en tidning på den... hmm, vem var nu det?? just de, det var jag=).
Har tänkt anodisera den i framtiden, någon som vet var man kan få det gjort i Lund/ Malmö området?? (2008-01-26 09:47:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

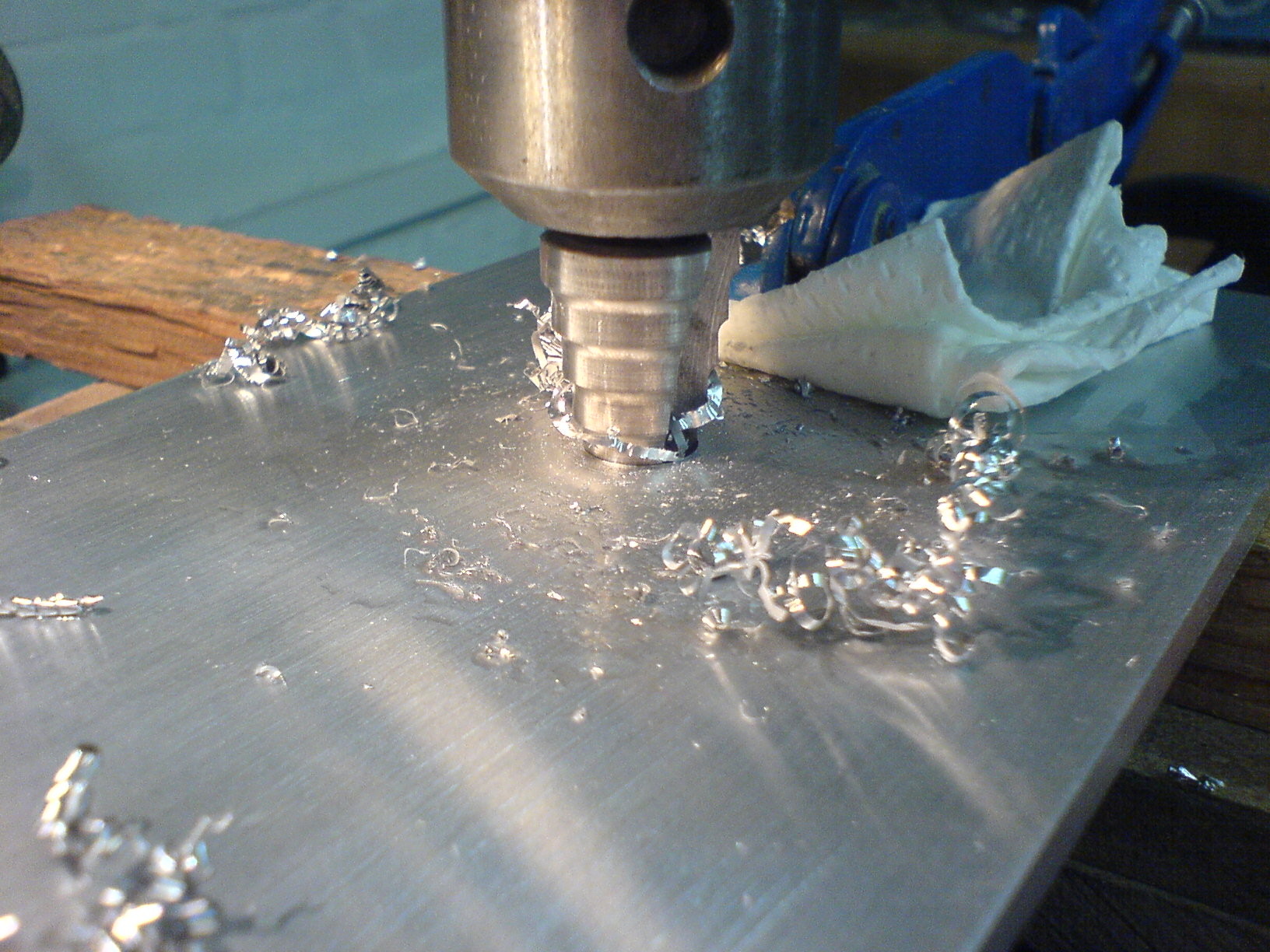

Håltagning för stand-by knapp
(2008-01-26 09:52:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

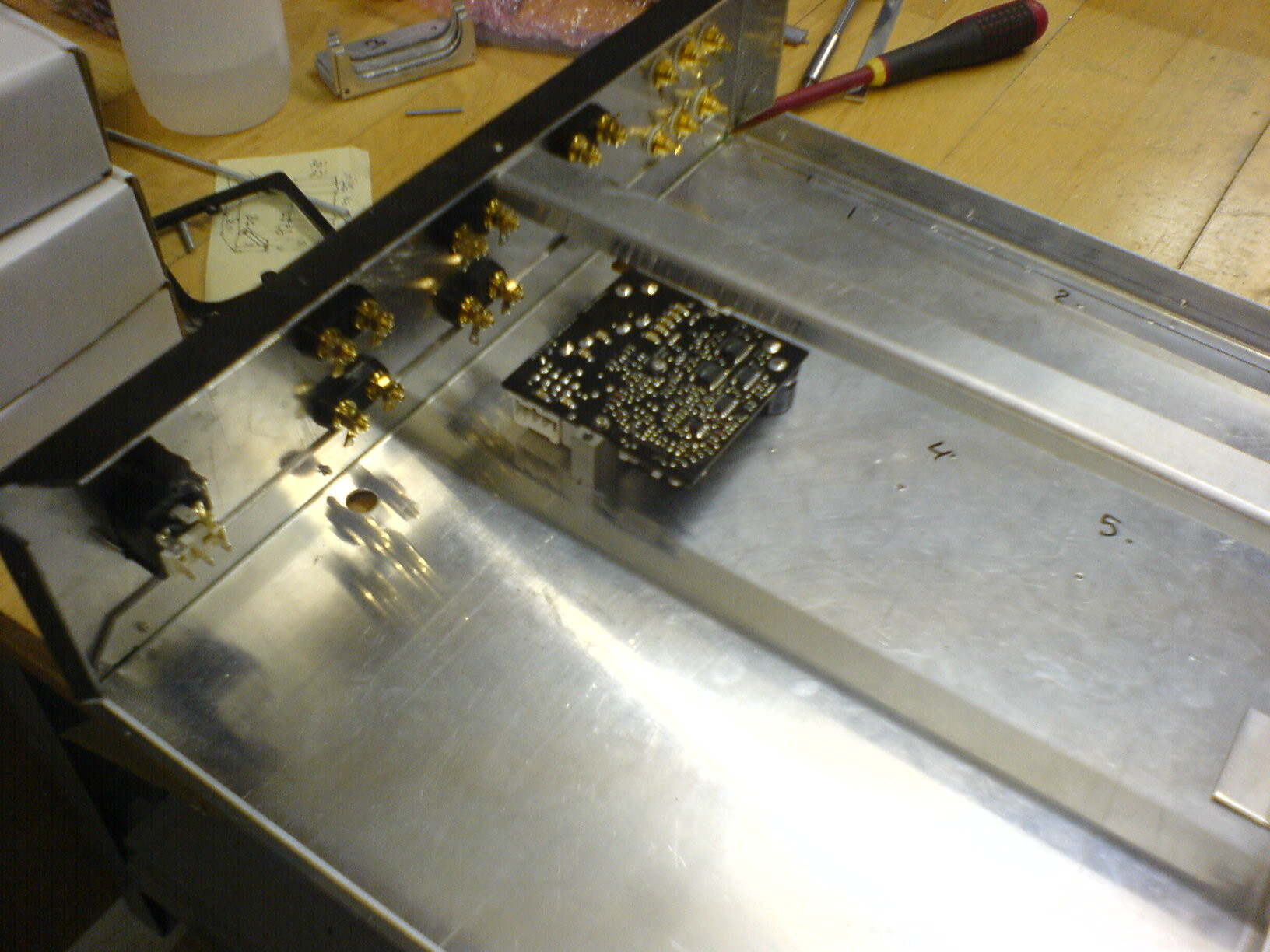

Första modul på plats
Modulen är på 1000W och ska driva subben (2008-01-26 09:54:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

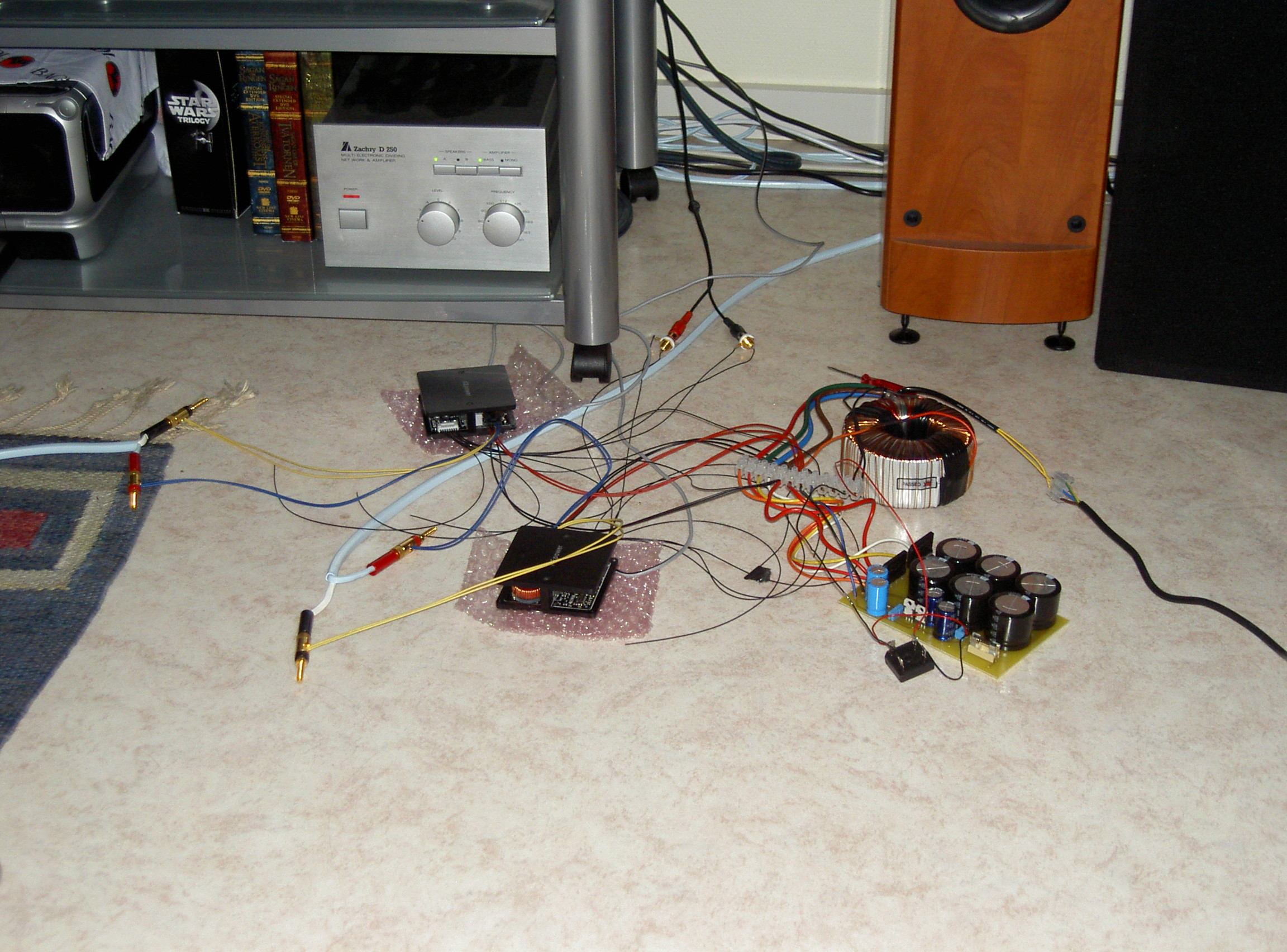

Testuppställning
(2008-01-26 09:57:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

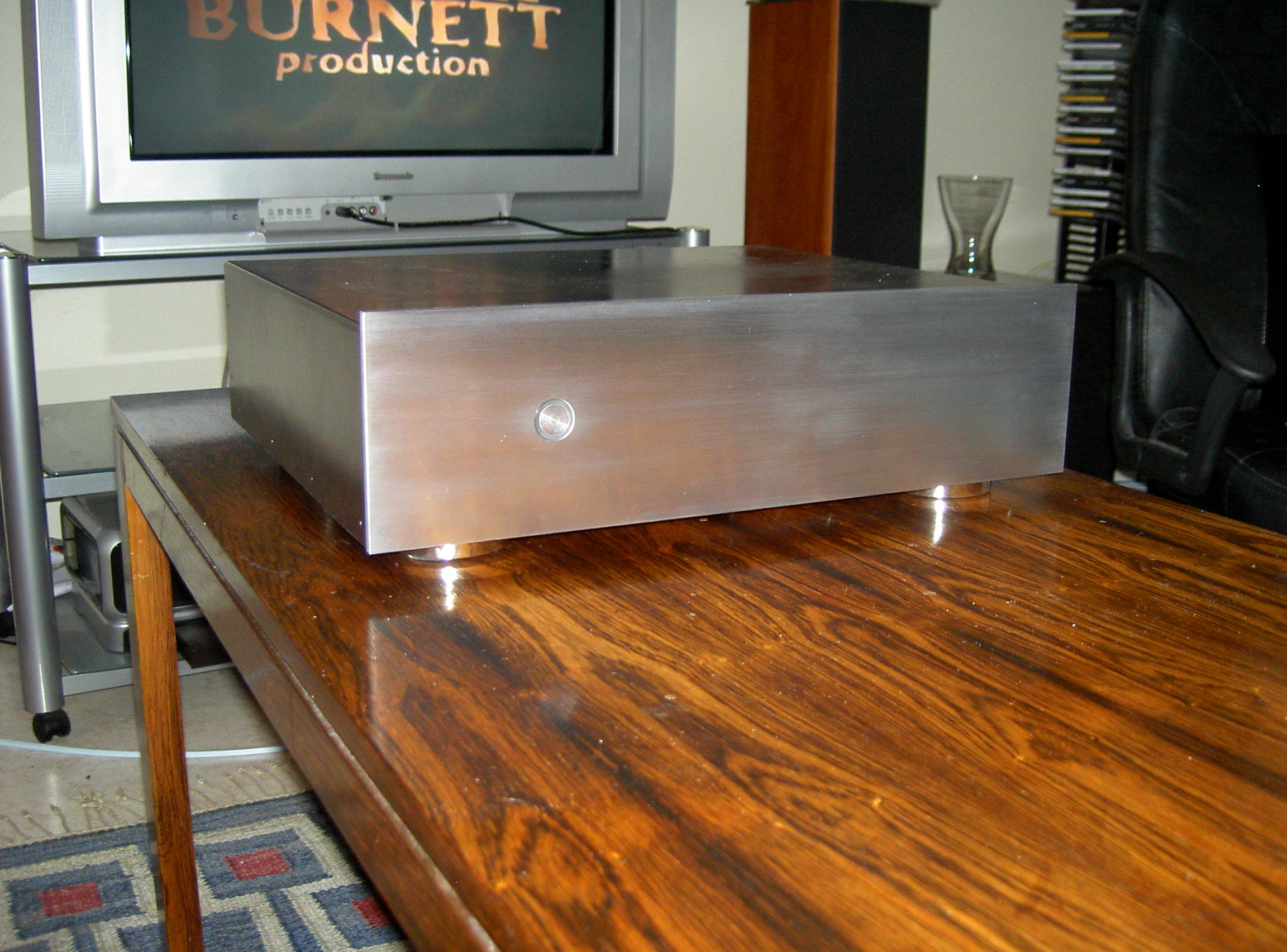

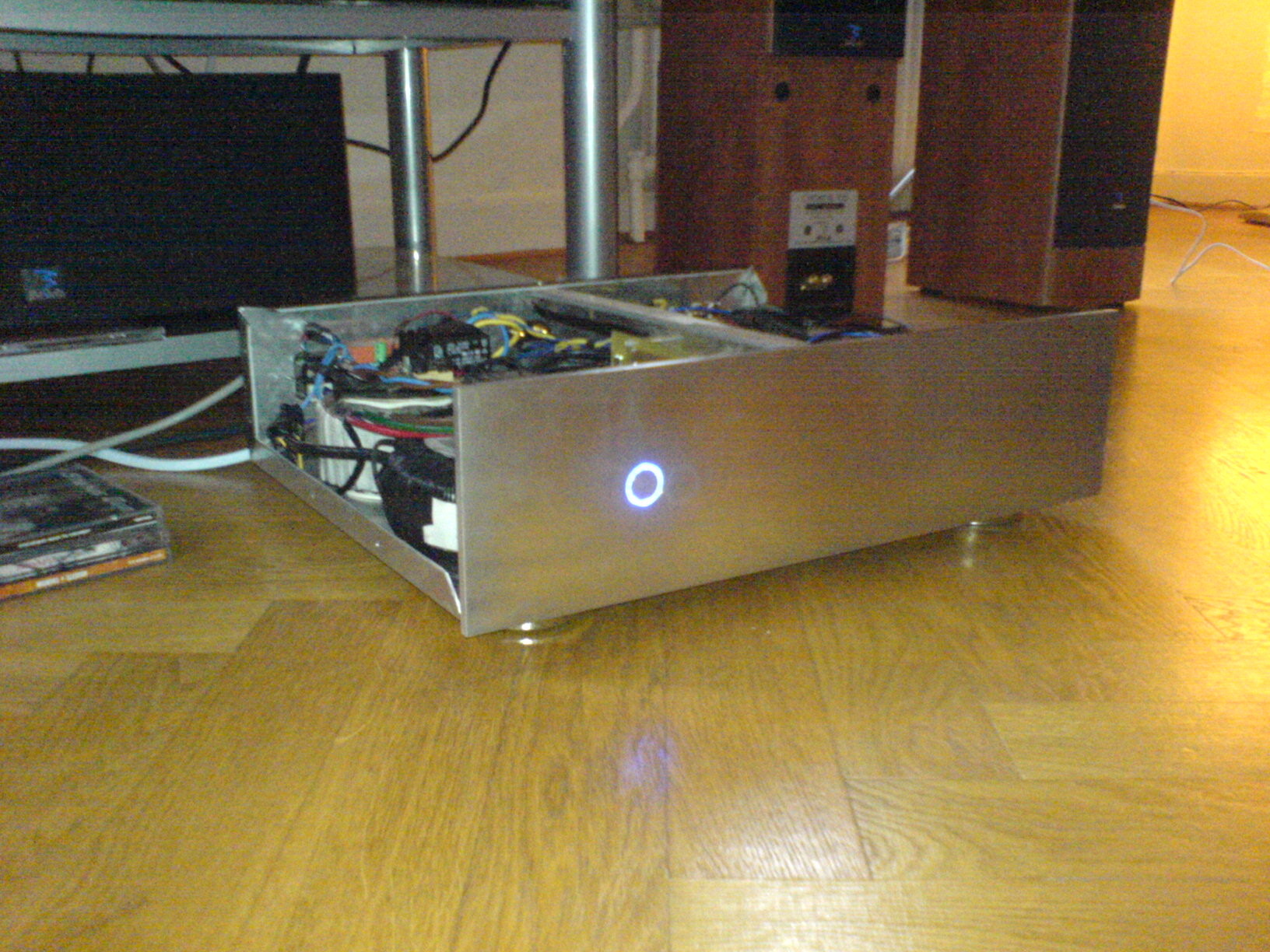

Så här blev det
Efter mycket tid och arbete är jag väldigt nöjd med resultatet. Knappen är gjord av plexiglasrör och aluminiumstav, blåa lysdioder sitter bakom knappen; blev faktiskt jäkligt coolt. Fötterna är gjorda av rostfritt rör och gummi. (2008-01-26 10:05:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

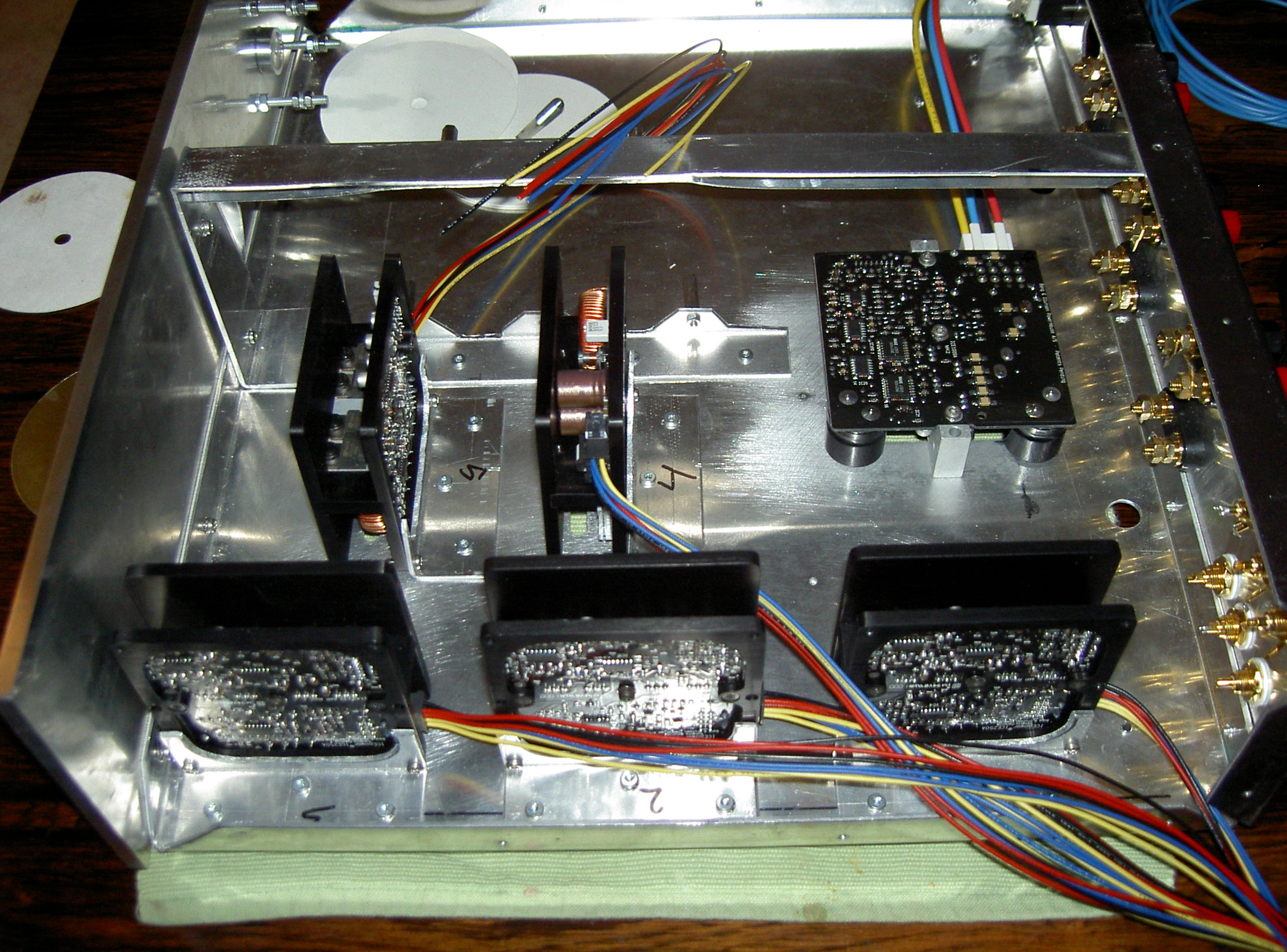

Insidan
När det mekaniska arbetet är klart kan vi börja på det elektriska. Här är alla moduler på plats.
(2008-01-26 10:14:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

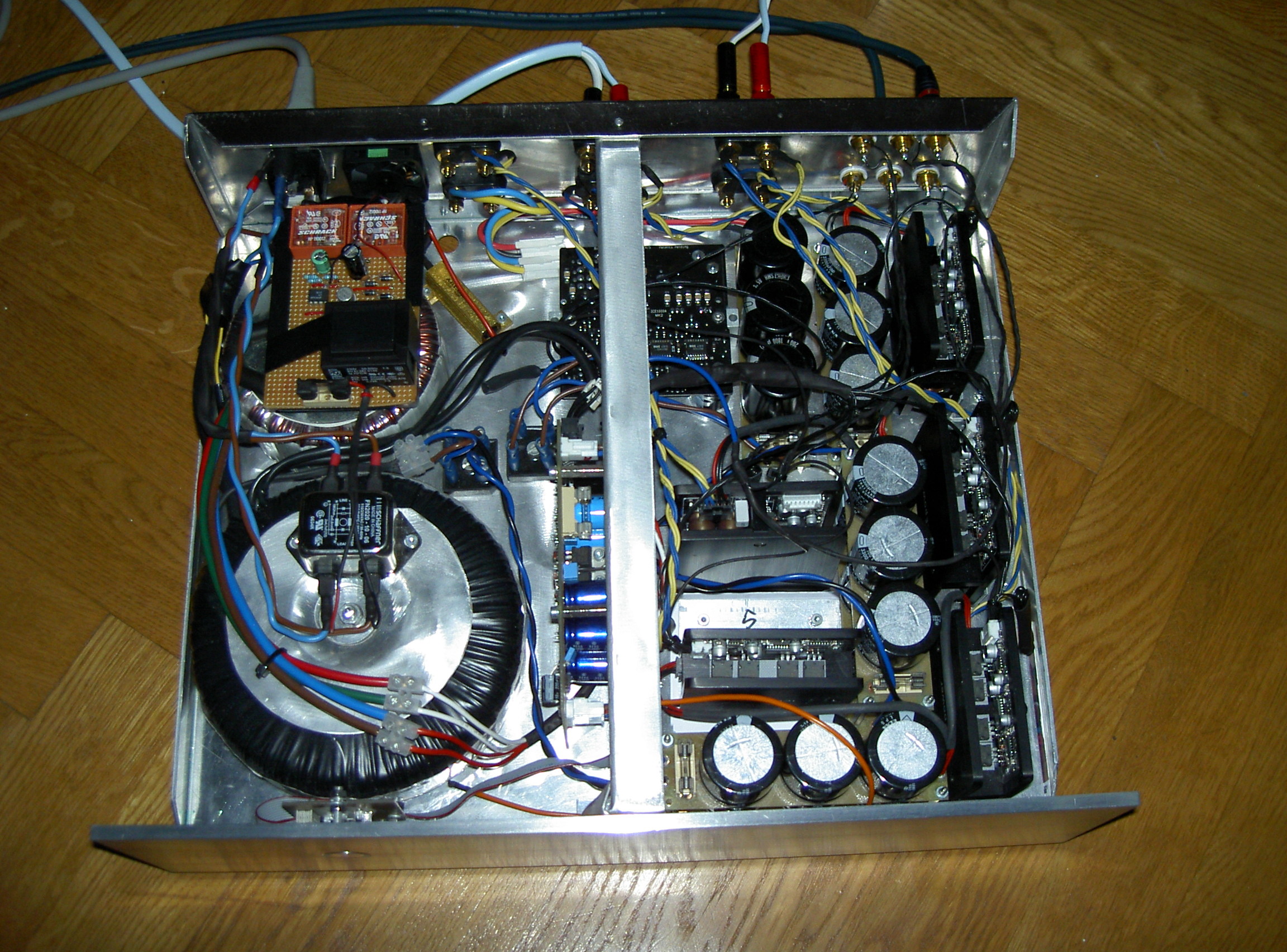

Allt monterat
Matningen består av två trafos. Fetingen driver 1kW modulen, 2x250W moduler och elektroniken, för att driva 250W modulerna fick jag lägga på en lindning till för att få 50Vdc efter likriktning. Den lilla trafon under softstartkretsen driver 3x250W moduler. Kontrollerkortet är monterat längs mittstaget, på det sitter en Mega16 CPU och +-12V reglering, men det ska omdesignas i framtiden pga för mkt brus.
(2008-01-26 10:20:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Knapp
När man trycker på knappen rullar ljuser två varv innan den sätts igång, lite halvnördigt kanske men coolt tycker jag=). (2008-01-26 10:44:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (8.75) (baserat på 3 st)  Visa lista
Nahaz    2008-02-01 13:18:50
Unregistered4ee7163f    2008-01-26 11:24:48
DonChristian    2008-01-26 10:32:29
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
 Kommentarer (5 st)
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Thompi9   2009-06-15 13:24:56 Anmäl
nice bygge men måste du inte ha fläktar som kyler slutsteget ,det lär bli ganska varmt om du maxar alla 3 stegen i den.

säger som alla andra i allfall sånt här är intresant
Timpolanen   2009-06-15 13:15:00 Anmäl
Dessa moduler säljs väl bara till företag? Annars sjukt fin bygge! Man skulle haft ett 2x250W modul å bygga med!
MrGTI   2008-02-03 21:36:58 Anmäl
[quote name='Nahaz' post='1763864' date='Feb 1 2008, 13:20 ']Riktigt läckert. Vi vill ha fler bilder från folks hemmabyggen, det är såhär inpirationen kommer flödandes. Tack! Hur låter bygget då?[/quote]

Tack för betyget!
Det låter riktigt bra, jag tycket den låter bättre än min HK-435 som jag annars kör med, mer detaljrikt ljud!!!
Nahaz   2008-02-01 13:20:14 Anmäl
Riktigt läckert. Vi vill ha fler bilder från folks hemmabyggen, det är såhär inpirationen kommer flödandes. Tack! Hur låter bygget då?
DonChristian   2008-01-26 10:32:53 Anmäl
Riktigt snyggt!
