LyngBox 16 LNB konfiguration

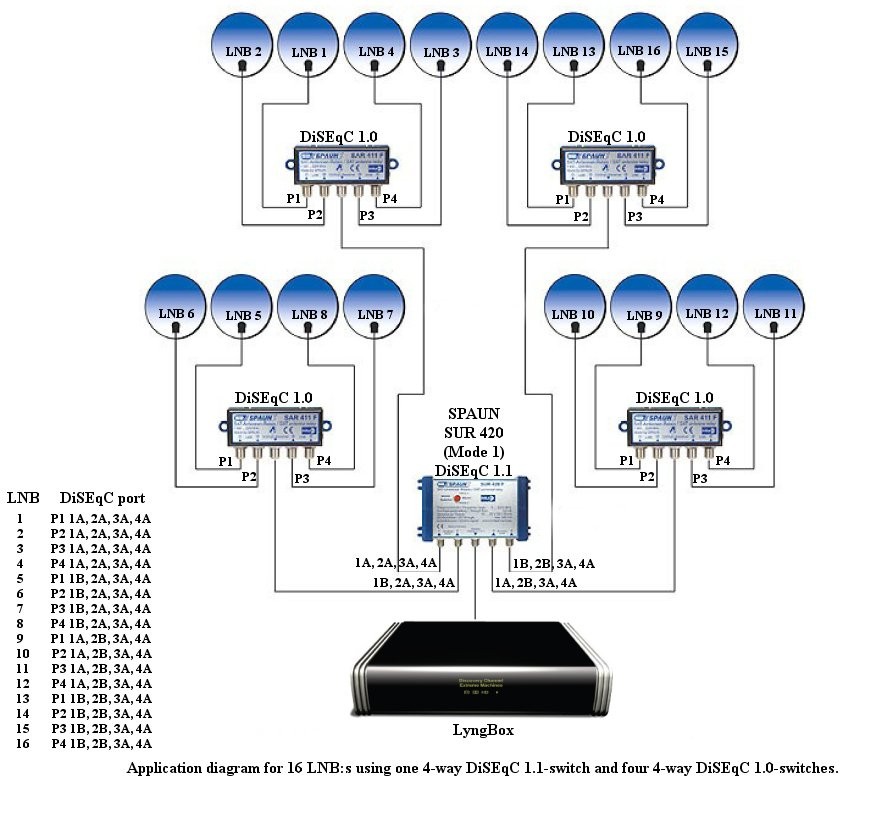

Schema över hur man kan konfigurera 16 LNB:er till LyngBox via 4 st 4-vägs DiSEqC 1.0 switchar och en 4-vägs DiSEqC 1.1 switch med kopplingsschema ifrån SPAUN som förlaga.
(2008-04-13 06:01:09) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

LyngBox 64 LNB konfiguration

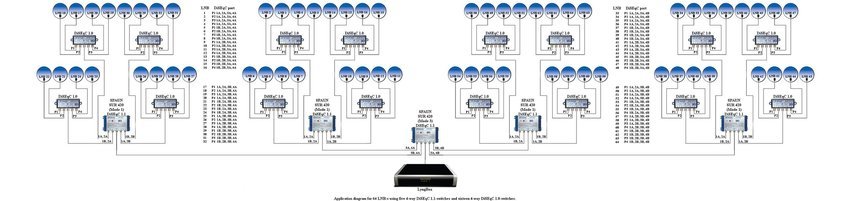

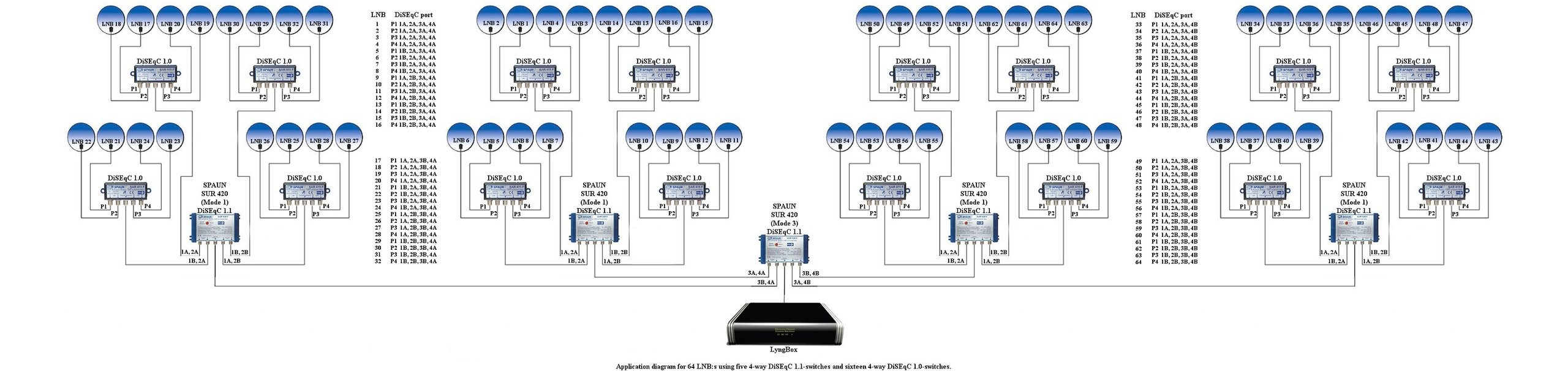

Schema över hur man kan konfigurera 64 LNB:er till LyngBox via 16 st 4-vägs DiSEqC 1.0 switchar och 5 st 4-vägs DiSEqC 1.1 switchar med kopplingsschema ifrån SPAUN som förlaga.
(2008-07-24 03:18:00) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

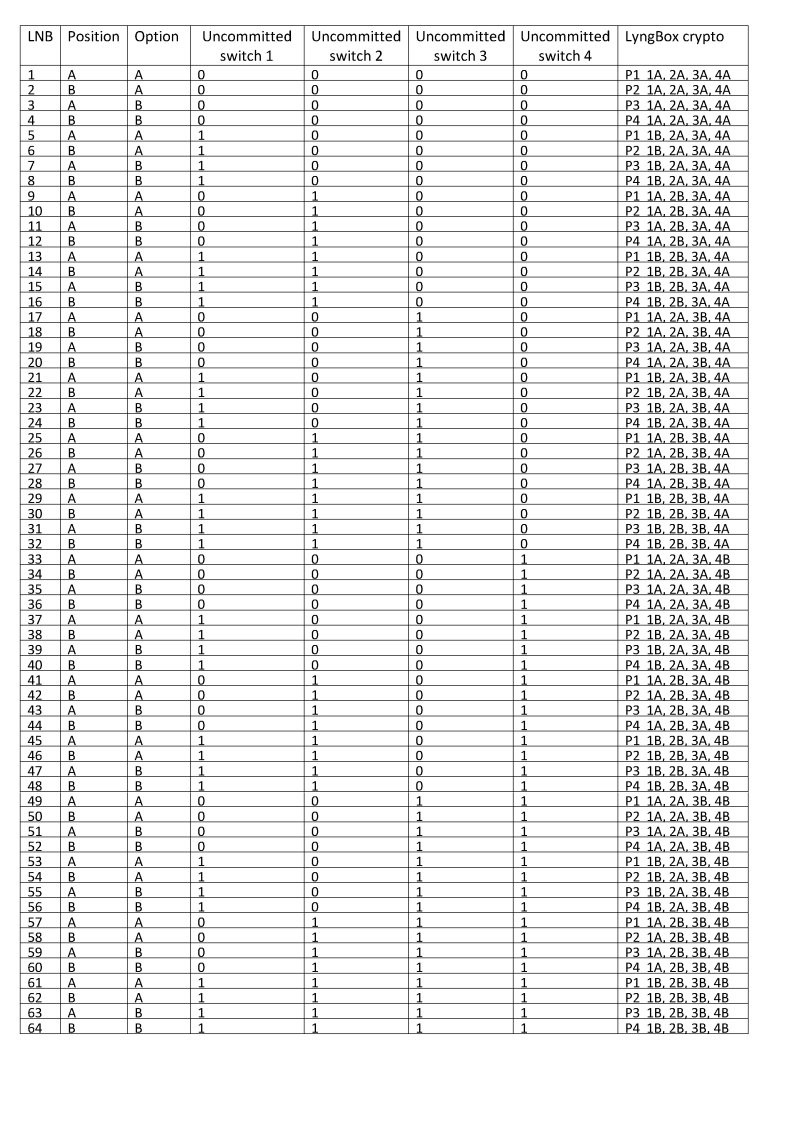

Tabell med DiSEqC styrsignaler för anslutning av upp till 64 LNB via DiSEqC 1.0/1.1 switchar inkl LyngBox crypto.
DiSEqC

DiSEqC (Digital Satellite Equipment Control) är ett kommunikations protokoll som bla används för att styra switchar och mindre motorstyrningsenheter.

Nedan en sammanställning över vilka styrsignaler som används inom DiSEqC.

1. Band (analog 0/22 kHz)
2. Polarisation (analog 13/18 Volt)
3. Position (analog TonBurst, A/B)
4. Option (A/B)
5. Uncommitted switch 1 (0/1)
6. Uncommitted switch 2 (0/1)
7. Uncommitted switch 3 (0/1)
8. Uncommitted switch 4 (0/1)

Styrsignalerna 1-4 används för DiSEqC 1.0 och styrsignalerna 5-8 används för DiSEqC 1.1

Var och en av de åtta styrsignalerna har två olika lägen och tillsammans kan de skapa upp till 256 olika kombinationer.

Styrsignal 1 "Band" används för att välja frekvensband på LNB:n, vid 0 kHz är "low-band" invalt och vid 22 kHz är "high-band" invalt.
Styrsignal 2 "Polarisation" används för att växla mellan vertikal (13 volt) och horisontell (18 volt) polarisation i LNB:n.
Styrsignal 3 "Position" används för att växla mellan två LNB-ingångar i en DiSEqC 1.0-switch.
Styrsignal 4 "Option" används för att styra ytterligare två LNB-ingångar i en DiSEqC 1.0-switch. I en 4-vägs DiSEqC 1.0 switch används styrsignal 3 och 4 i kombination med varandra för att möjliggöra anslutning av upp till 4 LNB.
Styrsignal 5-8 "Uncommitted switch" (DiSEqC 1.1) används för att växla mellan upp till 16 olika anslutna enheter, om man kombinerar detta med styrsignal 3 och 4 (DiSEqC 1.0) är det möjligt att ansluta 64 LNB till en satellitmottagare under förutsättning att den har "full DiSEqC 1.1" kompatibilitet.

En DiSEqC 1.0/1.1-switch kan bara ta emot kommandon och aktivera dem och ger ingen återkoppling (feedback) till satellitmottagaren.

Utöver DiSEqC 1.0 och DiSEqC 1.1 finns ytterligare versioner enligt nedan.

DiSEqC 1.2 som i första hand används till mindre motorstyrningsenheter.
DiSEqC 2.0 använder samma styrsignaler och är bakåtkompatibel med DiSEqC 1.0 men sänder även tillbaka information om vilken ingång etc som har aktiverats till satellitmottagaren (ger återkoppling till satellitmottagaren).
DiSEqC 2.1 använder samma styrsignaler och är bakåtkompatibel med DiSEqC 1.1 men ger även återkoppling till satellitmottagaren.

(2009-01-30 22:32:07) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Konfiguration av 8 quad LNB till 4 st satellitmottagare.

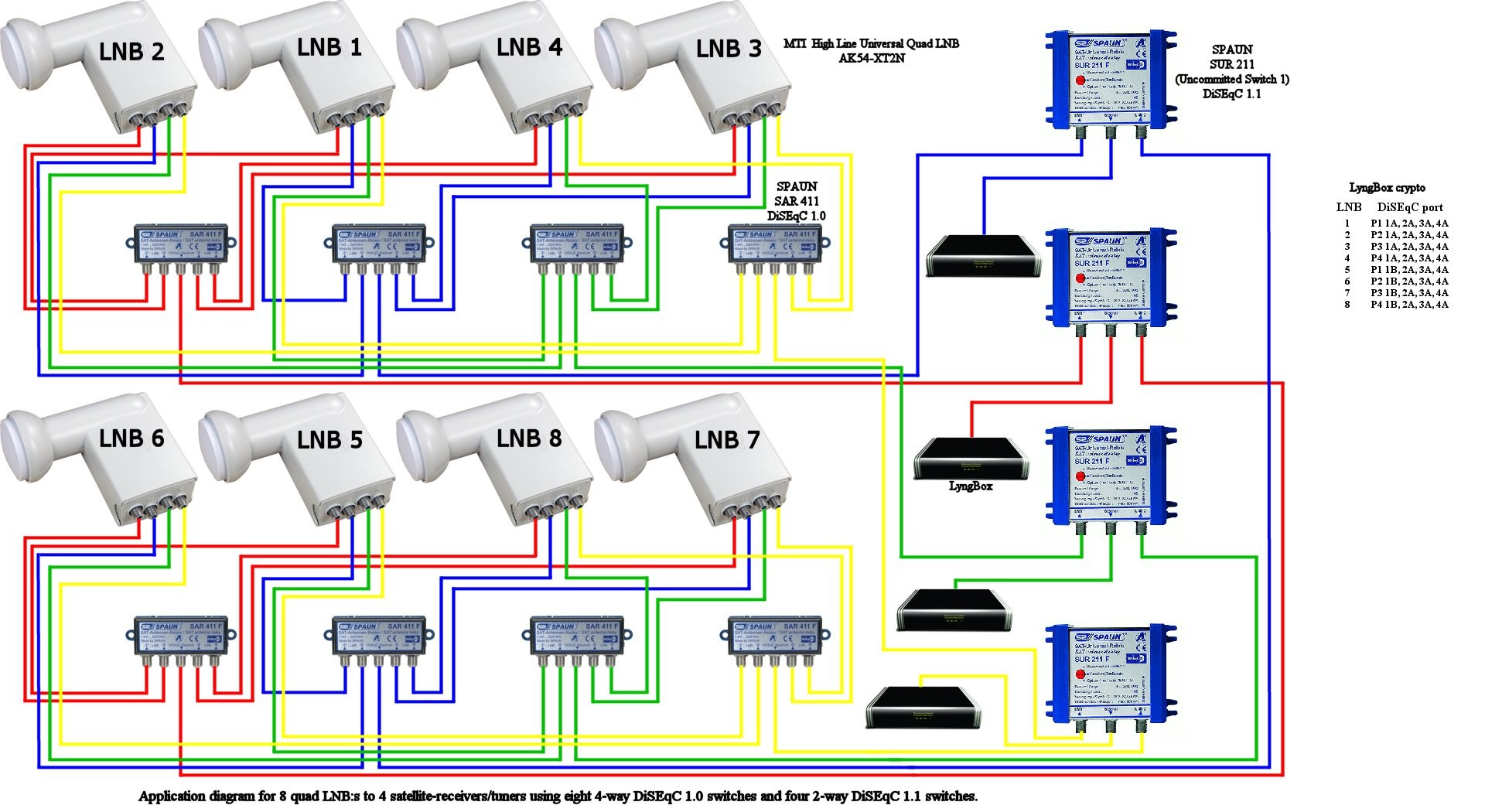

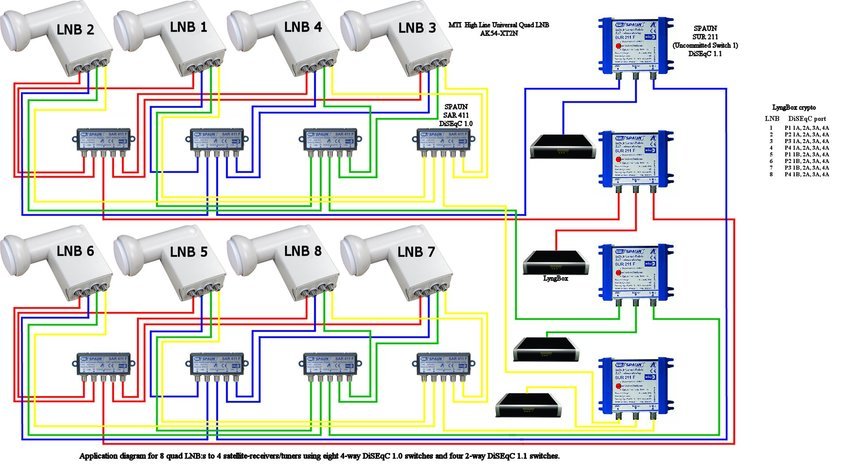

Schema över hur man kan konfigurera 8 quad LNB:er till 4 st satellitmottagare via 8 st 4-vägs DiSEqC 1.0 switchar och 4 st 2-vägs DiSEqC 1.1 switchar. (2009-02-17 02:30:18) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Konfiguration av 6 quad LNB + 1 octo LNB till 4 st satellitmottagare + extra mottagare till octo LNB.

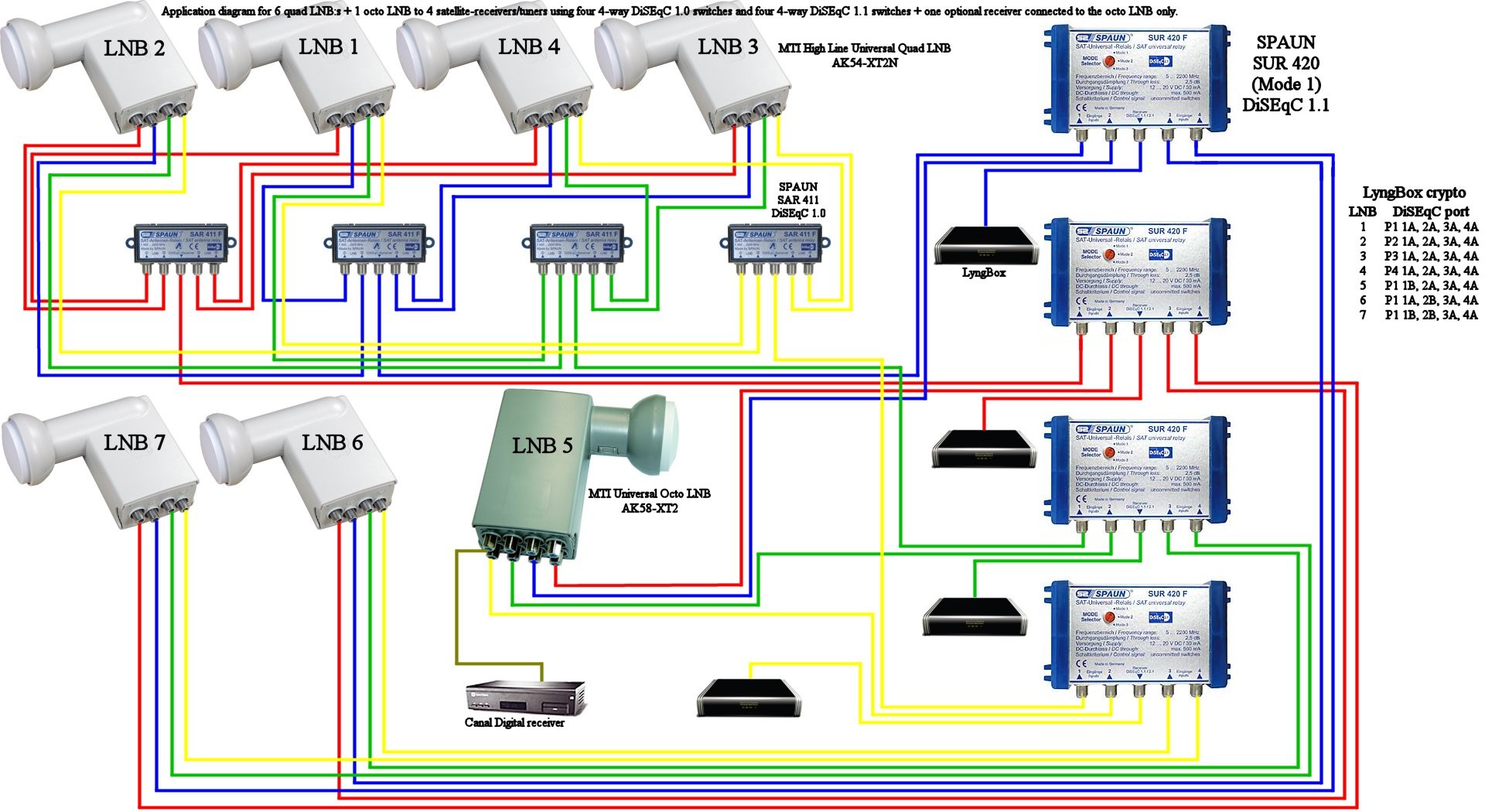

Schema över hur man kan konfigurera 6 quad LNB:er + 1 octo LNB till 4 st satellitmottagare via 4 st 4-vägs DiSEqC 1.0 switchar och 4 st 4-vägs DiSEqC 1.1 switchar + 1 extra mottagare enbart ansluten till octo LNB. (2009-02-18 01:12:46) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:
