DIY LTS 2v-f1 *byggsats Övriga byggbilder
Viktat medelbetyg:  (0.00) (baserat på 0 st)  Kommentarer      Anmäl detta album

Har länge varit intresserad av ljud och bild, men det har aldrig kommit till skott att skaffa ett par "ok" högtalare. Ide´n framstod när jag skulle göra som projekt i skolan.

 Det slutade med att jag beställde ett par LTS 2v-f1 från HiFikit i Stockholm.

OBS ! Har aldrig byggt ett par högtalare innan, men jag har inte heller tummen mitt i handen samt att det är ju en byggsats som är helt komplett *Typ IKEA

Samt så har jag bara lött en gång innan.. :D



Jag hoppas att allt går…

  Läs hela
Produkter i albumet:
LTS 2v-f1 (Surroundhögtalare )
Detaljer
Bilder i detta album Växla till minatyrbilder

(2008-03-12 16:50:16)
Produkter på bilden:

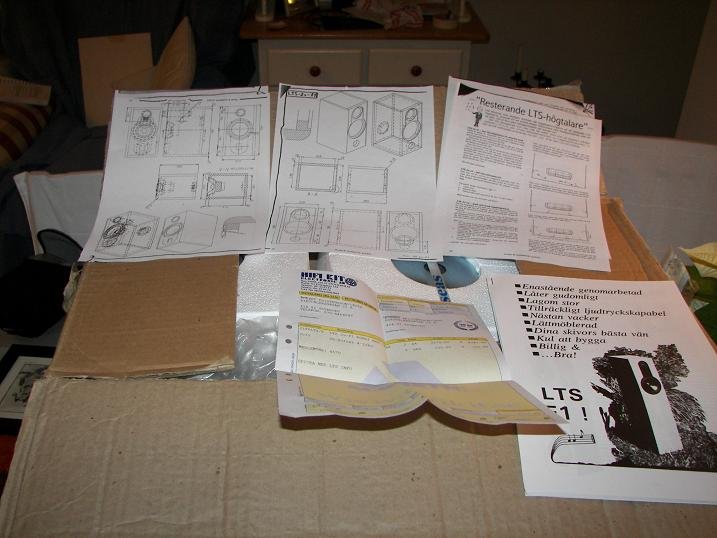

Ritningar,byggbeskrivning samt kvitto etc (2008-03-12 16:51:42)
Produkter på bilden:

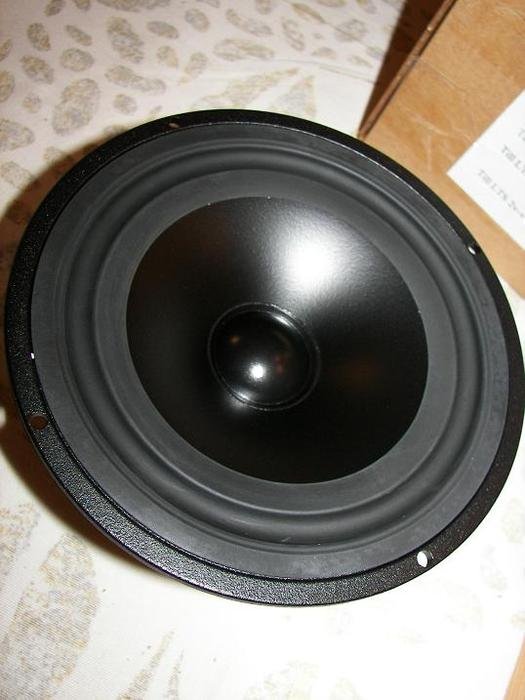

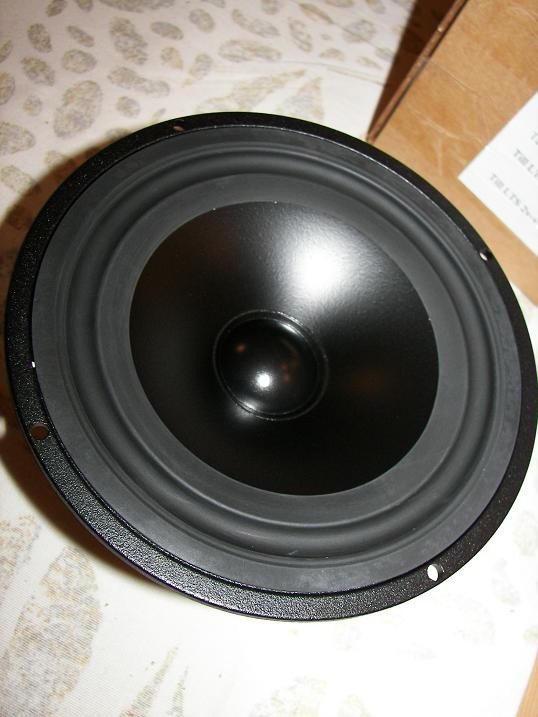

SEAS PX17-LTS
Ett mellanregister som fungerar som en bas.
SPEC:
Typ: Bas/Mellanregister
Membranstorlek: 6.5 Tum
Membrantyp: Polypropylen
Impedans : 8 Ohm
Frekvensomfång : 50-6000 Hz
Effekt: 80 W
Känslighet: 93 dB/SPL
Resonansfrekvens: 35 Hz
Vas: 42 L
Qts: 0.19
Rek. delningsfrekvens: --------
Yttermått: Ø 170.4 mm
Monteringshål: Ø 145.3 mm
Vikt: 1.95 Kg (2008-03-12 16:53:50) Bilden är högupplöst. Klicka i bilden för att zooma.

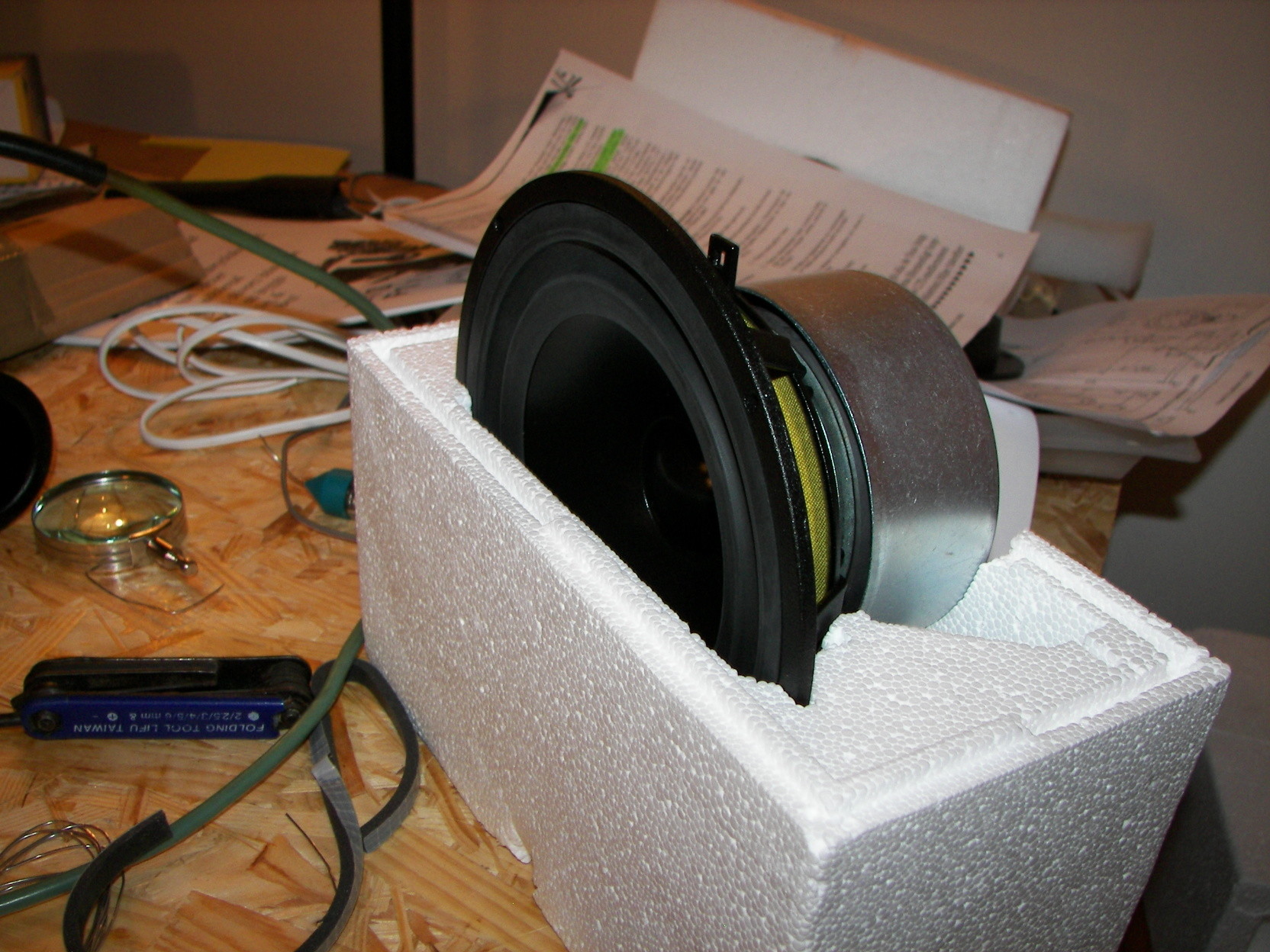

Produkter på bilden:

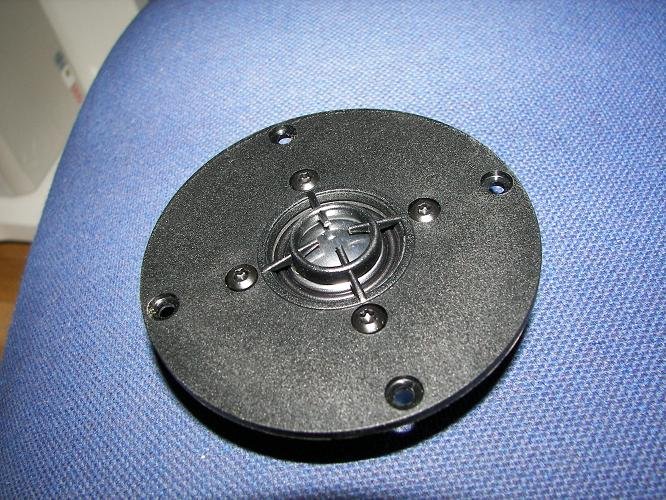

SEAS AX2,5-LTS
SPEC:

Typ: Diskant
Membrstorl (tum): 1
Membrantyp: Aluminium
Impedans : 6 Ohm
Frekvensomfång : 1500-50000 Hz
Effekt: 220 W/3500 Hz
Känslighet: 91 dB/SPL
Resonansfrekvens: 1450 Hz
Rek. delningsfrek: >3900 Hz
Yttermått (mm): Ø 103.8
Monthål (mm): Ø 74.5
Vikt: 0.50 kg

Mitten ploppen är bort knippsad för att ge en bättre spridning dock inte gjort av mig *Man måste vara stadig på handen så att du inte skadar diskanten. (2008-03-12 17:18:46)
Produkter på bilden:

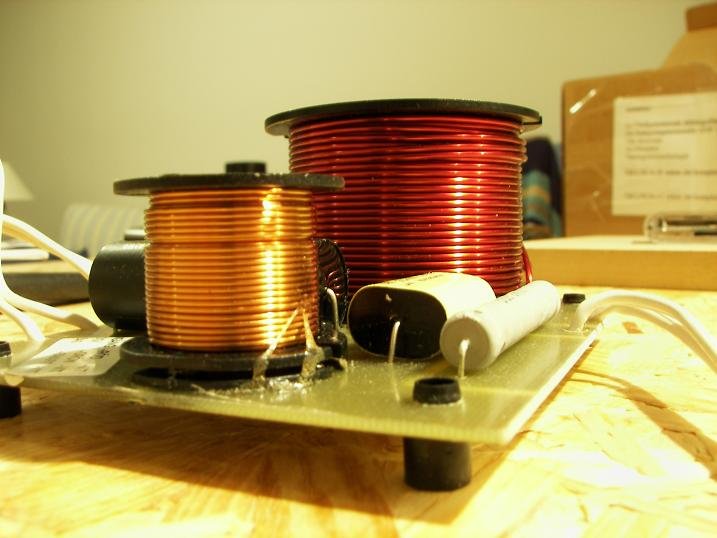

Ett delningsfilter
Tyvärr vet jag inte några spec för detta filter. (2008-03-12 17:24:58)
Produkter på bilden:

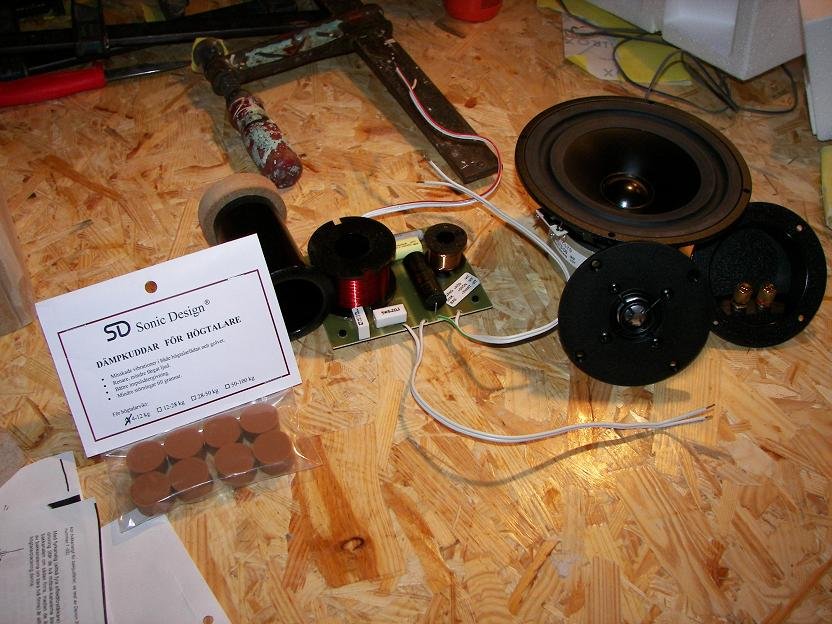

Delar för 1st högtalare
SD Fötter 8st/2=4st per högtalare (4-12kg), Basreflexrör, Delningsfilter, Diskant, Bas och termnial (2008-03-12 17:27:34)
Produkter på bilden:

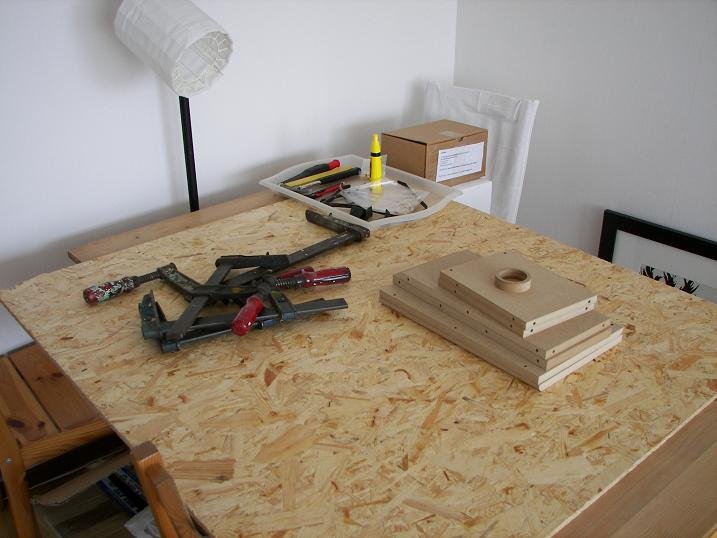

Mitt verkstads bord i vardagsrummet ;D
Morsan har inte så mycket att säga till om..... (2008-03-12 17:30:39)
Produkter på bilden:

Temporärt uppbyggd!
Inget är fast än, alltså inget lim etc, gjorde så för att få en möjligthet var jag skall sätta delningsfilter och dra kablar etc. (2008-03-12 17:32:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

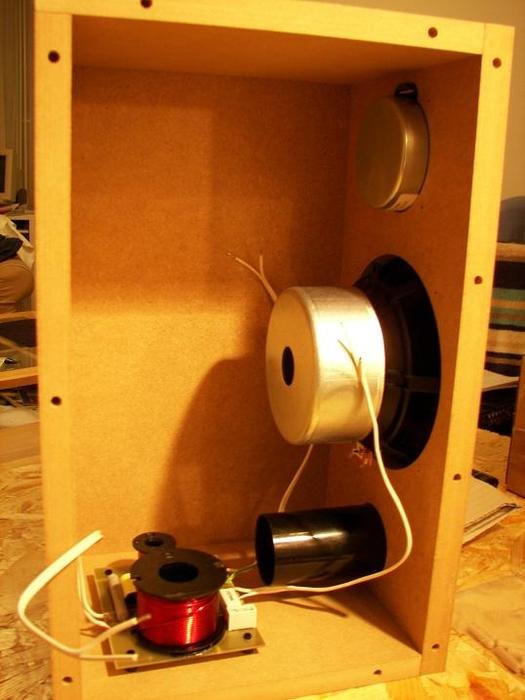

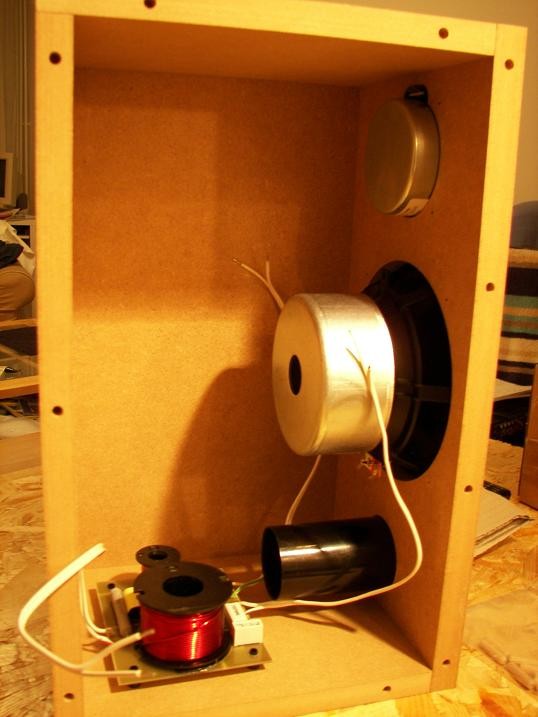

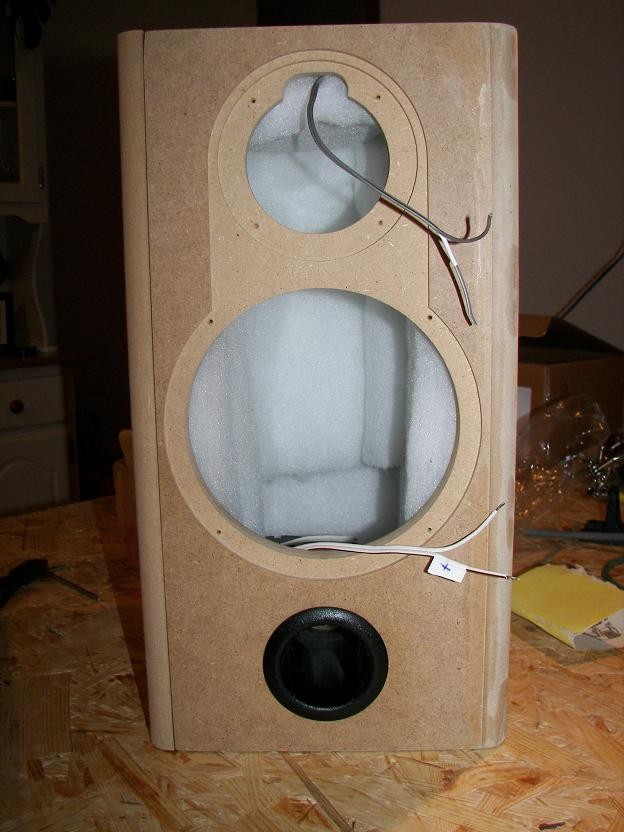

Inuti lådan
Bilden ser ni delningsfiltret, basrelfexröret,basen och diskanten. Jag är troligen tvungen att förlänga kabeln *skarva diskant kabeln då den inte når upp till diskanten om den skall stå på botten som jag antar är bäst

Mintanke var annars att sätta den på bakväggen.. vad tror ni? (2008-03-12 17:36:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

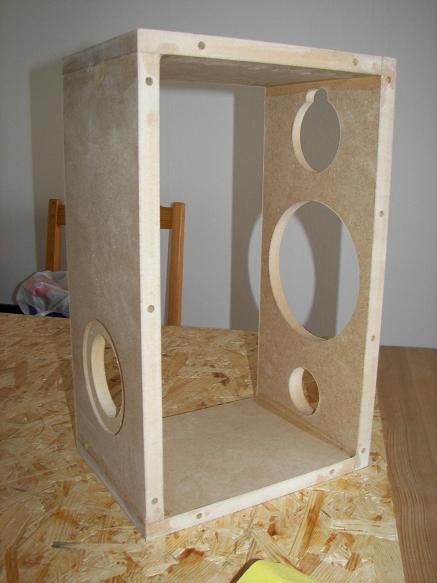

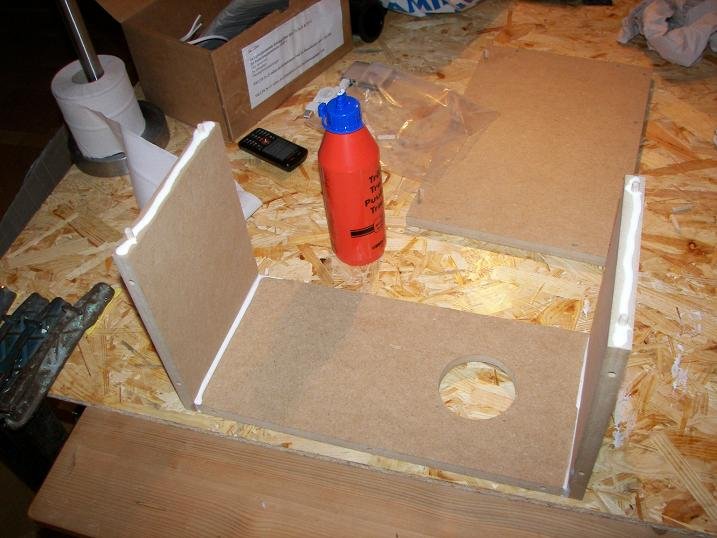

Ihopsättning
Nu vart det dags för lite old school *tröslöjd ;D

Baksida,topp,botten och fronten skall limmas ihop.
(2008-03-12 17:38:48)
Produkter på bilden:


(2008-03-12 17:42:08)
Produkter på bilden:

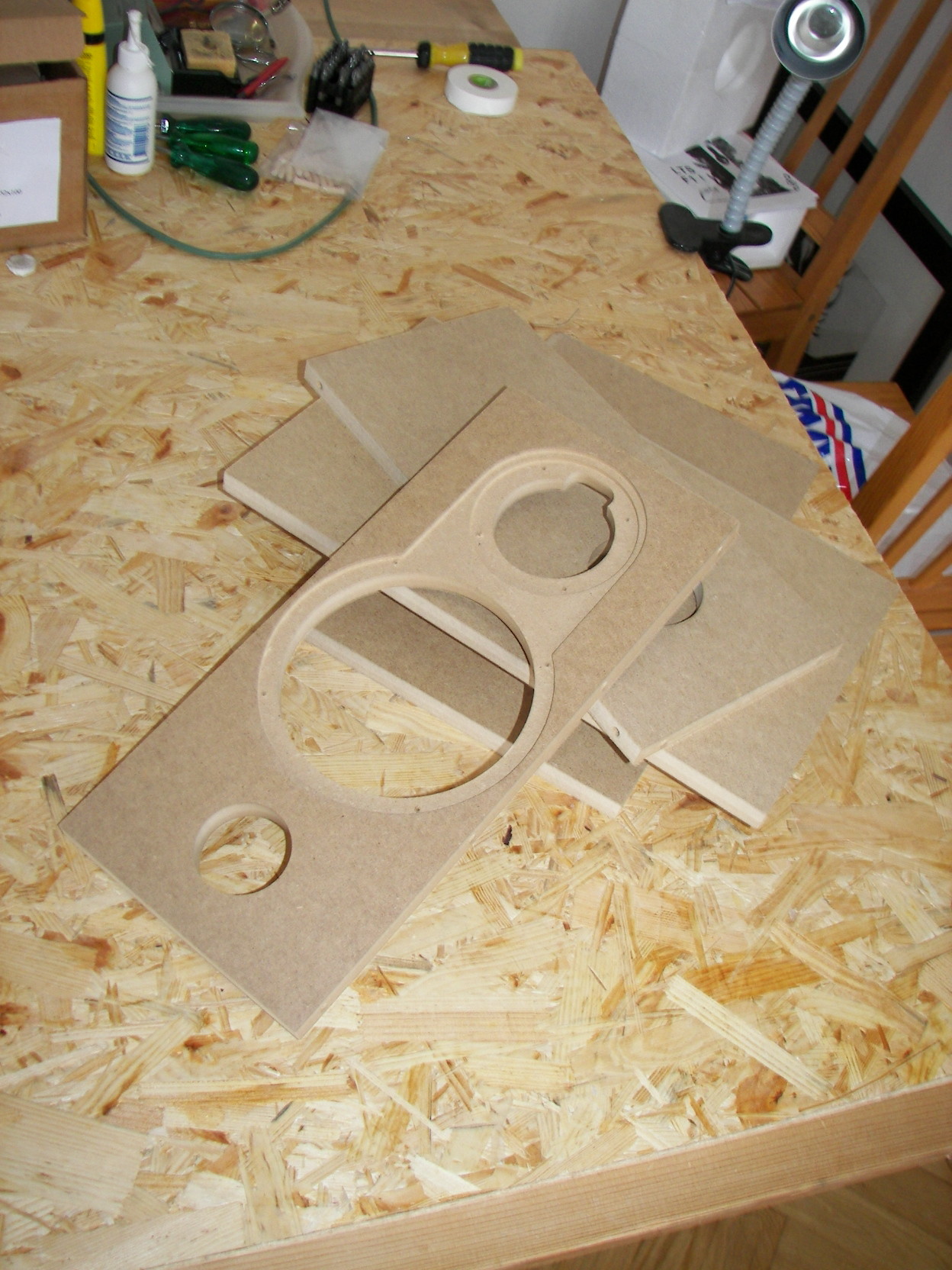

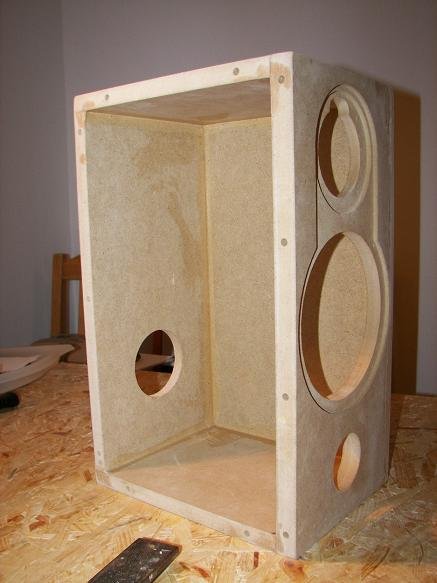

Front,botten,baksida,topp

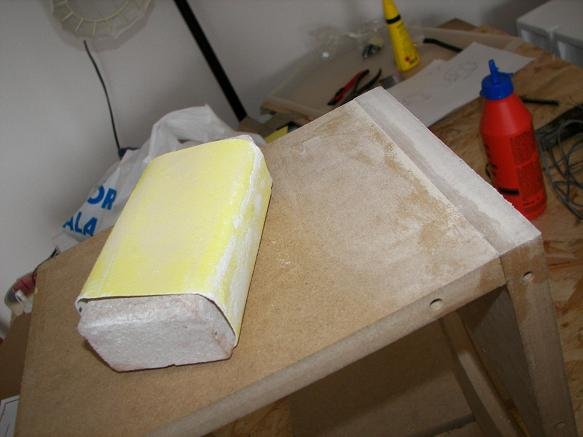

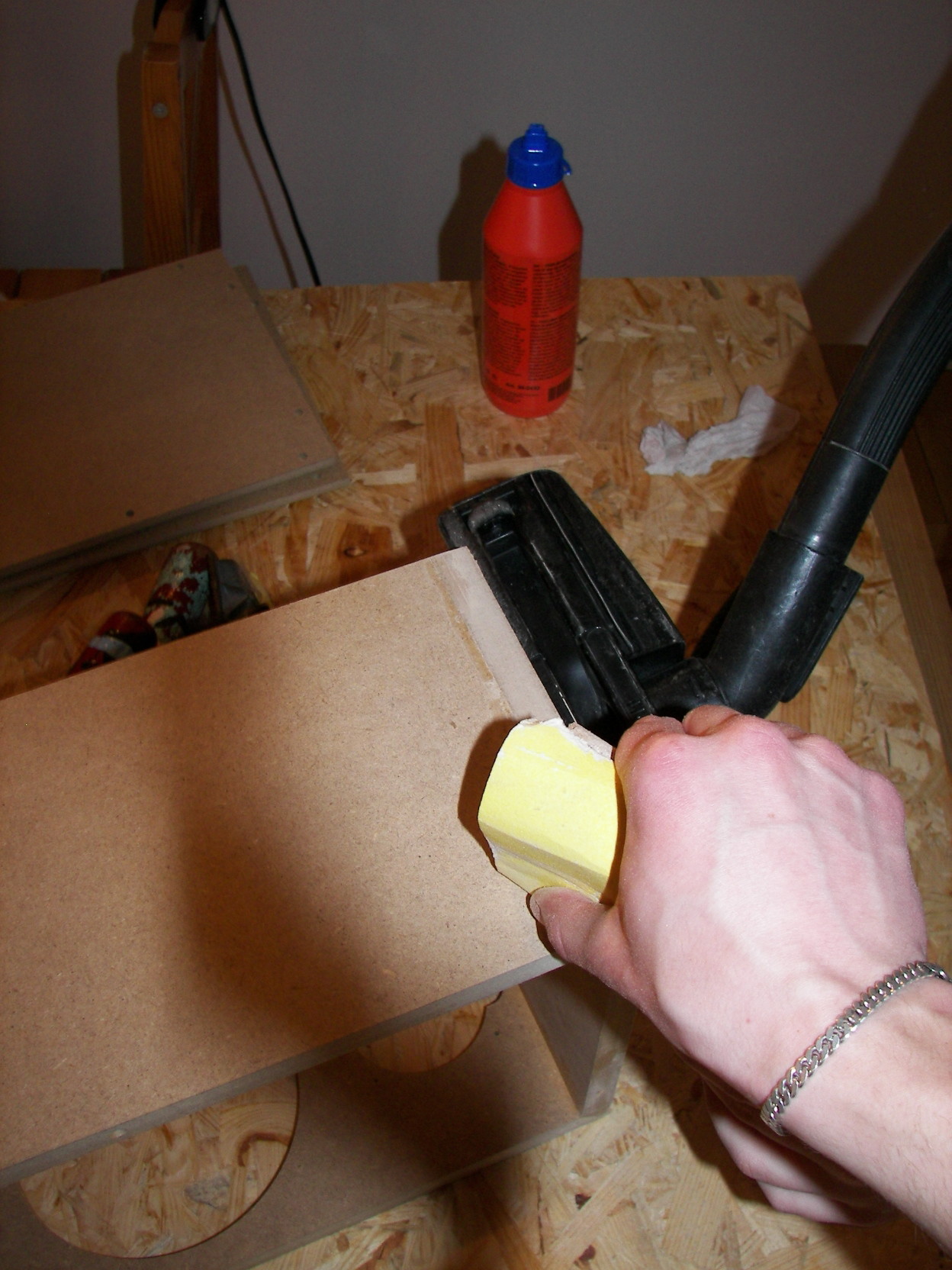

Nu skall det bara sandpappras lite. (2008-03-12 17:43:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2008-03-12 17:44:47)
Produkter på bilden:


(2008-03-12 17:45:53)
Produkter på bilden:

Nu är även ena sidoväggen på

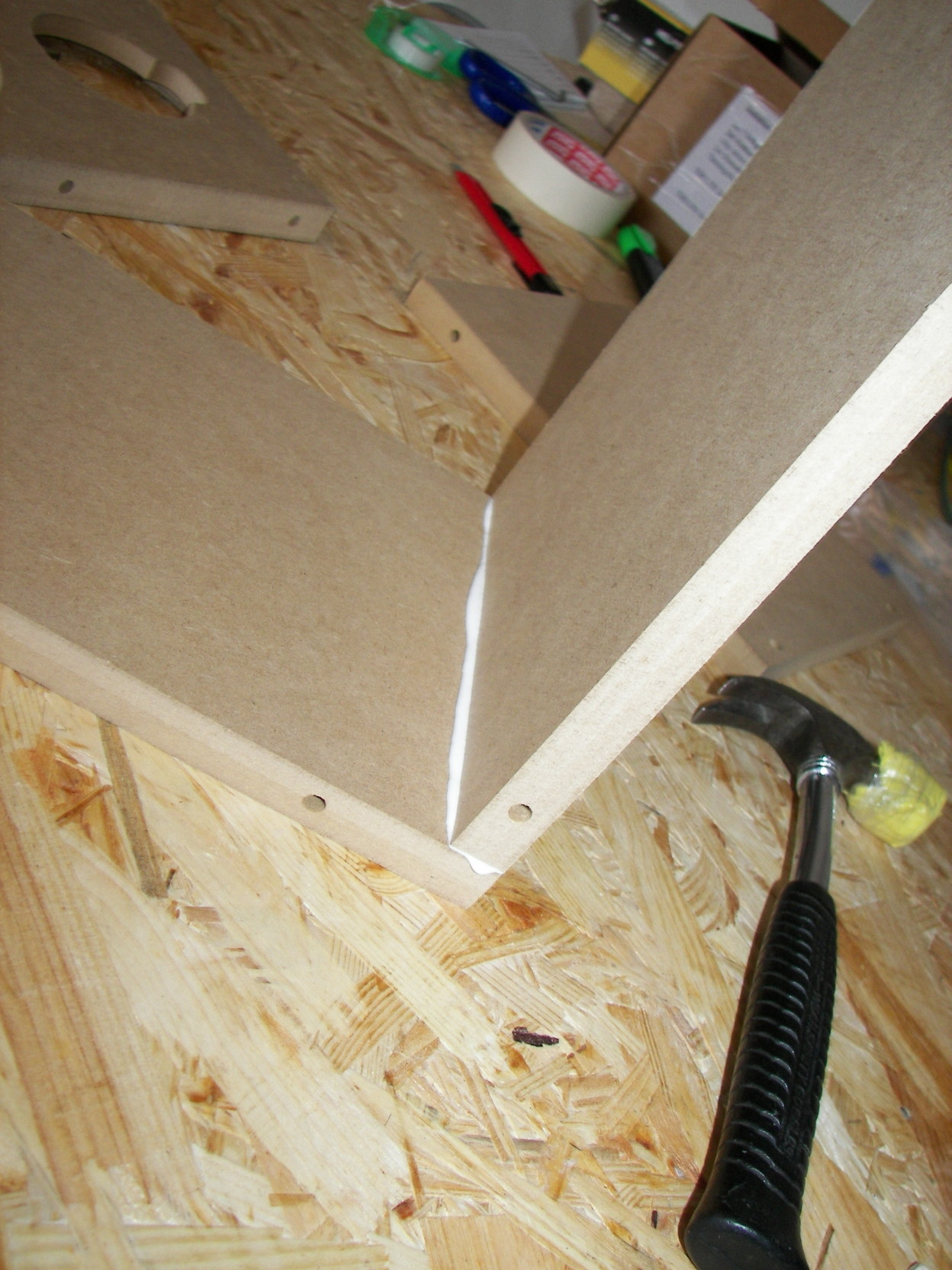

Snåla inte på lim ! (2008-03-13 21:10:31)
Produkter på bilden:

Limmet har torkat
(2008-03-13 21:15:21)
Produkter på bilden:

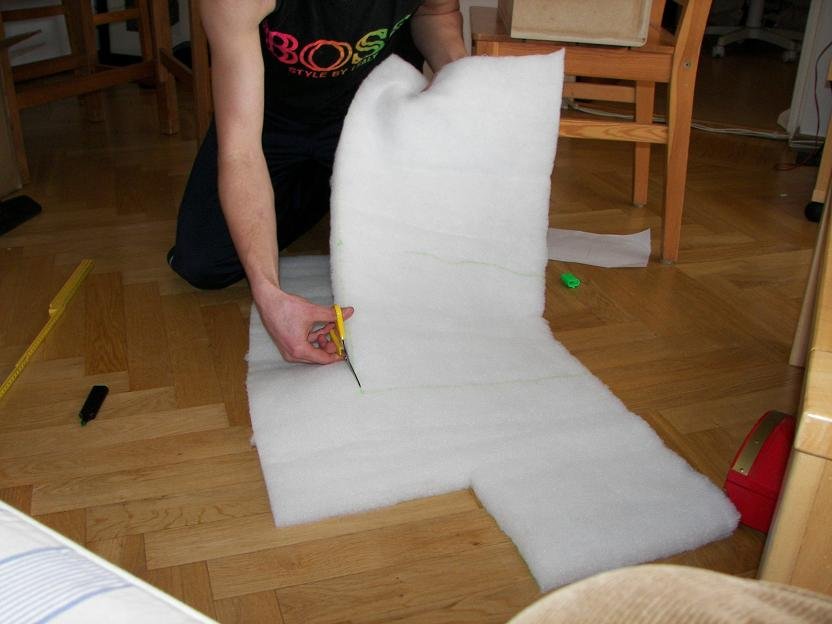

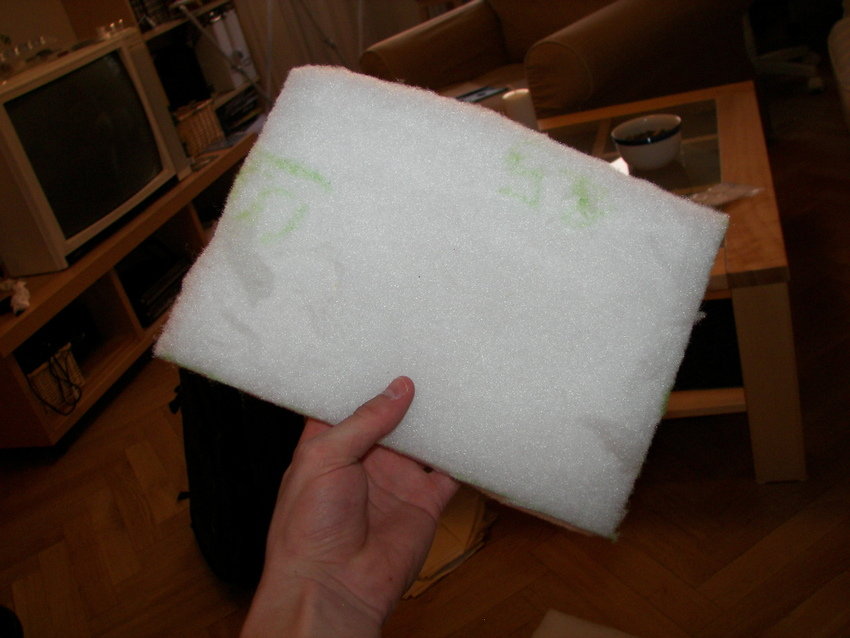

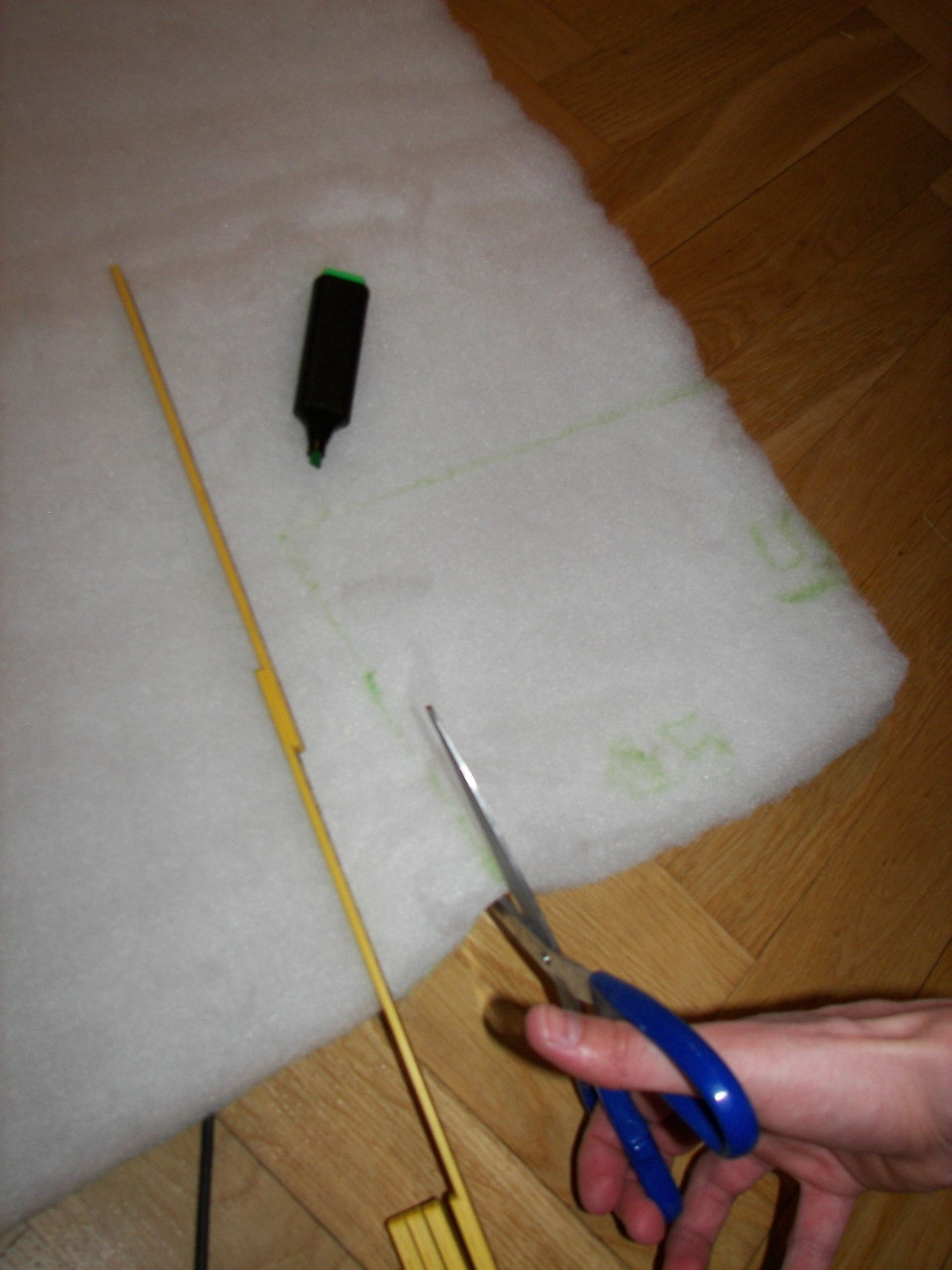

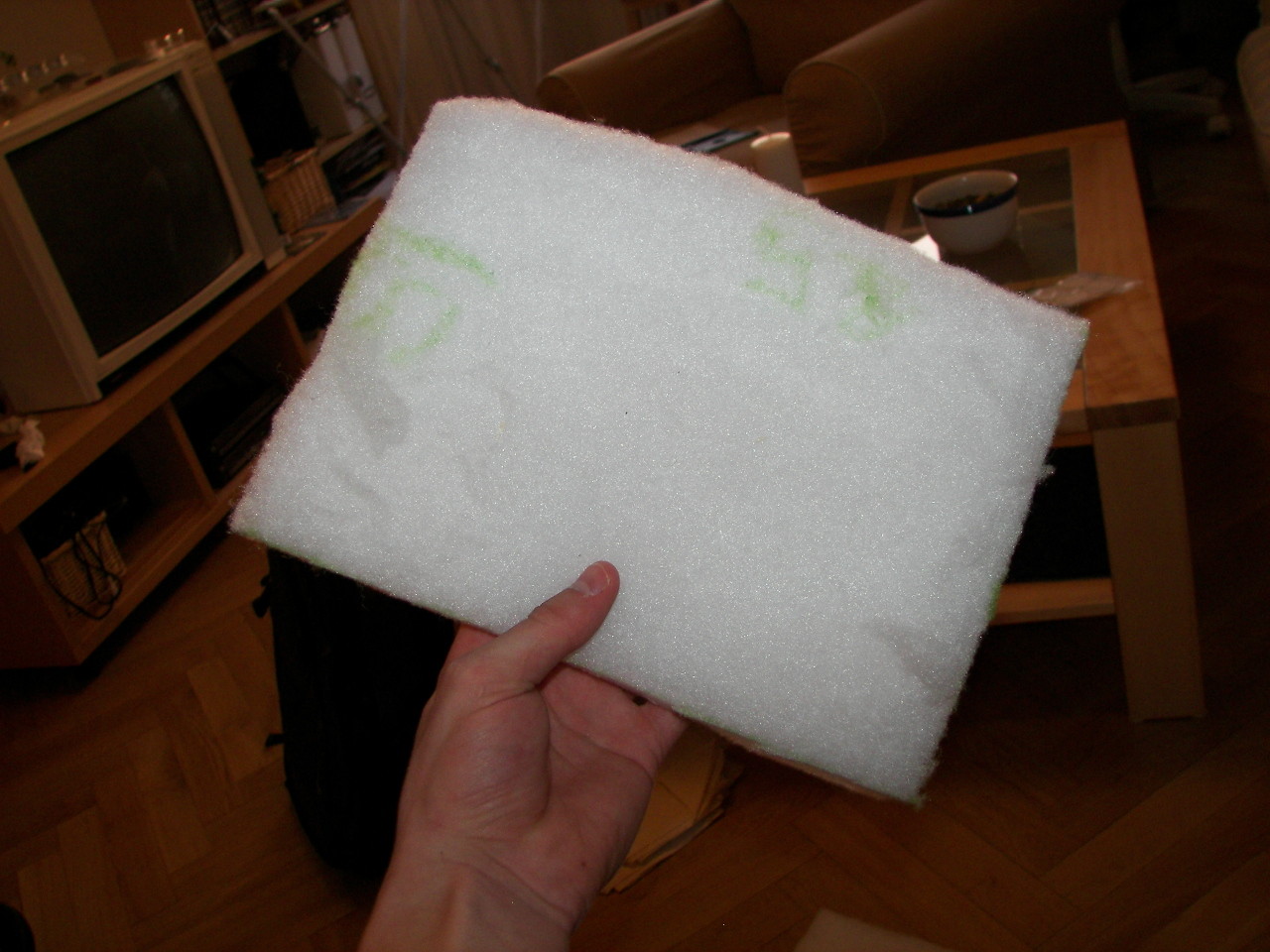

Klippning av dämpmaterial
(2008-03-13 21:16:19)
Produkter på bilden:

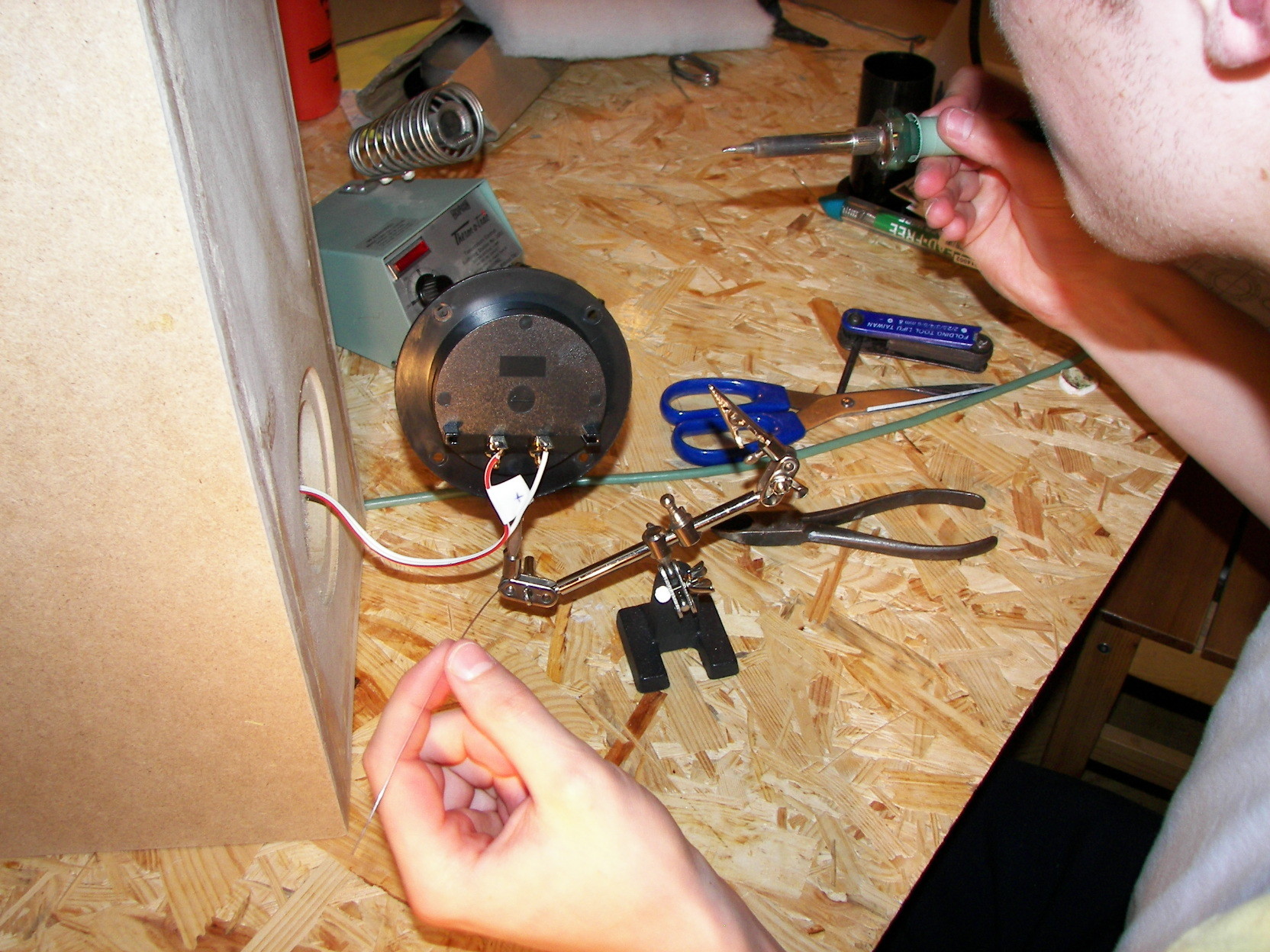

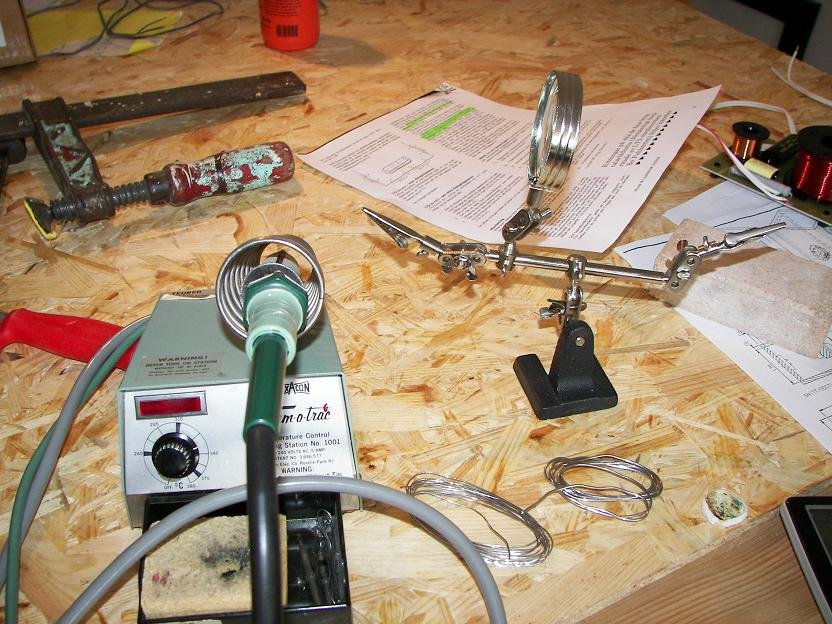

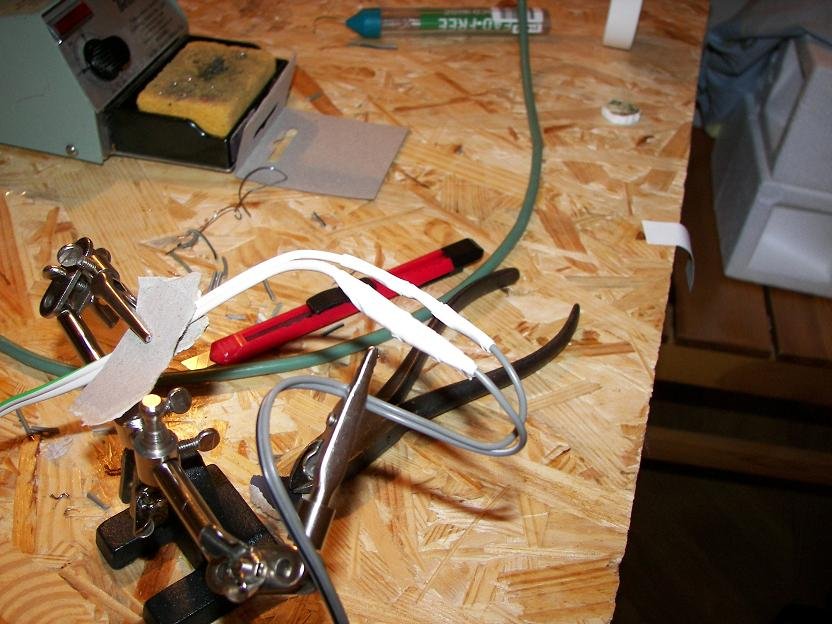

Dags för lite lödning
Som sagt ovan skrev jag att jag antagligen var tvungen att skarva diskantkabeln från filtret och det gör jag strax

"The third hand" är väldigt bekväm även kallad reperationsstativ. (2008-03-13 21:17:32)
Produkter på bilden:

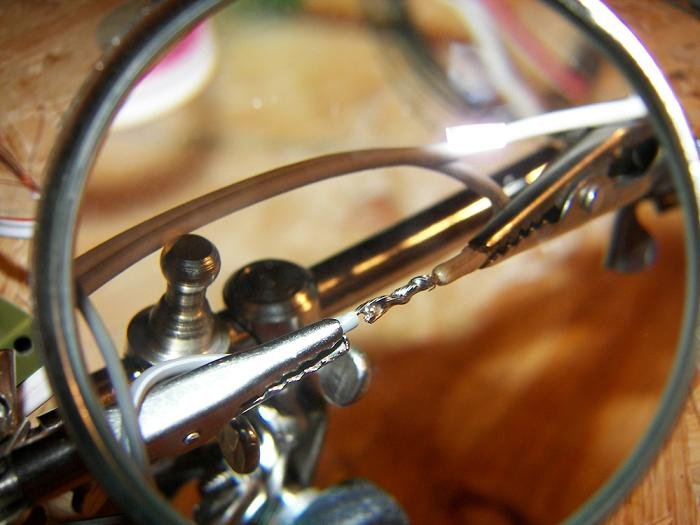

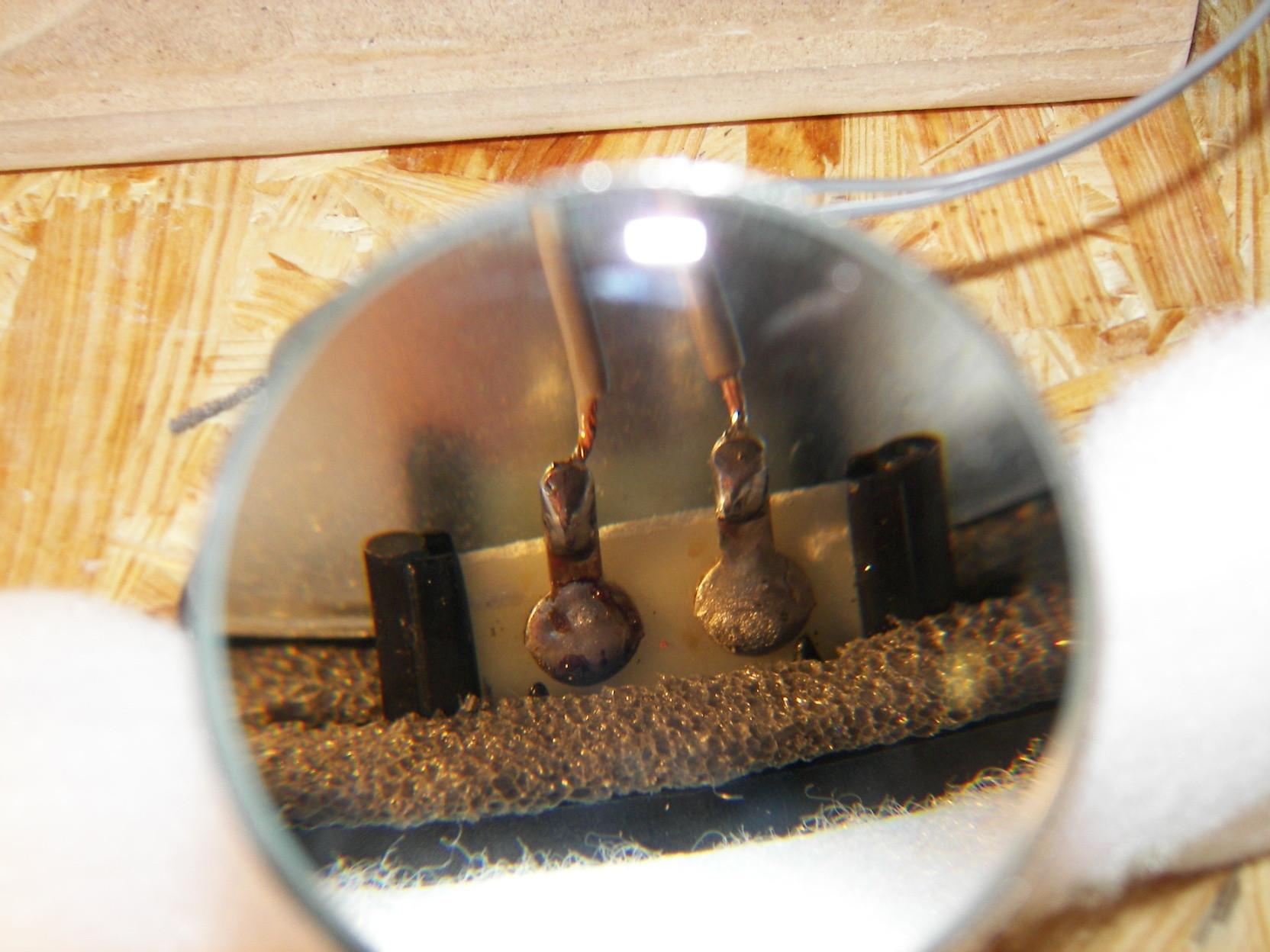

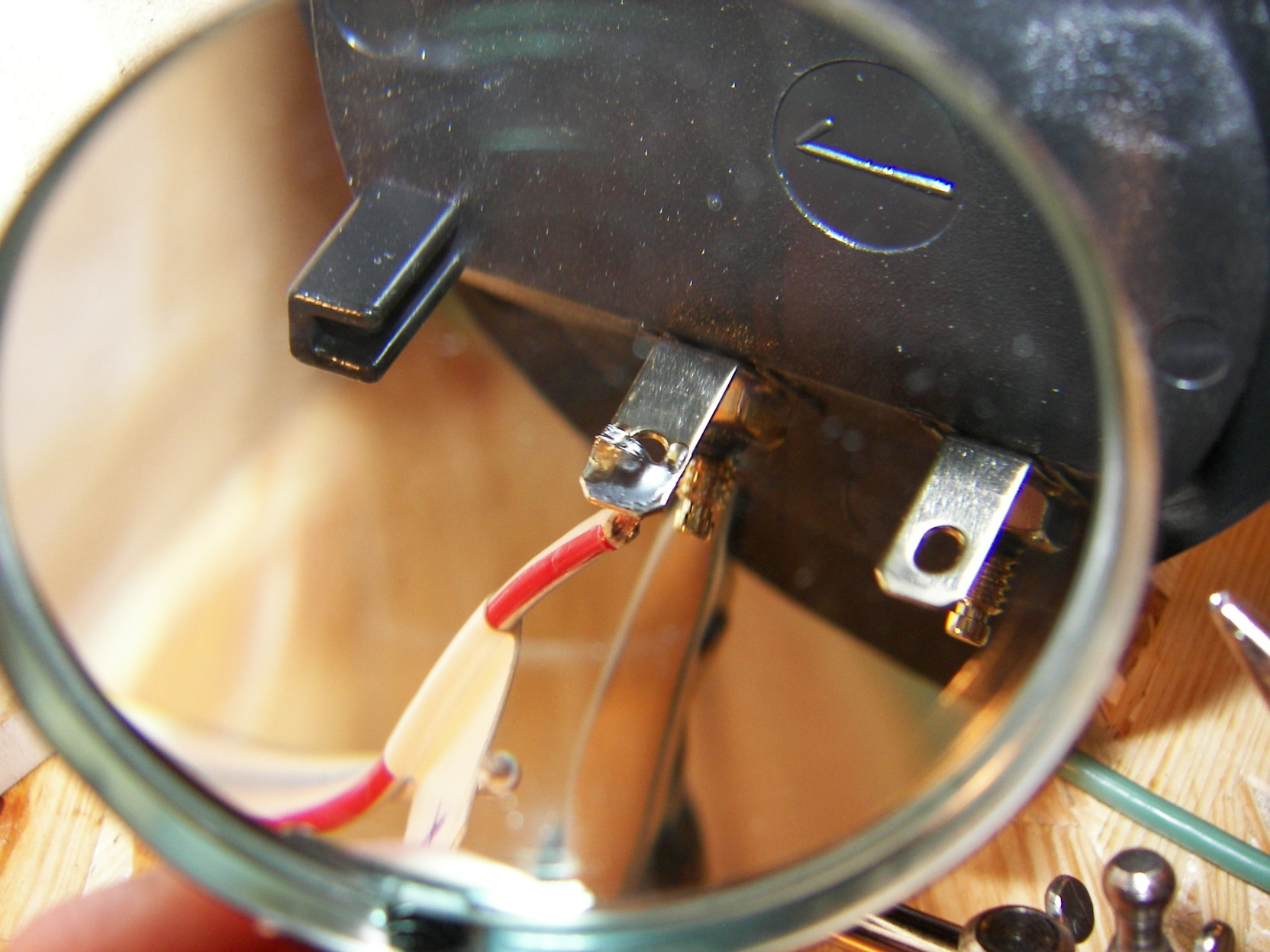

Macro *Close up foto
Kortet är taget med hjälp av ett förstorningsglas . (2008-03-13 21:20:00)
Produkter på bilden:


Isolering av kabeln med eltejp, hade varit bättre med en krympslang men det hade jag ej! (2008-03-13 21:23:03)
Produkter på bilden:

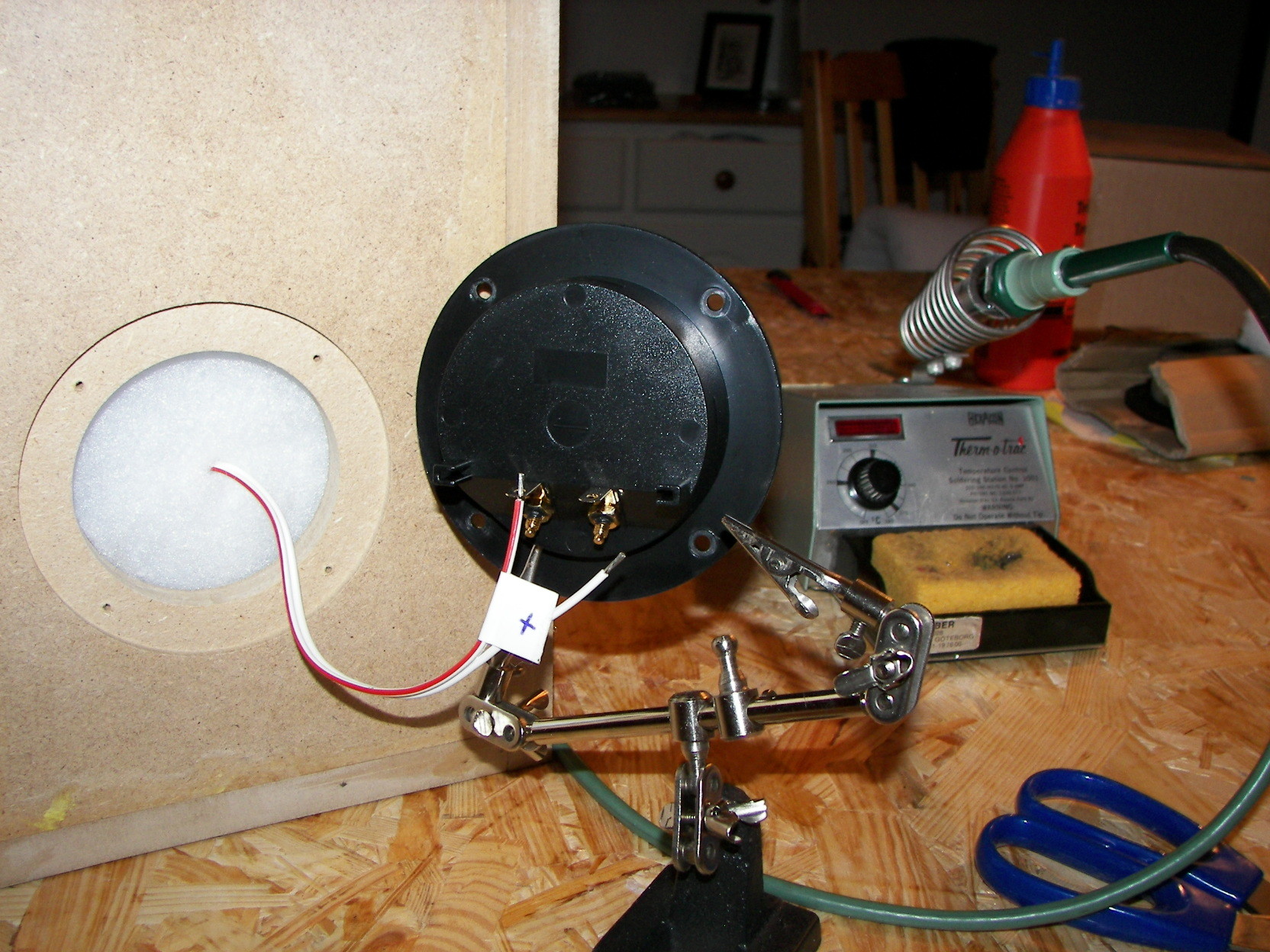

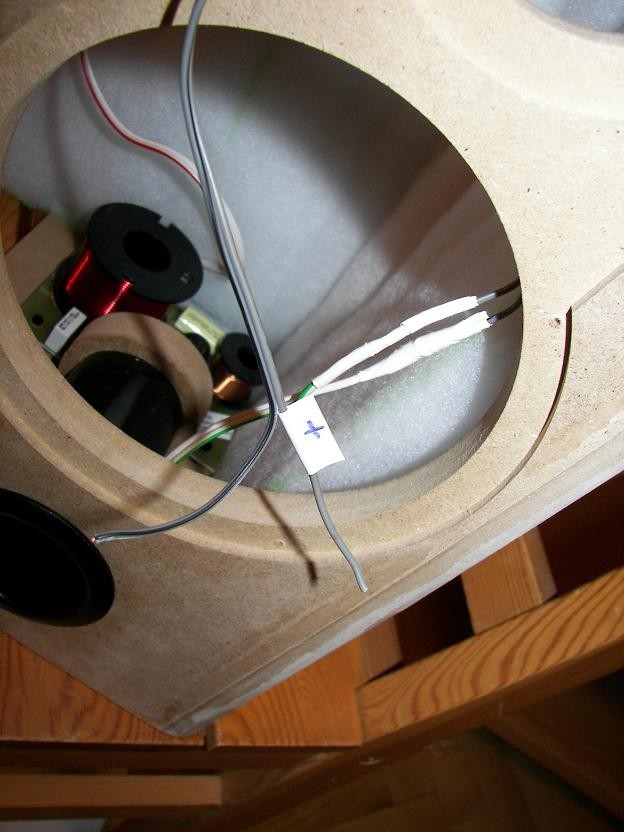

Markering av kabeln (+)
Markera kabeln för att senare löda fast den rätt på högtalaren. (2008-03-13 21:25:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

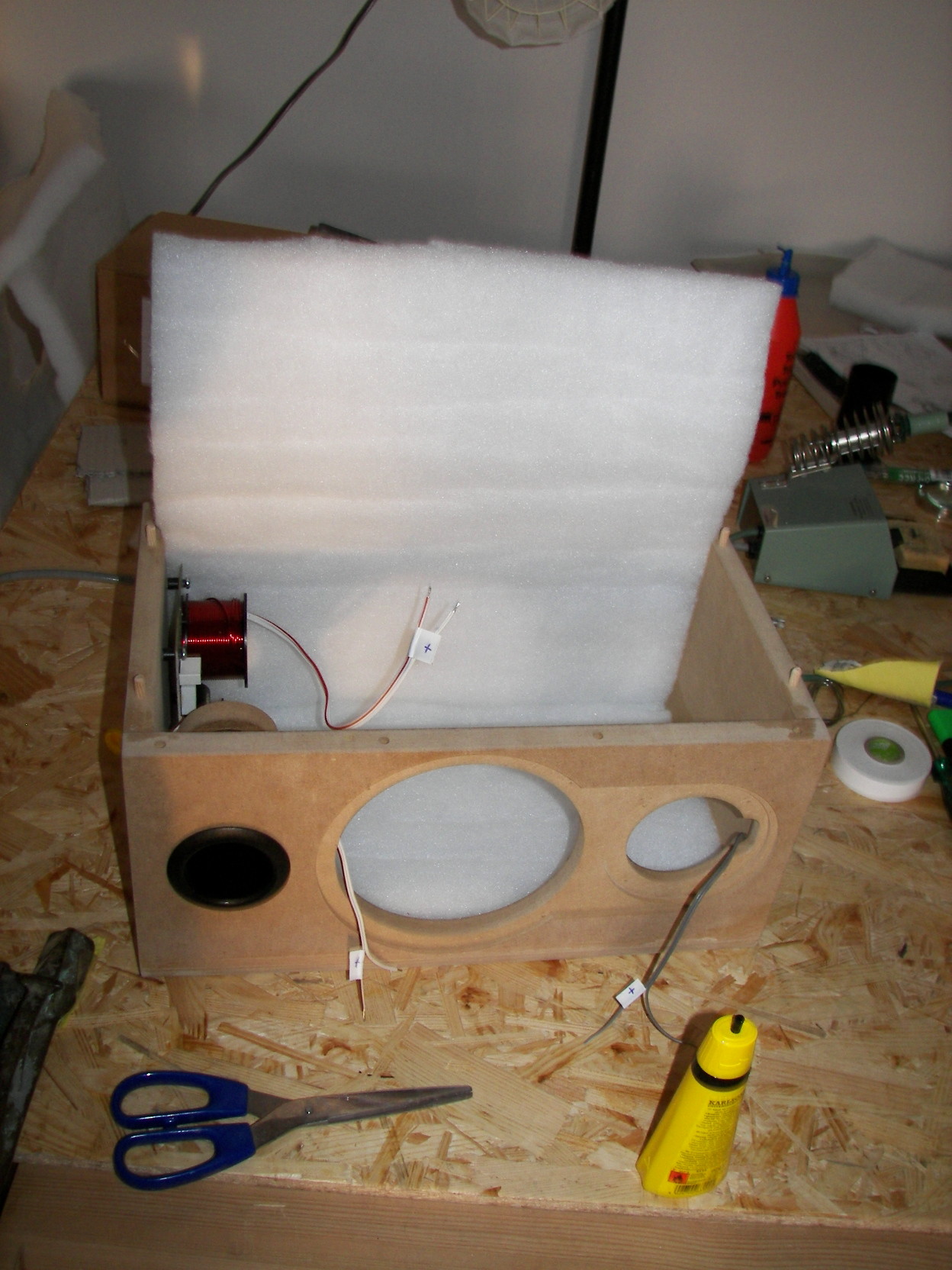

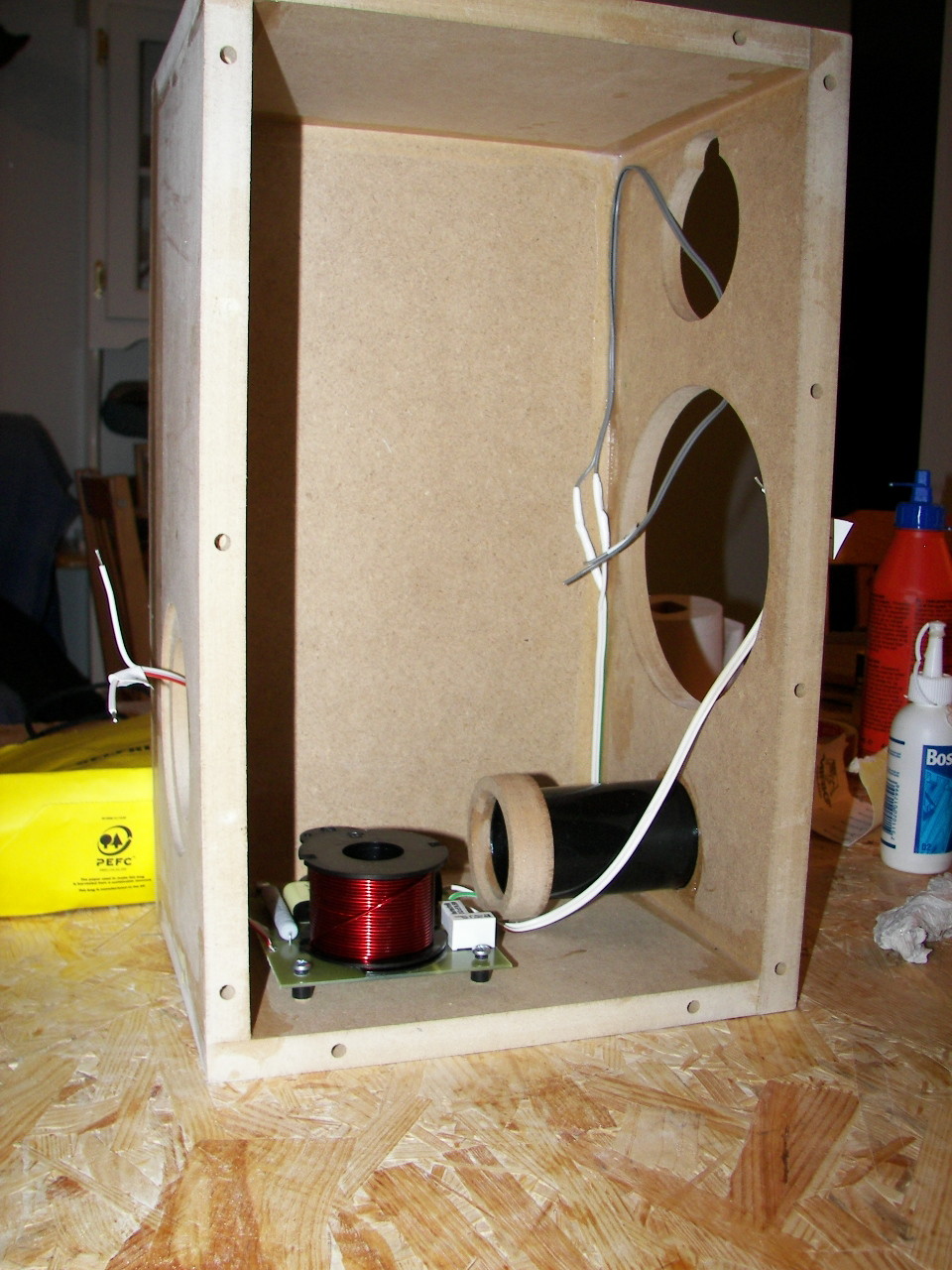

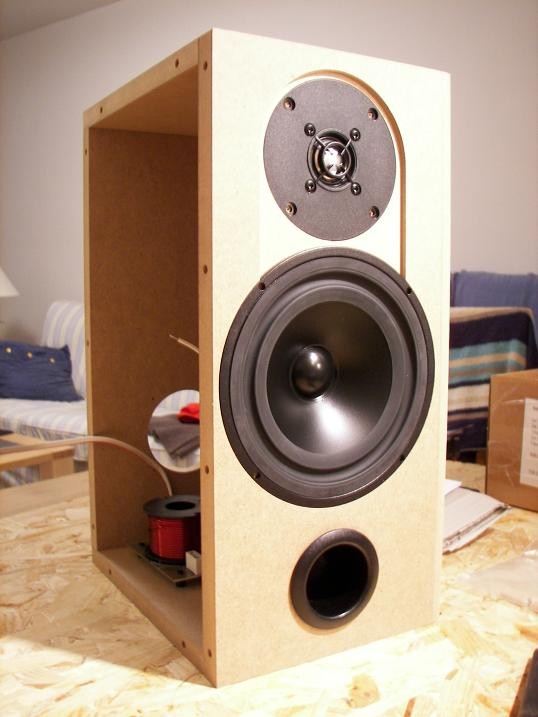

Har temporärt satt in delningsfilter, basreflexrör och dämpmaterial för att se vad jag hur jag skall dra kablarna. (2008-03-13 21:27:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

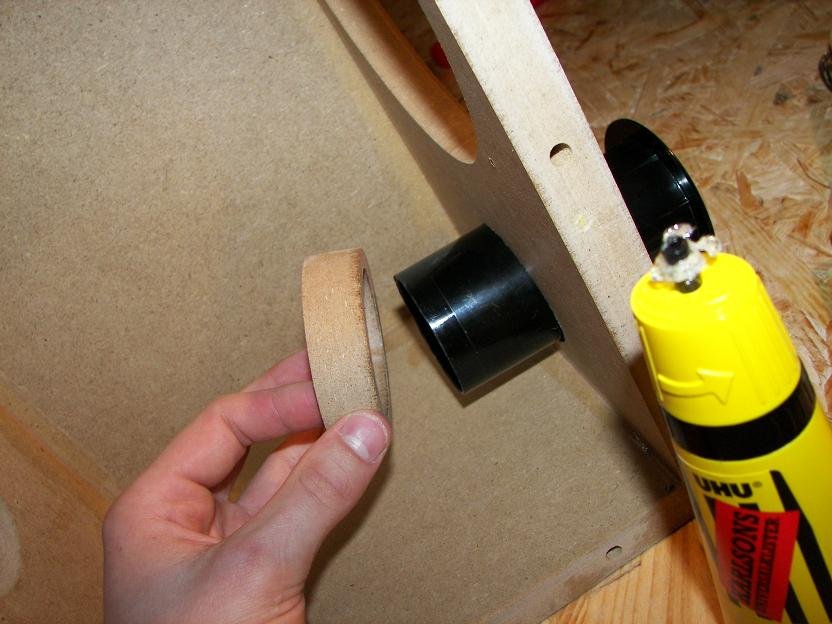

Basreflexröret
Man skall se till att limma ordentligt för då kan du även använda det som ett handtag, trä-ringen som ni ser att jag håller i är till för att jag inte skall få ett flås "ljud" när luften skall ut igenom röret när basen arbetar. (2008-03-13 21:30:09)
Produkter på bilden:

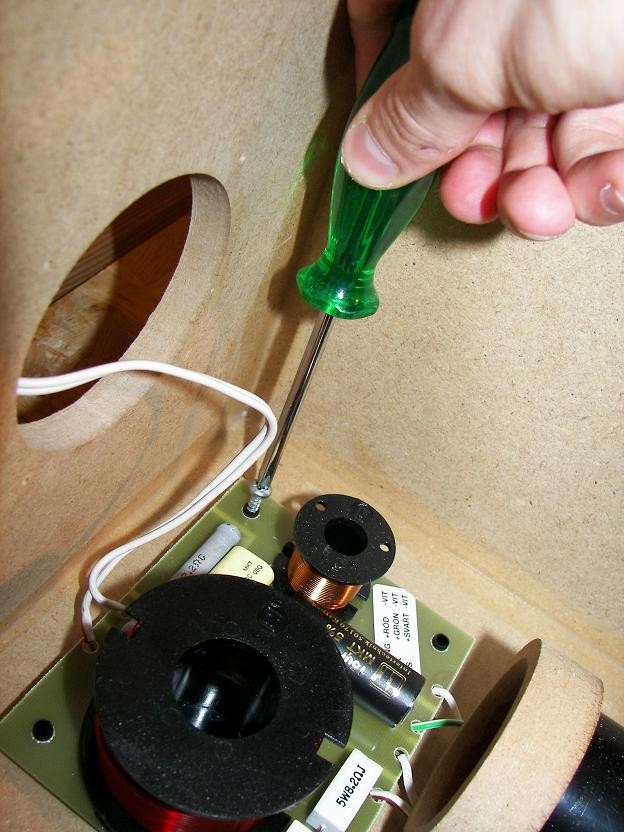

Delningsfiltret kommer på plats
(2008-03-13 21:33:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

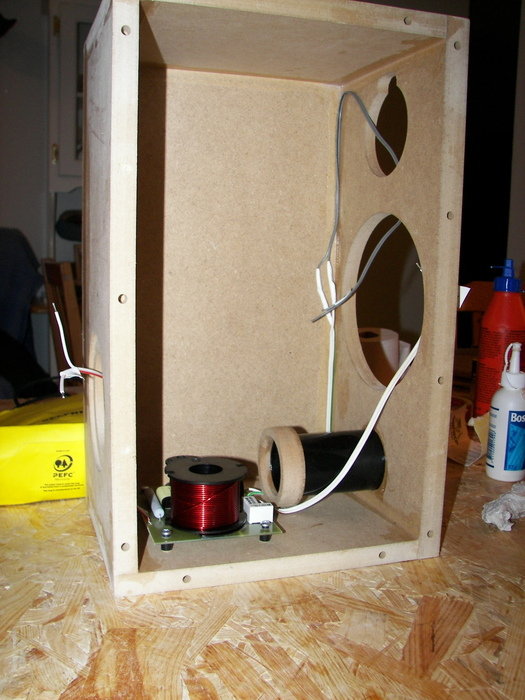

Nu börjar det likna något!
Nu har jag limmat fast diskantkabeln längs med ena sidoväggen. Jag har även lagt in dämpmaterialet temporärt och tryckt på den andra sidan för att se hur det blev. (2008-03-13 21:35:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

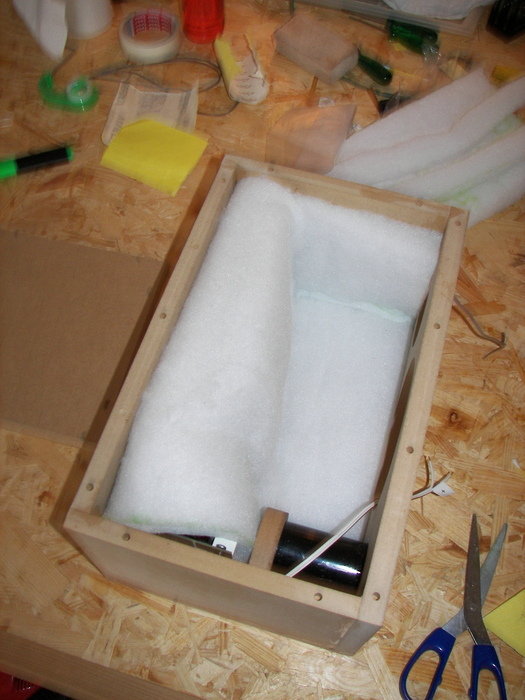

Limming av isoleringsmaterialet
Nu har jag börjat limma fast isoleringsmaterialet (2008-03-19 17:13:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Sista sidoväggen är fastlimmad
samt att jag limmar fast sista isoleringsmaterialet. (2008-03-19 17:16:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

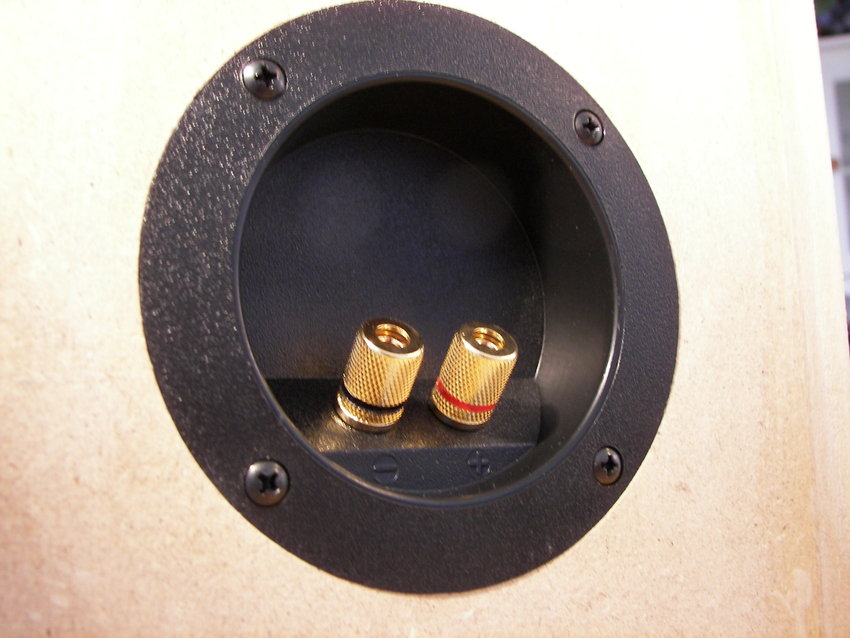

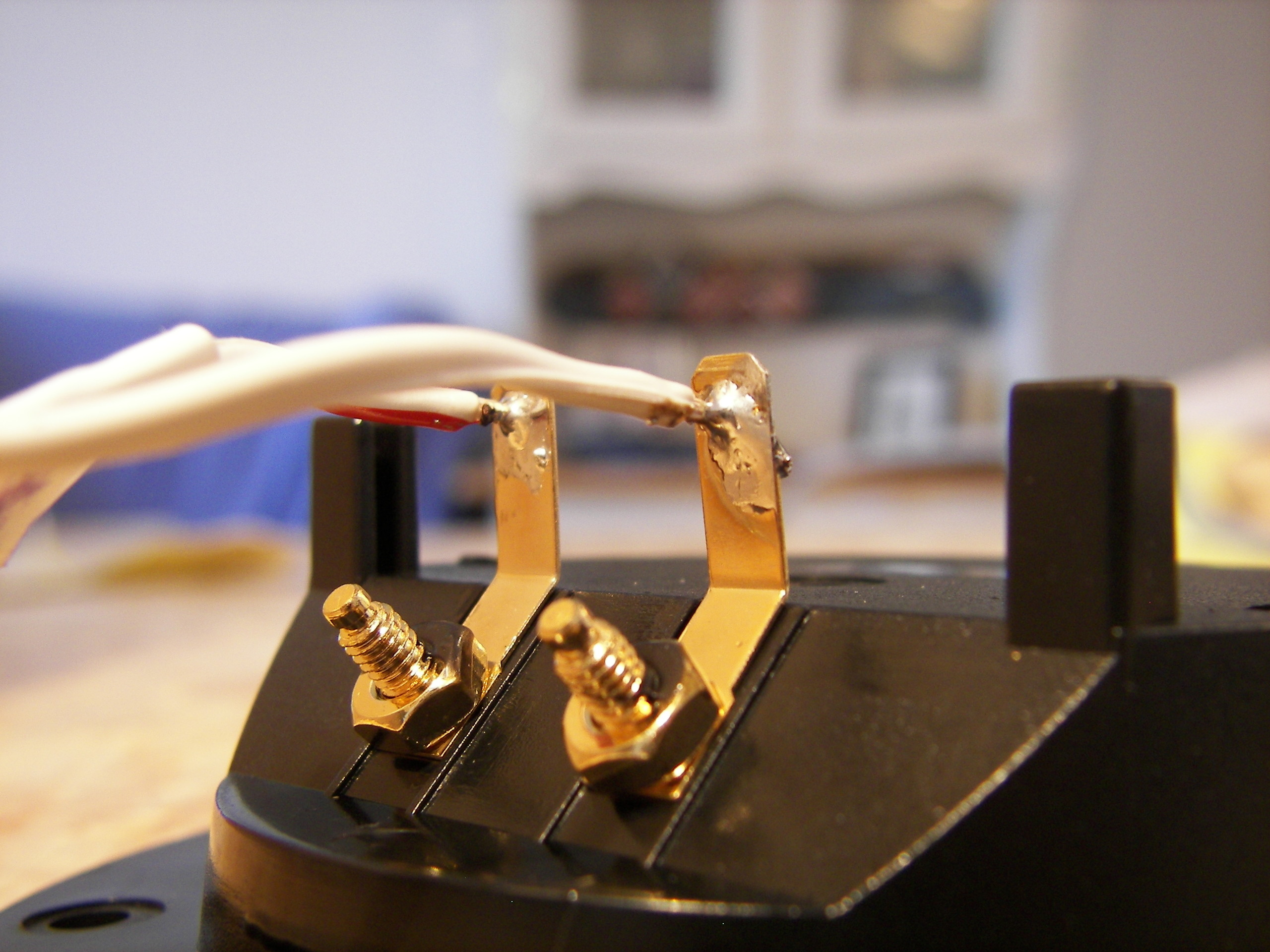

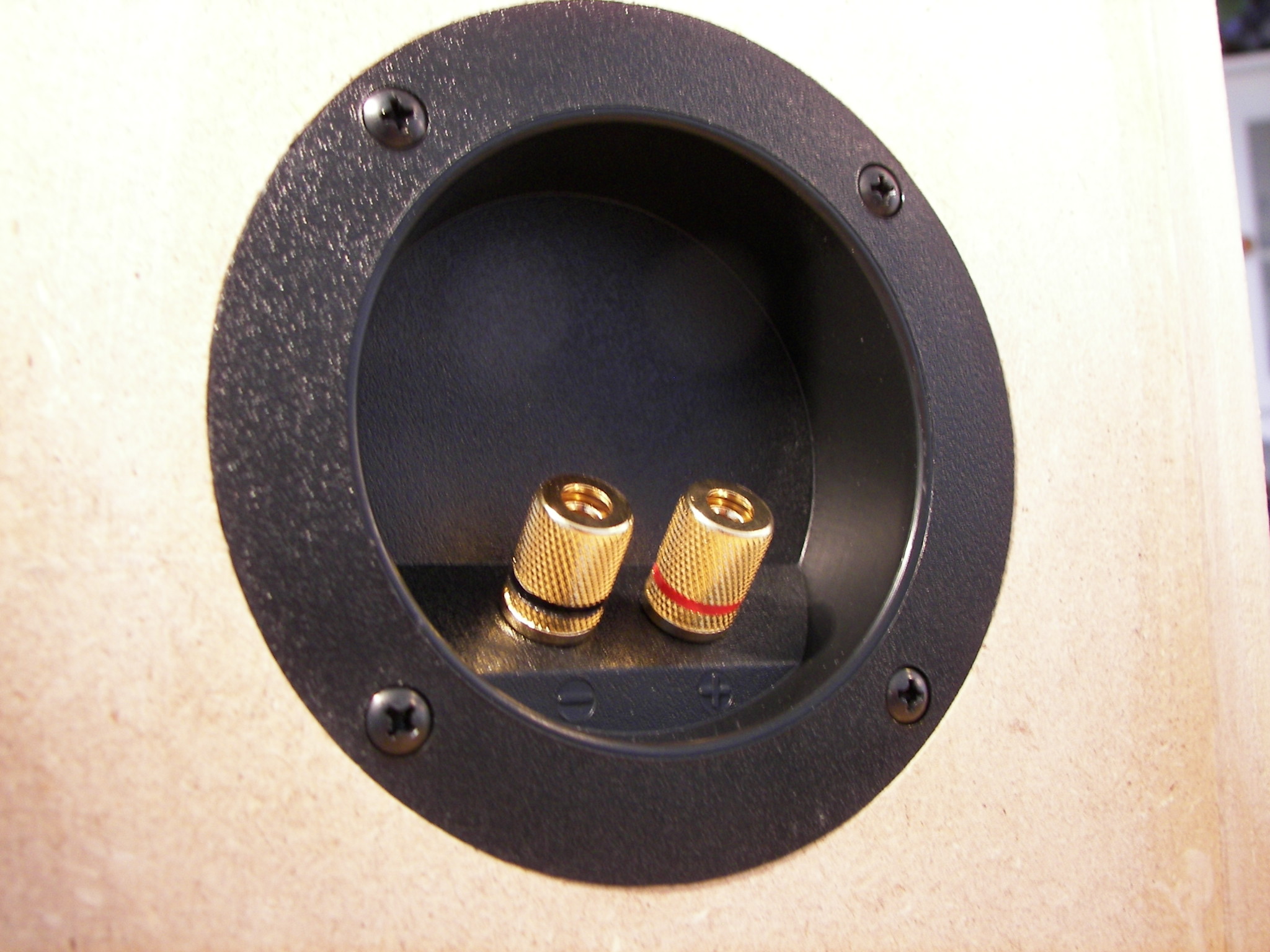

Högtalarterminal
På bilden ser ni att jag skall börjar löda fast kablarna från delningsfiltret till terminalen. (2008-03-19 17:23:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

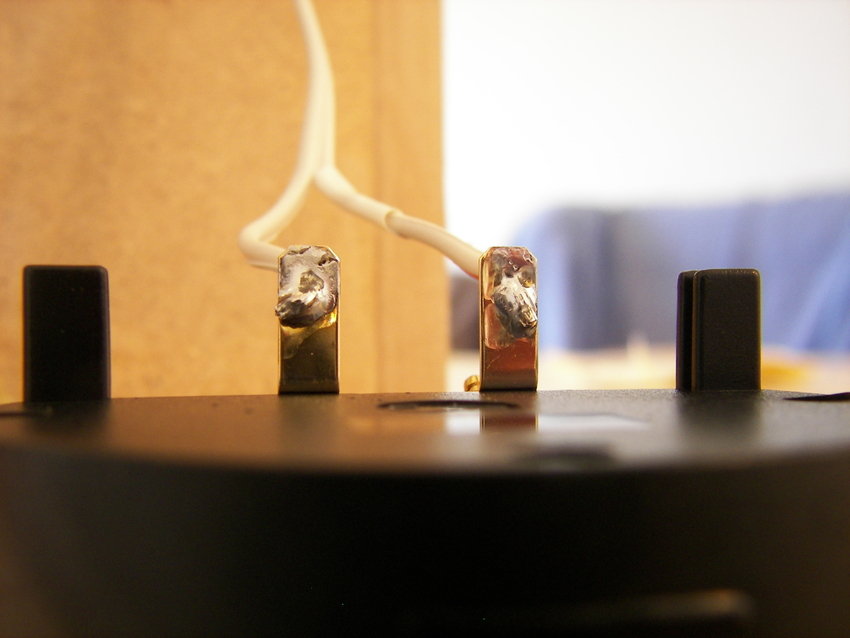

Närbild :D
Bild på mina nybörjarlödningar (2008-03-19 17:25:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2008-03-19 17:27:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Lägger på en tätningslist!
Detta gör man för att ändast luftströmningarna skall gå ut igenom basreflexhålet samt (2008-03-19 17:30:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

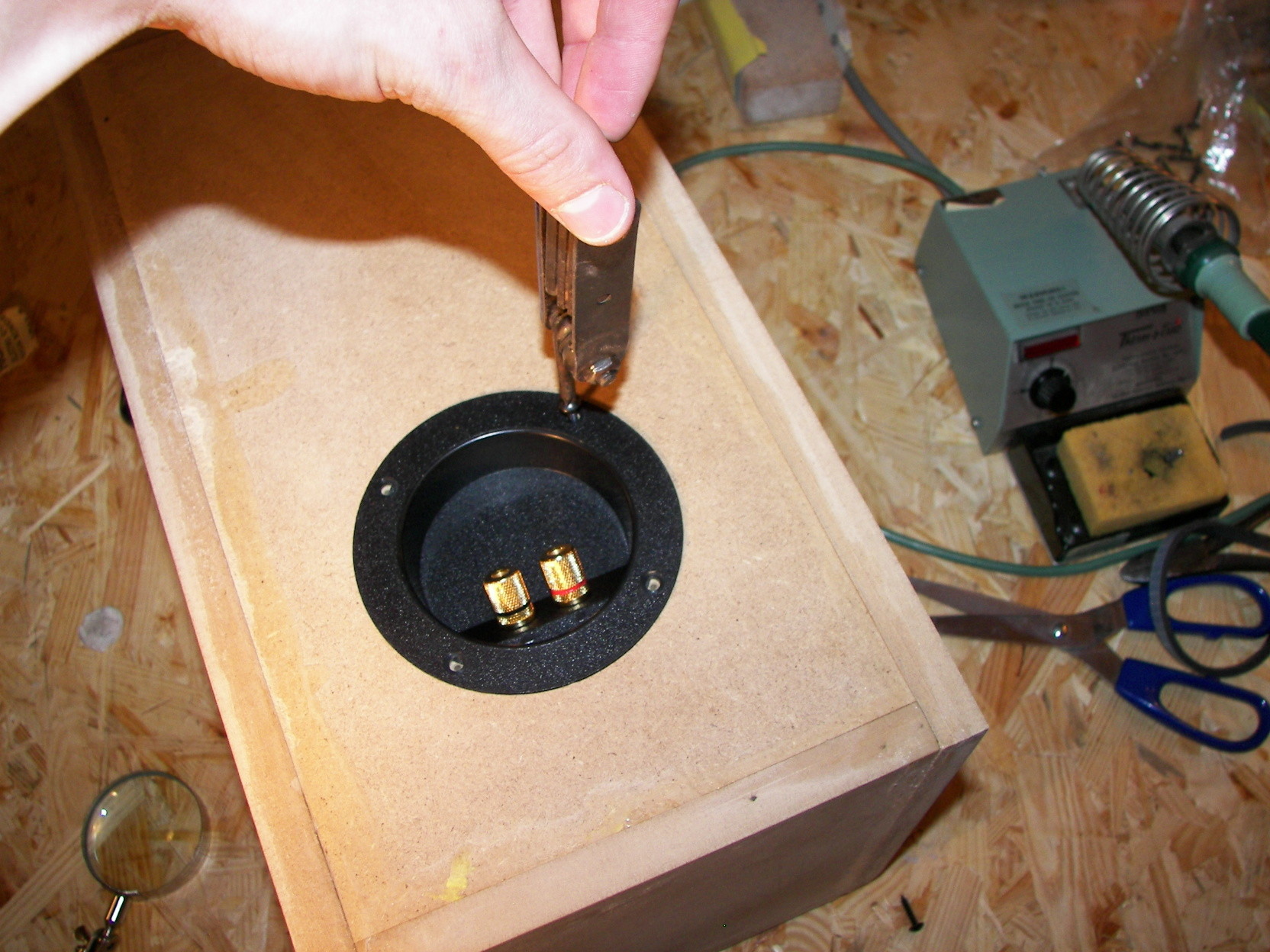

Fastskruvning av terminalen
(2008-03-19 17:33:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

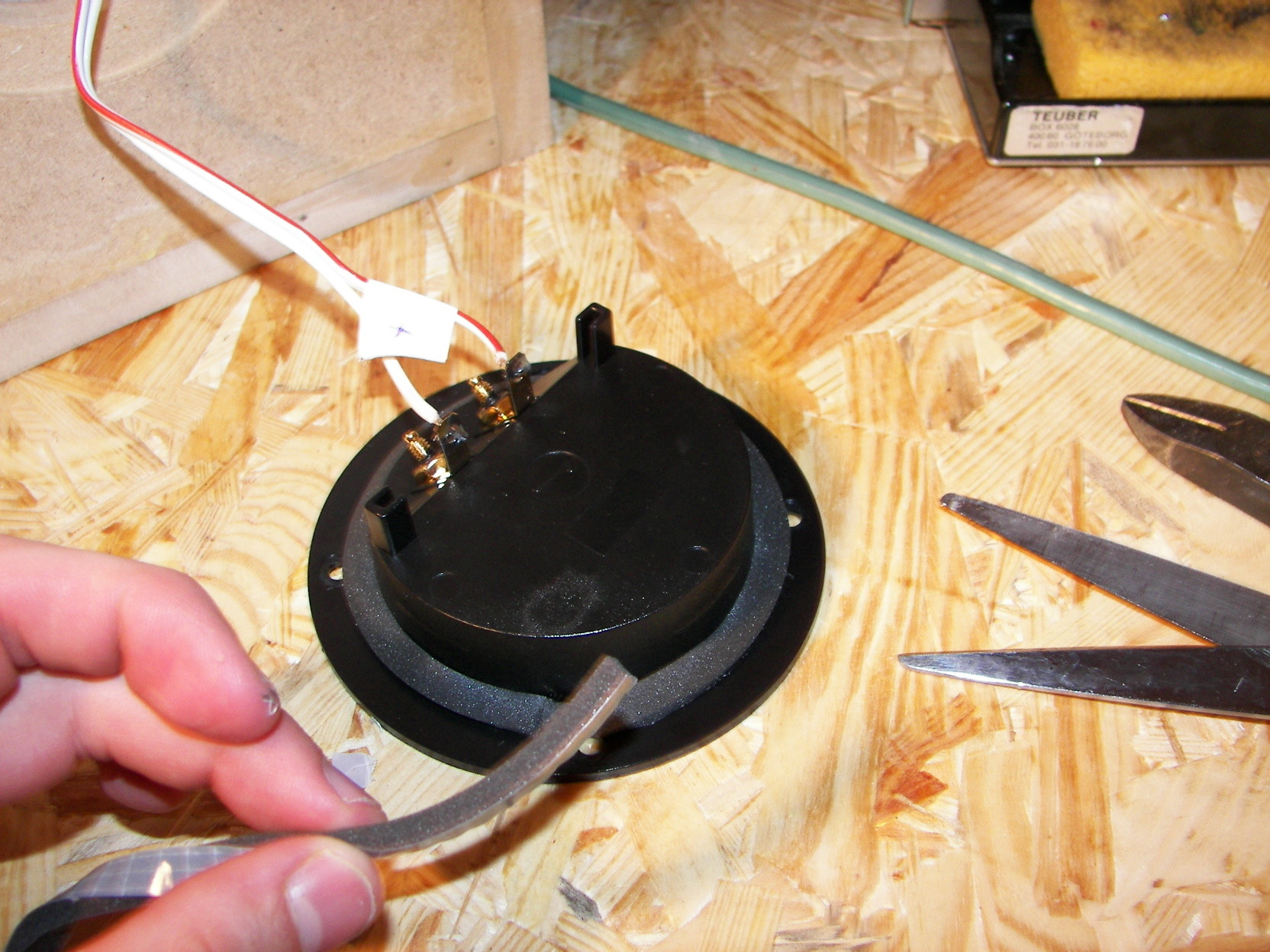

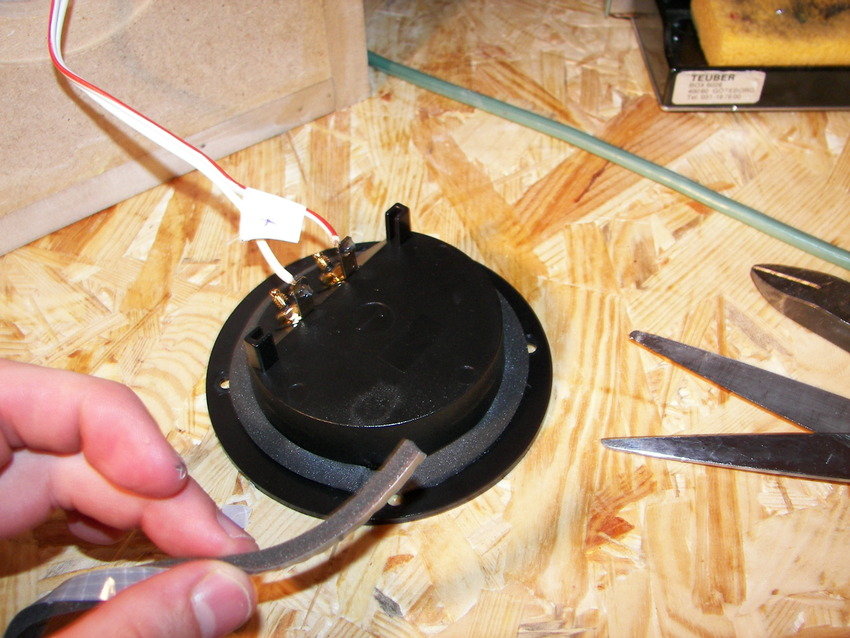

Modefiering av tätningslisten till diskanten.
(2008-03-19 17:34:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

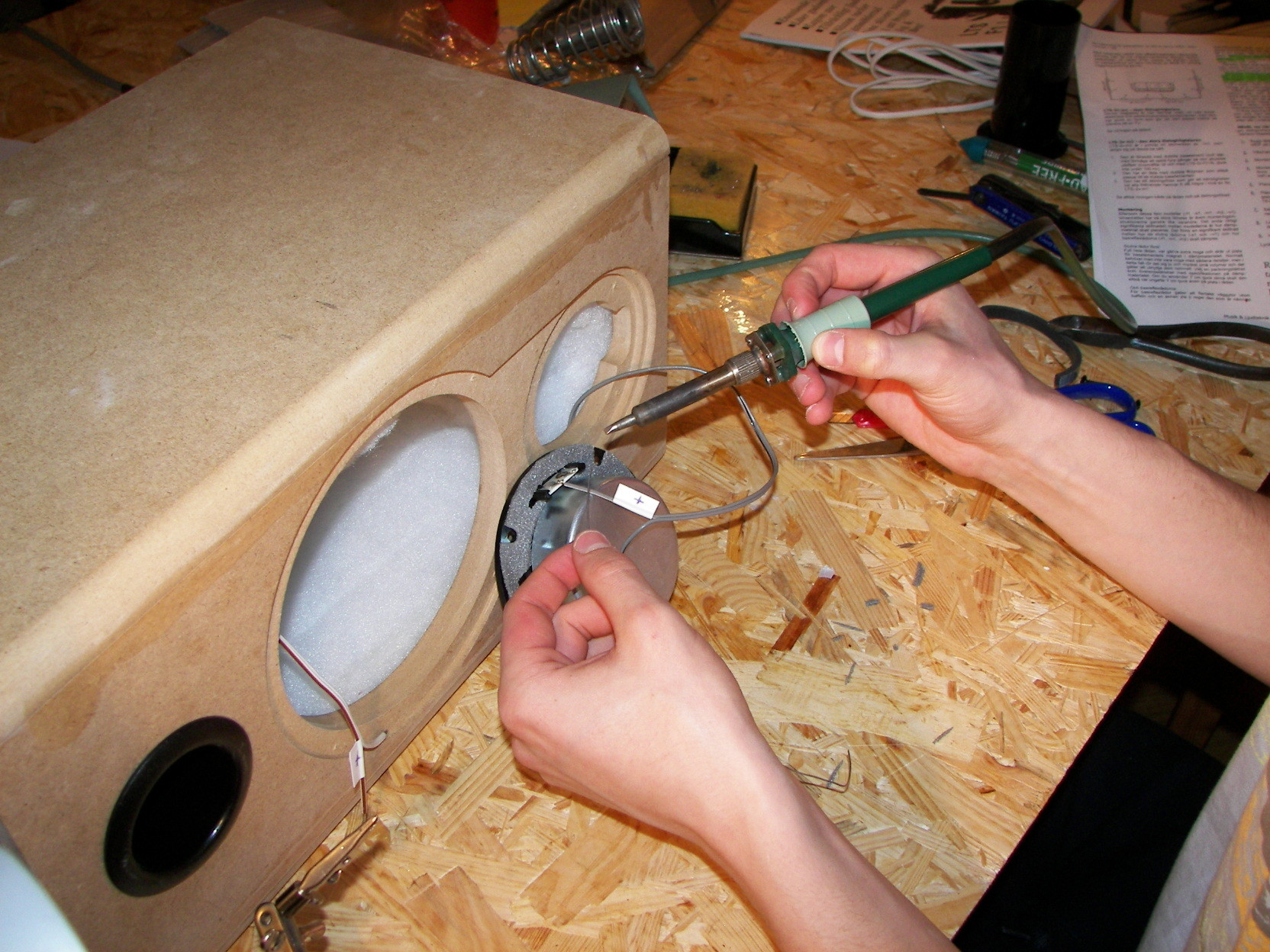

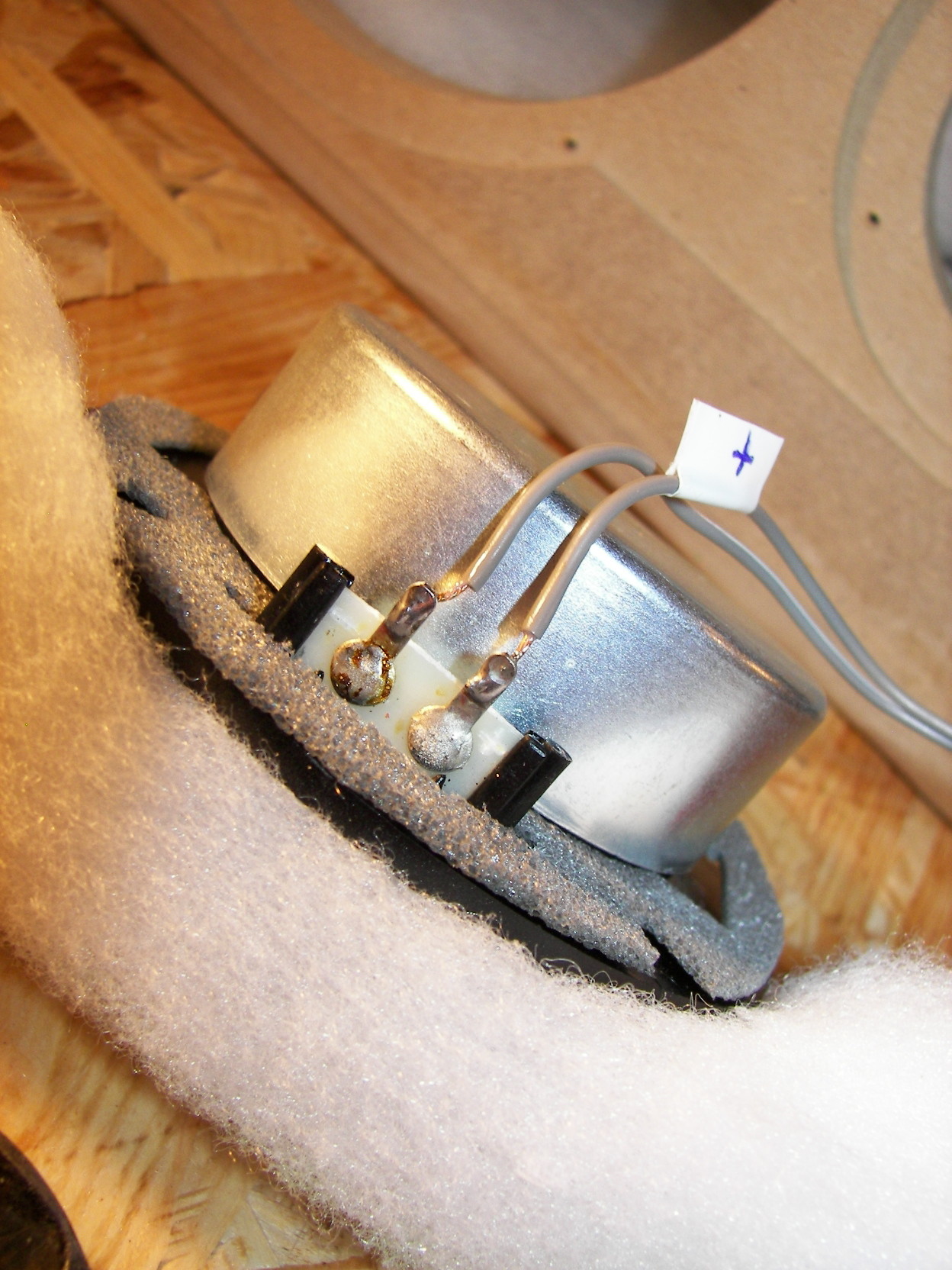

Fastlödning av kablar till diskanten
Det börjar arta sig ! (2008-03-19 17:38:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Närbild!
(2008-03-19 17:40:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2008-03-19 17:41:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

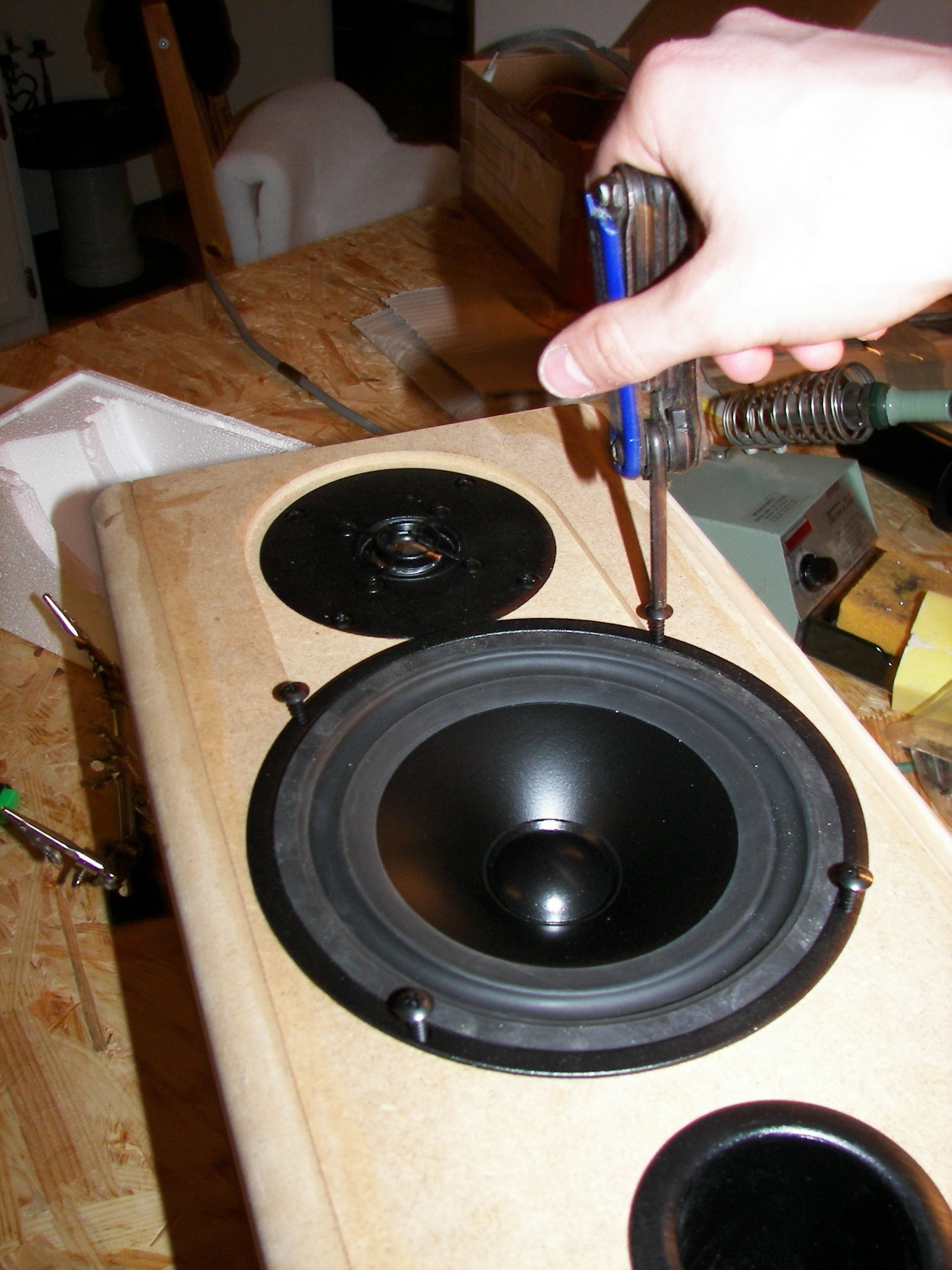

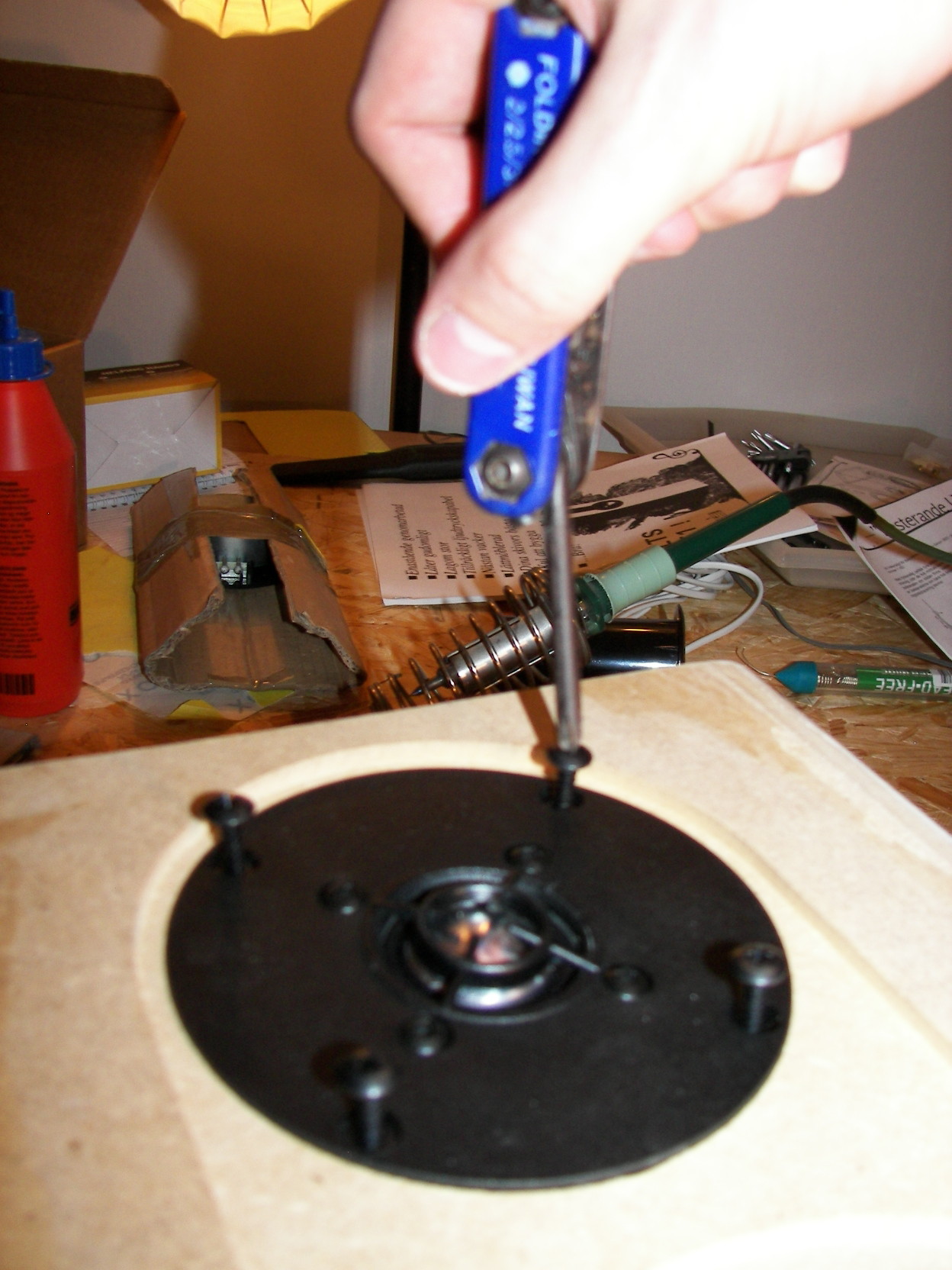

Fastskruvning av diskanten
Ursäkta för dålig bild. Fick visst skärpan på lödkolven istället. (2008-03-19 17:43:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

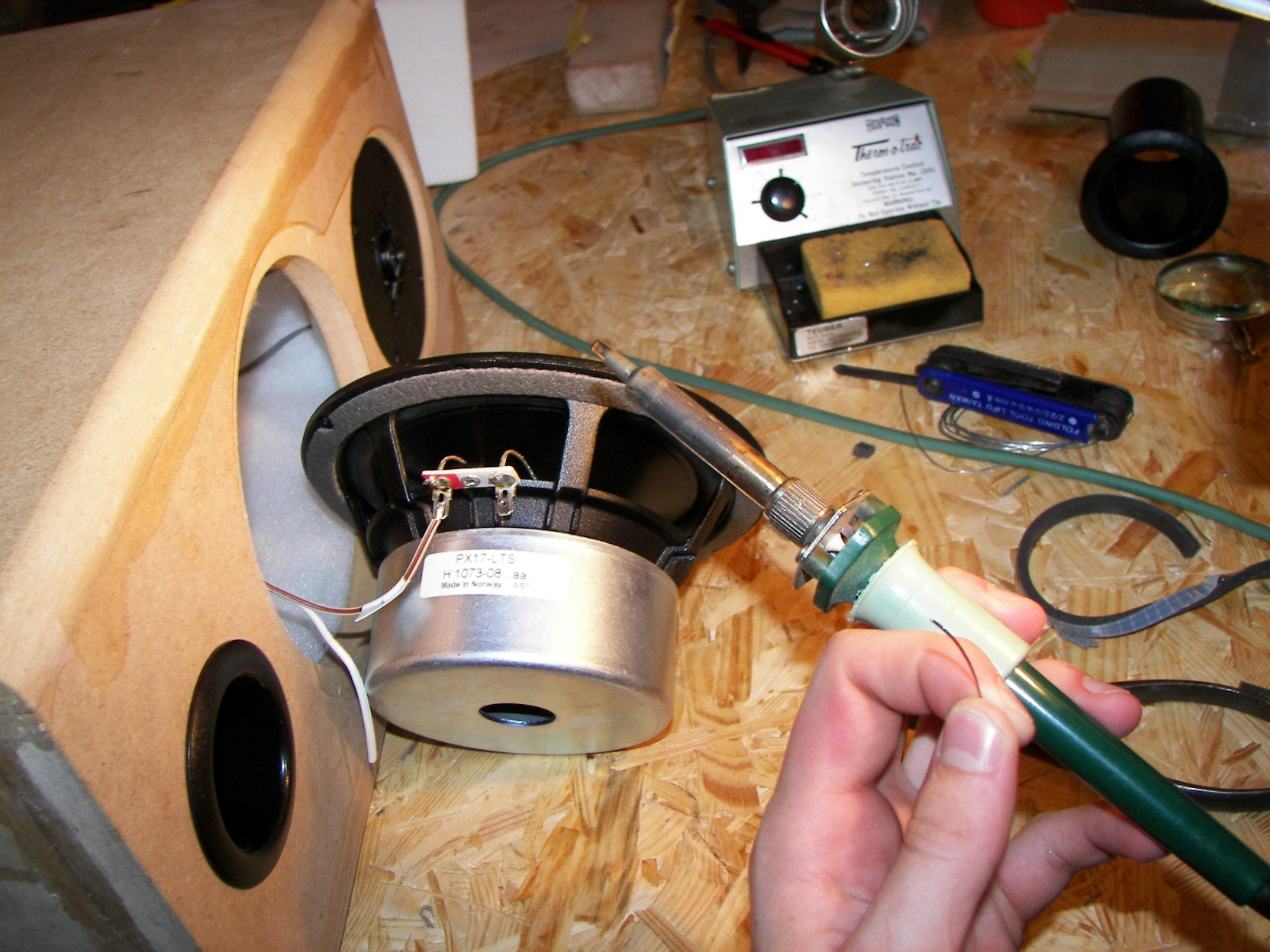

Dags att löda kablarna till basen också!
(2008-03-19 17:45:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2008-03-19 17:46:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

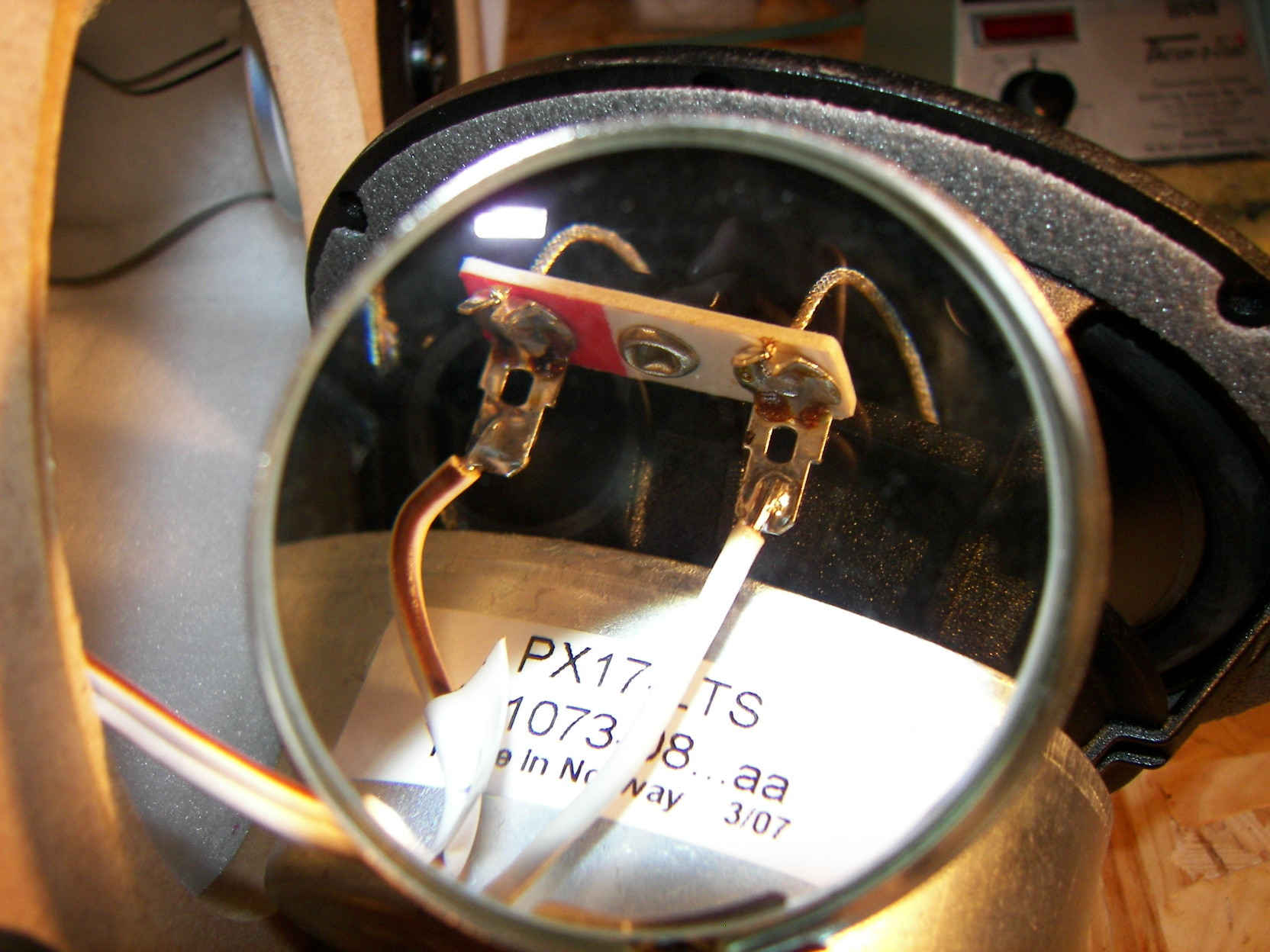

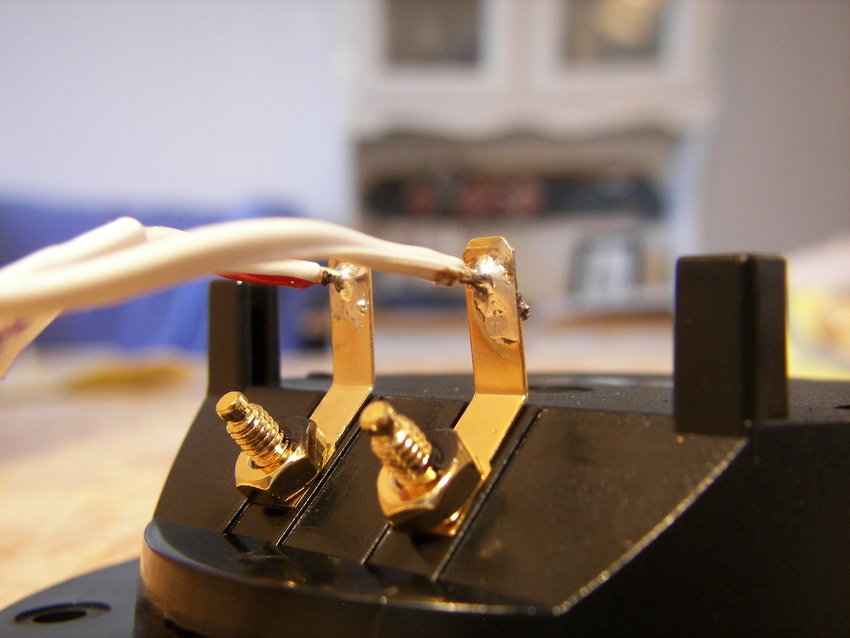

Närbild av lödningar på Bas/mellanregistret
Nybörjarlödningar :D (2008-03-19 17:49:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Fastskruvning av Bas/mellanregistret.
Nu är det nära :D

Snart är det provspelning av "en" högtalare. (2008-03-19 17:51:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

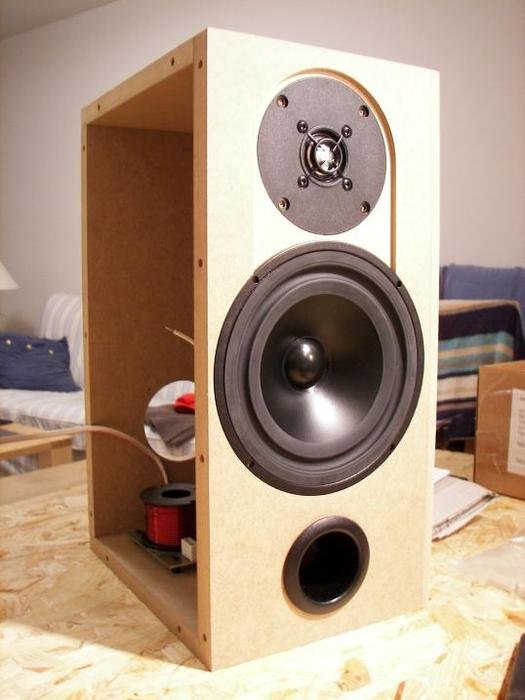

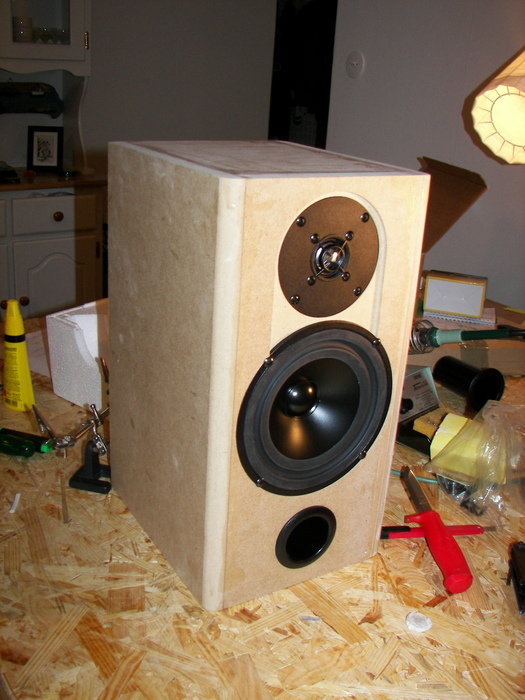

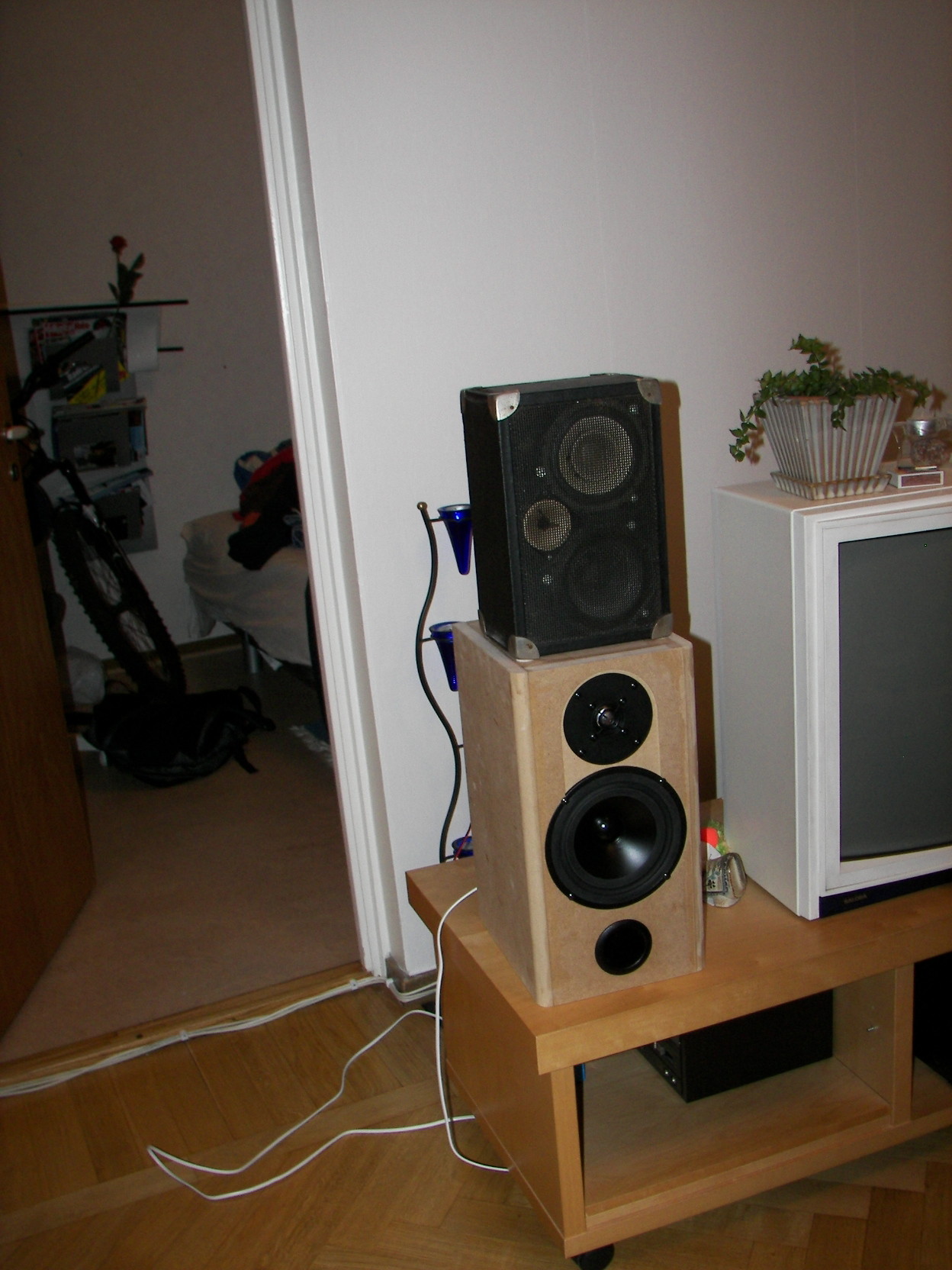

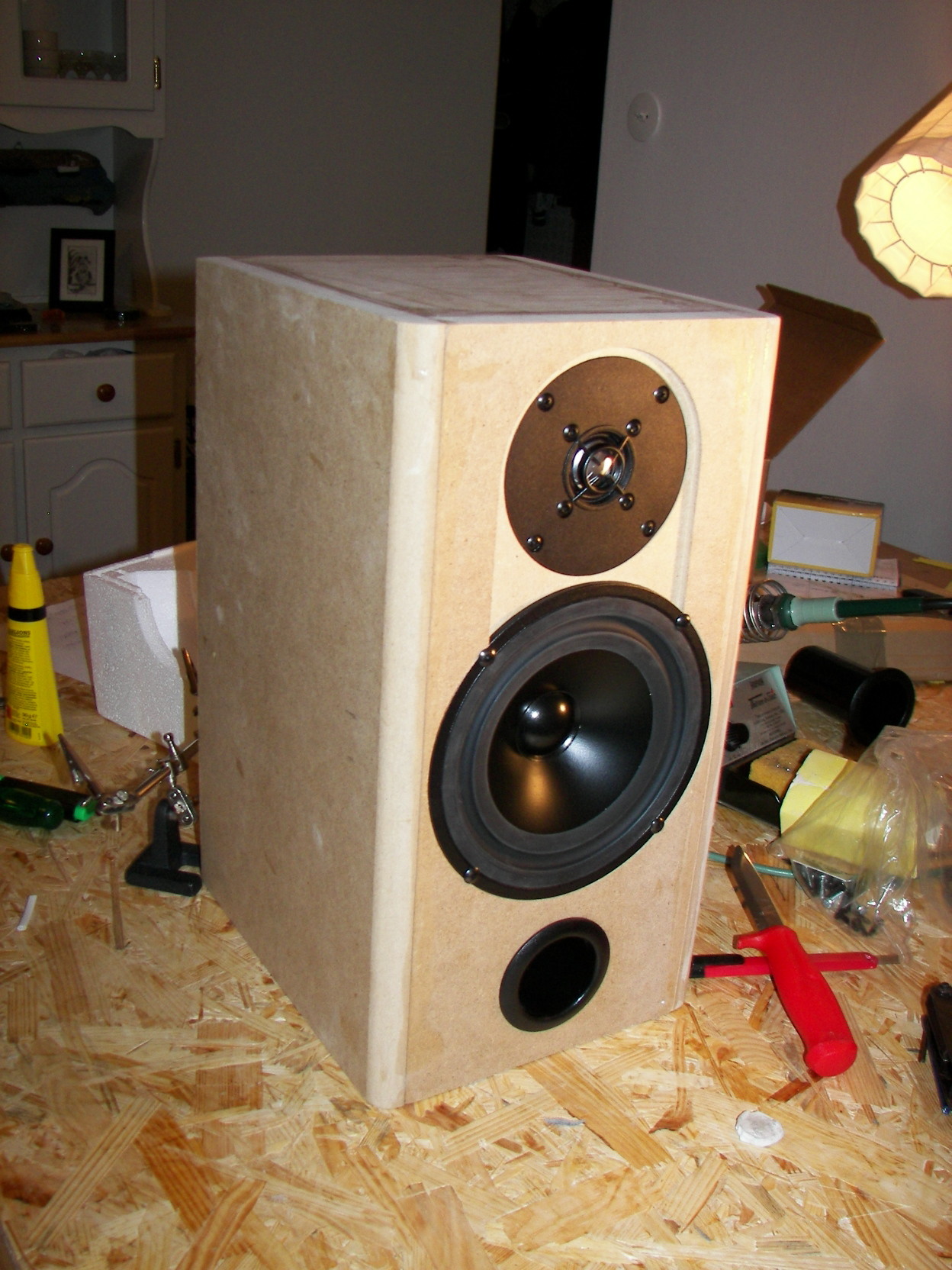

Nu vart första högtalaren klar! Jippi
Jippppppppi..... Äntligen :D

Ytbehandling kommer ske senare när jag orkar... skall snart påbörja den andra högtalaren.

Kommentera gärna! (2008-03-19 17:53:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Provlyssning
! Dem fungera.... provspelning gent emot några gamla högtalare, Wow....

Är inte riktigt van vid bra ljud så jag inte inte så mycket att tilllägga.. men i mina öron lät dem mjukt och neutralt *ofärgat .

Men dem drevs på en gammal technics

Längtar tills båda högtalarna sprider ut sig neutralt ljud.
(2008-03-19 17:55:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dags att påbörja den andra högtalaren.
(2008-03-28 14:13:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2008-03-28 14:16:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

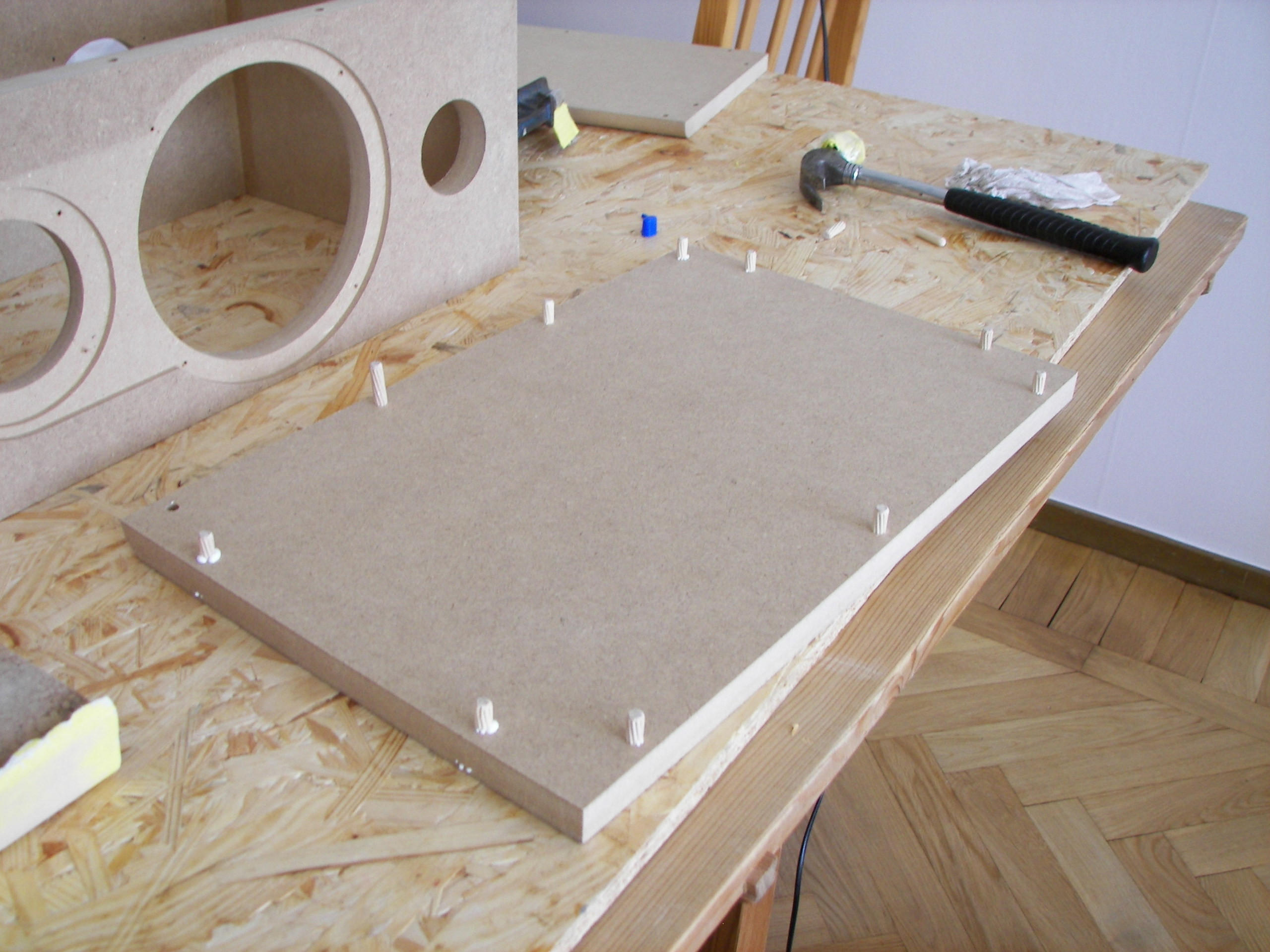

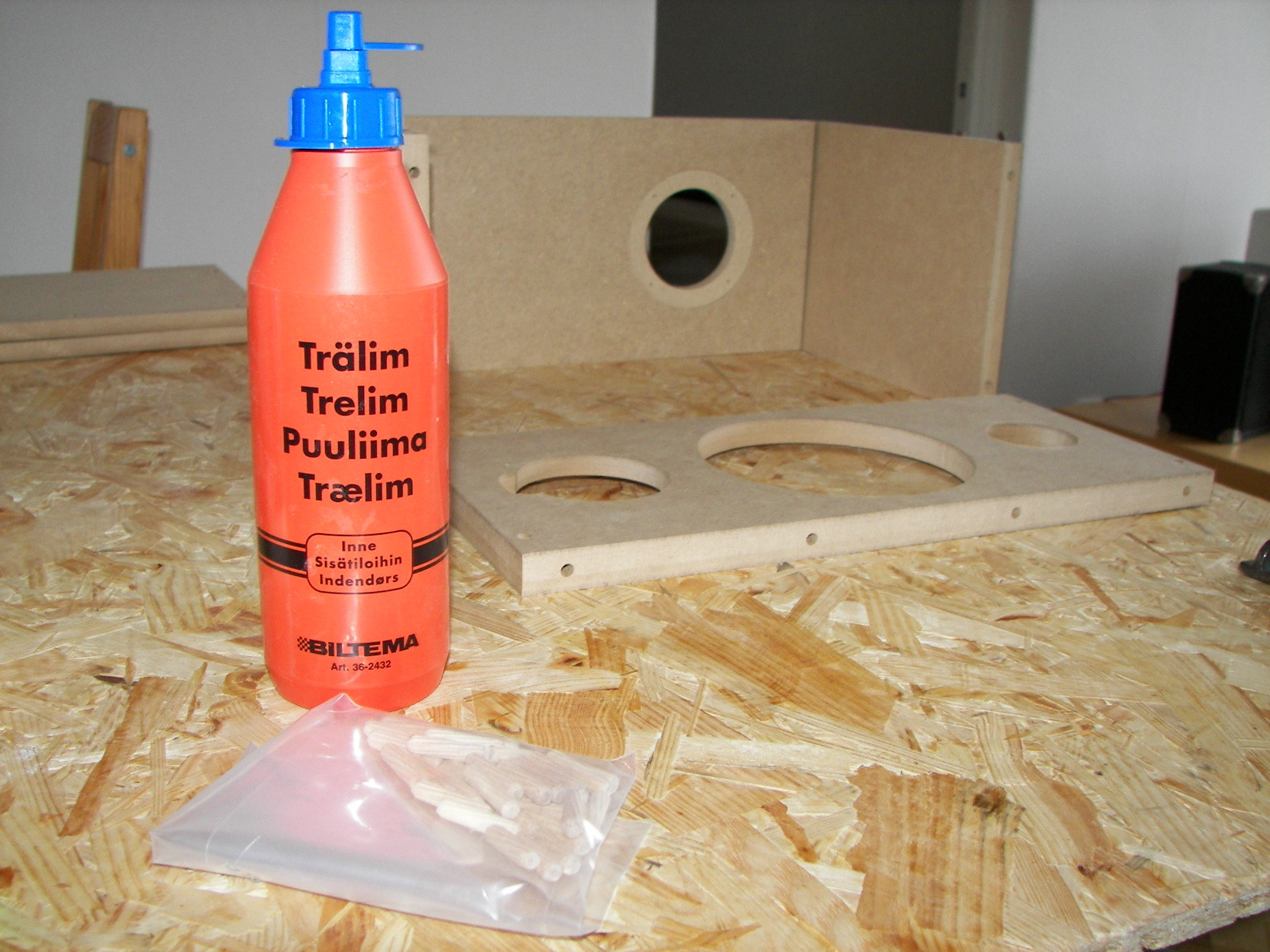

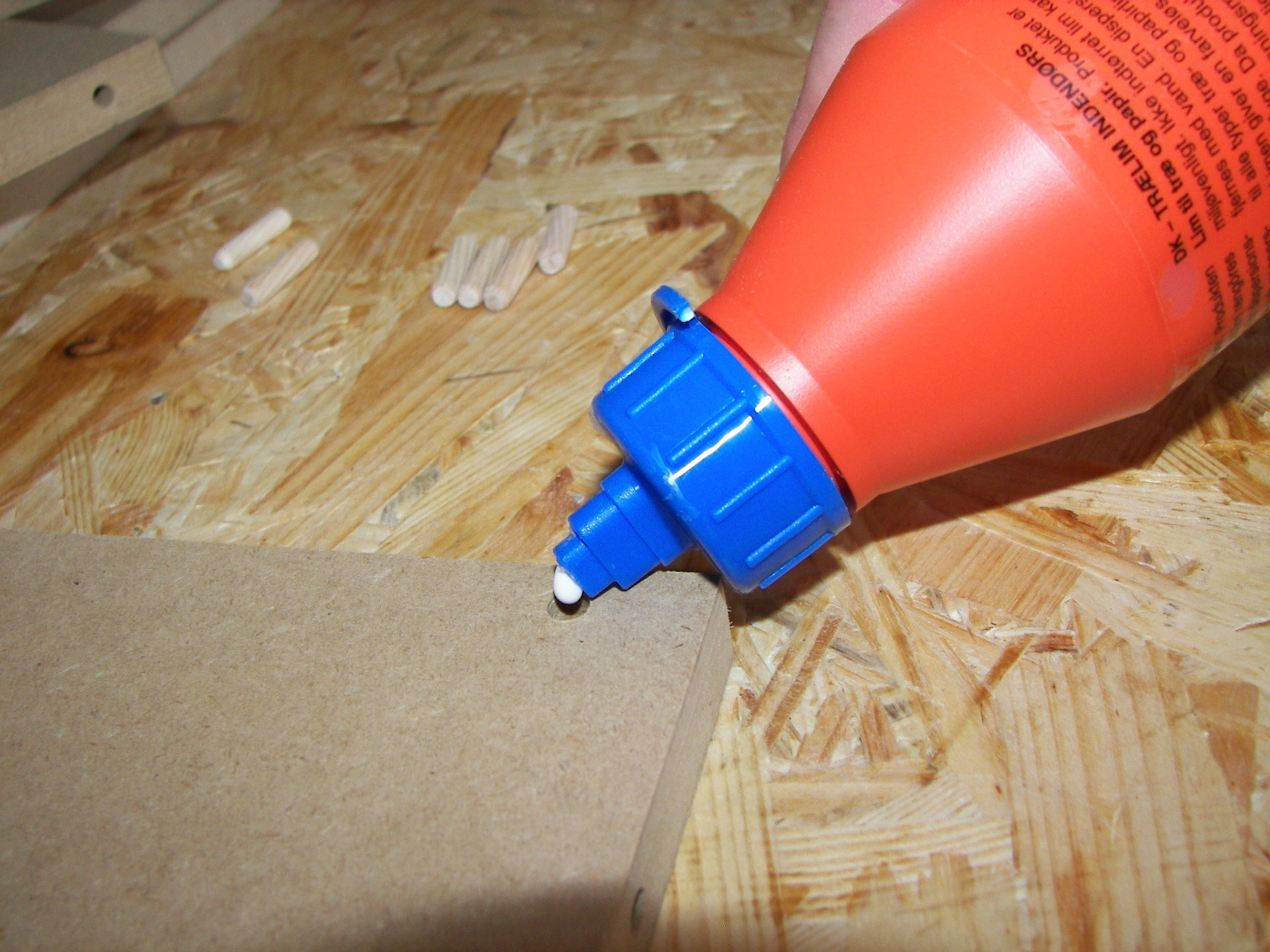

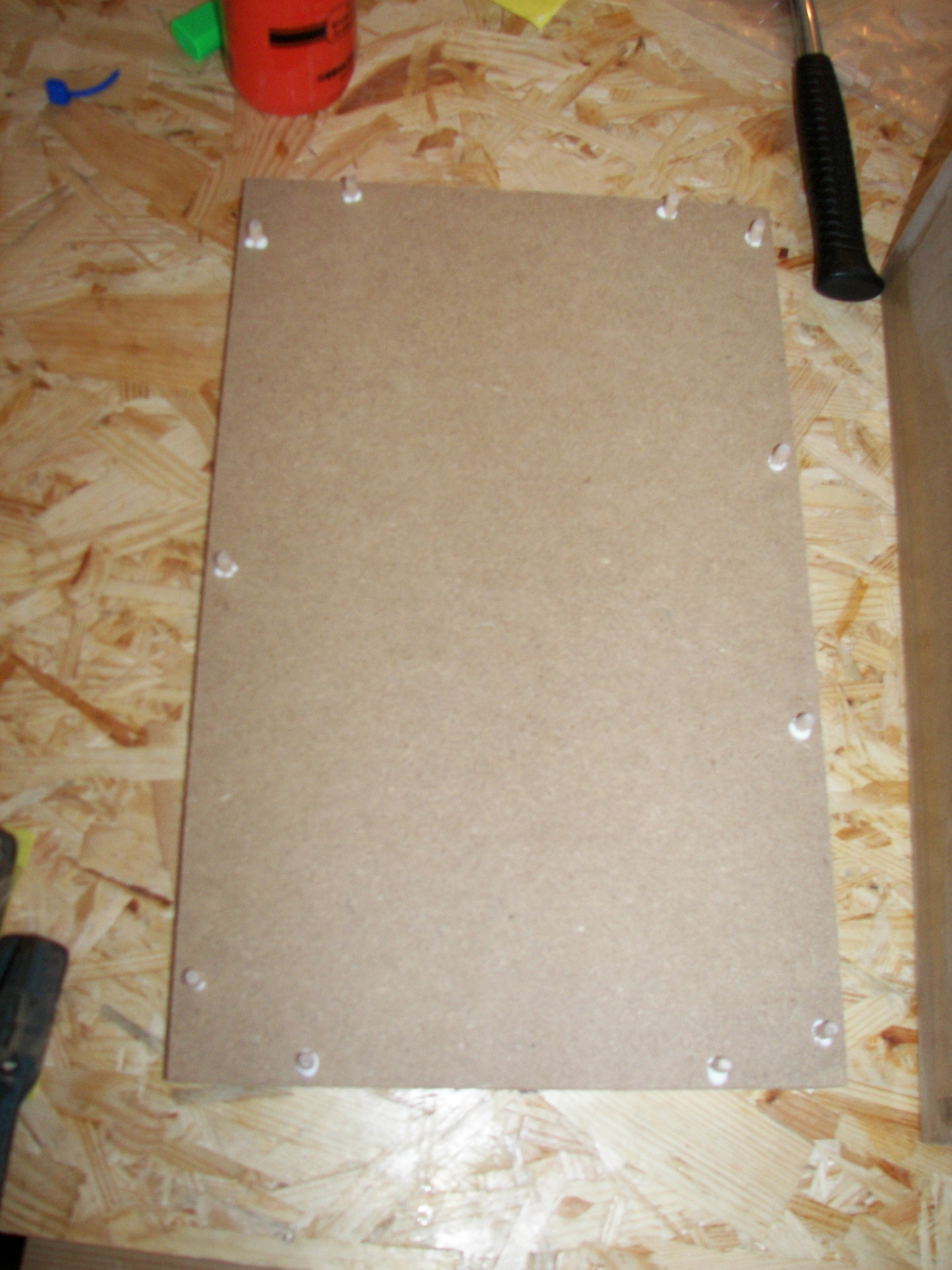

Lägger i lim i det förborrade hålen, detta gör jag för att träpluggen skall sitta ordentligt. (2008-03-28 14:26:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

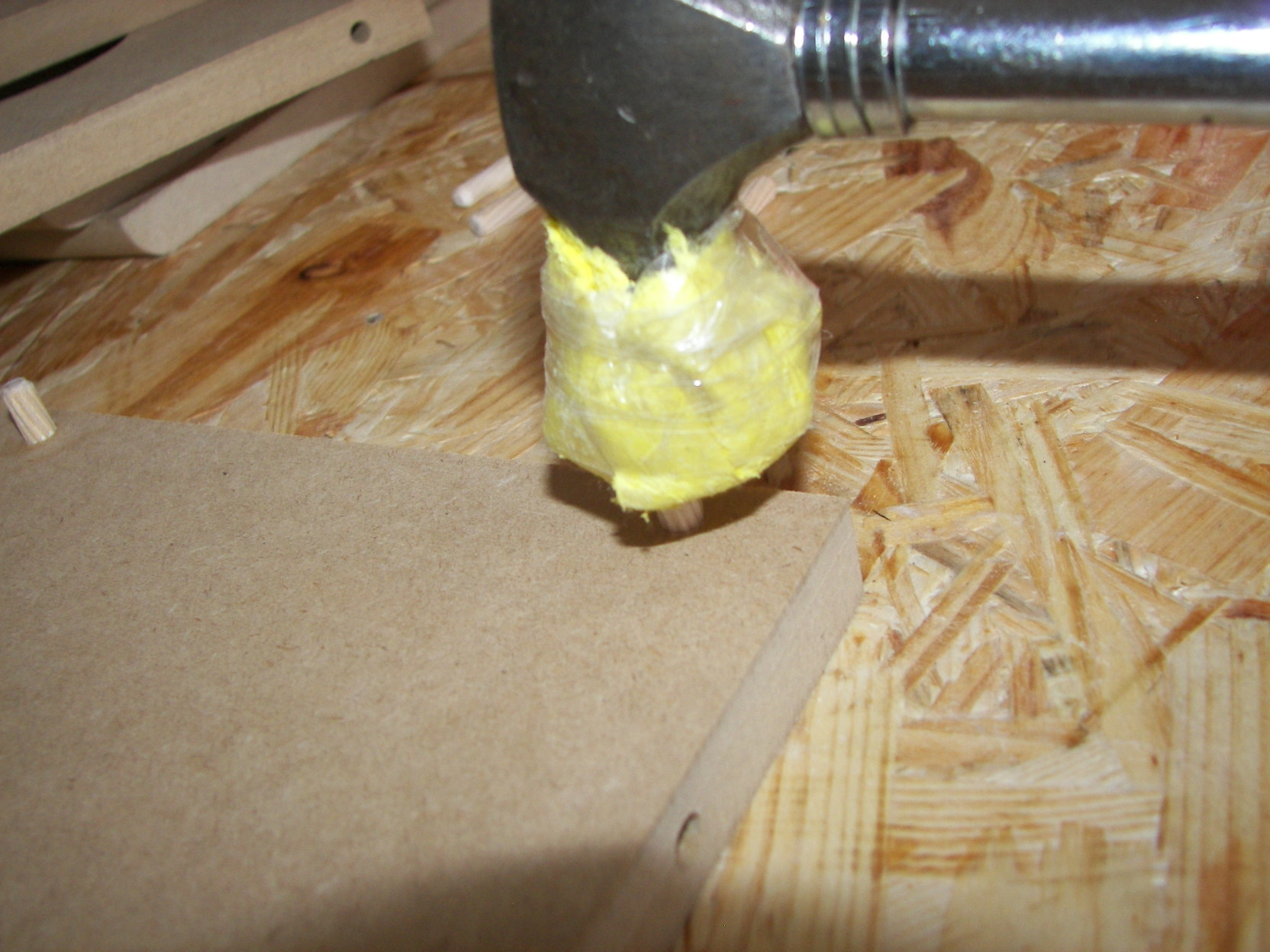

Här slår jag ner träpluggen lite lätt med en hammare som jag har försett med tejp och en bit från en diskstrasa, detta var mit lilla hemma mek pga av jag inte hade någon gummiklubba etc. (2008-03-28 14:54:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

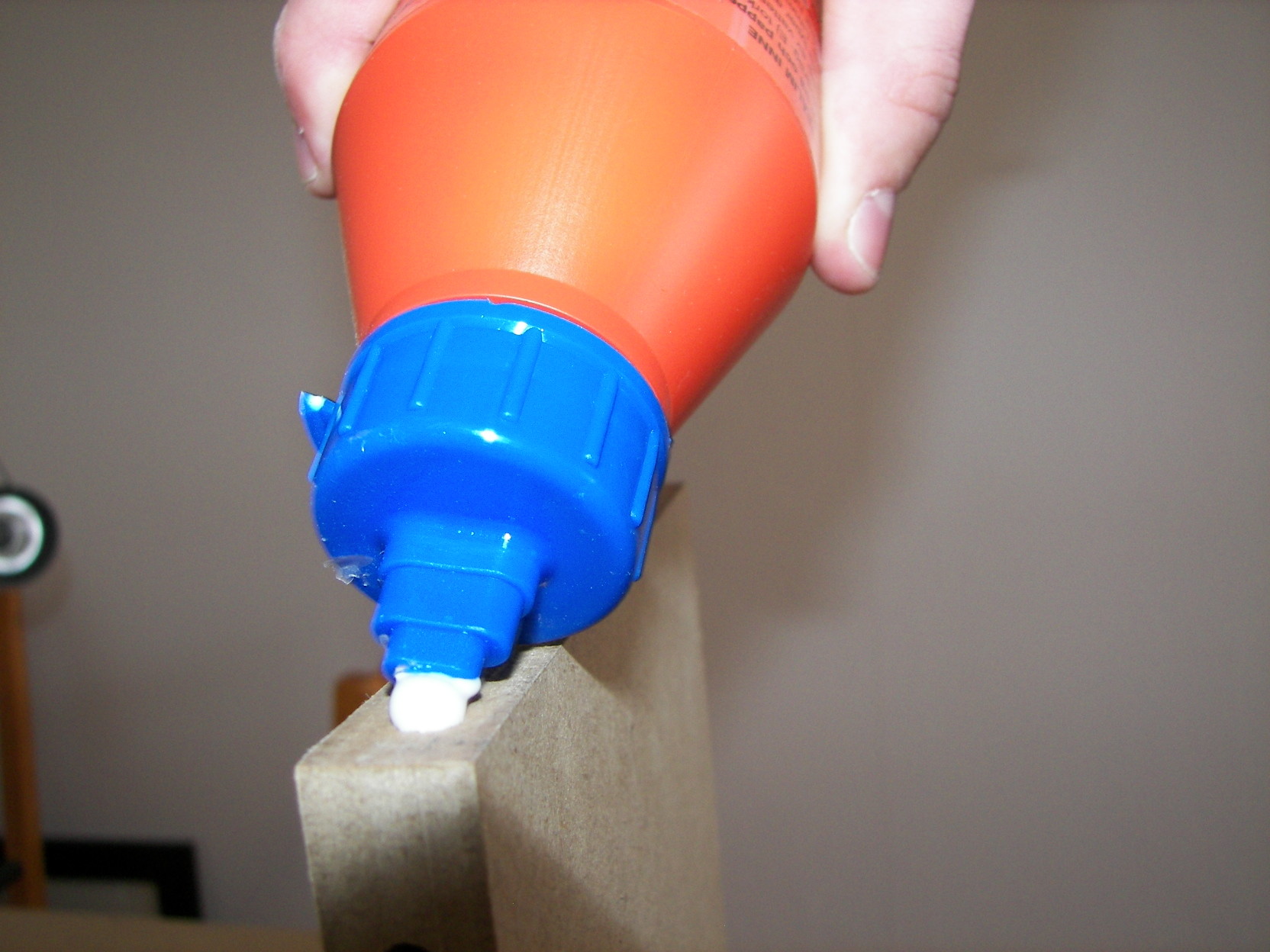

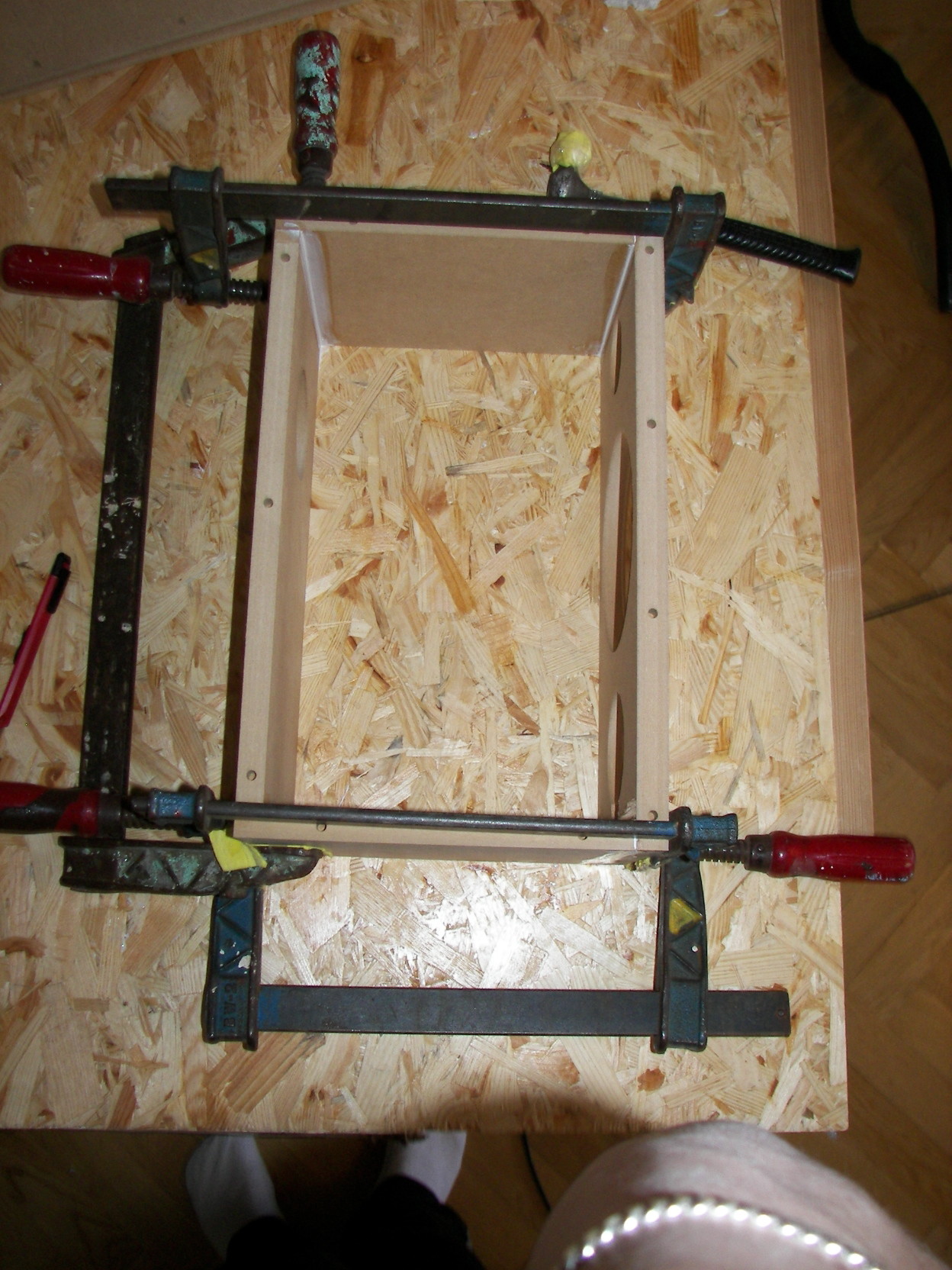

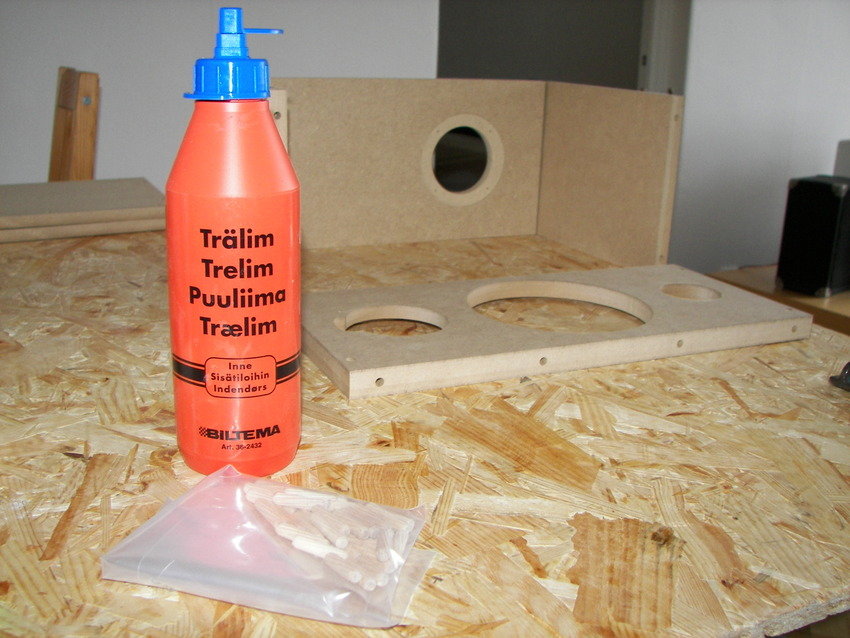

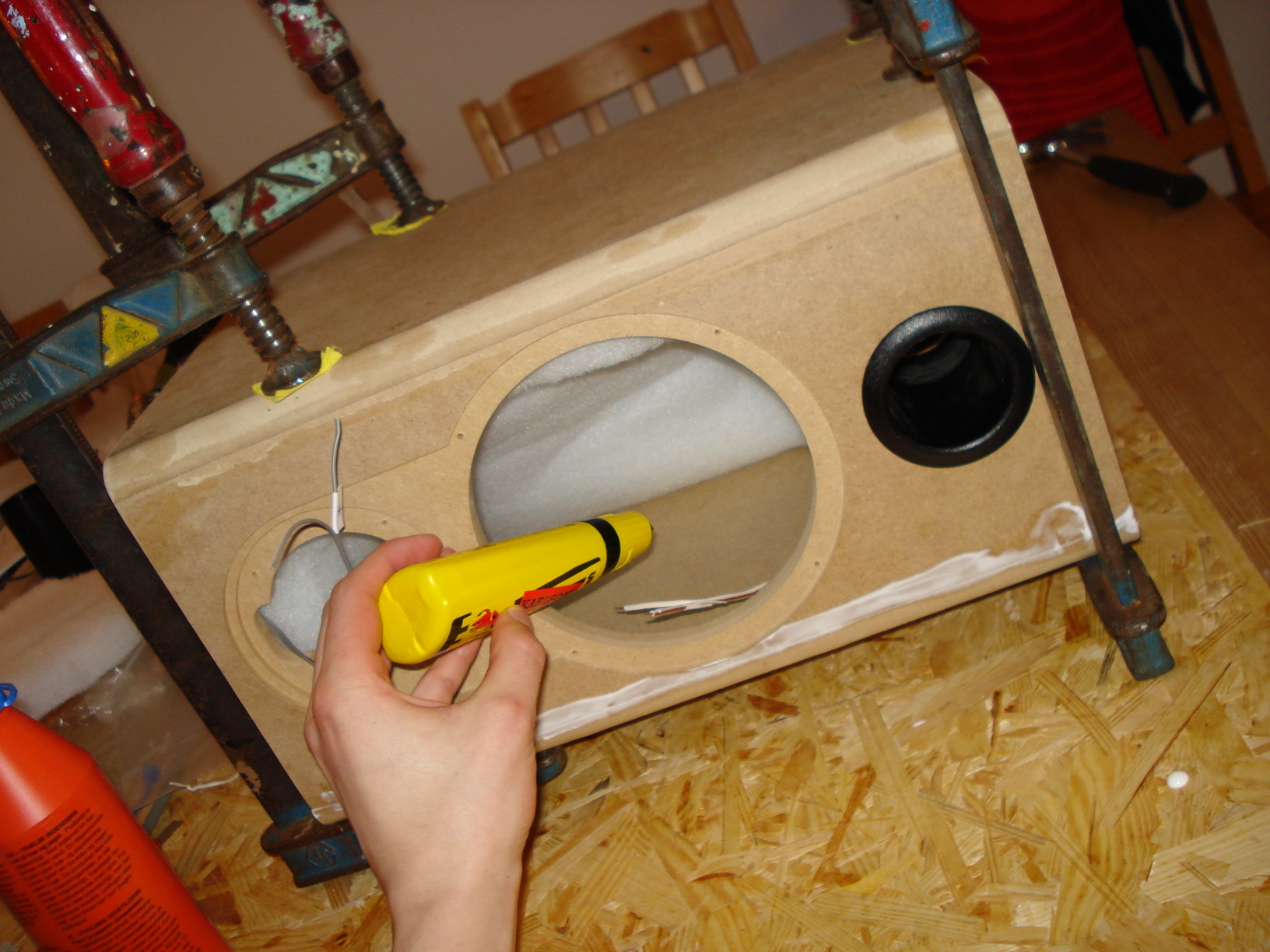

Snåla inte på limmet!
Istället för hålla på att täta efter med silikon etc.. så räcker det med att dra rejält med lim... det fungerar lika bra.

Förutsättningar är att man har tillgång till tvingar etc så du får tryck på delarna direkt och limmet kan verka. (2008-03-28 14:57:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

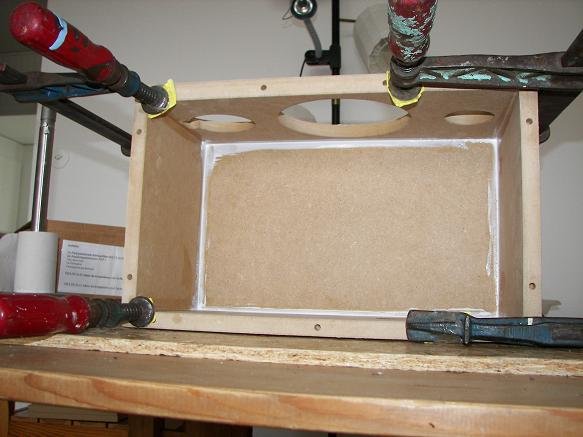

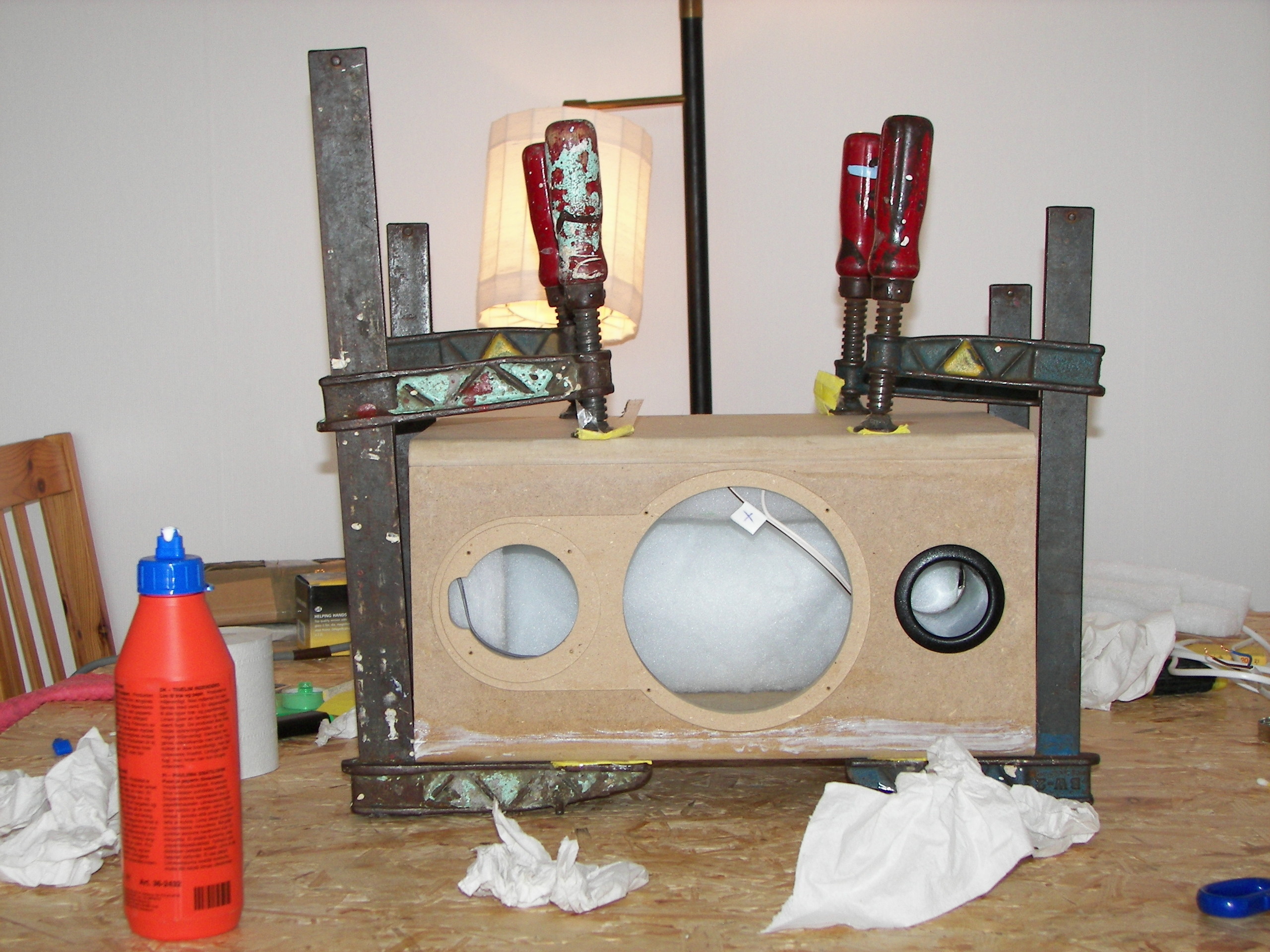

Snåla inte på limmet, men överdriv inte heller.
(2008-03-28 15:00:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

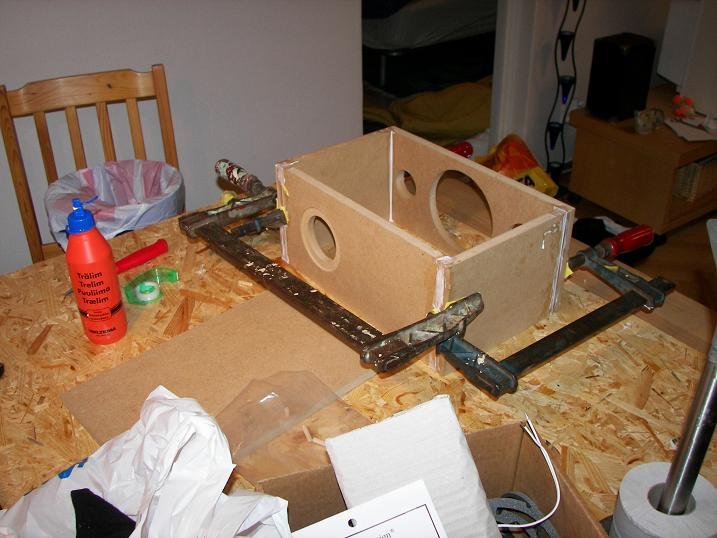

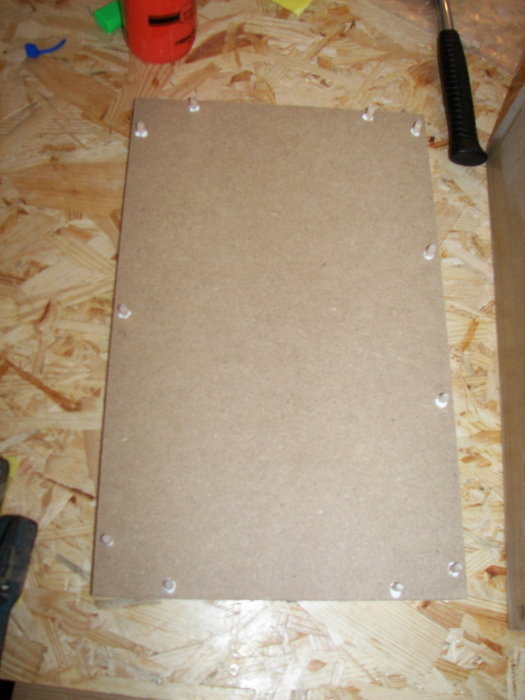

Topp och baksida ihopsatta
Nu var det bara att fixa resten under ca 5 min det delar som jag satte ihop var..

Baffeln,botten,topp,baksida... se nästa bild *nedan. (2008-03-28 15:02:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

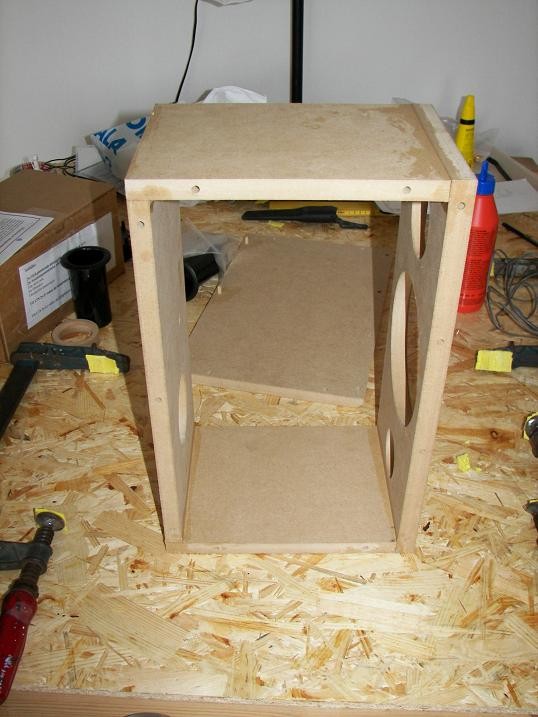

Nu var det bara att vänta några timmar på att limmet skulle torka, så jag kunde börja slipa ner lite kanter etc. (2008-03-28 15:17:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2008-03-28 15:49:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2008-03-28 15:52:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

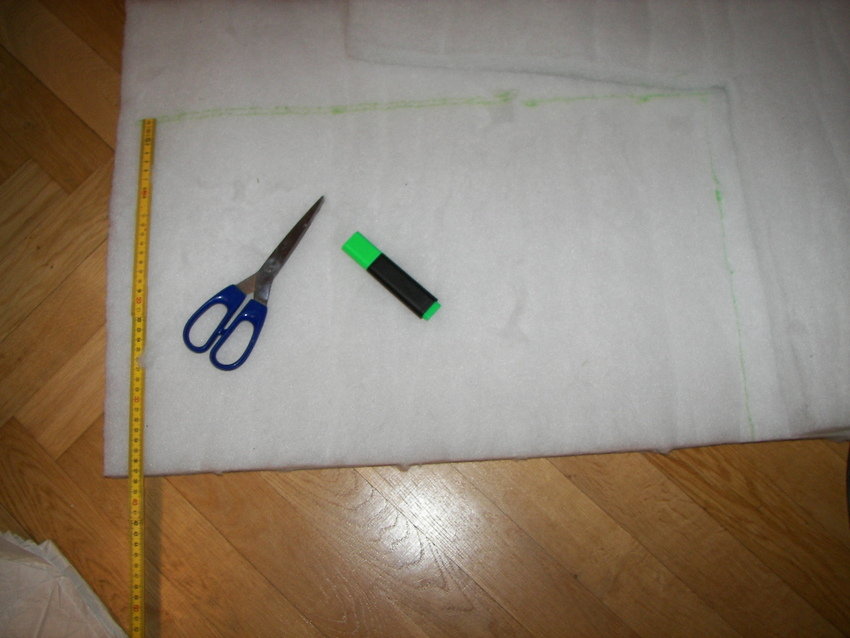

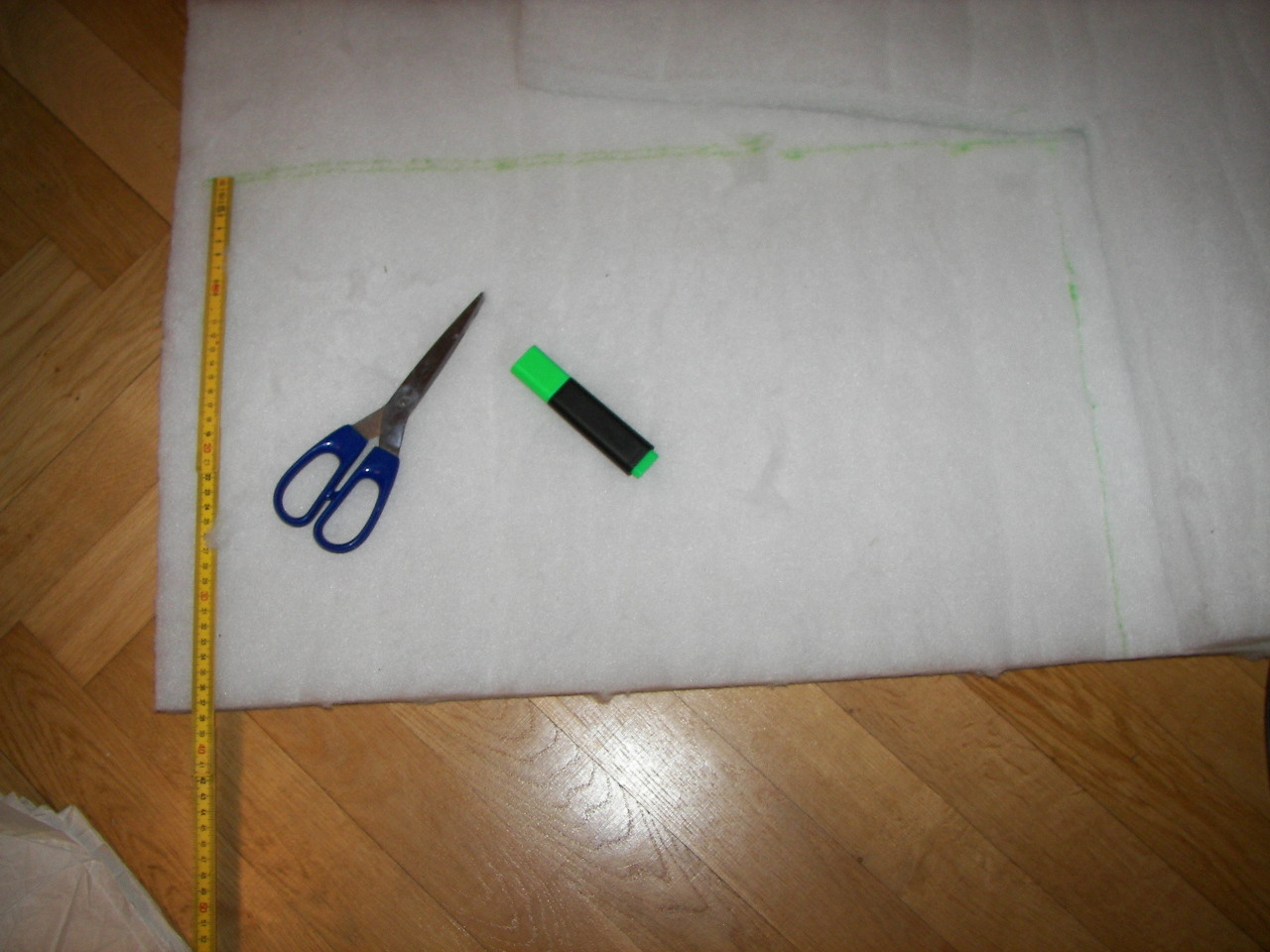

Utklippning av av isolering
(2008-03-31 19:50:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

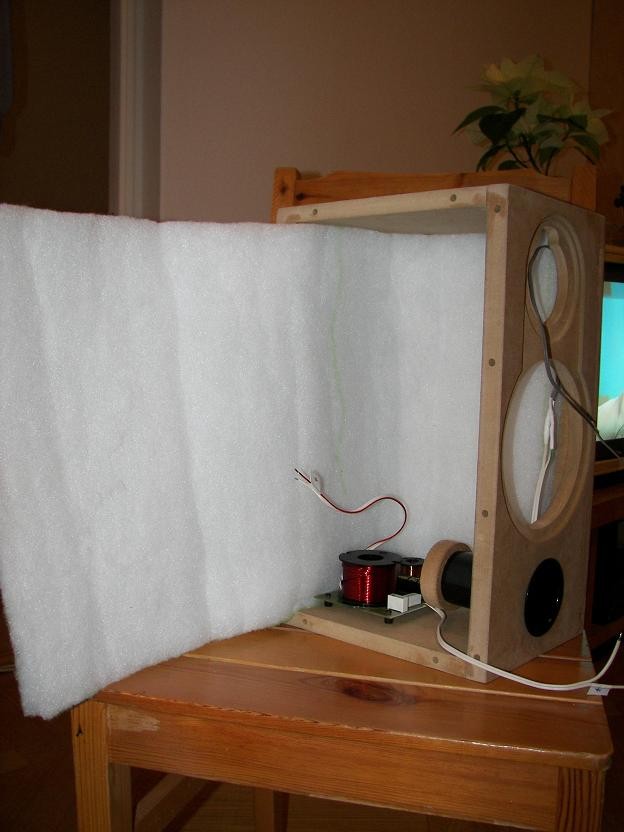

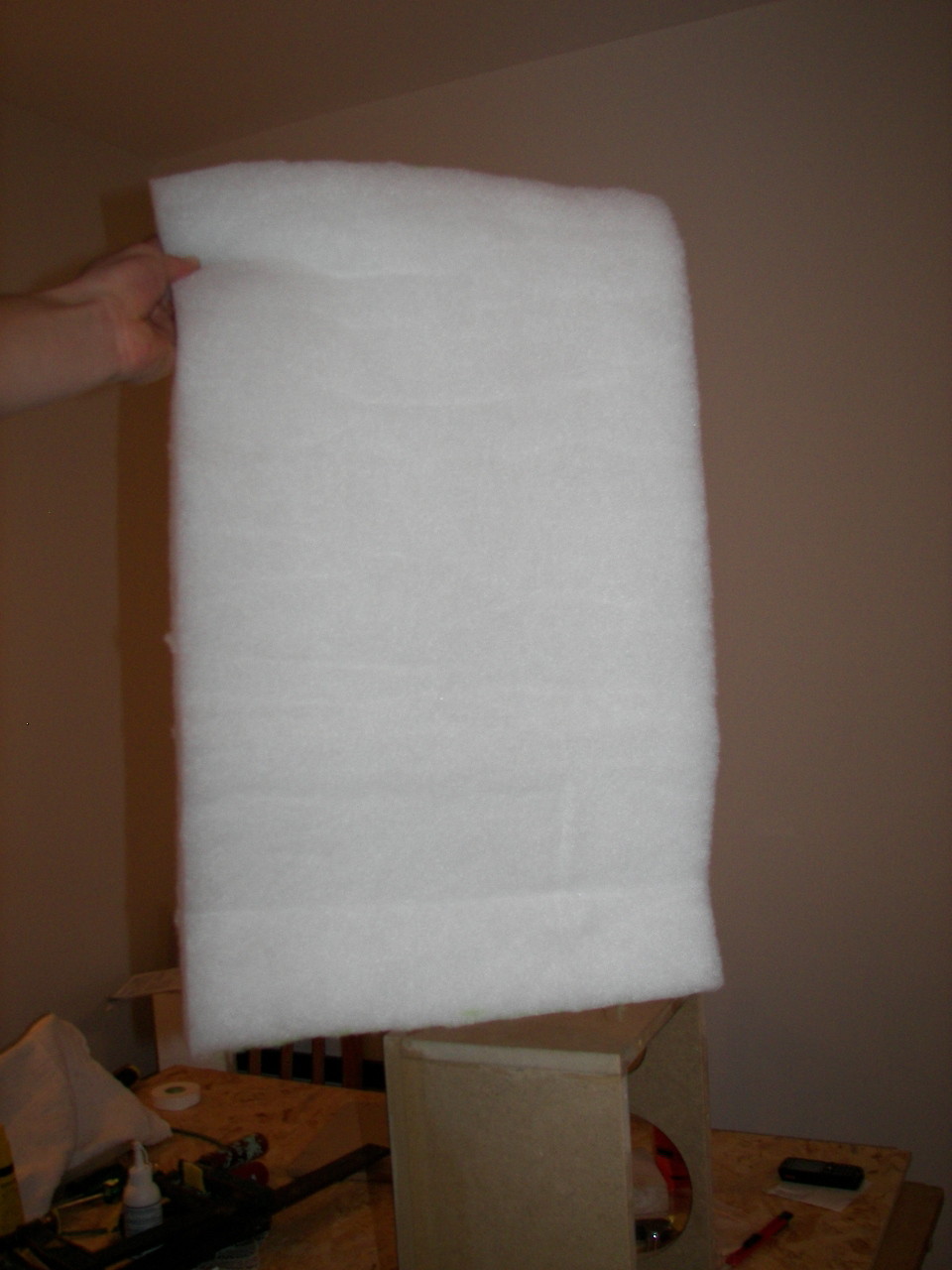

Detta material kommer att ligga överst i lådan bakom diskanten för att det skall bli luftigare ner till för att basen tryck skall får arbeta fritt utan att det studsar på några onödiga ställen. Denna del var i (B*H*D) 1,18dm * 2.5dm * 1.18dm (2008-03-31 19:52:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Nu var det dags att klippa ut det material som skall sitta på baksidan och båda sidoväggar. (2008-03-31 19:56:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2008-03-31 20:01:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2008-03-31 20:02:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

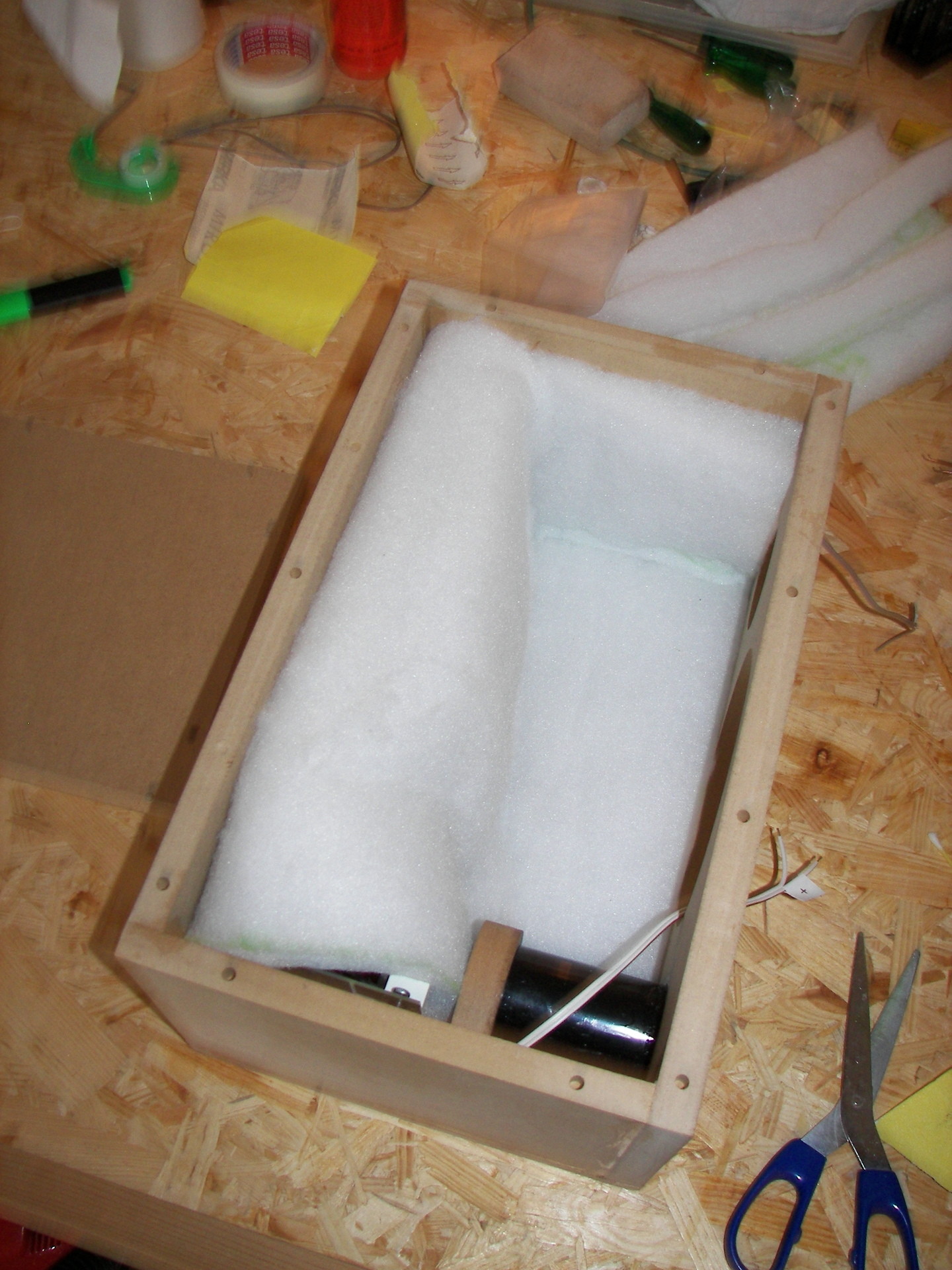

Nu har jag klistrat fast isolerings materialet.
(2008-03-31 20:05:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Nu var det dags att pressa fast den sista sidoväggen
(2008-03-31 20:08:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Nu vart sista sidoväggen på plats nu var det bara att vänta på att det skulle torka
Nu börjar det dra sig mot sitt slut. (2008-03-31 20:11:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

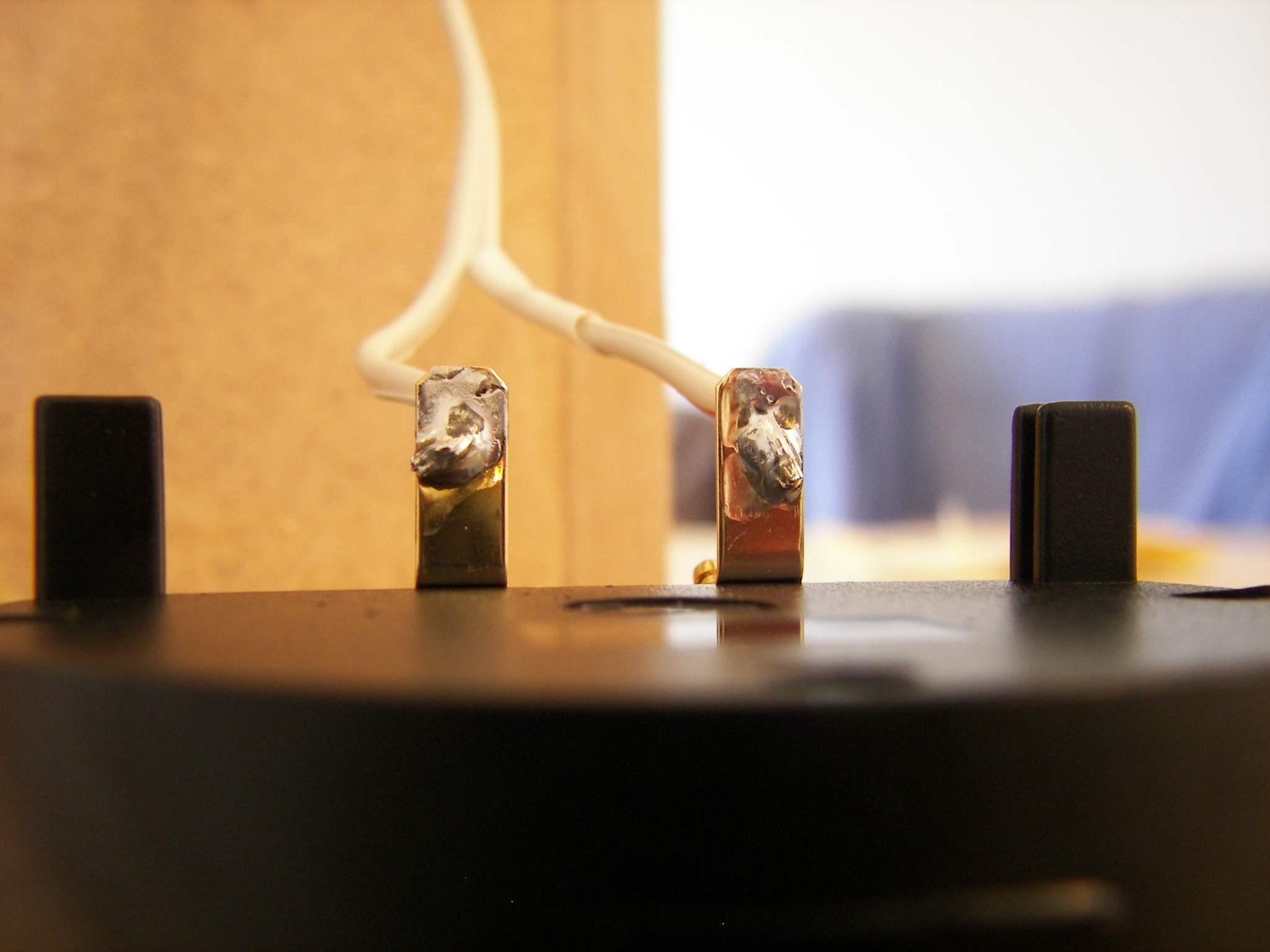

Närbild på nybörjarlödning av terminalen
(2008-03-31 20:18:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2008-03-31 20:22:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Halv dassig bild på terminalen
(2008-03-31 20:25:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

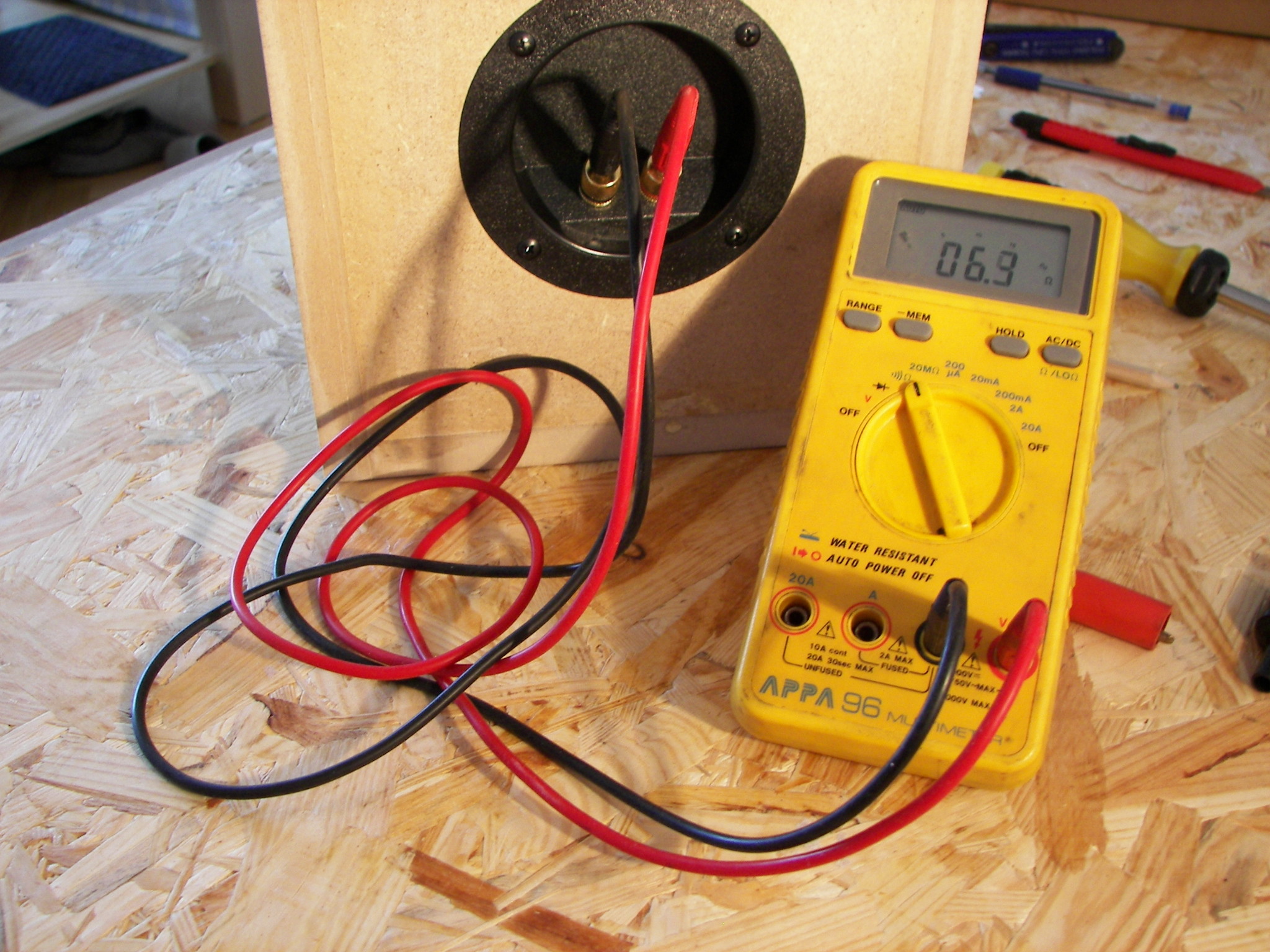

På bilden ser ni en multimeter
Detta testet mätar jag i ohm för att kontrollera att inte något har gått snett och mätarn visar 6.3-6.4ohm som är helt ok med tanke på att 0ohm hade vart galet.. då det kan skada förstärkaren och att jag har gjort något fel med lödningarna eller om filterna inte är korrekt ihop löda. (2008-03-31 20:28:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

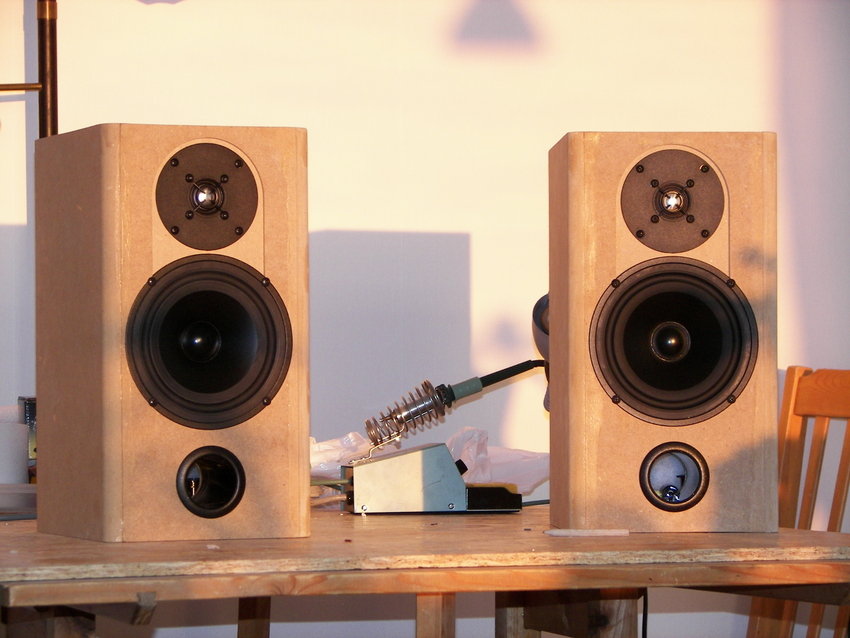

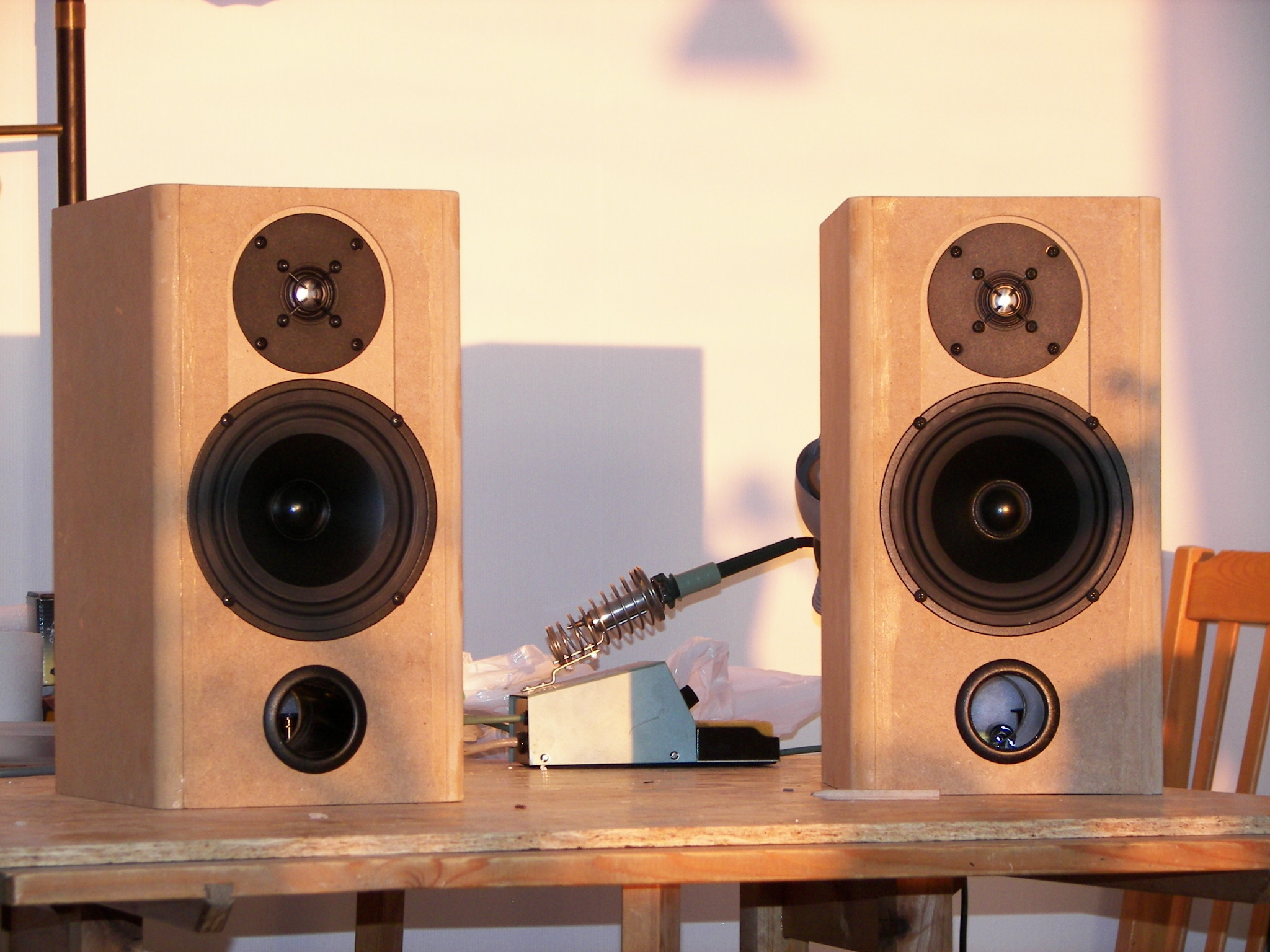

Nu vart dem färdiga Ytbehandling kommer senare..
Är helt klart nöjd med bygget etc..

Hoppas det har varit ok bilder för er som var intresserade.

Förstärkare är påväg *XTZ Class A-100 D II (2008-03-31 20:39:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
