Lite bilder från tillverkningen av en TV-bänk och uppdatering av TVn.
Uppdatering 25/4-07: TACK SÅ MYCKET för alla fina kommentarer och betyg. Det är jättekul att Ni gillar bygget. Jag håller på att mecka med en ritning som jag kan lägga upp här och dela med mig av. Materialkostnaden är ca 5500kr, jag har tänkt bryta ner kostnaden så det går att se vad som kostar hur mycket. :) Uppdatering på detta kommer också. En sak att tänka på är tiden det tar att bygga en möbel likt den här. Jag har… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder

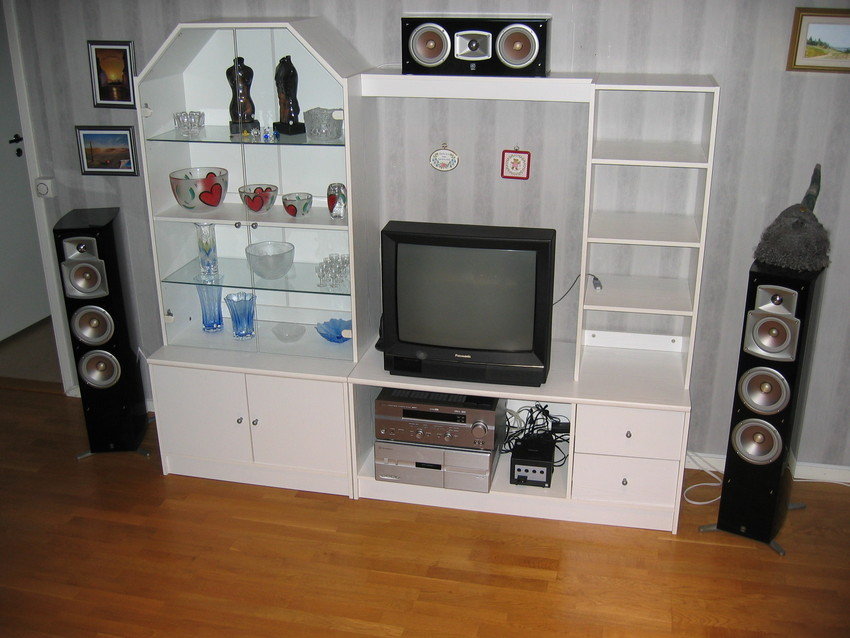

Detta kändes lite tråkigt
Jag tyckte att TV-bänken och tjock-TVn kändes lite 1990-tal så det var dax att göra något åt det. (2007-04-19 23:48:10)
Jag tyckte att TV-bänken och tjock-TVn kändes lite 1990-tal så det var dax att göra något åt det. (2007-04-19 23:48:10)
Produkter på bilden:

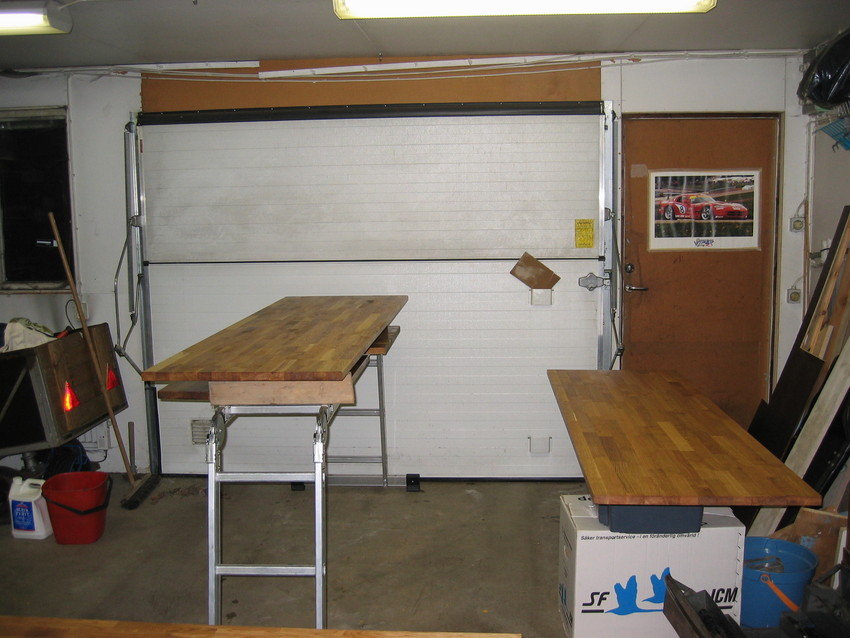

Ekskivor inköpta
Var på Silvan och köpte köksbänkskivor i massiv obehandlad ek. 610mm breda, 26mm tjocka. De sågade ut delarna med mm-precision i butiken vilket rekommenderas skarpt.
Ritning gjorde jag själv, även den med alla mått med mm-precision.
De delar som syns på bilden är de som Silvan sågade upp, resten är sågade jag själv. (2007-04-19 23:50:22)
Var på Silvan och köpte köksbänkskivor i massiv obehandlad ek. 610mm breda, 26mm tjocka. De sågade ut delarna med mm-precision i butiken vilket rekommenderas skarpt.
Ritning gjorde jag själv, även den med alla mått med mm-precision.
De delar som syns på bilden är de som Silvan sågade upp, resten är sågade jag själv. (2007-04-19 23:50:22)
Produkter på bilden:
Produkter på bilden:
Produkter på bilden:

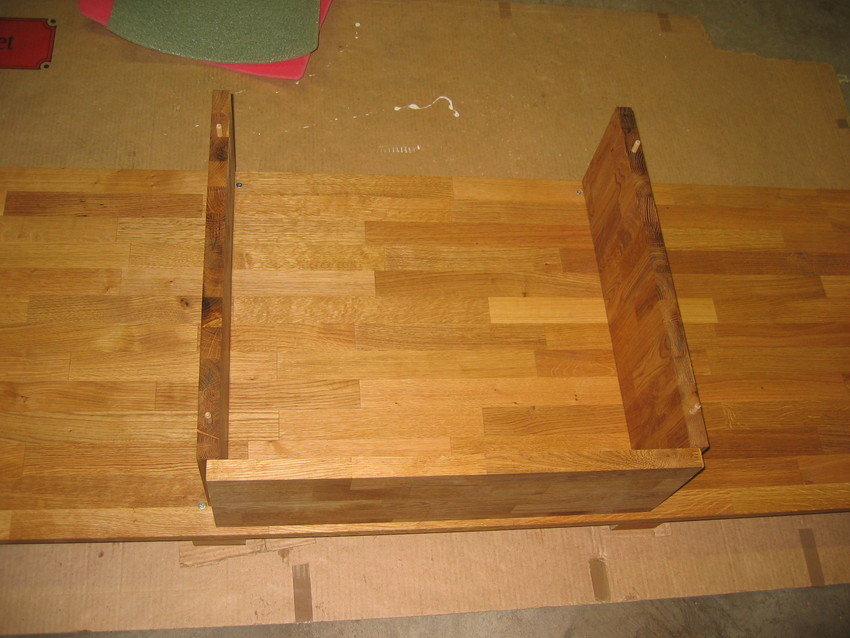

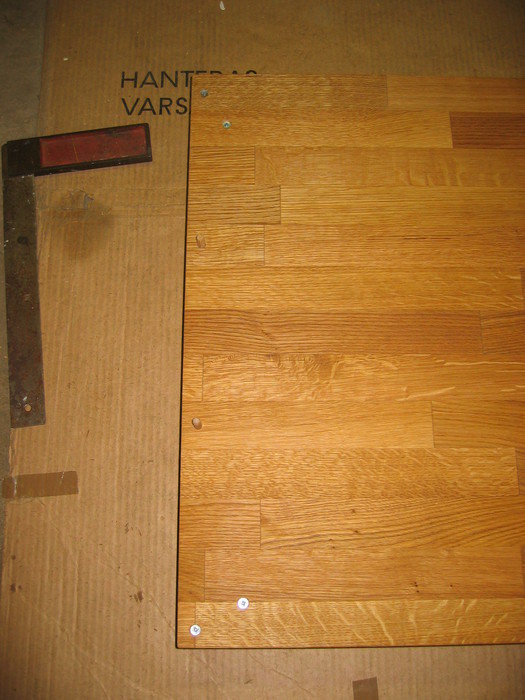

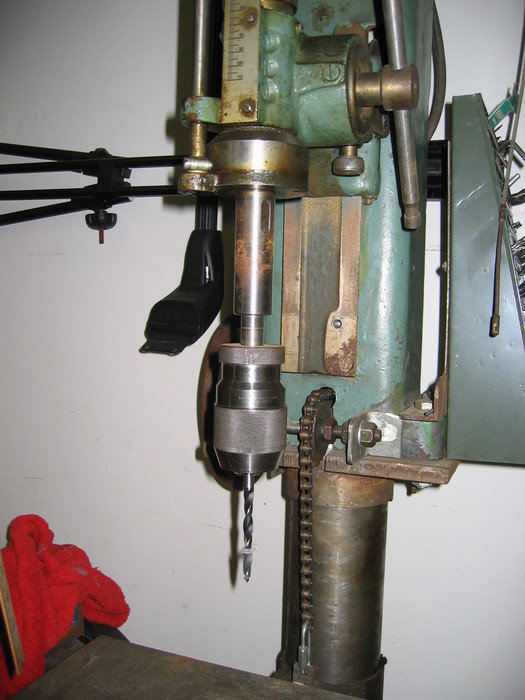

Plugghål borras

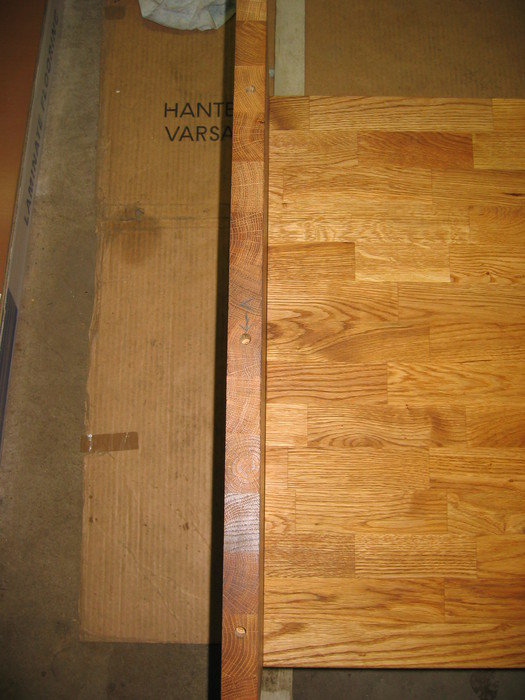

Detta är vänstra sidoväggen framifrån sett. 3 pluggar skall hålla toppskivan utan lim. (2007-04-19 23:58:24)
Detta är vänstra sidoväggen framifrån sett. 3 pluggar skall hålla toppskivan utan lim. (2007-04-19 23:58:24)
Produkter på bilden:

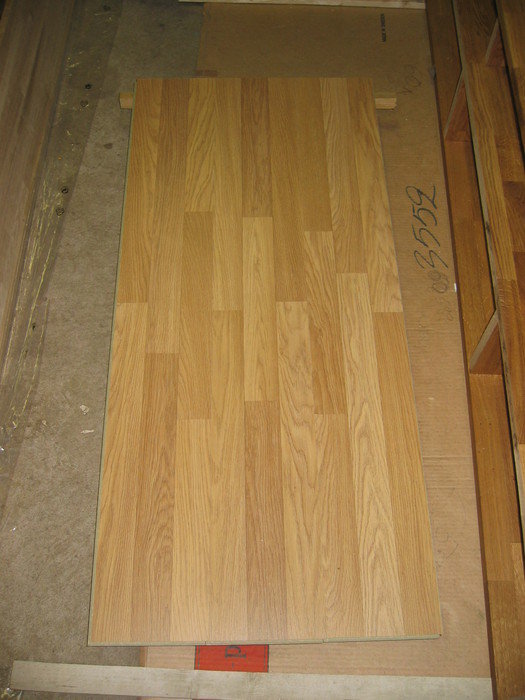

Laminatgolv
Billigt laminatgolv i ek-look limmas ihop för att användas som lådbotten. Det dammar som f*n när man sågar i det... (2007-04-20 00:02:55)
Billigt laminatgolv i ek-look limmas ihop för att användas som lådbotten. Det dammar som f*n när man sågar i det... (2007-04-20 00:02:55)
Produkter på bilden:

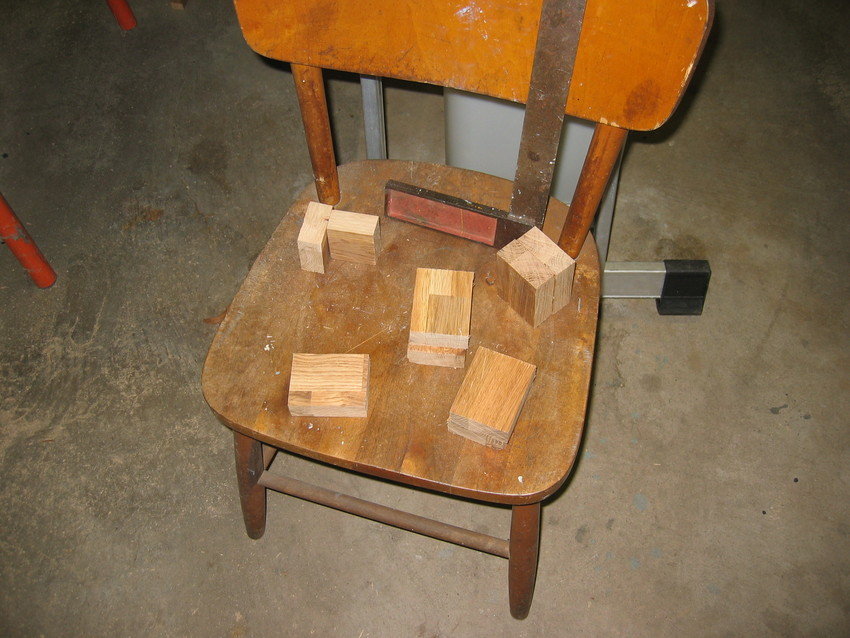

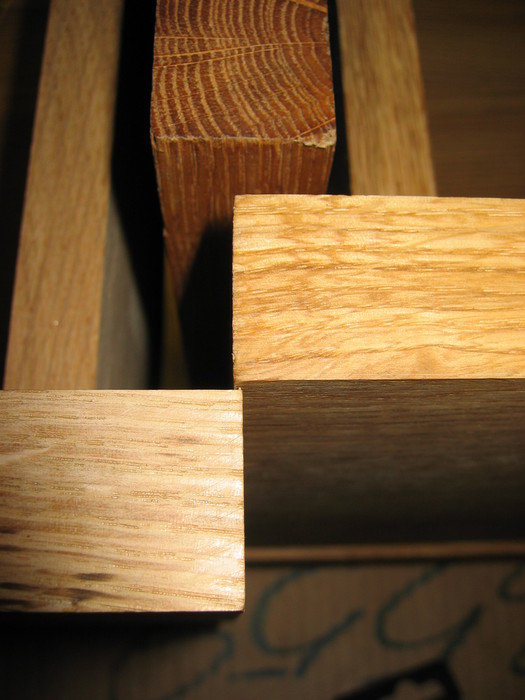

Småbitar till bänkfötter
Små bitar som ska pluggas och limmas ihop till fötter på bänken. (2007-04-20 00:04:05)
Små bitar som ska pluggas och limmas ihop till fötter på bänken. (2007-04-20 00:04:05)
Produkter på bilden:

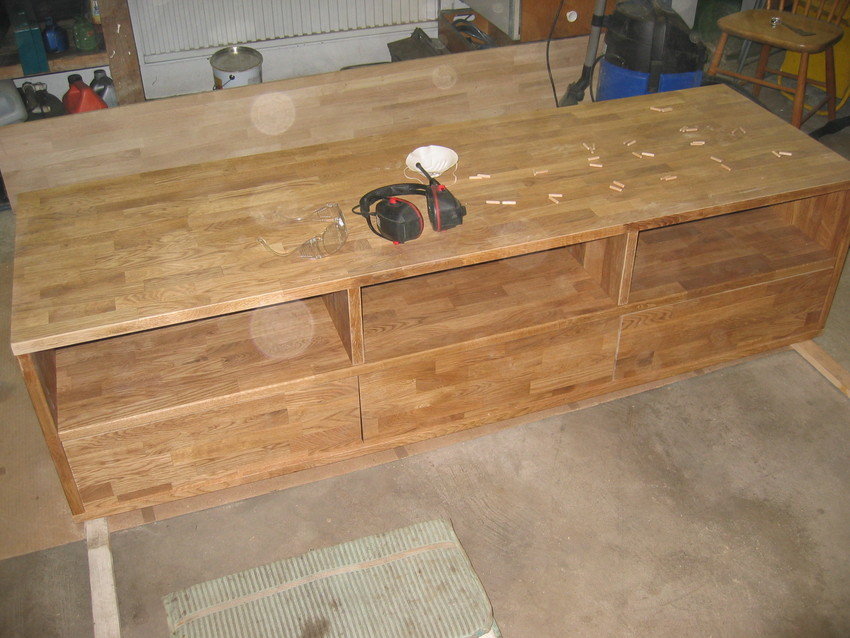

Utseende med lådfronter utställda
Satte ihop bänken lite provisoriskt för att se ungefär hur det blir med lådorna monterade. Det såg väldigt lovande ut. (2007-04-20 00:05:22)
Satte ihop bänken lite provisoriskt för att se ungefär hur det blir med lådorna monterade. Det såg väldigt lovande ut. (2007-04-20 00:05:22)
Produkter på bilden:

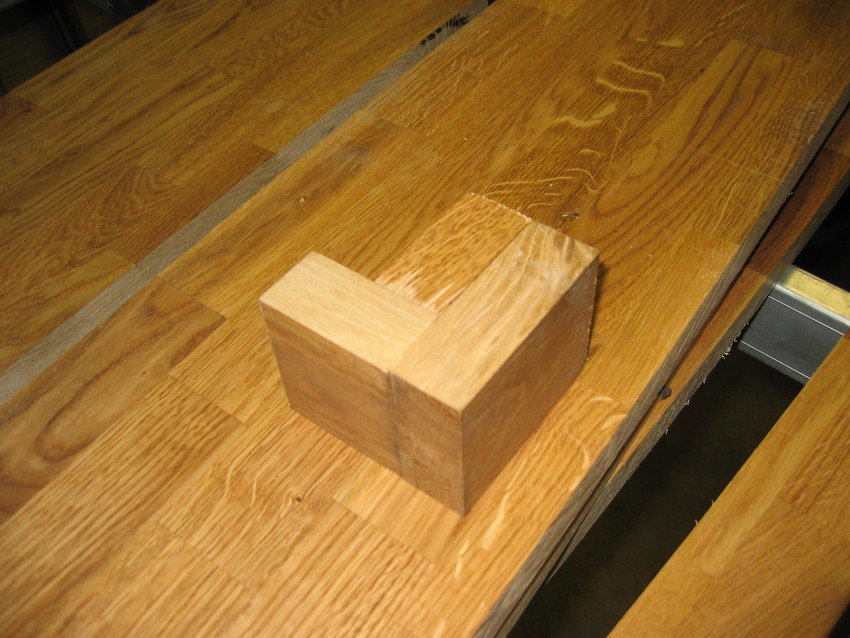

Ett hörn-ben för TV-bänken
Ihoplimmat och redo att trimmas till i sågen. det sitter 3 plugg i varje hörnben. 2 plugg i de 4 benen i mitten av bänken (som består av 2 bitar). (2007-04-20 00:07:08)
Ihoplimmat och redo att trimmas till i sågen. det sitter 3 plugg i varje hörnben. 2 plugg i de 4 benen i mitten av bänken (som består av 2 bitar). (2007-04-20 00:07:08)
Produkter på bilden:

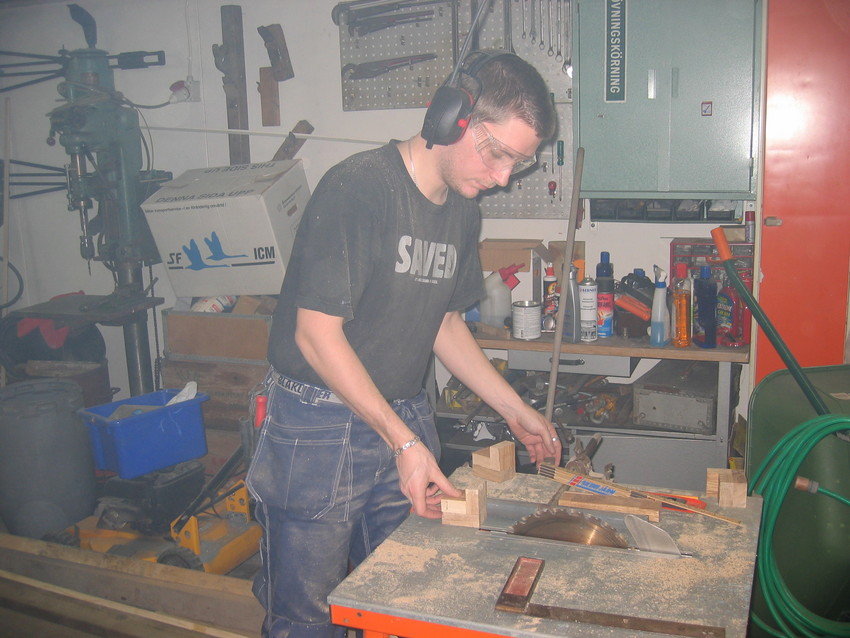

Den galne galleriägaren...
...leker med sågen och trimmar benen så de blir raka och fina.
Jag har fortfarande 10 fingrar kvar. (2007-04-20 00:08:27)
...leker med sågen och trimmar benen så de blir raka och fina.
Jag har fortfarande 10 fingrar kvar. (2007-04-20 00:08:27)
Produkter på bilden:
Mäta, testa, märka...
Eftersom allt är i mm-precision så gäller det att mäta, testa, mäta, märka, mäta, testa mäta igen... Sen kan man behöva kontrollmäta en gång till. Alla mått måste stämma perfekt... Speciellt viktigt är det där lådorna ska sitta.
The law of error propagation must not be forgotten. :) (2007-04-20 00:10:20)
Eftersom allt är i mm-precision så gäller det att mäta, testa, mäta, märka, mäta, testa mäta igen... Sen kan man behöva kontrollmäta en gång till. Alla mått måste stämma perfekt... Speciellt viktigt är det där lådorna ska sitta.
The law of error propagation must not be forgotten. :) (2007-04-20 00:10:20)
Produkter på bilden:

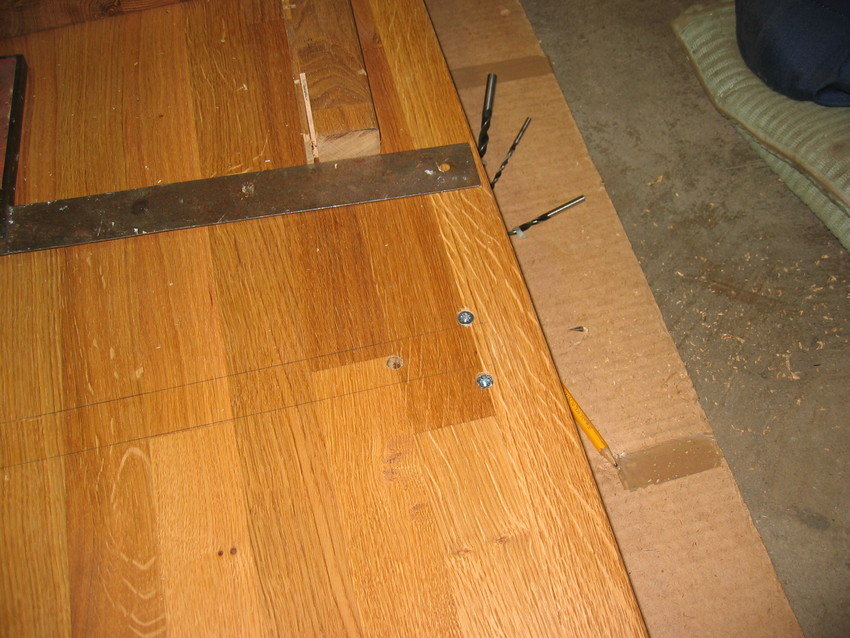

Benen fastskruvade
Benen skruvas fast ovanifrån och pluggar sätts i för sidoväggarna.
Skruvarna döljs av sidoväggar och lådor. (2007-04-20 00:12:32)
Benen skruvas fast ovanifrån och pluggar sätts i för sidoväggarna.
Skruvarna döljs av sidoväggar och lådor. (2007-04-20 00:12:32)
Produkter på bilden:
Mellanväggarna kontrollmäts
...mäta, mäta, testa, mäta, testa...
Skruvarna kommer inte att synas när lådorna är på plats. (2007-04-20 00:14:10)
...mäta, mäta, testa, mäta, testa...
Skruvarna kommer inte att synas när lådorna är på plats. (2007-04-20 00:14:10)
Produkter på bilden:

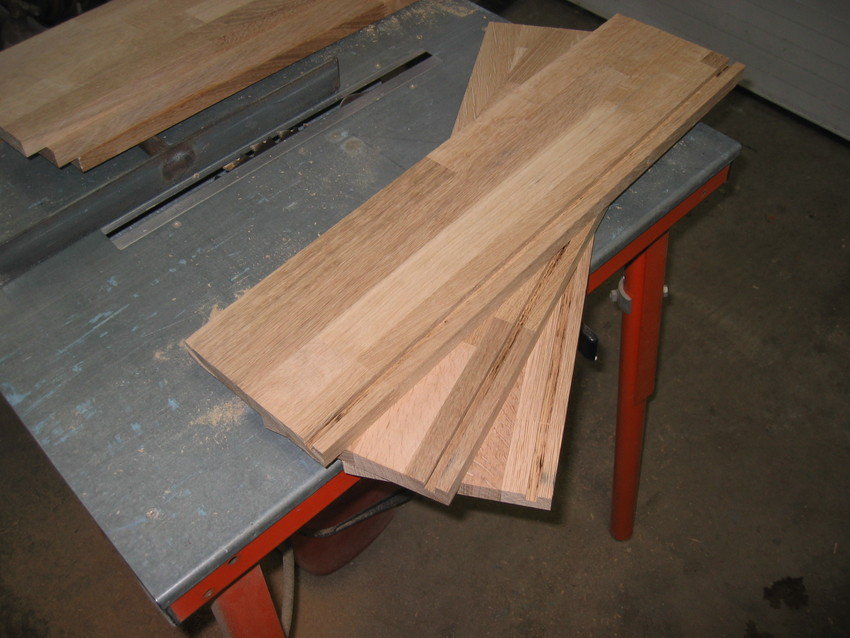

Lådsidor sågas ut...
Från ett 300 mm brett hyllplan (i massiv ek) som sågas i mitten på längden får man knappt 150 mm höga lådkanter. Dessa är 18mm tjocka. (2007-04-20 00:15:54)
Från ett 300 mm brett hyllplan (i massiv ek) som sågas i mitten på längden får man knappt 150 mm höga lådkanter. Dessa är 18mm tjocka. (2007-04-20 00:15:54)
Produkter på bilden:

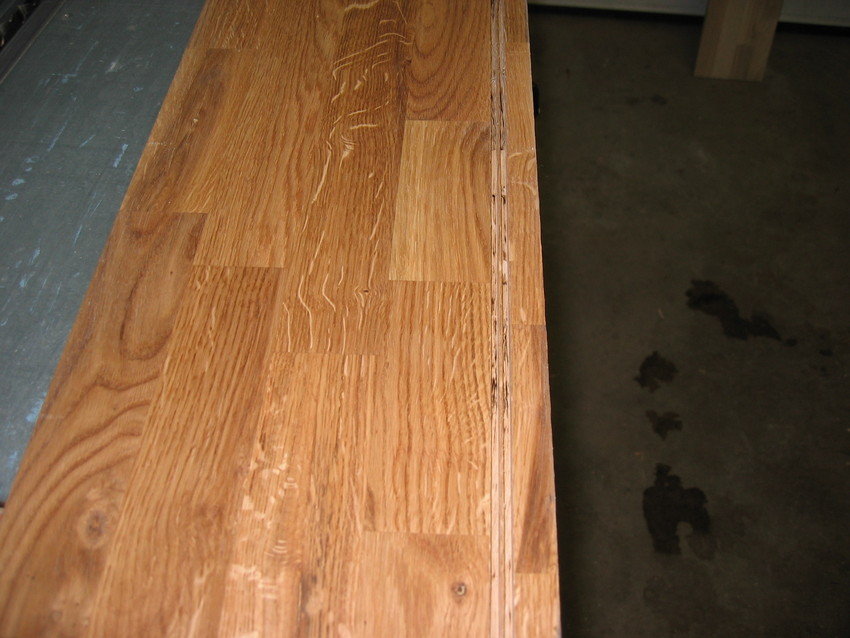

Spår i lådkanterna sågas ut
Genom att höja upp sågkliingan 8 mm så kunde spår sågas ut i lådkanterna. Spåren är 8 mm breda (och 8mm djupa). Spåren fick sågas 3 gånger eftersom klingan bara var 3 mm bred. (2007-04-20 00:17:52)
Genom att höja upp sågkliingan 8 mm så kunde spår sågas ut i lådkanterna. Spåren är 8 mm breda (och 8mm djupa). Spåren fick sågas 3 gånger eftersom klingan bara var 3 mm bred. (2007-04-20 00:17:52)
Produkter på bilden:

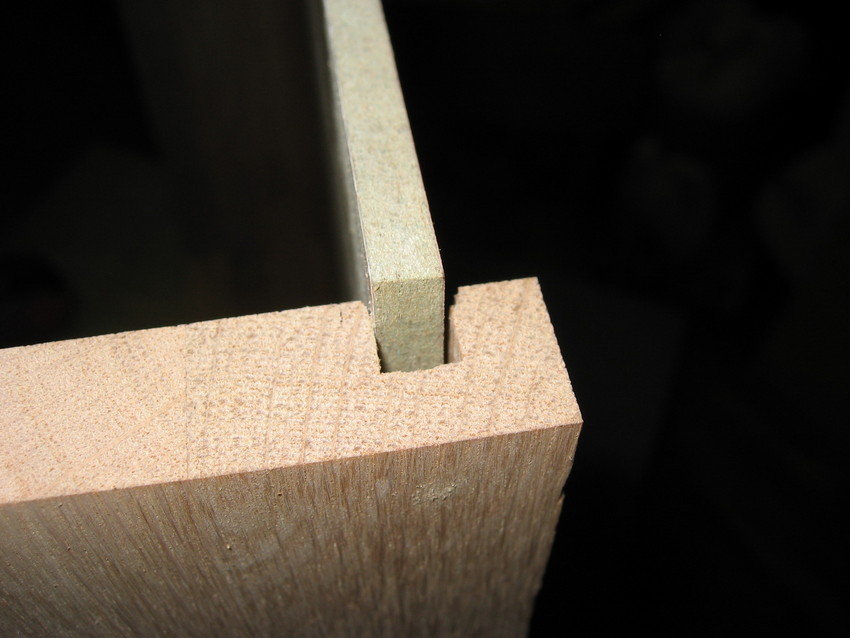

Laminatgolvet passas in
Laminatgolvet sågades ut och passades in i spåren på lådsidorna.
På bilden så är lådsidan inte riktigt justerad för att det ska se riktigt ut. När lådan är helt monterad så går lådbotten (nästan) helt in i spåren. (2007-04-20 00:20:20)
Laminatgolvet sågades ut och passades in i spåren på lådsidorna.
På bilden så är lådsidan inte riktigt justerad för att det ska se riktigt ut. När lådan är helt monterad så går lådbotten (nästan) helt in i spåren. (2007-04-20 00:20:20)
Produkter på bilden:

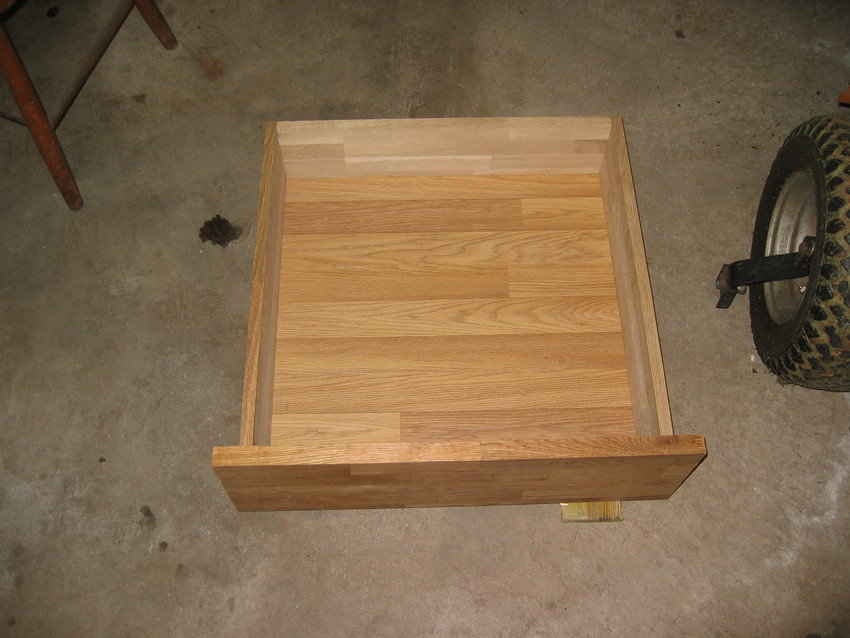

Första lådan klar
Så här blev resultatet, det som fattas är handtag och glidlister. (2007-04-20 00:24:06)
Så här blev resultatet, det som fattas är handtag och glidlister. (2007-04-20 00:24:06)
Produkter på bilden:

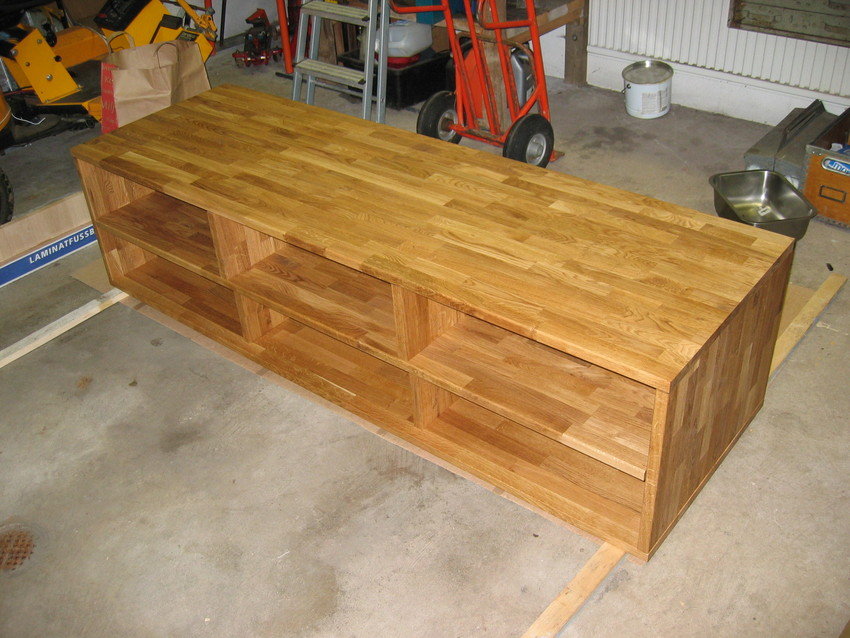

Montering av lådorna påbörjas...
Innan lådorna monterades sattes allt på plats. Bilden ovan visar bänken när den ligger upp och ner. Bilden visar de förborrade hålen för skruvarna som fäster väggarna mellan sidorna. (2007-04-20 00:25:35)
Innan lådorna monterades sattes allt på plats. Bilden ovan visar bänken när den ligger upp och ner. Bilden visar de förborrade hålen för skruvarna som fäster väggarna mellan sidorna. (2007-04-20 00:25:35)
Produkter på bilden:

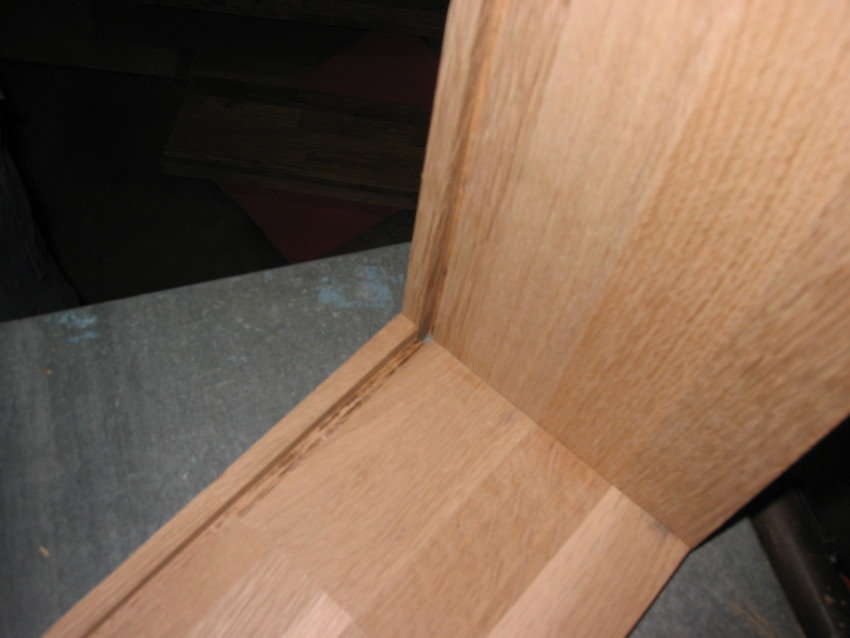

Spår i lådfront
Lådbotten ska ju naturligtvis skjutas in även i lådfronten. Här ser man när sågklingan gått 2 av 3 gånger. 3 mm bred klinga ger 2 millimeter kvar (i mitten i detta fallet). (2007-04-20 00:30:41)
Lådbotten ska ju naturligtvis skjutas in även i lådfronten. Här ser man när sågklingan gått 2 av 3 gånger. 3 mm bred klinga ger 2 millimeter kvar (i mitten i detta fallet). (2007-04-20 00:30:41)
Produkter på bilden:

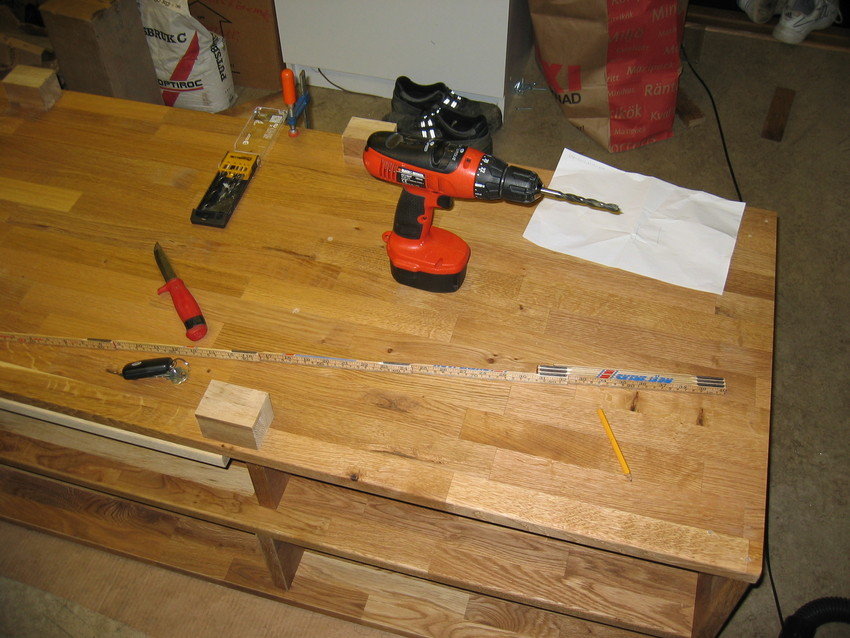

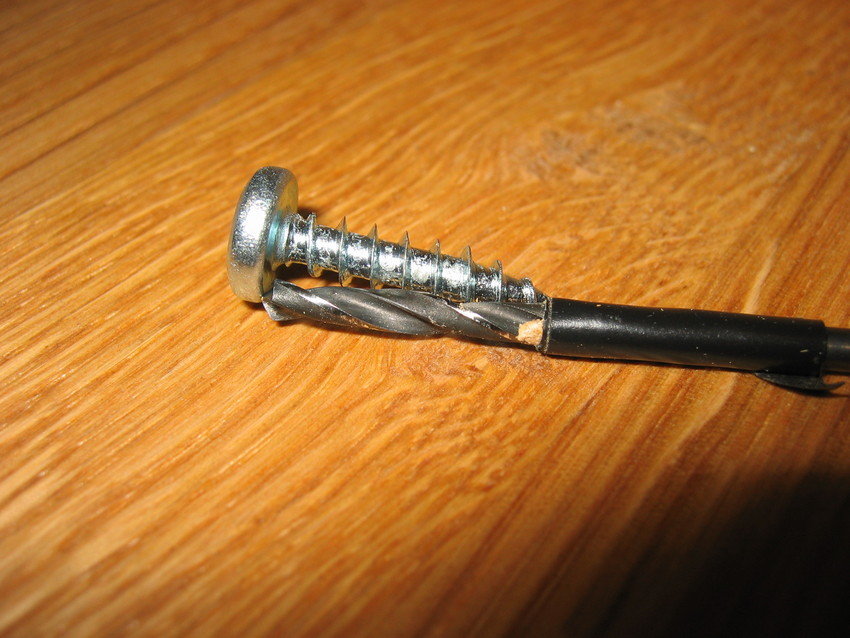

Det gamla tricket
Det gamla berömda:
"dra-ett-varv-tape-runt-borren-för-att-veta-hur-djupt-man-borrat-tricket" :) (2007-04-20 00:28:11)
Det gamla berömda:
"dra-ett-varv-tape-runt-borren-för-att-veta-hur-djupt-man-borrat-tricket" :) (2007-04-20 00:28:11)
Produkter på bilden:
Glidlister monteras
Glidlister/lådbeslag från Clas Olsson. Funkar skitbra, pallar för 30kg, glider lätt och glider långt. Expanderar över 50 cm vilket är trevligt när man ska lägga ner prylar i lådorna. (2007-04-20 00:33:05)
Glidlister/lådbeslag från Clas Olsson. Funkar skitbra, pallar för 30kg, glider lätt och glider långt. Expanderar över 50 cm vilket är trevligt när man ska lägga ner prylar i lådorna. (2007-04-20 00:33:05)
Produkter på bilden:
Första problemet
Första riktigt jobbiga problemet med bygget. Jag kontrollmätte inte monteringen av mittenlådans lådfront tillräckligt. Det hamnade ca 2,5 mm för långt åt vänster och då tog det i den vänstra lådan. Det var bara att borra nya hål och plugga fast lådfronten igen 2,5 mm längre åt höger. :) (2007-04-20 00:35:03)
Första riktigt jobbiga problemet med bygget. Jag kontrollmätte inte monteringen av mittenlådans lådfront tillräckligt. Det hamnade ca 2,5 mm för långt åt vänster och då tog det i den vänstra lådan. Det var bara att borra nya hål och plugga fast lådfronten igen 2,5 mm längre åt höger. :) (2007-04-20 00:35:03)
Produkter på bilden:
Ställa i prylarna

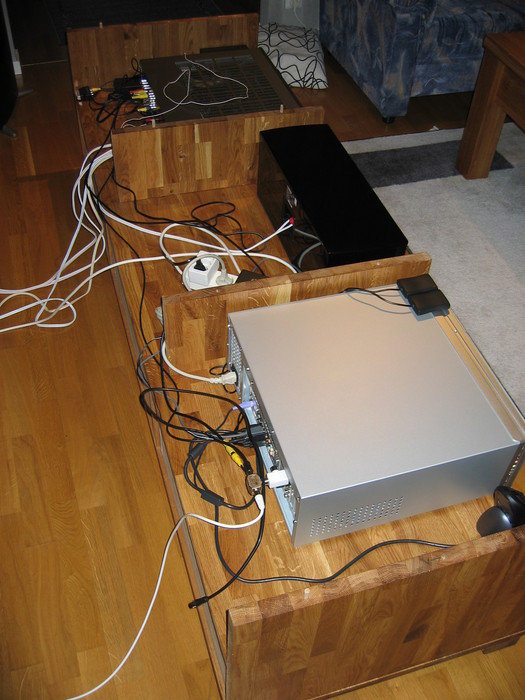

När alla lådor var klara fraktades bänken till hemmet och monterades upp. Bänken är ihopmonterad med plugg utan lim och skruv vilket gör den demonterbar vid flytt. Detta är bra eftersom uppskattad vikt på bänken är runt 90 kg.
Översta skivan sitter enbart med plugg vilket gör den enkel att ta av när man ska koppla i och ur kablar.
Jag sågade mellanväggarna något kortare än bänkens djup för att underlätta kabeldragning mellan HTPC & receivern. (2007-04-20 00:38:08)
När alla lådor var klara fraktades bänken till hemmet och monterades upp. Bänken är ihopmonterad med plugg utan lim och skruv vilket gör den demonterbar vid flytt. Detta är bra eftersom uppskattad vikt på bänken är runt 90 kg.
Översta skivan sitter enbart med plugg vilket gör den enkel att ta av när man ska koppla i och ur kablar.
Jag sågade mellanväggarna något kortare än bänkens djup för att underlätta kabeldragning mellan HTPC & receivern. (2007-04-20 00:38:08)
Produkter på bilden:

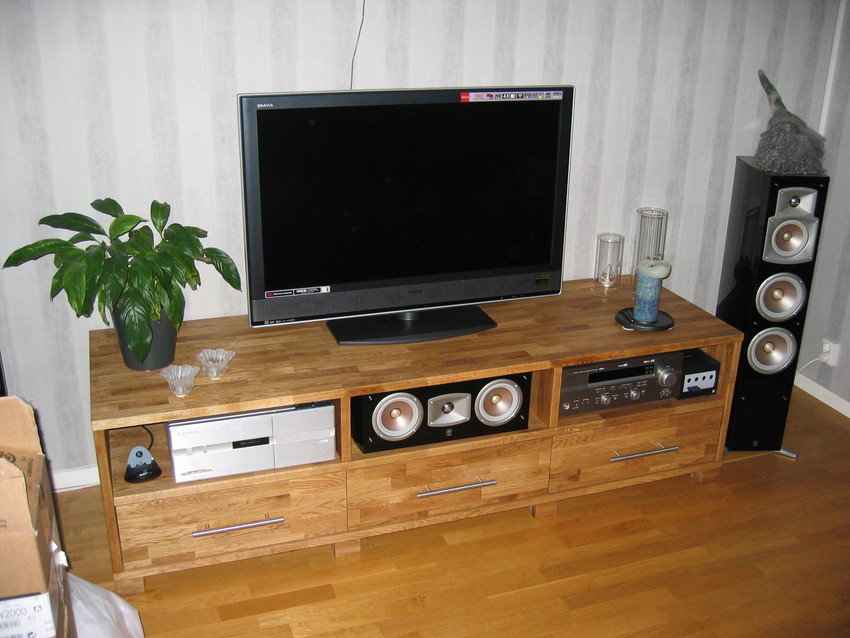

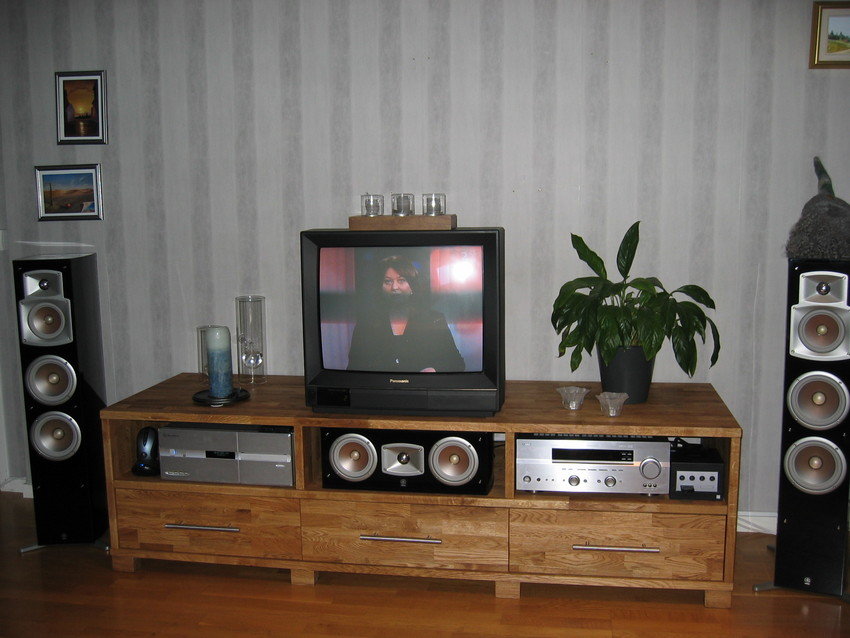

TV-bänken på plats
Allt inkopplat och färdigt. Centerhögtalaren fungerar bra där den sitter. (2007-04-20 00:45:29)
Allt inkopplat och färdigt. Centerhögtalaren fungerar bra där den sitter. (2007-04-20 00:45:29)
Produkter på bilden:

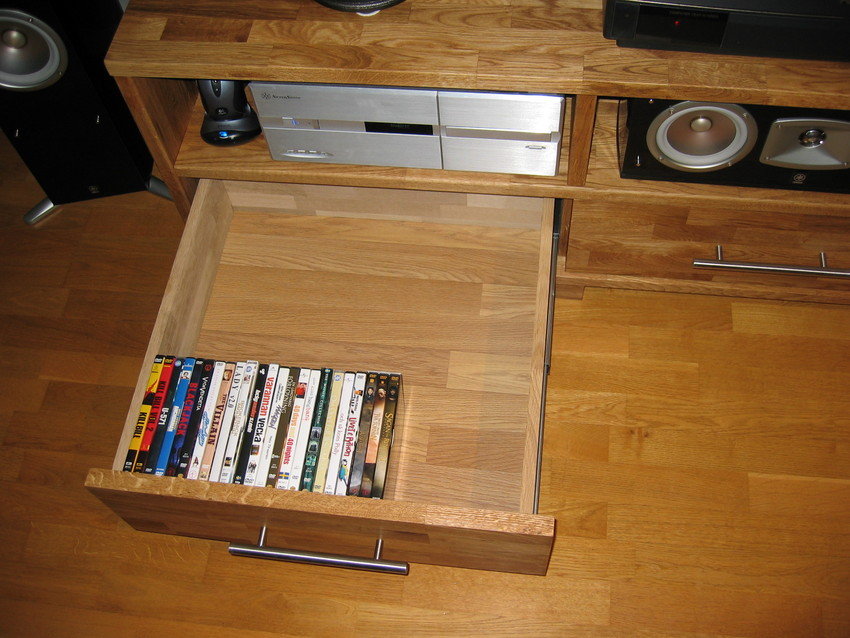

Lådorna sväljer fint
DVD- och CD-skivor var något som jag hade i bakhuvudet när jag gjorde ritningen på lådorna. De ryms lätt i lådan och så slipper man se dem hela tiden. (2007-04-20 00:50:30)
DVD- och CD-skivor var något som jag hade i bakhuvudet när jag gjorde ritningen på lådorna. De ryms lätt i lådan och så slipper man se dem hela tiden. (2007-04-20 00:50:30)
Produkter på bilden:

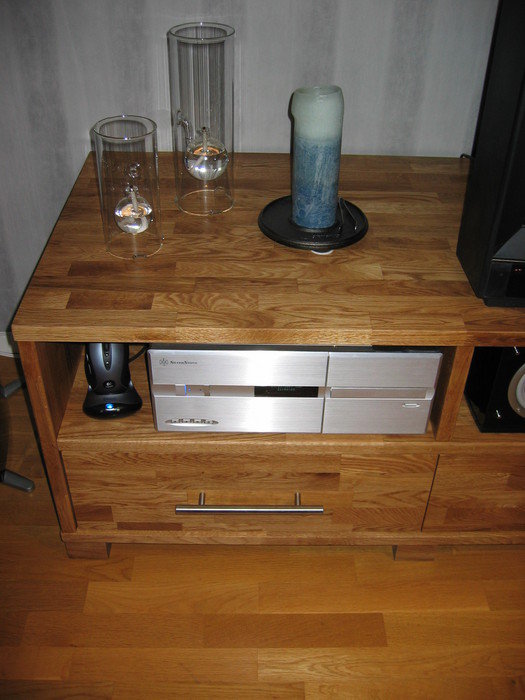

HTPCn står perfekt i bänken
Den främsta anledningen till att jag byggde bänken var att jag inte hittade någon annan medabänk som kunde svälja HTPCn och ändå ha lite luft runt om för luften att cirkulera. Här står HTPCn relativt luftigt och laddaren till diNovo-musen får plats fint vid sidan om. (2007-04-20 00:54:47)
Den främsta anledningen till att jag byggde bänken var att jag inte hittade någon annan medabänk som kunde svälja HTPCn och ändå ha lite luft runt om för luften att cirkulera. Här står HTPCn relativt luftigt och laddaren till diNovo-musen får plats fint vid sidan om. (2007-04-20 00:54:47)
Produkter på bilden:
Å så var det tjock-TVn åxxå...
Bort med tjock-TVn och in med SONYs 40" full-HD-TV.
Det gav ett minst sagt rejält lyft för hemmabiokänslan. :) (2007-04-20 00:58:34)
Bort med tjock-TVn och in med SONYs 40" full-HD-TV.
Det gav ett minst sagt rejält lyft för hemmabiokänslan. :) (2007-04-20 00:58:34)
Produkter på bilden:
Sony Bravia KDL-40W2000
Sony Bravia KDL-40W2000

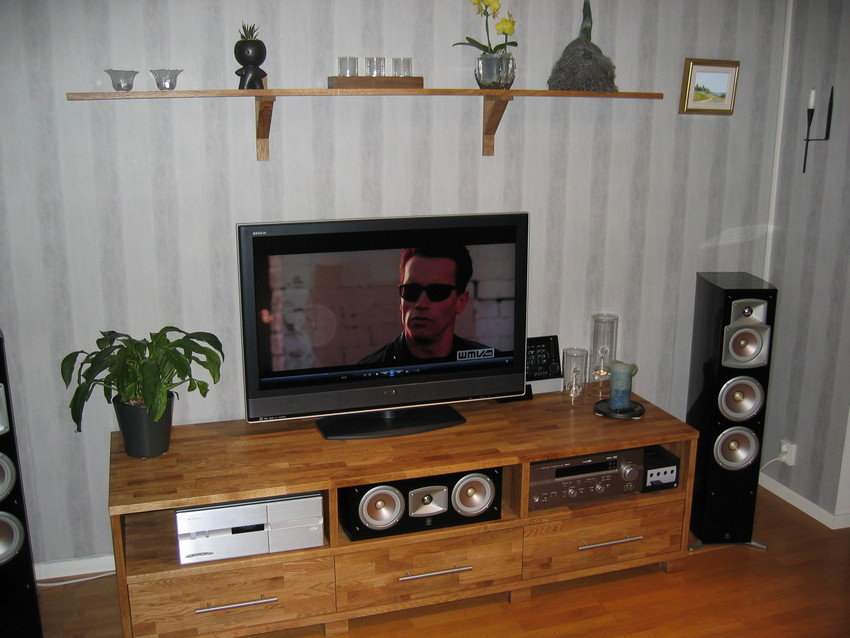

Nyare bild på TVn
Nu har jag lagt in en bild på när jag tagit bort klisterlapparna också. :)
Har även satt upp en hylla i massiv ek (naturligtvis).
HTPCn är uppdaterad med nytt kraftaggregat (se HTPC-album) och ett diNovo Edge.
Full-HD-trailer av Terminator 2 spelas på HTPCn. (2007-05-23 22:45:44)
Nu har jag lagt in en bild på när jag tagit bort klisterlapparna också. :)
Har även satt upp en hylla i massiv ek (naturligtvis).
HTPCn är uppdaterad med nytt kraftaggregat (se HTPC-album) och ett diNovo Edge.
Full-HD-trailer av Terminator 2 spelas på HTPCn. (2007-05-23 22:45:44)
Produkter på bilden: Sony Bravia KDL-40W2000
Sony Bravia KDL-40W2000
