Produkter

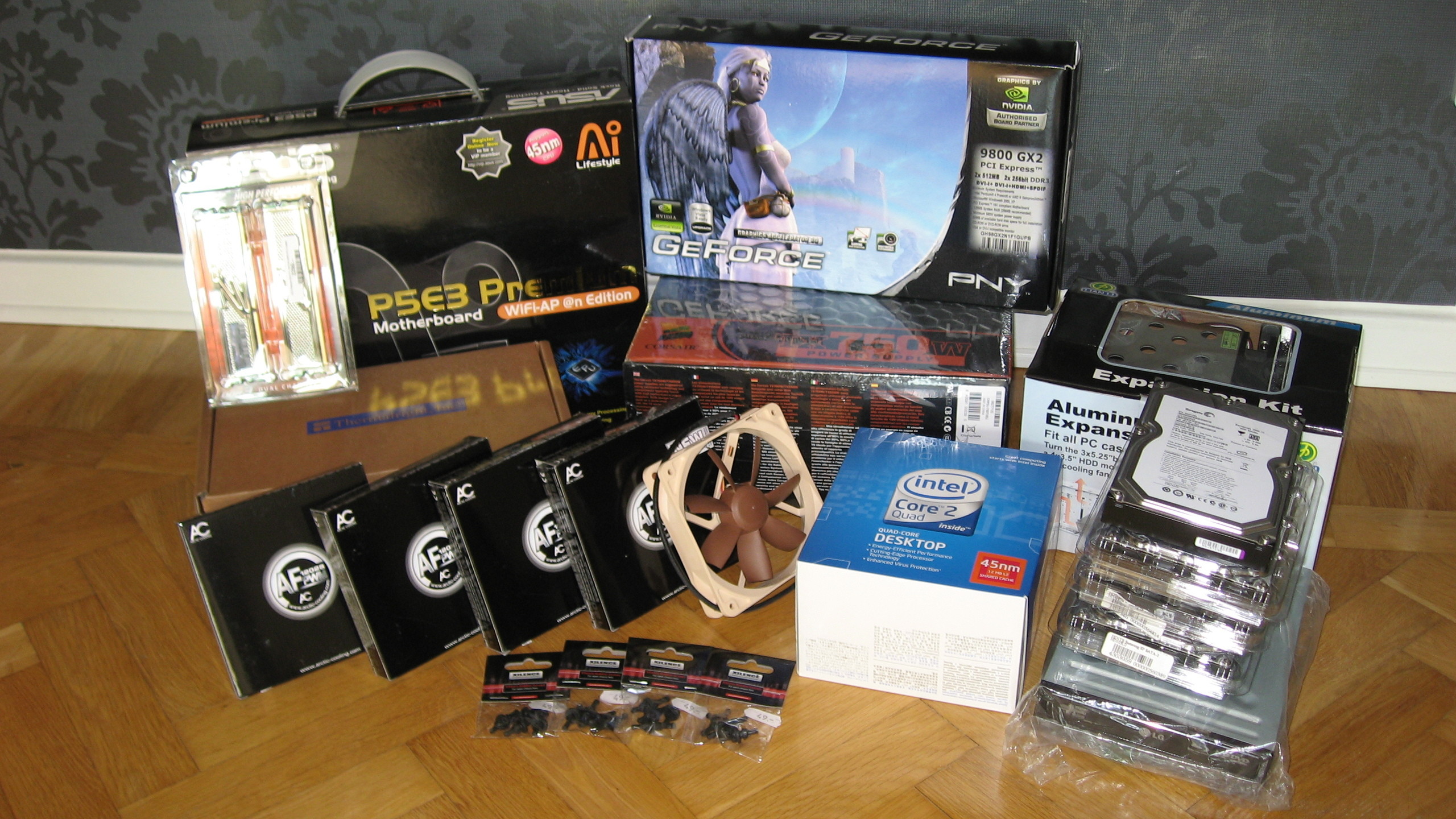

Här är samtliga produkter som ska in i datorn.

(2009-03-01 11:09:07) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Noctua NF-S12-800 120mm,  Seagate Barracuda 7200.11 ST31000340AS 32MB 1TB,  Samsung SpinPoint F1 HD753LJ 32MB 750GB,  Samsung SpinPoint F1 HD103UJ 32MB 1TB,  Corsair TX750 750W,  Lian Li EX-34,  Thermalright HR-01 Plus,  LG GGC-H20L,  Asus P5E3 Premium/WiFi-AP,  Intel Core 2 Quad Q9550 2,83GHz Socket 775 Box,  PNY GeForce 9800GX2 2xDVI 1GB,  OCZ Platinum EB XTC DDR3 1600MHz 2x2GB (OCZ3P1600EB4GK),  Arctic AF12025 PWM 120mm

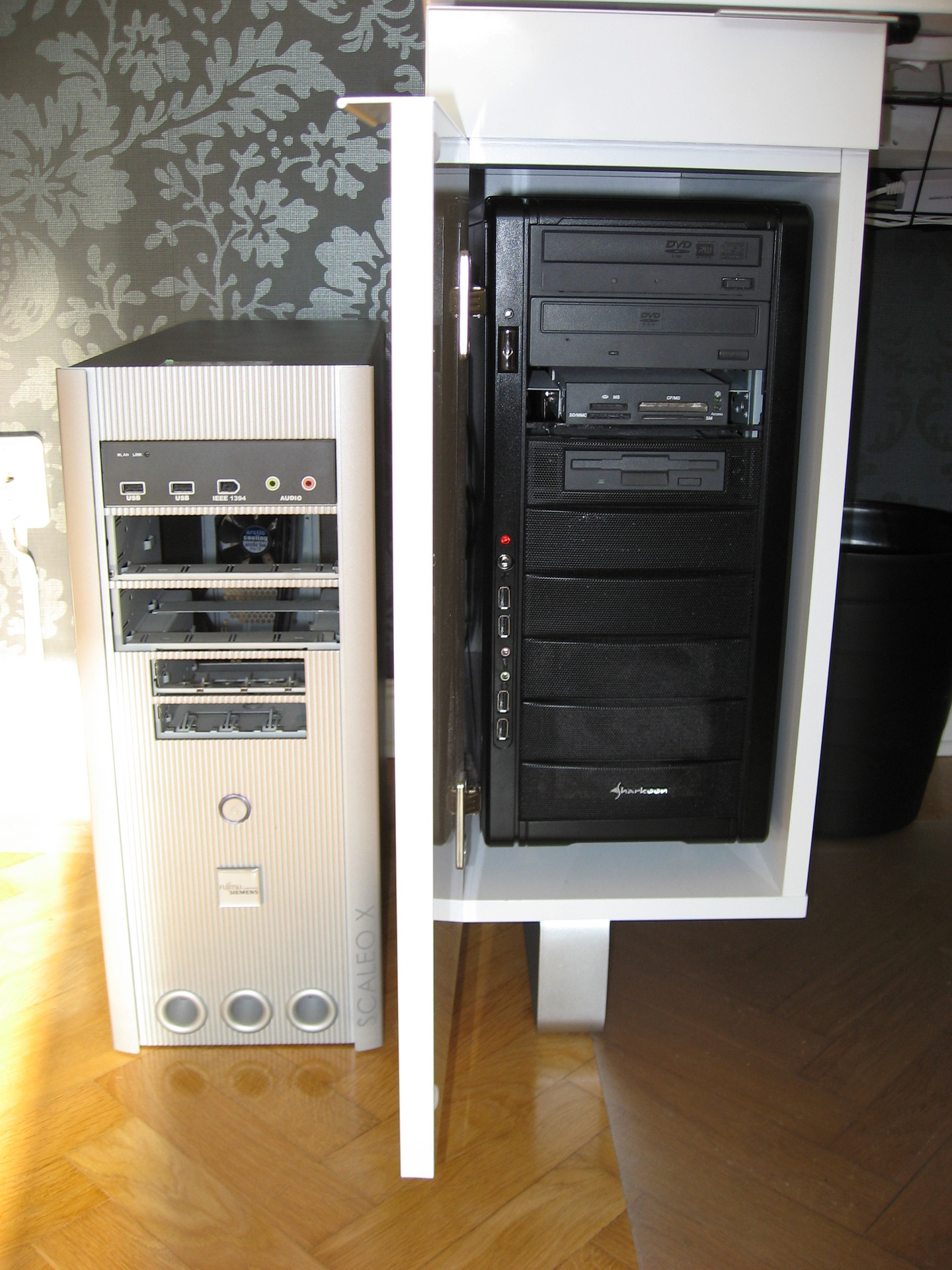

Gamla chassit till vänster och det nya till höger.
Det gamla fick inte plats i det nya skrivbordet, så då fick det bli ett nytt. Var ganska knepigt att hitta ett chassi som var tillräckligt litet, samtidigt som fronten i chassit är alla 5,25" platser. Men hittade denna till slut.

(2009-03-01 11:57:51) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sharkoon Rebel 9 Economy Edition (Svart)

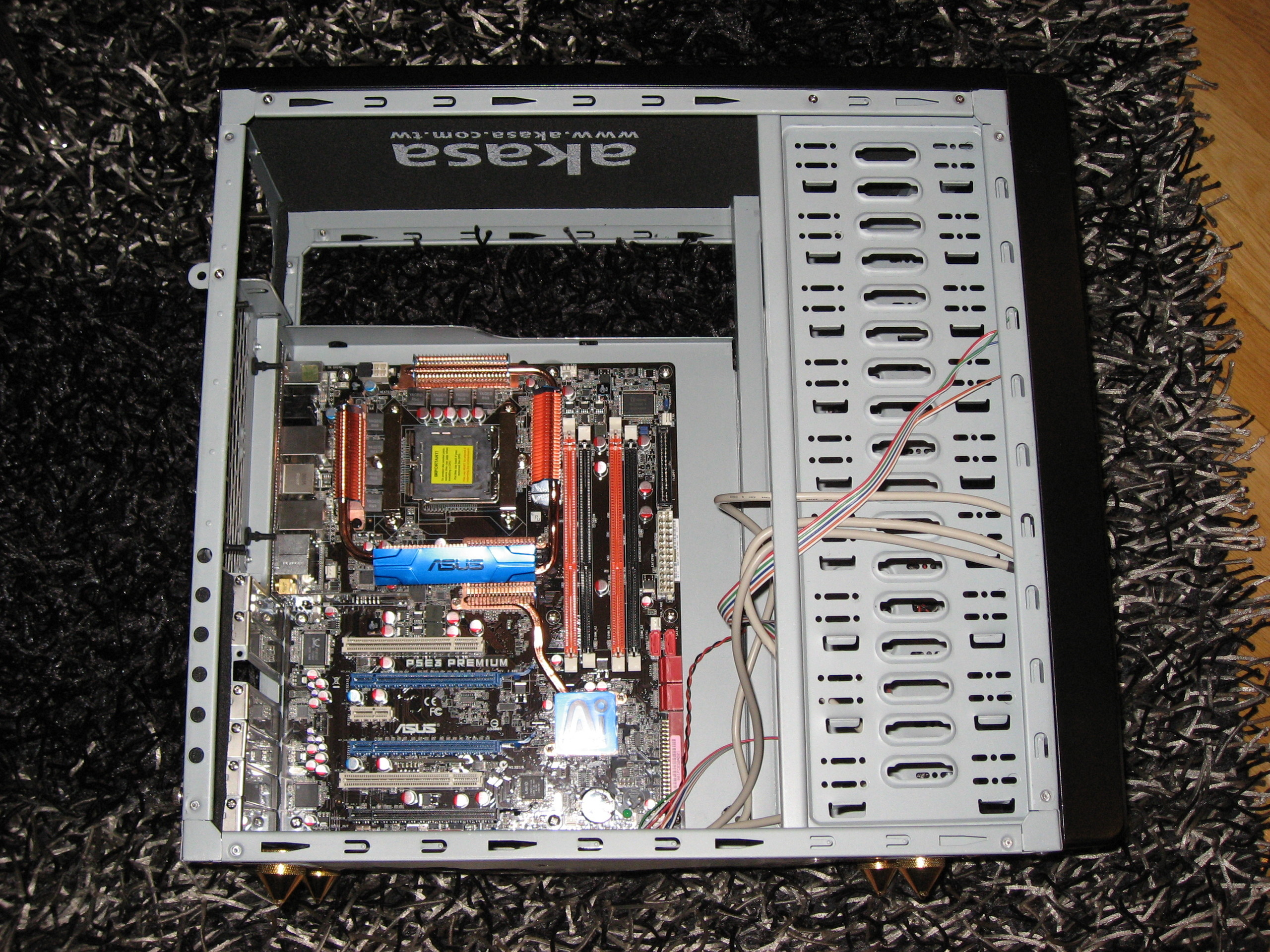

Här är moderkortet installerat, ljudisoleringen på plats och hålen i botten för fläktarna utsågade.

(2009-03-01 17:56:44) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sharkoon Rebel 9 Economy Edition (Svart),  Asus P5E3 Premium/WiFi-AP

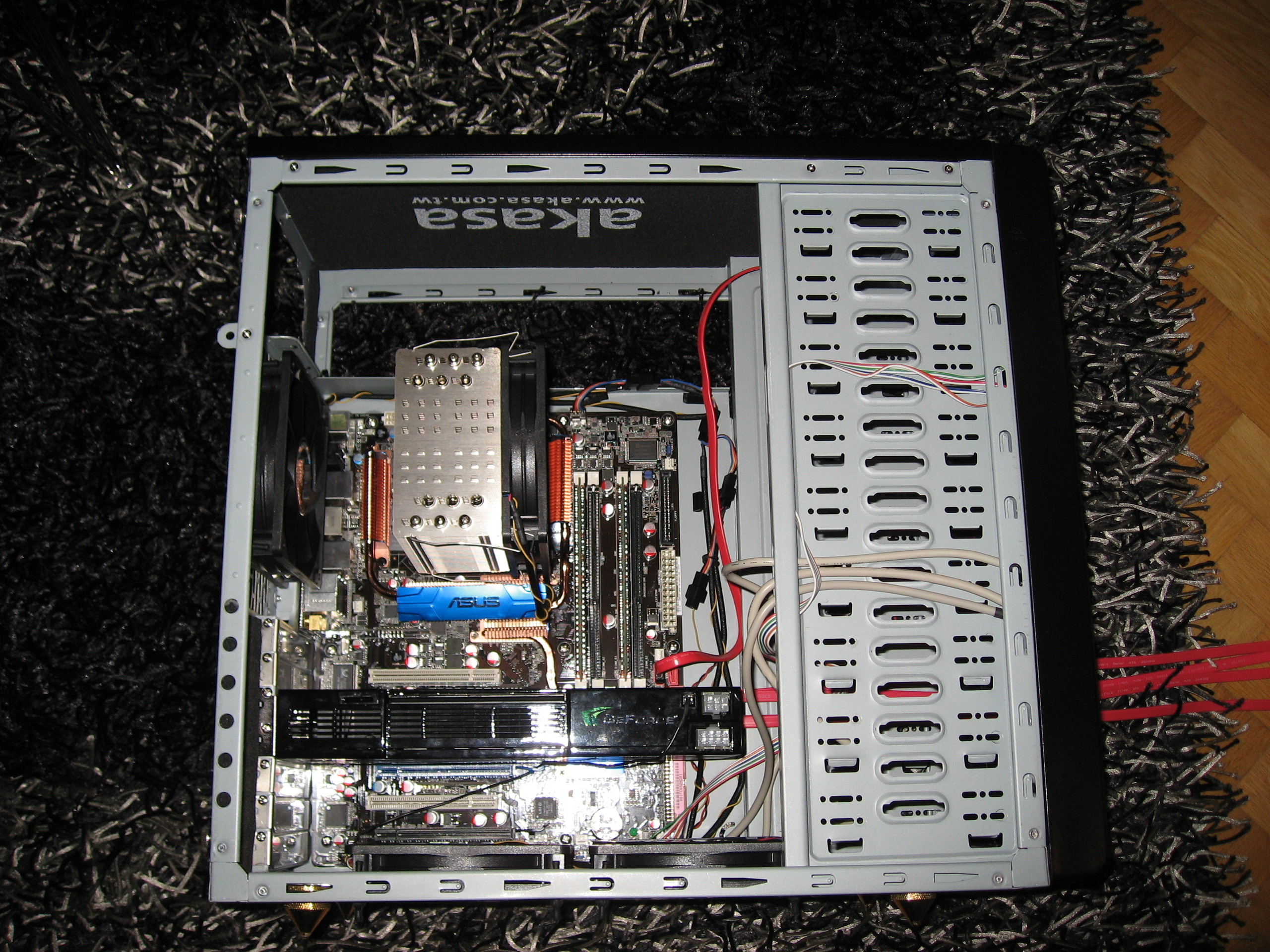

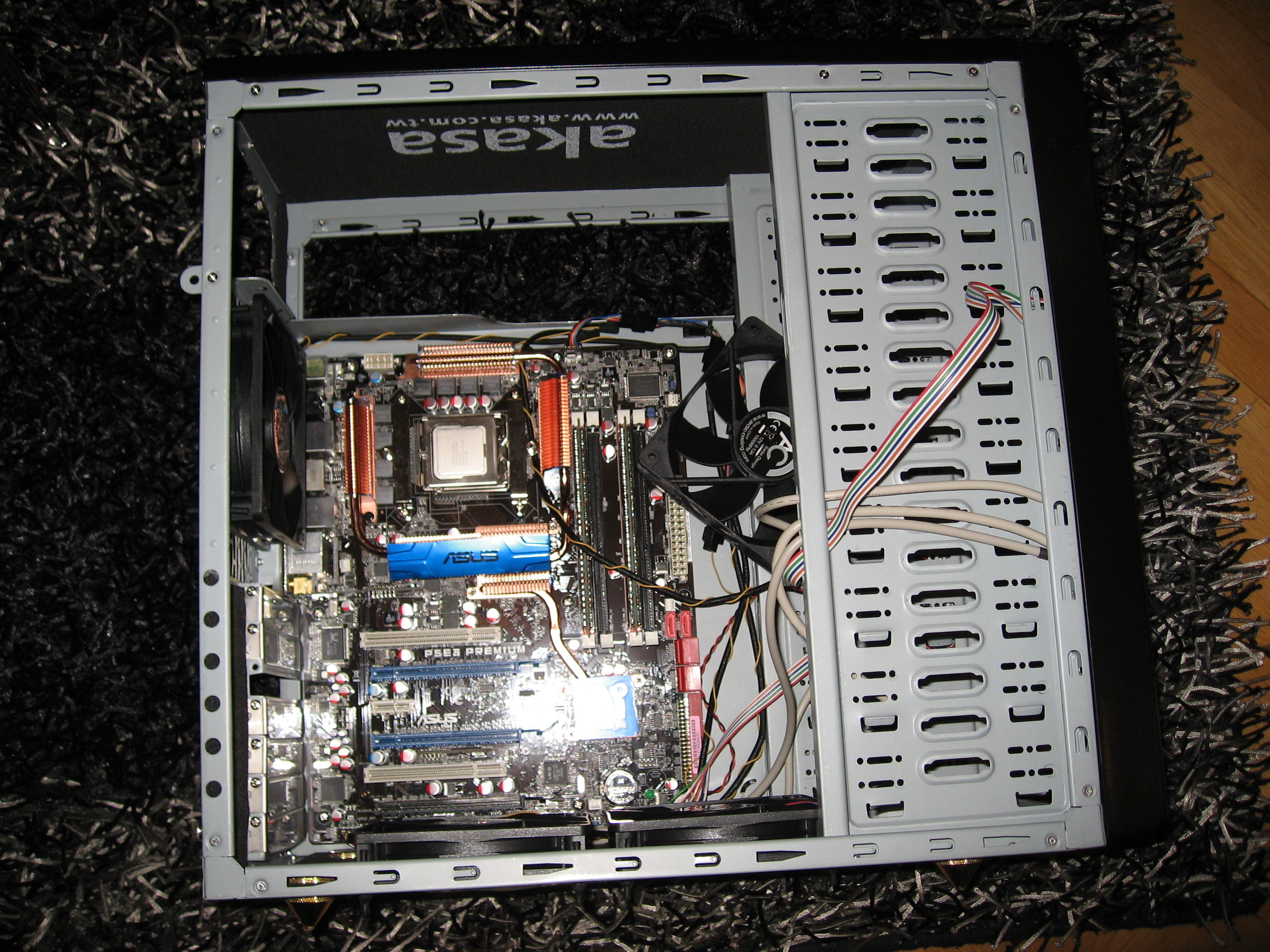

Processor, minnen och fläktar installerade.
Fläktarna är beställda från tyskland och har PST funktion vilket gör att man kan seriekoppla PMW signalen. I praktiken betyder detta att alla fyra fläktar styrs beroende av processorns temperatur.

(2009-03-01 18:00:52) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sharkoon Rebel 9 Economy Edition (Svart),  Asus P5E3 Premium/WiFi-AP,  Intel Core 2 Quad Q9550 2,83GHz Socket 775 Box,  OCZ Platinum EB XTC DDR3 1600MHz 2x2GB (OCZ3P1600EB4GK),  Arctic AF12025 PWM 120mm

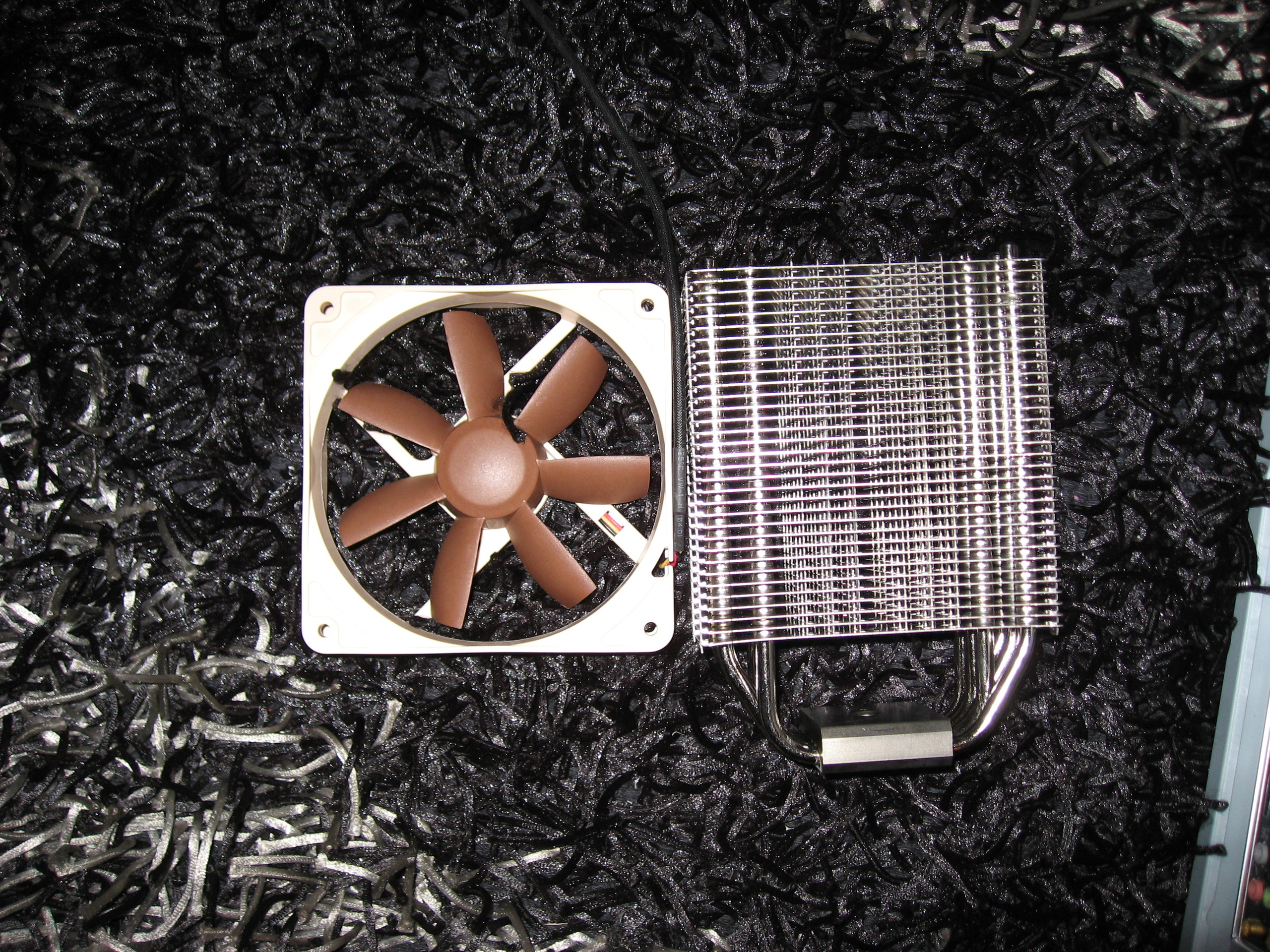

Processor kylaren
Denna kylfläns är beställd från tyskland då de inte hade kommit till sverige när jag skulle bygga min dator. 12cm fläkt till den, men fel fläkt på bilden.
En ordentlig baddare med 6*2 heatpipes så att ljudnivån kommer ner.

(2009-03-01 18:06:40) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Noctua NF-S12-800 120mm,  Thermalright HR-01 Plus

Processorkylare och grafikkort på plats.

(2009-03-01 18:34:19) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sharkoon Rebel 9 Economy Edition (Svart),  Thermalright HR-01 Plus,  Asus P5E3 Premium/WiFi-AP,  PNY GeForce 9800GX2 2xDVI 1GB,  OCZ Platinum EB XTC DDR3 1600MHz 2x2GB (OCZ3P1600EB4GK),  Arctic AF12025 PWM 120mm

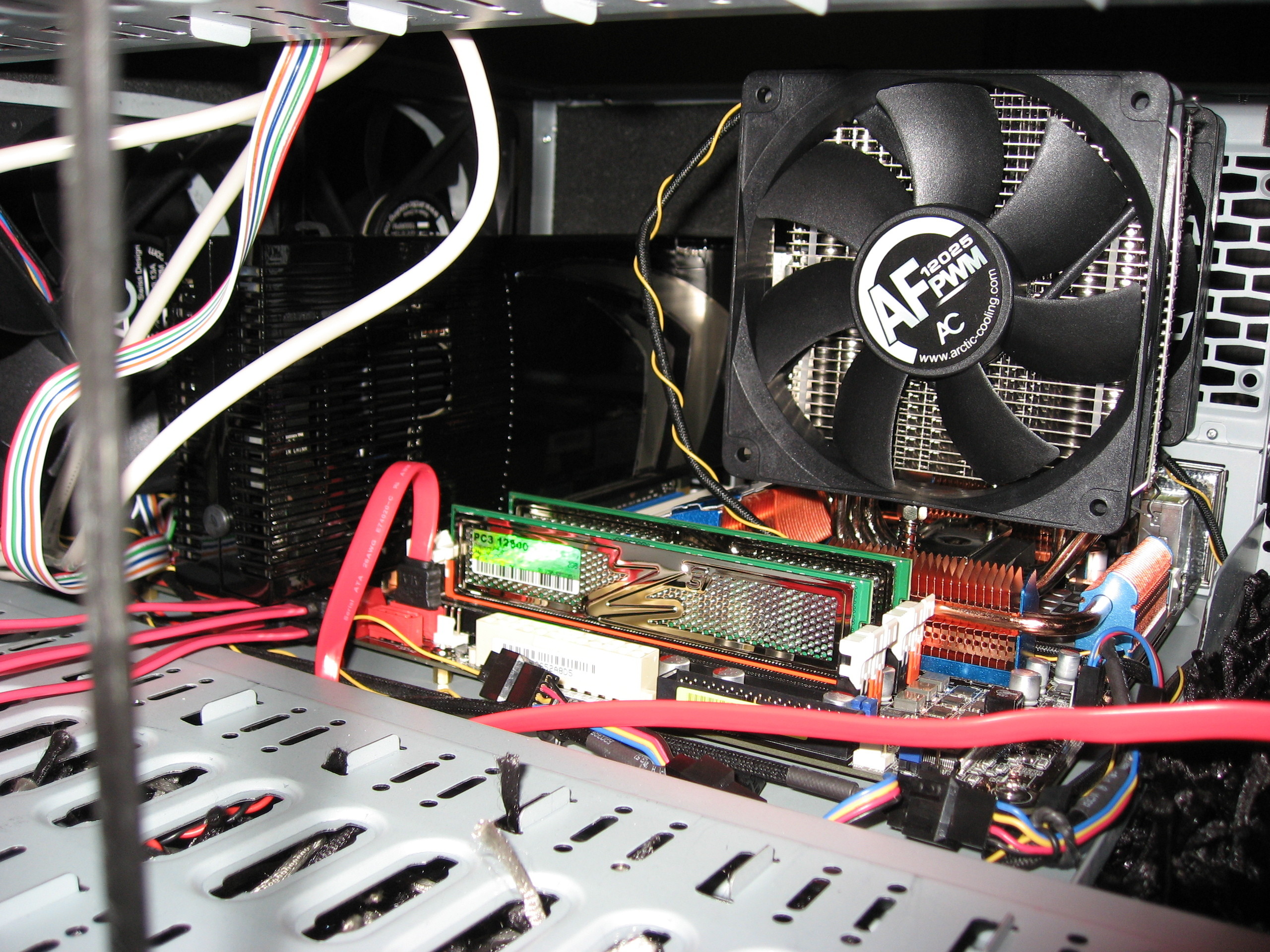

En bild framifrån sett.

(2009-03-01 18:20:13) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Thermalright HR-01 Plus,  Asus P5E3 Premium/WiFi-AP,  PNY GeForce 9800GX2 2xDVI 1GB,  OCZ Platinum EB XTC DDR3 1600MHz 2x2GB (OCZ3P1600EB4GK),  Arctic AF12025 PWM 120mm

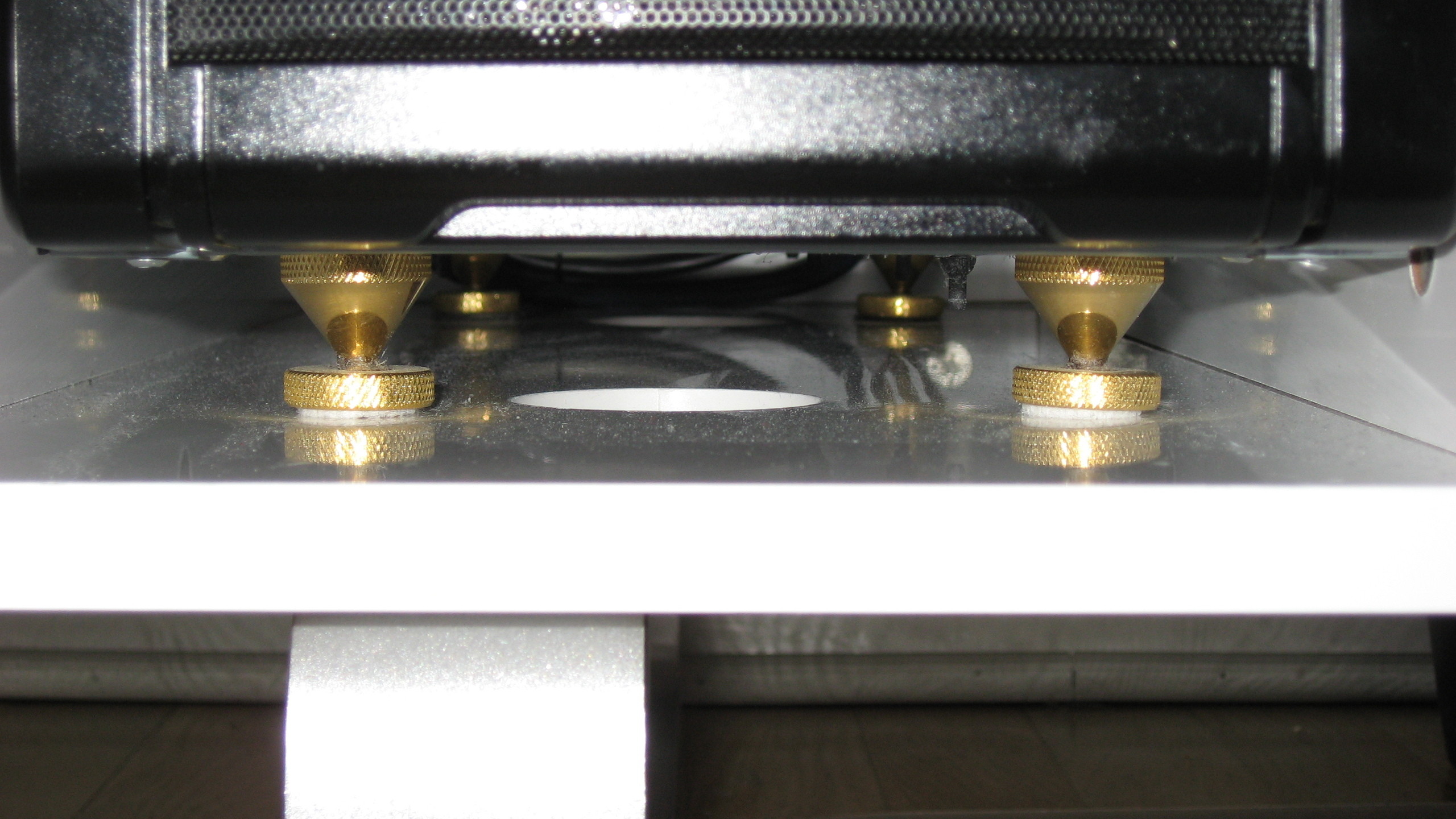

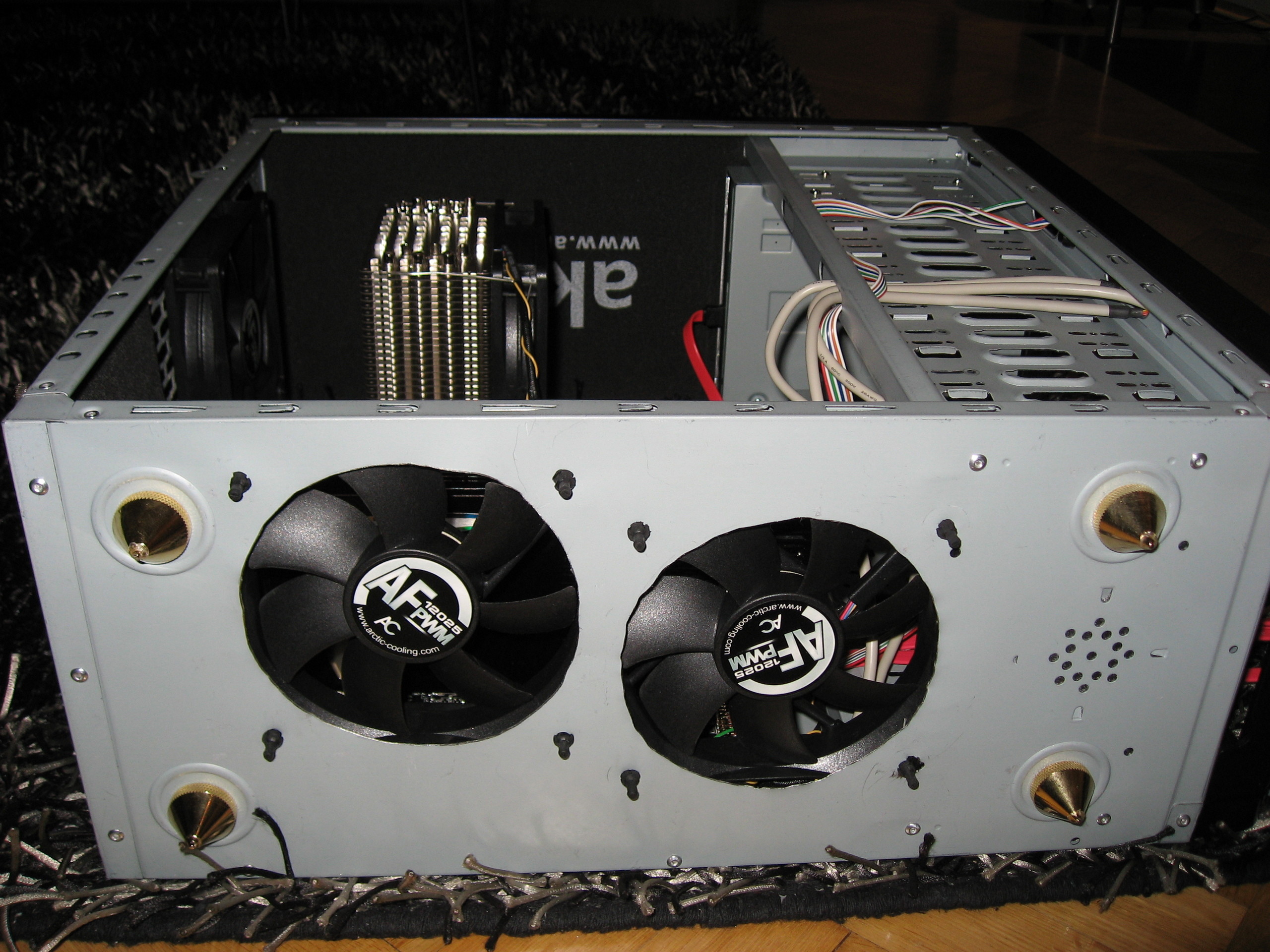

Underifrån sett
Här syns de utsågade fläkthålen lite bättre. Har även satt på spikes för att få upp chassit en liten bit.
Anledningen att jag satt fläktar under till är att jag har luftintag i datorskåpet under till.
Även dessa fläktar styrs av processorns temperatur.

(2009-03-01 18:38:01) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sharkoon Rebel 9 Economy Edition (Svart),  Arctic AF12025 PWM 120mm

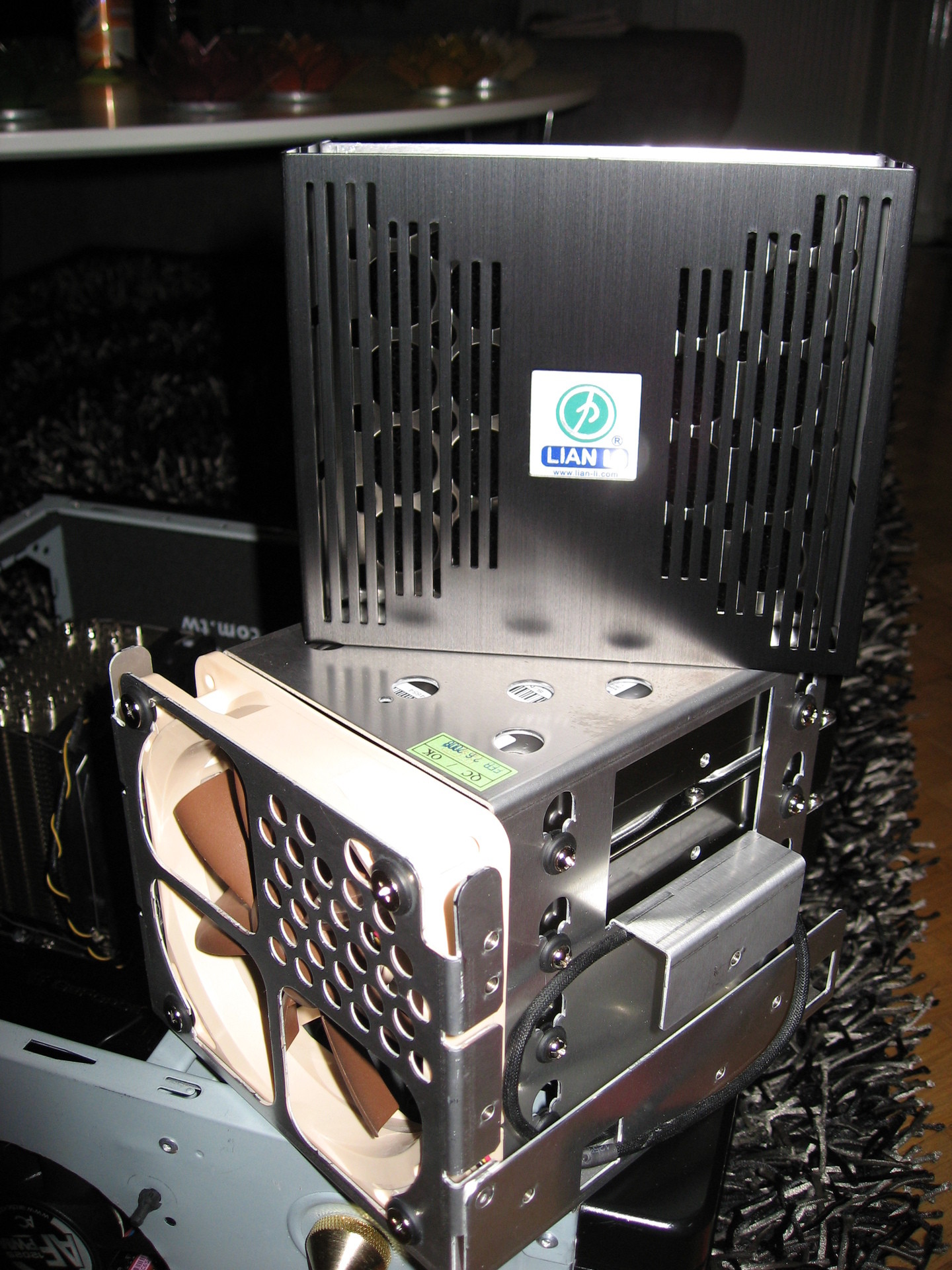

Hårddisk Kylning / Vibrationsdämpning
Denna fungerar, enligt mig, bättre än "Cooler Master 4-in-3". Denna dämpar vibrationer bättre. En lågvarvig Noctua 12cm fläkt för kylningen. Kommer senare att ta in luft från fronten.

(2009-03-01 18:44:43) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Noctua NF-S12-800 120mm,  Lian Li EX-34

Installation av Nätaggregatet
Även hårddiskarna installerat men syns lite dåligt.

(2009-03-01 18:52:44) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sharkoon Rebel 9 Economy Edition (Svart),  Corsair TX750 750W,  Thermalright HR-01 Plus,  Asus P5E3 Premium/WiFi-AP,  PNY GeForce 9800GX2 2xDVI 1GB,  OCZ Platinum EB XTC DDR3 1600MHz 2x2GB (OCZ3P1600EB4GK),  Arctic AF12025 PWM 120mm

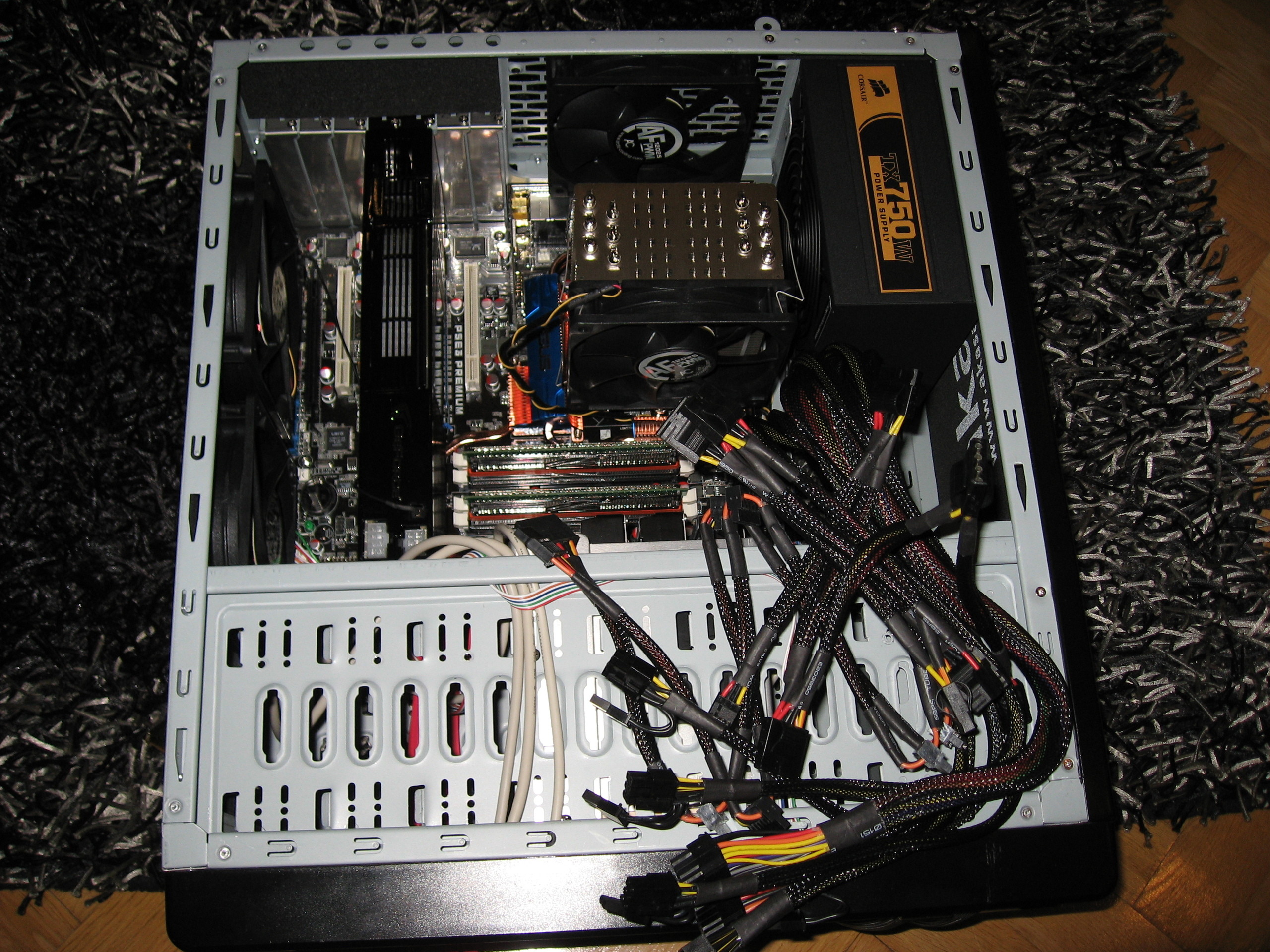

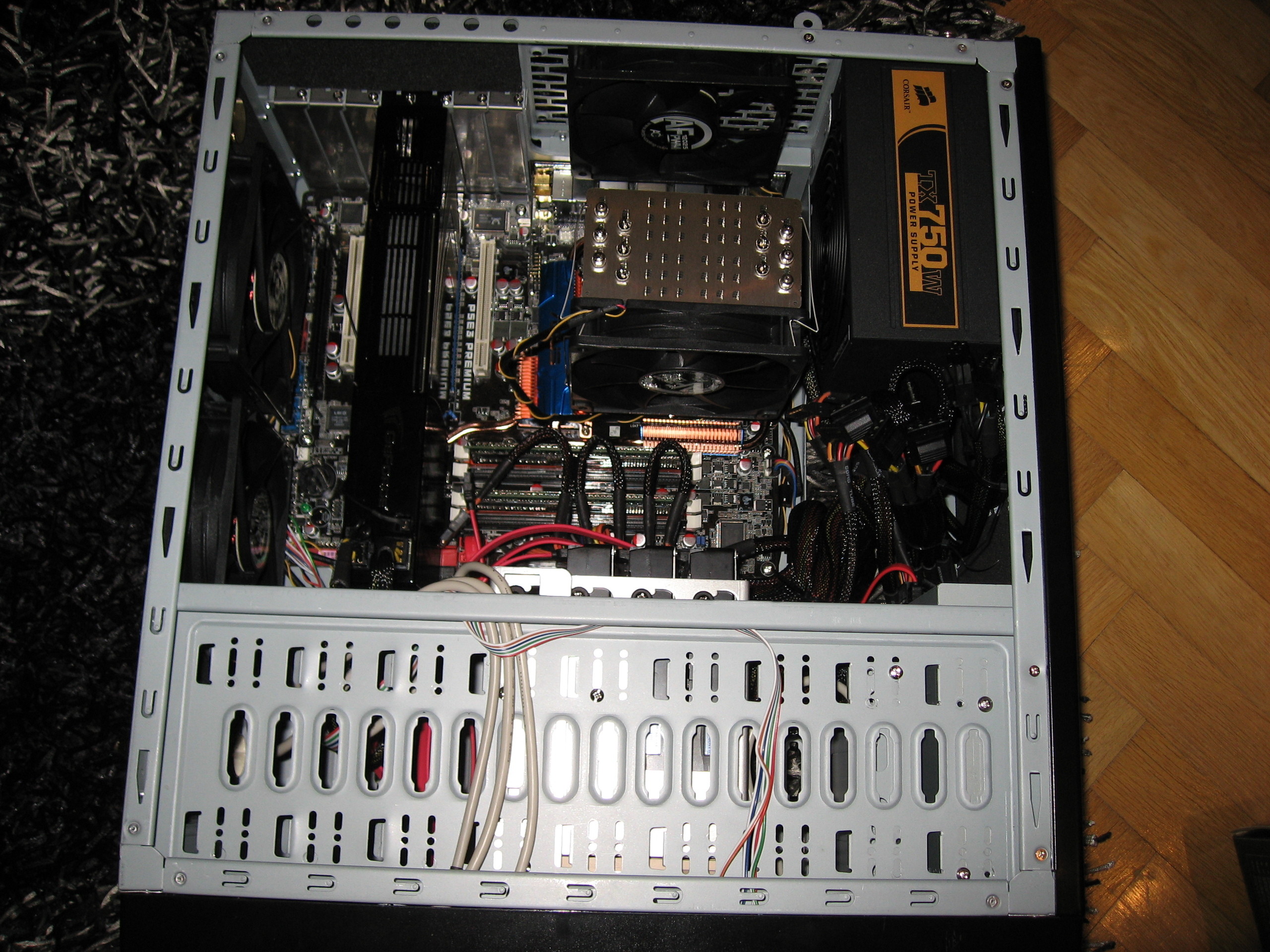

Nätaggregatet och Blu-ray spelare installerat
Nu med facit i handen önskar man att man köpt ett nätaggregat med löstagbara sladdar. Blir en ordentlig härva med sladdarna man inte använder.

Blu-Ray spelaren är även installerad ner till höger på denna bilden.

(2009-03-01 18:57:08) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sharkoon Rebel 9 Economy Edition (Svart),  Corsair TX750 750W,  Thermalright HR-01 Plus,  Asus P5E3 Premium/WiFi-AP,  PNY GeForce 9800GX2 2xDVI 1GB,  OCZ Platinum EB XTC DDR3 1600MHz 2x2GB (OCZ3P1600EB4GK),  Arctic AF12025 PWM 120mm

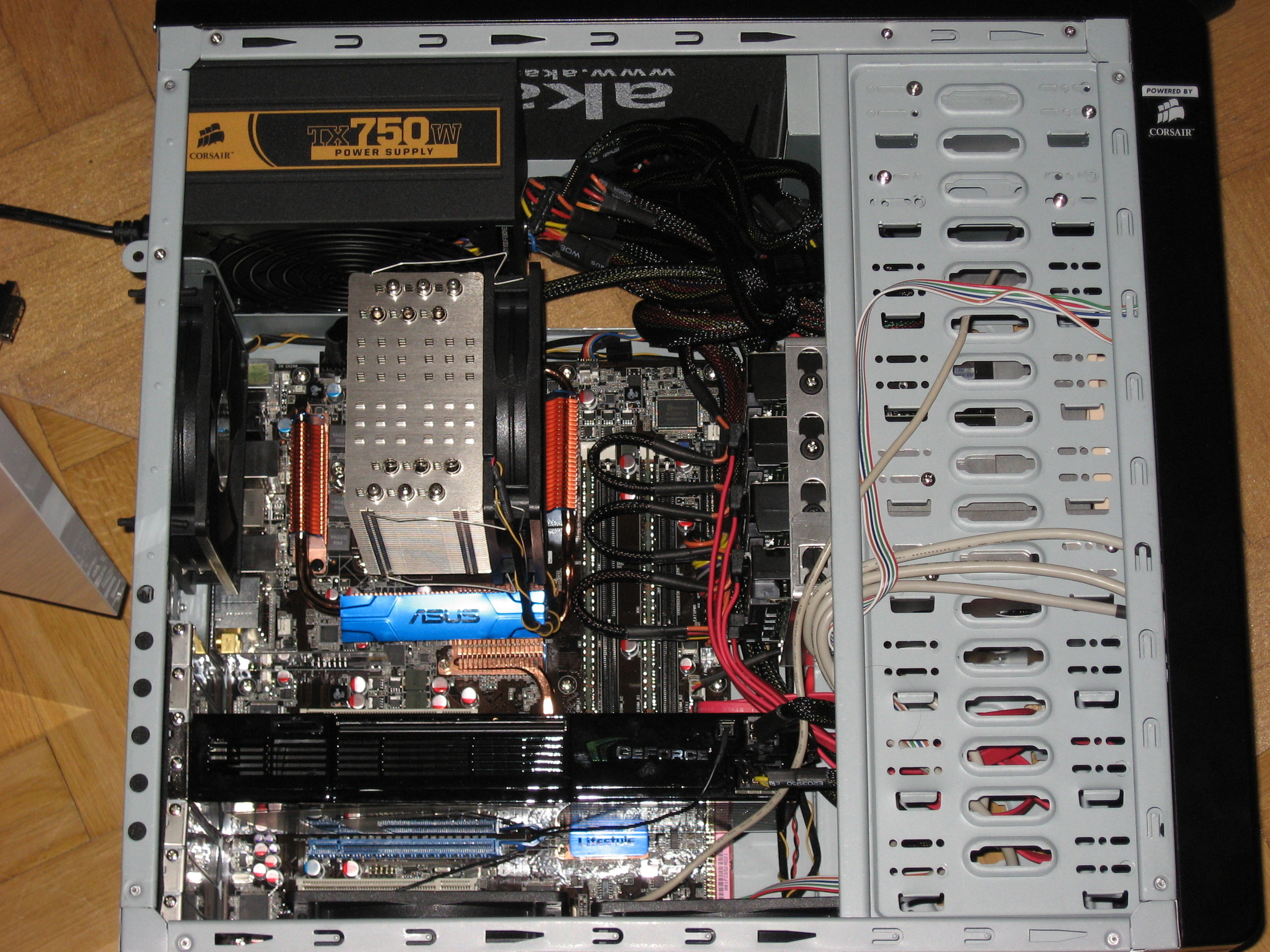

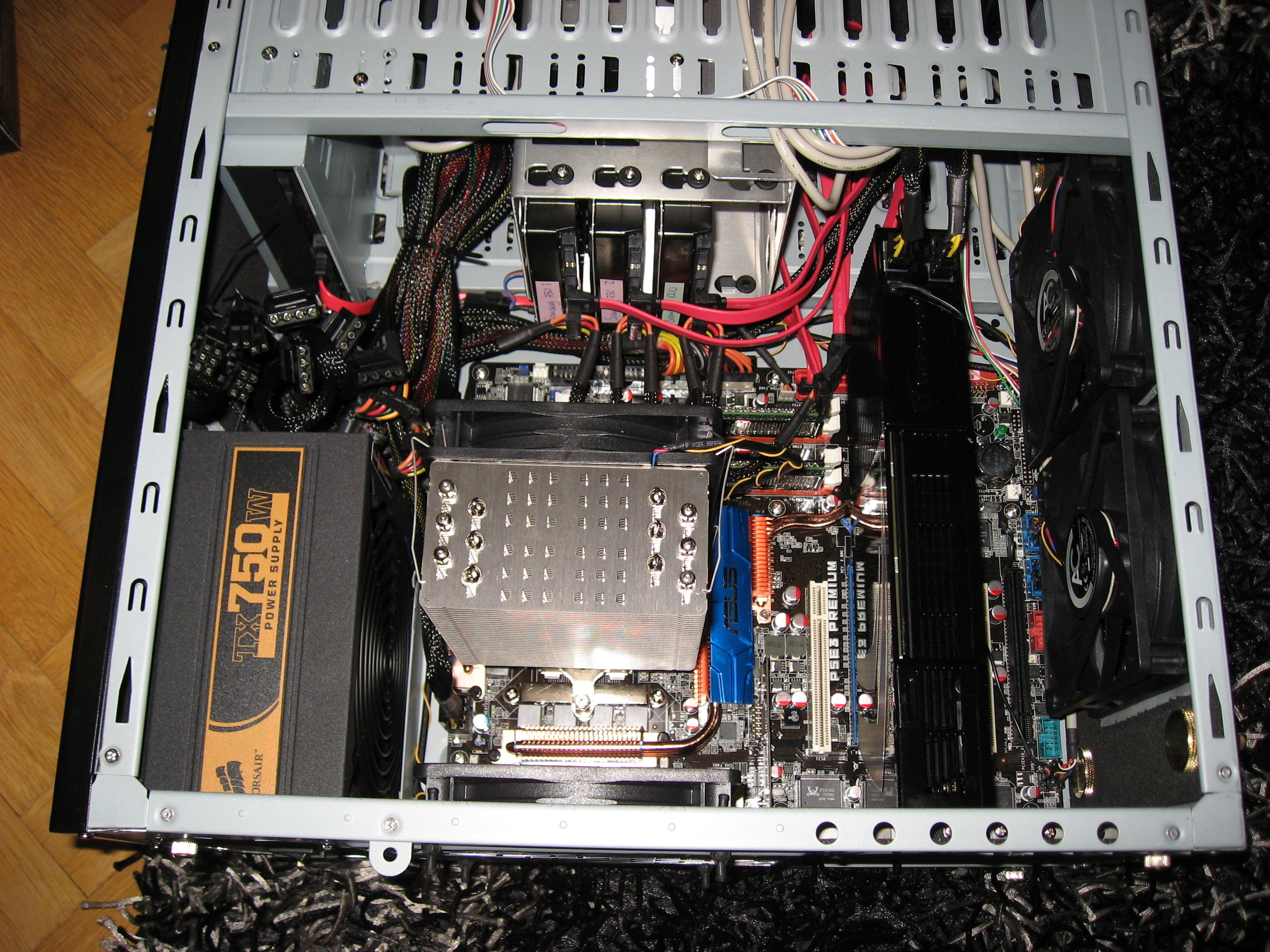

Almost there...
Sladdarna organiserade för bästa luftflöde och så gott som alla komponenter installerade. Det enda som saknas på bilden är en 1TB hårddisk som sitter kvar i den gamla datorn.

(2009-03-01 19:01:05) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sharkoon Rebel 9 Economy Edition (Svart),  Samsung SpinPoint F1 HD753LJ 32MB 750GB,  Samsung SpinPoint F1 HD103UJ 32MB 1TB,  Corsair TX750 750W,  Lian Li EX-34,  Thermalright HR-01 Plus,  Asus P5E3 Premium/WiFi-AP,  PNY GeForce 9800GX2 2xDVI 1GB,  OCZ Platinum EB XTC DDR3 1600MHz 2x2GB (OCZ3P1600EB4GK),  Arctic AF12025 PWM 120mm

Klart!
En liten förklaring hur jag tänkte med kylningen eftersom den ska stå i ett skåp.
I skåpet kommer luften in underifrån och går ut via ett uppsågat hål på baksidan.
Via datorn så klart:

Luft in:
* Två 12cm fläktar i bottenplattan, styrd av CPU temp, blåser direkt på grafikkortet och förbi.
* En 12cm fläkt på fronten via hårddiskarna, blåser på CPU kylaren.

Luft ut:
* En 12cm fläkt bakom CPU kylaren, styrd av CPU temp
* Fläkt via grafikkortet, utblås bakåt
* En 14cm via nätaggregatet, utblås bakåt

Stora fläktar betyder låga varvtal och en tyst dator samtidigt som den har kapacitet att kyla riktigt ordentligt när datorn får jobba lite. Har en känsla av att det kommer bli bra det här.

(2009-03-01 19:16:35) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Noctua NF-S12-800 120mm,  Sharkoon Rebel 9 Economy Edition (Svart),  Seagate Barracuda 7200.11 ST31000340AS 32MB 1TB,  Samsung SpinPoint F1 HD753LJ 32MB 750GB,  Samsung SpinPoint F1 HD103UJ 32MB 1TB,  Corsair TX750 750W,  Lian Li EX-34,  Lian Li CR-25,  Thermalright HR-01 Plus,  LG GGC-H20L,  Asus P5E3 Premium/WiFi-AP,  Intel Core 2 Quad Q9550 2,83GHz Socket 775 Box,  PNY GeForce 9800GX2 2xDVI 1GB,  OCZ Platinum EB XTC DDR3 1600MHz 2x2GB (OCZ3P1600EB4GK),  Arctic AF12025 PWM 120mm

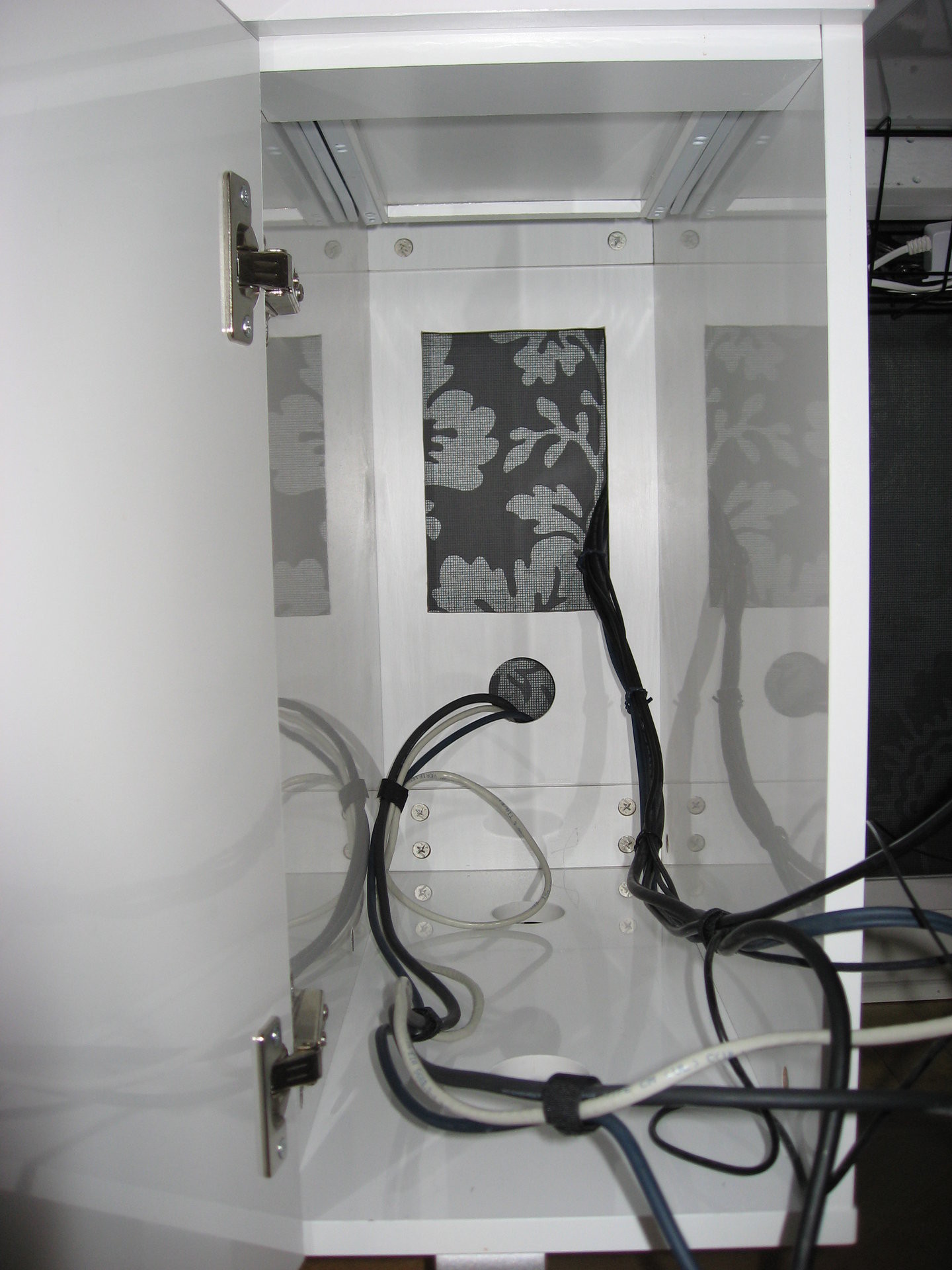

Skåpet
Sågade upp baksidan för att kunna få ut all varm luft. (2010-04-01 15:43:53) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

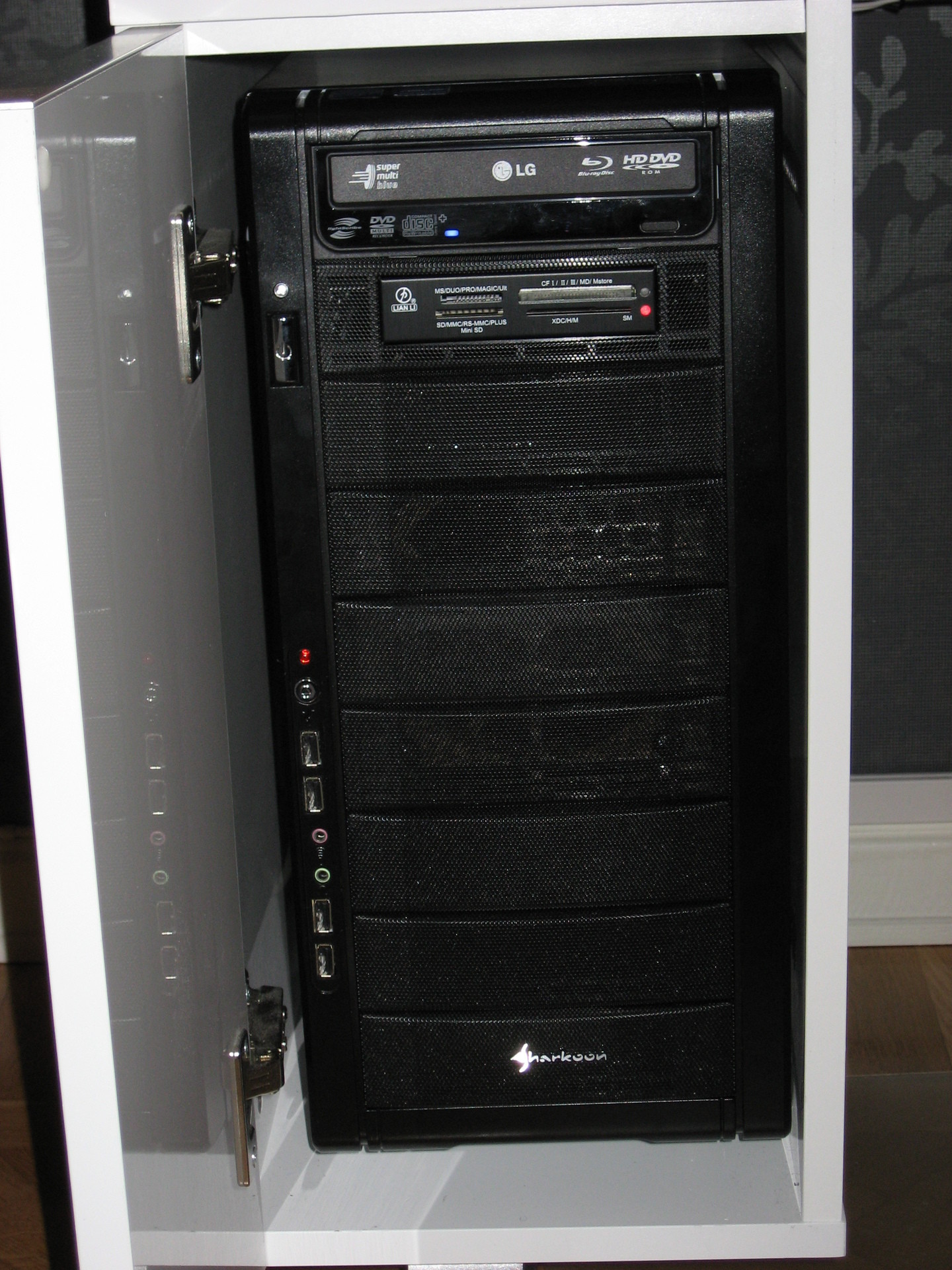

Trångt var det här.

(2009-03-01 19:47:52) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sharkoon Rebel 9 Economy Edition (Svart),  Lian Li CR-25,  LG GGC-H20L

Luft in.
Så här ser det ut där luften kommer in. Inte mycket damm kommer in tack vare att datorn och skåpet är upphöjt från golvet.

(2009-03-14 11:33:46) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2009-03-01 20:10:05) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Microsoft Wireless Optical Desktop for Bluetooth (SV),  Acoustic Energy Aego M,  Samsung SyncMaster 225BW

(2009-03-01 20:11:14) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Microsoft Wireless Optical Desktop for Bluetooth (SV),  Acoustic Energy Aego M,  Samsung SyncMaster 225BW

(2009-03-04 13:20:14) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Microsoft Wireless Optical Desktop for Bluetooth (SV)
