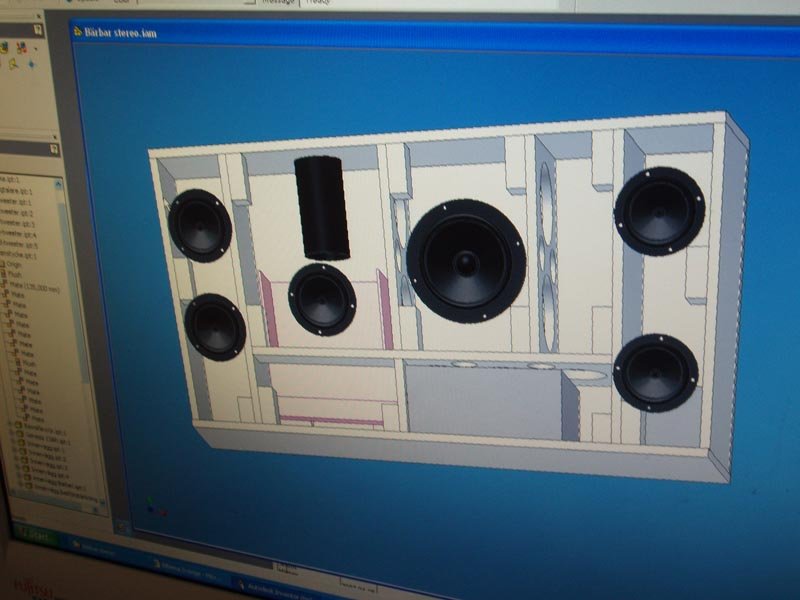

Idén uppritad i Autodesk Inventor, det utan tvekan bästa CAD-programmet jag nånsin använt.

Tanken bakom konstruktionen är att få den så kompakt och lättvikt som möjligt men samtigt få plats med allt och ge rätt volym till basen. Allt som allt är den 60cm bred, 33cm hög och 16cm djup. (2007-04-08 10:21:36)

Produkter på bilden:

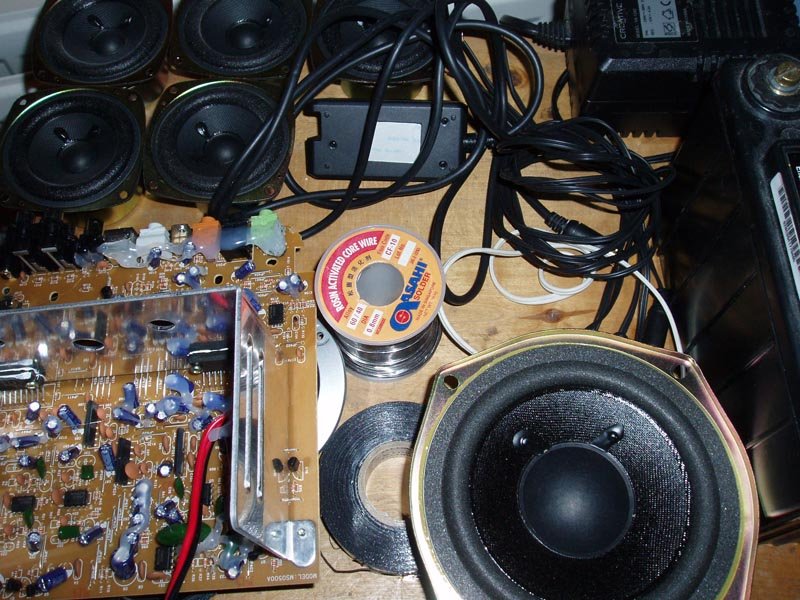

Det här är de komponenter som ingick, det är ett litet 5.1 system till dator av märket Creative inspire p580. På sammanlagt 47W RMS varav Subwofern slukar 17W RMS.

Jag använder alltså den färdigbyggda förstärkaren som satt monterad innuti subwoofern. Den var redan på 12 V och genererade absolut tillräckligt med kraft för att driva systemet till riktigt höga volymer.

Ljudkvalitetsmässigt låg systemet i den billigare regionen, men det är inte högsta prioritet med tanke på att den ska med till strandfester och festivaler där alla ändå är för fulla för att bry sig ;-). (2007-04-08 10:22:58)

Produkter på bilden:

(2007-04-08 10:24:21)

Produkter på bilden:

(2007-04-08 10:25:45)

Produkter på bilden:

(2007-04-08 10:26:42)

Produkter på bilden:

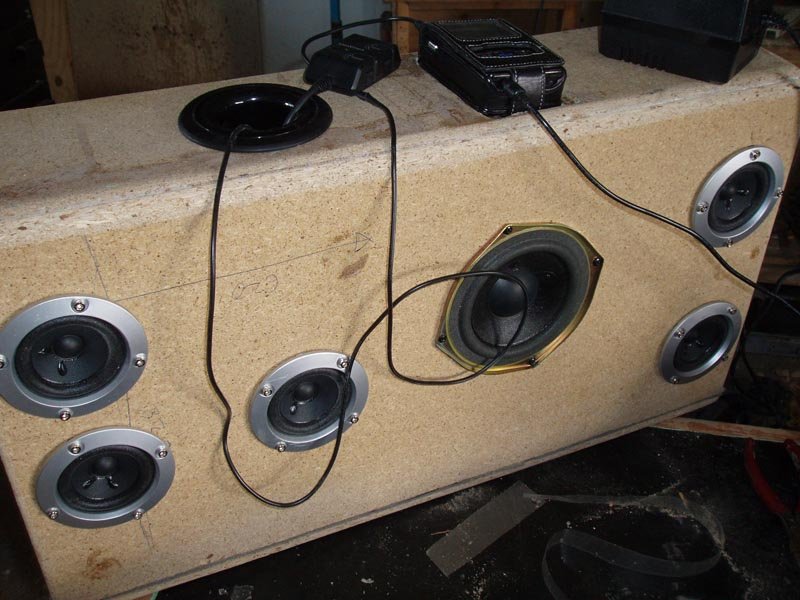

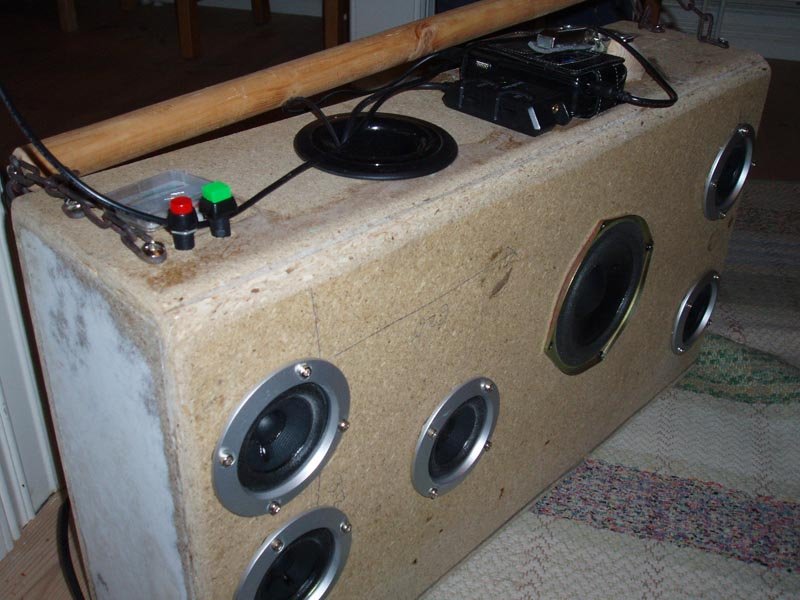

I princip färdig, det som återstår är att få den målad grymt snyggt.

Lite om resultatet:
Subwoofern hänger med förvånansvärt bra för att vara en 5-tummare, jag skojar inte det låter riktigt fett även på högre volymer. Har inte vågat dra på den på max dock för då kommer den nog ganska säkert spräckas.

Diskant/mellanregisterelementen generar riktigt höga volymer, och det kan absolut bli en hel del kalas med denna, knäcker lätt de kommersiella varianter jag har hört.

För de som endast är intresserade av high fidelity ljud så är väl detta inte den vackraste ljudkällan, men att slita ut elementen från de tidigare plastlådorna har ju höjt kvaliteten avsevärt. Det är faktiskt lyssningsbart och om man tänker på att den primära källan kommer vara MP3-spelare så tror jag inte att man kan få det så väldigt mycket bättre.

Den väger in på 15Kg, men då ingår ett MC-batteri på ca 5,5Kg och en transformator som agerar batterieliminator/laddare på ca 1Kg. Den har separat volymkontroll för basen och en voltmätare för batteriet så att det inte ska bli för urladdat.

Totalkostnad: 40kr, allt utom limmet fanns hemma.
Men uppskattningsvis skulle väl projektet från scratch ha kostat: 300kr för begagnat 5.1 datorljud, 250kr för batteri, 100kr för material. 100kr för annat. Dvs 700-800kr. Dvs helt klart värt det. (2007-04-08 10:27:50)

Produkter på bilden:

(2007-04-09 14:25:15)

Produkter på bilden:

(2007-04-09 14:26:12)

Produkter på bilden:

(2007-04-09 14:27:19)

Produkter på bilden:

(2007-04-09 14:28:30)

Produkter på bilden:

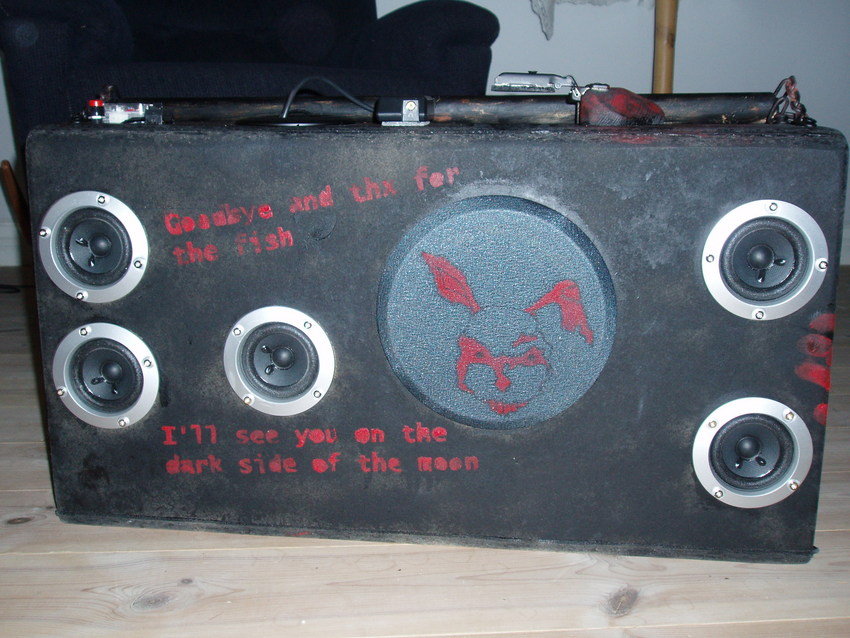

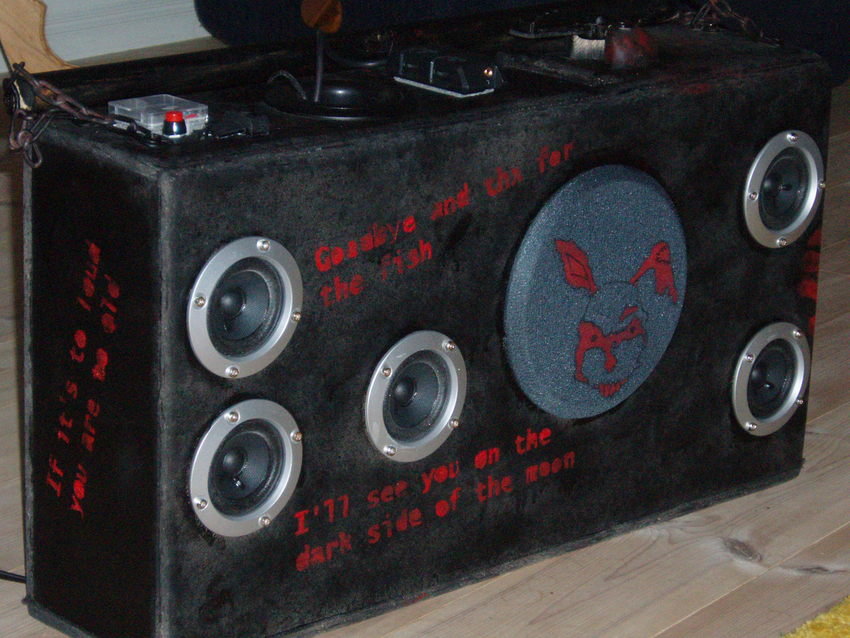

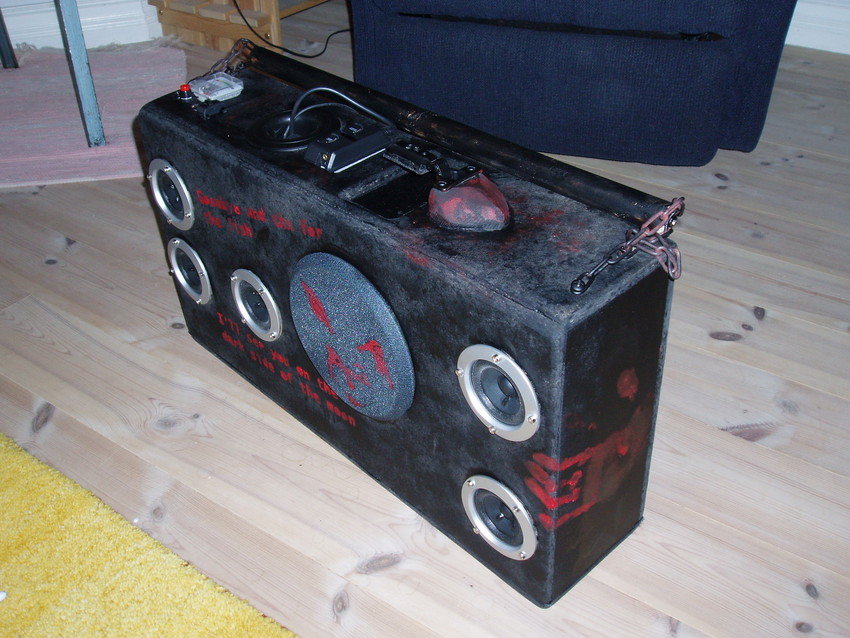

Så vart den målad och fejad också trots att jag inte trodde jag skulle hinna,
är riktigt nöjd faktiskt,

Får väl se hur lång tid det tar innan den blir stulen eller att jag super bort den på nån av festerna som den garanterat kommer vara med på i sommar. ;-) (2007-04-09 14:29:18)
