Pågående projekt, mer eller (oftast) mindre klara. Min största böjelser är formgivning och konstruktion, vilket jag hoppas skall synas vartefter. Nuläget kan beskrivas som en dragning mot signalkällor. OA-SC och OA-SD är apparatnamn med lite inslag om vad det handlar om (se nedan). Mycket nöje!
|
Produkter i albumet:
|
Bilder i detta album
Växla till minatyrbilder
Sakda CD-kit (OA-SD)

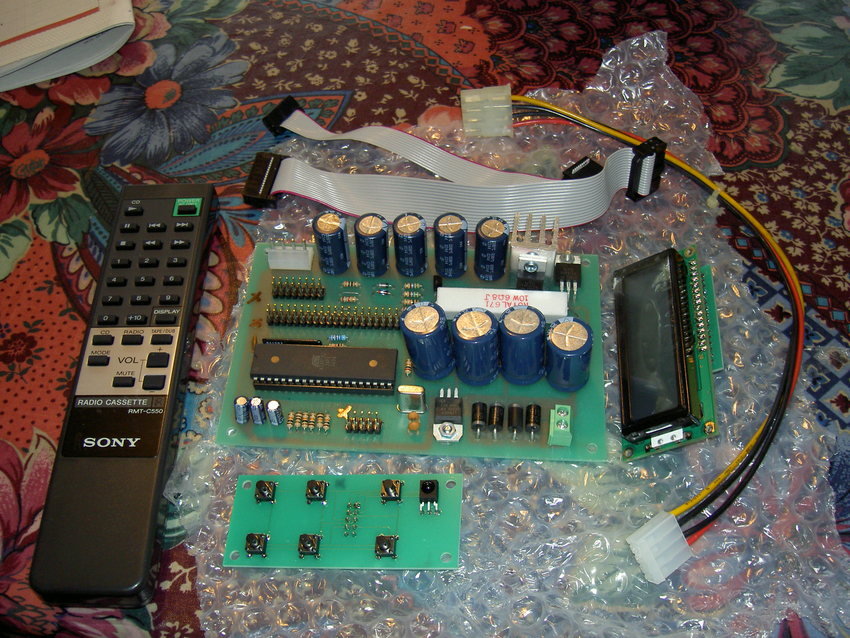

OA-SD, OrthoAudiofil SnurrDiscophon, baserad på Sakda CD-kit. Innehåller allt som krävs för att kontrollera en cd-/dvd-rom. Matas med 12V AC, har intern regulator inkl likriktare och glättningskondensatorer för 5V DC och 12V DC som krävs för driven. Hela klabbet för 390:- inkl frakt från Thailand. (2007-05-31 12:21:32)
OA-SD, OrthoAudiofil SnurrDiscophon, baserad på Sakda CD-kit. Innehåller allt som krävs för att kontrollera en cd-/dvd-rom. Matas med 12V AC, har intern regulator inkl likriktare och glättningskondensatorer för 5V DC och 12V DC som krävs för driven. Hela klabbet för 390:- inkl frakt från Thailand. (2007-05-31 12:21:32)
Produkter på bilden:
Sakda Iamkulworapong CDROM Controller Kit v1.0
Sakda Iamkulworapong CDROM Controller Kit v1.0
Sakda i full gång

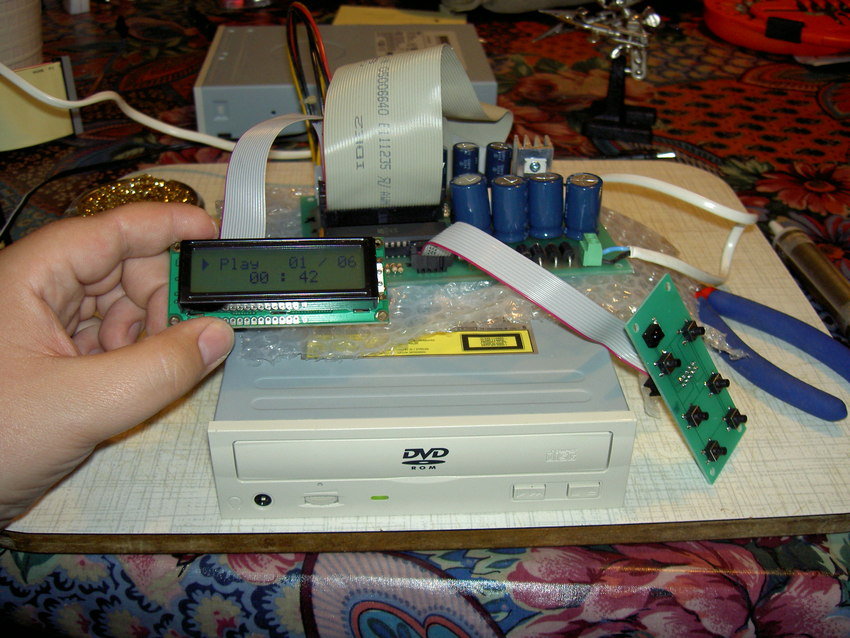

Den bakbelysta LCD-displayen är lite trist. Jag funderar på att använda en PLED (OLED) istället. Tanken är att fronten på den framtida spelaren skall ha en del i mörkt/rökfärgat plexiglas, där displayen är gömd bakom. Den skall inte synas förrän man sätter igång spelaren, med tecken "från ingenstans" sas. Med ovanstående originaldisplay är det omöjligt. PLED (Polymer Light Emitting Display) är rätt snåla på ström och skall ge lika lite HF-störningar som LCD. VFD (Vacuum Flourescent Display) kan ge hörbara ljudförsämringar, därav möjlighet att stänga av dem på lite dyrare spelare. Mer om det senare. (2007-05-31 12:32:37)
Den bakbelysta LCD-displayen är lite trist. Jag funderar på att använda en PLED (OLED) istället. Tanken är att fronten på den framtida spelaren skall ha en del i mörkt/rökfärgat plexiglas, där displayen är gömd bakom. Den skall inte synas förrän man sätter igång spelaren, med tecken "från ingenstans" sas. Med ovanstående originaldisplay är det omöjligt. PLED (Polymer Light Emitting Display) är rätt snåla på ström och skall ge lika lite HF-störningar som LCD. VFD (Vacuum Flourescent Display) kan ge hörbara ljudförsämringar, därav möjlighet att stänga av dem på lite dyrare spelare. Mer om det senare. (2007-05-31 12:32:37)
Produkter på bilden: Sakda Iamkulworapong CDROM Controller Kit v1.0
Sakda Iamkulworapong CDROM Controller Kit v1.0
SAAB-fåtölj
Fick "tummen ur" och lagade min saab-fåtölj. Den hade ett snurrchassie förut, men som dog en kvalfylld död. Nu är den försedd med fyra ben, inköpta för 19:-/st på Bauhaus. Ser lite ranglig ut, men duger allt bra att sitta i. (2007-08-05 21:12:00)
Fick "tummen ur" och lagade min saab-fåtölj. Den hade ett snurrchassie förut, men som dog en kvalfylld död. Nu är den försedd med fyra ben, inköpta för 19:-/st på Bauhaus. Ser lite ranglig ut, men duger allt bra att sitta i. (2007-08-05 21:12:00)
Produkter på bilden: Squier Standard Jazz Bass Rosewood
Squier Standard Jazz Bass Rosewood
OA-SC; snitt
Namnet är en analogi med orthoakustik och Stig Carlsson. Vi är tre konstruktörer till denna skivspelare, där vi börjat om helt från början, dvs vi skall konstruera allt på nytt. Ingenting får i djupare hänseende baseras på andras tankar. I nuläget har vi löst tallrikens lagring samt motor och dess styrning. Tallriken är magnetlagrad med repellerande magneter, samt fixerad med Igus iGlidur glidlagerbussningar. Magneterna är vanliga avskärmningsmagneter för högtalarelement och dito tillhörande koppar. En trevlig finess är att tjockare och därmed tyngre skivor, typ 120- 180g, tynger ned tallriken, men samtidigt regleras VTA (Vertical Tracking Angle) så att den blir korrekt pga den ökade tjockleken. (2007-05-31 19:20:34)
Namnet är en analogi med orthoakustik och Stig Carlsson. Vi är tre konstruktörer till denna skivspelare, där vi börjat om helt från början, dvs vi skall konstruera allt på nytt. Ingenting får i djupare hänseende baseras på andras tankar. I nuläget har vi löst tallrikens lagring samt motor och dess styrning. Tallriken är magnetlagrad med repellerande magneter, samt fixerad med Igus iGlidur glidlagerbussningar. Magneterna är vanliga avskärmningsmagneter för högtalarelement och dito tillhörande koppar. En trevlig finess är att tjockare och därmed tyngre skivor, typ 120- 180g, tynger ned tallriken, men samtidigt regleras VTA (Vertical Tracking Angle) så att den blir korrekt pga den ökade tjockleken. (2007-05-31 19:20:34)
Produkter på bilden:
Seas L22 RN4X/P

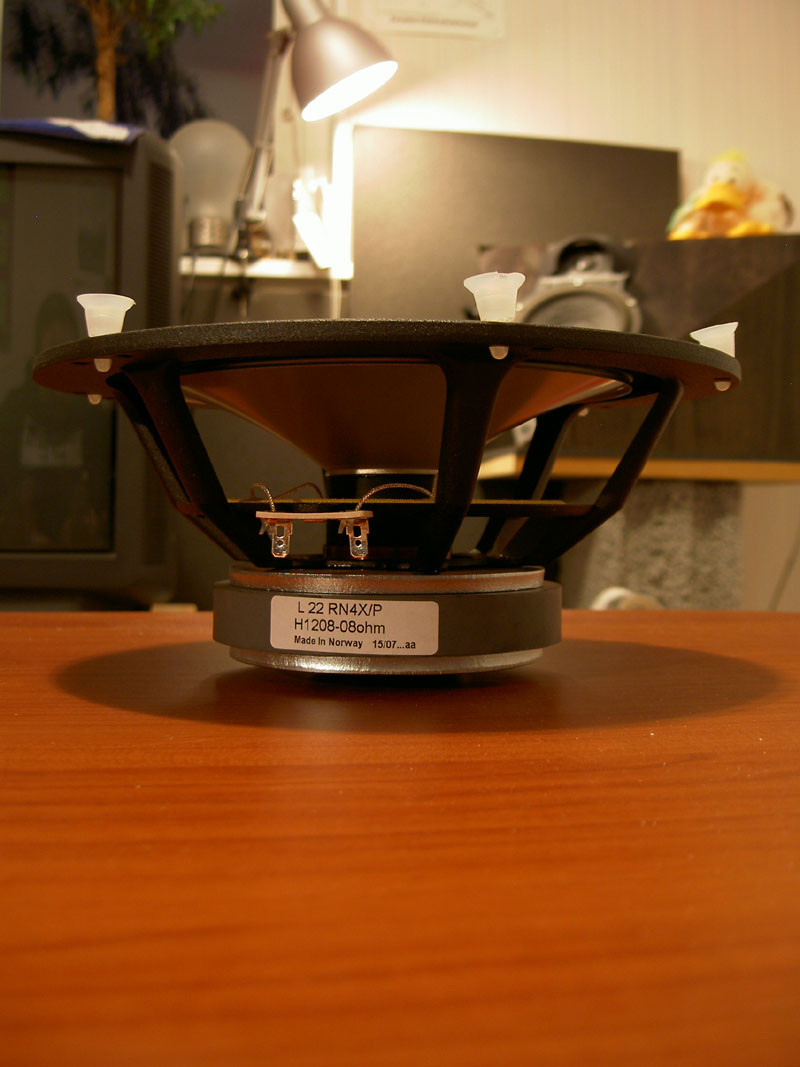

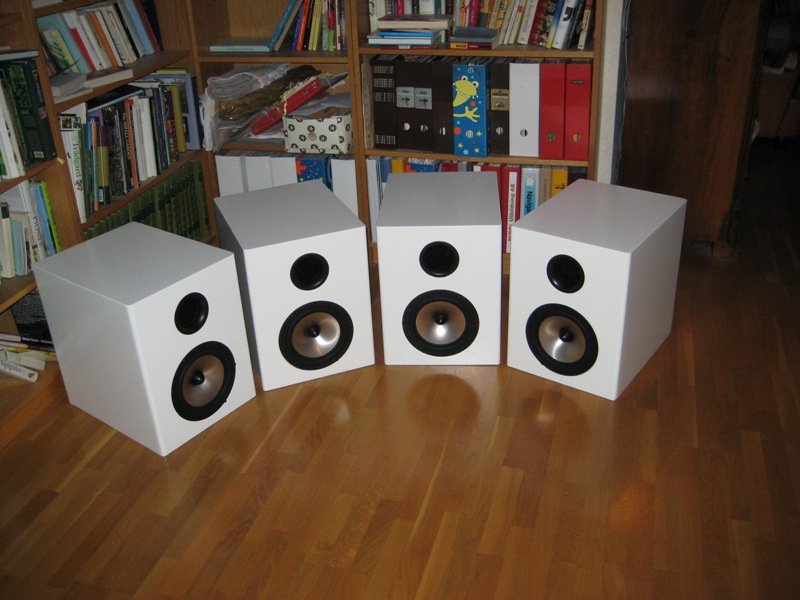

Fin åttatummare i alu som skall få bli fyra basmoduler i slutändan. Målet är absolut fullregister och hyffsat linjärt. (2008-01-11 17:25:34)
Bilden är högupplöst. Klicka i bilden för att zooma.
Fin åttatummare i alu som skall få bli fyra basmoduler i slutändan. Målet är absolut fullregister och hyffsat linjärt. (2008-01-11 17:25:34)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
CAD-modell

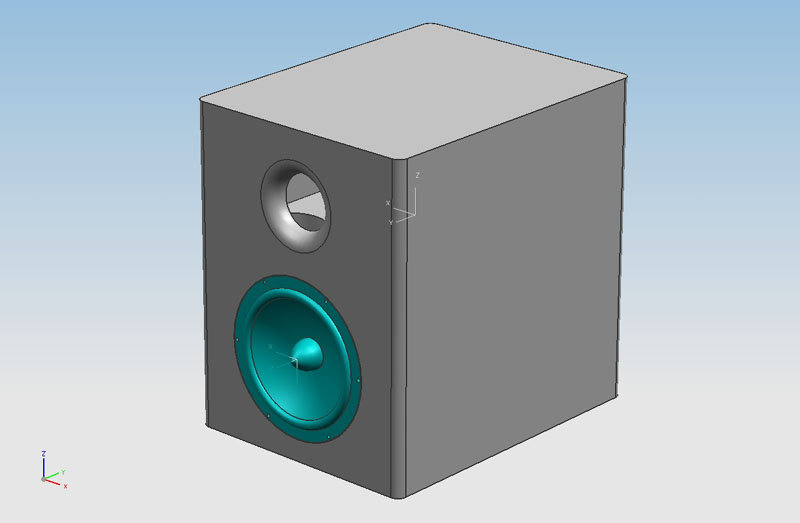

Modell ritad i Unigraphics UGS NX5. 340x440x440mm med 22mm MDF, enkel stagning. Med room-gain så får basen en hyggligt rak kurva ned till ca 19 Hz. (2008-09-06 16:21:00)
Modell ritad i Unigraphics UGS NX5. 340x440x440mm med 22mm MDF, enkel stagning. Med room-gain så får basen en hyggligt rak kurva ned till ca 19 Hz. (2008-09-06 16:21:00)
Produkter på bilden:

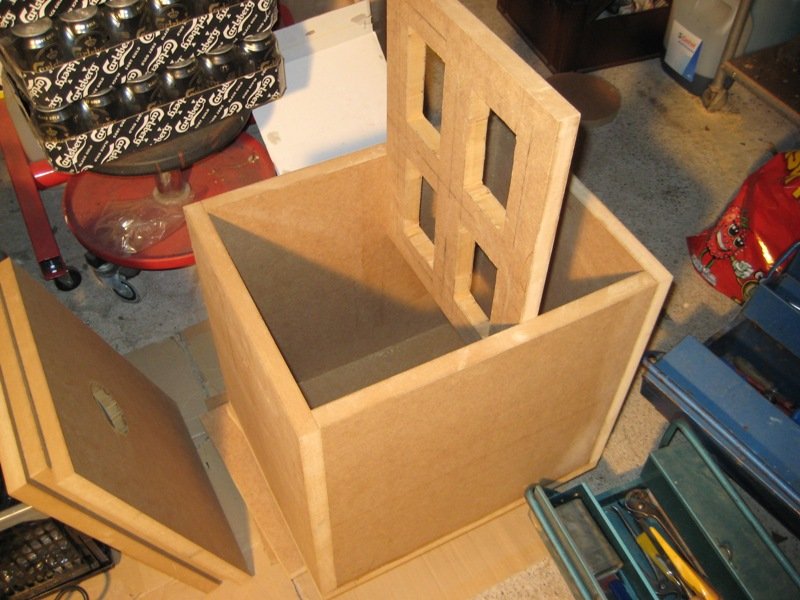

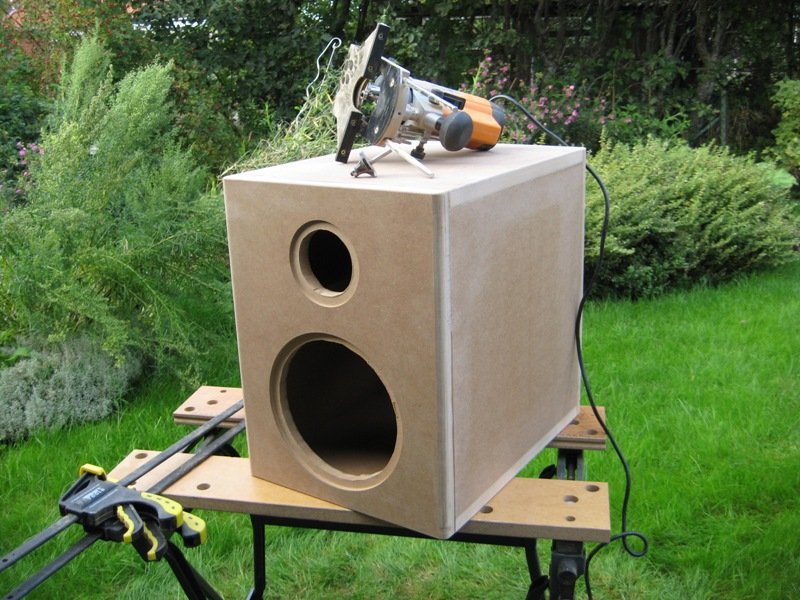

Limning

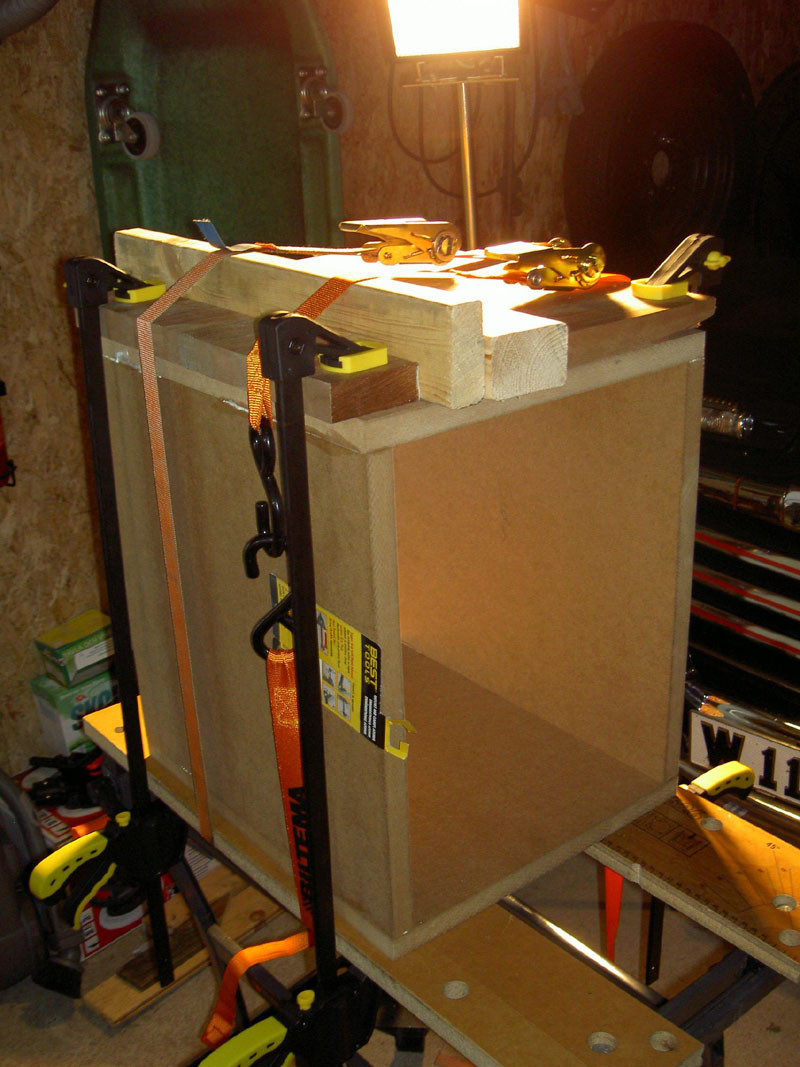

Enkel limning med plugg. (2008-09-06 16:25:28)Bilden är högupplöst. Klicka i bilden för att zooma.
Enkel limning med plugg. (2008-09-06 16:25:28)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Basabsorbenter

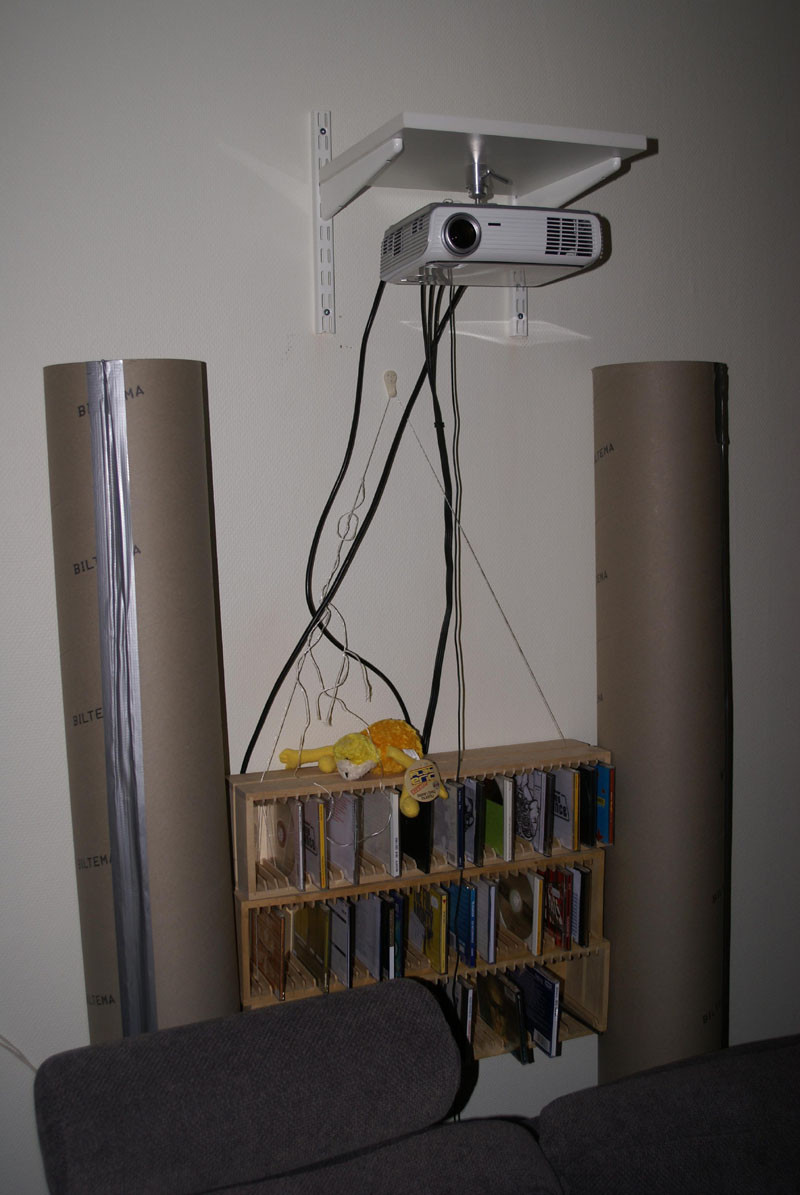

Basabsorbenter byggda av gjutrör enligt principen "destruktiv resonans", dvs resonansen i rören släcker ut den frekvens i rummet som är upphovet. Resultatet blir rätt så effektiv basdämpning med valbart Q-värde och dämpfrekvens. Frekvensen jag hade problem med var på 49Hz, och rören kapades då till kvarts våglängd, dvs ca 1.7m.
Mellan rören syns ett diffusionsexperiment som verkar funkar hyggligt bra. Och så Flat Eric, givetvis. :o) (2009-11-04 13:19:35)Bilden är högupplöst. Klicka i bilden för att zooma.
Basabsorbenter byggda av gjutrör enligt principen "destruktiv resonans", dvs resonansen i rören släcker ut den frekvens i rummet som är upphovet. Resultatet blir rätt så effektiv basdämpning med valbart Q-värde och dämpfrekvens. Frekvensen jag hade problem med var på 49Hz, och rören kapades då till kvarts våglängd, dvs ca 1.7m.
Mellan rören syns ett diffusionsexperiment som verkar funkar hyggligt bra. Och så Flat Eric, givetvis. :o) (2009-11-04 13:19:35)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
