För att få ner temperaturen i min A-100 så installerade jag 2st fläktar. Dock tyckte jag det räckte med att ha fläkt 1 igång, se bild 1 nedan. Innan installationen hade jag ca 70 grader ovanför kylflänsen till chippet med locket på. Med fläkt 1 igång sjönk temperaturen till ca 50 grader. Fläkt 1 blåser ut luft ur lådan och fläkt 2 var tänkt att blåsa in luft i lådan. Jag kör även fläkten på 5V istället för 12V eftersom jag tyckte den lät så mycket när den matades… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder
Bild 1

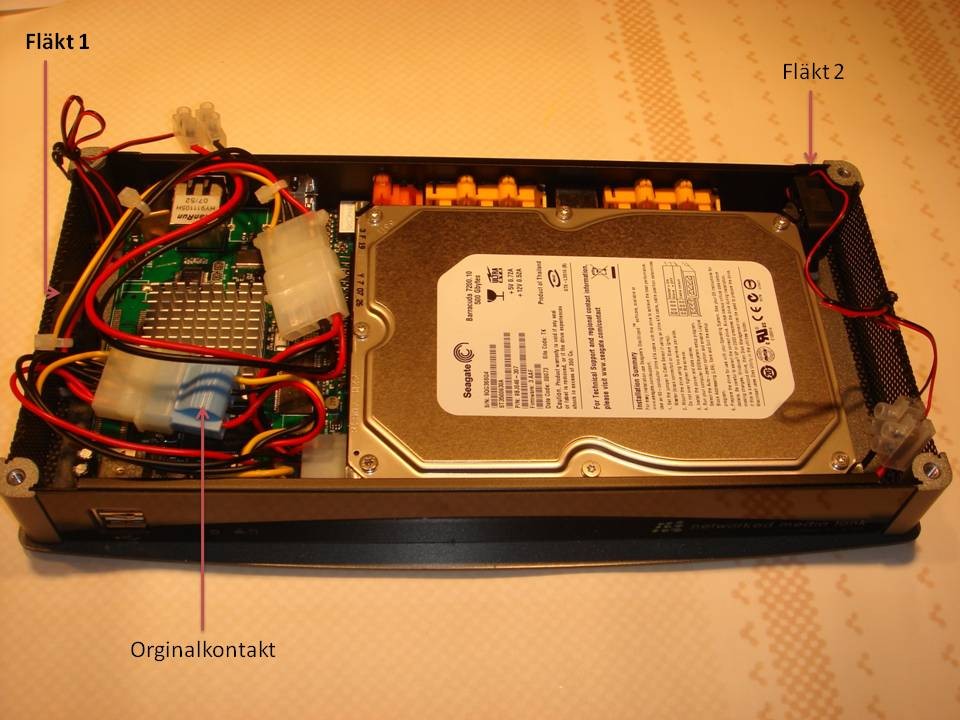

Här syns hela installationen. Kablar till fläkt 2 är dragna under hårddisken. (2010-01-09 21:02:43)
Bilden är högupplöst. Klicka i bilden för att zooma.
Här syns hela installationen. Kablar till fläkt 2 är dragna under hårddisken. (2010-01-09 21:02:43)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Popcorn Hour A-100
Popcorn Hour A-100
Bild 2

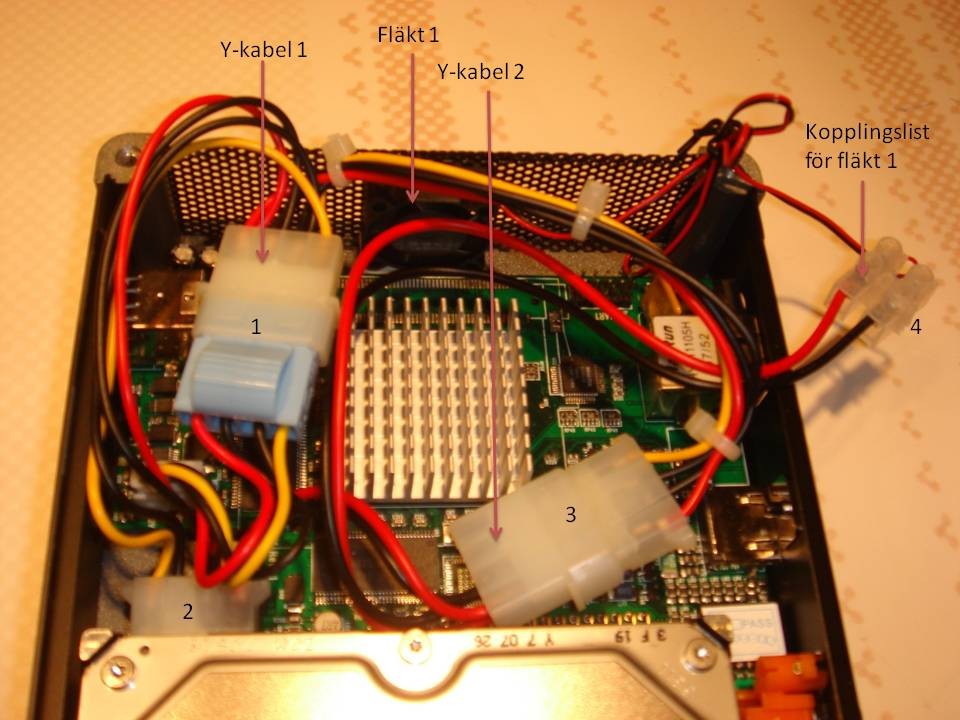

Y-kabeln 1 är kopplad till den blåa orginalkabeln (som normalt sitter i hårddisken), se siffra 1. Ena förgreningen av Y-kabel 1 kopplas till hårddisken, se siffra 2. Den andra förgreningen kopplas till Y-kabel 2, se siffra 3.
Y-kabel 2 har jag modifierat och klippt bort de två kontakten på de båda förgreningarna för att kunna ansluta fläktarna. Sedan har jag även plockat bort en svart och en gul kabel från Y-kabel 2. Den gula kabeln levererar 12V och eftersom jag kör fläktarna på 5V behövs den inte.
Ena förgreningen av Y-kabel 2 är kopplad i en kopplingslist, se siffra 4. I andra änden av denna kopplingslist har jag kopplat in kablarna för fläkt 1. Jag har tagit bort 2-PINs kontakten från fläkt 1 för att kunna montera kablarna.
Den andra förgreningen av Y-kabel 2 går ner vid kontakten vid siffra 2 och är sedan dragen under hårddisken. Mer information om denna förgrening kommer i bild 4. (2010-01-09 21:40:59)Bilden är högupplöst. Klicka i bilden för att zooma.
Y-kabeln 1 är kopplad till den blåa orginalkabeln (som normalt sitter i hårddisken), se siffra 1. Ena förgreningen av Y-kabel 1 kopplas till hårddisken, se siffra 2. Den andra förgreningen kopplas till Y-kabel 2, se siffra 3.
Y-kabel 2 har jag modifierat och klippt bort de två kontakten på de båda förgreningarna för att kunna ansluta fläktarna. Sedan har jag även plockat bort en svart och en gul kabel från Y-kabel 2. Den gula kabeln levererar 12V och eftersom jag kör fläktarna på 5V behövs den inte.
Ena förgreningen av Y-kabel 2 är kopplad i en kopplingslist, se siffra 4. I andra änden av denna kopplingslist har jag kopplat in kablarna för fläkt 1. Jag har tagit bort 2-PINs kontakten från fläkt 1 för att kunna montera kablarna.
Den andra förgreningen av Y-kabel 2 går ner vid kontakten vid siffra 2 och är sedan dragen under hårddisken. Mer information om denna förgrening kommer i bild 4. (2010-01-09 21:40:59)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Popcorn Hour A-100
Popcorn Hour A-100
Bild 3

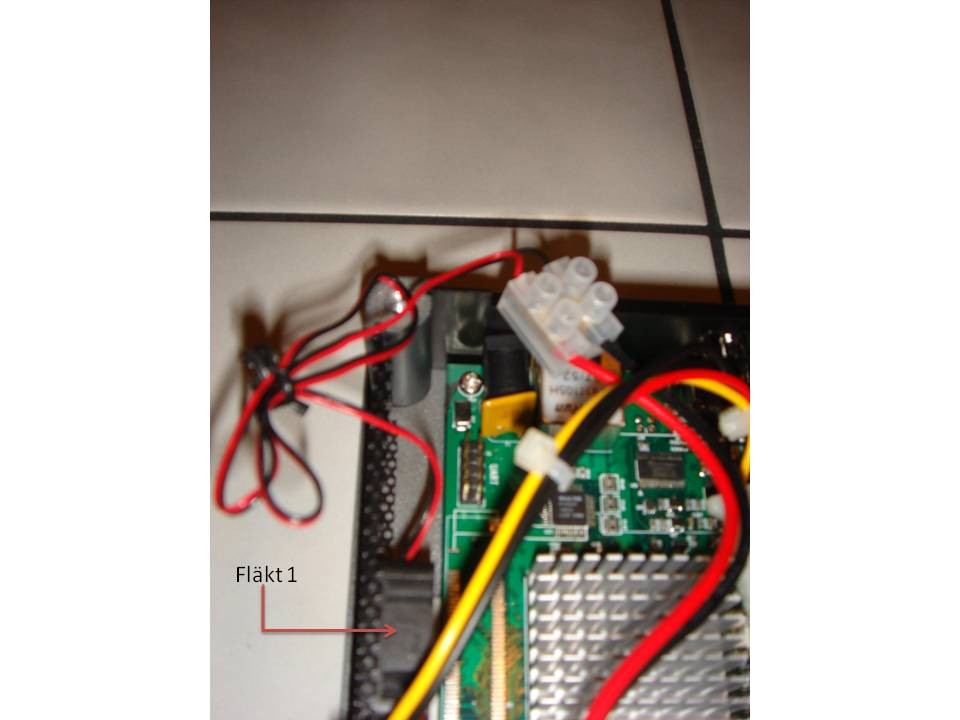

Här ser man hur fläkt 1 är inkopplad. Fläkten har jag satt fast i botten med en vanlig möbeltass (som jag klippt till) och satt självhäftande tejp (golv/mattejp) på ena sidan så den kan fästas både i fläkten och botten av A-100:an. Tanken med att använda en möbeltass är att den skall ta bort vibrationer från fläkten. (2010-01-09 21:44:16)Bilden är högupplöst. Klicka i bilden för att zooma.
Här ser man hur fläkt 1 är inkopplad. Fläkten har jag satt fast i botten med en vanlig möbeltass (som jag klippt till) och satt självhäftande tejp (golv/mattejp) på ena sidan så den kan fästas både i fläkten och botten av A-100:an. Tanken med att använda en möbeltass är att den skall ta bort vibrationer från fläkten. (2010-01-09 21:44:16)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Popcorn Hour A-100
Popcorn Hour A-100
Bild 4

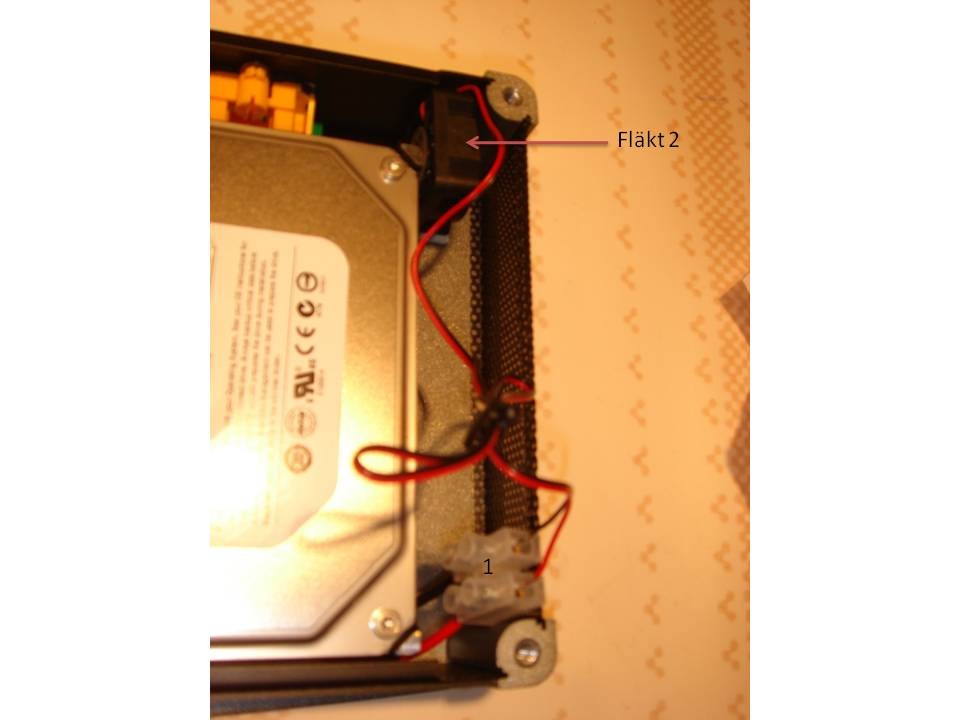

Här ser man hur fläkt 2 är inkopplad. Förgreningskabeln från Y-kabel 2 är dragen under hårddisken och kommer upp vid siffra 1. Förgreningskabeln är sedan kopplad till kopplingslisten. I andra änden av denna kopplingslist har jag kopplat in kablarna för fläkt 2. Jag har tagit bort 2-PINs kontakten från fläkt 2 för att kunna montera kablarna.
Även fläkt 2 sitter fast med en möbeltass, se bild 3 för mer info. (2010-01-09 21:51:17)Bilden är högupplöst. Klicka i bilden för att zooma.
Här ser man hur fläkt 2 är inkopplad. Förgreningskabeln från Y-kabel 2 är dragen under hårddisken och kommer upp vid siffra 1. Förgreningskabeln är sedan kopplad till kopplingslisten. I andra änden av denna kopplingslist har jag kopplat in kablarna för fläkt 2. Jag har tagit bort 2-PINs kontakten från fläkt 2 för att kunna montera kablarna.
Även fläkt 2 sitter fast med en möbeltass, se bild 3 för mer info. (2010-01-09 21:51:17)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Popcorn Hour A-100
Popcorn Hour A-100
Bild 5

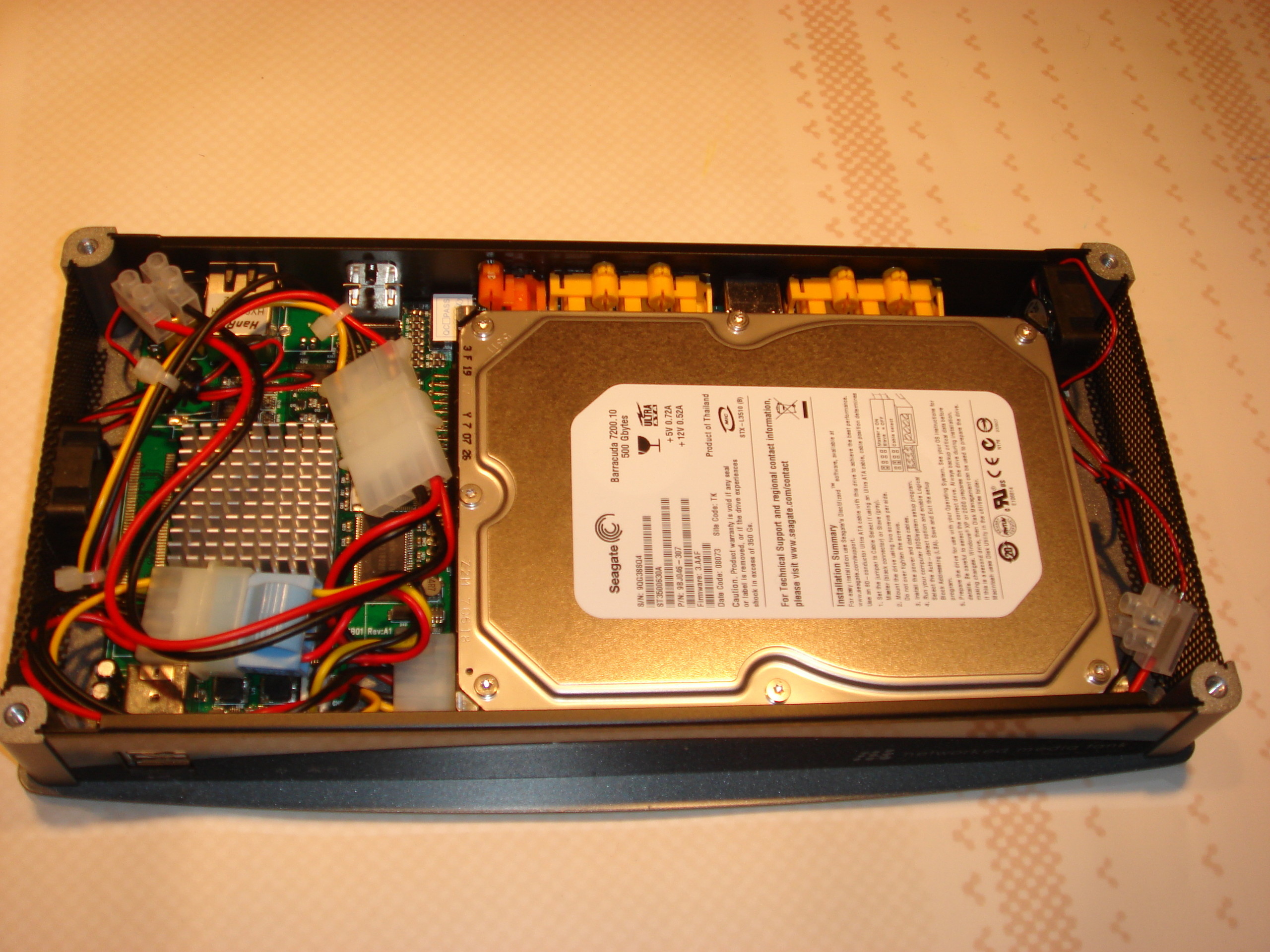

Nu är alla kablar på plats och det är bara att sätta på locket. (2010-01-09 21:55:45)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu är alla kablar på plats och det är bara att sätta på locket. (2010-01-09 21:55:45)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Popcorn Hour A-100
Popcorn Hour A-100
