XTZ Class AP100,

Surround högtalare

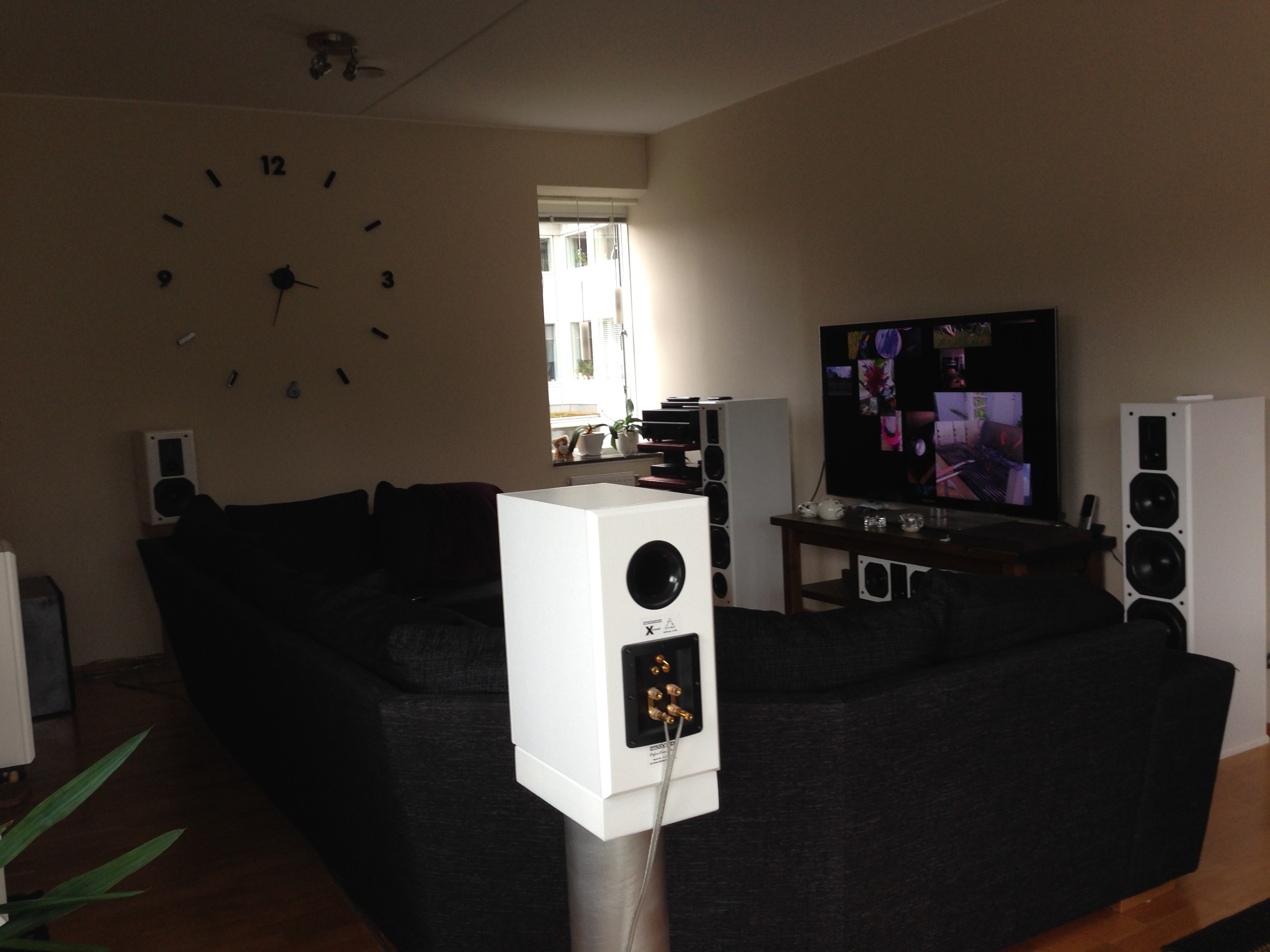

Jag har spenderat min semester med att bygga nya surround högtalare som ska passa i lägenheten jag ska flytta till nu i höst. Funkar fint redan i dagens lya men placeringen är inte optimal då dessa är gjorda för att hänga på väggen. De sprider brett och har ett gott om kraft. Bygger på billiga åttatummare och de bmr elementen som inte höll riktigt för frontarna, men det är inte lika känsligt där bak så där duger de i mitt tycke utmärkt. (2015-06-28 11:22:34)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

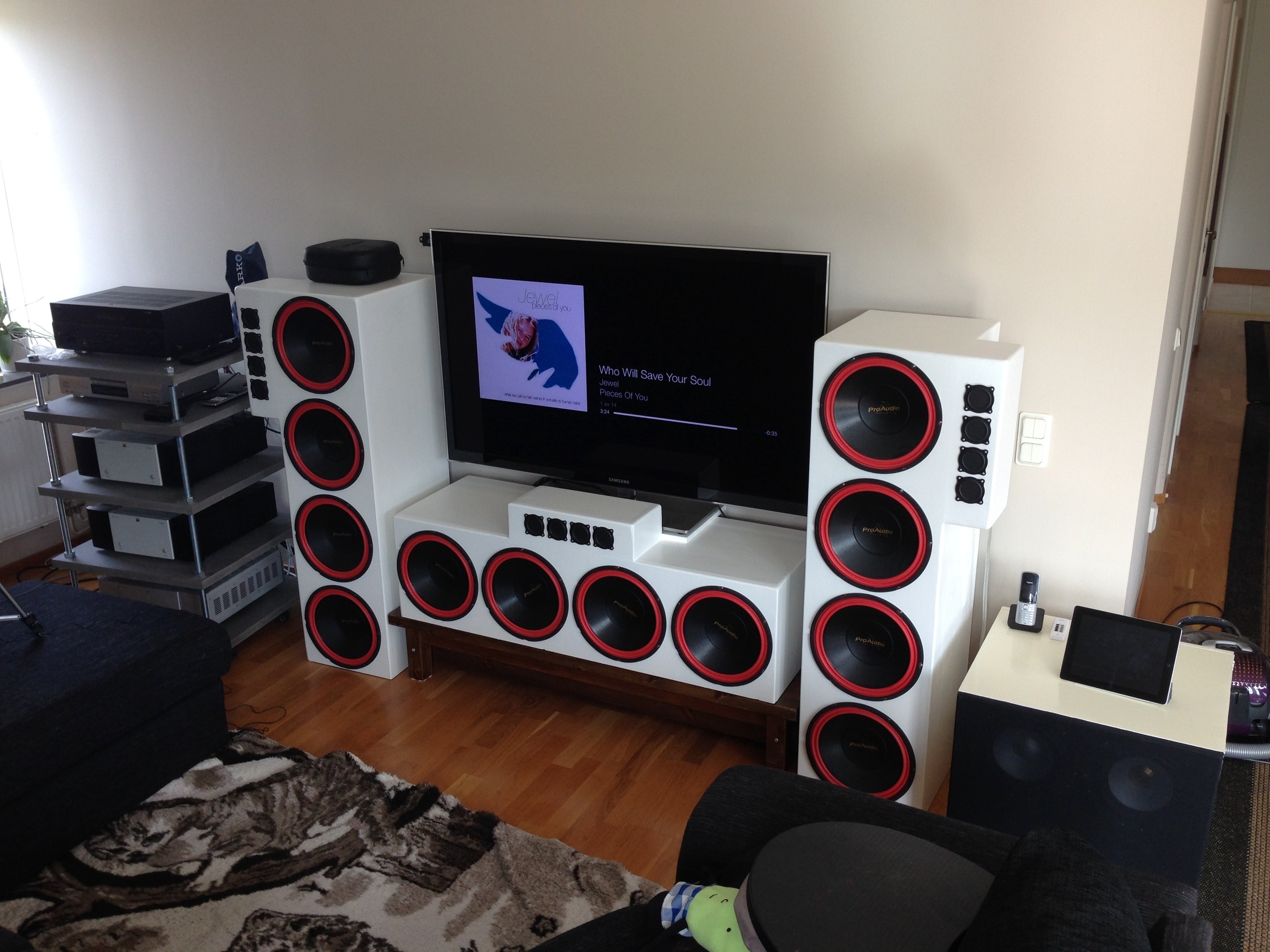

Centern är klar!
Nu har jag fått en högtalare klar i fronten. De två övriga ligger på kö och borde snart (inom några veckor) också fått sina former och färger.

Kör med DF-8:orna så länge och det låter inte illa alls ihop.

Dessutom så kör jag nu tre AP100 slutsteg och det låter himla fint. Hifi hörnan finns inte längre då jag förbereder flytt till hösten och i nästa lägenhet så är inget sådant inplanerat, tror inte jag får plats ens. (2015-07-19 16:43:12)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

XTZ Class AP100,

Ny basdel till centern

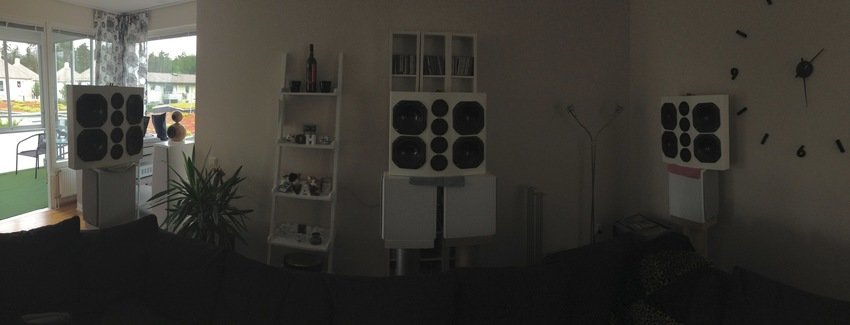

Helt klart ett lyft att få samma element i alla tre frontarna. Allt föll på plats nu, ljudet blev precis som jag ville ha det. Flyttade ut sidohögtalarna så långt det gick då centern fyller upp bra i mitten.

Klippte bara av benen på tv-bänken som stod där så den blev i lagom höjd, fick även flytta hyllan under som stagade och dra in fyra tunga skruvar för att hålla allt på plats. Tvn står nu i exakt samma höjd som tidigare och det hela är ruggigt stabilt. (2015-05-20 08:16:12)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

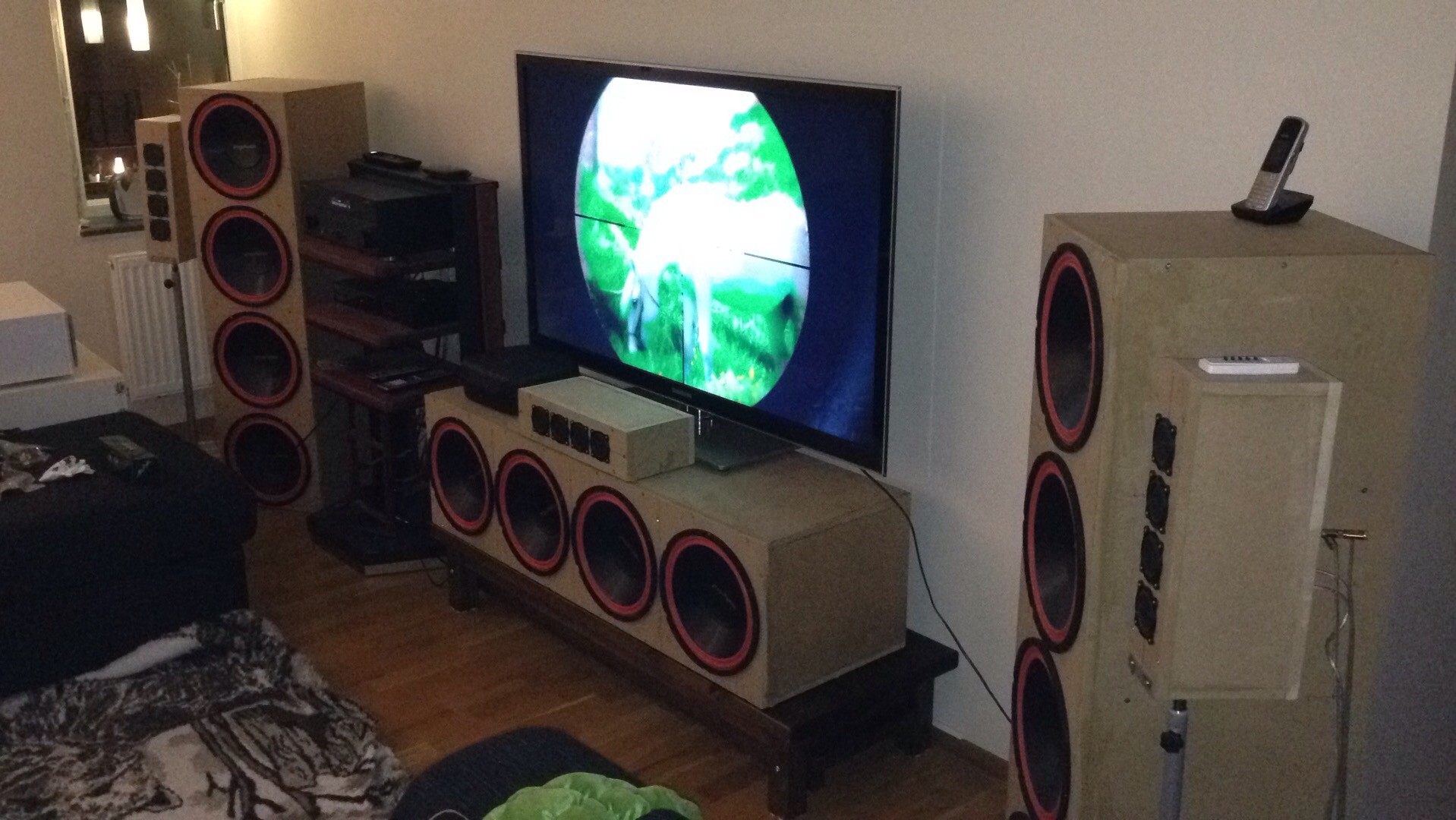

Ny placering och funktion

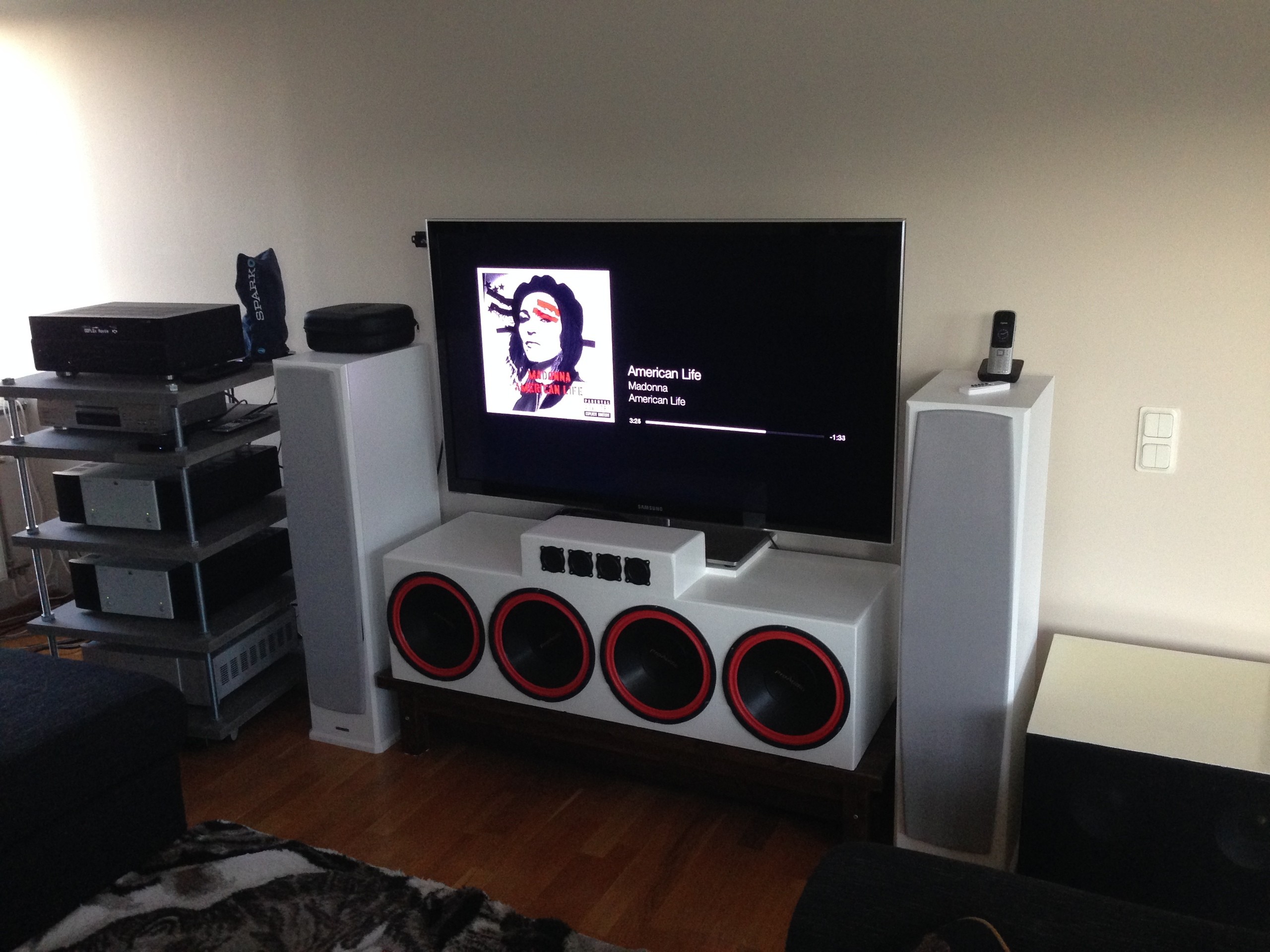

Tog hem några filterkomponenter och flyttade ner basarna så de nu utgör en enhet ihop med de små prototyperna. Delar vid 140Hz, 6db på de små och 12db på basarna. De bildar en ganska fin front och yamhan orkar driva på med hög volym. Saknar dock att centern inte har samma uppsättning men det går ju ordna längre fram. Den vanliga subben är nu inkopplad igen och som helhet på film funkar det mycket bra tillsammans. Bra tryck och renhet, finns inte mycket att klaga på alls. (2015-04-06 15:14:36)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

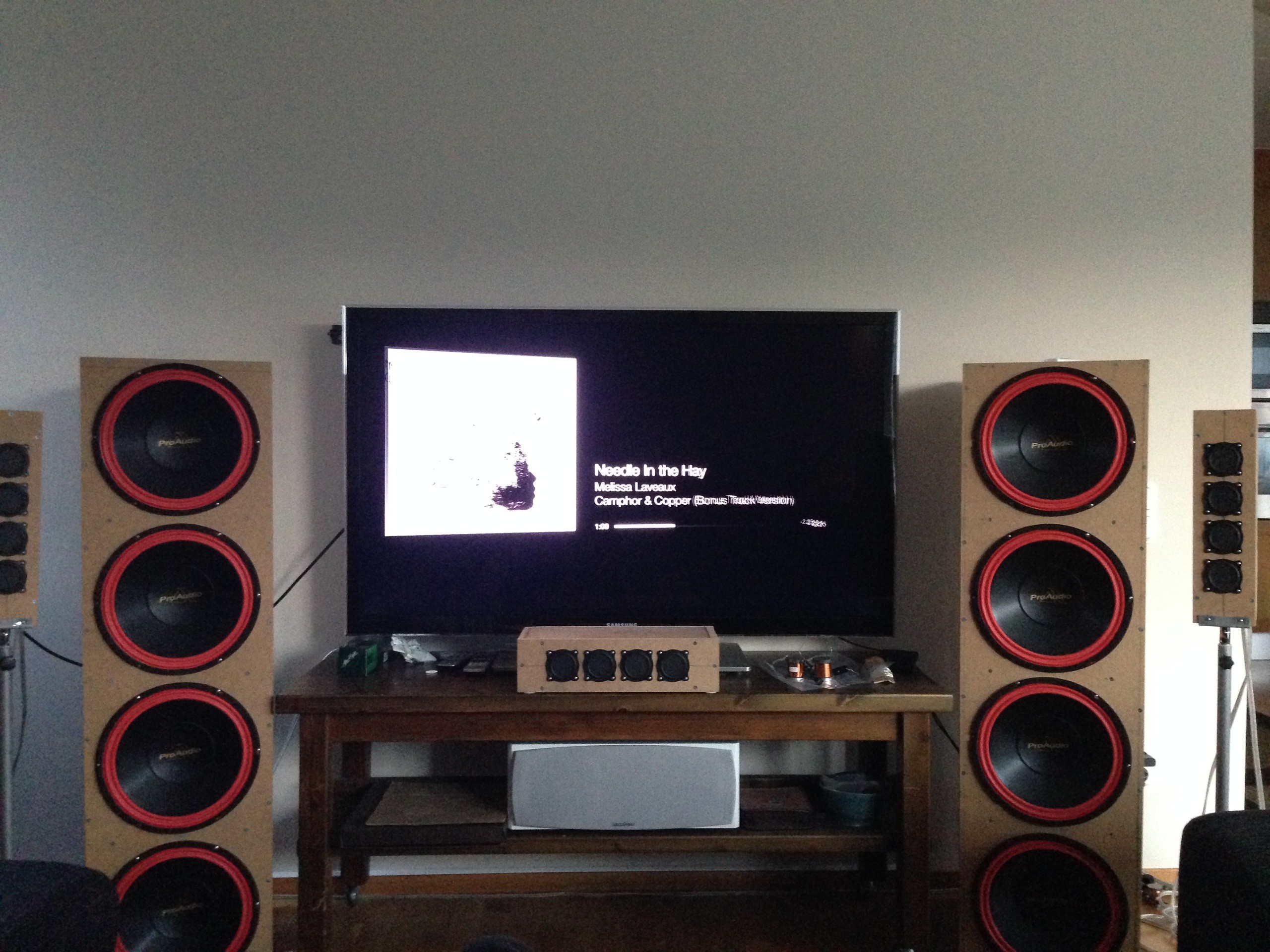

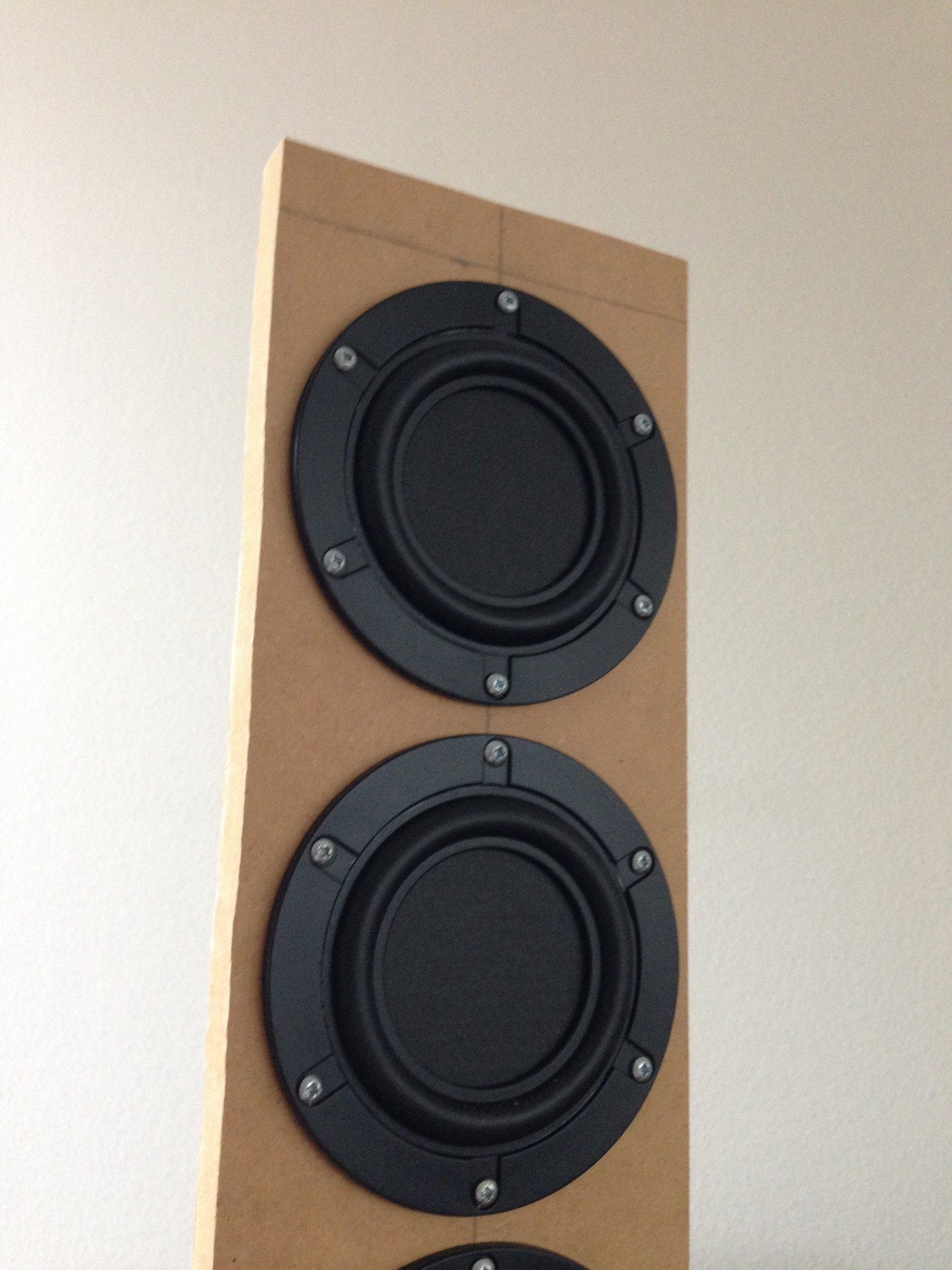

Nya prototyper
Då har jag fått de nya prototyperna på plats, denna gång med ett mindre element men något dyrare. Tycker nog att det låter bättre även om basarna får jobba högre i frekvens nu.

Finns nu ett eget album för detta bygge. (2015-01-03 18:31:30)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Motorola Home VIP 1963C 320GB,

Testar lite nya högtalarelement

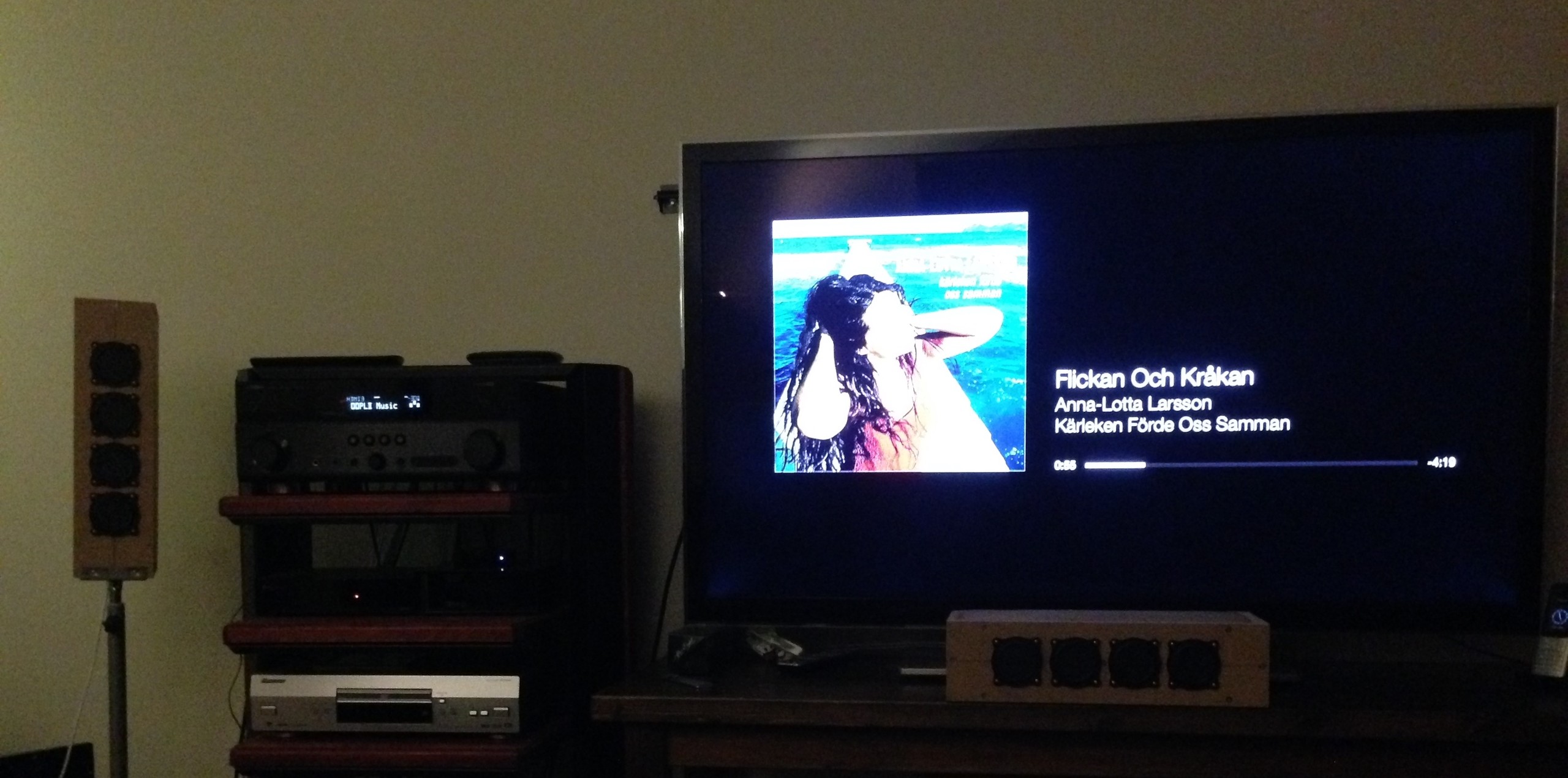

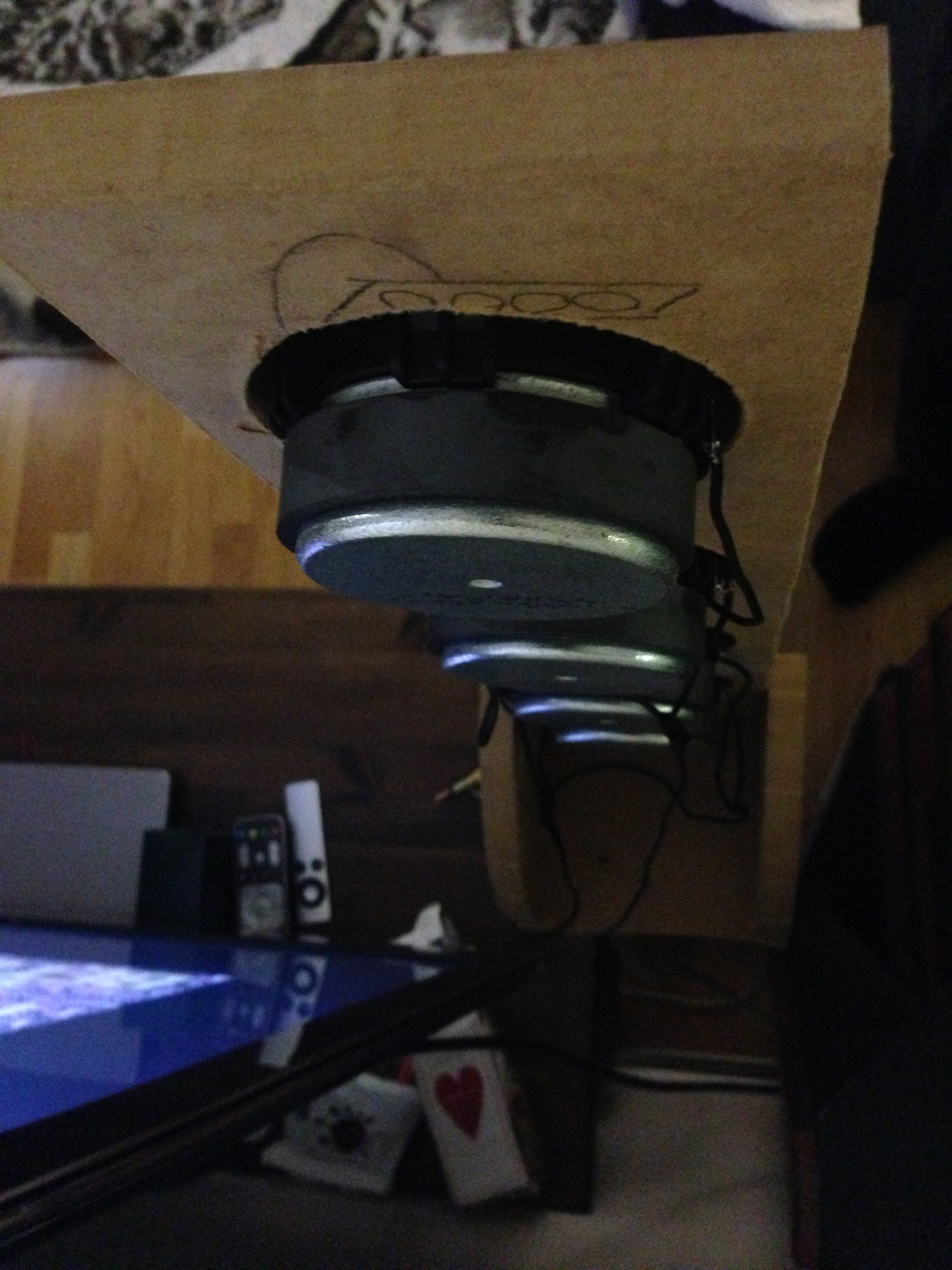

Byggde ihop några bafflar för fyra element där jag bevarar ursprungliga ohmtalet för enkelhetens skull. Element ska i framtiden sitta i anpassad låda, nu sitter de bara direkt i baffeln. De spelar lite bakåt också men det gör inte så mycket verkar det som. Visst de spelar ingen bas att tala om just nu, borde gå att få hygglig nivå där med rätt låda dock. Räknar med att om jag blir nöjd kommer frontarna nog ha sexton element per sida och övriga åtta. Blir många element att frakta hit från usa då de inte går att köpa i närheten. De är lite dova dock över 5KHz, just nu kör jag med diskant eq på plus sex decibel och det gör dem väldig njutbara, inte helt nöjd med den lösningen. Dock helt utan passiva filter. Förstärkaren skär vid 110Hz och sen tar min bas stapel vid och det funkar bra ihop. (2014-11-30 01:33:31)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2014-11-30 01:32:49)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2014-11-30 01:24:53)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

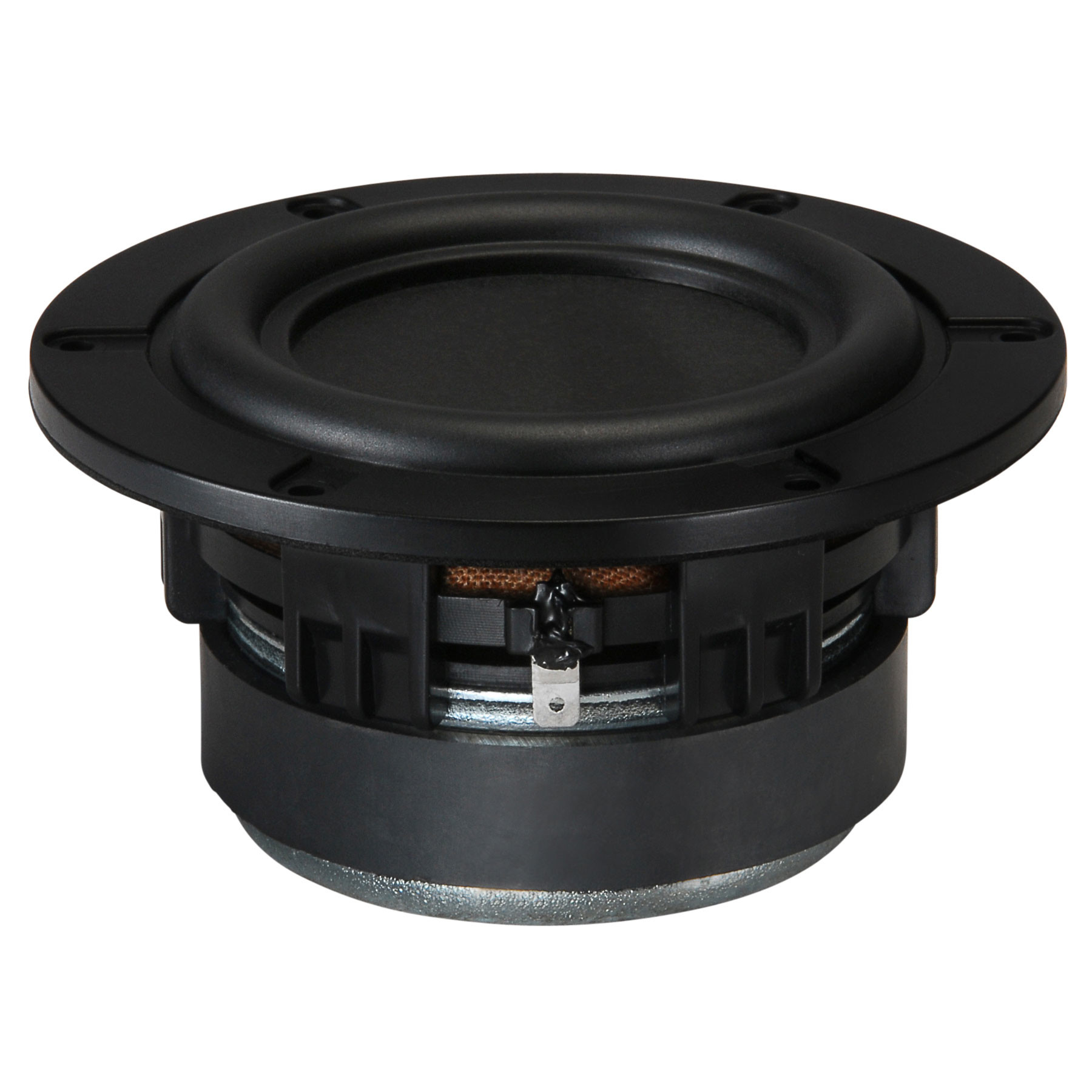

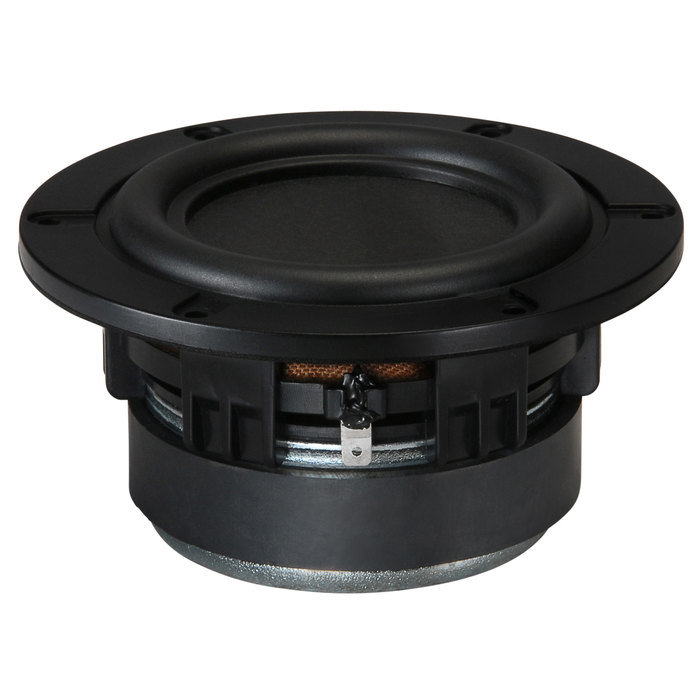

http://www.parts-express.com/tectonic-elements-tebm65c20f-8-3-1-2-bmr-full-range-speaker-8-ohm--297-2156 (2014-11-30 01:42:56)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

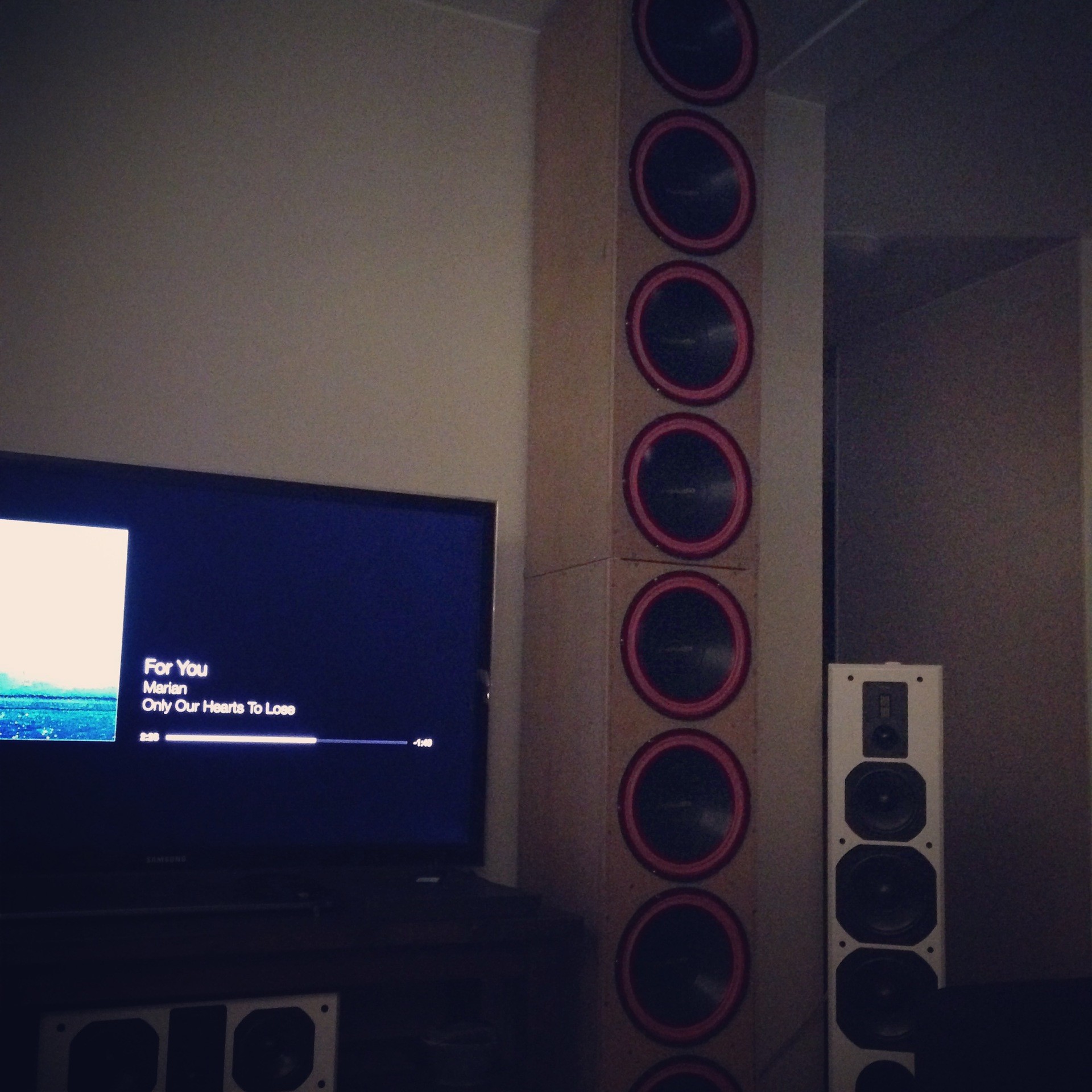

DIY Dipol Bas

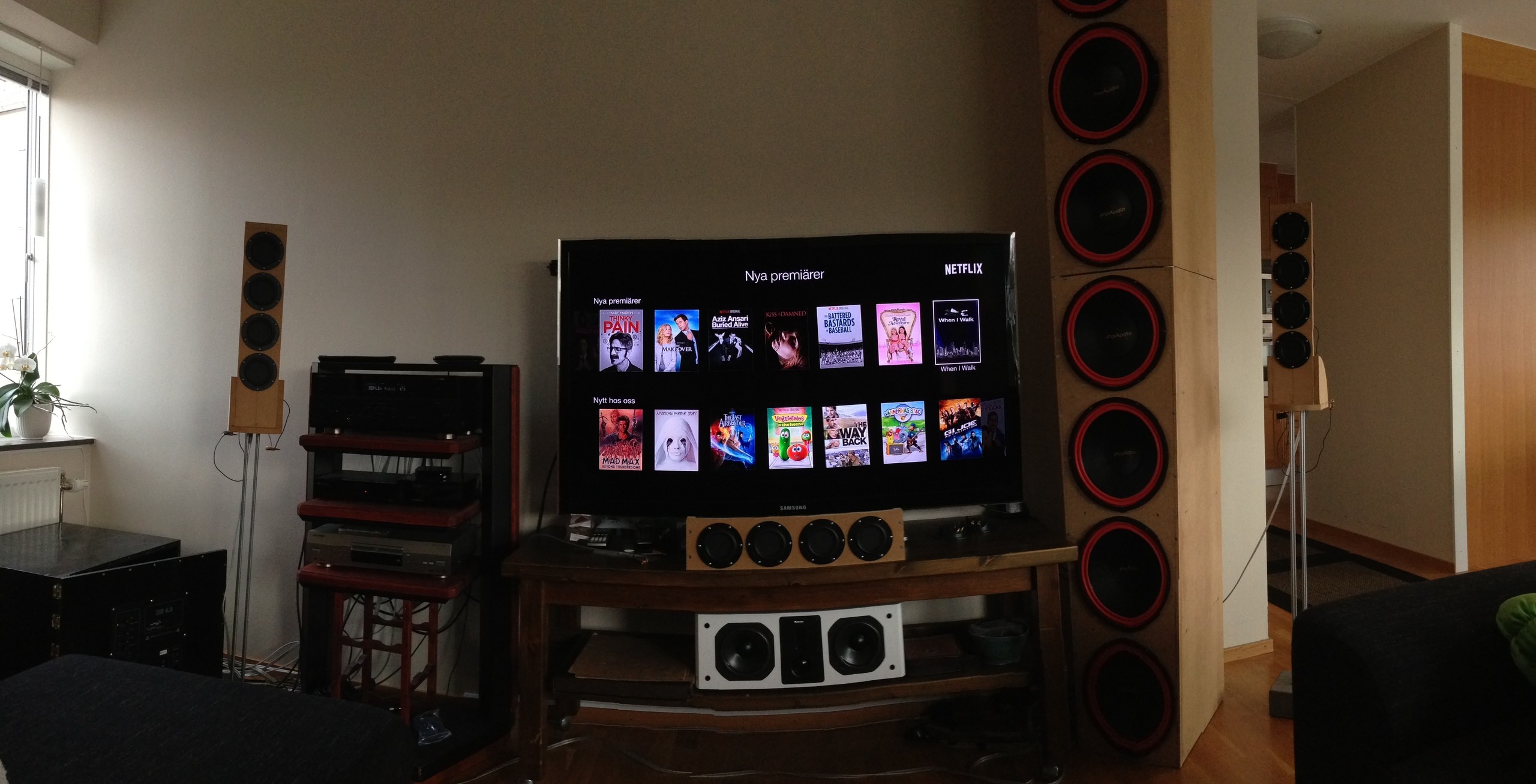

Testar en ny typ av bassystem till hembion, se separat album för teknisk info. Måste säga att jag är mycket nöjd så här långt med resultatet även om jag har funderingar på små modifieringar närmaste tiden. (2014-10-23 09:48:08)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ny placering
Flyttade ut högtalarna bak till sidan och plockade bort alla frontar på högtalarna, de är mest i vägen för ljudet tror jag. Låter bättre nu. (2014-08-31 15:39:44)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Motorola Home VIP 1963C 320GB,

Ny placering av högtalarna
Provar att flytta högtalarna lite, känns faktiskt betydligt bättre. Tycker ljudet blev mer levande. (2014-08-31 15:37:00)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

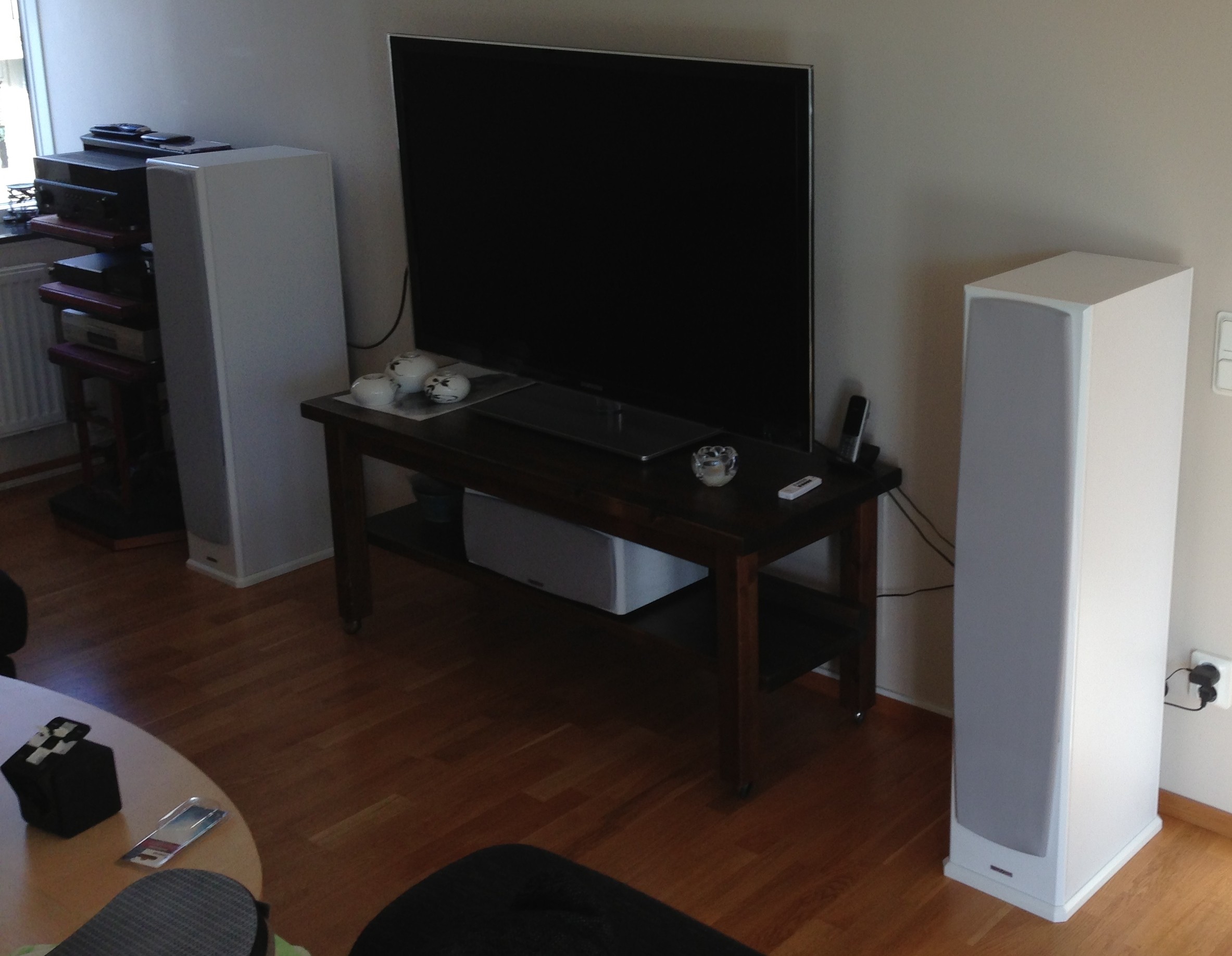

Min hembio
Här är en vy över min hemmabio, är inte helt klart med alla detaljer men i stort så är detta som det ser ut (bytt kablar). (2013-09-18 13:43:45)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Motorola Home VIP 1963C 320GB

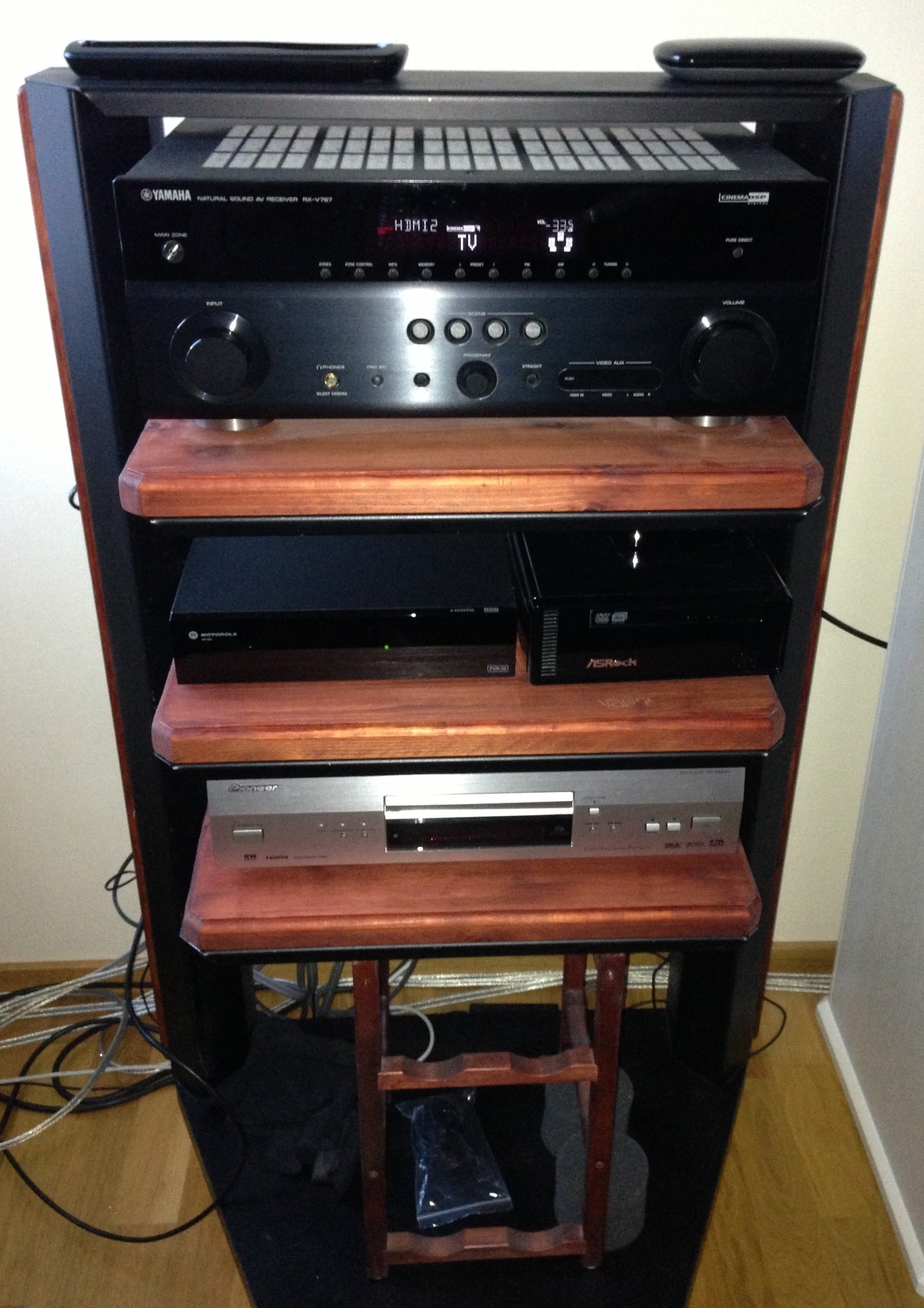

Elektroniken
Fick hyllan av en flyttande granne som är helt i metall och han hade gjort allt själv, som jag sedan monterade på lite träskivor och lister samt en sockel. Nu funderar jag på om den kanske skulle målas om till vitt i stället för den rödbruna tonen. (2013-09-19 18:56:49)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Motorola Home VIP 1963C 320GB,

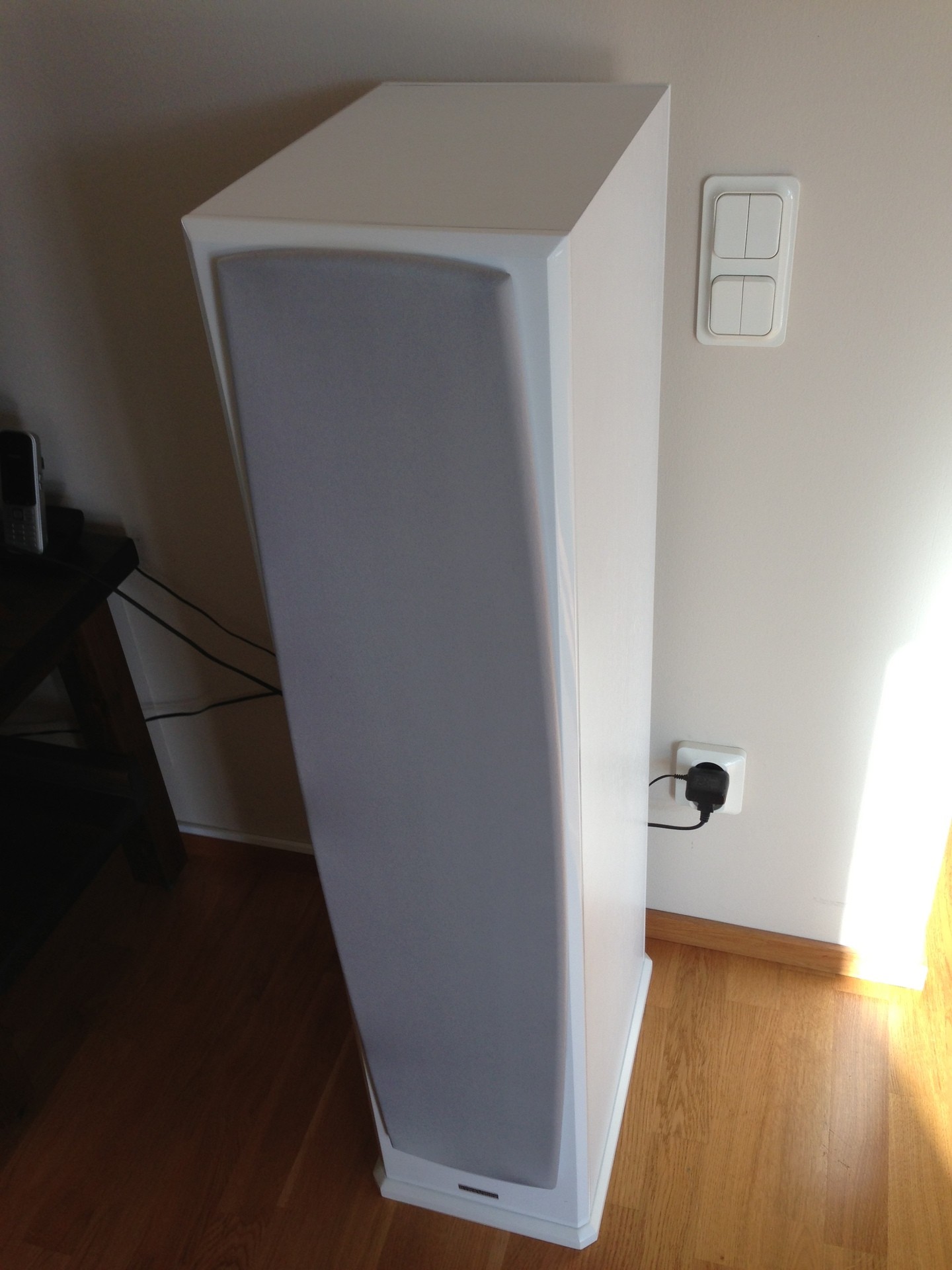

Dynavoice Definition DF-8

(2013-09-03 16:49:54)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Frontar utan skydd

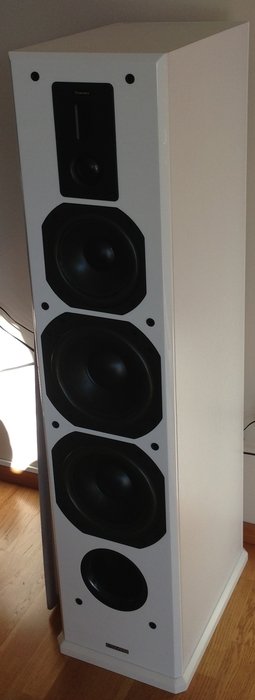

Tänkte bjuda på en bild så de som inte vet hur de här ser ut får en uppfattning om vad som döljer sig bakom fronttyget. Förutom den basport som syns på bilden sitter det en basport på baksidan som inte syns på bilden. (2013-10-21 16:20:21)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dynavoice Definition DF-8

(2013-09-03 16:53:35)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dynavoice Definition DC-5

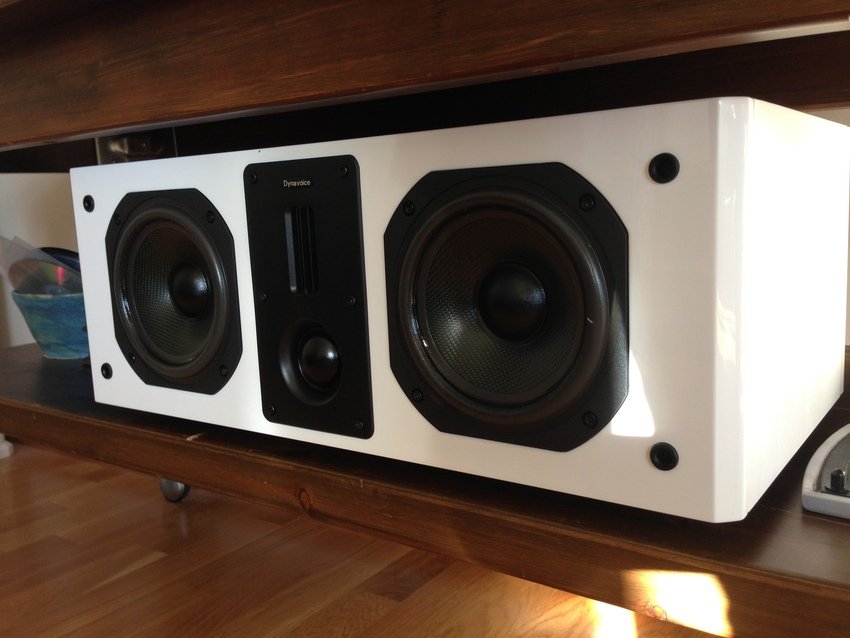

Center utan fronttyg
Tänkte visa upp elementen som sitter i fronten, samma sitter i de stora högtalarna (som dessutom har dubbla basar). Otroligt mycket detaljer i de övre registren. (2013-09-17 16:00:37)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dynavoice Definition DC-5

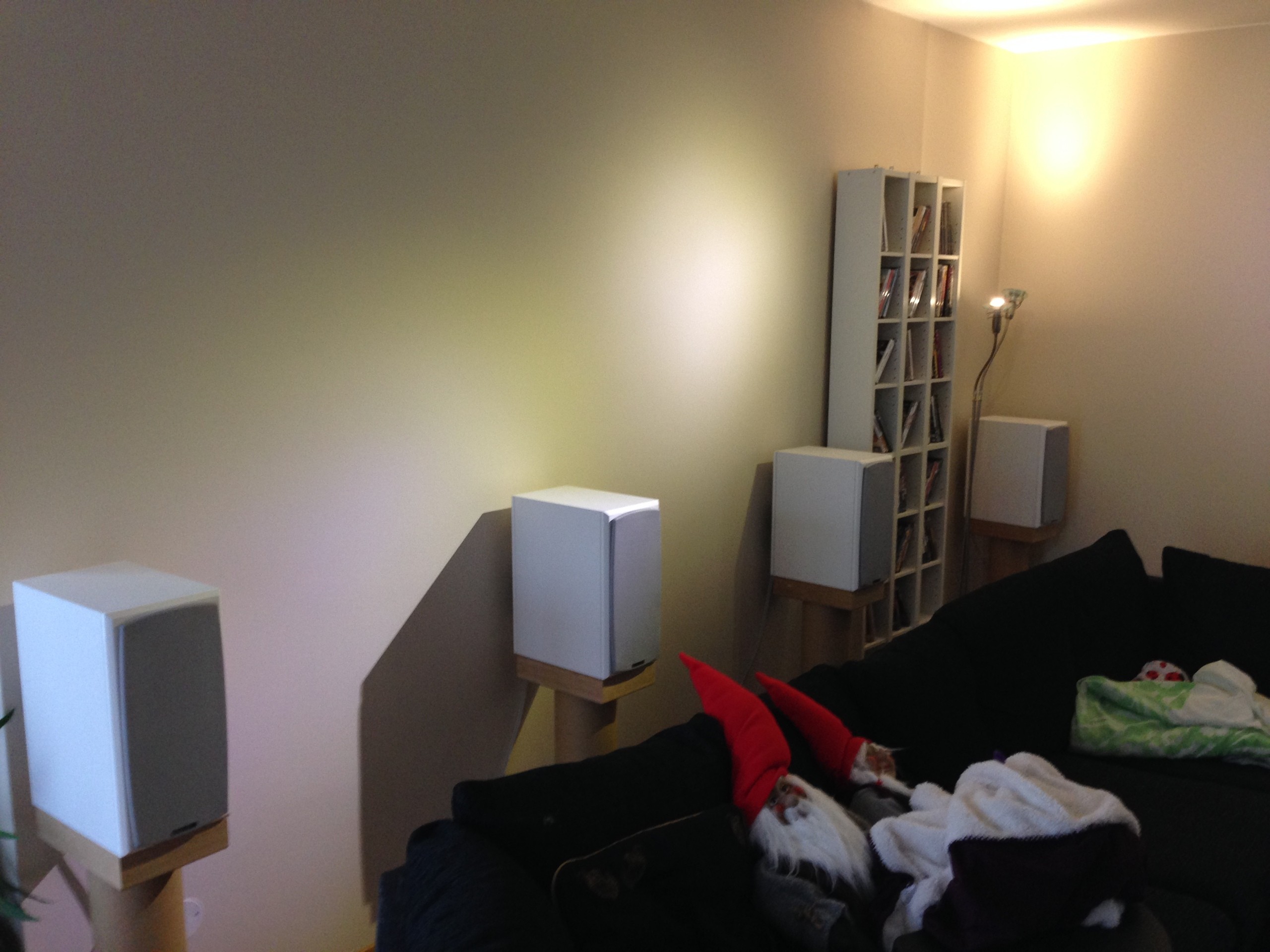

Bakhögtalare med stativ
Så här blev placeringen när jag fick stativen på plats, dock utan färg än så länge men det kommer. (2014-01-03 12:43:35)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

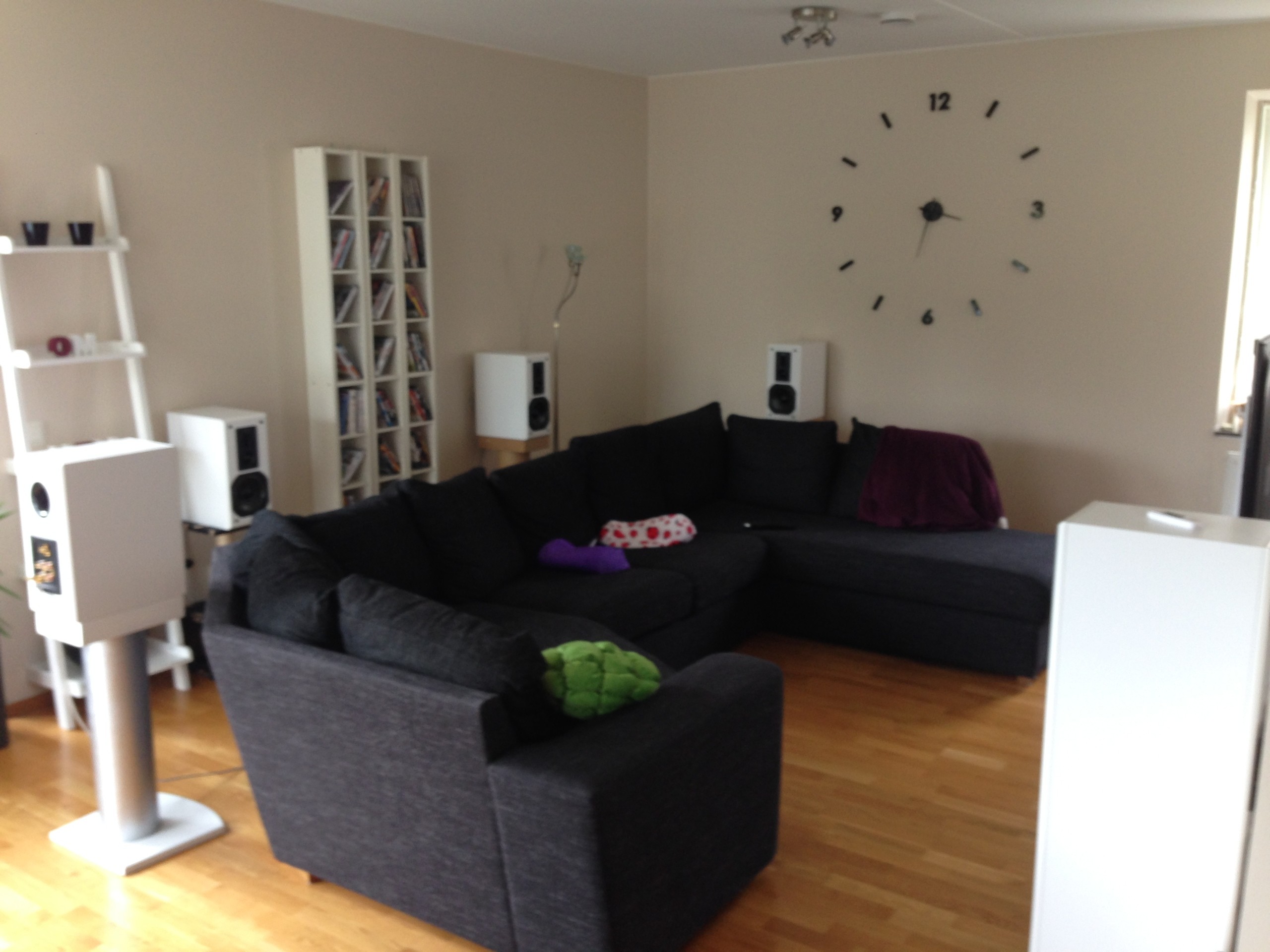

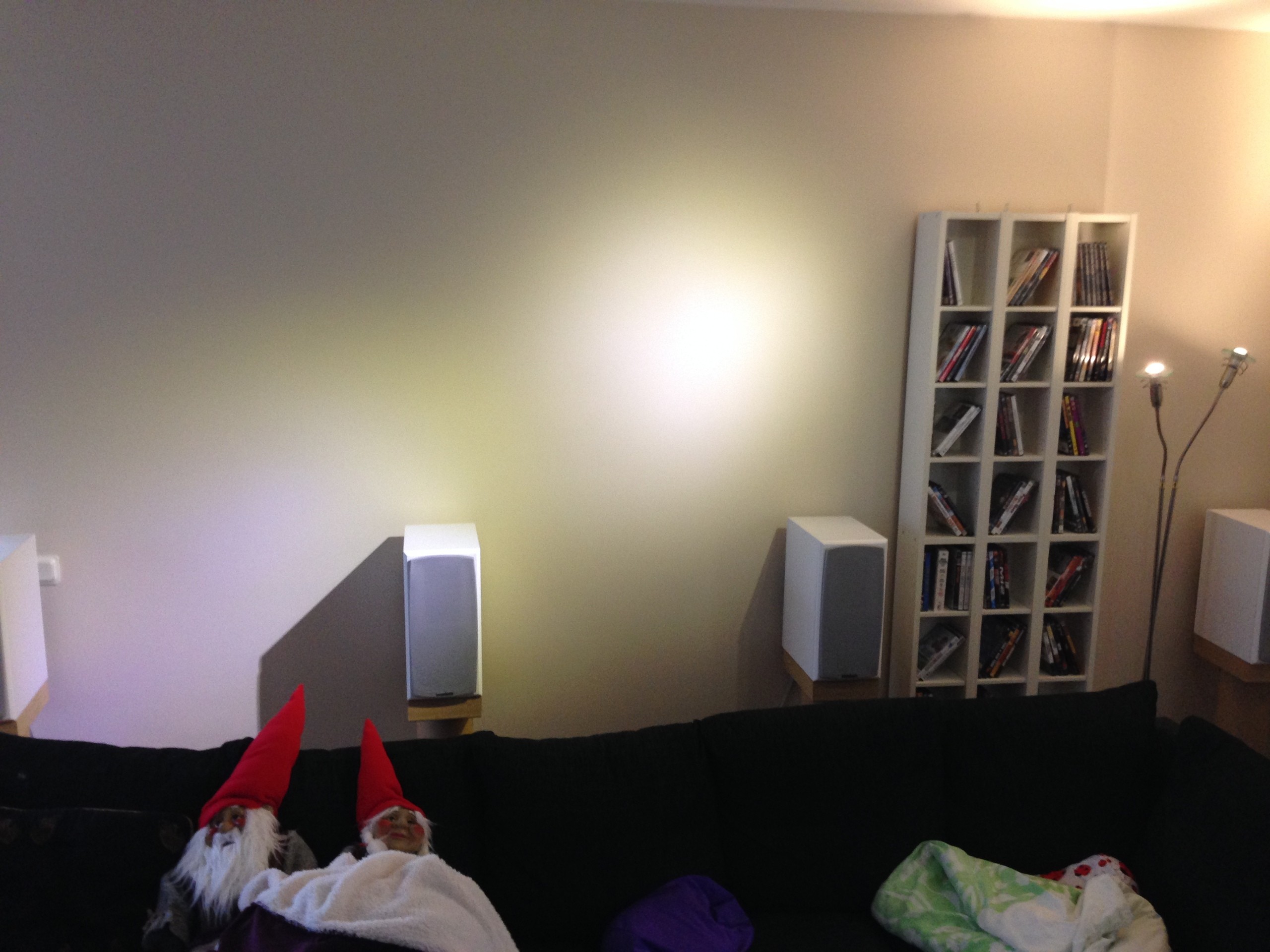

Bakhögtalarna betraktad från tvn
Så här står högtalarna sett från tvn. Rakt led bakom soffan, lagom högt över ryggstödet. (2014-01-03 12:45:05)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dynavoice Definition DM-6

Första stativet klart
Så här blev det när första stativet blev klart idag, färgen är vit matt och silver metallic. (2014-06-15 18:19:09)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

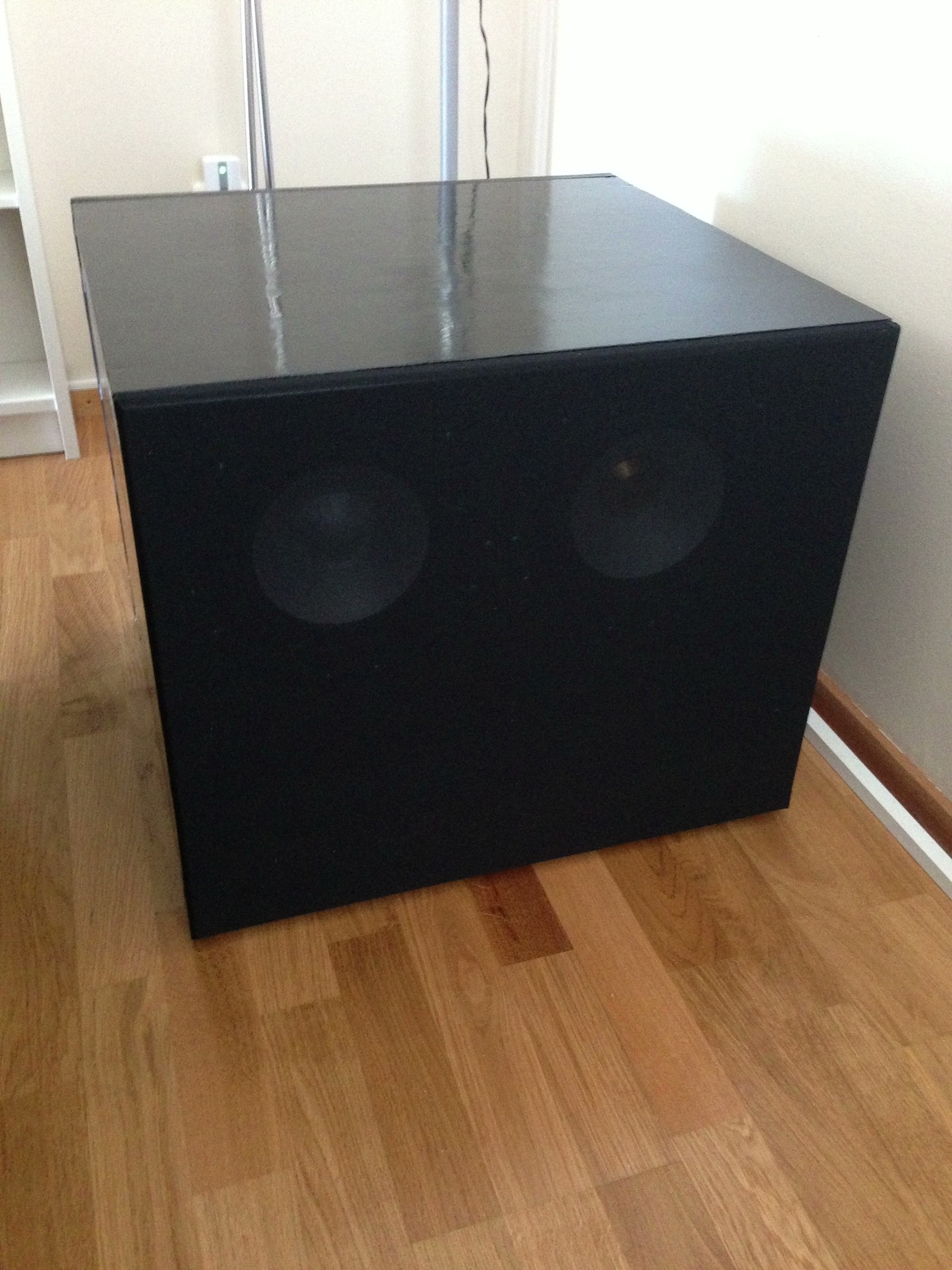

DIY Subbas

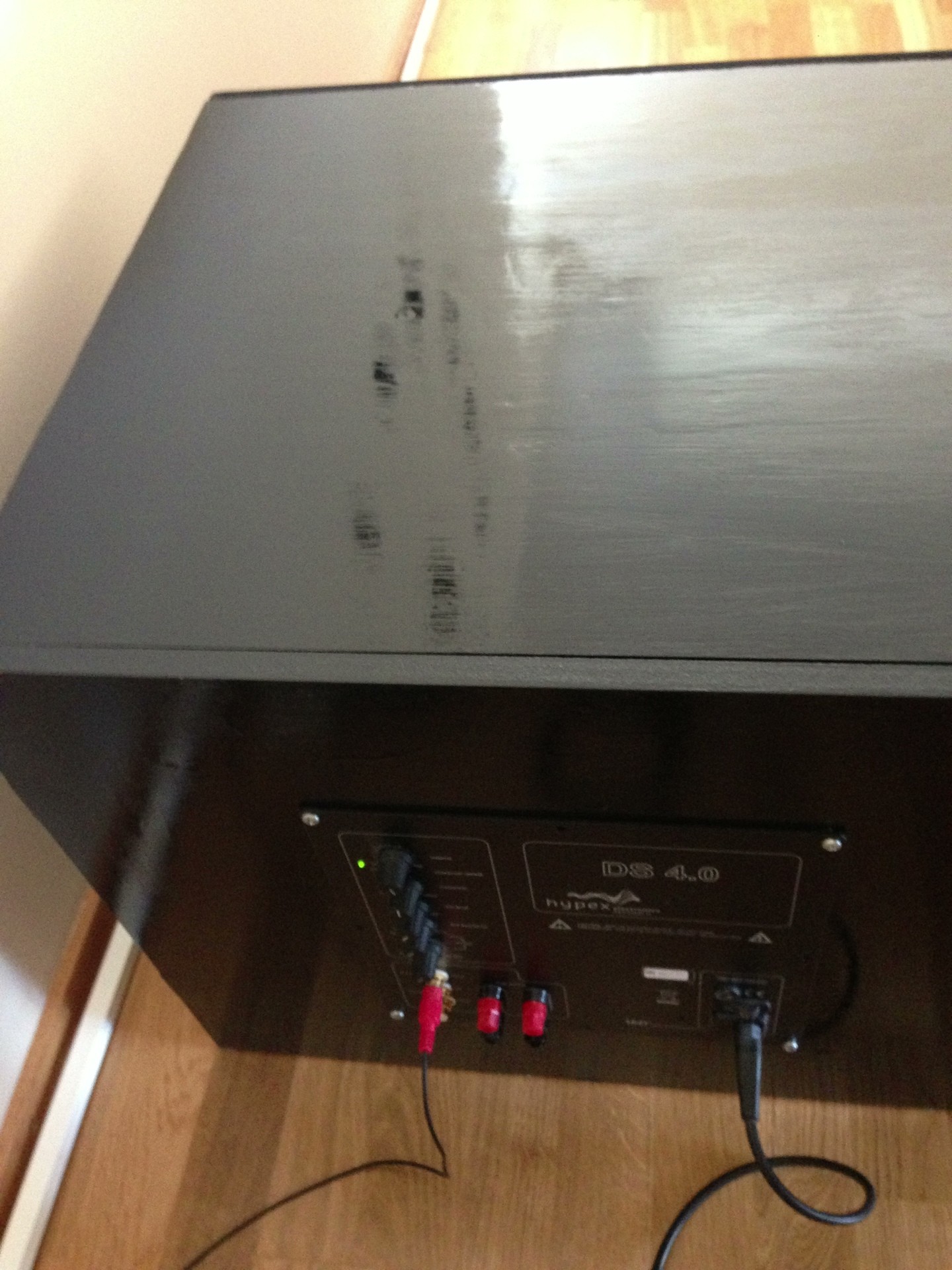

Denna subbas är byggd i flera olika material (spånskiva och MDF) och internstagningen är massiv. Nettoliter på lådan är strax under 40 liter (brutto minus element, stag och dämpning). Slutsteget sitter i en egen låda på baksidan. Basen jobbar med principen passivt element. Jag är inte helt säker på tuningsfrekvensen. När man kör svep på den så minskar inte volymen nämnvärt förrän man närmar sig 20Hz. Skulle tippa på att den borde hamna i 23-26Hz regionen, vet bara inte exakt. (2013-09-04 08:38:39)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2013-09-04 08:39:07)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

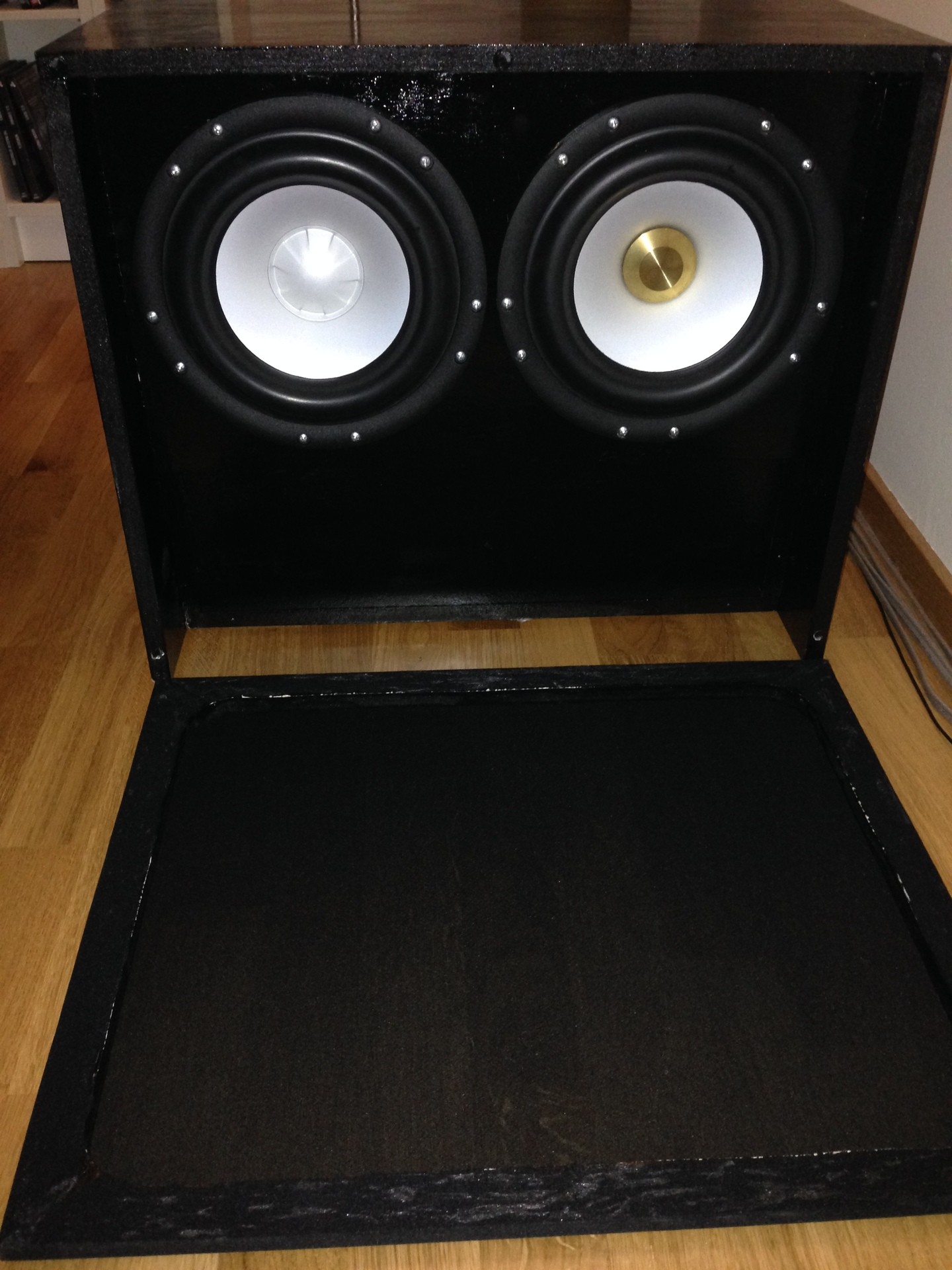

Med fronten av på subben
Tänkte att en bild med fronten av inte skulle vara fel så man kan se lite hur jag byggt. (2014-06-15 18:23:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Så var det katten också
Har först nu fattat att en bild på katten är obligatorisk, nåväl här är den. Blicken säger det mesta: "Komma här och störa så här tidigt på morgonen".

Tyvärr måste jag meddela att katten har gått vidare till nästa liv (hur många de nu har), hon var gammal (nästan 16 år) och sliten så vi lät henne somna in för gott. Men hon hade för det mesta ett härligt kattliv skulle jag tro och man får hoppas att hon var nöjd med det. (2013-12-11 09:04:13)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:
