DIY - Analog signal-kabel
Övrigt
(0.00) (baserat på 0 st)
Anmäl detta album
Album från caiman:
DIY - Jumper
(14)
Dölj
|
Mer DIY! Samtidigt som jag gjorde Jumprarna i det andra albumet gjorde jag en signal-kabel med RCA-kontakter. Använde mig av Supras RCA-6SC för de har en smart dragavlastning som "kniper åt" automatiskt när man skruvar på ytterhöljet och de kändes väldigt gedigna. I efterhand ångrar jag det dock för de var väldigt krångliga att löda. Mittstiftet var inga problem eftersom där var kontaktytan så liten och tunn att den snabbt blev varm och tennet flöt ut men när man skulle löda… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder
Material

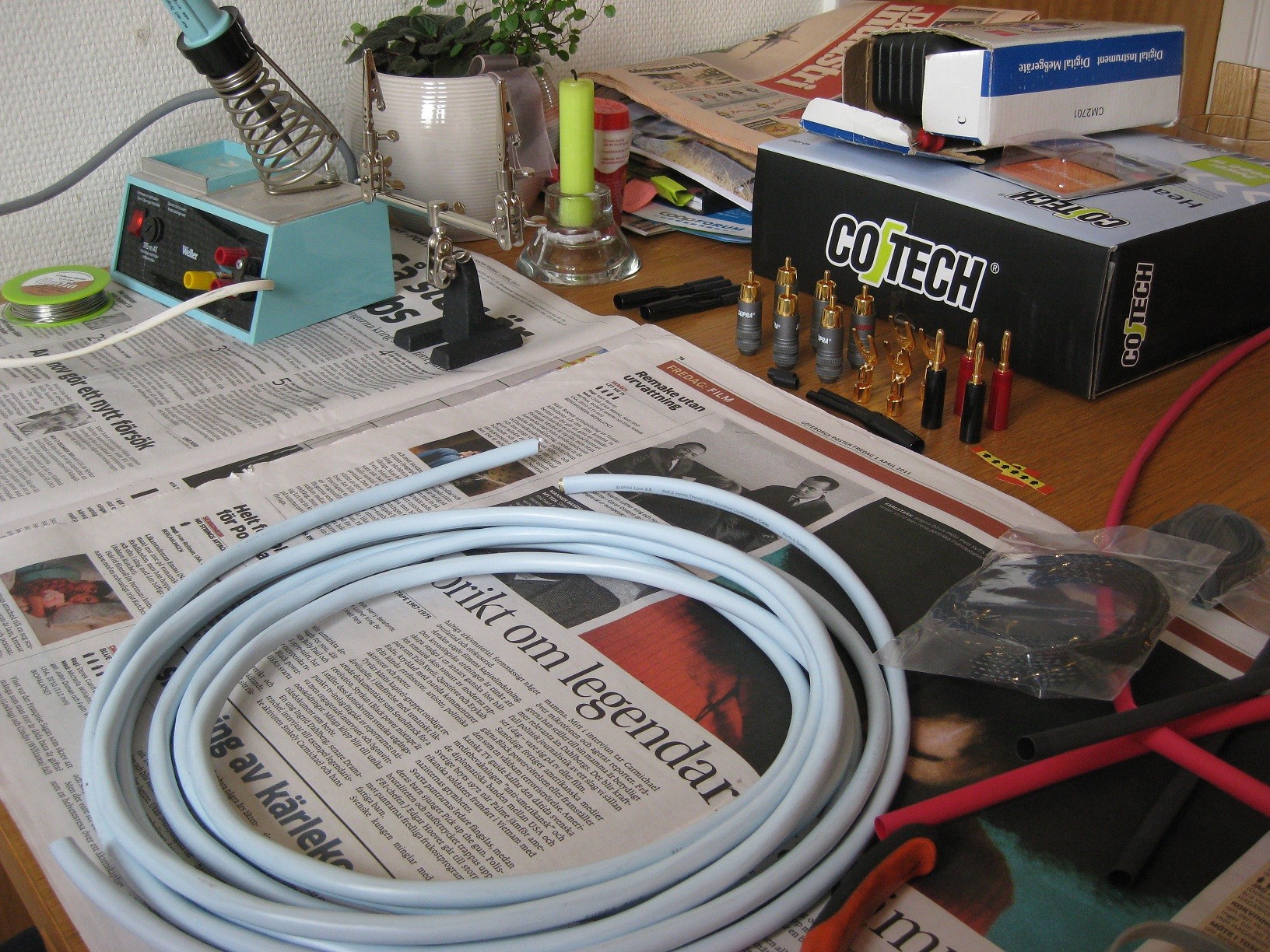

Signal-kabel, kontakter, kabelbyxor och löd-grejer. Lödstationen är en gammal "Weller" från farsans tid på Televerket (tidigt 80-tal) och är enligt honom "proffsgrejer" =)
Proffs eller ej, den funkar jäkligt bra fortfarande! (2011-04-06 21:00:26)
Bilden är högupplöst. Klicka i bilden för att zooma.
Signal-kabel, kontakter, kabelbyxor och löd-grejer. Lödstationen är en gammal "Weller" från farsans tid på Televerket (tidigt 80-tal) och är enligt honom "proffsgrejer" =)
Proffs eller ej, den funkar jäkligt bra fortfarande! (2011-04-06 21:00:26)
Bilden är högupplöst. Klicka i bilden för att zooma.
Skala kabel
En bra start är att skala ena änden av kabeln. Här fick jag måtta lite efter kabelbyxans längd för att få till det. (2011-04-06 21:15:07)Bilden är högupplöst. Klicka i bilden för att zooma.
En bra start är att skala ena änden av kabeln. Här fick jag måtta lite efter kabelbyxans längd för att få till det. (2011-04-06 21:15:07)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Supra AV-2 S-Video - S-Video 1m
Supra AV-2 S-Video - S-Video 1m
Finbyxorna på

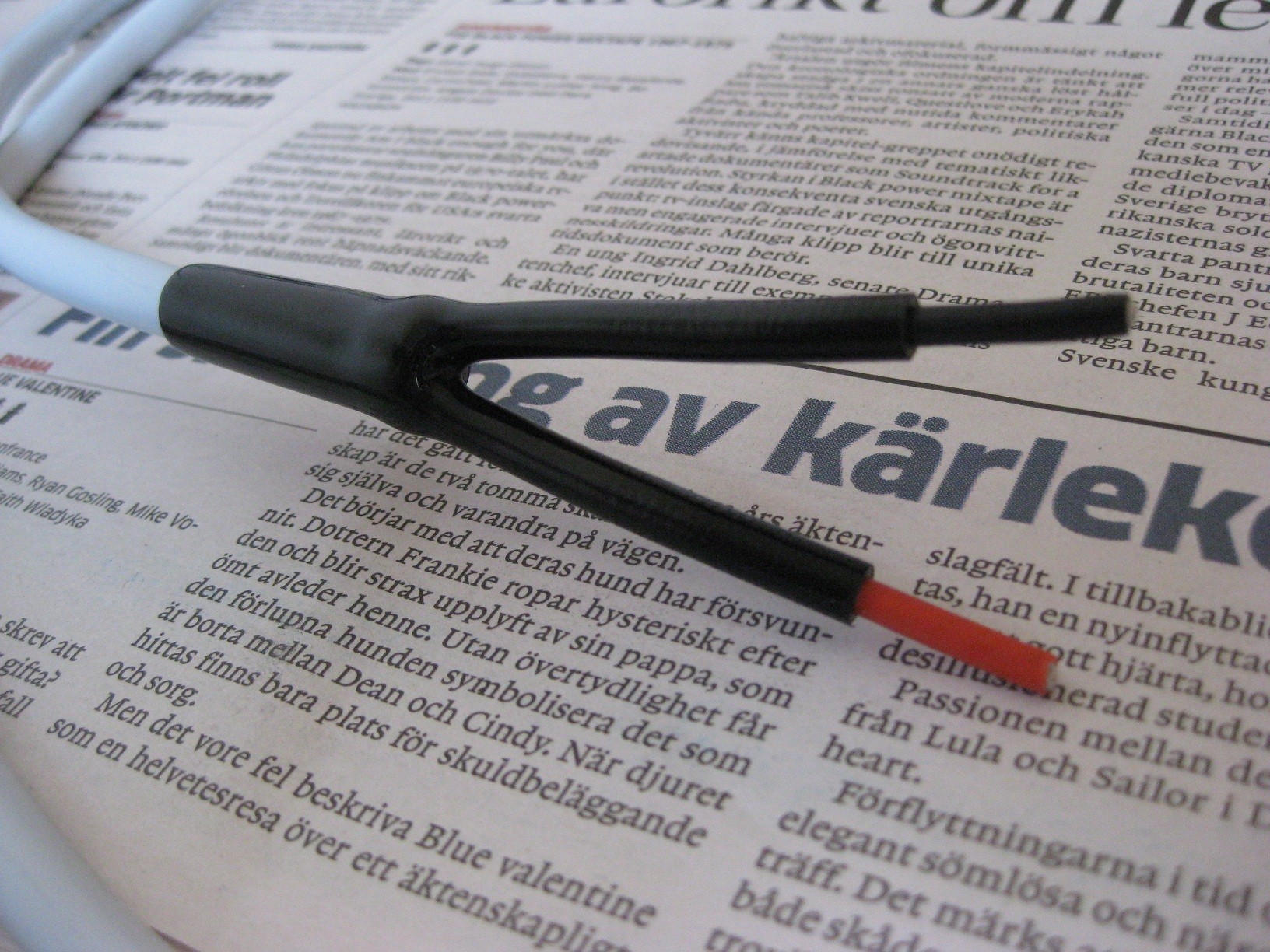

"Kungen tar också på sig byxorna ett ben i taget" brukade mina föräldrar säga till mig när jag var yngre...Kabelbyxor är dock trassliga för där måste man ta på båda benen samtidigt och det kan vara lite lurigt att få de benen att hamna i rätt byxben så att säga. Kan även vara lite trångt så lite talk eller potatismjöl kanske hade gjort det lite lättare. (2011-04-06 21:16:14)Bilden är högupplöst. Klicka i bilden för att zooma.
"Kungen tar också på sig byxorna ett ben i taget" brukade mina föräldrar säga till mig när jag var yngre...Kabelbyxor är dock trassliga för där måste man ta på båda benen samtidigt och det kan vara lite lurigt att få de benen att hamna i rätt byxben så att säga. Kan även vara lite trångt så lite talk eller potatismjöl kanske hade gjort det lite lättare. (2011-04-06 21:16:14)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Supra AV-2 S-Video - S-Video 1m
Supra AV-2 S-Video - S-Video 1m
J**la skärpa

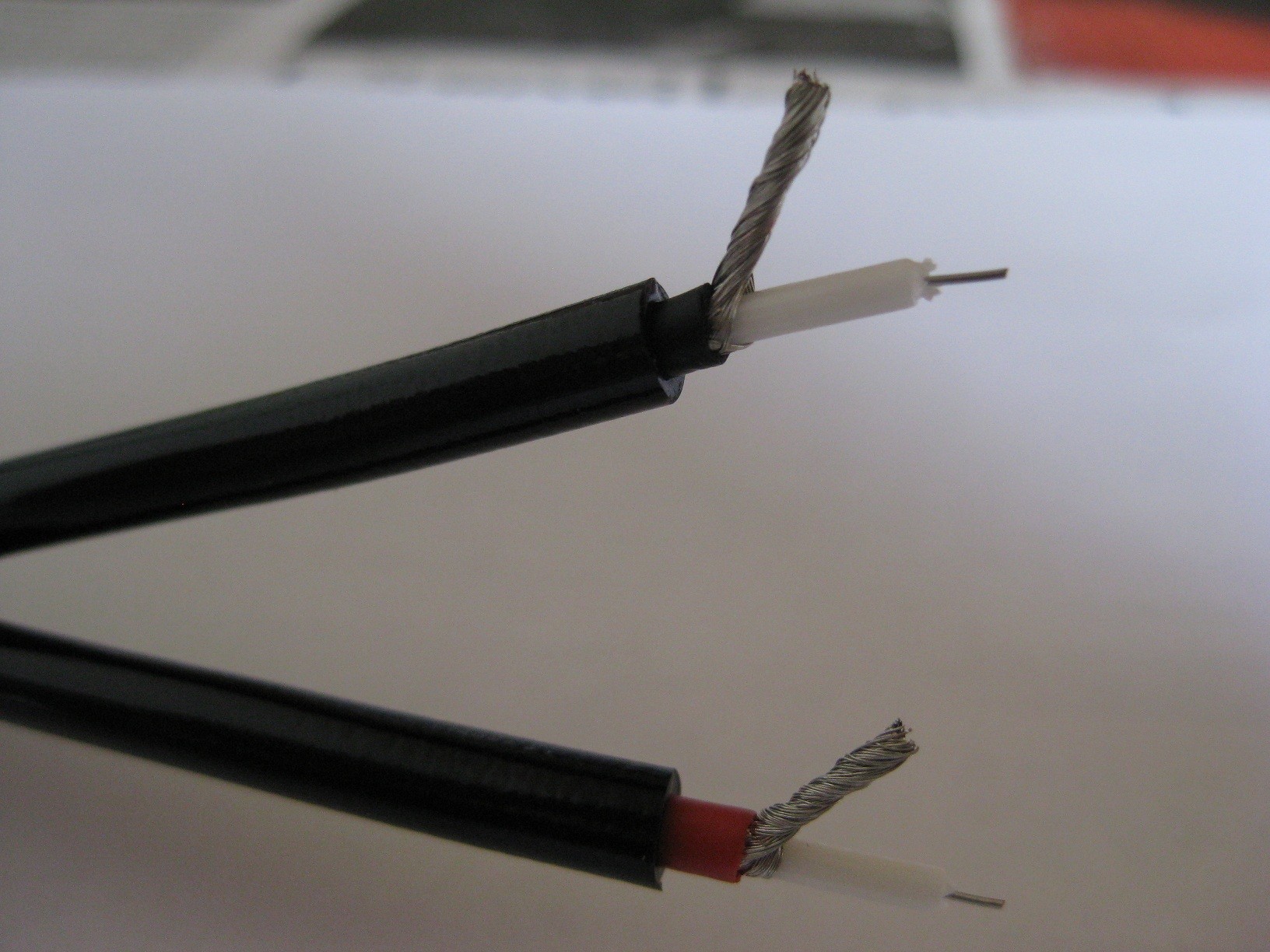

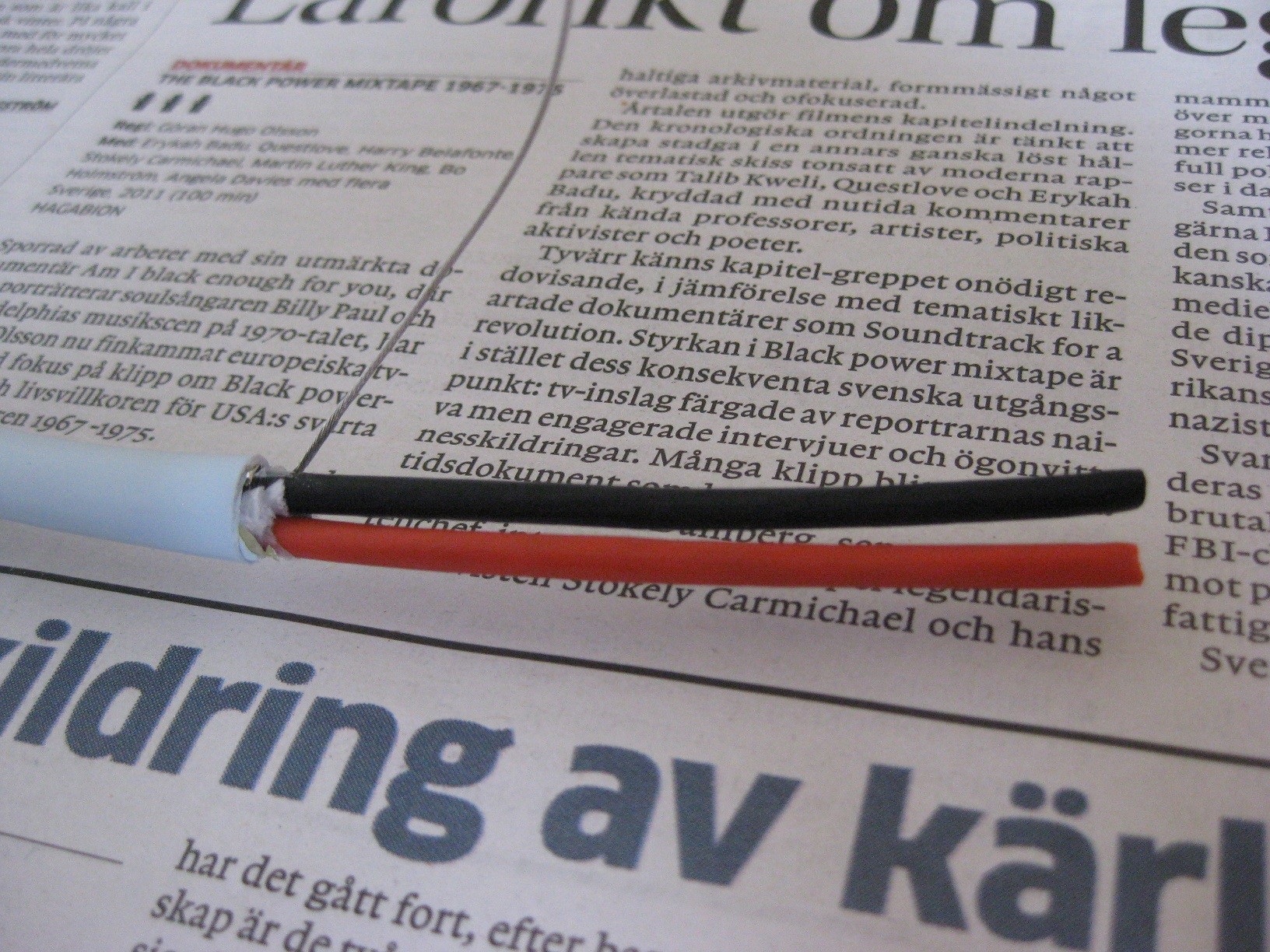

Här ungefär slutade jag svära över att kameran hela tiden fokuserade på tidningstexten bakom kabeln och hämtade helt sonika ett vitt papper och la under. Skalade de två kablarna och separerade skärmen som här får agera ledare nr 2, dvs. den som sitter i kontaktens "hölje". Vanligtvis hade man kanske haft två kablar med varsina två ledare och skärm men här ville jag få till det lite smidigare och har därför en kabel med två ledare med varsin skärm som också får agera ledare. (2011-04-06 21:19:05)Bilden är högupplöst. Klicka i bilden för att zooma.
Här ungefär slutade jag svära över att kameran hela tiden fokuserade på tidningstexten bakom kabeln och hämtade helt sonika ett vitt papper och la under. Skalade de två kablarna och separerade skärmen som här får agera ledare nr 2, dvs. den som sitter i kontaktens "hölje". Vanligtvis hade man kanske haft två kablar med varsina två ledare och skärm men här ville jag få till det lite smidigare och har därför en kabel med två ledare med varsin skärm som också får agera ledare. (2011-04-06 21:19:05)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Supra AV-2 S-Video - S-Video 1m
Supra AV-2 S-Video - S-Video 1m
Supra RCA-6SC

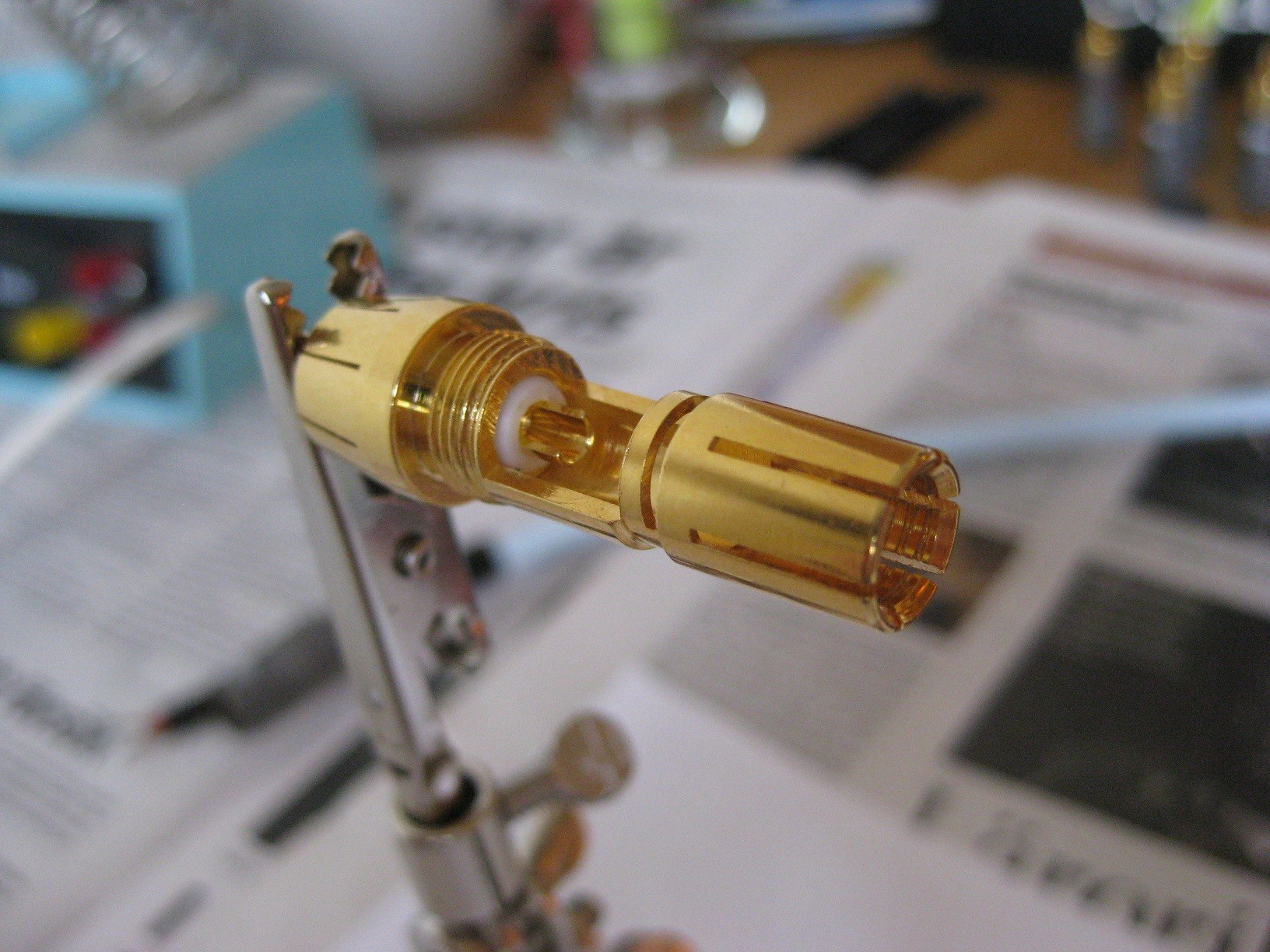

Den omtalade RCA-kontakten! Gedigen som tusan och här ser man också det smarta drag-skyddet. Nackdelen är den förbannat tjocka väggen där andra ledaren skall sitta, den måste värmas till förbannelse för att tennet skall flyta ut ordentligt. Icke bra! Nästa gång blir det vanliga Supra RCA-6 kontakter. (2011-04-06 21:24:40)Bilden är högupplöst. Klicka i bilden för att zooma.
Den omtalade RCA-kontakten! Gedigen som tusan och här ser man också det smarta drag-skyddet. Nackdelen är den förbannat tjocka väggen där andra ledaren skall sitta, den måste värmas till förbannelse för att tennet skall flyta ut ordentligt. Icke bra! Nästa gång blir det vanliga Supra RCA-6 kontakter. (2011-04-06 21:24:40)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Supra RCA-6SC
Supra RCA-6SC
Tips och Trix!

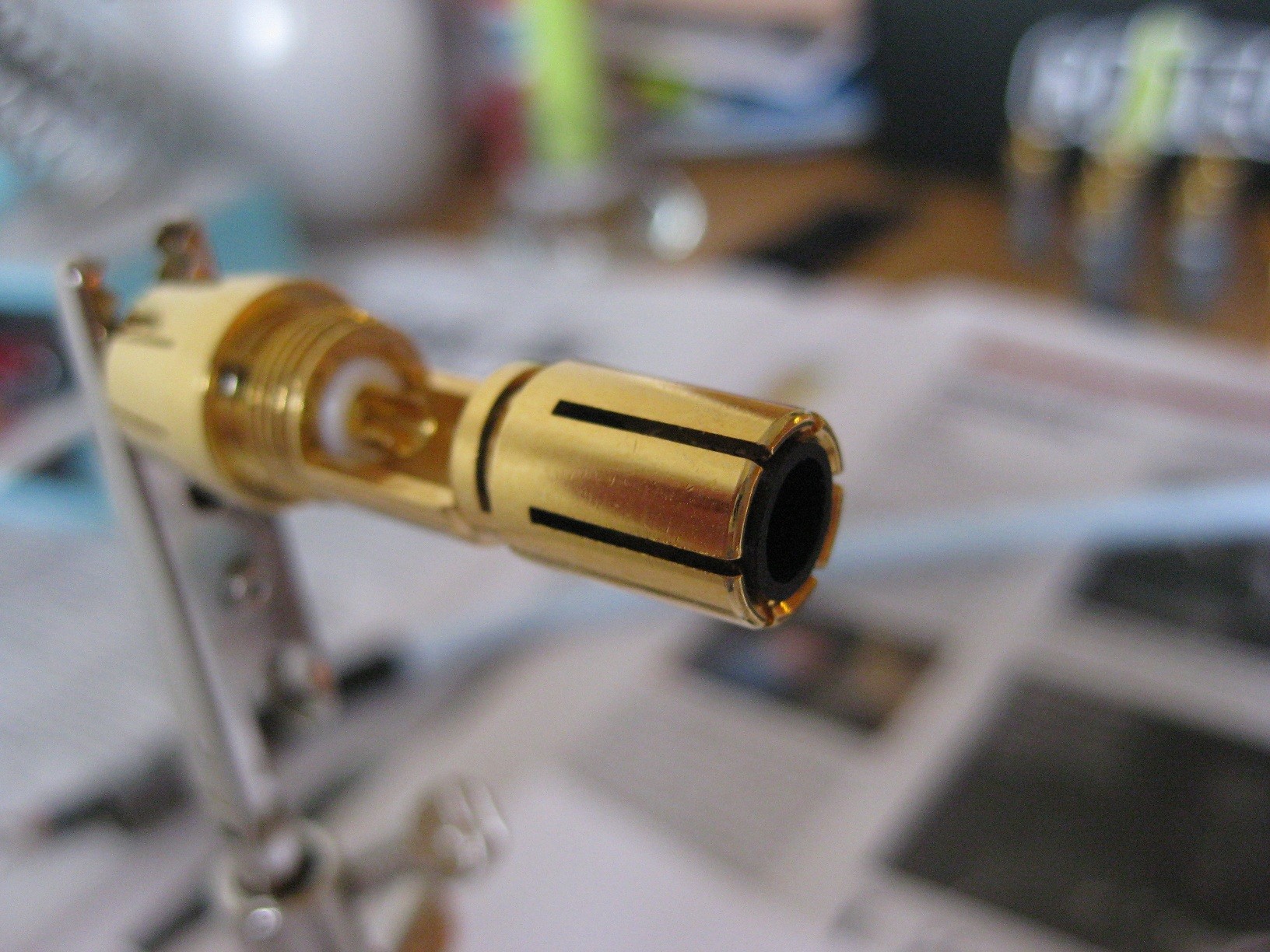

Det visade sig att kabelbyxbenet var lite för tunt för att kontakten skulle knipa åt ordentligt så snubben på Tele-Hå skickade med mjuka små gummirör som jag klippte till i lagom längd och stoppade in i kontakten först. (2011-04-06 21:26:38)Bilden är högupplöst. Klicka i bilden för att zooma.
Det visade sig att kabelbyxbenet var lite för tunt för att kontakten skulle knipa åt ordentligt så snubben på Tele-Hå skickade med mjuka små gummirör som jag klippte till i lagom längd och stoppade in i kontakten först. (2011-04-06 21:26:38)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Supra RCA-6SC
Supra RCA-6SC
Susanne Lanefelt

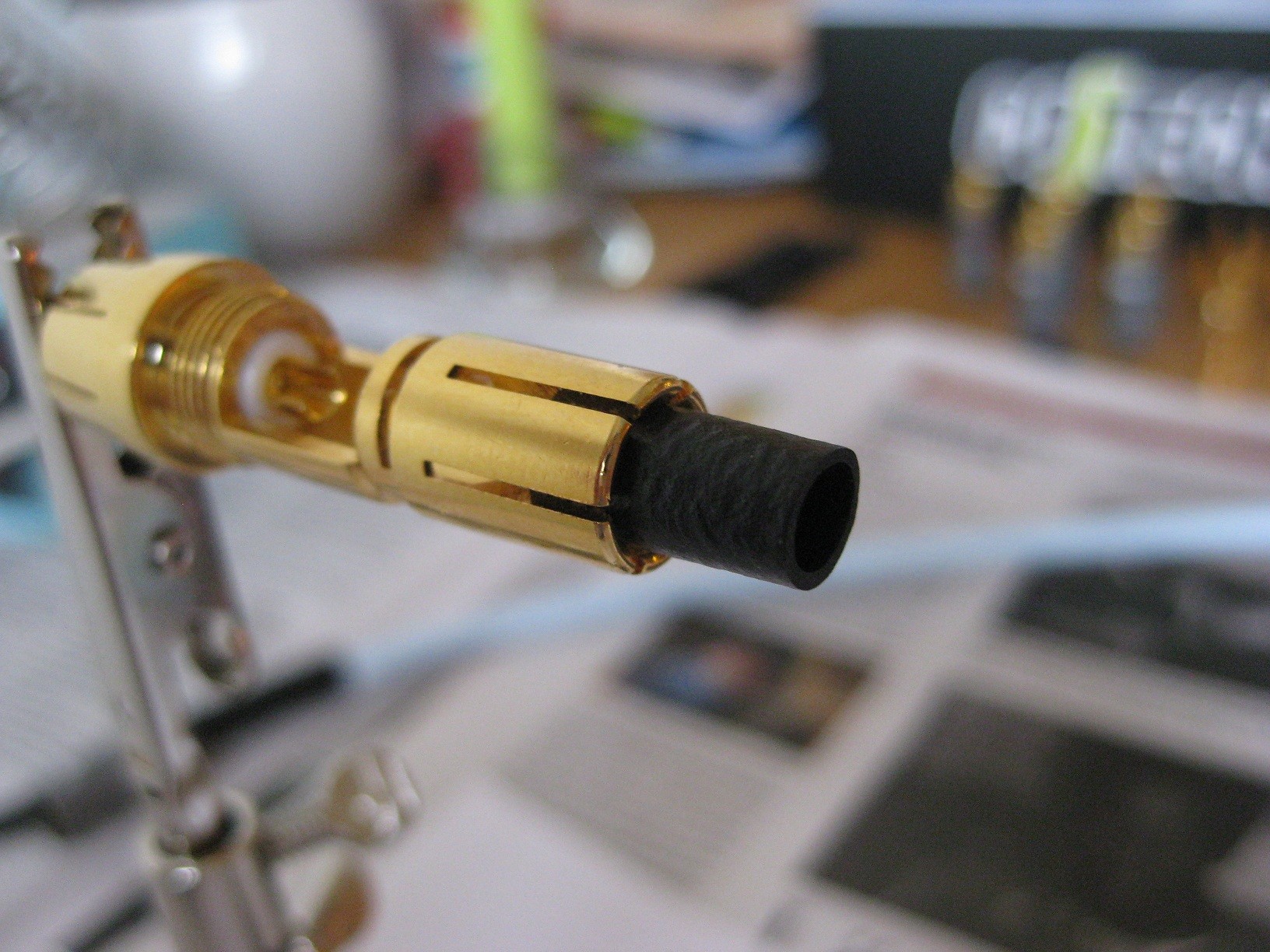

Nu kommer kontakten knipa ordentligt om kabelbyxan! (2011-04-06 21:28:06)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu kommer kontakten knipa ordentligt om kabelbyxan! (2011-04-06 21:28:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Supra RCA-6SC
Supra RCA-6SC
Time to löd!

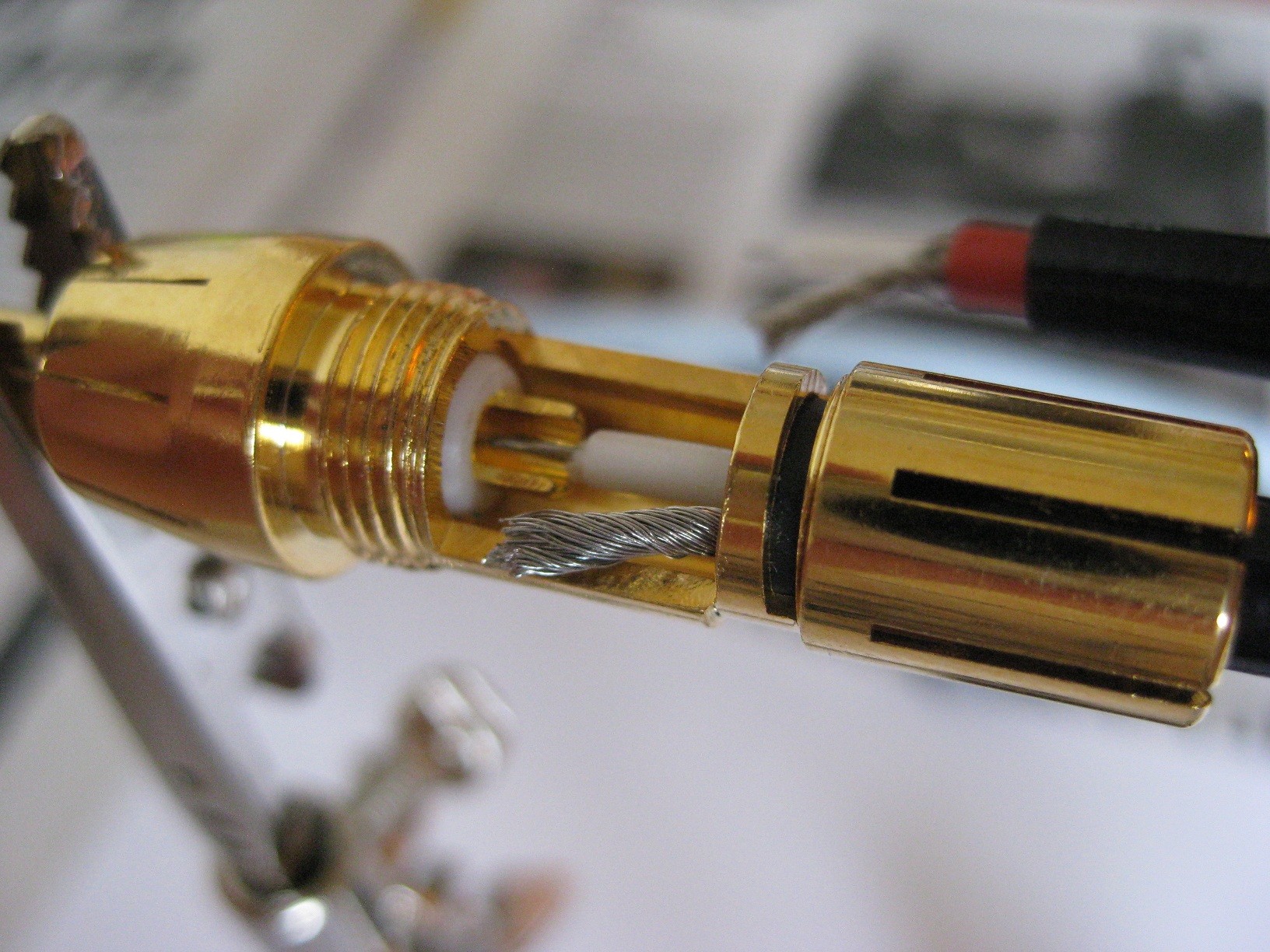

Dags att löda, som ni ser är skålen för första ledaren inget problem då det är ganska tunt och går lätt att löda i. Däremot är "väggen" tjock som ett as och var minst sagt krånglig! (2011-04-06 21:29:37)Bilden är högupplöst. Klicka i bilden för att zooma.
Dags att löda, som ni ser är skålen för första ledaren inget problem då det är ganska tunt och går lätt att löda i. Däremot är "väggen" tjock som ett as och var minst sagt krånglig! (2011-04-06 21:29:37)
Bilden är högupplöst. Klicka i bilden för att zooma.
Hyffsat...

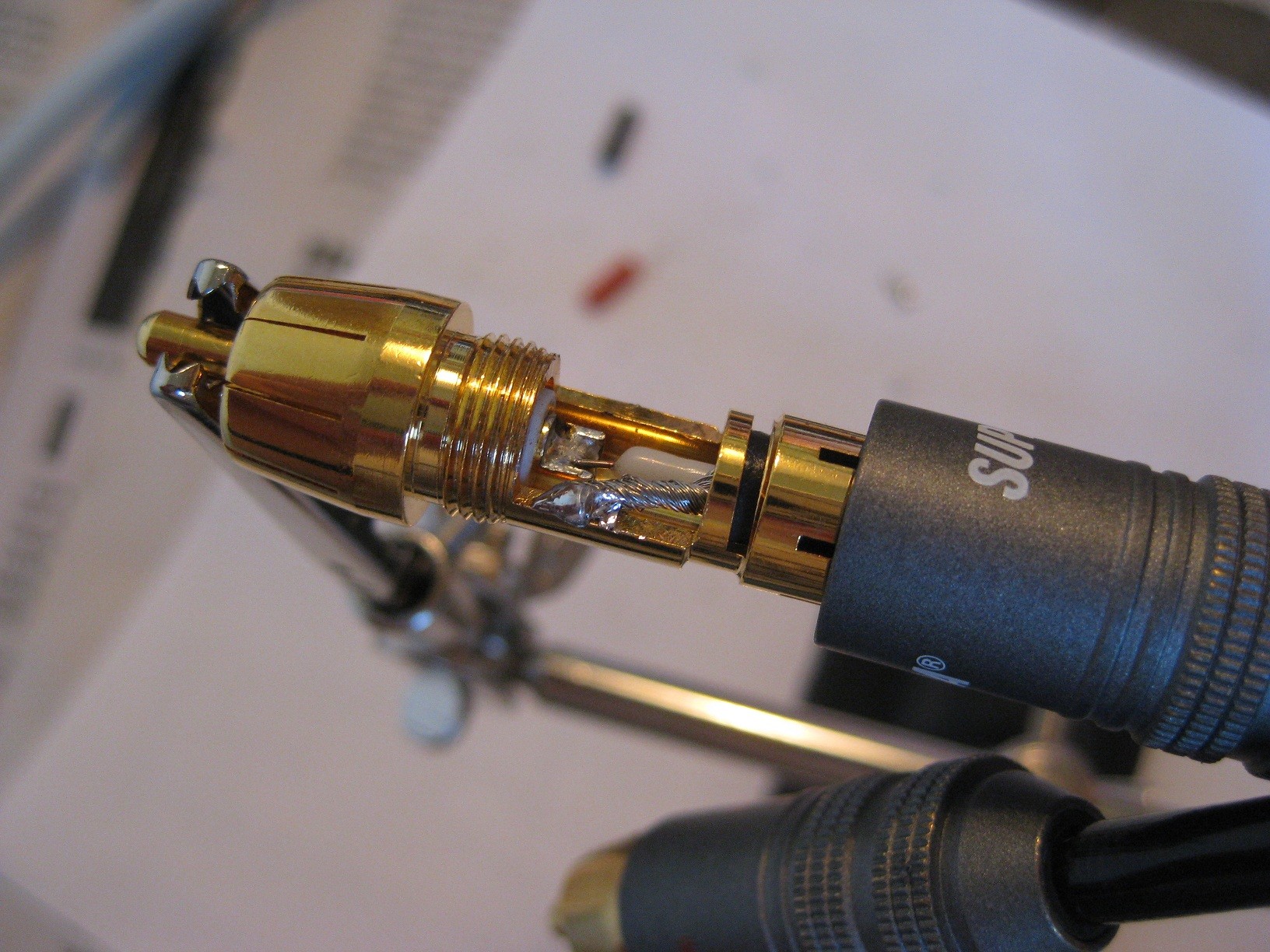

Tenn på plats. Var inte helt nöjd med skärmens lödning så jag jobbade vidare lite med den och tillslut blev den ganska okej, men som sagt: Jobbigt! (2011-04-06 21:31:19)Bilden är högupplöst. Klicka i bilden för att zooma.
Tenn på plats. Var inte helt nöjd med skärmens lödning så jag jobbade vidare lite med den och tillslut blev den ganska okej, men som sagt: Jobbigt! (2011-04-06 21:31:19)
Bilden är högupplöst. Klicka i bilden för att zooma.
Klart!

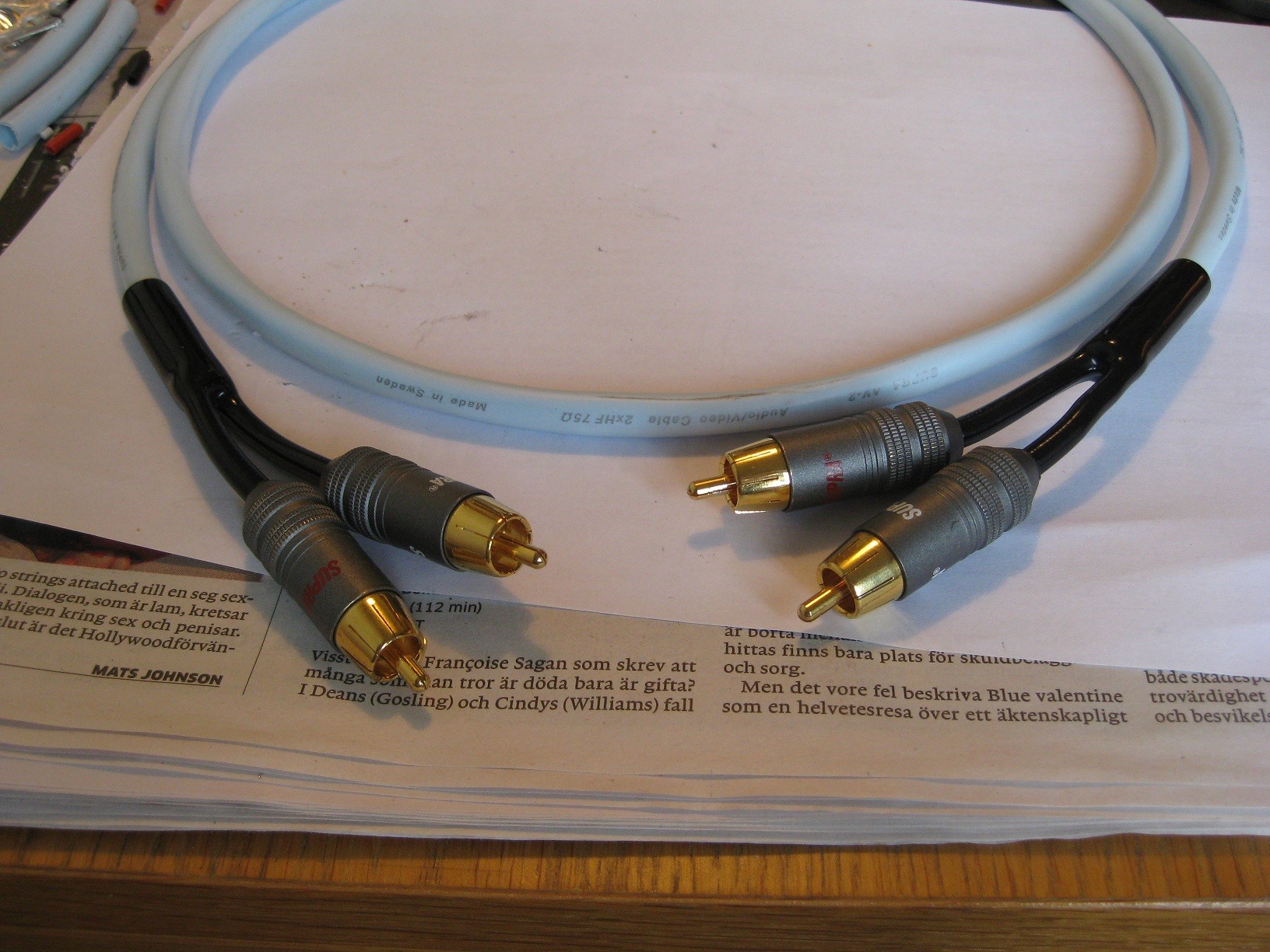

Upprepa proceduren för tre ytterligare kontakter och sedan är det klart! (2011-04-06 21:34:32)Bilden är högupplöst. Klicka i bilden för att zooma.
Upprepa proceduren för tre ytterligare kontakter och sedan är det klart! (2011-04-06 21:34:32)
Bilden är högupplöst. Klicka i bilden för att zooma.
Analog signal-kabel

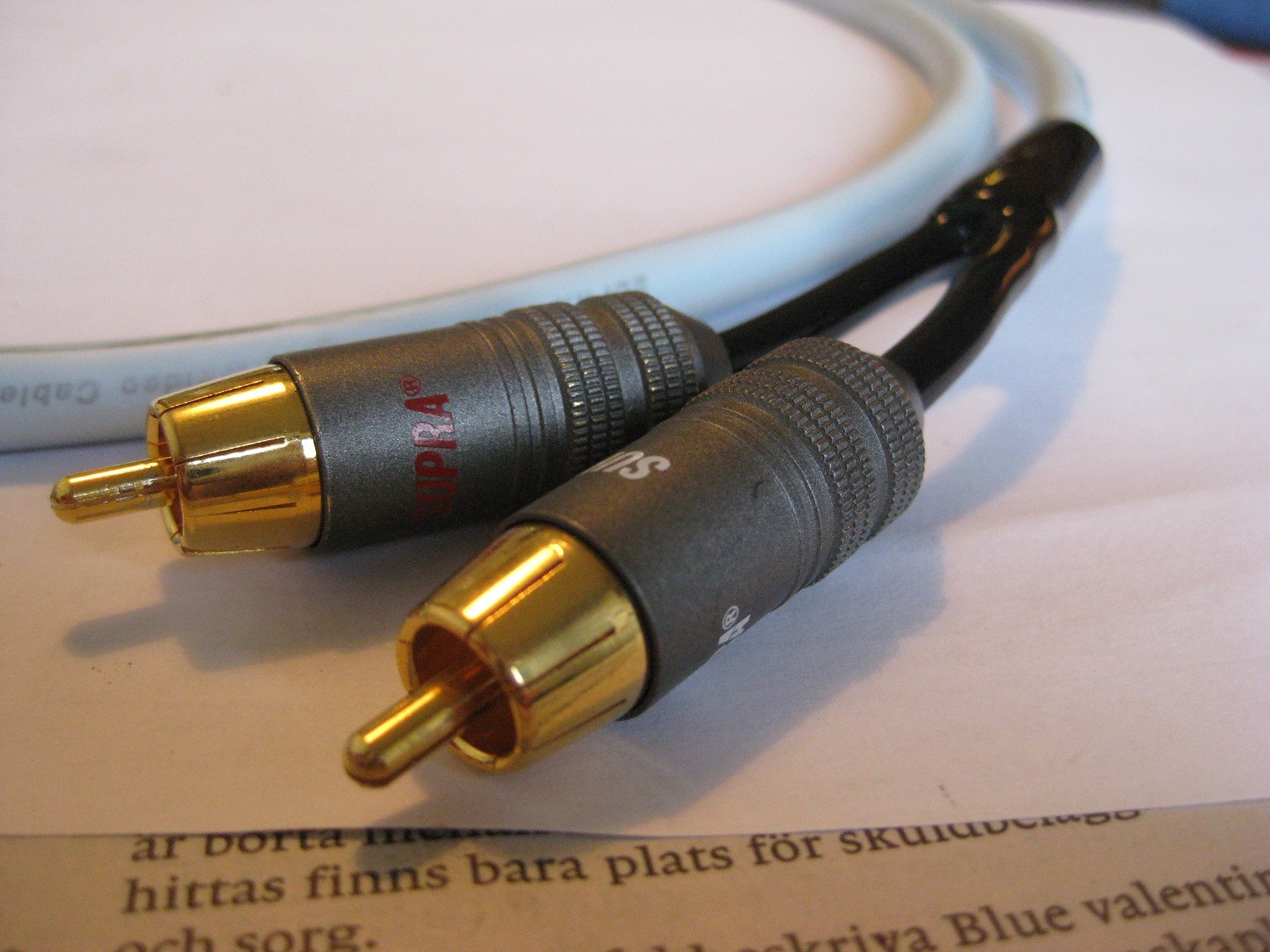

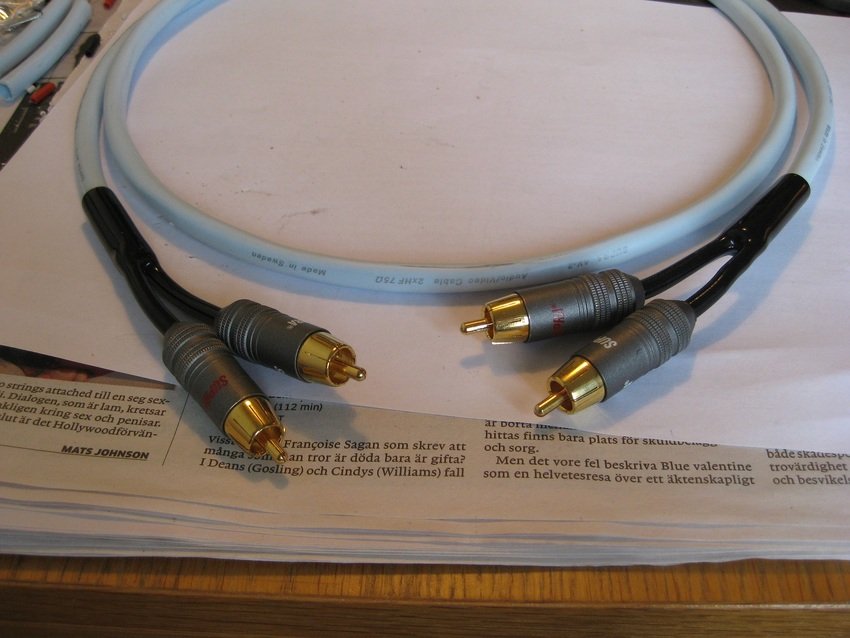

När jag gjorde kabeln tyckte jag det var läckert med massa blå Supra-kablar men jag lurar på om jag inte nästa gång ska trä på en snygg kabelstrumpa så det ser lite mer hemmagjort ut...Jag är dock nöjd ändå! (2011-04-06 21:36:57)Bilden är högupplöst. Klicka i bilden för att zooma.
När jag gjorde kabeln tyckte jag det var läckert med massa blå Supra-kablar men jag lurar på om jag inte nästa gång ska trä på en snygg kabelstrumpa så det ser lite mer hemmagjort ut...Jag är dock nöjd ändå! (2011-04-06 21:36:57)
Bilden är högupplöst. Klicka i bilden för att zooma.
